2110 печка не работает: Как выявить неполадку электродвигателя отопителя (вентилятора отопителя)

Содержание

Как выявить неполадку электродвигателя отопителя (вентилятора отопителя)

         Конструкция системы отопления на “десятке” принципиально отличается от того, что было на старых моделях ВАЗ. Самая главная особенность и отличие отопителя салона, это то, что  радиатор печки ВАЗ 2110  и его вентиляторнаходится не в салоне, а в моторном отсеке. У такой конструкции есть свои преимущества, например для замены радиатора отопителя или вентилятора печки не нужно полностью разбирать переднюю панель (торпедо).



         Еще одно важное отличие, это электронное управление климатическими процессами в салоне. Для этого на ВАЗ 2110 установлена так называемая  система автоматического управления отопителем(САУО).

Блок САУО на ВАЗ 210 разного года выпуска различаются. С 1996 года производилось 4 типа контроллера САУО. Стоит это учитывать при покупке блока в качестве запасной части. Именно этот прибор и управляет температурой в салоне и работой вентилятора.

Возможна установка температуры от 16 до 28 градусов.

Уважаемые покупатели, во избежание ошибок при отправке системы автоматического управления отопителем(САУО), в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.



         Вентилятор печки не включается — понять очень просто: при заведённой машине, включаем печку на скорости. Если никаких дополнительных «шумов» не появилось, то вентилятор не включается. Сразу отметим:



— для ВАЗ 2108 – 21099; 2113-2115 и их модификаций, если вентилятор не включается на 1-2 скорости, а на 3 включается, то дело в добавочном резисторе или в переключателе интенсивности работы печки.



-для ВАЗ 2110- 2112 и их модификаций и их модификаций выпущенных до 2003 г., если вентилятор работает только в одном положении 2, на корпусе отопителя сгорел дополнительный резистор, который позволяет регулировать обороты – через него в положении «А» и 1 подключается вентилятор.



Основные причины, почему не работает вентилятор отопителя

1. Перегорел предохранитель. Самая простая и в тоже время самая неприятная неисправность, потому что заменить предохранитель активная ссылка переход в корзину предохранители очень просто, и в то же время, мы не знаем причины, по которой он перегорел.





Если предохранитель перегорает, то значит, где то кроется коротыш (короткое замыкание). В этом случае нужно перебирать всё цепь предохранителя и искать источник короткого замыкания.

За печкой закреплён предохранитель F7 с силой тока в 30А. Так же этот предохранитель отвечает за прикуриватель, электродвигатель омывателя фар, подсветки бардачка, обогрев заднего стекла. Так что, если перегорел предохранитель, то помимо вентилятора отопителя, от работы откажутся вышеприведённые элементы электрики автомобиля.



2.Плохой контакт в монтажном блоке. Плохой или окислившийся контакт в монтажном блоке так же является распространённой болезнью. В данном случае нужно пошевелить колодку жгутиков, идущих к монтажному блоку.



3.Залипло реле зажигания. Если у Вас, включается печка только на прогретую, то дело в реле зажигания. Удивительно конечно, каким образом реле зажигания влияет на работу печки, но факт остаётся фактом. Нужно заменить реле. Кстати оно находится под панелью приборов в центральной консоли.



4. Для ВАЗ 2108 – 21099; 2113-2115 и их модификаций



4.1.печка включается только на 3 положении переключателя. Если вы столкнулись с такой ситуацией, то Вам нужно заменить добавочный резистор. Дело в том, что на 1 и 2 положениях переключателя отопителя, ток на вентилятор идёт через добавочный резистор, а на 3 положении – напрямую к вентилятору. Поэтому следует вывод о неисправности добавочного резистора.





4.2. не работает переключатель печки  (отопителя). Чтобы проверить  переключатель положения, Вам понадобится обычная габаритная лампочка на 12 вольт с двумя припаянными проводками.  Снимаете центральную консоль панели приборов, для того чтобы получить доступ к переключателю печки: включаете зажигание;  замыкаете минусовой провод лампочки на массу кузова, а другую подключаете к  выходам 1-2-3 на добавочный резистор (серый, белый и красный провод — обычно). Если лампочка горит – значит переключатель работает, если не горит, то подключаете лампу  к плюсовому проводу на переключатель положения. Если лампа не горит, то где то обрыв цепи или выбило предохранитель.



5. Для ВАЗ 2110 – 2112 и их модификаций выпущенных до 2003 г.



5.1. печка включается только в одном положении 2, на корпусе отопителя сгорел дополнительный резистор,который позволяет регулировать обороты — через него в положении «А» и «1» подключается вентилятор. В этом случае нужно добраться до отопителя (это возможно только из моторного отсека) и заменить резистор.



5.2. неисправен датчик температуры салона. Алгоритм работы отопителя должен быть следующий: на максимуме (красная точка) — движение на открытие заслонки; на минимуме (синяя точка) — движение на закрытие заслонки, остальные положения фиксируются в зависимости от задания температуры датчиком температуры салона. Чтобы увидеть ходит ли заслонка, лучше снять передние дефлекторы, у них по две пластмассовые защелки справа и слева (осторожно, при снятии не оторвите провод подсветки). После снятия дефлекторов прекрасно видно, ходит ли заслонка или нет, т.е. воздух идет через отопитель или нет. Кроме того, проверте сопротивление датчика температуры салона.



5.3. отгорели провода внутри контроллера (для устранения требуется разобрать контроллер и заменить их). Вытаскиваете из гнезда контроллер. Включаете зажигание, крутите ручку температуры и меряете напряжение на розовом и коричневом проводе (длинный разъем контроллера). Если напряжение меняется (должно включаться после изменения положения рукоятки температуры и выключаться примерно через 13 секунд), то контроллер исправен, если нет, то нужно менять контроллер.



Систему автоматического управления отопителем  (САУО) Вы можете приобрести у нас !

НЕ ТОРМОЗИ  —  ПОКУПАЙ ДЕШЕВЛЕ ! ! !



6. Не работает моторчик печки (вентилятора отопителя). Если переключатель отопителя работает, напряжение идёт, а вентилятор не включается, то либо он перегорел, либо плохой контакт массы вентилятора (масса находится под гайкой крепления отопителя), либо залипли щётки моторчика.



 Вентилятор отопителя (электродвигателя отопителя в сборе) Вы можете приобрести у нас !

НЕ ТОРМОЗИ  —  ПОКУПАЙ ДЕШЕВЛЕ ! ! !



Вам, так же будет полезна информация : Как самостоятельно заменить вентилятор отопителя на автомобиле семейства ВАЗ 2108 –2112; 2113 — 2115, ВАЗ -2120 и их модификаций выпущенных до 2003 г.?



Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

отопитель ВАЗ 2110 2111 2112: устройство, ремонт , конструкция печки

 Вентиляция салона на ВАЗ десятого семейства — приточно-вытяжная: воздух подается в салон через отверстия в накладке ветрового окна (самопроизвольно — при движении автомобиля, или принудительно — при работе вентилятора печки — отопителя) и выходит через щели между обивками и внутренними панелями дверей и далее через отверстия в торцах дверей.

В этих отверстиях установлены клапаны, пропускающие воздух наружу, но препятствующие его поступлению внутрь автомобиля. Такая конструкция улучшает теплоизоляцию салона.

Воздуховоды отопителя и элементы управления: 1 — воздуховоды обогрева задней части салона; 2 — облицовка тоннеля пола; 3 — воздуховоды обогрева ног; 4 — центральные сопла вентиляции салона; 5 — боковые сопла вентиляции салона; 6 — сопла обогрева стекол передних дверей; 7 — рычаг управления системой отопления салона; 8 — корпус воздухораспределителя; 9 — заслонка обогрева ног; 10 — заслонка обогрева ветрового стекла; 11 — отопитель.

Принцип работы отопителя печки на ВАЗ 2110 2111 2112

На ВАЗ 2110, 2111, 2112 кран отопителя отсутствует. Управление температурой в салоне осуществляется за счет воздушной заслонки, которая регулирует поток горячего воздуха в салон. Тосол поступает в печку и летом, из-за этого некоторые автолюбители дополнительно ставят кран для перекрытия подачи тосола в летний период эксплуатации.

Система управления отопителем ВАЗ-2110 автоматическая, температура поддерживается с точностью до 2-х градусов Цельсия. Кроме того, управлять воздушной заслонкой предпочтительнее, чем краном (он может закисать или заклинивать).

 Поступающий в салон воздух при необходимости подогревается, проходя через радиатор отопителя, и распределяется в соответствии с положением рукоятки управления потоками воздуха. Основная часть воздуха направляется на ветровое стекло и — через перекрываемые заслонками дефлекторы — к боковым стеклам и в центральную часть салона. Также воздух подается к ногам водителя и сидящего впереди пассажира через две пары дефлекторов (одна пара — на уровне коленей, другая — у пола) и к ногам задних пассажиров через накладку на тоннеле пола и два воздуховода под передними сиденьями.

 Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна, только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

Вентилятор имеет три режима работы: малая скорость, средняя и автоматический ее выбор (определяется блоком управления). Электродвигатель вентилятора — коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Потребляемая сила тока при максимальной частоте вращения — 14 А.

В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (максимальная скорость) или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в цепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) — на средней.

Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя — можно нарушить балансировку. Электродвигатель ремонту не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора.

Детали отопителя (ВАЗ 2110 2111 2112): 1 — электропневматический клапан; 2 — передний корпус воздухозаборника отопителя; 3 — водоотражательный щиток воздухозаборника; 4 — клапан управления заслонкой рециркуляции; 5 — заслонка рециркуляции воздухозаборника; 6 — задний корпус воздухозаборника отопителя; 7 — заслонка канала отопителя; 8 — заслонка управления отопителем; 9 — радиатор; 10 — кожух радиатора отопителя; 11 — штуцер пароотводящего шланга; 12 — штуцер подводящего шланга; 13 — штуцер отводящего шланга; 14 — электродвигатель отопителя с вентилятором; 15 — корпус электродвигателя; 16 — опорная площадка рычага привода заслонки управления отопителем; 17- рычаг привода заслонки управления отопителем; 18 — микромоторедуктор привода заслонки; 19 — резистор; 20 — крышка кожуха отопителя.

 Радиатор отопителя (печки) установлен под панелью приборов горизонтально, в пластмассовом кожухе, и состоит из двух пластмассовых бачков (левый — с пароотводным штуцером) и двух рядов алюминиевых трубок с напрессованными пластинами. В зависимости от положения заслонок, через радиатор проходит часть забираемого воздуха (в крайних положениях заслонок проходит весь воздух или не проходит вообще), остальная же его часть минует радиатор.
 В отличие от прежних моделей ВАЗа, здесь отсутствует кран, перекрывающий поток охлаждающей жидкости через радиатор печки, таким образом, при работающем двигателе радиатор отопителя всегда нагрет. Такая конструкция обеспечивает малую инерционность системы при пуске (заданная температура воздуха достигается быстрее) и отсутствие протечек, связанных с негерметичностью крана.
 Управление отопителем осуществляется по командам от электронного блока управления.

Работа (печки) отопителя в ручном и автоматическом режиме

 Температура воздуха в салоне задается установкой ручки контроллера (датчиком температуры) на соответствующее деление шкалы (от 16°С до 30°С, с интервалом 2°С).
 Блок считывает информацию о температуре в салоне с датчика температуры, расположенного на потолке и снабженного микровентилятором. Затем — в зависимости от разницы температур, он включает микромотор, управляющий заслонками отопителя. Микромотор снабжен датчиком положения заслонки отопителя (кольцевой резистор). Сигнал от датчика поступает на блок управления, который отключает микромотор, как только заслонка достигнет заданного положения.
 Автоматический режим, то есть положение «А», на блоке управление добавляет к регулировке моторедуктора еще и регулиовку скоростью вращения вентилятора.

Настройка температуры подаваемого воздуха от отопителя

 Для точной настройки блока управления на нем имеется подстроечный винт. Чтобы проверить точность регулирования температуры, закройте все двери и окна, поместите контрольный термометр рядом с температурным датчиком. Ручку управления вентилятором поставьте в положение А, а ручку температуры в соответсвии с температурой измеренной контрольным термометром. Если через 15 минут фактическая температура в салоне не будет соответствовать заданной, извлеките контроллер из гнезда и поверните регулировочный винт по часовой стрелке — для увеличения температуры и против — для уменьшения. После регулировки, снова проверьте работу блока управления.
 Блок управления, температурный датчик с микровентилятором, микромотор и датчик положения заслонки отопителя неремонтопригодны и при выходе из строя должны заменяться новыми.

Неисправность датчика температуры салона и контроллера в автомобилях ВАЗ 2110 2111 2112

1. При исправном датчике температуры салона алгоритм работы отопителя должен быть следующий: на максимуме (красная точка) — движение на открытие заслонки; на минимуме (синяя точка) — движение на закрытие заслонки, остальные положения фиксируются в зависимости от задания температуры датчиком температуры салона.
 Чтобы увидеть ходит ли заслонка, лучше снять передние дефлекторы, у них по две пластмассовые защелки справа и слева (осторожно, при снятии не оторвите провод подсветки).  После снятия дефлекторов прекрасно  видно, ходит ли заслонка или нет, т.е. воздух идет через отопитель или нет. Кроме того, можно проверить и сопротивление датчика температуры салона.

Проверка датчика температуры салона на автомобилях ВАЗ 2110 2111 2112.

Характеристика температура — сопротивление у датчика температуры должна быть следующей:
при 22 С — 20Ом;
при 16 С — 25Ом.

Проверка контроллера отопителем (печкой)

 Проверка контроллера заключается в следующем. Вытаскиваем из гнезда контроллер. Включаем зажигание, крутим ручку температуры и меряем напряжение на розовом и коричневом проводе (длинный разъем контроллера). Если напряжение меняется (должно включаться после изменения положения рукоятки температуры и выключаться примерно через 13 секунд), то контроллер исправен, если нет, то нужно менять контроллер.

Проверка микроредуктора ВАЗ 2110 2111 2112

 Проверяем подводится ли напряжение к микроредуктору. Здесь не все так просто. Чтобы добраться до него нужно снять жабо. Открываем моторный отсек. Отвинчиваем шумоизоляцию, отвинчиваем две гайти на 10 крепления жабо, снимаем приводы дворников и отвинчиваем три шурупа крепления, что под круглыми заглушками и отодвигаем жабо, полностью снять которое мешает шланг омывателя. Видим два разъема. Один — датчик положения заслонки, а второй привод микроредуктора, к которму подходят коричневый и розовый провод.
 Снимаем разъем, крутим рукоятки температуры и меряем напряжение. Если меняется, значит провод нигде не перетерся, если не меняется, то значит обрыв провода где-то в жгуте. Проверяем микроредуктор. Подаем 12 вольт от аккумулятора на разъем микроредуктора. Если не крутится, то однозначно — менять, если крутится, то просто окислились контакты в раъеме. Чтобы быть абсолютно уверенным в работоспособности редуктора, его можно снять, открутив три самореза его крепления (аккуратно, не уроните саморезы внутрь) и выводим микроредуктор вправо. Откручиваем, вынимаем проверяем. Если неисправен, покупаем новый. На микроредукторе стоит датчик его положения. Поэтому не волнуйтесь при установке, ничего настраивать не нужно. Контроллер сам поставит заслонку по датчику.

Типовые неисправности отопителя (печки) ВАЗ 2110 2111 2112 и возможные их решения

Отопитель ВАЗ 2110 работает только в одном положении, например — «2». В чем может быть проблема?

Скорее всего, возможны следующие неисправности. 1. На корпусе отопителя сгорел дополнительный резистор, который позволяет регулировать обороты — через него в положении «А» и «1» подключается вентилятор. В этом случае нужно добраться до отопителя (это возможно только из моторного отсека) и заменить резистор. 2. Отгорели провода внутри контроллера (для устранения требуется разобрать контроллер и заменить их). 3. Отошел провод в блоке реле, расположенном справа под капотом.

Из заслонок дует чуть теплый воздух (микромоторедуктор и заслонка рециркуляции исправны).

 Необходимо проверить датчик температуры воздуха салона и уровень тосола, так как его низкий уровень влияет на температурный режим (тосол, антифриз может не попадать в «печку» или она может из за низкого уровня завоздушится). Также необходимо проверить термостат.
 Кроме того, дополнительную информацию о отопителе и его контроллере можно посмотреть  в статье «Электродвигатель отопителя ВАЗ 2110 2111 2112, настройка системы управления отопителем «

Почему не работает печка (отопитель) на ВАЗ 2110 с инжектором: причины

Этот вопрос волнует многих автолюбителей, особенно когда первый крепкий морозец и промозглая сырая погода отчетливо напоминают о приходе зимы. С такой же проблемой столкнулся и я. Печка в моем автомобиле либо совсем не грела, либо грела очень плохо.

Содержание

  1. Варианты решения.
  2. Холодный воздух.
  3. Заслонка.

Ну а когда вместо ожидаемого тепла из нее подул холодный воздух, мое терпение лопнуло. Я решил, что от этой проблемы надо избавляться как можно скорее, иначе в сильный мороз на такой машине далеко не уедешь. Как мне удалось отремонтировать печку? Очень просто. Накопленные знания плюс немного опыта, которым теперь делюсь с вами. Надеюсь, что мои рекомендации помогут вам отремонтировать отопитель и не замерзнуть зимой.

Причин, по которым не работает печка ВАЗ 2110, может быть несколько. Все они зависят от различных факторов. Рассмотрим их детальнее:

  1. Отсутствие охлаждающей жидкости в системе охлаждения мотора.
  2. Неисправность радиатора отопителя.
  3. Неисправный фильтр салона.

Когда отопитель ВАЗ 2110 не работает из-за отсутствия тосола, устранить проблему очень легко. Просто проверьте уровень охлаждающей жидкости в расширительном бачке. Неисправность радиатора можно определить по его состоянию. Убедитесь, что он горячий. Если нет, то всё может быть из-за воздушной пробки. Устранить её также не сложно. Передними колесами заезжаете на какой-нибудь бугорок и даёте автомобилю несколько минут поработать на средних оборотах. Обязательно проверьте, не протекает ли радиатор. Возможно, причина поломки печки будет именно в этом.

Отопитель в вашей машине слабо дует? Замените фильтр салона. Подскажу один маленький секрет. Для того чтобы фильтр салона прослужил как можно дольше, установите защиту на воздухозаборник.

Варианты решения

Учтите, что печка может не работать и при исправном радиаторе. В этом случае причину следует искать в:

  • неполадках контроллера или микромоторедуктора;
  • датчика салона воздуха на потолке;
  • датчике положения вала;
  • заслонке отопителя.


Теперь детально рассмотрим, какие проблемы могут быть с отопителем, в случае исправного радиатора.
При неполадках контроллера самый простой способ устранить неисправность печки, это заменить старую деталь и проверить ее в действии. Вся работа займет у вас не более пяти минут.

При поломке микромоторедуктора придётся немного повозиться. Здесь необходимо снять шумоизоляционный щит двигателя и «жабо».

Холодный воздух

Если печка ВАЗ 2110 перестала работать и из нее дует холодный воздух, то возможно поломка кроется в неисправном датчике салона на потолке. Сейчас объясню принцип работы. При отключении датчика микромоторедуктор получает сигнал отличающийся от температуры в печке. Именно поэтому вентилятор перестает работать в скоростном «А» режиме.

В случае, если перемещение заслонки происходит только на крайних положениях, учитывая, что датчик температуры отключен, причин неисправности может быть две:

  1. Неисправность датчика температуры контроллера.
  2. Неисправность датчика микромоторедуктора.

Возможно, поломка произошла из-за вентилятора. Он устанавливается на датчике температуры. Проверьте, вращается ли он на положениях «МИН» и «МАКС». Для этого просто подайте напряжение 1,2 В на клеммы. Как проверить контроллер? Для этого следует включить зажигание. Вращаем ручку температурного режима и меряем напряжение на длинном разъеме. Это будет розовый и коричневый провода.

Если на вашем автомобиле установлен контроллер выпуска до 2001 года, то напряжение должно снизиться приблизительно через 13 секунд. Может быть немного меньше или больше. Снижение происходит в положении min. В положении max напряжение подается постоянно. Если же контроллер новой модели, то по истечении 13 секунд работы в обоих режимах он просто выключиться. Если напряжение осталось неизменным на выходе, значит, эта деталь неисправна.

Заслонка

Причиной, почему не работает печка на ВАЗ 2110 с инжектором, может оказаться неисправная заслонка. Отопитель имеет две заслонки – верхнюю и нижнюю. Верхняя осуществляет контроль за потоком холодного воздуха, а нижняя – за горячим. Эту неисправность можно легко устранить. В печках старого образца заслонка выполнена из пластика. Она имеет уплотнители из поролона. В новых отопителях заслонки металлические и имеют резиновые уплотнители.

Если при перемещении заслонки вы слышите громыхание, а из печки дует холодный воздух, то возможна, заслонка поломана или вышел из строя ее привод. Если на пластиковой заслонке имеются трещины или расколы, то их можно склеить дихлорэтаном. Металлическую заслонку сломать достаточно трудно, но ее легко может заклинить. Она часто застревает из-за ржавчины. Если неисправность была в этом, то посоветую ее покрасить. Это решит проблему.

На этом я заканчиваю описание всех возможных вариантов. Я являюсь владельцем десятки и здесь расписал подробно свои действия при последней поломке печки. Терпения она у меня забрала много. Но жалко ласточку. Да и хочется зимой покататься с комфортом. Надеюсь, мои советы вам помогут устранить все неисправности.
Вернуться вверх

Печка дует холодным воздухом на ВАЗ-2110: причины, как исправить?


В отечественных автомобилях марки ВАЗ модели 2110 устанавливаются вполне неплохие отопительные системы, которые хорошо работают в зимнее время. Но иногда печка просто отказывается правильно работать и дует холодным воздухом. Почему так происходит и как с этим бороться, вы узнаете из данной статьи.

В летнее время печка в машине практически не включается, за исключением экстренных случаев (дождливая сырая погода и так далее). Если вы заметили, что печка работает неправильно – это может быть следствием следующих причин:

  1. Поломался мотор отопителя.
  2. Печной радиатор загрязнился.
  3. Присутствует воздух в системе охлаждения.
  4. Сгорела прокладка головки блока.
  5. Краник печки закис и не открывается.
  6. Тросик на кране оборвался или слетел.
  7. Неисправность термостата.
  8. Недостаточно количество антифриза в радиаторе.
  9. Снижение работоспособности водяного насоса.

На ВАЗ-2110 нередко случается такая ситуация, что горячий воздух идет исключительно из центральных воздуховодов. Боковые дефлекторы подают холодные воздушные массы. В таком случае оборвались тросики с заслонок, которые направляют воздух.

Причиной отсутствия горячего воздуха может быть обычный сбой системы автоматического управления печкой. Датчик температуры в салоне расположен на потолке, а заслонка управляется при помощи микромоторедуктора. В такой ситуации из строя выходит либо датчик, либо система управления.

В некоторых случаях владельцы замечают, что на холостом ходу и при малых оборотах мотора также идет холодный воздух. Во время движения машина прогревается.

Причин, почему так происходит, может быть достаточно много. Начинать поиск нужно постепенно, проверяя каждый узел.

Печка ВАЗ 2110, устройство отопителя, вентилятора, заслонок, видео замены радиатора печки ВАЗ 2110

Печка ВАЗ 2110 пожалуй самый проблемный и капризный механизм, во всей конструкции автомобиля. Без печки или неисправного радиатора отопителя салона на ВАЗ 2110 не обойтись, учитывая наш холодный климат. Если летом неработающая печка может вас и не беспокоить, то с наступлением холодного времени года часто выясняется, что печка на ВАЗ-2110 дует холодным воздухом. Сегодня постараемся очень подробно рассказать о устройстве, ремонте и замене отопителя на “десятке”. Текст для наглядности дополним фотографиями и видео.

Сразу скажем, что конструкция системы отопления на “десятке” принципиально отличается от того, что было на старых моделях ВАЗ. Самая главная особенность и отличие отопителя салона, это то что радиатор печки ВАЗ 2110 и его вентилятор находится не в салоне, а в моторном отсеке. У такой конструкции есть свои преимущества, например для замены радиатора отопителя или вентилятора печки не нужно полностью разбирать переднюю панель (торпедо).

Еще одно важное отличие, это электронное управление климатическими процессами в салоне. Для этого на ВАЗ 2110 установлена так называемая система автоматического управления отопителем (САУО). Фотография блока САУО далее.

Кстати, блок САУО на “десятках” разного года выпуска различается. С 1996 года производилось 4 типа контроллера САУО. Стоит это учитывать при покупке блока в качестве запасной части. Именно этот прибор и управляет температурой в салоне и работой вентилятора. Возможна установка температуры от 16 до 28 градусов.

Но как же работает этот чудо прибор? На потолке салона “десятки” стоит температурный датчик или потолочный датчик воздуха со встроенным (очень небольшим) вентилятором, для циркуляции воздуха. Именно этот датчик и отправляет сведения о реальной температуре в салоне, а блок САУО дает команду микро моторедуктору (ММР), он в свою очередь открывает или закрывает основную заслонку, которая отвечает за доступ горячего воздуха в салон. При изменении температуры в салоне, потолочный датчик дает новый сигнал, срабатывает микро моторедуктор поворачивая заслонку, закрывая или открывая доступ горячего воздуха в салон. Таким образом автоматически поддерживается заданный температурный режим. Далее фотография схемы воздуховодов отопителя ВАЗ 2110.

Проверяем исправность моторчика отопителя


Для определения первопричины того, что из печки дует холодный воздух, нужно изначально проверить моторчик отопительной системы. Для этого сделайте следующее:

  1. Включите зажигание и заведите мотор.
  2. Обратите внимание на блок управления печкой и проверьте работу моторчика во всех положениях. Если после переключений во всех положениях было слышно работу отопителя, тогда, скорее всего все работает.

Дать сбой в работе моторчик может по следующим причинам:

  1. Сгорел предохранитель на электродвигателе.
  2. Окисление контактов в блоке.
  3. Неисправность переключателя.
  4. Обрыв в электропроводке.
  5. Перегорел моторчик.

Если мотор печки работает только в максимальном положении переключателя, тогда вероятнее всего вышел из строя резистор. Когда мотор в отопительной системе полностью выходит из строя, его нужно заменить. Весь процесс выглядит следующим образом:

  1. Демонтируйте пластиковую накладку со стороны водителя внутри салона.
  2. Отключите черный-синий провод электродвигателя и отверните крепление массы.
  3. Откройте капот и демонтируйте провода, идущие от дворников.
  4. Отверните крепление панели стеклоочистителей и демонтируйте уплотнитель (резина).
  5. Открутите 4 винта крепления верхнего кожуха мотора.
  6. Через уплотнитель протяните провода питания моторчика.
  7. Для изымания мотора, корпус нужно располовинить.
  8. Для завершения нужно половину корпуса с двигателем повернуть и снять узел.

ВАЗ 2110 печка дует холодным, почему?

Многие владельцы “десяток” жалуются на то, что в какой то момент печка постоянно дует холодным воздухом и никакие повороты рукояток системы автоматического управления отопителем, никак не спасают ситуацию. Проблем и неисправностей может быть масса. Например, неисправен сам контроллер САУО, потолочный датчик или микро моторедуктор, который просто не открывает или не закрывает заслонку. Еще одна причина, это воздух (воздушная пробка) в радиаторе отопителя, который просто не способен нагревать проходящий через него воздух. Далее схематичное изображение устройства отопителя ВАЗ 2110.

Заслонки печки ваз 2110

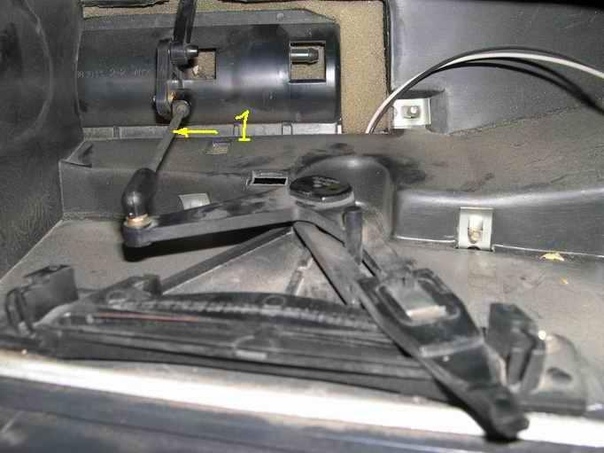

Часто причиной плохой работы отопителя “десятки” становится заслонка печки ваз 2110. Заслонка может не плотно закрываться или плохо открываться. Сама заслонка отопителя изготовлена из пластика, который может со временем деформироваться и плохо работать. Многие автовладельцы покупают металлическую заслонку и меняют её своими силами. Как проверить работоспособность и оценить состояния заслонки печки? Все довольно просто, снимаете центральный дефлектор воздуховода и вот она заслоночка! Смотрим на фото.

Дальше внимательно осматриваете заслонку, включаете печку, поворачиваете регуляторы на блоке САУО и смотрите работает ли заслонка вообще. Как она перемещается, плотно ли прилегает. Если она не реагирует на команды, значит проблема может быть вовсе и не в ней. За одно можете посмотреть, работает ли рычаг перенаправления воздушного потока от стекла к ногам.

Вентилятор печки ваз 2110

Определить работоспособность вентилятора печки довольно просто, по шуму. Если моторчик вентилятора сгорел, то работать он естественно уже не будет. Правда прежде чем бросаться менять вентилятор печки, необходимо убедится, что не сгорел предохранитель. Как мы уже писали выше вентилятор печки ВАЗ 2110 расположен не в салоне, а в подкапотном пространстве. Что бы до него добраться, вам необходимо будет снимать специальный фартук, который отделяет моторный отсек от корпуса отопителя, вакуумного усилителя тормозов и механизма стеклоочистителей. Собственно фото для наглядности ниже.

Вот мы и добрались до вентилятора печки, сняв фартук и кожух отопителя. Кстати, рядом вы увидите салонный фильтр, в кожухе чуть левее. Его необходимо вытащить и почистить. Если никто до вас фильтр не менял, за долгие годы эксплуатации он серьезно забит мусором и препятствует нормальной циркуляции воздуха, который засасывается в салон ВАЗ 2110.

Радиатор отопителя ваз 2110

Радиатор печки “десятки” расположен там же, где и вентилятор, то есть под капотом (см фото выше). Что бы его снять вам необходимо сначала вытащить из кожуха отопителя вентилятор. Если вы замечаете в салоне странный запах, поднимите половички, если там лужицы из тосола или антифриза, значит радиатор печки ВАЗ 2110 потек. Хотя возможно уже не держат хомуты… в любом случае придется разбирать и выяснять причину протечки. Далее предлагаем пару видео роликов демонстрирующих процесс разборки, снятия фартука, вентилятора печки, салонного фильтра и радиатора отопителя.

Дует холодным воздухом — ревизия радиатора отопителя и системы охлаждения

Радиатор печки ВАЗ-2110 тоже не отличается высокой теплоотдачей, к тому же, добраться до него довольно сложно. Тем не менее, с ним может быть связана слабая температура прогрева салона:

  1. Радиатор печки забит . Если в него не попадает антифриз при полной исправности системы охлаждения, то и греть он не будет. Диагностировать забитую печку сложно, но можно. При полностью прогретом моторе и включённом отопителе пробуем на ощупь температуру входного и выходного патрубков радиатора. Если входной горячий, а выходной холодный — радиатор печки забит. Мало кто занимается его очисткой, публика предпочитает покупать новый. Рынок позволит выбрать несколько моделей алюминиевых радиаторов и одну-две медных по нашему усмотрению.

Проблема непроходимости радиатора решается либо промыванием с использованием специальных жидкостей, либо же заменой элемента.

Не помешает проверить и салонный фильтр.

Если потек радиатор, придется его демонтировать и менять на новый.

Видео о замене радиатора печки ВАЗ-2110

Принцип устройства отопителя ВАЗ-2110, схема штатной печки

Невозможно самостоятельно произвести ремонт собственного авто без знаний, касающихся устройства всех узлов. Не менее ценным считается навык читать любые чертежи. Подобные умения можно приобрести, только имея определённый опыт, который приходит с годами в процессе эксплуатации и обслуживания своего автомобиля. В нижеприведённой статье рассмотрим устройство отопителя ВАЗ-2110.

Не секрет, что исправно функционирующее устройство отопителя в «десятке» отечественного автопрома позволяет водителю и пассажирам чувствовать себя во время езды максимально комфортно. В статье рассмотрена схема подключения агрегата, представлено описание составляющих печку элементов. Информация может быть полезна не только начинающим механикам-любителям, но и опытным мастерам, у которых возникли сложности с ремонтом отопителя.

Слабая подача тёплого воздуха, модернизация печки

Одна из основных проблем отопителя ВАЗ-2110 — негерметичность и некачественная сборка, низкое качество элементов воздуховода.

Печка может дико раскалять поступающий на неё воздух, но до салона может доходить едва ощутимое тёплое дыхание отопителя. Все дело в негерметичности соединений воздуховодов, а их, к сожалению, достаточно много. Во-первых, рекомендуют загерметизировать первичные воздуховоды, между ними и самой печкой зачастую фиксируется утечка прогретого воздуха, он попросту греет моторный щиток.

Модернизация печки для ног водителя, об этом напишем отдельную статью. На фото наша редакционная машина.

Для устранения этого недостатка, к сожалению, придётся потратить не один час, поскольку добраться к воздуховодам без демонтажа передней панели невозможно.

Нужно проверять и герметизировать каждое место стыка пластиковых воздуховодов и их стыки с дефлекторами обдува салона и стекла. Особо разочаровавшиеся в заводской печке личности полностью выбрасывают стоковые воздуховоды и меняют их на гофрированные рукава, которых полно в строительных магазинах. Стыки при этом герметизируют монтажной пеной или моделином.

Конечно, работы море, но потраченное время стоит того — после модернизации абсолютно весь тёплый воздух будет поступать только по назначению.

Видео о доработке заслонки отопителя ВАЗ-2110

Устройство отопительного приспособления

Обогрев ВАЗ-2110, посредством которого автомобилист может чувствовать себя комфортно в своём движимом имуществе в любое время года, состоит из нескольких отдельных устройств, работающих в тесной связке. Центральным прибором агрегата считается радиатор, с помощью которого нагреваются потоки воздуха, идущие в салон. Чтобы была возможность отремонтировать или поменять радиатор, придётся искать к нему пути под капотом.

Вторым по важности приспособлением можно назвать распределитель воздуха, в котором есть несколько патрубков, проходящих по всему салону «десятки». По сравнению с моделями старого образца, которые предшествовали выпуску ВАЗ-2110, в новом автомобиле появился испаритель, который нашёл место в климатической установке.

Управление работой печки осуществляется посредством специального блока СУАО. В руководстве по эксплуатации ВАЗ-2110 этот прибор имеет другое название (контроллер). Функционирует блок вместе с датчиком температуры, расположенным в салоне. Датчик передаёт на блок информацию, касающуюся температуры, после этого сравниваются данные (в расчёт берётся информация, выставленная на рукоятке). Как только система фиксирует различие температур на 2°, сразу же начинается подаваться тёплый или охлаждённый воздух в салон.

Неисправности в системе охлаждения

Печка может дуть холодным воздухом из-за неисправностей в системе охлаждения. Если моторчик печки исправный, причину подачи в салон холодного воздуха вместо горячего ищем в следующем порядке:

  1. Тосол выплескивается из расширительного бачка.
  2. Датчик на панели приборов показывает высокую температуру.
  3. Двигатель троит.
  4. Антифриз попадает в масло, моторное масло светлеет.

Если пробивает прокладку ГБЦ, часто холодный воздух в салон дует только на малых оборотах, при подгазовке систему охлаждения «пробивает», и в салон начинает поступать горячий воздух. Очень часто замена ПГБЦ решает проблему.

Схема приспособления со всеми пояснениями

Схема работы печки ВАЗ-2110 может рассказать автомобилисту о наличии в ней рециркуляции, иными словами, двигающиеся воздушные потоки циркулируют внутри автомобиля, не забирая новые объёмы воздуха с улицы. Благодаря этому в агрегат не попадает пыль и неприятные запахи, в большом количестве присутствующие в уличном воздухе. Однако, стоит отметить основной недочёт такой системы — слишком быстрое запотевание стёкол. Специалисты рекомендуют часто открывать окна (при комфортной температуре на улице). В противном случае застаиваемый воздух будет негативно сказываться на здоровье всех, кто участвует в движении в этой машине. Ввиду сложности ремонта моторедуктор при неисправностях подлежит полной замене.

Замена МР на десятке

Владельцу автомобиля ВАЗ не обязательно посещать автомастерскую и оплачивать работу, которую совсем не сложно выполнить своими руками. Для этого понадобится:

  • демонтировать жабо;
  • снять вакуумный усилитель тормозной системы;
  • демонтировать педальный узел;
  • снять микроредуктор. Устройство демонтируются вместе с пластиковым элементом;
  • установка нового устройства.

Большинство автомобилистов отмечают, что замена моторедуктора печки ВАЗ 2110 выполняется достаточно быстро и не требует профессиональных навыков.

Но при выполнении работы нужно придерживаться последовательности действий и аккуратности. Монтаж самого устройства можно выполнить собственноручно. Если же понадобится установить заслонку, то не обойтись без привлечения помощника. Для этого необходимо:

  1. подключить провода к новому редуктору;
  2. включить подачу холодного воздуха. Для этого заслонку нужно повернуть против часовой стрелки;
  3. повернуть ключ зажигания, а затем датчик САУО установить в положение, указывающие на синюю точку;
  4. можно сделать совершенно противоположные действия. Так, заслонку провернуть по часовой стрелке до упора, а датчик – направить на красную точку;
  5. для правильного монтажа необходимо использовать специальную смазку, так как редуктор поворачивается больше требуемого;
  6. далее нужно установить редуктор таким образом, чтобы совпадали крепежные отверстия;
  7. на следующем этапе не обойтись без помощи. Напарник должен проворачивать регулятор температуры и параллельно с этим надавливать на редуктор;
  8. иногда квадрат заходит не на всю длину заслонки, а приблизительно на 75%. Это считается нормальным явлением и не влияет на функциональность системы;
  9. после этого необходимо закрутить саморезы. Затем следует прокрутить редуктор от синей точки до красной, и обратно. Такие операции необходимы для того, чтобы устройство запомнило рабочий диапазон. Теперь в салон должен поступать воздух необходимой температуры.

Устройство

Периодические неполадки в работе системы отопления для ВАЗ 2110 — вещь обыденная и распространенная. Потому владельцам этой модели от российского автопроизодителя то и дело приходится копаться в собственном гараже или отправлять авто на ремонт к специалистам со станций технического обслуживания.

Схема АУ отопителем

Чтобы разобраться в том, как именно проводить ремонтные и профилактические мероприятия, для начала нужно ознакомиться со схемой печки, ее составными элементами.

Элемент

Особенности

На нем крепится вентилятор. Оба элемента способствуют нагнетанию подогретого воздуха внутрь салона

На этом компоненте основана вся работа системы отопления. Убери радиатор, и отопитель работать не сможет. Интересно, на печке нового образца отсутствует кран, который перекрывал поток охлаждающей жидкости через радиатор. В устройствах старого образца кран присутствует. Кран убрали для того, чтобы избежать протечек, которые были распространены на старых печках. Плюс от крана избавились ради более быстрого и эффективного нагрева салона. Хотя многие владельцы новых десяток с этим решением не согласны, потому при ремонте устанавливают на печку кран

В общей сложности печка их имеет три штуки. Первая отвечает за рециркуляцию воздухозаборника, вторая — за открытие и закрытие канала отопителя, а третья предназначена для управления и считается самой главной

Данный элемент отвечает за скорость обдува салона горячим воздухом

Все элементы, включая дополнительные клапаны, щитки, штуцеры, объединены в единый блок. Он, заключенный в корпус, располагается в подкапотном пространстве недалеко от приборной панели.

Воздуховоды

Воздуховоды представляют собой еще один блок системы отопления. Они идут от печки и выполняют сразу несколько различных функций:

  • Вентилируют салон через центральные сопла;
  • Распределяют воздух через соответствующий распределитель, работающий на подачу тепла или воздуха для вентиляции;
  • Еще пара воздуховодов служат для обогрева заднего ряда сидений;
  • Система, включающая сразу пять сопел, обогревает ноги;
  • Пара боковых воздуховодов берут на себя функции подогрева стекло и частично обогревают салон. Так отопление получается более эффективным;
  • Пара сопел служат для вентиляции.

Электронное управление печкой

Данный блок электронного управления функционирует непосредственно из салона. Он состоит из двух основных элементов.

  1. Ручка. Ручкой контроллера пользователь задает необходимую температуру, которую генерирует затем печка. Управление осуществляется поворотами ручки в ту или иную сторону, в зависимости от того, какая степень подогрева вам требуется в данный момент.
  2. Датчик температуры. Он отвечает за активацию печки, когда температура падает на более чем 2 градуса по сравнению с установленным на контроллере значении. Датчик оснащается микро моторчиком. При нахождении ручки в положении А, микро мотор в блоке печки включается, активируется заслонка, тем самым происходит правильный обогрев.

Блок управления

Прежде чем начинать ремонт всей печки, настоятельно рекомендуется проверить состояние датчика. Его вы сможете отыскать возле лампы отопителя на потолке автомобиля. Устройство ремонту не подлежит. Только замена.

Возможные неисправности

В любом случае, каждый автомобилист желает ездить в теплом и прогретом салоне, особенно в зимнее время года. Так что перед тем, как разобрать или поменять печку на ВАЗ 2110, предлагаем ознакомиться с основной информацией о неисправностях, а также вариантах устранения этих поломок.

Если плохо греет печка на ВАЗ 2110 или она дует холодным воздухом, это может быть обусловлено несколькими неисправностями:

  • у водителя больше нет возможности самостоятельно производить регулировку отопителя;
  • плохо дует горячий воздушный поток или дует исключительно холодный воздух, при этом в подкапотном пространстве слышны щелчки;
  • в работе системы, а именно — радиатора — имеется утечка охлаждающей жидкости;
  • вышел из строя температурный датчик, он отказывается работать, речь идет о контроллере, установленном на потолке;
  • произошла поломка в работе блока управления.

Температура не регулируется

Если водитель не может произвести регулировку температурного режима, причин этому может быть две:

  • вышел из строя либо некорректно функционирует блок управления;
  • вышла из строя сама заслонка (автор видео — Fire Screen — Live).

В данном случае первое, что нужно сделать, если не работает печка ВАЗ 2110, — это произвести диагностику температурного датчика. Как мы уже сказали выше, этот элемент располагается на потолке автомобиля, рядом с плафоном. Чтобы своими руками правильно диагностировать этот контроллер, необходимо прокрутить его несколько раз из крайнего положения холодного воздушного потока к крайнему горячему. Таким же образом вы сможете проверить температуру воздушного потока по своим ощущениями.

В том случае, если при установке регулятора в крайнее положение отопления из заслонок начал идти горячий воздушный поток, это свидетельствует о полной работоспособности устройства. Если же при установке в это положение воздушный поток идет еле-еле или он начинает греться только в крайнем «горячем» положении, это свидетельствует о необходимости замены контроллера.

Ремонт или замена заслонки

В некоторых случаях бывает такое, что перестала работать печка ВАЗ 2110 по причине поломки заслонки. Как правило, заслонка в таких случаях просто зависает. Этот элемент перестает проворачиваться в результате того, что фиксаторы устройства окислились, поскольку их давно не обслуживали. Соответственно, если проблема заключается в заслонке, ее вполне можно решить самостоятельно.

На отечественных «десятках» добраться до заслонки можно только из моторного отсека. Сначала следует демонтировать дефлекторы, после чего необходимо отогнуть усики. После этих действий вы сможете добраться до заслонки, сдвинув ее рукой. В том случае, если при разборке вы заметили, что заслонка отопителя ВАЗ 2110 перемещается без проблем, то это свидетельствует о том, что причина неработоспособности системы совсем другая.

Однако, чтобы впоследствии не столкнуться с проблемой плохо функционирующей заслонки, необходимо произвести ее замену на алюминиевую. Как показывает практика, на пластмассовых заслонках часто выходит из строя само крепление, поэтому использование алюминиевого варианта является наиболее оптимальным.


Место расположения заслонки печки

В результате такой незначительной доработки системе отопитель сможет лучше сохранять горячий воздух. В целом система отопления будет функционировать значительно лучше. Все потому, что благодаря данной доработке в системе не будут появляться деформации, которые актуальны для пластмассовых заслонок.

Микродвигатель заслонки

Часто владельцы «десяток» сталкиваются с неработоспособностью системы отопления на своих автомобилях в результате выхода микродвигателя из строя. Само устройство расположено в моторном отсеке, рядом с лобовым стеклом. Чтобы добраться до микродвигателя заслонки, необходимо произвести снятие жабо, утеплительного элемента. В том случае, если рычаг перемещается, когда водитель запускает отопитель в режиме работы нагрева, то это свидетельствует о том, что он исправный.

Однако проблема работоспособности устройства может проявиться в том случае, когда шестерни истираются и, соответственно, начинают проскакивать. В этом случае осуществляется на ВАЗ 2110 замена микродвигателя. Чтобы не менять моторчик, можно просто вручную открыть саму заслонку — ничего плохого от этого не случится. Только воздушный поток будет всегда попадать в салон автомобиля, а будет он теплым или горячим — зависит от настройки отопителя в самом салоне. Так что подобные действия актуально выполнить в качестве временной меры (автор видео — В гараже у Сандро).

Бывает и так, что проблема заключается в работе резистора печки. Термический предохранитель в отопительной системе «десятки» находится рядом с катушкой резистора узла. Если резистор будет нагрет до слишком высокой температуры — 117 градусов — внутренняя панель устройства расплавится и разорвется. Как показывает практика, перегорать этот элемент может и от растущей силы тока, когда вентилирующее устройство не может тронуться. Если вентилятор действительно не вступает в работу, это может привести к тому, что нагрузка на предохранительное устройство увеличится до 17 ампер, а это довольно много для бортовой сети авто.

По факту же замена резистора происходит не так часто, поскольку в принципе эта неисправность встречается редко, обычно перегорает именно термопредохранитель. Кстати, подобные устройства устанавливаются на множество бытовых приборов.

Диагностика самого предохранителя осуществляется следующим образом:

  1. Вам необходимо закоротить резистор «мостиком», используя для этого кусочек проволоки.
  2. Закоротив, включите саму печку. Если отопитель работает нормально во всех режимах, то проблема заключается именно в предохранителе.
  3. Купите новый предохранитель на 15 ампер и 117 градусов и впаяйте его вместо старого. При пайке устройство нельзя перегреть, поскольку если температура пайки превысит 117 градусов, это приведет к его поломке. Поэтому процедура пайки осуществляется с теплоотводом.

Протекающий радиатор


Радиатор системы отопления печки
На практике часто случается такое, что на машинах отечественного производства начинает плохо функционировать отопительное устройство по причине протечки. Речь идет именно о течи радиатора системы. Как правило, об этом водитель узнает в результате нехватки охлаждающей жидкости в расширительном бачке, расположенном в моторном отсеке. При этом проблема может быть решена на какое-то время путем добавления расходного материала в систему, но со временем печка опять будет дуть холодным воздухом. По каким же причинам это происходит?

В первую очередь, необходимо уделить внимание диагностике самого радиаторного устройства. Вам необходимо произвести проверку целостности радиатора. Следует отметить, что такая задача является одной из наиболее сложных из тех, которые касаются диагностики отопительного узла. Ведь для того, чтобы добраться до радиатора, изначально необходимо снять печку.

В том случае, если во время диагностики вы заметили, что радиаторное устройство имеет на своем корпусе трещины, через которые уходит антифриз, то его желательно заменить. Как показывает практика, пайка корпуса обычно не дает желаемых результатов. В большинстве случаев она помогает ненадолго, а вот сам процесс демонтажа и монтажа печки является довольно утомительным для автомобилиста.

Утепление

Иногда случается такое, что горячий воздушный поток плохо поступает на боковые стекла и в ноги, хотя сама отопительная система работает должным образом. При этом боковые стекла могут быть запотевшими. Даже при замене гофры это не помогает решить проблему. Для того, чтобы избавиться от такой неисправности, не нужно производить ремонт блока управления печкой ВАЗ 2110 или искать утечку — достаточно просто избавиться от всех щелей. Центральную консоль проклейте герметиком или специальным «анти-скрипом», в некоторых местах можно использовать строительную монтажную пену.

Особенности конструкций

Для ВАЗ 2110 предусмотрена установка двух типов печек — нового и старого образца. Вне зависимости от используемого двигателя (инжекторный или карбюраторный), принципиальных отличий в конструкциях печек нет.

Но чем отличаются между собой печки нового и старого образца. Попробуем разобраться.

  • Конструкция радиатора. В ней заключается основная разница между устройствами. Потому при замене радиатора со старого на новый, обязательно учтите нюансы установки;
  • Ручка контроллера на печках несколько разная. У отопителей старого образца есть главная проблема — их сняли с производства. Они не могут быть аналогом для 4 и 5-ти позиционных контроллеров, которыми начали оснащать десятки с осени 2003 года;
  • Микро моторедукторы у печек разные, начиная с сентября того же 2003 года. Разница заключается в датчиках положения вала (резисторы). Потому при ремонте убедитесь, что устройства действительно взаимозаменяемые и на вашу старую печку вы купили резисторы старого образца, а не нового. Иначе моторедуктор работать не будет.

Устройство системы отопления


Конструкция системы отопления «десятки»
Если печка не может включиться, она стала плохо дуть тепло или вовсе перестала нагонять отопление, необходимо наиболее серьезно подойти к вопросу решения проблемы. Ведь эксплуатация транспортного средства в зимнее время года без отопителя — это самый неудобный и не комфортный вариант для автомобилиста. Поэтому перед тем, как вы узнаете, как снимать, разбирать шланги на устройствах нового и старого образца и как правильно регулировать систему, давайте разберемся в устройстве.

На транспортных средствах отечественного производства, в том числе ВАЗ 2110, отопительная система обладает определенными отличиями. Сначала нужно учесть, что система отопления функционирует раздельно. В частности, она представлена конкретно отопителем. Отопитель — это непосредственно печка.

Печка будет наполняться внутри горячим воздушным потоком, который поступает в салон транспортного средства посредством специальных распределителей тепла — патрубков. Сами патрубки подводятся к салону автомобиля, где теплый воздушный поток поступает прямо из передней центральной консоли на водителя и пассажира (на лицо и ноги), а также на стекла.

Благодаря обдуву стекол водитель может избавиться от проблемы их замерзания или запотевания. Вся система управляется при помощи специального блока регулирования и управления, который осуществляется регулировку воздушного потока и температурного режима. То есть, по сути, этот блок является распределителем воздушного потока. В отличие от других моделей автомобилей отечественного производства, на «десятке» печка обладает принципиальным отличием — она оснащена испарителем (автор видео — Александр Амочкин Коломна ААК).

Изучаем устройство и схему печки ВАЗ 2110

Если вы решили самостоятельно проводить ремонт своего автомобиля, вам необходимо хорошо знать устройство его узлов и уметь читать чертежи. Разумеется, что такие умения приходят с опытом эксплуатации и обслуживания ВАЗ 2110. В этот раз мы подробно изучим работу отопителя. Если система отопления функционирует исправно, значит внутри «десятки» комфортно будет и водителю, и его спутникам. В этом материале собраны схемы печки и описание к ним. В руководстве по эксплуатации тоже присутствует эта информация, но мы стараемся описывать сложные процессы простым языком. Наша задача заключается в донесении важной информации начинающим и уже опытным автомобилистам.

Устройство печки

В устройство этого узла входит несколько приборов. Радиатор является основным элементом печки – он нагревает воздух, поступающий в салон. Расположен он под капотом. Следующий компонент – это распределитель воздуха, оснащенный специальными патрубками, которые проходят по салону 2110.

Если сравнить «десятку» с предыдущими моделями, в ее системе отопления появилась важное нововведение – испаритель (схема включает его в список). Прибор установлен в климатической установке. Не все владельцы знают о его существовании, так как он редко выходит из строя.

Чтобы управлять работой отопителя, в автомобиле ВАЗ 2110 установлен блок СУАО, который в техническом руководстве по эксплуатации называется контроллером. Блок работает сообща с датчиком температуры в салоне, его также называют потолочным. Датчик сообщает блоку температуру, затем происходит сравнивание этого показателя с выставленной температурой на рукоятке. Если показатели различаются больше чем на 2°, происходит подача теплого или охлажденного воздуха в салон ВАЗ 2110.

На рукоятке стоит остановиться подробнее, а точнее на ее крайних положениях – MAX и MIN. Если рукоятка печки выставлена на один из этих показателей, подача тепла осуществляется без работы датчика температуры в салоне. Схема включает в себя все вышеперечисленные элементы.

В устройство отопителя «десятки» входит еще один агрегат – моторедуктор, отвечающий за открытие и закрытие заслонки. Миниатюрный электромотор выполняют важную задачу в работе системе отопления, о чем говорит и схема. Если моторедуктор неисправен, система будет давать только холодный или горячий воздух. В случае, когда моторедуктор вышел из строя при закрытой заслонке, система перестанет функционировать. Мы описали основные компоненты отопителя ВАЗ 2110, схема содержит более подробный список.

Выделим основные компоненты системы:

  • Радиатор.
  • Распределитель воздуха.
  • Блок СУАО.
  • Потолочный датчик.
  • Рукоятка.
  • Заслонка.
  • Моторедуктор.

В системе отопителя радиатор установлен для нагрева, который поступает внутрь ВАЗ 2110. Также его называют теплообменником. Нагревание выполняется за счет тепла антифриза. С системой охлаждения мотора этот компонент соединен патрубками и шлангами. Через теплообменник печки постоянно циркулирует антифриз. Заслонка, исходя из команд блока, направляет входящий воздух на радиатор или сразу в салон. Если заслонка отопителя находится в промежуточном положении, то одна часть проходит через теплообменник, а вторая минует радиатор. Если сравнивать эту деталь печки с предыдущими поколениями ВАЗ, то у нее появилось ряд полезных доработок, демонстрирует это и схема.

СУАО и потолочный датчик

Эти компоненты отопителя ВАЗ 2110 связаны и работают по следующему принципу:

  1. Датчик определяет температуру в салоне автомобиля;
  2. Эти данные отправляются в блок СУАО;
  3. Блок сравнивает температуру с положением, выставленным на рукоятке печки ВАЗ 2110;
  4. После сравнения положение заслонки изменяется или остается прежним – это зависит от показателя;
  5. Таким образом происходит контроль температуры в салоне;
  6. Если на рукоятке печки выставлено значение MAX или MIN, то данные потолочного датчика не учитываются.

Все эти действия демонстрирует и схема. Блок представляет собой набор микросхем, от его исправности зависит нормальная работа печки. И датчик, и СУАО можно заменить.

Заслонка и моторедуктор

Моторедуктор печки изменяет положение заслонки, за счет чего в салон осуществляется подача воздуха. Управляет этим компонентом блок СУАО. Если устройство неисправно, заслонка не будет двигаться. Агрегат представляет собой миниатюрный электромотор. При поломке его обычно меняют, так как отремонтировать его будет проблематично. Касается это и заслонки. Схема демонстрирует соединения между редуктором и блоком.

Проверяем привод на работоспособность, устраняем проблему с заслонками

Если печка дует холодом, то первым делом необходимо убедиться в том, что привод изменяет положение заслонок или пытается это сделать. Чтобы проверить работоспособность устройства достаточно включить зажигание и начать вращать переключатель. Во время вращения переключателя положений убедитесь в том, что микродвигатель работает, а сами заслонки перемещаются. Если этого не происходит, то необходимо полностью демонтировать печку.

Первые серии ВАЗ-2110 включали в себя отопители салона с пластиковыми заслонками. После производитель стал оснащать печки металлическими экземплярами, они более надёжны, и не так часто заклинивают, как пластиковые. Под воздействием высоких температур пластиковые заслонки медленно деформируются. Именно деформация способствует их заклиниванию.

Если заклинит одну заслонку, то горячий воздух в салон поступать не будет. Кроме их заклинивания также возможно загрязнение пылью, образование ржавчины на металлических элементах. Всё это препятствует свободному перемещению заслонок. Работают ли эти элементы исправно или нет, можно понять во время их перемещения. Неисправные заслонки во время своего движения издают посторонние звуки. Решается проблема довольно просто, но необходимо полностью разбирать печку, ремонтировать заслонки с помощью подручных средств, либо полностью их заменять.

Схема и пояснения к ней

Ниже представлена схема деталей, из которых состоит система отопителя автомобиля ВАЗ 2110.

Стоит сказать, что в системе отопителя «десятки» действует рециркуляция, о чем сообщает нам и схема. Простыми словами: воздух циркулирует внутри ВАЗ 2110, а не забирается с улицы. Основное преимущество заключается в том, что с улицы в салоне не попадают пыль и неприятные запахи. Минусов у такой системы печки больше – стекла быстро запотевают. Рекомендуется почаще открывать окна, если температура на улице позволяет это делать. Застаивание воздуха негативно влияет на здоровье водителя и его спутников. Моторедуктор отопителя редко поддается ремонту, поэтому его сразу следует менять.

ВАЗ 2110: как устроена печка на автомобиле, возможные причины поломки

Детали отопителя: 1 – тройник; 2 – клапан стока воды; 3 – передний корпус воздухозаборника отопителя; 4 – водоотражательный щиток воздухозаборника; 5 – клапан управления заслонкой рециркуляции; 6 – заслонка рециркуляции воздухозаборника; 7 – гайки; 8 – задний корпус воздухозаборника отопителя; 9 – электродвигатель отопителя; 10 – заслонка канала отопителя; 11 – кожух вентилятора отопителя; 12 – заслонка управления отопителем; 13 – задний кожух отопителя; 14 – кожух радиатора отопителя; 15 – пароотводящий шланг; 16 – радиатор отопителя; 17 – опорная площадка рычага привода заслонки управления отопителем; 18 – рычаг привода заслонки управления отопителем; 19 – микромоторедуктор привода заслонки управления отопителем; 20 – резистор; 21 – крышка кожуха отопителя; 22 – шланги радиатора отопителя; 23 – передний кожух отопителя; 24 – шумоизоляционная правая обивка моторного отсека; 25 – электропневматический клапан; 26 – обратный клапан

Печка ВАЗ 2110 пожалуй самый проблемный и капризный механизм, во всей конструкции автомобиля. Если летом неработающая печка может вас и не беспокоить, то с наступлением холодного времени года часто выясняется, что печка на ВАЗ-2110 дует холодным воздухом. Сегодня постараемся очень подробно рассказать о устройстве, ремонте и замене отопителя на “десятке”. Текст для наглядности дополним фотографиями и видео.

Сразу скажем, что конструкция системы отопления на “десятке” принципиально отличается от того, что было на старых моделях ВАЗ. Самая главная особенность и отличие отопителя салона, это то что радиатор печки ВАЗ 2110 и его вентилятор находится не в салоне, а в моторном отсеке. У такой конструкции есть свои преимущества, например для замены радиатора отопителя или вентилятора печки не нужно полностью разбирать переднюю панель (торпедо).

Еще одно важное отличие, это электронное управление климатическими процессами в салоне. Для этого на ВАЗ 2110 установлена так называемая система автоматического управления отопителем (САУО).

Кстати, блок САУО на “десятках” разного года выпуска различается. С 1996 года производилось 4 типа контроллера САУО. Стоит это учитывать при покупке блока в качестве запасной части. Именно этот прибор и управляет температурой в салоне и работой вентилятора. Возможна установка температуры от 16 до 28 градусов.

Но как же работает этот чудо прибор? На потолке салона “десятки” стоит температурный датчик или потолочный датчик воздуха со встроенным (очень небольшим) вентилятором, для циркуляции воздуха. Именно этот датчик и отправляет сведения о реальной температуре в салоне, а блок САУО дает команду микро моторедуктору (ММР), он в свою очередь открывает или закрывает основную заслонку, которая отвечает за доступ горячего воздуха в салон. При изменении температуры в салоне, потолочный датчик дает новый сигнал, срабатывает микро моторедуктор поворачивая заслонку, закрывая или открывая доступ горячего воздуха в салон. Таким образом автоматически поддерживается заданный температурный режим.

Основные причины выхода из строя моторедуктора ВАЗ 2110

Если рассматриваемое устройство повреждено, автомобилист не сможет контролировать температуру в салоне посредством управления отопительной системой. Для проверки функциональности устройства можно подать заряд от аккумуляторной батареи. Для этого двигатель моторедуктора необходимо установить в среднее положение. Аналогичным образом проверяется работоспособность контроллера, который также отвечает за регулировку температуры.

Существует две причины, предшествующие выходу моторедуктора из строя:

  1. повреждён автономный блок управления системой отопления. В результате устройство не подает воздух определённой температуры;
  2. повреждение электрической цепи. Речь идет о том, что на редуктор не подается напряжение.

ВАЗ 2110 печка дует холодным, причины

Многие владельцы “десяток” жалуются на то, что в какой то момент печка постоянно дует холодным воздухом и никакие повороты рукояток системы автоматического управления отопителем, никак не спасают ситуацию. Проблем и неисправностей может быть масса. Например, неисправен сам контроллер САУО, потолочный датчик или микро моторедуктор, который просто не открывает или не закрывает заслонку. Еще одна причина, это воздух (воздушная пробка) в радиаторе отопителя, который просто не способен нагревать проходящий через него воздух.

Заслонки печки ваз 2110

Часто причиной плохой работы отопителя “десятки” становится заслонка печки ваз 2110. Заслонка может не плотно закрываться или плохо открываться. Сама заслонка отопителя изготовлена из пластика, который может со временем деформироваться и плохо работать. Многие автовладельцы покупают металлическую заслонку и меняют её своими силами. Как проверить работоспособность и оценить состояния заслонки печки? Все довольно просто, снимаете центральный дефлектор воздуховода и вот она заслоночка!

Дальше внимательно осматриваете заслонку, включаете печку, поворачиваете регуляторы на блоке САУО и смотрите работает ли заслонка вообще. Как она перемещается, плотно ли прилегает. Если она не реагирует на команды, значит проблема может быть вовсе и не в ней. За одно можете посмотреть, работает ли рычаг перенаправления воздушного потока от стекла к ногам.

Вентилятор печки ваз 2110

Определить работоспособность вентилятора печки довольно просто, по шуму. Если моторчик вентилятора сгорел, то работать он естественно уже не будет. Правда прежде чем бросаться менять вентилятор печки, необходимо убедится, что не сгорел предохранитель. Как мы уже писали выше вентилятор печки ВАЗ 2110 расположен не в салоне, а в подкапотном пространстве. Что бы до него добраться, вам необходимо будет снимать специальный фартук, который отделяет моторный отсек от корпуса отопителя, вакуумного усилителя тормозов и механизма стеклоочистителей. Собственно фото для наглядности ниже.

Вот мы и добрались до вентилятора печки, сняв фартук и кожух отопителя. Кстати, рядом вы увидите салонный фильтр, в кожухе чуть левее. Его необходимо вытащить и почистить. Если никто до вас фильтр не менял, за долгие годы эксплуатации он серьезно забит мусором и препятствует нормальной циркуляции воздуха, который засасывается в салон ВАЗ 2110.

Радиатор отопителя ваз 2110

Радиатор печки “десятки” расположен там же, где и вентилятор, то есть под капотом (см фото выше). Что бы его снять вам необходимо сначала вытащить из кожуха отопителя вентилятор. Если вы замечаете в салоне странный запах, поднимите половички, если там лужицы из тосола или антифриза, значит радиатор печки ВАЗ 2110 потек. Хотя возможно уже не держат хомуты… в любом случае придется разбирать и выяснять причину протечки. Далее предлагаем пару видео роликов демонстрирующих процесс разборки, снятия фартука, вентилятора печки, салонного фильтра и радиатора отопителя.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Неисправности и их причины, первичная диагностика

Неисправностей, из-за которых не работает моторедуктор печки ВАЗ-2110 или некорректно реагирует на изменение положения рукоятки, несколько.

  1. Если ЭБУ отправляет некорректный сигнал или не подает питание на сервопривод вообще – заслонка не будет нормально работать. Эта неисправность проявляется в полном отказе привода заслонки (из дефлекторов всегда дует горячий или холодный воздух) или ее частичной работоспособности (при включении некоторых режимов ничего не меняется или заслонка становится в крайнее положение).
  2. Потеря контакта. Окисление или обрыв проводки закономерно выведет из строя микромоторедуктор привода печки.
  3. Поломка электроники переключателя. Переключатель – это простейший набор поочередно замыкаемых контактов при повороте рукоятки. Его неисправность проявляется в «выпадении» одного или нескольких режимов.
  4. Перегорание моторчика. Редкая неисправность. Наблюдается в сырую погоду при нарушении герметичности корпуса или после скачка напряжения в бортовой сети.
  5. Заклинивание редуктора. Пластиковые шестерни иногда из-за перекоса или попадания инородных тел между зубьями заклинивают.
  6. Разрушение привода. У сервоприводов старого образца обламывается тяга, у новых моторчиков сворачиваются грани приводного вала. Эта поломка предусматривает только замену микромоторедуктора печки ВАЗ-2110.


Печка ВАЗ-2110: поломки и устранение неисправностей

Для начала разберемся с конструкцией самой печки. Основная составляющая этого средства — утеплитель. Эта часть представляет собой узел, отвечающий за подготовку воздуха, поступающего в кабину по трубопроводам. На автомобилях десятого семейства отопитель расположен под капотом. Также печка ВАЗ-2110 не обходится без распределителя, подающего нагретый воздух внутрь машины. Его видно возле приборной панели. Примерно так он выглядит внешне:


Мало кто знает, но при разработке «десятки» печка ВАЗ-2110 не была заимствована у других моделей автомобилей, а создавалась с нуля.Маркируется как обогреватель серии 2110-01. Главное его отличие — наличие испарителя в кондиционере. Но несмотря на то, что при разработке инженеры уделяли этой системе большое внимание, от ее внезапных поломок не застрахован никто. Ниже вы найдете методы устранения различных проблем.

Первая неисправность, с которой сталкиваются автомобилисты, — это невозможность регулировать температуру воздуха. В общем, причин этому может быть несколько. Во-первых, это могут быть сбои в работе электронного блока управления.Во-вторых, ремонт печки ВАЗ-2110 может потребоваться из-за неисправной заслонки. Но как бы то ни было, решение проблемы все же необходимо.



При выходе из строя контроллера нагревателя команда открытия клапана может не дойти до приборов, поэтому для решения проблемы проверьте датчик температуры воздуха на предмет неисправности. Он расположен возле потолочного светильника на потолке. Чтобы проверить его состояние, поверните рычаг регулятора температуры слева направо. В случае, когда воздух начинает нагреваться только в крайней зоне (она обозначена красным цветом), можно сказать, что пора заменить датчик.

Второй случай — устранение поломок в самом ТЭНе (приметы — невозможность работы всей системы отопления). Если источником всех проблем является агрегат, то может потребоваться замена радиатора печки ВАЗ-2110. Чтобы проверить состояние системы, нужно снять центральные дефлекторы. Для этого отогните «усики» крепления и сдвиньте шторку рукой. Через последнюю часть можно добраться до источника неисправности. Если неисправность подтверждается, без замены радиатора не обойтись.А это очень сложный процесс, так как вся печка ВАЗ-2110 разбирается. Со временем это займет примерно один выходной, а возможно и больше (все зависит от опыта хозяина).


И последняя неисправность, которая может возникнуть при работе «десятки» — это невозможность подачи воздуха вентилятором. Проще говоря, это тот случай, когда из дефлекторов печка ВАЗ-2110 доставляет небольшой, еле заметный напор воздуха. Эти признаки указывают на неисправность мотор-редуктора.Диагноз один — вышла из строя печка. Ремонтировать здесь нечего, нужно просто заменить сломанную деталь, то есть мотор-редуктор. Только тогда система снова будет обеспечивать хорошее давление воздуха.

причины и их устранение. Как переделать ВАЗ 2110?

Проблемы с плохой работой отопителя встречаются не только на отечественной «классике», но и на более современных машинах. ВАЗ-2110 — не исключение. На практике оказывается, что летом, если включить плиту, будет очень жарко, а зимой, наоборот, толк от этого минимальный.Однако сложно сказать, почему это происходит, поэтому необходимо рассмотреть несколько насущных причин и постараться их устранить. Давайте разберемся, почему плохо греет печка ВАЗ-2110 и как с этим бороться.

Немного о конструкции

У модели ВАЗ-2110, максимально приближенной к автомобилям европейской модели, есть много недостатков, особенно по отопителю. В нашем случае он отдельный и состоит из нескольких элементов. Первый, собственно, отопитель, он под капотом.Его задача — подготовить воздух, который будет подаваться в салон. Здесь имеется в виду скорость и температура. Второй элемент находится в салоне, это распределитель воздуха. Если плохо прогреть ВАЗ-2110 (16 клапанов), первое, что нужно понять, какой из двух узлов не работает должным образом. Здесь все достаточно просто. Теперь вы поймете почему.

Если вы не можете переключить скорость вентилятора, а она в ТЭНе, то логично сделать вывод, что это ваша вина. Конечно, может быть в электронике, но это очень редкий случай.Кстати, очень важно понимать принцип работы печки. Он заключается в том, что вы выставляете температуру, которая с помощью специального датчика сравнивается с той, которая сейчас есть в салоне. Если разница значительная, более 2-3 градусов по Цельсию, то мотор-редуктор управляет заслонками, открывая или закрывая их. Если разница температур больше 5 градусов, то запускается вторая скорость вентилятора, если меньше, то первая. По каналам проходит теплый или холодный воздух. Итак, он идет к боковым передним окнам, лобовым, к ногам и прямо к пассажирам.Причина очень частая, когда печка не греет печку ВАЗ-21103, а стекло нормально выдувается. Здесь причина может быть в забитых воздуховодах. Как их почистить, разберемся чуть позже.

Как переделать печку на ВАЗ-2110?

Если вас принципиально не устраивает работа отопителя на вашем автомобиле, то вы легко можете без проблем поменять его под себя. Если вы столкнулись с проблемой недостаточного обдува, запотевания окон в дождливую погоду, то нужно действовать.Для начала нужно убедиться, что ТЭН исправен и исправен, если нет, то его нужно ремонтировать и только потом начинать активные работы. Основная причина, по которой в боковые окна попадает мало воздуха, заключается в том, что большая часть потока теряется в зазоре. Соответственно нужно разобрать всю панель и использовать пену для устранения утечки воздуха. Сделать это довольно просто. Иногда имеет смысл строить гофру, но на практике это не всегда получается. В лучшем случае там могут согреться только ноги передних пассажиров.

Обратите внимание на то, что нужно доработать и продуть ноги задних пассажиров. Но прежде чем менять печку на ВАЗ-2110, нужно позаботиться о водительском месте. Здесь вам придется разобраться с так называемой елочкой. Как раз в этом случае целесообразно использовать гофру. Во-первых, это даст должный эффект, а во-вторых, займет гораздо меньше места для самой «елочки». Желательно, чтобы трубка была не более 40 миллиметров в диаметре, а при большой длине была гладкой внутри.Иначе при прохождении через нее воздуха он может свистеть, что не очень приятно.

Доработка заслонки и нагнетателя

Многие водители могли столкнуться с такой проблемой, что при большом морозе невозможно отрегулировать равномерную подачу теплого воздуха во всех направлениях. Получается, что боковые стекла покрыты льдом и ноги мерзнут. Например, если отопитель ВАЗ-21103 плохо греет, то дело явно в заслонках. Итак, на TS, выпущенных после 2003 года, такой проблемы нет, но для тех, кто раньше сходил с конвейера, это должно будет работать.В этом нет ничего сложного, нужно обычным пильным полотном пропилить металлическую кромку откидной створки (лобовой откидной борт не трогать). Еще можно немного распилить от заслонки, которая подает воздух к боковым окнам. В результате, если поставить заслонку на ноги, примерно 50% уйдет на боковые окна, 25% — на ноги и еще 25% — на лобовое стекло. Если установить в положение на лобовом стекле, будет дуть только его.

Еще одна причина, по которой отопитель ВАЗ-21103 плохо греет, является то, что не хватает обдува.Давайте доработаем его. Для этого вам потребуются пыльники, а также решетка радиатора. С помощью резинки фиксируем решетку к пыльнику, для чего используем любой подходящий клей. С обратной стороны крепим пылезащитный кожух зажимом или стяжкой и радуемся результату. Это решение не подходит для водительского сиденья, так как согреет правую ногу, но для пассажиров оно больше всего. Что ж, теперь пойдем дальше, ведь нам еще есть над чем подумать.

Возможные причины неисправности

Разберем подробнее, почему плохо греет печка ВАЗ-2110.Причины здесь могут быть самыми разнообразными. Одна из самых распространенных — нет охлаждающей жидкости в системе охлаждения двигателя или ее количество упало ниже отметки «минимум». Чтобы узнать, так ли это, необходимо заглянуть в расширительный бачок и проверить уровень, при необходимости долить тосол или тосол. Еще одна очень актуальная причина может быть в самом радиаторе. Он часто выходит из строя и остается холодным, когда должен быть горячим. Нередки случаи, когда «щель» в радиаторе создает щель.Вполне естественно, что при трещине или ямке в корпусе он не нагреется.

Воздушная пробка — еще одна причина неисправности радиатора. В лучшем случае устранить его удастся, если вы сядете передними колесами на небольшую возвышенность с среднемоторным двигателем и постойте там несколько минут. Иногда достаточно просто заменить фильтр в салоне. Как видите, не так-то просто понять, почему печка ВАЗ-2110 плохо греет. Причины могут быть и другие, например, в контроллере СКУД или микро-редукторе.Если в некоторых случаях вам нужно потратить всего пять минут на устранение проблемы, в других может потребоваться гораздо больше времени. Посмотрим, что делать, если ТЭН полностью отказывается нормально работать.

Неисправен датчик температуры

Нередко проблема следующего содержания: невозможно правильно отрегулировать температуру в салоне, так как датчик, который находится возле лампы освещения, вышел из строя или не откалиброван. Самая частая проблема — выход из строя блока управления, а также неправильное положение заслонки.К счастью, все это решается достаточно просто, потребуется немного времени и инструмента. В первую очередь необходимо диагностировать исправность датчика температуры. Сделать это можно следующим образом: сдвинуть ручку регулировки нагрева в одну сторону, а затем в противоположную. Температуру воздуха, поступающего в кабину, необходимо изменить.

Если температура меняется, но печка ВАЗ-21102 все равно плохо греет, то дело не в контроллере. В случае, если изменений нет, имеет смысл заменить датчик или просто попробовать его выключить и проверить работоспособность ТЭНа.Если контроллер выключен, в салон будет поступать воздух с температурой, установленной на электронном блоке. Если говорить простыми словами, то на вентиляторе можно отключить режим «А». Ну а теперь давайте рассмотрим еще несколько неисправностей печки на «десятку».

Плохо греет ВАЗ-2110 на холостом ходу

Если вы заметили, что в одно «красивое» утро при прогретом двигателе и включенном отопителе дует холодный воздух, то немедленно необходимо принять меры.Скорее всего, это неисправный термостат или помпа. В принципе устройство печки довольно простое, и дело в том, что горячий антифриз попадает в радиатор печки. Через вентилятор радиатора продувается холодный воздух, который за это время нагревается и проходит в салон. Если в салоне не жарко или даже не течет теплый, то нужно поискать неисправность в каком-то месте. Одной из основных причин может быть сломанная прокладка ГБЦ. В этом случае система будет находиться в кондиционированном состоянии. Сразу обратите внимание на большой круг охлаждения и на исправность термостата.

Но это еще не самое страшное, что может случиться. Гораздо опаснее ситуация, когда отопитель ВАЗ-2110 (8 клапанов) сильно греется из-за поломки помпы. В этом случае двигатель может перегреться, потому что система охлаждения не циркулирует антифриз. Если печка работает в несколько раз хуже, чем раньше, проверьте помпу. Неисправный кран — еще одна актуальная причина. В этом случае наливной шланг будет горячим, а выходной — холодным. Если кран не открывается вручную, просто замените его, иногда бывает достаточно прочистить сжатым воздухом.

При выходе из строя мотор-редуктора или подогревателя

В большинстве случаев данный элемент ремонту не подлежит, там его легче заменить. Сделать это очень просто, а теперь рассмотрим последовательность. Если ВАЗ-2110 плохо греет, термостат и помпа тут ни при чем, а воздушной пробки тоже нет, воздух все равно дует холодный или еле теплый, то потребуется замена мотор-редуктора. Для этого снимаем дворники и демонтируем «жабо» (нужно открутить три винта).Далее отсоединяем все провода, которые подходят к мотор-редуктору, и снимаем его. Затем просто подключите новую деталь и с помощью друга вы настроите воздух, поступающий в салон.

Иногда имеет смысл сразу проверить подогреватель. Ломается она довольно редко, но от этого никто не застрахован. Чтобы убедиться в его неисправной или нормальной работе, необходимо снять главный дефлектор. Затем нужно разогнуть застежки. Выдвигать заслонку удобнее из моторного отсека. Большое количество накипи, как и при механическом повреждении (трещина, дыра и т. Д.).), указывает на то, что потребуется замена. Помните, что если печка ВАЗ-2110 (инжектор, 8 клапанов) плохо греет, а корпус в радиаторе, вам потребуется полностью разобрать печку, чтобы заменить ее. Сделать это не так-то просто, но при должном старании и свободном времени это можно сделать самостоятельно.

Печка плохо нагревает воздух или недостаточно качественно выдувает

Иногда воздух нагревается очень медленно, что явно не вызывает восторга, особенно в сильные морозы.К тому же бывает, что качество тёплого потока не очень удовлетворительное. В этом случае необходимо заменить пластиковую заслонку на алюминиевую. Последний несколько дороже, но эффективность его в несколько раз выше. Как показывает практика, многие водители сталкиваются с тем, что заслонка старого образца при работе искривляется, что приводит к потере нагретого воздуха. Если за тепло в салоне готовы платить, то приобретайте отопитель от ВАЗ-2112. Он несколько лучше, хотя в нем может не быть фильтра очистки или не будет функции рециркуляции (в зависимости от модели).

Еще есть возможность приобрести подогреватель тосола. Он нужен для прогрева двигателя и салона автомобиля. Если вас не устраивает, насколько хорошо воздух доставляется к боковым окнам и под ногами, то вы можете отлично улучшить систему самостоятельно. Как это сделать, мы уже рассказали. Обратите внимание на то, что форсунки могут либо чем-то закрыться, либо они забиты. Так что довольно часто водители закрывают коврики, сами того не подозревая. Но все это устраняется довольно просто, нужно лишь немного времени уделить.Как видите, если отопитель ВАЗ-2110 (инжектор) плохо греет, то причин может быть целая масса. Чаще всего можно исправить самому.

О проблемах с заслонкой

Как было отмечено чуть выше, производитель устанавливает амортизаторы двух типов: старого и нового образца. В первом случае это пластик с поролоновым герметиком. Особого качества он не блестит и в процессе эксплуатации быстро выходит из строя. Второй тип более надежен, так как демпфер металлический, а уплотнитель резиновый.Итак, на ВАЗ-2110 есть две заслонки: верхняя и нижняя. Первый отвечает за подачу холодного воздуха в салон, второй — за прием теплого воздуха. Если вы слышите, как заслонка движется во время движения переключателя, но воздух холодный, и дует, и дует, то, возможно, вышел из строя привод или сама заслонка. В последнем случае проще всего поменять его на новый. В некоторых случаях имеет смысл использовать клей, например дихлорэтан. Однако нужно понимать, что для этого необходимо разобрать обогреватель, а это трудоемкое занятие.

С помощью контроллера СКУД переведите рычаг в минимальное положение. Должен дуть холодный воздух. Если перевести на максимум, а потока не будет, это говорит о неисправности нижней заслонки, которая отвечает за подачу теплого воздуха. Но нужно смотреть, закрывается ли верх. Если нет холодного течения, то закрывается. Еще одна вероятная причина — заклинивание. Бывает из-за банального перекоса или прилипания из-за ржавчины. Можно попробовать снять центральный дефлектор, залезть на заслонку рукой и попробовать там сдвинуть.Другой элемент может быть не полностью открыт или закрыт. В этом случае проще всего заменить демпфер на новый, более качественный.

Заключение

Как видите, если отопитель ВАЗ-2110 плохо греет (карбюратор или инжектор), сначала нужно понять, в чем причина неисправности. Решение этой проблемы может занять как несколько минут (например, отключение датчика температуры), так и целый день (снятие облицовки и ремонт редуктора мини-мотора или его замена).Можно с большой уверенностью сказать, что любая неисправность рано или поздно появится. Дело здесь, скорее, не в халатности водителя, а как сборке. Тем не менее Волжский автозавод выпускает очень сносную автомобильную технику. Ну в принципе и все, что можно рассказать о том, какие проблемы с печкой и как бороться с такими неисправностями. Каждый случай выхода из строя ТЭН индивидуален, поэтому вы можете не найти решения в этой статье.Тем не менее, здесь описываются наиболее часто встречающиеся проблемы. На ремонте можно сэкономить несколько сотен, а то и тысяч рублей и сделать его своими руками. Взамен вы получите бесценный опыт, который легко сможете использовать в будущем для доработки или ремонта печки вашего автомобиля.

p >>

Добавьте контроль вторичного воздуха в печь Morso 2110

В современных дровяных печах, помимо прочего, используются сложные воздушные системы, чтобы соответствовать строгим требованиям EPA по выбросам. Каждая современная плита, которую я видел, имеет две или три отдельные системы подачи воздуха; первичный, вторичный, а иногда и другой с разными названиями.Но в большинстве печей пользователь может контролировать только первичный воздух, что упрощает работу обычного пользователя. В этой наиболее распространенной схеме система вторичного воздуха работает все время в полностью открытом состоянии; Так обстоит дело с Morso 2110.

Зачем нужен контроль вторичного воздуха, спросите вы? На ум приходят две основные причины. Во-первых, оптимальное количество вторичного воздуха для полного сгорания зависит от размера загрузки, размера куска, породы древесины, степени ее сухости, а также меняется в зависимости от цикла горения каждой загрузки.Какое сейчас количество воздуха является правильным, за 45 минут он превращается в не что иное, как разбавляющий воздух в потоке выхлопных газов. Во-вторых, после последнего пожара за день можно закрыть первичный воздух, чтобы сохранить слой углей, но вторичный воздух продолжает работать, охлаждая печь раньше, чем это необходимо. С помощью регулятора вторичного воздуха пользователь может настроить его для всех этих условий. Я в прошлом году поставил такую ​​регулировку на свою печку Jotul F602, и она мне очень понравилась.

Ниже приведен процесс добавления регулятора вторичного воздуха в Morso 2110.Но вы можете обобщить показанный процесс, чтобы найти и установить его практически на любую другую плиту. Как это типично для таких небольших проектов, у меня было три цели:
1) сделать его «минимально инвазивным», т.е. его можно было бы легко удалить, чтобы возможный будущий владелец никогда не узнал, что он когда-либо был там;
2) сделать это из того, что валяется; и
3) заставить работать исправно!

Первая задача — найти вход вторичного воздуха. Morso 2110 имеет три полностью отдельных воздушные системы.Форма внутренних частей в разобранных частях, изображенных в руководстве к печи, дала мне понять, что отверстия для воздуха, вероятно, находились за теплозащитным экраном на задней панели. (Я подозреваю, что большинство производителей прячут их за теплозащитным экраном.) Снятие заднего теплозащитного экрана выявило два отверстия.

Прямоугольное отверстие — это вход вторичного воздуха. (Небольшая круглая крышка под ней обеспечивает прямой поток воздуха прямо к передней части камина.) С входом в этом месте будет легко сделать скользящую крышку, которой можно управлять из верхней задней части печи, которая это очень удобное место для его хранения.Также обратите внимание на четыре отверстия, в которых идут винты крепления теплозащитного экрана и стойки. Было бы разумно использовать ближайшую к ней в качестве конечной остановки, когда добавляемый нами элемент управления полностью закрыт.

Итак, цель состоит в том, чтобы создать металлическую крышку, которую можно надвигать на отверстие, от полностью закрытого до полностью открытого, с теплозащитным экраном на месте . Оказывается, проще всего это сделать — прикрепить весь механизм к теплозащитному экрану. Щиток стоит на расстоянии 1–3 / 16 дюймов от задней части печи, так что именно такой глубины должна быть заглушка отверстия, зажатая между теплозащитным экраном и задней стенкой печи.Плечо рычага должно быть ровным, чтобы не задевать за выступы на задней части корпуса.

Просматривая груды утиля, я обнаружил две детали, которые выглядели так, как будто они годятся.

То, что будет рычагом, было пустой панелью для 19-дюймовой стойки в ее последнем сроке службы. А крышка представляла собой экран электрической цепи от части испытательного оборудования. Очень удобно, что он имеет две стойки с резьбой и, в сочетании с панелью, толщиной 1-3 / 8 дюйма. Несколько секунд на болгарке и все будет идеально.Обе части сделаны из алюминия, поэтому с ними будет легко работать.

Теперь мы измеряем расположение отверстия и наносим его на внутреннюю часть теплозащитного экрана.

Небольшой эксперимент показал, где должна быть точка опоры на рычаге, чтобы он был прямо вверх в открытом состоянии и напротив упорного винта в закрытом состоянии. После того, как все размечено и промаркировано, просверливаются отверстия, винты на крышке стачиваются, чтобы получить глубину 1-3 / 16 дюймов при установке на рычаг, а затем он прикрепляется к тепловому экрану.

Чтобы рычаг перемещался без заедания крепежного винта, используйте втулку вокруг винта (только на плече рычага, а не на тепловом экране) и достаточное количество шайб вокруг него, чтобы гайка затягивалась на шайбах, но не на шайбах. рукав.

Область на рычаге отмечена, которую нужно было бы стереть, если бы использовалось заднее вентиляционное отверстие печи. Но в новой установке он будет вентилироваться сверху, так что мне не пришлось возиться с этим.

Теперь пора установить на плиту и посмотреть, как она работает.

Трудно сказать, но это выстрел, смотрящий через заднее отверстие. Крышка находится над входом, а рычаг упирается в стойку. Перемещение руки от упора к вертикали дает желаемый результат. Приятно, когда все работает по плану …

А вот и вид на рычаг спереди печки. Рычаг управления первичным воздухом находится в нижней части передней части печи, поэтому их не перепутаешь.

Прямо сейчас нет ничего прекрасного… но несколько минут на шлифовальном круге придадут ему любую желаемую форму. Немного черной высокотемпературной краски смешает его. А деревянная ручка станет приятным дополнением. Он будет направлен в сторону от плиты, чтобы было прохладнее.

Время от старта до финиша составляло чуть более трех часов, включая небольшие перерывы, чтобы запечатлеть важные моменты теннисного матча по телевизору.

Я надеюсь, что вам понравился этот небольшой проект, и что он вдохновит вас на добавление регулятора вторичного воздуха в вашу плиту.Вы удивитесь, как раньше жили без него!

Ура,

Джон ака «прекауд»

Как самостоятельно снять печку на ВАЗ 2110

Отопители на автомобилях ВАЗ 2110 имеют довольно надежную конструкцию. Но даже она способна преподнести сюрпризы.

Система отопления используется автоматически, за счет чего обогревается салон с погрешностью не более 2 градусов от установленного на регуляторе показателя. Если функции печки нарушены, она уже не может поддерживать заданную температуру или совсем не греет салон, то ничего не остается, как ее снять, найти причины поломки, а потом заменить или отнести вне ремонтных работ.

Те, кто уже сталкивался с необходимостью ремонта и замены печки, согласятся, что демонтаж — самый сложный этап.

поиск и устранение неисправностей

Если возникла проблема с печкой, для начала необходимо определить, что именно привело к выходу обогревателя из строя при нормальной работе.

Причина

Ваши действия

Низкий уровень антифриза

Если антифриза в системе становится меньше, чем необходимо, циркуляция охлаждающей жидкости в контуре двигатель-радиатор прекращается.Попытайтесь долить, поскольку со временем он становится меньше. Если это не помогает, ищите причины дальше.

Воздушный шлюз

Может образовываться при добавлении антифриза в систему. Чтобы отключить пробку, слегка приподнимите переднюю часть автомобиля и поработайте на холостом ходу в течение 10 минут. Если воздух действительно присутствовал в системе, пробка уйдет, и останется только долить охлаждающую жидкость

.

Переключатель

Вентилятор вращается со скоростью, установленной ступенчатым регулятором.Если включить плиту можно только на максимальных оборотах вентилятора, а в других режимах не работает устройство электродвигателя, то наиболее вероятная причина — резистор печки. Его следует заменить на новый.

Низкий расход при максимальной скорости

Причиной может быть система закрытия и открытия заслонки, то есть крана. Но чаще всего эта проблема возникает из-за загрязненного салонного фильтра. Об этом можно судить по затхлому запаху сырости.Замените фильтр, и проблема исчезнет

Произошла утечка

Это самый популярный вид поломки, связанный с системой отопления на ВАЗ 2110. Утечки могут происходить через печку и кран. Кран — очень уязвимое место для десятков и всех моделей ВАЗ. Когда только начали выпускать десятку, кран был установлен. Потом вынули из конструкции, а через время доработали и вернули.

Лужа тосола в салоне

Если вы заметили лужу охлаждающей жидкости под ногами переднего пассажира, а также почувствовали неприятный запах, то следует проверить радиатор, кран. Плюс обязательно изучите текущее состояние труб в местах крепления хомутами

.

Патрубки на ВАЗ 2110 имеют ограниченный срок службы. Примерно через 3 года они начнут загорать, что обязательно приведет к необходимости их замены.Лучше предотвратить протечку, заменив трубы печки немного раньше, чем предполагалось.

Разборка

А теперь поговорим о том, как можно разобрать печку, чтобы заменить или отремонтировать. Процедура разборки потребуется для того, чтобы найти источник всех проблем и решить проблему с выходом из строя ТЭНа. Особенно важно это сделать, если на носу от холода и без печки кататься будет очень неудобно.

Итак, приступим.

  1. В первую очередь отсоедините отрицательную клемму от аккумуляторной батареи. Это первоочередная задача, которая выполняется практически при любом вмешательстве в конструкцию автомобиля.
  2. Снять накладку, звукоизоляционную обивку и накладку с рамы лобового стекла.
  3. Удалите изоляционный материал с панели двигателя.
  4. Далее демонтируется пластиковая накладка, расположенная под лобовым стеклом. Речь идет о так называемой оборке.
  5. Теперь механизм дворников, то есть дворников, снят.
  6. Следующий шаг — снять левую и правую крышки нагревателя.
  7. Если резистор является одним из главных подозреваемых, обязательно проверьте состояние этого элемента. Резистор находится справа, если смотреть на моторный отсек, стоящий перед бампером. Крепление осуществляется на саморез, поэтому со снятием особых проблем не возникнет. Единственный нюанс — для замены резистора придется демонтировать вакуумный усилитель.
  8. Салонный фильтр расположен слева в отверстии, ведущем в автомобиль. Для его удаления не требуется никаких инструментов. Все делается вручную.
  9. При необходимости замените фильтр. Только учтите, что старый и новый образцы не взаимозаменяемы, поэтому приобретайте только тот фильтр, который сейчас используется.
  10. Для замены печки, а вместе с ней и крана обязательно слить охлаждающую жидкость из системы.

  1. Для демонтажа элемента отсоедините два патрубка, закрепленных хомутами, а также шланг, отвечающий за отвод пара.Проверить состояние соединений. Если они повреждены или имеют признаки износа, их лучше заменить. В противном случае они вскоре могут вызвать течь, а значит, всю процедуру демонтажа придется повторить.
  2. Сама плита никак не фиксируется. Он удерживается крышкой, которая прижимается к корпусу нагревателя.
  3. Замена радиатора печки, то есть печки, по сути, может проводиться на алюминиевый или медный. Медный радиатор за счет высокой теплопроводности материала обеспечивает лучший обогрев салона.Алюминиевые аналоги прослужат дольше, они дешевле, но КПД ниже. Поэтому выбирайте, что для вас важнее.
  4. От крана отсоединена пара шлангов. К ним можно получить доступ из салона, сняв перчаточный ящик.
  5. Кран для печки фиксируется парой гаек 10 мм.
  6. Перед разборкой крана обязательно отсоедините трос привода (электродвигателя).
  7. При замене клапана не забудьте заменить старые резиновые уплотнения на новые.Это расходные материалы, поэтому старые после ремонта лучше не использовать.

Нюансы повторной сборки

Есть несколько важных моментов, на которые следует обратить особое внимание при демонтаже и замене старой печи на новую.

  • При работе с печкой старого образца при повторной сборке кожуха вентилятора, который сделан из пластика, следите за тем, чтобы педаль попала в паз. Если он не сидит плотно, заслонка может работать неправильно.Это приведет к повторным демонтажным работам.

  • При разборке печки образуется довольно большое количество болтов и креплений. Убедитесь, что ничего не осталось, все застежки на месте. В противном случае элементы могут быть не плотно скреплены. В результате в салоне нет тепла и нет утечек охлаждающей жидкости.
  • По возможности поменяйте пластиковую шторку на металлическую. Металлический элемент имеет более длительный срок службы, плюс вы сводите к минимуму риск заклинивания.
  • При проведении полной замены радиатора отдавайте предпочтение медному изделию. Хоть они и дороже, но уровень надежности значительно выше, плюс вы получите от такого радиатора заметно больше тепла. Особенно это актуально для жителей северных регионов с суровыми зимами.
  • Во избежание необходимости повторного ремонта, проведения очень сложных демонтажных работ с печью, настоятельно рекомендуем в процессе демонтажа менять все хомуты и шланги, используемые на старом оборудовании.Резина не долговечна, поэтому не поленитесь посвятить этому вопросу несколько минут.

Настройтесь на разборку плиты самостоятельно заранее, так как этот процесс может занять не менее 4 часов. Новичку потребуется еще больше. Но таким образом вы существенно сэкономите на услугах специалистов СТО. Но самое главное, вы получите бесценный опыт разборки и сборки одного из самых сложных агрегатов ВАЗ 2110.

SMPTE ST 2110 FAQ | Общество инженеров кино и телевидения

Что такое набор стандартов SMPTE ST 2110?

Набор стандартов SMPTE ST 2110 Professional Media Over Managed IP Networks является основным фактором, способствующим движению к единому общему механизму на основе интернет-протокола (IP) для индустрии профессиональных медиа. * Основой для стандартов SMPTE ST 2110 являются видеоуслуги. Техническая рекомендация Форума (VSF) по транспортировке несжатого элементарного потока мультимедиа по IP (TR-03), которую VFS согласилась сделать доступной для SMPTE в качестве вклада в новый набор стандартов.Набор стандартов SMPTE ST 2110 определяет передачу, синхронизацию и описание отдельных потоков элементарных сущностей по IP для производства, воспроизведения и других профессиональных мультимедийных приложений в реальном времени.


Какой статус у ST 2110?

Набор стандартов SMPTE ST 2110 состоит из нескольких частей. Ниже приводится текущий статус документов, включенных в пакет, по состоянию на 10 сентября 2018 г. **:

Следующие документы теперь доступны в цифровой библиотеке SMPTE в библиотеке.smpte.org:

  • SMPTE ST 2110-10 / -20 / -30 — решение проблем системы и несжатых видео- и аудиопотоков
  • SMPTE ST 2110-21 — определение формирования трафика и времени доставки несжатого видео
  • SMPTE ST 2110-31 — определяет транспортировку сигналов AES3 по IP-сетям в реальном времени на основе RTP со ссылкой на эталонные часы сети
  • SMPTE ST 2110-40 — сопоставляет пакеты вспомогательных данных (как определено в SMPTE ST 291-1) в пакеты транспортного протокола реального времени (RTP), которые транспортируются через протокол пользовательских данных / интернет-протокол (UDP / IP), и включает эти пакеты перемещаться синхронно с соответствующими потоками видео и аудио

Объявление о публикации СТ 2110-10 / -20 / -30 и -21 можно найти здесь.

С пресс-релизом, объявляющим о публикации ST 2110-40, можно ознакомиться здесь.

Дополнительные части набора стандартов, такие как поддержка сжатого аудио и видео, будут проходить аналогичный процесс и, вероятно, будут опубликованы во второй половине 2018 года.


Что будет означать принятие набора стандартов SMPTE ST 2110 для отрасли?

Влияние выходит за рамки простой замены последовательного цифрового интерфейса (SDI) на IP, но и заключается в концепции гибкости для создания совершенно нового набора приложений, основанных на протоколах и инфраструктуре информационных технологий (ИТ) и использующих их.

Преимущества перехода на IP сравнимы с преимуществами, достигнутыми при переходе отрасли от физических лент к виртуальным файлам для хранения контента. Файлы не обрабатывались как виртуальные ленты; скорее, все преимущества программного обеспечения и виртуализированного доступа стали реализовываться с помощью новых рабочих процессов и предлагаемых функций.

Еще одним преимуществом является то, что трафик внутри объекта теперь может быть полностью IP. Таким образом, вместо использования двух отдельных наборов коммутаторов — коммутаторов SDI для профессиональных медиа и коммутаторов IP / Ethernet для общих данных — объекты могут полагаться на одну общую инфраструктуру центра обработки данных.Большинство операторов продолжат разделять трафик по приоритетам; тем не менее, новые коммутаторы обладают достаточным интеллектом для определения приоритетов медиапотоков в реальном времени.

Прочтите SMPTE Newswatch , «SMPTE ST 2110: следующий шаг IP Revolution»


Есть ли на рынке сейчас продукты, которые будут поддерживать стандарты SMPTE ST 2110?

Да, товары действительно существуют. В состав редакционной группы SMPTE ST 2110 входят представители многих различных производителей. На IBCShow и NAB Show более 60 производителей приняли участие в IP Showcase и продемонстрировали совместимость стандартов SMPTE ST 2110 и решения на основе этого пакета.

В то время как отрасль может развернуть ее и начать производство оборудования, полностью совместимая система потребует дополнительных областей, требующих решения, связывая набор стандартов.

Тем не менее, стандарты SMPTE ST 2110 уже принимаются в отрасли. В опросе, проведенном Альянсом IP Media Solutions (AIMS), 70% членов AIMS указали, что в 2017 году они будут предлагать оборудование и решения, реализующие стандарты SMPTE ST 2110.


Что особенного в том, как набор стандартов ST 2110 обрабатывает вспомогательные данные?

Стандарты

ST 2110 позволяют отдельно маршрутизировать и отделять служебные данные, а также аудио и видео.Это изменение обещает упростить процесс добавления метаданных, таких как подписи, субтитры, телетекст и временные коды, а также такие задачи, как обработка нескольких языков и типов аудио.

Все элементы могут быть маршрутизированы отдельно и снова собраны вместе в конечной точке. В соответствии со стандартами ST 2110 каждый компонентный поток — аудио, видео, метаданные — синхронизируется друг с другом, оставаясь независимыми потоками.


Как насчет Ultra HD, включая изображения 4K, 8K и расширенного динамического диапазона (HDR)? Учитывают ли стандарты SMPTE ST 2110 новые и появляющиеся форматы?

Да! Стандарты SMPTE ST 2110 не зависят от видеоформатов и поэтому поддерживают Ultra HD, HDR и другие новые и появляющиеся форматы.

7 распространенных проблем с духовкой и способы их решения | Домашние дела

Духовка не нагревается? Горелка рейнджеров не включается? Дверца духовки не закрывается? У нас есть решения этих распространенных проблем с духовкой и многое другое.

Духовка — одно из самых важных устройств на кухне. Вы можете не использовать ее каждый день, а просто постарайтесь прожить неделю без нее! Выпекаете ли вы партию печенья или буханку хлеба или просто бросаете замороженную пиццу после долгого и утомительного рабочего дня, вам нужна духовка.Поэтому, когда что-то пойдет не так, вам нужно знать, как это исправить — и пора ли бросить полотенце и позвонить профессионалам. Вот пошаговое руководство по устранению семи наиболее распространенных проблем с духовкой:



1. Не зажигается газовая горелка

Если у вас есть газовая плита, вы можете зажечь конфорки спичкой, если электрическое зажигание не работает. Однако, если горелки не загораются и это не является результатом очевидной проблемы, такой как отключение электроэнергии, вам следует устранить ее.

  1. Снимите решетку горелки, крышку горелки и основание горелки.
  2. Удалите остатки пищи из горелки с помощью зубочистки или сжатого воздуха.
  3. Очистите решетку, крышку и корпус, пока вы работаете с ними.
  4. Проверить провода, соединяющие запальник с модулем управления. Если здесь неплотное соединение, затяните его.

Горелка все еще не зажигается? Возможно, вам потребуется заменить воспламенитель. Также могла быть другая проблема, например, перегиб в газовой магистрали.Пора звонить профессионалам.

2. Горелка не нагревает

Если у вас есть электрическая плита, для обогрева вашей кухонной плиты требуется электричество. Иногда эти горелки выходят из строя, и их необходимо заменить. Если одна из ваших электрических конфорок не нагревается, выполните следующие действия:

  1. Отключите неисправную горелку той, которая, как вы знаете, исправна. Просто выньте вилку из розетки горелки и воткните рабочую.
  2. Если рабочая горелка нагревается, проблема в горелке.Замени это.
  3. Если работающая горелка не нагревается, проблема либо в бесконечном выключателе, либо в розетке. Розетка выглядит обгоревшей или поврежденной? Возможно, вам потребуется заменить его.
  4. Еще раз проверьте горелку. Если он по-прежнему не работает, проверьте и замените бесконечный переключатель.

3. Духовка не нагревается

Духовка, которая не нагревается, обычно является результатом неисправности запальника (для газовой духовки) или нагревательного элемента (для электрической духовки). Если и ваша газовая духовка, и газовые горелки перестали работать, проблема, скорее всего, связана с газовой линией и потребует профессионального ремонта.Однако вы можете заменить нагревательный элемент или воспламенитель самостоятельно.

  1. Используйте отвертку, чтобы удалить старый воспламенитель или нагревательный элемент. Нагревательные элементы обычно расположены внутри духовки, а доступ к запальнику можно получить снизу.
  2. Чтобы добраться до запальника, снимите жаровню или ящик для хранения.
  3. Обязательно выключите духовку перед тем, как приступить к ее обслуживанию.
  4. Если у вас скрытый нагревательный элемент, возможно, вам придется вызвать мастера, чтобы он заменил его.

4. Духовка не нагревается до нужной температуры

Это может быть проблема с датчиком температуры, газовым запальником или нагревательным элементом.

  1. Проверить датчик температуры. Он не должен касаться внутренней стенки духовки.
  2. Используйте омметр, чтобы убедиться, что датчик исправен. Сопротивление должно возрастать по мере увеличения температуры духовки.
  3. Если датчик не работает, замените его.
  4. Убедитесь, что нагревательный элемент или газовый запальник работает, и замените его, если нет.
  5. Если все было проверено или заменено, откалибруйте печь заново.
  6. Нагрейте духовку до 350 градусов по Фаренгейту. Проверяйте температуру внутри духовки термометром через 20 минут, а затем каждые 20 минут в течение следующих 90 минут — двух часов.
  7. Сложите сумму показаний температуры и разделите их на количество снятых вами показаний, чтобы получить среднюю температуру духовки.
  8. Отрегулируйте шкалу температуры духовки соответствующим образом.

5.Дверь духовки не закрывается

Духовка, которая не закрывается, небезопасна для использования. Выполните следующие действия, чтобы исправить это:

  1. Отключите духовку от сети и выключите газ, если это газовая модель.
  2. Потяните прямо вверх за дверцу, чтобы вынуть ее из духовки. Если он не поднимается, открутите все винты, удерживающие петли внутри духовки.
  3. Проверьте петли. При необходимости замените их.
  4. Проверьте дверные пружины на предмет поломки. Выдвиньте нижний ящик и загляните под духовку, чтобы увидеть дверные пружины.
  5. С помощью плоскогубцев удалите сломанные пружины. Концы следует обернуть двумя болтами. Заменить их, перемотав концы новых пружин на болты.
  6. Замените силиконовую или резиновую прокладку вокруг двери.
  7. Если дверца духовки по-прежнему не закрывается, возможно, необходимо заменить датчик дверцы.

6. Не горит внутренний свет

Как и другие лампочки, внутри духовки иногда гаснет. Вот как его заменить:

  1. Снимите крышку лампы, обычно повернув ее на четверть оборота против часовой стрелки.
  2. Снимите старую лампочку, потянув ее прямо.
  3. Используя сухую ткань или перчатки для работы с новой лампой, замените старую лампочку на лампочку того же типа.

7. Духовка не очищается от самоочистки

Что хорошего в самоочищающейся духовке, которая не самоочищается? Вот что делать, если цикл самоочистки перестает работать:

  1. Убедитесь, что вы правильно запускаете цикл.
  2. Установите таймеры и ручки правильно.
  3. Управляйте своими ожиданиями.Если вы прольете внутрь духовки, останется слой золы, который, возможно, потребуется очистить вручную.
  4. Если у вас все еще возникают проблемы с циклом самоочистки, вам, вероятно, потребуется вызвать мастера по ремонту, чтобы заменить электродвигатель дверного замка и выключатель, плату управления, термостат или какой-либо другой компонент, который мешает вашей духовке работать самостоятельно. — цикл очистки.

Проблемы с духовкой никогда не доставляют удовольствия. Но с небольшим количеством смазки для локтей и некоторыми ноу-хау вы можете решить многие типичные проблемы с духовкой самостоятельно.Об остальном позаботится ваша домашняя гарантия.


Многотопливная плита Morso 2110 | Прямые печи

Прямые печи предлагают бесплатные комплекты для установки печи *
Что включено в предложение:
  • 1. Печная труба черная.
  • 2. Регистрационная табличка используется для герметизации отверстия дымохода от помещения, предотвращая попадание пыли, копоти, грязи и мусора в дымоход. Это также помогает предотвратить попадание сквозняков в дымоход. Мы поставляем стандартную регистровую пластину из оцинкованной стали 800 мм x 400 мм со всеми нашими печами.Вам просто нужно будет отрезать пластину по размеру, чтобы она соответствовала отверстию дымохода.
  • 3. Мы также предоставляем вам одну перчатку для печи, которую вы можете использовать для разжигания огня и добавления дров без риска получения травм.

* Доступно только для дровяных, многотопливных и газовых плит. Исключено для следующих предметов, в которых эти предметы не требуются: встроенные печи, электроплиты, газовые печи без дымохода и с уравновешенным дымовым газом, а также товары для улицы и сада.

Дополнительные опции.
Детектор угарного газа:

В связи с обновлением Строительных норм и правил теперь законом разрешено иметь сигнализатор угарного газа в любой комнате, где установлен твердотопливный прибор: — Документ J, утвержденный строительными нормами 2000 г. (издание 2010 г.) ‘2.34 Если установлен новый или замененный стационарный твердотопливный прибор установлен в жилом помещении, в комнате, где находится прибор, должна быть предусмотрена сигнализация угарного газа ».

Пакеты вкладышей дымохода:
Пакет вкладышей дымохода состоит из: переходник для дымохода, который соединяет трубу печи с гибкой футеровкой дымохода, гибкую футеровку дымохода Dura Flue (диаметр 6 дюймов, класс 316), обрезанную до необходимой длины, и дождевик на вешалке на 6 дюймов, который поддерживает футеровку дымохода из верхней части дымохода, а также действует как защита от птиц и дождевик.

Печная труба с дверцей:
Печная труба с дверцей или точкой доступа позволяет дымоходу проходить через саму трубу.

Страхование печного стекла:
Если вы решите оформить нашу страховку для печного стекла, она покрывает ваше печное стекло на выбранный вами период времени. Если ваше стекло разбилось в течение этого периода времени, мы отправим вам новый кусок стекла, независимо от причины, по которой оно разбилось. Все, что мы попросим, ​​- это прислать фотографию разбитого стекла.
Страхование покрывает только одно замененное стекло. Он не накроет вас, если вы сломаете новый кусок стекла.
Во время доставки все печное стекло закрывается, а любое стекло, разбитое при транспортировке, будет заменено бесплатно, без ущерба для страховки печного стекла.

Пожалуйста, сделайте соответствующий выбор выше при размещении заказа, если вам требуются какие-либо из этих деталей, а также выберите, требуется ли вам отправлять сигнализацию угарного газа вместе с вашим заказом.Обратите внимание: если эти детали не выбраны в вашем заказе, мы не сможем отправить их бесплатно после того, как ваш заказ будет доставлен.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
