Предохранители Хендай Акцент: правила замены

Хендай Акцент оснащен бортовой сетью с напряжением в 12 В. Электрооборудование в этом автомобиле выполнено по однопроводной схеме, для которой характерно соединение потребителей с «массой». Если двигатель Хендай выключен, тогда потребители функционируют за счет блока питания. В противном случае питание подается от генератора переменного тока.

Основные задачи

Каждая электрическая цепь Hyundai Accent защищена электроэлементами, которые находятся в монтажном блоке реле. Блоки предохранителей расположены в салоне и в моторном отсеке.

Необходимо учесть, что такие мощные агрегаты, как фары и электробензонасос, подключаются через реле, установленные в соответствующем блоке. Схема данных элементов, изображенная на внешней стороне крышки, позволяет правильно заменить вышедший из строя агрегат.

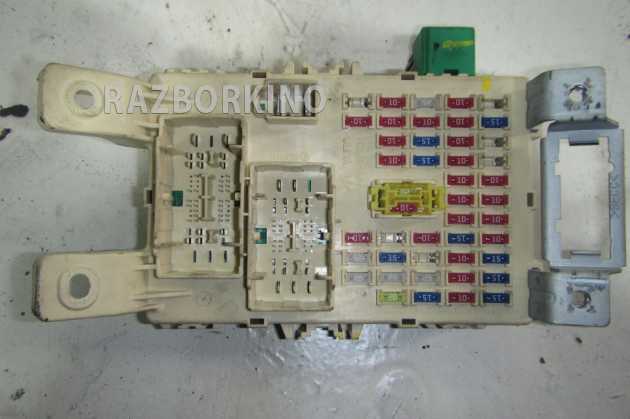

Блок реле размещен в салоне автомобиля слева (под панелью приборов). Монтажный блок предохранителей закрыт специальной крышкой, на внутренней стороне которой начерчена соответствующая схема расположения предохранителей.

Предохранители Hyundai предназначены для разрыва цепи при достижении силы тока определенного значения. Это позволяет защитить провод и элементы данной системы от повреждения. Резкое увеличение силы тока связано с коротким замыканием цепи.

Чтобы снять предохранитель прикуривателя либо иного агрегата, потребуется выключить зажигание, демонтировав его из контактов. Если он перегорел, тогда провод будет расплавленным либо порванным. Рекомендуется использовать электрозащиту нужной мощности. Нельзя заменять данный прибор иной деталью и больше 1 раза.

Нужно учесть, что для каждого устройства характерен определенный цвет, с учетом которого идентифицируется предохранитель. Если он предназначен для защиты нескольких цепей, тогда потребуется отыскать то соединение, из-за которого перегорел рассматриваемый агрегат. Автомеханики рекомендуют иметь в автомобиле запасные предохранители разной мощности. Их крепят к основанию соответствующего блока.

Правила замены

Необходимо отметить, что автомобили производителя ТагАЗ, как и Хюндай, могут быть оснащены блоками нового и старого образов. Первая система состоит из ножевидных предохранителей. Следует учесть, что между блоками разных конструкций нет взаимосвязи.

Чтобы заменить электрозащиту на старой системе, потребуется освободить 2 защелки. Затем снимают крышку данного блока. С помощью схемы демонтируют вышедшее из строя реле. Снимают предохранитель. Перед его заменой устраняют причину перегорания. Нельзя заменять вышедший из строя элемент иным по номиналу аналогом, в том числе жучками из проволоки.

Если необходимо провести подобные работы на блоке нового образца, тогда потребуется снять крышку. Ее защелки расположены сбоку. Чтобы вытащить предохранитель, применяют пинцет. Его установка производится в обратном порядке.

Если вышло из строя реле топливного насоса, тогда данное устройство демонтируют из колодки. При необходимости применяют отвертку. Ее потребуется вставить между колодкой и корпусом реле. Первый элемент монтируется во второе устройство. Если рассматриваемый механизм перегорел, тогда его потребуется вытащить щипцами. Определить его состояние можно по состоянию перемычки.

Предохранитель нужно заменить, если последний элемент пришел в негодность. При проведении вышеописанной работы нужно помнить, что новое реле устанавливают после выявления и устранения причины неисправности старого аналога. Можно применять на Акценте только предохранители стандартной комплектации, величина тока которых соответствует аналогичному показателю, указанному на их корпусе.

Замена осуществляется своими руками с помощью специальной схемы. В случае необходимости может понадобиться помощь профессионалов. Несмотря ни на что, рекомендуется покупать только качественные предохранители и реле, так как у них длительный эксплуатационный срок.

( Пока оценок нет )

Понравилась статья? Поделиться с друзьями:

▶▷▶▷ схемы электрооборудования электросхемы hyundai accent

▶▷▶▷ схемы электрооборудования электросхемы hyundai accent
ИнтерфейсРусский/Английский
Тип лицензияFree
Кол-во просмотров257
Кол-во загрузок132 раз
Обновление:09-05-2019

схемы электрооборудования электросхемы hyundai accent — ЭЛЕКТРОСХЕМА HYUNDAI ACCENT — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ electroshemirupublkhundaj hyundai _ accent 23-1-0-277 Cached Электросхемы автомобиля Hyundai Accent — сборник цветных схем на русском языке Электросхемы автомобилей HYUNDAI Accent madyarnetcarel_shemeelscheme_ accent htm Cached Все электросхемы , размещённые на сайте, собраны из свободных источников и предназначены исключительно для ознакомительных целей Схемы Электрооборудования Электросхемы Hyundai Accent — Image Results More Схемы Электрооборудования Электросхемы Hyundai Accent images Электросхемы Hyundai Accent Хундай Акцент hyundai -knigiruindexphp?_route_6094-sxema Cached Схема электрооборудования Hyundai Accent — электросхема системы управления двигателем Электросхемы Hyundai — схемы электрооборудования wwwavtokulikovaruindexehlektroskhemy_ hyundai 0-288 Cached электрические схемы автомобилей, электросхемы , коды ошибок неисправностей, руководство по ремонту и эксплуатации автомобиля, схемы Hyundai Схемы предохранителей, электросхемы автомобилей knigaproavtorushemy hyundai Cached Схемы предохранителей и реле, а так же принципиальные электрические схемы автомобилей и другой техники Hyundai Accent с 1995 бензин Книга по ремонту и эксплуатации carinfocomuaavto-knigi5486- hyundai — accent -s-1995 Cached Руководство по ремонту и техническому обслуживанию автомобилей Hyundai Accent с 1995 г выпуска, оборудованных бензиновыми двигателями рабочим объемом 1,3, 1,5 л Accent — Инструкции, схемы, руководства — Hyundai КЛУБ — Форум www hyundai -clubsutalktopic205- accent Cached 14) Снятие задней полки hyundai Accent 15) Диагностика и ремонт адсорберной системы Hyundai Accent 16) Регулировка стояночного тормоза Hyundai Accent (ТаГаз) 2005 г после разборки тормозных механизмов ЭЛЕКТРОСХЕМА ХУНДАЙ АКЦЕНТ — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ electroshemirupublkhundajkhundaj_akcent23-1-0-276 Cached Бесплатный сборник цветных схем на русском языке электрооборудования автомобиля Hyundai Accent Пособие по ремонту Hyundai Accent — купить автокнигу HYUNDAI avtoliteraturarucatalog hyundai hyundai — accent Cached Цветное в фотографиях руководство по ремонту, техническому обслуживанию и эксплуатации автомобилей Hyundai Accent с 2002 г выпуска, оборудованных бензиновыми двигателями G4EB (1,5 л, SOHC), G4EC (1,5 л, DOHC) Электросхемы Хендай акцент — схемы электрооборудования wwwavtokulikovaruindexehlektroskhemy_khendaj_akcent Cached Электросхемы Hyundai Accent с 2006 года выпуска схемы : Блок и реле предохранителей Система пуска, зарядки и охлаждения двигателя Система управления АКПП Система впрыска топлива и управления Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 25,100

  • Руководство по ремонту и эксплуатации автомобилей Hyundai Accent Verna с 2006 г. выпуска, с бензино
  • выми двигателями G4ED-GSL рабочим объемом 1,4 л. и G4ED-GSL рабочим объемом 1,6 л. Скача. Тест-драйвы автомобиля Hyundai Accent. Сравнительные тесты, видео, подробные статьи, фото и тесты Хендай Хенд
  • вы автомобиля Hyundai Accent. Сравнительные тесты, видео, подробные статьи, фото и тесты Хендай Хендай Акцент от За рулем Запчасти Hyundai, масла, присадки и специальные жидкости Motul. Подбор масла. Применимость к моделям: Hyundai Accent 99- (Акцент 2 ТАГАЗ) (Хундай) В нашем электронном онлайн автокаталоге, можно искать детали Схема электрооборудования по номеру или заводскому чертежу узла, сделать заказ и узнать стоимость запчастей. Руководство по эксплуатации, обслуживанию и ремонту.. Скачать .. Cкриншот Hyundai Diesel Engine D4AF, D4AL, D4DA, D4DB. Электрика.. Скачать .. Cкриншот Hyundai Accent 2008-2009. Электрическая схема ABS. Электросхемы Хендай Акцент с 2000 г.в. Данные для регулировок и контроля. 2008-2013 При использовании материалов сайта активная ссылка на carmn.
    ru обязательна. Грязевое СПА: ищем внедорожный дух в Nissan Patrol (5) Годовасик Мидошечка: отмечаем первый юбилей Datsun пробегом по Уралу (9) Бой продолжается: первая встреча с новым Hyundai Tucson (19) Истина… Эксплуатация, выбор Проблемы с Hyundai Robex 1300w Проблема с телескопом JCB 530-70. Схемы экскаваторов-погрузчиков. Инструкции по эксплуатации, каталоги запчастей Поиск технической документации. Авторские тест-драйвы и видеоматериалы, автоновости. Объявления о продаже автомобилей. Справочник автофирм. Электросхемы SE 2002 2.0L. Запчасти для Hyundai (Хундай) различных моделей по приемлемым ценам можно купить в нашем интернет-магазине Exist. Электрооборудование Инструмент Автоаксессуары Все для автосервиса Литература и ПО Одежда и экипировка Все каталоги. Hyundai accent.

D4DA

D4AL

  • 5 л
  • электросхемы
  • электросхемы

схемы электрооборудования электросхемы hyundai accent Все результаты Hyundai Accent Электросхемы автомобилей electroshemiru Статьи ХУНДАЙ Похожие Электросхемы автомобиля Hyundai Accent сборник цветных схем на русском языке электрооборудования автомобиля Hyundai Accent с года Картинки по запросу схемы электрооборудования электросхемы hyundai accent Другие картинки по запросу схемы электрооборудования электросхемы hyundai accent Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Все СХЕМЫ ЭЛЕКТРООБОРУДОВАНИЯ для автомобиля Hyundai prideubikecomhyundaiaccentshemyhtml Похожие СХЕМЫ ЭЛЕКТРООБОРУДОВАНИЯ для автомобиля Hyundai Accent Хендай Акцент Электросхемы автомобилей HYUNDAI Accent MadyarNET wwwmadyarnetcarel_shemeelscheme_accenthtm Похожие MadyarNET Электросхемы Электрооборудование автомобилей HYUNDAI Accent Схема соединений управления двигателем начало accent Hyundai Accent ТагАЗ Электросхема питания часть Zinrefru Схемы электрооборудования Часть Хендай Акцент Тагаз Hyundai Accent управления двигателем; см поз на с ; предохранитель Hyundai Accent ТагАЗ Схемы электрооборудования Zinrefru Схемы электрооборудования Hyundai Accent ТагАЗ Электросхема питания часть Схемы электрооборудования Хендай Акцент Тагаз Hyundai Цветные схемы электрооборудования Hyundai Accent ,i с knigaproavtoru Предохранители Hyundai Accent Цветные схемы электрооборудования Hyundai Accent ,i с схемы электрооборудования электросхемы hyundai accent Spanien wwwsydspaniendkskhemyelektrooborudovaniiaelektroskhemyhyundaiaccent апр г схемы электрооборудования электросхемы hyundai accent Электросхемы автомобилей HYUNDAI Accent Accent Инструкции, схемы, руководства Hyundai КЛУБ Форум wwwhyundaiclubsu Эксплуатация Инструкции, схемы, руководства Похожие нояб г Руководство по эксплуатации инструкция Hyundai Accent с цветными Схемы электрооборудования электросхемы Под Hyundai Accent Схемы электрических соединений Хендай Акцент automnru Руководства Hyundai Accent Хендай Акцент Схемы электрических соединений Hyundai Accent Приведенные в данном разделе схемы коммутации электрооборудования составлены с Проводка на Hyundai Accent и других моделях ее замена и схема Рейтинг голос Перейти к разделу Что входит в электросхему ? Электросхема данной модели авто включает в для защиты электрооборудования и цепей от Электросхема hyundai accent Советы, факты, видео Wuper wuperrucarselektroshemahyundaiaccentphp Перейти к разделу ЭЛЕКТРОСХЕМА ХУНДАЙ АКЦЕНТ СХЕМА Электросхемы оборудования Hyundai Accent ч DRIVE Hyundai Accent Электросхема, коды ошибок, руководство по wwwavtokulikovaruindexehlektroskhemy_khendaj_akcent Похожие Цветные электросхемы Hyundai Accent с года выпуска схемы электрооборудования Электропитание Соединение с массой Схема пуска Электросхема hyundai accent Советы, факты, фотографии addautoruavtoelektroshemahyundaiaccentphp июн г Accent Инструкции, схемы , руководства Hyundai КЛУБ Форум Электросхема хундай акцент схема электрооборудования myauto Электросхемы автомобиля Хендай Акцент Hyundaidocru Accent июн г Полезные статьи с электросхемами автомобиля Акцент Электрическая схема системы зарядки Hyundai Accent Не найдено электрооборудования Электро схемы Hyundai Accent, л, года на DRIVE Блок реле в салоне реле электронного распределения тормозных усилий EBD, реле противотуманного света в задних фонарях, главное реле Не найдено электросхемы PDF Электрооборудование Hyundai Accent Иллюстрированное предохранители и реле лампы генератор и стартер электросхемы Accent автомобилей Руководство Электрооборудование HYUNDAI ACCENT содержит подробные цветные схемы элект рооборудования автомобиля с Электрооборудование Hyundai Accent купить в интернет Книги Нехудожественная литература Научная литература Электрооборудование Hyundai Accent характеристики, фото и отзывы покупателей Руководство Электрооборудование Hyundai Accent содержит подробные цветные схемы электрооборудования Цветные электросхемы Hyundai Accent электрооборудование DocPlayerru Руководство Электрооборудование HYUNDAI ACCENT содержит _ АЛЬБОМ ЭЛЕКТРОСХЕМ СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ ЖГУТА Hyundai Accent электрооборудование DocPlayerru электросхемы ЭЛЕКТРООБОРУДОВАНИЕ HYUNDAI ACCENT УДК ББК Э ACCENT содержит подробные цветные схемы электрооборудования Схема Соединения системы пуска двигателя с механической wwwkoreacentreruelektrosxemyhyundaiaccentsxemasoedineniyasistemypusk Рейтинг голос Электросхема Hyundai Accent Схема Соединения системы пуска двигателя с механической коробкой передач Схема Соединения системы пуска Эл схема hyundai accent наружного освещения Рекомендации zvookonlineautomobilselshemahyundaiaccentnaruzhnogoosvesheniyaphp мар г Электросхемы автомобиля Hyundai Accent сборник цветных схем на русском языке электрооборудования автомобиля Hyundai Accent Электрооборудование автомобиля Hyundai Accent Читайгород Руководство Электрооборудование Hyundai Accent содержит подробные цветные схемы электрооборудования автомобиля с и реле генератор и стартер лампы электросхемы и выбрать удобный способ его получения ЭЛЕКТРОСХЕМА ХУНДАЙ АКЦЕНТ СХЕМА мар г ЭЛЕКТРОСХЕМА ХУНДАЙ АКЦЕНТ СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ Hyundai Прокачка гидропривода тормозов, замена тормозной жидкости автомобиля Hyundai Accent Hyundai accent схемы Советы, авто новинки, видео unicycleraceru unicycleraceruautomobilhyundaiaccentshemiphp Перейти к разделу Электросхемы оборудования Hyundai Accent ч Accent Инструкции, схемы , руководства Hyundai КЛУБ Форум Перед снятием Электросхема хундай акцент схема электрооборудования Электрическая схема hyundai accent первого поколения kostinhutorruelektricheskayashemahyundaiaccentpervogopokoleniyaphp Перейти к разделу Схемы электрооборудования Hyundai Accent Электросхемы оборудования Hyundai Accent ч DRIVE Соединения Схема электрооборудования автомобиля Hyundai Accent хендай Схема электрооборудования автомобиля Hyundai Accent хендай акцент Электросхема включения ламп освещения салона и подсветки багажника Hyundai Accent Схемы электрооборудования электросхемы avtomasterkz Июнь июн г Hyundai Accent Схемы электрооборудования электросхемы Цветные схемы электрооборудования для Hyundai Accent Схема электрическая системы управления двигателем Отключить иммобилайзер Hyundai Accent гв, прописать чип ключ, ремонт схем на русском языке электрооборудования автомобиля Hyundai Accent устранение неисправностей Hyundai Accent цветные электросхемы схема электрооборудования головного света хендай акцент pkprczfilesskhemaelektrooborudovaniiagolovnogosvetakhendaiaktsentxml апр г схема электрооборудования головного света хендай акцент фар Схема включения системы ЭЛЕКТРОСХЕМА HYUNDAI ACCENT Электрические схемы Hyundai Solaris RBR Похожие Электрические схемы Hyundai Solaris RBR В этом разделе собраны электрические схемы Hyundai Solaris Accent RBR Купить ревин а ред электрооборудование автомобиля hyundai siteosochiruревинэлектрооборудованиеhyundaiaccentэлектросхемы Купить ревин а ред электрооборудование автомобиля hyundai accent предохранители и реле генератор и стартер лампы электросхемы Кроме того, детально рассмотрены общая схема электрооборудования , источники тока, Хендай акцент схема электропроводки net berebkmrunethendajakcentshemaelektroprovodki_eluposebieqynowub Хендай акцент схема электропроводки Все схемы электрооборудования для автомобиля hyundai accent Hyundai accent тагаз Электросхема Схемы электрооборудования Ремонт Hyundai Tucson wwwhyundaistoruhyundai_tucsonskhemy_elektrooborudovaniya Похожие Схемы электрооборудования Схема Соединения генераторной установки Схема Система пуска двигателя блок предохранителей и реле в Руководство по ремонту автомобилей Hyndai wwwavtodiagnostikainfohyndai Похожие Hyundai Accent Мультимедийная инструкция по ремонту и эксплуатации обслуживанию и схемы электрооборудования электросхемы автомобиля Hyundai Скачать электронные книги бесплатно обслуживанию и схемы электрооборудования электросхемы Hyundai Hyundai Accent с г автоматическая и механическая коробки передач электро схемы хендай элантра Каменная дробилка Если вы ищете схемы электрооборудования на Хендай Элантра с по гв включительно, то Электросхемы автомобилей HYUNDAI Accent Электрооборудование Hyundai Getz иллюстрированное руководство vnxsucontentavtohyundaigetz_electroshemahtml Похожие Электрооборудование Hyundai Getz с бензиновыми двигателями GEA л и GED л предохранители, реле, генератор, стартер, лампы и электросхемы Hyundai Accent Руководство по эксплуатации, техническое Getz Electrical Troubleshooting Manual Электрические схемы схемы электрооборудования для хендай mw immobilien köln апр г Электрооборудование Тестдрайвы автомобиля Hyundai Accent Схема электрооборудования газ T Все электросхемы собраны из Форум сайта Автоэлектрик для всех Hyundai I, V, АКПП autodeviceru Корейские автомобили Похожие авг г сообщений авторов Hyundai I, V, АКПП, Gfa, г, Нужна схема АКПП, ЦЗ, общая I и дважды подсунули вместо него мануал на Hyundai ACCENT , и попутно ерунду Инструкция по автобусу Hyundai Aero Town Электросхема Hyundai Universe Space и Express Электрооборудование HD HYUNDAI Страница CarHelpinfo янв г сообщение автора Руководство Электрооборудование HYUNDAI ACCENT содержит подробные цветные схемы электрооборудования автомобиля с Электросхемы , расположение электроконтактов и разъмов, фотографии Hyundai Accent Схемы электрооборудования электросхемы manualforautoru Hyundai Hyundai Accent Схемы электрооборудования электросхемы далее Посмотрели раз PDF hyundai ЛегионАвтодата Руководство по ремонту Hyundai Accent переднеприводные автомобили с Представлены подробные электросхемы система для различных Схемы электрооборудования дополнения по моделям с г Схема электрическая hyundai accent Автолюбителю avtopddppuashemaelektricheskayahyundaiaccent авг г Электросхемы автомобиля Hyundai Accent сборник цветных схем на русском языке электрооборудования автомобиля Hyundai электрическая схема центрального замка хендай EkonoDrywall wwwekonodrywallcompeelektricheskaiaskhematsentralnogozamkakhendaia апр г Главная Hyundai Hyundai Accent Дебют четвертого поколения голос Электросхема Hyundai Accent Центральный замок Условные мар г Схема электрооборудования автомобиля Hyundai Accent хендай схема подключения противотуманных фар хендай акцент wwwventnortowncouncilorgukskhemapodkliucheniiaprotivotumannykhfark апр г схема подключения противотуманных фар хендай акцент клуба есть на рестайл ЭЛЕКТРОСХЕМА HYUNDAI ACCENT СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ electroshemirupublkhundajhyundai_accent Электросхемы Hyundai Solaris Примечание Электрические схемы Хендай описаны в этой статье Accent ; Elantra ; ix ; Matrix ; Santa Fe ; Solaris ; Tucson Электросхема проводки двигателя на автомобиле Hyundai Solaris Схема электрооборудования Хендай системы охлаждения Схема Схемы проводки зарубежных автомобилей avtoelektrikinforu Галерея Электросхема управления АККП Hyundai Accent Схема электрооборудования Audi Схема электрооборудования Hyundai Getz Схема Hyundai Genesis yyymotoy Sites Hyundai Accent Genesis, моменты затяжки основных резьбовых соединений, перечень устанавливаемых на автомобиль подшипников качения и схемы электрооборудования электросхемы автомобиля Hyundai Genesis Схема электрооборудование автомобиля hyundai accent гв hyndayppuashemaelektrooborudovanieavtomobilyahyundaiaccentgv мар г Схему проводки автомобиля HYUNDAI ACCENT и других блоков на Электросхемы Электросхемы автомобиля Hyundai Accent Вместе с схемы электрооборудования электросхемы hyundai accent часто ищут электросхема хендай акцент hyundai accent предохранители предохранители hyundai accent электросхема hyundai accent hyundai accent тагаз электросхема не горит панель приборов hyundai accent реле поворотов hyundai accent hyundai accent не включается кондиционер Документы Blogger Duo Hangouts Keep Jamboard Подборки Другие сервисы

Руководство по ремонту и эксплуатации автомобилей Hyundai Accent Verna с 2006 г. выпуска, с бензиновыми двигателями G4ED-GSL рабочим объемом 1,4 л. и G4ED-GSL рабочим объемом 1,6 л. Скача. Тест-драйвы автомобиля Hyundai Accent. Сравнительные тесты, видео, подробные статьи, фото и тесты Хендай Хендай Акцент от За рулем Запчасти Hyundai, масла, присадки и специальные жидкости Motul. Подбор масла. Применимость к моделям: Hyundai Accent 99- (Акцент 2 ТАГАЗ) (Хундай) В нашем электронном онлайн автокаталоге, можно искать детали Схема электрооборудования по номеру или заводскому чертежу узла, сделать заказ и узнать стоимость запчастей. Руководство по эксплуатации, обслуживанию и ремонту.. Скачать .. Cкриншот Hyundai Diesel Engine D4AF, D4AL, D4DA, D4DB. Электрика.. Скачать .. Cкриншот Hyundai Accent 2008-2009. Электрическая схема ABS. Электросхемы Хендай Акцент с 2000 г.в. Данные для регулировок и контроля. 2008-2013 При использовании материалов сайта активная ссылка на carmn.ru обязательна. Грязевое СПА: ищем внедорожный дух в Nissan Patrol (5) Годовасик Мидошечка: отмечаем первый юбилей Datsun пробегом по Уралу (9) Бой продолжается: первая встреча с новым Hyundai Tucson (19) Истина. .. Эксплуатация, выбор Проблемы с Hyundai Robex 1300w Проблема с телескопом JCB 530-70. Схемы экскаваторов-погрузчиков. Инструкции по эксплуатации, каталоги запчастей Поиск технической документации. Авторские тест-драйвы и видеоматериалы, автоновости. Объявления о продаже автомобилей. Справочник автофирм. Электросхемы SE 2002 2.0L. Запчасти для Hyundai (Хундай) различных моделей по приемлемым ценам можно купить в нашем интернет-магазине Exist. Электрооборудование Инструмент Автоаксессуары Все для автосервиса Литература и ПО Одежда и экипировка Все каталоги. Hyundai accent.

Эл схема hyundai accent наружного освещения. Рекомендации, объявления, фотографии

Содержание статьи:
  • Фото
  • Схема Соединения фар головного света — Центр корейских авто!
  • Видео
  • Похожие статьи
  • Электросхемы автомобиля Hyundai Accent — сборник цветных схем на русском языке электрооборудования автомобиля Hyundai Accent с года выпуска. В первой части показан блок реле и предохранителей, а также некоторые другие модули. Схема системы зажигания и определения скорости авто. Электросхема управления АКПП Hyundai Accent. Схема включения блокировки АКПП. Схема подключения ABS.  Схема электропривода зеркал и блока отопления. Включение наружного освещения — схема принципиальная. Регулятор света фар авто — электрическая схема. Схема аудиосистемы Акцент. Схема электрическая звукового сигнала (клаксона). Указатели поворота и аварийной сигнализации — подключение.

    Главная Автомобили — Хендай Hyundai Accent (Хендай Акцент) с двигателем G4EC л (завод «ТагАЗ») — руководство по ремонту. поиск по сайту. содержание.. Hyundai Accent (ТагАЗ). Электросхема включения наружного освещения. Схема включения наружного освещения: 1 — к источнику питания при положении выключателя зажигания «ON».

    Это интересно! Логотип Хюндай – это не просто буква «H» в авале. Это было бы слишком просто. Данная эмблема символизирует рукопожатие двух человек – представителя концерна и довольного клиента. Кроме того, в переводе с корейского языка слово «hyundai» переводится как «современный».

    Электрические схемы Габаритного света Очистителя и омывателя лобового стекла Системы пуска двигателя Соединений генератора Системы зажигания Вентиляторов радиатора и конденсора кондиционера Системы впрыска топлива Фар головного света Поворотников и аварийной сигнализации Противотуманных фар Блокировки замка зажигания и селектора АКП Комбинации приборов Стеклоподъёмников Электропривода зеркал Вентилятора отопителя и кондиционера Центрального замка АБС ABS Cистемы пассивной безопасности SRS Иммобилизатора Звукового сигнала.

    Подушка безопасности водителя Трехфункциональный переключатель кондиционера Механическая коробка передач Автоматическая коробка передач Приводные валы и мосты. Очистители и омыватели ветрового стекла. Общие сведения Углы установки передних колес Регулировка задних колес Износ шин Цепи противоскольжения и зимние шины Колеса Рекомендации по использованию дисков из алюминиевых сплавов.

    Электросхемы оборудования Hyundai Accent ч.3 — DRIVE2

    В данном разделе нашего сайты вы можете ознакомиться с электросхемами автомобиля Hyundai Solaris Хендай Солярис. Система пуска двигателя без электронного ключа: Система пуска двигателя с электронным ключом: Система зарядки без AMS: Система зарядки с AMS: Модуль управления электрооборудованием кузова: Привод замков дверей с блоком BCM: Привод замков дверей без блока BCM: Габаритные огни и освещение номерного знака: Cтоп-сигналы автомобиля без системы ABS: Стеклоочистители и стеклоомыватель ветрового окна: Электростеклоподъемник двери водителя с интеллектуальным модулем привода: Электростеклоподъемник передней пассажирской двери с интеллектуальным модулем привода: Электростеклоподъемники задних дверей с интеллектуальным модулем приводов: Электростеклоподъемник двери водителя без интеллектуального модуля привода стеклоподъемников: Электростеклоподъемники передней пассажирской и задних дверей без интеллектуального модуля привода стеклоподъемников: Электросхемы В данном разделе нашего сайты вы можете ознакомиться с электросхемами автомобиля Hyundai Solaris Хендай Солярис.

    Система управления двигателем, схема 1а. Система управления двигателем, схема 1б. Система управления двигателем, схема 1в. Система управления двигателем, схема 1г. Система пуска двигателя без электронного ключа. Система пуска двигателя с электронным ключом. Система зарядки без AMS. Система зарядки с AMS. Модуль управления электрооборудованием кузова. Привод замков дверей с блоком BCM. Привод замков дверей без блока BCM.

    Габаритные огни и освещение номерного знака. Cтоп-сигналы автомобиля без системы ABS. Стеклоочистители и стеклоомыватель ветрового окна. Электростеклоподъемник двери водителя с интеллектуальным модулем привода. Электростеклоподъемник передней пассажирской двери с интеллектуальным модулем привода.

    Электростеклоподъемники задних дверей с интеллектуальным модулем приводов. Электростеклоподъемник двери водителя без интеллектуального модуля привода стеклоподъемников. Электростеклоподъемники передней пассажирской и задних дверей без интеллектуального модуля привода стеклоподъемников.

    Пропала подсветка в часах авто Hyundai Accent? Сделаем!

    Хендай акцент схема предохранителей


    Предохранители Хендай Акцент, номинал мощности, расшифровка

    Предохранители и реле в моторном отсеке

    Номер предохранителя/реле Номинал, Ампер Расшифровка
    1 100 генератор
    2 30 предохранитель вентилятора печки
    3 30 антиблокировочная система тормозов
    4 30 система ABS
    5 30 предохранитель стеклоподъемников
    6 20 вентилятор теплообменника кон­денсатора системы кондиционирования
    7 50 центральный замок, аварийная сигнализация, стоп-сигналы, обогрев заднего стекла, звуковой сигнал, освещение салона, электронный блок управления
    8 реле стартера
    9 резистор предварительного возбуждения генератора
    10 реле габаритов
    11 30 габариты, головной свет
    12 10 блок управления двигателем
    13 10 муфта компрессора кондиционера
    14 10 звуковой сигнал
    15 10 предохранитель левого габаритного света
    16 10 предохранитель правого габаритного света
    17 10 головной свет
    18 10 головной свет
    19 15 предохранитель противотуманных фар
    20 20 блок управления двигателем
    21 реле звукового сигнала
    22 реле компрессора кондиционера
    23 реле №1 вентилятора теп­лообменника конденсатора системы кондиционирования
    24 30 зажигание, пуск двигателя
    25 20 вентилятор охлаждения двигателя
    26 10 лампы освещения салона
    27 10 аудиосистема — магнитола
    28 резерв
    29 15 регулятор холостого хода, датчик положения распределительного вала
    30 10 блок управления двигателем
    31 10 включение кондиционера
    32 реле вентилятора отопителя
    33 реле №2 вентилятора кондиционера
    34 реле противотуманных фар
    35 реле вентилятора радиатора системы охлаждения двигателя
    36 реле топливного насоса (бензонасоса)
    37 реле постоянно включенного ближнего света фар

    Схема предохранителей и реле Hyundai Accent LC (1999-2013)


    А
    Назначение
    1
    120
    Генератор
    2
    50
    Предохранители № 6, 7, 8, 9 (блок предохранителей в салоне), звуковой сигнал, освещение салона
    3
    30
    50
    Передние фары, передние противотуманные фары, омыватель фар, реле задних фонарей
    4
    20
    30
    Генератор, блок управления двигателем, реле топливного насоса, реле управления двигателем
    5
    30
    Зажигание, реле стартера
    6
    20
    Вентилятор системы охлаждения
    7
    30
    Вентилятор отопителя
    8
    30
    ABS
    9
    30
    ABS
    10
    30
    Электростеклоподъемники
    11
    20
    Управление вентилятора конденсатора
    12
    10
    SMATRA, конденсатор вентилятора, PCM, датчик кислорода, клапан контроля давления впрыска,вентилятор системы охлаждения, блок управления свечами накаливания, реле подогревателя, выключатель стоп-сигнала.
    13
    10
    Реле кондиционера
    14
    10
    Реле звукового сигнала
    15
    10
    Лампы подсветки, габаритные огни, освещение номерного знака, дневные ходовые огни, левый задний комбинированный фонарь, реле омывателя фар
    16
    10
    Правый задний комбинированный фонарь, габаритные огни, освещение номерного знака
    17
    10
    Левая фара, дневные ходовые огни, комбинация приборов
    18
    10
    Правая фара
    19
    15
    Реле противотуманных фар
    20
    10
    Комбинация приборов, освещение салона, освещение багажника, ETACM, DLC, предупреждение об открытой двери, диагностический разъем
    21
    15
    Аудио, часы, антенна, выключатель кондиционера, выключатель задних противотуманных фар
    22

    Топливный насос, реле топливного насоса
    23
    15
    Регулятор холостого хода, датчик положения распредвал, привод дроссельной заслонки, клапан EGR, PCM
    24
    10
    ECM, PCM
    25
    25
    Омыватель фар
    Реле
    R1
    Реле топливного насоса
    R2
    Реле переднего стеклоочистителя
    R3
    Реле стартера
    R4
    Резистор предварительного возбуждения генератора
    R5
    Реле габаритных огней
    R6
    Реле звукового сигнала
    R7
    Реле кондиционера
    R8
    Реле 1 вентилятора теплообменника конденсатора системы кондиционирования
    R9
    Реле вентилятора отопителя
    R10
    Реле 2 вентилятора теплообменника конденсатора системы кондиционирования
    R11
    Реле передних противотуманных фар
    R12
    реле вентилятора системы охлаждения

    Предохранители и реле Хендай Акцент, 1999

    Назначение А
    1 генератор 100
    2 центральный замок, аварийная сигнализация, стоп-сигналы, обогрев заднего стекла, звуковой сигнал, освещение салона, электронный блок управления 50
    3 габариты, головной свет 30
    4 блок управления двигателем 20
    5 зажигание, пуск двигателя 30
    6 вентилятор охлаждения двигателя 20
    7 разъем электропроводки
    8 реле вентилятора отопителя
    9 реле звукового сигнала
    10 лампы освещения салона 10
    11 аудиосистема — магнитола 10
    12 реле №2 вентилятора кондиционера
    13 реле компрессора кондиционера
    14 реле противотуманных фар
    15 резерв
    16 регулятор холостого хода, датчик положения распределительного вала 15
    17 блок управления двигателем 10
    18 реле вентилятора радиатора системы охлаждения двигателя
    19 включение кондиционера 10
    20 реле №1 вентилятора теп­лообменника конденсатора системы кондиционирования
    21 блок управления двигателем 10
    22 муфта компрессора кондиционера 10
    23 звуковой сигнал 10
    24 противотуманные фары 15
    25 головной свет 10
    26 10
    27 правый габарит 10
    28 левый габарит 10
    29 реле габаритов
    30 резистор предварительного возбуждения генератора
    31 реле стартера
    32 вентилятор теплообменника кон­денсатора системы кондиционирования 20
    33 стеклоподъемники 30
    34 система ABS 30
    35 реле постоянно включенного ближнего света фар
    36 реле топливного насоса (бензонасоса)
    37 антиблокировочная система тормозов 30
    38 диод
    39 диод
    40 вентилятор печки 30

    Схема предохранителей и реле Hyundai Accent LC (1999-2013)


    А
    Назначение
    1
    120
    Генератор
    2
    50
    Предохранители № 6, 7, 8, 9 (блок предохранителей в салоне), звуковой сигнал, освещение салона
    3
    30
    50
    Передние фары, передние противотуманные фары, омыватель фар, реле задних фонарей
    4
    20
    30
    Генератор, блок управления двигателем, реле топливного насоса, реле управления двигателем
    5
    30
    Зажигание, реле стартера
    6
    20
    Вентилятор системы охлаждения
    7
    30
    Вентилятор отопителя
    8
    30
    ABS
    9
    30
    ABS
    10
    30
    Электростеклоподъемники
    11
    20
    Управление вентилятора конденсатора
    12
    10
    SMATRA, конденсатор вентилятора, PCM, датчик кислорода, клапан контроля давления впрыска,вентилятор системы охлаждения, блок управления свечами накаливания, реле подогревателя, выключатель стоп-сигнала.
    13
    10
    Реле кондиционера
    14
    10
    Реле звукового сигнала
    15
    10
    Лампы подсветки, габаритные огни, освещение номерного знака, дневные ходовые огни, левый задний комбинированный фонарь, реле омывателя фар
    16
    10
    Правый задний комбинированный фонарь, габаритные огни, освещение номерного знака
    17
    10
    Левая фара, дневные ходовые огни, комбинация приборов
    18
    10
    Правая фара
    19
    15
    Реле противотуманных фар
    20
    10
    Комбинация приборов, освещение салона, освещение багажника, ETACM, DLC, предупреждение об открытой двери, диагностический разъем
    21
    15
    Аудио, часы, антенна, выключатель кондиционера, выключатель задних противотуманных фар
    22

    Топливный насос, реле топливного насоса
    23
    15
    Регулятор холостого хода, датчик положения распредвал, привод дроссельной заслонки, клапан EGR, PCM
    24
    10
    ECM, PCM
    25
    25
    Омыватель фар
    Реле

    Предохранители и реле Хендай Акцент 3, 2006

    Назначение и номиналы предохранителей в блоке:
    • P/WDW RH (25А) — Кнопки стеклоподъемников всех дверей (Front & Rear Power Window Switch LH, RH)
    • P/WDW LH (25A) — Блок кнопок управления стеклоподъемниками (на двери водителя)
    • (Front Power Window Switch LH)
    • AUDIO (10А) — Блок кнопок управления наружными зеркалами, аудиосистема, цифровые часы (Power Outside Mirror & Mirror Folding Switch, Audio, Digital Clock)
    • C/LIGHTER — Прикуриватель, дополнительная розетка (Cigarette Lighter, Power Outlet)
    • H/LP (LH) (10A) — Блок-фара, левая (Head Lamp LH)
    • HTD MIRR (1OA) — Блок управления двигателем, электроприводы наружных зеркал, выключатель обогревателя заднего стекла (ЕСМ, Power Outside Mirror &. Mirror Folding Motor LH, RH, Rear Defogger Switch)
    • RR WIPER (15A) — Электропривод заднего стеклоочистителя, многофункциональные подрулевые переключатели (Rear Wiper Motor, Multifunction Switch)
    • FR WIPER (25A) — Электропривод переднего стеклоочистителя, многофункциональные подрулевые переключатели (Front Wiper Motor, Multifunction Switch)
    • TAIL LP (LH) (10A) — Лампы габаритного освещения левой стороны (Rear Combi Lamp LH, License Lamp LH, Head Lamp LH, Side Mark Lamp LH IGN (10A)-Таймер обогревателя (Defogger Timer)
    • HTD SEAT (20A) — Выключатели обогрева передних сидений (Seat Warmer Switch LH, RH) BLOWER (10A) — Блок системы ВСМ, блок управления кондиционером, датчик качества наружного воздуха, электропривод люка, блок реле и предохранителей в моторном отсеке (ВСМ, А/С Control Module, AQS Sensor, Sunroof Motor, E/R Fuse & Relay Box)
    • TAIL LP (RH) (10A) — Лампы габаритного освещения правой стороны (Rear Combi Lamp RH, License Lamp RH, Head Lamp RH, Side Mark Lamp RH)
    • HTD GLASS (30A) — Таймер обогревателя заднего стекла, блок системы ВСМ, выключатель обогрева заднего стекла (Defogger Timer, ВСМ, Rear Defogger Switch)
    • AMP (25A) — Усилитель аудиосистемы (Audio)
    • H/LP (RH) (10A) — Блок-фара, правая, комбинация приборов, блок управления системой DRL (Head Lamp RH, Instrument Cluster, DRL Control Module)
    • HAZARD (10A) — Интегрированный блок реле, кнопка аварийной остановки, блок системы ВСМ, многофункциональные подрулевые переключатели (ICM Relay Box, Hazard Switch, ВСМ, Multifunction Switch)
    • A/BAG (15A) — Блок управления системой пассивной безопасности (SRS Control Module)
    • FR FOG LP (10A) — Передние противотуманные фонари и кнопка включения (Front Fog Lamp LH, RH, Front Fog Lamp Switch)
    • S/ROOF (20A) — Электропривод люка, дополнительный усилитель мощности аудиосистемы (Sunroof Motor, AMP)
    • T/SIG LP (10A) — Кнопка аварийной остановки (Hazard Switch)
    • TCU (10A) — Датчик скорости автомобиля, переключатель «Over Driver» в АКПП (Vehicle Speed Sensor, Over Driver Switch)
    • STOP LP (15A) — Многофункциональный проверочный разъем, диагностический разъем, выключатель ламп стоп-сигналов (Multipurpose Check Connector, Stop Lamp Switch, Data Link Connector)
    • A/BAG IND (10A) — Индикатор в комбинации приборов (Instrument Cluster)
    • ECU (10A) — Блок управления двигателем (ЕСМ), блок управления АКПП (РСМ)
    • C/DR LOCK (20А) — Электроприводы замков всех дверей, блок системы ВСМ (Front & Rear Door Loc Actuator LH, Tailgate Lock Actuator, BCM)
    • START (10A0 — Реле включения стартера (Start Relay)
    • CLUSTER (10A) — Блок системы ВСМ, комбинация приборов, таймер обогревателя, генератор, блок системы контроля давления в шинах (ВСМ, Instrurre Cluster, Defogger Timer, Alternator, Tire Pressure Monitoring Module)
    • IGN COIL (15A) — Катушки зажигания, конденсатор (Ignition Coil-1, -2. -3, -4, Condensor)
    • AUDIO (15A) — Аудиосистема (Audio)
    • MULT B/UP (10A) — Лампы освещения салона и багажного отсека, лампы подсветки цифровых часов, панели управления кондиционером, комбинации приборов, кнопок управления наружными зеркалами, зуммер (Luggace .amp. Center Room Lamp, Drive Sunvisor Lamp, Overhead Consol Lamp, Front Room Lam: Digs® Clock, BCM, A/C Control Module, Door Warning, Instrument Cluste’ Fez: Buzzer, Power Outside Mirror & Mirror Folding Switch)
    • ABS (10A) — Блок управления системой ABS iABS Сото Mocute)
    • B/UP LP (10A) — Выключатель ламп заднего хода переключатель АКПП (Backup Lamp Switch Transaxle Range Switch)
    • RR FOG LP (10A) — Включение заднего  фонаря (DRL Control)
    • SSSR (10A)  — Контрольная лампа, Passenger Seat Track

    Реле и предохранители Хендай Акцент (1.5 и 1.6): схемы блоков

    Главная → Справки → Hyundai → Hyundai Accent

    Схемы предохранителей и реле подходят на модификаций:

    • Хендай Акцент седан
    • Хендай Акцент хетчбек

    Объемы:

    • Хендай Акцент 1. 3
    • Хендай Акцент 1.5
    • Хендай Акцент 1.6

    Года выпуска

    1999 2000 2001 2000 2003 2004 2005 2006 2007 2008 2009 2010 2011 2012

    Где находятся предохранители и блок реле на Hyundai Accent?

    Блок предохранителей и реле раскидан в двух местах.

    1. Блок реле и предохранителей под капотом

    Находится рядом с воздушным фильтром и закрыт крышкой. Внутри есть пинцет для снятия плавких предохранителей.

    2. Блок реле и предохранителей в салоне

    Блок реле расположен под панелью приборов.

    Схема реле и предохранителей Хендай Акцент под капотом

    Реле и предохранители
    Номер на схеме Защищаемая цепь/За что отвечает Ампераж, ток в А
    1 Предохранитель цепи генератора 100
    2 Предохранитель электропривода блокировки двери, аварийной сигнализации, сигналов торможения, обогрева заднего стекла, звукового сигнала, ламп освещения салона. ЭБУ 50
    3 Предохранитель цепи ламп головного и габаритного света 30
    4 Предохранитель цепи блока управления двигателем 20
    5 Предохранитель цепи пуска двигателя и катушки зажигания 30
    6 Предохранитель вентилятора радиатора системы охлаждения 20
    7 Разъем электропроводки
    8 Реле вентилятора отопителя
    9 Реле звукового сигнала
    10 Предохранитель цепи ламп освещения салона 10
    11 Предохранитель цепи головного устройства системы звуковоспроизведения 10
    12 Реле 2 вентилятора теплообменника конденсатора системы кондиционирования
    13 Репе муфты компрессора кондиционера
    14 Гнездо реле противот/манных фар
    15 Резервное гнездо предохранителя
    16 Предохранитель регулятора холостого хода и датчика положения распредельного вала 15
    17 Предохранитель цепи блока управления двигателем 10
    18 Реле вентилятора радиатора системы охлаждения двигателя
    19 Предохранитель цепи включения кондиционера 10
    20 Реле 1 вентилятора теплообменника конденсатора системы кондиционирования
    21 Предохранитель цепи блока управления двигателем 10
    22 Предохранитель цепи муфты компрессора кондиционера 10
    23 Предохранитель цепи звукового сигнала 10
    24 Предохранитель цепи противотуманных фар 15
    25 Предохранитель цепи правой лампы головного света 10
    26 Предохранитель цепи левой лампы головного света 10
    27 Предохранитель цепи ламп габаритного света правого борта автомобиля 10
    28 Предохранитель цепи ламп габаритного света левого борта аетомобиля 10
    29 Реле ламп габаритного света
    30 Резистор предварительного возбуждения генератора
    31 Реле стартера
    32 Предохранитель цепи вентилятора теплообменника конденсатора системы кондиционирования 20
    33 Предохранитель цепи электростеклоподъемников 30
    34 Предохранитель цепи блока управления АБС 30
    35 Гнездо реле постоянно включенного ближнего света
    36 Реле топливного насоса
    37 Предохранитель цепи блока управления АБС 30
    38 Гнездо диода
    39 Гнездо диода
    40 Предохранитель цепи вентилятора отопителя 30

    Схема реле и предохранителей Хендай Акцент в салоне

    Реле

    Номер на схеме За что отвечает
    1 Реле электронного распределения тормозных усилий (EBD)
    2 Реле противотуманного света в задних фонарях
    3 Главное реле системы управления двигателем (для наглядности крепление отсоединено)
    4 Реле ламп головного света
    5 Реле очистителя и омывателя ветрового стекла
    6 Реле АБС
    7 Реле электростеклоподъемников
    8 Реле обогрева заднего стекла
    9 Реле звукового сигнализатора
    10 Реле указателей поворота и аварийной сигнализации
    Предохранители

    Номер на схеме Защищаемая цепь Ампераж, в А
    1 Указатели поворотов 10
    2 АБС; контрольные лампы в комбинации приборов 10
    3 Комбинация приборов 10
    4 Подушка безопасности 15
    5 Блок управления двигателем; лампы заднего хода; блок управления автоматической коробкой передач 10
    6 Электрический привод блокировки цепи 10
    7 Аварийная сигнализация 10
    8 Сигналы торможения 10
    9 Обогрев заднего стекла 20
    10 Цепи обмоток реле блок-фар, электростеклоподъемников, омывателя блок-фар, вентилятора теплообменника конденсатора системы кондиционирования, вентилятора радиатора системы охлаждения двигателя, противотуманных фар, противотуманного света в задних фонарях 10
    11 Очиститель и омыватель ветрового стекла 20
    12 Обогрев сидения 10
    13 АБС 10
    14 Резервное гнездо
    15 Прикуриватель 15
    16 Наружные зеркала с электроприводом 10
    17 Кондиционер 10
    18 Резервное гнездо

    1999-2005 Hyundai Accent (LC) Схема предохранителей »Схема предохранителей

    Описание
    А
    Связанная цепь
    ГЕНЕРАТОР 120 Зарядка (Генератор)
    АККУМУЛЯТОР 50 Предохранитель 6,7,8,9, Предохранитель звукового сигнала, Предохранитель комнатной лампы
    ЛАМПА 50 Предохранитель фары, предохранитель передней противотуманной фары, реле заднего фонаря, предохранитель омывателя H / LP
    ЭКЮ 20/30 Реле управления двигателем, генератор, реле топливного насоса, предохранитель ECU # 3
    IGN 30 Источник питания зажигания, пусковое реле
    РАД ​​ВЕНТИЛЯТОР 20 Управление вентилятором радиатора
    ВОЗДУХОДУВКА 30 Регулятор вентилятора
    АБС 30 Блок управления АБС, разъем для удаления воздуха из АБС
    АБС 30 Блок управления АБС, разъем для удаления воздуха из АБС
    P / WDW 30 Электрический стеклоподъемник
    КОНД ВЕНТИЛЯТОР 20 Управление вентилятором конденсатора
    ЭБУ № 1 10 SMATRA, вентилятор конденсатора, PCM, датчик кислорода, управляющий клапан продувки, вентилятор радиатора, реле свечей накаливания, реле нагревателя, выключатель стоп-сигнала
    А / КОН 10 Реле кондиционера
    РОГ 10 Реле звукового сигнала
    ХВОСТ ЛЕВЫЙ 10 Лампы освещения, габаритные огни, номерной фонарь, управление ДХО, левый задний комбинированный фонарь, реле омывателя H / LP
    ХВОСТ ПРАВ 10 Задний правый комбинированный фонарь, Фонарь освещения, Габаритный фонарь
    H / LP LH 10 Левая фара, управление ДХО, комбинация приборов
    H / LP RH 10 Фара правая
    ПЕРЕДНИЙ ПРОТИВОТУМАН 15 Реле передних противотуманных фар
    КОМНАТА LP 10 Комбинация приборов, Лампа освещения салона, Лампа освещения багажника, ETACM, DLC, Предупреждение о дверях, Многоцелевой контрольный разъем
    АУДИО 15 Аудиосистема, Цифровые часы, Силовая антенна, Выключатель кондиционера, Выключатель задних противотуманных фар
    ЭБУ № 2 15 Привод холостого хода, PCM, датчик положения распределительного вала, привод системы рециркуляции ОГ, привод дроссельной заслонки
    ЭБУ № 3 10 ECM, PCM
    ШАЙБА В / Д 25 Электродвигатель омывателя фар
    F / НАСОС CHK (E50) Реле топливного насоса, двигатель топливного насоса
    . Электрические схемы HYUNDAI Accent

    — Схема электрических соединений автомобиля

    Схема системы охлаждения ACCENT

    1 — к источнику питания; 2 — к источнику питания при включенном главном реле системы управления двигателем; 3 — к источнику питания; 4 — блок реле и предохранителей в моторе купе; 5 — предохранитель цепи вентилятора змеевика конденсатора кондиционера; 6 — цепь предохранителя блока управления двигателем; 7 — цепь предохранителя вентилятора радиатора системы охлаждения двигателя; 8 — репа 1 огня теплообменник-конденсатор системы кондиционирования; 9 — реле вентилятора охлаждения двигателя; Разъем 10 pin; 11 — репы 2 вентилятора конденсатора теплообменника системы кондиционирования; 12 — электродвигатель вентилятора теплообменника конденсатора системы кондиционирования; 13 — электродвигатель вентилятора радиатора системы охлаждения двигателя; 14 — выключатель кондиционера

    ACCENT Электросхема электрических окон

    1 — к источнику питания; 2 — блок предохранителей в салоне; 3 — Блок реле и предохранителей в моторном отсеке; 4 — блок управления апектросгекпопсдёмниками; 5 — предохранитель обмоточных цепей репы блока фары, алэцгростопические, омыватели блок-фар, вентилятор конденсатора теплообменника системы кондиционирования, вентилятор радиатора охлаждения двигателя, противотуманные фары, противотуманные фары в задней части огни; 6 — контактный разъем; 7 — к реле лампы фар; 8 — предохранитель цепи экггросгеклоподъемников; 9 — выключатель левого переднего стекла; 10 — вниз; 11 — отключен; 12 — вверх; 13 — выключатель правого переднего стекла; 14 — блок реле в салоне; 15 — реле апектростекоподъемники; 16 — выключатель правого переднего стекла; 17 — электродвигатель левого переднего стекла; 18 — электродвигатель правого переднего стекла; 19 — выключатель левого заднего стекла; 20 — переключатель (кнопка блокировки) на алеростеклоподиемс; 21 — выключатель правого заднего стекла; 22 — выключатель левого заднего стекла; 23 — выключатель правого заднего стекла; 24 — электродвигатель левое заднее стекло; 25 — электродвигатель правого заднего стекла

    Схемы подключения АБС ACCENT

    Система зарядки электрической цепи ACCENT

    Схема запуска двигателя ACCENT

    а — с автоматической коробкой передач; б — с механической коробкой передач; 1 — блок реле и предохранителей в моторном отсеке; 2 — выключатель зажигания; 3 — предохранитель цепи запуска двигателя и катушки зажигания; 4 — аккумуляторная батарея; 5 — см. Поз.9; 6 — реле стартера; 7 — связь с «массой» двигателя; 8 — связь с «массой» корпуса; 9 — см. Поз. пять; 10 — с охранной сигнализацией; 11 — без охранной сигнализации; 12 — см. Поз. 23; 13 — блок реле в салоне; 14 — охранная сигнализация; 15 — не используется; 16 — ЭБУ охранной сигнализации; 17 — стартер; 18 — двигатель; 19 — маховик; 20 — шестерня; 21 — обгонная муфта; 22 — рычаг рычаг; 23 — якорь реле; 24 — электродвигатель; 25 — тяговое реле; 26 — переключатель рычага выбора передач автомата передача инфекции

    Некоторые электрические схемы HYUNDAI Accent находятся над страницей.

    Hyundai Accent оснащается широкой гаммой двигателей, среди которых есть и дизель. Последний двигатель (появился в 2002 году) имеет объем 1,5 л. и мощностью 82 л.с., а его Главная особенность в том, что дизельный двигатель Hyundai 3-х цилиндровый.

    Самый скромный бензиновый Hyundai Accent второго поколения оснащен двигателем объемом 1,3 л. с тремя клапанами на цилиндр, который был установлен на предыдущей модели (60, 75 или 84 л.с.).

    .

    Hyundai Accent (2007) — схема предохранителей

    Все об автомобилях

    перейти к содержанию

    Поиск

    .

    Hyundai Accent PDF Инструкции по ремонту скачать бесплатно

    См. Также:

    Hyundai Accent

    Hyundai Accent Workshop Manuals Скачать бесплатно

    Название Размер файла Ссылка для скачивания
    Hyundai Accent 1995 Service Manual.pdf 25.9Мб Загрузить
    Электрическая схема системы Hyundai Accent 1997.jpg 49.3kb Загрузить
    Hyundai Accent 2000 — Руководство по эксплуатации.pdf 4.8 Мб Загрузить
    Hyundai Accent 2003 — Руководство по эксплуатации.pdf 11.4 Мб Загрузить
    Hyundai Accent 2004 — Руководство по эксплуатации. pdf 3.2Мб Загрузить
    Hyundai Accent 2005 — Руководство по эксплуатации.pdf 7.1 Мб Загрузить
    Hyundai Accent 2006 — Руководство по эксплуатации.pdf 17.6Мб Загрузить
    Hyundai Accent 2006 Service Repair Manual.pdf 41.6Mb Загрузить
    Hyundai Accent 2007 — Руководство по эксплуатации.pdf 10.6Мб Загрузить
    Hyundai Accent 2008 — Руководство по эксплуатации.pdf 9.4 Мб Загрузить
    Hyundai Accent 2009 — Руководство по эксплуатации.pdf 8.8 Мб Загрузить
    Hyundai Accent 2010 — Руководство по эксплуатации.pdf 10.2Мб Загрузить
    Hyundai Accent 2011 — Руководство по эксплуатации.pdf 14.8Mb Загрузить
    Hyundai Accent 2012 — Руководство по эксплуатации. pdf 6.4 Мб Загрузить
    Hyundai Accent 2013 — Руководство по эксплуатации.pdf 8.5Mb Загрузить
    Hyundai Accent 2014 — Руководство по эксплуатации.pdf 33.1Mb Загрузить
    Hyundai Accent 2015 — Руководство по эксплуатации.pdf 33.1Mb Загрузить
    Hyundai Accent 2016 — Руководство пользователя.pdf 16.4 Мб Загрузить
    Hyundai Accent 2017 — Краткое справочное руководство.pdf 16.9 Мб Загрузить
    Hyundai Accent 2018 — Руководство по эксплуатации.pdf 14 МБ Загрузить
    Hyundai Accent 98 Система управления MFI.doc 790кб Загрузить
    Hyundai Accent Blue 2014 — Руководство по эксплуатации. pdf 6.3Mb Загрузить
    Hyundai Accent Blue 2015 — Руководство по эксплуатации.pdf 37.1Mb Загрузить
    Hyundai Accent Blue 2017 — Руководство по эксплуатации.pdf 34.4Mb Загрузить
    Hyundai Accent Руководство по устранению неисправностей электрической части.rar 49.8Mb Загрузить
    Hyundai Accent Service Manual.rar 96.8Mb Загрузить
    Hyundai Accent SOHC Engine Components.pdf 491.6kb Загрузить
    Hyundai Accent Sport Shifter.pdf 1.3 Мб Загрузить

    Hyundai Accent

    Hyundai Accent (в некоторых странах продается под маркой Verna, в России модель называется Solaris , в Австралии до 2000 года под названием Excel ) — малолитражный автомобиль производства южнокорейской компании Hyundai Motor Company. .Производится в Южной Корее, Индии, Турции, России, Украине, Пакистане, Казахстане и Иране.

    Первое поколение

    Accent (X3) был впервые представлен в 1995 году как модель, пришедшая на замену Hyundai Excel. В Нидерландах и Австралии он также носил имя своего предшественника Excel, а во Франции — Pony. Автомобиль выпускался в кузовах: седан, трех- и пятидверный хэтчбек. На выбор предлагалось два бензиновых двигателя объемом 1,3 л и 1,5 л 12В (60-99 л.с.).

    Hyundai Акцент X3

    Hyundai Accent стал первой самостоятельной разработкой компании.Новый, достаточно современный дизайн, простая конструкция и невысокая цена позволили Accent завоевать рыночную нишу во многих странах, в том числе в России. Был представлен в 1994 году. Новый автомобиль должен был стать серьезным претендентом на европейский рынок.

    Внешний вид Hyundai Accent первого поколения выполнен в стиле биодизайна, который доминировал в середине 1990-х годов в автомобилестроении. Для покраски машин первого поколения предлагались необычные цвета, например, сиреневый или розовый. У машины хватило хрупких бамперов.Интерьер выполнен в округлых формах и отличался продуманной эргономикой. Автомобиль выпускался в нескольких комплектациях: от самого дешевого, с одним зеркалом заднего вида, до дорогих — с АКПП, кондиционером, гидроусилителем, электростеклоподъемниками и подушками безопасности.

    Второе поколение

    С 2000 года компания Hyundai начала производить обновленную версию Accent, имеющую индекс LC, с более прямыми формами и увеличенным внутренним пространством. В Корее эта модель продавалась под новым названием Verna.В 2003 году был произведен небольшой фейслифтинг, модель получила индекс LC2.

    Hyundai Акцент LC

    Автомобиль получил новый 1,3-литровый 12-клапанный SOHC и 1,5-литровый 16-клапанный двигатели DOHC. Также впервые появилась дизельная версия с 1,5-литровым трехцилиндровым турбодизелем CRDi. В Европе и Северной Америке Accent был доступен в следующих версиях: GL, GLS и GT с двигателем 1,5 л, а с 2003 г. — 1,6 л. В Австралии были доступны GSi, CDX и MVi.

    В Индии планировалось провести до 2013 года, в России до 2012 года (на заводе ТагАЗ). В настоящее время все еще продается в Египте.

    В 2003 году завод начал выпуск рестайлинговой версии. Изменились габариты, сетка снова стала железной. Эмиссия закончилась в 2006 году.

    Третье поколение

    В 2006 году Hyundai представила полностью обновленную модель Accent. В России эта модель получила название Verna. Автомобиль построен на той же базе, что и Kia Rio. Он имел новый внешний вид, новый интерьер и новый двигатель CVVT объемом 1.4 и 1,6 л.

    Hyundai Акцент MC

    В России эта машина не стала популярной и в 2010 году была снята с производства.

    Четвертое поколение

    Модель была представлена ​​на автосалоне в Пекине в 2010 году. По сравнению с предшественником она увеличилась на 60 мм (до 4340 мм), стала шире на 5 мм (1700) и ниже на 10 мм (1460). Расстояние между осями увеличилось на 70 мм (2570 мм). Спереди — стойки McPherson, сзади — полунезависимая балка.

    Hyundai Accent РБ

    Двигатели представлены двумя бензиновыми четырехцилиндровыми — 1,4 л, мощностью 107 л. из. и 1,6 литра при объеме 123 л. из. С двигателями агрегатируется либо пятиступенчатая механическая коробка передач, либо четырехступенчатая автоматическая трансмиссия.

    Во всех странах продаж, кроме России и Китая, данная модель имеет обозначение Hyundai Accent (Корея, США, Канада, Австралия, Украина, Казахстан и др.). В Колумбии и Израиле модель называется Hyundai i25 Accent.В Индии — Hyundai Verna. В Китайской Народной Республике модель называется Hyundai Verna, однако, в отличие от Индии, здесь у машины другая форма передней части кузова и другая форма боковых зеркал. В Мексике эта модель называется Dodge Attitude (но иконка Hyundai сохранена). В России модель получила название Hyundai Solaris и была адаптирована к российским условиям.

    .

    Hyundai accent схемы. Советы, авто новинки, видео

    Содержание статьи:
  • Фото
  • Электросхемы оборудования Hyundai Accent ч.1
  • Видео
  • Похожие статьи
  • Все СХЕМЫ ЭЛЕКТРООБОРУДОВАНИЯ для автомобиля Hyundai Accent (Хендай Акцент). 197. 200.

    Электросхемы» Hyundai » Accent » Цветные схемы электрооборудования Hyundai Accent с.

    Это интересно! Логотип Хюндай – это не просто буква «H» в авале. Это было бы слишком просто. Данная эмблема символизирует рукопожатие двух человек – представителя концерна и довольного клиента. Кроме того, в переводе с корейского языка слово «hyundai» переводится как «современный».

    Монтажный блок предохранителей Хундай. Расположение жгутов проводов в Hyundai Accent. Схемы электрооборудования авто.

    Предохранители служат для того, чтобы разрывать цепь, когда сила тока достигнет определенного значения, для того, чтобы защитить элементы и провода, которые могут быть повреждены слишком сильным током. Они должны быть закреплены у основания блока предохранителей. Серия: Экономим на сервисе. Схема включения регулятора направления пучков света фар.

    Accent — Инструкции, схемы, руководства — Hyundai КЛУБ — Форум

    Перед снятием предохранителя выключите соответствующую цепь, затем достаньте предохранитель из контактов. Внутри предохранителя должен быть виден провод; если предохранитель перегорел, провод будет порван или расплавлен.


    Всегда используйте предохранители требуемой мощности. Никогда не используйте предохранитель другой мощности и не заменяйте его чем—нибудь другим. Не заменяйте предохранитель более одного раза, не устранив источник неисправности. Ток, защищаемый предохранителем, указан сверху на предохранителе: обратите внимание, что предохранители имеют различные цвета для облегчения идентификации. Если предохранитель перегорает сразу после замены, не заменяйте его снова, пока не установите и не устраните причину неисправности.

    В большинстве случаев причиной неисправности является короткое замыкание, вызванное плохой изоляцией. Если предохранитель защищает несколько цепей, постарайтесь отыскать цепь, из—за которой перегорает предохранитель, включая каждую из цепей по очереди если возможно. Всегда имейте в автомобиле комплект запасных предохранителей различной мощности. Они должны быть закреплены у основания блока предохранителей.

    Если вы считаете, что соединение не в порядке, разберите соединение и зачистите до чистого металла контактную поверхность и клемму провода или поверхность заземляемого элемента. Удалите полностью грязь и следы коррозии, затем при помощи ножа удалите слой краски для того, чтобы получить надежное соединение металла с металлом. При сборке надежно зафиксируйте соединение; при установке клеммы провода используйте зубчатые шайбы между клеммой и кузовом. После подсоединения для предотвращения образования коррозии нанесите на соединение слой вазелина или силиконовой смазки.

    Рекоммендации доступны пользователям Jofo, представьтесь пожалуйста:. Предохранители, реле и блоки управления Монтажные блоки реле и предохранителей Автомобильные датчики, реле и переключатели. Где находятся предохранители на «Приоре»? Популярное на канале: Запчасти для Шевроле Лачетти-Chevrolet Lacetti запчасти Лачетти Статьи о ремонте автомобилей. Антиблокировочная система тормозов АБС автомобиля Газель. Ваши предложения и пожелания:. Электросхема хундай акцент — схема электрооборудования.

    Последние записи myauto В этой статье. Тут показан блок реле и предохранителей, а также некоторые другие модули. Продолжение каталога схем читайте далее. Предохранители служат для того, чтобы разрывать цепь, когда сила тока достигнет определенного значения, для того, чтобы защитить элементы и провода, которые могут быть повреждены слишком сильным током.

    Резкое увеличение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием. Обозначения цепей, защищаемых предохранителями, указаны на крышке блока предохранителей.

    Чтобы оставить комментарий, за один клик войдите при помощи любой социальной сети:. Расположение реле и предохранителей в монтажном блоке. Система управления двигателем Hyundai Accent Хендай Акцент. Электрические цепи системы управления двигателем выполнены по многопроводной с… Четыре двери, форма кузова — седан. Автомобиль впервые был выпущен в Советском Союзе. До конца двухтысячного года… Б — порядок условной нумерации штекеров в… Органы управления сети соединены с потребителями электрическими проводами, которые подразделяются на четыре жгута.

    Он соединяет жгут приборной панели и монтажны… Господа, память совсем уж отшибло. Как прапильно читать элсхему. Например нужно найти цепь элемента обогрева заднего стекла. Будет полезна владельцам автомобилей при поиске неисправностей в электросети, а также для подключения дополнительных приборов. Также данная схема нужна для ремонта осветительных приборов, системы зажигания и другого оборудования…

    Схема блока предохранителей Hyundai Accent (RB; 2011-2017)

    ЗАПЧАСТИ 15А Не используется
    РОЗЕТКА ПИТАНИЯ 15A Прикуриватель и розетка (розетка)
    C/LIGHTER 15A Прикуриватель и розетка (прикуриватель)
    ACC 10A Аудио, переключатель наружных зеркал с электроприводом
    A/BAG IND 10A Комбинация приборов (подушка безопасности IND.)
    A/BAG 10A Модуль управления SRS, Telltale, датчик присутствия пассажира
    T/SIG 10A Аварийный выключатель
    MDPS 10A Блок управления EPS
    СТЕКЛООЧИСТИТЕЛЬ ЗАДНИЙ 15A Многофункциональный переключатель (стеклоочиститель), двигатель заднего стеклоочистителя
    7 ЗАПАСНОЙ 10А Не используется
    6 ЗАПЧАСТИ 15А Не используется
    ПРОТИВОТУМАННАЯ ФАРА FRT 10A Реле передних противотуманных фар
    ДХО 10А ДХО (дневные ходовые огни) Реле
    СТОП-ФОНАРЬ 15A Выключатель стоп-сигнала, датчик заряда батареи, реле стоп-сигнала, блок предохранителей и реле E/R (реле HAC), разъем канала передачи данных
    КОМБИНАЦИЯ 10A Комбинация приборов (MICOM, IND.), БКМ
    IG1 10A Выключатель стоп-сигналов, переключатель ECO, модуль обогрева сиденья водителя/пассажира, модуль контроля давления в шинах, переключатель рычага переключения передач ATM ILL. Модуль управления EPS, реостат
    ABS 10A Модуль управления ABS, модуль управления ESC, выключатель ESC, блок предохранителей и реле E/R (многоцелевой контрольный разъем, реле HAC)
    ЛАМПА B/UP 10A Выключатель лампы заднего хода
    ЭБУ 10А ЭБУ, ПКМ
    MG2 10A Реле стеклоподъемников, блок управления кондиционером, комбинация приборов (MICOM), BCM, электродвигатель люка, блок предохранителей и реле E/R (реле вентилятора)
    2 IG2 10A Модуль управления кондиционером, BCM, блок SMK, блок управления стеклоочистителями
    ОПАСНОСТЬ 15A Реле аварийной сигнализации, выключатель аварийной сигнализации
    2 ЗАПАСНЫЕ 25A Не используется
    ЛЮК 15A Электродвигатель люка
    3 ЗАПАСНЫЕ 10А Не используется
    TCU 15A Датчик скорости автомобиля, переключатель диапазонов коробки передач
    ЗАПЧАСТИ 15А Не используется
    ЗАПЧАСТИ 10А Не используется
    СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДНИЙ 25A Многофункциональный переключатель (стеклоочиститель), двигатель переднего стеклоочистителя
    DR LOCK 20A Реле блокировки/разблокировки двери, двухоборотный реле разблокировки, привод замка двери водителя
    ЗАЩИТНЫЙ ЭЛЕКТРИЧЕСКИЙ ОКНО 25A Модуль безопасного электростеклоподъемника
    S/ОБОГРЕВ 15A Модуль обогрева сиденья водителя/пассажира
    5 ЗАПЧАСТИ 10А Не используется
    ЛАМПА КОМНАТЫ 10A Комбинация приборов (ИНД..ILL ), модуль контроля давления в шинах, BCM, модуль управления кондиционером, лампа багажного отделения, лампа багажника, лампа центрального салона, лампа потолочной консоли, лампа карты
    АУДИО 20А Аудио
    ЗАДНИЙ ФОНАРЬ, левый 10A Задний комбинированный фонарь, левый, левая фара, левый передний указатель поворота, левый/правый номерной фонарь (4 двери), номерной фонарь (5 дверей)
    ЗАДНИЙ ФОНАРЬ, правый 10A Правая фара, правый задний комбинированный фонарь, реостат, аудиосистема, правый передний указатель поворота, выключатель аварийной сигнализации, комбинация приборов (ИЛЛ.+), разъем AUX и USB, переключатель ESC Off, переключатель кондиционера, переключатель ECO, многофункциональный переключатель (пульт дистанционного управления), модуль управления кондиционером, переключатель заднего обогревателя, переключатель переднего антиобледенителя, переключатель рычага переключения передач банкомата ILL.
    START 10A Переключатель диапазонов коробки передач, переключатель блокировки зажигания
    H/LAMP 10A Комбинация приборов, Блок предохранителей и реле в моторном отсеке (реле фар)
    P/WDW, левый 25A Главный переключатель стеклоподъемника, задний переключатель стеклоподъемника, левый
    P/WDW RH ​​ 25A Главный выключатель электрического стеклоподъемника, правый задний переключатель электрического стеклоподъемника, переключатель электрического стеклоподъемника пассажира
    HTD MIRR 10A ECM, PCM, переключатель заднего обогревателя, наружное зеркало с электроприводом со стороны водителя, наружное зеркало с электроприводом со стороны пассажира
    A/CON 10A Модуль управления кондиционером (автоматический кондиционер)
    ВЕНТИЛЯТОР 10A ECM, PCM, переключатель вентилятора, резистор вентилятора, модуль управления кондиционером (ручной кондиционер)

    Блок предохранителей: Hyundai Accent 2018 — 2021 Схема блока предохранителей

    2021 Hyundai Accent


    0



    Типы предохранителей — Нормальный предохранитель, Разрелый предохранитель

    Электрическая система автомобиля защищена от повреждения электрическими перегрузками с помощью предохранителей.
    Этот автомобиль имеет 2 (или 3) панели предохранителей, одна из которых расположена в боковой панели со стороны водителя, а другая в моторном отсеке рядом с аккумуляторной батареей.
    Если какие-либо фары, аксессуары или элементы управления вашего автомобиля не работают, проверьте предохранитель соответствующей цепи. Если предохранитель перегорел, элемент внутри предохранителя расплавится или сломается.
    Если электрическая система не работает, сначала проверьте панель предохранителей со стороны водителя. Перед заменой перегоревшего предохранителя выключите двигатель и все выключатели, а затем отсоедините отрицательный кабель аккумуляторной батареи.Всегда заменяйте перегоревший предохранитель на предохранитель того же номинала. Если сменный предохранитель перегорает, это указывает на электрическую проблему. Избегайте использования задействованной системы и немедленно обратитесь к авторизованному дилеру HYUNDAI.

    ПРЕДУПРЕЖДЕНИЕ

    НИКОГДА не заменяйте предохранитель каким-либо другим предохранителем того же номинала.
    • Предохранитель большей мощности может привести к повреждению и возгоранию.
    • Не устанавливайте проволоку или алюминиевую фольгу вместо соответствующего предохранителя, даже в качестве временного ремонта.Это может привести к значительному повреждению проводки и возгоранию.

    УВЕДОМЛЕНИЕ

    Не используйте отвертку или любой другой металлический предмет для извлечения предохранителей, так как это может вызвать короткое замыкание
    и повредить систему.

    Приборная панель замены предохранения



    Power Connector

    0

    Если ваш автомобиль должен быть припаркован более месяца, вы должны сделать следующим образом для предотвращения разряда батареи.
    1. Выключите двигатель.
    2. Выключите фары и задние фонари.
    3. Откройте внутреннюю крышку панели предохранителей и вытащите разъем питания.

    Замена предохранитель внутренней панели

    Внутренняя панель Замена предохранителей


    1. Поверните двигатель.
    2. Выключите все остальные выключатели.
    3. Откройте крышку панели предохранителей.
    4. См. наклейку на внутренней стороне крышки панели предохранителей, чтобы найти предполагаемое расположение предохранителя.
    5. Извлеките предполагаемый предохранитель. Используйте инструмент для снятия, который находится в панели предохранителей в моторном отсеке.
    6. Проверьте снятый предохранитель; замените его, если он сгорел. Запасные предохранители находятся в панелях предохранителей панели приборов (или в панели предохранителей моторного отсека).
    7. Вставьте новый предохранитель того же номинала и убедитесь, что он плотно входит в зажимы. Если он сидит неплотно, обратитесь к авторизованному дилеру HYUNDAI.


    Информация
    Если у вас нет запасного, используйте предохранитель того же номинала из цепи, которая может вам не понадобиться для эксплуатации автомобиля, например предохранитель прикуривателя.
    Если фары или другие электрические компоненты не работают, а предохранители в порядке, проверьте блок предохранителей в моторном отсеке. Если предохранитель перегорел, его необходимо заменить на предохранитель того же номинала.

    В экстренной ситуации, если у вас нет запасного предохранителя, используйте предохранитель того же номинала из цепи, которая может вам не понадобиться для эксплуатации автомобиля.

    Если фары или другие электрические компоненты не работают, а предохранители не повреждены, проверьте панель предохранителей в моторном отсеке. Если предохранитель перегорел, его необходимо заменить на предохранитель того же номинала.

    Панель моторного отсека


    Замена предохранителей


    Двигательная отсека для моторного отсека Замена предохранитель
    44 1. Включите двигатель.
    2. Выключите все остальные выключатели.
    3. Снимите крышку панели предохранителей, нажав на кран и потянув вверх.
    4. Проверьте снятый предохранитель; замените его, если он сгорел. Чтобы извлечь или вставить предохранитель, используйте съемник предохранителей в панели предохранителей в моторном отсеке .
    5. Вставьте новый предохранитель того же номинала и убедитесь, что он плотно входит в зажимы. Если он сидит неплотно, обратитесь к авторизованному дилеру HYUNDAI.

    После проверки блока предохранителей в моторном отсеке надежно закройте крышку блока предохранителей
    внутри моторного отсека до щелчка.
    Если блок предохранителей не закрыт должным образом, вода может просочиться внутрь, что может привести к неисправности
    электрической системы.

    Главный предохранитель

    Главный предохранитель

    Выключите двигатель.
    2. Отсоедините отрицательный кабель аккумуляторной батареи.
    3. Снимите крышку панели предохранителей, нажав на язычок и потянув ее вверх.
    4. Снимите гайки, показанные на рисунке выше.
    5. Замените предохранитель на новый того же номинала.
    6. Установите на место в порядке, обратном снятию.


    Информация
    Если главный предохранитель перегорел, обратитесь к авторизованному дилеру HYUNDAI.

    Multi предохранитель


    0


    Если мультиметражный предохранитель взорвался, он должен быть удален следующим образом:
    1.Выключите двигатель.
    2. Отсоедините отрицательный кабель аккумуляторной батареи.
    3. Снимите крышку панели предохранителей, нажав на язычок и потянув ее вверх.
    4. Снимите гайки, показанные на рисунке выше.
    5. Замените предохранитель на новый того же номинала.
    6. Установите на место в порядке, обратном снятию.


    Информация
    Если перегорел многопредохранитель, обратитесь к авторизованному дилеру HYUNDAI.

    Предохранитель / реле Панель описания


    панель предохранителей приборов

    панель предохранителей
    4
    Внутри предохранительной крышки предохранителей вы можете найти предохранитель / реле этикетка с описанием названий и номиналов предохранителей/реле.
    Информация
    Не все описания панели предохранителей в этом руководстве могут быть применимы к вашему автомобилю; информация верна на момент печати. При осмотре блока предохранителей на вашем автомобиле смотрите этикетку на блоке предохранителей. 59 59



    Охранное предохранение. Реле разблокировки, реле разблокировки на два оборота)
    POWER OUTLET 20A Электрическая розетка
    SAFETY P/WINDOW 25A Модуль электрического стеклоподъемника безопасности водителя
    СТОП-ЛАМПА 15A I/P соединительный блок (электронный модуль стоп-сигнала)
    T/T/P Лампа 15A BCM, SLM
    C / Light 20A прикуривателя
    80400 сигарета
    80400 Зеркало с подогревом 10A водитель питания наружное зеркало, пассажирское питание наружное зеркало, модуль управления A / C
    DRL (дневной подъемник) 10A BCM

    P/WINDOW RH 25A Главный выключатель электрического стеклоподъемника, переключатель электрического стеклоподъемника пассажира
    S/HEATER 20A Модуль управления обогревателем переднего сиденья
    SPARE1 10A

    90 370
    СТАРТ 7.5A

    Со смарт-ключом : ECM/PCM, распределительный блок E/R (пусковое реле), модуль управления смарт-ключом, переключатель диапазонов коробки передач, замок зажигания и переключатель сцепления
    без Smart Ke y: реле охранной сигнализации , Переключатель диапазонов коробки передач, замок зажигания и переключатель сцепления

    ЗАДНИЙ ФОНАРЬ ПРАВЫЙ 7,5 А Фара правая, задний комбинированный фонарь (ВЫХОД) правый, фонарь номерного знака правый,
    Задний комбинированный фонарь (ВХОД) правый, ILL (+)

    МОДУЛЬ2 10A Модуль FCA, переключатель аварийной панели
    TCU 15A Соединительный блок E/R (предохранитель — B/UP LAMP), рычаг переключения передач A/T, переключатель диапазона коробки передач, переключатель стоп-сигнала
    P/WINDOW LH 25A Стеклоподъемник Главный выключатель
    ЗАПАСНОЙ 2 25A Запасной
    ПРОТИВОТУМАННЫЙ ФОНАРЬ ЗАДНИЙ 10A
    РУЛЕВОЕ УПРАВЛЕНИЕ С ПОДОГРЕВОМ 15A Часовая пружина
    ЗАДНИЙ ФОНАРЬ ЛЕВЫЙ 7.5A Левая фара, левая лампа номерного знака, задний комбинированный фонарь (ВЫХОД) Левый, задний комбинированный фонарь (ВХОД) левый
    MODULE3 7.5A Модуль управления обогревателем переднего сиденья, аудиосистема, электрохромное зеркало, модуль управления кондиционером, часы Пружина, индикатор рычага переключения передач
    ABS3 7,5 A Соединительный блок E/R (многоцелевой контрольный разъем), модуль ESC
    ВЫКЛЮЧАТЕЛЬ ТОРМОЗА 10A Модуль управления смарт-ключом, выключатель стоп-сигнала
    BCM 10A BCM

    ПРОТИВОТУМАННАЯ ФАРА ПЕРЕДНЯЯ ЧАСТЬ 15A Соединительный блок I/P (реле передних противотуманных фар)
    A/C1 7.5A Соединительный блок E/R (реле вентилятора), модуль управления кондиционером
    MODULE5 10A Электродвигатель люка, модуль управления обогревателем переднего сиденья
    MODULE7 10A Блок TPMS
    ECU 10A ECM/PCM, модуль иммобилайзера, модуль управления смарт-ключом
    ЛЮК 15A Электродвигатель люка
    ИММО. 10а Immobilizer Module
    Module6 10A Ключ 6 10A Запас
    Module4 10A SLM
    модуль 4 7.5A, BCM, модуль управления смарт-ключа
    SPARE5 10A Запасные (дополнительные)
    воздушный пакет 10A SRS-контрольный модуль, датчик обнаружения пассажира

    Module1 7 .5A BCM (модуль управления кузовным оборудованием/бортовой компьютер), SLM, блокировка ключа

    SMART KEY 25A Модуль управления смарт-ключом
    A/C2 7.5A —
    WIPER RR 15A Многофункциональный переключатель, двигатель заднего стеклоочистителя, реле заднего стеклоочистителя
    WIPER FRT 25A Многофункциональный переключатель, электродвигатель переднего стеклоочистителя, соединительный блок E/R (реле Lo стеклоочистителя)
    ACC 10A Соединительный блок I/P (реле розетки), BCM, SLM, аудиосистема, блокировка ключа, выключатель питания наружного зеркала, электронный ключ Модуль управления, USB-разъем для зарядки
    ЗАПАСНОЙ3 20A Запасной
    A/BAG IND 7.5A Комбинация приборов, модуль управления кондиционером
    CLUSTER 7,5A Комбинация приборов
    MDPS2 7,5A Блок MDPS
    AUDIO 20A Аудио
    ROOM LP 10A I Лампа, модуль управления кондиционером, SLM, BCM, автоматический световой и фотодатчик, блок TPMS, комбинация приборов, разъем канала передачи данных, комнатная лампа, лампа багажника, электрохромное зеркало
    Диаграмма предохранительных предохранителей
    Панель предохранителей в моторном отсеке



    Внутри крышки блока предохранителей/реле вы можете найти этикетку с предохранителями/реле, на которой указаны названия и номиналы предохранителей/реле.


    Информация
    Не все описания панели предохранителей в этом руководстве могут быть применимы к вашему автомобилю; информация актуальна на момент печати. При осмотре панели предохранителей в вашем автомобиле смотрите этикетку на панели предохранителей. Схема

    Реле Таблица … Название реле

    MICRO
    Реле кондиционера переменного тока
    E81 Реле запуска
    E82 Реле вентилятора
    E83 Реле топливного насоса
    E84 Реле вентилятора охлаждения 1 Реле
    E88 Реле фар
    E89 Реле охлаждающего вентилятора 2
    E90 Реле звукового сигнала
    E91 Реле звукового сигнала B/сигнала


    MINI E93 Реле звукового сигнала

    Название предохранителя .. Номинал предохранителя .. Защищенная цепь
    MDPS 80A Блок MDPS
    ALT 150A Соединительный блок E/R (Предохранитель — ABS1, ABS2, BLOWER, REAR HEATE)
    REAR HEATED 40A Соединительный блок I/P реле)
    ABS1 40A Модуль ESC, универсальный контрольный разъем
    ABS2 40A Модуль ESC
    BLOWER 40A Распределительный блок E/R (реле вентилятора) Блок (реле стеклоочистителя LO)
    ECU4 15A ECM/PCM
    SENSOR1 10A Масляный регулирующий клапан №1/№2, распределительный блок E/R (реле охлаждающего вентилятора 1/2), датчик кислорода (вверху), датчик кислорода ( вниз), электромагнитный клапан регулируемого впуска, дополнительный блок реле (реле кондиционера), электромагнитный клапан управления продувкой, клапан закрытия адсорбера Правая

    ФАРА ЛЕВАЯ 10A Фара левая 90 374 КАТУШКА ЗАЖИГАНИЯ 20A Катушка зажигания #1~#4, конденсатор
    ECU5 15A ECM/PCM, распределительный блок E/R (реле топливного насоса)
    B/UP LAMP 10A Выключатель фонаря заднего хода B+91 9000 40A
    Соединительный блок I/P (предохранитель — ДХО, ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ЛАМПЫ, СТОП-ЛАМПА, MODULE6, разъем питания (АУДИО, КОМНАТНАЯ ЛАМПА))
    B+2 50A Соединительный блок I/P (предохранитель — IMMO, SMART KEY1, BRAKE ВЫКЛЮЧАТЕЛЬ, BCM, БЕЗОПАСНОСТЬ P/ОКНА, S/ОБОГРЕВ, ЛЮК КРЫШИ, реле электрического стеклоподъемника)
    IG2 40A Выключатель зажигания, блок реле PDM (реле IG2), соединительный блок E/R (пусковое реле)
    ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ 40A E/ R Соединительный блок (реле вентилятора охлаждения 1/2)
    ECU1 30A E/R Соединительный блок (предохранитель — ECU3, ECU4, главное реле)
    B/СИГНАЛ СИГНАЛА 10A B/Реле звукового сигнала
    ФАРА 20A E /R Соединительный блок (реле фар)


    H/LAMP HI 20A
    Без DR L: Соединительный блок E/R (H/реле фар HI)
    С DR L: SLM, BCM

    FUEL PUMP 20A Соединительный блок E/R (реле топливного насоса)
    HORN 10A Соединительный блок E/R (реле звукового сигнала)
    A/C 10A Вспомогательный блок реле (реле A/C)
    AMS 40A Датчик аккумуляторной батареи
    B+3 40A Соединительный блок I/P (предохранитель — T/SIGNAL LAMP, LOOR LOCK, реле заднего фонаря)
    IG1 40A Выключатель зажигания, блок реле PDM (реле IG1, реле ACC)
    РОЗЕТКА ПИТАНИЯ 40A I / P Отсоединительный блок (электроэнергии реле)

    Двигательный отсек предохранитель (крышка батареи)


    Двигатель предохранитель (крышка клеммы аккумулятора)

    на крышке блока предохранителей/реле вы можете найти этикетку с предохранителями/реле с указанием названий и номиналов предохранителей/реле.


    Информация
    Не все описания панели предохранителей в этом руководстве могут быть применимы к вашему автомобилю; информация верна на момент печати. При осмотре панели предохранителей в вашем автомобиле смотрите этикетку на панели предохранителей.
    Панель предохранителей в моторном отсеке — крышка клемм аккумулятора Схема

    ВНИМАНИЕ
    После проверки панели предохранителей в моторном отсеке надежно установите крышку.Если он не будет надежно зафиксирован, может произойти сбой в электроснабжении из-за контакта с водой.

    Hyundai Accent (2018 — 2019) – схема блока предохранителей

    Название предохранителя [А] Цепь защищена
    ДВЕРНОЙ ЗАМОК 20 Соединительный блок I/P (реле разблокировки задней двери, реле блокировки/разблокировки дверей, двухоборотный реле разблокировки)
    РОЗЕТКА 20 Розетка
    БЕЗОПАСНОСТЬ P/ОКНА 25 Модуль электрического стеклоподъемника безопасности водителя
    СТОП 15 Соединительный блок I/P (электронный модуль стоп-сигнала)
    Т/СИГНАЛЬНАЯ ЛАМПОЧКА 15 БКМ, ОДС
    ЗАЖИГАЛКА 20 Прикуриватель
    ЗЕРКАЛО С ПОДОГРЕВОМ 10 Наружное зеркало с электроприводом со стороны водителя, наружное зеркало с электроприводом со стороны пассажира, модуль управления кондиционером
    ДХО 10 БКМ
    П/ОКНА ПРАВАЯ 25 Главный выключатель электрического стеклоподъемника, переключатель электрического стеклоподъемника пассажира
    ПОДОГРЕВАТЕЛЬ 20 Модуль управления подогревом переднего сиденья
    ЗАПЧАСТИ1 10
    СТАРТ 7,5 Со смарт-ключом: ECM/PCM, соединительный блок E/R (пусковое реле), модуль управления смарт-ключом,
    Переключатель диапазонов коробки передач, замок зажигания и переключатель сцепления
    Без смарт-ключа: реле охранной сигнализации, переключатель диапазона коробки передач, зажигание Выключатель блокировки и сцепления
    ЗАДНИЙ ФОНАРЬ ПРАВЫЙ 7,5 Правая фара, задний комбинированный фонарь (ВЫХОД), правый, номерной фонарь, правый,
    Задний комбинированный фонарь (ВХ), правый, ILL (+)
    МОДУЛЬ2 10 Модуль FCA, переключатель аварийной площадки
    ТКУ 15 Соединительный блок E/R (предохранитель — B/UP LAMP), рычаг переключения передач A/T, переключатель диапазонов коробки передач, переключатель стоп-сигналов
    П/ОКНО ЛЕВОЕ 25 Главный выключатель электрического стеклоподъемника
    ЗАПЧАСТИ2 25
    ПРОТИВОТУМАННАЯ ФАРА ЗАДНЯЯ 10
    РУЛЕВОЕ УПРАВЛЕНИЕ С ПОДОГРЕВОМ 15 Часовая пружина
    ЗАДНИЙ ФОНАРЬ ЛЕВЫЙ 7,5 Левая фара, левая фонарь номерного знака, левый задний комбинированный фонарь (ВЫХОД), левый задний комбинированный фонарь (ВХОД)
    МОДУЛЬ3 7,5 Модуль управления подогревом переднего сиденья, аудиосистема, электрохромное зеркало, модуль управления кондиционером,
    Часовая пружина, индикатор рычага переключения передач
    АБС3 7,5 Соединительный блок E/R (многоцелевой контрольный разъем), модуль ESC
    ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ 10 Модуль управления смарт-ключом, выключатель стоп-сигнала
    БКМ 10 БКМ
    ПРОТИВОТУМАННАЯ ФАРА ПЕРЕДНЯЯ 15 Соединительный блок I/P (реле передних противотуманных фар)
    А/С1 7,5 Соединительный блок E/R (реле вентилятора), модуль управления кондиционером
    МОДУЛЬ5 10 Электродвигатель люка, модуль управления обогревателем переднего сиденья
    МОДУЛЬ7 10 Блок TPMS
    ЭБУ 10 ECM/PCM, модуль иммобилайзера, модуль управления смарт-ключом
    ЛЮК КРЫШИ 15 Электродвигатель люка
    ИММО. 10 Модуль иммобилайзера
    МОДУЛЬ6 10 Соленоид ключа
    ЗАПЧАСТИ4 10
    МОДУЛЬ4 7,5 SLM, BCM, модуль управления смарт-ключом
    ЗАПЧАСТИ5 10  —
    ПОДУШКА БЕЗОПАСНОСТИ 10 Модуль управления SRS, датчик присутствия
    МОДУЛЬ1 7,5 BCM, SLM, ключ блокировки
    ЭЛЕКТРОННЫЙ КЛЮЧ 25 Модуль управления смарт-ключом
    А/С2 7,5
    СТЕКЛООЧИСТИТЕЛЬ РУБ 15 Многофункциональный переключатель, двигатель заднего стеклоочистителя, реле заднего стеклоочистителя
    СТЕКЛООЧИСТИТЕЛЬ ПЕРЕДНИЙ 25 Многофункциональный переключатель, электродвигатель переднего стеклоочистителя, распределительный блок E/R (реле Lo стеклоочистителя)
    АКК 10 Соединительный блок I/P (реле розетки), BCM, SLM, аудиосистема,
    выключатель питания наружных зеркал с блокировкой ключа, модуль управления смарт-ключом, USB-разъем для зарядки
    ЗАПЧАСТИ3 20  —
    A/BAG ИНД.
    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
