Драйвер для светодиода своими руками: Самодельный драйвер для мощных светодиодов

Содержание

Самодельный драйвер для мощных светодиодов

Светодиоды для своего питания требуют применения устройств, которые будут стабилизировать ток, проходящий через них. В случае индикаторных и других маломощных светодиодов можно обойтись резисторами. Их несложный расчет можно еще упростить, воспользовавшись «Калькулятором светодиодов».

Для использования мощных светодиодов не обойтись без использования токостабилизирующих устройств – драйверов. Правильные драйвера имеют очень высокий КПД — до 90-95%. Кроме того, они обеспечивают стабильный ток и при изменении напряжения источника питания. А это может быть актуально, если светодиод питается, например, от аккумуляторов. Самые простые ограничители тока — резисторы — обеспечить это не могут по своей природе.

Немного ознакомиться с теорией линейных и импульсных стабилизаторов тока можно в статье «Драйвера для светодиодов».

Готовый драйвер, конечно, можно купить. Но гораздо интереснее сделать его своими руками.

Для этого потребуются базовые навыки чтения электрических схем и владения паяльником. Рассмотрим несколько простых схем самодельных драйверов для мощных светодиодов.

Простой драйвер. Собран на макетке, питает могучий Cree MT-G2

Очень простая схема линейного драйвера для светодиода. Q1 – N-канальный полевой транзистор достаточной мощности. Подойдет, например, IRFZ48 или IRF530. Q2 – биполярный npn-транзистор. Я использовал 2N3004, можно взять любой похожий. Резистор R2 – резистор мощностью 0.5-2Вт, который будет определять силу тока драйвера. Сопротивление R2 2.2Ом обеспечивает ток в 200-300мА. Входное напряжение не должно быть очень большим – желательно не превышать 12-15В. Драйвер линейный, поэтому КПД драйвера будет определяться отношением VLED / VIN, где VLED – падение напряжения на светодиоде, а VIN – входное напряжение. Чем больше будет разница между входным напряжением и падением на светодиоде и чем больше будет ток драйвера, тем сильнее будет греться транзистор Q1 и резистор R2.

Тем не менее, VIN должно быть больше VLED на, как минимум, 1-2В.

Для тестов я собрал схему на макетной плате и запитал мощный светодиод CREE MT-G2. Напряжение источника питания — 9В, падение напряжения на светодиоде — 6В. Драйвер заработал сразу. И даже с таким небольшим током (240мА) мосфет рассеивает 0,24 * 3 = 0,72 Вт тепла, что совсем не мало.

Схема очень проста и даже в готовом устройстве может быть собрана навесным монтажом.

Схема следующего самодельного драйвера также предельно проста. Она предполагает использование микросхемы понижающего преобразователя напряжения LM317. Данная микросхема может быть использована как стабилизатор тока.

Еще более простой драйвер на микросхеме LM317

Входное напряжение может быть до 37В, оно должно быть как минимум на 3В выше падения напряжения на светодиоде. Сопротивление резистора R1 рассчитывается по формуле R1 = 1.2 / I, где I – требуемая сила тока. Ток не должен превышать 1. 5А. Но при таком токе резистор R1 должен быть способен рассеять 1.5 * 1.5 * 0.8 = 1.8 Вт тепла. Микросхема LM317 также будет сильно греться и без радиатора не обойтись. Драйвер также линейный, поэтому для того, чтобы КПД был максимальным, разница VIN и VLED должна быть как можно меньше. Поскольку схема очень простая, она также может быть собрана навесным монтажом.

На той же макетной плате была собрана схема с двумя одноваттными резисторами сопротивленим 2.2 Ом. Сила тока получилась меньше расчетной, поскольку контакты в макетке не идеальны и добавляют сопротивления.

Следующий драйвер является импульсным понижающим. Собран он на микросхеме QX5241.

Драйвер для мощных светодиодов на микросхеме QX5241

Схема также проста, но состоит из чуть большего количества деталей и здесь уже без изготовления печатной платы не обойтись. Кроме того сама микросхема QX5241 выполнена в достаточно мелком корпусе SOT23-6 и требует внимания при пайке.

Входное напряжение не должно превышать 36В, максимальный ток стабилизации – 3А. Входной конденсатор С1 может быть любым – электролитическим, керамическим или танталовым. Его емкость – до 100мкФ, максимальное рабочее напряжение – не менее чем в 2 раза больше, чем входное. Конденсатор С2 керамический. Конденсатор С3 – керамический, емкость 10мкФ, напряжение – не менее чем в 2 раза больше, чем входное. Резистор R1 должен иметь мощность не менее чем 1Вт. Его сопротивление рассчитывается по формуле R1 = 0.2 / I, где I – требуемый ток драйвера. Резистор R2 — любой сопротивлением 20-100кОм. Диод Шоттки D1 должен с запасом выдерживать обратное напряжение – не менее чем в 2 раза по значению больше входного. И рассчитан должен быть на ток не менее требуемого тока драйвера. Один из важнейших элементов схемы – полевой транзистор Q1. Это должен быть N-канальный полевик с минимально возможным сопротивлением в открытом состоянии, безусловно, он должен с запасом выдерживать входное напряжение и нужную силу тока.

Хороший вариант – полевые транзисторы SI4178, IRF7201 и др. Дроссель L1 должен иметь индуктивность 20-40мкГн и максимальный рабочий ток не менее требуемого тока драйвера.

Количество деталей этого драйвера совсем небольшое, все они имеют компактный размер. В итоге может получиться достаточно миниатюрный и, вместе с тем, мощный драйвер. Это импульсный драйвер, его КПД существенно выше, чем у линейных драйверов. Тем не менее, рекомендуется подбирать входное напряжение всего на 2-3В больше, чем падение напряжения на светодиодах. Драйвер интересен еще и тем, что выход 2 (DIM) микросхемы QX5241 может быть использован для диммирования – регулирования силы тока драйвера и, соответственно, яркости свечения светодиода. Для этого на этот выход нужно подавать импульсы (ШИМ) с частотой до 20КГц. С этим сможет справиться любой подходящий микроконтроллер. В итоге может получиться драйвер с несколькими режимами работы.

Готовые изделия для питания мощных светодиодов можно посмотреть здесь.

Существует огромное количество принципиальных схем стабилизаторов тока, которые могут быть использованы как драйвера для мощных светодиодов. Производится также бесчисленное количество специализированных микросхем, на базе которых можно собирать драйвера самой разной сложности – все ограничивается только Вашим желанием и потребностями. Мы рассмотрели только самые простые самодельные драйвера. Читайте также статью, в которой рассматривается схема драйвера для светодиода от сети в 220В.

Простой драйвер для мощного светодиода

Наверное, каждый, даже начинающий радиолюбитель знает, что для того чтобы подключить обычный светодиод к источнику питания нужен всего один резистор. А как быть если светодиод мощный? Ватт так на 10. Как быть тогда?
Я вам покажу способ сделать простой драйвер для мощного светодиода всего из двух компонентов.

Для стабилизатора-драйвера нам понадобиться:
1. Резистор – aliexpress.
2. Микросхема – LM317 – aliexpress.

LM317 – это микросхема стабилизатор. Отлично подходит для конструирования регулируемых источников питания или драйверов для питания светодиодов, как в нашем случае.

Достоинства LM317


  • Диапазон стабилизации напряжения от 1,7 (включая напряжение светодиода – 3 В) до 37 В. Отличная характеристика, для автомобилистов: яркость не будет плавать на любых оборотах;
  • Выходной ток до 1,5 можно подключать несколько мощных светодиодов;
    Стабилизатор имеет встроенную систему защиты от перегрева и короткого замыкания.
  • Минусовое питание светодиода в схеме включения берется от источника питания, поэтому при креплении к корпусу автомобиля уменьшается количество монтажных проводов, а корпус может играет роль большого теплоотвода для светодиода.

Схема драйвера для мощного светодиода



Я буду подключать светодиод на 3 Ватта.В итоге нам нужно будет рассчитать сопротивление под наш светодиод. Светодиод мощностью 1 Вт потребляет 350 мА, а 3-х ваттный – 700 мА (можно посмотреть в даташит). Микросхема LM317 – имеет опорное напряжение стабилизатора – 1,25 – это число постоянное. Его нужно поделить на ток и получиться сопротивление резистора. То есть: 1,25 / 0,7 = 1,78 Ом. Ток берем в амперах. Выбираем ближайший резистор по сопротивлению, так как резисторов сопротивлением 1,78 не бывает. Берем 1,8 и собираем схему.

Если мощность вашего светодиода превышает 1 Вт, то микросхему необходимо установить на радиатор. Вообще LM317 рассчитана на ток до 1,5.
Питать нашу схему можно напряжение от 3 до 37 вольт. Согласитесь, солидный диапазон питания получается. Но чем больше напряжение, тем больше греется микросхема, учтите это.





В цепь можно включить не один мощный светодиод, а, скажем, два или три. То есть этой схемой можно запитать до 10 мощных светодиодов.

На али экспресс можно купить готовый стабилизатор, с переменным резистором под любой ток – LM317 линейный регулятор.

Драйвер для светодиодов (светодиодной лампы) схема

 Светодиодные лампы, которые вошли в нашу жизнь благодаря прогрессу, а может под гнетом  безудержной кампании правительства, привносимой к нам сверху. При этом исходящей от лица первых его членов, не будем упоминать пофамильно, стали очень распространенными в наших световых приборах. О том, что светодиодные лампы экономичны и надежны написано много и везде, разве что не на заборах. Наш сайт также не стал тому исключением. Так у нас имеется уже целый цикл статей о них:

«Светодиодные лампы»;
«Какая лампа лучше энергосберегающая или светодиодная»;
«Как починить светодиодную лампу».

 При этом китайская продукция от этого навряд ли становиться лучше. Что же, может тому виной спрос на продукцию с низкой ценой, когда люди не готовы платить чуть дороже, но при этом быть обладателем действительно качественных изделий. А может просто кто-то не хочет делать так, как это положено. В общем, не будет разбираться в тонкостях и особенностях поломок светодиодных ламп.  Скажем лишь, что они ломаются.  О способах их ремонта мы уже рассказали в одной нашей статье, еще раз обратите внимание на список статей, который мы привели выше. Здесь же хотелось рассказать о случае, когда драйвер, то есть фактически стабилизатор напряжения для светодиодов, выполнен своими руками, то есть, собран по определенной схеме. Именно о таких схемах для светодиодных ламп мы и упомянем в нашей статье.

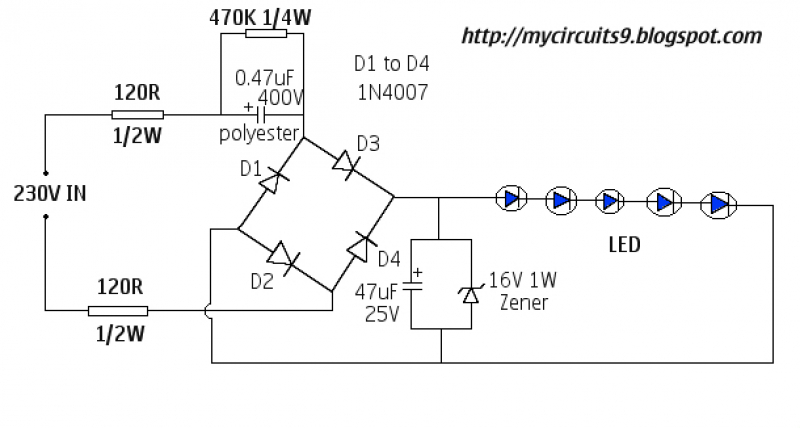

Схема питания светодиодов светодиодной лампы (схема драйверов для светодиодных ламп) самые простые

Это наиболее простые схемы драйверов для светодиодов. Фактически резистор или конденсатор на входе ограничивают напряжения. Конденсатор подключенный параллельно цепочке из светодиодов компенсирует возможные скачки при включении и отключении, а также является своеобразным «буфером» от проявления мерцания светодиодов.



 Здесь, за счет стабилитрона, напряжение сбрасывается до 16 вольт. Это уже после диодного моста, а далее распределяется на 5 светодиодов. То есть светодиоды должны иметь напряжение питания порядка 3 — 3,3 вольт

Схема драйвера для светодиодов (светодиодных ламп) на транзисторе

Транзистор в купе с тиристором ограничивают напряжение на 10 светодиодах, подключенных последовательно.

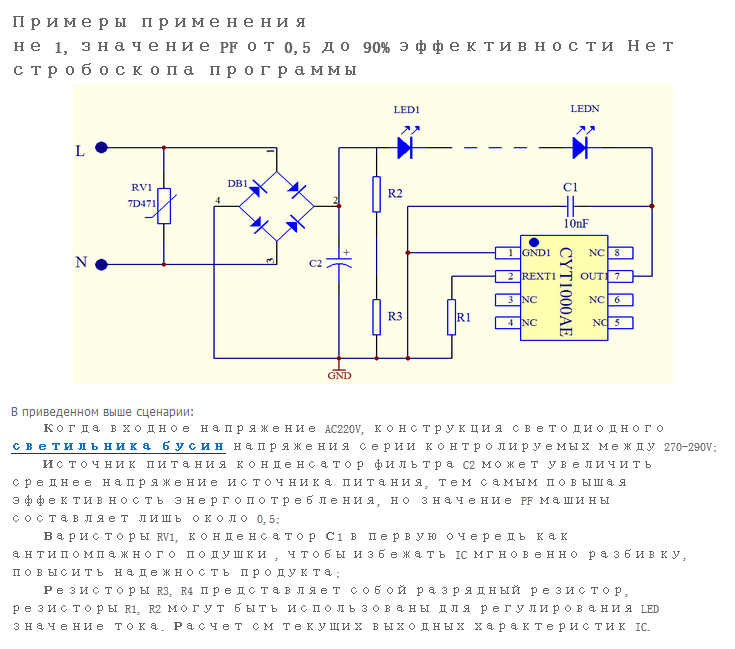

Схема драйвера для светодиодов (светодиодных ламп) на микросхеме

Микросхемы ШИМ фактически импульсно ограничивают подачу напряжения на группу светодиодов. Именно такое решение будет наиболее совершенным.

Для определения точного номинала используемых в схеме радиоэлементов, лучше обратится к Data sheet микросхемы. (BP2833D)

Более подробно о принципах ШИМ мы уже тоже рассказывали. Если вам интересно, то это здесь!

Где установлен драйвер в светодиодных лампах

Взгляните на картинку, чтобы лучше представить где расположен драйвер лампы.

Фактически это узел 5, изображенный на рисунке. Он установлен в корпусе лампы и чтобы его заменить или починить, необходимо будет разобрать корпус лампочки.

Подводя итог о выборе схемы драйвера для светодиодов (светодиодной лампы)

 Итак, как вы поняли, драйверы бывают как самые простые, где фактически напряжение ограничивается за счет резистора или конденсатора, так и с использованием микросхем ШИМ. В этом случае происходит не только ограничение напряжение, но обеспечивается оптимальное энергопотребление со всевозможными функциями ограничения и защиты. Конечно, драйверы на микросхемах более прогрессивны, но при этом более сложные в изготовлении и более дорогие. Так что здесь придется сделать как всегда банальный выбор, посложнее и получше или попроще и подешевле.
 Если перед вами стоит задача подключить всего лишь один светодиод от 220 вольт, то схема для одного светодиода будет куда проще предложенных здесь. Более подробно об этом в схеме «Подключение светодиода от 220 вольт».

Драйвер для светодиодов своими руками


Самый простой драйвер светодиода это обычный резистор. Но у этой простоты есть большой недостаток: стабильность тока сильно зависит от стабильности напряжения блока питания. Если стабилизированные блоки питания гарантируют стабильность напряжения, то напряжение на аккумуляторе зависит от степени его заряда. Конечно можно сначала стабилизировать напряжение, а потом уже подключить светодиоды через резистор, но есть более правильный способ: стабилизатор тока. Он стабилизирует в широком диапазоне входных напряжений: минимум определяется падением напряжения на светодиодах плюс падение на шунте, а максимум — пробивным напряжением силового транзистора его мощностью рассеивания.

Ниже приведена схема драйвера светодиода который можно сделать своими руками используя всего лишь 4 компонента: 2 резистора, транзистор и стабилитрон.

На стабилитроне VD1 создается опорное напряжение. Чтобы создать это напряжение через стабилитрон нужно пропустить минимальный ток при котором стабилитрон войдет в режим стабилизации. Например выберем стабилитрон с напряжением стабилизации 2,4В минимальный ток стабилизации которого равен 3мА, а минимальное напряжение питания будет равно 12В.

Рассчитаем резистор R1=(Uбп-Uст)/Iст=(12-2,4)/0,003=3200 Ом, выбираем резистор по ряду номиналов 3,3кОм.

Транзистор VT1 работает в режиме с общим эмиттером и отрицательной обратной связью по току. Регулирование по току осуществляется с помощью резистора R2. В расчетах можно пренебречь базовым током транзистора, так как он многократно меньше тока через стабилитрон или токов коллектора и эмиттера. Транзистор VT1 поддерживает ток через коллектор примерно равный току эмиттера, а ток эмиттера можно определить как:

Iэ=(Uст-0,6В)/R2.

Где, 0,6В напряжение перехода база-эмиттер транзистора. Принцип работы обратной связи по току: если эмиттерный ток маленький, то и падение на R2 маленькое, значит на между выводами базы и эмиттера прикладывается напряжение больше 0,6В и транзистор открывается. Открываясь транзистор начинает пропускать через себя все больше тока, значит и падение напряжения на R2 возрастает это приводит к снижению напряжения на база-эмиттерном переходе транзистора. В какой-то момент времени напряжение на входе транзистора станет равным 0,6 и транзистор перестанет открываться и выходной ток стабилизируется. Если в какой-то момент времени возрастет ток коллектора (например из-за повышения питающего напряжения), то возрастет напряжение на R2, следовательно уменьшиться напряжение на входе транзистора и транзистор начнет закрываться, до того момента, как напряжение на входе снова станет 0,6В.

Допустим нам нужен ток стабилизации 300мА, тогда:

R2=(Uст-0,6В)/Iэ=(2,4-0,6)/0,3=6 Ом.

Из стандартного ряда можно выбирать 6,2 Ома, но так как скорее всего резисторы придется ставить мощные, то будем ориентироваться на два параллельно включенных резистора по 12 Ом или три по 18 Ом.

Теперь нужно рассчитать мощность резистора R2:

P=I*I*R=0,3*0,3*6=0,54Вт,

Широко распространены 1/8 и 1/4 Ваттные  резисторы. Поэтому возьмем три 18 Омные резисторы на 1/4 Ватта. Так же можно использовать 5 резисторов по 30 Ом, на мощность 1/8 Вт.

Осталось выбрать транзистор, напряжение КЭ его должно быть больше напряжения питания, максимальный ток коллектора больше или равен току стабилизации, а максимальная рассеиваемая мощность должна быть больше произведения напряжения блока питания на ток стабилизации.

 Драйвер для светодиодов своими руками с низким падением напряжения

При использовании низковольтного источника питания, даже падение напряжения в 1,8В способно существенно уменьшить диапазон работы стабилизатора. Но нас спасет применение биполярного транзистора вместо стабилитрона, падение снизиться до 0,6В. Правда стабилизация такого стабилизатора будет зависеть от температуры: чем выше температура VT1 тем ниже ток стабилизации.

В расчетах упоминается величина 0,6В — падение напряжение на переходе база-эмиттер кремниевого биполярного транзистора. Но на самом деле эта величина зависит от многих факторов, в том числе и от температуры. И рассчитав собрав такой драйвер ток через светодиоды будет несколько отличатся от расчетного значения. Если потребуется более точно задать ток, то для снижения тока нужно будет увеличивать R2, соответственно для увеличения тока снижать сопротивление R2.

Схема выпрямления переменного тока для драйвера светодиода.

ДРАЙВЕР ДЛЯ СВЕТОДИОДОВ

   Как известно, светодиод питается постоянным током и требует напряжение в пределах 3-х вольт. Естественно современные мощные светодиоды могут быть расчитаны и на более высокие значения — до 35В. Существует масса различных схем для питания светодиодов от пониженного напряжения. Условно все эти драйверы можно разделить на простые: выполненные на одном — трёх транзисторах, и сложные — с применением специализированных микросхем ШИМ конроллеров.


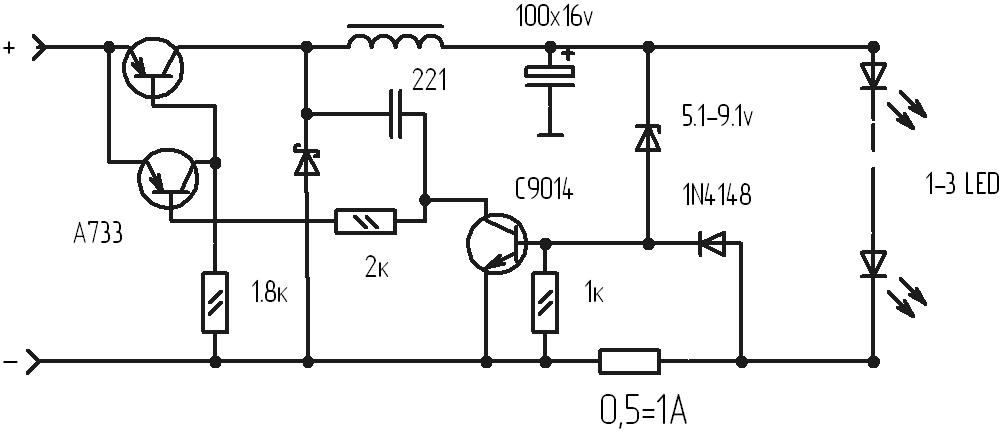

   Простые драйверы для светодиодов имеют лишь одно достоинство — низкая себестоимость. Что касается параметров стабилизации, то здесь ток и напряжение выхода может гулять в широких пределах, а по сложности настройки такие схемы не уступают и стабилизаторам на констроллерах. К тому же мощность такого преобразователя будет достаточной максимум для питания 3-х обычных пятимиллиметровых светодиодов (около 50мА) что конечно мало.


   Драйверы на специализированных микросхемах не так капризны в работе, не требовательны к номиналам деталей и позволяют отдавать в нагрузку токи в несколько ампер. Это при том, что габариты такого драйвера те-же самые, что и в транзисторных. Чаще всего используются ZSCT1555D8, ZRC250F01TA, ZLLS2000TA, ZTX651, FZT653 и другие.


   Единственная проблема — высокая цена самих микросхем и часто отсутствие их в продаже. Поэтому представляется вполне логичным покупка готового драйвера на радиорынке или интернет-магазинах. Самое удивительное — цена отдельно микросхемы будет выше, чем цена всего готового устройства! Например недавно заказал из китая несколько миниатюрных преобразователей для светодиодов всего по 2 доллара.


   Первый драйвер предназначен для работы со входным напряжением 2,4-4,5В и обеспечивает на выходе стабильный ток 1А при напряжении 3В. Такой драйвер идеально подходит для питания 5-ти ваттного светодиода от двух пальчиковых батареек или литий-ионного аккумулятора. Любой фонарь с обычной лампой накаливания за пол-часа переделывается в мощный LED фонарь с высочайшей яркостью.

   Второй драйвер расчитан на подключение на выход аналогичного светодиода, только входное напряжение варьируется в более широких преелах: 5-18В. Ниже приводятся вольт-амперные параметры драйвера при подключенном светодиоде потребляющим ток 1А.


   Как видно по фотографиям, питая драйвер от 5-ти вольт, ток составляет около 0,8А. А подавая на преобразователь максимальные 16 вольт, ток падает до 0,3А. Потребляемая от батареи мощность будет в обеих случаях одинакова. Поэтому данный драйвер можно рекомендовать для использования в автомобилях в светодиодной подсветке салона или тюнинга разноцветными LED элементами.

   Отдельной группой стоят мощные LED драйверы, специально предназначенные для питания мощных и сверхмощных светодиодов от сети, но об этом будет рассказано в следующих материалах.

   Форум по светодиодным драйверам

   Форум по обсуждению материала ДРАЙВЕР ДЛЯ СВЕТОДИОДОВ



Схема драйвера для светодиодов 220

Для того чтобы светодиодные лампы работали максимально ярко и эффективно, используются специальные модули – драйверы. Собрать самостоятельно схему драйвера для светодиодов сможет каждый, если, конечно, имеются познания в электротехнике. Смысл работы прибора – преобразовать переменное напряжение, протекающее в сети, в постоянное (пониженное). Но прежде чем приступать к сборке, нужно определиться с тем, какие требования к устройству предъявляются – проанализируйте характеристики и виды приборов.

Для чего нужны драйверы?

Основное назначение драйверов – это стабилизация тока, который проходит через светодиод. Причем нужно учесть, что сила тока, который проходит по кристаллу полупроводника, должна быть точно такой же, как и у светодиода по паспорту. Благодаря этому обеспечивается устойчивое освещение. Кристалл в светодиоде намного дольше прослужит. Чтобы узнать напряжение, необходимое для питания светодиодов, нужно воспользоваться вольт-амперной характеристикой. Это график, показывающий зависимость между напряжением питания и током.

Если планируется проводить освещение светодиодными лампами жилого или офисного помещения, то драйвер должен питаться от бытовой сети переменного тока с напряжением 220 В. Если же светодиоды используются в автомобильной или мототехнике, нужно использовать драйверы, питающиеся от постоянного напряжения, значение 9-36 В. В некоторых случаях (если светодиодная лампа небольшой мощности и питается от сети 220 В) допускается убрать схему драйвера светодиода. От сети если запитано устройство, достаточно включить в схему постоянный резистор.

Параметры драйверов

Прежде чем приобрести устройство или самостоятельно его изготовить, нужно ознакомиться с тем, какие у него имеются основные характеристики:

  1. Номинальный ток потребления.
  2. Мощность.
  3. Выходное напряжение.

Напряжение на выходе преобразователя напрямую зависит от того, какой выбран способ подключения источника света, числа светодиодов. Ток имеет прямую зависимость от яркости и мощности элементов.

Преобразователь должен обеспечивать ток, при котором светодиоды будут работать с одинаковой яркостью. На PT4115 схема драйвера светодиодов реализуется довольно просто – это самый распространенный преобразователь напряжения для использования с LED-элементами. Изготовить прибор на его основе можно буквально «на коленке».

Мощность драйвера

Мощность прибора – это самая важная характеристика. Чем мощнее драйвер, тем большее число светодиодов можно подключить к нему (конечно, придется проводить простые расчеты). Обязательное условие – мощность драйвера должна быть больше, чем у всех светодиодов в сумме. Выражается это такой формулой:

Р = Р(св) х N,

где Р, Вт – мощность драйвера;

Р(св), Вт – мощность одного светодиода;

N – количество светодиодов.

Например, при сборке схемы драйвера для светодиода 10W вы можете смело подключать в качестве нагрузки LED-элементы мощностью до 10 Вт. Обязательно нужно иметь небольшой запас по мощности – примерно 25%. Поэтому, если планируется подключение светодиода 10 Вт, драйвер должен обеспечивать мощность не менее 12,5-13 Вт.

Цвета светодиодов

Обязательно нужно учитывать то, какой цвет испускает светодиод. От этого зависит то, какое падение напряжения будет у них при одинаковой силе тока. Например, при токе питания 0,35 А, падение напряжения у красных LED-элементов примерно 1,9-2,4 В. Мощность в среднем 0,75 Вт. Аналогичная модель с зеленым цветом будет уже иметь падение в интервале 3,3-3,9 В, а мощность 1,25 Вт. Поэтому, если вы применяете схему драйвера светодиода 220В с преобразованием в 12 В, к нему можно подключить максимум 9 элементов с зеленым цветом или 16 с красным.

Типы драйверов

Всего можно выделить два типа драйверов для светодиодов:

  1. Импульсные. С помощью таких устройств создаются в выходной части устройства высокочастотные импульсы. Функционирование основывается на принципах ШИМ-модуляции. Среднее значение тока зависит от коэффициента заполнения (отношения длительности одного импульса к частоте его повторения). Ток на выходе меняется за счет того, что коэффициент заполнения колеблется в интервале 10-80%, а частота остается постоянной.
  2. Линейные – типовая схема и структура выполнены в виде генератора тока на транзисторах с р-каналом. С их помощью можно обеспечить максимально плавную стабилизацию питающего тока в случае, если напряжение на входе неустойчиво. Отличаются дешевизной, но у них малая эффективность. При работе выделяется большое количество тепла, поэтому можно использовать только для маломощных светодиодов.

Импульсные получили большее распространение, так как у них КПД намного выше (может достигать 95%). Устройства компактные, диапазон входного напряжения достаточно широкий. Но есть один большой недостаток – высокое влияние различного рода электромагнитных помех.

На что обратить внимание при покупке?

Покупку драйвера обязательно нужно совершать при выборе светодиодов. На PT4115 схема драйвера светодиодов позволяет обеспечить нормальное функционирование системы освещения. Устройства, использующие ШИМ-модуляторы, построенные по схемам с одной микросхемой, применяются по большей части в автомобильной технике. В частности, для подключения подсветки и ламп головного освещения. Но качество у таких простейших приборов довольно низкое – для использования в бытовых системах они не годятся.

Диммируемый драйвер

Практически все конструкции преобразователей позволяют регулировать яркость свечения LED-элементов. С помощью таких устройств можно выполнять следующие действия:

  1. Уменьшать интенсивность освещенности днем.
  2. Скрывать или же подчеркивать определенные элементы интерьера.
  3. Зонировать помещение.

Благодаря этим качествам можно существенно сэкономить на электроэнергии, увеличить ресурс элементов.

Разновидности диммируемых драйверов

Типы диммируемых драйверов:

  1. Подключаются между БП и источником света. Они позволяют управлять энергией, которая поступает на LED-элементы. В основе конструкции находятся ШИМ-модуляторы с микроконтроллерным управлением. Вся энергия идет к светодиодам импульсами. От длины импульсов напрямую зависит энергия, которая поступит на светодиоды. Такие конструкции драйверов применяются в основном для работы модулей со стабилизированным питанием. Например, для лент или бегущих строк.
  2. Второй тип устройств позволяет проводить управление блоком питания. Управление производится при помощи ШИМ-модулятора. Также изменяется величина тока, который протекает через светодиоды. Как правило, такие конструкции применяются для питания тех устройств, которым необходим стабилизированный ток.

Нужно обязательно учесть тот факт, что ШИМ-регулирование плохо влияет на зрение. Лучше всего использовать схемы драйверов для питания светодиодов, в которых регулируется величина тока. Но вот один нюанс – в зависимости от величины тока свечение будет различным. При низком значении элементы будут излучать свет с желтым оттенком, при увеличении – с синеватым.

Какую микросхему выбрать

Если нет желания искать готовое устройство, можно сделать его самостоятельно. Причем произвести расчет под конкретные светодиоды. Микросхем для изготовления драйверов довольно много. Вам потребуется только умение читать электрические схемы и работать с паяльником. Для простейших устройств (мощностью до 3 Вт) можно использовать микросхему PT4115. Она дешевая, и достать очень просто. Характеристики элемента такие:

  1. Регулирование яркости.
  2. Напряжение питания – 6-30 В.
  3. Выходной ток – 1,2 А.
  4. Допустимая погрешность при стабилизации тока – не более 5%.
  5. Защита от отключения нагрузки.
  6. Выводы для диммирования.
  7. КПД – 97%.

Обозначение выводов микросхемы:

  1. SW – подключение выходного коммутатора.
  2. GND – отрицательный вывод источников питания и сигнала.
  3. DIM – регулятор яркости.
  4. CSN – датчик входного тока.
  5. VIN – положительный вывод, соединяемый с источником питания.

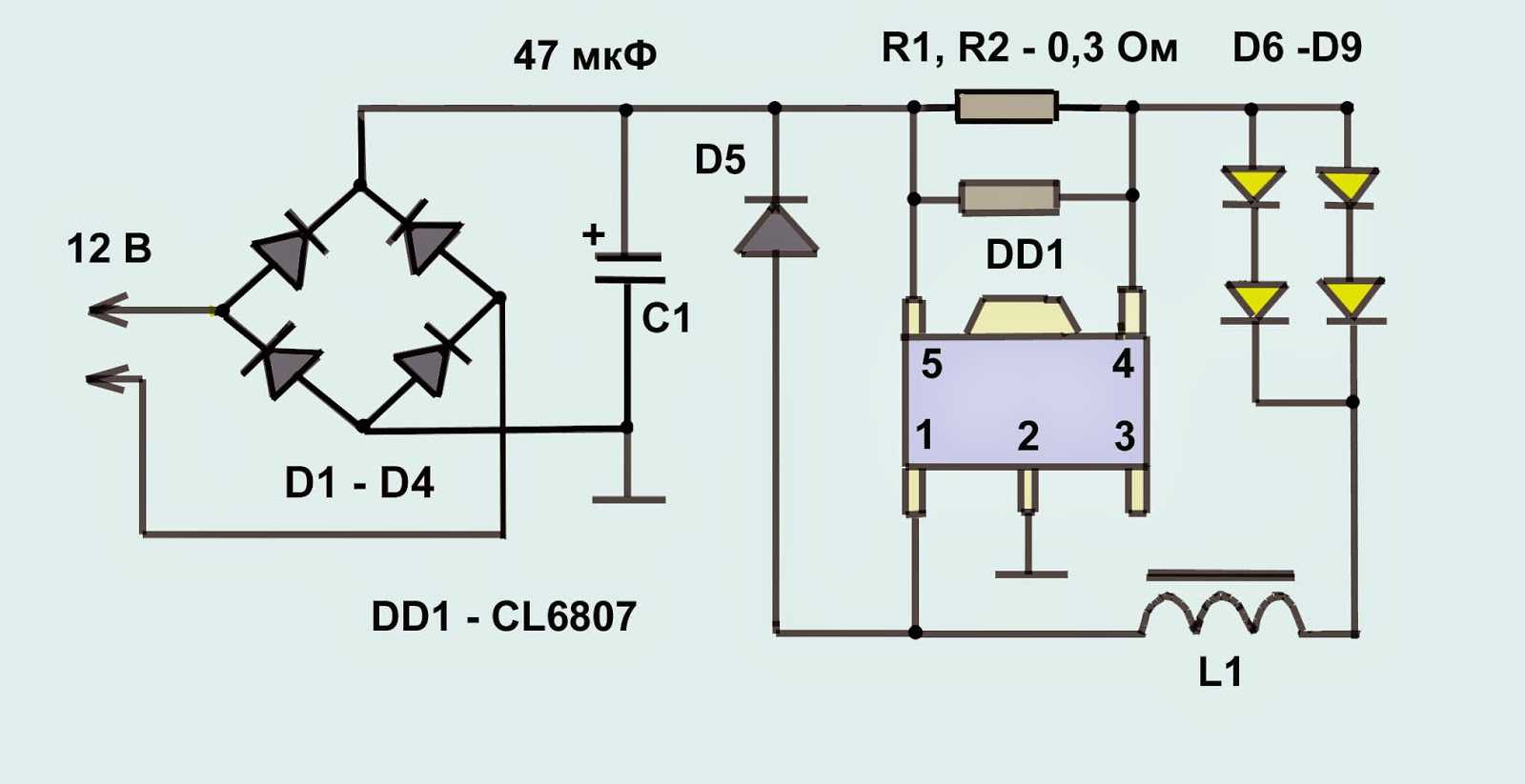

Варианты схем драйверов

Варианты исполнения устройств:

  1. Если имеется источник питания с постоянным напряжением 6-30 В.
  2. Питание от переменного напряжения 12-18 В. В схему вводится диодный мост и электролитический конденсатор. По сути, «классическая» схема мостового выпрямителя с отсечением переменной составляющей.

Нужно отметить тот факт, что электролитический конденсатор не сглаживает пульсации напряжения, а позволяет избавиться от переменной составляющей в нем. В схемах замещения (по теореме Кирхгофа) электролитический конденсатор в цепи переменного тока является проводником. А вот в цепи постоянного тока он заменяется разрывом (нет никакого элемента).

Собрать схему драйвера светодиодов 220 своими руками можно только в том случае, если использовать дополнительный блок питания. В нем обязательно задействован трансформатор, которым понижается напряжение до необходимого значения в 12-18 В. Учтите, что нельзя подключать драйверы к светодиодам без электролитического конденсатора в блоке питания. При необходимости установки индуктивности необходимо произвести ее расчет. Обычно величина составляет 70-220 мкГн.

Процесс сборки

Все элементы, которые используются в схеме, нужно подбирать, опираясь на даташит (техническую документацию). Обычно в нем приводятся даже практические схемы использования устройств. Обязательно использовать в схеме выпрямителя низкоимпедансные конденсаторы (значение ESR должно быть низким). Применение иных аналогов снижает эффективность регулятора. Емкость должна быть не менее 4,7 мкФ (в случае использования схемы с постоянным током) и от 100 мкФ (для работы в цепи переменного тока).

Собрать по схеме драйвер для светодиодов своими руками можно буквально за несколько минут, потребуется только наличие элементов. Но нужно знать и особенности проведения монтажа. Катушку индуктивности желательно располагать возле вывода микросхемы SW. Изготовить ее можно самостоятельно, для этого необходимо всего несколько элементов:

  1. Ферритовое кольцо – можно использовать со старых блоков питания компьютеров.
  2. Провод типа ПЭЛ-0,35 в лаковой изоляции.

Старайтесь все элементы располагать максимально близко к микросхеме, это позволит исключить появление помех. Никогда не проводите соединения элементов при помощи длинных проводов. Они не только создают множество помех, но и способны принимать их. В результате микросхема, неустойчивая к этим помехам, будет работать неправильно, нарушится регулировка тока.

Вариант компоновки

Разместить все элементы можно в корпусе от старой лампы дневного света. В ней уже все имеется – корпус, патрон, плата (которую можно повторно использовать). Внутри расположить все элементы блока питания и микросхему можно без особого труда. А с внешней стороны установить светодиод, который планируете запитывать от устройства. Схемы драйверов для светодиодов 220 В можно использовать практически любые, главное – понизить напряжение. Сделать это легко простейшим трансформатором.

Монтажную плату желательно использовать новую. А лучше вообще обойтись без нее. Конструкция очень простая, допустимо применить навесной монтаж. Обязательно удостоверьтесь в том, что на выходе выпрямителя напряжение в допустимых пределах, в противном случае микросхема сгорит. После сборки и подключения произведите замер потребляемого тока. Учтите, что в случае снижения тока питания увеличится ресурс светодиодного элемента.

Тщательно выбирайте схему драйвера для питания светодиодов, рассчитывайте каждый компонент конструкции – от этого зависит срок службы и надежность. При правильном подборе драйверов характеристики светодиодов останутся максимально высокими, а ресурс не пострадает. Схемы драйверов для мощных светодиодов отличаются тем, что в них большее число элементов. Зачастую применяется ШИМ-модуляция, но в домашних условиях, что называется, «на коленке», такие устройства уже сложно собрать.

Драйвер для светодиода своими руками на микросхеме MAX756

Эта статья поможет всем желающим самостоятельно  изготовить своими руками драйвер для светодиода на микросхеме MAX756 и, попутно, понять некоторые особенности питания светодиодов.

Особенность светодиода в роли нагрузки состоит в том, что он, не как лампа накаливания. У него нелинейная вольт-амперная характеристика питания. Поэтому нерационально питать его напрямую от батареи напряжением 4,5В, поскольку одна треть энергии будет истрачена напрасно, расходуясь на гасящем резисторе.

Чтобы светодиод обеспечить питанием от одной или двух батареек, необходим драйвер, который повышает выходное напряжение до нужной величины и поддерживающий его на стабильном уровне при неизбежной разрядке батареи.

Магнитный держатель печатной платы

Прочная металлическая основа с порошковым покрытием, четыре гибкие руч…

Достаточно простой драйвер для светодиода можно собрать по следующей схеме:

За основу взята микросхема МАХ756 фирмы «Maxim», она специально создана для переносных радиоэлектронных приборов с независимым питанием. Драйвер продолжает работать даже  при уменьшении питающего напряжения до 0,7 В. По необходимости выходное напряжение драйвера можно установить равным 3,3В или 5 В при токе нагрузки 300мА или 200 мА соответственно. Коэффициент полезного действия при максимальной нагрузке составляет более 87 %.

Принцип работы драйвера светодиода

Цикл работы драйвера на микросхеме MAX756 можно поделить на два этапа, а именно:

Первый этап

Внутренний транзистор в данный момент открыт и через дроссель L1 протекает линейно-нарастающий ток. В электромагнитном поле дросселя накапливается энергия. Конденсатор C3 постепенно разряжается, отдавая ток светодиодам. Продолжительность фазы составляет примерно 5 мкс. Но эта фаза может быть прекращена досрочно. Это произойдет в том случае, если максимально допустимое значение ток стока транзистора превысит 1 А.

Второй этап

Транзистор на этом этапе закрыт. Протекающий ток от дросселя L1 через диод VD1  заряжает конденсатор C3, возмещая его разрядку на первом этапе. При увеличении напряжения на конденсаторе до определенного уровня данный этап заканчивается.

С постепенным понижением входного напряжения и увеличением тока нагрузки, микросхема MAX756 переключается в режим с постоянной продолжительностью фазы (соответственно 5 мкс и 1 мкс соответственно). Выходное напряжение в данном случае не стабилизировано, оно уменьшается, оставаясь по возможности максимальным. От того какое фактическое напряжение элементов питания и тока потребления светодиодами, частота повторения данного цикла меняется в очень широких пределах.

В   роли светоизлучателей в драйвере применены четыре светодиода L-53PWC «Kingbright». Так как при токе 15 мА прямое падение на светодиодах составляет около 3,1В, излишние 0,2В приходится  гасить, включенным последовательно  резистором R1 . По мере прогрева светодиодов, падение напряжения на них снижается, и резистор R1 в каком-то роде стабилизирует ток потребления светодиодов и их яркость свечения.

На заметку: используя стабилизатор напряжения LM2941 можно сделать диммер для светодиодной лампы.

 Детали драйвера

Электролитические  конденсаторы С1 и C3 — импортные танталовы. У них малое сопротивление которое положительно влияет на КПД устройства. Конденсатор С2 — К10-176 или любой подходящий керамический (маркировка). Диод Шотки 1N5817  возможно поменять на SM5817. Дроссель L1 можно изготовить своими руками. Он намотан проводом ПЭВ-2 0,28 на сердечник от сетевого фильтра и содержит около 35 витков.

Сердечник представляет собой  кольцо размером К10x4x5 из   магнитной проницаемостью 60. Так же можно применить дроссели индуктивностью около 40 — 100 мкГн и допустимым током более 1А. Неплохо было бы, чтобы активное сопротивление   дросселя было меньше 0,1 Ом, в противном случае КПД устройства значительно снизится.

Потенциала данного драйвера на MAX756 для светодиода был проверен с применением регулируемого источника питания от 0 до 3В. Ниже представлена измеренная зависимость выходного напряжения от входного.

Преобразователь продолжал функционировать даже при уменьшении напряжения батареи до 0,4В, выдавая на выходе  2,6 В при токе 8 мА (вместо исходных 105 мА). Свечение светодиодов было достаточно заметным. Однако после  повторного включения драйвера он начинал работать только при натяжении питания более 0,7В. Замеренный КПД при новых элементах питания составил около 87 %.

5 Простая схема драйвера светодиодов мощностью 1 Вт

1) Небольшой драйвер светодиодов SMPS мощностью 1 Вт

Светодиод мощностью от 1 Вт до 12 Вт. Он может напрямую питаться от любой домашней сети переменного тока 220 В или 120 В переменного тока.

Введение

Первый проект объясняет конструкцию небольшого неизолированного понижающего преобразователя SMPS (неизолированная точка нагрузки), которая является очень точной, безопасной и простой в сборке схемой.Давайте узнаем подробности.


Вы также можете узнать Как проектировать схемы драйверов светодиодов


Основные характеристики

Предлагаемая схема драйвера светодиодов smps чрезвычайно универсальна и особенно подходит для управления светодиодами высокой мощности.

Однако неизолированная топология не обеспечивает защиты от поражения электрическим током на стороне светодиодов цепи.

Помимо вышеуказанного недостатка, схема безупречна и практически защищена от всех возможных опасностей, связанных с скачками напряжения в сети.

Хотя неизолированная конфигурация может показаться несколько нежелательной, она избавляет конструктора от необходимости наматывать сложные первичные/вторичные секции на Е-сердечниках, поскольку трансформатор здесь заменен парой простых ферритовых дросселей барабанного типа.

Основным компонентом, отвечающим за выполнение всех функций, является микросхема VIPer22A от ST microelectronics, которая была специально разработана для таких небольших бестрансформаторных компактных драйверов светодиодов мощностью 1 Вт.

Принципиальная схема

Изображение предоставлено: © STMicroelectronics — Все права защищены полуволновое выпрямление D1 и C1.

C1 вместе с катушками индуктивности L0 и C2 составляют сеть круговых фильтров для подавления электромагнитных помех.

D1 желательно заменить двумя диодами, включенными последовательно, чтобы поддерживать всплески 2 кВ, генерируемые C1 и C2.

R10 обеспечивает определенный уровень защиты от перенапряжений и действует как предохранитель в случае катастрофических ситуаций.

Как видно из приведенной выше принципиальной схемы, напряжение на C2 подается на внутренний сток полевого МОП-транзистора микросхемы на контактах 5–8.

Встроенный источник постоянного тока микросхемы VIPer подает ток 1 мА на контакт 4 микросхемы, который также является контактом Vdd микросхемы.

При напряжении около 14,5 В на Vdd источники тока отключаются и переводят схему ИС в колебательный режим или инициируют пульсацию ИС.

Компоненты Dz, C4 и D8 становятся цепью регулирования цепи, где D8 заряжает C4 до пикового напряжения в период свободного хода и когда D5 смещен в прямом направлении.

Во время вышеперечисленных действий источник или опорный сигнал ИС устанавливается примерно на 1 В ниже уровня земли.

Подробную информацию о деталях схемы драйвера светодиодов мощностью от 1 до 12 Вт см. в следующем техническом описании в формате pdf от ST microelectronics.

DA TASHHEET

2) Использование бестрансформаторного емкостного источника питания

Следующий 1-ваттный светодиодный драйвер, описанный ниже, показывает, как построить несколько простых 1-ваттных схем драйвера светодиодов, работающих на 220 В или 110 В, которые не будут стоить вам ничего. больше 1/2 доллара, за исключением светодиода, конечно.

Я уже обсуждал емкостной тип источника питания в нескольких постах, например, в схеме светодиодной трубки и в схеме бестрансформаторного источника питания, в настоящей схеме также используется та же концепция для управления предлагаемым светодиодом мощностью 1 Вт.

Работа схемы

На принципиальной схеме мы видим очень простую схему емкостного источника питания для управления светодиодом мощностью 1 Вт, которую можно понять со следующими пунктами.

Конденсатор 1 мкФ/400 В на входе образует сердцевину схемы и выполняет функции основного ограничителя тока в цепи. Функция ограничения тока гарантирует, что напряжение, подаваемое на светодиод, никогда не превысит требуемый безопасный уровень.

Однако у высоковольтных конденсаторов есть одна серьезная проблема, они не ограничивают и не способны препятствовать первоначальному включению сетевого питания в бросках, которые могут быть фатальными для любой электронной схемы. Светодиоды не являются исключением.
Добавление резистора 56 Ом на входе помогает ввести некоторые меры защиты от повреждений, но само по себе оно не может обеспечить полную защиту задействованной электроники.

Металлооксидный варистор определенно подойдет, а как насчет термистора? Да, термистор также был бы желанным предложением.
Но они относительно более дорогие, и мы обсуждаем дешевую версию предлагаемого дизайна, поэтому мы хотели бы исключить из общей стоимости все, что превышает долларовую отметку.

Так что я придумал инновационный способ замены MOV на обычную дешевую альтернативу.

Какова функция MOV

Он заключается в том, чтобы поглотить первоначальный всплеск высокого напряжения/тока на землю, чтобы в данном случае он был заземлен до того, как достигнет светодиода.

Разве высоковольтный конденсатор не выполняет ту же функцию, если он подключен к самому светодиоду. Да, это, безусловно, будет работать так же, как MOV.

На рисунке показано подключение еще одного высоковольтного конденсатора непосредственно через светодиод, который поглощает мгновенный приток скачка напряжения при включении питания, он делает это во время зарядки и, таким образом, поглощает почти все начальное напряжение в броске, вызывая все сомнения связанные с емкостным типом питания отчетливо видны.

Конечным результатом, как показано на рисунке, является чистая, безопасная, простая и недорогая схема драйвера светодиодов мощностью 1 Вт, которую может собрать любой любитель электроники прямо дома и использовать для личных удовольствий и полезности.

ВНИМАНИЕ: ЦЕПЬ, ПОКАЗАННАЯ НИЖЕ, НЕ ИЗОЛИРОВАНА ОТ СЕТИ ПЕРЕМЕННОГО ТОКА, ПОЭТОМУ К ней ОЧЕНЬ ОПАСНО ПРИКАСАТЬСЯ В ПОЛОЖЕНИИ ПОД НАПРЯЖЕНИЕМ.

 Схема цепи

ПРИМЕЧАНИЕ. Светодиод на приведенной выше схеме представляет собой 12 В 1 Вт , как показано ниже:

В приведенной выше простой схеме драйвера светодиода мощностью 1 Вт два 4.Конденсаторы 7 мкФ / 250 вместе с резисторами 10 Ом образуют своего рода «прерыватель скорости» в цепи, этот подход помогает остановить первоначальный бросок напряжения при включении, что, в свою очередь, помогает защитить светодиод от повреждения.

Эту функцию можно заменить на NTC, которые популярны благодаря своим функциям подавления перенапряжений.

Усовершенствованный способ решения проблемы начального пускового импульса может заключаться в подключении термистора NTC последовательно с цепью или нагрузкой.

Пожалуйста, перейдите по следующей ссылке, чтобы узнать, как включить термистор NTC в предлагаемую схему драйвера светодиода мощностью 1 Вт.

Вышеприведенную схему можно изменить следующим образом, однако свет может быть немного нарушен.

Хорошим способом решения проблемы начального пускового импульса является подключение термистора NTC последовательно с цепью или нагрузкой.

Пожалуйста, перейдите по следующей ссылке, чтобы узнать, как включить термистор NTC в предлагаемую схему драйвера светодиода мощностью 1 Вт

https://www.homemade-circuits.com/2013/02/using-ntc-resistor-as-

3) Стабилизированный драйвер светодиодов мощностью 1 Вт с использованием емкостного источника питания

Как видно, на выходе используются 6 диодов 1N4007 в режиме прямого смещения.Поскольку каждый диод будет давать падение 0,6 В на себе, 6 диодов создадут общее падение 3,6 В, что является правильным значением напряжения для светодиода.

Это также означает, что диоды будут шунтировать остальную часть мощности от источника на землю, и, таким образом, обеспечивать идеально стабилизированное и безопасное питание для светодиода.

Другая схема стабилизированного емкостного драйвера мощностью 1 Вт

Следующая конструкция, управляемая полевым МОП-транзистором, вероятно, является лучшей универсальной схемой драйвера светодиодов, которая гарантирует 100% защиту светодиода от всех типов опасных ситуаций, таких как внезапные перенапряжения и перегрузки по току. или импульсный ток.

Светодиод мощностью 1 Вт, подключенный к приведенной выше схеме, сможет производить около 60 люменов интенсивности света, что эквивалентно лампе накаливания мощностью 5 Вт.

 Изображения прототипа

Вышеприведенная схема может быть изменена следующим образом, однако свет может быть немного нарушен.

4) Схема драйвера светодиода мощностью 1 Вт с использованием батареи 6 В

Как видно на четвертой диаграмме, концепция почти не использует какую-либо схему или, скорее, не включает активный компонент высокого класса для требуемой реализации управления мощностью 1 Вт. ВЕЛ.

Единственными активными устройствами, которые использовались в предлагаемой простейшей схеме драйвера светодиодов мощностью 1 Вт, являются несколько диодов и механический переключатель.

Начальные 6 вольт от заряженной батареи снижаются до требуемого предела в 3,5 вольта за счет включения всех диодов последовательно или на пути напряжения питания светодиода.

Поскольку на каждом диоде падает напряжение 0,6 вольта, все четыре вместе пропускают только 3,5 вольта к светодиоду, освещая его безопасно, но ярко.

Когда яркость светодиода падает, каждый диод последовательно шунтируется с помощью переключателя, чтобы восстановить яркость светодиода.

Использование диодов для снижения уровня напряжения на светодиодах гарантирует, что процедура не рассеивает тепло и, следовательно, становится очень эффективной по сравнению с резистором, который в противном случае рассеивал бы много тепла в процессе.

5) Подсветка 1-ваттного светодиода с помощью 1,5-вольтовой ячейки AAA

В 5-м проекте давайте узнаем, как освещать 1-ваттный светодиод с помощью 1,5-вольтовой ячейки AAA в течение разумного периода времени. Схема, очевидно, основана на технологии повышающего драйвера. , в противном случае управлять такой огромной нагрузкой с таким минимальным источником невозможно вообразить.

Светодиод мощностью 1 Вт относительно велик по сравнению с источником питания 1,5 В типа AAA.

Для светодиода мощностью 1 Вт требуется минимум 3 вольта питания, что в два раза превышает номинал ячейки.

Во-вторых, для работы светодиода мощностью 1 Вт требуется от 20 до 350 мА тока, при этом 100 мА — вполне приемлемый ток для питания этих световых машин.

Таким образом, использование пальчикового фонарика AAA для вышеуказанной операции выглядит очень отдаленным и невозможным.

Тем не менее, обсуждаемая здесь схема доказывает, что все мы ошибались, и успешно управляет 1-ваттным светодиодом без особых осложнений.

СПАСИБО ZETEX за предоставленную нам эту замечательную маленькую ИС ZXSC310, для которой требуется всего несколько обычных пассивных компонентов, чтобы сделать это возможным.

Работа схемы

На схеме показана довольно простая конфигурация, которая в основном представляет собой настройку повышающего преобразователя.

Входной постоянный ток 1,5 В обрабатывается микросхемой для создания высокочастотного выходного сигнала.

Частота переключается транзистором и диодом Шоттки через дроссель.

Быстрое переключение катушки индуктивности обеспечивает необходимое повышение напряжения, которое становится как раз подходящим для питания подключенного светодиода мощностью 1 Вт.


Здесь, во время завершения каждой частоты, эквивалентная энергия, накопленная внутри катушки индуктивности, перекачивается обратно в светодиод, создавая необходимое повышение напряжения, которое поддерживает свечение светодиода в течение долгих часов даже с источником всего 1,5 вольта. клетка.

Изображение прототипа

Драйвер светодиода мощностью 1 Вт на солнечной батарее

Это школьный выставочный проект, который дети могут использовать для демонстрации того, как солнечная энергия может использоваться для освещения светодиода мощностью 1 Вт.

Идея была предложена г-ном Ганешем, как указано ниже:

Привет, Свагатам, я наткнулся на ваш сайт и нашел вашу работу очень вдохновляющей. В настоящее время я работаю над программой «Наука, технологии, инженерия и математика» (STEM) для учащихся 4-5 классов в Австралии. Проект направлен на повышение интереса детей к науке и тому, как она связана с реальными приложениями.

Программа также привносит эмпатию в процесс инженерного проектирования, когда молодые учащиеся знакомятся с реальным проектом (контекстом) и взаимодействуют со своими одноклассниками для решения мирской проблемы.В течение следующих трех лет мы сосредоточимся на том, чтобы познакомить детей с наукой об электричестве и реальным применением электротехники. Введение в то, как инженеры решают проблемы реального мира на благо общества.

В настоящее время я работаю над онлайн-контентом для программы, которая будет ориентирована на младших школьников (4-6 классы), изучающих основы электричества, в частности, возобновляемых источников энергии, в данном случае солнечной. В рамках программы самостоятельного обучения дети узнают и исследуют электричество и энергию, поскольку они знакомятся с реальным проектом, т.е.е. обеспечение освещением детей, укрытых в лагерях беженцев по всему миру. По завершении пятинедельной программы дети объединяются в команды для сборки солнечных фонарей, которые затем отправляются детям из неблагополучных семей по всему миру.

В качестве некоммерческого образовательного фонда мы просим вашей помощи в составлении простой принципиальной схемы, которая может быть использована для создания солнечной лампы мощностью 1 Вт в качестве практического занятия в классе. Мы также закупили у производителя 800 комплектов солнечного света, которые дети будут собирать, однако нам нужен кто-то, кто упростит принципиальную схему этих комплектов света, которые будут использоваться для простых уроков по электричеству, цепям и расчету мощности, вольт, ток и преобразование солнечной энергии в электрическую энергию.

Я с нетерпением жду вашего ответа и продолжаю вашу вдохновляющую работу.

Схема

Всякий раз, когда требуется простой, но безопасный солнечный контроллер, мы неизбежно выбираем вездесущий IC LM317. Здесь тоже используем такое же недорогое устройство для реализации предлагаемой светодиодной лампы мощностью 1 Вт с использованием солнечной панели.

Полную схему можно увидеть ниже:

Беглый осмотр показывает, что при наличии контроля тока регулированием напряжения можно пренебречь.Вот упрощенная версия вышеупомянутой концепции, использующая только схему ограничения тока.

Зачем он нужен и как его сделать

Драйвер светодиода

Источник; Викисклад

Нужен ли самодельный светодиодный драйвер? Ну, ответ на этот вопрос зависит от ваших требований. Но вам нужно это устройство, если вы хотите скорректировать постоянный ток, более высокое напряжение, максимальное входное напряжение или переменный ток до низкого напряжения.

Кроме того, вам понадобится драйвер светодиодов, если вы хотите защитить светодиоды питания от нестабильности привода.Без сомнения, вы можете создать драйвер светодиода своими руками. Но важно всегда учитывать совместимость. И это потому, что несовместимый драйвер может повредить ваши компоненты или вызвать сбой.

Как вы это делаете? В этой статье мы углубимся в драйвер светодиода, расскажем о том, что нужно учитывать перед его созданием, подробно расскажем о шагах по созданию проекта и т. д.

Начнем!

Что такое драйвер светодиодов?

Драйвер светодиода 10 Вт

Источник: Wikimedia Commons

Драйвер светодиода — это устройство, которое управляет преобразователем напряжения светодиода, регулируя источник питания до точного напряжения тока.В большинстве случаев драйвер тока светодиода состоит из следующего входа:

.
  • Высокое напряжение промышленной частоты переменного тока
  • Низкое напряжение переменного тока
  • Высокочастотное переменное напряжение
  • Низкое напряжение постоянного тока
  • Высокое напряжение постоянного тока

Кроме того, на выходе этого устройства имеется источник постоянного тока, который изменяет управляющее напряжение, когда светодиод прямое напряжение накладных расходов при изменении падения напряжения 24 В.

Тем не менее, основные компоненты блока питания светодиодов включают в себя:

  • MOSFET (компонент переключателя)

Переключатель MOSFET

Источник: Wikiwand

Крупный план индуктора большой мощности

  • Устройство входного фильтра
  • Контроллер переключения
  • Резистор обратной связи

Кроме того, в зависимости от потребностей различных событий, вы должны иметь светодиодную защиту от обрыва цепи, схему защиты от перенапряжения на входе, защиту от перегрузки по току, пониженное напряжение на входе схема защиты, базовое напряжение и т.д.

Что такое схема драйвера светодиода? Это относится к электрическому устройству со смещенным режимом, которое управляет мощностью цепочки светодиодов.

И он реагирует, когда потребности светодиодной схемы, светодиодов мощностью или мощных светодиодов меняются, предлагая постоянное количество энергии для светодиода, поскольку электрические свойства меняются с температурой.

Какие бывают типы светодиодных драйверов?

Конструкция каждого драйвера позволяет управлять светодиодами с особыми электрическими потребностями, массивным блоком питания и т. д.Таким образом, нет потери мощности, и поэтому вы должны принять во внимание требования вашего старого драйвера перед заменой. Тем не менее, вот типы драйверов светодиодов:

Постоянное напряжение

Этот драйвер идеально подходит для управления светодиодами, которым требуется фиксированное минимальное выходное напряжение при максимальном выходном токе. Тем не менее, внутренние драйверы постоянного тока, простые резисторы или переменный резистор в светодиоде помогают поддерживать ограничение тока в светодиодном модуле.

Итак, светодиодам нужно около 12В или 24В постоянного тока (стабильный ток).

Постоянный ток

С другой стороны, этот драйвер помогает управлять светодиодами, которым требуется фиксированный выходной ток, с отличными преимуществами наряду с диапазоном напряжений (выход). В результате устройство будет иметь только один указанный выходной ток (мА или А) с разными напряжениями в зависимости от мощности светодиода.

Драйвер для светодиодов переменного тока

Драйвер светодиодов переменного тока — это устройство, которое технически не может работать с лампами накаливания или низковольтными галогенными лампами.То есть в устройстве нет трансформаторов минимальной нагрузки. И светодиоды не работают с обычными трансформаторами, потому что они не распознают низкую мощность светодиода.

Другими словами, обычные трансформаторы не регистрируют светодиоды как проводные лампочки. И это потому, что светодиоды имеют небольшую электрическую нагрузку. Следовательно, вы можете использовать этот драйвер с лампочками и внутренним драйвером, который изменяет переменный ток на постоянный.

В конце концов, работа водителя заключается в том, чтобы регистрировать низкую мощность светодиода и снижать ее до необходимого напряжения лампы (питание 12 В постоянного тока или 24 В).

На что следует обратить внимание перед изготовлением драйвера светодиодов

Прежде чем собирать драйвер для светодиодов своими руками, важно принять во внимание следующие факторы:

  • Простота конструкции
  • Изоляция
  • Стоимость
  • Напряжение (фиксированное выходное напряжение светодиодной цепочки и диапазон входного напряжения)
  • Количество компонентов
  • Стоимость
  • Коррекция коэффициента мощности (только для AC/DC драйверов)

    8

Как сделать схему драйвера светодиодов?

Схема драйвера светодиода

Источник: Wikimedia Commons

Вся идея этой схемы драйвера светодиода состоит в том, чтобы показать, что у вас есть достаточный ток, который может управлять светодиодом.Имея это в виду, вот список вещей, которые вам понадобятся для этого проекта:

  • 4.7V ZENER DIODE (1N4732A) (1/4 Вт)
  • 390KW Резистор (1/4 Вт)
  • 5 мм Светодиод (красновыводный)
  • Режитель моста (W10M)
  • 25V / 47MF Поляризованный конденсатор
  • 10 Вт резистор (1/4 Вт)
  • 47MF / 25V Поляризованный конденсатор
  • 2.2MF полиэфирная пленочная конденсатор (225J — 400V)
  • 22KW резистор (5 ватт)
  • 4.7MF / 400V Поляризованный конденсатор
  • 10KW резистор (1 / 4 Вт)

Принцип схемы драйвера светодиодов 230 В

Принцип работы этого устройства заключается в преобразовании меньшего источника питания.Кроме того, конденсатор переменного тока (X-номинальный) обеспечивает подходящую величину тока за счет уменьшения питания. Также имеется линейное соединение конденсаторов с расчетом на высокое напряжение.

Таким образом, напряжение переменного тока помогает корректировать и регулировать другие части цепей, в то время как конденсатор с рейтингом X уменьшает только ток. Кроме того, мостовой выпрямитель изменяет постоянный ток высокого напряжения и низкого тока на постоянный ток высокого напряжения.

Затем стабилитрон помогает преобразовать постоянный ток высокого напряжения в постоянный ток низкого напряжения.И светодиод получает низкое напряжение и низкий ток постоянного тока.

Этапы разработки схемы драйвера светодиода

1. Возьмите конденсатор класса X (2,2 мФ / 400 В) и подключите его к основному источнику питания. Пока вы это делаете, убедитесь, что ваше напряжение питания меньше, чем ваш конденсатор. Например, мы использовали 230 В переменного тока с конденсатором на 400 В.

2. Подключите 390KW параллельно. Кроме того, очень важно убедиться, что ваше соединение с конденсатором позволяет разрядиться, когда вы прекращаете подачу питания.Кроме того, было бы полезно, если бы у вас был предохранитель (резистор 10 Вт) между источником питания и мостовым выпрямителем.

3. Используйте свой W10M, чтобы получить полноволновой мостовой выпрямитель, который может потреблять до 1,5 А тока. Затем используйте поляризованный конденсатор 4,7 мФ / 400 В для фильтрации выходного сигнала выпрямителя.

4. На этом шаге вы должны ограничить ток, последовательно подключив резистор 22кВт (5Вт). И используйте стабилитрон 4,7 В (1N4732A) для управления выходом постоянного тока мостового выпрямителя. Затем конденсатор 47мФ/25В будет фильтровать выход и направлять его на светодиод.

Заключительные слова

К настоящему моменту вы согласитесь с тем, что драйверы светодиодов вам нужны, потому что они экономят энергию, сохраняют работоспособность и экономят ваши деньги в долгосрочной перспективе. А создание драйвера светодиодов своими руками — увлекательный проект, если у вас есть цель и вы работаете с подходящими материалами.

Что вы думаете о светодиодных драйверах? Вы собрали схему драйвера светодиода? Пожалуйста, не стесняйтесь обращаться к нам.

Схема драйвера светодиода питания

Детали цепи (см. принципиальную схему)

R1: резистор приблизительно 100 кОм (серия Yageo CFR-25JB)
R3: резистор установки тока — см. ниже
Q1: маленький транзистор NPN (Fairchild 2N5088BU)
Q2: большой N-канальный полевой транзистор (Fairchild FQP50N06L)
Светодиод: светодиод питания (белая звезда Luxeon 1 Вт LXHL-MWEC)

Прочие части:

источник питания: я использовал старый трансформатор «настенная бородавка», или вы могли бы использовать батареи.для питания одного светодиода подойдет напряжение от 4 до 6 вольт с достаточным током. вот почему эта схема удобна! вы можете использовать самые разные источники питания, и он всегда будет светиться одинаково.

радиаторы: здесь я собираю простой светильник без радиатора. что ограничивает нас током светодиода около 200 мА. для большего тока вам нужно поместить светодиод и Q2 на радиатор (см. мои заметки в других инструкциях по питанию, которые я сделал).

макетные платы: изначально я не использовал прототипную плату, но позже я построил вторую на прототипной плате, в конце есть несколько фотографий, если вы хотите использовать прототипную плату.

выбор R3:

Цепь является источником постоянного тока, значение R3 задает ток.

Расчеты:
— Ток светодиода задается резистором R3, он примерно равен: 0,5/R3
— Мощность R3: мощность, рассеиваемая резистором, приблизительно равна: 0,25/R3

Я установил ток светодиода на 225 мА, используя резистор R3 2,2 Ом. Мощность резистора R3 составляет 0,1 Вт, поэтому подойдет стандартный резистор на 1/4 Вт.

Здесь я объясню, как работает схема и каковы максимальные ограничения, вы можете пропустить это, если хотите.

Характеристики:

входное напряжение: от 2 до 18 В Выходное напряжение
: до 0,5 В меньше входного напряжения (пропадание 0,5 В)
ток: 20 ампер + с большим радиатором

Максимальные пределы:

единственным реальным ограничением для источника тока является Q2 и используемый источник питания. Q2 действует как переменный резистор, понижая напряжение источника питания, чтобы оно соответствовало потребностям светодиодов. поэтому Q2 потребуется радиатор, если есть большой ток светодиода или если напряжение источника питания намного выше, чем напряжение светодиодной цепочки.с большим радиатором эта схема может обрабатывать БОЛЬШУЮ мощность.

Указанный транзистор Q2 будет работать при напряжении питания примерно до 18 В. Если вам нужно больше, посмотрите мои инструкции по светодиодным схемам, чтобы увидеть, как нужно изменить схему.

При полном отсутствии радиаторов Q2 может рассеивать только около 1/2 Вт, прежде чем сильно нагреется — этого достаточно для тока 200 мА с разницей до 3 вольт между источником питания и светодиодом.

Функция цепи:

— Q2 используется как переменный резистор.Q2 начинается с включения R1.

— Q1 используется в качестве переключателя датчика перегрузки по току, а R3 является «чувствительным резистором» или «установочным резистором», который запускает Q1, когда протекает слишком большой ток.

— Основной ток проходит через светодиоды, через Q2 и через R3. Когда через R3 протекает слишком большой ток, Q1 начинает включаться, что начинает выключать Q2. Выключение Q2 уменьшает ток через светодиоды и резистор R3. Таким образом, мы создали «контур обратной связи», который постоянно отслеживает ток и постоянно поддерживает его точно на заданном уровне.

Эта схема настолько проста, что я соберу ее без печатной платы. я просто соединим провода частей в воздухе! но вы можете использовать небольшую макетную плату, если хотите (см. фотографии в конце для примера).

сначала определите контакты на Q1 и Q2. укладывая детали перед собой этикетками вверх и штифтами вниз, штифт 1 слева, штырь 3 справа.

по сравнению со схемой:
Q2:
G = контакт 1
D = контакт 2
S = контакт 3

Q1:
Е = контакт 1
В = контакт 2
С = контакт 3

Итак: начнем с подключения провода от минуса светодиода к контакту 2 Q2

Теперь приступим к подключению Q1.

Сначала приклейте Q1 в перевернутом виде к передней части Q2, чтобы с ним было легче работать. у этого есть дополнительное преимущество: если Q2 сильно нагреется, это заставит Q1 уменьшить ограничение тока — функция безопасности!

— соединить контакт 3 Q1 с контактом 1 Q2.

— соединить контакт 2 Q1 с контактом 3 Q2.

— припаять резистор одну ножку резистора R1 к этому болтающемуся проводу LED-plus

— припаяйте другую ногу R1 к контакту 1 Q2.

— плюсовой провод от аккумулятора или источника питания присоедините к плюсовому проводу светодиода.вероятно, было бы проще сделать это сначала на самом деле.

— приклейте R3 сбоку от Q2, чтобы он оставался на месте.

— подключить один вывод R3 к контакту 3 Q2

— подключите другой вывод R3 к контакту 1 Q1

Теперь подключите отрицательный провод от источника питания к контакту 1 Q1.

готово! мы сделаем его менее хрупким на следующем шаге.

Теперь проверьте цепь, подав питание. если это работает, нам просто нужно сделать его прочным.Самый простой способ — нанести большую каплю силиконового клея на всю цепь. это сделает его механически прочным и водонепроницаемым. просто капните на силикон и постарайтесь избавиться от пузырьков воздуха. я называю этот метод: «BLOB-TRONICS». это не выглядит как много, но это работает очень хорошо и дешево и легко.

Кроме того, связывание двух проводов вместе также помогает снизить нагрузку на провода.

Я также добавил фото той же схемы, но на макетной плате (это «Capital US-1008», доступна на digikey) и с цифрой 0.47 Ом R3.

Общие сведения о драйверах светодиодов от LEDSupply

Драйверы светодиодов

могут быть запутанной частью светодиодной технологии. Существует так много разных типов и вариаций, что иногда это может показаться немного ошеломляющим. Вот почему я хотел написать краткий пост с объяснением разновидностей, их различий и вещей, на которые следует обращать внимание при выборе драйвера (драйверов) светодиодов для освещения.

Что такое светодиодный драйвер, спросите вы? Драйвер светодиода — это электрическое устройство, которое регулирует мощность светодиода или цепочки светодиодов.Это важная часть схемы светодиодов, и работа без нее приведет к сбою системы.

Использование одного из них очень важно для предотвращения повреждения ваших светодиодов, поскольку прямое напряжение (V f ) мощного светодиода изменяется в зависимости от температуры. Прямое напряжение — это количество вольт, которое требуется светоизлучающему диоду, чтобы проводить электричество и загораться. По мере повышения температуры прямое напряжение светодиода уменьшается, в результате чего светодиод потребляет больше тока. Светодиод будет продолжать нагреваться и потреблять больше тока, пока не сгорит, это также известно как тепловой разгон.Драйвер светодиода представляет собой автономный источник питания с выходами, соответствующими электрическим характеристикам светодиода(ов). Это помогает избежать теплового разгона, поскольку драйвер светодиода с постоянным током компенсирует изменения прямого напряжения, подавая на светодиод постоянный ток.

На что следует обратить внимание перед выбором драйвера светодиодов

  • Какой тип светодиодов используется и сколько?
    • Узнайте прямое напряжение, рекомендуемый управляющий ток и т. д.
  • Нужен ли мне драйвер светодиода постоянного тока или драйвер светодиода постоянного напряжения?
    • Здесь мы рассматриваем постоянный ток и постоянное напряжение.
  • Какой тип питания будет использоваться? (постоянный ток, переменный ток, батареи и т. д.)
  • Каковы ограничения по объему?
    • Работаете в ограниченном пространстве? Не так много напряжения для работы?
  • Каковы основные цели приложения?
    • Размер, стоимость, эффективность, производительность и т. д.
  • Требуются какие-либо специальные функции?
    • Диммирование, пульсация, микропроцессорное управление и т. д.

Во-первых, вы должны знать…

Существует два основных типа драйверов: те, которые используют входную мощность постоянного тока низкого напряжения (обычно 5–36 В постоянного тока), и те, которые используют входную мощность переменного тока высокого напряжения (обычно 90–277 В переменного тока). Драйверы светодиодов, использующие питание переменного тока высокого напряжения, называются автономными драйверами или драйверами светодиодов переменного тока. В большинстве приложений рекомендуется использовать драйвер светодиодов с низким напряжением постоянного тока.Даже если ваш вход представляет собой высоковольтный переменный ток, использование дополнительного импульсного источника питания позволит использовать входной драйвер постоянного тока. Рекомендуется использовать низковольтные драйверы постоянного тока, поскольку они чрезвычайно эффективны и надежны. Для небольших приложений доступно больше вариантов диммирования и вывода по сравнению с высоковольтными драйверами переменного тока, поэтому у вас больше возможностей для работы в вашем приложении. Однако, если у вас есть большой проект общего освещения для жилых или коммерческих помещений, вы должны увидеть, как драйверы переменного тока могут быть лучше для этого типа работы.

Вторая вещь, которую вы должны знать

Во-вторых, вам нужно знать ток привода, который вы хотите подать на светодиод. Более высокие токи возбуждения приведут к большему количеству света от светодиода, а также потребуют большей мощности для работы света. Важно знать характеристики вашего светодиода, чтобы вы знали рекомендуемые токи возбуждения и требования к радиатору, чтобы не сжечь светодиод слишком большим током или избыточным теплом. Наконец, полезно знать, что вы ищете в своем приложении для освещения.Например, если вы хотите диммировать, вам нужно выбрать драйвер с возможностью диммирования.

Немного о затемнении

Затемнение светодиодов зависит от используемой мощности; поэтому я рассмотрю варианты затемнения как постоянного, так и переменного тока, чтобы мы могли лучше понять, как затемнять все приложения, будь то постоянный или переменный ток.

Диммирование постоянного тока

Низковольтные драйверы с питанием от постоянного тока можно легко диммировать двумя различными способами. Самым простым решением для диммирования для них является использование потенциометра.Это дает полный диапазон диммирования от 0 до 100%.

Потенциометр 20 кОм

Это обычно рекомендуется, когда в вашей схеме есть только один драйвер, но если есть несколько драйверов, регулируемых одним потенциометром, значение потенциометра можно найти из – KΩ/N – где K – значение вашего потенциометра, а N это количество драйверов, которые вы используете. У нас есть проводные BuckPucks, которые поставляются с потенциометром поворотной ручки 5K для затемнения, но у нас также есть этот потенциометр 20K, который можно легко использовать с нашими драйверами BuckBlock и FlexBlock.Просто подключите заземляющий провод диммирования к центральному контакту, а диммирующий провод — к одной или другой стороне (выбор стороны просто определяет, в какую сторону вы повернете ручку, чтобы сделать ее тусклой).

Второй вариант диммирования — использовать настенный диммер 0–10 В, например, регулятор низковольтного диммирования A019. Это лучший способ диммирования, если у вас несколько устройств, так как диммер 0-10 В может работать с несколькими драйверами одновременно. Просто подключите диммирующие провода прямо к входу драйвера, и все готово.

Диммирование переменного тока

Для высоковольтных драйверов переменного тока есть несколько вариантов затемнения, в зависимости от вашего драйвера. Многие драйверы переменного тока работают с диммированием 0-10 В, как мы рассмотрели выше. Мы также предлагаем драйверы светодиодов Mean Well и Phihong, которые предлагают диммирование TRIAC, поэтому они работают со многими диммерами с передним и задним фронтом. Это полезно, поскольку позволяет светодиодам работать с очень популярными системами диммирования в жилых помещениях, такими как Lutron и Leviton.

Сколько светодиодов можно запустить с помощью драйвера?

Максимальное количество светодиодов, которое вы можете запустить от одного драйвера, определяется путем деления максимального выходного напряжения драйвера на прямое напряжение ваших светодиодов.При использовании драйверов LuxDrive максимальное выходное напряжение определяется путем вычитания 2 вольт из входного напряжения. Это необходимо, потому что драйверам требуется 2 вольта для питания внутренней схемы. Например, при использовании драйвера BuckPuck Wired 1000 мА с входным напряжением 24 вольта максимальное выходное напряжение составит 22 вольта.

Что мне нужно для Силы?

Это подводит нас к тому, какое входное напряжение нам нужно для наших светодиодов. В конце концов, входное напряжение равно нашему максимальному выходному напряжению для нашего драйвера после того, как мы примем во внимание служебное напряжение схемы драйвера.Убедитесь, что вы знаете минимальное и максимальное входное напряжение для драйверов светодиодов. В качестве примера мы будем использовать проводной BuckPuck 1000 мА, который может принимать входное напряжение от 7 до 32 В постоянного тока. Чтобы определить, каким должно быть ваше входное напряжение для приложения, вы можете использовать эту простую формулу.

V или + (V f x LED n ) = V в

Где:

В o = дополнительное напряжение для драйверов – 2, если вы используете драйвер постоянного тока LuxDrive, или 4, если вы используете драйвер переменного тока LuxDrive

В f = прямое напряжение светодиодов, которые вы хотите запитать

LED n = Количество светодиодов, которые вы хотите подключить

В в = Входное напряжение драйвера

Спецификации продукта со страницы продукта Cree XPG2

Например, если вам нужно запитать 6 светодиодов Cree XPG2 от источника постоянного тока и вы используете описанный выше Wired BuckPuck, то напряжение V в должно быть не менее 20 В постоянного тока на основе следующего расчета.

2 + (3,0 х 6) = 20

Определяет минимальное входное напряжение, которое необходимо обеспечить. Нет никакого вреда в использовании более высокого напряжения вплоть до максимального номинального входного напряжения драйвера, поэтому, поскольку у нас нет источника питания 20 В постоянного тока, вы, вероятно, будете использовать блоки питания 24 В постоянного тока для работы этих светодиодов.

Теперь это помогает нам убедиться, что напряжение работает, но чтобы найти правильный источник питания, нам также нужно найти мощность всей светодиодной схемы.Расчет мощности светодиода:

В f x Ток привода (в амперах)

Используя 6 светодиодов XPG2 сверху, мы можем найти наши ватты.

3,0 В x 1 А = 3 Вт на светодиод

Общая мощность цепи = 6 x 3 = 18 Вт

При расчете подходящей мощности источника питания для вашего проекта важно предусмотреть 20-процентную «амортизацию» при расчете мощности. Добавление этой 20-процентной подушки предотвратит перегрузку источника питания.Перегрузка блока питания может привести к мерцанию светодиодов или преждевременному выходу из строя блока питания. Просто рассчитайте подушку, умножив общую мощность на 1,2. Таким образом, для нашего приведенного выше примера нам потребуется не менее 21,6 Вт (18 x 1,2 = 21,6). Ближайший общий размер блока питания будет 25 Вт, поэтому в ваших интересах получить блок питания на 25 Вт с выходным напряжением 24 В.

Что делать, если у меня недостаточно напряжения?

Использование повышающего драйвера светодиодов (FlexBlock)

Драйверы светодиодов FlexBlock являются повышающими драйверами, что означает, что они могут выдавать более высокое напряжение, чем то, которое на них подается.Это позволяет подключать больше светодиодов с помощью одного драйвера светодиодов. Это чрезвычайно полезно в приложениях, где ваше входное напряжение ограничено, и вам нужно получить

ФлексБлок

больше мощности для светодиодов. Как и в случае с драйвером BuckPuck, максимальное количество светодиодов, которое вы можете подключить с помощью одного драйвера, определяется путем деления максимального выходного напряжения драйвера на прямое напряжение ваших светодиодов. FlexBlock может быть подключен в двух различных конфигурациях и различаться по входному напряжению.В режиме Buck-Boost (стандартный) FlexBlock может работать со светодиодными нагрузками, которые выше, ниже или равны напряжению источника питания. Максимальное выходное напряжение драйвера в этом режиме находится по формуле:

48 В постоянного тока – В в

Итак, при использовании источника питания 12 В постоянного тока и светодиодов XPG2 сверху, сколько мы можем работать с 700 мА FlexBlock? Ваше максимальное выходное напряжение составляет 36 В постоянного тока (48-12), а прямое напряжение XPG2, работающего при 700 мА, составляет 2,9, поэтому, разделив 36 В постоянного тока на это, мы увидим, что этот драйвер может питать 12 светодиодов.В режиме Boost-Only FlexBlock может выдавать до 48 В постоянного тока всего от 10 В постоянного тока. Таким образом, если бы вы были в режиме Boost-Only, вы могли бы включить до 16 светодиодов (48/2,9). Здесь мы подробно рассмотрим использование повышающего драйвера FlexBlock для питания ваших светодиодов.

Проверка мощности драйверов переменного тока высокой мощности

Теперь с входными драйверами переменного тока они выделяют определенное количество ватт для работы, поэтому вам нужно найти мощность ваших светодиодов. Вы можете сделать это, используя эту формулу:

[Vf x ток (в амперах)] x LEDn = мощность

Итак, если мы попытаемся запитать те же 6 светодиодов Cree XPG2 при токе 700 мА, ваша мощность будет…

[2.9 х 0,7] х 6 = 12,18

Это означает, что вам нужно найти драйвер переменного тока, который может работать до 13 Вт, например, наш светодиодный драйвер Phihong 15 Вт.

ПРИМЕЧАНИЕ. При разработке приложения важно учитывать минимальное выходное напряжение автономных драйверов. Например, приведенный выше драйвер имеет минимальное выходное напряжение 15 вольт. Поскольку минимальное выходное напряжение больше, чем у нашего одиночного светодиода XPG2 (2,9 В), вам потребуется соединить не менее 6 таких светодиодов последовательно для работы с этим конкретным драйвером.

Инструменты для понимания и поиска правильного светодиодного драйвера

Итак, теперь у вас должно быть довольно хорошее представление о том, что такое драйвер светодиодов, и о том, на что нужно обращать внимание при выборе драйвера с источником питания, достаточным для вашего приложения. Я знаю, что еще будут вопросы, и для этого вы можете связаться с нами по телефону (802) 728-6031 или по электронной почте [email protected]

У нас также есть этот инструмент выбора драйвера, который помогает рассчитать, какой драйвер будет лучше всего, введя характеристики вашей схемы.

Если для вашего приложения требуется нестандартный размер и вывод, обратитесь в компанию LEDdynamics. Их подразделение LUXdrive быстро спроектирует и изготовит индивидуальные светодиодные драйверы прямо здесь, в Соединенных Штатах.

Спасибо за внимание, и я надеюсь, что этот пост поможет всем тем, кто интересуется, что такое светодиодные драйверы.

Сборка простого драйвера для светодиодов постоянного тока

Обычно, когда нам нужно управлять маломощными светодиодами, потери мощности нас мало волнуют.Что мы делаем, так это добавляем токоограничивающий резистор, и этого достаточно. Например, для светодиода 20 мА мы выбираем резистор 300 Ом-1 кОм при питании от 5 В. Но иная ситуация с мощными светодиодами. Токи здесь гораздо более заметные, например, 1А и более. Добавление резистора для ограничения тока не вариант, потому что потери мощности становятся значительными. Здесь вам нужен драйвер постоянного тока, чтобы безопасно управлять им, не тратя энергию. Бывает, что у меня завалялся Cree XR-E Q5 XLAPM-7090 LED.Он требует управляющего напряжения 3,7 В и может потреблять ток до 1 А.

Приведены несколько значений силы света при определенных токах:

  • 350 мА: 107~114 лм
  • 700 мА: 171,2~182,4 лм
  • 1000 мА: 214 ~ 228 лм

Светодиод размещен на плате с металлическим дном для отвода тепла. Эти вещи нагреваются и могут быть повреждены без радиатора. Существует множество специализированных микросхем драйверов светодиодов, которые вы можете приобрести. Все они конкурируют по цене и эффективности.Основной целью всех драйверов светодиодов является обеспечение стабильного источника тока. Она должна быть независимой от температуры, чтобы оставаться неизменной в различных условиях. Лучше полагаться на специальные чипы, особенно если ваш проектируемый продукт должен быть надежным. Но что, если вы хотите только управлять светодиодом питания, не тратя ни копейки на запчасти.

Сборка схемы драйвера светодиода

В моей ситуации я хочу управлять светодиодом на 0,3 А, чтобы получить приличный свет и при этом избежать использования радиатора. Поэтому мне нужно создать текущий источник, способный обеспечить 0.3А. В своем ящике я нашел мощный NPN-транзистор BD911, который я собираюсь использовать. Вам не нужно так много, так как этот транзистор может выдерживать ток до 15 А. Вероятно, простейшая схема постоянного тока основана на транзисторе NPN, а пара диодов выглядит следующим образом:

В этой схеме два диода на базе транзистора обеспечивают постоянное падение напряжения 1,4 В (2×0,7 В). Падение напряжения база-эмиттер составляет примерно Vbe=0,7В, остальные 0,7В идут на резистор R2. Это становится удобным, потому что мы можем вычислить его значение по простой формуле:

Если мы хотим управлять светодиодом с 0.3А, то нам нужно R=2,3 Ом. Это токоограничивающий резистор для светодиода. Он будет рассеивать 0,7 Вт мощности. Для верности я выбираю резистор как минимум в два раза большей мощности. Как насчет R1? Из таблицы данных мы можем узнать, что коэффициент усиления по току составляет около 250. Таким образом, чтобы получить ток коллектора 0,3 А, нам нужно подать на базу 0,3 А / 250 = 1,2 мА. Имея базовый ток, мы можем вычислить R1. Не забывайте, что диодам также требуется некоторый ток для правильной работы. 1 мА должно быть достаточно, чтобы обеспечить прямое падение напряжения.Тогда R1 можно рассчитать следующим образом:

Я смог найти только токоограничивающий резистор 2,6 Ом. Так что с его помощью я могу управлять светодиодом с током 260 мА.

Проверка светодиодного драйвера

Давайте построим схему и посмотрим, работает ли она. Собран и запитан от источника питания 5В.

Измеренный ток светодиода составляет 240 мА. Измеренный ток немного меньше, потому что падение напряжения на диодах было менее 1,4 В, и, следовательно, на эмиттер оставалось меньше напряжения. Такого тока достаточно для питания светодиода без радиатора.Если подать больший ток, он закипит.

Кроме того, я измерил потребление тока от источника питания, которое составляет около 245 мА. Давайте посмотрим, насколько эффективна схема. Падение напряжения светодиода составляет 3,7 В, поэтому энергопотребление:

.

Мощность питания:

Итак, мы теряем:

Или мы можем сказать, что эффективность схемы составляет 72%:

Еда на вынос

Для большей эффективности лучше использовать полевой МОП-транзистор с низким сопротивлением Rds.Практически эта схема стабильно работает в разумном диапазоне мощностей напряжения. Питание от 5 до 15В не должно быть проблемой. Но при большем напряжении питания вы рассеиваете больше мощности на транзисторе, поэтому эффективность снижается.

РУКОВОДСТВО «Сделай сам»: создайте свои собственные дешевые светодиодные ленты Philips Hue

Вы платите 60 долларов за два метра светодиодной ленты низкой плотности с плохой яркостью, но насыщенными цветами, и она имеет ряд ограничений, включая количество, которое вы можете соединить вместе.

Между тем, я могу получить 50 метров плотных ярких светодиодных лент на Aliexpress, которые работают так же хорошо, но не работают с Hue.Мне нравится идея, что все мои умные устройства работают в одном месте, но я не могу оправдать трату 60 долларов на установку дополнительных светодиодов в доме.

Это заставило меня задуматься: почему бы просто не сделать их самому? Что ж, до недавнего времени было почти невозможно заставить это работать должным образом по разным причинам, но я нашел несколько отличных вариантов для тех, кто хочет найти способ получить более дешевые и качественные полоски Hue, которые работают так же, как официальные те.

Имея все это в виду, это мои результаты на момент написания, поэтому, пожалуйста, не считайте это гарантией! Я сделал четыре разных версии более дешевого медиатора и все еще очень доволен, но ваш пробег может отличаться.Без лишних слов, вот результат:

Краткий обзор

Причина, по которой Philips Lightstrip Plus стоит так дорого, заключается в том, что она обладает высокой точностью цветопередачи и разработана таким образом, чтобы соответствовать цвету светодиодных ламп Hue.

Компания Philips использует светодиодную ленту специального типа, называемую RGBWW (красный/зеленый/синий/теплый белый), которая оснащена отдельным светодиодным диодом для белого цвета, что обеспечивает правильные оттенки белого, а также великолепные цвета RGB. Это повышает цену, но приводит к лучшей точности по всему спектру.

С тех пор, как был выпущен Lightstrip Plus, полоски RGBWW резко упали в цене , и на самом деле их можно найти прямо сейчас по отличным ценам с лучшими характеристиками, чем у Hue. Неудивительно, что Philips не обновила свою полосу и не снизила цену, поэтому мы здесь.

Вместе с моим другом Кесом Платтелом я изучил несколько вариантов и нашел надежную альтернативу, которую вы можете заказать сегодня. Вот ваши варианты.

Дорого, быстро, излишество

Уровень навыка: Я умею пользоваться отверткой
Время: Не более 30 минут У Hue был светодиодный балласт FLS-PP на Amazon за колоссальные 50 долларов.Это качественный контроллер, якобы работающий с Hue, но это почти цена всей линейки Hue.

Многие люди сообщали, что этот вариант работает, но я думаю, что он просто не стоит того в этой ценовой категории, если только вы не планируете использовать тонн светодиодов от этой штуки. За 50 долларов вы можете построить свои собственные ленты встык, ничего не припаивая, так что читайте дальше…

Просто, дешево, быстро

Светодиодная лента за 2 доллара + контроллер Alibaba за 15 долларов = светодиодные ленты Hue, которые не нужны т сломать банк рис.twitter.com/LhPu0k7bBh
— ⚡️ Owen (@ow) 26 апреля 2018 г.

Уровень навыка: Я умею пользоваться отверткой
Время: Не более 20 минут

Время от времени за последний год Когда мне стало скучно, я просмотрел Aliexpress, чтобы найти контроллер, совместимый с Hue, но безуспешно.

Однако недавно я наткнулся на новый бренд: Gledopto, рекламирующий контроллеры, совместимые с Hue и Tradfi, которые не требуют пайки или взлома программного обеспечения, чтобы заставить его работать, что звучало многообещающе.Я заказал базовую версию RGB (подробнее об опциях читайте дальше), которая является самой дешевой, вместе с рулоном дешевых светодиодов RGB и стал ждать.

Сборка светодиодного светильника COB для выращивания растений

Создание собственной светодиодной лампы для выращивания растений имеет множество преимуществ: от экономии до настройки и выхода. Создание собственного источника света — это очень весело, и если вы вложите деньги в создание собственного источника света, а не купите готовое устройство на Amazon или eBay, вы получите конечный продукт, который НАМНОГО мощнее и эффективнее.

С тех пор, как я впервые написал эту статью, стало намного проще создавать собственные светильники. В первые дни самой сложной задачей было найти радиатор для вашей лампы для выращивания COB, сделанной своими руками, но теперь доступны все виды радиаторов с предварительно просверленными отверстиями для различных популярных COB, поэтому я думаю, что к ним стоит вернуться. это и дать ему небольшую реконструкцию. Мы начнем с изучения того, как создать свет простым способом, а затем рассмотрим оригинальный, более сложный вариант, когда вы просверливаете собственный радиатор.

МЕТОД 1: ПРОСТОЙ

. Давайте воспользуемся стандартной сборкой для этого руководства: 4 x 36-вольтовых COB на Mean Well HLG-185H-C1400. Эта установка дает около 50 Вт на COB, всего 200 Вт. Такой светильник покроет пространство около 2,5 х 2,5 фута для цветущих растений и до 3 х 3 фута для вегетативного роста или листовой зелени. Все, кроме драйвера в этом уроке, было предоставлено мне хорошими людьми из Horticulture Lighting Group, поэтому отдельное спасибо им за помощь сообществу DIY и обязательно ознакомьтесь с их офигенными Quantum Boards!

Конечно, вы всегда можете выбрать свои собственные компоненты для создания своей системы, и если вы решите изменить ее, обязательно прочитайте нашу статью о выборе светодиодов COB и соответствующих драйверов, а затем ознакомьтесь с нашим инструментом выбора драйвера постоянного тока. чтобы легко спроектировать вашу систему, используя самые популярные на данный момент COB и драйверы серии Mean Well HLG.



Компоненты

Мой список деталей для этой сборки выглядит следующим образом:

Все компоненты сборки.

4 COB Citizen CLU048-1212 Gen. 6 с цветовой температурой 3000K.

4 штыревых радиатора диаметром 120 мм от Horticulture Lighting Group

4 держателя IDEAL COB для чипов CLU048.

Тюбик с термопастой для передачи тепла между COB и радиаторами. Одна трубка делает 4 COB.

Гайки для двухжильных рычагов Wago.Эти вещи удивительны.

Линейный конический потенциометр на 100 кОм.

Этот потенциометр поставляется с красивым колпачком.

Водонепроницаемый разъем LLT-L20, который я использую для подключения питания переменного тока между драйвером и стеной.

Светодиодный драйвер Mean Well HLG-185H-C1400B.

 Инструменты

Вот что мне нужно для инструментов для этой сборки:

Сборка

1. Установка початков в держатели початков

Первый шаг прост.Возьмите свой COB и поместите его в один из держателей COB. Как правило, есть небольшая упругая вкладка, которую вам нужно нажать, и пара углов, в которые вам нужно поместить свой COB. На задней части держателя, скорее всего, будет символ плюса, указывающий, какая сторона должна совпадать с положительной стороной COB. На передней части COB будет такой же символ — просто убедитесь, что они совпадают.



2. Нанесите термопасту на заднюю часть COB

Есть несколько способов сделать это.Вы можете использовать термопасту, как я всегда это делаю, или вы можете купить удобные маленькие термопрокладки, размер которых соответствует вашему конкретному COB, хотя они могут быть дороже. Если вы выберете термопасту, нанесите ее количество размером с горошину на заднюю часть COB и распределите старой пластиковой картой:

.



3. Прикрепите COB и держатель к радиатору

.

Если вы приобрели радиаторы, подходящие для вашей конкретной модели COB, они поставляются с предварительно просверленными отверстиями, которые соответствуют точкам крепления ваших держателей.При выравнивании держателя убедитесь, что не только отверстия для винтов, чтобы закрепить его, но и отверстия для крепления дополнительного отражателя также совпадают:

4. Прервите соединение переменного тока вашего светодиодного драйвера

Если вы не знакомы с работой с электричеством, подумайте о том, чтобы заручиться помощью в терминации драйвера — в противном случае вы делаете это на свой страх и риск. Убедитесь, что все отключено, пока вы не завершите работу на 100% и не убедитесь, что все подключено правильно.

Мне очень нравится разъем, который я использовал в этом примере, потому что он водонепроницаем и отлично снимает напряжение с кабеля (если за провод потянуть, он не вырвется из разъема). Вы можете использовать разъем, как я, или ряд других, таких как разъемы питания NEMA 5-15P или IEC.

Обратитесь к руководству по эксплуатации для получения информации о проводке подключения переменного тока. У некоторых может быть напечатана информация на корпусе драйвера — мой говорит мне, что коричневый провод — это моя линия (горячая), синий — нейтраль, а зеленый — масса.Убедитесь, что вы закрутили соединения очень плотно, независимо от того, какой тип разъема вы используете, и убедитесь, что нет никаких случайных медных жил, которые могут торчать. Я подключил свой драйвер к одной стороне разъема, затем подключил шнур питания к другой стороне разъема. Я сопоставил черный шнур питания с коричневым драйвером, белый шнур питания с синим драйвером (нейтральным) и зеленый шнур питания с зеленым драйвером (земля). Убедитесь, что вы правильно определили цвета вашего шнура питания — они могут не совпадать с моими.

Для получения дополнительной информации о подключении стандартной вилки питания прочтите этот пост с инструкциями.

5. Разорвите подключение постоянного тока драйвера светодиода

Для стороны постоянного тока драйвера применяются те же правила безопасности, что и для стороны переменного тока. Обратитесь за помощью, если вам это не нравится, и обязательно перепроверьте все соединения, а затем включите его только тогда, когда вы уверены, что все сделано правильно.

Сторона постоянного тока намного проще, чем сторона переменного тока.Большинство людей используют разъемы Wago для стороны постоянного тока, и это очень просто. Просто немного зачистите выходные провода драйвера, а затем соедините их с двумя отдельными разъемами Wago. Когда вы будете готовы подключить все свои COB, положительная сторона цепи COB будет подключена к положительному Wago, а отрицательная сторона цепи COB будет подключена к отрицательному Wago (мы используем последовательное соединение в этом примере). строить).

5. Отсоедините потенциометр затемнения (только для драйверов типа B)

Если вы покупаете драйвер Mean Well, оканчивающийся на «B» (т.грамм. HLG-185-C1400 B ), вам нужно подключить к нему внешний потенциометр, чтобы приглушить свет. Если вы получите версию «А» того же драйвера, она будет поставляться со встроенным винтовым зажимом, который можно использовать для затемнения драйвера. Вот как подключить внешний потенциометр к драйверу типа B:

5. Собери рамку

В этом видео показан процесс сборки рамы от начала до конца для этих 4 COB Citizen.

6.Подключите COB к драйверу

06.09.17: Скоро… держись! А пока ознакомьтесь с этим постом о последовательном и параллельном подключении.

МЕТОД 2: ТЯЖЕЛЫЙ ПУТЬ

Если у вас нет предварительно просверленного радиатора, вы можете сделать его из процессорного кулера. Вот как.

Компоненты

Мой список деталей для этой сборки выглядит следующим образом:

Инструменты

Мне удалось завершить эту сборку с помощью следующих инструментов:

  • Аккумуляторная дрель со сверлами (в итоге я использовал сверло 3/32, которое оказалось недостаточно большим, поэтому я выбрал сверло 7/64 для винтов № 6)
  • Цифровой мультиметр
  • Инструмент для зачистки проводов
  • Винты #6 x 3/8 с подходящей отверткой #1
  • Шарпи
  • Шлифовальная насадка
  • Пластиковая карта для нанесения термопасты

Сборка

Сборка состоит из 3 основных этапов: присоединение COB к радиатору, подключение драйвера светодиода и подключение вентилятора.

1. Крепление COB к радиатору

Из трех шагов этот шаг потребует наибольшего терпения. В прошлом я обнаружил, что если я торопился со сверлением отверстий или даже с завинчиванием шурупов, то сталкивался с большими проблемами. Если вы сломаете сверло или перетянете винт и сломаете его головку, вам придется очень плохо. Исправлять такие косяки долго (придется сверлить новые 2 новые дырки, плюс постараться расплющить всю хрень, которая сейчас отломается в радиаторе), а в долгосрочной это намного проще бегите, чтобы потратить несколько дополнительных минут, чтобы сделать это правильно с первого раза!

Итак, самое главное.Кулеры ЦП, которые я заказал для использования в качестве радиаторов, поставлялись с установленной термопастой. Вы могли бы избежать повторного использования этого, но я решил стереть свой, чтобы получить более чистое приложение. Я использовал бумажное полотенце, чтобы избавиться от жира.

После того, как смазка закончилась, я сделал макет COB на радиаторе в том месте, где хотел, и маркером отметил отверстия для винтов.

Чтобы упростить задачу, я отсоединил вентилятор от радиатора.Это позволило мне положить его ровно для сверления.

Я настоятельно рекомендую использовать защитные очки при сверлении металла. У меня на работе и дома при сверлении металла в глаза попадали маленькие кусочки металла, и абсолютно жестоко удалять их после того, как они буквально въелись в глаз. Мой босс дал мне эти очки в шутку, потому что у них такой дурацкий желтый цвет. Безопасность превыше всего, верно?

Просверлите 2 отверстия как можно точнее.Если у вас есть доступ к сверлильному станку для этой детали, используйте его! В прошлом я просверливал отверстия, затем нарезал в них резьбу и использовал крепежный винт, чтобы закрепить COB на месте. Сегодня я решил просто просверлить отверстия, чтобы они были близки к размеру шурупа, а затем использовать саморезы для крепления початков. Постукивание может быть занозой в заднице, так как легко сломать кран в отверстии.

Если у вас есть заусенцы вокруг просверленных отверстий, обязательно стойте их.В противном случае COB может не сесть ровно. Отверстия, которые я просверлил, были довольно чистыми, так что мне почти не приходилось их шлифовать.

Нанесите термопасту на заднюю часть COB. На самом деле вам не нужно много для этой части — в идеале вам достаточно, чтобы покрыть COB очень тонким слоем.

С помощью пластиковой карты распределите пасту и разгладьте ее.

Винты, которые у меня были, были почти идеальной длины.Если винт достаточно длинный, чтобы попасть в ребра радиатора, он может отклониться в странных направлениях, когда попадет на ребра, и станет более склонным к поломке. Шурупы № 6 определенно излишни для этого приложения, но они подходят к отверстиям COB, и они были у меня под рукой, поэтому я их использовал.

Прежде чем установить COB на место, выполните пробную посадку винтов. Вкрутите их в отверстия и убедитесь, что они входят правильно. Это также позволит нарезать отверстия, что облегчит ввинчивание шурупа после того, как COB будет готов.

Поместите початок и выровняйте отверстия. Вот где вся эта точность и терпение окупаются!

Привинтите COB, чередуя винты для равномерного давления.

2. Подключение драйвера светодиодов

Подключить драйвер светодиода к COB довольно просто — еще проще, если вы можете сделать это без пайки. Если вы в конечном итоге будете использовать Veros, как я, обязательно закажите жгут проводов Pico-EZmate для каждого COB.Если вы используете Cree COB, посмотрите, сможете ли вы получить его с таким держателем без пайки.

Первым шагом к подключению COB к драйверу является подключение COB. В моем случае все, что мне нужно было сделать, это подключить жгут проводов к COB.

Теперь подключите другой конец жгута проводов к приводу с помощью вставных разъемов. Опять же, я бы рекомендовал использовать разъемы Wago из первой сборки, а не желтые разъемы, которые я использовал в этой сборке.Хотя эти разъемы делают свое дело, их сложнее использовать и очень трудно вытащить кабель, когда вы закончите.

Поместите провод рядом с разъемом, чтобы выяснить, сколько нужно снять. Обязательно прочитайте инструкции, прилагаемые к разъемам.

Полностью вставьте зачищенные кабели в разъемы. Вам понадобится по одному для каждой полярности.

Пришло время подключить драйвер светодиода.Сначала я сделал сторону переменного тока. Горячий провод идет в один разъем, а нейтральный в другой.

Чтобы подключить всю сборку к стене, вам придется либо пожертвовать существующим силовым кабелем, либо сделать его с помощью вилки переменного тока. Я решил использовать дешевый удлинитель и отрезал конец. Если вы повторно используете кабель, обязательно ознакомьтесь со спецификациями, чтобы узнать, на какую мощность он рассчитан. Этот кабель был рассчитан на мощность более 1600 Вт.

НЕ подключайте этот кабель, пока вы не закончите проект на 100% и не проверите все.  Будьте очень осторожны при работе с чем-либо, что связано с подключением к электросети!

Отрежьте конец кабеля и используйте функцию непрерывности мультиметра, чтобы определить, какой провод горячий, а какой нейтральный. В двухштыревой вилке меньший штырек будет горячим проводом, а больший штырь будет нейтральным. Определите каждый проводник. Если вы используете кабель с 3-контактным разъемом, у вас будет 3-й проводник, который заземлен.Подключите горячую сторону кабеля к разъему, содержащему горячий проводник для входа светодиодного драйвера. Вставьте нейтраль в разъем с нейтралью светодиодного драйвера. Потратьте время, чтобы убедиться, что кабели установлены правильно и не вытягиваются. Убедитесь, что нигде не торчат лишние провода. Не подключайте к стене, пока проект не будет на 100% завершен и проверен.

Теперь подключите сторону постоянного тока. Подключите положительную сторону выхода драйвера к тому же разъему, к которому вы подключили положительную сторону COB.Повторите для отрицательной стороны.

Это все для подключения светодиодного драйвера. Остается только одно соединение.

3. Подключение вентилятора

При подключении вентилятора ЦП вам необходимо знать, какой из проводов на вентиляторе +12 В и заземление. В моем случае красный провод — это +12 В, а черный провод — это масса, что довольно часто.

Отрежьте разъем и зачистите провода.

Так как мне лень паять и термоусаживать эти соединения, а они слишком малы для вставных разъемов, я использовал небольшие обжимные разъемы.

Если на конце вашего блока питания есть бочкообразный разъем, отрежьте его. Вам нужно будет использовать мультиметр, чтобы определить, какой провод + 12 В, а какой заземлен (просто прикоснитесь одним выводом вашего мультиметра к каждому проводнику, когда источник питания подключен, и посмотрите, что он показывает. Если он показывает + 12 В, тогда проводник, к которому прикасается положительный щуп, является положительным проводником. Если он показывает -12 В, то проводник, к которому прикасается отрицательный щуп, является положительным проводником).

Дважды проверьте источник питания, чтобы убедиться, что он выдает достаточный ток для работы вентилятора. В характеристиках моего вентилятора указано, что он потребляет всего 160 мА. Моя настенная бородавка выдает до 350 мА, так что я могу идти.

Подсоедините положительный провод источника питания к положительному выводу вентилятора и сделайте то же самое с отрицательными. Обожмите соединительные колпачки.

Готово!

Готовый продукт

Теперь, когда я закончил 2 таких присоски, мне просто нужно придумать, куда я их поставлю, и начать выращивать.Кулеры ЦП отлично рассеивают тепло и сохраняют COB красивыми и прохладными. Без работающего вентилятора радиатор очень быстро нагревается.



Я использовал эту подсветку для выращивания перца Moruga Scorpion от семян до плодоношения, и он проделал фантастическую работу:



Если вы в конечном итоге соберете свой собственный светодиодный светильник для выращивания растений, оставьте комментарий ниже о том, как это было и что (если что-то) вы сделали по-другому.

Добавить комментарий

Ваш адрес email не будет опубликован.
