Как устроен электрошокер? Принцип работы и особенности -Статьи и видео

Чтобы эффективно и правильно использовать то или иное изделие, нужно хотя бы в общих чертах понимать, как оно устроено. В особенности, если от корректной работы этого изделия зависит ваша безопасность. Не вдаваясь в подробности, понятные только специалистам, расскажем, как устроен электрошокер.

Если посмотреть каталог даже одного производителя, вы увидите, что разные модели шокеров заметно отличаются друг от друга. Но различия эти касаются лишь внешнего вида изделий, их формы и размеров. Общая конструкция шокеров и принцип работы всех моделей идентичны.

Как работает электрошокер?

На рукоятке шокера находятся две кнопки. Одна из них — переключатель предохранителя. Он не позволяет произвольно включить устройство, например, случайно нажав кнопку пуска, когда электрошокер лежит в кармане или в сумке. Вторая — собственно, кнопка «Пуск».

Какой бы формы ни был электрошокер, внутри его рукоятки и корпуса располагаются источник питания (чаще всего — аккумулятор, иногда батарейка) и электронная начинка — двухкаскадный преобразователь высокого напряжения.

Преобразователь превращает постоянный ток от аккумулятора в высокочастотный переменный ток с высоким напряжением. Электрическая схема электрошокера обеспечивает разряд с напряжением до 90 тысяч Вольт и мощностью до 3 Ватт. Это максимальные характеристики шокеров 1-го класса мощности, разрешённые законом.

Разряд подаётся на электроды, расположенные спереди шокера. Прижимая электроды к телу противника, мы воздействуем на него током.

Принцип действия электрошокеров основан на многократном и сильном сокращении мышц в месте воздействия. Это приводит к их сильному истощению, в результате чего мышцы обездвиживаются, человек теряет контроль над телом и впадает в шоковое состояние. Возможна также полная потеря сознания. Кроме того, всё это сопровождается сильным болевым эффектом.

Следует понимать, что мощный останавливающий эффект электрошокера носит временный характер. Даже если ваш противник потеряет сознание, он придёт в себя не позднее чем через 10 минут. И у вас нет причин беспокоиться о его состоянии: воздействие шокера не несёт угрозы здоровью и жизни.

Электрошоковое оружие для того и создавалось, чтобы остановить и обездвижить нарушителя, не причинив ему вреда. Это — нелетальное оружие, шокером невозможно убить.

Контактно-дистанционные электрошокеры

Чтобы воздействовать на противника, необходимо очень плотно прижать электроды шокера к его телу. Очевидно, что для этого нужно находиться в тесном контакте с противником.

Но существуют модели шокеров, которые позволяют воздействовать на расстоянии. Это стреляющие шокеры, или — контактно-дистанционные.

Все модели производства «Март Групп» — стреляющие. Чтобы купить электрошокер в интернет-магазине компании, нужно оформить заказ онлайн, и дождаться звонка менеджера. Уточнив условия оплаты и доставки, вы скоро получите свою покупку на руки.

У стреляющих электрошокеров устройство и конструкция такие же, как и у контактных моделей. С одним отличием: между электродами они имеют специальное гнездо для установки стреляющих картриджей.

Для дистанционного воздействия используют картриджи двух типов.

  • Стреляющий картридж «БТЭР» — стреляет на 4,5 метра и позволяет остановить противника, не подпуская близко. После выстрела необходимо удерживать кнопку «Пуск» нажатой. Пока вы держите кнопку, разряд воздействует на противника.
  • Сигнальный светозвуковой картридж «КСС» — оглушает и ослепляет противника, оказывает мощное психологическое воздействие. Оглушительно-громкий выстрел сопровождается ослепительной световой вспышкой что дезориентирует противника (или противников, если вам угрожают несколько человек).

Несколько важных советов

Рассказав, как устроен шокер, скажем несколько слов о правилах его применения.

Старайтесь обеспечить как можно более плотный контакт электродов с телом. Наваливайтесь и напирайте, вдавливайте шокер в противника. Имейте в виду, что инстинкт заставит его отшатнуться, поэтому давите как можно сильнее.

Старайтесь воздействовать в те места на теле, которые наиболее чувствительны к току. Это живот и пах, верхняя часть груди, спина (в особенности, поясница), ягодицы. Воздействие шокера на конечности болезненно, но менее эффективно.

Всегда поддерживайте высокий уровень заряда аккумулятора. Если шокер не используется, достаточно заряжать его один раз в год. Подзаряжайте шокер после каждого интенсивного применения.

3.000.000 вольт для учебных целей / Хабр

(3.000.000 вольт — надпись на коробке, реальное напряжение на выходе неизвестно)

Вдохновленный экспериментами луганских коллег и интересом к распилу лазера, решил продолжить исследовать внутренности мощных устройств, которые можно легко купить в интернет магазине. (Благодарю magnad.ru за предоставленное оборудование.)

Немного истории

В 1852 г. Альберт Суненберг и Филипп Рехтен запатентовали технологию, по которой гарпун соединялся проводом с оборудованием на корабле, вследствие чего животное получало сильный разряд электрического тока. Прошло 100 лет, а дальше китов дело не двинулось.

Дальним родственником электрошокеров можно считать электрический хлыст для животных, запатентованный американцем Генри Диксоном еще в 1915 году. Его идею развили в своем электрошоковом устройстве другие изобретатели, пока, наконец, некто Джон Кавер не придал этому изделию все черты современного электрошокера. В 1974 году он оформил патент на устройство под названием «Оружие для обездвижения и задержания», подразумевающее поражение человека переменным током высокого напряжения.

О чем подумал я в первую очередь когда мне попался в руки электрошокер?

???

О том что можно захватить живого пришельца



Ностальгия по UFO
Слабо парализовать вот этого товарища?



Под катом несколько фоток и описание того, что находится внутри электрошокера-фонарика, плюс как сделать электрошокер самому и как сделать бронежилет против электрошокера



(В ходе эволюции десептиконы электрошокеры научились маскироваться под разные предметы)


(Мой электрошокер (Молния Premium) ненавязчиво «вшит» в диодный фонарик)


(Прошелся по Хакспейсу с предложением просто подержаться за проводки)


(Цельноалюминиевый корпус не рассчитан, чтобы его раскручивали, но разве это кого-то остановит?)


(Без «соединительного» скотча. Справа «отсек» с трансформатором, по центру — отсек с переключателем, слева — отсек с конденсаторами)

Все модули залиты смолой, пока расковыривал, ощущал себя палеонтологом на раскопках. Ниже — то что удалось извлечь при помощи плоскогубцев, отвертки и ножовки по металлу.


(Катушки, конденсаторы, диоды, осколок ферромагнетика)

Принцип действия

Усиленное сокращение мышц в области контакта с электродами приводит к быстрому их истощению вследствие разложения сахара в крови. Эти процессы в совокупности с умеренными болевыми ощущениями и сильным психологическим воздействием приводят к кратковременному обездвиживанию мышц и временной недееспособности нападающего. (Думаю, что девушки сообразят какую мышцу стоит обездвижить/истощить первым делом)

Резкий звук («трещотка») приводит к замешательству на несколько секунд, чем можно воспользоваться.

Бронежилет против шокера

Нашлись умельцы, которые смастерили из карбоновой стропы подкладку под пиджак, защищающую от электрошокера


Сделай сам

Еще один товарищ очень огорчился малой мощностью шокеров, которые есть в свободной продаже, и решил смастерить

свой

шокер.

Как говорит автор, «простым смертным запрещено носить/использовать шокер мощностью более 3 Ватт» и с легкостью спаял

из остатков плеера

шокер мощностью 70 Ватт


похожие компоненты

Более подробное описание тут

Видеоуроки по сборке самого мощного шокера


Будучи школьником, одной из самых прикольных электрических игрушек был пьезоэлемент из зажигалок. Чувствовал себя если не Рэйденом, то уж Джокером из старого Бэтмена. Плюс проводил кучу опытов с тем, в какое место себя щелкнуть, чтоб определенный пальчик дернулся.

Если создатель FidoNet учит детей взламывать машины, а скейтбордист учит афганских детей физике и истории во время катания на доске, так почему бы не сделать труды/ОБЖ/электродинамику более наглядной и не творить полезные штуки?

Понятное дело, что стоит вопрос безопасности/адекватности и ответственности (но я из медицинского жгута в 5-м классе собирал рогатку которая пулей от макарова пробивала кровельную жесть, что намного опаснее шокера и дальнобойнее), зато как интересно-то будет мальчишкам.

Интересно, будут ли «трудовики» нового поколения рассказывать школьникам как собрать шокер или лазер самостоятельно?

Принцип устройства стреляющих электрошокеров Taser 5-M

Коварные разработчики новых моделей электрошокеров не оставляют агрессорам ни малейших шансов! Из шокера теперь можно в прямом смысле слова отстреливаться, не давая противнику даже приблизиться и парализуя его не касаясь оружием..

Стреляющий электрошокер: то, что парализует с пяти метров

Коварные разработчики новых моделей электрошокеров не оставляют агрессорам ни малейших шансов! Из шокера теперь можно в прямом смысле слова отстреливаться, не давая противнику даже приблизиться и парализуя его не касаясь оружием.

Как действует стреляющий электрошокер

Шокеры данного типа оснащены специальными съемными картриджами, которые укомплектованы боевыми электродами. Последние вылетают из шокера словно пули и вступают в контакт с противником.

Если вы решили стреляющий электрошокер купить, то знайте: в картридже есть детонаторы с порохом, который взрывается от электрической дуги.

Противник же этого не знает и не может понять – отчего вдруг он провалялся без движения полчаса, если к нему никто даже не приближался?

Дело в том, что после срабатывания детонаторов из картриджа стреляющего электрошокера Taser (либо другой модели) к противнику на большой скорости устремляются два электрода. Это утяжеленные металлические шипы несущие «подарок» — парализующий электрический разряд. И одежда здесь не защитит – например, упомянутый электрошокер Тайзер пробьет слой в семь миллиметров.

Так как bestshocker.ru – магазин, где вся продукция тщательно тестируется, то мы проверяли и эти виды шокеров. Были удивлены, когда электроды стреляющего электрошокера Taser пробили 7-миллиметровую фанеру более чем с четырех метров.

Дополнительные возможности электрошокер Taser

А если одного выстрела мало? А если промах или нужно «успокоить» еще одного оппонента?

Такое случается редко, но и такие возможности разработчики предусмотрели. Так, например, электрошокер Тайзер снабжен тремя съемными картриджами. Значит, у вас есть три выстрела, после чего шокер и дальше можно использовать, но уже как обычный контактный. Мощь воздействия остается такой же.

Но и это еще не все. Многие стреляющие электрошокеры снабжены лазерными прицелами. Так что промахнуться еще нужно постараться – ведь вы отлично видите, куда полетят электроды!

Стреляющий шокер и его картриджЕще одна «фишка» таких шокеров – очень мощный аккумулятор, который держит заряд в течение нескольких месяцев.

Такие шокеры стоят на вооружении многих спецслужб и правоохранителей. В частности, ими охотно пользуются китайские полицейские.

Где купить стреляющий электрошокер?

Оружие такого типа у нас пока не очень распространено – как говорится, не все еще как следует распробовали. Поэтому хороший и в то же время недорогой стреляющий электрошокер купить не так просто.

Но вам повезло, ведь вы на страничке федеральной сети средств самозащиты bestshocker. ru, а значит — купить стреляющий электрошокер недорого, с гарантией и доставкой можете прямо сейчас!

Мы уже упоминали, что любим тестировать свою продукцию и данный тип шокеров – не исключение.

Цена стреляющего электрошокера у нас рекордно низкая, поэтому спешите приобрести.

Кроме того, доставка обеспечена в любой населенный пункт РФ, существующий на карте. В Москве и СПб шокер вам доставит курьер, в любом другом месте – почта.

Заказывайте стреляющий электрошокер и станьте недосягаемыми для тех, кто хотел бы причинить вам неприятности. Стремительные разящие электроды у кого угодно отобьют такую охоту.

Электрошокер с фонарем – ремонт своими руками

Электрошоковое устройство (электрошокер), сокращенно ЭШУ, является общедоступным специальным средством защиты от правонарушителей и эффективным средством для отпугивания и защиты при нападении животных, например, собак.

Шокеры на рынке представлены в широком ассортименте, но принцип работы всех моделей одинаковый. Отличаются они друг от друга только величиной напряжения на электродах, мощностью дуги, надежностью и наличием дополнительных сервисов, таких как фонарик и встроенное зарядное устройство и других.

Главными потребительскими параметрами любого шокера является величина напряжения холостого хода на электродах разрядника и мощность дуги. Согласно ГОСТ Р 50940-96 «Устройства электрошоковые. Общие технические условия.» шокеры по напряжению на электродах разделяются на пять групп. Первая – от 70 до 90 кВ, вторая от 45 до 70 кВ, третья от 20 до 45 кВ, четвертая от 12 до 20 кВ и пятая до 12 кВ включительно. А по мощности воздействия дуги – на три типа. Первый – от 2 до 3 Вт, второй – от 1 до 2 Вт и третий, от 0,3 до 1 Вт.

Классификация электрошокеров

В зависимости от сочетания типа и группы, которыми обладает конкретная модель электрошокера, его можно согласно ГОСТ Р 50940-96 отнести к одному из пяти классов. К какому классу соответствует электрошокер, легко узнать из представленной ниже таблицы. Например, электрошокер второго типа третьей группы относится к третьему классу.

Электрошокеры первого класса очень мощные и дорогие, это оружие для спецназа. Для индивидуальной защиты вполне подойдет шокер второго или третьего класса. Шокеры четвертого и пятого класса пригодны скорее для устрашения злоумышленника, чем для реальной защиты.

Внимание, если Вы надумали покупать электрошокер, то учтите следующее. Для временного паралича физической силы злоумышленника время непрерывного воздействия разряда шокера на его тело должно быть около 3 секунд. При меньшем времени воздействия Вы только разозлите нарушителя и тогда вполне возможно сами попадете под воздействие своего же шокера. Шокер допустимо применять только в случае уверенности в том, что сможете удержать прижатый электродами шокер к телу противника в течение трех секунд.

Электрическая схема электрошокера, принцип работы

Пришлось ремонтировать электрошокер типа JSJ-704 с фонарем. Внешний вид этого шокера представлен на фотографии выше. По внешним признакам шокер был исправным, светодиод, индицирующий заряд аккумулятора при подключении шокера к сети светился. Фонарик работал, светодиод готовности к разряду тоже светился, но при нажатии на кнопку включения разряда ничего не происходило. Стало очевидно, что неисправность кроется в схеме высоковольтного преобразователя.

Все электрошокеры в независимости от модели и производителя работаю на одном принципе. Напряжение от аккумулятора или батареек подается на высокочастотный генератор, преобразующий напряжение постоянного тока в переменное напряжение. Переменное напряжение подается на повышающий высоковольтный трансформатор, вторичная обмотка которого подсоединяется непосредственно или через умножитель напряжения к внешним электродам шокера. При включении электрошокера между электродами возникает мощная электрическая дуга.

На фотографии представлена электрическая принципиальная схема электрошокера модели JSJ-704.

Схема состоит из нескольких функциональных узлов. На конденсаторе С1 и диодном мосте VD1 собрано зарядное устройство аккумуляторной батареи GB1. С1 ограничивает ток заряда до 80 мА, диодный мост выпрямляет напряжение. Резистор R1 служит для разряда через него конденсатора С1 после отключения шокера от сетевого напряжения для исключения разряда конденсатора через тело человека при случайном прикосновении в выводам вилки.

Светодиод HL1 служит для индикации подключения шокера к электрической сети 220 В, R2 служит для ограничения протекающего тока через HL1. Эта часть схемы непосредственного участия в работе шокера не принимает и служит только для зарядки аккумулятора и в моделях других шокеров может отсутствовать. Время зарядки полностью разряженного аккумулятора составляет 15 часов.

Светодиод HL2 с токоограничивающим резистором R3 является фонариком. Включается фонарь при переводе движка переключателя S1 в среднее положение. Фонарик размещен между разрядником шокера и удобен в темноте. В некоторых моделях шокеров может отсутствовать.

Светодиод HL3 с токоограничивающим резистором R4 служат для индикации включения шокера в режим готовности к применению. Для исключения случайного включения в режим разряда предусмотрена тройная защита в виде трех выключателей. Чтобы появился разряд между электродами необходимо сначала передвинуть движковый выключатель S1 (расположен рядом с круглой кнопкой) в крайнее правое положение, затем второй движковый выключатель S2 (расположен рядом с разъемом подключения шокера к сети для зарядки) в правое положение, после этого засветится светодиод HL3, сообщающий, что шокер готов к разряду. И только после этого при нажатии на круглый толкатель само возвратной кнопки S3 «Пуск» между электродами появится разряд в виде синей дуги.

Как разобрать электрошокер

Благодаря тому, что половинки корпуса шокера между собой скреплялись с помощью четырех саморезов, разобрать его не представляло трудностей.

Головки трех саморезов хорошо просматривались в потайных отверстиях, а четвертого – была заклеена этикеткой. После отвинчивания всех саморезов половинки легко рассоединились.

После снятия крышки открылась следующая картина. Как видно на фотографии, монтаж деталей электрошокера выполнен навесным способом, печатной платы нет. Высоковольтный преобразователь залит компаундом. Это хорошо, так как он защищен от влаги и, следовательно, более надежный, но плохо, что преобразователь является неремонтопригодным. Надо отметить, что хотя шокер и китайского производства, но все пайки выполнены качественно и надежно.

Ремонт электрошокера

Внимание, при ремонте электрошокера необходимо соблюдать осторожность, чтобы случайно не прикоснуться к разрядным электродам во время работы шокера. Иначе можете получить неприятные ощущения.

Ремонт любого электронного устройства начинается с проверки электропитания. Поэтому первым делом нужно проверить работоспособность аккумулятора или батареек. Проверку можно выполнить с помощью мультиметра. Если шокер работает от батареек, то кроме исправности их нужно проверить состояние контактов в батарейном отсеке. Бывает, они окисляются или ослабевают их пружинящие свойства.

При нажатии кнопки «Пуск» при горящем индикаторе «Готовность» разряда не происходило, но напряжение на выводах аккумулятора, равное 7,2 В, не падало. Следовательно, дело не в аккумуляторе. Проверил напряжение при нажатии кнопки «Пуск» на входных выводах Высоковольтного преобразователя, оно упало до нескольких вольт. Этого напряжения было достаточно для свечения светодиода HL3, но недостаточно для работы преобразователя.

Следовательно, неисправность была в плохом контакте одного из выключателей, S1, S2 или S3. Закоротил перемычкой выводы S2 и электрошокер заработал. Для восстановления работоспособности шокера нужно почистить или заменить неисправный выключатель.

Если электрошокер давно не включали, то в некоторых типах выключателей контакты окисляются и зачастую для восстановления их работоспособности достаточно раз двадцать произвести включение и выключение. Тогда окисел сотрется, и выключатель вновь заработает.

Но так как шокер был раскрыт и доступ к контактам в неисправном выключателе был, то от выключателя были отпаяны провода и контакты прочищены кисточкой, смоченной спиртом. Во время, когда контакты были мокрыми от спирта, производилось интенсивное переключение выключателя. После подпайки к выводам проводов обратно, работа шокера восстановилась. Как видите, своими руками удалось отремонтировать электрошокер, затратив совсем немного времени.

Всего просмотров: 39845

Вот видеоролик, демонстрирующий работу электрошокера после ремонта. Как видно между электродами возникает довольно мощная дуга, сопровождаемая сильным звуком широкого спектра. Такой звук очень не любят животные, особенно собаки, убегают, поджав хвосты.


Алексей 01.11.2015

Добрый вечер!
У меня как раз такой же электрошокер, как у Вас на примере после зарядки держит заряд не больше суток. Возможна ли замена аккумулятора? Шокеру уже три года, регулярно заряжался раз в месяц.
С уважением, Алексей.

Александр

Здравствуйте, Алексей!
Штатную батарею аккумуляторов электрошокера можно заменить 6 любыми пальчиковыми никель-металгидридными (Ni-MH) аккумуляторами типоразмера АА или ААА емкостью от 1 А×часа, которые имеют напряжение 1,25 В. Для этого достаточно соединить их последовательно, соблюдая полярность, методом пайки.

нужно ли разрешение на электрошокер в России?

Вы уже писали несколько статей про самозащиту с помощью перцового баллончика.

В моем случае ситуация другая: моя девушка периодически подвергается в общественном транспорте нападкам психически нездоровых людей, которые пытаются ее облапать. Сама она за себя, ввиду комплекции, нормально постоять не может.

Расскажите, можно ли использовать электрошокер, чтобы вразумить этих людей? Если да, какие особенности выбора и использования шокера? Можно ли его использовать в крайних ситуациях не только в транспорте, но и на улице?

Заранее спасибо!

С уважением,
Никита

Закон разрешает защищать свою жизнь и здоровье чем угодно: электрошокером, перцовым баллончиком, ножом или дробовиком. Но человек, который защищается, должен помнить, что защита должна быть адекватной и соразмерной: нельзя выстрелить в человека, который нагрубил.

Дмитрий Сергеев

разобрался с самообороной

Профиль автора

Выбор и покупка электрошокера

Лучше приобрести сертифицированный шокер отечественного производства. Лицензии или специального разрешения для этого не требуется. В магазине могут спросить только паспорт: убедиться, что покупателю исполнилось 18 лет.

ст. 13 ФЗ об оружии

Мощность шокеров для рядовых граждан ограничена 3 ваттами. Для сравнения: служебные шокеры могут иметь мощность до 10 ватт — они свободно не продаются, пользоваться ими могут только сотрудники правоохранительных органов.

В сети много пишут, что человек со слабым сердцем может умереть от удара электрошокером. Но в России таких случаев не зарегистрировано. Вся информация о летальных случаях — из стран, где нет ограничений мощности.

Ожидать чудес от шокера не стоит. На кого-то он действует лучше, на кого-то — хуже: у всех разная восприимчивость к ударам током. Толстая одежда снижает его эффективность. Чем больше масса нападающего, тем менее чувствительны для него удары током.

Защита любым доступным способом

Каждый вправе защищать себя способами, которые не противоречат закону. По уголовному кодексу, если к вам применяют насилие, опасное для жизни и здоровья, вы можете причинить нападающему любой вред. Это не преступление. Самооборона в такой ситуации никакой ответственности не влечет.

ст. 37 УК РФ
ст. 39 УК РФ

Вы пишете, что девушку пытаются облапать в общественном транспорте. Я понимаю, что ситуация крайне неприятная, но, судя по вашему описанию, угрозы ее жизни в этом случае нет.

С точки зрения закона девушка может обороняться — но только если оборона будет соответствовать опасности посягательства. Единственное исключение: когда жертва не может оценить степень реальности угрозы из-за неожиданности посягательства. Как это работает, проще всего объяснить на примерах.

Допустим, жертва чувствует прикосновения постороннего человека в автобусе. Она отталкивает его и поднимает шум. В этом случае все в порядке: пределы необходимой обороны никто не превысил, действия соответствуют характеру посягательства. Если пристающий человек продолжит свои действия и они будут реально угрожать жизни или здоровью, жертва имеет право на защиту и газовым баллончиком, и электрошокером, и даже пистолетом.

Другая ситуация. Девушка в ответ на прикосновения разряжает в мужчину шокер. Возможно, он просто испугается и убежит. Но есть вероятность, что он вызовет полицию и даст показания, что неадекватная агрессивная девушка без видимых причин применила в отношении него электрошокер. Если не будет свидетелей нападения мужчины, девушку могут привлечь к уголовной ответственности за хулиганство.

Еще одна ситуация: мужчина подбегает к девушке, закидывает ее на плечо и бежит в сторону ближайшего леса, бормоча при этом что-то о жертвах богам тьмы. В этом случае жертва может применить баллончик, электрошокер, нож или огнестрельное оружие — на свой выбор. Нападение произошло неожиданно, и установить, чего хотел нападающий, было невозможно.

Судебная практика по делам о самообороне

В делах о самообороне нападавший часто превращается в потерпевшего, а оборонявшийся — в обвиняемого. На разбирательства уходят годы, затраты на адвокатов сложно подсчитать.

Преимущество шокеров и газовых баллончиков в том, что их применение редко приводит к тяжкому вреду здоровью нападавшего. По крайней мере, я не смог найти судебную практику, когда кто-то был осужден после применения электрошокера или газового баллончика при самообороне.

Если в результате самообороны умышленно причинить нападающему средней или легкий вред здоровью, нанести побои или причинить любой вред по неосторожности, к уголовной ответственности не привлекут.

Постановление Пленума ВС РФ от 27.09.2012 № 19

Этого не скажешь о самообороне с помощью травматического пистолета или ножа. Ими очень просто нанести тяжкие телесные повреждения или даже убить нападающего.

Один из наиболее известных примеров — дело Александры Иванниковой, которая убила насильника ножом. Обороняясь, она попала ему в бедро, и он скончался от кровопотери. Несколько лет дело рассматривалось в судах, его переквалифицировали по разным статьям уголовного кодекса, и даже вынесли обвинительный приговор. Потом его отменили, а девушку оправдали. Но на это потребовалось много времени, потери в данном случае оценить очень сложно.

Люблинский суд Москвы прекратил уголовное дело Александры Иванниковой

Использование электрошокера

Вы пишете, что в силу комплекции девушка не может сама постоять за себя. Но нужно понимать, что с появлением в ее кармане электрошокера комплекция не изменится, а средство самообороны не будет работать самостоятельно. Поэтому очень важно подготовиться к возможной нештатной ситуации.

Подготовка должна быть полной. Чтобы грамотно защитить себя, нужно не только метко стрелять и попадать электрошокером в нужные места на противнике. Нужно четко понимать, что представляет угрозу жизни и здоровью, а что не представляет. Прикосновение в автобусе не угроза. В переполненном общественном транспорте человек может сослаться на тесноту. В этой ситуации достаточно оттолкнуть обидчика и привлечь внимание к его действиям. После этого лучше покинуть место конфликта — переместиться в другой конец вагона метро или автобуса.

Если девушка слышит в свой адрес словесные угрозы жизни и здоровью — это уже повод оборонятся, не дожидаясь, пока слова станут действиями. В этом случае применение любого средства самообороны должно быть неожиданным для нападающего — не нужно его доставать и демонстрировать треск и искры от электроразрядов. О применении электрошокера нападающий должен узнать от собственных болевых рецепторов, а не благодаря предупреждениям.

В любом случае электрошокер, как и любое средство самообороны, я рекомендую использовать только в самом крайнем случае, когда другие способы избежать конфликта исчерпали себя.

Что нужно знать о самообороне с помощью электрошокера

Для самообороны приобретайте сертифицированный шокер отечественного производства. Избегайте китайских поделок: их мощность может быть ниже заявленной, и для самообороны они не подойдут.

Применяйте электрошокер, когда считаете, что вам угрожает реальная опасность, — простого прикосновения в автобусе недостаточно. В случае серьезных словесных угроз основания для применения шокера есть.

Любое средство самообороны не работает само по себе. Если не хватает смелости оттолкнуть человека, который пристает в автобусе, может не хватить смелости применить электрошокер.

Чтобы использовать любое средство самообороны, необходима теоретическая и практическая подготовка. Статьи в интернете не научат человека защищаться. Проведите со своей девушкой практические занятия: вытащите из шокера батарейку и имитируйте действия нападающего. О том, как провести такие тренировки, мы рассказывали в статье «Как пользоваться перцовым аэрозолем».

Любое средство защиты применяйте внезапно для нападающего. Никогда не угрожайте баллончиками и электрошокерами. Самая лучшая ситуация — это когда нападающий не видит средства защиты до момента применения и не подозревает о его наличии.

Случаев летального исхода от применения электрошокеров в России не зафиксировано.

Если у вас есть вопрос о личных финансах, правах и законах, здоровье или образовании, пишите. На самые интересные вопросы ответят эксперты журнала.

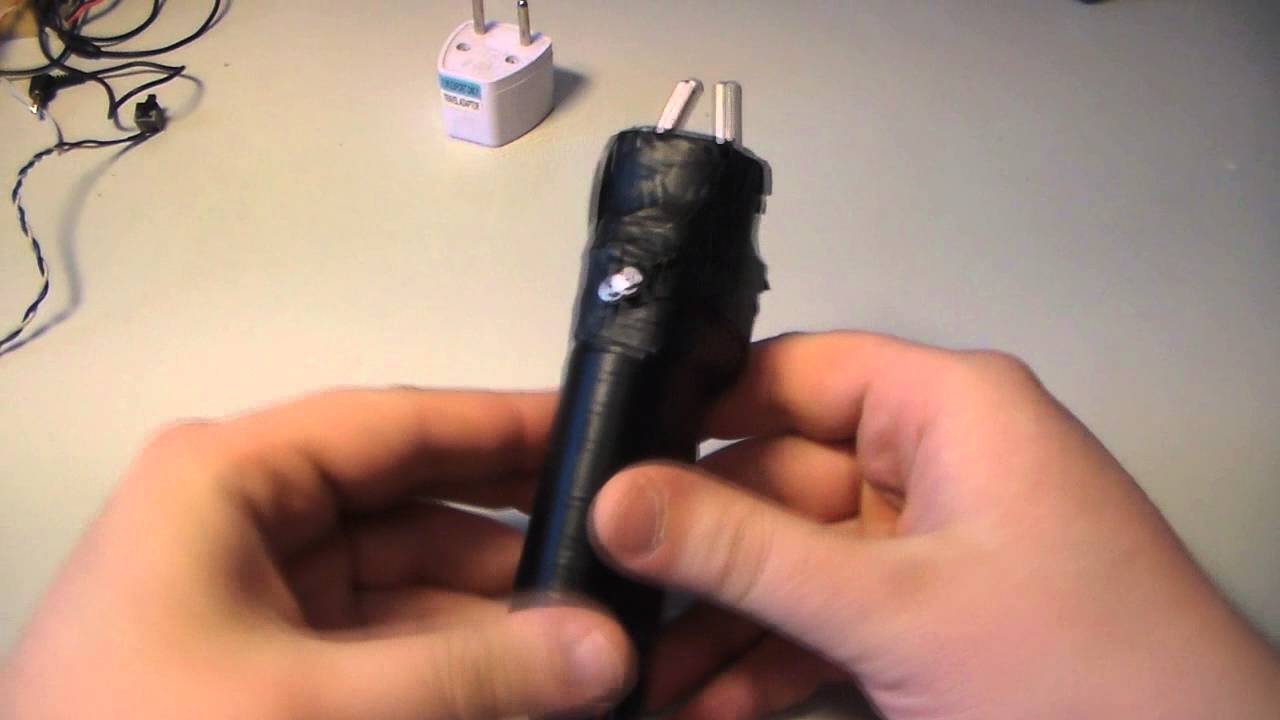

Электрошокер своими руками или как сделать электрошокер?

Электрошокер своими руками или как сделать электрошокер?

Прежде всего хотим сообщить, что мы ни в коем случае не рекомендуем повторять то же самое, что указано далее. Статья дает только представление о том, как и из чего устроен электрошокер. В ознакомительных целях предоставляем информацию об общем устройстве электрошоковых устройств и принципе их действия.

Более того, если Вы сделаете электрошокер, в несколько раз мощнее допустимых показателей, то это будет выходить за рамки разрешенных норм и правил применения оружия и средств самообороны

Итак, чтобы не допускать ошибок и что не надо делать, необходимо посмотреть видео, суть которого вкратце можно описать следующим образом:

Необходимо совместить высоковольтный инвертор и умножитель напряжения.

Берется проволока один миллиметр диаметром и наматывается на сердечник 7 витков в 2 слоя. Потом вся обмотка изолируется лентой и поверх мотается проволока диаметром 0,1 миллиметра, делается 10 слоев по 100 витков.

Берем конденсаторы 4000 Вольт 4-6 пикоФарад. Еще будут нужны диоды КЦ123Б по 12 000 Вольт, формируем умножитель, который может быть залит технической смолой.Переходим к трансформатору.

Таким образом, мы получаем достаточно мощный умножитель. Подробные моменты сборки по данной схеме мы умышленно исключили из статьи во избежание повторения эксперимента, при этом, если Вы чувствуете в себе талант и хотите заняться изобретением своего электрошокера – мы Вас только поддерживаем, только подходите к этому профессионально.В качестве источника питания можно использовать пальчиковые батареи (от 8-ми штук).



Материалы:

схем.net и art-lus.ru

Никола Тесла. Повелитель Вселенной. издательство Питер.

Прежде всего хотим сообщить, что мы ни в коем случае не рекомендуем повторять то же самое, что указано далее. Статья дает только представление о том, как и из чего устроен электрошокер. В ознакомительных целях предоставляем информацию об общем устройстве электрошоковых устройств и принципе их действия. Более того, если Вы сделаете электрошокер, в несколько раз мощнее допустимых показателей, то это будет выходить за рамки разрешенных норм и правил применения оружия и средств самообороны В сети мы нашли довольно-таки интересное видео, демонстрирующее производство такого электрошокера, далее приведено описание. Схема электрошокера достаточно проста и сводится к построению цепочки умножителей напряжения. В теории, можно сделать электрошокер в сотни раз превышающий мощность разрешенного, что опасно для жизни. По нашей информации, один российский инженер-проектировщик сделал такой электрошокер, который подобно аппарату тесла передавал ток на расстоянии. Закончилось это трагично, при испытаниях. Итак, чтобы не допускать ошибок и что не надо делать, необходимо посмотреть видео, суть которого вкратце можно описать следующим образом: Необходимо совместить высоковольтный инвертор и умножитель напряжения. Инвертор подготавливается по принципу построения мультивибратора на двух полевых транзисторах. Можно применять транзисторы IRFZ48 или подобные. Далее, необходим Ш-образный сердечник, на который наматывается проволока. Берется проволока один миллиметр диаметром и наматывается на сердечник 7 витков в 2 слоя. Потом вся обмотка изолируется лентой и поверх мотается проволока диаметром 0,1 миллиметра, делается 10 слоев по 100 витков. Берем конденсаторы 4000 Вольт 4-6 пикоФарад. Еще будут нужны диоды КЦ123Б по 12 000 Вольт, формируем умножитель, который может быть залит технической смолой.Переходим к трансформатору. Таким образом, мы получаем достаточно мощный умножитель. Подробные моменты сборки по данной схеме мы умышленно исключили из статьи во избежание повторения эксперимента, при этом, если Вы чувствуете в себе талант и хотите заняться изобретением своего электрошокера – мы Вас только поддерживаем, только подходите к этому профессионально.В качестве источника питания можно использовать пальчиковые батареи (от 8-ми штук).   Материалы: схем.net и art-lus.ru Никола Тесла. Повелитель Вселенной. издательство Питер.

Электрошокер своими руками или как сделать электрошокер?

Электрошокер своими руками или как сделать электрошокер?

2014-10-25

Elektroshoker

рекомендации

65%

профессионализм

65%

74

Электрошокер в руках полицейского: ″усмиритель″ или угроза для жизни? | Анализ событий в политической жизни и обществе Германии | DW

На вооружение полицейских в Германии поступает все больше электрошокеров. Эти аппараты позволяют во многих ситуациях предотвращать применение огнестрельного оружия и, по сути, спасают жизни. Разряд тока воздействует на центральную нервную систему и на несколько мгновений парализует противника. Тем не менее применение шокеров вызывает все больше вопросов. В последнее время эта тема в Германии стала предметом ожесточенных дискуссий.

Испытать электрошок на себе

«Это были пять секунд настоящего ужаса!» — делятся впечатлениями немецкие полицейские, испытавшие на себе действие электрошокера. Два гарпуна-электрода пробивают даже толстый слой одежды на расстоянии до четырех с половиной метров, 50 тысяч вольт вызывают мощную судорогу по всему телу. Если оценить болевые ощущения, то по десятибальной шкале — это девять, если не все десять баллов, уверяет инструктор полиции Томас Шилькен (Thomas Schilken).

Человек, получивший разряд тока, просто теряет контроль над всем своим телом и падает на землю, но уже через несколько секунд может встать. Тем не менее те, кто опробовал удар на себе, еще раз испытать подобное ни за что не согласны. «Спасибо, мне хватило!» — говорит Томас Шилькен. На подобные испытания некоторые полицейские идут добровольно для того, чтобы точно знать, на что способен электрошокер.

Электрошокеры спасают жизни?

В Германии окрашенную в желтый и черный цвета модель Taser X26 теперь все чаще можно увидеть на поясах блюстителей порядка. Цена аппарата, названного в честь американского изобретателя и известного производителя электрошокеров, — около 1400 евро. Фирма, выпускающая эту популярную во многих странах модель, в настоящее время называется Axon. Она активно рекламирует свою продукцию немецким полицейским.

Главный довод производителя — электрошокеры спасают жизни, ведь короткий разряд тока гораздо безобиднее, чем выстрел из пистолета или удар дубинки. По мнению сторонников шокеров, среди которых и много немецких правоохранителей, Taser удачно заполняет собой существующую брешь: он как раз подходит для ситуации, когда перцовый газовый баллончик уже не помогает, а применение огнестрельного оружия слишком рискованно.

По словам полицейских, Taser производит на правонарушителей «деэскалационный эффект». Ведь нередко для успокоения ситуации достаточно лишь пригрозить применением шокера. Опыт показывает, что немецкие полицейские гораздо чаще грозят таким аппаратом, чем  применяют его в действительности.

Очередной трагический случай в Германии

Однако электрошокер не так безобиден, как это пытаются представить его производители. Что в очередной раз продемонстрировал недавний случай в городке Пирмазенс на юго-востоке Германии. Человека с психическим расстройством необходимо было доставить из его собственной квартиры в больницу.

Полицейские во время тренинга по использованию электрошокера

Так как он сопротивлялся, как только мог, полицейский применил против него электрошокер, от чего 56-летний мужчина уже не оправился. В полицейском автомобиле он потерял сознание и вскоре умер по прибытии в больницу.

Прокуратура ведет расследование этого происшествия. Пока прямая причинно-следственная связь между применением электрошокера и смертью жертвы не установлена, ведь необходимо учесть массу факторов, которые могли повлиять на состояние мужчины. Между тем трагический случай в Пирмазенсе — далеко не единственный. В Германии зарегистрированы еще три подобных инцидента.

Причина смерти – удар током?

Фирма-производитель также признает, что применение шокера сопряжено с определенными рисками. По данным Axon, за четверть века с того момента, когда был изобретен Taser, было зафиксировано 26 случаев со смертельным исходом. Все они, по словам представителей фирмы, были связаны с неуправляемым падением уже после удара током или же с воспламенением одежды.

Фирма-производитель признает, что применение шокера сопряжено с определенными рисками

При этом в Axon категорически отрицают возможность гибели исключительно из-за воздействия разряда на сердечно-сосудистую систему человека. Согласно же исследованию информационного агентства Reuters, за последние 20 лет лишь в США вследствие применения электрошокеров погибли в общей сложности около тысячи человек. При этом в 153 случаях результаты экспертизы указывали на смерть от последствий удара или ударов током — без влияния на организм каких-либо дополнительных факторов.

Во многих ситуациях прийти к однозначным выводам не удалось. Более того, по данным Reuters, компания Axon «заботится о связях со специалистами, которые решают, явился ли удар током в том или ином случае основной причиной смерти».

Группы риска при применении электрошокера

«У здорового человека в таких случаях не может возникнуть каких-либо серьезных проблем», — уверен Томас Денеке (Thomas Deneke), главврач одной из больниц в Баварии, специализирующихся на сердечно-сосудистых заболеваниях. Но, добавляет Денеке, если у человека проблемы с сердцем или же он принимает определенные медикаменты или наркотики, удар шокера может нести серьезную угрозу для жизни. А ведь именно в этом и кроется главная проблема.

Taser — опробованное средство против лиц, пытающихся покончить с собой, а также людей агрессивных, с расшатанной психикой. Нередко они принимают медикаменты или находятся под воздействием наркотиков. Помимо прочего они пребывают в состоянии крайнего стресса. Все это как минимум способствует тому, что удар тока может привести к инфаркту.

Электрошокер как орудие пыток

В последние годы в Германии и других странах Европы для сотрудников полиции проводят специальные тренинги по применению электрошокеров. Правоохранителям указывают, что Taser нельзя обращать против «людей с явными признаками сердечно-сосудистых заболеваний, а также беременных женщин и детей и подростков до 14 лет», рассказывает инструктор Томас Шилькен.

В Германии, по его словам, вовремя позаботились о том, что бы не повторилось то, что произошло в Нидерландах в 2017 году. Там в ходе тестовой фазы полицейские использовали электрошокеры в «контактном модусе». Это когда аппарат прижимают непосредственно к телу человека, разряд не производит парализующего воздействия, но вызывает сильнейшую боль. На случаи такого применения шокера в Нидерландах отреагировал комитет ООН против пыток.

В свою очередь международная неправительственная организация Amnesty International указывает на то, что во многих странах полицейские применяют шокеры даже против людей в наручниках, находящихся в тюремных камерах. По мнению представителей организации, с момента появления этих аппаратов у стражей порядка число случаев применения насилия и пыток со стороны полиции возросло. Проведение соответствующих тренингов и разъяснительной работы способствует улучшению ситуации, отмечают правозащитники.

______________

Подписывайтесь на наши каналы о России, Германии и Европе в | Twitter | Facebook | YouTube | Telegram

Смотрите также:

  • Техника на службе немецкой полиции

    Рассказ о полицейской технике в Германии мы начнем с почетного эскорта. Глав государств во время официальных визитов в ФРГ сопровождают 15 немецких мотоциклистов на BMW. Во время неофициальных — семь. Эскорты также положены по протоколу председателям иностранных парламентов, главам правительств и МИД — 3, 5 или 7 мотоциклов в зависимости от статуса визита.

  • Техника на службе немецкой полиции

    В качестве патрульных машин в Германии используются седаны, универсалы и микроавтобусы разных производителей. Основным цветом кузова долгое время был белый, но затем стали также заказывать машины серебристой лакировки, которые после обновления автопарка легче продать. Вторым цветом в комбиации раньше был зеленый, но затем в Германии перешли на синий — рекомендуемый в качестве стандартного в ЕС.

  • Техника на службе немецкой полиции

    Для скрытого патрулирования на автобанах полиция располагает специально оборудованными мощными автомобилями, способными угнаться за любой спортивной машиной. В потоке они — до поры, до времени — ничем себя не выдают. А вот времена, когда в Германии можно было увидеть такие полицейские Porsche, прошли. Этот списали в 2007 году. Впрочем…

  • Техника на службе немецкой полиции

    … Некоторые полицейские на таких машинах все же ездят, но только не настоящие, а несущие службу в популярном автодорожном сериале немецкой телекомпании RTL про спецотряд «Кобра 11» («Alarm für Cobra 11»). Это спортивный кроссовер Porsche Cayenne.

  • Техника на службе немецкой полиции

    В городах земли Северный Рейн — Вестфалия уже появились полицейские электромобили Renault Twizy. Предназначены они для курьерских поездок. Однако этими новинками мирового автопрома «электрификация» немецкой полиции не заканчивается.

  • Техника на службе немецкой полиции

    В некоторых городах Германии можно повстречать полицейских на электроскутерах — например, в гессенском Касселе.

  • Техника на службе немецкой полиции

    На этой фотографии — первый в Германии полицейский электроцикл модели Zero FX. Он используется на острове Боркум — популярном курорте на Северном море.

  • Техника на службе немецкой полиции

    Завершая тему двухколесных транспортных средств, отметим, что в Германии также существуют специальные полицейские патрули на велосипедах. Многие немецкие велосипедисты ездят, как бог на душу положит, так что работы у служителей порядка хватает.

  • Техника на службе немецкой полиции

    А теперь уходим в небо… В Германии насчитывается более сотни полицейских вертолетов. Большая часть находится в распоряжении федеральной полиции (Bundespolizei) — 62, остальные — в разных федеральных землях: например, восемь — в Баварии, шесть — в Баден-Вюртемберге, два — в Тюрингии…

  • Техника на службе немецкой полиции

    Часть задач, ради которых раньше приходилось поднимать в воздух полицейские вертолеты, теперь решается с помощью дронов. Они используются, например, для изучения мест происшествий или преступлений, поиска пропавших людей, а также для наблюдения за массовыми мероприятиями. В отличие от военных дронов полицейские мультикоптеры не вооружены.

  • Техника на службе немецкой полиции

    Что с реками и озерами? Одна из последних новинок — такие гидроциклы, которые сейчас испытывает полиция в Гамбурге. Они предназначены для быстрого реагирования в случае террористических актов или других чрезвычайных ситуаций на Эльбе или Альстере.

  • Техника на службе немецкой полиции

    В отличие от новых гидроциклов такие катера уже давно находятся в распоряжении немецкой полиции. Этот несет свою службу на Рейне в Дуйсбурге, где находится самый большой речной порт Европы. Он оснащен 560-сильным двигателем и может разгоняться до 60 километров в час.

  • Техника на службе немецкой полиции

    Завершим обзор спецтехникой. 17-тонный бронеавтомобиль спецназа Survivor R рассчитан на десять человек, включая водителя. Стоимость в зависимости от комплектации — от 300 тысяч до 500 тысяч евро.

  • Техника на службе немецкой полиции

    Такие машины производит американская фирма Patriot 3. Эта фотография была сделана в 2017 году в Кельне перед началом обыска в одном из здешних мотоклубов, на территорию которого за крепкие железные ворота полицейские попали по выдвижной гидравлической рампе. Эта машина также может использоваться для штурма захваченных самолетов.

  • Техника на службе немецкой полиции

    Завершим обзор полицейским водометом WAWE 10. Первая такая модель поступила на вооружение немецкой полиции в 2010 году. Всего заказано полсотни WAWE 10 стоимостью 900 тысяч евро каждый. Последний должен быть передан полиции в будущем году. Водометы оснащены 400-сильным двигателем и баками на 10 тысяч литров воды.

    Автор: Максим Нелюбин


Легкие поражения электрическим током и ожоги: симптомы, причины и лечение

Обзор поражения электрическим током

Поражение электрическим током происходит, когда человек вступает в контакт с источником электроэнергии. Электрическая энергия течет через часть тела, вызывая удар. Воздействие электрической энергии может вообще не привести к травмам или привести к серьезным повреждениям или смерти.

Ожоги являются наиболее распространенной травмой от поражения электрическим током.

Причины поражения электрическим током

Подростки и взрослые склонны к поражению электрическим током, вызванному озорным исследованием и воздействием на работе.Около 1000 человек в Соединенных Штатах ежегодно умирают в результате поражения электрическим током. Большинство этих смертей связано с производственными травмами.

Многие переменные определяют возможные травмы. Эти переменные включают тип тока (переменный или постоянный), величину тока (определяемую напряжением источника и сопротивлением вовлеченных тканей) и путь, по которому электричество проходит через тело. Электричество низкого напряжения (менее 500 вольт) может привести только к поверхностным ожогам или, возможно, к более серьезным травмам в зависимости от вышеперечисленных переменных.Воздействие электричества высокого напряжения (более 500 вольт) может привести к серьезным повреждениям.

Если вы собираетесь помочь человеку, пострадавшему от удара током, нужно быть очень осторожным, чтобы не стать второй жертвой подобного удара током. Если высоковольтная линия упала на землю, от конца линии может образоваться круг тока. Лучше всего позвонить по номеру 911. Электрическая компания будет уведомлена, чтобы можно было отключить электричество.Пострадавший, упавший с высоты или получивший сильный удар, вызвавший многократные рывки, может иметь серьезную травму шеи, и его нельзя перемещать без предварительной защиты шеи.

Дети редко получают серьезные травмы от электричества. Они склонны к поражению электрическим током из-за низкого напряжения (110-220 вольт), характерного для типичного бытового тока. У детей в возрасте 12 лет и младше электрические шнуры и удлинители бытовых приборов вызвали более 63% травм в одном исследовании. Розетки стали причиной 15% травм.

Симптомы поражения электрическим током

Человек, пострадавший от удара электрическим током, может иметь очень мало внешних признаков травмы или может иметь очевидные сильные ожоги. У человека может быть даже остановка сердца.

  • Ожоги обычно наиболее тяжелые в местах контакта с источником тока и землей. Руки, пятки и голова являются общими точками соприкосновения.
  • Помимо ожогов возможны и другие травмы, если человека отбросило от источника электрического тока в результате сильного мышечного сокращения.Следует учитывать возможность травмы позвоночника. У человека могут быть внутренние повреждения, особенно если он испытывает одышку, боль в груди или боль в животе.
  • Боль в руке или ноге или деформация части тела могут указывать на возможный перелом кости в результате поражения электрическим током.
  • У детей типичный электрический ожог рта от укуса электрического шнура проявляется в виде ожога на губе. Область имеет красный или темный, обугленный вид.

Когда обращаться за медицинской помощью

При поражении электрическим током обратитесь за помощью в отделение неотложной помощи больницы. После низковольтного разряда вызовите врача по следующим причинам:

  • Прошло более 5 лет с момента последней прививки от столбняка
  • Плохо заживающие ожоги
  • Ожоги с усиливающимся покраснением, болезненностью или выделениями
  • Любой удар электрическим током у беременной женщины

Человек, пораженный электрическим током высокого напряжения (500 вольт и более), должен быть обследован в отделении неотложной помощи.Может быть целесообразно получить догоспитальную помощь, обычно по телефону 911. После низковольтного разряда обратитесь в отделение неотложной помощи по следующим вопросам:

  • Любой заметный ожог кожи
  • Любой период потери сознания
  • Любой онемение, покалывание, паралич, проблемы со зрением, слухом или речью
  • спутанность сознания
  • затрудненное дыхание
  • судороги
  • любое поражение электрическим током при сроке беременности более 20 недель
  • любые другие тревожные симптомы
  • В отделении неотложной помощи главной задачей врача является определение наличия значительных невидимых повреждений.Электричество может повредить мышцы, сердце или мозг, а также любые кости или другие органы в результате выброса из источника электрического тока.

    Врач может назначить различные анализы в зависимости от анамнеза и физического осмотра. Тесты могут включать любой из следующих тестов или ни один из них:

    • ЭКГ для проверки сердца
    • Общий анализ крови
    • Анализ крови или мочи или оба анализа на мышечные ферменты (указывает на серьезное повреждение мышц)
    • Рентген для выявления переломов или вывихи, оба из которых могут быть вызваны близким поражением электрическим током
    • КТ

    Лечение электрошоком Самопомощь на дому

    уход. В случае любого удара током высокого напряжения или любого разряда, приведшего к ожогам, обратитесь за помощью в отделение неотложной помощи больницы. Врач должен оценить ожоги от электрического шнура во рту у ребенка.

    Медицинское лечение

    Лечение зависит от тяжести ожогов или характера других обнаруженных повреждений.

    • Ожоги лечат в зависимости от степени тяжести.
      • Незначительные ожоги можно лечить с помощью местной мази с антибиотиком и повязок.
      • Более серьезные ожоги могут потребовать хирургического вмешательства для очистки ран или даже пересадки кожи.
      • При тяжелых ожогах рук, ног или кистей может потребоваться операция по удалению поврежденных мышц или даже ампутация.
    • Другие травмы могут потребовать лечения.
      • При травмах глаз может потребоваться обследование и лечение у офтальмолога, окулиста.
      • Сломанные кости требуют шинирования, гипсования или хирургического вмешательства для стабилизации костей.
      • Внутренние повреждения могут потребовать наблюдения или хирургического вмешательства.

    Дальнейшие действия по предотвращению

    Меры по предотвращению поражения электрическим током зависят в первую очередь от возраста пострадавших.

    • Дети младше 12 лет чаще всего получают травмы от электрического шнура. Осмотрите шнуры питания и удлинители. Замените все шнуры со сломанным или треснувшим внешним покрытием и шнуры с оголенными проводами.
      • Не позволяйте детям играть с электрическим шнуром.
      • Ограничьте использование удлинителей и убедитесь, что шнур рассчитан на ток (измеряемый в амперах), потребляемый питаемым устройством.
      • Используйте крышки для розеток, чтобы защитить детей от контакта с электрическими розетками.
      • Замена старых незаземленных электрических розеток на системы с заземлением (3 штыря). Замените розетки рядом с водой (раковина, ванна) на розетки с предохранителями (GFCI).
    • У детей старше 12 лет большинство травм, связанных с электричеством, возникает в результате исследования и действий вблизи мощных систем. Объясните детям-подросткам, что им нельзя забираться на опоры электропередач, играть рядом с трансформаторными системами или исследовать электрифицированные рельсы поездов или другие электрические системы.
    • Здравый смысл взрослых может помочь снизить риск поражения электрическим током.Люди, работающие с электричеством, должны всегда проверять, что питание отключено, прежде чем приступать к работе с электрическими системами. Избегайте использования любых электрических устройств вблизи воды. Будьте осторожны, не стойте в воде при работе с электричеством.
    • Будьте осторожны, находясь на открытом воздухе во время грозы с молнией. Защитите себя от ударов молнии, укрываясь в прочном здании или пригибаясь низко и подальше от деревьев и металлических предметов, если они застигнуты на открытом воздухе.



    Outlook

    Восстановление после поражения электрическим током зависит от характера и тяжести травм.Процент площади обожженной поверхности тела является наиболее важным фактором, влияющим на прогноз.

    Если у человека, получившего удар электрическим током, не происходит немедленной остановки сердца и нет серьезных ожогов, он, скорее всего, выживет.

    Инфекция является наиболее частой причиной смерти людей, госпитализированных после поражения электрическим током.

    Повреждение головного мозга электрическим током может привести к необратимым судорожным припадкам, депрессии, тревоге или другим изменениям личности.

    Мультимедиа

    Медиафайл 1: Поражение электрическим током, контактное повреждение руки. Фотография Тимоти Г. Прайса, доктора медицины.

    Медиафайл 2: Ожоги от поражения электрическим током из-за прохождения тока через очки в металлической оправе. Фотография Тимоти Г. Прайса, доктора медицины.

    Медиа-файл 3: Травма стопы электрическим током. Фотография предоставлена ​​Уильямом Смоком, доктором медицины.

    Медиа-файл 4: поражение руки электрическим током. Фотография предоставлена ​​Уильямом Смоком, доктором медицины.

    Синонимы и ключевые слова

    поражение электрическим током, поражение электрическим током, ожог электрическим током, поражение высоким напряжением

    Почему я получаю удар током? (для детей)

    Вы когда-нибудь испытывали шок, когда касались дверной ручки, ручки двери автомобиля или фонтанчика с водой? Ой! Что ж, тогда вы уже кое-что знаете о влиянии статического электричества на .

    Шокирующий атом

    Возможно, вы не знаете, как возникает статическое электричество.Все начинается с крошечной штуки, называемой атомом . Все в мире состоит из атомов — от вашего карандаша до вашего носа. Атом настолько мал, что вы не можете увидеть его глазами — вам понадобится специальный микроскоп. Думайте об атомах как о строительных блоках всего, что есть в мире.

    Каждый крошечный атом состоит из еще более мелких частиц:

    • протонов (скажем: ПРО-танз), которые имеют положительный заряд
    • электронов (скажем: ih-LEK транз), имеющих отрицательный заряд
    • нейтронов (скажем: НОО-траны), не имеющих заряда

    В большинстве случаев атомы имеют одинаковое количество протонов и электронов, а заряд атома нейтрален (не положительный и не отрицательный). Статическое электричество создается, когда положительные и отрицательные заряды не уравновешены. Протоны и нейтроны мало двигаются, но электроны любят прыгать повсюду!

    Когда объект (или человек) имеет дополнительные электроны, он имеет отрицательный заряд. Вещи с противоположными зарядами всегда притягиваются друг к другу, поэтому положительные заряды ищут отрицательные, а отрицательные — положительные. Вау! Понятно?

    Остерегайтесь проводников!

    Если вы шарите ногами по ковру в гостиной, вы получаете дополнительные электроны и получаете отрицательный заряд.Электроны легче перемещаются через определенные материалы, такие как металл, который ученые называют проводниками . Когда вы прикасаетесь к дверной ручке (или к чему-то другому из металла), имеющему положительный заряд с небольшим количеством электронов, лишние электроны хотят перепрыгнуть от вас к ручке.

    Этот крошечный толчок, который вы чувствуете, является результатом быстрого движения этих электронов. Вы можете думать об ударе как о реке миллионов электронов, летящих по воздуху. Довольно круто, да? Статическое электричество чаще возникает в холодное время года, потому что воздух суше, и на поверхности кожи легче накапливаются электроны.В более теплую погоду влага в воздухе помогает электронам быстрее удаляться от вас, поэтому вы не получаете такого большого статического заряда.

    Итак, в следующий раз, когда вы испытаете небольшой шок от прикосновения к дверной ручке, вы будете знать, что это просто скачущие электроны. Думайте об этом, как о внесении маленькой искры в вашу жизнь!

    поражения электрическим током | Britannica

    поражение электрическим током , ощутимое физическое воздействие электрического тока, проникающего в тело.Шок может варьироваться от неприятного, но безвредного разряда статического электричества, полученного после того, как человек прошел по толстому ковру в сухой день, до смертельного разряда от линии электропередач.

    Подавляющее большинство смертей происходит от переменного тока с частотой 60 герц (циклов в секунду) в Северной Америке и 50 герц в Европе. Большинство смертей происходит от контакта с проводниками напряжением менее 500 вольт. Это не означает, что высокое напряжение менее опасно, но оно, как правило, присутствует только в оборудовании и линиях электроснабжения, эксплуатируемых коммунальными предприятиями, которые стараются обеспечить доступ к ним только обученных и уполномоченных лиц.

    Викторина Британника

    44 вопроса из самых популярных викторин Britannica о здоровье и медицине

    Как много вы знаете об анатомии человека? Как насчет медицинских условий? Мозг? Вам нужно много знать, чтобы ответить на 44 самых сложных вопроса самых популярных викторин Britannica о здоровье и медицине.

    Воздействие электрического тока на организм человека зависит от протекающего тока — силы тока — а не от силы тока или напряжения. Электрическое сопротивление человеческого тела непостоянно и может даже значительно изменяться при прохождении электрического удара. Следовательно, за исключением общих терминов, приложенное напряжение не принимается во внимание. Это приводит к трудностям при расследовании несчастных случаев, поскольку инженер-электрик часто может указать только приложенное напряжение, а врач мыслит с точки зрения протекающего тока.

    Другим важным фактором является путь прохождения тока через тело. Рассматриваемое как электрический проводник, тело ведет себя как раствор электролитов в кожаном сосуде. Поэтому наибольшая плотность тока возникает вдоль оси, соединяющей две точки контакта. По мере увеличения расстояния, перпендикулярного линии тока, плотность тока быстро падает. Таким образом, те органы, которые наиболее вероятно будут поражены, это те, которые расположены близко к прямому пути тока.Поскольку подавляющее большинство смертельных исходов от электрического тока происходит из-за прохождения токов между рукой (обычно правой) и ногами, ток проходит через грудную клетку и влияет на внутренние органы. За исключением тех чрезвычайно необычных случаев, когда голова является одной из точек контакта, мозг не лежит на пути тока или рядом с ним.

    Поражение электрическим током может непосредственно вызвать смерть тремя путями: паралич дыхательного центра в головном мозге, паралич сердца или фибрилляция желудочков (неконтролируемое, чрезвычайно быстрое сокращение сердечной мышцы).Принято считать, что фибрилляция желудочков является наиболее частой причиной смерти при поражении электрическим током.

    Сердечно-легочная реанимация (СЛР) — лучший способ оказания первой помощи пострадавшим от поражения электрическим током. Это высокоэффективный метод, если он применяется хорошо обученным человеком, и во многих случаях может обеспечить адекватную краткосрочную поддержку жизни до тех пор, пока не будет доступно более сложное лечение.

    Хотя подавляющее большинство жертв поражения электрическим током, за исключением тех, кто получил ожоги, либо умирают, либо полностью выздоравливают, очень небольшое число людей страдает от последствий, которые могут быть временными, но иногда и постоянными. Они могут включать катаракту глаза, форму стенокардии (приступы боли под грудиной) или различные расстройства нервной системы. Сообщалось о множестве других состояний, но в большинстве случаев их точная связь с поражением электрическим током неясна или не может быть клинически подтверждена.

    Электрические травмы. Электробезопасность на производстве

    Электрические травмы могут быть вызваны широким диапазоном напряжений но риск травмы, как правило, выше при более высоком напряжении и зависит от индивидуальных обстоятельств.Батареи фонарика могут воспламенить легковоспламеняющиеся вещества.

    Источники питания переменного тока (AC) и постоянного тока (DC) может вызвать ряд травм, в том числе:

    Имеются плакаты с инструкциями по оказанию первой помощи при поражении электрическим током и действиях в чрезвычайных ситуациях, в том числе при ожогах.

    Более подробная техническая информация об электротравме приведена в стандарт IEC 60479 «Руководство по влиянию тока на человека». существа и домашний скот — Часть 1: Общие аспекты».

    Поражение электрическим током

    Между двумя частями человеческого тела подается напряжение всего 50 вольт. тело вызывает ток, который может блокировать электрические сигналы между мозгом и мышцами. Это может иметь ряд последствий в том числе:

    • Остановка правильного сердцебиения
    • Предотвращение дыхания человека
    • Вызывает мышечные спазмы

    Точный эффект зависит от большого количества вещей, включая величина напряжения, какие части тела задействованы, насколько влажно человек и продолжительность времени, в течение которого течет ток.

    Поражение электрическим током от статического электричества, например, при выйти из машины или пройтись по искусственному ковру может быть гораздо труднее чем 10 000 вольт, но ток течет в течение такого короткого времени, что опасного воздействия на человека нет. Однако статическое электричество может вызвать пожар или взрыв при наличии взрывоопасной атмосферы (например, в покрасочной камере).

    [Вернуться к началу]

    Электрические ожоги

    Когда электрический ток проходит через тело человека, он нагревает ткани по длине течения тока.Это может привести к глубокому ожоги, которые часто требуют серьезного хирургического вмешательства и приводят к необратимой инвалидности. Ожоги чаще случаются при более высоком напряжении, но могут возникнуть и в быту. электроснабжение, если ток течет более чем на несколько долей секунды.

    [Вернуться к началу]

    Потеря мышечного контроля

    У людей, подвергшихся удару электрическим током, часто возникают болезненные мышечные спазмы. который может быть достаточно сильным, чтобы сломать кости или вывихнуть суставы. Эта потеря мышечного контроля часто означает, что человек не может «отпустить» или избежать удара током. Человек может упасть, если он работает на высоте или быть отброшенным в близлежащие механизмы и конструкции.

    [Вернуться к началу]

    Термические ожоги

    Перегруженное, неисправное, неправильно обслуживаемое или короткое замыкание электрооборудования может сильно нагреваться, а некоторое электрическое оборудование нагревается при нормальной работе. Даже батареи низкого напряжения (например, в автомобилях) могут горячие и могут взорваться при коротком замыкании.

    Люди могут получить термические ожоги, если окажутся слишком близко к горячим поверхностям. или если они находятся рядом с электрическим взрывом. Возможны другие травмы если человек быстро оторвется от горячих поверхностей во время работы на высоте или если они затем случайно коснутся близлежащих механизмов.

    Одна низковольтная батарея горелки может генерировать достаточно мощную искру. вызвать пожар или взрыв во взрывоопасной атмосфере, например, в в покрасочной камере, рядом с топливными баками, в отстойниках или во многих местах, где аэрозоли, существуют пары, туманы, газы или пыль.

    Много информации по электробезопасности можно получить в НИУ ВШЭ.

    [Вернуться к началу]

    Электрическая безопасность

    Части под напряжением, которым может подвергаться работник, должны быть обесточены до того, как сотрудник начнет работать с ними или рядом с ними, за исключением случаев, когда обесточивание частей создает дополнительные или повышенные опасности или невозможно из-за конструкции оборудования или эксплуатационных ограничений. Примеры повышенных или дополнительных опасностей включают прерывание работы оборудования жизнеобеспечения, отключение систем аварийной сигнализации, отключение вентиляционного оборудования в опасных зонах или отключение освещения зоны. Детали под напряжением, которые работают при напряжении менее 50 вольт на землю, не нужно обесточивать, если нет повышенного риска электрических ожогов или взрывов из-за электрических дуг.

    Детали без напряжения

    Когда сотрудники работают с обесточенными деталями или находятся достаточно близко к ним, чтобы подвергнуть сотрудников опасности поражения электрическим током, необходимо соблюдать следующие правила техники безопасности:

    • Рассматривать как находящиеся под напряжением любые проводники и части электрооборудования, которые были обесточены, но не были должным образом заблокированы или маркированы.
    • В то время как любой работник подвергается контакту с частями стационарного электрического оборудования или цепями, которые были обесточены, цепи, питающие части, должны быть заблокированы или маркированы бирками, или и тем, и другим. Кроме того, необходимо контролировать опасность поражения электрическим током; квалифицированный специалист должен проверить цепь на отсутствие питания от всех источников напряжения.
    • Перед обесточиванием цепей или оборудования необходимо определить безопасные процедуры обесточивания цепей и оборудования. Все источники электроэнергии должны быть отключены.Устройства цепи управления, такие как кнопки, электрические переключатели и блокировки, не должны использоваться в качестве единственного средства обесточивания цепей или оборудования. Блокировки не должны использоваться вместо процедур блокировки и маркировки.

    Части под напряжением

    Работники считаются работающими с частями, находящимися под напряжением, или вблизи них, если они работают с открытыми токоведущими частями посредством прямого контакта или контакта с помощью инструментов или материалов, или когда они работают достаточно близко к частям, находящимся под напряжением, чтобы подвергаться любой опасности, которую они представляют.Только квалифицированный персонал может работать с частями электрических цепей или оборудованием, которые не были обесточены (блокировка/маркировка). Квалифицированные лица способны безопасно работать с цепями под напряжением и знакомы с правильным использованием специальных мер предосторожности, средств индивидуальной защиты, изоляционных и экранирующих материалов, а также изолированных инструментов.

    Расстояния для квалифицированного персонала до переменного тока

    Диапазон напряжения (фаза-фаза)

    Минимальное расстояние сближения

    300 В и менее

    Избегать контакта

    Более 300 В, не более 750 В

    1 фут

    Более 750В, не более 2кВ

    1 фут. 6 дюймов

    Свыше 2 кВ, не более 15 кВ

    2 фута

    Свыше 15кВ, не более 37кВ

    3 фута

    Свыше 37 кВ, не более 87,5 кВ

    3 фута 6 дюймов

    Старше 87 лет.5кВ, не более 121кВ

    4 фута

    Воздушные линии

    При проведении работ вблизи воздушных линий необходимо обесточить и заземлить линии или принять другие защитные меры перед началом работ. Такие защитные меры, как ограждение, изоляция или изоляция, должны предотвращать контакт квалифицированного лица, выполняющего работу, с линиями любой частью своего тела или косвенно через проводящие материалы, инструменты или оборудование.

    Неквалифицированным лицам, работающим на возвышенности рядом с воздушными линиями, не разрешается приближаться или брать в руки токопроводящие предметы, которые могут соприкасаться или приближаться к любой неохраняемой, находящейся под напряжением воздушной линии, чем на следующие расстояния:

    Напряжение относительно земли

    Расстояние

    50 кВ или ниже

    10 футов

    Свыше 50 кВ

    10 футов (плюс 4 дюйма)за каждые 10кВ свыше 50кВ)

    Неквалифицированным лицам, работающим на земле вблизи воздушных линий, не разрешается подносить токопроводящие предметы или любые изолированные предметы, не имеющие надлежащего класса изоляции, ближе к неохраняемым, находящимся под напряжением воздушным линиям на расстояние, указанное выше.

    Квалифицированным лицам, работающим вблизи воздушных линий, будь то на возвышении или на земле, не разрешается приближаться или брать любой проводящий объект без утвержденной изолирующей ручки ближе к открытым частям под напряжением, которые указаны в таблице выше, расстояние приближения для Квалифицированные лица, если a.) Человек изолируется от части, находящейся под напряжением, с помощью соответствующих перчаток с рукавами, если необходимо, рассчитанными на используемое напряжение, или b.) Часть, находящаяся под напряжением, изолирована от всего человека, или c.) Человек токопроводящие объекты при потенциале, отличном от находящейся под напряжением части.

    Удар током на работе: могу ли я подать в суд?

    Поражение электрическим током является одним из наиболее серьезных видов травм, которые могут произойти на рабочем месте. По данным Международного фонда электробезопасности (ESFI), в 2019 году 166 человек погибли и 1900 получили ранения в результате несчастных случаев на рабочем месте, связанных с электричеством. К сожалению, после поражения электрическим током многие люди не знают о своих правах как наемных работников. Некоторые могут задаться вопросом, имеют ли они право на компенсацию и должны ли они предъявлять иск. Чтобы помочь вам понять свои права в случае поражения электрическим током на работе, Winstein, Kavensky & Cunningham предлагает следующее руководство.

    Кто несет ответственность за поражение электрическим током на рабочем месте?

    Во многих случаях вы имеете право на компенсацию после поражения электрическим током на работе.Компании обязаны обеспечить своим сотрудникам безопасную рабочую среду. Это иногда называют обязанностью проявлять осторожность . Если компания не выполняет свои обязанности проявлять осторожность, а ее работник получает травму, работник имеет право на взыскание убытков посредством страхования компенсации работника.

    В отношении поражения электрическим током на производстве компания несет ответственность за:

    • Неисправные электроприборы или оборудование
    • Поврежденные линии электропередач
    • Перегруженные электрические розетки
    • Изношенные кабели, удлинители и устройства защиты от перенапряжения
    1 Любое из вышеперечисленных действий может привести к поражению электрическим током. Незначительные травмы от поражения электрическим током приводят к легкому дискомфорту или боли, в то время как серьезные травмы могут привести к необратимой инвалидности или смерти в результате противоправных действий.

    Для лечения серьезных травм часто требуются значительные суммы денег. Если ваш удар электрическим током был вызван небрежностью вашего работодателя, вы можете иметь право на компенсацию ваших медицинских расходов, потери заработной платы, боли, страданий и многого другого.

    В большинстве случаев уважаемая компания компенсирует травмированному сотруднику посредством страхования компенсации.Однако в некоторых случаях компания по найму или страховая компания могут отказать в удовлетворении законного требования. Это когда вам нужен опытный юрист по компенсации работникам, например, в Winstein, Kavensky & Cunningham. Наши адвокаты хорошо разбираются в законах о компенсации работникам в Иллинойсе и Айове и успешно добиваются от клиентов тех денег, которых они заслуживают.

    Что делать, если меня ударит током на работе из-за коллеги?

    Работодатели и коллеги имеют определенную степень защиты в соответствии с законами о компенсации работникам.Однако, подобно тому, как если халатность работодателя возлагает на него ответственность за травмы сотрудника, вы можете иметь право подать в суд за поражение электрическим током на работе, вызванное коллегой.

    Как правило, если ваша травма была вызвана обычными трудовыми действиями, то наилучшим способом действий является получение компенсации через компенсацию работника. Однако, если ваша травма была вызвана необычной деятельностью, такой как крайняя неосторожность или безрассудство, у вас могут быть основания подать в суд на своего работодателя и/или коллегу.Адвокаты Winstein, Kavensky & Cunningham могут рассмотреть вашу ситуацию и помочь вам определить наилучший план действий.

    Какие действия следует предпринять после поражения электрическим током?

    Независимо от того, была ли ваша травма вызвана халатностью работодателя или безрассудством коллеги, важно сделать следующее:

    • Сделать заметки о происшествии и, если возможно, подкрепить их фотографиями
    • Получить медицинскую помощь при травмах
    • Определите, имеете ли вы право на компенсацию работникам
    • Сообщите своему работодателю о том, что вы получили травму
    • Подайте заявку на компенсацию работникам

    Сложности закона о компенсации работникам в Quad Cities могут быть трудными для понимания, особенно если работодатель или страховая компания отклоняет ваше требование. Именно тогда адвокаты Winstein, Kavensky & Cunningham будут бороться за вашу справедливость. Позвольте нашему знакомству с законами о компенсации работникам Иллинойса и Айовы и превосходным навыкам ведения судебных процессов принести вам деньги, на которые вы имеете право. Наша команда может договориться о максимально возможном урегулировании для вас и, при необходимости, подать в суд на вашу компенсацию.

    Связаться с адвокатом по несчастным случаям на рабочем месте

    Компенсация работникам, как правило, отличная вещь, которая дает работникам большую защиту.Тем не менее, он также защищает работодателей и коллег, которые могли нанести травму работнику. В то время как большая часть компенсации обрабатывается через компенсацию работника, бывают обстоятельства, когда кто-то может пострадать от удара электрическим током на работе и ему неправомерно откажут в компенсации работника. В этих случаях Winstein, Kavensky & Cunningham могут помочь вам добиться справедливости.

    Вы можете связаться с юридическим отделом Winstein, Kavensky & Cunningham 24 часа в сутки, 7 дней в неделю по телефону (309) 794-1515 или онлайн через LiveChat . Консультации бесплатны , и мы не взимаем плату, если ваше дело не выиграно. Свяжитесь с нами сегодня и узнайте, почему Winstein, Kavensky & Cunningham является одной из самых надежных юридических фирм в Quad Cities.

    Информация в этом блоге предназначена только для общих информационных целей. Ничто здесь не должно восприниматься как юридическая консультация для любого отдельного случая или ситуации. Эта информация не предназначена для создания, а ее получение или просмотр не являются отношениями между адвокатом и клиентом.

    Шесть простых способов защитить работников от поражения электрическим током — Охрана труда и техника безопасности

    Шесть простых способов защитить рабочих от поражения электрическим током

    • Девин Партида
    • 16 сентября 2021 г.

    Опасность поражения электрическим током представляет собой актуальную угрозу на многих рабочих местах, в результате чего в 2019 году погибло 166 рабочих. Поскольку электрическое оборудование является обычным явлением на любом рабочем месте, предотвращение таких несчастных случаев имеет решающее значение.Не все работают с высоковольтным оборудованием, но опасность поражения электрическим током встречается чаще, чем некоторые могут себе представить. Вот шесть способов, которыми работодатели могут защитить своих работников от поражения электрическим током.

    1. Используйте кабели с хорошей изоляцией

    Рабочие места могут значительно снизить риск поражения электрическим током за счет использования кабелей правильного типа. При установке или перестановке оборудования предприятия должны убедиться, что они используют линии с толстой упругой изоляцией.Провода, входящие в комплект поставки оборудования, могут иметь недостаточную изоляцию. После многих лет использования изоляция некоторых кабелей может изнашиваться или ломаться. Например, предприятия, которые регулярно перемещают предметы, должны периодически менять линии на новые, с хорошей изоляцией.

    2. Защита кабелей с помощью кабелепроводов

    В некоторых рабочих условиях может потребоваться дополнительная защита электрических кабелей. Любая рабочая площадка, расположенная на открытом воздухе или с большим количеством проводов, должна быть проложена через защитные кабелепроводы, чтобы они были организованы и защищены от опасностей.Эти решения относительно недороги, но могут обеспечить значительную защиту. Некоторые кабелепроводы могут выдерживать температуры от -58 до 392 F, что идеально подходит для использования на открытом воздухе, например, на строительных площадках. Внутренние помещения могут не нуждаться в таком уровне защиты, но кабелепроводы по-прежнему могут удерживать кабели в одном месте, защищенном от сдавливания или защемления.

    3. По возможности избегайте работы вблизи линий электропередач

    Строительным бригадам или бригадам по обслуживанию зданий, возможно, придется работать рядом с инженерными сетями, что может привести к сильным ударам. Если команды копают землю или работают над землей, эти кабели представляют серьезную угрозу. Чтобы свести к минимуму свой риск, рабочие должны знать, где проходят электрические линии, и избегать их, насколько это возможно. За несколько дней до начала проекта команды могут позвонить по номеру 811 и попросить обозначить приблизительное местоположение подземных коммуникаций. При работе они должны отводить эти точки на такое расстояние, которое позволяет их работа.


    .
Добавить комментарий

Ваш адрес email не будет опубликован.
