Гбо 4 поколения обслуживание: Обслуживание газового оборудования. Правильная эксплуатация гбо 4 поколения

Содержание

Техническое обслуживание ГБО 4-го поколения от Autogas Centr

ГБО – это специализированное оборудование, предназначенное для хранения газа. С его помощью происходит подача топлива в систему двигателя, где оно сгорает. Невысокая стоимость способствует спросу и широкому применению. Устанавливается газобаллонное оборудование, как на частные автомобили, так и на коммерческие машины разных фирм и компаний.



Высокую популярность газобаллонное оборудование для автомобиля получило благодаря способности производить нагнетание топлива в совокупности – это газ и бензин. Водитель по своему усмотрению может использовать один из способов подачи топлива. Возможно применение комбинированного метода, или переключение на подачу одного газа, или бензина в систему ДВС.



Ремонт ГБО 4 поколения, когда ваш автомобиль начинает барахлить, лучше доверить опытным специалистам, работающим на сервисной станции обслуживании. Там есть все необходимое оборудование и инструмент для точной диагностики неисправностей, быстрого и качественного ремонта.

Также здесь всегда можно пройти техническое обслуживание авто, проверить двигатель.



Техническое обслуживание ГБО 4 включает в себя целый комплект разных работ. Они помогут продлить срок службы оборудования, а также сохранят необходимое качество работы ДВС. Для этого выполняются следующие задачи:



  1. Проводится поверхностный осмотр системы на герметичность. Это делается для недопущения утечки газа.
  2. При подозрении на протечку газа на патрубки шланги в местах соединения хомутами наносится мыльный раствор. Он покажет, есть утечка или нет.
  3. Также при утечке может появиться соответствующий запах (его называют ОДОРАНТ).
  4. Один раз в 7-10 дней нужно сливать жидкость, накапливающуюся в редукторе. Если делать этот процесс реже или не выполнять совсем, возможно закоксование и закупоривание отверстия. Это может нарушить необходимую работу испарителя.



Цена на техническое обслуживание ГБО 4 поколения у нас одна из самых доступных. Каждый клиент сможет без ущерба своему бюджету заказать услуги, необходимые для ремонта и профилактики автомобиля.



Что входит в услугу



В услугу ремонта и технического обслуживания входят все сопутствующие работы, требующиеся для этой системы. Причины неисправности ГБО могут быть разными. Главное произвести правильную диагностику, что облегчит будущий ремонт. Наиболее часто встречающиеся причины неисправностей:



  • выход из строя редуктора или его неправильная настройка;
  • неверно отрегулирован дозатор;
  • забитый фильтр, из-за чего подача газа идет в меньших объемах, чем необходимо;
  • низкая температура газовоздушной смеси, что часто бывает зимой;



Нашими специалистами выполняется регулировка газового редуктора 4 поколения, проверяется и ремонтируется вся система.



Бывает, что двигатель автомобиля с ГБО начинает плохо заводиться, этому может быть несколько причин. При частых запусках мотора, непосредственно работающего на газе, может выйти из строя диафрагма в редукторе или быть забитой форсунка, которую нужно промыть. Если корпус неразборной и промывка не дала результата, потребуется ее замена.



Еще проблема может быть в неправильной работе расходного электромагнитного клапана. Она осуществляется некорректно при механическом заедании якоря или коротком замыкании витков. Бывает, что электронный блок управления ГБО 4 поколения перестает выдавать сигнал, необходимый для подачи газа, из-за чего неправильный сигнал будет способствовать тому, что топливо не будет соответствовать нужному объему.



Низкий заряд аккумуляторной батареи автомобиля приводит к несрабатыванию при запуске электромагнитных клапанов. Заряд аккумулятора может быть низким из-за неисправностей генератора или стартера. Также нужно смотреть работу обгонной муфты.



Все эти виды работ производятся нашими специалистами, имеющими большой опыт, знания и необходимые навыки.



Преимущества сервиса AutoGaz Center



Наш сервис производит все необходимые работы по ремонту и обслуживанию ГБО 4 поколения. Преимущества работы с нами заключаются в следующем:



  1. Высокая квалификация наших работников. Каждый из них знает свое дело досконально. Многолетний опыт позволяет работать со всеми видами оборудования. Доверяя ваш автомобиль нашим специалистам можно быть полностью уверенным, что неисправность будет найдена и устранена точно в срок.
  2. Мы используем современное оборудование, производителями которого являются известные мировые компании. Произвести точную диагностику и качественный ремонт без надлежащего оборудования практически нереально. В нашем сервисе такой проблемы нет. Все виды ремонта любой сложности выполняются с надлежащим качеством.
  3. Наличие всех необходимых мощностей для проведения работ. Сюда входят помещения, подъемники, оборудование и прочее. Ремонт системы ГБО можно производить в любое время года при разных погодных условиях.
  4. Доступная для клиентов стоимость на все виды услуг, в которые входит ремонт, диагностика, замена деталей и техническое обслуживание автомобиля. В нашем сервисе можно найти самые адекватные цены на выполняемые работы, которые не станут неподъемными для вашего бюджета.



Правильная эксплуатация основных элементов ГБО составляет приблизительно около 100 тысяч км пробега. Поэтому, если в самом начале владелец авто решил купить ГБО в среднем ценовом сегменте, ремонт оборудования при правильной эксплуатации может понадобиться очень нескоро. Важным условием является правильная эксплуатация газовой установки и соблюдение технического обслуживания.

Как отрегулировать и настроить гбо 4 поколения самому

Каждый автовладелец желает экономить на топливе, тем более в современных условиях. Конечно, реализовать такую задумку вполне возможно, если установить газобаллонное оборудование. Тем более в специализированных солидных сервисах, в которых работают настоящие профессионалы, такая работа выполняется за считанное время.

Конечно, прежде чем установить ГБО, водители должны осознавать, подходит ли пропан или метан в качестве топлива двигателю вашего авто, сможет ли сократить срок службы ДВС в целом и т. д. Как заявляют опытные специалисты, избежать проблем можно лишь тогда, когда владелец транспортного средства сможет грамотно подобрать оборудование – тогда оно не принесет никакого вреда мотору. Следовательно, владелец сможет существенно экономить.

Основные инструменты для настройки ГБО 4 –го поколения. Особенности

Помимо установки агрегата, его необходимо и настроить, так как настройка ГБО 4 поколения играет немаловажную роль. Желая узнать, как подключить ГБО 4 поколения своими руками, как отрегулировать ГБО 4 поколения самому, нужно внимательно изучить тонкости этого вопроса.

Чтобы настроить оборудование, потребуются некоторые детали:

  • программа, для этого предназначенная;
  • специальный кабель, который позволит осуществить подключение к блоку управления агрегата;
  • диагностический кабель.

Параметры настроек

Чтобы регулировка ГБО 4 поколения прошла правильно, грамотно, нужно понимать, что потребуется выбрать два варианта, которые, собственно, и позволят сделать это.

  1. Например, всегда можно осуществить правильную настройку ГБО, имея лишь кабель, предназначенный для регулировки агрегата, осуществляя это по изменению времени впрыска. Когда используется такой вариант, то старые версии программ подходят идеально.
  2. Можно достичь успеха и при помощи диагностического сканера, делается это по топливной коррекции. Конечно, имея под рукой диагностический сканер, адаптер, всегда можно выполнить настройку той или иной программой.

Важно знать. Следует понимать, что нагрузка на двигатель – это не только повышение оборотов, как многие водители считают. Это утверждение и вовсе не является верным, так как, газуя на нейтральной передаче, конечно, обороты взлетят до предела, но при этом нагрузка является низкой.

Автокалибровка

Когда осуществляется правильная настройка ГБО 4 поколения, часто большинство специалистов уделяют повышенное внимание этому разделу. Вообще автокалибровка является простым действием, а блок управления в данном случае станет запоминать время впрыска бензина.

Грубая настройка по нагрузке. Особенности

Когда выбирается этот вариант, то здесь принято изменять ячейки, делается это не по оборотам, а исключительно по времени впрыска. Все, что потребуется, так это запомнить время впрыска топлива, это делается в определенные моменты движения, после чего нужно переключиться на газ. Так и происходит настройка ГБО 4 поколения, регулировка форсунок и работа в целом. Кроме того, ГБО 4 поколения, а именно регулировка давления редуктора, играет не менее важную роль.

Важно знать! Что касается рабочего давления после процедуры автокалибровки, то оно станет автоматически устанавливаться, причем на том уровне, на котором и проводится настройка. Относительно минимального давления, то это и есть давление газа, ниже которого система станет переводить автоматически транспортное средство на бензин.

Внимание: Каждый водитель должен понимать, что регулировка редуктора ГБО, как правило, требуется исключительно в момент установка агрегата.

Но уже через сто тысяч километров, необходимо выполнить диагностику. Возможно и обслуживание ГБО 4 поколения своими руками, но только при наличии соответствующего опыта, багажа знаний, оборудования, позволяющего сделать это.

Если проконсультироваться со специалистами, то можно узнать, как снять ГБО 4 поколения своими руками, делая это в домашних условиях. Всегда нужно знать, что грамотная работа агрегата зависит не от качества электронной настройки, как почему-то большинство автовладельцев считает. Ведь после определенного периода эксплуатации клапаны, мембраны начинают изнашиваться, в результате происходит перерасход газа.

Но этот неприятный момент можно отсрочить, если узнать о тонкостях правильной эксплуатации оборудования. Например, что касается старта двигателя, то это всегда должно происходить исключительно на родном топливе автомобиля, о чем часто забывается. Только лишь в тот момент, когда температура двигателя достигнет тридцати градусов, можно переключаться на газ.

Это объясняется тем, что мембрана редуктора на практике замерзает в процессе низких температур. Поэтому редуктор нужно подключать к магистралям тосола, и только так. Желая осуществить настройку редуктора ГБО 4 поколения собственноручно, заранее нужно осознавать, что делается это не так просто, как, кажется.

Прежде чем заниматься такой работой, не забывайте прогреть двигатель, после чего можно отключать подачу бензина. Если возникла необходимость в осуществлении настройки чувствительности редуктора, то нужно открутить регулятор чувствительности, причем процедура выполняется в тот момент, пока не меняются значения холостого хода.

Далее нужно закрутить регулятор, проверить настройку. Все, что нужно, так это нажать на педаль акселератора – двигатель должен не среагировать на такое действие, соответственно, следует замечать отсутствие задержек и рывков. Конечно, если вам удалось выполнить настройку ГБО 4 поколения самостоятельно, причем вами было сделано все грамотным образом, то ДВС будет работать стабильно, четко.

Заключение

Настройка газового оборудования – это всегда непростая процедура, поэтому желательно доверять ее опытным специалистам, работающим исключительно в специализированных сервисах.

ГБО 4 поколения-что это такое. Всё про газовое оборудование на авто (ГБО)

Развитие газового оборудования

Плюсы и минусы, которые даёт газовое оборудование при установке на автомобиль, привели к тому, что технология постоянно развивается. В ходе устранений различных недочётов и приспосабливания системы ГБО на разные виды двигателя появилось несколько поколений систем. На сегодняшний момент их шесть.

Начальное поколение в своей работе основывалось на принципе, при котором газ подавался в двигатель благодаря механической системе регулирования. В процессе участвовал редуктор вакуумного или электронного типа. Дозировка газа, подаваемого в двигатель, была основана на механическом принципе.

Однако механическое регулирование имело в своей основе ряд недостатков, которые частично были устранены в следующем поколении систем. Теперь процесс происходил с использованием электронного редуктора и блока управления. Последний получал информацию от датчиков (количество кислорода, частота вращения коленвала и положение дроссельной заслонки). На основе этих данных происходило поддержание на необходимом уровне газовоздушной смеси. Регулирование происходило при различных режимах работы двигателя.

Дозировку газа и его подачу в двигатель в системах третьего поколения осуществлял газовый инжектор.

Добавился датчик абсолютного давления газа, а также возможность распределённого синхронного впрыска газа во впускной коллектор с помощью механических форсунок. Сами форсунки работали за счёт увеличения или снижения давления газа. Проблемой третьего поколения стало то, что корректировка объёма поступающей смеси происходила медленно. Несмотря на это, плюсы этого поколения — в надёжности оборудования.

Проблема была решена при разработке систем четвёртого поколения, которые на данный момент являются самыми распространёнными и сбалансированными. Минусы более ранних версий были решены. Системы 4 поколения обеспечивают параллельный или распределённый последовательный впрыск топлива. Дозировка газа, поступающего топлива точнее, чем в предыдущих поколениях ГБО. Блок управления системой является аналогом стандартного бензинового ЭБУ. Расчёты подачи газа производятся с учётом работы бензиновой топливной системы, так как его работа синхронизирована с ЭБУ, который отвечает за подачу стандартного топливо.

При переключении на газ ЭБУ симулирует работу бензиновых форсунок, что предотвращает возможность появления ошибок стандартного ЭБУ. Оборудование этого поколения меньше всего влияет на ресурс двигателя.

Поколение 4+ было разработано для моторов с впрыском топлива непосредственно к свечи зажигания. Механизм работы ГБО данного поколения основан на том, что два вида топлива (бензин и газ) подаются в двигатель единовременно в соотношении 1 к 4. Такой принцип был положен в основу разработок следующих поколений.

Особенностью систем следующего, пятого поколения является то, что в них газ на форсунки подаётся в жидком виде. Однако их ахиллесовой пятой стал топливный насос. Данный элемент часто выходит из строя из-за качества использующегося газа, а также конденсата. Стоит отметить, что конденсат содержится в любом газе, его добавляют для того чтобы оперативно по запаху определить утечку. Но именно из-за него приходится постоянно менять топливный насос, при этом цена элемента довольно высока. Это уменьшает конкурентные преимущества оборудования.

Шестое поколение также основано на подаче газа в жидком виде и имеет ряд недостатков пятого поколения.

Кроме того, при подаче объединённой бензино-газовой смеси в двигатель из-за особенностей управления системы газ может испариться до того момента, пока попадёт в коллектор.

Вследствие проблем, возникающих у газобаллонного оборудования последних двух поколений, наибольшей популярностью пользуется ГБО 4 поколения. Кроме того, стоит отметить, что его установка меньше всего затрагивает другие элементы авто. Поэтому, если выбирать, то лучше выбрать именно его.

Мифы, связанные с ГБО

Существует множество мифов, связанных с установкой и эксплуатацией ГБО.

Первый из них – опасность. Противники ГБО указывают на опасность хранения газа, газ (метан или пропан) может воспламениться, существует возможность взрыва его взрыва и тому подобное.

Однако, как показывают опыт и статистика, езда на автомобиле с газовым оборудованием безопаснее, нежели с бензиновым двигателем. Причина этого в том, что температура возгорания газовых смесей, используемых в ГБО, выше, нежели у бензина.

Кроме того, для процесса горения необходим кислород. Он есть в обычном бензобаке, но отсутствует в газовом баллоне, так как газ там находится под давлением в сжиженном виде. Баллоны рассчитываются таким образом, чтобы ликвидировать возможность их повреждения из-за воздействия давления, их пределы прочности максимально завышены. Кроме того, баллоны устанавливаются в наиболее защищённые части авто, где им не грозят механические повреждения. Поэтому возможность взрыва газа в авто, если установка произведена правильно, практически сведена к нулю.

С этим мифом связан другой – при установке ГБО будет запах газа. Данный миф лишён всяких логических оснований. Во-первых, запах газа – свидетельство его утечки, если установка была произведена правильно, а баллон не имеет повреждения, она невозможна. Во-вторых, сам газовый баллон находится в специальной оболочке, которая в случае разгерметизации не позволяет газу попасть в салон. Она снабжена вентиляционными трубками, которые ведут наружу.

Запах газа может быть свидетельством нарушения связей между элементами ГБО, однако, если оборудование сертифицировано, установка выполнена специалистами, это практически невозможно. Если же такая проблема возникает, то она решается в сервисе. Стоит отметить, что ни метан, ни пропан запаха не имеют, его придают дополнительные присадки, которые специально добавляются в газ. Так или иначе, возможность появления запаха газа практически исключена. В то же бензиновая система при своей неисправности приводит к появлению запаха в салоне авто.

Другой контраргумент против ГБО – после установки автомобиль снизит динамику. Такая проблема, действительно, свойственна для авто, оборудованных газовым оборудованием. Однако если установка произведена с соблюдением всех стандартов, то потери мощности может не быть вообще, либо максимально она составит всего 3-5%. Стоит отметить, что данная проблема остро стояла для авто с системами первого и второго поколений, однако в процессе развития она снизошла на нет.

На просторах интернета ходит миф о юридических сложностях, которые могут возникнуть при регистрации авто.

Однако данная проблема преувеличена. С недавних пор регистрировать топливные системы стало необязательно. Если же проблема возникнет при регистрации в случае продажи авто, какого бы оборудования она ни касалась, она решается документами, которые предоставляются в сервисе после установки.

В качестве другой проблемы отмечается возможность прогорания клапанов двигателя, такое влияние может быть оказано из-за слишком высокой температуры, при которой сгорает газ (как отмечалось, температура воспламенения газа выше, чем у жидкого топлива). Однако, как показывает практика, у авто, которые оборудованы ГБО 4 поколения, данной проблемы нет. Возникает проблема проседания клапанов из-за проседания седла. Она вызвана высокой температуры сгорания. Для решения этой проблемы были разработаны средства охлаждения клапанов. Благодаря им ресурс клапанов будет больше

Есть и другие мифы, которые периодически встречаются в сети. Однако, как правило, они связаны с проблемами других узлов авто. Таким образом, минусы газового оборудования слишком переоценены, а его плюсы, особенно экономия средств, заставляют не обращать на них внимания.

Типы систем газового оборудования для автомобилей

Газобаллонное оборудование различается на два вида, в зависимости от типа используемого газа. Наиболее распространенные в нашей стране пропановые системы ГБО, использующие смесь пропана и бутана. Преимущество этих систем основано на, относительно, недорогом оборудовании и широкой сети заправочных станций, охватывающей всю территорию нашей страны.

Газовые заправки, возможно, не выглядят такими яркими и красивыми как бензиновые, но найти ГАЗС не составит проблем в любом регионе нашей страны. Дополнительное удобство пропанового газового оборудования на автомобиль — это газовые баллоны, которые бывают двух видов: цилиндрические и тороидальные, которые возможно разместить в нишу запасного колеса.

Второй тип ГБО на авто — это метановые газовые системы. Метан — это именно тот газ, которым активно торгует наша корпорация «Газпром» по всему миру. Метановое оборудование более дорогое, но использование метана более выгодно, т. к. он дешевле пропана. Минусами метана являются: во-первых, тяжелые и дорогие метановые баллоны, а во-вторых — неразвитая сеть метановых заправок.

Системы ГБО по своему принципу действия делятся на традиционные и инжекторные.

Традиционное ГБО предназначено, в основном, для карбюраторных автомобилей и использует принцип карбюрации. Поступающий в двигатель воздух проходит через специальный смеситель и засасывает необходимое количество газа — чем сильнее водитель нажимает на педаль газа, тем больше открывается дроссельная заслонка, тем больше воздуха поступает в двигатель, тем большее количество газа засасывается вместе с этим воздухом в двигатель.

Инжекторное газовое оборудование на авто аналогично бензиновой инжекторной системе, то есть газ поступает в двигатель через газовые форсунки, которыми управляет электроника ГБО. Основной принцип действия инжекторного газового оборудования — это быть незаметным для штатной электроники автомобиля, т.е. автомобильный блок управления не подозревает, что используется альтернативное топливо вместо бензина.

Слово «газ» само по себе несет некую опасность, поэтому производители газовых систем уделяют огромное внимание безопасности своих систем.

Арматура газового баллона оборудована пожарным, аварийным и электромагнитными клапанами, а также клапаном, перекрывающим поток газа, в случае обрыва газовой магистрали. Под капотом автомобиля газобаллонная электроника моментально перекрывает подачу газа, в случае использования бензина или остановки двигателя машины. Подробное описание принципа работы и безопасности ГБО смотрите здесь.

Все компоненты ГБО проходят обязательную сертификацию и многочисленные испытания, подтверждающие их безопасность. Стандарты безопасности для газобаллонного оборудования на авто, устанавливаемых на вторичном рынке абсолютно идентичны стандартам газовых автомобилей, производимых автопроизводителями. Установив ГБО на авто, Вы можете быть уверены, что защищены так же, как и владелец газового автомобиля с установленным газовым оборудованием непосредственно на конвейере.

Существуют некоторые мнения об опасности использования газового оборудования на автомобиле. На самом деле – это не более, чем миф. Посмотрите опровержения самых распространённых мифов о ГБО.

Газобаллонное оборудование можно разделить на несколько классов.

К первому классу относятся, так называемые, брендовые системы. Это ГБО, поставляемое и состоящее полностью из компонентов одного производителя. Конечно, это оборудование является самым лучшим и сбалансированным. Каждый компонент такой системы знает, как работает его сосед, и использование этой информации позволяет добиться наилучших характеристик: максимальной экономии и минимальной потери мощности.

Второй класс — системы ГБО так называемого «салатного» типа. Это когда компоненты разных производителей, собранные в один комплект, продаются под именем, обычно, придуманным продавцом этой компоновки. Данные «салатные» системы также можно разделить на два подкласса:

  • системы, собранные из компонентов итальянских производителей, достаточно, высокого класса;
  • системы, в основном, состоящие из турецких или китайских компонентов.

Конечно, последний вариант более низкого класса.

И, наконец, к четвертому классу можно отнести сравнительно недавно появившиеся подделки под брендовое газовое оборудование на авто, сделанные в Китае. Говорить о каком-либо качестве этого ГБО вообще смысла не имеет.

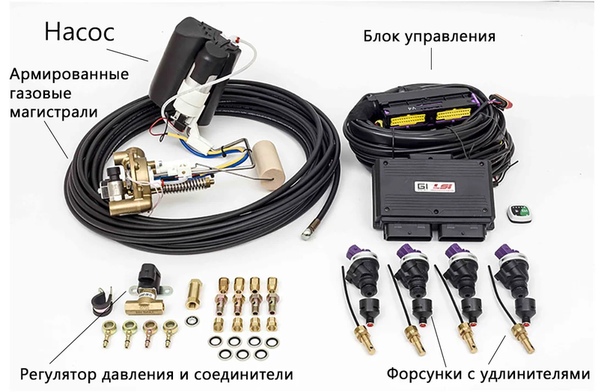

В настоящее время помимо традиционного и инжекторного газобаллонного оборудования на авто появились новые направления развития. Это дизельные газовые системы, так называемые газодизели. Иначе говоря — использование газа на дизельных автомобилях.

В таких системах ГБО газ подается в двигатель одновременно с подачей основного топлива — дизеля. Использование газодизельного оборудования позволяет существенно снизить затраты на топливо, особенно это актуально для использования на магистральных тягачах.

Вторым современным направлением является использование газа на бензиновых автомобилях с прямым впрыском бензина. На данных современных автомобилях бензиновые форсунки установлены непосредственно в камеру сгорания двигателя. ГБО под прямой впрыск, которое может быть установлено на данные машины, также использует одновременную подачу газа и бензина.

Еще одним современным направлением является углубление связей между газовыми и автомобильными системами управления. Современное газобаллонное оборудование умеет общаться со штатными автомобильными контроллерами через системы передача данных по определенным протоколам, что позволяет информировать водителя, например, через бортовой компьютер о возникших неполадках или сбоях в работе газобаллонного оборудования.

ГБО 4 поколения, конструкция

Попытка сделать точную дозировку газа была предпринята только при создании ГБО 3 поколения.

Но подход к решению точной подачи газа был не совсем удачным, поскольку оборудование данного поколения устанавливалось параллельно штатной топливной системе, и это привело к слабой реализации контроля подачи газа.

Электронный блок, которым оснащался смеситель-дозатор опаздывал со считыванием сигналов с лямбда-контроля, в итоге реакция режим работы силовой установки тоже запаздывал.

Данная недоработка была устранена с появлением ГБО 4 поколения. Конструкция этого оборудования уже не является параллельной для штатной системы, а непосредственно подключается к ней.

С появлением ГБО 4 поколения от шагового дозатора-распределителя, который устанавливался на ГБО раннего поколения, отказались.

Дозировка подачи газа у оборудования 4 поколения уже производится электромагнитными форсунками, что обеспечивает высокую точность подачи количества газа в цилиндры.


Конструкция оборудования 4 поколения такова.

Имеется часть оборудования, стандартного для всех поколений ГБО: баллон с мультиклапаном, магистрали высокого давления, газовый клапан, редуктор и трубопроводы низкого давления.

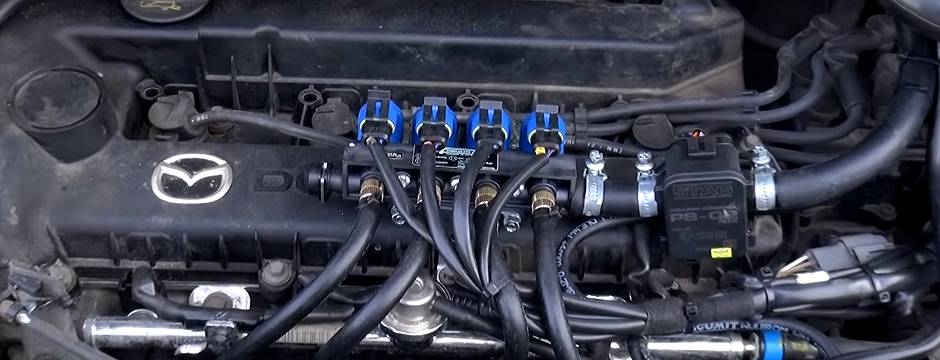

Помимо этого, в конструкцию включена рампа с установленными в ней электромагнитными форсунками и электронный блок управления, который и осуществляет управление ими.

Также для точности определения некоторых параметров, влияющих на подачу газа, оборудование оснащается датчиками температуры и давления газа.


Принцип работы

Работает газовая установка 4 поколения по такому принципу.

Электронный блок управления подключается к проводке между блоком управления штатной топливной системы и бензиновыми форсунками.

Сигнал, идущий от блока к форсункам, считывается блоком управления газовой системой и на основе данного сигнала производится расчет количества газа, требуемого для подачи в цилиндр в данный момент.

После этого сигнал передается на газовую рампу. Газ в ней находится постоянно под определенным давлением, которое он получил от газового редуктора.

Поступивший на рампу сигнал производит открытие клапана электромагнитной форсункой, и газ поступает во впускной коллектор.

Этот сигнал также и произведет закрытие клапана форсунки, чем обеспечивается высокая точность подачи топлива.

В итоге получается, что управление топливной системой производится штатным электронным блоком управления на основе датчиков лямбда-контроля.

Блок управления газовым оборудованием лишь преобразует сигнал штатного блока под требования, которые нужны для нормальной работы силовой установки на газу.

В этом и заключается особенность работы ГБО 4 поколения.

Особенности эксплуатации ГБО 4-ого поколения

Оборудование позволяет осуществлять комбинированное питание двигателя бензином и газом. Переключение из одного режима питания в другой может производиться из кабины ручным способом, а также автоматически. Маленькая панель управления содержит светодиодный указатель уровня газа и переключатель топлива. Обычное расположение панели управления – под рулевой колонкой слева возле регулятора направления фар.

Индикатор газа содержит четыре зелёных светодиода и один красный, расположенных в один ряд. Загорание одного зелёного светодиода означает наличие 10 литров газа. Обычно этого запаса хватает на 100-120 км пробега. Загорание красного светодиода сигнализирует о наличии аварийного остатка топлива, которого может хватить на 50-80 км пробега. Оно предупреждает о необходимости заправки газа на газозаправочной станции.

Отдельный красный светодиод, расположенный в верхнем углу пульта и работающий в мигающем режиме, сигнализирует о том, что двигатель работает пока на бензине, но система готовится к переключению на газовое топливо. Это происходит при каждом запуске двигателя до того момента, пока он не наберёт нормальной температуры и хорошо не прогреется.

Кнопка переключения режима питания двигателя и индикаторы количества газа

Так как двигатель имеет как бензиновую, так и газовую систему питания, то такое дублирование в 2 раза повышает надёжность его работы. Кроме того, значительно повышается длительность пробега на одной заправке бензиновым и газовым топливом. Это выгодно в дальних поездках по малонаселённым местностям, где сеть заправок редкая и некачественная. Добавляет также возможность повысить защиту от угона автомобиля легко снимаемый и устанавливаемый коммутатор, удаление которого блокирует подачу бензина и газа на инжекторы.

Особенно выгодно ГБО 4-ого поколения для владельцев авто, двигатели которых оборудованы дорогостоящей системой впрыска топлива с катализатором для очистки выхлопных газов. Оно не только даёт значительную экономию дорогого высокооктанового топлива АИ-98, но экономит при этом ресурс каталитического нейтрализатора.
Это оборудование предназначено для автомобилей, отвечающих экологическим требованиям Евро-3 и более. Оно обладает системой импульсного впрыска газовоздушной смеси, которая работает под контролем отдельного блока управления, сопряжённого с микропроцессором. Блок управления обрабатывает команды микропроцессора и вырабатывает управляющие сигналы, открывающие электромагнитные форсунки впрыска газа и блокирующие форсунки подачи бензиновой смеси.

Концентрация подаваемой топливной смеси контролируется системой датчиков, которые определяют:

  1. давление газа;
  2. температуру редуктора;
  3. температуру газа.

Если давление подаваемого газа становится ниже порогового значения, то электронный блок автоматически отключает газовые форсунки и открывает бензиновые форсунки, переводя двигатель на бензиновое питание.

Чем отличается 4-е поколение от предшественников

Первые два варианта оборудования по переоснащению работы автомобиля с бензина на газ не могли точно дозировать топливо при разных нагрузках на двигатель.

Попытка дозировать газовое горючее была сделана только при изобретении ГБО 3-го поколения. Но в этой аппаратуре был существенный недочёт. Так как ГБО устанавливали параллельно с бензиновой системой подачи топлива, это не давало в полной мере реализовывать контроль расхода газа.

Электронный узел, который находился на смесителе-дозаторе, запаздывал принимать сигналы от лямбда-зонда. Итогом была запоздалая реакция переключения работы двигателя автомобиля на газ.

Данный недостаток был устранён при появлении газобаллонного оборудования 4 поколения. Дозатор-распределитель в комплектацию нового устройства уже не вошёл. Расход газа на автомобиле с ГБО 4 выполняется с помощью электромагнитных форсунок. Благодаря такой схеме стало возможным обеспечить высокий уровень точности дозировки при подаче газа в цилиндры.

ГБО 4 поколения можно комплектовать автомашины с двигателем, оснащенным турбо системой. Моноинжекторные автомобили с моновпрыском целесообразней ставить на 2-е и 3-е поколение ГБО.

Что выбрать: пропан или метан?

ГБО четвертого поколения может работать на метане или пропан-бутане. Но по конструкции такое газобаллонное оборудование будет несколько отличаться. У метана более высокое давление, поэтому баллоны соответствующие. Обязательно ставят на газовую магистраль фильтр от примесей.

Газовая магистраль должна быть предназначена для применения под высоким давлением. У газового редуктора для автомобиля на метане имеется две секции, для поэтапного снижения давления газа до необходимого показателя. Остальная конструкция ГБО такая же.

Минус метана — большой вес ёмкости, а это не всегда применимо к легковым автомашинам. Заправок для метановых систем гораздо меньшее количество. Однако такой газ более дешёвый, и его целесообразно применять на коммерческих автомобилях.

ГБО для пропан-бутана по габаритам и весу гораздо меньшие, так как этот газ сжиженный. Поэтому автовладельцы останавливают на нём свой выбор. У редуктора ГБО под пропан только одна секция. Очищают газ от примесей с помощью фильтра, включенного в схему сразу после газового редуктора.

Преимущества установки ГБО

Экономия на топливе. Да, расход газа по сравнению с бензином выше на 10-15%, но за счёт двукратной разницы в стоимости при больших ежегодных пробегах получится значительно сэкономить.

Посчитать экономическую выгоду от перевода автомобиля на газ из расчёта на 1 км пути можно по формуле (Х * (Y₁ — 1,2 * У₂)) / 100, где

  • Х — топливный расход машины, литрs бензина на 100 км пути
  • Y₁ — цена литра бензина
  • У₂ — цена литра сжиженного газа
  • 1,1 — повышающий коэффициент, ведь расход газа будет в среднем на 10-20% выше, чем бензина

Разделив стоимость установки ГБО на полученную экономию с километра пути, получим срок окупаемости оборудования из расчёта пробега автомобиля.

Пример. Машина Андрея потребляет 14 литров АИ-95 на 100 км пути. Литр бензина стоит $0.77, литр пропана $0.42.
С установкой ГБО Андрей сэкономит (14 * (0. 77 — 1,2 * 0.42)) / 100 = $0,037 на 1 километр пути.
Если Андрей поставит ГБО 4 поколения европейского производства ориентировочной стоимостью $750, окупаемость ГБО наступит через ($750 / $0,037) 20,27 тыс. км. Это примерный пробег авто за год.

Вместе с тем при расчёте окупаемости ГБО важно учесть и затраты на бензин, который мотор будет потреблять для запуска и прогрева, а также в режиме максимальных нагрузок.
Плюс траты на обслуживание ГБО: замена фильтров раз в 20 тыс. км (фильтр жидкой фазы)  и 10 тыс. км (фильтр паровой фазы). Плюс единоразовая оплата внесения изменений в техпаспорт при оформлении газобалонного оборудования.

В свою очередь, установка ГБО позволит экономить на замене моторного масла, масляного и топливного фильтра из-за увеличения интервала обслуживания в полтора-два раза. Срок службы свечей зажигания увеличивается с установкой ГБО тоже.

Запас хода на одной заправке. За счёт параллельного использования газа и бензина суммарный пробег на одной заправке возрастает вдвое. Солидный запас хода пригодится в дальней дороге и позволит не заправляться в провинции или соседних странах.

Безотказность запуска двигателя. Даже если умер бензонасос, автомобиль с ГБО запустится. Бензонасос часто отказывает внезапно — и владелец остаётся без колёс. Но если машина переведена на газ, можно прогреть редуктор горячей водой и запустить двигатель на газе — этого хватит, чтобы добраться до сервиса своим ходом.

Экологичность. Использование газа в качестве топлива снижает уровень вредных выбросов в атмосферу. Газ экологичнее бензина в три раза, не содержит серы и присадок, как ДТ. По уровню токсичности ниже газа только электромоторы и водородные двигатели. Экологичность автомобилей ценится в Европе. Ограничения на въезд в определённые районы транспорта на «т
«тяжёлом» топливе не страшны автомобилям с ГБО.

Увеличение ресурса двигателя. Октановое число газа выше — порядка 110, он горит дольше и равномернее, чем бензин. Это значит, что ударные нагрузки на ЦПГ ниже, детонация в камере сгорания исключена. Износ деталей мотора с ГБО меньше на 30-45% по сравнению с бензиновым. Владельцы автомобилей на газу отмечают более мягкую плавную работу двигателя, снижение шума и вибраций.
Пропан-бутан подаётся в камеру сгорания в оптимальном газообразном состоянии и более равномерно смешивается с воздухом. За счёт этого детали ЦПГ испытывают меньшую нагрузку, а на стенках цилиндров не остаётся отложений и нагара. Моторное масло на «газовых» автомобилях чище, служит дольше. Защитная смазочная плёнка не смывается со стенок цилиндров, как это происходит с бензином.

А как насчёт недостатков?

В интернете полно легенд о ужасных последствиях перевода автомобиля на газ. Дискуссируют в основном диванные эксперты.
Типичные мнения — ГБО «убивает» двигатель, от него прогорают поршни и клапаны в цилиндрах; газ обязательно взорвётся; для перевода автомобиля на газ нужно перебрать полмашины и так далее.

На самом деле проблемы с дружбой газобалонного оборудования и ЦПГ моторов были во времена карбюраторов и ГБО первого поколения. Современным двигателям с ГБО поколения 4, 4+ бояться нечего при грамотной установке и настройках. За правильное приготовление смеси отвечает бензиновый контроллер и комплекс датчиков.

Взрывоопасность газа, сложность его обслуживания, вред двигателю и другую народную мифологию мы подробно рассматривали в статье «Пять мифов о вреде ГБО, которые мешают вам экономить». Рекомендуем к прочтению.

Среди установщиков ГБО и интересующихся есть выражение «подсел на газ». Подавляющее большинство автовладельцев после успешного опыта установки газа повторяют то же самое со всеми своими следующими машинами — и это, пожалуй, лучшая рекомендация.

Чтобы перевод автомобиля на газ оправдал ваши ожидания в полной мере, тщательно выбирайте производителя ГБО, доверяйте установку оборудования только специализированным аккредитованным сервисам и не забывайте время проходить техобслуживание баллонов каждые 10-15 тыс. км.

[spoiler title=»Источники»]
  • https://GboTeh.ru/vse-o-gbo/chto-takoe-gbo-v-avtomobile. html
  • https://lovato.ru/chto-takoe-gbo
  • https://AutoTopik.ru/obuchenie/741-gbo-4-pokoleniya.html
  • https://avtomotoprof.ru/v-pomoshh-avtomobilistu/chto-nuzhno-znat-o-gbo-4-ogo-pokoleniya/
  • https://progbo.com/pokoleniya/gbo-4-go-pokoleniya
  • https://gasautosystem.com/kak-rabotaet-gbo-i-zachem-perevodit-avtomobil-na-gaz/
[/spoiler]

Post Views: 1 486

Прайс-лист с ценами на ГБО-услуги в сервисе в СПб

Наименование Ед.изм. Модели Цена
Установка ГБО
— 3-4 цилиндра
Монтаж баллоной части (3-4 цил.) 3 500
Монтаж подкапотной части (3-4 цил.) 5 500
— 5-6 цилиндров
Монтаж баллоной части (5-6 цил.) 5 500
Монтаж подкапотной части (5-6 цил. ) 8 500
— 8 цилиндров
Монтаж баллоной части (8 цил.) 6 500
Монтаж подкапотной части (8 цил.) 9 500
Диагностика / настройка ГБО
— Диагностика
Диагностика газовой системы (ГАЗЕЛЬ ШТАТНОЕ) пропан 1 500
Диагностика газовой системы (ГБО 1-2 пок.) 850
Диагностика газовой системы (ГБО 4 пок.) 1 000
— Настройка
Калибровка форсуночной рампы (регулировка хода) / настройка системы 1 500
Настройка ГБО 4 поколения. 1 000
Настройка газовой системы (ГБО 1-2 пок.) 850
Ремонт ГБО
— Эл. часть
Ремонт эл. проводки (нормочас) 1 500
— Ремонт редуктора ЭМК
Замена клапана газового 650
Врезка в систему охл. 800
Демонтаж или монтаж газового редуктора (без настройки) 700
Замена газового рукава 1 200
Замена ред. (без настройки) 1 800
Замена тосольных рукавов 1 200
Замена уплот. кольца ред. 650
Переборка редуктора (без снятия узла) 2 000
Чистка ЭМК клапана 650
— Ремонт форсунок МАР
Демонтаж и монтаж МАР сенсора ГБО 4 (без настройки) 350
Замена вакуумного рукава 600
Замена форсуночной рампы (газовой рейки) 900
Переборка газовых форсунок (1 шт. ) 300
— Ремонт ВЗУ
Замена ВЗУ (стандарт) 650
Замена ВЗУ в бампер 1 200
Замена ВЗУ в люк 1 800
— Мелкий ремонт
Замена дат-ка t* редуктора 350
Замена свечи зажигания (без доп. работ по разбору) 125
Замена смесителя ГАЗ 500
Проверка на утечку газа (бал. часть) 400
Проверка на утечку газа (под. кап.) 600
— Ремонт газовой магистрали
Замена боченка (муфты) 500
Замена запр. магистрали (ГАЗЕЛЬ) 800
Замена основного газопр-да (Газель) 1 850
Замена основного газопр-да (6мм. ) 2 300
Замена основного газопр-да (8 мм.) 2 900
ТО ГБО (тех. обслуживание)
Чистка сетки редуктора CPR (Штатное оборудование на Газели) 850
Техническое обслуживание ГБО (замена фильтра 1 шт.) 550
— Полный демонтаж ГБО
Демонтаж ГБО (3-4 цил.)* 3 500
Демонтаж ГБО (5-6 цил.) * 4 500
Демонтаж ГБО (8 цил.) * 5 500
Дополнительные опции
Доплата за баллон TOR 63 л. 1 500
Доплата за баллон TOR 74 л. 4 500
Доплата за баллон TOR 94 л. 7 000
Установка эмуляторавариатора (только работа) 4 500
Утилизация газового баллона 800

Техническое обслуживание ГБО 4-го поколе | Установка ГБО



  Установка газового оборудования на автомобиль дает неплохую возможность сэкономить на топливе. Однако многие неопытные автомобилисты, при монтаже ГБО на свой автомобиль, не учитывают стоимость и периодичность обслуживания газового оборудования. Дело в том, что техническое обслуживание ГБО является обязательным мероприятием, и должно проводиться регулярно.

ТО газового оборудования на авто имеет определенный регламент, соблюдение которого является обязательным:

  • замена фильтров;

  • настройка газовых форсунок;

  • проверка состояния патрубков;

  • проверка утечки газа;

  • диагностика работы всех газовых систем.



 В среднем, специалисты рекомендуют проводить ТО каждые 10 тыс. км пробега. Однако в современных условиях лучше всего проводить осмотр, начиная от 8 тысяч. Это позволит вовремя выявить возможную неисправность.

1. Требуется выполнять еженедельно:

  • внешний осмотр герметичности системы, отсутствие утечки газа. Утечку можно обнаружить по характерному запаху пахучего одоранта и при помощи мыльного раствора. Утечка может происходить через трещины в трубках, изношенные уплотнители или неплотные стянутые хомутные соединения трубок;

  • удаление накопившегося конденсата в редукторе через специальную нижнюю пробку. Несвоевременный слив конденсата может привести к его коксованию и забиванию сливного отверстия, что в последующем при накоплении конденсата приводит к нарушению нормальной работы редуктора-испарителя.

2. Требуется выполнять ежемесячно:
очистку или замену фильтра. Для этого нужно отсоединить от фильтра входную трубку и демонтировать фильтр. Очистить или заменить фильтрующий элемент. Внутри него находится маленький магнит, который следует установить на место после очистки фильтра.
3. Один раз в течение двух лет следует разбирать и чистить редуктор. При этом нужно соблюдать осторожность, чтобы не помять и не порвать мембрану. По окончании чистки и сборки редуктора обязательно выполняется проверка на наличие утечки.

(PDF) Модификация газовой установки четвертого поколения для улучшения питания двигателя с искровым зажиганием

Eksploatacja i NiEzawodNosc — Ma i N t EN a N c E a N d RE Ответственность Vo l . 17, No. 1, 2015

2

s

ci EN c E

и

t

EchNology

пламени сгоревшего сжиженного нефтяного газа, которое, в свою очередь, имеет большое влияние

на состав выхлопных газов. Исследования показали, что наиболее благоприятная скорость горения

наблюдается для стехиометрических смесей

.Наихудшие результаты были отмечены для бедных смесей. Следовательно, необходима точная дозировка топлива

[7]. Часто, чтобы получить стехиометрическую смесь

во всем диапазоне оборотов двигателя, необходимо использовать дополнительный контроллер для контроля подачи топлива на нейтральной передаче

, или двигатель управляется с помощью H- метод бесконечности

[4]. В 1990-е годы в некоторых конструкциях использовалась дополнительная форсунка, активируемая

на высоких оборотах двигателя [15].

Соответствующий состав топливовоздушной смеси обеспечивает низкий уровень

выбросов вредных углеводов и оксидов углерода. Еще одним важным компонентом выхлопных газов являются оксиды азота, образующиеся в результате высоких температур внутри камеры сгорания. Использование системы рециркуляции выхлопных газов (EGR)

приводит к снижению выбросов оксидов азота. Эта система обычно управляется данными, закодированными в ЭБУ, который в большинстве случаев

был разработан на заводе для обычного топлива (бензина).Использование альтернативных топливных систем al-

(таких как сжиженный нефтяной газ) влечет за собой проблемы с надлежащим функционированием системы рециркуляции выхлопных газов

(количество рециркулируемых газов на

слишком велико или слишком мало [3]). Применение дополнительного, автоматически настраиваемого контроллера

может устранить эту проблему. Использование такого контроллера

обеспечит правильное функционирование системы рециркуляции выхлопных газов

tem, даже если условия в двигателе очень быстрые [3].

Также важно равномерно дозировать топливо, измеренное как между отдельными цилиндрами, так и между последовательными рабочими циклами двигателя. Здесь важно качество форсунок LPG

, которое часто бывает неудовлетворительным (с учетом критериев, используемых производителями двигателей внутреннего сгорания

) [8]. Равномерность

дозировки СУГ определяет состав химических соединений

в выхлопных газах.Содержание оксидов азота увеличивается в прямой пропорции

, в то время как количество оксидов углерода и углеводов в

увеличивается пропорционально разнице значений дозировки СУГ

в отдельных форсунках. Эти различия в новых форсунках

могут достигать 15% [8].

Многочисленные анализы выхлопных газов двигателей внутреннего сгорания показывают, что

топливные системы более благоприятны, чем агрегаты, работающие на обычном топливе

[12, 14].Принимая во внимание, что все еще существует огромное количество

автомобилей, использующих газовые установки четвертого поколения (особенно в

африканских странах), автор статьи убежден, что работа

по совершенствованию конструкции этой топливной системы должна быть продолжена. . В центре внимания

здесь находятся проблемы с подачей топлива для двигателей, работающих на сжиженном нефтяном газе, поскольку

даже малейшее улучшение характеристик двигателя или расхода топлива

может иметь значительное влияние в глобальном масштабе.

Предварительные дорожные испытания показали, что газовая установка отключает

на некоторое время во время разгона [2]. Аналогичное поведение было обнаружено в системах подачи топлива

на других транспортных средствах, что подтвердило подозрение, что это не единичный случай в особых условиях. Предварительные стендовые испытания

и многочисленные консультации помогли определить, что одной из причин неправильного функционирования системы подачи топлива

являются форсунки, а точнее их конструкция.Однако более поздний опыт

показал, что форсунки не единственные причины описанной ситуации

. Ситуация также может быть вызвана редуктором, а точнее его ограниченным КПД

[9].

Форсунка LPG представляет собой электрический клапан, который открывает и закрывает подачу топлива

. Конструкция газовой форсунки существенно отличается от

конструкцией бензиновой форсунки. В паровой фазе объем сжиженного нефтяного газа на

больше, чем объем бензина в жидком состоянии, поэтому общие габариты газового инжектора на

значительно выше.Однако увеличение габаритов на

связано с более высокими инерционными силами движущихся элементов форсунки

[9]. Базовыми составными частями инжектора исследуемого газа

являются: игольчатый клапан, спираль, возвратная пружина, уплотнительно-подавляющие элементы

и составной кожух. Основным элементом кожуха (рейка

) также является канал, по которому топливо подается к форсунке. Он также служит

гнездом для игольчатого клапана форсунки (рис.1).

Игольчатый клапан, который перемещается внутри форсунки, открывает или закрывает

поток топлива. Движение закрытия вызывается возвратной пружиной

, а движение открытия является результатом электромагнитной силы

, создаваемой катушкой форсунки. Эта сила инициируется электрическим импульсом

от блока управления. Контроллер LPG использует импульсы

, генерируемые ЭБУ двигателя, предназначенные для бензиновых форсунок на основе

, полученные от датчиков, которые контролируют работу двигателя

(температура охлаждающей жидкости, количество поступающего воздуха, положение педали ускорения

, и Т. Д.). На основе этих данных контроллер газовой установки выбирает

правильный импульсный путь из своей закодированной «карты», корректирует его в соответствии с температурой

и давлением сжиженного нефтяного газа, а затем отправляет его в газовый инжектор

.

Большинство выпускаемых сегодня газовых форсунок можно разделить на

две группы: высокоточные и высокоэффективные. Третья группа эффективных форсунок

является дорогостоящей альтернативой, так как

характеризуется коротким интервалом как для открытия, так и для закрытия.

На нейтральной передаче и при малой подаче топлива необходимо

отмерить точные дозы топлива. На точность дозирования существенно влияют точные измерения продолжительности инъекции

. Точный инжектор, характеризующийся низкой эффективностью, должен иметь достаточно длительное время открытия

, в этом случае точность дозировки

увеличивается. Однако проблемы возникают при высокой нагрузке (при

высокой подаче и высокой частоте вращения двигателя) [17].Низкий КПД форсунки

тор приводит к слишком продолжительному периоду впрыска газа, который превышает период цикла двигателя

. Двигатель снабжен плохой дозировкой топлива. Изменение конструкции инжектора

с целью повышения его эффективности позволяет обеспечить правильную дозировку

при нагрузке, но при этом делает дозу неточной при низком напряжении

и в короткие периоды открытия.

Правильно спроектированная (сконфигурированная), установленная и отрегулированная газовая система

tem, оснащенная быстро открывающимися и закрывающимися форсунками,

гарантирует точный состав топливно-воздушной смеси во всех рабочих условиях.

Однако это влечет за собой увеличение производственных затрат, и, следовательно,

увеличивает цену газовой установки (универсальные установки

, конечно, дешевле, чем специализированные установки). Было установлено, что для большинства пользователей основными критериями полезности газовой установки

являются экономические аспекты [10]. Поэтому многие из

таких установок устанавливаются и позже обслуживаются некомпетентными

или неопытными людьми, которые взимают низкую цену за свои услуги.Анализ поведения клиентов автосервиса

показал, что около

около 90% пользователей обслуживают свои автомобили на авторизованных станциях

только в течение гарантийного срока. По истечении срока действия пользователи ищут более дешевые альтернативы на

.

Рис. 1. Схема газовой форсунки четвертого поколения: 1 — змеевик, 2 — возвратная пружина,

3 — игольчатый клапан, 4 — цилиндр, 5 — форсунка, 6 — герметизирующий

элемент

Страница не найдена — РОУШ КлинТек

Перейти к основному содержанию ПОДРАЗДЕЛЕНИЕ ROUSH ENTERPRISE
  • twitter
