Где находится предохранитель прикуривателя на Форд Фокус 2

Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего, мы виноваты сами. Гнездо прикуривателя зачастую используется не по назначению и самое безобидное, что в него могут воткнуть — это китайская зарядка от мобильного телефона. В лучшем случае она просто замкнёт контакты накоротко и сработает предохранитель. В худшем — проводка или сам блок зарядки телефона загорится. Не будем о грустном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.

Где искать предохранитель прикуривателя

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному:

  • в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А;
  • такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

Схема дорестайла

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Блок предохранителей версия рестайл Форд Фокус 2

Замена предохранителя на Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

  1. Выворачиваем два винта под передней панелью в районе бардачка.

    Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

  2. Монтажный блок опускаем на максимально возможное расстояние.

    Где-то тут наши предохранители.

  3. Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
  4. Выдвигаем монтажный блок на себя.
  5. Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.

    Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

  6. Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
  7. Собираем монтажный блок в обратном порядке.

Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

Реле и предохранитель прикуривателя Форд Фокус 2 рестайлинг и дорестайл: где находится

В обилии элементов предохранитель прикуривателя Ford Focus 2 отыскать достаточно сложно. Усиливает проблему незнание электрической схемы автомобиля.



Ввиду сложности конструкции и обилия комплектаций, машина оборудована тремя панелями предохранителей.
  1. Расположена в моторном отсеке с правой стороны. Устройство оборудовано защитной крышкой и определяется по наличию большого количества проводов.
  2. Вторая вставка находится под вещевым ящиком в ногах переднего пассажира. Для получения доступа к элементу потребуется снять защитную обшивку.
  3. Третий модуль в багажном отделении. Отсек предназначен для установки предохранителей и реле оборудования заднего жгута проводки.

Следует учитывать, что расположение предохранителей одинаково на версии хэтчбек, универсал и седан. Единственный вариант – С-МАКС имеет больше вставок ввиду улучшенной комплектации.

Где находится предохранитель прикуривателя Фокус 2 дорестайлинг

В версии без обновлений вставка устанавливается в основном монтажном блоке. Панель выглядит так.

Для ФФ2 годов выпуска 2004, 2005, 2006, 2007 плавкий элемент имеет номер 39. Расположение элемента пользователь может изменить.

Предохранитель прикуривателя Focus 2 рестайлинг: где находится



В 2008 году произошло обновление автомобиля. После рестайлинга внешнего вида и оборудования машины расположение монтажного блока не изменилось. Поменялись номера вставок и их размещение в бортовой сети.

На авто типа 2012, 2010 года выпуска вставка прикуривателя находится в салоне. По фото проблематично понять нумерацию элементов. Для лучшего понимания сути ниже приведена схема.

Здесь элемент стоит под номером 109.

Схема подключения предохранителя


На втором поколении прикуриватель подключается напрямую к аккумулятору. Отрезок электроцепи не имеет отношения к ЭБУ, что позволяет подключать сюда различное дополнительное оборудование и приборы.

В цепь устройства включен специальный предохранитель. Плавкая вставка на 20А обеспечивает достаточную стойкость к повышенной нагрузке.


Важным моментом является недопустимость замены на более мощную – это может спровоцировать перегорание проводки и возникновение пожара.

Почему прикуриватель выходит из строя

Существует несколько причин.

  1. Подключение слишком мощного оборудования. Некоторые автолюбители подсоединяют в гнездо прикуривателя высокопроизводительные пылесосы, холодильники. Предохранитель может не выдержать нагрузки и перегореть.
  2. Попадание воды на проводку. Устройство чувствительно к выпадению конденсата и попаданию воды.
  3. Механическое повреждение проводки. Трещины в изоляции и обрывы силовых магистралей.
  4. Перегорание нити накаливания самого прикуривателя.

Проверка предохранителей


Проверить работоспособность просто. Устройство вытягивается из посадочного места и визуально оценивается его целостность. Вставки специально делаются прозрачными для простоты диагностики.

Замена предохранителя

Для выполнения ремонта потребуется:

  • установить машину на ровной поверхности;
  • зафиксировать автомобиль;
  • снять плюсовую клемму с аккумуляторной батареи;
  • вскрыть крышку монтажного блока;
  • найти требуемый элемент и поменять его при помощи специального пинцета.

Процесс ремонта можно посмотреть на видео.


Ford Focus 2: не работает прикуриватель, а предохранитель целый

В случае исправности плавкой вставки и отказа устройства, проблему следует искать в факторах.

  1. Сломалась механическая часть прикуривателя. На устройстве присутствует металлическая кнопка-фиксатор. Если она неисправна, механизм работать не будет.
  2. Повреждена нить накаливания. При наличии проблем следует проверить рабочую часть устройства. При обнаружении обрыва цепи деталь меняется на новую.
  3. Порвана проводка или отошли клеммы питания. При обнаружении пробелы следует проверить контактную группу на наличие окислений и подгораний. Также прозвонить силовые линии.

Как производится замена прикуривателя на Focus II

Чтобы заменить устройство следует выполнить последовательность действий.

  1. Отключить питание машины.
  2. Сесть в салон, здесь потребуется вынуть рабочий орган прикуривателя.
  3. Далее пригодится подсветка. Внутри трубки корпуса имеется две защелки.
  4. Отверткой плоского сечения или тонким ножом отогнуть фиксаторы.

  5. После этого необходимо вставить палец в гильзу и вынуть корпус прикуривателя наружу.
  6. Следующий этап – отключение проводки устройства.
  7. Когда элемент снят его можно заменить новым.

Как правильно подключать прикуриватель напрямую к аккумулятору через предохранитель

Вариант подразумевает выполнение операции.

  1. Снять приборную панель. Обычно демонтируется вся консоль и крышка багажника.
  2. Подготовить 3 метра кабеля сечением 4 квадрата и отрезок провода для присоединения массы. Также потребуется выносное гнездо предохранителя и плавкую вставку на 20А.
  3. Через технологическое отверстие протянуть силовую жилу к аккумулятору и подпаять ее к плюсовой клемме.
  4. Отступив 30-40 см от АКБ сделать разрыв магистрали и впаять в нее гнездо предохранителя. Для надежности контакт следует поместить под термоусадку.
  5. Минусовую жилу следует посадить на винт в любом удобном месте.
  6. В салоне провести провода в посадочное отверстие прикуривателя.
  7. Лампу подсветки следует подключить к цепи внутреннего освещения салона.
  8. После обратной сборки консоли присоединить к проводке контакты для возможности подключения прикуривателя.
  9. Собрать все контакты и установить прикуриватель в свое гнездо.


Монтаж дополнительного прикуривателя

Дополнительное устройство в 90% случаев пользователи размещают в багажном отделении. Если автомобилист желает подкинуть прикуриватель напрямую – потребуется выполнить операцию, указанную в пункте выше.

Второй вариант – подключение через монтажный блок. Здесь присутствует несколько свободных гнезд, от которых можно запитать устройство.

Далее покупается требуемая деталь, провода и предохранитель. Проводка протягивается под облицовочными панелями, в багажнике ставится кронштейн.

В высверленное крепление вставляется доработка и закрепляется.

Итог

Прикуриватель на ФФ 2 представляет собой важный элемент, дающий возможность установить в машине дополнительное оборудование. Несмотря на технологичность машины, устройство остается простым и понятным в ремонте.

Предохранители и реле Ford Focus 2 со схемами блоков описанием и электро схемой

Компактный автомобиль Ford Focus 2 го поколения производился в 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах как с бензиновыми, так и дизельными двигателями. За это время автомобиль прошёл рестайлинг один раз, который коснулся как интерьера так и экстерьера. В данной публикации мы покажем описание блоков предохранителей и реле Форд Фокус 2, места их расположения, схемы и фотографии. Отдельно отметим предохранитель прикуривателя. А в заключении предложим для скачивания полные электрические схемы автомобиля.

Актуальное назначение предохранителей может отличаться от представленного и зависит от года выпуска и страны поставки форд фокус 2. Сверяйте обозначением со схемой на обратной стороне защитной крышки. А если у Вас не то поколение модели, смотрите тут: Фокус 1 и Фокус 3.

Общее расположение блоков

На данной схеме представлено расположение всех электронных блоков управления.

Схема

Описание

1Электронным блок управления кондиционером
2Датчик температуры воздуха подаваемого из вентиляционной решетки приборной панели
3Датчик удара (SRS)
4Датчик удара SRS, со стороны водителя
5Датчик удара SRS, со стороны пассажира
6Звуковой сигнал противоугонной системы
7Датчик солнечного света
8Дополнительный отопитель-электрический
9Дополнительный отопитель-топливный
10Аккумуляторная батарея
11Диагностический разъем (DLC)
12Блок управления электрооборудованием двери водителя — в двери
13Блок управления электрооборудованием левой задней двери — в двери
14Блок управления электрооборудованием двери пассажира — в двери
15Блок управления электрооборудованием правой задней двери — в двери
16Блок управления электродвигателем вентилятора системы охлаждения
17Блок управления подачей присадки
18Блок предохранителей /реле, моторный отсек
19Блок предохранителей /реле приборная панель
20Резистор электродвигателя вентилятора отопителя-около электродвигателя вентилятора отопителя
21Звуковой сигнал
22Кольцевая антенна иммобилайзера
23Реле указателей поворота -в переключателе указателей поворота
24Инерционный выключатель отсечки подачи топлива
25Блок управления системы keylessentry
26Блок управления освещением
27Многофункциональный блок управления-в блоке предохранителей/ реле приборной панели-функции: Система кондиционирования, противоугонная система, дополнительный обогреватель-электрический, центральный замок, обогреватель лобового стекла, лампы освещения салона, очиститель/ омыватель лобового стекла
28Блок управления навигационной системой
29Блок управления системой парковки
30Блок управления стояночным тормозом
31Электронный блок управления SRS
32Э/м клапан замка рулевой колонки
33Датчик положения рулевого колеса
34Электронный блок управления КПП
35Датчик дождя (очиститель лобового стекла)

Блок под капотом

Он находится с левой стороны под защитной крышкой.

Расположение блока под капотом

Фото — пример

Пример актуальной схемы на обратной стороне защитной крышки.

Схема

Описание предохранителей

F140/60А Электрический двигатель вентилятора системы охлаждения
F280А Усилитель руля
F360А Монтажный блок реле и предохранителей в салоне
F460А Монтажный блок реле и предохранителей в салоне
F580А Кондиционер с ручным или автоматическим управлением
F660А Резерв
F730А Насос гидравлического блока АБС
F820А Клапаны гидравлического блока АБС
F920А Контакты и обмотка главного реле
F1030А Электрический двигатель вентилятора отопителя (предохранитель печки)
F1120А Выключатель зажигания
F1240А Силовая цепь реле зажигания
F1320А Стартер
F1440А Обогрев ветрового стекла — правый элемент
F1530А Реле вентилятора системы охлаждения
F1640А Левый элемент обогрева ветрового стекла
F1730А Резерв
F18Резерв
F1910А Блок управления системы АБС
F2015А Звуковой сигнал
F2120А Дополнительный отопитель
F2210А Блок управления усилителем рулевого управления
F2330А Насос омывателя фар
F2415А Резерв
F2510А Обмотка реле обогрева ветрового стекла
F2610А Автоматическая коробка передач
F2710А Муфта компрессора кондиционера
F2810А Резерв
F2910А Система раздельного климат — контроля
F303А Блок управления двигателем, блок управления автоматической коробкой передач
F3110А Система зарядки аккумуляторной батареи
F3210А Блок управления автоматической коробкой передач, датчик положения селектора
F3310А Подогрев датчиков концентрации кислорода
F3410А Форсунки, катушка зажигания
F3510А Система управления двигателем
F3610А Блок управления двигателем

Назначение реле

R1Реле включения запрещения запуска
R2Реле звукового сигнала
R3Реле фонарей заднего хода
R4Резерв
R5Реле системы рециркуляции ОГ (EGR) — для бензиновых двигателей, Реле нагревателя топлива — дизель
R6Основное реле
R7Реле обогревателя ветрового стекла
R8Реле зажигания
R9Реле омывателя фар
R10Реле вентилятора отопителя
R11Реле компрессора кондиционера
R12Реле электро двигателя вентилятора системы охлаждения, реле свечей накаливания
R13Реле стартера
R14Реле вентилятора системы охлаждения, Электрический двигатель вентилятора

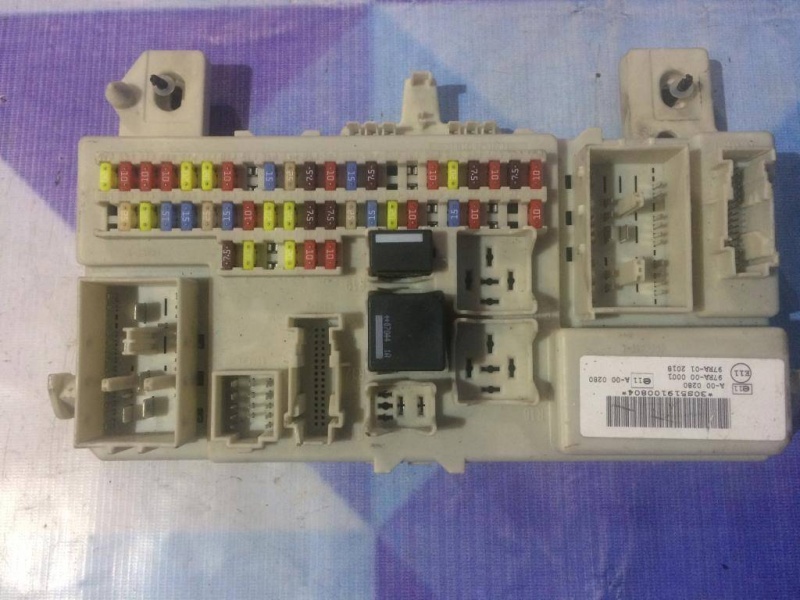

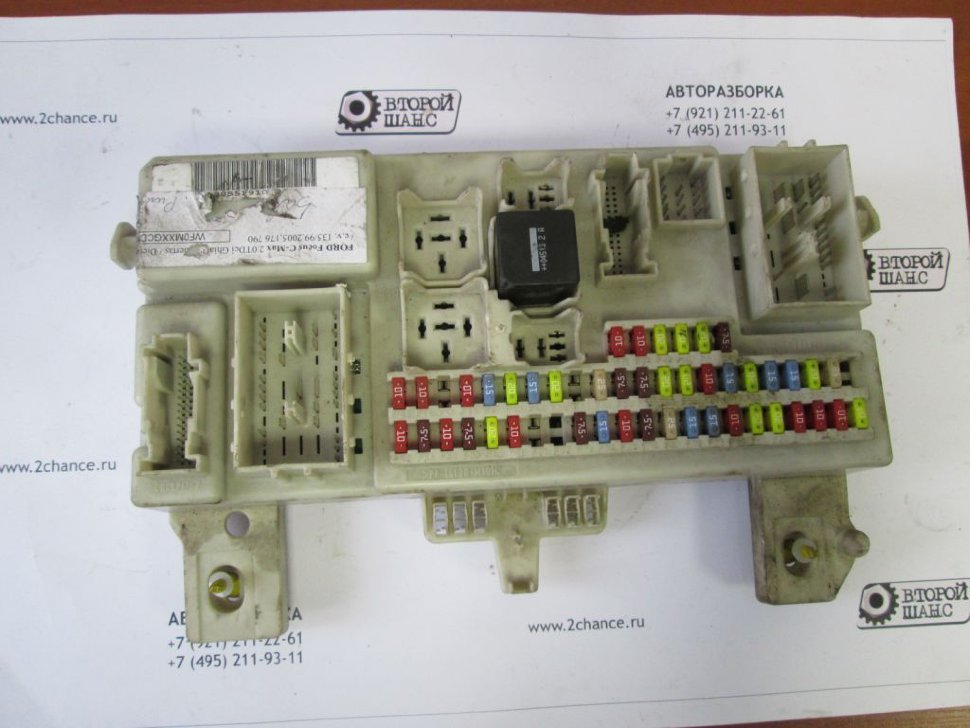

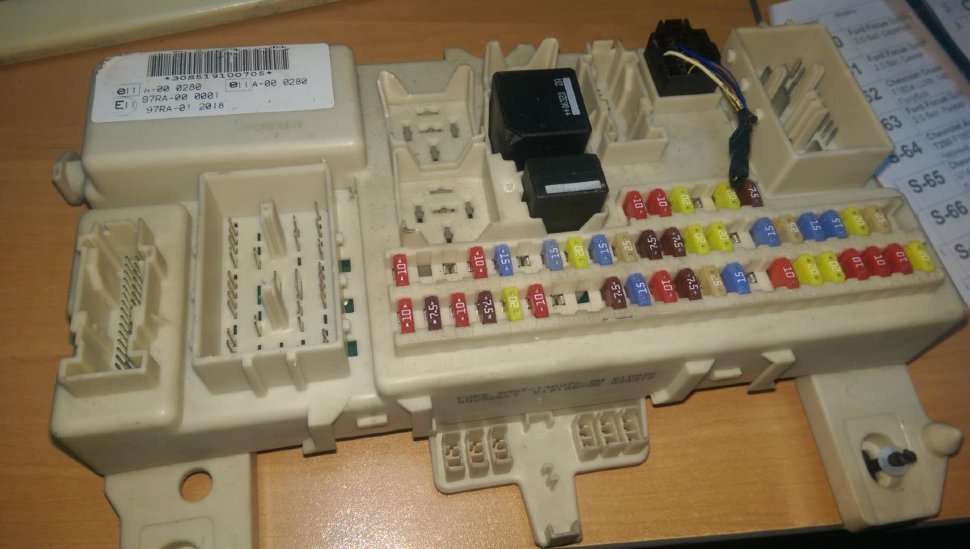

Блок в салоне

Данный блок находится под бардачком и крепится двумя винтами.

Вариант 1

Схема

Обозначение

3710А Дальний свет левой фары
3810А Дальний сеет правой фары
3920А Прикуриватель, задняя дополнительная розетка
4020А Люк
4120А Модуль электрооборудования двери переднего пассажира
427,5А Обогрев зеркал
4310А Электронные модули (питание от аккумуляторной батареи)
4410А Диагностический разъем (OBD II)
4510А Дневные ходовые огни
4610А Комбинация приборов, многофункциональный электронный модуль (GEM)
4715А Стеклоомыватель, обогрев жиклеров стеклоомывателя
4820А Ближний свет фар, дневные ходовые огни
4915А Переключатель света
5020А Стеклоочиститель
5115А Топливный насос
5225А Обогрев заднего стекла
537,5А Габаритный свет с левой стороны
547,5А Габаритный свет с правой стороны
5520А Модуль электрооборудования двери водителя, центральный замок
5620А Система бесключевого доступа / запуска
5710А Сирена противоугонной системы
5815А Аудиосистема (питание от аккумуляторной батареи)
5925А Розетка в багажном отделении, разъем прицепа
6015А Ближний свет правой фары
6115А Ближний свет левой фары
6220А Электропривод регулировок сиденья водителя
6325А Стеклоподъемники
64Резерв
6510А Подушки безопасности
667,5А Корректор фар, ближний свет фар, блок ксеноновых фар
6710А Иммобилайзер (WFS), комбинация приборов (питание от выключателя зажигания)
687,5А Радио, комбинация приборов
6920А Противотуманный свет
7010А Электронные модули(питание от замка зажигания)
7110А Дневные ходовые огни
7225А Многофункциональный электронный модуль (GEM)
737,5А Освещение номерного знака
7415А Лампы стоп-сигнала
7510А Блок управления коробкой передач, электронная педаль газа
767,5А Электронный стояночный тормоз (EPB)
7725А Реле центрального замка
7815А Очиститель заднего стекла
7915А Электропривод складывания зеркал
8010А Освещение салона, зеркала с электроприводом
8120А Модуль электрооборудования правой задней двери
8220А Модуль электрооборудования левой задней двери
8310А CD-чейнджер, развлекательная система для задних пассажиров (RSE)
8410А Лампы заднего хода, модуль прицепа
8510А Система охлаждения
8620А Подогрев сидений
Реле
K1Обогрев заднего стекла
K4Топливный насос
K5Дневные ходовые огни

В данном исполнении за работу прикуривателя отвечает предохранитель номер 39 на 20А.

Вариант 2

Фото — схема

Расшифровка

10010А Электронные модули (питание от замка зажигания)
10120А Люк, сиденье водителя с электроприводом, блок управления приводом крыши (Focus Coupe-Cabriolet)
10210А Блок управления отопителем, регулировки рулевой колонки, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
10310А Внешние освещение (питание от аккумуляторной батареи)
10410А Освещение салона, система экономии электроэнергии
10525А Обогрев заднего стекла
10620А Система бесключевого доступа / запуска
10710А Комбинация приборов (питание от аккумуляторной батареи), диагностический разъем
1087,5А Дополнительные функции комбинации приборов (аудиосистема и система навигации)
10920А Прикуриватель, задняя дополнительная розетка
11010А Дневные ходовые огни
11115А Топливный насос (бензиновые двигатели)
11215А Аудиосистема (питание от аккумуляторной батареи)
11310А Дневные ходовые огни
11410А Комбинация приборов (питание от замка зажигания), иммобилайзер
1157,5А Внешние освещение (питание от замка зажигания)
11620А Противотуманный свет
1177,5А Освещение номерного знака
11820А Модуль электрооборудования левой задней двери
11915А Розетка в багажном отделении
12020А Модуль электрооборудования правой задней двери
12120А Подогрев передних сидений
12210А Подушки безопасности
1237,5А Обогрев зеркал
1247,5А Габаритный свет с левой стороны
1257,5А Габаритный свет с правой стороны
12620А Система бесключевого доступа / запуска
12725А Стеклоподъемники
128Резерв
12920А Стеклоочиститель
130Резерв
13115А Стеклоочиститель заднего стекла
13215А Лампы стоп-сигнала
13325А Модуль электрооборудования двери переднего пассажира, реле центрального замка
13420А Модуль электрооборудования двери водителя, центральный замок
13520А Дневные ходовые огни
13615А Стеклоомыватель, обогрев жиклеров стеклоомывателя
13710А Резервное питание противоугонной системы
13810А Блок управления двигателем, электронная педаль газа, блок управления автоматической коробкой передач
13910А Дальний сеет правой фары
14010А Дальний свет левой фары
14110А Лампы заднего хода, зеркала с электроприводом
14215А Ближний свет правой фары
14315А Ближний свет левой фары
Реле
R1Топливный насос
R2Резерв

За прикуриваетль отвечает предохранитель номер 109 на 20А.

С обратной стороны блока, могут находится некоторые отдельные элементы реле.

Описание

  • R1 Реле ближнего света
  • R2 Реле дальнего света
  • R3 Реле центрального замка и заднего стеклоочистителя
  • R4 Реле открытия водительской двери
  • R5 Реле открытия остальных дверей
  • R6 Реле переднего стеклоочистителя
  • R7 Реле обогрева заднего стекла
  • R8 Реле защиты от разряда АКБ
  • R9 Реле света

Электросхемы Ford Focus 2

Остались вопросы? Больше информации про электро оборудование, а так же полные электро — схемы форд фокус 2 можете найти в данном руководстве: «скачать«.

Мы так же подготовили видео материал по данной публикации у себя на канале. Смотрите и подписывайтесь.

А если знаете как сделать данный материал лучше или остались вопросы пишите всё в комментарии.

Предохранители на форд фокус 2: где находятся, замена

Авто → Форд Фокус 2

В этой заметке написано, где находятся предохранители в автомобиле Форд Фокус 2, схема и номера предохранителей. Какие используются предохранители.

В автомобиле Форд Фокус 2 (дорестайл) устанавливаются плоские штекерные предохранители среднего размера, также такие предохранители называют ножевые.

Рис.1 Автомобильные предохранители среднего размера

  • На торце предохранителя можно видеть число, соответствующее максимальному току, который может течь через предохранитель (номинал предохранителя).
  • Также, номинал предохранителя можно определить по цвету изолятора:

1A – чёрный 2A — серый 3A – фиолетовый 4A — розовый 5A — оранжевый-жёлтый 7,5A — коричневый 10A — красный 15A — голубой 20A — жёлтый 25A — белый 30A — зелёный 35A — светло-фиолетовый 40A — оранжевый 60A — голубой 70A — коричневый 80A — светло-жёлтый 100A — сиреневый

Превышение током номинала предохранителя вызывает сгорание (расплавления) металлической пластины расположенной внутри предохранителя. Сгоревший предохранитель размыкает электрическую цепь, в которой он установлен. Это предохраняет электрические приборы от выхода из строя, а машину от возгорания.

Рис.2 Рабочий предохранитель и сгоревший

  1. В автомобиле Форд Фокус 2 (дорестайл) предохранители находятся в двух колодках, одна из которых располагается под капотом автомобиля, а другая под приборной панелью со стороны пассажирского места (под отсеком для перчаток, именуемым в народе «бардачком»).
  2. Блок предохранителей, расположенный в подкапотном пространстве находится с левой стороны, недалеко от аккумуляторной батареи.

Открывать крышку блока предохранителей удобно с помощью небольшой плоской отвертки, которую нужно вставить в замок крышки и слегка наклонить в сторону радиатора автомобиля. После чего снимать крышку.

Рис.3 Отвертка вставлена в замок крышки

На крышке с внутренней стороны хранится пинцет, который применятся для извлечения и замены предохранителей. В блоке предохранителей под «бардачком» такого пинцета нет!

Рис.4 Приспособа для извлечения предохранителей

Схема предохранителей в блоке, который установлен в подкапотном пространстве показана на фотографии. Эта схема соответствует машинам Форд Фокус 2 выпуска до конца 2007 года, то есть Форд Фокус 2 дорестайл.

Рис.5 Схема предохранителей в подкапотном пространстве Форд Фокус 2 Рис.6 Номера предохранителей в подкапотном пространстве Форд Фокус 2

В салоне автомобиля блок предохранителей подвешен под перчаточным отсеком и крепится двумя замками похожими на саморезы. Замки нужно повернуть против часовой стрелки, после чего передняя часть блока откидывается вниз. Блок можно чуть приподнять и выдвинуть назад, тогда он откинется шире и доступ к предохранителям будет удобнее.

Рис.7 Расположение предохранителей в салоне Форд Фокус 2

Номера предохранителей нанесены на колодку. На фотографии их плохо видно. На схеме они расположены так:

Рис. 8 Схема блока предохранителей расположенного в салоне Форд Фокус 2

В таблице ниже показано соответствие номеров предохранителей их номиналам, а также электрическим цепям, в которых они установлены.

Таблица 1.

Номера предохранителей Форд Фокус 2 2004-2007 (дорестайл)

№AЦепь№AЦепь
37 10 Дальний свет фар, левая сторона
62
20 Электропривод регулировки сиденья водителя
38 10 Дальний свет фар, правая сторона 63 25 Электропривод стеклоподъемников
39 20 Прикуриватель, задняя электрическая розетка 64 Не используется
40 20 Электропривод вентиляционного люка 65 10 Модуль подушек безопасности
41 20 Модуль электрооборудования двери переднего пассажира 66 7,5 Выключатель освещения (питание от замка зажигания)
42 7,5 Электрообогреватель зеркал 67 10 Панель приборов (питание от замка зажигания), иммобилайзер двигателя
43 10 Электронные модули (питание от аккумуляторной батареи) 68 7,5 Дополнительные элементы на панели приборов
44 10 Колодка канала информационной связи 69 20 Противотуманные фары/фонари
45 10 Наружное освещение для движения в дневное время (стояночные фонари) 70 10 Электронные модули (питание от замка зажигания)
46 10 Панель приборов (питание от аккумулятора), центральный блок плавк. предохранителей 71 10 Наружное освещение для движения в дневное время
47 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя 72 Не используется
48 20 Фары ближнего света, наружное освещение для движения в дневное время 73 7,5 Фонарь освещения гос. регистрационного знака
49
15 Выключатель освещения (питание от аккумуляторной батареи) 74 15 Фонари стоп-сигналов
50 20 Очиститель ветрового стекла 75 10 Блок управления силовым агрегатом
51 15 Топливный насос 76 Не используется
52 25 Электрообогреватель заднего стекла 77 25 Реле системы централизованной блокировки замков
53 7,5 Стояночные/габаритные фонари, левая сторона кузова 78 15 Очиститель заднего стекла
54 7,5 Стояночные/габаритные фонари, правая сторона кузова 79 15 Электрическая розетка в багажном отделении
55 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя 80 10 Таймер отключения освещения салона с целью экономии аккумулятора
56 20 Система Кеу Егее 81 20 Модуль электрооборудования двери (правой задней)
57 10 Электропривод складывания наружных зеркал или датчик определения степени заряда аккумуляторной батареи 82 20 Модуль электрооборудования двери (левой задней)
58 15 Модули аудиосистемы (питание от аккумуляторной батареи) 83 10 Модули аудиосистемы (“Высокого класса”)
59 20 Модуль управления электрооборудованием буксируемого прицепа 84 10 Фонари задн. хода, питание эл/оборудования прицепа от замка зажигания
60 15 Ближний свет фар (правая сторона) 85 10 Блок электрооборудования системы охлаждения
61 15 Ближний свет фар (левая сторона) 86 20 Электрообогрев передних сидений

По теме: Форд Фокус 2 дорестайл.

Источник: http://checosa.ru/automobili/ff2-01.htm

Описание блока предохранителей в Ford Focus 2

На любом автомобиле периодически случаются различные поломки и проблемы с электрооборудованием, и для того, чтобы их устранить в первую очередь необходимо проверить возможные обрывы и повреждения в электроцепи. Предохранители Форд Фокус 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена – достаточно простое дело.

Важно! При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.

Расположение и электросхема

Пинцет для замены (могут быть разных типов)

У Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а второй – под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.

Схема подкапотного блока

Ампер Назначение предохранителя
1 40 Вентилятор охлаждения мотора
2 80 Рулевое управление
3 60 ВБП № 1
4 60 ВБП № 1
5 80 Дополнительный обогреватель
6 60 Свечи обогрева (лишь для авто с дизельными моторами)
7 30 Противоблокировочная система, насос системы динамической стабилизации
8 20 Противоблокировочная система, клапаны системы динамической стабилизации
9 20 Узел управления двигателем
10 30 Вентилятор климатроника
11 20 Выключатель стартера и других приборов
12 40 Электрореле зажигания
13 20 Электрообмотка стартера
14 40 Обогрев правой стороны переднего стекла
15 30 Реле вентилятора
16 40 Обогрев левой стороны переднего стекла
17 30 Убирающаяся крыша
18 30 Усилитель мощности
19 10 Система ABS
20 15 Звуковой сигнал
21 20 Дополнительный нагреватель
22 10 Усилитель руля
23 30 Система омывания фар
24 15 Дополнительный обогреватель (для дизелей)
25 10 Зажигание
26 15 АКП
27 10 Муфта кондиционирования – компрессор
28 10 Свеча накаливания (лишь для авто с дизелем)
29 10 Раздельный климатроник
30 30 АКП
31 10 Зарядка аккумулятора
32 10 АКП
33 10 Кислородные датчики (лишь для авто с моторами работающими на бензине)
34 10 Клапан охлаждения воздуха (для дизелей)

Схема блока, расположенного в салоне

Ампер Назначение предохранителя
100 10 Электромодули
101 20 Управления люком, откидной крышей, сидений
102 10 Отопитель, руль, фильтр, ДУ
103 10 Управления наружным освещением от аккумулятора
104 10 Электроэкономия
105 25 Обогрев стекла сзади
106 20 Управления без ключа
107 10 Питание приборов от батареи, бортдиагностика
108 7,5 Аудиосистема и навигация
109 20 Прикуриватель, электророзетка
110 10 Переключатель наружного освещения днем
111 15 Бензонасос
112 15 Аудиосистема (питание от аккумулятора)
113 10 Подфарники
114 10 Иммобилайзер
115 7,5 Внешний свет от генератора
116 20 Противотуманки
117 7,5 Освещения номера авто
118 20 Электрическое оборудования задней левой двери
119 15 Электропитание багажного отделения
119 25 Электропитание багажного отделения (авто с системой буксировки прицепа)
120 20 Электрическое оборудования задней правой двери
121 20 Подогрев сидений передние
122 10 Подушки безопасности
123 7,5 Электрический обогрев зеркал
124 7,5 Габариты, стопы (левая сторона)
125 7,5 Габариты, стопы (правая сторона)
126 20 Управление без ключа
127 25 Электростеклоподъемники
128 Не применяется
129 20 Очиститель переднего стекла
130 Не применяется
131 15 Очиститель заднего стекла
132 25 Стопы
133 20 Блокировка системы
134 20 Централизованная блокировка замков
135 20 Подсветка во время движения в дневное время
136 15 Насос омывателя стекол
137 10 Включения аварийного питания
138 10 Управление двигателем, акселератором, АКПП
139 10 Левый дальний свет
140 10 Правый дальний свет
141 10 Фонарь заднего хода
142 15 Левый ближний свет
143 15 Правый ближний свет

Процесс снятия и замены

Замена предохранителя – простой процесс, и инструменты здесь практически не нужны.

Что понадобиться

  • пинцет;
  • плоская отвертка;
  • новый предохранитель.

В подкапотном пространстве

Расположение под капотом

Для того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте – справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.

Электропредохранители в блоке

Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.

Схема расположения на крышке

Также обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением.

Под бардачком

Расположение в салоне

Второй блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.

Откручиваем фиксаторыБлок под бардачком

Повернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.

При замене предохранителя Ford Focus 2 первым делом выясните его номинал, потому что, если он будет превышен, произойдет его перегорание и цепь будет разомкнута.

Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.

 Загрузка …

Видео «Замена электропредохранителей»

В этом видео продемонстрировано, как быстро и просто добраться до предохранителей на Ford Focus 2 и провести их замену.

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Источник: https://avtozam.com/ford/focus/blok-predohraniteley-avto/

Ford Focus 2, расположение блока предохранителей

Если новый предохранитель сразу перегорает, найдите причину, прежде чем менять его снова, замыкание на землю в проводке, в результате перетирания изоляции наиболее частый дефект.

Если предохранитель защищает более одной цепи, чтобы определить дефект проверяйте каждую цепь по отдельности. Обратитесь к специалистам, имея схемы и приборы, они найдут замыкание.

Всегда носите с собой запасные предохранители всех номиналов, используемых на автомобиле.

Для доступа к салонному блоку предохранителей, отсоедините крышку под перчаточным ящиком (бардачком) с пассажирской стороны.

поверните крепежные элементы на 90 °

И опустите блок предохранителей

Дополнительные предохранители расположены на левой стороне моторного отсека



Таблица характеристик плавких предохранителей

Блок предохранителей в моторном отсеке

  • Предохранитель Сила тока, А Защищаемые цепи
  • 1 40 Электровентилятор охлаждения двигателя
  • 2 80 Рулевое управление с усилителем
  • 3 60 Внутренний блок предохранителей 1
  • 4 60 Внутренний блок предохранителей 2
  • 5 80 Вспомогательный отопитель
  • 6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)
  • 7 30 Антиблокировочная система, насос системы динамической стабилизации
  • 8 20 Антиблокировочная система, клапаны системы динамической стабилизации
  • 9 20 Модуль управления силовым агрегатом (PCM)
  • 10 30 Вентилятор системы климат-контроля
  • 11 20 Выключатель зажигания (стартера и приборов)
  • 12 40 Реле 15l зажигания
  • 13 20 Электрическая обмотка стартера
  • 14 40 Обогрев лобового стекла, правая сторона
  • 15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)
  • 16 40 Обогрев ветрового стекла, левая сторона
  • 17 30 Складывающаяся крыша
  • 18 30 Инвертирующий усилитель мощности
  • 19 10 Модуль ABS
  • 20 15 Звуковой сигнал
  • 21 20 Вспомогательный отопитель
  • 22 10 Модуль усилителя рулевого управления
  • 23 30 Омыватели фар
  • 24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
  • 25 10 Реле зажигания
  • 26 15 Автоматическая коробка передач
  • 26 10 Непрерывное питание PCM (только Focus ST и Focus RS)
  • 27 10 Муфта компрессора системы кондиционирования
  • 28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)
  • 29 10 Система раздельного климат-контроля
  • 30 3 PCM, автоматическая коробка передач
  • 31 10 Интеллектуальная зарядка аккумуляторной батареи
  • 32 10 Автоматическая коробка передач
  • 32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)
  • 33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
  • 33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
  • 33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)
  • 34 10 Форсунки, катушки зажигания
  • 35 10 PCM, клапаны, электромагнитные клапаны
  • 36 10 PCM

Блок предохранителей в салоне

  1. Предохранитель Сила тока, А Защищаемые цепи
  2. 100 10 Электронные модули (питание от замка зажигания)
  3. 101 20 Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)
  4. 102 10 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
  5. 103 10 Питание органов управления внешним освещением от аккумуляторной батареи
  6. 104 10 Система экономии электроэнергии, плафоны внутреннего освещения
  7. 105 25 Обогреватель заднего стекла
  8. 106 20 Система управления без ключа
  9. 107 10 Батарейное питание комбинации приборов, бортовая диагностика
  10. 108 7,5 Дополнительные функции комбинации приборов (аудиосистема и система навигации)
  11. 109 20 Прикуриватель, дополнительная электрическая розетка сзади
  12. 110 10 Питание переключателя системы наружного освещения в дневное время от генератора
  13. 111 15 Топливный насос (только варианты с бензиновым двигателем)
  14. 112 15 Модули аудиосистемы (питание от аккумуляторной батареи)
  15. 113 10 Лампы наружного освещения в дневное время (подфарники)
  16. 114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя
  17. 115 7,5 Питание органов управления внешним освещением от генератора
  18. 116 20 Противотуманные фары/фонари
  19. 117 7,5 Фонарь освещения номерного знака
  20. 118 20 Модуль электрооборудования двери (левой задней)
  21. 119 15 Дополнительное гнездо питания в багажном отделении
  22. 119 25 Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
  23. 120 20 Модуль электрооборудования двери (правой задней)
  24. 121 20 Электрообогрев передних сидений
  25. 122 10 Модуль подушки безопасности
  26. 123 7,5 Электрообогрев наружных зеркал заднего вида
  27. 124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)
  28. 125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)
  29. 126 20 Система управления без ключа 1
  30. 27 25 Электрические стеклоподъемники
  31. 128 — Не используется
  32. 129 20 Очиститель ветрового стекла
  33. 130 — Не используется
  34. 131 15 Очиститель заднего стекла
  35. 132 15 Стоп-сигналы
  36. 133 25 Реле центральной системы блокировки, модуль двери пассажира
  37. 134 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя
  38. 135 20 Подсветка при движении в светлое время
  39. 136 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
  40. 137 10 Динамик включения аварийного батарейного питания
  41. 138 10 Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
  42. 139 10 Дальний свет фар, правая сторона
  43. 140 10 Дальний свет фар, левая сторона
  44. 141 10 Фонарь заднего хода, зеркала заднего вида с электроприводом
  45. 142 15 Ближний свет фар (правая сторона)
  46. 143 15 Ближний свет фар (левая сторона)

Изменение маркировки предохранителей

  • С внедрением GEM нового поколения 7M5T-14A073-XX была изменена маркировка предохранителей.
  • Старые предохранители Новые предохранители Номинал (А) Защищаемые электрические цепи
  • F37 F140 10 Дальний свет фар (левая сторона)
  • F38 F139 10 Дальний свет фар (правая сторона)
  • F39 F109 20 Прикуриватель, задняя розетка
  • F40 F101 20 Сдвижной люк крыши с электроприводом, сиденье водителя с электрическими регулировками, складная крыша (кабриолет)
  • F41 F106 20 не используется
  • F42 F123 7,5 Электрообогрев наружных зеркал заднего вида
  • F43 F102 10 Система управления отоплением, модуль замка рулевого колеса, сажевый фильтр, бесключевая система отпирания/запирания и пуска двигателя, DVD-проигрыватель.
  • F44 отсутствует
  • F45 F113 10 Система дневного света (стояночный свет)
  • F46 F107 10 Щиток приборов, OBD
  • F47 F136 15 Насос стеклоомывателей, подогреваемые форсунки омывания
  • F48 F135 20 Подсветка при движении в светлое время
  • F49 F103 10 Органы управления освещением.
  • F50 F129 20 Стеклоочистители лобового стекла
  • F51 F111 15 Топливный насос
  • F52 F105 25 Обогрев заднего стекла
  • F53 F124 7,5 Стояночный свет, габаритные огни, задние фонари (левая сторона)
  • F54 F125 7,5 Стояночный свет, габаритные огни, задние фонари (правая сторона)
  • F55 F134 20 Система централизованного запирания, дверной модуль (со стороны водителя)
  • F56 F126 20 Система санкционирования доступа и запуска двигателя без ключа
  • F57 F137 10 Складные наружные зеркала заднего вида с электроприводом, звуковой сигнал противоугонной системы со встроенным аккумулятором
  • F58 F112 15 Аудиоустройства, мобильный телефон
  • F59 F119 20 Модуль тягово-сцепного устройства, задняя розетка
  • F60 F142 15 Ближний свет фар (левая сторона)
  • F61 F143 15 Ближний свет фар (правая сторона)
  • F62 отсутствует
  • F63 F127 25 Электростеклоподъемники (кроме кабриолета), блок охлаждения
  • F64 F128 20 не используется F65 F122 10 Модуль подушки безопасности
  • F66 F115 7,5 Органы управления освещением.
  • F67 F114 10 Щиток приборов, противоугонная система
  • F68 F108 7,5 Принадлежности (щиток приборов, аудиоустройства)
  • F69 F116 20 Противотуманные фары, задний противотуманный фонарь
  • F70 F100 10 Электропитание электронных модулей, обогрева лобового стекла, обогрева заднего стекла, обогрева сидений
  • F71 F110 10 Подсветка при движении в светлое время
  • F72 отсутствует
  • F73 F117 7,5 Фонари освещения регистрационного знака
  • F74 F132 15 Стоп-сигналы
  • F75 F138 10 Модуль управления силовым агрегатом (PCM), положение педали акселератора
  • F76 F130 7,5 Модуль полного привода
  • F77 F133 25 Реле системы централизованного запирания, дверной модуль (со стороны переднего пассажира)
  • F78 F131 15 Задний стеклоочиститель
  • F79 отсутствует
  • F80 F104 10 Устройство энергосбережения аккумулятора, освещение салона
  • F81 F120 20 Модуль правой задней двери
  • F82 F118 20 Модуль левой задней двери
  • F83 отсутствует
  • F84 F141 10 Фонари заднего хода, задний стеклоочиститель, наружные зеркала заднего вида с электрической регулировкой (кроме кабриолета)
  • F85 отсутствует
  • F86 F121 20 Сиденья с обогревом

Источник: http://servcar. ru/rukovodstva/europa/ford/ford-focus-2-raspolozhenie-bloka-predokhranitelej

Где находится предохранитель на прикуриватель форд фокус 2 рестайлинг (видео)

В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.

Где искать предохранитель прикуривателя

Комплект предохранителей. Лучше использовать такие.

На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.

В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному:

  • в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А;
  • такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.

Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:

Схема дорестайла

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:

Блок предохранителей версия рестайл Форд Фокус 2

Таблица характеристик плавких предохранителей

Замена предохранителя на Форд Фокус 2

Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:

  1. Выворачиваем два винта под передней панелью в районе бардачка.

    Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.

  2. Монтажный блок опускаем на максимально возможное расстояние.

    Где-то тут наши предохранители.

  3. Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
  4. Выдвигаем монтажный блок на себя.
  5. Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.

    Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.

  6. Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
  7. Собираем монтажный блок в обратном порядке.

Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел.

Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ).

Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!

Блок предохранителей в моторном отсеке

  • Предохранитель Сила тока, А Защищаемые цепи
  • 1 40 Электровентилятор охлаждения двигателя
  • 2 80 Рулевое управление с усилителем
  • 3 60 Внутренний блок предохранителей 1
  • 4 60 Внутренний блок предохранителей 2
  • 5 80 Вспомогательный отопитель
  • 6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)
  • 7 30 Антиблокировочная система, насос системы динамической стабилизации
  • 8 20 Антиблокировочная система, клапаны системы динамической стабилизации
  • 9 20 Модуль управления силовым агрегатом (PCM)
  • 10 30 Вентилятор системы климат-контроля
  • 11 20 Выключатель зажигания (стартера и приборов)
  • 12 40 Реле 15l зажигания
  • 13 20 Электрическая обмотка стартера
  • 14 40 Обогрев лобового стекла, правая сторона
  • 15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)
  • 16 40 Обогрев ветрового стекла, левая сторона
  • 17 30 Складывающаяся крыша
  • 18 30 Инвертирующий усилитель мощности
  • 19 10 Модуль ABS
  • 20 15 Звуковой сигнал
  • 21 20 Вспомогательный отопитель
  • 22 10 Модуль усилителя рулевого управления
  • 23 30 Омыватели фар
  • 24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
  • 25 10 Реле зажигания
  • 26 15 Автоматическая коробка передач
  • 26 10 Непрерывное питание PCM (только Focus ST и Focus RS)
  • 27 10 Муфта компрессора системы кондиционирования
  • 28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)
  • 29 10 Система раздельного климат-контроля
  • 30 3 PCM, автоматическая коробка передач
  • 31 10 Интеллектуальная зарядка аккумуляторной батареи
  • 32 10 Автоматическая коробка передач
  • 32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)
  • 33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
  • 33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
  • 33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)
  • 34 10 Форсунки, катушки зажигания
  • 35 10 PCM, клапаны, электромагнитные клапаны
  • 36 10 PCM

Инструкция по снятию и замене БП своими руками

Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.

Инструменты и материалы

Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.

Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.

Нельзя устанавливать вместо ПП перемычки, это может вывести из строя электрооборудования или даже пожару.

Этапы

Процесс снятия и замены ПП несложный и отличается расположением БП.

Если он расположен под капотом, то выполняются следующие действия:

  1. Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
  2. Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
  3. С внутренней стороны крышки есть пинцет и схема расположения ПП.
  4. С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
  5. Далее закрывается крышка блока и капот.

Фотогалерея

Для замены ПП в салонном БП необходимо выполнить следующие шаги:

  1. Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
  2. Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
  3. Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
  4. Замена ПП делается аналогично, как и в БП под капотом.

Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.

Это интересно: Где находится разъем для диагностики форд фокус 2

Заключение

Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения. Каждый элемент отвечает за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей.

Заменить ПП сможет любой автолюбитель. Чаще всего в автомобиле перегорает предохранитель прикуривателя. Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса.

Видео «Этапы замены ПП прикуривателя»

В этом ролике демонстрируется пошаговая замена предохранителя прикуривателя Форд Фокус 2, видео демонстрирует пошагово (автор видео — Самостоятельный ремонт автомобилей).

У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос

Поделитесь в соц. сетях:

Источник: https://razborov.net/ford/gde-nahoditsya-predohranitel-na-prikurivatel-ford-fokus-2-restayling.html

Блок предохранителей и реле Ford Focus 2

В автомобиле Ford Focus 2 установлен качественный блок предохранителей. Вся система электрических контактов выполнена надежно и по-немецки просто.

Если возникла необходимость ремонта или замены деталей, сделать это можно и своими руками. Но важно понимать, за что отвечает каждый контакт.

Мы не будет приводить полную схему предохранителей в Форд Фокус 2, так как она указана в инструкции об эксплуатации, но приведем некоторые важные сведения по работе с оборудованием.

Где находится блок с предохранителями в Фокусе?

Focus второй генерации можно условно поделить на два варианта автомобилей – до рестайлинга до 2007 года выпуска, а также авто после рестайлинга с 2007 по 2011 год. Но на электрические схемы изменение имиджа не повлияло. У автомобиля осталось два блока, каждый из которых сохранил свое вполне удобное размещение. Расположение блока предохранителей в Форд Фокус 2 довольно понятное:

  1. Салонный модуль находится в ногах у пассажира. Под перчаточным ящиком можно увидеть его, если немного наклониться. Для вынимания сгоревших предохранителей здесь потребуются специальные щипцы, руками выполнить процедуру будет очень сложно.
  2. Второй блок находится под капотом. Искать его нужно в левой части, недалеко от АКБ автомобиля. Блок представлен в виде черной пластиковой коробки со схемой сверху, найти его несложно. Также на оригинальной крышке часто можно посмотреть расположение предохранителей и узнать, за что они отвечают.

На крышке подкапотного блока нарисован предохранитель, найти его несложно. Под крышкой есть крепления для пластикового пинцета и запасных предохранителей, но в подержанных машинах самих пинцетов и «запасок» часто нет.

Предохранители в Focus 2 применяются обычные ножевые. Их также называют плоскими или штекерными. Можно купить их в любом автомобильном магазине, но приобретать китайские дешевые варианты не стоит. Они быстро выйдут из строя и могут запросто спалить проводку в вашем автомобиле.

Зачем владельцу авто искать блок предохранителей?

Если вы решили найти данные блоки, велика вероятность того, что в автомобиле вышли из строя определенные электрические детали. Водитель может также искать этот блок, чтобы проверить наличие и исправность предохранителя определенной системы. Вообще, нужно знать, где это устройство находится, чтобы в аварийной ситуации быстро среагировать и заменить вышедший из строя элемент. В блоках расположены не только предохранители, но и реле всех электрических систем.

Основные поводы для поиска оборудования следующие:

  • отказали некоторые детали электрической системы, не работают дворники, свет в салоне или другие элементы;
  • есть подозрения на то, что контакт в одной из цепей окислился, нужно проверить данный модуль;
  • возможно, в устройство попала вода, что может стать причиной «глюков» электрической системы автомобиля;
  • поочередно начали отказывать определенные системы, подключенные к электрическому питанию авто;
  • слышен запах гари в салоне – нужно срочно проверить исправность всех устройств в блоке.

Часто можно легко распознать неисправность именно предохранителей, когда отказывают несколько систем одновременно. К примеру, на одном предохранителе подключены элементы салонного света в авто и система энергосбережения.

При подключении нового электрического оборудования часто придется выполнить установку новых предохранителей в свободные гнезда, чтобы обеспечить безопасную работу устройств.

Неполадки и короткие замыкания случаются именно после неправильного подключения электрооборудования.

Типы предохранителей и их обозначения

На блоках в салоне нумерация начинается со значения F37, а до рестайлинга начиналась с номера 100.

В моторном отсеке нумерация начинается с F1, а также здесь установлены 14 самых важных реле электрического оборудования – от R1 до R14.

Чтобы не перепутать особенности строения электрической системы, лучше всего посмотреть информацию в инструкции по эксплуатации для вашего автомобиля. Можно скачать в свободном доступе инструкцию, указав VIN-код.

При установке новых предохранителей обеспечьте полное отключение электрического питания. При установке новых реле стоит и вовсе снять клемму с аккумулятора. Иначе может произойти замыкание при неправильном подключении.

Выбирайте именно такие предохранители по цвету, которые установлены с завода. Цвет означает предельную силу тока, которую могут выдерживать конкретные варианты оборудования.

Если этот параметр изменить, то сама суть предохраняющих устройств теряется.

Порядок замены предохранителей в Focus 2

Теперь вы знаете, где находятся предохранители на Форд Фокус 2 и можете своими руками устранить базовые неисправности электропроводки автомобиля. Но для этого нужно понимать порядок действий. Он простой, но важно выполнить все задачи правильно.

Для правильного ремонта электрики учитывайте такой порядок действий:

  1. Заглушите автомобиль и проверьте, чтобы ключ зажигания не был вставлен в замок. Выключите все электрические приборы. Лучше всего снять клеммы с аккумулятора на время выполнения работ.
  2. Доберитесь до блока предохранителей в салоне или в подкапотном пространстве, аккуратно изучите особенности его установки и возможности открыть крышку.
  3. Для блока под капотом с помощью плоской отвертки аккуратно подденьте верхнюю крышку и снимите ее. Для салонного блока просто рукой откиньте крышку, отщелкнув защелку.
  4. Прочтите в инструкции, какой именно предохранитель отвечает за нужный вам элемент электрической проводки. Найдите его по номеру или месту расположения.
  5. С помощью пластиковых щипцов специального типа захватите предохранитель и аккуратно тяните его на себя с пошатывающими движениями.
  6. Осмотрите устройство, убедитесь в том, что оно сгорело. Установите на место старого вышедшего из строя предохранителя новый, который будет выполнять поставленные задачи.
  7. Соберите блок обратно, закройте крышку, убедитесь в том, что все защелки введены в зацепы. Проверьте работу устройств с новым предохранителем.

Не стоит менять никакие реле и прочие детали электрической системы при запущенном двигателе или включенном зажигании. Это может привести к тому, что в момент установки нового элемента в блок произойдет подача чрезмерно высокого напряжения, проводка оплавится или даже загорится.

Блок предохранитель под капотом Ford Focus 2 (рестайлинг)

  1. №- Ампер- Описание предохранителя1 — 40 — Электровентилятор охлаждения двигателя2 — 80 — Рулевое управление с усилителем3 — 60 — Внутренний блок предохранителей 14 — 60 — Внутренний блок предохранителей 25 — 80 — Вспомогательный отопитель6 — 60 — Свечи подогрева (только для автомобилей с дизельными двигателями)7 — 30 — Антиблокировочная система, насос системы динамической стабилизации8 — 20 — Антиблокировочная система, клапаны системы динамической стабилизации9 — 20 — Модуль управления силовым агрегатом (PCM)10 — 30 — Вентилятор системы климат-контроля11 — 20 — Выключатель зажигания (стартера и приборов)12 — 40 — Реле зажигания13 — 20 — Электрическая обмотка стартера14 — 40 — Обогрев лобового стекла, правая сторона15 — 30 — Реле вентилятора охлаждения (Sigma — только варианты без A/C)16 — 40 — Обогрев ветрового стекла, левая сторона17 — 30 — Складывающаяся крыша18 — 30 — Инвертирующий усилитель мощности19 — 10 — Модуль ABS20 — 15 — Звуковой сигнал21 — 20 — Вспомогательный отопитель22 — 10 — Модуль усилителя рулевого управления23 — 30 — Омыватели фар24 — 15 — Вспомогательный отопитель (только для автомобилей с дизельными двигателями)25 — 10 — Реле зажигания26 — 15 — Автоматическая коробка передач27 — 10 — Муфта компрессора системы кондиционирования28 — 10 — Управление свечой накаливания (только для автомобилей с дизельными двигателями)29 — 10 — Система раздельного климат-контроля30 — 3 — PCM, автоматическая коробка передач31 — 10 — Интеллектуальная зарядка аккумуляторной батареи32 — 10 — Автоматическая коробка передач33 — 10 — Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)33 — 10 — Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)34 — 10 — Форсунки, катушки зажигания35 — 10 — PCM, клапаны, электромагнитные клапаны
  2. 36 — 10 — PCM

Блок предохранителей в салоне Ford Focus 2 (рестайлинг):

  • №- Ампер- Описание предохранителя100 — 10 — Электронные модули (питание от замка зажигания)101 — 20 — Блок управления приводом вентиляционного люка, сиденье водителя с электро приводом, блок управления приводом крыши (только для а/м со съемной крышей)102 — 10 — Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления103 — 10 — Питание органов управления внешним освещением от аккумуляторной батареи104 — 10 — Система экономии электроэнергии, плафоны внутреннего освещения105 — 25 — Обогреватель заднего стекла106 — 20 — Система управления без ключа107 — 10 — Батарейное питание комбинации приборов, бортовая диагностика108 — 7,5 — Дополнительные функции комбинации приборов (аудиосистема и система навигации)109 — 20 — Прикуриватель, дополнительная электрическая розетка сзади110 — 10 — Питание переключателя системы наружного освещения в дневное время от генератора111 — 15 — Топливный насос (только варианты с бензиновым двигателем)112 — 15 — Модули аудиосистемы (питание от аккумуляторной батареи)113 — 10 — Лампы наружного освещения в дневное время (подфарники)114 — 10 — Питание комбинации приборов от генератора, иммобилайзер двигателя115 — 7,5 — Питание органов управления внешним освещением от генератора116 — 20 — Противотуманные фары/фонари117 — 7,5 — Фонарь освещения номерного знака118 — 20 — Модуль электрооборудования двери (левой задней)119 — 15 — Дополнительное гнездо питания в багажном отделении119 — 25 — Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)120 — 20 — Модуль электрооборудования двери (правой задней)121 — 20 — Электрообогрев передних сидений122 — 10 — Модуль подушки безопасности123- 7,5 — Электрообогрев наружных зеркал заднего вида124 — 7,5 — Задние и передние габаритные огни, стоп-сигналы (левая сторона)125 — 7,5 — Задние и передние габаритные огни, стоп-сигналы (правая сторона)126 — 20 — Система управления без ключа127 — 25 — Электрические стеклоподъемники128 — — — Не используется129 — 20 — Очиститель ветрового стекла130 — — — Не используется131 — 15 — Очиститель заднего стекла132 — 15 — Стоп-сигналы133 — 25 — Реле центральной системы блокировки, модуль двери пассажира134 — 20 — Система централизованной блокировки замков, модуль электрооборудования двери водителя135 — 20 — Подсветка при движении в светлое время136 — 15 — Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя137 — 10 — Динамик включения аварийного батарейного питания138 — 10 — Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия139 — 10 — Дальний свет фар, правая сторона140 — 10 — Дальний свет фар, левая сторона141 — 10 — Фонарь заднего хода, зеркала заднего вида с электроприводом142 — 15 — Ближний свет фар (правая сторона)
  • 143 — 15 — Ближний свет фар (левая сторона)

Можно ли самому менять предохранители в Focus 2?

Как в дорестайлинговой версии, так и в более свежих Фордах можно смело производить этот несложный ремонт своими руками. Для этого достаточно выполнить несколько несложных манипуляций.

Позаботьтесь о том, чтобы у вас в наличии было нужное количество запасных предохранителей, а также найдите специальные щипцы для работы с этими деталями.

Важно проследить, чтобы все электрическое оборудование автомобиля было выключено на момент выполнения работ с реле и предохранительными элементами. В остальном никаких сложностей у вас не должно возникнуть.

Источник: https://jrepair.ru/remont-ford/blok-predokhranitelej-i-rele-ford-focus-2

рестайлинг, дорестайл ФФ2 2006, не работает, где находится, замена, какой стоит артикул, отвечает, как снять, отключить

Многие электрические цепи бортовой сети автомобиля снабжаются плавкими защитными элементами. Мощные потребители энергии дополнительно оснащаются реле. Если электронные устройства начинают работать некорректно, нужно проверить работоспособность предохранителя прикуривателя Форд Фокус 2.

Где находится предохранитель

Во всех модификациях автомобиля ФФ2 деталь находится в установочном блоке салона. Расположение в машинах старше 2006-2007 года выпуска отличается от такового в более новых версиях. На Форд Фокус 2 рестайлинг защитного элемента отвечает за работу не только прикуривателя, но и дополнительной 12-вольтной розетки. Если не действует прикуриватель и эта деталь, предохранитель сгорел. При ремонте учитывают следующую схему расположения:

  1. В дорестайле защитный элемент имеет маркировку 39. Номинал составляет 20 А.
  2. В рестайле нужная деталь отмечена номером 109. Она расположена в том же установочном блоке салона. Номинал тот же, что и в дорестайлинге.

Как проверить и заменить

Перед установкой новой детали на Ford Focus 2 необходимо определить причину перегорания старой. Если к прикуривателю подключались мощные приборы (насос, пылесос, холодильник), предохранитель не выдерживает нагрузки. В таком случае заменяют защитный элемент, отказываются от подключения некоторых устройств. Если деталь перегорела по невыясненным причинам, прозванивают электрическую цепь мультиметром, ищут причину замыкания.

При выборе элемента для замены учитывают рекомендованные артикулы и номиналы. Устанавливают детали с теми же характеристиками.

При монтаже элемента несоответствующего номинала цепь будет постоянно размыкаться.

Новую деталь на Форд Фокус 1 монтируют следующим образом:

  1. Открывают капот, получая доступ к установочному блоку. Предохранители находятся в правой части моторного отсека. Блок имеет вид пластиковой коробки черного цвета.
  2. Крышку снимают, поддевая ее отверткой. На изнаночной стороне накладки находится пинцет. Также нанесена схема размещения защитных элементов.
  3. Вынимают деталь из гнезда, устанавливают новую. Закрывают корпус блока.

Чтобы снять прикуриватель Форд Фокус и заменить предохранитель, выполняют следующие действия:

  1. Демонтируют защитную накладку. Для этого элемент подтягивают вниз.
  2. Удаляют 2 защелки монтажного блока, вращая их против часовой стрелки. Фиксатор тянут вниз. Для облегчения процесса замены блок подвигают вперед, устанавливая на другие пазы кронштейнов.
  3. Вынимают защитный элемент стандартным способом, устанавливают новую деталь.

Как снять прикуриватель

Если не работает прикуриватель не из-за перегорания предохранителя, необходимо проверить и отремонтировать другие детали. Устройство снимают так:

  1. Открывают моторный отсек. Отсоединяют отрицательную клемму аккумуляторной батареи.
  2. Вынимают корпус автоприкуривателя из посадочного гнезда. Загибают 2 зеленых фиксатора. Поддевая кольцо подсветки пальцем изнутри, вынимают блок.
  3. Отключают провода. Извлекают осветительное устройство. Перед повторной установкой отгибают загнутые ранее металлические фиксаторы. При введении осветительного кольца следят, чтобы насечка попала в паз центральной консоли.

Ремонт своими руками

Заменять деталь нужно не всегда. Иногда можно отремонтировать неправильно работающие компоненты блока. В прикуривателе расположена маленькая пластина из слюды. Полупроводник часто подвергается поломкам. Этот элемент извлекают из корпуса. Затем выполняют сборку блока, проверяют работоспособность. Окислившиеся контакты зачищают, провода припаивают.

Схема подключения

При разборке прикуривателя стоит запоминать, как расположены клеммы для подключения устройства к бортовой сети. В автомобилях Форд Фокус применяют следующую схему подключения:

  1. Минусовой провод черного цвета прикрепляют к металлическому цилиндру. Обратный конец кабеля замыкают на кузове.
  2. Красный провод, отвечающий за нагрев спирали, подводят к соответствующей клемме аккумулятора.
  3. Желтый кабель соединяют с кольцом подсветки. Также подключается к аккумулятору.

Как отключить прикуриватель

Постоянно работающее устройство может спровоцировать поломку элементов бортовой сети. Для устранения этой проблемы рекомендуется найти способы отключения. Чтобы устройство прекращало работу после поворота ключа в замке зажигания, в схему вводят дополнительное реле. Так прикуриватель не будет питаться при выключенном двигателе. Полностью отсоединить отключаемое устройство от бортовой сети можно, удалив провода. Однако его невозможно будет использовать по назначению даже после запуска двигателя.

Расположение плавких предохранителей и реле и их замена Ford focus 2 и 2 рестайлинг

 Большинство цепей питания электрооборудования автомобиля Форд Фокус защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.
 Блоки предохранителей для Форд фокус 2 и 2 рестайлинг различны и соответсвенно для каждого из них будет приведена своя фотография с расположением установленных в них предохранителей, их номиналом и назначением.

Рис. 1. Номера предохранителей и реле в монтажном блоке, расположенном в салоне Ford focus 2

Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 1.

Таблица 1 Назначение предохранителей и реле, установленных в монтажном блоке в салоне Ford focus 2

*При их наличии.

 Рис. 2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве Ford focus 2

Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 2), крышка монтажного блока снята). В табл. 2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Таблица 2 Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве Ford focus 2

*При их наличии.

1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа…

2. …и опустите монтажный блок вниз.

3. Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.

4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

Предупреждение
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару.

5. Используя специальный пластмассовый пинцет, извлеките заменяемый предохранитель.

6. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.

На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.

8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону.
9. Установите детали в порядке, обратном снятию.

Форд Фокус 2 (рестайлинг) расположение и обозначение предохранителей

Форд Фокус 2 (рестайлинг) получил другой блок соединений и предохранителей, а именно такой, какой показан на рисунке ниже …



Предохранители Форд Фокус 2, 2004

Расшифровка Ток, А
100 Электронные модули (питание от замка зажигания) 10
101 Блок управления приводом вентиляционного люка, сиденье водителя с электро­приводом, блок управления приводом крыши (только для а/м со съемной крышей) 20
102 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанци­онного управления 10
103 Питание органов управления внешним освещением от аккумуляторной батареи 10
104 Система экономии электро­энергии, плафоны внутрен­него освещения 10
105 Обогреватель заднего стекла 25
106 Система управления без ключа 20
107 Батарейное питание комби­нации приборов, бортовая диагностика 10
108 Дополнительные функции комбинации приборов (аудиосистема и система навигации), магнитола 7,5
109 Прикуриватель фокус 2, дополни­тельная электрическая розетка сзади 20
110 Питание переключателя системы наружного осве­щения в дневное время от генератора 10
111 Бензонасос (только варианты с бензиновым двигателем) 15
112 Модули аудиосистемы (питание от аккумуляторной батареи) 15
113 Лампы наружного освещения в дневное время (подфар­ники) 10
114 Питание комбинации приборов от генератора, иммобилайзер двигателя 10
115 Питание органов управления внешним освещением от генератора 7,5
116 Противотуманные фары/ фонари 20
117 Фонарь освещения номер­ного знака 7,5
118 Модуль электрооборудо­вания двери (левой задней) 20
119 Дополнительное гнездо питания в багажном отде­лении 15
119 Дополнительное гнездо питания в багажном отде­лении (автомобили с модулем буксировки прицепа) 25
120 Модуль электрооборудо­вания двери (правой задней) 20
121 обогрев передних сидений 20
122 Модуль подушки безопас­ности 10
123 Обогреватель наружных зеркал заднего вида 7,5
124 Задние и передние габа­ритные огни, стоп-сигналы (левая сторона) 7,5
125 Задние и передние габа­ритные огни, стоп-сигналы (правая сторона) 7,5
126 Система управления без ключа 20
127 Электрические стеклоподъем­ники 25
128 Не используется
129 Очиститель ветрового стекла 20
130 Не используется
131 Очиститель заднего стекла 15
132 Стоп-сигналы 15
133 Реле центральной системы блокировки, модуль двери пассажира 25
134 Система централизованной блокировки замков, модуль электрооборудования двери водителя 20
135 Подсветка при движении в светлое время 20
136 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя 15
137 Динамик включения аварий­ного батарейного питания 10
138 Блок управления силовым агрегатом, педаль акселера­тора, автоматическая транс­миссия 10
139 Дальний свет фар, правая сторона 10
140 Дальний свет фар, левая сторона 10
141 Фонарь заднего хода, зеркала заднего вида с элек­троприводом 10
142 Ближний свет фар (правая сторона) 15
143 Ближний свет фар (левая сторона) 15
Реле с обратной стороны блока
R1 Ближний свет
R2 Дальний свет
R3 Задний стеклоочиститель и центральный замок
R4 Открытие водительской двери
R5 Открытие других дверей
R6 Передний стеклоочиститель
R7 Обогрев заднего стекла
R8 Защита от разряда аккумулятора
R9 Освещение

Расположение предохранителя прикуривателя Форд Фокус 2.

Меняем предохранитель прикуривателя своими руками. Зачем «сжигать» прикуриватель Ford focus

Прикуриватель как таковой долгое время служил в автомобилях исключительно своей прямой задаче — облегчал жизнь курящим автомобилистам: за рулем пользоваться, например, спичками, мягко говоря, неудобно. В последнее время этим помощником кормят и подзаряжают море ненормальной автомобильной электроники — видеорегистраторы, навигаторы, смартфоны, планшеты, насосы для качающихся колес, даже портативные холодильники, далеко не все.

Почему «горят» прикуриватели Ford focus

И, естественно, если устройство все это питает, устройство сломается, доставит определенные хлопоты — например, обслуживающий смартфон может сильно усложнить жизнь автомобилисту. Водители часто включают и заряжают в машине. Всякие китайские подделки с неизвестными параметрами сети, неудивительно, что в автомобилях часто перегорает предохранитель прикуривателя, поэтому информация о его замене пригодится каждому автовладельцу.

Где находится предохранитель прикуривателя

Предохранители защищают электромобиль от короткого замыкания, размыкая цепь, в которую они включаются при превышении нагрузки. В подавляющем большинстве автомобили располагаются двумя и более блоками — один под капотом, второй в салоне (в районе передней панели, очень часто под бардачком). Предохранитель прикуривателя обычно находится в салонном блоке. Найти подходящий обычно не сложно — на крышке блока есть маркировка, какой номер за что отвечает.Вы также можете обратиться к инструкции.

Рассмотрим два нетипичных места:

  • БМВ 5-й серии в кузове Е39 — предохранитель прикуривателя находится в дополнительном блоке, в багажном отделении, имеет номер 52 и номинал 30 ампер.
  • ВАЗ-2108, -09 и -99 — предохранитель прикуривателя находится в основном блоке, в моторном отсеке, имеет номер F4 и номинал 20 ампер.

Из личного опыта: как-то, пытаясь прокачать колесо, обнаружил, что купленный недавно электронасос super-master от прикуривателя не работает. Подумал о ненадежной китайской технике, накачал обычной ногой, а потом, пытаясь зарядить телефон, обнаружил, что прикуриватель не работает, видимо, сразу же заблокировался предохранитель от китайской техники. Поменял, на Форд Фокус-2 он находится в блоке салона под бардачком, а помпу потом купил другой, нормальный.

Какого цвета и сколько ампер должно быть на замену

Для зажигалок обычно используются предохранители довольно большого номинала — на 20 ампер (желтый цвет) и 30 ампер (зеленый цвет).Как выглядит неисправный предохранитель.

Как поменять на Форд Фокус

Процесс замены неисправного предохранителя совершенно прост — берем его специальными клещами (есть в блоке предохранителей, обычно фиксируется на его крышке), вынимаем старый, на его место вставляем исправный. Работа работы на примере очень распространенного автомобиля Форд Фокус показана на видео ниже.

Замена предохранителя — одна из простейших операций, которую каждый водитель должен легко уметь выполнять, это умение обязательно пригодится на практике.

Посмотрите интересное видео По этой теме

Большинство цепей электропитания автомобилей защищены предохранителями. Сильные потребители тока подключаются через реле. Предохранители и реле устанавливаются в монтажные блоки, которые находятся в салоне автомобиля под панелью приборов с правой стороны и на открытом пространстве рядом с аккумулятором.

Большинство предохранителей установлено в блоке крепления предохранителей и реле, расположенном в салоне (рис. Внизу) под панелью приборов с правой стороны.Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) приведены в таблице. ниже.

Помещения предохранителей и реле в монтажном блоке, расположенном в кабине

Назначение предохранителей и реле. установлен в монтажный блок в кабине

Номер предохранителя / реле (текущая мощность) Цвет предохранителя
37 (10 а) Красный Дальняя левая фара
38 (10 а) Красный дальний свет Передняя правая фара
39 (20 а) Желтый Сигарета
40 (20 а) Желтый Люк для вентиляции крыши с электроприводом
41 (20 а) Желтый Электрооборудование двери переднего пассажира
42 (7. 5 A) Коричневый Электрообогрев зеркал
43 (10 а) Красный Электронные модули (питание от аккумуляторной батареи)
44 (10 а) Красный Разъем шины данных
45 (10 а) Красный Наружное освещение для дневного движения (габаритные огни)
46 (10 а) Красный Панель приборов (с батарейным питанием), центральный блок предохранителей
47 (15 a) Синий Стеклянная фабрика, стекловолокно Gilkers
48 (20 а) Желтый Ближний свет фар, наружное освещение для движения в дневное время
49 (15 а) Синий Выключатель света (питание от аккумулятора)
50 (20 а) Желтый Стеклоочиститель
51 (15 а) Синий Топливный насос
52 (25 А) Серый Электроцессор, заднее стекло
53 (7. 5 A) Коричневый Стояночный I. Стояночный свет слева
54 (7,5 А) Коричневый Стояночный и габаритный свет правой стороны
55 (20 а) Желтый Система замков центрального замка, электрооборудование двери водителя
56 (20 а) Желтый Система KEY FREE
57 (10 а) Красный Датчик разряда аккумулятора
58 (15 а) Синий Модули аудиосистемы (с батарейным питанием)
59 (25 а) Серый Блок управления электрооборудованием, розетка в багажном отделении
60 (15 а) Синий Средний свет правой фары
61 (15 a) Синий Ближний свет, левая фара
62 (20 а) Желтый Электропривод регулировки сиденья водителя
63 (25 а) Серый Электростеклоподъемники
64 Не используется
65 (10 а) Красный EBU подушек безопасности
66 (7. 5 A) Коричневый Выключатель освещения (с питанием от замка зажигания)
67 (10 а) Красный Панель приборов (питание от замка зажигания), иммобилайзер
68 (7,5 А) Коричневый
69 (20 а) Желтый Противотуманные фары, противотуманные фары
70 (10 а) Красный Электронные модули (с питанием от замка зажигания)
71 (10 а) Красный Наружное освещение для движения в дневное время
72 Не используется
73 (7.5 A) Коричневый Осветительное освещение
74 (15 а) Синий Стоп-сигналы
75 (10 а) Красный
76 Не используется
77 (25 а) Релейная система замков центрального замка
78 (15 а) Синий Стеклоочиститель дверной кулачок
79 (15 а) Синий Электропривод складывания зеркал
80 (10 а) Красный Таймер автоматического отключения внутреннего освещения
81 (20 а) Желтый Модуль электрооборудования правой задней двери
82 (20 а) Желтый Модуль электрооборудования Левая задняя дверь
83 (10 а) Красный Аудиомодули
84 (10 а) Красный Фонари заднего хода Питание электрооборудования прицепа от выключателя (замка) зажигания
85 Не используется
86 (20 а) Желтый Электрический обогрев передних сидений
К1. Реле обогрева заднего стекла (стекло задней двери) и наружных зеркал заднего вида
К4. Реле топливного насоса

Кроме того, предохранители, реле и предохранители расположены в монтажном блоке в пространстве помпы (рис. Ниже снимается крышка монтажного блока). В табл. 10.2 Назначение установленных предохранителей

Помещения предохранителей, вставок предохранителей и монтажного узла репекса, расположенного в пространстве windscarette


Назначение предохранителей и реле, установленных в монтажном узле в заготовке

Номер предохранителя / реле (текущая мощность) Цвет предохранителя Назначение предохранителя / реле
1 (50 а) Красный Система охлаждения двигателя, электрическая система6
2 Не используется
3 (60 а) Желтый
4 (60 A) Желтый Центральный блок предохранителей, реле зажигания
5 Не используется
6 Не используется
7 (30 а) Красный Система
8 (20 а) Синий Система
9 (20 а) Синий Электронный блок управления двигателем
10 (30 а) Красный Вентилятор отопителя
11 (20 а) Синий Замок зажигания (замок), центральный замок
12 (40a) Зеленый Центральный блок предохранителей, реле зажигания
13 (20 а) Синий Стартер
14 (40a) Зеленый Электрообогрев лобового стекла
15 Не используется
16 (40 а) Зеленый Электрообогрев лобового стекла
19 (10 а) Красный Система ABS / ESP
20 (15 а) Синий Звуковой сигнал
21 Не используется
22 Не используется
23 (30 а) Серый омыватель фар
24 Не используется
25 (10 а) Красный Центральный блок предохранителей, реле зажигания
26 (10 а) Красный АКПП
27 (10 а) Красный Кондиционер
28 Не используется
29 (10 а) Красный Дополнительные элементы панели приборов
30 (10 а) Красный Электронный блок управления двигателем
31 (10 а) Красный Система разряда аккумуляторной батареи
32 (10 а) Красный
33 (10 а) Красный Датчики концентрации кислорода
34 (10 а) Красный Форсунки, катушки зажигания
35 (10 а) Красный Система управления двигателем
36 (10 а) Красный Электронный блок управления двигателем
R1 Реле системы зарядки
R2. Реле стартера
R3 Реле кондиционера
R4. Реле зажигания
R5 Реле звукового сигнала
R6. Реле кондиционера
R7 Реле обогрева лобового стекла

Информация актуальна для Ford Focus Models 2 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.

Каждый автовладелец сталкивался с ситуацией, когда вдруг перестает работать то или иное электрооборудование. Первое, что нужно сделать в этом случае, — проверить вышедшие из строя предохранители, отвечающие за работу устройства. Если вставленный в предохранитель сгорел предохранитель, значит, пора его заменить. Особенно часто это происходит с предохранителями автомобильных прикуривателей. О том, как заменить такой предохранитель, мы поговорим в этой статье.

Назначение и местонахождение аппарата

В любом предохранителе есть вставка, которая легко оплетается при скачке напряжения. Такой скачок может произойти, например, из-за короткого замыкания в электросети автомобиля. Из-за быстрого разрушения плавки вставки потребителей электроэнергии (в нашем случае зажигалки) целы. Как правило, предохранители в современных легковых автомобилях объединяются в большие массивы или блоки. Доступ к этим блокам водитель может получить из кабины. Однако расположение предохранительных блоков зависит от модели автомобиля. Например, в современных автомобилях ВАЗ Блок безопасности расположен слева, под рулевой колонкой.Производители автомобилей BMW (в частности, например, BMW E39) помещают блок предохранителей в потолок бардачка, и чтобы добраться до него, водителю придется открутить пару болтов. В автомобиле Ford focus предохранители находятся под бардачком, за пластиковой крышкой. Об их замене и пойдет речь.

Где находится предохранитель прикуривателя в автомобиле Форд Фокус

Расположение предохранителя можно узнать из инструкции по эксплуатации автомобиля. Там написано, что это предохранитель желто-зеленого цвета под номером 109.

Фото из инструкции по эксплуатации

Он находится в крайнем левом гнезде второго ряда блока безопасности (если считать снизу), и его номинал составляет 20 ампер.

Левый желтый предохранитель отвечает за прикуриватель

Понять, что предохранитель неисправен, несложно, очень просто: внутри него будет порваться тонкая нить (а иногда и сам корпус предохранителя немного черный).

Вставка прервана

Как заменить


Как видим, для замены предохранителя прикуривателя не требуется специальных навыков.Все, что вам нужно, это инструкция по эксплуатации автомобиля и плоскогубцы. Здесь также следует отметить, что представленная выше инструкция подходит только для новых автомобилей Ford Focus, выпущенных после 2007 года. На старых машинах блок-схема немного другая, и там предохранитель прикуривателя стоит в гнезде под номером 39, а не 109. Цвет у него такой же, номинал те же 20 ампер. Подобный метод следует заменить на любой другой машине.

Данная модель автомобиля очень распространена, второе поколение «Фокуса» выпускалось с 2004 по 2011 годы.Несмотря на надежность марки, у любого автомобиля рано или поздно возникают проблемы, связанные с электрикой, приборами и оборудованием. Если вы приобрели автомобиль в подержанном виде, неизвестно, что с ним делал последний владелец, поэтому перед эксплуатацией стоит проверить все предохранители и реле Форд Фокус. 2. Поэтому в процессе эксплуатации могут появиться дефекты, контакты и прочие неприятные сюрпризы.

Новый Форд Фокус 2 тоже может испытывать некоторые проблемы с электрикой, и со временем дает о себе знать некачественная пайка, окисление контактов и т. Д.Чтобы справиться со всеми возможными проблемами, нужно быть во всеоружии.

Блок предохранителей в салоне Ford Focus 2

Нумерация предохранителей различается на моделях с 2007 по 2011 год и с 2004 по 2007 год. С 2007 года нумерационный блок состоит из номера предохранителя 100, а в моделях до 2007 года — порядковых номеров. предохранителей начинаются с F37.

Предохранители и реле Ford Focus 2 расположены в блоке, под панелью приборов справа, со стороны пассажира под бардачком. Чтобы получить от него какой-то предохранитель, удобно воспользоваться пинцетом.

Салонный блок предохранителей в моделях до 2007 года выпуска : Салонный блок предохранителей в моделях после 2007 года выпуска :


Ниже для каждого предохранителя указаны старые и новые порядковые номера.
Первое число — для новых моделей (начиная с 2007 г.), затем в скобках стоит второе число — для старых моделей до 2007 г. Далее следует значение текущей мощности, описание и возможные способы решения связанных проблем.

F100 (F70), 10А — питание электронных модулей от замка зажигания .

F101 (F40), 20А — электропривод, подогрев водительского сиденья, электропривод крыши (на съёмный) .
Если вы перестали открывать люк в крыше, проверьте температуру окружающей среды. При минусовой температуре он мог просто взлететь. В этом случае Step Him, остановившись в теплом гараже или отапливаемом боксе. В худшем случае может выйти из строя механизм открытия / закрытия люка.Чтобы добраться до него, нужно снять покрытие крыши. Убедитесь, что стекло нигде не ест, чтобы кабели и шестеренки были целыми.

F102 (F43), 10А — регулятор печки, рулевая колонка, фильтр солярки, ресивер ДУ .
Если у вас перестала работать плита только в определенных положениях — в последнем, 4-м положении работает, а в первом — нет, дело в резисторе (добавочном сопротивлении). Для замены резистора нужно снять педальный узел, чтобы добраться до места его установки, отключить разъем, открутить болты и достать сгоревший резистор, после чего установить на место рабочий.Цена резистора в пределах 1000 руб.

Если печка не работает ни в одном положении, проверьте реле R10 в блоке под капотом, уровень охлаждающей жидкости, функцию переключения режима отопителя, а также его контакты. Также мог сгореть моторчик печки. Чтобы его поменять и добраться до отопителя, нужно снять приборную панель. Вы можете сделать это, не снимая панели, при наличии определенного опыта и навыков.

Проверить также силовой предохранитель двигателя отопителя F10 в блоке под капотом.
Если печка дует только холодным воздухом, трос регулировки заслонки мог вылететь.
Если свист появляется при работе печки, разобрать ТЭН и смазать вентилятор.
Если из пространства под магнитолой доносятся посторонние звуки, проверьте датчик температуры в салоне, который там установлен вместе с вентилятором.

F103 (F49), 10A — Управление внешним освещением, питание от аккумулятора .

F104 (F80), 10А — система энергосбережения, свет в салоне .

F105 (F52), 25a — обогрев заднего стекла .
Если не включить обогрев заднего стекла, то возможно в порванных нитях нагревательных элементов. Осмотрите их визуально и, если есть поломки, замените новыми или ползущими. Можно наклеить серебряным клеем, цена такого клея около 300 рублей.

Так же может быть обрыв проводки, прозвоните провод идущий от переключателя к заднему стеклу. Также проверьте выключатель и его контакты.

F106 (F41), 20A — Непосредственная система контроля .

F107 (F46), 10A — Приборы на панели, OBD .
Если на панели приборов начали загораться лампы неисправностей или перестали работать приборы, то дело может быть не в самих приборах, а в панели. Но прежде всего проверьте этот предохранитель. Иногда машина вообще не заводится или на ходу возникают проблемы с переключением скоростей. Ламинируя панель, можно понять, исчезнут ошибки или нет.

В моделях до 2007 года проблема заключается в плохой пайке контактов.Чтобы исправить это, нужно снять панель и проверить контакты на плате в месте крепления разъема. Заодно проверьте все треки. На потрескавшиеся и усаживающиеся контакты хорошо подойдут. Если вы не умеете работать с паяльником, лучше доверить эту работу электрику.

Если вы решили заменить приборную панель на новую, лучше обратиться в автосервис, ведь в этом случае вам нужно будет прошить — прописать ключи для работы иммобилайзера, конфигурацию панели и блоков управления.

F108 (F68), 7,5A — аудиосистема, радио, GPS навигация .

Если магнитола остановилась, проверьте этот предохранитель. Большинство штатных магнетолов (Ford 6000CD или Sony) могут не работать из-за блокировки и требовать ввода кода. Это происходит после отключения питания (например, при замене или отключении аккумулятора). При вводе неправильного кода несколько раз радио окончательно блокируется. Код разблокировки обычно можно найти в салоне автомобиля или автомобиля (на затяжке с внутренней стороны).При покупке с рук можно узнать у старого хозяина, при покупке в автосалоне обращаться к дилеру.

F109 (F39), 20A — Прикуриватель, розетка 12 В в центральном или заднем подлокотнике .

Если прикуриватель не работает и вы использовали его с разъемом для подключения каких-либо устройств (навигатор, диктофон, помпа, пылесос и т. д.), скорее всего из-за несоответствия разъема произошло короткое замыкание и это сгорел предохранитель. Замените его на рабочую, даже если следов обрыва глаза не видно.
Если предохранитель новый, но прикуриватель все равно не работает, проверьте сами контакты на разъем внутри панели и проводку.

F110 (F71), 10А — уличное освещение, дневные ходовые огни .

F111 (F51), 15a — топливный насос бензинового двигателя .
Если двигатель не запускается и на него не идет бензин, то это может быть в этом предохранителе и реле R19. При включении зажигания можно определить, включен ли насос.

Если что-то произошло до поломки салфетки или аварии, скорее всего сработал аварийный переключатель подачи топлива.Находится под обшивкой водительской двери, спереди. Проверьте его работоспособность, замкнув контакты в соединении напрямую. Если насос в этом случае заработает, замените выключатель.

Если неисправен сам бензонасос, придется его поменять, он находится в бензобаке, цена на новый около 15000 руб. Чтобы удалить старую, необходимо будет предварительно снять емкость.

F112 (F58), 15А — аудиосистема, радио, телефон .
См. Информацию о F8.

F113 (F45), 10А — наружный свет, дальний свет, габаритный свет .

F114 (F67), 10А — Приборы на панели (питание от генератора), иммобилайзер .
Если приборы не работают, см. Также информацию о F107.
Если иммобилайзер не работает, то машину можно завести любым ключом, даже не прописанным в виде таблички. Если иммобилайзер сработал, то машину можно забрать только двумя ключами, прописанными в ЭБУ. Для угона их обычно подключают к диагностическому разъему и прописывают ярлык для своего ключа.

Для защиты от кражи можно изменить порядок проводов в диагностическом разъеме и сделать переходник, который не забудьте взять с собой в автосервис и к дилеру. Не лишним будет установить автомат для определения местонахождения автомобиля в случае угона.

F115 (F66), 7,5А — управление внешним светом (питание от генератора) .

F116 (F69), 20А — противотуманные фары, задний противотуманный фонарь .
Если не работает передняя «противотуманка», проверьте, есть ли напряжение на контактах их разъемов, контакте масс, самих ламп в фарах, а также переключателе на панели приборов.

F117 (F73), 7,5А — Лампы освещения Госномера .

F118 (F82), 20A — Модуль задней левой двери .

F119 (F59), 15А / 25А — Розетка 12В в багажник / вывод тяги .

F120 (F81), 20А — модуль задней правой двери .

F121 (F86), 20A — Обогрев передних сидений .
Если не работает подогрев сидений, проверьте помощь кнопок на панели, контакт на разъеме сиденья, исправность проводки от кнопки до нагревательного элемента.Он также может растянуть проволоку внутри кресла, для проверки и ремонта потребуется снять и разобрать сиденье. Предварительно убедитесь, что проводка подключения кресел целая.

Также прозвоните нагревательные элементы. Больше неприятностей может быть в блоке управления, который находится в центральном тоннеле возле коробки передач. Для получения нужно снять подлокотник и обшивку тоннеля. Схема подогрева сидений.

F122 (F65), 10A — Подушки безопасности .
Если на панели загорелся значок отсутствия подушки, но аварии не было, это может быть контакт разъемов датчиков подушки.Разъемы подушек расположены на рулевом колесе, над перчаткой, под сиденьем водителя. Блок подушки находится между сиденьями.

Если проблему устранить не удается, лучше обратиться в автосервис. При необходимости замените подушки на новые.

F123 (F42), 7,5A — Электрообогрев боковых зеркал .
Если не работает обогрев одного из боковых зеркал, проверьте нагревательный элемент и проводку к нему. При неудаче замените зеркальный элемент на новый.Цена новинки около 1000 руб.
Если не работает обогрев обоих зеркал, скорее всего дело в кнопке включения или проводки, но и неисправности элементов тоже не исключены.

F124 (F53), 7,5А — Лампы левого габарита, левые стоп-сигналы, габаритный свет .
F125 (F54), 7,5А — Лампы правого размера, правые стоп-сигналы .
Если только одна сторона габаритов, правая или левая сторона не работает, скорее всего дело в одном из этих предохранителей или перегорела лампа.
Если ни одна из всех ламп не работает, может выйти из строя как предохранитель, так и корпус в проводке.

F126 (F56), 20A — Система инцинуального доступа .

F127 (F63), 25a — Электростеклоподъемники .
Если окна открываются неправильно, не на такой высоте или не работают доводчики, попробуйте следующий способ — запустите двигатель, опустите все открытые кнопки управления на одно долгое нажатие, затем одним долгим движением поднимите все окна и удерживайте опрокидывание. Кнопка подъема, капает двигатель.Будьте готовы и попробуйте еще раз.

Если какой-то стеклоподъемник не работает, то можно в механизме разобрать обшивку двери, проверить исправность шестерни и механизма, отсутствие гостиниц.
Если при нажатии на кнопку «Поднять или опустить» стекло отойдет на небольшое расстояние и остановится, скорее всего сработает защита от защемления. Может, какой-то механизм в двери или стекле заболел о уплотнитель.

Проблема может быть в модулях, которые различаются для каждой двери.При замене модуля требуется прошить новый.
Если в вашей работе все еще есть проблемы, попробуйте также запрограммировать окна — закройте машину, откройте все окна до конца, нажав и удерживая кнопку на брелке. Закройте все окна и машину.

При повреждении механизма или шестерни можно заменить весь механизм окон. Цена нового механизма около 4000 рублей. Продается в автомагазинах, на рынках, в разборках и интернет-магазинах.

F128 (F64), 20А — резервный .

F129 (F50), 20A — Стеклоочистители передние .
Если перестали работать «дворники», мог износиться подрулевой переключатель, проверьте его состояние и контакты. В самом механизме были повреждены детали, тяга, их соединения и трапеция.

F130 (F76), 7,5А — В новом не использовался, в старом до 2007 года — модуль полного привода .

F131 (F78), 15a — дворник задний .
Если не работает задний дворник, поверните тумблер в салоне и проверьте напряжение на разъеме.Если нет напряжения, дело в проводке или переключателе. Если напряжение есть, снимите и разберите мотор. Проверить работу и исправность механизма, валов. Они могут попасть в воду, грязь или посторонние предметы. Обнаружив причину поломки, очистите весь механизм и соберите обратно.

F132 (F74), 15A — медные сигналы .
Если стоп-сигналы не работают (отсутствуют), это может быть в переключателе (лягушке), который находится в педальном блоке, а также в проводке, идущей от этого переключателя.Проверьте также лампы.

F133 (F77), 25a — Реле центрального замка, модуль правой передней двери .
F134 (F55), 20A — Центральный замок, модуль закрывания водительской двери .
Если у вас не работает центральный замок, проверьте, как к нему подключена сигнализация, в модуле GEM или в модуле одной из входных дверей. Попробуйте отключить центральный замок от сигнализации и проверьте. Корпус может быть в блоке сигнализации, дорожках и контактах на его плате.

Если ЦЗ самопроизвольно открывается и / или закрывается, проверьте уровень заряда аккумулятора, замки в передних дверях.Отключите и проверьте драйвер водительского замка. Еще может быть дело в кнопке закрытия одной из дверей, дверь закрыта, а в блоке управления сигналами нет информации. Проверить, все ли кнопки работают (можно проверить, например, включив режим освещения салона, при котором свет загорается при открытии любой двери).

Проверить также контакт замка багажника, передавая информацию на блок его закрытия.
Если нет опыта, лучше обратиться в автосервис.

F135 (F48), 20А — Подсветка днем ​​.

F136 (F47), 15А — насос стеклопакета, форсунки омывателя с подогревом .
Если у вас перестала работать омыватель, проверьте уровень жидкости в бачке для омывателя. Возможно, перестал работать сам насос и требуется его замена. Может закрываться форсунками или в холодное время года для подъема жидкости по каналам стекловидной системы. Также могла выйти из строя ручка воровства, чтобы включить «дворников», проверьте ее контакты.

F137 (F57), 10А — Звуковой сигнал автономной сирены сигнализации, электро складывания боковых зеркал .

F139 (F38), 10A — Дальний свет в правом фаре .

F140 (F37), 10A — Дальний свет в левой головеla .
Если у вас дальний свет в обеих фарах, проверьте переключатель на рулевом колесе, возможно, он изношен, сломан или поврежден / окислились контакты. Сами лампы в фарах тоже проверяют на храбрость.

Для включения дальнего света нужно потянуть рычаг указателя поворота на себя, первое положение мигает, второе положение — переключение света, после переключения на дальний рычаг не фиксируется, а возвращается в предыдущее положение , но дальний свет уже горит, на панели загорается соответствующая лампа.

F141 (F84), 10a — Фонарь заднего хода, Электроэнергетика регулировки боковых зеркал, Задний дворник .
Если не поджег заднюю часть реверса, проверьте лампочку и контакты в разъеме. В противном случае корпус в датчике переключения заднего хода, который мог выйти из строя, находится на коробке передач. Добраться до него можно из-под капота, сняв воздушный фильтр. Выкрутил ключом на 22. Заменил датчик на новый.
Если задний дворник не работает, см. Также информацию о F131.

F142 (F60), 15A — Средний свет в правой фаре (модели после 2007 г.) / в левой фаре (модели до 2007 г.) .
F143 (F61), 15A — Средний свет в левой фаре (модели после 2007 г.) / в правом фаре (модели до 2007 г.) .
Если средний свет не горит, проверьте, находится ли переключатель света в желаемом положении. В первой позиции указаны габариты, во второй — фара. Проверьте его в хорошем состоянии. Проверить контакты контакты в фарах, лампах и проводке.

Блок в моторном отсеке

Большинство реле и часть предохранителей также находятся в монтажном блоке под капотом автомобиля.

Предохранители под капотом

F1, 40A — вентилятор охлаждения радиатора .
Если охлаждающий вентилятор не включается, охлаждающую жидкость можно просто нагреть до желаемой температуры. Проверить это в расширительном бачке. При необходимости дробь. Вентилятор обычно включают при температуре теплоносителя около 100 градусов. Также может быть дело в термостате.

При нем исправно должно быть холодно на головку непробиваемого двигателя. Мог выйти из строя датчик температуры охлаждающей жидкости.
Проверьте также эффективность самого двигателя вентилятора, подав напряжение 12 напрямую на аккумулятор.

F2, 80A — гидроусилитель руля .

Если у вас перестал работать гидроусилитель руля, руль стал сильно крутиться, с трудом проверяйте первый уровень жидкости в бачке ГУРа. Если уровень низкий или его нет, скорее всего, он попал в какой-либо шланг или его соединения.Для проверки фрезовой жидкости до нормального уровня (заливал спец. Жидкость Для гидросистем, не путайте с тормозом, иначе насос ГУР выйдет из строя) крутите руль в разные стороны, при этом попросите кого-нибудь посмотреть на идущие под капотом шланги из бака ГУР.

Если вы проводите диагностику одного из них, снимите рулевое колесо по крайней мере и осмотрите все шланги на предмет протечек или следов жидкости. Заменен шланг Заменить новым. Осмотрите сам насос, сам насос ГУР, возможно обнаружение протечек на соединениях штуцеров.
Если руль крутится туго только на холостом ходу, а при оборотах выше 1000 начинает легко крутиться, скорее всего дело в натяжении ремня или в помпе ГУРа. Неисправный насос можно отремонтировать или заменить новым.

F3, 60A — монтажный блок для салона Предохранители .
F4, 60A — предохранитель салонного крепления .

F5, 80A — кондиционер, климат контроль .

Если перестал работать кондиционер после зимы, это скорее всего диагностика и замена сальников, либо заправка.Дело также в лопнувшем шланге. Зимой необходимо периодически включать кондиционер, чтобы газ циркулировал по системе. Делать это нужно в теплом месте, потому что при температуре ниже +5 градусов обычно кондиционер не включается.

Если во время работы кондиционера температура воздуха недостаточно низкая для охлаждения, скорее всего в системе мало фреона. Проверить давление и заполнить фреоновую систему. Чтобы найти причину и устранить ее, лучше всего обратиться на диагностическую станцию ​​или в автосервис.

Если климат-контроль не работает, проверьте уровень охлаждающей жидкости. Дело может быть в двигателе отопителя, если он вообще не работает. Проверить поступает ли на него напряжение, позвонив в разъем. Также можно подать прямо на плиту 12 В, тем самым проверив ее работоспособность.
Если воздух дует только в определенные дыхательные пути, при включенном желаемом режиме нет подачи воздуха из какого-то отверстия, скорее всего, дело в неправильной работе заслонок и, возможно, блока нагревателя, которым управляет их.Для устранения нужно разобрать торпеду.

F6, 60A — резервный .

F7, 30A — ABS Hydraulus .

F8, 20A — клапаны ABS .

F9, 20А — Обмотка и контакты главного реле .

F10, 30A — вентилятор печки двигателя .
Если плита не работает, см. Информацию о F102.

F11, 20A — Замок зажигания .

F12, 40А — цепь реле зажигания .

F13, 20А — стартер .
Если при повороте ключа двигатель не запускается и не слышен звук стартера, скорее всего у вас аккумулятор. Зарядите его или замените новым. Также проверьте замок зажигания, контактную группу и проводку. Осторожно может быть реле втягивающего устройства, бендикс и плохие контакты.

F14, 40A — ТЭН лобового стекла справа .

F15, 30А — реле вентилятора охлаждения радиатора .
См. Информацию о F1.

F16, 40A — Нагревательный элемент левого обогрева лобового стекла .

F17, 30A — резервный .
F18 — резервный .

F19, 10A — Блок управления антиблокировочной системой ABS .

F20, 15A — Сигнал .
Чтобы добраться до Классона, нужно снять накладку над решеткой радиатора. Проверьте звуковой сигнал, подключив напряжение 12 В от аккумулятора. Если работает, значит дело в проводке или контактах на руле.

F21, 20A — Дополнительный отопитель, отопитель .

Реле под капотом

Помимо силовых предохранителей под капотом в монтажном блоке расположены основные цепи автомобиля.

R1 — резервный.
R2 — реле звукового сигнала.
R3 — резервный.
R4 — резервный.
R5 — резервный.
R6 — главное реле управления двигателем.
R7 — реле ТЭНов лобового стекла.
R8 — реле зажигания.
R9 — реле омывателя фар.
R10 — реле вентилятора двигателя двигателя.
R11 — реле компрессора кондиционера.
R12 — резервный.
R13 — реле тягового стартера.
R14 — Реле вентилятора охлаждения радиатора двигателя.

Надеюсь, эта информация поможет быстро найти причину поломки и оперативно устранить ее. Я советую вам всегда иметь при себе запасные предохранители, и при возникновении проблем первым делом проверьте предохранители и реле, связанные с устройством.

Внешне при осмотре предохранитель может выглядеть как целочисленный, но на самом деле при установке в монтажный блок не работает.Даже звуки отснятого тестера предохранителей могут показать, что он рабочий, однако с микротрещинами его работа не пойдет. Поэтому желательно сразу поменять проблемные предохранители на заведомо новые и исправные. Это сбережет нервы и поможет быстрее найти причину.

Прикуриватель как таковой долгое время выполнял в автомобилях исключительно свою прямую задачу — облегчал жизнь курящим автомобилистам: за рулем пользоваться, например, спичками, мягко говоря, неудобно.В последнее время этим помощником кормят и подзаряжают море ненормальной автомобильной электроники — видеорегистраторы, навигаторы, смартфоны, планшеты, насосы для качающихся колес, даже портативные холодильники, далеко не все. И, естественно, если устройство все это питает, устройство сломается, доставит определенные хлопоты — например, обслуживающий смартфон может сильно осложнить жизнь автомобилисту. Водители часто включают и заряжают в машине. Всякие китайские подделки с неизвестными параметрами сети, неудивительно, что в автомобилях часто перегорает предохранитель прикуривателя, поэтому информация о его замене пригодится каждому автовладельцу.

Где находится предохранитель прикуривателя

Предохранители защищают электромобиль от короткого замыкания, размыкая цепь, в которую они включаются при превышении нагрузки. В подавляющем большинстве автомобили располагаются двумя и более блоками — один под капотом, второй в салоне (в районе передней панели, очень часто под бардачком). Предохранитель прикуривателя обычно находится в салонном блоке. Найти подходящий обычно не сложно — на крышке блока есть маркировка, какой номер за что отвечает.Вы также можете обратиться к инструкции.

Рассмотрим два нетипичных места:

  • БМВ 5-й серии в кузове Е39 — предохранитель прикуривателя находится в дополнительном блоке, в багажном отделении, имеет номер 52 и номинал на 30 ампер.
  • ВАЗ-2108, -09 и -99 — предохранитель прикуривателя находится в основном блоке, в моторном отсеке, имеет номер F4 и номинал 20 ампер.

Из личного опыта: как-то, пытаясь прокачать колесо, обнаружил, что купленный недавно электронасос super-master от прикуривателя не работает.Подумал о ненадежной китайской технике, накачал обычной ногой, а потом, пытаясь зарядить телефон, обнаружил, что прикуриватель не работает, видимо, сразу же заблокировался предохранитель от китайской техники. Поменял, на Форд Фокус-2 он находится в блоке салона под бардачком, а помпу потом купил другой, нормальный.

Какого цвета и на сколько ампер надо заменить

Для прикуривателей обычно используются предохранители довольно большого номинала — на 20 ампер (желтый цвет) и 30 ампер (зеленый).Как выглядит неисправный предохранитель, показано на фото.

Как поменять + видео замена на Форд Фокус

Процесс замены неисправного предохранителя совершенно простой — берем его специальными клещами (есть в блоке предохранителей, обычно фиксируется на его крышке), вынимаем старый, вставить на его место исправный. Работа работы на примере очень распространенного автомобиля Форд Фокус показана на видео ниже.

Замена предохранителя — одна из простейших операций, которую каждый водитель должен легко уметь выполнять, это умение обязательно пригодится на практике.

Ford Focus Mk2 Блок предохранителей прикуривателя

Идентификация и обозначение блока предохранителей ford focus mk2 2004 2011. Схема предохранителей Ford focus mk2 пассажирский узел. Я нашел блок предохранителей под капотом, но это предохранитель прикуривателя и что это такое.

Ford Focus MK2 Блок предохранителей прикуривателя



Ford Focus Mk2 2006 Схема блока предохранителей Zx4 Расположение 06 Панель



Ford Focus Fuse Box 2006 Электросхемы Эксперты


Блок предохранителей Park Avenue 1999




2000 нагревательный элемент прикуривателя ford focus б / у часть автомобиля больше похож на это.

Ford focus mk2 блок предохранителей прикуривателя .

Замена предохранителя прикуривателя на форд фиеста 2002 2008.
1 оценка продукции прикуриватель в сборе на форд фокус мк2 мондео 3 4 c max transit euro type.
Перейти к основному содержанию.
Найдите предохранитель и реле.

Схема блока предохранителей ford focus mk2 sedan hatchback wagon st and rs 2004 2005 2006 2007 2008 2009 2010.
Просто откручиваем три винта на шарнире перчаточного ящика.
Надеюсь, это поможет.
Замените предохранитель 35, который является предохранителем на 15 ампер.

Fashion fidget spinner прикуриватель светодиодная вспышка usb зарядка wbox подарок.
Дальний свет правая сторона.
1 оценка продукта прикуриватель в сборе для ford focus mk2 mondeo 3 4 c max transit euro type.
И хоть убей, я не могу найти схему или предохранитель, на который отвечает проверенный механик Ford.

Разъем дополнительного питания заднего прикуривателя.
Замена предохранителя прикуривателя в форд фокус.
Ford focus новенький.
Как безопасно и безопасно вставить блок предохранителей в автомобиль.

Прикуриватель на моем Ford Focus 2005 года погас, я верю.
Кажется, я перегорел предохранитель прикуривателя, но не могу найти предохранитель.
Найдите отличные предложения на прикуриватель Ford Focus на eBay.
Ford focus 1999 2007 схема блока предохранителей версия для ес форд фокус 1999 2007 схема блока предохранителей версия ес.

Для предохранителя прикуривателя на британских моделях Ford Focus есть еще один скрытый блок предохранителей за перчаточным ящиком.
Fashion fidget spinner прикуриватель светодиодная вспышка usb зарядка wbox подарок подходит.
Размещено 24 октября 2009 г.
Как под розеткой для аксессуаров.

Дальний свет, левая сторона.




Ford Focus 55 Схемы электрических соединений блока предохранителей



Wrg 3749 2002 Схемы предохранителей



Блок предохранителей в A Ford Mondeo 487


Прикуриватель Не работает Электрический предохранитель Mk3 Mondeo Talkford Com



Данные электрической схемы блока предохранителей Ford Focus 2



2014 Ford Focus Блок предохранителей Руководство пользователя Схема подключения

87

Расположение блока предохранителей в салоне 2013 2017 Ford C Max 2013 Ford C Max



Расположение блока предохранителей в салоне 2005 2007 Ford Focus 2006 Ford Focus



Fiat Punto Mk2 Classic с 2004 г. Схема блока предохранителей Auto Genius


где есть, как заменить

В жизни каждого автолюбителя такие случаи, когда вдруг перестает работать то или иное электрооборудование.В таких неприятных ситуациях первым делом нужно проверить наличие предохранителей, отвечающих за работу вышедших из строя устройств. Предназначение плавких вставок — защитить электрическую систему от выхода из строя потребителей. Причиной этого может быть перегрузка электрической цепи или возникновение в ней короткого замыкания. У Форд Фокус 2 самый распространенный выключатель — это розетка силового выключателя на 12 В. Заменить его очень просто. Вам просто нужно знать, где находится предохранитель прикуривателя.

Плавкие вставки предназначены для размыкания цепи, когда ток внутри нее превышает допустимое значение. Они бывают нескольких типов:

  • Биметалл многоразового использования. Когда устройство срабатывает, оно «выбивает» кнопку, которую достаточно нажать, чтобы возобновить защитную функцию выключателя. Они рассчитаны на пропускание большого тока и обычно используются на автомобилях УАЗ и ГАЗ.
  • Пластиковый цилиндрический. Чаще всего встречаются одноразовые изделия с металлическими контактами на торцах.Несмотря на свою популярность, они часто плавятся из-за некачественного пластика. Используется в автомобилях Ford до начала 80-х годов.
  • Нож или вилка. Есть три размера: мини, средний и макси. Они используются на современных машинах, в том числе, и на FordFocus. Такие предохранители отличаются двумя плоскими контактами, надежностью и удобством использования. Предел тока легко определяется по цвету корпуса устройства:
Номинал (A) Цвет изолятора
12345

7,5

10

15

20

25

30

35

40

60

70

80

100

Черный серый лазурный оранжево-желтый

коричневый

красный

синий

желтый

белый зеленый

светло-фиолетовый

оранжевый

синий

коричневый

светло-желтый

сиреневый

В Ford Focus каждый блок предохранителей состоит из элементов среднего размера. Один блок размещен под капотом Ford Focus со стороны водителя рядом с аккумулятором. Он содержит предохранители, рассчитанные на пропускание большого тока и отвечающие за работу компонентов моторного отсека. Другой блок находится внутри салона Ford Focus 2. Он спрятан под перчаточным ящиком непосредственно над ногами пассажира и содержит слаботочные плавкие вставки, в том числе элемент, отвечающий за работу прикуривателя и заднюю розетку Ford Focus.

Расположение предохранителя прикуривателя

Чтобы добраться до автоматического выключателя в автомобиле Ford Focus 2, вам необходимо сделать следующее:

  • Выключите двигатель Ford Focus и выключите зажигание.
  • Снимите декоративную пластиковую полку под вещевым ящиком, потянув ее вниз.
  • Поверните две защелки, удерживающие внутренний блок, против часовой стрелки. В FordFocus это легко можно сделать руками, не прибегая к помощи других инструментов.
  • Осторожно сдвиньте устройство вниз, чтобы получить доступ к предохранителям и реле.
  • Открыть нижний капот автоматических выключателей Ford Focus 2. С внутренней стороны его крышки находится специальный пинцет, который нужно вытащить из гнезда.

Корпус из цветного прозрачного пластика позволяет визуально определить состояние тонкой нити накала внутри выключателя. Если нить цела, значит прибор исправен, если оборвана, его необходимо заменить. В случае ее перегорания необходимо найти и устранить причину выхода из строя плавкой вставки и только после этого произвести замену.Запрещается замена предохранителей на самодельные мосты или устройства с другим номиналом тока. Это может привести к повреждению электроприборов Ford Focus или даже к возгоранию.

Проблема с прикуривателем на Ford Focus

Проблема с прикуривателем вашего Ford Focus тоже не очень серьезная, она не помешает вам водить машину, тем не менее, сегодня это очень практичный компонент в Ford Focus. Это причина, по которой в этом руководстве мы можем помочь вам проанализировать проблему с прикуривателем, чтобы вы могли ее устранить.

Прикуриватель был изобретен для прикуривания сигарет в транспортных средствах. Однако с тех пор его специфика хорошо изменилась на Ford Focus. Например, в настоящее время мы постоянно используем наши телефоны, если хотим использовать GPS, а также звонить или слушать музыку. Кроме того, прикуриватель может также служить в качестве подогревателя бутылочек, зарядного устройства для компьютера …

Поэтому при длительных поездках с Ford Focus аккумуляторы вашего смартфона или другого устройства могут быстро разрядиться. Таким образом, прикуриватель будет очень полезен, потому что он генерирует соответствующую электрическую мощность, позволяющую заряжать ваши устройства.Однако для его использования вам понадобится адаптер.

Небольшое предупреждение об этих адаптерах. Некоторые дают возможность иметь несколько подключений. Однако при перегрузке розетки потребление энергии приведет к перегреву электрической цепи, и в вашем Ford Focus обязательно перегорит предохранитель.

Чтобы помочь вам правильно, в этом руководстве мы объясним , как работает прикуриватель в Ford Focus . Тогда мы поможем вам разобраться, исходит ли проблема с предохранителями по пункту Проблема прикуривателя на Форд Фокус: Перегорел предохранитель .И, наконец, мы покажем вам, как исправить это в пункте Проблема с прикуривателем на Ford Focus: отремонтировать или заменить .

1-Как работает прикуриватель

Прикуриватель Ford Focus представляет собой электрический компонент в форме цилиндра. Внизу есть токопроводящая часть с 2 язычками, которые обеспечивают циркуляцию электричества для нагрева сопротивления прикуривателя.

Значит, пользователь активирует его, нажав кнопку.Это приведет к контакту сопротивления с язычками. При нажатии через него проходит электричество и нагревает сопротивление. Затем, когда температура становится достаточно высокой, кнопка поднимается, и пользователь может снять съемную нагретую часть, чтобы зажечь сигарету.

Для справки: На прикуриватель обычно подается напряжение 12 вольт. Поэтому, если он больше не работает, вам следует проверить питание прикуривателя. Для этого возьмите вольтметр (в магазине DIY он обойдется вам примерно в десять евро).Если напряжение ниже 12 вольт, проблема может быть связана с предохранителями или соединениями.

В противном случае, когда питание циркулирует, проблема может возникнуть из-за ложного контакта, а также из-за того, что прикуриватель изношен.

2 — Проблема с прикуривателем на Ford Focus: перегоревший предохранитель

Начнем с того, что предохранители на Ford Focus — это очень важные компоненты. Потому что они будут следить за силой тока в электрической цепи. Действительно, предохранители будут расположены в цепи.Затем по ним будет проходить ток, чтобы проверить интенсивность. Когда ток слишком велик, в этом случае перегорает предохранитель, чтобы остановить систему. И это необходимо, потому что перегрев цепи может вызвать пожар в вашем автомобиле.

2.1-Определите, перегорел ли предохранитель прикуривателя на Ford Focus

Обратите внимание, что почти все предохранители в вашем Ford Focus сгруппированы вместе в блоке предохранителей. Вы можете легко найти его, используя бортовой журнал вашего Ford Focus.Обычно он находится рядом с аккумулятором, то есть под капотом, если не под рулем.

Найдя его, снова с помощью буклета вашего Ford Focus или на крышке блока предохранителей найдите предохранитель прикуривателя. Снимите его с помощью плоскогубцев, имеющихся в коробке. Когда вы замечаете в прозрачной части, что токопроводящая нить оборвана, это означает, что предохранитель перегрелся и, следовательно, у вас проблема с прикуривателем. В противном случае проблема наверняка в другом.

Для получения дополнительных разъяснений по этой части вы можете обратиться к статье, написанной ранее: Как найти предохранитель прикуривателя на Ford Focus

2.2-Замена перегоревшего предохранителя прикуривателя на Ford Focus

Заменить предохранитель прикуривателя на вашем Ford Focus довольно просто. Таким же образом, как и в предыдущем шаге, вам нужно будет извлечь его из блока предохранителей вашего Ford Focus. Тогда вам придется заменить его предохранителем того же номинала. Это очень важно, часто предохранители прикуривателя рассчитаны на десять ампер (красный). Если вы не соблюдаете силу тока, ваш предохранитель не сможет правильно работать. Поэтому он может не обнаружить перегрев, если вы выберете предохранитель с большей силой тока.Тогда, наоборот, при правильной интенсивности он быстро поджарится.

3-Проблема с прикуривателем на Ford Focus: ремонт или замена

3.1-как отремонтировать прикуриватель на Ford Focus?

Если вы проверили предохранители, но неисправность не связана с этим, возможно, у вашего прикуривателя плохой контакт. Как указано выше, прикуриватель состоит из токопроводящей части и язычков. Однако, когда розетка прикуривателя не соприкасается с этими язычками, передача электричества не происходит.

Чтобы проанализировать эту проблему, вы должны снять приборную панель вашего Ford Focus, чтобы можно было снять прикуриватель. Вам нужно будет открутить винты, которые держат его, обычно отверткой T15, а затем удалить покрытие. После того, как вы его удалите, вам нужно будет отключить прикуриватель. Тогда вы сможете вытолкнуть цилиндрический компонент из опоры. Когда это будет сделано, проверьте нижнюю часть цилиндра, если когда-нибудь язычки окислятся, то с восстановлением будет легко.Вам просто нужно отстегнуть фиксаторы. Затем придется слегка потереть наждачной бумагой, чтобы удалить окисление и впоследствии облегчить контакт. После этого вам нужно будет только переустановить все, и в целом все будет работать.

С другой стороны, если нет окисления и язычки немного погнуты, мы рекомендуем полностью заменить их. Не волнуйтесь, в Интернете прикуриватель можно купить за 10-20 евро.

3.2-как заменить прикуриватель на Форд Фокус?

Для его замены процедура такая же, вам придется удалить старую и заменить ее новой.Небольшое предупреждение: должно быть одинаковое напряжение, часто 12 вольт. А потом через вилку подключишь к аккумулятору. Наконец, вы сможете проверить, горит ли лампа прикуривателя и правильно ли выполнены соединения.

В заключение: Если ваш прикуриватель больше не работает, не волнуйтесь, обычно ремонт доступен каждому, и он не будет очень дорогим.

Если вы когда-нибудь захотите пойти немного дальше в обслуживании вашего Ford Focus, вы можете ознакомиться с другими нашими статьями о Ford Focus.

2004–2010 Схема предохранителей Ford Focus Mk2 »Схема предохранителей

А Защищенные компоненты
100 10 Электропитание модулей зажигания
101 20 Блок управления люком с электроприводом, сиденье водителя с электроприводом,
102 10 Регулятор обогревателя, рулевая колонка, сажевый фильтр, приемник дистанционного управления
103 10 Питание от батареи управления освещением
104 10 Экономия заряда аккумулятора, лампы освещения салона
105 25 Обогрев заднего стекла
106 20 Система без ключа
107 10 Питание аккумуляторной батареи комбинации приборов, бортовая диагностика
108 7. 5 Принадлежность к комбинации (блок аудиосистемы и навигации)
109 20 Прикуриватель , задняя вспомогательная розетка
110 10 Электропитание зажигания дневных ходовых огней на выключатель освещения
111 15 Топливный насос (только бензиновый двигатель)
112 15 Питание аудиомодулей от батареи
113 10 Дневные ходовые огни (габаритные огни)
114 10 Электропитание комбинации приборов, иммобилайзер двигателя
115 7. 5 Блок управления освещением, питание зажигания
116 20 Противотуманные фары
117 7,5 Фонарь освещения номерного знака
118 20 Дверной модуль задняя левая
119 15 Розетка дополнительного питания в багажном отделении
119 25 Розетка дополнительного питания в багажном отделении (автомобили с буксирным модулем)
120 20 Дверной модуль, задний правый
121 20 Подогрев передних сидений
122 10 Модуль подушки безопасности
123 7. 5 Обогрев зеркал заднего вида
124 7,5 Габаритные огни, габаритные огни, габаритные огни (левая сторона)
125 7,5 Габаритные огни, габаритные огни, габаритные огни (правая сторона)
126 20 Система без ключа
127 25 Электростеклоподъемники
128 Не используется
129 20 Стеклоочистители
130 Не используется
131 15 Стеклоочиститель заднего стекла
132 15 Тормозные лампы
133 25 Реле центрального замка, модуль двери пассажира
134 20 Центральный замок, модуль двери водителя
135 20 Дневные ходовые огни
136 15 Насос омывателя, подогрев форсунок омывателя
137 10 Звуковой сигнализатор резервного аккумулятора
138 10 Блок управления трансмиссией, педаль акселератора АКПП
139 10 Фара правая (дальний свет)
140 10 Левая фара (дальний свет)
141 10 Фонарь заднего хода, электрические зеркала заднего вида
142 15 Фара правая (ближний свет)
143 15 Левая фара (ближний свет)
Реле
R1 Топливный насос
R2 Не используется

Схема блока предохранителей Ford Focus (2012-2014)

В данной статье мы рассмотрим Ford Focus третьего поколения до рестайлинга, выпускавшийся с 2012 по 2014 год.Здесь вы найдете схемы блоков предохранителей Ford Focus 2012, 2013 и 2014 , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.

Схема предохранителей Ford Focus 2012-2014


Предохранитель прикуривателя (розетки) — предохранитель №61 (прикуриватель, розетка) в блоке предохранителей панели приборов.


Салон автомобиля

Панель предохранителей находится с правой стороны под перчаточным ящиком (снимите нижнюю часть перчаточного ящика).

Моторный отсек

Блок распределения питания расположен в моторном отсеке.

Багажное отделение

Панель предохранителей находится в багажном отделении за левой колесной аркой.

2012
Салон автомобиля
Назначение предохранителей в салоне (2012 г.)
Номинальный ток Защищенные цепи
56 20A Питание топливного насоса, TMAF
57 Не используется
58 Не используется
59 5A Пассивный противоугонный трансивер
60 10A Внутреннее освещение, блок переключателей двери водителя, освещение перчаточного ящика, блок переключателей верхней консоли
61 20A Прикуриватель, розетка
62 5A Модуль датчика дождя, датчик влажности, электрохроматическое зеркало заднего вида
63 Не используется
64 Не используется
65 10A Разблокировка багажника / задней двери
66 20A DD FF разблокировка питания, двойной замок
67 7.5A SYNC®, многофункциональный дисплей, модуль глобальной системы позиционирования (GPS), компас
68 Не используется
69 5A Комбинация приборов
70 20A Питание центрального замка и отпирания
71 10A Головка контроля нагрева (ручной кондиционер), электронная автоматическая регулировка температуры Duel
72 7.5A Модуль рулевого колеса
73 5A Разъем канала передачи данных
74 15A Питание фары ближнего света
75 15A Питание противотуманных фар
76 10A Питание фонарей заднего хода
77 20A Подача омывателя лобового стекла
78 5A Выключатель зажигания, кнопка запуска
79 15A Радио, DVD-плеер с навигацией, сенсорный экран, выключатель аварийного освещения, выключатель дверного замка
80 20A Электропитание люка
81 5A Приемник R F
82 20A Реле омывателя лобового стекла
83 20A Центральный замок
84 20A DD FF разблокировка питания, двойной замок
85 7.5A Индикатор отключения подушки безопасности пассажира (PADI), выключатель обогрева переднего сиденья, модуль обогрева (кондиционер с ручным управлением), датчик качества воздуха, радио, датчик температуры и влажности в автомобиле
86 10A Модуль подушки безопасности, OCS, PADI
87 Не используется
88 Не используется
89 Не используется
Моторный отсек

Назначение предохранителей в блоке распределения питания (2012 г.)
Номинальный ток Защищенные цепи
F1 Не используется
F2 Не используется
F3 Не используется
F4 Не используется
F5 Не используется
F6 Не используется
F7 40A ** Насос ABS / ESP
F8 30A ** Клапан ESP
F9 30A ** Обогрев заднего стекла
F10 40A ** Электродвигатель вентилятора отопителя
F11 Не используется
F12 30A ** Предохранитель реле ECR
F13 30A ** Реле стартера
F14 25A ** Задний электрический стеклоподъемник (без DCU)
F15 25A ** DPS6
F16 Не используется
F17 Не используется
F18 20A ** Электродвигатель переднего стеклоочистителя
F19 5A * Подача ABS / ESP 15
F20 15 A * Звуковой сигнал
F21 5A * Выключатель стоп-сигналов
F22 15 A * Система контроля заряда батареи
F23 5A * Катушки реле, модуль переключателя света
F24 Не используется
F25 10 A * Наружное зеркало с электроприводом (без DCU)
F26 15 A * TCM 30 подача АКПП
F27 15 A * Сцепление кондиционера
F28 5A * Питание реле топлива TMAF
F29 Не используется
F30 Не используется
F31 Не используется
F32 10 A * Клапан рециркуляции ОГ, регулирующие клапаны завихрения, подогреваемые кислородные датчики
F33 10 A * Катушки зажигания
F34 10 A * Форсунки
F35 5A * Активная заслонка гриля
F36 10 А * ECM
F37 Не используется
F38 15 A * ECM / TCM 15 подача
F39 Не используется
F40 5A * Питание EPAS 15
F41 20A * BCM 15 подача
F42 15 A * Задний дворник
F43 Не используется
F44 Не используется
F45 Не используется
F46 2 5 A * Передние стеклоподъемники (без DCU)
F47 7.5 А * Зеркало с подогревом (без DCU)
F48 5A * Наружное зеркало с электроприводом (без DCU)
R1 Не используется
R2 Микрореле Звуковой сигнал
R3 Не используется
R4 Не используется
R5 Микрореле Задний дворник
R6 Не используется
R7 Не используется
R8 Не используется
R9 Не используется
R10 Мини-реле Реле стартера
R11 Микрореле Муфта кондиционера
R12 Реле питания Вентилятор охлаждения
R13 Мини-реле Вентилятор отопителя
R14 Мини-реле Реле управления двигателем (ECR)
R15 Реле питания Оттаивание заднего стекла
R16 Реле питания Зажигание 15
* Мини-предохранители
** Патронные предохранители
Багажный отсек
Назначение предохранителей в багажном отделении (2012 г.)
Номинальный ток Защищенные цепи
F1 Не используется
F2 10A Модуль автомобиля без ключа
F3 5A Ручки дверей автомобиля без ключа
F4 25A Блок управления передней левой двери
F5 25A Блок управления двери передний правый
F6 25A Блок управления двери задняя левая
F7 25A Блок управления задней правой дверью
F8 Не используется
F9 25A Электродвигатель сиденья водителя
F10 Не используется
F11 Не используется
F12 Не используется
F13 Не используется
F14 Не используется
F15 Не используется
F16 Не используется
F17 Не используется
F18 Не используется
F19 Не используется
F20 Не используется
F21 Не используется
F22 Не используется
F23 25A Усилитель звука
F24 Не используется
F25 Не используется
F26 Не используется
F27 Не используется
F28 Не используется
F29 5A Парковочная камера
F30 5A Модуль помощи при парковке
F31 Не используется
F32 Не используется
F33 Не используется
F34 15A Обогрев сиденья водителя
F35 15A Обогрев сиденья пассажира
F36 Не используется
F37 5A Люк
F38 Не используется
F39 Не используется
F40 Не используется
F41 Не используется
F42 Не используется
F43 Не используется
F44 Не используется
F45 Не используется
F46 Не используется
R1 Реле питания Заднее 15 реле (2/88)
R2 Не используется
R3 Не используется
R4 Не используется
R5 Не используется
R6 Не используется
2013
Салон автомобиля
Назначение предохранителей в салоне (2013 г.)
Номинальный ток Защищенные компоненты
56 20A Питание топливного насоса, датчик массового расхода воздуха
57 Не используется
58 Не используется
59 5A Пассивный противоугонный трансивер
60 10A Внутреннее освещение, блок переключателей двери водителя, освещение перчаточного ящика, блок переключателей верхней консоли
61 20A Прикуриватель, розетка
62 5A Модуль датчика дождя, датчик влажности, зеркало заднего вида с автоматическим затемнением
63 Не используется
64 Не используется
65 10A Открытие багажника
66 20A Питание разблокировки двери водителя, двойной замок
67 7.5A SYNC®, многофункциональный дисплей, модуль системы глобального позиционирования, компас
68 Не используется
69 5A Комбинация приборов
70 20A Питание центрального замка и отпирания
71 10A Головка контроля нагрева (кондиционер с ручным управлением), Электронная автоматическая регулировка температуры Duel
72 7.5A Модуль рулевого колеса
73 5A Разъем канала передачи данных
74 15A Питание фары ближнего света
75 15A Питание противотуманных фар
76 10A Питание фонарей заднего хода
77 20A Подача омывателя лобового стекла
78 5A Выключатель зажигания, кнопка запуска
79 15A Радио, DVD-плеер с навигацией, сенсорный экран, выключатель аварийного освещения, выключатель дверного замка
80 20A Питание люка
81 5A Радиоприемник
82 20A Реле омывателя лобового стекла
83 20A Центральный замок
84 20A Блок питания для отпирания двери водителя, двойной замок
85 7.5A Индикатор отключения подушки безопасности пассажира, выключатель обогрева переднего сиденья, модуль обогрева (кондиционер с ручным управлением), датчик качества воздуха, радио, датчик температуры и влажности в автомобиле
86 10A Модуль подушки безопасности, система классификации пассажиров, индикатор отключения подушки безопасности пассажира
87 Не используется
88 Не используется
89 Не используется
Моторный отсек

Назначение предохранителей в блоке распределения питания (2013 г.)
Номинальный ток Защищенные компоненты
F1 Не используется
F2 Не используется
F3 Не используется
F4 Не используется
F5 Не используется
F6 Не используется
F7 40A ** Антиблокировочная тормозная система / Электронный насос программы стабилизации
F8 30A ** Электронный клапан программы стабилизации
F9 30A ** Обогрев заднего стекла
F10 40A ** Электродвигатель вентилятора отопителя
F11 Не используется
F12 30A ** Реле управления двигателем Предохранитель
F13 30A ** Реле стартера
F14 25A ** Задний электрический стеклоподъемник (без блока управления двери)
F15 25A ** АКПП
F16 Не используется
F17 Не используется
F18 20A ** Электродвигатель переднего стеклоочистителя
F19 5A * Антиблокировочная тормозная система / Электронная программа стабилизации 15 подача
F20 15A * Звуковой сигнал
F21 5A * Выключатель стоп-сигналов
F22 15A * Система контроля заряда батареи
F23 5A * Катушки реле, модуль переключателя света
F24 Не используется
F25 10 A * Наружное зеркало с электроприводом (без блока управления дверьми)
F26 15A * Блок управления трансмиссией 30 подача АКПП
F27 15A * Муфта кондиционера
F28 5A * Питание реле топлива массового расхода воздуха
F29 20 A * Не используется (запасной)
F30 Не используется
F31 Не используется
F32 10 A * Клапан улавливания выхлопных газов, регулирующие клапаны завихрения, датчики кислорода с подогревом
F33 15A * Катушки зажигания
F34 10 A * Форсунки
F35 5A * Активная заслонка гриля
F36 10 A * Блок управления двигателем
F37 Не используется
F38 15A * Модуль управления двигателем / Модуль управления трансмиссией 15 подача
F39 5A * Блок управления фарами (Focus ST)
F40 5A * Электронный усилитель рулевого управления 15 подача
F41 20A * Модуль управления кузовом 15 подача
F42 15A * Задний дворник
F43 15A * HID выравнивание фар (Focus ST)
F44 Не используется
F45 Не используется
F46 25A * Передние стеклоподъемники (без блока управления дверьми)
F47 7.5А * Зеркало с подогревом (без блока управления дверьми)
F48 5A * Наружное зеркало с электроприводом (без блока управления дверьми)
R1 Не используется
R2 Микрореле Звуковой сигнал
R3 Не используется
R4 Не используется
R5 Микрореле Задний дворник
R6 Не используется
R7 Не используется
R8 Не используется
R9 Не используется
R10 Мини-реле Реле стартера
R11 Микро реле Муфта кондиционера
R12 Реле питания Вентилятор охлаждения
R13 Мини-реле Вентилятор отопителя
R14 Мини-реле Реле управления двигателем
R15 Реле питания Обогрев заднего стекла
R16 Реле питания Зажигание 15
* Мини-предохранители
** Патронные предохранители
Багажный отсек
Назначение предохранителей в багажном отделении (2013 г.)
Номинальный ток Защищенные компоненты
F1 Не используется
F2 10A Модуль автомобиля без ключа
F3 5A Ручки дверей автомобиля без ключа
F4 25A Блок управления передней левой двери
F5 25A Блок управления двери передний правый
F6 25A Блок управления двери задняя левая
F7 25A Блок управления задней правой дверью
F8 Не используется
F9 25A Электродвигатель сиденья водителя
F10 Не используется
F11 Не используется
F12 Не используется
F13 Не используется
F14 Не используется
F15 Не используется
F16 Не используется
F17 Не используется
F18 Не используется
F19 Не используется
F20 Не используется
F21 Не используется
F22 Не используется
F23 25A Усилитель звука
F24 Не используется
F25 Не используется
F26 Не используется
F27 Не используется
F28 Не используется
F29 5A Парковочная камера
F30 5A Модуль помощи при парковке
F31 Не используется
F32 Не используется
F33 Не используется
F34 15A Обогрев сиденья водителя
F35 15A Обогрев сиденья пассажира
F36 Не используется
F37 5A Люк на крыше
F38 Не используется
F39 Не используется
F40 Не используется
F41 Не используется
F42 Не используется
F43 Не используется
F44 Не используется
F45 Не используется
F46 Не используется
R1 Реле питания Заднее 15 реле (2/88)
R2 Не используется
R3 Не используется
R4 Не используется
R5 Не используется
R6 Не используется
2014
Салон автомобиля
Назначение предохранителей в салоне (2014 г.)
Номинальный ток Защищенные компоненты
F56 20A Питание топливного насоса, датчик массового расхода воздуха
F57 Не используется
F58 Не используется
F59 5A Пассивный противоугонный трансивер
F60 10A Внутреннее освещение, блок переключателей двери водителя, освещение перчаточного ящика, блок переключателей верхней консоли
F61 20A Прикуриватель, розетка
F62 Не используется
F63 Не используется
F64 Не используется
F65 10A Кнопка открывания багажного отделения
F66 20A Блок питания двери водителя
F67 7.5A SYNC, многофункциональный дисплей, модуль системы глобального позиционирования, компас
F68 Не используется
F69 5A Комбинация приборов, вспомогательная комбинация (Focus ST)
F70 20A Питание центрального замка и отпирания
F71 10A Головка контроля нагрева (кондиционер с ручным управлением), Электронная автоматическая регулировка температуры Duel
F72 7.5A Модуль рулевого колеса
F73 7.5A Разъем канала передачи данных
F74 15A Питание фары ближнего света
F75 15A Питание противотуманных фар
F76 10A Питание фонаря заднего хода
F77 20A Насос омывателя
F78 5A Выключатель зажигания, кнопка запуска
F79 15A Радио, DVD-плеер с навигацией, выключатель аварийного освещения, выключатель дверного замка
F80 20A Питание люка
F81 5A Радиочастотный приемник
F82 20A Заземление насоса омывателя
F83 20A Заземление центрального замка
F84 20A Земля разблокировки двери водителя
F85 7.5A Выключатель обогрева переднего сиденья, Модуль обогрева (кондиционер с ручным управлением), Датчик качества воздуха, Радио, Датчик температуры и влажности в автомобиле, Люк на крыше
F86 10A Модуль подушки безопасности, система классификации пассажиров, индикатор отключения подушки безопасности пассажира
F87 Не используется
F88 25A Поставка для F67, F69, F71 и F79
F89 Не используется
Моторный отсек
Назначение предохранителей в блоке распределения питания (2014 г.)
Номинальный ток Защищенные компоненты
F7 40A ** Антиблокировочная тормозная система / Электронный насос программы стабилизации
F8 30A ** Электронный клапан программы стабилизации
F9 30A ** Обогрев заднего стекла
F10 40A ** Электродвигатель вентилятора отопителя
F11 30A ** Блок управления кузовным оборудованием Питание KL30
F12 30A ** Реле управления двигателем Предохранитель
F13 30A ** Реле стартера
F14 25A ** Задний электрический стеклоподъемник (без блока управления двери)
FI 5 25A ** АКПП
F16 Не используется
F17 Не используется
F18 20A ** Электродвигатель переднего стеклоочистителя
F19 5A * Антиблокировочная тормозная система / Электронная программа стабилизации 15 подача
F20 15 A * Звуковой сигнал
F21 5A * Выключатель стоп-сигналов
F22 15 A * Система контроля заряда батареи
F23 5A * Катушки реле, модуль переключателя света
F24 15 A * Не используется (запасной)
F25 10 A * Наружное зеркало с электроприводом (без блока управления дверьми)
F26 15 A * Блок управления коробкой передач 30 подача АКПП
F27 15 A * Муфта кондиционера
F28 5A * Питание реле топлива массового расхода воздуха
F29 20A * Не используется (запасной)
F30 5A * Поддерживающее питание электронного модуля управления
F31 Не используется
F32 10 A * Клапан улавливания выхлопных газов, регулирующие клапаны завихрения, датчики кислорода с подогревом
F33 10 A * Катушки зажигания
F33 15 A * Катушки зажигания (Focus ST)
F34 10 A * Форсунки
F35 5A * Активная заслонка гриля
F36 10 A * Блок управления двигателем
F37 Не используется
F38 15 A * Модуль управления двигателем / Модуль управления коробкой передач 15 подача
F39 5A * Блок управления фарами (Focus ST)
F40 5A * Электронный усилитель рулевого управления 15 подача
F41 20A * Модуль управления кузовом 15 подача
F42 15 A * Задний дворник
F43 15 A * Высокоинтенсивный дисплей регулировки положения фар (Focus ST)
F44 Не используется
F45 Не используется
F46 25A * Передние стеклоподъемники (без блока управления дверьми)
F47 7.5 A * Зеркало с подогревом (без блока управления дверьми)
F48 Не используется
R1 Не используется
R2 Микрореле Звуковой сигнал
R3 Не используется
R4 Не используется
R5 Микрореле Задний дворник
R6 Не используется
R7 Не используется
R8 Реле питания Дополнительное реле с задержкой KL15
R9 Не используется
R10 Мини-реле Реле стартера
R11 Микро реле Муфта кондиционера
R12 Реле питания Вентилятор охлаждения
R13 Мини-реле Вентилятор отопителя
R14 Мини-реле Реле управления двигателем
R15 Реле питания Обогрев заднего стекла
R16 Реле питания Зажигание 15
* Мини-предохранители
** Патронные предохранители
Багажный отсек

Назначение предохранителей в багажном отделении (2014 г.)
Номинальный ток Защищенные компоненты
F1 Не используется
F2 10A Модуль автомобиля без ключа
F3 5A Ручки дверей автомобиля без ключа
F4 25A Блок управления передней левой двери
F5 25A Блок управления двери передний правый
F6 25A Блок управления двери задняя левая
F7 25A Блок управления задней правой дверью
F8 Не используется
F9 25A Электродвигатель сиденья водителя
F10 25A Усилитель звука
F11 Не используется
F12 Не используется
F13 Не используется
F14 Не используется
FI 5 Не используется
F16 Не используется
F17 Не используется
F18 Не используется
F19 Не используется
F20 Не используется
F21 Не используется
F22 Не используется
F23 Не используется
F24 Не используется
F25 Не используется
F26 Не используется
F27 Не используется
F28 Не используется
F29 5A Парковочная камера
F30 5A Модуль помощи при парковке
F31 Не используется
F32 Не используется
F33 Не используется
F34 15A Обогрев сиденья водителя
F35 15A Обогрев сиденья пассажира
F36 Не используется
F37 Не используется
F38 Не используется
F39 Не используется
F40 Не используется
F41 Не используется
F42 Не используется
F43 Не используется
F44 Не используется
F45 Не используется
F46 Не используется
R1 Реле питания Заднее 15 реле (2/88)
R2 Не используется
R3 Не используется
R4 Не используется
R5 Не используется
R6 Не используется
Схема предохранителей

Ford Focus (1999-2007)

В данной статье мы рассмотрим Ford Focus первого поколения, выпускавшийся с 2000 по 2007 год.Здесь вы найдете схемы блока предохранителей Ford Focus 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя ( расположение предохранителей) и реле.

Схема предохранителей Ford Focus 1999-2007


Предохранителями прикуривателя (розетки) в Ford Focus являются предохранители №39 (при наличии) и №46 (2000-2001 гг.) Или №47 (с 2002 г.) в блоке предохранителей панели приборов.


Салон автомобиля

Панель предохранителей находится снизу и слева от руля возле педали тормоза (за крышкой).

Моторный отсек

Блок распределения питания расположен в моторном отсеке.

2000, 2001
Салон автомобиля
Назначение предохранителей в салоне (2000, 2001)
Номинальный ток Описание
30 7.5 АБС
31 15 Радио
32 10 Выключатель света
33 15 Сигнализатор аварийной сигнализации
34 20 Звуковой сигнал
35 7,5 Освещение салона, электрорегулировка зеркал
36 7,5 Центральный таймер, электронные модули
37 Не используется
38 Не используется
39 10 Резервные лампы
40 Не используется
41 Не используется
42 Не используется
43 15 Задний дворник
44 20 Противотуманные фары
45 Не используется
46 15 Прикуриватель
47 7.5 Габаритные огни (левый)
48 7,5 Габаритные огни (правые)
49 25 Заднее оттаивание
50 7,5 Радио, центральный таймер
51 Не используется
52 Не используется
53 10 Резервные лампы
54 15 Тормозные лампы
55 20 Стеклоочистители передние
56 25 Передние электрические стеклоподъемники
57 25 Задние электрические стеклоподъемники
58 7.5 Кондиционер, рециркуляционный воздух
59 7,5 Электронные модули, комбинация приборов
60 7,5 Модуль подушки безопасности
61 7,5 Выключатель света
62 Не используется
63 20 Модуль центрального замка (на задней стороне панели предохранителей)
Реле:
17 Стартер
18 Задний стеклоочиститель прерывистого действия (может быть объединен с реле 19)
19 Передний стеклоочиститель прерывистого действия (может быть объединен с реле 18)
20 Не используется
21 Не используется
22 Не используется
23 Звуковой сигнал
24 Режим энергосбережения
25 Заднее оттаивание
Моторный отсек
Назначение предохранителей в блоке распределения питания (2000, 2001)
Номинальный ток Описание
1 40 Основное питание электрической системы
2 30 Вентилятор охлаждения двигателя (A / C) 2-й предохранитель
3 Не используется
4 Не используется
5 Не используется
6 50 Вентилятор охлаждения двигателя (A / C) 1-й предохранитель
7 40 Основное питание электрической системы
8 30 Зажигание
9 20 Управление двигателем
10 10 Датчик напряжения аккумулятора, диагностический разъем
11 30 АБС
12 15 Топливный насос
13 Не используется
14 Не используется
15 Не используется
16 10 Ближний свет (левая сторона)
17 10 Ближний свет (правая сторона)
18 10 Подогреваемые кислородные датчики
19 Не используется
20 10 Управление двигателем
21 20 АБС
22 20 ДХО (ближний свет)
23 Не используется
24 Не используется
25 Не используется
26 10 Дальний свет (левая сторона)
27 10 Дальний свет (правая сторона)
28 Не используется
29 Не используется
64 30 Электродвигатель вентилятора отопителя
65 Не используется
Реле
1 Зажигание
2 Не используется
3 Не используется
4 Не используется
5 Дальний свет
6 Ближний свет
7 Топливный насос
8 Управление двигателем
9 Не используется
10 Не используется
11 Кондиционер
12 Дневные мигающие огни
13 Противотуманные фары
14 Реле блокировки стоп-сигнала (только Advance Trac)
15 Вентилятор охлаждения двигателя, уровень 2 (A / C)
16 Уровень вентилятора охлаждения двигателя 1
2002
Салон автомобиля
Назначение предохранителей в салоне (2002 г.)
Номинальный ток Описание
30 10 Выключатель света
31 15 Радио
32 15 Указатель поворота, аварийная сигнализация
33 20 Звуковой сигнал, сиденье с электроприводом
34 20 Электроуправляемый люк на крыше
35 7.5 Освещение салона, электрорегулировка зеркал
36 7,5 Электронные модули, комбинация приборов
37 Не используется
38 Не используется
39 15 Задняя розетка
40 10 Фонари заднего хода (АКПП)
41 7.5 Радио (принадлежность)
42 15 Стоп-сигналы
43 15 Задний дворник
44 20 Противотуманные фары
45 7,5 Рециркуляционный воздух, кондиционер
46 7,5 АБС
47 20 Прикуриватель, передняя розетка
48 10 Разъем канала передачи данных
49 25 Заднее оттаивание
50 7.5 Обогрев зеркал
51 Не используется
52 15 Подогрев передних сидений
53 10 Фонари заднего хода (МКПП)
54 25 Задние электрические стеклоподъемники
55 25 Передние электрические стеклоподъемники
56 20 Стеклоочистители передние
57 7.5 Габаритные огни (правые)
58 7,5 Габаритные огни (слева)
59 7,5 Выключатель света
60 7,5 Модуль подушки безопасности
61 7,5 Электронные модули, комбинация приборов
62 7,5 Фонарь освещения номерного знака
63 20 Силовые замки (GEM) (на задней стороне панели предохранителей)
Реле
17 Стартер
18 Задний стеклоочиститель прерывистый
19 Стеклоочиститель прерывистый передний
20 Не используется
21 Не используется
22 Не используется
23 Звуковой сигнал
24 Режим энергосбережения
25 Оттайка задняя, ​​зеркала с подогревом
Моторный отсек

Назначение предохранителей в блоке распределения питания (2002 г.)
Номинальный ток Описание
1 40 Основное питание электрической системы
2 30 Вентилятор охлаждения двигателя (A / C) 2-й предохранитель
3 Не используется
4 Не используется
5 Не используется
6 50 Вентилятор охлаждения двигателя (A / C) 1-й предохранитель
7 40 Основное питание электрической системы
8 30 Замок зажигания, стартер
9 20 Управление двигателем
10 10 Датчик напряжения Batteiy, диагностический разъем
11 30 АБС
12 15 Топливный насос
13 Не используется
14 Не используется
15 10 Соленоид муфты переменного тока
16 10 Ближний свет (левая сторона)
17 10 Ближний свет (правая сторона)
18 10 Подогреваемые кислородные датчики
19 10 Ближний свет (ДХО)
20 10 Управление двигателем
21 20 АБС
22 20 Ближний свет (ДХО)
23 Не используется
24 30 Активный сабвуфер
25 Не используется
26 10 Дальний свет (левая сторона)
27 10 Дальний свет (правая сторона)
28 Не используется
29 Не используется
64 40 Электродвигатель вентилятора отопителя
65 Не используется
Реле
1 Зажигание
2 Не используется
3 Не используется
4 Диод переменного тока
5 Дальний свет
6 Ближний свет
7 Топливный насос
8 Управление двигателем
9 Не используется
10 Не используется
11 Кондиционер
12 Дневные ходовые огни
13 Противотуманные фары
14 Реле блокировки стоп-сигнала (только для AdvanceTrac®)
15 Вентилятор охлаждения двигателя, уровень 2 (A / C)
16 Уровень вентилятора охлаждения двигателя 1
2003
Салон автомобиля
Назначение предохранителей в салоне (2003 г.)
Номинальный ток Описание
R17 Реле стартера
R18 Заднее кратковременное реле
R19 Реле прерывания работы переднего стеклоочистителя
R20 Не используется
R21 Не используется
R22 Не используется
R23 Реле звукового сигнала
R24 Batteiy saver relay
R25 Реле заднего оттаивания
30 10A Выключатель света
31 15A Радио
32 15A Указатель поворота
33 20A Звуковой сигнал, сиденья с электроприводом (только SVT)
34 20A Электроуправляемый люк на крыше
35 7.5A Подсветка салона, Электрорегулировка зеркал
36 7.5A Выключатель кондиционера, аварийная сигнализация, комбинация приборов
37 Не используется
38 Не используется
39 Не используется
40 10A Задние фонари (АКПП)
41 7.5A Радио и кластер (принадлежность)
42 15A Стоп-сигналы
43 15A Задний дворник
44 20A Противотуманные фары
45 7.5A Рециркуляционный воздух, кондиционер
46 7.5A Антиблокировочная тормозная система (ABS)
47 20A Прикуриватель, задняя розетка (только SVT)
48 10A Разъем канала передачи данных
49 25A Задний обогреватель
50 7.5A Зеркало с подогревом, индикатор подсветки с подогревом
51 Не используется
52 15A Подогрев сидений
53 10A Задние фонари (МКПП)
54 25A Задние электрические стеклоподъемники
55 25A Передние электрические стеклоподъемники
56 20A Стеклоочистители передние
57 7.5A Габаритные огни и габаритные огни (правые)
58 7.5A Габаритные огни и габаритные огни (слева)
59 7.5A Выключатель света (фары)
60 7.5A Модуль подушки безопасности
61 7.5A Модули PATS, комбинация приборов
62 7.5A Фонарь освещения номерного знака
63 20A Силовые замки (GEM)

Предохранитель 63 находится на задней стороне панели.Обратитесь к вашему дилеру или сертифицированному технику для обслуживания этого предохранителя.

Моторный отсек

Назначение предохранителей в блоке распределения питания (2003 г.)
Номинальный ток Описание
1 40A Основной источник питания электрической системы
2 30A Вентилятор охлаждения двигателя (A / C) 2-й предохранитель
3 30A Вентилятор охлаждения (2.Только двигатель 0L)
4 30A Двигатель воздушного насоса
5 30A Вентилятор охлаждения 2 (только двигатель 2,0 л)
6 50A Вентилятор охлаждения двигателя (A / C) 1-й предохранитель
7 40A Основное питание электрической системы
8 30A Выключатель зажигания, стартер
9 20A Управление двигателем
10 10A (2.Только двигатель 0L) Датчик напряжения батареи
10 1A (только двигатель 2.3L) Датчик напряжения Batteiy
11 30A Антиблокировочная тормозная система (ABS)
12 15A Топливный насос
13 Не используется
14 Не используется
15 10A Соленоид муфты кондиционера
16 10A Ближний свет (левая сторона — обычные фары)
16 15A Ближний свет (левая сторона — HID фары)
17 10A Ближний свет (правая сторона — обычные фары)
17 15A Ближний свет (правая сторона — HID фары)
18 10A (2.Только двигатель 0L) Подогреваемые кислородные датчики
18 15A (только двигатель 2.3L) Подогреваемые кислородные датчики
19 Не используется
20 10A Модуль двигателя
21 20A АБС
22 20A Ближний свет (ДХО)
23 Не используется
24 30A Сабвуфер
25 Не используется
26 10A Дальний свет (левый)
27 10A Дальний свет (правый)
28 Не используется
29 Не используется
64 40A Электродвигатель вентилятора отопителя
R1 Реле зажигания
R2 Реле двигателя воздушного насоса
R3 Реле охлаждающего вентилятора (инерционный вентилятор) (2.Только двигатель 3L)
R4 Не используется
R5 Реле дальнего света
R6 Реле ближнего света
R7 Реле топливного насоса
R8 Реле управления двигателем
R9 Реле охлаждающего вентилятора (только двигатель 2,0 л)
R10 Реле вентилятора охлаждения 2 (2.Только двигатель 0L)
R11 Реле кондиционера
R12 Реле дневных ходовых огней (ДХО)
R13 Реле противотуманных фар
R14 HID лампы (только SVT)
R15 Реле высокой скорости охлаждающего вентилятора (только кондиционер) (только двигатель 2,0 л)
R16 Реле низкой скорости охлаждающего вентилятора
D1 PCM диод
D2 Диод вентилятора охлаждения
D3 Диод муфты кондиционера
2004
Салон автомобиля
Назначение предохранителей в салоне (2004 г.)
Номинальный ток Описание
R17 Реле стартера
R18 Заднее кратковременное реле
R19 Реле прерывания работы переднего стеклоочистителя
R20 Не используется
R21 Не используется
R22 Реле отпирания крышки / подъемной двери
R23 Реле звукового сигнала
R24 Реле энергосбережения
R25 Реле заднего оттаивания
30 10A Выключатель света
31 15A Радио
32 15A Указатель поворота
33 20A Звуковой сигнал, сиденья с электроприводом (только SVT)
34 20A Электроуправляемый люк на крыше
35 7.5A Подсветка салона, Электрорегулировка зеркал
36 7.5A Выключатель кондиционера, аварийная сигнализация, комбинация приборов
37 25A Разблокировка крышки / подъемной двери
38 Не используется
39 Не используется
40 10A Задние фонари (АКПП)
41 7.5A Радио и кластер (принадлежность)
42 15A Стоп-сигналы
43 15A Задний дворник
44 20A Противотуманные фары
45 7.5A Рециркуляционный воздух, кондиционер
46 7.5A Антиблокировочная тормозная система (ABS)
47 20A Прикуриватель, задняя розетка (только SVT)
48 10A Разъем канала передачи данных
49 25A Задний обогреватель
50 7.5A Зеркало с подогревом, индикатор подсветки с подогревом
51 Не используется
52 15A Подогрев сидений
53 10A Задние фонари (МКПП)
54 25A Задние электрические стеклоподъемники
55 25A Передние электрические стеклоподъемники
56 20A Стеклоочистители передние
57 7.5A Габаритные огни и габаритные огни (правые)
58 7.5A Габаритные огни и габаритные огни (слева)
59 7.5A Выключатель света (фары)
60 7.5A Модуль подушки безопасности
61 7.5A Модули PATS, комбинация приборов
62 7.5A Фонарь освещения номерного знака
63 20A Силовые замки (GEM)

Предохранитель 63 находится на задней стороне панели.Обратитесь к вашему дилеру или сертифицированному технику для обслуживания этого предохранителя.

Моторный отсек

Назначение предохранителей в блоке распределения питания (2004 г.)
Номинальный ток Описание
1 40A Основной источник питания электрической системы
2 30A Вентилятор охлаждения двигателя (A / C) 2-й предохранитель
3 30A Вентилятор охлаждения (2.Только двигатель 0L)
4 30A Двигатель воздушного насоса
5 30A Вентилятор охлаждения 2 (только двигатель 2,0 л)
6 50A Вентилятор охлаждения двигателя (A / C) 1-й предохранитель
7 40A Основное питание электрической системы
8 30A Выключатель зажигания, стартер
9 20A Управление двигателем
10 10A (2.Только двигатель 0L) Датчик напряжения аккумуляторной батареи
10 1A (только двигатель 2.3L) Датчик напряжения аккумуляторной батареи
11 30A Антиблокировочная тормозная система (ABS)
12 15A Топливный насос
13 Не используется
14 Не используется
15 10A Соленоид муфты кондиционера
16 10A Ближний свет (левая сторона — обычные фары)
16 15A Ближний свет (левая сторона — HID фары)
17 10A Ближний свет (правая сторона — обычные фары)
17 15A Ближний свет (правая сторона — HID фары)
18 10A (2.Только двигатель 0L) Подогреваемые кислородные датчики
18 15A (только двигатель 2.3L) Подогреваемые кислородные датчики
19 Не используется
20 10A Модуль двигателя
21 20A АБС
22 20A Ближний свет (ДХО)
23 10A Вентилятор охлаждения (2.Только двигатель 3L)
24 30A Сабвуфер
25 Не используется
26 Не используется
27 15A Дальний свет (правый и левый)
28 Не используется
29 Не используется
64 40A Электродвигатель вентилятора отопителя
R1 Реле зажигания
R2 Реле двигателя воздушного насоса (2.Только двигатель 3L)
R3 Реле охлаждающего вентилятора (инерционный вентилятор) (только двигатель 2.3L)
R4 Не используется
R5 Реле дальнего света
R6 Реле ближнего света
R7 Реле топливного насоса
R8 Реле управления двигателем
R9 Реле вентилятора охлаждения (2.Только двигатель 0L)
R10 Реле охлаждающего вентилятора 2 (только двигатель 2,0 л)
R11 MR реле кондиционера
R12 Реле дневных ходовых огней (ДХО)
R13 Реле противотуманных фар
R14 HID лампы (только SVT)
R15 Реле высокой скорости вентилятора охлаждения (только для кондиционера) (2.Только двигатель 0L)
R16 Реле низкой скорости охлаждающего вентилятора
D1 PCM диод
D2 Диод вентилятора охлаждения
D3 Диод муфты кондиционера
2005
Салон автомобиля
Назначение предохранителей в салоне (2005 г.)
Номинальный ток Описание
R17 Реле стартера
R18 Реле прерывистого режима заднего стеклоочистителя
R19 Реле прерывания работы переднего стеклоочистителя
R20 Не используется
R21 Не используется
R22 Реле отпирания крышки / подъемной двери
R23 Реле звукового сигнала
R24 Реле энергосбережения
R25 Заднее оттаивание / реле обогрева зеркал
30 10A Габаритные огни
31 20A Радио
32 15A Указатель поворота (GEM)
33 20A Звуковой сигнал
34 20A Автономное реле крышки багажника (только седан), люк с электроприводом
35 7.5A Подсветка салона, Электрорегулировка зеркал
36 7.5A Выключатель кондиционера, комбинация приборов
37 25A Разблокировка крышки / подъемной двери
38 Не используется
39 Не используется
40 10A Задний фонарь (только автоматическая коробка передач)
41 7.5A Радио и кластер (принадлежность)
42 15A Стоп-сигналы
43 15A Задний дворник, люк (зажигание)
44 20A Противотуманные фары
45 7.5A Рециркуляционный воздух, кондиционер
46 7.5A Антиблокировочная тормозная система (ABS)
47 20A Прикуриватель / розетка
48 10A Разъем канала передачи данных
49 25A Задний обогреватель
50 7.5A Зеркало с подогревом, индикатор подсветки с подогревом
51 7.5A Система обнаружения переднего пассажира
52 15A Подогрев сидений
53 10A Фонарь заднего хода (только механическая коробка передач), регулировка скорости
54 25A Задние электрические стеклоподъемники
55 25A Передние электрические стеклоподъемники
56 20A Стеклоочистители передние
57 7.5A Габаритные огни и габаритные огни (правая сторона)
58 7.5A Габаритные и габаритные огни (левая сторона), фонари освещения номерного знака
59 7.5A Выключатель света (фары)
60 7.5A Модуль подушки безопасности
61 7.5A Модули PATS, комбинация приборов
62 7.5A Радио (Пуск)
63 20A Силовые замки (GEM)

Предохранитель 63 находится на задней стороне панели.Обратитесь к вашему дилеру или сертифицированному технику для обслуживания этого предохранителя.

Моторный отсек
Назначение предохранителей в блоке распределения питания (2005 г.)
Номинальный ток Описание
1 40A Главный источник питания (к панели предохранителей в салоне)
2 30A Вентилятор охлаждения двигателя (вторичный предохранитель)
3 40A Электродвигатель вентилятора отопителя
4 30A Двигатель воздушного насоса (только двигатель PZEV)
5 Не используется
6 50A Вентилятор охлаждения двигателя (первичный предохранитель)
7 40A Главный источник питания (к панели предохранителей в салоне)
8 30A Выключатель зажигания, соленоид стартера
9 20A Управление двигателем
10 1A Датчик напряжения батареи
11 30A Антиблокировочная тормозная система (ABS) (насосы)
12 15A Топливный насос
13 Не используется
14 Не используется
15 10A Соленоид муфты кондиционера
16 10A Ближний свет (левая сторона)
17 10A Ближний свет (правая сторона)
18 15A Датчики кислорода в выхлопных газах с подогревом (HE GO)
19 Не используется
20 10A Модуль двигателя (KAP)
21 20A ABS (клапаны)
22 20A Дневные ходовые огни (ДХО)
23 Не используется
24 30A Сабвуфер
25 Не используется
26 10A Левый дальний свет
27 10A Дальний свет правый
28 Не используется
29 Не используется
R1 Реле зажигания
R2 Реле двигателя воздушного насоса (только двигатель PZEV)
R3 Вентилятор охлаждения (высокоскоростной)
R4 Вентилятор охлаждения (среднеоборотный)
R5 Реле дальнего света
R6 Реле ближнего света
R7 Реле топливного насоса
R8 Реле управления двигателем
R9 Реле охлаждающего вентилятора
R10 Реле охлаждающего вентилятора
R11 Реле соленоида муфты кондиционера
R12 Реле ДХО
R13 Реле противотуманных фар
R14 Не используется
R15 Не используется
R16 Не используется
D1 PCM диод
D2 Диод вентилятора охлаждения
D3 Диод муфты кондиционера
D4 Диод вентилятора охлаждения
2006
Салон автомобиля
Назначение предохранителей в салоне (2006 г.)
Номинальный ток Описание
R17 Реле стартера
R18 Реле прерывистого режима заднего стеклоочистителя
R19 Реле прерывания работы переднего стеклоочистителя
R20 Не используется
R21 Не используется
R22 Не используется
R23 Реле звукового сигнала
R24 Реле энергосбережения
R25 Заднее оттаивание / реле обогрева зеркал
30 10A Габаритные огни
31 20A Радио
32 15A Указатель поворота (GEM)
33 20A Звуковой сигнал
34 20A Электроуправляемый люк на крыше
35 7.5A Подсветка салона, Электрорегулировка зеркал
36 7.5A Выключатель кондиционера, комбинация приборов
37 Не используется
38 Не используется
39 Не используется
40 10A Задний фонарь (только автоматическая коробка передач)
41 7.5A Радио и кластер (принадлежность)
42 10A Стоп-сигналы, блокировка переключения передач
43 15A Задний дворник, люк (зажигание)
44 Не используется
45 7.5A Рециркуляционный воздух, кондиционер
46 Не используется
47 20A Прикуриватель / розетка
48 10A Разъем канала передачи данных
49 25A Задний обогреватель
50 7.5A Зеркало с подогревом, индикатор подсветки с подогревом
51 7.5A Система обнаружения переднего пассажира
52 15A Подогрев сидений
53 10A Фонарь заднего хода (только механическая коробка передач), регулировка скорости
54 25A Задние электрические стеклоподъемники
55 25A Передние электрические стеклоподъемники
56 20A Стеклоочистители передние
57 Не используется
58 Не используется
59 7.5A Выключатель света (фары)
60 7.5A Модуль подушки безопасности
61 7.5A Модули PATS, комбинация приборов
62 7.5A Радио (Пуск)
63 20A Силовые замки (GEM)

Предохранитель 63 находится на задней стороне панели. Обратитесь к вашему дилеру или сертифицированному технику для обслуживания этого предохранителя.

Моторный отсек

Назначение предохранителей в блоке распределения питания (2006 г.)
Номинальный ток Описание
1 40A Главный источник питания (к панели предохранителей в салоне)
2 Не используется
3 Не используется
4 30A Двигатель воздушного насоса (только двигатель PZEV)
5 Не используется
6 50A Вентилятор охлаждения двигателя (первичный предохранитель)
7 40A Главный источник питания (к панели предохранителей в салоне)
8 30A Выключатель зажигания, соленоид стартера
9 20A Управление двигателем
10 1A Датчик напряжения батареи
11 30A Сабвуфер
12 15A Двигатель топливного насоса
13 Не используется
14 Не используется
15 20A ABS (клапаны)
16 10A Ближний свет (левая сторона)
17 10A Ближний свет (правая сторона)
18 15A Датчики кислорода в выхлопных газах с подогревом (HE GO)
19 40A Электродвигатель вентилятора отопителя
20 10A Модуль двигателя (KAP)
21 10A Кондиционер
22 20A Дневные ходовые огни (ДХО)
23 Не используется
24 30A Антиблокировочная тормозная система (ABS) (насосы)
25 Не используется
26 15A Противотуманные фары
27 15A Дальний свет
28 Не используется
29 10A Модуль ABS, Контроль скорости
R1 Реле зажигания
R2 Реле двигателя воздушного насоса (только двигатель PZEV)
R3 Вентилятор охлаждения (высокоскоростной)
R4 Вентилятор охлаждения (тихоходный)
R5 Реле дальнего света, противотуманные фары
R6 Реле ближнего света
R7 Реле топливного насоса
R8 Реле управления двигателем
R9 Реле охлаждающего вентилятора
R10 Реле охлаждающего вентилятора
R11 Реле соленоида муфты кондиционера
R12 Реле ДХО
R13 Не используется
R14 Не используется
R15 Не используется
R16 Не используется
D1 PCM диод
D2 Не используется
D3 Диод муфты кондиционера
D4 Не используется
2007
Салон автомобиля
Назначение предохранителей в салоне (2007 г.)
Номинальный ток Описание
R17 Реле стартера
R18 Не используется
R19 Не используется
R20 Не используется
R21 Дневные ходовые огни
R22 Не используется
R23 Не используется
R24 Не используется
R25 Заднее оттаивание / реле обогрева зеркал
30 10A Габаритные огни
31 20A Радио
32 15A Указатель поворота (GEM)
33 20A Люк
34 20A Звуковой сигнал
35 7.5A Выключатель кондиционера, комбинация приборов
36 7.5A Освещение салона, Электрорегулировка зеркал
37 Не используется
38 Не используется
39 2A Катушка реле PCM
40 25A Задний обогреватель
41 Не используется
42 10A Стоп-сигналы, блокировка переключения передач
43 15A Задний дворник, люк (зажигание)
44 15A Дневные ходовые огни (ДХО)
45 7.5A Рециркуляционный воздух, кондиционер
46 Не используется
47 20A Прикуриватель / розетка
48 10A Разъем канала передачи данных
49 7.5A Зеркало с подогревом, индикатор подсветки с подогревом
50 10A Задний фонарь (только автоматическая коробка передач)
51 7.5A Система обнаружения переднего пассажира
52 15A Подогрев сидений
53 10A Фонарь заднего хода (только механическая коробка передач), регулировка скорости
54 25A Задние электрические стеклоподъемники
55 25A Передние электрические стеклоподъемники
56 20A Стеклоочистители передние
57 7.5A Радио и кластер (принадлежность)
58 Не используется
59 7.5A Выключатель света (фары)
60 7.5A Модуль подушки безопасности
61 7.5A Модули PATS, комбинация приборов
62 7.5A Радио (Пуск)
63 20A Силовые замки (GEM)

Предохранитель 63 находится на задней стороне панели.Обратитесь к вашему дилеру или сертифицированному технику для обслуживания этого предохранителя.

Моторный отсек
Назначение предохранителей в блоке распределения питания (2007 г.)
Номинальный ток Описание
1 40A Главный источник питания (к панели предохранителей в салоне)
2 Не используется
3 Не используется
4 30A Двигатель воздушного насоса (только двигатель PZEV)
5 30A Антиблокировочная тормозная система (ABS) (насосы)
6 50A Вентилятор охлаждения двигателя (первичный предохранитель)
7 40A Главный источник питания (к панели предохранителей в салоне)
8 30A Выключатель зажигания, соленоид стартера
9 20A Управление двигателем
10 1A Датчик напряжения батареи
11 30A Сабвуфер
12 15A Двигатель топливного насоса
13 20A Антиблокировочная тормозная система (ABS) (клапаны)
14 Не используется
15 Не используется
16 10A Ближний свет (левая сторона)
17 10A Ближний свет (правая сторона)
18 15A Датчики кислорода в выхлопных газах с подогревом (HE GO)
19 40A Электродвигатель вентилятора отопителя
20 10A Модуль двигателя (KAP)
21 10A Кондиционер
22 20A Ближний свет
23 15A Дальний свет, противотуманные фары
24 Не используется
25 Не используется
26 Не используется
27 Не используется
28 Не используется
29 10A Модуль ABS, Контроль скорости
R1 Реле зажигания
R2 Реле дальнего света, реле противотуманных фар
R3 Вентилятор охлаждения (высокоскоростной)
R4 Вентилятор охлаждения (тихоходный)
R5 Реле кондиционера
R6 Реле ближнего света
R7 Реле топливного насоса
R8 Реле управления двигателем
R9 Реле охлаждающего вентилятора
R10 Реле охлаждающего вентилятора
R11 Не используется
R12 Не используется
R13 Не используется
R14 Не используется
R15 Реле двигателя воздушного насоса
R16 Не используется
D1 Не используется
D2 Не используется
D3 Диод муфты кондиционера
D4 Не используется
.
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
