как выставить и установить момент

От исправной работы всех составных элементов системы зажигания зависит работоспособность автомобильного двигателя в целом. Особенно, если речь идет о машинах отечественного производства. Рано или поздно каждый автовладелец столкнется с необходимостью регулировки угла опережения зажигания (УОЗ), о чем мы расскажем в этой статье. Ниже вы сможете узнать, как осуществляется регулировка зажигания ВАЗ 2109 карбюратор.

Регулировка электронного зажигания на инжекторе

Что делать, если нет искры на свечах, что представляет собой схема подключения коммутатора, как быть, если не включается зажигание и каковы признаки слишком раннего УОЗ? Предлагаем более подробно узнать, как настроить и как проверить модуль на двигателе с инжектором или карбюратором. В случае с инжекторными силовыми агрегатами процедура настройки УОЗ осуществляется путем перепрограммирования управляющего блока, для этого требуется специальное программное обеспечение. Соответственно, такую процедуру лучше выполнять под присмотром специалистов на СТО.

Регулировка стробоскопом

Как произвести настройку и отрегулировать УОЗ на ВАЗ 2109 или 21099 при помощи стробоскопа? С такой задачей сможет справиться каждый, но нужно учитывать, если в работе модуля имеются неисправности, то вероятнее всего, регулировка не позволит решить проблему. Обороты двигателя при регулировке должны быть в районе 820-900 оборотов в минуту. Метод регулировки УОЗ при помощи стробоскопа считается одним из наиболее точных.

Как выполнить такую процедуру:

  1. Для начала нужно завести силовой агрегат и выставить соответствующее количество оборотов его работы. В том случае, если данное значение на карбюраторном двигателе выходит за пределы, то нужно произвести настройку соотношения воздуха и топлива для образования горючей смеси.
  2. Далее, необходимо от штуцера отсоединить вакуумную магистраль. Сделав это, двигатель авто следует заглушить, после чего в вакуумном шланге нужно будет убрать просвет. В том случае, если просвет отсутствует, то нужно будет выкрутить три гайки, которые крепят корпус трамблера или распределительного устройства.
  3. Когда эти действия будут выполнены, нужно будет извлечь прорезиненную пробку из картера трансмиссии, прямо за ней находится смотровое отверстие маховика. Кроме того, надо будет отключить высоковольтный провод от цилиндра под номером 1 от крышки распределительного узла.
  4. После этого следует активировать сам стробоскоп. Это устройство подключается вместо отсоединенного провода, а также к аккумуляторной батарее. После запуска силового агрегата устройство будет передавать импульсы в такт работы маховика. Корпус трамблера в данном случае будет проворачиваться до того момента, пока риска на нем не совпадет с той, что отмечена на самом маховике.
    Когда выставление метки будет завершено, нужно будет закрепить ее на месте. Для диагностики убедитесь в том, что отметки на маховике и коленчатом вале совпадают, если это так, то установка УОЗ была выполнена правильно (автор видео — Наиль Порошин).

Настройка с помощью лампочки

В том случае, если стробоскоп у вас отсутствует, то настройка момента может быть произведена при помощи обычной контрольной лампы, в частности, потребуется источник освещения на 12 вольт.

Как установить момент УОЗ с применением контрольной лампочки:

  1. Для правильно регулировки момента УЗО в «Девятке» с карбюраторным двигателем вам нужно будет провернуть коленвал до того момента, пока не совпадут метки. Для поворота коленчатого вала потребуется специальный ключ. В том случае, если ключ отсутствует, можно установить рычаг на коробке передач на четвертую скорость, после чего вручную поворачивать вал, пока риски не совпадут.
  2. Для регулировки вам надо будет подключить контрольную лампочку к проводу и распределительному механизму с катушкой. Второй контакт от источника освещения соединяется с заземлением, то есть кузовом транспортного средства.
  3. Далее, на корпусе распределительного устройства нужно будет немного ослабить болты, которые крепят его. Затем в замке зажигания нужно будет провернуть ключ. Если все работает правильно, то лампочка должна загореться.
  4. После выполнения этих действий нужно будет провернуть корпус распределительного механизма, поворачивается он до того момента, пока лампочка не перестанет гореть. После того, как это произойдет, корпус распределителя нужно будет провернуть в обратную сторону. Процедура регулировки останавливается в тот момент, когда лампа опять начнет гореть. Когда это произойдет, трамблер больше не нужно трогать, необходимо будет закрутить болты, которые его крепят (автор видео о реализации этого способа — Наиль Порошин).

Регулировка по тахометру

В том случае, если у вас нет ни стробоскопа, ни контрольной лампочки, то в принципе, и без этого можно будет решить проблему настройки УОЗ. Для выполнения этой задачи вам потребуется обычный автомобильный тахометр, который предназначен для считывания оборотов коленчатого вала. В данном случае для выполнения задачи вам потребуется помощь напарника, поскольку один из вас будет сидеть за рулем автомобиля, а второй в это же время будет вращать корпус распределителя.

Как выставить УОЗ с помощью тахометра:

  1. В первую очередь необходимо будет активировать зажигание и завести силовой агрегат, при этом обратите внимание на перемещение стрелки на приборе. Не во всех карбюраторных «девятках» имеется тахометр, поэтому процедура регулировки будет актуальна только для тех авто, в которых это устройство имеется.
  2. Когда двигатель будет запущен, вы или ваш помощник должны открутить болты, которые фиксируют корпус распределительного механизма. Сам трамблер после этого нужно будет повернуть.
  3. После того, как ключ в замке будет повернут, стрелка на циферблате устройства может резко дернуться, после чего вернуться в значение 0. Это нормально и переживать не стоит, трамблер выставляем до того момента, пока это не произойдет. Когда стрелка на тахометре будет перемещаться, то есть только начнет отклоняться, корпус трамблера нужно будет перестать вращать и надежно закрепить. Учтите, что такой метод требует внимательности и терпеливости, а также сосредоточенности, так что выполняя его впервые, не факт, что у вас все получится сделать правильно. Для регулировки потребуется время, учтите это.

Фотогалерея «Регулировка УОЗ по тахометру»


Как проверить правильность выполненных работ?

Если вы самостоятельно отрегулировали УОЗ, то также вам надо будет произвести проверку правильности выполненных действий.

Для выполнения проверки нужно будет сделать следующее:

  1. Заведите двигатель, диагностика осуществляется во время движения, для этого вам потребуется выехать на ровную дорогу.
  2. Для получения более точных результатов проверки вам нужно будет разогнать автомобиль примерно до 50 км/ч.
  3. После того, как эта скорость будет набрана, нужно будет включить четвертую передачу, а затем нажать резко на газ. При нажатии на педаль вы можете услышать, как из-под капота транспортного средства начнет доноситься детонация, то есть металлический стук. При этом сами звуки могут быть кратковременными. Если это так, то все действия по настройке вы выполнили верно и трамблер установлен правильно.
    В том случае, если звуки будут затяжными и длительными, то это будет говорить о том, что УОЗ выставлен слишком ранний, при этом детонация будет довольно громкой. При отсутствии каких-либо звуков из-под капота можно сделать вывод, что выставлен слишком поздний УОЗ.

Заключение

Приведенные выше сведения позволят вам самостоятельно отрегулировать угол опережения зажигания на «Девятке». При настройке учтите, что эта процедура требует времени и правильного подхода, поэтому если вы допустите ошибки при выполнении данной задачи, то есть вероятность, что двигатель начнет работать с перебоями. Будьте внимательны и строго соблюдайте все действия, описанные выше.

Видео «Рекомендации специалиста касательно самостоятельной настройки УОЗ»

Какие нюансы следует учитывать при выполнении регулировки угла опережения — расскажет специалист в ролике (автор видео — Наиль Порошин).

Понравилась статья? Поделиться с друзьями:

Как правильно выставить зажигание на ваз 2109 с лампочкой, страбоскопом, видео

Главная › Новости

Опубликовано: 01.09.2018

Установка зажигания по Лампочке!!!

Для того, чтобы понять как выставить зажигание на ВАЗ 2109, надо разобраться как работает система зажигания и на что она влияет. Система зажигания отвечает за то, чтобы создать искру в цилиндре в определенный момент — момент зажигания, его еще называют углом зажигания.


Часто бывает, что владельцы данных автомобилей при плохой работе двигателя хватаются ремонтировать карбюратор, в то время, как проблема может крыться совсем в другом, а именно в настройке системы зажигания.

Последствия неправильно выставленного зажигания

Для того, чтобы более точно диагностировать проблему работы двигателя, рассмотрим симптомы, которые появляются при неправильно выставленном зажигании:


Вперед на дорогу!!! Установка зажигания (ВАЗ 2109)

не ровная работа двигателя на холостом ходу; густой черный дым из выхлопной трубы после запуска двигателя и во время движения (свидетельствует о плохом сгорании топливно-воздушной смеси). Плохому сгоранию смеси предшествует слишком раннее зажигание; провалы в оборотах при нажатии на педаль газа на ходу; заметное снижение мощности и приемистости двигателя.

Способы регулировки зажигания

Правильно выставить зажигание можно двумя способами, как с помощью специального оборудования, так и подручными средствами:

с помощью стробоскопа; с помощью обычной лампочки.

Конечно, используя стробоскоп выполнить настройку угла зажигания будет гораздо проще, стоимость данного оборудования невысока.

В любом случае, вне зависимости от выбранного способа регулировки, необходимо провести подготовительные работы, а именно прогреть автомобиль до рабочей температуры  (80-90 градусов) и выставить число оборотов 800 в минуту, с помощью регулятора топлива на корпусе карбюратора.

Выставить зажигание ВАЗ 2110 карбюратор

2.3.3 Снятие двигателя Zetec-E 1.8 рабочим объемом 2,0 л, агрегатируемого с…

Расположение меток ВМТ ВАЗ 2110.

Момент зажигания также можно проверить и выставить по меткам на шкиве приво…

Выставляем метки.

Установка момента зажигания своими руками.

Снятие и разборка датчика-распределителя зажигания.

Замена и регулировка натяжения ремня привода распределительного вала ВАЗ 21…

Чем грозят неисправности в зажигании.

11.1 Регулировка зазоров в приводе клапанов ВАЗ 2108.

7.7.2. Установка момента зажигания.

Снятие и разборка датчика-распределителя зажигания.

Разборка распределителя зажигания.

установка БСЗ на классику ВАЗ.

Устанавливаем бесконтактную систему зажигания на Ваз 2106, Ваз 2107.

Как правильно выставить зажигание на ваз 2109.

7.7.2. Установка момента зажигания.

Ваз 21099 карбюратор.

2. Для проверки момента зажигания подсоедините зажим «+» стробоск…

Как правильно отрегулировать зажигание ваз 2106 видео.

Как выставить ГРМ ВАЗ 2109 правильно?

прокладки Замена ГБЦ ВАЗ 2109.

Замена трамблера ваз 2107.

Вопросы про ЗАЖИГАНИЕ: как выставить, добиться искры и т.д. — ustanovka-mom…

Как выставить зажигание на ваз 21099 — картинки и фото.

Как правильно выставить зажигание на ВАЗ-2109 (карбюратор)?

Выставить зажигание не сложно, даже не имея приспособлений. Если говорить о «правильном» способе, то делается это с помощью стробоскопа. Это вот такой прибор:

Производить операцию лучше вдвоем. В приборе Вам следует выставить угол 8 градусов. Именно в этот момент и будет мигать лампочка. Прибор следует подключить к клеммам аккумулятора согласно написанной на них полярности. Индукционный зажим ( на фото он большой красный ) нужно разместить на свечном проводе первого цилиндра. Следует ославить 3 гайки на 10, крепящие трамблер к двигателю, и запустить мотор на холостых оборотах. Мерцающий свет стробоскопа направьте в район метку коленчатого вала. В данной машине она находится на шкиве привода генератора: На пластиковом кожухе ремня ГРМ, нанесены так же 2 ответных метки. Метка №1 — момент зажигания. Она Вам и нужна. Метка №2 — ВМТ. на нее внимания не обращаете. Она для других операций. На работающем двигателе следует слегка поворачивая трамблер, добиться такого положения, чтобы в мерцающем свете стробоскопа метка №3 на шкиве, совпала с меткой №1 на кожухе. Как только совпадение будет достигнуто — затягивайте гайки крепления трамблера. Зажигание на машине выставлено ПРАВИЛЬНО.

Однако правильно, не всегда хорошо. Часто может так случиться, что заправившись на другой заправке, Вы ощущаете ухудшение динамики автомобиля. Или же, у Вас пор рукой банально нет стробоскопа. Существует способ настройки зажигания на слух. Он не такой точный, но люди с опытом, безошибочно выполняют это операцию с качеством не хуже, чем со стробоскопом. Делаете все тоже самое — откручиваете трамблер и запускаете двигатель. Теперь слегка поворачивайте трамблер. Если Вы будете его крутить по часовой стрелке ( смотреть со стороны крышки трамблера ), то зажигание будет раньше, если против — позже. Вам следует слегка поворачивать трамблер в сторону более раннего зажигания. Обороты слегка начнут увеличиваться. Вращать трамблер в тут сторону следует до той поры, пока двигатель не станет давать едва заметные перебои. После этого верните его обратно на 2-3 мм по шкале, и затяните гайки крепления. Все, зажигание выставлено. Собственно «шкала» трамблера:

Установка зажигания на ВАЗ 2107 карбюратор, метки, зазоры

Момент зажигания непосредственно влияет на работоспособность автомобиля. От корректности настройки этого параметра зависят рабочие характеристики мотора. В случае если зажигание выставлено не правильно, увеличивается расход топлива, машина не развивает полной мощности, быстро перегревается, ускоряется износ узлов и механизмов. Работа мотора сопровождается частыми перебоями, которые больше всего проявляются на холостом ходу, все это симптомы сбоя заводских параметров. Ниже разберем, как выставить зажигание ВАЗ-2105(2106, 2109).

Как выставить зажигание на ВАЗ-2105: пошаговое описание, настройки

«Классику» от АвтоВАЗа не относят к современным автомобилям, произведенным по последним технологиям и укомплектованным сложными электронными системами. Но в этом и заключается плюс «классики» – не нужно по любым поводам посещать автосервисы. Основную массу работ владелец может сделать сам. Сюда можно отнести и процесс настройки зажигания. Давайте посмотрим, как выставить зажигание на ВАЗ-2105.

Когда необходима регулировка

Самое первое, что необходимо знать, – четких регламентов на выставление зажигания нет, так как угол опережения выставляют или корректируют лишь при острой необходимости, а необходимость может возникнуть в любой момент.

Обычно настройкой занимаются в том случае, если машина только-только куплена с рук, а владелец пытается привести ее в рабочее состояние. Выставлять зажигание обычно нужно после ремонтов двигателя. Если откручивался и снимался трамблер, нужно регулировать момент зажигания.

На инжекторных автомобилях углом опережения управляет электроника, а причинами проверки может послужить лампочка «Проверьте двигатель».

В большинстве случаев необходимость регулировки УОЗ и момент искрообразования возникает после разнообразных ремонтов двигателя с демонтажем различных узлов. Отдельно нужно сказать о переходе на высокооктановое топливо. Здесь требуется изменить УОЗ на ранее, поэтому и выполняется корректировка.

Разновидности систем зажигания

В течение многих десятилетий автомобиль ВАЗ-2107 комплектовался разными видами систем. Выделяют механическое контактное, бесконтактное или электронное зажигание, а также зажигание с управлением от ЭБУ для инжекторных версий.

В механической системе контакты, которые размыкаются кулачком на валу трамблера, разрывают электрическую цепь низкого напряжения. В результате инициируется мощный импульс в высоковольтной обмотке катушки. Данный разряд направляется на свечи.

Зажигание бесконтактного типа работает примерно так же, но сигнал о разрыве цепи подается датчиком Холла, а сам разрыв реализуется электронным коммутатором. Настройка зажигания на карбюраторных моделях вне зависимости от типа систем осуществляется практически про одной и той же инструкции.

В инжекторных моделях никаких контактов, датчиков Холла, распределителей и любых других вращающихся элементов нет. Как выставить зажигание на ВАЗ-2105 (инжектор) знать совершенно не нужно. Здесь момент искрообразования определяется контроллером ЭБУ на базе информации от многочисленных датчиков. Система сама знает, когда и как подавать искру. Тем более, что в процессе эксплуатации УОЗ может постоянно корректироваться.

Подготовка к регулировке

Давайте посмотрим, как выставить зажигание на ВАЗ-2105 и что для этого нужно. На самом деле, каких-то определенных условий создавать для этого не требуется. Операцию вполне можно проделать в обычном гараже или на улице, зажигание можно настроить даже зимой.

Из инструмента понадобится отвертка с плоским жалом, рожковый ключ на 13 мм, лампочка на 12 В с проводами, ключ для вращения коленчатого вала, свечной ключ, металлический щуп на размер в 0,35 мм.

В идеале нужно использовать стробоскоп, но для подержанных автомобилей он, скорее, вреден. Все двигатели разные и работают по-разному. Не для всех подойдут заводские показатели УОЗ.

Регулировка на карбюраторных версиях

В большинстве учебников и книг по ремонту «классики» рассказывается, как выставить зажигание на карбюратор ВАЗ-2105 с помощью контрольной лампочки. Опытные автовладельцы “Жигулей” легко могут без нее обойтись.

Для правильной настройки зажигания нужно обеспечить все условия. Метки на шкиве коленчатого вала должны находиться напротив длинной метки на крышке ГРМ.

Круглая метка на шестерне распределительного вала должна совпадать с приливом на корпусе распредвала. Поршень в четвертом цилиндре должен быть установлен в ВМТ, а контакты в трамблере должны быть разомкнуты. Контакт бегунка направлен к неподвижному контакту четвертого цилиндра.

Лампочка нужна для контроля момента искрообразования. Ее подключают одним концом к выводу “К” на катушке, а другим — к массе. В данный момент поршень первого цилиндра также установлен в ВМТ, но не на такт сжатия, а на такт выпуска газов. Как правильно выставить зажигание на ВАЗ-2105? Настройка осуществляется по четвертому цилиндру.

Пошаговая инструкция

Поворачивают ключом коленчатый вал и совмещают метку на его шкиве с длинной риской на блоке.

Если клапанная крышка демонтирована, нужно ориентироваться по метке на шестерне распределительного вала. Затем с трамблера снимают крышку и поворачивают его вал таким образом, чтобы бегунок находился напротив четвертого цилиндра. Далее трамблер вставляют в двигатель, придерживая бегунок, а трамблер надежно фиксируют гайкой.

Подключают провода и включают зажигание. Гайку отпускают и медленно прокручивают трамблер за его корпус. Когда лампа вспыхнет, трамблер закрепляют в этом положении. Зажигание лучше выключить, чтобы убедиться, что контакты в трамблере разомкнуты. Можно проверить зазор между ними при помощи щупа.

Так можно выставить зажигание на ВАЗ-2105, но это только первоначальная настройка. Для стабильной работы двигателя понадобится корректировать УОЗ.

Советы специалистов

В большинстве случаев начальный момент зажигания выставляют без демонтажа клапанной крышки. Поэтому не видно, в каком положении метка на шестеренке. Если двигатель не запускается после настройки зажигания, то в четвертом цилиндре будет не такт сжатия, а такт выпуска. В этом случае нужно повернуть бегунок на 180 градусов, и двигатель запустится.

Электронное зажигание

Здесь все немного проще. Давайте посмотрим, как выставить электронное зажигание на ВАЗе. Вместо механического прерывателя в системе работает коммутатор и датчик Холла.

Процедура довольна проста. Для безопасности снимают минусовую клемму с АКБ. Далее вращают коленвал до совмещения с длинной меткой – в этом положении поршень четвертого цилиндра будет находиться в ВМТ (верхней мертвой точке).

Далее необходимо снять крышку распределителя зажигания. Бегунок должен смотреть на провод четвертого цилиндра. Можно использовать искру от свечи либо лампу. Особой разницы, как выставить зажигание на ВАЗ-2105, нет. Трамблер медленно поворачивают в одну и в другую сторону. Когда проскочила искра или вспыхнула лампа, нужно остановиться. Далее трамблер поворачивают совсем немного в сторону минуса и закрепляют.

Заключение

Итак, мы выяснили, как выставить зажигание на автомобиле ВАЗ-2105. Как видите, несложную работу вполне можно проделать самостоятельно, но нужно понимать, что это только начальное зажигание. Далее придется корректировать угол опережения, а это уже компетенция профессионалов.

fb.ru

ВВ провода

Высоковольтные провода (ВВ провода) системы зажигания предназначены для передачи импульсов высокого напряжения с катушки зажигания на свечи. Конструктивно такой кабель представляет собой металлический центральный проводник, покрытый слоем изоляции из ПВХ, резины либо полиэтилена, а также специальным слоем, повышающим стойкость провода к химическим воздействиям (топливо, масло). Сегодня большое распространение получили силиконовые ВВ провода, которые характеризуются высокой эластичностью при низких температурах. Такие кабели отлично работают в сырую погоду и не перегреваются.

Неисправности

Возникновение неполадок со свечными проводами проявляется в виде нестабильной работы силового агрегата:

  • проблемный пуск мотора, особенно в сырую погоду;
  • перебои в работе силовой установки на средних и высоких оборотах;
  • при повреждении центрального проводника мотор глохнет;
  • мощность снижается;
  • расход топлива увеличивается.

Проблемы с ВВ проводами возникают в основном по причине старения. Со временем изоляционный слой покрывается мелкими трещинками, что обусловлено температурными перепадами в подкапотном пространстве. В результате через повреждённые участки появляется утечка тока: искра пробивает на массу и электроэнергии не хватает для нормального искрообразования. При скоплении на поверхности проводов и защитных колпачков грязи, увеличивается поверхностная проводимость изоляции, что приводит к появлению утечки тока. Кроме этого, утечка возможна и при окислении контактов кабеля, когда нарушается герметичность защитного колпачка, например, при его повреждении.

Установка Момента Зажигания Ваз 2105 ~ SIS26.RU

Как верно выставить зажигание на ВАЗ 2105

Заднеприводной автомобиль ВАЗ 2105 в массовом производстве на конвейере в Тольятти появился в 1980 году. Его выпускали в течение 30 лет. Основная масса автомобилей этой марки была выпущена с карбюраторными движками и традиционной, контактной системой зажигания.

Схема контактного зажигания ВАЗ 2105

Схема зажигания ваз 2105

Фактически схема зажигания ВАЗ 2105 содержит в себе последующие приборы и детали:

  • замок зажигания, в него вставляется ключ и при повороте замыкается цепь отправляющая импульс на пуск системы;
  • через реле зажигания, расположенное в кабине, сигнал поступает на контакты в монтажный блок и дальше к клемме «30» генератора;
  • сразу, сигнал от монтажного блока поступает на катушку зажигания Б-117А;
  • катушка зажигания — это на самом деле повышающий трансформатор, модифицирующий ток напряжением 12В в ток высокого напряжения;
  • далее в схеме располагается трамблер или по другому, распределитель зажигания марки 30.3706, который преобразует постоянный ток в импульсный и эти импульсы распределяет между свечами зажигания марки А17ДВР через провода высокого напряжения.

Наиболее сложная деталь в системе зажигания карбюраторного автомобиля — это трамблер. В этом приборе конструктивно совмещены несколько отдельных систем:

  • распределитель зажигания;
  • прерыватель;
  • центробежный, а также вакуумный регулятор опережения зажигания.

Правильная регулировка зажигания ВАЗ 2105 производится с помощью именно этого прибора. Трамблер — прибор достаточно сложный, подвержен воздействию вибраций и влажности, поэтому периодически на машине возникают неисправности, связанные с отказом этого агрегата.

Как правильно отрегулировать зажигание на ВАЗ 2105

При появлении признаков неисправностей в системе зажигания необходимо проверить все основные элементы этой системы на работоспособность. Зажигание ВАЗ 2105 включает много важных приборов и деталей и регулировка зажигания ВАЗ 2105 должна начинаться с их проверки.

  1. Начинать надо всегда со свечей зажигания. Это совет опытных автоэлектриков. Часто, простая чистка или замена этих элементов зажигания приводит к исчезновению серьезных, казалось бы, проблем. Для проверки требуется поочередно выкручивать и доставать их из гнезд. Извлеченную свечу надо прежде всего осмотреть. Имеющийся нагар устранить с помощью мелкой наждачной бумаги, затем проверить зазор в контактах специальным щупом. При сильном прогаре контактов лучше всего такую свечку заменить.
  2. Следующим этапом проверяются провода высокого напряжения идущие от трамблера к свечкам. Микротрещины на изоляции служат пробою в передаче электрического сигнала. Лучшим решением является периодическая замена этих проводов на новый комплект, желательно, чтобы они были в гибкой изоляции.
  3. Не следует избегать проверки катушки зажигания. Наилучший способ — это ее проверка на стенде, который имеется в любом серьезном магазине автозапчастей. Можно проверить самому с помощью волтметра.
  4. Также с помощью этого прибора проверяется конденсатор на распределителе зажигания.
  5. Обязательно проверяется вакуумник трамблера. Привод должен ходить без заеданий, свободно. Трубка подходящая к нему, должна быть хорошо закреплена с соблюдением герметичности соединения и не иметь на поверхности никаких порезов и повреждений.
  6. Осматриваются контактная группа трамблера, не должно быть окиси или подгораний. Если подобное наблюдается, надо попросту заменить ее на новую. Кроме того, проверяются зазоры в контактах, они должны быть в пределах 0,35 — 0,45 мм, допускается погрешность в 0,05 мм.
Установка зажигания !!! Это так просто

Дорогие подписчики Низко кланяюсь , Сергею он же KORSUN STUDIO за его бескорыстную помощь в верстке моих.

Регулировка зажигания на ВАЗ 2105, 2106, 2107

Экономитель воды — Экономия электроэнергии — Жидкий Каштан.

Особое внимание обратить на крышку трамблера. Это слабое место данного прибора. Специалисты даже рекомендуют возить с собой запасную, проверенную крышку. В процессе эксплуатации на ней появляются микротрещины, а при небрежной работе с ней может возникнуть и трещина. Это однозначная причина неустойчивой работы всей системы зажигания.

После того как проверены все основные элементы системы, а признаки неисправности сохранились, требуется установка зажигания ВАЗ 2105.

Перед тем как выставить зажигание надо приготовить нужный инструмент:

  • специальный ключ для проворачивания коленвала, или ключ на «38»
  • плоскую отвертку с мощным жалом
  • ключ на «13»
  • специальные щупы для замера зазоров
  • ключ для выкручивания свечей
  • контрольную лампочку с двумя проводами
  • пробка для затыкания свечного отверстия.

Потом как выставить зажигание на ВАЗ 2105 можно по первому или четвертому цилиндру, то необходимо вывернуть свечу одного из них.

После извлечения свечи первого цилиндра плотно вставить в свечное отверстие пробку. После этого ключом проворачивать храповик коленвала до момента полного сжатия и перемещения поршня в верхнюю мертвую точку. Пробка должна выскочить.

Затем, проворачивая дальше коленвал совместить метку на его шкиве со средней меткой имеющейся на крышке ГРМ. Эта метка является оптимальной для «классики», двигатель которой работает на 92-м бензине, и соответствует углу опережения 5 градусов.

Ключом на «13» отпустить гайку фиксирующую распределитель. Один провод «контрольки» закрепить на низковольтном входе катушки зажигания, а второй отправить на «массу», можно к корпусу распределителя. Повернуть ключ зажигания на включение.

Поворачивая корпус трамблера по часовой стрелке добиться положения, когда лампочка погаснет. После этого плавно, не торопясь, начать поворачивать корпус влево до загорания лампочки. В этот момент движение прекратить и зафиксировать корпус в этом положении с помощью ключа.

Если при повороте влево было допущено резкое движение и лампочка при этом загорелась, все надо повторить сначала. Фиксируется начальный момент загорания. Необходимо помнить, что при любом способе выставления зажигания на распределителе регулировки производятся с поворотами в миллиметровых значениях, в пределах 1-2 мм.

После всех регулировок зажигания необходимо обязательно провести тест-драйв проведенных работ в процессе движения. Разогнавшись до 40 км/час включить четвертую передачу. Если в момент включения не слышно звонкого перестукивания в районе двигателя, значит регулировка проведена успешно. Если же этот звонкий стук отчетливо прослушивается, то нужна новая регулировка зажигания ВАЗ 2105.

sis26.ru

История модификации детали

В 1980 году появились автомобили второго поколения с задним приводом — sedan ВАЗ 2105. Эта модель — результат модернизации ВАЗ 2101. Она же стала прародительницей sedan ВАЗ 2107 класса «люкс» и универсала ВАЗ 2104, где замок находится в базовом блоке.

Классический дизайн 80-х

ВАЗ-2105 с точки зрения дизайна соответствовал требованиям моды 80-х годов. Это позволило внедрить реле зажигания ВАЗ в моделях автопрома стран Европы и использовать его в течение многих лет. Однако в той же Франции подобные заднеприводные седаны с дополнительной дверью уже в 70-х годах начали уступать позиции модификациям с переднеприводным замком. С момента выхода в серийное производство модель, имеющая бесконтактное зажигание, так и не стала элитной, а потому ВАЗ 21053 оказался не самым популярным автомобилем концерна АвтоВАЗ.

Схема замка зажигания ВАЗ 21053 требуется владельцам «пятерки» достаточно часто. Автомобили ВАЗ 2105 с БСЗ до сих пор пользуются большой популярностью на рынке отечественных машин. Если понадобится схема подключения замка зажигания ВАЗ, ее легко можно найти. Немаловажное значение имеет регулировка зажигания, благодаря которой можно без проблем передвигаться на авто в условиях суровой зимы.

Регулировка зажигания ВАЗ 2105 — Как отремонтировать ВАЗ

Регулировка зажигания ВАЗ 2105 еще долго будет оставаться актуальной темой. Ведь автомобилей ВАЗ 2105 еще на наших дорогах можно встретить довольно часто.

Данная модель от ВАЗ уже успела доказать многим скептикам, что может эксплуатироваться не один десяток лет, и это додает один редкий плюс к рейтингу отечественного автопрома, которых не так уж и много.

Но, как и другие автомобили, наша модель тоже требует периодического технического обслуживания и ремонта, не исключением является и необходимость в регулировании зажигания ВАЗ, которое хотя и не является сверхсложным процессом, но все же требует от водителя определенных навыков и сноровки.

К чему может привести не настроенное зажигание

Не настроенное зажигание способно свести на нет потенциал даже самого лучшего двигателя, ведь искрообразование будет осуществляться в неподходящий момент: когда поршень еще не дошел к своей верхней точке, или же, когда он уже спустился от нее.

Регулировка зажигания на большинства автомобилях ВАЗ, включая и модель 2105, производится очень просто, но вначале следует понять, по каким признакам определяется необходимость в регулировке зажигания.

Признаки, при которых необходимо проводить регулировку зажигания

  1. Первый признак, это тряска автомобиля после его глушения, данный признак говорит о том, что у вас позднее зажигание.
  2. Вторым признаком, который указывает уже на раннее зажигание является детонация, которая проявляется звонким металлическим звуком.

Из-за неправильного сгорания топлива детонационная волна бьёт по стенкам камеры сгорания со скоростью, в несколько раз превышающей скорость сгорания в нормальном режиме.

Процесс регулировки зажигания ВАЗ 2105

Стоит заметить, что здесь описан процесс регулировки зажигания автомобилей ВАЗ с карбюраторными двигателями и не только модели 2105.

Для регулировки зажигания вам понадобится ключ на 13, регулировка производится при работающем двигателе.

Вы подходите к левому крылу — там, где размещен трамблёр и ключом на 13 ослабляете болт фиксации, который находится в основании трамблёра.

После ослабления данного болта вы можете проворачивать трамблёр. Не стоит его крутить на значительные углы, в большинстве случаев регулировка производится в интервале 1-2 мм.

Проворачивая трамблёр по часовой стрелки, вы делаете зажигание более поздним, то есть уменьшаете вероятность детонации. Проворачивая трамблёр против часовой стрелки — вы позните зажигание, то есть убираете тряску при глушении.

После того как была произведена регулировка зажигания

Далее следует отрегулировать холостой ход на карбюраторе. Для этого Вам будет необходима тоненькая прямая отвёртка.

Регулировка холостого хода начинается с настройки болта качества смеси. Данный болт спрятан в подошве карбюратора, его нельзя увидеть, но можно нащупать маленькой отверткой.

Ваша задача в том, чтобы с помощью болта качества, добиться максимально устойчивой и при этом громкой работы мотора (регулировка ХХ всегда осуществляется на прогретом моторе).

Когда вы нащупали именно этот момент — момент наиболее устойчивой работы движка, следует перейти к болту количества смеси и убавлять обороты до того момента, пока ХХ (холостые обороты) будут продолжать оставаться устойчивым, но при этом обороты мотора упадут.

После проведения всех регулировок, заглушите мотор — проверьте его на позднее зажигание.

Если позднего зажигание нет, следует выехать на дорогу и с низких оборотов на высокой передачи утопить педаль газа, если детонации нет — все нормально, если есть — следует еще немножко запознить момент искрообразования.

Как мы видим регулировка зажигания ВАЗ 2105 и других автомобилей от ВАЗ с карбюраторными двигателями, а также регулировка холостого хода в карбюраторе не вызывает трудностей, но для того чтобы все работы были сделаны быстро и правильно, нужно обладать определенными навыками и сноровкой.

Регулировка зажигания ваз 2105 видео от Наиля Порошина. Установка зажигания по лампочке.

Если Вы собираетесь регулировать зажигание автомобиля ВАЗ впервые, то лучше, чтобы рядом с Вами в это время был специалист. К примеру, как Наиль Порошин. Тогда наверняка все пройдет удачно и Ваш автомобиль будет «летать» по нашим и так не очень хорошим дорогам. Всем удачи.

portalvaz.ru

Когда и зачем нужно настраивать зажигание?

Сначала немножко теории. Если бы рабочая смесь в цилиндрах сгорала мгновенно, то проблем с опережением не было бы в принципе. Поджигай ее в верхней мертвой точке — и все окей. Но смесь сгорает не мгновенно: ей требуются миллисекунды. При этом реальная частота вращения коленчатого вала, конечно же, непостоянна. Поэтому нельзя тупо поджигать смесь в одно и то же время при разных режимах работы мотора: она будет сгорать либо слишком рано, либо чересчур поздно. Итог всегда будет неутешительный — двигатель плохо тянет, греется, неустойчиво работает, детонирует и т.п.

В частности, если начать «искрить» слишком рано (большой УОЗ

), то давление газов станет резко возрастать до прихода поршня в верхнюю мертвую точку, препятствуя его движению. Из-за этого уменьшится мощность и ухудшится экономичность мотора, он утратит приемистость и будет дергаться на малых оборотах. При позднем искрообразовании (
малый УОЗ
) смесь будет долго гореть при расширяющемся объеме, а потому давление газов будет значительно ниже расчетного. Мощность и экономичность понизятся, а мотор сильно перегреется, поскольку догорание смеси будет идти на протяжении всего такта расширения.

Способ лечения один — поджигать рабочую смесь согласно частоте вращения и нагрузке на двигатель. Кроме того, корректировка УОЗ может потребоваться при переходе на бензин с другим октановым числом. Кстати, на очень древних автомобилях (в начале прошлого века) момент зажигания регулировал водитель: была предусмотрена специальная рукоятка. Но вскоре она исчезла, поскольку мотор обзавелся трамблером с центробежным механизмом внутри.

Центробежный регулятор содержал, как правило, пару грузиков, уравновешенных пружинами. При увеличении частоты вращения грузики расходились в стороны и поворачивали опорную пластину, на которой находился прерыватель. Чем выше частота вращения, тем сильнее расходятся грузики и тем выше становится УОЗ.

Дальнейшая погоня за экономичностью добавила в помощники к центробежному регулятору его вакуумного коллегу. Дело в том, что с увеличением нагрузки увеличивается и наполнение цилиндров горючей смесью, поскольку водитель сильнее давит на акселератор. При этом процентное содержание остаточных газов в рабочей смеси снижается, что способствует увеличению скорости сгорания. Следовательно, УОЗ надо снижать.

Напротив, при снижении нагрузки на мотор уменьшается наполнение цилиндров, растет содержание остаточных газов, а потому рабочая смесь будет гореть медленнее. УОЗ в этом случае нужно увеличивать. Эту задачу и решает вакуумный регулятор, отслеживающий разрежение во впускном трубопроводе двигателя. Чем выше нагрузка, тем ниже разрежение, и наоборот. В большинстве классических моторов центробежный и вакуумный регуляторы работают совместно.

Если октановое число топлива не соответствует тому, которым руководствовался конструктор при проектировании мотора, то даже при оптимальной работе упомянутых регуляторов нормальной работы мотора ждать не стоит. Самое неприятное явление, которое может при этом возникнуть, — детонация. Грубо говоря, это взрывообразное сгорание смеси, чреватое капремонтом. Для предотвращения детонации в классических моторах былой эпохи нужно было открыть капот и вручную повернуть корпус трамблера в нужную сторону. Залил низкооктановый бензин — изволь сделать зажигание более поздним…

Само собой, что в современных двигателях оптимальный УОЗ выставляет управляющий контроллер. Он следит за оборотами, нагрузкой, октановым числом, температурой и т.п.

ВАЗ 2105 настройка зажигания — про Жигули 2105 «Пятёрка» на RusAuto.org

ВАЗ 2105 настройка зажигания

Приветствую!
двигатель 2105. бензин 92. ставлю на коленвале метку на самую длинную черточку (самая нижняя). подключаю на провод катушки и на массу вольтметр. кручу трамблер чтобы вольтметр показал 12+, после двигаю его до тех пор пока вольтметр не покажет отсутствие напряжения (момент искры). затягиваю гайку трамблера.

машина едет нормально… жалоб особо нету. но где то читал, что на прямой скорости (у меня на 4ой) при полном открытии дросселя на 60 км в час должна быть детонация около 2х секунд. что за детонация и как её слышуть не пойму? слушал не раз. ничего не цокотит и тп. машина просто разгоняется. без явного эффекта форсажа. ну грубо говоря она не взвывает и не начинает ехать как спорт кар. просто быстро разгоняется. предстоит на неделе дальняя дорога. посоветуйте, как быть… оставить так? или всетаки делать тонкую регулировку? или же есть вариант отвезти на сто и настроить стробоскопом за 2 доллара.

спасибо за внимание

Детоначия схожа по звуку со стуком пальцев. Звонкий металлический стук. Стасян
И чё ты паришься если всё в норме? Когда начнёт детонировать — сам поймёшь. Гиллард
Здесь посмотри: https://vazik. ru/plugins/content/content… Тарас
На нормально отрегулированном двигателе никакой детонации быть не должно! Алевтина
особо книжки не читай… если едет значит нормально всё Натулио
детонация это воспламенение топлива намного раньше ВМТ. это может происходить от того, что зажигание слишком раннее или бензин низкого качества и воспламеняется от сжатия гараздо раньше положенного (раньше искры) или залит бензин не соответствующий (с меньшим октановым числом) кстати когда»стучат пальцы» это и есть детонация (на самом деле пальцы никогда не стучат быстрее вал застучит) мы слышим этот преждевременный взрыв топлива. на отрегулированном двигателе, при движении по ровному участку, на прямой передаче где-то60—70 км/ч дай полный газ и услышишь детонацию (пальцы застучат и тутже перестанут) это нормально. Влом
как снять стартер на ваз 21072? инструкция для чайника нужна
Не идет питание от замка зажигания на стартер. В чем может быть причина? Ваз-21072
ВАЗ 11193»КАЛИНА». Сел аккумулятор, после замены не заводится. нет индик. ДВИГАТЕЛЬ, стартер не крутит, предохранители целы
как открыть капот если оторвался тросик на ваз 11193 (калина) помогите плиз
Ваз 1119 калина двиготель 1, 4 16V если парвётся ремень ГРМ по гнёт ли он клапана?

rusauto.org

Регулировка зажигания ВАЗ 2105, 2106, 2107.

Регулировка зажигания и установка правильного направления угла опережения непосредственно перед самим зажиганием выполняется в следующем порядке:

1) Сначала отсоединяем вакуумный шланг от вакуумного корректора (вакуум – корректор) с двигателя вашего автомобиля.

2) Потом, надо плюсовой зажим стробоскопа подключить к соответствующей клемме (со знаком «плюс») на аккумуляторной батарее — это необходимо для более удобного контроля момента временной фазы зажигания.

3) С помощью переключения зажима «массы» производим процесс проверки и контроля зажигания.

4) В обязательном порядке нужно вытянуть наконечник напряженного устройства высоковольтного провода, закрепленного на крышке распределителя — на одном из гнезд цилиндра.

5) С максимальной точностью интегрируем датчик стробоскопа в гнездо, расположенное под цилиндром и подключаем сей датчик к высоковольтному проводу от первого цилиндра двигателя.

6) Регулируем необходимую нам временную фазу зажигания посредством резиновой заглушки через люк сцепления. Чтобы выполнить данную операцию, надо завести двигатель автомобиля и направить на люк устройства сцепления от стробоскопа световой поток, с мигающей индикацией.

7) Данный световой поток необходим для обнаружения метки, расположенной на маховике двигателя внутреннего сгорания – ее мы увидим, как фиксированную точку. В случае корректной установки момента зажигания, эта метка будет располагаться между средним и предыдущим делением. При отклонении метки от данного параметра, необходимо ослабить фиксацию всех гаек на креплении распределителя маховика системы зажигания и произвести регулировку момента зажигания.

После проделывания данных операций в установленном порядке, регулировку зажигания можно считать выполненной. Конечно, не каждому дано своими руками обслуживать и поддерживать свой автомобиль в технически – исправном состоянии, но попытаться, все же, стоит. Видео вам в помощь:

Установка зажигания ВАЗ 2106 своими руками.

Возможно, Вам будет это интересно:

Похожих статей не нашли
tuningavtosport.ru

Ремонт ВАЗ 2105 (Жигули) : Установка момента зажигания

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 2105 (Жигули) 1980-1992 г.в.
  3. Установка момента зажигания

Метки для установки момента зажигания

1 – метка ВМТ на шкиве коленчатого вала; 2 – метка опережения зажигания на 10°; 3 – метка опережения зажигания на 5°; 4 – метка опережения зажигания на 0°

Для проверки момента зажигания имеется три метки 2, 3 и 4 на крышке механизма газораспределения и метка 1 на шкиве коленчатого вала, соответствующая ВМТ поршня в первом и четвертом цилиндре при совпадении с меткой 4 на крышке. Начальные углы опережения зажигания для различных двигателей и применяемых бензинов (см. подраздел 3.7).

ПОРЯДОК ВЫПОЛНЕНИЯ
Скачать информацию со страницы

Терминология

Прерыватель-распределитель зажигания

— электромеханическое устройство, обеспечивающее своевременную подачу импульсов высокого напряжения на свечи зажигания. Часто его называют
трамблером
.

Опережение зажигания

— воспламенение рабочей смеси в цилиндре раньше, чем закончится такт сжатия.

Угол опережения зажигания (УОЗ)

— угол поворота коленчатого вала двигателя от положения, соответствующего появлению искры на свече до прихода поршня в верхнюю мертвую точку.

Контактная система зажигания

— система, в которой коммутация катушки зажигания обеспечивается механическим прерывателем.

Бесконтактная система зажигания

— система, в которой коммутация катушки зажигания обеспечивается электронным модулем, управляемым электронным датчиком положения коленчатого вала — например, датчиком Холла (ВАЗ-2108) или магнитоэлектрическим (ГАЗ-2410).

Прерыватель

системы зажигания — механический выключатель в трамблере, непосредственно соединенный с первичной цепью катушки зажигания.

Бегунок

— элемент трамблера, поочередно передающий высокое напряжение от катушки зажигания на высоковольтные провода, соединенные со свечами зажигания двигателя.

Угол замкнутого состояния контактов (УЗСК)

— величина, показывающая, как долго контакты механического прерывателя должны оставаться замкнутыми. Для классических Жигулей УЗСК составляет примерно 55 градусов. Правильно выбранный УЗСК дает катушке зажигания возможность набирать нужную энергию и полностью отдавать ее на свечи зажигания.

регулировка зажигания. Узнаем как выставить зажигание

В статье будет рассмотрено то, как осуществляется на автомобиле ВАЗ-2109 регулировка зажигания. Если у вас возникают какие-либо проблемы с последним, это отражается на работе двигателя внутреннего сгорания. Поэтому время от времени необходимо производить настройку угла опережения зажигания, чтобы нормализовать функционирование мотора. Сделать это необходимо по определенной инструкции, без нее регулировку произвести довольно сложно.

При регулировке зажигания нужно выставить метки ГРМ

Обратите внимание на то, что регулировка угла опережения зажигания невозможна без установки по меткам коленчатого и распределительного вала. Каждый раз, когда вы производите замену ремня газораспределительного механизма, нужно осуществлять настройку зажигания. В руководстве по эксплуатации к автомобилю ВАЗ-2109 сказано, что менять ремень ГРМ нужно менять каждые 60 тысяч километров пробега. Но стоит отметить, что качество запчастей не всегда хорошее. Да еще и девятки являются старыми машинами, у которых режим работы двигателя существенно отличается от нормального. Поэтому лучше всего сокращать промежуток между заменой ремня до 40-45 тыс. км. Также нужно раз в 15 тыс. км. осматривать ремень, чтобы своевременно выявить замасливание, появление разнообразных потертостей, трещин и разрывов. Если присутствует какой-либо дефект, то ремень нужно сразу же менять на новый. Также следует помнить, что все элементы системы, особенно коммутатор и катушка зажигания ВАЗ-2109, должны быть в нормальном рабочем состоянии.

Небольшие особенности двигателей

Обратите внимание, что провести замену этого ремня можно в полевых условиях, затратив на это немного времени. Каких-либо специальных приспособлений для этой работы не требуется. Главное – это наличие нового ремня. Стоит также отметить, что на автомобилях, у которых стоит двигатель с объемом 1,5 литра, при обрыве ремня ГРМ не происходит сгибания клапанов. Во всех остальных двигателях, например, с объемом 1,3 литра, обрыв ремня заканчивается печальными последствиями. Не повредится катушка зажигания ВАЗ-2109, но пару клапанов обязательно погнет.

Инструменты

Чтобы провести замену ремня ГРМ, вам потребуется ключ на «19». Он имеется в арсенале любого автомобилиста, так как с помощью именно такого ключа производится выкручивание ступичных болтов на колесах. Также необходим любой ключ, либо же головка с размером «17». Кроме этого, обязательно вам иметь накидной ключ на «10» и «8». Кроме того, нужен специальный ключ, при помощи которого производится вращение ролика для натяжения ремня. Но если его нет, то могут подойти пассатижи, у которых концы загнуты. Но можно даже схитрить и установить в отверстия ролика два толстых самореза, между которыми вставить отвертку и с их помощью произвести натяжение этого механизма. Стоит отметить, что новый замок зажигания ВАЗ-2109 не потребуется. Меняется этот узел крайне редко. Но, конечно же, вам обязательно нужно иметь хотя бы ремень ГРМ. Если это происходит в полевых условиях, то желательно, чтобы на нём можно было проехать хотя бы 100 или 200 км. В том случае, если у вас произошло заклинивание натяжного ролика, желательно устанавливать новый.

Подготовка к замене

Независимо от того, производите вы ремонт в своем гараже или где-то на трассе, необходимо поставить автомобиль максимально ровно. Это позволит вам добиться максимального удобства. Под заднее левое колесо устанавливаете противооткатные упоры, также желательно выжать ручник, замок зажигания ВАЗ-2109 перевести во выключенное положение. Под правую сторону автомобиля устанавливаете домкрат, слегка приподнимаете колесо. Затем ослабляете затяжку болтов на ступице и полностью приподнимаете сторону автомобиля. Снимаете колесо и укладываете его под поддон двигателя внутреннего сгорания. Если на двигателе имеется защита, то вам потребуется ключом на «8» отвернуть часть креплений, чтобы открыть доступ к шкиву на коленчатом валу.

Замена ремня

Обратите внимание, что схема зажигания ВАЗ-2109 такова, что нужно проводить выставление по меткам распределительного и коленчатого валов. Трамблер же ставится только в одном положении! Открыв капот, необходимо ослабить натяжение ремня привода генераторной установки. Для этого помощью ключа на «17» ослабляете верхнюю гайку на кронштейне, после чего продвигаете весь корпус устройства к блоку двигателя. Затем ремень полностью снимаете и выкручиваете три болта, которыми крепится пластиковая крышка в левой стороне двигателя, если смотреть спереди. Не потеряйте уплотнительную резинку, которая надета по краю этого чехла! Самое сложное в этом деле – отвернуть болт, которым произведено крепление шкива, предназначенного для приведения в движение ротора генератора. Для выкручивания можно применить ключ на «19», на его край желательно установить небольшой отрезок трубы, но все равно застопорить коленчатый вал необходимо. Для этого берете ключ на «13» или любой другой, устанавливаете его в прорезь на шкиве, чтобы при вращении он был зафиксирован. С помощью ключа шкив будет жестко соединен с корпусом масляного насоса. На автомобиле ВАЗ-2109 регулировка зажигания заключается в правильной настройке привода ГРМ.

Установка ремня ГРМ

Сначала демонтируете старый ремень, при помощи ключа на «17» ослабляете крепление натяжного ролика. Теперь нужно распределительный вал установить по меткам, независимо от того, какая наличествует схема зажигания ВАЗ-2109. Затем первоначально ставите коленчатый вал по меткам, которые находятся на его шкиве и корпусе масляного насоса. В картере сцепления нужно вытянуть резиновую заглушку и посмотреть, совпадают ли там метки. Если нет, то нужно вращать коленчатый вал до тех пор, пока длинная черта на маховике не попадет в прорезь, находящуюся на пластине, прикрученной к блоку двигателя. После этого, пытаясь не вращать шкивы, устанавливаете новый ремень газораспределительного механизма. Как было сказано ранее, при помощи специального ключа или же саморезов с отверткой проворачивается на эксцентрике натяжной ролик. Таким образом добиваетесь нормального натяжения ремня ГРМ. После затягиваете его и собираете весь механизм.

Инжекторные двигатели

Но автомобили ВАЗ-2109 оснащаются даже инжекторными двигателями, а там нет распределителя зажигания. Поэтому несколько иную конструкцию имеет и зажигание ВАЗ-2109. Инжектор с механическим трамблером не может работать. Чтобы выставить угол опережения, вам потребуется программировать электронный блок, без опытного автоэлектрика сделать это очень сложно. Но стоит отметить, что все вышесказанное обязательно относится и к инжекторным двигателям. Единственное различие будет в разборке всего механизма привода газораспределительного механизма. А именно в том, что необходимо удерживать коленчатый вал от проворачивания либо толстой отверткой, установленной в смотровое окно картера сцепления, либо же, включив пятую скорость и удерживая тормоза. В остальном же все процедуры, которые были описаны выше, актуальны для регулировки зажигания на инжекторных двигателях автомобиля ВАЗ-2109.

Подготовка к настройке с помощью стробоскопа

Но если у вас обычный карбюраторный мотор, вам потребуется еще немножко откорректировать угол опережения. На ВАЗ-2109 регулировка зажигания без этого попросту невозможна. Обратите внимание, что в среднем количество оборотов должно быть около 850 (при условии, что температура двигателя рабочая, что составляет 90 градусов). Если обороты выходят за рамки допустимого значения более чем на 10-15 процентов, то нужно произвести регулировку карбюратора, вращая пластиковый винт. С его помощью осуществляется настойка количества топливовоздушной смеси. После этого отсоединяете тонкий шланг, который идет на вакуумный корректор угла опережения. Глушите двигатель и ослабляете крепление трамблера. Стоит отметить, что таким образом настроить модуль зажигания ВАЗ-2109 у вас вряд ли получится.

Процесс регулировки

Резиновая заглушка, которая находится в картере сцепления, извлекается, после чего датчик стробоскопа подключается на бронепровод, идущий к первому цилиндру. Также подключается питание к стробоскопу и заводится двигатель. Если метка на маховике видна плохо, желательно перед тем, как завести двигатель, сделать ее отчетливее. Можно осуществить это при помощи, например, обычного белого корректора. После этого направляете луч, который идет от стробоскопа, в смотровое окно. В момент прохождения метки через прорезь на пластине должен проскакивать световой сигнал от стробоскопа. Добиваетесь этого путем вращения корпуса распределителя зажигания. Больше никаких манипуляций проводить не нужно. Теперь вы знаете, как производится на автомобиле ВАЗ-2109 регулировка зажигания. Осуществить эту процедуру собственноручно можно довольно быстро.

Как правильно выставить зажигание на примере ВАЗ — журнал За рулем

Как настроить зажигание? Что такое УОЗ? Куда вращались бегунки в отечественных машинах? Что значит выражение «выставить по искре»? — много интересных вопросов, на которые владельцы современных авто могут и не дать правильных ответов.

Что такое угол опережения зажигания — он же УОЗ? Это некая атрибутика древних автомобилей или же нечто незыблемое, сродни всемирному тяготению? Большинству современных автовладельцев это неведомо. Всеми системами автомобиля управляют многочисленные контроллеры, а потому своевременное искрообразование в цилиндрах двигателей целиком на их совести. Между тем по стране бегает огромное количество древних машинок, незнакомых с процессорами и прочими чипами. Поэтому вопросы типа «Как отрегулировать УОЗ?» звучат по сей день.

На технические вопросы отвечать всегда приятно. Но сначала придется вспомнить некоторые «зажигательные» термины.

Терминология

Прерыватель-распределитель зажигания — электромеханическое устройство, обеспечивающее своевременную подачу импульсов высокого напряжения на свечи зажигания. Часто его называют трамблером.

Контактный и бесконтактный трамблеры задне- и полноприводных карбюраторных автомобилей ВАЗ

Контактный и бесконтактный трамблеры задне- и полноприводных карбюраторных автомобилей ВАЗ

Опережение зажигания — воспламенение рабочей смеси в цилиндре раньше, чем закончится такт сжатия.

Угол опережения зажигания (УОЗ) — угол поворота коленчатого вала двигателя от положения, соответствующего появлению искры на свече до прихода поршня в верхнюю мертвую точку.

Материалы по теме

Контактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается механическим прерывателем.

Бесконтактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается электронным модулем, управляемым электронным датчиком положения коленчатого вала — например, датчиком Холла (ВАЗ-2108) или магнитоэлектрическим (ГАЗ-2410).

Прерыватель системы зажигания — механический выключатель в трамблере, непосредственно соединенный с первичной цепью катушки зажигания.

Бегунок — элемент трамблера, поочередно передающий высокое напряжение от катушки зажигания на высоковольтные провода, соединенные со свечами зажигания двигателя.

Угол замкнутого состояния контактов (УЗСК) — величина, показывающая, как долго контакты механического прерывателя должны оставаться замкнутыми. Для классических Жигулей УЗСК составляет примерно 55 градусов. Правильно выбранный УЗСК дает катушке зажигания возможность набирать нужную энергию и полностью отдавать ее на свечи зажигания.

Когда и зачем нужно настраивать зажигание?

Сначала немножко теории. Если бы рабочая смесь в цилиндрах сгорала мгновенно, то проблем с опережением не было бы в принципе. Поджигай ее в верхней мертвой точке — и все окей. Но смесь сгорает не мгновенно: ей требуются миллисекунды. При этом реальная частота вращения коленчатого вала, конечно же, непостоянна. Поэтому нельзя тупо поджигать смесь в одно и то же время при разных режимах работы мотора: она будет сгорать либо слишком рано, либо чересчур поздно. Итог всегда будет неутешительный — двигатель плохо тянет, греется, неустойчиво работает, детонирует и т.п.

Материалы по теме

В частности, если начать «искрить» слишком рано (большой УОЗ), то давление газов станет резко возрастать до прихода поршня в верхнюю мертвую точку, препятствуя его движению. Из-за этого уменьшится мощность и ухудшится экономичность мотора, он утратит приемистость и будет дергаться на малых оборотах. При позднем искрообразовании (малый УОЗ) смесь будет долго гореть при расширяющемся объеме, а потому давление газов будет значительно ниже расчетного. Мощность и экономичность понизятся, а мотор сильно перегреется, поскольку догорание смеси будет идти на протяжении всего такта расширения.

Способ лечения один — поджигать рабочую смесь согласно частоте вращения и нагрузке на двигатель. Кроме того, корректировка УОЗ может потребоваться при переходе на бензин с другим октановым числом. Кстати, на очень древних автомобилях (в начале прошлого века) момент зажигания регулировал водитель: была предусмотрена специальная рукоятка. Но вскоре она исчезла, поскольку мотор обзавелся трамблером с центробежным механизмом внутри.

Центробежный и вакуумный механизмы опережения зажигания в контактном трамблере

Центробежный и вакуумный механизмы опережения зажигания в контактном трамблере

Центробежный регулятор содержал, как правило, пару грузиков, уравновешенных пружинами. При увеличении частоты вращения грузики расходились в стороны и поворачивали опорную пластину, на которой находился прерыватель. Чем выше частота вращения, тем сильнее расходятся грузики и тем выше становится УОЗ.

Дальнейшая погоня за экономичностью добавила в помощники к центробежному регулятору его вакуумного коллегу. Дело в том, что с увеличением нагрузки увеличивается и наполнение цилиндров горючей смесью, поскольку водитель сильнее давит на акселератор. При этом процентное содержание остаточных газов в рабочей смеси снижается, что способствует увеличению скорости сгорания. Следовательно, УОЗ надо снижать.

Материалы по теме

Напротив, при снижении нагрузки на мотор уменьшается наполнение цилиндров, растет содержание остаточных газов, а потому рабочая смесь будет гореть медленнее. УОЗ в этом случае нужно увеличивать. Эту задачу и решает вакуумный регулятор, отслеживающий разрежение во впускном трубопроводе двигателя. Чем выше нагрузка, тем ниже разрежение, и наоборот. В большинстве классических моторов центробежный и вакуумный регуляторы работают совместно.

Если октановое число топлива не соответствует тому, которым руководствовался конструктор при проектировании мотора, то даже при оптимальной работе упомянутых регуляторов нормальной работы мотора ждать не стоит. Самое неприятное явление, которое может при этом возникнуть, — детонация. Грубо говоря, это взрывообразное сгорание смеси, чреватое капремонтом. Для предотвращения детонации в классических моторах былой эпохи нужно было открыть капот и вручную повернуть корпус трамблера в нужную сторону. Залил низкооктановый бензин — изволь сделать зажигание более поздним…

Само собой, что в современных двигателях оптимальный УОЗ выставляет управляющий контроллер. Он следит за оборотами, нагрузкой, октановым числом, температурой и т.п.

Как регулировать УОЗ?

На слух? По искре? По лампочке? По стробоскопу? Сейчас разберемся.

Материалы по теме

Сразу скажем, что про стробоскоп говорить не будем. Во-первых, у рядового водителя под рукой его попросту нет. А, во-вторых, с ним лучше не связываться. Дело в том, что стробоскоп показывает момент зажигания только при работающем моторе, но при этом за счет центробежного регулятора УОЗ смещается в сторону опережения даже на минимальных оборотах холостого хода. Поэтому точной регулировки ждать, вообще говоря, не стоит.

Правильные рекомендации по регулировке всегда содержатся в профильной литературе по конкретной модели автомобиля — их и следует придерживаться. Возьмем для примера автомобиль АЗЛК-2141 с двигателем УЗАМ и контактной системой зажигания. Обратите внимание, что бегунок у уфимских моторов вращается ПРОТИВ часовой стрелки.

Последовательность операций для москвичевского мотора должна быть следующая.

  • Ослабляем крепление трамблера.
  • Определяем начало хода сжатия в первом цилиндре. Для этого выворачиваем свечу этого цилиндра, затыкаем отверстие подходящей пробкой (хоть из смятой бумаги) и проворачиваем пусковой рукояткой коленвал до выскакивания пробки наружу.
  • Продолжаем проворачивать коленвал до совмещения первой риски на его шкиве с острием штифта установки зажигания, запрессованным в нижнюю крышку картера.
  • Убеждаемся, что бегунок смотрит своей токоведущей пластиной на контакт крышки трамблера, соответствующий проводу первого цилиндра.
  • Подсоединяем любую маломощную лампочку (например, в отвертке-пробнике) одним концом к массе, а другим — к клемме низкого напряжения катушки, соединенным с прерывателем.
  • Включаем зажигание и поворачиваем корпус трамблера против часовой стрелки до замыкания контактов прерывателя. Лампа, закороченная прерывателем, должна погаснуть.
  • Взявшись за бегунок, прикладываем небольшое усилие по часовой стрелке для устранения зазоров механизме привода, после чего медленно поворачиваем трамблер по часовой стрелке до загорания лампочки.
  • Затягиваем крепление трамблера. Не забываем вернуть свечу на место!

У цепных двигателей ВАЗ бегунок вращается по часовой стрелке, а метки 10, 5 и 0 градусов опережения зажигания выполнены на передней крышке блока цилиндров. А на шкиве присутствует единственная метка. Алгоритм установки угла можно использовать от москвичевской инструкции, но все вращения происходят в противоположную сторону.

У цепных двигателей ВАЗ бегунок вращается по часовой стрелке, а метки 10, 5 и 0 градусов опережения зажигания выполнены на передней крышке блока цилиндров. А на шкиве присутствует единственная метка. Алгоритм установки угла можно использовать от москвичевской инструкции, но все вращения происходят в противоположную сторону.

На автомобилях типа ВАЗ-2108, перешедших на электронное зажигание, но при этом сохранивших как центробежный, так и вакуумный регуляторы, процедура полностью аналогичная — с точностью до иного расположения штатных меток. Бегунок при этом вращается против часовой стрелки. Однако подключать лампочку-пробник при этом нужно между коммутатором и катушкой зажигания, а ни в коем случае не к датчику Холла.

А что означает выражение «выставить по искре»? Грубо говоря, то же самое, что и по лампочке. В этом случае вместо лампочки используют вывернутую заранее свечу зажигания, резьбовую часть которой нужно постараться соединить с массой двигателя. Вместо загорания лампочки ловим момент проскакивания искры — вот и всё.

А как же регулировка на слух? Ее проводят так: при движении на прогретом моторе со скоростью примерно 50 км/ч на 4-й передаче следует резко нажать на правую педаль. Если УОЗ выставлен верно, то при этом должна прослушиваться кратковременная исчезающая детонация. Если детонация слишком сильная, следует повернуть трамблер по направлению вращения бегунка. Если детонации нет вообще — против вращения бегунка. Вы же еще помните, что в отечественном автопроме бегунки вращались и туда, и обратно?

Тем, кому интересна зажигательная тема былых времен, рекомендуем посмотреть вот сюда. Про свечи можно почитать вот тут, а также вот тут.

Если есть вопросы — задавайте!

Зажигательная физика — опережение, трамблер и УОЗ

Как настроить зажигание? Что такое УОЗ? Куда вращались бегунки в отечественных машинах? Что значит выражение «выставить по искре»? — много интересных вопросов, на которые владельцы современных авто могут и не дать правильных ответов.

Зажигательная физика — опережение, трамблер и УОЗ

Автомобиль не заводится ВАЗ 2109 карбюратор. Почему машина не заводится? Проверка системы зажигания

Не очень приятные ощущения возникают, когда не заводится двигатель автомобиля. Особенно в тот момент, когда ты куда-то спешишь, а мотор отказывается работать. И причины, по которым это происходит, могут быть разными, от банальных до более серьезных. Чтобы не попасть в неловкую ситуацию, очень важно знать, какие неисправности могут быть причиной того, что двигатель на ВАЗ 2109 не заводится.Ведь часто бывает так, что двигатель не заводится по причине, лежащей на самой поверхности. И найти его гораздо сложнее, чем серьезную поломку.

Простейшие неисправности и методы их устранения

В первую очередь, конечно, стоит поговорить о системе безопасности. Дело в том, что при постановке на охрану двигатель блокируется. И пока сигнализация не выключена, двигатель запустить нельзя. Возможно, что стартер будет крутиться, но искра на свечи не будет подаваться.Обратите внимание сразу на светодиодный индикатор, указывающий на работу сигнализации.

Не редко автомобилисты сами устанавливают потайные кнопки. Покупая машину, обязательно спросите у владельца, есть ли она у машины. Потому что при чистке салона или ремонте его можно случайно зацепить. Эта противоугонная система очень проста. Один вывод выключателя подключается к массе, а другой к сигнальному проводу датчика Холла. Симптомы те же, что и при включенной сигнализации.Мотор крутится, а искры нет. Выход из ситуации — отсоединить провод, идущий к тахометру в колодке над вакуумным усилителем тормозов.

Еще одна банальная неисправность – поломка самого датчика Холла. Симптомы те же, что и в двух предыдущих случаях. Правда, иногда при частичном отказе иногда может проскочить искра и двигатель сделает несколько «чихов». Поможет только замена датчика. Для этого необходимо разобрать распределитель зажигания.Часто происходит просто обрыв провода. Поэтому в случае поломки в дороге лучший выход – заизолировать провод и ехать к месту ремонта.

Серьезные повреждения

И здесь стоит начать с обрыва ремня ГРМ. Мотор крутится, но очень легко, так как клапаны все открыты. Немедленно проверьте ремень, чтобы убедиться, что он на месте. А иногда бывает, что его передняя часть цела, а вот задняя, ​​которая проходит по ролику и помпе, порвана.Снимите защиту и проверьте целостность. Конечно, без замены ремня не обойтись, поэтому он всегда должен быть в наличии, хотя бы немного «живой».

Если двигатель не запускается, а стартер быстро крутится, не зацепив венец маховика, то можно сделать вывод, что износились зубья. Попробуйте с помощью третьей передачи подтолкнуть автомобиль вперед на 30 сантиметров. Коленвал немного провернется и напротив стартера окажется целый участок венца. Если его износ слишком велик, то заводить его придется только с буксира.

Неисправность стартера и окисление минусового провода также могут препятствовать запуску двигателя. В случае со стартером наиболее популярных поломок две — бендикс, а точнее обгонная муфта, и щетки. Проверить обгонную муфту очень легко, нужно просто повернуть шестерню в обе стороны. В одном он должен свободно вращаться, а в другом не должен вращаться.

Часто водители сталкиваются с тем, что их ВАЗ 2109 перестает заводиться по какой-либо причине.Если машина не заводится, то сразу возникает вопрос «С чего начать?» На самом деле все может быть довольно просто, и в 90% случаев это типовая проблема, которую довольно легко диагностировать и решить.

Почему не заводится ВАЗ 2109 — поиск причины

Первым делом проверяем топливо, искру и воздух.

Я бы посоветовал сначала проверить воздухозаборник (компрессию и фазы газораспределения), тоже можно начать с.

Метки на шкивах могут совпадать, но компрессия может немного подводить, например: 10 атм на одном цилиндре, 9.5 атм на втором, 7 атм на третьем и 8 атм на четвертом, это можно только поправить. Конечно, стоит серьезно заняться ремонтом двигателя, но пока его нужно отложить, так как нам нужно будет завести машину. С такой компрессией двигатель будет работать и даже неплохо, но на холостых будет подрезать.

Проверка системы питания

Далее начинаем углубляться в систему питания. Вам нужно будет убедиться, что уровень выставлен, насос исправно подает топливо, клапан холостого хода работает без сбоев.Поэтому с подачей топлива все в порядке. Также не забудьте проверить свечи, после пары попыток запуска двигателя они наверняка будут залиты.

Проверка системы зажигания

Поскольку предыдущие варианты поломок не подтвердились, то проблему нужно искать в системе зажигания. Для плановой проверки пригодятся простые приспособления; их без проблем можно купить в любом автосалоне. Но для начала нужно разобраться в устройстве и работе зажигания.

И так, в нашем случае на ВАЗ 2109 установлена ​​бесконтактная система зажигания. В эту систему входят:

  1. катушка
  2. трамблер,
  3. переключатель,
  4. Датчик Холла.

Одна клемма соединяет катушку с аккумулятором, а другая с выходным транзистором переключателя. Ключ открывает выходной транзистор, когда сигнал падает до нуля. В этот момент во вторичной обмотке катушки появляется ток высокого напряжения, около 25 кВ, а в первичной — ток более 300В.В результате на свечах возникает высоковольтное напряжение, вследствие чего на свечах появляется искра.

Но чтобы произошел разряд, катушка должна быть заряжена. Перед управляющим импульсом от датчика Холла переключатель предсказывает, когда закоротить на землю, чтобы зарядить его.

Причем делает это так, что время зарядки катушки остается примерно неизменным. В противном случае катушка будет перезаряжена. Для этого коммутатор рассчитывает необходимый период импульсов, поступающих от датчика Холла.Другими словами, все зависит от оборотов двигателя, чем выше обороты, тем переключатель начинает раньше замыкать катушку, но время замкнутого состояния не изменится.

Теперь можно приступать к тестированию. В первую очередь нужно проверить искру на свечах – для этого можно использовать специальный разрядник. Безрезультатно.

Значит может быть виноват датчик холла или выключатель, а может быть виновата масса или питание на выключатель. Чтобы долго не гадать, воспользуемся АЗ-1.

АЗ-1 — аварийное зажигание, можно использовать в дождь, при движении по лужам. Другими словами, мы можем назвать его заменой датчика Холла.

Датчик МД-1 — мгновенная диагностика, пригодится для датчика холла и замка зажигания.

В первую очередь мы использовали МД-1. Этот датчик подключается вместо выключателя, как только его подключили, нужно включить зажигание, не запускать:

  • если горит светодиод «Р» значит реле зажигания и зажигание переключатель работает исправно.
  • горит светодиод «К» — первичная обмотка катушки зажигания не повреждена.
  • включить стартер: если замигал светодиод «D», значит датчик Холла исправен.

В том случае, если он не мигает, придется использовать прибор АЗ-1, подключить его вместо датчика Холла.

Такие приборы для моментальной диагностики бесконтактных систем зажигания продаются в интернете буквально за 100 руб. Но если у вас нет возможности приобрести такой, то придется потратить гораздо больше времени и проверить мультиметром каждый датчик отдельно.

Все работает, но двигатель заводится, не хочет. После тщательного осмотра катушки зажигания были обнаружены нагары в месте соединения высоковольтного провода. Поменяли катушку и провод. Двигатель сразу завелся как прежде.

Надеюсь, такое жизненное событие поможет вам найти причину, по которой не заводится и ваша машина.

Вы проснулись по будильнику, собрались на работу. Все забрали, у вас еще есть час до начала рабочего дня.Спустились на стоянку, сели за руль, повернули ключ зажигания и вы понимаете, что ваша машина ВАЗ 2109 (карбюратор) не заводится.

Отдать в ремонт? Нет времени — можно опоздать на работу. Попробовать начать? Вы можете попробовать это до следующего утра.

Что делать, если ничего не работает, или долго заводится карбюратор ВАЗ 2109? Для начала нужно открыть капот и беглым взглядом посмотреть, что тут не так, если визуально ничего не видно, можно проверить, все ли провода подсоединены.Если после этого машину не завести, то лучше не терять времени и найти такси, чтобы добраться до работы. А поиском поломок и серьезным ремонтом заняться потом.

Бывает и так, что водитель поменял масло и, и даже. И машина до сих пор работает не стабильно. Часто бывает так, что карбюратор глохнет на ВАЗ 2109 на ходу. Для ее устранения нужно проверить выключатель и датчик Холла. При необходимости замените их.

На эту тему про карбюраторы Солекс есть хорошая серия видео.
Вот первая запись, затем вы найдете остальные:

  • В некоторых случаях также может помочь продувание топливной трубки.
  • В любом случае, если вы не можете понять причину, то требуется разборка карбюратора ВАЗ 2109. После этого можно проверить все детали, почистить и заменить те, которые уже изношены, и, даже если они не стали причиной, то в скором времени могут просто прийти в негодность.
  • Даже новый карбюратор нуждается в регулировке. Такую задачу, как регулировка карбюратора ВАЗ 2109, должен выполнять профессиональный автослесарь – карбюраторщик.

Если у вас плохо заводится карбюратор ВАЗ 2109, это может быть по разным причинам. И не всегда они могут быть связаны именно с неисправностью деталей карбюратора.

Лучше один раз потратить определенную сумму на диагностику с использованием профессионального оборудования, чем потом испытать еще больше проблем.

Если ваша смесь не была отрегулирована, вам может потребоваться почистить или заменить свечи.

Что делать, если глохнет карбюратор ваз 2109 на холостых

С этой проблемой карбюраторы сталкиваются регулярно.Иногда его можно устранить заменой иглы, либо чисткой жиклера в электромагнитном клапане.
Может и может завалить. Вы также можете изменить его самостоятельно без каких-либо проблем.

Если неполадки вызваны более серьезными неполадками, то не следует пытаться устранить их самостоятельно. Лучше доверьте это специалистам.

Давайте поближе познакомимся с карбюратором Девятки. Если он есть, то его разборка и ремонт, о которых мы рассказывали ранее, не являются сложными процессами.

Важно уметь правильно диагностировать причины неисправности, приведшие к тому, что ваш автомобиль начал глохнуть в движении, либо на холостом ходу.

А вот видео как должен заводиться ВАЗ 2109 (карбюратор):

Карбюраторные версии ВАЗ 2109 сегодня достаточно распространены. При этом часто возникают ситуации, когда двигатель вообще не запускается, либо плохо заводится на горячую.

Решение такой задачи вряд ли займет несколько минут. Поэтому в первую очередь подготовьтесь морально, настройтесь на длительную работу со своим карбюратором.

Если вы не можете запустить карбюраторный двигатель, вы можете попробовать несколько способов.Так вы сможете найти ответ, почему не заводится двигатель.

  1. Поднимите капот, визуально осмотрите состояние вашего карбюраторного силового агрегата.
  2. Проверьте, все ли провода, клеммы надежно закреплены. Незакрепленная клемма или провод часто приводили к необдуманным решениям и значительным финансовым затратам на ремонт, которых на практике можно было бы избежать.
  3. Оцените состояние топливного насоса. Нередко причиной ухудшения состояния при попытке завести автомобиль или отказа в работе является перегрев бензонасоса.Почувствуй это. Если слишком жарко, высока вероятность отказа. Лучше заменить.
  4. Параллельно проверьте состояние фильтров, масла. Возможно давно пора их поменять, а вы все затягиваете.

Прилавки на ходу

Если машина глохнет во время движения, необходимо:

  • Проверить состояние датчика Холла на карбюраторе;
  • Оценка текущего состояния коммутатора;
  • При необходимости замените оба элемента;
  • Если после того, как автомобиль заглох на ходу, возникают проблемы при попытке запуска двигателя, продуйте топливные трубки;
  • Не получив ответа при визуальном осмотре и проверке патрубков, контактов и других имеющихся компонентов, вам придется разобрать карбюратор для поиска причины;
  • Обязательно отрегулируйте карбюратор.Довольно часто такая мера избавляет от всех проблем. Но не стоит делать это своими руками. См. авторитетный карбюратор.

На практике карбюратор может плохо запускаться по разным причинам. Некоторые из них не связаны с самим двигателем. Поэтому оптимальное решение – полноценная диагностика в автосервисе.

Карбюратор глохнет на холостом ходу

Если у вас не заводится карбюратор, постоянно глохнет на холостых оборотах, вы столкнулись с довольно обычной ситуацией для карбюратора ВАЗ 2109.

Вот список шагов, которые можно сделать своими руками с карбюратором:

  • Заменить иглу;
  • Очистите форсунки в электромагнитном клапане;
  • Замените датчик холостого хода, если он неисправен;
  • Чтобы избавиться от заедания игольчатого клапана, которое часто мешает запуску карбюратора на горячую, попробуйте поставить на него пружину. Это народное средство, которое, как ни странно, помогает;
  • Проверить состояние электромагнитного клапана, его блока управления, проводки.Убедитесь, что в нем есть щелчок. Если они отсутствуют, товар заменяется. Хотя можно попробовать отремонтировать.

«>]

Пошаговая инструкция

Соблюдая определенную последовательность в своих действиях, вы со временем сможете самостоятельно определить, почему двигатель не заводится или с ним есть проблемы.

Этап ремонта

Ваши действия

Поверните ключ зажигания, проверьте стартер

Если ключ крутится, стартер крутит, то причина точно не в этом.Даже если двигатель не заводится. Выход из строя стартера свидетельствует о необходимости его замены.

Проверить уровень топлива в баке

Не стоит ориентироваться только на показания датчиков. Он обманывает иногда. Не раз бывало, что автовладелец облазил почти всю машину, перебрал карбюратор, а в итоге оказалось, что топливо просто закончилось. Пусть это будет смешно, но убедиться в наличии топлива в бензобаке

все же стоит

Убедитесь в наличии искры

Выньте любую свечу зажигания, подсоедините к высоковольтному проводу и коснитесь массы (двигатель).Вам понадобится напарник, который будет сидеть за рулем и крутить стартер. Если на наконечнике появится искра, все в порядке. Разве не она? Винить коммутационный блок и менять выключатель на новый.

Проверить наличие искры на центральном проводе от катушки

Метод проверки аналогичен методу проверки свечи зажигания. Если искры не обнаружено, катушка, скорее всего, вышла из строя. Заменить элемент

Если сейчас на улице холодно, в бензине может быть вода, которая со временем превращается в лед.Чтобы проверить это, откройте воздушный клапан и несколько раз нажмите кнопку топливного насоса. Появляющиеся булькающие звуки говорят о том, что в карбюратор поступает бензин. Отсутствие плюшек не позволит запустить карбюратор на холодную, так как топливо частично замерзло. Здесь вам придется заменить топливный насос

Фильтр тонкой очистки

Посмотрите на состояние фильтра. При появлении на нем трещин, повреждений и других видимых дефектов элемент придется заменить

Шланги подачи газа

Убедиться в целостности шлангов, подающих бензин от насоса к двигателю.При наличии дефектов, повреждений, трещин их необходимо заменить новыми

Свеча зажигания

Искру мы уже проверили. Теперь выкрутите все свечи, осмотрите их на наличие следов нагара. Если свечи оказались черными от нагара, залитого бензином, нет смысла чистить узлы обычной наждачной бумагой. Вы не добьетесь желаемого эффекта. Единственное решение для реставрации — нагреть их на газовой плите.Если вы не хотите пробовать этот метод, просто установите новый комплект качественных свечей зажигания.

Провода распределителя высокого напряжения

Снимите их, проверьте целостность, отсутствие повреждений. Если есть, купите новый комплект и установите на машину

Крышка распределителя

Наличие внутри него сколов, подгоревших контактов свидетельствует об износе, потере работоспособности. Выход один — менять устройства.Одновременно с крышкой стоит поменять ползунок

Датчик Холла

Довольно часто карбюратор не запускается именно из-за неисправного датчика Холла. Он держится на распределителе двумя болтами. Открутите крепления, отсоедините провода и замените старый датчик на новый. Собираем все обратно, проверяем работает ли карбюратор

Расположение высоковольтного распределителя

Нередко невнимательные мастера или неопытные мастера, самостоятельно ремонтирующие свой автомобиль, допускают ошибки при обратной сборке трамблера.Провода высокого напряжения должны иметь определенное соединение. Провод, отмеченный на крышке цифрой 1, идет от крайнего левого (первого) цилиндра, по часовой стрелке потом идет 2 цилиндр, потом 4, и только потом 3. Перепутав расположение, машина будет троить дико или даже заводиться. карбюратор, у вас не получится

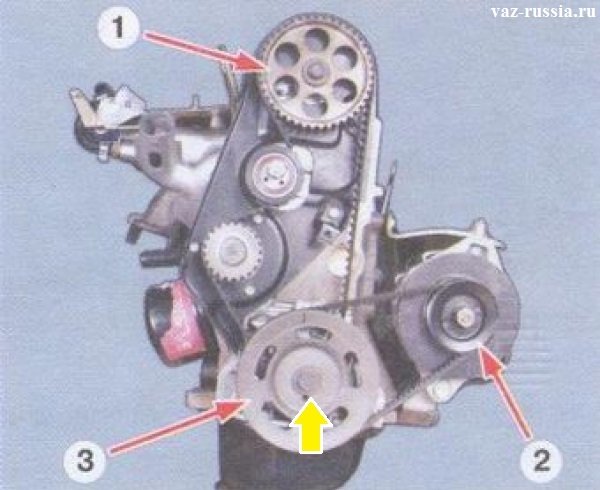

Вы можете найти ремень ГРМ слева под кожухом. Снимите его, оцените состояние зубьев ремня. Если они частично заколебались, исчезли, лучше заменить ремень на новый.Также возможно, что на 1,3-литровом двигателе загнуло клапана. Крайне не рекомендуется решать этот вопрос самостоятельно.

Если пошаговая проверка каждого узла автомобиля ВАЗ 2109 не позволила найти ответ, почему карбюратор не может нормально запуститься, придется ехать на СТО.

Практика показывает, что детальный осмотр узлов машины и замена изношенных, поврежденных элементов сразу же возвращает карбюратору прежнюю функциональность, он без проблем заводится как на холодную, так и на горячую.

Наверняка каждый автовладелец сталкивался с проблемой, когда его машина не заводится. это или иномарка — не важно. Симптомы одинаковы у всех. В сегодняшней статье мы рассмотрим, почему не заводится ВАЗ 2109 (карбюраторный и инжекторный в том числе) и как устранить эту проблему.

Аккумулятор

Первое, на что следует обратить внимание, это аккумулятор. Особенно, если машина стоит в гараже или на стоянке больше недели. Аккумулятор имеет свойство терять заряд.Особенно это актуально для автомобилистов зимой. За одну ночь аккумулятор может потерять до 30 процентов своего полного заряда. Решение — зарядить аккумулятор. Однако бывают ситуации, когда нужно идти прямо сейчас. Выход из ситуации есть. Для этого нужно на некоторое время (1-2 минуты) включить фары автомобиля. Таким образом мы активируем электролит в аккумуляторе, тем самым повышая уровень напряжения. Когда в дело вступает электролит, аккумулятор нагревается и, соответственно, прибавляется ток.

Что делать, если не запускается форсунка Это возможно даже при заряженном аккумуляторе. И причина тому клеммы на нем. Наличие окисления и налета способствует плохому контакту, в результате ВАЗ 2109 (8 клапанный инжектор) не заводится. Причины именно в белом налете, который необходимо счищать наждачной бумагой. Далее клеммы ставятся на место и машина должна успешно завестись.

Зажигание

А что делать, если ВАЗ 2109 не заводится даже с заряженным аккумулятором? Проблему следует искать в системе зажигания.Первое, на что стоит обратить внимание, это трамблер и его провода. Симптомы — стартер крутит, иногда «заедает», однако не заводится. И автомобилист, уверенный, что машина «вот-вот заведется», крутит стартер секунд 20-30. И так до тех пор, пока батарея снова не сядет. Это абсолютно невозможно сделать. Стартер необходимо крутить не более 5-7 секунд с минутным перерывом. В противном случае вы просто посадите батарею. Бывает, что машина не заводится из-за плохой подачи искры.Это может произойти из-за обрыва одного из высоковольтных проводов, которые идут от свечей зажигания. Их четыре – по одному на каждый цилиндр. На пробой указывает наличие искры в месте соединения свечи с проводом. Особенно хорошо это видно ночью. Время от времени по периметру провода проскакивают мелкие искры, чаще бело-голубого цвета. В этом случае элемент необходимо заменить. Ресурс высоковольтных проводов на автомобилях ВАЗ 2109 составляет 40-50 тысяч километров.

Залитый трамблер

Такая ситуация бывает после эксплуатации автомобиля в дождливую погоду или после мойки двигателя.

Даже небольшая капля воды, попавшая в распределитель зажигания, может помешать нормальному искрообразованию — бегунок не способен произвести искру, необходимую для воспламенения смеси. Чтобы этого не произошло, не следует ездить по лужам на большой скорости, а при промывке двигателя тщательно закрывать все элементы зажигания, в том числе и свечные колодцы.

Катушка

Если она одна, ее можно продиагностировать мультиметром. Отсутствие напряжения говорит о том, что элемент не способен отдавать ток, необходимый для создания искры в камере сгорания. Если в машине две катушки и одна из них неисправна, машина будет работать, но один из цилиндров будет утроен.

Свечи

Сняв с них бронепровода (делайте это очень осторожно, чтобы не повредить разъемы), с помощью свечного ключа снимите элементы наружу.

Если на них есть следы налета, они пропитаны бензином или просто грязные, проблема в них. При подаче большого количества топлива при минимальном объеме воздуха элемент не способен воспламенить смесь. В результате ВАЗ 2109 (карбюратор) не заводится — стартер крутит, искра есть.

Проверить зазоры между электродами — они не должны превышать 0,8 мм. Также высушите элементы и очистите сухой тряпкой от загрязнений.

Что делать, если нет ключа?

Если нет, можно высушить детали другим способом.Для этого автомобиль ставится на «нейтралку», включается зажигание. Затем нажмите педаль газа в пол и поверните стартер на 5 секунд. Таким образом, в камеру сгорания попадет большое количество воздуха – свеча успешно просохнет. Важно помнить, что эта операция уменьшает количество масла на стенках цилиндров. Поэтому не стоит злоупотреблять этим методом, чтобы двигатель не работал всухую.

Грязный фильтр

Его засорение приводит к тому, что ВАЗ 2109 не заводится.И неважно, карбюраторный это мотор или инжекторный. Состояние воздушного фильтра легко проверить. И на карбюраторном, и на инжекторном следует снять крышку корпуса (разница только в том, что у первого она железная, а у второго пластиковая). Затем мы вынимаем элемент и смотрим на его состояние. Бумажные фильтрующие элементы должны быть светлого цвета. Если они содержат частицы пыли и грязи, воздух не может проходить через них в камеру сгорания.Отсюда получается, что карбюратор ВАЗ 2109 не заводится: стартер крутит, искра есть. Зимой периодически осматривайте его внешнее состояние. Фильтр, подобный тому, что на фото справа, больше нельзя использовать.

Да, мотору это не навредит, однако будут частые перебои в работе. В результате камера будет заполнена слишком бедной смесью – отсюда и недостаток «тяги», мощности, провалы в разгоне и большой расход топлива.Заменив эту деталь на новую, вы разом избавитесь от всех этих проблем. Кстати, производитель рекомендует менять воздушный фильтр не реже одного раза в 10 тысяч километров. Если автомобиль эксплуатируется в сельской местности, где преимущественно грунтовые дороги, этот срок следует разделить на два. Пыль и грязь – главные враги фильтра.

Автоматические выключатели

Автомобили ВАЗ 2109 имеют довольно непрактичное расположение блока предохранителей — между лобовым стеклом и моторным отсеком.На этом блоке скапливается вся грязь, пыль и другие отложения.

Если крышка не закрыта, после дождя на элементы может попасть влага, что сделает их «короткими». Самый основной в нашем случае это предохранитель бензонасоса. Если он сгорел, топливо не может пройти из бензобака в камеру. И никакая «чистка» здесь не спасет. Чтобы не попасть в такую ​​нелепую ситуацию, опытные водители советуют всегда возить с собой комплект новых предохранителей.

Клапанные зазоры

На карбюраторные «восьмерки» и «девятки» с двигателем 1.3 отсутствует гидрокомпенсатор. Из-за этого зазоры клапанов необходимо выставлять каждые 20 тысяч километров. «Зажатые» клапаны не могут обеспечить нормальный впуск и выпуск топлива, поэтому работа двигателя нарушается – его трудно запустить. Они устанавливаются с помощью регулировочных гаек и контргаек.

Сливочное масло

Из-за густоты масла двигатель не может нормально запуститься. Эта проблема характерна для зимнего периода. Из-за густого масла снижается компрессия — двигатель не в состоянии перерабатывать смесь.Зимой стекает густое масло и при попытке запуска на него в верхней части цилиндра льется бензин, растворяющий его и смывающий со стенок.

Фазы ГРМ

Что делать если не заводится инжектор ваз 2109 (стартер не крутит — щелкает)? Стоит обратить внимание на состояние ремня ГРМ. Возможно, он слетел с меток и система не в состоянии отработать фазу.

Также может отломиться. Крайне не рекомендуется допускать это, особенно на двигателях объемом 1.3 литра. На таких моторах в случае обрыва просто необходимо следить за его состоянием и при малейших трещинах заменить. Может слететь из-за плохого натяжения ролика. Проверить натяжение очень легко – если элемент касается пластикового защитного кожуха, его необходимо подтянуть.

Стартер

Если не крутит даже с заряженным аккумулятором, скорее всего пришел в негодность. Для его замены необходимо:

  1. Снять клеммную колодку на реле стартера.
  2. Отвернуть и снять клемму тягового реле электропривода.
  3. Снимите болты защиты двигателя.
  • Затяните все крепежные гайки поочередно с одинаковым усилием. Это уменьшит риск перекоса стартера.
  • Наденьте клемму на контактный болт и установите все снятые ранее колодки.
  • Установите на место оригинальную защиту двигателя.

И, конечно же, главный момент при замене этого элемента — сначала отсоединить клемму аккумулятора.

Итак, мы выяснили, по каким причинам не заводится ВАЗ 2109.

возможных неисправностей и их устранение

Система зажигания карбюраторного двигателя ВАЗ2109 достаточно проста, поэтому критических отказов не имеет. А те неполадки, которые иногда случаются, без особых проблем можно устранить самостоятельно. В этой статье мы поговорим о причинах, почему пропала искра на ВАЗ 2109 (карбюратор), а также рассмотрим методы их устранения.

Признаки неисправности

Неисправности системы зажигания проявляются неустойчивой работой двигателя или его полной остановкой и невозможностью запуска. В первом случае двигатель значительно снижает мощность, увеличивается расход топлива, меняется цвет выхлопа, появляется вибрация.

Такие симптомы могут свидетельствовать о том, что в одной из камер сгорания отсутствует горение топлива, или что искра, образовавшаяся на электродах одной или нескольких свечей, не способна ее зажечь.Во втором случае, когда двигатель вообще не заводится, скорее всего, имеет место неисправность одного из основных элементов системы. Часто это приводит к тому, что пропадает искра на ВАЗ 2109 (карбюратор).

Карбюраторная система зажигания двигателя

Все «девятки» с завода оснащены бесконтактной системой зажигания. Конструктивно он состоит из следующих элементов:

  • замок зажигания;
  • катушки высокого напряжения;
  • переключатель;
  • распределитель зажигания с датчиком Холла;
  • четыре высоковольтных провода;
  • свечи зажигания.

В случае неисправности любой из первых четырех система зажигания перестает работать и двигатель невозможно запустить. Исправить ситуацию можно, выполнив диагностику и устранение неполадок.

Как работает карбюраторная система зажигания ВАЗ 2109?

Чтобы понять, почему пропадает искра на ВАЗ 2109 (карбюратор), давайте посмотрим, как устроена его система зажигания. Начнем с самого начала — с замка. Когда водитель вставляет и поворачивает ключ в замке зажигания, электрический ток течет от аккумулятора к катушке.Он выполняет функцию трансформатора, преобразуя стандартные 12 В в 25000-30000 В. От катушки высоковольтный ток поступает к распределителю зажигания, приводимому в движение распределительным валом двигателя, а от него по высоковольтным проводам к свечи. Коммутатор участвует во всем этом процессе, обеспечивая генерацию импульсов тока нужной величины в катушке, а также стабилизируя напряжение в системе.

Высоковольтные провода

Итак, если вы заподозрили отсутствие искры на ВАЗ 2109 (карбюратор), в первую очередь необходимо проверить целостность и крепление высоковольтных проводов.Для этого поднимите капот и проведите визуальный осмотр проводников, идущих от катушки к распределителю зажигания, а также от него к свечам. Проверьте, надежно ли они закреплены, нет ли грязи или влаги на их контактах.

Установить, исправны ли бронетрубы, можно с помощью автомобильного тестера, включенного в режим омметра. Сопротивление каждого из них в зависимости от марки и производителя должно быть от 3,5 до 10 кОм. Если она выше, то можно быть уверенным, что искра на свече ВАЗ 2109 пропала именно по этой причине.Для замены высоковольтных проводов нужен комплект.

Свечи

У карбюраторных ВАЗ 2109 свечи зажигания чаще выходят из строя другие элементы системы. Это связано и с некачественным топливом, и с неправильной настройкой подачи топлива, и с самими свечами. Помимо того, что на рынке автозапчастей очень много подделок, далеко не каждого владельца «девятки» волнует номер калибра или прописанные рекомендациями производителя зазоры между электродами.Вот и получается, что покупая, казалось бы, новые и фирменные свечи, мы имеем нестабильный холостой ход или даже троение. В дальнейшем эти мелкие, казалось бы, неисправные могут привести к более серьезным проблемам.

Система зажигания ВАЗ 2109 предусматривает четыре свечи зажигания: по одной на цилиндр. Их проверяют по очереди. Сначала откручивают один из них, визуально проверяют целостность керамического изолятора, состояние электродов и величину зазора между ними. Если со свечой, на первый взгляд, все в порядке, нужно определить ее работоспособность.Для этого его надевают на колпачок высоковольтного провода и прикрепляют юбку к массе. Далее нужно обзавестись помощником и попросить его запустить двигатель. Когда стартер начинает вращать коленчатый вал, между электродами должна проскакивать стабильная искра синего или синего цвета. Если оно имеет другой оттенок (красный, зеленоватый), это может свидетельствовать о возможном пробое изолятора или недостаточно высоком напряжении. Если искры нет совсем, скорее всего вышла из строя свеча. Но тут нельзя исключать и других неисправностей.Поэтому нужно проверить все свечи зажигания. В случае, когда не работает только один из них, попробуйте заменить его на исправный. Но если на всех свечах нет искры, проблему нужно искать глубже.

Замок зажигания

Следующим этапом диагностики является проверка замка зажигания. Для этого нам понадобится все тот же автомобильный тестер, но уже включенный в режим вольтметра. Подключите штекер щупа к выводу «+ B» на катушке зажигания, а отрицательный вывод к массе.Затем включите зажигание и посмотрите на показания тестера. Отсутствие напряжения свидетельствует о неисправности контактной группы замка. В этом случае ремонт (ВАЗ 2109) предусматривает его замену.

Катушка

Как мы уже говорили, катушка представляет собой трансформатор, который вырабатывает ток высокого напряжения. Он имеет две обмотки, которые не застрахованы от замыкания или обрыва. Если не заводится Ваз 2109 (карбюратор), проверка катушки обязательна. Тем более, что определить его работоспособность достаточно просто.Для этого при выключенном двигателе снимите центральный высоковольтный провод с катушки с крышки распределителя зажигания. Есть защитный колпачок. К нему нужно подсоединить свечу зажигания и приложить к массе ее юбку. После этого попросите помощника включить зажигание и прокрутите стартер. Если катушка исправна, между электродами свечи зажигания появляется искра. Неисправный трансформатор этим похвастаться не может.

Важно: не держите свечу рукой или плоскогубцами без изоляции рукояток.Напряжение, выдаваемое катушкой, достигает нескольких десятков тысяч вольт, и даже с учетом относительно небольшого тока для них существует угроза разрушения. Также не стоит проверять наличие искры без свечи, т.е. E. между проводом и землей. Так вы отключите переключатель.

Распределитель

После того, как катушка будет проверена и результаты диагностики покажут, что она полностью в порядке, переходим к распределителю зажигания (трамбу). Отсоедините высоковольтные провода от его крышки и открутите два винта, крепящих ее.Снимите крышку и проверьте ее целостность. Обратите внимание на состояние угольных контактов и бегунка распределителя. В случае неисправности крышку (в сборе) необходимо заменить.

Датчик Холла служит для передачи на переключатель управляющих и корректирующих импульсов в зависимости от числа оборотов двигателя. Он установлен внутри распределителя зажигания, но для его проверки разбирать этот элемент не обязательно. Вам понадобится только автомобильный тестер или мультиметр, включенный в режим вольтметра, а также пара пинов.

Найдите в соединительной колодке, ведущей к распределителю, зеленый и черно-белый провода. Это выводы датчика. На этих проводах штырями нужно проколоть изоляцию, и подключить к ним щупы измерительного прибора. Попросите помощника медленно провернуть рукой коленчатый вал двигателя.

Это можно сделать либо с помощью отвертки, протолкнув маховик через люк в картере сцепления, либо с помощью ключа, накинутого на гайку шкива коленчатого вала.

Если датчик Холла исправен, то при вращении устройства будет показывать скачок напряжения от 0.4 на 12 В. Если оно пришло в негодность, устройство будет «молчать». В этом случае ремонт (ВАЗ 2109) ограничится заменой датчика.

Переключатель

Наконец, поговорим о переключателе. Его функция заключается в формировании правильных электрических импульсов в первичной обмотке катушки на основании данных, полученных от датчика Холла. Кроме того, он ограничивает максимальный ток и напряжение в соответствии с параметрами бортовой сети.

Проверить выключатель, не имея специального оборудования, довольно сложно.Проще всего подключить заведомо исправный элемент и проверить работу системы зажигания. Некоторые владельцы ВАЗов, наученные горьким опытом, часто даже возят с собой запасной переключатель, а в случае чего просто ставят его на место вышедшего из строя.

Структура двигателя ВАЗ 2109 карбюратор

ВАЗ-2109 в свое время был очень популярным автомобилем. Ржавый двигатель, крепкий кузов, привлекательный внешний вид. Да и сама машина создавалась при участии дизайнеров из известной автокомпании Порше.Но сегодня, когда мощности не хватает, невольно задумываются о тюнинге мотора. Но зачем вам повышать мощность? Что следует учитывать при замене двигателя?

С некоторых пор в России действует закон, по которому номер двигателя не требуется при регистрации автомобиля. Мотор сейчас считается просто запчастью, которую можно заменить как воздушный фильтр или резину. Именно этот закон подтолкнул любителей тюнинга к совершенствованию своих автомобилей.

На что обратить внимание при замене двигателя

Идеальный вариант для «девятки» — это, конечно же, аналогичный двигатель.Но в случае, когда машина будет полностью модернизирована, ее мощности будет недостаточно. Наиболее подходящим вариантом будет 16-ти литровый двигатель ВАЗ-2112, у которого лошадей больше, да и конструкция новее.

И даже на такой мотор можно смело устанавливать компрессор кондиционера, и в вашей машине будет свежо и прохладно даже в страшную жару. На стандартный двигатель «девятки», пусть и 1,5 литра, кондиционер тоже можно установить, только будет заметна явная нехватка лошадок.Ко всему прочему генератор все равно придется заменить, так как мощность потребителей увеличивается.

Хорошо, что двигатель ВАЗ-2112 отлично стыкуется с коробкой девятки. Также хорошим типичным вариантом является установка двигателя с «Приоры», более современной модели «Жигули». Что касается заокеанских моторов, мотор Hyundai Accent. Он прекрасно устанавливается под капот девятки, только желательно и коробку передач брать от «акцента». С Opel Vectra для тюнинга подходит и силовой агрегат.

Что еще изменить и сделать

Вы увеличиваете мощность мотора.Поэтому для тормозной системы нужно использовать еще и колодки. Идеальным вариантом будет также замена задних на дисковые. Изменения должны быть в системе охлаждения. Установите радиатор, предназначенный для нового двигателя. Не исключено, что объема радиатора охлаждения ВАЗ-2109 будет недостаточно.

Как бы то ни было, но документы на двигатель должны быть. Если вы получаете его с рук, то попросите у продавца документ, подтверждающий право собственности. Не покупайте мотор неизвестного происхождения, так как его могут снять с автомобиля, который числится в угоне.Если попадете, то продавец предоставит вам гарантию и полный пакет документов. А вот регистрация переделок в ГИБДД зависит исключительно от вашего желания. Идеальный вариант – обратиться в ГИБДД с просьбой предоставить конструкцию нового двигателя.

Одной из самых известных разработок советского автомобиля является двигатель ВАЗ 2109 и его всевозможные модификации. Итак, мотор, который был разработан еще в 1982 году, служит верой и правдой по сей день. Это один из самых распространенных моторов в СНГ.

Надо сказать, что этот агрегат не считается одним из надежных, но очень ремонтопригоден, что делает его достаточно популярным среди автомобилистов.

Описание и модификация

Как такового «девятнадцатого» двигателя в природе не существует. По крайней мере, завод АвтоВАЗ его не выпустил. На все модели 2109 устанавливался «восьмерочный» силовой агрегат и его модификации. Конечно, во многих документах можно встретить Мотор ВАЗ 2109, но это обман или незнание.

Но Б.техническая документация Завод изготовитель не находит информацию о двигателе 2109, так как такого мотора не существует. На все «девятки», за весь период их производства, устанавливались двигатели со следующей маркировкой: ВАЗ-21081 (1,1 8В), ВАЗ-2108 (1,3 8В), ВАЗ-21083 (1,5 8В), ВАЗ-2111-80. (1,5i 8V) и ВАЗ-11183-20 ​​(1,6i 8V).

Технические характеристики

Все моторы, которые устанавливались на ВАЗ 2109, были небольшими, но обладали достаточными мощностными характеристиками и динамикой.А вот с тяговой мощностью больше не получилось. Мощность двигателя ВАЗ 2109 колеблется от 54 до 81 лошадиных сил. Стоит рассмотреть каждый из вариантов двигателя и его технические характеристики отдельно.

2111-80 (1,5i 8V)

11183-20 ​​(1,6I 8V)

Как видите эволюция двигателей дошла от карбюраторного типа до инжекторного. Хотя с увеличением объема двигателя пропорционально увеличивается и расход топлива.

Еще немаловажный вопрос: а где номер двигателя на старых образцах моторов? Как известно, номер двигателя наклеивали на блок цилиндров только с 1984 года и более ранних версий, которые шли на экспорт.Поэтому на силовом агрегате 1983 года выпуска искать этот идентификатор даже не стоит, так как его просто нет.

Ремонт и обслуживание

Средний ремонт ДВС ВАЗ 2109 модификаций производится на ходу. Этот показатель составляет около 200 000 км пробега. Капитальный ремонт двигателя проводится аналогично любому силовому агрегату «Жигулей». Так как по сравнению с волговским двигателем ВАЗ совсем небольшой, то часто автолюбители делают переборку своими руками в гараже.

Двигатель 2109 хорошо ремонтопригоден, так как чугунный блок достаточно тяжело поддается разрушению, а стоимость головки невысока, что позволяет дешево и без особых затрат произвести ремонт двигателя своими руками .Еще одним положительным фактором в ремонте является то, что силовой агрегат прост по конструкции и даже неопытные автолюбители способны провести небольшой ремонт двигателя ВАЗ 2109 своими руками.

К основным проблемам, с которыми сталкиваются многие, можно отнести: замена масла в двигателе ВАЗ 2109, замена свечей зажигания и высоковольтных проводов, а также переборка и регулировка карбюратора. Кстати почти все моторы комплектовались отличным инжекторным элементом, который всем известен как «Солекс».

Еще один вопрос, который часто задают автомобилисты, сколько масла нужно заливать в мотор? Этот показатель зависит от типа двигателя. Например, для ВАЗ-21081 — это будет один показатель, а для ВАЗ-11183-20 ​​— совсем другой. Поэтому, если автомобилист хочет узнать, сколько масла в его силовом агрегате, нужно заглянуть в техническую документацию.

Тюнинг

Тюнинг двигателя ВАЗ 2109 проводится достаточно просто и без особых сложностей.Итак, первое, что приходится делать автолюбителям на своем двигателе – это менять систему зажигания. Конечно, у старых моделей есть контактный вариант, который уже давно морально устарел, а потому и бесконтактный.

Вместе с этим меняются свечи и высоковольтные провода. Не стоит также забывать и о катушке зажигания. Это все даст улучшенное сгорание топлива в цилиндрах, только если правильно все настроить.

Далее идет расточка и переборка блока цилиндров.Так, многие автолюбители устанавливают поршневой спортивный вариант, предусматривающий облегчение коленвала, поршней и шатунов. Затем меняются направляющие втулки и клапан. Все эти доработки дадут прибавку в мощности примерно на 25-30 лошадей.

Последним этапом становится настройка на открытом воздухе. К ним относятся: Установка воздушного фильтра нулевого сопротивления, Дампап карбюратора, замена форсунок водяного охлаждения, установка усовершенствованной помпы и генератора.

Не забывайте о таком важном элементе, как стартер, ассортимент разновидностей которого можно найти в тюнинговых магазинах.Даже радиатор рекомендуется заменить на более легкий, то есть поставить — алюминиевый. Все это даст больше возможностей для двигателя, а соответственно и для автомобилиста.

Выход

Двигатель ВАЗ 2109, а точнее его разновидности которые устанавливались на автомобиль стали легендами советского Автопрома. Так, имея достаточно небольшие размеры, он был мощным, что и принесло ему большую популярность среди автомобилистов. Еще одним положительным фактором стало то, что ремонт двигателя ВАЗ 2109 осуществляется достаточно легко своими руками, что позволяет любому автолюбителю снизить затраты на обслуживание автомобиля.

С популяризацией тюнинга большинство водителей, владевших Моторами 2109, стали производить доработку и, как показывает практика, достаточно успешно.

Модель ВАЗ 2109 впервые начала выпускаться в 1988 году. Предшественником ВАЗ 2109 является ВАЗ 2108, от которого отличается более вытянутым кузовом с пятью дверями. Именно наличие пяти дверей и сделало безопасным использование ВАЗ 2109 в качестве семейного автомобиля.

Технические характеристики ВАЗ 2109: Изначально только карбюраторные машины с 1.Выпускался двигатель объемом 1 литр и мощностью 54 лошадиные силы. Позже появились модификации с двигателем 1,3 и 1,5 л, а с 2001 года машины стали делать и с инжектором.

Что касается обслуживания этой модели, то оно такое же экономичное, как и у всех моделей АвтоВАЗа. Автосервис ВАЗ 2109 вполне возможен после завершения гарантийного срока с минимальными затратами. Ремонт ВАЗ 2109 своими руками при наличии умения и желания совершенно не сложен. В связи с невысокой стоимостью в расчете на один автомобиль, а так же низкими затратами на комплектующие для ремонта и эксплуатации ВАЗ 2109 сделали эту модель действительно народной, и даже более 7 лет этот автомобиль не производился, он до сих пор очень часто встречается и будет встречается на дорогах нашей страны.

Технические характеристики ВАЗ 2109

Двигатель 1,3 л, 8-кл. 1,5 л, 8-кл. 1,5 л, 8-кл.
Длина, мм. 4006 4006 4006
Ширина, мм. 1650 1620 1620
Высота, мм. 1402 1402 1402
Основание, мм. 2460 2460 2460
Отбойник передних колес, мм 1400 1400 1400
Шаг задних колес, мм 1370 1370 1370
Масса в валюте, кг 925 925 945
Полная масса вагона, кг 1350 1350 1370
Допустимая полная масса буксируемого прицепа с тормозами, кг 900 900 900
Клиренс, мм. 160 160 160
МИН/МАКС объем багажника 330/640 330/640 330/640
Колесная формула / ведущие колеса 4×2 / передний
Макет автомобиля Передний привод, расположение двигателя спереди, поперечно
Тип кузова/количество дверей Хэтчбек / 5.
тип двигателя Бензин
Система снабжения Карбюратор Карбюратор Распределенный впрыск
Диаметр цилиндров, мм 76 82 82
Ход поршня, мм 71 71 71
Степень сжатия 9,9 9,9 9,9
Рабочий двигатель, см 3 1288 1499 1499
Максимальная мощность, кВт/об.Мин. 64/5600 68/5600 78/5400
Максимальный крутящий момент, Нм при об/мин 95 / 3400 100 / 3400 116/3000
Топливо АИ-92. АИ-92. АИ-95
Расход топлива в городском цикле, л/100км 8,7 9,9
Максимальная скорость, км/ч 148 154 155
Разгон до 100 км/ч, с 16 14 13
Трансмиссия С ручным управлением
Количество передач 5 вперед, 1 назад
Рулевое управление Стоечный, без усилителя
Шины 175/70R13 5JX13;
Емкость топливного бака 43 43 43

Большинство «девяток», на которых сегодня ездит определенная часть автомобилистов, наделены карбюраторным двигателем.Мощность двигателя на ВАЗ 2109 многих в данном случае не устраивает, некоторые пытаются ее увеличить.
Автомобиль доставляется на СТО, где проводятся различные методы повышения мощности. В этой статье мы узнаем, что можно сделать своими руками, если двигатель не развивает полную мощность на ВАЗ 2109.

Способы увеличения мощности двигателя на ВАЗ 2109

На сегодняшний день существует несколько способов увеличения мощности двигателя. Ниже представлены самые популярные.

Карбюратор

Если на Ваз 2109 с инжекторным двигателем проблем с мощностью нет, то про карбюраторную версию этого же вам точно не скажешь.
Как известно, карбюратор ДААЗ 2108 устанавливается на автомобиль ВАЗ 2108, собранный на Димитровградском заводе. Производителей этих самых карбюраторов с неба точно не хватает, и продукция выходит, прямо скажем, с их завода разная.
Дело в том, что одни карбюраторы могут слушать более 7-8 лет, а другие не растягиваются и на 3 года. Кроме того, как было сказано выше, мощность двигателя зависит от карбюратора.
Если в обычный карбюратор попадает плохой бензин или грязь, либо манера езды новичка-автомобилиста не соответствует нормам, то карбюратор (см.) мешает нормально функционировать двигателю.В этом случае мощность резко падает.

Примечание. Причиной неэффективной работы карбюратора также могут стать родные жиклеры. Увеличение мощности двигателя путем доработки карбюратора

Стоит отметить, что замена штатного карбюратора ВАЗ 2109 на импортный, существенной разницы не даст, что касается увеличения мощности двигателя. Поможет только доработка.

Примечание. Сравнительный тест итальянского карбюратора Weber, который подходит для ВАЗ 2109 и ДААЗ, разницы не дал.Кроме того, импортный карбюратор «съедал» в процессе функционирования больше топлива, чем отечественный.

С другой стороны, некоторые любители ставили стандартный карбюратор от «Нивы» и разница в мощности чувствовалась. И это неудивительно, ведь целевых данных у нивовского карбюратора больше.
Тюнинг штатного карбюратора ВАЗ 2109, если к нему подойти грамотно, дает ощутимый прирост динамики автомобиля, значительно увеличить мощность двигателя.
Продолжаем:

  • Разбираем стандартный ДААЗ и добираемся до второй камеры.
  • Снимаем пружину, которая ставится в вакуумный привод.

Примечание. Удаление этой пружины поможет, при незначительном увеличении расхода топлива, гарантированно повысить динамические характеристики автомобиля. Просто дешево, но «сердито».

  • Другой способ подразумевает доработку того же вакуумного привода. Каретка самоделки из проволоки прокрашивается под гайку, фиксирующую рычаги привода заслонки во второй камере.
    Получается своеобразный выступ между проводом и рычагом.Затяните гайку.

Примечание. Эта модернизация дает рост динамики при незначительном увеличении расхода топлива.

  • Меняем диффузор первичной камеры карбюратора. Если штатный диффузор отмечен на значении «3,5», смело ставьте на «4,5» и наслаждайтесь прибавкой мощности, хотя и в пользу экономичности.
  • Меняем насос-распылитель, который «30». Демонтируем его и ставим распылитель со значением «40».
  • Некоторым мастерам удается установить на автомобиль дополнительный карбюратор. Немного для удачной синхронизации открытия заслонок предусмотрен прирост мощности двигателя с двумя карбюраторами.

Воздушный фильтр нулевого сопротивления

Помочь в повышении динамики автомобиля ВАЗ 2109 способны так называемые нулевики.
Легко приобрести на рынках автозапчасти по вполне доступной цене и установить:

  • Демонтируем корпус старого фильтра и воздуховод.
  • Снимите режущие трубки режущих газов.
  • Устанавливаем новый воздушный фильтр и получаем прибавку мощности на 3-5%.

Глушитель

Некоторые не советуют «заморачиваться» с карбюратором и фильтром, а сразу заняться установкой прямоточного глушителя.
Итак:

  • Снимите резонатор и старый глушитель.
  • Демонтируем выпускной коллектор, но оставляем «штаны».
  • Устанавливаем новый глушитель (см.), подбирая диаметр патрубка, по своим предпочтениям.

Примечание. Установка прямоточного глушителя хоть и дает ощутимую прибавку, но имеет недостаток. Дело в том, что при разгоне и сбросе газа значительно увеличивается шум, что может не радовать окружающих и инспекторов ГИБДД.

Повышенная компрессия

Итак:

  • ГБЦ демонтирован.
  • Цилиндр Цилиндр на специальном станке (изменения не должны превышать 0,5-1 мм).
  • За счет уменьшения, таким образом, объема сгорания увеличивается за счет увеличения степени сжатия.

Примечание. Прирост мощности в этом случае больше на 12-15%, что очень хорошо. Не забывайте, что после этой модернизации в бак придется заливать уже не обычное топливо, а чистый бензин с октановым числом АИ95-98.

Установка спортивного распредвала Обеспечивает максимальный приток топливно-воздушной смеси к цилиндрам, а это позволит увеличить высоту подъема клапанов.
Не забудьте в процессе этой модернизации также необходимо установить модифицированные кулачки, отличающиеся исключительно гладким профилем.Такие кулачки настройки обеспечат надежную работу ГРМ.

Примечание. Отличительной особенностью спортивного распредвала является то, что граница детонации значительно сдвинута, что хорошо видно на малых частотах коленчатого вала. Виды спортивных распредвалов

На сегодняшний день существует несколько видов спортивных распредвалов:

  • Распредвал с низким крутящим моментом, предназначенный для городской езды.
  • Универсальный распредвал предназначен для езды в условиях города и трассы.
  • Конный распредвал предназначен для езды исключительно по шоссе.

Трансмиссия

Если вышеописанные методы были исключительно процентными показателями увеличения мощности двигателя, то Опережение КПП влияет на динамические характеристики, что наиболее важно. Двигатель, даже с самым мощным потенциалом, может не показать всех своих сил, если они не будут жестко сочетаться с внешними условиями.
Принцип доработки трансмиссии заключается в том, чтобы мотор мог работать как можно дольше в так называемой «правой» зоне шкалы тахометра.
Можно добиться, изменив передаточные числа так, чтобы они располагались ближе друг к другу:

  • В этом случае, если скорости будут переключаться «вверх», то обороты не будут падать как раньше, а двигатель не потеряет бодрости и покажет резкое ускорение.
  • При переключении передачи «вниз», даже на относительно высокой скорости, можно смело добиваться более интенсивного разгона, ведь вы не рискуете заскочить на красную зону тахометра.

Примечание.Заводской «брак» моделей ваза представляет собой синхронизатор второй передачи, на который возложена миссия выравнивания угловых скоростей первичного и вторичного валов.
Водитель автомобиля для обеспечения любого запаса тяги после переключения на 2-ю передачу, заранее, еще на 1-й передаче, должен четко прокручивать двигатель, прислушиваясь к «реву» двигателя.

Типовая модернизация трансмиссии проводится следующим образом:

  • Изготовлены полностью оригинальные валы и шестерни.
  • Устанавливаются в КПП старого.
  • Установлен короткий кулис.
  • Сменная корзина и светодиодный диск сцепления.

Таким образом, настроив трансмиссию, можно добиться изменений. Двигатель будет постоянно в тонусе и после его «выкручивания» на начальных оборотах, можно будет разогнаться так, что станет актуальным 4-я, 5-я и даже 6-а0 скорость (если такая ВАЗ 2109 будет ).
Приведенные выше инструкции и советы — реальный и практичный способ модернизации двигателя своими руками.В процессе работы рекомендуется использовать наглядные пособия: фото и видеоматериалы.
Как известно, цена тюнинга двигателя достаточно высока. Получается, что на самомодернизации можно неплохо сэкономить.

В процессе эксплуатации прочностные установки вашего автомобиля будут становиться все больше и больше. В определенный момент времени появится потребность в капитальном ремонте (КР). Если все необходимые работы регулярно выполнять регулярно, мотор спокойно будет работать до 100 000 – 150 000 км пробега без «капиталов».В противном случае пробег до кр значительно уменьшается.

Технология капитального ремонта силовой установки включает полную разборку двигателя, диагностику его отдельных составных частей, ремонт или замену деталей и агрегатов. Ремонтные работы часто подразумевают слесарную обработку некоторых узлов, например, шлифовку коленчатого вала, фрезеровку головки блока цилиндров (ГБЦ), хонингование блока цилиндров. Услуга за это возьмет поистине драконью плату. А если ваша машина иномарка, то лучше обратиться на сотку.Владельцы отечественных автомобилей могут все сделать сами, и в этой статье мы расскажем, как провести виндмонтаж двигателя ВАЗ 2109 самостоятельно.

Капитальный ремонт двигателя ВАЗ 2109, 2108

Для начала очень важно определить, нужен ли CR мотору вашего автомобиля. Это касается абсолютно любой силовой установки – как зарубежного производства, так и отечественного. Возможно, достаточно поменять или починить всего несколько узлов, и мотор снова заработает нормально.Опишем в факторах, указывающих на потребность двигателя в капитальном ремонте.

Распространено мнение, что большой пробег автомобиля напрямую связан с капитальным ремонтом, не совсем верное. Действительно, если техническое обслуживание проводилось регулярно, были заменены фильтры, фильтры охлаждающей жидкости, масло, охлаждающая жидкость и т. д. — то шестизначная цифра на одометре может говорить о том, что мотор пришел к «рассыпанию», но не всегда. Если диагностика показывает, что все системы работают нормально, зачем что-то делать? Теперь рассмотрим другую ситуацию.Владелец автомобиля безответственно относится к его обслуживанию. То есть не ведется, автомобиль эксплуатируется в неоптимальном режиме (например, участвует в гоночных заездах, хотя и не подготовлен к ним). Очевидно, что двигатель в этом случае очень быстро придется капитально ремонтировать.

Когда делать капитальный ремонт двигателя

Теперь разбираемся в признаках, которые действительно могут свидетельствовать о необходимости капитального ремонта.

Главное, что можно насторожить — это увеличение расхода масла.Если течи нет, а приходится регулярно доливать, значит, идет сильный износ поршневых колец. Кроме того, вероятно, выработали свой ресурс и направляющие втулки и маслосборные колпачки.

Так как кривошипно-шатунный механизм (КШМ) является одной из важнейших деталей двигателя, то при подозрении на неотложность необходимо проверить его состояние. Сделать это можно, измерив компрессию в цилиндрах. Просто снимите датчик давления и вставьте на его место манометр (разумеется, мотор при этой процедуре должен работать).Затем сравнить результаты измерений с нормативными показателями. Компрессии недостаточно? Возможно сильно изношены подшипники или гидронасосы.

Обратите внимание, если двигатель вдруг стал работать нестабильно, издает странные звуки в виде постукивания или постукивания (особенно на холостом ходу), потребляет много топлива, перестал развивать полную мощность. По отдельности эти признаки указывают на проблемы в отдельных узлах и агрегатах, но если их проявляется сразу 2-3, то это, скорее всего, говорит о потребности мотора в капитальном ремонте.Чтобы убедиться, что вы обязательно сделаете диагностику, может быть, просто нужно изменить какую-либо деталь (детали) или настроить двигатель. Безрезультатно? Что ж, нужно сделать капитальный ремонт.

Полный капитальный ремонт двигателя предназначен для восстановления всех характеристик силовой установки до агрегатов, указанных в спецификации. Поршневые кольца меняют на новые, а цилиндрические — вытягивают и доводят. Все манипуляции с цилиндрическими кольцами требуют специального оборудования, поэтому лучше не делать это самостоятельно, а довериться профессионалам.То же самое касается и установки новых поршней (нужны специальные оправки), и восстановления или обработки шеек коленчатого вала под ремонтный размер. Кроме того, замене подлежат коренные и шатунные вкладыши. Затем ремонтируется головка блока. В комплекс работы с ним входит диагностика. Последующий ремонт/замена опорных плит, клапанов, возвратных пружин и т.п.

Во время капитального ремонта, пользуясь случаем, проверьте, насколько изношено все навесное оборудование — Генератор, форсунка, ТНВД, термостат и т.д.При необходимости отремонтируйте их или замените новыми узлами.

После завершения капитального ремонта Двигатель должен работать Как новый и безотказный 100 000 150 000 км . Беги, при условии регулярного исполнения, потом.

Перед запуском силового агрегата cr запишите свой план действий. В первую очередь отсортируйте процедуры, которые будете делать сами, а какие оставите мастерам. Затем определитесь с местом, где вы сможете произвести ремонт.Идеальный вариант – в собственном гараже с ямой. Если нет, снимите подходящее помещение или обратитесь к знакомому, у которого есть такой гараж. Также добудьте маховик с цепным приводом и несколько строп для фиксации товара (с их помощью вы снимете блок двигателя). Вам еще понадобится то, на что вы будете устанавливать блок, например, поддон или покрышка подходящего размера.

Только теперь можно снять двигатель и разобрать его на отдельные детали. Запчасти сразу лучше не покупать — зайдите в автомагазин по ходу работы.С техникой тоже не стоит торопиться – при детальном рассмотрении некоторых деталей, например, коленчатого вала, его лучше будет заменить на новый или отреставрировать. Вполне вероятно, что состояние мотора в целом будет очень плохим, и тогда логичнее будет купить двигатель 2-го пакета (то есть это блок цилиндров и ГБЦ в сборе, а навесного нет оборудование) целиком. Также не забывайте, что капитальный ремонт потребует от вас серьезных денежных вложений и большого количества свободного времени, поэтому планируйте его заранее, чтобы потом не собирать мотор по вечерам после работы.

Как собрать двигатель на ваз 2109

Итак, сначала слейте эксплуатационные жидкости, снимите навесное оборудование, баки, радиатор и т. д., затем отсоедините двигатель и коробку передач, затем вытащите блок с помощью стропы и тали, положив его на шину или поддон. Далее снимаем головку блока и КСМ. Не забудьте отметить, где какие вкладыши и крышки подшипников стояли, это вам потом пригодится. Вот и все, теперь можно приступать к ремонту и замене деталей, а затем к сборке.Выполните эти процедуры в следующей последовательности:

  • Изготовить неисправную деталь: те, которые можно установить обратно, почистить, и заменить свой ресурс новыми.

  • Если блок двигателя остался старый, очистите его от загрязнений. Особое внимание Используйте пазы и опоры, в которых будет установлен коленчатый вал.
  • Установить в основание блока вкладыша. Делайте это в строгом соответствии с ранее сделанными отметками! Каждый вкладыш снабжен усами — убедитесь, что они входят в ложе кровати.

  • Установите предварительно очищенный и расширенный сжатым воздухом коленчатый вал на его опоры.
  • Взять упорные полукольца, смазать маслом и сориентировать так, чтобы канавки на их поверхности были направлены в сторону качаний вала.

  • Белое кольцо из сталамнии, установите среднее ложе с лицевой стороны, а другое кольцо — с обратной стороны.

  • Следите за тем, чтобы полукольцо не выступало за концы станины (они должны быть короче с ними).
  • Теперь устанавливаем вкладыши в крышки коренных подшипников. Сосредоточьтесь на этикетке, которую вы сделали. Сменные вкладыши менять нельзя! Следите за тем, чтобы толенсы вошли в пазы на крышках.

  • Крепление крышек коренных подшипников. В этом случае вам помогут и ваши этикетки, и заводские: они есть на каждой крышке, а вот на 2-й и 5-й из них по 2 шт.
  • Оцените степень износа болтов крепления, при необходимости купите новые. Вставьте их все в отверстия, но не перекручивайте, потому что затягивать их нужно строго в определенном порядке (см. изображение ниже).

  • Проверить состояние поршневой группы. Его можно отремонтировать на спецтехнике, но проще (и зачастую дешевле) приобрести новый.
  • Перед установкой поршней убедитесь, что замки всех колец правильно ориентированы друг относительно друга (см. рисунок).

  • Целейте в специальную оправку поршневых колец, затем вставляйте поршень в сборе со штоком без нижней крышки в цилиндр. Метки здесь важно соблюдать: на новом поршне они будут заводские, на старом — сделанные вами («родные» метки, как правило, уже не видны).

  • Установите шатун в коленчатый вал. Затем возьмите вкладыши, вставьте их в застегивающиеся крышки и смажьте маслом.

  • Теперь можно установить нижние крышки шатунов и закрепить их. Помните, менять местами крышку нельзя! Каждая крышка имеет свой стержень.
  • Установите датчик давления масла и остальные детали.

Самостоятельный ремонт головки блока цилиндров на ВАЗ 2109

Приступаем к ремонту головки двигателя.В случае с ГБЦ на фотографиях при его осмотре выяснилось, что он подвергался фрумерации, причем не слишком качественной. В результате на поверхности детали остались характерные риски, по которым Тосол просачивался в маслоканал и затем в очки в картере.

В результате масло быстро потеряло свои свойства. Этот дефект можно устранить шлифовкой. После этой процедуры поверхность стала идеально гладкой, а Тосол больше не будет попадать в масло.

Теперь пришло время узнать, как разобрать головку блока цилиндров на ВАЗ 2109. Для начала снимаем коромысло вместе с пружинами.

Внимательно осмотрите зажимную плоскость коромысла. На фото красной стрелкой отмечен самолет, который постепенно раскручивается по мере износа. Если Рокер стоял косо, это говорит о необходимости регулировки зазора между ним и деревом синхронизации. Рокер стоял с наклоном относительно вала? Значит, он изношен, а значит, если вы планируете заменить клапана на новые, сделайте то же самое и с коромыслами.

Затем загляните в колодцы, в которых двигаются толкатели. При сильном износе втулки направляющего клапана и эксплуатации машины с этим ресурсом, вырабатываемым деталями, в толкателях появляется определенный люфт, в результате чего колодцы из круглых превращаются в овальные. Это хорошо видно на рисках, которые указаны красными стрелками на фото. Новые направляющие устанавливать в этом случае бесполезно – они быстро выйдут из строя. Такой дефект плохо ремонтируется и часто приводит к покупке нового ГБЦ, но в данном случае его можно было исправить обработкой на сверлильном станке с последующей запрессовкой бронзовых втулок.

Теперь осмотрите шпильки, особое внимание обратите на их резьбу. При ее повреждении такой элемент лучше заменить на новый, так как это значительно сэкономит вам время и нервы в процессе установки головы на место. Шпильку с плохой резьбой будет сложно закрутить и еще труднее выкрутить.

Это завершено на этой головке блока. Поставьте все детали, которые вы сняли, и конечно же, не забудьте приобрести новую прокладку ГБЦ.

Сразу хотелось бы сказать, что подавляющую часть работы, связанную со скучным GBC, самостоятельно делать не буду.Для этого нужно специальное оборудование И навыки работы на нем. Если у вас все это есть, дерзайте, а при их отсутствии ищите специалиста.

В большинстве случаев у вас получается только снять головку, отдать мастеру, а потом забрать и установить обратно.

Зачем снимать головку блока цилиндров

И блок двигателя, и головка имеют солидный ресурс службы и редко ломаются раньше этого срока. Это значит, что все ремонтные работы, связанные с ними, обычно плановые.Лишь изредка вмешательства подпадают под категорию текущего ремонта. Например, это запайка или заваривание пробоины в блоке двигателя, возникшей в результате обрыва ролика.

Однако иногда автовладелец хочет произвести расточку ГБЦ не для ремонта, а для увеличения мощности мотора. Такая операция называется форжинг. В результате увеличивается камера сгорания, а это, в свою очередь, приводит к увеличению рабочего объема и мощности. Правильный форс всегда просчитывается заранее в теории, потому что есть риск слишком сильно культивировать блок и головку, и в итоге они могут разрушиться.

Что такое расточка блока цилиндров на ваз 2109

Скорее всего, вы не будете заниматься расточкой — вы просто возьмете предмет, а потом скажут, когда можно будет взять. А вот для расширения кругозора узнать в общих чертах всю технологию не помешает.

Расточка блока — процедура увеличения посадочного гнезда под гильзы цилиндров. Естественно втулки нужны уже не оригинального, а ремонтного размера.Вам крайне важно знать размеры этих втулок и сообщить специалисту, под какой ремкомплект вам необходимо произвести расточку. Все необходимые замеры цилиндров можно сделать самому, но для этого вам понадобится нутромер.

Сама операция выполняется на специальном станке с небольшой скоростью. Это очень важно, поскольку необходимо одновременно соблюдать размер, не нарушать геометрию цилиндра и при этом соблюдать качество обработки.
Еще одно важное правило заключается в том, что мастер должен строго соблюдать параллельность и перпендикулярность каждого цилиндра по отношению к базе. В таком виде выполняется распределительный вал.

Также следует отметить, что при растачивании необходимо оставлять припуск (дефект верхнего слоя). Его толщина должна быть совсем небольшой – от 0,1 до 0,15 мм. Он предназначен для того, чтобы ось цилиндра не проворачивалась в процессе хонингования.

Что касается хонингования, то эту операцию необходимо проводить после расточной колодки.Выполняется на специальном станке, и суть процедуры заключается в полном устранении возможных микродефектов, возникших при растачивании.

После этого можете собирать силовую установку обратно. После завершения сборки и заправки новыми рабочими жидкостями не забудьте отрегулировать клапана. На этом капиталка двигателя ВАЗ 2109 окончена. До новых встреч на страницах нашего сайта!

Почему не заводится ВАЗ-2109?

Наверняка каждый автовладелец сталкивался с проблемой, когда его автомобиль не заводится.ВАЗ 2109 или автомобиль – неважно. Симптомы все те же. В сегодняшней статье мы обсудим, почему не заводится ВАЗ 2109 (карб и инжектор), и как решить этот вопрос.

Аккумулятор

Первое, на что стоит обратить внимание – аккумулятор. Особенно, если машина находилась в гараже или на стоянке больше недели. Аккумулятор имеет свойство терять заряд. Часто, особенно с этим сталкиваются автолюбители зимой. За ночь аккумулятор может потерять до 30 процентов своего полного заряда. Решение вопроса – зарядка аккумулятора.Однако бывают случаи, когда нужно идти прямо сейчас. Выход есть. Можно на время (1-2 минуты) включить фары автомобиля. Таким образом мы активируем электролит в аккумуляторе, повышая тем самым уровень напряжения. Когда электролит вступает в действие, батарея нагревается и соответственно увеличивает ток. Что делать, если не заводится ВАЗ 21099 инжектор (стартер не крутит)? Это возможно даже при заряженном аккумуляторе. И причина тому в том, что клеммы на нем. Наличие кислоты и налета способствует плохому контакту, в итоге не заводится 2109 (форсунка 8 клапанов).Причины – это белый налет, который нужно счищать наждачной бумагой. Далее клеммы платья на место и машина должна успешно завестись.

Зажигание

А что делать, если даже с заряженным аккумулятором ВАЗ 2109 не заводится? Проблема обнаружена в системе зажигания. Первое, на что стоит обратить внимание — трамблер и его проводка. Симптомы – стартер крутит, иногда «схватывает», однако не заводится. А автомобилист в нажи, что машина «вот заведется» крутит стартером секунд 20-30.И так до тех пор, пока не сядет батарея. Они не должны этого делать. Стартер должен вращаться не более 5-7 секунд с минутным перерывом. В противном случае вы просто поставите батарею. Бывает, что машина не заводится из-за плохой подачи искры. Это может произойти из-за обрыва одного из высоковольтных проводов, которые идут от катушки зажигания к свече. Их всего четыре-один на каждый цилиндр. О поломке говорит наличие искры в месте соединения свечи с проводом. Особенно это заметно ночью.По периметру провода время от времени проскакивают мелкие искры, чаще сине-белые. В этом случае элемент необходимо заменить. Ресурс высоковольтных проводов в автомобиле ВАЗ 2109 составляет 40-50 тысяч километров.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами.Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот самые частые причины, которые приводят к расходу масла в дв…

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

Залита часть двигателя

Такая ситуация возникает у вас после эксплуатации автомобиля в дождливую погоду или после мойки двигателя. Даже небольшая капля воды, попавшая в трамблер, может помешать нормальной искре – бегунок не в состоянии дать искру, необходимую для воспламенения смеси. Чтобы этого избежать, не стоит использовать скоростную езду по лужам, а при промывке двигателя тщательно закрывать все элементы зажигания, в том числе и свечные колодцы.

Катушка

Если она одна, то ее можно диагностировать мультиметром. Отсутствие напряжения говорит о том, что элемент не способен отдавать ток, который нужен для создания искры в камере сгорания. Если в машине две катушки и одна из них неисправна, машина будет работать, но один из цилиндров – тройной.

Свечи

Сняв их с буенапосада (делайте это очень осторожно, чтобы не повредить разъемы), с помощью свечного ключа выньте элементы наружу.Если на них есть следы налета, залитые бензином или просто грязные – проблема в них. При подаче большого количества топлива с минимальным объемом воздуха деталь не способна воспламенить смесь. В итоге не заводится ваз 2109 (карб) — стартер крутит, искра есть. Следует проверить зазоры электрода – они не должны превышать 0,8 мм. Также высушите вещи, а затем очистите их сухой тряпкой от грязи.

Что делать, если нет ключа?

При отсутствии ключа-подсвечника можно сушить вещи другим способом.Этот автомобиль ставится на «нейтралку», включаем зажигание. Утапливая педаль газа в пол и крутя стартер 5 секунд. Таким образом, в камеру сгорания попадет большое количество воздуха – свеча благополучно высохла. Важно помнить, что при таких операциях уменьшается количество масла на стенках цилиндров. Так что злоупотреблять этим способом не стоит, чтобы мотор не работал «всухую».

Грязный

Доводит до засора, из-за которого не заводится ВАЗ 2109. И неважно, карбюратор, мотор это или инжектор.Легко проверить состояние воздушного фильтра. На карбюраторных и инжекторных следует снять крышку корпуса (разница только в том, что он железный, а второй – пластиковый). Затем вытащите элемент и посмотрите на его состояние. Бумажные фильтрующие элементы должны быть легкими. Если в них присутствуют частицы пыли и грязи, то воздух через них не сможет пройти в камеру сгорания. Отсюда и получается, что не заводится карбюратор 2109: стартер крутит, искра есть. Зимой периодически осматривайте его состояние.Такой фильтр, как на фото справа, использовать больше нельзя. Да, вреда мотору от него не будет, однако частые перебои в работе будут. Как следствие, камера будет заполнена слишком обедненной смесью – отсюда отсутствие «тяги» мощности, провалы в разгоне и большой расход топлива. Замена этой детали на новую, сразу избавит вас от всех этих проблем. Кстати, производитель рекомендует менять воздушный фильтр не реже, чем раз в 10 тысяч километров пробега, а если автомобиль эксплуатируется в сельской местности, где в основном грунтовые дороги, то этот срок нужно делить на два.Пыль и грязь – главные враги фильтра.

Предохранители

ВАЗ 2109 имеет довольно непрактичное расположение блока предохранителей – между лобовым стеклом и подкапотным пространством. Вся грязь, пыль и другие отложения скапливаются на этом агрегате. Если крышка не герметична, после дождя элементы могут намокнуть, сделав их «короткими». Самый основной в нашем случае — предохранитель бензонасоса. Если он сгорит, топливо не сможет пройти из бензобака в камеру. И никакие «чистки» не спасут.Чтобы не попасть в такую ​​нелепую ситуацию, опытные водители советуют всегда возить с собой комплект новых предохранителей.

Зазоры клапанов

Карбюраторные «восьмерки» и «девятки» двигателя 1.3 отсутствует толкатель. Из-за этого зазор клапанов необходимо выставлять каждые 20 тысяч километров. «Зажатый» клапан не может обеспечить нормальный впуск и выпуск топлива, поэтому двигатель выходит из строя – он тяжело запускается. Они устанавливаются с помощью регулировочной и контргайки.

Масло

Из-за того, что мотор не запускается из-за густого масла в двигателе.Эта проблема характерна для зимнего периода. Из-за густого масла снижена компрессия – мотор не способен перерабатывать смесь. Зимой течет густое масло и при попытке запуска вверху цилиндра льет бензин, растворитель и струится со стенок.

Фаза фаз газораспределения

Что делать если не заводится ваз 2109 инжектор (стартер не крутит-щелкает)? Следует обратить внимание на состояние ремня ГРМ. Может он слетел с меток и система не в состоянии выдать фазу.Также возможна поломка. Допускать этого не рекомендуется, особенно на двигателях рабочим объемом 1,3 литра. На этих моторах при открытии просто загибает клапана. Поэтому необходимо следить за его состоянием и при малейших трещинах заменять. Летать он может из-за плохого натяжения ролика. Проверить натяжение очень просто – если предмет касается пластикового защитного кожуха, его следует затянуть.

Стартер

Если не крутит даже с заряженным аккумулятором, скорее всего, пришел в негодность.Для его замены необходимо:

  1. Снять клеммную колодку с реле стартера.
  2. Отвинтите и снимите клемму соленоида привода.
  3. Снять болты защиты двигателя.

Далее следует вытащить стартер. Для установки нового элемента следует соблюдать некоторые правила:

  • Все гайки крепления затягиваются поочередно с одинаковым усилием. Так вы снизите риск перекоса стартера.
  • Наденьте контактную клемму на болт и установите все ранее демонтированные колодки.
  • Устанавливается вместо штатной защиты двигателя.

И, конечно же, ключевой момент при замене этого элемента — предварительно отсоединить клемму на аккумуляторе.

Итак, мы нашли причины не заводиться 2109.

Увеличить мощность карбюраторного двигателя.

В процессе эксплуатации прочностные установки вашего автомобиля будут становиться все больше и больше. В определенный момент времени появится потребность в капитальном ремонте (КР).При всех необходимых работах Текущий ремонт регулярно проводился, мотор спокойно работал до 100 000 — 150 000 км пробега без «капиталов». В противном случае пробег до кр значительно уменьшается.

Технология капитального ремонта силовой установки включает полную разборку двигателя, диагностику его отдельных узлов, ремонт или замену деталей и агрегатов. Ремонтные работы часто подразумевают слесарную обработку некоторых узлов, например, шлифовку коленчатого вала, фрезеровку головки блока цилиндров (ГБЦ), хонингование блока цилиндров.Услуга за это возьмет поистине драконью плату. А если ваша машина иномарка, то лучше обратиться на сотку. Владельцы отечественных автомобилей могут все сделать сами, и в этой статье мы расскажем, как провести виндмонтаж двигателя ВАЗ 2109 самостоятельно.

Капитальный ремонт двигателя ВАЗ 2109, 2108

Для начала очень важно определить, нужен ли CR мотору вашего автомобиля. Это касается абсолютно любой силовой установки – как зарубежного производства, так и отечественного.Возможно, достаточно поменять или починить всего несколько узлов, и мотор снова заработает нормально. Опишем в факторах, указывающих на потребность двигателя в капитальном ремонте.

Распространено мнение, что большой пробег автомобиля напрямую связан с капитальным ремонтом, не совсем верное. Действительно, если техническое обслуживание проводилось регулярно, были заменены фильтры, фильтры охлаждающей жидкости, масло, охлаждающая жидкость и т. д. — то шестизначная цифра на одометре может говорить о том, что мотор пришел к «рассыпанию», но не всегда. Если диагностика показывает, что все системы работают нормально, зачем что-то делать? Теперь рассмотрим другую ситуацию.Владелец автомобиля безответственно относится к его обслуживанию. То есть не ведется, автомобиль эксплуатируется в неоптимальном режиме (например, участвует в гоночных заездах, хотя и не подготовлен к ним). Очевидно, что двигатель в этом случае очень быстро придется капитально ремонтировать.

Когда делать капитальный ремонт двигателя

Теперь разбираемся в признаках, которые действительно могут свидетельствовать о необходимости капитального ремонта.

Главное, что можно насторожить — это увеличение расхода масла.Если течи нет, а приходится регулярно доливать, значит, идет сильный износ поршневых колец. Кроме того, вероятно, выработали свой ресурс и направляющие втулки и маслосборные колпачки.

Поскольку кривошипно-шатунный механизм (КШМ) является одной из важнейших частей двигателя, то при подозрении на необходимость срочной проверки его состояния. Сделать это можно, измерив компрессию в цилиндрах. Просто снимите датчик давления и вставьте на его место манометр (разумеется, мотор при этой процедуре должен работать).Затем сравнить результаты измерений с нормативными показателями. Компрессии недостаточно? Возможно сильно изношены подшипники или гидронасосы.

Обратите внимание, если двигатель вдруг стал работать нестабильно, издает странные звуки в виде постукивания или постукивания (особенно на холостом ходу), потребляет много топлива, перестал развивать полную мощность. По отдельности эти признаки указывают на проблемы в отдельных узлах и агрегатах, но если их проявляется сразу 2-3, то это, скорее всего, говорит о потребности мотора в капитальном ремонте.Чтобы убедиться, что вы обязательно сделаете диагностику, может быть, просто нужно изменить какую-либо деталь (детали) или настроить двигатель. Безрезультатно? Что ж, нужно сделать капитальный ремонт.

Полный капитальный ремонт двигателя предназначен для восстановления всех характеристик силовой установки до агрегатов, указанных в спецификации. Поршневые кольца меняют на новые, а цилиндрические — вытягивают и доводят. Все манипуляции с цилиндрическими кольцами требуют специального оборудования, поэтому лучше не делать это самостоятельно, а довериться профессионалам.Это же касается и установки новых поршней (нужны специальные оправки), и восстановления или обработки шек коленвала под ремонтный размер. Кроме того, замене подлежат коренные и шатунные вкладыши. Затем ремонтируется головка блока. В комплекс работы с ним входит диагностика. Последующий ремонт/замена опорных плит, клапанов, возвратных пружин и т.п.

Во время капитального ремонта, пользуясь случаем, проверьте, насколько изношено все навесное оборудование — Генератор, форсунка, ТНВД, термостат и т.д.При необходимости отремонтируйте их или замените новыми узлами.

После завершения капитального ремонта Двигатель должен работать Как новый и безотказный 100 000 150 000 км . Беги, при условии регулярного исполнения, потом.

Перед запуском силового агрегата cr запишите свой план действий. В первую очередь отсортируйте процедуры, которые будете делать сами, а какие оставите мастерам. Затем определитесь с местом, где вы сможете произвести ремонт.Идеальный вариант – в собственном гараже с ямой. Если нет, снимите подходящее помещение или обратитесь к знакомому, у которого есть такой гараж. Также приобретите тало ручной работы с цепным приводом и несколько киосков для фиксации товара (с их помощью вы снимете блок двигателя). Вам еще понадобится то, на что вы будете устанавливать блок, например, поддон или покрышка подходящего размера.

Только теперь можно снять двигатель и разобрать его на отдельные детали. Запчасти сразу лучше не покупать — зайдите в автомагазин по ходу работы.С техникой тоже не стоит торопиться – при детальном рассмотрении некоторые детали, например, коленчатый вал, лучше будет заменить новым или отреставрировать. Вполне вероятно, что состояние мотора в целом будет очень плохим, и тогда логичнее будет купить двигатель 2-го пакета (то есть это блок цилиндров и ГБЦ в сборе, а навесного нет оборудование) целиком. Также не забывайте, что капитальный ремонт потребует от вас серьезных денежных вложений и большого количества свободного времени, поэтому планируйте его заранее, чтобы потом не собирать мотор по вечерам после работы.

Как собрать двигатель на ваз 2109

Итак, сначала слейте эксплуатационные жидкости, снимите навесное оборудование, баки, радиатор и т. д., затем отсоедините двигатель и коробку передач, затем вытащите блок с помощью стропы и тали, положив его на шину или поддон. Далее снимаем головку блока и КСМ. Не забудьте отметить, где какие вкладыши и крышки подшипников стояли, это вам потом пригодится. Вот и все, теперь можно приступать к ремонту и замене деталей, а затем к сборке.Выполните эти процедуры в следующей последовательности:

  • Изготовить неисправную деталь: те, которые можно установить обратно, почистить, и заменить свой ресурс новыми.

  • Если блок двигателя остался старый, очистите его от загрязнений. Особое внимание уделяется пазам и опорам, куда будет устанавливаться коленвал.
  • Установить в основание блока вкладыша. Делайте это в строгом соответствии с ранее сделанными отметками! Каждый вкладыш снабжен усами — убедитесь, что они входят в ложе кровати.

  • Установите предварительно очищенный и расширенный сжатым воздухом коленчатый вал на его опоры.
  • Взять упорные полукольца, смазать маслом и сориентировать так, чтобы канавки на их поверхности были направлены в сторону качаний вала.

  • Белое кольцо из сталамнии, установите среднее ложе с лицевой стороны, а другое кольцо — с обратной стороны.

  • Следите за тем, чтобы полукольцо не выступало за концы станины (они должны быть короче с ними).
  • Теперь устанавливаем вкладыши в крышки коренных подшипников. Сосредоточьтесь на этикетке, которую вы сделали. Сменные вкладыши менять нельзя! Следите за тем, чтобы толенсы вошли в пазы на крышках.

  • Крепление крышек коренных подшипников. В этом случае вам помогут и ваши этикетки, и заводские: они есть на каждой крышке, а вот на 2-й и 5-й из них по 2 шт.
  • Оцените степень износа болтов крепления, при необходимости купите новые. Вставьте их все в отверстия, но не перекручивайте, потому что затягивать их нужно строго в определенном порядке (см. изображение ниже).

  • Проверить состояние поршневой группы. Его можно отремонтировать на спецтехнике, но проще (и зачастую дешевле) приобрести новый.
  • Перед установкой поршней убедитесь, что замки всех колец правильно ориентированы друг относительно друга (см. рисунок).

  • Целейте в специальную оправку поршневых колец, затем вставляйте поршень в сборе со штоком без нижней крышки в цилиндр. Метки здесь важно соблюдать: на новом поршне они будут заводские, на старом — сделанные вами («родные» метки, как правило, уже не видны).

  • Установите шатун в коленчатый вал. Затем возьмите вкладыши, вставьте их в застегивающиеся крышки и смажьте маслом.

  • Теперь можно установить нижние крышки шатунов и закрепить их. Помните, менять местами крышку нельзя! Каждая крышка имеет свой стержень.
  • Установите датчик давления масла и остальные детали.

Самостоятельный ремонт головки блока цилиндров на ВАЗ 2109

Приступаем к ремонту головки двигателя.В случае с ГБЦ на фотографиях при его осмотре выяснилось, что он подвергался фрумерации, причем не слишком качественной. В результате на поверхности детали остались характерные риски, по которым Тосол просачивался в маслоканал А потом стаканы в картер.

В результате масло быстро потеряло свои свойства. Этот дефект можно устранить шлифовкой. После этой процедуры поверхность стала идеально гладкой, а Тосол больше не будет попадать в масло.

Теперь пришло время узнать, как разобрать головку блока цилиндров на ВАЗ 2109. Для начала снимаем коромысло вместе с пружинами.

Внимательно осмотрите зажимную плоскость коромысла. На фото красной стрелкой отмечен самолет, который постепенно раскручивается по мере износа. Если Рокер стоял косо, это говорит о необходимости регулировки зазора между ним и деревом синхронизации. Рокер стоял с наклоном относительно вала? Значит, он изношен, а значит, если вы планируете заменить клапана на новые, сделайте то же самое и с коромыслами.

Затем загляните в колодцы, в которых двигаются толкатели. При сильном износе втулки направляющего клапана и эксплуатации машины с этим ресурсом, вырабатываемым деталями, в толкателях появляется определенный люфт, в результате чего колодцы из круглых превращаются в овальные. Это хорошо видно на рисках, которые указаны красными стрелками на фото. Новые направляющие устанавливать в этом случае бесполезно – они быстро выйдут из строя. Такой дефект плохо ремонтируется и часто приводит к покупке нового ГБЦ, но в данном случае его можно было исправить обработкой на сверлильном станке с последующей запрессовкой бронзовых втулок.

Теперь осмотрите шпильки, особое внимание обратите на их резьбу. При ее повреждении такой элемент лучше заменить на новый, так как это значительно сэкономит вам время и нервы в процессе установки головы на место. Шпильку с плохой резьбой будет сложно закрутить и еще труднее выкрутить.

Это завершено на этой головке блока. Поставьте все детали, которые вы сняли, и конечно же, не забудьте приобрести новую прокладку ГБЦ.

Сразу хотелось бы сказать, что подавляющую часть работы, связанную со скучным GBC, самостоятельно делать не буду.Для этого нужно специальное оборудование и навыки работы на нем. Если у вас все это есть, дерзайте, а при их отсутствии ищите специалиста.

В большинстве случаев у вас получается только снять головку, отдать мастеру, а потом забрать и установить обратно.

Зачем снимать головку блока цилиндров

И блок двигателя, и головка имеют солидный ресурс службы и редко ломаются раньше этого срока. Это значит, что все ремонтные работы, связанные с ними, обычно плановые.Лишь изредка производятся вмешательства, подпадающие под категорию текущего ремонта. Например, это запайка или заваривание пробоины в блоке двигателя, возникшей в результате обрыва ролика.

Однако иногда автовладелец хочет произвести расточку ГБЦ не для ремонта, а для увеличения мощности мотора. Такая операция называется форжинг. В результате увеличивается камера сгорания, а это, в свою очередь, приводит к увеличению рабочего объема и мощности.Правильный форс всегда просчитывается заранее в теории, потому что есть риск слишком сильно культивировать блок и головку, и в итоге они могут разрушиться.

Что такое расточка блока цилиндров на ваз 2109

Скорее всего, вы не будете заниматься расточкой — вы просто возьмете предмет, а потом скажут, когда можно будет взять. А вот для расширения кругозора узнать в общих чертах всю технологию не помешает.

Расточка блока — процедура увеличения посадочного гнезда под гильзы цилиндров.Естественно втулки нужны уже не оригинального, а ремонтного размера. Вам крайне важно знать размеры этих втулок и сообщить специалисту, под какой ремкомплект вам необходимо произвести расточку. Все необходимые замеры цилиндров можно сделать самому, но для этого вам понадобится нутромер.

Сама операция выполняется на специальном станке с небольшой скоростью. Это очень важно, поскольку необходимо одновременно соблюдать размер, не нарушать геометрию цилиндра и при этом соблюдать качество обработки.
Еще одно важное правило заключается в том, что мастер должен строго соблюдать параллельность и перпендикулярность каждого цилиндра по отношению к базе. В качестве таковой выступает постельное распределение Vala..

Также следует отметить, что при растачивании необходимо оставлять припуск (дефект верхнего слоя). Его толщина должна быть совсем небольшой – от 0,1 до 0,15 мм. Он предназначен для того, чтобы ось цилиндра не проворачивалась в процессе хонингования.

Что касается хонингования, то эту операцию необходимо проводить после расточной колодки.Выполняется на специальном станке, и суть процедуры заключается в полном устранении возможных микродефектов, возникших при растачивании.

После этого можете собирать силовую установку обратно. После завершения сборки и заправки новыми рабочими жидкостями не забудьте отрегулировать клапана. На этом капиталка двигателя ВАЗ 2109 окончена. До новых встреч на страницах нашего сайта!

12.04.2017

ВАЗ 2109 (Лада Самара), чел — девять, пятидверный хэтчбек, продолжатель модельного ряда SAMARA.Его разработали в 1987 году взяв за основу трехдверный хэтчбек ВАЗ 2108. Сама девятка стала основой для создания ВАЗ 21099.

Автомобиль пользовался широкой популярностью благодаря стремительному дизайну, неплохому, по тем временам, мотору и практичному пятидверному кузову. Все это, помноженное на невысокую стоимость, а также широкий выбор запчастей, сделали ВАЗ 2109 очень привлекательным. Эта привлекательность передалась его последователю ВАЗ 2114. В противовес восьмерке, на двигателях 2109 серийно стоял инжектор (силовой агрегат 2111).

Помимо инжектора, на ваз 2109 устанавливался карбюратор рабочим объемом 1,1 л, 1,3 л и 1,5 л. Такие двигатели можно увидеть, если посмотреть на капот 2108.


В статье рассмотрим сами двигатели на ваз 2109, их характеристики и слабые места.

Двигатель ВАЗ 2108.

Двигатель 1.3 является базовым для восьмерки, он разрабатывался с нуля, и конструктив у них с двигателем 21011 1.3 литра. Нет ничего общего.Этот двигатель стал основой для создания силовых агрегатов для установки на семейство «Самара» рабочим объемом 1,1 л., 1,5 л. Это рядный двигатель карбюраторного типа, имеет 4 цилиндра и верхнее расположение распределительного вала. Ремень ГРМ используется в приводе ГРМ.

По поводу ресурса двигателя правильно будет сказать, что аккуратная и спокойная эксплуатация, правильное и постоянное обслуживание превысит официальные 120 тыс. км и ресурс может составить 180-200 тыс. км.

Недостатки двигателя

Из минусов чаще всего отмечают следующее. Подробности системы охлаждения выясняются довольно быстро. Потребуется частая замена масляного фильтра и регулировка клапанов. Часто бывают течи масла, из-за ненадежной герметизации клапанной крышки, бензонасоса и датчика трамблера. Ненадежные карбюраторы типа «Солекс» вообще и ЭПХХ в частности.

При обрыве ремня ГРМ могут загнуть клапана.Также со временем могут возникнуть проблемы с зажиганием и дифферентом двигателя. Кроме того, из-за проблем с зажиганием двигатель может детонировать. Еще одной причиной этого может быть низкопробное некачественное топливо. О детонации говорит дым черного цвета, выходящий из выхлопной трубы и потеря мощности.

Двигатель ВАЗ 21081.

Двигатель ВАЗ 21081 1,1 л. Является аналогом силового агрегата 2108 1.3. Однако у него меньше коленчатый вал, и как следствие уменьшенная тяга. Это рядный двигатель карбюраторного типа, с четырьмя цилиндрами, имеющим верхнее расположение распределительного вала, и ременным приводом ГРМ.Что касается ресурса, обеспечивающего аккуратную эксплуатацию и качественное обслуживание, то можно рассчитывать на официальные 125 тыс. км.

Разница между 21081 и 2108 обусловлена ​​уменьшенным ходом поршня и в результате уменьшенным рабочим объемом. К тому же разница ниже по сравнению с блоком цилиндров 2108.

Недостатки двигателя

Двигатель ВАЗ 081 встречается редко, так как такие двигатели поставлялись на экспорт. Наверное, оно и к лучшему, так как это откровенно бесшумный агрегат.Также следует помнить, что в случае обрыва ремня ГРМ двигатель может загнуть клапана. Двигатель ВАЗ 21083 Этот двигатель является прародителем нынешних силовых агрегатов для Жигулей, он стал базой для 16 клапанных двигателей 2112, 124, 126 для приоры, 127, 114, 116, 194 для калины.

Замена этого двигателя Это собственная версия инжекторного типа. ВАЗ 2108 1,5 л. Это рядный двигатель карбюраторного типа, с четырьмя цилиндрами, имеющими верхнее расположение распределительного вала.В приводе ГРМ используется ремень, при обрезании клапанного двигателя клапанный двигатель не гнется.

Недостатки двигателя

Если говорить о слабых сторонах двигателя, то нужно отметить следующее. Необходимо отрегулировать клапан. Детали системы охлаждения быстро изнашиваются. Требовалась частая замена масляного фильтра и регулировка клапанов. Часто бывают течи масла, из-за ненадежной герметизации клапанной крышки, бензонасоса и датчика трамблера. Ненадежные карбюраторы типа «Солекс» вообще и ЭПХХ в частности.

Крепление приемной выхлопной трубы можно катать, так как используются стальные, а не латунные гайки. К тому же двигатель может стучать, это говорит о необходимости регулировки клапанов. Двигатель может сказаться, и в этом случае причину нужно искать в клапанах, забитом карбюраторе или неисправной электрике.

Двигатель 2114/2111

Двигатель ВАЗ 2111 популярный у 2114, вообще это восемьдесят третий двигатель. Однако, в отличие от 21083, на 2114 используется инжектор, а не карбюратор.Кроме того, для 2114 наличие плавающей тяги и другого распредвала. Наконец, 2114 обладает большей мощностью. Двигатель ВАЗ 2114 1,5 литра. Рядный, инжекторный, с четырьмя цилиндрами, имеет верхнее расположение распредвала, в приводе ТРГ используется зубчатый ремень. При этом при обрезании ремня клапан двигателя не гнет.

Недостатки двигателя

Из недостатков отмечены следующие. Требуется регулировка клапана, быстро изнашиваются детали системы охлаждения, требуется частая замена масляного фильтра, проблемы с герметизацией клапанной крышки, топливным насосом и датчиком трамблера.Может сломаться крепление выхлопной трубы, так как используются стальные, а не латунные гайки. Кроме того, часто начинает плавать. Двигатель может сказать. Часто двигатель не прогревается до нужной рабочей температуры. Проблема скорее всего в термостате. Кроме того, двигатель может стучать и шуметь, как правило, из-за нерегулируемых клапанов.

Двигатель

ВАЗ 2114/2111

Годы выпуска

1994 — наши дни

Материал блока цилиндров

Система снабжения

карбюратор

карбюратор

карбюратор

инжектор

Количество цилиндров

Клапаны на цилиндр

Поршневой ход

Диаметр цилиндра

Степень сжатия

Объем двигателя

1295 см.Куб

1100 см. Куб

1499 см. Куб

1499 см. Куб

Мощность двигателя

64 л.с. / 5600 Об.мин.

54 л.с. / 5600 Об.мин.

73 л.с. / 5600 Об.мин.

78 л.с. / 5400 Об.мин.

Крутящий момент

95 нм / 3400 ВКЛ. Мин.

79НМ/3600 ОБР

106 Нм / 3600 об.Мин.

116 Нм / 3000 об.мин

Расход топлива

Расход масла

Габаритные размеры двигателя (ДХШВ), мм

Вес двигателя

Моторное масло

5W-30.
5W-40
10W-40
15W40.

5W-30.
5W-40
10W-40
15W40.

5W-30.
5W-40
10W-40
15W40.

5W-30.
5W-40
10W-40
15W40.

Сколько моторного масла

При замене заливки

по заводскому

на практике

до 200 тыс. км

до 250 тыс. км

до 250 тыс. км

потенциал

без потери ресурса

Двигатель установлен

ВАЗ 2108.
ВАЗ 2109.
ВАЗ 21099.

ВАЗ 21081
ВАЗ 21091

ВАЗ 21083.
ВАЗ 21093.
ВАЗ 21099.
ВАЗ 2110.
ВАЗ 21111
ВАЗ 2115.

ВАЗ 21083.
ВАЗ 21093.
ВАЗ 21099.
ВАЗ 21102.
ВАЗ 2111.
ВАЗ 21122.
ВАЗ 2113.
ВАЗ 2114.
ВАЗ 2113.

Сообщить об ошибке

Выделите ее и нажмите Ctrl+Enter

С приходом осени автомобилисты резко встают перед чистотой автомобиля.Дождь и грязь заставили владельцев транспортных средств стать частыми посетителями автомойки. Не у всех есть возможность так часто мыть авто, а также место для проведения процедуры, поэтому несколько простых способов содержат в чистоте надолго.

Специальные средства для очков. Чистый автомобиль можно обрабатывать специальными средствами, такими как водоотталкивающие растворы и так называемый «антилифт» для автомобильных стекол. После применения оборудования стекла не загрязнятся, и на них не будет задерживаться дождевая вода, капли сдуваются ветром.

Инструменты для кузова автомобиля. Для защиты кузова от грязи стоит обратить внимание на специальные средства, например, воск полиролол, помогающий улучшить водоотталкивающие свойства металла. Дизайн достаточно прост в обращении:

  • Автомобиль помыт и обезжирен, но нужно использовать не агрессивный
  • Полирол наносится на кузов автомобиля мягкой тканью или губкой
  • Оставить на некоторое время сохнуть
  • Затем воск вытирают тряпкой из микрофибры, чтобы выложить

Таким образом, Вы сможете подготовить автомобиль к осеннему сезону, а также надолго сохранить его в чистоте, избежать дополнительных отходов на мойку.

Результат. Осенью водители хотят содержать автомобили в чистоте, ведь не у всех есть возможность часто посещать автомойки или чистить автомобили от грязи. Однако существуют специальные средства, помогающие стеклу и корпусу оставаться чистыми.

Среди самых популярных при осенней погоде можно назвать водоотталкивающие растворы и восковые политеры для покрытия автомобиля.

Легендарный внедорожник. Land Rover. Defender получил новое обновление, которое торжественно представили лидеры бренда.

Но, несмотря на незначительные изменения, серьезных нововведений автолюбители не увидели. Именно поэтому яркий поклонник марки, миллиардер Джим Рэтклифф, являющийся владельцем компании Ineos, решил разработать собственный внедорожник, который получит все необходимые опции.

Будущий внедорожник-миллиардер, стиль которого позаимствован у британских производителей, получит имя GRENADIER.

Автомобильные инженеры им. Ленкома построила лимузин «Юрий Долгорукий».В основу этой модели был положен Москвич-2141. Колесная база этого автомобиля «растянулась» на 20 см. В салоне за счет этого стало просторнее. По силовой части новинка оснащалась французским двухлитровым агрегатом Renault на 116 л.с.

Третий лимузин создан Горьковским автозаводом в Содружестве с АСТ Кроуфорд Хилл Ателье. Данная модель собрана на расширенной базе из узлов модели ГАЗ-3102. В отделке этого лимузина использовалась кожа, полированное дерево.

Автомобиль также был оборудован кондиционером, мультимедийной системой и шторками. Стоила такая модель баснословных по тем временам 40 000 долларов (в рублях сейчас — около 2 576 510).

А какие неизвестные разработки тех времен вам известны? Напишите в комментариях.

Наверняка каждый любитель быстрой езды мечтает о мощном автомобиле с хорошей динамикой. Что делать, когда средств на покупку нового автомобиля с нужными техническими характеристиками нет? Лучшим решением в сложившейся ситуации является форсировка двигателя.Этот вид тюнинга часто применяется для автомобилей отечественного производства, например, для ВАЗ 2109. Такая модернизация предполагает раскрытие в полной мере потенциала двигателя: позволяет улучшить моторные показатели за счет снижения потерь энергии ДВК в процентах.

Методы форсирования

В большинстве случаев достижение требуемых показателей достигается за счет увеличения объема двигателя автомобиля. Для выполнения задания такого плана есть несколько вариантов:

Первый подразумевает увеличение диаметра блока цилиндров под больший диаметр поршня путем расточки. Называется он «Народным» из-за своей дешевизны, ведь в данном случае все, что требует затрат, это покупка комплекта поршней и колес, а также оплата услуг токарной обработки.

Вариант первый — расточка

Второй — замена заводского коленчатого вала на другой, отличающийся более увеличенным радиусом кривошипа и, следовательно, большим ходом поршня и большим объемом. Его стоимость намного выше первого способа, так как необходимо потратиться на коленвал, комплект поршней, подходящих к новому коленвалу (поскольку блок цилиндров имеет определенные ограничения), специальные кольца для поршней.Кроме того, необходимо будет также оплатить работу по растачиванию блока.

Пример замены штатного коленчатого вала

Многих удивляет тот факт, что увеличенный объем мотора «девятки» не всегда является самым выгодным методом форсирования. В некоторых ситуациях (все зависит от того, каким в итоге должен быть двигатель) гораздо проще и эффективнее доработать головку блока цилиндров (ГБЦ), после чего устанавливается правый распредвал. Такой вид форсинга также позволит добиться увеличения силовых показателей силового агрегата.

Конечно же, для максимального раскрытия всех возможностей и резервов распредвала достаточно серьезной доработки ГБЦ, которая может коснуться даже рецепта седела и установки клапанов большого диаметра. Например, к двигателям, отличающимся наличием восьми клапанов, подойдут аналогичные детали от BMW, а к шестнадцатитанковому мотору — комплектующие от Opel и Volkswagen. При этом нельзя упускать из виду впускные/выпускные каналы, предназначенные для циркуляции топливно-ветровой смеси — они тоже требуют доработки.Их совершенствование подразумевает увеличение диаметра сечения до предельных размеров за счет внутренней шлифовки.

Технические характеристики Блок цилиндров ВАЗ 2109, как и другие комплектующие, накладывают свою отметку на общие показатели Мотор. Конечно, можно подробнее изучить влияние типов и форм поршней, веса коленчатых валов и многого другого, что никак не проявляется при работе двигателя, но эта статья не об этом.

Особое влияние на работоспособность ДВС оказывают следующие характеристики: отношение длины штока к ходу поршня и размеры коленчатого вала (диаметр).

Важность вышеперечисленных параметров обусловлена ​​тем, что двигатель по сути является насосом, который прокачивает определенное количество смеси за определенный промежуток времени. Именно об этих характеристиках далее и пойдет речь.

Влияние величины R/S на ВАЗ 2109

Отношение длины штока к ходу поршня обозначается как R/S, и его преобразование относится к разряду всей серьезности и ответственности. Во многих источниках отмечено, что показатель R/S равен 1.75.

Соотношение таблицы

Показатели, отличающиеся от этого значения, влияют на работу ДВС:

р/с выше нормы. К его несомненным «плюсам» можно отнести способность поршня дольше находиться в положении верхней мертвой точки (ВМТ). Обеспечивает отличное горение топливных смесей, а именно: полное сгорание топлива, увеличение давления на поршень после НМТ и температуры в камере, где происходит сгорание.Результатом становится хороший крутящий момент на высоких оборотах и ​​снижение трения в паре «поршень-цилиндр» за счет длинного шатуна, что немаловажно для рабочего хода поршня. В этом случае мотор, собранный с числом R/S, превышающим норму, из-за снижения расхода воздуха не может обеспечить должное наполнение цилиндров при работе на малой и средней частоте вращения коленчатого вала. Это существенный «минус», но, к сожалению, не единственный. Из-за высокой температуры камеры сгорания и длительного нахождения поршня в НДТ появляется большой риск детонации;

р/с ниже нормы.Достоинствами этого положения является отличная скорость наполнения цилиндров на низких и средних валках коленчатого вала, за счет того, что движение поршня от ВТЦ более быстрое, вследствие чего разрядка наступает быстрее. Увеличение скорости смеси, состоящей из топлива и воздуха, положительно отражается на ее качестве: она становится более однородной, что способствует лучшему горению. Добиться таких показателей гораздо проще, так как требования к такой доработке существенно отличаются от двигателей с высоким R/s.Низкий показатель R/S означает, что шатун имеет большой угол наклона, соответственно усилие на поршень будет приложено в горизонтальной плоскости. В результате это может привести к быстрому износу стенок цилиндра и колец, а также к ухудшению процесса смазки.

АвтоВАЗ в комплектации двигателей отдает предпочтение шатунам длиной 121 мм, обеспечивающим оптимальные показатели. В отличие от них, у тюнингаторов, использующих коленчатый вал с большим радиусом кривошипа, используются более длинные шатуны (129 132 мм).Правда, их стоимость значительно выше стандартной продукции.

Некоторые водители интересуются, какой двигатель можно поставить на ВАЗ 2109 и 21099. Обычно такая мысль посещает автомобилистов, желающих методами провести тюнинг своего автомобиля. Все дело в том, что моторы, которые устанавливаются на эти модели, были разработаны еще в 70-х годах прошлого века, и сейчас они несколько устарели. В этом плане они практически не эффективны по сравнению с более современными автомобилями. Для многих ценителей данных моделей самым действенным способом является установка мотора от иномарки, благо двигатели можно установить на этот автомобиль с минимальной переделкой.

На что следует обратить внимание?

Какой двигатель можно поставить на ВАЗ 2109 и 21099? Прежде чем ответить на этот вопрос, следует разобраться с юридическими и некоторыми техническими особенностями данной работы. В последнее время мотор считается обычной деталью, поэтому для его замены не требуется особых документов. Но, при покупке автомобиля со сменным двигателем, лучше попросить у предыдущего владельца документы, иначе есть риск, что с хитроумной машины сняли агрегат.В этом случае можно связать часть проблем. Хотя, случаев осмотра двигателей не так много (например, когда место заканчивается в ПТС), так что на этот фактор можно не обращать внимания.

С другой стороны, вам может быть приятно в нем будет мало.

Более сложный вопрос Это необходимость подбора двигателя подходящего к ваз 2109. В первую очередь надо смотреть на размер мотора. Площадь бювета здесь не слишком велика, поэтому это одно из главных условий при выборе агрегата.Также обратите внимание на возможность установки двигателя. Желательно подбирать варианты с поперечным расположением, это позволит минимизировать работу по примерочной части.

Особенности доработки

Самое большое неудобство при замене двигателя на более совершенный, это необходимость производить регулировку электрики. В частности, проблема возникает с более совершенными моторами от иномарок, в первую очередь, это связано с наличием большого количества датчиков и более точной системой управления двигателем.Поэтому вам обязательно понадобится помощь разбирающегося в электрике человека.

При установке более мощных двигателей следует доработать тормозную систему . Это позволит избежать проблем. Также значительно повысится безопасность передвижения на автомобиле. Не забывайте про радиатор, он должен соответствовать мощности нового агрегата, иначе будете получать регулярно, что значительно сократит его ресурс.

Какие моторы можно поставить?

На самом деле количество моторов, подходящих для «девятки», достаточно велико, это позволяет сделать выбор с минимальными временными затратами.Рассмотрим самые популярные варианты у наших автомобилистов:

  • Часто водители ограничиваются установкой 16 клапанного мотора, который может использовать в качестве топлива газ. Это позволяет значительно сократить расходы на заправку автомобиля. Обратите внимание, что установка такого двигателя, как и ГБО, возможна только на специализированных станциях, иначе можно получить серьезный штраф;
  • Если у вас простой карбюраторный мотор, то можно просто поставить более совершенный инжекторный вариант. Так вы избежите проблем при установке двигателя, нужно только поставить блок управления, и к нему правильно подключить датчики.Многие водители производят замену вместе с коробкой передач;
  • От приоры или 2112 . По сути, у этих автомобилей одинаковый двигатель, но немного модифицированный. Таким образом, сложностей с установкой возникнуть не должно. Эти моторы более экономичны, что быстро окупает затраты на установку. При этом стоимость такой замены будет минимальной;
  • Хонда Цивик 1.5 Литра образца 91-95 гг. Эти двигатели прекрасно помещаются под капот «девятки». При этом сложностей с подгонкой креплений практически не возникает.В результате вы получите более качественный силовой агрегат;
  • Мицубиси Лансер. . Можно использовать мотор объемом 1,5 литра и мощностью 100 л.с. Этот силовой агрегат обладает отличной динамикой. Для установки придется немного изменить крепление мотора, а также уделить внимание тормозной системе;
  • Двигатели производства Opel . Здесь можно взять практически любой двигатель, устанавливаемый на Вектру. Эти силовые агрегаты, конечно, достаточно старые, но в то же время они мощнее и надежнее вазовских оригиналов.Качество сборки здесь находится на достаточно высоком уровне. При этом стоимость относительно невысокая, что зачастую оказывается одним из основных факторов при выборе;
  • Фольксваген Гольф. или Пассат. , Моторы этих машин, выпущенные в 90-х годах, отлично подойдут для вашей «девятки». Переделки придется производить, но они минимальны. В результате вы получите мотор настоящего немецкого качества;
  • Хендай Акцент. Да, можно установить силовой агрегат от этого корейского автомобиля.Обратите внимание, что он довольно мощный. Придется ставить коробку от него, так как родной не справится с повышенной нагрузкой;
  • Двигатели Fiat. . Эти агрегаты хорошо сочетаются с продукцией АвтоВАЗа. Для установки лучше использовать варианты объемом до 2 литров. Лучше применять версии с 16 клапанами. К сожалению, современные моторы не подходят для установки на «девятку», поэтому подходящие варианты приходится искать на разборке;
  • Audi A80 и A4 .Эти немецкие двигатели также при определенном желании можно установить на ВАЗ 2109. Двигатели качественные, но для большей надежности рекомендуется использовать детали с минимальным пробегом. Так вы гарантированно избежите проблем;
  • Мазда 626. . Отличный мотор, достаточно мощный. Отлично выдерживает заправку топливом низкого качества. Этот силовой агрегат отличается высокой надежностью. Это сведет к минимуму необходимость ремонта в процессе эксплуатации. Низкий недостаток Это относительно высокая стоимость.

Заключение . Отечественные автомобили Никогда не могут похвастаться высокой надежностью, а также отличными техническими показателями. Поэтому многих водителей интересует, какой двигатель можно поставить на ВАЗ 2109 и 21099. Установка силового агрегата от иномарки или более современной отечественной машины – самый эффективный способ тюнинга. При выборе модели ориентируйтесь на размер, а также на возможность установки креплений для двигателя.

Двигатель ВАЗ 2109 Вид сверху:

1 — колодки с проводами карбюратора, 2 — шланг слива топлива заднего хода, 3 — шланги отопителя, 4 — шланг вакуумного усилителя, 5 — шланг подачи топлива, 6 — наконечник троса привода сцепления, 7 — провод катушки зажигания, 8 — шланги радиатора , 9 — дроссельная заслонка, 10 — тяга воздушной заслонки, 11 — Датчик нагревателя лампы аварийного давления масла

Двигатель ВАЗ 2109 вид снизу:

1 — Генератор, 2 — Передняя правая опора, 3 — Двигатель, 4 — Трансмиссия, 5 — Стартер, 6 — Выключатель света заднего хода, 7 — Растяжка, 8 — Левая передняя опора, 9 — Левый передний привод, 10 — Трубка маслосборного бокса, 11 — Задняя опора, 12 — Привод трансмиссии, 13 — Масляный картер, 14 — Привод правого переднего колеса, 15 — Пробка масляного отверстия двигателя

Снятие двигателя ВАЗ 2109

Перед снятием двигателя отсоедините провод от клеммы минуса аккумуляторной батареи.Слейте охлаждающую жидкость из системы охлаждения, моторное масло и масло из коробки передач. Разборку двигателя ВАЗ 2109 рекомендуется производить в сборе с КПП и с помощью подъемника снимать вниз.

Порядок выполнения разборки двигателя

Отвернуть болты крепления и снять защиту картера

Снять приемную трубу глушителя

Снимите воздушный фильтр

Ослабьте затяжку хомута и отсоедините вакуумный шланг усилителя тормозов от впускного патрубка двигателя

Отвернуть болт и отсоединить провод «массы» от картера сцепления

Ослабьте затяжку хомутов и отсоедините шланги термостата

Отсоединить высоковольтный провод от центрального вывода распределителя зажигания

Отверткой надавить на отвертку и отсоединить колодку с низковольтными проводами от клеммы распределителя зажигания

Ослабьте затяжку хомута и отсоедините шланг подачи топлива от топливного насоса

Ослабьте затяжку гаек на наконечнике троса привода выключения сцепления

Снимите наконечник троса с рычага выключения сцепления

Отсоединить колодку с проводом от клеммы реле прицепа стартера

Отверните гайку крепления и отсоедините провод от тягового болта стартера.

Отсоединить колодку с проводом от клеммы генератора

Отвернуть гайку и отсоединить провода от клеммы генератора

Отсоедините блок с блокировкой электромагнитного клапана от карбюратора

Ослабьте затяжку хомута и отсоедините сливной шланг подачи от карбюратора

Ослабить болт крепления воздушной заслонки к рычагу управления воздушной заслонкой

Ослабьте болт крепления кожуха привода воздушной заслонки к кронштейну и отсоедините трос

Удалить аромат троса привода акселератора из сектора привода дроссельной заслонки

Снимите возвратную пружину возвратной пружины демпфера

Снять трос привода акселератора с сектора привода дроссельной заслонки

Отверните крепежную гайку и снимите кронштейн троса привода акселератора с клапанной крышки

Отсоединить колодку с проводом от выключателя цепи принудительного холостого хода

Отсоединить провод от датчика температуры охлаждающей жидкости

Отсоединить провод от датчика давления масла

Ослабьте затяжку хомута и отсоедините нижний шланг отопителя

Ослабьте затяжку хомута и отсоедините шланг редукционного отопителя

Ослабьте затяжку хомута и отсоедините привод переключения передач от наконечника шарнира

Снять гайку крепления и отсоединить трос от привода спидометра

Отсоединить колодку с проводом от заднего выключателя света на коробке передач

Ослабьте стяжные гайки, крепящие левую и правую растяжки к подвесным рычагам

Отверните три болта крепления растяжки к кузову и снимите левую и правую растяжки в таком положении, чтобы они не мешали снятию силового агрегата

Снять ник-гайки крепления шарового шарнира Рулевая тяга к поворотному рычагу

Снять гайку крепления шарового шарнира рулевого управления

Отжать палец шарового шарнира рулевой тяги от поворотной рейки с помощью специального съемника

Отвернуть два болта и отсоединить подвеску рычага шарового шарнира от поворотного кулака

Выдача путем установки хвостовика одной из внутренних колодок приводных валов от коробки передач и снятия его в сторону

Вставьте вместо шарнира технологическую оправку (например, старый внутренний экран), чтобы не проверялась шестерня полуоси.После этого отключите второй экран как первый

Отверните три болта крепления и снимите картер сцепления

Ослабьте затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров

Сварить двигатель для рыбалки и натянуть тали тросы

Отвернуть две гайки крепления задней опоры силового агрегата к кузову

Отвернуть гайку, слегка приподнять двигатель и снять болт правой передней опоры силового агрегата

Отверните гайку и выверните болт левой передней стойки силового агрегата.Опустите двигатель на подставку, поднимите автомобиль и извлеките двигатель из-под него. ВНИМАНИЕ: Перед тем, как опустить двигатель, проверьте, все ли провода и шланги отсоединены от двигателя

Установка двигателя на ВАЗ 2109

Установка двигателя ВАЗ 2109 осуществляется в порядке, обратном его снятию. При подсоединении передних колес к коробке передач замените стопорные кольца на хвостовиках внутренних шарниров. Не устанавливайте использованные стопорные кольца на шлицевые хвостовики шарниров — это может привести к отключению приводов передних колес от коробки передач во время движения.После установки двигателя на автомобиль отрегулируйте приводы воздушной и дроссельной заслонки карбюратора, привода сцепления, а также углы установки передних колес.

Залейте охлаждающую жидкость системы охлаждения, двигателя и коробки передач.

Запустите двигатель и проверьте, нет ли подскоков топлива, масла и охлаждающей жидкости. Проверьте давление масла. Слушайте двигатель, он должен работать ровно, без посторонних шумов и стуков. Проверить работу контрольных ламп в комбинации приборов.

Не работает тахометр на ваз 2109 высокая панель. Схема подключения тахометра ВАЗ. Причины движения стрелки тахометра и плавающей скорости

Тахометр — один из многих измерительных приборов в автомобиле. Все отечественные автомобили сегодня оснащены этими устройствами, хотя их установка при производстве на «девятки» с низкими панелями не предусматривалась. Почему не работает тахометр на автомобиле ВАЗ 2109, высокая панель с карбюраторным двигателем и как быть в таких случаях — читайте в этой статье.

[Скрыть]

Назначение тахометра

Тахометр на ВАЗ 2109 — это прибор, устанавливаемый на автомобили для измерения частоты вращения двигателя. Благодаря этому устройству водитель может узнать, какие обороты коленчатого вала в данный момент поддерживаются силовым агрегатом. Также это устройство позволяет предотвратить превышение возможно допустимых оборотов двигателя.

Основное назначение тахометра на ваз 21099 карбюратор — облегчить выбор необходимой передачи, а это, в свою очередь, позволяет увеличить ресурс двигателя.В тот момент, когда стрелка прибора начинает приближаться к красной зоне, рекомендуется переключиться на более высокую передачу. Также это устройство можно использовать для регулировочных работ во время движения или при работе двигателя внутреннего сгорания на холостом ходу.

Виды

Если вы решили приобрести тахометр ВАЗ 2109, для начала необходимо определиться с типом:

  1. Цифровые приборы позволяют выводить информацию о работе силового агрегата на специальный дисплей. Если установить это устройство на карбюраторный ВАЗ 2109, устройство сможет более точно выставлять пороги работы экономайзера принудительного холостого хода.
  2. Аналоговые устройства сегодня более популярны. Такие приборы позволяют наглядно продемонстрировать количество оборотов двигателя с помощью шкалы и стрелочки, которая движется по ней (автор видео — Илья Попов).

Возможные неисправности

Почему водители решаются устанавливать прибор на автомобили с низкими панелями понятно, но перед подключением тахометра нужно разобраться в его основных неисправностях.

Симптомы поломки прибора следующие:

  • при запуске силового агрегата или во время движения стрелка прибора может начать прыгать;
  • при работающем двигателе стрелка на шкале указывает на ноль.

Для начала при обнаружении неисправностей следует провести диагностику проводки и состояния контактов. Если замок зажигания был выполнен с использованием силиконовых проводов, это также может привести к некорректной работе устройства. Иногда причина неработоспособности устройства кроется в поломке регулятора скорости двигателя. Что же касается непосредственно цифровых устройств, то в данном случае чаще всего выходит из строя цифровой дисплей, поэтому в случае такой поломки придется менять дисплей.

Инструкция по установке своими руками

Установка тахометра на ВАЗ производится следующим образом:

  1. Сначала выбирается место, где будет стоять прибор, после чего тросик от него необходимо вывести в моторный отсек.
  2. Перед выполнением ВАЗ 2109 необходимо провести разводку проводки. Выход +12 вольт подключается к катушке (контакт В, сигнал на контакт К), а «-» — к массе автомобиля, причем масса должна быть надежно закреплена.Если проводка очень слабая и хрупкая, то лучше заранее подключить более надежные провода.
  3. После разводки проводов их необходимо соединить. Для подключения заземляющего провода желательно выбрать место, где сам кабель не будет мешать или взаимодействовать с движущимися частями.
  4. Для диагностики работоспособности устройства необходимо включить зажигание и завести автомобиль. При нормальной работе двигателя на холостом ходу стрелка на шкале прибора будет держаться в районе 750-850 об/мин.Если устройство дополнительно оснащено функцией вольтметра, можно проверить и ее — при выборе этой опции на дисплее должна появиться информация об уровне напряжения в бортовой сети. Если аккумулятор работает нормально, этот параметр должен быть примерно 11-12 вольт.

Автомобиль ВАЗ 2109 при производстве на заводе изготовителе не комплектуется штатным тахометром. Однако эту ситуацию легко исправить. При необходимости можно установить внештатный тахометр для контроля оборотов двигателя.В продаже имеется большое разнообразие тахометров, многие из них имеют и второстепенные функции: вольтметр, часы, будильник и др.
Тахометры бывают двух типов: для бензиновых и дизельных двигателей. Принцип работы тахометра бензинового двигателя
основан на подсчете импульсов тока на катушке зажигания. У дизеля нет катушки зажигания, поэтому тахометр дизельного автомобиля улавливает импульсы тока от генератора. Тахометры бензиновых двигателей также делятся по количеству цилиндров в двигателе автомобиля.Поэтому, когда вы покупаете свой тахометр, продавец обязательно спросит: бензин или дизель и марку автомобиля. Обычный тахометр для ВАЗ 2109 с функцией вольтметра обойдется примерно в 15 долларов.

Тахометр на ВАЗ 2109

Итак, вы приобрели тахометр на ВАЗ 2109, теперь нужно определиться с местом его установки: кто-то его ставит приборная панель, кто-то возле замка зажигания. В общем, в место, чтобы не портить вид салона и посмотреть показания тахометра.Тахометр крепится на двусторонний скотч, с обратной стороны. Конечно, не все из нас электрики, но тахометр — это электрический прибор и его нужно как-то подключать. Радует то, что у тахометра всего три провода, так что сделать что-то будет не так уж и сложно.

Первое, что нужно сделать, это вывести провод тахометра из салона в моторный отсек ВАЗ 2109. Проще всего это сделать через отверстие для троса спидометра.

Берем кусок тонкой жесткой проволоки длиной около метра и приклеиваем изолентой провод тахометра к одному из его концов. Делать это нужно осторожно: чтобы он не был слишком толстым и крепко держался. Затем вставьте другой конец провода в отверстие для троса спидометра и вытолкните его под капот. Затем со стороны капота с помощью проволоки вытягиваем наш провод. Теперь нужно подключить провода:
+12 В — В катушки зажигания,
Сигнал — К катушке зажигания.
Минус — масса автомобиля в любом удобном для вас месте, лучше если она будет прижата гайкой.
Провода в кабеле тахометра очень тонкие и ненадежные, поэтому для качества и долговечности используется следующая методика: к жилам кабеля тахометра припаиваются обычные провода сечением 1 мм2 (можно и скрутить, но это менее надежный вариант). Очень хорошо, если подобрать провода под цвет проводов тахометра. На провод сечением 1 мм2 с другой стороны надеваются наконечники.
Ключом на 10 откручиваем гайки на катушке зажигания и подключаем провода по указанной выше схеме.

Затягиваем гайки, сильно, но без фанатизма, так как сорванная резьба на катушке зажигания никому не нужна.
Теперь подключаем массу. Готово, тахометр подключен к вашему ВАЗ 2109.

Подключаем тахометр на ВАЗ 2109 (карбюратор)

Тахометр. Это устройство, служащее для отображения данных о количестве оборотов, совершаемых коленчатым валом.Если обычные первоначальные тахометры только сообщали об этом, то современные модели оснащены дополнительными полезными для водителя функциями: расход топлива, рекомендации по оптимальному поведению при вождении и т. д.

Что можно получить

Оптимальное решение для владельцев девяток с высокой и низкой панелью — купить новую, современную вычислительную технику и установить ее в качестве внештатного устройства на ВАЗ 2109. Это даст дополнительную информацию, плюс даже немного украсит салон вашего автомобиля.

Но прежде чем идти в хозяйственный магазин, следует поинтересоваться типами тахометров.

Виды

Особенности работы

Для дизельных двигателей

Читать то же самое

Дизельные двигатели не оборудованы катушками зажигания, так как тахометр работает за счет считывания импульсов тока генератора

Для бензиновых двигателей

Бензиновые силовые агрегаты имеют катушки зажигания , импульсы тока которых считываются тахометром.Таким образом, панель предоставляет актуальную информацию. При этом бензиновые тахометры отличаются друг от друга в зависимости от количества цилиндров в двигателе.

Приобретая тахометр на свой автомобиль, обязательно укажите, что это четырехцилиндровый бензиновый блок питания. Или просто скажите, что вам нужен аппарат на девятку.

Собственное устройство. ничего особенного

Цена вопроса

Стоимость устройства. это вечно обсуждаемый вопрос. Некоторые считают, что покупать дорогую технику бесполезно, так как все запчасти на ВАЗ доступны и дешевы.

Но покупка дешевого тахометра предполагает получение недостоверной информации. Доступные устройства могут иметь погрешность 20-30%. Смысл в установке аналогичного железа, если данные все равно не соответствуют действительности и реальной пользы от устройства вы не получите?

В среднем хороший тахометр на ВАЗ 2109 будет стоить 1000-2000 рублей. Не так много денег, чтобы сэкономить. Установив его самостоятельно, вся настройка обойдется вам больше всего для вашего устройства чтения. И мы подробно расскажем вам, как его установить.

Установка

Ваз 2108 Установка тахометра

Сделай сам.

Тюнинг ваз 2108 своими руками (устанавливаем тахометр с 06 на 2108)

Читать то же самое

В этом видео описана установка тахометра с шестерки на 2108 , 2109, 2199.

Все, тахометр у вас в руках, так что можете смело отправлять его в собственный гараж и приступать к подключению прибора.

Не стоит бояться самостоятельной сборки.Хотя тахометр является электрическим устройством, он имеет три провода. Поэтому с задачей легко справятся даже неопытные водители.

Сделка с подключением не проблема

Заранее определитесь, где будет располагаться ваш прибор для считывания частоты вращения коленчатого вала. Здесь выбор исключительно за вами. Некоторые из них крепятся непосредственно на приборной панели, другие устанавливаются рядом с замком зажигания. Старайтесь выбирать место, где устройство не будет мешать и портить вид кабины.

Место выбрано так, чтобы вы могли безопасно начать работу.

  1. Протяните трос тахометра из салона в моторный отсек. Практика показывает, что удобнее всего вынуть из отверстия для троса спидометра.
  2. Чтобы упростить задачу, используйте жесткую, но довольно тонкую проволоку. Он занимает около метра в длину. Прикрепите кабель тахометра к одному концу изолентой. Только делайте это осторожно, чтобы он мог пройти через отверстие в спидометре.
  3. Вставьте другой конец провода в розетку и начните извлекать. Поэтому вы без лишних хлопот протягиваете проводку в подкапотное пространство.
  4. Распределите провода. 12. Катушка зажигания B, сигнал. катушка зажигания и минус. массу вашего автомобиля в любом доступном или удобном месте. Для надежности убедитесь, что груз можно прижать гайкой.
  5. Даже у достаточно качественных тахометров провода в кабеле тонкие и хрупкие.Чтобы избавиться от этого недостаточно, припаивайте полные, качественные, прочные провода сечением 1 кв. Старайтесь подобрать провода, соответствующие цветам штатной проводки тахометра. Затем с другой стороны провода в 1 квадратный миллиметр установите наконечники.

Схема подключения

  1. Ключом на 10 открутите стопорные гайки на катушке зажигания и затем подключите проводку по схеме выше.
  2. Закрутить гайку, просто дернуть, чтобы продемонстрировать свою силу, оно того не стоит.В противном случае вы рискуете сорвать резьбу, а устранить такой дефект проблематично.
  3. Подключить землю. Для этого выберите участок где провод не будет мешать , не будет взаимодействовать с другими устройствами, перегреваться и т.д.
  4. Проверить работоспособность устройства. Для этого включите зажигание. При этом на вашем тахометре должен загореться гордый 0. Это указывает на то, что теперь подъемная сила равна нулю, коленчатый вал не вращается.
  1. Завести машину.На холостом ходу нормальные обороты для ВАЗ 2109 составляют 750-850 об/мин. Соответствующая информация должна появиться на устройстве в кабине.
  2. Если тахометр имеет дополнительную функцию вольтметра (очень полезный функционал для тех, кто предпочитает самостоятельно ремонтировать и диагностировать работу своих автомобилей). Выбрав вольтметр, на экране должны появиться данные о текущем напряжении сети. около 11-12В при правильной зарядке аккумулятора.

По каким причинам плавают обороты холостого хода ваз 21099 карбюратор ?

Старинные автомобили сегодня стали легендой.Одной из таких, кажется, вечно существующих моделей, стала ВАЗ-21099, известная широкой публике больше как Lada Sputnik. Данная модель является «изделием» Волжского автомобильного завода.

Немного истории

Несмотря на то, что модель выглядит старо, ее выпуск планировался на март 1990 года, но произошло это чуть позже. В декабре 1990 года ВАЗ-21099 начали выпускать крупными сериями. Украинский завод собирал эту машину до 2011 года из российских спецкомплектов.

Версия из Украины имела немного другое название — ЗАЗ-21099.ВАЗ-21099 выпускался под разными названиями. Все они отличались салоном, деталями, годом выпуска и страной сборки. Экспортные наименования ВАЗ-21099:

  1. Салон
  2. Лада самара
  3. Лада соболь
  4. Лада сагона
  5. Лада форма
  6. Лада Победа

Все эти автомобили имели общее название «Самара». Но у ВАЗ-21099 были существенные отличия от всех остальных.

  1. Передняя часть корпуса имела длинные крылья.
  2. Удлиненный капот.
  3. Отсутствие пластикового «клюва» спереди.
  4. Новая решетка радиатора.
  5. Приборная панель серого цвета (в остальных моделях преобладает коричневый цвет).
Почему не работает тахометр на ваз 2107.

Люди того времени помнят эту машину. Но в 2004 году ВАЗ-21099 был полностью снят с производства на АвтоВАЗе и заменен. Вместо старой, всем известной модели появилась ВАЗ-2115. Именно это заставило украинских коллекционеров продолжать собирать легенду.Однако в 2011 году этот автомобиль был снят с производства во всех странах.

Вместе с ним прекратили выпуск ВАЗ-21093. ВАЗ-21099 Победа считается самой совершенной моделью. Важнейшим его достоинством было то, что он имел стандартные параметры машины (4х4). Однако имеет лишь несколько модификаций от старой модели. Добавлен.

  1. Редуктор заднего моста от Volkswagen Golf Syncro.
  2. Вискомуфта.
  3. Угловой переходник.
  4. Трансмиссия.

Победа также отличается невероятной динамикой, так как двигатель форсирован.Его проходимость соответствовала всем нормам, что прекрасно позволял полный привод. Но времена ушли, и широкого распространения модель не получила. Поэтому предприятие вскоре прекратило свою работу.

Похожие новости

Стоит отметить, что ВАЗ поставлялся во все страны Европы. В свое время он громко дал о себе знать и навсегда останется легендой.

Многие сегодня предпочитают этот автомобиль по двум простым причинам.

  1. По цене значительно дешевле современных иномарок, прост в обслуживании, имеет недорогие запчасти.
  2. Патриотизм и желание сохранить легенду.

Но, несмотря на то, что причины весомые, а машина действительно хорошего качества, времена берут свое, и поэтому, как бы ни хотелось в этом признаться, машина способна сломаться. Первым страдает карбюратор.

Не работает тахометр ВАЗ 2109

Мой канал. Не работает тахометр на высокой девятке.

Регулировка карбюратора

При частом использовании автомобиля карбюратор требует постоянного обслуживания.Это не значит, что его нужно мыть снаружи. Этот способ подходит, если детали сильно загрязнены и из-за этого их функциональность нарушена. Внутренняя очистка деталей обязательна.

Чем лучше владелец поддерживает чистоту своего автомобиля, тем дольше будет срок его службы. Для мытья деталей лучше всего использовать специальные тряпки и щетки. Не забывайте, что мелкий пух от щеток может попасть в детали.

Важно постоянно следить за этим, так как мелкий мусор может повредить большой карбюратор.На сегодняшний день существует множество различных сервисов, которые предоставляют возможность почистить автомобиль, используя специальное оборудование и соответствующие средства. Работу выполняют квалифицированные специалисты.

Каждому водителю очень важно следить за тем, прыгает ли стрелка тахометра или нет. Ведь именно она является важнейшей подсказкой и сигналом к ​​действию.

Похожие новости

Почему не работает тахометр на ВАЗ 21099.

Тахометр — это специальный прибор, с помощью которого можно следить за состоянием карбюратора.Стрелка тахометра всегда укажет на причину. Опытные водители знают как работает тахометр на ВАЗ 21099 карбюратор . Есть несколько основных моментов, зная которые, можно определить причину поломки.

Причины движения стрелки тахометра и плавающей скорости

Если он регулярно дергается, то это явно свидетельствует о какой-то проблеме внутри автомобиля. Нужно обратить внимание на тахометр на ваз 21099 карбюратор и провести несколько действий.

  1. Проверьте лампочку под названием «чек». Если эта лампочка горит, то полная диагностика укажет на ошибку. Если в машине такой лампочки нет, то определить поломку будет еще сложнее.
  2. Следующим шагом будет проверка проводки. Многие отслеживают контакты только со знаком «плюс» и «минус», а потом задаются вопросом если почему не тахометр работает на ВАЗ 21099. На самом деле нужно проверить не только плюс и минус провода, но и качество самих контактов.
  3. Самая частая причина дергания стрелки тахометра — плохие контакты трамблера.
  4. Если все вышеперечисленное в порядке, а стрелка тахометра продолжает прыгать, нужно приступить к проверке системы зажигания. Если система зажигания работает плохо, причина найдена.
  5. Также может быть ситуация, когда сбои в работе тахометра появились именно после того, как были заменены какие-либо детали в автомобиле или произведен разбор. Теперь нужно еще раз проверить, все ли установлено правильно.Очень важно обратить внимание на нулевое положение. Если он установлен неправильно, то выстроить необходимое положение поможет тумблер, расположенный за панелью.
  6. Проверка карбюратора ВАЗ 21099 . Если стрелка продолжает сильно дергаться, возможно, переключатель уже не работоспособен.

Очень важно постоянно следить за состоянием своего автомобиля и проверять работу всех деталей, а также своевременно заменять детали, так как одна деталь может привести к поломке всего механизма.

Многих интересует вопрос: почему плавает скорость на ВАЗ? Самый главный ответ: причина не всегда в самом карбюраторе. Система питания и система зажигания вполне могут выйти из строя. Все это должен показывать тахометр.

Симптомы плавающей скорости.

  1. Оборот меняется: либо в сторону уменьшения, либо, наоборот, в сторону увеличения.
  2. Наблюдаются пропуски.
  3. Слышны свечи в карбюраторе.
  4. В глушителе слышны хлопки.

Причины плавающего оборота.

  1. Произведена неправильная регулировка карбюратора, что привело к неисправности тахометра.
  2. Следующая причина — неисправность электромагнитного клапана. Проверить можно сняв и включив двигатель. Если есть щелчок, клапан работает.
  3. Попадание избыточного воздуха в топливную смесь.
  4. Грязь в каналах и форсунках системы.
  5. Если все вышеперечисленное вызывает вопрос, почему плавают обороты холостого хода ВАЗ, необходимо проверить воздушный фильтр ВАЗ 2109.И не стоит забывать следить за стрелкой тахометра.
Ремонт стартера ВАЗ 21099 Ремонт стартера ВАЗ 21099 достаточно прост, ведь основных узлов там не так много. Продавайте, цена у него низкая, если ассоциировать с аналогами российского производства. Увы, восстановить его практически невозможно. Если и восстановить, то надежность пострадает. Потому что если проход, если…

Как известно, автомобили ВАЗ 2109 с низкой панелью не оснащены таким полезным устройством, как тахометр.У владельцев «девяток» с высокой панелью также часто возникают претензии к работе штатного тахометра. При выходе из строя устройства покупать новые выключатели довольно дорого, зачастую они стоят от 1500 рублей. Недорогие копии могут быть ненадежными. Поэтому в этой статье мы рассмотрим установку и подключение электронного тахометра на наш автомобиль. Традиционно установку будем делать сами.

Стоимость этого устройства около 800 рублей. Работает без нареканий, нареканий на его работу от пользователей пока не поступало.
Помимо своей основной функции — измерения и отображения количества оборотов коленчатого вала двигателя в единицу времени (обычно оборотов в минуту) на дисплее электронный тахометр имеет дополнительные и полезные встроенные функции.
Например, отдельные блоки могут сигнализировать о превышении оборотов двигателя выше заданного предела, измерять напряжение бортовой сети, иметь встроенные часы, секундомер, будильник и так далее. Это устройство может переходить в дежурный режим при выключенном двигателе для снижения его энергопотребления, но даже в рабочем режиме оно не будет заметно влиять на нагрузку автомобильного аккумулятора, потребляемая электронным тахометром мощность не превышает 1.5 В.

Установка устройства достаточно проста, необходимо подключить всего 3 провода к проводке автомобиля, 2 из которых питание устройства. Питание можно подать от прикуривателя, минусовой провод можно закрепить на массу в удобном месте. Третий провод подключаем к выводу «К» катушки зажигания, либо к выключателю.

Установить наш электронный тахометр на ВАЗ 2109, 2108, 21099 можно с помощью двухстороннего скотча, зафиксировав им прибор на кожухе рулевой колонки.

Электронный тахометр на тоннеле рулевой колонки

Для ВАЗ 2109 с низкой панелью такой электронный тахометр может быть встроен в комбинацию приборов вместо индикатора контрольной лампы «СТОП», а кнопки управления вынесены на внутреннюю верхнюю часть козырька комбинации приборов. Это выглядит очень круто.

Тахометр вместо дисплея «СТОП»

Данная установка рассмотрена на примере прибора ТХ-517, аналогов тоже много, можно выбрать понравившийся прибор.

Самая частая неисправность приборов данного типа — выгорание сегментов индикатора в приборах с некачественным дисплеем.

Так же хочу отметить, что установка цифрового тахометра рациональна на карбюраторные автомобили ВАЗ 2109. На автомобилях с инжекторным двигателем, на мой взгляд, более рациональным решением была бы установка бортового компьютера. Он имеет гораздо более широкий функционал, так как считывает многие параметры с блока управления двигателем и способен отображать их на дисплее.Подключить его тоже не составит труда, об этом можно прочитать . Правда, это стоит намного дороже. В общем, решайте сами!

ВАЗ-2109: регулировка зажигания. Как выставить зажигание

В статье будет рассмотрено, как осуществляется регулировка зажигания на автомобиле ВАЗ-2109. Если у вас возникли проблемы с последним, это влияет на работу ДВС. Поэтому время от времени необходимо корректировать угол опережения зажигания, чтобы нормализовать работу мотора.Делать это необходимо по определенной инструкции; без него настроить довольно сложно.

При регулировке зажигания необходимо установить установочные метки

Обратите внимание, что регулировка угла опережения зажигания невозможна без установки на метки коленвала и распредвала. При каждой замене ремня ГРМ необходимо регулировать зажигание. В инструкции по эксплуатации автомобиля ВАЗ-2109 сказано, что ремень ГРМ нужно менять каждые 60 тысяч километров.Но стоит отметить, что качество деталей не всегда хорошее. Да и девятки — это старые автомобили, у которых двигатель существенно отличается от обычного. Поэтому лучше всего сократить интервал между заменами ремня до 40-45 тыс. км. Также нужно каждые 15 тыс. км. осмотреть ремень с целью своевременного выявления замасливания, появления различных потертостей, трещин и надрывов. При обнаружении любого дефекта ремень следует немедленно заменить на новый. Также следует помнить, что все элементы системы, особенно коммутатор и катушка зажигания ВАЗ-2109, должны быть в нормальном рабочем состоянии.

Особенности двигателя малого размера

Обратите внимание, что заменить этот ремень можно в полевых условиях, потратив на это немного времени. Каких-либо специальных приспособлений для этой работы не требуется. Главное наличие нового ремня. Также стоит отметить, что на автомобилях с двигателем объемом 1,5 литра при обрыве ремня ГРМ клапана не гнутся. Во всех остальных двигателях, например, объемом 1,3 литра, обрыв ремня заканчивается печальными последствиями.Катушка зажигания ВАЗ-2109 не повредится, а вот пара клапанов обязательно загнется.

Инструменты

Для замены ремня ГРМ нужен ключ на «19». Он имеется в арсенале любого автолюбителя, так как именно таким ключом откручиваются ступичные болты на колесах. Также необходим любой ключ, либо головка размером «17». Кроме того, необходимо иметь накидной ключ на «10» и «8». Кроме того, нужен специальный ключ, которым вращается ролик для натяжения ремня.Но если его нет, то могут подойти пассатижи, концы которых загнуты. Но можно даже схитрить и установить в отверстия ролика два толстых винта, между которыми вставить отвертку и с их помощью натянуть этот механизм. Стоит отметить, что новый замок зажигания ВАЗ-2109 не требуется. Этот узел меняется крайне редко. Но, конечно же, обязательно нужно иметь хотя бы ремень ГРМ. Если это происходит в поле, то желательно, чтобы он мог проехать хотя бы 100 или 200 км.В том случае, если у вас заклинил натяжной ролик, желательно установить новый.

Подготовка к замене

Независимо от того, делаете ли вы ремонт в своем гараже или где-то на трассе, вы должны доставить автомобиль как можно более плавно. Это позволит добиться максимального удобства. Под заднее левое колесо устанавливаешь противооткатные колодки, также желательно выжать ручник, замок зажигания ВАЗ-2109 повернуть в выключенное положение.Под правую сторону автомобиля установите домкрат, немного приподнимите колесо. Затем ослабьте болты на ступице и полностью поднимите борт автомобиля. Снимите колесо и положите его под поддон двигателя внутреннего сгорания. Если двигатель защищен, потребуется открутить некоторые крепления ключом на «8», чтобы открыть доступ к шкиву коленчатого вала.

Замена ремня

Обратите внимание, что схема зажигания ВАЗ-2109 такова, что необходимо провести маркировку по меткам распредвала и коленвала.Распределитель ставится только в одно положение! Откройте капот, нужно ослабить натяжение ремня привода генераторной установки. Для этого ключом на «17» ослабьте верхнюю гайку на кронштейне, затем прижмите весь корпус устройства к блоку двигателя. Затем полностью снимите ремень и открутите три болта крепления пластиковой крышки в левой части двигателя, если смотреть спереди. Не теряйте уплотнительную резинку, надетую на край этой крышки! Самое сложное в этом деле – открутить болт, который используется для крепления шкива, предназначенного для привода ротора генератора.Для откручивания можно использовать ключ на «19», на его край желательно установить небольшой отрезок трубы, но застопорить коленвал все равно нужно. Для этого возьмите ключ на «13» или любой другой, установите его в прорезь на шкиве, чтобы при вращении он фиксировался. С помощью ключа шкив будет жестко соединен с корпусом масляного насоса. На автомобиле ВАЗ-2109 регулировка зажигания – это правильная установка привода ГРМ.

Установка ремня ГРМ

Сначала демонтируем старый ремень, ключом на «17» ослабляем натяжной ролик.Теперь нужно установить распредвал по меткам вне зависимости от того, какая присутствует схема зажигания ВАЗ-2109. Затем изначально поставить коленвал по меткам, которые есть на его шкиве и корпусе масляного насоса. В картере сцепления нужно вытащить резиновый колпачок и посмотреть, совпадают ли там метки. Если нет, то нужно провернуть коленчатый вал до тех пор, пока длинная линия на маховике не попадет в прорезь, расположенную на пластине, прикрученной к блоку двигателя. После этого, стараясь не проворачивать шкивы, установить новый ремень ГРМ.Как было сказано ранее, с помощью специального ключа или отвертки на эксцентрике проворачивается натяжной ролик. Таким образом добиться нормального натяжения ремня ГРМ. После затяните его и соберите весь механизм.

Инжекторные двигатели

Но автомобили ВАЗ-2109 комплектуются ровными инжекторными двигателями, а распределитель зажигания отсутствует. Поэтому зажигание ВАЗ-2109 имеет несколько иную конструкцию. Форсунка с механическим распределителем работать не может.Для установки угла опережения потребуется запрограммировать электронный блок, без опытного автоэлектрика сделать это очень сложно. Но стоит отметить, что все сказанное относится и к инжекторным двигателям. Отличие будет только в разборке всего механизма привода ГРМ. А именно, необходимо удерживать коленчатый вал от проворачивания либо толстой отверткой, установленной в смотровое окошко картера сцепления, либо включением пятой скорости и удерживанием тормозов.В остальном все процедуры, которые были описаны выше, актуальны для регулировки зажигания на инжекторных двигателях автомобиля ВАЗ-2109.

Подготовка к тюнингу со стробоскопом

Но если у вас обычный карбюраторный двигатель, то потребуется немного больше подрегулировать угол опережения зажигания. На ВАЗ-2109 регулировка зажигания без этого просто невозможна. Обратите внимание, что среднее число оборотов должно быть в районе 850 (при условии, что рабочая температура двигателя составляет 90 градусов).Если обороты выходят за допустимое значение более чем на 10-15 процентов, то нужно отрегулировать карбюратор вращением пластикового винта. С его помощью производится настойка количества топливовоздушной смеси. После этого отсоедините тонкий шланг, идущий к вакуумному корректору угла опережения. Выключите двигатель и ослабьте крепление трамблера. Стоит отметить, что таким образом у вас вряд ли получится настроить модуль зажигания ВАЗ-2109.

Процесс регулировки

Снимается резиновая заглушка, которая находится в картере сцепления, после чего датчик стробоскопа подключается к бронекабелю, ведущему к первому цилиндру.Он также подключает питание к стробоскопу и запускает двигатель. Если метка на маховике плохо видна, желательно завести двигатель, сделать ее более четкой. Это можно сделать, например, обычным белым корректором. После этого направьте луч, идущий от стробоскопа, в смотровое окно. В момент прохождения метки через щель на пластине световой сигнал стробоскопа должен пропустить. Добейтесь этого, вращая корпус распределителя. Больше никаких манипуляций не требуется.Теперь вы знаете, как производится регулировка зажигания на автомобиле ВАЗ-2109.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
