Как сделать станок для шлифмашинки: Как сделать отрезной станок из болгарки и старых амортизаторов

Содержание

Как сделать отрезной станок из болгарки и старых амортизаторов

Этот станок, сохраняя высокую производительность болгарки, обеспечивает большую универсальность, прецизионность и безопасность работы. Его сборка не потребует чрезмерных затрат, специальных станков и высокой квалификации.

Понадобится


Станок мы соберем из следующих материалов и комплектующих:
  • пары старых амортизаторов;
  • двух закрытых подшипников;
  • стальных труб;
  • равнополочных уголков;
  • шпилек, шайб и гаек;
  • профильной квадратной трубы;
  • листового металла;
  • газлифта мебельного.

  • При этом нам нужна будет:
болгарка, сварка, дрель с насадками, металлическая щетка, тиски, гаечные ключи, струбцины и т. д.

Процесс изготовления отрезного станка


Металлической щеткой удаляем со старых амортизаторов загрязнения.

В торцы разрезанной по длине трубы, слегка ударяя молотком по куску фанеры, устанавливаем подшипники и завариваем разрез.



Из двух уголков свариваем швеллер и с одного торца, используя трубу с подшипниками, наносим полукруглые выемки и выбираем их болгаркой. Укладываем эту трубу в выемки и привариваем.


К другому торцу «швеллера» вертикально привариваем два уголка на размер меньше так, чтобы смежные полки были в центре. Ставим в каждый уголок амортизатор и закрепляем их сваркой.



Два уголка равной длины и высоты соединяем так, чтобы две сопрягаемые полки оказались в центре, и прихватываем сваркой.

Зажимаем их в тиски и в спаренных полках сверлим отверстие. Маркером наносим дугообразный контур и вырезаем его болгаркой. Удаляем сварные прихватки и разъединяем полученные детали.


Шпильку со сферической гайкой на одном конце вставляем снаружи в отверстие уголкового фрагмента с опиленным по дуге полкой, надеваем шайбу, просовываем через подшипники в трубе, ставим еще шайбу и пропускаем через второй фрагмент уголка. Снаружи на шпильку навинчиваем обычную гайку. Нижние полки уголков свариваем по линии контакта.

Наносим краску на торцы штоков амортизаторов, прикладываем к ним отрезок профильной квадратной трубы и по отпечаткам краски сверлим отверстия. Надеваем квадратную трубу на штоки и сверху навинчиваем корончатые гайки.


Собираем раму из квадратных труб, используя мерительный и магнитный угольники, чертилку, болгарку и сварку.

Производим шлифовку швов.
Для закрепления кронштейна из уголков на раме, на одном ее конце поперек и впритык привариваем квадратную трубу.

По крепежным отверстиям в кронштейне, намечаем точки сверления отверстий в поперечине. Закрепляем кронштейн на раме болтами и гайками, используя гравера. На другой конец рамы от торца привариваем прямоугольную стальную пластину шириной, равной ширине рамы.


Усиливаем соединение амортизаторов с основанием привариванием косынок. В одно из отверстий в квадратной трубе вставляем болт с гайкой и привариваем ее к трубе.
Закрепляем основание амортизаторов в кронштейне из уголков на раме с помощью шпильки, шайб, сферической и простой гайки. В основании амортизаторов сверлим отверстие для провода.

К одному амортизатору и раме привариваем по кронштейну с отверстиями. Закрепляем в них мебельный газлифт.


Из стального листа вырезаем пластину с сужением к одному концу, начиная с середины. К узкому концу вертикально по магнитному уголку привариваем трубку. Пластину широкой стороной крепим сваркой к торцу квадратной трубы, ориентируя трубку внутрь.



На болгарку болтами монтируем крепление, сваренное из стальных пластин в виде буквы П. Лишний металл после разметки удаляем и зачищаем швы и места резки.

Крепим болгарку болтами к квадратной трубе.


Включаем инструмент и делаем прорезь в пластине рамы, также сверлим в ней отверстия для фиксации упора прямо или под углом, меняя положение подвижного болта.

Теперь, закрепляя струбцинами на упоре заготовки любого профиля, разрезаем под 90 или 45 градусов с высокой точностью.

Также идеально ровно режем листовой металл, перемещая диск болгарки.
Штоки амортизаторов при этом служат направляющими, а газлифт возвращает инструмент в исходное положение.


Смотрите видео


стойка для точного реза, кожух-пылесборник

Возможности болгарки можно расширить не только за счет различных насадок, но и установив ее на специальные самодельные приспособления. В результате можно получить отрезной станок, с помощью которого появляется возможность точной резки металлических заготовок под любым углом. Кроме этого, болгарку можно установить на каретку, и использовать получившийся станок для резки листовой стали.

Отрезной станок из болгарки

Для того, чтобы понять, как из угловой шлифовальной машины (УШМ) сделать отрезной станок, можно посмотреть в интернете различные чертежи. Но они мало чем помогут, поскольку все размеры деталей все равно придется подбирать, исходя из размеров имеющейся в наличии у вас болгарки.

Варианты исполнения приспособлений могут быть как простые, так и более сложные, требующие умения обращаться со сварочным аппаратом.

Вариант 1

Чтобы сделать данную приспособу для болгарки, потребуются навыки сварщика. Итак, нужно сделать следующее.

Сначала отрежьте от уголка (50х50 мм) 2 небольших куска. Размер их подбирается, исходя из габаритов блока редуктора вашей УШМ.

Далее, просверлите в них отверстия диаметром 14 мм и прикрутите уголки к УШМ, как показано на следующем фото. Если у вас нет подходящих болтов, то можно использовать шпильки с резьбой М14. Только будьте внимательны, чтобы болты были не слишком длинными. Иначе в некоторых моделях УШМ они могут цепляться за крыльчатку, находящуюся в корпусе редуктора.

Не снимая уголки с болгарки, прихватите их сваркой. После этого, уголки можно снять и хорошо обварить.

Зачистите сварные швы шлифовальной насадкой для болгарки.

Затем нужно изготовить вращающуюся опору для рычага, на котором будет закреплен аппарат. Для этого подберите 2 трубы таких диаметров, чтобы одна могла без особых усилий входить другую.

Для более точного реза на трубки можно приклеить малярный скотч и начертить на нем линию.

Затем, проворачивая трубку, аккуратно разрежьте ее УШМ. Отрезок трубы меньшего диаметра должен быть короче на 20 мм (толщина 2-х подшипников) — она будет служить распоркой.

Подберите для более толстой трубы 2 подходящих под ее внутренний диаметр подшипника. После этого, вставьте тонкую трубку в толстую и запрессуйте с обеих сторон подшипники.

Затем в подшипники вставьте шпильку. Перед гайкой нужно обязательно проложить шайбу.

Когда поворотный механизм будет готов, к нему нужно приварить небольшой отрезок уголка.

На следующем этапе делается стойка для поворотного механизма из того же уголка 50х50 мм. Чтобы отрезки получились одинаковой длины, уголки можно стянуть струбциной и обрезать.

Также, не раскручивая струбцину, их можно сразу и просверлить.

Прикрепите уголки с просверленными отверстиями к уже готовому поворотному блоку с помощью гаек.

К данной стойке приварите уголок подлиннее, как показано на следующих фото.

Теперь необходимо определиться с длиной рычага, на котором будет закреплена УШМ. Делается это методом подбора, исходя из габаритов вашей болгарки. Можно на столе разложить детали и вычислить приблизительные размеры рычага, который лучше сделать из 2-х отрезков квадратной профильной трубы 20х20 мм.

Трубы также необходимо зажать струбциной и обрезать до одинаковых размеров.

После того, как все детали будут готовы, их можно сварить между собой, как показано на следующих фотографиях.

На следующем этапе можно прикрепить к готовой конструкции УШМ и еще раз проверить, что из этого получилось.

Готовый маятниковый механизм для болгарки легко устанавливается на любой плоской поверхности, например, на верстаке. Также данную конструкцию можно установить на специально сделанный для нее стол. Для более жесткого крепления механизма можно с двух сторон длинного уголка приварить небольшие отрезки уголков, и просверлить в них отверстия.

На следующих фото можно увидеть, как закрепляется на столе (в данном случае используется металлическая станина) готовое приспособление для УШМ.

Очень важно выставить прямой угол между плоскостью отрезного диска и плоскостью стола. Поставьте угольник на стол и пододвиньте его к абразивному кругу, установленному на УШМ. Если изначально у вас получилось сварить приспособление так, чтобы угол между плоскостями был 90 градусов, то это хорошо. Если вы заметили отклонение от прямого угла в ту или иную сторону, то исправить ситуацию можно с помощью лома или длинной профильной трубы, например, 60х20 мм.

Чтобы деталь при резке не сдвигалась с места, на стол можно прикрутить уголок, который будет служить упором. Также для точного реза стол легко усовершенствуется простыми тисками, изготовленными из приваренной к нему гайки и вкрученной в нее шпильки необходимой длины.

Далее необходимо изготовить защитный кожух

. Делается он с учетом максимального диаметра отрезного диска, который допустимо ставить на конкретную модель углошлифовальной машины. Чтобы проще определиться с размерами кожуха и местами для его крепления, можно сначала сделать шаблон, например, из куска картона.

  1. Из жести требуется вырезать 2 заготовки для будущего кожуха.
  2. Прикрутите к одной из заготовок алюминиевый уголок. С его помощью кожух будет крепиться к штанге приспособления.
  3. Скрутите 2 половинки между собой.
  4. На штанге маятникового механизма просверлите отверстия для уголка, закрепленного на кожухе, нарежьте в них резьбу и прикрутите защитный кожух.

В данном случае кожух будет служить еще и ограничителем для режущего инструмента, не позволяющим ему чрезмерно углубиться в стол во время обработки детали.

Не лишним будет, если для рычага с закрепленной на нем болгаркой сделать подпружинивание. В данном случае сделать это просто: вставьте с обратной стороны штанги трубку меньшего размера и прикрепите к ней пружину, как показано на следующем фото.

На этом изготовление отрезного станка своими руками, в котором в качестве привода используется угловая шлифмашина, можно считать завершенным.

Вариант 2

Очередной вариант приспособления для болгарки, с помощью которого можно будет резать металлические заготовки, делается следующим образом.

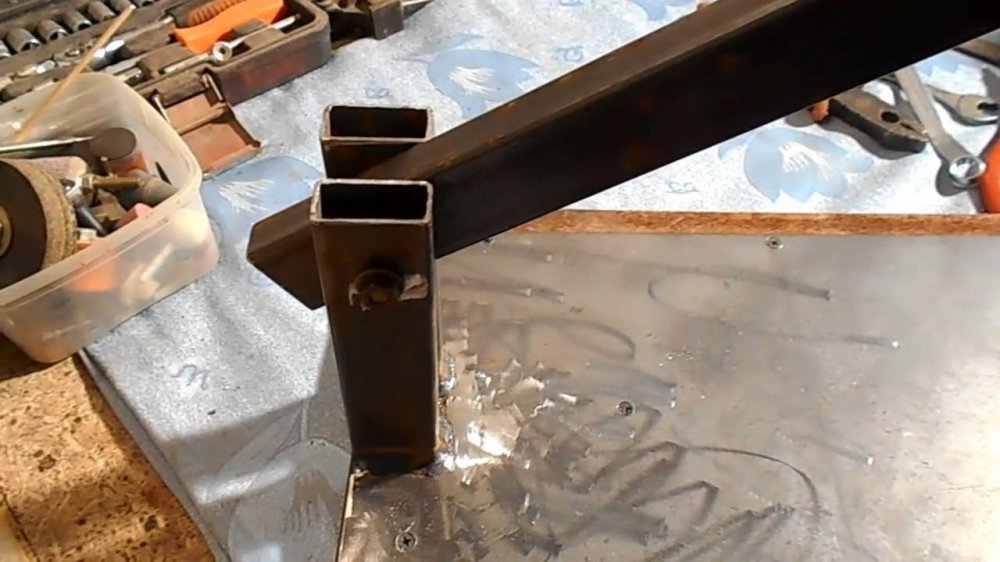

  1. Возьмите 2 отрезка профильной трубы одинаковый высоты и приварите их к предварительно вырезанному из листового металла прямоугольнику.
  2. Просверлите в 2-х стойках и в рычаге (длина подбирается экспериментально) отверстия, после чего закрепите последний с помощью болта, как показано на фото ниже.
  3. К задней части рычага приделайте пружину.
  4. В предполагаемом месте крепления УШМ на штанге просверлите сквозное отверстие.
  5. Теперь можно закрепить болгарку на столе.

Таким образом, получился простой отрезной станок. Для придания дополнительной жесткости креплению аппарата к рычагу можно использовать хомуты, предварительно проложив между корпусом угловой шлифмашины и трубой, например, деревянный брусок.

Для точной резки, чтобы заготовка не смещалась, потребуется к столу прикрутить уголок.

Для маленькой болгарки также подойдет похожий вариант приспособления, только крепиться УШМ будет на металлической полосе: с одной стороны болтом к самой УШМ, а с другой – с помощью хомута.

Для мощной УШМ приспособа делается по тому же принципу, но из профилей большего размера, чем на рисунках выше.

Использовать гантели в качестве противовеса не обязательно. Достаточно найти подходящую пружину.

Вариант 3

Данный вариант приспособления является самым простым для изготовления своими руками. Он делается без традиционной подставки (стойки) для поворотного блока. Вам понадобится всего лишь один дверной навес, металлическая полоса и резинка (можно использовать резинку от ручного эспандера).

Конструкция делается следующим образом:

  • в металлической полосе с одной стороны просверлите отверстия под дверной навес, а с другой – под болт, с помощью которого будет осуществляться крепление полосы к болгарке;
  • прикрутите к полосе углошлифовальную машину и навес;
  • прикрутите навес к столу;
  • закрепите один конец резинки за край стола, а другой – за держатель (рукоятку) УШМ.

Буквально за несколько минут вы получите качественный отрезной станок. Данное приспособление является еще и мобильным, потому что его можно носить с собой в чемодане с инструментами, и, при необходимости, монтировать на любой плоской поверхности.

Устанавливая данную приспособу, не забывайте закреплять на столе уголок для упора в него обрабатываемой детали.

Резка листовой тали с помощью УШМ

Для резки листового металла потребуется приобрести специальную каретку, которая двигается по направляющей (профильной квадратной трубе).

Но как показывает практика, стоимость хорошей каретки является высокой (больше 100 долларов), поэтому ее можно изготовить своими руками. Поскольку данный процесс довольно сложный для описания, понять технологию изготовления данного слайдера можно из этого видео. С помощью приспособления можно резать не только сталь, но и керамическую плитку, и керамогранит.

Следует учесть, что при резке керамики образуется много пыли. Поэтому к кожуху болгарки рекомендуется приспособить пылесборник с патрубком под пылесос.

Как сделать самодельный пылесборник

Простейший пылесборник для УШМ можно сделать из пластиковой бутылки от моторного масла.

Делается насадка следующим образом.

  1. Приложите к емкости диск такого диаметра, который будет использоваться при резке, и сделайте разметку: разместите диск так, чтобы края его не цеплялись за кожух, и наметьте центр.
  2. Вырежьте в боковой части бутылки квадратное отверстие с помощью канцелярского ножа.
  3. Также следует вырезать 2 отверстия друг напротив друга, в месте, где вы обозначили центр.
  4. Прикрутите пылесборник к болгарке, используя штатные отверстия для крепления кожуха, и на горловину бутылки оденьте шланг от пылесоса.
  5. Оденьте на вал УШМ отрезной диск.
  6. Отверстие, которое используется для удобства при замене инструмента, можно закрыть небольшим куском пластика.

После этих несложных действий можно использовать болгарку для обработки материалов, при резке которых создается много пыли.

Станок из болгарки своими руками отрезной и шлифовальный

Домашняя мастерская – это настоящее таинство, где владельцы с умелыми руками могут создавать предметы интерьера, декор, подготовиться к ремонту или заготовить материалы. Конечно же, подразумевается оснащение, но все необходимое оборудование стоит довольно дорого.

Отрезной станок

В этом случае нередко станки изготавливаются из ручного инструмента, в частности, так можно применить болгарку, получив резак, шлифмашинку и/или фрезер. Отрезной станок из болгарки очень напоминает погружную дисковую пилу, но с его помощью можно обрабатывать практически все виды материалов, а также выполнять работы по шлифованию и фрезерованию.

Оборудование своими руками

Самодельное оборудование – приспосабливаем ручной инструмент к цеховому использованию

На видео показан выполненный самостоятельно отрезной станок из болгарки по чертежам. В качестве базовой конструкции можно выбрать несколько вариантов и многофункционально использовать такую универсальную болгарку, с помощью которой можно резать, шлифовать, фрезеровать, заниматься художественной фрезеровкой по древесине. Когда видишь работы, сделанные с помощью общеизвестного инструмента, приходишь в настоящее изумление.

Приспособление для болгарки

Безусловно, этот инструмент заслуживает усовершенствования, лучше делать по чертежам. Теперь разберемся, как приспособить и получить полноценное оборудование, с помощью которого можно резать и обрабатывать дерево и другие материалы. Интересна совмещенная самодельная шлифмашинка и фрезерная версия для столярных работ.

Резак на платформе

Самым простым и доступным вариантом для мини-цеха может стать самодельная версия, приспособленная к работе на столе. При этом основной инструмент не крепится статично и может быть снят со станины в любое время. Платформа выполнена из сваренного стального листа, с кронштейном, закрепленном на пружине. Именно он является держателем электроинструмента и обеспечивает направляющий рез.

Основную сложность исполнения составляет станина. Хотя сложность относительная, все же некоторым читателям будет интересно узнать детали изготовления. Они показаны в видео, которое последовательно освещает многие вопросы, с ними необходимо ознакомиться при изготовлении такой платформы. Предложенный отрезной станок имеет усовершенствованную конструкцию и подходит больше для работы с металлом, обеспечивая требуемую жесткость и удобство в работе. Благодаря простым приспособлениям позволяет делать подрезку под углом. Особенно будет оценен владельцами небольших кузнечных мастерских.

Предлагаем также чертежи станины. Если вы понимаете общий принцип изготовления, то вам ничего не стоит придумать свой вариант платформы, который, возможно, будет более выигрышным, чем предложенные.

Станок для шлифовки своими руками

Хороший вариант для шлифовки, с помощью которого можно делать довольно сложные операции, можно сделать из ручного оборудования. Его ключевым отличием будет высокая точность. Таким образом при определенных навыках и ловкости можно приспособить оборудование к фрезеровке, например, дерева. На фото показано, каким образом это будет приблизительно выглядеть.

Шлифовалка

Опять же подразумевается жесткое крепление инструмента, благодаря чему получается высокая точность и качество шлифовки. На фотографии видно, что оборудование представляет собой раму из фанеры, инструмент крепится с помощью зажимающих болтов, то есть можно использовать в любое время в качестве мобильного инструмента. Конструкция может быть еще проще, но не менее удобной, чем предыдущая.

Крепление болгарки

Пойти можно еще проще, как, например, сделал владелец инструмента, показанного на фотографии.

Простейшая шлифовалка

Не забывайте о безопасности

Основной проблемой такого оборудования становится техника безопасности. Сделать станок для болгарки не проблема, но нарушение безопасности может привести не только к тяжелым травмам, но и потере конечности. На фото показана усовершенствованная конструкция приспособления, которую не мешает дополнить сверху защитным кожухом. Чтобы исключить случайное попадание рук в область реза, также потребуется защита и кнопка аварийного освещения.

Как совместить оборудование в одном приспособлении и учесть параметры безопасности

На фото показан один из вариантов решения, который можно считать универсальным, – одна платформа может стать основой для отрезного и шлифовального оборудования. При этом инструмент можно снимать и использовать как мобильное приспособление для резки металла и дерева.

Для реализации такой версии потребуется регулировка местоположения кожуха и жесткая фиксация направляющей отрезного станка.

Насадки и ручные приспособления для болгарки

Обратите внимание, что такие стойки шлифовальных и других типов оборудования уже свободно продаются в магазинах и относятся к универсальному ручному инструменту. Различные конструкции хорошо продуманы, просты в использовании и обеспечивают оптимальные параметры эксплуатации ручного оборудования, позволяют выполнять резку и шлифовку.

Для болгарок предложены различные ручные насадки, которые упрощают использование. Например, это насадка под штроборез или инструмента для резки проемов. Ее можно сделать из специального конструкционного приспособления.

Предложенный вариант, подсоединен к пылесосу, отводящему бетонную пыль и улучшающему параметры использования. Для «домашнего» изготовления можно приспособить более простой самодельный станок из болгарки.

Возможно, вы предложите и свой станок для болгарки по чертежам собственного изготовления подобного оборудования мини-цеха, которыми захотите поделиться.

Мастер-класс: как сделать отрезной станок из болгарки

Угловые шлифовальные машины могут использоваться в комплекте с дополнительной оснасткой., как показывает практика, эти инструменты, болгарки, можно использовать и с самодельными усовершенствованиями. К примеру, можно соорудить небольшую станину, которая позволит превратить обычную болгарку в самую настоящую маятниковую пилу.

Национальная энциклопедия строительства ProfiDom.com.ua продолжает публикацию серии материалов под общим названием – «Мастер-класс». В прошлый раз, мы показали, как заменить якорь у болгарки. Сегодня же, нас рассказ о том, как из болгарки сделать своими руками отрезной станок

Как выбрать болгарку для изготовления отрезного станка

Как бы высок ни был соблазн применить имеющийся в наличии инструмент, для самодельного станка, всё же, лучше приобрести новую болгарку. Связано это с тем, что, даже, при тщательно продуманной конструкции отрезной пилы, снятие и установка УШМ занимает немало времени, особенно, с учётом юстировки электроинструмента для соблюдения точности реза.

К тому же, к болгарке, используемой в конструкции отрезной пилы, предъявляется ряд дополнительных требований:

  • Регулировка оборотов. Далеко не каждого мастера устроит предельная глубина реза, которую может обеспечить стандартная УШМ с диском 230 мм. Возможно, появится желание использовать отрезные круги большего диаметра, для чего необходимо будет снизить обороты для достижения корректной радиальной скорости.
  • Минимальная длина корпуса. Слишком длинная рукоять или увеличенная длина двигателя вынуждают конструктора сооружать основное плечо поворотного шарнира с большим вылетом, из-за чего возрастает материалоёмкость и нагрузка на поворотный узел, также это негативно сказывается на точности юстировки.
  • Минимальные габаритные размеры редуктора. С эти все понятно: чем больше «чистый» диаметр круга, тем больше глубина реза. У болгарок сопоставимой стоимости и мощности этот показатель может существенно отличаться.
  • Наличие штатных отверстий для крепления передней рукоятки — самый важный показатель. Обычно в болгарках фигурирует резьба диаметром 12 мм с шагом 2,5 мм, это нестандартный типоразмер, обычно мастеровым приходится использовать для закрепления резьбовой штифт, запаянный в ручку. Однако во многих УШМ отверстия двухступенчатые, в глубине спрятана обычная резьба М10 — это идеальный вариант.

В остальном, требования к инструменту обычны. Конечно, лучше не отдавать предпочтение болгаркам «однодневных» торговых марок китайского происхождения, достаточно будет инструмента, относительно, известных производителей, мощностью не менее 2 кВт.

Общее описание конструкции

На просторах интернета можно встретить огромное число вариаций на тему изготовления самодельной маятниковой пилы. Большинство из них совершенно не пригодны для повседневного использования, хотя встречаются действительно интересные технические решения. Мы предлагаем собирательный образ станины с рычажным шарниром, отвечающий базовым требованиям по надёжности и удобству использования. Предупреждаем, что такое исполнение требует внимательного и старательного отношения при сборке, но результат, определённо, того стоит.

В основании располагается каркас из стального проката, который может быть дополнительно покрыт горячекатанным листом. Важнейшее требование к этой части станка — высокая жёсткость и вес для достаточной устойчивости, либо наличие узлов крепления для стационарной установки на массивное основание.

В идеале, такая самодельная пила должна иметь механизм, как рычажно-поворотной, так и протяжной подачи. В фабричном исполнении для этого применяется обычный шарнир на узлах качения и рельсовые направляющие. Мы же предлагаем вариант с двумя суставами, в котором корректность хода обеспечивает подбором усилия пружин-компенсаторов.

Основание станка

Для начала, нужно сварить рамку из угловой стали сечением не менее 40х40 мм. Конкретный размер стола зависит от массивности обрабатываемых деталей и габаритов инструмента, но в среднем, будет достаточно ширины 40–45 см и длины не менее 65 см.

Для обеспечения достаточной жёсткости, необходимо добавить распорки и угловые косынки. Как минимум одна дополнительная связь из стальной полосы должна быть установлена по центру стола, еще одна — с отступом 60–80 мм от заднего края, где будет крепиться основание шарнира. Вся конструкция выполняется на сварных соединениях с двухсторонней проваркой швов. Верхнюю плоскость каркаса нужно обязательно отшлифовать для плотного прилегания листа.

Обшить каркас стола сверху можно листовой сталью толщиной от 2 до 3 мм. Оптимально, если лист будет съёмным, для этого к изнанке нужно приварить резьбовые части 6 мм болтов в количестве 12–14 шт, равномерно распределив их по площади стола. Лист должен накрывать не менее 2/3 основания начиная с переднего края. Больше — не нужно, всё равно основание шарнира должно крепиться непосредственно к несущей конструкции.

Поворотно-протяжный механизм

Здесь, мы подошли к самой сложной части станка — рычажному механизму подачи. Его основным узлом будет шатун автомобильного двигателя, для уменьшения затрат рекомендуется приобретать запчасти к автомобилям таких марок, как Daewoo или Chery. Также, можно использовать б/у комплектующие, но без деформации шейки и без следов сильной выработки.

Для крепления шатуна к столу, необходимо изготовить вилку из стальной полосы толщиной порядка 6–7 мм, её можно либо согнуть горячим способом на оправке, либо сварить из трёх прямоугольных фрагментов. Расстояние между внутренними стенками должно быть равно ширине верхней головки шатуна. В боковых стенках скобы нужно просверлить два соосных отверстия, диаметр которых соответствует типоразмеру шатунной втулки. Закрепление шатуна в скобе выполняется посредством штатного поршневого пальца, при этом выступы по краям выбирают дистанционными шайбами, а затем стягивают болтом и гайкой.

Вилочная головка шатуна предназначена для закрепления в ней бесшовной трубы соответствующего диаметра, которую можно заменить стальным стержнем, посаженным в подшипник качения подходящего типоразмера. В последнем случае установка вкладышей не требуется. Верхний узел должен оставаться подвижным, оптимальный вариант — проточить вставку с допуском порядка 0,02 мм. Лучший способ избежать смещения вставки — проточка двух канавок под стопорные кольца.

С одной стороны труба или стержень должны иметь вылет для крепления рычага, в качестве которого хорошо пойдут две широкие стальные полосы или отрезки профильной трубы. Их нужно изогнуть с учетом формы корпуса болгарки и просверлить два отверстия для крепления редуктора болтами.

Поворотный ход механизма обеспечивается верхней головкой шатуна. При этом диск двигается наклонно от передней части заготовки к задней нижней, что увеличивает максимальную длину хода и глубину реза. Протяжка осуществляется за счёт нижней головки: когда запас поворотного хода исчерпан, весь шарнир наклоняется вперед и позволяет диску сместиться на дополнительные 80–100 мм. Чтобы регулировать усилие срабатывания обоих суставов, необходимо подобрать пружины с соответствующим усилием. В качестве альтернативы, можно предложить гидравлические стойки для мебельных фасадов.

Регулировать усилие пружин или стоек можно очень просто — путём варьирования их предварительного натяжения и высоты закрепления. В тонкой части шейки шатуна нужно просверлить ряд 6 мм отверстий с шагом 15–20 мм. Поскольку сталь в шатунах легированная и термически обработанная, для сверления следует использовать сверло по бетону с победитовой напайкой, заточенное классическим способом с образованием угла при вершине в 120°. Изменяя места крепления пружин к шарниру и столу можно достаточно быстро добиться нужного соотношения усилий натяжения и сжатия.

Устройство прижима

В передней части станка размещается прижимной механизм, фиксирующий заготовку во время резки. Можно обойтись простым поперечным упором, однако надёжного и безопасного закрепления, обеспечивающего высокую точность распила, удаётся добиться только путём внедрения в конструкцию винтового прижима. Есть три варианта исполнения этого узла.

Первый — использовать штатный прижим отрезной пилы, снятый с донора. Этот вариант хорош своей простотой, однако найти подобные комплектующие весьма непросто. Тем не менее, если приобрести весь узел в сборе с поворотным столом и градуированной угловой шкалой, удобство пользования самодельным станком будет одним из самых высоких.

Другой вариант — использовать слесарные тиски. Благодаря поворотному основанию, можно, даже, выставлять угол резки, при этом фиксация заготовки будет наиболее надёжной. Основной недостаток такого способа — отсутствие базирующей горизонтальной плоскости, деталь приходится выверять при каждой установке или самостоятельного сооружать подставку. Также при использовании слесарных тисков сильно увеличивается высота установки заготовки. Компенсировать её можно только путём поднятия скобы, в которой крепится поворотный шарнир, на соответствующую высоту.

Третий способ — самостоятельное изготовление прижима. Для этого потребуется винт с трапециевидной резьбой, шаг которой составляет не менее 2 мм, и гайка такого же типа, которая приваривается в передней части стола. В качестве прижимного упора можно применить отрезок обычной угловой стали, к которой винт крепится посредством упорного подшипника или на скользящей посадке.

Электрическое подключение

При использовании самодельной отрезной пилы, крайне неудобно постоянно фиксировать штатную кнопку включения электроинструмента. Поэтому, как правило, ее исключают из электрической схемы, либо блокируя механически, либо замыкая провода накоротко.

Правила безопасности при использовании стационарного металлообрабатывающего оборудования требуют, чтобы элементы управления коммутировались напряжением 12 или 24 В. Таким образом, электрическая схема дополняется недорогим импульсным трансформатором и промежуточным контактором модульного типа. Разместить электрооборудование можно в обычном щитке с DIN-рейкой, закреплённом в задней части стола.

Из возможных способов включения, наиболее предпочтительно использовать педаль без фиксации, это наиболее безопасный тип коммутирующего устройства. Также можно применить обычную кнопку «Пуск-Стоп» с шунтированием, однако в таком варианте лучше дополнительно установить аварийную кнопку-грибок.

Настройка и доработка

Когда основные узлы пилы собраны, необходимо произвести настройку станка. Она заключается в выравнивании двух базирующих плоскостей и режущего диска относительно друг друга.

При зажатии, деталь занимает определенное положение в пространстве, определяемое плоскостью поперечного упора и стола. Также для горизонтального базирования может использоваться дополнительная надстройка, как в случае с лекальными тисками. Поскольку эта плоскость не поддаётся регулировке, относительно её устанавливают положение режущего диска, используя слесарный угольник. Наклонить плоскость реза соответствующим образом можно только путём деформирования той части рычажного механизма, посредством которого болгарка крепится к шарниру.

Что до поперечного упора, его устанавливают в последнюю очередь, выравнивая плоскость прижима относительно диска, предварительно установленного перпендикулярно плоскости стола. Для этого достаточно выполнить крепление упора на болтах к основанию станка через отверстия большего диаметра.

Делаем из болгарки, протяжной распиловочный станок | Все о лазерной резке и столярке

Болгарка — реально самый травмоопасный электроинструмент. Попробуем ее обезопасить, сделав простой, но функциональный протяжной распиловочный станок, которым мы сможем и пилить дерево, и резать металл.

По традиции давайте посмотрим, что у нас получится по окончанию работ:

распиловочный станок из болгарки

распиловочный станок из болгарки

В одной из статей обсуждалась именно безопасность работы болгарки, а точнее в какую сторону должны лететь искры, что бы случае ЧП не пострадал оператор (вот эта публикация: «В какую сторону должны лететь искры от болгарки: на себя или от себя?«). Так вот в случае с этим самодельным станком риск получить травму становится минимальным (а судя по отзывам посетителей, стать инвалидом или даже травмы с летальным исходом при работе с болгаркой вполне вероятны).

С подобным станком резать металл становится в разы проще, ко всему прочему мы получим более точный рез и более быструю работу. Ну и бонус тем мастерам у кого нету торцовки, этот самодельный станок заменит ее на первое время. Хватит демагогии, давайте начнем!

Этот проект я бы назвал довольно простым, и на него уходит совсем не много материала. В принципе вот и все, что нам понадобится:

материал для будущего станка

материал для будущего станка

Ну и еще минут 30 свободного времени.

Собирать будем на прямоугольном куске ламината размерами 600Х400 мм, это будет наша платформа. Давайте прикрутим саморезами к этому куску ламината два бруска 40Х40 мм и длинной 300 мм. Удаление двух внешних краев этих брусков должно быть 130 мм, и приблизительно на 100 мм они могут выступать за край платформы.

прикручиваем бруски саморезами

прикручиваем бруски саморезами

Теперь к этим брускам прикрутим саморезами нижние части двух мебельных направляющих.

прикручиваем мебельные направляющие

прикручиваем мебельные направляющие

Как видите размеры бруса зависят от размеров направляющих, если у вас будут мебельные направляющие других размеров, то придется слегка модифицировать конструкцию под себя.

Далее нам понадобится кусок фанеры размерами 300Х130 мм, к этой детали прикрутим верхние части мебельных направляющих. Наверно будет лишним говорить, что эту конструкцию надо собирать так, что бы обе детали можно было соединить между собой.

прикручиваем остатки мебельных направляющих

прикручиваем остатки мебельных направляющих

На этот кусок фанеры с направляющими нам надо будет прикрепить еще одну деревянную деталь размерами 40Х60Х100 мм. Просто прикручиваем парой мощных саморезов с обратной стороны, хотя конечно клей, для плотности конструкции, будет совсем не лишним.

прикрепляем брусок тремя саморезами снизу

прикрепляем брусок тремя саморезами снизу

Ну, что попробуем соединить детали?

соединилось =)

соединилось =)

Следующей нам понадобится деталь, к которой будет непосредственно, крепится болгарка. Для этого к куску фанеры размерами 120Х70 мм прикручиваем обычную петлю.

прикручиваем петлю

прикручиваем петлю

А с другой стороны эту петлю прикручиваем к нашей конструкции.

продолжаем сборку

продолжаем сборку

Следующим шагом прикрутим на саморезы пару пружин.

прикручиваем пружинки

прикручиваем пружинки

Давайте уже зафиксируем на четыре самореза болгарку.

присоединяем к станку болгарку

присоединяем к станку болгарку

Осталось прикрутить упор, делаем это строго под углом 90 градусов к пильному (или отрезному) диску болгарки (опустите пильный диск вниз, начертите линию, и уже от это линии берем нужный нам градус).

прикручиваем упор

прикручиваем упор

Можно сделать еще один упор на 45 градусов, но он должен быть съемным, поэтому фиксируем его на болты (гайки можно утопить и приклеить с обратной стороны платформы).

упор 45 градусов

упор 45 градусов

Ну вот в принципе и все, наш станок готов. Девшего и сердито!

готовый станок

готовый станок

Режем фанеру под углом 90 градусов.

режем фанеру

режем фанеру

Режем деревянный брус под углом 45 градусов.

режем деревянный брус

режем деревянный брус

Ну и ни, что нам не мешает надеть на болгарку отрезной диск для металла и резать металл.

можем резать металл

можем резать металл

——————

Ну и несколько других самодельных станков, возможно, вам так же будет интересно:

Простая циркулярная пила из обычной дрели

Очень простой мини шлифовальный станок своими руками — пошаговая инструкция

Простая направляющая для ручной циркулярной пилы

Делаем ручной фрезер из обычной дрели

Простой распиловочный станок из ручной циркулярной пилы

——————

Если вам была интересна и полезна статья, то обязательно, просто обязательно ставим лайк и подписываемся!!! Так же не забываем проYouTube канал, там тоже все интересно. Все предложения, пожелания и критику шлите на [email protected] или же в комментарии под публикацией!

как сделать удобный инструмент своими руками. Приспособления для болгарки Что можно сделать из сломанной болгарки маленькой


Приветствую всех читателей и посетителей сайта !
Я, наверное, никого не удивлю, если скажу, что на сегодняшний день болгарка является одним из самых распространённых инструментов среди мастеров разной направленности.
Правильное название этого инструмента угловая шлифовальная машинка, в народе – болгарка.
В этой статье я расскажу, как сделать приспособление для болгарки на скорую руку.
Для работы нам понадобится минимум инструмента.

  • Дрель с набором свёрл.
  • Болгарка с отрезным кругом по металлу ø 125 мм.
  • Ножовка по дереву.
  • Шуруповёрт.

Также нужен материал.

  • Брусочки деревянные.

270×28×35 мм – 1 шт. Деталь каркаса.
120×60×23 мм – 1 шт. Рукоятка.

  • Дюралевый уголок.

30×30×420 мм – 1 шт. Усилитель каркаса.

  • Дюралевая пластина.

300×120×2 мм – 1 шт. Основа приспособления.
Можно использовать текстолитовую пластину не меньше 3 мм толщиной.

  • Уголки металлические.

55×30×75 мм – 1 шт.
60×60×45 мм – 1 шт. Крепление болгарки.

  • Винты с гайками и шайбами М 4×15 мм – 2 шт.
  • Болт с контргайкой М 8×20 мм – 1 шт. Крепление болгарки.
  • Саморезы по дереву.

3×20 мм – 4 шт.
3×35 мм – 2 шт.
3,5×16 мм – 2 шт.

Порядок сборки приспособления для болгарки

Подготовка платформы из дюралевой пластины.
✓Вырезаем пластину размером 300×120 мм.

✓Сверлим шесть отверстий ø4 мм с углублением под шляпки саморезов. Эти отверстия нужны для крепления уголков, бруска и ручки.
✓Из дюралевого уголка 30×30×420 мм делаем угол.

Для этого делаем вырез в виде равностороннего треугольника в одной из полок для того, чтобы его согнуть под прямым углом 90º.
✓Отдельно скрепляем ручку (120×60×23 мм) с бруском (270×28×35 мм) при помощи саморезов 3×35 мм – 2 шт.

✓Полученные г-образные детали и дюралевую пластину собираем вместе.
Всё крепится саморезами 3×20 мм – 4 шт.
Основание приспособления готово.
Окончательная сборка приспособления для болгарки
✓Теперь необходимо установить металлические уголки 55×30×75 мм – 1 шт.
60×60×45 мм – 1 шт. на полученную платформу для крепления болгарки.
Обратите внимание уголок 60×60×45 мм надо обязательно немного согнуть с 90º до 60º.

Иначе болгарку не закрепить.
Болгарка крепится к уголкам с одной стороны с помощью собственной рукоятки, а с другой стороны с помощью болта с контргайкой М 8×20 мм.

Контргайка необходима для того, чтобы болт не открутился вовремя работы.

Рукоятке контргайка не нужна, т.к. её вы держите рукой.

Вот и всё – приспособление для резки болгаркой готово.

Думаю, что у многих возникнет резонный вопрос: «Зачем делать такое устройство, когда есть ручная электрическая дисковая пила?»
Я согласен с такой постановкой вопроса, но это если такой электропилой часто пользоваться, то тогда можно и приобрести. А когда от случая к случаю, то лучше иметь такое приспособление.
Кстати, такое устройство можно использовать не только, например, для

Возможности болгарки можно расширить не только за счет различных насадок, но и установив ее на специальные самодельные приспособления. В результате можно получить отрезной станок, с помощью которого появляется возможность точной резки металлических заготовок под любым углом. Кроме этого, болгарку можно установить на каретку, и использовать получившийся станок для резки листовой стали.

Для того, чтобы понять, как из угловой шлифовальной машины (УШМ) сделать отрезной станок, можно посмотреть в интернете различные чертежи. Но они мало чем помогут, поскольку все размеры деталей все равно придется подбирать, исходя из размеров имеющейся в наличии у вас болгарки. Варианты исполнения приспособлений могут быть как простые, так и более сложные, требующие умения обращаться со сварочным аппаратом.

Вариант 1

Чтобы сделать данную приспособу для болгарки, потребуются навыки сварщика . Итак, нужно сделать следующее.

Сначала отрежьте от уголка (50х50 мм) 2 небольших куска. Размер их подбирается, исходя из габаритов блока редуктора вашей УШМ.

Далее, просверлите в них отверстия диаметром 14 мм и прикрутите уголки к УШМ, как показано на следующем фото. Если у вас нет подходящих болтов, то можно использовать шпильки с резьбой М14 . Только будьте внимательны, чтобы болты были не слишком длинными. Иначе в некоторых моделях УШМ они могут цепляться за крыльчатку, находящуюся в корпусе редуктора.

Не снимая уголки с болгарки, прихватите их сваркой. После этого, уголки можно снять и хорошо обварить.

Зачистите сварные швы шлифовальной насадкой для болгарки.

Затем нужно изготовить вращающуюся опору для рычага , на котором будет закреплен аппарат. Для этого подберите 2 трубы таких диаметров, чтобы одна могла без особых усилий входить другую.

Для более точного реза на трубки можно приклеить малярный скотч и начертить на нем линию.

Затем, проворачивая трубку, аккуратно разрежьте ее УШМ. Отрезок трубы меньшего диаметра должен быть короче на 20 мм (толщина 2-х подшипников) — она будет служить распоркой.

Подберите для более толстой трубы 2 подходящих под ее внутренний диаметр подшипника. После этого, вставьте тонкую трубку в толстую и запрессуйте с обеих сторон подшипники.

Затем в подшипники вставьте шпильку. Перед гайкой нужно обязательно проложить шайбу.

Когда поворотный механизм будет готов, к нему нужно приварить небольшой отрезок уголка.

На следующем этапе делается стойка для поворотного механизма из того же уголка 50х50 мм. Чтобы отрезки получились одинаковой длины, уголки можно стянуть струбциной и обрезать.

Также, не раскручивая струбцину, их можно сразу и просверлить.

Прикрепите уголки с просверленными отверстиями к уже готовому поворотному блоку с помощью гаек.

К данной стойке приварите уголок подлиннее, как показано на следующих фото.

Теперь необходимо определиться с длиной рычага , на котором будет закреплена УШМ. Делается это методом подбора, исходя из габаритов вашей болгарки. Можно на столе разложить детали и вычислить приблизительные размеры рычага, который лучше сделать из 2-х отрезков квадратной профильной трубы 20х20 мм.

Трубы также необходимо зажать струбциной и обрезать до одинаковых размеров.

После того, как все детали будут готовы, их можно сварить между собой, как показано на следующих фотографиях.

На следующем этапе можно прикрепить к готовой конструкции УШМ и еще раз проверить, что из этого получилось.

Готовый маятниковый механизм для болгарки легко устанавливается на любой плоской поверхности, например, на верстаке . Также данную конструкцию можно установить на специально сделанный для нее стол. Для более жесткого крепления механизма можно с двух сторон длинного уголка приварить небольшие отрезки уголков, и просверлить в них отверстия.

На следующих фото можно увидеть, как закрепляется на столе (в данном случае используется металлическая станина) готовое приспособление для УШМ.

Очень важно выставить прямой угол между плоскостью отрезного диска и плоскостью стола. Поставьте угольник на стол и пододвиньте его к абразивному кругу, установленному на УШМ. Если изначально у вас получилось сварить приспособление так, чтобы угол между плоскостями был 90 градусов, то это хорошо. Если вы заметили отклонение от прямого угла в ту или иную сторону, то исправить ситуацию можно с помощью лома или длинной профильной трубы, например, 60х20 мм.

Чтобы деталь при резке не сдвигалась с места, на стол можно прикрутить уголок, который будет служить упором. Также для точного реза стол легко усовершенствуется простыми тисками, изготовленными из приваренной к нему гайки и вкрученной в нее шпильки необходимой длины.

Далее необходимо изготовить защитный кожух . Делается он с учетом максимального диаметра отрезного диска, который допустимо ставить на конкретную модель углошлифовальной машины. Чтобы проще определиться с размерами кожуха и местами для его крепления, можно сначала сделать шаблон, например, из куска картона.


В данном случае кожух будет служить еще и ограничителем для режущего инструмента, не позволяющим ему чрезмерно углубиться в стол во время обработки детали.

Не лишним будет, если для рычага с закрепленной на нем болгаркой сделать подпружинивание . В данном случае сделать это просто: вставьте с обратной стороны штанги трубку меньшего размера и прикрепите к ней пружину, как показано на следующем фото.

На этом изготовление отрезного станка своими руками, в котором в качестве привода используется угловая шлифмашина, можно считать завершенным.

Вариант 2

Очередной вариант приспособления для болгарки, с помощью которого можно будет резать металлические заготовки, делается следующим образом.


Таким образом, получился простой отрезной станок. Для придания дополнительной жесткости креплению аппарата к рычагу можно использовать хомуты, предварительно проложив между корпусом угловой шлифмашины и трубой, например, деревянный брусок.

Для точной резки, чтобы заготовка не смещалась, потребуется к столу прикрутить уголок.

Для маленькой болгарки также подойдет похожий вариант приспособления, только крепиться УШМ будет на металлической полосе: с одной стороны болтом к самой УШМ, а с другой – с помощью хомута.

Для мощной УШМ приспособа делается по тому же принципу, но из профилей большего размера, чем на рисунках выше.

Использовать гантели в качестве противовеса не обязательно. Достаточно найти подходящую пружину.

Вариант 3

Данный вариант приспособления является самым простым для изготовления своими руками. Он делается без традиционной подставки (стойки) для поворотного блока. Вам понадобится всего лишь один дверной навес, металлическая полоса и резинка (можно использовать резинку от ручного эспандера).

Конструкция делается следующим образом:

  • в металлической полосе с одной стороны просверлите отверстия под дверной навес, а с другой – под болт, с помощью которого будет осуществляться крепление полосы к болгарке;
  • прикрутите к полосе углошлифовальную машину и навес;
  • прикрутите навес к столу;
  • закрепите один конец резинки за край стола, а другой – за держатель (рукоятку) УШМ.

Буквально за несколько минут вы получите качественный отрезной станок. Данное приспособление является еще и мобильным, потому что его можно носить с собой в чемодане с инструментами, и, при необходимости, монтировать на любой плоской поверхности.

Устанавливая данную приспособу, не забывайте закреплять на столе уголок для упора в него обрабатываемой детали.

Резка листовой тали с помощью УШМ

Для резки листового металла потребуется приобрести специальную каретку , которая двигается по направляющей (профильной квадратной трубе).

Но как показывает практика, стоимость хорошей каретки является высокой (больше 100 долларов), поэтому ее можно изготовить своими руками. Поскольку данный процесс довольно сложный для описания, понять технологию изготовления данного слайдера можно из этого видео . С помощью приспособления можно резать не только сталь, но и керамическую плитку, и керамогранит.

Следует учесть, что при резке керамики образуется много пыли. Поэтому к кожуху болгарки рекомендуется приспособить пылесборник с патрубком под пылесос.

Как сделать самодельный пылесборник

Простейший пылесборник для УШМ можно сделать из пластиковой бутылки от моторного масла .

Делается насадка следующим образом.


После этих несложных действий можно использовать болгарку для обработки материалов, при резке которых создается много пыли.

Болгарка — это незаменимый инструмент при выполнении различных строительных, монтажных и ремонтных работ. Главная задача данного аппарата заключается в быстрой резке металла или камней. Также благодаря специальным насадкам он способен тщательно отшлифовать поверхность детали, зачистить ее и устранить глубокие и въевшиеся загрязнения (часто это ржавчина). Однако чтобы расширить сферу применения данного устройства, многие приобретают и даже сами конструируют самодельные приспособления для болгарки. И сегодня мы рассмотрим, какие приспособления и насадки наиболее востребованы в строительстве, и как их изготовить своими руками.

На данный момент существует много различных насадок, которые позволяют значительно расширить сферу использования простой болгарки. Такими, к примеру, являются:

  1. Насадки для зашкуривания поверхностей и снятия старой краски.
  2. Станины.
  3. Транспортиры (о них мы поговорим в конце статьи).

Стоит отметить, что большинство хозяев предпочитают все же купить готовые насадки в магазине, нежели изготавливать их собственноручно. Стоят они не так уж и дорого, да и найти их совсем не трудно. Но некоторые мастера изготовляют данные приспособления своими руками. Более подробно об этом читайте ниже.

Как сделать самодельные приспособления для болгарки? Готовим инструменты

Для выполнения данных работ вам понадобятся следующие устройства:

  • электродрель с набором сверл;
  • шуруповерт;
  • диски для болгарки диаметром 125 миллиметров.

Что следует подготовить из материалов?

Вам нужно приобрести (2 шт.), из дюралевой стали и такую же пластину. Также вам понадобятся саморезы размером 3…3.5х16…35 миллиметров. Всего нужно иметь 8 таких элементов.

Приступаем к работе

Сначала вырезается металлическая пластина. Далее из дюралевого уголка делается угол. Это несложно — необходимо лишь сделать вырез в виде треугольника в одной из полок детали и согнуть ее под прямым углом. В металлической конструкции пластины необходимо просверлить 6 отверстий диаметров по 4 миллиметра каждое. Это нужно, чтобы закрепить саморезами ручку, уголки и деревянный брусок. Стоит отметить, что каждое из данных отверстий должно иметь специальное углубление под шляпку шурупов.

Ручка скрепляется с бруском при помощи двух саморезов. Размеры крепежных деталей должны составлять 3х35 миллиметров. Таким образом вы получите деталь Г-образной формы. Все эти элементы вместе с пластиной далее собираются воедино. При этом закрепляются 4-мя саморезами 3х20 миллиметров.

Итак, основа элемента у нас уже готова. Теперь сюда нужно установить Их должно быть два — с размерами 60×60×45 и 55×30×75 миллиметров. Стоит отметить, что первый уголок необходимо разогнуть с 90 0 до 60 0 . Если этого не сделать, на болгарку такое изделие точно не закрепится. Что делать далее? После установки стальных уголков на них крепится сама болгарка. Соединяется она с приспособлением при помощи собственной рукоятки с одной стороны, а с другой — при помощи болта и контргайки серии «М» (8×20 миллиметров). Последняя нужна, чтобы винт не открутился с устройства во время распила материала. Устанавливать контргайку на рукоятку необязательно, так как ее вы будете держать рукой. Все, на данном этапе приспособление для резки успешно изготовлено.

Станина

Такие приспособления для болгарок используются, чтобы облегчить прилагаемые оператором усилия для выполнения работ по резке материала. Согласитесь, держать на весу громоздкую болгарку несколько часов подряд довольно сложно. По этой причине многие мастера делают специальные станины, которые позволяют осуществлять работу по резке металла и изделий практически одной рукой.

Как сделать такое приспособление для болгарки своими руками? Для начала вам необходимо смастерить деревянный ящик. Достаточно сделать только одну сторону для крепежа болгарки. Все остальные стенки убираются, на их место крепятся ножки.

Но чтобы такая болгарка действительно была эффективной, нужно вначале приспособить ее к новым «условиям обитания». Что для этого нужно сделать? Сначала необходимо снять защитный кожух инструмента. Далее на болгарку надевается диск. Когда он прислонится к боковой стенке инструмента, следует пометить, где была сделана щель для хода насадки или диска. Она должна быть не слишком широкой (расстояние — чтобы внутрь устройства не попадали посторонние предметы). Однако щель можно и расширить. Делается это в тех случаях, когда возникает потребность в быстрой замене насадок без разборки всей конструкции. В качестве опор можно использовать два деревянных бруска. Все, теперь можно смело приступать к работе по распилу различных материалов и изделий.

О транспортире

Транспортир — наиболее важный инструмент при выполнении Данные приспособления для болгарок являются незаменимыми при обработке и резке легких Использование такого инструмента позволяет с высокой точностью рассчитать угол резки детали, что наилучшим образом отображается на качестве выполняемых работ. Помимо металлических профилей, данный инструмент также широко востребован при обработке кафельной плитки, напольного покрытия и плинтусов. Самодельный транспортир является прекрасной альтернативой громоздким и дорогостоящим инструментам, которые также именуются специализированными. Возможно, в промышленных масштабах пользы от самодельного оборудования не будет, однако в домашнем хозяйстве такой элемент точно будет незаменимым.

Принцип его действия заключается в следующем:

  1. Сначала плитка (или иной разрезаемый материал) кладется на направляющий уголок с антифрикционной накладкой. Последняя имеет высокие антискользящие свойства, что предотвращает возможность смещения детали на устройстве.
  2. Далее заготовка плотно прижимается к полкам угла, после чего оператор выставляет нужный угол распила.
  3. Затем начинается разрезание материала. Здесь стоит учитывать, что для распила достаточно лишь немного нажать на диск — лишние усилия в данном случае ни к чему.

Конструкция

Конструктивно данные приспособления для болгарок состоят из следующих частей:

  • уголка фиксатора;
  • петли;
  • фиксирующего болта;
  • основных частей.

К сожалению, подобные насадки на болгарку невозможно сделать своими руками, что объясняется их сложной конструкцией. Поэтому лучше всего покупать такие угломеры в специализированных магазинах.

Болгарка – инструмент со строптивым характером. Она и режет, и шлифует, и зачищает, но делает это на таких высоких скоростях, что порой ее и в руках не удержать! Поэтому говорить о высокой точности работ не приходится. Стойка для болгарки – как раз то, что нужно для укрощения строптивой!

Держатель для болгарки – не проще ли купить?

Зачем придумывать для болгарки штатив, если можно все сделать своими руками? Сделать-то можно, вот только качество реза, его ровность и точность останутся на очень низком уровне. Ну, никак мастеру не совладать с инструментом, у которого количество оборотов больше, чем способен уловить человеческий глаз. Вот для таких случаев и существует штатив для болгарки, своими руками сделанный или купленный в ближайшем строительном магазине.

Удобство устройства заключается в том, что им можно пользоваться при необходимости, хотя многие мастера, чтобы не возиться с очередной установкой инструмента на штатив, покупают для этих целей отдельную болгарку, благо, модели, которые подходят для работы на штативах, стоят не так дорого. В любом случае это дешевле, чем покупать отрезной станок. Большинство пользователей отмечают, что приобретенная ими стойка для болгарки нуждается если не в полной, то в частичной доработке.

Модели китайского происхождения так и вовсе на один раз – в основном, они сделаны из листового металла методом штампования. Легкие детали от вибрации инструмента разлетаются со временем кто куда, да и сама конструкция получается чересчур легкой и неустойчивой для такого станка. Так что же выходит – сделать приспособление для крепления болгарки куда лучше своими руками? Судя по количеству различных чертежей, советов, мастер-классов, на которые можно наткнуться в сети, ответ будет утвердительным!

Приспособление для крепления болгарки – правила безопасности!

Прежде чем приступить к обзору различных конструкций, нужно отметить, что все они предназначены для работы с болгарками, приспособленными для дисков максимум на 125 мм. Уже 230-ую болгарку ставить в стойку чревато, поскольку зачастую приходится снимать защитные кожухи, к тому же, оператор за стойкой стоит против вращения диска. Пренебрегать техникой безопасности в случае работы с угловой шлифмашиной очень и очень опасно!

При конструировании станка используйте только высокопрочные материалы для защитного кожуха. Многие для удобства используют оргстекло, чтобы защитный экран не закрывал обзор, однако использование материалов, которые от удара могут образовать осколки, строго запрещено! Лучше не мастерить кожухи из подручных материалов, а приобрести готовые изделия, которые обеспечат наилучшую защиту.

Подставка для болгарки – делаем шлифовальный станок!

Рассмотрим конструкцию шлифовального станка, которая позволяет оператору находиться сбоку от вращения диска – как раз в той зоне, куда осколки абразива, в случае его разрушения, залететь не смогут. Большинство чертежей рассчитаны на создание станков из металла, путем сваривания разных деталей, однако описанная станина для болгарки своими руками делается из деревянных элементов, что гораздо ускоряет создание станка и делает возможным процесс, даже если у вас нет сварочного аппарата.

Вам понадобится деревянный ящик или доски для того, чтобы его сколотить, молоток, ручной или электрический лобзик, дрель, крепежи (стяжки, болты), дверные петли. Если есть хороший, крепкий деревянный ящик, достаточно большой, чтобы вам не приходилось нагибаться очень низко, вы можете сэкономить массу времени, взяв его за основу. Если же портить ящик неохота, сколотите его подобие: достаточно будет сделать сторону, на которую вы впоследствии закрепите болгарку, и верх станка, а отсутствующие стороны ящика компенсировать ножками.

Защитный кожух и ручку с болгарки на этом этапе нужно снять. Нам предстоит сделать в верхней части ящика щель для отрезного диска или иной насадки. Для этого наденьте диск на болгарку и прислоните инструмент к боковой стенке, карандашом отметьте ширину и длину щели. Она не должна быть чересчур широкой, чтобы при попадании посторонних предметов не заклинить диск.

Этой предосторожностью придется пожертвовать в том случае, если в работе будет возникать постоянная необходимость смены диска – с узкой щелью придется разбирать всю конструкцию, что будет занимать слишком много времени.

Для надежного крепления болгарки к стенке ящика прикручивают два бруска – один подпирает инструмент возле основания, второй служит для опоры болгарки непосредственно возле диска. К верхнему бруску саморезами прикручивается металлическое ушко, которое заменяет собой ручку. Все, что нужно, это закрутить винт – если в устройстве отверстие сквозное, не следует вворачивать винт глубже, чем длина резьбы. Дополнительно по всей длине корпуса инструмент следует зафиксировать стяжками, для чего предварительно намечаем и просверливаем отверстия.

Шлифовальный станок практически готов! Осталось разве что предусмотреть возможность поднятия обрабатываемых заготовок относительно диска. Для этого на верхнюю часть можно положить практически впритык к диску деревянный щит, который сбоку крепится на петли, чтобы его при необходимости можно было убрать. Для фиксации щита вы можете сделать щеколду или замочек. Дополните конструкцию защитными панелями, а если такой возможности нет, то при работе обязательно надевайте защитную маску, которая закрывает все лицо. Старайтесь при включенном аппарате не находиться в зоне разлета осколков.

Стойка для болгарки – делаем станок для нарезки!

Для резки металлических заготовок из дерева сделать не получится. Тут уже понадобятся основательные детали. Прежде всего, платформа, которая должна получиться достаточно тяжелой, чтобы поглощать вибрации от работы инструмента. Как вариант, платформу крепят на рабочем столе болтами, что полностью исключает движение станка во время работы. Для реализации самой простой конструкции вам понадобится лист стали, металлические уголки, болты, дрель со сверлами по металлу, пружина.

Второй важный элемент стойки – шарнирная ручка, к которой и крепится инструмент. Вариантов ее изготовления множество – это и простейшая конструкция из двух металлических реек, соединенных между собой, и использование уже готовых решений или деталей. Например, если вам часто приходится работать с болгарками, у вас, наверняка, завалялись в гараже детали от пришедших в негодность инструментов, которые вы используете для в случае надобности. Так вот, вместо шарнира можно использовать редуктор, который следует открутить от корпуса и прикрутить с помощью скоб и болтов к платформе . К шпинделю крепится ручка, а уже на нее и фиксируют болгарку. Ручку рекомендуется сделать с упором под нижней частью болгарки, а также снабдить возвратной пружиной.

С помощью металлических уголков на платформе вы можете сделать по своему усмотрению различные ограничители, с помощью которых удобно будет фиксировать заготовки для резки. Тут уже каждый сам себе хозяин и мастер – кто-то сооружает дополнительно тиски для большей точности, кто-то обходится примеркой «на глаз». Как и в случае со шлифовальным станком, не пренебрегайте безопасностью, если в вашей конструкции не предусмотрена возможность закрепить защитный кожух, при работе всегда надевайте защитную маску.

Если вы хотите изготовить приспособления для болгарки своими руками, чертежи вам очень пригодятся. С их помощью можно собрать всевозможные конструкции самоделки, основная задача которых — расширение функциональных возможностей, повышение безопасности и упрощение эксплуатации угловой шлифовальной машинки.

Работая с угловой шлифовальной машинкой, данный электроинструмент позволяет сделать три основные операции:

  • Резать твердые материалы;
  • Шлифовать поверхности изделий абразивными кругами;
  • Зачищать поверхности специальными щетками.

Предлагаем вам выход из ситуации — приспособление, за счет которого шлифмашинка станет стационарная. Разного рода приспособа позволяет из болгарки сделать полноценный станок с расширенными возможностями.

Доступные приспособления для болгарки

Чертеж приспособления

Рассмотрим приспособления, которые из болгарки действительно можно сделать своими руками. Вам потребуется инструкция по сборке, полезные рекомендации и видео руководства.

Предлагаем следующие приспособления, доступные для сборки под вашу болгарку:

  • Штативы;
  • Фиксаторы;
  • Стусло;
  • Фрезеры;
  • Штроборезы;
  • Конструкция для резки керамогранита;
  • Кулинарное приспособление.

Теперь каждое представленное самодельное устройство рассмотрим отдельно. Узнаем, как можно сделать ту или иную конструкцию и усовершенствовать ею вашу угловую шлифовальную машинку (УШМ).

Штатив

  1. Штатив решает главную проблему болгарки — необходимость держать ее своими руками, в то время как некому установить заготовку.
  2. Если сделать штатив, можно держать болгарку одной рукой, а второй удерживать, перемещать заготовку.
  3. С помощью штативов задаются углы резки болгаркой, при этом перемещение диска осуществляется строго вертикально. Это приспособление повышает качество обработки и снижает риск травматизма.
  4. Чтобы сделать штатив, используйте металлический профиль, амортизаторы от авто или обычную фанеру.
  5. Если правильно выполнить приспособление, из болгарки получится прекрасная стационарная установка с уровнем надежности и безопасности, равной заводским штативам.
  6. Важный элемент штатива — это защитный кожух. При его наличии на рабочий стол можно помещать древесину, работать по дереву, металлу, пластику.
  7. Используя штатив, можно защититься от главных причин травматизма при работе с болгаркой — выпадающая из рук УШМ или заклинивающий диск при работе по дереву.
  8. Изготавливая штатив, рекомендуется кнопку включения переделать в педальный тип регулятора. Это позволит путем сброса ноги с педали приспособления быстро отключить питание.
  9. В среднем штатив можно изготовить за час, если использовать простые чертежи. Они мало чем уступают заводским штативам, зато в финансовом плане обходятся почти бесплатно.

Фиксатор

  • Фиксатор или держатель — это следующий по популярности элемент, позволяющий из болгарки сделать функциональное устройство;
  • Задача фиксатора — обеспечить крепление электроинструмента. Так у вас выходит стационарная пила;
  • Фиксатор выполняет крепление на требуемой поверхности — стол, верстак, тиски;
  • Такое крепление имеет важное преимущество — можно в любой момент снять держатель, вернув электроинструмент обратно в режим ручной работы;
  • Поперек диска можно установить упор со специальной прорезью. Данное дополнение позволяет обрабатывать высокопрочные детали, удерживая заготовку своими руками;
  • Самый популярный фиксатор — это пилорама из болгарки. Для ее изготовления вам потребуется качественная станина, под которой фиксируется угловая шлифовальная машинка. Буквально за несколько часов из болгарки получается полноценная пилорама, которую можно по мере необходимости быстро разобрать.

Стусло

  1. Сделав рабочий стол под УШМ поворотным, вы получите великолепное приспособление — стусло.
  2. Стусло для электрической болгарки позволяет работать по дереву, под регулируемым углом нарезать плинтуса, профили, багеты, деревянные заготовки.
  3. Для данных целей требуется на болгарку установить нужный диск, зафиксировать рабочий стол под углом 45 градусов.
  4. Это невероятно удобный агрегат для тех, кому требуется нарезать большое количество оконных наличников, штапиков, плинтусов и пр.
  5. Стусло в сочетании с болгаркой способствуют возможности нарезки тротуарной плитки в диагональном направлении. Это позволит разнообразить варианты укладки материала.
  6. Стусло для болгарок изготавливается заводами, но стоимость подобных агрегатов неоправданно высока. Потому самодельное устройство намного предпочтительнее для работы в домашних условиях.

Штроборезы и фрезеры

  • Штроборез. Болгарка может использоваться в качестве штробореза, которая требуется уложить электропроводку или вырезать в стене проходы. Держа УШМ, вы сильно рискуете своим здоровьем и качеством выполненной работы. Для подобных целей существует специальное приспособление — насадка на прочном основании. Она представляет собой подошву-упор, способствующую плавному перемещению инструмента вдоль стены, создавая при этом равномерное усилие. Обязательно сделайте чехол закрытого типа. Не лишним будет оснастить приспособление патрубком, через который подключается пылесос;
  • Фрезер. Данное приспособление возможно в реализации, поскольку большинство угловых шлифовальных машинок комплектуются редуктором и мощным электромотором. Чтобы изготовить подобную конструкцию, вам нужно вывести вал болгарки в отверстие собранного верстака, надеть патрон фрезерной головки и устройство готово к работе. Данное приспособление предназначено для работы по дереву. Но слишком твердые породы резать не рекомендуется.

Обработка керамогранита

  1. Работа с камнем — вещь ответственная, сопровождающаяся определенными сложностями и риском.
  2. Если неправильно наклонить диск болгарки, вы легко испортите керамогранит. Его стоимость и так не маленькая, чтобы допускать подобный брак.
  3. Другая ситуация — это раскол самого пильного диска машинки.
  4. Задача данного приспособления — позволить контролировать угол вхождения в керамогранит и обеспечивать прямолинейное движение электроинструменту.
  5. Чтобы автоматизировать обработку керамогранита, разработаны чертежи специальных устройств с направляющими. Собрать их своими руками не так легко, но возможно.
  6. Главная особенность — это направляющие, по которым с завидной точностью перемещается болгарка, обеспечивая ровный и аккуратный срез.

Кулинарное приспособление

Как может быть связана кулинария и угловая шлифовальная машинка? Самым непосредственным образом.

Используя болгарку и подручные материалы, у вас может получиться великолепная самодельная мельница, кофемолка. Процесс сборки выглядит так:

  • Возьмите двухлитровую банку, выполненную из жести;
  • Вооружитесь полоской оцинкованной стали;
  • На дне банки сделайте отверстие, диаметр которого равен диаметру защитного кожуха;
  • Снимите кожух и диск, на их место через отверстие проденьте вал;
  • На вал болгарки надевается кусочек оцинковки, подходящий по описываемому радиусу внутри банки;
  • Оцинковка прикручивается гайкой к валу болгарки;
  • Внутрь банки засыпьте зерно или кофе, закройте и включите угловую шлифовальную машинку. Мука или кофе для варки готовы.

Сделать самостоятельно приспособления не сложно. Вы только определитесь, какой вариант приспособления вам нужен.

показываю, как сделать своими руками Роман Волков, блог Малоэтажная Страна

Хочу рассказать и показать, как своими руками можно сделать стойку для болгарки с протяжкой из самых простых материалов. Такая конструкция всегда пригодится домашнему умельцу для точной резки различных металлических профилей или даже для роспуска реек, если обрезной диск УШМ заменить дисковой пилой.

Что нужно делать

Желательно, чтобы угловая шлифовальная машина (УШМ) или болгарка у вас была не одна – постоянно снимать её с крепления стойки, а потом прикручивать назад не совсем удобно. Но на месте вам виднее, как поступить.

Подготовка

Перед работой соберите все необходимые для этого материалы и инструменты:

  • уголок 50×50 мм;
  • болты с гайками разные;
  • пружина из инструментальной (легированной) стали;
  • струбцина;
  • болгарка;
  • слесарный угольник;
  • электросварка;
  • рулетка, чертилка или карандаш.

Приступаем к сборке

Отрежьте два уголка 50×50 мм по 450 мм длиной и два по 350 мм, а потом на одной полке сделайте срезы по 45˚. Сложите эти заготовки на ровной плоскости и сварите вместе в виде прямоугольной рамки – это будет станина для стойки. Прежде, чем основательно варить шов, проверьте узел слесарным угольником, чтобы там было точно 90˚, без малейших погрешностей. Отбейте на стыках окалину и отшлифуйте их, как обычно, болгаркой. В рамку по длине вставьте ещё два профиля, чтобы вертикальные полки были обращены к наружному периметру. Зазор между этими профилями должен получиться таким, чтобы там задержалась головка болта на 19 – в дальнейшем это понадобится для фиксации.

Отрежьте два фрагмента уголка по 50 мм и сварите из них швеллер 50x100x50 мм. Приварите его к станине так, как показано на верней фотографии – это будет опорой для подвижного рычага болгарки.

Теперь нужно сделать самодельный профиль с сечением 50×30 мм, как это показано на верхнем изображении. Для этого отрежьте два фрагмента по 285 мм и 350 мм, а затем укоротите у каждого одну полку до 30 мм, чтобы получилось 50×30 мм. Сварите эту конструкцию.

Для рычага под УШМ понадобится дополнительный фиксатор, который вы сделаете из фрагмента уголка длиной 120 мм. Одну полку нужно будет подрезать, оставив только 20 мм, чтобы в результате получилось 50×20 мм.

Посмотрите на фотографию вверху: там показано, как нужно приварить вырезанный дополнительный фиксатор к рычагу. Не забывайте проверять все углы, которые должны быть строго 90°, без каких-либо погрешностей. Сварите эти две детали в один узел.

Чтобы зафиксировать угловую шлифовальную машинку в созданном вами узле, нужно просверлить отверстия в полках, как это показано на изображении выше.

Теперь прикрепите болгарку к Г-образному рычагу, который вы только что сделали. К сожалению, заводом-изготовителем для этого ничего не предусмотрено, поэтому вам придется делать отверстия в корпусе электроинструмента, чтобы скрепить всю конструкцию болтами, как это показано на фото вверху. Здесь нужно быть очень аккуратным, чтобы положение режущего диска по отношению к рамке было все тех же 90°. Конечно, для такого крепления можно сделать хомут, но это не совсем жестко и при работе может случиться сбой, то есть, если диск развернется, хотя бы на полградуса, он попросту разлетится.

Теперь вам предстоит еще одна работа, требующая повышенной точности. Для движения рычага вверх-вниз, к нему и к опоре (самодельному швеллеру) нужно приварить дверную петлю. Не поскупитесь и купите в магазине качественный навес, где стопроцентно исключен какой-либо люфт.

Переходим к следующему этапу сборки протяжной стойки и для этого вам придется пожертвовать струбциной, с помощью которой можно сделать механизм прижима (фиксации) обрабатываемой детали.

Нижнюю (неподвижную) пятку нужно отрезать, — она вам не нужна, а вот к подвижному пятачку приварить маленький уголок. Для этого от достаточно куска профиля длиной ≈50 мм, а полки сделайте по ≈10 мм, только одинаковые.

Отрежьте фрагмент профиля длиной 200 мм и болгаркой сделайте на одной полке продольное отверстие, чтобы туда свободно проходил болт на 19 – это понадобится для изменения градуса среза заготовки. С краю полки просверлите отверстие под шарнир. Приварите струбцину к уголку так, как это показано на верхней фотографии, без каких-либо перекосов.

Теперь прикрутите собранный вами узел к станине, как это показано на фотографии, только не затягивайте гайки, пока не выставите требуемый для реза угол. Кстати, его можно устанавливать при помощи школьного транспортира.

Теперь можно попробовать, насколько точной получилась ваша стойка с протяжкой. Зажмите в ней какой-нибудь профиль, выставьте необходимый угол, сделайте срез и проверьте качество работы. Если вы нигде не забывали эту мантру про 90°, то все должно получиться безукоризненно.

Чтобы болгарка произвольно откидывалась назад, когда вы отпускаете ручку, к нижней части корпуса нужно прикрутить хорошую пружину из легированной стали. Чтобы эта пружина не скользила по поверхности станины, просверлите в этой точке отверстие и вставьте туда болт, а снизу зажмите гайкой. Его головка должна быть чуть меньше внутреннего диаметра пружины. Теперь осталось покрасить все детали и работать в своё удовольствие.

Заключение

В заключение хочу ещё раз повторить мантру про 90°. Постоянно проверяйте узлы, которые свариваете и не забывайте про то, что даже небольшая ошибка сделает вашу стойку некачественной.

шлифовальный станок | Британника

Шлифовальный станок , инструмент, в котором используется вращающийся абразивный круг для изменения формы или размеров твердого, обычно металлического, тела.

Во всех многих типах шлифовальных станков используется шлифовальный круг, изготовленный из одного из абразивов, изготовленных из карбида кремния или оксида алюминия. Круг изготавливается путем смешивания выбранных размеров абразивных гранул со связующим веществом (например, глины, смолы, каучука, шеллака или силиката соды) и их сплавления путем запекания или обжига.Марка (твердость) круга определяется соотношением связки и абразива. Правильно, шлифовальный круг является самозатачивающимся, потому что во время работы тусклые зерна отламываются, обнажая свежие, острые зерна. Чем тверже уклон, тем медленнее колесо освобождает зерна.

Подробнее по этой теме

Станок

: История

Станков

…, шлифовальных станков с.C.H. Нортон из Массачусетса наглядно продемонстрировал потенциал …

Формы, которые могут быть получены путем машинного шлифования, зависят от форм, которые могут быть вырезаны алмазом или другим «правителем» на сторонах и краях шлифовального круга, и от того, как обрабатываемая деталь перемещается относительно круга. Для шлифования заготовки цилиндрической формы деталь вращается при подаче на шлифовальный круг. Для шлифования внутренней поверхности небольшое колесо установлено так, чтобы оно могло двигаться вперед и назад внутри полости заготовки, которая зажата во вращающемся патроне.

На плоскошлифовальном станке плоская магнитная пластина или тиски удерживают заготовку на месте на столе, который перемещается вперед и назад под вращающимся абразивным кругом. В конце каждого хода стол автоматически перемещается на небольшое расстояние под прямым углом к ​​направлению движения.

Для шлифовальных инструментов доступно множество специальных направляющих станков и приспособлений.

Эта статья была последней отредактирована и обновлена ​​Эми Тикканен.

Компания «Кэмпбелл Гриндер»

Кэмпбелл Гриндер Компани

Campbell Grinder Company — американский лидер в области производства полностью настраиваемых шлифовальных станков.Каждый шлифовальный станок, который покидает наш завод, является результатом сотен часов инженерной мысли, основанной на наилучшем методе производства деталей наших клиентов. Многолетний совместный опыт нашей команды инженеров помогает выпускать не только лучшие вертикальные шлифовальные станки, сделанные в Америке, но и лучшие и высококачественные детали, производимые этими вертикальными шлифовальными станками и станками для ползучего шлифования.

Хотя авиакосмические двигатели являются крупнейшим рынком для Campbell Grinder Company, мы также обслуживаем наземные, военные, высокопроизводительные и рабочие рынки.

Campbell Grinder Company не привязана к фиксированному набору отливок. Вместо этого мы объединяем анализ методом конечных элементов (FEA), модульную конструкцию с использованием жестких коробчатых секций и бесчисленные часы исследований, чтобы создать любую конфигурацию шлифовального станка, которая лучше всего подходит для ваших деталей. Это может означать несколько шлифовальных головок, автоматические устройства смены инструмента, линейные двигатели, подвижную колонну, интеграцию с роботом, вертикальную конфигурацию с возможностью медленного перемещения или перемещение оси на 20 футов…Вы называете это!

Несмотря на то, что вертикальные шлифовальные станки — наша специальность, наши многокоординатные шлифовальные станки и многоосевые шлифовальные станки уже более 50 лет восхищаются производителями в США. Эти модели также поставляются в стандартной комплектации, но более 80% из них настраиваются в процессе проектирования. Наши машины для глубинной подачи особенно популярны в шлифовальной промышленности и являются стандартом для многих известных производителей турбинных лопаток в Америке. За последнее десятилетие наши станки для глубинного шлифования даже начали набирать обороты в индустрии каландровых валков.

Вы шлифуете детали, подобные этим?
В таком случае компания Campbell Grinder создает машину, предназначенную для этой работы. Просто нажмите на фото, чтобы узнать, какие модели машин подходят вам. Здесь, в компании Campbell Grinder, инновации и многофункциональность — наша специализация. Мало того, что все эти машины шлифуют, многие из них могут токарно, фрезеровать, сверлить, зондировать, и, в зависимости от модели, они могут выполнять медленное измельчение, обычное измельчение, а также суперабразивное измельчение.В зависимости от модели эти станки могут шлифовать по внутреннему диаметру, внешнему диаметру, шлифовать конус, формовать шлифование, шлифовать радиальные пазы, шлифовать дуги, шлифовать поверхности и многие другие поверхности.

Щелкните любое изображение ниже, чтобы перейти на страницу соответствующей части приложения.

Что такое шлифование с ЧПУ | Какие бывают типы станков

Шлифовальный станок с ЧПУ — это высокоточный инструмент, который использует вращающийся круг для отрезания материала от металла.Обычно шлифовальные станки с ЧПУ используются в процессе чистовой обработки для создания высококачественной металлической заготовки для распределительных валов, шарикоподшипников, валов трансмиссии и других деталей, требующих точности и безупречной отделки. Хотя многие детали, созданные с помощью шлифовального станка с ЧПУ, имеют цилиндрическую форму, шлифовальный станок также может использоваться для создания других типов деталей.

«ЧПУ» в шлифовальных станках с ЧПУ означает компьютеризированное числовое управление. Это означает, что при обработке с ЧПУ нет места для человеческой ошибки — человек, управляющий станком, вводит спецификации в компьютер, позволяя шлифовальному станку с ЧПУ приступить к работе, создавая идеальные высококачественные инструменты, необходимые для работы.Обработка вручную может быть сложной задачей, а процесс ЧПУ позволяет выполнять обработку с высоким уровнем компьютеризованного управления.

Теперь, когда вы понимаете, как шлифовальный станок с ЧПУ может использовать компьютеризированное управление для создания прецизионных деталей, давайте посмотрим, как работают шлифовальные станки с клапанами, различные типы шлифовальных станков и процесс использования шлифовального станка с ЧПУ.

Шлифовальные станки для клапанов

Когда вы занимаетесь производством деталей двигателей, вы знаете, насколько важно использовать новейшие технологии, чтобы гарантировать, что вы создаете продукт максимально высокого качества, а также получаете максимальную отдачу Соотношение цена / качество.Станки для шлифования клапанов обеспечивают высокий уровень точности, что упрощает сборку деталей двигателя без проблем.

Типы шлифовальных машин

Существует несколько типов шлифовальных станков с ЧПУ, в том числе:

  • Вальцешлифовальные станки с ЧПУ
  • Шлифовальные станки для коленчатого вала с ЧПУ
  • Плоские цилиндрические шлифовальные машины с ЧПУ
  • Плоскошлифовальные станки с ЧПУ

Процесс шлифования

Процесс шлифования довольно прост. После того, как квалифицированный техник введет спецификации в компьютер, шлифовальный станок приступает к работе.Используя точные измерения и высококачественные шлифовальные инструменты, станок затем удаляет излишки материала с металлических деталей, создавая конечный продукт, который точно соответствует вашим спецификациям. Машина обладает исключительным контролем, создавая металлические детали, которые безупречно взаимодействуют с другими частями создаваемого вами двигателя.

Использование шлифовального станка с ЧПУ

Хотя процесс использования шлифовального станка с ЧПУ прост, требуется высококвалифицированный техник, чтобы определить точные размеры, необходимые для создания детали, необходимой для конечного продукта.Если вам нужна деталь, изготовленная на шлифовальном станке с ЧПУ, мы поможем вам понять, что именно вам нужно. Мы понимаем, как создавать продукты с жесткими допусками, и знаем, что здесь нет права на ошибку. Ваш продукт будет именно тем, что вам нужно, чтобы ваш двигатель работал безупречно. Мы предлагаем высокий уровень контроля на наших машинах, что позволяет создавать детали, которые выполняют свою работу правильно.

Мы гордимся тем, что предлагаем новейшие технологии ЧПУ и СОЖ, и для нас важно оставаться в курсе последних разработок в области шлифования с ЧПУ, чтобы предоставлять нашим клиентам самые высокотехнологичные услуги, доступные в России. промышленность сегодня.

Вертикальный шлифовальный станок

Вертикальный шлифовальный станок использует грубые материалы для управления процессом шлифования. Вертикальный шлифовальный станок идеально подходит для проектов, требующих чрезвычайно высокого уровня точности и контроля. Большинство вертикально-шлифовальных станков могут предоставлять услуги по торцевому, внутреннему и внешнему шлифованию на одном станке. Это означает, что вертикальный шлифовальный станок можно использовать для создания высокоточных деталей для различных аспектов вашего проекта.

Запросить ценовое предложение

Промышленный шлифовальный станок для продвинутых паст, станок для производства масла

Шлифовальный станок для пасты Введение

Станок для измельчения пасты, также называемый коллоидной мельницей, представляет собой недавно разработанное оборудование, в котором внедрены новейшие технологии, оно имеет 2 вида: один — полунержавеющий сталь, основная часть которой изготовлена ​​из нержавеющей стали; другой полностью изготовлен из нержавеющей стали.Клиенты могут выбрать тот, который им нужен. Наша машина для измельчения пасты пользуется большой популярностью во многих отраслях промышленности, таких как пищевая, химическая, медицинская и т. Д.

900MS -GN300

Модель

Вместимость (кг)

Тонкость

Мощность (кВт)

Вес (кг)

Размеры (мм)

AMS-GN80

50-80

50-100

4

150

640 * 410900

AMS-GN110

100-200

100-200

7.5

175

700 * 430 * 980

AMS-GN130

300-500

100-200

11

000 900

830 * 440 * 1100

AMS-GN180

400-800

100-200

18,5

340

830 * 49000

340

830 * 49000

AMS-GN240

600-1000

100-200

37/45

1300

1320 * 500 * 1280

600-1800

60-200

75/90

1600

1440 * 630 * 1420

Преимущества шлифовального станка для пасты

1.Изготовлен из полу-нержавеющей стали или полностью нержавеющей стали, для очистки и дезинфекции
2. Компактный дизайн, полезная модель и красивый внешний вид
3. Хорошее уплотнение, стабильная работа, простота в эксплуатации и обслуживании
4. Высокая степень автоматизации, высокая производительность, хорошая надежность
5. Широкое использование, высокая эффективность производства и длительный срок службы

Шлифовальный станок для пасты Принцип работы

Жидкие или полужидкие материалы за счет высокоскоростного относительного движения ротора и статора, так что материал становится сильная сила сдвига, сила трения и высокочастотная вибрация, эффективно измельчаемые, эмульгируемые, гомогенизированные для получения продуктов тонкой обработки.

Шлифовальный станок для пасты Применение

Шлифовальный станок для пасты широко используется во многих отраслях промышленности:
1. Пищевая промышленность: молочные продукты, шоколад, бобовая паста, джем, арахисовое масло , сливочные напитки и т. Д.
2 Химическая промышленность: пигменты, смазки, специи, красители, эмульгированный асфальт, эмульгирующий каучук, катализаторы, краски и покрытия и т. Д.
3. Фармацевтическая промышленность: рыбий жир, конфиденциальность, паста для спортсменов, пыльца и т. Д.
4.Ежедневная химическая промышленность: крем для обуви, косметика, зубная паста, мыло, моющие средства, бальзам и т. Д.
5. Прочие отрасли: строительная промышленность, бумажная промышленность, пластмассовая промышленность, производство аккумуляторов и т. Д.

Обслуживание шлифовального станка для пасты

1. Во время работы шлифовального станка для пасты убедитесь, что температура подшипника не превышает температуру окружающей среды 35 ℃, максимальная температура не должна превышать 80 ℃.
2. Если во время работы слышен ненормальный голос, немедленно остановитесь, чтобы проверить.
3. Регулярно проверяйте износ втулки оси, пожалуйста, меняйте ее вовремя после более сильного износа.
4. Если шлифовальный станок для пасты долгое время не используется, вам необходимо снять все части насоса и осушить воду, установив вращающиеся части и смешайте слои с жиром, должным образом законсервированные.

Станок для измельчения костной пасты Рабочее видео

Сопутствующее оборудование: Станок для измельчения кости

0 4 лучших машины для приготовления эспрессо

для начинающих Раньше для приготовления кофе эспрессо в домашней кофемашине требовалось много практики, но лучшие новые модели сделали это намного проще.А еще лучше, вы можете получить машину, способную делать отличные напитки, по цене менее 1000 долларов. После более чем 120 часов исследований и испытаний мы пришли к выводу, что Breville Bambino Plus — лучший вариант как для новичков, так и для энтузиастов средней квалификации. Он мощный и простой в использовании, он способен производить стабильные, сочные снимки и готовить на пару молоко с идеальной текстурой. Bambino Plus также имеет гладкий и компактный дизайн, поэтому он прекрасно вписывается в большинство кухонь.

Наш выбор

Breville Bambino Plus

Эта мощная маленькая машина, быстрая и простая в использовании, впечатлит как новичков, так и опытных бариста стабильными порциями эспрессо и шелковистой молочной пеной.

Варианты покупки

* На момент публикации цена составляла 500 долларов.

Breville Bambino Plus прост, быстр и забавен в использовании. С его помощью вы сможете приготовить по-настоящему хороший эспрессо дома. Руководство пользователя легко понять, и, немного попрактиковавшись, вы сможете сделать насыщенные и стабильные снимки и даже уловить некоторые нюансы вкуса жаркого премиум-класса. Пожалуй, самым впечатляющим является способность Bambino Plus создавать шелковистую молочную пену, не уступающую той, которую готовит ваш любимый бариста, независимо от того, используете ли вы его сверхбыструю настройку автоматического вспенивания или готовите молоко вручную.Bambino Plus также компактен, поэтому он легко впишется в любую кухню.

Также отлично

Gaggia Classic Pro

Этот доступный по цене аппарат может делать удивительно сложные снимки, но он с трудом вспенивает молоко и кажется немного устаревшим. Лучше всего подходит для тех, кто в основном пьет чистый эспрессо.

Варианты покупки

* На момент публикации цена составляла 450 долларов.

Gaggia Classic Pro — это обновленная версия Gaggia Classic, которая десятилетиями была популярной машиной начального уровня благодаря своей простой, доступной конструкции и способности производить достойные порции эспрессо.Хотя Classic Pro имеет несколько улучшенную паровую трубку по сравнению с Classic, она все еще неточна по сравнению с Breville Bambino Plus. Он также изо всех сил пытается собрать молочную пену с бархатистой текстурой (хотя он способен сделать это, если вы немного потренируетесь). Pro не так легко освоить новичкам, как наш лучший выбор, но он мог производить снимки с большей нюансировкой и кислотностью, а часто и с более интенсивной пенкой (видео). Если вы любите чистый эспрессо, это преимущество может перевесить недостатки Gaggia.

Выбор обновления

Breville Barista Touch

Изящный и мощный, с отличным программированием и встроенной кофемолкой, Barista Touch позволяет новичкам готовить разнообразные напитки эспрессо кофейного качества дома с минимальными затратами времени на обучение.

Варианты покупки

* На момент публикации цена составляла 1000 долларов.

Breville Barista Touch предлагает множество руководств в виде центра управления с сенсорным экраном с пошаговыми инструкциями и множеством программ, поэтому он отлично подходит для начинающих.Но он также включает расширенные элементы управления и позволяет выполнять операции вручную для более опытных пользователей и людей, которые хотят проявить творческий подход. Он имеет качественную встроенную кофемолку, а также регулируемую настройку автоматического вспенивания молока, которая позволяет контролировать количество образующейся пены. Touch — отличный выбор, если вам нужна машина, которая позволит вам сразу погрузиться в воду и начать готовить приличные напитки без необходимости открывать множество обучающих видео в Интернете. Даже гость, вероятно, мог бы подойти и приготовить себе напиток на этом автомате без особых проблем.Но тем, у кого больше опыта, скучать не придется; вы можете выбрать более или менее контроль над каждым этапом процесса приготовления напитков. Barista Touch не уступает меньшему по размеру Breville Bambino Plus, но при этом немного мощнее, позволяет с легкостью делать сбалансированные выстрелы и взбивать молочную пену.

Выбор для обновления

Ascaso Dream PID

Элегантная и забавная кофемашина для тех, кто хочет отточить свои навыки и больше экспериментировать. Ascaso готовит лучший эспрессо из всех протестированных нами кофемашин, но требует некоторой практики, чтобы овладеть им.

Ascaso Dream PID — это элегантная, очень компактная машина, которая может непрерывно производить эспрессо-напитки профессионального уровня. Если вы немного разбираетесь в эспрессо и вам нужна доступная кофемашина, которая выдержит много практики, Dream PID предлагает правильное сочетание простоты программирования и практического опыта. Мы обнаружили, что приготовленный из него эспрессо был удивительно ароматным и сложным — лучше, чем у любой другой машины, которую мы тестировали — с небольшими отклонениями по качеству в течение нескольких циклов тестирования, если только мы не изменили наши настройки намеренно.Паровая трубка также способна взбивать молоко до желаемой текстуры (если вы усердно работаете, чтобы научиться его использовать, поскольку нет автоматической настройки), в результате получаются сливочные, но все же крепкие на вкус латте. Это первая рекомендованная нами кофемашина, которая стоит более 1000 долларов, но мы думаем, что это оправдано: Ascaso было довольно приятным в использовании, и обычно он давал намного лучший эспрессо по сравнению с конкурентами.

Лучшая кофеварка с кофемолкой 2021 (измельчение и заваривание)

Когда дело доходит до вашего кофе, свежий, несомненно, лучший.Замена предварительно измельченного помола на собственный — самый быстрый способ усилить аромат в вашей чашке, но кофемолки могут быть дорогими, не говоря уже о громоздких. Если вы хотите сэкономить место, сэкономить деньги или просто сделать жизнь удобнее, кофемашина со встроенной кофемолкой может быть тем, что вам нужно.

При таком большом количестве движущихся частей есть о чем подумать при покупке многофункционального устройства. Мы составили руководство, чтобы сделать покупки немного проще, и даем вам некоторые из наших лучших решений.

Лучшие кофеварки с кофемолкой — 5 лучших выборов и отзывы

Но давайте не будем останавливаться на достигнутом, это было бы слишком просто! Мы протестировали еще несколько кофеварочных машин с различными функциями и разной ценой, чтобы вы знали, как получить максимальную отдачу от вложенных средств.Следующие 5 кофемашин, на наш взгляд, достойны…

Несмотря на то, что эта суперавтоматическая эспрессо-кофеварка / кофеварка оснащена всеми опциями, я удивлен, что у нее нет даже более длинного названия. Одним нажатием кнопки вы можете приготовить эспрессо, латте, капучино или чашку черного кофе всего за минуту.

Как будто всех этих возможностей было недостаточно, эта суперавтоматическая эспрессо-кофемашина DeLo nghi также предлагает конфорку на верхней части кофемашины, просто для разогрева чашки (потому что наливать кофе во что угодно, кроме теплой, слишком сложно. низкий уровень).Эта машина — воплощение роскоши, поэтому она вторая по стоимости в этом списке. Однако эта машина может производить только одну чашку за раз и не может заполнить весь графин.

Он может приготовить кофе трех размеров — ристретто, эспрессо и американский кофе. (И он делает это с регулируемым носиком, поэтому не нужно возиться с поддоном для сбора капель, как в некоторых кофемашинах эспрессо.) Он также производит любой из этих сортов кофе пяти разных крепостей, от очень мягкого до очень крепкого.

Пожалуй, наиболее важно то, что машина работает быстро и может обеспечить стабильного качества из чашки в чашку. Если вы ищете что-то со всеми прибамбасами и не возражаете выложить даже тысячу, то эта машина может быть для вас. Прочтите наш полный обзор Delonghi Magnifica здесь.

2. Breville BDC650BSS Grind Control — Most Control

Технические характеристики

  • Тип машины: Капельный

  • Размеры: 12.5 x 8,5 x 16,3 дюйма
  • Резервуар для воды: 60 унций
  • Тип измельчителя: плоские жернова из нержавеющей стали
  • Настройки помола: 6

Кофеварка Breville Grind Control проста, эффективна и не занимает много места космос.

Самой отличительной особенностью Grind Control, несомненно, являются восемь различных настроек измельчителя заусенцев . Это дает больше возможностей получить максимальную отдачу от кофейных зерен, и не многие другие кофеварки все-в-одном предлагают это.Эта машина на 12 чашек позволяет настраивать приготовление напитка в зависимости от того, насколько крепкой чашки вы хотите. Более мелкий помол дает более крепкое пиво, а более крупный помол дает более легкий и сладкий кофе.

На вашей кофемолке нет универсальной настройки … Выбор размера помола похож на поиск самой чистой частоты радиостанции. В идеальной обстановке сваренный кофе является наиболее сосредоточенным и сбалансированным.

Существует также контроль крепости, который определяет, сколько кофе измельчает система контроля помола для каждой заварки.Машина также оснащена системой « крути и высвобождает », позволяющую горячей воде впитывать больше аромата ваших зерен перед тем, как капать в графин. (Это также одна из лучших кофеварок с термосфером в нашем списке.) Благодаря всем этим функциям у вас есть огромная степень контроля над вкусом вашего кофе.

Программируемый таймер означает, что вы можете проснуться от чашки свежесваренного кофе из свежемолотых зерен. Если вы относитесь к тем людям, которым нужно выпить чашку кофе перед тем, как что-то делать (разве не все мы?), Это может быть вам палочкой-выручалочкой.Кроме того, если вы снимете поддон для сбора капель, вы сможете поместить под фильтр дорожную кружку.

Breville также можно полностью разобрать для очистки; однако это может быть долгим и сложным процессом. В частности, форма носика для подачи молотого кофе из емкости для кофейных зерен может затруднить поддержание чистоты. На это стоит обратить внимание, чтобы получать неизменно качественный кофе.

3. Cuisinart DGB-900BC Grind & Brew — Budget Pick

Технические характеристики

  • Тип машины: Капельный

  • Размеры: 8.3 x 11,6 x 16,3 дюйма
  • Резервуар для воды: 60 унций
  • Тип измельчителя: плоская фреза из нержавеющей стали
  • Настройки измельчителя: 1

Неудивительно, что Cuisinart пользуется популярностью в этом сегменте. А Cuisinart DGB-900BC Grind & Brew — это удовлетворительная кофеварка все-в-одном, с парочкой особенностей.

Cuisinart DGB-900BC Grind & Brew поставляется с термическим графином из нержавеющей стали, который не только сохраняет кофе горячим в течение нескольких часов, но и защищает его от окисления лучше, чем стеклянный графин на горячей плите.Здесь вы можете увидеть наш список лучших кофеварок с термальным графином. Однако термический кувшин Grind & Brew нельзя мыть в посудомоечной машине и его нужно мыть вручную.

Проблема очистки снова возникает из-за желоба между бункером для зерен и корзиной фильтра. Крошечная круглая кисточка помогает удалить кофейный помол из желоба, и, как это часто бывает, это большая проблема с масляными кофейными зернами темной обжарки. Если вы не хотите использовать бумажные фильтры, в DGB-900C есть многоразовый золотой фильтр, который пропускает эти масла в кофе для более полного вкуса.Говоря о кофейных фильтрах, вот где мы перечислили наши предпочтения.

Угольный фильтр для воды, включенный в эту кофеварку, помогает сохранить лучший вкус кофе; резервуар для воды вмещает 54 унции, что, по заявлению производителя, составляет 12 чашек (для всех, кто использует чашки на 4 унции). А возможность программирования в течение 24 часов означает, что вы всегда можете просыпаться со свежемолотым кофе . Емкость для зерен вмещает полфунта целых зерен, и Куизинар предлагает следить за тем, чтобы она всегда была заполнена хотя бы наполовину.

4. Кофеварка Gevi на 10 чашек для измельчения и варки — лучшее соотношение цены и качества

Технические характеристики

  • Тип машины: Капельная

  • Размеры: 10,2 x 8,3 x 16,9 дюйма
  • Резервуар для воды: 50,7 унции
  • Тип кофемолки: Коническая жернова из нержавеющей стали
  • Настройки кофемолки: 8

Если экономия денег на отдельной кофемолке является одной из основных причин покупки универсальной кофеварки, Gevi Grind and Brew должна стать вашим первым портом. звонка.Если вы не верите нашим словам, поверьте, Дерек Роуз из Spruce Eats:

Мне больше всего нравится простота использования. Это проще и интуитивно понятнее, чем у многих капельных машин без кофемолки.

Эта компактная машина предлагает удивительную универсальность для чего-то в этом ценовом диапазоне. Встроенная кофемолка имеет восемь настроек тонкости помола, а для пивоварения вы можете выбрать мягкую, среднюю или сильную. Параметр «чашка» контролирует, сколько кофе перемалывается при заваривании, так что вы также можете поэкспериментировать с этим, чтобы достичь желаемой крепости.

Для удобства использования в Gevi есть функция «выключить кофемолку», которая позволяет использовать ваш собственный молотый кофе, автоматическое отключение через два часа и программируемый запуск до 24 часов вперед.

Конечно, кофеварка такой цены не без изюминок. Gevi будет подавать всю воду в резервуаре за каждый цикл, поэтому, несмотря на большой размер, его необходимо каждый раз доливать. Вы также не должны ожидать появления нюансов во вкусе, которые были бы у более дорогой машины.

Швейцарский бренд Jura — это бренд , к которому стоит обратиться, если вы подумываете о многофункциональной эспрессо-кофемашине с кофемолкой. Jura производит исключительно эспрессо-кофемашины «из зерен в чашку», которые славятся своим превосходным качеством и элегантным внешним видом.

Швейцарская инженерия не из дешевых, но D6 — один из наиболее доступных брендов с рядом высокотехнологичных функций, позволяющих приготовить чашечку восхитительного кофе.

Внутри вы найдете кофемолку Jura Aroma G2, конические жернова из нержавеющей стали с 12 степенями помола.Для вашего кофе он использует интеллектуальную систему ароматизации перед завариванием (IPBAS) для этапа предварительной инфузии и процесс импульсной экстракции (PEP) для более насыщенной пенки на вашем эспрессо.

В Jura можно одним нажатием выбрать кофе эспрессо, капучино и обычный кофе, а также выбрать только молочную пену или горячую воду. Для всех напитков вы можете выбрать одну из четырех настроек крепости, двух настроек температуры и объема.

Jura D6 идеально подходит для тех, кто любит крепкий и насыщенный эспрессо.При максимальном уровне крепости вы получите 16 г зерен на порцию — больше, чем у конкурентов в этом классе.

На что обращать внимание на кофеварку с кофемолкой

Удобство — главная причина для выбора кофемашины со встроенной кофемолкой. Знание того, что из свежемолотых зерен делает кофе лучше, и желание выполнять работу — это две разные вещи. С этими кофеварками вы можете переходить от зерна к чашке одним нажатием кнопки.

Универсальная кофемашина может быть подходящим выбором для тех, у кого небольшая кухня, и у нее нет места, чтобы разместить на столе кофемашину и отдельно стоящую кофемолку.Точно так же, если это ваша первая установка для приготовления домашнего кофе, возможно, вы захотите сэкономить на оборудовании.

Конечно, если вы уже приобрели кофемолку, не имеет смысла покупать кофеварку, которая измельчает для вас, но если вы этого не сделали, наверняка возникнет соблазн связать их вместе.

Espresso or Drip

Прежде чем вы даже взглянете на кофемолку, самое большое различие между машинами будет заключаться в том, готовят ли они кофе эспрессо или капельный кофе. Вы, вероятно, уже знаете, какой кофе вы предпочитаете, но стоит отметить, что ваш выбор здесь повлияет на некоторые функции вашей кофеварки.

Эспрессо-кофемашины потребуют больших вложений, но вы можете возразить, что из них вы получите более качественную чашку кофе. Машины для приготовления кофе из зерен в чашку также нагревают и вспенивают молоко, позволяя приготовить капучино или латте одним нажатием кнопки. Эспрессо-машины обычно имеют больше возможностей для небольших настроек.

Капельные кофеварки идеально подходят для обслуживания толпы или потягивания напитка из полного графина — они даже согреют ваш кофе. Однако здесь вы не найдете насадок для молока, поэтому они не лучший выбор для напитков в стиле кафе.

Кофемашина

Единственным недостатком покупки кофемашины с кофемолкой является то, что вы не можете поменять какую-либо часть на лучшую модель. Вот почему важно убедиться, что на вашей машине установлена ​​качественная шлифовальная машина.

Капельный метод заваривания намного более щадящий размер помола, поэтому теоретически вы можете обойтись более дешевой кофемолкой. Вы найдете несколько недорогих капельниц с лезвиями для измельчения, но имейте в виду, что у вас не будет возможности отрегулировать степень помола зерен.

Эспрессо-кофемашины нуждаются в более равномерном помоле, и поэтому всегда будут иметь кофемолку с жерновами.Вы увидите станки с керамическими или стальными шлифовальными станками. Керамика считается лучшей для коммерческих шлифовальных машин, но для домашних шлифовальных машин разница очень небольшая.

Настраиваемые функции

У всех нас есть свои предпочтения, когда дело доходит до кофе, поэтому возможность немного настроить свой напиток приветствуется, но это еще не все. Разные зерна и обжарки требуют разной обработки, поэтому для получения максимальной отдачи от кофе вам нужна машина, которая может адаптироваться к вашему выбору, а не наоборот.

  • Настройки шлифовального станка — для многофункционального станка это ключевая особенность, которую вы должны искать. А в случае кофемашины это очень важно. Вы не найдете такого широкого диапазона настроек, который был бы у отдельной кофемолки, но возможность настройки для разных зерен будет иметь большое значение для приготовления лучшего кофе.
  • Настройки заваривания — как минимум, вы хотите искать машину, которая предлагает варианты крепости заваривания.Это достигается либо за счет регулировки количества используемого кофе, либо за счет времени экстракции в зависимости от машины. Температура заваривания — еще один вариант, который можно использовать для тонкой настройки кофе. Для кофемашин эспрессо у вас может быть возможность отрегулировать размер заварки, что изменит объем воды для предварительно настроенных в кофемашине напитков.
  • Автоотключение — автоматическое отключение — обычная функция для многих электроприборов. Предназначенный для выключения машины после определенного времени простоя, он экономит электроэнергию и обеспечивает дополнительную меру безопасности.В случае капельных машин это также определяет, как долго кофе будет оставаться теплым на конфорке.
  • Программируемый запуск — если честно, это может быть одна из лучших причин купить капельную кофеварку с кофемолкой вместо кофемашины эспрессо. Благодаря программируемому запуску вы можете настроить машину на включение в желаемое время до 24 часов. Установите его на 10 минут перед тем, как встать, и вы получите свежий кофе, чтобы поприветствовать вас утром.

Вердикт

Лучшая кофемашина с кофемолкой для вас во многом будет зависеть от того, хотите вы капельницу или эспрессо.Если посмотреть на характеристики и производительность в обеих категориях, наш лучший выбор — это Delonghi Magnifica . Нам нравится универсальный размер, крепость и выбор напитков, а также тот факт, что его так легко чистить.

Он не наполняет графин, но может приготовить два кофе одновременно или несколько кофе подряд с минимальным временем простоя.

Часто задаваемые вопросы

Лучше ли шлифовальный станок с плоскими жерновами, чем шлифовальный станок с коническими жерновами?

Плоская шлифовальная машина с жерновами может быть лучше конической шлифовальной машины для коммерческих помещений, но для домашнего использования разница минимальна.Шлифовальные машины с плоскими жерновами обеспечивают большую однородность, но могут быть более шумными, выделять больше тепла и дороже. Шлифовальные машины с коническими жерновами — это то, что вы найдете в большинстве машин, предназначенных для домашнего использования. Если у вас есть качественная кофемолка с коническими жерновами, она будет достаточно стабильной для домашнего пивоварения.

Есть ли машина Keurig с шлифовальной машиной?

Нет, машины Keurig с шлифовальной машиной не существует, поскольку они в основном предназначены для использования с K-образными чашками. Есть некоторые кофемашины Keurig, в которых используются как чашки K-Cups, так и молотый кофе, но здесь нет кофемолки — вам понадобится отдельная кофемолка или используйте предварительно намолотый кофе.

Как часто следует очищать капельную кофеварку от накипи?

Очищайте капельную кофеварку от накипи один раз в месяц, если вы используете ее ежедневно. Тем не менее, вам также следует проводить ежедневную чистку, чтобы кофе в кофемашине был наилучшего вкуса. После каждого использования необходимо ополаскивать графин, опорожнять и ополаскивать корзину фильтра. В конце каждого дня протирайте область вокруг корзины фильтра, чтобы предотвратить скопление бактерий.


Ссылки

  1. Глава группы E61: старое, но хорошее.(2017, 18 сентября). Получено 14 июня 2019 г. с https://www.fivesenses.com.au/blog/the-e61-group-head-an-oldie-but-a-goodie/
  2. Oliver Strand. (12 декабря 2012 г.). Лучший кофе зависит от хорошего помола. Получено 10 июня 2019 г. с https://www.nytimes.com/2013/01/02/dining/better-coffee-depends-on-good-grinding.html

    Плоскошлифовальный станок — производственные процессы 4-5

    После завершения этого раздела вы сможете:

    • Определите плоскошлифовальный станок.

    • Определить процедуры.

    • Опишите процедуры одевания колеса.

    • Опишите кольцевой тест.

    • Опишите замену шлифовального круга.

    • Опишите процедуру выбора шлифовального круга.

    • Перечислите основные абразивные материалы с указанием их областей наилучшего использования.

    • Перечислите основную облигацию с типами приложений, в которых они наиболее часто используются.

    • Идентифицируйте по номеру типа и названию, по немаркированным эскизам или по реальным колесам.

    • Интерпретировать обозначения формы и размера круга вместе с пятью основными символами спецификации круга в описании шлифовального круга.

    • Учитывая несколько стандартных стандартных работ по шлифованию, порекомендуйте соответствующий абразив, приблизительный размер зерна, сорт и связку.

    Плоскошлифовальный станок в основном используется в процессе чистовой обработки. Это очень точный инструмент, в котором используется неподвижное абразивное вращающееся колесо для бритья или чистовой обработки металлической поверхности, удерживаемой на месте с помощью тисков.Эти тиски, которые являются частью стола или каретки, перемещаются вперед и назад под абразивным кругом. Плоскошлифовальный станок может разрезать сталь на куски размером не более 18 дюймов в длину, 6 дюймов в высоту и 8 дюймов в ширину. Стол измельчителя также является магнитным, что помогает удерживать материал в неподвижном состоянии. Эти магниты можно переключать с помощью рычага, расположенного на передней стороне кофемолки. Этот инструмент имеет максимальное сечение 0,005 дюйма и минимальное сечение 0,005 дюйма. Движение кофемолки может быть автоматическим, возвратно-поступательным или ручным при необходимости.

    Меры предосторожности

    Помимо обычных правил техники безопасности в механическом цехе, есть несколько советов по безопасному использованию этой машины:

    • Всегда надевайте защитные очки, так как этот аппарат может рассыпать стружку во всех направлениях.

    • Всегда ждите, пока колесо наберет максимальную скорость, прежде чем использовать его, так как может быть

    • Если у вас длинные волосы, вы должны завязать их назад, чтобы они не попали в машину.

    • Никогда не ударяйте колесо о материал, так как это может вызвать неисправность колеса, что может привести к потере целостности и разлету.

    • Всегда следите за тем, чтобы защитный кожух был на месте над шлифовальным кругом, так как он защищает пользователя от стружки, удаляемой с материала.

    • Всегда проверяйте, чтобы материал был надежно закреплен на месте.

    • Всегда проверяйте чистоту магнитного стола перед тем, как класть на него материал, так как стружка может поцарапать ваш материал или даже привести к скольжению материала колесом, на котором вы используете шлифовальный станок.

    • Убедитесь, что на шлифовальном станке кнопка пуска / останова находится в пределах досягаемости оператора.

    • Проверьте шлифовальный круг перед его установкой. Убедитесь, что он находится в надлежащем состоянии и находится в хорошем рабочем состоянии.

    • Следуйте инструкциям производителя по установке шлифовальных кругов.

    • Держите лицевую часть колеса равномерно одетой.

    • Убедитесь, что кожух круга закрывает хотя бы половину шлифовального круга.

    • Зачистите все заусенцы на поверхности заготовки, которая находится на магнитном патроне.

    • Протрите магнитный патрон тканью, а затем протрите ладонью.

    • Поместите лист бумаги немного больше, чем заготовка, в центр зажимного приспособления.

    • Расположите работу на бумаге и включите питание магнитного патрона.

    • Убедитесь, что магнитный патрон включен, попытавшись удалить предмет из патрона.

    • Перед запуском болгарки убедитесь, что диск очищает работу.

    • Дайте новому шлифовальному кругу поработать примерно одну минуту, прежде чем вводить круг в работу.

    • Подождите, пока колесо наберет максимальную скорость, прежде чем использовать его, поскольку в колесе могут быть невидимые неисправности.

    • Встаньте сбоку от круга перед запуском болгарки.

    • Отключите подачу охлаждающей жидкости перед остановкой колеса, чтобы избежать дисбаланса.

    • Не допускайте попадания на рабочую поверхность мусора, инструментов и материалов.

    • Следите за тем, чтобы пол вокруг кофемолки был чистым и обезжиренным.

    • Используйте соответствующую вытяжную систему вентиляции, чтобы уменьшить вдыхание пыли, мусора и тумана охлаждающей жидкости. Выхлопные системы должны быть спроектированы и обслуживаться соответствующим образом.

    • Соблюдайте процедуры блокировки при выполнении работ по техническому обслуживанию.

    Порядок использования

    • Первый шаг в использовании плоскошлифовального станка — убедиться, что материал, которому вы хотите придать форму, можно использовать в шлифовальном станке. Мягкие материалы, такие как алюминий или латунь, забивают абразивный круг и мешают ему работать, и его необходимо очистить. Этот процесс объясняется в разделе «Техническое обслуживание». Максимальный размер материала, который может обрабатывать шлифовальный станок, составляет 18 дюймов в длину, 8 дюймов в ширину и 6 дюймов в высоту.

    • Следующий шаг — убедиться, что материал закреплен. Это делается с помощью тисков, а затем с помощью магнитного зажима. Когда материал закреплен, его необходимо вручную поместить под абразивный круг. Для этого поверните колеса долготы и широты, расположенные на передней части кофемолки. Сам абразивный круг можно немного сдвинуть, чтобы добиться идеального положения материала.

    • После этого машина может быть запущена. По соображениям безопасности, он должен достичь максимальной скорости, прежде чем вы попытаетесь им воспользоваться.Если колесо работает правильно, используйте его вручную, когда необходимо выполнить очень точную работу.

    Рисунок 1. Плоскошлифовальный станок Chevalier

    1. Установите оправку с алмазным кругом на станину.

    2. Держите алмазный резак на ¼ дюйма слева от центра колеса.

    3. Зафиксируйте комод на кровати, включив магнитный зажим.

    4. Включите питание машины, повернув переключатель в положение «ON». Затем нажмите зеленую кнопку, чтобы запустить шпиндель.

    5. Переместите шлифовальный круг вниз с помощью маховика вертикального стола до тех пор, пока он не будет почти касаться правителя.

    6. Выключите машину после прикосновения к комоду.

    7. Снова включите машину. Пока круг вращается, опустите шлифовальный круг в направлении Z, пока он не образует небольшой столб пыли.

    8. После того, как образовался небольшой шлейф пыли, сделайте один проход назад и вперед по оси Y. Остановите машину, когда комод сделает проход назад и вперед.

    9. При остановке машины убедитесь, что комод находится на расстоянии около ½ дюйма от колеса.

    10. Проверьте колесо, чтобы убедиться, что оно чистое. Если нет, повторите шаги 8 и 9.

    Рисунок 2. Правка колеса

    Шлифовальные круги должны быть проверены и испытаны на кольцевых испытаниях перед установкой, чтобы убедиться, что на них нет трещин или других дефектов. Осторожно постучите по колесам легким неметаллическим инструментом. Устойчивое и неповрежденное колесо издаст чистый металлический тон или «звон».”

    Проведение кольцевого теста:

    Убедитесь, что колесо сухое и на нем нет опилок или других материалов, которые могут заглушить звук кольца.

    Для проведения теста вам понадобится твердый пластиковый или твердый деревянный предмет, например, ручка отвертки или другого инструмента. Для более тяжелых инструментов используйте деревянный молоток. Не используйте металлические предметы.

    1. Подвесьте колесо на штифте или валу, который проходит через отверстие, чтобы его можно было легко вращать, но не засовывайте колесо на шлифовальной машине.Если колесо слишком велико для подвешивания, поставьте его на чистую твердую поверхность.
    2. Представьте себе вертикальный отвес по центру колеса.
    3. Постучите по колесу под углом примерно 45 градусов с каждой стороны вертикальной линии, примерно в одном или двух дюймах от края колеса. (Большие колеса могут стучать по краю, а не по бокам колеса.)
    4. Поверните колесо на 180 градусов, чтобы нижняя часть колеса оказалась сверху.
    5. Снова постучите по колесу примерно на 45 градусов с каждой стороны вертикальной линии.
    6. Колесо проходит проверку, если при постукивании по всем четырем точкам издает чистый металлический звук. Если колесо кажется мертвым в любой из четырех точек, оно треснуло. Не используйте это.
    1. Открыть колпак колеса. Если корпус колеса очень тугой, для этого может потребоваться пара гаечных ключей, гаечный ключ и резиновый молоток.
    2. Снимите металлическую пластину сверху, ослабив винты, которыми она крепится к колесной коробке.

    Рисунок 3. Снимите металлическую пластину и колпак колеса

    3.За колесом на шпинделе есть отверстие. Вставьте скобу с правой стороны в заднюю часть шпинделя. Ключ распорки должен войти в отверстие.

    Рисунок 4. Закрепите ключ в отверстии Рисунок 5. Снимите шлифовальный круг

    .

    4. Вставьте гаечный ключ в два отверстия в передней части колеса. При отсоединении колеса от шпинделя колеса поворот вправо ослабит, а поворот влево — затянет.

    5. Ударьте по рычажному ключу резиновым молотком, чтобы ослабить колесо.

    6. Чтобы надеть новый шлифовальный круг, выполните процедуру в обратном порядке. Если повернуть поперечный рычаг влево, он затянется. При установке колеса убедитесь, что ключ находится с левой стороны, а не с правой. Поверните гаечный ключ в форме поперечного рычага вручную, а когда это невозможно, используйте резиновый молоток.

    7. Снимите гаечный ключ с задней части шпинделя.

    8. Прикрутите пластину к верхней части колесной ниши.

    9. Закройте колпак колеса и затяните ручку.

    1. Убедитесь, что используется подходящее колесо для ложи. Существуют различные шлифовальные круги для алюминия, нержавеющей стали и титана.
    2. Очистите станину перед тем, как положить на нее заготовку. Это предотвратит столкновение с магнитным патроном.
    3. Поместите магнитные параллели вокруг заготовки, чтобы она не смещалась во время шлифования.
    4. Включите магнитный патрон, чтобы закрепить детали на станине.
    5. Отрегулируйте положение станины и седла по центру ложи под колесом.
    6. Опустите колесо на дюйм выше заготовки.
    7. Возьмите лист бумаги и поместите его между колесом и прикладом. Перемещайте бумагу вперед и назад, одновременно опуская колесо, пока бумага не перестанет двигаться к нулю по оси z. См. Рисунок 1.
    8. Обнулите ось Z заготовки, установив диск на маховике нисходящей подачи на 0 дюймов. См. Рисунок 2.
    9. Заблокируйте стол Установочный блок продольного хода стола так, чтобы на каждом конце хода стола было около дюйма перебега.
    10. Отрегулируйте положение стола так, чтобы колесо располагалось примерно на дюйм правее заготовки.
    11. Опустите круг на нужную глубину шлифования. Максимальная подача должна составлять 0,001 дюйма за проход.
    12. Перед включением основного питания убедитесь, что колесо не касается заготовки. Нажмите зеленую кнопку, чтобы включить шпиндель, и включите переключатель охлаждающей жидкости.
    13. Шлифуйте заготовку, делая проходы слева направо по оси x.
    14. После того, как первая полоса заготовки будет достаточно отшлифована, поверните маховик оси Y на пол-оборота по часовой стрелке.
    15. Отшлифуйте еще одну полосу заготовки слева направо по оси x.
    16. Повторяйте, пока заготовка не будет полностью отшлифована, затем повторите все предыдущие шаги для другой стороны.

    Рисунок 6. Настройка оси Z Рисунок 7. Настройка прилива

    Выберите шлифовальный круг:

    Имейте в виду, что шлифовальный круг — это форма режущего инструмента, и, за исключением круга для шлифования общего назначения, абразив, размер зерна, сорт и структура, тип связки должны выбираться в соответствии с конкретной работой, на которой колесо должно использоваться так же, как резак, сверло или метчик выбираются для его конкретной работы.

    Для выбора шлифовального круга существует восемь факторов, которые влияют на выбор технических характеристик шлифовального круга. Всего:

    1. Инструкция изготовления шлифовального круга.

    2. Шлифованный материал и его твердость.

    3. Количество снимаемого материала и требуемой отделки.

    4. Пришлифовальный контакт.

    5. Тяжесть шлифовальной операции.

    1. Сначала рассмотрите измельчаемый материал и его твердость.Это влияет на выбор абразива, размера захвата, марки или твердости круга.

    • Оксид алюминия лучше всего подходит для стали, а абразивные материалы из карбида кремния лучше подходят для шлифования чугуна, цветных металлов и неметаллических материалов.
    • Относительно мелкая зернистость лучше всего подходит для более тяжелых резов. Может использоваться преимущественно для мягких и пластичных материалов, которые легко проникают.
    • Твердость шлифуемого материала также влияет на выбор марки или твердости круга.Более твердый сплав можно использовать для мягких, легко проникающих материалов, чем для твердых материалов, которые, естественно, имеют тенденцию к более быстрому затуплению колеса. Более мягкие сорта лучше высвобождают тусклые зерна, чтобы представить новые, острые зерна в работе.

    2. Второй фактор — выбор колеса по количеству снимаемого материала и требуемой отделке. Они влияют на выбор размера сетки и скрепления следующим образом:

    • Относительно крупный размер зерна выбран для быстрого удаления припуска без учета чистовой обработки как грубого шлифования; там, где желательна качественная отделка, следует использовать тонкий захват.
    • Круги на керамической связке обычно используются там, где коммерческая отделка удовлетворительна. Органические связки, резиноид, каучук и шеллак, обеспечивают наилучшую отделку.

    3. Площадь шлифовального контакта между кругом и деталью влияет на выбор размера и марки захвата.

    • Грубый захват необходим, когда площадь контакта относительно велика, как при плоском шлифовании чашечными кругами, цилиндрами или сегментами, чтобы обеспечить адекватный зазор между абразивными зернами.По мере того, как площадь контакта становится меньше, а общее давление, ведущее к разрушению поверхности колеса, становится больше, следует использовать круги с более мелким зерном.
    • Что касается сплава или твердости, то на большой площади контакта мягкий сплав обеспечит нормальную поломку круга, обеспечивая непрерывную работу без резания. С другой стороны, более твердый сплав необходим, чтобы выдерживать все более высокое удельное давление по мере уменьшения площади контакта.

    4. От сложности шлифования зависит выбор абразива и марки.

    • Жесткий абразив, например оксид алюминия 4A, следует использовать для грубого шлифования стали в тяжелых условиях.
    • Более мягкие абразивы, такие как оксид алюминия 32 и 38, лучше всего подходят для более легких операций прецизионного шлифования сталей и полусталей, в то время как промежуточные абразивы из оксида алюминия 57 и 19 используются для прецизионного и полуточного шлифования как мягкой, так и твердой стали.
    • От сложности шлифования также зависит выбор марки. Твердый сплав обеспечивает прочные круги для грубого шлифования, такого как заедание, в то время как круги среднего и более мягкого класса можно использовать для операций прецизионного типа, которые менее серьезны для круга.

    5. Скорость, с которой должен работать шлифовальный круг, часто определяет тип связки.

    • Колеса на керамической связке не должны использоваться на скоростях выше 6500 с.у. / мин. За некоторыми исключениями, когда скорость превышает это значение, следует использовать колеса на связке из резины, резины или шеллака. Обратите внимание: ни в коем случае нельзя превышать безопасную рабочую скорость, указанную на бирке, колесе или промокательной бумаге.
    • Чем выше скорость подачи, тем выше давление измельчения.Если скорость шлифования заготовки необходимо увеличить, скорость подачи будет увеличена, тогда износ круга будет быстрее. Поэтому требуется более твердый шлифовальный круг.

    • Стандартная система маркировки круга используется для определения пяти основных факторов при выборе шлифовального круга:
      • Тип абразива
      • Размер зерна
      • Марка или твердость
      • Строение
      • Облигация

    Первый символ: Тип абразива

    Колесо с маркировкой A 60-J8V обозначает следующее:

    A — плавленый оксид алюминия

    Рисунок 8: Маркировка шлифовального круга

    Второй символ: Размер зерна

    Для определения зернистости можно использовать следующую шкалу:

    Третий символ: класс твердости

    • Марка твердости — это мера прочности связи шлифовального круга.
      • Связующий материал удерживает абразивные зерна вместе в круге.
      • Чем прочнее связь, тем тверже колесо.
    • Марка твердости — это мера прочности связи шлифовального круга.

    от A до G мягче.
    от H до P — это более средние сорта.
    R к Z сложнее.

    Четвертый символ: структура

    • Структура, расстояние между абразивными зернами в круге указано цифрами.

    1 — плотная структура.
    8 — более средняя конструкция.
    15 — открытая конструкция.

    • Облигация обозначается буквой в соответствии со следующим:
      • V — остеклованный
      • B — Резиноид
      • R — каучук
      • E — Шеллак
      • M — Металл

    Пример маркировки стандартного шлифовального круга:

    1- A — 305 X 25 X 127 WA 46 K 8 V 7N 2000 м / мин

    ОТ (ТИП КОЛЕСА): 1 (прямое-гладкое)

    РАЗМЕР: Диаметр.(Г) X Ширина (Ш) X Диаметр отверстия (В)

    ТИП АБРАЗИВА: WA (см. Рисунок 2)

    РАЗМЕР ЗЕРНА: 46 (См. Рисунок 2)

    СТРУКТУРА: 8 (см. Рисунок 2)

    ТИП КОСТИ: V (см. Рисунок 2)

    Рисунок 9: Таблица выбора шлифовального круга

    Рисунок 10: Таблица выбора шлифовального круга

    1. Перечислите пять правил техники безопасности.

    2. Перечислите пять основных частей плоскошлифовального станка.

    3. Что такое станок для правки алмазного круга?

    4.Насколько далеко алмазный правый диск должен располагаться при правке колеса слева от центра колеса?

    6. Как вы проводите кольцевой тест?

    7. При выборе шлифовального круга существует восемь факторов, которые влияют на выбор технических характеристик шлифовального круга. Перечислите пять из восьми факторов.

    8. Для чего лучше всего подходят шлифовальные круги из оксида алюминия?

    9. Стандартная система маркировки круга используется для определения факторов при выборе шлифовального круга.Пожалуйста, все пять основных факторов?

    10. Колесо с маркировкой WA 80-L9B, пожалуйста, укажите следующее.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
