Эстакада для ремонта автомобилей на приусадебном участке своими руками.

Благоустроенность приусадебного участка можно считать завершенной, если для «полного комплекта» будет самостоятельно сооружена эстакада для ремонта автомобилей. Головокружительные конструкции эстакад поражают лаконичностью и способностью использования самого простейшего металлопроката. Вы мечтаете изготовить эстакаду своим руками? Что может быть увлекательнее!

Услуги «личного автосервиса»

Практически каждый домовладелец мечтает видеть собственный приусадебный участок привлекательным, практичным и функциональным. А если домовладелец еще и страстный автолюбитель, то без эстакады, предназначенной для ремонта автомобилей на участке, просто не обойтись.

Даже, если вы не планируете самостоятельно обслуживать авто, периодический техосмотр своевременно поможет выявить неприятности и обратиться в профессиональную мастерскую. Для доступа к авто используют спец подъемники смотровую яму и эстакаду.

Однако, дорогая спецтехника и оборудованная по всем правилам смотровая яма это сугубо прерогатива сервисных центров, которая требует значительных материальных затрат.


Эстакада для автомобиля, напротив, может быть установлена в любом месте участка, практически рядом с картофельными грядками, причем заметьте, своими руками. Изготовить эстакаду для авто можно для легкового и грузового автотранспорта. Область использования и применения такой эстакады может быть расширена и воспользоваться услугами «личного автосервиса» можно будет в любое время суток и года.

Конструкции эстакад

Конструктивно различают следующие виды эстакад:
• для частичного заезда авто
• полноразмерная эстакада.

Естественно, в зависимости от размеров конструкции эстакад и несущей способности выдерживать нагрузку, данные виды эстакад используют для определенного веса автомобилей. Единственным условием будет ограничение размеров эстакады для вашего имеющегося легкового автомобиля или двух.


Классическая конструкция эстакады (практически со слов инструктора по вождению) имеет определенную высоту, ширину и длину рабочей части, ограниченную скосом, а также по бокам дорожки для прохода.

эстакада, предназначенная для частичного заезда авто

Эстакада для частичного заезда авто (переносные и мини) представляет собой облегченную переносную конструкцию, состоящую из отдельных не сваренных между собой частей. Переносные и мини эстакады устанавливают без фундамента. Заезд на данную эстакаду для последующего техосмотра авто возможен передними или задними колесами.


Такая эстакада для авто просто устанавливается и также легко убирается, позволяя экономить место на участке. Однако, для удачного заезда на конструкцию потребуется ловкость и сноровка водителя.
Основные параметры эстакады:
• высота – не менее 1 м.
• ширина – 2,5 м.

• длина скоса – 4,2 м.
Конструктивно переносная или мини эстакада состоит из четырех частей.

Эстакада легко собирается и разбирается, а также транспортируется в необходимое место, поэтому для возникшей вдруг диагностики капризного авто такая эстакада незаменима, особенно в «полевых условиях». На практике иногда необходимо сделать две эстакады, чтобы поднять переднюю или заднюю часть авто на необходимую высоту (клиренс плюс высота эстакады).

Вот так выглядит изготовленная самостоятельно эстакада, используемая для частичного заезда.

полноразмерная эстакада

Безусловно, полноразмерная эстакада это более удобное и надежное сооружение, для строительства которой необходимо рабочее пространство. Зато полноразмерная эстакада в дальнейшем с лихвой окупить затраты на ее строительство.

Основные параметры полноразмерной эстакады аналогичны параметрам переносных и мини эстакад:
• высота – 1 м и более
• ширина до 2,5 м.
• длина рабочей части – 4- 6 м.
• длина скосов с обеих сторон – 4,2 м.
Оговоримся сразу, что размеры полноразмерной эстакады для легковых автомобилей не являются постоянной величиной.

Поэтому эстакаду полноразмерную изготавливают с учетом запаса прочности и дополнительными припусками, которые сыграют добрую службу в дальнейшем. Кроме того, полноразмерную эстакаду можно с успехом использовать в качестве смотровой эстакады для автомобиля, оборудовав смотровую яму.

Как изготовить эстакаду для автомобиля своими руками

Теоретически изготовить эстакаду для авто можно из любого подручного материала. В ход идут доски, кирпичи и использованные покрышки. Но такие временные меры могут быть оправданы лишь в экстремальных случаях.

Поэтому для основных несущих элементов и дорожек эстакад используют металлопрокат, способный выдерживать значительные ежедневные нагрузки. Это металлический швеллер, уголки и профильная труба. Данные типы металлопроката выдерживают значительные нагрузки на изгиб.

как сделать мини эстакаду

Для изготовления мини эстакады потребуются следующие материалы:
• уголок стальной, толщина не менее 10 мм
• пруток металлический.
а также электроды для сварки и сварочный аппарат. Форму опор мини эстакады выбираем «трапеция», с основанием на 15-20 см больше, чем верхняя часть. Лесенку для заезда изготавливают из стальных уголков, на которые равномерно наваривают с обеих сторон куски прутка.

Поверхность прутка предпочтительнее выбирать рифленую для того, чтобы колеса автомобиля не скользили при подъеме-спуске по эстакаде.

Несущие элементы эстакады, на которые крепится лесенка, должны иметь ширину 45-50 см. Фиксацию авто осуществляют специальные прокладки, исключающие самопроизвольный съезд машины. После сварки конструкция эстакады окрашивается антикоррозионной краской.

Мини эстакада для ремонта автомобилей представлена в данном видео.

как сделать полноразмерную эстакаду

Первоначально выбирается на участке площадка, на которой отсутствуют вспучивания грунта, грунтовые воды и грунты не имеют водонасыщенный слой. Подготавливают ямы под основание эстакады — столбы или стальные трубы, диаметром до 10 см.

Количество труб основания полноразмерной эстакады рассчитывается по предварительному рабочему эскизу. Ямы с установленными трубами цементируют. К установленным трубам или столбам приваривают швеллер для усиления несущей способности.

Рекомендуется в качестве несущих элементов для дорожек также использовать металлопрокат (швеллер, уголки и профильную трубу). Затем изготавливается плоскость качения: арматура и нарезанные прутки приваривают поперек несущих элементов с обеих сторон.

Ширина дорожки плоскости качения должна быть не менее 0,5 м. Полученную сварную конструкцию размещают на специальных опорах требуемой высоты (1 метр). Для изготовления площадки под заезд и лестницы используют уголок L 50, сваренный с арматурой. Края дорожек предпочтительнее оградить уголком, предотвратив соскальзывание автомобиля.



Самодельные эстакады для легковых авто.

Эстакада своими руками из подручных материалов. Особенно важны три группы размеров

Решил сделать переносную и простую эстакаду своими руками. Немного времени и наша эстакада готова, много расписывать не буду, итак практически ясно всё из фоток.

Для работы нам понадобится:

Сварочный аппарат — 1шт
Болгарка — 1шт

Рулетка — 1шт
Угольник — 1шт
Маркер (желательно белый, по ржавым уголкам отлично рисует)) — 1шт
Струбцина — 2шт
Электроды — 2кг
Диски отрезные — 4шт
Уголок металлический 50х50
Уголок металлический 25х25
Арматура 10″

Ну углубимся:

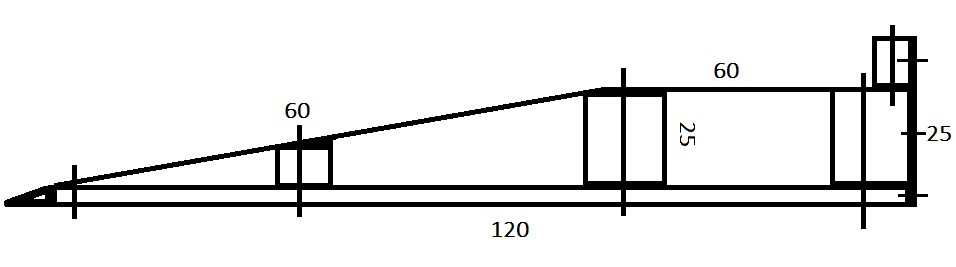

База длиной 165 см, шириной 50 см и высотой 45 см. Состоит она из двух уголков 165 см и трех перемычек по 40 см.

Все это дело мы соединяем строго перпендикулярно на нужном нам расстоянии: две перемычке по краям, они формируют полное пятно опоры, а среднюю на расстоянии 50 см от крайней, таким образом мы получаем опору стояночного горизонтального пятака.

Далее нам надо поставить перпендикулярно еще 2 уголка длиной уже в 40 см, формируем “стопарь”, границу эстакады, что б машинка не проехала “точку не возврата”. Заодно сразу отмечаем параллель первых 30 сантиметровых опор, для последующего горизонтального соединения.

Затем уголком длинной 117 см делаем скат (115см длинна + 2см нахлест на пятак)


Первая (концепт) эстакада под одну сторону готова. Делал ее без эскизов и чертежей, так сказать из голову, дополняя, переделывая и прорабатывая по ходу дела. Вторую делаем такую же… И всё, наша эстакада готова.





Смотровая яма нужна практически любому автомобилисту. С ее помощью вы можете сделать плановый осмотр автомобиля и его частичный ремонт. Особенно важно такое сооружение в том случае, если поблизости нет станций ТО.

Для чего нужна конструкция?

Как уже было сказано, если у вас есть машина, то, возможно, будут и определенные проблемы с механизмами. Не все поломки можно устранить прямо в гараже. Иногда приходится забираться и под автомобиль. Естественно, делать ремонт лежа не очень удобно. Именно для этого и была придумана эстакада.

Своими руками сделать такое сооружение не сложно. Нужно только определиться с конструкцией и собрать все необходимые материалы. Нужно отметить, что для постройки сооружения можно применить все, что находится у вас в хозяйстве. Например, эстакада для ремонта машины может быть сделана из металлических лестниц (надземный вариант), кирпичей или просто выкопана в виде ямы (подземный вариант).

Какие инструменты могут понадобиться?

Сконструировать такое строение достаточно просто. Нужно сначала нарисовать схему на бумаге, рассчитать ее размеры, а также подобрать необходимый инструмент:

  1. Сварка (если будет построен металлический вариант).
  2. Болгарка (для разрезания материалов).
  3. Лопата (если вы хотите сделать яму или же зафиксировать надземные стойки).
  4. Кирпич и шпалы.
  5. Цемент (чтобы изделие не «ездило», его следует закрепить бетонным раствором).

Из этого перечня вы выбираете то, что вам будет нужно в зависимости от материалов.

Как сделать самый простой вариант конструкции?

Она представляет собой сооружение, на которое автомобиль может выехать только задними или только передними колесами. Такая эстакада для автомобиля состоит из одинаковых конструкций, которые можно сделать из металла или дерева. Учтите, что ширина таких изделий не должна быть менее 40 см. В противном случае они могут оказаться неустойчивыми или слишком узкими.

Сварить эту конструкцию можно из уголков. При этом сечение элементов составляет около 2,5 см. Для того чтобы автомобиль не соскользнул с эстакады, на стойках нужно зафиксировать ограничители. Их высота составляет не менее 7 см. После того как все сварочные работы будут завершены, острые углы нужно убрать при помощи болгарки. Для того чтобы изделие прослужило как можно дольше, его нужно покрыть специальным антикоррозийным составом или покрасить. Учтите, что один элемент такого сооружения будет иметь достаточно большой вес.

Как сделать конструкцию из лестниц?

Подобная эстакада своими руками делается тоже достаточно быстро. Она является более совершенным вариантом, чем предыдущий. Для работы вам понадобится две металлические лестницы длиной не менее 3 метров, сварочный аппарат и уголки.

Для начала нужно обработать все составляющие антикоррозийным составом. Далее, к краям лестниц нужно приварить по 4 вертикальные опоры, на которых они будут стоять (как лавочки). Их длина должна быть достаточной для того, чтобы ее можно было частично вкопать в землю. Естественно, в этом случае лучше выбрать уголки или трубы. В любом случае эти элементы должны быть достаточно прочными, чтобы выдержать вес автомобиля.

После того как основная конструкция будет собрана, необходимо зафиксировать ее в гараже. Поместите будущую эстакаду так, чтобы вам было удобно заезжать на нее. Стойки в земле обязательно надо зафиксировать бетонным раствором. Для того чтобы автомобиль смог заехать на конструкцию, к лестницам под углом нужно приварить еще по 4 уголка (с обеих сторон). Между собой их лучше объединить поперечинами.

Особенности обустройства смотровой ямы

Строительство эстакады такого типа является самым распространенным. Однако возможно оно при одном условии: у вас есть много свободного места. Такая смотровая яма должна иметь глубину не менее 1 метра. Этот параметр зависит от роста человека, который будет заниматься ремонтом или осмотром авто. Чтобы земля не осыпалась внутри, стенки сооружения лучше обшить досками. Для того чтобы спускаться в яму было удобно, нужно либо выкопать ступеньки, либо поставить лестницу. Учтите, что ступени следует оснастить противоскользящими накладками.

Учтите, что края такой эстакады должны находиться немного выше уровня земли. Длина ямы должна соответствовать размеру машины. При этом после заезда автомобиль не должен перекрывать лестницу для спуска. Что касается ширины канавы, то она составляет около 1 метра. К этому расстоянию нужно добавить предохранительные реборды.

Как видите, эстакада своими руками строится достаточно быстро. Нужно просто заранее нарисовать схему и подобрать материалы.

Обустройство эстакады

Естественно, рабочее место должно быть соответствующе обустроено. Например, рядом должен находиться верстак со всеми необходимыми инструментами. Все, что нужно будет для ремонта, должно находиться на расстоянии вытянутой руки.

Еще вам нужно будет организовать хорошее освещение. Лучше использовать светодиодные или люминесцентные лампы. Внутри смотровой ямы можно сделать дополнительные полочки, на которых будут размещаться инструменты. Учтите, что они должны быть закреплены максимально хорошо, причем на том уровне, чтобы в случае падения каких-либо изделий, они не могли навредить вам.

Внутри яму можно обложить кирпичом. Лучше обустроить фундамент. Поверхность, на которой будет стоять автомобиль, тоже должна быть максимально закреплена. Лучше установить ее на трубы, вкопанные в землю на большую глубину.

Если вам нужна эстакада, своими руками вы можете сделать ее всего за один день.

Конструктивные особенности многих автомобилей и их технические характеристики предполагают регулярное проведение профилактического осмотра и ремонт различных узлов и систем. Что поделаешь, это всего лишь машина и как всякая техника, она требует ухода и заботы. Однако если в каких-то случаях можно произвести ремонтные работы сверху, подняв капот, то любой осмотр подвески и шасси становится настоящим мучением, если нет смотровой ямы или эстакады. Постоянно гонять своего четырехколесного друга в автосервис довольно накладно, да и не нужно, ведь многие работы можно сделать своими руками. Поэтому устройство эстакады для автомобилей является первоочередной задачей для любого автовладельца, заботящегося о бесперебойной работе своей машины.

Требования к эстакаде

В целях обеспечения безопасности и удобства в работе, эстакаду лучше делать с учетом следующих требований:

  • Высота эстакады для ремонта автомобилей должна быть не менее 1 метра. В противном случае вам будет очень трудно под нее забраться, света для осмотра ходовой части будет недостаточно, а свободного пространства для манипуляций с деталями и ключами и вовсе не будет.
  • Ширина зависит от типа автомобиля (грузовой, легковой), но не должна быть минимальной, сантиметр в сантиметр. Необходимо сделать припуски при расчетах, чтобы на такой помост машина могла заехать без проблем.
  • Для большей надежности нужно при строительстве эстакады предусмотреть запас прочности. Это поможет не только избежать деформации конструкции, но и при необходимости закатывать на нее более тяжелый транспорт.

Виды смотровых эстакад для автомобилей

В принципе, существует всего два варианта обустройства эстакады на своем участке. У каждого из них есть свои плюсы и минусы и особенности изготовления.

Мини эстакада, представляет собой переносную конструкцию для частичного наезда. Состоит из двух отдельных частей, не сваренных друг с другом. На такой помост автомобиль может наезжать передними или задними колесами, позволяя владельцу производить ремонтные работы.

Плюс — эту эстакаду можно использовать даже в условиях жесточайшей нехватки свободного места и после ремонта убирать в сторонку. Минус — для заезда на конструкцию требуется ювелирная точность и элементы нужно устанавливать только в таких местах, где они не будут разъезжаться в разные стороны от толчка колес.

Полноразмерная эстакада гораздо удобнее и надежнее, но для ее постройки потребуется свободное пространство. Зато и прослужит она десятки лет, сэкономив немало средств своему владельцу, ведь многие ремонтные работы можно будет произвести в домашних условиях. Плюс данной конструкции — надежность, прочность и долговечность. Минус — необходимость выделения свободного пространства и немного большие затраты на материалы.

Мини эстакада для автомобиля своими руками

Для того, чтобы сделать мини эстакаду своими руками понадобится:

  1. Стальной уголок толщиной не менее 10 мм;
  2. Металлический пруток;
  3. Электроды для сварки;
  4. Сварочный аппарат;
  5. Краска для защиты готовой металлической конструкции от коррозии.

Несущие элементы, «пятки» на которых будет крепится лесенка для заезда должны иметь ширину порядка 40-45см. Опоры свариваются в виде трапеции, где низ, основание имеет ширину на 10-15 см большую, чем верх. Это необходимо для придания устойчивости конструкции. Лесенка для заезда изготавливается из двух кусков уголка с поперечно наваренным прутком, позволяющим колесам не скользить при подъеме на конструкцию.

Для фиксации авто в нужном положении нужно изготовить и специальные прокладки, которые используются для предотвращения самопроизвольного съезда машины с эстакады. После завершения работ вся конструкция окрашивается.

Полноразмерная эстакада для ремонта автомобилей

Еще на этапе выбора места под строительство, необходимо определиться с размерами эстакады для легковых автомобилей. В виду того, что ширина авто и необходимая длина площадки — это величина непостоянная, единого размера нет и быть не может. Сегодня у вас может быть маленькая малолитражка, завтра огромный джип или небольшой грузовичок. Поэтому эстакаду нужно делать с хорошим запасом прочности и припусками.


На первом этапе сооружения эстакады вкапываются стальные трубы (6 штук) диаметром не менее 80-100 мм на глубину ниже промерзания грунта. Если заглубиться меньше, то слишком велик риск, что конструкцию поведет в сторону при первых же весенних оттепелях. Яма под столб не засыпается грунтом, а заливается цементом.

Наклонная часть (заезд) выполняется из металлического уголка с поперечным привариванием стального прутка. Расстояние между прутьями составляет порядка 10 см.

Горизонтальная плоскость выполняется таким же образом, только в конце эстакады необходимо сделать ограничитель, который обезопасит машину от неконтролируемого съезда вперед.

Как правило, длина наклонной части составляет до 4 метров, а горизонтальной плоскости до 3 метров. Этого вполне достаточно для ремонта легкового автомобиля любой марки и конструкции.

Как видите, вопрос о том, как сделать эстакаду для автомобиля своими руками решается достаточно просто.

Для этого нужны простейшие умения в работе со сварочным аппаратом и немного свободного времени. Зато результат превзойдет все ожидания и можно будет не только ремонтировать свое авто сколько душе угодно, но и мыть его со всех сторон.

Благоустроенность приусадебного участка можно считать завершенной, если для «полного комплекта» будет самостоятельно сооружена эстакада для ремонта автомобилей. Головокружительные конструкции эстакад поражают лаконичностью и способностью использования самого простейшего металлопроката. Вы мечтаете изготовить эстакаду своим руками? Что может быть увлекательнее!

Услуги «личного автосервиса»

Практически каждый домовладелец мечтает видеть собственный приусадебный участок привлекательным, практичным и функциональным. А если домовладелец еще и страстный автолюбитель, то без эстакады, предназначенной для ремонта автомобилей на участке, просто не обойтись.

Даже, если вы не планируете самостоятельно обслуживать авто, периодический техосмотр своевременно поможет выявить неприятности и обратиться в профессиональную мастерскую. Для доступа к авто используют спец подъемники смотровую яму и эстакаду. Однако, дорогая спецтехника и оборудованная по всем правилам смотровая яма это сугубо прерогатива сервисных центров, которая требует значительных материальных затрат.

Эстакада для автомобиля, напротив, может быть установлена в любом месте участка, практически рядом с картофельными грядками, причем заметьте, своими руками. Изготовить эстакаду для авто можно для легкового и грузового автотранспорта. Область использования и применения такой эстакады может быть расширена и воспользоваться услугами «личного автосервиса» можно будет в любое время суток и года.

Конструкции эстакад

Конструктивно различают следующие виды эстакад:
для частичного заезда авто
полноразмерная эстакада.


Естественно, в зависимости от размеров конструкции эстакад и несущей способности выдерживать нагрузку, данные виды эстакад используют для определенного веса автомобилей. Единственным условием будет ограничение размеров эстакады для вашего имеющегося легкового автомобиля или двух.
Классическая конструкция эстакады (практически со слов инструктора по вождению) имеет определенную высоту, ширину и длину рабочей части, ограниченную скосом, а также по бокам дорожки для прохода.


эстакада, предназначенная для частичного заезда авто

Эстакада для частичного заезда авто (переносные и мини) представляет собой облегченную переносную конструкцию, состоящую из отдельных не сваренных между собой частей. Переносные и мини эстакады устанавливают без фундамента. Заезд на данную эстакаду для последующего техосмотра авто возможен передними или задними колесами.


Такая эстакада для авто просто устанавливается и также легко убирается, позволяя экономить место на участке. Однако, для удачного заезда на конструкцию потребуется ловкость и сноровка водителя.
Основные параметры эстакады:
высота – не менее 1 м.
ширина – 2,5 м.
длина скоса – 4,2 м.
Конструктивно переносная или мини эстакада состоит из четырех частей.

Эстакада легко собирается и разбирается, а также транспортируется в необходимое место, поэтому для возникшей вдруг диагностики капризного авто такая эстакада незаменима, особенно в «полевых условиях ». На практике иногда необходимо сделать две эстакады, чтобы поднять переднюю или заднюю часть авто на необходимую высоту (клиренс плюс высота эстакады).

Вот так выглядит изготовленная самостоятельно эстакада, используемая для частичного заезда.

полноразмерная эстакада

Безусловно, полноразмерная эстакада это более удобное и надежное сооружение, для строительства которой необходимо рабочее пространство. Зато полноразмерная эстакада в дальнейшем с лихвой окупить затраты на ее строительство.


Основные параметры полноразмерной эстакады аналогичны параметрам переносных и мини эстакад:
высота – 1 м и более
ширина до 2,5 м.
длина рабочей части – 4- 6 м.
длина скосов с обеих сторон – 4,2 м.
Оговоримся сразу, что размеры полноразмерной эстакады для легковых автомобилей не являются постоянной величиной.


Поэтому эстакаду полноразмерную изготавливают с учетом запаса прочности и дополнительными припусками, которые сыграют добрую службу в дальнейшем. Кроме того, полноразмерную эстакаду можно с успехом использовать в качестве смотровой эстакады для автомобиля, оборудовав смотровую яму.

Как изготовить эстакаду для автомобиля своими руками

Теоретически изготовить эстакаду для авто можно из любого подручного материала. В ход идут доски, кирпичи и использованные покрышки. Но такие временные меры могут быть оправданы лишь в экстремальных случаях.


Поэтому для основных несущих элементов и дорожек эстакад используют металлопрокат, способный выдерживать значительные ежедневные нагрузки. Это металлический швеллер, уголки и профильная труба. Данные типы металлопроката выдерживают значительные нагрузки на изгиб.


как сделать мини эстакаду

Для изготовления мини эстакады потребуются следующие материалы:
уголок стальной, толщина не менее 10 мм
пруток металлический.
а также электроды для сварки и сварочный аппарат . Форму опор мини эстакады выбираем «трапеция», с основанием на 15-20 см больше, чем верхняя часть. Лесенку для заезда изготавливают из стальных уголков , на которые равномерно наваривают с обеих сторон куски прутка.


Поверхность прутка предпочтительнее выбирать рифленую для того, чтобы колеса автомобиля не скользили при подъеме-спуске по эстакаде.


Несущие элементы эстакады, на которые крепится лесенка, должны иметь ширину 45-50 см. Фиксацию авто осуществляют специальные прокладки, исключающие самопроизвольный съезд машины. После сварки конструкция эстакады окрашивается антикоррозионной краской.

Мини эстакада для ремонта автомобилей представлена в данном видео.

как сделать полноразмерную эстакаду

Первоначально выбирается на участке площадка, на которой отсутствуют вспучивания грунта, грунтовые воды и грунты не имеют водонасыщенный слой. Подготавливают ямы под основание эстакады — столбы или стальные трубы , диаметром до 10 см.

Количество труб основания полноразмерной эстакады рассчитывается по предварительному рабочему эскизу. Ямы с установленными трубами цементируют. К установленным трубам или столбам приваривают швеллер для усиления несущей способности.
Рекомендуется в качестве несущих элементов для дорожек также использовать металлопрокат (швеллер, уголки и профильную трубу). Затем изготавливается плоскость качения: арматура и нарезанные прутки приваривают поперек несущих элементов с обеих сторон.


Ширина дорожки плоскости качения должна быть не менее 0,5 м. Полученную сварную конструкцию размещают на специальных опорах требуемой высоты (1 метр). Для изготовления площадки под заезд и лестницы используют уголок L 50, сваренный с арматурой. Края дорожек предпочтительнее оградить уголком, предотвратив соскальзывание автомобиля.

У каждого автолюбителя в идеале должна быть эстакада. Это сооружение необходимо потому, что машина не всегда является средством передвижения, — в некоторых случаях ей может потребоваться ремонт. То есть водителю предстоит выполнить много различных действий: ложиться на пол, осматривать дно машины и проч. При выполнении данных работ придётся находиться под транспортным средством, что не очень удобно. Чтобы упростить задачу, стоит задуматься о строительстве эстакады.

Как сделать эстакаду

Чтобы своими силами сконструировать такое важное сооружение для ремонта, нужно сначала обзавестись необходимыми изделиями: специальными мостиками, опорами для них. Также потребуются кирпичи, шпалы, цемент. Не секрет, что эстакада — это такая конструкция, которая может быть различного типа.

Сначала рассмотрим эстакаду переносного вида. Её построить несложно — необходимо отыскать ненужные (возможно, старые) мостики для эстакады (необходимо две штуки). В высоту данные опоры должны быть около 50 см. Длина мостика, как правило, равна метру (или немного больше). Их потребуется два. Длина второго должна составлять 40 см. Данные детали соединяются посредством шарниров — они представлены пальцевым прутком. Этот метод прекрасно подходит для организации эстакады — практичной и прочной конструкции, которую при необходимости очень просто разобрать. Когда работы по ремонту автомобиля будут полностью выполнены, её можно запросто отложить в сторону.

Смотровая яма — альтернатива эстакаде

Речь идёт о стандартном, известном способе организовать эстакады для ремонта автомобилей. Делают яму, размер которой примерно соответствует (также учитывают дополнительное расстояние в ширину, чтобы условия работы были комфортными). Если говорить просто: длина ямы зависит полностью от габаритов машины. Стены её и дно обязательно покрывают бетонным раствором. Так обеспечивается защита от влаги, грязи. Можно использовать современные гидроизоляционные материалы — это также поможет избежать проблем при эксплуатации.

Прежде чем конструировать смотровую яму, стоит обязательно проверить, как расположены где они залегают. Если они всё-таки есть, лучше отказаться от строительства ямы — практичных эстакадных конструкций предостаточно и без этого. Об укреплении стен ямы нужно обязательно помнить — в противном случае всегда может произойти осыпание. Чтобы доступ в яму был удобен для осмотра дна машины, следует построить лестницу. Когда работы не проводятся, всё закрывается шифером (или каким-то другим материалом).


при помощи кирпичного сооружения

Подобная эстакада — это конструкция, для изготовления которой используются самые обыкновенные кирпичи. Их соединяют в дугообразную единую установку, ширина и длина которой должны соответствовать параметрам автомобиля. Потом цементируют то, что получилось. Здесь есть один минус, который нужно учесть, — через какое-то время цемент может начать осыпаться. Это явление лучше вовремя предотвратить. Впрочем, эта эстакада для автомобиля вполне уместна где-нибудь в саду или на территории дачного участка — всё равно лучшего решения там обычно не найти. Во дворе дома можно соорудить что-то другое, вариант из кирпича вряд ли будет уместен.

Строительство эстакады из шпал

Самые простые варианты мы рассматривали выше. Пришло время для описания серьёзного средства — эстакады из шпал. Такая конструкция отличается высокой прочностью. Для её возведения нужно только одно — шпалы железнодорожные. Этот материал перед строительством в обязательном порядке пропитывают креозотом — специальным веществом, которые необходимо для предотвращения разных негативных явлений: появления грибков, развития процессов гниения. Благодаря пропитке эстакада автомобильная будет служить гораздо дольше.

Итак, чтобы вести строительство, нужно иметь несколько шпал. Их обычно выкладывают на какую-либо возвышенность, подготовленную заблаговременно, либо делают прямо из элементов. Важно, чтобы в длину составлял где-то 500 см, в ширину — не менее 260 см. В строительстве должны участвовать сразу несколько человек — отдельные элементы достаточно тяжёлые. Вес целой конструкции будет гораздо больше — поднять в одиночку не получится.


Виды эстакад

Все автоэстакады можно разделить на две большие категории — только для подъёма какой-то части машины и для полного заезда. Тут всё зависит от способности выдерживать нагрузку, от общих размеров конструкции. Прочная эстакада — это устройство, где в качестве несущих элементов применяются швеллер, Такие разновидности металлопроката позволяют выдерживать очень большие нагрузки на изгиб — их обычно укладывают по направлению качения вдоль. Перед строительством определяется типоразмер всех несущих элементов. Также важно делать определённый запас прочности перед возведением конструкции.

Если у вас нет смотровой ямы для автомобиля, вы можете заменить ее, сделанной собственноручной в гараже либо у себя на даче, эстакадой. Для этого вам понадобится пара шпал и несколько толстых досок или немного металлолома, сварочный аппарат и болгарка. Конечно, яма в гараже удобнее, но по разным причинам не в каждом гараже можно ее оборудовать. Помешать может близость подземных коммуникаций или грунтовых вод, и тогда при желании ремонтировать личное авто выходом для вас будет сооруженная эстакада своими руками.

Виды эстакад

В зависимости от размеров, эстакады для авто бывают двух типов:

  1. Для доступа к одному мосту автомобиля.
  2. Для въезда всей машины.

Мини эстакада первой категории бывает обычно разборная и требует небольшого количества материала для того, чтобы сделать ее своими руками. Она мобильна, но не так удобна для ремонта автомобиля своими руками, как полноразмерная. Неудобство мини эстакады заключается в том, что из-за ее небольшой высоты осуществление ремонта машины своими руками с ее помощью возможно далеко не в полный рост.

Устройства, дающие доступ одновременно к передней и к задней части машины, существуют двух видов:

  • Устанавливающиеся, на ровном месте. Въезд на их площадку для ремонта происходит в лучшем случае под углом около 30° к горизонтали.
  • Располагающиеся на уклоне. Въезд на них происходит без подъема вверх (по горизонтали).

Желающим сделать мини эстакаду для ремонта авто своими руками представляем простейшую конструкцию, для повторения которой не нужны чертежи.

Итак, чтобы сделать простейшую мини эстакаду для автомобиля своими руками, нужно уложить две пары шпал попарно боковыми поверхностями друг к другу и, соединить шпалы каждой пары между собой при помощи стальных скоб. Переверните их скобами вниз и обрежьте один конец каждой пары под углом около 30° к горизонтали для удобства въезда на них. Положите пары параллельно друг другу, в соответствии с шириной колеи вашего авто, срезанными концами в одну сторону. Переносная мини эстакада готова. Высота такого сооружения регулируется путем подкладывания подходящих по толщине обрезков досок под прямоугольные концы шпал. Чтобы машина не скатывалась с эстакады, изготовьте из обрезков досок башмаки и при ремонте подкладывайте их под колеса. Для того чтобы не падать с сооружения при въезде на него, прикрепите к торцам шпал два обрезка доски так, чтобы они немного торчали вверх.

Для работы под машиной на такой эстакаде обязательно обзаведитесь куском толстого войлока или хотя бы старым ватным одеялом. Не оставляйте здоровье на бетонном полу.

Тем, кто скажет, что на такую высоту машину можно и поднять, возражу что если подложить под нее толстые брусочки, то не каждый домкрат настолько поднимает, а во-вторых, так гораздо безопаснее, чем на домкрате.

Полноразмерная конструкция

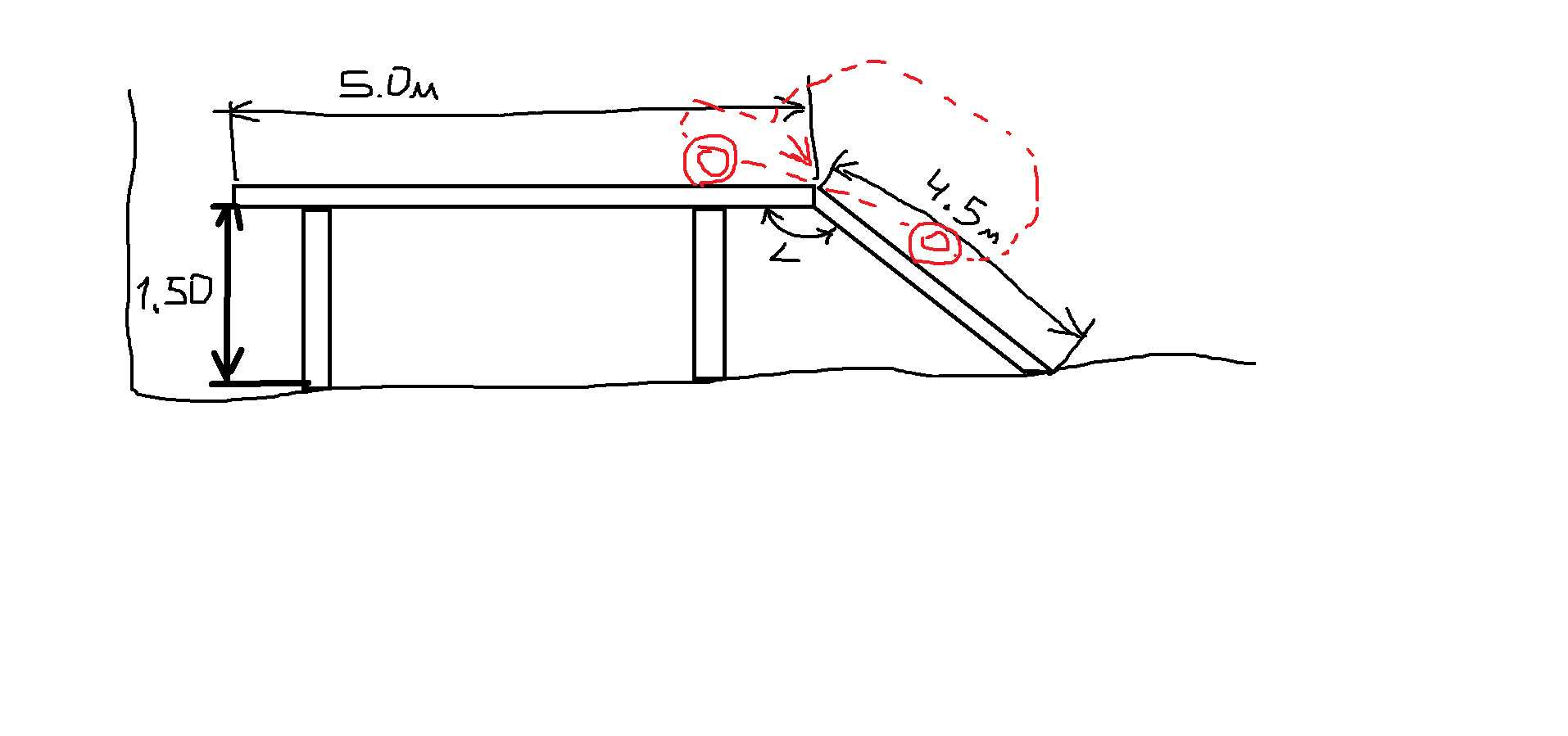

Тем, кто не желает терпеть неудобства при ремонте своего авто, мы предлагаем сделать своими руками полноразмерную версию. Вам будет удобнее на нее въезжать, если вы соорудите ее на склоне. Да и досок уйдет меньше. Так что есть смысл присмотреть для нее местечко на склоне. Конечно, эстакаду лучше сделать из металла: он прочнее, не впитывает масло и ржавеет не так быстро как гниет дерево. Но если у вас есть в запасе дерево, то выбор материала очевиден, не покупать же прокат.

Металлическая установка

В качестве опор можно использовать две стальные трубы диаметром не менее 150 мм. Их следует заглубить в грунт ниже уровня его промерзания иначе высота эстакады с наступлением зимы, будет увеличиваться, а весной уменьшаться. После установки опор ямы следует затрамбовать битым кирпичом, а лучше забетонировать. Если глубина промерзания грунта в вашей местности небольшая, заглубляйте опоры в землю не менее метра. Высота опор над поверхностью земли зависит от вашего роста, но должна быть не ниже 1,5 метра.

Устанавливать их следует на расстоянии около 5 метров от предполагаемого въезда на эстакаду, и на расстоянии друг от друга равным колее вашего авто. Сверху на опоры ребрами вниз положите отрезок швеллера шириной около 150 мм, его длинна, должна быть на 50 см больше ширины колеи вашего авто. Приварите швеллер к опорам. После этого для боковой устойчивости сооружения соедините опоры крест-накрест двумя уголками. Четыре уголка с ребрами не менее 7,5 см длиною около 5 м уложите попарно параллельно ребрами друг к другу, а пространство между каждой парой заполните отрезками арматуры длиною 50 см и приварите их к каждому, соблюдая прямой угол. Получившиеся трапы положите так чтобы одна сторона каждого, была на краю швеллера, а другая на земле. Проконтролируйте их горизонтальность при помощи уровня. А также выставьте ширину между центрами краев, лежащих на земле, которая должна равняться колее вашего авто. Приварите их к швеллеру, а к ним упоры, предотвращающие падение транспортного средства, и принимайте поздравления, вы сварили эстакаду из стали своими руками.

Особенности деревянного сооружения
  • Вместо трубы в качестве опор, используются два отрезка бруса сечением не менее 15 × 15 см.
  • Вкапываемые в грунт части опор, для долговечности необходимо пропитать креозотом или хотя бы отработкой.
  • Каждый трап следует собирать из двух досок толщиной 5 см одну из них шириной от 10 до 15 см ставить на ребро. Другую же шириной около 40 см положить плашмя сверху и прибить к первой гвоздями на сто или прикрутить шурупами.
  • В каждом брусе необходимо выполнить по одному пропилу шириной 5 см и глубиной в соответствии с шириной досок, поставленных на ребро. Пропилы делают для того, чтобы вставить в них нижние доски трапов. Поперечину к опорам крепить нужно не сверху в торцы, а спереди чуть ниже доски трапа, выходящей из пропила.
  • Упоры можно сделать, привернув саморезами к опорам два обрезка плахи, так чтобы они торчали над трапами.
  • Для уменьшения вероятности соскальзывания колес с краев трапов желательно сделать ребра. Один из вариантов – прикрепить к торцу верхней доски трапа доску толщиной около 2 см и шириной 10 см. Крепить лучше саморезами с плоскими шляпками длиною 50 мм.
  • Ниже поперечины для боковой устойчивости конструкции опоры нужно скрепить между собой крест-накрест двумя досками.

Эстакада — незаменимый инструмент для осмотра и ремонта легкового автомобиля. Небольшая мини-конструкцию изготавливается в домашних условиях собственными руками. Важно соблюдать все размеры и ориентироваться на габариты вашей автомашины.

Необходимость установки мини-эстакады. Устройство

Современный автомобиль — это технически сложное устройство, требующее периодического технического обслуживания, замены комплектующих и расходников, мелкого ремонта. Многие неопытные автомобилисты предпочитают проводить текущий осмотр машины исключительно на СТО и платить из своего кармана даже за замену масла.

Более опытные водители делают большинство работ своими руками. Для этого в гараже нередко устанавливается самодельная эстакада — конструкция, с помощью которой можно исследовать днище автомашины.

Эстакады бывают двух видов:

В первом приближении функции эстакады аналогичны смотровой яме. Она обеспечивает доступ к днищу автомобиля. Однако при высоком уровне залегания грунтовых вод в месте строительства гаража обустраивать смотровую яму нецелесообразно: она будет постоянно заливаться водой, что потребует оборудования дополнительной дренажной системы, а на металлических частях автомашины из-за повышенной влаги появится коррозия.

Полноразмерная эстакада — это монолитная конструкция, которую можно встретить в ремонтных автомастерских и вдоль оживлённых трасс. Для её установки требуется много места — протяжённость изделия составляет около шести метров над землёй плюс заезд. Строительство такого варианта в собственном частном гараже оправдано, если здание рассчитано на два машиноместа, одно из которых пустует.

Мини-эстакада — небольшая переносная конструкция, предназначенная для частичного наезда автомашины. В её основе — две независимые части, не связанные друг с другом. Автомашина наезжает на подготовленный помост задними либо передними колёсами, немного приподнимается над полом или землёй и позволяет автовладельцу провести первичный осмотр или косметический ремонт.

Достоинство мини-эстакады — возможность её использования в ограниченном пространстве. После работы её можно убрать в сторону. Основные минусы конструкции состоят в следующем:

  1. Для заезда на помост необходима ювелирная точность. В противном случае возможно опрокидывание конструкции или повреждение авто.
  2. Элементы конструкции устанавливаются в местах, где исключена возможность того, что они разойдутся в разные стороны от малейшего толчка колёс.

Общие требования

При изготовлении стандартной эстакады необходимо соблюдать ряд требований. Это поможет обеспечить удобную и безопасную работу с автомашиной.

  • Высота полноразмерной ремонтной конструкции — около метра. Это позволяет беспрепятственно забраться под автомобиль, обеспечить достаточный приток естественного света для осмотра ходовой части, провести необходимые манипуляции с запчастями и инструментами. Высота мини-эстакады с частичным заездом — около полуметра: она не предполагает детальной разборки авто.
  • Ширина конструкции напрямую зависит от типа и габаритов автомашины. Не стоит выводить размер до миллиметра, при расчёте конструкции нужно сделать небольшие припуски. Машина должна беспрепятственно заезжать на помост.
  • Мини-эстакады используются для осмотра и ремонта легковых автомашин. Для стационарной конструкции предусматривается дополнительный запас прочности. Благодаря этому изделие со временем не деформируется. Также на него можно закатывать и достаточно тяжёлый транспорт.

Выбор материала

Есть множество способов изготовить эстакаду или мини-эстакаду для ремонта автомобилей своими руками.

Кирпичная конструкция

Эстакада из кирпича — стационарная конструкция, которая чаще используется в сельской местности или за городом. Строительство ведётся методом кирпичной кладки на цементный раствор. Ширина конструкции соответствует расстоянию между колёсами автомашины.

Этот способ имеет ряд недостатков:

  1. Необходимо выделить участок земли для обустройства. Если впоследствии эстакаду потребуется убрать, её демонтаж потребует значительных сил и времени.
  2. Через некоторое время под воздействием перегрузок кирпичная кладка может разрушиться, вследствие чего может потребоваться её демонтаж.

Эстакада из шпал

В основе конструкции лежат несколько железнодорожных шпал. Уложенные одна на другую в стиле «горки» шпалы образуют две основы. Поперёк укладываются колеи, обеспечивающие заезд. Чтобы эстакада из шпал не разъезжалась в процессе эксплуатации, она тщательно крепится скобами.

Такая конструкция также имеет определённые недостатки.

  1. Шпалы в быту встречаются не так часто, и не у каждого автовладельца есть несколько лишних.
  2. В одиночку установить и разобрать подобную установку невозможно. Шпалы слишком тяжелы.
  3. Для хранения железнодорожных шпал требуется место.

Использование эстакады из железнодорожных шпал оправдано на дачном или садовом участке, когда конструкцию оставляют на открытом воздухе круглый год. Для защиты от гниения, изделие пропитывается креозотом.

Из металла

Чаще всего эстакада изготавливается из металла и деревянных досок. Преимущества металлической эстакады:

  1. Мобильность. При желании, конструкцию можно сделать разборной и собирать только перед началом ремонта. Благодаря этому экономится место.
  2. Простота конструкции. Собрать металлическую эстакаду можно своими руками с использованием минимума инструментов.
  3. Долговечность. При должном уходе и своевременном осмотре металлическая эстакада может прослужить около десяти лет и более.

Есть и некоторые недостатки. Металл изначально подвержен коррозии, потому перед работой материал необходимо обработать специальными пропитками.

Среди основных преимуществ деревянной эстакады можно отметить простоту сборки и дешевизну материалов. Её легко установить, а при необходимости можно быстро демонтировать и убрать. Вам не понадобится сложное специализированное оборудование, достаточно обычных плотницких инструментов, которые есть в каждом доме. Среди недостатков деревянной конструкции можно отметить малую долговечность, слабую устойчивость к гниению и насекомым. Частично эти проблемы можно решить с помощью обработки антисептиками, антипиренами и инсектицидами.

Инструменты и материалы

Самостоятельное изготовление деревянной или металлической эстакады требует наличия определённых материалов и инструментов. Нет необходимости закупать сложное специализированное оборудование, достаточно приобрести бытовые электроинструменты, которые продаются в каждом магазине.

Что нужно для строительства металлической эстакады

Для изготовления обычной металлической эстакады потребуются следующие материалы и инструменты:

  1. Металлопрокат.
  2. Сварочный аппарат с набором электродов.
  3. Болгарка, укомплектованная несколькими отрезными кругами.
  4. Куски арматуры.
  5. Крепежи: болты, гайки.
  6. Краска по металлу для окончательной обработки конструкции.

Материалы и инструменты для деревянной эстакады

Для изготовления простейшей переносной деревянной эстакады потребуется минимум материалов и инструментов:

  1. Доски толщиной 45–50 миллиметров. Если используются более тонкие доски, по центру эстакады устанавливаются дополнительные вертикальные опоры.
  2. Две деревянные колодки.
  3. Два куска вагонной доски.
  4. Шурупы (150-ка), гвозди (300-ка), отвёртки, молоток, пила по дереву.

Подготовка к работе и составление чертежа

Перед изготовлением эстакады необходимо провести ряд измерительных работ. Мини-эстакада состоит из двух независимых установок. Ширина каждой из них соответствует колесу автомашины с небольшим запасом. Промежуток между установками равен расстоянию между колёсами автомобиля. На этом же этапе подготавливаются инструменты, материалы и место работы.


Все размеры указаны примерно и рассчитываются для каждой модели авто

Металлическая конструкция своими руками

Если металлическую эстакаду планируется использовать в нескольких местах, или она необходима лишь эпизодически, конструкцию можно сделать в сборно-разборном варианте. Это позволит быстро собрать её по мере надобности в течение получаса.

Сборка металлической эстакады происходит следующим образом:

Готовая конструкция зачищается щёткой по металлу, обезжиривается и окрашивается.


Готовая конструкция будет выглядеть примерно так

Изготовление деревянной мини-эстакады

Простейшая деревянная эстакада собирается из двух пар деревянных брусьев сечением 20–20 см. Брусья сбиваются попарно, обрезаются под косым углом. Импровизированная эстакада готова.

Усовершенствованная деревянная эстакада собирается из обрезков досок, которые сбиваются в широкий «щит-пирамиду». На одной из сторон образуется ступенчатый склон для заезда авто.

Ещё один вариант мини-эстакады собирается из четырёх 50-миллиметровых досок, двух колодок, вагонки и крепежей.

Подобная конструкция используется для ремонта легковых автомашин. Для тяжёлого транспорта стоит установить стационарную эстакаду.

Видео: Сборка металлической конструкции

Самостоятельно изготовить мини-эстакаду может каждый автовладелец. Очень важно проверить прочность конструкции перед тем, как загонять на неё автомашину и начинать ремонтные работы.

Гаражная эстакада – очень востребованное приспособление. Многие автолюбители периодически осуществляют технический осмотр и проводят ремонт личного автомобиля.

Если визуальный контроль кузова или некоторые узлы авто можно выполнить без эстакады, то диагностировать состояние днища и узлов, расположенных под ним, очень сложно. Как изготавливается эстакада гаражная, подскажет статья.

Для качественного и комфортного проведения ремонта и обслуживания своего авто, необходимо правильно организовать рабочее место , особенно обеспечить его безопасность для человека. Для этого сооружаются самые разные, приобретаются опрокидыватели или другие приспособления.

Смотровая яма для ремонта машины делается в самом гараже или просто на участке, который может быть:

  • На дачном массиве.
  • На приусадебном участке.

При сооружении такой конструкции, чтобы упрочнить земляное основание, нужно внутренний слой устройства обложить кирпичом или выполнить обшивку досками.

Совет: Для удобства работы водителю спуск в яму следует выкладывать ступеньками и прикрепить поручни.

Помогает улучшить выполнение работ и самодельная эстакада, установленная в гараже при отсутствии смотровой ямы. Такие конструкции могут иметь разные виды, конфигурации и основание.

Эстакада, чаще всего — особое устройство, поднимающееся над землей, служащее для периодического обследования автомобиля и при необходимости проведения ремонта. Назначение устройства такое же, как у смотровой ямы.

Самодельная эстакада — необходимый атрибут любого гаража. Очень часто бывают обстоятельства, когда нет возможности обустроить яму.

Связано это может быть:

  • С близким расположением подземных вод.
  • Неблагоприятными особенностями грунта.

В этом случае изготовление автоэстакады поможет легко найти выход из затруднительного положения.

Преимуществами конструкции, по сравнению с обычной смотровой ямой, являются:

  • Наличие большей площади для проведения работ.
  • Много света.
  • Более удобно.
  • Нет сырости.
  • Отсутствует темнота.
  • Мост для авто не затапливают талые и грунтовые воды.
  • При выполнении работ нет необходимости долго находиться в земле.

Для гаража можно использовать варианты эстакад:

  • Переносные.
  • Имеющие вид смотровой ямы.
  • Выполненные из кирпича.
  • Сооруженные из шпал.

Для изготовления конструкций выбирается:

  • Древесина.
  • Металл.

Совет: Основная особенность самодельной эстакады – наличие прочного основания, которое позволяет максимально уменьшить вероятность падения автомобиля. Для ее изготовления следует выбирать лишь качественные материалы высокой прочности.

Эстакада в гараже может располагаться:

  • В углу.
  • У стены . Спереди такая конструкция должна быть загорожена оградой, которая предотвратит скатывание машины.
  • Эстакада может являться своеобразным продолжением беспрепятственного съезжания автомобиля с парапета , что требует увеличения ее протяженности.

Особенности эстакад для ворот


Исходя из перечисленных преимуществ, автолюбители часто обычным смотровым ямам предпочитают использовать самодельную эстакаду, которая позволяет удобно решать многие проблемы и устранять поломки, возникшие в машине.

Конструкции могут изготавливаться с основаниями различной сложности:

  • Специального оснащения и наличия навыков сварщика требуют сварные изделия.
  • Более простое устройство называется «трапом», представляющее собой две небольшие лестницы из древесины. Автомобиль своими колесами заезжает на них, нужная для обследования деталь поднимается на определенную высоту. На такой эстакаде можно выполнять необходимый объем ремонтных работ .

Сооружение не так сложно сделать самостоятельно. Для этого понадобится подготовить доски толщиной примерно 50 миллиметров и квадратные бруски по 100 миллиметров длиной на каждую сторону.

Оптимальная высота таких устройств составляет 15 сантиметров, что достаточно для выполнения ремонтных работ в полном объеме. Переносная эстакада позволяет все манипуляции водителя делать совершенно безопасными.

Автомобиль после заезда на сделанную плоскость располагается в горизонтальном положении , что позволяет обеспечить стабильность такой конструкции.

Совет: При нахождении на эстакаде водителю нужно подстраховаться: машину поставить на ручной тормоз, а под колеса положить любой упор, который станет препятствовать движению.

Как сделать эстакаду из различных материалов

Для автовладельцев в сельской местности или проводящих много времени на даче подойдет вариант конструкции из кирпичной кладки на цементном растворе. Конструкция имеет вид трапеции шириной, равной расстоянию между колесами авто.

Недостатки такой эстакады:

  • Нужен участок для ее сооружения.
  • Со временем кирпич станет разрушаться.
  • Для освобождения участка понадобится демонтаж сооружения, что потребует от владельца значительных усилий и затрат времени.

Эстакада из железнодорожных шпал

Эстакаду можно собрать из железнодорожных шпал.

В этом случае выкладываются два основания укладкой шпал друг на друга в виде горки, как показано на фото. Поперек укладываются колеи для заезда.


Для надежности конструкции ее скрепляют скобами.

Недостатки такой эстакады:

  • Не все имеют требуемый запас шпал.
  • Шпалы достаточно тяжелые, что не позволяет собрать и разобрать такую конструкцию одному человеку.
  • После окончания ремонтных работ понадобится для хранения шпал много места.

При сооружении данной конструкции на своем участке их можно оставить под открытым небом. Деревянные шпалы обычно пропитываются креозотом, предохраняющим дерево от гниения.

Большей популярностью пользуются металлические эстакады.

Как сделать эстакаду из металла

Металлическая эстакада – универсальная. Использовать ее можно и в городских гаражах.

Для изготовления конструкции понадобится:

  • Металлический прокат.
  • Сварочный аппарат.
  • Любая арматура.
  • Болгарка с комплектом отрезных кругов.
  • Метизы.
  • Краска по металлу

При желании эстакаду можно сделать сборно-разборной, что позволит при необходимости ее быстро собрать.

Инструкция состоит в следующем:

  • Собирается четыре стойки-основания примерно 50 сантиметров высотой. Чтобы обеспечить устойчивость, боковые стороны следует собрать в виде трапеции и соединить их одинаковой длины поперечинами из равнополочного уголка 63х5. Мостики можно выполнить из уголка 40х4 и арматуры диаметром 12 миллиметров. Мостики — это обычная металлическая лесенка.
  • Изготавливаются два мостика для заезда авто и два мостика для размещения автомобиля при проведении ремонта. Минимальная длина последних подсчитывается измерением расстояния между центрами колес автомобиля и к нему прибавляется небольшой припуск.
  • Все элементы скрепляются болтами, что позволяет быстро собрать или разобрать конструкцию.


Если места в гараже очень мало, можно изготовить мини-эстакаду, позволяющую автомобиль поднимать частично, а цена ее минимальна. Для изготовления самого элементарного варианта мини-эстакады можно использовать дерево или металл.

Для работы понадобится:

  • Доска толщиной 50 миллиметров.
  • Деревянная рейка сечением 100х100 миллиметров. От размеров поперечного сечения зависит высота поднятия автомобиля.

Порядок сборки конструкции:

  • На доскесверху фиксируется брусок, выполняющий роль ограничения движения колес.
  • С другой стороны крепятся два деревянных бруска: один чуть дальше середины, другой с краю доски.

Таких устройств необходимо минимум два штуки, а для поднятия всего автомобиля над землей нужно четыре элемента. Принцип работы эстакады заключается в следующем.

При установке конструкции под колесо автомобиля она будет опираться на землю в двух точках:

  • Передней частью доски и бруском, закрепленным ближе к середине.
  • После заезда колеса авто на доску центр тяжести сместится ближе к концу доски, передний ее край поднимется, а задняя часть опустится.
  • Изготовление брусков одинакового сечения позволит занять доске горизонтальное положение.

Совет: Длина доски должна выбираться такой, чтобы был исключен удар по днищу машины.

  • Фиксируются колеса, оставшиеся на земле, специальными упорами-колодками.

Какие существуют виды эстакад, как их изготовить, подробно показывает видео.

Как самому собрать эстакаду для автомобиля в гаражных условиях. Делаем эстакаду для авто своими руками Небольшая эстакада своими руками

Решил сделать переносную и простую эстакаду своими руками. Немного времени и наша эстакада готова, много расписывать не буду, итак практически ясно всё из фоток.

Для работы нам понадобится:

Сварочный аппарат — 1шт
Болгарка — 1шт
Рулетка — 1шт
Угольник — 1шт
Маркер (желательно белый, по ржавым уголкам отлично рисует)) — 1шт
Струбцина — 2шт
Электроды — 2кг
Диски отрезные — 4шт
Уголок металлический 50х50
Уголок металлический 25х25
Арматура 10″

Ну углубимся:

База длиной 165 см, шириной 50 см и высотой 45 см. Состоит она из двух уголков 165 см и трех перемычек по 40 см.

Все это дело мы соединяем строго перпендикулярно на нужном нам расстоянии: две перемычке по краям, они формируют полное пятно опоры, а среднюю на расстоянии 50 см от крайней, таким образом мы получаем опору стояночного горизонтального пятака.

Далее нам надо поставить перпендикулярно еще 2 уголка длиной уже в 40 см, формируем “стопарь”, границу эстакады, что б машинка не проехала “точку не возврата”. Заодно сразу отмечаем параллель первых 30 сантиметровых опор, для последующего горизонтального соединения.

Затем уголком длинной 117 см делаем скат (115см длинна + 2см нахлест на пятак)


Первая (концепт) эстакада под одну сторону готова. Делал ее без эскизов и чертежей, так сказать из голову, дополняя, переделывая и прорабатывая по ходу дела. Вторую делаем такую же… И всё, наша эстакада готова.





Гаражная эстакада – очень востребованное приспособление. Многие автолюбители периодически осуществляют технический осмотр и проводят ремонт личного автомобиля.

Если визуальный контроль кузова или некоторые узлы авто можно выполнить без эстакады, то диагностировать состояние днища и узлов, расположенных под ним, очень сложно. Как изготавливается эстакада гаражная, подскажет статья.

Виды конструкций эстакад для гаража

Для качественного и комфортного проведения ремонта и обслуживания своего авто, необходимо правильно организовать рабочее место, особенно обеспечить его безопасность для человека. Для этого сооружаются самые разные , приобретаются опрокидыватели или другие приспособления.

Смотровая яма для ремонта машины делается в самом гараже или просто на участке, который может быть:

  • На дачном массиве.
  • На приусадебном участке.

При сооружении такой конструкции, чтобы упрочнить земляное основание, нужно внутренний слой устройства обложить кирпичом или выполнить обшивку досками.

Совет: Для удобства работы водителю спуск в яму следует выкладывать ступеньками и прикрепить поручни.

Помогает улучшить выполнение работ и самодельная эстакада, установленная в гараже при отсутствии смотровой ямы. Такие конструкции могут иметь разные виды, конфигурации и основание.

Эстакада, чаще всего — особое устройство, поднимающееся над землей, служащее для периодического обследования автомобиля и при необходимости проведения ремонта. Назначение устройства такое же, как у смотровой ямы.

Самодельная эстакада — необходимый атрибут любого гаража. Очень часто бывают обстоятельства, когда нет возможности обустроить яму.

Связано это может быть:

  • С близким расположением подземных вод.
  • Неблагоприятными особенностями грунта.

В этом случае изготовление автоэстакады поможет легко найти выход из затруднительного положения.

Преимуществами конструкции, по сравнению с обычной смотровой ямой, являются:

  • Наличие большей площади для проведения работ.
  • Много света.
  • Более удобно.
  • Нет сырости.
  • Отсутствует темнота.
  • Мост для авто не затапливают талые и грунтовые воды.
  • При выполнении работ нет необходимости долго находиться в земле.

Для гаража можно использовать варианты эстакад:

  • Переносные.
  • Имеющие вид смотровой ямы.
  • Выполненные из кирпича.
  • Сооруженные из шпал.

Для изготовления конструкций выбирается:

  • Древесина.
  • Металл.

Совет: Основная особенность самодельной эстакады – наличие прочного основания, которое позволяет максимально уменьшить вероятность падения автомобиля. Для ее изготовления следует выбирать лишь качественные материалы высокой прочности.

Эстакада в гараже может располагаться:

  • В углу.
  • У стены . Спереди такая конструкция должна быть загорожена оградой, которая предотвратит скатывание машины.
  • Эстакада может являться своеобразным продолжением беспрепятственного съезжания автомобиля с парапета , что требует увеличения ее протяженности.

Особенности эстакад для ворот

Исходя из перечисленных преимуществ, автолюбители часто обычным смотровым ямам предпочитают использовать самодельную эстакаду, которая позволяет удобно решать многие проблемы и устранять поломки, возникшие в машине.

Конструкции могут изготавливаться с основаниями различной сложности:

  • Специального оснащения и наличия навыков сварщика требуют сварные изделия.
  • Более простое устройство называется «трапом», представляющее собой две небольшие лестницы из древесины. Автомобиль своими колесами заезжает на них, нужная для обследования деталь поднимается на определенную высоту. На такой эстакаде можно выполнять необходимый объем ремонтных работ.

Сооружение не так сложно сделать самостоятельно. Для этого понадобится подготовить доски толщиной примерно 50 миллиметров и квадратные бруски по 100 миллиметров длиной на каждую сторону.

Оптимальная высота таких устройств составляет 15 сантиметров, что достаточно для выполнения ремонтных работ в полном объеме. Переносная эстакада позволяет все манипуляции водителя делать совершенно безопасными.

Автомобиль после заезда на сделанную плоскость располагается в горизонтальном положении, что позволяет обеспечить стабильность такой конструкции.

Совет: При нахождении на эстакаде водителю нужно подстраховаться: машину поставить на ручной тормоз, а под колеса положить любой упор, который станет препятствовать движению.

Как сделать эстакаду из различных материалов

Для автовладельцев в сельской местности или проводящих много времени на даче подойдет вариант конструкции из кирпичной кладки на цементном растворе. Конструкция имеет вид трапеции шириной, равной расстоянию между колесами авто.

Недостатки такой эстакады:

  • Нужен участок для ее сооружения.
  • Со временем кирпич станет разрушаться.
  • Для освобождения участка понадобится демонтаж сооружения, что потребует от владельца значительных усилий и затрат времени.

Эстакада из железнодорожных шпал

Эстакаду можно собрать из железнодорожных шпал.

В этом случае выкладываются два основания укладкой шпал друг на друга в виде горки, как показано на фото. Поперек укладываются колеи для заезда.

Для надежности конструкции ее скрепляют скобами.

Недостатки такой эстакады:

  • Не все имеют требуемый запас шпал.
  • Шпалы достаточно тяжелые, что не позволяет собрать и разобрать такую конструкцию одному человеку.
  • После окончания ремонтных работ понадобится для хранения шпал много места.

При сооружении данной конструкции на своем участке их можно оставить под открытым небом. Деревянные шпалы обычно пропитываются креозотом, предохраняющим дерево от гниения.

Большей популярностью пользуются металлические эстакады.

Как сделать эстакаду из металла

Металлическая эстакада – универсальная. Использовать ее можно и в городских гаражах.

Для изготовления конструкции понадобится:

  • Металлический прокат.
  • Сварочный аппарат.
  • Любая арматура.
  • Болгарка с комплектом отрезных кругов.
  • Метизы.
  • Краска по металлу

При желании эстакаду можно сделать сборно-разборной, что позволит при необходимости ее быстро собрать.

Инструкция состоит в следующем:

  • Собирается четыре стойки-основания примерно 50 сантиметров высотой. Чтобы обеспечить устойчивость, боковые стороны следует собрать в виде трапеции и соединить их одинаковой длины поперечинами из равнополочного уголка 63х5. Мостики можно выполнить из уголка 40х4 и арматуры диаметром 12 миллиметров. Мостики — это обычная металлическая лесенка.
  • Изготавливаются два мостика для заезда авто и два мостика для размещения автомобиля при проведении ремонта. Минимальная длина последних подсчитывается измерением расстояния между центрами колес автомобиля и к нему прибавляется небольшой припуск.
  • Все элементы скрепляются болтами, что позволяет быстро собрать или разобрать конструкцию.

Если места в гараже очень мало, можно изготовить мини-эстакаду, позволяющую автомобиль поднимать частично, а цена ее минимальна. Для изготовления самого элементарного варианта мини-эстакады можно использовать дерево или металл.

Для работы понадобится:

  • Доска толщиной 50 миллиметров.
  • Деревянная рейка сечением 100х100 миллиметров. От размеров поперечного сечения зависит высота поднятия автомобиля.

Порядок сборки конструкции:

  • На доскесверху фиксируется брусок, выполняющий роль ограничения движения колес.
  • С другой стороны крепятся два деревянных бруска: один чуть дальше середины, другой с краю доски.

Таких устройств необходимо минимум два штуки, а для поднятия всего автомобиля над землей нужно четыре элемента. Принцип работы эстакады заключается в следующем.

При установке конструкции под колесо автомобиля она будет опираться на землю в двух точках:

  • Передней частью доски и бруском, закрепленным ближе к середине.
  • После заезда колеса авто на доску центр тяжести сместится ближе к концу доски, передний ее край поднимется, а задняя часть опустится.
  • Изготовление брусков одинакового сечения позволит занять доске горизонтальное положение.

Совет: Длина доски должна выбираться такой, чтобы был исключен удар по днищу машины.

  • Фиксируются колеса, оставшиеся на земле, специальными упорами-колодками.

Какие существуют виды эстакад, как их изготовить, подробно показывает видео.

Для многих автовладельцев собственная гаражная эстакада — это не просто мечта, а одно из самых востребованных приспособлений. Опытные автомеханики знают, что добраться до днища автомобиля или до моторного отсека практически невозможно без эстакады. А эти места машины нуждаются в постоянном ремонте.

Конечно, есть вариант арендовать на определенное время эстакаду или отдать машину на ремонт в автомастерскую. Однако такие варианты являются довольно дорогостоящими и довольно непрактичными, поскольку бывают такие моменты, когда транспортное средство не поддается транспортировке из-за серьезной поломки. Именно поэтому мы рекомендуем вам всерьез задуматься об изготовлении собственной эстакады, изготовление которой является довольно легким. Кроме того, лучше один раз потратиться на материалы для эстакады, чем всю жизнь тратить деньги на дорогостоящее обслуживание автомехаников или ардену эстакады.

Что делать, если нет возможности изготовить смотровую яму

Для ремонта ходовой части, днища автомобиля или моторного отсека достаточно часто применяют смотровые ямы, которые удобны в маленьких гаражах, где изготовить эстакаду для поднятия транспортного средства нет возможности.

Однако бывают такие моменты, когда нет возможности сделать яму в гараже. Например, довольно частой проблемой для изготовления смотровой ямы является уровень грунтовых вод, который может находиться очень близко к поверхности. Из-за такого явления может понадобиться дополнительная гидроизоляция, которая будет препятствовать проникновению воды вовнутрь ямы. В противном случае ремонт автомобиля может легко превратиться в принятие не совсем приятной грязной и холодной ванны.

Если в вашем гараже есть такая проблема или вы просто не хотите тратить свое время и силы на выкапывание и отделку ямы, то вариант с изготовлением эстакады отлично для вас подойдет. В наше время существует довольно большое разнообразие данной конструкции, среди них можно выделить два основных типа эстакад:


Как у первого, так и у второго варианта эстакады есть много разновидностей типов конструкции. На тип конструкции влияет размер гаража, вес и тип автомобиля, финансовые возможности и многое другое. Именно поэтому мы расскажем вам о некоторых самых популярных вариантах изготовления эстакады для гаража.

Эстакада в гараже своими руками

Многие из нас видели стационарные эстакады, как правило, они находятся на обочинах дороги для того, чтобы водитель, транспортное средство которого нуждается в срочном ремонте смог устранить неполадки. Изготовить такую конструкцию совсем несложно, главным требованием является наличие достаточного места. В качестве материалов можно использовать деревянные балки, металлические трубы, кирпичи и уголки. Если вы хотите изготовить более долговечную конструкцию, тогда изготовьте ее металлической. Если выполнить работу правильно, то вы сможете поднять машину на высоту до одного метра.

Для изготовления эстакады в своем гараже вам понадобятся такие материалы:


Важное напоминание! При изготовлении конструкции для эстакады позаботьтесь и об ограничителях, которые не позволят автомобилю заехать дальше, чем необходимо или скатиться назад. Ограничители могут быть как съемными, так и задвижными.

Варианты самодельных эстакад

Довольно простой в изготовлении является «качалка», она является достаточно простой и ее может изготовить практически любой автовладелец. Все мы знаем принцип работы обычной детской качели, ее механизм заключается в том, что из-за перевеса одна сторона всегда находится выше другой. Для изготовления качели для вашего транспортного средства нужно выполнить похожую работу, вам необходимо сделать платформу, одна из сторон которой будет приподниматься при заезде на нее автомобилем. Для того чтобы автомобиль не перевернулся, на задней части платформы устанавливаются опорные столбы, а на переднюю часть нужно сделать специальные переносные опоры, благодаря которым машина не скатится вниз. Размеры платформы должны подбираться под колесную базу и клиренс автомобиля.

Как выглядит готовая конструкция, вы можете увидеть на видео:

Есть и другие варианты изготовления данной конструкции, одним из самых распространенных и экономных вариантов является изготовление металлической конструкции для частичного погружения автомобиля. Большим достоинством данного приспособлением является то, что оно не заберет много места в вашем гараже, кроме того, вы можете перенести ее из гаража на улицу или в другое помещение с жесткой поверхностью пола. Для ее изготовления вам понадобятся железные уголки и металл для платформы, это может быть как арматура, так и цельные листы металла. В виде исключения вы можете использовать и деревянные материалы, однако, перед их использованием убедитесь в их сохранности и прочности.

Если у вас нет смотровой ямы для автомобиля, вы можете заменить ее, сделанной собственноручной в гараже либо у себя на даче, эстакадой. Для этого вам понадобится пара шпал и несколько толстых досок или немного металлолома, сварочный аппарат и болгарка. Конечно, яма в гараже удобнее, но по разным причинам не в каждом гараже можно ее оборудовать. Помешать может близость подземных коммуникаций или грунтовых вод, и тогда при желании ремонтировать личное авто выходом для вас будет сооруженная эстакада своими руками.

Виды эстакад

В зависимости от размеров, эстакады для авто бывают двух типов:

  1. Для доступа к одному мосту автомобиля.
  2. Для въезда всей машины.

Мини эстакада первой категории бывает обычно разборная и требует небольшого количества материала для того, чтобы сделать ее своими руками. Она мобильна, но не так удобна для ремонта автомобиля своими руками, как полноразмерная. Неудобство мини эстакады заключается в том, что из-за ее небольшой высоты осуществление ремонта машины своими руками с ее помощью возможно далеко не в полный рост.

Устройства, дающие доступ одновременно к передней и к задней части машины, существуют двух видов:

  • Устанавливающиеся, на ровном месте. Въезд на их площадку для ремонта происходит в лучшем случае под углом около 30° к горизонтали.
  • Располагающиеся на уклоне. Въезд на них происходит без подъема вверх (по горизонтали).

Желающим сделать мини эстакаду для ремонта авто своими руками представляем простейшую конструкцию, для повторения которой не нужны чертежи.

Итак, чтобы сделать простейшую мини эстакаду для автомобиля своими руками, нужно уложить две пары шпал попарно боковыми поверхностями друг к другу и, соединить шпалы каждой пары между собой при помощи стальных скоб. Переверните их скобами вниз и обрежьте один конец каждой пары под углом около 30° к горизонтали для удобства въезда на них. Положите пары параллельно друг другу, в соответствии с шириной колеи вашего авто, срезанными концами в одну сторону. Переносная мини эстакада готова. Высота такого сооружения регулируется путем подкладывания подходящих по толщине обрезков досок под прямоугольные концы шпал. Чтобы машина не скатывалась с эстакады, изготовьте из обрезков досок башмаки и при ремонте подкладывайте их под колеса. Для того чтобы не падать с сооружения при въезде на него, прикрепите к торцам шпал два обрезка доски так, чтобы они немного торчали вверх.

Для работы под машиной на такой эстакаде обязательно обзаведитесь куском толстого войлока или хотя бы старым ватным одеялом. Не оставляйте здоровье на бетонном полу.

Тем, кто скажет, что на такую высоту машину можно и поднять, возражу что если подложить под нее толстые брусочки, то не каждый домкрат настолько поднимает, а во-вторых, так гораздо безопаснее, чем на домкрате.

Полноразмерная конструкция

Тем, кто не желает терпеть неудобства при ремонте своего авто, мы предлагаем сделать своими руками полноразмерную версию. Вам будет удобнее на нее въезжать, если вы соорудите ее на склоне. Да и досок уйдет меньше. Так что есть смысл присмотреть для нее местечко на склоне. Конечно, эстакаду лучше сделать из металла: он прочнее, не впитывает масло и ржавеет не так быстро как гниет дерево. Но если у вас есть в запасе дерево, то выбор материала очевиден, не покупать же прокат.

Металлическая установка

В качестве опор можно использовать две стальные трубы диаметром не менее 150 мм. Их следует заглубить в грунт ниже уровня его промерзания иначе высота эстакады с наступлением зимы, будет увеличиваться, а весной уменьшаться. После установки опор ямы следует затрамбовать битым кирпичом, а лучше забетонировать. Если глубина промерзания грунта в вашей местности небольшая, заглубляйте опоры в землю не менее метра. Высота опор над поверхностью земли зависит от вашего роста, но должна быть не ниже 1,5 метра.

Устанавливать их следует на расстоянии около 5 метров от предполагаемого въезда на эстакаду, и на расстоянии друг от друга равным колее вашего авто. Сверху на опоры ребрами вниз положите отрезок швеллера шириной около 150 мм, его длинна, должна быть на 50 см больше ширины колеи вашего авто. Приварите швеллер к опорам. После этого для боковой устойчивости сооружения соедините опоры крест-накрест двумя уголками. Четыре уголка с ребрами не менее 7,5 см длиною около 5 м уложите попарно параллельно ребрами друг к другу, а пространство между каждой парой заполните отрезками арматуры длиною 50 см и приварите их к каждому, соблюдая прямой угол. Получившиеся трапы положите так чтобы одна сторона каждого, была на краю швеллера, а другая на земле. Проконтролируйте их горизонтальность при помощи уровня. А также выставьте ширину между центрами краев, лежащих на земле, которая должна равняться колее вашего авто. Приварите их к швеллеру, а к ним упоры, предотвращающие падение транспортного средства, и принимайте поздравления, вы сварили эстакаду из стали своими руками.

Особенности деревянного сооружения
  • Вместо трубы в качестве опор, используются два отрезка бруса сечением не менее 15 × 15 см.
  • Вкапываемые в грунт части опор, для долговечности необходимо пропитать креозотом или хотя бы отработкой.
  • Каждый трап следует собирать из двух досок толщиной 5 см одну из них шириной от 10 до 15 см ставить на ребро. Другую же шириной около 40 см положить плашмя сверху и прибить к первой гвоздями на сто или прикрутить шурупами.
  • В каждом брусе необходимо выполнить по одному пропилу шириной 5 см и глубиной в соответствии с шириной досок, поставленных на ребро. Пропилы делают для того, чтобы вставить в них нижние доски трапов. Поперечину к опорам крепить нужно не сверху в торцы, а спереди чуть ниже доски трапа, выходящей из пропила.
  • Упоры можно сделать, привернув саморезами к опорам два обрезка плахи, так чтобы они торчали над трапами.
  • Для уменьшения вероятности соскальзывания колес с краев трапов желательно сделать ребра. Один из вариантов – прикрепить к торцу верхней доски трапа доску толщиной около 2 см и шириной 10 см. Крепить лучше саморезами с плоскими шляпками длиною 50 мм.
  • Ниже поперечины для боковой устойчивости конструкции опоры нужно скрепить между собой крест-накрест двумя досками.

Эстакада — незаменимый инструмент для осмотра и ремонта легкового автомобиля. Небольшая мини-конструкцию изготавливается в домашних условиях собственными руками. Важно соблюдать все размеры и ориентироваться на габариты вашей автомашины.

Необходимость установки мини-эстакады. Устройство

Современный автомобиль — это технически сложное устройство, требующее периодического технического обслуживания, замены комплектующих и расходников, мелкого ремонта. Многие неопытные автомобилисты предпочитают проводить текущий осмотр машины исключительно на СТО и платить из своего кармана даже за замену масла.

Более опытные водители делают большинство работ своими руками. Для этого в гараже нередко устанавливается самодельная эстакада — конструкция, с помощью которой можно исследовать днище автомашины.

Эстакады бывают двух видов:


В первом приближении функции эстакады аналогичны смотровой яме. Она обеспечивает доступ к днищу автомобиля. Однако при высоком уровне залегания грунтовых вод в месте строительства гаража обустраивать смотровую яму нецелесообразно: она будет постоянно заливаться водой, что потребует оборудования дополнительной дренажной системы, а на металлических частях автомашины из-за повышенной влаги появится коррозия.

Полноразмерная эстакада — это монолитная конструкция, которую можно встретить в ремонтных автомастерских и вдоль оживлённых трасс. Для её установки требуется много места — протяжённость изделия составляет около шести метров над землёй плюс заезд. Строительство такого варианта в собственном частном гараже оправдано, если здание рассчитано на два машиноместа, одно из которых пустует.

Мини-эстакада — небольшая переносная конструкция, предназначенная для частичного наезда автомашины. В её основе — две независимые части, не связанные друг с другом. Автомашина наезжает на подготовленный помост задними либо передними колёсами, немного приподнимается над полом или землёй и позволяет автовладельцу провести первичный осмотр или косметический ремонт.

Достоинство мини-эстакады — возможность её использования в ограниченном пространстве. После работы её можно убрать в сторону. Основные минусы конструкции состоят в следующем:

  1. Для заезда на помост необходима ювелирная точность. В противном случае возможно опрокидывание конструкции или повреждение авто.
  2. Элементы конструкции устанавливаются в местах, где исключена возможность того, что они разойдутся в разные стороны от малейшего толчка колёс.

Общие требования

При изготовлении стандартной эстакады необходимо соблюдать ряд требований. Это поможет обеспечить удобную и безопасную работу с автомашиной.

  • Высота полноразмерной ремонтной конструкции — около метра. Это позволяет беспрепятственно забраться под автомобиль, обеспечить достаточный приток естественного света для осмотра ходовой части, провести необходимые манипуляции с запчастями и инструментами. Высота мини-эстакады с частичным заездом — около полуметра: она не предполагает детальной разборки авто.
  • Ширина конструкции напрямую зависит от типа и габаритов автомашины. Не стоит выводить размер до миллиметра, при расчёте конструкции нужно сделать небольшие припуски. Машина должна беспрепятственно заезжать на помост.
  • Мини-эстакады используются для осмотра и ремонта легковых автомашин. Для стационарной конструкции предусматривается дополнительный запас прочности. Благодаря этому изделие со временем не деформируется. Также на него можно закатывать и достаточно тяжёлый транспорт.

Выбор материала

Есть множество способов изготовить эстакаду или мини-эстакаду для ремонта автомобилей своими руками.

Кирпичная конструкция

Эстакада из кирпича — стационарная конструкция, которая чаще используется в сельской местности или за городом. Строительство ведётся методом кирпичной кладки на цементный раствор. Ширина конструкции соответствует расстоянию между колёсами автомашины.

Этот способ имеет ряд недостатков:

  1. Необходимо выделить участок земли для обустройства. Если впоследствии эстакаду потребуется убрать, её демонтаж потребует значительных сил и времени.
  2. Через некоторое время под воздействием перегрузок кирпичная кладка может разрушиться, вследствие чего может потребоваться её демонтаж.

Эстакада из шпал

В основе конструкции лежат несколько железнодорожных шпал. Уложенные одна на другую в стиле «горки» шпалы образуют две основы. Поперёк укладываются колеи, обеспечивающие заезд. Чтобы эстакада из шпал не разъезжалась в процессе эксплуатации, она тщательно крепится скобами.

Такая конструкция также имеет определённые недостатки.

  1. Шпалы в быту встречаются не так часто, и не у каждого автовладельца есть несколько лишних.
  2. В одиночку установить и разобрать подобную установку невозможно. Шпалы слишком тяжелы.
  3. Для хранения железнодорожных шпал требуется место.

Использование эстакады из железнодорожных шпал оправдано на дачном или садовом участке, когда конструкцию оставляют на открытом воздухе круглый год. Для защиты от гниения, изделие пропитывается креозотом.

Из металла

Чаще всего эстакада изготавливается из металла и деревянных досок. Преимущества металлической эстакады:

  1. Мобильность. При желании, конструкцию можно сделать разборной и собирать только перед началом ремонта. Благодаря этому экономится место.
  2. Простота конструкции. Собрать металлическую эстакаду можно своими руками с использованием минимума инструментов.
  3. Долговечность. При должном уходе и своевременном осмотре металлическая эстакада может прослужить около десяти лет и более.

Есть и некоторые недостатки. Металл изначально подвержен коррозии, потому перед работой материал необходимо обработать специальными пропитками.

Среди основных преимуществ деревянной эстакады можно отметить простоту сборки и дешевизну материалов. Её легко установить, а при необходимости можно быстро демонтировать и убрать. Вам не понадобится сложное специализированное оборудование, достаточно обычных плотницких инструментов, которые есть в каждом доме. Среди недостатков деревянной конструкции можно отметить малую долговечность, слабую устойчивость к гниению и насекомым. Частично эти проблемы можно решить с помощью обработки антисептиками, антипиренами и инсектицидами.

Инструменты и материалы

Самостоятельное изготовление деревянной или металлической эстакады требует наличия определённых материалов и инструментов. Нет необходимости закупать сложное специализированное оборудование, достаточно приобрести бытовые электроинструменты, которые продаются в каждом магазине.

Что нужно для строительства металлической эстакады

Для изготовления обычной металлической эстакады потребуются следующие материалы и инструменты:

  1. Металлопрокат.
  2. Сварочный аппарат с набором электродов.
  3. Болгарка, укомплектованная несколькими отрезными кругами.
  4. Куски арматуры.
  5. Крепежи: болты, гайки.
  6. Краска по металлу для окончательной обработки конструкции.

Материалы и инструменты для деревянной эстакады

Для изготовления простейшей переносной деревянной эстакады потребуется минимум материалов и инструментов:

  1. Доски толщиной 45–50 миллиметров. Если используются более тонкие доски, по центру эстакады устанавливаются дополнительные вертикальные опоры.
  2. Две деревянные колодки.
  3. Два куска вагонной доски.
  4. Шурупы (150-ка), гвозди (300-ка), отвёртки, молоток, пила по дереву.

Подготовка к работе и составление чертежа

Перед изготовлением эстакады необходимо провести ряд измерительных работ. Мини-эстакада состоит из двух независимых установок. Ширина каждой из них соответствует колесу автомашины с небольшим запасом. Промежуток между установками равен расстоянию между колёсами автомобиля. На этом же этапе подготавливаются инструменты, материалы и место работы.

Все размеры указаны примерно и рассчитываются для каждой модели авто

Металлическая конструкция своими руками

Если металлическую эстакаду планируется использовать в нескольких местах, или она необходима лишь эпизодически, конструкцию можно сделать в сборно-разборном варианте. Это позволит быстро собрать её по мере надобности в течение получаса.

Сборка металлической эстакады происходит следующим образом:

  1. Собираются основания тумб. Заготовки нарезаются исходя из размеров колёс автомашины. Заготовки можно разложить на листе ДСП или другой ровной поверхности и зафиксировать под углом 90 градусов (для определения угла можно использовать обычный строительный уголок). После всех промеров заготовки свариваются между собой.

    Все части соединяются под прямым углом

  2. Собираются стойки. Высота — около полуметра, угол — около 120 градусов. Фиксируются, обвариваются.

    Углы и боковые стены должны быть равными

  3. Привариваются верхние опоры тумб. Для этого верхние уголки соединяются со стойками, выставляются по углом в 90 градусов, обвариваются.
  4. Готовые опоры соединяются с основанием, выставляются под прямым углом и привариваются.

    После сборки можно дополнительно пройти сваркой по основным узлам

  5. Приваривается тупик тумбы. Это необходимо, чтобы машина не уехала дальше и не перевернулась. Деталь делается из уголка 63*63*5 мм.
  6. К готовой тумбе привариваются арматурные перекладины. Для подгонки расстояния между ними можно использовать такой же уголок 63*63*5 мм. Отрезки арматуры укладываются так, чтобы их «ёлочки» перекрещивались.

    В качестве шаблона используется обычный строительный уголок со стороной в 63 миллиметра

  7. Сборка трапов (мостиков). Нарезаются заготовки, фиксируются с помощью струбцин на уголках. К уголкам привариваются отрезы арматуры, расстояние можно определять по шаблонному уголку, «ёлочки» перекрещиваются. Уголки привариваются к заготовкам.

    По этим мостикам машина будет заезжать на эстакаду

  8. Заключительный этап — подгонка. На ровной местности обе части эстакады выставляются вплотную между собой. Отмечаются центры тумб, конструкция выставляется под ширину автомашины. В трапах и тумбах сверлятся отверстия, после чего элементы соединяются между собой с помощью болтов. Благодаря болтовому соединению впоследствии можно будет легко разобрать и собрать эстакаду.

Готовая конструкция зачищается щёткой по металлу, обезжиривается и окрашивается.

Готовая конструкция будет выглядеть примерно так

Изготовление деревянной мини-эстакады

Простейшая деревянная эстакада собирается из двух пар деревянных брусьев сечением 20–20 см. Брусья сбиваются попарно, обрезаются под косым углом. Импровизированная эстакада готова.

Усовершенствованная деревянная эстакада собирается из обрезков досок, которые сбиваются в широкий «щит-пирамиду». На одной из сторон образуется ступенчатый склон для заезда авто.

Ещё один вариант мини-эстакады собирается из четырёх 50-миллиметровых досок, двух колодок, вагонки и крепежей.


Подобная конструкция используется для ремонта легковых автомашин. Для тяжёлого транспорта стоит установить стационарную эстакаду.

Видео: Сборка металлической конструкции

Самостоятельно изготовить мини-эстакаду может каждый автовладелец. Очень важно проверить прочность конструкции перед тем, как загонять на неё автомашину и начинать ремонтные работы.

Рекомендуем также

Как соорудить переносную мини-эстакаду для ремонта автомобиля

Транспорт периодически нуждается в проверке ходовой. Для этого удобно применять эстакаду. Конструкция, применяемая на СТО.

Если обладатель машины не хочет расходовать средства на услуги автослесарей, может провести осмотр собственными силами, подняв ее с помощью эстакады.

Этот способ составляет достойную конкуренцию смотровой яме в удобстве доступа к нижней части машины. Монтаж эстакады собственноручно поможет сберечь средства.

Некоторые виды

По типу устройства есть две разновидности эстакад для дорожного транспорта:

  1. Полноразмерные.
  2. Мини эстакада.
  3. Мобильная – конструкция подробно рассмотрена в данной статье, это разборная эстакада имеющая незначительные габариты. Она без проблем располагается в гараже и, при надобности, быстро монтируется. Предназначена для досмотра легкового транспорта.

К устройству относится:

  • четыре тумбы для опор;
  • две пары колей с фиксатором, чтобы автомобиль не скатился;
  • две пары наклонного трапа для заезда;
  • достаточное количество балок жесткости для крепления деталей друг к другу.

Строят конструкцию из стали.

Стадии предварительных работ

Начинают создание со схемы и выбора типа конструкции (стационарная или переносная) и материала из которого будет выполняться работа.

Общие габариты:

  • высота – до одного метра;
  • ширина – около двух метров;
  • длина заезда – один метр;
  • длина горизонтальной платформы – от трети метра.

Эстакада – это две симметричные объединенные конструкции. Со стороны на чертеже она является прямоугольной трапецией. Между собой колеи обязательно фиксируются, для противостояния смещения во время заезда на нее автомобиля.

Конструкция из стали монтируется с помощью:

  • болгарки;
  • гаек, болтов.
  • сварочного аппарата;

В качестве каркасного применяют арматуру и сорокамиллиметровый уголок. Собранную конструкцию сверху окрашивают.

Стальная конструкция

Наиболее распространённая из собственно ручных это мини эстакада, изготовленная из металла.

Такое решение отличают некоторые преимущества:

  • высокая мобильность;
  • легкость монтажа– не требует специальных навыков;
  • безопасность и долговечность.

Хотя, собственноручно изготовленная эстакада способна прослужить не один десяток лет, со временем каждая конструкция снашивается. Если качественно обслуживать, возделывать от коррозии, срок службы существенно возрастет.

Сварка эстакады проходит следующим образом:

  • готовится уголок, и монтируются две прямоугольные трапеции;
  • объединяют их друг с другом с помощью уголка;
  • остатками и обрезками уголка со сторон формируют добавочные ребра жесткости;
  • готовят арматуру и варят к горизонтальному основанию и на наклонную плоскость;
  • очищают щеткой по металлу, вскрывают лакокрасочным покрытием для металла.

Методику повторяют для симметричной части из пары колей. На главной платформе можно выполнить бортик ограничитель, чтобы невозможно было переехать дозволенную отметку.

Удобно сберегать ее в вертикальном положении.

( Пока оценок нет )

Как сделать простую эстакаду для авто своими руками — из металла или дерева, с чертежами и

Сборка мини-эстакады своими руками: деревянной и металлической

Необходимость установки мини-эстакады. Устройство

Современный автомобиль — это технически сложное устройство, требующее периодического технического обслуживания, замены комплектующих и расходников, мелкого ремонта. Многие неопытные автомобилисты предпочитают проводить текущий осмотр машины исключительно на СТО и платить из своего кармана даже за замену масла.

Более опытные водители делают большинство работ своими руками. Для этого в гараже нередко устанавливается самодельная эстакада — конструкция, с помощью которой можно исследовать днище автомашины.

Эстакады бывают двух видов:

  1. Полноразмерные. Заезжая на эту конструкцию, автомобиль поднимается над землёй примерно на метр. Можно исследовать днище, капот, проводить необходимые манипуляции. Подходит для обслуживания легковых автомашин и легких грузовиков
  2. Мини-эстакады. Обеспечивают частичный подъем автомобиля. Этого достаточно для проведения косметического ремонта авто своими руками. Подходит для частичного заезда легковых автомобилей

В первом приближении функции эстакады аналогичны смотровой яме. Она обеспечивает доступ к днищу автомобиля. Однако при высоком уровне залегания грунтовых вод в месте строительства гаража обустраивать смотровую яму нецелесообразно: она будет постоянно заливаться водой, что потребует оборудования дополнительной дренажной системы, а на металлических частях автомашины из-за повышенной влаги появится коррозия.

Полноразмерная эстакада — это монолитная конструкция, которую можно встретить в ремонтных автомастерских и вдоль оживлённых трасс. Для её установки требуется много места — протяжённость изделия составляет около шести метров над землёй плюс заезд. Строительство такого варианта в собственном частном гараже оправдано, если здание рассчитано на два машиноместа, одно из которых пустует.

Мини-эстакада — небольшая переносная конструкция, предназначенная для частичного наезда автомашины. В её основе — две независимые части, не связанные друг с другом. Автомашина наезжает на подготовленный помост задними либо передними колёсами, немного приподнимается над полом или землёй и позволяет автовладельцу провести первичный осмотр или косметический ремонт.

Достоинство мини-эстакады — возможность её использования в ограниченном пространстве. После работы её можно убрать в сторону. Основные минусы конструкции состоят в следующем:

  1. Для заезда на помост необходима ювелирная точность. В противном случае возможно опрокидывание конструкции или повреждение авто.
  2. Элементы конструкции устанавливаются в местах, где исключена возможность того, что они разойдутся в разные стороны от малейшего толчка колёс.

Общие требования

При изготовлении стандартной эстакады необходимо соблюдать ряд требований. Это поможет обеспечить удобную и безопасную работу с автомашиной.

  • Высота полноразмерной ремонтной конструкции — около метра. Это позволяет беспрепятственно забраться под автомобиль, обеспечить достаточный приток естественного света для осмотра ходовой части, провести необходимые манипуляции с запчастями и инструментами. Высота мини-эстакады с частичным заездом — около полуметра: она не предполагает детальной разборки авто.
  • Ширина конструкции напрямую зависит от типа и габаритов автомашины. Не стоит выводить размер до миллиметра, при расчёте конструкции нужно сделать небольшие припуски. Машина должна беспрепятственно заезжать на помост.
  • Мини-эстакады используются для осмотра и ремонта легковых автомашин. Для стационарной конструкции предусматривается дополнительный запас прочности. Благодаря этому изделие со временем не деформируется. Также на него можно закатывать и достаточно тяжёлый транспорт.

Выбор материала

Есть множество способов изготовить эстакаду или мини-эстакаду для ремонта автомобилей своими руками.

Кирпичная конструкция

Эстакада из кирпича — стационарная конструкция, которая чаще используется в сельской местности или за городом. Строительство ведётся методом кирпичной кладки на цементный раствор. Ширина конструкции соответствует расстоянию между колёсами автомашины.

Этот способ имеет ряд недостатков:

  1. Необходимо выделить участок земли для обустройства. Если впоследствии эстакаду потребуется убрать, её демонтаж потребует значительных сил и времени.
  2. Через некоторое время под воздействием перегрузок кирпичная кладка может разрушиться, вследствие чего может потребоваться её демонтаж.

Эстакада из шпал

В основе конструкции лежат несколько железнодорожных шпал. Уложенные одна на другую в стиле «горки» шпалы образуют две основы. Поперёк укладываются колеи, обеспечивающие заезд. Чтобы эстакада из шпал не разъезжалась в процессе эксплуатации, она тщательно крепится скобами.

Такая конструкция также имеет определённые недостатки.

  1. Шпалы в быту встречаются не так часто, и не у каждого автовладельца есть несколько лишних.
  2. В одиночку установить и разобрать подобную установку невозможно. Шпалы слишком тяжелы.
  3. Для хранения железнодорожных шпал требуется место.

Использование эстакады из железнодорожных шпал оправдано на дачном или садовом участке, когда конструкцию оставляют на открытом воздухе круглый год. Для защиты от гниения, изделие пропитывается креозотом.

Из металла

Чаще всего эстакада изготавливается из металла и деревянных досок. Преимущества металлической эстакады:

  1. Мобильность. При желании, конструкцию можно сделать разборной и собирать только перед началом ремонта. Благодаря этому экономится место.
  2. Простота конструкции. Собрать металлическую эстакаду можно своими руками с использованием минимума инструментов.
  3. Долговечность. При должном уходе и своевременном осмотре металлическая эстакада может прослужить около десяти лет и более.

Есть и некоторые недостатки. Металл изначально подвержен коррозии, потому перед работой материал необходимо обработать специальными пропитками.

Среди основных преимуществ деревянной эстакады можно отметить простоту сборки и дешевизну материалов.Её легко установить, а при необходимости можно быстро демонтировать и убрать. Вам не понадобится сложное специализированное оборудование, достаточно обычных плотницких инструментов, которые есть в каждом доме. Среди недостатков деревянной конструкции можно отметить малую долговечность, слабую устойчивость к гниению и насекомым. Частично эти проблемы можно решить с помощью обработки антисептиками, антипиренами и инсектицидами.

Инструменты и материалы

Самостоятельное изготовление деревянной или металлической эстакады требует наличия определённых материалов и инструментов. Нет необходимости закупать сложное специализированное оборудование, достаточно приобрести бытовые электроинструменты, которые продаются в каждом магазине.

Что нужно для строительства металлической эстакады

Для изготовления обычной металлической эстакады потребуются следующие материалы и инструменты:

  1. Металлопрокат.
  2. Сварочный аппарат с набором электродов.
  3. Болгарка, укомплектованная несколькими отрезными кругами.
  4. Куски арматуры.
  5. Крепежи: болты, гайки.
  6. Краска по металлу для окончательной обработки конструкции.

Материалы и инструменты для деревянной эстакады

Для изготовления простейшей переносной деревянной эстакады потребуется минимум материалов и инструментов:

  1. Доски толщиной 45–50 миллиметров. Если используются более тонкие доски, по центру эстакады устанавливаются дополнительные вертикальные опоры.
  2. Две деревянные колодки.
  3. Два куска вагонной доски.
  4. Шурупы (150-ка), гвозди (300-ка), отвёртки, молоток, пила по дереву.

Подготовка к работе и составление чертежа

Перед изготовлением эстакады необходимо провести ряд измерительных работ. Мини-эстакада состоит из двух независимых установок. Ширина каждой из них соответствует колесу автомашины с небольшим запасом. Промежуток между установками равен расстоянию между колёсами автомобиля. На этом же этапе подготавливаются инструменты, материалы и место работы.

Металлическая конструкция своими руками

Если металлическую эстакаду планируется использовать в нескольких местах, или она необходима лишь эпизодически, конструкцию можно сделать в сборно-разборном варианте. Это позволит быстро собрать её по мере надобности в течение получаса.

Сборка металлической эстакады происходит следующим образом:

  1. Собираются основания тумб. Заготовки нарезаются исходя из размеров колёс автомашины. Заготовки можно разложить на листе ДСП или другой ровной поверхности и зафиксировать под углом 90 градусов (для определения угла можно использовать обычный строительный уголок). После всех промеров заготовки свариваются между собой. Все части соединяются под прямым углом
  2. Собираются стойки. Высота — около полуметра, угол — около 120 градусов. Фиксируются, обвариваются. Углы и боковые стены должны быть равными
  3. Привариваются верхние опоры тумб. Для этого верхние уголки соединяются со стойками, выставляются по углом в 90 градусов, обвариваются.
  4. Готовые опоры соединяются с основанием, выставляются под прямым углом и привариваются. После сборки можно дополнительно пройти сваркой по основным узлам
  5. Приваривается тупик тумбы. Это необходимо, чтобы машина не уехала дальше и не перевернулась. Деталь делается из уголка 63*63*5 мм.
  6. К готовой тумбе привариваются арматурные перекладины. Для подгонки расстояния между ними можно использовать такой же уголок 63*63*5 мм. Отрезки арматуры укладываются так, чтобы их «ёлочки» перекрещивались. В качестве шаблона используется обычный строительный уголок со стороной в 63 миллиметра
  7. Сборка трапов (мостиков). Нарезаются заготовки, фиксируются с помощью струбцин на уголках. К уголкам привариваются отрезы арматуры, расстояние можно определять по шаблонному уголку, «ёлочки» перекрещиваются. Уголки привариваются к заготовкам. По этим мостикам машина будет заезжать на эстакаду
  8. Заключительный этап — подгонка. На ровной местности обе части эстакады выставляются вплотную между собой. Отмечаются центры тумб, конструкция выставляется под ширину автомашины. В трапах и тумбах сверлятся отверстия, после чего элементы соединяются между собой с помощью болтов. Благодаря болтовому соединению впоследствии можно будет легко разобрать и собрать эстакаду.

Готовая конструкция зачищается щёткой по металлу, обезжиривается и окрашивается.

Изготовление деревянной мини-эстакады

Простейшая деревянная эстакада собирается из двух пар деревянных брусьев сечением 20–20 см. Брусья сбиваются попарно, обрезаются под косым углом. Импровизированная эстакада готова.

Усовершенствованная деревянная эстакада собирается из обрезков досок, которые сбиваются в широкий «щит-пирамиду». На одной из сторон образуется ступенчатый склон для заезда авто.

Ещё один вариант мини-эстакады собирается из четырёх 50-миллиметровых досок, двух колодок, вагонки и крепежей.

  1. Колодки распиливаются на равную длину. Верхний край срезается под углом, в конце необходимо оставить небольшой упор.
  2. К колоде крепятся доски заезда и основания. Для этого используются длинные гвозди и шурупы.
  3. Сбоку к колодам прибиваются страховочные планки.
  4. Сверху прибиваются колодки, ограничивающие движение автомобиля дальше эстакады. Собирается из четырех досок и брусьев

Подобная конструкция используется для ремонта легковых автомашин. Для тяжёлого транспорта стоит установить стационарную эстакаду.

: Сборка металлической конструкции

Самостоятельно изготовить мини-эстакаду может каждый автовладелец. Очень важно проверить прочность конструкции перед тем, как загонять на неё автомашину и начинать ремонтные работы.

http://www.remont-express.ru

Делаем эстакаду для авто своими руками. Как самому собрать эстакаду для автомобиля в гаражных условиях Эстакада из бревен своими руками

Автомобиль периодически требует осмотра ходовой части. Для этого используют эстакаду. Конструкция используется в точках техобслуживания. Если владелец автомобиля не хочет тратить деньги на работу автомастеров, может осмотреть машину самостоятельно, приподняв ее над землей на эстакаде. Это альтернативный смотровой яме способ получить доступ к днищу. Сборка эстакады своими руками сэкономит средства.

Основные виды

По типу конструкции различают два вида эстакад для автомобилей:

  1. Полноразмерные позволяют провести ремонт машины, полностью поднятой над уровнем земли на 1 метр. Они громоздки и требуют много места. Подходят как для легкового, так и грузового транспорта.
  2. Мини эстакада. Представляет собой два небольших, независимых друг от друга, скошенных с одной стороны подиума. Автоэстакада позволяет приподнять машину со стороны передних или задних колес. Используется для частичного осмотра днища. Недостатком такой конструкции стала необходимость наличия ювелирной точности у водителя при заезде на нее.

Стационарная

Полноразмерные эстакады относятся к стационарному типу. Их устраивают вдоль трасс, на обочинах дорог, в точках СТО. Площадка высоко поднята над землей и позволяет провести детальный осмотр авто со стороны днища, выполнить ремонтные работы. Рассчитана на вес легковых и грузовых автомобилей.

Самая прочная и долговечная конструкция варится из металла. Для создания смотровой площадки используют кирпич, древесину, трубы и швеллер.

Совет! Если гараж выстроен на 2 машины, но стоит там только одна, то свободное место можно отвести под собственную эстакаду.

Разборная

Разборная эстакада обладает меньшими габаритами. Она легко помещаются в гараже и, при необходимости, быстро собирается. Предназначена для осмотра легкового автомобиля.

В конструкцию входит:

  • 4 тумбы под опоры;
  • 2 пары платформ со стопором, чтобы машина не скатилась;
  • 2 пары горизонтального трапа под наклонный заезд;
  • несколько ребер жесткости для фиксации деталей относительно друг друга.

Строят из металла. Чем более толстый и прочный выбран материал, тем дольше прослужит конструкция.

Общие требования

Изготовление эстакады – не сложный процесс, но нужно помнить о нескольких нюансах:

  1. Высота полноразмерной – до 1 метра, а мини вариант позволяет поднять машину на 0,3-0,7 метра.
  2. Ширина конструкций определяется шириной автомобиля. Чтобы было легко на нее заехать, трапы и платформы делают шириной 0,4 метра. Таких габаритов достаточно для большинства колес.
  3. Запас прочности определяет срок службы. В мини модели он не так критичен, а при строительстве стационарной эстакады на материалах не экономят.

Эстакада, собранная самостоятельно, должна помещаться в обычных гаражах. При создании чертежа учитывают, сколько есть свободного места для ее хранения.

Этапы подготовительных работ

Провести работы своими руками, с этапа проектирования и до финальной сборки, не сложно. Для этого нужно определиться с типом конструкции, предпочитаемым и доступным материалом, сделать чертеж, рассчитать размеры и количество деталей, составить смету на закупку материала, аренду оборудования.

Расчет размеров и составление чертежа

Начинают создание чертежа с выбора типа (стационарная или переносная) и материала. Для каждого будет предпочтительна своя форма изделия. Общие габариты:

  • высота – до 1 метра;
  • ширина – около 0,4 метра;
  • длина подъема – около 1 метра;
  • длина плоской платформы – от 0,3 метра.

Эстакада – это пара одинаковых сооружений. Сбоку на схеме по форме она напоминает прямоугольную трапецию. Между собой пара горок может дополнительно фиксироваться, чтобы избежать смещения во время подъема на нее машины.

Подготовка материалов и инструментов

В зависимости от материала, для эстакады подбирают инструменты. Конструкция из шпал или металла собирается с помощью:

  • сварочного аппарата;
  • болгарки;
  • болтов, гаек.

В качестве основного материала берут арматуру и 40-ка миллиметровый уголок. Готовую конструкцию сверху покрывают антикоррозийной краской.

Эстакада из дерева создается из:

  • деревянных брусков с квадратным сечением со стороной 0,2 метра;
  • деревянных колодок или досок;
  • гвоздей, шурупов;
  • пилы;
  • отвертки.

Металлическая конструкция своими руками

Наиболее популярна мини эстакада, выполненная из металла. Такое изделие отличает ряд преимуществ:

  • легко перемещать;
  • простота сборки – не требует особых навыков;
  • надежность и долговечность.

Хотя, сделанная своими руками, эстакада может прослужить не одно десятилетие, со временем любая конструкция изнашивается. Если правильно ухаживать, обрабатывать от ржавчины, срок службы заметно увеличится.

Сварка конструкции проходит следующим образом:

  • нарезается уголок, и собираются две прямоугольные трапеции;
  • соединяют их между собой уголком;
  • обрезками и остатками уголка по бокам формируют дополнительные ребра жесткости;
  • нарезают арматуру и приваривают на верхнее основание и наклонную плоскость;
  • зачищают металлической щеткой, окрашивают краской по металлу.

Процедуру повторяют для второй части из пары эстакады. На верхней платформе можно сделать ограничивающий бортик, чтобы машина не проехала дальше. Удобно хранить ее вертикально.

Инструкция по изготовлению деревянной мини эстакады

Деревянная конструкция отличается невысокой стоимостью материалов. Также к достоинствам стоит отнести:

  • простоту конструкции. Она не требует специальных инструментов и оборудования, ее можно сделать подручными материалами;
  • передвижная эстакада обладает сравнительно небольшим весом;
  • мобильность – легко поставить и убрать.

К недостаткам относится малый запас прочности. Со временем эстакада из бруса будет гнить, ее подтачивают насекомые. Специальная обработка поможет увеличить срок эксплуатации.

Переносная эстакада из дерева бывает двух типов:

  1. Цельная. Берут брус со стороной сечения не менее 0,2 метра. Соединяют его гвоздями с еще одним отрезом. С одного края срезают скос. Высота такой эстакады небольшая, но она легкая, и может храниться в багажнике машины.
  2. Ступенчатая. Создается из колодок и 50-миллиметровых досок. Колодки нарезают на куски. В зависимости от высоты, с одного края некоторые срезают. Собирается конструкция слоями: доска, на ней, с определенным шагом, прибито несколько колодок, и снова доска. Каждый ярус короче предыдущего. Останавливаются на требуемой высоте. Сверху обязательно набивают колодку-ограничитель движения. Чем меньше угол наклона, тем легче заехать машине. Но это удлиняет эстакаду и делает ее более тяжелой.

Технология создания кирпичной конструкции

Разновидностью стационарной конструкции является изделие из кирпича. Для постройки необходимо выделить участок земли. Самодельная эстакада по форме не отличается от металлической или деревянной. Все части возводят из кирпича.

Методика постройки включает создание классической кирпичной кладки на цементном растворе. Преимуществом этой автомобильной альтернативы смотровой ямы стала прочность. Она способная выдержать вес даже грузовой машины.

К недостаткам относят:

  • необходимость отдать под нее достаточно большой земельный участок;
  • монтаж, как и демонтаж, требует много времени;
  • со временем кладка разрушается, и требуется ее полый снос.

Такое сооружение больше подойдет для гаражей в селах и за городом, где есть много свободного места. Кирпич выбирают как можно более прочный. Строительные работы лучше проводить в теплое время года.

Большинство автолюбителей предпочитают чинить и настраивать свой транспорт самостоятельно: для одних это способ экономии, а для других — хобби. Но не все гаражи оснащены смотровой ямой, а залазить под капот просто так слишком неудобно, и даже опасно.

В таких ситуациях спасает эстакада, которую можно сделать в гараже своими руками. Далее рассмотрим виды конструкций и расскажем, как самостоятельно построить эстакаду из разных материалов.

Виды эстакад для гаража

Если смотровой ямы нет, а залезть под машину нужно, эстакада в гараже становится просто необходимостью. Эстакада — это устройство, позволяющее поднять машину для комфортного выполнения ремонтных работ.

Всего выделяют два вида:

  1. Стационарная.
    Такую эстакаду, обычно, можно заметить на территории автомастерских. Она представляет собой большое железное сооружение, способное поднять машину на высоту около метра над уровнем земли. Ее несложно повторить в гараже, единственное — требуется много пространства.
  2. Мини-эстакада.
    Этот вид подходит для владельцев небольших гаражей. Ввиду своей популярности они имеют множество вариаций устройства: односторонняя пирамида, прямоугольная трапеция, перекидная и «качалка» на основе шпал. Построить их довольно легко, а дополнительным плюсом является возможность выбрать конструкцию, максимально удовлетворяющую свои потребности.

Особенности эстакад для гаража

Конструкция также владеет рядом характеристик, которые делают работу с ней более комфортной:

  • хорошее освещение рабочего пространства;
  • увеличение площади рабочего пространства;
  • не приходится дополнительно пачкаться в земле и взаимодействовать с сырыми материалами;
  • строение не затапливают грунтовые или талые воды.

Эстакаду в гараж можно сделать из любых подручных материалов, будь то кирпич, шпалы, дерево или металл. Большинство подъемников можно хранить в гаражных помещениях, доставая по надобности, что позволяет не выделять для них отдельное пространство во дворе.

У самодельных автоэстакад есть и некоторые ее недостатки:

  1. Во время заезда нужно быть аккуратным, неосторожные движения могут вызвать деформацию деталей автомобиля.
  2. Автоэстакада должна находиться на ровной поверхности, чтобы она не шаталась и не разъезжаясь.

Ранее уже говорилось, что сделать подъемник для машины можно своими руками.

Для этого следует учитывать некоторые нюансы:

  • высота полноразмерной эстакады — 1 метр, этого достаточно для комфортного проведения ремонтных работ;
  • высота мини-эстакады не должна превышать отметку в 0, 5 метра из-за особенностей эксплуатации конструкции;
  • ширина сооружения зависит от габаритов самой машины, но при создании конструкции следует делать припуски, чтобы машина смогла заезжать беспрепятственно;
  • мини-эстакады могут использоваться только для манипуляций с легковыми машинами. А стационарные конструкции заведомо проектируются более прочными, чтобы избежать деформирования и проводить работы с более крупными транспортными средствами.

Большинство автолюбителей отдали предпочтение мини-эстакадам из дерева, шпал или металла. Более подробно о каждой из систем, использующихся для частичного поднятия транспортного средства.

Конструкция создается путем складывания шпал в форме горки, а колеи для заезда автомобиля кладут поперек. Для надежности строения, все ее части скрепляют скобами.

Но у такого типа самодельных устройств есть недостатки:

  • шпалы много весят, а потому собирать и разбирать подъемник самостоятельно не получится;
  • требуется много места для хранения;
  • необходимо большое количество материала.

Эстакада из дерева

Если же в гараже места совсем мало можно сделать мини-эстакаду, которая будет лишь частично поднимать автомобиль. При желании, сделать ее можно из дерева. Это также экономичный тип конструкций для поднятия автомобиля.

Для ее создания потребуются:

  1. Доски 5 сантиметров в толщину.
  2. Деревянные рейки сечением 10х10 сантиметров. Стоит отметить, что именно от поперечного сечения зависит высота, на которую поднимется автомобиль.

Принцип сборки довольно простой. На верх доски прикрепляют брус, который после будет выполнять роль ограничителя для колес. С обратной стороны крепят две балки: одну ближе к ограничителю, вторую — к другому краю. Каждой детали нужно по две штуки.

Работает такая система следующим образом. Под колеса автомобиля свободным краем упирается доска с ограничителем. Сама деталь упирается на балку, которая закреплена с той стороны. Когда машина заедет, колеса сместят цент тяжести и край с ограничителем опустится на вторую балку.

Металлические конструкции для гаража пользуются еще большей популярностью чем эстакады сделанные из дерева. Это связано с их универсальностью, ведь такие строения удобно использовать в любых по размеру гаражах.

Для такой конструкции понадобятся:

  • сварочный аппарат;
  • болгарка и круги к ней
  • арматура;
  • металлический прокат;
  • метизы;
  • краска для метала.

Лучше сделать конструкцию сборно-разборочной, это позволит сэкономить место в помещении. Принцип изготовления мини-эстакады из металла прост. Сначала необходимо сделать четыре стойки для основы, высотой приблизительно 50 сантиметров.

Для устойчивости ножки свариваются в виде трапеции — их нужно соединить балками из равнополочного уголка размером 63х5 сантиметров. Мостики для заезда выполняются в виде лесенки. Для этого используются уголки размером 40х4 сантиметра и арматура диаметром 12 миллиметров.

Сделать эстакаду в гараж своими руками довольно просто. Благодаря разнообразию конструкций обзавестись подобным устройством можно в рамках скромного бюджета, при этом не уступив качеством дорогостоящим конструкциям.

Зная, как можно сделать эстакаду из простых материалов, обслуживание машины при ее использовании в разы упростит жизнь его владельца. А что больше нравится Вам — смотровая яма или автоэстакада? Пишите в комментариях!

Гаражная эстакада – очень востребованное приспособление. Многие автолюбители периодически осуществляют технический осмотр и проводят ремонт личного автомобиля.

Если визуальный контроль кузова или некоторые узлы авто можно выполнить без эстакады, то диагностировать состояние днища и узлов, расположенных под ним, очень сложно. Как изготавливается эстакада гаражная, подскажет статья.

Виды конструкций эстакад для гаража

Для качественного и комфортного проведения ремонта и обслуживания своего авто, необходимо правильно организовать рабочее место, особенно обеспечить его безопасность для человека. Для этого сооружаются самые разные смотровые ямы, приобретаются опрокидыватели или другие приспособления.

Смотровая яма для ремонта машины делается в самом гараже или просто на участке, который может быть:

  • На дачном массиве.
  • На приусадебном участке.

При сооружении такой конструкции, чтобы упрочнить земляное основание, нужно внутренний слой устройства обложить кирпичом или выполнить обшивку досками.

Совет: Для удобства работы водителю спуск в яму следует выкладывать ступеньками и прикрепить поручни.

Помогает улучшить выполнение работ и самодельная эстакада, установленная в гараже при отсутствии смотровой ямы. Такие конструкции могут иметь разные виды, конфигурации и основание.

Эстакада, чаще всего — особое устройство, поднимающееся над землей, служащее для периодического обследования автомобиля и при необходимости проведения ремонта. Назначение устройства такое же, как у смотровой ямы.

Самодельная эстакада — необходимый атрибут любого гаража. Очень часто бывают обстоятельства, когда нет возможности обустроить яму.

Связано это может быть:

  • С близким расположением подземных вод.
  • Неблагоприятными особенностями грунта.

В этом случае изготовление автоэстакады поможет легко найти выход из затруднительного положения.

Преимуществами конструкции, по сравнению с обычной смотровой ямой, являются:

  • Наличие большей площади для проведения работ.
  • Много света.
  • Более удобно.
  • Нет сырости.
  • Отсутствует темнота.
  • Мост для авто не затапливают талые и грунтовые воды.
  • При выполнении работ нет необходимости долго находиться в земле.

Для гаража можно использовать варианты эстакад:

  • Переносные.
  • Имеющие вид смотровой ямы.
  • Выполненные из кирпича.
  • Сооруженные из шпал.

Для изготовления конструкций выбирается:

Совет: Основная особенность самодельной эстакады – наличие прочного основания, которое позволяет максимально уменьшить вероятность падения автомобиля. Для ее изготовления следует выбирать лишь качественные материалы высокой прочности.

Эстакада в гараже может располагаться:

  • В углу.
  • У стены . Спереди такая конструкция должна быть загорожена оградой, которая предотвратит скатывание машины.
  • Эстакада может являться своеобразным продолжением беспрепятственного съезжания автомобиля с парапета , что требует увеличения ее протяженности.

Особенности эстакад для ворот

Исходя из перечисленных преимуществ, автолюбители часто обычным смотровым ямам предпочитают использовать самодельную эстакаду, которая позволяет удобно решать многие проблемы и устранять поломки, возникшие в машине.

Конструкции могут изготавливаться с основаниями различной сложности:

  • Специального оснащения и наличия навыков сварщика требуют сварные изделия.
  • Более простое устройство называется «трапом», представляющее собой две небольшие лестницы из древесины. Автомобиль своими колесами заезжает на них, нужная для обследования деталь поднимается на определенную высоту. На такой эстакаде можно выполнять необходимый объем ремонтных работ.

Сооружение не так сложно сделать самостоятельно. Для этого понадобится подготовить доски толщиной примерно 50 миллиметров и квадратные бруски по 100 миллиметров длиной на каждую сторону.

Оптимальная высота таких устройств составляет 15 сантиметров, что достаточно для выполнения ремонтных работ в полном объеме. Переносная эстакада позволяет все манипуляции водителя делать совершенно безопасными.

Автомобиль после заезда на сделанную плоскость располагается в горизонтальном положении, что позволяет обеспечить стабильность такой конструкции.

Совет: При нахождении на эстакаде водителю нужно подстраховаться: машину поставить на ручной тормоз, а под колеса положить любой упор, который станет препятствовать движению.

Как сделать эстакаду из различных материалов

Для автовладельцев в сельской местности или проводящих много времени на даче подойдет вариант конструкции из кирпичной кладки на цементном растворе. Конструкция имеет вид трапеции шириной, равной расстоянию между колесами авто.

Недостатки такой эстакады:

  • Нужен участок для ее сооружения.
  • Со временем кирпич станет разрушаться.
  • Для освобождения участка понадобится демонтаж сооружения, что потребует от владельца значительных усилий и затрат времени.

Эстакада из железнодорожных шпал

Эстакаду можно собрать из железнодорожных шпал.

В этом случае выкладываются два основания укладкой шпал друг на друга в виде горки, как показано на фото. Поперек укладываются колеи для заезда.

Для надежности конструкции ее скрепляют скобами.

Недостатки такой эстакады:

  • Не все имеют требуемый запас шпал.
  • Шпалы достаточно тяжелые, что не позволяет собрать и разобрать такую конструкцию одному человеку.
  • После окончания ремонтных работ понадобится для хранения шпал много места.

При сооружении данной конструкции на своем участке их можно оставить под открытым небом. Деревянные шпалы обычно пропитываются креозотом, предохраняющим дерево от гниения.

Большей популярностью пользуются металлические эстакады.

Как сделать эстакаду из металла

Металлическая эстакада – универсальная. Использовать ее можно и в городских гаражах.

Для изготовления конструкции понадобится:

  • Металлический прокат.
  • Сварочный аппарат.
  • Любая арматура.
  • Болгарка с комплектом отрезных кругов.
  • Метизы.
  • Краска по металлу

При желании эстакаду можно сделать сборно-разборной, что позволит при необходимости ее быстро собрать.

Инструкция состоит в следующем:

  • Собирается четыре стойки-основания примерно 50 сантиметров высотой. Чтобы обеспечить устойчивость, боковые стороны следует собрать в виде трапеции и соединить их одинаковой длины поперечинами из равнополочного уголка 63х5. Мостики можно выполнить из уголка 40х4 и арматуры диаметром 12 миллиметров. Мостики — это обычная металлическая лесенка.
  • Изготавливаются два мостика для заезда авто и два мостика для размещения автомобиля при проведении ремонта. Минимальная длина последних подсчитывается измерением расстояния между центрами колес автомобиля и к нему прибавляется небольшой припуск.
  • Все элементы скрепляются болтами, что позволяет быстро собрать или разобрать конструкцию.

Если места в гараже очень мало, можно изготовить мини-эстакаду, позволяющую автомобиль поднимать частично, а цена ее минимальна. Для изготовления самого элементарного варианта мини-эстакады можно использовать дерево или металл.

Для работы понадобится:

  • Доска толщиной 50 миллиметров.
  • Деревянная рейка сечением 100х100 миллиметров. От размеров поперечного сечения зависит высота поднятия автомобиля.

Порядок сборки конструкции:

  • На доскесверху фиксируется брусок, выполняющий роль ограничения движения колес.
  • С другой стороны крепятся два деревянных бруска: один чуть дальше середины, другой с краю доски.

Таких устройств необходимо минимум два штуки, а для поднятия всего автомобиля над землей нужно четыре элемента. Принцип работы эстакады заключается в следующем.

При установке конструкции под колесо автомобиля она будет опираться на землю в двух точках:

  • Передней частью доски и бруском, закрепленным ближе к середине.
  • После заезда колеса авто на доску центр тяжести сместится ближе к концу доски, передний ее край поднимется, а задняя часть опустится.
  • Изготовление брусков одинакового сечения позволит занять доске горизонтальное положение.

Совет: Длина доски должна выбираться такой, чтобы был исключен удар по днищу машины.

  • Фиксируются колеса, оставшиеся на земле, специальными упорами-колодками.

Какие существуют виды эстакад, как их изготовить, подробно показывает видео.

Благоустроенность приусадебного участка можно считать завершенной, если для «полного комплекта» будет самостоятельно сооружена эстакада для ремонта автомобилей. Головокружительные конструкции эстакад поражают лаконичностью и способностью использования самого простейшего металлопроката. Вы мечтаете изготовить эстакаду своим руками? Что может быть увлекательнее!

Услуги «личного автосервиса»

Практически каждый домовладелец мечтает видеть собственный приусадебный участок привлекательным, практичным и функциональным. А если домовладелец еще и страстный автолюбитель, то без эстакады, предназначенной для ремонта автомобилей на участке, просто не обойтись.

Даже, если вы не планируете самостоятельно обслуживать авто, периодический техосмотр своевременно поможет выявить неприятности и обратиться в профессиональную мастерскую. Для доступа к авто используют спец подъемники смотровую яму и эстакаду. Однако, дорогая спецтехника и оборудованная по всем правилам смотровая яма это сугубо прерогатива сервисных центров, которая требует значительных материальных затрат.

Эстакада для автомобиля, напротив, может быть установлена в любом месте участка, практически рядом с картофельными грядками, причем заметьте, своими руками. Изготовить эстакаду для авто можно для легкового и грузового автотранспорта. Область использования и применения такой эстакады может быть расширена и воспользоваться услугами «личного автосервиса» можно будет в любое время суток и года.

Конструкции эстакад

Конструктивно различают следующие виды эстакад:
для частичного заезда авто
полноразмерная эстакада.

Естественно, в зависимости от размеров конструкции эстакад и несущей способности выдерживать нагрузку, данные виды эстакад используют для определенного веса автомобилей. Единственным условием будет ограничение размеров эстакады для вашего имеющегося легкового автомобиля или двух.
Классическая конструкция эстакады (практически со слов инструктора по вождению) имеет определенную высоту, ширину и длину рабочей части, ограниченную скосом, а также по бокам дорожки для прохода.

эстакада, предназначенная для частичного заезда авто

Эстакада для частичного заезда авто (переносные и мини) представляет собой облегченную переносную конструкцию, состоящую из отдельных не сваренных между собой частей. Переносные и мини эстакады устанавливают без фундамента. Заезд на данную эстакаду для последующего техосмотра авто возможен передними или задними колесами.

Такая эстакада для авто просто устанавливается и также легко убирается, позволяя экономить место на участке. Однако, для удачного заезда на конструкцию потребуется ловкость и сноровка водителя.
Основные параметры эстакады:
высота – не менее 1 м.
ширина – 2,5 м.
длина скоса – 4,2 м.
Конструктивно переносная или мини эстакада состоит из четырех частей.

Эстакада легко собирается и разбирается, а также транспортируется в необходимое место, поэтому для возникшей вдруг диагностики капризного авто такая эстакада незаменима, особенно в «полевых условиях». На практике иногда необходимо сделать две эстакады, чтобы поднять переднюю или заднюю часть авто на необходимую высоту (клиренс плюс высота эстакады).

Вот так выглядит изготовленная самостоятельно эстакада, используемая для частичного заезда.

полноразмерная эстакада

Безусловно, полноразмерная эстакада это более удобное и надежное сооружение, для строительства которой необходимо рабочее пространство. Зато полноразмерная эстакада в дальнейшем с лихвой окупить затраты на ее строительство.

Основные параметры полноразмерной эстакады аналогичны параметрам переносных и мини эстакад:
высота – 1 м и более
ширина до 2,5 м.
длина рабочей части – 4- 6 м.
длина скосов с обеих сторон – 4,2 м.
Оговоримся сразу, что размеры полноразмерной эстакады для легковых автомобилей не являются постоянной величиной.

Поэтому эстакаду полноразмерную изготавливают с учетом запаса прочности и дополнительными припусками, которые сыграют добрую службу в дальнейшем. Кроме того, полноразмерную эстакаду можно с успехом использовать в качестве смотровой эстакады для автомобиля, оборудовав смотровую яму.

Как изготовить эстакаду для автомобиля своими руками

Теоретически изготовить эстакаду для авто можно из любого подручного материала. В ход идут доски, кирпичи и использованные покрышки. Но такие временные меры могут быть оправданы лишь в экстремальных случаях.

Поэтому для основных несущих элементов и дорожек эстакад используют металлопрокат, способный выдерживать значительные ежедневные нагрузки. Это металлический швеллер, уголки и профильная труба. Данные типы металлопроката выдерживают значительные нагрузки на изгиб.

как сделать мини эстакаду

Для изготовления мини эстакады потребуются следующие материалы:
уголок стальной, толщина не менее 10 мм
пруток металлический.
а также электроды для сварки и сварочный аппарат. Форму опор мини эстакады выбираем «трапеция», с основанием на 15-20 см больше, чем верхняя часть. Лесенку для заезда изготавливают из стальных уголков, на которые равномерно наваривают с обеих сторон куски прутка.

Поверхность прутка предпочтительнее выбирать рифленую для того, чтобы колеса автомобиля не скользили при подъеме-спуске по эстакаде.

Несущие элементы эстакады, на которые крепится лесенка, должны иметь ширину 45-50 см. Фиксацию авто осуществляют специальные прокладки, исключающие самопроизвольный съезд машины. После сварки конструкция эстакады окрашивается антикоррозионной краской.

Мини эстакада для ремонта автомобилей представлена в данном видео.

как сделать полноразмерную эстакаду

Первоначально выбирается на участке площадка, на которой отсутствуют вспучивания грунта, грунтовые воды и грунты не имеют водонасыщенный слой. Подготавливают ямы под основание эстакады — столбы или стальные трубы, диаметром до 10 см.

Количество труб основания полноразмерной эстакады рассчитывается по предварительному рабочему эскизу. Ямы с установленными трубами цементируют. К установленным трубам или столбам приваривают швеллер для усиления несущей способности.
Рекомендуется в качестве несущих элементов для дорожек также использовать металлопрокат (швеллер, уголки и профильную трубу). Затем изготавливается плоскость качения: арматура и нарезанные прутки приваривают поперек несущих элементов с обеих сторон.

Ширина дорожки плоскости качения должна быть не менее 0,5 м. Полученную сварную конструкцию размещают на специальных опорах требуемой высоты (1 метр). Для изготовления площадки под заезд и лестницы используют уголок L 50, сваренный с арматурой. Края дорожек предпочтительнее оградить уголком, предотвратив соскальзывание автомобиля.

Конструктивные особенности многих автомобилей и их технические характеристики предполагают регулярное проведение профилактического осмотра и ремонт различных узлов и систем. Что поделаешь, это всего лишь машина и как всякая техника, она требует ухода и заботы. Однако если в каких-то случаях можно произвести ремонтные работы сверху, подняв капот, то любой осмотр подвески и шасси становится настоящим мучением, если нет смотровой ямы или эстакады. Постоянно гонять своего четырехколесного друга в автосервис довольно накладно, да и не нужно, ведь многие работы можно сделать своими руками. Поэтому устройство эстакады для автомобилей является первоочередной задачей для любого автовладельца, заботящегося о бесперебойной работе своей машины.

Требования к эстакаде

В целях обеспечения безопасности и удобства в работе, эстакаду лучше делать с учетом следующих требований:

  • Высота эстакады для ремонта автомобилей должна быть не менее 1 метра. В противном случае вам будет очень трудно под нее забраться, света для осмотра ходовой части будет недостаточно, а свободного пространства для манипуляций с деталями и ключами и вовсе не будет.
  • Ширина зависит от типа автомобиля (грузовой, легковой), но не должна быть минимальной, сантиметр в сантиметр. Необходимо сделать припуски при расчетах, чтобы на такой помост машина могла заехать без проблем.
  • Для большей надежности нужно при строительстве эстакады предусмотреть запас прочности. Это поможет не только избежать деформации конструкции, но и при необходимости закатывать на нее более тяжелый транспорт.

Виды смотровых эстакад для автомобилей

В принципе, существует всего два варианта обустройства эстакады на своем участке. У каждого из них есть свои плюсы и минусы и особенности изготовления.

Мини эстакада, представляет собой переносную конструкцию для частичного наезда. Состоит из двух отдельных частей, не сваренных друг с другом. На такой помост автомобиль может наезжать передними или задними колесами, позволяя владельцу производить ремонтные работы.

Плюс — эту эстакаду можно использовать даже в условиях жесточайшей нехватки свободного места и после ремонта убирать в сторонку. Минус — для заезда на конструкцию требуется ювелирная точность и элементы нужно устанавливать только в таких местах, где они не будут разъезжаться в разные стороны от толчка колес.

Полноразмерная эстакада гораздо удобнее и надежнее, но для ее постройки потребуется свободное пространство. Зато и прослужит она десятки лет, сэкономив немало средств своему владельцу, ведь многие ремонтные работы можно будет произвести в домашних условиях. Плюс данной конструкции — надежность, прочность и долговечность. Минус — необходимость выделения свободного пространства и немного большие затраты на материалы.

Мини эстакада для автомобиля своими руками

Для того, чтобы сделать мини эстакаду своими руками понадобится:

  1. Стальной уголок толщиной не менее 10 мм;
  2. Металлический пруток;
  3. Электроды для сварки;
  4. Сварочный аппарат;
  5. Краска для защиты готовой металлической конструкции от коррозии.

Несущие элементы, «пятки» на которых будет крепится лесенка для заезда должны иметь ширину порядка 40-45см. Опоры свариваются в виде трапеции, где низ, основание имеет ширину на 10-15 см большую, чем верх. Это необходимо для придания устойчивости конструкции. Лесенка для заезда изготавливается из двух кусков уголка с поперечно наваренным прутком, позволяющим колесам не скользить при подъеме на конструкцию.

Для фиксации авто в нужном положении нужно изготовить и специальные прокладки, которые используются для предотвращения самопроизвольного съезда машины с эстакады. После завершения работ вся конструкция окрашивается.

Полноразмерная эстакада для ремонта автомобилей

Еще на этапе выбора места под строительство, необходимо определиться с размерами эстакады для легковых автомобилей. В виду того, что ширина авто и необходимая длина площадки — это величина непостоянная, единого размера нет и быть не может. Сегодня у вас может быть маленькая малолитражка, завтра огромный джип или небольшой грузовичок. Поэтому эстакаду нужно делать с хорошим запасом прочности и припусками.


На первом этапе сооружения эстакады вкапываются стальные трубы (6 штук) диаметром не менее 80-100 мм на глубину ниже промерзания грунта. Если заглубиться меньше, то слишком велик риск, что конструкцию поведет в сторону при первых же весенних оттепелях. Яма под столб не засыпается грунтом, а заливается цементом.

Наклонная часть (заезд) выполняется из металлического уголка с поперечным привариванием стального прутка. Расстояние между прутьями составляет порядка 10 см.

Горизонтальная плоскость выполняется таким же образом, только в конце эстакады необходимо сделать ограничитель, который обезопасит машину от неконтролируемого съезда вперед.

Как правило, длина наклонной части составляет до 4 метров, а горизонтальной плоскости до 3 метров. Этого вполне достаточно для ремонта легкового автомобиля любой марки и конструкции.

Как видите, вопрос о том, как сделать эстакаду для автомобиля своими руками решается достаточно просто.

Для этого нужны простейшие умения в работе со сварочным аппаратом и немного свободного времени. Зато результат превзойдет все ожидания и можно будет не только ремонтировать свое авто сколько душе угодно, но и мыть его со всех сторон.

» в представленном материале вам будет показано, как самостоятельно сделать мини-эстакаду для ремонта вашего автомобиля в гараже. Владельцы авто прекрасно знают, что по мере эксплуатации приходится нередко ремонтировать машину и проводить осмотр, лучше всего это делать в теплом и хорошо освещенном гараже с смотровой ямой. Но зачастую современные гаражи таковой не имеют, потому как имеется огромное количество разнообразных автосервисов и мастерских. Это конечно хорошо, но за услуги придется платить, а расходы на авто и так сегодня бьют по карману. Так вот чтоб экономить и ремонтировать машину самостоятельно, необходимо сделать мини-эстакаду. Основу составит уголок 50х50 мм, поперечины из арматуры 12 мм с шагом 75 мм.

Данная эстакада устанавливается на ширину колеи автомобиля и загоняется на нее передними или задними колесами. Внимание! При установке авто на эстакаду обязательно поставьте на ручник, а под колесо положите откатник или упор.

Что понадобится для создания мини-эстакады для авто?

Материалы

  1. уголок 50х50 мм
  2. арматура 12 мм
  3. краска

Инструменты

  1. сварочный аппарат
  2. болгарка (УШМ)
  3. рулетка
  4. кисть

Пошаговая инструкция по изготовлению мини-эстакады .

И так, первым делом давайте ознакомимся с подробным чертежом который составил автор. Далее согласно размерам чертежа была сварена данная конструкция, для чего использовался уголок 50х50 мм и арматура 12 мм. Вторая часть изготовлена точно так же.

Затем изделие окрашивается в ярко-желтый цвет.

После того как краска просохнет можно испытать 😉
Данную мини-эстакаду очень удобно хранить в гараже.
Она настолько компактная, что можно хранить даже дома.

Построить автомобиль с ветряным двигателем — Scientific American

Ключевые понятия
Физика
Сил
Трение
Машиностроение

Введение
Это парусная лодка или парусная… машина? Спроектируй и собери игрушечную машинку, приводимую в движение ветром, в этом увлекательном инженерном проекте!

Фон
Вы, наверное, когда-нибудь видели парусную лодку, но, возможно, не «парусную машину». Почему у нас мало ветряных машин? Парусники должны двигаться зигзагом вперед и назад, если они хотят плыть прямо против ветра.Вероятно, было бы не очень безопасно, если бы в ветреный день машины петляли по всей дороге! Хотя в реальной жизни использовать парусник на дороге может быть непрактично, создание игрушечного автомобиля — увлекательный инженерный проект.

Когда движущийся воздух давит на парус вашего автомобиля, он воздействует на парус. Эта сила толкает машину вперед. Однако сила должна быть достаточно большой, чтобы преодолеть любое трение во вращающихся осях. Это трение может быть больше, если ваши оси смещены или если ваши колеса шатаются.Вы можете подумать, что всегда сможете заставить свою машину ехать быстрее, добавив больший парус. Больший парус будет захватывать больше воздуха, поэтому приложите большее усилие и заставьте машину двигаться быстрее, правильно? Не обязательно! Больший парус также тяжелее (у него больше масса). Для перемещения большей массы требуется больше силы, а у более тяжелого автомобиля больше трения в осях. Если парус слишком большой, он может даже сделать машину настолько тяжелой, что она опрокинется. Какой размер паруса работает лучше всего? Попробуйте этот проект, чтобы узнать!

Материалы

  • Гофрированный картон
  • Плотная бумага или картон
  • Три деревянные шпажки
  • Две пластиковые соломинки
  • Четыре пластиковые крышки для бутылок
  • Лента
  • Ножницы
  • Хобби-нож
  • Вентилятор
  • Длинный коридор или большая комната (лучше всего подойдет гладкий пол)
  • Помощник для взрослых

Подготовка

  • Аккуратно вырежьте кусок картона, чтобы сформировать корпус вашего автомобиля.
  • Прикрепите две соломинки к днищу автомобиля, по одной с каждого конца. Убедитесь, что соломинки параллельны.
  • Попросите взрослого аккуратно проткнуть канцелярским ножом отверстие в форме «+» в центре крышки каждой бутылки.
  • Проденьте деревянную шпажку через отверстие в одной из крышек бутылок (и, пожалуйста, отодвиньте ее от лица!).
  • Проденьте другой конец шпажки через одну из соломинок.
  • Наденьте крышку от бутылки на конец шампура, противоположный первой крышке от бутылки.Вы только что сделали ось с двумя колесами для своей машины!
  • Повторите эти шаги, чтобы сделать другую ось.
  • Убедитесь, что оси могут вращаться, и автомобиль может плавно катиться, не застревая. При необходимости отрегулируйте колеса, чтобы они не слишком шатались.
  • Попросите взрослого ножом аккуратно проткнуть небольшое отверстие в середине картона.
  • Вставьте деревянную шпажку вертикально в отверстие, чтобы получилась мачта для паруса вашего автомобиля. Закрепите его у основания большим количеством скотча.Если он все еще слишком шаткий, вы можете сделать диагональную опору из куска картона.
  • Сделайте как минимум три паруса одинаковой формы, но разных размеров. Например, для прямоугольных парусов вы можете использовать целый лист бумаги, половину листа бумаги и четверть листа бумаги.
  • Теперь у вас есть парусник и паруса, которые можно испытать!


Процедура

  • Проткните вертикальный стержень через оба конца наименьшего паруса, чтобы зафиксировать его на месте.
  • Поставьте вентилятор на пол в конце длинного коридора или большой комнаты.
  • Поставьте машину перед вентилятором и включите вентилятор. Какое расстояние проедет ваша машина, прежде чем остановится?
  • Замените самый маленький парус следующим по величине парусом и повторите попытку. Как далеко проедет твоя машина на этот раз?
  • Попробуйте со своим самым большим парусом. Машина едет так далеко, как вы ожидали?
  • Дополнительно: Попробуйте паруса разной формы. Какая форма подходит лучше всего?
  • Дополнительно: Если у вас есть вентилятор с регулируемой скоростью, попробуйте выполнить действие с другими настройками вентилятора. Как скорость вентилятора влияет на то, как далеко или как быстро едет ваша машина?

Наблюдения и результаты
Вы могли заметить, что с самым маленьким парусом ваша машина стартовала очень медленно. Ветер оказывает небольшое усилие на небольшой парус, поэтому может быть трудно преодолеть трение в осях, чтобы автомобиль мог начать движение.Автомобиль быстрее заведется и поедет дальше с большей парусностью. Однако с большими парусами может быть убывающая отдача. В конце концов дополнительный воздух, который может поймать парус, не компенсирует весь добавленный вес паруса, поэтому дальнейшее увеличение паруса не заставит машину двигаться дальше.

Еще для изучения
Физика парусного спорта: как парусник движется против ветра? от Physics Central
Сборка автомобиля на ветряке от Science Buddies
Сборка автомобиля с приводом от резиновой ленты от Scientific American
Сборка автомобиля на воздушном шаре от Scientific American
Занятия STEM для детей! от Science Друзья

Это задание было предложено вам в сотрудничестве с Science Buddies

Проехать через секвойи

Только на побережье Северной Калифорнии

Ричард Стенгер/Redwood Enthusiast



ЭВРИКА, Калифорния.— Не одно, а целых три гигантских секвойи дают автомобилистам возможность проехать сквозь живое дерево. Все они находятся недалеко от шоссе 101 США, известного как шоссе Редвуд, примерно в часе езды от исторического морского порта Юрика. Они находятся в частной собственности и взимают номинальную плату.

Храмовое дерево

Ближе всего к Эврике находится Храм Драйв-Тру Три, в 50 милях к югу в Майерс-Флэт, на всемирно известной Авеню Гигантов. В отличие от других, расщепленное отверстие было создано в первую очередь природой, а не человеком.

«Приятно видеть частичку подлинной Матери-природы в действии», — заметил один посетитель. «Да, это вульгарно, но как часто вам удается проехать сквозь дерево?» сказал другой.

Сфотографировав свой автомобиль в действии, можно сделать наездное дерево, упавшего гиганта с рампой или направить детей к проходному пню и двум мини-игровым домикам, причудливо вырезанным из выдолбленных стволов красного дерева. Еще больше удовольствия ждут в сувенирном магазине.

Чтобы запечатлеть деревья в их естественном состоянии, близлежащий государственный парк Гумбольдт-Редвудс и Аллея гигантов могут похвастаться самыми большими и густыми насаждениями старовозрастных гигантов.Здесь находятся многие из самых массивных и высоких секвой. Дерево закрывается на зиму. Звоните по сезонным часам. 13078 Avenue of the Giants Myers Flat, Калифорния 707-943-1975.

Люстра Дерево

Примерно в 50 милях южнее, в Леггетт, это красное дерево названо так из-за огромных ветвей, балансирующих по обеим сторонам ствола и разветвляющихся примерно на 100 футов над землей, как гигантский трехрожковый канделябр.

Резной туннель довольно широкий, что облегчает проезд более крупных транспортных средств.Здесь есть сувенирный магазин с историческими фильмами, дневная площадка для пикника, пруд с утками и парк площадью 200 акров с оленями и лесными тропами. Открыт круглый год, кроме Дня Благодарения и Рождества. Звоните по сезонным часам. 67402 Drive Thru Tree Rd. Леггетт, Калифорния 707-925-6464.

Дерево Кламат

В шестидесяти минутах езды к северу от Эврики, на вершине холма рядом с Национальным парком Редвуд и землями племени юрок, вдоль реки Кламат, расположен новейший из проезжих секвой. Мастера, вырезавшие вход в Klamath Tour Thru Tree в 1976 году, тщательно избегали критических участков живой древесины, сохраняя здоровье дерева.

«Я всегда мечтал проехать сквозь красное дерево», — сказал один гость. «Мы прошли через это дважды, один раз, чтобы я мог сказать, что сделал это, и второй раз, чтобы я мог сфотографировать!» На территории есть туалет из красного дерева, сувенирный магазин и стол для пикника, так что вы можете перекусить и посмотреть, как другие присоединяются к автомобильному клубу.

Съезд с шоссе 101 США к северу от моста через реку Кламат. Если входная будка закрыта, для оплаты действует система чести. 430 CA Route 169, Кламат, Калифорния.707-482-5971.



Две записки. Знаменитое дерево Wawona Drive-Thru в Йосемити упало более десяти лет назад. Только на побережье Редвуд есть стоящие живые деревья для проезда. Кроме того, для тех, у кого есть большие автомобили, в лучшем случае вам придется заправить зеркала и ехать очень медленно. В худшем случае… вы получите представление. Мы рекомендуем взять с собой автомобиль меньшего размера, если это возможно.

Чтобы найти более классические китчевые остановки из красного дерева на шоссе 101, такие как «Дымоход», «Дедушка дерево» и «Однобревенчатый дом», выполните поиск по адресу www.Посетите Redwoods.com

Автомобильный подъемник, Автоподъемник, Грузовой подъемник, 2-стоечный подъемник, 4-стоечный подъемник, выравнивающий подъемник, Автомобильные подъемники, Поднимите автомобиль с помощью продуктов BendPak

BendPak поможет найти идеальный подъемник

Автомобильный подъемник BendPak последовательно выполняет обещания революционного качества и непревзойденного технического совершенства. Наше наследие превосходного мастерства глубоко заложено в каждом из наших автомобильных подъемников. Чтобы выполнить свое обещание, мы прилагаем все усилия, чтобы наши автомобильные подъемники прошли сертификацию ANSI/ALI.Эти стандарты со временем меняются, и не каждая компания, производящая автомобильные подъемники, старается не отставать. Мы регулярно модернизируем наши автомобильные подъемники, чтобы они соответствовали меняющимся стандартам сертификации, поэтому, если у вас есть какие-либо вопросы о безопасности, не стесняйтесь звонить нам и обращаться к представителю службы поддержки клиентов в любое время.

Преимущество подъемника BendPak »

Превосходство в производстве

В рамках нашей миссии по производству самых безопасных автомобильных подъемников на планете, подъемники BendPak лучше сконструированы и рассчитаны на более тяжелые условия эксплуатации, чем у конкурентов.Стандартные функции, такие как удлиненные цельные колонны, системы цепного привода с внутренней прокладкой, подъемник с прямым приводом и эргономично расположенные органы управления, присутствуют в наших автомобильных подъемниках, поскольку они обеспечивают более безопасную и долговечную продукцию.

Дизайнерские автомобильные подъемники

: почему владельцы магазинов и мастера должны заботиться о них? »

Двухстоечный подъемник

Двухстоечные автомобильные и грузовые подъемники

BendPak десятилетиями используются в лучших автомобильных мастерских, дилерских центрах и гаражах.Благодаря широкому диапазону грузоподъемности и специализированным вариантам моделей, включая симметричные или асимметричные варианты, увеличенную длину, чистый пол, прямой гидравлический привод и многое другое, наши отмеченные наградами конструкции и эксклюзивные функции помещают двухстоечные автомобильные подъемники BendPak в отдельную категорию. .

Просмотреть все двухстоечные подъемники

Четырехстоечные подъемники

Если вы ищете автомобильный подъемник, который можно использовать и как служебный, четырехстоечный подъемник BendPak может стать последним подъемником, который вы когда-либо покупали! Наши опытные инженеры оснастили каждый четырехстоечный подъемник BendPak множеством функций, опций и мощностей.Независимо от того, являетесь ли вы опытным профессионалом в области автомобилестроения или преданным энтузиастом, четырехстоечные подъемники BendPak легко вместят любое транспортное средство, которое вам нужно поднять. Четырехстоечные автомобильные подъемники BendPak идеально подходят для домашних гаражей, автомобильных портов и профессиональных магазинов.

Просмотреть все четырехстоечные подъемники

Парковочные подъемники

Если вам не нужен служебный лифт, но вы хотите удвоить или утроить парковочное место, BendPak поможет вам. Наши парковочные подъемники предлагают самый простой и безопасный способ удвоить количество парковочных мест.Когда вы убираете легковые и грузовые автомобили на длительное время или просто припарковываетесь на долгие выходные, наши парковочные подъемники занимают на удивление мало места. Как одиночные блоки, так и автоштабелеры, устанавливаемые бок о бок, идеально подходят для управления вашими парковочными местами.

Просмотреть все парковочные подъемники

Выравнивающие подъемники

Сегодня в Америке эксплуатируется более 250 миллионов автомобилей (это более 1 миллиарда колес, нуждающихся в обслуживании), и сход-развал является одной из самых прибыльных услуг, которые вы можете предложить.Самый простой способ выровнять автомобиль — это использовать автомобильный подъемник, специально предназначенный для выравнивания. Убедитесь, что вы предлагаете своим клиентам лучшее с проверенными системами подъема BendPak для легковых, грузовых автомобилей и внедорожников.

Просмотреть все выравнивающие подъемники

Малоэтажные ножничные подъемники

Чтобы получить максимальную отдачу от вашего оборудования в минимально возможном пространстве, вы не можете найти лучше, чем малоэтажные подъемники BendPak. Варианты включают в себя конструкции для поверхностного монтажа, скрытого монтажа, конструкции с открытым центром и различные варианты грузоподъемности до 10 000 фунтов.Эти устройства легче перемещать по цеху, чем другие автомобильные подъемники, что делает их идеальными для временных или часто меняющихся рабочих мест.

Просмотреть все малоэтажные ножничные подъемники

Ножничные подъемники средней высоты

Среднеэтажные подъемники — это эффектные инструменты для экономии места. Идеально подходящие для ям быстрой смазки, мастерских по ремонту, полных сервисных площадок и домашних гаражей, эти варианты занимают минимальное пространство, при этом значительно расширяя возможности обслуживания. Независимо от того, нужна ли вам резервная копия для ваших полноразмерных подъемников или просто нужна альтернатива подъему с ограниченным пространством, у BendPak есть ножничный подъемник средней высоты, соответствующий вашим потребностям.

Просмотреть все ножничные подъемники средней высоты

Полноростовые ножничные подъемники

Если вам нужно сэкономить место, но при этом требуется полное пространство для стояния под поднятым транспортным средством, полноразмерный ножничный подъемник является идеальной альтернативой двухстоечному или четырехстоечному подъемнику. Конструкции BendPak имеют открытый центр, поэтому механики могут выполнять все работы по обслуживанию ходовой части, не встречая препятствий со стороны поперечин. Набор дополнительных аксессуаров обеспечивает возможность полного обслуживания колес автомобилей с низкой посадкой, а также грузовиков с большим дорожным просветом и внедорожников.

Просмотреть все полноразмерные ножничные подъемники

Мобильные колонные подъемники

Некоторые автомобили слишком массивны для установки четырехстоечного подъемника. Для полуприцепов, сельскохозяйственной техники, муниципальных автобусов и даже военных судов можно связать до восьми передвижных колонных подъемников, чтобы безопасно поднимать до 144 000 фунтов. Мобильные подъемники просты в эксплуатации и чрезвычайно надежны. Доступны дополнительные поперечные балки, позволяющие обслуживать колеса на мобильных колонных подъемниках BendPak.

Просмотреть все мобильные колонные подъемники

Портативные автомобильные подъемники

Переносной автомобильный подъемник QuickJack — это удивительный гаражный инструмент, обеспечивающий свободный доступ к транспортному средству на колесах.Каждый кадр полностью независим, и кадры перемещаются в тандеме при нажатии кнопки. QuickJack предлагает более чистое рабочее место на трассе, дома или в коммерческом магазине. Полностью электрогидравлический, доступный и безопасный, это не хлипкий «гидравлический подъемник начального уровня». Это портативный подъемник, на который вы можете положиться.

Просмотреть все портативные автомобильные подъемники

Четырехстоечные мостовые домкраты

Независимо от того, поднимаете ли вы легковые или грузовые автомобили, вы захотите получить максимальную отдачу от своего четырехстоечного подъемника BendPak.Мы разработали эти четырехстоечные мостовые домкраты, чтобы убрать ваши колеса с взлетно-посадочной полосы и сделать полное техническое обслуживание колес быстрым, безопасным и простым. Эти мостовые домкраты превращают ваш четырехстоечный подъемник в самый универсальный автомобильный подъемник, который можно купить за деньги.

Просмотреть все 4-стоечные мостовые домкраты

Аксессуары для автомобильных подъемников

BendPak включает в себя полную линейку аксессуаров для дальнейшего расширения возможностей ваших автомобильных подъемников: резиновые подъемные опоры, стальные подъемные опоры, рулонные желоба, комплекты рук, опоры для рамы, поддоны для капель, комплекты переносных роликов и многое другое!

Просмотреть все аксессуары для автомобильных подъемников

Гидравлические силовые агрегаты

За свою пятидесятилетнюю историю мы накопили непревзойденные знания в области применения гидравлических источников питания, и результатом стала новая серия высокопроизводительных гидравлических агрегатов, разработанных специально для операций подъема и удержания.Используйте наши гидравлические блоки питания для автомобильных подъемников, парковочных систем, доковых и уравнительных подъемников, ножничных подъемников, погрузочно-разгрузочных столов, задних бортов, грузовых лифтов и других устройств, требующих высокой производительности и превосходного качества.

Просмотреть все гидравлические силовые агрегаты

Опыт, который имеет значение

Вы не протянете слишком долго в этой отрасли, если не будете последовательно выделять себя в том, как вы ведете бизнес, а BendPak существует уже более 50 лет! Мы всегда готовы сделать все возможное, чтобы вы остались довольны выбором BendPak, и делаем все, что в наших силах, чтобы вы оставались нашим клиентом на всю жизнь.Недостаточно быть мировым лидером в области автомобильных услуг премиум-класса, таких как двухстоечные и четырехстоечные подъемники, центрирующие подъемники, трубогибы и воздушные компрессоры. В BendPak мы стремимся завоевывать клиентов и завоевывать их доверие, предлагая беспрецедентную ценность и укрепляя деловые отношения на протяжении всей жизни на благо всех участников.

Как найти отзывы о автоподъемниках?

Часто задаваемые вопросы

Мы всегда поднимаем отраслевой стандарт еще на одну ступень, и хотя конкуренты могут пытаться подражать нам, их подъемники никогда не будут подъемниками BendPak, а их обслуживание никогда не будет обслуживанием BendPak.Перейдите на наши страницы о нас, чтобы узнать больше о том, что делает BendPak мировым лидером в области удовлетворенности клиентов и качества продукции. Если это BendPak, вы знаете, что поднимаете с лучшими.

Шаг 1: Руководство по покупке автомобильного подъемника

Об автомобильных подъемниках нужно знать так много, что принять окончательное решение бывает сложно. Наше руководство по покупке расскажет о каждом аспекте покупки автомобильного подъемника: сравнение стилей, информация о безопасности, цены, советы по покупкам и многое другое. Не пугайтесь — BendPak всегда готов помочь! Лучшее, что вы можете сделать перед покупкой, — это просто сделать ее удобной.Наше руководство по покупке — хороший первый шаг.

Как определить качественный автомобильный подъемник для продажи

Лучшее руководство по покупке автомобильного подъемника

Шаг 2: Изучение фактов о автомобильных подъемниках

Мы подготовили исследование фактов, чтобы показать вам, чем BendPak отличается от конкурентов. В этом разделе вы найдете сравнение автомобильных подъемников с поворотным подъемником, подъемником Challenger, прямым подъемником и исследования других брендов. Мы могли бы хвастаться нашими достижениями весь день, но мы действительно хотим, чтобы вы поняли, почему мы делаем то, что делаем; с этой целью мы познакомим вас с рабочими конструктивными элементами наших автомобильных подъемников.Мы хотим, чтобы вы узнали как можно больше, прежде чем совершить покупку.

Исследование фактов о автомобильных подъемниках

Во-первых, перед пескоструйной обработкой все детали проверяются визуально. Затем детали промываются в наших 5-ступенчатых фосфатных резервуарах, которые могут вместить оборудование длиной до 25 футов. После очистки все детали немедленно высушиваются (во избежание образования ржавчины) и дегазируются. Дегазация предварительно обжигает детали в печи для отверждения, что снижает вероятность появления дефектов, которые могут скрываться в порах металла.При неправильной дегазации дефекты в металле могут пузыриться во время процесса отверждения и вызывать появление стружки в порошке.

После промывки и дегазации деталей любые поверхности и/или резьбовые отверстия, которые необходимо замаскировать или заглушить, делают это с помощью высокотемпературной малярной ленты и силиконовых заглушек. Затем детали быстро протирают более тонкой салфеткой, чтобы удалить любой легкий мусор или отпечатки пальцев, прежде чем повесить их на электростатически заземленную конвейерную линию. Наконец, порошок наносится с помощью электростатического распылителя.Порошок «прилипает» к поверхности, как пыль прилипает к экрану телевизора. После того, как детали покрыты порошковой краской, тележки закатывают в нашу печь для отверждения и запекают при температуре 400°F в течение 45 минут.

Шаг 3: прочтите обзоры лучших автомобильных подъемников BendPak

Когда дело доходит до отзывов, может быть трудно понять, кому можно доверять, поэтому мы взяли на себя смелость составить руководство, в котором приняли участие несколько надежных сторонних рецензентов и собрали все их ценные советы в одном месте. Мы выбрали обзоры, которые покажут вам множество вариантов подъемников, и BendPak постоянно присутствует на этих сайтах.Каждый обзор покажет вам различные типы и марки автомобильных подъемников, но вы обязательно увидите несколько бестселлеров BendPak в нескольких списках. Фактически, BendPak имеет тенденцию получать лучшие отзывы о автомобильных подъемниках. Посмотреть на себя!

Лучшие обзоры автомобильных подъемников

Хотите персонализировать свой подъемник BendPak?

Когда мы изменили нашу стандартную цветовую схему автомобильного подъемника со знаменитого синего цвета BendPak на серый металлик, мы учли тот факт, что некоторые люди по-прежнему предпочитают настраивать свои подъемники.В то время как подавляющее большинство наших клиентов предпочитают Gunmetal Grey, синий BendPak по-прежнему доступен в качестве опции, а также цвета Graphite Black и Seca Red.

Цвета автомобильного подъемника BendPak

Мне нужен автоподъемник для домашнего гаража!

Если вам нужен подъемник с низким потолком или переносной ножничный подъемник для домашнего гаража, мы вам поможем. BendPak предлагает выбор автомобильных подъемников, специально предназначенных для домовладельцев. Такие же безопасные и удобные, как и наши более высокие модели, многие из этих подъемников даже не нужно закреплять болтами.Их также легче перемещать и укладывать. Изучите наш полный ассортимент подъемников, чтобы найти идеальный вариант для вашего домашнего гаража. Вы также можете связаться с нами в любое время, и мы укажем вам правильное направление.

Все автомобильные подъемники BendPak поставляются с подробными инструкциями

В комплект каждого подъемника входят подробные инструкции по установке и техническому обслуживанию, графические таблички по технике безопасности, таблички по обслуживанию, руководство по точкам подъема транспортного средства и табличка с инструкциями по технике безопасности для обучения персонала надлежащим процедурам безопасности и инструкциям по техническому обслуживанию.

Гарантия BendPak 5-2-1: лучшие продукты — лучшее обслуживание — лучшая ценность

Уже более десяти лет лучшие подъемники Америки имеют лучшую гарантию в отрасли. Вместо того, чтобы прятаться за длинной завесой маркетинговой чепухи, мы с гордостью представляем нашу гарантию на всеобщее обозрение. Чтобы убедиться, что мы поставляем нашим клиентам продукты, достойные нашей гарантии 5-2-1, мы разработали нашу директиву «Дизайн-Сборка-Качество-Поставка». Эта инициатива «Нулевая терпимость к дефектам» в сочетании с нашей гарантией «5-2-1» — это способ BendPak подтвердить то, что мы заявляем.У нас работает специальная команда инженеров-конструкторов, которые отвечают за обнаружение и устранение любой проблемы, независимо от ее размера, до того, как она попадет к заказчику. Пять лет — это долгий срок, поэтому мы должны сделать все правильно, прежде чем отправлять продукт. Лучшая гарантия в бизнесе дает вам больше, чем просто душевное спокойствие: она является доказательством того, что мы уделяем немного больше внимания созданию вашего подъемника и принимаем все меры предосторожности для поддержания высочайшего уровня качества, надежности и надежности.

Это мой автомобильный подъемник BendPak

Пошаговое руководство по созданию пользовательских иллюстраций без каких-либо навыков рисования

Сегодня многие компании используют стоковые иллюстрации или изображения.Хотя эти варианты дешевы, сообщение бренда размыто, потому что визуальные эффекты не являются эксклюзивными для продукта.

В мире, где 74 процента маркетологов социальных сетей и B2B используют визуальные эффекты в своих рекламных акциях, то, как вы выделяетесь визуально, имеет решающее значение.

Если ваш бренд успешен, люди будут изучать визуальный язык, связанный с вашим брендом. Как только они увидят те же стоковые иллюстрации, связанные с другим продуктом, идентичность вашего бренда ослабнет.

С помощью пользовательских иллюстраций элементы идентичности бренда могут объединяться вокруг общей точки зрения и индивидуальности.Они общаются с клиентами на интуитивном уровне и помогают брендам рассказать свою историю устойчивым образом.

Однако многие дизайнеры уклоняются от работы иллюстраторами, опасаясь, что у них нет навыков рисования. Мы здесь, чтобы показать вам, как любой дизайнер может создавать красивые иллюстрации, не требуя рисования.

Мы рассмотрим три популярных стиля иллюстраций и применим очень простые шаги для создания собственного произведения искусства с нуля. Вы можете следовать этому курсу и применять полученные знания для создания великолепно выглядящих предметов для своего следующего проекта.

Воссоздайте знаменитую космическую иллюстрацию.

Дизайнер и иллюстратор Нина Георгиева является первопроходцем этой печально известной работы Dribbble, и теперь этот стиль стал отдельной тенденцией.

Черпая вдохновение у Георгиевой, мы создадим собственную космическую иллюстрацию, выполнив несколько простых шагов.

Вот что вы получите в итоге.


1. Начните со звезд.

Используя «инструмент звезды» в Illustrator, создайте четырехконечную звезду.Затем сделайте его прозрачным на 75 процентов.

Выделив его, продублируйте его на месте, нажав Ctrl+C, затем Ctrl+F.

Уменьшите фигуру впереди.

Затем добавьте эффект свечения; выберите большую форму; и примените эффект «Размытие по Гауссу» на панели «Внешний вид».

Наконец, вы можете сохранить форму звезды на панели «Символы», чтобы использовать ее позже в композиции.

2. Создайте форму облака.

Сложите прямоугольники различной ширины.

Объедините их вместе с панелью «Навигатор».

Завершите, придав всей форме большое значение «радиуса угла».

3. Сделать текстуру планеты из облаков

Начав с формы облака, создайте эффект текстуры планеты, как показано выше.

Сложите множество форм облаков вместе и убедитесь, что у вас есть последовательность изгибов наружу и внутрь, чтобы создать волнистый узор.

4. Настройте текстуру.

Упростите волнистый узор, прежде чем применить его к форме планеты.

Удалите лишние точки на одной стороне текстуры и сгладьте ее.

5. Создайте текстурированную планету.

Перекройте волнистый узор кругом и создайте разделение с помощью параметра «Разделить» на панели «Обработка контуров».

Удалите дополнительную форму, созданную за пределами круга, и создайте эффект освещения, применив различные значения серого к каждой стороне планеты.

6. Добавить атмосферу на планету.

Создайте два больших круга и вставьте их позади планеты с помощью Ctrl+X, затем Ctrl+B.

Выровняйте их правильно.

Добавьте прозрачность новым кругам и эффект размытия третьему кругу (на панели «Внешний вид»).

Сгруппируйте (Ctrl+G) и сохраните результат на панели «Символ».

7. Дублируйте и раскрасьте планеты.

Скопируйте несколько фигур планет из панели «Символы» и перекрасьте их, используя два разных цвета для каждой стороны.

Используйте «Инструмент «Прямое выделение» (A)», чтобы выбрать, и «Инструмент «Пипетка» (I)», чтобы выбрать и применить цвет.

8. Масштабируйте и размещайте свои планеты

Переместите планеты в разные положения с помощью «Инструмента «Выделение» (V)» и задайте им различные размеры, перетаскивая белые углы, которые появляются при выборе (удерживайте клавишу «Shift» для пропорционального масштабирования).

9. Добавьте кольца.

Нарисуйте несколько кругов вокруг планет, чтобы получились кольца.

Чтобы вставить меньшие планеты перед кольцами, выделите их, затем нажмите Ctrl+X (вырезать) и Ctrl+F (вставить впереди).

10. Добавьте облака и звезды на небе.

Вернувшись к панели «Символ», перетащите несколько фигур облаков и звезд.

Дублируйте, масштабируйте и размещайте их по своему усмотрению в пространстве.

Вот окончательный результат.

Поэкспериментируйте с масштабом, положением и цветами, чтобы сделать его своим.

Добавьте типографику, и вуаля, у вас есть новый настроенный фон рабочего стола.

Воссоздайте стиль иллюстраций блога Toptal

Блог Toptal — ценный источник идей и вдохновения, созданный лучшими талантами со всего мира.Как и в той, которую вы сейчас читаете, в большинстве статей есть иллюстрации, дополняющие содержание. Мы используем простые геометрические формы и яркие цвета для изображения предметов.

Давайте посмотрим, как вы можете применить этот стиль для создания собственных иллюстраций еды.

Вот что вы получите в итоге.


1. Рисуем простого малька.

Чтобы создать малька, начните с длинного прямоугольника и добавьте несколько точек по краям с помощью инструмента «Перо» (P).

Измените форму, перемещая точки с помощью «Инструмента прямого выделения (A)».

2. Создайте емкость для майонеза.

Создайте три круга с уменьшающимся размером сзади вперед.

Внешний круг — контейнер, средний (белый) — майонез, а внутренний, меньший круг (с цветной обводкой) — световой эффект.

Разрежьте внутренний круг пополам и убедитесь, что «Шапка» и «Угол» на панели «Обводка» круглые.

3. Приготовьте кетчуп и горчицу.

Дублируйте чашку с майонезом, чтобы приготовить горчицу и кетчуп.

Просто нанесите на соус разные цвета и подсветите, как было предложено выше.

4. Добавьте листья салата в форме волны.

Инструментом «Перо» (P) проведите прямую линию и добавьте к ней несколько точек.

Распределите расстояние между ними по горизонтали на панели «Выровнять».

Перетащите точки изменения вниз и закруглите каждый угол до максимума, пока он не станет полностью гладким.

5. Создайте ломтик хлеба.

Создайте длинный овал; наложите его на форму волны и создайте разделение с помощью параметра «Разделить» на панели «Обработка контуров».

Удалите лишнюю форму, полученную с помощью инструмента «Разделить», затем перекрасьте ломтик хлеба.

6. Приготовьте хлеб для гамбургеров.

Отразите ломтик хлеба по вертикали и добавьте точку опрокидывания к верхнему слою.

Закруглите этот край, чтобы получилась гладкая булочка для бургера.

7. Готовьте бургер.

Раскрась салат в зеленый цвет.

Затем создайте разные прямоугольники со скругленными углами для мяса, сыра и помидоров, используя соответственно коричневый, желтый и красный цвета.

Перемещайте предметы, чтобы правильно наслоить бургер.

8. Сделать хот-дог из бургера.

Начиная с иллюстрации бургера, удалите помидоры и сыр, перекрасьте салат в майонез и горчицу и продублируйте нижний хлеб, чтобы получился более симметричный хот-дог.

9. Создайте форму пиццы.

Начните с верхнего слоя бургера, переместите нижние точки вниз и сблизьте их.

Дублируйте треугольную фигуру, уменьшите ее масштаб и сделайте ее желтой для сырной основы.

10. Добавьте фигурки помидоров.

Перекройте большой красный круг меньшими внутренними кругами и используйте параметр «Минус спереди» на панели «Навигатор».

Поместите на форму для пиццы несколько ломтиков помидоров разного размера и в разных положениях.

11. Создайте несколько кусочков мяса.

Нарисуйте органическую коричневую фигуру с помощью инструмента «Перо» (P), продублируйте и масштабируйте ее поверх пиццы.

Добавьте более мелкие цветные закругленные штрихи в пустые места, чтобы закончить начинку для пиццы.

13. Создайте соломинку.

Звезда с длинным белым прямоугольником.

Добавьте две точки с помощью Pen Tool (P) и переместите верхние края, чтобы согнуть соломинку.

Скопируйте и вставьте среднюю точку на правом краю, затем примените к ней красную обводку без заливки.

Переместите красную линию в середину белого прямоугольника.

14. Создайте форму банки из-под газировки.

Нарисовать восьмиугольник; добавить банку; переместите верхние четыре точки вверх; и масштабируйте (S) верхний и нижний края наружу, чтобы он больше походил на банку.

Добавьте прямоугольники со скругленными углами сверху и снизу, чтобы создать ободки.

15. Измените форму банки и масштабируйте соломинку.

Перемещайте точки, чтобы настроить формы, а затем масштабируйте банку и солому до соответствующих пропорций.

16. Закончите волнообразным рисунком на банке.

Нарисуйте органическую волнистую форму для рисунка на банке.

Затем создайте разделение с помощью панели «Pathfinder» и удалите лишние внешние формы.

Вот окончательный результат.

Воссоздайте иллюстрацию, вдохновленную игрой «Долина монументов»

Monument Valley — игра-бестселлер, созданная студией UsTwo. Она завоевала десятки наград, в том числе стала лучшей игрой Apple для iPad в 2014 году, а ее стиль иллюстраций вдохновлен красивыми геометрическими работами Эшера.

Теперь вы узнаете, как легко создать такой же визуальный стиль, который сделал эту игру столь успешной.

Вот что вы получите в итоге.

В качестве строительных блоков для всей иллюстрации вы будете использовать только плоскости и кубы.

Цветовая палитра включает четыре цвета для воды, травы, дерева и зданий — каждый в трех оттенках для имитации естественного света.

1. Создайте изометрическую плоскость.

Начните с квадрата, затем выполните следующие три шага, чтобы создать изометрическую форму.Обратите внимание, потому что вы будете повторять этот процесс каждый раз, когда вам понадобится другая изометрическая форма.

Мы назовем это «Изометрический эффект»:

Перейдите к Эффект> 3D> Выдавливание и скос Выберите «Изометрический верх» в раскрывающемся списке «Положение» на появившейся панели параметров. Установите «Глубину вытягивания» на ноль в первой опции «Выдавливание и скос».

Теперь у вас есть изометрическая плоскость.

Чтобы лучше поиграть с формой, перейдите в «Объект» > «Разобрать внешний вид».

Это позволит вам изменить цвет плоскости и свободно перемещать точки.

Мы назовем это «Эффект расширения».

2. Обведите грани острова.

Чтобы создать три грани формы острова, создайте квадрат и два вытянутых прямоугольника.

Повторите «Изометрический эффект» для каждого.

На втором этапе примените «Изометрия сверху», «Изометрия слева» и «Изометрия справа» соответственно.

3. Соберите и раскрасьте основание острова.

Примените «Эффект расширения» и раскрасьте каждую грань разными оттенками зеленого, причем самый яркий всегда будет сверху.

4. Создайте грани куба в перспективе.

Примените «Изометрический эффект» к трем квадратам, с изометрическими левым, верхним и правым на втором шаге. Это дает вам три грани, которые вам понадобятся, чтобы получить изометрический куб.

Обратите внимание, что каждый объект на вашей иллюстрации будет использовать только три лица. В этом прелесть изометрической перспективы.

5. Собери куб.

Освободите фигуры с помощью «Эффекта расширения», соедините лица и примените три оттенка серого для имитации освещения.

Совет: самый светлый оттенок всегда сверху; самый темный справа; и средний тон слева. Применяя это к каждой фигуре на вашей иллюстрации, вы создадите впечатление естественного освещения.

6. Запустите базу дерева.

Выполните те же действия, что и для изометрического куба, но на этот раз удлините левую и правую грани, прежде чем соединить их целиком.

Затем примените три оттенка коричневого, чтобы изобразить дерево.

7. Закончить дерево.

Уменьшите кору дерева; дублировать куб; и раскрасьте его лица, как форму земли, в зеленый цвет.

8. Используйте куб для создания строительных блоков

Дублируйте куб и раскрасьте его в розовый цвет в качестве строительного материала.

Игра с масштабом; сдвиньте нижние точки вниз, чтобы создать основание башни; и уменьшите его, чтобы создать столб.

9. Соберите башни.

Совместите основание башни и розовый куб.

Оставьте между ними небольшое пространство и поместите в него три колонны.

Для идеального выравнивания убедитесь, что вы установили «Привязать к точке» и «Интеллектуальные направляющие» в пункте меню «Вид».

10. Мост между башнями.

Выберите верхнюю и правую точки на верхней плоскости и привяжите их к точкам с эквивалентной плоскостью в башне-близнеце.

Просто продублируйте правую плоскость и измените ее размер, чтобы создать ребро для башенного моста.

11. Создайте лестницу.

Скопируйте и вставьте три грани башни; выровняйте края, чтобы получился блок; а затем переместите нижние точки, чтобы создать ступеньку в одну ступеньку.

Дублируйте и расположите шаги несколько раз.

12. Закройте лестницу.

Совместите точки с левой стороны, чтобы закрыть зазоры от лестницы.

13. Переверните лестницу.

Выберите свою готовую лестницу и используйте «Инструмент «Отражение» (O)», чтобы создать второй блок, обращенный влево.

Убедитесь, что вы изменили цвета левой и правой граней в соответствии с эффектом освещения — более темный оттенок справа, средний оттенок слева и более светлый оттенок сверху.

14. Связать лестницу.

Прикрепите несколько кубиков к лестнице, чтобы создать ступеньки, и соедините их с башнями.

15. Создайте эффект глубины воды.

Дублируйте и уменьшите голубую поверхность.

Расположите его в разных положениях и добавьте еще более темный оттенок синего, чтобы завершить эффект морской глубины.

16. Запустите палубу, используя существующие плоскости

Как и в случае с лестницей и башенным мостом, начните с существующих граней, затем правильно выровняйте точки, чтобы закрыть форму, и закончите, применив коричневые оттенки дерева.

17. Добавьте столбы на палубу.

Выберите кору дерева, затем скопируйте, уменьшите масштаб и поместите, чтобы создать опоры палубы.

Вот окончательный результат.

Вы можете добавить большие темные пятна на море или меньшие цветные изометрические квадраты на плоскость острова, чтобы имитировать траву и цветы.

В целом, получайте удовольствие, перемещайте предметы и стройте несколько крутых башен, используя простые строительные блоки, которые вы только что изучили.

В заключение

Как мы видели из этих трех руководств, вам не нужно особых навыков рисования, чтобы создать красивые иллюстрации.

Все, что вам нужно помнить, это 3 принципа:

  • Начните с четкой идеи или концепции — что вы изображаете?
  • Вдохновляйтесь существующими произведениями искусства и стилями — воруйте как художник.
  • Наблюдайте и переводите сложные элементы в основные геометрические формы, с которыми вы можете работать, — будьте проще.

Получайте удовольствие от создания собственных иллюстраций и загружайте свои новые произведения искусства на Dribbble и в другие места в Интернете. Наслаждаться!

• • •

Дальнейшее чтение в блоге Toptal Design:

Поли Мост в Steam

Мастерская

Откройте для себя тысячи дополнительных уровней, созданных другими игроками, и, если вы чувствуете себя творчески, создайте свой собственный уровень в Песочнице и отправьте его для решения другим игрокам!

Об этой игре

Дайте волю своему инженерному творчеству с помощью увлекательного и свежего симулятора по строительству мостов со всеми прибамбасами.
Наслаждайтесь часами решения головоломок, основанных на физике, в кампании , а затем прыгайте в Песочницу , чтобы создавать свои собственные конструкции мостов и головоломки.
Бросьте вызов друзьям и остальным участникам сообщества Steam Workshop, чтобы решить ваши головоломки и загрузите дополнительные уровни , представленные другими игроками.


Наслаждайтесь часами веселого строительства мостов с множеством уровней, которые нужно решить, от простых мостов для легковых автомобилей до многоэтажных разводных мостов и прыжков, и это лишь некоторые из них!
Уровни становятся все более сложными с инженерной точки зрения, а также накладываются ограничения на ресурсы, которые вы можете использовать для строительства своего моста.


Какая потрясающая игра про строительство мостов была бы без столь же потрясающей Песочницы?
Сходите с ума и создайте самый сложный мост, который когда-либо видел мир, или просто абсурдное творение, которое подтолкнет механику игры в новом направлении, и, если вы хотите, опубликуйте свой проект в Интернете в виде уровня головоломки на Семинар для всех, чтобы попробовать и решить!


Загрузите сотни дополнительных уровней из Мастерской!
Мы также представим самые оригинальные и забавные проекты мостов, которые вы прислали, чтобы вам было легче найти те, которые стоят того, чтобы попробовать.


Одна из наших любимых особенностей игры!
Сохраните крутой анимированный GIF-файл вашего моста во всей его красе (или провале!) и сохраните его локально, загрузите в онлайн-галерею Poly Bridge и/или поделитесь им в Twitter, Facebook, Reddit или Tumblr, не выходя из игры. !
Посетите онлайн-галерею на http://gallery.drycactus.com!


Дайте волю своему настоящему инженеру, используя передовые игровые инструменты для строительства и проектирования уровней, такие как:

  • Усовершенствованная гидравлика
  • Контроллер многофазной гидравлики (контролируйте, когда активируется гидравлический поршень)
  • Базовое событие system
  • Несколько типов контрольных точек
  • Инструменты копирования и вставки
  • Инструменты Line Tracer (нарисуйте идеальные дуги или прямые линии и заполните их выбранным материалом)
  • И многое другое…

Copyright 2015 Dry Cactus Limited

Mini-pat 1 мостик в помощь сообществу

В течение следующих шести недель вы спроектировать и построить модель моста. Для этого вы будете работать через различные этапы процесса проектирования и организовать себя в команды.



Рисунок 1



Рисунок 2

Неделя 1

Расследуй проблему бабушки Маргарет Табанг (60 минут)

  1. В вашей команде прочитайте следующую историю.



    Рисунок 3

    Реки обеспечивают столь необходимую воду для сообщества, но иногда они также могут усложнить жизнь для людей. Например, в сезон дождей жители деревни по одну сторону реки изо всех сил пытаются добраться до другой берег реки, если нет моста.

    Многие жители деревни KwaNogawu рядом с Река uThukela в Квазулу-Натал работает на другой стороне река. Врачи, банки и магазины, которые им нужно посетить, также с другой стороны.

    Школьники переходят эту реку, чтобы добраться до своих школ, а пожилые люди должны пройти через это раз в месяц для сбора своих государственных субсидий от офисы с другой стороны.

    Обычно жители переходят реку пешком, потому что ближайший мост очень далеко. Но в сезон дождей, когда река разливается, она становится очень опасно. Уровень воды настолько высок, что трудно безопасно пройти через него, и сельские жители также видели крокодилов в реке.Все боятся утонуть или нападают крокодилы, но у них нет выбор и должны пройти через реку, чтобы добраться до другого сторона.

  2. Напишите несколько предложения, чтобы объяснить проблему жителей деревни.


  3. Можете ли вы предложить несколько способов помочь бабушке Маргарет Табанг пересечь река?

    Рисунок 4: Тендерный запрос, размещенный в местная газета.

Тендер – это предложение на выполнение работ от компании.Он дает подробную информацию о том, сколько компания будет взимать плату за завершение проекта.

Муниципалитет Тукелы разместил тендерный запрос в газете с просьбой к подрядчикам представить тендеры на сооружение, которое поможет людям безопасно перейти реку в деревне КваНогаву.

Муниципалитетам запрещено выбрать подрядчика, не давая столько подрядчиков, сколько возможен шанс подать заявку. Это чтобы никто не был предпочтение перед другими и предотвращение коррупции.Каждый подрядчик пишет тендерную документацию, которая представляет собой описание их план проекта и показывает, сколько они будут взимать завершить работу. Работа передается подрядчику, который представляет лучший план по самой низкой цене.

Вы собираетесь построить структуру, чтобы помочь сообществу. Прочтите историю еще раз, а затем исследуйте различные мосты ниже, чтобы решить, какая структура будет лучшее решение проблемы.

Исследуйте строения, чтобы решить проблему (60 минут)

На этой странице и на следующей есть чертежи различных типов мостов.Вы узнали об этих мосты в 8 классе. Помнишь, что означают названия? если ты не могу вспомнить, посмотрите в учебнике для 8 класса или спросите у учителя чтобы помочь вам.

А: Луч и колонный мост

B: арка мост

C: Ферма мост

Д: А приостановка мост

E: консольный мост

Ж: А вант бридж в форме арфы

G: A вант мостик веерообразный

H: маленький приостановка мост

Рисунок 5

Использование различных типов мостов разные материалы и методы строительства, но все они имеют похожая функция.

В своей группе обсудите некоторые преимущества и недостатки каждого из мостов для сообщество. Подумайте, какие части помогут сообществу, и какие части не помогут.

Если мост предназначен для проезда автомобилей, это может быть слишком дорого для вашего тендера. Помните, что мост должен решить проблему сообщества. В технике мы назовите это пригодным для использования . В этом случае, это означает, что ваш мост должен быть прочным и достаточно высоким, чтобы возить людей, а не машины.Однако ваш мост должен быть достаточно сильным, чтобы противостоять наводнениям, которые являются обычными в Квазулу-Натал. Ваш мост также должен быть устойчивым, чтобы он не качаться и не заставлять стариков и детей падать, когда они ходить по. Он должен иметь структуру, которая может охватывать широкий река.

Используйте следующий список, чтобы помочь вам исследовать каждый из мостов на рисунке 5 на предыдущем страница. Также принесите в школу фотографии мостов. Ты можешь найти фотографии мостов в старых газетах и ​​журналах.

Контрольный список для обследования мостов

Да

Мост для автомобилей?

Мост для людей?

Мост слишком дорог для тендер?

Можно ли построить мост крепким и достаточно высоко, чтобы его не смыло наводнения?

Можно ли построить мост так, чтобы он стабилен и не раскачивается?

Можно ли построить мост длинным достаточно, чтобы он мог достигать или охватывать река?

Достаточно ли прочен мост, чтобы что жители деревни могут безопасно пройти через него?



Неделя 2

Разработка набросков идей (30 минут)

Нарисуйте грубый набросок своих идей для мост, чтобы помочь сообществу.Используйте приемы рисования, которые вы учились в 7 и 8 классах.

Всего [10]

Нарисуй свой идеи здесь:



Оценка и адаптация ваших черновых эскизов (30 минут)

Теперь ваша команда подготовит тендер. К начать, выбрать лучший дизайн в вашей команде. Это означает, что вам нужно выбрать один эскиз из всех черновых эскизов. Чтобы помочь вам выбрать, ответить на следующие вопросы:

Вопросы

Да

Позволяет ли конструкция людям безопасно перейти реку?

Защищает ли конструкция люди из крокодилов?

Позволяет ли конструкция группу безопасно пересечь?

Будет ли конструкция в безопасности, когда река разливается?

Является ли конструкция прочной и прослужит долго не ломаясь?

Конструкция изготовлена ​​из нужные материалы? Помните, что мост может быть в постоянный контакт с водой и не должен ржаветь.

Выдержит ли конструкция как статические, так и динамические силы?

Будет ли конструкция очень дорого строить? Помните, что вы строите его для людей, а не для машин.

Будет ли строение дорогим поддерживать?

Не повреждает ли конструкция окружающая обстановка?

Если эскизы не соответствуют этим требования, адаптируйте их, пока они этого не сделают.

Нарисуйте свои адаптированные эскизы в место на следующей странице. Это ваше окончательное решение, и оно составляют основу вашего рабочего чертежа.

Сделайте свой эскизы здесь:



Краткое описание проекта со спецификациями и ограничениями (30 минут)

Напишите техническое задание, объясняющее, что вы хотите, чтобы структура делала. Ваше техническое задание должно содержать список спецификации и ограничения для вашего проекта. Используйте открытый пространство ниже, чтобы написать краткое описание дизайна.

Помните, что спецификации вещи, которые должен иметь ваш дизайн и ограничения вещи, которые ваш дизайн не может иметь . Технические характеристики а ограничения обычно указаны в тендере уведомление.

Технические характеристики могут включать далее:

  • Мост должно быть выполнено в течение определенного времени.
  • Мост должен быть построен в соответствии с бюджетом, включая все трудовые расходы.
  • Мост должен помогать обществу. Например, вы можете нанять местных жителей для работы на мосту и обучать их, пока они работают над проектом. Таким образом, у них будут хорошие навыки, которые помогут им найти работу, когда этот проект закончится.
  • Мост должен быть удобным для людей с ограниченными возможностями и пожилых людей.

Ограничения могут включать далее:

  • Время и ограничения по стоимости.Например, процесс строительства должен не должно занимать больше определенного времени и должно не дороже определенной суммы.
  • Мост не может исключать пользователей инвалидных колясок.
  • Мост не может нанимать более определенного числа людей из другой район.
  • Женщины не должно быть запрещено работать над проектом.

Всего [10]

Напишите свой краткое описание дизайна в поле ниже и на следующей странице:



Нарисуйте блок-схему (30 минут)

Вы помните, что такое блок-схема? является? Блок-схема представляет собой сводку всех шагов, которые вы должны следовать планировать или сделать что-то.Это визуальный способ показать шаги в процесс планирования или изготовления.

«Визуальный» что-то значит что вы можете видеть.

Блок-схема представляет собой сводку, поэтому используйте короткие предложения или просто ключевых слов , чтобы записать шаги. Затем нарисуйте рамку вокруг каждого шага и стрелку между шаги.

Ключевое слово — это слово, которое может заменить целое предложение. Пример: для «Составьте список задачи’, просто напишите список’

Посмотрите на пример потока график внизу.Теперь нарисуйте блок-схему того, как вы будете строить свою мост. Сделайте это на следующей странице.

Подумайте о самом первом, что вы придется сделать, и начать оттуда. Например: ты будешь сначала измерьте реку; вы сначала купите материалы; буду сначала вы обучаете свой персонал; или вы составите свой бюджет первый?

Вы можете изменить блок-схему позже, когда вы сделаете модель своего моста. Инженеры и технологи часто меняют свои планы во время работы над проект.

Рисунок 6. Нарисуйте свой поток диаграмма здесь:

Неделя 3

Создание рабочих чертежей (60 минут)

Рабочие чертежи представляют собой руководства, показывающие нам, как построить конкретную структуру. Сделать рабочий чертеж твой мост. Она должна быть нарисована в масштабе и показывать как можно больше. максимально подробно.

Каждый член вашей команды должен сделать их собственная орфографическая проекция моста под первым углом, показаны вид спереди, вид сверху и вид с торца.

Каждый из ваших рисунков должен отображать размеры конструкции и масштаб у вас есть выбран. Используйте правильные типы линий.

Еще раз взгляните на главу 1, чтобы напомнить вам, как делать орфографические рисунки.

Вам понадобится следующее оборудование:

  • 30°, 60° и 90° набор квадрат,
  • острый карандаш и
  • маскировка скотч, чтобы прикрепить лист для рисования к чертежной доске.
Нарисуй свой чертежи ортогональной проекции под первым углом здесь: Всего [10]



Разработка бюджета (60 минут)

Все проекты, которые стоят денег, нуждаются в бюджет. Бюджет план, который рассматривает различные затраты и то, как деньги будут быть потрачены.

Важно убедиться, что у вас достаточно деньги, прежде чем начать любой проект. В противном случае вы могут закончиться средства на полпути к реализации проекта. Вы также должны убедить тендерную комиссию, что Ваш мост экономически эффективен, а это значит, что он безопасным для людей и окружающей среды, а также не слишком дорого для этих целей.

Когда будешь строить мост, подумай о вещах, которые будут стоить денег. Например:

  • материалы,
  • труд,
  • дизайнеров и инженеры,
  • оборудование которые вы арендуете или покупаете, и
  • транспорт.

Помните, что вы заключаете договор компания и хотят получить прибыль. После того, как вы отработали другие расходы, добавьте сумму для вашей прибыли.

Будет другие компании, которые будут участвовать в тендере на работу, так что держите свои расходы низкий, чтобы сделать ваш тендер привлекательным. Однако не идите на компромисс безопасности моста или допустить, чтобы он стал непригодным для своего цель. Уравновешивайте потребность в получении прибыли потребностью построить безопасный мост.

Для этого упражнения вам необходимо составить смету расходов. Смета расходов – это сводка всех ваших затрат.

На следующей странице есть пример таблицы стоимости для другого моста.Вы можете использовать некоторые из материальные затраты, указанные в этой таблице, при изготовлении своими руками таблица стоимости вашего проекта моста.

Пример:

Товар описание

Количество

Цена за единицу (ранды)

Итого (ранды)

Материалы

Цемент (мешки по 80 кг)

50

90

10 000

Сосновые доски (200 см х 30 шт.) см\умножить на 2 см)

200

Пакеты с гвоздями (10 шт. по 3 шт.) см)

10

Кирпичи

5 000

Двутавр стальной (5 м х 6 см)

20

1 000

20 000

Итого

Труд

Неквалифицированные рабочие

25

25 шт. час

Плотник

2

320 шт. день

Бригадир

1

600 за день

Сварщики

3

720 шт. день

Итого

Машины/оборудование

Бульдозер и оператор

1

2 000 в день

Автогрейдер и оператор

1

2 500 в день

Лопаты и другое оборудование

25

10 шт. день

Итого

Прочее расходы на персонал

Инженер

Архитектор

Руководитель работ

ВСЕГО

Ваш собственный список будет другим, потому что это будет зависеть от материалов, которые вы выбрали для использования построить свой мост.Если вы не совсем уверены в количества или длины, всегда добавляйте немного больше к окончательному фигура. Лучше иметь немного лишнего, чем бежать короткая.

Чтобы помочь вам рассчитать свои расходы, поговорите с владельцем скобяного магазина, строительным подрядчиком или член семьи, который разбирается в этих вещах. Ты сможешь также поищите поставщиков в Желтых страницах. они дадут тебе информацию, если вы расскажете им о своем проекте. Не просто восполнить расходы.Вам нужно, чтобы ваш бюджет был точным.

Помимо перечисленных выше пунктов список вы также должны учитывать НДС и страхование.

Напишите свой бюджет на этой странице и следующее.

Всего [10]



Маржа прибыли

Какую дополнительную сумму вы собираетесь заряжать?

Помните, что вам нужно сделать выгода. Эта сумма должна быть справедливой по отношению к вам и органы, которые будут присуждать контракт.

Суммируйте все промежуточные итоги, а затем определить процент от прибыли. Тогда у вас будет окончательная сумма, которую вы представите в качестве стоимости строительства вашего мост.

Неделя 4

Обсудите и попрактикуйтесь в создании своей модели (60 минут)

Вы сделаете модель своего структура. Обсудите, как вы будете это делать в группе.

Тщательно продумайте все материалы, которые вам понадобятся для сборки модели.Вам нужна бумага, клей и/или гофрированный картон? А как насчет инструментов? Ты нужны ножницы или клеевые пистолеты?

Напишите полный список всех материалы и инструменты, необходимые для создания модели.

Вам нужен план, который поможет вам остаться организованный. Задайте себе такие вопросы, как:

  • Что мы должны сделать в первую очередь?
  • Что материалы нам нужны для каждого шага?

Когда вы решили, что вы будете сделать, добавьте его в свою блок-схему.Каждый член вашей команды должен составить свою собственную копию блок-схемы.

Следующее упражнение поможет вам делать прочные конструкции из бумаги. Вы можете использовать эти структуры, которые помогут вам построить модель моста.

Сделайте модель своего моста (60 минут)

Создайте для своей команды одну модель, которая похоже на ваш рабочий чертеж. Он должен быть построен аккуратно, безопасно и в масштабе. Вы можете использовать имеющиеся у вас материалы таких как картон, веревка, проволока, куски дерева, питьевые соломинки, пластик и глина.Также можно использовать клей и краску.

Всегда помните о безопасности, особенно при работе с лезвиями и токсичными клеями (столярный клей, Престик и Притт, к счастью, не токсичны).

Не забудьте выполнить шаги, как показано на рисунке в вашей блок-схеме. Каждый должен быть вовлечен в создание модель.

Всего [20]

Неделя 5

Разработка инструмента оценки (60 минут)

В своей команде сделайте оценку контрольный список (рубрика), чтобы увидеть, является ли ваша структура хорошим решением к проблеме сообщества.Используйте спецификации и ваши краткое описание дизайна с первой недели, чтобы помочь вам составить контрольный список.

Вот пример нескольких предметов это может быть в контрольном списке для проекта:

  • Является ли структура стабильна? ДА/НЕТ
  • Является ли конструкция жесткая? ДА/НЕТ
  • Является ли конструкция прочная? ДА/НЕТ
  • Есть ли структура позволяет более чем одному человеку пересекать время? ДА/НЕТ
Теперь добавьте свой собственные элементы в контрольный список, чтобы закончить его.



Напишите свой контрольный список здесь:



Оцените решение вашей группы (60 минут)

Встретьтесь со всеми другими командами в сорт. Поделитесь своими контрольными списками с группами и работайте вместе выбрать лучшие критерии. Таким образом, вы все сможете использовать лучшие критерии, чтобы составить единый контрольный список, можно использовать.

Использовать выбранный контрольный список для оценки решения вашей группы проблем сообщества проблема.Включите этот контрольный список в свою тендерную документацию.



Неделя 6

Представьте свой тендер классу (120 минут)

Пришло время представить свой тендер класс. Вы должны провести 5-минутную презентацию, чтобы попытаться убедить тендерную комиссию в том, что ваш тендер лучший. Каждый член вашей группы должен представить часть тендера к классу.

Всего [10]

Тендер должен включать следующая информация:

  • эскизы и орфографические планы
  • а бюджет
  • ваш модель
  • художественный впечатления от вашего окончательного плана и
  • ан контрольный список оценки.

Планируйте, кто из членов команды будет представить, какая часть тендера. Кто-то должен нарисовать художественное впечатление от вашей структуры. Этот рисунок должен иметь цвет и детали, чтобы произвести впечатление на тендерную доску.



АЛЕКСА Мини НЧ | АРРИ

Тип датчика

Широкоформатный CMOS-сенсор ARRI ALEV III (A2X) с матрицей цветных фильтров с шаблоном Байера

Сенсор Максимальное количество фотосайтов и размер

4448 x 3096
36.70 x 25,54 мм / 1,444 x 1,005 дюйма
⌀ 44,71 мм / 1,760 дюйма

Частота кадров сенсора

0,75–100 кадр/с

Вес

∼2,6 кг / ∼5,7 фунта
(корпус камеры с креплением объектива LPL)
800 г (MVF-2)

Активная область изображения датчика (фотосайты)

ARRIRAW 4.5K LF 3:2 Open Gate — 4.5K: 4448 x 3096
ARRIRAW 4.5K LF 2.39:1 — 4.5K: 4448 x 1856 НЧ 1:1 — 2,8K: 2880 x 2880
ARRIRAW 3.4K S35 3:2 — 3,4K: 3424 x 2202
Apple ProRes 4,5K LF 3:2 Open Gate — 4,5K: 4448 x 3096
Apple ProRes 4,5K LF 2,39:1 — 4,5K: 4448 x 1856
Apple ProRes 4.3 K LF 16:9 — UHD: 4320 x 2430
Apple ProRes 4.3K LF 16:9 — HD: 4320 x 2430
Apple ProRes 3.8K LF 16:9 — UHD: 3840 x 2160
Apple ProRes 3.8K LF 16:9 — 2K: 3840 x 2160
Apple ProRes 3.8K LF 16:9 — HD: 3840 x 2160
Apple ProRes 2.8K LF 1:1 — 2.8K: 2880 x 2880
Apple ProRes 3.2K S35 16:9 — 3.2K: 3200 x 1800
Apple ProRes 2.8K S35 4:3 — 2,8K: 2880 x 2160
Apple ProRes 2,8K S35 16:9 — HD: 2880 x 1620

Активная область изображения датчика (размеры)

ARRIRAW 4.5K LF 3:2 Open Gate — 4.5K: 36,70 x 25,54 мм / 1,445 x 1,006 дюйма :9 — UHD: 31,68 x 17,82 мм / 1,247 x 0,702 дюйма
ARRIRAW 2.8K LF 1:1 — 2,8K: 23,76 x 23,76 мм / 0,935 x 0,935 дюйма
ARRIRAW 3.4K S35 3:2 — 3,15 x 18,24K: 28,24K мм / 1,112 х 0,715 дюйма AppleProRes 4.5K LF 3:2 Open Gate — 4,5K: 36,70 x 25,54 мм / 1,445 x 1,006 дюйма
Apple ProRes 4,5K LF 2,39:1 — 4,5K: 36,70 x 15,31 мм / 1,445 x 0,603 дюйма
Apple ProRes 4,3K LF 16:16:1 9 — UHD: 35,64 x 20,05 мм / 1,403 x 0,789 дюйма
Apple ProRes 4.3K LF 16:9 — HD: 35,64 x 20,05 мм / 1,403 x 0,789 дюйма
Apple ProRes 3.8K LF 16:9 — UHD: 31,68 x 17,82 мм / 1,247 x 0,702 дюйма
Apple ProRes 3,8K LF 16:9 — 2K: 31,68 x 17,82 мм / 1,247 x 0,702 дюйма
Apple ProRes 3,8K LF 16:9 — HD: 31,68 x 17,82 мм / 1,247 x 0,705 дюйма Apple Pros 0,702 дюйма 2.8K LF 1:1 — 2,8K: 23,76 x 23,76 мм / 0,935 x 0,935 дюйма
Apple ProRes 3,2K S35 16:9 — 3,2K: 26,40 x 14,85 мм / 1,039 x 0,585 дюйма
Apple ProRes 2,8K S35 4:3 — 2,8K: 23,76 x 17,82 мм / 0,935 x 0,702 дюйма
Apple ProRes 2,8K S35 16:9 — HD: 23,76 x 13,37 мм / 0,935 x 0,526 дюйма

Размер контейнера файла записи (в пикселях)

ARRIRAW 4.5K LF 3:2 Open Gate — 4.5K: 4448 x 3096
ARRIRAW 4.5K LF 2.39:1 — 4.5K: 4448 x 18568K LF 1:1 — 2,8K: 2880 x 2880
ARRIRAW 3,4K S35 3:2 — 3,4K: 3424 x 2202
Apple ProRes 4,5K LF 3:2 Open Gate — 4,5K: 4480 x 3096
Apple ProRes 4,5K LF 2,39:1 — 4,5K: 4480 x 1856
Apple ProRes 4,3K LF 16:9 — UHD: 3840 x 2160
Apple ProRes 4,3K LF 16:9 — HD: 1920 x 1080
Apple ProRes 3,8K LF 16:9 — UHD: 3840 x 2160
Apple ProRes 3.8K LF 16:9 — 2K: 2048 x 1152
Apple ProRes 3.8K LF 16:9 — HD: 1920 x 1080
Apple ProRes 2.8K LF 1:1 — 2.8K: 3072 x 2880
Apple ProRes 3.2K S35 16:9 — 3,2K: 3200 x 1800
Apple ProRes 2,8K S35 4:3 — 2,8K: 2880 x 2160
Apple ProRes 2,8K S35 16:9 — HD: 1920 x 1080

Содержимое изображения записываемого файла (пиксели)

ARRIRAW 4.5K LF 3:2 Open Gate — 4.5K: 4448 x 3096
ARRIRAW 4.5K LF 2.39:1 — 4.5K: 4448 x 1856 LF 1:1 — 2,8K: 2880 x 2880
ARRIRAW 3,4K S35 3:2 — 3,4K: 3424 x 2202
Apple ProRes 4,5K LF 3:2 Open Gate — 4,5K: 4448 x 3096
Apple ProRes 4.5K LF 2.39:1 — 4.5K: 4448 x 1856
Apple ProRes 4.3K LF 16:9 — UHD: 3840 x 2160
Apple ProRes 4.3K LF 16:9 — HD: 1920 x 1080
Apple ProRes 3.8K LF 16: 9 — UHD: 3840 x 2160
Apple ProRes 3.8K LF 16:9 — 2K: 2048 x 1152
Apple ProRes 3.8K LF 16:9 — HD: 1920 x 1080
Apple ProRes 2.8K LF 1:1 — 2.8K: 2880 x 2880
Apple ProRes 3.2K S35 16:9 – 3.2K: 3200 x 1800
Apple ProRes 2.8K S35 4:3 – 2.8K: 2880 x 2160
Apple ProRes 2.8K S35 16:9 – HD: 1920 x 10800

Широта экспозиции

14+ ступеней во всем диапазоне чувствительности от EI 160 до EI 3200, измеренное с помощью тестовой таблицы динамического диапазона ARRI (DRTC-1)

Индекс воздействия

Регулируется от EI 160 до 3200 с шагом 1/3 ступени
Базовая чувствительность EI 800

Затвор

Электронный затвор, 5.0°- 356° или 1 с — 1/8000 с

Форматы записи

MXF/ARRIRAW
MXF/Apple ProRes 4444 XQ
MXF/Apple ProRes 4444
MXF/Apple ProRes 422 HQ

Носитель записи

Компактные приводы Codex

Частота кадров записи

ARRIRAW 4.5K LF 3:2 Open Gate — 4.5K: 0.75–40 кадров/с
ARRIRAW 4.5K LF 2.39:1 — 4.5K: 0.75–60 кадров/с
ARRIRAW 3.8K LF 16:9 — UHD: 0.75–60 кадров/с
ARRIRAW 2,8K LF 1:1–2,8K: 0,75–60 кадр/с
ARRIRAW 3.4K S35 3:2 — 3,4K: 0,75–60 кадров в секунду
Apple ProRes 4,5K LF 3:2 Open Gate — 4,5K: 0,75–40 кадров в секунду
Apple ProRes 4,5K LF 2,39:1 — 4,5K: 0,75–60 кадров в секунду
Apple ProRes 4.3K LF 16:9 — UHD: 0,75–48 кадров в секунду
Apple ProRes 4.3K LF 16:9 — HD: 0,75–75 кадров в секунду
Apple ProRes 3.8K LF 16:9 — UHD: 0,75–60 кадров в секунду
Apple ProRes 3,8K LF 16:9 — 2K: 0,75–90 кадр/с
Apple ProRes 3,8K LF 16:9 — HD: 0,75–90 кадр/с
Apple ProRes 2,8K LF 1:1 — 2,8K: 0,75–60 кадр/с
Apple ProRes 3.2 К С35 16:9 — 3.2K: 0,75–75 кадров в секунду
Apple ProRes 2,8K S35 4:3–2,8K: 0,75–75 кадров в секунду
Apple ProRes 2,8K S35 16:9 — HD: 0,75–100 кадров в секунду

Режимы записи

Стандартная запись в реальном времени
Нет предварительной записи
Нет Интервалометр

Тип видоискателя

Мультивидоискатель MVF-2 с откидным монитором 4 дюйма

Технология видоискателя

Дисплей видоискателя OLED
Откидной ЖК-монитор

Разрешение видоискателя (пикселей)

1920 х 1080

Видоискатель диоптрический

Регулируется от -5 до +5 диоптрий

Цветной вывод

Rec 709
Rec 2020
Log C
Custom Look (Файл просмотра ARRI ALF-2)

Контроль внешнего вида

Импорт пользовательских параметров 3D LUT
ASC CDL (наклон, смещение, мощность, насыщенность)

Баланс белого

Ручной и автоматический баланс белого, настраиваемый в диапазоне от 2000K до 11000K с шагом 10K
Регулируемый диапазон цветокоррекции от -16 до +16 CC
1 CC соответствует 035 значениям Kodak CC или 1/8 значениям Rosco

Фильтры

Встроенные моторизованные фильтры нейтральной плотности 0.6, 1.2, 1.8
Фиксированный оптический фильтр нижних частот, УФ, ИК фильтр

Выходы изображений

1 фирменный выход сигнала для видоискателя MVF-2 на разъеме VF CoaXPress (видео, аудио, питание, сигналы управления)
СДИ 1:
-Только HD, Обработано или Чисто, с примененным файлом просмотра или без него
-1,5G 422 HD (SMPTE ST292-1, до 30 кадров в секунду, прогрессивный (p) или прогрессивный сегментированный кадр (psf))
-3G 422 HD (SMPTE ST425-1, до 60 к/с, р)
-3G 444 HD (SMPTE ST425-3, до 30 к/с, р)
СДИ 2:
-HD или UHD, только чистый, с применением файла внешнего вида или без него, или клон SDI 1
-1.5G 422 HD (SMPTE ST292-1, до 30 кадров в секунду, p или psf)
-3G 422 HD (SMPTE ST425-1, до 60 к/с, р)
-3G 444 HD (SMPTE ST425-3, до 30 к/с, р)
-6G 422 UHD (SMPTE ST2081-10, до 30 кадров в секунду, p)

«Чистое» — изображение без объемного обзора или наложений (статус, искусственный цвет, зебра, линии кадра и т. д.)
«Обработанное» — изображение с объемный вид или наложения.

Факторы сжатия объектива

1,00
1,25
1,30
1,50
1,65
1,80
2,00

Инструменты экспозиции и фокусировки

False Color
Zebra
Масштаб
Диафрагма и усиление цвета

Аудиовход

1x LEMO 6-контактный симметричный линейный стереофонический вход с выходом питания 12 В
(линейный вход макс.уровень +24dBu, соответствующий 0dBFS)

Аудиовыход

SDI (встроенный)
Гнездо для стереонаушников 3,5 мм (на MVF-2)

Аудиозапись

2-канальный линейный PCM, 24 бита, 48 кГц

Варианты дистанционного управления

Видоискатель MVF-2 может работать как проводной пульт дистанционного управления с кабелем длиной 10 м/33 фута
Пульт дистанционного управления через Интернет со смартфонов, планшетов и ноутбуков через WiFi и Ethernet (бета-версия)
Протокол доступа к камере (CAP) через Ethernet и WiFi
GPIO интерфейс для интеграции с пользовательскими интерфейсами управления
Ручной блок WCU-4 с управлением моторами объектива и рабочими параметрами через встроенный белый радиомодем
Ручной блок SXU-1 с управлением одним каналом объектива
OCU-1 и управление Master Grip объектив и пользовательские кнопки

Интерфейсы

1x LEMO 5pin LTC Timecode In/Out
1x LEMO 10pin Ethernet для удаленного управления и обслуживания
1x BNC SYNC IN
1x LEMO 7pin EXT универсальный интерфейс для аксессуаровКонтакт RS и выход питания 24 В
1x LEMO 4pin LBUS (на байонете объектива) для моторов объектива, с возможностью последовательного подключения
1x USB 2.0 в медиа-отсеке (для пользовательских настроек, просмотра файлов и т. д.)

Беспроводные интерфейсы

Встроенный модуль Wi-Fi (IEEE 802.11b/g)
Встроенный белый радиоприемник для объектива ARRI и дистанционного управления камерой

Крепления объектива

Крепление ARRI LPL (LBUS)
Адаптер ARRI PL-to-LPL
Крепление ARRI EF (LBUS)
Крепление Leitz M (доступно от Leitz)

Фокусная глубина фланца

Крепление LPL: 44 мм
с адаптером PL-LPL: 52 мм

Потребляемая мощность

1x LEMO, 8 контактов (11–34 В пост. тока)

Потребляемая мощность

Около 65 Вт при записи ARRIRAW со скоростью 24 кадра в секунду с подключенным MVF-2 (предварительная информация)

Силовые выходы

1x Fischer 3pin 24V RS
1x LEMO 2pin 12V
1x LEMO 7pin EXT Выход питания 24V

Размеры (ВxШxД)

140 х 143 х 188 мм / 5.5 x 5,6 x 7,4″
(корпус камеры с байонетом LPL)

Рабочая температура

от -20°C до +45°C / от -4°F до +113°F при относительной влажности не более 95%, без конденсации, защита от брызг и пыли благодаря герметичной электронике

Температура хранения

от -30°C до +70°C / от -22°F до +158°F

.
Добавить комментарий

Ваш адрес email не будет опубликован.
