Направляющие на суппорта: Направляющие суппортов: как и чем смазывать

Содержание

Направляющие суппортов: как и чем смазывать

При замене или простом обслуживании суппортов, рекомендуется смазывать трущиеся, подвижные детали специальными смазками, для обеспечения нормальной работы узла в целом. Суппорт один из основных компонентов в тормозной системе, почему требует к себе особого внимания. Здесь важно следить за состоянием направляющих для прижимных скоб, так называемых «пальцев», так как они самое уязвимое место. Причем важность периодического смазывания, указывается даже в «мануалах» производителей, почти для каждой модели.

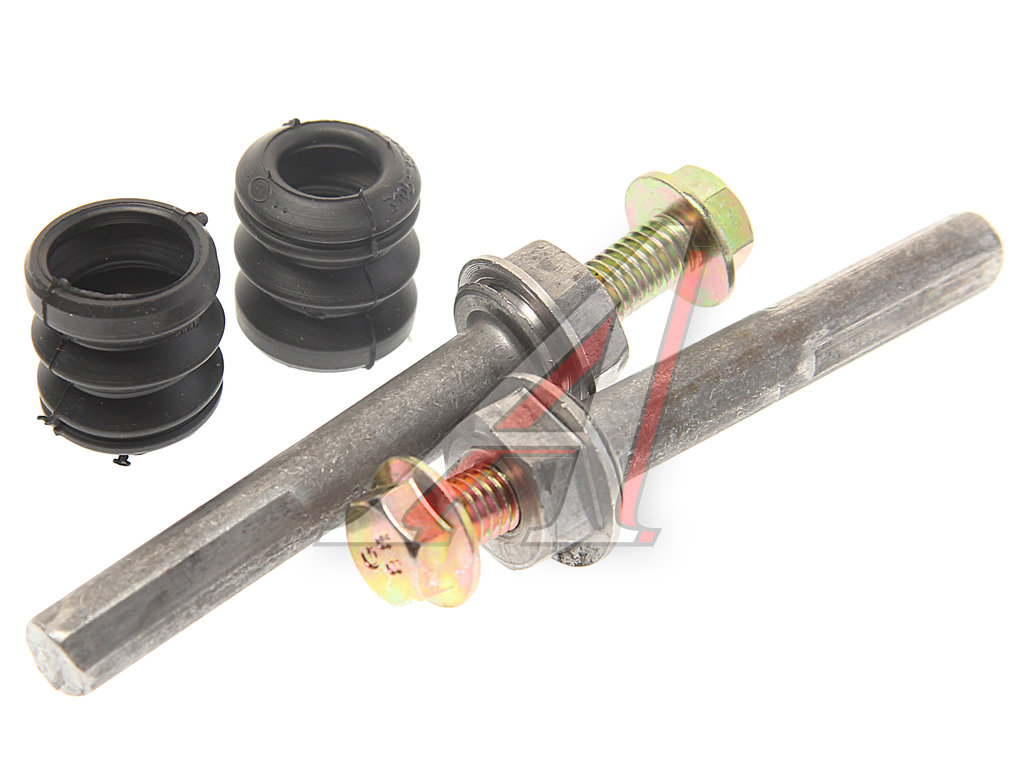

На фото: направляющие суппорта и пыльники

Важно понимать, что если использовать не подходящие средства, то эффект может быть обратным, вплоть до заклинивания «пальцев», колодок, поршней. То же самое ждет водителей, у которых направляющие работают «на сухую». На них попадает грязь, влага, впоследствии забивая их и приводя к не правильной работе устройства, не до конца прижимается колодка, начинает клинить и тому подобное.

Слева — направляющая смазана на заводе и ее состояние хорошее.
Справа — направляющая не смазана, в результате, прикипела. Фото — drive2.ru

Какие смазки подходят?

В целом, предъявляют стандартные требования по типу воздействия смазки и её составу. Итак:

• В первую очередь это температурный режим, так как суппорт, в принципе работает в запредельных температурах, смазка должна быть соответствующая. Минимальный выдерживаемый нагрев от 160 градусов.

• Высокие эксплуатационные режимы даже при минусовых температурах.

• Важно, чтобы смазка не была агрессивной к резиновым изделиям, а также пластмассе. Так как на «пальцах» находятся пыльники. Если на них попадет агрессивный компонент, резина может разбухнуть, и просто не будет держаться на «пальце». Зачастую, к таким смазкам относят привычные — литолы, солидолы. Ничего из перечисленного не подходит, как многие бы не возражали. Их основное предназначение, убрать скрипы и скрежет.

• Стойкость к атмосферным воздействиям — снег, дождь.

На направляющих закисла смазка. Поэтому, перед покупкой внимательно читайте отзывы

До некоторых пор, ходило устойчивое представление, что классические солидолы, литолы подходят и для смазки направляющих, однако, как уже сказали, они агрессивны к резине, пластику. Поэтому выбор должен падать на специализированные смазки, на основе минеральных, синтетических масел и натуральных загустителей. Их свойства позволяют смазке не стекать с направляющих (хорошая адгезия), оставаться температуростойкой. Кроме того, «синтетика» не агрессивна к уплотнителям, устойчива к воде, кислотным жидкостям. Температурный порог, как правило, более 250 градусов.

Специалисты выделяют две группы средств, по исходному составу, которые подходят для смазки:

1. Минеральные. Это пасты, как их еще называют, в основу которых берется «минералка» с добавлением различных загустителей. Наиболее популярным загустителем считается — бентонит, который в составе имеет металлические частицы и кислоты. Основная особенность таких смазок, в принципе отсутствие температурных колебаний от 50 до 180 градусов. Наиболее известные продукты от компаний: Plastilube VR 500, Loctite LB 8106, Molykote G-3407.

Plastilube VR 500

2. Вторая группа паст имеет свойство универсальных, то есть одинаково подходят для «пальцев» и поршней, цилиндров. Причем совместимы с резиной, пластиком и т.д. В основе используется «синтетика», однако очищенная и с добавлением загустителей и специальных присадок. Присадки предназначены для того, чтобы повысить антикислотные, антикоррозийные, противоизносные свойства. Выделяются производители: LOCTITE LB 8021, Mannol 9896 Kupfer, SLIPKOTE 220-R и Permatex 20356, 85188 .

Mannol 9896

Среди отечественных предложений, можно вспомнить о МС-1600, ЦИАТИМ-221 (с приставкой F, предназначена и для поршней), УНИОЛ-1. Последняя рекомендуется в «мануале» к Вазам, однако найти её сложно. Хорошей популярностью на отечественном рынке пользуется универсальная Slipkote 220-R и Anti-Quietsch-Paste (обращайте внимание на маркировку, чтобы не купить антискрипную).

Slipkote 220R

Кстати, по поводу отечественной ЦИАТИМ-221, если по всем остальным параметрам она подходит, то температурный режим всего до 200 градусов. Поэтому и применяют её, зачастую, на российских автомобилях Lada, некоторых бюджетных иномарках вроде Chevrolet, KIA, Hyundai. Если активно использовать тормоза, то смазка просто вытечет и все.

Всегда ли нужно смазывать направляющие?

Как бы не думали, однако на сегодняшний день, не для всех «пальцев», есть необходимость в смазке. Дело в том, что такие производители, как TEVES, LUCAS, АТЕ конструктивно предусмотрели, что движение направляющих происходит не прямо через резиновый уплотнитель, а через специальную пластмассовую втулку. В случае необходимости можно купить ремкомплект (включающий пыльник, втулку, направляющую и даже скобу, у некоторых производителей) или просто отполировать направляющую, если нет серьезных выработок.

Кстати, смазка не поможет при серьезной выработке на «пальце». Это второй случай, когда покупка смазки не оправдана для устранения стука. Тут решение только одно — покупка новых «направляющих».

Ремкомплект направляющих

Третий момент, когда при выработке на самих скобах, владельцы стараются компенсировать это смазкой. В таких случаях аналогично, смазка просто не сможет справиться, и стук все равно будет доноситься. Поэтому единственный правильный выход — это купить новые запчасти, либо попробовать восстановить, проконсультировавшись у специалистов.

Как правильно смазывать? Как часто это делается?

Первое, что запомните, предварительно осмотрите узел на предмет повреждения, возможно, появилась выработка или порвался пыльник. Не редко после длительной эксплуатации образованная выработка на направляющих или скобах и становится причиной стуков, скрипов. Тогда наиболее обдуманно заменить старые детали на новые. Сейчас достаточно ремкомплектов, причем даже для самых продвинутых брендов тормозной системы.

В смазке ничего сложного нет, главное помните о том, что здесь не действует правило, чем больше, тем лучше. Одному «пальцу» достаточно всего трех грамм, не нужно обмазывать его с «горой». Потому как излишки могут попасть на колодки, плохо дело, если на фрикционные накладки. Как понимаете, качество тормозов значительно ухудшится. Не забывайте проверить ход направляющих после сборки, так ли они подвижны, как ранее.

Смазанные направляющие

Что касается сроков смазывания, как часто это нужно делать, то точных и регламентных периодов нет. Те производители, которые советуют это делать, сходятся на том, что достаточно смазывать после каждой замены колодок, дисков, поршней, покупки ремкомплекта. Ну, и естественно, если услышали стуки, скрипы то не лишним будет проверить, может быть нужна смазка.

Скоба суппорта

Заключение

Подытожить хотелось следующим, помните, что не для каждого автомобиля необходима смазка направляющих, уточняйте производителя, что он конкретно говорит. Возможно, там есть пластиковые втулки, для которых смысла в смазке просто нет. К примеру, на отечественные Lada, хоть и рекомендуется использовать ЦИАТИМ-221, его температурный режим не подойдет для агрессивной езды. Основные требования вынесли в статью, старайтесь следовать им.

Кроме того, обращайте внимание на состояние «пальцев», пыльников, возможно необходим ремонт и т.д. К выбору смазки подходите ответственно, учитывайте собственный стиль вождения.

Ссылки по теме:

Все о тормозном суппорте

Как устроен главный тормозной цилиндр

требования к материалам и популярные образцы

Автолюбители часто задаются вопросом: нужно ли при ремонте тормозной системы смазывать направляющие суппорта или можно ограничиться сменой колодок?

Работники автосервисов утверждают, что трущиеся подвижные детали обязательно нуждаются в смазывании. На необходимость обработки направляющих в дисковых тормозах указывают сами автопроизводители. Причем специалисты единогласны в том, что для этих целей подходят отнюдь не любые традиционные материалы.

Какие же смазки для направляющих применять и как это делать правильно? Ответим в статье.


Зачем нужна смазка для направляющих суппорта?

Суппорт – один из основных компонентов тормозной системы, поэтому он требует к себе особого внимания.

Важно следить за состоянием направляющих («пальцев») прижимных скоб, так как они очень уязвимы, особенно в сверхтяжелых и предельно интенсивных условиях работы.

Температура между диском и колодкой достигает +500-600 °С, другие детали суппорта благодаря отводу тепловой энергии нагреваются до +150 °С и более. Причем это происходит не только в момент агрессивной езды на спортивной трассе, но и при движении по пересеченной местности.

Все элементы суппорта подвергаются воздействию воды и реагентов с дорожного полотна, а также негативному влиянию тормозной жидкости.


Очевидно, что направляющие должны быть защищены специальными смазками, выдерживающими экстремальные условия работы. Если материал коксуется, вымывается водой и растворяется в тормозной жидкости, для деталей суппорта он не подойдет. Его использование может привести к заклиниванию пальцев и отказу тормозов при движении, что поставит под угрозу безопасность водителя и пассажиров.

Те же самые проблемы ждут автовладельцев, не применяющих смазку вообще. Направляющие, работающие «на сухую», быстро загрязняются, из-за чего колодки не до конца прижимаются и начинают подклинивать.

Какими же материалами смазывать направляющие суппорта можно и нужно? Давайте разбираться.


ТОП-5 смазок для направляющих суппорта

Смазка для направляющих суппорта EFELE

1место

Смазка для направляющих суппорта EFELE

0/100

РЕЙТИНГ

0

100

Смазка для снижения трения, предотвращения заклинивания, защиты от коррозии направляющих суппорта и поршня.

Благодаря силиконовой основе материал совместим с большинством типов резин, поэтому не вызывает набухания пыльников и обеспечивает их долговременную защиту от растрескивания, а также воздействия агрессивных сред.

Смазка для направляющих суппорта EFELE работает в широком диапазоне температур (от -40 до +200 °C), устойчива к высоким нагрузкам.

15-граммовый дозатор удобен в использовании и доступен по цене.

Bosch SUPERFIT ТО 100

2место

Bosch SUPERFIT ТО 100

0/100

РЕЙТИНГ

0

100

Низкотемпературная смазка на полусинтетической основе.

Смазочный материал для тормозных суппортов легковых автомобилей. Состав содержит присадки, которые эффективно подавляют коррозию, минимизируют риск появления задиров и деформации пальцев.

Основной минус этой смазки – ограниченная сфера применения. Для больших нагрузок в грузовых машинах и автобусах она не предназначена.

Купить на Ozon

TRW PFG 110

3место

TRW PFG 110

0/100

РЕЙТИНГ

0

100

Состав на основе смеси минеральных и синтетических компонентов с содержанием высокотемпературных присадок.

Благодаря высокотемпературным присадкам смазку можно использовать для поршней и направляющих тяжелонагруженных транспортных средств (грузовиков, автобусов).

Основной недостаток этого материала – высокая цена и больше количество подделок. В отсутствие точных сведений о признаках оригинала приобретать смазку опасно.

Купить на Ozon

ATE Plastilube

4место

ATE Plastilube

0/100

РЕЙТИНГ

0

100

Минеральная смазка с добавлением синтетических присадок.

Материал не содержит частицы металлов, поэтому подходит для обработки направляющих суппортов. Может применяться в тормозных системах с небольшим или средним уровнем нагрузки. Фасуется в тюбики небольшого или среднего объема.

Из плюсов смазки – ее доступность и невысокая цена. Продукт продается во многих автомагазинах и он-лайн. Однако его средние технические характеристики ограничивают сферу применения материала – для тяжелых грузовиков, спортивных машин и автомобилей с мощными двигателями она не предназначена.

Купить на Ozon

MC-1630

5место

MC-1630

0/100

РЕЙТИНГ

0

100

Смазка на силиконовой основе от российской компании VMPauto.

По заявлению производителя, смазка может использоваться при высоких нагрузках и температурах, не повреждает резиновые пыльники, минимизирует риск возникновения задиров и коррозии.

Продукт стоит дешево и широко представлен в продаже, однако по отзывам автовладельцев его заявленные характеристики вызывают сомнения. Отмечают быстрое коксование смазки, слишком малый объем пакетика (4 г) и странную липкость состава, несвойственную силиконовым материалам.

Виды смазочных материалов и требования к ним

На тематических форумах выбору «правильной» смазки для направляющих посвящены сотни страниц, при этом теоретические выкладки и практические отзывы нередко противоречат друг другу, что приводит к еще большей путанице.

Даже не зная названий современных смазочных материалов, можно выбрать подходящее средство, ориентируясь на его технические характеристики.

К смазкам для направляющих тормозного суппорта предъявляются следующие требования:

  • Высокие рабочие температуры (более +180 °С), при которых смазки не плавится и вытекает
  • Водостойкость и химическая устойчивость, чтобы вода или тормозная жидкость не растворяли смазку
  • Совместимость с пластмассовыми или эластомерными деталями, используемыми в суппорте (например, для изготовления пыльников)
  • Известная компания-производитель: лучше, если это будет тот же автоконцерн, который выпустил автомобиль

Компании, которые производят смазки для направляющих, редко изготавливают материалы в большом ассортименте. Исключение составляют изготовители тормозных систем, многие из которых специализируются на всем, что с ними  связано.

Крупные автомобильные концерны выпускают профессиональные смазки для направляющих, однако стоят они достаточно дорого. С другой стороны, их всегда надолго хватает. Владельцам автомобилей марки Toyota, например, рекомендуется выбирать смазку Toyota White Grease и т.п.

Водители, эксплуатирующие свои автомобили в экстремальной обстановке, часто используют универсальные смазки для направляющих на синтетической основе – например, Slipkote 220-R DBC или Molykote G-3407.

Нередко под видом смазки для направляющих в автомагазинах предлагают Liqui Moly Bremsen Anti-Quietsch-Paste серо-голубого цвета, однако сам производитель в настоящее время позиционирует ее как противоскрипную пасту и не рекомендует применять для смазки направляющих.

Еще одна достаточно популярная смазка для пальцев – Very Lube. Она характеризуется обширным диапазоном рабочих температур, высокой адгезией к металлу и относительной нейтральностью к другим материалам.

Наиболее известные образцы зарубежных минеральных смазок для направляющих суппорта – Plastilube VR 500 и Loctite LB 8106. Они загущены бентонитом, поэтому наименее подвержены температурным колебаниям.

Для отечественных автомобилей многие рекомендуют общеизвестный ШРУС. В отличие от других недорогих российских смазок, он нейтрален к каучуку и пластику. Однако диапазон его рабочих температур не самый широкий.

В руководстве по ремонту ВАЗ ранее для направляющих суппорта предписывалось применять водостойкую смазку УНИОЛ-1. В наше время она практически не встречается в продаже, однако доступен ее аналог – кальциевая пластичная смазка ЦИАТИМ-221. Она производится по ГОСТ 9433-80 и предназначена для обслуживания различных подшипников качения. Существует также фторированная разновидность ЦИАТИМ-221 – ЦИАТИМ-221F. ультрадисперсный политетрафторэтилен в ее составе обеспечивает этой смазке улучшенные противозадирные и противоизносные свойства.

ЦИАТИМ-221 отличается инертностью к резине и полимерам, однако имеет не самый большой температурный диапазон работы – от -60 °С до +150 °С, поэтому вряд ли может заменить фирменные смазки иностранного производства. При слишком сильном нагреве тормозов она может расплавиться и вытечь, поэтому подходит, в основном, для «тихоходных» автомобилей отечественного производства.


Всегда ли поможет смазка?

Не все современные направляющие нуждаются в смазке. В тормозных системах таких производителей как TEVES, LUCAS, АТЕ конструктивно предусмотрено, что направляющие двигаются не через резиновый уплотнитель, а через специальную пластмассовую втулку. Такие направляющие можно просто отполировать, если в них нет серьезных выработок. В случае необходимости доступны ремонтные комплекты, включающие пыльник, втулку, направляющую и даже скобу.


При серьезных повреждениях пальцев или скобы не поможет даже самая лучшая смазка. Восстановлению они подлежат не всегда, поэтому оптимальным решением будет покупка новых деталей.

Приобретая ремкомплект, обращайте внимание на его качество. Нередко направляющие изготовлены из «сырого» металла, а их геометрические размеры не выдержаны. К качеству пыльников тоже стоит отнестись серьезно.

Отдельно отметим, что какие-либо самостоятельные манипуляции с пальцами вместо их замены (например, «расклепывание» молотком) чреваты заклиниванием направляющих, отказом тормозной системы и дорогостоящим ремонтом в автосервисе.


Как правильно и с какой периодичностью обрабатывать направляющие?

Как смазать направляющие суппорта, чтобы надежно защитить их от любых разрушительных воздействий? Правила просты и примерно одинаковы для всех марок автомобиля.

Соблюдайте пошаговую инструкцию:

  • Раскрутите болты крепления и снимите корпус суппорта
  • Извлеките направляющие вместе с пылезащитными колпачками
  • Проверьте пыльники на отсутствие повреждений и при необходимости замените их
  • Очистите втулки, Т-образные завершения тормозных колодок/корпуса суппорта от старой смазки
  • Нанесите тонкий слой свежего смазочного материала на направляющие и поставьте их на место
  • Соберите суппорт в обратной последовательности: чтобы он закрылся, необходимо отвести цилиндр назад с помощью специальных щипцов (если их нет, подойдут подручные предметы типа деревянного бруска, древка топора и т.п.)

Некоторые механики слишком густо смазывают направляющие, чтобы наверняка добиться желаемого эффекта. Однако для одного пальца достаточно всего 2-3 грамма смазки.

Что касается сроков смазывания, то точных и регламентных периодов нет. Автопроизводители сходятся в одном: достаточно смазывать направляющие после каждой замены колодок, дисков или поршней. Если в области подвески слышны стуки, скрипы и другие нетипичные звуки, не лишним будет проверить состояние суппорта и при необходимости обработать направляющие подходящей качественной смазкой.

Направляющие тормозного суппорта — правила обслуживания, выбор смазки, уход

Тормозной суппорт все привыкли относить к, так скажем, несложным узлам автомобиля. И правда, плавающий механизм (а 90% автомоделей имеют оснащаются именно такого типа суппортами) состоит из двух довольно грубых частей из чугуна или алюминия, соединенных между собой парой направляющих металлических болтов. Задача узла — перемещать колодку вперед и назад. Это если упростить. Казалось бы, смазал когда-никогда и все работает на ура. Правда, вот, практика выглядит несколько иначе.

Конструкция тормозного суппорта в меру сложна. В том смысле, что обслуживать данный механизм нужно не менее внимательно, чем менять масло с фильтром или шины. Потому что игнорирование даже мелких проблем можем привести к дорогим последствиям.

Сегодня в фокусе — направляющие втулки тормозного суппорта. Еще их именуют «пальцы» по причине простой цилиндрической формы. При кажущейся простоте, направляющие суппорта требуют внимания и регулярного ухода — в идеале, с той же частотой, с которой заменяются колодки. Их роль очень важна, поскольку (как это следует из названия) они направляют нужным образом колодки к поверхности диска. Не будь этих «пальцев», суппорт давно бы перекосило и заклинило. Какие основные задачи и связанные с ними проблемы могут встретить автолюбителя?

Во-первых, по этим самым направляющим скользит суппорт. В случае изготовления из чугуна это может быть 1,5-2,5 кг веса, а в алюминиевой версии — 1-1,5 кг. А есть учесть, что в течении одного дня суппорт «ездит» по этим втулкам от нескольких десяток до нескольких сотен раз, то можно представить примерно нагрузку на эти элементы. Поэтому первым врагом направляющих суппорта является естественный износ. Если втулки изнашиваются быстрее, чем предусмотрено заводом, то в местах наибольшей нагрузки «пальцы» утончаются, и суппорт начинает громыхать на неровностях. И в таких ситуациях решение — это покупка и замена новых направляющих.

Второе — это стабильная работа. Суппорт должен скользить по втулкам равномерно и без перекосов. Если направляющая не смазана должным образом, сначала повышается износ поверхности «пальца». Далее, когда выработка значительна, суппорт начинает подклинивать, неравномерно прижимая колодку к поверхности диска. И это начальная стадия. В тяжелых случаях, суппорт может прижать накладку, и не вернуться в исходное состояние, а это может привести к крайне негативным сценариям.

Как видите, на одной чаше всего довольно весомые последствия, а с другой.. А что с другой? А на второй чаше достаточно копеечной стоимости уход за суппортом — копеечный и простой. Самое важное и основное правило тут — всегда смазывайте направляющие втулки (за исключением тех моделей, где смазка конструктивно не предусмотрена заводом-изготовителем). При этом, обращайте внимание на ее состав, так как далеко не все формулы будут полезны (некоторые, вроде медной смазки или литола будут даже вредны для работы узла).

Второй фактор — это визуальная оценка состояния направляющих. При замене колодок, смазывая каждый «палец», оцените глубину износа в самых нагруженных местах (это визуально видно по значительному утончению к этих точках). Дополнительным настораживающим фактором должен стать грохот либо постукивание суппортов во время езды по мелким кочкам. Направляющие тормозного суппорта должны быть полированы, без очагов коррозии и повреждений на поверхности. В противном случае их стоит заменить. Здесь же стоит сказать, что инспектировать нужно и пыльники втулок (резиновые колпачки, предохраняющие от попадания грязи и воды). Если вы обнаружите хоть малейшую трещину — необходимо установить ремкомплект. Иначе очень скоро, под воздействием влаги и реагентов, под колпачок попадает вода и пыль, и поверхность начнет интенсивно ржаветь. На фото — пример очень популярной ситуации, когда состояния суппорта особо не контролировалось — заменялись колодки, и не более. Также и некондиционная смазка может привести к подобным последствиям. Такое состояние «пальца» — это 100% замена.

Если говорить о покупке новых «направляек», то иногда автовладелец может столкнуться с проблемой отсутствия на рынке заменителей, а оригинал, как известно, ценой не всегда балует. В такой ситуации вы можете заказать выточку замены, по образцу имеющейся старой и зная оригинальные размеры. Достаточно вменяемый токарь без труда справиться с такой задачей.

Есть еще один такой лайфхак, но применять его не стоит бездумно. Ряд автомобилей имеет врожденную проблему, связанную со слабым сплавом штатных втулок: минимальный износ приводит к дребезжанию суппорта, чем неприятно удивляет своего хозяина на любых неровностях. Народным решением такой проблемы есть выточка канавки на дальнем конце направляющей с натягиванием резинового кольца так, чтобы итоговый диаметр был на 0,3-0,5 мм выше стандартного диаметра элемента. Таким образом, резиновое кольцо гасит вибрации и устраняет грохот. Но здесь важно помнить, что размеры выточки и кольца должны быть четко выверены, чтобы не данная конструкция не вызвала заклинивание втулок в посадочной шахте скобы суппорта!

Покупка комплекта новых направляющих суппорта и смазки к ним — это гораздо менее затратное мероприятие, чем восстановление и ремонт всего механизма в случае заклинивания.

Рем комплект направляющие суппортов перед/зад Focus 1,2/Fusion с втулками ор.7701049101 Ert 410031

Бренды Ert

Ford Ford Ecosport, Ford Escort, Ford Fiesta, Ford Focus 1, Ford Focus 2, Ford Focus 3, Ford Focus C-Max, Ford Fusion, Ford Ka, Ford Kuga 1, Ford Kuga 2, Ford Mondeo 1, Ford Mondeo 2, Ford Mondeo 3, Ford Mondeo 4, Ford Puma, Ford Scorpio, Ford Sierra, Ford Transit Connect

Renault Renault Clio III, Renault Espace IV, Renault Fluence, Renault Laguna II, Renault Megane III, Renault Scenic II, Renault Vel Satis

Peugeot Peugeot Partner Tepee

Специалисты магазина ФОКУС рекомендуют: перед покупкой запчасти необходимо убедится в ее совместимости с помощью вин-кода автомобиля или номера оригинальной детали Рем комплект направляющие суппортов перед/зад Focus 1,2/Fusion с втулками ор. 7701049101 Ert 410031 (OEM номера), которая установлена на машину.

Если речь идет о покупке технических жидкостей, к примеру моторного масла, то специалисты магазина с помощью вин-кода, проверяют подходящие спецификации, и исходя из них, подберут для вас наиболее подходящее масло.

Смазка для суппортов и направляющих: какая лучше?

Тормозная система нуждается в постоянном уходе. И речь не только о замене тормозных колодок и дисков: подвижные элементы, такие как суппорты и направляющие, требуют своевременного обслуживания. Разберемся, какие смазки для суппортов и направляющих лучше, а также узнаем об особенностях их применения.

Содержание:

  1. Применение смазок для суппортов и направляющих
  2. Рейтинг лучших смазок для суппортов и направляющих

Применение смазок для суппортов и направляющих

Для начала стоить вспомнить принцип работы дисковой тормозной системы автомобиля. Суппорт неподвижно крепится болтами к ступице. Скоба крепится к суппорту на подвижных направляющих, которые позволяют ей перемещаться перпендикулярно рабочей поверхности тормозного диска, то есть по направлению движения колодок. Благодаря этому, усилие от нажатия поршня суппорта на одну колодку равномерно распределяется и передается посредством подвижной скобы на вторую колодку. Колодки с одинаковым усилием прижимаются к диску. Это способствует эффективному распределению тормозного усилия, а также обуславливает равномерность износа рабочих поверхностей диска и фрикционного слоя колодок.

Направляющие и поршни суппортов, как и любой механизм с контактирующими подвижными частями, нуждается в смазывании. Специализированные высокотемпературные смазки для суппортов и направляющих призваны обеспечить нормальную работу и длительный ресурс тормозной системы.

Смазка для направляющих должна обладать высокой термостойкостью, химической нейтральностью по отношению к резиновым пыльникам и манжетам, хорошими водоотталкивающими и противозадирными качествами. Смазка для суппортов, помимо вышеперечисленных характеристик, дополнительно должна быть нейтральной по отношению к тормозной жидкости и не должна вымываться ей.

Чаще встречаются универсальные смазочные материалы, которые подходят как для суппортов, так и для направляющих.

Смазка для суппортов наносится на поршень суппорта и его цилиндр, уплотнительное кольцо или манжету, а также забивается под защитный пыльник. Смазка для направляющих закладывается во втулки, наносится на направляющие пальцы и внутреннюю поверхность пыльников.

Обновлять смазку на подвижных элементах тормозной системы рекомендуется при каждой замене тормозных колодок или дисков.

Рейтинг лучших смазок для суппортов и направляющих

Кратко рассмотрим несколько популярных смазок для суппортов и направляющих тормозной системы.

  1. TRW PFG110. Пожалуй, самая популярная смазка для тормозной системы в РФ. Подходит как для поршней суппортов, так и для направляющих. Совместима с тормозными системами, предназначенными для работы с гликолевыми жидкостями (DOT-3, DOT-4 и DOT-5.1). Продается в тюбиках объемом 25 грамм.
  2. PAG от компании ВМПАвто. Универсальная смазка, подходящая для закладки под поршни суппортов и направляющие. Позиционируется как отечественный аналог TRW PFG110. Создана на основе кальциевых и литиевых мыл. Совместима с гликолевыми тормозными жидкостями. Выпускается смазка в тюбиках объемом 5 грамм.
  3. Liqui Moly Anti-Quietsch-Paste. Универсальная паста для нанесения на направляющие и поршни суппортов. Выпускается в пакетиках объемом 10 грамм. Стоит несколько дороже смазочных материалов такого же назначения, но, по отзывам автовладельцев, лучше противостоит вымыванию и дольше не деградирует.
  4. Febi Special Lithium Grease. Литиевая смазка, которая создана для направляющих, может использоваться для смазки суппортов без разборки, но не рекомендуется к смазыванию внутренней полости цилиндра суппорта при демонтаже поршня. Обычно используется в автосервисах, так как продается в большом для рядовых автомобилистов объеме: 180 грамм.


Также большинство производителей запчастей для тормозной системы предусматривают в комплекте поставки специализированные смазки. Например, ремкомплекты суппорта обычно идут вместе со смазкой. Иногда смазки разделены: одни предназначен для суппорта, другие — для направляющих.

Медные смазки и спреи-смазки для суппортов и направляющих считаются малоподходящими и обычно не используются для этих целей.

Купить смазки для суппортов и направляющих по лучшей цене вы можете в нашем интернет-магазине.
