Рулевой привод автомобиля.


Рулевой привод



Приводом (силовым приводом) в механике называют совокупность устройств, предназначенных для приведения в действие механизмов и машин. В общем случае силовой привод служит для дистанционного управления исполнительным органом машины, передавая ему усилие, прикладываемое к органам управления.

Рулевой привод обеспечивает кинематическую связь рулевого механизма и управляемых колес. Он должен преобразовывать вращение вала рулевого механизма или поступательное движение рейки во вращение управляемых колес вокруг вертикальной оси для совершения автомобилем маневра.

В рулевой привод входят все детали, передающие усилие от рулевого механизма к управляемым колесам. Иными словами, все, что находится между рулевым механизмом и управляемыми колесами, относится к рулевому приводу.
Обязательным элементом рулевого привода является рулевая трапеция (рис. 2), обеспечивающая поворот управляемых колес на различные углы.

Элементы рулевого управления автомобиля представлены на рис. 3 здесь (страница откроется в отдельном окне браузера). Воздействие на рулевую трапецию осуществляется механическим приводом, состоящим из сошки 11, продольной рулевой тяги 10 и поворотных рычагов 7.

***

Требования к рулевому приводу

К рулевому приводу предъявляют следующие требования:

  • обеспечение правильного соотношения углов поворота управляемых колес;
  • исключение или уменьшение автоколебаний управляемых колес;
  • исключение самопроизвольного поворота управляемых колес при колебании автомобиля на подвеске.

Самопроизвольный поворот («рыскание») управляемых колес может иметь место из-за несогласованности кинематики перемещения подвески и продольной рулевой тяги. При расположении рулевого механизма, как показано на рис. 1, б, вертикальное перемещение передней оси неизбежно приведет к продольному перемещению тяги и повороту колес.

Значительно лучше кинематическое согласование достигается при компоновке рулевого управления перед передней осью (рис. 1, а).

Одно из требований безопасности – отсутствие зазоров в шарнирах привода. По способу устранения зазора шарниры привода могут быть саморегулируемые, с периодической ручной регулировкой и нерегулируемые.
Саморегулируемые шарниры не требуют регулировок в процессе эксплуатации – появляющийся в результате изнашивания деталей зазор устраняется поджиманием сухарей к головке рулевого пальца с помощью пружины.
Периодически регулируемые шарниры имеют в конструкции специальную резьбовую пробку, затяжка которой устраняет зазоры между деталями.
Нерегулируемые шарниры используют на автомобилях, колеса которых поворачиваются только вокруг вертикальной оси. Эти шарниры проще по конструкции и дешевле в изготовлении, но менее долговечны.

Кроме того, в конструкциях рулевых приводов легковых автомобилей широко применяются нерегулируемые шарниры с вкладышами из синтетических материалов, хорошо противостоящих изнашиванию и обладающих низким коэффициентом трения.

***

Основные параметры рулевого привода

Основным оценочным параметром рулевого привода являются общее угловое передаточное число Uрп рулевого привода и КПД рулевого привода.

Общим угловым передаточным числом (кинематическим передаточным числом рулевого привода) называют отношение углового перемещения сошки к среднему угловому перемещению поворотных цапф управляемых колес.

Под силовым передаточным числом привода понимают отношение суммарного момента на поворотных цапфах всех управляемых колес к моменту на рулевой сошке.

КПД рулевого привода оценивает потери мощности в шарнирах рулевых тяг и шкворневых устройств управляемых колес.

Для автомобилей с передним управляемым мостом – потери в шкворнях составляют 40…50 %, в шарнирах рулевых тяг – 10…15 %. КПД рулевого привода (0,92…0,95) определяется как отношение силового передаточного числа к кинематическому.
Общий КПД рулевого управления определяется как произведение КПД рулевого механизма на КПД привода. Для современных автомобилей общий КПД рулевого управления может составлять 0,7…0,85.

***



Классификация рулевых приводов

Рулевые приводы различаются по следующим конструктивным признакам и свойствам:

— по взаимному расположению рулевого колеса и рулевого вала – с раздельным или совмещенным расположением.
При раздельном расположении рулевого вала и рулевого колеса их соединяют карданным валом, резиновой полумуфтой, сильфонным или перфорированным патрубком. При аварии такая конструкция обеспечивает травмобезопасность, так как при прямом ударе вал складывается и не перемещает рулевое колесо.

Кроме того, раздельное расположение вала и руля позволяет решить и некоторые другие технические задачи.

— по расположению рулевой трапеции – с передним или задним расположением относительно оси управляемых колес.
Варианты расположения и устройства рулевой трапеции при проектировании рулевого управления автомобиля определяются компоновочными возможностями. Схемы основных типов рулевых трапеций представлены на рис. 2 .

— по конструкции поперечной тяги – с цельной или разрезной тягой.
При применении зависимой подвески и неразрезной балке моста поперечная тяга для увеличения жесткости рулевого управления выполняется сплошной, при этом она может располагаться как перед балкой моста, так и за ней (рис. 2, а, б).

В случае применения неразрезной поперечной тяги при независимой подвеске вертикальное перемещение одного из колес вызвало бы поворот другого колеса. Чтобы избежать этого, поперечную тягу делают разрезной, из нескольких звеньев (рис. 2, в).
На переднеприводных автомобилях с реечным рулевым механизмом рулевая трапеция состоит из двух тяг, непосредственно связанных с рейкой (рис. 2, г).
Изменение длины поперечной тяги позволяет осуществлять регулировку схождения управляемых колес.

— по наличию усилителя – простой механический привод или с использованием усилителя.

Конструкция элементов рулевого привода должна быть достаточно жесткой для надежной и правильной передачи усилий и в тоже время позволять изменять их взаимное положение. Для обеспечения такой передачи соединение деталей рулевого привода осуществляется с помощью шаровых шарниров.

Сошка связывает выходной вал рулевого механизма с продольной тягой. Ее изготовляют методом ковки с переменным эллиптическим сечением по длине, что является наиболее рациональным для выполнения условий прочности и жесткости.

Сошку соединяют с валом шлицевым соединением треугольного профиля и фиксируют гайкой. Для беззазорной посадки отверстие в сошке и конец вала выполняют коническими, а для правильной установки сошки на валу предусмотрены соответствующие метки или несимметрично расположенные шлицы.

Продольную тягу 11 рулевого привода (рис. 3 ) делают трубчатой с утолщением по краям для монтажа шарниров. Каждый шарнир состоит из пальца 13, вкладышей 12 и 14, охватывающих сферическими поверхностями шаровую головку пальца, пружины 15 и резьбовой крышки 16.
Пружина постоянно прижимает вкладыши к шаровой головке пальца, устраняя зазоры, возникающие в результате изнашивания.

Поперечная рулевая тяга 10 также имеет трубчатое сечение. Шаровые шарниры размещаются в наконечниках 8, навинченных на концы тяги. Положение наконечников фиксируется стяжными болтами.
Наворачивая или свинчивая наконечники, можно изменять длину поперечной тяги при регулировке схождения колес. Так как резьба, нарезанная на концах тяги имеет разное направление, то изменение длины тяги можно осуществлять вращением самой тяги.

В корпусе наконечника установлен шаровой палец 5, к головке которого пружина 3 прижимает вкладыш 4, а своим вторым концом опирается на крышку 1, которая через прокладку 2 крепится болтами к корпусу наконечника.

Выход пальца из корпуса уплотняется защитной накладкой 9. Зазоры в шарнире при изнашивании устраняются путем постоянного прижатия вкладышей к шаровой головке пальца пружиной.

Такие наконечники не требуют регулировки.
Все шаровые соединения имеют пресс-масленки для периодического смазывания.

Шарнирные соединения механических рулевых приводов являются наиболее ответственными деталями с точки зрения безопасности движения. Они могут иметь пальцы сферической, полусферической или цилиндрической формы и вкладыши, изготовленные из различных материалов.
Наряду с шарнирным соединением, представленным на рис. 3, где постоянная плотность сопряжения головки шарового пальца с вкладышами поддерживается упругим воздействием пружины, действующим вдоль оси пальца, существуют шарниры с усилием вдоль оси тяги (рис. 4,а,б,в). Такие шарниры просты в изготовлении и получили распространение на грузовых автомобилях средней и большой грузоподъемности.
Однако такая конструкция имеет существенный недостаток: усилие пружины 3 должно быть значительно больше максимального усилия, которое может действовать вдоль оси тяги при движении автомобиля. Поэтому рабочие поверхности шаровых пальцев

1 и вкладышей 2 постоянно нагружены усилиями со стороны пружин. Это отрицательно сказывается на долговечности деталей.

Унифицированные шарниры неразборной конструкции (рис. 4,г,д,е) снабжены вкладышами, изготовленными из полиуретана или нейлона, пропитанного специальным составом. Наличие прорези во вкладыше обеспечивает сборку и беззазорное соединение сопряженных поверхностей с помощью пружин. Для исключения выхода пальцев из тяги при значительных деформациях или поломках пружин в шарнирах устанавливают ограничители.
Эти шарниры не требуют регулировок и смазочного материала.

Детали рулевого привода изготавливают из сталей 20, 30, 35; пальцы шарниров – из сталей 12ХН3А, 18ХГТ и 15ХН; наконечники рулевых тяг, рычаги и сошку выковывают из сталей

35, 40, 45, 30Х, 35Х, 40Х, 38ХГМ, 40ХНМА.

Диаметр рулевого колес нормирован. Он составляет для легковых и грузовых автомобилей малой грузоподъемности 380…425 мм, а для грузовых автомобилей и автобусов большой вместимости- 440…550 мм.
Максимальный угол поворота рулевого колеса зависит от типа автомобиля и находится в пределах ±540…1080˚ (1,5…3 оборота).

***

Усилители рулевого управления


Главная страница


Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Назначение и устройство рулевого управления

Рулевой механизм типа червяк — ролик применяется на большинстве легковых автомобилей и многих грузовых автомобилях. На рис. 1 показано устройство рулевого механизма этого типа автомобиля ГАЗ-53А. В картере рулевого механизма на двух конических роликовых подшипниках вращается глобоидальный червяк, установленный на конце вала руля.

Рис. 1. Схема поворота управляемых колес автомобиля: а — угол поворота внешнего колеса, Р — угол поворота внутреннего колеса; 1 — поперечная рулевая тяга, 2 — передний мост, 3 — рычаги поворотных цапф

В зацепление с червяком входит трехгребневый ролик, вращающийся на двух игольчатых подшипниках. Между подшипниками установлена распорная втулка. Ось ролика закреплена в головке вала рулевой сошки. Опорами вала рулевой сошки служат с одной стороны роликовый подшипник, а с другой — бронзовая втулка. Рулевая сошка соединена со своим валом мелкими шлицами и закреплена гайкой 15. Конец вала рулевой сошки уплотнен сальником. Для регулировки затяжки подшипников рулевого вала под нижней крышкой картера установлены прокладки.

Зацепление рабочей пары рулевого механизма выполнено таким образом, что при положении, соответствующем прямолинейному движению автомобиля, свободный ход рулевого колеса должен отсутствовать. По мере поворота руля в ту или иную сторону зазор между червяком и роликом и свободный ход I рулевого колеса возрастают. Регулировку зацепления червяка с роликом осуществляют смещением вала рулевой сошки в осевом на- I правлении при помощи регулировочного винта. Винт установлен в боковой крышке ! картера рулевого механизма, снаружи закрыт колпачковой гайкой 8 и фиксируется стопорной шайбой, закрепленной штифтом.

Рулевой механизм типа червяк — ролик обеспечивает наименьшие потери на трение. Благодаря этому требуется меньшее усилие водителя на управление автомобилем и снижается износ деталей.

У автомобилей большой грузоподъемности рулевой механизм имеет большее передаточное число для облегчения управления, при этом не допускается возникновения значительных удельных давлений между поверхностями рабочей пары.

В связи с этим на таких автомобилях применяют рулевой механизм типа червяк — сектор с большой поверхностью зацепления или механизм с двумя рабочими парами типа винт — гайка и рейка — сектор.

Рулевой механизм типа червяк — сектор наиболее прост по конструкции. В зацепление с глобоидальным червяком входит боковой сектор в виде части шестерни со спиральными зубьями, выполненный заодно целое с валом сошки. Зазор в зацеплении червяка с сектором не является постоянным. Наименьшее значение зазора соответствует среднему положению рулевого колеса.

Рис. 2. Рулевой механизм типа червяк—ролик: 1 — картер механизма, 2 — вал сошки, 3 —- трехгребневый ролик, 4 — прокладка. 5 — червяк, б — пробка, 7 — стопорная шайба, 8 — колпачковая гайка, 9 —- ось ролика, 10 — вал руля, 11 — регулировочный винт, 12 — стопорный штифт, 13 — сальник, 14 — рулевая сошка, 15 — гайка, 16 — бронзовая втулка

При повороте рулевого колеса в ту или другую сторону величина зазора увеличивается в зависимости от угла поворота, достигая максимального значения в крайних положениях. Такое распределение зазора облегчает маневрирование с большими углами поворота руля и достигается постепенным понижением высоты зубьев сектора от середины к крайним точкам. При сборке правильность установки механизма проверяют по меткам, имеющимся на червяке и секторе.

Сошка посажена на вал, вращающийся в двух игольчатых подшипниках, между которыми установлена распорная втулка. При этом зазор в зацеплении червяк — сектор легко регулируется изменением толщины упорной шайбы, расположенной между боковой поверхностью сектора и крышкой картера рулевого механизма.

Рис. 3. Рулевой механизм со встроенным гидроусилителем: 1 — шкив привода насоса, 2 — насос гидроусилителя, 3 — бачок насоса, 4 — фильтр, 5 — предохранительный клапан фильтра, б—линия слива, перепускной клапан, 8 предохранительный клапан, 9 – трубопровод высокого давления, 10 — поршень-рейка. 11 — картер рулевого механизма. 12 — винт, 13 — шарик, 14 — шариковая гайка, 15 — упорный шарикоподшипник, 16 — корпус клапана управления, 17 — обратный клапан, 18 —золотник, 19 — регулировочная гайка, 20 – пружинная шайба, 21 — пружина реактивного плунжера, 22 — реактивный плунжер, 23 — зубчатый сектор, 4 — сошка, 25 — статор насоса, 26 — ротор насоса, 27 — полость всасывания, 28 — полость нагнетания, 29 — лопасти

Рулевой механизм типа винт — гайка и рейка — сектор применяется на многих грузовых автомобилях (ЗИЛ-130, КамАЗ всех моделей и др.), устройство его показано на рис. 3.

Вал рулевого механизма, установленный в шариковых подшипниках, имеет на конце винт. На винте закреплена шариковая гайка, входящая в поршень-рейку. При повороте рулевого вала рейка-поршень перемещается вдоль его оси. Осевое перемещение рейки-поршня, имеющей на наружной поверхности зубья, вызывает поворот зубчатого сектора, установленного на валу сошки. Сошка через рулевой привод осуществляет поворот передних колес.

В гайке и винте выполнены полукруглые винтовые канавки. В них свободно перекатываются шарики. Чтобы шарики не выпадали из винтовых канавок, в пазы гаики вставлены штампованные направляющие, представляющие собой замкнутый желоб. Поворот винта вызывает перекатывание шариков по желобу. При этом они выходят с одной стороны гайки и возвращаются в нее с противоположной стороны. Наличие шариков значительно облегчает поворачивание вала рулевого механизма.

Рулевой механизм соединен с валом рулевой колонки при помощи карданного вала с двумя шарнирами. Это вызвано трудностью размещения рулевого управления обычной конструкции на автомобиле, имеющем V-образный двигатель и максимально приближенную к нему кабину.

Травмобезопасная рулевая колонка. При фронтальных ударах автомобиля, в случае аварии, водитель может быть травмирован рулевым колесом. Чтобы максимально уменьшить опасность удара водителя о рулевое колесо, на легковых автомобилях последних моделей устанавливают трав-мобезопасную рулевую колонку. Так, на автомобиле «Москвич-1500» рулевая колонка телескопического типа состоит из трубчатых частей, которые могут входить одна в другую.

При ударе о рулевое колесо нижняя часть рулевого вала получает осевое перемещение в упругой с прорезями шлицевой втулке, а верхняя и нижняя части трубы рулевой колонки входят в среднюю часть трубы. Энергия удара поглощается трением между перемещающимися деталями.

Само рулевое колесо с утопленной ступицей и мягкой накладкой снижает опасность удара о него.

Водитель, наблюдая за дорогой, управляет автомобилем при помощи рулевого управления. Назначение рулевого управления — изменять направление движения автомобиля так, чтобы при повороте автомобиля качение его колес по дороге происходило по возможности без проскальзывания. Последнее очень важно, так как боковое скольжение шин вызывает их повышенный износ и ухудшает устойчивость движения автомобиля.

Рулевое управление состоит из рулевого механизма и рулевого привода. Иногда в рулевое управление включен усилитель.

Рулевым механизмом называют замедляющую передачу, преобразующую вращение вала рулевого колеса во Вращение вала сошки. Этот механизм увеличивает приложенное к рулевому колесу усилие водителя и облегчает его работу.

Рулевым приводом называют систему тяг и рычагов, осуществляющую в совокупности с рулевым механизмом поворот автомобиля. Рулевой привод (или рулевая трапеция) служит для поворота управляемых колес автомобиля на разные углы, что необходимо для качения колес без бокового проскальзывания. Рулевая трапеция представляет собой шарнирный четырехугольник, образуемый центральной частью передней оси, поперечной рулевой тягой и поворотными рычагами. Последние соединены с поворотными цапфами, на которых насажены управляемые колеса.

Рис. 4. Схема поворота автомобиля и рулевая трапеция: а — схема поворота; б — схема рулевой трапеции; R — радиусы поворота колес; 1 к 8 — поворотные цапфы; 2 и 6 — поворотные рычаги; 3 — передняя ось; 4 — поперечная рулевая тяга; 5 — рычаг

Рулевой механизм соединен с левой поворотной цапфой, продольной рулевой тягой и рычагом. Сошкой рулевого механизма перемещают продольную рулевую тягу вперед или назад, вызывая этим поворот управляемых колес влево или вправо.

Благодаря наличию рулевой трапеции управляемые колеса повертываются на разные углы: внутреннее (ближайшее к центру поворота) колесо на больший угол, чем внешнее. Разница в углах поворота определяется величиной угла наклона поворотных рычагов трапеции.

Схема рулевого привода передних управляемых колес, показанная на рис. 4, соответствует принятому на отечественных автомобилях расположению рулевого колеса при правостороннем движении.

Рулевое управление автомобиля ГАЗ-53А | Устройство автомобиля



Какое назначение рулевого управления на автомобиле?

Рулевое управление – совокупность механизмов автомобиля, обеспечивающих его движение по заданному водителем направлению автомобиля путем поворота управляемых колес. Поворот колес должен осуществляться вокруг одного центра, находящегося в точке пересечения осей всех колес, повернутых на заданный угол, и называемого центром поворота. Только при этом условии колеса будут катиться без проскальзывания. На автомобилях отечественного производства рулевое колесо устанавливается с левой стороны, так как в нашей стране принято правостороннее движение и это обеспечивает водителю лучшую обзорность.

Как устроено и работает рулевое управление автомобиля ГАЗ-53А?

Рулевое управление автомобиля ГАЗ-5ЗА (рис.139, а) состоит из рулевого механизма (типа глобоидальный червяк – трехгребневой ролик) и рулевого привода. Рулевой механизм 1 расположен в картере 10, закрепленном на раме автомобиля. В картере на валу 2 на роликовых конических подшипниках 15 установлен глобоидальный червяк 14. На втором конце этого вала имеется рулевое колесо 4, находящееся в кабине. Вал проходит в рулевой колонке 3. С червяком в постоянном зацеплении находится трехгребневой ролик 12, установленный на игольчатых подшипниках на оси 13, закрепленной на валу 11 сошки. Картер через маслозаливное отверстие 16 заполняется жидким трансмиссионным маслом и закрывается пробкой.

Рис.139. Рулевое управление автомобиля ГАЗ-53А:
а – общее устройство; б – рулевой механизм.

Рулевой привод состоит из рулевой сошки 5, жестко смонтированной на валу 11. Вторым концом сошка с помощью шарового пальца соединяется с продольной рулевой тягой 6, а она своим вторым концом шарнирно с верхним рычагом 7 поворотной цапфы. К этой же цапфе и цапфе правого колеса жестко крепятся нижние поворотные рычаги 9, шарнирно соединенные с поперечной рулевой тягой 8 с резьбовыми наконечниками, имеющими правую и левую резьбу для регулирования схождения колес.

Работает рулевое управление так. При вращении рулевого колеса червяк 14 поворачивает ролик 12, а так как ось 13 ролика жестко закреплена на валу 11 сошки, то поворачивается и вал сошки, а вместе с ним и сошка 5, передавая усилия через продольную рулевую тягу 6 на верхний поворотный рычаг 7. Левое колесо поворачивается в ту или другую сторону. Одновременно усилие передается через нижние поворотные рычаги и поперечную рулевую тягу на правое колесо. Оба колеса поворачиваются на заданный угол, причем угол поворота внутреннего колеса будет большим, чем наружного.

***
Проверьте свои знания и ответьте на контрольные вопросы по теме «Передний мост и рулевое управление автомобиля»

автомобиль, вал, колесо, механизм, ролик, рулевой, сошка, тяга, управление, червяк

Смотрите также:

Механизмы рулевого устройства, рулевые приводы, рулевые машины

Назначение и требования к рулевым устройствам

Рулевое устройство предназначено для изменения поворота судна и удержания его на курсе путем поворота руля на определенный угол или удержания его в диаметральной плоскости судна.

В состав рулевого устройства входят четыре основных узла:

  1. руль — для восприятия давления воды и поворота судна;
  2. рулевой привод — для связи с рулевой машиной и передачи вращающего момента на баллер;
  3. рулевая машина (двигатель)—для обеспечения работы рулевого привода;
  4. телединамическая передача (телемотор) —для связи рулевой машины с постами управления судном.

Все суда морского флота оборудуются основной механической и запасной ручной или механической рулевой машиной. По требованию Регистра мощность основной рулевой машины и привода должна быть достаточной для перекладки руля с, борта на борт (2X35°) за время не более 30 сек на полном переднем ходу судна. Ручной привод должен перекладывать руль за время не более 100 сек при этих же условиях. Мощность запасного механического привода должна быть достаточной для перекладки руля с 20° одного до 20° другого борта за время не более 60 сек при скорости переднего хода, равной половине полной, но не менее 6 узлов. Переход с основного привода на запасной не должен занимать более двух минут.

Рулевое устройство должно быть экономичным, надежным и безопасным в работе независимо от навигационных условий, в которые может попасть судно. На судне должно быть предусмотрено не менее двух разных постов управления рулевых устройств.

Рули

По конструктивному исполнению рули подразделяются на простые, полубалансирные, балансирные, обтекаемые и т. д., а по принципу действия — на пассивные и активные.

Пассивным называется руль, который воспринимает и передает только силу давления воды на перо. Активный руль, помимо этой силы, передает еще и силу упора собственного движителя, размещаемого в грушевидной насадке пера руля. Привод движителя монтируется совместно с ним или выносится в судовое помещение.

Активный руль повышает маневренность судна, позволяя перекладывать руль до 70—90° на борт, и может давать приращение скорости судна на 1,5 узла, имея мощность привода движителя от 8 до 11% от мощности главных двигателей.

Схема активного руля приведена на рис. 67. Гребной винт руля соединен с валом электродвигателя эластично. Питание к электродвигателю подводится по кабелю, проходящему через гельмпортовую трубу вдоль баллера. Двигатель охлаждается водой и внутренние поверхности его покрыты антикоррозионным лаком, являющимся одновременно и электроизоляцией. Управляется активный руль непосредственно с мостика.

Рулевые приводы

По конструктивному исполнению и принципу действия рулевые приводы подразделяются на:

  • румпельные и секторные со штуртросной передачей;
  • винтовые механические;
  • ледокольного типа;
  • секторные с зубчатой передачей;
  • гидравлические;

Первый тип привода применяется при значительном удалении рулевой машины от руля и в настоящее время встречается лишь на малых судах.

Винтовые механические приводы применяются исключительно редко, да и то в качестве запасных.

Ледокольный привод представляет собой мощный румпель с расположенной на нем паровой рулевой машиной.

Этот привод применялся на паровых ледоколах старой постройки.

Некоторое распространение имеет секторный зубчатый привод на судах.

Одна из конструкций привода показана на рис. 68. Сектор насажен на баллер свобод¬но и находится в зацеплении с зубчатой шестерней, приводимой во вращение от вала рулевой машины. Посредством амортизационных пружин сектор соединяется с румпелем, плотно насаженным на баллер на шпонке.

Амортизационные пружины предназначены для передачи движения на румпель и для гашения динамических нагрузок руля, могущих привести к поломкам зубьев сектора и шестерни.

Современные недавно построенные и вновь строящиеся суда оборудуются в подавляющем большинстве гидравлическими рулевыми приводами, которые подразделяются на плунжерные (скальчатые), винтовые, плунжерные секторно-кольцевые и лопастные.

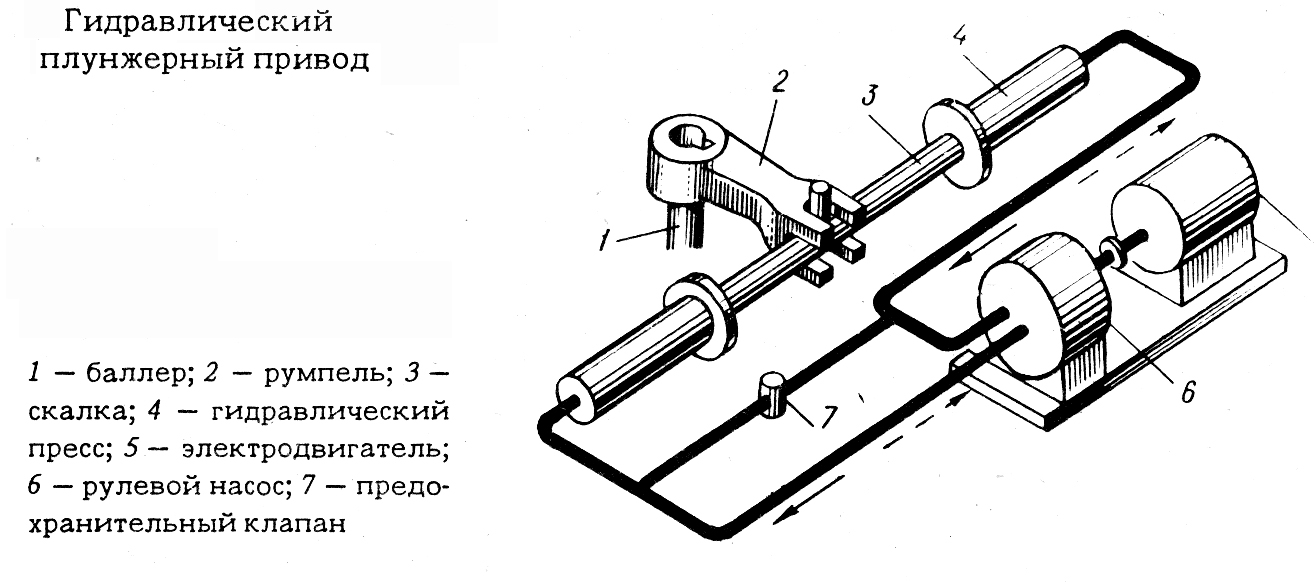

Плунжерные (скальчатые) приводы изготовляются двух- и четырех-скальчатыми. Двух- скальчатый рулевой гидропривод приведен на рис. 69. Цилиндровые скалки соединены между собой скользящей муфтой или подшипником румпеля.

Румпель скользит в подшипнике и одновременно, испытывая давление со стороны скалок, поворачивается. Направление движения скалок зависит от направления подачи рабочего масла в цилиндры привода. Цилиндры соединяются между собой трубопроводами с перепускными клапанами, которые срабатывают при резком возрастании нагрузки в одном из цилиндров.

Винтовой гидравлический привод приведен на рис. 70, а. Корпус и цилиндр привода жестко закреплены на фундаменте. К корпусу крепится верхняя крышка, изготовленная заодно с резьбовой втулкой, внутри которой проходит свободно баллер.

На баллере в нижней части сидит неподвижно на шпонке стакан с внешними шлицами. Шлицами соединяется со стаканом кольцевой поршень, имеющий также резьбовое зацепление с верхней крышкой привода. Соответствующие места уплотнены внутри привода кольцами из маслостойкой резины.

При подаче рабочего масла в верхнюю полость 8 поршень будет опускаться вниз и одновременно поворачиваться в резьбе крышки. Вращение передается баллеру и руль поворачивается. Из нижней полости масло отводится к насосу. Для обратного поворота руля рабочее масло подается в нижнюю полость и отводится из верхней полости привода. Поршень будет двигаться вверх, а руль — поворачиваться в противоположном направлении.

На квадратную головку баллера может надеваться румпель запасного привода. Конструкция винтового гидравлического привода компактна, но сложна, и сам привод имеет сравнительно низкий механический к.п.д.

Плунжерный секторно-кольцевой гидравлический рулевой привод показан на рис. 70, б. Этот привод получил некоторое распространение на современных морских судах иностранного флота.

Кольцевой цилиндр привода разделен перемычкой на две рабочие полости, в которых помещены пустотелые плунжеры, перемещающиеся по кольцевым рабочим полостям цилиндра. Разделительная перемычка имеет два отверстия, через которые производится подвод и отвод рабочего масла из полостей цилиндра. Рабочее масло давит на торец плунжера и заставляет его перемещаться. Торец плунжера оборудован уплотнением из маслостойкой резины для предотвращения протечек масла из полости цилиндра наружу.

Румпель насажен на баллере на штоке и входит своим приводным концом в специальную втулочную перемычку плунжеров. Секторно-кольцевой привод прост по устройству, но имеет серьезный эксплуатационный недостаток — трудность обеспечения внутреннего уплотнения.

Очень большое распространение в настоящее время получил лопастной гидравлический рулевой привод. Основными узлами его являются цилиндр с крышкой и ротор. Ротор представляет собой ступицу с закрепленными на ней или изготовленными совместно рабочими лопастями и насаживается на конический конец баллера или промежуточный вал на шпонке. Встречаются цельнолитые конструкции ротора, присоединяемого к баллеру фланцевым соединением. Изготовляются лопастные рулевые приводы и в нашей стране и за рубежом.

Рулевые машины

В некоторых литературных источниках и в производственной практике понятие о рулевой машине, часто отождествляют с понятием всего рулевого устройства или рулевого привода. Это неправильно, так как рулевая машина — лишь составная часть рулевого устройства.

На судах морского флота применяются паровые, электрические, гидравлические и ручные рулевые машины. Ручная машина и ручной привод играют только вспомогательную роль. Мощность рулевых машин составляет от 0,60 до 0,65% от мощности главного двигателя в 3000 л. с. и 0,18—0,19% при мощности главного двигателя 60 000 л. с.

Замена парусного флота паровым привела к быстрому росту скорости и водоизмещения судов. Условия ручного штурвального управления рулем затруднились и возникла необходимость применения механических рулевых машин. Основной энергией на паровых судах была энергия пара и поэтому прежде всего стали применяться паровые рулевые машины.

Рулевое устройство судна оборудуется одной паровой маши¬ной. Машина двухцилиндровая в вертикальном или горизонтальном исполнении. Через цилиндрическую зубчатую или червячную передачу рулевая машина передает мощность зубчатому сектору или грузовому барабану при штуртросном рулевом приводе.

Рулевая машина должна сразу же пускаться из любого положения, и реверс должен осуществляться без задержки. Поэтому машина работает без расширения пара и мотыли расположены под углом 90° друг к другу. Паровые золотники машины не имеют перекрышей, каждый цилиндр снабжен своим золотником и устанавливается третий пусковой золотник. Схема парораспределения рулевой паровой машины приведена на рис. 71. На двух частях рисунка пусковой золотник показан в своих крайних положениях. Движение пара и поршней машины показано стрелками. При среднем положении пускового золотника доступ пара к цилиндрам прекращается и машина останавливается. Скорость вращения вала рулевой машины и перекладки руля при работе рулевого устройства зависит от величины открытия паровых окон пусковым золотником, т. е. от количества подаваемого в цилиндры пара.

Цилиндровые золотники приводятся в движение от вала рулевой машины, а пусковой золотник — с мостика. Пусковой золотник связан с валом рулевой машины сервомотором, т. е. устройством для согласования действий штурвала и рулевой машины, которое служит для возврата пускового золотника в среднее положение после прекращения воздействий с мостика или другого поста управления.

Паровые рулевые машины оборудуются клапанами экономии, устанавливаемыми между пусковым золотником и стопорным паровым клапаном. Назначение клапана экономии — прекратить доступ пара к пусковому золотнику несколько раньше, чем он придет в среднее положение. В среднее положение золотник возвращается сервомотором, но не сразу, а в течение некоторого времени. Доступ пара в цилиндры машины постепенно прекращается и вращение ее замедляется. Наконец, наступает такой момент, когда паровая машина не может преодолеть силы сопротивления в рулевом устройстве из-за малого количества поступающего в нее пара и останавливается раньше, чем пусковой золотник станет в среднее положение. Паровые окна не будут закрыты полностью и через них свежий пар будет постоянно перетекать в магистраль отработавшего пара. Для предотвращения этих бесполезных утечек свежего пара устанавливается клапан экономии. Клапан может приводиться в действие автоматически от давления пара или механически от общего привода с пусковым золотником.

Электрическая рулевая машина представляет собой обычный электродвигатель постоянного или переменного тока, на валу которого закрепляется червяк, работающий в паре с червячным колесом. На одном валу с червячным колесом укрепляется прямозубая шестерня, входящая в зацепление с зубчатым сектором рулевого привода.

Во многих случаях рулевое устройство оборудуется двумя электродвигателями: рабочим и резервным. Установка их выполняется с учетом возможности осевого перемещения и вывода из зацепления с червячным колесом при переходе с одного электродвигателя на другой или на запасной привод. Для предотвращения чрезмерного поворота зубчатого сектора устанавливаются конечные выключатели, прерывающие питание электродвигателя током.

Электрогидравлическая рулевая машина представляет собой электроприводной насос, перемещающий рабочее масло в системе гидропривода. Применяются ротационные насосы (поршневые, винтовые, пластинчатые) и шестеренные с переменной и постоянной производительностью. Устанавливаются также две рулевые машины—рабочая и резервная.

Ротационный радиально-поршневой насос рулевой машины приведен на рис. 72.

Насос состоит из корпуса, регулировочного кольца и ротора. Основу ротора составляет звезда цилиндров, вращающаяся вместе с поршнями. Поршни имеют башмаки, а в некоторых конструкциях ролики, которые скользят по внутренней поверхности регулировочного кольца. Регулировочное кольцо выполняет роль пускового золотника, связано своими цапфами с телемотором и сервомотором и имеет возможность поперечного перемещения. Центральная полость звезды цилиндров разделена на две части неподвижной горизонтальной перегородкой. Каждая часть полости сообщается через отверстия с трубопроводами рулевого привода.

Средний рисунок насоса показывает нахождение регулировочного кольца в нейтральном или среднем положении. При вращении ротора поршни не имеют возвратно-поступательного движения и насос не производит перемещение рабочего масла. Этот момент соответствует удержанию руля в заданном положении.

Крайние рисунки показывают расположение регулировочного кольца в своих крайних положениях, что соответствует максимальной производительности насоса и максимальной скорости перекладки руля. При вращении ротора в направлении, указанном стрелкой, отвод регулировочного кольца вправо обеспечивает всасывание масла в центральную полость насоса через верхнее отверстие, а нагнетание — через нижнее. С отводом кольца влево всасывание будет производиться через нижнее отверстие, а нагнетание — через верхнее. Таким образом изменяется направление движения масла в трубопроводах и направление поворота привода и перекладки руля.

Ротор насоса вращается с постоянным числом оборотов. Напор насоса постоянный, а производительность переменная и зависит от степени отвода регулировочного кольца от среднего положения. Такой насос называется насосом с регулируемой производительностью.

Отечественное рулевое устройство РЭГ-ОВИМУ-7 с лопастным рулевым приводом, разработанное под руководством В. В. Завиша, приведено на рис. 73.

Рулевой привод двухлопастной и состоит из цилиндра и ротора. Ротор цельнолитой и имеет фланец, при помощи которого присоединяется к баллеру. Рулевая машина электрогидравлическая, насос ротационный пластинчатый марки Г-12-14 (ЛЗФ-70) постоянной производительности 73 л/мин при 1000 об/мин и мощности 5,6 квт. Рабочая жидкость — турбинное масло 22. Допускается применение и другого, более вязкого, масла. Давление масла в системе 35 кГ/см2.

На рисунке руль стоит в заданном положении, насос разгружен и работает вхолостую, перемещая масло в направлении, указанном сплошными стрелками через отверстия г, е и б.

Для перекладки руля на правый борт каретка приемника телемотора отводится вправо воздействием на нее давления жидкости, перемещаемой в системе телемотора вращением рулевого штурвала. Золотники распределительного устройства переместятся вправо и отверстия д и в откроются, а отверстие е закроется. Масло будет перемещаться в системе в направлении, указанном пунктирными стрелками, и поступать в цилиндр привода через отверстия г и в. Ротор привода и руль будут поворачиваться против часовой стрелки.

Чтобы удержать руль в нужном положении, рулевой перестает вращать штурвальное колесо и сервомотор возвращает золотники распределительного устройства в среднее положение. Насос начинает работать опять вхолостую.

Для перекладки руля на левый борт рулевой вращает штурвальное колесо в обратном направлении. Каретка телемотора отводится влево и в этом же направлении переместится распределительный золотник (нижний), а разгрузочный золотник опять передвинется вправо. Масло теперь будет идти к приводу через отверстия г и д, а от привода — через в и б. Ротор привода и руль будут поворачиваться по часовой стрелке.

Распределительный и разгрузочный золотники связаны с ротором привода системой рычагов, представляющих собой сервомотор. Ротор всегда оказывает на золотники действие, обратное действию телемотора. Поэтому с прекращением вращения штурвального колеса действие телемотора прекращается и ротор рулевого привода своим движением приведет золотники в среднее положение через систему сервомотора.

Чтобы показания аксиометра совпадали с действительным положением руля, предусмотрен возврат разгрузочного золотника в среднее положение лишь после того, как распределительный золотник станет в среднее положение. Для этого к разгрузочному золотнику придан фиксатор в верхней части. При отводе золотника из среднего положения поршень фиксатора опускается вниз под действием давления пружины и застопоривает разгрузочный золотник. Когда распределительный золотник станет в среднее положение и закроет окна див, перераспределением гидравлического давления на поршень фиксатора последний поднимется вверх и даст возможность пружине разгрузочного золотника вернуть его в среднее положение.

В системе рулевого устройства предусмотрены предохранительный клапан для перепуска масла в случае заклинивания разгрузочного золотника в правом положении и перепускные клапаны для сброса масла из одной полости привода в другую при сильных ударах волн о перо руля.

Сервомоторы и телемоторы

Сервомотор — обязательный элемент каждой рулевой машины. Принцип действия всех сервомоторов одинаков, а конструктивное исполнение разное и зависит от типа рулевой машины и рулевого привода.

Одна из конструкций сервомотора паровой рулевой машины приведена на рис. 74.

Рабочий вал лежит в подшипниках и имеет опорные диски, препятствующие осевому перемещению вала. Рулевой штурвал выполнен совместно со ступицей, имеющей резьбовую нарезку. Ступица навинчена на вал и имеет кольцевой паз, куда входят выступы углового вильчатого рычага. Рычаг связан со штоком пускового золотника.

Для перекладки руля рулевой вращает штурвал, который навинчивается или вывинчивается с вала и перемещается по оси. Перемещение ступицы штурвала приводит к повороту углового рычага, который выводит пусковой золотник из среднего положения, и рулевая машина начинает работать. Через шестеренную передачу вращение вала рулевой машины передается рабочему валу, который оказывает на ступицу штурвального колеса действие, обратное действию рулевого, и будет стремиться вернуть штурвальное колесо и пусковой золотник в среднее положение.

Если скорость вращения штурвального колеса будет равна скорости вращения рабочего вала, пусковой золотник будет находиться в заданном положении и рулевая машина будет работать с постоянной скоростью. Для увеличения скорости вращения рулевой машины и перекладки руля рулевой должен вращать штурвальное колесо с возрастающей скоростью.

После перекладки руля на за¬данный угол рулевой отпускает штурвальное колесо. Рулевая машина еще будет работать некоторый малый промежуток времени, рабочий вал вернет штурвальное колесо и пусковой золотник в среднее положение, и машина остановится.

У гидравлических рулевых машин роль сервомотора выполняют рычажные передачи.

Почти на всех морских судах рулевая машина удалена от поста управления ею и, поэтому применяются специальные телединамические передачи или телемоторы для связи поста управления с пусковым устройством рулевой машины.

Существуют валиковый, стержневой, тросовый, электрический и гидравлический телемоторы. Последние два имеют преимущественное применение.

Гидравлический телемотор приведен на рис. 75. Основу телемотора составляют датчик (рулевая тумба) и приемник. Датчик устанавливается на мостике, а приемник — в румпельном отделении и соединяются между собой трубопроводами. Предварительное заполнение системы телемотора маслом производится при помощи ручного насоса. Воздух при заполнении системы отводится через воздушную пробку крышки цилиндра датчика, а заполнение контролируется по переливу масла в бачок через сливной трубопровод.

Внутри датчика находится зубчатая рейка с закрепленным на ней поршнем. Рейка приводится в движение от рулевого штурвала через зубчатую цилиндрическую передачу. К цилиндру датчика прикреплен резервуар, связанный с рабочей полостью датчика при посредстве двух клапанов. Один клапан служит для перепуска масла из цилиндра датчика в резервуар в случае чрезмерного повышения давления в системе, другой — для перепуска масла из резервуара в цилиндр датчика при значительном понижении давления в системе.

Приемник состоит из двух неподвижных пустотелых скалок и подвижного цилиндра, разделенного перегородкой на две части. К цапфам цилиндра присоединены две тяги, связанные со штоком пускового золотника рулевой машины.

При вращении штурвала против часовой стрелки зубчатая рейка и поршень датчика будут двигаться вверх. Масло будет выдавливаться из верхней полости цилиндра датчика и поступать в нижнюю полость цилиндра приемника. Цилиндр будет двигаться вверх, сжимая пружину и выталкивая масло из верхней полости в нижнюю полость цилиндра датчика. Тяги выведут золотник из среднего положения, и рулевая машина начнет работать.

Если рулевой перестанет вращать штурвал и отпустит его, пружина начнет расширяться и заставит цилиндр приемника опускаться вниз. Ход масла в системе будет обратный, и цилиндр приемника и зубчатая рейка с поршнем датчика будут возвращены в среднее положение. Сервомотор остановит рулевую машину.

Вращением штурвала по часовой стрелке обеспечится перекладка руля на другой борт.

Для управления рулевой машиной широко применяются авторулевые, заменяющие рулевого и повышающие экономичность рулевого устройства за счет более точного управления рулевой машиной и уменьшения расхода энергии. Вдобавок, судно идет более устойчиво, меньше рыскает, что снижает расход топлива главным двигателем и сокращает время перехода судна.

Обслуживание рулевых устройств

При обслуживании рулевых устройств необходимо руководствоваться общими указаниями по обслуживанию палубных механизмов, а также указаниями ССХ и заводов-изготовителей.

Рулевое устройство должно быть в полной готовности к моменту выхода судна в рейс. Приготовление рулевой машины к действию производится по указанию вахтенного помощника капитана.

В процессе приготовления к действию паровой рулевой ма¬шины производится ее внешний осмотр, прогревается паропровод и машина, проверяется действие пускового золотника, серво¬мотора и клапана экономии. Все необходимые части смазы¬ваются. Телемотор заполняется рабочей жидкостью, если необхо¬димо, и проверяется плотность гидравлической системы по удер¬жанию давления масла.

У секторного или механического винтового привода обращается особое внимание на состояние шестерен, червяков и червячных колес. При сломанных или треснутых зубьях работа рулевого привода запрещается.

В электрогидравлической рулевой машине проверяется уровень масла в расширительном бачке, действие и переход с одного насоса на другой и с основного привода на запасной и обратно, плотность соединений и отсутствие пропусков рабочего масла из системы.

Действие рулевого устройства проверяется пробными пусками с контролированием согласованности действия всех узлов. Замеченные ненормальности в работе устраняются.

Вахтенный моторист или машинист обязан не менее двух раз за вахту проверять работу рулевой машины и смазывать трущиеся части на ходу судна. При этом также проверяется нагрев трущихся деталей на ощупь или по показаниям термометров и наличие шумов и стуков в рабочих частях рулевого устройства.

В гидравлических системах проверяется уровень масла в бачках, не допускается снижение уровня ниже метки на указательной шкале или колонке. При длительной работе рулевого устройства необходимо работать поочередно рулевыми машинами, если их две.

О всех замеченных ненормальностях в работе рулевого устройства необходимо немедленно докладывать вахтенному механику. В случае нагрева трущихся частей машины выше нормы выделяется самостоятельный вахтенный для наблюдения за рулевым устройством.

При кратковременной остановке рулевой машины закрывается стопорный клапан свежего пара и открываются краны продувания паровых цилиндров. При остановке машины на длительное время все паровые клапаны, за исключением кранов продувания, закрываются. Руль должен быть установленным в среднее положение.

Вывод электрической и электрогидравлической рулевой машины из действия производится отключением питания электродвигателя. Гидравлическая система должна быть проверена на плотность и на отсутствие течи рабочей жидкости из системы.

Назначение рулевого управления


Рулевое управление. Назначение и устройство

Назначение рулевого управления

Для осуществления движения транспортного средства (ТС) по выбираемой водителем траектории служит рулевое управление (РУ), конструкция которого во многом определяет безопасность движения и утомляемость водителя. К рулевому управлению ТС предъявляются специфические требования, основными из которых являются:

  • обеспечение высокой маневренности ТС
  • легкость управления (за счет применения усилителей рулевого управления)
  • обеспечение по возможности чистого качения (без бокового скольжения) всех колес ТС при поворотах (за счет правильной конструкции привода)
  • автоматическая стабилизация управляемых колес, т.е. возвращение их в состояние прямолинейного движения после снятия воздействия со стороны водителя
  • необратимость рулевого управления — отсутствие передачи ударов управляемых колес о неровности дороги на руки водителя
  • обеспечение следящего действия (любое воздействие водителя на рулевое управление должно вызывать соответствующее изменение направления движения)

Рис. Рулевое управление:
1 — масляный радиатор; 2, 4 — валы; 3 — рулевая колонка; 5 — рулевое колесо; 6 — насос гидроусилителя руля; 7 — рулевой механизм; 8 — сошка

Система рулевого управления представляет собой совокупность устройств, служащих для поворота управляемых колес автомобиля при воздействии водителя на рулевой управляющий орган (рулевое колесо).

Устройство рулевого управления

Рассмотрим устройство рулевого управления колесных машин с управляемыми колесами. Конструктивно рулевое управление состоит из:

  • рулевого механизма;
  • усилителя;
  • рулевого привода.

Компоновка рулевого управления грузового автомобиля с управляемыми колесами первой оси (КамАЗ, МАЗ) показана на рисунке. Использование регулируемых рулевых колонок позволяет менять угол наклона ступенчато, как правило, с шагом 5° в пределах до 40°. Рулевое управление с передними управляемыми колесами применяется у двух- и трехосных автомобилей. Компоновка и конструкция рулевого управления сравнительно просты и принципиально могут быть сведены к схемам, приведенным на рисунке.

Рис. Схемы рулевого управления автомобилей с управляемыми колесами передней оси:
а — с задней неразрезной трапецией; б — с разрезной трапецией и маятниковым рычагом; в — с реечным рулевым механизмом; г — с разрезной трапецией и двумя маятниковыми рычагами; д — с расчлененным рулевым валом; е — с передней неразрезной трапецией; ж — с разрезной трапецией и двумя маятниковыми рычагами, направленными назад; з — с неразрезной трапецией и одним маятниковым рычагом; и — с неразрезной трапецией и объединенным рулевым усилителем; к — с неразрезной трапецией и раздельным рулевым усилителем

На четырехосных автомобилях чаще всего устанавливают рулевое управление с поворотом колес первой и второй осей, первой и четвертой, либо всех осей.

Для многоосных (шестиосных) шасси большой грузоподъемности используют рулевое управление с поворотом колес первых трех осей (в последних схемах для повышения маневренности применяют поворотные колеса самоустанавливающегося типа на шестой оси). При прямолинейном движении автомобиля самоустанавливающиеся колеса, связанные друг с другом приводом, блокируются специальным устройством. При движении в повороте с повышенной кривизной траектории эти колеса разблокируются и свободно поворачиваются в режиме слежения.

Видео: Рулевое управление

Рулевое управление автомобиля: устройство, виды и требования

Рулевое управление – одна из основных систем автомобиля, которая представляет собой совокупность узлов и механизмов, предназначенных для синхронизации положения рулевого колеса (руля) и угла поворота управляемых колес (в большинстве моделей автомобилей это передние колеса). Основное назначение рулевого управления для любых транспортных средств – это обеспечение поворота и поддержание заданного водителем направления движения.

Устройство системы рулевого управления

Схема рулевого управления

Конструктивно система рулевого управления состоит из следующих элементов:

  • Рулевое колесо (руль) – предназначено для управления водителем с целью указания направления движения автомобиля. В современных моделях оно дополнительно оснащается кнопками управления мультимедийной системой. Также в рулевое колесо встраивается передняя подушка безопасности водителя.
  • Рулевая колонка  – выполняет передачу усилия от руля к рулевому механизму. Она представляет собой вал с шарнирными соединениями. Для обеспечения безопасности и защиты от угона колонка может быть оснащена электрическими или механическими системами складывания и блокировки. Дополнительно на рулевой колонке устанавливается замок зажигания, органы управления светотехникой и стеклоочистителем ветрового стекла автомобиля.
  • Рулевой механизм – выполняет преобразование усилия, создаваемого водителем через поворот рулевого колеса и передает его приводу колес. Конструктивно представляет собой редуктор с некоторым передаточным отношением. Сам механизм соединяет с рулевой колонкой карданный вал рулевого управления.
  • Рулевой привод – состоит из рулевых тяг, наконечников и рычагов, выполняющих передачу усилия от рулевого механизма к поворотным кулакам ведущих колес.
  • Усилитель рулевого управления – повышает усилие, которое передается от руля к приводу.
  • Дополнительные элементы (амортизатор рулевого управления или “демпфер”, электронные системы).

Стоит также отметить, что подвеска и рулевое управление автомобиля имеют тесную взаимосвязь. Жесткость и высота первой определяют степень отклика автомобиля на вращение рулевого колеса.

Виды рулевого управления

В зависимости от типа редуктора системы, рулевой механизм (система рулевого управления) может быть следующих видов:

  • Реечный – самый распространенный вид, используемый в легковых автомобилях. Этот вид рулевого механизма имеет простую конструкцию и отличается высоким КПД.  Недостатки заключаются в том, что этот тип механизма чувствителен к возникающим ударным нагрузкам при эксплуатации в сложных дорожных условиях.
  • Червячный – обеспечивает хорошую маневренность автомобиля и достаточно большой угол поворота колес. Этот вид механизма меньше подвержен влиянию ударной нагрузки, но более дорогостоящий в изготовлении.
  • Винтовой – принцип работы похож на червячный механизм, однако он имеет более высокий КПД и позволяет создавать большие усилия.

В зависимости от вида усилителя, который предусматривает устройство рулевого управления, различают системы:

  • С гидравлическим усилителем (ГУР). Его основным достоинством является компактность и простота конструкции. Гидравлическое рулевое управление среди современных транспортных средств является одним из наиболее распространенных. Недостатком такой системы является необходимость контроля уровня рабочей жидкости.
  • С электрическим усилителем (ЭУР). Такая система рулевого управления с усилителем считается наиболее прогрессивной. Он обеспечивает простоту регулировки настроек управления, высокую надежность работы, экономный расход топлива и возможность управления автомобилем без участия водителя.
  • С электрогидравлическим усилителем (ЭГУР). Принцип действия данной системы аналогичен системе с гидравлическим усилителем. Главное отличие заключается в том, что насос усилителя приводится в действие электродвигателем, а не ДВС.

Рулевое управление современного автомобиля может быть дополнено следующими системами:

  • Активного рулевого управления (AFS) – система изменяет величину передаточного отношения в зависимости от текущей скорости. Она позволяет корректировать угол поворота колес и обеспечивает более безопасное и устойчивое движение на скользких поверхностях.
  • Динамического рулевого управления – работает аналогично активной системе, однако в конструкции в этом случае вместо планетарного редуктора используется электродвигатель.
  • Адаптивного рулевого управления для транспортных средств – главной особенностью является отсутствие жесткой связи между рулем автомобиля и его колесами.

Требования к рулевому управлению автомобиля

Согласно стандарту, к рулевому управлению применяются следующие основные требования:

  • Обеспечение заданной траектории движения с необходимыми параметрами поворотливости, поворачиваемости и устойчивости.
  • Усилие на рулевом колесе для осуществления маневра не должно превышать нормированного значения.
  • Суммарное число оборотов руля от среднего положения до каждого из крайних не должно превышать установленного значения.
  • При выходе из строя усилителя должна сохраняться возможность управления автомобилем.

Существует еще один стандартный параметр, определяющий нормальное функционирование рулевого управления – это суммарный люфт. Данный параметр представляет собой величину угла поворота руля до начала поворота управляемых колес.

Значение допустимого суммарного люфта в рулевом управлении должно быть в пределах:

  • 10° для легковых автомобилей и микроавтобусов;
  • 20° для автобусов и подобных транспортных средств;
  • 25° для грузовых автомобилей.

Особенности правостороннего и левостороннего руля

Левостороннее и правостороннее рулевое управление

В современных автомобилях может быть предусмотрено правостороннее или левостороннее рулевое управление, что зависит от вида транспортного средства и законодательства отдельных стран. В зависимости от этого руль может располагаться справа (при левостороннем движении) или слева (при правостороннем).

В большинстве стран левостороннее рулевое управление (или правостороннее движение). Основное отличие механизмов не только в позиции руля, но и в рулевом редукторе, который адаптирован под различные стороны подключения. С другой стороны, переоборудование правостороннего руля на левостороннее рулевое управление все же возможно.

В некоторых видах спецтехники, например, в тракторах, предусматривается гидрообъемное рулевое управление, которое обеспечивает независимость положения руля от компоновки других элементов. В этой системе отсутствует механическая связь привода и рулевого колеса. Для выполнения поворота колес гидрообъемное рулевое управление предусматривает силовой цилиндр, которым управляет насос-дозатор.

Основные достоинства, которые имеет гидрообъемное рулевое управление для транспортных средств в сравнении с классическим рулевым механизмом с гидравлическим усилителем: необходимость приложения меньших усилий для выполнения поворота, отсутствие люфта, а также возможность произвольного расположения узлов системы.

Таким образом, ГОРУ может обеспечивать и правостороннее, и левостороннее рулевое управление. Это позволяет его устанавливать в транспортных средствах с особыми режимами эксплуатации (дорожно-строительные машины, уборщики).

Назначение и устройство рулевого управления

Категория:

   1Отечественные автомобили

Публикация:

   Назначение и устройство рулевого управления

Читать далее:

Назначение и устройство рулевого управления

Назначение рулевого управления. Рулевое управление предназначено для обеспечения движения автомобиля по заданному водителем направлению. Оно состоит из рулевого механизма и рулевого привода. Конструкция рулевого механизма и рулевого привода должна обеспечить точность управления автомобилем, надежность работы всех узлов и деталей* не требовать от водителя затраты больших усилий и не передавать на рулевое колесо толчки, воспринимаемые колесами автомобиля.

Чтобы автомобиль двигался на повороте без бокового скольжения колес, все колеса должны совершать качение по дугам, описанным из одного центра, лежащего на продолжении задней оси автомобиля. При этом передние управляемые колеса автомобиля необходимо поворачивать на разные углы. Внутреннее (по отношению к центру поворота) колесо должно быть повернуто на больший угол, наружное колесо — на меньший угол. Такая схема поворота достигается применением в рулевом приводе трапеции с шарнирными соединениями.

Рулевой механизм. Существует несколько типов рулевого механизма. Наиболее распространенными из них являются червяк — ролик, червяк — сектор и винт — шариковая гайка.

Рекламные предложения на основе ваших интересов:

Рулевой механизм типа червяк — ролик применяется на большинстве легковых автомобилей и многих грузовых автомобилях. На рис. 1 показано устройство рулевого механизма этого типа автомобиля ГАЗ-53А. В картере рулевого механизма на двух конических роликовых подшипниках вращается глобоидальный червяк, установленный на конце вала руля.

Рис. 1. Схема поворота управляемых колес автомобиля: а — угол поворота внешнего колеса, Р — угол поворота внутреннего колеса; 1 — поперечная рулевая тяга, 2 — передний мост, 3 — рычаги поворотных цапф

В зацепление с червяком входит трехгребневый ролик, вращающийся на двух игольчатых подшипниках. Между подшипниками установлена распорная втулка. Ось ролика закреплена в головке вала рулевой сошки. Опорами вала рулевой сошки служат с одной стороны роликовый подшипник, а с другой — бронзовая втулка. Рулевая сошка соединена со своим валом мелкими шлицами и закреплена гайкой 15. Конец вала рулевой сошки уплотнен сальником. Для регулировки затяжки подшипников рулевого вала под нижней крышкой картера установлены прокладки.

Зацепление рабочей пары рулевого механизма выполнено таким образом, что при положении, соответствующем прямолинейному движению автомобиля, свободный ход рулевого колеса должен отсутствовать. По мере поворота руля в ту или иную сторону зазор между червяком и роликом и свободный ход I рулевого колеса возрастают. Регулировку зацепления червяка с роликом осуществляют смещением вала рулевой сошки в осевом на- I правлении при помощи регулировочного винта. Винт установлен в боковой крышке ! картера рулевого механизма, снаружи закрыт колпачковой гайкой 8 и фиксируется стопорной шайбой, закрепленной штифтом.

Рулевой механизм типа червяк — ролик обеспечивает наименьшие потери на трение. Благодаря этому требуется меньшее усилие водителя на управление автомобилем и снижается износ деталей.

У автомобилей большой грузоподъемности рулевой механизм имеет большее передаточное число для облегчения управления, при этом не допускается возникновения значительных удельных давлений между поверхностями рабочей пары.

В связи с этим на таких автомобилях применяют рулевой механизм типа червяк — сектор с большой поверхностью зацепления или механизм с двумя рабочими парами типа винт — гайка и рейка — сектор.

Рулевой механизм типа червяк — сектор наиболее прост по конструкции. В зацепление с глобоидальным червяком входит боковой сектор в виде части шестерни со спиральными зубьями, выполненный заодно целое с валом сошки. Зазор в зацеплении червяка с сектором не является постоянным. Наименьшее значение зазора соответствует среднему положению рулевого колеса.

Рис. 2. Рулевой механизм типа червяк—ролик: 1 — картер механизма, 2 — вал сошки, 3 —- трехгребневый ролик, 4 — прокладка. 5 — червяк, б — пробка, 7 — стопорная шайба, 8 — колпачковая гайка, 9 —- ось ролика, 10 — вал руля, 11 — регулировочный винт, 12 — стопорный штифт, 13 — сальник, 14 — рулевая сошка, 15 — гайка, 16 — бронзовая втулка

При повороте рулевого колеса в ту или другую сторону величина зазора увеличивается в зависимости от угла поворота, достигая максимального значения в крайних положениях. Такое распределение зазора облегчает маневрирование с большими углами поворота руля и достигается постепенным понижением высоты зубьев сектора от середины к крайним точкам. При сборке правильность установки механизма проверяют по меткам, имеющимся на червяке и секторе.

Сошка посажена на вал, вращающийся в двух игольчатых подшипниках, между которыми установлена распорная втулка. При этом зазор в зацеплении червяк — сектор легко регулируется изменением толщины упорной шайбы, расположенной между боковой поверхностью сектора и крышкой картера рулевого механизма.

Рис. 3. Рулевой механизм со встроенным гидроусилителем: 1 — шкив привода насоса, 2 — насос гидроусилителя, 3 — бачок насоса, 4 — фильтр, 5 — предохранительный клапан фильтра, б—линия слива, перепускной клапан, 8 предохранительный клапан, 9 – трубопровод высокого давления, 10 — поршень-рейка. 11 — картер рулевого механизма. 12 — винт, 13 — шарик, 14 — шариковая гайка, 15 — упорный шарикоподшипник, 16 — корпус клапана управления, 17 — обратный клапан, 18 —золотник, 19 — регулировочная гайка, 20 – пружинная шайба, 21 — пружина реактивного плунжера, 22 — реактивный плунжер, 23 — зубчатый сектор, 4 — сошка, 25 — статор насоса, 26 — ротор насоса, 27 — полость всасывания, 28 — полость нагнетания, 29 — лопасти

Рулевой механизм типа винт — гайка и рейка — сектор применяется на многих грузовых автомобилях (ЗИЛ-130, КамАЗ всех моделей и др.), устройство его показано на рис. 3.

Вал рулевого механизма, установленный в шариковых подшипниках, имеет на конце винт. На винте закреплена шариковая гайка, входящая в поршень-рейку. При повороте рулевого вала рейка-поршень перемещается вдоль его оси. Осевое перемещение рейки-поршня, имеющей на наружной поверхности зубья, вызывает поворот зубчатого сектора, установленного на валу сошки. Сошка через рулевой привод осуществляет поворот передних колес.

В гайке и винте выполнены полукруглые винтовые канавки. В них свободно перекатываются шарики. Чтобы шарики не выпадали из винтовых канавок, в пазы гаики вставлены штампованные направляющие, представляющие собой замкнутый желоб. Поворот винта вызывает перекатывание шариков по желобу. При этом они выходят с одной стороны гайки и возвращаются в нее с противоположной стороны. Наличие шариков значительно облегчает поворачивание вала рулевого механизма.

Рулевой механизм соединен с валом рулевой колонки при помощи карданного вала с двумя шарнирами. Это вызвано трудностью размещения рулевого управления обычной конструкции на автомобиле, имеющем V-образный двигатель и максимально приближенную к нему кабину.

Травмобезопасная рулевая колонка. При фронтальных ударах автомобиля, в случае аварии, водитель может быть травмирован рулевым колесом. Чтобы максимально уменьшить опасность удара водителя о рулевое колесо, на легковых автомобилях последних моделей устанавливают трав-мобезопасную рулевую колонку. Так, на автомобиле «Москвич-1500» рулевая колонка телескопического типа состоит из трубчатых частей, которые могут входить одна в другую.

При ударе о рулевое колесо нижняя часть рулевого вала получает осевое перемещение в упругой с прорезями шлицевой втулке, а верхняя и нижняя части трубы рулевой колонки входят в среднюю часть трубы. Энергия удара поглощается трением между перемещающимися деталями.

Само рулевое колесо с утопленной ступицей и мягкой накладкой снижает опасность удара о него.

Водитель, наблюдая за дорогой, управляет автомобилем при помощи рулевого управления. Назначение рулевого управления — изменять направление движения автомобиля так, чтобы при повороте автомобиля качение его колес по дороге происходило по возможности без проскальзывания. Последнее очень важно, так как боковое скольжение шин вызывает их повышенный износ и ухудшает устойчивость движения автомобиля.

Рулевое управление состоит из рулевого механизма и рулевого привода. Иногда в рулевое управление включен усилитель.

Рулевым механизмом называют замедляющую передачу, преобразующую вращение вала рулевого колеса во Вращение вала сошки. Этот механизм увеличивает приложенное к рулевому колесу усилие водителя и облегчает его работу.

Рулевым приводом называют систему тяг и рычагов, осуществляющую в совокупности с рулевым механизмом поворот автомобиля. Рулевой привод (или рулевая трапеция) служит для поворота управляемых колес автомобиля на разные углы, что необходимо для качения колес без бокового проскальзывания. Рулевая трапеция представляет собой шарнирный четырехугольник, образуемый центральной частью передней оси, поперечной рулевой тягой и поворотными рычагами. Последние соединены с поворотными цапфами, на которых насажены управляемые колеса.

Рис. 4. Схема поворота автомобиля и рулевая трапеция: а — схема поворота; б — схема рулевой трапеции; R — радиусы поворота колес; 1 к 8 — поворотные цапфы; 2 и 6 — поворотные рычаги; 3 — передняя ось; 4 — поперечная рулевая тяга; 5 — рычаг

Рулевой механизм соединен с левой поворотной цапфой, продольной рулевой тягой и рычагом. Сошкой рулевого механизма перемещают продольную рулевую тягу вперед или назад, вызывая этим поворот управляемых колес влево или вправо.

Благодаря наличию рулевой трапеции управляемые колеса повертываются на разные углы: внутреннее (ближайшее к центру поворота) колесо на больший угол, чем внешнее. Разница в углах поворота определяется величиной угла наклона поворотных рычагов трапеции.

Схема рулевого привода передних управляемых колес, показанная на рис. 4, соответствует принятому на отечественных автомобилях расположению рулевого колеса при правостороннем движении.

Рекламные предложения:

Читать далее: Гидроусилитель рулевого управления

Категория: — 1Отечественные автомобили

Главная → Справочник → Статьи → Форум

Назначение и общее устройство рулевого управления автомобиля

Рулевое управление служит для изменения направления движения автомобиля. Изменяют направление при помощи поворота передних направляющих колес.

В рулевое управление входят рулевой механизм и рулевой привод.

Рулевой механизм

Рулевой механизм служит для передачи усилия от рулевого колеса к рулевой сошке.

Рулевой механизм состоит из рулевого колеса 9, рулевого вала 10, рулевой колонки 8, картера 6 с рулевой передачей и вала 5 рулевой сошки 4.

Рис. Схема рулевого управления: 1 — поворотный кулак; 2 — верхний рычаг левого поворотного кулака; 3 — продольная рулевая тяга; 4 — рулевая сошка; 5 — вал рулевой сошки; 6 — картер рулевого механизма; 7 — червяк; 8 — рулевая колонка; 9 — рулевое колесо; 10 — рулевой вал; 11 — ролик; 12 — поперечная рулевая тяга; 13 — наконечник поперечной тяги; 14 — нижняя тяга

На автомобилях применяются главным образом следующие типы рулевых передач: глобоидальный червяк с двух- или с трехгребневым роликом и червяк с боковым сектором.

Рулевая передача, состоящая из глобоидального червяка и ролика, устроена следующим образом. На нижнем конце рулевого вала 8 напрессован глобоидальный червяк 5 (червяк со специальной резьбой). Опорами для червяка служат два роликоподшипника 3. С червяком зацепляется своими гребнями ролик 10, сидящий на шариковых 14 или на игольчатых подшипниках на оси 15, смонтированной в прорези головки 16 вала 11 рулевой сошки 17.

Рис. Рулевая передача с глобоидальным червяком и двухгребневым роликом (автомобили ГАЗ-63 и ГАЗ-51 А): 1 — нижняя крышка картера; 2 — регулировочные прокладки; 3 — роликоподшипник червяка; 4 — картер; 5 — глобоидальный червяк; 6 — пробка заливного отверстия; 7 — верхняя крышка картера; 8 — рулевой вал; 9 — роликоподшипник вала сошки; 10 — двухгребневый ролик; 11 — вал рулевой сошки; 12 — бронзовая втулка; 13 — сальниковое уплотнение; 14 — шарикоподшипник ролика; 15 — ось ролика; 16 — головка вала сошки; 17 — рулевая сошка

При вращении рулевого колеса червяк заставляет находящийся с ним в зацеплении ролик вместе с рулевой сошкой поворачиваться относительно оси вала сошки. Вогнутая форма червяка обеспечивает правильное зацепление пары червяк — ролик в различных положениях рулевой сошки. Установка ролика на подшипниках качения уменьшает потери на трение и износ (при вращении червяка ролик не скользит по поверхности его резьбы, а перекатывается).

Рис. Рулевая передача с цилиндрическим червяком и боковым сектором (автомобили КрАЗ-214 и КрАЗ-219): 1 — сальниковое уплотнение подшипников червяка; 2 — роликоподшипник червяка; 3 — цилиндрический червяк; 4 — рулевой вал; 5 — пробка заливного отверстия; 6 — регулировочные прокладки; 7 — картер; 8 — боковой сектор; 9 — игольчатые подшипники; 10 — пробка сливного отверстия; 11 — сальник; 12 — рулевая сошка

Рулевая передача, состоящая из червяка и бокового сектора, показана на рисунке. Для этой передачи применяется цилиндрический червяк 3. Червяк напрессован на рулевой вал 4 и опирается на два роликоподшипника 2. Червяк находится в зацеплении со спиральными зубьями бокового сектора 8, который выполнен заодно с валом рулевой сошки и вращается в картере 7 на двух игольчатых подшипниках 9. Такого типа передачи применяются на автомобилях большой грузоподъемности, где через рулевое управление передаются большие усилия.

Рулевые передачи размещаются в литом картере, заполненном, маслом. В картере имеются обычно два отверстия: верхнее, закрытое пробкой 5, для заливки масла и нижнее, закрытое пробкой 10, для слива масла. Картер рулевого механизма крепится при помощи болтов к раме автомобиля.

Для обеспечения нормальной работы рулевой передачи в ней регулируются осевой зазор червяка в подшипниках и правильность зацепления передаточной пары.

Рулевая передача значительно облегчает работу водителя. Однако на автомобилях большой грузоподъемности усилие, которое должен прикладывать водитель к рулевому колесу, бывает настолько велико, что уменьшить его, только увеличив передаточное число в рулевой передаче, не удается. Поэтому на автомобилях типа КрАЗ-214 применяются специальные устройства — усилители рулевого управления, которые облегчают управление автомобилем и резко снижают усилие, необходимое для поворота рулевого колеса.

Рулевой привод

Рулевой привод служит для передачи усилия от рулевого механизма к управляемым колесам. Он состоит из рулевой сошки 1, продольной рулевой тяги 7, верхнего рычага 11 левого поворотного кулака, правого и левого нижних рычагов 24 поворотных кулаков 25 и поперечной рулевой тяги 14. Перечисленные детали соединены между собой шарнирно.

Рулевая сошка одним концом жестко связана с наружным концом вала, а другим через продольную рулевую тягу 7 шарнирно соединена с верхним рычагом 11 поворотного кулака 25 левого колеса. Крепление рулевой сошки к валу осуществляется на мелких конусных шлицах при помощи гайки.

Продольная рулевая тяга соединяется с рулевой сошкой и рычагом поворотного кулака при помощи шаровых пальцев 2, закрепленных на концах сошки и рычага. Шаровые пальцы входят в наконечники 5 продольной рулевой тяги, в которых установлены сухари 8. Сухари охватывают шаровые пальцы, под действием сжимающих пружин 4. Пробки 9, ввернутые в наконечники продольной рулевой тяги, дают возможность регулировать затяжку пружин и предохраняют пружины и сухари от выпадания из наконечников тяги. Чтобы пробки не могли самопроизвольно отвертываться, их шплинтуют. Ограничители 3 ограничивают предельное сжатие пружин сухарей при их регулировке. Наличие пружин в соединениях тяг способствует смягчению ударов, передающихся от колес автомобиля. Для защиты шаровых пальцев и сухарей от пыли и грязи места прохода шаровых пальцев в. наконечники тяг закрываются уплотнительными кольцами 10. Смазка к шаровым пальцам и сухарям подводится через масленки 6, установленные на наконечниках продольной рулевой тяги.

Рис. Рулевой привод (автомобиль ГАЗ-51А): 1 — рулевая сошка; 2 — шаровой палец; 3 — ограничитель пружин; 4 — пружина; 5 — наконечник продольной рулевой тяги; 6 и 19 — масленки; 7 — продольная рулевая тяга; 8 — сухари шарового пальца; 9 — пробка; 10 — уплотнительное кольцо; 11 — верхний рычаг поворотного кулака; 12 — гайка крепления рычага поворотного кулака; 13 — ограничитель поворота колес; 14 — поперечная рулевая тяга; 15 — наконечник поперечной рулевой тяги 16 — козырек уплотнительного кольца; 17 — стяжные болты; 18 — конический палец; 20 — пружина; 21 — шайба; 22 — пята конического пальца; 23 — вкладыш конического пальца; 24 — нижний рычаг поворотного кулака; 25 — поворотный кулак

Рычаги поворотных кулаков устанавливаются в отверстиях вилок кулаков на шпонках и крепятся гайками 12, которые затем шплинтуются. Рычаги поворотных кулаков автомобилей с ведущим передним мостом выполняются заодно с крышками подшипников шкворней. Соединение поперечной рулевой тяги с рулевыми рычагами выполнено также шарнирно. Наконечники крепятся на поперечной рулевой тяге при помощи резьбы (с одной стороны правая, с другой — левая) и стяжными болтами 17. Вращением этих наконечников можно изменять длину тяги и тем самым регулировать схождение передних колес.

Для соединения поперечной рулевой тяги с рычагами поворотных кулаков колес используются обычно саморегулирующиеся конические шарнирные соединения. Палец 18 поворотного рычага конической поверхностью прижимается к вкладышу 23 усилием пружины. 20. Вкладыш устанавливается в наконечник поперечной рулевой тяги и от повертывания стопорится винтом, входящим в паз вкладыша. Прижимная пружина верхним концом упирается в пяту 22 пальца, а нижним — в шайбу 21, закрепленную в наконечнике стопорным кольцом. По мере износа конических поверхностей пальца и вкладыша зазор между трущимися поверхностями выбирается перемещением пальца в осевом направлении под действием прижимной пружины.

На автомобилях повышенной проходимости шарнирное соединение поперечной рулевой тяги осуществляется с помощью пальцев и бронзовых втулок. Поперечная рулевая тяга таких автомобилей имеет вильчатые наконечники.

Правильным поворотом направляющих колес является только такой поворот автомобиля, при котором его колеса будут катиться по дороге без скольжения. А это возможно лишь в том случае, если направляющие колеса при повороте автомобиля будут поворачиваться на различные углы, причем внутреннее по отношению к центру поворота колесо должно поворачиваться на больший угол, чем наружное.

Одновременность поворота направляющих колес на необходимые углы обеспечивается рулевой трапецией, которую составляют передняя ось, рулевые рычаги и поперечная рулевая тяга. Правильные соотношения сторон и углов рулевой трапеции выбираются при конструировании автомобиля.

Рулевое управление: назначение и виды

Рулевое управление служит для обеспечения движения автомобиля в заданном водителем направлении. Рулевое управление состоит из рулевого механизма и рулевого привода.

Рулевой механизм служит для увеличения и передачи на рулевой привод усилия, прилагаемого водителем к рулевому колесу. В легковых автомобилях в основном применяются рулевые механизмы червячного и реечного типа.

К достоинствам механизма «червяк-ролик» относятся: низкая склонность к передаче ударов от дорожных неровностей, большие углы поворота колес, возможность передачи больших усилий. Недостатками являются большое количество тяг и шарнирных сочленений с вечно накапливающимися люфтами, «тяжелый» и малоинформативный руль. Минусы в итоге оказались весомее плюсов. На современных автомобилях такие устройства практически не применяют.

Самый распространенный на сегодняшний день – реечный рулевой механизм. Малая масса, компактность, невысокая цена, минимальное количество тяг и шарниров – все это обусловило широкое применение. Механизм «шестерня-рейка» идеально подходит для переднеприводной компоновки и подвески McPherson, обеспечивая большую легкость и точность рулевого управления. Однако тут есть и минусы: из-за простоты конструкции любой толчок от колес передается на руль. Да и для тяжелых машин такой механизм не совсем подходит.

Рулевая трапеция

Рулевой привод предназначен для передачи усилия от рулевого механизма на управляемые колеса, обеспечивая при этом их поворот на неодинаковые углы. Если оба колеса повернуты на одинаковую величину, внутреннее колесо будет скрестись по дороге (скользить боком) что будет снижать эффективность рулевого управления. Это скольжение, которое также создает дополнительный нагрев и износ колеса, может быть устранено с помощью поворота внутреннего колеса на больший угол, чем угол поворота внешнего колеса. При движении на повороте каждое из колес описывает свою окружность отличную от другой, причем внешнее (дальнее от центра поворота) колесо движется по большему радиусу, чем внутреннее. А, так как центр поворота у них общий, то соответственно внутреннее колесо необходимо повернуть на больший угол, чем внешнее. Это обеспечивается конструкцией так называемой «рулевой трапеции», которая включает в себя поворотные рычаги и рулевые тяги с шарнирами. Необходимое соотношение углов поворота колес обеспечивается подбором угла наклона рулевых рычагов относительно продольной оси автомобиля и длины рулевых рычагов и поперечной тяги.

Содержание статьи

Рулевой механизм червячного типа

Червячный тип рулевого управления

Рулевой механизм червячного типа состоит из:
– рулевого колеса с валом,
– картера червячной пары,
– пары «червяк-ролик»,
– рулевой сошки.

В картере рулевого механизма в постоянном зацеплении находится пара «червяк-ролик». Червяк есть ни что иное, как нижний конец рулевого вала, а ролик, в свою очередь, находится на валу рулевой сошки. При вращении рулевого колеса ролик начинает перемещаться по винтовой нарезке червяка, что приводит к повороту вала рулевой сошки.

Червячная пара, как и любое другое зубчатое соединение, требует смазки, и поэтому в картер рулевого механизма заливается масло, марка которого указана в инструкции к автомобилю. Результатом взаимодействия пары «червяк-ролик» является преобразование вращения рулевого колеса в поворот рулевой сошки в ту или другую сторону. А далее усилие передается на рулевой привод и от него уже на управляемые (передние) колеса. В современных автомобилях применяется безопасный рулевой вал, который может складываться или ломаться при ударе водителя о рулевое колесо во время аварии во избежание серьезного повреждения грудной клетки.

Рулевой привод, применяемый с механизмом червячного типа включает в себя:
– правую и левую боковые тяги,
– среднюю тягу,
– маятниковый рычаг,
– правый и левый поворотные рычаги колес.

Каждая рулевая тяга на своих концах имеет шарниры, для того чтобы подвижные детали рулевого привода могли
свободно поворачиваться относительно друг друга и кузова в разных плоскостях.

Реечный рулевой механизм

Механизм реейчного типа (шестерня-рейка)

В рулевом механизме «шестерня – рейка» усилие к колесам передается с помощью прямозубой или косозубой шестерни, установленной в подшипниках, и зубчатой рейки, перемещающейся в направляющих втулках. Для обеспечения беззазорного зацепления рейка прижимается к шестерне пружинами. Шестерня рулевого механизма соединяется валом с рулевым колесом, а рейка — с двумя поперечными тягами, которые могут крепиться в середине или по концам рейки. Данные механизмы имеют небольшое передаточное число, что дает возможность быстро поворачивать управляемые колеса в требуемое положение. Полный поворот управляемых колес из одного крайнего положения в другое осуществляется за 1,75…2,5 оборота рулевого колеса.

Рулевой привод состоит из двух горизонтальных тяг и поворотных рычагов телескопических стоек передней подвески. Тяги соединяются с поворотными рычагами при помощи шаровых шарниров. Поворотные рычаги приварены к стойкам передней подвески. Тяги передают усилие на поворотные рычаги телескопических стоек подвески колес и соответственно поворачивают их вправо или влево.

Основные неисправности рулевого управления

Увеличенный люфт рулевого колеса, а также стуки могут явиться следствием ослабления крепления картера рулевого механизма, рулевой сошки или кронштейна маятникового рычага, чрезмерного износа шарниров рулевых тяг или втулок маятникового рычага, износа передающей пары («червяк-ролик» или «шестерня-рейка») или нарушения регулировки ее зацепления. Для устранения неисправности следует подтянуть все крепления, отрегулировать зацепление в передающей паре, заменить изношенные детали.

Тугое вращение рулевого колеса может быть из-за неправильной регулировки зацепления в передающей паре, отсутствия смазки в картере рулевого механизма, нарушения углов установки передних колес. Для устранения неисправности необходимо отрегулировать зацепление в передающей паре рулевого механизма, проверить уровень и при необходимости долить смазку в картер, отрегулировать углы установки передних колес в соответствии с рекомендациями завода-изготовителя.

Уход за рулевым управлением

Всем известно выражение: «Лучшее лечение это – профилактика». Поэтому каждый раз, общаясь со своим автомобилем снизу (на смотровой яме или эстакаде), одним из первых дел следует проверить элементы рулевого привода и механизма. Все защитные резинки должны быть целы, гайки зашплинтованы, рычаги в шарнирах не должны болтаться, элементы рулевого управления не должны иметь механических повреждений и деформаций. Люфты в шарнирах привода легко определяются, когда помощник покачивает рулевое колесо, а вы на ощупь, по взаимному перемещению сочлененных деталей, находите неисправный узел. К счастью времена всеобщего дефицита прошли, и есть возможность приобрести качественные детали, а не те многочисленные подделки, которые выходят из строя через неделю эксплуатации, как это было в недавнем прошлом.

Решающую роль в долговечности деталей и узлов автомобиля играют стиль вождения, состояние дорог и своевременное обслуживание. Все это влияет и на срок службы деталей рулевого управления. Когда водитель постоянно дергает руль, крутит его на месте, прыгает по ямам и устраивает гонки по бездорожью – происходит интенсивный износ всех шарнирных соединений привода и деталей рулевого механизма. Если после «жесткой» поездки ваш автомобиль при движении стало уводить в сторону, то в лучшем случае вы обойдетесь регулировкой углов установки передних колес, ну а в худшем – затраты будут более ощутимы, так как придется заменить поврежденные детали. После замены любой из деталей рулевого привода или при уводе автомобиля от прямолинейного движения необходимо отрегулировать «сход-развал» передних колес. Работы по этим регулировкам следует проводить на стенде автосервиса с использованием специального оборудования.

Рулевое управление автомобиля — назначение и устройство

Назначение рулевого управления

Рулевое управление предназначено для изменения направления движения автомобиля. Обычно управляемыми являются колеса передней оси, но это преимущественно на легковых автомобилях. Иногда для улучшения управляемости автомобиля и сохранения над ним полного контроля его делают полноуправляемым, то есть управляемыми являются не только основные передние колеса – задние также имеют возможность отклоняться на определенный угол.

Рулевое управление может быть с усилителем или без него, может устанавливаться на поперечине кузова в моторном отсеке или на подрамнике (практически на всех современных автомобилях).

 Устройство рулевого управления


Рисунок 8.1 Пример рулевого механизма.
1 – рулевое колесо; 2 – гайка крепления рулевого колеса; 3 – верхний кожух рулевой колонки; 4 – шестерня рулевого редуктора; 5 – фланец рулевого вала; 6 – рулевой вал; 7 – труба рулевого вала; 8 – нижний кожух рулевой колонки; 9 – шаровой шарнир; 10 – наконечник рулевой тяги; 11 – пыльник; 12 – рейка рулевого редуктора; 13 – болт крепления рулевой тяги; 14 – стопорная пластина; 15 – рулевая тяга; 16 – поворотный рычаг передней стойки.

 Рулевое колесо и рулевая колонка

Садясь в автомобиль на место водителя, первое, что вы видите, — это рулевое колесо. Вращая его в ту или иную сторону, вы направляете автомобиль. Ничего в рулевом колесе (или руле) сложного нет… если это, конечно, руль автомобиля самой простой комплектации. В современных автомобилях руль — это и место для установки подушки безопасности, и пульт управления аудиосистемой вместе с телефоном, также это контроллер для управления бортовым компьютером. Рулевое колесо современного автомобиля иногда бывает попросту перегружено всяческими переключателями и кнопками, которые имеют различное назначение.

Рулевая колонка, это, по сути, два вала (реже один), соединенных между собой универсальными шарнирами (похожими на карданные). Она призвана передавать вращение от рулевого колеса к рулевому механизму. На многих нынешних автомобилях предусмотрена регулировка угла наклона рулевого колеса и расстояния его вылета. Другими словами, вы можете, перемещая рулевое колесо вверх/вниз и на себя/от себя, установить то положение, которое наиболее близко к идеальному, согласно вашим пожеланиям.

Примечание
Для обеспечения высоких показателей пассивной безопасности, к проектированию рулевой колонки относятся так же серьезно, как и, например, к проектированию сиденья. Это связано с тем, что при фронтальном столкновении рулевое колесо не должно смещаться более, чем это допустимо. Поэтому при столкновении рулевая колонка должна складываться или ломаться в определенных местах.

 Рулевой механизм

На современных легковых автомобилях применяются два самых распространенных типа рулевых механизмов: червячный и реечный.

Интересно
Огромное значение имеет место расположения на подрамнике рулевого механизма относительно воображаемой оси управляемых колес. Так, установка рулевого механизма за передней осью или перед ней в итоге может кардинально изменить поведение автомобиля на дороге, поэтому конструкторы при проектировании автомобиля подходят к этому вопросу очень серьезно.

 Червячный рулевой механизм

Если рулевой механизм червячный, то он состоит из глобоидного червяка и углового сектора, на который установлен ролик. К угловому сектору подсоединен вал, а на валу закреплена сошка. Перемещение сошки передается на рулевую трапецию, которая состоит из рулевых тяг. Тяги, перемещаясь, поворачивают колеса в ту или иную сторону. Устройство рулевого механизма показано на рисунке 8.2. Сейчас автомобили с червячным рулевым механизмом встречаются все реже.


Рисунок 8.2 Червячный рулевой механизм.

Червячная передача – это такой тип передачи, в которой имеется червяк, представляющий собой резьбовую часть болта, но только с увеличенными во много раз витками, и шестерня, входящая в зацепление с этим червяком.

Глобоидным червяк называется из-за своей формы: его профиль вогнутый, как показано на рисунке 8.3.


Рисунок 8.3 Внешний вид глобоидного червяка.

 Реечный рулевой механизм

Теперь опишем реечный рулевой механизм (рисунок 8.4). Он состоит из шестерни и зубчатой рейки. Шестерня соединена с валом рулевой колонки, а рейка через тяги – с поворотными кулаками колес.


Рисунок 8.4 Реечный рулевой механизм.

Интересно
Иногда зубья на рейке наносят с переменным шагом (рисунок 8.5). Делают это для того, чтобы получить подобие активного рулевого управления для получения сочетания таких противоречивых показателей, как управляемость и комфорт. Так, для того чтобы при парковке водитель не вращал рулевое колесо на 5—10 оборотов в угоду легкости, желательно, чтобы число оборотов от упора до упора составляло как можно меньше – один, а то и пол-оборота. Но если от правого крайнего положения руля до левого будет всего один оборот, то рулевое управление будет довольно чувствительным к каждому движению, что опасно при движении на высоких скоростях, так как плавно выполнить все маневры не удастся, а это чревато последствиями. Вот и пришли к такому довольно простому компромиссному решению: шаг центральных зубьев рулевой рейки небольшой, а передаточное отношение чуть выше, а, следовательно, и чувствительность к отклонению рулевого колеса небольшая. Но от центра шаг зубьев увеличивается, чтобы уменьшить передаточное отношение и общее число оборотов рулевого колеса.


Рисунок 8.5 Пример зубчатой рейки рулевого механизма с переменным шагом зубьев.

Примечание
Шаг зубьев – это расстояние между центрами вершин зубьев.

Интересно
Кстати, может быть и обратная ситуация, когда шаг зубьев рейки уменьшается ближе к концам рейки.

Реечный рулевой механизм занял место червячного и основательно закрепился как наиболее актуальная конструкция, так как его преимущества говорят сами за себя: управление автомобилем, даже не оборудованным усилителем рулевого управления, несложное, небольшое количество звеньев всего рулевого механизма, простота монтажа на автомобиль и сведение к минимуму операций по обслуживанию.

 Рулевой привод

Рулевой привод — это набор тяг и шарниров, связывающих и передающих перемещения от рулевого механизма к поворотным кулакам управляемых колес.

Если вернуться к червячному рулевому механизму, то в классической схеме имеются три тяги — одна центральная и две боковые, они соединяются через шарниры. Тяги рулевого привода в данном случае называют рулевой трапецией. Конструкция рулевой трапеции в геометрическом плане такова, что она обеспечивает поворот управляемых колес на разные углы (смотрите главу «Ходовая часть»).

При условии установки реечного рулевого механизма все немного проще. К рулевой рейке крепятся рулевые тяги с обеих сторон, которые передают перемещение на поворотные кулаки колес. Преимущества очевидны, ведь чем меньше различных промежуточных звеньев, тем надежнее и точнее весь механизм.

Примечание
Чтобы исключить попадание грязи и пыли в корпус реечного рулевого механизма, с обеих его сторон установлены так называемые пыльники (гофрированные резиновые чехлы).

 Углы поворота управляемых колес

При повороте управляемые колеса автомобиля проходят различные расстояния. И если оба колеса будут поворачиваться на одинаковый угол, автомобиль будет смещаться с заданной траектории, при этом шины колес будут значительно быстрее изнашиваться.


Рисунок 8.6 Поворот управляемых колес на разные углы.

Для того чтобы избежать этого, рулевое управление проектируют таким образом, чтобы обеспечить поворот внутреннего колеса на больший угол относительно наружного.


Рисунок 8.7 Поворот управляемых колес на различные углы.

Система без слежения в рулевом механизме Архив

Какие бывают типы телемоторных систем рулевого управления на судах?
  1. Гидравлическая система
  2. Электросистема
Какие бывают типы рулевого управления?
  • Электрогидравлическая система

a) Система поршневого типа (2 или 4 поршня)

б) Система лопастного типа

а) Система Уорда Леонарда

б) Одномоторная система

Что подразумевается под системой без слежения в рулевом механизме?
  • Когда рулевой механизм установлен в требуемое положение, руль перемещается, а когда руль достигает необходимого положения, рулевой механизм должен быть выключен.В этой системе используется три соленоидных клапана.
Что подразумевается под следящей системой в рулевом механизме?
  • Когда рулевой механизм установлен в требуемое положение, руль перемещается, а когда руль достигает установленного положения, рулевой механизм остается в этом положении. В этой системе используется охотничье снаряжение.
Что такое охотничье снаряжение?
  • Это механизм обратной связи рулевого механизма, который перемещает плавающий рычаг гидравлического насоса, когда румпель перемещается в желаемое положение.
Какие устройства безопасности для системы рулевого управления?
  1. Снаряжение охотничье
  2. Буферная пружина
  3. Упор для регулировки угла (Концевой выключатель передаточного положения)
  4. Двойной амортизатор
  5. Клапан сбросный
  6. Сигнализация уровня в баке (масло)
  7. Аварийный сигнал перегрузки
Что означает наличие воздуха в системе рулевого управления?
  • Манометры скачкообразные
  • Отрывистый режим
  • Неисправность рулевого управления
Как влияет воздух в систему рулевого управления?
  • Сжимаемый воздух приводит к неправильному балансу между агрегатами, задержкам по времени и нерегулярной работе.(что может быть опасно)
Аварийное срабатывание рулевого механизма?
  • В случае отказа телемотора путем переключения штифта переключения аварийное рулевое управление может быть выполнено путем отключения цилиндра приемника и непосредственного управления шатуном рычага насоса главного гидроусилителя рулевого управления.
  • Аварийный указатель угла поворота руля и система связи с мостиком на аварийном посту.
Действия при отказе электрического телемотора?
  • Перевести управление мостом на ручной
  • Система аварийного рулевого управления приводится в действие (кнопкой соленоида), левым или правым бортом.
  • Должен быть предусмотрен индикатор угла поворота руля и система связи между рулевой рубкой и мостиком.
Как управлять аварийным рулевым механизмом?
  1. Отключить автопилот.
  2. Извлеките переключающий штифт из приспособления с приемником телемотора и установите его на ручной механизм.
  3. Используйте систему связи с телефоном из помещения рулевого управления на мостик.
Что такое проверка и обслуживание рулевого механизма?

Контрольный тест

  • Не позднее чем за 1 час до отправления судна.

12 часов до вылета

  • Работа главного и вспомогательного рулевого механизма.
  • Работа системы дистанционного управления.
  • Работа от аварийного электроснабжения.
  • Тест тревоги.
  • Фактический угол поворота руля и индикатор.
  • Система связи (мост, машинное отделение и рулевой механизм)

Каждые 3 месяца

  • Аварийное учение с рулевым механизмом в помещении рулевого механизма на мостик со звуковой системой связи.
Типы насосов, используемых в гидравлической системе рулевого управления?
  • Нагнетательные насосы с постоянной скоростью и регулируемым ходом с приводом от двигателя. Есть два типа.
  1. Радиально-поршневой (насос Хеле-Шоу)
  2. Аксиально-поршневой (насос с наклонной шайбой)
Каковы преимущества пластинчато-поворотного типа перед поршневым?
  • Требуется меньше места
  • Низкая стоимость установки
  • Меньший вес
  • Требуется меньшая мощность при той же нагрузке, поскольку он может передавать чистый крутящий момент на баллер руля.
Каковы недостатки пластинчато-поворотного типа перед поршневым?
  • Стальные уплотнительные ленты на основе синтетического каучука на вершинах лопастей недостаточно прочны для крупногабаритных судовых механизмов.
  • Может использоваться при номинальных значениях баллера руля около 1700 кНм и меньшем крутящем моменте, создаваемом двумя гидроцилиндрами, от 120 до 160 кНм и с четырьмя гидроцилиндрами от 250 до 10000 кНм.
Проверить рулевое управление перед вылетом?
  1. Рулевой механизм необходимо проверить не позднее чем за час до отправления.
  2. Проверить уровень масла в передатчике телемотора
  3. Проверить уровень масла в баке исполнительной системы и при необходимости долить.
  4. Подшипник держателя руля и донный сальник проверены и смазаны.
  5. Запустить насос и проверить реакцию шестерни
  6. Проверить ненормальный шум и нагрев
  7. Проверить грузоподъемность и ход шестерни (поворот от порта 35 ° до стандартного 30 ° в течение 28 секунд)
Каковы свойства гидравлической жидкости для телемотора?
  • Используется минеральное смазочное масло хорошего качества.Его свойства-
  1. Низкая температура застывания (-50 ° C)
  2. Низкая вязкость (для уменьшения относительного сопротивления, но не слишком тонкая, чтобы соответствовать уплотнению сальника, 30 сек. Redwood при 60 ° C)
  3. Высокий индекс вязкости (110)
  4. Высокая температура вспышки (150 ° C закрыто)
  5. Без образования осадка
  6. Не вызывает коррозии
  7. Хорошие смазывающие свойства
  8. Удельный вес 0,88 при 15,5 ° C
Для чего нужна буферная пружина?
  • Для предотвращения повреждений системы управления.
Какие требования к рулевому механизму?
  • Для мгновенного перемещения руля в любом направлении при необходимости
  • Должен произойти немедленно для сброса в положение, соответствующее тому, что показано на индикаторе на мосту.
  • Необходимо принять меры для защиты рулевого механизма от повреждений в случае сильного удара моря о руль направления.
  • Конструкция должна быть образцовой, конструкция должна быть прочной, а ее производительность — всегда надежной.
Назначение поворотной опоры в рулевом механизме?
  • Для управления линейным движением гидроцилиндров до вращательного движения рычагов румпеля и баллеров руля.
Объясните систему ward leonard?
  • Это один из типов рулевой системы с электрическим приводом. Которые контролируют скорость двигателя постоянного тока от нуля до максимума в любом направлении.
В системе рулевого механизма с четырьмя гидроцилиндрами, какой блок вы используете при повреждении одного цилиндра?
  • При повреждении одного цилиндра рулевой механизм с четырьмя гидроцилиндрами может использоваться в качестве рулевого механизма с двумя гидроцилиндрами.
  • Сначала установите руль направления в среднее положение.
  • Изолируйте клапаны контура впуска двух цилиндров.
  • Один цилиндр неисправен, а другой — не по диагонали. Откройте вентиль на этом цилиндре.
Назначение буферной пружины?
  • Погрузите разницу между скоростями рулевого управления и последующей скоростью.
  • Поглощает движение рулевого колеса при неправильном обращении при остановке гидравлического насоса.
  • Поглощает движение рычага управления при смещении руля направления
  • Поглощает вибрацию и удары руля направления.
Когда проводят аварийное рулевое управление?
  • Каждый рейс (UHA)
  • Один раз в течение 3 месяцев (СОЛАС)
  • Во время обследования
Какие ежедневные проверки в помещении рулевого механизма?
  • Манометр насоса рулевого управления.
  • Ток двигателя на плате рулевого переключателя и ощущение прикосновения рукой к двигателю
  • Шум и вибрация.
  • Уровень масла в баке
  • Утечка масла в системе
  • Смазка в подшипнике балки руля
  • Проверить сальник нижнего уплотнения, исправен или нет.
Что такое
.

Какие бывают режимы рулевого механизма?

  • Дом
  • Решения
    • Принцип навигации
      • Глава 1: Земля
      • Глава 2: Параллельное и плоскостное плавание
      • Глава 4: Парусный спорт
      • Глава 5. Морская астрономия
      • Глава 8: Время
      • Глава 9: Высота
      • Глава 11: Линии позиций
      • Глава 12: Восход и заход небесных тел
      • Глава 13: Плавание по Великому Кругу
    • Практическая навигация (новое издание)
      • УПРАЖНЕНИЕ 1 — САМОЛЕТ И ПАРАЛЛЕЛЬНЫЙ ПАРУС
      • УПРАЖНЕНИЕ 3 — ПАРУСНЫЙ МЕРКАТОР
      • УПРАЖНЕНИЕ 28 — АЗИМУТ СОЛНЦЕ
      • УПРАЖНЕНИЕ 29 — ПОДЪЕМ / УСТАНОВКА АЗИМУТА — ВС
      • УПРАЖНЕНИЕ 30 — ШИРОТА ПО МЕРИДИАНУ ВЫСОТА СОЛНЦА
      • УПРАЖНЕНИЕ 31 — ПЕРЕСЕЧЕНИЕ СОЛНЦА
      • УПРАЖНЕНИЕ 32 — ПО ХРОНОМЕТРУ СОЛНЦЕ
      • УПРАЖНЕНИЕ 34 — AZIMUTH STAR
      • УПРАЖНЕНИЕ 35 — ШИРОТА ПО МЕРИДИАНУ ВЫСОТА ЗВЕЗДЫ
      • УПРАЖНЕНИЕ 36 — ПЕРЕСЕЧЕНИЕ ЗВЕЗДЫ
      • УПРАЖНЕНИЕ 37 — ДОЛГОТА ПО ХРОНОМЕТРУ ЗВЕЗДЫ
    • Практическая навигация (старое издание)
      • УПРАЖНЕНИЕ — 5
      • УПРАЖНЕНИЕ — 6
      • УПРАЖНЕНИЕ — 7
      • УПРАЖНЕНИЕ — 8
      • Задание — 9
      • Упражнение — 10
      • УПРАЖНЕНИЕ-11
      • УПРАЖНЕНИЕ-12
      • Упражнение-13
      • Упражнение 14
      • УПРАЖНЕНИЕ-15
      • УПРАЖНЕНИЕ-16
      • УПРАЖНЕНИЕ-17
      • УПРАЖНЕНИЕ-18
      • УПРАЖНЕНИЕ-19
      • УПРАЖНЕНИЕ-20
      • УПРАЖНЕНИЕ-21
      • УПРАЖНЕНИЕ-22
      • УПРАЖНЕНИЕ-23
      • УПРАЖНЕНИЕ-24
      • УПРАЖНЕНИЕ-25
      • УПРАЖНЕНИЕ-26
    • Стабильность I
      • Стабильность -I: Глава 1
      • Staility — I: Глава 2
      • Стабильность — I: Глава 3
      • Стабильность — I: Глава 4
      • Стабильность — I: Глава 5
      • Стабильность — I: Глава 6
      • Стабильность — I: Глава 7
      • Стабильность — Глава 8
      • Стабильность — I: Глава 9
      • Стабильность — I: Глава 10
      • Стабильность — I: Глава 11
    • Стабильность II
    • ДОКУМЕНТЫ СТАБИЛЬНОСТИ MMD
      • СТАБИЛЬНОСТЬ 2013 MMD PAPER
      • СТАБИЛЬНОСТЬ 2014 БУМАГА MMD
      • СТАБИЛЬНОСТЬ 2015 БУМАГА MMD
  • MEO Class 4 — Письменный
    • Мудрые вопросы MMD за предыдущие годы
      • Функция 3
        • Военно-морская архитектура — ПИСЬМЕННЫЙ ДОКУМЕНТ КЛАССА 4 MEO
        • Безопасность — ПИСЬМЕННАЯ БУМАГА КЛАССА 4 МЕО
      • Функция 4
        • ОБЩИЕ ИНЖЕНЕРНЫЕ ЗНАНИЯ — ДОКУМЕНТ MEO КЛАСС 4 MMD
        • Motor Engineering — MEO CLASS 4 MMD PAPER
      • ФУНКЦИЯ-5
      • Функция — 6
  • MMD Оральные
    • Deck MMD Устные вопросы
      • 2-й помощник
        • Навигация Устный (ФУНКЦИЯ –1)
        • Cargo Work Oral (ФУНКЦИЯ — 2)
        • Безопасный оральный (FUNCTION — 3)
      • Старший помощник
        • Навигационный устный (FUNCTION — 01)
        • Cargo Work Oral (FUNCTION-02)
        • Безопасный оральный (FUNCTION — 03)
    • Engine MMD Устные вопросы
      • Безопасный орал (ФУНКЦИЯ — 3)
      • Мотор орально (ФУНКЦИЯ — 4)
      • Электрический оральный (ФУНКЦИЯ — 5)
      • MEP Oral (ФУНКЦИЯ — 6)
    • Общие запросы
      • 2-й помощник
        • Контрольный список для оценки
        • Контрольный список GOC ГМССБ
        • Контрольный список для подачи заявки на COC
      • Старший помощник
        • Контрольный список для оценки
        • Контрольный список для подачи заявки на COC
      • ASM
        • Контрольный список для оценки
        • Контрольный список для подачи заявки на COC
  • Подробнее
    • Форум
    • Сокращения
      • Морское сокращение (от A до D)
      • Морское сокращение (от E до K)
      • Морское сокращение (от L до Q)
      • Морское сокращение (от R до Z)
  • О нас
  • Свяжитесь с нами
