Паяльник из прикуривателя своими руками: как сделать ИК-паяльник 12 вольт своими руками по схеме?

Содержание

как сделать ИК-паяльник 12 вольт своими руками по схеме?

В жизни бывают ситуации, когда нужно выпаять SMD-компонент или микросхему с платы для замены. Обычным паяльником довольно тяжело или попросту невозможно это сделать без того, чтобы не повредить, возможно, еще рабочий элемент дорожки. Для этой операции применяют специальные дорогостоящие устройства, такие как паяльные ванны, фены, разнообразные станции. Не всегда есть смысл или возможность приобретения данных дорогостоящих девайсов. В этой статье будет рассмотрено, как выйти из такого положения без особых вложений денежных средств.

Сейчас мы попробуем собрать инфракрасный паяльник, который поможет нам выпаять элемент с платы. В некоторых случаях он будет способен заменить даже промышленный фен. Составляем схему или же скачиваем ее с интернета – она простая и состоит всего из нескольких элементов.

Итак, приступаем к работе.

Инструменты и материалы

Для сборки инфракрасного паяльника своими руками нам понадобится ряд деталей.

  • Автомобильный прикуриватель. Он чаще всего есть в наличии у большинства автомобилистов либо можно приобрести его в автомагазине. Он должен быть на 12 вольт.
  • Провода для соединения. Если дома их взять неоткуда, то в хозяйственном магазине всегда большой выбор. При покупке лучше брать двухжильные провода. Варианты с диаметром 2,5 мм будут довольно толстыми для нашей самоделки, так как через них потечёт большой ток для нагрева спирали. Тонкие провода могут греться или плавиться – лучше их не брать.
  • Изолента ПВХ любого цвета, который радует глаз. При этом чёрная тканевая изолента не подойдёт – ее надо очень много, да и сохнет она слишком долго.
  • Кусок пластиковой трубы, который и будет корпусом горелки. В данном случае отличным вариантом станет часть 32 трубы. Также можно использовать корпус от старого нерабочего паяльника, если таковой имеется у вас дома. Это добавит удобства при дальнейшей работе с прибором.
  • Аккумулятор или блок питания на 12 вольт, чтобы запитать устройство.
  • Кнопка для включения нашего паяльника. Ее можно вынуть из какого-либо устройства дома или купить в магазине. Разновидностей кнопок и зажимов для них огромное множество. Они бывают лепестковые самофиксирующие (типа WAGO), с концами под пайку, с разъёмами «мама» / «папа». Выбор зависит от способа крепления проводов кнопки при установке. Если дома нет паяльника, то стоит выбрать кнопку с винтовыми зажимами под отвёртку. Также нужно, чтобы она была рассчитана на силу тока 16 ампер или больше. В противном случае кнопка быстро выйдет из строя. Либо можно вовсе обойтись без кнопки. Но стоит учесть, что в данном случае мы уже не сможем управлять ИК-паяльником произвольно в дальнейшем при работе.

Еще нам понадобятся следующие инструменты для работы:

  • ножовка, чтобы разрезать пластиковую трубу;
  • суперклей;
  • плоскогубцы для откручивания гайки на прикуривателе;
  • паяльник с оловом и канифолью, чтобы соединять провода на кнопке.

Когда приготовили все компоненты, можно начинать делать сам инфракрасный паяльник.

Изготовление

Для начала нужно разобрать прикуриватель. От него мы оставим только спираль и керамическую основу, куда устанавливается нагреватель.

Прикуриватель разбирается очень просто. Сначала откручивается керамическая ручка, под ней будет гайка. Её мы тоже откручиваем, в итоге перед нами останется набор запчастей.

Пора начинать собирать наш прибор.

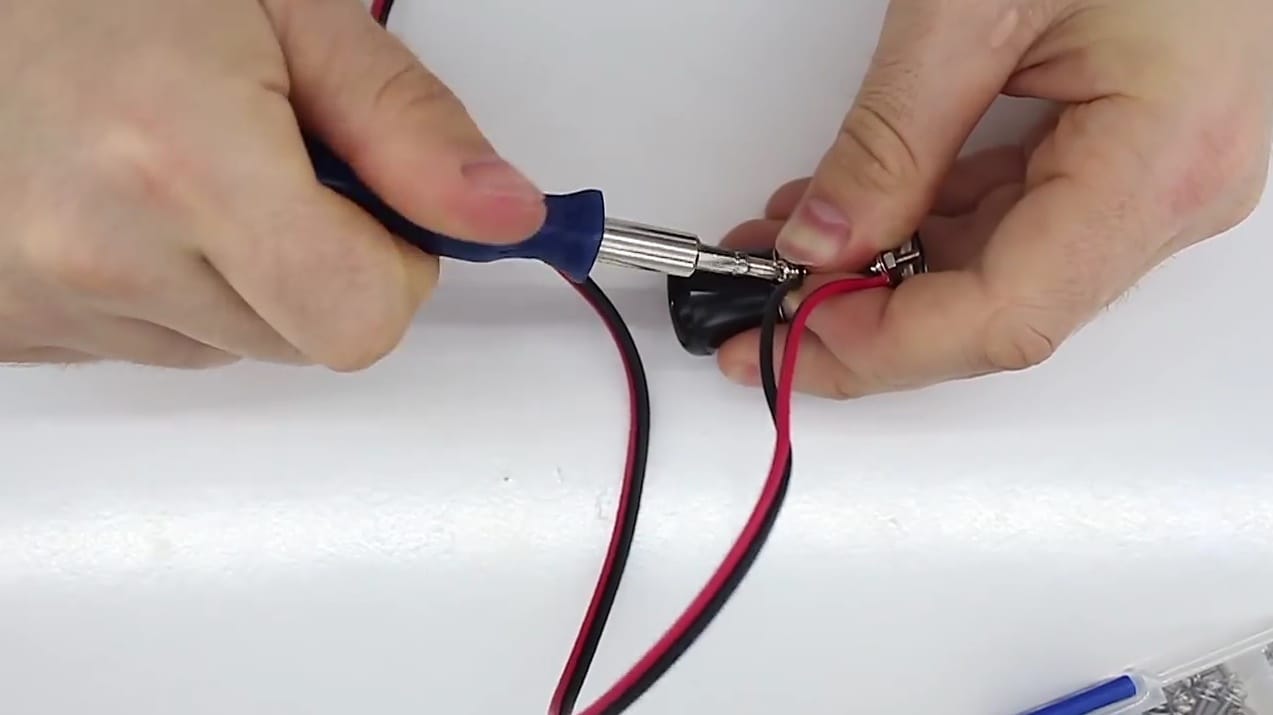

  • Двухжильный провод делим на разные жилы для удобства и зачищаем провода примерно на 3 см. Затем все лишнее откусим, чтобы не мешало дальнейшей сборке.
  • На сам нагревательный элемент крепим провод, поджимая его керамическим изолятором. Главное при этом – следить, чтобы провод не касался при этом центрального проводника.
  • Вверху керамического изолятора будет торчать часть от винтового проводника. К нему крепим второй провод и поджимаем шайбой с гайкой.
  • Обматываем керамический изолятор изолентой до тех пор, пока он не начнёт плотно садиться в пластиковую трубку.
  • Трубку ПВХ отмеряем и отпиливаем. Размеры тут произвольные, главное, чтобы можно было удобно держать ее в руке.
  • После этого пропускаем провода внутри трубки. Затем намазываем изоленту на керамическом изоляторе суперклеем и сразу вставляем в трубку. Плотно прижимаем. На этом этапе сама ручка с нагревателем у нас готова.
  • Теперь нужно установить кнопку на корпус или зафиксировать ее на проводе – как вам больше нравится. Кнопка устанавливается в разрыв на проводе, паяльником припаиваются концы проводов и изолируются изолентой. В случае если у вас зажимные крепления, то провода нужно хорошо затянуть отвёрткой. Но если всё же кнопки нет, то надо просто накинуть провода на аккумулятор или прикрепить их к блоку питания.

После того как мы собрали устройство по предложенной схеме, стоит проверить.

Для этого подключаем провода к аккумулятору или блоку питания 12 В, причём + или – значения в данном случае не имеют. Нажимаем кнопку и можем начинать процесс пайки.

Рекомендации

Таким образом, вы можете увидеть, что собрать ИК-паяльник из автомобильного прикуривателя совсем несложно, при этом затраты на запасные части тут минимальны – все выполняется из подручных средств. Сделать такое устройство способен даже новичок среди любителей радиотехники. Возможно, заводское оборудование этот прибор полностью и не заменит, но для выпаивания радиодеталей он вполне подойдет.

При пайке не забывайте, что прикуриватель выдает очень высокую температуру при расплавлении контактов. При этом прибор быстро нагревается.

При достижении нужной температуры нагрева нужно направить его на место спайки, чтобы материалы начали плавиться. Не стоит направлять ИК-паяльник на кожу рук или какие-то легковоспламеняющиеся материалы. Помните, что разогретые детали могут стать причиной сильного ожога, – делайте всё очень аккуратно и внимательно.

В случае поломки прикуривателя его всегда можно заменить на новый, при этом переделывать полностью всю конструкцию уже не будет необходимости.

Как сделать паяльник из прикуривателя, смотрите далее.

«Прикуяльник» или прикуриватель в роли паяльника

РадиоКот >Лаборатория >Радиолюбительские технологии >

«Прикуяльник» или прикуриватель в роли паяльника

С днем рождения, котище. Расти, крепчай, и дорастай до Матёрого Котяры.

Вспомню я пехоту и родную роту
и тебя за то что ты дал мне прикурить
Давай закурим товарищ по одной
давай закурим товарищ мой
(К.Шульженко)

То, что СМД компоненты стремительно наступают, никого уже убеждать не приходиться. Да и не просто наступают, а на горло. Я то для себя давно уже решил, что пора стремительно переходить на поверхностный монтаж. Это и красиво, и компактно, да и дешевле теперь уже. Микросхемы в ДИП корпусах дороже чем в планарных. А многие современные чипы так и вовсе не выпускаются в ДИП исполнении. А ведь они весьма функциональны, и на требуют много «обвязки». Сказано — сделано. Начитался в интернете статей и начал обзаводиться инструментом. Тонкие припои, жидкие флюсы, тоненькие пинцетики, линзы, держалки, ну и т.д. И конечно же паяльная станция. Не есть дешевая агрегатина. Решил сначало попаять обычным маленьким паяльником, только регулятор сделал простой.

При определенной сноровке и прямых руках пайка получается весьма даже неплохо. Это запаивать получается неплохо, а вот выпаивать совсем даже наоборот. Начинается шаманство. Нитки, насадки, утюги, духовки, промышленные фены….. Способов немало. Как говорится: голь на выдумки хитра. Сначало с этими неудобствами миришься, чертыхаясь, потом раздражаешься, потом материшься и звереешь (когда поотламываешь выводы так нужной тебе сейчас деталюшки). Помаялся, собрал немного денюжков, и прикупил паяльник и фен от китайской паяльной станции, а сам блок управления собрал по схеме замечательного парня из Пскова. Паяю, распаиваю, получаю удовольствие от процесса. А тут как то знакомый радиолюбитель «фокус» показал: взял прикуриватель, открутил нагревательный элемент, прикрутил к нему провода, подключил к аккумулятору автомобильному, разобрал флешку, промазал ее канифолью жидкой, прогрел её этим прикуривателем и снял немаленький многоножковый чип. А в том что он его не перегрел и не спалил я уверен абсолютно.
Канифоль после этого процесса осталась на платке чистая и прозрачная, только немного потемнела. А кипеть она начинает где то около 250 градусов. Так что по ее состоянию можно судить о степени «вандализма» по отношению в выпаиваемым деталям. Зацепил меня этот «фокус». Это то, что называется — дёшево и сердито. Вот и решил немного поэкспериментировать с прикуривателем. Взял схему простейшего ШИМ регулятора, мощный полевик, и соорудил простое дешевое устройство с регулируемой температурой на выходе. Получился такой себе гибрид прикуривателя-паяльника. <<ПРИКУЯЛЬНИК>> блин. Результаты меня весьма порадовали. На мой взгляд, работать с ним много приятнее чем с феном. Попробуйте и вы. Прикуриватель найти несложно, горстка недорогих деталей, немного удовольствия от процесса изготовления, и вы убедитесь как все просто и удобно. Вот небольшой ролик, как я выпаиваю и впаиваю деталюхи.

СХЕМА: А схем я перепробовал несколько. Начал с платы ШИМ на микроконтроллере. Сразу с замутом на будущее. Планировал сделать дистанционный контроль с использованием ИК термометра и обратную связь с поддержанием температуры в рабочей зоне. Но это все в будущем. Также сделал распространенную в интернете схему ШИМ регулятора на NE555 (или же отечественная 1006ВИ1). Но удачнее всех получилась схема ШИМ регулятора на UC3843. Вот она;

Почему удачнее? Диапазон регулировки коэффициента заполнения ШИМ от 0% до 100%. Кратко принцип работы: формируемое в микросхеме пилообразное напряжение, частота которого задается R1C1 через повторитель Q1 и делитель R3 поступает на внутренний компаратор, где сравнивается с постоянным напряжением, задаваемым делителем R5 R6 R7. В результате формируется ШИМ сигнал с постоянной частотой и заполнением, зависящем от угла поворота R6. Поскольку микросхема предназначена для работы в блоках питания с мощными полевыми транзисторами, дополнительных схем согласования (т.н. драйверов) не требуется. Ток через полевой транзистор в открытом состоянии около 8А. Сопротивление открытого канала 18mOm. Следовательно, в статическом режиме рассеиваемая на транзисторе мощность равна 150mW. Мизер. Но поскольку схема все таки работает в динамике, рассеивается слегка поболее. Транзистор без радиатора ощутимо теплый на ощупь.
 Этот вариант схемы требует немного регулировки.  Подстроечный резистор R3 выставляем в такое положение, чтобы резистором R6 обеспечить весь диапазон регулирования ШИМ. Эту процедуру я выполнял с использованием осциллографа. У кого нет осциллографа, попробуйте подстроечный резистор заменить постоянными резисторами, как это показано на схеме в прямоугольнике. Отверстия для этого случая в плате предусмотрены. При использовании элементов с указанными на схеме номиналами это должно обеспечить нормальную работу. Ну и еще про «номиналы».  При использовании элементов с указанными на схеме номиналами частота ШИМ находится в слышимом диапазоне. Что то около 3кГц.  Из за этого схема при определенных режимах «звучит». Уменьшив емкость С1 можно вывести частоту за пределы слышимости, но при этом нагрев силового полевика увеличивается. Не до критических величин, но все же радиаторчик потребуется. Или же наоборот, увеличить емкость, и заставить работать на частотах ниже 20 Гц. Надо попробовать.

А это второй вариант схемы на таймере 1006ВИ1. Или же по импортному NE555.

Вторую схему менее удачной я назвал потому, что диапазон регулировки заполнения ШИМ от 10% до ~95%, и от положения движка R1 зависит не только скважность, но и немного частота.Хотя нам, впрочем, это совершенно «по барабану», на итогах работы это не отражается. Но собирается она на недорогих распространенных деталях, и не требует регулировок и настроек. начинает работать сразу, и так как предсказано. Работа подобной схемы описана в интернете многократно. Но если вкратце, то: пила формируется на конденсаторе С1 зарядной и разрядной цепями. Зарядная цепь R2,D1, левое плечо R1, разрядная цепь правое плечо R1,D2, вход Discharge. Таймер следит за напряжением на конденсаторе С1, которое снимает с вывода THRESH (THRESHOLD — порог). Когда оно превысит порог 2/3 VCC внутренний триггер переключается на разряд, и конденсатор разряжается. А когда напряжение на нем упадет ниже 1/3 VCC разряд прекратится и начнется заряд конденсатора С1. Поворачивая R1 мы меняем время заряда и разряда, а следовательно меняем коэффициент заполнения ШИМ. Схема неоднократно расписана в интернете, и поэтому я не заострял на ней особо внимания. Транзисторы Т1 и Т2 это своеобразный <драйвер полевика>. Они обеспечивают малое время переключения полевого транзистора и следовательно, его невысокий нагрев.

Теперь о том, как изготовить саму «излучающую» головку.

Сам процесс выпаивания занимает от 2 до 6 минут. Это если работаем с обычной двухсторонней платой. С многослойными работать не пробовал, небыло надобности. Думаю время несколько увеличится. Попробуете сами. Сразу я просто прикрутил нагревательный элемент прикуривателя винтом к стеклотекстолиту, думал что выдержит. Но не тут то было. После непродолжительного времени все завоняло, почернело, и начала выделяться черная жижа, наверно смолы из стеклотекстолита. Так что вывод из этого следующий: нужен «термобарьер». В качестве оного я успешно использовал свитую в пружину мягкую стальную проволку, диаметром примерно 1-1,5 мм. Валялась такая дома. Я думаю что вариации с «термобарьером» могут быть разнообразными. У кого на что хватит фантазии. Единственно, не рекомендую использовать медную проволку. У неё большая теплопроводность, и окисляется быстро. Конструкции прикуривателей весьма разнообразны, поэтому способ присоединения их к устройству надо придумать самому, исходя из имеющихся у вас материалов. Это либо болт с гайкой, либо хомутик, либо другой обжим. Для сварки все слишком мелкое, для пайки — слишком горячее.

Сопротивление спирали прикуривателя около 1,8ом. И если кто то применит смекалку, керамику(а может даже и просто обожженную глину), термоклей и нихром с таким сопротивлением, то сможет изготовить иной излучатель, который будет более соответствовать его задачам. Обычный же прикуриватель успешно справляется с мелочевкой и небольшими планарными корпусами. Для нужд «среднего» радиолюбителя более чем достаточно. Я без труда выпаивал и запаивал ATmega 16AU в корпусе TQFP44. Думаю и TQFP64 тоже потянет. Ток, протекающий через прикуриватель, 8А. Это накладывает определенные требования на питающее устройство и провода. Если использовать трансформатор, то его мощность должна быть не менее 100W и вторичная обмотка должна обеспечивать ток 8А. Устройство питается постоянным напряжением. Следовательно для трансформаторного питания необходимо использовать выпрямитель, состоящий из диодного моста и конденсатора, емкостью 5 000 — 10 000 мкФ. При работе диодный мост КВРС3510 ощутимо нагревается, даже с прикрепленным алюминиевым радиатором. При подключении соблюдайте полярность. Если объемы работ небольшие и требуются нечасто, можно применить в качестве питателя автомобильный аккумулятор. Также собираюсь поэкспериментировать с электронным трансформатором для питания галогеновых светильников. Но там также требуется мостовой выпрямитель на диодах Шоттки и конденсаторе. Еще раз напоминаю о полярности. Защит никаких нет, и при ошибках микросхемы быстренько испускают «волшебный дым» и навсегда замолкают.

Сам процесс выпайки-запайки прост: мажем флюсом, греем, снимаем (ну или ставим). На видеоролике все замечательно видно. А по поводу нюансов в процессе скажу следующее: не жалейте канифоли. Это и ускоряет, и облегчает процесс. Канифоль начинает кипеть при 250 градусах. Старайтесь не допускать её обильного кипения и «дымления». Температуру платы я вначале контролировал с помощью термопары и тестера, но не скажу что это удобно и эффективно. Просто наблюдайте за выпаиваемой деталью. Вы непременно увидите когда припой начнет плавиться. «Нежные» микросхемы при выпаивании или запаивании накрывайте небольшим кусочком стеклотекстолита размером с корпус. Есть мнение, что участок видимого спектра инфракрасного излучения активно поглощается черным корпусом микросхемы, и сильнее её прогревает. При необходимости закрывайте алюминиевой фольгой ту часть платы, которую нежелательно нагревать. Устройство весьма компактно. И достаточно удобно им пользоваться, держа в руке, и направляя в нужную точку излучение. Или же закрепив на какой нибудь подставке. На фото выше пример того, как я использую устройство. Не оставляйте надолго устройство в режиме полной мощности.

Файлы:
Печатные платы обеих вариантов

Все вопросы в Форум.


Как вам эта статья?

Заработало ли это устройство у вас?

6 интересных и необычных лайфхаков для пайки

Не существует универсального паяльника, которым можно одинаково качественно и удобно паять как скрутки проводов, так и SMD компоненты. Для каждой задачи существует свой идеальный прибор. Некоторые из них можно буквально сделать своими руками.

1. Простой сварочный аппарат для скруток

Для этой самоделки нужно извлечь графитовый стержень из батарейки. Затем потребуется установить на клеммы аккумулятора 2 провода потолще. На край одного из них подсоединяется стержень.

Этот прибор может использоваться для сварки скруток. Провод от минусовой клеммы прикладывается в ее начале, а к краю на несколько мгновений прижимается электрод. В результате скрутка сварится.

2. Инфракрасный паяльник из прикуривателя

Автомобильный прикуриватель можно использовать, чтобы сделать инфракрасный паяльник для SMD компонентов. Для этого у него срывается наружный кожух. Затем один провод приматывается к чашке нагревательного элемента, а второй к оставшемуся контакту.

Подключается такой паяльник к аккумулятору или блоку питания 12В, можно даже от ПК. Выдаваемого нагревательным элементом жара достаточно, чтобы выполнять пайку SMD компонентов.

3. Жало для импульсного паяльника

В импульсный паяльник можно установить самодельное жало из медной проволоки. Оно отличается от стандартного наличием витков перед сдвоенным наконечником. За счет массивности, такое жало лучше держит температуру. Кроме этого оно удерживает больше припоя.

4. Двойное жало для SMD компонентов

Для одновременной пайки двух ножек SMD компонентов, можно намотать на наконечник паяльника толстую медную проволоку. Ее края разводятся в стороны на нужное расстояние. Получаем 2 жала для пайки.

Также можно сформировать из проволоки рамку. Это позволит нагревать равномерно все ножки сложного компонента.

5. Импульсный паяльник своими руками

Из фанеры или доски выпиливается 2 половинки корпуса паяльника с пистолетной рукоятью. Затем из медной шины выгибается скоба. Для нее нужно прорезать в корпусе пазы.

Скоба вставляется в корпус, и на нее надевается круглый ферритовый сердечник для катушки индуктивности. На последнюю наматывается 4 витка медной проволоки 2 мм.

Питание катушки подводим по предложенной схеме с использованием полевых транзисторов IRF3205 и резисторов 470 Ом, 100 Ом. На рукоятку устанавливается контактная кнопка, и жало на шины. В результате получаем мощный паяльник на 12В с мгновенным разогревом.

6. Паяльник для лужения из полевого транзистора

Необходимо примотать провод к третьей ножке полевого транзистора IRF3205. Ножки 1 и 2 скручиваются вторым проводком.

Между них укладывается палочка изолятор и приматывается. Теперь при подаче питания 12В постоянного тока, транзистор будет нагреваться.

За счет его ширины, им удобно лудить платы и различные плоскости.

Смотрите видео

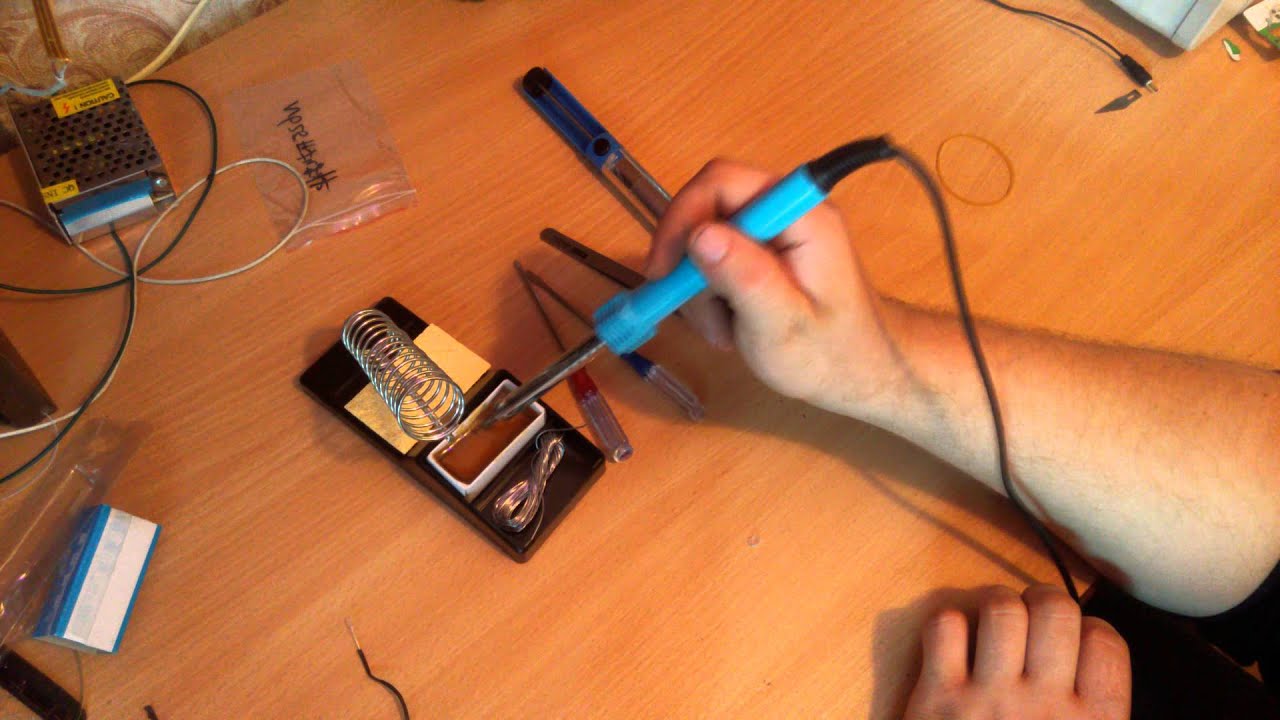

Паяльник с регулировкой температуры своими руками

Смотрите также обзоры и статьи:

Привет! С вами, как всегда, магазин Electronoff.

В прошлом видео мы вносили небольшое изменение в конструкцию паяльника, чтобы он работал чуть лучше. Там мы просто поставили диод, который уменьшает мощность, грубо говоря, в половину. Но, как заметили в комментариях, простым и при этом более продвинутым способом есть симисторная регулировка мощности.

Эту регулировку мы и встроим в наш паяльник. Возьмем, правда, уже другой, в предыдущем ведь диод стоит.

Принцип симисторного управления мощностью

Симистор — это разновидность тиристора, которая может работать при переменном напряжении. Тиристор же работает только с постоянным напряжением, и в свою очередь, очень похож на обычный транзистор. То есть это управляемый ключ, он же электронный выключатель. И у транзисторов, и у тиристоров-симисторов есть управляющий электрод. Разница в том, что транзистору необходимо постоянно подавать ток управления, чтобы он был открыт, а тиристорам достаточно подать один импульс — после этого электронный компонент откроется и продолжит находиться в открытом состоянии без сторонней помощи. Ну, пока мы его не выключим.

Как мы помним, паяльники у нас сетевые и включаются в сеть переменного тока 220В. И это значит, что напряжение меняется по синусоиде, от -310 В, до +310 В. Так вот, схема регулятора сделана так, что симистор открывается и включает нашу нагрузку только при достижении определенного напряжения на контактах. И диапазон, в котором он открыт, и регулирует нашу мощность.

Если включена полная мощность, то симистор открывается прямо в начале периода синусоиды, при нулевом напряжении, и закрывается только в конце, около нуля.

Уменьшая мощность, мы поднимаем напряжение, при котором радиодеталь открывается. То есть, если немного снизить мощность, он может открываться при напряжении 50 В, пропуская не всю синусоиду, а только ее кусочек.

На половине мощности он откроется при 310 В, на пике синусоиды, и пропустит только область от 310 В до 0, а в нуле закроется.

При минимальной мощности практически вся синусоида пройдет, не попав в нагрузку, и только в самом конце, на спаде, симистор откроется и пропустит в паяльник лишь маленькую часть от всей синусоиды. При этом усредненное, среднеквадратическое значение напряжения, подаваемо на нагреватель будет совсем небольшим, как и его мощность.

Самая простая схема такого регулятора состоит из симистора, динистора (это двунаправленный диод, который начинает пропускать через себя ток только при достижении определенного напряжения), переменного резистора и еще пары деталей.

Но мы пойдем еще более простым путем — возьмем готовый радиоконструктор! Это уже собранный, точно работающий симисторный регулятор, работающий с нагрузками до 1 кВт. Примечательно то, что его цена практически равна стоимости радиодеталей, которые нужно купить для самостоятельной сборки вышеупомянутой схемы, ну и капельки флюса и припоя при пайке. Но при этом основную работу уже сделали за нас.

Все, что нам нужно сделать — взять понравившийся паяльник, взять любой корпус, который вставляется в розетку, собрать это все вместе и вуаля!

Давайте не тянуть и начинать сборку

Вырезаем отверстия для регулятора напряжения, обрезаем сетевую вилку и припаиваем контакты. Надеваем ручку. Готово! Если заморочиться, то можно снять температурные показания и даже проградуировать регулятор. Может, мы это и сделаем.

Такой несложной манипуляцией мы получили какую-никакую, но почти контактную паяльную станцию, термовоздушную конечно сделать на порядок сложнее — нужен и фене и компрессор и блок управления… Но насчнем с малого ! Теперь можно не бояться паять ни мелкие, ни большие детали.

С вами был интернет-магазин Electronoff.ua, до следующего видео!

Также мы использовали в видео:

Опубликовано: 2019-06-19 Обновлено: 2021-08-30

Автор: Магазин Electronoff

Поделиться в соцсетях

схема Беспроводной мини паяльник своими руками от usb

Паяльник является атрибутом любого радиолюбителя , начиная от профессионала и заканчивая тем , кто только начал . Сегодня в продаже можно найти паяльники или даже паяльные станции любых размеров . Но все они имеют один большой минус – они довольно грубы и у них большое расстояние от конца жала до края ручки . Такие габариты удобны при пайке больших деталей , но при работе с мелкими элементами подобные устройства неудобны , в силу того , что их очень тяжело позиционировать . Просмотрев в сети интернет схемы миниатюрных паяльников , я обнаружил , что многие из них обладают некоторыми недостатки в конструкциях : несменное жало , отсутствие заземления и многое другое . Поэтому решил попробовать создать более модернизированный “помощник ” начинающего радиолюбителя на основе нескольких инструкций . К особенностям нашего будущего паяльника можно отнести : малое расстояние от конца жала до края ручки (~30 –40 мм ), диаметр ручки (~15 мм ), возможность замены жала и нагревательных элементов (запаска ), легкость в изготовлении , при котором не понадобятся какое –либо специальные знания .

Самодельный миниатюрный низковольтный паяльник – чертеж

В качестве ручки была использована обычная кисточка , которая была предварительно отшлифована и отлакирована .
Для хорошего крепления проводов в ручке я использовал такой самодельный узел : в пустотелой заклепке сделал резьбу и вклеил ее в ручку . Здесь с помощью стопорного винта легко можно фиксировать кабель .
Далее перешел к изготовлению креплений для теплового экрана . Они были изготовлены также из пустотелых заклепок , но уже меньшего диаметра . В них была создана резьба М1 ,6 и приклеены в отверстия ручки .

Нагревательный элемент был взят из обычного недорогого китайского паяльника , после некоторых манипуляций с размерами , он идеально подошел к нашему устройству .

Данный элемент имеет мощность 7 Ватт и длину 6 ,5 мм . Питание осуществляется регулируемым БП – от 0 …18 Вольт . При этом температура нагрева может достигнуть 280 градусов
В заднюю часть ручки была вклеена обычная пружинка , которую можно позаимствовать у обычной шариковой ручки . Данная деталь необходима для защиты силового кабеля от излома .
Провод заземления и питания продет в кембрик . В основное отверстие вилки , которое предназначено для кабеля , запрессовано гнездо для заземления , а силовые кабели выведены через дополнительно е отверстие .
Как видно на картинке получившийся самодельный миниатюрный низковольтный паяльник по своим габаритам едва отливается от обычной авторучки .

Как-то гуляя по просторам Алиэкпресса, увидел на распродаже USB-паяльник. Удивился. Разве может нормальный паяльник питаться от USB, где напряжение питания составляет всего-то 5 Вольт? Но ради любопытства все равно заказал данный экземпляр.

Удобный маленький паяльник. Отлично лежит в руке.

Можете присмотреть себе этот паяльник по этой ссылке.

Весит всего около 20 грамм


В комплекте идет шнур 1,5 метра с такими разъёмами на концах:


а также подставочка под сам паяльник


В сборе всё это выглядит вот так:


Блок питания USB берите такой блок питания, чтобы он выдавал силу тока не менее 2 Ампер


Потребление энергии паяльником

Для того, чтобы узнать потребление энергии USB потребителей, у меня имеется вот такое устройство


Цепляю паяльник к блоку через это устройство


При включении паяльника на нем загорается красный светодиод


Итак, напряжение, которое подается на паяльник, составляет 4,9 Вольта


Сила тока, которую кушает паяльник, составляет 1,44 Ампера


Следовательно, потребляемая мощность паяльника составляет: P = IU = 1,44 х 4,9 = 7 Ватт с копейками.

Проверяем паяльник в работе

Такой паяльник очень быстро нагревается благодаря своим маленьким габаритам. Несгораемое тонкое никелевое жало будет долго служить вам верой и правдой. В крайнем случае его без проблем можно купить на Алиэспрессе


Припой плавится на раз и два!


Ну и конечно, самая фишка: автоматическое выключение. Если не притрагиваться к паяльнику, то через 25 секунд он автоматически выключается! Как только мы захотим взять его в руки, на нем срабатывает бесконтактный сенсор, и паяльник снова готов к бою. Ну честно, не ожидал такого от китайцев.

Заключение

Ну что еще можно сказать об этом паяльнике? Паять крупногабаритные детали вряд ли получится, но различную мелочёвку потянет вполне. Можно ли его питать от USB компьютера или ноутбука? Ммм… Ну я втыкал в ноутбук и у меня он нормально работал, но настоятельно не рекомендую этого делать! Все-таки для питания паяльника лучше НЕ использовать USB порты ваших компьютеров. Как вы помните, они предназначаются для других целей. Если купить в придачу к нему Power Bank, то можно паять хоть в чистом поле. Это намного удобнее, чем использовать громоздкий и вонючий газовый паяльник .

Такой паяльник будет отличным приобретением для юных радиолюбителей, так как многие из них забывают отключать паяльник из розетки, а также в таком USB-паяльнике не “гуляет” напряжение в 220 Вольт, которое само по себе считается небезопасным. Так что, родители, если все-таки хотите купить для вашего чада хороший паяльник, присмотритесь именно к этому USB паяльнику. Его я использую периодически уже месяц. Он показал себя с лучшей стороны. Отзывы в интернете о нем также хорошие. Дальнейшее использование покажет, на что способен этот паяльник по долгожительству;-)

Иногда бывают ситуации, когда хозяину просто не обойтись без простенького паяльника. Например, нужно многожильный кабель для розетки, или из сгоревшего прибора. В такие моменты приходится или одалживать инструмент, или откладывать дело на неопределенный срок. Ведь не каждому захочется покупать дорогостоящий паяльник или паяльную станцию, если он не является ремонтником. Однако из этой ситуации есть простой выход – самостоятельно собрать небольшой паяльник, он как раз подойдет для мелкой работы. Процесс изготовления не отнимет много времени и сил, зато вы сможете сэкономить некоторую сумму денег и получите бесценный опыт. Далее мы расскажем, как сделать паяльник своими руками в домашних условиях. Вам будут предложены несколько конструкций, и вы сможете выбрать ту, которая подойдет вам больше всего.

Идея №1 – Используем резистор

Первая и наиболее простая технология изготовления электрического паяльника своими руками – с использованием мощного резистора. Устройство будет рассчитано на работу при напряжении от 6 до 24 Вольт, что позволит питать его от различных источников тока, и даже сделать переносной вариант, питающийся от автомобильного аккумулятора. Для того чтобы самостоятельно изготовить инструмент, Вам понадобятся следующие материалы:

Чтобы самому сделать паяльник из резистора в домашних условиях, Вы должны выполнить следующие этапы:

  1. В торце толстого медного прута нужно просверлить отверстие и прогнать резьбу под винтик с помощью метчика. Также необходимо вырезать канавку под фиксатор, которым в нашем случае является кольцо пружинки. Сделать это можно с помощью треугольного надфиля или ножовки по металлу.

  2. Со второго торца просверлите отверстие диаметром, как у тонкого прутка, который будет выступать в роли жала мини паяльника.
  3. Все элементы стержня нужно собрать в одно целое, как показано на фото.
  4. Резистор подготавливается для крепления жала паяльника, которое нужно вставить и зафиксировать сзади винтиком с шайбой.
  5. Из текстолитовой или фанерной пластины нужно своими руками сделать удобную рукоятку с посадочным местом под резистор и провод. Для этого с помощью лобзика выпилите две одинаковые половины ручки и проделайте отверстия и углубления под винты и гайки.

  6. К выводам нагревателя необходимо подключить шнур для питания. Его обязательно нужно прикрутить на винты, чтобы контакт был надежным.
  7. Готовый самодельный паяльник скручивается и проверяется.

Обращаем Ваше внимание на то, что таким портативным пистолетом можно запросто паять микросхемы и даже своими руками. Работать он может не только от блока питания, но и от аккумулятора. На форумах мы встретили множество отзывов, где данный вариант самоделки подключали от прикуривателя на 12 Вольт, это также очень удобно!

Обратите внимание, что при первом включении все паяльники могут некоторое время дымить и вонять. Это нормально для любой модели, так как выгорают некоторые элементы лакокрасочного покрытия. Впоследствии это прекратится.

Видео инструкция по изготовлению простейшего электроприбора

Идея №2 – Вторая жизнь шариковой ручке

Есть еще одна необычная, но в то же время простая идея того, как сделать паяльник своими руками из подручных материалов для пайки мелких деталей или smd компонентов. В этом случае нам опять-таки пригодится , но теперь уже не ПЭВ (как в прошлом варианте), а МЛТ, мощностью от 0,5 до 2 Ватт.

Итак, для начала Вы должны подготовить следующие материалы:

  • Шариковая ручка простейшей конструкции.
  • Резистор с характеристиками: сопротивление 10 Ом, мощность 0.5 Вт.
  • Двухсторонний текстолит.
  • Медная проволока диаметром 1 мм, ее можно смотать со старого дросселя или купить в магазине электрики одножильный медный провод в изоляции и аккуратно снять ее канцелярским ножом
  • Стальная или медная проволока диаметром не более 0,8 мм.
  • Провода для подключения к сети.

Сделать паяльник из ручки в домашних условиях довольно просто, нужно всего лишь выполнить следующие этапы:

  1. Снять слой краски с поверхности резистора. Эту операцию можно провести с помощью шкурки, надфиля или напильника, в крайнем случае, ножа. Главное не перестараться, чтобы не повредить резистор. Если краска плохо снимается, подключите изделие к регулируемому источнику питания и немного нагрейте.
  2. Из бочонка выходит 2 проволоки, одну из них срежьте и просверлите в этом месте отверстие под медную проволоку (диаметр 1 мм). Чтобы проволока не соприкасалась с чашечкой (этого нужно обязательно избежать), сделайте раззенковку более толстым сверлом, как показано на фото ниже. Помимо этого нужно сделать небольшой пропил для проволоки прямо на чашечке резистора. В этом вам опять поможет треугольный надфиль.
  3. Выгните стальную проволоку по форме ручки с креплением в виде кольца, диаметром, как у выпила на чашечке. Если у вас медная проволока, то необходимо зажать чашку в ней и сделать закрутку с помощью пассатижей, чтобы контакт был надежным, но не перестарайтесь, иначе вы помнете корпус. Помните, что проволока должна быть без лаковой изоляции.
  4. Аккуратно из двухстороннего текстолита выпилите плату своими руками, точно такую же, как показано в примере на фотографии. Необязательно покупать именно новый лист текстолита. Можно лобзиком выпилить подходящий кусок из любой ненужной двусторонней платы. Или вообще обойтись без нее: скрутить проволоку с проводами, и присоединить их к ручке с помощью суперклея. Главное нужно обратить внимание, чтобы расстояние между нагревательным элементом и ручкой было больше 5 см, иначе пластик может расплавиться.

  5. Далее нужно собрать самодельный паяльник из ручки, что не должно вызвать сложностей.
  6. Остается установить тонкое жало в посадочное место. Чтобы медная проволока не прожгла резистор, нужно сделать защитный слой из кусочка слюды либо керамики между задней стенкой и жалом.
  7. Последнее, что нужно сделать – это подключить самоделку к блоку питания на 1 А и напряжение не более 15 Вольт с помощью проводов.

Вот и вся технология создания самодельного мини паяльника в домашних условиях. Как Вы видите, ничего сложного в изготовлении этого инструмента нет, и вы легко с этим справитесь, а все материалы можно найти у себя дома, разобрав старую технику или поискав их в закромах.

Как сделать более сложную модель мини паяльника в домашних условиях?

Видеообзор устройства с нихромовой проволокой, работающего от 12 Вольт

Идея №3 – Мощная импульсная модель

Этот вариант подойдет для тех, кто уже более-менее знаком с радиотехникой и умеет читать соответствующие схемы. Мастер-класс по изготовлению самодельного импульсного паяльника будет предоставлен по примеру данной схемы:

Преимущество данного инструмента в том, что жало нагревается уже через 5 секунд после включения питания, при этом нагретым стержнем можно будет запросто расплавлять олово. В то же время сделать его можно из импульсного блока питания от лампы дневного света, немного усовершенствовав плату в домашних условиях.

Как и в предыдущих примерах, сначала рассмотрим материалы, из которых можно сделать паяльник своими руками в домашних условиях. Перед сборкой Вы должны подготовить следующие подручные средства:


Все, что Вам необходимо – подключить жало к вторичной обмотке, которая, по сути, и так является его частью. После этого один из выводов балласта необходимо подсоединить к первично обмотке трансформатора и закрепить все элементы схемы в надежном корпусе, который убережет вас от случайного поражения электрическим током, так как в схеме присутствует опасное для жизни напряжение 220 вольт!

Принцип работы этой конструкции заключается в том, что балласт от лампы создает переменное напряжение, которое подается на первичную обмотку трансформатора и понижается до низких значений, при этом ток повышается во много раз. Один виток, который и является, по сути, жалом паяльника выступает в роли резистора, на котором рассеивается тепло. При нажатии на кнопку, ток подается на схему, и происходит быстрый нагрев, после того как кнопка отпущена, жало быстро остывает, что очень удобно, так как не нужно долго ждать нагрева и остывания инструмента.


Такой инструмент, как паяльник, является незаменимым для радиолюбителей, а вот далекие от электронной техники и компонентов люди не считают его вещью первой необходимости. Иногда случаются ситуации, исправить которые можно лишь при помощи этого инструмента, а если его нет, то что делать? Если проблема носит разовый характер, то нет необходимости идти в ближайший магазин и приобретать дорогое изделие. Можно приложить немного усилий и при помощи нехитрых комплектующих собрать самодельный паяльник. Существует масса вариантов сборки этого приспособления — рассмотрим некоторые из них.

Аппарат из резистора

Это очень простое, но необычайно надежное устройство. В домашних условиях его можно применять по-разному. В зависимости от конструкции и мощности им можно паять микроэлектронику вплоть до ноутбуков. Большой прибор позволяет даже запаять бак или любое другое крупное изделие. Рассмотрим, как сделать паяльник своими руками.

Схема интересна тем, что в качестве нагревателя применяют резистор, подходящий по мощности. Это может быть ПЭ или же ПЭВ. Запитывается нагреватель от бытовой сети. Эти гасящие сопротивления дают возможность решать различные по масштабу задачи.

Проводим расчеты

Прежде чем перейти к сборке, следует выполнить некоторые вычисления. Так, для изготовления устройств с из резисторов достаточно вспомнить закон Ома из школьного курса физики и формулу мощности.

К примеру, у вас имеется подходящая деталь типа ПЭВЗО номиналом 100 Ом. Вы собрались на ее основе создать инструмент для использования в бытовых электрических сетях. С помощью формы вы легко посчитаете параметры. Так, при токе 2,2 А самодельный паяльник будет потреблять 484 Вт мощности. Это очень много. Поэтому при помощи гасящих сопротивление элементов нужно снизить ток в четыре раза. После этого показатель уменьшится до 0,55 А. Напряжение на нашем резисторе будет в пределах 55 В, а в домашней сети — 220 В. Номинал гасящего сопротивления должен быть 300 Ом. В качестве этого элемента подойдет конденсатор под напряжение до 300 В. Его емкость должна быть 10 мкФ.

Паяльник 220В: сборка

Возможно, клей и ухудшит немного отдачу тепла, однако он будет демпфировать систему из стержня и нагревательной спирали. Это позволит предохранить керамическое основание резистора от возможных трещин.

Еще слой клея защитит от люфта в этом важном узле. Жилы проводов будут выведены наружу через отверстие в трубке-прутке. Эта схема поможет вам понять, как сделать паяльник надежным, эффективным и недорогим, а также безопасным.

Чтобы не было неприятностей, лучше усилить изоляцию там, где жилы будут подключены к нагревателю. Для этого подойдет асбестовая нить, а также втулка из керамики на корпусе. Дополнительно можно применить эластичную резину в том месте, где электрический шнур войдет в ручку.

Вот так очень просто сделать паяльник своими руками. Мощность его может меняться. Для этого требуется просто заменить конденсатор в цепи.

Мини-паяльник

Это еще одна простая схема. Таким инструментом можно работать с различными миниатюрными устройствами или деталями. С ним вы без труда сможете демонтировать и запаивать маленькие радиодетали и микроконтроллеры. Материалы для создания этого изделия есть у каждого мастера. Вы узнаете, как сделать паяльник, а затем сможете его без труда собрать из подручных материалов. Питание будет обеспечиваться от бытового трансформатора — подойдет любой от кадровой развертки старого телевизора. В качестве жала используется кусок 1,5-мм проволоки из меди. Отрезок 30 мм просто вставляется в нагревательный элемент.

Изготавливаем трубку-основание

Это будет не просто трубка, а основание нагревательного элемента. Ее можно свернуть из медной фольги. Затем она покрывается тонким слоем специального электроизоляционного состава. Состав этот также очень просто и легко изготовить. Достаточно смешать тальк и силикатный клей, смазать трубку и высушить ее над газом.

Делаем нагреватель

Чтобы наш паяльник, своими руками сделанный, мог достойно выполнять свои функции, для него нужно намотать нагреватель. Делать это будем из куска нихромовой проволоки. Для решения задачи возьмем 350 мм материала толщиной 0,2 мм и намотаем на подготовленную трубку. Когда вы будете наматывать проволоку, укладывайте витки очень плотно друг к другу. Не забудьте оставить прямые концы-выводы. После намотки смажьте спираль смесью талька и клея и дайте ей высохнуть до полного запекания.

Завершаем проект

Третий этап представляет собой дополнительную изоляцию и монтаж нагревателя в жестяной корпус.

Работу эту нужно выполнять очень аккуратно. Концы которые выходят из нашего нагревателя, стоит также обработать изоляционным материалом. Кроме того, обработайте смесью все полости, которые могли возникнуть от недостатка аккуратности.

Технологический процесс изготовления этого инструмента предусматривает защиту выводов нагревателя термостойким изоляционным материалом и протягивание шнура через отверстие в ручке паяльника. Прикрутите концы провода питания к выводам нагревателя, затем все тщательно заизолируйте.

Осталось запаковать нагревательный элемент в корпус из жести, а затем ровно посадить его на место.

Теперь можно пользоваться этим изделием. Если вы все сделали правильно, получится отличный паяльник, своими руками собранный. С его помощью вы сможете спаять много интересных схем.

Миниатюрная конструкция из непроволочного резистора

Этот инструмент подойдет для мелкой работы. С ним очень удобно паять различные микросхемы, SMD-детали. Схема изделия проста, со сборкой не будет никаких сложностей.

Нам понадобится резистор типа МЛТ от 8 до 12 Ом. Мощность рассеивания должна быть до 0,75 Вт. Также подберите подходящий корпус от автоматической ручки, медный провод сечением 1 мм, кусок стальной проволоки толщиной 0,75 мм, кусок текстолита, провод с термостойкой изоляцией.

Прежде чем собирать этот паяльник своими руками, счистите краску с корпуса резистора.

Это легко делается при помощи ножа либо жидкости с ацетоном. Теперь можете смело отрезать один из выводов резистора. Там, где был выполнен срез, высверлите отверстие, а затем обработайте его зенкером. Там будет монтироваться жало.

В самом начале диаметр отверстия может быть равен 1 мм. После его обработки зенкером жало не должно соприкасаться с чашкой. Оно должно находится в корпусе резистора. С внешней стороны чашки изготовьте специальную канавку. На ней будет держаться токоотвод, который также станет удерживать нагреватель.

Теперь делаем плату. Она будет состоять из трех небольших частей.

С широкой стороны подсоедините к ней токоотвод из стали, в средней части будет закреплен корпус от ручки. На узкой части устанавливается второй оставшийся вывод резистора.

Прежде чем начать работать с этим инструментом, оберните жало тонким слоем изоляционного материала. Вот так просто и легко вы получили маломощный мини-паяльник 40 Вт.

Естественно, для профессионалов сегодня предлагаются серьезные и термовоздушные фены, но эти устройства очень дорогие и доступны лишь для мастеров из сервисных центров по ремонту компьютеров, ноутбуков и мобильных устройств. Домашнему мастеру это оборудование малодоступно ввиду своей стоимости. Надеемся, эта статья подскажет, как сделать паяльник своими руками быстро и просто.

Как установить прикуриватель в тележку для гольфа (пошаговая инструкция)

Хотя некоторые тележки для гольфа поставляются с прикуривателем или каким-либо 12-вольтовым устройством, вы можете обнаружить, что у многих их нет.

А если вы курите или вам просто нужна зажигалка для зарядки, вам придется добавить ее в корзину самостоятельно или нанять эксперта, который сделает это за вас.

К счастью, мы обнаружили, что большинство владельцев тележек могут справиться с этим процессом, если они понимают основные шаги.



Как установить прикуриватель в тележку для гольфа (шаг за шагом)

Вот несколько отличных вариантов от Amazon.

Распродажа Быстрая зарядка 3.0 Разветвитель прикуривателя, зарядное устройство USB 12 В Водонепроницаемая розетка Адаптер DIY Kit с синим светодиодом Двойные USB-порты для панели кулисного переключателя на автомобильной лодке Marine RV и т. Д.
  • ♕【Внимательное и беззаботное】Модернизированная высококачественная USB-розетка QC 3.0 с ограниченным сроком действия Цена на НОВЫЙ ПРОДУКТ, беззаботная 60-дневная гарантия возврата денег, 5-летняя замена и пожизненная поддержка.Автомобильные зарядные устройства Qidoe — ваш идеальный выбор.
  • ♕【Гнездо прикуривателя】 Общая мощность до 120 Вт (12 В) / 150 Вт (24 В). Достаточно для повседневного использования, идеально подходит для совместимых устройств, таких как видеорегистратор, GPS, пылесос, очиститель воздуха и т. д. 18 Вт. Встроенный официальный смарт-чип Qualcomm будет интеллектуально обнаруживать ваши устройства и одновременно заряжать 2 устройства оптимальным током.Зарядка совместимых устройств до 4 раз быстрее, чем при обычной зарядке, обратная совместимость с QC 2.0 и 1.0.
  • ♕【Множественная защита】Сертификат CE и ROHS с защитой от перегрузки, перегрузки по току и короткого замыкания для обеспечения безопасности зарядки, а встроенная интеллектуальная микросхема гарантирует, что цепь не сгорит при неправильном подключении. Водонепроницаемый класс IP66, хорошо работает на морских судах, лодках и тележках для гольфа.
  • ♕【Широкая совместимость 】Этот USB-разъем для зарядного устройства подходит для автомобилей 12-24 В, лодок, морских судов, мотоциклов, квадроциклов, жилых автофургонов и т. д.Подходит для зарядки мобильного телефона, GPS, цифровой камеры, КПК и других USB-аксессуаров.

1. Определите место установки зажигалки

Устанавливая прикуриватель в тележку, убедитесь, что вы нашли место, подходящее для установки.

Например, вы можете добавить его прямо на приборную панель, чтобы использовать его для прикуривания во время движения.

Или, если у вас есть несколько курящих водителей, вы можете поместить его ближе к центру приборной панели, чтобы каждый мог получить к нему доступ.

Если вам просто нужен прикуриватель в качестве 12-вольтового адаптера — не редкость для тех, кто хочет добавить GPS или другие предметы к своей поездке — место немного более открытое.

В большинстве случаев вы захотите разместить его в таком месте, чтобы несколько человек могли легко добраться до него без особых затруднений.

Мы рекомендуем расположить его в нижней части приборной панели, потому что в этом месте его легче спрятать от непогоды.

Кроме того, вам также нужно обратить внимание на макет вашего тире и на то, где разрешена установка новых предметов.

Например, на приборной панели может быть место, помеченное как подходящее место для установки прикуривателя.

Это расположение основано на его потребностях в электричестве и простоте одновременной интеграции в электрическую систему вашей тележки.

После того, как вы нашли подходящее для вас место, можно начинать процесс установки.

Вы захотите собрать свои инструменты — пилу, которая может резать пластик, различные типы паяльных устройств, несколько рулонов изоленты, отвертки и многое другое.


2. Найдите аккумулятор на тележке

В зависимости от вашей тележки для гольфа и ее конструкции, вы, вероятно, обнаружите в своей тележке от одной до нескольких батарей, когда откроете моторный отсек.

Этот коэффициент зависит от того, какая у вас тележка: бензиновая или электрическая.

Газовые тележки имеют только одну батарею, потому что они получают большую часть своей энергии от внутреннего сгорания, в то время как электрические тележки имеют много батарей — иногда до шести или семи.

В результате важно понять не только, как найти аккумулятор, но и тип, который вам нужно использовать при подключении прикуривателя.

Если вы работаете в бензовозе, вам не нужно так сильно беспокоиться об этом факторе, потому что вы подсоедините провода к нужным клеммам, и он получит необходимый электрический заряд, подключаясь к их выходу.

Проверьте наличие 12-вольтовых выходных клемм на этих батареях для тележек, работающих на газе.

Однако в электрических тележках будут аккумуляторы разного напряжения.

Например, в одной батарее может быть от 8 до 12 вольт.

Найдите тот, который имеет выходное напряжение 12 вольт, и отметьте его расположение в моторном отсеке.

Где именно находится ваш моторный отсек?

Все это зависит от различных факторов, но, как правило, является довольно простым для большинства типов гольф-мобилей.

Эмпирическое правило: у большинства гольф-каров моторный отсек расположен под задними сиденьями тележки или как можно дальше назад на кузове.

Иногда вы можете найти тележку, в которой они расположены спереди или ближе к середине.

Однако такое расположение встречается очень редко — и это заднее расположение распространено в тележках Club Car, EZGO и Yamaha, поэтому эти направления являются универсальными для большинства моделей тележек.


3. Вырезание отверстия для зажигалки

А вот и самая сложная часть этого процесса — просверлить или вырезать место в корпусе тележки для зажигалки.

Помните, на первом шаге вы нашли место, которое лучше всего подходит для ваших нужд?

Пришло время вырезать эту дыру.

Начните с просверливания небольшого отверстия в углу области, которую вы хотите вырезать.

Вставьте пилу в это отверстие и отрежьте часть пластика.

Медленно прорежьте отверстие, позволяя зубьям пилы врезаться в пластик.

Не нажимайте слишком сильно во время резки — большую часть работы должна выполнять пила.

В основном вы работаете, направляя лезвие и следя за тем, чтобы оно оставалось прямым.

Так что делайте любую коррекцию курса, которая необходима, когда вы режете, чтобы гарантировать, что вы получите нужное отверстие в своей тележке без каких-либо трудностей здесь.

После вырезания отверстия под вашу зажигалку, которое включает в себя не только саму зажигалку, но и корпус устройства, который обычно намного больше зажигалки.

Этот корпус должен содержать не только зажигалку, но и проводку, все электрические компоненты и многое другое.

Прежде чем переходить к другим шагам, убедитесь, что это устройство тщательно запечатано и закрыто для окружающей среды.

Теперь используйте наждачную бумагу, безопасную для пластика, чтобы сгладить края, где вы будете устанавливать зажигалку.

Старайтесь не удалять здесь слишком много пластика.

Просто сделайте поверхность безопасной для прикосновения и очистите от лишнего пластика.

Идея состоит в том, чтобы предотвратить повреждение корпуса зажигалки и обеспечить ее легкое и в то же время легкое вставление в зажигалку.


4. Прокладка прикуривателя через корпус тележки

Начните с осторожного вдавливания зажигалки в прорезанное отверстие.

Вы пока не собираетесь монтировать зажигалку, но используете ее провода в качестве ориентира для того, где вам нужно отрезать.

Заберитесь под тележку — поднимите ее как можно выше — и осмотрите днище тележки.

В зависимости от тележки между отверстием для прикуривателя и аккумулятором на тележке должно быть несколько или много разрывов.

Изучите путь, по которому ваш провод должен пройти под тележкой, и спланируйте, как вы собираетесь прикрепить его к днищу.

Например, могут быть области, в которых вам нужно просверлить небольшие отверстия, чтобы обеспечить более легкий и прямой доступ проводов к аккумулятору.

Здесь вам нужно быть очень осторожным и не торопиться, чтобы не повредить тележку.

На этом этапе вам нужно сделать все необходимые надрезы и открыть батарейный отсек, чтобы убедиться, что есть отверстие, из которого можно вытащить провода.

Если нет, вам нужно вырезать здесь отверстие с помощью упомянутого ранее метода дрели и пилы.

Как правило, вам не понадобится очень большое отверстие — достаточно большого, чтобы ваши провода могли легко пройти через аккумуляторный отсек.

Крайне важно, вам также необходимо свериться со схемой вашей тележки, чтобы убедиться, что вы не просверлите и не прорежете какие-либо жизненно важные области вашей тележки.

Всегда ТОЧНО знайте, где вы работаете, и НИКОГДА не сверлите и не режьте какие-либо оси, соединительные провода или что-либо еще, что обеспечивает работу вашей тележки.

Вы можете связаться с производителем вашей тележки, чтобы получить схему.


5. Подключение прикуривателя к аккумулятору

После того, как вы проверили и перепроверили длину провода от вашего фонаря до аккумулятора вашей тележки, вы можете подключить его.

Начните с того, что вставьте зажигалку в прорезанное отверстие и с помощью соответствующего клея или другого типа клея закрепите ее на месте.

Не беспокойтесь — вы сможете разрезать эти клеевые швы позже, если вашу зажигалку нужно будет снять и заменить в любое другое время.

Возьмите провода от зажигалки и проложите их по пути, который вы запланировали для установки зажигалки.

Не забудьте сначала начать с отрицательного провода, а положительный пока оставить отдельно.

Протяните провод через корпус тележки и вверх в аккумуляторный контейнер.

Теперь подключите отрицательный провод к отрицательному (обычно черному) выводу 12-вольтовой батареи.

Таким же образом протяните положительный провод через тележку и подключите его к положительной клемме.

Старайтесь не прикасаться к концу провода, потому что вы можете получить удар током, когда отрицательный провод будет подключен к клемме.

Используйте пару перчаток или набор плоскогубцев, чтобы обернуть положительный провод вокруг другой клеммы — убедитесь, что он плотно обмотан, чтобы избежать искрения.

Прикрепите провода к шасси тележки, чтобы они не волочились во время движения.


6. Уход и обслуживание зажигалки

После установки зажигалки в тележку и проверки ее работоспособности вам необходимо регулярно заботиться о ней, чтобы убедиться, что она не столкнется с какими-либо проблемами в работе.

К счастью, вам не нужно предпринимать много шагов, чтобы ваша тележка работала без сбоев.

В большинстве случаев все, что вам нужно сделать, это убедиться, что провода остаются прочными и безопасными, пока ваша тележка работает.

Мы рекомендуем проверять проводные соединения вашей тележки не реже одного раза в год, чтобы убедиться, что они не изнашиваются.

В большинстве случаев этой однократной проверки должно быть достаточно, чтобы обнаружить более проблемные и постоянные проблемы, такие как отсоединенные провода.

Если вы обнаружите, что ваша зажигалка отключается в какой-либо момент, замените провода, используя шаги, описанные выше, и замените их более прочными и прочными проводами.

Вам также следует время от времени проверять внутреннюю часть зажигалки на наличие мусора, который может вызвать неисправность.

Например, грязь, пыль, грязь и другой мусор могут попасть в зажигалку, если вы не держите конец зажигалки снаружи.

А когда вы нажмете на нее, чтобы зажечь дым, вы почувствуете запах гари, который может привести к серьезным повреждениям.

Поэтому старайтесь всегда держать зажигалку внутри вилки, чтобы предотвратить возгорание.

Не следует нажимать его постоянно, так как это сделает его горячим и может вызвать другие проблемы.

Вместо этого оставьте его в отверстии, чтобы избежать грязи и других проблем.

Не менее важно использовать баллончик с концентрированным воздухом, чтобы выдуть мусор из гнезда прикуривателя.

Советы и рекомендации по созданию надежного соединения

Когда дело доходит до работы с электрической системой вашего автомобиля, даже опытные профессионалы разочаровываются.Периодически возникающие проблемы, ремни безопасности под приборной панелью, которые выглядят как спагетти, и годы исправлений и исправлений «до дома» обычно только ухудшают ситуацию. По нашему опыту, около 90% всех проблем с электричеством связаны с плохим контактом.

Обжимные клеммы эффективны и хорошо работают, а в некоторых случаях необходимы, но со временем может начаться коррозия, что вызовет проблемы с соединением. Пайка — лучший выбор для прочного ремонта, поэтому умение правильно паять провода может быть достойным навыком для изучения.Хитрость пайки заключается в том, чтобы убедиться, что соединение полностью прогрето, а не соединение холодной пайки. Холодная пайка происходит, когда горячий припой попадает на холодную проволоку, затвердевая. Может показаться, что соединение хорошее, но на самом деле припой находится только на внешней стороне провода, а не протянут через жилы провода.

При пайке есть несколько советов и приемов, позволяющих добиться наилучшего соединения. Эти советы работают с любым паяным соединением проводов. При пайке всегда рекомендуется по возможности отсоединять провода от электроники, так как тепло может легко передаваться электрическим компонентам.

Пересечение ручьев

Существует один способ скручивания проводов для пайки — горизонтальное скручивание, которое дает непрерывную длину провода. Косичка, в которой провода согнуты под углом 90 градусов к остальной части провода, НЕ является подходящим соединением и вызовет проблемы, не делайте этого.

Начните с перекрестного пересечения проводов примерно посередине зачищенного участка.



Затем скрутите провода друг вокруг друга.



Убедитесь, что упаковка туго затянута. Это также отличный способ подключить несколько проводов к одному проводу.



Нагрев Не лгите

Лучший способ узнать, достаточно ли горячий паяный шов, — это увидеть жилы провода в самом припое. Всегда кладите паяльник или пистолет ПОД провода и добавляйте припой на ВЕРХ провода. Припой притягивается к теплу, поэтому, когда припой плавится, он тянется к теплу через провода, соединяя каждую жилу вместе с припоем.

Поместите паяльник под провода и нанесите припой сверху.Это помогает начать передачу тепла, нанеся припой в месте, где встречаются железо и провода, а затем переместите припой наверх.

Я кричу, ты кричишь, мы все кричим о… Трубках…

Нельзя оставлять паяное соединение открытым, это цепь под напряжением. Изолента — это нормально, но большинство людей не используют изоленту хорошего качества. Лучшим решением для покрытия припаянных проводов является термоусадочная трубка, и ее необходимо установить ДО того, как будет произведена пайка. Как только припой остынет, просто наденьте трубку на соединение и используйте зажигалку или тепловую пушку, чтобы усадить ее.Просто убедитесь, что вы используете правильный размер провода. Термоусадочная трубка

— лучший способ герметизации паяных соединений. Убедитесь, что вы продвинули трубку на несколько дюймов за место соединения ПЕРЕД пайкой. Если термоусадочная трубка недоступна, используйте изоляционную ленту хорошего качества, например 3M Super 33.

Если вам необходимо использовать изоленту, а иногда вы не можете обойтись без нее, вам нужна одна конкретная марка и модель — 3M Super 33 или Супер 88. Это тоже не шутки. Лента стоимостью 1 доллар за рулон — это мусор, и ее ни в коем случае нельзя использовать для электрических соединений, если только это не требуется для экстренного ремонта. Super 33 и Super 88 стоят около 4-5 долларов за рулон, и они продолжают, прилипают и герметизируют соединения, не отваливаясь через четыре месяца. Super 33 является стандартом в профессиональной индустрии, и вы всегда должны держать его в ящике с инструментами. Дешёвка для связывания проводов, да и полотенце на руке держать, когда палец отрубаешь, вот и всё.

Хорошее соединение имеет решающее значение для любой работы с электропроводкой, полностью нагретое паяное соединение должно выглядеть так, где вы можете видеть покрытые припоем отдельные жилы.

Если вы будете следовать этим советам, ваш ремонт электрооборудования будет длиться вечно и обеспечит долгие годы беззаботной службы. Если вы этого не сделаете, то вы, вероятно, снова окажетесь под приборной панелью на обочине дороги, делая свою лучшую позу человека, сложенного оригами, жалея, что вы только что припаяли его в первую очередь.

Ознакомьтесь со всеми инструментами и оборудованием  , доступными в NAPA Online, или доверьтесь одному из наших 17 000 центров NAPA AutoCare для планового технического обслуживания и ремонта. Чтобы получить дополнительную информацию о том, как паять провода, поговорите со знающим специалистом в местном магазине NAPA AUTO PARTS.

Пайка Самые тонкие провода, когда-либо придуманные: моддинг наушников — alexw

Провода с акриловой изоляцией, конечно, воняют, но когда они многожильные и микротонкие, они воняют НАМНОГО сильнее.

Я могу использовать этот блог для размещения в основном статей, связанных с iPhone или программным обеспечением, но я учусь на инженера-электрика, и, как EE, я люблю хорошее, чистое оборудование. Поэтому, когда на днях моя любимая пара наушников сдохла, моя первая мысль была о гарнитуре iPhone из коробки и, что более важно, о том, насколько эти наушники отстойные.Моими любимыми наушниками по выгодной цене КОГДА-ЛИБО являются Skullcandy Full Metal Jackets, прежде всего потому, что я купил их в TJ Maxx за 25 долларов. В общем, у них есть силиконовые прокладки, которые изолируют звук, вместо гипер неудобных наушников для iPod, которые выпадают и звучат как дерьмо. Я был очень расстроен, когда мои FMJ сломались, но, к счастью, сломанная часть была на штекере наушников. То есть сами оба наушника до сих пор работают нормально, только штекер сдох. Моя мысль состояла в том, чтобы отрезать дрянные наушники iPhone от их кабеля (который включает в себя микрофон и кнопку дистанционного управления) и привить их к моим любимым FMJ.

Единственное, что меня останавливает? Эти отвратительные, адские многожильные провода с акриловой изоляцией:

Традиционный метод обработки одножильной акриловой изоляции – это наждачная бумага – вы просто шлифуете пластиковую оболочку проводника. Проблема ЗДЕСЬ в том, что, очевидно, они НЕ одноцепочечные. Попытка отшлифовать их даже самой мелкой наждачной бумагой приводит к потрепанному беспорядку, который выглядит как истертая хлопковая нить. Однако, не сняв изоляцию, вы не сможете спаять провода вместе или каким-либо иным образом выполнить какое-либо соединение.Другой метод — попытаться расплавить акрил паяльником, но это может привести к грязному пластику на утюге и, что более важно, длительное воздействие тепла имеет тенденцию расплавлять оболочку дальше по проводу.

Обратите внимание на моего друга, фонарик-карандаш справа. ИДЕЯ!Факел быстро справляется с изоляцией. Однако обратите внимание на вторичное пламя: это изоляция, сгоревшая ЗА пятном непосредственно в пламени горелки. Подготовка соединения к пайке.

Мой любимый метод: техника плавления заставила меня задуматься, и, будучи пиротехникой, вскоре я увидел карандашный фонарик на своей скамейке и устроил мозговой штурм.Как оказалось, прямое сжигание акрила работает довольно хорошо, а при сильном нагреве горелки проволока нагревается так быстро, что у нее недостаточно времени, чтобы передать большую часть этого тепла верхней оболочке. Результатом является довольно чистое снятие изоляции, по крайней мере достаточное для хорошего паяного соединения. Настоящий трюк — двигаться БЫСТРО! Поджигайте только самый конец, потому что этого обычно бывает достаточно, чтобы акрил загорелся еще на несколько миллиметров вверх по проводу, и как только вы увидите, что провод начинает светиться, уберите огонь, потому что так вы узнаете, что нет огня. больше изоляции на эту часть (она уже сгорела), и если вы оставите ее там, провод расплавится почти мгновенно, и вам не с чем будет работать.

Подготовленная проволока. Это трудно увидеть, но если вы присмотритесь, вы сможете различить немного другой металлический вид ближе к концу. Это слегка закопченный, но неизолированный провод. Припой, с небольшим уговором, прилипнет к этому.

Теперь нужно припаять провода. Вы их раздели и подготовили, но они все еще очень хрупкие. Я использовал два набора пинцетов, чтобы намотать два конца друг на друга. На самом деле все это требует большого терпения.

Термоусадочная трубка села.Синий кусок слева должен пройти через все, а за ним есть еще один красный, чтобы пройти еще раз.

После того, как соединение будет закреплено достаточно, чтобы не развалиться во время пайки, можно приступать к пайке. Провода настолько малы, что припой на самом деле не прилипает, поэтому вам нужно как можно быстрее расплавить припой на утюг, но так, чтобы соединение было прямо посередине. Если вы все сделаете правильно, вы получите большую расплавленную бусину НА утюге, но с проволокой, проходящей через ее середину.Перетащите его вверх и вниз по проводам, и этого будет достаточно, чтобы спаять их вместе. Старайтесь не оставлять лишнего — он хрупкий и эти провода не могут толком гнуться. Кроме того, НЕ ЗАБЫВАЙТЕ СНАЧАЛА НАДЕТЬ ВАШУ ТЕРМОУСАДОЧНУЮ ТРУБКУ. Я НЕ МОГУ ЭТО ПОДТВЕРЖДАТЬ, Я ВСЕГДА ЗАБЫВАЮ . Я использовал несколько кусков, два очень маленьких на отдельных проводниках, затем, по крайней мере, два на всю систему для прочности.

Еще один полезный совет — использовать горелку для усадки трубок. Вы не хотите, чтобы трубка попала в пламя, иначе она загорится.Вы также не хотите оставлять факел направленным на него надолго, это необходимо. Хитрость заключается в том, чтобы махать пламенем так, чтобы шлейф горячего воздуха над ним лизал трубку. Когда это произойдет, вы увидите, что трубка быстро сожмется. Продолжайте двигаться вперед и назад, пока не перестанете уменьшаться. К этому нужно привыкнуть, так что, возможно, потренируйтесь, прежде чем сжигать кабель наушников.

Готовый продукт — вещь красивая. Хорошо, может быть, нет, но это в основном потому, что у меня закончилась белая термоусадочная трубка.Ну что ж.

Кишки. Разобранный шнур Skullcandy и дрянные наушники для iPhone на своем месте: разрезаны на части. Слава. Это законченный продукт, кроваво-красная термоусадочная трубка и все такое. С положительной стороны, мои FMJ теперь снова работают, а также с микрофоном и кнопкой удаленного воспроизведения/паузы/ответа/отбоя для загрузки!

Но подождите! Если вы когда-нибудь пробовали делать это самостоятельно дома, вы, вероятно, заметили что-то особенное в наушниках iPhone. А именно, что за ДЬЮС это красно-зеленый поворот?

Что это за красно-зеленый поворот и что он делает в моем правом наушнике?!

Как оказалось, это кабель микрофона.В этом есть смысл — есть два провода заземления медного цвета, по одному для каждого наушника, красный провод для правого наушника и зеленый провод для левого. Остается как минимум один провод для микрофона, поэтому один из красно-зеленых витков, вероятно, также является заземлением, а другой — для микрофона. Я предполагаю, что кнопка на гарнитуре замыкает линию возврата микрофона на землю, и аппаратное обеспечение iPhone ищет это, но в основном это несущественно. Возможно, когда-нибудь я с ним поиграю, но пока у нас есть все, что нужно.

Настоящий вопрос на данный момент заключается в том, что делает этот поворот, идущий до правого наушника? Короткий ответ? Ничего. Скрутка просто тупиковая в наушниках, подключены только провода красный и земля. Так что можете просто игнорировать их. Не знаю, почему Apple решила оставить их без микрофона, но неважно. Отрежьте их, чтобы они не замкнули на паяные соединения, и это все, о чем вам нужно беспокоиться.  Оказывается, он используется в качестве FM-антенны для iDevices со встроенным радио.Не беспокойтесь о них, если у вас нет iPod Nano (и вы действительно пользуетесь радио).

Итак, теперь вы можете паять сверхтонкие провода, и, возможно, вы даже получили в процессе новую красивую гарнитуру. Наконец, я хотел бы поблагодарить пользователя форума Everythingicafe.com Zerologic за этот (коралловый) пост на форуме, где я получил информацию о том, какой провод какой. К сожалению, я не могу правильно сослаться на его сайт, так как форум требует, чтобы вы вошли в систему, чтобы увидеть информацию профиля.

Родственные

Всемирный и региональный информационный справочник по пейнтболу


ПАЯЯ 101
Билла Миллса — январь 2002 г.

Вперед

Эта статья была первоначально опубликовано в Paintball Magazine, и я переиздаю его на сети в качестве первой из серии статей, посвященных обучение авиамастеров электронике.Сериал начинается с этого навык, необходимый для ремонта и настройки, и перейдет к базовым электронным теория, электронные компоненты и что они делают, а также как они представлены на схемах, а также о том, как создавать и программировать пользовательские платы электроники для маркеров с минимальными техническими знаниями.

Несколько лет назад, Вы могли бы отличить кузнецов по их ящику с инструментами, который был набит шестигранными ключами, зубочистки и запасные уплотнительные кольца. С увеличением электронных компонентов это пришло с гонкой пейнтбольных технологий во всем, начиная с маркеров для загрузчиков и таймеров паяльник — еще один ключевой инструмент, который вы увидите все больше и больше.

Почему припой?

 По порядку Чтобы электричество текло туда, куда вы хотите, ему нужен хороший проводник. дорожка. Большинство металлов являются проводящими. Для удобства металлы часто тонкие провода, что делает их гибкими для подачи энергии туда, где это необходимо, так же, как воздушные шланги для пневматики. Подсоединение проводов к схеме, моторы, аккумуляторы, переключатели и т. д. – пайка.

Когда нам нужно получить электричество от провода к другому компоненту, такому как батарея зажима, мы могли бы просто намотать провод на металлический контакт зажима. Хотя это сработает, у него будут свои проблемы. В зависимости от какое бы движение ни увидела проволока, она может размотаться. Кроме того, поскольку только очень тонкая точка контакта будет между проводами вокруг Внешний вид и внешний вид аккумуляторного зажима, будет сопротивление поток электричества.

Когда провод припаивается к разъему, токопроводящий металл расплавляется от тепла и она перетекает и заполняет промежутки соединения. Как только он остынет, он образует связь, которая является как механически прочной, так и электропроводной.

В пейнтболе, Вы, вероятно, столкнетесь с проблемами с электричеством, которые можно решить с помощью относительно простая работа по пайке. Несколько раз я видел, как игроки возвращаются на моторизованных погрузчики для обслуживания, когда единственной проблемой был провод, который работал ослаблены или сломаны. В полевых условиях такая ситуация часто фиксируется путем скручивания концов проводов вместе, но это не является постоянным решение. Электрически он не исправен, а механически скорее всего разрушаться под нагрузкой, вызывая проблему снова.

Как игрок, базовые знания электричества и навыки пайки помогут сэкономить время для возврата ремонта и счетов за техническое обслуживание вашего собственного снаряжения. Как авиаконструктор, знание того, как паять, может уберечь вас от отправки части оборудования обратно на завод, и это определенно сделает вашу работу по ремонту электроники более профессиональной.

Шестерня

Вы не можете играть пейнтбол без соответствующего оборудования, и вы не сможете спаять хорошее соединение без него тоже.

Минимум вы нужно паять соединение, и достаточно часто в аварийной ситуации это паяльник и немного припоя, но полный комплект состоит из бит больше:

Базовая пайка Шестерня:

Пайка Железо
Железо Стенд
Целлюлоза Губка
Флюс
Припой
Выбор
Проволока Резаки/стрипперы
Электрика Лента
Тепло Термоусадочная трубка
Сейф рабочая зона

Электронный блок питания магазины — это самое простое место, где можно найти все эти предметы в одном месте. Radio Shack, национальная розничная сеть, предлагает широкий выбор вариантов, и ряд наборов, которые включают большинство из этих инструментов по довольно разумной цене. Цены. На некоторые товары вы, скорее всего, найдете более низкие цены в электронном магазине. магазин излишков или оптовых поставок, который есть в большинстве крупных городов.

Начиная с железо это инструмент, который является ключом ко всему этому. Это в основном источник тепла, используемый для плавления припоя и нагрева компонентов, которые соединены и обычно напоминают пистолет или карандаш.

Пистолеты для пайки обычно имеют большие нагревательные элементы и быстрее нагреваются, но их неуклюжий вес ограничивает их практичность для детальной пайки. Это не для сказать, что они непригодны. Я научился паять двухтемпературной пайкой. пистолет. Ружья обычно стоят от 15 до 40 долларов, в зависимости от характеристик. которые обычно представляют собой одиночные или двойные настройки температуры и свет осветить заготовку.

Паяльные станции состоит из блока питания, паяльного карандаша, подставки и губки.Источник питания часто регулируется в моделях высокого класса, включая цифровые. показывает температуру. Паяльные станции обычно используются профессионалы в области электроники, и более высокое качество и возможности отражаются в цене, которая может варьироваться от 20 до 70 долларов и более.

Простой паяльные карандаши являются основным инструментом по очень экономичной цене. Согласно каталогу 2000 года, в магазинах Radio Shack есть 6 различных карандаши для пайки по цене от 6,99 до 9 долларов.99. Диапазон их возможностей от простого карандаша «подключи и работай» до работающего от 12 вольт от автомобильный прикуриватель (хорошо, поэтому вам придется отключить Ангел зарядное устройство, но вы можете использовать его в полевых условиях), а их модель высокого класса с двойной температурный режим. С небольшими покупками вы можете стать еще лучше Цены. В оптовом магазине электроники в моем городе продаются 30-ваттные припои. карандаши за 3,95 доллара. Если вы выросли в 70-е годы, возможно, у вас были родственники. которые думали, что наборы для рукоделия по дереву станут лучшим рождественским подарком. Если у вас где-то в шкафу лежит дровяной карандаш, вы обнаружить, что он может выполнять двойную функцию в качестве паяльного карандаша.

Ан альтернативным подходом к электроэнергии является бутан. Примерно за 20 долларов, Вы можете приобрести паяльник на бутане со сменными наконечниками. также позвольте ему служить факелом. Эти изящные инструменты подпитываются те же баллоны с бутаном, которые используются для перезарядки многоразовых бутановых зажигалок. Один заряда дает ему достаточно топлива примерно на полчаса работы.То Их главное преимущество в том, что электричество не требуется, что очень удобная функция, если вы надеетесь сделать ремонт в полевых условиях. Если вы собираетесь решать любые более крупные работы по пайке, такие как пайка питания порт на пистолете с латунным корпусом (припой не связывается с алюминием) вы можете переключать к наконечнику горелки, чтобы прогреть большую площадь металла. Факел может также обеспечить тепло для усадки термоусадочной изоляции, так долго это под изоляцией и достаточно далеко, чтобы она не сгорела или расплавить пластик.

Паяльник можно обойтись и без подставки, но очень удобно иметь место для безопасного настройте паяльник, пока он горячий. Сжигание вашего дома потому что вы положили свой паяльник слишком близко к картонной коробке на верстаке — не лучший способ понравиться своей семье. Стойки из спирально-пружинного железа (обычно входят в состав паяльных станций) имеют дополнительное преимущество окружения горячего элемента карандаша холодной проволокой катушка. Если вы когда-нибудь случайно коснулись горячего утюга и получил неприятный ожог, вы определенно можете оценить эту функцию безопасности.

А губка для пайки — еще один предмет, который не является обязательным, но помогает качественная пайка проще. Губка должна быть изготовлена ​​из целлюлозы, чтобы сопротивляться теплу утюга, и его следует слегка увлажнить. Они есть включены во многие наборы для пайки, или их можно найти практически в любом продуктовом магазине. магазине, просто убедитесь, что вы получили тот, который сделан из целлюлозы, а не любой форма пластика, которая может расплавиться или загореться.

Флюс для пайки покрывает металл в соединении, предотвращая окисление и делая его более химически безопасен для связывания с припоем.Пока флюс доступен в жидком и пастообразном виде наиболее удобным способом его применения является с использованием припоя на основе канифоли, где флюс содержится в самом припое.

Электронный пайка должна производиться припоем, состоящим из 60% олова. и 40-процентный свинец, обычно называемый припоем 60/40, припоем для электроники, или радиопайка. В то время как другие смеси доступны для приложений как и пайка труб, 60/40 это обычно то, с чем вы столкнетесь в электронике магазинов, чаще всего он будет иметь сердцевину из канифольного флюса.Ожидайте потратить два-три доллара за катушку припоя.

Такой же маленький отмычка, которую вы используете для работы по вытягиванию уплотнительных колец и уплотнений из ваших маркеров также очень удобный инструмент для манипулирования короткими проводами и обрезки свободных концов. капли припоя с плат.

Оба кусачки и стриптизерши, или инструмент, который сочетает в себе два необходимых обрезать провода и снять их внешнюю пластиковую изоляцию, чтобы открыть провод внутри, который должен быть спаян. Некоторые устройства для зачистки проводов сложны и зажимаем один конец провода, срезаем изоляцию и зачищаем ее, а другие просто отрежьте его, и его можно использовать для удаления ненужной изоляции. Многие кусачки и даже плоскогубцы с внутренними кусачками имеют роща, которую можно использовать для снятия изоляции. Я часто находил что в меньших проводах, используемых в электронике, только ноготь моего большого пальца достаточно снять изоляцию с конца провода без нуждающийся в инструменте. При работе с электронными компонентами, подлежащими пайке на печатную плату, маленькие резаки и острогубцы являются обязательными. Подобные инструменты — это то, где покупки могут действительно изменить ситуацию. Я недавно сломал (некоторые из этих небольших инструментов хрупкие) пару резцов, которые стоил 10 долларов в моем местном хозяйственном магазине и нашел замену в местном оптовый продавец электроники всего за 3 доллара.

Электрика Лента и термоусадочная трубка обязательны. Даже если вы быстро соединение витой проволоки без пайки, изолента обеспечит как защита, так и изоляция для предотвращения коротких замыканий. Покрытие сращивания проводов и соединители с термоусадочной трубкой могут быть отличием между готовой работой, которая выглядит доморощенной или профессиональной. Термоусадка Трубка — это именно то, что следует из ее названия. Это пластиковая трубка, которая сжимается при нагревании горячим воздухом, что позволяет ему затянуться вокруг соединения. покрывает.Термоусадочная трубка доступна в различных цветах, в том числе ясно, и выбор размеров можно купить за два или три доллара.

Необходимость безопасная рабочая зона кажется здравым смыслом, но здравый смысл не всегда общий. Ваше рабочее место должно быть чистым и свободным от легковоспламеняющихся материалов. предметы и пары. Ваша рабочая поверхность должна быть относительно огнеупорной, чтобы он не был поврежден при случайном контакте с вашей пайкой железо.

Получение Начато

Если вы никогда раньше не пользовались паяльником, вам нужно будет начать с залудить его.Сохранение наконечника луженым означает сохранение тонкого покрытия припаять к нему. Если наконечник не луженый, он более подвержен окислению. когда жарко, и не будет длиться так долго. Припой тоже плохо течет над окисленным наконечником. Вы должны начать с того, чтобы убедиться, что наконечник чистые и без масел.

Большая часть электроники в магазинах продается жидкость для лужения или паста, которая и обезжирит наконечник, и обеспечивают некоторую защиту от окисления. Если вы используете старую пайку утюг с питтингом или другими признаками окисления, напильник или наждачная бумага можно использовать как для очистки поверхности до голого металла, так и для изменения формы наконечника.

В конце концов, наконечник паяльника будет сильно изнашиваться, и его можно будет заменить запасные части, которые также легко доступны в магазинах электроники. Затем зажгите его и расплавьте немного припоя, пока он не потечет плавно по поверхности. Подсказка. Быстрое протирание влажной губкой удалит излишки припоя. и оставить только тонкую защитную пленку.

Вызов: перетертый и оборванный провод

Для наш пример пайки, хорошо исправить оборванный провод.Если концы провода грязные или ржавые, возможно, лучше их обрезать. Припой не будет хорошо прилипать к коррозии, а грязь и масла обеспечат электрическое сопротивление. Если бы мы подключались к посту или вели на электрический компонент, такой как выключатель, легкая шлифовка или наезд поверхность с тонким напильником очистит и сделает поверхность шероховатой для лучшего связь. В случае с нашим проводом, просто обрежьте грязный часть, и используйте инструмент для зачистки проводов, чтобы удалить примерно полдюйма изоляции. Свежая открытая медь будет хорошо защищена от окисления. по пластиковой изоляции.

Если у вас нет инструмента для зачистки проводов, стоит быть осторожным с выбор слов, когда вы идете, чтобы купить один. «Привет, дорогая, я иду за стриптизершей», может вызвать чрезмерную ссору в вашем доме.

Иногда расположение электроники в маркере имеет провода нужной длины. Если бы это было так, наш сращенный провод был бы слишком коротким, поэтому мы бы вставьте дополнительный кусок провода, чтобы увеличить длину.

Сращивание два конца провода вместе легко сделать, перекрывая открытые концы, а затем скручивание прядей вместе. Этот тип соединения называется соединением Western Union, после его использования в телеграфных линиях. Мы могли бы просто положить провода рядом и скрутить концы вместе, но это приведет к большему напряжению проводов при вытягивании, что может привести к будущему поломка. Если мы собираемся использовать термоусадочную трубку, нам нужно сдвинуть ее по длине по одному из проводов, прежде чем мы присоединим их. Это простой шаг к забудьте, но как только провода соединены, свободный конец не будет скользить через трубку. Если бы мне давали пятак за каждый раз, когда я перепаиваю что-то, потому что я забыл сначала надеть изолятор на провод, Id теперь у меня есть собственный 747.

С нашим проводом вместе, пора паять. После подключения, повернув его паяльник должен быть достаточно горячим, чтобы расплавить припой. в течение минуты или двух. Вы можете проверить это, коснувшись его кончика длина припоя.Если он растает, вы готовы к работе. Вытри это лишняя капля припоя на губке.

Вместо применения припой к железу, мы хотим сначала нагреть проволоку. Помещение расплавленного припой на холодном проводе создаст так называемое соединение холодной пайки. В при холодной пайке припой может соединить провода вместе, зажав их вокруг них, но он не будет связан с проводом, поэтому соединение физически слабее и может вообще не проводить электричество.

[Примечание редактора: После первоначальной публикации этой статьи Дэвид Питер написал, чтобы порекомендовать с помощью радиатора на проводе между точкой пайки и изоляция. Радиатор выглядит как маленькая пара плоскогубцев с пружинный зажим и предназначен для отвода тепла от припаиваемых предметов. Они доступны в магазинах электроники и включены во многие паяльные принадлежности. комплекты. Дэвид также рекомендует нанести каплю спирта на спину. радиатора для дальнейшего повышения его способности отводить тепло (алкоголь, с низкой температурой кипения легко поглощает тепло — будьте осторожны с бутановыми горелками, так как спирт легко воспламеняется). Длина оголенного, не припаянного провода должно быть 1 к 1.5-кратный диаметр изоляции провода. Дэйвид рекомендует эту процедуру для предотвращения затекания припоя под изоляция. Это оставляет провод между изоляцией и паяное соединение более гибкое и менее восприимчивое к повреждениям от вибраций и удар, которому может подвергнуться маркер во время использования.]

Мы Можно нагреть проволоку, поднеся к ней жало паяльника. Большинство паяльных жал имеют скошенный конический конец. Вместо того, чтобы касаться только острие острия, утюг следует держать под углом, чтобы край этого переднего конуса полностью соприкасается с соединением с подогревом. Чем больше контактная поверхность, тем быстрее будет передаваться тепло. Слишком медленное нагревание проводов даст время для передачи тепла вниз. провода, повредив изоляцию и возможные другие соединения или компоненты. Это важно, поскольку некоторые полупроводники, такие как транзисторы, диоды и интегральные цепи могут быть разрушены чрезмерным нагревом. Если припаять к привести на что-то, что чувствительно к теплу, это хорошая идея, чтобы схватиться за свинец с радиатором (также доступен в магазине электроники) или игольчатый плоскогубцы между паяным соединением и компонентом.Этот металлический контакт поможет отвести избыточное тепло и защитить компонент.

Как долго держать железо — это место, где обосновываются мастерство и опыт. настройки паяльника и разная теплоемкость разных типы и формы проволоки означает, что каждая ситуация пайки будет немного уникальный. Как упоминалось ранее, недогрев приводит к соединение холодной пайки. Перегрев приведет к окислению оголенные провода, препятствующие хорошему соединению припоя, а также плавятся части изоляции проводов, поскольку тепло передается по проводам длина. Если вы новичок в пайке, практикуйтесь на запасных кусочках металла. и проволока — хороший способ отточить свое суждение и технику.

Я обычно прикладывают утюг к суставу на пару секунд, затем прикасаются кончик отрезка припоя к соединению. Когда сустав горячий достаточно, чтобы расплавить припой. металл. Таким образом, я только нагреваю его достаточно, и могу видеть, когда достигается нужная температура.

Хранение предметов для пайки иногда может потребоваться припой и паяльник больше рук, чем у среднего игрока в пейнтбол (я уверен, что есть некоторые крупные игроки, которые хотели бы иметь третью или четвертую руку для ношения и стрельбы больше маркеров одновременно).Маленькие тиски пригодятся, чтобы держать работу предметы и магазины расходных материалов, в том числе Radio Shack, есть несколько отличных инструментов с зажимы типа «крокодил» на шарнирных рычагах для удержания деталей во время пайки.

Включено правильно паяное соединение, припоя достаточно, чтобы нанести тонкий слой вовлеченный металл и соединить его вместе с гладкой, блестящей поверхностью. Серый, обесцвеченный или комковатый припой указывает на жир, грязь, окисление или неадекватные проблемы с отоплением. Опять же, это то, где практика делает совершенным. Сначала работа с записками даст вам опыт, чтобы сделать хорошую работу когда это считается.

С соединение спаяно, пришло время запечатать его, чтобы защитить его от элементов и изолируйте его, чтобы предотвратить короткое замыкание. Если вы использовали термоусадку маршруте, просто наденьте трубку на соединение и усадите ее вниз. Если у вас в ящике с инструментами есть тепловая пушка, это идеальный инструмент для работа. Хороший мощный фен столько не выдаст. нагревается как тепловая пушка, но может выполнять свою работу в течение более длительного периода времени. времени.Если у вас их нет, помахивайте зажигалкой или свечой под трубка сделает этот трюк. Это еще один подвиг, который требует практики также, так как слишком близкое расположение трубки к пламени приведет к ее обгоранию, и вы нужно распознать когда он полностью сжался нагрев дальше будет вспыхивать из концов.

Запорная термоусадка трубка, черная изолента обеспечит защиту нового соединения, но особенно в жаркую погоду клейкая лента теряет силу сцепления, и сочится в швах, где он захватывает грязь и пыль.В целом термоусадочная трубка даст результаты, которые будут намного более профессиональными Ищу.

Так вот, с базовой пайкой от начала до конца. Это навык, который придет пользуется все большим спросом по мере того, как электронные технологии все больше проникают в наши спорт. Если вы любите делать все своими руками, но вас напугали сложностью электропневматических маркеров, умением паять замена поврежденных компонентов или проводки является важным шагом в уходе за на все ружье.


Как паять с помощью зажигалки « Wonder How To

Как сделать

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
