Ваз 2106 нет зарядки при включении дальнего. Почему нет зарядки: основные причины

В первую очередь необходимо проверить целостность предохранителей № 9 и 10, а также их надежное крепление в блоке предохранителей.

Помимо этого при кажущейся исправности предохранителей (плавкая вставка не перегорела) предохранитель может быть неисправен. Дело в том, что несмотря на то, что вставка не перегорела, предохранитель тем не менее неисправен. От долгого срока эксплуатации перетираются вершины предохранителей на входе их в гнезда. Это можно определить визуально. Для этого предохранитель вынимается из своих гнезд и осматривается верхняя и нижняя части предохранителя являющиеся продолжением плавкой вставки. Визуально будет сразу видно протертый край предохранителя виде круга, как след от гнезда, куда он вставляется. Такие предохранители заменяются, и вновь проверяется зарядка.

Если после замены предохранителей по — прежнему на ВАЗ 2106 нет зарядки аккумулятора, то следует продолжить поиск неисправности.

Далее нужно проверить целостность ремня привода генератора и его натяжение. Если ремень не порван и его натяжение соответствует норме, то нужно проверить состояние приводных шкивов. При износе внутренней поверхности шкивов ремень генератора начинает попросту проскальзывать, что также будет способствовать неполному заряду батареи или же зарядка будет полностью отсутствовать. Проверить это можно визуально посмотрев на внутреннюю часть шкива. Если она блестит, то значит, ремень проскальзывает и именно он отполировал внутреннюю часть шкива.

Такой шкив подлежит замене вкупе с ремнем привода.

Следующей причиной, почему может отсутствовать зарядка батареи, это плохой контакт на клеммах аккумулятора, либо их окисление. Ненадежный контакт подтягивается, а окислившиеся клеммы нужно обработать раствором соды с водой. Сода нейтрализует окисел после чего клемму нужно промыть водой и хорошо протереть. Для гарантии остатки окисла удаляются мелкой шкуркой. Затем клемму необходимо смазать, например смазкой Литол 24. Подобную операцию нужно проделать и с самими клеммами. Не нужно зачищать клеммы шкуркой или скрести их ножом. Они очень податливы, так как отлиты из свинца и три-четыре такие процедуры заметно уменьшат их диаметр, что сделает невозможным качественную затяжку клемм, а значит и не будет их надежного контакта. Доверьте этот вопрос соде и она прекрасно очистит клеммы от окисла.

На окисление стоит проверить и места контактов клемм на генераторе, которые также нужно освободить от окисла.

Если в автомобиле ВАЗ 2106 нет зарядки аккумулятора, то виной тому могут быть щетки в генераторной установке

. Они могут иметь предельный износ, либо заедать в гнездах щеткодержателя.

Для проверки щеток генератор не нужно снимать с автомобиля, так как щеточный узел доступен и легко снимается. Изношенные щетки либо заменяются, либо меняется узел целиком. Перемещение щеток проверяют надавливанием. Щетки должны легко войти в свои колодцы и легко вернуться. В противном случае щетки вынимаются, и колодцы зачищаются, также снимаются заусенцы с самих щеток.

Проверяется также контакт генератора с массой автомобиля и при необходимости восстанавливается. Иногда достаточно немного отпустить крепление провода с массой и поводить проводом из стороны в сторону, чего будет достаточно для восстановления надежного контакта. Для полного контроля провод снимается и наконечник зачищается.

Возможные неисправности генератора ВАЗ 2106

В самом генераторе могут быть следующие неисправности:

Повреждение диодного моста (в народе – «подкова»)
Неисправность статорной обмотки – межвитковое замыкание, замыкание на корпус или внутренний обрыв
Неисправность обмотки возбуждения ротора, с симптомами аналогичными, как и в статорной обмотке. Помимо этого может быть большой износ контактных колец, что нарушает их надежный контакт со щетками

Если при проверке на выходе генератора есть нормальное напряжение 13.5- 14,2В, а аккумулятор не заряжается, то необходимо проверить целостность провода идущего от генератора до батареи.

На отсутствие зарядки может влиять и неисправность реле – регулятора, а также его плохой контакт с «массой».

Читайте так-же, другие обзоры

За зиму было 3 случая. Морозы. Поутру звонит клиент и жалуется- нет зарядки. Зову подъехать. Приезжает и говорит что на полпути зарядка появилась. Проверил все: прозвонил и перетряс проводку,подтянул все что можно было, померил напряжения все. Ничего не нашел, все нормально. Отправил клиента с богом, каждый остался при своих интересах. На 2-ой машине тоже самое, не считая того что снимал и перетряхивал (с проверкой на стенде) генератор для успокоения совести. С 3-й машиной решил разобраться до конца и в конце концов хоть что-то заработать. Машину на мороз- отдыхать! Часа через два завожу на улице- нет зарядки! Там же на улице начал смотреть в чем дело_ не дай бог неисправность опять пропадет. Не горит лампа зарядки, нет первоначального возбуждения. От контрольки (с плюса аккумулятора) генератор возбуждается, проводка до щитка приборов прозванивается. Нашел что искал! На щитке приборов контакты разъемов приклепаны к плате (Не Америку открыл, об этом все знают). Не было контакта от контрольной лампы зарядки в разъеме. Пропаял все контакты в разъемах, поскольку пока щиток приборов ворошил другие глюки появились из-за этих клепок. Получается с прогревом салона контакт в клепаных разъемах восстанавливался. Кстати в карбюраторных семерках я за 4 года ни разу не наблюдал такого, умели же раньше клепать! Первые две машины вызвал, сделал то же самое, больше не появлялись.

Типичная проблема проблема для классики. Проблема чаще всего в приборке, приходиться пропаивать.

Еще один вариант решения проблемы

У меня на новой 2107 (2010 года выпуска) при пуске в мороз не шла зарядка (ГЕНЕРАТОР — «ВОСЬМЕРОЧНЫЙ»). Если прибавить обороты двигателя до 2000 — аккумулятор начинал заряжаться. Все бы ничего, но иногда лампочка зарядки аккумулятора при включении зажигания не загоралась вообще и приходилось прогревать двигатель без зарядки аккумулятора, а затем уже при повторном запуске двигателя зарядка начиналась. Что было сделано по совету друзей-автоэлектриков: поменял щеточный узел с таблеткой, подтянул ремень генератора, протянул + клемму на генераторе. Снимать генератор для полной ревизии было архилениво. Но не помогло. Я предположил, что на холоде не хватаем тока в обмотку возбуждения (опять инженеры ВАЗ чего-то не учли). И для увеличения тока соединил контакт +15 (зажигание) с контактом 61 (обмотка возбужнения) через последовательно соединенные диод и резистор 10 Ом, 20 Вт. Езжу год — полет нормальный, никаких симптомов старых проблем. Диод нужен, чтобы при выключении двигателя, ток, предназначенный для обмотки возбуждения не шел обратно в цепь зажигания. Впрочем, явление обратного тока через лампочку зарядки можно легко заметить: при выключении двигателя лампочка на короткое время загорается. Подключение резистора сделал под бардачком, в жгуте, проходящим через моторный щит. Провод зажигания (+15) — толстый синий с черной полосой, провод возбуждения (61) — тонкий коричневый с белой полосой. Вместо резистора можно применить лампочку на 10 Вт, но ИМХО, резистор надежнее.

Нет зарядки на – основные причины и устранение неисправностей

Владельцам ВАЗовской классики приходится часто сталкиваться с проблемой, когда нет зарядки на 2106. Причины, ведущие к такой проблеме, могут быть самыми разными, и скорее всего здесь их не удастся перечислить полностью, поэтому перечислим хотя бы самые частые из них.

1. Износились щетки генератора ВАЗ 2106. Если щетки будут иметь недостаточную длину, это может привести к ситуации, когда нет зарядки аккумулятора ВАЗ 2106, либо когда зарядка слишком слабая. Поэтому если горит лампочка зарядки аккумулятора ВАЗ 2106, в первую очередь следует проверить щетки генератора авто ВАЗ 2106 и при потребности произвести их замену.Следует отметить, что длина щеток не должна быть меньше 12 мм.

2. Вышел из строя диодный мост. Причиной слабой зарядки аккумулятора может стать также и перегорание диодов выпрямительного блока, так как генератор не может полноценно заряжать аккумуляторную батарею. Для проверки нужно продиагностовать диодный мост и при потребности заменить его.

3. Вышло из строя реле зарядки. Если нет зарядки аккумулятора авто ВАЗ 2106, то причиной этого может быть также и поломка реле зарядки. Как правило, если пропала зарядка на ВАЗ 2106 именно по этой причине, то автовладельцам приходится долго искать неисправность, до той поры пока не будет произведена замена этой детали электрики. К слову нужно сказать, что она меняется весьма легко, так как прикрепляется лишь двумя болтами под капотом с правой стороны.

4. Проблемы с ротором и статором. Если после проверки всех выше перечисленных деталей по прежнему горит лампочка зарядки аккумулятора авто ВАЗ 2106 нужно провести диагностику генератора и обязательно проверить его статор и ротор, а при потребности заменить генератор.

Как подключить генератор на ВАЗ 2106? Сначала генератор помещаетсяв его «законное» место, возле мотора, причем его местоположение необходимо зафиксировать шайбой и болтом. После этого надевается гайка нижнего крепления. Подключение генератора на ВАЗ 2106 осуществляется двумя проводами, первый выходит с вывода щеткодержателя, а второйидет со штекера основного вывода обмотки статора. Основным отличием вывода щеткодержателя и провода, идущего с вывода обмотки статора, является отсутствие колодок изоляции.

Гайку крепления проводов нужно прикрепить к выводу генератора, на вывод сверху надевается защитный колпак из резины. Дальше прикручивается гайка крепления генератора на натяжной планке. Затем на коленчатый вал, шкив генератора и насоса надевается ремень генератора. Усиливается затяжка крепления генератора к планке, находящейся под капотом. После этого следует поставить защитный щиток, тщательно зафиксировав его с помощью 12-ти винтов крепления. На этом все, генератор установлен и после этого остается лишь провести его проверку.

Следует немедленно искать причину неисправности, ведь под угрозой обеспечение всего электрооборудования током, а также – зарядка аккумулятора.

Как известно, с исправным генератором аккумулятор не требует зарядки на протяжении многих месяцев и лет, сохраняя при этом не менее 60% заряда. То есть, аккумулятор емкостью 55 Ач, которыми обычно комплектуются десятки, восполняется током за счет работы исправного генератора.

Проверка устройства

Проверяется реле-регулятор напряжения генератора ВАЗ 2106, «копеек», иномарок одинаково. Как только произведете снятие, посмотрите на щетки – у них должна быть длина более 5 миллиметров. В том случае, если этот параметр отличается, нужно проводить замену устройства. Чтобы осуществить диагностику, потребуется источник постоянного напряжения. Желательно, чтобы можно было изменить выходную характеристику. В качестве источника питания можно использовать аккумулятор и пару пальчиковых батареек. Еще вам необходима лампа, она должна работать от 12 Вольт. Вместо нее можно использовать вольтметр. Подключаете плюс от питания к разъему регулятора напряжения.

Основные неполадки

Если генератор начинает барахлить, то главные причины неисправности следует искать либо в бортовой сети, либо же это проблемы самого генератора. Если же генератор дает зарядку, но недостаточную, то, возможно, его слишком «нагрузили», поставив дополнительно к штатному электрооборудованию много других гаджетов, и он работает уже на пределе своих возможностей.

Уж больно наши автомобилисты полюбили тюнинговать ВАЗ 2110, добавляя, например, мощности динамиков, усиливая свет и т.п. Кое- кто в таких случаях меняет АКБ, например, ставит емкостью 70 Ач, вместо обычного ВАЗовского на 55 Ач.

Но если вначале это и может помочь, то со временем такая батарея будет садиться еще быстрее, поскольку штатный генератор не сможет обеспечить ее полную зарядку, не хватит у него для этого мощности.

Причины разрядки аккумуляторной батареи детально изложены в следующем материале:

Поиск неисправностей

Чтобы точно определить источник проблемы с генератором, нужно произвести элементарную проверку. Если у вас нет «добавочных» потребителей энергии, можете сразу искать неисправности генератора, если есть, отключите их все на время. Причем – не выключите, а именно отсоедините от автомобиля.

План проверки:

Замерьте отдачу тока на холодном автомобиле, в то время, когда он не работает, и все системы его жизнеобеспечения отключены. Будет идеально, если отдачи вообще нет. Но такое случается крайне редко. Почти на каждом ВАЗ 2110 где-то из-за недостаточного контакта, локального замыкания и т.п. небольшая отдача все же наблюдается. Но – именно небольшая, а не такая, при которой аккумулятор может сесть за ночь стоянки;
Если все нормально, утечки тока не наблюдается, или они мизерные, аккумулятор не разрядился, подключите обратно все те приборы, которые вы (не важно, самостоятельно или с помощью наемных специалистов) по собственной инициативе установили на автомобиль. Повторите ту же проверку. Если оказалось, что ток активно утекает, значит – причина не в АКБ и не связана с генератором, виновато именно не предусмотренное конструкторами ВАЗ 2110 устройство;
Но если и тогда отдачи не обнаружено, переходим к тщательному обследованию генератора. А здесь возможных неисправностей немало: между щетками и кольцами ротора нет достаточного контакта; есть обрыв в обмотке возбуждения; возможно межвитковое замыкание непосредственно в катушке обмотки возбуждения. При этом генератор греется и гудит; обмотка возбуждения может замыкать на корпус ротора; обрывы могут возникать и в фазовой обмотке статора; статор может замкнуть на корпус; возможно замыкание «плюса» на корпус; в выпрямительном блоке может пробивать диоды; механические неисправности также занимают не последнее место в этом списке.

Теперь рассмотрим все вышеозначенные неисправности генератора более подробно.

Работа двухуровневого регулятора

При работе генератора на выходе появляется напряжение, которое поступает на обмотку электромагнитного реле. При этом возникает магнитное поле, с его помощью притягивается плечо рычага. На последний действует пружина, она используется как сравнивающее устройство. Если напряжение становится выше, чем положено, контакты электромагнитного реле размыкаются. При этом в цепь включается постоянное сопротивление. На обмотку возбуждения подается меньший ток. По подобному принципу работает реле-регулятор напряжения генератора ВАЗ 21099 и других автомобилей отечественного и импортного производства. Если же на выходе уменьшается напряжение, то производится замыкание контактов, при этом изменяется сила тока в большую сторону.

Обрыв обмотки

Если оборвана обмотка возбуждения, то нет и зарядки аккумулятора. Чтобы это определить, часто достаточно положить руку на генератор. При обрыве он греется. Для точной проверки нужно отсоединить от щетки конец обмотки возбуждения, к нему, и зажиму Ш генератора подсоединить (через вольтметр или лампочку) провода АКБ.

Если есть обрыв, то стрелка вольтметра не отклонится, а лампочка не загорится. Чтобы найти, какая из катушек не дает работать генератору, подключают к каждой по отдельности провода от АКБ. Напоследок проверяют пайки и выводы катушек. Если обрыв внутренний, катушку нужно заменить, при внешних помогает пайка.

Замена реле контрольной лампы зарядки АКБ

Работу по замене реле лампы зарядки ВАЗ 2106 следует проводить в следующей последовательности:

Отворачиваем 2 крепежа реле лампы зарядки и демонтируем изделие с установленных шпилек.
Помечаем маркером или фломастером подводящую электропроводку для контроля над корректностью обратного подключения обновленного изделия. При неправильном включении реле в сеть энергообеспечения автомобиля он перестает функционировать, что создаст аварийную ситуацию из-за резкого повышения разности потенциалов на выходных контактах генераторного устройства.
Рассоединяем проводную цепь, меняем реле на исправное изделие и проводим обратный монтаж.

При тестировании реле лампы зарядки категорически запрещается делать КЗ между выходными элементами цепи, т.к. это вызовет дефекты блока устройств выпрямления тока. Перед тестированием реле регулятора зарядки необходимо убедиться в оптимальной степени натяжки генераторного ремня. К электрической цепи генераторной обмотки возбуждения не следует подключать другие энергетические ресурсы, т.к. падение напряжения на исследуемом реле зарядки ВАЗ 2106 может превысить оптимальные значения.

Механические неисправности

Первое место среди механических неполадок ВАЗ 2110 занимает растяжение ремня. При этом обычно сильно греется шкив генератора. Кроме того, нет достаточной зарядки АКБ. Осмотрите также все на предмет плохого контакта, обламываний и т.п.

Поэтому, независимо от кого, карбюраторная у вас машина, или инжектор, с генератором лучше не шутить, а при обнаружении неисправностей быстро на них реагировать.

Если генератор перестал давать зарядку, ничего хорошего в этом нет. Необходимо сразу приступать к поиску причины такой неисправности. В противном случае все ваше электрооборудование окажется без питания, а аккумулятор в скором времени полностью сядет.

Если генератор работает хорошо, тогда аккумуляторная батарея не будет нуждаться в дополнительной зарядке специальными устройствами в течение многих месяцев, порой даже лет. В АКБ стабильно будет сохраняться минимум 60% заряда. Таким образом, аккумуляторы постоянно восполняют запас заряда за счет работы генератора.

Как снимать реле-регулятор

Снять реле-регулятор напряжения генератора («Ланос» или отечественная «девятка» у вас – не суть важно) довольно просто. Стоит заметить, что при замене регулятора напряжения потребуется всего один инструмент — плоская или крестовая отвертка. Снимать генератор или ремень и его привод не нужно. Большинство устройств находится на задней крышке генератора, причем объединены в единый узел с щеточным механизмом. Наиболее частые поломки происходят в нескольких случаях.

Во-первых, при полном стирании графитовых щёток. Во-вторых, при пробое полупроводникового элемента. О том, как провести проверку регулятора, будет рассказано ниже. При снятии вам потребуется отключить аккумуляторную батарею. Отсоедините провод, который соединяет регулятор напряжения с выходом генератора. Выкрутив оба крепежных болта, можно вытянуть корпус устройства. А вот реле-регулятор напряжения генератора ВАЗ 2101 имеет устаревшую конструкцию – он монтируется в подкапотном пространстве, отдельно от щеточного узла.

Что стоит на ВАЗ 2110

Для автомобилей ВАЗ 2110 предусматривается установка двух типов генераторов, в зависимости от установленного двигателя.

Для карбюраторных моделей устанавливается генератор с номером 9402.3701.
Если двигатель инжекторный, тогда каталожный номер используемого генератора будет 3202-3771. Он имеет поликлиновый ремень.

Вне зависимости от типа установленного двигателя и генератора соответственно, неполадки на устройствах встречаются одни и тех же, потому процедура проверки и ремонта в обоих случаях идентична.

Неисправности

Есть две основные причины, из-за которых генератор перестает должным образом обеспечивать зарядку.

Причина	Особенности
Перегрузка устройства	Случается такое у тех, кто любит устанавливать многочисленное дополнительное оборудование, которое питание за счет генератора, то есть требует электроэнергии. Это могут быть динамики, электронасосы, видеоустройства и пр. Штатный генератор на такие нагрузки не рассчитан, потому теряет эффективность
Несоответствие АКБ и генератора	Чтобы обеспечить работу электрооборудования, дополнительно установленного на автомобиль, многие решают установить более мощную аккумуляторную батарею при штатном генераторе. Несоответствие мощностей приводит к тому, что генератор перестает обеспечивать должную зарядку более мощного аккумулятора. Так ему попросту не хватает для этого ресурсов

Какой заряд выдает генератор

Многих интересует вопрос о том, сколько же генератор должен выдавать для нормального функционирования.

Здесь параметры напрямую зависит от текущего состояния автомобиля.

Если двигатель холодный, только включается, тогда напряжение составит в норме 14,1-14,4 Вольт;
Если проверять напряжение после длительных поездок в условиях пробок, тогда генератор будет выдавать уже меньше, около 13,9-14,1В.

Трехуровневая система регулирования

Качество регулирования у таких конструкций намного выше, нежели у рассмотренных ранее. Ранее использовались механические конструкции, но сегодня чаще встречаются бесконтактные устройства. Все элементы, используемые в данной системе, такие же, как и у рассмотренных выше. Но отличается немного принцип работы. Сначала подается напряжение посредством делителя на специальную схему, в которой происходит обработка информации. Установить такой реле-регулятор напряжения генератора («Форд Сиерра» также может оснащаться подобным оборудованием) допустимо на любой автомобиль, если знать устройство и схему подключения.

Здесь происходит сравнение действительного значения с минимальным и максимальным. Если напряжение отклоняется от того значения, которое задано, то появляется определенный сигнал. Называется он сигналом рассогласования. С его помощью производится регулирование силы тока, поступающего на обмотку возбуждения. Отличие от двухуровневой системы в том, что имеется несколько добавочных сопротивлений.

Поиск причин неисправностей

Отсутствие зарядки может быть вызвано широким перечнем причин, о которых мы сегодня поговорим.

К таковым причинам относят:

Слабые контакты;
Обрывы обмотки;
Замыкание на роторном корпусе;
Межвитковые замыкания;
Механические поломки;
Замыкание зажима плюса на корпусе;
Замыкание в фазовой обмотке;
Замыкание статора на корпусе.

Рассмотрим эти ситуации более детально, чтобы определить истинную причину поломки конкретно в вашем случае.

Начните с того, что отключите все дополнительное оборудование в вашем автомобиле, которое не предусмотрено штатной комплектацией — видеорегистратор, навигатор, аудиосистема и пр.

Измерьте отдачу тока, когда автомобиль холодный, он не работает и все системы жизнеобеспечения отсоединены. Если отдачи совсем не будет, это хорошо. Но происходит это редко. Практически всегда на десятках может быть недостаточный контакт, какое-то замыкание, по причине которого отдача есть, но небольшая. Куда хуже, если отдача внушительная и приводит к разрядке аккумулятора за одну ночь, проведенную на стоянке или в гараже.
Если все в норме, сильных утечек тока нет или они незначительные, а аккумуляторная батарея сохранил свой заряд, тогда можно вернуть все приборы на места, которые были установлены дополнительно.
Проведите повторную проверку отдачи. Если при этом приборы показывают активную утечку тогда, тогда причина кроется не в аккумуляторе, не связана с генератором. Виновником проблемы является одно из устройств, подключенных дополнительно.
Если и при этом отдача не наблюдается, тогда нужно внимательно осмотреть генератор.
Источников неприятностей, которые могут привести к выходу из строя генератора, существует множество. К ним относят:

Недостаточный контакт между кольцами ротора и щетками;
В обмотке возбуждения произошел обрыв;
Возникло межвитковое замыкание на катушке обмотки возбуждения. В таком случае генератор будет гудеть и сильно греться;
Обмотка возбуждения замыкает на корпус ротора;
Статор замыкает на корпус;
Возникает обрыв в фазовой обмотке статора;
Пробились диоды в выпрямительном блоке, то есть диодном мосту;
Замкнуло плюс на корпусе;
Появились механические неисправности.

Решение проблем

Слабый контакт. Ослабление контакта может происходить по причине загрязнения, попадания масла на щетки, контактные кольца. Также контакт может ухудшиться из-за усадки пружин, которые давят на щетки, либо зависли щетки. Подобные явления приводят к повышению сопротивления возбуждения и порой способны оборвать цепь. Для устранения проблемы иногда достаточно просто обработать поверхности ветошью, вымоченной в бензине. Если щетки износились, их лучше заменить. Параллельно проверьте состояние пружин, колец. Кольца окисляются, потому обработайте их стеклянной наждачкой.

Оборвалась обмотка. Если это произойдет, пропадет зарядка АКБ. Для определения проблемы положите руку на аккумулятор. При наличии обрыва устройство начнет греться. Если хотите более точную проверку, тогда отключите конец обмотки возбуждения от щетки и подсоедините к нему и зажиму Ш провода АКБ, используя вольтметр или лампочку. При наличии обрыва лампа не загорится, а стрелка вольтметра не сдвинется с места. Проверьте каждую катушку отдельно, чтобы определить, какая из них не дает генератору работать. Внутренние катушки подлежат замене, а внутренние паяются.

Замыкание между витками. Межвитковое замыкание может произойти в любой катушке обмотки возбуждения. Если такая ситуация произошла, обмотка начнет греться, ток возбуждения увеличится. Для проверки обязательно измерьте показатели сопротивления каждой катушки. Для этого вам пригодится вольтметр.

Замыкание на корпусе ротора. Такая поломка приводит к тому, что вся обмотка возбуждения замыкается. Генератор прекращает свою работу. Наиболее распространенным участком замыкания являются места вывода концов обмотки к кольцам ротора. Для проверки используйте лампочку на 220В. Один провод следует подключить к любому контакту кольца, а второй — на сердечник или вал ротора. Если замыкание имеется, тогда лампочка включится. Эксплуатация автомобиля с таким генератором невозможна. Необходимо изолировать или полностью заменить неисправную обмотку. Первый вариант подойдет только для того, чтобы доехать до СТО и провести полноценный ремонт.

Замыкание на фазной обмотке. Такого рода проблема возникает из-за того, что разрушается изоляция, имеющаяся между витками катушки статора. Если это произошло, генератор начнет сильно греться, аккумуляторная батарея не будет получать достаточный заряд, так как это происходит при высоких показателях оборотов коленчатого вала.
Замыкание статора на корпусе. Как и в случае с другими перечисленными вариантами замыкания, в этой ситуации генератор начинает перегреваться, гудеть, его мощность существенно падает. Для проверки вам потребуется лампочка с мощностью 220В. Один провод подключается к сердечнику, а второй — на вывод обмотки. Любой. При наличии замыкания ваша лампочка загорится. Чтобы устранить проблему, достаточно просто заменить вышедшую из строя катушку.
Плюсовой зажим замыкает на корпус. Такая неисправность неприятна тем, что она не просто перегревает ваш генератор. Также из-за данного замыкания происходит пробой диодов выпрямительного блока. Оттуда проблема переходит на аккумуляторную батарею, которую может попросту замкнуть. Не редко замыкание приводило к полному выходу аккумулятора из строя. Хотя чаще всего он просто полностью разряжается.
Механические проблемы. Если принимать во внимание все возможные механические неполадки генератора, тогда на первом месте по частоте будет растяжение ремня. Это наиболее популярная поломка в случае с ВАЗ 2110. Если это произойдет, шкив начнет серьезно перегреваться, у аккумуляторной батареи будет недостаточная зарядка. Не лишним мероприятием является проверка качества всех контактов, наличия обломов соединений и прочих возможных механических проблем.

При обнаружении проблем с генератором следует незамедлительно приступать к мероприятиям, направленным на устранения поломки. Если опыта нет, обращайтесь исключительно на проверенные станции технического обслуживания.

Генератор — это сердце электросистемы вашего автомобиля. Словно главный орган человека, он обеспечивает питание всех приборов, устройств. Потому к нему следует относиться очень бережно и при возникновении неполадок не затягивать с ремонтом.

Главная » Ходовая » Почему не идет зарядка на ваз 2106. Почему нет зарядки: основные причины. Что такое генератор

Не горит контрольная лампа зарядки аккумулятора при включении зажигания в Ваз 2106

Часто владельцы Ваз 2106 – 2107 задаются вопросом, почему не горит контрольная лампочка аккумулятора при включении зажигания. Это довольно распространенная проблема на классике. И практически каждый сталкивался с таким проявлением неисправности энергосистемы автомобиля.

И одно дело, если такая неисправность произойдет летом и в 100 метрах от дома. Гораздо опаснее такая поломка в морозы на загородной трассе, особенно ночью. Поэтому, нужно знать причины проблемы, а также способы ее устранения. Причин отказа лампочки несколько. Придется проверять все варианты, благо это не сложно. Достаточно базовых знаний в электрике.

Не горит контрольная лампа зарядки аккумулятора при включении зажигания в Ваз 2106 – 2107 что делать

Для начала, немного теории: при работе двигателя подсевший аккумулятор заряжается постоянным напряжением в 13,6-14,2 В от бортовой сети автомобиля через генератор. Из-за разной частоты оборотов коленчатого вала двигателя для поддержания указанного напряжения в цепь возбуждения генератора включен регулятор напряжения (РР, “таблетка”, “шоколадка”), которое при повышении напряжения в сети выше номинального уменьшает ток, идущий на обмотку возбуждения генератора.

Намагничивание полюсов ротора уменьшается, что приводит к понижению его выходного напряжения. Поэтому причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами “цепи возбуждения” или же цепи выходного напряжения “генератор-аккумуляторная батарея”, включая и сам генератор.

Когда включается зажигание, замок (14) включает и реле зажигания (13). При этом +12В от аккумуляторной батареи (1) проходят через контакты реле и предохранитель №10 монтажного блока, затем подаются в бортовую сеть и на вывод контрольной лампы заряда (11) аккумулятора и датчика зарядки в панели приборов (12). После этого они идут через диод, монтажный блок (10) (штекеры Ш5-Ш10), подаются на штекер «61» генератора и попадают на клемму встроенного РР (7) и через щетку и контактное кольцо на обмотку возбуждения (8) — производится стартовое возбуждение генератора (4). При увеличении частоты оборотов двигателя, а с ним и ротора генератора, фазовое напряжение возрастает, и оно через блок дополнительных диодов (3) повышает напряжение на обмотке возбуждения и на выходном диоде контрольной лампочки зарядки аккумулятора.

При достижении выходного фазового напряжения до +12В на обеих выводах лампы АКБ напряжение выравнивается, и из-за отсутствия разности напряжений она гаснет (как при заводке автомобиля). При этом генератор вырабатывает напряжение больше 12В, которое заряжает АКБ через выход «30».

Перегоревшая лампочка индикатор заряда батареи

Довольно частой причиной такой проблемы является выход из строя лампы. Пожалуй, это одна из самых простых поломок, но она не всегда безобидна. Желательно максимально быстро заменить лампочку. При проблемах с ней вы не сможете своевременно определить проблему с генератором. Что приведет к разрядившемуся в самое неподходящее время аккумулятору. Таким образом, ездить с перегоревшей лампой крайне не рекомендуется.

Лампочка индикатор заряда батареи Ваз

Также следует учитывать особенности конструкции вашего автомобиля. На большей части генераторов имеется встроенное сопротивление. Это позволяет вырабатывать энергию даже при сгоревшей лампе контроля заряда. На некоторых автомобилях роль сопротивления выполняет непосредственно сама лампа.

Такое можно встретить на некоторых модификациях ВАЗ 2112, а также многих старых иномарках. В таком случае, при перегорании лампочки генератор перестает вырабатывать ток. Если ваша машина имеет такое строение, то следует всегда иметь запасную лампу.

Разрядившаяся аккумуляторная батарея

Еще одной распространенной причиной по которой не горит контрольная лампочка аккумулятора при включении зажигания в Ваз 2106 – 2107 является разредившаяся аккумуляторная батарея.

Если одновременно с тем, что не загорается лампочка аккумулятора, ещё и приборы щитка не включаются или тускло светят, то это явный признак разрядки батареи. «Лечится» проблема простой зарядкой АКБ.

Исправная аккумуляторная батарея

Однако не всё так просто. Разрядка автомобильной батареи может происходить вовсе не из-за того что владелец не успел вовремя её зарядить или забыл отключить фары. Проблема с аккумулятором переходит в категорию опасных, если причина кроется в генерирующем устройстве. Как известно, аккумулятор должен заряжаться в ходе движения автомобиля, иначе он разрядится довольно быстро. И эта функция ложится на генератор. Но, если последний неисправен, то возникают проблемы.

Таким образом, банальная на первый взгляд причина, может указать на испорченный автомобильный генератор, который выполняет много полезных функций. Очевидно, что следует провести доскональную диагностику, найти причину и устранить её.

Перегоревший предохранитель

Причиной отказа лампы на приборной панели может стать перегоревший предохранитель.

При этом, обычно отказывают несколько приборов сразу. При появлении такого признака просто необходимо проверить предохранитель. Он расположен в монтажном блоке.

Монтажный блок предохранителей Ваз 2107

Отыскать его можно по схеме на крышке блока. Для проверки предохранитель извлекают из монтажного блока. Самым простым способом будет установка заведомо исправного предохранителя. Если причина в этом, то лампочка, при включении зажигания, должна загореться. Также предохранитель можно проверить, замерив сопротивление мультиметром.

Лампочка может перегорать из неисправной электрической цепи

Проблема с цепью, питающей лампочку аккумулятора, может вызываться несколькими причинами. Рассмотрим все.

Итак, довольно распространёнными становятся неполадки с контактами. Обычно такая ситуация возникает весной, после холодов.

За зимние месяцы на разъёмах скапливается влага, вызывающая образование окислов. От этого контакт становится значительно хуже, в результате чего индикатор перестаёт включаться.

Схема электроцепи Ваз 2107

Как правило, данная проблема проявляется не сразу, не является стабильной. Другими словами, лампочка может один раз загореться, в другой раз нет. Решением этой проблемы становится очищение всех разъёмов. Их следует обработать пластичной смазкой, специально предназначенной для этого.

Лампочка может перегореть по причине обрыва цепи. Чтобы удостовериться в этом, следует вооружиться мультиметром. Прибором проверяется цепь с целью определения неисправного участка.

Неисправно реле предохранителей

Ещё один вариант проблемы – неисправность в реле. Некоторые автомобильные модификации оснащены реле с контролем лампочки заряда АКБ на щитке приборов. Как только отказывает реле, не работает и индикатор.

Реле предохранителей Ваз 2107

Чтобы протестировать реле, следует вооружиться мультиметром. Им замеряют ток на положительном выходе реле. Если напряжение меньше 6в, то явно налицо проблемы с генерирующим устройством. Если значение ещё выше, то неисправно реле. Он нуждается в замене.

Таким образом, узнать причину, почему не горит лампочка аккумулятора, крайне важно для наладки индикатора и защиты автомобиля от более серьёзных неисправностей.

Видео: Не горит лампа зарядки АКБ Ваз 2107 – поиск причины

Проверка предохранителей Ваз 2106 – 2107 мультометром

Как проверить предохранитель в машине мультиметром нужно знать ещё и потому, что в некоторых случаях его замена не устраняет возникшую неисправность, схема нуждается в более доскональной проверке. Обычно выход его из строя виден невооружённым глазом, но в некоторых случаях обрыв можно обнаружить только после инструментальной проверки. Для этого используют автомобильный тестер или даже простой вольтметр для измерения постоянного тока.

Прикладываем щупы к предохранителю.
Далее, с помощью нехитрых манипуляций, мы расплавляем проводок внутри предохранителя. Следовательно, из рабочего предохранителя мы сделали нерабочий. Что же не сделаешь ради хорошей статьи!? :-). Опять прикладываем щупы к предохранителю и смотрим на поведение мультиметра.

Сопротивление бесконечно большое, никакого звукового сигнала типа «пип» мы не слышим. Предохранитель в обрыве. Его можно выбрасывать в мусорную корзину.

Видео: Как проверить предохранители мультометром

нет зарядки на ваз 2106

Нет зарядки на ВАЗ 2106 – основные причины и устранение неисправностей

Владельцам ВАЗовской классики приходится часто сталкиваться с проблемой, когда нет зарядки на ВАЗ 2106. Причины, ведущие к такой проблеме, могут быть самыми разными, и скорее всего здесь их не удастся перечислить полностью, поэтому перечислим хотя бы самые частые из них.

1. Износились щетки генератора ВАЗ 2106. Если щетки будут иметь недостаточную длину, это может привести к ситуации, когда нет зарядки аккумулятора ВАЗ 2106, либо когда зарядка слишком слабая. Поэтому если горит лампочка зарядки аккумулятора ВАЗ 2106, в первую очередь следует проверить щетки генератора авто ВАЗ 2106 и при потребности произвести их замену. Следует отметить, что длина щеток не должна быть меньше 12 мм.

Как подключить генератор на ВАЗ 2106? Сначала генератор помещается в его «законное» место, возле мотора, причем его местоположение необходимо зафиксировать шайбой и болтом. После этого надевается гайка нижнего крепления. Подключение генератора на ВАЗ 2106 осуществляется двумя проводами, первый выходит с вывода щеткодержателя, а второй идет со штекера основного вывода обмотки статора. Основным отличием вывода щеткодержателя и провода, идущего с вывода обмотки статора, является отсутствие колодок изоляции.

21.04.2015

Почему горит зарядка аккумулятора ваз 2106

Привет всем)
Че то август не задался!)
Хочу поделиться своим опытом по вот какой проблеме: при запущенном двигателе Не гаснет или мигает лампа заряда АКБ на панели… Тестером смотрели-зарядка вроде бы идет… Посоветовали поменять щетки на генераторе — поменял( 35 рэ), поменял реле на лампу (РС702 — 50 рэ) — нихрена не изменилось…В итоге, как мне сказали, скорее всего генератор сдох, и не выдает заряд на АКБ… Нашел у знакомого генератор для «шестерки», слава-тебе-яйца отдал за так(в магазине новый генератор стоит 4000 рэ), сам поменял генератор,

и когда уже затягивал гайку на генераторе, которая держит 2 контакта, отвалился контакт на возвратном реле стартера…

Я, млять, чуть не сжег к хуям собачьим машину, там меня уже задолбало че-то чинить в ней… Но я взял себя в руки, выдохнул, перекурил, снял стартер,

отвинтил от него возвратное реле, припаял (надеюсь насмерть) провод, прикрутил обратно реле на стартер, вернул стартер на место, соединил все провода, поставил на место АКБ, «хлючь павернуль», и… И нихера не произошло… Лампа как горела, так и горит!Ёпмать! )))Я чуть второй раз не сжег машину… Но тут вовремя приехал сосед, который шарит в электрике, потыкал че то под капотом, начал шурудить в реле регулятора напряжения,

и лампа погасла))) На следующий день утром, как только открылся магазин запчастей, я сгонял туда, и купил новое реле ( 112 рэ). Поставил его, «хлючь павернуль», и вуаля! Лампочка погасла, мать-ее-за-ногу!))) Так что, тазоводы, прежде чем менять генератор, проверьте на работоспособность все реле. Надеюсь моя запись кому-нибудь поможет))) Все удачи, и полных баков!)))
ПыСы: Кстати, генератор, который я снял, оказался рабочим, так что теперь у меня есть донор для нового Гены))) Если на Авито не продам)))

В случаях, когда аккумуляторная батарея перестает получать зарядку, на панели приборов ВАЗ 2106 загорается контрольная лампа заряда.

Внешний вид панели приборов автомобиля ВАЗ 2106. Номерами обозначены: 19 — выключатель наружного освещения; 18 — выключатель обогрева заднего стекла; 17 — выключатель заднего противотуманного фонаря; 16 — контрольная лампа включения стояночного тормоза; 15 — контрольная лампа заряда аккумуляторной батареи; 14 — контрольная лампа прикрытия воздушной заслонки карбюратора; 13 — тахометр; 12 — рукоятка установки на нуль суточного счетчика пройденного пути; 11 — контрольная лампа включения габаритного света; 10 — контрольная лампа включения указателей поворота; 9 — контрольная лампа включения дальнего света; 8 — суммирующий счетчик пройденного пути; 7 — суточный счетчик пройденного пути; 6 — спидометр; 5 — контрольная лампа недостаточного давления масла в системе смазки двигателя; 4 — указатель давления масла в системе смазки двигателя; 3 — указатель температуры жидкости в системе охлаждения двигателя; 2 — контрольная лампа резерва топлива; 1 — указатель уровня топлива.

У владельца автомобиля возникает законный вопрос, — почему горит лампочка аккумулятора на ВАЗ 2106.

Причин, когда горит лампочка аккумулятора ВАЗ 2106, может быть несколько. Изначально необходимо проверить целостность предохранителей № 9 и № 10, а также надежность их установки в гнездах. Если плавкие вставки предохранители визуально целые, то нужно попутно проверить вершины предохранителей, где они могут перетереться о свое гнездо. Это легко определить по появившемуся там пояску, который разрывает контакт в цепи заряда.

Далее следует проверить целостность ремня генератора и его натяжение. Если ремень целый и его натяжение соответствует норме, то следует проверить шкивы на предмет износа их внутренней части. Ремень генератора имеет форму клина, благодаря чему распирается между «щеками» шкива. Когда же шкив изнашивается, то ремень генератора проваливается вниз шкива и начинает проскальзывать. Это нетрудно определить по блестящей внутренней части шкива, которую отполировал ремень. При проскальзывании ремня будет наблюдаться либо неполный заряд батареи, либо заряд будет полностью отсутствовать. Это может служить одной из причин, почему горит лампочка аккумулятора на ВАЗ 2106 . Шкив в подобных случаях подлежит замене в паре с ремнем генератора.

Читайте также: Amd radeon r7 250 2gb gddr5

Горение лампочки может быть связано и с окислившимися клеммами проводов от аккумуляторной батареи, которые препятствуют прохождению зарядного тока от генераторной установки автомобиля.


Первый шаг решения проблем с лампочкой зарядки аккумуляторной батареи на любой машине, это зачистка клемм аккумулятора и подходящих проводов.

Окислившиеся клеммы хорошо очищаются раствором соды с водой, который убирает окисел. Клеммы необходимо очистить полностью от окисла, протереть насухо и покрыть какой либо смазкой, например Литол 24. Очистить нужно и сами клеммы батареи, а также протереть кусочком ветоши или кисточкой раствором соды саму поверхность батареи.

Не стоит очищать клеммы шкуркой, особенно крупной, так как свинец, из которого изготовлены клеммы, легко снимается шкуркой. Клеммы становятся меньше в диаметре и при установке клемм, уже не удается достичь надежного контакта.

Необходимо проверить и состояние соединение клемм на генераторе, где могут быть также окислены клеммы или может быть плохой контакт между выводом генератора и клеммами. Помимо этого у генератора нужно проверить надежность его контакта с «массой» автомобиля. Обычно это провод в виде «змейки».

Если генератор выдает зарядку, а лампочка продолжает гореть, то необходимо проверить надежность соединения провода и его целостность от генератора к аккумуляторной батарее.

Неисправность может быть и в самом генераторе. Это может быть отказ одного или нескольких диодов в диодном мосту (подкова), неисправность статорной обмотки, обрыв или короткое замыкание ротора, а также износ контактных колец в цепи возбуждения ротора.

Горение лампочки может быть связано и со щеточным узлом. Здесь может быть предельный износ щеток или их заедание в щеткодержателе.

Неисправность может быть и в реле –регуляторе или реле зарядки или в цепи их соединения.

Читайте так-же, другие обзоры

Аккумулятор для ВАЗ 2105

Панели приборов классических автомобилей отечественного производства не отличаются высокой информативностью. На них нет ничего лишнего, кроме показателей работы основных систем двигателя, но и их вполне достаточно, чтобы водитель вовремя был проинформирован о возможных неисправностях машины. Однако, случается так, что какой-то прибор выходит из строя, и тогда уже определить поломку на ее начальной стадии становится невозможно.

В этой статье мы поговорим о том случае, когда постоянно горит лампочка зарядки аккумулятора, на примере популярных классических автомобилей ВАЗ 2106 и 2107. Мы рассмотрим основные причины этого явления, а также попытаемся диагностировать и устранить возможные неисправности.

Зачем нужна сигнальная лампа зарядки АКБ

Для того чтобы водитель мог контролировать состояние зарядки аккумуляторной батареи, на панели приборов размещен вольтметр со шкалой, а также маленькое красное окошко, под которым установлена сигнальная лампочка.

Когда мы вставляем ключ зажигания и проворачиваем его в замке на один оборот, эта лампа включается и горит красным цветом. Стрелка вольтметра при этом находится в нулевом положении. Это означает, что генератор находится в состоянии покоя и не дает зарядки на АКБ. При запуске двигателя лампа должна погаснуть, а стрелка прибора отклониться вправо, показывая величину подаваемого на батарею напряжения. Так происходит, когда система энергоснабжения машины полностью исправна. Но если горит лампочка зарядки аккумулятора ВАЗ 2107 или 2106 и после запуска двигателя, скорее всего, где-то произошел сбой. И наша с вами задача найти его причину и устранить ее.

Читайте также: Как определить модель ноутбука acer

О чем может свидетельствовать постоянно горящая лампа зарядки АКБ

Если в ВАЗ 2107 или ВАЗ 2106 горит лампочка зарядки аккумулятора, причина здесь может быть только одна – на АКБ не поступает напряжение от генератора, или поступает, но его величина недостаточна. Неисправностей же, которые приводят к этому, может быть несколько:

нарушение нормального контакта на выводах батареи;
ослабление натяжения или повреждение ремня генератора;
отсутствие контакта его «минусового» вывода с «массой»;
обрыв в цепи возбуждения ротора или износ щеток генератора;
неисправность диодного моста.
неисправность соответствующего предохранителя;
поломка реле-регулятора.

Перед началом диагностики

Важным моментом в решении вопроса, почему горит лампочка зарядки аккумулятора ВАЗ 2107 или 2106, является сам факт поступления на АКБ напряжения от генератора. Иными словами, если оно на батарею вообще не поступает, удивляться здесь нечему. Лампа обязана гореть в подобной ситуации. Но если же горит лампочка зарядки аккумулятора, но зарядка есть, решить эту проблему будет немного сложней.

Наша первоочередная задача – определить, поступает ли напряжение на АКБ. Сделать это совсем не сложно, тем более что для этого понадобится всего лишь один прибор – вольтметр или мультиметр, включенный в его режиме. Запускаем двигатель автомобиля, поднимаем капот и производим замеры напряжения на клеммах батареи при работающем генераторе. Если все элементы системы исправны, вольтметр должен выдавать 13,6-14,2 В, и никак не меньше. Это рабочий показатель для нормальной зарядки АКБ. Если же напряжение ниже этих значений, значит, имеет место какая-то неисправность.

Нарушение контакта на выводах АКБ

На этом этапе диагностики нужно проверить состояние клемм проводов и контактных выводов батареи. Нередко они окисляются, вследствие чего контакт между ними ослабевает. В случае когда горит лампочка аккумулятора, но зарядка есть, именно эта неисправность чаще всего является причиной.

Ослабление натяжения или повреждение ремня генератора

В ходе диагностики обязательно нужно проверить состояние ремня генератора. Иногда случается так, что в силу своей длительной работы или под влиянием других факторов он деформируется, в результате чего привод генератора дает пропуски. Обратите внимание и на натяжение ремня. Его ослабление приводит к такому же эффекту.

Если ремень не деформирован и не имеет видимых повреждений, его можно просто подтянуть. В ином случае его необходимо заменить. Нормальным считается такое натяжение ремня, при котором его можно провернуть вокруг горизонтальной оси на 85-90 градусов.

Отсутствие контакта вывода генератора с «массой»

Эта неисправность, как и первая в нашем списке, возникает по причине окисления выводов и клемм. Кроме этого, нарушение контакта возможно из-за ослабления их крепления. Решение такой проблемы заключается в очистке клемм и выводов, а также обработке их жидкостью типа ВД-40.

Неисправности генератора

В случае когда горит лампочка зарядки аккумулятора, но зарядка есть (ВАЗ 2106, 2107), генератор подлежит обязательной проверке. Самыми распространенными его проблемами в разрезе нашей неисправности являются обрыв в цепи возбуждения ротора или износ (повреждение) щеток.

Первым делом генератор необходимо демонтировать и разобрать. Для проверки обмотки ротора используем все тот же мультиметр, включенный в режиме омметра. Подключаем его щупы к выводам обмотки и замеряем ее сопротивление. У исправного ротора оно не должно быть меньше, чем 4,5 Ом. Если же сопротивление не достигает этого значения, скорее всего, где-то произошло межвитковое замыкание. В случае когда оно вообще не определяется, возможен обрыв обмотки.

Переходим к щеткам. Вытаскиваем их из посадочных мест и осматриваем на предмет износа. Если длина щеток не превышает 7 миллиметров или на них имеются следы повреждений, меняем их. Обратите внимание также и на состояние щеточного коллектора. При обнаружении дефектов его медных пластин меняем ротор.

Читайте также: Как повесить телевизор на стену из пеноблоков

Диодный мост

Диодный мост служит для преобразования переменного напряжения в постоянное. При пробое хотя бы одного из диодов устройство перестает справляться со своими задачами, из-за чего в бортовую цепь машины начинает поступать напряжение, не соответствующее ее параметрам. Именно поэтому выпрямляющий мост обязательно необходимо проверить в том случае, когда горит лампочка зарядки аккумулятора, но зарядка есть (ВАЗ 2107, 2106).

Определить исправность диодов также можно при помощи мультиметра в соответствующем режиме. Включаем тестер и подсоединяем красный щуп к плюсовому выводу моста, а черный – к одному из контактов с маркировкой «АС». Пороговое (пропускное) напряжение для кремниевых диодов составляет от 400 до 1000 мВ. Если прибор покажет вам значение, которое не вписывается в указанные рамки, мост необходимо заменить. Отремонтировать его невозможно.

Неисправность предохранителя

Электрическая цепь зарядки аккумуляторной батареи, как любая другая, защищена предохранителем. Расположен он в монтажном блоке под капотом автомобиля. В «шестерках» и «семерках» этот предохранитель обычно обозначается как F10, но, в любом случае, перед проверкой лучше полистать инструкцию пользователя. Чаще всего при его неисправности напряжение на батарею вообще не поступает, но случается и так, что именно он становится причиной того, что горит лампочка зарядки аккумулятора, но зарядка есть.

Проверка предохранителя производится тестером после его извлечения из посадочного гнезда. Если прибор покажет, что деталь пришла в негодность, просто замените ее.

Неисправность реле-регулятора

Еще одной причиной того, что горит лампочка зарядки аккумулятора, но зарядка есть, может быть выход из строя реле-регулятора. Оно, собственно, и отвечает за своевременное включение-выключение этой лампы. В автомобилях ВАЗ 2106, 2107 реле устанавливается в моторном отсеке на верхней части брызговика колеса с правой стороны. Принцип его работы следующий. При включении зажигания (при выключенном двигателе) через его замкнутые контакты течет ток, поступающий от аккумулятора, и питает контрольную лампу.

Когда мы запускаем мотор, в работу включается генератор, подавая на реле уже выпрямленное напряжение. Под действием него якорь устройства притягивается к сердечнику, размыкая контакты. Лампа при этом должна гаснуть.

Проверить реле самостоятельно несложно. Для этого достаточно отсоединить от него оба провода и замкнуть их между собой. Запускаем двигатель и смотрим на сигнальную лампу. Если она не горит, производим замену реле.

Несколько полезных советов

Чтобы избежать проблем, связанных с неисправностью электрической цепи зарядки аккумулятора, воспользуйтесь следующими советами.

Почаще обращайте внимание на панель приборов автомобиля. Так вы будете знать не только о состоянии зарядки АКБ, но и о работе других систем и механизмов.
Систематически проверяйте ремень генератора. От его состояния и натяжения зависит правильная работа всей бортовой сети при работающем двигателе. Обнаружив малейший дефект ремня, не тяните с его заменой.
Не ленитесь хотя бы раз в месяц проверять величину напряжения, подаваемого генератором на клеммы аккумулятора. При выявлении несоответствий с рекомендуемыми показателями проведите полную диагностику бортовой сети.
Периодически проводите визуальный осмотр состояния клемм аккумулятора и выводов генератора. Обнаружив их окисление, зачистите их мелкой шкуркой и обработайте жидкостью типа ВД-40.
Не допускайте попадания воды на генератор, АКБ и реле-регулятор. Она может спровоцировать короткое замыкание в электрической цепи. Мойку двигателя лучше поручить специалистам.
В ходе ремонта цепи зарядки аккумулятора избегайте использования запчастей, вызывающих сомнения в качестве.

Реле зарядки ВАЗ-2106: особенности и диагностика

Реле зарядки на ВАЗ-2106 позволяет поддерживать уровень напряжения на клеммах аккумулятора на одном уровне. Электрическая система на любой машине является самой сложной. Даже примитивные автомобили «классической» серии ВАЗ. Но в целом все генераторы на любых автомобилях похожи – они состоят из одинаковых принципиальных элементов. Отличия только в размерах и типах дисков.

Что такое реле заряда

Вся электрическая система питается от двух источников:

Аккумуляторная батарея – при остановленном двигателе.Именно от аккумуляторной батареи подается питание на стартерный соленоид в момент пуска двигателя.
Генераторные установки – предназначены для питания всех потребителей при работающем двигателе. Но первоочередная задача — восстановление заряда аккумулятора, так как после обкатки он теряет емкость, причем значительно.

Значение напряжения батареи всегда одинаковое – можно только уменьшить, если не будет зарядки.

Но генератор может выдавать напряжение в диапазоне 10-30 Вольт.Это большой диапазон, электрическая система не сможет справиться с такими перепадами. Именно реле зарядки ВАЗ-2106 позволяет стабилизировать напряжение и не допустить скачков напряжения.

Конструкция генератора

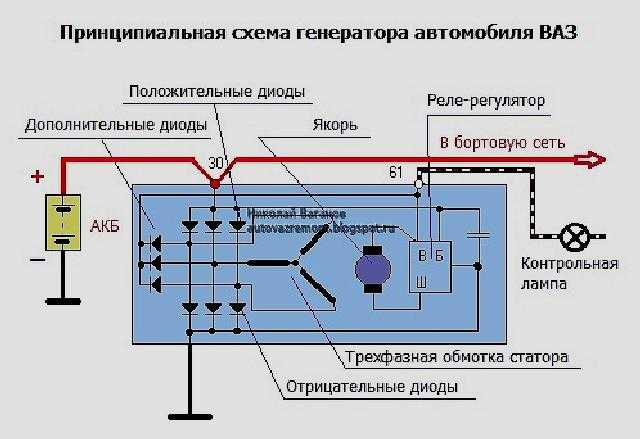

В любом автомобиле, в том числе и в отечественной «шестерке», генератор состоит из следующих узлов:

Статор – это неподвижная часть, крепится с помощью резьбовых соединений к кронштейнам на блоке двигателя. Статор имеет обмотку (силовую), состоящую из трех равных частей – на ней вырабатывается трехфазное переменное напряжение.
Ротор (якорь) – вращающийся элемент, катушка и два контактных кольца. Приводится ремнем от коленчатого вала.
Установлены передняя и задняя крышки ротора. Для того, чтобы вращение было максимально плавным и свободным, используйте подшипники.
A Шкив для передачи вращения ротору. Установленный на нем дюбель удерживается от проворачивания.
Щетки позволяют подавать напряжение на обмотку вращающегося ротора. Схема реле зарядки ВАЗ-2106 включает также лампу, расположенную в панели приборов.Обратите внимание, что при горении происходит прекращение подачи напряжения на катушку возбуждения.
Полупроводниковые диоды для выпрямления трехфазного переменного напряжения. На выходе постоянный униполяр.

Реле зарядки на ВАЗ-2106, в отличие от большинства других автомобилей, крепится на кузове, а не в корпусе генератора. На многих современных автомобилях регулятор напряжения и щеточный узел совмещены в одном корпусе.

Зачем нужен Регулятор напряжения

Основная функция реле зарядки аккумулятора на ВАЗ-2106 – это предотвращение скачков напряжения на выходе генераторной установки.Но стабилизировать большой ток не так-то просто — нужно применять очень массивные элементы. Если цепи низковольтные, то можно обойтись установкой стабилитрона, при токе 50-60 Ампер сделать это проблематично. Но выход есть – можно стабилизировать напряжение, подаваемое на вращающуюся обмотку возбуждения.

Если обратиться к школьному курсу физики, то можно увидеть, что величина выходного напряжения генератора полностью зависит от двух параметров — скорости и величины магнитного поля.Другими словами, необходимо, чтобы скорость вращения ротора или магнитного поля была постоянной. Только в этом случае выходное напряжение генератора не изменится. Но невозможно без применения специальных средств поддерживать скорость вращения ротора на одном уровне, остается одно – стабилизировать напряжение питания обмотки возбуждения.

Контактные контроллеры

До сих пор можно встретить автомобили с механическими регуляторами напряжения. Они крайне несовершенны, имеют массу недостатков, но владельцы таких автомобилей считают, что «старое всегда лучше».И каждые три дня лазить под капот регулировать зазор, чистить контакты. Но в случае с контактными системами удобно рассматривать принцип действия регуляторов в целом. Суть процессов в полупроводниковых и механических немного похожа.

Конструкция намоточная – намагничивает металлический сердечник. Обмотка состоит из 1300 витков тонкой проволоки. При диагностике такого реле нужно знать, какое сопротивление этой катушки 17 Ом. Контакты выполнены из вольфрама.Присутствуют в конструкции шунта и регулировочная пластина. Также имеется несколько пружин и резисторов, коммутация последних осуществляется механическими контактами.

Электронные регуляторы напряжения

Изготовил проводку реле зарядки ВАЗ-2106 к обмотке возбуждения генератора. И независимо от того, электронная или механическая система используется, назначение у нее одно – поддерживать напряжение на уровне 13,6 Вольт. Электронные устройства стабильнее механических и не требуют частого вмешательства – у них нет механических контактов, которые иногда обгорают.

Одна проблема – если используются реле и щетки, заключенные в один корпус, то приходится менять сразу два узла. Но есть регуляторы, которые крепятся отдельно от щеточного узла.

Как проверить контроллер

Как проверить реле зарядки ВАЗ-2106 должен знать каждый автолюбитель. Основные условия:

Через устройство должно проходить напряжение менее 14 Вольт. Для диагностики подключите питание от автомобильного аккумулятора.
Если напряжение больше 14 Вольт, оно не должно проходить через регулятор. Для проверки по схеме соединяются элементы, а для питания используется автомобильный аккумулятор, например, две батарейки АА, соединенные последовательно.

Основной признак того, что реле зарядки ВАЗ-2106 вышло из строя – напряжение на клеммах аккумулятора ниже 13,6 Вольт.

основные причины. Почему аккумулятор автомобиля не заряжается? Ваз 2107 нет зарядки аккумулятора причины

Почти все водители хотя бы часть своего свободного времени посвящают своему автомобилю: занимаются ремонтом, доработками, тюнингом.К электрику часто возникают вопросы, и в этом случае при проведении работ нужно быть очень внимательным и аккуратным.

Характеристика устройства

Так выглядит это реле

Автомобильное реле представляет собой выключатель, служащий для замыкания и размыкания участков электрических цепей при определенных входных электрических и неэлектрических значениях. Это переключение токов нагрузки, когда исполнитель, например, стартер, генератор, вентилятор или другая конструкция, потребляет больший ток.

Электрическое релейное устройство:

— провод, намотанный на катушку с сердечником из магнитного материала;
– специальная пластина, управляющая контактами;
(переключение, размыкание, замыкание).

При прохождении электрического тока по обмотке электромагнита возникает электрическое поле, которое прижимает якорь к сердечнику, перемещает его с помощью толкателя, переключая контакты. В машинах используются два основных типа реле автоматического регулятора напряжения.

Реле-регулятор бесконтактный электрический типа 121.3702. Довольно новый агрегат, используемый сегодня водителями, не требующий никаких настроек и дополнительной регулировки.
Магнитоэлектрический регулятор с индексом ПП-380 — устройство старого образца, в настоящее время его производство приостановлено, в составе ВАЗ 2106 не производится.

Взаимозаменяемость реле позволяет при переходе с одного типа на другой не изменять электрическую схему зарядки автомата.

Прежде чем приступить к замене реле напряжения, необходимо проверить работоспособность регулятора. Автомобиль следует завести, при этом частота вращения коленчатого вала должна быть 2500-3000 об/мин. Затем нужно отключить все потребители электроэнергии, кроме зажигания, и измерить вольтметром напряжение на клеммах аккумулятора.

Причины отсутствия зарядки и их диагностика

Генераторные щетки «шестерка»

Изношены щетки генератора.При недостаточной длине щеток генератора ВАЗ 2106 заряд становится низким и может вообще пропасть. Проверку технического состояния запчастей следует начинать с тщательного осмотра щетки генератора. Длина щеток не может быть менее 12 мм. Если меньше, то деталь подлежит замене.

Выход из строя диодного генераторного моста. Перегорание нескольких диодов выпрямительного блока является причиной плохого заряда аккумулятора. Обязательно нужно провести диагностику моста.

Целостность электрических предохранителей. Бывает, что винты предохранителей целы. В этом случае необходимо проверить их вершины. Полоски на них осматривают, разрывая контакт заряда.

Целостность ремня генератора и натяжение.

Внутренний фрагмент шкива изношен. Ремень генератора имеет вид клина, в результате чего лопается между щеками шкива. Если шкив приходит в негодность, то ремень генератора начинает проскальзывать, в результате чего может полностью пропасть зарядка.Шкив нужно срочно заменить вместе с ремнем генератора.

Окислившиеся клеммы аккумуляторной батареи препятствуют подзарядке генераторной установки автомобиля. Клеммы можно очистить самостоятельно растворенной в воде содой, удаляющей налет. Клеммы следует полностью очистить, протереть сухой тряпкой и смазать автомобильной смазкой типа Литол.

Если зарядка пропала, обязательно проверьте клеммные соединения на генераторе на предмет окисления или ослабления контакта.У генератора осмотрите контакты с «массой» автомобиля — это провод в виде змейки.

Рано или поздно генератор ВАЗ-2114 перестанет давать необходимую зарядку, что создаст массу неприятностей и проблем. Просто в один прекрасный момент машина может не завестись, потому что этот агрегат не был должным образом заряжен. В этой статье описано, как найти и устранить неисправность в виде неполной зарядки генератора.

Видео о причинах отсутствия зарядки на аккумуляторе

Видео расскажет, как разобрать и отремонтировать автомобильный генератор, а также расскажет о некоторых тонкостях и нюансах.

Генераторное устройство

Перед определением неисправности генератора необходимо иметь некоторое представление о его конструкции и устройстве. Итак, давайте рассмотрим, из каких основных частей он состоит.

На моделях семейства ВАЗ 2113-2114-2115 устанавливается генератор с маркировкой 37.3701.

Генераторное устройство ВАЗ

Генератор 37.3701: 1 — крышка со стороны контактных колец; 2 — выпрямительный блок; 3 — вентиль выпрямительного блока; 4 — винт крепления выпрямительного блока; 5 — контактное кольцо; 6 — задняя шаровая опора; 7 — конденсатор; 8 — вал ротора; 9 — вывод «30» генератора; 10 — вывод «61» генератора; 11 — регулятор напряжения; 12 — вывод «Б» регулятора напряжения; 13 — щетка; 14 — шпилька крепления генератора к натяжной планке; 15 — шкив с вентилятором; 16 — полюсный наконечник ротора; 17 — дистанционная втулка; 18 — передняя шаровая опора; 19 — крышка со стороны привода; 20 — обмотка ротора; 21 — статор; 22 — обмотка статора; 23 — полюсный наконечник ротора; 24 — буферная втулка; 25 — втулка; 26 — прижимная втулка

Теперь рассмотрим конструкцию генератора в разобранном состоянии.

Схема разборки генератора

Детали генератора 37.3701: 1 — конденсатор; 2 — регулятор напряжения в сборе с щеткодержателем; 3 — колодка вывода дополнительных диодов; 4 — изолирующие втулки; 5 — выпрямительный блок; 6 — контактный болт; 7 — статор; 8 — ротор; 9 — дистанционная втулка; 10 — внутренняя шайба крепления подшипника; 11 — крышка со стороны привода; 12 — шкив; 13 — наружная шайба крепления подшипника; 14 — стяжной болт; 15 — подшипник шаровой опоры переднего ротора; 16 — втулка; 17 — крышка со стороны контактных колец; 18 — буферная втулка; 19 — прижимная втулка.

Почему генератор не заряжается (основные причины)

Если генератор перестал обеспечивать должный заряд аккумуляторной батареи, а также в бортовой сети, при работающих двигателях, причин тому всего две. Рассмотрим, какие.

Перегрузка устройства

Дополнительное оборудование потребляет энергию. Так выглядит перегрузка генератора

Этот эффект часто возникает при подключении дополнительного освещения и других устройств с повышенным энергопотреблением.При этом заводской генератор не справляется со своей задачей и начинает терять КПД, а в итоге может выйти из строя.

Несоответствие аккумулятора и генератора

Несоответствие между аккумулятором и генератором

При установке допоборудования многие автолюбители совершают непоправимую ошибку и устанавливают на своего «железного коня» аккумулятор большей емкости, при этом не увеличивая мощность генератора. Сбой мощностных характеристик между узлами приводит к тому, что генератор не может обеспечить надлежащую зарядку аккумуляторной батареи, в последующем производительность первого снижается.

поиск и устранение неисправностей

Чтобы найти неисправность, нужно покопаться в электрической части автомобиля. Здесь нет ничего сложного, но придется попотеть и изучить некоторые конструктивные особенности автоэлектрики. Рассмотрим, какими причинами может послужить плохая зарядка и на что стоит обратить особое внимание:

Слабые контактные соединения.
Обрыв части обмотки.
Короткое замыкание на роторе.
Поломки по механике.
Короткое замыкание статора.

Что делать если нет нужного напряжения (методы решения для ВАЗ-2114)

В основном методы решения проблемы банальны — . Но, из-за дороговизны детали, большинство автолюбителей стараются отремонтировать узел. Итак, рассмотрим возможные варианты решения проблемы неполной зарядки или отсутствия зарядки от генератора.

Слабые контактные соединения

Повреждение контактной группы приводит к проблемам с зарядкой

Если контакты ослабли, это может быть связано с загрязнением или коррозией.Для устранения проблем необходимо очистить их острым предметом или специальным раствором. Медная паста подходит для смазки и защиты внешних контактов. … Внутреннее контактное соединение трудно защитить, поэтому их просто зачищают и устанавливают в посадочное место.

Обрыв части обмотки

Измерение для выявления проблем с обмоткой

Обрывы обмотки обычно лечат заменой обмотки. Как показывает практика, перематывать этот узел нерентабельно, поэтому автолюбители ищут альтернативу, которой становится поддержанная деталь.

Короткое замыкание на роторе

Диагностические операции на роторе

Короткое замыкание в бортовой сети, закончившееся на роторе, лечится заменой неисправной детали, но все же большинство автомобилистов сходятся во мнении, что генератор придется заменить.

Поломки в механике

Деформация вала генератора является одной из механических поломок

Поломка механической детали обычно не лечится, а поврежденная деталь заменяется новой.Это считается самым оптимальным решением вопроса. По цене может показаться дороговато, но дешевле замены генератора в сборе.

Короткое замыкание статора

Операции диагностики работоспособности ротора

Короткое замыкание статора также лечится заменой детали или установкой нового генератора на автомобиль. Это нужно для того, чтобы эффект не повторился, и статор не пришлось снова менять.При выборе новой запчасти рекомендуем ознакомиться с материалом: « ».

Видео по устранению неисправности в ситуации, когда генератор не заряжает

выводы

Найти и устранить причины того, что генератор на ВАЗ-2114 перестал давать зарядку, не так просто, как кажется на первый взгляд, но все же реально своими руками. Не каждый автолюбитель может устранить неполадки самостоятельно, поэтому рекомендуется обратиться в автосервис, который сможет устранить неполадки.

Самопроверка цепи возбуждения генератора на ВАЗ 2105-2107.

Если вы столкнулись с отсутствием зарядки аккумулятора на автомобиле, то не спешите менять генератор. Возможно, нет зарядки аккумулятора из-за неисправности проводки или лампочки заряда аккумулятора в приборной панели.

Ток на обмотку возбуждения генератора подается через контрольную лампу в приборной панели. Если лампа не горит при включении зажигания, то необходимо выполнить простую проверку.Эта проверка покажет, что неисправно – генератор, лампа или проводка.
Необходимо демонтировать его с крепления бачка омывателя под капотом, потянув вверх.

Откроется вид генератора.

Снимите тонкий провод с генератора, идущий от лампы в приборной панели к генератору.

Заземлите этот провод и включите зажигание. Если проблема связана с генератором, загорится лампа на приборной панели.
Если лампа не горит, то проблема либо в лампе, что более вероятно, либо в проводке автомобиля.
Если самостоятельный ремонт проблематичен — звоните и приезжайте в сервис 8 926 3988228.

Электрооборудование ВАЗ 2107 (инжектор) обеспечивает работу зажигания и многих потребителей, таких как фары, отопитель, приборная панель и др. Питание потребителей осуществляется от аккумулятора, который необходимо постоянно заряжать. Но что делать, когда нет инжекторной зарядки на ВАЗ 2107.Рассмотрим основные причины этого явления.

Плохой контакт на клеммах аккумулятора

Основная и наиболее частая причина – плохой электрический контакт. Как правило, это происходит при слабой затяжке клемм. При малой площади контакта клеммы начинают искрить и окисляться, уменьшая количество проходящего тока в единицу времени. В конце концов, ток полностью перестает течь. Но проблема может вообще не дать двигателю завестись.

В первую очередь нужно проверить состояние клемм.Если они окислились, их нужно очистить и обработать смазкой. Второй момент – правильная затяжка, которую нужно проводить до отказа. Кроме того, нужно проверить контактные соединения с корпусом и на самом генераторе. В большинстве случаев проблема уходит.

Нет зарядки аккумулятора

Неисправность аккумулятора на ВАЗ 2107

Вторая проблема это сам аккумулятор. Дело в том, что его работа не вечна, и у него есть определенный срок годности.При правильной эксплуатации может прослужить до 10 лет. Его работоспособность определяется его способностью брать на себя ответственность. Для этого нужно подключить его к выпрямителю и измерить время, необходимое для его полной зарядки. Обычный аккумулятор заряжается не менее 20 часов, а установленный на автомобиле аккумулятор при проезде более 60 километров.

Если зарядка произошла очень быстро или после зарядки напряжение не выходит за пределы 12-13 Вольт, то такой аккумулятор считается неисправным.

Генератор на ВАЗ-2107

Перестал работать генератор на ВАЗ 2107

Чаще всего сопровождается появлением индикатора на приборной панели.Похоже на красный аккумулятор. Отсутствие зарядки может быть по нескольким причинам:

Неисправность генератора
Порван ремень генератора
Неисправно реле регулятора напряжения
Изношены щетки генератора

Раньше работу генератора проверяли одним простым способом — просто снимали клемму при работающем двигателе. Если он продолжал работать, то генератор считался нормальным. Если машина глохнет, то зарядки нет.В настоящее время этого делать нельзя, так как ЭБУ (электронный блок управления) может выйти из строя.

Для проверки генератора используется простой метод. Необходимо подключить вольтметр к аккумулятору при работающем двигателе и измерить напряжение при включенной печке и ближнем свете фар. Если оно 12 и ниже, то зарядка недостаточна. Попросите напарника добавить газа, если ситуация не изменилась, значит генератор неисправен. Если напряжение увеличивается, то неисправно реле-регулятор.

В случае неисправности генератора можно снять диодный мост и проверить его. Для этого каждый диод осматривают на наличие внешних повреждений, а его контакты прозванивают. Если он звонит в обе стороны, то он считается неисправным. Его можно заменить отдельно или заменить весь мост.

Реле регулятора напряжения

Реле регулятора напряжения представляет собой отдельный блок, который ранее устанавливался на лонжероне. Он отвечает за ограничение напряжения, если оно превышает 14 вольт.Дело в том, что скорость вращения генератора может быть разной, но при этом напряжение должно оставаться от 13,5 до 14,5 вольт. Это то, для чего он предназначен. Теперь он устанавливается прямо на щетки. Если реле неисправно, то напряжение будет низким, но начнет подниматься до номинального значения по мере роста скорости. Таким образом определяется его неисправность.

Износ щеток генератора

Если заряд появляется и пропадает, значит износились щетки генератора.Поэтому их нужно менять вместе с реле регулятором. Исправные щетки должны изнашиваться равномерно. В случае, когда один короче другого, они считаются изношенными.

За зиму было 3 случая. Морозы. Утром звонит клиент и жалуется, что нет зарядки. Я звоню, чтобы подъехать. Он приходит и говорит, что заряд появился на полпути. Все проверил: прозвонил и помотал проводку, подтянул все что можно, замерил все напряжения.Ничего не нашел, все в порядке. Клиента послал с богом, каждый остался при своих интересах. На второй машине тоже самое, за исключением того, что снимал и тряс (с проверкой на стенде) генератор для успокоения совести. С третьей машиной я решил разобраться до конца и в итоге хоть что-то заработать. Автомобиль на морозе — отдыхай! Через два часа ищу на улице — нет зарядки! Там же, на улице, стал смотреть в чем дело_ не дай бог опять пропадет неисправность.Лампа зарядки не горит, начального возбуждения нет. От управления (от плюса аккумулятора) возбуждается генератор, прозванивается проводка на панель приборов. Нашел то, что искал! На панели приборов контакты разъема приклепаны к плате (Америку не вскрывал, об этом все знают). Отсутствовал контакт от лампочки индикатора зарядки в разъёме. Пропаивал все контакты в разъёмах, так как пока щиток приборов мутил другие глюки, они появились из-за этих клепок.Оказывается, при прогреве салона контакт в приклепанных разъемах восстановился. Кстати, в карбюраторных семерках я такого за 4 года не встречал, раньше умели клепать! Позвонил в первые две машины, сделал тоже самое, больше не появлялся.

Типовая задача — задача для классиков. Проблема чаще всего в приборке, приходится паять.

Другое решение проблемы :

На моей новой 2107 (2010 года выпуска) при запуске в мороз не шла зарядка (ГЕНЕРАТОР — «ВОСЬМЕРКА»).Если увеличить обороты двигателя до 2000, аккумулятор начал заряжаться. Все бы ничего, но иногда лампочка зарядки аккумулятора вообще не загоралась при включении зажигания и нужно было прогреть двигатель без зарядки аккумулятора, а потом при повторном запуске двигателя начиналась зарядка. Что было сделано по совету коллег-электриков: поменял щеточный узел с таблеткой, подтянул ремень генератора, удлинил + клемму на генераторе. Снятие генератора для полной ревизии было архивным.Но это не помогло. Я предположил, что на морозе нам не хватает тока в обмотке возбуждения (опять же, что-то вазовские инженеры не учли). А для увеличения тока соединил контакт +15 (зажигание) с контактом 61 (обмотка возбуждения) через последовательно включенный диод и резистор 10 Ом, 20 Вт. Катаюсь год — полет нормальный, симптомов старых проблем нет. Диод нужен для того, чтобы при выключении двигателя ток, предназначенный для обмотки возбуждения, не уходил обратно в цепь зажигания.Однако явление обратного тока через лампу зарядки можно легко заметить: при выключении двигателя лампа загорается на короткое время. Резистор был подключен под бардачком, в жгуте, проходящем через моторный щит. Провод зажигания (+15) толстый синий с черной полосой, провод возбуждения (61) тонкий коричневый с белой полосой. Вместо резистора можно использовать лампочку на 10 Вт, но ИМХО резистор надежнее.

Реле зарядки ВАЗ-2106: особенности и диагностика

Реле зарядки на ВАЗ-2106 позволяет поддерживать уровень напряжения на клеммах аккумулятора на одном уровне.Электрическая система на любой машине самая сложная. Даже на примитивных автомобилях «классической» серии ВАЗ. Но в целом все генераторы на любых автомобилях похожи – состоят из элементов одного принципа действия. Отличия только в размере и типе привода.

Что такое реле зарядки

Вся электрическая система питается от двух источников:

Аккумулятор — при остановленном двигателе. Именно от аккумулятора питаются обмотки стартера в момент запуска двигателя.
Генераторная установка — предназначена для питания всех потребителей при работающем двигателе. Но первостепенной задачей является восстановление уровня заряда аккумулятора, так как после запуска он теряет свою емкость, причем значительно.

Величина напряжения батареи всегда одинакова — она может только уменьшаться, если не производить зарядку.

А вот автомобильный генератор может выдавать напряжение в пределах 10-30 вольт. Это большой диапазон, электрическая система не справится с такими перепадами.Именно реле зарядки ВАЗ-2106 позволяет стабилизировать напряжение, не допускает перенапряжения.

Конструкция генератора

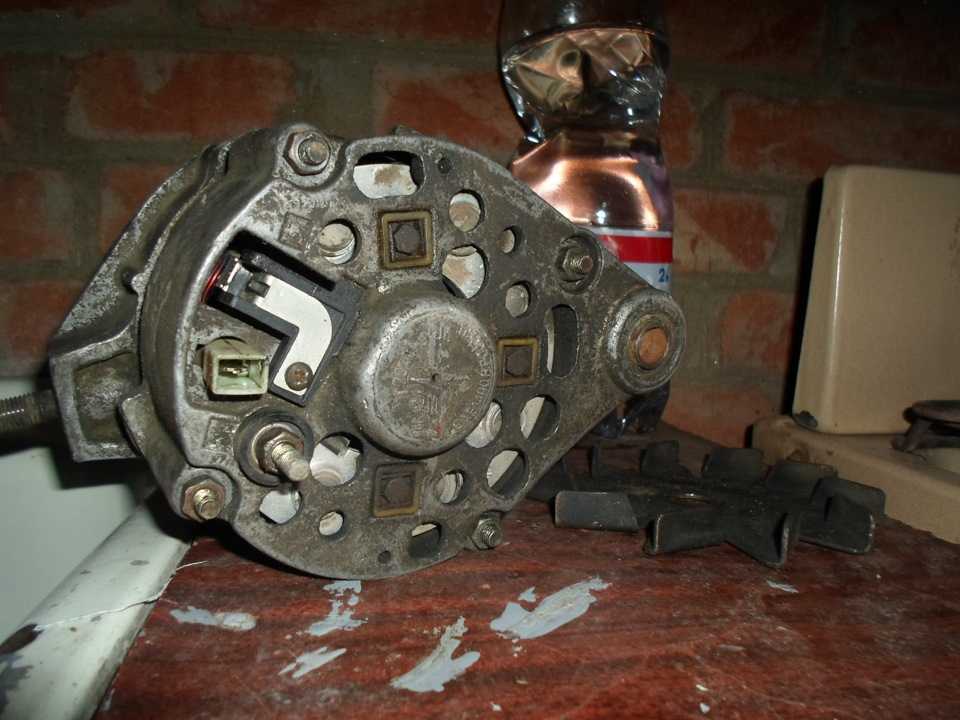

В любом автомобиле, в том числе и в отечественной «шестерке», генератор состоит из следующих узлов:

Статор является неподвижной деталью, крепится резьбовыми соединениями к кронштейнам на блоке двигателя. Статор имеет обмотку (силовую), состоящую из трех равных частей — на ней вырабатывается переменное трехфазное напряжение.
Ротор (якорь) — вращающийся элемент, имеет обмотку и два контактных кольца.Приводится ременной передачей от коленчатого вала.
Крышки устанавливаются спереди и сзади ротора. Чтобы вращение было максимально плавным и свободным, используются подшипники.
Шкив предназначен для передачи вращения ротору. Он устанавливается на него, удерживается с помощью ключа от проворачивания.
Щетки позволяют передавать напряжение на обмотку вращающегося ротора. Цепь зарядки ВАЗ-2106 также содержит лампу, расположенную в приборной панели.Обратите внимание, что при его сгорании прекращается подача напряжения на обмотку возбуждения.
Полупроводниковые диоды выпрямляют трехфазное переменное напряжение. На выходе появляется постоянный униполяр.

Реле зарядки на ВАЗ-2106, в отличие от большинства других автомобилей, крепится на кузове, а не в корпусе генератора. На многих современных машинах регулятор напряжения и щеточный узел совмещены в одном корпусе.

Для чего нужен регулятор напряжения?

Основная функция реле зарядки аккумуляторной батареи на ВАЗ-2106 — предотвращение появления скачков напряжения на выходе генераторной установки.А вот стабилизировать большой ток не так просто — для этого нужно использовать очень массивные элементы. Если в слаботочных цепях можно обойтись установкой стабилитрона, то при токе 50-60 Ампер это проблематично. Но выход есть — можно стабилизировать напряжение, подаваемое на обмотку возбуждения ротора.

Если обратиться к школьному курсу физики, то можно узнать, что величина напряжения на выходе генератора полностью зависит от двух параметров — скорости движения и величины магнитного поля.Другими словами, необходимо, чтобы скорость вращения ротора или величина магнитного поля были постоянными. Только в этом случае напряжение на выходе генератора не изменится. Но невозможно без применения специальных средств поддерживать частоту вращения ротора на одном уровне, остается одно — стабилизировать напряжение питания обмотки возбуждения.

Контактные регуляторы

До сих пор можно встретить автомобили, оборудованные механическими регуляторами напряжения.Они крайне несовершенны, имеют массу недостатков, но владельцы таких машин уверены, что «старое всегда лучше». И каждые три дня лезут под капот регулировать зазор, чистить контакты. Но на примере контактных систем удобно рассмотреть принцип работы регуляторов в целом. Суть процессов в полупроводниковых и механических немного похожа.

В основе конструкции обмотка – она намагничивает металлический сердечник.Обмотка состоит из 1300 витков тонкого провода. При диагностике такого реле нужно знать, что сопротивление этой катушки 17 Ом. Контакты выполнены из вольфрама. Присутствуют в конструкции шунта и регулировочная пластина. Также имеется несколько пружин и резисторов, переключение последних производится механическими контактами.

Электронные регуляторы напряжения

Подключение реле зарядки ВАЗ-2106 к обмотке возбуждения генератора. И вне зависимости от того, используется электронная или механическая система, цель у нее одна — поддерживать напряжение на уровне 13.6 вольт. Электронные устройства более стабильны, чем механические, и не требуют частого вмешательства — у них нет механических контактов, которые иногда подгорают.

Один минус — при использовании реле и щеток, заключенных в один корпус, придется менять сразу два узла. Но есть регуляторы, которые крепятся отдельно от щеточного блока.

Как проверить регулятор

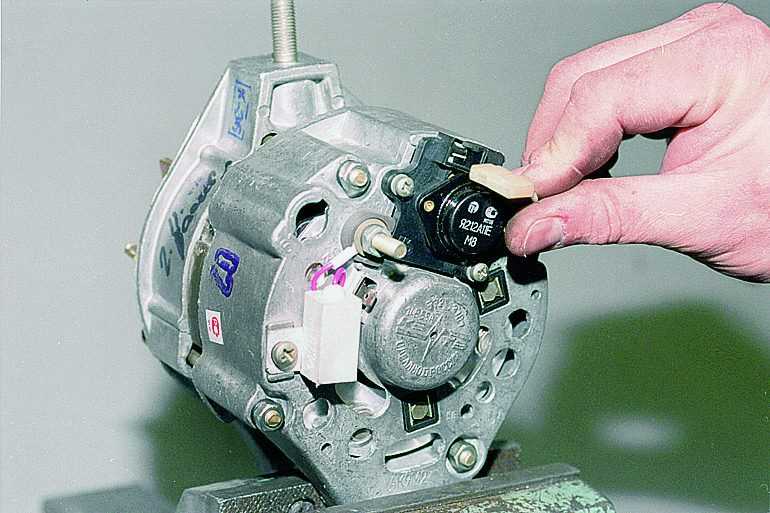

Как проверить реле зарядки ВАЗ-2106, должен знать каждый автомобилист.Основные условия:

Через устройство должно проходить напряжение менее 14 вольт. Для диагностики подключите к нему питание от автомобильного аккумулятора.
Если напряжение больше 14 вольт, то оно не должно проходить через регулятор. Для проверки схемы элементы соединяются, а в качестве питания используется автомобильный аккумулятор и, например, два последовательно соединенных с ним аккумулятора типа АА.

Основной признак того, что реле зарядки ВАЗ-2106 вышло из строя — напряжение на клеммах аккумулятора ниже 13.6 вольт.

Запчасти ВАЗ 2106 б/у онлайн

Последние объявления

Зачем покупать запчасти ВАЗ 2106 онлайн в RRR.ЛТ?
Портал RRR.LT предлагает подержанные автомобильные запчасти с нескольких сотен свалок по всей Литве, поэтому вы найдете 4 позиции для ВАЗ 2106. Кроме того, неподходящие детали можно вернуть в течение десяти дней с момента покупки с полным возвратом средств.

ВАЗ 2106 запчасти б/у

Вы находитесь в разделе модель ВАЗ 2106 для автозапчастей.Здесь вы обязательно найдете нужные вам запчасти, ведь у нас в наличии более 4 автозапчастей ВАЗ 2106.

ВАЗ 2106 – одна из самых популярных моделей от ВАЗ, поэтому на сайте rrr.lt представлен большой выбор этих автозапчастей. Какая категория б/у запчастей ВАЗ 2106 Вас интересует? Двигатель или тормозная система, система кондиционирования/отопления, а может трансмиссия, система освещения, кузовной ремонт или что-то еще? Фильтрация критериев поможет сузить широкий ассортимент, предлагаемый на нашем сайте, и уточнить поиск.

Вы быстро заметите, что количество б/у запчастей ВАЗ 2106 на сайте rrr.lt довольно внушительно, поэтому разделение вашего выбора на модификации ВАЗ 2106 поможет вам найти наиболее подходящие б/у запчасти. После выбора нужной модификации система предложит выбрать интересующую вас категорию запчастей. Добавьте выбранные вами товары в корзину.

Почему есть смысл покупать запчасти ВАЗ 2106 в интернет-магазине rrr.л?

У нас очень широкий ассортимент автозапчастей ВАЗ 2106, поэтому вы обязательно найдете то, что соответствует вашим потребностям и бюджету.

Мы считаем, что наш удобный фильтр продуктов является большим преимуществом, поскольку он позволяет уточнить результаты поиска и сэкономить ваше драгоценное время.

Приобретая запчасти ВАЗ 2106 на нашем сайте, вы можете полностью самостоятельно спланировать время покупки – сделать заказ в удобное время, из дома, работы или любого другого места.

Мы доставим заказанные вами автозапчасти быстро и без проблем в Вильнюс, Каунас, Клайпеду, Шяуляй, Алитус, Паневежис или любой другой город Литвы, а также за границу.

Вам не придется тратить время на походы по разным авторазборкам, разъезжать и ждать в пробках, потому что вы можете купить нужные детали всего в несколько кликов кнопки!

Запчасти ВАЗ 2106 – отличное соотношение цены и качества.

Если вы не знаете, какая деталь ВАЗ 2106 подойдет больше всего, проконсультируйтесь с нашими специалистами.Вы можете отправить запрос, заполнив форму на нашем сайте.

Что делать, если купленная вами деталь не подходит? Нет проблем — верните его бесплатно, и вы получите свои деньги обратно.
Запчасти
ВАЗ 2106 б/у доставят очень быстро – за 1-2 рабочих дня.

Оплата может быть произведена картой, наличными или банковским переводом.

Оригинальные подержанные автозапчасти онлайн – купите их быстро, легко и недорого на сайте rrr.lt.Мы объединяем несколько сотен производителей, поэтому наш ассортимент очень разнообразен.

Как подключить генератор ВАЗ-2106 (схема подключения)

В этой статье мы рассмотрим генератор ВАЗ-2106. Схема его подключения ниже, но в самом начале будет рассказано об общей конструкции этого устройства. С его помощью механическая энергия преобразуется в электрическую. Основной функцией автомобильного генератора является подзарядка аккумуляторной батареи.Он также обеспечивает питание для всего оборудования, которое находится в автомобиле, включая двигатель. На всех машинах генераторы вырабатывают переменный ток. Только после некоторых преобразований он стабилизируется и превращается в постоянный.

Общая информация

Генератор расположен рядом с двигателем, обычно перед ним. Привод осуществляется от шкива, расположенного на коленчатом валу. На некоторых автомобилях, например, гибридных, генератор может выполнять функции стартера. Конструкции обоих механизмов очень похожи, поэтому некоторые производители стараются уменьшить количество электрических машин.Обратите внимание, что схема подключения генератора ВАЗ-2106 такая же, как и у любой другой машины.

Во всех генераторах есть определенные отличия, например в корпусе, выпрямительном узле, приводных шкивах, но общие элементы у всех практически идентичны. Постоянными являются корпус с подшипниками в нем, подвижный ротор, вращающийся внутри неподвижного статора. С последнего как раз снимается переменное напряжение. Ни один генератор не может обойтись без выпрямителя и регулятора напряжения.

Ротор генератора

Большинство генераторов оснащены щеточным механизмом. Во многих конструкциях он совмещен со стабилизатором напряжения. Ротор создает магнитное поле, которое вращается благодаря приводному ремню. Обмотка возбуждения, расположенная на самом роторе, питается через регулятор напряжения. В задней части ротора расположены кольца, которые служат для питания обмотки. Без них схема подключения генератора ВАЗ-2106 не работает.

В большинстве конструкций эти кольца сделаны из чистой меди.Но иногда можно встретить сталь или латунь. Также на роторе имеется крыльчатка, с помощью которой обдувается воздушный поток устройства. Рядом с рабочим колесом крепится ведущий шкив. В передней и задней крышках генератора установлены необслуживаемые шариковые подшипники.

Немного о статоре

В статоре создается электрический ток. Он имеет три обмотки из медного провода. Этот провод намотан на специальный стальной сердечник. Как правило, всего в генераторе 36 пазов, в которые уложена обмотка.Он может вписываться в канавки двумя способами – волной или петлей. Обмотки соединены по схеме «звезда». Это наиболее распространенная схема, используемая в генераторах на автомобилях. Стоит отметить, что схема подключения генератора ВАЗ-2108 на ВАЗ-2106 ничем не отличается. Разница лишь в том, что в первой модели регулятор напряжения совмещен со щеточным узлом.

Все элементы механизма размещены в корпусе. Собственно, корпус — это всего лишь две алюминиевые крышки, которые стянуты с помощью болтов.Выбор алюминиевых элементов вполне оправдан, так как он не намагничивается, имеет очень малый вес, а главное – высокую степень теплоотдачи. С помощью щеточного узла ток передается на обмотку ротора. Его конструкция состоит из пары щеток из графита, пружин, позволяющих более плотно прижимать их к кольцам на роторе, а также щеткодержателя. Как было сказано ранее, в большинстве современных автомобилей щеткодержатель и регулятор напряжения собраны в одном блоке.

Блок выпрямительный

Блок выпрямительный необходим для того, чтобы преобразовывать переменное синусоидальное напряжение, вырабатываемое генератором, в постоянное, необходимое для питания всей бортовой сети. По сути это подковообразная пластина, внутри которой находятся полупроводниковые диоды. Их всего шесть, следовательно, в цепи каждой фазы по два полупроводника. Подковообразная пластина, на которой закреплены диоды, также служит теплоотводом. С его помощью тепло передается на корпус самого генератора.В некоторых генераторах обмотка возбуждения включена через другую цепь, состоящую из двух полупроводников. Также следует упомянуть, что схема подключения генератора ВАЗ-2107 на ВАЗ-2106 аналогична, отличий нет.

Дополнительный выпрямитель

С помощью этого выпрямителя возможно создание препятствия прохождению тока от аккумуляторной батареи в то время, когда двигатель не работает. В том случае, если соединение обмоток выполнено по схеме «звезда», два полупроводника необходимо монтировать на общий вывод, это позволит увеличить общую мощность всей установки максимум на 15 процентов.Выпрямительный блок подключается к системе генератора с помощью монтажных площадок. Соединение производится болтами, сваркой, реже пайкой. Можно даже сказать, что схема подключения стартера и генератора ВАЗ-2106 очень похожа, только функции узлов разные.

Регулятор напряжения

С помощью регулятора напряжения поддерживают на обмотке возбуждения определенное значение. На сегодняшний день большинство генераторов напичкано встроенным реле-регулятором. Следует отметить, что конструкций реле-регуляторов может быть только две: гибридная, в которой используются радиоэлектронные компоненты, например стабилитроны, резисторы, конденсаторы, и интегральная конструкция, в которой все элементы, входящие в состав реле-регулятора выполнены на одной полупроводниковой пластине.Это основной элемент, из которого состоит генератор ВАЗ-2106. Схема соединения полупроводников приведена в статье.

На выходе генератора вырабатывается стабильное по величине напряжение вне зависимости от частоты, с которой вращается коленчатый вал, а также какая нагрузка воздействует на двигатель. Стабилизация полностью автоматическая, вмешательство водителя не требуется. С помощью регулятора происходит изменение напряжения, которое подается на аккумулятор для его зарядки.Поэтому важно знать, как подключить генератор ВАЗ-2106. Схема подключения его элементов пригодится всем владельцам этого автомобиля.

Ременный привод

Особо следует упомянуть приводной ремень. Обратите внимание, что ротор генератора вращается быстрее, чем коленчатый вал. А разница может быть в 2-3 раза. В зависимости от того, какой автомобиль, может использоваться клиновидный или поликлиновой ремень. Первый имеет такой недостаток, как быстрый износ. Второй более универсальный, износ гораздо меньше, очень хорошо работает, если на роторе генератора диаметр шкива небольшой.Следовательно, с помощью поликлинового ремня можно реализовать более быстрое вращение ротора генератора. Практически все современные автомобили оснащены генераторными установками с поликлиновым ремнем. А вот генератор ВАЗ-2106, схема подключения которого вам теперь известна, приводится в движение клиновидным ремнем.
р>>
Ваз 2109 греется карбюратор глохнет. Двигатель автомобиля глохнет во время движения. Причины и способы их устранения

Причин, которые приводят к ситуации, когда ВАЗ 2109 глохнет на холостом ходу, может быть несколько.Наиболее распространены такие, как засорение фильтра тонкой очистки топлива или жиклера, а также сбой в системе регулирования оборотов на карбюраторе.

Все причины касаются легко устранимых поломок своими силами, в гараже или на стоянке.

2109 глохнет на холостых тоже из-за недостаточного времени, однако у опытных водителей такой проблемы нет. Поэтому стоит сосредоточить усилия на поиске дефектов в двух направлениях – проверка проходимости топливопровода и установка карбюратора на режим холостого хода.

Топливопровод Стабильный холостой ход карбюратора регулируется жиклером. При неисправности жиклера его необходимо открутить и продуть воздухом под давлением, удалив тем самым частицы грязи. В случае серьезного засора можно использовать промывку разбавленной смесью бензина или ацетона.
На некоторые модели ВАЗ 2109 устанавливают форсунки с клапаном с электромагнитным управлением. Такой клапан регулирует подачу топливной композиции в жиклер. При нормальной работе подача топлива прекращается при частоте вращения двигателя более 2100 об/мин.Клапан снова открывается, когда скорость падает до 1900 об/мин .

Диагностировать его поломку можно только с применением специального оборудования на СТО. Однако есть и «народный» способ проверки. Для этого достаточно при работающем двигателе быстро отсоединить и подключить провод питания на клапане.
В момент таких манипуляций с проводом в клапане можно услышать щелчок, что будет свидетельствовать о его исправном состоянии.
Фильтр тонкой очистки топливной смеси устанавливается на топливопроводе перед насосом подачи бензина в карбюратор. По регламенту он должен заменяться на «2109» каждые 15 000 км, но это. Неравномерная работа двигателя (дергания) на холостом ходу и высоких оборотах может означать, что двигатель засорен.

В этом случае его необходимо заменить; продувка может быть эффективной только тогда, когда необходимо съездить в автомагазин за новым фильтром.

(контент_баннера)

Настройка карбюратора
Отечественной разработки и сборки устанавливался на ВАЗ 2109.Чтобы отрегулировать подачу топливной смеси к двигателю, вам понадобится отвертка с длинным лезвием и портативный тестер частоты вращения двигателя.

Карбюратор имеет два регулировочных винта, один для качества, а другой для подачи топлива.

Условия настройки для запуска процедуры регулировки:

отрегулированная система зажигания;

двигатель прогрет до 90°С (зимой 85°С)

Этапы настройки карбюратора:

винт, отвечающий за объем топлива, закручивается до тех пор, пока двигатель не заглохнет;

для того же винта делаются два полных оборота в обратном направлении и двигатель запускается;

если двигатель не запускается, винт делает еще один полный оборот;

на тахометре количество оборотов должно быть в районе отметки 1020 об/мин;

добившись необходимых показаний тахометра, можно приступать к манипуляциям с винтом, отвечающим за обогащение смеси;

этот винт необходимо крутить до того момента, пока обороты не достигнут отметки 850 об/мин;

Примечание: Водителям , не привыкшим к длительному прогреву двигателя, следует устанавливать обороты холостого хода на отметку 900 об/мин, так как отметка 850 об/мин оптимальна для хорошо прогретого двигателя.

Вышеуказанные манипуляции с регулировкой карбюратора и прочисткой топливопровода будут эффективны в том случае, если двигатель глохнет на холостом ходу нерегулярно. При постоянном возникновении проблемы холостого хода, в условиях СТО.
Иногда в пути случается такая неприятность, водитель попадает в ситуацию, когда двигатель ВАЗ 2109 глохнет посреди дороги и дальше завести машину невозможно. Самое интересное в такой ситуации, что не было даже малейших признаков, предупреждающих (предвещающих) эти проблемы, машина ехала в штатном режиме, не было ни «чихания», ни «выстрела в глушитель».
Поскольку проблема распространенная, наша инструкция подскажет, что делать в такой ситуации, как внезапная остановка мотора и плохой запуск. Подробно рассмотрим все основные причины, вызывающие остановку двигателя на холостом ходу и в движении.
А так же причины почему не запускается в горячем состоянии и как решить такого рода проблему.

Двигатель глохнет на холостом ходу

На ВАЗ 2109 двигатель глохнет на холостом ходу по следующим причинам:

Самый распространенный из них — , от которого напрямую зависят обороты холостого хода двигателя

Проверить это достаточно просто.Когда машина не заводится, то от вращения стартером, то работа так же педалью газа, двигатель должен запуститься

В случае, когда обороты сразу начинают плавать, после снятия ноги с педали газа — 99% из ста, что причина кроется именно в регуляторе, поэтому цена вопроса смешная

Решение простое — замена регулятора, это займет у любого владельца ВАЗ минимум времени

Вторая наиболее вероятная причина, из-за которой глохнет двигатель на ВАЗ 2109 на холостом ходу, это проблема с открытием дроссельной заслонки

Лечится такая «болезнь» просто — чистка дроссельной заслонки

При чистке заслонки проблему не решает, подозрение падает на неисправность, при ее неисправности мотор так же глохнет на холостых

Решаем проблему заменой ДПДЗ, эта процедура не сложная и легко выполняется своими руками

Двигатель глохнет в движении

Довольно частый случай, когда двигатель глохнет во время движения, внезапно и по непонятной причине.
Поэтому ниже перечислим проблемы, при которых глохнет двигатель на ВАЗ 21093, и способы их устранения:

Проверить уровень топлива в баке визуально или с помощью щупа, не полагаться только на датчик

Заправка, вот и все решение

При наличии топлива в баке — первое и самое очевидное — некачественное топливо, именно с него следует начинать поиск, когда у вас вдруг заглох двигатель на ходу

Вам невероятно «повезло» что двигатель начинает глохнуть после заправки практически сразу, значит причина точно в топливе

Устраняется сливом топлива из топливной системы, бака, заменой фильтра и заправкой новым топливом (при очередной заправке)

Следующими подозреваемыми являются свечи зажигания, сразу после топлива, конечно

Тут тоже все понятно — выкручиваем свечи, осматриваем и проверяем состояние, проводим замену при необходимости

Забитый топливный фильтр так же вызывает перебои в подаче газа, в результате этого вы газуете, а двигатель глохнет

Неисправность устранена

Когда с топливным фильтром все в порядке, проверьте (почему-то многие автовладельцы забывают его периодически проверять)

Если фильтр засорен, то воздух в камеры сгорания не поступает, поэтому горючая смесь в цилиндрах переобогащается топливом и заливаются свечи.Кроме того, из-за нехватки воздуха двигатель начинает «захлебываться», снижается его мощность, ослабевает процесс внутреннего сгорания в цилиндрах, двигатель со временем заглохнет

Замена воздушного фильтра решает эту проблему (на худой конец продуть фильтрующий элемент ручным или ножным насосом, чтобы можно было доехать до ближайшего магазина)

Еще одна подозрительная единица — бензонасос. При возникновении проблем с ним машина глохнет или вообще не заводится.

Решает проблему ремонт либо полная замена топливного насоса (фото ниже)

Аккумулятор на случай, когда двигатель на ВАЗ 2109 внезапно заглох, тоже не исключение

Окислившиеся клеммы аккумуляторной батареи или плохой контакт также могут стать причиной неожиданной остановки двигателя.

Обязательно проверьте клеммы аккумулятора, при необходимости очистите их или замените аккумулятор

Если двигатель глохнет в движении и больше не запускается, то причину можно искать в электрогенераторе.

При прекращении работы генератора сеть автомобиля начинает полностью питаться от аккумулятора, а он прослужит недолго (даже если новый и полностью заряженный)

При работе и в машине это никак не отображается пока не сядет заряд батареи

Ситуацию исправит ремонт или замена электрогенератора, и зарядка аккумулятора (можно заменить аккумулятор, чтобы добраться до ближайшего СТО, если у вас что-то есть)

В современных инжекторных автомобилях причины часто кроются в различных датчиках.

Однако, если вы в этом не разбираетесь, и все узлы, перечисленные выше, работают исправно, а с топливом все в порядке, то лучше обратиться к профессионалам на СТО, чем портить электронику, ковыряясь в случайный

Что вызывает остановку горячего двигателя

Бывают ситуации, когда двигатель глохнет в прогретом состоянии.
Наиболее вероятная причина — проблема с карбюратором:

Во время движения автомобиля через карбюратор проходит воздушный поток, за счет чего карбюратор хорошо охлаждается, а также охлаждается проходящий через него бензин.

В результате температура карбюратора намного ниже температуры двигателя.

Из-за этого возникают проблемы, когда после длительной езды глушишь двигатель и делаешь остановку, карбюратор в этот момент начинает быстро нагреваться от корпуса двигателя

Бензин в камере карбюратора начинает испаряться под воздействием температуры, заполняя парами пустоты, такие как воздушный фильтр, сам карбюратор и впускной коллектор

При этом появляются воздушные пробки, а в поплавковой камере пропадает топливо.

Решить проблему очень просто — несколько раз нажимаем наполовину педаль газа и снова запускаем двигатель

Такими действиями вы сбросите лишние пары и израсходуете пересыщенную горючую смесь

Отдельно стоит отметить, что аналогичные проблемы возникают в топливном насосе или топливопроводе.

Как правило, это происходит в жару, из-за испарения бензина в системе или насосе в системе появляются воздушные пробки, препятствующие поступлению газа в карбюратор.

Чтобы устранить проблему с помпой, можно облить ее холодной водой или накрыть мокрой тряпкой.

Вторая возможная причина заглох прогретый двигатель, проблема со стартером:

Проверьте, проворачивается ли стартер при запуске, щелкает ли он или вообще не реагирует

Если наши худшие опасения подтвердятся, стартер не крутит — нужно найти причину

Когда вы в пути, осмотр обычно сводится к визуальному осмотру и осмотру силовых проводов.

Вы можете завести машину без стартера, вам нужна помощь, чтобы толкнуть машину

Если вернетесь домой, снимите и полностью проверьте стартер

Если стартер неисправен, то необходим ремонт или замена.

Еще одна причина, когда не заводится прогретый двигатель, это севший аккумулятор, решение уже было описано выше

Когда двигатель не запускается из-за попадания воды

Эта проблема чаще всего возникает во время дождя или проезда по луже:

Выяснилось, что вода попала на приборы и провода

Нам придется подождать, пока вода не испарится

На будущее рекомендуется заизолировать катушку зажигания и крышку распределителя

Двигатель глохнет при наборе высоты

Что делать, если двигатель глохнет при наборе высоты:

Проверить уровень топлива, возможно необходимо долить, при езде по уклону топливо утекало в сторону, а забор топлива перестал достигать

При полном бензобаке открыть пробку на карбюраторе и слить бензин, попавший туда из-за перекоса автомобиля

Вам понадобится шприц или специальная груша

Ничего не забыл!? Тогда на этом все, надеюсь наша статья оказалась для вас полезной, в решении задач и проблем в дальнейшем.Если описания недостаточно, посмотрите видео.

Одна из проблем, с которой может столкнуться автомобилист с отечественным автомобилем ВАЗ 2109 — глохнет карбюратор на ходу. Этой теме посвящено большое количество статей, но реальный опыт позволит быстрее решить проблему, так как причин тому несколько.

Итак, профессионалы, имеющие опыт решения проблемы ВАЗ 2109 с карбюраторным двигателем, глохнущим на холостом ходу, нашли несколько причин и способов их решения.

Причины и способы их устранения

Когда глохнет карбюратор на холостом ходу, то есть когда нога на педали газа, машина работает без нареканий, а как только опускаешь — глохнет, следует искать причину Причина в электромагнитном клапане холостого хода. Чтобы найти причину, нужно понять смысл автомата. Итак, карбюратор автомобиля имеет систему холостого хода, которая состоит из топливного канала с жиклером, воздушного канала и электромагнитного клапана. Когда автомобиль работает на холостом ходу, топливо передается в двигатель по специальному каналу холостого хода.Для обеспечения работы автомобиля на холостом ходу на жиклере расположены отверстия.

Какая неисправность приводит к тому, что пропадают обороты холостого хода?

Причин может быть две:

Проблемы с подачей топлива на холостом ходу.

В системе подсос воздуха, что нарушает оптимальное соотношение воздуха и бензина в горючей смеси.

В первом случае ответственность лежит на электромагнитном клапане холостого хода. Если он неисправен, топливо не сможет поступать в двигатель.

Для устранения причины снимите воздушный фильтр, с которого затем снимается крышка. После этого проводится мини-проверка здоровья. При включенном зажигании снимите и наденьте фишку на клапан. Об исправности катушки свидетельствуют характерные щелчки, которые раздаются при манипуляциях. Но для полной уверенности в исправности следует открутить вентиль. Для этого используйте ключ №13. Затем снимите жиклер и проверьте его на загрязнение. Продувая воздух ртом, проверьте, нормально ли он проходит через него.После такой проверки необходимо заткнуть пальцем отверстие в ЭПХХ (далее электромагнитный клапан холостого хода), включить зажигание. Эта процедура выдует мусор, скопившийся перед топливным жиклером, если таковой имеется.

Также следует проверить целостность уплотнительной резинки. При наличии повреждений, деформаций или неплотного прилегания будет подсасываться воздух, из-за чего отказ происходит на холостом ходу машины.

Если нет характерного щелчка при снятии и надевании чипа, то следует проверить, есть ли натяжение.Если нет, проверьте экономайзер дроссельной заслонки карбюратора.

В том случае, если напряжение есть, а заменить вентиль нечем (поломка случилась в дороге), то можно принять экстренные меры, которые позволят завершить маршрут. Для этого снимите жиклер, отломите пластиковую иглу и установите жиклер на место. В этом случае нет необходимости ставить провод на ЭПХХ.

Если все проведенные манипуляции не помогли устранить неисправность, то проблема кроется в подсосе воздуха, обнаружить который не так просто.

В этом случае порядок действий следующий:

Проверить герметичность крышки карбюратора, а также исправность бумажной прокладки между ними.

Проверьте все шланги на наличие повреждений и трещин.

Проверьте наличие заглушки на трубке, расположенной в задней части карбюратора. Если он отсутствует, убедитесь, что воздух не подсасывается. Для этого просто подставьте палец. Если обнаружен подсос воздуха, то автомобиль глушат и накручивают болт на трубку соответствующего диаметра, а другой конец надевают на выход карбюратора.

Известно, что утечки воздуха являются одной из самых частых причин. Как видите, неисправности, при которых глохнет карбюратор ВАЗ 2109 на ходу , можно найти самим, у меня даже особых навыков нет. И самое главное, вы также можете устранить их самостоятельно.

Привет всем владельцам автомобиля ВАЗ 2109. Сегодня мы рассмотрим основные причины, почему глохнет девятка. Если вы не в курсе, то автомобиль ВАЗ 2109 выпускался с 1988 по 2006 год, легендарная машина выпускалась с карбюраторными, а позже и с инжекторными двигателями.Но объединяет их одно, они могут заглохнуть в двух случаях, либо топлива мало, либо проблема с искрой, точнее с ее отсутствием. Теперь более подробно.

Опытные автовладельцы ВАЗ 2109 в случае если двигатель не заводится , в первую очередь ищут причину неисправности в свечах зажигания, для этого нужно выкрутить свечу и проверить искру, если его нет и штекер исправен, то нужно ехать к дистрибьютору.Нужно снять крышку распределителя и проверить контакты, возможно они подгорели. Также нужно внимательно осмотреть угольный стержень, который находится в центре. Возможно, он изношен или застрял и не достает до пластины ползунка. Также нередки случаи, когда на крышке трамблера появляется трещина, в результате чего происходит замыкание на массу.

Если убедились в целостности контактов, то можно поставить новый бегунок и проверить искру.Если это не помогло, то нужно проверить катушку зажигания и коммутатор, это делается заменой на новые. В редких случаях причиной сбоя зажигания может быть плохой контакт в блоке переключателей. Если все действия оказались напрасными и ВАЗ 2109 продолжает глохнуть, то нужно проверить датчик холла, который находится в трамблере. Также нужно проверить замок зажигания, возможно подгорели контакты.

Если на ВАЗ 2109 стоит карбюратор и искра присутствует, то наиболее вероятной причиной отказа двигателя будет засорение жиклеров, которые находятся в карбюраторе.Обычно они продуваются воздухом, чтобы добраться до форсунок, потребуется снять фильтр и крышку карбюратора вместе с поплавками. Также нужно обратить внимание на уровень топлива в поплавковой камере. Вы можете продуть его насосом для шин; при этом рекомендуется очистить дно поплавковой камеры от грязи.

Если двигатель автомобиля ВАЗ 2109 глохнет на холостых оборотах, то виноват электромагнитный клапан, который придется заменить на новый. Еще одной причиной может быть недостаточное количество топлива, которое поступает в цилиндры.Скорее всего, это связано с не плотно закрученным электромагнитным клапаном и происходит подсос воздуха, обедняющий тем самым горючую смесь. Следующая причина – заедание игольчатого клапана поплавковой камеры. В результате уровень топлива падает, и смесь снова обедняется.

На инжекторных ВАЗ 2109 при исправной системе зажигания найти причину выхода из строя этой системы достаточно сложно, но на панели приборов есть кнопка «Проверить двигатель» и если этот индикатор загорается, то нужно отправляйтесь на диагностику, чтобы разобраться с ошибками, которые выдает контроллер системы впрыска.
Ну вот и все мы рассмотрели основные причины, из-за которых глохнет автомобиль ВАЗ 2109. Всем пока.

Как подключить генератор ВАЗ-2106 (схема подключения)

В данной статье будет рассмотрен генератор ВАЗ-2106. Схема подключения расположена ниже, но в самом начале мы поговорим об общей конструкции этого устройства. С его помощью механическая энергия преобразуется в электрическую. Основная функция автомобильного генератора – подзарядка аккумуляторной батареи.Также с его помощью подается питание на все оборудование, которое есть в автомобиле, в том числе и на двигатель. На всех машинах генераторы вырабатывают переменный ток. Только после некоторых преобразований он стабилизируется и становится постоянным.

Общая информация

Генератор располагается непосредственно возле двигателя, обычно перед ним. Привод осуществляется от шкива, расположенного на коленчатом валу. На некоторых автомобилях, например гибридных, генератор может выступать в роли стартера. Конструкции обоих механизмов очень похожи, поэтому некоторые производители стараются уменьшить количество электрических машин.Обратите внимание, что схема подключения генератора ВАЗ-2106 такая же, как и у аналогичного механизма любой другой машины.

Все генераторы имеют определенные отличия, например, в корпусе, выпрямительном блоке, приводных шкивах, но общие элементы во всех практически идентичны. Неизменными являются корпус с расположенными в нем подшипниками, подвижный ротор, вращающийся внутри неподвижного статора. С последнего снимается точно такое же переменное напряжение. Ни один генератор не может обойтись без выпрямительного блока и регулятора напряжения.

Ротор генератора

Большинство генераторов оснащены щеточным механизмом. Во многих конструкциях он совмещен со стабилизатором напряжения. Ротор создает магнитное поле, которое вращается благодаря приводному ремню. Обмотка возбуждения, расположенная на самом роторе, питается через регулятор напряжения. На обратной стороне ротора имеются кольца, с помощью которых осуществляется питание обмотки. Без них схема подключения генератора ВАЗ-2106 оказывается нерабочей.

В большинстве конструкций эти кольца сделаны из чистой меди. Но иногда его можно встретить из стали или латуни. Также на роторе имеется крыльчатка, с помощью которой воздух продувается через корпус устройства. Ведущий шкив установлен рядом с рабочим колесом. Передняя и задняя крышки генератора имеют необслуживаемые шарикоподшипники.

Немного о статоре

В статоре генерируется электрический ток. Он имеет три обмотки из медного провода. Этот провод намотан на сердечник из специальной стали.Как правило, генератор имеет всего 36 пазов, в которые укладывается обмотка. Он может вписываться в канавки двумя способами — волной или петлей. Обмотки соединены по схеме «звезда». Это наиболее распространенная схема, используемая в автомобильных генераторах. Стоит отметить, что схема подключения генератора ВАЗ-2108 на ВАЗ-2106 практически ничем не отличается. Разница лишь в том, что в первой модели регулятор напряжения совмещен со щеточным узлом.

Все элементы механизма размещены в корпусе.Собственно, корпус — это всего лишь две алюминиевые крышки, которые стянуты болтами. Выбор алюминиевых элементов вполне оправдан, так как он не намагничивается, имеет очень малый вес, а главное – высокую степень теплоотдачи. С помощью щеточного узла ток передается на обмотку ротора. Его конструкция состоит из пары щеток из графита, пружин, позволяющих сильнее прижимать их к кольцам на роторе, а также щеткодержателя. Как отмечалось ранее, в большинстве современных автомобилей щеткодержатель и регулятор напряжения собраны в одном блоке.

Выпрямительный блок

Выпрямительный блок необходим для того, чтобы преобразовывать переменное синусоидальное напряжение, вырабатываемое генератором, в постоянное, необходимое для питания всей бортовой сети. По сути, это подковообразная пластина, в которой расположены полупроводниковые диоды. Их шесть, следовательно, в цепи каждой фазы по два полупроводника. Подковообразная пластина, на которой установлены диоды, также служит теплоотводом. С его помощью тепло передается на корпус самого генератора.В некоторых генераторах обмотка возбуждения подключается через другую цепь, состоящую из двух полупроводников. Также следует упомянуть, что схема подключения генератора ВАЗ-2107 на ВАЗ-2106 аналогична, отличий нет.

Дополнительный выпрямитель

Использование этого выпрямителя создает препятствие для прохождения тока от аккумуляторной батареи в то время, когда двигатель не работает. В случае соединения обмоток по схеме «звезда» необходимо монтировать два полупроводника на общий вывод, это увеличит суммарную мощность всей установки максимум на 15 процентов.Блок выпрямителя подключается к системе генератора с помощью монтажных площадок. Соединение производится болтами, сваркой, реже пайкой. Можно даже сказать, что схема подключения стартера и генератора ВАЗ-2106 очень похожа, только функции узлов разные.

Регулятор напряжения

С помощью регулятора напряжения на обмотке возбуждения поддерживается определенное значение. Сегодня большинство генераторов начинаются со встроенного реле-регулятора. Стоит отметить, что всего может быть две конструкции релейных регуляторов: гибридная, в которой используются электронные компоненты, такие как стабилитроны, резисторы, конденсаторы, а также интегральная конструкция, в которой все элементы, составляющие реле контроллера выполнены на одной полупроводниковой пластине.Это основной элемент, из которого состоит генератор ВАЗ-2106. Схема подключения полупроводника приведена в статье.

На выходе генератора формируется стабильное по величине напряжение вне зависимости от того, с какой частотой вращается коленвал, а также какая нагрузка воздействует на двигатель. Стабилизация осуществляется полностью автоматически, вмешательство водителя не требуется. С помощью регулятора происходит изменение напряжения, которое подается на аккумулятор для его заряда. Поэтому важно знать, как подключить генератор ВАЗ-2106.Схема соединения его элементов пригодится всем владельцам этого автомобиля.

Приводной ремень

Особого внимания заслуживает приводной ремень. Обратите внимание, что ротор генератора вращается быстрее, чем коленчатый вал. Причем разница может быть в 2-3 раза. В зависимости от автомобиля может использоваться клиновой или поликлиновой ремень. Первый имеет такой недостаток, как быстрый износ. Второй более универсален, износ гораздо меньше, очень хорошо работает, если диаметр шкива на роторе генератора небольшой.
