Ford Focus | Предохранители и реле

14.2. Предохранители и реле

ОБЩИЕ СВЕДЕНИЯ

РЕЛЕ

Расположение и назначение реле и предохранителей в зависимости от модификации автомобиля может отличаться. Обозначение управляемой и предохраняемой электрической цепи нанесено на крышке блока.

Главный блок расположен в задней части моторного отсека со стороны водителя. Дополнительный блок в автомобилях изготовленных до 01.1991 г. расположен над вещевым ящиком, а в автомобилях изготовленных с 01.1991 г. в задней части моторного отсека со стороны пассажира.

Реле могут коммутировать сильные токи на расстоянии, позволяя тем самым использовать слабые управляющие выключатели и проводки.

В отличие от механических выключателей реле могут управляться более чем одним сигналом.

Некоторые реле могут функционировать по таймеру, например, в прерывистом режиме работы стеклоочистителей или обогреве ветрового стекла.

Если в контуре, оснащенном реле, обнаруживается неисправность, то всегда надо помнить, что проблема может заключаться именно в реле. Проверку можно осуществить заменой на заведомо исправное реле.

Для замены реле извлечь его из гнезда и вставить новое. Доступ к реле в главной коробке осуществляется так же, как и к предохранителям. Доступ к реле, расположенным под панелью приборов, осуществляется после снятия верхней ее части.

Реле привода люка расположено в верхней консоли.

ПРЕДОХРАНИТЕЛИ

Аккумулятор защищен от короткого замыкания предохранителем со стороны положительного полюса.

Основной блок предохранителей и реле расположен справа в моторном отсеке, около перегородки. В нем находится до 24 предохранителей и почти столько же реле (в зависимости от оборудования). Перечень предохранителей находится на обратной стороне крышки блока.

В салоне автомобиля имеется дополнительный блок предохранителей, доступ к которому возможен после открытия крышки вещевого ящика.

Предохранитель для радиоприемника расположен на проводе питания радиоприемника под передней панелью с левой стороны возле отопителя.

Все предохранители ножевого типа и имеют цвет, соответствующий определенному току защиты предохранителя. Исправность предохранителя определяется по наличию проволочного проводника соединяющего контакты предохранителя.

Для замены вышедшего из строя предохранителя необходимо предварительно выключить соответствующую электрическую цепь. Извлечь вышедший из строя предохранитель из гнезда с помощью пинцета или специальных захватов.

В случае если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, следует проверить защищаемую электрическую цепь. Если предохранитель защищает одновременно несколько электрических цепей, их необходимо подключать по очереди, для того чтобы по перегоранию предохранителя определить неисправную цепь и затем устранить неисправность.

Не рекомендуется устанавливать взамен вышедшего из строя предохранитель на больщую силу тока, так как это может привести к серьезным повреждениям, в том числе к пожару.

В некоторых электрических цепях, таких как электрические двигатели стеклоподъемника и регулятора положения сидений, вместо предохранителей установлены тепловые реле которые автоматически включаются после устранения перегрузки.

РАСПОЛОЖЕНИЕ ПЕРДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ ДО 01.1991 ГОДА

Расположение предохранителей и реле в автомобилях, изготовленных до 01.1991 года

L1–L5 – на кронштейне в средней части
панели приборов,
М1–М10 – на кронштейне за панелью
приборов со стороны вещевого ящика,
N1 – на кронштейне под панелью приборов
со стороны водителя,

Р1–Р2 – под панелью приборов со стороны пассажира,
R1–R3 – на кронштейне под панелью приборов со стороны пассажира,
S1 – на левой вертикальной панели моторного отсека

L1

Световая сигнализация

L2

Задняя противотуманная фара

L3

Реле времени (в автомобилях с автоматической коробкой передач)

L4

Топливный насос, кондиционер или вентилятор системы охлаждения

L5

Противоугонная предупредительная сигнализация

М1

Подогрев всасываемого в карбюратор воздуха или топливный насос системы впрыска

М2

Самоблокирующее реле или топливные форсунки системы впрыска

М3

Обогрев ветрового стекла

М4

Реле времени обогрева ветрового стекла

М5

Вентилятор системы охлаждения

М6

Блокировка насоса

М7

Главное реле противоблокировочного устройства

М8

Электронные модули противоблокировочного устройства

М9

Регулировка дорожного просвета

М10

Контроль холостого хода или кондиционер

N1

Сигнализатор выхода из строя ламп накаливания

Р1

Тормозная система с ABS

Р2

Блок управления системой впрыска топлива

R1

Автоматическое поддержание скорости автомобиля

R2

Предупредительная сигнализация

R3

Сиденья

S1

Управление свечами накаливания дизельного двигателя

Предохранители

Ток, А

Защищаемая цепь

1

20

Левые дальний свет и дополнительная фара

2

20

Правые дальний свет и дополнительная фара

3

10

Левый ближний свет

4

10

Правый ближний свет и корректор фар

5

10

Левый габаритный свет

6

10

Правый габаритный свет

7

15

Освещение салона и номерного знака

8

15

Управление обогревом ветрового стекла, кондиционером и регулировкой дорожного просвета

9

30

Стеклоочиститель фар, замок задней двери

10

20

Управление центральным замком, освещение салона, зеркало заднего вида с подогревом и часы

11

30

Топливный насос системы впрыска топлива или кондиционер

12

10

Аварийная световая сигнализация

13

30

Обогрев сидений, прикуриватель

14

30

Звуковой сигнал

15

30

Стеклоочистители, стеклоомыватели

16

30

Обогреватели заднего стекла и сидений

17

20

Противотуманные фары

18

30

Вентилятор системы отопления

19

Резервный

20

15

Указатели поворотов, противотуманные задние фонари

21

15

Стоп-сигналы

22

10

Приборы и контроль

23

30

Стеклоподъемник передних дверей и электролюк

24

30

Стеклоподъемник задних дверей и регулировка положения спинок сидений

Реле

№ I

Цепь зажигания

№ II

Обогрев заднего стекла и наружного зеркала заднего вида с автоматическим выключением

№ III

Стеклоподъемники и электролюк

№ IV

Резервное или контрольной лампочки непристегнутых ремней безопасности

№ V

Программатор режима работы стеклоочистителя ветрового стекла

№ VI

Программатор режима работы стеклоочистителя заднего стекла

№ VII

Стеклоомыватели фар

№ VIII

Временный выключатель освещения салона автомобиля

№ IX

Регулировка сидений

№ X

Фары

№ XI

Вспомогательное реле режима работы двигателя

№ XII

Реле блокировки стартера

А

Резерв

В

Радиоприемник

С

Звуковой сигнал

D

Замок задней двери

Е

Резерв

F

Ближний свет фар

G

Обогреватели сидений

H

Передние противотуманные фары

Дополнительный блок предохранителей

Расположен над вещевым ящиком. Для доступа к предохранителям открыть вещевой ящик и открыть специальную крышку в верхней части вещевого ящика.

Цвет

Ток, А

Защищаемая цепь

Черный

20

Топливный насос системы впрыска топлива

Розовый

30

Вентилятор системы охлаждения

Желтый

20

Система ABS

Зеленый

30

Насос системы ABS

Коричневый

30

Обогрев левой стороны ветрового стекла

Коричневый

30

Обогрев правой стороны ветрового стекла

Серый

20

Регулировка переднего сиденья

Оранжевый

20

Регулировка дорожного просвета

РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В АВТОМОБИЛЯХ, ИЗГОТОВЛЕННЫХ С 01. 1991 ГОДА

Расположение предохранителей и реле в автомобилях, изготовленных с 01.1991 года

1 – дополнительный блок предохранителей,

2 – дополнительный блок реле под панелью приборов,

3 – главный блок предохранителей,

4 – дополнительный блок реле в моторном отсеке


Главный блок предохранителей и реле


Предохранители

Ток, А

Защищаемая цепь

1

15

Противотуманные фары

2

5

Габаритный свет левый и освещение номерного знака

3

10

Переключатель света

4

10

Правый габаритный свет и корректор света фар

5

10

Левый ближний свет

6

30

Регулировка сидений

7

25

Стеклоочистители и стеклоомыватели

8

5

Радиоприемник

9

15

Звуковой сигнал

10

15

Дальний свет левый

11

15

Дальний свет правый

12

5

Габаритный свет левый

13

20

Замок зажигания

14

20

Вентилятор системы отопления

15

10

Задний противотуманный фонарь

16

20

Обогреватели сидений

17

20

Прикуриватель

18

Резервный

19

15

Омыватели фар

20

20

Обогреватель заднего стекла

21

10

Зеркало заднего вида с электрообогревом

22

10

Противоугонная сигнализация

23

10

Освещение комбинации приборов

24

15

Центральный замок и освещение салона

25

25

Электролюк

26

30

Электростеклоподъемник передних дверей

27

10

Стоп-сигнал

28

30

Электростеклоподъемник задних дверей

29

10

Указатели поворотов и фонари заднего хода

Реле

R1

Стеклоочиститель задний

R2

Программатор режима работы стеклоочистителя ветрового стекла

R3

Ближний свет

R4

Обогреватель заднего стекла

R5

Временного выключателя освещения салона автомобиля

R6

Дальний свет

R7

Резерв

R8

Омыватель фар

R9

Противотуманные фары

R10

Звуковой сигнал

R11

Реле блокировки стартера у автомобилей с автоматической коробкой передач

R12

Самоблокирующееся реле

R13

Электростеклоподъемник

R14

Резерв

ДОПОЛНИТЕЛЬНЫЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

Дополнительный блок предохранителей и реле

Предохранители

Ток, А

Защищаемая цепь

30

20

Регулировка дорожного просвета

31

3

Блок управления EEC IV

32

30

Антиблокировочное устройство (насос 2)

33

20

Усилитель рулевого управления

34

15

Реле управления режимами работы двигателя

35

30

Вентилятор радиатора

36

3

Блок управления антиблокиробочным устройством

37

20

Управление режимами работы двигателем

38

30

Обогреватель правой стороны ветрового стекла

39

Резервный

40

10

Лямбда-зонд

41

30

Обогреватель левой стороны ветрового стекла

42

15

Топливный насос высокого давления

43

Резервный

44

30

Вентилятор радиатора

45

10

Аварийная световая сигнализация

46

30

Блок управления антиблокиробочным устройством

47

30

Антиблокировочное устройство (насос 1)

I

80

Напряжение к главному блоку предохранителей

II

60

Напряжение к главному блоку предохранителей

III

60

Напряжение к главному блоку предохранителей

IV

50

Свечи накаливания дизельного двигателя

Реле

R16

Антиблокировочное устройство

R17

Топливный насос высокого давления

R18

Обогреватель ветрового стекла

R19

Управление режимами работы двигателем

R20

Регулировка дорожного просвета

R21

Замок зажигания

R22

Вентилятор радиатора (DOCH)

R23

Вентилятор радиатора или кондиционер

R24

Кондиционер

R25

Кондиционер

Расположение дополнительных реле

 Реле прогрева свечей накаливания дизельного двигателя расположено в передней правой части моторного отсека.

Реле противоугонной сигнализации, антиблокировочного устройства и понижения передач в автоматической коробке передач расположены под центральной частью панели приборов.

Реле стеклоподъемника расположено в двери водителя.

Реле режима работы заднего стеклоочистителя (Turnier) расположено около рулевой колонки.

МОЙ ТЕХ-БЛОГ : Предохранители Ford Focus 1

ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ И РЕЛЕ

 Перед заменой плавкого предохранителя или реле выключайте зажигание и все электрооборудование!!!

Всегда заменяйте перегоревший предохранитель новым предохранителем, имеющим такие же номинальные характеристики.

Блоки плавких предохранителей, в которых находятся основные плавкие предохранители и реле, расположены, как показано на рисунках.


                                                        Дополнительный блок               Центральный блок

                                          плавких предохранителей          плавких  предохранителей

Дополнительный блок плавких предохранителей

Дополнительный блок плавких предохранителей расположен в левой части моторного отделения.

Для проверки или замены плавкого предохранителя снимите крышку блока плавких предохранителей, освободив зажим и подняв крышку вверх.

Плавкие предохранители, расположенные в дополнительном блоке плавких предохранителей (в моторном отделении)
Предо­хранитель Предохраняемые цепи
Основная подача электроэнергии в электрическую систему автомобиля
Не используется
Свечи подогрева, отопитель 2
Электрообогрев ветрового стекла
Свечи предпускового подогрева дизельного двигателя
Вентилятор охлаждения двигателя (кондиционер воздуха)
Основная подача электроэнергии в электрическую систему автомобиля
Система управления двигателем
Датчик напряжения аккумуляторной батареи
Насос системы ABS
Топливный насос, насос высокого давления топливной системы дизельного двигателя
Система омывания фар
Фонари дневного света (стояночные фонари)
Электромагнит муфты кондиционера воздуха
Ближний свет фар, левая сторона
Ближний свет фар, правая сторона
Датчик H02S (каталитический нейтрализатор)
Не используется
Система управления двигателем
Клапаны системы ABS
Фары/фонари дневного света (только фары HID)
Отопитель, работающий на топливе (дизельный двигатель)
Свечи подогрева 1, низкочастотный громкоговоритель (только на версии ST170)
Фары/фонари дневного света (только обычные фары)
Дальний свет фар, левая сторона
Дальний свет фар, правая сторона
Электробогрев ветрового стекла, отопитель, работающий на дизельном топливе, дизельный двигатель
Вентилятор охлаждения двигателя (кондиционера воздуха)

1   Замена этих плавких предохранителей требует специальной подготовки. Рекомендуется обратиться на сервисную станцию компании Ford.

Плавкие предохранители, расположенные в дополнительном блоке плавких предохранителей (в моторном отделении)
Предо­храни­тель Предохраняемые цепи
зеленый зеленый Электродвигатель вентилятора отопителя Вентилятор охлаждения двигателя
Реле, расположенные в дополнительном блоке плавких предохранителей
Коммутируемые цепи
Свечи подогрева, отопитель 1
Электрообогрев ветрового стекла
Система омывания фар
Дальний свет фар
Ближний свет фар
Топливный насос, насос высокого давления топливной системы дизельного двигателя
Система управления двигателем
Свечи предпускового подогрева дизельного двигателя
Отопитель, использующий свечи подогрева 2
Кондиционер воздуха
Фары/фонари дневного света
Электрообогрев ветрового стекла, отопитель, работающий на дизельном топливе
Не используется
темно-зеленый Вентилятор охлаждения двигателя, уровень 1
Вентилятор охлаждения двигателя, уровень 2 (кондиционер воздуха)

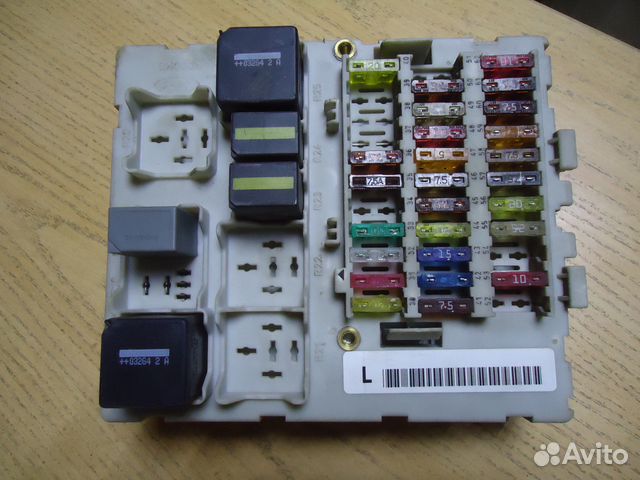

Центральный блок плавких предохранителей

Центральный блок плавких предохранителей расположен под панелью приборов слева.

Центральный блок плавких предохранителей
Плавкий предохранитель Предохраняемые цепи
Комбинированный выключатель освещения
Автомагнитола
Указатель поворота (GEM)
Звуковой сигнал, электропривод регулировки сиденья
Электропривод вентиляционного люка
Плафоны освещения салона, электропривод зеркал
Электронные модули, панель приборов
Электропривод стеклоподъемников, система централизованного полного закрывания (левая сторона)
Электропривод стеклоподъемников, система централизованного полного закрывания (правая сторона)
Не используется
Фонарь заднего хода
Автомагнитола (дополнительно)
Фонари стоп-сигналов
Электропривод стеклоподъемников, очиститель заднего стекла
Передние и задние противотуманные фары/фонари
Кондиционер воздуха, режим рециркуляции воздуха
Модуль системы ABS
Прикуриватель, центральное гнездо питания
Разъем канала передачи данных
Электрообогрев заднего стекла
Электрообогрев зеркал
Не используется
Электрообогрев передних сидений
Фонарь заднего хода, электрообогрев жиклеров стеклоомывателей
Не используется
Электропривод передних стеклоподъемников
Очиститель ветрового стекла
Габаритные фонари, правая сторона
Габаритные фонари, левая сторона
Комбинированный выключатель освещения
Модуль подушек безопасности
Электронные модули, панель приборов
Фонари освещения гос. регистрационного знака
Система централизованного запирания(на задней стороне блока плавких предохранителей)

Реле, расположенные в центральном блоке плавких предохранителей
Коммутируемые цепи
Блокиратор стартера
Режим прерывистой очистки ветрового и заднего стекол
Не используется
Не используется
Не используется
Звуковой сигнал
Противоразрядное устройство аккумуляторной батареи
Электрообогрев заднего стекла и наружных зеркал

10.

2. Ford Focus II. Таблица предохранителей. Замена предохранителей и реле — «ВАЖНО ВСЕМ»

Ford Focus II. Эксплуатация, обслуживание и ремонт автомобилей Ford Focus II 2007 года с двигателем (1,4 Duratec, 1,6 Duratec, 1,6 Duratec Ti-VCT)

1. Руководство по эксплуатации 1. Руководство по эксплуатации 1.1. Общие сведения, габаритные размеры и технические характеристики, паспортные данные автомобиля. 1.2. Оборудование и органы управления. Расположение органов управления; ключи к автомобилю, иммобилайзер и система дистанционного управления электропакетом. 1.2.1. Комбинация приборов, выключатель зажигания, подрулевые переключатели. 1.2.2. Блок управления освещением и регулирования направления пучков света фар; блок управления системой отопления, вентиляции и кондиционирования; электростеклоподъёмники; регулятор управления наружными зеркалами. 1.2.3. Центральный замок, дверей и крышки багажника; капот; заливная горловина топливного бака; регулировка передних сидений,рулевой колонки, ремней безопасности; плафоны освещения салона. 1.3. Техника безопасности при ремонте и обслуживании. 1.4. Техническое обслуживание. Расположение узлов и агрегатов, регламент работ. 1.4.1. Состояние шин и регулировка направление пучка света фар. 1.4.2. Уровень жидкости в омывателе и замена щёток очистителя. 1.4.3. Замена фильтра отопления, кондиционирования и воздушного фильтра двигателя. 1.4.4. Проверка уровня масла в двигателе и его замена. 1.4.5. Проверка уровня охлаждающей жидкости, её замена. 1.4.6. Проверка, замена ремней привода вспомогательного оборудования, кондиционера. Замена свечей. 1.4.7. Проверка уровня масла в коробке передач и его замена. 1.4.8. Проверка уровня жидкости в гидроприводе сцепления и тормозов. Проверка состояния тормозов. 1.4.9. Проверка ходовой части. 1.4.10. Проверка рулевого управления. 1.5. Диагностика неисправностей. Двигатель и его системы. 1.5.1. Диагностика неисправностей. Специальные виды работ по диагностированию двигателя. 1.6. Диагностика неисправностей. Сцепление. 1.7. Диагностика неисправностей. Коробка передач. 1.8. Диагностика неисправностей. Приводы, ходовая часть, рулевое управление. 1.9. Диагностика неисправностей. Тормозные системы. 1.10. Диагностика неисправностей. Электрооборудование. 2. Двигатель 2. Двигатель 2.1. Описание конструкции двигателей 1,4Duratec, 1,6Duratec и 1,6Duratec Ti-VCT. 2.1.1. Замена и проверка ремня газораспределительного механизма (ГРМ). 2.1.2. Проверка и регулировка привода клапанов. 2.1.3. Замена сальников вала. 2.1.4. Замена датчика недостаточного давления масла, снятие поддона и маслоотделителя. 2.1.5. Установка поршня в положение верхней мертвой точки (ВМТ). 2.1.6. Снятие, установка маховика. 2.1.7. Замена прокладки крышки головки блока цилиндров. 2.1.8. Замена прокладки головки блока цилиндров. 2.1.9. Замена маслосъёмных колпачков. 2.1.10. Замена цепи привода ГРМ на двигателях 1,8л R4 Duratec-HE и 2,0л R4 Duratec-HE. 2.1.11. Замена распределительных валов. 2.1.12. Снятие, установка двигателя, замена опор. 2.2. Конструкция системы управления двигателем, описание работы и особенности эксплуатации. 2.2.1. Элементы системы управления двигателем. 2.2.2. Снятие ЭБУ, датчиков, катушки зажигания. 2.3. Система питания двигателя. Описание конструкции и элементы. 2.3.1. Сброс давления в системе питания. Снятие топливного бака и сливной трубы. 2.3.2. Снятие и разборка топливного модуля. 2.3.3. Снятие воздушного фильтра. 2.3.4. Снятие топливной рампы и форсунок. 2.3.5. Снятие дроссельного узла. 2.3.6. Снятие впускного трубопровода. 2.3.7. Снятие адсорбера улавливания паров и клапана продувки. 2.4. Система охлаждения двигателя. Описание конструкции и элементы. 2.4.1. Снятие расширительного бачка, термостата, насоса охлаждения. 2.4.2. Снятие вентилятора радиатора и самого радиатора. 2.5. Система выпуска отработавших газов. Описание конструкции и элементы. 2.5.1. Снятие катколлектора. 2.5.2. Замена подушек, дополнительного и основного глушителя. 4. Коробка передач 5. Передний привод 6. Передняя подвеска 7. Задняя подвеска 8. Рулевое управление 9. Тормозная система 10. Электрооборудование 10. Электрооборудование 10.1. Электрооборудование. Описание конструкции. 10.2. Таблица предохранителей. Замена предохранителей и реле. 10.3. Снятие монтажных блоков. 10.4. Снятие выключателя зажигания. 10.5. Снятие аккумуляторной батаре. 10.6. Снятие и разборка генератор. 10.7. Снятие и разборка стартера. 10.8. Снятие блок-фары, замена ламп блок-фары и указателей поворотов. 10.9. Снятие заднего фонаря, замена ламп. 10.10. Снятие дополнительного фонаря торможения, замена ламп. 10.11. Снятие фонаря освещения номерного знака, замена ламп. 10.12. Снятие плафонов освещения салона и багажника, замена ламп. 10.13. Снятие противотуманной фары и фонаря, фонаря заднего хода, замена ламп. 10.14. Снятие очистителя ветрового стекла, насоса и бачка омывателя стёкол. 10.15. Снятие звукового сигнала, выключателя заднего хода и переключателя режима работы фар. 10.16. Снятие подрулевых переключателей, барабанного устройства спирального кабеля, соединителя переключателей и комбинации приборов. 12. Отопление, вентиляция и кондиционирование 13. Приложения 13. Приложения 13.1. Топливо, смазочные материалы, жидкости. 13.2. Лампы. 13.3. Моменты затяжки резьбовых соединений. 13.4. Схемы электрооборудования. Схемы подсоединения генератора, пуска двигателя, управления двигателями. 13.5. Схемы электрооборудования. Схемы включения вентилятора охлаждения, сигналов, блока управления ABS/ESP, наружных зеркал. 13.6. Схемы электрооборудования. Схемы включения указателей поворотов, аварийной сигнализации и блок-фары. 13.7. Схемы электрооборудования. Схемы включения освещения салона, багажника, вещевого ящика, габаритного света, сигналов торможения. 13.8. Схемы электрооборудования. Схемы включения центрального замка. 13.9. Схемы электрооборудования. Схемы включения омывателей, очистителей и стеклоподъёников. 13.10. Схемы электрооборудования. Схемы включения обогрева стёкол, подсветки зеркал, подсветки панели приборов, элементов пассивной безопасности, регулировка и подогрев сидений водителей. 13.11. Схемы электрооборудования. Схемы включения отопления, вентиляции, кондиционирования. Аудиосистема и система управления автоматической трансмиссией. 13.12. Схемы электрооборудования. Схема соединений комбинации приборов. 13.13. Контрольные размеры кузова автомобиля. 13.14. Расшифровка кодов электронной диагностики. Форум «FORD»



10.2. Ford Focus II. Таблица предохранителей. Замена предохранителей и реле



ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ



Большинство электрических цепей защищено плавкими предохранителями. Мощные потребители (элемент обогрева заднего стекла, вентилятор системы охлаждения, муфта компрессора кондиционера и другие) подключаются через реле.

Предохранитель, защищающий силовые цепи стартера и генератора

Предохранители и реле установлены в двух монтажных блоках, один из которых расположен слева, в моторном отсеке, а второй — под вещевым ящиком панели приборов. На клемме проводов, подсоединяемой к «плюсовому» выводу аккумуляторной батареи, установлен предохранитель (150 А), защищающий силовые цепи стартера и генератора.



Монтажный блок в моторном отсека

Монтажный блок в моторном отсеке:
F1-F36 — предохранители; R1-R14 — реле



Обозначение предохранителя (номинальный ток, А) Защищаемые элементы
F1 (40) Электродвигатель вентилятора системы охлаждения
F2 (80) Усилитель рулевого управления
F3 (60) Монтажный блок в салоне
F4 (60) Монтажный блок в салоне
F5 (80) Система кондиционирования, климат-контроль
F6 (60) Резерв
F7 (30) Насос гидроблока ABS
F8 (20) Клапаны гидроблока ABS
F9 (20) Контакты и обмотка главного реле
F10 (30) Электродвигатель вентилятора отопителя
F11 (20) Выключатель зажигания
F12 (40) Силовая цепь реле зажигания
F13 (20) Стартер
F14 (40) Правый элемент обогрева стекла
F15 (30) Реле вентилятора системы охлаждения
F16 (40) Левый элемент обогрева стекла
F17 (30) Резерв
F18 Резерв
F19 (10) Блок управления ABS
F20 (15) Звуковой сигнал
F21 (20) Дополнительный отопитель
F22 (10) Блок управления усилителем рулевого управления
F23 (30) Насос омывателя фар
F24 (15) Резерв
F25 (10) Обмотка реле обогрева ветрового стекла
F26 (10) Автоматическая коробка передач
F27 (10) Муфта компрессора кондиционера
F28 (10) Резерв
F29 (10) Система раздельного климат-контроля
F30 (3) Блок управления двигателем, блок управления автоматической коробкой передач
F31 (10) Система зарядку аккумуляторной батареи
F32 (10) Блок управления автоматической коробки передач, датчик положения селектора
F33 (10) Подогрев датчиков концентрации кислорода
F34 (10) Форсунки, катушка зажигания
F35 (10) Система управления двигателем
F36 (10) Блок управления двигателем



Обозначение
Наименование Включаемые цепи
R1 (не используется)
 R2 Реле звукового сигнала Звуковой сигнал
 R3 (не используется)
 R4 (не используется)
 R5 (не используется)
 R6 Главное реле Система управления двигателем
R7 Реле обогрева ветрового стекла Элементы обогрева ветрового стекла
R8 Реле зажигания Блок управления электропакетом, блок управления отопления, вентиляцией и кондиционеровонием, обмотка реле топливного насоса, обмотка реле обогрева заднего стекла, выключатель обогрева ветрового стекла
R9 Реле омывателя фар Электродвигатель насоса омывателя фар
R10 Реле вентилятора отопителя  Электродвигатель вентилятора отопителя
R11 Реле компрессора кондиционера Муфта компрессора кондиционера
 R12 (не используется)
R13 Реле стартера Тяговое реле стартера
R14 Реле вентилятора системы охлаждения Электродвигатель вентилятора



Монтажный блок в салоне

Монтажный блок в салоне автомобиля:
F100-F143 — предохранители; R15 — не используется; R19 — реле топливного насоса



Обозначение предохранителя (номинальный ток, А)
Защищаемые элементы
F100 (10) Питание блока управления от выключателя зажигания
F101 (20) Выключатель электроприводов регулировки сидения водителя
F102 (10) Блок управления отоплением, вентиляцией и кондиционированием, переключатели на рулевой колонке, блок управления центральным замком, CD-чейнджер
F103 (10) Блок управления освещением
F104 (10) Плафоны освещения салона, система экономии электроэнергии
F105 (25)  Элемент обогрева заднего стекла
F106 Резерв
F107 (10) Питание комбинации приборов от аккумуляторной батареи, диагностический разъём
F108 (7,5)  Головное устройство звуковоспроизведения, система навигации
F109 (20)  Прикуриватель, электрическая розетка под подлокотником передних сидений
F110 (10)  Резерв
F111 (15)  Топливный насос
F112 (15)  Питание аудиосистемы от аккумуляторной батареи
F113 (10)  Резерв
F114 (10)  Питание комбинации приборов от генератора, иммобилайзер
F115 (7,5)  Блок управления освещением
F116(20)  Противотуманные фары, лампы противотуманного света в задних фонарях
F117 (7,5) Фонари освещения номерного знака
F118 (20)  Блок управления левой задней двери
F119 (15)  Электрическая розетка в багажном отделении  автомобиля в кузове «универсал»
F120 (20)  Блок управления правой задней двери
F121 (20)  Элемент обогрева передних сидений
F122 (10)  Блок управления подушками безопасности, сигнализатор отключения подушки безопасности пассажира
F123 (7,5)  Элементы обогрева наружных зеркал заднего вида
F124 (7,5)  Лампа габаритного света в левом блок-фаре, лампа габаритного света в левом заднем фонаре
F125 (7,5) Лампа габаритного света в правой блок-фаре, лампа габаритного света в правом заднем фонаре
F126 (20) Система управления замками с пассивным ключом
F127 (25)  Электродвигатели стеклоподъёмниками
F128 Резерв
F129 (20)  Электродвигатель очистителя ветрового стекла
F130  Резерв
F131 (15)  Электродвигатель очистителя стекла двери багажного отделения
F132 (15) Сигналы торможения
F133 (25)  Реле центрального замка, электропривод замка правой передней двери
F134 (20)  Блок управления центральным замком, электропривод замка левой передней двери
F135 (20) Резерв
F136 (15)  Насос омывателя ветрового стекла и стекла двери багажного отделения, элементы обогрева жиклёров омывателя ветрового стекла
F137 (10)  Электропривод складывания наружных зеркал  заднего вида, предупредительный сигнал
F138 (10) Блок управления двигателем, датчик положения педали «газ»
F139 (10)  Лампа дальнего света правой блок-фары
F140 (10)  Лампа дальнего света левой блок-фары
F141 (10)  Лампа света заднего хода, электроприводы наружных зеркал заднего вида
F142 (15) Лампа ближнего света правой блок-фары
F143 (15)  Лампа ближнего света левой блок-фары



ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ



Работу проводим при выходе из строя предохранителей и реле.
При снятии предохранителей и реле обязательно отсоединяйте клемму провода от «минусового» вывода аккумуляторной батареи.
Для доступа к предохранителям и реле, расположенным в монтажном блоке моторного отсека…

…нажав пластмассовую защелку…

…снимаем крышку монтажного блока.
На обратной стороне крышки закреплен пинцет для снятия предохранителей и нанесена схема расположения предохранителей и реле и указано их назначение. Неисправный предохранитель определяем по перегоревшей перемычке.

Пинцетом извлекаем предохранитель.
Заменяем перегоревший предохранитель новым.
Предохранитель большого размера вынимаем из блока рукой.

Реле вынимаем из блока рукой…

…и заменяем его новым.
Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока (величина номинального тока предохранителя указана на его корпусе).
Устанавливаем на место крышку монтажного блока.
Для замены предохранителей и реле монтажного блока в салоне, под вещевым ящиком…

…поворачиваем против часовой стрелки два фиксатора…

…и, сдвинув монтажный блок на себя, опускаем его.

Пинцетом из монтажного блока в моторном отсеке вынимаем перегоревший предохранитель.
Реле из блока извлекаем рукой.
Предохранитель и реле заменяем новыми. Устанавливаем монтажный блок на место.

Похожие статьи:

КамАЗ. Эксплуатация, обслуживание и ремонт, автомобилей семейства КамАЗ → 8.3. Эксплуатация, обслуживание и ремонт, автомобилей семейства КамАЗ (КамАЗ-5320, КамАЗ-5410, КамАЗ-55102, КамАЗ-55111, КамАЗ-53212, КамАЗ-53211, КамАЗ-53213, КамАЗ-54212, КамАЗ-43114, КамАЗ-43118, КамАЗ-65111, КамАЗ-53228, КамАЗ-44108, КамАЗ-4311. Стартер

КамАЗ. Эксплуатация, обслуживание и ремонт, автомобилей семейства КамАЗ → 8.2. Эксплуатация, обслуживание и ремонт, автомобилей семейства КамАЗ (КамАЗ-5320, КамАЗ-5410, КамАЗ-55102, КамАЗ-55111, КамАЗ-53212, КамАЗ-53211, КамАЗ-53213, КамАЗ-54212, КамАЗ-43114, КамАЗ-43118, КамАЗ-65111, КамАЗ-53228, КамАЗ-44108, КамАЗ-4311. Генератор

КамАЗ. Эксплуатация, обслуживание и ремонт, автомобилей семейства КамАЗ → 8.4. Эксплуатация, обслуживание и ремонт, автомобилей семейства КамАЗ (КамАЗ-5320, КамАЗ-5410, КамАЗ-55102, КамАЗ-55111, КамАЗ-53212, КамАЗ-53211, КамАЗ-53213, КамАЗ-54212, КамАЗ-43114, КамАЗ-43118, КамАЗ-65111, КамАЗ-53228, КамАЗ-44108, КамАЗ-4311. Аккумуляторные батареи.

КамАЗ. Эксплуатация, обслуживание и ремонт, автомобилей семейства КамАЗ → 8.3.1. Эксплуатация, обслуживание и ремонт, автомобилей семейства КамАЗ (КамАЗ-5320, КамАЗ-5410, КамАЗ-55102, КамАЗ-55111, КамАЗ-53212, КамАЗ-53211, КамАЗ-53213, КамАЗ-54212, КамАЗ-43114, КамАЗ-43118, КамАЗ-65111, КамАЗ-53228, КамАЗ-44108, КамАЗ-4311. Техническое обслуживание стартера. Неисправности и их устранение.

КамАЗ. Эксплуатация, обслуживание и ремонт, автомобилей семейства КамАЗ → 8.1.1. Эксплуатация, обслуживание и ремонт, автомобилей семейства КамАЗ (КамАЗ-5320, КамАЗ-5410, КамАЗ-55102, КамАЗ-55111, КамАЗ-53212, КамАЗ-53211, КамАЗ-53213, КамАЗ-54212, КамАЗ-43114, КамАЗ-43118, КамАЗ-65111, КамАЗ-53228, КамАЗ-44108, КамАЗ-4311. Схемы электрические функциональные


Блоки предохранителей Ford Focus 3

Номер Номинальный ток, А Назначение предохранителя

Блок предохранителей расположенных в салоне
1(56) 20 Топливный насос
2(57)
3(58)
4(59) 5 Пассивная противоугонная система
5(60) 10

Освещение салона

ЭБУ стеклоподъёмниками и наружными зеркалами

Освещение вещевого ящика

Электропривод люка

Наружное освещение

6(61) 20

Прикуриватель

Задняя розетка 12 В

7(62) 5

Датчик дождя

Датчик влажности

Зеркало с функцией автоматического затемнения

8(63) 10 Адаптивная система круиз-контроля опция
9(64)
10(65) 10 Крышка багажного отделения — функция отпирания
11(66) 20 Замок двери водителя
12(67) 7,5 Дисплей аудиосистемы
13(68) 15 Замок рулевой колонки
14(69) 5 Панель приборов
15(70) 20 Центральный замок
16(71) 10 Система отопления и кондиционирования
17(72) 7,5 Электроусилитель рулевого управления
18(73) 5

Диагностический разъём

Автономное звуковое устройство

19(74) 15 Дальний свет — главный предохранитель
20(75) 15 Противотуманные фары
21(76) 10 Фонари заднего хода
22(77) 20 Насос омывателя фар
23(78) 5 Выключатель/замок зажигания или кнопка запуска
24(79) 15

Аудиосистема

Аварийная сигнализация

Кнопка запирания дверей

25(80) 20 Электролюк
26(81) 5

Датчик движения в салоне

Антенна

27(82) 20 Насос стеклоомывателя
28(83) 20 Центральный замок
29(84) 20 Замок двери водителя
30(85) 7.5

ЭБУ SRS

Подогрев сидений — выключатель

ЭБУ системой отопления, кондиционирования и вентиляцией салона

31(86) 10

Система отключения подушки безопасности пассажира

Преднатяжители ремней безопасности

32(87)
33(88)
34(89)

Блок предохранителей расположенный в багажнике(багажном отделении)
1
2 10 Кнопка запуска двигателя опция
3 5 Дистанционное открывание дверей
4 25 Левый борт: электрический стеклоподъёмник передней двери, центральный замок, электропривод и обогрев зеркала
5 25 Правый борт: электрический стеклоподъёмник передней двери, центральный замок, электропривод и обогрев зеркала
6 25 Электрический стеклоподъёмник левой задней двери опция
7 25 Электрический стеклоподъёмник правой задней двери опция
8 10 Система сигнализации
9 25 Электрическая регулировка сиденья водителя
10-11
12 10 Кондиционер
13 5 Комбинация приборов
14 7,5 Аудиосистема — дисплей опция
15 15 Аудиосистема, панель управления
16-25
26 40 Модуль прицепа
27
28
29 5

Система: мониторинга «мертвых зон», помощи для удержания полосы движения, предотвращения столкновений на малой скорости опция

Камера заднего вида опция

30 5 Модуль системы помощи при парковке опция
31-33
34 15 Обогрев сиденья водителя опция
35 15 Обогрев сиденья переднего пассажира опция
36
37 5 Электролюк опция
38-45
46 10

Система: мониторинга «мертвых зон», помощи для удержания полосы движения, предотвращения столкновений на малой скорости опция

Камера заднего вида опция

Блок предохранителей в подкапотном пространстве
7 40

ABS — насос

ESP — насос

8 30 Клапан системы динамической стабилизации (ESP)
9 30 Обогрев заднего стекла
10 40 Вентилятор воздухонагнетателя
11 30 Модуль запуска и остановки двигателя
12 30 ЭБУ двигателем
13 30 Реле стартера
14 40 Обогрев ветрового стекла — правая сторона
15 25 Блок управления трансмиссией
16 40 Обогрев лобового стекла — левая сторона
17 20 Дополнительный отопитель при наличии
18 20 Очиститель ветрового стекла
19 5

Модуль ABS

Модуль ESP

20 15 Звуковой сигнал
21 5 Выключатель стоп-сигнала
22 15 Система контроля аккумуляторной батареи
23 5

Катушка зажигания бензин

Блок управления наружным освещением

24 20 Дополнительная розетка 12 В
25 10 Электропривод зеркал заднего вида
26 15 Блок управления трансмиссией
27 15 Кондиционер — муфта компрессора
28 5 Круиз-контроль
29 20 Омыватели фар
30 5 ЭБУ двигателем
31
32 10

EGR

Привод вихревых заслонок

Датчик кислорода в отработанных газах

33 10 Привод заслонок управления каналами выпускного коллектора при наличии
34

10

Форсунки
35

5

15

Активные жалюзи радиатора бензин

Активные жалюзи радиатора дизель

36 10 ЭБУ двигателем
37
38 15

ЭБУ двигателем

ЭБУ трансмиссией акпп

39 5 Модуль управления фарами опция
40 5 Электроусилитель рулевого управления
41 20 Блок управления наружным освещением
42 15 Очиститель заднего стекла
43 15 Регулятор наклона фар
44 5 Круиз-контроль
45 10 Обогрев форсунок омывателей ветрового стекла
46 25 Электростеклоподъёмники — передние
47 7,5 Обогрев наружных зеркал
48

Предохранители форд фьюжн: где находятся, замена — АвтоЭксперт | Ремонт авто


Такой прибор позволит вам уточнить, находится ли на вашем авто Форд Фокус 1 резистор вентилятора отопителя в рабочем состоянии или где находятся предохранители на форд фокус 1, действительно, нуждается в замене. Чтобы помочь вам выполнить такие манипуляции, мы вам предлагаем ознакомиться с информационным материалом, позволяющим разобраться в последовательности выполнения действий. Сначала, безусловно, следует обесточить ваше авто.

С этой целью отсоедините провод от минусовой клеммы на АКБ. После этого последовательно снимите:. После снятия таких элементов вы сможете визуально обнаружить резистор. Можно его не снимать, а сразу подключить к омметру, чтобы проверить уровень его сопротивления. Убедившись в том, что он не демонстрирует где находятся предохранители на форд фокус 1 показателей, можно смело его извлекать и взамен устанавливать новый.

Чтобы извлечь сгоревший резистор, вам понадобится открутить винт крепления, а затем снять сам резистор с отопителя. После того как вы подсоедините новый резистор, рекомендуем вам проделать точно такие же манипуляции, направленные на сборку конструкции, как вы только что проделывали. Отличия должны заключаться только в обратном порядке выполнения действий.

Предохранители и реле установлены в монтажных блоках которые находятся в салоне под приборной панелью с правой стороны и в подкапотном пространстве рядом с аккумулятором. Замена предохранителей осуществляется специальным пинцетом, который находится на .

Итак, процесс замены резистора или предохранителя не сопровождается сложностями. Важно только совершать все действия аккуратно и без поспешности, чтобы не допустить неловких движений, приводящих к неправильной установке нового элемента и, соответственно, не обеспечивающих восстановления нормальной работоспособности печки. В Форд Фокус 2 внутренний модуль плавких предохранителей находится где находятся предохранители на форд фокус 1 пассажирской стороны под отделением для перчаток бардачок.

В авто, выпущенных с г. Там есть фиксатор, повернув который можно опустить весь модуль. Выход из строя самого блока — проблема, которая встречается нечасто. Но если происходит поломка устройства, то скорей всего, речь идет о БП, расположенном в салоне машины.

На практике салонный блок — одно из слабых мест Форд Фокус 3. Бортовая сеть представляет собой постоянный ток, рассчитанный на 12 В.

Для переключения главных цепей автомобиля используется комбинированный выключатель зажигания, состоящий из контактной части и где находятся предохранители на форд фокус 1 противоугонного устройства управление блокировкой вала с блокировкой.

Что касается времени простоя двигателя, то что остается для нашего клиента, так это где находятся предохранители на форд фокус 1 с питанием от батареи и, после запуска двигателя, генератор энергии от генератора со встроенным выпрямителем.

Также при работающем двигателе аккумулятор заряжается. Нашим заказчиком остаются электронные схемы Focus 1 не считая цепи питания стартеразащищенные от перегрузки предохранителями, установленными в 2 монтажных блоках.

Основной блок расположен под незнакомой панелью драйвера устройства, а дополнительный блок.

Где находятся предохранители на Сеат Ибица?

Крупные потребители электроэнергии фары, электрические вентиляторы радиаторных двигателей и. Подключаются через реле, установленные в тех же блоках. Блок управления подушками безопасности установлен в напольном туннеле под обшивкой, что дает команду на срабатывание подушек безопасности где находятся предохранители на форд фокус 1 время лобового удара. Блок управления подушками безопасности не подлежит ремонту и заменяется на новый, когда он будет готов.

Для измерения электронных характеристик цепей мы используем цифровой, другими словами, аналоговый точечный тестер. Цифровые устройства имеют низкую инерцию, они нечувствительны к вибрациям и положению тела во время измерений; Где находятся предохранители на форд фокус 1 чувствительны к солнечному свету и высоким температурам. Откалибруйте омметр перед проверкой разомкнутых цепей. При выбранном пределе измерения для большинства цепей до Ом закройте наконечники зондов.

На аналоговом устройстве установите контроллер 0, чтобы установить стрелку на ноль. В бытовых цифровых устройствах такого контроллера. Поэтому, прежде чем измерять небольшие значения до Омукорачивая пробники, определите внутреннее сопротивление омметра и его проводов, которое должно составлять 0,06 Ом.

Затем полученное значение следует вычесть из полученного значения сопротивления. Чтобы проверить цепь, отсоедините хотя бы один конец цепи в противном случае ток будет проходить через другие части цепи, и показания будут неправильными. На одном из зондов лучше надеть зажим крокодила и соединить его с землей.

При тестировании устройств с односторонней проводимостью таких как светодиод мы учитываем полярность устройства.

Итак, чтобы провести замену сгоревших элементов, вам нужно заранее подготовить всего лишь два главных инструмента:. Внешне вы вряд ли сможете определить, какой предохранитель нуждается в замене, поэтому вам лучше воспользоваться схемой и маркировкой всех имеющихся предохранителей.

Вам придётся обратить внимание только на элементы, что отвечают за работу той системы, которая вызвала у вас сомнения или же её работа сопровождается проблемами.

Возьмите пинцет, захватите ним предохранитель и выньте его из гнезда. На освободившееся место установите новый элемент.

После замены рекомендуем вам проверить работу системы отопления. Если ваша печка всё так же не обеспечивает достаточный прогрев салона, значит, проблема заключается в ином. Рекомендуем вам проверить работоспособность резистора печки. Блокировать нормальную работу системы отопления может вышедший со строя резистор печки. В этом случае вам также придётся его обнаружить и заменить его, заранее приобретая новый элемент.

Рекомендуем вам перед тем, как приступить к таким действиям, позаимствовать у кого-то омметр. Такой прибор позволит вам уточнить, находится ли на вашем авто Форд Фокус 1 резистор вентилятора отопителя в рабочем состоянии или он, действительно, нуждается в замене.

Предохранители и реле установлены в монтажных блоках которые находятся в салоне под приборной панелью с правой стороны и в подкапотном пространстве рядом с аккумулятором. Замена предохранителей осуществляется специальным пинцетом, который находится на .

Чтобы помочь вам выполнить такие манипуляции, мы вам предлагаем ознакомиться с информационным материалом, позволяющим разобраться в последовательности выполнения действий. Сначала, безусловно, следует обесточить ваше авто.

С этой целью отсоедините провод от минусовой клеммы на АКБ. После этого последовательно снимите:. После снятия таких элементов вы сможете визуально обнаружить резистор.

Можно его не снимать, а сразу подключить к омметру, чтобы проверить уровень его сопротивления. Убедившись в том, что он не демонстрирует нужных показателей, можно смело его извлекать и взамен устанавливать новый. Чтобы извлечь сгоревший резистор, вам понадобится открутить винт крепления, а затем снять сам резистор с отопителя. После того как вы подсоедините новый резистор, рекомендуем вам проделать точно такие же манипуляции, направленные на сборку конструкции, как вы только что проделывали.

Отличия должны заключаться только в где находятся предохранители на форд фокус 1 порядке выполнения действий. Итак, процесс замены резистора или предохранителя не сопровождается сложностями.

Важно только совершать все действия аккуратно и без поспешности, чтобы не допустить неловких движений, приводящих к неправильной установке нового элемента и, соответственно, не обеспечивающих восстановления нормальной работоспособности печки. Предохранители в монтажном блоке Ford Focus располагаются следующим образом:.

Бортовая сеть представляет собой постоянный ток, рассчитанный на 12 В. Для переключения главных цепей автомобиля используется комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства управление блокировкой вала с блокировкой. Что касается времени простоя двигателя, то что где находятся предохранители на форд фокус 1 для нашего клиента, так это потребители с питанием от батареи и, после запуска двигателя, генератор энергии от генератора со встроенным выпрямителем.

Также при работающем двигателе аккумулятор заряжается.

Нашим заказчиком остаются электронные схемы Focus 1 не считая цепи питания стартера где находятся предохранители на форд фокус 1, защищенные от перегрузки предохранителями, установленными в 2 монтажных блоках.

Основной блок расположен под незнакомой панелью драйвера устройства, а дополнительный блок. Крупные потребители электроэнергии фары, электрические вентиляторы радиаторных двигателей и. Подключаются через реле, установленные в тех же блоках. Блок управления подушками безопасности установлен в напольном туннеле под обшивкой, что дает команду на срабатывание подушек безопасности во время лобового удара.

Блок управления подушками безопасности не подлежит ремонту и заменяется на новый, когда он будет готов. Схема 25а. Схема 25б. Схема 26а. Схема 26б.

Предохранители форд фьюжн: где находятся, замена

Схема 26в. Схема 28а. Обогрев стекла двери задка и зеркал: 1, 4 — монтажный блок реле и предохранителей за вещевым ящиком; 2 — электронный блок управления иммобилизатора; 3 — блок управления обогревом; 5 — правое наружное зеркало заднего вида; 6 — левое наружное зеркало заднего вид….

Подогрев сидений: 1 — монтажный где находятся предохранители на форд фокус 1 реле и предохранителей за вещевым ящиком; 2 — выключатель подогрева левого переднего сиденья; 3 — выключатель подогрева правого переднего сиденья; 4 — подогрев левого переднего сиденья; 5 — подогрев правого переднего сидень….

Перегоревшую деталь легко можно обнаружить даже при помощи беглого визуального осмотра. Степень прозрачности пластмассового корпуса, в котором хранится сам элемент, говорит о его исправности. При этом визуальный осмотр не всегда точно способен определить наличие неисправности.

Предохранители Ford Focus 2

Например, если предохранитель Форд Фиеста, который отвечает за свет фар внешне исправен, но сами фары не работают, рекомендуем воспользоваться меж ножевыми клеммами. Прежде всего водитель должен понимать, что новый предохранитель должен соответствовать по типу своему предшественнику.

Особое внимание следует уделять рабочей силе тока. Бывает, что ПП выглядят абсолютно одинаково, однако имеют кардинально разную пропускающую мощность.

Чтобы не упустить этот момент, следите за маркировкой. Обычно, она нанесена на пластиковый короб.

В случае если новый предохранитель в скором времени тоже перегорает, то не стоит сразу бросаться и менять его на новый. Советуем обратиться в СЦ и разобраться с проблемой. Монтажный блок, в котором расположены все предохранители, реле и ПП, расположен в капотном пространстве, салоне и где находятся предохранители на форд фокус 1 отсеке. Большая часть элементов для стабилизации напряжения расположена непосредственно в монтажном блоке.

Он спрятан аккурат под бардачком, при этом прикрыт пластиковой крышкой на двух зажимах. Каждый отдельно взятый предохранитель имеет свое прямое предназначение и работает в паре с одним элементом. Стартер, ближний или дальний свет, аккумулятор и др.

Как самостоятельно заменить предохранители на автомобиле Форд Фокус 1

В блоке расположены и дополнительные, запасные объекты. Их можно использовать как временные, когда выходят из строя действующие. Несколько меньшее количество находится в моторном отсеке, сразу возле аккумулятора. Пластиковый короб бросается в глаза, поэтому пропустить его не получится. Где находятся предохранители на форд фокус 1 типовым элементам авто, регулируемые моторными предохранителями, относят следующие: автоматическая коробка передач, кондиционер и система обогрева, стеклоподъемники и пр.

Не где находятся предохранители на форд фокус 1, что пластиковые колпачки предохранителя окрашены в разные цвета. Это сделано для того, чтобы можно было отличать их по назначению и напряжению.

Также отличаются они и по диапазону мощности: до А. Чтобы понять, где находятся предохранители на Форд Фиеста, рекомендуем ознакомиться со схемами значения маркировки:. Многие люди, малознакомые с устройством автомобиля в целом, весьма неуверенно справляются с поиском и заменой предохранителей.

Чтобы избежать проблем, рекомендуем следовать советам, приведенным ниже:. Замена деталей, расположенных в моторном отсеке автомобиля, не менее проста, чем работа внутри салона.

Все, что потребуется сделать — это следовать алгоритму, описанному ниже:. Безусловно, отыскать нужные предохранитель среди огромной массы непросто. Рекомендуем иметь под рукой схему расположения и маркировки. Это не только ускорит процесс, но и поможет ничего не сломать.

На АКБ расположен не только блок предохранителей, но и реле.

Схема предохранителей Форд Фиеста и реле описаны выше. Следуя инструкции ниже, вы без труда выполните замену реле. Для его замены вам потребуется:.

Часто бывает, что заменой одного предохранителя не обойтись.

Где находятся предохранители на Форд Мондео 2

avtorin

81 Просмотров0 Лайк

avtorin

517 Просмотров0 Лайк

avtorin

1.39K Просмотров0 Лайк

avtorin

19 Просмотров0 Лайк

avtorin

52 Просмотров0 Лайк

avtorin

83 Просмотров0 Лайк

avtorin

49 Просмотров0 Лайк

avtorin

227 Просмотров0 Лайк

avtorin

89 Просмотров0 Лайк

avtorin

123 Просмотров0 Лайк

avtorin

112 Просмотров0 Лайк

avtorin

38 Просмотров0 Лайк

Ford Focus (1999-2004) — схема предохранителей

Ford Focus (1999-2004) — схема предохранителей

Год выпуска: 1999, 2000, 2001, 2002, 2003, 2004

Блок предохранителей в салоне.

Ford Focus MK1 — блок предохранителей — переходник пассажирский

Предохранитель Номинальный ток (A) Защищенные цепи
30 10 Выключатель света
31 15 Радио
32 15 Указатель поворота аварийный мигающий
33 20 Звуковой сигнал, сиденье с электроприводом
34 20 Электро люк
35 7,5 Освещение салона, электрорегулировка зеркал
36 7,5 Электронный модуль, комбинация приборов
37 Не используется
38 Не используется
39 15 Задняя розетка
40 10 Фонари заднего хода (АКПП)
41 7,5 Радио (принадлежность)
42 15 Стоп-сигналы
43 15 Задний дворник
44 20 Противотуманные фары
45 7,5 Рециркуляционный воздух, кондиционер
46 7,5 АБС
47 15 Прикуриватель, передняя розетка
48 10 Разъем передачи данных
49 25 Заднее размораживание
50 7,5 Зеркала с подогревом
51 Не используется
52 15 Подогрев передних сидений
53 10 Фонари заднего хода (МКПП)
54 25 Задний стеклоподъемник
55 25 Передние электрические стеклоподъемники
56 20 Стеклоочистители передние
57 7,5 Габаритные огни (правые)
58 7,5 Габаритные огни (левый)
59 10 Выключатель света
60 7,5 Модуль подушки безопасности
61 7,5 Электронные модули, комбинация приборов
62 7,5 Фонарь освещения номерного знака
63 20 Силовые замки (GEM) (на задней стороне панели предохранителей)
Реле в блоке предохранителей в салоне.
Реле Описание
R17 Стартер
R18 Задний дворник прерывистый
R19 Стеклоочиститель передний прерывистый
R20 Не используется
R21 Не используется
R22 Не используется
R23 Гудок
R24 Экономия заряда батареи
R25 Обморозка задняя, ​​зеркала с подогревом

Блок предохранителей в моторном отсеке.

Ford Focus MK1 — блок предохранителей — переходник двигателя

Предохранитель Номинальный ток (A) Защищенные цепи
1 40 Основное питание электрической системы
2 30 Вентилятор охлаждения двигателя (A / C) 2-й предохранитель
3 Не используется
4 Не используется
5 Не используется
6 50 Вентилятор охлаждения двигателя (A / C) 1-й предохранитель
7 40 Основное питание электрической системы
8 30 Выключатель зажигания, стартер
9 20 Управление двигателем
10 10 Датчик напряжения АКБ, диагностический разъем
11 30 АБС
12 15 Топливный насос
13 Не используется
14 Не используется
15 10 Соленоид сцепления переменного тока
16 10 Ближний свет (левая сторона)
17 10 Ближний свет (правая сторона)
18 10 Подогреваемые кислородные датчики
19 10 Ближний свет (ДХО)
20 10 Управление двигателем
21 20 АБС
22 20 Ближний свет (ДХО)
23 Не используется
24 30 Активный сабвуфер
25 Не используется
26 10 Дальний свет (левая сторона)
27 10 Дальний свет (правая сторона)
28 Не используется
29 Не используется
64 10 Электродвигатель вентилятора отопителя
65 Не используется
Реле в блоке предохранителей в моторном отсеке.
Реле Коммутируемые цепи
R1 Зажигание
R2 Не используется
R3 Не используется
R4 Диод переменного тока
R5 Дальний свет
R6 Ближний свет
R7 Топливный насос
R8 Управление двигателем
R9 Не используется
R10 Не используется
R11 Кондиционер
R12 Дневные ходовые огни
R13 Противотуманные фары
R14 Реле блокировки стоп-сигнала (только Advance Trac)
R15 Вентилятор охлаждения двигателя, уровень 2 (A / C)
R16 Уровень вентилятора охлаждения двигателя 1

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

Ford Focus Mk1 (1998-2007) Схема предохранителей • FuseCheck.com

90 014
1 40 Главный источник питания (к панели предохранителей в салоне)
2 30 США:
1999-2004: Вентилятор охлаждения двигателя (A / C) 2-й предохранитель
2005-2007: Не используется
3 40 Европа: Нагреватель свечи накаливания 2
30 США:
1999-2002: Не используется
2003-2004: Вентилятор охлаждения (2.Только двигатель 0L)
2005-2007: Не используется
4 50 Европа: Переднее стекло с подогревом
30 США:
1999-2002: Не используется
2003-2007: Двигатель воздушного насоса (только двигатель PZEV)
5 60 Европа: Свеча накаливания для дизельного двигателя
30 США:
1999-2002: Не используется
2003-2004: Вентилятор охлаждения 2 (2.Только двигатель 0L)
2005: Не используется
2006-2007: Антиблокировочная тормозная система (ABS) (насосы)
6 30 Европа: Вентилятор охлаждения двигателя (кондиционер)
50 США: Вентилятор охлаждения двигателя (первичный предохранитель)
7 40 Главный источник питания (к панели предохранителей в салоне)
8 30 Выключатель зажигания, стартер соленоид
9 20 Управление двигателем
10 10 Европа: Датчик напряжения аккумулятора
10 США:
1999-2004: Датчик напряжения аккумулятора, диагностика вилка (1999-2001)
1 Европа:
2000-2005: Датчик напряжения аккумулятора
США:
2003-2007: Датчик напряжения аккумулятора
11 30 Европа: Антиблокировочная тормозная система (ABS) (насосы)
30 США:
1999-2004: Антиблокировочная система -Блокировка тормозной системы (ABS)
2005-2007: Сабвуфер
12 15 Топливный насос, дизельный ТНВД
13 30 Европа: омыватель фар
20 США:
1999-2005: Не используется
2006-2007: Антиблокировочная тормозная система (ABS) (клапаны)
14 10 Европа: Дневные ходовые огни (габаритные огни)
США: Не используется
15 10 Европа: Соленоид муфты кондиционера
10 США:
1999-2001: Не используется
2002-2004: Соленоид муфты кондиционера
20 2005: Антиблокировочная тормозная система (ABS)
2006-2007: Не используется
16 15 Европа: Ближний свет (левая сторона)
США: Ближний свет (левая сторона — HID-фары)
16 10 США: Ближний свет (левая сторона — обычные фары) )
17 15 Европа: Ближний свет (правая сторона)
США: Ближний свет (правая сторона — HID-фары)
17 10 США: Ближний свет (справа боковые — обычные фары)
18 10 Европа: Датчики кислорода с подогревом
10 США:
1999-2002 гг .: Датчики кислорода с подогревом
2003-2004: H датчики кислорода (2.Только двигатель 0L)
15 2003-2004: Подогреваемые кислородные датчики (только двигатель 2.3L)
2005-2007: Подогреваемые кислородные датчики
19 Европа: Не используется
40 США:
1999-2004: Не используется
2005-2007: Электродвигатель вентилятора отопителя
20 10 Модуль двигателя
21 20 Европа: Антиблокировочная тормозная система (ABS) (клапаны)
20 США:
1999-2004: Антиблокировочная тормозная система (ABS)
10 2005-2007: Кондиционер
22 20 Европа: Дневные ходовые огни (только ксеноновые фары)
20 США:
1999-2005 гг .: Дневные ходовые огни
2006-2007: Ближний свет
23 20 Европа: Дополнительный отопитель (дизельный двигатель), источник питания для оповещателя резервного аккумулятора (только ST170)
15 США:
1999-2005: Не используется
2006-2007: Дальний свет, противотуманные фары
24 30 Европа: Нагреватель свечи 1, сабвуфер (только ST170)
30 США :
1999-2001: Не используется
2002-2004: Сабвуфер
2005: Антиблокировочная тормозная система (ABS) (насосы)
2006-2007: Не используется
25 15 Европа: дневные ходовые огни (только обычные фары)
30 США:
1999-2001: не используются
2002: Sub НЧ-динамик
2005-2007: Не используется
26 10 Европа: Левый дальний свет
10 США:
1999-2003: Левый дальний свет сторона
2004: Не используется
15 2005: Противотуманные фары
2006-2007: Не используется
27 10 Европа: Дальний свет справа
10 США:
1999-2003: Правая балка дальнего света
15 2004-2005: Дальняя балка
2006-2007: Не используется
28 10 Европа: переднее стекло с подогревом, подогреватель, работающий на дизельном топливе, дизельный двигатель
1 США:
1999-2006: Не используется
2007: Антиблокировочная тормозная система (АБС)
29 30 Европа: Вентилятор охлаждения двигателя (кондиционер)
10 США:
1999-2003: Не используется
2004: Вентилятор охлаждения двигателя (2.Только двигатель 3 л)
2005-2007: Антиблокировочная тормозная система (ABS), регулировка скорости
64 30 Европа: Электродвигатель вентилятора отопителя
30 США:
1999-2001: Электродвигатель вентилятора отопителя
40 2002-2004: Электродвигатель вентилятора отопителя
2005-2007: Не используется
D1 Диод PCM
D2 Диод вентилятора охлаждения двигателя
D3 30 Европа: Диод вентилятора охлаждения двигателя
D3 США:
1999-2002: Не используется
2003-2007: Диод муфты кондиционера
Реле
R1 Зажигание
R2 Европа: Свеча накаливания 9 0018
США:
1999-2002: Не используется
2003-2005: Двигатель воздушного насоса
2006-2007: Реле дальнего света, реле противотуманных фар
R3 Европа :
Переднее стекло с подогревом
Вентилятор охлаждения двигателя
США:
1999-2002: Не используется
2003-2004: Вентилятор охлаждения двигателя (2.Только двигатель 3 л)
2005-2007: Вентилятор охлаждения двигателя (высокая скорость)
R4 Европа: Омыватель фар
США:
1999-2004: Не используется
2005-2007: Вентилятор охлаждения двигателя (низкая скорость)
R5 Европа: Дальний свет
США:
1999-2004: Дальний свет
2005: Дальний свет, противотуманные фары
2006-2007: Кондиционер
R6 Ближний свет
R7 Топливный насос
R8 Главное реле
Мощность впрыскивающего насоса
R9 Европа:
Вентилятор охлаждения двигателя
Нагреватель свечи накаливания
США:
1999-2009 2: Не используется
2003-2004: Вентилятор охлаждения двигателя (2.Только двигатель 0L)
2005-2007: Вентилятор охлаждения двигателя
R10 Европа:
Свеча накаливания 2
Вентилятор охлаждения двигателя 2
США:
1999 -2002: Не используется
2003-2004: Вентилятор охлаждения двигателя (только двигатель 2,0 л)
2005-2007: Вентилятор охлаждения двигателя
R11 Европа: Кондиционер
США:
1999-2005: Кондиционер
2006-2007: Не используется
R12 Европа: Дневные ходовые огни
США:
1999-2005: Дневные ходовые огни
2006-2007: Не используется
R13 Европа:
Противотуманная фара
Стартер
США:
1999-2005: Противотуманные фары
2005-2007: Не используется
R14 Европа: Ксеноновые фары
США:
1999-2000 : Не используется
2001-2002: Стоп-сигналы (AdvanceTrac)
2003-2004: Ксеноновые фары (SVT)
2005-2007: Не используются
R15 Европа: Охлаждение двигателя вентилятор (высокая скорость)
США:
1999-2004: Вентилятор охлаждения двигателя (высокая скорость)
2005: Не используется
2006-2007: Воздушный насос
R16 Европа: Вентилятор охлаждения двигателя (низкая скорость)
США:
1999-2004: Вентилятор охлаждения двигателя (низкая скорость)
2005: Не используется
2006-2007: Не используется

Ford Focus I (1998-2007) Схемы и схемы блока предохранителей

Блок распределения питания расположен в моторном отсеке.Блок распределения питания содержит сильноточные предохранители, которые защищают основные электрические системы вашего автомобиля от перегрузок.

Всегда отключайте аккумулятор перед обслуживанием сильноточных предохранителей.

Всегда заменяйте крышку на блок распределения питания перед повторным подключением батареи или доливкой жидкости в резервуары.

Предохранитель Предохранитель усилитель. номинал Описание
1 40 Главный источник питания электрической системы
2 30 Вентилятор охлаждения двигателя (A / C) 2-й предохранитель
3 Не используется
4 Не используется
5 Не используется
6 50 Вентилятор охлаждения двигателя (A / C) 1-й предохранитель
7 40 Главный источник питания электрической системы
8 30 Выключатель зажигания, стартер
9 20 Управление двигателем
10 10 Датчик напряжения АКБ, диагностический разъем
11 30 ABS
12 15 Топливный насос
13 Не используется
14 Не используется
15 10 Соленоид муфты переменного тока
16 10 Низкий Балка (левая)
17 10 Ближний свет (правая)
18 10 Подогреваемые кислородные датчики
19 10 Ближний свет (ДХО)
20 10 Управление двигателем
21 20 ABS
22 20 Ближний свет (ДХО)
23 Не используется
24 30 Активный сабвуфер
25 Не используется
26 10 Дальний свет (левая сторона)
27 10 Дальний свет (правая сторона)
28 Не используется
29 Не используется
64 40 Электродвигатель вентилятора отопителя
65 Не используется
9002 7
Реле Описание
1
Зажигание Зажигание 2 Не используется
3 Не используется
4 Диод переменного тока
5 Дальний свет
6 Ближний свет
7 Топливный насос
8 Управление двигателем Не используется
9 Не используется
10 Кондиционер
11 Дневные ходовые огни
12 Противотуманные фары
13 Реле блокировки стоп-сигналов (только для AdvanceTracT)
14 Двигатель уровень вентилятора охлаждения 2 (A / C)
15 Уровень вентилятора охлаждения двигателя 1

Схема предохранителей 2011 Ford Focus — Консультации по ремонту автомобилей Ricks Free Консультации по ремонту автомобилей Ricks Free

Схема предохранителей Ford Focus 2011

Схема предохранителей Ford Focus для распределительной коробки аккумуляторной батареи и интеллектуальной распределительной коробки

На этом столбце схемы предохранителей Ford Focus 2011 года показаны два блока предохранителей; распределительная коробка аккумуляторной батареи / распределительная коробка, расположенная под капотом, и интеллектуальная распределительная коробка / панель предохранителей в пассажирском отсеке

На этом сайте есть много дополнительной информации для вашего автомобиля.

Чтобы найти схемы предохранителей, щелкните здесь
Чтобы найти расположение реле, щелкните здесь
Чтобы найти расположение датчиков, щелкните здесь
Чтобы найти расположение модулей, щелкните здесь
Чтобы найти расположение переключателей, щелкните здесь
Чтобы найти порядок зажигания, щелкните здесь
Чтобы найти наиболее распространенные коды неисправностей и исправления для вашего автомобиля, щелкните здесь

2011 Ford Focus Схема предохранителей для распределительной коробки аккумуляторной батареи

1 15A Наружное зеркало заднего вида
2 30A Решетка оттаивания заднего стекла
3 20A Power Point 2
4 20A Реле топливного насоса
5 10A Keep Alive Power (PCM), соленоид управления вентиляцией адсорбера EVAP
6 Генератор 15A
7 10A Реле лампы заднего хода
8 — Не используется
9 40A Модуль антиблокировочной тормозной системы (ABS)
10 Реле мощности стеклоочистителя 30A
11 Реле стартера 30A
12 Реле электродвигателя вентилятора 40A
13 Реле муфты 10A A / C
14 Реле мощности PCM 10A 903 13 15 20A Power Point
16 20A Реле управления низкоскоростным вентилятором
17 30A Реле управления высокоскоростным вентилятором
18 20A Модуль антиблокировочной тормозной системы (ABS)
19 — Не используется
22 Топливные форсунки 10A, модуль управления трансмиссией (PCM)
23 — Не используется
24 — Не используется
25 — Не используется
26 15A Клапан продувки адсорбера системы улавливания паров топлива (EVAP), датчик кислорода с подогревом (HO2S) 11, 12, реле лампы заднего хода, соленоид системы управления ходом впускного коллектора (IMRC), Шаговый двигатель EGR, датчик массового расхода воздуха / температуры всасываемого воздуха (MAF / IAT), датчик диапазона трансмиссии, переключатель положения педали тормоза, переключатель пола, датчик частоты вращения выходного вала (ручной)
27 — Не используется
28 15A Модуль управления трансмиссией (PCM )
29 Катушка 15A на заглушках
32 — Диод муфты кондиционера
33 — Диод топливного насоса
34 — Встроенный пусковой диод в одно касание
35 Реле разморозки заднего стекла 10A, модуль управления трансмиссией (PCM)

Схема предохранителей Ford Focus 2011 для распределительной коробки Smart

1 3 0A Не используется (ЗАПАСНОЙ)
2 Переключатель положения педали тормоза 15A,
3 15A Не используется (ЗАПАСНОЙ)
4 30A Не используется (ЗАПАСНОЙ)
5 10A Напольный переключатель
6 20A Лампа парковочного / стоп-сигнала / поворота, LR и RR, Park / Лампа поворота, LF и RF
7 10A Ближний свет, фара левая
8 10A Ближний свет, фара правая
9 15A Фонари салона / карты в сборе, передние
10 15A Подсветка панели
11 10A Не используется (SPARE)
12 7.5A Переключатель наружного зеркала заднего вида
13 7,5A Дополнительный интерфейсный модуль протокола (APIM)
14 10A Не используется (SPARE)
15 Модуль HVAC 10A
16 Модуль системы глобального позиционирования 15A (GPSM)
17 20A Реле блокировки всех реле, реле разблокировки всех , Реле разблокировки водителя, реле открывания крышки багажного отсека
18 Реле подогрева сиденья 20A, водитель и пассажир
19 25A Модуль панели открывания крыши
20 Разъем канала передачи данных (DLC) 15A
21 Реле противотуманных фар 15A
22 Реле стояночных фонарей 15A
23 Реле дальнего света 15A, фары
24 Реле звукового сигнала 20A
25 Реле энергосбережения 10A
26 Комбинация приборов 10A
27 Выключатель зажигания 20A
28 5A Модуль управления аудиосистемой (ACM)
29 5A Комбинация приборов (IC)
30 5A Не используется ( ЗАПАСНОЙ)
31 10A Не используется (ЗАПАСНОЙ)
32 10A Модуль управления удерживающими устройствами (RCM)
33 10A Не используется (ЗАПАСНОЙ)
34 5A Не используется (ЗАПАСНОЙ)
35 10A Модуль антиблокировочной тормозной системы (ABS)
36 5A Модуль пассивного противоугонного приемопередатчика
37 10A Модуль HVAC
38 20A Усилитель сабвуфера
39 20A Модуль управления аудиосистемой (ACM), передний интерфейсный модуль управления (FCIM), передний
Интерфейсный модуль дисплея (FDIM)
40 20A Не используется (SPARE)
41 15A Модуль внешнего освещения, крыша Переключатель открывания панели управления, электрохроматическое внутреннее зеркало, освещение переключателя замка двери водителя и пассажира, индикатор PAD / антипробуксовочная система / переключатель внешнего освещения
42 10A Не используется (ЗАПАСНОЙ)
43 10A Подогрев сидений
44 10A Не используется (ЗАПАСНОЙ)
45 Реле питания стеклоочистителей 5A
46 7.5A Модуль системы классификации пассажиров (OCS), индикатор PAD / антипробуксовочная система / переключатель внешнего освещения
47 30A CB Модуль панели открывания крыши, главный переключатель управления стеклоподъемником, переключатель стеклоподъемника, сторона пассажира (купе)

Опубликовано Рик Маскоплат

Ford Focus Вопросы — нужна панель предохранителей, которая идентифицирует номера предохранителей

Продажа связанных моделей

Подержанный Honda Civic

1475 отличных предложений из 23955 объявлений по цене от 1788 долларов

Ford Fiesta б / у

367 отличных предложений из 4469 объявлений по цене от 2650 долларов

Ford Mustang б / у

1113 отличных предложений из 25 475 объявлений по цене от 2000 долларов

Toyota Corolla б / у

1596 отличных предложений из 22 323 объявлений по цене от 1799 долларов

Подержанный Honda Accord

1875 отличных предложений из 27 049 объявлений по цене от 1980 долларов

Подержанный Ford Escape

2236 выгодных предложений из 34772 предложений по цене от 1500 долларов США

Toyota Camry б / у

2048 отличных предложений из 31326 предложений по цене от 1400 долларов

Hyundai Elantra б / у

941 отличное предложение из 14 144 предложений по цене от 999 долларов США

Подержанный Volkswagen Golf GTI

227 отличных предложений из 2652 объявлений по цене от 2500 долларов США

Б / у Ford F-150

6244 отличных предложения из 111256 объявлений по цене от 500 долларов США.

Подержанный Nissan Altima

1501 отличное предложение из 27202 объявлений по цене от 1200 долларов

Руководство по замене электрического предохранителя

Ford Focus — модели с 2011 по 2014 модельные годы

Это автомобильный учебник был специально написан, чтобы помочь владельцам MK3 третьего поколения (2011, 2012, 2013 и 2014) Ford Focus в устранение неисправностей, связанных с электричеством, путем проверки или изменения перегоревший предохранитель в моторном отсеке или в панелях салона.

Владельцы другого аналогичного седана Ford или автомобили хэтчбека, такие как Fiesta, Fusion, Taurus и C-Max, могут Кроме того, вы найдете полезными эти инструкции для самостоятельного изготовления.

Замена электрики мини-плавкие предохранители могут быть приобретены в различных номинальных значениях силы тока (например, 5, 10, 15, 20, 25) от различные магазины, такие как Wal-Mart, Pep Boys, Advance Auto Parts, Napa, О’Рейли и онлайн на Amazon.

Красный инструмент для извлечения пластиковых предохранителей. находится на нижней стороне крышки блока предохранителей моторного отсека.

Никаких других инструменты нужны.

Если пластиковый съемник предохранителей отсутствует, вы можете также используйте плоскогубцы.

Предохранитель моторного отсека Коробка расположена с правой (водительской) стороны моторного отсека рядом с воздушным коробка и крышка аккумулятора 12 В.

Нажмите кнопку пластиковая кнопка разблокировки на задней части крышки (ближайшая к водительскому сиденье) и снимите крышку с панели.

На нижней стороне крышки вы увидите красный пластиковый инструмент для извлечения предохранителей и схему расположения предохранителей и реле.

Другой Схема расположения предохранителей и реле находится в руководстве пользователя.

Снимите съемник предохранителя с нижней стороны. обложки.

Сожмите закрытый конец инструмента, чтобы открыть челюсти и поместите их на предохранитель, который вы хотите проверить или заменить.

Вытащить старый предохранитель прямо из розетки и поднесите к источнику света.

Если тонкая металлическая полоска внутри старого предохранителя неповрежденный, не сломанный и не сгоревший, вероятно, предохранитель все еще исправен. в хорошем рабочем состоянии.

Поскольку новые предохранители такие дешевые, они все равно должны быть заменен новым предохранителем в рамках устранения неисправностей, связанных с электричеством. процесс.

Если металлическая планка внутри старого предохранителя не непрерывно или выглядит сломанным или сгоревшим, предохранитель «перегорел» или закорочен и следует заменить на новый с таким же номинальным током (5, 10, 15, 20, 25А и др.).

Нажмите новый мини-плавкий предохранитель прямо в розетку.

Где предохранитель прикуривателя на Форд Фокус 2007 года? — MVOrganizing

Где предохранитель прикуривателя на Форд Фокус 2007 года?

Предохранитель прикуривателя находится в панели предохранителей, расположенной внутри автомобиля. Расположение (см. Ниже). Предохранитель, который вы ищете, находится в позиции 47 и должен быть предохранителем на 20 ампер (см. Другой рисунок ниже).

Где находится предохранитель прикуривателя на Ford Focus 2005 года выпуска?

Предохранитель для прикуривателя / розетки расположен в блоке предохранителей внутри автомобиля в позиции 47 и должен быть предохранителем на 20 А (см. Схему расположения ниже). Это должно быть в руководстве пользователя, если оно у вас есть.

Где блок предохранителей на Форд Фокус?

Панель предохранителей находится в багажном отделении за левой колесной аркой.

Как снять прикуриватель с Ford Focus?

Плоской отверткой нажмите на зеленый пластик, видимый изнутри прикуривателя (рисунок ниже), а другой рукой попытайтесь вытолкнуть его из задней части зажигалки к нам. Прикуриватель еще выдвинут, отвертку откладываю на другую сторону. Теперь надавите на пластик, и тогда он должен вылезти наружу.

Какой предохранитель мне нужен для автомобильного прикуривателя?

В большинстве случаев в цепях прикуривателя используются предохранители на 15 А, но вы можете проверить блок предохранителей в своем автомобиле, чтобы убедиться в этом.

Почему у меня не работает розетка прикуривателя?

Когда розетка прикуривателя перестает работать или кажется, что она неисправна, есть несколько вещей, которые могут пойти не так: розетка прикуривателя перегорела — это просто означает, что в розетку не поступает электричество. Возможно, перегорел предохранитель или возникла другая проблема с проводкой.

Где предохранитель прикуривателя на Форд Фокус 2011?

Предохранитель 47, предохранитель на 15 ампер предназначен для прикуривателя. Он расположен за перчаточным ящиком, который можно опустить для облегчения доступа.

Где находится предохранитель прикуривателя на Ford Focus 2014 года выпуска?

Для 2014 года это Предохранитель №61 в панели предохранителей в салоне: «Прикуриватель, розетка».

Есть ли в Ford Focus запасные предохранители?

Блок предохранителей в моторном отсеке расположен с правой (со стороны водителя) стороны моторного отсека, рядом с воздушным ящиком и крышкой аккумуляторной батареи 12 В.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
