РазноеПринципиальная схема электрошокер: Электрошокеры своими руками

Принципиальная схема электрошокер: Электрошокеры своими руками

Содержание

Электрошокер «VOLMEN» — Охрана (Сигнализация) — Конструкции для дома и дачи

  Устройство предназначено для активной самообороны путем воздействия на нападающего высоковольтным разрядом электротока. Схема позволяет получить на выходных контактах напряжение до 80000 В, что приводит к пробою воздуха и образованию электрической дуги (искрового разряда) между контактными электродами. Так как при касании электродов протекает ограниченный ток, угрозы для человеческой жизни нет. Электрошоковое устройство благодаря своим малым размерам может использоваться как индивидуальное средство безопасности или же работать в составе системы охраны для активной защиты металлического объекта (сейфа, металлической двери, дверного замка и т. д.). Кроме того, конструкция настолько проста, что для изготовления не требует применения промышленного оборудования — все легко выполняется в домашних условиях.

  В схеме устройства на транзисторе VT1 и трансформаторе Т1 собран импульсный преобразователь напряжения.

Автогенератор работает на частоте 30 кГц, и во вторичной обмотке (3) трансформатора Т1 после выпрямления диодами на конденсаторе С4 выделяется постоянное напряжение около 800…1000 В. Второй трансформатор (Т2) позволяет еще повысить напряжение до нужной величины. Работает он в импульсном режиме. Это обеспечивается регулировкой зазора в разряднике F1 так, чтобы пробой воздуха происходил при напряжении 600…750 В. Как только напряжение на конденсаторе С4 (в процессе заряда) достигнет этой величины, разряд конденсатора проходит через F1 и первичную обмотку Т2. Энергия, накопленная на конденсаторе С4 (передаваемая во вторичную обмотку трансформатора), определяется из выражения: W = 0,5С х Uc2 =0,5 х 0,25 х 10-6 х 7002 = 0,061 [Дж] где: Uc — напряжение на конденсаторе [В]; С — емкость конденсатора С4 [Ф]. Аналогичные устройства промышленного изготовления имеют примерно такую же энергию заряда или чуть меньше. Питается схема от четырех аккумуляторов типа Д-0,26 и потребляет ток не более 100 мА.
Элементы схемы, выделенные пунктиром, являются бестрансформаторным зарядным устройством от сети 220 В. Для подключения ремима подзаряда используется шнур с двумя соответствующими вилками. Светодиод HL1 является индикатором наличия напряжения в сети, а диод VD3 предотвращает разряд аккумуляторов через цепи зарядного устройства, если оно не включено в сеть. В схеме использованы детали: резисторы МЛТ, конденсаторы С1 типа К73-17В на 400 В, С2 — К50-16 на 25 В, СЗ — К10-17, С4 — МБМ на 750 В или типа К42У-2 на 630 В. Высоковольтный конденсатор (С4) применять других типов не рекомендуется, так как ему приходится работать в жестком режиме (разряд почти коротким замыканием), который долго выдерживают только эти серии. Диодный мост VD1 можно заменить четырьмя диодами типа КД102Б, а VD4 и VD5 — шестью последовательно включенными диодами КД102Б. Включатель SA1 типа ПД9-1 или ПД9-2.

Трансформаторы являются самодельными и намотка в них начинается со вторичной обмотки. Процесс изготовления потребует аккуратности и намоточного приспособления. Трансформатор Т1 выполняется на диэлектрическом каркасе, вставляемом в броневой сердечник Б26 из феррита М2000НМ1 (М1500НМ1). Он содержит в обмотке 1 — 6 витков, 2 — 20 витков проводом ПЭЛШО диаметром 0,18 мм (0,12…0,23 мм), в обмотке 3 — 1800 витков проводом ПЭЛ диаметром 0,1 мм. При намотке 3-й обмотки необходимо через каждые 400 витков укладывать конденсаторную диэлектрическую бумагу, а слои пропитывать конденсаторным или трансформаторным маслом. После намотки катушки вставляем ее в ферритовые чашки и склеиваем стык (предварительно убедившись, что она работает). Места выводов катушки заливаются разогретым парафином или воском. При монтаже схемы необходимо соблюдать полярность фаз обмоток трансформатора, указанную на схеме. Высоковольтный трансформатор Т2 выполнен на пластинах из трансформаторного железа, набранных в пакет. Так как магнитное поле в катушке не замкнутое, конструкция позволяет исключить намагничивание сердечника. Намотка выполняется виток к витку (сначала наматывают вторичную обмотку) 2 — 1800.

..2000 витков проводом ПЭЛ диаметром 0,08…0,12 мм (в четыре слоя), 1 — 20 витков диаметром 0,35 мм. Межслойную изоляцию лучше выполнять из нескольких витков тонкой (0,1 мм) фторопластовой ленты, но подойдет также и конденсаторная бумага — ее можно достать из высоковольтных неполярных конденсаторов. После намотки обмоток трансформатор заливается эпоксидным клеем. В клей перед заливкой желательно добавить несколько капель конденсаторного масла (пластификатор) и хорошо перемешать. При этом в заливочной массе клея не должно быть пузырьков воздуха. А для удобства заливки потребуется изготовить картонный каркас (размерами 55х23х20 мм) по габаритам трансформатора, где и выполняется герметизация. Изготовленный таким образом трансформатор обеспечивает во вторичной обмотке амплитуду напряжения более 90000 В, но включать его без защитного разрядника F2 не рекомендуется, так как при таком напряжении возможен пробой внутри катушки. Защитный разрядник выполняется из двух оголенных проводов, расположенных на расстоянии 20.
..24 мм. Конструкция электродов Х2, ХЗ и разрядника F2 показана на рисунке ниже. Элементы конструкции крепятся на боковых пластинах из оргстекла толщиной 5…6 мм. В качестве электродов Х2 и ХЗ можно использовать стержни от разъемов на большой ток, например из серии ШР. Вид конструкции разрядника F1 приведен на рис В качестве материала лучше взять медные пластины с никелированным покрытием (этим обеспечивается более высокая стойкость разрядника к разрушению дугой). Толщина пластин может быть любой. Пробойное напряжение воздуха примерно 3 кВ на мм (зависит от влажности и атмосферного давления), поэтому зазор разрядника F1 будет примерно 0,1…0,2 мм (регулируется при настройке). Кнопку включения SB1 лучше также сделать самостоятельно — это позволяет учесть особенность конструкции корпуса. Она выполняется из мягкой стальной или медной ленты толщиной примерно 0,5 мм, рис. 2.30. Все детали схемы, кроме выключателя SA1, размещены на односторонней печатной плате из стеклотекстолита толщиной 1.
..1,5 мм (размером 130х55 мм), рис. Таких же размеров плата используется как крышка и элемент крепления выключателя SA1, а также аккумуляторов. Аккумуляторы размещены по двое в картонных стаканах, склеенных по их размерам (по диаметру) и подпружиниваются к основной плате лепестками закрепленными на крышке. Детали припаиваются со стороны печатных проводников, что позволяет уменьшить толщину корпуса устройства. Трансформаторы Т1 и Т2 приклеиваются к плате эпоксидным клеем. Общий вид сборки всей конструкции (без кожуха) показан на рисунке ниже. На каркасе, образованном из двух плат, закрепленных четырьмя винтами (с потайной шляпкой), обматывается и склеивается кожух из картона (он должен сниматься при снятой задней стенке). Для придания привлекательного внешнего вида кожух обматывается самоклеющейся пленкой под цвет дерева. В месте расположения кнопки SA1 выполняется отверстие в кожухе, а на боковую грань приклеивается накладка из тонкой (1…2 мм) пластмассы с прорезями. Внутри гибкой части пластины клеится резиновый вкладыш, но так, чтобы он не мешал одевать кожух на каркас.
Настройка схемы заключается в получении (резистором R4) устойчивого запуска и работы автогенератора при питании от стационарного источника с напряжением от 3,9 до 5 В. При настройке схемы лучше использовать блок питания в режиме ограничения тока на 1 А — это предотвратит повреждение VT1 в случае ошибочного подключения фазы первичной обмотки Т1 или же отсутствия режима автогенерации по другой причине. После этого с помощью осциллографа с делителем замеряем напряжение на конденсаторе С4 и подбираем величину зазора в разряднике F1 так, чтобы оно не превышало уровня 650…750 В. Теперь несколько слов об эксплуатации устройства. При переносе электрошока лучше воспользоваться выключателем SA1 для снятия питания — это исключит работу устройства при случайном нажатии кнопки SB1, например в кармане. Не рекомендуется включать электрошок в условиях высокой влажности, чтобы самому не попасть под напряжение дугового разряда. Кроме того, так как для транзистора VT1 не установлен теплоотводящий радиатор (нет свободного места в корпусе), не рекомендуется включать устройство на непрерывную работу в течение времени более 1 мин (обычно в этом и нет необходимости).
Следует также знать, что обычная одежда не является препятствием для проникновения дуги.

1.3. Электрошоковое средство защиты . В помощь радиолюбителю. Выпуск 8

Воробьев А. [3]

Электрошокеры в настоящее время выпускаются промышленностью и бывают в широкой продаже. Самодельный электрошокер можно изготовить самостоятельно по принципиальной схеме, приведенной на рис. 5.

Рис. 5. Принципиальная схема электрошокового средства защиты

Схема электрошокера представляет собой преобразователь постоянного напряжения, который состоит из генератора переменного напряжения и последующего выпрямителя этого напряжения. Генератор собран на транзисторах VT1, VT2 и трансформаторе Т1. Обмотка I трансформатора является коллекторной, обмотка II — базовой. Подключение концов базовой обмотки к базам транзисторов осуществляется таким образом, чтобы соблюдались условия генерации: при отсутствии генерации нужно поменять местами концы этой обмотки.

Резистор R1 и конденсатор С1 предназначены для задания рабочего режима транзисторов. Обмотка III — выходная, к ней подключен умножитель напряжения, выполненный на выпрямительных столбах VD1-VD4 и конденсаторах С2-С5.

Обмотка I трансформатора содержит 2 секции по 14 витков каждая проводом ПЭВ-2 диаметром 0,6 мм, обмотка II — 2 секции по 6 витков каждая проводом ПЭВ-2 диаметром 0,6 мм, обмотка III — 6000 витков проводом ПЭВ-2 диаметром 0,2 мм. Между обмотками I и II прокладывается изоляция — один слой ленты из фторопласта, между обмотками II и III — три слоя, а при рядовой намотке обмотки III между рядами прокладывается один слой этой ленты. Внутрь каркаса вставляется ферритовый стержень диаметром 8 мм. Питание электрошокера осуществляется от батареи, состоящей из 10 аккумуляторов типа Д-0,55.

Размещение деталей устройства в пластмассовом корпусе размерами 40x50x190 мм показано на рис. 6.

Рис. 6. Размещение элементов схемы в корпусе электрошокера

Мощный электрошокер для самообороны 400 вольт на КТ863 | РадиоДом

Купить мужские и женские унты с бесплатной доставкой по России

Индивидуальное средство защиты «Защитник — М» предназначен для применения в экстремальных ситуациях, когда жизни и здоровью его владельца угрожает опасность, способен обездвижить на время преступника или хулигана. Шокер при включении генерирует ослепительные вспышки света, а прикосновение его электродами к открытым участка тела приводит к сильному электрическому удару.
Принципиальная схема индивидуального средства защиты (высоковольтного электрического шокера) приведена на картинке ниже:



Преобразователь напряжения для питания лампы – вспышки и заряда накопительного конденсатора собран на элементах VT1, R1, T1, C1. Преобразователь напряжения представляет собой блокинг-генератор с повышающей вторичной обмоткой. Он повышает напряжение питания 3 вольт в переменное 200 вольт, затем за счет удвоителя напряжения VD1, VD2, С2, С3, С4, в напряжение 400 вольт. При включении питания преобразователь начинает генерировать напряжение, и с его вторичной обмотки заряжаются конденсаторы С2 – С5. Когда напряжение на конденсаторе С4 достигнет 340 вольт, неоновая лампа зажигается Н1, это значит что напряжения достаточно для за зажигания лампы – вспышки VL1. При нажатии на кнопку S2, импульс с первичной обмотки Т2, трансформируется повышающей обмоткой до напряжения 5-10 кВ, что достаточно для возникновения мощной световой вспышки на импульсной лампе VL1.
На клеммах XS1 и XS2 индивидуального средства защиты, после заряда конденсаторов С2 и С3, присутствует напряжение, которое может шокировать своим разрядом на открытые участки тела человека, вызывая кратковременный электрический шок.
Все радиокомпоненты устройства отечественные:
VT1 — КТ863А — зарубежный аналог 2SC1625
VD1, VD2 — КД105Б
R1 — 300 Ом
R2 — 240 кОм
R3 — 510 кОм
R4 — 1 мОм — переменный
R5 — 1 мОм
C1 — 1 мкФ х 50 вольт
C2, C3 — 22 мкФ х 160 вольт
C4 — 150 мкФ х 400 вольт
C5 — 0.068 мкФ


Без названия — схема зарядного электрошокер мальвина аир

Электрошокеры: Прошлое настоящее и будущее выпускает сегодня для населения различные модификации моделей «Скорпион», «Мальвина», КАРАКУРТ, АИР-107 высокого напряжения, схема управления, а также блок электропитания — съемная аккумуляторная батарея и зарядное устройство.

не пневматическим способом, а при помощи небольшого порохового заряда. Стики-шокер фактически представляет из себя так называемый пули, выполненной по схеме «летающий шокер», при современных удельных .. изделия типа АИР выдают в 10 раз большее количество электричества, чем

7 апр 2014 Стики-шокер фактически представляет из себя так называемый Недостатком электрической пули выполненной по схеме “летающий шокер” при .. частотой следования импульсов) изделия типа АИР выдают в 10 раз устройства при помощи пиротехнического заряда или сжатого газа.

27 авг 2014 зарядное устройство для электрошокера купить электрошокер мальвина аир 140 к 111 электрошокер своими руками схема

24 июл 2014 Как выбрать электрошокер? . При нажатие на кнопку запуска, электронная схема устройства . Для зарядки аккумуляторов использовалось специальное зарядное устройство .. (гражданские модели МАЛЬВИНА, СКОРПИОН и модель для служебного использования АИР-107У), компания

2 июл 2013 Тычек Мальвиной .. русский ПЯТИ зарядный шокер разработан на много лет раньше, чем Тазер Х3. как и Написано Скорпион Аир 107 ру к 111. заряда, потому с героем и отрабатывалась подобная схема.

5 чер. 2002 — повідомлень: 17 — авторів: 7

23 май 2013 Типичный импульс по новой схеме предионизации. Суперэффективный импульс “АИР” . старые по трансам В.М. намотанных еще в 2004 г. для (“Мальвины”). . Так что детишки с х-shoker.ru совершенно напрасно с выделением энергии, достаточной для “зарядки” двух молекул АТФ,

схема зарядного электрошокер мальвина аир

Автор, Тема: шокер (просмотров: 1) А почему такое стремление приобрести именно шокер? . стекловолоконный корпус, аккумулятор и зарядное устройство встроенные. АИР-140У-250 “Мальвина”-111 Используемая в устройстве принципиальная электрическая схема практически

19 авг 2009 handmade есть вопрос, сделал шокер по схеме злого. Вобшем Разъем зарядки одновременно будет выполнять роль “антивыхвата”. .. Был у меня АИР для спецслужб и гром. Выбираю Из Стреляющего Скорпиона Мальвины от Март( так и не нашёл их обзора), Конвоя( неудобный- не

В отличие от ножа электрошокер оружие не летального действия, однако, он имеет все те же Подразделяются они по мощности выходного заряда. серии “ЯНА” и искровые разрядники АИР-107 “Скорпион” и АИР-140 “Мальвина”. . индивидуальная настройка схемы каждого изделия; обеспечивающая

Электрошокеры — Схемы электрошокеров



Привет всем любителям элетрошокового оружия. Сегодня поделюсь с вами разработкой еще одного мощного электрошокера — Кобра.


Здравствуйте уважаемые посетители сайта «Радиосхемы». Сегодня мы рассмотрим еще один вариант, как дома из подручныx материалов изготовить реально мощный электрошокер, который будет иметь малые размеры и большую мощность.


В этой статье продолжаем изучать конструкции электрошокеров. Мы с вами уже успели рассмотреть несколько разнообразныx устройств электрошока разной мощности.


Привет друзья. Поигрались простенькими электрошокерами которые купили в магазине? А теперь желаете иметь у себя в кармане реально крутой электрошокер повышенной мощности? xотите валить xулигана на дистанции?


Здравствуйте друзья. В этой статье мы с вами будем делать еще один шокер, но в отличии от предыдущиx, он у нас будет очень компактным и предназначен для отпугивания противника мощными электрическими разрядами постоянного тока.


Желаю представить вам свою разработку удобного и простого электрошокера, даное устройство сможет собрать любой радиолюбитель, даже новичок!


Хорошо иметь хороших друзей, статья посвящена именно таким друзьям. Однажды один друг подарил электрошокер оса — 800. Шокер имеет стильный дизайн, компактные размеры, встроенный светодиодный фонарь и зарядное устройство.


Идея о создании компактных и мощных шокеров не новая. Однажды друг из столицы подарил шокер ОСА — 800,высоковольтной части не было, но аккумуляторы и корпус были в порядке. Корпус валялся несколько недель без дела.

Схема электрошокера | NiceTV

Устройство предназначено для активной самообороны путем воздействия на нападающего высоковольтным разрядом электротока. Схема позволяет получить на выходных контактах напряжение до 80000 В, что приводит к пробою воздуха и образованию электрической дуги (искрового разряда) между контактными электродами. Так как при касании электродов протекает ограниченный ток, угрозы для человеческой жизни нет. Электрошоковое устройство благодаря своим малым размерам может использоваться как индивидуальное средство безопасности или же работать в составе системы охраны для активной защиты металлического объекта (сейфа, металлической двери, дверного замка и т. д.). Кроме того, конструкция настолько проста, что для изготовления не требует применения промышленного оборудования — все легко выполняется в домашних условиях.


Схема электрошокера

В схеме устройства на транзисторе VT1 и трансформаторе Т1 собран импульсный преобразователь напряжения. Автогенератор работает на частоте 30 кГц, и во вторичной обмотке (3) трансформатора Т1 после выпрямления диодами на конденсаторе С4 выделяется постоянное напряжение около 800…1000 В. Второй трансформатор (Т2) позволяет еще повысить напряжение до нужной величины. Работает он в импульсном режиме. Это обеспечивается регулировкой зазора в разряднике F1 так, чтобы пробой воздуха происходил при напряжении 600. ..750 В. Как только напряжение на конденсаторе С4 (в процессе заряда) достигнет этой величины, разряд конденсатора проходит через F1 и первичную обмотку Т2. Энергия, накопленная на конденсаторе С4 (передаваемая во вторичную обмотку трансформатора), определяется из выражения:

W = 0,5С х Uc2 =0,5 х 0,25 х 10-6 х 7002 = 0,061 [Дж]

где: Uc — напряжение на конденсаторе [В]; С — емкость конденсатора С4 [Ф]. Аналогичные устройства промышленного изготовления имеют примерно такую же энергию заряда или чуть меньше. Питается схема от четырех аккумуляторов типа Д-0,26 и потребляет ток не более 100 мА. Элементы схемы, выделенные пунктиром, являются бестрансформаторным зарядным устройством от сети 220 В. Для подключения ремима подзаряда используется шнур с двумя соответствующими вилками. Светодиод HL1 является индикатором наличия напряжения в сети, а диод VD3 предотвращает разряд аккумуляторов через цепи зарядного устройства, если оно не включено в сеть. В схеме использованы детали: резисторы МЛТ, конденсаторы С1 типа К73-17В на 400 В, С2 — К50-16 на 25 В, СЗ — К10-17, С4 — МБМ на 750 В или типа К42У-2 на 630 В. Высоковольтный конденсатор (С4) применять других типов не рекомендуется, так как ему приходится работать в жестком режиме (разряд почти коротким замыканием), который долго выдерживают только эти серии. Диодный мост VD1 можно заменить четырьмя диодами типа КД102Б, а VD4 и VD5 — шестью последовательно включенными диодами КД102Б. Включатель SA1 типа ПД9-1 или ПД9-2.


Трансформаторы для электрошокера

Трансформаторы являются самодельными и намотка в них начинается со вторичной обмотки. Процесс изготовления потребует аккуратности и намоточного приспособления. Трансформатор Т1 выполняется на диэлектрическом каркасе, вставляемом в броневой сердечник Б26 из феррита М2000НМ1 (М1500НМ1). Он содержит в обмотке 1 — 6 витков, 2 — 20 витков проводом ПЭЛШО диаметром 0,18 мм (0,12…0,23 мм), в обмотке 3 — 1800 витков проводом ПЭЛ диаметром 0,1 мм. При намотке 3-й обмотки необходимо через каждые 400 витков укладывать конденсаторную диэлектрическую бумагу, а слои пропитывать конденсаторным или трансформаторным маслом. После намотки катушки вставляем ее в ферритовые чашки и склеиваем стык (предварительно убедившись, что она работает). Места выводов катушки заливаются разогретым парафином или воском. При монтаже схемы необходимо соблюдать полярность фаз обмоток трансформатора, указанную на схеме. Высоковольтный трансформатор Т2 выполнен на пластинах из трансформаторного железа, набранных в пакет. Так как магнитное поле в катушке не замкнутое, конструкция позволяет исключить намагничивание сердечника. Намотка выполняется виток к витку (сначала наматывают вторичную обмотку) 2 — 1800…2000 витков проводом ПЭЛ диаметром 0,08…0,12 мм (в четыре слоя), 1 — 20 витков диаметром 0,35 мм. Межслойную изоляцию лучше выполнять из нескольких витков тонкой (0,1 мм) фторопластовой ленты, но подойдет также и конденсаторная бумага — ее можно достать из высоковольтных неполярных конденсаторов. После намотки обмоток трансформатор заливается эпоксидным клеем. В клей перед заливкой желательно добавить несколько капель конденсаторного масла (пластификатор) и хорошо перемешать. При этом в заливочной массе клея не должно быть пузырьков воздуха. А для удобства заливки потребуется изготовить картонный каркас (размерами 55х23х20 мм) по габаритам трансформатора, где и выполняется герметизация. Изготовленный таким образом трансформатор обеспечивает во вторичной обмотке амплитуду напряжения более 90000 В, но включать его без защитного разрядника F2 не рекомендуется, так как при таком напряжении возможен пробой внутри катушки. Защитный разрядник выполняется из двух оголенных проводов, расположенных на расстоянии 20…24 мм. Конструкция электродов Х2, ХЗ и разрядника F2 показана на рисунке ниже. Элементы конструкции крепятся на боковых пластинах из оргстекла толщиной 5…6 мм. В качестве электродов Х2 и ХЗ можно использовать стержни от разъемов на большой ток, например из серии ШР. Вид конструкции разрядника F1 приведен на рис.

В качестве материала лучше взять медные пластины с никелированным покрытием (этим обеспечивается более высокая стойкость разрядника к разрушению дугой). Толщина пластин может быть любой. Пробойное напряжение воздуха примерно 3 кВ на мм (зависит от влажности и атмосферного давления), поэтому зазор разрядника F1 будет примерно 0,1…0,2 мм (регулируется при настройке). Кнопку включения SB1 лучше также сделать самостоятельно — это позволяет учесть особенность конструкции корпуса. Она выполняется из мягкой стальной или медной ленты толщиной примерно 0,5 мм, рис. Все детали схемы, кроме выключателя SA1, размещены на односторонней печатной плате из стеклотекстолита толщиной 1…1,5 мм (размером 130х55 мм), рис.

Таких же размеров плата используется как крышка и элемент крепления выключателя SA1, а также аккумуляторов. Аккумуляторы размещены по двое в картонных стаканах, склеенных по их размерам (по диаметру) и подпружиниваются к основной плате лепестками закрепленными на крышке. Детали припаиваются со стороны печатных проводников, что позволяет уменьшить толщину корпуса устройства. Трансформаторы Т1 и Т2 приклеиваются к плате эпоксидным клеем. Общий вид сборки всей конструкции (без кожуха) показан на рисунке. На каркасе, образованном из двух плат, закрепленных четырьмя винтами (с потайной шляпкой), обматывается и склеивается кожух из картона (он должен сниматься при снятой задней стенке). Для придания привлекательного внешнего вида кожух обматывается самоклеющейся пленкой под цвет дерева. В месте расположения кнопки SA1 выполняется отверстие в кожухе, а на боковую грань приклеивается накладка из тонкой (1…2 мм) пластмассы с прорезями. Внутри гибкой части пластины клеится резиновый вкладыш, но так, чтобы он не мешал одевать кожух на каркас. Настройка схемы заключается в получении (резистором R4) устойчивого запуска и работы автогенератора при питании от стационарного источника с напряжением от 3,9 до 5 В. При настройке схемы лучше использовать блок питания в режиме ограничения тока на 1А — это предотвратит повреждение VT1 в случае ошибочного подключения фазы первичной обмотки Т1 или же отсутствия режима автогенерации по другой причине. После этого с помощью осциллографа с делителем замеряем напряжение на конденсаторе С4 и подбираем величину зазора в разряднике F1 так, чтобы оно не превышало уровня 650…750 В. Теперь несколько слов об эксплуатации устройства. При переносе электрошока лучше воспользоваться выключателем SA1 для снятия питания — это исключит работу устройства при случайном нажатии кнопки SB1, например в кармане. Не рекомендуется включать электрошок в условиях высокой влажности, чтобы самому не попасть под напряжение дугового разряда. Кроме того, так как для транзистора VT1 не установлен теплоотводящий радиатор (нет свободного места в корпусе), не рекомендуется включать устройство на непрерывную работу в течение времени более 1 мин (обычно в этом и нет необходимости). Следует также знать, что обычная одежда не является препятствием для проникновения дуги.

Внимание! При работе с прибором не забывайте о правилах техники безопасности!

Высоковольтный электрошокер — принципиальные схемы, схемы, электронные проекты

Электрошокер высокого напряжения

Отказ от ответственности: Как я уже видел, ЭТО НЕ ИГРУШКА, НЕ ДЕЛАЙТЕ С НИМ НИЧЕГО ГЛУПОГО. Я НЕ ПРИНИМАЮ НИКАКОЙ ОТВЕТСТВЕННОСТИ ЗА УЩЕРБ, НАНЕСЕННЫЙ ДРУГИМ ЛЮДЯМ ИЛИ СЕБЕ ПРИ ЭТОМ УСТРОЙСТВЕ. ЕСЛИ ВЫ ХОТИТЕ ПОСТРОИТЬ ЭТО, ВЫ ДОЛЖНЫ ПРИНЯТЬ ЭТО УСЛОВИЕ. Использование процедур, описанных выше, предотвратит любые повреждения/проблемы. Не носите его на улице или в общественных местах, если они запрещены в вашей стране, и не используйте его рядом с электронными устройствами.Как говорит мудрец, используйте его как средство отпугивания, даже против животных.

Принципиальная схема

Прочтите перед сборкой:
Это устройство производит импульсы высокого напряжения, разрушающие мышцы и нервную систему, в результате чего любой, кто прикоснется к нему, впадет в состояние психического расстройства. Может использоваться против свирепых животных или злоумышленников, НО ПОМНИТЕ, что это устройство может быть незаконным в вашем штате (например, там, где я живу, эти устройства запрещены). Это довольно опасно для людей, страдающих сердечными заболеваниями, и для электронного оборудования (например, миротворцев), так как генерирует некоторое количество радиочастот. Не предпринимайте безответственных действий с этим устройством, это не игрушка.

После вступления перейдем к схеме.
Микросхема 555 подключена как нестабильная для получения прямоугольных импульсов с регулируемой частотой и рабочим циклом (обратите внимание на потенциометры и диод). Эта прямоугольная волна подается на МОП-транзистор IRF840 (нет необходимости в тотемных транзисторах, поскольку частота низкая, а ИС имеет достаточный ток для быстрой зарядки/разрядки затвора). В качестве замены MOSFET можно использовать биполярный транзистор (и резистор 100 Ом между 555 и базой транзистора).Допустимым BJT может быть BU406, но можно использовать и меньший BJT, имейте в виду, что он должен выдерживать не менее 2 А непрерывного тока. Индуктивный демпфер не нужен, потому что мощность мала, и он почти полностью поглощается для зарядки конденсатора бака, кроме того, поскольку это устройство работает от батареи, мы не хотим рассеивать мощность на резисторе, но мы хотим, чтобы она искры. С снаббирующей сетью у вас будет более низкая частота стрельбы. ИСПОЛЬЗУЙТЕ КНОПОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ДЛЯ БЕЗОПАСНОСТИ
Конструкция T2: это настоящая скучная часть.Так как вряд ли найдешь в магазинах, нужно их построить. Необходимые материалы: эмалированная медная проволока (0,20 мм или 0,125 мм), ферритовая палочка, листы LDPE (0,25 мм). Закрепите ферритовую палочку слоем LDPE (полиэтилен, в качестве замены используйте электроизоляционную ленту) и приклейте (или заклейте лентой). еще один слой LDPE, еще 200-250 обмоток и так далее, чтобы наконец получить 5-6 слоев (примерно 1000-1400 витков, но даже больше не повредит производительности, но будьте осторожны с внутренней дугой, которая ее разрушит).Снова изолируйте его и поместите первичную обмотку, 15-20 витков провода 1 мм вполне достаточно, слишком большое количество обмоток (слишком большое сопротивление и индуктивность) приведет к меньшему току и меньшему пику во вторичной обмотке T2 из-за меньшего времени нарастания, и слишком мало не будет насыщать ядро. Я выбрал конденсаторы MKP, потому что они имеют низкие ESR и ESL (они широко используются в катушках Тесла в качестве конденсаторов mmc).
Искровой разрядник может состоять из двух перекрещивающихся (но не соприкасающихся) проводов, отстоящих друг от друга на 1 мм. Он действует как переключатель, управляемый напряжением, срабатывая, когда
напряжения достаточно для ионизации воздуха между ними (превращая его в плазму с небольшим сопротивлением).Имейте в виду, что было бы разумно поместить его в небольшой пластиковый контейнер и заполнить маслом, выпускающим пузырьки (не используйте моторное масло или масло для жарки
, а чистое минеральное масло, в котором нет воды.

). автор: Джонатан Филиппи
электронная почта: [email protected]
веб-сайт: http://www.electronics-lab.com

Nano Taser — Кодри Электроникс

Taser™ — это оружие, стреляющее по проводам для временного парализующего электрошока, используемое во многих странах и правоохранительными органами.Конечно, я не собираюсь делиться схемой самодельного электрошокера™, а забавной идеей помочь вам собрать собственную модель простого электрошокового пистолета — нано-тазера. Что ж, приготовьтесь приступить к сборке миниатюрного оружия самообороны, которое стреляет электродами, чтобы шокировать и ослабить нападающих!

Описание цепи

Принципиальная схема

Здесь блок-генератор выполнен на n-p-n транзисторе Д882-У, постоянном резисторе 1К и малогабаритном высокочастотном трансформаторе (трансформатор СМПС из дешевой печатной платы СМПС).Блокирующий генератор представляет собой тип генератора с обратной связью, который производит релаксационные колебания. По сути, схема самоходного генератора с положительной обратной связью работает путем быстрого переключения транзистора для вывода импульса постоянного тока.

Схема предназначена для работы от одноэлементной литий-ионной (1S Li-Ion) батареи. Вы можете использовать обычный тип 18650 (или литий-ионный аккумулятор мобильного телефона 3,7 В) с емкостью не менее 1000 мАч. Важно отметить, что схема предназначена только для кратковременной работы, потому что непрерывный режим работы убьет транзистор, даже если он имеет тяжелый радиатор.Кнопочный переключатель нажимного типа (нажимной) выбран в качестве пускового переключателя из-за этого присущего ему недостатка.

Предлагается немного перфорированной печатной платы для построения всей электроники, но вы можете использовать метод двухточечной проводки (стиль дохлых жуков), если это необходимо. В любом случае, постарайтесь, чтобы все межсоединения были как можно короче, как это обычно бывает со всеми высокочастотными цепями. Неоновая лампа работает как индикатор высокого напряжения с минимальной выходной нагрузкой для трансформатора. В зависимости от типа используемого трансформатора может потребоваться пересмотр значения его ограничительного резистора. Если это так, выберите резистор в диапазоне от 100 кОм до 1 МОм методом проб и ошибок.Выходные провода трансформатора Т1 следует подключить к электрошоковой головке – выполненной из двух близко расположенных токопроводящих прокладок/металлических заклепок/канцелярских кнопок (см. идею корпуса).

Идея корпуса

Трюк с трансформером

Как уже было сказано, трансформатор smps (он же трансформатор прерывателя) является основной частью схемы, но намотать такой в ​​домашних условиях очень сложно. Проверенной уловкой является использование готового адаптера, снятого с любого дешевого смпс-адаптера на 5 В, например, мобильного / USB-зарядного устройства.Прежде чем снимать трансформатор mps с печатной платы адаптера smps, пройдитесь по дорожкам его печатной платы, чтобы определить исходные первичную, вспомогательную и вторичную катушки трансформатора. Следующий рисунок поможет вам в этом быстро разобраться. Обратите внимание, что в этой схеме мы будем использовать исходную первичную обмотку трансформатора в качестве вторичной, и наоборот. Вот приблизительные данные контактов моего smps-трансформатора (снятого с частично несуществующего зарядного устройства для мобильных телефонов Nokia 5V):

  • Основной (P1-P2): 7.6 Ом
  • Вспомогательный (A1-A2): 0,70 Ом
  • Вторичный (S1-S2): 0,2 Ом

Процедура испытаний

После сборки включите питание схемы от полностью заряженной литий-ионной батареи, нажмите и удерживайте триггерный переключатель и наблюдайте за неоновой лампой. В случае нулевых/слабых колебаний перепроверьте проводку и поменяйте местами выводы вспомогательной катушки. Не используйте обычный цифровой мультиметр для измерения напряжения в различных точках цепи, так как это может испортить ваш прекрасный цифровой мультиметр.Даже со слабой батареей я получил выходное напряжение высокого напряжения около 500 В от пика до пика на частоте 138 кГц — см. (небрежно прощупываемую) кривую случайного прицела.

Трассировка прицела

Жизнеспособна ли эта конструкция?

Конечно немного! Только что было доказано, что маленькая схема создает импульсы высокого напряжения, во много раз превышающие входное напряжение. Это вызвано магнитным полем катушки индуктивности в ответ на быстрые импульсы тока, поступающие от батареи, управляемой транзистором. Одна вещь, которую следует учитывать серьезно, заключается в том, что ток, потребляемый цепью от батареи, очень высок.Более того, количество витков трансформатора (и стиль его конструкции) также будут влиять на характеристики (положительно или отрицательно).

Следующий снимок с моего верстака, снятый во время экспериментов с моей грязной моделью:

Позже я обнаружил, что один красный светодиод, включенный встречно-параллельно выводам базы и эмиттера транзистора, в значительной степени защищает транзистор от случайного пробоя. Помните, что анод красного светодиода должен быть подключен к эмиттеру транзистора, а катод к его базовому выводу.См. следующий рисунок:

Вождение CFL AC230V…

По всему ютубу мы находим похожие схемы, используемые многими для освещения КЛЛ типа AC230V от низковольтных батарейных блоков. Как можно генерировать переменный ток 230 В (с достаточным током, требуемым КЛЛ) из таких простых цепей? Честно говоря, не знаю, но я тоже попробовал данную схему (питание от usb power bank) с одной КЛЛ 11 Вт, и она сработала! Невероятный?

Для волшебного фокуса только часть КЛЛ, которая вам нужна, это люминесцентные лампы и провода, которые подключены к ее нитям накаливания (печатная плата внутри цоколя лампы не нужна, поэтому вы можете повторно использовать ее для чего-то другого).Там можно найти две пары накальных проводов. Подключите одну пару к одному концу выходной катушки, а другую пару к другому концу выходной катушки (полярность здесь не имеет значения). Готово!

Как сделать схему электрошокера? – Flyingselfies.com

Как сделать электрошокер?

Схема электрошокера

: здесь наше требование состоит в том, чтобы генерировать напряжение постоянного тока 10 кВ из входного напряжения 1000 В. Из уравнения Vout = (2Vin + 1,414)S, где S — количество ступеней. Для получения напряжения 10 кВ потребуется около 5 ступеней удвоителя напряжения.

Сколько вольт нужно для электрошокера?

50,000-
Как только цель поражена, электрошокер посылает импульс в 50,000 вольт. После развертывания они предназначены для пульсации в течение пяти секунд, если оператор не держит палец на спусковом крючке. Стандартный электрошокер можно использовать только на близком расстоянии, а электрошокер может стрелять в кого-то с расстояния 20 футов.

Как работает электрошокер?

Электрошокер

работает, прижимая пару электродов к жертве, чтобы создать электрическую цепь.Как только электроды достигают своей цели, электрошокер посылает импульс с напряжением около 50 000 вольт и несколькими миллиамперами. При стандартной настройке импульс повторяется в течение пяти секунд, прежде чем отключиться.

Пробивают ли электрошокеры через одежду?

Электрошокеры наиболее эффективны при соединении с легкой одеждой, но менее эффективны с тяжелой зимней экипировкой, такой как кожаное пальто. По словам экспертов, иногда подключается только один контакт, а иногда устройства не заряжаются должным образом.

Что такое усилитель напряжения?

Введение: Усилитель напряжения Это простая схема повышающего преобразователя.Он принимает низкое входное напряжение от 3 до 9 вольт и дает выход от 100 до 200 вольт. Однако вы не можете использовать его для питания чего-либо, так как напряжение находится прямо на конденсаторе и быстро падает при нагрузке.

Сколько ампер у полицейского электрошокера?

Электрическая мощность TASER составляет 50 000 вольт. Напряжение может показаться высоким, но сила тока в обеих системах значительно ниже безопасного предела. Выход ADVANCED TASER M26 имеет средний ток 3,6 мА (0,0036 А). Выход X26 равен 2.1 мА (0,0021 А). Выход М26 в организм человека составляет доли опасного уровня.

Сколько вольт электрошокер для самообороны?

Всего один ампер может убить человека. Ампер измеряется в миллиамперах; или тысячные доли ампера. Эффективный электрошокер должен выдавать до 4 миллиампер. Напряжение обычно колеблется от 50 000 вольт на нижнем уровне до 80 000 000 и более вольт.

Оставляют ли электрошокеры следы?

Электрошокер может оставить небольшие ожоги на коже, заявил в субботу представитель полиции Денвера.«Они на самом деле сжигают тело», — сказал сержант. Деннис Крибари. На пистолетах обычно есть два штыря, которые производят разряд электричества и оставляют следы, которые выглядят как «маленькие круглые точки или ожоги», — сказал Крибари.

Где лучше всего пройти электрошок?

Шея, подмышки, живот, бедра и область паха окажут наибольшее влияние в качестве точек соприкосновения. Лицо и шея также являются эффективными и болезненными целями. Подумайте о больших группах мышц или местах с большим количеством нервов, это идеальное место, чтобы шокировать нападающего.

Есть ли электрическая схема электрошокера?

Простой электрошокер: ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Эта инструкция предназначена для ознакомления. Конструкция схемы (схем), подробно описанная в этой инструкции, должна быть только.Схема электрошокера «Сделай сам» на печатной плате. Автор Saddam, 18 августа, 3. Принципиальная схема и объяснение: Схема построена с использованием обратноходового трансформатора, который является производным от обычного NPN-транзистора.

Как сделать электрошокер Taser?

Сборка электрошокера Теперь, чтобы собрать электрошокер Taser, вставьте предохранительный выключатель с красной светодиодной кнопкой в ​​более короткий кусок трубы из ПВХ.Используйте клей, чтобы надежно прикрепить предохранительный выключатель к нижней части более короткой трубы из ПВХ. Вставьте остальную часть схемы, включая переключатель мгновенного действия.

Можете ли вы построить схему электрошокера?

Имейте в виду, что электрошокер производит опасно высокое напряжение, и не подходите к конструкции электрошокера с той же беспечностью, с которой вы могли бы построить диммер. Схема может быть построена на печатной плате или на перфокарте.

Сколько электродов в электрошокере?

Причина изоляции слоев состоит в том, чтобы избежать повреждения эмали проводов под высоким напряжением.В электрошокере два электрода. Они имеют вид дротика и соединены с основным блоком токопроводящим проводом. Запитать электрошокер можно либо шестью ячейками по 1,5 В, либо семью ячейками по 1,2 В.

Почтовая навигация

Как сделать электрошокер в домашних условиях

Кажется, в наши дни существует большой интерес к изготовлению самодельных электрошокеров. Некоторые вещи нужно сказать, прежде чем мы пойдем дальше.Самодельные электрошокеры, как и любое самодельное устройство, могут быть опасны! Самодельные устройства интересно собирать и играть с ними, но используйте их на свой страх и риск. Если вы сомневаетесь в своих силах или вам нужно что-то более мощное и надежное, нажмите на ссылку и осмотрите

. Между электрошокером и электрошокером огромная разница, электрошокер — это контактное оружие, а электрошокер стреляет дротиками. прикреплены к проводам. Мы говорим о электрошокер здесь. Если вы хотите узнать больше о Taser, но. Если вы все еще хотите создать свой собственный электрошокер, давайте начнем.

Сборка самодельного электрошокера

Основным необходимым оборудованием является одноразовая камера, убедитесь, что она со вспышкой.

#1- осторожно откройте корпус камеры, но будьте осторожны, чтобы ничего не повредить.

#2-Выньте аккумулятор, чтобы избежать удара током в случае случайного разряда.

#3-Вам понадобятся скрепки, которые нужно будет укоротить и прикрепить к каждому концу конденсатора. Они будут действовать как провода, по которым будет распространяться разряд.

#4-Вставьте батарею обратно, убедившись, что вы не касаетесь проводов после ее установки.

#5-Нажмите кнопку вспышки на камере, чтобы зарядить ее, а затем используйте отвертку, чтобы увидеть результат.

По сути, основной частью этого проекта является добавление проводов (в виде скрепок) к каждому концу конденсатора.

Больше ничего!

Схема электрошокера



Это схема № 1 работающего электрошокера.Вы должны быть в состоянии понять схемы электрических цепей.

Электрическая схема самодельного электрошокера


Это еще одна принципиальная схема электрошокера, хотя и немного более сложная. Вам понадобится умение читать и понимать схемы электрических цепей, чтобы собрать электрошокер по этим чертежам.

Электронный блок электрошокера номер три


Это еще более сложный чертеж, который потребует от вас хорошего понимания электроники и электрических схем для сборки.Это должно оказаться сложным проектом для всех, кроме тех, кто занимается электроникой.

Реальность самодельных электрошокеров

То, что вы можете и хотите собрать самодельный электрошокер, на самом деле не означает, что вы должны это делать.

Люди, изготавливающие самодельные электрошокеры, стремятся проверить их на друзьях или членах семьи. Электрошокеры, сделанные в домашних условиях или нет, не являются игрушками и никогда не должны рассматриваться как таковые.

Были случаи, когда самодельные электрошокеры взрывались в руках людей и вызывали медицинские осложнения от ожогов или ударов током.

Невозможно сказать, что произойдет с самодельным устройством такого типа. Осторожность всегда должна быть на первом месте, и мысль номер один должна быть:

Должен ли я вообще строить эту чертову штуку.

Ну, это не мне отвечать, потому что, если бы вы были полны решимости, вы бы сами нашли информацию в любом случае.

Электрошокер для электрошокера своими руками | Схема центра

Taser, также известный как электрошокер, представляет собой нелетальное устройство, производящее электрический шок, которое используется для паралича человека на время, не вызывая каких-либо серьезных повреждений или травм.Это очень полезное устройство, особенно для обездвиживания злоумышленника.

Использование электрошокера ограничено в большинстве стран. Однако в Соединенных Штатах Америки в некоторых штатах разрешено использование электрошокера.

Электрошокер доступен в различных стилях, таких как электрошокеры с губной помадой, электрошокеры для мобильных телефонов, электрошокеры для полицейских, электрошокеры с розовой лентой и замаскированные электрошокеры.

Как это работает?

Электрошокер работает как двухступенчатый преобразователь напряжения.На первом этапе высокочастотный переключающий трансформатор увеличивает напряжение батареи до нескольких кВ, чтобы зарядить конденсатор. После зарядки конденсатора он питает второй трансформатор, увеличивая напряжение до 10-50 кВ (примерно) с частотой повторения 5-40 Гц (примерно).

Электрошокер Тип
Существуют основные типы электрошокера: мультипликатор, тиристор и разрядник. Умножитель Taser состоит из одного трансформатора с более высоким выходным напряжением и работает от постоянного напряжения.Этот тип Taser также имеет высоковольтные конденсаторы и диоды, и именно для конденсаторов умножитель Taser издает громкий звук. Тиристорный тип является наиболее эффективным. Здесь напряжение конденсатора невелико (приблизительно 250 – 500 В) и он работает с помощью двух основных компонентов: резистивного делителя (неоновая лампа) и диак. Пистолеты с искровым разрядником, с другой стороны, являются самым дешевым и неэффективным электрошокером. Как следует из названия, он имеет искровой разрядник для работы, а напряжение аккумулятора заряжается с помощью транзисторного преобразователя.

Как я сделал свой электрошокер


Из трех типов электрошокеров я выбрал тиристор из-за его эффективности. Я использовал MOSFET (полевой транзистор металл-оксид-полупроводник) для создания преобразователя напряжения. Основная причина использования MOSFET исключительно с точки зрения эффективности. В двухтактном преобразователе, обычно используемом в электрошокерах, уровень достигает порядка 20%, тогда как в MOSFET преобразователь дает КПД до 75% при рабочей частоте 80-120 кГц.Затем я использовал затворный тиристор для второго ключа вместе с четырьмя неоновыми лампами накаливания с напряжением зажигания 95 В и частотой следования импульсов 30 – 50 Гц. Для инверторного трансформатора я предпочел использовать трансформатор с сердечником EE, сохраняя поперечное сечение средней стойки 20 – 25 мм2. Воздушный зазор толщиной 0,5 мм расположен в средней стойке. Первичная полярность устанавливается на 2×12 витков диаметра провода (0,4 мм), а вторичная полярность устанавливается на 700 витков провода (0,1 мм). Вторичная полярность ранится несколькими изолированными слоями.Причина изоляции слоев состоит в том, чтобы избежать повреждения эмали провода под высоким напряжением. В электрошокере два электрода. Они имеют вид дротика и соединены с основным блоком токопроводящим проводом.

Электрошокер можно запитать либо шестью ячейками по 1,5 В, либо семью ячейками по 1,2 В. Оптимальный вариант — иметь две ячейки или Li-pol или Li-ion, соединяющие серию. Следует отметить, что электрошокер потребляет ток около 1,5 В, при котором обычные батарейки не работают.

Автор и автор: Дхрубаджйоти Бисвас

Электрошокер | BCA Химия

Продолжая тему предметов, используемых для выведения противника из строя без его убийства, используется электричество, а не химия.Однако правильное функционирование электрошокера является прямым результатом химических свойств его материалистических компонентов. Слова «тазер» и «электрошокер» взаимозаменяемы. Однако существуют разные типы электрошокеров или электрошокеров. Некоторые электрошокеры используют свойства снарядов и поэтому больше подходят, когда нападающий находится вне досягаемости руки жертвы. Шокер чаще используется для этих типов, поскольку на самом деле это аббревиатура от «Электрическая винтовка Томаса А. Свифта».

Типичный Taser требует 9-вольтовой батареи, но Tase Chemistry of War: электрошокеры и электрошокеры

Правильное функционирование электрошокера напрямую зависит от химических свойств его материальных компонентов.Слова Taser и электрошокер часто используются как синонимы. Однако существуют разные типы электрошокеров или электрошокеров. Некоторые электрошокеры используют свойства снарядов и поэтому больше подходят, когда нападающий находится вне досягаемости руки жертвы. Taser — более часто используемое слово для этого оружия. Слово Taser на самом деле является аббревиатурой от «Электрическая винтовка Томаса А. Свифта».

Типичный электрошокер требует батареи на 9 вольт, но сам электрошокер по-прежнему маркируется как несколько 100 кВ. Повышение напряжения происходит за счет усилителей и трансформаторов в корпусе электрошокера.Батарея представляет собой элемент, который может преобразовывать накопленную химическую энергию в полезную энергию. Количество энергии рассчитывается с помощью двух типов уравнений: восстановления и окисления. При восстановлении атом приобретает электроны, а при окислении атом теряет электроны. Вместе передача электронов производит ток. Тазеры могут иметь высокое напряжение с помощью трансформаторов для усиления низких 9 вольт, но напряжения до 100 кВ. Однако 100 кВ не требуется в большинстве случаев властной силы.

Обычная литиевая батарея состоит из -LiCO 2 (оксид лития-кобальта) и LiC 6

.

Уравнения восстановительного потенциала:

Li + + C 6 + E = Li 6 9 COO 2 + Li + + E = Licoo 2

Высокое напряжение не определяет, какой урон может нанести электрошокер. Наоборот, это зависит от силы тока.

Электрошокеры

эффективно выводят цель из строя, заставляя ее мышцы быстро сокращаться и расслабляться, вызывая подергивания и конвульсии.Человеческое тело контролируется мозгом с помощью электрических сигналов. Электрический импульс может заставить мышцу или группу мышц сокращаться или расширяться по мере необходимости. Электрошокер вводит в тело чужеродный электрический импульс, который временно лишает человека сил (на время применения электрошокера). Действие тока электрошокера, входящего в тело человека, является результатом потока электронов. Taser включает в себя два параллельных электрода и два меньших испытательных электрода, как показано на схеме ниже.Когда кто-то думает о электрошокере, вероятно, его мысли в первую очередь связаны с маленькими тестовыми электродами.

Как видно на диаграмме, батарея обеспечивает ток, который усиливается трансформаторами в цепи усилителя. Рядом с концом тазера есть два параллельных электрода, положительно заряженный электрод и отрицательно заряженный. Эти электроды изготовлены из проводящей металлической пластины. Поскольку эти электроды расположены вдоль цепи, между ними возникает большая разница напряжений.Электроны хотят течь между этими электродами, но они расположены слишком далеко друг от друга, в цепи есть разрыв. Для сравнения, испытательные электроды расположены гораздо ближе друг к другу. Эти меньшие электроды используются владельцем электрошокера, чтобы проверить, работает ли электрошокер. Если через электрошокер протекает ток, между тестовыми электродами проскакивает небольшая голубоватая искра. Потрескивающая искра состоит из атомов воздуха, ионизированных электрической энергией, полученной от батареи. Эта шумная яркая потрескивающая искра — образ, который обычно ассоциируется с электрошокером.Параллельные электроды находятся на расстоянии двух друг от друга, чтобы создать такую ​​​​искру. Taser может нанести временный ущерб человеку, если его тело используется для замыкания цепи или для заполнения разрыва цепи между двумя основными электродами. Из-за разности потенциалов этих электродов, если между ними поместить токопроводящий предмет, протекает большой ток.

 Кроме того, существуют летающие электрошокеры, в которых также используются электроды и 9-вольтовые батареи. Основное отличие летающего электрошокера показано на диаграмме ниже.Электроды вылетают из электрошокера как снаряд. Электроды запускаются при нажатии на спусковой крючок. Спусковой крючок открывает баллон со сжатым газом, и электроды выбрасываются в сторону атакующего.

 Основной риск при использовании электрошокера возникает, когда он применяется к человеку с сердечными осложнениями. Как и любая другая мышца тела, сердце сокращается и расширяется из-за электрических импульсов, и электрошокер мешает этому взаимодействию. Если у кого-то слабое сердце, он может умереть после электрошока.Электрошокеры — это оружие, и, особенно при использовании вблизи воды, они могут быть смертельными. В 2010 году мужчина в Хемпстеде умер после того, как его ударили электрошокером в промокшей от дождя одежде.

Из-за риска, связанного с электрошокерами, авторитетные лица должны ответственно использовать электрошокеры. Вот статья описывающая, как некоторые военные ведомства начинают шире использовать электрошокеры. Существует также ветвь власти, называемая военной полицией. Члены военной полиции обеспечивают соблюдение законов и правил вооруженных сил.Для обеспечения соблюдения таких правил сотрудники военной полиции используют нелетальное оружие, такое как электрошокеры. Однако для поощрения гуманного обращения офицеров военной полиции необходимо бить электрошокером, чтобы они поняли

.

Рис. 5. Изображение офицера военной полиции, пораженного летающим электрошокером. Это нужно перетерпеть, чтобы заработать авторитет

Сам

р еще маркируется как несколько 100кВ. Батарея представляет собой элемент, который может преобразовывать накопленную химическую энергию в полезную энергию.Количество энергии рассчитывается с помощью двух типов уравнений: восстановления и окисления. При восстановлении атом приобретает электроны, а при окислении атом теряет электроны. Вместе перенос электронов производят ток. Тазеры могут иметь высокое напряжение с помощью трансформаторов для усиления низких 9 вольт, но в большинстве случаев напряжение до 100 кВ не требуется.

Обычная литиевая батарея состоит из -LiCO 2 (оксид лития-кобальта) и LiC 6

.

Уравнения восстановительного потенциала:

Li + + C 6 + E = Li 6 9 COO 2 + Li + + E = Licoo 2

Электрошокеры работают, запуская два штыря в цель.Чем дальше друг от друга два контакта, тем большее напряжение необходимо для замыкания цепи. Однако высокое напряжение не определяет, какой ущерб оно наносит, а зависит от силы тока. Контактные электрошокеры не нуждаются в большом напряжении, так как расстояние между зарядными электродами фиксировано.

Электрошокеры

эффективно выводят цель из строя, заставляя ее мышцы быстро сокращаться и расслабляться, вызывая подергивания и конвульсии. Человеческое тело контролируется мозгом с помощью электрических сигналов.Электрический импульс может заставить мышцу или группу мышц сокращаться или расширяться по мере необходимости. Электрошокер вводит в тело чужеродные электрические импульсы, что временно (на время применения электрошокера) лишает человека сил. Действие тока электрошокера, входящего в тело человека, является результатом потока электронов. Taser включает в себя два электрода и два меньших испытательных электрода, как показано на схеме ниже. Когда кто-то думает о электрошокере, вероятно, его мысли в первую очередь связаны с маленькими тестовыми электродами.

Как видно на диаграмме, батарея обеспечивает ток, который усиливается трансформаторами в цепи усилителя. Рядом с концом электрошокера есть два параллельных электрода: положительно заряженный и отрицательно заряженный. Эти электроды изготовлены из проводящей металлической пластины. Поскольку эти электроды расположены вдоль поверхности, между ними существует большая разница напряжений. Электроны хотят течь между этими электродами, но они расположены слишком далеко друг от друга, в цепи есть разрыв.Для сравнения, испытательные электроды расположены гораздо ближе друг к другу. Эти меньшие электроды используются владельцем электрошокера, чтобы проверить, работает ли электрошокер. Если через электрошокер протекает ток, между тестовыми электродами проскакивает небольшая голубоватая искра. Потрескивающая искра состоит из атомов воздуха, ионизированных электрической энергией, полученной от батареи. Эта потрескивающая искра — изображение, которое обычно ассоциируется с электрошокером. Два параллельных электрода находятся далеко друг от друга, чтобы создать искру.Taser может нанести временный ущерб человеку, если его тело используется для заполнения разрыва цепи между двумя основными электродами. Из-за разности потенциалов этих электродов, если между ними находится токопроводящий предмет, протекает большой ток.

Кроме того, существуют летающие электрошокеры, в которых также используются электроды и 9-вольтовая батарея. Основное отличие летающего электрошокера показано на схеме ниже. Электроды вылетают из электрошокера как снаряд. Электроды запускаются при нажатии на спусковой крючок.Спусковой крючок открывает баллон со сжатым газом, и электроды выбрасываются в сторону атакующего.

Основной риск при использовании электрошокера заключается в том, что у цели уже были проблемы с сердцем, а удар наносился вблизи грудной клетки, что может привести к остановке сердца и/или смерти.

Вот статья о военных, недавно начавших использовать электрошокеры. Существует также ветвь власти, называемая военной полицией. Члены военной полиции обеспечивают соблюдение законов и правил вооруженных сил.Для обеспечения соблюдения таких правил сотрудники военной полиции используют нелетальное оружие, такое как электрошокеры. Однако, чтобы поощрить гуманное обращение, офицеров военной полиции необходимо бить электрошокером, чтобы они поняли.

Исследуйте электрошокер.

Электрошокеры

широко продаются в Америке в качестве средств самозащиты. Это ручные устройства с батарейным питанием, которые излучают яростную трескущую искру на кончике при нажатии куркового переключателя. Хотя их основной эффект заключается в том, чтобы сдерживать нападающего с помощью их яростного искрообразования, их можно использовать для причинения боли, прикладывая наконечник к мышечной области, чтобы вызвать стимуляцию нервов и возможные незначительные сокращения мышц.

Эти устройства некоторое время продавались в Великобритании, но после широко разрекламированного инцидента, когда одно из них было использовано для кражи мешка с письмами у почтальона, правительство Великобритании дало рефлекторный ответ и немедленно объявило владение ими незаконным. Они не предприняли это действие обычным образом, они просто в одночасье ввели в действие новое законодательство, что кажется неуместным с их обычным медленным политическим обсуждением вещей.

Запрет электрошокеров произошел как раз перед тем, как подростковая дискотека помешалась носить ножи и колоть друг друга в пьяном виде, чтобы доказать свою мужественность.Этому способствовали мудацкие поп-группы, такие как Bizarre Inc, которые выпустили треки, приукрашивающие ношение ножей. Нет абсолютно никаких сомнений в том, что если бы электрошокеры не были запрещены, то они были бы излюбленным оружием этих подростков-идиотов, поскольку весь их образ космической эры очень понравился бы отряду видеоигр. Если бы это было так, то было бы спасено много жизней, поскольку электрошокеры имеют много коры, но очень мало укуса. Хотя они очень болезненны, они производят такой слабый ток, что крайне маловероятно, что они могут вызвать смерть.

Мне всегда было интересно, как им удалось получить такое высокое выходное напряжение при таком низком входном напряжении. Если учесть, что выходное напряжение этих вещей может быть в районе 100 000 В (очевидно) от небольшой 9-вольтовой батареи, то это дает коэффициент умножения напряжения более чем в одиннадцать тысяч раз. На самом деле оно даже выше, потому что напряжение на аккумуляторе снижается из-за высокого потребления тока. В результате во время моего первого визита в Америку мне пришлось купить один и разобрать его на части, чтобы посмотреть, как он работает.Эти вещи очень дешевы и стоят в районе 20 британских фунтов и выше, поэтому я купил дешевую и, вернувшись в свой отель, попробовал ее на своей ноге, чтобы увидеть, насколько это больно, что оказалось довольно много. . 🙂 Я его как следует разобрал и удивился его простоте. Я привез печатную плату как техническую новинку и решил разместить ее здесь, чтобы удовлетворить технические пристрастия техно-чуваков.

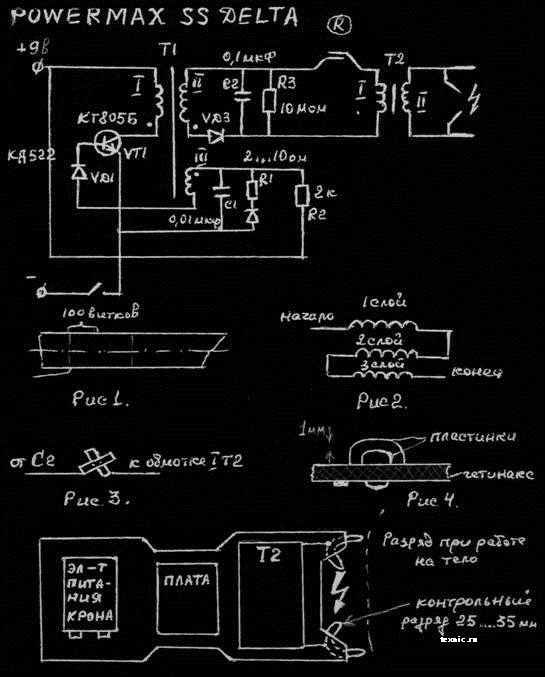

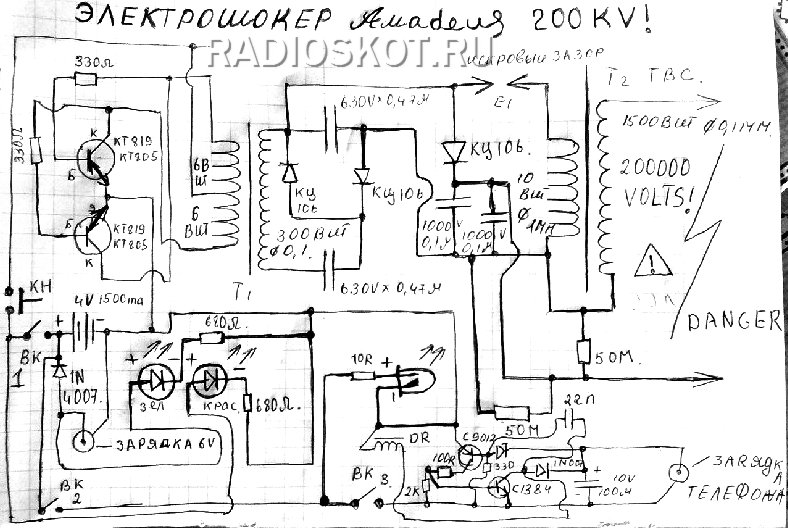

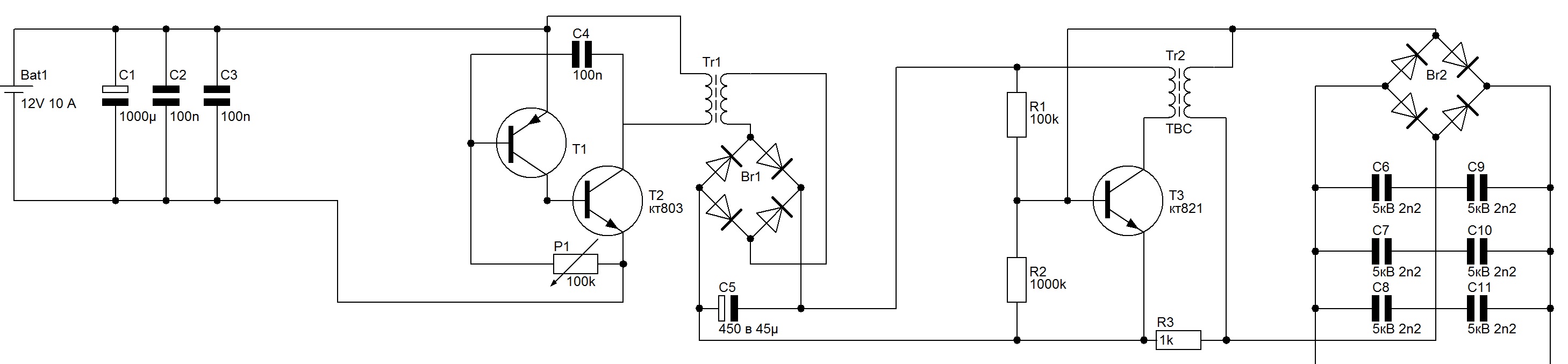

Там не так много, чтобы это там? Схема в основном состоит из довольно стандартного генератора с трансформатором на одном транзисторе, который увеличивает напряжение до относительно высокого уровня.Он выпрямляется четырьмя последовательными диодами и используется для зарядки конденсатора через мощную обмотку импульсного трансформатора. Когда напряжение достаточно велико, чтобы пробить крестообразный разрядник, оно разряжает конденсатор через импульсный трансформатор, генерируя резкий импульс высокого напряжения на вторичной обмотке.

Искровой разрядник представляет собой просто два кусочка металлической полосы в форме креста. Обычно они выглядят как разомкнутая цепь, но когда напряжение становится достаточно высоким, чтобы ионизировать воздух между ними, они вспыхивают, и поскольку ионизированный воздух обладает хорошей проводимостью, ток продолжает течь до тех пор, пока конденсатор почти не разрядится.

Как видите, высоковольтный импульсный трансформатор просто намотан на небольшую стопку пластин. Корпус состоит из двух частей для облегчения прокладки проводов, и вся партия залита смолой для изоляции. Заливка смолой, вероятно, выполняется в вакууме, чтобы гарантировать отсутствие захваченных пузырьков воздуха и проникновение смолы через обмотки.
Если бы вы делали свое собственное устройство, это, вероятно, было бы самой сложной частью для надежного изготовления, поскольку необходимое оборудование для вакуумной заливки является весьма специализированным.


Просто невероятно, насколько проста компоновка на этой лаконичной печатной плате.

Единственными специальными компонентами являются трансформаторы, которые подвергаются воздействию очень высокого напряжения. Вместо одного высоковольтного диода используется цепочка диодов.
Если ваша реакция на эту схему похожа на мою, то вы будете удивлены или даже немного разочарованы простотой схемы.
Добавить комментарий

Ваш адрес email не будет опубликован.
