Расположение блока управления двигателем: Где расположен блок управления двигателем в автомобиле

Содержание

Где расположен блок управления двигателем в автомобиле

Электронный блок управления двигателем (ЭБУ) выполнят целый ряд важнейших функций, полностью контролируя работу ДВС на разных режимах. Указанный блок управления фактически является основой ЭСУД, так как устройство получает данные от различных датчиков, после чего происходит обработка полученной информации по заданным алгоритмам.

Затем блок посылает соответствующие команды на разные исполнительные устройства. Такая схема позволяет добиться значительной оптимизации многих процессов, которые протекают в двигателе, а также заставить мотор работать в рамках строго заданных параметров. В результате удается снизить расход топлива, повысить мощность мотора, обеспечить полноту сгорания топливно-воздушной смеси в цилиндрах, уменьшить токсичность отработавших газов и т.п.

Сразу отметим, что так называемые «мозги» двигателя на современных автомобилях изготавливают таким образом, что ряд параметров, которые зашиты в их память, можно программно менять.

Далее мы поговорим о том, где стоит блок управления двигателем на разных авто, а также рассмотрим основные функции и особенности электронного контроллера.

Содержание статьи

Где находится блок управления двигателем

Начнем с того, что на сегодняшний день среди автопроизводителей не существует какого-либо стандарта, который четко определяет место установки блока управления двигателем. Другими словами, на разных автомобилях данное устройство может располагаться в различных местах.

В зависимости от особенностей конструкции того или иного ТС, предпочтений инженеров и т.п., ЭБУ может находиться в салоне автомобиля, выноситься в подкапотное пространство и так далее. Другими словами, для моделей различных производителей место установки электронного блока индивидуально.

Например, в некоторых авто блок располагается в салоне под торпедо, причем может быть зафиксирован как в области центральной консоли или под панелью приборов, так и под бардачком. В ряде случаев нужно поднять ковровое покрытие в ногах переднего пассажира, после чего можно увидеть защитную металлическую пластину, которая прикрывает ЭБУ.

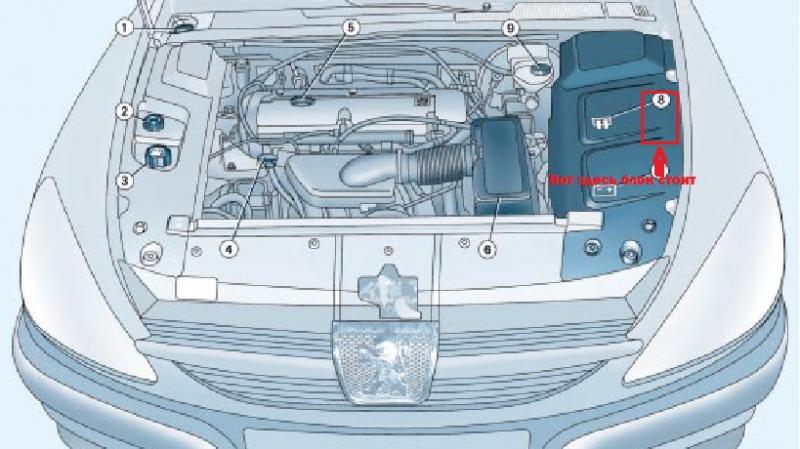

Также на многих ТС контроллер находится прямо в моторном отсеке. В некоторых случаях отмечено его расположение ближе к лобовому стеклу, слева или справа, возле «стаканов» передних стоек и т.д. Как правило, элемент крепится в самых верхних точках. Это необходимо для минимального попадания влаги на электронное устройство.

Однако такое место установки практикуется не на всех машинах. Существует большое количество моделей, на которых область расположения ЭБУ выбрана откровенно неудачно (например, ближе к радиаторной решетке для лучшего охлаждения или рядом с каналами для слива дождевой воды).

В последнем случае проблема заключается в том, что когда канал забивается грязью и листьями, вода начинает попадать на электронный блок, что вызывает его усиленную коррозию и т.д. Также добавим, что среди разных вариантов установки еще встречаются такие места, как ниша левого или правого брызговика. Обычно чтобы добраться до блока управления, в этом случае нужно предварительно снимать подкрылки.

С учетом вышесказанного становится вполне очевидно, что если блок не установлен на видном месте под капотом, без надлежащего опыта и знаний быстро обнаружить устройство может быть весьма затруднительно. По этой причине  рекомендуется отдельно изучить руководство по эксплуатации и ремонту конкретного ТС, чтобы избежать сложностей и ошибок.

Дело в том, что на практике неопытные автолюбители часто путают ЭБУ двигателем с другими блоками управления, которые находятся в составе общей электронной системы автомобиля (блоки ABS, блоки AIRBAG и т.п.).

При этом отдельное изучение мануала или профессиональная консультация помогут быстро определить, где расположен блок управления двигателем на том или ином автомобиле, а также  добраться до «мозгов» машины без риска что-либо случайно отключить, замкнуть или сломать.

Для чего нужен ЭБУ в автомобиле: какие функции выполняет электронный контроллер

Итак, разобравшись с возможными местами установки блока управления двигателем, давайте рассмотрим само устройство. Блок управления можно смело сравнить с компьютером, так как элемент имеет аппаратную платформу и программное обеспечение.

Что касается «железа», ЭБУ имеет микропроцессор, а также преобразователи сигналов, которые нужны для преобразования аналогового сигнала в цифровой и обратно. Главной задачей блока является прием и обработка сигналов, которые поступают от датчиков, после чего контроллер формирует «команды» для исполнительных устройств, тем самым поддерживая и при необходимости корректируя работу множества систем.

Если рассматривать программное обеспечение, не вдаваясь в подробности можно сказать, что это записанные в память блока управления оптимальные параметры работы мотора и его систем. После запуска ДВС на ЭБУ происходит передача сигналов от многочисленных датчиков, после чего в блоке осуществляется сопоставление данных с заранее прописанными параметрами в памяти.

Когда определяется отклонение от нормы, для коррекции блок формирует управляющие сигналы, которые передаются на исполнительные устройства. В случае, если откорректировать работу той или иной системы двигателя не удается (то есть данные от датчика все равно не соответствуют прописанным в памяти блока допустимым «нормам»), тогда блок управления фиксирует ошибку.

На панели приборов в подобной ситуации загорается «чек», сигнализируя водителю о неисправности. Также в ряде случаев ЭБУ переводит двигатель в аварийный режим, не позволяя мотору завестись или развить мощность и т.д.

Также отметим, что современные блоки управления двигателем поддерживают постоянную связь и обмен данными с другими системами посредством специальной CAN-шины. С учетом того, что разные системы также имеют собственные блоки-контроллеры, данное решение фактически позволило создать единую систему электронного управления автомобиля.

Что в итоге

Как видно, использование электронных блоков позволяет контролировать работу всех систем современного автомобиля. Если говорить о двигателе, снизилась токсичность выхлопа, уменьшился расход горючего, выросла мощность и т.д.

Также силовой агрегат получил возможность легкого и стабильного запуска без дополнительных действий со стороны водителя даже в условиях низких температур, чего не скажешь о простых моторах с карбюратором. Еще одним плюсом можно считать возможность производить самодиагностику и компьютерную диагностику двигателя, а также при необходимости считывать ошибки, записанные в память блока управления после возникновения неисправностей или сбоев.

Что касается недостатков, электронные системы и блоки управления более уязвимы, так как боятся попадания влаги и перегревов. Также на них негативно влияют значительные перепады напряжения в бортовой сети, короткие замыкания в результате повреждения изоляции проводов и т.д.

Если говорить о ремонте, обычно требуется специальное оборудование и профильные навыки, то есть зачастую самостоятельно устранить поломку или сбой ЭБУ в условиях гаража не получится.

Рекомендуем также прочитать статью о том, что такое чип-тюнинг двигателя и топливные карты. Из этой статьи вы узнаете о коррекции топливных карт во время тюнинга (перепрошивки) электронного блока управления двигателем для повышения мощности, крутящего момента и приемистости ДВС, а также в целях экономии горючего.

Напоследок хотелось бы отметить, что блоки управления двигателем выполнены таким образом, что имеется возможность изменять их программное обеспечение. Другими словами, контроллер можно перепрошить.

Такая процедура называется чип-тюнинг, а сама перепрошивка блока управления двигателем позволяет дополнительно увеличить мощность двигателя, снизить потребление топлива на разных режимах, откорректировать работу целого ряда систем после тюнинга мотора и т.д.

Читайте также

  • Чип-тюнинг и топливные карты

    Топливные карты, чип-тюнинг и тюнинг-бокс. Влияние ЭБУ на состав рабочей смеси. Зависимость показателя AFR от различных режимов работы двигателя, детонация.

Блок управления свечами накаливания — подробная информация

Каковы признаки неисправности блока управления свечами накаливания?

В дизельном двигателе установлен один блок управления свечами накаливания. Это означает, что вы можете не заметить выход из строя одной свечи накаливания, поскольку она влияет только на один из цилиндров двигателя. Однако если в негодность приходят две или три свечи или блок управления целиком, вы вскоре столкнетесь с трудностями при запуске двигателя. Следите, не загорается ли сигнализатор неисправности свечи накаливания на панели приборов. Помимо этого есть несколько распространенных признаков неисправности свечи накаливания или блока управления:

  • Белый дым из выхлопной трубы
    — неисправность свечи накаливания вызывает протечку дизельного топлива в выхлопную систему, где оно сгорает.
  • Сложности с запуском двигателя — это означает, что двигатель плохо запускается в теплую погоду и не запускается вовсе в холодную погоду. Однако это может быть также признаком неисправности топливной системой или аккумуляторной батареи.
  • Недостаточная мощность двигателя — после сложного запуска неисправные свечи накаливания затрудняют работу двигателя из-за неправильного сгорания, что снижает мощность двигателя и его эффективность.

Как можно проверить блок управления свечами накаливания?


Первым делом определите, это проблема в свечах накаливания или в блоке управления свечами накаливания?

Проще всего сначала проверить свечи накаливания, а затем блок управления.

Для проверки свечей накаливания просто подсоедините лампу-тестер 12 В к положительной клемме аккумуляторной батареи. Затем отсоединяйте провода от каждой свечи накаливания и прикасайтесь щупом лампы-тестера к клемме самой свечи (не к проводам). Если лампа не загорается, свеча накаливания неисправна и ее необходимо заменить.


Проще всего воспользоваться профессиональным тестером свечей накаливания.

Есть разные мнения касательно того, заменять ли только неисправные свечи накаливания или все сразу. Поскольку неисправность одной свечи может быть признаком того, что вскоре за ней последуют и остальные, некоторые специалисты рекомендует заменить все свечи сразу. Другие же предлагают пристально следить за оставшимися свечами накаливания.

Если свечи накаливания исправны, переходите к блоку управления. Начните с проверки напряжения на блок управления свечами накаливания. Уменьшение напряжения на половину вольта (или больше) означает, что блок управления необходимо заменить.

Как выбрать подходящий блок управления свечами накаливания?

Поскольку свечи накаливания и блоки управления свечами накаливания не универсальны, важно выбрать подходящие для вашего автомобиля и топлива. Кроме того, рекомендуется использовать компоненты наилучшего качества, поскольку детали низкого качества могут стать причиной последующего дорогостоящего ремонта. Например, вздутую свечу накаливания, изготовленную из низкокачественных материалов, может быть невозможно потом демонтировать или ее кончик может отломиться внутри цилиндра и повредить цилиндр, клапан и головку.

ECCS (Блок управления двигателем) | Страница 21

доброго времени суток всем. Вот перед новым годом купил себе Nissan AD 2002года с QG13DE двигателем,дроссель электронный,.При покупке как то не обратил внимания на приборку, увидел только что температуру не показывает, хозя сказал датчик не арбайтэн, ну и ладно подумал я, поменяем, ибо ерунда.А купил сие аппарат 30го декабря, там постановка на учет,31го утром отчалили с семьёй в гости в другой город и там праздники и так далее, не до авто было. Ну праздники прошли и обратил я свой взор в AD. Ну и по порядку—оказалось что, помимо отсутствия отражения температуры на приборке есть ещё кучка, а может и куча косяков, а именно——не загорается лампа чек инжек, совсем,даже при включении зажигания(лампу естественно проверял,менял, с бубном плясал), так же, не загорается индикатор дальнего света фар(фары то работают), при включении зажигания не загорается о. д, а вроде как бы должна тест отсветить(если на рукоятке отжать кнопку, то горит))Вроде и сам овер драйф не работает тоже , ещё в салоне не загорается плафон, когда двери открываю, а на приборке горит что открыта( если просто плафон включить, то горит плафон),и если на плафоне выставить рычажок в среднее положени и выключить зажигание, то когда достаёш ключ из замка на приборке загорается спираль и чуть видно что подушка тоже, в пол накала в общем, плафон в офф, всё тухнет ,ещё не работает центральный замок, но его блок разбирали, там чет подгорело, выпаяли, менять буду ( закрывается с кнопки та что на ключе,более ни как).На приборке при включении зажигания загораются только давление масла, аккум и подушка, бенз показывает, скорость тоже.Тест приборки показал что она исправна.Лампочки проверял все, неоднократно.
Вынимал приборку, кстати она 3х стрелочная, на приборке контролькой проверяя получил что—на чек инж не приходит минус, плюс появляется при включ зажигания, на лампочке дальнего так же нет минуса, плюс появляется когда дальний включаю, на о\д чет забыл проверить, на указатель температуры не приходит управляющий сигнал( а плюс там или минус должен быть, незнаю), в саллоне на плафоне плюс есть и минус один есть, так как горит если просто включить.
предохранители проверял и не раз и там и там.
Машина заводится, но нет прогревочных, с педалькой сижу грею(наверно потому что с дросселя скидывал провода) кхх настроить не могу ибо чекинж не горит, езжу, вроде нормально в остальном,холостые ровные вроде, может расход немного велик, толком не понял пока.
подключали к компу, движку видел а коробку вроде нет. По движке—температура с датчика приходит в мозги, на компе показывается, вентиляторы включались, ошибок вроде нет, кроме одной, U1001 шина CAN и не стирается и че это я не знаю. Где и как это лечить, ума не приложу.Нахожусь в ЕКАТЕРИНБУРГЕ, может кто совет даст, где че, может кто так подскажет где смотреть.

доставал мозги, на вид всё хорошо, не пахнет, нет горелок, идеал на вид.На всякий случай списал с них надписи все— A56-001 TO2 N ещё 1B A56-T35 A.K2 2Y27 12028688
Может кто подскажет где схемку от них взять, чтоб потестить их, очень надо, выручайте

Нажмите, чтобы раскрыть…

Где находится компьютер двигателя моего автомобиля (ECM/PCM)? – CarComputerExchange.

com

Требуется замена ECM?   Мы продаем предварительно запрограммированные компьютеры двигателей (ECM, TCM и PCM) для всех марок и моделей! Мы продаем только оригинальные запчасти, которые ГАРАНТИРОВАННО подходят для вашего автомобиля.

Закажите сегодня, и он будет отправлен в течение 48 часов:   найдите подходящий блок управления двигателем для вашего автомобиля прямо сейчас »

Если у вас есть неисправный или неисправный компьютер двигателя, также известный как ECM, PCM или TCM, в ваших интересах (и вашего автомобиля) позаботиться о нем как можно быстрее.Сам модуль представляет собой сложную часть технологии — по сути, центральный компьютер вашего автомобиля, — который включает в себя программное обеспечение, код и программирование для правильной работы. Хорошей новостью является то, что на самом деле физическая замена ECM вашего двигателя — это то, что вы можете сделать самостоятельно относительно легко. Если вы можете заменить масло в своем автомобиле, вы можете заменить неисправный ECM. Все, что вам нужно, это правильно запрограммировать его, а все остальное вы можете сделать сами.

Где я могу найти автомобильный компьютер?

Как бы легко не было самостоятельно заменить блок управления двигателем, сначала нужно найти его.И, что еще более усложняет ситуацию, расположение ECM часто варьируется от модели автомобиля к модели автомобиля.

Вот почему, когда дело доходит до местонахождения вашего ECM, лучше всего обратиться к руководству по эксплуатации вашего автомобиля, чтобы найти точное местоположение, но обычно они находятся в моторном отсеке, под пассажирским полом, под сиденьями или за боковыми панелями. Если вы не можете найти ECM с вашим руководством, попробуйте проследить основной жгут электрических кабелей, и в конечном итоге они приведут вас к нему.То, что вам нужно, — это просто защищенная от несанкционированного доступа печатная плата, защищенная со всех сторон прочной крышкой.

В зависимости от марки и модели вашего автомобиля сам блок будет иметь маркировку «Модуль управления двигателем», «Блок управления двигателем», «Компьютер управления двигателем» или даже «Модуль управления трансмиссией» или «Блок управления трансмиссией».

Если вы видите какую-либо из этих этикеток на чем-то, похожем на компьютерный маршрутизатор или модем немного большего размера с кучей подключенных к нему проводов, значит, вы его нашли.

Общие места для PCM, ECM или TCM

Опять же, поскольку ECM может быть расположен в нескольких разных местах вашего автомобиля, всегда полезно проверить руководство по эксплуатации, прежде чем начинать поиск и тратить время на поиски не в тех местах. Чтобы помочь вам, вот несколько примеров расположения ECM на нескольких различных марках и моделях:

2001 Dodge Ram 1500 SLT — Модуль управления двигателем или, в данном случае, модуль управления трансмиссией (PCM) расположен в моторном отсеке, с правой стороны брандмауэра.

Jeep Wrangler — В зависимости от года выпуска вашего Jeep Wrangler модуль управления двигателем должен располагаться либо под капотом, либо под приборной панелью.

2000 Mercedes S430 или S500 — Для этих моделей Mercedes модуль управления двигателем находится под капотом со стороны пассажира.

Важность поиска и замены ECM

Модуль управления двигателем вашего автомобиля (ECM) имеет решающее значение для эффективной и правильной работы вашего автомобиля.ECM по существу оптимизирует и вносит изменения в ваш двигатель для достижения максимальной производительности в различных условиях и влияет почти на все основные системы вашего автомобиля. Без этой функции у вас будет повышенный и ненужный износ компонентов двигателя, пострадают ваши рабочие характеристики, и, если оставить ее на достаточно долгое время, двигатель будет поврежден, и вы будете связаны все более дорогим ремонтом.

Если у вас возникла проблема с ECM, лучше всего исправить ее как можно скорее. В Car Computer Exchange мы сделаем для вас программирование. Все, что вам нужно сделать, это найти, где находится ECM на вашем автомобиле, удалить старый и подключить новый. Это так просто!

5 признаков неисправного ЭБУ (и стоимость замены)

Называется ли он блоком управления двигателем (ECU) или модулем управления двигателем (ECM), эта жизненно важная часть является одной из самых важных в современных автомобилях. Он служит главным компьютером для двигателя и трансмиссии, обеспечивая правильное движение автомобиля.

Когда блок управления двигателем выходит из строя, это может привести к появлению длинного списка симптомов, затрудняющих вождение автомобиля по назначению. Мы рассматриваем плохие симптомы ECU и смотрим на стоимость замены. Начнем с беглого взгляда на знаки:

.

Наиболее распространенным признаком неисправного блока управления двигателем является глохнущий двигатель вместе с лампочкой проверки двигателя на приборной панели. Вы также можете заметить изменения в расходе топлива и проблемы с запуском автомобиля. Вы также можете заметить снижение производительности двигателя.

Вот более подробный список наиболее частых признаков неисправного блока управления двигателем:

Неисправность блока управления двигателем (ECU) Симптомы

1.

Индикатор проверки двигателя

Самый узнаваемый признак того, что с ЭБУ что-то не так, — это загорание лампочки Check Engine. Тем не менее, эта сигнальная лампа погаснет по множеству причин, не обязательно только из-за ЭБУ.

Использование сканера OBDII должно выявить, связана ли проблема с неисправным блоком управления двигателем.Если это так, это может быть вызвано неисправной цепью, датчиком или другим электронным компонентом. Изучите коды неисправностей, чтобы точно определить проблему.

2.

Остановка двигателя

Если ECU неисправен, вы можете заметить проблемы с холостым ходом вашего автомобиля. Он может начать глохнуть или глохнуть, когда вы сидите на светофоре.

Эта схема остановки двигателя и пропусков зажигания может быть совершенно случайной и не может использоваться для устранения неполадок. Эта проблема возникает из-за того, что неисправный ECU отправляет неверную информацию двигателю, что может привести к попаданию в передаточное число слишком большого количества топлива или воздуха.

3.

Низкая топливная экономичность

При несбалансированном соотношении воздух/топливо двигатель не будет работать оптимально. ЭБУ может непреднамеренно отправить слишком много топлива в камеру сгорания, из-за чего вам придется тратить больше времени на заправку на заправке.

Вот почему так важно следить за расходом топлива, чтобы вы могли предупредить о возникновении проблемы. Кроме того, если автомобиль сжигает больше топлива, вы также наносите вред окружающей среде.

4.

Снижение мощности двигателя

С другой стороны, неисправный ECU может не подавать достаточное количество топлива в камеру сгорания. Когда это произойдет, вы заметите некоторые проблемы с производительностью.

Вы можете нажать на педаль газа и не получить никакой реакции. Автомобиль также может вибрировать, особенно при попытке подняться по склону или во время буксировки. Лучше всего заменить ECU до того, как ваш автомобиль вообще перестанет работать.

5.

Автомобиль не заводится

Худшее, что может случиться из-за отказа ЭБУ, — это машина, которая не заводится. Сначала вы можете заметить, что становится труднее проворачивать двигатель, пока он в конце концов не остановится.

Хотя наличие неработающего автомобиля может означать многое, это также признак того, что блок управления двигателем полностью вышел из строя. Без каких-либо сигналов, посылаемых двигателю, он просто не знает, что делать.

Расположение блока управления двигателем

Блок управления двигателем часто находится рядом или на двигателе. Однако в некоторых автомобилях вы можете найти его за бардачком или под приборной панелью.

Однако ЭБУ можно найти не в одном месте.Вот почему очень важно проверить руководство по обслуживанию, если вам нужно найти блок управления двигателем вашего автомобиля.

Функция блока управления двигателем (ECU)

Блок управления двигателем обрабатывает информацию, поступающую от различных датчиков вокруг автомобиля, и отправляет данные в двигатель. Некоторая информация, которую он обрабатывает, включает искру двигателя и соотношение топлива и воздуха.

Это важнейший компонент любого современного автомобиля, большинство основных функций которого выполняет блок управления двигателем.Если блок управления двигателем начинает работать со сбоями, может возникнуть множество проблем, вплоть до того, что автомобиль вообще не заведется.

СВЯЗАННО: 5 признаков неисправности модуля управления двигателем (ECM)

Стоимость замены блока управления двигателем

Средняя стоимость замены блока управления двигателем составляет от 500 до 2000 долларов США для большинства автомобилей. Вы можете рассчитывать на то, что заплатите от 450 до 1800 долларов за ЭБУ, а также от 50 до 200 долларов за оплату труда.

Самостоятельная замена ЭБУ может сэкономить вам небольшую сумму денег, но большая часть расходов на ремонт приходится на саму деталь.

В некоторых случаях возможна перенастройка или перепрограммирование ЭБУ. Если это возможно в вашей ситуации, вам не нужно будет покупать новый блок управления двигателем, а просто потребуются затраты на рабочую силу.

Кроме того, вам придется заплатить за диагностику ЭБУ в местном магазине. В некоторых случаях это может стоить от 100 до 300 долларов. Однако, если у вас есть сканер OBDII и вы не против провести небольшое онлайн-исследование, вы можете самостоятельно диагностировать проблему.

Автомобили эконом-класса будут самыми дешевыми в ремонте.Если вы водите роскошный автомобиль со сложной электронной системой, ЭБУ будет стоить вам дороже. Хотя может возникнуть соблазн купить подержанный ЭБУ, чтобы сократить расходы, это не лучший вариант в долгосрочной перспективе. Мало того, что он может выйти из строя преждевременно, вам все равно придется его перепрограммировать.

Некоторые блоки управления двигателем может перепрограммировать для вас только производитель и если это так, то перепрограммировать его очень сложно. Вы должны спросить своего дилера, прежде чем пытаться переключить его.

5 признаков неисправного модуля управления двигателем (и стоимость замены)

Модуль управления двигателем (ECM) известен под многими другими названиями, включая блок управления двигателем (ECU).Как бы он ни назывался, у него одна и та же функция. Этот жизненно важный компонент посылает сообщения двигателю, чтобы обеспечить правильную работу.

Когда модуль управления двигателем (ECM) начинает выходить из строя, это приводит ко многим проблемам с производительностью. Мы смотрим на плохие симптомы ECM, его местоположение и ориентировочную стоимость замены. Давайте быстро взглянем на знаки

Наиболее распространенным признаком неисправного модуля управления двигателем является индикатор проверки двигателя на приборной панели. Вы также можете заметить проблемы с работой двигателя, такие как пропуски зажигания или остановка двигателя.Если ваш автомобиль вообще не заводится, это также явный признак того, что ваш ECM неисправен.

Вот более подробный список наиболее распространенных признаков неисправного модуля управления двигателем:

Неисправность модуля управления двигателем (ECM) Симптомы

1.

Индикатор проверки двигателя

Все современные автомобили оснащены индикатором Check Engine Light, чтобы вы знали, когда что-то не так. Хотя этот индикатор может загореться в результате длинного списка проблем, одной из них является неисправность ECM.

Если датчик, цепь или другой электрический компонент ECM вышли из строя, загорится индикатор Check Engine. Единственный способ диагностировать причину — использовать сканер кодов неисправностей OBDII.

2.

Пропуски зажигания/остановка двигателя

Когда ECM начинает выходить из строя, в двигатель отправляются неправильные сообщения, что создает дисбаланс. Неисправный компьютер приводит к пропуску зажигания. В крайних случаях машина может даже заглохнуть, стоя на светофоре.

Однако эти симптомы неустойчивы.В один день машина может работать нормально, а на следующий день управлять ею может быть сложно. Нет закономерности в серьезности или частоте выхода ECM из строя.

3.

Проблемы с производительностью

Все проблемы с работой двигателя могут быть связаны с возможным неисправным ECM. Когда этот модуль выходит из строя, он может создать дисбаланс в соотношении топлива и воздуха или в настройках синхронизации двигателя.

То, что у вас остается, это снижение производительности, особенно когда вы пытаетесь нажать на педаль газа или буксируете в гору.Если вы замечаете меньшее ускорение или снижение мощности, это может быть ECM.

4.

Снижение расхода топлива

Неисправный ECM мешает двигателю правильно регулировать подачу топлива. По этой причине ваш двигатель может начать сжигать больше топлива, когда модуль управления двигателем выходит из строя.

Если вы будете следить за расходом топлива, вы можете заметить проблему раньше. Тем не менее, если вы проводите больше времени у бензоколонки, это должно быть верным признаком того, что что-то не так.

5.

Автомобиль не заводится

При полном отказе ECM ваш автомобиль может больше не заводиться. Без управления двигателем мотор просто не знает, что делать.

Возможно, вы услышите, как он пытается завести двигатель, но он не может запуститься без впрыска нужного количества воздуха и топлива. Однако наличие автомобиля, который не заводится, не означает автоматически, что у вас плохой ECM. Это также может быть разряженный автомобильный аккумулятор, неисправность в системе зажигания или неисправность в топливной системе.

Расположение модуля управления двигателем (ECM)

Расположение модуля управления двигателем зависит от автомобиля, которым вы управляете. Тем не менее, это почти всегда легко получить доступ.

Вы можете найти ECM в моторном отсеке. Однако в некоторых автомобилях он находится под приборной панелью, под сиденьем водителя или за бардачком. Проверьте руководство по обслуживанию вашего автомобиля, чтобы найти точное местоположение.

Функция модуля управления двигателем

ECM также известен как блок управления двигателем.Это, безусловно, один из самых важных компонентов в современном автомобиле. Он служит основным компьютером для работы двигателя и управляемости.

Модуль ECM получает данные от различных датчиков автомобиля и рассчитывает, что должен делать двигатель. Он анализирует такие аспекты, как подача топлива, искра двигателя и соотношение воздуха.

Поскольку все операции автомобиля контролируются блоком управления двигателем, его неисправность может вызвать множество проблем. В крайних случаях управление автомобилем может стать невозможным.

СВЯЗАННО: 5 признаков неисправного блока управления двигателем (ECU)

Модуль управления двигателем (ECM) Стоимость замены

Средняя стоимость замены модуля управления двигателем составляет от 500 до 1000 долларов США на большинстве моделей автомобилей. Сам ECM будет стоить от 450 до 900 долларов. Это оставляет от 50 до 100 долларов на оплату труда.

Если вы решите заменить ECM самостоятельно, вы не сэкономите много денег, потому что основные затраты приходятся на сам модуль управления двигателем.Стоимость ECM также зависит от типа автомобиля, которым вы управляете. Если у вас небольшой компактный автомобиль, вы будете платить намного меньше, чем водитель большого роскошного внедорожника.

Перед заменой модуля ECM в мастерской необходимо сначала провести его диагностику. Это дополнительные расходы, которые могут стоить от 100 до 300 долларов. Это одна из областей, в которой вы можете сэкономить деньги, если у вас есть сканер кода. Тем не менее, вам может потребоваться провести небольшое исследование в Интернете, чтобы выяснить, что означают коды неисправностей.

Если вы хотите сэкономить деньги, у вас может возникнуть соблазн купить подержанный ECM. Хотя это заманчиво, это просто не лучшее решение. Во-первых, на подержанный ECM обычно не распространяется гарантия, поэтому он может выйти из строя в любой момент. Кроме того, его все равно нужно будет перепрограммировать, что увеличивает расходы.

В некоторых случаях магазин может перепрограммировать или переконфигурировать ваш существующий ECM. Когда это происходит, стоимость намного ниже, так как вам не нужно будет покупать новый модуль управления двигателем.

Некоторые модули управления двигателем должны быть запрограммированы производителем автомобиля при замене из-за иммобилайзера. Поэтому вам необходимо проверить это у дилера, прежде чем пытаться переключить его.

Управление двигателем | Модуль управления двигателем | Датчик карты | Датчик массового расхода воздуха | Датчик положения дроссельной заслонки — Autocurious


Исследования и разработки в области сенсорных технологий также повлияли на то, как обычно работали двигатели. Датчики двигателя заменяют сложные и тяжелые механические детали, а также добавляют системе интеллекта.Благодаря этим технологиям пробег и эффективность двигателей значительно улучшились. Система управления двигателем  относится к электронной системе, состоящей из различных датчиков двигателя, приводов и центрального процессора для управления ими всеми. Этот центральный процессор называется блоком управления двигателем (ECU) или модулем управления двигателем (ECM). Он получает информацию с помощью различных датчиков двигателя и реагирует изменением момента впрыска и зажигания. Использование систем управления двигателем улучшает характеристики автомобилей.В этом посте мы рассмотрим различные датчики двигателя вместе с другими компонентами системы управления двигателем. Итак, давайте обсудим их все, один за другим.

Модуль управления двигателем (ECM)
Модуль управления двигателем или ECM является мозгом системы управления двигателем . Он состоит из четырех разделов: ввода, вывода, памяти и процессора. Секция ввода получает информацию через различные датчики двигателя. Процессор обрабатывает эти сигналы на основе информации, хранящейся в секции памяти. Теперь он дает окончательный вывод через раздел вывода.


Модуль ECM подключается к жгуту проводов через входную и выходную секции. ЭБУ может контролировать время открытия топливной форсунки, чтобы изменять соотношение воздух-топливо в зависимости от данных, которые он получает от датчиков. Он также может изменять время зажигания в зависимости от оборотов и требований нагрузки. ECM определяет свои выходные данные на основе некоторых предварительно сохраненных данных в его памяти. Эти данные состоят из различных выходных параметров в зависимости от нагрузки, оборотов и дроссельной заслонки.Эти данные могут быть изменены в соответствии с нашей потребностью путем обновления программного обеспечения ECM. Модуль управления двигателем имеет два типа памяти: постоянную и энергозависимую. Постоянная память хранит данные постоянно и может быть изменена только внешним программированием. В энергозависимой памяти хранятся данные, которые теряются при отключении аккумулятора.


Датчики двигателя Датчики двигателя представляют собой небольшие чувствительные элементы, расположенные в различных местах автомобиля. Они воспринимают множество различных параметров и передают данные в блок управления двигателем.Они необходимы для правильного функционирования системы управления двигателем. Любая неисправность в них может негативно сказаться на работе двигателя. На изображении ниже представлено краткое описание некоторых распространенных датчиков двигателя и их функций.


Различные датчики двигателя

1. Датчики MAP Система управления двигателем требует измерения нагрузки на двигатель.Эту нагрузку можно определить путем измерения падения давления во впускном коллекторе. Эту работу выполняют датчики MAP. Датчики карты расположены на впускном коллекторе. Эти датчики двигателя измеряют абсолютное давление поступающего воздуха, поэтому их называют датчиками абсолютного давления в коллекторе. Абсолютное давление означает, что измерение давления производится относительно абсолютного нуля. Атмосферное давление меняется в зависимости от высоты местности. На более низких высотах давление воздуха высокое, а на больших высотах давление уменьшается.Информация об этом изменении давления передается в ECM через датчики схемы.

Расположение датчика MAP

Датчик MAP обычно расположен во впускном коллекторе после корпуса дроссельной заслонки. Он состоит из двух камер, разделенных гибкой диафрагмой. Первая камера соединена с впускным коллектором, а вторая камера имеет герметичный вакуум. Он сравнивает давление во впускном коллекторе с герметичным вакуумом.



2. Датчики массового расхода воздуха

Датчики MAP косвенно измеряют расход воздуха через давление в коллекторе. Для непосредственного измерения расхода воздуха в системе управления двигателем используется датчик массового расхода воздуха или датчик массового расхода воздуха. Он расположен непосредственно перед дроссельной заслонкой в ​​системе впуска воздуха. Он состоит из сетки из платиновой проволоки, которая находится на пути воздушного потока. Платиновые проволоки нагреваются путем приложения к ним постоянного напряжения. Когда воздух проходит через эти провода, он охлаждает их, уменьшая их температуру и сопротивление.Это вызывает большее количество тока, протекающего через проволочную сетку. По мере того, как все больше и больше воздуха проходит через сетку, происходит большее охлаждение, что, кроме того, приводит к протеканию большего количества тока. Это изменение текущего расхода измеряется ECM и преобразуется в массовый расход воздуха.

Расположение датчика массового расхода воздуха

Датчик массового расхода воздуха установлен в системе впуска воздуха, между воздушным фильтром и дроссельной заслонкой. Они состоят из тонкой платины и сетки, которая лежит на пути воздушного потока.Проволочная сетка нагревается за счет протекания через них тока. Это делается путем подачи на них постоянного напряжения.

3. Датчик температуры воздуха на впуске

Датчик IAT или датчик температуры впускного воздуха также расположен во впускном коллекторе. Он измеряет температуру входящего воздуха. Данные температуры и давления от датчика карты используются ЭБУ для расчета плотности входящего воздуха. Этот датчик должен иметь возможность измерять широкий диапазон температур в зависимости от температуры воздуха. площадь, по которой движется автомобиль.

4. Датчик положения коленчатого вала

Датчик положения коленвала

Системе управления двигателем требуется знать частоту вращения двигателя, чтобы контролировать дозирование топлива, опережение зажигания и переключение электронных автоматических коробок передач. Эта скорость измеряется датчиком положения коленчатого вала.

Датчики положения коленчатого вала могут быть основаны на сопротивлении магнето или на эффекте Холла. Они определяют положение коленчатого вала и косвенно положение поршня. Данные о положении поршня помогают ЭБУ узнать, находится ли поршень в ВМТ или нет. Это помогает ЭБУ при изменении угла опережения зажигания. Этот датчик также рассчитывает обороты двигателя на основе вращения коленчатого вала. Данные об оборотах, температуре и абсолютном давлении помогают ЭБУ определить массовый расход воздуха, поступающего в двигатель. На основе этих данных ЭБУ определяет количество топлива, которое необходимо подать для достижения оптимального соотношения воздух-топливо.Соответственно, ЭБУ изменяет время, в течение которого топливная форсунка впрыскивает топливо.

5. Датчик положения дроссельной заслонки

Система управления двигателем всегда должна знать положение дроссельной заслонки. Это помогает ему определять расход топлива и опережение зажигания.

В корпусе дроссельной заслонки находится дроссельная заслонка. Сборка обычно монтируется на впускном коллекторе. Дроссельная заслонка соединена рычагом с педалью акселератора в кабине водителя.Нажатие на педаль акселератора открывает дроссельную заслонку. Тогда в двигатель поступает больше воздуха.

Датчик положения дроссельной заслонки постоянно измеряет положение дроссельной заслонки. ECM регулирует подачу топлива и продолжительность искры в зависимости от данных датчика TPS. ECM должен согласовывать поток топлива с потоком воздуха, чтобы подавать в двигатель правильную топливно-воздушную смесь.

Расположение датчиков положения дроссельной заслонки

Датчик положения дроссельной заслонки расположен внутри корпуса дроссельной заслонки.Он установлен на шпинделе дроссельной заслонки и может контролировать положение движущегося клапана. Вращение шпинделя клапана вызывает сопротивление изменению TPS, которое передается на ECM в виде сигналов напряжения. Эти сигналы напряжения затем анализируются ECM для определения точного положения дроссельной заслонки.


6. Кислородный или лямбда-зонд Кислородные датчики называются датчиками обратной связи системы управления двигателем. Они определяют количество кислорода, присутствующего в выхлопных газах.Наличие большего количества кислорода в выхлопных газах свидетельствует о том, что заряд, сгорающий в камере сгорания, обеднен. Если количество кислорода, присутствующего в выхлопных газах, очень низкое, это означает, что заряд, сгорающий в камере сгорания, очень богатый. Основываясь на показаниях кислородных датчиков, ECU снова регулирует соотношение воздух-топливо, чтобы получить идеальную смесь для сгорания. Датчики кислорода делают выходные данные ECM более точными и точными. Напряжение кислородного датчика находится в диапазоне от 1,3 до 0.15 вольт. Когда напряжение близко к 0,45 В, соотношение воздух-топливо близко к 14,7:1. Если напряжение выше, содержание кислорода низкое. Если напряжение меньше 0,45, содержание кислорода высокое, т.е. смесь бедная. Изменяющееся напряжение сообщает ECM, является ли топливно-воздушная смесь богатой или обедненной. На основании этого ECM регулирует рабочий цикл топливных форсунок. Для работы датчика кислорода требуется температура 200-800 градусов Цельсия. Он не будет работать, если двигатель холодный. В таких условиях двигатель работает в режиме разомкнутого контура или в режиме по умолчанию.

Расположение датчиков кислорода Кислородные датчики расположены в выпускном коллекторе или выхлопной трубе. Он цилиндрической формы и размером со свечу зажигания. Он производит сигналы низкого напряжения при воздействии кислорода. Эти сигналы передаются в ECM по кабелям.


7. Датчик температуры охлаждающей жидкости Система управления двигателем требует температуры двигателя для управления такими параметрами, как соотношение воздух-топливо, опережение зажигания и рабочий цикл адсорбера.Температура охлаждающей жидкости представляет собой температуру двигателя, когда охлаждающая жидкость циркулирует вокруг двигателя. Эта температура контролируется датчиком температуры охлаждающей жидкости двигателя. Он монтируется где-то в контуре протока охлаждающей жидкости. Он передает данные о температуре охлаждающей жидкости в ECM. Данные о температуре охлаждающей жидкости помогают ECM в определении температуры двигателя. Он может управлять им, изменяя соотношение воздух-топливо и опережение зажигания. Эти данные также отображаются водителю на приборной панели.

Расположение датчиков температуры охлаждающей жидкости Датчик температуры охлаждающей жидкости расположен в канале охлаждающей жидкости двигателей с жидкостным охлаждением.Он также имеет цилиндрическую форму, похожую на кислородный датчик. Он подключен к ECM и индикатору на приборной панели. Он меняет свое сопротивление в зависимости от температуры двигателя. Это изменение сопротивления анализируется ECM для определения температуры двигателя.

8. Датчик детонации Датчики детонации обнаруживают преждевременное зажигание и детонацию внутри двигателя, воспринимая создаваемые ими вибрации. Эти датчики двигателя могут быть установлены в блоке цилиндров, головке цилиндров или даже на впускных коллекторах.Они посылают сигнал в ECU, который уменьшает продолжительность искры, чтобы предотвратить преждевременное зажигание. Это снижает вероятность детонации внутри двигателя и помогает системе управления двигателем работать плавно и эффективно.
Это был краткий обзор системы управления двигателем и датчиков двигателя . Мы подробно обсудим все эти компоненты в следующих постах.

Что такое модуль управления двигателем (ECM)?

Что такое ECM и как он работает?

Модуль управления двигателем (ECM), также называемый блоком управления двигателем (ECU), обеспечивает оптимальную работу вашего автомобиля.ECM контролирует большинство датчиков в моторном отсеке, чтобы управлять топливно-воздушной смесью вашего автомобиля и регулировать системы контроля выбросов.

ECM регулирует четыре основные части операционных систем вашего автомобиля: соотношение воздух-топливо, скорость холостого хода, регулируемые фазы газораспределения и угол опережения зажигания. Что касается соотношения воздух-топливо, ECM использует датчики для регулирования соотношения кислорода и топлива, обнаруженного в выхлопных газах вашего автомобиля, чтобы определить показания богатого/обедненного двигателя. Некоторые из этих датчиков включают датчик(и) массового расхода воздуха, датчик(и) кислорода, датчик(и) воздушно-топливной смеси.Для скорости холостого хода ECM полагается на датчики, расположенные на коленчатом и распределительном валах, которые отслеживают обороты вашего автомобиля и нагрузку на двигатель, отслеживая скорость вращения двигателя. (RPM = количество оборотов в минуту) Система изменения фаз газораспределения управляет открытием клапанов в двигателе для увеличения мощности или экономии топлива.

Наконец, ECM управляет опережением зажигания, это положение, при котором свеча зажигания зажигается в цикле сгорания. Точный контроль этого времени позволяет увеличить мощность и/или улучшить экономию топлива.ECM также контролирует несколько других систем помимо этих основных задач. Его часто называют мозгом автомобиля, и это правильно, потому что почти все, что требуется для эксплуатации новых автомобилей, проходит через ECM, если не контролируется им напрямую.

Когда необходимо заменить ECM?*

  • Горит индикатор Check Engine
  • Пропуски зажигания двигателя
  • Снижение мощности двигателя
  • Автомобиль не заводится

*Перед заменой модуля ECM необходимо провести всестороннюю диагностику, чтобы определить его как основную причину.

Сколько стоит замена модуля управления двигателем?

Замена модуля ECM не является дешевым решением и может стоить от 900 до 1000 долларов США.

Модуль управления свечами накаливания – информация для экспертов

Каковы симптомы неисправного модуля управления свечами накаливания?

Дизельный двигатель имеет один модуль управления свечами накаливания, который управляет свечами накаливания. Это означает, что вы можете не заметить, когда одна свеча накаливания выйдет из строя, поскольку это влияет только на один цилиндр вашего двигателя.Однако, если два из трех выйдут из строя или выйдет из строя сам модуль управления, вам быстро будет сложно запустить двигатель. В дополнение к наблюдению за индикатором свечи накаливания на приборной панели, вот некоторые распространенные признаки неисправной свечи накаливания или модуля управления свечей накаливания:

  • Белый дым из выхлопных газов – неисправная свеча накаливания приведет к попаданию дизельного топлива в выхлопные газы, где оно сгорает.
  • Затрудненный запуск — это может означать, что двигатель медленно запускается в теплую погоду или не запускается в холодную погоду.Однако это также может быть признаком проблемы в топливной системе или аккумуляторе.
  • Низкая мощность двигателя – после трудного запуска неисправные свечи накаливания будут мешать правильной работе вашего автомобиля из-за неправильного сгорания, что снижает мощность и эффективность.

Как проверить модуль управления свечами накаливания?


Прежде всего, это проблема со свечами накаливания или с модулем управления свечами накаливания?

Проще всего проверить свечи накаливания перед проверкой модуля управления свечами накаливания.

Чтобы проверить свечи накаливания, просто подключите 12-вольтовую контрольную лампу к положительной клемме аккумуляторной батареи. Затем отсоедините провода от каждой свечи накаливания и коснитесь щупом контрольной лампы клеммы самой свечи накаливания (не жгута проводов). Если лампочка не загорается, свеча накаливания неисправна и ее следует заменить.
Проще использовать профессиональный тестер свечей накаливания.

Существует дискуссия о том, следует ли заменять только вышедшие из строя свечи накаливания или лучше заменить их все.Поскольку выход из строя одной свечи накаливания может быть признаком того, что вскоре последуют другие, некоторые эксперты рекомендуют заменять их все одновременно, в то время как другие советуют внимательно следить за оставшимися свечами накаливания.

Если все ваши свечи накаливания работают правильно, перейдите к модулю управления свечами накаливания. Начните с проверки напряжения аккумулятора на модуле управления свечами накаливания, падение напряжения более чем на полвольта (или более) означает, что ваш модуль управления следует заменить.

Как правильно выбрать модуль управления свечами накаливания?

Поскольку свечи накаливания и модули управления свечами накаливания не имеют универсального формата, важно выбрать правильный тип для вашего автомобиля и тип топлива, которое вы используете.Кроме того, рекомендуется использовать компоненты премиум-класса, так как некачественная деталь может привести к дорогостоящим последствиям для вашего двигателя. Например, вздутую свечу накаливания, изготовленную из некачественных материалов, либо невозможно будет удалить позже, либо наконечник отломится в цилиндре, что приведет к повреждению цилиндра, клапана и головки.

Признаки неисправного или неисправного модуля управления двигателем (ECM)

Модуль управления двигателем (ECM), также обычно называемый блоком управления двигателем (ECU) или модулем управления трансмиссией (PCM), является одним из наиболее важных компонентов практически всех современных автомобилей. По сути, он функционирует как главный компьютер для многих функций работы двигателя и управляемости автомобиля. ECM получает информацию от различных датчиков двигателя и использует эту информацию для расчета и настройки искры двигателя и подачи топлива для достижения максимальной мощности и эффективности.

ECM играет решающую роль в новых автомобилях, где многие основные функции автомобиля контролируются ECM. Когда у ECM есть какие-либо проблемы, это может вызвать всевозможные проблемы с автомобилем, а в некоторых случаях даже сделать его непригодным для вождения.Неисправный или неисправный ECM может вызвать любой из следующих 5 признаков, чтобы предупредить водителя о потенциальной проблеме.

1. Загорается индикатор Check Engine

Горящая лампочка Check Engine является одним из возможных признаков проблемы с ECM. Индикатор Check Engine обычно загорается, когда компьютер обнаруживает проблему с любым из своих датчиков или цепей. Однако бывают случаи, когда ECM ошибочно загорается индикатором Check Engine или когда проблема отсутствует. Попросите механика просканировать компьютер на наличие кодов неисправностей, чтобы определить, связана ли проблема с ECM или с чем-то еще в автомобиле.

2. Двигатель глохнет или дает пропуски зажигания

Неустойчивое поведение двигателя также может указывать на неисправность или неисправность ECM. Неисправный компьютер может привести к тому, что автомобиль будет периодически глохнуть или давать пропуски зажигания. Симптомы могут появляться и исчезать и не иметь какой-либо закономерности в их частоте или тяжести.

3. Проблемы с работой двигателя

Проблемы с работой двигателя являются еще одним признаком возможной проблемы с ECM. Если у ECM есть какие-либо проблемы, он может сбить синхронизацию и топливные настройки двигателя, что может негативно повлиять на производительность.Неисправный ECM может привести к снижению расхода топлива, мощности и ускорения автомобиля.

4. Автомобиль не заводится

Неисправный блок управления двигателем может привести к тому, что автомобиль не запустится или запустится с трудом. Если ECM полностью выйдет из строя, он оставит автомобиль без управления двигателем, и в результате он не запустится и не будет работать. Двигатель может по-прежнему заводиться, но он не сможет запуститься без жизненно важных данных с компьютера. Проблемы с запуском автомобиля вызваны не только ECM, поэтому лучше всего провести полную диагностику у профессионального техника, чтобы точно определить причину.

5. Плохая экономия топлива

Плохая экономия топлива может быть вызвана неисправностью ECM. Неисправный ECM не позволяет вашему двигателю знать, сколько топлива нужно сжечь в процессе сгорания. Как правило, в такой ситуации автомобиль потребляет больше топлива, чем должен. В конечном итоге вы заплатите за бензин больше, чем за работающий ECM.

ECM играет жизненно важную роль в работе двигателя. Любые проблемы с ним могут вызвать серьезные проблемы с общей функциональностью автомобиля. Поскольку компьютерные системы современных автомобилей довольно сложны и сложны, их также может быть трудно диагностировать.

Добавить комментарий

Ваш адрес email не будет опубликован.
