Регулировка фар ВАЗ 2114 и 2115: советы и рекомендации

Езда в ночное время суток сопряжена с определённой опасностью, что объясняется отсутствием полноценного обзора дороги. В темноте хуже видны знаки, дорожная разметка, посторонние препятствия, а также существует опасность ослепления светом фонарей идущего навстречу транспорта. Регулировка фар ВАЗ 2114 и ВАЗ 2115 позволяет минимизировать риски дорожно-транспортного происшествия, связанного с плохой видимостью на дороге.

Фонари автомобиля не гарантируют полноценной видимости в темноте, если для этого их предварительно не настроить. Кроме этого, каждый хозяин машины обязан периодически проверять, насколько настройка фар отвечает требованиям правил дорожного движения. Также необходимо следить за их исправностью и состоянием оптики – отсутствием помутнений, трещин и царапин.

Автомобиль ВАЗ 2115

Регулировка света фар ВАЗ 2114 – это стандартная процедура, которую автомобилисты проходят на станции технического обслуживания или выполняют своими силами.

В первом случае они экономят время и нервные клетки, но услуги автосервиса стоят денег. Во втором случае появляется шанс сэкономить деньги, однако вам придётся в таком случае постараться и потратить собственное время и силы.

Блок-фара и обратная её сторона с регулировочными винтами

Смотрите также:

Какие виды фонарей установлены на ВАЗ 2114

На автомобилях модели ВАЗ 2114 установлено три разновидности источников света:

  • ближний;
  • дальний;
  • противотуманные огни.

Фонари ближнего света применяются практически постоянно – они предназначены для того, чтобы делать видимым путь на расстоянии 30-40 метров перед автомобилем. При этом пучок света формируется с таким расчётом, чтобы исключить вероятность ослепления водителей машин, едущих навстречу.

Ближний свет фар ВАЗ 2114 и 2115

Фонари дальнего освещения включают на время, чтобы дать возможность осветить путь на расстоянии 130-150 метров – их включают с целью увидеть знаки на дороге и разметку. В границах населённого пункта категорически запрещается использовать дальний свет – въезжая в жилую зону, водитель обязан переключиться на ближний свет. То же самое он обязан сделать в тот момент, когда заметил приближающийся транспорт, движущийся навстречу.

Противотуманные средства устанавливают с целью дать возможность рассмотреть дорогу в тёмное время суток при движении в тумане или в пелене мелкого дождя. Ближний или дальний свет фар, отражаясь от мелких блестящих водяных частиц, ослепляет водителя – чтобы этого избежать, отдельные источники освещения располагаются с таким расчётом, чтобы светить под границей дождя и тумана. Кроме того, в них установлены лампы, которые светят жёлтым, что также положительно влияет на видимость в условиях непогоды.

Противотуманные фары на Ваз 2114 и 2115

Смотрите также:

Как подготовиться к работе

Перед тем, как будет выполнена регулировка фар ВАЗ 2114, вы должны будете выполнить ряд подготовительных операций. Первым делом подготовьте автомобиль – для этого действуйте по следующему алгоритму:

  • Накачайте колёса и проследите, чтобы давление воздуха в них было одинаковым.
  • Проверьте, в каком состоянии находится подвеска.
  • Заполните топливный бак по максимуму.
  • Проследите, чтобы нагрузка на все четыре колеса распределялась равномерно.

Убедившись, что ваша машина полностью готова к работе, найдите равномерную десятиметровую площадку, которая упирается в чистую ровную стену. Стена понадобится, чтобы ставить обозначения и рисовать линии – поэтому позаботьтесь о наличии мела и малярного скотча.

Проследите, чтобы давление воздуха в шинах было одинаковым

Смотрите также:

Первый способ регулировки

В автомобилях ВАЗ 2114 установлена штатная блок-фара, которая одновременно отвечает за дальний и ближний свет. Поэтому достаточно отрегулировать ближний свет – дальний сам собой станет в правильное положение. Регулировка противотуманных фар осуществляется отдельно.

Процедура настройки происходит по следующему принципу:

  • Автомобиль выведите на найденную горизонтальную поверхность, которая была выбрана для настройки фонарей.
  • Остановите машину непосредственно перед стеной.
  • На стенке при помощи мела сделайте обозначения, которые будут отвечать центральной точке авто и центрам фонарей.
  • Обозначьте расстояние от земли до каждой из фар.
  • Отметьте расстояние от центральной оси машины до каждой из фар.
  • На пять сантиметров ниже проведите линию.
Регулировка света фар при помощи стены
  • Далее нужно отъехать и остановиться на расстоянии 7,5 м от стены.
  • Соедините на чертеже точки центров фонарей одной прямой.
  • Начертите через те же центры пару вертикальных линий;
  • Начертите через центровую точку машины отрезок, параллельный земле.
  • На этом расчерчивание считается завершённым – зажигайте близкий свет фар.
  • Угол наклона фонарей должен совпасть с горизонтальной линией, а начало, где граница света будет подниматься, совместите с местом пересечения линий.
  • Настраивайте фары посредством вращения пары винтов – вы их найдёте на задней панели в подкапотном пространстве. Луч должен располагаться несколько ниже обозначения точки фары на чертеже.

Смотрите также:

Второй метод регулировки

Для выполнения настройки источников освещения вторым методом понадобится такая же площадка, стена и мел. Предварительно подготовьте автомобиль:

  • равномерно накачайте шины;
  • проверьте, насколько исправна подвеска;
  • равномерно распределите нагрузку на все колёса;
  • полностью заправьте бак топливом.
Регулировка света фар на СТО

Дальше двигайтесь по следующей схеме:

  • Разметьте на стене места, которые определяют центры обеих фар.
  • Проложите через них отрезок.
  • Ниже на 12 сантиметров проведите отрезок, параллельный первому.
  • Установите регулятор освещения на отметку «ноль».
  • Управляя парой винтов регулировки, настраиваем луч в такое положение, чтобы его верхняя граница вплотную приблизилась к нижней черте.
  • Боковая граница пучка располагается на пересечении нижней прямой и вертикальной оси фонаря.
Настройка противотуманных фар на Ваз 2114 и 2115

Смотрите также:

Настройка противотуманных огней

До того, как регулировать противотуманные огни, нагрузите автомобиль весом в 70 кг и залейте топливный бачок под завязку. Установите машину на расстоянии 5 – 10 метров от стены.

На стене проложите горизонтальный отрезок, который находится от пола на расстоянии, идентичном высоте противотуманных фонарей. На высоте, вдвое большей, начертите третий отрезок.

Отметьте центр машины и отметьте расстояние от него до центральных точек фонарей. Теперь, оперируя винтом, регулируйте луч до тех пор, пока он не установится в положение, которое вы видите на схеме.

[democracy]

[democracy]

Автор: Баранов Виталий Петрович

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.

Как сделать регулировку фар на ВАЗ 2114 своими руками с видео

Автор Александр Орда На чтение 3 мин. Просмотров 2k. Опубликовано

Правильная работа оптики в автомобиле – это залог безопасной езды и хорошей видимости в любое время суток. В модели ВАЗ-2114 иногда требуется настроить фары, чтобы световой поток был направлен на дорогу и не мешал встречным водителям. Сделать проверку и регулировку света можно в домашних условиях своими руками, эта работа не требует много времени и специального инструмента. Ускорит процесс настройки полезное видео.

Как определить неполадки в оптике

Понять, что фары настроены неправильно, довольно просто. Основными признаками являются:

  • плохая видимость дорожного покрытия в ночное время;
  • во время включения ближнего света появляется яркая полоса над капотом;
  • встречные машины сигналами указывают на слишком яркий свет.

Производители устанавливают и настраивают оптику таким образом, чтобы освещение максимально увеличивало обзор дороги. В процессе эксплуатации установки немного сбиваются, и оборудование направляет световой поток выше или ниже необходимого уровня. Такие ситуации случаются из-за плохого дорожного покрытия или после небольших ДТП, когда деформируется передняя часть кузова авто.

Перед началом регулировки фар своими руками необходимо привести в норму и проверить следующие системы автомобиля:

  1. Элементы подвески (пружины и амортизаторы) должны быть в нормальном состоянии.
  2. Давление в шинах должно советовать техническим требованиям и времени года.
  3. Неполный бак бензина и отсутствие сторонних грузов в багажнике, чтобы не было дополнительной нагрузки на подвеску.

Технология регулировки света фар своими руками

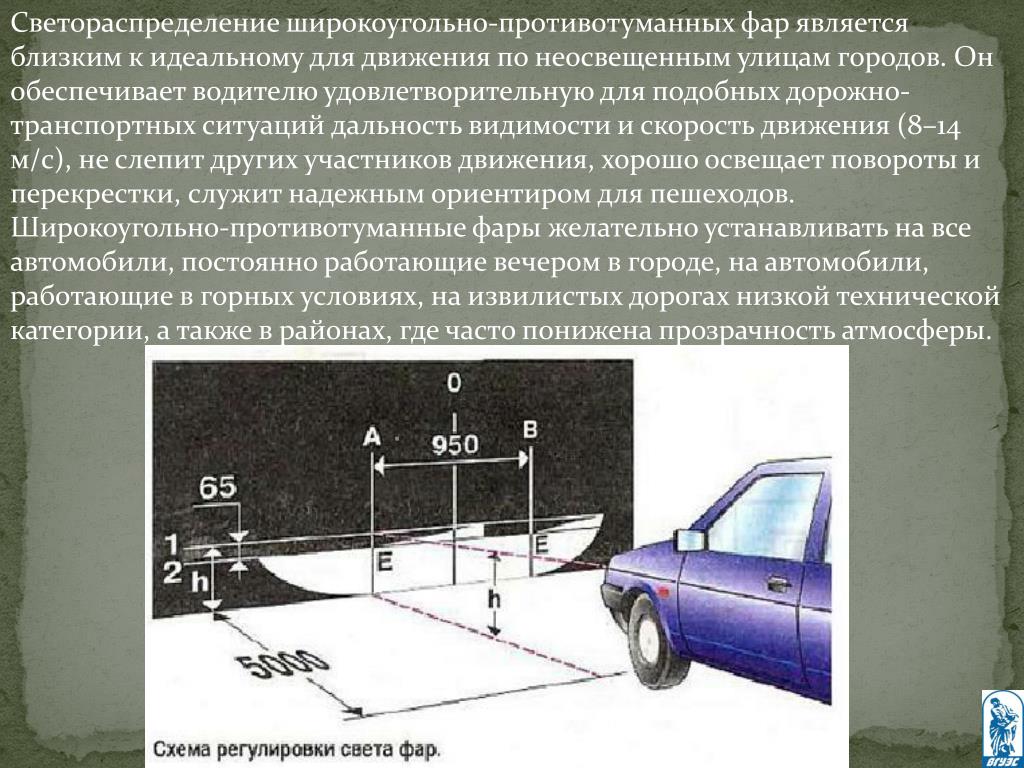

Проводить настройку нужно на ровной поверхности без наклона. Проверочный экран можно установить на расстоянии 5-6 метров. При отсутствии экрана можно воспользоваться ровной кирпичной стеной, воротами гаража или большим листом фанеры. Стёкла фар должны быть чистыми, без трещин и сколов. Также обратите внимание на состояние отражателей.

Конструкция оптических приборов имеет два регулировочных винта, один из которых направляет пучок света в вертикальном положении, а другой в горизонтальном. С их помощью проводим регулировку, как указано на схеме.

Пучок света фары должен быть направлен регуляторным винтом в точку Е

Для удобства на стене наносим мелом вертикальные линии А, О и В. Они будут служить необходимыми ориентирами во время настройки оптики. Также наносим горизонтальные линии 1 и 2. Расстояние между ними должно быть 65 сантиметров.

Далее переходим в салон и устанавливаем регулятор гидрокорректора фар в положение 0. Это необходимо, чтобы исключить влияние устройства на световой поток во время регулировки. Регулятор расположен под торпедой, справа от рулевого колеса.

Порядок действий следующий:

  1. Одну фару закрываем плотным материалом, который не пропускает свет.
  2. Включаем ближний.
  3. Открываем капот и находим с задней стороны фары регуляторы (на рисунке ниже под номерами 1 и 2). Один из них отвечает на вертикальное перемещение светового пучка, а второй за горизонтальное.
  4. С помощью регулировочных винтов 1 и 2 направляем пучок света в точку Е. Регулируем показатель до нужного.

    Поворачивая винты против или по часовой стрелке, выставляем пучок света в нужную точку

  5. Повторяем процедуру, включив дальний свет.
  6. Проводим аналогичную настройку для другой фары.

 Видео настройки на ВАЗ-2114

Настройка фар не занимает много времени, поэтому при плохом освещении не затягивайте с этой процедурой. При работе стоит воспользоваться советами специалистов. В этом случае отрегулировать световой пучок получится максимально точно.

Оцените статью: Поделитесь с друзьями!

Регулировка фар Ваз 2106

Электросхема включения фар Ваз 2106: 1 – фары; 2 – блок предохранителей; 3 – спидометр с сигнализатором включения дальнего света фар; 4 – реле включения ближнего света фар; 5 – переключатель света фар; 6 – реле включения дальнего света фар; 7 – генератор; 8 – выключатель наружного освещения; 9 – аккумуляторная батарея; 10 – замок зажигания.

Схема регулировки фар Ваз 2106

а – наружные фары; б – внутренние фары; 1 – горизонтальная линия, соответствующая центрам фар; 2 – линия, проходящая через центры световых пятен; А и В – вертикальные линии, соответствующие центрам наружных фар; С и Е – вертикальные линии, соответствующие центрам внутренних фар; О – осевая линия; h – расстояние центров фар от пола.

Ваз 2106 регулировка света фар

Правильность регулировки фар Ваз 2106 проверяем по расположению световых пятен на экране. Проверяем и регулируем фары на ровной горизонтальной площадке. Экраном может послужить лист фанеры (приблизительно 1,0 м высотой и 1,7–2,0 м длиной), светлая стена здания, ворота и т.п. Полностью заправленный автомобиль с домкратом, инструментом и запасным колесом, закрепленными на штатных местах, ставим перпендикулярно экрану на расстоянии 5 м между ним и фарами. Проверяем и при необходимости доводим до нормы давление в шинах. Сажаем помощника на место водителя. Чтобы кузов принял правильное положение относительно колес, качаем автомобиль за крыло. Начинаем регулировку с наружных фар. Мелом размечаем экран, как изображено на рисунке а. Расстояние между нанесенными на экране метками, соответствующими центрам наружных фар, должно быть 1180 мм. Одну из наружных фар закрываем куском картона или ткани и включаем ближний свет

Крестообразной отверткой, вращая регулировочный винт, расположенный над фарой, совмещаем горизонтальную границу пучка света с нижней линией на экране. Рамки фар имеют специальные выемки для доступа к регулировочным винтам. Если один из винтов оказался закрыт – снимаем рамку

Вращая второй регулировочный винт, расположенный, если смотреть по ходу автомобиля, справа от правой фары (слева от левой), совмещаем место излома пучка света (место пересечения горизонтальной и наклонной границ) с вертикальной линией центра фары на экране. Так же регулируем наружную фару с другой стороны автомобиля. Размечаем экран, как показано на рисунке б. Расстояние между нанесенными на экране метками, соответствующими центрам внутренних фар, 840 мм. Закрываем наружные фары картоном или тканью и включаем дальний свет фар. Попеременно закрывая внутренние фары и вращая регулировочные винты, выставляем центра пучков света, как изображено на рисунке.

Винт над фарой изменяет положение пучка по вертикали, а слева – по горизонтали. Регулировать фары на Ваз 2106 лучше в темное время суток либо в пасмурную погоду.

Регулировка фар ваз 2106 своими руками. Регулировка света фар своими руками. Разметка и процесс регулировки

Электросхема включения фар Ваз 2106: 1 – фары; 2 – блок предохранителей; 3 – спидометр с сигнализатором включения дальнего света фар; 4 – реле включения ближнего света фар; 5 – переключатель света фар; 6 – реле включения дальнего света фар; 7 – генератор; 8 – выключатель наружного освещения; 9 – аккумуляторная батарея; 10 – замок зажигания.

Правильно установить огни в автомобиле — это не только удобство для водителя, который лучше и до сих пор видит. Это также один из ключевых элементов безопасности для нас и водителей, идущих с противоположного направления. Проблема неуместных фар в легковых автомобилях особенно заметна на ночных маршрутах. Вероятно, вы были ослеплены автомобилем, идущим в противоположном направлении. Многие водители просто не беспокоятся о том, правильно ли освещают его огонь. Между тем, проверка и регулировка освещения должна проводиться при каждом техническом осмотре транспортного средства.

Схема регулировки фар Ваз 2106


а – наружные фары; б – внутренние фары; 1 – горизонтальная линия, соответствующая центрам фар; 2 – линия, проходящая через центры световых пятен; А и В – вертикальные линии, соответствующие центрам наружных фар; С и Е – вертикальные линии, соответствующие центрам внутренних фар; О – осевая линия; h – расстояние центров фар от пола.

Идеально установленный ближний луч должен освещать около 140 метров дороги впереди. Это практически невозможно, поэтому хорошее регулирование считается сфокусировать луч так, что впереди нашего транспортного средства можно было увидеть около 100 метров.

Как оценить настраиваете себя погружают в машину, каковы стандарты, и если вы можете сделать это самостоятельно? Как свет должен устанавливаться в легковом автомобиле, определяется законом, как и предельные значения. Кроме того, параметры устройства должны быть на одном уровне и выровнены по отношению к транспортному средству, и то же место, где проводится исследование также должны быть выровнены.

Ваз 2106 регулировка света фар

Правильность регулировки фар Ваз 2106 проверяем по расположению световых пятен на экране. Проверяем и регулируем фары на ровной горизонтальной площадке. Экраном может послужить лист фанеры (приблизительно 1,0 м высотой и 1,7–2,0 м длиной), светлая стена здания, ворота и т.п. Полностью заправленный автомобиль с домкратом, инструментом и запасным колесом, закрепленными на штатных местах, ставим перпендикулярно экрану на расстоянии 5 м между ним и фарами. Проверяем и при необходимости доводим до нормы давление в шинах. Сажаем помощника на место водителя. Чтобы кузов принял правильное положение относительно колес, качаем автомобиль за крыло. Начинаем регулировку с наружных фар. Мелом размечаем экран, как изображено на рисунке а. Расстояние между нанесенными на экране метками, соответствующими центрам наружных фар, должно быть 1180 мм. Одну из наружных фар закрываем куском картона или ткани и включаем ближний свет

Также рекомендуются одобрения ламп. Что означают эти буквы, стрелки и цифры? Этот параметр можно найти на лампе по кругу. Еще одна важная проблема — стрелки, показанные на рисунке. В центре внимания был поставлен на рынок в нашей стране, она должна быть адаптирована к вождению справа — стрелка указывает влево. Если на лампе есть две стрелки, после соответствующей настройки отражатель может быть адаптирован как к левому, так и к правому движению.

Среди отметок мы можем найти дополнительное число, например 1, 3%. Это информация, необходимая для установки света. Указывает значение наклона фар. Станции инспекции транспортных средств проверяют настройку света с помощью специального устройства. Он должен быть правильно выровнен с автомобилем.


Крестообразной отверткой, вращая регулировочный винт, расположенный над фарой, совмещаем горизонтальную границу пучка света с нижней линией на экране. Рамки фар имеют специальные выемки для доступа к регулировочным винтам. Если один из винтов оказался закрыт – снимаем рамку

Значение угла наклона фар устанавливается на ручке выше. Затем, наблюдая за проекцией нашего отражателя, мы должны установить правильную высоту. Используя бок о бок, мы гарантируем, что 15% отсечки на краю света и тени начнутся в центре светового луча.

Что делать, если у нас нет подходящего устройства? Очень важным элементом все еще является плоская и ровная поверхность, а также стена, дверь или дверь гаража. Управляйте автомобилем перпендикулярно перед стеной и отметьте, например, липкой лентой место фокусировки отражателей.

Что вам нужно делать шаг за шагом? Если на стоянке на расстоянии 10 метров до 10 метров х 1, 3 = 13 см или 6, 5 см на расстоянии 5 метров. Регулировка высоты границы света тени, установленной регулировки фары на стороне, так что начало скоса 15% света и тени границы началась в середине отражателя.

  • Определите, насколько высоки прожекторы на стене.
  • Расположите автомобиль на расстоянии предпочтительно 10 метров.
  • Он может быть немного другим, но не менее 5 метров.

Что делать, если у нас нет подходящего устройства? Очень важным элементом все еще является плоская и ровная поверхность, а также стена, дверь или дверь гаража. Управляйте автомобилем перпендикулярно перед стеной и отметьте, например, липкой лентой место фокусировки отражателей.


Вращая второй регулировочный винт, расположенный, если смотреть по ходу автомобиля, справа от правой фары (слева от левой), совмещаем место излома пучка света (место пересечения горизонтальной и наклонной границ) с вертикальной линией центра фары на экране. Так же регулируем наружную фару с другой стороны автомобиля. Размечаем экран, как показано на рисунке б. Расстояние между нанесенными на экране метками, соответствующими центрам внутренних фар, 840 мм. Закрываем наружные фары картоном или тканью и включаем дальний свет фар. Попеременно закрывая внутренние фары и вращая регулировочные винты, выставляем центра пучков света, как изображено на рисунке.


Винт над фарой изменяет положение пучка по вертикали, а слева – по горизонтали. Регулировать фары на Ваз 2106 лучше в темное время суток либо в пасмурную погоду.

Каждый владелец автомобиля в какой-то момент сталкивается с проблемой неправильной регулировки света передних фар: помимо того, что неотрегулированные фары не выполняют свою функцию в ночное время, так они еще создают угрозу для автомобилей, движущихся во встречном потоке.

На сегодняшний день существует три способа регулировки света: на СТО, с помощью специального оборудования и “по старинке”, т.е. вручную. Сейчас существует множество противников последнего способа, которые аргументируют это неточностью настройки и несоблюдением требований предъявляемых на техосмотре. К сожалению, в нашей стране не так много владельцев автомобилей, которые могут себе позволить качественное оборудование и воспользоваться услугами автосервиса, поэтому им доступна только ручная регулировка фар.

Порядок регулировки

Весь процесс можно разбить на три части:

  • Разметка ламп
  • Разметка на стене
  • Настройка ламп ближнего света

Из этой статьи вы узнаете, как выполнить настройку и регулировку фар собственноручно. Перед началом работы обязательно нужно проверить следующие узлы вашего авто: пружины подвески, давление в шинах, размеры шин, так как от их состояния напрямую зависит направление света. Если эти детали неисправны, то это может повлиять на угол и качество регулировки.

Что потребуется?

  • Мел, светящаяся лента либо что-то другое для разметки
  • Ровная стена
  • Не менее 8 метров вертикальной поверхности перед стеной

В первую очередь нужно разметить экран регулировки. Поскольку каждый автомобиль имеет свои особенности строения кузова, то и разметка для каждого авто индивидуальна. Однако в некоторых случаях применимы так называемые универсальные методы разметки машины.

Разметка и процесс регулировки

Поставьте машину вплотную к стене или вертикальной поверхности, а затем отметьте на ней следующие данные: центр авто и центральные оси ламп:


Теперь поставьте машину на расстоянии 7,5 метров и проведите на стене линию соединяющую центры ламп. Проведите через центр автомобиля и точки центров ламп вертикальные линии. Также необходимо провести горизонтальную линию на 7,62 см ниже линии, которая соединяет центры ламп:


Если все сделано правильно, то экран вашей разметки будет подобен тому, что показан на рисунке выше. Теперь включите фары ближнего света и настройте их так, как показано на этой схеме:


В самом процессе регулировки нет ничего сложного, вам лишь нужно покручивать регулировочные винты для достижения лучшего результата. Регулировочные винты находятся на задней части фар. Вышеуказанный способ работает для фар с совмещенным ближним и дальним светом. Это значит что при настройке ламп ближнего света, дальний будет настроен автоматически. Для фар с раздельным дальним светом, настройка и разметка экрана несколько другая:


Регулируя лампы ближнего света, можно придерживаться схемы описанной выше, лампы дальнего света будут иметь ровную окружность с центром D:


Следуя этой инструкции, свет фар вашего автомобиля будет настроен правильно, и вы можете не беспокоиться о том, что слепите водителей встречного потока. Также стоит отметить, что идеального размещения пучков света без специального оборудования достичь невозможно.

Свет ВАЗ2110, как правильно произвести регулировку света фар ВАЗ2110 своими руками, как установить электрокорректор. Регулировка света фар ВАЗ 2110. Как отрегулировать фары на автомобиле ВАЗ 2110.

Даже начинающие автомобилисты понимают, что правильная регулировка фар напрямую влияет на безопасность водителя и его пассажиров, а также прочих участников дорожного движения, в частности пешеходов. Со временем мы наблюдаем, что оптика перестает обеспечивать требуемую видимость на дороге — это касается и ближнего, и дальнего света. В таком случае необходима регулировка фар, которая даст возможность улучшить их работу, а также обеспечить нужный поток света. Лучшим способом настройки осветительной системы транспортного средства является обращение к специалистам СТО, где есть необходимое оборудование. Однако, если такой возможности нет, регулировку фар ВАЗ 2110 можно осуществить самостоятельно. Об этом далее в статье.

Содержание

  • Свет ВАЗ2110, какие осветительные приборы устанавливают на ВАЗ2110
  • Корректор фар 2110, проверяем исправность
  • Подготовительные работы (подбор места для регулировки, сооружение экрана)
  • Загрузка авто, как должен быть загружен авто при регулировке
  • Экран регулировки фар (разметка вертикальная и горизонтальная)
  • Свет 2110, регулировка, подробный ход работы
  • Киржач 2110, сделать свет ярче, как улучшить фары киржач своими руками (подробно)
  • Электрокорректор фар, как установить его на ВАЗ2110 своими руками пошагово
  • Советы профи, плюсы в использование электрокорректора

Свет ВАЗ2110, какие осветительные приборы устанавливают на ВАЗ2110

На автомобилях данного поколения установлены такие приборы освещения:

  1. Габаритные огни.
  2. Противотуманные огни. Такая оптика есть только на автомобилях ВАЗ 2110 последних версий, однако противотуманные фары можно установить самостоятельно.
  3. Указатели поворота.
  4. Блок-фары. С помощью компонентов управления на панели приборов можно переключаться между ближним и дальним светом.

Корректор фар 2110, проверяем исправность

Перед осуществлением регулировки света обязательно убедитесь, что электро- или гидрокорректор работает исправно. Иначе такая «настройка» лишь усугубит положение. Если все приборы в порядке, можно приступать к регулировке.

Подготовительные работы (подбор места для регулировки, сооружение экрана)

Выбрав полностью ровную площадку, установите транспортное средство. Площадку необходимо проверить уровнем для исключения перекоса, в противном случае правильно настроить фары не удастся. Также следует соорудить на расстоянии пять метров от автомобиля так называемый щит-экран, где можно будет рисовать. Очень хорошо, если ровная площадка будет у вас перед воротами гаража. Вряд ли они сильно пострадают от мела.

Загрузка авто, как должен быть загружен авто при регулировке

Машина, которая регулируется, должна быть «в полном снаряжении» — с оптимальным давлением в шинах, заправлена, а на водительское сидение необходимо положить груз весом водителя либо посадить человека приблизительно такого же веса.

Экран регулировки фар (разметка вертикальная и горизонтальная)

Вертикальная разметка. На гаражных воротах, стене или экране нарисуйте 3 вертикальные линии, после чего разметьте их: «О» — линия посредине автомобиля (данное место, как правило, обозначено знаком принадлежности транспортного средства, в данном случае это знакомый знак ВАЗа). «П» обозначает центр правой фары, «Л» — левой.

Горизонтальная разметка. Сквозь центры фар необходимо провести горизонтальную линию. Обозначьте ее буквой «N». На 65 миллиметров ниже от нее, следует провести еще одну линию. Ее следует пометить «Р». После этого можно переходить к регулировке света.

Свет 2110, регулировка, подробный ход работы

  1. Закрываем правую фару с помощью картона или другого материала, который не пропускает свет.
  2. Далее поворачиваем в первое положение гидрокорректор (І).
  3. Затем открываем капот и находим винты, при помощи которых осуществляется регулировка, после чего поворачиваем их. Если настраивается левая фара, будет верно, если ее свет снизу будет достигать линии Р, а сверху — N.
  4. Отрегулировав левую фару, приступаем к регулировке правой, закрыв прежнюю.

Если фары слишком низко светят, их необходимо поднять, в противном случае это может привести к тому, что вы своевременно не заметите пешехода, особенно если он в темной одежде, а на улице слякоть. Если свет, наоборот, подается высоко, вы будете слепить водителей встречных автомобилей. Поэтому самостоятельную регулировку следует осуществлять очень аккуратно.

Киржач 2110, сделать свет ярче, как улучшить фары киржач своими руками (подробно)

Вначале следует снять фару, после чего разобрать ее в следующей последовательности:

  1. С помощью фена необходимо снять стекло с Киржач. Им необходимо разогреть герметик, после чего отделите стекло острым ножом.
  2. Удалите отражающую прокладку.
  3. Улучшению будут подвержены только блоки ближнего света. Их нужно открутить.
  4. Теперь у вас есть выбор. Вы можете сделать короче модульное кольцо, сточив его, либо сместить линзу на десять миллиметров в сторону отражателя, что улучшит световой поток Киржач, поднимет его и сделает шире.

Электрокорректор фар, как установить его на ВАЗ2110 своими руками пошагово

Даже если самостоятельная регулировка прошла успешно, при изменении нагрузки автомобиля ВАЗ 2110 следует сменить угол наклона светового потока, для чего придуман гидрокорректор. Стоит отметить, что он является неразборным и не регулируется. Следовательно, при поломке, его просто меняют на новый. Наиболее частой причиной выхода гидрокорректора из строя является утечка жидкости либо «клин» поршней.

При возникшей потребности есть смысл в том, чтобы заменить его на более высокотехнологичное и современное устройство — электрокорректор.

Для установки последнего необходимо сделать следующее:

  1. Снимаем «минусовый» вывод аккумуляторной батареи.
  2. Нажимаем на фиксатор, поворачиваем к себе гидрокорректор и вынимаем его.
  3. В корпусе фары снимаем уплотнительное кольцо и устанавливаем новое. В него необходимо вставить электрокорректор.
  4. То же самое делаем с другой фарой.
  5. В салоне следует отсоединить переключатель, к которому подсоединен гидрокорректор.
  6. Далее при помощи проводов присоединяем электрокорректор.

Советы профи, плюсы в использование электрокорректора

Электрокорректор более четко выполняет свои непосредственные обязанности в сравнении с гидрокорректором. Главное преимущество данного устройства — надежность. Установив электрокорректор, можно забыть о поломках данного компонента.

Узнаем как отрегулировать фары на ВАЗ-2110? Регулировка фар ВАЗ-2110 своими руками

Для обеспечения безопасности управления автомобилем головное освещение должно быть настроено правильно. О том, как отрегулировать фары на ВАЗ-2110, должен знать каждый владелец автомобиля. Сделать настройку можно без снятия элемента с машины – для этого имеются специальные винты, которыми пучок света регулируется в вертикальной плоскости. Аналогичным образом производится корректировка пучка на моделях 2111, 2112. Даже на более современных моделях LADA Granta и LADA Priora имеются такие настройки.

Как осуществить разборку фары

Для того чтобы произвести регулировку фар ВАЗ-2110 своими руками, необходимо избавиться от всех дефектов в них: отремонтируйте, замените стекло, лампу, отражатель. Порядок разборки следующий:

  1. Отключаете от аккумуляторной батареи минусовую клемму. Если АКБ мешает, можно ее полностью снять.
  2. Снимаете стекло, прогрев его феном. Таким образом у вас получится расплавить клеевой состав, который находится под ним.
  3. Прорежьте на линзе небольшой П-образный профиль.
  4. Демонтируйте отражатель, изготовленный из бумаги. Чтобы это сделать, потребуется выкрутить три болта с обратной стороны.
  5. Возле гидравлического корректора имеется пружинка, ее нужно снять. Вместе с ней демонтируются «розочки» – фиксаторы из пластика, закрепленные на отражателе.
  6. Защелкните шар на краю отражателя.
  7. Защелкните катушку из металла, чтобы не допустить выкручивания регулятора.

Если гидравлический корректор сильно закрутить, это приведет к тому, что ограничитель попросту деформируется. При этом из пластиковой обоймы выйдет шарик, и вся оптическая система упадет вниз.

Особенности снятия блок-фары

Обязательно нужно учесть, что, если перекручивать корректор, придется заменять стальную деталь прокладкой из резины. Проблема в том, что стальной элемент корректора ломается, деформируется, что сказывается на работе. Это не самый лучший вариант, так как при установке резиновой прокладки сложно понять, когда фары находятся в крайних положениях.

Для того чтобы не пропадал свет, вам потребуется заново перекрутить корректор. Поэтому при регулировке фар ВАЗ-2110 своими руками потребуется установить дополнительный фиксатор. Идеально подойдет шплинт из проволоки. Он ставится в лепестки пластиковой «розочки». Обязательно нужно соблюдать аккуратность при разборке блок-фары. Перед первым включением очистите все поверхности от излишков герметика. При необходимости промажьте стекло по всему периметру герметиком.

Альтернативная настройка

Для того чтобы осуществить регулировку фар на ВАЗ-2110, можно воспользоваться и альтернативным методом. Для этого выполняйте такие действия:

  1. Нарежьте резьбу на крепежах регуляторов светового потока.
  2. Закрутите внутрь фонарей винты и наденьте на них шайбы.
  3. Снимите фиксаторы из пластмассы.
  4. Установите планки, на которых находятся световозвращатели дальнего и ближнего света.
  5. Установите шайбу поверх планки. Еще нужно будет установить пружину на нее и поверх снова шайбу.
  6. Вся конструкция фиксируется при помощи контрольной гайки.

Подготовительные работы перед корректировкой без разборки

Если в самой блок-фаре нет дефектов, можно не проводить ее разборку, достаточно скорректировать пучок света.

Нужно выполнить несколько подготовительных действий, прежде чем начинать регулировку фар ВАЗ-2110 своими руками. На фото показана разметка стены. Вам также потребуется выполнить такие условия:

  1. Полностью заправить бензобак, для того чтобы задняя часть автомобиля сильнее опустилась.
  2. Промойте все стекла на головных фарах.
  3. В багажнике уложите запаску, огнетушитель, набор ключей. Другими словами, все то, что вы обычно с собой возите.
  4. Проверьте давление во всех колесах, а при необходимости подкачайте.
  5. Установите автомобиль на ровной поверхности. Крайне важно, чтобы рядом была идеально ровная стена или забор. Расстояние от нее до передней части автомобиля должно составлять не меньше 8 метров.

Обязательно правильно разметьте вертикальную плоскость, так как от этого зависит то, насколько точно будет произведена регулировка света.

Алгоритм действий при настройке

Перед тем как отрегулировать фары на ВАЗ-2110, нужно провести все подготовительные действия. Устанавливать на передних сидениях грузы нет смысла. Для более точной корректировки (по мере загрузки машины) имеется гидропривод. Его ручка находится слева от руля, около блока предохранителей. А теперь о том, как произвести настройку света фар без разборки элементов:

  1. Установите автомобиль напротив стены, продольная его часть должна быть перпендикулярна кузову.
  2. Запустите двигатель и включите ближний свет фар. Двигатель желательно завести, чтобы не посадить аккумулятор.
  3. Переведите ручку управления гидравлическим корректором в положение «1». Это положение соответствует минимальной загрузке – в машине находится только водитель.
  4. Скорректируйте при помощи винтов на блок-фарах направление пучков света, ориентируясь на схему, представленную в статье.

Добившись нужного направления, можно завершить работу. Теперь в зависимости от степени загруженности автомобиля нужно только корректировать положение ручки гидропривода.

Если нужно менять блок-фару

Перед тем как отрегулировать фары на ВАЗ-2110, нужно убедиться в их исправности. Если ремонт, который был описан выше, не приносит результатов, то нужно произвести полную замену блок-фары. Для этого выполните такие манипуляции:

  1. Отключите от фонаря всю электропроводку и снимите верхнюю часть радиаторной решетки. Чтобы это сделать, необходимо выкрутить все болты ключом на «10».
  2. Отсоедините от поворотников провода и снимите гидравлический корректор. Чтобы это сделать, нажмите защелку и поворачивайте корпус устройства на 90 градусов.
  3. Выкрутите винты фиксации оптического элемента и сдвигайте блок-фару назад.
  4. Ослабьте затяжку болтов на верхнем фиксаторе и снимите «ресничку».

После того как выкрутите последнюю гайку, можно весь фонарь в сборе немного приподнять и снять. Если еще возможно выполнить ремонт, делайте его. Если же нет, то меняйте блок-фару целиком. Перед тем как отрегулировать фары на ВАЗ-2110, обязательно произведите их ремонт. Так у вас получится обеспечить максимальную надежность оптики.

Как отрегулировать фары на ВАЗ-2110? Регулировка фар ВАЗ-2110 своими руками

Для обеспечения безопасности управления фарами автомобиля необходимо правильно настроить фары. О том, как отрегулировать фары на ВАЗ-2110, должен знать каждый автовладелец. Регулировку можно произвести, не снимая элемент с машины — для этого есть специальные винты, с помощью которых пучок света регулируется в вертикальной плоскости. Точно так же регулируется пучок на моделях 2111, 2112.Такие настройки есть даже у более современных моделей LADA Granta и LADA Priora.

Как разобрать фары

Для того чтобы своими руками отрегулировать фары ВАЗ-2110, необходимо избавиться от всех дефектов в них: отремонтировать, заменить стекло, лампу, отражатель. Порядок разборки следующий:

  1. Отсоедините минусовую клемму от аккумулятора. Если батарея будет мешать, ее можно полностью вынуть.
  2. Снимите стекло, прогрев его феном.Таким образом, вы сможете расплавить клеевой состав, который находится под ним.
  3. Вырежьте на линзе небольшой П-образный профиль.
  4. Снимите отражатель из бумаги. Для этого нужно открутить три болта сзади.
  5. Рядом с гидрокорректором есть пружина, ее нужно снять. Вместе с ним демонтируются «розетки» — пластиковые клипсы, крепящиеся к отражателю.
  6. Прикрепите шар к краю рефлектора.
  7. Вытащите катушку из металла, чтобы предотвратить отвинчивание регулятора.

Если гидрокорректор затянут туго, то ограничитель просто деформируется. В этом случае из пластикового держателя вылетит шарик, и вся оптическая система упадет вниз.

Особенности снятия блока фары

Обязательно учитывайте, что если будете выкручивать корректор, то придется заменить стальную часть резиновой прокладкой. Проблема в том, что стальной элемент корректора ломается, деформируется, что сказывается на работе. Это не лучший вариант, так как сложно разобраться при установке резиновой прокладки, когда фары находятся в крайних положениях.

Чтобы не потерять свет, нужно будет перекрутить корректор. Поэтому при регулировке фар ВАЗ-2110 своими руками потребуется установка дополнительного замка. Идеально подходит шплинт. Он помещен в лепестки пластиковой «розы». Обязательно соблюдать аккуратность при разборке блока фары. Перед первым использованием очистите все поверхности от излишков герметика. При необходимости промазать стекло по периметру герметиком.

Альтернативный тюнинг

Для того чтобы отрегулировать фары на ВАЗ-2110 можно воспользоваться альтернативным методом.Для этого выполните следующие действия:

  1. Нарежьте резьбу на креплениях регуляторов светового потока.
  2. Затяните винты внутри фонарей и наденьте на них шайбы.
  3. Снимите пластиковые зажимы.
  4. Установите планки, на которых расположены отражатели дальнего и ближнего света.
  5. Установите шайбу на стержень. Еще нужно установить на него пружину и снова шайбу.
  6. Вся конструкция фиксируется контргайкой.

Подготовительные работы перед регулировкой без разборки

Если в самой фаре нет дефектов, то можно не разбирать, только регулировать пучок света.

Перед началом регулировки фар ВАЗ-2110 своими руками необходимо выполнить несколько подготовительных действий. На фото показана планировка стены. Также вам потребуется выполнить следующие условия:

  1. Полностью заправить бензобак, для того, чтобы задняя часть автомобиля опустилась.
  2. Промойте все стекла фар.
  3. В багажнике лежала запаска, огнетушитель, связка ключей. Другими словами, все, что вы обычно носите с собой.
  4. Проверить давление во всех колесах и при необходимости подкачать.
  5. Установите автомобиль на ровную поверхность. Крайне важно, чтобы рядом была идеально ровная стена или забор. Расстояние от него до передней части автомобиля должно быть не менее 8 метров.

Обязательно правильно разметьте вертикальную плоскость, так как от этого зависит точность регулировки света.

Алгоритм действий по настройке

Перед регулировкой фар на ВАЗ-2110 необходимо выполнить все подготовительные мероприятия. Установка передних грузовых сидений не имеет смысла. Для более точной регулировки (по мере загрузки машины) имеется гидравлический привод. Рукоятка его находится слева от руля направления, возле блока предохранителей. А теперь о том, как произвести регулировку фар без разборки элементов:

  1. Установить автомобиль к стене, продольная часть ее должна быть перпендикулярна кузову.
  2. Запустите двигатель и включите ближний свет. Желательно завести двигатель, чтобы не садить аккумулятор.
  3. Поверните ручку управления гидравликой в ​​положение «1». Это положение соответствует минимальной загрузке – в машине находится только водитель.
  4. Исправьте направление световых лучей винтами на блок-фарах, руководствуясь схемой, представленной в статье.

Добравшись до нужного направления, можно закончить работу.Теперь, в зависимости от степени загруженности автомобиля, нужно просто отрегулировать положение рукоятки гидропривода.

Если вам необходимо поменять фару

Перед регулировкой фар на ВАЗ-2110 необходимо убедиться в их исправности. Если ремонт, который был описан выше, не дает результата, то необходимо произвести полную замену фары. Для этого проделайте следующие манипуляции:

  1. Отсоедините от фонаря всю проводку и снимите верхнюю часть решетки радиатора.Для этого необходимо открутить все болты ключом на «10».
  2. Отсоедините от поворотников провода и снимите гидравлический корректор. Для этого нажмите на защелку и поверните корпус устройства на 90 градусов.
  3. Отверните винты крепления оптического элемента и отодвиньте блок-головку назад.
  4. Ослабьте болты на верхнем замке и снимите «ресничку».

После того, как вы открутите последнюю гайку, вы сможете снять всю лампу в сборе и снять ее.Если еще есть возможность выполнить ремонт, сделайте это. Если нет, то меняйте фару целиком. Перед регулировкой фар на ВАЗ-2110 обязательно отремонтируйте их. Так вы сможете обеспечить максимальную надежность оптики.

р>

Регулировка света фар

7.5.3. Регулировка света фар

Направление световых пучков фар должно быть таким, чтобы дорога перед автомобилем была хорошо освещена, а водители встречного транспорта не ослеплялись при включении ближнего света.


Рис. 7.23. Регулировочные винты блок-фар: 1 – винт регулировки пучка света в вертикальной плоскости; 2 – винт регулировки луча света в горизонтальной плоскости; 3 – винты крепления кожуха; 4 – крышка защитная


Регулируются фары вращением винтов 1 и 2 (см. рис. 7.23), которые поворачивают оптический элемент в вертикальной и горизонтальной плоскостях.

Регулировать фары удобнее всего с помощью мобильных оптических приборов. Если они отсутствуют, то регулировку можно осуществить с помощью экрана.

Полностью заправленный и снаряженный автомобиль с нагрузкой 750 Н (75 кгс) поставить на сидение водителя на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (фанерная доска размером примерно 2х1 м и т.п.) так, чтобы ось автомобиля к нему была перпендикулярна. Перед разметкой экрана убедитесь, что давление воздуха в шинах нормальное, а затем покачайте автомобиль вбок, чтобы установились пружины подвесок.


Рис. 7.22. Схема регулировки света фар


Начертите на экране вертикальные линии (рис. 7.22): осевые О и линии А и В, проходящие через точки Е, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже нее на 65 мм линию 2 центров световых пятен.Включите ближний свет фар. Последовательно, сначала для правой фары (левая закрыта картонкой или темной материей), а затем для левой (правая закрыта) регулируют винтами 1 (рис. 7.23) и 2-й световые пучки фар. При отрегулированных фарах верхняя граница световых пятен должна совпадать с линией 2 (см. рис. 7.22), а точки пересечения горизонтального и наклонного участков световых пятен — с точками Е.

Свет ВАЗ2110, как правильно отрегулировать свет фар ВАЗ2110 своими руками, как установить электрокорректор.

Регулировка фар ваз 2110. Как отрегулировать фары на автомобиле ваз 2110.

Даже начинающие автомобилисты понимают, что правильная регулировка фар напрямую влияет на безопасность водителя и его пассажиров, а также других участников дорожного движения, в частности пешеходов. Со временем мы видим, что оптика перестает обеспечивать требуемую видимость на дороге — это касается и ближнего, и дальнего света. В этом случае необходимы фары, которые дадут возможность улучшить их работу, а также обеспечат нужный поток света.Для настройки системы освещения автомобиля лучше всего обратиться к специалистам СТО, где есть необходимое оборудование. Однако если такой возможности нет, регулировку фар ГАЗ 2110 можно провести самостоятельно. Об этом далее в статье.

Содержание

  • Свет ВАЗ2110, какие световые приборы устанавливаются на ВАЗ2110
  • Корректор фар ваз 2110, сервис проверки
  • Подготовительные работы (выбор места под регулировку, конструкция экрана)
  • Погрузка автомобиля, так как автомобиль должен быть загружен при регулировке
  • Экран регулировки фар (Разметка по вертикали и горизонтали)
  • Свет 2110, регулировка, подробный курс
  • Киржач 2110, делаем свет ярче, как улучшить фары киржач своими руками (подробно)
  • Электроскоп фар, как установить на ваз2110 своими руками пошагово
  • Советы Плюсы, плюсы в использовании электрокода

Свет ВАЗ2110, какие осветительные приборы устанавливаются на ВАЗ2110

Автомобили данного поколения имеют такие световые приборы:

  1. Габаритные огни.
  2. Противотуманные фары. Такая оптика есть только на автомобилях ВАЗ 2110 последних модификаций, однако противотуманки можно установить самостоятельно.
  3. Указатели поворота.
  4. Блок фар. Используя элементы управления на панели приборов, вы можете переключаться между ближним и дальним светом.

Корректор фар ваз 2110, чек-сервис

Перед регулировкой регулировки света убедитесь в исправности электро- или гидрокомпенсатора. В противном случае такая «настройка» только усугубит ситуацию.Если все приборы в порядке, можно приступать к регулировке.

Подготовительные работы (выбор места под настройку, структура экрана)

Выбрав полностью ровную площадку, установите автомобиль. Площадку необходимо проверить на исключение перекоса, иначе фары не смогут правильно отрегулировать. Также следует соорудить на расстоянии пяти метров от автомобиля так называемый экран-щит, на котором можно рисовать. Очень хорошо, если перед гаражными воротами у вас будет ровная площадка. Вряд ли они сильно пострадают от мела.

Загрузка автомобиля, так как при регулировке автомобиль должен быть загружен

Регулируемая машина должна быть «в полной комплектации» — с оптимальным давлением в шинах, заправленной, а на водительское место необходимо положить груз по весу водителя или посадить человека примерно такого же веса.

Экран регулировки фар (вертикальная и горизонтальная разметка)

Вертикальная разметка.На воротах гаража, стене или экране начертите 3 вертикальные линии, после которых идет: «О» — линия посередине автомобиля (это место обычно обозначается знаком автомобиля, в данном случае это знакомый знак вазы). «Р» обозначает центр правой фары, «Л» — левой.

Горизонтальная разметка. Через центры фар нужно провести горизонтальную линию. Укажите его букву «Н». На 65 миллиметров ниже от него следует провести еще одну линию. Он должен быть помечен буквой «П». После этого можно переходить к регулировке света.

Свет 2110, регулировка, подробный ход

  1. Правую фару закрываем картоном или другим материалом, не пропускающим свет.
  2. Далее повернуть в первое положение гидродиректора (I).
  3. Затем открываем капот и находим винты, которыми осуществляется регулировка, после чего их крутим. Если настроена левая фара, то будет правдой, если ее свет снизу будет доходить до строчки, а сверху — Н.
  4. Регулировка левой фары, переходим к регулировке правой, закрывая предыдущую.

Если фары светят слишком низко, их необходимо поднять, иначе это может привести к тому, что вы своевременно не заметите пешехода, особенно если он в темной одежде, а в уличной жиже. Если свет, наоборот, давать высоко, вас сделают водителями встречных автомобилей. Поэтому самостоятельную настройку следует проводить очень осторожно.

Киржач 2110, делаем свет ярче, как улучшить фары киржач своими руками (подробно)

Изначально следует снять фаро, после чего можно разобрать его в следующей последовательности:

  1. Феном надо снять стекло с Киржач. Им нужно разогреть герметик, после чего острым ножом отделяем стекло.
  2. Снимите отражающую прокладку.
  3. Улучшению будут подлежать только ближние световые блоки. Их нужно выкрутить.
  4. Теперь у вас есть выбор. Можно сделать более короткое модульное кольцо, окринув его, или сместить линзу на десять миллиметров в сторону рефлектора, что улучшит световой поток Киржача, поднимет его и сделает шире.

Электроскоп фар, как установить на ВАЗ2110 своими руками пошагово

Даже если самостоятельная регулировка прошла успешно, при изменении нагрузки автомобиля ВАЗ 2110 должен изменяться угол наклона светового потока, для чего и придуман гидрокормер.Стоит отметить, что он неразделим и не регулируется. Следовательно, при поломке его просто меняют на новый. Наиболее частой причиной выхода гидрокорографического директора является утечка жидкости или «заклинивание» поршня.

Если возникла необходимость, имеет смысл заменить его на более высокотехнологичный и современный прибор — электрокорректор.

Для установки последнего необходимо сделать следующее:

  1. Снять «минусовый» вывод аккумулятора.
  2. Нажмите на фиксатор, поверните гидрогерм к себе и выньте его.
  3. В корпусе фары снимаем уплотнительное кольцо и ставим новое. Необходимо вставить электрокорректор.
  4. То же самое с другой фарой.
  5. В салоне следует отключить выключатель, к которому подключен гидрокорректор.
  6. Далее с помощью проводов крепим электрокорректор.

Советы Плюсы, плюсы в использовании электрокода

Электрокорректор более четко выполняет свои непосредственные обязанности по сравнению с гидрокорректором.Основное преимущество этого устройства – надежность. Установив электрокорректор, можно забыть о поломках этого компонента.

Регулировка фар

Ночью, а также в непогоду правильная регулировка фар обеспечит требуемую безопасность движения. Однако при смещении оптических осей фар обзорность дороги будет нарушена, а значит, будут ослеплены встречные водители. Это значительно повысит риск аварийной ситуации.Каждый автовладелец знает, что со временем интенсивность света фар снижается. Это значит, что каждые полгода нужно регулировать фары автомобиля. Кроме того, если за это время на шасси будут производиться какие-либо работы, например, замена ламп или части фар, также следует произвести дополнительные регулировки.

Конструктивно автомобильные фары состоят из рефлектора и источника света — лампы. Существует американская и европейская система распределения света. Особенностью последних является наличие металлического экрана, препятствующего попаданию света в нижнюю часть рефлектора.Такие меры проводятся для предотвращения ослепления встречных водителей. Если поверхность рассеивателя загрязнена, регулировка фар станет неправильной, а ослепляющий эффект света сильно возрастет. Американская система отличается отсутствием экрана. Во время движения направление света немного смещается вправо, что предотвращает ослепление.

Регулировка фар дело тонкое и хлопотное. Только на первый взгляд кажется, что эти настройки неважны.Однако при малейших неудобствах следует посетить станцию ​​СТО.

Кроме того, регулировка фар может производиться самостоятельно.

Есть 2 варианта настройки. В первом варианте фары следует регулировать на ровной площадке у сплошной стены, без выступов и углов. На стене нужно будет провести мелом линию, которая будет соответствовать двум частым автомобилям: правому и левому. Проще всего это сделать, когда машина плотно прилегает к стене.

После того как линия нарисована,обратно так,чтобы на стене были хорошо видны световые дорожки фар. Дальнейшая разметка стены следующая: на высоте наносится горизонтальная линия. Затем проведите вторую линию на 5 см ниже. Линии пересечения — центр фар. При регулировке угла наклона фары и начерченные горизонтальные линии должны совпадать. Фары дальнего света настраиваются по аналогичному алгоритму, только ориентиром является верхняя горизонтальная линия.

Следуя второму варианту регулировки, остановите машину в десяти метрах от стены.Так же отмечают места, которые соответствуют центру фар. Затем нужно провести 2 дополнительные горизонтальные линии, выше на 22 см и ниже на 12 см. При этом ширина светового пятна устанавливается равной нулю. Пересечение световых потоков должно быть в пределах второй и третьей линий. Также необходимо следить за тем, чтобы корректирующий дополнительный винт находился в исходном положении. Кроме того, регулировку следует производить при номинальной нагрузке, т.е. с полным баком, накачанными колесами и с весом, примерно равным весу водителя.

р>

Ваз 2107 2.0 — ПЗС

Семь для ПЗС с 30 доп.

— Внешне функциональная поддержка! Суппорт не двигается вместе с тормозным диском, крутится вместе с колесом, реагирует на неровности.
— Новая настройка фар с более правильным свечением. Опять же, не просто «настройка», а новшество — внутренний и внешний конус свечения.
— Перестроена физика и тормоза
— Звук стартера, как снаружи, так и внутри автомобиля (нововведение, ранее не реализованное)
— Звук доврника (нововведение, ранее не реализованное)
— Реализован новый звук скольжения (и торможения) автомобиля на асфальт (нововведение, ранее не проводилось)
— Звук двигателя снаружи (новый звук)
— Звук двигателя из салона (новый звук)
— Звуки поворотников (новый звук)
— Звук поворота включение и выключение поворотников (новый звук)
— Звук включения/выключения двигателя из салона (новый звук)
— Звук включения/выключения двигателя снаружи (новый звук)
— Звук надевания ремень безопасности (новый звук)
— Звук звукового сигнала из салона/снаружи (новый звук)
— Звук переключения передач (новый звук)
— Принципиально новая физика автомобиля.
— Капли дождя с соответствующим выбором погоды.
— Реалистичный внешний вид.
— Возможность заправки
— Рабочий чип «пыль из-под колес»
— Рабочий чип «вода из-под колес»
— Рабочий чип «прицеп»
— Рабочий чип «грузоперевозки»
— Рабочий чип «пассажирские перевозки»
— Рабочая фишка «улучшенная подсветка номера»
— Полностью рабочие все стрелки и индикации.
— Проработанный интерьер.
— Текстуры автомобилей выполнены в высоком качестве.
– Реалистичная подсветка салона.

Перечень дополнений, которые есть в наличии:
1. Тонировка задней полусферы
2. Тонировка без лобового стекла
3. Тонировка по кругу
4. Широкие рамки для номеров
5. Без номеров
6. Белая подсветка приборов
7. Черные рамки дверей
8. Без шильдиков
9. Фары №2
10. Багажник 2105
11. Среднее занижение
12. Занижение в пол
13. Черный потолок
14.Спойлер
15. Губа
16. ФСО
17. Накладки на пороги
18. Брызговики
19. Руль Калина
20. Фонари #2
21. Турбина
22. Колхоз двойной
23. Решетка радиатора черная12e 290.1 глушитель
25. Убитые
26. Черные ручки дверей
27. Черные диски сток
28. Колеса Болото сток
29. Колеса Торус
30 . Wheels Spokes
City Car Driving обновлено до версии 1.5.9.2

Авторы:  Heisenberg

Как отрегулировать фары на ВАЗ-2110? Регулировка фар ВАЗ-2110 своими руками

Для обеспечения безопасного вождения необходимо правильно настроить фару.Каждый автовладелец должен знать, как отрегулировать фары на ВАЗ-2110. Регулировку можно произвести, не снимая элемент с машины — для этого есть специальные винты, которые регулируют световой пучок в вертикальной плоскости. Аналогично регулируется фара на моделях 2111, 2112. Даже на более современных моделях LADA Granta и LADA Priora есть такие настройки.

Как разобрать фары



Для того чтобы своими руками отрегулировать фары ВАЗ-2110, необходимо избавиться от всех дефектов в них: отремонтировать, заменить стекло, лампу, отражатель .Процедура разборки следующая:

  1. Отсоедините отрицательную клемму от аккумуляторной батареи. Если батарея будет мешать, ее можно полностью вынуть.
  2. Снимите стекло, прогрев его феном. Таким образом, вы сможете расплавить клей, который находится под ним.
  3. Вырежьте небольшой U-образный профиль на линзе.
  4. Снимите отражатель из бумаги. Для этого нужно открутить три болта с обратной стороны.
  5. Рядом с гидрокорректором есть пружина, ее надо снять.Вместе с ним демонтируются «розетки» — пластиковые клипсы, крепящиеся к отражателю.
  6. Нажмите на шар на краю отражателя.
  7. Нажмите на металлическую катушку, чтобы предотвратить скручивание регулятора.

Если гидрокорректор затянут туго, то это приведет к тому, что ограничитель просто деформируется. При этом из пластикового держателя выпадет шарик, и вся оптическая система упадет вниз.



Особенности снятия фары

Обязательно учитывайте, что если вы будете перекручивать корректор, вам придется заменить стальную часть резиновой прокладкой.Проблема в том, что стальной элемент корректора ломается, деформируется, что сказывается на работе. Это не лучший вариант, так как при установке резиновой прокладки сложно понять, когда фары находятся в крайних положениях.


Для того, чтобы свет не пропадал, нужно будет перекрутить корректор. Поэтому при регулировке фар ВАЗ-2110 своими руками потребуется установка дополнительного замка. Идеально подойдет шплинт из проволоки. Он помещен в лепестки пластиковой «розы».Будьте осторожны при разборке фары. Перед первым пуском очистить все поверхности от излишков герметика. При необходимости покройте стекло по всему периметру герметиком.

Альтернативная настройка




Для того чтобы отрегулировать фары на ВАЗ-2110 можно воспользоваться альтернативным методом. Для этого выполните следующие действия:

  1. Нарежьте резьбу на креплениях регуляторов светового потока.
  2. Вверните винты в фонари и наденьте на них шайбы.
  3. Снимите пластиковые зажимы.
  4. Установите накладки, на которых расположены отражатели дальнего и ближнего света.
  5. Установите шайбу на стержень. Также на него нужно будет установить пружину и сверху снова шайбу.
  6. Вся конструкция фиксируется контргайкой.

Подготовительные работы перед регулировкой без разборки

Если в самой фаре нет дефектов, то можно не разбирать ее, только регулировать световой пучок.


Перед началом регулировки фар ВАЗ-2110 своими руками необходимо выполнить несколько подготовительных действий.На фото показана планировка стены. Также потребуется выполнить следующие условия:

  1. Полностью заправить бензобак, чтобы задняя часть автомобиля опустилась больше.
  2. Промойте все стекла на фарах.
  3. Положите запаску, огнетушитель, комплект ключей в багажник. Другими словами, все, что вы обычно носите с собой.
  4. Проверить давление во всех колесах, при необходимости подкачать.
  5. Установите автомобиль на ровную поверхность.Обязательно, чтобы рядом была идеально ровная стена или забор. Расстояние от него до передней части автомобиля должно быть не менее 8 метров.

Обязательно правильно отметьте вертикальную плоскость, так как от этого зависит точность регулировки света.

Алгоритм настройки

Перед тем, как отрегулировать фары на ВАЗ-2110, необходимо провести все подготовительные действия. Нет смысла устанавливать грузы на передние сиденья. Для более точной регулировки (по мере загрузки машины) имеется гидропривод.Рукоятка его находится слева от руля, возле блока предохранителей. А теперь о том, как отрегулировать фары без разборки элементов:

  1. Установите автомобиль напротив стены, его продольная часть должна быть перпендикулярна кузову.
  2. Запустите двигатель и включите ближний свет фар. Желательно завести двигатель, чтобы не посадить аккумулятор.
  3. Поверните ручку управления гидрокорректором в положение «1». Это положение соответствует минимальной загрузке – в машине находится только водитель.
  4. С помощью винтов на фарах скорректируйте направление световых лучей, ориентируясь на схему, представленную в статье.

Добившись нужного направления, можно завершить работу. Теперь, в зависимости от степени загрузки автомобиля, нужно только отрегулировать положение рукоятки гидропривода.

Если нужно поменять фару



Перед регулировкой фар на ВАЗ-2110 необходимо убедиться в их работоспособности.Если ремонт, который был описан выше, не приносит результатов, то нужно произвести полную замену фары. Для этого проделайте следующие манипуляции:

  1. Отсоедините всю электропроводку от светильника и снимите верхнюю часть решетки. Для этого необходимо открутить все болты ключом на «10».
  2. Отсоедините провода от поворотников и снимите гидрокорректор. Для этого нажмите на защелку и поверните корпус устройства на 90 градусов.
  3. Выверните винты, которыми крепится оптический элемент, и сдвиньте фару назад.
  4. Ослабьте болты на верхней защелке и снимите «ресничку».

Открутив последнюю гайку, можно немного приподнять и снять весь фонарь в сборе. Если еще есть возможность провести ремонт, сделайте это. Если нет, меняйте всю фару. Перед регулировкой фар на ВАЗ-2110 обязательно отремонтируйте их. Так вы сможете обеспечить максимальную надежность оптики.

Как отрегулировать фары на ВАЗ-2110? Регулировка фар ВАЗ-2110 своими руками

Для обеспечения безопасного вождения необходимо правильно настроить фару.Каждый автовладелец должен знать, как отрегулировать фары на ВАЗ-2110. Регулировку можно произвести, не снимая элемент с машины — для этого есть специальные винты, которые регулируют световой пучок в вертикальной плоскости. Аналогично регулируется фара на моделях 2111, 2112. Даже на более современных моделях LADA Granta и LADA Priora есть такие настройки.

Как разобрать фары



Для того чтобы своими руками отрегулировать фары ВАЗ-2110, необходимо избавиться от всех дефектов в них: отремонтировать, заменить стекло, лампу, отражатель .Процедура разборки следующая:

  1. Отсоедините отрицательную клемму от аккумуляторной батареи. Если батарея будет мешать, ее можно полностью вынуть.
  2. Снимите стекло, прогрев его феном. Таким образом, вы сможете расплавить клей, который находится под ним.
  3. Вырежьте небольшой U-образный профиль на линзе.
  4. Снимите отражатель из бумаги. Для этого нужно открутить три болта с обратной стороны.
  5. Рядом с гидрокорректором есть пружина, ее надо снять.Вместе с ним демонтируются «розетки» — пластиковые клипсы, крепящиеся к отражателю.
  6. Нажмите на шар на краю отражателя.
  7. Нажмите на металлическую катушку, чтобы предотвратить скручивание регулятора.

Если гидрокорректор затянут туго, то это приведет к тому, что ограничитель просто деформируется. При этом из пластикового держателя выпадет шарик, и вся оптическая система упадет вниз.



Особенности снятия фары

Обязательно учитывайте, что если вы будете перекручивать корректор, вам придется заменить стальную часть резиновой прокладкой.Проблема в том, что стальной элемент корректора ломается, деформируется, что сказывается на работе. Это не лучший вариант, так как при установке резиновой прокладки сложно понять, когда фары находятся в крайних положениях.


Для того, чтобы свет не пропадал, нужно будет перекрутить корректор. Поэтому при регулировке фар ВАЗ-2110 своими руками потребуется установка дополнительного замка. Идеально подойдет шплинт из проволоки. Он помещен в лепестки пластиковой «розы».Будьте осторожны при разборке фары. Перед первым пуском очистить все поверхности от излишков герметика. При необходимости покройте стекло по всему периметру герметиком.

Альтернативная настройка




Для того чтобы отрегулировать фары на ВАЗ-2110 можно воспользоваться альтернативным методом. Для этого выполните следующие действия:

  1. Нарежьте резьбу на креплениях регуляторов светового потока.
  2. Вверните винты в фонари и наденьте на них шайбы.
  3. Снимите пластиковые зажимы.
  4. Установите накладки, на которых расположены отражатели дальнего и ближнего света.
  5. Установите шайбу на стержень. Также на него нужно будет установить пружину и сверху снова шайбу.
  6. Вся конструкция фиксируется контргайкой.

Подготовительные работы перед регулировкой без разборки

Если в самой фаре нет дефектов, то можно не разбирать ее, только регулировать световой пучок.


Перед началом регулировки фар ВАЗ-2110 своими руками необходимо выполнить несколько подготовительных действий.На фото показана планировка стены. Также потребуется выполнить следующие условия:

  1. Полностью заправить бензобак, чтобы задняя часть автомобиля опустилась больше.
  2. Промойте все стекла на фарах.
  3. Положите запаску, огнетушитель, комплект ключей в багажник. Другими словами, все, что вы обычно носите с собой.
  4. Проверить давление во всех колесах, при необходимости подкачать.
  5. Установите автомобиль на ровную поверхность.Обязательно, чтобы рядом была идеально ровная стена или забор. Расстояние от него до передней части автомобиля должно быть не менее 8 метров.

Обязательно правильно отметьте вертикальную плоскость, так как от этого зависит точность регулировки света.

Алгоритм настройки

Перед тем, как отрегулировать фары на ВАЗ-2110, необходимо провести все подготовительные действия. Нет смысла устанавливать грузы на передние сиденья. Для более точной регулировки (по мере загрузки машины) имеется гидропривод.Рукоятка его находится слева от руля, возле блока предохранителей. А теперь о том, как отрегулировать фары без разборки элементов:

  1. Установите автомобиль напротив стены, его продольная часть должна быть перпендикулярна кузову.
  2. Запустите двигатель и включите ближний свет фар. Желательно завести двигатель, чтобы не посадить аккумулятор.
  3. Поверните ручку управления гидрокорректором в положение «1». Это положение соответствует минимальной загрузке – в машине находится только водитель.
  4. С помощью винтов на фарах скорректируйте направление световых лучей, ориентируясь на схему, представленную в статье.

Добившись нужного направления, можно завершить работу. Теперь, в зависимости от степени загрузки автомобиля, нужно только отрегулировать положение рукоятки гидропривода.

Если нужно поменять фару



Перед регулировкой фар на ВАЗ-2110 необходимо убедиться в их работоспособности.Если ремонт, который был описан выше, не приносит результатов, то нужно произвести полную замену фары. Для этого проделайте следующие манипуляции:

  1. Отсоедините всю электропроводку от светильника и снимите верхнюю часть решетки. Для этого необходимо открутить все болты ключом на «10».
  2. Отсоедините провода от поворотников и снимите гидрокорректор. Для этого нажмите на защелку и поверните корпус устройства на 90 градусов.
  3. Выверните винты, которыми крепится оптический элемент, и сдвиньте фару назад.
  4. Ослабьте болты на верхней защелке и снимите «ресничку».
Добавить комментарий

Ваш адрес email не будет опубликован.
