С полноприводной системой: 7 самых известных систем полного привода

Содержание

Какой тип полного привода выбрать. Какой привод полнее? Разбираемся в типах полноприводных трансмиссий Как работает система полного привода

Автомобили повышенной проходимости имеют различные конструкции систем полного привода. Каждая из них имеет свои преимущества и недочеты. Мы поговорим о системе подключаемого полного привода, или как ее еще называют part-time. В чем ее «козыри» и основные «минусы»?

Система полного привода Part-Time


Главная особенность привода part — time заключается в том, что при движении по обычным дорогам с твердым покрытием задействована лишь одна ось. По-сути в таком режиме машина остается моноприводной. Вторая же ось может быть подключена при необходимости, в случае потребности в преодолении бездорожья.

Для подключения второй оси служит раздаточная коробка. В итоге, когда такая трансмиссия работает в полноприводном режиме, осуществляется жесткая связь между передними и задними колесами, а также распределение момента между ними в соотношении 50:50.

Это схема классических внедорожников. И надо отметить, такой тип трансмиссии при необходимости преодоления тяжелого бездорожья оказывается очень эффективным.

Но есть у привода part — time и существенный «минус». Жесткую связь между осямиможно применять лишь на покрытиях, которые дают возможность одной из них проскальзывать. Это гравий, лед, песок, грязь и т.п.

Дело в том, что при жесткой связи мостов между собой возникает такое явление как циркуляция мощности. Причем, если машина движется по твердому асфальтовому покрытию, она может иметь очень большие значения. Эта циркулирующая мощность не принимает участие в преодолении сил, препятствующих движению машины, тем самым еще больше нагружая узлы трансмиссии и покрышки.

{typography pre_red}И ЧТО ЖЕ В ИТОГЕ?{/typography}
В итоге, система полного привода part-time пригодна либо для езды по асфальтовым дорогам, либо для откровенного бездорожья. Она совершенно не приспособлена для передвижения по дорогам с меняющимися свойствами покрытия (асфальт с пятнами льда, твердая грунтовка с лужами грязи и пр.

).

Потому сегодня привод part-time практически изжил себя и не применяется в автомобилестроении. Его можно встретить лишь на старых грузовых полноприводных авто или классических вездеходах.

Привод Part-Time


В непогоду или сложных дорожных условиях у автомобилистов зачастую возникают мысли о приобретении автомобиля с приводом на все колеса или, иначе говоря, полноприводного авто. При упоминании об этом типе автомобилей зачастую на ум обывателя приходят огромные внедорожники, однако в современных условиях это скорее всего установившийся стереотип: полноприводная трансмиссия на сегодняшний день — отнюдь не прерогатива «джипов», а вполне традиционная распространенная схема, пусть и с множеством вариаций в исполнении, но встречающаяся даже на малолитражках. Автопроизводители внедрили достаточно большое количество компоновочных схем и формул, так что давайте попробуем внести ясность в некоторые моменты.

Терминология

Очень важно для начала определиться с терминологией, поскольку для любого четырехколесного транспортного средства в первом приближении AWD (ALL Wheel Drive) или 4WD (Four Wheel Drive) означают в общем одно и то же. Говоря обобщенно, AWD подразумевает постоянный или автоматически подключаемый полный привод, а 4WD — полный привод, подключаемый и отключаемый вручную и как правило имеющий понижающий ряд трансмиссии. Существует еще достаточно двусмысленный термин — полный привод, подключаемый при необходимости (on demand four wheel drive), который в интерпретации разных производителей может означать либо автоматически подключаемый полный привод, либо полный привод, подключаемый и отключаемый вручную.

Типы приводов

Подключаемый полный привод или полный привод Part-Time

Part-time 4WD, (англ. «Part time» — неполный рабочий день) — полный привод временного использования. При движении по дорогам с твёрдым покрытием вся тяга передаётся только на один мост, как правило задний. Второй мост подключается водителем с помощью рычага или кнопки.

У автомобилей с part-time 4WD отсутствует межосевой дифференциал, который позволил бы карданным валам вращаться с разными скоростями когда автомобиль поворачивает. При включенном полном приводе передний и задний карданные валы через раздаточную коробку жёстко соединены друг с другом и вращаются с одной скоростью. В повороте же передние колеса автомобиля проходят больший путь, чем задние, что взывает напряжения в трансмиссии, повышенный износ резины и так далее. Ослабить эти эффекты можно только за счет проскальзывания колес. Поэтому использование такого полного привода ограничено участками с очень низким коэффициентом сцепления (грязь, снег, лед, песок). На дороге с сухим твердым покрытием подключать полный привод такого типа не рекомендуется, во избежание серьезных поломок.

Постоянный полный привод

Англ. Full-time 4WD, Permanent 4WD, Permanently-engaged 4WD. Система, в которой усилие от двигателя передается на все колеса постоянно. Такая трансмиссия оснащена межосевым дифференциалом, что позволяет передним и задним колёсам свободно проходить разные расстояния в поворотах. На таком автомобиле можно двигаться в режиме полного привода как по дорогам, так и на бездорожье. Для тяжелых дорожных условий межосевой дифференциал может быть заблокирован. В этом случае работа полного привода становится аналогичной Part-Time 4WD, т.е. жесткое, равномерное распределение тяги между мостами. В некоторых системах блокировка межосевого дифференциала принудительно включается водителем, в других же межосевой дифференциал блокируется автоматически при пробуксовке или опасности пробуксовки колес. Для блокировки может использоваться, например, дифференциал типа Torsen, вискомуфта, управляемое электроникой многодисковое сцепление и прочие технологические решения.

Автоматически-подключаемый полный привод

Англ. Automatic 4WD, On-demand 4WD. В такой системе в нормальных дорожных условиях ведущим является только один мост. Полный привод подключается при необходимости. Как правило, это происходит при пробуксовке колес и, как только пробуксовка устранена, полный привод отключается. Для подключения второго моста может использоваться вискомуфта, или многодисковое сцепление приводимое гидронасосом, самоблокирующееся при появлении разницы в скоростях вращения переднего и заднего моста; или же многодисковое сцепление с электронным управлением, получающее информацию о пробуксовке от датчиков ABS и улавливающее малейшую разницу в скоростях вращения переднего и заднего мостов.

Так называемая превентивная система автоматически-подключаемого полного привода способна с помощью различных датчиков (ускорения, степени нажатия акселератора и прочих) определять возможность пробуксовки и необходимость подключения полного привода до пробуксовки ведущих колёс. Также может быть предусмотрено принудительное включение полного привода водителем.

Последние два типа трансмиссии, как правило, и устанавливается на полноприводные кроссоверы. Она поможет выбраться из сугроба или увереннее чувствовать себя на грунтовых дорогах при поездках на пикник. Но не стоит ожидать от нее чудес и проходимости настоящего внедорожника.

Многорежимный полный привод

Англ. Selectable 4WD. В другую категорию можно выделить автомобили Mitsubishi Pajero Sport (трансмиссия Super Select 4WD) и Jeep Grand Cherooke e (трансмиссия SelecTrac), Nissan Pathfinder (All-mode 4WD) с их селективной трансмиссией, которую можно назвать системой постоянного полного привода (автоматически-подключаемого в случае с Nissan Pathfinder) с возможностью принудительного отключения переднего моста.

Многие потенциальные покупатели полноприводных автомобилей интересуются приводит ли большее количество «железа» к большим проблемам или значительному повышению расхода топлива. Мировая практика показывает, что системы постоянного полного привода не приносят никаких специфических проблем.

Обвинения в том, что автомобили с полным приводом расходуют много горючего справедливы как правило лишь по отношению к системам с ручным подключением полного привода. Исследования проведенные Audi показали, что потери на сопротивление качению у автомобиля с приводом на одну ось превосходят потери вызванные большим весом и инерцией автомобилей с постоянным полным приводом.

Вместо послесловия

Большое количество типов, систем и реализаций полного привода в современных автомобилях могут ввести в ступор потенциального покупателя с одной стороны, и позволяют маректологам манипулировать понятиями с другой. Это затрудняет выбор и часто вводит в заблуждение, так как без специальной подготовки тяжело понять, чем отличается автоматически подключаемый полный привод типичного кроссовера от Super Select у Mitsubishi Pajero . А отсутствие понимания приводит к завышенным ожиданиям от кроссоверов, многие из которых сразу же пасуют на бездорожье. Конечно, наш материал не претендует на всеобъемлющее исследование полноприводных трансмиссий, но, надеемся, он пролил свет на эту тему и позволит в будущем осознанно выбирать машину с полным приводом под свои задачи.

Конструкция трансмиссии полноприводного автомобиля предусматривает возможность передачи крутящего момента на все четыре колеса. Различные схемы позволяют реализовать весь заложенный потенциал мощности, управляемости и активной безопасности автомобиля в зависимости от его назначения. Полноприводная трансмиссия может обозначаться аббревиатурой 4х4, 4wd или AWD.

Преимущества полного привода

Преимущества автомобиля, оснащенного полноприводной трансмиссией, легко понять исходя из недостатков моноприводного автомобиля, у которого привод осуществляется лишь на одну ось (переднюю или заднюю), т.е ведущие колеса либо передние, либо задние.

Полноприводный автомобиль на бездорожье

Применение свободных на основной массе бюджетных авто в сложных дорожных условиях делает ведущим фактически одно колесо, обладающее худшим сцеплением с поверхностью дороги. Это особенность работы дифференциала. И даже если у обоих колес достаточное сцепление с дорогой, чрезмерная подача мощности часто приводит к их пробуксовке, потере управления или застреванию автомобиля. Это минусы монопривода, которые особенно видны на скользком дорожном покрытии и бездорожье. В целях устранения указанных недостатков производители используют самоблокирующиеся межколесные дифференциалы.

Однако оптимальное решение — сделать ведущими все колеса, усовершенствовав и дополнив конструкцию трансмиссии необходимыми компонентами. Полный привод обеспечивает автомобилю следующие преимущества:

  1. повышенная проходимость;
  2. улучшенное сцепление с дорогой при старте на скользком покрытии;
  3. курсовая устойчивость и предсказуемое поведение на скользкой дороге.

Элементы полноприводной трансмиссии


Полноприводная трансмиссия

Полноприводная трансмиссия автомобиля состоит из следующих основных элементов:

Виды полного привода

Постоянный полный привод

Постоянный полный привод 4х4 – вид привода, при котором крутящий момент распределяется от двигателя одновременно на все колеса. Такой привод может использоваться на разных классах автомобилей с продольной или поперечной схемой расположения двигателя. Для оптимального распределения крутящего момента современные системы полного привода снабжены самоблокирующимися дифференциалами с возможностью распределения мощности по осям в разных соотношениях.


Элементы постоянного полного привода системы Quattro

Электроника координирует работу системы, получая сигналы от датчиков скорости вращения колес, и моментально изменяет соотношение мощности в зависимости от дорожных условий и характера движения. Данный тип полного привода является наиболее прогрессивной системой, обеспечивающей лучшую активную безопасность и динамику вождения.

Недостатки: повышенный расход топлива и постоянная нагрузка на элементы трансмиссии.

Фирменный постоянный полный привод на все колеса используют в своих автомобилях такие производители, как Audi (), BMW (), Mercedes () и другие.

Принудительно подключаемый

Для автомобилей повышенной проходимости оптимальный способ реализации полного привода – принудительно подключаемый. Он устроен по стандартной схеме, отсутствует лишь центральный дифференциал. Ведущая ось — задняя, подключаемая — передняя. Крутящий момент на переднюю ось передается посредством раздаточной коробки, которая управляется вручную.


Схема и элементы подключаемого полного привода

Водитель самостоятельно включает привод всех колес посредством рычагов или кнопок управления перед преодолением сложного участка или, например, бездорожья. Включение раздаточной коробки обеспечивает жесткую связь между осями и распределение крутящего момента в равном соотношении. На приборной панели загорается индикатор полного привода. Часто в конструкции дополнительно предусмотрена возможность жесткой блокировки межколесных дифференциалов, а также использование повышенной и пониженной передач.

При включенном полном приводе элементы трансмиссии испытывают сильные нагрузки, управляемость автомобиля значительно ухудшается. В нормальных условиях движения отключается, и индикатор полного привода гаснет, движение продолжается с задней ведущей осью. Трансмиссия освобождается, что обеспечивает продление ее ресурса и снижение расхода топлива. Принудительно подключаемый полный привод применяется, в основном, на внедорожниках. Например, на Toyota Land Cruiser и Land Rover Defender.

Автоматически подключаемый

Схема автоматически подключаемого полного привода

Схема автоматически подключаемого полного привода разработана с учетом возможности моментального подключения второй оси к ведущей. Основной привод — задний или передний. При фиксации разности вращения колес фрикционная муфта межосевого дифференциала замыкается по команде электроники, и мощность начинает передаваться на все колеса. Ряд моделей предусматривает отключаемый режим 4х4, и автомобиль становится моноприводным. Автоматически подключаемая система полного привода 4Motion применяется на моделях автоконцерна Volkswagen.

Применение различных систем полного привода

В зависимости от класса и назначения автомобилей применяются различные виды полного привода, наиболее подходящие по своим рабочим и эксплуатационным характеристикам.

Для автомобилей премиум-класса, где, в первую очередь, имеют значение комфорт, управляемость и безопасность, оптимальный вариант — постоянный полный привод под контролем управляющей электроники. Внедорожники класса «люкс» комбинируют постоянный полный привод и принудительно подключаемый полный привод с возможностью жесткой блокировки дифференциалов. Работу системы полного привода контролирует и регулирует электроника. В случае необходимости водитель включает жесткую блокировку, если, например, нужно выехать из грязи.

Полноприводный автомобиль всегда считался более мощным, достаточно вспомнить внедорожники компаний BMW, Mercedes и Toyota. Но со временем полный привод появился и на обычных машинах. На автомобили Volkswagen устанавливают систему 4Motion.

Что такое 4Motion


В приводе 4Motion крутящий момент, как правило, распределяется от агрегата автомобиля на оси колес зависимо от ситуации на дороге. Часто бывает такое, что дорога идет проходимая, а попадается участок с болотом или иным препятствием, чтоб проехать, тогда и нужен полный привод. Свою историю первой установки на автомобили Volkswagen системы 4Motion начинается с 1998 года. Такая система устанавливается как на автомобили класса седан, хэтчбек, так и на внедорожники и кроссоверы.

Среди таких автомобилей компании Volkswagen стоит вспомнить Golf IV, V поколений, микроавтобусы Volkswagen Transporter и кроссовер Volkswagen Tiguan. Теперь же рассмотрим подробнее о системе полного привода 4Motion.

С чего состоит полный привод 4Motion


Само название полный привод 4Motion, говорит о том, что система будет не простой. Каждая часть выполняет отведенную ей работу. Наглядная схема системы 4Motion показывает, что полный привод автомобилей Volkswagen состоит из: агрегат автомобиля (1), раздатка (2), карданная передача (3), кардан (4), межколесный дифференциал для задней оси (5), муфта включения задней оси (6), межколесный дифференциал для передней оси (7) и коробка передач автомобиля (8).

Рассмотрим принцип устройства отдельных компонентов и предназначение в системе 4Motion. Первый по списку работы пойдет дифференциал передней оси. Его назначением является передача крутящего момента на ведущие передние колеса от коробки передач. Сам же корпус соединен с раздаточной коробкой.

Далее по списку идет раздаточная коробка, из-за себя представляет коническую передачу. Благодаря ей крутящий момент передается под углом 90°. Фрикционная муфта и раздатка соединяются между собой карданной передачей от привода задней оси.

Карданная передача из себя представляет два вала, соединенных между шарнирами равных углов скоростей. Сами ж валы присоединены к фрикционной муфте и раздатке с помощью упругих муфт. Как видно на схеме выше, задний карданный вал имеет промежуточную опору.


В полном приводе компании Volkswagen системе 4Motion используется многодисковая фрикционная муфта под названием Haldex. За счет нее передается крутящий момент от передней оси машины. Степень и величина передачи крутящего момента зависит от степени замыкания муфты. Как правило, в системе 4Motion муфта встроена в картер дифференциала задней оси.

В системе 4Motion используется муфта четвертого поколения, чаще всего её можно встретить на кроссовере Volkswagen Tiguan. В сравнении с предыдущим поколением муфт, она имеет более простую конструкцию. Муфты первого и второго поколения можно встретить на автомобилях Volkswagen IV и V, а так же на Volkswagen Transporter.


Сама конструкция муфты Haldex состоит из нескольких фрикционных дисков, аккумулятора давления, насоса и системы управления. Пакет фрикционных дисков состоит из набора стальных и фрикционных дисков. Внутреннее зацепление со ступицей имеют только фрикционные диски, стальные ж диски имеют зацепление с барабаном. От количества дисков в системе 4Motion будет зависеть величина крутящего момента, который передается. Как говорится, чем больше дисков, тем больше будет крутящий момент. В свою очередь диски сжимаются поршнями.

Управление муфтой Haldex системы 4Motion происходит электронным путем, так же сюда включены входные датчики, блок управления электроникой и сами исполнительные устройства. В качестве входного датчика используется датчик температуры масла.

Задачей блока управления полного привода 4Motion, как и в других системах автомобиля, является преобразование входящей информации и передача сигналов на исполнительные устройства. Кроме информации, полученной от датчика температуры масла, блок управления тянет информацию от блока управления агрегатом автомобиля и системы ABS.


К исполнительным устройствам системы 4Motion относят клапан управления, он способен регулировать давление сжатие фрикционных дисков начиная от 0 и до 100% от возможной величины. За счет положения клапана определяется величина давления. Что касается аккумулятора давления и насоса, то они обеспечивают поддержку давления масла во всей системе 4Motion на уровне 3 МПа.

Как видим система полного привода 4Motion от компании Volkswagen достаточно не сложная в сравнении с другими производителями. Производитель Volkswagen стал чаще устанавливать на различные модели своих автомобилей, тем самым повышая комфорт, управляемость и надежность.

Как работает механизм системы 4Motion


Работы системы полного привода 4Motion зависит от построенного алгоритма блоком управления и муфты Haldex. Как правило, выделяют следующие алгоритмы работы:
  1. старт движения;
  2. пробуксовка при начале движения;
  3. движение на постоянной скорости;
  4. движение с частыми пробуксовками;
  5. резкое торможение.
Именно такие алгоритмы стандартом зашиты в блок управления системы 4Motion. При старте с места или разгоне, клапан, как правило, будет закрыт, а диски муфты сжимаются максимально. В результате на задние колеса будет подан крутящий момент максимальной силы.

Если же берется алгоритм 4Motion, когда при старте начинается пробуксовка передних колес, то клапан управления сразу закроется, а фрикционные диски муфты сожмутся. В таком случае крутящий момент полностью будет передаваться на заднюю ось. Относительно передних колес, то одно из колес в процессе будет подключаться или отключатся с помощью электронного блока дифференциалов системы 4Motion.

Взяв за основу ситуацию работы 4Motion, когда автомобиль движется с постоянной скоростью, то клапан будет открыт, а диски будут сжиматься в зависимости от условий движения и дорожного покрытия. Крутящий момент на заднюю ось будет передаваться только в самые необходимые моменты, а в основном вся нагрузка будет идти на переднюю ось.


Следующий алгоритм пробуксовки 4Motion, во время движения автомобиля высчитывается на основе сигналов полученных от блоков управления системы ABS. Клапан будет открываться зависимо от условий движения автомобиля. Блок управления будет смотреть, какая ось и какие колеса буксую, на те и передавать крутящий момент.

Последний вариант работы 4Motion, это когда автомобиль тормозит. В таком случае клапан управления будет открыт, а фрикционные муфты полностью разжаты. Не зависимо от ситуации, крутящий момент при торможении на заднюю ось передаваться не будет.

Видео принцип работы муфты Haldex на системе 4Motion:

Полный привод – конструкция автомобильной трансмиссии, которая передает крутящий момент создаваемый двигателем на все колеса. Поначалу такая система использовалась только для вездеходных внедорожников. Но, начиная с 80-х годов прошлого века, стала широко использоваться многими производителями для улучшения дорожных характеристик выпускаемых автомобилей.

Основными преимуществами полноприводной трансмиссии являются:

  • Лучшее сцепление на скользкой дороге.
  • Повышается эффективность работы двигателя.
  • Разгон происходит быстрее.
  • Значительно улучшаются характеристики управляемости.
  • Повышенная проходимость.

Главным недостатком таких трансмиссий является сложность конструкции, которая тянет за собой высокую базовую стоимость и стоимость ремонта. Кроме того, она ведет к некоторому увеличению потребления топлива автомобилем.

По принципу функционирования системы полного привода распределяются на:

  1. Постоянный полный привод.
  2. Полный привод с автоматическим подключением.
  3. Полный привод с ручным подключением.

Постоянный полный привод

Система, работающая по принципу постоянного полного привода, состоит из следующих конструктивных элементов:

  • Коробка передач.
  • Раздаточная коробка.
  • Межосевой дифференциал.
  • Сцепление.
  • Карданные передачи осей.
  • Главные передачи осей.
  • Межколесные дифференциалы.
  • Полуоси колес.

Такая конструкция трансмиссии может применяться вне зависимости от расположения двигателя и коробки передач (компоновки). Главные отличия подобных систем между собой вызваны применением различных типов карданных передач и раздаточной коробки.

Принцип работы:

От двигателя крутящий момент передается на раздаточную коробку. В коробке с помощью межосевого дифференциала происходит его распределение между передней и задней осью автомобиля. Так, сначала момент передается на карданный вал, через который переносится на шестерни главной передачи и межколесные дифференциалы. Через полуоси дифференциалы передают крутящий момент на колеса. В случае неравномерного движения колес, вызванного входом в поворот или выездом на скользкую поверхность, осуществляется блокировка межосевого и межколесного дифференциала.

Наиболее известными конструкциями трансмиссий с постоянным полным приводом являются система Quattro от Audi, xDrive от BMW, 4Matic от Mercedes.

Quattro стала первым серийным аналогом трансмиссии с постоянным полным приводом для седанов. Она появилась в 1980 году. Данная система разработана для установки при продольном расположении двигателя. После нескольких модернизаций широко используется в современных моделях Audi.

Система xDrive была разработана концерном BMW для использования в собственных спортивных внедорожниках и легковых автомобилях. Она появилась в 1985 году. В последней модернизации в xDrive интегрировали несколько современных систем, что превратило ее в активную трансмиссию.

4Matic – полноприводная трансмиссия, разработанная Mercedes. Она была представлена в 1986 году. В наше время устанавливается на нескольких моделях легковых автомобилях немецкого производителя. Отличительной чертой является возможность использования только в совместительстве с автоматической коробкой передач.

Полный привод подключаемый автоматически

Стандартно, подобная система состоит из следующих элементов:

  • Коробка передач.
  • Сцепление.
  • Главная передача передней ведущей оси.
  • Раздаточная коробка.
  • Главная передача задней ведущей оси.
  • Карданная передача.
  • Межколесный дифференциал передней оси.
  • Муфта подключения заднего привода.
  • Межколесный дифференциал задней оси.
  • Полуоси.

Трансмиссия с подключаемым полным приводом является самой популярной среди всех полноприводных систем. Практически каждый производитель имеет модель, использующую подобную конструкцию. Она прекрасно подходит для использования на легковых автомобилях, так как способна обеспечить полный привод, когда это нужно, но стоит гораздо дешевле трансмиссии с постоянным полным приводом.

Принцип работы:

Система с подключаемым полным приводом приводится в действие, когда происходит проскальзывание колес передней оси. В нормальном состоянии, крутящий момент от двигателя передается на главную ось через сцепление, коробку передач и дифференциал. Кроме того, через раздаточную коробку момент передается на главный элемент управления данной системы – фрикционную муфту. При обычном прямолинейном движении муфта передает лишь 10% момента на заднюю ось, а давление в ней остается минимальным. В случае проскальзывания колес передней оси, давление в муфте повышается, и она переносит момент от двигателя на заднюю ось. В зависимости от интенсивности проскальзывания передних колес, степень передачи крутящего момента на заднюю ось может изменяться.

Самой известной трансмиссией с подключаемым полным приводом является разработанная Volkswagen система 4Motion. Она применяется в конструкциях автомобилей концерна с 1998 года. В последней версии 4Motion в качестве рабочего элемента используется муфта Haldex.

Полный привод подключаемый вручную

В классическом варианте система имеет практически ту же конструкция, что и трансмиссия с постоянным полным приводом.

  • Коробка передач.
  • Раздаточная коробка.
  • Сцепление.
  • Карданные передачи осей.
  • Главные передачи осей.
  • Межколесные дифференциалы.
  • Полуоси колес.

В современных автомобилях такой вид трансмиссии не применяется. Данная система имеет очень низкий показатель КПД. Единственное ее преимущество, она обеспечивает распределение крутящего момента между осями в соотношении 50 на 50, что недоступно при любом другом виде трансмиссии. Поэтому она считается идеальной для мощных внедорожников.

Принцип работы:

Принцип работы трансмиссии с ручным подключением полного привода аналогичен системе с постоянным полным приводом. Единственное, управление раздаточной коробкой ведется прямо из салона автомобиля с помощью специального рычага.

Один из самых серьезных недостатков системы – невозможность ее использования на длительном промежутке времени. Это значит, что ее можно подключать временно при попадании на скользкую или мокрую поверхность, но затем следует сразу же отключать. Длительное использование такой трансмиссии приводит к увеличению вибрации, шума и расхода топлива.

четыре кольца, четыре ведущих колеса, 40 лет успеха! — Авторевю

Полным приводом на легковом автомобиле сейчас никого не удивить, но еще 40 лет назад привод на все колеса считался уделом серьезных внедорожников. Однако в компании Audi думали иначе, и в 1980 году свет увидел первый серийный легковой автомобиль Ur-quattro со всеми ведущими колесами. С той машины началось развитие идей легкового полного привода. А трансмиссия quattro за 40 лет совершенствовалась, принося Audi новые победы — в гонках и на мировом автомобильном рынке. Предлагаем проследить этот путь в четырех главах нашего повествования — по числу ведущих колес в приводе quattro!

Рождение легенды quattro

История полного привода quattro началась с простого и функционального, как швейцарский нож, внедорожника Volkswagen Iltis. В 1977 году эта машина c двигателем мощностью всего 75 л.с. и полностью независимой подвеской всех колес разрабатывалась для немецкого бундесвера. Но ряд заложенных в ней идей инженеры из Audi решили воплотить в проекте мощного спортивного автомобиля с полным приводом.

Осенью 1977 года первый прототип, построенный на базе обычного Audi 80, начал наматывать тестовые километры. Но одно дело придумать классную идею, и совсем другое — доказать ее перспективность руководству. И инженеры Фердинанд Пиех и Йорг Бензингер пошли ва-банк. В начале 1978 года на глазах боссов концерна прототип на летней резине с легкостью взял заледеневший 33-процентный подъем Туррахер Хое в Альпах — ранее подобное не удавалось ни одному легковому автомобилю. После этого проекту был окончательно дан зеленый свет.

Полноприводный прототип покоряет заснеженный альпийский подъем

Год спустя, когда проект обретал серийные очертания, появился еще один прототип — Allrad A2, построенный на базе седана Audi 80 B2. Он испытывался и в реальной эксплуатации: на неделю машину передали жене Эрнста Фиала, члена совета директоров компании Volkswagen. Фрау Фиал жаловалась на «скачки и дерганье автомобиля при парковке» — и это способствовало доработке потребительских качеств.

На автосалоне в Женеве в 1980 году публике представили серийный Audi Ur-quattro. Название придумал немецкий инженер Вальтер Трезер, основавший в будущем собственное тюнинг-ателье. «Ur» в данном случае переводится как «изначальный», а «quattro» — как «четыре». Этим термином впоследствии и стали обозначаться все полноприводные версии автомобилей Audi.

Первый общественный показ Audi Ur-quattro на автосалоне в Женеве в 1980 году

Ur-quattro представлял собой двухдверное четырехместное купе — с полным приводом и пятицилиндровым турбомотором. И этому автомобилю было суждено начать славную историю гоночных и серийных Audi с трансмиссией quattro.

Секрет успеха quattro

Многие задаются вопросом — что же столь выдающегося в полном приводе quattro? В основу его работы положен принцип максимальной технологичности вкупе с превосходными характеристиками надежности и выносливости.

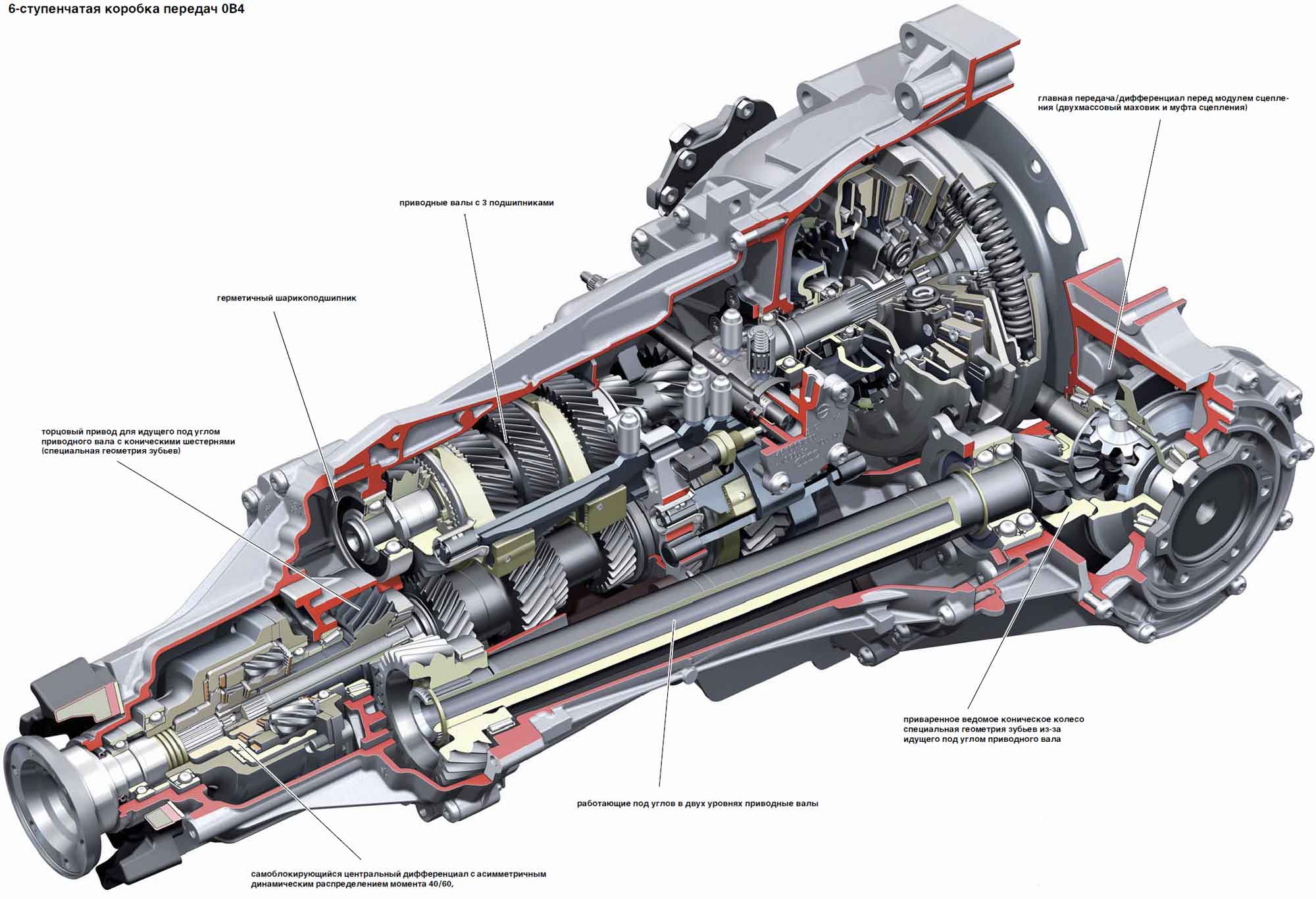

На самых ранних автомобилях Audi quattro применялась полноприводная трансмиссия, крутящий момент в которой распределялся между осями в соотношении 50:50. Передний, задний и центральный дифференциалы были открытыми, но при необходимости их все можно было заблокировать принудительно.

На первых Audi quattro свободные диффернциалы в трансмиссии можно было заблокировать принудительно

В более поздних вариантах трансмиссии quattro применяется знаменитый самоблокирующийся межосевой дифференциал типа Torsen, ставший ее основой на многие годы, — эта система используется на автомобилях с продольным расположением двигателя. В последних генерациях quattro с «самоблоком» при нормальных условиях движения тяга между передней и задней осями распределяется асимметрично — в соотношении 40:60. Это сделано в угоду азартной, спортивной управляемости. Для уверенного движения по скользким покрытиям момент может автоматически перераспределяться — до 70% тяги на переднюю ось и до 85% на заднюю.

Одна из самых современных схем полного привода quattro получила приставку Ultra

Самый современный вариант полного привода для автомобилей Audi с продольным расположением ДВС называется quattro ultra. «Самоблок» здесь заменен фрикционной и кулачковой электромеханическими муфтами. Они мгновенно (время реакции — 0,2 с) реагируют на изменения дорожных условий, перераспределяя момент. В нормальных условиях присутствует возможность полностью отключить задний мост, что экономит до 0,3 л/100 км.

Что же касается Audi с поперечным расположением мотора, то свой вариант трансмиссии quattro они получили в конце 90-х годов. Его основой стала гидравлическая многодисковая муфта с электронным управлением, позволяющая перераспределять крутящий момент между осями. При движении по сухой дороге практически вся тяга (до 95%) приходится на передние колеса, но при их пробуксовке назад может быть отправлено до половины момента.

На Audi R8 устанавливается уникальная трансмиссия с гидравлической муфтой подключения передних колес

Особняком стоит трансмиссия с гидравлической муфтой на среднемоторном купе Audi R8. Сама муфта здесь устанавливается на дифференциале передней оси. Для лучшей управляемости и устойчивости на высоких скоростях на переднюю ось может быть передано до 50% тяги, а на заднюю — все 100%. В нормальных условиях момент распределяется в соотношении 15:85 между передней и задней осями.

История гоночных побед quattro

Успехи Audi quattro в автоспортивных сражениях интересны не только множеством побед, но и особенно — их многогранностью. Ведь ­полноприводные Audi громили своих соперников в совершенно разных гоночных дисциплинах.

Audi 80 немецкой гоночной серии DTM

А началось все в 1981 году. Тогда за рулем 320-сильной гоночной Audi quattro А1 французская гонщица Мишель Мутон, ставшая впоследствии вице-чемпионкой мира, одержала уверенную победу на первом этапе мирового первенства по ралли — выиграла сложнейшую гонку в Монте-Карло! Дальше последовало множество побед на этапах чемпионата, включая столь сложные, как Ралли Сафари в Африке.

А в 1984 году был представлен совершенно новый гоночный болид — Audi Sport quattro. Он имел укороченную на 32 см колесную базу и новый двигатель с алюминиевым блоком мощностью 450 л.с. В итоге Вальтер Рёрль за рулем этой потрясающей машины выиграл чемпионат в личном зачете, а команда Audi взяла «конструкторский» титул.

В дальнейшем были представлены еще более энерговооруженные полноприводные раллийные болиды Audi quattro S1. На закате самой быстрой в мировом ралли группы B моторы Audi выдавали уже 650 л.с. (были и 1000-сильные прототипы) — и управлять этими монстрами могли лишь самые опытные пилоты. Рёрль говорил: «Мне казалось, что я думаю слишком медленно для этой машины!»

Знаменитый Вальтер Рёрль рядом с монстром Audi quattro S1

Позже в Audi переключились на новое испытание — покорение знаменитого подъема Pikes Peak. Извилистая трасса по праву считается одной из самых сложных в мире. Тем ценнее, что с 1985 по 1987 год Audi quattro S1 побеждали в этом сумасшедшем по своей скорости соревновании.

Гоночные болиды Audi были завсегдатаями различных кольцевых чемпионатов по обе стороны океана

А в 90-х годах полный привод quattro отлично показал себя и в кольцевых чемпионатах: в 1996-м на автомобилях Audi были выиграны серии гонок категории FIA GT в шести странах мира. Уже в двухтысячных последовала грандиозная серия побед Audi в самом знаменитом автомобильном марафоне — гонке «24 часа Ле-Мана». Ну а полноприводные 600-сильные гоночные монстры, замаскированные под «малышей» Audi А1, которые могли разгоняться до 100 км/ч менее чем за две секунды, одержали множество побед и выиграли титул в мировом чемпионате по ралли-кроссу.

Двигатель этого смешного на вид «малыша» Audi S1 выдает больше 600 л.с.

Audi quattro: из прошлого в будущее

Полным приводом quattro за 40 лет оснащалось огромное количество моделей Audi. Но среди них существует «элитный клуб» по-настоящему знаковых и уникальных — настоящих жемчужин, с полным приводом quattro.

Первая из них — это, разумеется, Audi Sport quattro, появившаяся в 1984 году. Этот автомобиль представлял собой омологационный вариант раллийного монстра, громившего всех и вся на этапах чемпионата мира, — настоящий волк в овечьей шкуре! За внешностью обычного купе скрывался суперкар: пятицилиндровый двигатель с турбонаддувом выдавал 306 л.с., что обеспечивало легкой полноприводной машине разгон с 0 до 100 км/ч за 4,9 секунды! Максимальная скорость — больше 250 км/ч. Автомобиль был выпущен ограниченным тиражом 214 экземпляров и сегодня представляет особую ценность для коллекционеров.

Audi Sport quattro

В 1988 году трансмиссия quattro впервые была применена на автомобиле представительского класса Audi V8. Огромный и роскошный седан оснащался 3,6- и 4,2-литровыми двигателями мощностью 250 и 280 л.с. соответственно, а салон отличался продуманностью интерьера и прекрасной шумоизоляцией. В будущем полный привод quattro сопутствовал представительским автомобилям Audi A8 и их модификациям, стал доступен и в паре со знаменитым двигателем W12 и был адаптирован в том числе и для бронированных версий этих авто.

Audi V8

Традиция «волков в овечьей шкуре» продолжилась в 1992 году уникальной моделью Audi RS2 Avant quattro. Разработанный совместно с Porsche полноприводный универсал оснащался 315-сильным турбомотором, благодаря которому он буквально рвал асфальт четырьмя ведущими колесами. В 1999-м традицию скоростных универсалов продолжил еще более мощный, 381-сильный Audi RS4 Avant quattro, позднее появились и свирепые универсалы RS6 c более чем 500-сильными моторами.

Audi RS2 Avant quattro

В 1995 году полный привод quattro впервые скрестили с новейшим на тот момент дизельным двигателем TDI на автомобиле Audi A6. Сейчас комбинация дизеля с полным приводом на машинах марки встречается повсеместно.

Audi TT Roadster

В 1998-м было представлено спортивное купе Audi TT, годом позже появился и открытый TT Roadster. Обе версии впоследствии получили трансмиссию quattro, что сделало TT Roadster первым в мире автомобилем подобного класса с приводом на все колеса.

Audi Allroad

В 2000 году под маркой Audi появился настоящий внедорожник — модель Allroad. Приподнятый полноприводный универсал с регулируемой высотой дорожного просвета сочетал комфорт автомобиля бизнес-класса с отменной проходимостью. В 2005-м заложенные в нем идеи продолжил большой кроссовер премиум-класса Audi Q7, позже появились и другие полноприводники этой серии — Q3, Q5 и Q8.

Audi e-tron

Время не стоит на месте, но Audi не просто шагает с ним в ногу, но и опережает его! Представленный в 2018 году полностью электрический Audi e-tron продемонстрировал совершенно новую концепцию полного привода quattro. На электрическом кроссовере он согласовывает работу двух электромоторов, а на уже анонсированных еще более энерговооруженных e-tron S и e-tron S Sportback работает даже с тремя двигателями. Все для того, чтобы, как и 40 прошедших лет, обеспечивать автомобиль уверенным сцеплением с любым покрытием, а водителю дарить удовольствие от вождения!

Четыре преимущества использования полного привода quattro

1. Уверенность: за рулем Audi с полным приводом мокрые и заснеженные дороги и капризы погоды воспринимаются лишь кинофильмом за лобовым стеклом!

2. Безопасность: привод на все колеса и активные электронные системы безопасности уберегут водителя даже в самых серьезных и опасных дорожных ситуациях!

3. Спортивный азарт: в полноприводных Audi живет искра гоночных успехов и побед — водителю остается только ее найти!

4. Комфорт: трансмиссия quattro исторически прекрасно сочетается с самыми дорогими и комфортабельными автомобилями марки Audi, погружая их владельцев в атмосферу комфорта и спокойствия.

Audi Q7

Устройство и виды полного привода

Многие любители активного отдыха и частых поездок за город выбирают в качестве транспортного средства кроссоверы и внедорожники, в конструкции которых используется полный привод. Такие авто отличаются повышенным клиренсом и всеми ведущими колесами, что обеспечивает хорошую проходимость.

Но далеко не всегда такие авто способны преодолеть даже среднее бездорожье, не говоря уже о серьезной грязи. И виной этому может оказаться все тот же полный привод, точнее его конструктивные особенности. Поэтому наличие всех ведущих колес еще не означает, что машина способна на покорение сильной грязи.

Основные составные элементы трансмиссии

Полный привод подразумевает передачу крутящего момента от силового агрегата на колеса обеих осей, благодаря чему и повышается проходимость по грязи.

Основная конструктивная особенность привода этого типа перед другими (передний, задний) — наличие в трансмиссии дополнительного узла – раздаточной коробки. Именно этот узел и обеспечивает распределение вращения по двум осям авто, делая ведущими все колеса.

В целом эта трансмиссия авто состоит из:

  • сцепления;
  • коробки переключения передач;
  • раздаточной коробки;
  • приводных валов;
  • главной передачи обоих мостов;
  • дифференциалов.

Вариант конструкции полноприводной трансмиссии (подключаемый автоматически)

Несмотря на использование одних и тех же составляющих, вариаций и конструктивных исполнений трансмиссии – множество.

Конструктивные и эксплуатационные особенности

Стоит отметить, что на многих авто привод на все колеса осуществляется не всегда. То есть, ведущей постоянно является только одна ось, вторая же подключается только при надобности, причем делаться это может как в автоматическом режиме, так и вручную. Но есть и вариации трансмиссии, у которой отключение оси не осуществляется.

Трансмиссии с конструкцией, обеспечивающей передачу вращения на все колеса, используются на авто как с поперечной установкой силового агрегата, так и с продольной. При этом компоновка предопределяет, какая из ведущих осей функционирует постоянно (исключение – постоянный полный привод).

Система, обеспечивающая привод на все колеса может работать как с МКПП, так и с любой автоматической коробкой передач.

Устройство автоматической коробки передач

Принцип работы системы достаточно прост: от мотора вращение передается на КПП, которая обеспечивает изменение передаточных чисел. От коробки передач вращение поступает на раздатку, которая перераспределяет его на две оси. А далее уже по карданным валам вращение передается на главные передачи.

Но выше описана общая концепция системы полного привода. Конструктивно же трансмиссия может отличаться. Так, как правило, на авто с поперечным расположением в конструкцию КПП одновременно входят и главная передача переднего моста, и раздатка.

А вот в авто с двигателем, установленным продольно, раздатка и главная передача передней оси – отдельные элементы, и вращение на них поступает за счет приводных валов.

Существует еще ряд конструктивных особенностей, которые напрямую влияют на проходимость авто. В первую очередь это касается раздаточной коробки. В полноценных внедорожниках у этого узла обязательно имеется понижающая передача, которая в кроссоверах есть далеко не всегда.

Toyota Tundra

Также на внедорожные качества влияют дифференциалы. Количество их может быть разным. У одних авто присутствует межосевой дифференциал, входящий в устройство раздатки. Благодаря этому элементу осуществляется возможность изменения соотношение распределения момента вращения между осями в зависимости от условий движения. В некоторых авто для увеличения проходимости также предусматривается блокировка этого дифференциала, после задействования которого распределение вращения по мостам делается в строго заданных пропорциях (60/40 или 50/50).

Но межосевого дифференциала в конструкции системы может и не быть. А вот межколесные дифференциалы, устанавливаемые на главных передачах, присутствуют на всех авто, но не на всех имеются их блокировки. Это тоже сказывается на ходовых качествах.

Различаются также и механизмы управления приводом. В одних авто все делается в автоматическом режиме, у других для этого водителем задействуются электронные системы, у третьих – подключение полностью ручное, механическое.

В общем, полный привод, используемый на авто, система не такая уж и простая, как изначально кажется, хотя принцип его функционирования на всех авто одинаков.

Самыми известными являются системы:

  • 4Matic от Mercedes;
  • Quattro от Audi;
  • xDrive от BMW;
  • 4motion концерна Volkswagen;
  • ATTESA у Nissan;
  • VTM-4 компании Honda;
  • All wheel control разработка Mitsubishi.

Виды привода, используемые на авто

На автомобилях нашли применение три вида полного привода, отличающиеся между собой как конструктивно, так и по особенностям работы:

  1. Постоянный полный привод
  2. С автоматически подключаемым мостом
  3. С подключением вручную

Это основные и самые распространенные варианты.

Виды полного привода

Постоянный привод

Постоянный полный привод (международное обозначение – «full time»), пожалуй, единственная система, которая используется не только на кроссоверах и внедорожниках, а также и универсалах, седанах и хэтчбеках. Используется он на авто с обоими видами компоновки силовой установки.

Виды кузовов автомобиля

Особенность этого вида трансмиссии сводится к тому, что механизм отключения одной из осей не предусматривается. При этом раздаточная коробка может иметь понижающую передачу, включение которой осуществляется принудительно при помощи электронного привода (водитель просто выбирает селектором требуемый режим, а сервопривод осуществляет переключение).

Селектор выбора пониженной передачи и интенсивности движения в зависимости от местности

В его конструкции используется межосевой дифференциал с механизмом блокировки. В разных видах трансмиссии блокировка может осуществляться вискомуфтой, многодисковой муфтой фрикционного типа или же дифференциалом Torsen. Одни из них выполняют блокирование в автоматическом режиме, другие – принудительно, вручную (с использованием электронного привода).

Межколесные дифференциалы в системе постоянного полного привода также оснащаются блокировками, но не всегда (на седанах, универсалах и хэтчбеках ее обычно нет). Также не обязательно наличие блокировки сразу на двух осях, нередко такой механизм устанавливается только на одной из осей.

Привод с автоматически подключаемой осью

В авто с автоматически подключаемым мостом (обозначение – «On Demand»), полный привод включается только при определенных условиях – когда колеса постоянно работающей оси начали проскальзывать. В остальное время автомобиль является передне- (при поперечной компоновке) или заднеприводным (в случае, если двигатель располагается продольно).

У такой системы есть свои конструктивные особенности. Так, раздаточная коробка имеет упрощенную конструкцию и понижающей передачи в ней нет, но при этом она обеспечивает постоянное распределение крутящего момента по осям.

Также отсутствует и межосевой дифференциал, зато присутствует механизм автоматического подключения второй оси. Примечательно, что в конструкции механизма используются те же узлы, что и в межосевом дифференциале – вискомуфта или фрикционная муфта с электронным управлением.

Особенность работы привода с автоматическим подключением заключается в том, что распределение крутящего момента по осям делается с разным соотношением, которое меняется при разных условиях движения. То есть, при одном режиме вращение распределяется в пропорции, например, 60/40, а при другом — 50/50.

На данный момент система с автоматическим подключением полного привода является перспективной и ее используют многие автопроизводители.

Трансмиссия с ручным управлением

Трансмиссия с подключаемым полным приводом в ручном режиме (обозначение – «Part Time») сейчас считается устаревшей и используется не часто.

Ее особенность заключается в том, что подключение второго моста осуществляется в раздаточной коробке. И для этого может задействоваться как механический привод (посредством рычага управления раздаткой, установленной в салоне), так и электронный (водитель задействует селектор, а сервопривод осуществляет подключение/отключение моста).

В такой трансмиссии отсутствует межосевой дифференциал, что обеспечивает постоянное соотношение распределение крутящего момента (обычно в пропорции 50/50).

Практически всегда в межколесных дифференциалах используется блокировка, причем принудительная. Эти конструктивные особенности обеспечивают наибольшие показатели проходимости авто.

Иные варианты

Стоит указать, что существуют комбинированные трансмиссии, которым присущи конструктивные и эксплуатационные особенности одновременно нескольких видов систем. Они получили обозначение «Selectable 4WD» или многорежимный привод.

В таких трансмиссиях существует возможность установки режима работы привода. Так, подключение полного привода может осуществляться как в ручном, так и в автоматическом режиме (причем существует возможность отключения любого из мостов). То же касается и блокировок дифференциалов – межосевого и межколесных. В общем, вариаций работы трансмиссии – множество.

Есть и более интересные варианты, к примеру электромеханический полный привод. В этом случае весь крутящий момент поступает только на одну ось. Второй же мост оснащается электромоторами, которые задействуются в автоматическом режиме. Последнее время такая трансмиссия становиться все более популярной, хотя полноценной системой, в классическом понимании, ее назвать нельзя. Такие автомобили являются гибридными системами.

Положительные и отрицательные стороны

Полный привод имеет ряд достоинств перед другими типами. Основными из них можно выделить:

  • Эффективное использование мощности силовой установки;
  • Обеспечение улучшенной управляемости авто и его курсовой устойчивости на разных видах покрытия;
  • Повышенная проходимость авто.

Противовесом достоинств выступают такие негативные качества, как:

  • Повышенное потребление топлива;
  • Сложность конструкции привода;
  • Большая металлоемкость трансмиссии.

Несмотря на отрицательные качества, автомобили, у которых имеется полный привод, пользуются спросом и очень популярны даже среди автолюбителей, за город практически никогда не выезжающих.

Четыре на десять – Картина дня – Коммерсантъ

Где-то полтора десятка лет назад, в дни ежегодного Международного экономического форума в Швейцарии случился жуткий снегопад. Все репортажи из Давоса начинались сюжетами, демонстрировавшими, с каким трудом участники мероприятия до него добираются. Кто-то тогда заметил, что эти теленовости стали лучшей рекламой системы quattro. Полноприводные Audi A8 легко справлялись с сугробами, в то время как машины других немецких марок барахтались по ступицы в снегу.

Александр Папешин

Это сегодня полный привод у автомобилей представительского класса стал нормой. А тогда топ-менеджер одной уважаемой марки на вопрос, почему она не выпускает полноприводные лимузины, высокомерно ответил: «Наши клиенты ездят по асфальту, и потому нет никаких резонов превращать наши седаны во внедорожники». Жизнь, как говорится, этого господина потом не раз поправила.

Audi R18 e-tron quattro, представленный в 2012 году, стал первым гибридным автомобилем, которому предстояло выступить в гонках на выносливость. Три раза подряд, с 2012 по 2014 год, дизель-электрический привод плюс, конечно же, мастерство пилотов приводили Audi к победам в Ле-Мане.

Фото: Audi

Но если следовать исторической правде, то привод на четыре колеса изначально придумывался не для того, чтобы сильные мира сего вовремя приезжали на свои швейцарские встречи. В 1977 году в процессе разработки по заданию бундесвера вездехода VW Iltis группа молодых амбициозных инженеров Audi задумала проект мощного полноприводного спортивного автомобиля со сниженным центром тяжести и удлиненной колесной базой. Первый же построенный прототип А1 продемонстрировал отличные показатели динамики, курсовой устойчивости и проходимости. В частности, машина на летней резине буквально взлетела на крутой альпийский перевал. В дальнейшем подобные подвиги не раз становились эффектным маркетинговым инструментом марки с четырьмя кольцами на эмблеме – раз в несколько лет полноприводные Audi обязательно забираются на трамплины для полетов на лыжах.

Но уже тогда, в конце семидесятых, инженеры Audi прикладывали немалые усилия, чтобы машина была одинаково удобна и в гонках, и в быту – как сказали бы сегодня, в равной степени годилась и для спорта высоких достижений, и для массового спорта. Показательный пример. Когда в 1978 году появился следующий прототип полноприводной машины, Audi Allrad A2, член совета директоров VW Эрнст Фиал отдал его в пользование супруге. Поездив пару дней, она пожаловалась на «скачки и дерганье автомобиля при парковке», что заставило инженеров задуматься над улучшением потребительских качеств для городской езды, сохранив при этом все внедорожные задатки. Что им безусловно удалось – спустя всего пару лет эта «женская история» получила продолжение. Мишель Мутон именно за рулем Audi quattro стала первой женщиной, победившей в гонках чемпионата мира по ралли.

В 1981 году Мишель Мутон на Audi quattro стала первой женщиной, победившей в гонках чемпионата мира по ралли.

Фото: Audi

Сегодня компания Audi является ведущим мировым производителем автомобилей премиум-класса с постоянным полным приводом. Quattro добавляет динамики вождению и делает его безопасным и захватывающим, помогая следовать наилучшей траектории движения. Это один из главных маркетинговых инструментов марки, неоспоримый аргумент при продаже. О чем, кстати, свидетельствуют цифры. С олимпийского 1980-го по конец 2018 года компания Audi выпустила более 10 млн автомобилей с приводом quattro. И сейчас модельная линейка марки включает более 150 модификаций с системой полного привода.

Разумеется, за сорок лет в истории quattro было столько важных событий, что попытка составить даже самый скромный таймлайн выльется в многостраничный труд. Достижения в спорте – отдельная тема, ведь весомых побед удавалось добиваться не только в восьмидесятые, но и позже. Так, в 1996 году Audi A4 quattro Supertouring участвовал в семи национальных чемпионатах на трех континентах – в Германии, Великобритании, Италии, Испании, Бельгии, Южной Африке и Австралии – и стал победителем во всех семи. Или еще тема – полноприводные концепт-кары. А еще – постоянная работа над совершенствованием системы quattro и расширением числа моделей, на которых она применяется… Нам, когда мы размышляли над тем, как наиболее наглядно показать многолетнюю историю развития quattro, показалось интересным представить ее на фоне других не менее важных событий, случившихся в конкретные отрезки времени. Глубокое понимание мира – именно в совокупности знаний о том, что в нем происходит. Именно это позволяет нам крепче стоять на ногах и увереннее двигаться вперед. А это, собственно, и есть то, что компания Audi назвала словом quattro.


1980
И в пир, и в мир

Модель Audi ur-Quattro стала настоящей сенсацией Женевского автосалона и главной темой в автомобильных СМИ всего мира, журналистам которых довелось протестировать автомобиль. Это была первая в мире спортивная машина с постоянным полным приводом. До «сотни» она стартовала за 7,1 секунды. Сопоставимые цифры по динамике показывали Porsche 928 и Ferrari 308 GTB, имевшие под капотами моторы на 50 л.с. мощнее. К слову, Audi ur-Quattro стал первым мощным серийным автомобилем, который имел электронное управление двигателем. Успехи в раллийных соревнованиях, где полноприводные Audi были вне конкуренции, особенно на грубых и рыхлых поверхностях, сделали машину легендарной еще при жизни и сильно подняли спрос на нее. Чему в немалой степени способствовало и то, что автомобиль не только мог показать отличное время на гоночной трассе, но и комфортно отвезти владельца за покупками в магазин.

В Европе запущен в производство поезд TGV, развивающий скорость до 300 км/ч. Первая скоростная линия была открыта по маршруту Париж – Лион.

В Великобритании продана первая коммерческая видеокассета. На ней был записан концерт Гарри Ньюмена.

Состоялся первый перелет через Ла-Манш самолета на солнечных батареях.


1984
Машина чемпионов

Новый раллийный болид, получивший название Sport quattro, стал результатом кропотливой работы инженеров, которые постарались учесть все пожелания пилотов, выступавших на полноприводных Audi. Кузов стал существенно короче, изменился наклон лобового стекла. Мощность пятицилиндрового двигателя составляла 450 л.с, но весила машина при этом чуть более тонны. На этом автомобиле команда Audi в 1984 году выиграла раллийный чемпионат мира, как в личном зачете, так и в зачете производителей. Отдача мотора гражданской версии, поступившей в продажу, была в полтора раза меньше, но повадки автомобиля в плане управляемости и устойчивости на дороге были такими же, как у гоночной версии. Внешне гражданская машина тоже выглядела как болид.

Открыто ДНК-тестирование. Метод моментально нашел применение в криминалистике.

Впервые состоялось вручение кинопремии AVN Awards за выдающиеся достижения в технике секса, доведенной до искусства. Учредителем выступил «взрослый» журнал Adult Video News. С тех пор «порно-Оскара», как неофициально называют эту награду, присуждают ежегодно в разных номинациях.

В продаже появилась первая система виртуальной реальности RB2 по цене 100 000 долларов. В том числе в комплект входили перчатки, позволяющие пользователям манипулировать виртуальными объектами.


1986
За нами не заржавеет

В сентябре марка представила новое поколение Audi 80 B3. Кузов новой модели не только отличался отличной аэродинамикой, но и был оцинкован, что позволяло дольше противостоять коррозии. Полноприводные версии имели центральный межосевой самоблокирующийся дифференциал Torsen, а задний дифференциал блокировался при скоростях ниже 25 км/ч, за чем следила электроника. Позже модель, получившая ласковое прозвище «бочка», имела бешеную популярность на вторичном рынке России и в странах СНГ.

Запатентован первый 3D-принтер. Изобретение Чарльза Халла выращивало трехмерную модель посредством нанесения фотополимеризующегося материала в точном соответствии выкройке, созданной компьютерной программой.

В СССР принят закон «Об индивидуальной трудовой деятельности», положивший начало легальному развитию предпринимательства, внедрению бизнес-процессов и бизнес-технологий.

Диего Марадона забил гол «рукой бога» в ворота сборной Англии на чемпионате мира по футболу в Мексике.


1988
В высший свет

В 1988 году на Парижском автосалоне дебютировал роскошный седан Audi V8, который комплектовался 4,2-литровым бензиновым двигателем мощностью 280 л.с. и, конечно же, полным приводом. Машина получила прекрасную шумоизоляцию, комфортный и стильный салон, а также ряд других неоспоримых достоинств, что позволило модели стать родоначальником поколений представительских седанов Audi A8 – машин политиков, представителей крупного бизнеса, звезд спорта и кино. И своеобразной визитной карточкой этих автомобилей всегда был полный привод.

Открыто движение по самому длинному на тот момент железнодорожному тоннелю Сэйкан, соединившему острова Хоккайдо и Хонсю. Его протяженность составляет почти 54 км, длина подводной части – 23 км. По сей день является самым глубоко залегающим тоннелем – 240 м над уровнем моря и 100 м ниже морского дна. В 2016 году рекорд протяженности был побит Готардским тоннелем в Альпах.

Изобретена сенсорная панель. Фирма Apple лицензировала работу Джорджа Герфайде и спустя шесть лет начала использовать ее в своих ноутбуках.

Создана первая версия Photoshop – ныне всемирно известной программы для обработки изображений.


1994
Голубая мечта

Начат выпуск Audi RS 2 quattro – первенца среди самых быстрых и мощных серийных Audi. Спортивный автомобиль стал совместной разработкой Audi AG и Porsche. Даже несмотря на высокую цену – в Великобритании, например, он продавался за 45 705 фунтов стерлингов, – этот полноприводный автомобиль был востребован и стал культовым. Именно поэтому в 2018 году была выпущена специальная серия Audi RS 6 Avant тиражом 150 единиц, в честь того самого Audi RS 2 Avant. Даже цвет сохранили «правильный» – Nogaro Blue.

Amazon продал через интернет первую книгу.

На экраны вышел «Форрест Гамп» – фильм, который не без оснований принято считать одной из лучших кинолент конца XX века. Помимо трогательного сценария и замечательной игры Тома Хэнкса, фильм запомнился обилием реалистичных компьютерных накладок вымышленного героя поверх документальной кинохроники.

В продаже появился первый потребительский цифровой фотоаппарат Casio QV-10 с жидкокристаллическим дисплеем для просмотра сделанных фотографий.


2000
Новый класс и новички в классе

На Женевском автосалоне представлен Audi Allroad – полноприводный универсал повышенной проходимости, выполненный на усовершенствованной платформе Audi A6 Avant. В тот же год начались продажи сверхмощного спортивного автомобиля B5 Audi RS4 Avant quattro. Спустя несколько лет линейка автомобилей, оснащенных системой полного привода Quattro, пополняется компактными моделями с поперечным расположением двигателя – Audi TT, Audi A3 и Audi Sportback.

Изобретен сегвей – самобалансирующееся, маневренное и экологически чистое транспортное средство на двух колесах. Segway быстро завоевал весь мир, став не только любимой игрушкой состоятельной молодежи, но и средством мобильности почтальонов и полицейских.

Расшифрован человеческий геном – уникальные последовательности белков в ДНК, отвечающие за те или иные наследственные признаки.

Решение о выдаче кредитов в США стало делом исключительно компьютерных программ. Практика показала, что машины лучше справляются с обработкой данных и очень точно прогнозируют возврат денежных средств.


2005
Первый внедорожник

В этом году состоялась долгожданная премьера – был представлен первый внедорожник марки. Audi Q7 комплектовался шестиступенчатой автоматической трансмиссией, опциональным электронным помощником при перестраивании, системой поддержания дистанции, парктроником, динамичной системой освещения поворотов, адаптивной пневмоподвеской и, конечно же, системой постоянного полного привода quattro.

Заработал YouTube – видеохостинг, предоставляющий пользователям услуги хранения, доставки и показа видео.

Первый бионический протез – искусственная функционирующая рука вместо ампутированной – был сделан учеными Чикагского университета для бывшей военнослужащей ВМФ США Клаудии Митчелл, попавшей в автокатастрофу.

Была открыта еще одна планета солнечной системы – Эрида. По размерам она даже больше Плутона, однако период обращения вокруг Солнца составляет 560 земных лет, и объект долго оставался в тени. Свое имя получила в честь богини раздора, так как ученые никак не могли прийти к консенсусу о ее статусе.


2007
Теперь и суперкар

В модельной линейке компании из Ингольштадта появился суперкар – двухместный спортивный автомобиль R8 с центральным расположением двигателя, соплатформенный Lamborghini Gallardo. Разумеется, как и любой другой спортивный автомобиль марки, модель имела систему полного привода quattro. А еще Audi R8 стал первым в мире серийным автомобилем с полностью светодиодными фарами.

Выпущен первый iPhone от Apple – устройство, как многие считают, изменившее жизнь человечества.

Россия получила право на проведение Олимпиады. Одним из главных партнеров главного соревнования 2014 года станет марка Audi.

Ученые Джефф Хинтон, Саймон Осиндеро и И-Вай Те создали алгоритмы для обучения искусственного интеллекта или машинного обучения, на которых стали основываются «умные» системы.


2008
Ступени к успеху

В модельной линейке марки появился еще один внедорожник – Audi Q5. На модели впервые нашла применение новая разработка инженеров Audi – семиступенчатая роботизированная коробка передач S tronic, способная передавать до 500 Нм. Постоянный полный привод quattro с дифференциалом Torsen передавал крутящий момент на все четыре колеса в соотношении 40:60 между осями.

Опубликован стандарт QI – для беспроводной подзарядки аккумуляторов мобильных устройств.

Марсоход Phoenix взял первую пробу грунта вблизи северного полюса Красной планеты, который прежде был недоступен для исследований. При помощи марсохода ученые установили, что по мере наступления «марсианской зимы» над планетой начинает идти снег.

Состоялся запуск Большого адронного коллайдера – крупнейшего в мире ускорителя элементарных частиц.


2010
Коронный номер

На автосалоне во Франкфурте состоялась премьера Audi RS 5 Coupe. Классическая элегантная форма кузова, мощнейший двигатель V8, развивающий 450 лошадиных сил… Но это, конечно же, не все! На модели впервые используется новое поколение постоянного полного привода quattro: дифференциал Torsen заменен на новый, более легкий, с коронными шестернями.

Принято считать, что с представленных в январе устройств Slate PC от Microsoft и iPad от Apple началась эра планшетных компьютеров.

Нобелевская премия по физике присуждена сотрудникам Манчестерского университета Андрею Гейму и Константину Новоселову «за революционные эксперименты с двумерным материалом графеном», открывающим новые возможности во многих областях, в том числе в создании батарей для электромобилей.

Синтезирован и успешно вживлен в клетку искусственный геном, в результате чего на свет появилась первая искусственно созданная бактерия. В ее геноме закодирован и адрес сайта создателя – Института Крейга Вентера.


2016
Теперь будет ультра

На модели Audi A4 allroad дебютирует новый интеллектуальный привод quattro ultra. Система непрерывно следит за поведением автомобиля с помощью многих датчиков и умеет быстро и превентивно перекидывать тягу на другую ось, но при этом большую часть времени все равно обеспечивает экономичную езду на моноприводе. Блок управления системы каждые 10 миллисекунд получает и анализирует множество параметров, среди которых угол поворота руля, продольное и поперечное ускорения, выдаваемая двигателем тяга. На основе этих данных электроника активирует муфту на трех уровнях: упреждение, прогнозирование и реагирование.

Заработала первая беспилотная служба доставки от компании Amazon.

Человек впервые вырастил цветок в космосе. Им стала астра-цинния оранжевого цвета. До этого на МКС выращивали капусту. Там же космонавты ее и ели.

Группа ученых из разных стран рассчитала массу техносферы, то есть массу всего, созданного человеком: зданий, дорог, мостов, машин и так далее. Получилось без малого 30 трлн тонн, или больше, чем по 50 кг на каждый квадратный метр поверхности Земли – и моря, и суши.


2019
Эра электричества

Началось производство полностью электрического среднеразмерного кроссовера Audi e-tron 55 quattro – первого серийного электромобиля марки. Продажи модели в России начались в 2020 году. Автомобиль открыл новую, электрическую эру в истории quattro. Электрический полный привод использует два электродвигателя, установленных на передней и задней осях. Вместе оба мотора дают 300 кВт или 408 л.с. мощности и 664 Нм крутящего момента. Это позволяет машине разогнаться до «сотни» всего за 5,5 секунды.

Осуществлен первый полет самого большого самолета в мире Stratolaunch Model 351, предназначенного для запуска на орбиту спутников Земли. Размах крыльев двухфюзеляжного гиганта – 117 м.

Фильм «Джокер» стал самой кассовой экранизацией комикса.

В обиход вошел термин «телеприсутствие» – сочетание дополненной реальности (AR), виртуальной реальности (VR), сетей пятого поколения (5G) и современных датчиков сделало возможной ситуацию, когда деловые люди, находящиеся в разных частях света, смогут физически обмениваться рукопожатиями, а врачи смогут удаленно работать с пациентами, как если бы они были в одной комнате.


Как работает полный привод quattro. Легенды полноприводных моделей Audi Quattro в мини-обзоре. Система quattro VI поколения

Полноприводные автомобили — это страсть многих любителей качественной техники. Мы часто мечтаем о том, чтобы наше авто обладало достаточными характеристиками для преодоления сложных препятствия, бездорожья или ужасных дорожных условий. Сегодня каждая компания обладает собственными технологиями реализации полного привода в кроссоверах и внедорожниках, но далеко не все реализации оказываются действительно качественными и удобными. В сегодняшней публикации мы рассмотрим возможности двух популярных немецких технологий одного концерна. Полный привод Quattro используется в автомобилях Audi, а технология 4Motion украшает комплектации машин Volkswagen. Несмотря на близость этих двух вариантов привода, они имеют и определенные отличия.

Специалисты скажут, что сравнивать эти системы особо не имеет смысла, тем более, если мы говорим о важности полного привода в машине. Все системы привода на четыре колеса в Volkswagen AG имеют похожие характеристики и основаны на муфтах Torsen или Haldex. По сути эти системы отличаются только названиями, поэтому сравнивать их не имеет смысла. Сравнение этих двух вариантов полного привода имеет смысл с системами других производителей. Впрочем, многие современные системы 4WD или AWD выполнены именно по такой схеме.

В чем различие между Quattro, 4Motion и другими технологиями?

Технических различий по большому счету между различными системами полного привода нет. Производитель называет системы Quattro и 4Motion постоянным полным приводом, но на самом деле это не так. Муфта начинает работать только в тех ситуациях, когда автомобиль испытывает определенные трудности с передвижением. В ином варианте полный привод работает очень слабо, на трассе он вообще не чувствуется. И сравнивать в данном случае два типа полного привода не имеет смысла. Удачные решения основаны на следующих особенностях этих эластичных систем:

  • под каждый автомобиль подстраивается определенный комплект установок для управления полным приводом;
  • привод получается довольно эластичный, он не рассчитан на преодоление препятствия, а лишь добавляет впечатлений от поездки;
  • 4Motion и Quattro подключаются безопасно, машину не дергает в момент подачи крутящего момента на все колеса;
  • муфта очень надежная, за срок жизни автомобиля вам вряд ли придется ремонтировать систему полного привода;
  • эмоции от вождения автомобиля с такими системами очень красочные, транспорт удивляет своей управляемостью;
  • вам не придется руководить полным приводом с помощью различных ручных настроек — все выполняется автоматически.

Нет необходимости получать навыки вождения автомобиля с системой полного привода. Вы можете просто использовать автомобиль по назначению и не задумываться о технических деталях. Но этим многим и не нравится полный привод Quattro и 4Motion. Ведь иногда хочется ощутить разницу, а порой просто отключить один мост и экономить топливо. Но таких функций в этих системах нет. Полный привод от Volkswagen AG удивительно технологичен и качественный, но он не подойдет для профессионального водителя или гонщика, который хочет самостоятельно почувствовать все тонкости поведения машины.

Сравнение полного привода Volkswagen с другими производителями

Единственное сравнение, которое имеет смысл в данном случае, — это сравнение полного привода Quattro и 4Motion с технологиями Subaru. Японские технологии полного привода развиты до невероятных высот, ежегодно приз за лучшие системы полного привода получает легендарная система Subaru. Но не на всех автомобилях концерна стоит именно этот легендарный полный привод. Существует множество комплектаций с обычным Full Time 4WD, таким же по характеристикам, как и Volkswagen. Тем не менее, базовый полный привод на дорогих машинах — это именно фирменная технология со следующими важными преимуществами:

  • возможность ручного управления качественными функциями полного привода автомобиля;
  • полный контроль и тонкая настройка работы транспорта в том или ином случае и в разных условиях вождения;
  • невероятно чувствительная муфта, которая обладает всеми нужными блокировками, все реализовано в механической части;
  • никаких электронных имитаций управления и блокировки, все работает по традиционным технологиям;
  • отсутствие слабых мест, которые могли бы ломаться после нескольких лет эксплуатации.

В отличие от Subaru автомобили Volkswagen с полным приводом не имеют столь интересных характеристик. Это приводит к тому, что пользователи машин немецкого производителя не всегда помнят, какой функционал присутствует в их авто. Учитывая все особенности японских технологий, если вы желаете получить машину с удачными функциями управления, вам следует отдать предпочтение японцам. Но в случае, если вам устраивает отсутствие массы регулировок и настроек, лучше купите немецкий автомобиль.

Новинки и развитие технологии немецкого полного привода

Учитывая тот факт, что с Quattro и 4Motion берут пример все производители Европы и Китая, компания постоянно усовершенствует свои технологии. Удачные решения по всем статьям ежегодно дополняет техническую базу выпускаемых автомобилей. Именно качество и функциональность становятся главными изменяемыми функциями. Концерн вводит новые интересные технологии, которые позволяют держать машину на трассе на высокой скорости, снижают ощущение вжимания в сидение при наборе скорости, а также служат для выполнения прочих важных задач:

  • отсутствие слабых мест и ремонт детских болезней системы полного привода и компьютерного управления функцией;
  • усовершенствование коробки передач, которая является главным устройством в системе трансмиссии;
  • снижение эффекта подключения полного привода при наличии такой автоматической функции;
  • повышение комфорта поездки и реализация необычных для мощного автомобиля вариантов поведения;
  • интеграция новых технических узлов, разработанных непосредственно инженерами немецкой компании;
  • снижение стоимости реализации конструкции полного привода и облегчение всех элементов этой системы.

Снижение веса машины стало настоящим объектом погони для современных производителей. Также немецкий концерн сильно сконцентрировался на уменьшении расхода топлива. Поэтому компания предлагает покупателям постоянно новые и новые технологии для реализации самых разных решений. В частности, полный привод раньше был фактором повышения расхода, но сегодня 4Motion и Quattro практически не влияют на расход. Несколько процентов увеличения появляется только из-за большего веса автомобиля. И такие тонкости внушают определенное доверие к новым разработкам, несмотря на их дороговизну для компании. Впрочем, цена машин уже давно перестала активно подниматься. Вот так можно ездить на этом полном приводе, если вы умеете по-настоящему водить автомобиль:

Подводим итоги

Полный привод по немецким технологиям Quattro и 4Motion — это вполне адекватная система для обычного легкового гражданского автомобиля. Но если бы в модельной линейке производителя присутствовал полноценный большой внедорожник, такая система на нем выглядела бы довольно смешно. Корпорация не раз работала над созданием классического механического полного привода, но все разработки заканчивались тем, что интеграция изобретенных систем в автомобили выглядела бессмысленной. Разве что Amarok мог бы претендовать на получение более эффективной системы полного привода, но это не та машина, в которой покупатель согласен за такие разработки платить.

Поэтому для Volkswagen существующие технологии простенького, но уверенного полного привода остаются единственными и оптимальными. Ежегодно они дорабатываются, изменяются и получают определенные незначительные обновления. Но это уже не так важно, ведь технология остается прежней, принцип работы не меняется. Если вас заинтересовала техническая часть полного привода автомобиля, лучше задать интересующие вопросы менеджеру в салоне, который должен знать плюсы и минусы этого варианта привода, а также провести сравнение с основными конкурентами. Как вы относитесь к таким любительским системам полного привода, как 4Motion и Quattro?

Quattro – это зарегистрированная компанией Audi технология полного привода, которая впервые появилась на автомобилях этой немецкой марки в 1980 году. Первой моделью, на которой появился полный привод Quattro, стало двухдверное купе Audi Quattro. Впоследствии полным приводом Quattro начали оснащаться все модели, выпускаемые этой компанией. Особенность этой технологии состоит в том, что система полного привода применяется на автомобилях с продольным размещением двигателя и трансмиссии. Принято выделять шесть неофициальных поколений системы полного привода Quattro.

Первое поколение производилось с 1980 по 1987 годы. Особенностью этого поколения Quattro являлось применение трех открытых дифференциалов (переднего, заднего и центрального), причем, передний дифференциал был без функции блокировки, а задний и центральный имели функцию ручной блокировки.

Второе поколение системы Quattro выпускалось с 1988 по 1995 годы. Особенностью этого поколения стало применение центрального дифференциала Torsen, который при езде по нормальному дорожному покрытию равномерно распределял крутящий момент по обеим осям, а при надобности мог перенаправить до 75% момента на нужную ось.

Третье поколение Quattro выпускалось одновременно со вторым, но устанавливалась эта система только на Audi V8. Спецификой этого поколения системы полного привода было применение центрального дифференциала с планетарной передачей и многодисковой блокировочной муфтой, которая управлялась электроникой. Такой вариант Quattro был характерен для модификаций с автоматической КПП. Для версий с механической КПП центральным дифференциалом служил Torsen.

Четвертое поколение системы Quattro устанавливается на полноприводные модификации моделей Audi с 1995 года. Изменения, которые коснулись этой генерации системы полного привода, касаются применения электронной блокировки EDL для открытых переднего и заднего дифференциалов. Центральный дифференциал – Torsen второго поколения.

В пятом поколении Quattro, которым начали комплектовать модели Audi с 2006 года, преобразования коснулись центрального дифференциала. Тут стоял Torsen третьего поколения со стандартным распределением крутящего момента 40/60 между передней и задней осью. В условиях плохого сцепления с дорожным покрытием, дифференциал изменял соотношение крутящего момента, передавая от 80 до 100% (при содействии системы ESP) момента на один из мостов.

Наконец, шестое, вышедшее в 2010 году, поколение Quattro отметилось заменой Torsen на центральный с плоскими зубчатыми шестернями. Он позволяет распределять на переднюю ось до 75%, а на заднюю – до 80% крутящего момента.

Схема quattro. 1) коробка передач 2)
раздаточная коробка 3) карданная передача
4) главная передача и задний межколесный дифференциал
5) вал привода передней оси
6) главная передача и передний межколесный дифференциал

Четыре кольца на решетке радиатора, каждый сразу скажет об производителе Audi, а так же может вспомнить их систему полного привода Quattro. Расскажем о принципе работы и немного истории появления.


Содержание статьи:

Как уже говорилось, полный привод чаще всего встречается во внедорожниках, но не исключены и легковые автомобили. Один из таких типов полного привода известный как Quattro, разработанный инженерами компании Audi. Казалось бы, что можно взять и сделать аналог уже существующим, но увы нет, есть отличие от конкурентов.

История создания привода Quattro


Многие автомобили от компании Audi оснащены системой полного привода. По сути Quattro является постоянным, полным приводом. Крутящий момент передается постоянно на все четыре колеса автомобиля. Впервые о ней упоминается в 1980 году, именно в этот период компания с четырьмя кольцами зарегистрировала товарным знаком свою разработку и обозначила её как Quattro для привода автомобилей подобного рода.

Первый этап истории:

Можно отметить 1981 год, в системе Quattro межосевой дифференциал был свободным с механической блокировкой. Блокировка была электропневматической или ручной.

Второе поколение:

Второй этап Quattro припадает на 1988 год, в этот период принцип работы привода полностью изменился. Появился самоблокирующийся дифференциал от фирмы Torsen, который способен распределить крутящий момент на ось до 80%. Сателлиты располагались перпендикулярно относительно валам привода. Блокировка была самостоятельной. В 1995 году внесли небольшое изменение в блокировку и с этого года она стала электронной.


Третье поколение:

Начиная с 2007 года в автомобили Audi с полным приводом Quattro стали внедрять самоблокирующийся несимметричный дифференциал Torsen. Он способен распределять крутящий момент по осям в обычном стандартном положении с пропорцией 40 на 60. Так же способен перераспределять крутящий момент на ось с лучшим сцеплением в соотношении 70% на переднюю ось, а если это была задняя то до 80%. Сателлиты в этом поколении Quattro располагаются параллельно приводным валам Torsen T-3.


Четвертое поколение:

Началом Quattro считается 2010 год, дифференциал стал самоблокирующимся несимметричным с коронными шестернями. Распределение крутящего момента осталось таким же 40 на 60. Но вот перераспределение на ось с лучшим сцеплением изменилось, теперь на заднюю отдавалось 85%, а если передняя то стандартные 70%. Примером такого автомобиля можно считать Audi RS5.

Пятый этап:

Последнее поколение Quattro можно считать 2014-2016 года, компания Audi стала переводить автомобили с полным приводом на полностью роботизированную систему под названием E-tron quattro, которая сама решает по какому принципу распределять крутящий момент на ось, а в частности и на колесо. Благодаря такой технологии полный привод Quattro стал не только удобным при езде, но и вспомогательным в нестандартных ситуациях или на плохой дороге.

Хозяева автомобилей Audi с полным приводом стали считать два главных вида системы Quattro, с 2010 года и после 2014 года. Некоторые считают, что полностью доверенный роботу привод Quattro не сможет правильно среагировать там, где и как решит водитель. Другие же считают, что система сможет вывести автомобиль из сложной ситуации, тем самым избежать ДТП или подобное столкновение. Как видим есть две стороны, плюсы и минусы.

С каких основных частей состоит Quattro


Чем же отличается Quattro от других подобных систем. Во-первых это постоянный полный привод как уже говорилось, а во-вторых это продольное расположение двигателя и частей трансмиссии. Такое расположение характерно для многих автомобилей компании Audi.

В стандартный набор полного привода Quattro входят:

  • коробка передач;
  • раздаточная коробка;
  • карданная передача;
  • межколесный дифференциал;
  • главный набор передач.

Принцип работы системы Quattro


Система Quattro может работать в паре, как с автоматической коробкой передач, так и с механической. До этого мы уже рассказывали о подобной системе , но в Quattro принцип построения немного другой.

Вал оси переднего привода передает крутящий момент от раздаточной коробки на главную передачу и межколесный дифференциал передней оси. Сам же вал помещен в полностью отдельный кожух. В предпоследних моделях Audi дифференциал передней оси, вал привода, главная передача, раздатка и кпп находятся в одном корпусе.


Для дифференциала межколесного спереди установлен свободный дифференциал, а начиная с 1995 года он блокируется с помощью электроники. Устройство полного привода Quattro начинается с коробки передач, которая соединена с раздаточной коробкой. В эту конструкцию входит дифференциал межосевой, он распределяет крутящий момент на обе оси. Корпус дифференциала соединен с коробкой передач механическим путем.

Само ж распределение крутящего момента на оси Audi происходит в зависимости от раздаточной коробки и её конструкции, может передаваться через приводные валы или отдельную зубчатую передачу.


Выделить можно еще один полный привод от Audi, это E-tron Quattro. По своей конструкции этот привод используется в гибридных силовых установках для новых автомобилей. В помощь двигателю внутреннего сгорания, устанавливаются два электродвигателя. Для передней оси мощность двигателя 33 кВт, а для задней оси – 60 кВт. Питание электрических двигателей осуществляется от литий-ионновых батарей, установленных посередине автомобиля.

Видео Audi RS5 с полным приводом нового поколения:

Уникальная система Quattro устанавливалась на многих автомобилях марки Audi в период с 80-х до конца 2000 годов, при этом лишь недавно она была заменена более современной версией полного привода E-tronQuattro. Столь длительный период использования этого раздаточного механизма обусловлен его революционным устройством, которое по своей функциональности, износостойкости и практичности намного превзошло даже самые смелые ожидания. Рассматриваемая система была призвана распределять крутящий момент равномерно между всеми колесами, что позволяет водителю облегчить управление транспортным средством на любых типах поверхности. В результате маневренность, устойчивость, а также проходимость машин Audi существенно улучшились, благодаря чему продажи марки резко пошли вверх.

История создания

До создания полного привода у производителей легковых автомобилей дошли руки только в начале 70-х годов прошлого столетия. Тем не менее ничего путного мировым разработчикам не удалось создать до 1977 года, когда Фердинанд Пиех, занимавший в то время пост главы совета директоров компании Audi, не сформировал блестящую команду экспертов, поставив перед ними задачу органичного внедрения полного привода на легковые авто. Главными персонами в команде стали Йорг Бенсингер и Вальтер Трезер, сконструировавшие тестовый прототип А 1. Это было доработанное спортивное купе Audi 80 с установленной на него ходовой частью от модели внедорожники Iltis, выпущенной несколькими годами ранее.

Главной особенностью прототипа стал задний вал, присоединенный к приводному механизму коробки передач.

В качестве заднего привода использовалась передняя ось с наклоненным под определенным углом корпусом дифференциала. Она была идентична механизму, использованному на модели Iltis, но разработчики развернули ее назад, чтобы улучшить управляемость машины на неровных поверхностях. В итоге система была успешно опробована как на ровной трассе, так и в полевых условиях, зарекомендовав себя только с лучшей стороны. Однако судьбу серийной установки первого образца полного привода Quattro должно было решить руководство концерна Volkswagen, в состав которого входила компания Audi.

После технических испытаний на заснеженной трассе перед главой совета директоров концерна было принято решение о доработке системы. Дело в том, что на крутых поворотах устойчивость машины оставляла желать лучшего, а вероятность опрокидывания возрастала в несколько раз. Чтобы исправить проблему, за коробкой вмонтировали межосевой дифференциал, который приводился в движение специальным полым валом. С одной стороны, к нему подводился привод передней оси, с другой – стыковался карданный вал, передающий крутящий момент на заднюю ось авто. Эта версия полного привода Quattro была опробована на мокрой трассе, после чего получила добро на серийную установку. Первыми обладателями такой системы стали купе и седаны Audi 80 – легендарной машины, встретить которую можно и сегодня на отечественных дорогах.

Успехи в спортивных состязаниях

Преимущество, которое предоставляла инновационная разработка компании Audi в раллийных гонках, не идут ни в какое сравнение. На протяжении более чем 10 лет ни один аналог не мог даже близко сравниться с , поэтому гонщики, установившие на свои транспортные средства такие механизмы, выигрывали десятки секунд на круге у более опытных оппонентов. Иногда правила в раллийных соревнованиях доходили до абсурда: на автомобили, где была внедрена рассматриваемая система, заранее начислялось несколько минут к итоговому времени. Многие машины вовсе не допускались к соревнованиям, отчего зрелищность автоспорта в то время значительно упала.

Несмотря на многочисленные судейские запреты, автомобилям Audi с изобретением Quattro, удалось выиграть большинство гонок в сезоне 1982/83 годов, включая ралли Португалии, Аргентины, Финляндии, Швеции и т. д. К 1985 году практически все команды пересели на версии полного привода от Audi, поэтому существовавшие ограничения были сняты организаторами гонок. Кроме того, для спортивных соревнований разработчики концерна Volkswagen выпустили ряд версий системы Quattro, получивших приставки Rally и Sport. Доминирование машин Audi в автоспорте продолжалось более 15 лет, но в 1997 году руководство организации FIA запретило транспортным средствам принимать участие в гонках с упомянутой системой полного привода. С тех пор система Quattro устанавливалась только гражданские авто.

Технология механизма

Безусловно, представленная система имеет ряд модификаций, призванных придать определенные технические характеристики конкретной марке транспортного средства, сошедшего с конвейера компании Audi. Вместе с тем у такой разработки есть следующие незаменимые элементы:

  • Коробка передач – служит для выбора скоростного режима транспортного средства;
  • Главная передача – предназначена для увеличения крутящего момента на все колеса;
  • Раздаточная коробка – распределяет крутящий момент между всеми колесами или осями;
  • Карданная передача – нужна для передачи крутящего момента только конкретному валу;
  • Дифференциал – быстро распределяет мощность мотора к трансмиссионным элементам.

Все составные части, которыми снабжена система Quattro как вместе, так и по отдельности обладают высокой степенью надежности.

Случаи поломок устройства на многочисленных моделях Audi были единичными, при этом связаны они были чаще всего с интенсивной или неправильной эксплуатацией транспортного средства. Трансмиссия полного привода могла компоноваться автоматической либо механической коробкой передач, к которой крепился раздаточный механизм. В его конструкции был межосевой дифференциал, равномерно передававший нагрузку на переднюю и заднюю оси. Корпус этого элемента в свою очередь, соединялся с КПП, а крутящий момент распределялся либо через приводные валы, либо с помощью отдельной зубчатой передачи.

Если подробно рассматривать конструкцию межосевого дифференциала полного привода Quattro, то за период своего существования она претерпела ряд изменений. В начале 1980 годов это был свободный механизм с механической блокировкой, однако спустя несколько лет его заменил оригинальный агрегат Torsen, способный передавать до 80% нагрузки на нужную ось. В 2007 году этот механизм был модернизирован, получив возможность распределения до 70% крутящего момента на ось с лучшим сцеплением. Тремя годами позже на марки Audi устанавливался ассиметричный дифференциал с возможностью самостоятельной блокировки и перераспределения нагрузки до 70% на переднюю ось, до 85% нагрузки – на заднюю ось.

В начале 2010 годов описываемая система претерпела ряд изменений, и теперь принцип действия агрегатов основан на работе гибридной силовой установки. Дополнительно к силовой установке, а также коробке передач присоединены два автономных электромотора, мощность которых оценивается на уровне 33 кВт и 60 кВт. Для задней оси предусмотрен только электрический привод, питание которого возложено на отдельную батарею, вмонтированную в центральный тоннель автомобиля. Это нововведение было принято с целью уменьшить выбросы вредных веществ в атмосферу, ведь ни для кого не является секретом, что машины с системой полного привода потребляют гораздо больше горючего, нежели их аналоги с передним или задним приводом.

Преимущества и недостатки

Конечно же, транспортные средства, где есть система Quattro, имеют как положительные, так и негативные характеристики. Изначально поговорим о плюсах полного привода, в перечень которых неизменно входят:

  • Устойчивость на любом типе дорожного покрытия;
  • Повышенная эффективность торможения мотором;
  • Замечательные показатели проходимости;
  • Моментальный отклик на поворот руля.

Дополнительным преимуществом машин Audi с обозначением Quattro стало стремительное начало движения с прокручиванием всех четырех колес одновременно, что позволяет даже на скользкой дороге набрать оптимальную скорость за считаные секунды. Продолжительные пробуксовки при этом практически полностью исключены и возникают только в том случае, когда шины транспортного средства находятся в плачевном состоянии.

К сожалению, система Quattro обладает рядом незначительных недостатков. В их перечень включены такие факторы, как:

  • Повышенный расход топлива;
  • Повышенные требования к бережности эксплуатации авто;
  • Дорогостоящий ремонт механизма в случае его выхода из строя.

Еще одним минусом машины с полным приводом считается высокая вероятность потери курсовой устойчивости в экстремальных ситуациях. При плохом сцеплении с дорожным покрытием неопытные водители слишком часто совершают одну распространенную ошибку: входят в резкий поворот на высокой скорости. Система Quattro просто не успевает своевременно распределить крутящий момент, вследствие чего транспортное средство уходит в занос. Поэтому в дождливую или снежную погоду специалисты рекомендуют не давить изо всех сил на педаль газа, в противном случае можно попасть в серьезное ДТП.

Легендарные марки Audi с рассматриваемым приводом

Полный привод Quattro устанавливался на десятки моделей немецкого концерна Volkswagen, однако, лишь некоторые из них приобрели статус легенд дороги. Одной из самых быстрых спортивных машин стала AudiQuattroCoupe, отличительными признаками которой считаются изящные очертания кузова, мощный силовой агрегат объемом 2,8-литра, а также возможность достигать 100 км/ч всего за 7 секунд. Для 1991 года, когда авто впервые было представлено потенциальным покупателям, это был замечательный показатель.

Для любителей экстремальной езды разработчики Audi представили версию SportQuattro. При укороченной колесной базе модель могла выдавать феноменальные 302 лошадок, разгоняясь с места до 100 км/ч менее чем за 5 секунд. Именно такое авто чаще всего участвовало в раллийных состязаниях, поэтому в конструкцию его кузова были введены жабры отвода горючего наряду с ноздрями забора воздуха на капоте.

Для спокойной размеренной езды была сконструирована серия моделей AudiAvantQuattro, которая имела просторное багажное отделение, комфортабельный салон и великолепную обзорность дорожной обстановки. В эти машины, помимо системы полного привода, были внедрены устройства контроля крена, надежная линейка моторов с неприхотливой подвеской. За период своего существования модели AudiAvant зарекомендовали себя как идеальное авто для семейного использования.

Таким образом, полный привод Quattro стал настоящим революционным достижением немецких конструкторов, позволившим улучшить технические характеристики авто, придать ей динамику разгона и устойчивость на различных дорожных покрытиях.

Да Нет

tor que sen sing или tor que sen sitive — чувствительный к крутящему моменту ). Это позволяло автоматически направлять крутящий момент на тот или иной мост в зависимости от режима движения, а также силы сцепления колес с поверхностью. В подавляющем большинстве версий системы при «нормальных» условиях (одинаковая сила сцепления колес переднего и заднего мостов с поверхностью) крутящий момент распределяется между передним и задним мостами в «стандартном» соотношении 50:50. В сложных условиях (т. е. при различной силе сцепления колес переднего и заднего мостов с поверхностью) на передний либо задний мост может передаваться до 67–80% крутящего момента двигателя (в зависимости от варианта коробки передач и модели дифференциала Torsen). Полностью автоматический характер механики центрального дифференциала Torsen позволяет предотвратить пробуксовку колес , что обеспечивается за счет мгновенного (и неощутимого для тех, кто находится в салоне) отвода крутящего момента на мост, колеса которого имеют лучшее сцепление с поверхностью. Такой метод функционирования можно охарактеризовать как упреждающий. Кроме того, в отличие от дифференциалов с электронным управлением, дифференциал Torsen не нуждается в электронных данных от таких источников, как датчики скорости вращения колес. Как следствие, такой дифференциал устойчив к отказам датчиков скорости вращения колес, в отличие, например, от устройств компании Haldex Traction. Вязкостные муфты и центральные дифференциалы с электронным управлением, применяемые в других системах полного привода, напротив, являются реактивными, поскольку осуществляют перенаправление крутящего момента уже после начала пробуксовки. Преимущество системы заметно при интенсивном ускорении , в том числе при прохождении поворотов. Перераспределение крутящего момента между мостами осуществляется максимально плавно, за счет чего обеспечивается стабильность динамических характеристик автомобиля и существенно снижается вероятность потери управления.

Система quattro на основе дифференциала Torsen также обеспечивает преимущество обратной функции распределения крутящего момента между колесами, а именно при торможении двигателем. Если для снижения скорости автомобиля используется торможение двигателем, в системе на основе дифференциала Torsen результирующие нагрузки «обратного» крутящего момента на переднем и заднем мостах распределяются равномерно, что происходит абсолютно аналогично распределению «прямого» крутящего момента двигателя — полностью механически, автономно. Это позволяет распространить тормозящее действие двигателя на все четыре колеса и шины. Автомобиль, оснащенный системой quattro на основе дифференциала Torsen, отличается повышенной курсовой устойчивостью при прохождении скоростных поворотов с замедлением — выход автомобиля из-под контроля вследствие потери сцепления колес переднего либо заднего мостов с поверхностью менее вероятен.

Однако система quattro в такой конфигурации обладает рядом ограничений.

  1. При продольном расположении двигателя и коробки передач передний мост размещается позади двигателя, что в некоторых моделях Audi привело к значительному смещению массы автомобиля вперед, однако система все же позволяет получить более выгодное распределение массы, нежели варианты с поперечным расположением двигателя, применяемые в конструкции автомобилей Mitsubishi и аналогичных моделей. Рассматриваемая система позволяет достичь распределения массы в соотношении 55:45 (передняя часть:задняя часть).
  2. Дифференциал Torsen сходен с дифференциалом повышенного трения в том смысле, что вместо активного распределения крутящего момента (именно такое распределение производят муфты с компьютерным управлением) от стороны с меньшим сцеплением с поверхностью на сторону с большим сцеплением с поверхностью он лишь поддерживает определенную разность крутящих моментов (отношение крутящих моментов или TBR (Torque Bias Ratio)). Таким образом, максимальная величина крутящего момента, которую дифференциал Torsen может передать на мост с большим сцеплением с поверхностью, по определению ограничена величиной крутящего момента, доступного на мосту с меньшим сцеплением с поверхностью. Следовательно, если один из мостов не имеет сцепления с поверхностью, то на другой мост, вне зависимости от величины TBR, не будет передаваться сколько-нибудь значимый крутящий момент. Для системы с центральным дифференциалом крайняя ситуация полной потери сцепления одним из колес означает крайне малую величину крутящего момента, передаваемого на три остальные колеса. В качестве контрмеры инженеры Audi применили в конструкции первых автомобилей с дифференциалом Torsen функцию ручной блокировки заднего дифференциала, которая впоследствии была заменена электронной системой блокировки дифференциала (Electronic Differential Lock, EDL), активирующей тормоза отдельных колес (руководствуясь данными датчиков ABS) для противодействия пробуксовке. Система EDL была реализована как для переднего, так и для заднего (открытого) дифференциалов и предназначена для работы на скоростях до 80 км/ч. Такое решение обеспечивает увеличение крутящего момента отдельного колеса с низким сцеплением с поверхностью, тем самым позволяя передать больший крутящий момент посредством дифференциала Torsen на остальные колеса, имеющие более надежное сцепление с поверхностью.
  3. Статичное отношение крутящих моментов стандартного дифференциала Torsen (Type 1 или T1) составляет 50:50 (входной крутящий момент распределяется равномерно между обоими выходными валами). При этом T1 способен обеспечивать отношение крутящих моментов (Torque Bias Ratio, TBR) в диапазоне от 2,7:1 до 4:1. Иными словами, такой дифференциал позволяет передавать на выходной вал с наилучшим сцеплением крутящий момент, в 3-4 раза превышающий крутящий момент, доступный на валу с наименьшим сцеплением. То есть такой дифференциал обеспечивает разделение крутящего момента в соотношении 25% к 75%. Однако в большинстве случаев дифференциал Torsen T1 по определению заблокирован (выходные валы заблокированы друг с другом). Лишь при достижении значения TBR (т. е. разность моментов на выходных валах превышает значение TBR) выходные валы поворачиваются относительно друг друга и дифференциал разблокируется. Вследствие этого имеет место относительно свободное перераспределение крутящего момента между обоими выходными валами (центрального) дифференциала в пределах величины TBR. Таким образом, дифференциал Torsen T1 при его центральном расположении фактически не обеспечивает статического распределения крутящего момента в соотношении 50:50. В действительности распределение крутящего момента будет соответствовать распределению (как статическому, так и динамическому) массы автомобиля и зависеть от сцепления с поверхностью, доступного на каждом из выходных валов (передний:задний). В стандартном автомобиле это обстоятельство оказывает положительный эффект с точки зрения курсовой устойчивости, ускорения и сцепления с поверхностью, однако может иметь и нежелательные последствия применительно к управляемости (недостаточная поворачиваемость). В большинстве случаев достаточно отношения крутящих моментов (TBR) 2,7:1, обеспечиваемого стандартным дифференциалом системы quattro Torsen T1. Однако имеются дифференциалы Torsen T1 с более высокими отношениями крутящих моментов (4:1), позволяющие дополнительно ограничить недостаточную поворачиваемость за счет большей величины разделения крутящего момента. Однако лучшим решением является распределение крутящего момента непосредственно между обоими выходными валами (передним и задним). По этой причине в системах quattro последних поколений инженеры Audi применяют дифференциалы Torsen Type 3 (T3).

Компактный дифференциал Torsen T3 предназначен для центральной установки. В его конструкции сочетаются планетарная передача и дифференциал Torsen. В отличие от дифференциала Torsen T2, где разделение крутящего момента имеет номинальное значение 50:50, в дифференциале Torsen T3 разделение крутящего момента за счет применения планетарной передачи фактически имеет асимметричное значение 40:60 (передний мост:задний мост) (т. е. при наличии на обоих мостах одинакового сцепления дифференциал направляет 40% крутящего момента на передний мост, 60% — на задний). Как в случае дифференциала Torsen T1, крутящий момент динамически перераспределяется в зависимости от качества сцепления колес с поверхностью, но с определенным фактическим (не номинальным) статическим отношением. Дифференциал T3 позволяет получить управляемость и динамические характеристики, аналогичные автомобилям с задним приводом . Такой асимметричный дифференциал Torsen был впервые применен в конструкции высоко успешной модели 2006 года Audi RS 4 (платформа B7). В дальнейшем этот дифференциал устанавливался на модель 2006 года с механической коробкой передач и модель 2007 года с обоими типами коробок передач S4 на платформе B7, а также на модели S5 и Q7. Такой дифференциал применялся в автомобилях с продольным расположением двигателя, оснащенных полным приводом quattro (A4, A6, A8, Q7). На некоторых моделях этот дифференциал уступил место центральному дифференциалу на основе плоских зубчатых колес.

В ходе многоступенчатой эволюции системы quattro разделение крутящего момента в рамках мостов (между левым и правым колесами) изначально обеспечивалось посредством управляемой водителем ручной блокировки дифференциала (только задний мост), затем — посредством открытых дифференциалов с электронной системой блокировки (Electronic Differential Lock, EDL). Система EDL представляет собой электронную систему, которая задействует имеющуюся антиблокировочную тормозную систему (ABS) из состава электронной системы стабилизации (ESP) и обеспечивает торможение одного буксующего колеса моста, тем самым позволяя передать крутящий момент на другое колесо с более высоким сцеплением .

Компания Audi представила систему quattro нового поколения в составе модели RS5 2010 года. Основным изменением стала замена центрального дифференциала Torsen Type «C» дифференциалом на основе плоских зубчатых колес, разработанным в Audi. На первый взгляд новый дифференциал аналогичен обычному открытому дифференциалу, приспособленному к центральной установке. Тем не менее новая разработка имеет ряд важных отличий.

  1. Центральное водило и сателлиты непосредственно сопрягаются с двумя коронными шестернями, соединенными с передним и задним ведущими валами.
  2. Две коронные шестерни сопрягаются с сателлитами по различным диаметрам и поэтому создают различный крутящий момент, вращаясь под действием сателлитов. Такая конструкция обеспечивает статичное разделение крутящего момента в соотношении 40:60 между передним и задним мостами соответственно.
  3. Каждая из коронных шестерней сопряжена с соответствующим выходным валом непосредственно, тогда как водило сопрягается с каждым из выходных валов посредством пакета муфты, что дает возможность контролировать распределение крутящего момента свыше величины его статического распределения.

Если колеса одного из мостов теряют сцепление, в дифференциале образуются различные скорости вращения, приводящие к росту осевых усилий, под действием которых происходит сцепление муфты. При сцеплении муфты происходит блокировка выходного вала, в результате чего большая часть крутящего момента направляется на мост, колеса которого имеют наилучшее сцепление с поверхностью. Дифференциал на основе плоских зубчатых колес способен передавать на задний и передний мосты соответственно до 85% и до 70% крутящего момента.

Конструкция дифференциала на основе плоских зубчатых колес обеспечивает следующие преимущества над дифференциалом Torsen Type «C».

  1. Возможность организовать более стабильное распределение крутящего момента с полной блокировкой, тогда как дифференциал Torsen обеспечивает распределение лишь в пределах величины отношения крутящих моментов (Torque Bias Ratio, TBR). Иными словами, дифференциал на основе плоских зубчатых колес имеет возможность полной блокировки вне зависимости от отношения крутящих моментов (TBR). В отличие от дифференциала Torsen, дифференциал на основе плоских зубчатых колес не имеет сходства с дифференциалом повышенного трения и может работать в состоянии полной блокировки при полном отсутствии сцепления на одном из выходных валов.
  2. Более простая интеграция в управляющую электронику, обеспечивающая электронную векторизацию крутящего момента для всех четырех колес как при наличии, так и при отсутствии активного заднего спортивного дифференциала.
  3. Существенное сокращение объема и массы (при весе в 4,8 кг такой дифференциал приблизительно на 2 кг легче дифференциала Torsen Type C).

Итогом этого усовершенствования системы quattro является способность электронных систем в полной мере управлять динамическими характеристиками автомобиля при любых вариациях качества сцепления колес с поверхностью, будь то прохождение поворота, ускорение, торможение или же любое сочетание таких маневров.

Эволюция

Официально компания Audi никогда не разделяла системы quattro на отдельные поколения — изменения в технологиях quattro, как правило, вводились в состав технического оснащения автомобилей тех или иных моделей либо модельных рядов, после чего распространялись на конструкцию других моделей в соответствующие периоды модельного цикла.

Исключением является модель RS 5 2010 года, среди особенностей которой компанией Audi была заявлена система quattro нового поколения .

Система quattro I поколения

Применялась с 1981 по 1987 годы в конструкции Audi quattro (купе с турбинированным двигателем), Audi 80 на платформе B2 (1978–1987 гг., Audi 4000 на рынке Северной Америки), Audi Coupé quattro на платформе B2 (1984–1988 гг.), Audi 100 на платформе C3 (1983–1987 гг., Audi 5000 на рынке Северной Америки). Начиная с 1984 года применялась также на автомобилях Volkswagen VW Passat на платформе B2 (VWQuantum на рынке США) под названием Syncro .

Тип системы: постоянный полный привод.

Открытый центральный дифференциал с функцией ручной блокировки посредством переключателя на центральной консоли¹.

Открытый задний дифференциал с функцией ручной блокировки посредством переключателя на центральной консоли¹.

Открытый передний дифференциал без функции блокировки.

¹ — При блокировке дифференциала система ABS отключается.

Особенности работы системы. Все дифференциалы не заблокированы: автомобиль не способен двигаться при потере одним из колес (передним либо задним) сцепления с поверхностью (например, на льду либо при вывешивании колеса). Центральный дифференциал заблокирован, задний дифференциал не заблокирован: автомобиль не способен двигаться при одновременной потере сцепления с поверхностью одним из передних и одним из задних колес. Задний дифференциал заблокирован, центральный дифференциал не заблокирован: автомобиль не способен двигаться, если сцепление с поверхностью теряют два задних либо одно переднее колесо. Задний дифференциал заблокирован, центральный дифференциал заблокирован: автомобиль не способен двигаться, если сцепление с поверхностью одновременно теряют два задних и одно переднее колесо.

Система quattro II поколения

Начиная с 1988 года применялась на Audi 100 первого поколения на платформе C3 и Audi quattro до прекращения производства этих моделей. Устанавливалась на Audi 80/90 quattro нового поколения на платформе B3 (1989–1992 гг.), Audi 80 на платформе B4 (1992–1995 гг.), Audi S2 , Audi RS2 Avant , Audi 100 quattro на платформе C4 (1991–1994 гг.), Audi S4 , ранние модели Audi A6/S6 на платформе C4 (1995 г.).

V8 с автоматической коробкой передач .

Центральный дифференциал с планетарной передачей и многодисковой блокировочной муфтой с электронным управлением.

V8 с механической коробкой передач .

Центральный дифференциал Torsen Type 1.

Задний дифференциал Torsen Type 1.

Открытый передний дифференциал.

Особенности работы системы. Находясь на дороге, автомобиль не способен двигаться в случае одновременной потери сцепления с поверхностью одним передним и двумя задними колесами. Эффект чувствительности дифференциала к крутящему моменту при вывешивании одного из колес имеет место на Audi V8 с механической коробкой передач. С автоматической коробкой передач этот эффект отсутствует, поскольку на модели V8 с автоматической коробкой передач центральный дифференциал обеспечивает полную блокировку, даже если крутящий момент на прокручивающемся колесе не воспринимается дифференциалом. Модели с механической коробкой передач в большей степени схожи с заднеприводными автомобилями, поскольку при прохождении поворотов с подачей крутящего момента последний передается на внешнее заднее колесо. Благодаря этому обеспечивается более стабильное поведение автомобиля в поворотах, а также упрощается достижение избыточной поворачиваемости за счет мощности двигателя.

Система quattro IV поколения

Начиная с 1995 года применялась на Audi A4 / /RS 4 (платформа B5), Audi A6 /S6/allroad /RS6, Audi A8 / с механической и автоматической коробками передач. Устанавливалась также на VW Passat B5 , где изначально именовалась syncro, однако к моменту выхода на рынок США получила название 4motion. Применялась также на Volkswagen Phaeton и родственных автомобилях, построенных на платформе D компании Volkswagen Group . На Volkswagen Touareg применялась система 4Xmotion с особыми коробкой передач, раздаточными коробками и передними мостами.

Дифференциал с ручной блокировкой, применявшийся в более ранних версиях системы, заменен на традиционный открытый дифференциал с электронной системой блокировки (Electronic Differential Lock, EDL) (электронная система обнаруживает пробуксовку колес посредством датчиков скорости колес системы ABS и применяет тормозное усилие к буксующему колесу, тем самым передавая крутящий момент через открытый дифференциал на противоположное колесо, имеющее большее сцепление с поверхностью). Система EDL действует на скоростях до 80 км/ч (50 миль/ч) на всех моделях quattro (на моделях, не оснащенных системой quattro — до 40 км/ч (25 миль/ч)).

Центральный дифференциал Torsen Type 1 либо Type 2, «стандартное» разделение крутящего момента в соотношении 50:50, автоматическое направление до 75% крутящего момента на передний либо задний мост.

Система quattro V поколения

Центральный дифференциал Torsen Type 3 (Type «C»), «стандартное» разделение крутящего момента в соотношении 40:60 между передним и задним мостами соответственно, автоматическое направление до 80 % крутящего момента на любой из мостов посредством центрального дифференциала с большим отношением крутящих моментов 4:1. С помощью системы ESP возможна передача до 100 % крутящего момента на один мост.

Открытый задний дифференциал с электронной системой блокировки (Electronic Differential Lock, EDL) .

Открытый передний дифференциал с электронной системой блокировки (Electronic Differential Lock, EDL) .

Система quattro с векторизацией

С новым спортивным дифференциалом Audi в пятое поколение систем quattro пришла векторизация крутящего момента. Спортивный дифференциал Audi обеспечивал динамическое распределение крутящего момента в рамках заднего моста дебютного автомобиля — модели S4, построенной на платформе B8 (2008 г.). В настоящее время такой дифференциал предлагается в качестве дополнительного оборудования для всех автомобилей с полным приводом quattro, где по-прежнему применяется асимметричный (40:60) центральный дифференциал Torsen (Type «C»). Спортивный дифференциал заменяет собой обычный открытый задний дифференциал, тогда как на переднем мосту используется открытый дифференциал с электронной системой блокировки EDL .

Дифференциал заднего моста с векторизацией крутящего момента разработан и производится Audi. Предлагается для моделей Audi A4, A5, A6 и производных моделей (включая модели RS). Спортивный дифференциал избирательно распределяет крутящий момент между задними колесами, тем самым создавая поворачивающий момент, за счет которого улучшается управляемость, а также обеспечивается стабилизация при недостаточной либо избыточной поворачиваемости и, как следствие, повышается безопасность автомобиля.

В спортивном дифференциале применяются две совмещенные (повышающие) передачи, которые приводятся посредством многодисковых муфт, расположенных с каждой из сторон коронной шестерни дифференциала. При поступлении команды от программного обеспечения (используются поперечные и продольные датчики поворота автомобиля вокруг вертикальной оси, датчики скорости вращения колес системы ABS, а также датчик положения рулевого колеса) управляющее программное обеспечение (находящееся в блоке управления, расположенном в непосредственной близости к заднему дифференциалу) активирует соответствующий пакет муфты. В результате этого тяга выходного вала поступает на соответствующее колесо через повышающую передачу, тогда как другой вал по-прежнему приводит свое колесо непосредственно (пакет муфты не активирован). Выходной вал, вращающийся с большей скоростью, передает повышенный крутящий момент на соответствующее колесо, тем самым создавая поворачивающий момент. В «нормальных» условиях повышенный крутящий момент передается на колесо, расположенное с внешней стороны поворота, что увеличивает поворачивающий момент автомобиля. Иными словами, автомобиль «охотнее» выполняет поворот в направлении, указанном рулевым колесом.

Система quattro VI поколения

Компания Audi представила систему quattro шестого поколения в составе модели RS 5 2010 года. Основным изменением в VI поколении стала замена центрального дифференциала Torsen Type «C» дифференциалом на основе плоских зубчатых колес, разработанным в Audi. Новый центральный дифференциал на основе плоских зубчатых колес позволяет при необходимости передавать на передний и задний мосты до 70 % и до 85 % крутящего момента соответственно. Итогом этого усовершенствования системы quattro является способность электронных систем автомобиля в полной мере управлять динамическими характеристиками при любых вариациях качества сцепления колес с поверхностью, будь то прохождение поворота, ускорение, торможение или же любое сочетание таких маневров.

BorgWarner

Вышеупомянутая система полного привода на основе вязкостной муфты устанавливалась на автомобили с поперечным расположением двигателя, построенные на платформе A2 поколения Mk2, включая Volkswagen Golf Mk2 и Jetta . Система также применялась на Volkswagen Type 2 (T3) (Vanagon на рынке США), Golf и Jetta поколения Mk3, Volkswagen Passat B3 третьего поколения (который был основан на серьезно переработанной платформе A) и Volkswagen Eurovan.

Отметим, что в системе привода Vanagon присутствовало «смещение» в сторону заднего моста, поскольку сам автомобиль изначально являлся заднеприводным . Двигатель и мост с коробкой передач располагались сзади, тогда как вязкостная муфта находилась на переднем мосту около главной передачи. Все автомобили, оснащенные этой системой, имели обозначение Syncro.

Вместо центрального дифференциала установлена вязкостная муфта с механизмом свободного хода для отсоединения подключаемого моста при торможении.

Открытый задний дифференциал (механическая блокировка в качестве дополнительного оборудования для Vanagon).

Открытый передний дифференциал (механическая блокировка в качестве дополнительного оборудования для Vanagon).

Особенности работы системы. В «стандартных» условиях автомобиль остается переднеприводным (за исключением Vanagon, см. выше). При стандартных условиях 95% крутящего момента передается на передний мост. Поскольку вязкостная муфта считается «медленной» (необходимо определенное время для нагрева и затвердевания силиконового состава), на задний мост всегда передается 5% крутящего момента для поддержания вязкостной муфты в «состоянии готовности», что позволяет сократить время активации муфты. При пробуксовке муфта блокируется и на задний мост (передний мост в случае Vanagon) передается до 50% крутящего момента. Находясь на дороге, автомобиль не способен двигаться при одновременной потере сцепления одним передним и одним задним колесом.

Благодаря сегменту свободного хода, расположенному внутри заднего дифференциала, задние колеса могут вращаться быстрее передних, не провоцируя блокировку вязкостной муфты и применение тормозного усилия системой ABS к каждому из колес независимо. Из-за механизма свободного хода крутящий момент может передаваться на задний мост только при движении автомобиля вперед. Для обеспечения функционирования [[полный привод|полного привода} при движении задним ходом на картер дифференциала был установлен «дроссельный управляющий элемент» с вакуумным приводом. Это устройство блокирует механизм свободного хода при включении задней передачи. Механизм разблокируется при перемещении рычага переключения передач вправо и прохождении им положения третьей передачи. Система целенаправленно не производит разблокировку механизма свободного хода одновременно с выключением задней передачи. Это необходимо для предотвращения частых переходов из заблокированного состояния в незаблокированное и наоборот, например при попытках «раскачать» застрявший автомобиль (постоянные переключения с первой передачи на заднюю и обратно).

Недостатки этой системы полного привода связаны со временем срабатывания вязкостной муфты.

  1. При прохождении поворотов на скользкой поверхности с ускорением задний мост подключается с задержкой, что приводит к резкому изменению в поведении автомобиля (переход от недостаточной к избыточной поворачиваемости).
  2. При старте в песке передние колеса могут «уйти» в песок до момента активации полного привода.

Муфта Haldex

Начиная с 1998 года вязкостную муфту сменяет фрикционная муфта шведской компании Haldex Traction. Муфта Haldex используется компанией Audi в quattro-версиях Audi A3 , Audi S3 , а также Audi TT . Муфта также применяется компанией Volkswagen в 4motion-версиях Volkswagen Golf , Volkswagen Jetta и Golf R32 поколений Mk4 и Mk5, Volkswagen Sharan , Volkswagen Passat 6-го поколения (также основан на платформе A) и Transporter T5 . Для автомобилей Audi остается неизменным обозначение quattro, тогда как для автомобилей Volkswagen вводится название 4motion. В конструкции привода Škoda Octavia 4×4, SEAT León 4 и SEAT Alhambra 4 также применена муфта Haldex (эти автомобили созданы на базе моделей Volkswagen Group). Интересно, что в приводе Bugatti Veyron также используется муфта Haldex, однако здесь имеются особые коробка передач, раздаточная коробка, передний и задний мосты.

Тип системы: автоматический полный привод (подключаемый).

Многодисковая фрикционная муфта Haldex Traction с электронным управлением с помощью ЭБУ, выступающая в роли центрального псевдодифференциала.

Открытый задний дифференциал без электронной системы блокировки (EDL).

Открытый передний дифференциал с электронной системой блокировки (EDL).

Особенности работы системы. В обычном режиме автомобиль является переднеприводным . В зависимости от внешних условий устройство Haldex Traction может направлять до 100% крутящего момента на задний мост . Схема распределения крутящего момента в системах Haldex Traction для многих недостаточно ясна. В стандартных условиях фрикционная муфта Haldex работает в режиме 5% крутящего момента (5% делятся между передним и задним мостами; таким образом, 97,5% крутящего момента передаются на передний мост, 2,5% — на задний). В сложных условиях при потере сцепления обоими передними колесами муфта Haldex может блокироваться со 100%-м усилием сжатия. В этом случае, поскольку передача крутящего момента на передний мост не производится, весь крутящий момент (за вычетом потерь) поступает на задний мост. Разделение крутящего момента между левым и правым колесами достигается посредством традиционного открытого дифференциала. Если одна сторона ведущего моста теряет сцепление, в действие вступает система электронной блокировки дифференциала EDL, входящая в состав системы ESP. Система EDL осуществляет торможение отдельного буксующего колеса, благодаря чему крутящий момент передается на противоположное колесо моста через открытый дифференциал. На всех автомобилях с поперечным расположением двигателя, оснащенных полным приводом на основе фрикционной муфты Haldex Traction, система EDL контролирует только передние колеса.

Автомобили, оснащенные электронной системой блокировки (EDL) только для переднего дифференциала, не способны двигаться при одновременной потере сцепления двумя передними и одним задним колесом.

Опять-таки, вследствие ограничений, налагаемых электронной блокировкой дифференциала (см. описание системы quattro IV поколения выше), в условиях бездорожья автомобиль не способен двигаться уже при одновременной потере сцепления одним передним и одним задним колесом.

Система Haldex Traction имеет в большей степени реактивный, нежели упреждающий характер — для активации муфты Haldex и передачи крутящего момента на задний мост необходимо появление разницы между скоростью вращения колес переднего моста и скоростью вращения колес заднего моста. Такое условие не эквивалентно пробуксовке, поскольку система способна реагировать за время, меньшее времени полного оборота любого из колес автомобиля. Постоянное равномерное разделение крутящего момента, обеспечиваемое дифференциалом Torsen в условиях отсутствия пробуксовки, снижает вероятность ее появления.

Электронный блок управления муфты Haldex (ЭБУ) размыкает муфту Haldex в центральной муфте при начале торможения, чтобы обеспечить корректное функционирование системы ABS . При выполнении поворотов с малым радиусом на малой скорости (например, при парковке) электронный блок управления размыкает муфту, чтобы избежать появления циркулирующей мощности в трансмиссии. При активации электронной системы стабилизации (ESP) муфта Haldex размыкается, чтобы обеспечить системе ESP возможность эффективно контролировать автомобиль. Это происходит как при ускорении, так и при замедлении.

Послепродажная установка муфты Haldex

Центральная фрикционная муфта Haldex Traction нередко применяется для самостоятельного преобразования старых переднеприводных моделей Volkswagen в полноприводные . Считается, что такая муфта способна выдерживать более высокую мощность, нежели применявшаяся в syncro-автомобилях система на основе вязкостной муфты.

Преобразование производится путем установки заднего моста и соответствующей подвески с syncro-автомобиля на подходящий автомобиль-реципиент (т.е. Volkswagen Corrado либо Volkswagen Golf) с последующим изготовлением специализированного кронштейна для монтажа задней муфты Haldex.

Приверженцы такой модификации зачастую применяют оригинальный электронный блок управления и программу управления двигателем с более современного автомобиля Volkswagen Group для управления центральной муфтой Haldex посредством стандартных датчиков скорости вращения колес системы ABS или же приобретают контроллеры сторонних изготовителей, обеспечивающие соответствующую широтно-импульсную модуляцию , за счет чего активацией муфты и передачей мощности на задние колеса можно управлять с помощью простого поворотного регулятора либо с использованием данных от датчика положения дроссельной заслонки (throttle position sensor, TPS).

Маркетинг

В рамках рекламной кампании технологий полного привода quattro от Audi был снят телевизионный рекламный ролик под названием «Ахав», по мотивам классического романа Германа Мелвилла «Моби Дик». Национальная премьера ролика должна состояться в 2012 году во время игр Национальной футбольной лиги США .

См. также

  • 4Matic — система полного привода компании Mercedes-Benz
  • S-AWC Mitsubishi Motors
  • SH-AWD — система полного привода с векторизацией крутящего момента компании Honda
  • Полный привод — история полноприводных легковых автомобилей

Примечания

Внешние источники

  • Audi.com международный корпоративный портал
  • Independent grip. Intelligently applied страница, посвященная quattro, на сайте представительства Audi в Великобритании
Volkswagen Group

Подразделения
и дочерние компании

FAW-VW Automobile (40%) IAV (50%) Porsche (49,9 %) Shanghai Volkswagen (50%) Suzuki Motor Corporation (19.9%)

Продукты и технологии

Автоштадт Эра-Лессин Заводы
Карл Хан (Carl Hahn) (почетный председатель) Айвэн Херст (Ivan Hirst) (бывший директор) Рудольф Леидинг (Rudolf Leiding) Курт Лотц (Kurt Lotz) (бывший генеральный директор) Генрих Нордхофф (Heinrich Nordhoff) (бывший директор) Фердинанд Пиех (Ferdinand Piëch) (глава наблюдательного совета) Бернд Пишетсридер (Bernd Pischetsrieder) (бывший генеральный директор) Тони Шмюкер (Toni Schmücker) (бывший генеральный директор) Мартин Винтеркорн (Martin Winterkorn) (действующий председатель правления)
Commons

Шаблон:Audi — марка компании Volkswagen Group

Хронология Audi , европейский рынок, 1970-е – настоящее время — марка компании Volkswagen Group
тип /
класс
1970-е 1980-е 1990-е 2000-е 2010-е
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2
supermini 50 (86) A2 (8Z) A1 (8X)
Малогабаритный семейный автомобиль A3 (8L) A3 (8P) A3 (8V)
S3 (8L) S3 (8P)
Компактный автомобиль бизнес-класса F103 series 80 (82) 80 / 90 (81) 80 / 90 (89) 80 (8C) A4 (8D) A4 (8E) A4 (8K)
S4 (8D) S4 (8E) S4 (8K)
Среднегабаритный автомобиль бизнес-класса 100 (F104/43/44/4A) / 200 (44) A6 (4A) A6 (4B) A6 (4F) A6 (4G)
Ur-S4 (4A) Ur-S6 (4A) S6 (4B) S6 (4F)
Крупногабаритный роскошный автомобиль V8 (4C) A8 (4D) A8 (4E) A8 (4H)
S8 (4D) S8 (4E)
Компактное купе TT Coupé (8N) TT Coupé (8J)
Компактный родстер TT Roadster (8N)

Quattro VS 4Motion – что лучше?

Полноприводные автомобили — это страсть многих любителей качественной техники. Мы часто мечтаем о том, чтобы наше авто обладало достаточными характеристиками для преодоления сложных препятствия, бездорожья или ужасных дорожных условий. Сегодня каждая компания обладает собственными технологиями реализации полного привода в кроссоверах и внедорожниках, но далеко не все реализации оказываются действительно качественными и удобными. В сегодняшней публикации мы рассмотрим возможности двух популярных немецких технологий одного концерна. Полный привод Quattro используется в автомобилях Audi, а технология 4Motion украшает комплектации машин Volkswagen. Несмотря на близость этих двух вариантов привода, они имеют и определенные отличия.

Специалисты скажут, что сравнивать эти системы особо не имеет смысла, тем более, если мы говорим о важности полного привода в машине. Все системы привода на четыре колеса в Volkswagen AG имеют похожие характеристики и основаны на муфтах Torsen или Haldex. По сути эти системы отличаются только названиями, поэтому сравнивать их не имеет смысла. Сравнение этих двух вариантов полного привода имеет смысл с системами других производителей. Впрочем, многие современные системы 4WD или AWD выполнены именно по такой схеме.

В чем различие между Quattro, 4Motion и другими технологиями?

Технических различий по большому счету между различными системами полного привода нет. Производитель называет системы Quattro и 4Motion постоянным полным приводом, но на самом деле это не так. Муфта начинает работать только в тех ситуациях, когда автомобиль испытывает определенные трудности с передвижением. В ином варианте полный привод работает очень слабо, на трассе он вообще не чувствуется. И сравнивать в данном случае два типа полного привода не имеет смысла. Удачные решения основаны на следующих особенностях этих эластичных систем:

  • под каждый автомобиль подстраивается определенный комплект установок для управления полным приводом;
  • привод получается довольно эластичный, он не рассчитан на преодоление препятствия, а лишь добавляет впечатлений от поездки;
  • 4Motion и Quattro подключаются безопасно, машину не дергает в момент подачи крутящего момента на все колеса;
  • муфта очень надежная, за срок жизни автомобиля вам вряд ли придется ремонтировать систему полного привода;
  • эмоции от вождения автомобиля с такими системами очень красочные, транспорт удивляет своей управляемостью;
  • вам не придется руководить полным приводом с помощью различных ручных настроек — все выполняется автоматически.

Нет необходимости получать навыки вождения автомобиля с системой полного привода. Вы можете просто использовать автомобиль по назначению и не задумываться о технических деталях. Но этим многим и не нравится полный привод Quattro и 4Motion. Ведь иногда хочется ощутить разницу, а порой просто отключить один мост и экономить топливо. Но таких функций в этих системах нет. Полный привод от Volkswagen AG удивительно технологичен и качественный, но он не подойдет для профессионального водителя или гонщика, который хочет самостоятельно почувствовать все тонкости поведения машины.

Сравнение полного привода Volkswagen с другими производителями

Единственное сравнение, которое имеет смысл в данном случае, — это сравнение полного привода Quattro и 4Motion с технологиями Subaru. Японские технологии полного привода развиты до невероятных высот, ежегодно приз за лучшие системы полного привода получает легендарная система Subaru. Но не на всех автомобилях концерна стоит именно этот легендарный полный привод. Существует множество комплектаций с обычным Full Time 4WD, таким же по характеристикам, как и Volkswagen. Тем не менее, базовый полный привод на дорогих машинах — это именно фирменная технология со следующими важными преимуществами:

  • возможность ручного управления качественными функциями полного привода автомобиля;
  • полный контроль и тонкая настройка работы транспорта в том или ином случае и в разных условиях вождения;
  • невероятно чувствительная муфта, которая обладает всеми нужными блокировками, все реализовано в механической части;
  • никаких электронных имитаций управления и блокировки, все работает по традиционным технологиям;
  • отсутствие слабых мест, которые могли бы ломаться после нескольких лет эксплуатации.

В отличие от Subaru автомобили Volkswagen с полным приводом не имеют столь интересных характеристик. Это приводит к тому, что пользователи машин немецкого производителя не всегда помнят, какой функционал присутствует в их авто. Учитывая все особенности японских технологий, если вы желаете получить машину с удачными функциями управления, вам следует отдать предпочтение японцам. Но в случае, если вам устраивает отсутствие массы регулировок и настроек, лучше купите немецкий автомобиль.

Новинки и развитие технологии немецкого полного привода

Учитывая тот факт, что с Quattro и 4Motion берут пример все производители Европы и Китая, компания постоянно усовершенствует свои технологии. Удачные решения по всем статьям ежегодно дополняет техническую базу выпускаемых автомобилей. Именно качество и функциональность становятся главными изменяемыми функциями. Концерн вводит новые интересные технологии, которые позволяют держать машину на трассе на высокой скорости, снижают ощущение вжимания в сидение при наборе скорости, а также служат для выполнения прочих важных задач:

  • отсутствие слабых мест и ремонт детских болезней системы полного привода и компьютерного управления функцией;
  • усовершенствование коробки передач, которая является главным устройством в системе трансмиссии;
  • снижение эффекта подключения полного привода при наличии такой автоматической функции;
  • повышение комфорта поездки и реализация необычных для мощного автомобиля вариантов поведения;
  • интеграция новых технических узлов, разработанных непосредственно инженерами немецкой компании;
  • снижение стоимости реализации конструкции полного привода и облегчение всех элементов этой системы.

Снижение веса машины стало настоящим объектом погони для современных производителей. Также немецкий концерн сильно сконцентрировался на уменьшении расхода топлива. Поэтому компания предлагает покупателям постоянно новые и новые технологии для реализации самых разных решений. В частности, полный привод раньше был фактором повышения расхода, но сегодня 4Motion и Quattro практически не влияют на расход. Несколько процентов увеличения появляется только из-за большего веса автомобиля. И такие тонкости внушают определенное доверие к новым разработкам, несмотря на их дороговизну для компании. Впрочем, цена машин уже давно перестала активно подниматься. Вот так можно ездить на этом полном приводе, если вы умеете по-настоящему водить автомобиль:

Подводим итоги

Полный привод по немецким технологиям Quattro и 4Motion — это вполне адекватная система для обычного легкового гражданского автомобиля. Но если бы в модельной линейке производителя присутствовал полноценный большой внедорожник, такая система на нем выглядела бы довольно смешно. Корпорация не раз работала над созданием классического механического полного привода, но все разработки заканчивались тем, что интеграция изобретенных систем в автомобили выглядела бессмысленной. Разве что Amarok мог бы претендовать на получение более эффективной системы полного привода, но это не та машина, в которой покупатель согласен за такие разработки платить.

Поэтому для Volkswagen существующие технологии простенького, но уверенного полного привода остаются единственными и оптимальными. Ежегодно они дорабатываются, изменяются и получают определенные незначительные обновления. Но это уже не так важно, ведь технология остается прежней, принцип работы не меняется. Если вас заинтересовала техническая часть полного привода автомобиля, лучше задать интересующие вопросы менеджеру в салоне, который должен знать плюсы и минусы этого варианта привода, а также провести сравнение с основными конкурентами. Как вы относитесь к таким любительским системам полного привода, как 4Motion и Quattro?

в чем ее преимущества и конструктивные особенности? Сравнение полного привода Volkswagen с другими производителями

Система полного привода quattro является системой постоянного полного привода, в которой крутящий момент постоянно передается на все колеса автомобиля. С 1980 года название quattro используется автопроизводителем Audi для обозначения системы полного привода своих автомобилей и является зарегистрированным товарным знаком. Отличительной особенностью системы quattro является продольное расположение двигателя и элементов трансмиссии, которое характерно для большинства автомобилей Audi.

Несмотря на различия в конструкции систем конкретных автомобилей, система quattro включает следующие традиционные элементы полноприводной трансмиссии: коробку передач, раздаточную коробка, карданную передачу, главную передачу и межколесный дифференциал на каждой оси.

В трансмиссии quattro может устанавливаться как механическая коробка передач , так и коробка-автомат .

Перспективная версия системы полного привода от Audi основана на использовании гибридной силовой установки и носит название E-tron quattro . Данную систему планируется устанавливать на серийные автомобили с 2014 года.

Конструктивно система E-tron quattro включает в дополнение к двигателю внутреннего сгорания и коробке передач два электродвигателя — мощностью 33 кВт на передней оси и 60 кВТ — на задней. При этом задняя ось имеет только электрический привод. Питание электродвигателей осуществляется от литий-ионной аккумуляторной батареи, установленной в центральном тоннеле автомобиля.

Четыре кольца на решетке радиатора, каждый сразу скажет об производителе Audi, а так же может вспомнить их систему полного привода Quattro. Расскажем о принципе работы и немного истории появления.


Содержание статьи:

Как уже говорилось, полный привод чаще всего встречается во внедорожниках, но не исключены и легковые автомобили. Один из таких типов полного привода известный как Quattro, разработанный инженерами компании Audi. Казалось бы, что можно взять и сделать аналог уже существующим, но увы нет, есть отличие от конкурентов.

История создания привода Quattro


Многие автомобили от компании Audi оснащены системой полного привода. По сути Quattro является постоянным, полным приводом. Крутящий момент передается постоянно на все четыре колеса автомобиля. Впервые о ней упоминается в 1980 году, именно в этот период компания с четырьмя кольцами зарегистрировала товарным знаком свою разработку и обозначила её как Quattro для привода автомобилей подобного рода.

Первый этап истории:

Можно отметить 1981 год, в системе Quattro межосевой дифференциал был свободным с механической блокировкой. Блокировка была электропневматической или ручной.

Второе поколение:

Второй этап Quattro припадает на 1988 год, в этот период принцип работы привода полностью изменился. Появился самоблокирующийся дифференциал от фирмы Torsen, который способен распределить крутящий момент на ось до 80%. Сателлиты располагались перпендикулярно относительно валам привода. Блокировка была самостоятельной. В 1995 году внесли небольшое изменение в блокировку и с этого года она стала электронной.


Третье поколение:

Начиная с 2007 года в автомобили Audi с полным приводом Quattro стали внедрять самоблокирующийся несимметричный дифференциал Torsen. Он способен распределять крутящий момент по осям в обычном стандартном положении с пропорцией 40 на 60. Так же способен перераспределять крутящий момент на ось с лучшим сцеплением в соотношении 70% на переднюю ось, а если это была задняя то до 80%. Сателлиты в этом поколении Quattro располагаются параллельно приводным валам Torsen T-3.


Четвертое поколение:

Началом Quattro считается 2010 год, дифференциал стал самоблокирующимся несимметричным с коронными шестернями. Распределение крутящего момента осталось таким же 40 на 60. Но вот перераспределение на ось с лучшим сцеплением изменилось, теперь на заднюю отдавалось 85%, а если передняя то стандартные 70%. Примером такого автомобиля можно считать Audi RS5.

Пятый этап:

Последнее поколение Quattro можно считать 2014-2016 года, компания Audi стала переводить автомобили с полным приводом на полностью роботизированную систему под названием E-tron quattro, которая сама решает по какому принципу распределять крутящий момент на ось, а в частности и на колесо. Благодаря такой технологии полный привод Quattro стал не только удобным при езде, но и вспомогательным в нестандартных ситуациях или на плохой дороге.

Хозяева автомобилей Audi с полным приводом стали считать два главных вида системы Quattro, с 2010 года и после 2014 года. Некоторые считают, что полностью доверенный роботу привод Quattro не сможет правильно среагировать там, где и как решит водитель. Другие же считают, что система сможет вывести автомобиль из сложной ситуации, тем самым избежать ДТП или подобное столкновение. Как видим есть две стороны, плюсы и минусы.

С каких основных частей состоит Quattro


Чем же отличается Quattro от других подобных систем. Во-первых это постоянный полный привод как уже говорилось, а во-вторых это продольное расположение двигателя и частей трансмиссии. Такое расположение характерно для многих автомобилей компании Audi.

В стандартный набор полного привода Quattro входят:

  • коробка передач;
  • раздаточная коробка;
  • карданная передача;
  • межколесный дифференциал;
  • главный набор передач.

Принцип работы системы Quattro


Система Quattro может работать в паре, как с автоматической коробкой передач, так и с механической. До этого мы уже рассказывали о подобной системе , но в Quattro принцип построения немного другой.

Вал оси переднего привода передает крутящий момент от раздаточной коробки на главную передачу и межколесный дифференциал передней оси. Сам же вал помещен в полностью отдельный кожух. В предпоследних моделях Audi дифференциал передней оси, вал привода, главная передача, раздатка и кпп находятся в одном корпусе.


Для дифференциала межколесного спереди установлен свободный дифференциал, а начиная с 1995 года он блокируется с помощью электроники. Устройство полного привода Quattro начинается с коробки передач, которая соединена с раздаточной коробкой. В эту конструкцию входит дифференциал межосевой, он распределяет крутящий момент на обе оси. Корпус дифференциала соединен с коробкой передач механическим путем.

Само ж распределение крутящего момента на оси Audi происходит в зависимости от раздаточной коробки и её конструкции, может передаваться через приводные валы или отдельную зубчатую передачу.


Выделить можно еще один полный привод от Audi, это E-tron Quattro. По своей конструкции этот привод используется в гибридных силовых установках для новых автомобилей. В помощь двигателю внутреннего сгорания, устанавливаются два электродвигателя. Для передней оси мощность двигателя 33 кВт, а для задней оси – 60 кВт. Питание электрических двигателей осуществляется от литий-ионновых батарей, установленных посередине автомобиля.

Видео Audi RS5 с полным приводом нового поколения:

Полноприводные автомобили — это страсть многих любителей качественной техники. Мы часто мечтаем о том, чтобы наше авто обладало достаточными характеристиками для преодоления сложных препятствия, бездорожья или ужасных дорожных условий. Сегодня каждая компания обладает собственными технологиями реализации полного привода в кроссоверах и внедорожниках, но далеко не все реализации оказываются действительно качественными и удобными. В сегодняшней публикации мы рассмотрим возможности двух популярных немецких технологий одного концерна. Полный привод Quattro используется в автомобилях Audi, а технология 4Motion украшает комплектации машин Volkswagen. Несмотря на близость этих двух вариантов привода, они имеют и определенные отличия.

Специалисты скажут, что сравнивать эти системы особо не имеет смысла, тем более, если мы говорим о важности полного привода в машине. Все системы привода на четыре колеса в Volkswagen AG имеют похожие характеристики и основаны на муфтах Torsen или Haldex. По сути эти системы отличаются только названиями, поэтому сравнивать их не имеет смысла. Сравнение этих двух вариантов полного привода имеет смысл с системами других производителей. Впрочем, многие современные системы 4WD или AWD выполнены именно по такой схеме.

В чем различие между Quattro, 4Motion и другими технологиями?

Технических различий по большому счету между различными системами полного привода нет. Производитель называет системы Quattro и 4Motion постоянным полным приводом, но на самом деле это не так. Муфта начинает работать только в тех ситуациях, когда автомобиль испытывает определенные трудности с передвижением. В ином варианте полный привод работает очень слабо, на трассе он вообще не чувствуется. И сравнивать в данном случае два типа полного привода не имеет смысла. Удачные решения основаны на следующих особенностях этих эластичных систем:

  • под каждый автомобиль подстраивается определенный комплект установок для управления полным приводом;
  • привод получается довольно эластичный, он не рассчитан на преодоление препятствия, а лишь добавляет впечатлений от поездки;
  • 4Motion и Quattro подключаются безопасно, машину не дергает в момент подачи крутящего момента на все колеса;
  • муфта очень надежная, за срок жизни автомобиля вам вряд ли придется ремонтировать систему полного привода;
  • эмоции от вождения автомобиля с такими системами очень красочные, транспорт удивляет своей управляемостью;
  • вам не придется руководить полным приводом с помощью различных ручных настроек — все выполняется автоматически.

Нет необходимости получать навыки вождения автомобиля с системой полного привода. Вы можете просто использовать автомобиль по назначению и не задумываться о технических деталях. Но этим многим и не нравится полный привод Quattro и 4Motion. Ведь иногда хочется ощутить разницу, а порой просто отключить один мост и экономить топливо. Но таких функций в этих системах нет. Полный привод от Volkswagen AG удивительно технологичен и качественный, но он не подойдет для профессионального водителя или гонщика, который хочет самостоятельно почувствовать все тонкости поведения машины.

Сравнение полного привода Volkswagen с другими производителями

Единственное сравнение, которое имеет смысл в данном случае, — это сравнение полного привода Quattro и 4Motion с технологиями Subaru. Японские технологии полного привода развиты до невероятных высот, ежегодно приз за лучшие системы полного привода получает легендарная система Subaru. Но не на всех автомобилях концерна стоит именно этот легендарный полный привод. Существует множество комплектаций с обычным Full Time 4WD, таким же по характеристикам, как и Volkswagen. Тем не менее, базовый полный привод на дорогих машинах — это именно фирменная технология со следующими важными преимуществами:

  • возможность ручного управления качественными функциями полного привода автомобиля;
  • полный контроль и тонкая настройка работы транспорта в том или ином случае и в разных условиях вождения;
  • невероятно чувствительная муфта, которая обладает всеми нужными блокировками, все реализовано в механической части;
  • никаких электронных имитаций управления и блокировки, все работает по традиционным технологиям;
  • отсутствие слабых мест, которые могли бы ломаться после нескольких лет эксплуатации.

В отличие от Subaru автомобили Volkswagen с полным приводом не имеют столь интересных характеристик. Это приводит к тому, что пользователи машин немецкого производителя не всегда помнят, какой функционал присутствует в их авто. Учитывая все особенности японских технологий, если вы желаете получить машину с удачными функциями управления, вам следует отдать предпочтение японцам. Но в случае, если вам устраивает отсутствие массы регулировок и настроек, лучше купите немецкий автомобиль.

Новинки и развитие технологии немецкого полного привода

Учитывая тот факт, что с Quattro и 4Motion берут пример все производители Европы и Китая, компания постоянно усовершенствует свои технологии. Удачные решения по всем статьям ежегодно дополняет техническую базу выпускаемых автомобилей. Именно качество и функциональность становятся главными изменяемыми функциями. Концерн вводит новые интересные технологии, которые позволяют держать машину на трассе на высокой скорости, снижают ощущение вжимания в сидение при наборе скорости, а также служат для выполнения прочих важных задач:

  • отсутствие слабых мест и ремонт детских болезней системы полного привода и компьютерного управления функцией;
  • усовершенствование коробки передач, которая является главным устройством в системе трансмиссии;
  • снижение эффекта подключения полного привода при наличии такой автоматической функции;
  • повышение комфорта поездки и реализация необычных для мощного автомобиля вариантов поведения;
  • интеграция новых технических узлов, разработанных непосредственно инженерами немецкой компании;
  • снижение стоимости реализации конструкции полного привода и облегчение всех элементов этой системы.

Снижение веса машины стало настоящим объектом погони для современных производителей. Также немецкий концерн сильно сконцентрировался на уменьшении расхода топлива. Поэтому компания предлагает покупателям постоянно новые и новые технологии для реализации самых разных решений. В частности, полный привод раньше был фактором повышения расхода, но сегодня 4Motion и Quattro практически не влияют на расход. Несколько процентов увеличения появляется только из-за большего веса автомобиля. И такие тонкости внушают определенное доверие к новым разработкам, несмотря на их дороговизну для компании. Впрочем, цена машин уже давно перестала активно подниматься. Вот так можно ездить на этом полном приводе, если вы умеете по-настоящему водить автомобиль:

Подводим итоги

Полный привод по немецким технологиям Quattro и 4Motion — это вполне адекватная система для обычного легкового гражданского автомобиля. Но если бы в модельной линейке производителя присутствовал полноценный большой внедорожник, такая система на нем выглядела бы довольно смешно. Корпорация не раз работала над созданием классического механического полного привода, но все разработки заканчивались тем, что интеграция изобретенных систем в автомобили выглядела бессмысленной. Разве что Amarok мог бы претендовать на получение более эффективной системы полного привода, но это не та машина, в которой покупатель согласен за такие разработки платить.

Поэтому для Volkswagen существующие технологии простенького, но уверенного полного привода остаются единственными и оптимальными. Ежегодно они дорабатываются, изменяются и получают определенные незначительные обновления. Но это уже не так важно, ведь технология остается прежней, принцип работы не меняется. Если вас заинтересовала техническая часть полного привода автомобиля, лучше задать интересующие вопросы менеджеру в салоне, который должен знать плюсы и минусы этого варианта привода, а также провести сравнение с основными конкурентами. Как вы относитесь к таким любительским системам полного привода, как 4Motion и Quattro?

Система полного привода quattro применяется концерном Ауди на своих автомобилях более 25 лет.

Её отличительной особенностью является то, что она постоянно распределяет крутящий момент с учетом необходимости одновременно между четырьмя колесами. Данное свойство позволяет обеспечивать отличные показатели активной безопасности, стойкое сцепление всех колёс с дорогой на всех покрытиях, сохраняя совершенную устойчивость даже в случае бокового ветра.

Система полного привода кватро позволяет совершать моментальный разгон, достигать хорошей управляемости, сохраняя устойчивость при совершении маневра и расхождении со встречным автомобилем на больших скоростях.

Так что же позволяет автомобилям с системой полного привода quattro добиваться таких совершенных характеристик?

Особенность технологии quattro заключается в том, что она применяется на машинах, где двигатель и трансмиссия размещены продольно. Существует шесть поколений полного привода системы Quattro по неофициальной статистике.

Полный привод на автомобилях Audi осуществил внук Фердинанда Порше — инженер Фердинанд Пиех. Первой он внедрил систему полного привода в Audi 80. Для приведение в движение задних колёс применили карданный вал, задний редуктор по конструкции был одинаков с передним, но его развернули на 180 градусов. Подобная конструкция отличалась отсутствием межосевого дифференциала, что приводило к определённым трудностям на резких виражах и при парковке. Данный тестовый автомобиль был окрещён Audi A1(проект 262).

Затем появилось второе поколение, где уже появился межосевой дифференциал. Постепенно вносились новые изменения и совершенствования, развивая систему полного привода кватро, лучшие из которых дошли и до наших дней.

Устройство системы

Сегодня существуют различные модификации систем полного привода Quattro, но несмотря на различия в их конструкциях выделяется общее устройство:

коробка передач, раздаточная коробка, привода задней оси, и задний межколесный дифференциал, вал привода передней оси, главная передача и передний межколесный дифференциал.

Схема системы полного привода quattro:
1 — коробка передач; 2 — раздаточная коробка; 3 — карданная передача; 4 — главная передача и задний межколесный дифференциал; 5 — вал привода передней оси; 6 — главная передача и передний межколесный дифференциал.

В трансмиссию может быть установлена как коробка-автомат, так и механическая коробка передач. Раздаточная коробка соединяется непосредственно с коробкой передач.

По конструкции она обеспечивает включение межосевого дифференциала, который распределяет крутящий момент на заднюю и переднюю ось. Корпус дифференциала механически соединяется с коробкой передач. Крутящий момент на оси может распределяться в зависимости от конструктивной особенности раздаточной коробки через отдельную зубчатую передачу или приводные валы.

Принцип работы quattro

Принцип работы quattro можно рассмотреть на примере quattro VI, используемой на Audi RS5. Дифференциал, который оснащён коронными шестернями, обладает распределением тяги в нормальных условиях 40:60. При автоматической частичной блокировке переброс тяги осуществляется в пределах 70/30 до 15/85(вперёд/назад).

Как только появляется разница между передними и задними колесами в частоте вращения сателлиты проворачиваются и благодаря профилю зубьев ведомые торцевые шестерни раздвигаются, сжимая пакет фрикционов. Он и производит частичную блокировку дифференциала. Наибольший крутящий момент, который может быть подан на заднюю ось, достигает 85%, на переднюю — около 70%. Благодаря тому, что дифференциал с коронными шестернями обладает широким диапазоном перераспределения крутящего момента, он значительно превосходит предыдущих своих оппонентов по обеспечиваемой тяге. Крутящий момент и усилия перераспределяются в соответствии условиям движения и без задержки. Максимальное быстродействие и эффективность обеспечиваются за счёт работы по механическому принципу.

Одним из главных достоинств дифференциала с коронными шестернями являются малая масса и компактность. Узел почти на 2 кг весит меньше, чем дифференциал предыдущего поколения, его вес составляет 4,8 кг. В модели RS 5 инженеры совмещают дифференциал с коронными шестернями с программным обеспечением, которое управляет торможением, получившее название torque vectoring. Новая система позволяет обеспечивать динамичное и точное поведение автомобиля при любом прохождении поворотов.

Видео:

На сегодняшний день авангард полноприводной технологии возглавляют три версии quattro: постоянный полный привод quattro, постоянный полный привод quattro с коронными шестернями и межосевым дифференциалом, а также привод quattro, где используется спортивный дифференциал.

Не так давно стало известно, что скоро нас ждёт совершенно новая трансмиссия полного привода. Фирменная система Quattro изменится кардинально, став электрической. Передние колёса, по-прежнему, будут вращаться традиционным мотором, а задние посредством тяги, получаемой от двух электромоторов. То есть она станет гибридной, и будут соответствовать технологии Plug-in Hybrid Electric Vehicle, что позволит осуществить поездки только от электротяги, а аккумуляторы можно будет подзаряжать от обычной бытовой электросети.

Рис — гибридной силовой установки quattro:
1 — двигатель внутреннего сгорания; 2 — коробка передач; 3 — кабель высокого напряжения; 4 — электродвигатель; 5 — высоковольтная аккумуляторная батарея; 6 — задний мост с электрическим приводом.

С начала появления технологии Quattro и по сей день, она совершенствуется, благодаря тому, что над ней работают ведущие и лучшие инженера концерна Ауди, применяя в её разработке самые передовые технологии и решения. Совершенству нет предела, поэтому система quattro будет развиваться, двигая прогресс в будущее.

Система полного привода, разработанная немецким производителем Audi, прошла долгий путь развития, который начинался с небольшого военного авто Iltis, собранного разработчиками Volkswagen. Она быстро усовершенствовалась и совсем скоро оставила всех своих сородичей далеко позади, крепко заняв позиции лидера. Даже многие асы ралли предпочли Quattro перед многими другими моделями.

Ниже рассмотрим наиболее известные полноприводные машины из Германии, ставшие легендами автомобильной истории. Но перед этим ознакомимся с неоспоримыми преимуществами системы, а также ее некоторыми недостатками.

Преимущества и недостатки автомобилей, оснащенных полным приводом

Итак, вот какие основные достоинства полноприводных моделей Ауди можно выделить:

  • высокие показатели проходимости;
  • вне зависимости от того, в каком состоянии находится дорожное покрытие, начало движения и осуществление разгона происходят на хорошем ускорении без нежелательных пробуксовок;
  • чувствительная управляемость;
  • стремительность и устойчивость;
  • эффективное торможение двигателем.

Автомобили Ауди с полным приводом имеют и некоторые недостатки :

  • больший расход топлива;
  • цены на авто на порядок выше;
  • в случае возникновения экстремальных ситуаций можно резко и неожиданно потерять курсовую устойчивость и управление, если отсутствуют хорошие навыки вождения;
  • конструктивная сложность, что влечет за собой достаточно дорогостоящий и трудоемкий ремонт.

Обзор популярных моделей авто Ауди: полный привод Quattro

Audi Quattro Coupe

Quattro Coupe имеет изящный вид, который образуют тонкие стойки кузова и небольшие колеса. Он оснащен турбированным пятицилиндровым двигателем с хорошими показателями мощности и крутящего момента. Авто способно произвести разгон буквально за 7 секунд. Его максимальная скорость – 220 километров в час. Машина обладает отличным сцеплением.

Рулевое управление отличается легкостью и неторопливостью, но в то же время неплохой информативностью. Руль привлекателен тем, что на нем можно создать идеальное усилие, придающее определенное чувство уверенности.

Audi Sport Quattro

Ауди Спорт стала своеобразным экстремальным решением разработчиков. Она приобрела более укороченную колесную базу, ее вес составил 1.2 тонны с мощностью в 302 л. с. Автомобиль может разогнаться с места всего лишь за 4.8 секунд до 100 километров. Он стал величайшим представителем авто с направлением ралли за всю историю своего производителя. Его отличительные черты – «ноздри» в капоте для дополнительного забора воздуха и «жабры» в крыльях для отвода горючего.

Рулевое управление достаточно тяжелое, но отзывчивое. Сцепление и двигательная система характеризуются определенной жесткостью. При поворотах отсутствует крен, руль очень информативен. Маневры автомобиль совершает охотно и легко, с изменением баланса, исходя из уровня открытия заслонки и работы педали тормоза.

Audi RS4 Avant

Эта модель Ауди, оснащенная системой полного привода , сочетает в себе классические черты с современными. Она компактна и прямолинейна, обладает хорошей обзорностью и великолепным качеством сборки. Отличительная черта – мощнейший восьмицилиндровый мотор, который развивает довольно высокую скорость за считанные секунды.

RS4 обладает хорошей подвеской, контролем крена, усовершенствованной гидравлической системой, которая способна стабилизировать положение кузова при поворотных маневрах без нарушения общего баланса. Авто отличается определенной пластичностью и превосходным контролем на дороге. Рулевое управление легкое, но при этом абсолютно уверенное.

Полноприводные автомобили Audi прекрасно подойдут для любителей высоких скоростей, и при этом безопасной езды, ценителей путешествий и активного отдыха на природе. Такое авто сможет выгодно подчеркнуть ваш идеальный стиль и солидность.

Все, что вам нужно знать о полном приводе (AWD)

Вы думаете о покупке полноприводного автомобиля или просто хотите узнать, что это такое? Читайте дальше, чтобы получить ответы на все ваши животрепещущие вопросы о полном приводе.

Занимая лидерство в Америке, внедорожники от малых до больших за последние несколько лет стали любимым автомобилем многих британских автомобилистов, и на наших дорогах появилось множество таких автомобилей. По этой причине вы, вероятно, чаще слышали термин «полный привод».Но что это значит? Чем он отличается от полного привода?



В этом посте мы расскажем о системе полного привода и ответим на животрепещущие вопросы, которые вы, возможно, постеснялись задать. Вы также узнаете, почему система полного привода так востребована в современных внедорожниках, седанах и спортивных автомобилях, и почему ее стоит рассмотреть для вашего следующего автомобиля.



Что такое полный привод?

Давайте сначала разберемся с основами. Полный привод (AWD) — это довольно новая система вождения, которая передает мощность на колеса с наибольшим сцеплением.Мощность можно разделить между осями передних и задних колес или отдельными колесами через три «дифференциала»: центральный, передний и задний. Дифференциал представляет собой комбинацию коробки передач полного привода и передовых технологий, которая берет мощность от трансмиссии автомобиля и распределяет ее по нужным осям.



Существует два типа полного привода: механический и электронный. Механический полный привод использует описанный выше дифференциальный метод, однако внедорожники 2015 и 2016 годов также используют компьютеризированный «электронный» полный привод в своих системах.Датчики размещены на каждом колесе автомобиля, чтобы точно контролировать тягу, скорость вращения колес и многое другое. ECU использует эти данные, чтобы решить, куда подается мощность, в зависимости от того, какое колесо имеет наибольшее сцепление с дорогой. Электронный полный привод обычно называют «распределением крутящего момента».



Самым революционным типом полного привода на сегодняшний день является Intelligent All-Wheel Drive (iAWD) от Ford. Система iAWD, доступная в ряде новых моделей Ford, учитывает внешние условия при регулировке сцепления колес, например, на мокрой, сухой или обледенелой дороге.Он также предлагает превосходную управляемость, отзывчивость и эффективность двигателя на низких и высоких скоростях.





Каковы преимущества полного привода? Полный привод

(AWD) — сложная, но очень полезная инновация в современных автомобилях, которая может значительно повысить безопасность дорожного движения и возможности вождения.



• Лучшее сцепление на скользкой дороге —

Если дорога очень мокрая или обледенелая с неожиданными скользкими участками, система полного привода быстро и умело распределяет тягу на правые колеса.Это помогает сохранить устойчивость автомобиля в этих неблагоприятных условиях.



• Улучшает общее управление —

От повседневных кроссоверов до суперкаров новейшие системы полного привода используют интеллектуальное распределение крутящего момента для улучшения управляемости. Тяга и скорость каждого колеса контролируются электронным блоком управления, что облегчает преодоление неровностей дорожного покрытия.



• Работает постоянно –
Полный привод активируется, как только вы заводите автомобиль, в то время как система полного привода должна активироваться водителем вручную.



• Обеспечивает более спортивную управляемость и тягу ряда автомобилей —

Благодаря системе полного привода ваш внедорожник может преодолевать крутые повороты и улучшать другие характеристики спортивного автомобиля. Многие популярные модели автомобилей, такие как Ford и Nissan, перешли с 4×4 на AWD для динамичного повседневного вождения, тогда как Nissan GT-R 2016 года использует его для улучшения ускорения на трассе.



Чем полный привод отличается от полного привода?

Люди часто используют термины «полный» и «4-колесный» как синонимы, но это не одно и то же!



4-Wheel Drive (4WD) или 4×4 чаще всего встречается на внедорожниках, потому что система хорошо работает на низких скоростях, например, по грязи.Хотя полный привод подходит для любых дорожных условий, он больше используется для спортивных характеристик и работы в сложных погодных условиях.



Еще одно отличие заключается в том, как мощность от трансмиссии автомобиля распределяется на колеса. В полноприводных автомобилях используется раздаточная коробка, которая обеспечивает вращение всех колес с одинаковой скоростью при равномерном распределении мощности. Это может вызвать проблемы с поворотом. Однако системы полного привода используют дифференциалы и векторизацию крутящего момента для регулировки тяги и скорости.



Лучшие автомобили в Сэндиклиффе с полным приводом В Sandicliffe вы можете найти широкий выбор внедорожников, кроссоверов и седанов с полным приводом от низких до высоких цен в наших дилерских центрах East Midlands .Вот лишь некоторые из самых продаваемых полноприводных автомобилей Ford, Nissan, Skoda, Kia и Mazda.













Наш персонал, прошедший обучение у производителя, может проконсультировать вас по любому из наших полноприводных автомобилей и коммерческих автомобилей и провести тест-драйв, чтобы вы могли лично ощутить мощь полного привода.

Как это работает: регулируемый полный привод

Навигационные звенья

  1. Как это работает

Эти системы автоматически распределяют энергию, чтобы вы могли добраться туда, куда вы направляетесь

Дата публикации:

24 апреля 2019 г. • 3  , 2020  •  4 минуты чтения  •  Присоединяйтесь к беседе Система полного привода Subaru в WRX STI особенно продвинута, но это не делает вас непобедимым.Фото Handout/Subaru

Содержание статьи

Благодаря зимним зимам в Канаде полный привод (AWD) стал очень популярным. Но хотя кажется, что все колеса работают постоянно, это не обязательно так.

Объявление 2

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

Большинство полноприводных автомобилей и спортивных внедорожников используют ту или иную форму переменной системы, способной распределять мощность по мере необходимости для дополнительного сцепления, в том числе на скользких поверхностях, а также на поворотах и ​​при ускорении.

Полный привод (4WD) — это не одно и то же. Большинство полноприводных пикапов и внедорожников используют систему «неполный рабочий день», которая требует, чтобы вы включали четыре колеса, когда это необходимо. На автомобилях с полным приводом или внедорожниках система активна все время.

Полный привод на Acura TLX Фото Acura

Все автомобили используют дифференциалы. Это узлы с шестернями, соединенными с выходными валами, которые вращают колеса, что позволяет колесам вращаться с разной скоростью. Всякий раз, когда вы поворачиваете за угол, внешнее колесо должно двигаться дальше, чем внутреннее колесо.Дифференциал позволяет ему поворачиваться быстрее, чтобы сделать это.

Объявление 3

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

Однако всегда существует предел скорости вращения одного колеса. Например, если одна шина крутится на льду, вы хотите, чтобы колесо с другой стороны получало большую часть мощности, иначе вы никуда не уедете. Дифференциал повышенного трения передает мощность на колесо, имеющее сцепление с дорогой.

В полноприводной модели имеется межосевой дифференциал, который по мере необходимости передает мощность между передними и задними колесами. Точное распределение мощности двигателя между ними зависит от автомобиля. Как правило, при обычном вождении большинство основных полноприводных автомобилей передает большую мощность на передние колеса, в то время как более спортивные модели обычно акцентируют внимание на задних колесах. Например, если система описывается как 60/40, это означает, что 60 процентов мощности передается на передние колеса, а 40 процентов — на задние.

Объявление 4

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

Полноприводные автомобили, которые направляют большую мощность на передние колеса, включают Toyota Highlander и Ford Escape, а примеры автомобилей с задним смещением включают BMW X5 и Dodge Charger AWD.

«Симметричный» полный привод Subaru звучит так, будто каждое колесо получает одинаковую мощность, но на самом деле это название относится к тому, как трансмиссия расположена симметрично вдоль оси автомобиля. В то время как некоторые модели Subaru делят мощность 50/50 спереди назад, большинство из них 60/40.

«Симметричный» полный привод Subaru относится к расположению трансмиссии по обе стороны от оси автомобиля Фото Subaru

На любом полноприводном автомобиле, когда необходимо переместить мощность, ее доступность зависит от системы. Многие из них перемещаются только до 50/50 спереди назад, но некоторые могут передавать до 100 процентов вперед или назад по мере необходимости. Оттуда некоторые из них — в основном более спортивные автомобили — могут также распределять мощность между левым и правым колесами.

Объявление 5

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание артикула

В некоторых случаях большая часть или вся мощность двигателя может быть направлена ​​только на одно колесо, если это лучше всего подходит для условий движения. Некоторые менее сложные системы обеспечивают этот тип «распределения крутящего момента», применяя тормоз на вращающемся колесе, поэтому колесо с другой стороны берет на себя задачу движения автомобиля вперед.

Движение силы происходит автоматически, но на некоторых кроссоверах и внедорожниках на приборной панели есть кнопка «Блокировка».Когда он активирован, он блокирует дифференциал, поэтому передние и задние колеса вращаются вместе с одинаковой скоростью. Он предназначен только для того, чтобы выбираться из снега или грязи на очень низких скоростях, и отключается, когда вы превышаете этот предел скорости.

На некоторых полноприводных автомобилях дифференциал может быть заблокирован для обеспечения сцепления на низких скоростях в снегу или грязи. Фото Джил Макинтош

Существуют различные способы перемещения этой мощности. В некоторых межосевых дифференциалах используется вискомуфта. В этом блоке используются пластины, соединенные с выходными валами и погруженные в густую жидкость.Если одно колесо проскальзывает, его пластина вращается быстрее. Это заставляет жидкость циркулировать, и она достаточно густая, чтобы тянуть другую пластину и заставить двигаться это колесо — то, что с тягой.

Объявление 6

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание артикула

Многодисковые дифференциалы с гидромуфтой быстрее реагируют на пробуксовку колес, но они сложнее и, соответственно, дороже. В них используются диски сцепления, которые активируются гидравлическим давлением и при необходимости передают мощность на колесо.Гидравлические насосы активируются электронным способом, и система может собирать информацию от различных датчиков автомобиля, таких как скорость и угол поворота рулевого колеса, чтобы определить потенциальную потерю сцепления с дорогой и при необходимости активировать систему полного привода.

В некоторых автомобилях используются дифференциалы Torsen (это торговая марка), которые являются механическими и используют пары маленьких шестерен, сцепленных с большими шестернями на валах. Когда одно колесо проскальзывает, шестерни передают мощность другому.

Объявление 7

Это объявление еще не загружено, но ваша статья продолжается ниже.

Содержание статьи

Во всех этих системах полного привода используется приводной вал, соединяющий переднюю и заднюю оси, поэтому мощность двигателя может распределяться между ними. Однако для привода дополнительного комплекта колес требуется больше топлива, и некоторые автомобили могут отключать одну ось электронным способом, когда полный привод не нужен. Когда это так, они снова подключаются за доли секунды для передачи энергии.

Некоторые гибриды и электромобили предлагают полный привод, в том числе Prius AWD-e 2019 года и Tesla Model 3, но они не используют соединительный вал.Вместо этого двигатель/электродвигатель приводит в движение передние колеса, а отдельный электродвигатель (или двигатели) подключается для привода задних колес, когда они необходимы. Это все, что нужно, чтобы добраться туда, куда вы идете.

Поделитесь этой статьей в своей социальной сети

Подпишитесь на получение информационного бюллетеня Driving.ca Blind-Spot Monitor по средам и субботам

Нажав кнопку подписки, вы соглашаетесь получать вышеуказанный информационный бюллетень от Postmedia Network Inc.Вы можете отказаться от подписки в любое время, нажав на ссылку отказа от подписки в нижней части наших электронных писем. Постмедиа Сеть Inc. | 365 Bloor Street East, Торонто, Онтарио, M4W 3L4 | 416-383-2300

Спасибо за регистрацию!

Приветственное письмо уже в пути. Если вы его не видите, проверьте папку нежелательной почты.

Следующий выпуск журнала Driving.ca «Мониторинг слепых зон» скоро будет в вашем почтовом ящике.

Комментарии

Postmedia стремится поддерживать живой, но вежливый форум для обсуждения и призывает всех читателей поделиться своим мнением о наших статьях.Комментарии могут пройти модерацию в течение часа, прежде чем они появятся на сайте. Мы просим вас, чтобы ваши комментарии были актуальными и уважительными. Мы включили уведомления по электронной почте — теперь вы будете получать электронное письмо, если получите ответ на свой комментарий, появится обновление ветки комментариев, на которую вы подписаны, или если пользователь, на которого вы подписаны, прокомментирует. Посетите наши Принципы сообщества для получения дополнительной информации и подробностей о том, как изменить настройки электронной почты.

Основы автомобильных систем полного привода


Этот семинар знакомит с основными понятиями и эволюцией систем полного привода для легковых и легких грузовиков, включая номенклатуру, используемую для описания этих систем.Охвачены основные параметры конструкции блока передачи мощности и раздаточной коробки, применение компонентов для работы системы, будущее систем полного привода и новые технологии, которые могут обеспечить будущие системы.

Этот курс является отличным продолжением семинара 98024-A «Ознакомление с компонентами трансмиссии» (который предназначен для тех, кто имеет ограниченный опыт работы с трансмиссией в целом).

Цели обучения

Посещая этот семинар, вы сможете:

  • Определять переднеприводные и заднеприводные архитектуры автомобилей
  • Определять системы полного и частичного привода, а также системы полного привода по требованию
  • Объяснять преимущества всех- полный привод по сравнению с двухколесным
  • Количественная оценка преимуществ сцепления и мобильности с полным приводом
  • Описать системы отключения вспомогательной оси
  • Объяснить базовые динамические характеристики автомобиля и влияние полного привода на производительность
  • устройства смещения и их основные функции
  • Описать различия между механической и электрической реализацией в системах полного привода
  • Описать основные стратегии и логику управления
  • Обсудить передовые концепции и системы силовых установок
Кто должен участвовать

Этот семинар предназначен для инженеров (работающих с легковыми автомобилями, легкими грузовиками и внедорожниками), которым необходимо освоить компоненты полного привода, а также функции и действие этих компонентов. Этот семинар будет полезен инженерам, плохо знакомым с 4WD/AWD, а также менеджерам, специалистам по маркетингу, специалистам по закупкам и всем, кто интересуется основами полноприводной техники.

Также доступен как курс SAE On Demand!
Основы автомобильных систем полного привода (PD730556)

Предпосылки

Технический опыт в любой дисциплине приветствуется, хотя и не обязателен.

Отзывы

«Несмотря на сложную тему, на этом семинаре был представлен однодневный обзор многих новейших устройств в области автомобильных трансмиссий, которые в настоящее время представлены на рынке.»
Стивен Дж. Весоловски
Директор по глобальным стратегиям
Dana Corporation



«Содержание курса превзошло мои ожидания и дало мне гораздо больше уверенности в моем понимании систем трансмиссии».
Марк Шульте
Старший инженер по продажам
Стоунридж, Инк.



«Хорошее введение в системы полного привода с хорошим балансом между теорией и реальным опытом».
Крис Теслак
Технический специалист
Форд Мотор Компани



«Этот курс экономит как минимум несколько дней на изучение технологий трансмиссии по сравнению с самостоятельным исследованием.В сегодняшнем мире, где время так ценно, цена урока того стоит.»
Сэм Лян
Консультант
Глобальное понимание



«Отличный обзор рынка полноприводных автомобилей, а также используемых систем и устройств».
Михаил Ф. Чмелько
Менеджер по работе с клиентами
Хилит Интернэшнл

Вы должны пройти все контактные часы курса и успешно пройти оценку обучения, чтобы получить CEU.

Техническое обслуживание и ремонт полноприводных автомобилей

16 сен Советы по обслуживанию полноприводных автомобилей

Опубликовано в 21:26 в Без рубрики от администратора

Полноприводные автомобили, или AWD, не для всех.Из-за дополнительных систем в автомобиле или грузовике владение и обслуживание автомобилей с полным приводом может стоить дороже. Если вы предпочитаете ездить по городу в теплом климате, возможно, вложите деньги в другое место, чтобы улучшить свои впечатления от вождения. Но для тех, кто, как мы в Солт-Лейк-Сити, штат Юта, у кого снег, лед, дождь, много крутых склонов или, может быть, таскает игрушки к озеру, полный привод может быть отличным решением. К счастью, есть множество вариантов, отвечающих вашим потребностям вождения, от Toyota до Nissan и Subaru.

Находясь здесь, в горах, нас часто спрашивают о проблемах с полным приводом.Из-за различий в механике полноприводных автомобилей обслуживание полноприводных автомобилей может быть разным. Эти советы по обслуживанию AWD можно применить к частичному полному приводу, постоянному полному приводу и большинству полноприводных автомобилей. Итак, пристегнитесь, чтобы получить несколько советов по обслуживанию и ремонту вашего полноприводного автомобиля перед вашим следующим приключением или зимней поездкой на работу.

Дифференциальные задачи

При обслуживании полноприводных легковых и грузовых автомобилей без обсуждения дифференциалов не обойтись.Дифференциал является частью силовой установки автомобиля. Другими словами, это помогает равномерно распределить мощность на колеса на данной оси. Представьте, что вы идете по повороту. Внешним колесам нужно пройти большее расстояние, чтобы пройти такое же расстояние. Дифференциал — это то, что позволяет внешним колесам вращаться быстрее, обеспечивая плавность движения автомобиля.

С полным приводом будет дифференциал на переднюю и заднюю ось. И обоим требуется жидкость для правильной работы. В отличие от моторного масла, дифференциалы не имеют фильтров, поэтому, если в вашей системе есть трение, небольшая стружка металла может попасть в жидкость.Это распространенная проблема с полным приводом. Вы можете не услышать проблему, но можете воспринять ее как свой диск. Это еще одна причина, среди многих других, по которой вам следует избегать отвлекающих факторов во время вождения. Плохие условия вождения могут способствовать более интенсивному использованию системы. Таким образом, для полноприводных автомобилей очень важно следить за расходом жидкости. Большинство производителей рекомендуют заменять дифференциальную жидкость каждые 30 000–60 000 миль пробега.

Проблемы с раздаточной коробкой полного привода

Раздаточная коробка также является частью системы силового агрегата.В то время как дифференциал помогает равномерно распределять мощность на данную ось, раздаточная коробка помогает одновременно подавать мощность на обе оси. Этот компонент специфичен для полноприводных и полноприводных автомобилей, поэтому его следует включать в регулярные сервисные проверки. Как и со всеми деталями, изнашивание происходит со временем. Время и использование возьмут свое. Для правильной работы раздаточной коробки также требуется жидкость. Утечка жидкости является распространенным признаком неисправности раздаточной коробки.

Если у вас возникли проблемы с раздаточной коробкой, у вас могут возникнуть проблемы с переключением передач. Если под автомобилем образовалась лужа, это может быть признаком утечки. Оба случая являются признаками того, что происходит что-то, что не исправится само собой. Возможно, утечка вызвана не раздаточной коробкой, а потенциальным преступником. Вот почему так важно, если вы заметите что-то необычное, вы должны найти хорошего механика, чтобы маленькая проблема не превратилась в большую проблему.

Резина на дороге

Шины, которые вы используете на своем полноприводном автомобиле, имеют значение.В зимние месяцы в районах с сильным снегом или льдом вам действительно следует использовать зимние шины. Зимние шины обладают повышенной гибкостью, что обеспечивает лучшее сцепление с дорогой при наличии льда, снега или слякоти. В качестве альтернативы вам следует отказаться от зимних шин, когда условия улучшатся, чтобы повысить производительность и эффективность использования топлива. Кроме того, обратите внимание на рекомендации производителя по размеру шин, так как это оптимальный размер для трансмиссии в вашей системе полного привода.

И, наконец, не забывайте о ротации шин.Передние шины имеют тенденцию изнашиваться быстрее, чем задние шины, и износ может быть ускорен полноприводными системами. Агрессивное вождение и неправильная установка колес также могут способствовать неравномерному износу шин. Это делает ротацию шин еще более важной, чтобы уменьшить ненужную работу с механическими компонентами вашего автомобиля. Так что в следующий раз, когда будете менять масло, обязательно спросите о перестановке шин.

Обслуживание полноприводных автомобилей, грузовиков и внедорожников

Регулярное техническое обслуживание важно для всех автомобилей.Помимо дополнительной безопасности и производительности полного привода, есть еще несколько моментов, о которых следует помнить при выполнении технического обслуживания полного привода. Если вы сможете своевременно проводить техническое обслуживание, ваш AWD отблагодарит вас большей надежностью, долговечностью и производительностью. Если у вас есть какие-либо вопросы о проблемах с полным приводом вашего Subaru или любого другого полноприводного или полноприводного автомобиля, сообщите нам об этом! Вы можете позвонить нам по телефону (801) 302-0912 или связаться с нами онлайн. В любом случае, мы хотели бы услышать от вас.

Четырехкомнатный привод Система

(ранее автоматический ремонт Бауэра)

тел: (510) 841-0475

1790 University Ave, Berkeley, CA 94703

Ссылки Авто Ремонт

Описание четырех колеса Система привода

Системы полного привода позволяют всем четырем колесам автомобиля вращаться одновременно.Все полноприводные автомобили имеют раздаточную коробку между передней и задней осями, которая предотвращает пробуксовку осей на разных скоростях. Раздаточная коробка позволяет двигателю передавать максимальный крутящий момент на ось и колеса для сохранения сцепления с дорогой. Существуют различные конфигурации 4WD, и в каждом варианте используются разные технологии для удовлетворения потребностей водителя. Некоторые полноприводные системы имеют блокируемый дифференциал. Это означает, что оба колеса на оси будут вращаться вместе для достижения максимальной тяги. Еще одна разновидность — самоблокирующийся дифференциал.Он может обнаруживать проскальзывание или проскальзывание одного колеса и передавать крутящий момент на другое колесо, чтобы восстановить сцепление с дорогой. Втулка с ручным управлением требует, чтобы пользователи вручную включали механизм привода передних колес, чтобы полностью задействовать систему 4WD, в то время как автоматическая втулка позволяет пользователям автоматически управлять передними колесами для включения системы 4WD. Наш сервисный персонал имеет большой опыт работы со всеми типами систем полного привода.

Преимущества системы полного привода

Плавная и стабильная работа системы полного привода становится возможной благодаря плановому техническому обслуживанию, которое может варьироваться от автомобиля к автомобилю и от системы к системе.Это делает обращение к руководству пользователя чрезвычайно важным, когда речь идет о планировании обслуживания с соблюдением правильных интервалов обслуживания. Пересеченная местность может серьезно повлиять на срок службы вашей системы полного привода. Планируя техническое обслуживание 4WD, учитывайте, где вы чаще всего ездите и сколько времени ваш автомобиль тратит на пересечение труднопроходимой местности. Симптомы, которые указывают на необходимость ремонта системы 4WD, включают чрезмерный шум при переключении между передачами, утечки и отказы шестерни раздаточной коробки, необычные вибрации и, конечно же, сигнальную лампочку на приборной панели.Независимо от того, нуждаетесь ли вы в осмотре или ремонте, наши сотрудники готовы помочь вам со всеми аспектами обслуживания 4WD.

Что такое система полного привода и как она работает?

Система полного привода используется для передачи мощности от двигателей на все четыре колеса автомобиля, чтобы помочь в сложных ситуациях.

Если бы вас когда-нибудь спросили: «На скольких колесах ездит машина?», вы, вероятно, отмахнулись бы от этого вопроса как от глупости.

Однако, если вы выбрали ответ «четыре», человек может сказать: «Ну, вы правы лишь частично.В этот момент вы можете быть немного сбиты с толку…

Двигатель обычно подает мощность только на один комплект колес автомобиля (Фото предоставлено: Toa55/Shutterstock)

Да, автомобиль стоит и даже движется на четырех колесах, но силы, приводящие в движение автомобиль, чаще всего передаются только на два колеса. По сути, один комплект колес приводится в движение, в то время как другой комплект волочится или, точнее, приводится в движение.


Рекомендуемое видео для вас:


Что такое трансмиссия?

За исключением двигателя, механизм, передающий мощность на ведущие колеса, известен как трансмиссия .В зависимости от полезности транспортного средства его трансмиссия может быть спроектирована так, чтобы передавать мощность либо на один комплект колес, либо на все четыре колеса. Ниже мы подробно объясним каждую конфигурацию:

Различные типы трансмиссии в автомобиле (Фото: Studio BKK/Shutterstock)

1. Привод на два колеса (2WD):

Система привода на два колеса, как как следует из названия, мощность двигателя направлена ​​​​только на два колеса. Это могут быть как передние, так и задние колеса. В переднеприводной системе двигатель раскладывается в поперечной конфигурации , т.е.е., она перпендикулярна оси автомобиля. Такая компоновка позволяет двигателю напрямую подключаться к передним колесам. В заднеприводной системе двигатель расположен продольно, то есть вдоль оси автомобиля. Двигатель соединяется с задними колесами через трансмиссию с карданным валом.

2. Полный привод (4WD):

Под системой полного привода можно понимать комбинацию переднеприводной и заднеприводной систем, действующих в тандеме, что позволяет двигателю подключаться и передавать мощность на все четыре колеса.Система полного привода может либо быть активной постоянно, либо переключаться между 2WD и 4WD по мере необходимости.

Компоненты и работа системы полного привода

Система 4WD состоит из продольно установленного двигателя, который передает мощность на все четыре колеса через специальные зубчатые передачи, известные как дифференциалы . Двигатель соединяется с этими дифференциалами с помощью приводного вала, который передает мощность на колеса с помощью ведущих мостов. Система полного привода в своей простейшей форме состоит из следующих компонентов:

Дифференциал

Дифференциал позволяет колесам с общей осью вращаться с разной скоростью (Фото: patruflo/Shutterstock)

Дифференциал делает именно то, на что это похоже: создает разницу в количестве мощности, поступающей на конкретное колесо в наборе ведущих колес.Он состоит из зубчатой ​​передачи, позволяющей двум колесам, имеющим общую ось, вращаться с разной скоростью за счет изменения мощности, подаваемой на каждое колесо.

Дифференциал используется, когда автомобиль поворачивает. Проиллюстрируем это на примере. Если бы автомобиль повернул налево, левые боковые колеса или «внутренние колеса» проехали бы меньшее расстояние по сравнению с правыми боковыми колесами или «внешними колесами» за время, необходимое для выполнения поворота. . Это означает, что внешние колеса вращаются с большей скоростью, чем внутренние колеса.Поскольку внешнее колесо соединено с внутренним колесом осью, невозможно достичь такой разницы в скорости без катастрофического механического отказа.

Дифференциал позволяет внешним колесам вращаться быстрее, чем внутренним, что позволяет выполнять плавный поворот без нагрузки на ось. Для облегчения поворота как передняя, ​​так и задняя оси имеют собственные дифференциалы, которые соединяются с соответствующим набором колес посредством ведущей оси.

Простой дифференциал направляет мощность по пути наименьшего сопротивления, что часто делает его неблагоприятным в ситуациях с низким сцеплением.Чтобы преодолеть это, регулируемые дифференциалы предназначены для предотвращения потери ценной мощности на свободно движущиеся колеса.

Раздаточная коробка

Раздаточная коробка передает мощность от продольно расположенного двигателя на передние колеса с помощью приводной цепи

Из-за своей продольной конфигурации двигатель может напрямую передавать мощность только на задние колеса. Для привода передних колес используется цепной привод, известный как раздаточная коробка. Раздаточная коробка соединяется с передним дифференциалом с помощью карданного вала, который передает мощность на колеса.

Карданный вал и ведущие мосты

Карданный вал — это стержень, соединяющий двигатель с дифференциалами. Он предназначен для обеспечения относительного перемещения между колесами и двигателем, чтобы передача мощности не прекращалась из-за несоосности. Ведущий мост соединяет дифференциалы с колесами и, опять же, предназначен для обеспечения движения колес в соответствии с рельефом местности.

Работа системы полного привода

Система полного привода распределяет мощность на все 4 колеса автомобиля через дифференциалы.При движении с высокой тягой, например, по дороге, обычно нет необходимости включать 4WD и мощность направляется только на задние колеса. При возникновении ситуации с низким сцеплением, такой как лед или грязь, дифференциалы можно отрегулировать для передачи максимальной мощности на колеса с максимальным сцеплением. Это позволяет автомобилю преодолевать скользкую местность без потери управления.

Плюсы и минусы системы полного привода

Плюсы:

  1. Улучшенная тяга, так как мощность передается на все четыре колеса
  2. Автомобиль может легко преодолевать труднопроходимую местность, так как больше контроля над количеством мощности который передается на каждое колесо

МИНУСЫ:

  1. Повышенный расход топлива
  2. Использование 4WD в условиях высокой тяги может быть невероятно напряженным для механических частей, особенно во время поворотов
  3. Делает всю трансмиссию громоздкой и сложной в обслуживании.

Улучшения в системе полного привода:

Любые улучшения в системе полного привода можно объяснить двумя факторами: дифференциальной конструкцией и электроникой.

Разработка самоблокирующихся и самоблокирующихся дифференциалов способствовала преодолению недостатка простых дифференциалов: потери мощности на колесе с наименьшим сцеплением с дорогой. Это привело к частичному 4WD, постоянному 4WD и системам полного привода, которые используются в различных типах транспортных средств.

Сенсорная технология и электронное управление устранили ручное включение полного привода (Фото предоставлено Фазакасом Михали/Shutterstock) . Бортовой компьютер автомобиля подбирает наиболее оптимальные настройки в зависимости от рельефа местности, тем самым предотвращая хлопоты для водителя.

Применение системы полного привода

  1. Перевозка тяжелых грузов вниз по склону на малых скоростях, например, в грузовиках или пикапах
  2. тропы или речные переходы вброд и т. д., например, в джипах или внедорожниках.
  3. Дорожные транспортные средства, такие как седаны и лимузины, для которых возможности полного привода доступны только по запросу.

Рекомендуемая литература

полный привод против. 4WD: в чем разница? | Новости

Полный привод — это тип системы или режима полного привода, который автоматически переключает мощность между передними и задними колесами для сохранения сцепления с дорогой и обычно подходит для легких зимних условий эксплуатации и движения по легкому бездорожью. Полный привод можно разумно использовать в качестве общего термина для любой системы, которая приводит в действие все четыре колеса, но в контексте того или иного этот термин часто используется для описания такой системы или режима, который исключает свойства полного привода. и более тяжелый, предназначенный для серьезного бездорожья.

Связанный: Какую машину купить?

Приведенное выше описание — лучшее, что мы можем сделать на данном этапе истории, потому что определение AWD и любое различие между ним и 4WD стали менее железными по мере развития технологий, и люди (и автопроизводители) начали использовать термины так, как они считают нужным. . Полный привод настолько отличается от того, каким он зародился несколько десятилетий назад — и теперь есть так много исключений даже из моего добросовестного определения, приведенного выше, — что я подозреваю, что то или иное обозначение недолговечно для этого мира, хотя оно и не исчезнет. без боя, как и давно устаревший термин «кроссовер».«Лучший подход для потребителей — сосредоточиться на том, что может делать автомобиль и его функции, а не только на том, как они называются.

Поищите в Интернете (если нужно), и вы найдете объяснения, отличные от того, что вы видите здесь — некоторые из них от умных людей, которые настаивают на том, что если в системе есть определенное железо, то это 4WD, а если нет т, это полный привод. Было время, когда все было так просто, когда полноприводные и неполноприводные модели во многом были противоположностями, но те времена давно прошли. Чтобы лучше понять все это, полезно понять, что изначально означало «полный привод» и как оно изменилось.

Нет вмешательства со стороны водителя?

Когда появился ранний полный привод, большинство систем 4WD приходилось включать по мере необходимости, а затем снова выключать, когда восстанавливалось приличное сцепление с дорогой, поэтому одним из больших плюсов полного привода было то, что он делал работу за вас — настолько, что не было никаких средств управления. вообще. Это изменилось с появлением все более распространенной кнопки блокировки полного привода, которая делит крутящий момент 50/50 между передней и задней осями, якобы для скользких поверхностей. Подождите, разве система полного привода уже не компенсирует автоматически и не переключает мощность? да.В большинстве систем полного привода эта кнопка отсутствует, и ее необходимость действительно сомнительна. В том, что обычно считается системой полного привода (легкого типа), эта кнопка не блокирует переднюю и заднюю оси так надежно, как это делает система полного привода старой школы; она просто предварительно активирует те же муфты, которые в противном случае среагировали бы во время движения и колеса начали проскальзывать, но поскольку это делается заранее , блокировка более надежна и может помочь предотвратить ненужный перегрев межосевого дифференциала, который может возникнуть при включении его муфт. и несколько раз отпустите, пытаясь достичь одной и той же цели: устойчивого продвижения вперед.

Многие полноприводные системы теперь также имеют различные режимы, такие как «Снег», «Песок/Грязь» и т. д. Технически это режимы контроля тяги, но даже когда я набираю это, я понимаю, что подкрепляю свой собственный аргумент о том, что использование базового оборудования для определять AWD или 4WD, а не функции и возможности, ориентированные на водителя, смешно. Вы покупаете полный привод для тяги, а я пытаюсь убедить вас, что то, что называется «контроль тяги», не имеет к этому никакого отношения?

Легкий режим работы и отсутствие пониженной передачи?

Без сомнения, если вы хотели покататься по бездорожью в первые годы существования AWD, вам нужен был 4WD, потому что только 4WD имел раздаточную коробку с пониженной передачей для подъема в гору и скалолазания.Вот: Dodge Durango, внедорожный родственник Jeep Grand Cherokee и одно из сегодняшних заметных исключений из этого старого правила. Это может быть просто маркетинговым решением назвать эту систему полноприводной, а не полноприводной, но как только это начнется… Кроме того, компактные джипы в течение многих лет предлагали режим Crawl через трансмиссии с очень широким диапазоном передаточных чисел — такие как бесступенчатая трансмиссия. Не за горами ли распространение пониженных передач в системах полного привода?

Система, а не режим?

Возможно, это было частью идеала невмешательства, но на раннем этапе полный привод обычно представлял собой эксклюзивную систему, а не настройку, которую можно было выбрать среди других, таких как режим полного привода.Это тоже изменилось. Cadillac XT4 является примером недавнего автомобиля с полным приводом, который также работает как передний привод (это означает, что задние колеса не включаются, даже если передние проскальзывают), если водитель выбрал режим движения Touring. Другие автомобили более явны: в течение многих лет некоторые версии внедорожника Ford Expedition и пикапа F-150 сочетали настройку заднего привода (2H, где H означает высшую передачу) с 4A (реально полный привод или автоматическая коробка передач). 4WD) и 4L (который не должен быть у полноприводных автомобилей с пониженной передачей).F-150 Raptor, вершина тяжелого бездорожья, включает эти режимы и добавляет 4H (высокий 4WD, который блокирует межосевой дифференциал).

Пуристы могут возразить, что 4A — это не полный привод, а, скорее, постоянный полный привод. Я мог бы вдаваться во все определения полного, частичного и постоянного 4WD, но это бессмысленно, потому что нет никакой разницы в том, как ведет себя современная система полного и полного привода с точки зрения водителя : они оба можно оставить включенными независимо от дорожного покрытия и работать автоматически для передачи крутящего момента в менее требовательных сценариях с низким сцеплением.

Единственный вопрос, который имеет значение

Итак, какой функциональный аргумент остается для предполагаемого различия между AWD и 4WD? Что AWD предназначен только для легких приложений, и Dodge следует публично опозорить за Durango? Войдите в BMW, уважаемый производитель полного привода xDrive, чей нынешний суперседан M5 — еще одна недавняя модель, которая позволяет вам выбирать задний или полный привод — хотя сам автомобиль называет его 4WD.

Какой смысл? Уже есть много путаницы, бесчисленные примеры того, почему эта путаница существует, и наверняка будет больше путаницы по мере изменения технологий.Различия AWD и 4WD сегодня едва ли эффективны. Покупателям лучше спрашивать не о том, как называется система привода или что у нее под кожей, а о том, что она может делать.

Еще от Cars.com:

Редакционный отдел Cars.com — ваш источник автомобильных новостей и обзоров. В соответствии с давней этической политикой Cars.com, редакторы и обозреватели не принимают подарки или бесплатные поездки от автопроизводителей. Редакционный отдел не зависит от отделов рекламы, продаж и спонсируемого контента Cars.com.

.
Добавить комментарий

Ваш адрес email не будет опубликован.
