Сцепление принцип работы устройство: Устройство сцепления автомобиля — из чего состоит и как работает

Содержание

Устройство сцепления автомобиля — из чего состоит и как работает

Трансмиссия служит для передачи крутящего момента от двигателя на ведущие колеса и изменения величины крутящего момента. Расскажем про устройство сцепления автомобиля — из чего состоит и как работает.

Для чего нужно

Сцепление машины нужно для передачи крутящего момента от маховика коленвала двигателя к первичному валу коробки передач. Оно позволяет водителю кратковременно прерывать передачу крутящего момента, отделяя двигатель от трансмиссии, а затем плавно их соединять. Состоит из привода и механизма.

Привод выключения

Когда в машине надо передать усилие от водителя к некому механизму (тормоза, коробка передач), то существует привод механизмов.

Представьте ситуацию, необходимо постоянно что-то закрывать и открывать. Для передачи усилия на расстоянии по «открыванию» и «закрыванию» двери, придется применить палку или дистанционное управление. Пусть будет палка, привязанная веревками одним концом к вашей руке, а другим к ручке двери.

Тогда палка с веревками является «приводом», который передаст усилие на расстоянии.

В автомобиле каждый механизм имеет свой привод, посредством которого приводится в действие. Он может состоять из большого количества отдельных узлов и деталей, бывает механическим, гидравлическим.

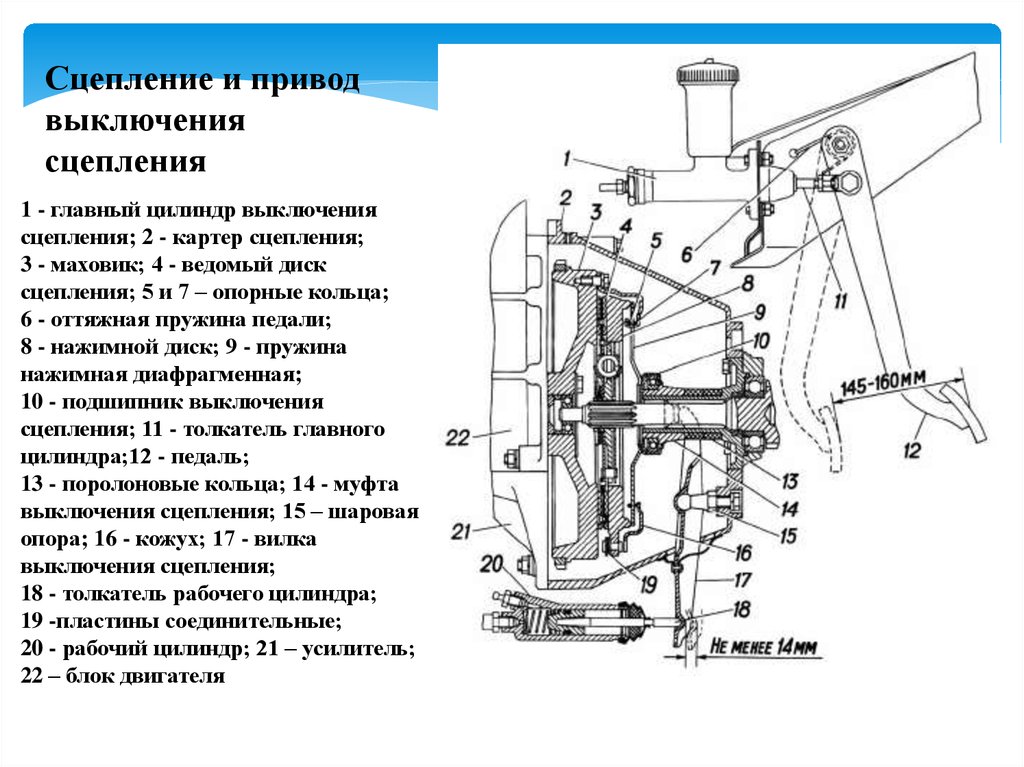

Схема гидравлического привода выключения сцепления. 1 — коленчатый вал; 2 — маховик; 3 — ведомый диск; 4 — нажимной диск; 5 — кожух; 6 — нажимные пружины; 7 — отжимные рычаги; 8 — нажимной подшипник; 9 — вилка выключения; 10 — рабочий цилиндр; 11 — трубопровод; 12 — главный цилиндр; 13 — педаль; 14 — картер; 15 — шестерня первичного вала; 16 — картер коробки передач; 17 — первичный вал коробки передач.

Привод выключения (гидравлического типа) состоит из:
  • педали;
  • главного и рабочего цилиндра;
  • вилки выключения;
  • нажимного подшипника;
  • трубопроводов.
При нажатии на педаль сцепления, усилие ноги водителя через шток и поршень, передается жидкости, которая передает давление от поршня главного цилиндра на поршень рабочего. Далее шток рабочего цилиндра перемещает вилку выключения и нажимной подшипник, передающий усилие на механизм сцепления. Когда водитель отпустит педаль, то под воздействием возвратных пружин все детали привода займут исходные позиции. В гидравлическом приводе применяется тормозная жидкость. Перед заменой в бачке, стоит прочитать, что написано на этикетке. А разрешается ли её смешивать с жидкостью, которая залита в гидроприводе? Как правило, да, но существуют жидкости, которые не подлежат смешиванию.

На переднеприводных авто используется механический привод, где рычаг сцепления связана с вилкой выключения с помощью металлического троса.

Механизм сцепления

Представляет устройство, в котором происходит передача крутящего момента за счет работы сил трения. Он позволяет кратковременно разъединять двигатель и коробку передач, а затем плавно их соединять. Его элементы заключены в картер, который крепится к мотору. Он состоит из:
  • картера и кожуха,
  • ведущего диска (которым является маховик двигателя),
  • нажимного диска с пружинами,
  • ведомого диска с износостойкими накладками.
Ведомый диск постоянно прижат к маховику нажимным диском под воздействием сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе вращается при работе двигателя. Но только, когда водитель не трогает педаль сцепления, независимо едет или стоит на месте автомобиль.

Для начала движения машины, необходимо прижать ведомый диск, связанный с ведущими колесами к вращающемуся маховику, т.е. — включить сцепление. Это сложная задача, т.к. угловая скорость вращения маховика составляет 20 — 25 оборотов в секунду, а скорость вращения ведущих колес – ноль.

Сцепление включено

Как это сделать? Надо всегда правильно отпускать педаль сцепления — в три этапа.


На первом этапе — приотпускаем педаль, т.е. даем возможность пружинам нажимного диска подвести ведомый диск к маховику до их легкого соприкосновения. За счет сил трения диск, проскальзывая некоторое время относительно маховика, тоже начнет вращаться, а автомобиль потихоньку ползти. Второй этап – удерживаем ведомый диск от какого-либо перемещения. Т.е. на две — три секунды удерживаем педаль сцепления в средней позиции, чтобы скорость вращения маховика и диска уравнялись. Машина увеличивает скорость движения.

Тритий этап — маховик вместе с нажимным и ведомым дисками вращаются вместе без проскальзывания и с одинаковой скоростью, передавая крутящий момент к коробке передач и далее на ведущие колеса машины. Это соответствует состоянию – включено, автомобиль едет. Теперь остается полностью отпустить педаль и убрать с нее ногу.

Если при начале движения педаль сцепления резко бросить, то автомобиль «прыгнет» вперед, а двигатель заглохнет.

Для выключения сцепления водитель нажимает на педаль. При этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач. Нажимать на педаль следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.

Сцепление выключено

Действия водителя по выключению — включению сцепления в течение поездки повторяются много раз. Освоив работу с педалью в три этапа, позже это войдет в привычку, которая обеспечит плавность хода автомобиля.

видео, фото. Как работает сцепление в автомобиле? Принцип работы сцепления и коробки передач

Сцепление: общие сведения и назначение, функции

Сцепление является неотъемлемой частью трансмиссии, а располагается между двигателем и КПП автомобиля, обеспечивая ступенчатое переключение передач, контроль крутящего момента и временное прерывание связи маховика и трансмиссии.

Принцип работы сцепления основывается на силе трения, а если точнее – скольжения. Состоит система сцепления из привода и непосредственного механизма.

При необходимости резкого торможения именно сцепление может уберечь узел от перегрузки.

Управление в автомобилях с механической коробкой передач происходит за счет педали сцепления. С ее помощью удается соединять и разрывать связь между двигателем и КПП. Если педаль отпустить резко, пружина стремительно вернет ее в исходную позицию.

Езда на транспортном средстве с механической коробкой передач при постоянно выжатом сцеплении спровоцирует перегрев и быстрый износ элементов. Езда с пробуксовкой допустима в экстремальных условиях, для поднятия оборотов.

В стандартном виде сцепление отсутствует в гидромеханических КПП и вариаторах. Хотя, в гидромеханических коробках используются фрикционные муфты для плавного переключения передач. Встретить классическую сборку возможно лишь на РКПП, где процессом переключения управляют сервоприводы (гидравлические или электронные). Очень часто в РКПП используются два сцепления для оптимизации процесса и устранения задержек переключения – когда одно сцепление работает, другое в состоянии ожидания для переключения следующей передачи.

Устройство и составляющие сцепления

Устройство сцепления условно можно разделить на две части: механизм и привод. В целом в конструкцию узла входит:

  1. Нажимной диск или корзина. Является основой для других конструктивных элементов сцепления. Имеет непосредственный контакт с выжимными пружинами, которые направлены к центру. Размер площадки пропорционален двум радиусам маховика ДВС. Прижимной участок отличается наличием шлифовки исключительно с одной стороны. Диск имеет плотное соединение с маховиком двигателя.
  2. Ведомый диск. Располагается в зазоре прижимного участка и маховика. Имеет непосредственный контакт с КПП при помощи шлицевой муфты и фрикционных накладок. Вокруг муфты конструктивно находятся демпферные пружины, которые принимают на себя всю вибрацию.
  3. Фрикционные накладки. Находятся в основании и изготавливаются из различных композитных материалов.
  4. Выжимной подшипник. Визуально делится на две части, одна из которых имеет круглую основу для воздействия на пружины корзины. Подшипник расположен на кожухе вала. Существует два типа подшипников: оттягивающего или нажимного принципа. Первый тип нашел свое применение в Peugeot. Иногда подшипник имеет несколько пружин-фиксаторов.
  5. Привод и педаль сцепления.
    В автоматических коробках сохранен только механизм.

Классификация

Сцепление систематизируют по нескольким функциональным устройствам.

По связи ведущих и ведомых частей

По контакту пассивных и активных элементов различают такие категории узлов:

  1. Гидравлический. Работа выполняется за счёт потока специальной суспензии. Подобные муфты применяются в автоматических коробках скоростей.
  2. Электромагнитный. Для приведения в действие используется магнитный поток. Устанавливается на малогабаритных автомобилях.
  3. Фрикционный или типичный. Передача импульса осуществляется за счёт силы трения. Самый ходовой тип для автомобилей с механической коробкой передач.

Важно! По причине сложности устройства электромагнитная и гидравлическая муфты не заработали повсеместного применения.

По типу создания

В данной категории различают такие типы соединительной муфты:

  • центробежные;
  • частично центробежные;
  • с основной пружиной;
  • с периферийными спиралями.

По числу руководимых валов выделяют:

  • однодисковые — самый распространённый тип;
  • двухдисковые — устанавливаются на грузовом транспорте или автобусах солидной вместимости;
  • многодисковые — используются в мототехнике.

По типу привода

По разряду привода сцепления классифицируют на:

  1. Механические. Предусматривают передачу импульса при нажиме на рычаг через трос на выжимную вилку.
  2. Гидравлические. Включают в состав главный и рабочий цилиндры сцепления, которые сопряжены трубкой повышенного давления. При натиске на педаль включается в работу шток ключевого цилиндра, на котором размещается поршень. Он в ответ давит на ходовую жидкость и создаёт пресс, который передаётся к основному цилиндру.

В авто с автоматической КПП педаль сцепления отсутствует. Но это означает только то, что соединительная муфта работает без участия человека.

Существует и электромагнитный тип соединительной муфты, но сегодня он практически не используется в машиностроении ввиду дорогостоящего обслуживания.

Принцип работы и механизм

Вся работа сцепления построена на трении между дисками. Ведущий диск является частью ДВС, а ведомый диск – элемент трансмиссии. Когда водитель отпускает педаль, то пружины сжимают диски вместе. В итоге за счет фрикционных поверхностей, диски притираются и продолжают вращение с равной угловой скоростью. От силы лепестков пружин зависит показатель абразива диска.

Когда водитель выжимает сцепление, основа привода перемещают вилку, которая впоследствии оказывает влияние на подшипник. Последний перемещается до упора. Пружины в этот момент уже готовы прижать два диска, что значит, что вилка разорвала связь между трансмиссией и маховиком ДВС. Все трансмиссионные удары, когда водитель резко бросает педаль, когда ТС тронулось с места, поглощают и сглаживает отдельный тип пружин.

Принцип работы сцепления с механическим приводом

Стоит отметить, что данный узел имеет одинаковый принцип работы вне зависимости от количества ведомых валов и типа создания нажимных усилий. Исключение составляет тип привода. Напомним, он бывает механическим и гидравлическим. И сейчас мы рассмотрим принцип работы сцепления с механическим приводом.

Как же действует данный узел?

В рабочем состоянии, когда педаль сцепления не затронута, ведомый диск зажат между нажимным и маховиком.

В это время передача крутящих усилий на вал производится за счет силы трения.

Когда водитель нажимает ногой на педаль, трос сцепления перемещается в корзине. Далее рычаг поворачивается относительно своего места крепления. После этого свободный конец вилки начинает давить на выжимной подшипник.

Последний, перемещаясь к маховику, — давить на пластины, которые отодвигают нажимной диск. В данный момент ведомый элемент освобождается от прижимающих усилий и таким образом происходит отсоединение сцепления.

Далее водитель свободно производит переключение передачи и начинает плавно отпускать педаль сцепления. После этого система вновь включает в связь ведомый диск с маховиком. По мере отпускания педали сцепление включается, происходит притирка валов. Через некоторое время (пару секунд) узел в полной мере начинает передавать крутящий момент на двигатель.

Последний через маховик осуществляет привод на колеса. Стоит отметить, что трос сцепления присутствует только на узлах с механическим приводом. Нюансы конструкции другой системы мы опишем в следующем разделе.

Принцип работы сцепления с гидравлическим приводом

Здесь, в отличие от первого случая, усилие от педали к механизму передается посредством жидкости.

Последняя содержится в специальных трубопроводах и цилиндрах.

Устройство данного типа сцепления несколько отличается от механического.

На шлицевом конце ведущего вала трансмиссии и стального кожуха, закрепленного к маховику, устанавливается 1 ведомый диск.

Внутри кожуха есть пружина с радиальным лепестком. Она служит выжимным рычагом. Управляющая педаль при этом подвешивается на оси к кронштейну кузова. К ней также прикреплен толкатель главного цилиндра на шарнирном соединении. После того как происходит выключение узла и переключение передачи, пружина с радиальными лепестками возвращает педаль в исходное положение.

В конструкции узла присутствует как главный, так и рабочий цилиндр сцепления. По своей конструкции оба элемента очень схожи между собой. Оба состоят из корпуса, внутри которого присутствует поршень и специальный толкатель. Как только водитель нажимает педаль, задействуется главный цилиндр сцепления. Здесь при помощи толкателя поршень перемещается вперед, благодаря чему давление внутри увеличивается. Последующее его передвижение приводит к тому, что жидкость проникает в рабочий цилиндр через нагнетательный канал. Так вот, благодаря воздействию толкателя на вилку и происходит выключение узла. В то время, когда водитель начинает отпускать педаль, рабочая жидкость поступает обратно. Это действие приводит к включению сцепления. Данный процесс можно описать так. Сначала открывается обратный клапан, который сжимает пружину. Далее идет возврат жидкости из рабочего цилиндра в главный. Как только давление в нем становится меньше усилия нажатия пружины, клапан закрывается, а в системе образуется избыточное давление жидкости. Так происходит нивелирование всех зазоров, которые находятся в определенной части системы.

Особенности сцепления РКПП

Теперь немного о сцеплении, используемом в трансмиссии с роботизированной КПП.

Конструктивно оно очень похоже на двухдисковый двухпоточный тип, но таковым не является. Его называют просто двойным. А все это из-за особенностей конструкции КПП.

В таком узле присутствует два ведомых диска, который зажаты между маховиком и двумя ведущими дисками (один из них промежуточный).

Каждый из ведомых дисков взаимодействует со своим первичным валом КПП (которых в конструкции коробка – два, и расположены они на одной оси, по сути, один вставлен во второй).

Особенность работы такого сцепления заключается в том, что при наличии двух потоков, одновременно они не задействуются.

В роботизированной коробке имеются так называемые ряды парных и непарных передач, и на каждый из них вращение передается от своего диска сцепления.

То есть, если включена непарная передача, то зажатым оказывается только один из ведомых дисков, а второй находится в свободном состоянии (им вращение не осуществляется).

При смене передачи (переход на парную) диски меняются местами, то есть бывший ранее свободным зажимается, а второй – отпускается. Управляется этот тип сцепления электрическим автоматическим приводом.

Элементы муфты сцепления

Конструкция муфты сцепления

Стандартная муфта сцепления, применяющаяся на большинстве автомобилей с механической коробкой передач, включает следующие основные элементы:

  • Маховик двигателя – ведущий диск.
  • Ведомый диск сцепления.
  • Корзина сцепления – нажимной диск.
  • Выжимной подшипник сцепления.
  • Муфта выключения сцепления.
  • Вилка сцепления.
  • Привод сцепления.

На ведомый диск сцепления с обеих сторон установлены фрикционные накладки. Его функция – передача крутящего момента за счет силы трения. Встроенный в корпус диска пружинный демпфер крутильных колебаний смягчает соединение с маховиком и гасит вибрации и нагрузки от неравномерности работы двигателя.

Схема расположения диска сцепления, корзины и выжимного подшипника с муфтой выключения

Нажимной диск и диафрагменная пружина, воздействующие на ведомый диск сцепления, в сборе представляют собой единый узел, получивший название “корзина сцепления”. Ведомый диск сцепления расположен между корзиной и маховиком и соединен с первичным валом коробки передач с помощью шлицев, по которым он может перемещаться.

Диафрагменная пружина корзины может быть либо нажимного, либо вытяжного принципа действия. Отличие – в направлении приложения усилия от привода сцепления: к маховику или от маховика. Особенность конструкции пружины вытяжного действия позволяет использовать корзину, толщина которой значительно меньше. Это делает узел максимально компактным.

Виды сцеплений


Компрессор автомобильного кондиционера с магнитным сцеплением В автомобиле используются различные виды сцеплений.
Автоматическая КПП включает в себя несколько сцеплений. Эти сцепления включают и выключают планетарные передачи. Каждое сцепление приводится в действие при помощи гидравлической жидкости под давлением. При падении давления пружины разъединяют сцепление.
В автомобильном кондиционере используется электромагнитное сцепление. Оно позволяет компрессору отключаться даже при работающем двигателе. Сцепление срабатывает при прохождении электрического тока через магнитную катушку. Если подача тока прекращается (Вы выключили кондиционер), сцепление разъединяется.
Во многих автомобилях используются вентилятор охлаждения, работающий от двигателя. Такой вентилятор управляется другим типом сцепления — вязкостной муфтой. Она срабатывает в зависимости от температуры жидкости. Муфта устанавливается на ступицу вентилятора в потоке воздуха, проходящего через радиатор. Данный тип сцепления схож с вискомуфтой, которая используется во вседорожных автомобилях. При нагревании вязкость жидкости в муфте повышается, что приводит к повышению скорости вращения вентилятора для соответствия скорости вращения двигателя. В холодном автомобиле жидкость в муфте не нагревается, и вентилятор вращается медленно, что позволяет двигателю быстрее нагреться до рабочей температуры.
Во многих автомобилях установлены самоблокирующиеся дифференциалы или вискомуфты, которые используются для повышения сцепления с дорогой. При повороте одно колесо вращается быстрее другого, что затрудняет управление. Самоблокирующийся дифференциал срабатывает при помощи сцепления. Если одно колесо начинает вращаться быстрее других, активируется сцепление для замедления вращения. Езда по лужам и по льду может привести к пробуксовке.
В бензопилах используются центробежные сцепления для остановки цепи без необходимости глушить двигатель. Такие сцепления срабатывают автоматически посредством центробежной силы. Входной барабан соединен с коленвалом двигателя. Выходной барабан приводит в действие цепь. При повышении оборотов двигателя, фрикционные сегменты прижимаются к внутренней поверхности барабана. Центробежные сцепления также используются в газонокосилках, картах и мопедах. Сцепление есть даже в некоторых игрушках йо-йо.

Распространенные проблемы сцепления

В 1950-е — 1970-е гг. приходилось менять сцепление каждые 80 000 — 100 000 км. Ресурс современных сцеплений составляет более 130 000 км при правильной эксплуатации и обслуживании. В противном случае, сцепление может выйти из строя на 55 000 км. У перегруженных грузовиков и буксирующих тяжелые грузы тягачей могут возникнуть проблемы даже с новым сцеплением.
Основная проблема заключается в износе фрикционного материала диска. Фрикционный материал на диске сцепления схож с фрикционным материалом тормозных колодок — со временем он стирается. При износе большей части фрикционного материала диск начинает проскальзывать, и сцепление не передает мощность от двигателя на колеса.
Износ сцепления происходит только при вращении дисков с разной скоростью. Когда диски прижаты друг к другу, фрикционный материал удерживает диски, и они вращаются с одинаковой скоростью. Износ происходит, если диск сцепления проскальзывает по нажимному диску. Но если Вы водите с частым просказыванием сцепления, износ проходит намного быстрее.
Проблемы со сцеплением также могут возникнуть, если диск сцепления не может оторваться от нажимного диска. Если сцепление выжато не до конца, оно продолжает вращать ведущий вал. Это может привести к включению передачи «с хрустом» или заклиниванию передач. Это может произойти по следующим причинам:

  • Трос сцепления растянут или поврежден — Для эффективной работы кабеля требуется достаточное натяжение.
  • Протекание или износ главного/рабочего цилиндра сцепления — Протечка не позволяет обеспечить достаточное давление.
  • Воздух в гидравлическом трубопроводе — Воздух влияет на работу гидравлики, т.к. занимает пространство и не позволяет обеспечить достаточное давление.
  • Неправильно установленный рычаг педали сцепления — Передает слабое усилие на трос или главный цилиндр гидравлической системы.
  • Несовместимость деталей сцепления — Не все детали, представленные на послегарантийном рынке, подходят для Вашего автомобиля.

Тугое сцепление — еще одна распространенная проблема. Для полного выключения сцепления требуется определенное усилие. Слишком тугая педаль сцепления может свидетельствовать о неисправности. Причин может быть несколько: заел рычаг педали, трос, поперечный валик или подшипник вилки сцепления. Иногда износ уплотнений и затор в гидравлической системе могут привести к тому, что педаль сцепления становится тугой. Еще одна частая проблема — это износ выжимного подшипника, который также называют подшипник выключения сцепления. Этот подшипник надавливает на лепестки диафрагменной пружины нажимного диска. Если Вы слышите неприятный звук при нажатии на педаль сцепления, это может свидетельствовать о неисправном выжимном подшипнике.

Эксплуатация сцепления

При эксплуатации автомобиля необходимо периодически проверять уровень в бачке, питающем жидкостью гидравлический привод сцепления. Если уровень окажется меньше нормы, то его обязательно следует восстановить, долив тормозной жидкости.
В противном случае, когда ее уровень понизится до нуля, усилие вашей ноги на педали сцепления будет передаваться в никуда.

Пониженный уровень жидкости или неправильная регулировка сцепления может привести к тому, что передачи на вашем автомобиле будут включаться с огромным усилием или вообще включаться не будут. И если, при полностью нажатой педали
сцепления, вам все-таки удастся «впихнуть» первую передачу, то автомобиль самопроизвольно начнет медленное движение, хотя в данный момент двигатель еще должен быть отделен от ведущих колес.

Как это может случиться и почему машина едет?

Описанная неприятность называется – сцепление ведет. Суть происходящего в следующем. В то время, когда ведомый диск сцепления не должен иметь контакта с маховиком, он все-таки за него немного цепляется, и поэтому часть крутящего момента передается на вал коробки передач и далее на ведущие колеса.

Со сцеплением может случиться неприятность и другого рода. Так как каждый раз, отпуская педаль сцепления, мы заставляем обе поверхности ведомого диска сильно тереться о железный маховик и не менее железный нажимной диск, то естественно боковые поверхности ведомого диска со временем изнашиваются.

Это нормальный процесс, предусмотренный конструкцией автомобиля, и ведомый диск является расходным материалом. Однако наступает момент, когда и первая передача включена, и педаль сцепления наверху, и «газуете» вы так, что у проезжающих мимо водителей «сердце кровью обливается». Но износ накладок ведомого диска уже настолько велик, что теперь он не зажимается между маховиком и нажимным диском с должным усилием, и, прокручиваясь, не передает крутящий момент от двигателя к трансмиссии. Описанное явление называется – сцепление пробуксовывает.

Конечно, здесь описан пример совсем уж глухого и слепого водителя, потому что машина намного раньше «предупреждала» его о том, что такой случай может произойти в ближайшее время. Еще раньше, на подходе к максимальному износу, ведомый диск начал пробуксовывать, сначала на четвертой передаче, затем на третьей и так далее.

Начало критического износа легко определить, двигаясь на четвертой передаче со скоростью 40 – 45 км/ч. Если при активном нажатии на педаль газа обороты
двигателя начинают увеличиваться, а машина продолжает движение с постоянной скоростью, то в подтверждение своей догадки вы еще и унюхаете специфический запах «подгорающих» накладок диска. Значит, пора покупать новый диск.

«Шелест» в районе сцепления и его пропадание при полностью нажатой педали сцепления означает, что вы должны готовится к замене выжимного подшипника. Резкие старты и ускорения машины, постоянное держание ноги на педали сцепления при
движении ведут к ускоренному износу не только сцепления, но и других агрегатов автомобиля.

Укорачивает срок службы сцепления и еще одна плохая привычка. Это когда водитель долго удерживает педаль сцепления в нажатом состоянии, например, на все время остановки перед красным сигналом светофора.

Диагностика сцепления в домашних условиях

Чаще всего при поломке слышны характерные звуки. Для этого давим пару раз на педаль сцепления и внимательно слушаем. Если появляются посторонние звуки, к примеру, такие как скрип, стук или подобное, то стоит понять, откуда они идут и устранить их. При нажатии на педаль, она должна идти свободно, без рывков и задержек. Расстояние от пола до педали при включенном или выключенном состоянии не должна превышать 145 миллиметров.

Встречаются еще поломки во время езды, а именно когда переключаете передачу. Если тяжело включить передачу и при включении появляются нестандартный хруст, шум и другие звуки, то не стоит затягивать. Так же при включении передачи и нажатии на газ машина не так резва, как обычно, начинает плавно набирать ход, при этом мотор работает на максимум. Это первый признак поломки диска сцепления.

Продлеваем срок службы

Сцепление – это, пожалуй, один из самых износостойких элементов в конструкции автомобиля. Качественный узел может прослужить 200 и более тысяч километров. Однако чтобы ваша коробка не потребовала ремонта уже на первых неделях езды, нужно знать определенные правила эксплуатации.

При вождении автомобиля с механической трансмиссией, прежде всего, научитесь правильно нажимать на педаль. В то время когда вы приотпускаете ее, происходит включение сцепления. В этот момент пружина нажимного диска подводит ведомый механизм к маховику. Происходит плавное притирание элементов. За счет этого диск немного проскальзывает относительно маховика, последний также начинает вращаться.

На следующем этапе необходимо дать небольшое время узлу для того, чтобы обороты максимально сравнялись. Для этого следует удерживать педаль в средней позиции примерно 2-3 секунды. После этого количество оборотов маховика приблизится к скорости вращения диска. Итак, автомобиль потихоньку набирает ход.

Что же делать далее? Когда маховик с ведомым и нажимным диском стал самостоятельно вращаться с одинаковой скоростью и без проскальзываний, происходит максимально высокая передача крутящего момента. В таком случае необходимость в повторном разъединении КПП и двигателя отсутствует (разве что при экстренном торможении). Как только машина тронулась, а на спидометре уже больше 10 километров в час, педальку можно смело отпускать. Дальше аналогичным путем переключаемся на повышенную передачу вплоть до 5-й (если это позволяют ПДД).

Обратите внимание, что если при трогании с места внезапно сбросить педаль сцепления, машина будет ехать рывками, а через 3-4 секунды заглохнет. Это происходит из-за того, что при резкой притирке дисков мотор передает всю мощь на коробку, тем самым попросту рвет ее. Нагрузка на шестерни увеличивается, соответственно, ресурс механизмов трансмиссии уменьшается. Резко отпускать педаль при трогании не следует, так как это очень вредит вашему автомобилю. Лишь когда машина набирает достаточно большую скорость (это уже 3-5 передача), при переключении на повышенную можно «бросать» педаль сходу.

[spoiler title=»Источники»]
  • https://pricurivatel.ru/ustrojstvo-i-princip-raboty-scepleniya-avtomobilya
  • https://scart-avto.ru/remont/kak-rabotaet-stseplenie-v-avtomobile-printsip-raboty-dlya/
  • https://principraboty.ru/princip-raboty-scepleniya/
  • https://AutoTopik.ru/sceplenie/1335-ustroystvo.html
  • https://TechAutoPort.ru/transmissiya/sceplenie-i-mufty/sceplenie.html
  • https://exist.ru/Document/Articles/2337
  • https://avtonov.info/sceplenie-avtomobilja-naznachenie-i-ustrojstvo
  • https://FokSevmash.ru/hodovaya-chast-i-transmissiya/privod-scepleniya.html
  • https://www.syl.ru/article/158580/new_stseplenie-avtomobilya-printsip-rabotyi-stsepleniya-avtomobilya—shema
[/spoiler]

Post Views: 3 039

Устройство и принцип работы сцепления, как работает сцепление, диск сцепления, признаки неисправности. Устройство и принцип работы сцепления. Как работает сцепление. Его устройство и основные неисправности.

Сцепление автомобиля — одно из самых основных конструктивных составляющих транспортного средства. Его главное предназначение — кратковременное отсоединение мотора от трансмиссии и плавное их соединение друг с другом при переключении передач. Автомобильное сцепление также защищает составляющие трансмиссии от перегрузок. Данный конструктивный элемент расположен между мотором и КПП.

Устройство сцепления, принцип работы сцепления автомобиля

Элементы сцепления:

  1. Первичный вал КПП.
  2. Маховик мотора.
  3. Вилка выключения сцепления.
  4. Картер КПП.
  5. Отжимные рычаги.
  6. Шестерня КПП.
  7. Выжимной подшипник.
  8. Нажимной диск.
  9. Пружины.
  10. Кожух сцепления.
  11. Картер сцепления.

Чтобы понять предназначение сцепления, следует сопоставить работу мотора с таким понятием, как «движение транспорта». Если представить себе, что маховик двигателя непосредственно соединен с ведущим мостом автомашины, то при запуске мотора, автомобиль должен сразу поехать. Соответственно, чтобы остановить машину, нужно заглушить мотор. Именно для этого и необходимо сцепление, позволяющее в подходящий момент получать от мотора энергию в начале движения либо прерывать данный процесс для прекращения езды.

Классическое сцепление состоит из ведомого и нажимного дисков, а также привода, который заставляет их прижиматься либо разъединяться друг с другом. Закреплена данная конструкция в кожухе, который твердо крепится к маховику коленвала. Нажимной диск довольно массивный и также твердо крепится в кожухе. Стоит отметить, что ведомый диск гораздо тоньше и находится на шлицах основного (первичного) вала КПП автомобиля. Шлицы отвечают за обеспечение его подвижности вдоль оси вала, а также за жесткую сцепку с валом. Что касается нажимного диска, то он не имеет такой сцепки с валом КПП.

В стандартном рабочем положении нажимной и ведомый диски прижаты друг к другу с помощью мощных пружин посредством рычагов и выжимного подшипника. Следовательно, в результате силы трения между данными дисками, на первичный вал КПП от маховика передается крутящий момент. Если отвести нажимной диск от ведомого, происходит прерывание крутящего момента от мотора и прекращение вращения ведомого диска с валом.

Отсоединение дисков производится с помощью вилки сцепления, которая своим видом напоминает детские качели. Сама вилка приводится в действие посредством цепочки рычагов и тяг педалью сцепления, которая расположена в кабине.

Перед запуском мотора автомобилист нажимает на педаль сцепления, воздействуя на вилку посредством тяги и вынуждая ее противоположные концы перемещаться относительно центра в противоположные стороны. Конец вилки оказывает давление на выжимной подшипник, который посредством рычагов заставляет сжиматься пружины, оказывающие давление на нажимной диск. Последний отделяется от ведомого диска, что прерывает передачу вращающего момента. В результате при выжатой педали сцепления и запущенном моторе вращается только маховик. Чтобы начать движение, необходимо плавно отпустить сцепление, из-за чего по данной цепочке вилка прекратит оказывать свое воздействие на нажимной подшипник, что, в свою очередь, смягчит давление на рычаги. Затем пружины начнут разжиматься, в результате чего придавят к маховику ведомый и нажимной диски. Поскольку ведомый диск твердо крепится к шлицам первичного вала КПП, крутящий момент от мотора будет передаваться по трансмиссии ведущим колесам и транспортное средство начнет движение.

Необходимо отметить, что существует два типа привода сцепления — гидравлический и механический. Механический вариант является самым простым в работе сцепления авто. В данном случае, автомобилист, нажимая на педаль, оказывает влияние на вилку сцепления посредством тяг и тросов. Гидравлический вариант предусматривает поршень с жидкостью. Чаще всего его применяют на большегрузном транспорте, чтобы облегчить работу водителя.

Какое сцепление на авто, классификация сцеплений для легковых и грузовых машин

Зависимо от конструкции сцепление бывает таких типов — электромагнитное, фрикционное и гидравлическое.

Фрикционный вариант сцепления выполняет передачу вращающего момента с помощью силы трения. Сцепление электромагнитного вида контролируется с помощью магнитного поля. В гидравлическом варианте сцепления связь обеспечивается при помощи потока жидкости.

Фрикционный тип сцепления является наиболее распространенным. Зависимо от количества дисков различают такие виды фрикционного сцепления — многодисковые, однодисковые и двухдисковые.

Сцепление бывает мокрое и сухое. В сухом сцеплении предполагается работа дисков в условиях сухого трения. Мокрое сцепление предусматривает эксплуатацию дисков в жидкости.

Как правило, современные автомобили оснащены сухим однодисковым сцеплением. Все компоненты сцепления расположены в картере, который при помощи болтов крепится к двигателю.

Гидравлическое сцепление. Гидромуфта, где передача крутящегося  момента осуществляется гидродинамическим напором жидкости, которая циркулирует между ведущими и ведомыми компонентами, называется гидравлическим сцеплением.

Гидромуфта не применяется на автомобилях в качестве независимого сцепления, поскольку не способна обеспечить абсолютного выключения, что существенно усложняет переключение передач. В результате этого при применении гидромуфты вместе с ней устанавливается фрикционное сцепление, которое предназначено только для переключения передач. При этом во фрикционном сцеплении монтируются более мягкие и пластичные нажимные пружины, что облегчает выключение сцепления.

Электромагнитное сцепление. Сцепление считается электромагнитным, если сжатие ведущих и ведомых элементов осуществляется посредством электромагнитных сил. Электромагнитное сцепление постоянно находится в разомкнутом состоянии.

Грузовые и легковые автомобили с мощным мотором оснащены двухдисковым сцеплением, которое при неизменном размере осуществляет передачу существенно большего крутящего момента, а также предоставляет значительно больший ресурс конструкции. Это достигается за счет применения двух ведомых дисков, посреди которых находится проставка. В результате получены четыре поверхности трения.

Неисправности сцепления, признаки неисправности сцепления

  1. Сцепление не полностью включается («пробуксовывает») в результате замасливания или износа фрикционных накладок ведомого диска, поломки пружин, неудовлетворительной амплитуды хода педали. Для устранения данной неисправности, замените ведомый диск, устраните задиры на дисках, смените неисправные узлы привода.
  2. Сцепление не полностью выключается («ведет») в результате довольно большого свободного хода сцепления, поломки пружины, коробления ведомого диска или несоответственно стоящего нажимного диска. Для устранения данной неисправности сцепления, следует удалить из гидропривода воздух, отрегулировать свободный ход педали, произвести замену неработоспособных дисков и пружин.
  3. В приводе выключения сцепления подтекает тормозная жидкость, что возможно из главного и рабочего цилиндров, а также в соединительных трубках. Чтобы устранить неисправность, визуально найдите место утечки и поменяйте на новые неисправные узлы, после чего прокачайте гидропривод полностью.

Советы профи, как предупредить неисправность сцепления

Чтобы предупредить рассмотренные выше неисправности сцепления, достаточно придерживаться простых правил эксплуатации. При эксплуатации сцепления необходимо периодически осуществлять проверку уровня тормозной жидкости в бачке. Если уровень ниже нормы, обязательно восстановите его.

Пониженный уровень тормозной жидкости или неправильная регулировка сцепления способна привести к тому, что передачи на вашем авто будут тяжело включаться или перестанут включаться вообще. При движении водителю приходится постоянно выжимать и отпускать педаль сцепления, что вынуждает поверхности ведомого диска с большой силой тереться о нажимной диск и маховик, в результате чего, разумеется, со временем боковые поверхности ведомого диска изнашиваются. Это обыкновенный процесс, который предусмотрен конструкцией автомобиля. Любая машина требует внимания к себе. В среднем, при правильной эксплуатации сцепления, замена ведомого диска нужна после 80 000 километров езды.

Принцип работы сцепления автомобиля

Что такое сцепление?

Сцепление – это устройство для передачи момента от двигателя, обеспечивающее его подачу и выключение, и плавное переключение передач автомобиля.

Элементы сцепления относятся к трансмиссии автомобиля. Впервые принцип работы сцепления автомобиля был описан Карлом Бенцом.

Функции сцепления в автомобиле

Назначение сцепления в автомобиле заключается в возможности подводить и отводить крутящий момент от колеса. То есть, сцепление позволяет в тот момент, когда нам необходимо чтобы колеса не приводились в движение просто отвести от него усилие двигателя, который выдаёт крутящий момент.

Важную функцию сцепление выполняет и в момент начала движения: оно позволяет произвести его без рывков, плавно соединяя уже пришедший в движение вал двигателя и ещё неподвижный вал колёс. Сцепление постепенно притирает два этих вала, именно поэтому необходимо плавно отпускать педаль сцепления.

Как работает сцепление в автомобиле?

Принцип работы сцепления автомобиля основывается на трении, возникающем между дисками, расположенными на валах. Нажимной диск соединён с двигателем, а диск сцепления, в свою очередь, с трансмиссией. В тот момент, когда отпускается педаль сцепления, металлические лепестки пружин прижимают нажимной диск к диску сцепления.

В результате, за счёт особенностей поверхностей они притираются друг к другу и вращаются уже с одинаковой угловой скоростью вместе. В зависимости от того, какую силу необходимо удержать сцеплению, поверхности диска бывают более и менее шероховатые. Так же это зависит и от силы лепестков пружин.

Когда выжимается сцепление, трос либо гидравлический поршень двигают вилку, которая воздействует на выжимной подшипник, который, в свою очередь, упирается в пружины нажимного диска. Они находятся в состоянии готовности прижать диск сцепления к нажимному диску. В такой момент вилка сцепления отсоединила трансмиссию от двигателя.

На окружности диска сцепления располагается ещё один вид пружин. Именно они поглощают трансмиссионные удары, когда неопытный водитель резко бросает педаль сцепления при начале движения.

Устройство сцепления автомобиля ГАЗ

На автомобилях ГАЗ устанавливается однодисковое сцепление сухого типа с диафрагменной пружиной и беззазорным гидравлическим приводом механизма выключения. Конструктивно оно состоит:

  • из муфты выключения с вилкой и подшипником;
  • ведомого диска;
  • ведущего диска;
  • рабочего и главного цилиндров гидропривода, соединенных шлангом и трубкой.

Снаружи сцепление закрывается специальным алюминиевым картером, который восемью болтами закрепляется на заднем торце блока цилиндров двигателя. Для придания конструкции дополнительной жесткости используется усилитель, который с помощью четырех болтов фиксируется на блоке цилиндров двигателя и двумя болтами монтируется к картеру сцепления.

В картер с наружной стороны вворачиваются четыре шпильки, предназначенные для крепления коробки передач. В свою очередь, картер оборудован посадочным местом для рабочего цилиндра привода сцепления, а также специальным окном с чехлом из кожзаменителя для установки вилки выключения.

Ведущий диск сцепления («корзина») состоит:

  • из кожуха с диафрагменной пружиной;
  • опорных колец;
  • нажимного диска.

Закрепленная в кожухе диафрагменная пружина своим наружным краем оказывает воздействие на нажимной диск. Ведомый диск состоит:

  • из двух дисков, на одном из которых приклепаны пластинчатые пружины;
  • ступицы со шлицевым отверстием.

Пластинчатые пружины, которые имеют плавные изгибы, способствуют максимальному прилеганию диска, а также служат для дополнительного сглаживания рывков в трансмиссии в момент включения сцепления.

Крутящий момент передается через фрикционные накладки на ведомый диск сцепления, после чего переходит на первичный вал коробки передач, с которым ведомый диск соединен шлицевым соединением. Привод выключения сцепления позволяет отсоединять двигатель от первичного вала коробки, а при нажатии педали происходит смещение главного цилиндра вперед. Демпферные пружины обеспечивают плавную передачу крутящего момента во время переключения передач.

Вилка, поворачиваясь на шаровой опоре, внутренним концом передвигает муфту выключения по крышке переднего подшипника КП. Подшипник муфты выключения сцепления надавливает на концы лепестков диафрагменной пружины. При деформации пружина перестает воздействовать на нажимной диск, тем самым отводя его от ведомого диска. При этом передача крутящего момента завершается.

Как и любое устройство, сцепление подвержено износу и поломкам. В таком случае разумнее обратиться к специалистам станции технического обслуживания. Однако приобрести запчасти можно самостоятельно. Заказать диски сцепления для ГАЗ-3309 можно по телефону +7 (495) 787-14-89.

Устройство автомобиля: принципы работы сцепления

Расположение сцепления в автомобиле Если Вы водите автомобиль с механической коробкой, то, вероятно, Вы будете удивлены, узнав, что в машине несколько сцеплений. И в машинах с АКПП также есть сцепления. На самом деле, сцепления используются во многих знакомых нам устройствах. В беспроводных дрелях есть сцепление, в бензопилах установлено центробежное сцепление, даже в некоторых игрушках йо-йо есть сцепление.

В этой статье мы расскажем о том, зачем нужно сцепление, как оно работает в автомобиле, а также о том, где еще используется сцепление.

Сцепление — довольно полезное устройство с двумя вращающимися валами. Один из валов обычно приводится в действие двигателем или шкивом, а второй приводит в действие другой механизм. В дрелях, например, первый вал приводится в движение электродвигателем, а второй вращает патрон. Задача сцепления — соединять эти два вала, чтобы они вращались с одной скоростью, и разъединять, чтобы они вращались с разной скоростью.

В автомобиле сцепление необходимо, т.к. двигатель вращается постоянно, а колеса — нет. Для того чтобы при каждой остановке не приходилось глушить двигатель, необходимо каким-то образом разъединять колеса и двигатель. Сцепление позволяет мягко соединить вращающийся двигатель и неподвижную трансмиссию, плавно «притирая» валы.

Для того чтобы понять, как работает сцепление, необходимо знать, что такое сила трения, которая определяет, насколько тяжело обеспечить скольжение одного объекта по другому. На любой поверхности есть неровности, даже на самой гладкой можно разглядеть микроскопические неровности, которые обуславливают коэффициент трения. Чем сильнее неровности, тем труднее одному объекту скользить по другому.

Сцепление работает благодаря трению диска сцепления и нажимного диска. Далее мы подробно рассмотрим устройство сцепления.

Нажимной диск, диск сцепления и сила трения

В автомобильном сцеплении нажимной диск соединен с двигателем, а диск сцепления — с трансмиссией.

Когда вы отпускаете педаль сцепления, пружины прижимают нажимной диск к диску сцепления. Таким образом, соединяются двигатель и ведущий вал трансмиссии, и они вращаются с одинаковой скоростью.

Сила, которую может удержать сцепление, зависит от трения между нажимным диском и диском сцепления, а также от силы нажатия пружин на нажимной диск.

Как работает сцепление

Когда Вы выжимаете педаль сцепления, трос или гидравлический поршень толкают вилку, которая двигает выжимной подшипник к диафрагменной пружине. Лепестки диафрагменной пружины прогибаются, а наружный край пружина отходит от нажимного диска, освобождая его. Передача крутящего момента от двигателя на трансмиссию прерывается.
Диск сцепления Обратите внимание на пружины, расположенные на диске сцепления. Эти пружины предназначены для того чтобы поглощать трансмиссионные удары, возникающие, если резко бросить сцепление.

Такая конструкция работает стабильно, однако могут возникнуть некоторые проблемы. Далее мы расскажем о проблемах, связанных со сцеплением.

Распространенные проблемы сцепления

В 1950-е — 1970-е гг. приходилось менять сцепление каждые 80 000 — 100 000 км. Ресурс современных сцеплений составляет более 130 000 км при правильной эксплуатации и обслуживании. В противном случае, сцепление может выйти из строя на 55 000 км. У перегруженных грузовиков и буксирующих тяжелые грузы тягачей могут возникнуть проблемы даже с новым сцеплением.

Основная проблема заключается в износе фрикционного материала диска. Фрикционный материал на диске сцепления схож с фрикционным материалом тормозных колодок — со временем он стирается. При износе большей части фрикционного материала диск начинает проскальзывать, и сцепление не передает мощность от двигателя на колеса.

Износ сцепления происходит только при вращении дисков с разной скоростью. Когда диски прижаты друг к другу, фрикционный материал удерживает диски, и они вращаются с одинаковой скоростью. Износ происходит, если диск сцепления проскальзывает по нажимному диску. Но если Вы водите с частым просказыванием сцепления, износ проходит намного быстрее.

Проблемы со сцеплением также могут возникнуть, если диск сцепления не может оторваться от нажимного диска. Если сцепление выжато не до конца, оно продолжает вращать ведущий вал. Это может привести к включению передачи «с хрустом» или заклиниванию передач. Это может произойти по следующим причинам:

  • Трос сцепления растянут или поврежден — Для эффективной работы кабеля требуется достаточное натяжение.
  • Протекание или износ главного/рабочего цилиндра сцепления — Протечка не позволяет обеспечить достаточное давление.
  • Воздух в гидравлическом трубопроводе — Воздух влияет на работу гидравлики, т.к. занимает пространство и не позволяет обеспечить достаточное давление.
  • Неправильно установленный рычаг педали сцепления — Передает слабое усилие на трос или главный цилиндр гидравлической системы.
  • Несовместимость деталей сцепления — Не все детали, представленные на послегарантийном рынке, подходят для Вашего автомобиля.
Тугое сцепление — еще одна распространенная проблема. Для полного выключения сцепления требуется определенное усилие. Слишком тугая педаль сцепления может свидетельствовать о неисправности. Причин может быть несколько: заел рычаг педали, трос, поперечный валик или подшипник вилки сцепления. Иногда износ уплотнений и затор в гидравлической системе могут привести к тому, что педаль сцепления становится тугой. Еще одна частая проблема — это износ выжимного подшипника, который также называют подшипник выключения сцепления. Этот подшипник надавливает на лепестки диафрагменной пружины нажимного диска. Если Вы слышите неприятный звук при нажатии на педаль сцепления, это может свидетельствовать о неисправном выжимном подшипнике.

Проверка сцепления

Если при проверке Вы не услышите посторонний шум, то, вероятно, причина неисправности не в сцеплении. Если Вы слышите шум на холостом ходу, который пропадает при нажатии на педаль сцепления, возможно, проблема в месте контакта вилки подшипником.
  1. Заведите двигатель, поставьте автомобиль на ручной тормоз и переключитесь на нейтраль.
  2. Прислушайтесь, есть ли гул при работе двигателя на холостом ходу и не нажатой педали сцепления. Если Вы слышите шум, то, скорее всего, проблема связана с трансмиссией. Если шума нет, переходите к следующему пункту.
  3. На нейтральной передаче начинайте выжимать сцепления и прислушивайтесь. Если Вы слышите скрежет, то, скорее всего, проблема в выжимном подшипнике или в вилке. Если шума нет, переходите к следующему пункту.
  4. Выжмите сцепление до конца. Если Вы слышите скрип, вероятно, неисправна втулка или управляющий подшипник.
Далее мы рассмотрим разливные виды сцеплений, и где их используют.

Виды сцеплений

Компрессор автомобильного кондиционера с магнитным сцеплением В автомобиле используются различные виды сцеплений.

Автоматическая КПП включает в себя несколько сцеплений. Эти сцепления включают и выключают планетарные передачи. Каждое сцепление приводится в действие при помощи гидравлической жидкости под давлением. При падении давления пружины разъединяют сцепление.

В автомобильном кондиционере используется электромагнитное сцепление. Оно позволяет компрессору отключаться даже при работающем двигателе. Сцепление срабатывает при прохождении электрического тока через магнитную катушку. Если подача тока прекращается (Вы выключили кондиционер), сцепление разъединяется.

Во многих автомобилях используются вентилятор охлаждения, работающий от двигателя. Такой вентилятор управляется другим типом сцепления — вязкостной муфтой. Она срабатывает в зависимости от температуры жидкости. Муфта устанавливается на ступицу вентилятора в потоке воздуха, проходящего через радиатор. Данный тип сцепления схож с вискомуфтой, которая используется во вседорожных автомобилях. При нагревании вязкость жидкости в муфте повышается, что приводит к повышению скорости вращения вентилятора для соответствия скорости вращения двигателя. В холодном автомобиле жидкость в муфте не нагревается, и вентилятор вращается медленно, что позволяет двигателю быстрее нагреться до рабочей температуры.

Во многих автомобилях установлены самоблокирующиеся дифференциалы или вискомуфты, которые используются для повышения сцепления с дорогой. При повороте одно колесо вращается быстрее другого, что затрудняет управление. Самоблокирующийся дифференциал срабатывает при помощи сцепления. Если одно колесо начинает вращаться быстрее других, активируется сцепление для замедления вращения. Езда по лужам и по льду может привести к пробуксовке.

В бензопилах используются центробежные сцепления для остановки цепи без необходимости глушить двигатель. Такие сцепления срабатывают автоматически посредством центробежной силы. Входной барабан соединен с коленвалом двигателя. Выходной барабан приводит в действие цепь. При повышении оборотов двигателя, фрикционные сегменты прижимаются к внутренней поверхности барабана. Центробежные сцепления также используются в газонокосилках, картах и мопедах. Сцепление есть даже в некоторых игрушках йо-йо.

Устройство и принцип работы центробежного автоматического сцепления

Что такое центробежное автоматическое сцепление? Это механическое устройство, которое автоматически, при определенных оборотах двигателя, с помощью центробежных сил соединяет вторичный вал вариатора с редуктором. Оно используется для плавного троганья мотороллера с места без каких либо ручек и педалей. Такое сцепление установлено в основном на всех типах мотороллеров, где установлен клиноременный вариатор.

Рассмотрим принцип работы автоматического центробежного сцепления с помощью рисунка:

Вторичный вал клиноременного вариатора 2 (далее просто вал вариатора) установлен на первичном валу редуктора 4 (далее просто вал редуктора) на подшипниках 8, и благодаря этому два вала вращаются независимо друг от друга в тот момент когда мотороллер не заведен или работает на холостых оборотах.
На валу вариатора установлена пластина 2 к которой крепятся колодки 3 (с помощью втулок 7) с приклеенными к ним асбестовыми накладками 5. Колодки прижимаются под действием пружин 6 в направлении к центру вала вариатора. При определенных оборотах двигателя, под воздействием центробежных сил, пружины разжимаются и колодки 3 начинают двигаться в направлении, указанном стрелками с буквой С. При этом накладки 5 плавно прижимаются к диску 1, который жестко прикручен к валу редуктора 4, вал редуктора соединяется с валом вариатора и они начинают вращаться синхронно.

Как же получается так, что мотороллер плавно трогается с места? Очень просто. На оборотах двигателя, при которых мотороллер только начинает трогаться с места, сила С показанная стрелками на рисунке еще не велика, поэтому колодки проскальзывают (трутся) по диску 1, и он начинает вращаться, но еще с меньшей скоростью чем вал вариатора. С увеличением оборотов, когда эта сила возрастает, проскальзывание плавно уменьшается и наступает момент, когда колодки 3 с накладками 5 прижимаются так сильно, что сцепляются жестко и обороты вторичного вала вариатора 2 беспрепятственно передаются редуктору 4 и становятся равными.

Дальше вступает в работу редуктор, но об этом уже другая статья…

Удачи!

Ресурс статьи: www.moto.com.ua

Просмотров: 4157

Что такое сцепление — детали, принцип работы, диск сцепления и [изображения]

В этой статье мы обсудим что такое сцепление? его принцип работы, детали, требование сцепление в двигателе , и диск сцепления или диск.

Что такое сцепление?

Сцепление — механическое устройство, используемое в трансмиссии автомобиля. Он включает и отключает систему трансмиссии от двигателя.Он закреплен между двигателем и коробкой передач.

Мощность, вырабатываемая в цилиндре двигателя, в конечном итоге предназначена для поворота колес, чтобы автомобиль мог двигаться по дороге. Возвратно-поступательное движение поршня приводит во вращение коленчатый вал за счет вращения маховика через шатун.

Круговое движение коленчатого вала теперь должно передаваться на задние колеса. Он передается через сцепление, коробку передач, карданные узлы карданного или карданного вала, дифференциал и полуоси, идущие к колесам.

С помощью всех этих деталей использование мощности двигателя для ведущего колеса называется силовой передачей. Передача мощности двигателя на ведущие колеса через все эти части называется передачей мощности.

Система силовой передачи обычно одинакова на всех легковых и грузовых автомобилях. Но его конструкция и устройство могут различаться в зависимости от способа привода и типа агрегатов трансмиссии.

Читайте также: 9 Различные типы муфт

Основная часть муфты

Основные части муфты делятся на три группы

  1. Приводные элементы
  2. 4 Ведомые элементы
  3. 4 Ведомые органы
  4. 42
  5. 4

Ведущий элемент

Ведущий элемент имеет маховик, установленный на коленчатом валу двигателя. Маховик закреплен на крышке, которая поддерживает нажимной диск или ведущий диск, нажимные пружины и расцепляющие рычаги.

Вся сборка маховика и крышки все время вращается. Корпус сцепления и крышка снабжены отверстием. Из этого отверстия испаряется тепло, выделяемое трением во время работы сцепления.

Ведомый элемент

Ведомый элемент имеет диск или пластину, называемую диском сцепления.Он свободно скользит по шлицам вала сцепления. Ведомый элемент несет на обеих своих поверхностях фрикционные материалы. Когда ведомый элемент удерживается между маховиком и нажимным диском, он помогает вращать вал сцепления через шлицы.

Приводной элемент

Приводной элемент имеет ножную педаль, рычажный механизм, выжимной или выжимной подшипник, выжимные рычаги и пружины, необходимые для обеспечения правильной работы сцепления.

Функции различных компонентов трансмиссии

Функции различных компонентов системы трансмиссии:

Его основная функция — дать возможность водителю отсоединить двигатель от ведущих колес.Мгновенно и для постепенного включения привода от двигателя к ведущим колесам при выводе автомобиля из состояния покоя.

Помогает изменять передаточное число и, следовательно, крутящий момент между двигателем и ведущими колесами в соответствии с дорожными условиями.

Универсальный шарнир используется, когда два вала соединены под углом для передачи крутящего момента. Карданный шарнир позволяет передавать крутящий момент под углом, а также при постоянном изменении этого угла во время движения автомобиля по дороге.

Карданный вал, соединенный между коробкой передач и дифференциалом с помощью универсального шарнира на каждом конце. Он передает вращательное движение выходного вала коробки передач на дифференциал.

При поворотах ведущие колеса должны вращаться с разной скоростью. Это делается с помощью дифференциала.

Как работает сцепление в автомобиле

Сцепление — это механическое устройство, используемое в системе трансмиссии автомобиля. Он включает и отключает систему трансмиссии от двигателя.Он закреплен между двигателем и коробкой передач.

  • Когда сцепление включено , мощность передается от двигателя на ведущие колеса через систему трансмиссии, и автомобиль начинает движение.
  • При выключенном сцеплении мощность не передается на задние или ведущие колеса и автомобиль останавливается при работающем двигателе.
  • Сцепление выключается при запуске двигателя, при остановке автомобиля, при переключении передач и при работе двигателя на холостом ходу.
  • Сцепление включено , когда автомобиль должен двигаться, и остается включенным, когда автомобиль движется. Сцепление также позволяет непрерывно воспринимать нагрузку.

При правильной эксплуатации предотвращает рывки автомобиля и, таким образом, не создает чрезмерной нагрузки на остальные части системы передачи мощности.

Читайте также: Гидротрансформатор: принцип работы и детали

Принцип работы сцепления

Сцепление работает на принципе трения , когда две поверхности трения прилегают друг к другу и прижимаются друг к другу. объединены из-за трения между ними.Если один вращается, другой тоже будет вращаться.

Трение между двумя поверхностями зависит от площади поверхностей, давления на них и коэффициента трения материалов поверхности. При необходимости две поверхности можно разделить и привести в контакт.

Одна поверхность считается ведущим элементом, а другая — ведомым числом. Ведущий элемент продолжает вращаться, когда ведомый элемент входит в контакт с ведущим элементом, он также начинает вращаться.Когда ведомый элемент отделяется от ведущего, он перестает вращаться. Так работает сцепление.

Поверхности трения муфты устроены таким образом, что ведомый элемент скользит по ведущему элементу при первом приложении давления. По мере увеличения давления ведомый элемент медленно доводится до скорости ведущего элемента.

Когда скорости стержней становятся равными, проскальзывания нет, два стержня находятся в плотном контакте, а сцепление полностью включено.

Приводным элементом сцепления является маховик. Он установлен на коленчатом валу, ведомым элементом является нажимной диск. Он установлен на валу коробки передач. Диски сцепления находятся между двумя элементами.

При включенном сцеплении двигатель на задние колеса через систему трансмиссии. Когда сцепление выключается нажатием на педаль сцепления, двигатель отсоединяется от трансмиссии. Таким образом, мощность перестает поступать на задние колеса при работающем двигателе.

Требование к сцеплению

Сцепление должно передавать максимальный крутящий момент двигателю.

Сцепление должно включаться постепенно, чтобы избежать резких рывков.

Сцепление должно рассеивать большое количество тепла, которое выделяется во время работы сцепления из-за трения.

Сцепление должно быть динамически сбалансировано. Это особенно необходимо в случае муфт высокоскоростных двигателей.

Сцепление должно иметь соответствующий механизм для гашения вибраций и устранения шума, возникающего при передаче мощности.

Муфта должна быть как можно меньше по размеру, чтобы занимать минимум места.

Для уменьшения эффективной зажимной нагрузки на упорный углеродистый подшипник и уменьшения его износа. Сцепление должно иметь свободный ход педали.

Сцепление должно работать легко, требуя от водителя как можно меньше усилий.

Ведомый элемент сцепления должен быть изготовлен как можно легче, чтобы он не продолжал вращаться в течение какого-либо времени после выключения сцепления.

Диск или диск сцепления

Диск сцепления является ведущим элементом сцепления и зажат между маховиком и нажимным диском. Он крепится на вал сцепления через шлицы. Когда он зажат, вращается вал сцепления, и мощность передается от двигателя к трансмиссии через сцепление.

Нажимная пластина состоит из двух комплектов облицовочного или фрикционного материала, установленных на стальных амортизирующих пружинах. Облицовочные и амортизирующие пружины приклепаны к диску основания пружины и стопорной пластине пружины, которые имеют прорези для вставки торсионной пружины.

Эти пружины соприкасаются с фланцами ступицы, расположенными между стопорной пластиной пружины и диском, и служат для передачи крутящего усилия, прилагаемого к накладкам, на шлицевую ступицу. Пружинное действие служит для снижения крутильных колебаний и ударов между двигателем и трансмиссией во время работы сцепления.

Облицовка и пластины поворачиваются относительно ступицы до предела сжатия пружин или до предела упоров пружин.

Когда сцепление включено, давление на облицовку сжимает амортизирующие пружины настолько, что толщина узла уменьшается в соотношении 1 к 1.5 мм. Такая конструкция помогает сделать взаимодействие плавным и бесшумным.


Вот и все

Спасибо за внимание. Если вам понравилась наша статья о сцеплении, поделитесь с друзьями. Если у вас есть какие-либо вопросы о «принципе работы сцепления », оставьте комментарий.

Подробнее: Четыре различных типа коробок передач, используемых в современных автомобилях

Что такое сцепление? — Типы, работа, применение и схема

Муфта представляет собой механическое устройство, которое включает и отключает передачу мощности, обычно от ведущего вала (ведущего вала) к ведомому валу.В простейшем случае муфта соединяет и разъединяет два вращающихся вала (карданный вал или линейный вал).

👉 Содержание 👈

Что такое сцепление?

Сцепление  является наиболее важной частью двигателя автомобиля. Муфта используется для передачи вращательного движения или крутящего момента с одного вала на другой, когда это необходимо. Крутящий момент, развиваемый двигателем на начальной скорости, очень мал. Поэтому невозможно запустить двигатель под нагрузкой.

Схема сцепления (Что такое сцепление?)

Сцепление  является наиболее важной частью двигателя автомобиля. Муфта используется для передачи вращательного движения или крутящего момента с одного вала на другой, когда это необходимо. Крутящий момент, развиваемый двигателем на начальной скорости, очень мал. Поэтому невозможно запустить двигатель под нагрузкой.

Следовательно, устройство, которое используется для включения и выключения двигателя из системы трансмиссии, называется сцеплением. Он позволяет постепенно принимать нагрузку при надлежащем управлении, тем самым предотвращая рывки движения транспортного средства и тем самым избегая чрезмерной нагрузки на части транспортного средства, а также на пассажиров.

Детали сцепления

1. Маховик

Маховик является составной частью двигателя, который также используется как часть сцепления. Он является ведущим элементом и соединяется с нажимным диском вала сцепления в корпусах с подшипниками в маховике. Маховик вращается вместе с коленчатым валом двигателя.

2. Ведущий подшипник

Направляющий подшипник или втулка запрессовываются в конец коленчатого вала для поддержки конца входного вала коробки передач.Управляющий подшипник предотвращает раскачивание трансмиссионного вала и диска сцепления вверх и вниз при отпускании сцепления. Он также помогает центру входного вала диска на маховике.

3. Дисковая пластина

Ведомый орган однодискового сцепления и линия с фрикционным материалом на обеих поверхностях. Он имеет центральную ступицу с внутренними шлицами для ограничения осевого перемещения вдоль шлицевого ведущего вала редуктора. Это помогает обеспечить демпфирование крутильных колебаний или колебаний крутящего момента между двигателем и трансмиссией.

Диск Пластина представляет собой пластину между маховиком и фрикционной или нажимной пластиной. Он имеет серию инверторов облицовки с каждой стороны для увеличения трения. Эти накладки сцепления изготовлены из асбестового материала. Они очень износостойкие и термостойкие.

4. Прижимная пластина

Нажимная пластина изготовлена ​​из специального чугуна. Это самая тяжелая часть узла сцепления. Основная функция нажимного диска состоит в том, чтобы установить равномерный контакт с поверхностью ведомого диска, через который нажимные пружины могут оказывать достаточное усилие для передачи полного крутящего момента двигателя.

Нажимной диск прижимает диск сцепления к маховику с его обработанной поверхности. Между нажимным диском и крышкой сцепления в сборе установлены нажимные пружины. Давление будет снято с маховика всякий раз, когда спусковые рычаги нажимаются на тумблер или спусковые рычаги соответственно поворачиваются.

5. Крышка сцепления

Крышка сцепления крепится болтами к маховику. Он состоит из нажимного диска, механизма выключения, кожуха сцепления и нажимных пружин.Как правило, диск сцепления вращается вместе с маховиком. Однако, когда сцепление выключено, маховик, а также нажимные диски могут свободно вращаться независимо от ведомого диска и ведущего вала.

6. Рычаги разблокировки

Эти шарниры крепятся на штифтах к крышке сцепления, их внешние концы располагаются на ножках нажимного диска, а внутренние концы выступают в сторону вала сцепления. Тщательная и точная регулировка выжимного механизма является одним из наиболее важных факторов, влияющих на работу сцепления в сборе.

7. Вал сцепления

Является компонентом коробки передач. Так как это шлицевой вал к ступице диска сцепления, который скользит по нему. Один конец вала сцепления крепится к коленчатому валу или маховику, а другой конец соединяется с коробкой передач или является частью коробки передач.

Работа сцепления

Это определяется как система, которая используется для соединения или отключения двигателя от остальных элементов трансмиссии.Он расположен между двигателем и коробкой передач. В нормальном рабочем и стационарном состоянии он всегда находится во включенном состоянии.

Отключается, когда водитель нажимает педаль сцепления. Сцепление отключается при трогании с места, переключении передач, остановке и работе на холостом ходу. При включении сцепления двигатель подключается к трансмиссии, и мощность передается от двигателя к задним колесам через систему трансмиссии. Когда сцепление выключается нажатием на педаль сцепления, двигатель отключается от трансмиссии.Таким образом, мощность не передается на задние колеса при работающем двигателе.

Типы сцепления

1. Однодисковое сцепление

Однодисковое сцепление имеет один диск сцепления. Это сцепление работает по принципу трения. Это наиболее распространенный тип сцепления, используемый в автомобилях. Муфта в основном состоит из двух элементов, один из которых установлен на ведущем валу, а другой на ведомом валу.

2.Многодисковое сцепление

В многодисковой муфте используется несколько дисков сцепления, которые контактируют с маховиком двигателя для передачи мощности между валом двигателя и валом коробки передач. Многодисковое сцепление, используемое в автомобилях и машинах, где требуется высокий крутящий момент.

3. Конусная муфта

Конусная муфта представляет собой разновидность фрикционной муфты с конусообразными зонами трения. Эти типы сцеплений обычно используются в синхронизаторах и планетарных коробках передач.

Конусные сцепления

были первыми, которые использовались в автомобилях, и из-за своей простоты они продолжали пользоваться популярностью на протяжении 1920-х годов, когда они уступили место однодисковым сцеплениям из-за плохих рабочих характеристик первого.

4. Центробежная муфта

Центробежная муфта представляет собой тип муфты, в которой используется центробежная сила для соединения двух концентрических валов, при этом ведущий вал находится внутри ведомого вала.

В муфтах полностью центробежного типа пружины полностью исключены, и только центробежная сила используется для приложения давления, необходимого для удержания муфты во включенном положении.

Необходимость Муфты

Это устройство, которое необходимо для передачи мощности от двигателя к колесам транспортного средства путем постепенного включения двигателя в систему трансмиссии, не давая рывков кузову транспортного средства.

Принцип Муфты

Работает по принципу трения. На рисунке ведущий вал A с фланцем C вращается со скоростью N об/мин, а вал B с фланцем D соединен шпонкой с ведомым валом, который находится в неподвижном положении, когда сцепление не включено.Теперь к фланцу D прикладывается внешняя сила, так что он входит в контакт с фланцем C.

Как только происходит контакт, они соединяются за счет трения между собой, и фланец D начинает вращаться с фланцем C. Скорость вращения фланца D зависит от трения между поверхностями C и D, которое, в свою очередь, пропорционально внешнему применена сила.

Если сила постепенно увеличивается, передаваемая сила скорости также будет постепенно увеличиваться. Крутящий момент, передаваемый фрикционной муфтой, зависит от давления на фланец, коэффициента трения материалов поверхности и радиуса фланца.При увеличении любого из них передаваемая сила может увеличиваться.

Рекомендуемые статьи для чтения:

Функция сцепления
  1. Для включения и выключения передачи на неподвижном автомобиле с работающим двигателем.
  2. Для плавной передачи мощности двигателя на задние колеса без ударов в систему трансмиссии при движении автомобиля.
  3. Для включения передач во время движения автомобиля без повреждения шестерен.

Применение сцепления
  1. Использование в автомобилях  – Тяжелые транспортные средства, четырехколесные транспортные средства, такие как автомобили, грузовики, автобусы, двухколесные транспортные средства, мопеды, скутеры, велосипеды.
  2. Промышленное использование  – Штамповка металлов, штамповка, упаковочные машины, делительные столы, сборочные машины, печатные машины, конвейерные ленты, насосы, зубчатые передачи.

Требования Муфты
  1. Он должен включаться плавно и без резких рывков.
  2. Должен передавать максимальный крутящий момент двигателю.
  3. Конструкция муфты такова, что она должна обеспечивать достаточное рассеивание тепла, которое выделяется во время работы.
  4. Должен динамически балансироваться по вибрации в системе трансмиссии. Это очень важное требование для современных автомобилей, работающих на высокой скорости.
  5. Размер муфты должен быть как можно меньше, чтобы она занимала минимум места.
  6. Соответствующий механизм должен быть встроен в муфту для гашения вибрации и устранения шума, возникающего при передаче.
  7. Для уменьшения фактической прижимной нагрузки на подпятник автомобиля, а также его износа необходимо предусмотреть свободный ход педали сцепления.
  8. Должен иметь неутомительную для водителя операцию отключения для передачи большей мощности.

Рекомендуемые статьи для чтения :

Часто задаваемые вопросы

Что такое сцепление?

Сцепление  является наиболее важной частью двигателя автомобиля. Муфта используется для передачи вращательного движения или крутящего момента с одного вала на другой, когда это необходимо.Крутящий момент, развиваемый двигателем на начальной скорости, очень мал. Поэтому невозможно запустить двигатель под нагрузкой.

Сколько типов сцепления?

1. Однодисковая муфта
2. Многодисковая муфта
3. Конусная муфта
4. Центробежная муфта
5. Полуцентробежная муфта
6. Гидравлическая муфта
7. Муфта с конической пружиной или мембранная муфта
8. Муфта прямого действия или Собачья и шлицевая муфта
9. Вакуумная муфта
10. Электромагнитная муфта

Где находится сцепление?

Сцепление расположено между двигателем и коробкой передач.

Преимущества коробки передач с двойным сцеплением?

1. Трансмиссия с двойным сцеплением (DCT) Обеспечивает плавное ускорение, предотвращая изменение крутящего момента или переключения передач.
2. Повышает эффективность и экономию топлива по сравнению с другим автоматическим переключением.
3. Он может выдерживать высокие требования к крутящему моменту высокопроизводительных автомобилей.
4. Переключает передачи намного быстрее других.
5. В DCT водители могут сообщать компьютерам, когда следует действовать, с помощью подрулевых лепестков или переключения передач даже при автоматическом включении и выключении сцепления.

Что такое проскальзывающее сцепление?

Проскальзывающее сцепление — это специальное сцепление со встроенным механизмом свободного хода, разработанное для мотоциклов, ориентированных на производительность, чтобы уменьшить эффект торможения двигателем, когда водители снижают скорость.
Простыми словами, когда вы едете на мотоцикле на высокой скорости и вдруг перед вами резкий поворот или что-то в этом роде, вам приходится снижать скорость, нажимая на тормоза и переключая передачи. Но если у вас меньше времени и вы хотите переключать 2-3 передачи за раз, то, скорее всего, коробка передач будет повреждена, а вашей безопасности угрожает тормозная сила двигателя.Чтобы уменьшить эту проблему, была введена проскальзывающая муфта (также называемая муфтой ограничения обратного крутящего момента). Проскальзывающее сцепление помогает, позволяя сцеплению частично скользить, пока скорость двигателя не приспособится к вашей собственной скорости.

Понравилась статья? Не забудьте поделиться им! 😊

Сцепление: определение, работа, функции, типы, детали, проблемы

В автомобильном двигателе имеется механическое устройство, позволяющее двигателю работать в стационарном положении. Оно называется муфтой .Компонент включает и выключает передачу мощности, особенно от ведущего вала к ведомому валу. Другими словами, муфты соединяют и разъединяют два вращающихся вала (приводные валы или линейные валы).

Сегодня мы рассмотрим определение, принцип работы, детали, типы, функции, а также проблемы системы сцепления в автомобильных двигателях.

Что такое сцепление?

Сцепление представляет собой механическое устройство, которое включает и отключает передачу мощности от ведущего вала к ведомому валу.Устройство имеет два вала, один из которых соединяется с двигателем или силовым агрегатом (приводным органом), а другой вал обеспечивает выходную мощность, которая выполняет работу.

Читать: Традиционные и нетрадиционные типы автомобильных шасси

Принцип работы сцепления

Принцип работы сцепления довольно интересный и понятный. Он отлично работает, поскольку крутящий момент/мощность не передается до тех пор, пока фрикционные пластины не соприкоснутся друг с другом.Сцепление состоит из двух разных дисков, один из которых крепится к маховику, а другой перемещается по коленчатому валу. Величина крутящего момента, применяемая для определения величины осевой нагрузки, прикладываемой к фрикционному диску. Это означает, что чем больше осевая нагрузка, тем больше передача мощности, а чем меньше осевая нагрузка, тем меньше передача мощности.

Подвижный диск, насаженный на коленчатый вал, перемещается вперед-назад с помощью педали сцепления. Нагрузка создается прижимной пластиной, которая соединена с несколькими винтовыми пружинами или одной диафрагменной пружиной.

При полном нажатии педали сцепления подвижный фрикционный диск отходит от вала, который вышел из зацепления с маховиком. Поскольку прижимная пластина не оказывает осевой нагрузки, следовательно, передача мощности/крутящего момента не применяется. Вот почему двигатель может работать без движения.

А при полном отпускании педали сцепления подвижный фрикционный диск скользит вперед по валу к маховику. Это состояние сцепления, когда диск касается маховика.

Величина прилагаемого рабочего давления также определяется тем, насколько сильно нажата педаль сцепления.Это означает, что величина осевой нагрузки, прикладываемой прижимной пластиной, будет отражаться на передаваемой мощности.

На видео ниже показано, как работает сцепление:

Детали сцепления:

Ниже перечислены основные части сцепления, но есть много мелких деталей, которые все еще присутствуют в нем:

1. Маховик : эта часть сцепления установлена ​​на коленчатом валу, она продолжает работать, пока работает двигатель.На внешней стороне маховика установлен фрикционный диск.

2. Фрикционный диск : фрикционный диск может быть одинарным или многодисковым в зависимости от области применения. Изготовлен из материала с высоким коэффициентом трения. Фрикционный диск установлен на приводном валу.

3. Нажимная пластина : на нажимной пластине установлен еще один фрикционный диск. эта нажимная пластина установлена ​​на шлицевой ступице.

4. Пружина и рычаги расцепления : функция пружин заключается в перемещении фрикционного диска вперед и назад.В муфтах используется диафрагменная пружина, а рычаги помогают втягивать пружину.

Различные типы муфт:

Нижеследующее представляет различные типы сцепления, используемые на двигателях

  • Однодисковое сцепление
  • Многодисковое сцепление
  • Конусная муфта
  • Центробежная муфта
  • Электромагнитная муфта
  • Гидравлическое сцепление

Типы сцепления:
  • Вал и рычажный механизм
  • Тросовая сцепка
  • Тяга сцепления гидравлического привода

Читайте: Четырехтактный двигатель: все, что вам нужно знать

Функции сцепления:

Ниже приведены функции сцепления в автомобиле:

  1. Сцепление помогает двигателю работать в неподвижном состоянии.
  2. Может использоваться для снижения частоты вращения двигателя.
  3. позволяет легко переключать передачи.
  4. Достигнуто плавное управление транспортным средством

Распространенные проблемы со сцеплением:

Ожидается, что муфты

прослужат до 80 000 миль, если их обрабатывать и обслуживать. ниже приведены распространенные проблемы, которые часто возникают на автомобильном сцеплении:

  • Ношение
  • Оборванный кабель:
  • смещение
  • Утечки
  • Воздух в гидравлической магистрали
  • Жесткое сцепление

Вот и все для этой статьи «Понимание автомобильной системы сцепления».Я надеюсь, вам понравилось чтение, если да, пожалуйста, прокомментируйте, поделитесь и порекомендуйте этот сайт другим студентам технических специальностей. Спасибо!

Как работают муфты | HowStuffWorks

С 1950-х по 1970-е годы вы могли рассчитывать на пробег от 50 000 до 70 000 миль (от 80 467 до 113 000 километров) от сцепления вашего автомобиля. Сцепления теперь могут прослужить более 80 000 миль (128 747 километров), если вы будете использовать их осторожно и обслуживать их надлежащим образом. Если о них не заботиться, сцепление может начать выходить из строя через 35 000 миль (56 327 километров).Грузовики, которые постоянно перегружены или часто буксируют тяжелые грузы, также могут иметь проблемы с относительно новыми сцеплениями.

Наиболее распространенная проблема со сцеплением заключается в износе фрикционного материала на диске. Фрикционный материал на диске сцепления очень похож на фрикционный материал на колодках дискового тормоза или на колодках барабанного тормоза — через некоторое время он изнашивается. Когда большая часть или весь фрикционный материал исчезнет, ​​сцепление начнет проскальзывать и, в конце концов, перестанет передавать мощность от двигателя к колесам.

Сцепление изнашивается только тогда, когда диск сцепления и маховик вращаются с разной скоростью. Когда они соединены вместе, фрикционный материал плотно прилегает к маховику, и они вращаются синхронно. Износ возникает только тогда, когда диск сцепления проскальзывает по маховику. Таким образом, если вы из тех водителей, которые часто пробуксовывают сцепление, вы будете изнашивать сцепление намного быстрее.

Иногда проблема не в проскальзывании, а в залипании. Если ваше сцепление не будет выключаться должным образом, оно будет продолжать вращать первичный вал.Это может вызвать скрежет или полностью помешать вашему автомобилю включить передачу. Вот некоторые распространенные причины, по которым сцепление может заедать:

  • Сломанный или растянутый трос сцепления : Трос нуждается в правильном натяжении, чтобы эффективно толкать и тянуть.
  • Негерметичные или дефектные ведомые и/или главные цилиндры сцепления : Утечки препятствуют созданию в цилиндрах необходимого давления.
  • Воздух в гидравлической линии : Воздух влияет на гидравлику, занимая место, необходимое жидкости для создания давления.
  • Неправильная регулировка рычажного механизма : Когда ваша нога нажимает на педаль, рычажный механизм передает неправильную величину усилия.
  • Несоответствие компонентов сцепления : Не все запасные части подходят для вашего сцепления.

«Жесткое» сцепление также является распространенной проблемой. Все муфты требуют некоторого усилия для полного нажатия. Если вам приходится сильно нажимать на педаль, возможно, что-то не так. Распространенными причинами являются заедание или заедание тяги педали, троса, поперечного вала или шарового шарнира.Иногда засорение или изношенные уплотнения в гидравлической системе также могут вызывать тугое сцепление.

Еще одной проблемой, связанной со сцеплением, является изношенный подшипник выключения сцепления, иногда называемый выжимным подшипником. Этот подшипник прикладывает усилие к пальцам вращающейся нажимной пластины для выключения сцепления. Если вы слышите грохочущий звук при включении сцепления, у вас могут быть проблемы с выжимом.

В следующем разделе мы рассмотрим несколько различных типов муфт и способы их использования.

Как работает автомобильное сцепление?

В детстве я всегда думал, а нужно ли сцепление? что именно делает? И в детстве я мог представить себе работу тормозов и как увеличивается скорость, но я никогда не мог понять сцепление! Это был действительно приятный момент для меня, когда я полностью смог понять клатчи. Итак, сегодня мы увидим все, что вам нужно знать о муфтах!

Что такое сцепления?

Муфты сцепления представляют собой механические устройства для включения и выключения двигателя и системы трансмиссии транспортного средства по желанию оператора.

Иллюстрация, дающая общее представление о сцеплении!

Детали сцепления:-

Узел сцепления состоит из множества мелких деталей, но основные части перечислены ниже. . Маховик снабжен фрикционной поверхностью ИЛИ к внешней стороне маховика прикручен фрикционный диск.

2.

Диски фрикционные

Одиночные ИЛИ составные (по требованию) диски, футерованные фрикционным материалом с высоким коэффициентом трения, устанавливаются на ведомый вал.

3.

Нажимная пластина

Еще один фрикционный диск привинчен к нажимной пластине. Нажимной диск установлен на шлицевой ступице.

4.

Пружина и рычаги растормаживания

Используемая пружина представляет собой диафрагменную пружину, которая перемещает фрикционный диск вперед и назад. Пружина втягивается с помощью рычагов.

Работа сцеплений (трение):-

Принцип работы сцеплений (трение) заключается в том, что крутящий момент/мощность не передается до тех пор, пока обе фрикционные пластины не коснутся друг друга.

На что следует обратить внимание, прежде чем разбираться в работе –

  • Одна фрикционная пластина крепится болтами к маховику, а другая перемещается по коленчатому валу.
  • Величина передаваемого крутящего момента зависит от того, насколько осевая нагрузка приложена к фрикционному диску.
  • Подвижный диск насажен на коленчатый вал и может двигаться вперед-назад с помощью педали сцепления.
  • Больше осевая нагрузка, больше мощность; меньше осевая нагрузка, меньше передача мощности.Что также означает
    , если Нагрузка = 0, передаваемая мощность = 0 и
    , если Нагрузка = максимальная сила пружины, передаваемая мощность = максимальная!
  • Нагрузка создается прижимной пластиной, так как прижимная пластина соединена с несколькими винтовыми пружинами ИЛИ с одной диафрагменной пружиной !
Включение и выключение сцепления !

Когда полностью нажимаем на педаль сцепления, подвижный фрикционный диск скользит назад по валу. Это разомкнутое состояние, при котором трение не касается маховика.
Это означает, что осевая нагрузка, прикладываемая прижимной пластиной, равна 0 и, следовательно, передача мощности/крутящего момента равна 0!
Обратите внимание, что двигатель все еще работает, но автомобиль не движется!

Когда мы полностью отпускаем педаль сцепления, подвижный фрикционный диск скользит вперед по этому валу. Это включенное состояние, при котором диск полностью касается маховика.
Это означает, что осевая нагрузка, прикладываемая прижимной пластиной, равна максимальной силе пружины и, следовательно, передаваемая мощность равна максимальной!

Когда 0 < Нагрузка < максимальной силы пружины, возникает состояние, называемое условием проскальзывания .Допустим, есть условие проскальзывания 50%; это означает, что будет передаваться только 50% мощности!
Процент проскальзывания зависит от того, насколько сильно вы нажали на педаль сцепления!

Вам может понравиться – Что такое муфты? Все виды муфт!

Почему изношенные муфты дают низкую мощность?

Осевая нагрузка , прикладываемая прижимной пластиной, зависит от отклонения пружины . Больше отклонение, больше сила. Когда диски изнашиваются, пружина прогибается меньше, чем первоначальный прогиб.Следовательно, из-за этого пружина может прикладывать меньшее осевое усилие, чем раньше, что приводит к плохой передаче мощности! Это напрямую влияет на эффективность автомобиля, поэтому диски сцепления необходимо менять соответствующим образом!

Типы муфт: —

  1. Однодисковая муфта
  2. Многодисковая муфта
  3. Конусная муфта
  4. Центробежная муфта
  5. Электромагнитная муфта
  6. Гидравлическая муфта
  7. ?

    Давайте разберемся в этом на примере, когда человеку нужно перевезти 100 кг груза из точки А в точку Б.

    Случай B :-
    Когда мужчина вначале находится в точке A, ему дается только 5 кг. Затем он начинает идти к B, так как он может легко нести 5 кг. В дальнейшем через каждые 1 м пути добавляется 5 кг.
    Таким образом, после 1 м нагрузки он будет нести 10 кг; через 2 м нагрузка будет 15 кг и так далее.
    Результат – Человек доберется до места назначения; если не в точке B, то, по крайней мере, он сможет нести ее в течение более длительного периода времени, чем в случае A. это для больших расстояний, если нагрузка увеличивается равномерно!
    То же самое и с машинами и транспортными средствами; Мотор/двигатель не может мгновенно выдержать такую ​​большую нагрузку.Следовательно, муфты используются для равномерного увеличения нагрузки, чтобы двигатель продолжал работать, а автомобиль начал двигаться .
    СЛУЧАЙ A представляет собой иллюстрацию, где человек начинает изучать транспортное средство и сразу же отпускает сцепление, из-за чего двигатель не может справиться с такой большой нагрузкой и перестает работать, вызывая у человека рывок.
    в то время как СЛУЧАЙ B как водитель автомобиля управляет автомобилем!

    Короче говоря,

    • Основная причина, по которой нам нужно сцепление, заключается в том, что оно позволяет двигателю работать, даже когда автомобиль не движется!
    • Сцепления также позволяют водителю переключать передачи.Это важно, так как переключение передач без выключения сцепления вызовет внезапные нагрузки и удары по шестерням, что в конечном итоге может привести к выходу из строя шестерен и системы трансмиссии! (вот это кошмар)
    • Чтобы получить плавность при наборе или сбросе скорости и избежать остановки двигателя, что является лишь завершением нашей истории! 😀

    Авторы анимации: HowStuffWorks

    Предлагаемые статьи –

    Связанные

    Объяснение центробежной муфты – Руководство инженера по центробежной муфте 9001



    Что такое центробежная муфта?

    Центробежная муфта представляет собой механическое устройство, которое используется на приводном вращающемся оборудовании.Муфта, чаще всего используемая с двигателем внутреннего сгорания, может использоваться для автоматической передачи крутящего момента от привода к ведомому оборудованию, обеспечивая «мягкий пуск» без включения нагрузки. Используя этот тип муфты между приводом и ведомым оборудованием, можно контролировать скорость, с которой зацепляется механический ведомый вал. Когда частота вращения двигателя увеличивается до установленной скорости включения центробежной муфты или превышает ее, включается механический привод. Это позволяет оператору запускать двигатель на заданной скорости холостого хода, не приводя в движение оборудование, что позволяет двигателю достичь оптимального крутящего момента до того, как он испытает нагрузку.





    Каковы преимущества и недостатки использования центробежной муфты?

    Использование центробежной муфты на оборудовании с приводом от двигателя позволяет запускать двигатель без нагрузки. Когда двигатель работает на холостом ходу, привод остается отключенным. Только при увеличении оборотов двигателя до установленной скорости включения сцепления или выше привод будет полностью подключен. Это приводит к плавному включению и предотвращает остановку двигателя.Это также помогает защитить двигатель, гарантируя, что высокие уровни крутящего момента не будут передаваться обратно через маховик двигателя. В таких обстоятельствах, например, когда вращающееся оборудование по какой-либо причине заклинило, экстремальные уровни крутящего момента, передаваемого обратно через двигатель, могут привести к значительному, а в некоторых случаях и непоправимому повреждению двигателя. Это может быть очень затратным, а иногда и экономически нецелесообразным ремонт оборудования. Этого можно избежать, используя центробежную муфту, так как компоненты муфты будут воспринимать перегрузку.Изнашиваемые детали сцепления легко и недорого заменяются. Помимо обеспечения ситуации холостого хода, заданная скорость включения сцепления также позволяет оператору контролировать, в какой момент включается вращающееся оборудование. Это позволяет двигателю машины работать, но не обязательно работать.

    В связи с тем, что по своей природе центробежная муфта представляет собой чисто механическое автоматическое зацепление с заранее определенной скоростью, для каждого применения может потребоваться определенная конфигурация.Это означает, что эту предварительно установленную скорость включения нельзя изменить без изменения внутренних компонентов.



    Как работает центробежная муфта?

    Центробежная муфта работает, как следует из названия, за счет центробежной силы. Ключевыми компонентами центробежного сцепления являются ступица, противовесы (колодки сцепления), пружины, накладки и корпус (показаны на схеме ниже). Центробежная сила, создаваемая оборотами двигателя, передается через два и более грузика.Муфта может приводиться в действие несколькими способами в зависимости от конструкции машины. Одним из наиболее распространенных методов является установка сцепления на параллельный или конический коленчатый вал двигателя. Когда коленчатый вал вращается, вал сцепления вращается с той же скоростью, что и двигатель. Вращение ступицы выталкивает башмаки или грузики наружу до тех пор, пока они не соприкоснутся с барабаном сцепления, фрикционный материал передает крутящий момент от грузиков на барабан. После этого диск подключается.Пружины, грузики и фрикционный материал определяют скорость, при которой включается сцепление. В зависимости от конструкции машины выходом из сцепления может быть один из множества приводов, включая, помимо прочего, вал, шкив, звездочку или фланец.





    Применение центробежных муфт

    Центробежная муфта может быть полезна для целого ряда машинного оборудования с высокой инерцией при запуске. Они обычно встречаются на мобильном оборудовании с вращающимися частями, которые приводятся в движение небольшими дизельными или бензиновыми двигателями.Вот некоторые из этих примеров:

    • Виброплиты и катки
    • Трамбовки
    • Приводы компрессора/вакуума/вентилятора
    • Затирочная машина и бетоноотделочные машины
    • Компактные дорожные/уборочные машины
    • Транспортные холодильные установки
    • Мобильные водяные насосы
    • Оборудование для ухода за землей – роторные и цеповые косилки, газонокосилки и скарификаторы
    • Карты
    • Измельчители/измельчители пней/фрезы






    Свяжитесь с нами

    Наша команда специалистов разрабатывает и поставляет полный спектр центробежных сцеплений Amsbeck GmbH.Посетите нашу страницу «Центробежные муфты» для получения дополнительной информации или свяжитесь с нами, используя контактную информацию ниже.

    Тел.: +44(0)1484 606040

    Электронная почта: [email protected]

    Что такое сцепление? — Типы и как оно работает?

    Что такое сцепление?

    Сцепление — механическое устройство, которое включает и выключает передачу мощности, в частности, с ведущего вала (ведущего вала) на ведомый вал. Сцепление действует как механическое соединение между двигателем и коробкой передач. И на короткое время отключает или отделяет двигатель от трансмиссии и, следовательно, от ведущих колес при нажатии педали, позволяя водителю плавно переключать передачи.

    В простейшем случае муфты соединяют и разъединяют два вращающихся вала (ведущие валы или линейные валы). Эти устройства обычно имеют один вал, прикрепленный к двигателю, а другой — к силовому агрегату (приводному элементу). В то время как другой вал (ведомый элемент) обеспечивает выходную мощность для работы, и обычно движения вращаются, линейные муфты также возможны.

    Например, в дрели с регулируемым крутящим моментом один вал приводится в движение двигателем, а другой — сверлильным патроном.Муфта соединяет два вала таким образом, что они сцепляются вместе и вращаются с одинаковой скоростью (зацеплены), сцепляются вместе, но вращаются с разными скоростями (проскальзывание) или разблокируются и вращаются с разными скоростями (расцепляются).

    Что делает автомобильное сцепление?

    Все знают, что у автомобиля есть двигатель, но не все знакомы со сцеплением или с тем, как оно работает. Этот механизм включает и отключает передачу мощности от ведущего вала к ведомому валу.

    Он соединяет вращающиеся валы, и их может быть два или более под капотом. Если вы управляете механической коробкой передач, сцепление связано как с валом, идущим от двигателя, так и с валами, вращающими колеса. В то время как двигатель будет вращаться постоянно, вы не хотите, чтобы колеса постоянно вращались.

    Один из вращающихся валов будет присоединен к двигателю или силовой установке, он будет ведущим элементом, а другой вращающийся вал или ведомый элемент обеспечивает выходную мощность для работы.Например, у дрели есть вал, который приводится в движение двигателем, и вал, который приводится в движение сверлильным патроном.

    Муфта соединяет валы таким образом, что они могут быть зацеплены (вращаться с одинаковой скоростью), проскальзывать (вращаться с разными скоростями) или расцепляться (вращаться с разными скоростями). Как правило, вы обнаружите, что эти движения вращательные; хотя возможны линейные муфты.

    Как работает автомобильное сцепление?

    Он передает мощность двигателя на коробку передач и позволяет прерывать передачу при выборе передачи для трогания с места или при переключении передач во время движения автомобиля.

    В большинстве автомобилей используется фрикционная муфта, приводимая в действие либо жидкостью (гидравлически), либо, чаще, тросом.

    Когда автомобиль движется под нагрузкой, сцепление включено. Нажимной диск, прикрепленный болтами к маховику, оказывает постоянную силу с помощью диафрагменной пружины на ведомый диск.

    В автомобилях более ранних моделей вместо диафрагменной пружины в задней части прижимной пластины имелся ряд спиральных пружин.

    Ведомая (или фрикционная) пластина движется по шлицевому входному валу, через который мощность передается на коробку передач.Пластина имеет фрикционные накладки, аналогичные тормозным накладкам, с обеих сторон. Это позволяет плавно включать передачу при включенном сцеплении.

    Когда сцепление выключено (педаль нажата), рычаг прижимает выжимной подшипник к центру диафрагменной пружины, что снижает прижимное усилие.

    Внешняя часть нажимного диска, имеющая большую поверхность трения, больше не прижимает ведомый диск к маховику, поэтому передача мощности прерывается и можно переключать передачи.

    При отпускании педали сцепления упорный подшипник выдвигается, и нагрузка диафрагменной пружины снова прижимает ведомый диск к маховику для возобновления передачи мощности.

    Некоторые автомобили оснащены сцеплением с гидравлическим приводом. Давление на педаль сцепления внутри автомобиля приводит в действие поршень в главном цилиндре, который передает давление через трубку, заполненную жидкостью, на рабочий цилиндр, установленный на картере сцепления.

    Поршень рабочего цилиндра соединен с рычагом выключения сцепления.

    Детали сцепления

    Современное сцепление состоит из четырех основных компонентов: крышки (с диафрагменной пружиной), нажимного диска, ведомого диска и выжимного подшипника.

    Крышка крепится болтами к маховику, а нажимной диск оказывает давление на ведомый диск через диафрагменную пружину или винтовые пружины на более ранних автомобилях.

    Ведомая пластина движется по шлицевому валу между прижимной пластиной и маховиком.

    С каждой стороны он покрыт фрикционным материалом, который захватывает нажимной диск и маховик при полном включении и может проскальзывать на контролируемую величину при частичном нажатии на педаль сцепления, обеспечивая плавное включение привода.

    Типы сцепления

    Ниже приведены различные типы сцепления:

    • Фрикционное сцепление — однодисковое сцепление | Многодисковое сцепление — мокрое и сухое сцепление | Cone Clutch
    • Центробежный клатч
    • Полуцентрифугальный клатч
    • Гидравлический клатч
    • Conical Spring муфта или диафрагма клатч
    • положительный муфт или собака и стрипликация
    • вакуумная муфта
    • электромагнитный клатч

    1)

    трение клатч

    В настоящее время в большинстве автомобилей используется базовый фрикцион, который в основном имеет некоторые нормальные компоненты, о которых люди могли слышать раньше.Инженеры могут использовать фрикционную муфту для включения и выключения трансмиссии и маховика.

    Приводится в действие с помощью механического троса или гидравлического троса, состоящего из диска сцепления, прижимного диска и выжимного подшипника.

    Типы фрикционной муфты

    Она состоит из двух частей. К ним относятся:

    1. Однодисковое сцепление и
    2. Многодисковое сцепление
    Однодисковое сцепление:

    Однодисковое сцепление в основном используется в легковых автомобилях для передачи крутящего момента от двигателя к первичному валу.Судя по названию этого сцепления, у него всего одна пластина сцепления.

    Многодисковое сцепление:

    Этот тип сцепления имеет несколько дисков сцепления, которые используются для передачи мощности от вала двигателя к валу коробки передач того же автомобиля.

    Также делится на две части; это мокрое сцепление и сухое сцепление. Вот крутое видео о мокром и сухом сцеплении [Внешняя ссылка]!

    Сцепление, работающее в масляной ванне, называется мокрым сцеплением.С другой стороны, сухое сцепление работает без масла.

    Принцип работы фрикционной муфты:

    В автомобиле расцепление между двигателем и коробкой передач происходит путем приложения силы к муфте, таким образом, пружины сжимаются педалью, а нажимной диск сдвигается назад.

    После этой ситуации диск сцепления освободился между маховиком и нажимным диском. Теперь сцепление может переключать передачи.

    Принцип сцепления помогает вращать маховик до тех пор, пока вал двигателя не прекратит вращение.Сцепление отключает коробку передач и двигатель, так как оно было нажато водителем.

    Более того, когда диск сцепления отпускается водителем, нажимной диск снова возвращается в исходное положение, и сцепление включается.

    Однодисковое и многодисковое сцепление работают по одному и тому же принципу, хотя разница заключается в том, что однодисковое сцепление используется в легковых автомобилях, а многодисковое сцепление используется в большегрузных автомобилях.

    2) Конусная муфта

    Поверхность трения в этом типе муфт расположена в виде конуса, поэтому она называется конусной муфтой.

    Две поверхности передают крутящий момент, используя принцип трения. Вал двигателя состоит из охватываемого и охватывающего конуса. Он подразделяется на две секции: внутреннее и внешнее конусное сцепление.

    1. Конусы: охватывающий конус (зеленый), охватываемый конус (синий)
    2. Вал: охватываемый конус скользит по шлицам
    3. Фрикционный материал: обычно на охватывающем конусе, здесь на охватываемом конусе
    4. Пружина: приводит охватываемый конус назад после использования управления сцеплением
    5. Управление сцеплением: разделение обоих конусов нажатием
    6. Направление вращения: возможны оба направления оси
    По сравнению друг с другом конусная муфта более эффективна, чем однодисковая муфта.
  8. В случае конической муфты на поверхность трения действует потенциал нормальной силы.
  9. Недостатки конусной муфты

    Хотя есть и недостатки конусной муфты, вот они:

    • Конусная муфта часто неэффективна для отключения муфты.
    • Такая ситуация имеет место, когда угол больше 20°.
    • Небольшой износ может возникнуть из-за большого осевого смещения.

    3)

    Центробежная муфта

    Для включения муфт центробежная муфта использует концепцию центробежной силы.Он работает автоматически в зависимости от скорости двигателя. Таким образом, в транспортном средстве для движения сцепления не требуется никакого лепестка сцепления.

    Водитель может остановиться, а также запустить двигатель, не понижая и не повышая передачу.

    Принцип работы центробежной муфты
    • Эта муфта включает груз, который поворачивается в определенном месте. В соответствии с частотой вращения двигателя центробежная сила перемещает вес вверх и прикладывает усилие к коленчатому валу.За счет этого пластина прижимается.
    • После этого диск нажимает на пружину, которая в основном используется для нажатия на диск сцепления.
    • Теперь сцепление включено.
    • Сцепление остается выключенным до более низких оборотов, около 500 об/мин. Наконец, движение грузов контролируется кнопкой Stop (H).
    Преимущества центробежного сцепления

    Преимущества центробежного сцепления:

    • Автоматическое.
    • Низкая стоимость, а также низкие затраты на обслуживание.
    • Меньший износ.
    • Больше контроля над скоростью.
    Недостатки центробежного сцепления

    Вот некоторые недостатки центробежного сцепления:

    • Иногда двигатели страдают проскальзыванием на низких оборотах.
    • Нельзя использовать в высокоскоростном двигателе.
    • Пиковая скорость зависит от размера сцепления.

    4)

    Полуцентробежная муфта

    Для удержания во включенном положении полуцентробежная муфта использует усилие пружины наряду с центробежной силой.Полуцентробежное сцепление состоит из диска сцепления, фрикционной накладки, рычагов, нажимного диска, маховика и пружин сцепления.

    Принцип работы полуцентробежного сцепления
    • Пружина сцепления и рычаги одинаково закреплены на нажимном диске. При нормальной частоте вращения двигателя муфта предназначена для передачи крутящего момента пружине.
    • При нормальной скорости и низкой передаче мощности давление на нажимной диск отсутствует. Следовательно, сцепление остается включенным.
    • При высокой скорости и высокой мощности на нажимной диск оказывается давление, и сцепление включается.
    • Менее жесткие пружины сцепления помогают избавиться от напряжения при работе сцепления.
    • При снижении скорости автомобиля или резком падении скорости рычаги не оказывают давления на прижимную пластину.
    Преимущества полуцентробежного сцепления
    • Менее жесткие пружины сцепления на малых оборотах.
    • Нет пятен для операций сцепления.
    Недостатки полуцентробежного сцепления
    • При нормальной частоте вращения двигателя сцепление предназначено для передачи крутящего момента пружиной.
    • Способствует передаче крутящего момента на высокооборотном двигателе за счет центробежной силы.

    5)

    Мембранная муфта

    При включении муфт муфта этого типа создает давление на нажимной диск. Эта муфта выполнена из диафрагмы на конической пружине. Коронная или пальчиковая пружина прикреплена к прижимной пластине.

    Принцип работы мембранной муфты
    • В мембранной муфте мощность двигателя передается на маховик от коленчатого вала.
    • Маховик состоит из фрикционных накладок, а сцепление соединено с маховиком.
    • Поскольку на нажимной диск сцепления подается давление, за счет чего, диск сцепления находится за нажимным диском.
    • Мембранная муфта имеет коническую форму. Наружный подшипник переходит на маховик после нажатия на педаль сцепления.
    • Внешний подшипник давит на диафрагменную пружину. Так что прижимная пластина толкается назад под действием диафрагменной пружины.
    • Это давление отключило сцепление, сняв давление на пластину.
    • Мембранная пружина и нажимной диск вернулись в нормальное состояние после сброса давления педалей сцепления.
    Преимущества мембранной муфты
    • Вот некоторые преимущества мембранной муфты:
    • В мембранной муфте нет необходимости отпускать рычаги, так как пружины действуют как рычаги.
    • Спиральная пружина увеличивает давление больше, чем тяжелые лопасти.Чтобы не было нужды в тяжелых веслах.
    Недостатки мембранной муфты
    • Так как муфта представляет собой конус, пружины становятся более жесткими, и для их расцепления требуется большее усилие.
    • При более высокой скорости спиральная пружина сталкивается с тенденцией деформации в поперечном направлении.

    6)

    Зубчатая и шлицевая муфта

    Зубчатая и шлицевая муфта состоит из двух частей. Одно сцепление Dog, а другое сцепление Spline.

    Сплайн также называют скользящей втулкой.Эта муфта используется для соединения вала с шестерней или для блокировки двух валов.

    Принцип работы кулачковой и шлицевой муфты
    • Кулачковая муфта состоит из внешних зубьев, а шлицевая муфта состоит из внутренних зубьев.
    • Две муфты предназначены для вращения друг с другом с одинаковой скоростью, но они никогда не проскальзывают друг от друга.
    • Для зацепления двух валов они должны быть соединены. Скользящая втулка отходит от шлицевого вала назад и не соприкасается друг с другом, после чего сцепление выключается.
    Преимущества кулачковой и шлицевой муфты
    • Муфты не соскальзывают друг с друга.
    • Собачья и шлицевая муфта создавала огромный крутящий момент.
    • Трение отсутствует, так как они сцепляются друг с другом при вращении.
    • Недостатки кулачковой и шлицевой муфты:
    • На более высокой скорости трудно включать и выключать муфты.
    • Для расцепления и зацепления требуется некоторое относительное движение.

    7)

    Электромагнитная муфта

    Электромагнитная муфта изготовлена ​​из материалов, применяемых в электротехнике.

    Это следующие:

    • Ротор: Ротор — это деталь, которая соединяется непосредственно с валом двигателя и помогает непрерывно вращать вал двигателя и ведущий вал.
    • Обмотка: Обмотка крепится за ротором. Он не вращается. Он подключен к источнику постоянного тока высокого напряжения, который с помощью обмотки преобразуется в электромагнит.
    • Якорь: Якорь крепится к передней части ротора. Он крепится к ступице болтами или заклепками.
    • Ступица: Ступица крепится за арматурой. Он крепится к ведомому валу болтами и вращается вместе с валом.
    • Фрикционная пластина: Основание на передаче мощности вставки фрикционной пластины между ротором и якорем.
    • Блок питания: Блок питания состоит из батареи, выключателя муфты, провода и т. д.
    Принцип работы электромагнитной муфты
    • Высоковольтный источник постоянного тока подается на обмотку от динамо-машины или аккумулятора.
    • Обмотка создает электромагнитное поле, которое притягивает нажимной диск и включает сцепление.
    • Для отключения питание должно быть отключено.
    • Для перезапуска сцепления выполнен рычаг переключения передач, поэтому сцепление выключается переключением передач руками водителя.
    • Сцепление не включено, когда мощность динамо-машины низкая на низкой скорости.
    • На нажимном диске есть три пружины, которые также включают сцепление на низкой скорости.
    Преимущества электромагнитной муфты
    • Процесс эксплуатации прост.
    • Дистанционное направление используется для управления сцеплением, поскольку для него не требуется рычажный механизм.
    • Недостатки электромагнитной муфты:
    • Высокая стоимость.
    • Поскольку никакие электрические компоненты не поддерживают высокую температуру, должно быть ограничение на рабочую температуру.

    8)

    Вакуумная муфта

    Вакуумная муфта работает за счет вакуума.Итак, его название — Вакуумная муфта.

    Состоит из таких частей. Это:

    4
  10. коммутатор
  11. Reblic Rays
  12. Piston
  13. вакуумный барабан
  14. вакуумный цилиндр
  15. вакуумный батареи
  16. батарея
  17. входные и выпускные
  18. вакуумная муфта диаграмма
Принцип работы вакуумной клатч
  • В коллекторе двигателя (впускном) имеется вакуум, который приводит в действие вакуумную муфту.
  • Коллектор двигателя соединен через невозвратный клапан с вакуумным ресивером.
  • Резервуар подсоединяется через электромагнитный клапан с вакуумным цилиндром.
  • В рычаге переключения передач есть переключатель.
  • Аккумулятор приводит в действие соленоид.
  • Рычаг переключает передачу, когда он удерживается водителем и выполняется операция переключателя.
  • Повышение давления во впускном коллекторе при открытии дроссельной заслонки.Чтобы обратный клапан был закрыт, коллектор изолирует резервуар. В резервуаре все время присутствует вакуум.
Преимущества вакуумной муфты
  • Значительно дешевле других муфт.
  • Обеспечивает минимальный ход привода.
  • Недостатки вакуумной муфты:
  • Состоит из нескольких компонентов.
  • Иногда инженеры обнаруживают медлительность в машине.

9)

Гидравлическое сцепление

Принцип работы вакуумного и гидравлического сцепления почти одинаков.

Хотя существенная разница между ними заключается в том, что гидравлическая муфта работает за счет давления масла, с другой стороны, вакуумная муфта работает за счет вакуума.

Принцип действия гидромуфты

Масло подается в аккумулятор из резервуара с помощью насоса инженером. Соединение между аккумулятором и цилиндром осуществляется с помощью регулирующего клапана.

Двигатель автомобиля приводит в действие насос. Переключатель управляет клапаном.Кроме того, инженеры используют рычажный механизм для соединения поршня со сцеплением.

Водитель транспортного средства нажимает рычаг переключения передач транспортного средства и открывает переключатель клапана, чтобы обеспечить подачу масла. Под давлением масла поршень автомобиля начинает двигаться вперед и назад, что приводит к включению и выключению сцепления.

Преимущества гидравлического сцепления
  • Нажимать намного легче.
  • Предоставление эквивалентного количества жидкости.
  • Недостатки гидравлического сцепления:
  • Иногда из-за использования жидкостей силиконового типа может иметь место утечка.
  • Может повредить уплотнения.

10)

Муфта свободного хода

Ее часто называют по-разному, например, обгонная, односторонняя и пружинная муфта. Мощность передачи, создаваемая этими типами сцепления, в основном происходит в одном направлении.

Муфта свободного хода монтируется инженерами за коробкой передач двигателя.

Принцип работы муфты свободного хода

Ступица вышеупомянутой муфты вращается по часовой стрелке, после чего ролик поднимается вверх по кулачкам.

Это движение происходит за счет заклинивания. После этой ситуации за ступицей следует внешнее кольцо.

Гонщик вращается в том же направлении и с той же скоростью, что и ступица. Ступица соединена с главным валом, а наружная обойма соединена с выходным валом инженером.

Преимущества муфты свободного хода
  • Муфта свободного хода обеспечивает лучшую экономию топлива.
  • Меньший износ по сравнению с ручным сцеплением.
Недостатки муфты свободного хода

Если инженеры пытаются произвести торможение двигателя, то муфта свободного хода подвергается большему износу.

Материал сцепления

Существует так много материалов, которые использовались для изготовления дисков сцепления.

В прошлом для изготовления дисков сцепления использовался асбест.В настоящее время производители используют составную органическую смолу с медным покрытием проволоки, а также используют керамический материал.

При перевозке тяжелых грузов или гонках обычно использовались керамические материалы.

Сейчас в современном мире асбестовые отнесены к разряду ненадежных и вообще эти муфты не встречаются с современными усовершенствованными муфтами.

Полуметаллические материалы: Этот тип материала содержит от 30% до 65% стали, железа и меди.Эти муфты обладают высокой термостойкостью, их трудно сломать, и они достаточно прочны. Пластины надежны, но не очень хороши для высокоскоростной работы.

Органические материалы: Это наиболее распространенный тип материалов, который мы использовали чаще всего. Сцепления из этих материалов подходят для всех видов использования в различных транспортных средствах, таких как размер. Этот материал содержит большое количество меди, потому что он может эффективно передавать тепло.

Керамические материалы: Эти типы муфт содержат одновременно органические и неорганические материалы, включая стекло, резину, кевлар и углеродные материалы.В этом сцеплении коэффициент трения относительно высок и составляет от 0,33 до 0,4. Этот тип сцепления используется в самых интенсивных условиях, например, в грузовиках и гоночных автомобилях.

Часто задаваемые вопросы.

Что такое сцепление?

Муфта сцепления — механическое устройство, которое включает и выключает передачу мощности, в частности, с ведущего вала (ведущего вала) на ведомый вал. Сцепление действует как механическое соединение между двигателем и коробкой передач. И на короткое время отключает или отделяет двигатель от трансмиссии и, следовательно, от ведущих колес при нажатии педали, позволяя водителю плавно переключать передачи.

Что такое сцепление в автомобиле?

Проще говоря, сцепление — это механическое устройство, передающее крутящий момент от двигателя к колесам любого транспортного средства с механической коробкой передач. Сцепление — это часть автомобиля, которая соединяет два или более вращающихся вала.

Какие существуют типы муфт?

Ниже приведены различные типы сцеплений:

  • Фрикционная муфта – однодисковая, многодисковая, мокрая и сухая, конусная
  • Центробежная муфта
  • Полуцентробежная муфта
  • Гидравлическая муфта Пружинная муфта или мембранная муфта
  • Принудительная муфта или кулачковая и шлицевая муфта
  • Вакуумная муфта
  • Электромагнитная муфта

Что происходит, когда сцепление выходит из строя во время движения?

К счастью, выход из строя сцепления не приводит к катастрофическим последствиям, если сразу прекратить движение.Сломанное сцепление разрывает связь между двигателем и трансмиссией, в результате чего ваш автомобиль не может двигаться правильно. С механической коробкой передач вы все еще можете управлять своим автомобилем.

Важно ли сцепление в автомобиле?

Без правильно работающего сцепления мощность не передается должным образом, и, следовательно, автомобиль не будет переключаться. Двигатель в автомобиле постоянно вращается, поэтому сцепление действует как способ либо включить это вращение, либо отключить его для движения или остановки.

Можно ли водить машину без сцепления?

Как только включится переключение передач, дайте ему немного газа для непрерывного и легкого вождения. Вождение автомобиля с неисправным сцеплением или без него может быть трудным и вредным для вашего автомобиля. Важно знать, как водить машину без сцепления. Убедитесь, что местный механик починил его, чтобы избежать проблем в будущем.

Что такое сцепление и зачем оно вам?

Поскольку ваш двигатель постоянно вращается, должен быть способ расцепления колес, чтобы они могли перестать двигаться.Вот где сцепление вступает в игру. Он может отключить колеса, не убивая двигатель.

Автоматическое сцепление автомобилей?

Автомобили как с механической, так и с автоматической коробкой передач имеют муфты, которые включают трансмиссию для направления мощности двигателя и перемещения колес автомобиля или отключают ее для остановки колес, даже когда двигатель все еще работает. Вот несколько предупреждающих знаков, которые может дать вам сцепление.

Каковы признаки проблем со сцеплением?

8 Признаки неисправности сцепления

  • Слабое ускорение.
  • Шлифовальные шестерни.
  • Свободная педаль сцепления.
  • Залипающая педаль сцепления
  • Другие шумы.
  • Не включается передача.
  • Не останется в снаряжении.
  • Запах гари.

Как понять, что сцепление вышло из строя?

Признаки неисправности сцепления:

  • Сцепление кажется губчатым, заедает или вибрирует при нажатии на него.
  • Вы слышите скрип или ворчание при нажатии на педаль.
  • Вы можете увеличить обороты двигателя, но ускорение плохое.
  • У вас проблемы с переключением передач.

Можно ли отремонтировать сцепление?

Если вы уверены, что ваше сцепление изношено и не подлежит ремонту, вы можете заменить его самостоятельно в домашних условиях. Это возможно, но это относительно длительная и сложная процедура. Есть несколько неудобных шагов, где есть широкий простор для того, чтобы что-то пойти не так.

Тормозишь потом сцепление?

Медленная езда, сцепление, затем тормоз при остановке. Двигайтесь быстрее, тормозите, затем выжимайте сцепление.

Что приводит к отказу сцепления?

Внезапный и постепенный отказ: Внезапный отказ чаще всего вызван обрывом или ослаблением троса сцепления, возможностью соединения или неисправностью главного/ведомого гидравлического цилиндра. Также могут быть утечки в гидравлической линии или даже диск может быть загрязнен грязью или мусором.

Сколько стоит замена сцепления?

Стоимость ремонта сцепления может составлять от 500 до 2500 долларов. Это действительно зависит от автомобиля. Замена сцепления в спортивных автомобилях, экзотических автомобилях и европейских автомобилях обходится дороже, чем в экономичных японских автомобилях.Полноприводные автомобили стоят дороже, чем двухколесные.

Как завести машину с неисправным сцеплением?

Новые автомобили имеют переключатель педали сцепления, который нужно нажать, чтобы автомобиль завелся. Даже если сцепление не выключается, нажмите на педаль, чтобы активировать переключатель, который позволяет стартеру запускать двигатель при повороте ключа. Держись, и ты ушел.

Как определить, сцепление это или коробка передач?

Выключите двигатель и посмотрите, сможете ли вы выбрать передачу.Если вы можете, то обычно проблема со сцеплением; если вы не можете, то проблема будет заключаться в коробке передач или рычажном механизме.

Сколько работает автоматическое сцепление?

Большинство сцеплений рассчитаны примерно на 60 000 миль пробега, прежде чем их потребуется заменить. Некоторым может потребоваться замена через 30 000 км пробега, а некоторые могут продолжать работать более 100 000 миль, но это довольно редко.

Есть ли в современных автомобилях сцепление?

В современных автомобилях F1 есть сцепление, и его включение разрывает связь между двигателем и коробкой передач, что позволяет переключать передачи.Это также позволяет плавно трогаться с места и останавливаться, не останавливая двигатель и не повреждая коробку передач.

Как долго должно работать сцепление?

Водитель должен выжать сцепление для переключения передач. Средний срок службы сцепления составляет от 20 000 до 150 000 миль. К счастью, ваше сцепление, скорее всего, даст вам достаточно информации о том, что что-то идет не так.

Можно ли выжимать сцепление при торможении?

При торможении всегда следует выжимать сцепление.Что ж, остановка автомобиля, особенно с нагрузкой на трансмиссию, серьезно повлияет на коробку передач в сборе. Поэтому всегда рекомендуется выжимать сцепление при торможении, по крайней мере, в начале движения.

Нужно ли нажимать сцепление при повороте?

Нет, нажимать сцепление при поворотах нельзя. Выжатое сцепление освобождает передаточный механизм, что влияет на устойчивость кузова автомобиля. Когда вы поворачиваете, и ваше транспортное средство выходит из равновесия, оно может потерять сцепление с дорогой и, в зависимости от скорости, транспортное средство может опрокинуться.

Как замедлить машину?

Использование сцепления для замедления работает в паре с педалью акселератора. Отпустите газ и дайте машине немного замедлиться. Затем нажмите сцепление, переключитесь на пониженную передачу и снова отпустите сцепление. Если вы правильно рассчитаете время, вы почувствуете твердое, но плавное замедление.

Где вы используете сцепление?

Муфта частично предназначена для обеспечения такого контроля; в частности, муфта обеспечивает передачу крутящего момента между валами, вращающимися с разной скоростью.В крайнем случае управление сцеплением используется при динамичном вождении, например, при трогании с мертвой точки, когда двигатель создает максимальный крутящий момент на высоких оборотах.

Добавить комментарий

Ваш адрес email не будет опубликован.
