Схема инвертор 12 220: Преобразователь с 12 на 220 своими руками

Содержание

ПРЕОБРАЗОВАТЕЛЬ 12-220

   Представляем двухтактный импульсный преобразователь, собранный на ШИМ-контроллере TL494. Это позволяет сделать схему довольно простой и доступной для повторения многим радиолюбителям. На выходе стоят высокоэффективные выпрямительные диоды удваивающие напряжение. Также можно использовать преобразователь напряжения и без диодов — получая переменное напряжение. Например для электронных балластов (при питании ЛДС) постоянное напряжение и полярность включения не актуальна, так как в схеме балласта на входе стоит диодный мост. Принципиальная схема показана на рисунке — кликните для увеличения.

   В преобразователе 12-220 В используется готовый высокочастотный понижающий трансформатор из блока питания AT или ATX компьютера, но в нашем преобразователе он станет наоборот повышающим. Обычно эти трансформаторы отличаются только габаритами, а расположение выводов идентично. Нерабочий блок питания от ПК можно найти в любой мастерской по ремонту компьютеров.

   Работа схемы. Резистор R1 задает ширину импульсов на выходе, R2 (совместно с C1) задаёт рабочую частоту. Уменьшаем сопротивление R1 – увеличиваем частоту. Увеличиваем емкость C1 – уменьшаем частоту. Транзисторы в преобразователь напряжения ставим мощные МОП полевые, которые характеризуются меньшим временем срабатывания и более простыми схемами управления. Здесь одинаково хорошо работают IRFZ44N, IRFZ46N, IRFZ48N.

   Радиатор не нужен, так как продолжительная работа не вызывает ощутимый нагрев транзисторов. А если всё-же возникнет желание поставить их на радиатор — фланцы корпусов транзисторов не закорачивать через радиатор! Используйте изоляционные прокладки и шайбы втулки от компьютерного БП. Однако для первого запуска радиатор не помешает; по крайней мере транзисторы сразу не сгорят в случае ошибок монтажа или КЗ на выходе.

   Правильно собранная схема преобразователя в наладке не нуждается. Корпус желательно использовать неметаллический, чтоб исключить пробой высокого напряжения на корпус. Соблюдайте осторожность при работе со схемой, так как напряжение 220 В опасно!

   Форум по импульсным преобразователям

   Форум по обсуждению материала ПРЕОБРАЗОВАТЕЛЬ 12-220





SMD ПРЕДОХРАНИТЕЛИ

Приводятся основные сведения о планарных предохранителях, включая их технические характеристики и применение.



Схема китайского преобразователя напряжения 12- 220 вольт 500 ватт на ШИМ

Низковольтная часть
      Выше представлена схема китайского преобразователя напряжения, выполненного на ШИМ контроллере TL494. Выходной каскад построен на 6 транзисторах IRF1405, по три на каждое плечо. Работает преобразователь напряжения на частоте 50 кГц, трансформатор Ш-образный феррит, вначале намотана вторичка двойным проводом диаметром 1.2 мм и имеет 33 витка. Первичка намотана из листа меди шириной каркаса трансформатора разделённого на 2 половинки толщиной 1.5 мм и имеет по одному витку на плечо, отвод от середины.

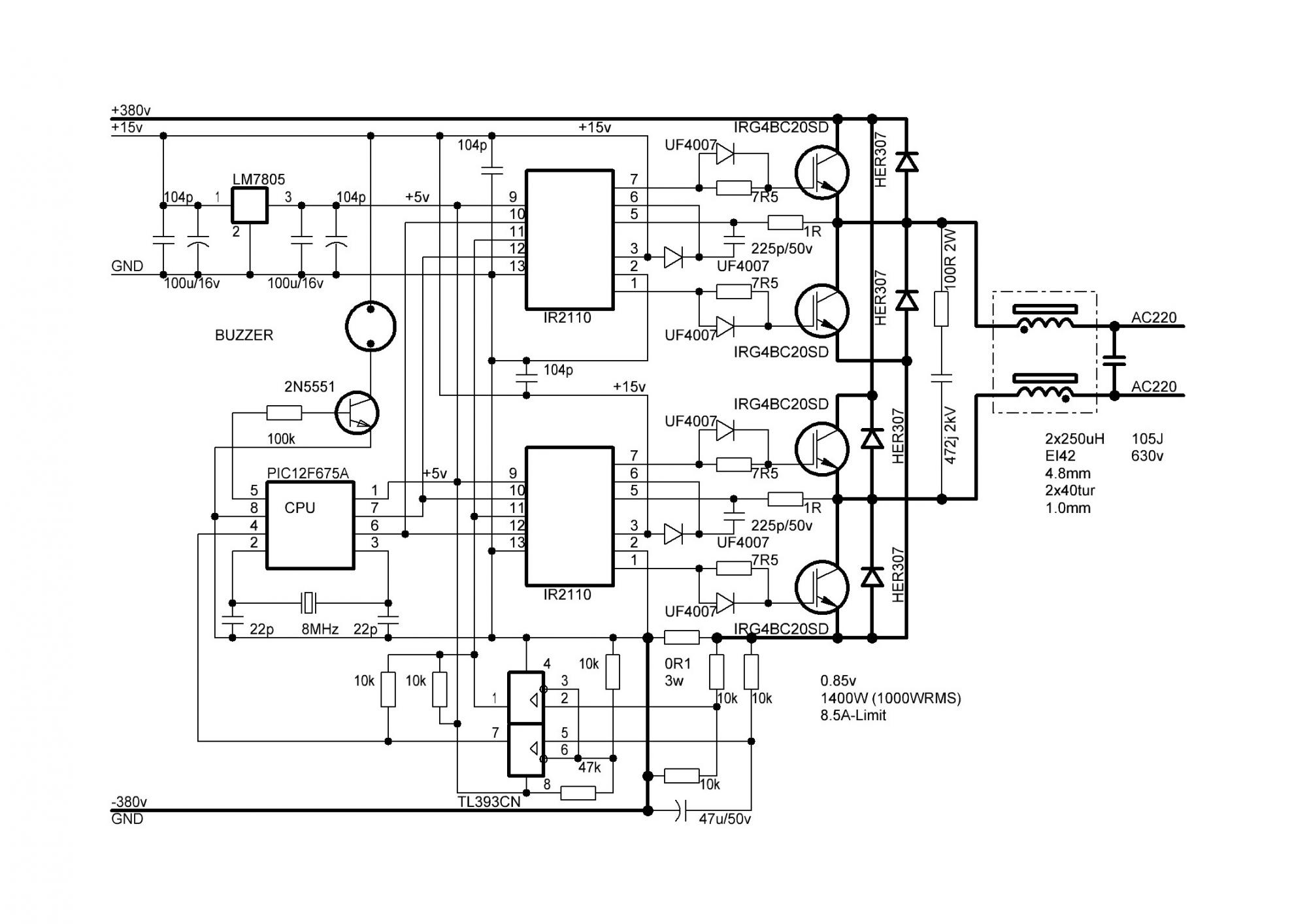

Высоковольтная часть
  На втором рисунке представлена схема преобразования напряжения постоянного тока из 310 вольт в переменное 220 вольт. Генератор 50 Гц выполнен так же на
ШИМ
контроллере TL494. С его выхода идёт управление на высоковольтные полевые ключи на полевиках. Ключи у нас включены по мостовой схеме, как обычно, что обеспечивает полноценную коммутацию высокого напряжения. На выходе получаем модифицированный синус.
   Микросхема TL494, как известно, у нас готовый контроллер для построения преобразователей напряжения. В этой маленькой микросхеме реализованы все удобства, чтобы долго не заморачиваясь создать качественный преобразователь напряжения, со всевозможными защитами от перегрузок и перенапряжений. В ней содержится множество узлов, таких как генератор импульсов, стабилизатор напряжения для питания внутренних узлов микросхемы, два усилителя ошибки для обратной связи, выходные триггеры с открытым коллектором и эмиттером, которые обеспечивают выходной ток до 200 мА. Питается же микросхема напряжением от 6 до 40 вольт, что очень даже хорошо.
   В низковольтной силовой части осуществлена стабилизация напряжения с помощью дополнительной обмотки с выходом 12 вольт, от неё же питается генератор 50 герц на высоковольтной части схемы, который тоже выполнен на микросхеме TL494, так поступили, чтобы развязать гальванически высоковольтную часть от цепей питания низковольтной части преобразователя, в общем то китайцы поступили мудро.
   В принципе схема лёгкая, очень простая в повторении, но купить готовое наверное лучше, меньше будет болеть голова, меньше выкуренных сигарет, экономия нервов:))). Готовое изделие легче модернизировать и повышать мощность. При конструировании и наладке следует помнить об опасном высоком напряжении в схеме.

Автомобильный инвертор 12-220 вольт 1000 ватт

Схема инвертора 12-220 вольт
   Как правило, для проведения каких-либо ремонтных работ в местах, где отсутствуют электросети, обычно используют бензогенераторы. К сожалению, это обычно громоздкие и тяжелые устройства. Здесь нам на помощь может придти повышающий преобразователь напряжения в стабильное переменное 220V частотой 50 Гц.
  Данный преобразователь напряжения, схема которого вверху статьи, способен питать потребитель мощностью до 600-700 Вт,а при желании выдаст и все 1000 ватт, чего вполне хватит для запитки различного электроинструмента. Выгодно отличаясь от многих простых преобразователей напряжения, данная схема держит выходное напряжение стабильно независимо от мощности нагрузки, используя автоматическую регулировку с ШИМ. Основой схемы является микросхема SG3524, которая представляет собой управляемый напряжением ШИМ-контроллер с фиксированной частотой преобразования 50 герц.
SG3524
    К достоинствам микросхемы можно отнести наличие встроенного опорного источника питания (+5,1 В), возможность управления частотой работы внешней RC-цепью, длительностью интервала «мертвого» времени одним внешним резистором, длительностью времени плавного старта одним внешним конденсатором (вывод SOFT START), встроенными драйверам для управления внешними силовыми транзисторами или внешним маломощным трансформатором. Резистор R2 и конденсатор С1 устанавливает частоту внутреннего генератора. Подстроечный резистор R1 может использоваться для точной настройки частоты генератора. Выводы 14 и 11 являются выводами эмиттеров внутренних выходных транзисторов микросхемы. Коллекторные выводы этих транзисторов (выводы 13 и 12) связаны между собой и подключены к источнику стабильного напряжения + 8V (выход интегрального стабилизатора 7808).
С выводов 14 и 11 снимаются две последовательности импульсов частотой 50 Гц, сдвинутые на 180 градусов по фазе друг к другу. Это сигналы, которые поступают на затворы мощных MOSFET транзисторов Q2 и Q3. Эти транзисторы типа IRL3705N, отличающиеся очень низким сопротивлением открытого канала при постоянном токе канала до 63 А (импульсный 310 А).
   Стабилизация выходного напряжения инвертора работает следующим образом. Переменное напряжение с выхода инвертора поступает на первичную обмотку маломощного трансформатора Т2. Это обычный маломощный силовой трансформатор, вроде тех что используются в сетевых источниках питания портативной аппаратуры. При подаче на его сетевую обмотку 220V на его вторичной обмотке переменное напряжение 12V. Этот трансформатор вместе с выпрямителем на диодах D5D8, резисторами R16R10 и конденсатором С6 образует контрольный датчик выходного напряжения инвертора, в котором напряжение на С6 прямо пропорционально величине переменного напряжения на выходе инвертора.
Этот датчик формирует контрольное напряжение, которое подается на вывод 1  через R8, R9, R16, где это напряжение сравнивается с внутренним опорным напряжением. По результатам измерения контроллер регулирует широту импульсов, поступающих на выводы 14 и 11, с тем, чтобы вернуть выходное напряжение к требуемому значению. Выходное напряжение можно установить регулировкой подстроечного резистора R9, при необходимости этим же резистором можно уменьшить или увеличить выходное напряжение. Контролировать можно мультиметром на режиме измерения переменного напряжения, измеряя им напряжение на выходе инвертора. Интегральный стабилизатор IC2 и связанные с ним компоненты производят подачу 8V от источника 12В для питания микросхемы IC1 и связанных с ней электрических схем. Диоды D3 и D4 защищают выходной каскад от всплесков напряжения, которые образуются в процессе коммутации каналов полевых транзисторов, приводящих к ЭДС самоиндукции в низковольтной обмотке трансформатора. Резисторы R14 и R15 ограничивают ток зарядки емкостей затворов транзисторов из Q2 и Q3.
соответственно. R12 и R13 образуют «притягивание к нулю», нагрузку эмиттерных цепей выходных транзисторов имеющихся в составе микросхемы IC1, а так же, способствуют разрядке емкостей затворов транзисторов Q2 и Q3 при их закрывании.
   Выходная мощность в значительной степени зависит от применяемого трансформатора Т1. Здесь должен быть силовой трансформатор, предназначенный для получения от электросети 220В переменного напряжения 24В, у которого есть отвод от середины вторичной (низковольтной) обмотки. Трансформатор должен быть на 20-30% больше той мощности, которую планируется получить с выхода данного инвертора. То есть, при мощности 700 Вт трансформатор должен быть на 850-900 Вт. Можно использовать трансформатор меньшей мощности, но при этом, соответственно и выходная мощность инвертора будет ниже. Для получения более высокой мощности (1000 Вт и более) нужен не только более мощный силовой трансформатор, но и более мощные транзисторы Q2, Q3, либо можно в каждом плече вместо одного транзистора использовать два, три и более, включенных параллельно.
 В любом случае должен обеспечиваться качественный отвод тепла от транзисторов Q2 и Q3. Вполне возможно преобразование с другого постоянного напряжения, например, с 24В. В этом случае только потребуется соответствующий трансформатор Т1 с низковольтной обмоткой 48В с отводом от середины.

ПРОСТОЙ И МОЩНЫЙ ПРЕОБРАЗОВАТЕЛЬ 12-220


   Такой вариант преобразователя напряжения можно использовать для самостоятельного повторения. Основное достоинство — надежная работа, простота ну и разумеется мощность. Многие, кто увидят схему, наверняка не поверят, что такой простой инвертор может отдавать такую мощность, но на самом деле это так. К стати о мощности, в ходе испытаний удалось получить скромные 200 ватт от источника 12 Вольт, но разумеется это не предел, инвертор может работать и от напряжения 24 вольт, при этом без каких-либо замен в схеме, в этом случае чистая мощность на выходе будет в районе 300 ватт, но и это не предел — мощность можно поднять до 500 ватт! И это вполне реальные показатели.

Схема преобразователя 12-220

   Схема довольно часто встречается в сети, на некоторых ресурсах замечал ошибки, поэтому в лишний раз предоставлю полностью РАБОЧИЙ вариант преобразователя. Инвертор работает точно так, как и любой другой двухтактный преобразователь. Дополнительных генераторов частоты он не содержит, силовым звеном в схеме являются мощные N-канальные полевые ключи работающие по принципу мультивибратора.

   Работая на определенной частоте в первичной обмотке импульсного трансформатора образуется переменное напряжение высокой частоты, а дальше все согласно методу индукции.

   Ключи в ходе работы перегреваются, поскольку КПД схемы не на высоком уровне (не более 65%), следовательно, ключи обязательно установить на теплоотводы, при этом не забывать про слюдяные прокладки.

   Трансформатор можно не мотать, а взять готовый, от компьютерного блока питания, при этом подойдут ЛЮБЫЕ трансформаторы от любого блока питания, не зависимо от марки и даты изготовления блока.

Видео работы преобразователя

   Стабилитроны в схеме желательно на 1 ватт с напряжением стабилизации 12-15 Вольт, нужны они для стабилизации напряжения на затворах ключей, иначе есть опасность перенапряжения, а как мы знаем, полевые транзисторы управляются напряжением и повышение допустимого напряжения на затворе может привести к выходу из строя транзистора. Диоды — любые быстрые и ультрабыстрые диоды с током 1 Ампер и более, можно из доступных диодов использовать UF4007, HER107, HER207, HER307, MUR460, BYV26 и т.п. Расчеты под трансформатор не предоставлю, поскольку наилучший вариант использовать готовый трансформатор от компьютерного блока питания.


Поделитесь полезными схемами


СХЕМА ЧАСТОТОМЕРА

   Частоту звукового сигнала можно определить с помощью электронного частотомера. Работа частотомера. Звуковой сигнал, преобразованный в электрический, подаётся на вход усилителя на транзисторе VT1. Транзистор почти полностью открыт, он ограничивает только полупериоды отрицательной, и усиливают только полупериоды положительной полярности.


СХЕМА СЕНСОРНОГО ВЫКЛЮЧАТЕЛЯ
    Сенсорный выключатель очень интересное устройство. Оно предназначено для автоматического включения и выключения различных приборов касанием пальца. В современной технике они нашли широкое применение. Данное устройство может служить в качеств выключателя света, если применить реле для управления большой нагрузкой.


БЛОК ПИТАНИЯ 5В

   Блок предназначен для питания всех устройств комплекса учебных пособий по информатике и вычислительной техники. Устройства, собранные на полупроводниковых приборах (транзисторы, тринисторы, микросхемы) и электромагнитных реле, питаются от источников постоянного напряжения. Как правило, отклонение напряжения от нормального значения не должны выходить за границы отдельных допусков (например, для микросхем серии К155 питающее напряжение должно составлять 5 В).


Радиосхемы. — Простой преобразователь 12

категория

Радиосхемы начинающим для самостоятельной сборки

материалы в категории

В настоящее время интернет пестрит всевозможными схемами инверторов 12-220 Вольт, которые построены на микросхемах серии TL и полевых транзисторах и нет ни одной схемы максимально простой, на отечественной элементной базе. Я решил заполнить этот пробел.

Предлагаю для повторения очень простую и надежную схему инвертора (преобразователя) напряжения из 12В в 220вольт, для энергосберегающей лампы. Схема до безобразия проста и вместе с тем очень надежна, запускается без каких либо проблем сразу, содержит всего два транзистора и три детальки в обвязке — проще не бывает.



Рис. 1. Принципиальная схема простого инвертора напряжения 12В — 220В на двух транзисторах.

В качестве трансформатора использовал ферритовые чашки с такимим размерами: диаметр — 35 мм, высота — 20мм. Намотка данного трансформатора не имеет никаких особенностей. Фото феррита, катушки и собранного трансформатора для инвертора напряжения прикладываю ниже.

Рис. 2. Ферритовые чашки для изготовления трансформатора к инвертору напряжения.

Сперва мотается первичная обмотка, она содержит 14 витков провода диаметром 0,5 мм, после намотки ее нужно обернуть изолентой в один слой. Вторичная обмотка трансформатора мотается проводом диаметром 0.2мм и содержит 220 витков, поверх ее также обматываем изолентой в один слой. Все, трансформатор готов, осталось только собрать половинки и посадить на болтик.

Рис. 3. Каркас трансформатора с намотанными катушками индуктивности.

Рис. 4. Готовый трансформатор для схемы простого инвертора напряжения 12В — 220В.

Методом проб и ошибок подобрал для схемы транзисторы, ориентируясь на минимальный ток потребления схемы. Получилась пара КТ814 и КТ940, затем были подобраны сопротивления и емкость. В результате моих опытов получилась вот такая схема с указанными номиналами, она приведена выше.

Данная конструкция простого инвертора напряжения отлично подходит для питания энергосберегающей лампы мощностью в 8,9,11 Ватт. Лампы мощностью в 20 ватт не хотят работать, скорее всего вторичка слабовата — переделывать я не стал. Лампа мощностью в 9 ватт светит так же ярко как и при питании напрямую от сети переменного тока 220В. Потребляемый ток схемы преобразователя напряжения колеблется в пределах 0.5 — 0.54 Ампера.

Рис. 5. Внешний вид готового устройства в сборе.

Рис. 6. Размеры конструкции в сравнении.

Примечание: пачка сигарет указана здесь лишь только с одной целью- показать сравнительные размеры устройства.
Курить вредно!!

Если использовать вместо транзистора КТ940 транзистор КТ817 и аналогичные то ток, потребляемый схемой инвертора напряжения и лампой, возрастает до величины 0,86 Ампера. Данная конструкция простого инвертора напряжения доступна к изготовлению всем радиолюбителям и начинающим. Преимущества данной конструкции очевидны: простота изготовления и надежность в работе.

Нужно отметить что очень много радиолюбителей проживает в сельской местности и не имеют возможности приобрести импортные детали, к тому же хоть и недорого но стоят денег те же полевые транзисторы, которые при ошибке тут же могут сгореть или выйти из строя, не говоря уже о микросхемах.

Рис. 7. Подключение инвертора напряжения к батарее и энергосберегающей лампе.

Рис. 8. Самодельный инвертор напряжения в работе — ярко горит энергосберегающая лампа.

А чаще всего у сельского радиолюбителя запасы радиодеталей ограничены старым советским телевизором. Вот так и появился простой инвертор напряжения, собранный из деталей, полученых из советского хлама. Имея в распоряжении аккумулятор емкостью в 7 Ампер-Часов нетрудно подсчитать на сколько времени его хватит — проверял лично.

От гелевого китайского аккумулятора эмкостью в 7 Ампер-Часов лампа горит на полной яркости в течении 6 часов, и горит практически до полного разряда аккумуляторной батареи (падение напряжения до 5.5 вольт). Схема надежно запускается и при питании от 9 Вольт. Применение в быту данной конструкции каждый найдет сам для себя.

Автор статьи и конструкции: Сэм ( dimka853[собачка]rambler.ru ).
Источник: http://radiostorage.net/

Преобразователь напряжения 12-220 сделать самому своими руками: простая схема

Изготовить своими руками преобразователь напряжения 12/220 вольт можно буквально из подручных материалов. За основу можно взять даже блоки от простого источника бесперебойного питания – он, по сути, является двойным преобразователем – сначала происходит снижение напряжения до 12 В, чтобы обеспечить зарядку аккумулятора.

А после производится повышение напряжения до 220 В, преобразование тока из постоянного в переменный. Использоваться подобные устройства могут для питания бытовой аппаратуры вне дома – дрели, болгарки, телевизоры и т. д. Изготовить самостоятельно такое устройство несложно, да и выйдет себестоимость его меньше, чем у аналогичных приборов, которые продаются в магазинах.

Принцип работы инвертора

Второе название преобразователя – инвертор. По сути, это генератор сигнала с модуляцией широтно-импульсного типа. Питание производится от источника постоянного напряжения 12 вольт (в данном случае – от аккумулятора). На выходе устройства появляются импульсы, у которых изменяется скважность. Зависит от соотношения времени, в течение которого имеется или отсутствует напряжение. При скважности, равной единице, на выходе максимальное значение тока. При уменьшении скважности ток снижается.

Напряжение в любой момент времени на выходе составляет 220 В. Даже самый простой преобразователь 12В в 220В может работать в широком диапазоне частот – 50 кГц…5 МГц. Все зависит от конкретной схемы и применяемых в ней элементов. Частота напряжения очень высокая, для питания бытовой аппаратуры она окажется губительной. Чтобы снизить ее до стандартных 50 Гц, необходимо использовать специальной конструкции трансформаторы. ШИМ-модулятор позволяет создать из постоянного напряжения переменное с необходимой частотой.

Система обратной связи

При отсутствии нагрузки у ШИМ-модулятора скважность импульсов на минимальном уровне, значение напряжения 220 В. Как только к устройству будет подключена нагрузка, то резко увеличится ток и напряжение упадет, оно окажется меньше 220 В. Если вы решили сделать преобразователь напряжения с 12 на 220 вольт своими руками, то обязательно учитывайте наличие обратной связи. Она позволяет сравнивать напряжение на выходе с эталонным значением.

Если есть разница в напряжениях, то на генератор подается сигнал, который позволяет увеличить скважность импульсов. С помощью этой системы получается добиться максимальной мощности на выходе и более стабильного напряжения. Как только нагрузка будет отключена, напряжение снова подпрыгивает выше 220 В – система обратной связи это фиксирует и уменьшает значение скважности импульсов. И так до того момента, пока не выровняется напряжение.

Работа с севшим АКБ

При изменении скважности и значения выходного тока происходит увеличение нагрузки на источник питания. Это приводит к его разряду и снижению напряжения. И если применяется система обратной связи, она как можно сильнее увеличивает скважность сигналов, порой до максимума – единицы. Изготовленные своими руками преобразователи напряжения 12/220 вольт без обратной связи очень сильно реагируют на севшие аккумуляторы. При работе обязательно снижается значение выходного напряжения.

Если планируется подключать такую технику, как болгарки, электролампы, кипятильники или чайники, то на их работу снижение напряжения не повлияет. Но в том случае, если преобразователь нужен для подключения телевизионной техники, ноутбуков, компьютеров, серверов, усилителей, обратная связь просто необходима. Она позволяет компенсировать все скачки напряжения, что обеспечит стабильную работу устройств.

Выбор схемы

Чтобы изготовить своими руками преобразователь напряжения 12/220 В, нужно выбрать конкретную схему. Причем обязательно учитывайте мощность приборов, которые планируете подключать к нему. Прикиньте примерно, какая нагрузка будет питаться от инвертора. Обязательно прибавьте к полученной мощности еще 25% про запас, лишней не будет. Исходя из полученных данных, можно выбирать конкретную схему. И, конечно, один из важных моментов – это элементная база.

Оцените свои финансовые возможности, если планируете приобретать все компоненты. А вам потребуется немало дорогостоящих элементов. К счастью, они почти все встречаются в современной технике – в источниках бесперебойного питания, БП компьютеров и ноутбуков. Кстати, стандартный ИБП вполне можно использовать в качестве преобразователя напряжения, даже переделок не нужно. Подключаете более мощный аккумулятор к нему и все. Но придется АКБ заряжать от дополнительного источника питания – стандартный не сможет выработать нужное значение тока.

Элементы схемы преобразователя

Стандартная конструкция инвертора для преобразования постоянного тока напряжением 12 В в переменный 220 состоит из таких элементов, которые можно найти в любой современной технике:

  1. ШИМ-модулятор – специальной конструкции микроконтроллер.
  2. Ферритовые кольца для изготовления ВЧ-транформаторов.
  3. Силовые полевые транзисторы IGBT.
  4. Электролитические конденсаторы.
  5. Постоянные сопротивления различной мощности.
  6. Дроссели для фильтрации тока.

В том случае, если вы не уверены в собственных силах, можно самостоятельно собрать преобразователь по схеме мультивибратора. Трансформатор для такого устройства подойдет от ИБП или блока питания транзисторных телевизоров. У такого устройства один недостаток – внушительные габариты. Но настроить его оказывается намного проще, нежели сложные конструкции, работающие с высокочастотным током.

Эксплуатация инверторов

Если вы изготовить решили своими руками преобразователь напряжения 12/220 по простой схеме, то мощность у него может быть невысокой. Но ее вполне хватит для питания бытовой аппаратуры. Но если мощность выше 120 Вт, то ток потребления возрастает до 10 ампер как минимум. Следовательно, при использовании в автомобиле его включать в гнездо прикуривателя нельзя – все провода расплавятся и выйдут из строя предохранители.

Поэтому автомобильные инверторы, мощность которых свыше 120 Вт, обязательно нужно подключать к аккумуляторной батарее при помощи дополнительного предохранителя и реле. Обязательно проложите провод от АКБ к месту установки автомобильного инвертора. Для включения преобразователя можно использовать клавишный выключатель или кнопку в паре с электромагнитным реле – оно позволяет убрать высокий ток от органов управления.

Гармоники паразитного типа

При изготовлении своими руками преобразователей напряжения 12/220 В главное – максимально подавить все паразитные гармоники. В любой конструкции, даже самой дорогой, вырабатывается не только напряжение с частотой 50 Гц, но и гармоники. Они появляются при работе ШИМ-модулятора, частоты у них кратны.

Чтобы немного снизить действие паразитных гармоник, корпус закрывается экраном из жести и подключается он к минусовой клемме. Можно еще добиться уменьшения уровня гармоник при помощи увеличения частоты непосредственно ШИМ-модулятора и установкой фильтрующих дросселей на выходе.

Преобразователь напряжения (инвертор) 12 / 220 50 Гц 500 Вт схема своими руками | РадиоДом

Купить мужские и женские унты с бесплатной доставкой по России

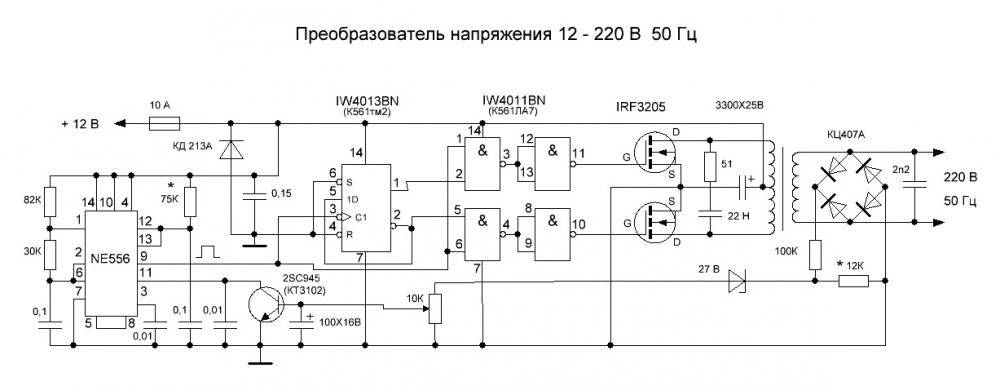

Самодельный преобразователь напряжения (инвертор) 12 вольт на 220 вольт может быть полезен автомобилистам, выезжающим на своем автомобиле на природу, рыбалку, дачу. Он позволяет зарядить телефон, в ночное время подключить лампы для освещения, поработать и поиграть на ноутбуке, посмотреть телевизор.
Преобразователь 12 вольт на 220 вольт с максимальной выходной мощностью 500 Вт собран на 2 отечественных микросхемах (К155ЛА3 и К155ТМ2) и 6 транзисторах, и нескольких радиодеталей. Для повышения КПД и предотвращения сильного нагревания, в выходном каскаде устройства использованы очень мощные полевые транзисторы IRLR2905 с минимальным сопротивлением. Возможно замена на IRF2804, но мощность преобразователя немного упадёт
На элементах DD1.1 – DD1.3, C1, R1, по стандартной схеме собран задающий генератор прямоугольных импульсов с примерной частотой 200 герц. С выхода генератора импульсы следуют на делитель частоты, состоящий из элементов DD2.1 – DD2.2. Вследствие этого на выходе делителя (вывод 6 элемента DD2.1) частота следования импульсов снижается до 100 герц, а уже на выходе 8 DD2.2. частота сигнала равна 50 герц.
Прямоугольный сигнал с вывода 8 микросхемы DD1 и с вывода 6 микросхемы DD2 поступает на диоды VD1 и VD2 соответственно. Чтобы полевые транзисторы полностью открывались необходимо увеличить амплитуду сигнала, который поступает с диода VD1 и VD2, для этого используются транзисторы VT1 и VT2. С помощью транзисторов VT3 и VT4 (они выполняют роль драйвера) происходит управление выходными силовыми транзисторами. Если в процессе сборки инвертора не было допущено ошибок, то он начинает работать сразу после включения. Возможно что может потребоваться подбор сопротивления резистора R1, чтобы на выходе было ровно 50 герц.

Преобразователь напряжения (инвертор) 12 / 220 50 Гц 500 Вт схема своими руками




  Кремниевые транзисторы VT1, VT3 и VT4 – КТ315 с любой буквой. Транзистор VT2 возможно заменить на КТ361. Стабилизатор DA1 — отечественный аналог КР142ЕН5А. Все резисторы в схеме мощностью 0,25 Вт. Диоды любые КД105, 1N4002. Конденсатор C1 со стабильной емкостью — тип К10-17. В качестве трансформатора ТР1 возможно применить силовой трансформатор от старого советского телевизора. Все обмотки необходимо удалить, оставив только сетевую обмотку. Поверх сетевой обмотки намотать одновременно две обмотки проводом ПЭЛ – 2,2 мм. Полевые силовые транзисторы необходимо обязательно установить на алюминиевый ребристый радиатор общей площадью 750 кв.см.

Рекомендуется первый запуск преобразователя(инвертора) производить через бытовую лампу накаливания 220 вольт и мощностью 100 — 150 ватт, включив последовательно в одну из питающих проводов, этим вы обезопасите от порчи радиодеталей в случае допущенной ошибки.

Работая с повышающими преобразователями или инверторами соблюдайте правила электрической безопасности так как работа производится с опасным для организма напряжением !!! Выходную вторичную обмотку в процессе наладки и сборки обязательно изолировать кембриками из резиновых трубочек во избежание случайного контакта.


Схема инвертора 500 Вт, от 12 В до 220 В

Это схема инвертора мощностью 500 Вт. Он преобразует 12 В постоянного тока в 220 В 50 Гц. Вы можете построить его легко и недорого. Друзья любят это. Потому что нравится работать на открытом воздухе или использовать резервное хранилище при необходимости. Чаще всего это схемы малой мощности, которые не подходят для практического применения.

Мои друзья сказали, что он будет около 500 Ватт. Это хороший размер. Используйте также с телевизионными приемниками и лампочками.

Как это работает

При поиске схемы.У меня болит голова. Если вы новичок или я не могу купить дорогие схемы хорошего качества. Требуется только один транзистор. Или если у вас есть свободное время. Я хочу, чтобы старая схема снова ожила. Эта схема удовлетворит все ваши потребности.

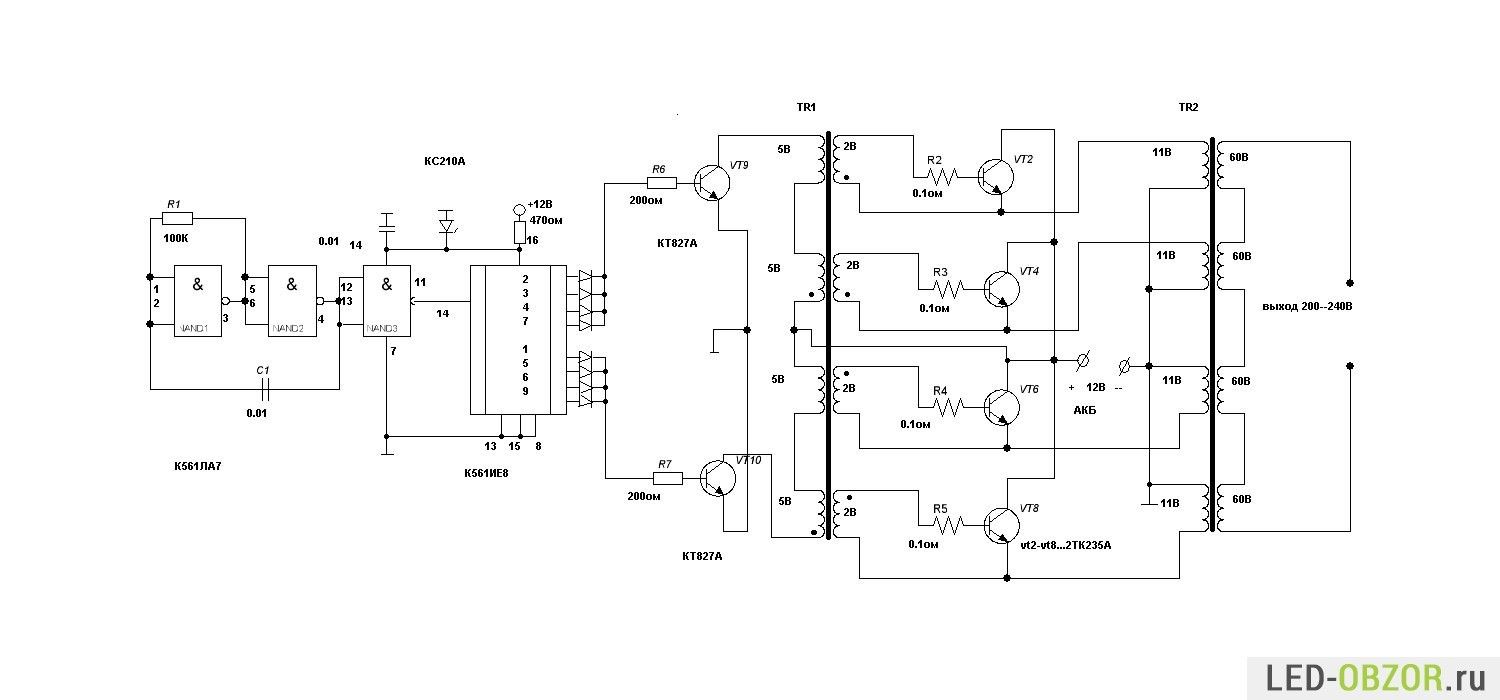

Это простая схема. Тот же принцип, я беру напряжение батареи 12В, чтобы получить генератор около 100 Гц и перехожу на двухчастотный делитель цепи только 50 Гц. И подключите 10-амперный трансформатор с 10 транзисторами 2N3055 параллельно. На один транзистор приходится 2А, когда я использую 10 транзисторов или 5 пар, то у меня большой выходной ток.

Сложность схемы, но дело не в принципе, а в количестве транзисторов на базовом, легко купить. Вы можете модифицировать 100-ваттный инвертор Под размеры транзисторов и трансформаторов в том числе.


Примечание:
1. Аккумулятор для этих проектов.
Если вам нужна мощность 500 Вт. Аккумулятор должен быть 45Ач. (500 Вт/12 В = 41 А).
Максимальный ток в течение 1 часа.

2. Зарядное устройство для солнечной батареи( 18 вольт солнечного напряжения)
Полная мощность восхода солнца в день около 5 часов.
Итак, вам нужен ток от солнечной батареи (45А/5час = 9А)
или 9А х 18В = 160 Вт.

Узнать другие Схемы инвертора

Вам сложно? Давайте лучше рассмотрим простую схему.

Make 555 Схема инвертора

Хотите изучить простую схему инвертора? Выходная мощность около 50 Вт. И используя несколько деталей и небольшую схему.

Вот схема инвертора IC 555. Из-за использования 555 таймера и полевого МОП-транзистора в качестве основного. Я экспериментирую, чтобы работать хорошо.

Схема преобразователя постоянного тока в переменный

Используя CD4047 и полевой МОП-транзистор, выходная мощность транзисторов макс. 60 Вт
Этот способ прост в изготовлении, он небольшой.

12 вольт автомобильного аккумулятора и преобразованы в 220 В переменного тока 60 Вт. Затем легко нанесите на бытовую технику. И переносимость легкая из-за небольшого размера. В схеме мы используем CD4047 и BD249 в качестве основной части, так что это мини-схема.

Как сделать простую принципиальную схему инвертора за 5 минут

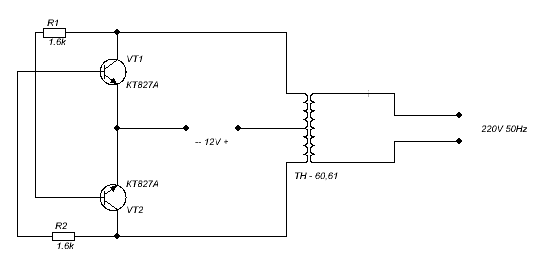

На двух приведенных ниже принципиальных схемах используйте только 2 транзистора, 2 резистора и один трансформатор.Они могут преобразовывать 12 В постоянного тока от батареи в 220 В переменного тока или 120 В переменного тока, чтобы использовать небольшие лампочки или лампы мощностью до 10 Вт.

Также схема инвертора на 500 Вт для вас

Если вы считаете, что эта схема недостаточно хороша. Для вашей работы. Трудно найти оборудование. У вас его сейчас нет. Эти схемы можно посмотреть ниже. Это может быть уместно для вас.

1. Инвертор 500 Вт 12 В в 220 В от IC 4047+2N3055

Используя эту схему, вы можете преобразовать 12 В постоянного тока в 220 В переменного тока. В этой схеме
схема 4047 используется для генерации прямоугольной волны частотой 50 Гц и усиления тока
, а затем усиления напряжения с помощью ступенчатого трансформатора.

Как рассчитать мощность трансформатора

Основная формула: P=VI и между входом и выходом трансформатора
мы имеем
Потребляемая мощность = Выходная мощность нужен 1А на выходе.
Тогда на входе у нас должно быть не менее 18,3 В при 12 В, потому что: 12 В * 18,3 =
220 В * 1

Таким образом, вам нужно намотать повышающий трансформатор 12 В на 220 В, но входная обмотка
должна выдерживать 20А.

2. Схема инвертора мощности MOSFET мощностью 500 Вт

Как Схема инвертора мощности 200 Вт . Мы используем Q1, Q2 MOSFET действует как выходная мощность. Токи выдерживают до 18А. Согласно свойствам, приведенным в таблице на рисунке 2. Если схема полностью исправна при максимальной мощности 12В х 18А = 216 Вт. Но на практике схема должна сработать, возможно она повреждена. Поэтому он рассчитан на работу до 200 Вт.

Так как мы хотим ток более 40А.Но силовой мосфет одинарный, способный выдержать ток 18А, поэтому их должно быть 3 шт. А при проектировании схемы в двухтактной модели таким образом требуется силовой мосфет 3 пары.

У нас есть выходной ток до 54А, который может выдерживать более высокие требования, чем 14А. Это хорошо для работы схемы. Потому что каждый силовой мосфет не будет перегружен. И нагрев мосфета минимум, срок жизни цепи.

Тогда см. Схема диаграммы ниже:

Схематическая диаграмма этого проекта


Это полноценные компоненты, макет

Вы можете посмотреть: 500 WATTS MOSFET мощность инверторная схема

Получить обновление через ЭЛЕКТРОННАЯ ПОЧТА

Я всегда стараюсь, чтобы Электроника Обучалась легко .

Простая схема инвертора 12 В до 220 В с использованием МОП-транзистора IRFZ44

Что такое схема инвертора?

Схема инвертора может преобразовывать сигнал постоянного тока номинальной силы напряжения (9 В, 12 В) в значительно более высокий сигнал переменного тока желаемого уровня напряжения (220 В). В случае сбоя питания инвертор очень полезен в качестве резервного источника питания, а при оптимальной зарядке он также позволит вам использовать ваш компьютер, телевизор, освещение, электроинструменты, бытовые приборы и другие электрические удобства в дополнение к питанию всей сети. жилой дом.Итак, в сегодняшнем уроке мы рассмотрим пошаговый процесс создания простой схемы инвертора 12–220 В с использованием двух полевых МОП-транзисторов IRFZ44.

Эта инверторная схема работает по принципу преобразования чистого сигнала постоянного тока в свободный прямоугольный сигнал с помощью схемы мультивибратора, работающей в нестабильном режиме. Затем избыточное среднеквадратичное напряжение выходного прямоугольного сигнала преобразуется в требуемый синусоидальный сигнал переменного тока с помощью прерывателя AMV, такого как IRFZ44. IRFZ44 — это N-канальный быстродействующий МОП-транзистор с высоким током стока 49 А и низким значением Rds 17,5 МОм.

JLCPCB — передовая компания по производству и производству прототипов печатных плат в Китае, предоставляющая нам лучший сервис, который мы когда-либо испытывали в отношении (качество, цена, сервис и время). Мы настоятельно рекомендуем заказывать печатные платы у JLCPCB, все, что вам нужно сделать, это просто скачать файл Gerber и загрузить его на веб-сайт JLCPCB после создания учетной записи, как указано в видео выше, посетите их веб-сайт, чтобы найти больше! .

Аппаратные компоненты

Для сборки этого проекта вам понадобятся следующие детали:

Чтобы заказать нестандартные печатные платы по смехотворно выгодной цене, посетите сайт: www.jlcpcb.com

IRFZ44 Распиновка

Полезные шаги

1) Разработайте компоновку печатной платы инвертора с помощью любого инструмента САПР для печатных плат. Чтобы узнать больше о новейших инструментах Free PCB CAD 2020 года, обратитесь к нашей предыдущей статье, нажав здесь.

2) Припаяйте все компоненты на печатной плате.

3) Припаяйте два провода к выходу полевых МОП-транзисторов IRFZ44 и еще один к выходу схемы делителя напряжения 220 Ом.

4) Припаяйте зажим аккумулятора (провода).

5) Припаяйте выход схемы инвертора к повышающему трансформатору трансформатора тока.

6) Включите питание и проверьте схему с помощью светодиодной лампы на 220 В.

Схема цепи инвертора 12–220 В

Рабочее объяснение

В этой схеме используется схема мультивибратора, работающая в нестабильном режиме, для генерации свободной прямоугольной волны.При включении схемы с использованием батареи 12 В схема мультивибратора генерирует сигнал прямоугольной формы, но для бесперебойной работы устройства переменного тока нам требуется чистый синусоидальный сигнал переменного тока.

Это достигается за счет подачи прямоугольного сигнала на выходе схемы мультивибратора на два полевых МОП-транзистора IRFZ44, при этом избыточное среднеквадратичное напряжение прямоугольного сигнала на выходе превращается в несколько зашумленный синусоидальный сигнал. Затем выходной синусоидальный сигнал подается на повышающий трансформатор 12–220 В, который повышает напряжение до желаемого уровня переменного тока 220 В.Вы можете подключить LC-конфигурацию параллельно к выходу трансформатора, чтобы еще больше уменьшить шум и улучшить форму выходного сигнала переменного тока.

приложений

  • Используются такими устройствами, как центробежные вентиляторы, насосы, смесители, экструдеры, испытательные стенды. конвейеры, насосы-дозаторы. и веб-оборудование

Gerber Files

Вы можете загрузить файлы gerber для схемы по ссылке, указанной ниже:

См. также: Цепь автоматического аварийного освещения с использованием реле 5 В | Советы по поиску и устранению неисправностей печатных плат — полное руководство | Как сделать бесконтактный дозатор дезинфицирующего средства для рук

Гибридная мощная схема инвертора 12 В на 220 В для различных применений

Получите доступ к множеству разновидностей мощных, надежных и эффективных схем инвертора 12 В на 220 В на Alibaba. com для всех типов жилых и коммерческих целей. Эти инверторы от 12 В до 220 В оснащены новейшими технологиями и имеют различную мощность, чтобы с легкостью служить вашим целям. Вы можете выбрать одну из существующих моделей инвертора 12 В в 220 В модели на сайте или выбрать полностью индивидуальные версии этих продуктов. Они долговечны и устойчивы, чтобы постоянно предлагать стабильную работу без каких-либо поломок.

Коллекции инверторов от 12 В до 220 В , представленные на сайте, оснащены всеми интересными функциями, такими как интеллектуальная технология охлаждения для более быстрого и интеллектуального охлаждения, защита от короткого замыкания, интеллектуальная сигнализация для обнаружения и дисплеи для отображения любых ошибок, защита от перенапряжения и так далее.Эти схемы инвертора от 12 В до 220 В доступны с различными значениями напряжения, такими как 230 В переменного тока, 220 В/230 В/240 В для преобразователей и 100 В/110 В/120 В/220 В/230 В/240 В для линейки инверторов. Эти инверторы от 12 В до 220 В также оснащены функциями защиты от обратной полярности на входе.

Alibaba.com может помочь вам выбрать из различных инверторных схем от 12 В до 220 В с различными моделями, размерами, мощностью, потребляемой мощностью и многим другим.Эти интеллектуальные инверторы от 12 В до 220 В схемы эффективно экономят счета за электроэнергию даже в самых экстремальных климатических условиях. У них также есть возможность быстрой зарядки. Вы можете использовать эту инверторную схему 12 В в 220 В в своих домах, отелях, офисах или любых других коммерческих объектах, где потребность в электроэнергии является дорогостоящей и решающей.

Просмотрите различные серии инверторов от 12 В до 220 В на Alibaba.com и купите лучшие из этих продуктов. Все эти продукты сертифицированы CE, ISO, RoHS и имеют гарантийные сроки.Заказы OEM доступны для оптовых закупок с индивидуальными вариантами упаковки.

Преобразователь с 12 В на 220 В

Схемы инвертора

очень полезны для получения высокого напряжения с использованием источника постоянного тока низкого напряжения или батареи. Здесь схема инвертора от 12 вольт до 220 вольт разработана с использованием нескольких легкодоступных компонентов, а также может быть легко построена на печатной плате общего назначения.

Основная функция инвертора этого типа заключается в переключении импульсов и повышающего трансформатора, следовательно, IC CD4047 действует как переключающее импульсное колебательное устройство, а n-канальный силовой полевой МОП-транзистор IRFZ44n действует как переключатель, а вторичный трансформатор 12-0-12 В, обратно используемый в качестве повышающего трансформатора. .

Принципиальная схема

Необходимые компоненты

  1. IC CD4047
  2. Power MOSFET IRFZ44 = 2.
  3. 12-0-12V Вторичный трансформатор 1 AMPS
  4. Переменный резистор 22 кОм
  5. Резисторы 100 О00 / 10 Вт = 2
  6. Конденсатор 0,22 мкВФ
  7. 12 Вольт SLA Батарея

Строительство и работа

Эта простая схема преобразователя напряжения от 12 до 220 вольт состоит из переключающего устройства и повышающего трансформатора. Как мы знаем, импульс высокой частоты переключения достигает повышающего трансформатора, после чего выходное напряжение достигает высокого значения из-за взаимной индуктивности.

Микросхема

CD 4047 сконфигурирована в режиме нестабильного мультивибратора с помощью переменного резистора RV1 и конденсатора С1, изменяя значение переменного резистора, можно получить различный диапазон выходного импульса на выводах Q и Q’, что приводит к изменению выходного напряжения на выводах Q и Q’. трансформатор.

Силовые полевые МОП-транзисторы N-канала IRFZ44 Дренажные контакты соединены с выводами вторичной обмотки трансформатора, а общий вывод во вторичной обмотке подключен к положительному смещению батареи, оба контакта источника MOSFET подключены к отрицательному смещению батареи, и эти МОП-транзисторы управляются Q и Q ‘ выход из IC CD4047.Когда чередующиеся прямоугольные импульсы управляют переключателями MOSFET, вторичная обмотка вынуждена индуцировать переменное магнитное поле, и это магнитное поле индуцирует большую (первичную) обмотку трансформатора и создает высокое переменное напряжение. (Здесь обычный трансформатор 1 ампер 12-0-12 В используется в качестве повышающего трансформатора).

Примечание. С этой схемой, связанной с работой с высоким напряжением переменного тока, обращайтесь с особой осторожностью.

Недорогой преобразователь частоты 12 В в 220 В, принципиальная схема и инструкции

Описание

Несмотря на то, что сегодняшние электроприборы все чаще имеют автономный источник питания, особенно портативные, которые вы носите с собой в поход или на отдых летом, вам все же иногда нужен источник переменного тока 230 В — и, раз уж мы об этом, почему бы и нет частота близка к сетевой? Пока мощность, требуемая от такого источника, остается относительно низкой — здесь мы выбрали 30 ВА — очень легко построить инвертор из простых и дешевых компонентов, которые, возможно, уже есть у многих любителей электроники.

Хотя и можно построить более мощную схему, сложность, вызванная очень большими токами, которые необходимо обрабатывать на стороне низкого напряжения, приводит к схемам, которые были бы неуместны в этом летнем выпуске. Не будем забывать, например, что для того, чтобы получить скудный 1 ампер при 230 В переменного тока, первичная сторона батареи должна выдерживать более 20 А постоянного тока! Принципиальная схема нашего проекта проста. Классическая микросхема таймера 555, обозначенная как IC1, сконфигурирована как нестабильный мультивибратор с частотой, близкой к 100 Гц, которую можно точно настроить с помощью потенциометра P1.

Принципиальная схема:

Поскольку отношение меток/пространств (коэффициент заполнения) выхода 555 далеко от 1:1 (50%), он используется для управления D-триггером, изготовленным с использованием CMOS типа 4013 IC. Это создает идеальные комплементарные сигналы прямоугольной формы (то есть в противофазе) на его выходах Q и Q, подходящие для управления выходными силовыми транзисторами. Поскольку выходной ток CMOS 4013 очень мал, для получения необходимого выходного тока используются силовые транзисторы Дарлингтона.Мы выбрали MJ3001 от ныне несуществующей Motorola (конечно, только как производителя полупроводников!), которые дешевы и легко доступны, но можно использовать любой Дарлингтон эквивалентной мощности.

Они управляют трансформатором от 230 В до 2 × 9 В с отводом от средней точки, используемым «назад» для получения выходного напряжения 230 В. Наличие напряжения 230 В переменного тока сигнализируется неоновым светом, а VDR (зависимый от напряжения резистор) типа S10K250 или S07K250 отсекает пики и выбросы, которые могут появиться в точках переключения транзисторов.Выходной сигнал, который производит эта схема, примерно прямоугольный; только приблизительно, так как несколько искажается при прохождении через трансформатор. К счастью, он подходит для большинства электрических устройств, которые он может питать, будь то лампочки, небольшие двигатели или блоки питания для электронных устройств.

Схема печатной платы:

ПЕРЕЧЕНЬ КОМПОНЕНТОВ

  • R1 = 18k?
  • Р2 = 3к3
  • R3 = 1к
  • R4, R5 = 1k?5
  • R6 = РДР S10K250 (или S07K250)
  • P1 = потенциометр 100 кОм
  • С1 = 330 нФ
  • C2 = 1000 мкФ 25 В
  • Т1, Т2 = МДЖ3001
  • IC1 = 555
  • IC2 = 4013
  • LA1 = неоновая лампа 230 В
  • F1 = предохранитель, 5А
  • TR1 = сетевой трансформатор, 2×9 В 40 ВА (см. текст)
  • 4 контакта под пайку

Обратите внимание, что хотя схема предназначена и предназначена для питания от автомобильного аккумулятора, т.е.е. от 12 В трансформатор имеет первичную обмотку 9 В. Но при полной мощности необходимо допустить падение напряжения около 3 В между коллектором и эмиттером силовых транзисторов. Это относительно высокое напряжение насыщения на самом деле является «недостатком», общим для всех устройств в конфигурации Дарлингтона, которые фактически состоят из двух транзисторов в одном корпусе. Мы предлагаем дизайн печатной платы, чтобы упростить сборку этого проекта; как показывает наложение компонентов, на печатной плате находятся только маломощные компоненты с низким напряжением.

Транзисторы Дарлингтона должны быть установлены на оребренный радиатор из анодированного алюминия с использованием стандартных изолирующих принадлежностей в виде слюдяных шайб и шайб с буртиками, поскольку их коллекторы соединены с металлическими корпусами и в противном случае могут быть закорочены. Выходная мощность 30 ВА подразумевает потребление тока порядка 3 А от батареи 12 В на «первичной стороне». Таким образом, провода, соединяющие коллекторы MJ3001s [1] T1 и T2 с первичной обмоткой трансформатора, эмиттеры T1 и T2 с отрицательной клеммой аккумулятора и положительную клемму батареи с первичной обмоткой трансформатора, должны иметь минимальное поперечное сечение. площадью 2 мм2, чтобы свести к минимуму падение напряжения.

Трансформатор может быть любого типа от 230 В до 2 × 9 В, с железным сердечником E/I или тороидальным, мощностью около 40 ВА. Правильно построенная на показанной здесь плате схема должна работать сразу, единственной регулировкой является установка выходной частоты на 50 Гц с помощью P1. Вы должны иметь в виду, что стабильность частоты 555 довольно плохая по сегодняшним стандартам, поэтому вы не должны полагаться на него, чтобы правильно управлять своей радио-сигнализацией, но в любом случае такое устройство очень полезно или действительно желательно иметь в отпуске ? Также обратите внимание на тот факт, что выходное напряжение этого инвертора так же опасно, как и сеть от ваших домашних розеток.

Значит, нужно соблюдать все те же правила безопасности! Кроме того, проект должен быть заключен в прочный корпус из АБС-пластика или литья под давлением, чтобы ни к каким частям нельзя было прикасаться во время работы. Схема не должна быть слишком сложной для адаптации к другим напряжениям или частотам сети, например, 110 В, 115 В или 127 В, 60 Гц. Напряжение переменного тока требует трансформатора с другим первичным напряжением (которое здесь становится вторичным) и частотой, некоторой регулировкой P1 и, возможно, незначительными изменениями значений временных компонентов R1 и C1 на 555.

Инвертор 12В 1000Вт, инвертор 12В в 120В/220В

Инвертор 1000 Вт непрерывной и 2000 Вт пиковой мощности для автомобиля и дома, модифицированная синусоида, 12 В постоянного тока в 110 В/120 В переменного тока или 220 В/230 В переменного тока для опций, стабильная выходная мощность, прочный корпус, малошумный охлаждающий вентилятор с регулируемой температурой, полная безопасность защита, лучший инвертор постоянного тока в переменный для питания вашего устройства на ходу.

Бесплатная доставка

Дата доставки: 6-12 дней

Выходное напряжение (В переменного тока) *
110 В 60 Гц (L, N, G) 120 В 60 Гц (L, N, G) 220 В 50 Гц (L, N, G) 230 В 50 Гц (L, N, G) 240 В 50 Гц (L, N, G) 240 В 60 Гц (L, N, G) Н, Г)
Выходной сигнал *
Модифицированная синусоидаЧистая синусоида [+$59. 54]
Выходной разъем *
UniversalСШААвстралияВеликобританияЮжная АфрикаФранцияГермания
ЖК дисплей *
—Да [+$6.80]
Дистанционное управление
—Проводное управление [+$15,38]Беспроводное управление [+$18,69]

СКИДКИ — Чем больше вы покупаете, тем больше экономите

5+ 10+ 50+
СКИДКА 3% СКИДКА 4% СКИДКА 5%

Этот инвертор постоянного тока с 12 В на 110 В/220 В переменного тока вырабатывает непрерывную мощность 1000 Вт и импульсную мощность 2000 Вт, которую можно использовать для бытовых приборов переменного тока или электрических устройств во время рабочих поездок, дорожных поездок, кемпинга и т. д.Этот инвертор мощности имеет полную защиту безопасности, встроенные предохранители и охлаждающий вентилятор с регулируемой температурой, чтобы защитить ваши устройства от повреждений.

Спецификация инвертора 1000 Вт 12 В

Модель АТО-M1000W-12
Входное напряжение 12 В постоянного тока
Выходное напряжение* 1-фазный (L, N, G) 110 В/120 В перем. тока ±5 % или 220 В/230 В/240 В перем.
Ток разгрузки (менее) 0.8А
Непрерывная мощность 1000 Вт
Пиковая мощность 2000 Вт
Выходная частота 50 Гц ± 0,5 Гц или 60 Гц ± 0,5 Гц
Форма выходного сигнала* Модифицированная синусоида или чистая синусоида
Макс. Эффективность 90%
Порт USB 5В 1А
Тип выхода* Универсальная розетка *1
Диапазон входного напряжения 10В-15.
Аварийный сигнал низкого напряжения 10,5 В ± 0,5 В
Защита от низкого напряжения 10 В ± 0,5 В
Защита от высокого напряжения 15,5 В ± 0,5 В
Защита от перегрузки Да
Защита от перегрева Да
Защита от короткого замыкания Да
Защита от обратного соединения Да
Метод охлаждения Интеллектуальный вентилятор охлаждения
Рабочая температура -10℃ ~ +50℃
Температура хранения -30℃ ~ +70℃
Размер изделия 308x135x78мм
Нетто.Вес 2,3 кг
Гарантия 1 год
Пульт дистанционного управления * Проводное управление (3 м) или беспроводное управление (20 м)
— Проводное управление применимо ТОЛЬКО к чистому синусоидальному инвертору

Примечание: * Выход переменного тока 1-фазный (L, N, G), НЕ разделен на фазы, как в стандарте США (L1, L2+N, G).

Выходные разъемы (дополнительно)

Инвертор с чистой синусоидой Пульт дистанционного управления и ЖК-дисплей (дополнительно)

  • Инвертор с чистой синусоидой доступен с дистанционным управлением: проводное и беспроводное управление.
  • ЖК-дисплей
  • показывает входное напряжение, выходное напряжение, выходную частоту, емкость батареи и мощность.

Функция защиты

  • Низкое напряжение
    Аварийный сигнал сначала; напряжение постоянно снижается, красный светодиод горит и выключается.
  • Перенапряжение
    Светодиод Горит красным, отключение
  • Перегрузка
    Горит красный светодиод, выключается
  • Перегрев
    Сначала сигнал тревоги; температура постоянно повышается, красный светодиод горит и выключается.
  • Короткое замыкание
    Светодиод Горит красным
  • Вход обратной полярности
    Перегорел предохранитель

Применение инвертора мощности

Наконечники: главная цепь силового инвертора

Инвертор полностью состоит из основной цепи, цепи управления, цепи привода и вспомогательного источника питания.

  • Основная цепь
    Основная цепь включает в себя различные схемы переключения для завершения инверсии, которые в основном состоят из источника питания постоянного тока (конденсатор), буфера, переключающей мостовой схемы, фильтра и трансформатора, чтобы завершить обработку уровня энергии.
  • Цепь управления
    Управление и обеспечение надежного включения/выключения полевых транзисторов и других коммутационных устройств в соответствии с коммутационным сигналом платы управления.
  • Цепь управления
    Соберите обратную связь от главной цепи, реализуйте алгоритм управления и стратегию защиты и получите сигнал переключения.
  • Вспомогательная цепь
    Вспомогательный источник питания и цепь микросхемы управления и микросхемы драйвера.

Короче говоря, инвертор — это устройство, которое преобразует мощность постоянного тока в мощность переменного тока.

Схемы Блока Питания :: Next.gr

—  Страница 3

  • Схема преобразователя постоянного тока в переменный, показанная на приведенной здесь схеме, является очень простой схемой, поскольку она создает прямоугольную волну, но ее достаточно для питания многих устройств. Вот принципиальная схема цепи инвертора: МОП-транзистор сконфигурирован как мост, поэтому ток….

  • Данную инверторную схему можно использовать для питания электробритв, стробоскопов и ламп-вспышек, а также небольших люминесцентных ламп от автомобильного аккумулятора на 12 вольт. В отличие от обычного инвертора с генератором обратной связи, генератор этого инвертора отделен от….

  • Два последних блока питания TR2-TR4 должны быть установлены на радиатор нужного размера, иначе они будут перегреваться.Вы можете выбрать MJ4033 MJ3007 или более, при условии, что NPN. Максимальная выходная мощность, которую можно использовать в зависимости от размера сердечника….

  • Простой инвертор для паяльника. Вот очень простой, но недорогой инвертор для использования паяльника малой мощности (25Вт, 35Вт и т. д.) при отсутствии сетевого питания. Для этого требуется восемь транзисторов вместе с рядом резисторов и….

  • Это микроинвертор или Инвертор очень малогабаритный, выполняет модификацию от малогабаритной энергобатареи, имеет значение напряжения около 220В переменного тока Вольт…

  • Компактный и портативный инвертор солнечной энергии 12 В, который защищает от темноты.Эта испытанная конструкция преобразует 12 В постоянного тока от аккумуляторной батареи…

  • Простой преобразователь переменного тока в постоянный 9 В переменного тока в 35 В постоянного тока Это еще один пример простой модели преобразователя переменного тока в постоянный. Путем изменения 9 В переменного тока на 35 В постоянного тока, когда, сколько см….

  • Это 1.Схема инвертора 5 на 9 вольт. Это недорогая и простая схема, для которой требуется несколько компонентов. Эта схема используется во многих приложениях…

  • Электронный проект схемы инвертора напряжения с использованием нескольких электронных компонентов..

  • Схема инвертора мощности

    1000 Вт: это схема инвертора мощности на основе MOSFET RFP50N06.Инвертор способен выдерживать нагрузку до 1000 Вт, это зависит от вашего силового инверторного трансформатора. Полевые транзисторы RFP50N06 рассчитаны на 50 ампер и 60 вольт. Радиатор….

  • Первая секция таймера 555 представляет собой нестабильный генератор с резисторами R2 и C1, задающими частоту. Выход доступен на контакте 5. Вторая секция подключена как фазоинвертор.Этот выход доступен на контакте 9. Резисторы R3 и R4 сохраняют выходной сигнал….

  • ..

  • Эта схема представляет собой инверторную схему мощностью 8 Вт. Схема по-прежнему предназначена для управления люминесцентной лампой мощностью 8 Вт от источника питания 12 В с использованием дешевого инвертора, в основном на основе транзистора ZTX652.Инвертор будет работать от источников питания в….

  • Q1 и Q2, а также T1 определяют, какую мощность инвертор может обеспечить. При Q1, Q2=2N3055 и T1=15 А инвертор может обеспечить около 300 Вт. Более крупные трансформаторы и более мощные транзисторы можно заменить на T1, Q1 и Q2 для большей мощности. 2…..

  • ..

  • Мне много раз задавали этот вопрос в этом блоге, как добавить переключатель для автоматического переключения инвертора при наличии сети переменного тока и наоборот, а также система должна обеспечивать автоматическое переключение батареи. …

  • Это схема простого инвертора мощностью 40 Вт, от 12 до 220 В.Вы не поверите, это просто и дешево и работает у меня последние 4 года. Сердцем схемы является микросхема CD 4047, которая здесь подключена как нестабильный мультивибратор. Сопротивление и….

  • Вышеприведенная схема представляет собой одну из цепей инвертора напряжения, начиная с 6-вольтового входа постоянного тока и заканчивая 220-вольтовым выходным напряжением переменного тока. Только для максимальной выходной мощности до 30 Вт, а также очень малого тока напряжения.Входное напряжение плюс вход на….

  • Этот самодельный преобразователь напряжения 12 В в 220 В построен на CMOS 4047, который является основным компонентом этого небольшого преобразователя напряжения, преобразующего 12 В постоянного тока в 220 В переменного тока. 4047 используется как нестабильный мувивибратор, на выводах 10 и 11 будет симметричный прямоугольный….

  • Этот источник высокого напряжения образован инвертором вокруг транзистора, который подает импульсы 150 В на инвертор, образованный тиристором и конденсатором последовательно с трансформатором 2.Этот импульсный выход 4.5кВ необходимо умножить на сетевой так….

  • Это один законченный проект инвертора, который включает автоматическое переключение сети, автоматическую зарядку при наличии сети и автоматический запуск инвертора при отключении сети. Сэр, я хочу построить солнечный инвертор для питания нагрузки переменного тока мощностью 200 Вт в течение 5 часов…..

  • Этот комплект освещения CFL доступен от известного бренда alfa, который известен своими схемами в приложениях, подобных инверторам.Мы получаем от них хорошую стабильную схему. Приведенный ниже комплект предназначен для освещения PL мощностью 9 Вт, 11 Вт или КЛЛ мощностью до 20 Вт (из….

  • Этот простой и дешевый (но мощный) прямоугольный генератор может генерировать колебания для любого инвертора/ИБП на базе MOSFET. Схема состоит из одного центрального I.C CD4047. Я использовал HCF4047BE от ST microelectronics. Это улучшенная версия разбросанной схемы….

  • Схемы прямоугольных инверторов можно легко сделать в интернете. Но для работы большинства нагрузок, таких как вентилятор, телевизор и т. д., вам нужен синусоидальный инвертор. Создание синусоидального или почти синусоидального инвертора является более сложным и дорогостоящим. Но мы также можем преобразовать прямоугольную волну….

  • Большинство инверторов на рынке используют модифицированную синусоиду для лучшей производительности по конкурентоспособной цене.В модифицированном синусоидальном блоке используется 50% фиксированная прямоугольная волна ШИМ, а подъемы уравновешиваются конденсатором, чтобы получить почти синусоидальную волну. Это называется квази….

  • За три недели я познакомился со схемой инвертора, но схема не включала схему переключения переменного тока на инвертор, поэтому сегодня я представляю схему переключения 230 В переменного тока на инвертор.Схема, показывающая переключение инвертора. Здесь я использовал bc 558,….

    .
  • Инвертор подходит для питания электроприборов от аккумуляторов. Это импульсный преобразователь, который не содержит громоздкого, тяжелого и дорогого железного трансформатора. Преимущество небольших размеров и веса, точная стабилизация выходного напряжения и др….

  • Это транзисторный мультивибратор на основе инвертора мощностью 100 Вт, а также транзисторный усилитель сигнала.Инвертор преобразует входное напряжение постоянного тока 12 В и увеличивает уровень напряжения до 220 В переменного тока. Рекомендуется использовать автомобильный аккумулятор 12 В….

  • Вот принципиальная схема цепи инвертора мощностью 100 Вт, которая преобразует входное напряжение 12 В постоянного тока в выходное напряжение 220 В переменного тока. Схема построена на основе микросхемы CD4047 для генерации синусоидального сигнала частотой 50 Гц, а затем силовой транзистор 2N3055 будет усиливать сигнал таким образом, чтобы сигнал имел….

  • Это недорогой проект для люминесцентных ламп мощностью 20 или 40 Вт. Однако наиболее эффективным является использование 40-ваттной лампы (или двух последовательно соединенных 20-ваттных ламп). Это схема, которую вы можете собрать из компонентов мусорной коробки или собрать из комплекта. Собирается очень просто….

  • Эта схема представляет собой принципиальную схему Инвертор 12 В очень прост в сборке, дешевые компоненты, которые, возможно, уже есть у многих любителей электроники.

Добавить комментарий

Ваш адрес email не будет опубликован.
