РазноеСолекс воздушный жиклер холостого хода: Дружелюбный «солекс» — журнал За рулем

Солекс воздушный жиклер холостого хода: Дружелюбный «солекс» — журнал За рулем

Содержание

Дружелюбный «солекс» — журнал За рулем

ОБСЛУЖИВАЕМ КАРБЮРАТОР

Неполадки в «Солексе» часто объясняются малыми проходными сечениями некоторых дозирующих элементов. Стоит засориться распылителям ускорительного насоса, как о былой резвости разгона остается лишь мечтать. Смесь слишком обедняется. В этом случае снимем крышку воздухофильтра и проверим, работают ли распылители. Струйки бензина из них разглядеть непросто, так что включим яркую лампу-переноску. Несколько раз открываем дроссельную заслонку и смотрим. Хорошие струйки? Тогда причина провалов, клевков машины иная, вплоть до противоположной: например, смесь переобогащается, если не достает до седла топливный жиклер холостого хода. В таких случаях его нужно довернуть до места.

Если же струек нет или они слабые, распылители промоем. Чтобы снять их, демонтируем верхнюю часть (крышку) карбюратора. Эффективность аэрозольного очистителя повысит простенькое приспособление (фото 1). Со старого баллончика очистителя снимаем «кнопку» и рассверливаем отверстие до диаметра 5,5 мм. Сюда вставим входную трубку распылителя карбюратора и все это подсоединим к баллончику свежего очистителя кусочком трубки, приложенной к баллону. Поочередно зажимая пальцем выходные отверстия распылителей, добиваемся того, чтобы из обоих вытекали полноценные струйки. Получилось (см. фото 1)? Тогда собираем карбюратор и пробуем работу мотора.

Иногда за нажатием на педаль газа следует сильный, затянутый провал, хотя все вышеперечисленное в порядке. В чем же дело? В особенностях конструкции «Солекса». Две части поплавковой камеры снизу соединены каналом и здесь же — главные топливные жиклеры карбюратора! Очистив от грязи дно поплавковой камеры, кое-кто на этом успокаивается. А зря! Посторонние частицы в соединительном канале, рядом с жиклерами, не видны. Нажмешь на газ — и они подсасываются к жиклеру. Проскочили — не беда. А случись мусор покрупнее — и бензин через жиклер в главную дозирующую систему не поступает. Или идет слабо. Вот вам и глубокий провал. При открытии второй камеры мотор иногда оживает… Если, конечно, его топливный жиклер тоже не засорен.

Как быть? Выручит медицинская груша и трубочка от детского лакомства «Чупа Чупс» (фото 2). Отсасываем бензин вместе с твердыми частицами сначала из поплавковой камеры (куда не следует лезть тряпочками, иначе есть риск оставить волокна ткани), а затем — из соединительного канала.

Еще одна особенность «Солекса» — высокая требовательность к точности регулировки зазора между закрытым дросселем и стенками второй камеры. Этот зазор сильно сказывается на холостом ходе двигателя. Если он завышен, то обороты холостого хода слишком велики, токсичность выхлопных газов выше всех норм и, естественно, не поддается обычной регулировке! Но смолистые отложения на стенках камеры могут сделать зазор слишком малым.

Регулировать его стоит хотя бы раз в 30 тыс. км. Карбюратор снять. Вывернуть установочный винт дросселя, чтобы он не касался приводящего рычажка. Кромка дросселя плотно упрется в стенки второй камеры. Резко «прихлопнем» ее к стенкам, чтобы снять лишние наслоения. Регулируем установочный зазор с помощью приспособления, показанного на фото 3 и рисунке. При закрытой заслонке дросселя выставляем нуль индикатора, а затем, ввертывая винт, добиваемся показания 0,3 мм. В этом случае карбюратор работает безукоризненно, остается лишь отрегулировать токсичность выхлопных газов.

Стабильность их состава (особенно на моторах с большим пробегом) во многом зависит от загрязнения воздушных жиклеров карбюратора продуктами, содержащимися в картерных газах.

Чтобы в жиклеры попадало меньше грязи, стоит отвести картерные газы к диффузору первой камеры. Обычно для этого приспосабливают подходящую изогнутую трубку.

Закончу советом. Кронштейн, к которому прикреплена возвратная пружина дроссельных заслонок, отогните так, чтобы усилие пружины действовало перпендикулярно к осям дросселей. Это позволит избежать преждевременного износа деталей.

Воздушные жиклеры карбюратора солекс 21083 какой куда


Жиклеры карбюратора Солекс 21083: какие они бывают

Каждый владелец автомобиля должен иметь хотя бы общее представление о его устройстве. Ни один ремонт не обходится без таких знаний, а уж если речь заходит о тюнинге производительности автомобиля, то знать его устройство нужно обязательно.

Немаловажной деталью двигателя внутреннего сгорания является карбюратор — устройство, в котором происходит смешивание воздуха и топлива. В результате получается горючая смесь необходимой для работы силового агрегата консистенции.

Если речь заходит об отечественных карбюраторах, то нельзя не упомянуть Солекс 21083 — одно из лучших устройств в своем классе, с отличными характеристиками и высокой надежностью. Данная модель имеет в своем арсенале одно неоспоримое достоинство — ее можно модифицировать самыми разнообразными способами, тем самым «подогнав» карбюратор под конкретные условия работы.

Что такое жиклеры

Как правило, доработка карбюратора заключается в замене жиклеров. Жиклеры — это небольшие дозирующие элементы с отверстиями, имеющими определенную величину сечения, через которые проходят компоненты горючей смеси. В этой статье пойдет речь о жиклерах карбюратора Солекс 21083.

Виды и классификация жиклеров

Для создания хорошей обедненной смеси в карбюраторе должны устанавливаться топливные жиклеры с небольшим сечением отверстия, а воздушные — с повышенным. Использование такой схемы позволяет двигателю стабильно работать даже при резком изменении режима езды.

В карбюраторе Солекс 21083 устанавливается два вида жиклеров:

  1. Топливные. Обеспечивают равномерное поступление топлива в камеру карбюратора.
  2. Воздушные. Дозируют подачу воздуха в карбюратор.
Важно понимать, что увеличение внутреннего диаметра топливного жиклера приведет к существенному повышению расхода топлива, и оправданным такой выбор будет только при желании увеличить мощность двигателя. В свою очередь, большое сечение воздушного жиклера тоже становится причиной увеличенного расхода горючего, но только при активной и быстрой езде.

Владельцы автомобилей в большинстве своем предпочитают уменьшать аппетит силового агрегата, поэтому оптимальным решением будет установка комбинации жиклеров, позволяющей снизить расход топлива (иногда получается улучшить этот показатель на треть). Чтобы выбрать подходящие жиклеры, нужно разобраться с их маркировкой, которая не так сложна, как может показаться на первый взгляд.

Маркировка жиклеров

Выбирая жиклеры для карбюратора, неопытные автолюбители часто приходят в недоумение из-за наличия нескольких чисел в маркировке жиклера. Расшифровка этих символов происходит следующим образом:

  1. Карбюратор Солекс 21083 в базовой комплектации оборудуется жиклерами с маркировкой 21 (для первой камеры) и 23 (для второй камеры). Числа отображают диаметр дозирующих элементов.
  2. На нижней части «родных» топливных жиклеров есть цифры 95 и 97,5 (первая и вторая камеры соответственно). Эти данные отображают пропускную способность жиклеров.
  3. Точно так же, как и в предыдущем примере, осуществляется маркировка воздушных жиклеров, только в этом случае на них будет маркировка 155 и 125, отображающая производительность деталей. Естественно, эти цифры на жиклерах с разной пропускной способностью будут меняться.

Маркировка жиклеров карбюратора достаточно проста, но простого распознавания числовых значений недостаточно — нужно ведь еще понимать, как и на что влияют эти показатели.

Узнайте, как проточить диски системы торможения самостоятельно.

Смотрите, как самостоятельно отрегулировать поток света фар автомобиля. Подробнее —  тут.

Немаловажным параметром, влияющим на работу жиклеров, является соотношение количества воздуха и топлива в камере. Нормальным считается соотношение 14,9:1, при котором расход топлива и мощность находятся в равновесии. Для определения подходящей под конкретный стиль вождения комбинации достаточно разобраться, каким будет соотношение воздуха и топлива в горючей смеси.

Заводские топливные жиклеры карбюратора Солекс 21083 рассчитаны на экономичную езду и имеют достаточно малое сечение. Родные жиклеры можно и не менять, если нет особой необходимости в увеличении мощности двигателя. Кроме того, в результате замены жиклеров смесь может получиться слишком обедненной, и двигателю попросту будет не хватать горючей смеси для нормальной работы.

Если двигатель «не тянет», и проблема явным образом кроется в составе горючей смеси, можно подумать над вариантами: различные конфигурации топливных и воздушных жиклеров дают возможность выбрать самую эффективную схему и задействовать ее в своем автомобиле, чтобы добиться подходящих результатов.

Выбор жиклеров

Подбирая набор новых жиклеров для модификации карбюратора, стоит всесторонне изучить этот вопрос: Солекс 21083 дорабатывают очень часто, и пара дополнительных советов от опытных водителей не помешает. Рекомендации по выбору чаще всего звучат подобным образом:

  • очень важно учитывать объем двигателя: при большом рабочем объеме лучше подобрать воздушные жиклеры с небольшим сечением, чтобы улучшить горючую смесь;
  • в первую очередь стоит выбирать именно топливные жиклеры, а уже потом искать воздушные;
  • последовательность важна и при установке жиклеров: сначала они устанавливаются в первую камеру, а уже потом во вторую — такой поэтапный подход позволит выбрать наиболее подходящую схему.

В качестве примера подбора жиклеров для 1,5-литрового двигателя можно рассмотреть такую комбинацию:

  • в первой камере устанавливается топливный жиклер 102,5, а воздушный имеет сечение 155;
  • для второй камеры выбирается топливный жиклер 110, а воздушный — с маркировкой 125 или 135.

Стоит обратить внимание на тот факт, что Солекс 21083 изначально рассчитан на 1,5-литровые двигатели, и его установка на силовой агрегат с большим рабочим объемом не рекомендуется: из-за особенностей конструкции данного карбюратора слишком «объемистый» двигатель не будет получать достаточно качественную горючую смесь.

Также стоит помнить о том, что все карбюраторы Солекс имеют сходное устройство, за счет чего обеспечивается взаимозаменяемость их элементов. Это правило относится и к жиклерам: при необходимости можно подобрать для своего варианта жиклеры с другого карбюратора, имеющие иное сечение.

Из описанных выше аспектов и особенностей карбюраторов Солекс можно сделать простой вывод: для разных объемов двигателя нужно подбирать соответствующую конфигурацию, обеспечивающую качественное создание горючей смеси.

И последняя рекомендация: при подборе жиклеров с большим сечением иногда возникает желание расточить их самостоятельно. Делать этого не стоит, поскольку для работы жиклеров требуется правильное соотношение, достичь которого в «гаражных» условиях не получится даже при наличии подходящего оборудования.

Видео жиклеры на карбюратор ВАЗ 21083 солекс

Видео расскажет про карбюратор солекс 21083

Заключение

Карбюратор Солекс 21083 славится своей надежностью и простотой не из-за возможностей модификации, а по причине хорошей базовой конфигурации, рассчитанной на спокойный и размеренный стиль езды. Конечно, замена топливного и воздушного жиклеров карбюратора может повысить мощность силового агрегата или снизить расход топлива, но если эти показатели и без того хороши, то и менять их не стоит.

Какие жиклеры поставить на солекс 12083 на Ваз 2107

Карбюратор на «восьмерке» обеспечивает приемлемый расход топлива и в городском режиме, и при поездках по трассе. Солекс 21083 один из самых лучших и надежных отечественных приборов такого рода. Внесение изменений в его конструкцию может способствовать повышению динамических характеристик или снижению потребления бензина. Возникает вопрос, какие жиклеры следует заменить для достижения необходимого эффекта?

Для получения ответа потребуется разобраться в принципе действия устройства. Основная задача карбюратора создание топливовоздушной смеси обедненного состава. Для достижения этого на конструкторы вынуждены были поставить на карбюратор топливные жиклеры с малым проходным сечением. В воздушных каналах калиброванные отверстия напротив увеличенного диаметра. Как показывает практика эксплуатации, работа двигателя в таком случае остается устойчивой при резких изменениях режимов.

Варианты модернизации карбюратора

Топливные и воздушные жиклеры имеют между собой связь, от их производительности напрямую зависит потребление топлива. Для карбюратора Солекс 21083 могут быть реализованы следующие схемы:

  1. Установка элемента в топливном канале с большим проходным сечением вызовет пропорционально увеличение потребление топлива и динамических характеристик.
  2. Напротив, уменьшение диаметра отверстия способствует уменьшению общего расхода бензина.

Для карбюраторов типа Солекс установка жиклеров иного сечения пропорционально изменяться на всех режимах. Квалифицированный их подбор позволяет менять настройки в самых широких пределах. Уменьшение калиброванного отверстия в воздушном канале ведет к обогащению смеси и соответственно повышению мощности. При этом обратное действие делает автомобиль более экономичным.

Основные режимы работы карбюратора

Солекс 21083 выполняет ряд важнейших функций в системе питания силового агрегата в процессе его запуска и функционирования. Расчет и подбор элементов осуществляется на стадии опытно-конструкторских работ в специализированных бюро. При этом разработчикам важно обеспечить устойчивую работу двигателя во всех режимах, для этого как расчеты ведутся исходя из средних показателей.

В карбюраторе марки Солекс во время движения автомобиля осуществляется процесс дросселирования, в ходе которого отмечается нестабильность смесеобразования. Существенное влияние при этом оказывают следующие факторы:

  1. Плотность распределения состава по воздушному потоку, проходящему через диффузор.
  2. Качественность распыления топлива.
  3. Равномерность распределения воздушно топливной смеси по направлению движения потока.

Перечисленные выше факторы находятся в прямой зависимости не только от проходного сечения жиклеров, но и их состояния. Для того чтобы подобрать оптимальные параметры элемента как показывает практика следует учитывать характер течения эмульсии в каналах карбюратора. Специалисты различают несколько их разновидностей: ламинарную, волновую, пробковую и симметричную относительно оси.

Солекс 21083 при условии исправности систем и правильности регулировки обеспечивает стабильную работу двигателя в режиме дросселирования. Наиболее оптимальным для силового агрегата является осесимметричное распределение эмульсии в канале смеси после прохождения жиклеров. Это позволяет добиться относительно равномерного насыщения потока, какие бы внешние условия при этом не возникали.

Особенности конструкции карбюратора

Большое влияние на стабильность режимов работы двигателя оказывают не только размер проходного сечения, но и место где размещены жиклеры. В описываемом приборе они находятся в специальных каналах, которые не имеют прямого сообщения с основным диффузором. Это позволяет избежать действия ряда факторов, какие ведут к загрязнению калиброванных отверстий.

Для карбюратора марки Солекс 21083 важен правильный подбор и топливного, и воздушного жиклеров. Указанные работы следует производить в строгом соответствии с рекомендациями специалистов. В таблицах, разработанных профильным конструкторским бюро, указаны пары элементов какие обеспечивают оптимальные характеристики по расходу топлива и показателей мощности.

Жиклеры карбюратора, топливные и воздушные, таблица Солекс, ДААЗ, ОЗОН, как подобрать главный, схема расположения для установки и правильной чистки

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей. Обращаться на почту [email protected]

Эти маленькие детали оказывают влияние на работу двигателя машины. Если увеличить топливный жиклер, можно сделать машину резвой, но требующей много топлива.  Установив воздушный жиклер с большим сечением,  мы получаем машину, не развивающую высоких скоростей, но и не требующую частых заправок. Все зависит от желания владельца автомобиля.

Чистка, настройка, замена и регулировка жиклеров и регулировка обогащения  топливно-воздушной смеси производится во время ТО и при возникновении нештатных ситуаций.

Основные виды жиклеров и их подбор

Промышленностью выпускается 2 вида жиклеров карбюратора, которые входят в каждый ремкомплект:

Они изготавливаются для каждой камеры устройства. Выбор жиклера зависит от сечения большого и малого диффузора карбюратора. Комплекты для ремонта выпускаются разные — для каждой модели и марки автомобиля. Детали отличаются по диаметру отверстия. Как отрегулировать правильную работу мотора – информация необходимая каждому владельцу автотранспорта.

Довольно часто карбюратор Солекс устанавливают на автомобили других марок, с наиболее мощными двигателями. В таком случае машина будет работать с перебоями, потому что вазовские жиклеры не смогут качественно выполнять свою работу — из-за диаметра, недостаточного для подачи обогащенной смеси.

Нередко автолюбители для лучшего разгона и динамичной езды устанавливают топливную деталь большого размера. В этом случае не следует забывать об увеличении расхода топлива. Также увеличенный диаметр жиклера на несколько порядков не всегда сможет дать хороший результат. Как подобрать жиклеры, сможет подсказать таблица.

Если объем двигателя 1,6 литра, не следует ставить на него главный жиклер от мощного мотора. Если вас перестал устраивать разгон авто, может следует поискать другую причину, например:

Это только некоторые причины и неисправности, устранив которые, вы снова получите резвый автомобиль. Мнения о переделке жиклеров у автолюбителей разные, но большинство считает, что не стоит этого делать. Иногда, любители экономии устанавливают жиклеры, размеры которых меньше рекомендованных. В таком случае получается экономичное, но очень слабое авто, которое будет очень долго разгоняться. Не следует жиклеры карбюратора Озон устанавливать в карбюратор Форда. Они должны стоять на классике Жигулей.

Большое влияние на показатели разгона и мощности автотранспорта может оказать правильно проведенная настройка работы карбюратора.

Проведение регулировки карбюратора

Каждый из карбюраторов регулируется по нескольким значениям. Выполнив эту операцию, изменяют:

  • наполнение бензином поплавочной камеры;
  • величину максимальных оборотов холостого хода;
  • насыщенность топливно-воздушной смеси, поступающей в двигатель.

Выполнить регулировку качества смеси достаточно легко. Сделать это может каждый автолюбитель:

  1. На прогретом двигателе, при помощи винта регулировки качества смеси, выставляем количество оборотов, не более 900 на тахометре;
  2. Снижаем до максимально возможного — качество смеси, закручивая винт регулировки. Доводим работу двигателя до очень малых оборотов;
  3. Постепенно откручивая винт, доводим обороты до нормального количества, чтобы двигатель работал ровно. Здесь нельзя переборщить, лучше провести операцию еще раз. Повышенные обороты холостого хода повысят расход топлива, поэтому проводится дополнительная регулировка.

Бывают ситуации, когда обороты приходится увеличивать из-за провалов в работе мотора. Например, если при вращении винта не изменяются обороты. Причин у этой поломки несколько. Необходимо обратить внимание на:

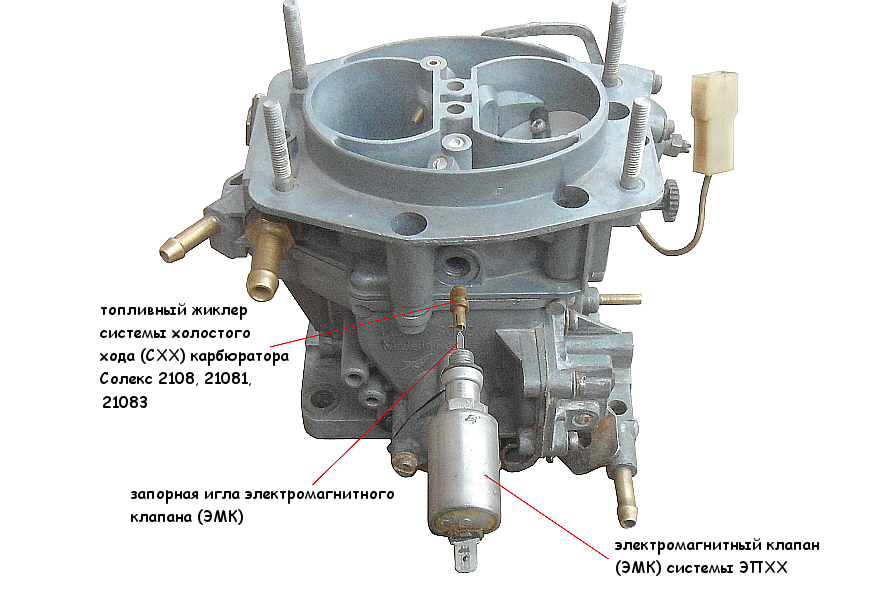

  • жиклер электромагнитного клапана – возможно, он засорился;
  • канал, находящийся под винтом регулировки качества смеси. При некачественном бензине он засоряется;
  • электромагнитный клапан — возможно неисправен именно он.

Проверить исправность клапана достаточно просто. На выключенном моторе отсоединяем от электромагнита провод, откручиваем электромагнитный клапан и отсоединяет топливный жиклер. Теперь поворачиваем ключ в замке зажигания и подносим снятый с клапана провод.

Щелчок и утапливание штока клапана в корпус говорит об исправности электромагнита. В противном случае, меняем этот узел устройства. Умельцы  советуют более легкий способ. На работающем двигателе сдергиваем провод. Если мотор заглох, можно работать дальше — клапан исправен.

При попадании в жиклер соринки, его следует прочистить. Чистка проводится очень просто. Жиклер можно продуть с помощью насоса или компрессора.  Нередко соринки настолько мелкие, что их не видно, но лучше перестраховаться и, если уж снимают деталь, то ее продувают для исключения этой проблемы. Проведя все операции, ставим жиклер на место и проверяем работу системы.

Почистить канал холостого хода под винтом регулировки смеси, на дороге, не всегда получается. Нередко он забивается настолько, что его нельзя продуть, и для устранения неисправности нужна разборка карбюратора. Только после этого появляется возможность прочищать этот канал. В такой ситуации есть временный выход.

Гаечным ключом  ослабляем крепление электромагнитного клапана на карбюраторе, до состояния нормальной работы двигателя и доезжаем до дома. В этом случае бензин проходит мимо топливного жиклера холостого хода и это приводит к повышенному потреблению топлива. Основной «симптом» этой неисправности – перебои на минимальных оборотах и выключение двигателя при отжимании педали газа, поэтому обязательная чистка каналов и последующая регулировка помогут избавиться от поломки.

Помните – настройка и регулировка проводится только на прогретом двигателе, но перед этим зачастую необходимо провести замену жиклера, установив деталь из комплекта. Как правильно это сделать рассмотрим далее.

Замена жиклера

Подбор жиклеров карбюратора проводится согласно маркировке. Номер каждой детали в наборе должен соответствовать диаметру, согласно таблице. Подбирая комплект деталей карбюратора, определитесь какая мощность, скорость разбега вас устроят. Если устанавливаете номинальные размеры, тогда все просто – необходимо сначала выбрать комплект. Это самая ответственная работа при покупке. Следует помнить о том, что 80% деталей на рынке из Китая. Обратите внимание на это, подбирая их. Затем  можно делать ремонт.

Важно. Двигатели для автомобилей ВАЗ выпускаются с «ДААЗовскими» карбюраторами. Практически на всех модификациях первичная камера оснащена распылителем 4,5. Главный топливный жиклер имеет маркировку 135, на воздушном стоит номер 170. При установке распылителя номер 4 в первой камере ставят 130 топливный и 150 воздушный жиклеры. Следует обязательно выдерживать это соотношение.

Для его проведения нам потребуется снять карбюратор с двигателя. Это сделает дальнейшую работу более удобной. Схема демонтажа карбюратора описана в других статьях сайта, единственно, на что необходимо обратить внимание – это на прокладку между карбюратором и корпусом двигателя.

Сняв карбюратор отверткой, откручиваем винты крепления крышки. Снимаем ее и плоской отверткой выкручиваем топливные и воздушные жиклеры. На воздушных необходимо отсоединить эмульсионные трубки. Затем производится установка новых деталей или чистка старых исправных жиклеров. Для большей уверенности необходима калибровка жиклеров на специальном стенде.  «Неправильные» детали следует удалить, но самостоятельно эту операцию не выполнить.

Все детали карбюратора перед установкой необходимо промыть в чистящей жидкости, удалить грязь, нагар, прочистить все каналы. Начинаем установку новых жиклеров. При этом следует соблюдать правильное расположение каждой детали механизма. Жиклеры на карбюратор необходимо ставить по маркировке.

Проведя сборку устройства, устанавливаем на новую прокладку и затягиваем крепежные гайки. Первичная регулировка и настройка проводится винтом насыщенности смеси и регулировки оборотов холостого хода. Данные операции позволят завести двигатель. Подключаем все шланги и провода, устанавливаем новый воздушный фильтр. Убеждаемся, что все детали стоят на своих местах и надежно закреплены. Проводим пробный запуск двигателя. Сейчас нам потребуется подрегулировать работу мотора и разогреть его.

Посмотрев данные по температуре двигателя, настраиваем его работу.

Выполнив все операции по установке жиклеров, настройке карбюратора надежно и с соблюдением всех инструкций, подумайте, сколько топлива вы сэкономите.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Подбор и доработка жиклеров карбюраторов Солекс

Подбор и доработку жиклеров на карбюраторах Солекс производят в двух случаях: если необходимо увеличить мощностные показатели двигателя автомобиля (быстрый старт, приемистость, повышение скорости движения) или уменьшение расхода топлива двигателя от паспортных показателей. В случае увеличения мощности обычно подбирают и увеличивают пропускную способность топливных жиклеров ГДС (обогащают топливную смесь). При необходимости улучшить топливную экономичность – увеличивают пропускную способность воздушных жиклеров ГДС (обедняют топливную смесь). В любом случае необходимо установить на карбюратор жиклеры с измененным сечением отверстия и пропускной способностью отличной от номинала (маркировка на жиклерах означает диаметр отверстия и соответствует определенной их пропускной способности).

Перед проведением работ необходимо удостовериться, что и на стандартных жиклерах карбюратор и двигатель работают нормально. Так же рекомендуется перед проведением доработки карбюратора привести в надлежащее состояние систему питания и систему зажигания автомобиля. В случае если двигатель автомобиля жрет бензин ведрами или троит или даже двоит, имеет смысл провести полную диагностику систем двигателя, все привести в норму, и лишь потом браться за доработку.

Следует помнить, что при проведении работ с карбюратором необходимо придерживаться определенной закономерности: двигателю определенного объема соответствует карбюратор с определенным сечением диффузоров, топливных и воздушных жиклеров главных дозирующих систем. Изменение одного или нескольких составляющих этой цепочки приводит к явным изменением в работе двигателя. Увеличение или уменьшение пропускной способности жиклеров должно быть небольшим и постепенным – в пределах сотых долей миллиметра. Поэтому для доработки лучше приобрести дополнительный комплект топливных и воздушных жиклеров ГДС и производить все манипуляции на них. Родные жиклеры ставим назад в случае провала эксперемента.

Варианты доработки и подбора жиклеров на карбюраторах Солекс

— Установить воздушные или топливные жиклеры с другого карбюратора, от другого двигателя

Выбрать можно из списков ниже.

Таблица размеров и применяемости топливных жиклеров ГДС для карбюраторов Солекс

Модели карбюраторов 1-я камера 2-я камера
2108-1107010 97,5 97,5
21081-1107010 95 97,5
21083-1107010 95 97,5
21073-1107010 107,5 117,5
21051-1107010 105 110
21083-1107010-31 95 100
21083-1107010-35 95 100
21083-1107010-62 80 100
21412 95 95

Таблица размеров и применяемости воздушных жиклеров ГДС для карбюраторов Солекс

Модели карбюраторов 1-я камера 2-я камера
2108-1107010 165 125
21081-1107010 165 135
21083-1107010 155 125
21073-1107010 150 135
21051-1107010 150 135
21083-1107010-31 155 125
21083-1107010-35 150 125
21083-1107010-62 165 125
21412 160 100
воздушные жиклеры, топливные жиклеры, эмульсионные трубки и колодцы карбюратора Солекс

— Доработать уже имеющиеся жиклеры

В продаже имеются тонкие сверла 1 мм, 1,5 мм, 1,75 мм, 2 мм и т. п. Ими можно рассверлить номинальные жиклеры до требуемого размера увеличив их пропускную способность. В ряде случаев можно запаять оловом отверстие жиклера и рассверлить заново.

Технология подбора жиклеров

Начинаем подбор с топливных или воздушных жиклеров ГДС первой камеры карбюратора.  Устанавливаем жиклер уменьшенного или увеличенного сечения (как правило, всего лишь на сотку) вместо штатного и проверяем динамические характеристики автомобиля или его топливную экономичность. При необходимости проводим регулировку холостого хода винтами «качества» и «количества».

Устанавливаем жиклер еще большей размерности, проверяем динамику или экономичность. И так несколько раз, пока не появятся явные провалы в работе двигателя на разных режимах. Работа кропотливая, требующая времени и нервов. После чего делаем шаг назад, установив жиклер предъидущей размерности. Проводим аналогичную настройку второй камеры карбюратора (в большинстве случаев ограничиваются первой).

Подробно этот процесс (в комплексе с другими доработками карбюратора) расписан в статьях на сайте «Уменьшение расхода топлива двигателя автомобиля с карбюратором Солекс», «Увеличение мощности и приемистости двигателя автомобиля с карбюратором Солекс».

Проверку пропускной способности жиклеров для контроля соответствия их маркировки можно проверять, изготовив самодельное устройство (См. «Маркировка и пропускная способность жиклеров карбюраторов Солекс»).

Примечания и дополнения

— Описанный выше подбор жиклеров является минимальным вмешательством в работу карбюратора с минимальными последствиями (увеличение мощности на 5 – 10 процентов или экономичности в пределах литра на сотню). Более сильно и действенно тюнинговать свой карбюратор можно, если к подбору жиклеров добавить доработку диффузоров карбюратора, причем как малых, так и больших, подобрать эмульсионные трубки, доработать смесительные камеры карбюратора, ускорительный насос и изменить последовательность открытия дроссельных заслонок. Комплекс мер позволит полностью раскрыть скрытые резервы двигателя, что в итоге изменит и улучшит необходимые характеристики автомобиля под требования каждого конкретного автовладельца.

Еще статьи по карбюраторам Солекс

— Доработка винта «качества» топливной смеси карбюратора Солекс

— Доработка системы холостого хода карбюраторов Солекс

— Доработка картонной прокладки под карбюратор Солекс

— Доработка привода воздушной заслонки карбюратора Солекс

Подбор жиклеров на карбюраторе Солекс 21083

Модель карбюратора Солекс 21083 с жиклерами, которые влияют на свойства топливо-воздушной смеси, может быть доработана под любой объем двигателя. Для этого достаточно подобрать жиклеры, что вполне под силу опытному автолюбителю. Солекс 21083 при условии грамотного усовершенствования вполне в состоянии заменить карбюратор ДААЗ-4178 на УАЗ.

Есть еще одна причина целесообразности данной операции. Серийный выпуск допускает незначительные отклонения в размерах. Это может стать причиной более, чем 5%-ного разброса заявленных показателей карбюратора.

В процессе работы отклонения еще более увеличиваются, что ухудшает динамику автомобиля и ведет к перерасходу горючего. Более того, способ подбора жиклеров и регулировки карбюраторного узла поможет приспособить его к нужному двигателю. Перед выполнением доводки необходимо проконтролировать:

  • механизмы двигателя;
  • тепловые зазоры клапанов;
  • свечи;
  • высоковольтные провода;
  • угол опережения зажигания;
  • состояние фильтра;
  • тяги привода заслонок.

После вышеперечисленных операций нужно провести замер топливных расходов в ходе поездки. Далее карбюратор Солекс 21083, жиклеры которого подлежат замене, очистить и проверить уровень топливной жидкости в поплавковой камере. Желательно наличие нескольких жиклеров с различными параметрами.

Для удобства работы следует сверлом на 7,5 мм расширить каналы над колодцами. Такая операция позволит менять жиклеры в ходе подбора при снятой крышке фильтровочного элемента. Дроссельную заслонку нужно зафиксировать в закрытом положении, чтобы избавиться от влияния второй камеры. После окончания процесса фиксацию удалить.

Учитывая цифры пробной поездки, делается вывод о выборе жиклера. При перерасходе горючего на среднем режиме движения стоит заменить жиклер первой камеры на тот, который имеет меньшую производительность. Если стоял жиклер с маркой «107,5», то сперва заменить на «105», затем на «97,5» и далее. В таком порядке стоит поступать до появления провалов при открытии дроссельных заслонок.

В данном случае заменяем деталь на предыдущую с большей пропускной способностью. После этого возможны провалы при трогании автомобиля с места – необходимо обогащение смеси. Увеличивая производительность жиклера системы холостого хода, можно добиться исчезновения провалов. Однако перед началом подбора нужно провести ряд действий:

  1. Вывернуть электромагнитный клапан.
  2. Намотать нитку на резьбовую часть и поставить клапан на место.
  3. Запустить мотор.
  4. Плавно выкручивать жиклер ХХ до изменения работы мотора.
  5. Регулировать винтами состава смеси.

Далее оценивается функционирование автомобиля при трогании – если провалы исчезли, то замена оправдана. Если эффекта добиться не удалось, нужно продолжать отворачивать жиклер карбюратора Солекс 21083, а затем снова проверить поведение транспортного средства.



Солекс соотношение жиклеров


Таблица жиклеров карбюратора солекс и тарировочные данные

Если вам необходима настройка и регулировка карбюратора солекс, тогда вам понадобятся тарировочные данные и параметры жиклеров. В этой статье я постарался собрать необходимые данные которые помогут вам без труда настроить карбюратор солекс. Тут вы найдете таблицы жиклеров, маркировку жиклеров, узнаете какие жиклеры должны стоять на карбюраторе солекс 21083.

Относительные значения топливных жиклеров для карбюраторов солекс

Соотношение  Диаметры диффузора
Экономичный 14 95,0 102,0 107,0 115,0
Экономично мощностной 13,5 98,5 105,8 111,0 119,3
Мощностной умеренный 13 102,3 109,8 115,2 123,8
Мощностной нормальный 12,5 106,4 114,2 119,8 128,8
Мощностной динамичный 12 110,8 119 124,8 134,2
Спорт 11,5 115,7 124,2 130,3 140
Заводские значения 14 95,0 102,0 107,0 115,0
Количество воздуха в диффузоре 1330 1428 1498 1610,0

Тарировочные данные карбюратора солекс соотношения больших диффузоров и жиклёров (завода изготовителя)

Модель карбюратора 2108 21081 21083 21073 21051 21083-31 21083-35 21412 21083-62
Диаметр диффузора, мм 21/23 21/23 21/23 24/24 23/23 21/23 23/23 23/23 21/23
Главный топливный жиклер (ГТЖ) 97,5/97,5 95/97,5 95/97,5 107,5/117,5 105/110 95/100 95/100 95/95 80/100
Главный воздушный жиклёр (ГВЖ) 165/125 165/135 155/125 150/135 155/135 155/125 150/125 160/100 165/125
Зазор дроссельной заслонки при запуске на холодную 0,85 1,0 1,1 1,1 1,1 1,1 1,1 1,6 1,1
Зазор воздушной заслонки при запуске на холодную 2,7 2,5 3,0 3,0 2,5 2,5-5,5 2,2 2,5-5,5
Кулачек ускорительного насоса 7 4 7 4 4 7 7 4 7
Распылитель ускорительного насоса (слоник) 35-40 35-40 35-40 45-? 35-40 35-40 35-40 35-40 35-40
Желательный объём двигателя ад 1,3 1,5 1,7-и более 1,1-1,3 1,5 1,5

Микропроцессорная система зажигания

1,5-1,8 1,5

С нейтрализатором газов и датчиком

Какие жиклеры должны стоять на карбюраторе 21083

Маркировка карбюратора Топливный жиклер главной системы Воздушный жиклер главной системы Топливный жиклер холостого хода Воздушный жиклер холостого хода Жиклер ускорительного насоса
I кам. II кам. I кам. II кам. I кам. II кам. I кам. II кам. топливный перепускной
2101-1107010 135 135 170 190 45 60 180 70 40 40
2101-1107010-02 130 130 150 190 50 45 170 170 40 40
2101-1107010-03: 2101-1107010-30 130 130 150 200 45 60 170 70 40 40
2103-1107010 135 140 170 190 50 80 170 70 50 40
2103-1107010-01: 2106-1107010 130 140 150 150 45 60 170 70 40 40
2105-1107010-10 109 162 170 170 50 60 170 70 40 40
2105-1107010: 2105-1107010; 2105-1107010-20 107 162 170 170 50 60 170 70 40 40
2107-1107010: 2107-1107010-20 112 150 150 150 50 60 170 70 40 40
2107-1107010-10 125 150 190 150 50 60 170 70 40 40
2108-1107010 97;5 97,5 165 125 42±3 50 170 120 35/40

Размеры воздушного и топливного жиклера карбюратора солекс

диаметр жиклера, ед.

ВОЗДУШНОГО

100 125 135 145 150 155 160 165
Т

О

П

Л

И

В

Н

О

Г

О

80 0,800 0,640 0,693 0,562 0,633 0,516 0,500 0,485
92,5 0,926 0,740 0,686 0,638 0,617 0,597 0,678 0,661
95 0,950 0,760 0,704 0,656 0,633 0,613 0,694 0,576
97,5 0,975 0,780 0,722 0,672 0,650 0,629 0,609 0,591
100 1,000 0,800 0,741 0,690 0,667 0,645 0,625 0,606
102,5 1,025 0,820 0,759 0,707 0,683 0,661 0,641 0,621
105 1,050 0,840 0,778 0,728 0,700 0,677 0,656 0,636
107,6 1,075 0,860 0,796 0,741 0,717 0,694 0,672 0,662
110 1,100 0,880 0,816 0,769 0,733 0,710 0,688 0,667
115 1,150 0,920 0,852 0,793 0,767 0,742 0,719 0,697
117,5 1,175 0,940 0,870 0,810 0,783 0,768 0,734 0,712
120 1,200 0,960 0,889 0,826 0,800 0,774 0,750 0,727
125 1,250 1,000 0,926 0,862 0,833 0,806 0,781 0,759
при избытке воздуха 30% смесь (не воспламеняется) переобеднена
минимальный расход при избытке воздуха 10 — 20% , то есть 17,1 к 1 — 0,58
нормальное (стехиометрическое) соотношение -14,9 к 1 — 0,67
максимальная мощность при 5 — 15% нехватке воздуха, то есть 12,7 к 1 — 0,76
при избытке бензина 15% смесь (не воспламеняется) переобогащена > 0,79

Автор статьи: Юрий Веселов

Дата публикации: 29.10.2018

Таблица жиклеров карбюратора Солекс и инструкция по замене + Видео

Если вам еще не приходилось расшифровывать таблицы жиклеров карбюраторов Солекс и подбирать по ним деталь, то мы подскажем с чего начать. А чтобы сэкономить ваши деньги, мы рассмотрим, как происходит замена этих маленьких, но столь важных запчастей.

Так называются детали карбюраторов, имеющие калибровочные отверстия для дозирования топлива либо воздуха. Как вы уже догадались, в зависимости от назначения жиклеры делятся на топливные и воздушные. Эти элементы имеют противоположное действие и по-разному влияют на состав топливной смеси. Увеличив сечение топливного (главного) жиклера, мы получим обогащенную смесь, а воздушного, наоборот, обедненную.

Детали карбюратора для дозирования топлива

Из всего вышесказанного понятно, что эти детали влияют на расход топлива и, естественно, материальную сторону обслуживания авто. При увеличении производительности главного элемента возрастет расход горючего на всех режимах. А изменив показатели воздушного, авто будет больше «кушать» только во время движения на повышенных скоростях.

Как подобрать жиклеры для Солекс?

При грамотном подборе жиклеров на карбюратор Солекс двигатель будет работать плавно и стабильно даже при частых нагрузках. При этом получится еще и сэкономить до 35% бензина в городском режиме. В первую очередь следует определиться с главным элементом, а потом уже можно перейти и к воздушному. Причем огромное значение при подборе имеет объем мотора. Если он большой, то лучше использовать вторичные жиклеры маленького сечения. Диаметр деталей с калибровочными отверстиями в первой и второй камере могут несколько отличаться.

Вы легко можете найти специальные таблицы, в которых указывается оптимальное соотношение индексов топливных и воздушных жиклеров для Солекс, а также прогнозируется полученная смесь и даже поведение авто. Например, если взять топливный элемент большой производительности, а воздушный, напротив, малой, то будет переобогащенная смесь, которая не воспламеняется. В подборе вам поможет таблица, где указывается оптимальный диаметр всех жиклеров в зависимости от типа двигателя и марки карбюратора.

Таблица соотношения индексов жиклеров

Определиться с видом и размером жиклеров для Солекс очень важно, но необходимо их еще и купить. На этом этапе необходимо знать, какую информацию скрывают цифры, нанесенные на верхней части элементов. Не редкость, когда на поверхность детали наносится два обозначения, и в каждом из них скрыт определенный параметр. Например, цифры «21» и «23» соответствуют наружному диаметру дозирующего элемента. Увидев на главных топливных жиклерах обозначение «95» или «97,5» можно судить о производительности, так как это обозначение характеризует пропускную способность элемента. На воздушных элементах также указывается их производительность, но это значение обычно находится в пределах «125» и «155».

Кто-то уверен, что не нужно спешить с подбором новых жиклеров, а увеличить пропускную способность детали можно, расточив ее диаметр. Однако делать эту операцию следует только на высокоточном оборудовании. В гаражных условиях с помощью дрели и сверла изменять диаметр жиклеров нельзя, так вы только испортите их. Поэтому если по каким-либо показателям деталь не подходит, следует приобрести новый элемент, соответствующий требованиям.

Замена во всех подробностях

Подобрав по номерам жиклеры карбюратора Солекс, можно приступить и к их замене, в отличие от расточки эту операцию вполне реально провести и самостоятельно дома. Кстати говоря, не всегда поводом служит неправильно подобранный элемент, очень часто в процессе эксплуатации эти детали изнашиваются, засоряются, что приводит к изменению диаметра и состава смеси со всеми вытекающими последствиями. Кроме того, автовладельцы таким способом повышают мощность своего «железного коня» или, наоборот, уменьшают расход бензина. В общем, замена жиклеров вполне годится в категорию тюнинга транспортного средства.

Чтобы извлечь жиклеры от Солекс, придется демонтировать двигатель и, конечно, разобрать его. Перед тем как вытащить силовой агрегат обязательно отсоедините минусовой провод от АКБ, а затем снимите корпус воздушного фильтра. Заранее приготовьте чистую ветошь и растворитель, например, уайт-спирит, чтобы очистить поверхность мотора от загрязнений. Теперь необходимо найти место крепления приводного троса к воздушной заслонке и немного ослабить фиксирующий эти части винт. Проделайте то же самое и с болтом, крепящим оболочку троса. Для этой цели прекрасно подойдет рожковый ключ. Отсоединив от карбюратора трос, снимите и шланг подвода картерных газов с патрубка.

Извлечение жиклеров от Солекс

Чтобы отсоединить топливный шланг от штуцера, кроме гаечного ключа понадобится еще и крестовая отвертка. Сначала ослабляем затяжку крепежного хомута, затем демонтируем шланг и болтом М8 глушим отверстие в последнем. Необходимо снять шланг вакуумного регулятора. Также отсоединяется от вывода электромагнитного клапана и клемму провода. Берем плоскую отвертку и отжимаем с ее помощью наконечника тяги дроссельной заслонки, после чего извлекаем его. Теперь появилась возможность вытащить и возвратную пружину.

Чтобы снять карбюратор нужно приготовить накидной и рожковый ключ на «13». Первым откручиваются 3 гайки, посредством которых деталь крепится к впускному трубопроводу, а вторым – крепежная. Пользуясь случаем, осмотрите прокладку карбюратора, возможно, и ей не помешает замена. Если узел будет снят длительное время, то обязательно заглушите впускной трубопровод ветошью. Чтобы осуществить замену жиклеров в карбюраторе, осталось снять с него крышку. Берем плоскую отвертку и откручиваем эти детали. Сначала убираем топливные жиклеры, потом воздушные. В кольцах последних деталей найдете эмульсионные трубки, чтобы вытащить, их следует поддеть надфилем.

Замена прокладки карбюратора

Главный топливный элемент вторичной камеры обозначается буквой «А», а первичной – «Б». Затем приступаем и к снятию воздушных жиклеров, маркирующихся «В» и «Г» для вторичной и первичной камеры соответственно.

Замена не должна делаться вслепую. Визуально оцените состояние жиклеров. Наличие рисок, царапин и неровностей на их внутренней поверхности недопустимо, так как эти дефекты снижают пропускную способность. Негативное влияние имеет и загрязнение деталей смолами. Перед установкой новых жиклеров желательно проверить их на специальном стенде, так вы сможете увидеть, насколько соответствует указанная пропускная способность элементов реальным показателям.

Установка новых деталей Солекс

Если уж начали разбирать карбюратор, то неплохо было бы изучить и состояние остальных его частей, может быть, замена жиклеров не единственная потребность этого узла. Откручиваем винт ускорительного насоса и демонтируем последний вместе с клапаном и уплотнительными кольцами. Затем извлекаем из штатного места кольца и диффузоры обеих камер. Чтобы вытащить из ускорительного насоса канал, необходимо открутить крепежный винт.

Далее извлекаем вместе с корпусом топливный жиклер и достаем его. Демонтировать диафрагму можно после того, как откроете ее крышку и достанете пружину. Раскрутив болтовые соединения, разъединяем корпус карбюратора и дроссельной заслонки. Теперь появился доступ к теплоизоляционному элементу и картонным прокладкам. Снимаем крышку вместе с регулировочным винтом, затем извлекаем последний с уплотнительным кольцом. Все детали с дефектами ждет замена, остальные части хорошенько промываем в специальном средстве. Жиклеры и прочие отверстия продуваем сжатым воздухом. Собираем в обратном порядке.

По поводу настройки Солекса есть масса других не менее полезных особенностей. Подборка жиклеров далеко не единственный способ доработки карбюратора и обеспечения стабильной работы двигателя. К примеру, можно выставить уровень в камерах. Правда для этого потребуются специальные шаблоны, т. к. положения поплавков регулируются по-разному, всё зависит от типа крышки карбюратора. Не стоит думать, что оптимальный уровень установлен изначально производителем. Подгибая язычки поплавков можно избежать переливов и чрезмерных нагрузок на иглу. После выставления правильного уровня в поплавковых камерах можно отрегулировать холостой ход путём вращения винтов, отвечающих за качество и количество топлива. Некоторые идут ещё дальше и модернизируют агрегат ещё изощрённее. Например, делают отверстие в заслонке, запаивают эмульсионные трубки и т. п. Но это уже лишнее. А вот подбор жиклеров для правильной настройки карбюратора вещь даже нужная и полезная. Если все сделать правильно, в конечном итоге можно получить экономичный расход и хорошую отзывчивость акселератора.

Подбор и доработка жиклеров карбюраторов Солекс

Подбор и доработку жиклеров на карбюраторах Солекс производят в двух случаях: если необходимо увеличить мощностные показатели двигателя автомобиля (быстрый старт, приемистость, повышение скорости движения) или уменьшение расхода топлива двигателя от паспортных показателей. В случае увеличения мощности обычно подбирают и увеличивают пропускную способность топливных жиклеров ГДС (обогащают топливную смесь). При необходимости улучшить топливную экономичность – увеличивают пропускную способность воздушных жиклеров ГДС (обедняют топливную смесь). В любом случае необходимо установить на карбюратор жиклеры с измененным сечением отверстия и пропускной способностью отличной от номинала (маркировка на жиклерах означает диаметр отверстия и соответствует определенной их пропускной способности).

Перед проведением работ необходимо удостовериться, что и на стандартных жиклерах карбюратор и двигатель работают нормально. Так же рекомендуется перед проведением доработки карбюратора привести в надлежащее состояние систему питания и систему зажигания автомобиля. В случае если двигатель автомобиля жрет бензин ведрами или троит или даже двоит, имеет смысл провести полную диагностику систем двигателя, все привести в норму, и лишь потом браться за доработку.

Следует помнить, что при проведении работ с карбюратором необходимо придерживаться определенной закономерности: двигателю определенного объема соответствует карбюратор с определенным сечением диффузоров, топливных и воздушных жиклеров главных дозирующих систем. Изменение одного или нескольких составляющих этой цепочки приводит к явным изменением в работе двигателя. Увеличение или уменьшение пропускной способности жиклеров должно быть небольшим и постепенным – в пределах сотых долей миллиметра. Поэтому для доработки лучше приобрести дополнительный комплект топливных и воздушных жиклеров ГДС и производить все манипуляции на них. Родные жиклеры ставим назад в случае провала эксперемента.

Варианты доработки и подбора жиклеров на карбюраторах Солекс

— Установить воздушные или топливные жиклеры с другого карбюратора, от другого двигателя

Выбрать можно из списков ниже.

Таблица размеров и применяемости топливных жиклеров ГДС для карбюраторов Солекс

Модели карбюраторов 1-я камера 2-я камера
2108-1107010 97,5 97,5
21081-1107010 95 97,5
21083-1107010 95 97,5
21073-1107010 107,5 117,5
21051-1107010 105 110
21083-1107010-31 95 100
21083-1107010-35 95 100
21083-1107010-62 80 100
21412 95 95

Таблица размеров и применяемости воздушных жиклеров ГДС для карбюраторов Солекс

Модели карбюраторов 1-я камера 2-я камера
2108-1107010 165 125
21081-1107010 165 135
21083-1107010 155 125
21073-1107010 150 135
21051-1107010 150 135
21083-1107010-31 155 125
21083-1107010-35 150 125
21083-1107010-62 165 125
21412 160 100
воздушные жиклеры, топливные жиклеры, эмульсионные трубки и колодцы карбюратора Солекс

— Доработать уже имеющиеся жиклеры

В продаже имеются тонкие сверла 1 мм, 1,5 мм, 1,75 мм, 2 мм и т. п. Ими можно рассверлить номинальные жиклеры до требуемого размера увеличив их пропускную способность. В ряде случаев можно запаять оловом отверстие жиклера и рассверлить заново.

Технология подбора жиклеров

Начинаем подбор с топливных или воздушных жиклеров ГДС первой камеры карбюратора.  Устанавливаем жиклер уменьшенного или увеличенного сечения (как правило, всего лишь на сотку) вместо штатного и проверяем динамические характеристики автомобиля или его топливную экономичность. При необходимости проводим регулировку холостого хода винтами «качества» и «количества».

Устанавливаем жиклер еще большей размерности, проверяем динамику или экономичность. И так несколько раз, пока не появятся явные провалы в работе двигателя на разных режимах. Работа кропотливая, требующая времени и нервов. После чего делаем шаг назад, установив жиклер предъидущей размерности. Проводим аналогичную настройку второй камеры карбюратора (в большинстве случаев ограничиваются первой).

Подробно этот процесс (в комплексе с другими доработками карбюратора) расписан в статьях на сайте «Уменьшение расхода топлива двигателя автомобиля с карбюратором Солекс», «Увеличение мощности и приемистости двигателя автомобиля с карбюратором Солекс».

Проверку пропускной способности жиклеров для контроля соответствия их маркировки можно проверять, изготовив самодельное устройство (См. «Маркировка и пропускная способность жиклеров карбюраторов Солекс»).

Примечания и дополнения

— Описанный выше подбор жиклеров является минимальным вмешательством в работу карбюратора с минимальными последствиями (увеличение мощности на 5 – 10 процентов или экономичности в пределах литра на сотню). Более сильно и действенно тюнинговать свой карбюратор можно, если к подбору жиклеров добавить доработку диффузоров карбюратора, причем как малых, так и больших, подобрать эмульсионные трубки, доработать смесительные камеры карбюратора, ускорительный насос и изменить последовательность открытия дроссельных заслонок. Комплекс мер позволит полностью раскрыть скрытые резервы двигателя, что в итоге изменит и улучшит необходимые характеристики автомобиля под требования каждого конкретного автовладельца.

Еще статьи по карбюраторам Солекс

— Доработка винта «качества» топливной смеси карбюратора Солекс

— Доработка системы холостого хода карбюраторов Солекс

— Доработка картонной прокладки под карбюратор Солекс

— Доработка привода воздушной заслонки карбюратора Солекс

Карбюратор Солекс 21083 жиклеры: виды и подбор

Жиклеры карбюратора Солекс 21083 представлены в виде двух видов: топливные и воздушные.

Воздушные и топливные жиклеры противоположные по своему взаимодействию на состав и качество горючей смеси. В процессе увеличения площади сечения жиклера топливного будет наблюдаться обогащение горючей смеси, а в случае с воздушным жиклером – обеднение.

Следует учесть, что степень их воздействия не одинакова при разных режимах работы карбюратора Солекс 21083. Если изменить сечение основного жиклера состав топливной смеси начнет изменяться прямо пропорционально для всех режимов дроссерирования от низких нагрузок до полного открытия дросселя.

Также воздействие жиклера воздушного больше ощущается в процессе увеличения угла открытия заслонки дроссельной.

Таким образом, при необходимости выполнить изменение состава топливной смеси на всем диапазон характеристик, то потребуется изменить производительность топливного главного жиклера. Для изменения характеристики кривой состава горючей смеси, необходимо воспользоваться жиклером воздушным.

Из экономических показанных характеристик авто с разной производительностью воздушного и топливного жиклеров основной системы карбюратора следует, что в случае увеличения производительность топливного главного жиклера, расход топлива соответственно увеличиться на всех скоростных режимах автомобиля.

Изменение производительно жиклера воздушного позволяет увеличить расход топлива только при высоких скоростных режимах авто. Подбирая наиболее подходящую производительность воздушного и топливного жиклеров, важно выбрать оптимальный состав подающейся топливной смеси для определенного режима работы мотора автомобиля.

Правильный выбор необходимых характеристик дозирующей главной системы будет в дальнейшем определять плавность и стабильность работы двигателя, это особенно будет заметно при частичных нагрузках. Авто в процессе движения по городу 65% времени работает с немного прикрытой заслонкой дроссельной в момент разряжения трубопровода впускного выше 450 мм рт.ст, а также расходует до 35% всего количества топлива.

Рекомендуемая статья:  Рейтинг зимних шин — лучшие зимние шины 2018 года

Таблица топливных жиклеров карбюратора Солекс 21083

В процессе дросселирования карбюратора можно наблюдать нестабильный состав топливной смеси по времени в рабочих зарядах, нет идентичности циклов. Это существенное оказывает влияние на состав газов отработанных. Также на неоднородный состав горючей смеси по циклам могут воздействовать три фактора:

  • характера распределения смеси по сечению потока;
  • дисперсность топлива;
  • характер распределения смеси вдоль потока.

Существенное воздействие на структуру потока могут оказывать вид течения эмульсии смеси из канала главной системы распылителя. В зависимости от соотношения производительности в дозирующей системе жиклеров и скорости истечении эмульсии можно получить такие виды течения: ламинарное, пробковое, грубоэмульсионное, осесимметричное и волновое.

Таким образом, в зависимости от изменения вида течения из распылителя главной системы эмульсии в значительной степени будет изменяться однородность состава топливной смеси в рабочих циклах мотора авто. Осесимметричный режим является наиболее оптимальным для стабильной работы двигателя авто. Это удается достичь благодаря равномерной подачи топлива.

Воздушные жиклеры карбюратора Солекс 21083 позволяют отрегулировать совместно с топливными жиклерами оптимальную работу карбюратора. Следует помнить, что расположение воздушного жиклера основной системы внутри бензовоздушного главного тракта нежелательно из-за возможности засорения или засмоления жиклера, что может привести к неисправностям карбюратора.

Часто это наблюдается в случае пропуска картерных газов мотора через карбюратор. Правильней всего разместить жиклеры воздушные в специальных карманах, которые буду защищать их от воздействия потока прямого воздуха.

В случае доработки или тюнинга карбюратора Солекс 21083 необходимо уделить должное внимание подбору жиклеров. Этот процесс должен осуществляться в зависимости от объема мотора авто. Таким образом, под большие объемы двигателя, к примеру 1.5-1.7 лучше всего использовать маленькие жиклеры.

Из-за того, что большой объем, за единицу времени проходить будет много воздуха через диффузор, и как следствие будет расходоваться значительно больше топлива. Конечно если вы не собираетесь прокачать свое авто для быстрой езды, тогда для вас это не будет столь существенно. В противном случае лучше установить жиклеры с меньшим сечением.

Начинать подбор жиклера наиболее правильно с топливного, а затем перейти в выбору воздушного. Также следует учесть, что сначала необходимо выбрать жиклеры для первой камеры, а после того как установили на нее жиклеры, следует перейти ко второй камере карбюратора. Только таким способом считается наиболее правильная установка или замена жиклеров.

Квалифицированные специалисты советуют перед тем, как начать работы найти оригинальный карбюратор заводской Солекс 21083, который рассчитан на такой же объем двигателя, который установлен на вашем авто, и попробовать установить на него эти жиклеры. Ниже приведена таблица жиклеров карбюратора Солекс 21083.

В зависимости от предпочитаемого стиля вождения, вы сможете подобрать для себя наиболее оптимальный размер жиклеров. Но учтите, что при использовании жиклеров серии «спорт» расход топлива вашего авто может увеличиться в два раза.

Поэтому если вы предпочитаете оптимальный расход и динамичное авто, то лучше выбрать средний вариант, к примеру «мощностной нормальный» или «мощностной умеренный». Для тех, кто предпочитает размеренный спокойный стиль вождения лучше всего подойдут жиклеры «экономичные». Кстати, есть также еще одна модификация: карбюратор Солекс 21083 1107010, у него есть свои плюсы.

А на видео показано, как правильно подбирать жиклеры для карбюратора Солекс 21083:

Рекомендуемая статья:  Как делается ремонт карбюратора ВАЗ 2109

Alex S Ноябрь 14th, 2013

Опубликовано в: Полезные советы и устройство авто

Метки: Как устроен автомобиль, Советы автомобилистам

Сколько жиклеров у нивского карбюратора Солекс 21073? | TWOKARBURATORS

Считаем сколько жиклеров установлено в карбюратор 21073 Солекс Нива 21213

Считаем сколько жиклеров установлено в карбюратор 21073 Солекс Нива 21213

Карбюратор Солекс 21073 (21073-1107010) автомобиля Нива 21213 имеет несколько жиклеров. Это топливные, воздушные и калиброванные отверстия, которые тоже можно считать жиклерами. При самостоятельной диагностике и устранении неисправностей этого карбюратора нужно знать их все. Где установлены, какова маркировка, как снять-установить.

Сейчас мы перечислим их все и проиллюстрируем каждый из них.

Сколько жиклеров у карбюратора 21073 Солекс Нива 21213

Топливные жиклеры главных дозирующих систем (ГДС) 1-й и 2-й камер карбюратора Солекс 21073

Первая камера — 107,5, вторая камера 117,5. См. фото ниже.

Воздушные жиклеры главных дозирующих систем 1-й и 2-й камер карбюратора Солекс 21073

Первая камера — 150, вторая — 135.

Топливные и воздушные жиклеры главных дозирующих систем (ГДС) карбюратора 21073 Солекс

Топливные и воздушные жиклеры главных дозирующих систем (ГДС) карбюратора 21073 Солекс

Калиброванное отверстие в штуцере перепуска топлива в бензобак (штуцер обратки)

Диаметр — 0,7 мм

Калиброванное отверстие в штуцере перепуска топлива в бензобак («обратки»)

Калиброванное отверстие в штуцере перепуска топлива в бензобак («обратки»)

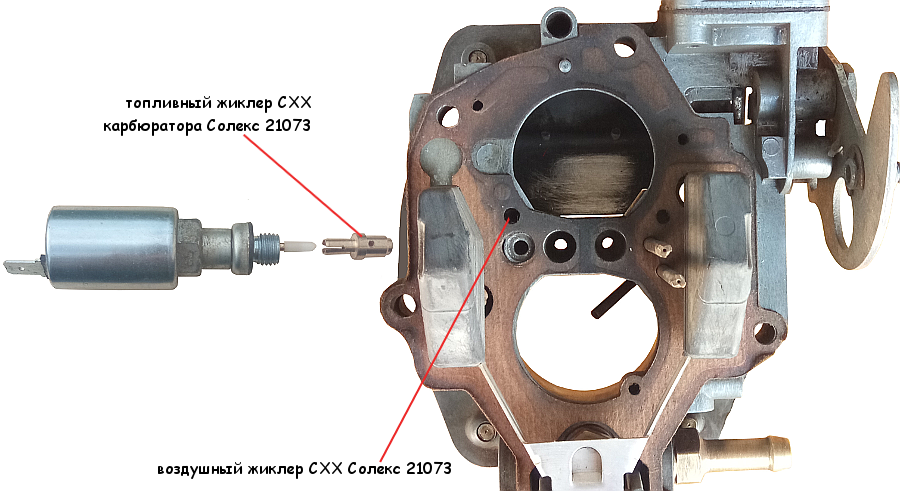

Топливный жиклер системы холостого хода (СХХ) карбюратора 21073 Солекс

Тарировочные данные — 39-44.

Топливный жиклер системы холостого хода (СХХ) карбюратора 21073 Солекс в электромагнитном клапане (ЭМК)

Топливный жиклер системы холостого хода (СХХ) карбюратора 21073 Солекс в электромагнитном клапане (ЭМК)

Воздушный жиклер СХХ карбюратора 21073 Солекс

Маркировка — 140.

Воздушный жиклер системы холостого хода (СХХ) карбюратора 21073 Солекс

Воздушный жиклер системы холостого хода (СХХ) карбюратора 21073 Солекс

Топливный жиклер переходной системы второй камеры карбюратора 21073 Солекс

См. фото ниже. Маркировка — 70.

Топливный жиклер эконостата карбюратора 21073 Солекс

Маркировка — 70.

Воздушный жиклер системы холостого хода (СХХ) карбюратора 21073 Солекс

Воздушный жиклер системы холостого хода (СХХ) карбюратора 21073 Солекс

Топливный жиклер экономайзера мощностных режимов карбюратора 21073 Солекс

Маркировка — 40.

Топливный жиклер экономайзера мощностных режимов карбюратора 21073 Солекс (крышка экономайзера снята)

Топливный жиклер экономайзера мощностных режимов карбюратора 21073 Солекс (крышка экономайзера снята)

Итого, у карбюратора Солекс 21073 не менее десяти жиклеров.

Примечания и дополнения

Расположение и количество жиклеров Солекс 2108, 21081, 21083 и иных карбюраторов этого семейства аналогично карбюратору 21073 Солекс. Различны лишь их тарировочные данные.

Жиклеры карбюраторов Солекс разных модификаций взаимозаменяемые, что создает широкое поле для тюнинга и доработки.

Регулировка карбюратора солекс 21083 холостого хода


Регулировка оборотов холостого хода на двигателях автомобилей ВАЗ 2108, 2109, 21099 с карбюраторами Солекс

На карбюраторных двигателях автомобилей ВАЗ 2108, 2109, 21099 рекомендуемые обороты холостого хода 750-800 оборотов в минуту. При этом они должны быть стабильны (без частых пропусков зажигания и «троения»). Регулировку оборотов холостого хода двигателей с карбюраторами 2108, 21081, 21083 Солекс рекомендуется проводить раз в полгода или при возникновении проблем с работой двигателя.

Подготовительные работы

Перед проведением регулировки как минимум необходимо удостоверится в исправности свечей зажигания, высоковольтных проводов, крышки трамблера, «бегунка», правильности установки момента зажигания, отсутствия подсасывания постороннего воздуха в карбюратор, исправности бензонасоса.

Помимо этого следует прогреть двигатель до рабочей температуры (80-90 гр) и полностью открыть воздушную заслонку карбюратора, утопив рукоятку «подсоса» до упора.

Отключать и глушить трубку подающую разрежение от карбюратора к вакуумному регулятору опережения зажигания не обязательно. Хотя после регулировки оборотов холостого хода можно снять ее со штуцера на корпусе вакуумного регулятора и проверить есть ли в ней разрежение при работе двигателя на холостых. При правильно отрегулированных оборотах разрежения там быть не должно или должно ощущаться очень легкое.

Необходимые для регулировки оборотов холостого хода инструменты

Точную настройку оборотов холостого хода проводят с использованием газоанализатора, но не у каждого он есть. Поэтому желательно иметь отдельный прибор — тахометр. При его отсутствии можно использовать тахометр, встроенный в щиток приборов (есть на всех ВАЗ 2108, 2109, 21099). Также понадобится тонкая шлицевая отвертка.

Регулировка холостого хода двигателя

Пускаем двигатель. Включаем дальний свет фар и печку.

— Самым простым способом регулировки оборотов холостого хода двигателя с карбюратором Солекс (2108, 21081, 21083) является вращение винта «количества» топливной смеси.

Против часовой стрелки обороты уменьшаются, по – увеличиваются. При вращении винта, его наконечник  воздействует на рычаг оси дроссельной заслонки первой камеры карбюратора и тем самым либо приоткрывает дроссельную заслонку первой камеры карбюратора, либо, наоборот прикрывает ее. Из-за этого увеличивается или наоборот уменьшается поток воздуха, проходящий через первую камеру и разрежение в канале СХХ. Таким образом винтом «количества» регулируется объем топлива, поступающего в цилиндры двигателя. Соответственно обороты холостого хода двигателя будут, то расти, то уменьшаться.

На изображении винт регулировки «количества» топливной смеси карбюраторов Солекс (2108, 21081, 21083). Рычаг привода воздушной заслонки карбюратора для наглядности снят.

Более точная настройка предполагает дополнительную регулировку состава топливной смеси, поступающей в цилиндры двигателя.

За это в карбюраторах 2108, 21081, 21083 Солекс отвечает винт «качества» топливной смеси.

Для начала можно выставить изначальное положение винтов «качества» и «количества» карбюратора. Это 3 полных оборота от упора винта «качества», винтом «количества» следует выставить минимальные обороты коленчатого вала – 600-700 об/мин.

— На следующем этапе необходимо выставить максимальные обороты холостого хода, используя только винт «качества» топливной смеси.

Шлицевой отверткой постепенно выворачиваем его из гнезда, пока обороты холостого хода не достигнут своего максимума. Это может быть и 1000 об/мин и несколько выше.

— Далее винтом «количества» устанавливаем обороты до 900 об/мин.

Добиваемся этого медленным вращением его против часовой стрелки.

— При помощи винта «качества» выставляем обороты холостого хода на уровне требуемых 750-800 об/мин.

Для этого, опять же медленно, заворачиваем его по часовой стрелке.

Если не удается сразу добиться нужной частоты вращения коленчатого вала, проводим регулировку еще раз.

Регулировка оборотов холостого хода двигателя с карбюратором Солекс выполнена.


Примечания и дополнения

— Вторая более точная регулировка при помощи обоих подстроечных винтов карбюратора приведет не только к стабильному и устойчивому холостому ходу двигателя, но и понижению токсичности выхлопа отработанных газов.

— При возникновении «провалов» при нажатии на педаль «газа» после такой регулировки оборотов холостого хода следует немного довернуть винт «количества» топливной смеси по часовой стрелке тем самым немного добавив топливной смеси поступающей в цилиндры двигателя из системы холостого хода. Обороты двигателя после этого немного возрастут, предельная величина для двигателей автомобилей ВАЗ 2108, 2109, 21099 – 900 об/мин.

— В ряде случаев имеет смысл доработать систему холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Еще пять статей по регулировке и настройке карбюратора Солекс

— Как выставить уровень топлива в поплавковой камере карбюратора Солекс (2108, 21081, 21083)

— Регулировка привода воздушной заслонки карбюратора Солекс (2108, 21081, 21083)

— Регулировка оборотов холостого хода двигателя с карбюраторами 2108, 21081, 21083 Солекс (еще одна статья по настройке ХХ)

— Регулировка пускового устройства карбюратора 2108, 21081, 21083 Солекс

— Регулировка тросового привода дроссельных заслонок карбюратора Солекс

Сравнительный тест-ремонт автомобиля

— Проверка и регулировка оборотов холостого хода автомобильного двигателя с карбюратором 21073 Солекс

Настройка карбюратора (выбрано лучшее для себя и Вас) — Lada 2108, 1.5 liter, 1990 year on DRIVE2

Всем привет! Задался вопросом как точно отрегулировать карбюратор, т.к. после последних событий, понял, что нужно поменять ремкомплект и прочистить и проверить все (до этого как обычно нехватка времени)

Материалы «нарыл» с нескольких сайтов…поехали

Порядок установки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс

— Ставим автомобиль на ровную площадку

— Снимаем корпус воздушного фильтра двигателя

— Даем двигателю пять минут поработать на холостых оборотах

— Снимаем верхнюю часть (крышку) карбюратора

— Линейкой (а лучше штангельциркулем) замеряем расстояние от дна поплавковой камеры до уровня в ней топлива (Сделать это нужно как можно быстрее, так как бензин очень быстро испаряется)

Требуемое значение уровня топлива в карбюраторах Солекс, указываемое на большинстве сайтов –24 +\- 1 мм от верхнего края поплавковой камеры карбюратора.Если замеренный уровень топлива отличается от требуемого, следует отрегулировать положение поплавков.

На изображении уровень топлива отмечен красной линией.

Регулировка положения поплавков

— Переворачиваем крышку карбюратора и ставим ее на ровную поверхность

— Замеряем расстояние от нижней части каждого из поплавков до картонной прокладки крышки

Замер можно провести круглым щупом, сверлом, отрезком проволоки нужного диаметра.

установка правильного положения поплавков на карбюраторе 2108, 21081, 21083 Солекс

Оно должно составлять 1-2 мм, что позволит добиться названных выше –24 +\- 1 мм. Если замеренное расстояние не соответствует требуемому, слегка подгибаем язычок на рычагах поплавков (тот, который касается шарика игольчатого клапана) или сами рычаги и проводим замер заново. На заводе для подобной установки поплавков используют специальный шаблон (фото ниже).

Шаблон


Так же для установки этого расстояния между поплавками и картонной прокладкой можно использовать глубиномер штангенциркуля или линейку. Приложив их к поплавку, замеряем расстояние от самой верхней его точки до картонной прокладки. Должно быть 34 мм. Так же и для другого поплавка.

установка высоты поплавков на карбюраторе 2108, 21081, 21083 Солекс

Проверяем правильность выставленного уровня топлива

Ставим крышку карбюратора вертикально. При этом язычок на рычагах поплавков должен утапливать демпфирующий шарик на игольчатом клапане и быть приблизительно параллельным плоскости игольчатого клапана а линия подштамповки на поплавках параллельна поверхности крышки карбюратора. Если этого не происходит, проводим регулировку уровня топлива еще раз, более тщательно.

проверка правильности положения поплавков на карбюраторе Солекс

Примечания и дополнения

— При проведении регулировки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс следует проверить правильность положения поплавков в поплавковой камере. Для этого на снятой, перевернутой и установленной горизонтально крышке карбюратора добиваемся параллельности поплавков относительно оттиска на картонной прокладке крышки. Так мы предотвратим задевание поплавков за стенки поплавковой камеры.

установка параллельности поплавков на карбюраторе Солекс

— Помимо этого стоит выставить величину свободного хода поплавков. На перевернутой крышке замеряем линейкой или штангенциркулем расстояние от картонной прокладки до нижнего угла каждого из поплавков.

измерение расстояния до нижнего угла поплавков

Поднимаем поплавки максимально вверх и замеряем опять расстояние от нижнего угла поплавков до картонной прокладки. Должно прибавиться 15 мм. Это и есть свободный ход поплавков.
Если он не соответствует требуемому, добиваемся искомой величины подгибанием заднего язычка на рычагах поплавков.

установка полного хода поплавка на карбюраторе Солекс

P/S/ Также в интернете отыскал субъективно правильную таблицу по подбору жиклеров (относительно справедлива, но не факт) Книга по обслуживанию Солекса на моем хранилище яндекс Она здесь
Подводя итоги настройки карба, до продажи авто установил, что с 1.3 расход по трассе был 5.5 л, с 1.5 около 6 скорость 90 км\час кпп 4-ка

Чистка и настройка карбюратора SOLEX — Лада 2108, 1.5 л., 1994 года на DRIVE2

Полный размер

Наиль Мухамедович Порошин

Привет читатели моего БЖ. На днях мне ударила моча в голову Нужно срочно почистить карбюратор и сделать его как заводской. Потому что до этого поставил не родные жиклеры. Буквально 8 месяцев назад я наткнулся на видео Наиля Порошина где он ставил на карбюратор Солекс не стандартные жиклёры.
100 в первую камеру
155 в первую камеру
125 во вторую
95 во вторую

В ролики он сказал что будет хороший отклик, меньший расход, и будет ехать подинамичнее. Я загорелся и решил реализовать. Поскольку опыта у меня мало позвал на помощь своего коллегу по работе. Мы сняли карбюратор, я все почистил каждый узел, поставили жиклёры, отстроили холостой ход и готово. Впечатления были незабываемые, машина рвала с месте, была хорошая динамика. Но радовался я не долго. Бензина при такой настройке она кушала в разы больше, но при этом была динамика.
Расход меня не очень пугал, поскольку на машине передвигался крайне редко. Но летом пришлось устроиться на работу курьером, и машина стала рабочей. Про это отдельный пост)
На 100 км в городе был расход 10-11 литров, в день я накатывал около 150-200 км плюс цены на бензин возросли
Все это время я успокаивал себя, пусть будет такой расход машина действительно стала мощнее))) да и в день я отбивал этот бензин, иногда в хороший плюс.
Ну вот 9 января ударила моча в голову все поменять и вернуть к заводским параметрам карбюратора ваз 21083.
Включил канал Наиля Порошина и начал вдохновляться его работой) В одном из роликов он упоминал про 4 резаный кулачек, он называет его Кулачек Наиля. Берет кулочек и немного подпиливает. Тем самым получается быстрый отклик машины на газ.
Опыта у меня мало, да и человек я очень импульсивный если что то не пойдет, могу взять карбюратор и выкинуть его куда подальше))))
Решил позвать своего старого друга, который 3 года отъездил на девятке и карбюратор знает от и до. Собрались в гараже, взяли по 2 литра пива и приступили к разбору. Все было хорошо, я чистил карбюратор и следовал указаниям. Все собрали, и тут мне ударила моча в голову, а почему бы не выставить поплавки по шаблону? Взяли шаблон выставили по инструкции и поставили карбюратор на свое место.

Полный размер

ШАБЛОН НЕ ПОЛЬЗУЙТЕСЬ ИМ


Заводим машину и тут начался трэш. Карбюратор заливало, машина не откликалась на газ. Перепутали жиклёры? Опять разобрали, проверили все правильно. Отстроили ещё раз слоник, чтобы он лил ровно между заслонкой и стенкой. Окей. Собираем, та же история. Подумали, что перепутали диффузоры. Повторяем процедуру. Эффекта нет. Проверяем ЭМК работает, щелкает, но все равно льет. Пока копошились, в гаражном кооперативе выключили свет. Заебись!
С помощью фонарика от телефона пытались понять, а чем же дело. Но изрядно выпив и надышавшись ацетоном, бензином, картерными газами пришлось отложить это дело да утра. Как говорится утро вечера мудренее. Закрыли гараж и пошагали до дома. По пути рассуждали, что же сделали не так. Придя домой, не успокоившись, я начал искать проблему по книги Карбюратор Солекс от Редакции Зарулем. Очень советую это книгу, в ней подробно расписано, что и как делать. Листал страницы и тут меня осенило. Я вспомнил, что мы не поставили. Нет, не так! Я надышался ацетоном, и, выпив изрядно пива, проспал уплотнитнительное кольцо на топливный канал системы холостого хода.

Виновник

Отлично. Придя утром в гараж, сразу скинули верхнюю крышку карба и сразу увидили что кольца нет. Хорошо, что я запасливый и взял это кольцо, как чувствовал. Точнее чувствовала продавец одного из магазинов. Что я неопытный просру это кольцо. Одели, собрали и тут ступор. Все те же самые симптомы. Что не так? Холостой ход не возможно выставить. Сняли крышку и увидели что в камерах много топлива. Значит, поплавки поставили не правильно, и шаблон это все херня. Да и вообще настройка карба дело индивидуальное для каждой машины. Сняли, выгнули и поставили на место. Ура, машина стала откликаться на газ и перестала лить. Начали настройку холостого. И тут опять лажа. Клапан не работал. Работал он как хотел. В итоге поехали, купили электромагнитный клапан Рекардо. Приехали в гараж, начали проверять клапан и он не работал. Ебаный блять. Ладно, сняли с него 41 жиклер поставили на старый эмк. О чудо, карбюратор стал поддаваться настройке.
Но не так как надо. При выкручивании винтом качества точнее при полном закручивании машина должна глохнуть, но хер, она работала дальше. Уже в полном отчаянии и с фразой Ебаный машин которую я повторял, раз 100 пришла мысль вставить ЭМК Рекардо в карбюратор. И он заработал? Ват то фак из дец. Отстроили холостой ход. Ура. Дело было в клапане и проводке эпхх. На днях буду менять. Стоит она копейки. Суть всего поста! Не трогай пока работает. Хотя карбюратор был изрядно засран, очень много грязи, синего вылилось. Профилактика в любом случае должна быть.

P.S Вывод из всего этого) Либо занимайтесь машиной, либо пейте пиво. Совмещать эти две вещи не желательно)))

Полный размер

Прочистка системы холостого хода карбюратора 2108, 21081, 21083 Солекс

Одной из наиболее востребованных операций в обслуживании карбюраторов 2108, 21081, 21083 Солекс является прочистка системы холостого хода. Засорение каналов и жиклеров системы холостого хода обычно приводит к возникновению такой неисправности в работе карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 как неустойчивый холостой ход (двигатель троит) к его отказу вообще работать на холостом ходу или невозможности его регулировки.

Если подозрение пало на систему холостого хода, то есть несколько способов привести ее в порядок путем прочистки каналов и жиклеров.

Способ первый

Безразборный, без применения специальных инструментов, приспособлений и средств.

— Снимаем корпус воздушного фильтра

Отсоединяем все, что показано на изображении и снимаем корпус фильтра.

снятие корпуса воздушного фильтра двигателя на автомобилях ВАЗ 2108, 2109, 21099

— Пускаем двигатель автомобиля, выставляем «подсосом» обороты 2500-3000 об/мин — Ключом на 13 мм выворачиваем на три-четыре оборота электромагнитный клапан карбюратора

Если двигатель начинает глохнуть подгазовываем — рукой вращая сектор привода дроссельной заслонки первой камеры карбюратора по часовой стрелке. Длительность операции 10-20 секунд.

ЭМК карбюратора 2108, 21081, 21083 Солекс

— Заворачиваем обратно электромагнитный клапан и смотрим, стабилизировались ли обороты холостого хода двигателя

Если нет, повторяем действо еще раз и может быть еще раз, пока не добьемся устойчивого холостого хода. Не помогло? Переходим ко второму способу.

Способ второй

Необходимо полностью вывернуть электромагнитный клапан карбюратора вынуть из него топливный жиклер и продуть его. Что и делаем.

разобранный электромагнитный клапан карбюратора

Далее желательно приобрести аэрозольный баллончик-очиститель карбюратора или на худой конец немного ацетона.

аэрозоль-очиститель карбюраторов

— Заливаем (впрыскиваем аэрозоль) с помощью шприца в посадочное отверстие немного средства для прочистки

посадочное отверстие под ЭМК в крышке карбюратора 2108, 21081, 21083 Солекс

— Выжидаем пару-тройку минут

— Пускаем двигатель и вытягиваем рукоятку «подсоса» на себя, чтобы он смог работать на холостом ходу без клапана

— Немного погазуем и глушим двигатель

Заворачиваем электромагнитный клапан и наслаждаемся ровным холостым ходом двигателя. Если холостой ход опять никакой, повторяем операцию еще раз и может быть еще раз, больше нет смысла.

Подразумевается, что в ходе такой прочистки, равно как и прочистки первым способом вся грязь из каналов системы холостого хода карбюратора 2108, 21081, 21083 Солекс вымоется и унесется сильным разрежением, вызванным отворачиванием клапана и повышенными оборотами двигателя, куда-нибудь в камеры сгорания, где исчезнет без следа.

Ожидания не оправдались? Переходим к третьему способу, возможно он нам поможет.



Способ третий

Придется снимать и частично разбирать карбюратор.

— Снимаем крышку (верхнюю часть) карбюратора (подразумевается, что корпус воздушного фильтра у нас уже снят)

— Снимаем корпус карбюратора с впускного коллектора

Подробно процесс снятия карбюратора 2108, 21081, 21083 Солекс описан на странице «Снятие карбюратора 2108 Солекс с двигателя автомобиля».

— Прочищаем тонкой деревянной палочкой или тонкой медной проволокой посадочное отверстие (гнездо) электромагнитного клапана в крышке карбюратора

Помимо этого прочищаем отверстия топливного канала СХХ, воздушного канала СХХ со встроенным внутри него воздушным жиклером. На изображения в места прочистки для наглядности вставлены деревянные палочки.

отверстия в крышке карбюратора Солекс, которые необходимо прочистить

— Также прочищаем отверстие винта качества топливной смеси

отверстие под винт «качества» топливной смеси в корпусе карбюратора Солекс

Винт необходимо предварительно вывернуть. Перед выворачиванием вначале заворачиваем его до упора и считаем число оборотов, чтобы потом выставить все как было.

— Прочищаем выходное отверстие системы холостого хода и переходных систем обеих камер карбюратора

выходные отверстия переходных систем первой и второй камер карбюратора Солекс

— Прочищаем канал подведения топливной эмульсии к выходному отверстию и канал подведения воздуха в систему холостого хода

Для наглядности в них вставлены деревянные палочки.

прочистка эмульсионного и воздушного каналов системы холостого хода карбюраторов 2108, 21081, 21083 Солекс

При желании можно вынуть распылитель ускорительного насоса, малый диффузор из первой камеры карбюратора и ниже диффузора будет отверстие забора воздуха в воздушный канал системы холостого хода. Его тоже прочищаем, хотя расположено оно очень неудобно.

Во время прочистки следует использовать аэрозоль-очиститель или ацетон обрабатывая ими каналы и отверстия. После прочистки обязательно продуваем все прочищаемое сжатым воздухом (насосом или лучше всего компрессором.

После прочистки вся система должна свободно продуваться.



Примечания и дополнения

— В ряде случаев вместо электромагнитного клапана на карбюраторах 2108, 21081, 21083 Солекс устанавливается заглушка – держатель топливного жиклера системы холостого хода.

— После проведения прочистки системы холостого хода карбюратора 2108, 21081, 21083 Солекс необходимо выполнить регулировку оборотов холостого хода двигателя, чтобы привести их в норму. О том как это лучше и проще сделать можно узнать на странице «Регулировка оборотов холостого хода двигателя с карбюратором 2108, 21081, 21083 Солекс».

— Если путем прочистки системы холостого хода карбюратора 2108, 21081, 21083 Солекс добиться устранения неисправности (неустойчивый холостой ход) не удалось, то следует обратить внимание на систему зажигания, как минимум проверить свечи и высоковольтные провода и выставить момент опережения зажигания и на исправность самого двигателя (зазоры в клапанном механизме, исправность поршневой-измерить компрессию).

— Помимо всего можно провести прочистку системы холостого хода карбюратора Солекс в комплексе с полной очисткой и прочисткой карбюратора. Одним из способов здесь является замачивание на некоторое время карбюратора в ацетоне, что отлично подходит для размягчения и растворения застарелых. отвердевших отложений в каналах СХХ. Полная очистка и прочистка карбюратора описана на странице «Очистка и прочистка карбюратора 2108, 21081, 21083 Солекс».

Еще пять статей на сайте по проверке и ремоту карбюраторов Солекс

— Проверка и ремонт экономайзера мощностных режимов карбюратора 2108, 21081, 21083 Солекс.

— Разбора карбюратора 2108, 21081, 21083 Солекс.

— Безразборная прочистка карбюраторов 2108, 21081, 21083 Солекс аэрозолем-очистителем карбюраторов.

— Проверка механизма блокировки открытия дроссельной заслонки второй камеры карбюратора 2108, 21081, 21083 Солекс.

— Проверка исправности (герметичности) игольчатого клапана карбюратора 2108, 21081, 21083 Солекс.

Регулировочные винты карбюратора Солекс | Twokarburators.ru

Карбюраторы семейства Солекс 2108, 21081, 21083 имеют пять регулировочных винтов. Рассмотрим их назначение, расположение на карбюраторе и особенности проведения регулировки. Данная информация необходима при ремонте, регулировке и настройке карбюратора.


Винты регулировки оборотов холостого хода двигателя

Вращая эти винты можно отрегулировать обороты холостого хода двигателя в соответствии с нормой (650-700 об/мин для ВАЗ 2108, 2109, 21099).

Винт «количества» топливной смеси

Ввернут в отлив с резьбовым отверстием в средней части корпуса карбюратора. Своим наконечником касается ребра рычага управления дроссельной заслонкой первой камеры. Предназначен для увеличения объема топливной смеси поступающей в цилиндры двигателя на холостом ходу. При заворачивании, своим наконечником перемещает рычаг управления, приоткрывая дроссельную заслонку первой камеры – обороты ХХ растут. При выворачивании – обороты ХХ падают. Наконечник винта «количества» так же выступает в роли минусового контакта в системе ЭПХХ. Он сигнализирует о начале открытия дроссельной заслонки блоку управления ЭПХХ. По этому сигналу прекращается подача топлива в систему ХХ. См. «Система ЭПХХ карбюратора Солекс».

Винт «качества» топливной смеси

Винт «качества» расположен в нижней части корпуса карбюратора и перекрывает своим конусом выходное отверстие топливной смеси из системы холостого хода.

Он предназначен для контроля за точной дозировкой топливной смеси поступающей через систему холостого хода в цилиндры двигателя путем изменения сечения этого отверстия. Проще говоря, винт «качества» пускает дополнительный бензин в топливную смесь на ХХ, тем самым, обогащая ее.

Особенности регулировки: изначальное положение винтов «количества» и «качества» — 1 – 1,5 оборота от полностью завернутого состояния.

Подробнее об устройстве и работе системы холостого хода: «Система холостого хода карбюратора Солекс».

Подробнее о регулировке холостого хода: «Регулировка оборотов холостого хода двигателя с карбюратором Солекс».

Винты регулировки положения дроссельных заслонок обеих камер карбюратора и воздушной заслонки

Необходимы для установки дроссельных заслонок обеих камер карбюратора в нужное положение для пуска и нормальной работы двигателя.

Винт регулировки  положения дроссельной заслонки первой камеры карбюратора (при пуске двигателя)

Расположен на рычаге управления дроссельной заслонкой первой камеры карбюратора. Закреплен пружинным фиксатором. Служит для установки величины пускового зазора между кромкой дроссельной заслонки и стенкой первой камеры карбюратора при взведении пускового устройства (вытягивании «подсоса»). В этом случае рычаг управления воздушной заслонкой воздействует на винт и через него на рычаг управления дроссельной заслонкой.

Винт регулировки положения дроссельной заслонки второй камеры карбюратора

Расположен на отливе нижней части корпуса карбюратора. Закреплен пружинным фиксатором. Сверху на него надет защитный колпачок. На головку винта опирается рычаг управления дроссельной заслонкой второй камеры карбюратора.

Винт предназначен для регулировки величины зазора между стенками смесительной камеры карбюратора и кромками дроссельной заслонки (0,1±0,05 мм) в целях предотвращения скапливания топлива при работе ускорительного насоса. Нужное положение винта выставляется на заводе и больше не меняется.

Винт регулировки положения воздушной заслонки (регулировки пускового устройства)

Винт регулировки пускового устройства расположен в торце корпуса пускового устройства карбюратора Солекс. Он застопорен контргайкой.

Винт предназначен для ограничения хода диафрагмы пускового устройства при пуске двигателя. Тем самым достигается оптимальный угол открытия воздушной заслонки (пусковой зазор) необходимый для притока дополнительного воздуха в топливную смесь на режиме пуска.

Подробнее о системе пуска: «Система пуска карбюратора Солекс».

Подробнее о регулировке пускового устройства: «Регулировка пускового устройства карбюратора Солекс».

Регулировочные винты карбюратора Солекс 2108, 21081, 21083

Примечания и дополнения

— Выставить положение дроссельной заслонки второй камеры карбюратора Солекс можно только после снятия его с двигателя.

Еще статьи по карбюраторам Солекс

— Жиклеры карбюратора Солекс

— Доработка системы холостого хода карбюраторов Солекс и Озон

— Предварительная проверка снятого с двигателя карбюратора

— Настройка карбюратора Солекс

— Режимы работы карбюраторного двигателя

Система холостого хода Солекс 2108, 21081, 21083

Назначение системы холостого хода карбюратора Солекс

Система холостого хода карбюратора 2108, 21081, 21083 «Солекс» и его модификаций предназначена для обеспечения работы двигателя автомобиля без нагрузки с минимальными оборотами коленчатого вала (750-800 об/мин).

Устройство системы холостого хода карбюратора 2108, 21081, 21083 Солекс

Схема системы холостого хода карбюратора Солекс 2108, 21081, 21083

Дополнительно: «Схема системы холостого хода и переходных систем карбюратора 2108, 21081, 21083 Солекс».

Видимые элементы системы холостого хода карбюратора Солекс (2108, 21081, 21083)

Видимые элементы СХХ карбюратора 2108, 21081, 21083 Солекс

Видимые элементы системы холостого хода карбюратора Солекс при снятой верхней части («крышке»).

Видимые элементы СХХ карбюратора 2108, 21081, 21083 Солекс при снятой крышке

Электромагнитный клапан (ЭМК) карбюратора Солекс (2108, 21081, 21083) с запорной иглой и топливным жиклером системы холостого хода.

Электромагнитный клапан ЭПХХ карбюратора Солекс с топливным жиклером СХХ

Принцип действия системы холостого хода

Выходное отверстие системы холостого хода (СХХ) находится ниже кромки дроссельной заслонки первой камеры в ее закрытом положении (См. фото в начале статьи). Под действием разрежения, поступающего в это отверстие, топливо из поплавковой камеры затягивается в эмульсионный канал системы холостого хода.

Туда же поступает воздух через воздушный жиклер и воздушный канал системы. В эмульсионном канале топливо и воздух смешиваются, образуя эмульсию, которая попадает под дроссельную заслонку и выходит из отверстия системы холостого хода.

Далее, выходящая эмульсия смешивается с некоторым количеством воздуха, поступающем из зазора между кромкой дроссельной заслонки и стенкой первой камеры карбюратора. Образуется топливная смесь, которая попадает в цилиндры двигателя и обеспечивает его работу на холостом ходу.

Качество топливной смеси регулируется винтом, установленным в отверстии выхода эмульсии. Заворачивая его мы уменьшаем просвет отверстия и объем топлива, попадающего в топливную смесь, уменьшается. Следует отметить, что по своему составу топливная смесь, приготавливаемая СХХ обогащенная, что позволяет двигателю устойчиво работать на минимальных оборотах.

Количество топливной смеси регулируется винтом, приоткрывающем дроссельную заслонку первой камеры. Заворачивая винт мы мы приоткрываем заслонку на больший угол, обеспечивая тем самым приток дополнительного воздуха под нее и соответственно объем топливной смеси, попадающей в цилиндры двигателя увеличивается (обороты холостого хода растут).

Винты для регулировки количества и качества топливной смеси на холостом ходу двигателя с карбюратором Солекс 2108, 21081, 21083 (рычаг управления воздушной заслонкой для наглядности снят)

Неисправности системы холостого хода карбюратора Солекс 2108, 21081, 21083

К неисправностям СХХ Солекс 2108 можно отнести: засорение каналов и жиклеров, засорение выходного отверстия, неправильная регулировка подачи топлива винтами, неисправность электромагнитного клапана или системы ЭПХХ, неправильное положение дроссельной и (или) воздушной заслонок. Подробно о всех проблемах системы: «Не работает система холостого хода карбюратора Солекс 2108, 21081, 21083».

В результате двигатель «троит», глохнет и отказывается нормально запускаться.

Примечания и дополнения

— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Еще статьи по карбюраторам Солекс 2108, 21081, 21083

— Ускорительный насос карбюратора 2108, 21081, 21083 Солекс

— Эконостат карбюратора 2108, 21081, 21083 Солекс

— Схемы карбюраторов 2108, 21081, 21083 Солекс

— Разборка карбюратора 2108, 21081, 21083 Солекс

— Прочистка системы холостого хода карбюратора 2108, 21081, 21083 Солекс

Регулировка карбюратора Солекс на ВАЗ-2108

Регулировка карбюраторов ВАЗ-2108 Солекс может проводиться самостоятельно автомобилистами. После успешной установки карбюратора на двигатель нужно провести настройку под силовой агрегат для гарантированно стабильной работы устройства. Несмотря на то что изначально возникают многочисленные сомнения относительно того, как правильно проводить процедуру по настройке, можно успешно справиться с поставленной задачей.

Владельцы ВАЗ 2108 рано или поздно обязательно столкнутся с необходимостью регулировки карбюратора

Определение уровня в поплавковых камерах

В каждом случае настройка начинается с выставления подходящего уровня в поплавковых камерах. С завода настраивается далеко не всё, поэтому нужно самостоятельно позаботиться о выполнении поставленной задачи.

Автомобилист должен правильно выставлять уровень бензина:

  1. На первом этапе рекомендуется завести мотор и позволить ему поработать. Чаще всего требуется около пяти минут. В это время разрешается аккуратно погазовать, ведь в противном случае лишнее усилие приведёт к стрельбе в карбюратор или выхлопную трубу.
  2. После того как мотор начал работать, рекомендуется аккуратно заглушить его.
  3. Следующий этап — аккуратное снятие топливоподводящего шланга. Нужно действовать осторожно, так как из конструкции может брызнуть бензин. Если не выполнить этой задачи, правильных показаний не удастся достичь. Только если успешно снять крышку карбюратора, топливо польётся под давлением в камеру. В противном случае никаких изменений не будет зафиксировано и потребуется помощь специалистов.
  4. Следующая задача — откручивание 5 винтов, с помощью которых присоединяется крышка карбюратора. Теперь можно снять трос подсоса.
  5. Крышку карбюратора разрешается снять. Её нужно держать в горизонтальном положении. От правильности выполнения этих действий во многом зависит, удастся ли сохранить поплавки целостными и рабочими.
  6. Расстояние рекомендуется замерить. Для правильных измерений используют штангенциркуль. Если же он отсутствует, рекомендуется линейка. Расстояние должно составлять от 23 до 25 миллиметров в обеих камерах. В любом случае показатели в используемых камерах будут незначительно отличаться друг от друга, ведь коллектор располагается не горизонтально. Для того чтобы оценить правильность показателя, рекомендуется узнать среднее значение. Если отклонения зафиксированы, язычок аккуратно подгибается в нужную сторону, после чего бензин частично выливается. Только после того, как все показатели соответствуют установленным нормам, разрешается собрать камеру в обратной последовательности.
  7. Завершающий этап проверки — заведение двигателя. В это время важно посмотреть в камеры карбюратора. Для того чтобы всё увидеть, потребуется мощный фонарик. Желательно смотреть как минимум 30 секунд. За это время не должно упасть ни единой капли используемого топлива. Если с диффузоров капает бензин, можно заподозрить перелив. После всего повторно заново замеряется уровень бензина в камере.

Полностью заводить мотор нельзя. При ином раскладе появляется риск перелива на заведённом двигателе. Важно понимать, что регулировка поплавков карбюратора ВАЗ-2108 Солекс — это только первый и важный этап настройки двигателя.

Установка холостого хода

После правильного выставления уровня бензина рекомендуется прогреть мотор до рабочей температуры. Затем двигатель глушат и проводят установку холостого хода. Правильно отрегулированный двигатель должен успешно проявлять свои оптимальные функциональные характеристики.

Инструкция:

  1. Отвёрткой плоской формы нужно нащупать винт качества смеси, расположенный в подошве карбюратора.
  2. Винт заворачивается до упора по часовой стрелке. Применять силу нельзя. В противном случае резьба окажется сорванной.
  3. От достигнутого положения нужно сделать 5–6 оборотов назад.
  4. Мотор нужно завести, после чего устраняется подсос. Винтом устанавливают минимальные обороты с учётом того, что мотор должен стабильно работать. В штуцере должно быть выставлено минимальное разрежение. Оптимальные показатели оборотов — 500–1200. Если показатель вписывается в указанные границы, карбюратор исправлен и настроен, благодаря чему готов к полноценной работе.
  5. Теперь нужно заворачивать винт. Основной показатель достигнутого результата — начало неустойчивой работы мотора. Для стабильного функционирования двигателя придётся сделать 1–1,5 оборота назад. Желательно выполнять подобные действия медленно. Если же торопиться, хороших результатов не удастся достичь.
  6. Винтом нужно выставить обороты на показателе около 850–900. Чаще всего эти характеристики на ВАЗ успешно воспринимаются, позволяя рассчитывать на достойную езду на автомобиле. Если же отмечаются какие-либо отклонения, нужно немного отвернуть винт и гарантировать коррекцию стандартных показателей.
  7. Пункты 5 и 6 повторяются до тех пор, пока не удастся найти оптимальное соотношение для стойкой работы мотора и минимального разрежения в автомобильной трубке.

Настройка жиклёров

Жиклёры разрешается настраивать только с учётом того, как они должны работать. При ином раскладе действия не принесут желаемого результата. Жиклёр двигателя требуется для успешного прохождения воздушного потока через отверстие диффузора. Большой объём силового агрегата приведёт к успешному засасыванию воздуха мотором. В карбюраторах, которые рассчитаны под большой объём моторов, принято устанавливать небольшие жиклёры. Соответствие всех устанавливаемых жиклёров — обязательное требование. Правильно установленные жиклёры гарантируют успешную работу мотора ВАЗ-2108 Солекс.

Ускорительный насос

От ускорительного насоса зависит, какой объём бензина будет расходоваться при езде на машине. Кроме этого, определяются оптимальные показатели ускорения автомобиля.

Для начала его работы используют кулачок, являющийся частью ускорительного насоса. Для мотора УЗАМ кулачок ускорительного насоса должен обладать самыми большими размерами.

Поток используемого топлива должен быть ровным. В противном случае можно заподозрить серьёзные неполадки в работающем ускорительном насосе. Появление мизерной струйки или небольших капель заставляет сомневаться в стабильной работе оборудования.

Обязательное требование — правильное регулирование положение носика. Бензин должен проходить следующий путь:

  • проём между диффузором и установленной дроссельной заслонкой;
  • направление в коллектор.

Если бензин польётся на заслонку или диффузор, появляется риск того, что автомобиль не сможет показать оптимальных своих параметров во время запуска мотора.

За правильной работоспособностью ускорительного носика нужно следить, так как от этого зависит, сможет ли карбюратор Солекс успешно работать.

Переходной режим

Открытие дроссельных заслонок не допускается даже на холостых оборотах мотора. Под ними всегда создаётся значительное разрежение для успешного выхода бензина и запуска двигателя. Резкое открытие приводит к резкому спаду разрежения, но оно оказывается излишне слабым, для того чтобы успешно работала главная система первой камеры. Системы холостого хода и функциональных возможностей ускорительного насоса перестаёт быть достаточно для успешной и стабильной работы карбюратора. Это приводит к провалу. Переходная система требуется для устранения возникающего провала. При нажатии на газ отверстие может перейти в область сильного разрежения, в результате чего расход бензина увеличивается. Это отверстие также может получать топливо через жиклёр.

Перед тем как понять, как отрегулировать переходной режим для успешной езды, рекомендуется разобраться с потенциальными проблемами. Автомобилисты часто жалуются на следующие проблемы:

  • провал мотора при старте;
  • затупление двигателя при начале езды автомобиля;
  • мотор может просто чихать, стрелять и даже глохнуть.

Переходной режим приводит к подобным нарушениям. Для устранения разных неприятностей рекомендуется подобрать самое подходящее расположение носика ускорительного насоса и жиклёра. Двигатель должен получать оптимальный объём качественной смеси. В противном случае он может давиться.

Успешное начало работы двигателя возможно, только если проводятся правильные настройки переходного режима. С самого начала мотор должен набирать свои обороты без задержек и достигать нужного показателя.

Сбитые соотношения показателей приводят к нарушению режима работы двигателя. В этом случае нужно проводить настройку до тех пор, пока ускорение не будет происходить по правильной схеме.

Если несмотря на все проделанные действия отмечаются серьёзные проблемы с набором оборотов и мотор может работать только дёргано, трястись и гудеть, жиклёры первой камеры настроены неправильно.

Самая нудная ситуация — это перебирать жиклёры карбюратора, носик ускорительного насоса. Это проводится до настройки правильного завода автомобиля. Дополнительно автомобилист регулирует холостые обороты, так как жиклёр оказывает влияние на холостой ход.

О чём нужно помнить

Вторая камера не должна как-либо менять свои характеристики при настройке карбюратора. Чаще всего достаточно правильно настроить заводские жиклёры. Для компенсации недостатка жиклёров и первой камеры используют эконостат. В чём заключается его суть? Эконостат позволяет гарантировать полное разрежение, когда дополнительный бензин успешно высасывается. Такая схема требуется на высоких оборотах для улучшения состава топлива. Если хочется совершенных характеристик, требуется установить усовершенствованные жиклёры с подбором по первой схеме.

Автомобилисты должны помнить: регулировка карбюратора ВАЗ-2108 определяет функциональность автомобиля.

Если статья оказалась полезной, напишите нам.

Замена карбюратора на Solex 21083 (ИНСТРУКЦИЯ) — Лада 4×4 3D, 1.6 л., 1993 года на DRIVE2

Добрый день друзья!

Собрав двигатель я понял что старый карбер совсем мертвый и не поддается нормальной регулировке.

Решение найдено в инете в полном варианте с отчетом так что кому интересно все подробно читайте.

Solex 21083 установка

1. Чтобы исключить попадание грязи во впускной коллектор и устанавливаемый карбюратор, сперва следует вымыть моторный отсек.

2. Отсоединяем тяги и тросы привода штатного карбюратора «Озон», а также шланги системы подогрева и топливопроводы.

3. Для снятия кожуха троса привода воздушной заслонки с тыльной стороны панели «подсоса» вытаскиваем упругую скобу.

4. Аккуратно очищаем посадочную поверхность на коллекторе, избегая попадания грязи внутрь двигателя.

5. Наносим герметик для исключения подсоса воздуха (в случае наличия на посадочной площадке мелких раковин).

6. Устанавливаем прокладки по бутербродной схеме – тонкая-толстая-тонкая. Толстая прокладка обеспечивает теплоизоляцию.

7. Для удобства монтажа устанавливаем карбюратор без верхней крышки таким образом, чтобы привод дроссельной заслонки был спереди автомобиля.

8. Монтируем кулису тяг привода дроссельной заслонки со стороны крышки головки блока.

9. Чтобы исключить подклинивание заслонки при штатной пружине, на тяги лучше установить старые пластмассовые наконечники с разработанными посадочными гнездами.

10. Протягиваем трос привода воздушной заслонки над крышкой головки цилиндров, подгоняем его по длине, обрезая кожух, и подключаем к карбюратору.

11. Устанавливаем верхнюю крышку карбюратора, используя новую прокладку.

12. Подключаем к тройнику карбюратора шланги системы подогрева (от системы охлаждения) и вакуумного регулятора распределителя зажигания .

13. В топливопровод к фильтру тонкой очистки врезаем тройник и подсоединяем топливный шланг обратки карбюратора.

14. Врезаем в шланг обратки обратный клапан и подсоединяемся к карбюратору.

Регулировка привода дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс

Необходимость регулировки привода дроссельных заслонок возникает обычно после замены троса привода или после проведения каких-либо работ , при которых отворачивались гайки оболочки троса. Помимо этого регулировку нужно провести если есть подозрение, что двигатель вашего автомобиля не может развить полной мощности из-за неполного открытия дроссельных заслонок, либо возникновения ситуации, когда карбюратор «переливает».

В этой статье рассмотрим как отрегулировать привод дроссельной заслонки первой камеры карбюратора, а подробнее о регулировке провода дроссельной заслонки второй камеры можно узнать в статье «Регулировка привода дроссельной заслонки второй камеры карбюратора 2108, 21081, 21083 Солекс».


Необходимые для регулировки привода инструменты

Ключ рожковый 13 мм (2 шт).

Фонарик.

Помощник.



Проверка работы привода дроссельной заслонки 1-й камеры

— Полностью открываем воздушную заслонку карбюратора (утопив до отказа рукоятку «подсоса»).

воздушная заслонка карбюратора 2108, 21081, 21083 Солекс полностью открыта после утапливания «подсоса» от себя до отказа

— Помощник в салоне автомобиля до упора в пол нажимает педаль «газа».

— Дроссельные заслонки обеих камер должны полностью открыться.  Вначале открывается заслонка первой камеры, после ее открытия на половину начинает открываться заслонка второй камеры. Визуально убеждаемся в этом, подсвечивая себе фонариком. Рукой  дополнительно нажимаем на рычаг привода дроссельной заслонки вращая его по часовой стрелке и убеждаемся, что при нажатой до упора педали «газа» у рычага больше нет свободного хода.

— Помощник отпускает педаль «газа», заслонки должны полностью  закрыться.  Опять же убеждаемся в этом визуально, заглядывая в камеры карбюратора. В случае если дроссельные заслонки карбюратора полностью не закрываются или полностью не открываются необходимо провести регулировку их привода.



Подготовительные работы

 Снимаем крышку корпуса воздушного фильтра.  Либо весь корпус воздушного фильтра целиком.

снятие корпуса воздушного фильтра на двигателе ВАЗ 2108



Регулировка привода дроссельной заслонки 1-й камеры карбюратора 2108, 21081, 21083 Солекс

1. Берем рожковый ключ на 13 мм и ослабляем затяжку контргайки (см. фото ниже).

2. Придерживая другим ключом на 13 мм регулировочную гайку.

3. Вращаем регулировочную гайку. Добиваемся чтобы заслонки полностью открывались и закрывались.

При этом участок троса от регулировочных гаек до крепления тяги на рычаге не должен быть натянут. Допускается его легкое провисание (1-2 мм). При нажатой до упора педали «газа» заслонки должны быть полностью открыты, при отпущенной — закрыты.

4. Затягиваем контргайку.

элементы привода дроссельной заслонки первой камеры карбюратора 2108, 21081, 21083 Солекс
Примечания и дополнения

— Если привод дроссельных заслонок не тросовый, а тяговый, то вращением наконечников тяг добиваемся чтобы расстояние между центрами наконечников первой тяги было 80 мм, а увеличив или уменьшив таким образом длину второй тяги добиваемся полного открытия и закрытия заслонки.

— Ставим на место крышку корпуса воздушного фильтра.

— После проведения регулировки возможно возникнет необходимость отрегулировать обороты холостого хода  .

Еще пять статей на сайте по регулировке и ремонту карбюратора Солекс

— Регулировка привода воздушной заслонки карбюратора 2108, 21081, 21083 Солекс

— Регулировка пускового устройства карбюратора 2108, 21081, 21083 Солекс

— Регулировка уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс

— Регулировка тросового привода дроссельных заслонок карбюратора 2108, 21081, 21083 Солекс

— Проверка и ремонт экономайзера мощностных режимов карбюратора 2108, 21081, 21083 Солекс

Регулировка качества смеси карбюратора «Солекс»

Карбюратор Солекс (ДААЗ) является одним из самых популярных устройств в списке карбюраторных дозирующих систем, так как при правильном подходе реализована возможность достаточно гибкой настройки карбюраторов данного типа. По этой причине карбюраторы Solex автолюбители устанавливают на разные двигатели, после чего дополнительно подстраивают, добиваясь необходимых показателей топливной экономичности, качества смесеобразования на мощностных и других режимах работы ДВС.

Рекомендуем также прочитать статью о том, как можно сделать тюнинг карбюратора своими руками. Из этой статьи вы узнаете о различных способах самостоятельной доработки карбюраторных дозирующих систем.

После установки Солекс на двигатель зачастую необходима настройка данного устройства. Для решения задачи можно обратиться в сервис, где специалист по настройке карбюратора выполнит все необходимые операции. Также можно настроить карбюратор самому. В этой статье мы поговорим о том, как отрегулировать качество смеси на карбюраторе Солекс, каким образом производится регулировка уровня топлива и регулировка поплавковой камеры карбюратора Солекс, настраивается холостой ход и т.д.

Содержание статьи

Карбюратор Солекс: настройка и регулировка

Перед началом работ по настройке, если необходима регулировка воздушной заслонки карбюратора, уровня топлива в камерах, выставление холостого хода и другие манипуляции, необходимо отдельно изучить схему устройства карбюраторной системы, место расположения жиклеров и других базовых элементов (эконостат, экономайзер, поплавок, первая и вторая камера, заслонки и т.д.) Также следует уделить внимание тому, как снимается крышка и разбирается карбюратор.

Начинать настройку необходимо с того, что в поплавковых камерах выставляется уровень топлива. Рекомендованным способом является выставление указанного уровня по тому положению, которое поплавки имеют по отношению к крышке карбюратора. Все манипуляции осуществляются путем использования отдельного шаблона. Отметим, что как показывает практика, данный метод никак нельзя считать оптимальным, так как при установке Солекс на автомобиль следует учесть, что бензонасос на одном конкретном ТС может отличаться от топливного насоса на другой машине. Также могут быть и другие отличия в системе питания. Результатом становится то, что давление на иглу карбюратора (запорный клапан карбюратора) тоже оказывается разное. Чаще всего после настройки по шаблону топливо попадает в карбюратор в большом избытке. Чтобы точно выставить уровень бензина в карбюраторе и регулировка поплавка карбюратора Солекс была успешной, необходимо выполнять описанные ниже действия.

  1. Обычно сразу после установки Солекса на разные ДВС с различным рабочим объемом даже без предварительных регулировок двигатель все равно должен запускаться. Мотор необходимо завести, после чего силовой агрегат должен работать около 10 минут. Во время работы на ХХ можно слегка нажимать на газ и повышать обороты, чтобы избежать того, что двигатель стреляет в карбюратор или в систему выхлопа.
  2. Затем силовую установку можно заглушить, после чего необходимо снять шланг для подачи топлива. Рекомендуется заготовить ветошь, чтобы удалить остатки бензина, который разбрызгивается после снятия указанного шланга. Шланг снимают для того, чтобы после снятия крышки карбюратора бензин, который находится в шланге под давлением, не проливался в камеру карбюратора. Другими словами, излишки топлива, попадающие в камеру, могут нарушить точность замеров.
  3. Теперь можно выкрутить винты крепления крышки карбюратора, затем нужно снять трос, управляющий  «подсосом». Следующим шагом становится аккуратный подъем крышки карбюратора. Указанную крышку следует поднимать в строго горизонтальном положении, чтобы не причинить повреждений самим поплавкам.
  4. Далее следует приготовить линейку или штангенциркуль. Данными инструментами нужно произвести замер расстояния, которое получается от самого горючего в камере до прилегающей поверхности крышки карбюратора. Указанное расстояние от поверхности крышки до поверхности топлива должно быть около 2.5 см. Добавим, что промерять расстояние нужно в обеих камерах. Это расстояние может быть разным с учетом того, что коллектор не находится в строго горизонтальном положении. Исходя из разницы расстояний в обеих камерах выбирается усредненное значение.

    В том случае, если уровень горючего недостаточен или превысит необходимый показатель, тогда язычок поплавков необходимо очень деликатно подгибать для меньшего или большего наполнения. Затем излишки бензина нужно убрать из камер для более точного определения полученного после регулировок уровня при очередном замере. Карбюратор следует собрать, после чего запуск мотора повторяется.

  5. После того, как двигатель был заведен, необходимо подсветить камеры карбюратора контрольной лампой или фонарем, наблюдая за малыми диффузорами. За время от 30 секунд до 1 минуты горючее не должно капать с диффузоров. Если вы заметили даже небольшую каплю, тогда это говорит о том, что в камере имеет место перелив. Отметим, что газовать во время наблюдения за диффузорами нельзя, мотор должен работать только на холостых. Дело в том, что неожиданный прострел или чихание в карбюратор при подгазовках может привести к травме глаз.

Если капель топлива не было замечено, тогда остается повторно промерить уровень горючего в камере уже известным способом. В случае положительного результата эту часть настройки можно считать завершенной. Если же уровень снова отличается от нормы, тогда следует настраивать уровень повторно. Отметим, что настройка уровня на заглушенном двигателе при ручной подкачке не является правильной, так как после запуска ДВС карбюратор все равно будет переливать, особенно на моторах, где «обратка» была перекрыта.

Карбюратор Солекс: регулировка холостого хода

Следующим шагом после настройки уровня топлива в поплавковой камере карбюратора является регулировка оборотов ХХ. Для настройки необходимо сначала прогреть мотор до выхода на рабочую температуру. После прогрева агрегат следует заглушить.

В самом начале необходимо найти винт качества топливно-воздушной смеси, который вращается при помощи плоской отвертки. Указанный винт находится в отверстии, которое выполнено в нижней части карбюратора.

  1. Винт качества нужно закрутить до упора. Заворачивание осуществляется по часовой стрелке, при этом усилия применять не нужно, так как можно повредить резьбу. После того, как винт уперся, следует отвернуть его назад от положения упора на 4-6 оборотов.
  2. Теперь двигатель следует завести, подсос должен быть убран. Затем следует выставить минимально допустимые обороты при помощи вращения винта количества. Такими минимальными оборотами можно считать показатель, когда двигатель работает стабильно и устойчиво. Также в штуцере вакуумного опережения разряжение должно быть минимальным. Достаточно простым способом для определение разряжения является перекрытие языком трубки, которая идет в так называемый вакуумный опередитель. Если обороты ХХ находятся в диапазоне от 600-1200, карбюратор в порядке.
  3. Далее винт качества нужно медленно закручивать до того момента, пока работа агрегата не начнет терять устойчивость. Как только двигатель начнет нестабильно работать, следует отвернуть винт обратно на один или полтора оборота, улавливая положение, когда мотор снова работает стабильно
  4. Снова возвращаемся к винту количества, которым обороты холостого хода следует выставить до отметки 800-950 об/мин. Выставляем винтом количества обороты ХХ около 850-900. Если при выставлении таких оборотов двигатель глохнет, тогда нужно выкручивать винт качества.
  5. Настройка винтов качества и количества производится до того момента, пока не удастся выставить нужные обороты ХХ, разрежение в трубке опередителя при этом будет минимальным, а сам ДВС будет способен работать стабильно.

Отметим, что в процессе настройки можно столкнуться с определенными сложностями. Например, работа двигателя может никак не меняться при попытках закрутить винт количества (в норме обороты должны падать, двигатель начинает работать неровно, затем глохнет по мере закручивания винта). Если этого не происходит, тогда в канал холостого хода происходит поступление большого количества топлива, которое не удается перекрыть винтом качества.

Возникает такая проблема по ряду причин. Прежде всего, может быть установлен большой жиклер холостого хода. Также следует обратить внимание на то, насколько плотно закручен электромагнитный клапан или заглушка. При неплотной посадке лишний бензин может подсасывать в обход жиклера холостого хода. Также не следует исключать и возможные неполадки с самим жиклером, а также с его посадочным местом. Чтобы точнее понять причину, понадобится на заведенном моторе, который работает на холостых, снять провод электромагнитного клапана. В этом случае после снятия агрегат должен быстро глохнуть. Если происходит именно так, тогда причиной, вероятнее всего, является большой жиклер холостого хода. Для решения потребуется установка жиклера меньшего размера.

Если же двигатель после снятия провода с клапана не глохнет, тогда эта проблема может возникать в результате перелива бензина в поплавковую камеру. Также возможно, что на работающем ДВС горючее идет в обход жиклера или даже всей системы холостого хода. Прежде всего, снова проверяем правильность выставленного уровня в поплавковой камере. Если с уровнем все в норме, тогда электромагнитный клапан/заглушку следует открутить, после чего нужно осмотреть жиклер и место его установки. Никаких дефектов быть не должно. Если таковые имеются, тогда может понадобиться замена крышки карбюратора. В том случае, если дефектов не обнаружено, тогда жиклер надевается на клапан, уплотнительное кольцо смазывается моторным маслом, после чего производится закручивание ключом без усилий.

Жиклеры и ускорительный насос

Владельцы карбюраторных авто знают, что жиклеры меняются, но далеко не всегда понимают, для чего необходимы жиклеры и как их размер влияет на работу карбюратора. Начнем с того, что двигатель засасывает воздух через специальное отверстие, выполненное в большом диффузоре. Параллельно с этим через топливный жиклер затягивается некоторое количество горючего. Рабочий объем двигателя напрямую влияет на то, сколько воздуха через диффузор затянет двигатель за определенное время, а также на количество бензина, засасываемое параллельно с воздухом.

Именно по этой причине на двигателях с большим объемом стоят карбюраторы, в которых жиклеры маленькие. Установка такого карбюратора на мотор с меньшим объемом будет означать, что «родные» жиклеры в этом карбюраторе будут давать слишком обедненную смесь для нормальной работы мотора. Для решения указанной задачи следует найти жиклеры от карбюратора, который изначально рассчитан на конкретный объем ДВС или максимально близкий к нему. Подбирать жиклеры нужно начиная с топливного, под топливный затем подбирается воздушный. Подбор производится с группы жиклеров для первой камеры, вторую камеру настраивают только после первой.

Теперь поговорим об ускорительном насосе. Насос-ускоритель обеспечивает подачу дополнительного количества топлива в момент открытия дроссельной заслонки, что позволяет более эффективно ускориться. Задействуется насос при помощи специального кулачка. На моторах с установленным карбюратором Солекс указанный кулачек ускорительного насоса необходимо ставить самый большой.

Также следует уделить внимание и так называемому «носику» ускорительного насоса. Во время открытия заслонок топливо должно подаваться явной струей, а не капать даже при небольшом открытии дросселя. Важно и то, какое положение занимает носик. Струя бензина должна попадать точно в область между стенкой диффузора и дроссельной заслонкой, то есть горючее струей подается напрямую в коллектор. Не допускается попадание струи на диффузор или заслонку. Если так происходит, тогда после резкого нажатия на педаль акселератора автомобиль не будет сразу разгоняться, возникнет провал. Самостоятельная доработка карбюратора предполагает установку двух носиков в камеры для получения лучшей отдачи от мотора или только одного носика в первую камеру карбюратора для более экономичного режима.

Настройка переходного режима карбюратора

В то время, когда двигатель работает в режиме холостого хода, дроссельные заслонки перекрыты. Под заслонками образуется вакуум (разрежение). Благодаря указанному разрежению происходит высасывание бензина через небольшой канал холостого хода и жиклер, а сам двигатель ровно работает на холостых. Если резко открыть заслонку, тогда разрежение тоже слабеет. Более того, этого разрежения недостаточно для нормальной работы ГДС (главная дозирующая система) в первой камере, а система холостого хода и ускорительный насос еще не способны нормализовать работу мотора. Другими словами, при резком нажатии на газ после холостого хода отмечается задержка реакции на нажатие педали акселератора.

Чтобы указанный провал минимизировать или полностью убрать в устройстве карбюратора используется переходная система. Данная схема представляет собой отверстие-щель, выполненное над дроссельной заслонкой в первой камере. В момент нажатия на педаль газа щелевидное отверстие оказывается в зоне большого разряжения, благодаря чему происходит интенсивный подсос топлива параллельно его подаче через жиклер холостого хода.

Вернемся к настройкам. После того, как карбюратор был установлен, на многих автомобилях возникает провал при трогании с места, замедлены реакции на нажатие педали газа, двигатель может начать стрелять в карбюратор или заглохнуть. В такой ситуации может быть виновата переходная система. Для того чтобы нормализовать работу карбюратора, необходимо правильно подобрать сечение «носика» ускорительного насоса и размер жиклера холостого хода.

Дело в том, что именно во время работы на переходном режиме горючее поступает как из ускорительного насоса, так и от переходной системы. В результате топливно-воздушная смесь может получаться слишком обогащенной или, наоборот, обедненной, что не позволяет двигателю нормально работать и набрать обороты.

При этом важно знать, что жиклеры в первой камере трогать не нужно, а также указанные провалы не следует пытаться устранить путем замены жиклеров главной дозирующей системы. Для решения задачи следует на ранее отстроенном карбюраторе правильно подобрать жиклер холостого хода и носик ускорительного насоса.  Подбор нужно осуществлять после прогрева ДВС, подсос должен быть убран.

На практике это выглядит следующим образом:

Уровень в поплавковой камере предварительно был выставлен, отрегулирован холостой ход. Прогретый двигатель нормально работает на холостых без подсоса. Струя бензина из носика ускорительного насоса попадает точно в коллектор. Теперь можно резко нажать на педаль газа. Необходима именно резкость нажатия, а не то, насколько сильно была нажата педаль (до пола, половина хода или ¼). В норме мотор должен сразу реагировать и раскручиваться, то есть набор оборотов происходит без задержек или провалов. В том случае, если реакции на резкое нажатие на акселератор замедлены или есть ощутимая пауза перед ростом оборотов, тогда следует перейти к настройкам.

Для точного определения причины на педаль газа нужно нажать повторно, но уже плавно, а не резко. Если в этом случае идет ровный набор оборотов (без пауз, провалов и задержек), тогда следует обратить внимание на жиклер холостого и носик насоса, та как главная дозирующая система к провалу не имеет отношения. Если же при плавном нажатии на газ двигатель раскручивается плохо, сам агрегат начинает работать рывками, гудит, сильно вибрирует и т.п., тогда проблема заключается в подборе жиклеров первой камеры. Другими словами, происходит излишнее обогащение или обеднение смеси после перехода карбюратора в мощностной режим работы после нажатия на акселератор. Косвенным признаком слишком «богатой» смеси во время работы на переходном режиме является то, что двигатель дымит черным дымом, из системы выхлопа идет запах бензина. Указанный дым и запах появляются после резкого дросселирования.

Чтобы убрать провал, необходимо тщательно подбирать жиклеры холостого хода под носик насоса или наоборот. Это делается до того момента, пока исчезнуть задержки при резком нажатии на педаль акселератора. Параллельно с этим может понадобиться повторная регулировка холостого хода, так как замена жиклера ХХ внесет свои изменения в работу системы холостого хода. Добавим, что если смесь остается обедненной и есть провал, а жиклер холостого хода слишком большой и не получается настроить холостой ход, тогда можно поставить спаренный носик насоса, после чего обе трубочки загибаются в первую поплавковую камеру.

Регулировка второй камеры карбюратора Солекс

Начнем с того, что во время настройки карбюратора вторая камера обычно не затрагивается, так как зачастую стандартных жиклеров будет достаточно.  Также в устройстве карбюратора имеется эконостат, который способен корректировать возможные нюансы.  Эконостат представляет собой трубку, которая находится во второй камере под небольшим наклоном.

Задачей эконостата является то, что при полном открытии дросселя разряжение в карбюраторе позволяет засосать через эконостат горючее.  Эконостат задействуется тогда, когда двигатель работает на повышенных оборотах и позволяет обогатить топливно-воздушную смесь. Для доработки второй камеры, которая позволяет реализовать «подхват», устанавливают жиклеры для обогащения смеси. Подбор жиклеров в этом случае ничем не отличается от подбора для первой камеры.

Подведем итоги

Описанные выше шаги по настройке и регулировке карбюратора Солекс являются базовыми. Другими словами, при желании вы можете настроить карбюратор своими руками, опираясь на данную информацию. Отметим, что точность настроек можно далее проверить на газоанализаторе, после чего самому внести необходимые коррективы вместо постоянного обращения к специалистам. Напоследок добавим, что дозирующее устройство данного типа поддается различным видам тюнинга, всевозможных доработок и улучшений. По этой причине при выборе карбюратора на ВАЗ многие автолюбители не зря отдают предпочтение Солекс.

Читайте также

КАПРИЗНЫЙ КЛАПАН как обращаться с “Солекс”


КАПРИЗНЫЙ КЛАПАН как обращаться с “Солекс”
КАПРИЗНЫЙ КЛАПАН

В редакционной почте оказалось несколько писем, авторы которых просили продолжить разговор о неисправностях карбюраторов, в частности «Солекса».

Многие считают карбюратор типа «Солекс» вполне надежным. Так, важнейший элемент карбюратора – игольчатый клапан, от которого во многом зависит стабильность характеристик, на нем подводит куда реже, чем на «Озоне». Но «Солекс» тоже не застрахован от неисправностей. Вспомним одно из важнейших для карбюратора правил: если в корпус установлен на резьбе какой-нибудь жиклер, то он должен быть завернут плотно – до упора, без каких-либо послаблений! А если уж жиклер утерян, попытки отрегулировать ту или иную систему (например, холостого хода) бессмысленны. Это, впрочем, касается любых элементов карбюратора – в нем нет «лишних» деталей.
А теперь – к конкретной ситуации, которая часто досаждает владельцам. Вы выключили зажигание, но двигатель продолжает давать вспышки, дергаться. Часто это происходит оттого, что в систему холостого хода, несмотря на исправный и закрытый электромагнитный клапан (ЭМК), проникает бензин – в количестве, достаточном для получения горючей смеси.
Вспышек может и не быть, если, например, «левого» бензина настолько много, что вырабатываемая системой холостого хода смесь воспламеняться от «дизелинга» не хочет. (Природа дизелинга описана в ЗР, 1998, № 2.)


Рис. 1. Фрагмент системы холостого хода: 1 – электромагнитный клапан; 2 – прокладка; 3 – игла; 4 – корпус; 5 – топливный жиклер; 6 – воздушный жиклер; 7 – дроссельная заслонка; 8 – винт качества; А и В – каналы.

Вспомните, как устроена система холостого хода (ЗР, 1996, № 6; 1997, № 12). Каким образом в нее попадает «левый» бензин? Если жиклер холостого хода (рис. 1) не достает до седла из-за того, что ЭМК (или держатель, если ЭМК нет) не довернут до конца, то через эту щель бензин из канала А, свободно обтекая жиклер снаружи, сливается в канал В, где из-за этого образуется переобогащенная топливно-воздушная эмульсия. Каков состав «эмульсии» сейчас в канале В, можно лишь предполагать. Известно: если постепенно отворачивать ЭМК при работе двигателя на холостом ходу, то рабочая смесь в цилиндрах переобогащается, в отработавших газах появляется сажа, обороты падают – и мотор останавливается… Но если резиновое уплотнительное кольцо изношено, то с определенного момента по резьбе в систему может подсасываться воздух, в свою очередь влияя на состав смеси.
Значит, все дело в нарушении правила, с которого мы начали беседу: работа всех элементов карбюратора тщательно согласована. И не удивляйтесь, что при прогазовках вы видите густые клубы черной копоти – с 9–10-процентным содержанием СО! (Тут и без каких-либо замеров этого ингредиента почувствуешь себя преступником.) Конечно, пробуете регулировать режим холостого хода винтом качества. Но не тут-то было. Мотор очень слабо реагирует на ваши манипуляции или вообще никак! «Левого» бензина в канале В так много, что винт качества просто не способен нормализовать состав смеси, на этот случай его не рассчитывали.
Одновременно заметим, что чрезмерно богатая смесь горит замедленно – не случайно обороты холостого хода при этом чересчур низкие. Наконец, при разгоне (например, после переключения передачи) в первый момент происходит провал с характерным «клевком» автомобиля – мотор почти глохнет. В отличие от тех провалов, что связаны с обеднением смеси, этот вызван прямо противоположной причиной: к смеси, и без того слишком богатой, добавляется солидная порция топлива от ускорительного насоса. Двигатель захлебывается – и лишь инерция не дает ему заглохнуть. Правда, потом он подхватывает, чтобы в клубах копоти унести вас вперед.
Это явление обычно исчезает, стоит довернуть ЭМК до упора в седло. Но только в том случае, когда и клапан, и седло исправны. Многие, пытаясь покрепче закрутить ЭМК, получали противоположный результат: стенки эмульсионной части жиклера очень тонкие, притом ослаблены отверстиями для прохода воздуха. Смявшись, эта нежная деталь перекашивается в гнезде и портит его – ведь материал корпуса мягкий. После этого даже с новым жиклером избавиться от «левого» бензина удается не всегда.
Однажды пострадав, многие закручивают ЭМК только рукой, без ключа. Но при плотной резиновой прокладке клапан порой оказывается недовернут иногда на 1–1,5 оборота! Прикиньте-ка, каков расход бензина через такую щель!
В исправном карбюраторе правильно затянуть ЭМК несложно. Положим, двигатель работает на холостом ходу при отключенном электропитании клапана. Не спеша доворачивайте его: пока смесь нормализуется, обороты увеличиваются, а когда мотор заглохнет – значит, клапан затянут. После этого пустите двигатель и, подключая и отключая провод, убедитесь в том, что клапан действительно работает. Правда, если вы еще не трогали винтов количества и качества, может оказаться, что обороты холостого хода слишком велики. Причина в том, что смесь из переобогащенной теперь превратилась в нормальную. Поэтому – заметьте – исчезла и копоть из выхлопной трубы, а мотор начал реагировать на поворот винта качества, что позволяет получить требуемый состав выхлопных газов, а также отрегулировать обороты холостого хода.


Рис. 2. Зависимость оборотов холостого хода от состава рабочей смеси в цилиндрах.

Кстати, поскольку этот вопрос продолжают задавать, еще раз напомним, как получить требуемый состав выхлопных газов, не имея специального прибора. Если на холостом ходу менять только состав смеси, то максимуму оборотов соответствует немного обогащенная «мощностная» смесь. Но содержание СО при этом может достичь 4–5%, что, конечно же, недопустимо. Установив этот режим винтом качества, теперь нужно заворачивать его, обедняя смесь, – обороты начнут падать. Их снижение примерно на 15% от максимума означает, что смесь достаточно обеднена и содержание СО не превышает нормы. Сказанное иллюстрирует график (рис. 2).
Пример: с помощью винта качества вы нашли максимум оборотов – около 1000 об/мин. После этого закрутите винт, пока обороты не снизятся примерно до 850 об/мин. Содержание СО не превысит 1,5%. Однако если после этого вы захотите изменить обороты холостого хода винтом количества, то в карбюраторе «Солекс» без автономной системы холостого хода снова изменится состав смеси и, соответственно, содержание СО. Регулировку придется повторить, иногда не раз, пока последовательными приближениями не удастся достичь приемлемых оборотов и состава выхлопных газов. Подробнее об этом вы могли прочитать в ЗР, 1998, № 2.
Разумеется, если карбюратор неисправен (например, не довернут до места клапан), подобная регулировка исключена. Кстати, мастера на постах контроля СО это обычно знают. И проверят затяжку ЭМК до регулировки, а не наоборот.
Владельца «Солекса», установленного на ВАЗ-2108, 2109, 2110, могут подстерегать и другие неприятности, – заметьте, довольно экзотические. На одной из наших «восьмерок» «Солекс» – нормально собранный! – за несколько сотен километров успевал «саморазобраться»! По-видимому, на переднеприводных машинах ВАЗа порой действует весьма вредоносный для карбюратора спектр вибраций, незнакомый владельцам обычных «Жигулей». Из-за него (другой причины мы так и не нашли) неоднократно выворачивались винты, стягивающие верхнюю и нижнюю части карбюратора, хотя мы добросовестно затягивали их при сборке. Пришлось установить под них шайбы «гровер», которых в штатном исполнении карбюратора нет.
Не менее коварно (это было даже на ВАЗ-2110) ведут себя эмульсионные трубки первичной и вторичной камер. Они тоже полностью выворачиваются, но, к счастью, потеряться не могут – мешает верхний корпус. Признак дефекта – машина начинает вроде бы беспричинно «киснуть». К сожалению, законтрить эмульсионные трубки куда сложнее, чем упомянутые винты. Остается лишь затягивать потуже…

Эдуард КОНОП
Рисунок автора


Web-сервер «За рулем»
Материалы сервера могут быть использованы только с разрешения ОАО «За рулем»
© 1997-99 All rights reserved


Джетс

См. Превосходную статью Джона Коннолли о том, как долить карбюратор. (Джон является владельцем / менеджером Aircooled.Net.) ~~~

В этой статье обсуждаются следующие темы —

~~~

Почему Джет?

Люди часто выкладывают деньги на новый карбюратор, прикручивают его прямо из коробки и кажутся «довольными» результатами.Другие расстроены огнем или извергающим дым монстром. В любом случае, потратить время на то, чтобы правильно продуть карбюратор, — очень стоящая задача. Совершенный карбюратор «из коробки» — один из самых больших мифов в индустрии VW!

Так зачем беспокоиться о самолетах? Что ж, если топливно-воздушная смесь слишком богатая, дополнительное топливо смывает масляную пленку с ваших цилиндров и быстро изнашивает ваши поршни, цилиндры и кольца. Чрезмерно богатые смеси также будут накапливать отложения на ваших клапанах, головках и верхних частях поршней.Если топливно-воздушная смесь слишком бедная, двигатель будет работать очень горячим, спотыкаться и пропускать зажигание, что может привести к сгоревшим клапанам. Важно, чтобы вы поняли это правильно.

И топливо! многое изменилось за последние годы. В США почти весь бензин содержит не менее 10% этанола, а в других странах НЕКОТОРЫЕ топливо содержит этанол. Этанол в бензине / бензине дает меньше энергии на литр / галлон, поэтому вам нужно БОЛЬШЕ его, чтобы поддерживать баланс смеси. Это нормально для современных автомобилей с компьютерами двигателя, которые могут регулировать смесь на ходу, но как насчет наших старых карбюраторов с фиксированным жиклером?

(Адаптировано из статьи Джона Коннолли о том, как смазать карбюратор.Большое спасибо, Джон!)

Примечание: Все следующие материалы созданы Робом Бордманом, если не указано иное. ~~~

Карбюраторы в зависимости от объема двигателя

Карбюраторы 28PCI и 28PICT использовались на двигателях объемом 1200 куб. См и первых двигателях объемом 1300 куб. См. Карбюратор 30PICT / 1 использовался в большинстве двигателей объемом 1300 куб. См (примерно с 1964 по 1967 год, а в некоторых странах до 1970 года). 30PICT / 2 использовался на двигателе объемом 1500 куб. См (с 1967 по 1969 или 1970 годы в зависимости от страны).30PICT / 3 использовался на первом (однопортовом) 1600cc в 1970 году в США (не в других странах), а 34PICT / 3 и / 4 использовались на всех 1600cc двухходовых двигателях с 1971 года. Версия / 4 использовалась в Калифорнии и имела дополнительные функции для снижения выбросов. В некоторых частях мира с 1971 года 31PICT использовался на двухходовых двигателях объемом 1300 куб. См (но не в США).

Современный карбюратор h40 / 31 заменяет карбюраторы серий 28, 30 и 31 и может использоваться на двигателях объемом 1200 куб. См, 1300 куб. См, 1500 куб. См и 1600 куб. См с соответствующей системой впрыска.На двигателях с двумя портами он должен использоваться с адаптером 30/34, поскольку коллектор с двумя портами имеет больший монтажный фланец, чем коллектор с одним отверстием. Он должен быть распылен по-разному для двигателей разного размера, чтобы поток топлива соответствовал характеристикам воздушного потока, и они обычно прибывают в слишком бедном потоке — проблема с выбросами. Например, при использовании на двигателе объемом 1300 куб. См с вакуумным распределителем, h40 / 31 обычно должен иметь главный жиклер X122,5 и жиклер коррекции воздуха около 140Z; но при использовании в однопортовом двигателе объемом 1600 куб. см он должен иметь главный жиклер 125 и корректирующий жиклер 125 или 130.

Карбюратор 34PICT / 3 обычно используется в двигателях объемом 1600 куб. См и более. Предполагая вакуумный распределитель, карбюратор 34PICT / 3 обычно снабжен главным жиклером X127.5 и жиклером коррекции воздуха 100Z -120Z.

Для двигателя 1600 куб.см необходим больший расход топлива, поэтому необходимы больший главный жиклер X127.5 и жиклер коррекции воздуха 100Z или 120Z.

Примечание: Главный жиклер подает топливо, поэтому большие числа означают более богатые смеси, но форсунки коррекции воздуха подают ВОЗДУХ, поэтому большие числа означают бедных смесей ).«Бедный» означает меньше топлива при том же количестве воздуха, а «богатый» — наоборот. Оптимальное стехиометрическое (сбалансированное) соотношение составляет 14,5: 1, то есть 14,5 частей воздуха на одну часть топлива. Двигатель VW на самом деле лучше работает при частично богатых настройках (в идеале, 13,8: 1, а не 14,5: 1, согласно Бобу Гуверу).

~~~

Как работают форсунки

Примечание: Число, обозначающее размер жиклера, представляет собой размер отверстия в жиклере в миллиметрах.Таким образом, жиклер холостого хода размера 55 равен 0,55 мм, размера 125 — 1,25 мм и т. Д.

Функция форсунки в зависимости от частоты вращения двигателя
об / мин

Холостой ход

Основной

Воздух

Мощность

1000 ххх
2000 хх х
2500 х хх
3000 ххх х
4000 хххх ххх
5000 ххххх хххх ххх

Больше x означает, что струя работает больше.

~~~

Главный жиклер обеспечивает подачу топлива от примерно 1500 об / мин до максимальных об / мин.Жиклер для коррекции воздуха предотвращает чрезмерное обогащение смеси на высоких оборотах (опять же, меньшие числа означают более богатый для этого жиклера).

Расход топлива через каждый жиклер определяется воздушным потоком, который создает зону низкого давления рядом с этим жиклером. Более высокое атмосферное давление за пределами горловины — в данном случае внутри поплавковой камеры — выталкивает больше топлива через форсунки в воздушный поток. Однако этот эффект не является линейным, так что по мере увеличения воздушной скорости главный жиклер начинает подавать более богатую смесь (слишком много топлива), поэтому для добавления воздуха и предотвращения переобогащения смеси требуется струя коррекции воздуха, а затем Жиклер коррекции воздуха начинает работать слишком хорошо при более высоких расходах воздуха (оборотах двигателя), поэтому в силовой жиклер (вспомогательный жиклер) снова нужно добавлять топливо.Это сложная проблема, с которой сталкиваются ВСЕ карбюраторы с открытым зевом.

Итак, если мы скажем, что три x — это нормальный полный поток для этого жиклера (stoich), то при 4000 об / мин главный жиклер работает больше, чем должен, поэтому коррекция воздуха работает, чтобы вернуть смесь в нормальное состояние. При 5000 об / мин главный жиклер работает вдвое сверхурочно, а жиклер коррекции воздуха работает сверхурочно, поэтому реактивный жиклер включается, чтобы снова отрегулировать его более интенсивно. Конечно, нет ничего настолько линейного, поскольку все форсунки имеют разные размеры, но, возможно, это помогает визуализировать проблему поддержания баланса потока топлива при разных оборотах / расходах воздуха.

Вкратце: жиклеры на холостом ходу работают от холостого хода до 2500-3000 об / мин или около того. Главные жиклеры в основном имеют скорость 2500-4500 об / мин, а воздушные жиклеры воздействуют на двигатель с 3500/4000 и выше. Наконец, у вас есть эмульсионные трубки для изменения, «где» оно богатое, обедненное и т. Д. Сложность впрыска состоит в том, что рабочий диапазон жиклеров карбюратора перекрывается, поэтому изменение в одной области часто должно сопровождаться другим изменением в другом месте , или у вас проблемы!

~~~

Главный жиклер

Примечание: Что касается «высверливания» главного жиклера, пожалуйста, прочтите нашу статью о настройке распределителя 009 / 34 PICT Комбинация карбюраторов.

Перефразирование Джона Мюра * —

Стандартный карбюратор со стандартной форсункой, изначально установленный на вашем автомобиле, обычно является наиболее экономичным и надежным. Обычное изменение, которое люди делают от стандартного карбюратора VW, — это увеличение размера главного жиклера, что может помочь двигателю немного охладиться. Размеры основного жиклера варьируются от X110 до X150 (диаметр 1,1–1,5 мм).

(Жиклеры сделаны с шагом 2,5, так что идет Х127.5, X130, X132.5, X135 и т. Д. На жиклере указан размер, который вы можете или не сможете прочитать без увеличительного стекла.)

Итак, как узнать, что использовать? Хороший способ — сначала убедиться, что ваш двигатель рассчитан правильно, а затем протереть конец выхлопной трубы или патрубков тряпкой. Пробегите около 100 миль и посмотрите на выхлопную трубу. Если он абсолютно черный, вы работаете слишком богато, поэтому указывается уменьшение размера главного жиклера. Если цвет отложения желто-коричневый или коричневый, вы работаете слишком бедно, и следует увеличить размер основного жиклера.Если цвет насыщенный серый, вы примерно правы. Цвет керамической части свечей зажигания (той части, которая использовалась в двигателе) говорит о том же: белый для обедненной смеси, коричневый для правой и черный для богатой.

* John Muir — Как сохранить жизнь вашему Volkswagen — Руководство с пошаговыми процедурами
для Complete Idiot, издание 1976 года, стр. 117.

Роб написал по этому поводу — см. Нашу статью «Чтение свечей зажигания». Центральный электрод должен выглядеть довольно чистым и серо-белым.На ободе резьбовой части должно быть легкое гладкое углеродное покрытие, а на внешнем электроде с серого (на кончике) на черный (где он прикрепляется к ободу резьбовой части) цвет изменится. цвета на углу изгиба. Все это говорит о хорошей смеси и правильном температурном диапазоне.

Примечание Роба относительно современных видов топлива: С современными видами топлива есть две основные проблемы. Во-первых, Мьюир писал в 1970-х годах, до того, как США изменили свою систему определения октанового числа, а также до того, как этанол стал широко использоваться в топливах.На нашем сайте есть длинная статья о топливах, детонации, этаноле и октановых числах, связанных с топливом для двигателя VW. Вкратце, США изменили способ измерения октанового числа бензина и теперь используют разные числа для одного и того же топлива по сравнению с остальным миром. Таким образом, если старому VW требовалось топливо с октановым числом 91 RON, то теперь это эквивалентно топливу 87 AKI в США. Октан 95RON в остальном мире эквивалентно 91AKI в США и так далее.И вторая проблема — наличие этанола (спирта) в бензинах. В настоящее время в большинство бензинов в США добавлено не менее 10% этанола (E10), а в других странах в НЕКОТОРЫЕ марки топлива добавлено 10% этанола. Есть несколько видов топлива, в которых содержится до 85% этанола (E85). Этанол содержит ИСПОЛЬЗУЕМЫЙ кислород, который нельзя снова сжечь, поэтому добавление этанола к бензину / бензину снижает количество энергии на литр / галлон. Это означает, что требования к впрыскиванию для любого VW, использующего бензин / бензин с добавлением этанола, отличаются от требований к бензину / бензину с прямым углеводородом.Для использования этанола — E10 — требуется, по крайней мере, на один размер (иногда на два размера) больший жиклер для основного жиклера, чем в противном случае, и могут потребоваться и другие регулировки. E85 — забудьте про двигатель VW с воздушным охлаждением!

Примечание относительно высоты: Более разреженный воздух на больших высотах (> 4000 футов) также усугубит любую проблему с богатым режимом работы. Высота в 5000 футов примерно эквивалентна разнице между основными струями. Например, главный жиклер X130 немного богат на вакуумное головокружение на уровне моря, поэтому, если автомобиль будет эксплуатироваться на большой высоте, он будет работать очень богато, и вы можете получить более плавный двигатель и меньше сажи из выхлопных газов. X127.5 или даже главный реактивный самолет X125 («правильный» размер для высоты 5000 футов).

В двигателях объемом 1200 куб. См обычно используется X120 или X122.5 в карбюраторах 28PICT, в двигателях 1300 куб. См — X122,5 или X125 в карбюраторах 30PICT, в двигателях 1500 куб. См обычно используется X125, а двигателям 1600 куб. См обычно требуется X127,5. в 30PICT, h40 / 31 или 34PICT, но МОЖЕТ обойтись X125 в меньших 30PICT и h40 / 31.

Роб отмечает: у меня однопортовый двигатель объемом 1500 куб. См с оригинальным карбюратором 30PICT / 2.Карбюратор имеет 55 холостых, основной X125 и 125 воздушный корректор. Я использовал этот конкретный карбюратор с двухпортовым двигателем объемом 1600 куб. См, и он отлично работает с тем же главным жиклером, но, похоже, нравится немного больший жиклер для коррекции воздуха X130 (он немного богат с жиклером коррекции воздуха X125). Другие могут обнаружить, что карбюратор размера 30 на двигателе объемом 1600 куб. См лучше работает с большим главным жиклером X127.5. Существует достаточно различий в типах топлива, износе двигателя и карбюратора, высоте над уровнем моря и т. Д., Поэтому вам, возможно, придется немного поэкспериментировать.Все предложения здесь просто предложения.

Когда вы прорабатываете площадь отверстия в каждом жиклере, шаги увеличивают расход топлива примерно на 2% для каждого размера (например, от X125 до X127,5). Но размеры двигателей имеют гораздо больший разброс: от 1200cc до 1300cc примерно на 8% больше, от 1300cc до 1500cc почти на 14%, а от 1500cc до 1600cc примерно на 7% больше. Вы могли подумать, что размеры жиклеров будут более точно соответствовать мощности, но это не так.

Все карбюраторы Solex имеют тенденцию работать на обедненной смеси при высоких настройках мощности (высокие обороты и открытая дроссельная заслонка).С двигателем 1600 куб.см он сильнее всасывает верхнюю часть, поэтому имеет тенденцию работать более компактно. Это означает, что размер главного жиклера соответствует объему двигателя, а не размеру карбюратора, и X127.5 является более распространенным размером для двигателя 1600 куб. См, а не, скажем, X125.

Bentley (стр. 20 раздела «топливо» — таблица «настройки карбюратора и жиклеров») говорит, что X130 был нормальным для 34PICT 71-72 годов, а X127.5 был нормальным для 73-74 годов (не- Калифорнийские модели). Мы слышали, что говорится, что X130 (или X127.5) является немного скудным, особенно если использовать с ним распределитель 009, а X132.5 дает частично богатую смесь (которая всегда нравилась VW больше, чем бедная).

Жиклер X127.5 на карбюраторе 30PICT немного завышен, а X130 на 34PICT немного больше. Как указывалось ранее, двигатель VW на самом деле лучше работает при частично богатых настройках (в идеале, 13,8: 1, а не 14,5: 1, по словам Боба Гувера, который провел много испытаний), но они обычно работают немного меньше, чем это, поэтому X127.5 — это действительно минимальная подача для двигателя объемом 1600 куб. См.

В VW Beetle, если вы сделаете главный жиклер слишком маленьким, автомобиль будет работать обедненным, и это заставит двигатель работать сильнее. Поскольку двигатель с воздушным охлаждением в любом случае нагревается, меньшая жиклёрка в карбюраторе может привести к слишком большому нагреву и сожжению выпускных клапанов. Вы также можете получить детонацию (звон / стук), если двигатель станет слишком горячим.

~~~

Снятие / замена / очистка главного жиклера

Для доступа к главному жиклеру необходимо удалить большой латунный болт с левой стороны карбюратора PICT, прямо в нижней части корпуса карбюратора.Открутите этот болт и посмотрите на него — если в болт ввинчивается жиклер (старые модели), с ним, так сказать, можно разобраться руками. Но если вы найдете прочный латунный болт, главный жиклер будет дальше в поплавковой камере (более поздние модели), но все еще прямо в задней части с правой стороны. В этих более поздних моделях вы можете легко заменить жиклер с помощью средней отвертки либо со снятой верхней частью карбюратора, либо с полностью снятым с автомобиля карбюратором. На h40 / 31 главный жиклер расположен под углом, и вам нужно снять верх и поплавок, чтобы добраться до него.

Главный жиклер обычно можно снять, не снимая верхнюю часть карбюратора, но это неудобно. Снимите латунную пробку с шестигранной головкой слева от карбюратора — дно поплавковой чаши (все топливо в карбюраторе вылетит наружу). На дне поплавковой чаши есть траншея или «долина», ведущая к основному жиклеру с другой стороны. Жиклер имеет прорезь сзади, поэтому его можно ослабить отверткой через отверстие, где была пробка. Неуклюжий кусочек вытягивает струю обратно через отверстие.На самом деле это сделать намного проще, если снять верхнюю часть карбюратора и поплавок. Затем вы увидите «впадину» внизу, и вы сможете вынуть жиклер с помощью плоскогубцев с острыми носами, предварительно ослабив его.

Примечание Роба: При снятии главного жиклера я использую небольшую стеклянную банку (рассол или банку для детского питания), чтобы собрать топливо из латунной пробки — я почти не пролил ни капли (я просто позволил пробке упасть внутрь к банке), а потом использовал топливо для доливки поплавка.Я снимаю верх карбюратора, затем пропускаю тонкую отвертку (избегая катушки) через отверстие для пробки, чтобы добраться до жиклера. Когда жиклер высвобождается, он как бы падает на бок, поэтому я использую отвертку, чтобы подтолкнуть жиклер вдоль траншеи к отверстию для пробки сбоку (вместо использования плоскогубцев). Уходит меньше пяти минут, затем еще пять, чтобы вставить новый и снова надеть верхнюю часть карбюратора. При установке поплавка обратно в чашу поплавка убедитесь, что пластиковый фиксатор штифта изогнутой стороной обращен к стенке поплавка, а не к поплавку, в противном случае движение поплавка будет ограничено.

После того, как вы удалите жиклер, вы МОЖЕТЕ найти размер, указанный на его верхней части, а может и нет. Дэйв купил карбюратор Pierburg модели 34PICT / 3 в Aircooled.Net, и ни на одном из жиклеров не было штампа размеров. Владелец Aircooled.Net считает, что главный жиклер имеет размер X130, а холостой жиклер — размер 50.) Дэйв заменил главный жиклер, жиклер холостого хода и воздушную коррекцию, так что он знал, что у него есть. Дэйв заправил свой новый карбюратор следующим образом: главный жиклер — X130; холостой жиклер — 55; Жиклер коррекции воздуха — 80Z.

Заменить главный жиклер очень просто — просто вставьте его в отверстие сбоку карбюратора, затем вставьте отвертку и проведите ею по «впадине», проходящей через дно поплавковой чаши. Посмотрите вниз на верхнюю часть карбюратора, чтобы убедиться, что отвертка находится прямо в прорези в жиклере и что резьба выровнена под прямым углом, затем просто ввинтите ее (маленькая отвертка находится глубоко в прорези в жиклере и помогает выровняйте это).

Возможно частичное засорение одной или нескольких форсунок.Есть три (или четыре) съемных жиклера. Открутите жиклер холостого хода от карбюратора и соленоида отключения и продуйте его. Снимите главный жиклер (как указано выше) и продуйте его (одновременно проверьте, нет ли грязи в поплавковой чаше). Также обратите внимание на размер, указанный на нем. Рекомендуемые размеры приведены в этой статье.

~~~

Форсунка для коррекции воздуха

По мере того, как воздушный поток через карбюратор «открытой Вентури» (типа Solex) увеличивается, увеличение вакуума начинает всасывать слишком много топлива через главный жиклер, поэтому он начинает работать богатым при высоких расходах воздуха.Чтобы компенсировать это, в контур подачи топлива после главного жиклера вставляют струю коррекции воздуха, которая начинает добавлять воздух в топливную эмульсию по мере увеличения воздушного потока. Это уменьшает поток топлива обратно в сторону стехиометрии, то есть предотвращает чрезмерное обогащение карбюратора при более высоких скоростях / расходе воздуха. Проблема в том, что при полной мощности / полностью открытой дроссельной заслонке этот дополнительный воздух производит немного слишком обедненную смесь, поэтому на некоторых моделях есть отдельная форсунка, которая добавляет немного дополнительного топлива к воздушному потоку при полностью открытой дроссельной заслонке, чтобы обогатить его и получить смесь вернется в равновесие.

Итак, если вы хотите вывести топливно-воздушную смесь, используйте воздушный жиклер большего размера, и наоборот. Интересно отметить, что все, что мы видели на жиклере коррекции воздуха, говорит о том, что эффект становится заметным примерно при 4000+ об / мин, но это не так. Эффект отчетливо заметен начиная с 3000 об / мин (чуть менее 60 миль в час) и, вероятно, немного ниже этого. На самом деле это, конечно, воздушный поток, а не обороты, так что это заметно при полном открытии дроссельной заслонки на скорости около 50-55 миль в час.Но при разгоне автомобиля до 60-65 миль / ч на частичном газе это практически не заметно.

Примечание: Размер жиклера коррекции воздуха очень важен при использовании карбюратора меньшего размера на более крупном двигателе (например, 30PICT на двигателе DP 1600 куб. См). Жиклер коррекции воздуха предотвращает чрезмерное обогащение карбюратора при средней или высокой скорости открытия дроссельной заслонки. Двигатель DP 1600 куб. См может пропускать больше воздуха, чем двигатель объемом 1600 куб. См и меньшие двигатели. и поскольку более высокий воздушный поток означает более высокий вакуум в горле, это всасывает больше топлива для более богатой смеси, поэтому вам придется затем увеличить жиклер коррекции воздуха, чтобы он соответствовал более высокому воздушному потоку, или двигатель будет работать на богатой смеси при средней или высокой дроссельной заслонке.

Жиклер коррекции воздуха также может быть заменен. Снимите верх карбюратора (пять винтов, трос воздушной заслонки и пружину дроссельной заслонки), и вы увидите его между поплавковой чашей и главным горлом. Это латунный винт с отверстием посередине, идущим прямо вниз в корпус карбюратора. Будьте осторожны, вытаскивая его — он около дюйма в длину. К форсунке для коррекции воздуха прикреплена эмульсионная трубка, которая «вспенивает» топливо, прежде чем оно будет добавлено в воздушный поток в горловине.

Жиклер коррекции воздуха не сильно влияет на работу на холостом ходу, так как он помогает контролировать смесь на более высоких оборотах, но стоит посмотреть, есть ли у вас проблема с засорением топлива в карбюраторе. В основном вы ищете состояние карбюратора. Если есть какие-либо засоры или загрязнения, стоит полностью очистить карбюратор. См. Нашу процедуру капитального ремонта карбюратора.

С жиклером коррекции воздуха вам нужно выбрать 3-4 размера, чтобы увидеть реальную разницу, в отличие от основного жиклера, где один размер может иметь большое значение.Воздух намного менее плотен, чем бензин, так что в этом есть смысл. Карбюратор 34PICT обычно поставляется с жиклером коррекции воздуха 60Z, и мы видели их размером до 170Z. Таким образом, существует ОГРОМНАЯ разница в размере отверстия по сравнению с основным топливным жиклером.

Карбюратор Роба

30PICT / 2 имел жиклер для коррекции воздуха 125Z (правильный для 1500SP — и работал и с 1600SP). Роб заменил жиклер коррекции воздуха на 140Z, и на низких-средних скоростях заметного эффекта не наблюдается. Но выше примерно 50 миль в час, и особенно после примерно 60 миль в час, автомобилю начинает постепенно не хватать мощности, поэтому, очевидно, жиклер для коррекции воздуха 140Z слишком велик — он делает автомобиль более наклонным по мере увеличения скорости.

Более крупный карбюратор 34PICT должен иметь больший главный жиклер X127.5, и поскольку больший карбюратор 34PICT не имеет экстремального воздушного потока с двигателем DP 1600 куб. См, который имеет карбюратор 30PICT, проблема избыточного обогащения уменьшается, поэтому вы используете МЕНЬШЕ жиклер для коррекции воздуха — требуется меньше коррекции.

~~~

Вспомогательный топливный жиклер (Также называется струйным двигателем Power Fuel.)

Примечание: На карбюраторах 28 серии или первых 30 сериях жиклера нет, но более поздних 30PICT / 1 и всех 30PICT / 2, 30PICT / 3, 34PICT / 3 или / 4 и h40 / 31 карбюраторы имеют вспомогательный или силовой жиклер.

Вспомогательный (силовой) топливный жиклер — это небольшой латунный жиклер, ввинчиваемый в правую часть карбюратора и находящийся в выступе, доходящем до самого верха. Он расположен примерно в 11 часах от большого жиклера холостого хода, под маленькой латунной резьбовой пробкой.

Гидравлический жиклер работает только при более высоких положениях дроссельной заслонки и более высоких оборотах. Он разработан для противодействия влиянию струи коррекции воздуха, которая начинает слишком обеднять смесь при более высоких расходах воздуха.

Для объяснения, главный жиклер подает топливо, и он подает слишком много топлива при увеличении скорости вращения (функция увеличения вакуума в главной трубке Вентури). Жиклер коррекции воздуха начинает обеднять смесь, чтобы вернуть ее в равновесие, но по мере того, как скорость вращения (воздушный поток) увеличивается почти до максимума для этого карбюратора, жиклер коррекции воздуха работает на слишком хорошо, хорошо, работая на обедненной смеси двигателя. Форсунка противодействует обедненной смеси при более высоких оборотах, снова обогащая смесь.

Более поздние версии карбюратора Solex имеют тот же корпус и резьбу, что и расположенный рядом жиклер холостого хода, поэтому не путайте их и не меняйте местами, иначе у вас будет богатый холостой ход и тощая верхняя часть. Самый распространенный размер жиклера для всех версий карбюратора Solex — 65 (за исключением h40 / 31, который обычно имеет меньший жиклер — около 47,5). Жиклер холостого хода должен быть размером 55 для большинства жуков, но он также может быть 60 или 65 для тяжелых кузовов KG и автобусов / комбайнов, использующих двигатель Beetle.

Если в карбюраторе раннего образца соленоид отключения холостого хода находится на ПРАВОЙ стороне карбюратора, этот соленоид находится в задней части жиклера холостого хода. На более поздних карбюраторах, которые имеют соленоид отключения с левой стороны, жиклер холостого хода и жиклер мощности похожи на жиклеры с правой стороны. Жиклер холостого хода расположен в выступе, спускающемся к нижней части карбюратора, а жиклер двигателя находится в выступе, доходящем до верха карбюратора, поэтому легко определить, что есть что.

~~~

Пилот (холостой ход) Жиклер (Также называется дополнительным топливным жиклером холостого хода.)

На всех карбюраторах также есть пилотный (холостой) жиклер — его обычно оставляют на 55 для большинства карбюраторов (28, 30, h40 / 31 и 34 серии), на любом размере двигателя (поскольку он питает двигатель только при небольшом дросселе. в любом случае настройки). Жиклер холостого хода представляет собой латунный «болт», вкручиваемый с правой стороны карбюратора. На более старых карбюраторах / 2 он имеет соленоид отключения холостого хода, ввинченный в его заднюю часть.На карбюраторах / 3 и / 4 — похоже на болт с крохотной серебряной заглушкой в ​​центре. На некоторых моделях (например, h40 / 31) он немного наклонен к задней части автомобиля. На h403 / 1 он также часто бывает завышенного размера — 65, используется для остановки двигателя на низких оборотах, поскольку основной жиклер, поставляемый с ними, часто ОЧЕНЬ бедный 117,5 или 120.

Цепь холостого хода карбюратора контролирует, сколько топлива у вас есть на холостом ходу. Многие люди сталкиваются с проблемами из-за того, что не понимают, что жиклер холостого хода — это схема, по которой они проводят большую часть своего движения (2000–2500 об / мин).Этот самолет имеет решающее значение для гибкости и экономичности двигателя.

Большинство карбюраторов выходят из коробки с жиклером холостого хода 55-60. Для карбюраторов с центральным расположением требуется несколько более богатый (больший) жиклер холостого хода, поскольку карбюратор находится так далеко от цилиндров, и топливо конденсируется по пути туда (поэтому убедитесь, что предварительный нагреватель коллектора исправен).

Если у вашего автомобиля проблема с разбрызгиванием / разбрызгиванием / растрескиванием, это означает, что топливно-воздушная смесь слишком БЫЛА.Скорость двигателя (об / мин), когда он это делает, говорит вам, какой жиклер вам нужно сменить. Если двигатель спотыкается на скорости 2000 об / мин и ниже, то вам необходимо обогатить жиклер холостого хода (выберите больший размер), но сначала внимательно проверьте, нет ли утечек воздуха вокруг вала дроссельной заслонки !. Если проблема возникает при более высоких оборотах (2500-4000), то вам необходимо обогатить свой главный жиклер. (Часть этого материала была адаптирована из статьи Джона Коннолли о том, как смазать карбюратор.)

Форсунки холостого хода доступны с небольшими приращениями.Обычно в магазинах они продаются круглыми размерами «5», например, 50, 55, 60 и т.д. Если у вас значительно больший жиклер холостого хода (например, 70 или около того), Джон Коннолли рекомендует снижать скорость до тех пор, пока вы не сможете получить хороший отклик двигателя с помощью винтов смеси. Размеры форсунок на холостом ходу 70 или около того будут «работать» на чем угодно, но они не работают ХОРОШО (если только загрязненные свечи или 12 миль на галлон не являются вашим понятием «колодец»). Вдобавок, если у вас есть проблема с жиклером холостого хода 55/60, и у вас есть правильный главный жиклер, а у все еще есть колебания у , независимо от регулировки ускорительного насоса, вам нужно поиграть со своим стравливанием воздуха на холостом ходу (какое топливо из холостого жиклера смешивается с).Сверхбогатая форсунка на холостом ходу — это , а не , решение проблемы в другом месте, даже если это «кажется» прекрасным. Обычно для стандартных жуков-водителей вы обнаружите, что размер жиклера холостого хода 55-60 вам подходит.

~~~

Клапан отключения холостого хода (Также упоминается как «электрическая пилотная форсунка» и
«винт отсечки перепускного воздуха»).

Клапан отключения холостого хода — не совсем «жиклер», но это хорошее место для его обсуждения.Клапан отключения холостого хода выступает с левой стороны карбюратора на карбюраторах h40 / 31 и 34 sries (но с правой стороны на сериях 30PICT) и имеет электрический разъем на конце. Клапан предназначен для отключения топлива на холостом ходу при выключении зажигания, предотвращая его «запуск». Он также подает топливо на низких и средних оборотах, поэтому, если он не работает, вы получите грубую смесь холостого хода и бедную смесь на более низких оборотах.

Клапан отключения холостого хода получает питание от положительной (+) клеммы катушки (# 15) — см. Схему, на которой показано это расположение проводов.«N» на схеме — это катушка. Вы увидите черный провод, идущий к положительной клемме на катушке от предохранителя № 12, который получает питание от выключателя зажигания, поэтому клапан открывается при каждом включении зажигания, позволяя течь холостому топливу.

Примечание три черных провода, идущие от положительной клеммы на катушке — один к фонарям заднего хода, один к автоматической заслонке и один к жиклеру отключения холостого хода. Эта клемма на катушке — просто удобное место для подачи питания на эти компоненты.Тот факт, что они получают питание от клеммы на катушке, не имеет ничего общего с самой катушкой. Каждый из трех проводов можно было подвести к предохранителю №12 по отдельности, но это было бы очень неудобно. Итак, VW выбрал эту конфигурацию.

Возможно, вам придется проявить творческий подход к тому, как подключить такое количество проводов к единственной клемме на катушке. Любой магазин автозапчастей может продать вам небольшой Т-образный переходник, который поместится на терминал, с тремя «крыльями» (если хотите), к которым можно прикрепить три черных провода.

Обязательно используйте для этой цели черный провод — черный в мире VW означает «питание при включенном зажигании».

Если клапан отключения холостого хода выходит из строя в закрытом положении, автомобиль все равно будет работать (примерно) на главных жиклерах, но остановится, как только вы уберете ногу с дроссельной заслонки. Если клапан заедает в открытом положении, топливный контур холостого хода останется открытым, поэтому, если двигатель все еще вращается, он по-прежнему будет втягивать топливо через жиклер холостого хода, что приведет к запуску, если есть горячая точка в одном или нескольких цилиндрах.При правильной работе запорного клапана холостого хода горячие точки в цилиндрах возникают не так быстро, поскольку после выключения зажигания не остается топлива для поддержания работы двигателя. VW осознал эту проблему очень рано (поскольку двигатель с воздушным охлаждением имеет очень горячие головки, и поэтому горячие точки были более вероятными, чем в автомобилях с водяным охлаждением), поэтому исправление заключалось в добавлении отключающего соленоида к карбюраторам.

Проверить работу запорного клапана холостого хода очень просто.Включите зажигание (но не запускайте двигатель). Отсоедините электрический провод от клапана, затем снова коснитесь им разъема. Если он работает, вы услышите щелкающий звук при срабатывании реле. Если вы не слышите этот щелкающий звук, пора заменить запорный клапан холостого хода. Они достаточно дешевые.

При замене клапана отключения холостого хода в карбюраторе не ввинчивайте его слишком сильно … он имеет тонкую латунную резьбу и ввинчен в мягкий металл карбюратора.Также проверьте, не ослабил ли клапан в карбюраторе — они иногда случаются, а затем работают только с перерывами. И, конечно же, убедитесь, что он правильно электрически подключен к соединению на катушке, на которое подается питание (соединение +) — провод может оборваться.

~~~

Пробирки для эмульсии

Эмульсионная трубка смешивает воздух из жиклера корректора воздуха с топливом из главного жиклера и контролирует смесь из нагнетательного сопла на всех оборотах двигателя, на которых работает главный жиклер.По сути, эмульсионная трубка меняет диаметр и расположение небольших отверстий в своем теле.

~~~

30 PICT и h40 / 31 Распыление карбюратора

Мы можем дать здесь только рекомендации, так как возраст двигателя, тип топлива, износ карбюратора и т. Д. Имеют значение для работы наших старых двигателей, поэтому вам, возможно, придется немного поэкспериментировать.

Для информации — двигатели объемом 1200 куб. См изначально поставлялись с карбюраторами 28 PCI или 28 PICT, оба из которых имеют горловину 22 мм.Карбюраторы серии 30 имеют горловину 24 мм, а современный сменный карбюратор h40 / 31 имеет горловину 25,5 мм. Карбюраторы 30 и h40 / 31 были разработаны в первую очередь для однопортовых двигателей объемом 1300–1600 куб. См, но вы можете получить немного лучшую производительность с более крупными карбюраторами на двигателе объемом 1200 куб. См, но только если они настроены для правильной работы с меньшим двигателем.

Стандартные форсунки, которые поставляются с карбюраторами 30PICT / 1 и 2, имеют размер X122.5 или X125 основной, размер 55 холостого хода и размер 125Z форсунки коррекции воздуха.Карбюраторы 30PICT / 3 и h40 / 31 поставлялись с основными форсунками размера X112 (супер обедненная), холостыми форсунками 65 и 125Z, что затрудняло их настройку. Жиклер холостого хода увеличенного размера 65 помог карбюраторам 30PICT / 3 и h40 / 31 преодолеть очень скудный главный жиклер на холостом ходу и низких оборотах и, таким образом, помочь уменьшить проблему «заболачивания».

При использовании карбюратора 30PICT или h40 / 31 на коллекторе с двумя портами и любом вакуумном распределителе измените жиклеры на X125 или X127.5, основные, 55 холостых, и оставьте воздушную коррекцию на 125Z.Попробуйте X125, прежде чем попробовать X127.5 — я использую карбюратор 30PICT / 2 на моем двигателе DP 1600 куб.см, и он отлично работает с X125. Но двигатели все же немного отличаются, и размеры, приведенные выше, являются скорее «круглым» цифрами, чем окончательными.

Допустим, он отлично работает с основным X125, но ему не хватает мощности на более высоких скоростях: попробуйте небольшой жиклер для коррекции воздуха — 110Z или 100Z, и посмотрите, поможет ли это. (См. Обсуждение жиклера коррекции воздуха выше.)

Для двухпортового двигателя объемом 1600 куб. См с любым карбюратором размером 30/31 и любым вакуумным распределителем правильные жиклеры — это размер 55 холостого хода, размер главного жиклера X125 (возможно, X127.5 на некоторых двигателях) и размер жиклера коррекции воздуха 125Z или X130 (с жиклером коррекции воздуха — МЕНЬШЕ означает богаче, но только на более высоких скоростях, когда они начинают работать).

Если вы живете на высоте более 5000 футов, вы также должны учитывать это, поскольку на большой высоте двигатель работает на богатой (меньше кислорода в воздухе, но такой же расход топлива через карбюратор). В этом случае вам определенно нужно уменьшить размер главного жиклера, скажем, до размера 122,5 или 120.

На карбюраторе h40 / 31 два латунных жиклера с правой стороны (справа справа от автомобиля).Угловой (немного направлен в сторону задней части автомобиля) — жиклер холостого хода. Другой (направленный прямо на правую сторону автомобиля) — это форсунка, которая подает дополнительное топливо при высоких оборотах дроссельной заслонки. Форсунка необходима для того, чтобы скорректировать тенденцию к тому, чтобы форсунка для коррекции воздуха работала СЛИШКОМ хорошо при максимальном потоке воздуха — она ​​слишком сильно отклоняет смесь, и форсунка корректирует это.

Если вы посмотрите на два жиклера, вы увидите, что (наклонный) холостой жиклер находится в выступе (канале), который продолжается вниз под жиклером к холостому и передаточному портам в горловине возле бабочки.

Вот фото жиклеров в боковой части карбюратора h40 / 31.

Гидравлический жиклер выходит прямо в сторону и находится в выступе ближе к верху карбюратора — если вы удалите этот жиклер, вы увидите отверстие, проходящее прямо через корпус карбюратора к жиклеру коррекции воздуха / эмульсионной трубке, где находится основная Подача топлива поступает в горловину карбюратора.

Жиклер холостого хода обычно имеет размер 55 (тогда как главный жиклер обычно имеет размер X125 или X127.5), но это может быть размер 65, если основной жиклер X122,5 или меньше.

С большим главным жиклером вам также может потребоваться рассмотреть холостой жиклер 50 размера вместо обычного 55. В двигателе объемом 1200 куб. См в карбюраторе использовался холостой жиклер размером 55, но это обычно с карбюраторами меньшего размера 28 или 30 — немного больший h40 / 31 может нуждаться в несколько ином жиклере по сравнению с карбюраторами меньшего размера.

Форсунка обычно имеет размер 65. В большинстве случаев вы можете просто оставить форсунку в покое.Он работает только на полностью открытой дроссельной заслонке и высоких оборотах? форсунка типоразмера 65 должна нормально работать в этих условиях.

Как я указывал выше, карбюратор h40 / 31 часто поставляется с очень обедненным главным жиклером (что связано с выбросами), поэтому ему нужен более богатый жиклер холостого хода 65 размера, чтобы остановить машину при более низких оборотах. Если у него маленький главный жиклер, вы получите лучшую производительность и более легкую настройку, если измените его на размер X125 (для двигателей 1200/1300/1500 куб. См) или размер X127,5 (для двигателей 1600 куб. жиклер холостого хода до размера 55.

Всегда отсортируйте главный жиклер перед тем, как поиграть с жиклером коррекции воздуха, который «корректирует» смесь из главного жиклера на более высоких скоростях. Если на более высоких скоростях он кажется немного богатым (заглушки закопчены после считывания), попробуйте жиклер для коррекции воздуха 130Z.

Я использовал свой жучок 68-го года с главным жиклером X127.5 в меньшем карбюраторе, и он немного разбогател. Стрельба из выхлопной системы начала чернеть изнутри, как только я вставил больший жиклер.Я еще не пробежался по резервуару, чтобы получить реальное представление о потреблении, но, поскольку я не замечаю большой разницы в производительности, я, вероятно, скоро вернусь к X125. В любом случае полезный эксперимент.

Если вам необходимо использовать кислородсодержащее топливо, такое как газохол (во многих местах называемый E10), вам необходимо УВЕЛИЧИТЬ размер жиклера в зависимости от количества оксигенатов в топливе. E10 обычно требуется больший главный жиклер, а также может потребоваться больший жиклер холостого хода.

Некоторые тесты, которые помогут вам определить правильную подачу струи.Возьмите машину на пробег на скромной скорости — скажем, 35-40 миль в час. Используйте устойчивый дроссель — минимальное ускорение. Это приведет к тому, что большая часть топлива будет проходить через жиклер холостого хода — он подает немного топлива примерно до 2500 об / мин. Затем снимите свечу зажигания и прочтите ее (см. Наше Руководство по чтению свечей зажигания). Загрязненная пробка означает, что жиклер холостого хода может быть немного большим. Чистая пробка светло-серого / коричневого цвета означает, что смесь подходящая. Попробуйте тот же тест на более высокой скорости — устойчивые 55-60 миль в час. Это приведет к подаче топлива через главный жиклер и снова прочитайте пробку.Сажа будет указывать на то, что главный жиклер слишком велик.

Если у вас есть распределитель 009 (центробежное продвижение), вы можете обнаружить, что свечи зажигания все еще кажутся немного сухими / обгоревшими на средних скоростях, или автомобилю не хватает ускорения на средних оборотах. В этом случае попробуйте главный жиклер большего размера — двигатели X127.5 объемом 1200/1300/1500 куб. См. Он не должен быть больше, чем у вакуумного распределителя (распределители 009 нуждаются в более богатых смесях). Для двигателей 1600 куб.см используйте главный жиклер X130.В обоих случаях при запуске распределителя 009 установите ускорительный насос на максимальное впрыскивание.

После того, как вы разберетесь с этими двумя, попробуйте более быстрый бег, а с 60 попробуйте нажать на дроссельную заслонку — если вы получите хороший плавный отклик, форсунка для коррекции воздуха должна быть в порядке, но если она имеет тенденцию немного спотыкаться или ощущать одышку, то либо основной жиклер маловат или жиклер коррекции воздуха маловат.

Ни один из этих тестов не является окончательным — только ориентировочный.Единственный способ получить это точное значение — запустить автомобиль на диномометре с анализатором выхлопных газов в выхлопной трубе.

Регулируемый главный жиклер

Мы смутно слышали о регулируемых форсунках, но никогда не видели их и не описывали. Похоже, он заменяет пробку в нижней части поплавкового бачка карбюратора 30 PICT / 1, в котором установлен жиклер внутри и на одной линии с этим отверстием.

Похоже, что это определенно может сработать — подвижный штифт, который ввинчивается / вынимается из фактического жиклера.Просто начните с размера больше обычного (возможно, 150) и используйте винт для увеличения / уменьшения фактического размера отверстия.

Интересно.

Утечки, безусловно, будут проблемой — я не знаю, как будет запломбирована резьбовая часть.

Регулируемый жиклер может работать с любым карбюратором Solex, у которого жиклер установлен горизонтально внутри карбюратора. В некоторых сменных карбюраторах (например, h40 / 31 и 30PICT / 3 ???) жиклер установлен под углом вверх внутри желоба в нижней части карбюратора, поэтому он не будет работать с ними.

Было бы интересно попробовать использовать регулируемый главный жиклер, но есть ли опасность? например, как узнать, какую смесь вы устанавливаете, и если вы едете на машине слишком бедной и горячей или слишком богатой? Производительность подскажет вам часть ответа, но неопытные люди, использующие один из них, могут столкнуться с проблемами, когда использование фиксированного (нормального) жиклера и его замена на больший или меньший даст вам известное изменение расхода топлива.

Нам нужно провести некоторые исследования относительно регулируемого главного жиклера.По мере того, как мы узнаем больше, мы включим его сюда.

~~~

34 PICT / 3 Форсунка карбюратора

Стандартный жиклер для карбюратора 34PICT / 3 с вакуумным распределителем — это жиклеры холостого хода 55 размера, основные X127.5 и 100Z-120Z. Все три форсунки можно менять. Карбюраторы, предназначенные для калифорнийского рынка, были более компактными из соображений эмиссии, и в результате их может быть труднее настроить, поэтому вы можете найти размер X122.5 главных жиклеров и жиклеры коррекции воздуха размером 140Z-170Z. Результат — потеря мощности — около 58 л.с. вместо 60 л.с.

Исходя из того, что двигатель объемом 1600 куб.см любит работать чуть-чуть, многие люди поменяют главный жиклер на размер X130. Дэйв сделал это с большим успехом.

См. Обсуждение впрыска с помощью распределителя 009 ниже, чтобы узнать о необходимых изменениях впрыска карбюратора 34 PICT / 3 в этом приложении.

Ниже приведены характеристики жиклера и другие характеристики карбюратора 34PICT / 3 —

1971-1974 Карбюратор 34PICT / 3
Вентури: 26 мм

Силовой (вспомогательный) топливный жиклер: 60

Главный жиклер: X127.5

Поплавковый игольчатый клапан Диаметр: 1,5 мм

Жиклер коррекции воздуха: 75Z (80Z для Ghia)

Вес поплавка: 8,5 грамма

Пилотный (холостой ход) Jet: 55

Подача ускорительного насоса: 1,3 — 1,6 куб. См / ход

Отвод воздуха из пилотной форсунки: 147,5

Давление нагнетания топливного насоса (макс.): 3-5 фунтов на кв. Дюйм

Струя насоса ускорителя: 50

Производительность (мин): 400 см3 / мин при 4000 об / мин

Форсунки в карбюраторе Дэйва 34 PICT / 3 —

  • Главный жиклер — X130
  • Жиклер холостого хода — 55
  • Жиклер коррекции воздуха — 80Z
~~~

Промывка с помощью распределителя Centrifugal-Advance (009)

Распределитель центробежного опережения 009 не может определять положение дроссельной заслонки (нагрузку двигателя), а только обороты двигателя, поэтому он не идеален во всех обстоятельствах.Изменение форсунки карбюратора для получения более богатой смеси помогает преодолеть эти недостатки. Это достигается за счет использования основной жиклера немного большего размера и меньшего жиклера коррекции воздуха; Эффект от этого изменения подачи топлива состоит в том, чтобы дать автомобилю немного больше топлива при всех настройках дроссельной заслонки, что помогает компенсировать неидеальный ход распределителя Bosch 009 (отсутствие вакуума).

Хотя при работе распределителя 009 необходимо обогатить топливную смесь, вы не хотите, чтобы смесь была богаче, чем необходимо, поскольку он будет использовать больше топлива.Кроме того, использование слишком богатой топливной смеси смывает масло со стенок цилиндров и сокращает срок службы двигателя. Это одна из распространенных проблем при использовании дистрибьютора 009, которую вы не обнаружите за 20-30 000 миль!

Мы видели совет о том, что и главный жиклер, и жиклер коррекции воздуха (и, возможно, другие) должны быть заменены на более крупные в карбюраторе 34PICT / 3, чтобы компенсировать 009 «плоское пятно». Это не так. Жиклер коррекции воздуха должен быть МЕНЬШЕ, чтобы обогатить смесь.Однако большинству карбюраторов 34PICT / 3 это не нужно — обычно достаточно большой основной, а затем, возможно, блокирование отверстия для стравливания воздуха в дроссельной заслонке, плюс максимизация впрыска от ускорительного насоса.

Опять же, для топливных жиклеров (пилотного и основного) большее число означает больший расход топлива и, следовательно, более БОГАТУЮ смесь. Для струи коррекции воздуха большие числа означают больший поток воздуха, следовательно, более БЕЗОПАСНУЮ смесь.

Форсунки меньшего размера НЕ БУДУТ работать с распределителем 009.Этому распределителю нужно БОЛЬШЕ топлива (большие жиклеры) для правильной работы — в противном случае вы получите много нерешительности (кашель / шипение), когда вы ускоряетесь (нажимаете дроссель).

Жиклер коррекции воздуха должен быть подходящего размера по той же причине. Этот жиклер помогает смешивать топливо, когда дроссельная заслонка частично открыта, и поэтому, если вы сделаете ее слишком большой, она будет пропускать слишком много воздуха, и двигатель будет колебаться из-за этого.

Таким образом, карбюратор 34PICT / 3 с распределителем 009 следует промывать с помощью X130 или X132.5 главный жиклер и воздушная коррекция 80-100Z. Каждый двигатель немного отличается, но эти самолеты доставят вас «в парк мячей».

Сначала попробуйте использовать главный жиклер X130, затем поднимите его до X140 (максимум), если проблема не исчезнет. Более крупный жиклер немного увеличит расход топлива, поэтому меньшее увеличение лучше, если оно работает.

Пилотный жиклер обычно оставляют на 55 (большинство карбюраторов Solex используют тот же пилотный жиклер 55), но вы можете попробовать 60, если сможете его найти — если плоское пятно все еще остается с 55.Еще раз, попробуйте сначала консервативный подход, а потом становитесь богаче, только если вам нужно.

Используйте как можно большее продвижение на распределителе 009 — 32 градуса при 3500 об / мин, а не 30 или 28, пока двигатель не взорвется (пинг). Это в некоторой степени зависит от того, какое топливо вы используете (более высокое октановое число обеспечит большее продвижение). Дополнительное продвижение помогает немного уменьшить плоское пятно 009.

Также убедитесь, что ускорительный насос настроен на полный впрыск и впрыскивает прямо в горло мимо открывающейся дроссельной заслонки, а не брызгает ни на что на пути.

Если вы используете распределитель 009 с карбюратором 30PICT на коллекторе перепада давления 1600 куб. См, главный жиклер должен иметь размер X130 или X132,5, а поправка на воздух снижена примерно до 100Z. Это обогатит смесь и поможет избавиться от плоских пятен 009. Вы также настраиваете ускорительный насос на максимальный ход при использовании 009. У старых карбюраторов есть небольшие отверстия, скрытые под винтовой пружиной на рычаге ускорительного насоса, для регулировки пружины — 34PICT и h40 / 31 имеют расположение паза и стопорной гайки. на руке.

Карбюраторы 30PICT / 1 и 2 работают с 009 немного лучше, чем 30PICT / 3, h40 / 31 и 34PICT / 3. Последние три карбюратора более чувствительны, поэтому отсутствие вакуума на 009 оказывает большее влияние.

~~~

Форсунка карбюратора с двигателем 1776 куб. См

Что касается двигателя объемом 1776 куб. См: стандартный карбюратор 34PICT / 3 с немного большим главным жиклером и немного меньшим жиклером коррекции воздуха, чтобы соответствовать большему расходу воздуха, требуемому от карбюратора, должен хорошо подойти.34PICT обычно имеет главный X127.5 и жиклер коррекции воздуха 140Z или 170. Таким образом, с вакуумным распределителем, использование 55 холостого хода, главного X130 или X132.5 и около 100-120Z жиклера коррекции воздуха должно обеспечить хорошую смесь для 1776, не сильно влияя на экономию топлива (расход топлива БУДЕТ немного выше с хотя вместимость больше).

Для двигателя объемом 1776 куб. См с распределителем 009, холостым ходом 55, главным X132,5 или X135, и поправка на воздух около 80Z должна быть близка к отметке.

Сначала замените основной и выполните подключение, как указано выше.Это покажет вам, работает ли он на богатой или обедненной скорости на скорости, а затем вы можете соответственно настроить струю коррекции воздуха (меньшая поправка на воздух означает более богатую смесь — она ​​подает воздух, поэтому он работает противоположно основному жиклеру. высокие обороты — не сильно влияет на низкие-средние обороты).

Постарайтесь использовать как можно более обедненный главный жиклер — слишком богатый приведет только к большему разбавлению масляной пленки цилиндра, а это означает более высокий износ цилиндра.

~~~

Расход топлива / производительность

Что касается расхода топлива в зависимости от размера жиклера — 1600cc Beetle должен иметь скорость около 10-12 км / л (24-28 миль на галлон).Если он немного ниже, дроссель может оставаться включенным слишком долго, или он может застрять и не открываться вообще. (См. Нашу процедуру обсуждения и регулировки автоматического дросселя.)

Нельзя делать жиклеры меньше для повышения топливной экономичности, особенно если у вас есть распределитель 009. Вы должны сделать наоборот — сделать главный жиклер немного больше (X130 или X132,5), чтобы двигатель не колебался при ускорении.

Если у вас есть подходящий вакуумный распределитель, возможно, удастся сделать главный жиклер немного меньше (X125 — это следующий размер по сравнению с X127.5), но это не сильно повлияет на расход топлива.

Я провел небольшую проверку экономии топлива в течение двух дней на том же маршруте, чтобы результаты были сопоставимы. С более компактным жиклером коррекции воздуха 140Z в карбюраторе) я получил 11,6 км / л (27,5 миль на галлон США). С более богатым жиклером для коррекции воздуха 125Z я получил 11,8 км / л (27,9 миль на галлон) — никакой реальной разницы. Интересно отметить, что использование немного более богатой смеси не всегда приводит к большему расходу топлива.

Однако потеря мощности при прохождении 60 миль в час заметна с 140Z, тогда как у 125Z было намного больше мощности для ускорения средней и высокой скорости.Очевидно, что самолет 140Z управлял автомобилем слишком НАКОНЕЧНО на скорости, в то время как 125Z определенно приводил к слегка богатой смеси на скорости.

~~~

Вопросы и ответы

Кто-то написал — мне посоветовали использовать в карбюраторе главный жиклер X125 и жиклер коррекции воздуха 130Z. Роб ответил — Если у вас еще есть вакуумный распределитель — да. Для распределителя 009 и карбюратора 30PICT / 2 вам понадобится главный жиклер X127.5 или X130 и меньший жиклер коррекции воздуха — около 100-110Z.

Еще один вопрос, связанный с форсировкой. Я модифицировал свой главный X120 до X125-130, и сохранил свои форсунки для коррекции воздуха 137.5Z. Вопрос в том, что моя машина постоянно выходит из строя, особенно когда я медленно давлю на газ; опять новый набор точек, тросиков, искр и т.д. Никаких синих испарений, поэтому поршневые кольца установлены хорошо. Я играл с таймингом, винтом регулировки громкости, почти со всем, я даже нашел главный жиклер X120 и попробовал это, но она все еще терпит неудачу.

Роб ответил — главный жиклер X120 сделает его более компактным, и, похоже, он и так уже слишком худой.Я думаю, вы говорите, что двигатель глохнет (перестает работать), когда вы нажимаете педаль газа? Если это так, вам необходимо убедиться, что соленоид отключения холостого хода работает (приятный щелчок при прикосновении к проводу на разъеме) и что жиклер холостого хода (в который он ввинчивается) не заблокирован.

Жиклер для коррекции воздуха 137.5Z слишком велик — пропускает слишком много воздуха. Если вы не можете найти один примерно с 125-130Z, попробуйте меньший, скажем, 110Z. Это заставит машину немного обогатиться на более высоких скоростях (меньше воздуха означает больше топлива), но это может помочь.

Еще вопрос — машина ужасно едет, но бегает. Все свечи выглядят одинаково — черные и пушистые, что говорит о хорошем состоянии. Роб ответил — Да, это звучит как богатая смесь. Проверьте жиклеры в карбюраторе — если у вас есть вакуумный распределитель (вы не сказали, какой у вас был), то карбюратор 34PICT / 3 должен иметь холостой ход 55 (правая сторона карбюратора. Также имеется жиклер мощностью 65 л.с. там же) главный жиклер X127.5 (дно поплавковой чаши — доступ через латунную заглушку с левой стороны) и жиклер коррекции воздуха 60Z или 80Z — вертикальный латунный «винт» с отверстием посередине , между поплавковой чашей и главным горлом.Вы должны снять верхнюю часть карбюратора, чтобы увидеть его (осторожно снимая этот — он около дюйма в длину и к нему прикреплена эмульсионная трубка). Размеры указаны крошечными цифрами на головках каждой струи. Если у вас есть распределитель 009 (без вакуумного баллона сбоку), главный жиклер должен быть около X130 или X132,5, а жиклер коррекции воздуха может быть немного больше обычного — 110Z или около того — для компенсации головокружения. плоский участок.

Другой — Вы упомянули более крупный самолет — они доступны? Или открывать то, что есть, или отнимать у более новой модели? Роб ответил: «Я могу купить главные форсунки« без рецепта »в моем местном магазине VW здесь, в Австралии.Они есть в Aircooled.Net, и я думаю, что у Джина Берга в США они тоже есть. Вы также можете попробовать Mid-America Motor Works и California Import Parts, Ltd., если у вас возникнут проблемы с их поиском.

Главный жиклер Solex также идентичен главному жиклеру, используемому на некоторых карбюраторах мотоциклов Mikuni, поэтому вы можете получить жиклеры и в более крупных мотоциклетных магазинах (Kawasaki, Suzuki, Yamaha), но отверстие, вероятно, потребует повторного просверливания, чтобы оно соответствовало требуемым расход топлива. (На форсунках Solex указан размер отверстия в мм, поэтому X127.5 имеет отверстие 1,275 мм — я не уверен, какой метод нумерации использует Микуни).

Форсунки для коррекции воздуха найти сложнее. У меня есть 4-5, которые я собрал за эти годы, и меньшие из них можно повторно просверлить до большего размера. Вы можете получить их от мусорных карбюраторов от вредителей, если вам повезет. Крошечные сверла можно приобрести в специализированных магазинах инструментов, в некоторых крупных магазинах бытовой техники и в нескольких магазинах VW. Они могут быть доступны по отдельности или в комплекте.

Просто убедитесь, что размер отверстия соответствует размеру вашего двигателя и типу распределителя (распределители 009 нуждаются в более богатой смеси карбюраторов).Так что если у вас «слишком маленькая» струя, ее легко просверлить с помощью сверла подходящего размера, но если у вас «слишком большая» струя, это не так просто. Единственный способ, который я могу придумать, — это припаять отверстие и просверлить его еще меньше, но мягкий припой может означать, что со временем он изнашивается до большего размера. Мне никогда не приходилось этого делать, поэтому даже не знаю, сработает ли это хорошо.

Подробный вопрос: у меня автобус Type 2 с однопортовым двигателем 1600 куб. Вначале я начал использовать Solex 30 PICT-2.Он работал неплохо, хотя на холостом ходу был не очень точен. Карбюратор был немного «дырявым» вокруг валов. Я заменил его на карбюратор PICT-3 30 в хорошем состоянии. Самая большая проблема, с которой я столкнулся, — это расход топлива. Я проехал только 22 мили на галлон на шоссе (около 50-55 миль в час) и 19 миль на галлон, когда я ехал со скоростью 60-65 миль в час. Сейчас я установил более новый карбюратор Solex Brosol 30/31 (бразильский), в хорошем состоянии.

Не могли бы вы мне помочь со струйной очисткой? У меня главные жиклеры: X117.5 и Х127.5 и насколько я сейчас помню в карбюраторе стоит Х125. У меня есть воздушные поправки 125z, 170z, а в карбюраторе 135z. На правой стороне карбюратора (как и на 30PICT / 3) расположены две форсунки под углом. Задний (пилот?) К задней части двигателя, под углом) — это: g f 50, а другой: g f 50. Какой из них какой? Я не нашел этого ни в одной книге. И у меня есть перепускной воздушный клапан (штука 12 В) с левой стороны (такой же, как на 30 PICT-3, который я видел на картинках в книгах, но перепускной воздушный клапан всегда был показан на правая сторона).

Мой дистрибьютор — вакуумный аванс (с центробежным?). Цифры: 231 168 015 и 043 905 205 L во второй строке. Конденсатор 1 237 330 251.

Не могли бы вы мне помочь несколькими советами?

Роб вернулся с подробным ответом — h40 / 31 почти идентичен 30PICT / 3 — это современный эквивалент того же карбюратора, но имеет немного большее горло для большего потока воздуха. H40 / 31 — самый большой карбюратор, который вы можете использовать с обычным однопортовым коллектором.

При использовании с тяжелым транспортным средством типа 2 и вакуумным распределителем он должен хорошо работать с жиклером холостого хода 60 или 65, основным жиклером 125 (или, может быть, 127,5) и жиклером коррекции воздуха 125. Жиклер холостого хода находится с правой стороны, а другой жиклер — это жиклер мощности (который начинает работать только при высоких оборотах и ​​высоких оборотах). Я не могу вспомнить, что есть что, но жиклер находится в вертикальном выступе на стороне карбюратора, который ведет к выходу для жиклера в верхней части карбюратора…другой — жиклер холостого хода.

Жиклер холостого хода обычно немного больше при использовании с тяжеловесным Type 2 и Karmann Ghias — в Bug вы обычно используете 55, для Type 2 или Karmann Ghia используйте 60 или 65 … это дает вам немного больше мощности на низких и средних оборотах.

Похоже, что форсунки, которые у вас там установлены, настроены на работу на обедненной смеси (50 холостых, 125 основных и 135 воздушных поправок делают небольшой наклон в диапазоне оборотов с легким корпусом).С обедненным жиклером вам, вероятно, понадобится больше дроссельной заслонки и немного хуже будет экономия топлива — использование немного более богатых настроек, которые я предложил выше, даст вам немного больше мощности и более прохладный двигатель, поэтому, надеюсь, экономия топлива немного улучшится, но не ожидайте слишком многого — экономия топлива с тяжелым кузовом Type 2 никогда не бывает очень хорошей.

По памяти, в распределителе 205L есть и вакуум, и центробежный ход, и он должен работать нормально. Номер 205L — это номер Bosch, другой — номер VW.

Карбюратор 30PICT / 2 имеет отсечку холостого хода топлива с правой стороны карбюратора, но 30PICT / 3 и h40 / 31 должны иметь отсечку холостого хода с левой стороны для карбюратора (так же, как и у большего 34PICT / 3) — это было частью изменения версии с карбюратором / 3 — перемещение клапана отключения холостого хода влево.

* * * * *

»34pict-3 карбюратор выпускной Decrepit Old Fool

ОБНОВЛЕНИЕ: 22 ноября 2008 г.
Этот пост привлек много комментариев, и я добавил новую информацию в поток комментариев, которая не отображается в основном сообщении.Результат немного запутан, и его трудно читать в справочных целях. В настоящее время я закрываю комментарии к этой теме в ожидании полной переписывания, которая объединит всю информацию как из основного сообщения, так и из комментариев в одну. Тогда я снова открою комментарии.

А пока не забудьте прочитать все комментарии.
— Георгий


В этом посте собрано все, что я узнал о карбюраторе 34PICT-3. Предупреждение: длинный пост с большим количеством картинок.Он предназначен для замены предыдущих сообщений по этой теме, и я буду обновлять его, а не делать новые сообщения, когда появится новая информация.

В начале шестидесятых у VW был двигатель 1300 с односторонними головками (оба цилиндра имели общий впускной канал), соединенный с карбюратором Solex 32PICT и распределителем вакуумного опережения Bosch. (Имейте в виду, что это , мое воспоминание о , так что не ставьте на него деньги за аренду.) Это был очень успешный двигатель, если вы не торопились, но американские покупатели хотели большей мощности.VW ответил двухпортовыми двигателями 1500, а затем 1600, для которых сверхнадежный карбюратор 32PICT был слишком мал. Так на многих этапах родился наш заклятый враг — карбюратор 34PICT-3.

Этот карбюратор большего размера был намного сложнее и был почти достаточно большим для двигателя. На самом деле VW должен был пойти с карбюратором на 2 барреля, но мне тогда было десять лет, поэтому по какой-то причине они не стали спрашивать меня, чтобы узнать мое мнение.

В настоящее время у меня двигатель 1600 DP с карбюратором 34PICT-3, и было нелегко заставить его работать правильно.Изменились виды топлива (15% спирт имеет меньшую производительность на единицу объема, поэтому его необходимо смешивать иначе), а современные виды топлива, как правило, забивают форсунки конденсатом лака. Моя машина очень плохо пробежала , и я был полон решимости исправить это.

34PICT-3 действительно нуждается в более длинной кривой опережения, поэтому вы можете начать с распределителя с двойным продвижением (имеющего как механический, так и вакуумный компонент). Он широко известен как «мексиканский дистрибьютор такси» и Aircooled.net. есть модифицированный, который они называют SVDA.У них есть предварительный кулачок, отточенный в соответствии с их собственными спецификациями, и указаны другие настройки синхронизации, которые устраняют плоское пятно на 34PICT-3. Это хороший дистрибьютор.

Обязательно используйте топливный блок (показан), чтобы соединить выпускное отверстие вакуума на левой стороне карбюратора с устройством подачи вакуума. Это просто металлическая трубка, изогнутая таким образом, чтобы топливо никогда не стекало в вакуумный баллон распределителя и не разрушало находящуюся в нем диафрагму.

Также избавьтесь от очков.Установите Pertronix или Compufire и забудьте о дрянных регуляторах очков Bosch. (Мне всегда нравилась система GM — вы могли регулировать точки с помощью измерителя выдержки и шестигранного ключа при работающем двигателе. Так просто!)

Обратите внимание на ярко-красные пыльники секции впускного коллектора. Я думаю, что они сделаны из силикона или полиуретана или чего-то еще, кроме резины. Они гораздо более устойчивы к растрескиванию, чем старые резиновые.

Я использую медные провода зажигания со штепсельными вилками Bosch 1 кОм, но это только я.Возможно, вам подойдут причудливые провода с сердечником из стекловолокна. Я предполагаю, что вы используете правильные свечи зажигания для своего двигателя — те, которые поставлялись с моим двигателем, были неправильными.

Далее нужно заменить жиклеры в карбюраторе. Они для начала немного скудны, даже если исходить из чистого бензина. Вашему оппозитному двигателю нравится, когда топливная смесь немного обогащена. Мне не удалось найти новый карбюратор Solex, поэтому я использую карбюратор Bocar 34PICT-3 и установил главный жиклер 130 и холостой жиклер 55. Помните, что на 34PICT-3 жиклер холостого хода влияет на управляемость и мощность примерно до 2000 об / мин, когда главный жиклер берет верх.Другими словами, это крайне важно для езды по городу. Это очень помогло.

Я думаю, что исходный жиклер холостого хода был 50, но сменные жиклеры (отверстия?) У новых жиклеров были заметно больше, чем у старых.

Одна повторяющаяся проблема, с которой я столкнулся, — это выдувание игольчатых клапанов. Если вы перевернете карбюратор, вы не сможете выдувать воздух (выступы на впуске топлива — НЕ используйте сжатый воздух) в поплавковую камеру. Я бы отрегулировал давление топлива, укладывая прокладки под топливный насос (это официальный метод из руководства по обслуживанию VW), но игольчатый клапан все равно работал.

Симптомом было то, что машина ехала неровно, пахло газом, загорались свечи и регулировка винта холостого хода не имела большого значения. (Это очень плохо для двигателя , кстати.) Расход бензина был ужасен. В конце концов я сообразил, что номинальное давление топлива, вероятно, становится заоблачным, когда моторный отсек становится горячим. Между топливным насосом и фильтром возникает большой объем для расширения, а спирт имеет высокий коэффициент расширения. У меня сейчас запасной игольчатый клапан — всего около пяти долларов.

Давление раствора было двукратным. Во-первых, достаньте из моторного отсека все ненужные компоненты топлива. Вы же не хотите, чтобы внутри большой резервуар с топливом нагревался во время работы. Для этого также есть причина безопасности. Время от времени вес фильтра, подпрыгивающего на линии, заставляет латунный заборник топлива выходить из карбюратора, что приводит к возгоранию. Со мной такого никогда не случалось, но я видел фотографии.

На этом снимке вы смотрите прямо вниз за левую сторону двигателя между выхлопом маслоохладителя и цилиндром №3.Стальной топливопровод входит в моторный отсек (завернутый в изолирующий хлопчатобумажный рукав, сделанный из подола старой футболки), поворачивается вверх вдоль передней части кожуха двигателя и изгибается. Лучше всего для этой операции использовать трубогиб. Между стальной линией и карбюратором остается всего четыре дюйма резиновой гибкой линии. Стальная линия удерживается на месте зажимом кабеля магнитной сети, который отлично работает.

Обратите внимание, что слева есть тщательно продуманный проход для стальной линии через переднюю жестяную коробку.Я увеличил отверстие для размещения резиновой втулки вокруг стальной линии, которая удерживается на месте шайбами ​​и зажимами на крыльях. Возможно, я просто слишком привередлив, но я не хочу, чтобы листовой металл протирал стальную топливную магистраль. Я тоже не хочу, чтобы он гремел.

Предлагаю два топливных фильтра; один под бензобаком и один в трансмиссионном отсеке. Вы же не хотите, чтобы в карбюратор попадали или сырца. (Есть еще один источник засорения жиклеров; мы рассмотрим это через минуту).

Во-вторых, регулирует давление топлива примерно на 1,5 фунта / дюйм 2 . Я попробовал один из старых регулируемых регуляторов типа Ford, и он работал нормально, пока не возникла утечка, и газ не разнесся повсюду. Это было исправлено повторной затяжкой винтов по окружности, но это все равно нервировало. Также обратите внимание, что маркировка на регуляторе совершенно неточная. Используйте манометр для измерения давления топлива.

После инцидента с выбросом газа (и, когда я успокоился, никакого вреда не было), мне достался регулятор низкого давления Holly.(Укажите низкое давление: он также поставляется в модели с более высоким давлением, который вам не нужен.) Он хорошо сделан и имеет два выхода, что приятно, если вы когда-нибудь решите использовать два карбюратора.

Регулятор поставляется с монтажным кронштейном, который можно привинтить к брандмауэру, а затем вы привинтите регулятор к кронштейну. Я сделал небольшой вторичный кронштейн из листового металла и приклепал его к коробке передач, затем просто зацепил кронштейн регулятора (с помощью куска внутренней трубки, чтобы предотвратить дребезжание) и надел застежку-молнию, чтобы удерживать его на месте. .Каждый раз, когда я хочу отремонтировать регулятор, я могу просто разрезать застежку-молнию и вытащить ее.

Регулятор Holly оснащен винтом с шестигранной головкой на одном конце, противоположном впускному отверстию; чем дальше вы его ввинтите, тем выше давление. Обратите внимание на изображении, как далеко от мне пришлось ввинтить, чтобы получить достаточно низкое давление. Затем вы фиксируете его контргайкой.

Я отказался от механических топливных насосов. Установить электронасос было так просто. Этот был довольно дешевым — когда-нибудь я получу на замену совершенно бесшумный роторный насос.Хорошая особенность электрического насоса заключается в том, что он заполнит вашу поплавковую чашу за несколько секунд без необходимости запускать двигатель.

На этом снимке вы смотрите вверх в трансмиссионный колодец (при снятом канале обогревателя со стороны водителя). Рычаг сцепления виден внизу справа. В нижнем левом углу — дешевый электрический топливный насос. Топливо из топливопровода рамы (большая петля гибкого трубопровода) поступает в насос снизу — установлен как можно ниже, поэтому, если я припаркован и направлен вниз, и у меня мало газа, насос «схватится» ОК).Затем к регулятору давления топлива в центре и к топливному фильтру справа и к двигателю. Если какой-либо из этих компонентов выйдет из строя, они потекут на красивую, холодную, неискрящую трансмиссию, а не на горячий двигатель с электрическим искрением. На этом снимке не видно пластикового брызговика, сделанного из пластикового кувшина и удерживаемого сильными магнитами. Провода и шланги были немного подобраны с тех пор, как был сделан этот снимок — я не люблю, когда что-то болтается, но и не люблю, чтобы они держались слишком жестко.

Второй топливный фильтр устанавливается на место с помощью «кронштейна», состоящего из кусочка пластика от 2-литрового баллона, сформованного с помощью теплового пистолета вокруг фильтра и закрепленного двумя мощными магнитами от жесткого диска старого компьютера. Это позволяет легко заменить фильтр в любое время (за исключением неудобств, когда вы залезаете под машину). Я для этого использую пандусы — они безопаснее, чем домкрат.

Обратите внимание, что с электронасосом и магнитным датчиком Pertronix вы не хотите сидеть там с включенным зажиганием, но двигатель не работает более нескольких секунд.Подключите радио соответствующим образом.

По настройке 34PICT-3 отличается от предыдущих моделей. На более ранних карбюраторах регулировочный винт на рычаге дроссельной заслонки устанавливал скорость холостого хода; на 34PICT-3 он устанавливает только закрывающий зазор дроссельной заслонки. Вам нужен зазор около четырех тысячных дюйма по внешнему краю дроссельной заслонки, когда она находится в закрытом положении. Для этого открутите винт рычага дроссельной заслонки до тех пор, пока он не коснется самой нижней части кулачка воздушной заслонки, а затем поверните его обратно примерно на ½ оборота.Главное, чтобы дроссельная заслонка не «заедала» в закрытом положении. После того, как эта настройка будет произведена, вам больше не придется ее настраивать.

Двигатель работает, клапаны отрегулированы, синхронизация установлена: теперь отрегулируйте скорость холостого хода с помощью большого винта на левой стороне трубки Вентури. Это «регулировочный винт холостого хода», который пропускает воздух, а не топливо. Установите холостой ход около 850 об / мин. Затем поверните маленький регулировочный винт холостого хода под ним по часовой стрелке, пока обороты не начнут падать, а затем поверните его примерно на ½ — оборота.Затем снова отрегулируйте холостой ход с помощью винта воздушного холостого хода. Повторите три или четыре раза с действительно прогретым двигателем, чтобы добиться идеального результата.

Несколько слов о воздухоочистителях. Мне очень нравится очиститель масляной ванны, который раньше использовал VW. Если вы живете в зоне вулкана (как мой брат), это действительно единственный уборщик, который у вас есть, и в целом я просто думаю, что они аккуратные. Но по какой-то причине мой очиститель для масляной ванны не очистил мой кожух Scat с порошковым покрытием — подумайте; Немецкая машина, китайский пелена, 40 лет разницы…

Так или иначе, я получил новый мексиканский воздухоочиститель VW с бумажным элементом, и он идеально подходит.Это оригинальная деталь VW и хорошо сделана, но обратите внимание, как она сидит под дурацким углом. Я всегда хочу исправить это. Я все еще скучаю по очистителю для масляной ванны. Блин современные новинки…

А теперь перейдем к другой причине засорения. Я пробовал каждый газ под солнцем, но форсунки все равно забивались. Мой друг, который разбирается в топливе, объясняет: современные виды топлива созданы для двигателей с впрыском топлива. Топливо подается в инжектор под огромным давлением. Форсунка ввинчивается в раскаленную головку блока цилиндров, поэтому топливо не испаряется, пока оно не выйдет из форсунки.

Залейте то же самое топливо в карбюраторный двигатель. Топливо находится под нулевым давлением в поплавковой чаше. Эффект Вентури всасывает горячее топливо через крошечные форсунки, которые являются ледяными (иногда буквально). Таким образом, в ограниченном пространстве внутри жиклера топливо падает на 80 градусов за доли секунды, и добавки выпадают в виде лака прямо внутри жиклера.

Моя машина плохо работала на холостом ходу и плохо работала; Я бы снял жиклеры и замочил их в очистителе карбюратора и «Враууу! он будет отлично работать… около недели.(Убедитесь, что не упустили из виду крошечный жиклер триммера, расположенный позади жиклера холостого хода с правой стороны карбюратора — он имеет очень маленькое отверстие.) При необходимости исправлено использование старого продукта под названием «Seafoam». засорение.

Управление теплом; обратите внимание, что стояки тепла на впускном коллекторе обернуты стекловолокном. Я хочу, чтобы они грели впускной коллектор, а не моторный отсек. Я также обернул глушитель стекловолокном, что значительно снижает тепло в моторном отсеке, и надел хлопчатобумажный носок (закрепленный проволокой) на фильтр масляного насоса, чтобы изолировать его от тепла глушителя и продувки левых 2 цилиндров. плавники.

Очевидно, что многое из этого поста полезно независимо от того, какая у вас машина. Я уверен, что их еще больше, и, как я уже сказал, когда я пробую что-то новое, я вернусь и обновлю этот пост. Я начну новый пост о топливе, только если перейду на два углеводов, и есть много других вещей, которые я хочу сделать, прежде чем возиться с этим.

карбюраторные форсунки Solex на складе | В автобусные наркоманы

В стремлении увеличить пробег, по-прежнему 14 миль на галлон, я ищу решения. Единственное, что я могу сделать, — это уменьшить размер главного жиклера, чтобы двигатель не работал на такой мощности.Думаю, у меня 130, поэтому мне стоит использовать 127,5. Еще хотелось посмотреть, что изначально было в карб. Да, я знаю, что могу снять карбюратор и посмотреть, но со мной в Чикаго и Кермитом в Ми это довольно сложно. Я нашла этот список…

Stock Solex Jets

28 PCI. .. со съемным отверстием… Вентури = 21,5 мм… Главный жиклер = 117,5 / 122,5… Жиклер коррекции воздуха = 180/200… Пилотный жиклер = g50… Бурение воздушным жиклером на холостом ходу = 0,8… Жиклер рабочего топлива = нет… Эмульсионная трубка = 29

28PICT-1… 1961-1965.… Вентури = 22,5 мм… Главный жиклер = 122,5… Жиклер коррекции воздуха = 125z / 130Y
Пилотный жиклер = g55… Жиклер насоса Acc = .50… Бурение воздушным жиклером на холостом ходу = 150… Жиклер силового топлива = 1,0 мм
Подача ускорительного насоса = 1,1-1,4 куб. См / ход… Первый год использования автоматической воздушной заслонки.

30 PICT-1… 1966-1967 … Вентури = 24,0 мм… Главный жиклер = 125… Жиклер коррекции воздуха = 125z / 135z
Пилотный жиклер = g55… Бурение воздушным жиклером на холостом ходу = 150… Жиклер насоса Acc = 50… Энергетическое топливо jet = __
Подача ускорительного насоса = 1,1–1,6 куб. см / ход… Более крупная трубка Вентури

30 PICT-2… 1968-1969 … Вентури = 24.0 мм… Основная форсунка = 116/125… Воздушная форсунка = 125z / 135z
Пилотная форсунка = g55… Бурение воздушной форсункой на холостом ходу = 130/135… Доп. насос-форсунка = 50… Power Fuel Jet = 60
Подача ускорительного насоса = 1,3–1,6 куб. см / ход… Первый год для топливной системы Power, которая забирает топливо
непосредственно из поплавковой камеры при полной нагрузке на высокой скорости.

30 PICT-3 … 1970… Вентури = 24,0 мм… Главный жиклер = 122,5 / 112… Жиклер коррекции воздуха = 125z
Пилотный жиклер = 65… Отвод воздуха пилотного жиклера = 135… Acc. насос-форсунка = 42,5… Дополнительный топливный жиклер = 45
Вспомогательный воздушный жиклер = 130… Подача ускорительного насоса = 1.3-1,6 куб. См / ход… Скорость холостого хода регулируется
через байпас вокруг дроссельной заслонки.

34 ФОТО-3. ..1971-1974… Вентури = 26 мм… Главный жиклер = 127,5 / 130… Жиклер коррекции воздуха = 75z / 80z
Пилотный жиклер = g50 / 55… Отвод воздуха из пилотного жиклера = 147,5… Acc. Жиклер насоса = 42,5… Дополнительный топливный жиклер
= 42,5 / 47,5… Жиклер дополнительного воздуха = 90… Подача ускорительного насоса = 1,3–1,6 куб. см / ход… Более крупный
Вентури.

34 PICT-4… 1974 (Калифорния)… Вентури = 26 мм… Главный жиклер = 112,5 до 130… Жиклер коррекции воздуха = 75z…
Пилотный жиклер = от 55 до 60… Отвод воздуха пилотного жиклера = 147.5… В соотв. насос-форсунка = 42,5… Доп. топливный жиклер
= 42,5… Жиклер дополнительного воздуха = 90… Подача ускорительного насоса = 1,1–1,7 см3 / ход

Поплавковая масса 1961-1967 = 5,7 грамма и 1968-1974 = 8,5 грамма

Нравится:

Нравится Загрузка …

Связанные

Испытание пилотного струйного клапана

Эта статья началась как «простой тест», чтобы определить, является ли конкретная часть работоспособной или неисправной.

Он продолжал развиваться — возможно, «морфинг» был бы более подходящим термином.

Моя жена Нева наблюдала, как я боролся с парой аспектов, пытаясь придумать термины и где, собственно, подвести черту в дискуссии.

Мы действительно увлеклись этим. Я имею в виду — она ​​начала меня жарить. Я объяснил и заново объяснил свою цель написания статьи. Но она была убеждена, что необходимо больше объяснений по поводу конкретного аспекта — одного единственного аспекта, о котором я хотел поговорить.

Она напомнила мне МНОГО раз, когда люди звонили с заглохнувшими автомобилями VW — потом она сказала мне, что я не могу объяснить только один аспект.Это влекло нас к более углубленному разговору, временами сбивая с толку, потому что мы не всегда говорили об одном и том же.

Народ, поправляю это обсуждение в угоду Неве! Я не могу позволить, чтобы она склонялась ко мне через плечо, задавая вопрос за вопросом, так что здесь ничего не происходит….! LOL

Для некоторой предыстории вы можете прочитать две ссылки, приведенные здесь. Перехлеста будет довольно много:

Иногда, когда винтажный карбюратор VW не работает, мелочи упускаются из виду.Давайте рассмотрим пару вещей, которые заслуживают нашего внимания при поиске и устранении неисправностей карбюратора.

Pilot Jet Valve — это небольшая канистра, которая ввинчивается в карбюратор. Он сочетает в себе латунный жиклер холостого хода с электромагнитным клапаном (соленоидом).

В зависимости от модели карбюратора, он может ввинчиваться в сторону генератора или в сторону водителя карбюратора.

Если у вас есть немецкий Solex 30 Pict-1 (VW 105-1 для Beetle 1967 года), пилотный струйный клапан расположен на стороне генератора (пассажира) установленного карбюратора.Если у вас есть Solex h40 / 31 Brosol, пилотный струйный клапан расположен на стороне водителя установленного карбюратора. (см. примечания в конце статьи)

Функция пилотного струйного клапана заключается в немедленной остановке потока бензина через жиклер холостого хода в карбюратор, как только ключ зажигания повернут в положение «Выкл.». Это антидизельное устройство, предотвращающее продолжение работы двигателя (так называемое дизельное топливо) после того, как ключ переключен в положение «Выкл.».

Этот клапан может работать неправильно.В таком случае двигатель может продолжать работать, но при низких оборотах холостого хода двигатель имеет тенденцию останавливаться из-за заторможенного потока топлива.

Клапан — это электромагнитный процесс. Когда ключ поворачивается в положение «включено», клапан становится электрифицированным и приводит в действие «плунжер» внутри клапана в открытое положение. Таким образом, бензин может течь через жиклер холостого хода и, следовательно, через карбюратор.

ЕСЛИ — клапан неисправен, независимо от того, что он все еще подключен к электричеству, клапан не открывается.Это препятствует подаче бензина. И, как я сказал выше, двигатель МОЖЕТ продолжать работать, если скорость холостого хода достаточна, но он захочет заглохнуть при первой же возможности — например, при остановке.

Вот простой тест для определения жизнеспособности клапана.

Установите колодки перед передними или задними колесами.

Установите нейтраль.

Поверните ключ в замке зажигания в положение ON. (НЕ поворачивайте ключ в положение запуска! Для этого теста НЕ нужно запускать двигатель.)

Идите в моторный отсек и откройте крышку.

Отсоедините провод от клеммы пилотного струйного клапана.

Теперь — прикоснитесь проводом к клемме на клапане. Как только вы коснетесь провода к клемме клапана, вы должны услышать щелчок. Это срабатывает Магнитный Механизм.

Удалите провод — он должен щелкнуть.

Touch and remove — коснуться и удалить. Каждый раз должен быть щелчок.

Если это так, то мы показали, что клапан находится в рабочем состоянии.

Замените провод, убедившись, что он надежно вставлен, и поверните ключ в положение выключения. Тест завершен.

Есть еще одна вещь, которую мы должны проверить при тестировании пилотного реактивного клапана.

Во время этого теста ключ должен быть в выключенном положении.

IF — пилотный струйный клапан неправильно ввинчен в карбюратор, но плохо закреплен — воздух может попасть вокруг резьбы в карбюратор. Убедитесь, что пилотный струйный клапан плотно ввинчен в карбюратор.НЕ сильно затянут, но плотно затянут.

Используйте гаечный ключ с открытым зевом правильного размера для затяжки клапана. Есть соблазн использовать плоскогубцы для выполнения этой работы. Это не только оставляет уродливые следы на мягком корпусе клапана, но и может раздавить корпус и повредить внутренние детали.

Я должен добавить здесь короткий анекдотический рассказ: около 35 лет назад я работал у входа, когда сосед из большого района подъехал и припарковал машину на парковочной полосе. Я, должно быть, работал над одним из наших VW, потому что у меня в руке была красная тряпка.В этом районе нас знали как «людей VW», потому что у нас всегда было много людей, сидящих впереди. Джон вылез из своего Ruby Red ’67 Beetle и сказал мне, что он работает не совсем правильно. Он оставил двигатель работать на холостом ходу. Я открыл моторный отсек и небрежно очистил верхнюю часть сапуна красной тряпкой, осматривая двигатель и прислушиваясь к его частоте вращения. По привычке я достал около 30 Pict-1 Carb, схватил пилотный реактивный клапан и повернул его. Было немного шатко. Джон склонился над машиной и смотрел.Когда я сделал этот небольшой поворот — двигатель внезапно отреагировал плавным холостым ходом.

«Что ты сделал? Что ты сделал? — крикнул Джон. Я не должен был так говорить, но я выпалил: «Я затянул ослабленный пилотный реактивный клапан!» И мое секретное исправление вышло!

Что делать, если пилотный струйный клапан на вашем 30 Pict-1 обнаружил, что он не работает? Пришло время искать новый или хорошо подержанный Valve.

В качестве альтернативы можно было бы удалить неработающий струйный клапан и установить заменяющий латунный жиклер холостого хода в том же месте.Эта холостая форсунка должна иметь значение # 55.

Если у вас карбюратор Brosol h40 / 31, купите для него новый клапан. Выбросьте неработающий клапан и установите новый клапан.

Но подождите — есть еще одна вещь, на которую мы должны обратить внимание. Сам Jet может засориться. Может машина уже давно сидит. Возможно, из бака попали обломки, которые попали в Джет и застряли в отверстии Реактивного двигателя.

Отвинтите жиклер от электромагнитной части клапана и внимательно осмотрите его. Если присутствует мусор, его можно удалить, смочив форсунку в растворе для очистки карбюратора и / или продув сжатый воздух через форсунку.

Не поддавайтесь желанию протянуть небольшой провод через латунный жиклер. Это может увеличить отверстие форсунки. Используйте зубную щетку или другую мягкую щетку для очистки внешних поверхностей Jet. Когда он станет совершенно чистым, установите его на клапан и плотно затяните.

Если вы используете автономный латунный жиклер холостого хода и подозреваете, что он может быть забит мусором, удалите его и выполните описанную выше процедуру очистки.

Примечания:

Есть запасной карбюратор Мексиканский Solex 30 Pict-1. Некоторые из вас могут использовать этот карбюратор. Вы найдете пилотный реактивный клапан в том же месте, что и на карбюраторе German 30 Pict-1. ПРИМЕЧАНИЕ. Возможно, пилотный струйный клапан уже был заменен на латунный жиклер холостого хода №55.

Существует также замена EMPI 30 Pict-1 с пилотным струйным клапаном.

Не рекомендую покупать ни мексиканскую, ни EMPI версию. Если это вообще возможно, постарайтесь найти немецкий Solex 30 Pict-1 (VW 105-1) и отремонтировать его или отдать на реставрацию.

Для тех, кто может быть заинтересован в дальнейшем обсуждении, я процитирую Дэвида Брауна, бывшего сотрудника Volkswagen of America в отделе управления запасными частями, ныне вышедшего на пенсию.

Давид говорит:

«Данный самолет называется пилотным.Я считаю, что он назван так потому, что действует как «пилотный свет» в газовой плите или водонагревателе (или в старомодной масляной печи «горшкового» типа). Это форсунка, которая управляет контуром холостого хода. Вроде мини-карбюратор вообще свой. Вакуум подает воздух и вытягивает топливо из поплавкового резервуара и смешивает его для потребления на холостом ходу (когда дроссельная заслонка закрыта). Часть электрического соленоида, клапан, перекрывает поток воздуха и, таким образом, также останавливает протекание топлива через форсунку. Если вы отсоедините провод от клапана на холостом ходу, двигатель остановится.Предполагается, что карбюратор настроен правильно. Слишком большое открытие дроссельной заслонки на холостом ходу приведет к выходу из строя этой системы. (вот почему мы не запускаем машину, выкручивая винт холостого хода) Я не думаю, что VW очень хорошо описал эту вещь в своей литературе. Если вы посмотрите на бизнес-аспекты нескольких Pilot Jets разного размера, вы увидите разнообразие в размещении и размере отверстий. Качество холостого хода можно настроить, изменив размеры пилотных жиклеров. Форсунка также действует как эмульсионная трубка, барботируя топливо через воздух для перемешивания.Обычные пилотные форсунки и блоки отсечки топлива примерно одинаковы на концах, только добавление резьбовой части и внутреннего седла для плунжера клапана отличаются. Если вы удалите форсунку из клапана и припаяете ее внешний конец закрытым, у вас будет стандартная неэлектрическая пилотная (холостая) форсунка. Настоящая цель электрического — остановить «выбег» после выключения зажигания. Я уверен, что вы испытали на себе эту «накатку» в жаркую погоду и, возможно, у вас возникли вопросы по этому поводу.”

Если у вас есть пилотный струйный клапан с крошечным установочным винтом на конце электрического разъема, у Дэвида есть такой комментарий:

«Я вскрыл заводскую книгу« Топливная система », и на самой странице, которую я открыл, была фотография снятия жиклера с соленоида для очистки. Чуть ниже было: «Примечание: если соленоид неисправен, клапан можно открыть и удерживать на месте с помощью маленького установочного винта»!

В нем также говорится, что соленоид можно проверить, включив и выключив питание и прислушиваясь к «тикающему» шуму, который указывает на то, что плунжер перемещается внутрь и наружу.

Итак, вот оно. Часть знания для нас обоих сегодня. Так просто …… .. Спасибо Неве за вопрос. «Дэвид Браун

Мои благодарности Неве Зальсер и Дэвиду Брауну за их ценный вклад.

Нравится:

Нравится Загрузка …

Размещенно от Джея Сальсера

Мы с женой Невой водим и работаем на автомобилях VW с 1976 года. Фактически, мы воспитывали нашу семью на этих автомобилях. Теперь мы на пенсии и наслаждаемся автомобилями VW как хобби.’67 Beetle всегда был нашим любимым годом. У нас есть Beetle 1967 года выпуска и Karmann Ghia 68 года выпуска.

Очистка цепи холостого хода в карбюраторе Solex www.mbzponton.org

Очистка цепи холостого хода в карбюраторе Solex www.mbzponton.org

Лен Соколов / [email protected]

1959 Mercedes-Benz 220S кабриолет



Ваша машина глохнет каждый раз, когда вы останавливаетесь? Разве вы не можете заставить его работать, не дав ему газа? Одной из возможных причин этой проблемы является засорение жиклера холостого хода или холостого хода в вашем карбюраторе (ах), особенно если это произошло внезапно.Это единственное, что могло вызвать это в карбюраторе Solex. Могут быть и другие проблемы, не связанные с карбюратором, которые могут вызвать это, но я не буду здесь вдаваться в подробности. Поскольку очистка жиклера холостого хода и холостых каналов настолько проста, я бы посоветовал вам начать с этого и исключить вашу цепь холостого хода как проблему.

Это процедура очистки жиклера холостого хода и связанных с ним каналов.

  • Теперь, когда прокладка снята, вы можете снять жиклер холостого хода и резьбовую пробку, которая обеспечивает хороший доступ к каналу холостого хода.Жиклер холостого хода — единственный жиклер на карбюраторе, который имеет как шестигранную головку для гаечного ключа, так и прорезь для отвертки. Винт / заглушка может быть трудно удалить. Используйте хорошую отвертку, которая хорошо входит в паз. Если вам не удастся вывернуть винт / заглушку, вы, вероятно, все равно сможете очистить холостой проход, но после его удаления доступ будет намного удобнее.

  • Теперь, когда жиклер холостого хода и винт / заглушка удалены, вы можете взять спрей для очистки карбюратора и очистить жиклер и винт / заглушку, а также выпустить сильную струю в канал холостого хода через отверстие для винта / заглушки.Затем высушите вещи с помощью воздушного компрессора. Сильный поток воздуха в отверстие для винта / пробки должен выдувать остатки очистителя карбюратора в горловину карбюратора и доказать вам, что проход свободен. Не пытайтесь воткнуть металлические предметы в форсунки карбюратора, чтобы очистить их, так как это может повредить их.

  • Повторная сборка осуществляется в порядке, обратном разборке. Если у вас нет нескольких новых прокладок, вы, скорее всего, сможете повторно использовать старую прокладку.Если старая прокладка была повреждена при разборке, замените ее. Если старая прокладка не герметизируется должным образом после повторной сборки, заменить ее постфактум не составит труда.
  • Вероятно, это хорошее время, чтобы проверить синхронизацию карбюратора, если у вас есть двойные карбюраторы, а также хорошее время, чтобы убедиться, что ваш холостой ход и смесь правильные. Это описано в руководстве по обслуживанию.
Наслаждайтесь обновленным, приятным, плавным холостым ходом!

Создано: 6 сентября 2010 г. / Джефф Миллер
© www.mbzponton.org
Вернуться на страницу мастерской Ponton

Вернуться на страницу Mercedes Ponton


Autohouse: SOLEX CARBURETTOR

Некоторые модели карбюраторов Solex были произведены в Индии (по лицензии) компанией M / s carburettor Limited, Мадрас. Карбюратор Solex модели M.34 PBIC, используемый в джипе Willlys (двигатели CJ-3B и 475-4WD). Карбюратор типа «засуха» со специальным приспособлением для прогрессивного стартера, который подает более богатую смесь для запуска, а затем постепенно ослабляет ее, пока двигатель не достигнет нормальной рабочей температуры.

Запуск:


Клапан стартера имеет форму плоского диска с отверстиями разных размеров. Эти отверстия соединяют стороны бензиновой форсунки и форсунки стартера с каналом, который открывается в воздушный рожок чуть ниже дроссельной заслонки. В зависимости от положения рычага стартера, которое водитель может отрегулировать на приборной панели, напротив прохода появляются отверстия большего или меньшего размера. Первоначально для запуска требуется более богатая смесь, а после запуска двигателя требуемая насыщенность уменьшается.Итак, в исходном положении большие отверстия — это соединительные отверстия. При нахождении дроссельной заслонки в закрытом положении все всасывание двигателя поступает в пусковой канал 1, за счет чего бензин из поплавковой камеры проходит через топливный жиклер стартера и поднимается в канал 2,
часть его выходит наружу, и смешивается с воздухом, поступающим через воздушную струю. Форсунки и каналы имеют такую ​​форму, чтобы смесь, подаваемая в карбюратор, была достаточно богатой для запуска.
После запуска двигателя рычаг стартера переводится во второе положение, между начальным и конечным положениями.Теперь меньшие отверстия в клапане замыкают цепь, тем самым уменьшая количество бензина. Также в этом положении дроссельная заслонка частично открыта, так что бензин также выходит из главного жиклера. Сниженной подачи смеси из системы стартера в этой ситуации, однако, достаточно для поддержания работы двигателя до тех пор, пока он не достигнет нормальной рабочей температуры, когда стартер переведен в положение «выключено».

2. Работа на холостом ходу или на низких оборотах

Канал холостого хода, управляемый регулировочным винтом холостого хода, предусмотрен на стороне двигателя
дроссельной заслонки.Поскольку дроссельная заслонка почти закрыта, всасывание двигателя
осуществляется на пилотном бензиновом жиклере, который подает бензин. Сам жиклер потребляет
бензина из контура главного жиклера. Воздух всасывается из пилотного воздушного жиклера. Бензин
и воздух смешиваются в канале холостого хода, и смесь выходит из канала холостого хода.
Чтобы обеспечить плавный переход от холостого хода и низкоскоростного контура к контуру главного жиклера
без появления плоских участков, на стороне Вентури дроссельной заслонки предусмотрены медленные отверстия.Когда дроссельная заслонка широко открыта, всасывание на холостом ходу уменьшается. Но всасывание теперь также применяется к отверстиям с малой скоростью, что более чем компенсирует потерю всасывания на холостом ходу и, таким образом, избегается плоское пятно.

Нормальный ход

Дроссельная заслонка остается частично открытой, так что всасывание двигателя теперь распространяется на главный жиклер, который теперь подает топливо. Воздух поступает непосредственно через трубку Вентури, количество смеси регулируется дроссельной заслонкой.

Ускорение

Чтобы избежать «плоского пятна» во время ускорения, предусмотрен отдельный мембранный насос, который подает струи дополнительного топлива, необходимого для ускорения. Рычаг насоса соединен с педалью акселератора, так что при нажатии на нее рычаг перемещается влево, тем самым сдавливая мембрану влево и нагнетая бензин в контур главного жиклера. когда педаль остается свободной, рычаг перемещает мембрану назад вправо, создавая вакуум влево, который открывает предусмотренный шаровой клапан и, таким образом, пропускает бензин из камеры в сам насос.

КАРБЮРАТОР SOLEX MIKUNI DOUBLE VENTURI

Этот тип карбюратора используется в автомобиле Maruti 800. Его основными компонентами являются первичный и вторичный Вентури, поплавковая камера, ускорительный насос, электромагнитный клапан отсечки топлива и депрессионная камера для приведения в действие вторичного дроссельного клапана. дроссельная заслонка предусмотрена только в рупоре первичного воздуха. здесь обсуждаются различные схемы карбюратора.

1. Контур холостого хода и низкой скорости

Топливо из поплавковой камеры проходит через главный жиклер l и достигает медленного жиклера 2, где оно дозируется и смешивается с воздухом, причем воздух уже дозируется в отверстиях для медленного воздуха нет .6 и 7. Эта воздушно-топливная смесь распыляется через перепускной канал 3 и холостой канал 4. Во время холостого хода смесь течет в основном через холостой канал. Качество этой смеси можно контролировать с помощью винта регулировки холостого хода.

2. Высокоскоростной контур (первичный)

Когда педаль акселератора нажимается со ступени холостого хода, чтобы открыть первичный дроссельный клапан, топливо из поплавковой камеры дозируется из главного жиклера 1 и поступает в спускную трубу 10 Воздух дозируется в первичных главных отверстиях для воздуха 11 и 12, и топливовоздушная смесь выходит через главное сопло в первичную трубку Вентури 13.

3. Высокоскоростной контур (вторичный)

В этом контуре основную роль играет депрессионная камера 17, которая
состоит из диафрагмы 18, одна сторона которой подвергается атмосферному давлению, а другая сторона — соединен с отверстием 16. Диафрагма соединена со вторичным дроссельным клапаном через шток и рычаг. Когда первичный дроссель 14 открывается шире, т. Е. Примерно на 40 ° или более, разрежение от впускного коллектора двигателя передается в первичную трубку Вентури, и
далее передается через отверстие 16 в камеру разрежения, где он заставляет диафрагму подниматься, таким образом открытие вторичного дроссельного клапана.Теперь топливо из вторичного главного жиклера 19 достигает вторичного пилотного жиклера 20, и воздух, измеренный во вторичном пилотном воздушном отверстии 21, смешивается с ним. Эта топливно-воздушная смесь распыляется из перепускного отверстия 22. Когда разрежение в первичной трубке Вентури увеличивается, и то же самое происходит и во вторичной Вентури, вторичный дроссельный клапан открывается дальше. Затем топливо из основного жиклера 19 и воздух из вторичного отверстия 23 для основного воздуха смешиваются в выпускной трубе 24, и эта смесь распыляется через вторичное главное сопло во вторичную трубку Вентури.

4. Мощность ускорения

, когда дроссельная заслонка внезапно открывается для ускорения, когда двигатель
работает на холостом ходу или работает на малой скорости, необходимо устройство, чтобы карбюратор реагировал без задержки. Такое устройство в этом карбюраторе предусмотрено в составе ускорительного насоса мембранного типа. Рычаг управления этого насоса соединен с валом первичной дроссельной заслонки. Когда педаль ускорения нажата для ускорения, рычаг насоса толкает диафрагму, выталкивая топливо из сопла насоса в первичную трубку Вентури.Когда педаль акселератора отпускается, диафрагма возвращается в исходное положение пружиной, выпускной шаровой клапан закрывается, а впускной клапан открывается, впуская топливо в камеру насоса.

Электромагнитный клапан

Когда ключ зажигания выключен, двигатель не останавливается сразу, в результате чего в отсутствие какого-либо специального устройства карбюратор продолжал бы подавать воздушно-топливную смесь на холостом ходу и на малых оборотах цепи, пока двигатель не остановится.в карбюраторе Solex Mikuni такой выбег двигателя предотвращается с помощью электромагнитного клапана. Он управляет игольчатым клапаном, который открывает или закрывает канал для холостого хода и медленной скорости. когда ключ зажигания включен, в катушке соленоида течет ток, создающий магнитную силу, которая тянет игольчатый клапан, открывая проход. Однако, когда ключ зажигания выключен, магнитная сила исчезает, и пружина в соленоидном клапане возвращает игольчатый клапан в исходное положение, когда он перекрывает канал малой скорости, тем самым предотвращая запуск двигателя.01) Пуск

Контур: —


Дроссельная заслонка остается в закрытом положении во время запуска. Бензин подается в топливный жиклер стартера через первый канал из поплавковой камеры и
воздух через воздушный жиклер стартера для запуска.

Пусковой клапан с отверстиями разного размера, выполнен из плоского диска. Положение различных отверстий перед топливным жиклером стартера регулируется рычагом стартера, после чего происходит смешивание воздуха, поступающего из жиклера стартера.Эта воздушно-топливная смесь проходит через другие отверстия клапана стартера в канале карбюратора под дроссельной заслонкой. Такт всасывания двигателя всасывает эту смесь в цилиндр. Эта смесь становится достаточно богатой для запуска двигателя. двигатель запускается и скорость увеличивается, требуется слабая смесь, поэтому небольшое отверстие клапана стартера вводится перед струей бензина стартера с помощью рычага стартера, там за счет уменьшения количества бензина, который ослабляет воздух. топливная смесь.Точно так же следующее меньшее отверстие клапана стартера помещается перед топливным жиклером стартера до тех пор, пока двигатель не наберет свою нормальную скорость, затем клапан стартера закрывается, переводя рычаг стартера в выключенное положение.

Нормальный рабочий контур: —

При нормальной рабочей скорости пусковой контур замкнут, а дроссельная заслонка открыта. Нормальный рабочий контур состоит из главного жиклера, который принимает бензин через второй проход из поплавковой камеры при открытии дроссельной заслонки в достаточной степени воздух проходит через трубку Вентури, где бензин смешивается с ним, образуя смесь, подходящую для нормальной работы двигателя.В данном случае только дроссельная заслонка регулирует соотношение воздух-топливо.

Цепь ускорения: —

Двигатель требует особо богатой смеси во время периода разгона. Чтобы получить особо богатую смесь, топливо закачивается под давлением в главный воздушный канал или в трубку Вентури через форсунку. Мембранный насос используется для создания давления, которое приводится в действие рычагом, соединенным с ускорителем. Насос всасывает бензин из поплавковой камеры через клапан насоса и нагнетает его через третий канал в основной канал через инжектор над трубкой Вентури. карбюратор.

Цепь холостого хода и медленной работы: —


Во время работы на холостом ходу дроссельная заслонка остается закрытой, и двигатель получает смесь через отверстие под дроссельной заслонкой, площадь которого можно изменять с помощью регулировочного винта холостого хода в соответствии с Бензин подается в пилотный топливный жиклер из главного топливного контура реактивного двигателя через четвертый канал, а воздух — из пилотного воздушного жиклера. Подаваемые таким образом бензин и воздух смешиваются в холостом тракте и поступают в порт, расположенный под дроссельной заслонкой, откуда смесь всасывается двигателем.Во время медленной работы двигатель всасывает смесь из канала холостого хода через отверстие, расположенное над дроссельной заслонкой, когда дроссельная заслонка
частично открыта.

Отключение на холостом ходу

Отключение на холостом ходу

Отключение на холостом ходу

Роберт С. Гувер


В сообщении от 98-11-04 01:12:15 EST вы напишите:

«У меня проблема с моей ошибкой 1200. (как всегда). Возможно, вы помните, что у меня был впускной коллектор поменяли из-за утечки воздуха в нем, ну после этого моя ошибка была работает нормально, а затем примерно через 6 недель начинается отключение на холостой ход.Карбюратор был снят, жиклеры прочищены, и другие новые детали, установленные из «комплекта для ремонта карбюратора». Один раз снова она была в порядке в течение нескольких недель, но теперь снова вырубается на холостой ход, заставляя меня постоянно держать ногу на педали газа даже в нейтральном. Единственная возможность, о которой я могу думать, это то, что мои 27 годовалый Карб может быть на последнем издыхании и нуждается в замене. Является там все равно сказать так ли это, как новый карб солекс довольно дорого, и я не хочу заменять свой, только чтобы продолжить возникла проблема.Также сток Solex 30Pict3 лучший карбюратор для моего штатного двигателя? »

Прежде чем тратить деньги на карбюраторы, давайте еще раз взглянем на проблему.

Ваш карбюратор — это дозатор топлива. (Многие думаю, что его единственная функция — СМЕШАТЬ топливо и воздух, задача в значительной степени выполнено в коллекторе.) Исключение повреждений из-за коррозии или чрезмерный износ подшипника дроссельной заслонки, типичный симптом связано с преклонным возрастом, чтобы карбюратор работал СЛИШКОМ БОГАТЫМ, а чем слишком худой.

Поскольку вы не упомянули дым или другое симптомы богатой работы, и поскольку отказ от холостого хода обычно является результат неправильного выбора времени или слишком бедной смеси — и, поскольку я знаю вы уже проверили время, розетки и так далее … (вы ЕСТЬ, не так ли? 🙂 — давайте посмотрим, что может вызвать тощий ожог.

Упомяните «худой» и первое, что думают люди из-за того, что карбюратор должен подавать слишком мало топлива — особенно когда проблема уходит, когда вы немного держите дроссельную заслонку Шире.Но другая половина уравнения — воздух. Скорее, чем слишком МАЛЕНЬКОГО топлива, вы можете получить МНОГО воздуха. Действительно, это частая причина этой жалобы и очень простой причина.

На холостых оборотах дроссельная заслонка почти полностью закрыта. Это уменьшает поток воздуха через карбюратор (и активирует низкоскоростной контур подачи топлива), но также снижает разрежение во впускном коллекторе намного ниже, чем когда двигатель работает на максимальных оборотах. В этих условиях довольно часто чтобы двигатель всасывал избыточное количество воздуха — так называемые «утечки вакуума» — на фланце с прокладкой под карбюратором, через негерметичные шланги или места, где концы коллектора прикрепляются к головки цилиндров.

А вокруг вала дроссельной заслонки, если отверстие чрезмерно изношено.

Вы можете проверить такие утечки вакуума, впрыскивая немного WD-40 на подозрительных участках. Если они протекают, звук двигателя изменится, когда он всасывает часть WD-40 (который в основном керосин). Вы получите немного белого дыма, если протечка очень большой.

После 27 лет службы я ожидал, что ваш отверстие дроссельной заслонки карбюратора показывает значительный износ — и всасывать лишний воздух на низких оборотах.Это должно быть в первую очередь Проверять. Если расточка дроссельной заслонки изношена, то необходимо произвести надлежащий ремонт. установить «комплект втулок», который когда-то был стандартным, когда был VW дилера в каждом городе, теперь такая редкость, что большинство людей даже не слышали таких комплектов. (Держите дроссельную заслонку полностью открытой [т.е. дроссельная заслонка вертикальная] и посмотрите, есть ли люфт там, где вал проходит через отливку карбюратора кузов.)

В настоящее время заменить втулку карбюратора несложно они используют эпоксидные смолы с металлическим наполнением, чтобы удерживать новые втулки на месте.Но если вы никогда не выполняли эту работу и не можете найти комплект втулок, перед вами стоит непростая задача. Для быстрого исправления создайте внешний «загерметизируйте» негерметичное отверстие с помощью RTV. Когда резиновая смесь вылечит, вы все еще можете двигать дроссель (хотя и жестко), но RTV значительно уменьшит — и часто остановит — всасывание воздуха вокруг отверстие под дроссельный вал (обязательно с двух сторон).

Другие места, где может произойти утечка воздуха легче ремонтировать, ответ — правильная установка новая прокладка, замена шланга и пр.

Но что касается возраста, влияющего на ваш углевод, кроме внутренняя коррозия или оваление отверстия дроссельной заслонки, карбюраторы относительно «нестареющие». При дозировании бензина износ латунной отверстие зависит от давления и расхода. На карбюраторе оба довольно низкие. Я думаю, вам понадобится около 25 000 галлонов бензин через главный жиклер, прежде чем вы начнете замечать эрозию отверстие … и любая эрозия приведет к ОБОГАЩЕНИЮ смеси вместо того, чтобы заставлять его работать на обедненной смеси (низкоскоростной контур потребляет топливо через главный жиклер).Но правда в том, что при движении по шоссе скорости, хороший процент сожженного топлива не проходит через основной жиклер, но выходит прямо в горло карбюратора от разбрызгивателей в цепи большой мощности … и от выход ускорительного насоса. Эрозия в этих областях не будет иметь влияние на работу на малой скорости.

В любом случае, главный жиклер, пилот-жиклер (т. Е. тихоходный жиклер) и эмульсионная трубка сменные. ЕСЛИ вы подозреваете эрозии, замените их. Стоимость комплекта форсунок — гроши. по сравнению с новым карб.Но, скорее всего, они не должны быть заменены.

Загрязняющие вещества, такие как пыль и ржавчина, могут вызвать блокировка меньших проходов в низкоскоростной цепи и может вызывают обедненный холостой ход (обычно они блокируют цепь полностью — он вообще не запускается) но причина такая проблемы ясно видны при осмотре (например, ржавчина в поплавок [который вы можете осушить и осмотреть, не снимаясь или демонтаж карбюратора], ржавчина в фильтре топливного насоса или пыль вокруг верхнее отверстие эмульсионной трубки) и реагирует на обслуживание — ремонт топливного бака в случае появления ржавчины и воздушный фильтр от пыли.Я знаю, ты только что очистил свой карбюратор, но если проблема связана с ржавчиной или пылью, и если вы не разобрались с основной проблемой, вы вернулись туда, где вы были несколько недель назад — вы должны снова очистить карбюратор. Но это время, также позаботьтесь о корневой проблеме.

Карбюратор Solex надежнее большинства понимать. (И более устойчивая к засорению. По конструкции сетка фильтр топливного насоса меньше любого из жиклеров и отверстий [вытащите, посмотрите сами].) Но, как и любой карбюратор, ваш Solex требует своей справедливой доли обслуживания.И углеводы изнашиваются, как любая другая часть вашего автомобиля. Но когда понадобился ремонт, Солекс углеводы должны были быть переработаны, а не выброшены.

Что касается 30-PICT-3, я думаю, что это будет плохой выбор для двигателя 1200cc. 28-PCI (т.е. ручной дроссель) или -PICT (электрический дроссель) был бы лучшим выбором, а затем любой из другие углеводы «круглой чаши». 30-PICT-3 (думаю, это был первый углеводов «квадратной чаши») включает специальный «низкоэмиссионный» тихоходная цепь. Чтобы эта новая низкоскоростная цепь функционировала должным образом должна быть определенная минимальная скорость потока через карбюратор.На холостом ходу расход двигателя 1200 куб. вероятно, слишком низкий, чтобы гарантировать стабильную работу низкоскоростного цепь найдена на этих «низкоэмиссионных» углеводах. («Квадратная чаша» карбюраторы использовались на двигателях 1500 и 1600 куб. см.)

Подводя итог, ваши симптомы, скорее всего, вызвано избытком воздуха, а не недостатком топлива. До тратя деньги на ремонт, убедитесь, что у вас точно есть диагностировал корень проблемы. За редким исключением только возраст основание для осуждения части, особенно предназначенной для отремонтирован.

— Боб Гувер



.
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
