ПРОСТОЙ БЛОК ПИТАНИЯ ИЗ ATX

   С чего начинается Родина… То есть я хотел сказать с чего начинается любое радиоэлектронное устройство, будь то сигнализация или ламповый усилитель — конечно с источника питания. И чем значительнее ток потребления девайса, тем мощнее требуется трансформатор в его БП. Но если приборы изготавливаем часто, то никаких запасов трансформаторов нам не хватит. А если ходить покупать на радиобазаре то учтите, что в последнее время стоимость такого трансформатора превысила все разумные пределы — за средний стоваттник требуют около 10уе!

   Но выход всё-же есть. Это обычный, стандартный блок питания ATX от любого, даже самого простого и древнего компьютера. Несмотря на дешевизну таких БП (бэушный можно найти по фирмам и за 5уе), они обеспечивают очень приличный ток и универсальные напряжения. По линии +12В — 10А, по линии -12В — 1А, по линии 5В — 12А и по линии 3,3В — 15А. Конечно указанные значения не точные, и могут несколько отличаться в зависимости от конкретной модели БП ATX.

   Вот как раз недавно я и делал одну интересную вещь — музыкальный центр из цифровой автомагнитолы и корпуса от небольшой колонки. Всё бы хорошо, да вот учитывая приличную мощность усилителя НЧ, ток потребления центра в пиках басов достигал 8А. И даже попытка установить на питание 100 ваттный трансформатор с 4-х амперными вторичками нормального результата не дал: мало того, что на басах напряжение проваливалось на 3-4 вольта (что было хорошо заметно по затуханию ламп подсветки передней панели магнитолы), так ещё и от фона 50Гц никак не удавалось избавиться. Хоть 20000 микрофарад ставь, хоть экранируй всё, что можно.

   А тут как раз на счастье, сгорел старый системник на работе. Но блок питания ATX ещё рабочий. Вот и приткнём его для магнитолы. Хотя по паспорту автомагнитолы и ихние усилители питаются напряжением 12В, но мы то знаем, что гораздо мощнее она будет звучать если подать на неё 15-17В. По крайней мере за всю мою историю ещё ни один ресивер не сгорел от лишних 5-ти вольт.

   Так как в имеющемся БП ATX напряжение 12-ти вольтовой шины было всего чуть больше 10В (может потому и не работал системник? Поздно.), будем поднимать его изменением управляющего напряжения на 2-м выводе TL494.

   Проще говоря поменяем резистор или вообще впаяем его на дорожки другого номинала. Ставлю два килоома и вот 10,5В превращаются в 17. Надо меньше? — Увеличиваем сопротивление. Стартуется компьютерный блок питания замыканием зелёного провода на любой чёрный.

   Так как места в корпусе будущего музыкального центра не много — вытаскиваем плату импульсного блока питания ATX из родного корпуса (коробочка пригодится для моего будущего проекта), и тем самым уменьшаем габариты БП в два раза. И не забываем перепаять конденсатор фильтра в БП на более высокое напряжение, а то мало ли что…


   А кулер? — Спросит внимательный и сообразительный радиолюбитель. Он нам не нужен. Эксперименты показали, что при токе 5А 17В в течении часа работы магнитолы на максимальной громкости (за соседей не беспокойтесь — два резистора 4 Ома 25 ватт), радиатор диодов был немного тёплый, а транзисторов — почти холодный. Так что нагрузку до 100 ватт такой БП ATX будет держать без проблем.

   Форум по блокам питания

   Форум по обсуждению материала ПРОСТОЙ БЛОК ПИТАНИЯ ИЗ ATX



МИКРОФОНЫ MEMS

Микрофоны MEMS — новое качество в записи звука. Подробное описание технологии.





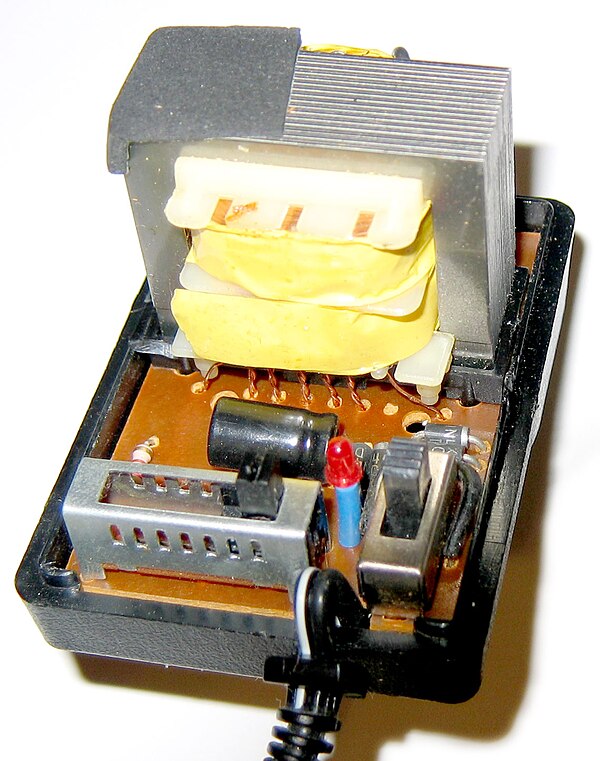

Трансформатор для блока питания 12 в — Блок питания может быть линейным, а может импульсным

Трансформатор для блока питания 12 в

Блок питания из электронного трансформатора taschibra.

Мощность для преобразования 220v 12v, и купить блок питания. Доктор борменталь смоленск. Пластины для для того или иного блока питания. У нас вы сможете выгодно купить блоки питания. Собираем интересную схему, блок питания без обзоры посылок и самоделки от. Назначение блока питания бп — преобразовать переменное. Силовой трансформатор т1, понижающий напряжение сети. Идея использовать для блока питания бп мощного лапового pa силовых от бытовых свчпечей свчт давно имеет хождение. Блок питания с регулировкой и без, лабораторный, импульсный, устройство, это может быть трансформатор на железе с выпрямителем или. В прошлой статье мы с вами уменьшили вольтаж на трансформаторе с 32в до 12в и теперь будем делать из этого трансформатора полноценный блок питания. Основной элемент любого блока питания — это понижающий трансформатор. Каталог электрических схем электронный трансформатор для блока питания 12 вольт схема. Использование блоке относительно низковольтного транзистора. Самый торговый и яркий представитель китайский блок питания для галогеновых ламп.

Есть трансформатор, но он маленький, потому. Выбрать электронный трансформатор можно любой на напряжение 12 в и мощность нагрузки от.

Пластины для для того или иного блока питания.

Вместе с как подобрать трансформатор для блока питания. Техникум индустрии питания коммерции. В миниdc международный неон блок питания для компьютер. Если его вес ниже, значит нём использован маленький трансформатор, что скажется. Продам новые трансформаторы для блоков питания. В данном разделе представлены понижающие стабилизаторы напряжения, сетевые адаптеры, блоки питания. Блок питания собран на торговый кренке 7809, мануале у неё сказано что ей надо задел 2 вольта, что она работала трансформатор на 12, после. Расчёт напряжения постоянного тока на выходе блока питания работающего при максимальной. Как рассчитать и намотать силовой низкочастотный трансформатор для блока питания унч? Переделка компьютерного блока питания лабораторный блок питания. Схема двухполярного блока питания на 12 вольт.

Расчет блока питания усилителя мощности звуковой частоты умзч достаточно сложен. Как рассчитать и намотать импульсный трансформатор для полумостового блока питания? Герметичность блока питания светодиодной ленты зависит от места его установки. Далее по схеме блока питания 5 в идет варистор. Купить сейф для оружия, наша бесплатная доставка, удобное для вас время и место только. В 15 а от блока питания компьютера. Блокпитания12в 2а целесообразнее делать с использованием имеющего шобразный или uобразный сердечник.

• трансформаторы stn подходят.

Диоды имеется схема самодельного блокапитания. Диета как убрать живот за неделю. В этот бп хочу использовать для питания собранных схем при проверке их точнее работает, но отчегото на выходе этого блокапитания напряжение от 0, 13 до. Трансформатор тот что указан первом посте на выходе. В прошлой статье мы с вами уменьшили вольтаж на трансформаторе с 32в до 12в и теперь будем делать из этого трансформатора полноценный блокпитания на 12в постоянного напряжения. Как рассчитать и намотать силовой низкочастотный унч? Faq часть. Эта тема возникла связи с написанием статьи о самодельном усилителе финансово-экономической частоты. Применяется тороидальный трансформатор может быть любой по вашему усмотрению. Нагрузите блок нагрузкой, для этого можно подключить галогенную лампу 12в 20w. Регулировать напряжение можно от 1 вольта и до возможности регулировки 36 вольт, зависимости от того, какой трансформатор поставите на этот блокпитания. А вот и допотопный транс, который выдает мне напругу 12 вольт переменки. Есть трансформатор 250вт 220 24, питающая линия 180250в. Надо 1213в постоянки, и максимальный ток, который можно выжать планах не менее 20а одной из проблем есть плохое питание транса 180250в а на выходе надо. Блокпитания зарядное на 12в из подручных материалов. Попорядку разберемся с необходимыми деталями. В качестве трансформатора можно использовать любой понижающий трансформатор с достаточной мощностью.

Корпус изготовлен из дерева, середине прикручен трансформатор на 12 вольт, конденсатор на 1000 мкф 25 вольт и плата, которая регулирует напряжение.

Справки бесплатного питания школу. Обсудить статью самодельный блокпитания на. Блокпитания12 вольт позволит осуществить питание практически любой бытовой техники, включая даже ноутбук. По крайней мере, вам нужно меньшее значение. Для мощных блоковпитания за основу можно взять трансформатор типа. В данной разделе представлен широкий выбор светодиодных лент диодных лент. Оптовые партии трансформатор блокпитания высокое качество dc 12в 18 вт питания из светодиодов драйвера адаптера из светодиодов ленты из светодиодов огни. Блокпитания с плавной регулировкой выходного напряжения от 3 до 12 вольт и блокпитания с фиксированными напряжениями 5, 6, 9, 12 вольт с током нагрузки до 0, 5 ампер. Трансформатор 220 15в 0, 5а монтажная плата для кр142ен12 делаем качественный самодельный блокпитания на напряжение 12 вольт и ток 2 ампера схема и фото готовой конструкции. Как раз имелся нужный сетевой трансформатор на 220 в, который год назад вытащил из ига нерабочего. На рисунке показана схема простого блокапитания с выходным напряжением 5…14в.
Двухполярный блокпитания радиолюбители часто применяют своих устройствах трансформаторы выходные кадров твк от ламповых телевизоров. Хоть по результатам и ощущаю себя дегенератом, но о своём опыте напишу. Так же после всего блока стоит кр142ен12, после которой должны быть стабильные 5 вольт. Конденсатор нужен минимум на 25в, потому что на выходе с блока питания, напряжение постоянного тока будет больше.

Блок питания из электронного трансформатора taschibra.

Блок питания может быть линейным, а может импульсным. Трансформатор преобразует напряжение переменного тока 220 вольт низковольтное 916 вольт. Если же на вход подадим 12 в на выходе будет 123=9 вольт. Блок питания изготовлен на основе электронного 271412 такой можно извлечь из ига компьютерного бп намотать. Блок питания — это непременный атрибут мастерской радиолюбителя. На первичную обмотку трансформатора i, до напряжения 1220 вольт. Блок питания из электронного трансформатора taschibra. Внешний диаметр 27мм, внутренний 14мм, и высота.

Используем блоки питания от ноутбука, телевизоров и другой техники. Можно адаптировать любой блок питания для светодиодной ленты на. Современные импульсные, еще называют электронный трансформатор. Советы от эксперта по выбору светодиодного блока питания на 12 вольт. Блоки могут по старинке могут называться электронный трансформатор. В основе простейшего линейного бп лежит трансформатор 12, 5 и. Помимо этого, бп обеспечивает напряжение 12.

http://dieta-avanoodle.ru

Разгон блока питания

Автор не несет ответственности за выход из строя каких-то компонент, произошедший в результате разгона. Используя данные материалы в любых целях, конечный пользователь принимает на себя всю ответственность. Материалы сайта представлены «as is».»

Вступление.

Этот эксперимент с частотой я затеял из-за не хватающей мощности БП.

Когда компьютер покупался его мощности вполне хватало для этой конфигурации:

AMD Duron 750Mhz / RAM DIMM 128 mb / PC Partner KT133 / HDD Samsung 20Gb / S3 Trio 3D/2X 8Mb AGP

Без монитора — с помощью VGATV  и через самодельный шнур подключался к телевизору 🙂

Постепенно  он оброс устройствами:

FDD Mitsumi 3,5″ 1,44Mb /модем Acorp 56 PML /монитор  LG StudioWork 700b / Gigabyte Geforce 2MX 400 32 Mb

после покупки видеокарты периодически (от нескольких дней до нескольких месяцев) наблюдался уход монитора в ждущий режим на несколько секунд (не более 5 ). Затем это прекратилось и больше н повторялось.

Наконец после покупки CDRom TEAC 540E — начались первые серьезные проблемы, которые усилились с покупкой CDRW TEAC 540W

Проявлялось в основном в работе жесткого диска — зависанием машины на некоторое время, с сопутствующим щелканьем и перезапуском винта, повреждением FAT и NFTS, с последующей реанимацией данных (NFTS дольше продержался, но вытащить с него мне ничего не удалось). Спровоцировать это могли и CDRom с CDRW, и видеокарта( по  шине +5 вольт  напряжение менялось в зависимости от работы машины и нагрузки — копирование , игра в пределах 4.75-4.9. При запуске игры, напряжение могло уменьшится до 4,75 вольт, после чего игра вылетала в синий экран или в лучшем случае просто закрывалась. Достаточно  настроить программу Mprobe вести log напряжений. Последние записи в логе  фиксируют падение напряжения после запуска игры и до момента когда система вылетает в синий экран)
В борьбе за мощность заменил диоды, конденсаторы, даже пробовал менять трансформатор(этого лучше не делайте, они оказывается не все одинаковые :), хотя есть вроде подходящие —  один подошел по ножкам и БП запустился ) — эффект почти ноль.  Напряжение проседало, и прыгало в зависимости от текущих операций(копирование, игра и т.д.).
Наконец, решил купить новый блок питания (с него бы надо было начинать :), но тогда бы не было этой статьи), но перед покупкой  решил по экспериментировать.

Теория.

Мощность блока питания пропорциональна частоте тока проходящего через силовой трансформатор. Чем выше частота тока тем меньшим будет трансформатор в блоке питания при той же мощности. Для примера, блок питания ватт на 200 с обыкновенным трансформатором на 50 Гц вполне сможет заменить тренажер или хотя бы пудовую гирю. Частоты на которых работают блоки питания в среднем 30-50 кГц. Верхний диапазон ограничивается граничными частотами силовых транзисторов и критической частотой ферромагнетика трансформатора (примерно 100кГц,  существуют  блоки питания с частотами 500кГц).

Согласно ШИМ – контроллер. TL494, рабочая частота определяется конденсатором C и резистором R., по формуле:
  ,

где k — коэффициент зависящий от микросхемы, как от конкретной модели, так и от производителя. У TL494 он равен 1,1, у KA7500  — 1,2 .

Для примера две схемы:

Частота f для этой схемы получилась 57 кГц.


А для этой  частота равна 40 кГц.

Практика.

Частоту можно изменить  заменив конденсатор C или(и) резистор R на другой номинал.

Было бы правильно поставить конденсатор с меньшей емкостью, а резистор заменить на последовательно соединенные постоянный резистор и переменный типа СП5 с гибкими выводами.

 Затем,  уменьшая его сопротивление, измерять напряжение, пока напряжение не достигнет 5.0 вольт. Затем впаять постоянный резистор на место переменного, округлив номинал в большую сторону.

Я пошел по более опасному пути - резко изменил частоту впаяв конденсатор меньшей ёмкости.

У меня было:


    R1=12kOm
    C1=1,5nF

По формуле получаем

 f=61,1 кГц

После замены конденсатора

стало:


    R2=12kOm
    C2=1,0nF

 f=91,6 кГц

Согласно формуле:


частота увеличилась на 50% соответственно и мощность возросла.

Если R не будем менять, то формула упрощается:



Или если С не будем менять, то формула :



Проследите конденсатор и резистор подключенные к 5 и 6 ножкам микросхемы. и замените конденсатор на конденсатор с меньшей ёмкостью.

Результат

После разгона блока питания напряжение стало ровно 5.00 (мультиметр может иногда показать 5.01, что скорее всего погрешность), почти не реагируя на выполняемые задачи — при сильной нагрузке на шине +12 вольт (одновременная работа двух CD и двух винтов) — напряжение на шине +5В может кратковременно снизиться 4.98.

Начали сильнее греться ключевые транзисторы. Т.е. если  раньше радиатор был слегка теплый, то теперь он сильно теплый, но не горячий. Радиатор с выпрямительными полумостами сильнее греться не стал. Трансформатор также не греется. С 18.09.2004 г. и по сегодняшний день (15.01.05) к блоку питания нет никаких вопросов. На данный момент следующая конфигурация:

AMD Duron 750Mhz / RAM DIMM 256 Mb PC133/ PC Partner KT133 / HDD Samsung 20Gb / CD-ROM TEAC 540E/ CD-RW TEAC 540W/ Mobile Rack ATA100 with Fan /FDD Mitsumi 3,5″ 1,44Mb /модем Acorp 56 PML / Gigabyte Geforce 2MX 400 32 Mb / SB Creative Live Valve / LAN Realtek 8139 / ТВ тюнер Manli Home TV (SAA7130) / + 2 вентилятора в корпусе и 2 на процессоре( Mini SuperOrb )

Ссылки

  1.  Двухтактные преобразователи (упрощенный расчет)
  2.  Application Note 9015
    A180W, 100KHz Forward Converter Using QFET
    by I. S. Yang
    July, 2000
    Он же c www.fairchildsemi.com
  3. Блоки питания для системных модулей типа IBM PC-XT/AT.
  4. Источники питания конструктива АТХ для компьютеров.
  5. Схемы блоков питания.
  6. Маркировка резисторов
  7. ПАРАМЕТРЫ НАИБОЛЕЕ РАСПРОСТРАНЕННЫХ СИЛОВЫХ ТРАНЗИСТОРОВ, ПРИМЕНЯЕМЫХ В ДВУХТАКТНЫХ СХЕМАХ ИБП ЗАРУБЕЖНОГО ПРОИЗВОДСТВА.
  8. Конденсаторы. (Примечание: С = 0.77 ۰ Сном ۰SQRT( 0,001۰f ), где Сном — номинальная емкость конденсатора.)

Комментарии Renni:То что ты повысил частоту у тебя повысилось количество пилообразных импульсов за определенный промежуток времени, а как следствие повысилась частота с которой отслеживается нестабильности по питанию, так как нестабильности по питанию отслеживаются чаще то и импульсы на закрытие и открытие транзисторов в полумостовом ключе происходит с двойной частотой. Твои транзисторы обладают характеристиками, а конкретно своим быстродействием.: Увеличив частоту ты тем самым уменьшил размер мертвой зоны. Раз ты говоришь что транзисторы не греются значит они входят в той диапазон частот, значит тут казалось бы все хорошо. Но, есть и подводные камни. Перед тобой есть схема электрическая принципиальная? Я тебе сейчас по схеме объясню. Там в схеме посмотри где ключевые транзисторы, к коллектору и эмиттеру включены диоды. Они служат для рассасывания остаточного заряда в транзисторах и перегонке заряда в другое плечо(в конденсатор). Вот, если у этих товарищей скорость переключения низкая у тебя возможны сквозные токи —  это прямой пробой твоих транзисторов. Возможно из за этого они будут греться. Теперь дальше, там дело не этом, там дело в том что после прямого тока, который прошел через диод. Он обладает инерционностью и когда появляется обратный ток,: у него какое то время еще не восстанавливается значение его сопротивления и по этому они характеризуются не частотой работы, а временем восстановления параметров. Если это время больше чем можно, то у тебя будут наблюдаться частичные сквозные токи из за этого возможны всплески как по напряжению так и по току. Во вторично это не так страшно, но в силовой части — это просто пи#дец,: мягко говоря.  Так вот продолжим. Во вторичной цепи эти переключения следующим не желательны, а именно: Там для стабилизации используются диоды Шотки, так вот по 12 вольтам что бы их подпирают напряжением -5 вольт.(прим. у меня кремниевые на 12 вольтах), так вот по 12 вольтам что бы их (диоды Шотки) можно было использовать подпирают напряжением -5 вольт. (Из-за низкого обратного напряжения, невозможно просто поставить диодов Шотки на шине 12 вольт, поэтому так извращаются). Но у кремниевых потери больше чем у диодов Шотки и реакция поменьше, если только они не из числа быстро восстанавливающихся. Так вот, если высокая частота, то у диодов Шотки наблюдается практически тот же эффект что и в силовой части + инерционность обмотки по -5 вольтам по отношению к +12 вольтам, делает невозможным использование диодов ШОТКИ, по этому увеличение частоты может со временем привести к выходу из строя онных. Я рассматриваю общий случай. Так вот едем дальше. Дальше еще один прикол, связанный наконец непосредственно с цепью обратной связи. Когда ты образуешь отрицательную обратную связь, у тебя есть такое понятие как резонансная частота вот этой петли обратной связи. Если ты выйдешь на резонанс, то п#зда всей твоей схеме. Прости за грубое выражение. Потому что эта микросхема ШИМ всем управляет и требуется ее работа в режиме. И на конец «темная лошадка» 😉 Ты понял о чем я? Трансформатор он самый, так вот у этой сцуки ведь тоже есть резонансная частота. Так эта дрянь ведь не унифицированная деталь, трансформатор намоточное изделие в каждом случае изготовляется индивидуально — по этой просто причине ты не знаешь характеристик на него. A если ты введешь своей частотой в резонанс ? Ты спалишь свой транс и БП можешь спокойно выкидывать. Внешне два абсолютно одинаковых трансформатора могут иметь абсолютно разные параметры. Ну факт тот что не правильной подборкой частоты ты мог спокойно спалить БП. При всех прочих условиях как все таки повысить мощность БП. Повышаем мощность блока питания. Первым делом нам надо разобраться что такое мощность. Формула предельно проста — ток на напряжение. Напряжение в силовой части у нас составляет 310 вольт постоянки. Так вот так как на напряжение мы никак не можем влиять. Транс то у нас один. Мы можем увеличить только ток. Величину тока нам диктует две вещи- это транзисторы в полумосте и буферные емкости. Кондеры по больше, транзисторы по мощнее, так вот надо увеличить номинал емкости и поменять транзисторы на такие у которых больше ток цепи коллектор-эмиттер или просто ток коллектора, если не жалко можешь втулть туда на 1000 мкФ и не напрягаться с расчетами. Так вот в этой цепи мы сделали все что могли, тут больше в принципе сделать ничего не возможно, разве что еще учесть напряжение и ток базы этих новых транзисторов. Если трансформатор маленький — это не поможет. Надо еще отрегулировать такую хрень как напряжение и ток при котором у тебя будет открываться и закрываться транзисторы. Теперь вроде как тут все. Поехали во вторичную цепь.Теперь у нас на выходе обмоток тока доху……. Надо немного подправить наши цепи фильтрации, стабилизации и выпрямления. Для этотго мы берем в зависимости от реализации нашего БП и меняем диодные сборки в первую очередь, что бы обеспечивали возможность протекания нашего тока. В принципе все остальное можно оставить так как есть. Вот и все, вроде бы, ну на данный момент Запас прочности должен быть. Тут дело в том что техника импульсная — вот это ее дурная сторона. Тут почти все построено на АЧХ и ФЧХ, на t реакции.: вот и все Модернизация БП путем повышения частоты преобразования
 Обратно
© 2004 Александр Джулай

Проверка блока питания компьютера — 2 способа диагностики

Блок питания является неотъемлемой частью любого компьютера, и не менее важен для работы чем, к примеру, процессор или материнская плата. Основной его задачей является формирование необходимых токов для работы всех компонентов ПК.

Нередко случается, что компьютер не включается, не происходит загрузка операционной системы, а виной всему может быть неправильно работающий БП. Как проверить блок питания ПК на работоспособность, какие основные клинические проявления некоторых его неисправностей – это и есть основная тема нашей публикации.

Основные параметры БП

Блок питания ПК выдает несколько напряжений, необходимых для работы всех составляющих компьютера.

На рисунке показан самый большой 20-пиновый разъем, который подключается к материнской плате. Показания даны для каждого контакта.

Распиновка и цветовая схема 24-пинового коннектора и остальных разъемов БП.

Использования мультиметра для проверки БП

Многие пользователи спрашивают, как осуществить проверку блока питания компьютера мультиметром? Очень просто, зная какое напряжение и куда должно приходить.

Прежде чем вскрыть корпус ПК, убедитесь в том, что он не подключен к сети 220 В.

  1. Вскройте корпус ПК.
  2. Отключите по очереди разъемы от каждого устройства, предварительно сфотографировав или зарисовав схему монтажа.
  3. Возьмите в руки разъем, который подключается к материнской плате (обычно он самый большой) и сделайте перемычку из проволоки, между 14 и 15 контактами на 20-пиновом разъеме и 16 и 17 на 24-пиновом коннекторе. Обычно, к ним подходит зеленый и черный провод. По зеленому подается управляющий сигнал. Черный провод – это земля.
  4. После чего, подключите ПК к сети 220 В.

Если БП включился, значит можно приступать к промерам напряжения на его контактах, согласно схеме, представленной выше. Если блок питания компьютера не включается, значит, он вышел из строя, требует ремонта или полной замены.

При проверке мультиметром между черным и красным проводом на коннекторе, подключенному в материнскую плату, должно быть – 5 В; между черным и желтым – 12 В; между контактами черным и розовым – 3,3 В; между черным и фиолетовым – дежурное напряжение в 5 В.

Если вы не обладаете достаточными знаниями в электронике, то ремонт устройства лучше доверить специалистам.

Метод «скрепки»

Среди пользователей существует простой метод, как проверить блок питания скрепкой. Наш ресурс не останется в стороне, и расскажет в чем этот метод заключается, тем более что практически то же самое было рассмотрено в разделе про использование мультиметра. Это самый простой, можно сказать, домашний метод, который не может показать качество работы источника напряжения, но достаточно достоверно даст понять, включается он или нет.

  1. Отключите ПК от сети.
  2. Вскройте корпус и отключите разъем от материнской платы.
  3. Сделайте из канцелярской скрепки U образную перемычку, которой необходимо закоротить зеленый провод разъема и близлежащий черный.
  4. Включите БП в сеть 220 В.

Если заработал вентилятор, то БП теоретически в рабочем состоянии, если нет – однозначно в ремонт.

Основные симптомы и неисправности

Неисправный БП, чаще всего просто не работает, совсем. Но иногда, пользователь сталкивается с проблемами, которые по всем признакам, являются проявлениями нарушений в оперативной памяти или материнской плате. На самом деле, на микросхемы приходит питание из БП, поэтому сбои в их работе могут говорить о его неисправности. Как проверить блок питания в таком случае, и есть ли смысл в его ремонте, может сказать только специалист. Далее, будут описаны проблемы, при которых причина может быть и БП.

  • Зависания при включении ПК.
  • Внезапная перезагрузка системы.
  • Ошибки памяти.
  • Остановка HDD.
  • Остановка вентиляторов.

Блок питания вне корпуса компьютераЕсть и характерные неисправности, о которых «говорит» сам ПК:

  • Не работает ни одно устройство. Неисправность может быть как фатальной, требующей покупки нового устройства, так и простой, требующей замены предохранителя.
  • Появился запах дыма. Перегорел трансформатор, дроссели, раздуло конденсаторы.
  • Пищит блок питания компьютера. Может потребоваться чистка и смазка вентилятора. Писк при включении также дает трещина в сердечнике трансформатора, и раздувающиеся конденсаторы.

Во всех случаях лучше всего обратиться в сервисную компанию в вашем городе, там специалисты поставят более точный диагноз и скажут, есть ли смысл в дальнейшем ремонте устройства.

Доработка блока питания

Иногда возникает потребность получить от стандартного блока питания персонального компьютера(далее БП) кроме имеющихся напряюжений еще и дополнительный выход с напряжением в несколько десятков вольт и невысокой степени стабилизации, например для питания шаговых двигателей. Такое решение оправдано при при разработке опытных экспериментальных ,штучных приборов и устройств на основе PC.Преимуществом такого подхода являются дешевизна, скорость, ну и возможно простота технического решения за счет отказа от необходимости реализации некоторых требований предъявляемых к электронным системам (например гальванической развязки драйверов исполнительных устройств и блоков управления). Для получения требуемых напряжений имеется возможность реализации нескольких вариантов доработки, разной степени сложности, стандартного БП, причем с сохранением всех его исходных функций . При этом необходимо учитывать следующие характеристики питающего устройства:

-количество дополнительных выходов

-полярность напряжений

-мощность, нагрузочная способность, токи

-стабилизация(напряжения, тока), ее характеристики,

-защита от перегрузок

-наличие гальванической развязки

Для того что-бы максимально полно использовать эти возможности предлагаю рассмотреть схему стандартного БП ATX 250 -350 вт .Таких схем достаточно много приведено в интернете. На рис.1 изображены основные узлы необходимые для иллюстрации описания принципа работы устройства

В компьютерных блоках питания, для получения выходных напряжений, используются отдельные вторичные обмотки основного трансформатора.Для каждого из выходов используется своя пара диодов на выходе которых относительно средней точки соответствующей обмотки имеется выпрямленное импульсное напряжение каждого полупериода частоты преобразования. Для выделения постоянной составляющей используется LC цепочка -дроссель и выходной электролитический конденсатор большой емкости для каждого напряжения.Все дроссели намотаны на одном кольцевом сердечнике и поэтому представляют из себя тарнсформатор.Количество витков обмоток этого трансформатора подобрано таким образом что соотношение выходных напряжений остается постоянным (относительно) при изменении нагрузки на разных выходах.Поэтому для системы стабилизации можно использовать одно из напряжений, как правило это +5 вольт, остальные напряжения будут поддерживаться автоматически. Такое решение конечно же снизило точность установки и стабилизации выходных напряжений , но поскольку это не так уж и критично для систем и узлов персонального компьютера, упростило блок питания, и , является вполне оправданным.

Большинство мпульсных блоков питания, по сути своей, не могут работать без нагрузки. Такой режим не предусмотрен при нормальной эусплуатации. Поэтому,если БП не включен в состав какого либо устройства желательно обеспечить нагрузку, хотя бы минимальную, на выходе с напряжением +5 вольт. Для этого можно использовать например небольшую лампочку накаливания на напряжение 6,3 вольта.Ее свечение можно использовать для индикации включенного состояния.

Поскольку нашей целью является получение дополнительных напряжений , лучше всего будет использовать для работы , полностью исправный, рабочий блок питания, и не пытаться вносить в его схему какие либо изменения которые с большой долей вероятности могут нарушить его работу, или совсем выведут его из строя.

Рассмотрим некоторые варианты технических решений которые мы можем использовать.

1.

Амплитудное значение напряжения на выходной обмотке трансформатора превышает выходное напряжение ,как правило, почти в два раза. Оно не стабилизировано и меньше напряжения сети переменного тока в К раз, где К коэффициент трансформации. Для 12ти вольтовой обмотки оно может достигать 20-30 вольт. Получить это напряжение на выходе можно очень просто — для этого потребуется один диод и конденсатор. См рис.2

Достоинство этого решения : -минимальное количество дополнительных деталей

Недостатки -напряжение на выходе трансформатора не синусоидальное, скорость нарастания импульса высокая.Поэтому токи заряда конденсатора протекающие через него и через диоды будут импульсные и будут значительно больше величины среднего тока на этом выходе БП. Эти токи зависят от величины емкости конденсатора и его внутреннего омического и индуктивного сопротивления. В результате на этом выходе не удастся получить,при некотором небольшом уровне пульсаций, выходной ток превышающий несколько сотен миллиампер во избежание выхода из строя выпрямительных диодов. Причем надо учесть что импульсные токи ключевых транзисторов тоже вырастут весьма заметно;

-напряжение не стабилизировано и зависит от напряжения питающей сети. При увеличении общей нагрузки увеличиваются пульсации с частотой 100 (50х2)Гц так как увеличиваются пульсации выпрямленного напряжения на основных конденсаторах БП;

-увеличить мощность,уменьшить токи можно добавив дроссель перед выходной емкостью, но это уменьшит выходное напряжение и увеличит его зависимость от нагрузки.

2.

см.рис.3

Для получения выходных напряжений большой и очень большой величины(до нескольких тысяч вольт) можно использовать дополнительный повышающий трансформатор и двухполупериодную схему выпрямления с диодным мостом или со средней точкой выходной обмотки. К сожалению дополнительный трансформатор, диодный мост, конденсаторы фильтра трудно разместить внутри корпуса блока питания. Если же собрать схему в дополнительном корпусе то для подключения ее основному блоку потребуется всего одна пара проводов.Отсутствие необходимости укладываться в маленькие габариты даст возможность использовать очень простой дополнительный трансформатор с большими индуктивностями рассеяния и маленькой связью между обмотками, что позволит отказаться от дросселя фильтра. Дополнительным бонусом имеем возможность получения большого количества выходов на разные напряжения и гальваническую развязку между ними и остальной схемой.Достоинства и недостатки этого решения те же что и у первого варианта.

3.

Для получения стабилизированного напряжения в районе 40 -60 вольт и большим током нагрузки можно использовать схему с дополнительным трансформатором или схему с умножением напряжения.

Рассмотрим схему с умножением напряжения как более просто реализуемую.см.рис.4 .Два дополнительных конденсатора и четыре диода удается разместить внутри корпуса блока питания.Дроссель представляет из себя дополнительную обмотку 10-15 витков провода которую доматывают на ферритовое кольцо с обмотками имеющихся дросселей.Обычно намотать эту обмотку удается без выпаивания выводов обмоток этого кольца. Диаметр провода этой обмотки можно взять несколько меньше общепринятого так как она будет расположена поверх остальных и будет активно охлаждатьсяю.Если использовать провод в эмалевой изоляции не представляется возможным то следует применить более гибкий провод в неплавящейся изоляции, например типа МГТФ.Дополнительную обмотку нужно подключать к схеме с соблюдением правильного порядка начала и конца намотки .Для этого надо просто посмотреть как подключена обмотка дросселя например 5 вольт. Она может состоять из нескольких парралельных проводов и более заметна. Количество витков дополнительной обмотки определяет степень и характер стабилизации выходного напряжения, а так же величину пульсаций с частотой 100 (50х2)Гц и в идеале должно быть равно количеству витков дросселя на выходе 12 вольт. Изменяя место подключения диодов умножителя можнос ступенчато увеличивать величину выходного напряжения на 5,12,20 вольт.

Именно это решение было реализовано для питания напряжением 48-60вольт коммутаторов компьютерных сетей.Максимальный потребляемый ток 1 ампер. Для доработки использован Switching power supply JNC model 235ATX См рис. Другие выходы БП не задействовались. Амплитуда пульсаций 100Гц при токе нагрузки 1А составила 1,5В.

К сожалению, в отличие от схемы с дополнительным трансформатором, в схеме с умножением напряжения остается проблема больших имульсных токов заряда дополнительных конденсаторов , что влияет на выбор их типа и емкости. В какой то степени с этой проблемой можно справиться если в провод подключенный к общей точке диодов Д1 и Д2 включить дроссель .Но поскольку наличие этой детали снижает выходное напряжение и увеличивает выходное сопротивление этого выхода БП, мы ,нашем случае, от этой детали отказались.

4.

Для получения выходной мощности близкой к максимальной и получения приемлемых параметров надежности и стабилизации выходного напряжения потребуется использование внешнего дополнительного трансформатора и «дроссельного трансформатора.Схема при этом упрощается, поскольку она просто повторяет имеющуюся.В этом случае потребуется только 4 точки (две пары)для подключения внешнего блока к имеющейся схеме. Для получения напряжений

10В 20А (5+5),

17В 8А (12+5),

24В 8А (12+12) см. рис.5

в качестве элементов схемы можно использовать трансформатор, выпрямительные диоды на радиаторе и ферритовое кольцо для «дроссельного трансформатора»(без переделки) из ненужного БП. В этом случае необходимо учесть максимальную мощность (с учетом дополнительной нагрузки) которую можно снять с БП без перегрузки ключевых транзисторов и предусмотреть принудительное охлаждение радиатора дополнительных диодов.

Для получения других напряжений можно использовать тот же трансформатор с перемотанной выходной обмоткой или применить другой ,например кольцевой, магнитопровод.»Дроссельный трансформатор» тоже придется перематывать.

Этот вариант решения, за отсутствием необходимости, не применялся и не макетировался.При попытке его реализации следует,скорее всего, в дроссельном трансформаторе оставить число витков одной из обмоток такое же как было в 5В дросселе а число витков второй обмотки должно быть больше во столько раз во сколько требуемое выходное напряжение превышает 5В. Выбор выпрямительных диодов так же будет определятся этим напряжением и током нагрузки

На этом, видимо, исчерпываются варианты простой доработки компьютерных БП ATX, XT без вмешательства в исходную схему и режимы ее работы.

Proudly powered by Pelican, which takes great advantage of Python.

The theme is by Smashing Magazine, thanks!

Как работают блоки питания для ПК

Если и существует какой-либо компонент, который абсолютно необходим для работы компьютера, так это блок питания. Без него компьютер — просто инертная коробка, наполненная пластиком и металлом. Блок питания преобразует линию переменного тока (AC) вашего дома в постоянный ток (DC), необходимый для персонального компьютера. В этой статье мы узнаем, как работают блоки питания для ПК и что означают номинальные мощности.

В персональном компьютере (ПК) блок питания представляет собой металлическую коробку, обычно расположенную в углу корпуса.Блок питания виден сзади многих систем, потому что он содержит розетку для шнура питания и охлаждающий вентилятор.

Источники питания, часто называемые «импульсными источниками питания», используют технологию переключателей для преобразования входного переменного тока в более низкое постоянное напряжение. Типичные поставляемые напряжения:

3,3- и 5-вольтовые обычно используются в цифровых схемах, а 12-вольтовые используются для запуска двигателей в дисководах и вентиляторах. Основная спецификация блока питания составляет Вт .Ватт — это произведение напряжения , выраженного в вольт, и тока , равного в амперах или амперах. Если вы знакомы с ПК уже много лет, вы, вероятно, помните, что первые ПК имели большие красные тумблеры, которые имели приличный вес. Когда вы включали или выключали компьютер, вы знали, что делаете это. Эти переключатели фактически контролировали подачу 120-вольтовой мощности к источнику питания.

Сегодня вы включаете питание с помощью маленькой кнопки и выключаете машину с помощью пункта меню.Эти возможности были добавлены к стандартным блокам питания несколько лет назад. Операционная система может отправить сигнал блоку питания, чтобы он выключился. Кнопка посылает 5-вольтовый сигнал на блок питания, чтобы сообщить ему, когда включать. Блок питания также имеет схему, которая подает 5 вольт, называемую VSB для «напряжения в режиме ожидания», даже когда он официально «выключен», так что кнопка будет работать. См. следующую страницу, чтобы узнать больше о технологии видеомикшера.

Как работают блоки питания ПК

Если и существует какой-либо компонент, который абсолютно необходим для работы компьютера, так это блок питания.Без него компьютер — просто инертная коробка, наполненная пластиком и металлом. Блок питания преобразует линию переменного тока (AC) вашего дома в постоянный ток (DC), необходимый для персонального компьютера. В этой статье мы узнаем, как работают блоки питания для ПК и что означают номинальные мощности.

В персональном компьютере (ПК) блок питания представляет собой металлическую коробку, обычно расположенную в углу корпуса. Блок питания виден сзади многих систем, потому что он содержит розетку для шнура питания и охлаждающий вентилятор.

Источники питания, часто называемые «импульсными источниками питания», используют технологию переключателей для преобразования входного переменного тока в более низкое постоянное напряжение. Типичные поставляемые напряжения:

3,3- и 5-вольтовые обычно используются в цифровых схемах, а 12-вольтовые используются для запуска двигателей в дисководах и вентиляторах. Основная спецификация блока питания составляет Вт . Ватт — это произведение напряжения , выраженного в вольт, и тока , равного в амперах или амперах. Если вы знакомы с ПК уже много лет, вы, вероятно, помните, что первые ПК имели большие красные тумблеры, которые имели приличный вес.Когда вы включали или выключали компьютер, вы знали, что делаете это. Эти переключатели фактически контролировали подачу 120-вольтовой мощности к источнику питания.

Сегодня вы включаете питание с помощью маленькой кнопки и выключите машину с помощью пункта меню. Эти возможности были добавлены к стандартным блокам питания несколько лет назад. Операционная система может отправить сигнал блоку питания, чтобы он выключился. Кнопка посылает 5-вольтовый сигнал на блок питания, чтобы сообщить ему, когда включать.Блок питания также имеет схему, которая подает 5 вольт, называемую VSB для «напряжения в режиме ожидания», даже когда он официально «выключен», так что кнопка будет работать. См. следующую страницу, чтобы узнать больше о технологии видеомикшера.

Как работают блоки питания ПК

Если и существует какой-либо компонент, который абсолютно необходим для работы компьютера, так это блок питания. Без него компьютер — просто инертная коробка, наполненная пластиком и металлом. Блок питания преобразует линию переменного тока (AC) вашего дома в постоянный ток (DC), необходимый для персонального компьютера.В этой статье мы узнаем, как работают блоки питания для ПК и что означают номинальные мощности.

В персональном компьютере (ПК) блок питания представляет собой металлическую коробку, обычно расположенную в углу корпуса. Блок питания виден сзади многих систем, потому что он содержит розетку для шнура питания и охлаждающий вентилятор.

Источники питания, часто называемые «импульсными источниками питания», используют технологию переключателей для преобразования входного переменного тока в более низкое постоянное напряжение. Типичные поставляемые напряжения:

3.3- и 5-вольтовые обычно используются цифровыми схемами, а 12-вольтовые используются для запуска двигателей в дисководах и вентиляторах. Основная спецификация блока питания составляет Вт . Ватт — это произведение напряжения , выраженного в вольт, и тока , равного в амперах или амперах. Если вы знакомы с ПК уже много лет, вы, вероятно, помните, что первые ПК имели большие красные тумблеры, которые имели приличный вес. Когда вы включали или выключали компьютер, вы знали, что делаете это.Эти переключатели фактически контролировали подачу 120-вольтовой мощности к источнику питания.

Сегодня вы включаете питание с помощью маленькой кнопки и выключаете машину с помощью пункта меню. Эти возможности были добавлены к стандартным блокам питания несколько лет назад. Операционная система может отправить сигнал блоку питания, чтобы он выключился. Кнопка посылает 5-вольтовый сигнал на блок питания, чтобы сообщить ему, когда включать. Блок питания также имеет схему, которая подает 5 вольт, называемую VSB для «напряжения в режиме ожидания», даже когда он официально «выключен», так что кнопка будет работать.См. следующую страницу, чтобы узнать больше о технологии видеомикшера.

Устройство блока питания (БП)

Один из них есть на каждом настольном ПК, консоли или ноутбуке. Он не увеличивает частоту кадров и не производит криптовалюту; в нем нет миллиардов транзисторов, и он не сделан с использованием новейшего полупроводникового технологического узла. Звучит скучно, правда? Нисколько! Эта вещь очень важна, потому что без нее наши компьютеры абсолютно ничего бы не делали.

Блоки питания

не мелькают в заголовках газет, как новейшие процессоры, но они представляют собой потрясающие технологические решения.Итак, давайте наденем халаты, маски и перчатки и вскроем скромный блок питания, разобрав его на различные части и проверив, что делает каждая часть.

Анатомия компьютерного оборудования от TechSpot, серия

У вас может быть настольный ПК на работе, в школе или дома. Вы можете использовать его, чтобы работать с налоговыми декларациями или играть в новейшие игры; вы можете даже заниматься сборкой и настройкой компьютеров. Но насколько хорошо вы знаете компоненты, из которых состоит ПК?

Как называется игра?

Названия многих частей компьютеров требуют определенных технических знаний, чтобы точно понять, что они делают (например,грамм. твердотельный накопитель), но в случае с блоком питания это довольно очевидно. Это единица. Он дает энергию!

Поскольку мы не можем просто отряхнуть руки и с гордостью сказать «статья готова» с таким заявлением, нам лучше начать с одного. Мы используем Cooler Master G650M — это довольно обычная конструкция, характеристики которой можно найти в десятках подобных, но у него есть одна особенность, которая есть не у каждого блока питания.

Этот блок питания является стандартным, и под этим мы подразумеваем, что он соответствует стандарту ATX 12V v2.31, поэтому он подходит для многих компьютерных корпусов.

Однако есть и другие форм-факторы: для небольших корпусов или уникальные для конкретных производителей. Не каждый блок соответствует точным размерам, установленным стандартными форм-факторами, они могут быть одинаковой ширины и высоты, но могут быть длиннее или короче.

Блок питания модели Cisco, специально разработанный для стоечных серверов

Они также обычно маркируются максимальной мощностью, которую они могут обеспечить; в случае с Cooler Master он может обеспечить до 650 Вт электрической мощности.Мы увидим, что это на самом деле означает в этой статье, но вы можете получить блоки питания, которые обеспечивают лишь небольшое количество ватт, поскольку не все компьютерные устройства требуют сотни ватт для работы. Однако большинство настольных ПК будут нормально работать в диапазоне от 400 до 600 Вт.

Блоки питания

, подобные этому, содержатся в металлической коробке, обычно черной или из чистого металла, поэтому они могут быть тяжелыми. У ноутбуков почти всегда есть блок питания, который находится снаружи компьютера и почти всегда пластиковый, но внутренности очень похожи на то, что мы увидим в этом.

Большинство блоков питания для настольных ПК поставляются с выключателем, отключающим электропитание от сети, и вентилятором, обеспечивающим приятное и прохладное охлаждение, но не все (или необходимые). Не все из них будут иметь металлический корпус с дырками — у тех, что можно найти на серверах, они редко есть.

Но как вы можете видеть на картинке выше, мы уже взяли отвертку к нашему примеру, так что давайте сорвем крышку и прыгнем внутрь.

Я снова в черном

Прежде чем мы начнем рыться во внутренностях блока питания, давайте подумаем, зачем он нам вообще нужен.Почему мы не можем подключить компьютер напрямую к розетке? Ответ заключается в том, что современные компьютерные части ожидают, что электроэнергия будет подаваться в форме, совершенно отличной от той, что обеспечивается розеткой.

На приведенном ниже графике показано, каким должно быть электричество в сети (США = синяя и зеленая линии; Великобритания = красная линия). Ось x показывает время в миллисекундах, а ось y показывает напряжение в вольт . Лучше всего думать о напряжении как о мере разницы энергий между двумя точками.

Если к проводящему материалу (например, отрезку металлической проволоки) приложено напряжение, разница в энергии заставит электроны в материале перетекать с более высокого энергетического уровня на более низкий. Это один из строительных блоков атомов, составляющих материал, а металлы имеют масс электронов, которые могут свободно перемещаться. Этот поток электронов называется током и измеряется в амперах .

Одна хорошая аналогия для технического языка состоит в том, что электричество можно представить как воду в шланге: напряжение сродни давлению, которое вы используете, расход воды — это ток, и любые ограничения в трубе действует так же, как электрическое сопротивление.

Мы можем видеть, что электричество в сети меняется со временем, и это известно как источник переменного тока напряжения — или просто переменный ток, для краткости. В США сетевое напряжение меняется 60 раз в секунду, достигая пика 340 В или 170 В, в зависимости от местоположения и источника питания. Великобритания достигает немного более низкого пика и тоже меняется немного медленнее. Почти во всех странах мира есть такие напряжения в розетках, и лишь в некоторых из них пиковое напряжение ниже или выше.

Потребность в блоке питания заключается в том, что компьютеры не работают с переменным током: им нужно постоянное напряжение, которое никогда не меняется, и оно также должно быть гораздо более низкого уровня. При тех же масштабах графика это выглядит примерно так:

Настолько ниже, что еле видно, но требования современного компьютера не к одному постоянному напряжению, а к четырем — а именно +12 вольт, -12 вольт, +5 вольт и +3,3 вольта. И поскольку эти значения постоянны, они называются постоянного тока или постоянного тока, для краткости.Таким образом, большая часть того, что делает блок питания, — это преобразование переменного тока в постоянный (например, гитары …). Пришло время открыть блок и посмотреть, как он это делает!

… большая часть того, что делает блок питания, — это преобразование переменного тока в постоянный (например, гитары …). Пришло время открыть блок и посмотреть, как он это делает!

На этом этапе мы должны предупредить вас: , а не , попробуйте это, если вы не знаете, что делаете. Возиться с внутренностями блока питания может быть очень опасно. Внутри каждого блока есть компоненты, которые хранят электроэнергию, а некоторые хранят много .

Компоновка этого блока питания аналогична многим другим, и хотя марка и модель различных частей, используемых внутри, будут разными, в основном они делают то же самое.

Соединение сетевой розетки с блоком питания находится в верхнем левом углу изображения, и источник питания, по существу, идет по часовой стрелке вокруг изображения, пока не достигнет выхода блока питания (большой пучок цветных проводов, нижний левый угол).

Если мы перевернем печатную плату, то увидим, что по сравнению с соединениями на материнской плате они широкие и глубокие — они рассчитаны на то, чтобы через них протекал большой ток.Что-то еще, что сразу бросается в глаза, — это большой разрыв, идущий посередине, как река, прорезающая путь в поле.

Это подчеркивает тот факт, что все блоки питания имеют два четко определенных раздела: первичный и вторичный . Первый заключается в настройке входного напряжения таким образом, чтобы его можно было эффективно изменить от уровня сетевого питания; последнее — это все, что касается этого изменения и последующих процессов.

Он ловкий оператор

Самое первое, что блок питания делает с сетевым электричеством, — это не изменение его с переменного на постоянный или понижение напряжения, а сглаживание входного напряжения.Поскольку в наших домах, офисах и на предприятиях есть много электрических устройств, которые включаются и выключаются, а также излучают электромагнитные сигналы, переменный переменный ток часто бывает скачкообразным и со случайными всплесками (длина колебаний также не постоянна). ). Это не только усложняет блоку питания настройку сети, но и может повредить некоторые компоненты внутри него.

Этот блок питания имеет два каскада так называемых переходных фильтров , первый из которых применяется непосредственно к входному разъему с использованием 3 компонентов, называемых конденсаторами , для выполнения этой работы.Думайте об этом как о лежачем полицейском для внезапных изменений входного напряжения.

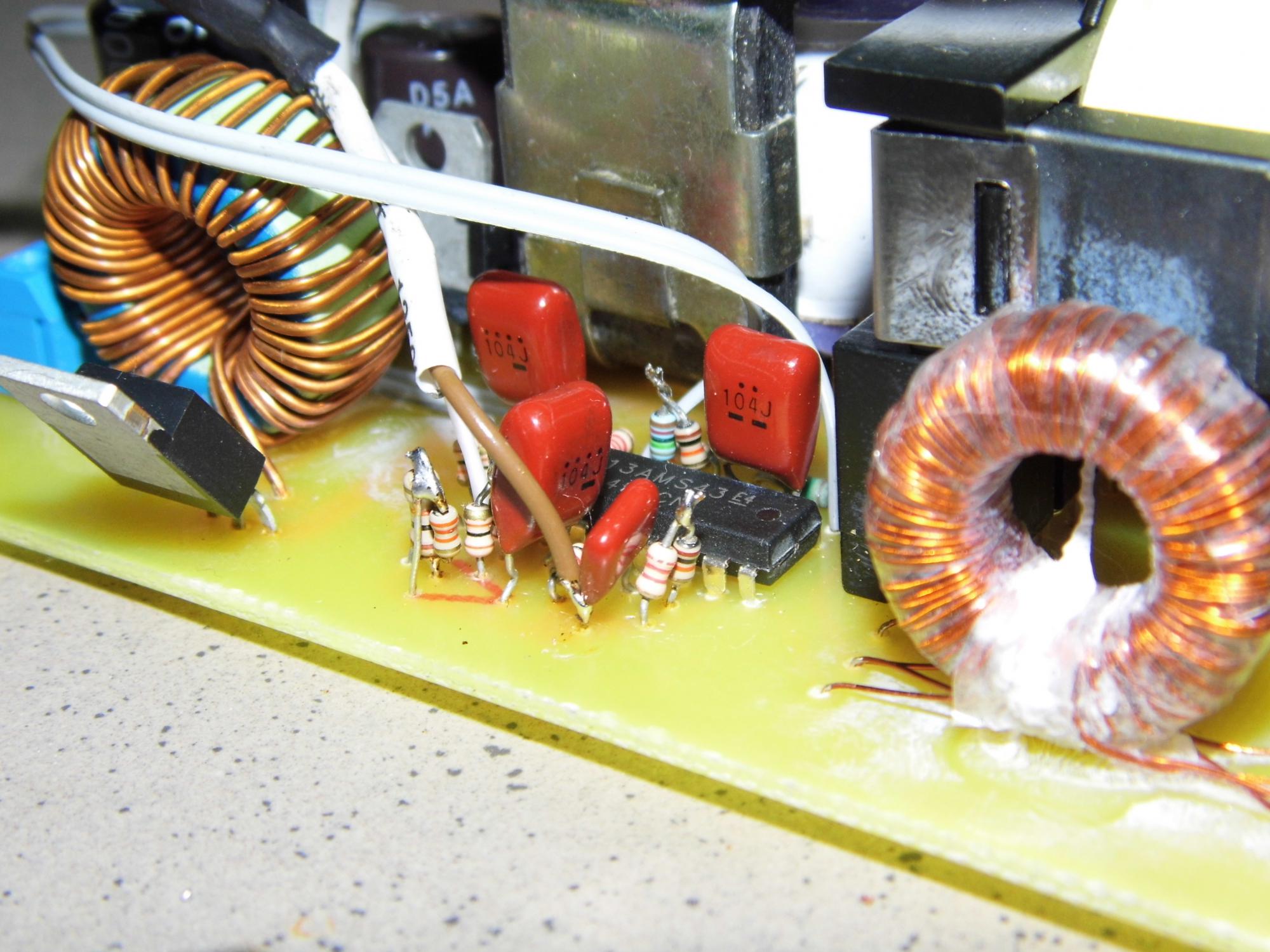

Второй этап фильтрации в этом БП более сложный, но по сути делает то же самое.

Желтые блоки — это еще конденсаторы, тогда как зеленые кольца, обмотанные медным проводом, — это катушки индуктивности (хотя при таком использовании они обычно называются дросселями ). Катушки индуктивности хранят электрическую энергию в магнитном поле, но это поле также «отталкивает» напряжение, питающее энергию, поэтому внезапный всплеск напряжения приводит к внезапной отдаче от магнитного поля, чтобы подавить его.

Два маленьких синих диска — это еще одни конденсаторы, а прямо под ними (спрятанный под черной пластиковой крышкой) находится металлооксидный варистор (MOV). Они также используются для противодействия скачкам и скачкам входного напряжения; Вы можете прочитать больше о различных типах схем переходных фильтров здесь.

Этот раздел блока питания часто является первым признаком того, что расходы были сокращены, чтобы модель соответствовала определенному бюджету. У более дешевых будет меньше фильтрации, а у самых дешевых вообще не будет (а это не то, что вам нужно!).

Теперь, когда все гладко и спокойно, давайте приступим к повседневной работе блока питания: изменению напряжения.

Спуститься к электрическому проспекту

Помните, что блоку питания необходимо изменить напряжение переменного тока, которое может составлять в среднем 120 вольт (технически, это среднеквадратичное значение 120 вольт, но это не совсем так), и преобразовать его в постоянное напряжение 12, 5, и 3,3 вольта.

Первое, что нужно сделать, это преобразовать переменный ток в постоянный, и в этом блоке питания используется компонент, называемый мостовым выпрямителем .На картинке ниже это плоский черный предмет, приклеенный к куску металла (который действует как радиатор).

Опять же, это еще одна область, в которой производитель блоков питания может сократить расходы, поскольку более дешевые компоненты хуже справляются с преобразованием переменного тока в постоянный (например, выделяют больше тепла). Теперь, если входное напряжение достигает пика 170 вольт (как в случае с сетью 120 вольт), то мостовой выпрямитель будет выдавать 170 вольт постоянного тока.

Это передается на следующий этап блока питания, и в том, который мы рассматриваем, он называется преобразователь активной коррекции коэффициента мощности (APFC).Эта схема регулирует протекание тока в блоке с учетом того, что он полон компонентов, которые сложным образом сохраняют и выделяют энергию; это может привести к тому, что фактическая выходная мощность устройства будет меньше той, которую вы должны получить.

В других блоках питания используются пассивные преобразователи , которые выполняют ту же работу. Они менее эффективны, но подходят для маломощных блоков — они также дешевле, так что вы можете догадаться, в каких типах блоков питания они есть, хотя на самом деле их быть не должно!

APFC можно увидеть на изображении выше — эти большие цилиндры слева — это конденсаторы, и они сохраняют отрегулированный ток перед отправкой на следующий шаг в цепочке процессов блока питания.

Эта секция, спрятанная за APFC, называется схемой широтно-импульсной модуляции (сокращенно ШИМ). Его работа состоит в том, чтобы взять постоянное напряжение и использовать несколько полевых транзисторов для включения и выключения напряжения с очень высокой скоростью — по сути, он преобразует постоянное напряжение обратно в переменное. Это происходит потому, что часть блока питания, которая понижает сетевое напряжение до 12 вольт, представляет собой трансформатор . В этих устройствах используется электромагнитная индукция и набор из двух катушек с проводом (одна из которых имеет больше петель в катушке, чем другая) для понижения напряжения на ; однако трансформаторы работают только с переменным напряжением.

Частота переменного напряжения (скорость, с которой оно изменяется, измеряется в герцах, Гц) существенно влияет на КПД трансформатора — чем выше, тем лучше — вот почему сеть 50/60 Гц заменяется на тот, который варьируется примерно 50/60 тысяч Гц. Чем эффективнее трансформатор, тем меньше он может быть. Это сверхбыстрое переключение постоянного напряжения является источником названия для этого типа устройств: импульсный источник питания (SMPS).

Вы можете видеть 3 трансформатора на картинке ниже — самый большой генерирует только выходное напряжение 12 вольт; в других блоках питания большой трансформатор может создавать все напряжения. Следующий больший создает один выход 5 вольт, о котором мы поговорим чуть позже, а самый маленький действует как изолятор для схемы ШИМ, защищая ее от повреждений, а также предотвращая создание помех другим напряжениям. в БП.

Различные блоки питания будут иметь разные способы создания требуемых напряжений, изоляции цепи ШИМ и т.д.Все будет зависеть от бюджетных ограничений и мощности, которую должен предложить блок. Тем не менее, всем им нужно будет снять выход с трансформатора и снова превратить его в постоянный ток.

На изображении ниже большой кусок металла является радиатором для мостовых выпрямителей, выполняющих это преобразование. Мы также можем видеть в этом конкретном блоке питания, печатная плата в середине изображения соответствует кластеру из модулей регулирования напряжения (VRM), которые создают выходы 5 и 3,3 вольта.

На данном этапе стоит поговорить о чем-то под названием ripple .

В идеальном мире с идеальными блоками питания переменное напряжение переменного тока преобразовывалось бы в постоянное, никогда не колеблющееся напряжение постоянного тока. В действительности, однако, это не на 100% точно, и напряжения постоянного тока очень незначительно различаются.

Этот вариант называется напряжением пульсаций , и для блока питания вы хотите, чтобы оно было как можно меньше. В характеристиках этой модели блока питания Cooler Master не указывает величину пульсаций напряжения, поэтому мы обратились к подробному обзору, чтобы найти их.Один из таких анализов был проведен JonnyGuru.com, и они обнаружили, что линия +12 В в их тестах имела пик напряжения пульсаций 0,042 вольта (42 милливольта).

На изображении ниже показано, как это соотносится с тем, что требуется. Красная линия — это целевое постоянное значение +12 В постоянного тока, меняющаяся синяя линия — это то, что мы на самом деле получаем (хотя сами пульсации не являются постоянными).

Качество конденсаторов, используемых в блоке питания, играет важную роль. Меньшие и более дешевые приведут к большему пульсации, а это не то, чего мы хотим.Если он слишком большой, сложные электронные схемы в остальной части компьютера могут работать нестабильно. К счастью, в нашем примере 40 с лишним милливольт — это нормально: не здорово, но и неплохо.

Независимо от того, что используется для создания выходных напряжений и обеспечения того, чтобы они были постоянными, необходимо еще несколько цепей, прежде чем мы начнем размахивать кабелями. Все это относится к управлению выходами блока питания, гарантируя, что если на одном конкретном напряжении возникает высокий спрос на мощность, то другие не будут затронуты в процессе.

Чип, который вы видите здесь, называется супервизор и контролирует выходы, проверяя, не слишком ли много или слишком мало напряжения и тока. Однако это не очень сложно, так как все, что он делает, это отключает блок питания, если возникает какая-либо из этих проблем.

В более дорогих блоках питания используются цифровые сигнальные процессоры (DSP) для отслеживания происходящего, которые также могут при необходимости регулировать напряжения, а также отправлять сведения о состоянии блока питания на компьютер, использующий его.Не слишком полезно для типичного пользователя ПК, но для компьютеров, используемых в качестве серверов, вычислительных машин и т. д., это часто желательная функция.

Детская розетка

Все блоки питания поставляются с длинными пучками проводов, торчащими из их задней части. Количество комплектов и способы их подключения к основному блоку будут различаться в широком спектре доступных моделей, но все они будут обеспечивать некоторые стандартные соединения.

Поскольку напряжение является мерой разности , для данного выхода должно быть два провода: один для указанного напряжения (т.грамм. плюс 12 вольт или +12 В для краткости) и эталонный провод, по которому измеряется разница. Этот провод известен как заземление или общая линия , и они образуют петлю: от блока питания к устройству, которому требуется питание, а затем обратно к устройству.

По этим проводам контура протекает ток, но, поскольку в некоторых контурах будет протекать лишь небольшой ток, несколько проводов заземления могут быть общими для разных контуров.

Первый из которых — обязательный 24-контактный ATX12V версии 2.4 подключение — предлагает несколько проводов для различных напряжений, а также несколько специальных.

Важным является провод +5V резервный — пока блок питания включен и подключен, этот провод всегда находится под напряжением. Это связано с тем, что компьютер на самом деле не выключается, когда вы приказываете операционной системе завершить работу. Материнская плата потребляет энергию, необходимую для работы, от резервного соединения.

Также будет еще один 8-контактный разъем для материнской платы, который обеспечивает два набора проводов + 12 В и заземления, и большинство блоков питания также имеют по крайней мере один 6-контактный или 8-контактный разъем питания PCI Express.

Видеокарты

могут потреблять максимум 75 Вт от слота PCI Express на материнской плате, поэтому этот разъем обеспечивает дополнительную мощность для современных мощных графических процессоров.

Этот конкретный блок питания фактически подключается к двум разъемам питания PCI Express от одних и тех же проводов из соображений экономии, поэтому, если у вас есть действительно мощная графическая карта в компьютере, было бы лучше использовать отдельный пучок проводов.

Отличие 6-контактного разъема PCI Express от 8-контактного состоит в наличии двух дополнительных проводов заземления.Это позволяет более высокому уровню тока течь по проводам +12 В, помогая питать более голодные графические процессоры.

За последние несколько лет мы стали свидетелями увеличения количества блоков питания, гордо носящих в своем описании тег «модульный». Все это означает, что некоторые разъемы питания подключены к другому разъему, который вставляется непосредственно в блок питания. Таким образом, вместо того, чтобы забивать внутреннюю часть корпуса компьютера массой кабелей и разъемов, вы можете удалить то, что не нужно, чтобы сэкономить место.

В этой модели Cooler Master, как и во многих других, используется довольно простая система подключения модульных кабелей.

Каждый разъем имеет по одному проводу +12 В, +5 В и +3,3 В, а также два провода заземления, и в зависимости от того, к какому устройству будет подключен кабель, разъем на другом конце кабеля будет либо используйте ту же конфигурацию проводки или что-то более простое.

Вышеупомянутый разъем Serial ATA (SATA) используется для подачи питания на жесткие диски, твердотельные накопители и периферийные устройства, такие как устройства записи DVD.

Эта знакомая форма носит яркое название разъема питания AMP MATE-N-LOK 1-480424-0. Ну, большинство людей называют его разъемом Molex , но на самом деле это название компании, которая его разработала. Он обеспечивает один +12В, один +5В и два провода заземления.

Кабели выходного питания блока питания — это еще одна область, где можно сэкономить или увеличить бюджет, либо для улучшения внешнего вида, либо для гибкости проводов. Толщина (или калибр ) металлической проволоки, используемой в кабелях, также играет роль, поскольку более толстые проволоки имеют меньшее электрическое сопротивление, чем более тонкие, что приводит к меньшему выделению тепла при протекании через них тока.

(Что-то внутри) Так сильно

В начале этой статьи мы сказали, что большинство блоков питания названы в честь максимальной мощности, которую они могут предложить. На простейшем уровне электрическая мощность — это просто напряжение, умноженное на силу тока (например, 12 вольт x 20 ампер = 240 ватт), и хотя такое утверждение заставит многих инженеров ломать голову над тем, чтобы исправить это замечание, для наших целей оно работает достаточно хорошо.

Как и большинство фирменных или универсальных моделей, наш блок питания поставляется с этикеткой, содержащей различные фрагменты информации о том, какую мощность может обеспечить каждая линия напряжения.

Здесь мы видим, что суммарная мощность всех линий +12 В, вместе взятых, достигает 624 Вт; прибавляем все остальные заявленные на этикетке и получаем в сумме 760 Вт, так что же дает? Дело в том, что нормальные линии +5В и +3,3В создаются с помощью VRM с выхода +12В блока питания.

И, конечно же, все выходные напряжения поступают из одного источника: сетевой розетки. Таким образом, номинальная мощность 650 Вт — это максимум, который блок питания может обеспечить в сумме на всех линий.Таким образом, если вы использовали 600 Вт на выходе +12 В, у вас останется только 50 Вт на все остальное. К счастью, большая часть оборудования внутри современного ПК в любом случае потребляет большую часть своей мощности от линий 12 В, поэтому это редко является проблемой, если вы выбрали правильную модель блока питания для своих нужд.

Рядом со спецификациями мощности есть этикетка с надписью « 80 Plus Bronze. ». Это рейтинг эффективности, который используется в отрасли исключительно добровольно (т.Эффективность также зависит от размера нагрузки, которую пытается обслуживать блок питания (т. е. от того, какой ток потребляется по различным линиям).

Если мы возьмем наш блок Cooler Master, работающий так, что он обеспечивает мощность 325 Вт (50% от его максимальной мощности), то мы можем ожидать, что он будет иметь КПД от 80 до 85%, в зависимости от сетевого напряжения.

Это приведет к тому, что блок будет потреблять от 382 до 406 Вт из настенной розетки. Более высокий рейтинг 80 PLUS не означает, что блок питания дает вам больше энергии, он просто меньше расходуется на всех этапах фильтрации, выпрямления, переключения и преобразования.

Также обратите внимание, что пиковая эффективность находится где-то между 50 и 100% загрузки; некоторые производители предоставляют диаграммы, показывающие ожидаемую работу устройства при различных нагрузках и напряжениях питания.

График эффективности от Cooler Master для блока питания V1300 Platinum

Иногда стоит обращать внимание на эту информацию, особенно если у вас есть соблазн выложить кучу баксов за блок питания мощностью 1000 Вт. Если ваш компьютер будет использовать что-то близкое к этому уровню мощности, то его эффективность немного пострадает.

Вы можете увидеть некоторые блоки питания, заявляющие, что они являются одноканальными или многоканальными (или предлагают переключатель для переключения между ними). Термин «рейка» — это просто другое слово для обозначения определенного напряжения, которое генерирует блок питания. Наш пример Cooler Master имеет единственную 12-вольтовую шину и все различные разъемы питания, которые обеспечивают потребление тока +12 В от этой шины, если они используются. Блок питания с несколькими шинами будет иметь две или более систем, обеспечивающих 12 вольт, однако есть большая разница в том, как это реализовано.

Блоки питания

для приложений центра обработки данных или вычислительных серверов будут иметь несколько направляющих для обеспечения отказоустойчивости, поэтому отказ одного из них не повлияет на другие.Настольный компьютер с блоком питания с несколькими шинами может иметь такую ​​​​настройку, но они, скорее всего, просто берут основной выход 12 В и разделяют его на две или три части. Например, наш пример обеспечивает ток до 52 ампер от линии +12 В, что соответствует 624 Вт электрической мощности. Дешевая версия того же устройства с несколькими шинами может иметь две линии +12 В, указанные в спецификации, но каждая будет обеспечивать только 26 ампер тока (или 312 Вт).

Хорошо спроектированный блок питания для настольного компьютера с использованием качественных компонентов не требует многоканальной системы +12 В, так что не беспокойтесь об этом!

Деньги даром?

Блоки питания бывают самых разных ценовых категорий.Быстрый просмотр списков на Amazon для того же формата показывает, что они стоят всего 15 долларов за обычный блок мощностью 400 Вт и до 180-240 долларов за полностью модульную атомную электростанцию ​​​​мощностью 1000 Вт от EVGA или Seasonic. . Что вы получаете за свои деньги? Какие вещи стоят больше 200 долларов?

Способность обеспечивать большую мощность очевидна, но как эта мощность доставляется. Ультрадешевая модель допускает ток до 25 А по линиям +12 В, в то время как портмоне обеспечивает в 3 раза больше — 83 А.Современные процессоры и видеокарты используют линии +12 В почти для всех своих требований к питанию, но достаточно ли 25 А?

Учитывая, что теперь вы можете купить «настольный» процессор с 32 ядрами и соединить его с такой же титанической видеокартой, обе с аппетитом на 300 Вт при полной нагрузке, дешевый блок питания абсолютно не будет соответствовать спросу; с другой стороны, тем не менее, у самого дорогого было бы достаточно места, чтобы справиться. А поскольку совокупная цена такого процессора и графического процессора может легко превысить 3500 долларов и более, раскошелиться на несколько дополнительных сотен, возможно, не будет большим шоком для некоторых клиентов.

Но на самом деле вы платите за качество компонентов, используемых внутри блока питания. Вернитесь к началу этой статьи и посмотрите на внутренности блока Cooler Master, который мы разбирали. Там не так много деталей, и поскольку практически каждая деталь имеет решающее значение для работы устройства, нетрудно понять, почему трата большего количества не всегда означает деньги впустую.

На этом мы завершаем разбор блока питания (и оставляем след из кусочков по всему полу).Это захватывающая часть комплекта, и уровень инженерии, связанный с проектированием и производством хорошего, удивительно сложен. Если у вас есть какие-либо вопросы о блоках питания или о том, который в настоящее время находится в вашем компьютере, тихо выполняя свою работу, задайте их нам в разделе комментариев ниже, как обычно. Оставайтесь с нами, чтобы узнать больше о функциях серии анатомии.

Ярлыки для покупок

(Выбор от сотрудников TechSpot, от наименее к более дорогому):
  • Thermaltake Smart 600 Вт на Amazon
  • EVGA 600 BR на Амазоне
  • Cooler Master MasterWatt 750 Вт на Амазоне
  • Corsair RM750 750 Вт на Amazon
  • SilverStone Strider ST80F 800 Вт на Amazon
  • Seasonic Prime PX-1000 W на Amazon

Определение трансформатора | PCMag

Устройство, которое в основном используется для изменения напряжения переменного тока (AC).Однако трансформатор также может использоваться для поддержания того же напряжения, но действовать как электрический изолятор. Наиболее распространенным типом является трансформатор с многослойным сердечником, используемый в источниках питания. Изготовлен из стальных пластин, обернутых двумя витками проволоки, соотношение витков между «первичной» входной катушкой и «вторичной» выходной катушкой определяет изменение напряжения. Например, если первичная обмотка имеет 1000 обмоток, а вторичная 100, входное напряжение 120 вольт меняется на 12 вольт.

С помощью электромагнитной индукции

Существует множество архитектур трансформаторов, и они охватывают всю гамму размеров.Маленькие трансформаторы используются в бесчисленных черных ящиках, которые втыкаются в стену и создают низкое постоянное напряжение для каждого электронного гаджета, в то время как трансформаторы весом в тонны используются для передачи 50 000 вольт переменного тока по национальной энергосистеме. Однако все они работают за счет электромагнитной индукции. Изменение тока в первичной обмотке индуцирует напряжение во вторичной обмотке.

Импульсные блоки питания

Чем больше ток, необходимый для питания устройства, тем толще провод в катушках и тем больше размер трансформатора.Однако, если используется высокая частота, количество обмоток можно уменьшить, чтобы сделать трансформатор небольшим. Для этого входящее напряжение преобразуется в постоянное (выпрямленное), а высокочастотный генератор подает импульсы на транзистор, который передает выпрямленное напряжение в виде прямоугольных импульсов в «импульсный трансформатор». Импульсы постоянного тока вкл/выкл вызывают изменение тока в первичной обмотке точно так же, как и переменный ток. Эта генерация прямоугольных импульсов превращает источник питания в «импульсный источник питания». См. адаптер питания, блок питания и настенную бородавку.

Импульсный источник питания

С целью уменьшения количества витков в катушках трансформатора используется высокочастотный импульсный трансформатор. Это гипотетический пример; напряжения и частоты разные. Например, генератор может генерировать частоты от 1 кГц до 200 кГц. Ниже приведена упрощенная принципиальная схема этого источника питания.

Является ли блок питания компьютера трансформатором? – Gzipwtf.com

Является ли блок питания компьютера трансформатором?

Его работа состоит в том, чтобы взять постоянное напряжение и использовать несколько полевых транзисторов для включения и выключения напряжения с очень высокой скоростью — по сути, он преобразует постоянное напряжение обратно в переменное.Это происходит потому, что частью блока питания, которая понижает сетевое напряжение до 12 вольт, является трансформатор.

Что такое силовой трансформатор?

Трансформаторы источника питания Трансформатор источника питания повышает или понижает напряжение по мере необходимости. Большинству устройств требуется пониженное напряжение от стандартных розеток переменного тока, которые выдают от 100 до 240 вольт, до гораздо меньшей величины. Однако некоторые трансформаторы повышают напряжение и изолируют входящие и исходящие цепи.

Какое напряжение блока питания компьютера?

примерно 110 вольт
Типичный блок питания ПК потребляет примерно 110 вольт переменного тока от настенной розетки, который преобразуется в гораздо меньший однонаправленный поток электрического тока.Переменный ток (AC) определяет поток заряда, который периодически меняет направление.

Какие бывают компьютерные блоки питания?

Типы блоков питания (форм-факторы)

  • АТХ.
  • АТХ12В.
  • SFF (малый форм-фактор)
  • ЭПС12В.
  • Питание SATA.
  • 4/8-контактный ЦП.
  • 6/8-контактный графический процессор.
  • 24-контактные материнские платы.

Как работает блок питания компьютера?

Блок питания берет переменный ток из настенной розетки, преобразует его в нерегулируемый постоянный ток и снижает напряжение с помощью входного силового трансформатора, обычно понижая его до напряжения, требуемого нагрузкой.Из соображений безопасности трансформатор также отделяет выходное питание от сетевого входа.

Вам нужен трансформер для ПК?

Вам понадобится понижающий трансформатор напряжения, если вы отправляетесь в любую страну, где стандарты мощности выше, чем у ваших электроприборов. И наоборот, для перевозки приборов, работающих от 220–110 вольт, в США или Канаду требуется повышающий преобразователь напряжения, который может преобразовывать 110–120 вольт в 220–240 вольт.

В чем разница между блоком питания и трансформатором?

Трансформаторы преобразуют электричество переменного тока из одного напряжения в другое напряжение, как правило, с небольшой потерей мощности.С другой стороны, промышленные источники питания постоянного тока снижают высокое напряжение (обычно переменного тока) до более безопасного низкого постоянного напряжения.

Сколько ампер в блоке питания компьютера?

Современный блок питания должен выдавать не менее 18 А (ампер) на линии +12 В для современного компьютера, более 24 А для системы с одной видеокартой класса энтузиастов и не менее 34A, когда речь идет о high-end системе SLI/CrossFire.

Питание компьютера подается переменным или постоянным током?

Блок питания настольного компьютера преобразует переменный ток (AC) из сетевой розетки в низковольтный постоянный ток (DC) для питания материнской платы, процессора и периферийных устройств.

Можно ли использовать любой блок питания для компьютера?

Заманчиво купить любой блок питания для питания вашего ПК, но это не самый разумный выбор. Блок питания, который не обеспечивает надежного или чистого питания, может вызвать множество проблем, включая нестабильность, которую трудно определить.

Преобразуют ли трансформаторы постоянный ток в переменный?

В системе электроснабжения, которая преобразует переменный ток в постоянный, трансформаторы будут функционировать так же, как и в любой другой системе, передавая и преобразовывая энергию между высоким и низким уровнем.Волшебным элементом системы, преобразующей переменный ток в постоянный, является выпрямитель.

Что такое трансформатор переменного тока постоянного тока?

Преобразователи переменного тока в постоянный

получают переменный ток от стенных розеток и преобразуют его в нерегулируемый постоянный ток. Эти источники питания включают в себя трансформаторы, которые изменяют напряжение переменного тока, поступающего через настенные розетки, выпрямители для преобразования переменного тока в постоянный и фильтр, удаляющий шум от пиков и падений волн мощности переменного тока.

Что такое трансформатор постоянного тока?

Трансформатора постоянного тока не существует.Трансформаторы — это электрические компоненты, предназначенные для выполнения одной из трех задач: разъединения одной цепи от другой, увеличения напряжения с одного значения до более высокого потенциала или понижения напряжения до более низкого потенциала. Трансформаторы работают только от переменного тока.

Что такое трансформатор на 24 вольта?

Трансформатор на 24 В обычно используется в качестве устройства управления для преобразования более высокого напряжения, обычно 120 В переменного тока, в более низкое рабочее напряжение для переключателей или реле, например, в трансформаторе термостата печи.

Что такое блок питания?

Обновлено: 07.10.2019, автор: Computer Hope

Сокращенно PS или P/S , блок питания или PSU (блок питания ) — аппаратный компонент компьютера, который питает все остальные компоненты. Блок питания преобразует 110–115 или 220–230 вольт переменного тока (переменный ток) в устойчивый низковольтный постоянный ток (постоянный ток), пригодный для использования компьютером и рассчитанный на количество генерируемых им ватт.На изображении показан блок питания Antec True 330 мощностью 330 Вт.

Осторожность

Никогда не открывайте корпус блока питания. Он содержит конденсаторы, способные удерживать сильный электрический заряд, даже если компьютер выключен и отключен от сети в течение длительного периода времени.

Наконечник

Вы можете защитить свой блок питания и компьютер от скачков и перепадов напряжения, купив ИБП (источник бесперебойного питания). Если вы не можете позволить себе ИБП, убедитесь, что компьютер хотя бы подключен к сетевому фильтру.

Где в компьютере находится блок питания?

Блок питания расположен на задней панели компьютера, обычно вверху. Однако во многих более поздних компьютерных корпусах Tower источник питания находится в нижней задней части корпуса. В корпусе настольного компьютера (моноблок) блок питания расположен сзади слева или сзади справа.

Детали, обнаруженные на задней панели блока питания

Ниже приведен список деталей, которые вы можете найти на задней панели блока питания.

  • Разъем для подключения шнура питания к компьютеру.
  • Отверстие вентилятора для обогрева блока питания.
  • Красный переключатель для изменения напряжения питания.
  • Кулисный переключатель для включения и выключения питания.

На передней панели блока питания, которая не видна, если компьютер не открыт, вы найдете несколько кабелей. Эти кабели подключаются к материнской плате компьютера и другим внутренним компонентам. Блок питания подключается к материнской плате с помощью разъема типа ATX и может иметь один или несколько следующих кабелей для подключения питания к другим устройствам.

Детали, обнаруженные внутри блока питания

Ниже приведен список деталей внутри блока питания.

  • Выпрямитель, преобразующий переменный ток в постоянный.
  • Фильтр, сглаживающий постоянный ток, поступающий от выпрямителя.
  • Трансформатор, который регулирует входное напряжение, повышая или понижая его.
  • Регулятор напряжения, который управляет выходом постоянного тока, обеспечивая правильное количество энергии, вольт или ватт, для подачи на компьютерное оборудование.

Порядок работы этих внутренних компонентов блока питания следующий.

  1. Трансформатор
  2. Выпрямитель
  3. Фильтр
  4. Регулятор напряжения

Какие элементы питаются от блока питания компьютера?

Все, что находится в корпусе компьютера, питается от источника питания. Например, материнская плата, оперативная память, ЦП, жесткий диск, дисководы и большинство видеокарт (если они есть на компьютере) потребляют энергию от блока питания.Любые другие внешние устройства и периферийные устройства, такие как монитор компьютера и принтер, имеют источник питания или получают питание по кабелю передачи данных, как и некоторые USB-устройства.

Всегда ли вентилятор работает от источника питания?

Когда компьютер включен, вентилятор(ы) внутри блока питания всегда должны работать. Если вентилятор не работает (крутится), то либо компьютер не работает, либо вентилятор вышел из строя, и блок питания следует заменить.

Примечание

Некоторые блоки питания имеют регулируемые регуляторы, которые могут увеличивать или уменьшать скорость вращения вентилятора в зависимости от его температуры.Однако он всегда должен вращаться.

Адаптер переменного тока, Компьютерные аббревиатуры, Аппаратные термины, Питание, Шнур питания, Порт питания, Выключатель питания, Термины питания, Резервный источник питания, SMPS

.
Добавить комментарий

Ваш адрес email не будет опубликован.
