Вариатор что это такое: его устройство, принципы работы и эксплуатации — Eurorepar Авто Премиум

Содержание

КПП вариатор: что это такое

Как известно, сегодня автоматическая трансмиссия может быть представлена несколькими вариантами: АКПП или «классический» автомат, роботизированная коробка с одним или двумя сцеплениями (РКПП типа АМТ или DSG), а также вариатор СVT.

При этом среди других типов автоматов именно вариаторная коробка передач значительно отличается по своему устройству и  принципу работы. Далее мы рассмотрим, что такое КПП вариатор, какие особенности можно выделить, а также отметим основные преимущества и недостатки вариатора.

Содержание статьи

Вариатор КПП: что это такое и как работает

Начнем с того, что коробка CVT (Сontinuosly Variable Transmission, что дословно означает постоянно изменяющаяся передача) была изобретена несколько сотен лет назад. Дело в том, что основные принципы ее работы были заложены самим Леонардо Да Винчи.

В основу были положены два конуса, направленные в разные стороны более узкими частями.

Между конусов натягивался ремень. Эту конструкцию сначала использовали на мельницах. Затем, спустя 400 лет, такой же принцип передачи использовался в устройстве промышленных станков.

Что касается автомобиля, первым данное решение внедрил инженер из Голландии Хуберт Доорн. Именно он создал первый вариатор для автомобиля. Такая бесступенчатая трансмиссия называлась Variomatic и ставилась на автомобили DAF в 1958 г.

Далее остальные производители обратили внимание на вариатор, после чего коробка данного типа стала появляться на разных моделях, составляя конкуренцию распространенным гидромеханическим АКПП.

  • Если говорить об устройстве вариатора, такая коробка является бесступенчатой. Простыми словами, привычных ступеней (передач, скоростей) агрегат не имеет. Как уже говорилось выше, в основе лежит пара шкивов (ведущий и ведомый).

Шкивы расположены напротив друг друга, между ними натянут ремень или металлическая цепь. Конусы вариатора являются не цельным элементом, так как имеют раздвижные части.

В момент, когда ведущий шкив максимально сдвинут, ремень вращается по большому диаметру. В результате передаточное число самое большое (аналогично 1 передаче на ступенчатых коробках). Соответственно, когда ведущий шкив раздвинут, вращение ремня осуществляется по малому диаметру, что является аналогом повышенных передач (пятой или шестой).

Возможность сдвигать и раздвигать шкив позволяет плавно и динамично изменять передаточное число, как будто условных ступеней (скоростей) огромное количество. Результат — плавная работа трансмиссии, постоянная уверенная тяга, отсутствие каких-либо рывков, задержек и пробуксовок при переключениях.

Благодаря таким особенностям вариатор CVT является не только комфортным и динамичным решением, но и достаточно экономичным, так как передача крутящего момента происходит с большой эффективностью.

Показатель КПД вариатора выше по сравнению с АКПП, так как уменьшены потери при передаче момента от ДВС на коробку, передаточное число изменяется плавно с учетом нагрузок и условий при движении ТС.

Коробка вариатор: недостатки

Как может показаться, КПП вариатор — это лучший вариант автоматической трансмиссии с учетом всех плюсов. Однако на практике все немного иначе.

Прежде всего, вариатор предельно чувствителен к нагрузкам, а также к качеству и состоянию трансмиссионного масла. Особого внимания агрегат требует и в рамках сервисного обслуживания.

Как правило, производители рекомендуют менять масло в вариаторе каждые 60-80 тыс. км. пробега, однако на практике замену масла в CVT оптимально выполнять каждые 30-40 тыс. км. в зависимости от индивидуальных условий эксплуатации и нагрузок.

Параллельно необходимо использовать только высококачественные и отдельно рекомендуемые самим производителем коробки трансмиссионные масла для вариатора CVT. Не допускается замена на более дешевые аналоги, нерекомендуемые жидкости, смешивание масел для вариатора и т.д. Также  во время замены нужно менять и масляный фильтр.

Игнорирование данных правил приводит к серьезным неисправностям:

  • загрязнение/повреждение каналов гидроблока;
  • проблемы с маслонасосом вариатора и падение давления масла;
  • повреждения шкивов и валов вариатора, пробуксовка ремня/цепи;
  • усиленный износ всех трущихся и нагруженных поверхностей, задиры на валах;
  • износ в ряде случаев приводит к обрыву цепи/ремня вариатора, при этом обломки разрушают агрегат;

Также добавим, что CVT управляется при помощи ЭБУ АКПП, а также исполнительных устройств и механизмов.

При этом большое количество сложной электроники в устройстве вариатора часто становится причиной сбоев и поломок. Нередко сбои в работе двигателя и разных систем ЭСУД также влияют на работу КПП вариатор.

  • Что касается общего ресурса вариатора, срок службы агрегата данного типа сильно зависит не только от обслуживания, но и от того, как владелец эксплуатирует автомобиль. Важно понимать, что вариатор не рассчитан на работу с мощными двигателями, а также не предполагает езду в режимах не только постоянных пиковых, но и даже средних нагрузок. Рекомендуем также прочитать статью о том, какая коробка лучше, вариатор или автомат. Из этой статьи вы узнаете об отличиях вариатора от АКПП, а также на что обратить внимание при выборе типа трансмиссии с учетом определенных особенностей.

Простыми словами, это коробка для спокойной размеренной езды (без резких разгонов, высоких оборотов двигателя, пробуксовок и т.д.). Также для увеличения срока  службы вариатора не рекомендуется буксировать прицеп или другие автомобили, перевозить на машине с данным типом АКПП тяжелые грузы.



Как правило, если не менять масло своевременно и «жестко» эксплуатировать автомобиль, в этом случае вариатор может не выходить и  80-100 тыс. км. Также на 100-120 тыс.км. следует в обязательном порядке заменить ремень вариатора, так как существует риск его обрыва со всеми вытекающими последствиями.

Еще нужно помнить, что коробка-вариатор достаточно сложная и дорогая в ремонте. Часто возникают сложности с подбором запчастей на вариаторную КПП, далеко не всегда удается качественно восстановить (отреставрировать) поврежденные детали и т.д. Как правило, ремонт вариатора обходится дороже, чем АКПП.

Что в итоге

Чтобы суммировать, преимущества вариатора заключаются в динамичном разгоне, высоком КПД и сравнительно небольшом расходе топлива. Так как физических передач нет, плавность хода находится на самом высоком уровне (водитель не ощущает момента переключения).

Также машиной с вариатором легко управлять, так как тяга всегда предсказуема (в отличие от АКПП, где часто возникает задержка при переключении, в случае с вариатором можно спрогнозировать, каким будет ускорение независимо от скорости движения и включенной передачи).

Теперь о недостатках вариатора. Агрегат сложный, дорогой в ремонте, требует квалифицированного и своевременного обслуживания. Такая коробка не рассчитана на агрессивную езду и тяжелые условия эксплуатации.

Рекомендуем также прочитать статью о том, как ездить на вариаторе правильно. Из этой статьи вы узнаете о тонкостях и нюансах, которые нужно учитывать при эксплуатации CVT, а также как продлить срок службы вариаторной трансмиссии и избежать преждевременного ремонта вариатора.

Масло нужно часто менять по сравнению с «классическими» АКПП, для замены используется специальная и дорогая жидкость. Оригинальное трансмиссионное масло для вариатора зачастую сложно достать, при этом доступные аналоги использовать не рекомендуется. Также каждые 100-120 тыс. необходимо менять ремень вариатора, причем операция достаточно затратная.

Как видно, c одной стороны вариатор CVT лучше  гидромеханических АКПП благодаря разгонной динамике, экономичности и плавности хода.  При этом основными недостатками принято считать небольшой ресурс, а также дороговизну ремонта. Хотя некоторые производители сегодня стремятся повысить надежность (например, вариатор X-Tronic), в целом уверенным конкурентом АКПП в плане надежности  такой агрегат назвать нельзя.

Напоследок отметим, что если приобретается новый автомобиль, вариатор вполне можно рекомендовать. Однако в случае покупки б/у авто с пробегом больше 100 тыс. км оптимально рассматривать модели с классическими АКПП. Данная коробка более ремонтопригодна,  сам  ремонт и последующее обслуживание обходится дешевле. Также средний ресурс АКПП на 30-50% больше, чем у вариаторов.

Читайте также

что такое вариаторная коробка CVT

Сегодня автомобили с автоматической коробкой передач могут оснащаться различными типами АКПП, которые активно устанавливаются в паре с бензиновыми и дизельными ДВС. Кроме «классического» гидромеханического автомата,  на машине также может быть установлен вариатор или робот с одним или двумя сцеплениями.

С учетом того, что каждый тип коробки имеет как свои преимущества, так и недостатки, многие автолюбители обращают свое внимание на вариатор по целому ряду причин. Далее мы рассмотрим, что такое вариатор на автомобиле, какие плюсы и минусы имеет данный тип трансмиссии, а также что нужно знать о коробках передач CVT.

Содержание статьи

Вариатор: что нужно знать

Начнем с того, что большинство видов АКПП являются ступенчатыми. Если просто, как и в обычной механике МКПП, передачи фиксированы, то есть в зацепление входит соответствующая пара шестерен, что и позволяет изменять передаточное отношение.

Коробки автомат, как и МКПП, могут иметь 4, 5, 6 и более скоростей. При этом переключение происходит ступенчато, то есть одна скорость автоматически выключается, затем происходит включение следующей повышенной или пониженной передачи.

На разных коробках переключаются скорости не одинаково (в зависимости от типа коробки и алгоритмов ее работы, прописанных в ЭБУ АКПП). Также на переключение тратится определенное время, то есть один тип ступенчатых АКПП работает быстрее, чем другой.

Например, преселективные роботы типа DSG осуществляют переключение передачи за доли секунды, тогда как однодисковый робот может затягивать переключения, а сам момент переключений менее комфортен для водителя, чем при езде на «классических» гидромеханических автоматах.

Кстати, еще добавим, что на ступенчатых КПП в момент переключения передач поток мощности от ДВС на колеса не передается (происходит разрыв потока мощности). Это можно сравнить с тем, когда водитель автомобиля с механической коробкой выжимает педаль сцепления для включения нужной передачи.
  • Если же говорить о вариаторе — это бесступенчатая трансмиссия. Другими словами, фиксированных передач в такой коробке нет. Более того, главным отличием коробки вариатор от аналогов является то, что благодаря управлению высокоточной электроники удается постоянно  и очень гибко изменять передаточное число в автоматическом режиме.

Получается, ЭБУ АКПП в данном случае выбирает наилучшее передаточное число с учетом нагрузки и оборотов двигателя, что позволяет наиболее эффективно использовать мощность силового агрегата. Также в бесступенчатой коробке момент переключений между ступенями полностью отсутствует, что позволяет избавиться от разрыва потока мощности и повысить КПД трансмиссии, улучшить топливную экономичность, а также добиться высочайшего комфорта при езде (нет толчков, задержек, провалов в момент переключений передач).

Идем далее. Сегодня можно встретить два типа вариаторов CVT:

  • клиноременной вариатор;
  • тороидный вариатор;

В двух словах, вариатор представляет собой два вала, на которых  установлены шкивы (ведущий и ведомый). Между шкивами натянут ремень. Шкивы имеют возможность постоянно изменять свой диаметр, что и позволяет менять передаточное число. Если рассматривать устройство и принцип работы вариатора более подробно,  необходимо остановиться на указанных выше типах данной КПП.

Итак, клиноременной вариатор включает в себя одну или две ременные передачи. Шкивы образованы коническими дисками. Указанные шкивы сдвигаются и раздвигаются, что и позволяет менять их диаметр.

Различные производители разработали собственные конструкции клиноременного вариатора (например, трансмиссия Multitronic), также вместо ремня используется цепь вариатора (состоит из стальных пластин).

Клиновидный ремень или цепь получают особую трапециевидную форму, что позволяет контактировать со шкивом не полностью, а только боковыми поверхностями. В процессе эксплуатации после износа боковых поверхностей такая форма позволяет все равно сохранить плотный контакт ремня или цепи с поверхностью шкива, чтобы избежать проскальзывания.

Функцию сцепления в вариаторе выполняет гидротрансформатор (по аналогии с гидромеханической АКПП) или механическое сцепление (в зависимости от конструкции). Как правило, многие производители используют ГДТ, который плавно передает крутящий момент на КПП и практически сразу после начала движения срабатывает блокировка гидротрансформатора для уменьшения потерь и повышения КПД.

За изменение диаметра шкивов и, тем самым, передаточного числа, отвечает ЭБУ вариатором, сервоприводы, датчики. Передаточное число изменяется таким образом, что «щечки» ведущего шкива под воздействием центробежной силы начинают плавно сжиматься, выталкивая клиновидный ремень дальше от центра самого шкива.

Ведомый шкив параллельно разжимается, а ремень очень плавно приближается ближе к центру шкива. Эти процессы зависят от оборотов ДВС. Получается, чем выше обороты двигателя, тем сильнее будет сжат ведущий шкив и разжат ведомый. Именно так меняется передаточное число в вариаторе.

Также отдельного внимания заслуживает тороидный вариатор. Устройство тороидного вариатора  предполагает наличие двух соосных дисков, а также роликов. Через ролики передается крутящий момент от одного диска на другой.

В отличие от клиноременного аналога, чтобы менять передаточное число, в таком вариаторе меняется не положение ремня на шкиве, а положение роликов и радиусы их обкатки дисков. Усилие в данном случае концентрируется в точке контакта роликов и диска. Чтобы эффективно повернуть ролики и преодолеть усилие прижима ролика к диску, используются дополнительные устройства.

Коробка-вариатор: плюсы и минусы

С одной стороны, вариатор можно считать самым комфортным и достаточно экономичным типом КПП, так как данный агрегат работает незаметно для водителя, нет рывков, толчков и задержек в момент переключений.

Тяга на автомобиле с вариатором постоянная, ровная, не происходит разрыва потока мощности. Благодаря таким особенностям удается добиться активного ускорения, хорошего подхвата на разных скоростях и оборотах, а также работы двигателя в оптимальных режимах.

  • Если же говорить о недостатках, тогда стоит выделить ресурс вариатора и его высокую чувствительность к нагрузкам. Прежде всего, в автомобильных вариаторах страдает ремень/цепь (клиноременной) или место контакта диска и ролика (тороидный).

Например, давление в точке контакта диска и роликов достигает десяти тонн,  нагрузки на ремень, особенно на высоких оборотах также очень высокие. Естественно, чтобы повысить надежность, во время изготовления деталей вариатора необходимы особые материалы повышенной прочности.

Также, даже с учетом использования таких материалов, вариатором не оснащаются авто с мощным двигателем. Условно, такую коробку ставят на машины, ДВС которых выдает, в среднем, не более 200 л. с.  Хотя вариатор проще конструктивно, чем АКПП, и дешевле в производстве, такая коробка имеет меньший ресурс, требует более частого и качественного обслуживания, а также дорога и сложна в ремонте.

Дело в том, что зачастую производители не выпускают отдельных деталей для вариатора (валы, шкивы и т.д.). В свободной продаже можно встретить только цепь или ремень. При этом отреставрировать изношенные элементы вариатора крайне сложно или практически невозможно.

Также, даже при условии наличия запчастей, все равно возникают сложности с настройкой вариатора после ремонта. Это значит, что далеко не в каждом сервисе смогут качественно отремонтировать вариатор с гарантией.

Еще владельцы отмечают, что хотя трансмиссия не имеет скоростей и ступенчатого изменения передаточного отношения, разгон автомобиля с вариатором  все равно хуже, чем на МКПП или преселективных роботах. Дело в том, что это специально закладывается производителем в программу управления вариатором, чтобы избежать высоких нагрузок на агрегат.

Также вариатор отличает одна особенность, когда разгон происходит на одинаковых оборотах двигателя, силовой агрегат не раскручивается, шум при разгоне монотонный. Для многих такая работа ДВС и трансмиссии непривычна и вызывает нарекания.

Сами производители отдельно учитывают эту особенность, программируя блок управления так, чтобы при активном разгоне вариатор все же позволял «раскручивать» двигатель, имитируя переход с одной ступени (передачи) на другую по аналогии с другими АКПП.

Советы и рекомендации

Как видно, вариатор заметно отличается от обычных АКПП и роботов по конструкции. При этом данная коробка менее надежна, чем «классический» автомат.

Также коробка CVT может неприятно удивить небольшим ресурсом в том случае, если владелец привык нагружать указанный тип трансмиссии и нерегулярно обслуживать автомат с использованием дешевых масел и расходников.

При эксплуатации в тяжелых условиях (езда по городу, резкие старты, разгоны, буксировка прицепа, высокие скорости и обороты двигателя, пробуксовки на бездорожье и т. д.), масло в вариаторе нужно менять каждые 30-40 тыс. км., тогда как в АКПП смазка выхаживает все 60-80 тыс.

Еще нужно учесть, что даже при условии своевременного обслуживания и щадящей эксплуатации ремень вариатора требует замены уже к 100- 150 тысячам километров. При этом если вовремя не поменять ремень вариатора, это может привести к его проскальзыванию и повреждению поверхностей шкивов.

В отдельных случаях происходит обрыв и вариатор полностью выходит из строя. Также наличие ГДТ, гидроблока, большое количество датчиков и других элементов затрудняет диагностику и повышает стоимость обслуживание и ремонта вариатора.

Рекомендуем также прочитать статью о том, как ездить на вариаторе правильно. Из этой статьи вы узнаете об особенностях эксплуатации коробки вариатор, а также что нужно учитывать при езде на вариаторной КПП.

Помните, малейшие отклонения от нормы (рывки, толчки, шумы и вибрации, отсутствие тяги при разгоне) являются поводом для немедленного прекращения эксплуатации и серьезной проверки агрегата.

При этом часто решить проблемы заменой ремня/цепи и масла в вариаторе, соленоидов и других  доступных элементов не удается. В этом случае приходится менять дорогие детали (валы, шкивы и т.д.), а если их трудно достать, тогда всю коробку в сборе на новую или контракт.



Что в итоге

Рассмотрев вариатор и что это такое, можно сделать вывод о том, что по сравнению с другими автоматическими коробками подобный агрегат является достаточно перспективным решением. Вариатор обеспечивает неплохую динамику, плавность хода, расходует меньше топлива.

Рекомендуем также прочитать статью о том, как поменять масло в коробке вариатор. Из этой статьи вы узнаете о замене масла в вариаторе, а также что нужно учитывать в рамках выполнения данной процедуры.

Основным минусом можно считать только сравнительно небольшой ресурс, а также дороговизну обслуживания и ремонта. При этом производители постоянно работают над повышением надежности вариатора и его ремонтопригодностью.

Читайте также

Что такое трансмиссия вариатор для машины

Вариатор — бесступенчатая трансмиссия автомобиля с внешним управлением. Расскажем про тип трансмиссии автомобиля — вариатор. Устройство и как работает в теории. Недостатки и достоинства на практике.

Устройство и принцип работы

Клиноременной вариатор состоит из нескольких (одной или двух) ременных передач, где шкивы образованы коническими дисками, за счет сдвигания и раздвигания которых изменяются диаметр шкивов и, соответственно, передаточное число. Разные фирмы разработали свою конструкцию вариатора и применяют вместо ремня цепь или набранный из металлических пластин ремень, но принцип не меняется.

Почему клиновидный ремень

Ремень в разрезе имеет трапециевидную форму и «вклинивается» в шкив своими боковыми поверхностями. При износе этих поверхностей, благодаря своей форме, он врезается глубже в шкив и все равно остается в хорошей сцепке с ним.

Для трогания автомобиля с места используется обычное сцепление или небольшой гидротрансформатор, который после начала движения блокируется. Управление дисками шкивов осуществляет электронная система из сервоприводов, блока управления и датчиков.

Как изменяется передаточное число

Устройство ведущего шкива таково, что его щеки при воздействии центробежных сил плавно сжимаются и выталкивают клиновидный ремень все дальше от центра шкива. Ведомый шкив при этом наоборот, разжимается, и ремень на нем плавно утопает все ближе к центру шкива. Чем больше обороты двигателя — тем больше сжимается ведущий шкив и разжимается ведомый, тем самым меняя передаточное число от коленвала к заднему колесу. Этот процесс хорошо виден на рисунках:Двигатель не запущен

Малые обороты двигателя

Средние обороты двигателя

Максимальные обороты двигателя

Положения клиновидного ремня в разрезе на ведущем шкиве (слева) и ведомом (справа) при разных режимах работы двигателя.

Иначе устроен тороидный вариатор — он состоит из соосных дисков и роликов, передающих момент от одного диска к другому. Для изменения передаточного числа меняются положение роликов и их радиусы, по которым ролики обкатывают диски.

Недостатки и достоинства

Слабыми местами автомобильных вариаторов являются: для клиноременного — ремни, для тороидного — пятно контакта диска и ролика, где сила давления достигает 10 тонн. Поэтому применяются специальные высокотехнологичные материалы, что делает надежность вариаторов высокой, близкой к надежности коробок «автомат». Из-за нагрузок на ремень или пятно контакта вариаторы не могут работать с двигателями большой мощности и на автомобилях для перевозки грузов. Если для грузовиков вариаторы непригодны, то для легковых машин приемлемы, и здесь у бесступенчатых трансмиссий будущее, тем более технологии не стоят на месте.

Если сравнить динамические характеристики автомобилей, оснащаемых вариатором, может возникнуть недоумение — почему на одном и том же автомобиле разгон с вариатором происходит медленнее, чем с механической коробкой? Все дело в привычке — многие недовольны, что машина с вариатором «все время ноет на одной ноте».

Большинство привыкли к нарастающему шуму мотора и фирмы идут клиентам навстречу, специально настраивая электронный блок управления трансмиссией. На самом деле, при нормальной настройке блока разгон происходит быстрее.

Вариаторы для автомобиля являются продвинутым типом трансмиссии по сравнению с автоматическими коробками. Это проявляется в лучшей динамике, меньшем расходе топлива, более плавной езде. В то же время, вариаторы проще по конструкции.

Эксплуатация вариатора

Вариаторы для авто спокойно переносят езду по бездорожью, как и классический автомат. Если его целенаправленно не гробить, то прослужит долго. На долголетие вариатора сказываются две вещи: манера вождения и своевременная замена масла. Регламентированная замена жидкости при эксплуатации в тяжелых условиях (постоянна езда в горах, с высокой скоростью или с прицепом) осуществляется через 60-80 тысяч км. В обычных условиях оно рассчитано на весь срок службы. У многих авто фирменная «трансмиссионка» рассчитана строго на 60 тысяч километров.

Если появились подергивания при переводе рычага селектора в позицию D, а также ощутимые задержки при старте, «тупизна» во время движения и «зависание» при разгоне, то следует готовиться к ремонту вариатора. В запущенных случаях — замене на новый агрегат. Если вариатор замер на одном передаточном отношении — то требует замены шаговый мотор.

А если отказываются переключаться передачи — то виноват соленоид блокировки селектора или сам селектор.

Даже при бережном обращении с вариатором автомобиля, примерно через 120-150 тысяч километров пробега потребует замены толкающий ремень. Стоимость его не маленькая, но если проигнорировать замену, то он может полностью «убить» коробку. Поэтому содержание вариатора после 5-8 лет эксплуатации авто обходится недешево.

как устроены автомобильные коробки передач — Mafin Media

Ко всем статьям

Разобравшись с устройством двигателя, можно смело переходить к его «паре». Ведь двигатель создает мощность, но именно через коробку передач эта мощность начинает путь к колесам авто. Об основных типах «коробок» и их устройстве — в материале Mafin Media.

Различают по ступеням. А точнее — по их наличию

Любая КПП (коробка переключения передач) — это трансмиссия (от англ. transmission — передача), то есть механизм, преобразующий крутящий момент таким образом, чтобы в конечном счете вращать колеса автомобиля. Крутящий момент простыми словами — сила, с которой вращается коленвал двигателя.

Вопреки распространенному суждению, коробки переключения передач делятся не на «механику» и «автомат» (что отчасти верно, но весьма условно), а на ступенчатые и бесступенчатые. Самые популярные как раз ступенчатые: это и механическая КПП, и гидромеханический автомат, и «робот», чаще всего устанавливаемые на легковые авто. Также известны, но менее популярны бесступенчатые вариаторы, знакомые любителям скутеров и квадроциклов.

Механическая коробка передач (MT/МКПП)

Самый простой и бюджетный тип трансмиссионного устройства — механическая коробка — представляет из себя набор валов (продолговатых металлических цилиндров или трубок) с нанизанными на них шестернями. Шестерня — это зубчатое колесо, передающее движение. В каждой «механике» (прозванной так за рычаг коробки и педаль сцепления, которыми нужно орудовать самостоятельно, совершая механические движения) есть несколько разных шестеренок. Именно они и есть та самая передача, которая транслирует крутящий момент с двигателя на колеса.

Соотношение разных шестерен на разных валах позволяет выбирать разные скорости, причем не только фигурально («передача» и «скорость» — синонимы), но и буквально: каждая передача рассчитана на движение в определенном скоростном диапазоне. Проще говоря, гражданскому авто на «первой» до 100 км/ч не разогнаться.

Для того чтобы передачу можно было сменить, используется сцепление — «головная боль» начинающих водителей. Двигатель и коробка соединяются диском сцепления, который получает мощность от маховика двигателя и передает ее на коробку передач. Диски необходимо соединять и разъединять вручную — а чаще «вножную». Когда водитель нажимает на педаль, он преодолевает сопротивление пружины «корзины» сцепления, отвечающей за соединение и разъединение маховика и диска сцепления.

Гидромеханический автомат (AT/АКПП)

Еще лет 30 назад автомобиль с двумя педалями вместо трех был заветной мечтой многих горожан. Гидромеханический автомат подразумевает отсутствие жесткого сцепления между коробкой и двигателем. Появились такие коробки передач позже ручных собратьев: ближе к середине XX века своего первенца представила General Motors.

Гидромеханической трансмиссию называют потому, что переключение передач происходит за счет течения рабочей жидкости внутри механизма. За это отвечает гидротрансформатор — в просторечии «бублик».

Он соединен с двигателем и содержит два лопастных колеса. Благодаря движению через них масла лопастные колеса передают мощность двигателя в АКПП. Поскольку гидротрансформатор забирает часть мощности мотора для раскрутки лопастных колес, динамика и экономичность падают. Однако многие предпочтут потерять пару литров и секунд, но не утомляться ручными переключениями. Первым серийным авто с относительно надежной и долговечной АКПП считается Oldsmobile Series 60 — автомат как опция стал доступен для авто с 1940 модельного года.

Робот (РКПП)

Роботизированная коробка передач названа так потому, что представляет собой электронно управляемую МКПП, где комплекс механизмов и процессоров, которые условно можно назвать роботом, выполняет за водителя работу по переключению. Эти коробки появились лишь в конце XX века.

Первоначально РКПП имели одно сцепление, как и обычная «механика», были дешевле традиционного автомата, обеспечивали меньшую потерю мощности и ставились на машины попроще, например Ford Fusion, Peugeot 107, Opel Corsa и т. д. Переключения выполняли специальные механизмы — сервоприводы. Жесткие, рваные и медленные переключения вкупе с быстрым износом сцепления свели их популярность на нет и передали планку современным собратьям — роботам с двумя сцеплениями.

Большинство из них известно поименно: это Direct Shift Gearbox от VAG (Volkswagen Audi Group), Dual Clutch Transmission от Hyundai/Kia, PowerShift от Ford и т. д. Их главная особенность — наличие двух независимых сцеплений: пока одна передача ведет автомобиль, другая уже включена и ожидает своего соединения с мотором. Это существенно усложняет конструкцию узла, но позволяет избегать задержек и рывков при переключении. Более того, робот с двумя сцеплениями (а иногда даже и с одним) по способности экономить топливо легко потягается с традиционной механикой!

Бесступенчатые трансмиссии (CVT)

Наиболее популярная бесступенчатая трансмиссия в автомобилестроении — вариатор, или CVT (Continuously Variable Transmission — в пер. с англ. «постоянно изменяющаяся передача»). В отличие от коробок, рассмотренных ранее, фиксированных передач у вариатора нет. Для транслирования мощности от мотора к колесам используется ремень (или цепь), который вращается между двумя шкивами, то есть колесами с выемками-желобами, предназначенными для «надевания» этого ремня. Один из шкивов приводится в движение мотором и потому называется ведущим, а другой — ведомым.

В зависимости от скорости диаметр шкивов меняется и передаточные числа меняются планомерно, без переключений, свойственных ступенчатым коробкам:

Первым серийным автомобилем с вариатором считается DAF 600, которому недавно исполнилось 60 лет.

Как это работает: вариатор

Довольно долгое время этот вид коробки передач незаслуженно игнорировался автопроизводителями. А ведь именно принцип вариаторной передачи широко использовался задолго до появления первого автомобиля. Прообразом современной бесступенчатой трансмиссии были ременные передачи ветряных мельниц, которые, благодаря подобной передаче крутящего момента от лопастей мельницы на жернова, могли измельчать зерно с разной скоростью и до различного помола. В автомобильной промышленности этот тип механической коробки передач начал широко применяться с конца 1990-х годов. Сегодня бесступенчатый вариатор считается одним из самых прогрессивных видов автомобильных трансмиссий. Впрочем, и у бесступенчатого вариатора есть свои достоинства и недостатки.

Вариатор XTRONIC CVT от Nissan.

Принцип работы вариатора

Как уже указывалось выше, вариатор представляет собой эволюционную разновидность классической механической коробки передач. Но если для «механики» присущи переключения со ступени на ступень при помощи шестерен (при этом, важную роль играет сцепление), то у вариатора передачи переключаются без участия каких-либо зацепных узлов и уж тем более, без сцепления. Именно поэтому по плавности переключения со ступени на ступень этому виду трансмиссии сегодня нет равных. По типу принято различать следующие виды бесступенчатых вариаторов: клиноременные, цепные, торроидные.

Клиноременные трансмиссии стали первым типом бесступенчатой коробки передач, которая устанавливалась на легковые автомобили. Как правило, эти машины имели небольшой по объему и мощности двигатель, так как использовавшийся в механизме вариатора ремень не выдерживал больших нагрузок и часто выходил из строя.

Клиноремённый вариатор MINI

По своему строению этот тип КПП выглядит как пара параллельно расположенных шкивов, передача крутящего момента от одного к другому происходит при помощи натянутого между ними ремня. Каждый шкив – это две конусообразные детали, которые соприкасаются своими «вершинами». Эти детали по мере изменения крутящего момента от мотора сдвигаются или раздвигаются, благодаря чему происходит плавное переключение на повышенную или пониженную передачу. Если раньше, как упоминалось выше, в клиноременном вариаторе применяли резиновые ремни, то сегодня их роль выполняют металлические ленты.

Цепной вариатор – это усовершенствованная клиноременная бесступенчатая трансмиссия, в которой вместо ремня применяется стальная цепь. Срок службы цепи у такой КПП довольно продолжителен.

Схема трансмиссии с цепной передачей

Наконец, торроидный вариатор имеет отличную от первых двух типов конструкцию. В нем роль шкивов играют два колеса (ведущее и ведомое), между которыми зажат торроидный ролик. Колеса трутся о ролик, который меняет свое положение относительно их, и таким образом происходит повышение или понижение передач.

Тороидный вариатор. ФОто

Все типы вариаторов управляются электронными блоками управления, в которых аккумулируется информация о крутящем моменте двигателя, скорости автомобиля и прочих характеристиках, на основании которых электроника дает команду КПП повышать или понижать передачу.

Устанавливается на автомобили марок Honda (Jazz, CR-V), Nissan (Juke, Qashqai), Toyota (Yaris, Auris) и прочие.

Достоинства и недостатки бесступенчатой КПП

К достоинствам этого типа трансмиссий можно отнести, во-первых, плавное переключение передач без рывков при разгоне и торможении. Во-вторых — отличную динамику движения автомобиля на длинных отрезках пути. В-третьих, и это, наверное, один из самых больших плюсов, вариатор обеспечивает экономию горючего, а связано это с тем, что при переключении передач не происходит потери мощности и крутящего момента. Еще один положительный аспект связан с активной безопасностью автомобиля, оснащенного вариатором, – его колеса не пробуксовывают на скользкой поверхности (лед) из-за того, что передачи вариатор переключает плавно.

К недостаткам вариатора можно отнести сравнительно слабую динамику – от старта движения до выхода на средние обороты. Остальные негативные аспекты связаны с обслуживанием и ремонтом бесступенчатой трансмиссии: в ней используется дорогое трансмиссионное масло, а его замена и обслуживание узлов и агрегатов вариатора довольно сложное, что, естественно, сказывается на стоимости обслуживания. Привод вариатора весьма чувствителен к большим нагрузкам при высоком крутящем моменте двигателя и если трансмиссию эксплуатировать неправильно, этот узел может выйти из строя, что повлечет за собой дорогостоящий ремонт. Еще одним недостатком такой трансмиссии является невозможность применять спортивные приемы вождения, ведь производители вариаторов намеренно ограничивают подобные операции – чтобы продлить «жизнь» трансмиссии.

О проблемах и неисправностях вариатора мы написали в статье

Вариатор: в чём он выигрывает у механики и автомата? | Автомобильные запчасти, автозапчасти в Красноярске

Обычно механическая коробка передач на современном автомобиле имеет 4-5 скоростей. Коробка-автомат – от 5 до 8. Вариатор имеет бесконечно много скоростей. В чем же отличие вариатора от других разновидностей трансмиссии, какие он имеет преимущества – об этом данная статья.

Что такое вариатор

Вариатор – это разновидность бесступенчатой автоматической трансмиссии, которая отличается принципиально простой системой действия и технологией производства. Изменение крутящего момента двигателя и частоты оборотов в вариаторе происходит плавно. Наиболее популярны вариаторы в относительно немощных (до 200 лошадиных сил) автомобилях и других транспортных средствах.

Вариаторы относительно давно используются в скутерах, водных мотоциклах, мопедах, снегоходах, вездеходах и других транспортных средствах. Первые автомобили с вариаторами появились еще в середине 20-го века, однако широкое применение они получили только в настоящее время.

Отличие вариатора от других трансмиссий

При разгоне автомобиль, оснащенный системой вариатора, начинает двигаться ровно, постепенно набирая обороты, при постепенно нарастающем шуме. При этом экономится время на переключении передач, что дает преимущество перед другими автомобилями. Если два автомобиля с одинаковыми двигателями будут соревноваться в скорости, то быстрее будет автомобиль с трансмиссией вариатор.

Автомобиль с вариатором, как и с коробкой автомат, имеет две педали. Он не откатывается при подъеме, плавно трогается при любой ситуации, не глохнет на светофорах, на трансмиссию исключена дополнительная нагрузка. Использование вариатора удобно как на трассе, так и в городе.

В отличие от механической или автоматической коробки передач, двигатель, работающий на вариаторе, не ускоряется резко, а равномерно «жужжит» при любом режиме работы, так как работа двигателя оптимизирована компьютером, в связи с чем он всегда работает на номинальной мощности.

Помимо автоматического переключения скоростей, можно использовать «типтроник», который представляет собой эмулятор переключения передач

Также вариатор имеет функцию для быстрого разгона, которую можно сравнить с функцией «KickDown» на коробке «автомат».

Таким образом, вариатор имеет следующие преимущества по сравнению с другими типами трансмиссий:

  • нагрузка на двигатель и привод хорошо оптимизирована;
  • скорость набирается быстрее за счет экономии времени на переключение передач;
  • экономия топлива;
  • низкий уровень шума и вредных веществ;
  • двигатель медленней изнашивается.

Стоит отметить, что вариатором, как правило, не комплектуются машины с мощным двигателем, однако в настоящее время уже есть серийные варианты таких автомобилей.

Специалисты отмечают, что будущее в автомобилестроении невозможно без вариатора. Возможно, со временем он вытеснит не только классическую «механику», но и «автомат». Однако вариатор требует более бережной эксплуатации, но если соблюдать простые правила, то он прослужит долгое время без ремонта. Если у вас автомобиль с вариатором, вам следует тщательно следить за уровнем жидкости в трансмиссии, не перегружать систему при начале движения, следить за состоянием датчиком и электроники. Не следует ремонтировать вариатор самостоятельно, лучше доверить это специалистам.

автомобильные запчасти

Вариаторная коробка передач. Вариатор CVT

Что такое вариатор? Вариатор – это механический узел, предназначенный для передачи усилия двигателя бесступенчато к ведущим колесам. В некотором смысле его можно назвать автоматической коробкой передач, но с совершенно другим принципом передачи крутящего момента.

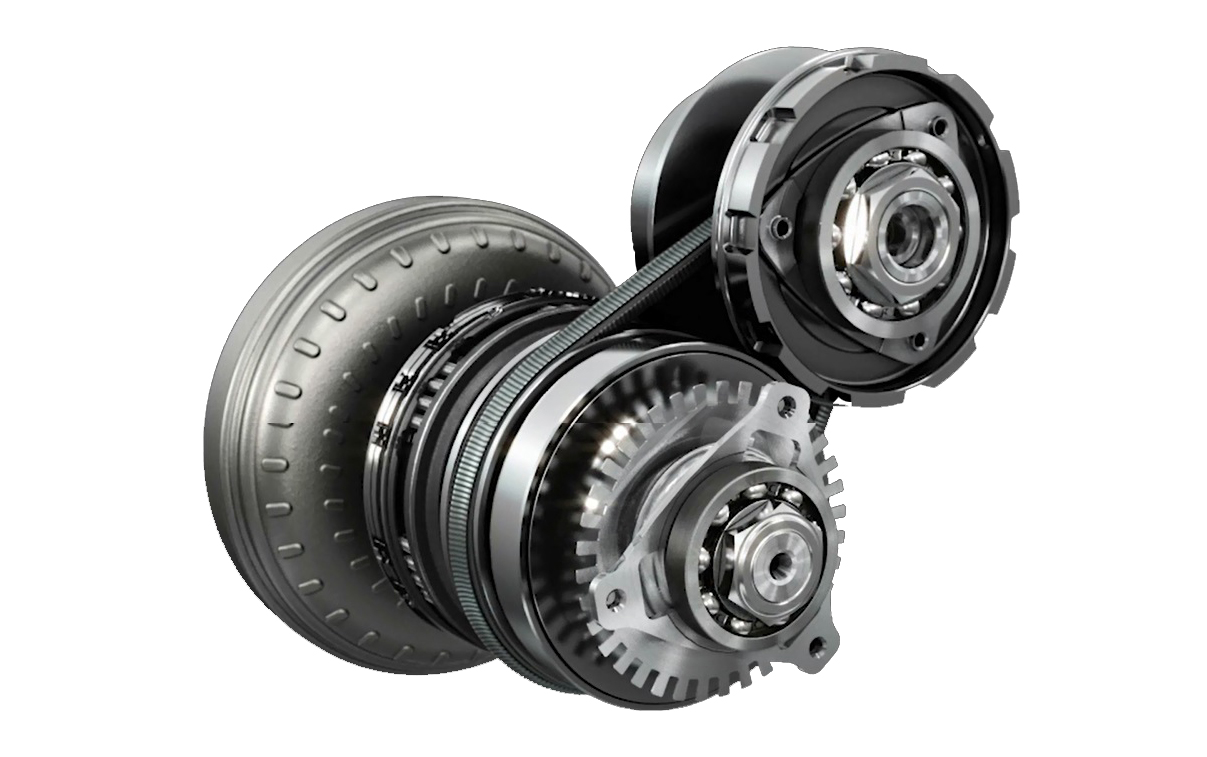

Классический вариатор — это два раздвижных шкива, соединённых клиновидным ремнем. Вариатор, применяемый в автомобилях, является более сложным устройством, потому что существует необходимость введения «задней скорости» и пониженных передач. В состав вариатора марки CVT (клиноременный вариатор) входят следующие устройства:

  • Раздвижные шкивы – представляют собой две клиновидные «щеки» на одном валу. Приводятся в действие гидроцилиндром, который сжимает диски в зависимости от оборотов, или по управляющему сигналу от блока управления.
  • Клиновидный ремень – изготовлен из двух металлических лент, на которые нанизываются металлические пластинки специальной формы. Элементы располагаются плотно друг к другу, верх пластинки выполнен в виде конуса, а в основании имеются пазы, куда вставляются металлические ленты (для клиноременных вариаторов).
  • Гидротрансформатор – устройство преобразования и передачи крутящего момента, а также плавного начала движения. Более подробное описание в разделе АКПП.
  • Дифференциал – устройство распределения крутящего момента на ведущие колеса.
  • Планетарный механизм задней передачи – устройство, для обеспечения вращения вторичного вала в обратном порядке.
  • Гидравлический насос – устройство, которое приводится в действие гидротрансформатором и предназначено для создания давления рабочей жидкости. Давлением приводятся в действие исполнительные устройства (гидроцилиндры).
  • Блок управления – микропроцессорное устройство для управления исполнительными устройствами вариатора, в зависимости от сигналов, подаваемых с датчиков (местоположения коленвала, контроля расхода топлива, ABS, ESP и др.).

Существуют вариаторы не только с ременным приводом (вариатор CVT), но и цепным. В основном применяется в автомобилях Audi. Крутящий момент передается, так же как и в CVT, только диски сжимают цепь, которая имеет клиновидные оси звеньев. Цепь передает усилие тянущее, а не толкательное как ремень.

Следующий тип вариатора – торовый. В состав такого вариатора входят два клиновидных диска. Один диск является ведущим, второй – ведомым. Между дисками находится ролик, который может перемещаться в вертикальном направлении и вращаться горизонтально вокруг своей оси. Таким образом, ролик может соприкасаться с разными радиусами дисков. При соединении ролика с малым радиусом ведущего диска и с большим ведомого, получается низшая передача. Если наоборот – высшая. Прямая передача – это момент соприкосновения ролика с одинаковыми радиусами дисков. Но такой вариант вариатора не получил большого распространения из-за дороговизны и применения специальных смазывающих материалов.

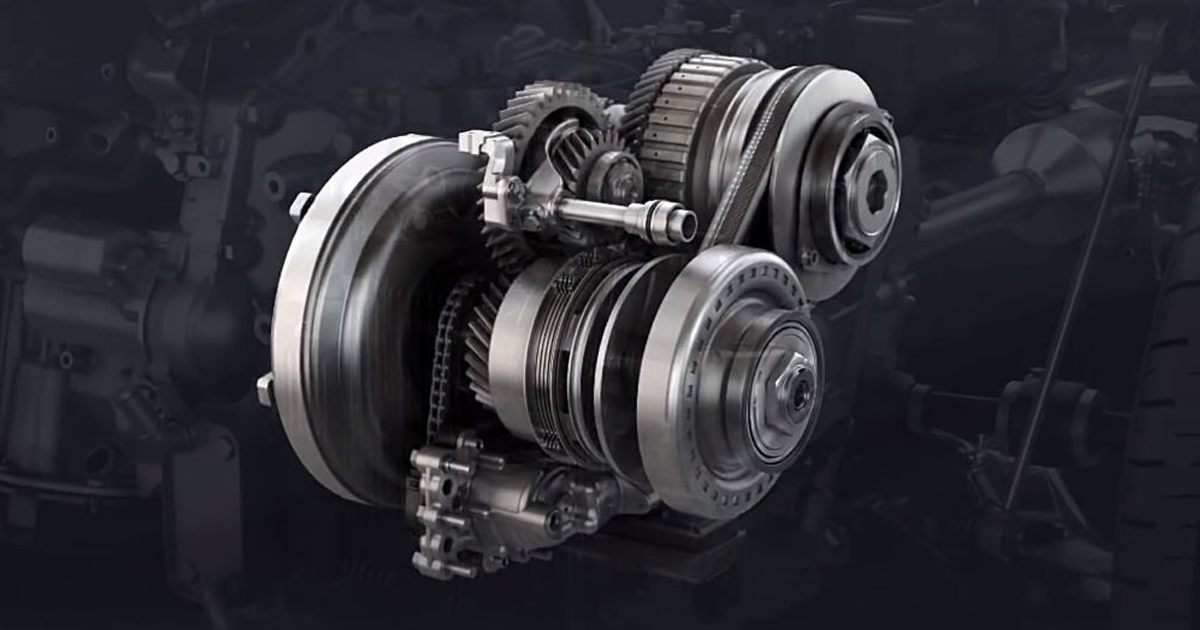

Мы же рассмотрим работу самого популярного у автопроизводителей клиноременного вариатора.

При увеличении оборотов двигателя приводится в действие гидротрансформатор, который передает крутящий момент на первичный вал. На первичном валу установлен ведущий шкив и при воздействии на него гидроцилиндра, «щеки» начинают сходиться, что приводит к увеличению трения между ними и клиновидным ремнем. Далее под действием трения усилие передается на ведомый шкив, который соединен с вторичным валом. «Щеки» ведомого шкива в этот момент максимально сведены, то есть получается низшая передача. Далее при развитии оборотов происходит смена диаметров ведущего и ведомого шкивов. Передаточное число увеличивается максимально.

Ведомый вал вращает дифференциал, к которому присоединены полуоси ведущих колес. Задняя передача обеспечивается подсоединением к ведомому валу планетарного механизма, который и обеспечивает реверсивное движение ведомого вала.

Обеспечивает управление диаметрами шкивом электронная система управления, она же включает, по средствам актуаторов заднюю и пониженную передачу. Как видим, при использовании вариатора нет резких рывков при переключении, обеспечивается более плавный ход и экономия топлива, так как электроника выбирает оптимальный режим оборотов двигателя и передаточное число шкивов. Но уже и не полихачишь!



Но нарекания водителей, у которых появились автомобили с вариатором, были в отсутствии характерного урчания двигателя при смене передач как в механической коробке передач. Конструкторы нашли выход – применили псевдо-ступенчатое переключение передач, применив селектор выбора передач. Так, при трогании с места водитель включает первую передачу движения вперед и нажимает на акселератор, затем после достижения определенных оборотов, двигая селектор, включает вторую передачу и т.д. Достигается такое переключение программированием блока управления на фиксированные передаточные числа шкивов. Но возможен переход в полный автоматический режим, в этом случае электроника все выполнит сама. Для включения пониженной передачи селектор переводится в определённое положение и блок управления не включает повышенные передачи, независимо от оборотов работы двигателя.



РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ:



Что такое вариатор? Руководство по производительным вариаторам

Вариаторы

используются почти во всех скутерах на рынке, за очень редким исключением, которые составляют некоторые модели Vespa с механической коробкой передач, такие как PX, Sprint, PK и ранние Lambretta.

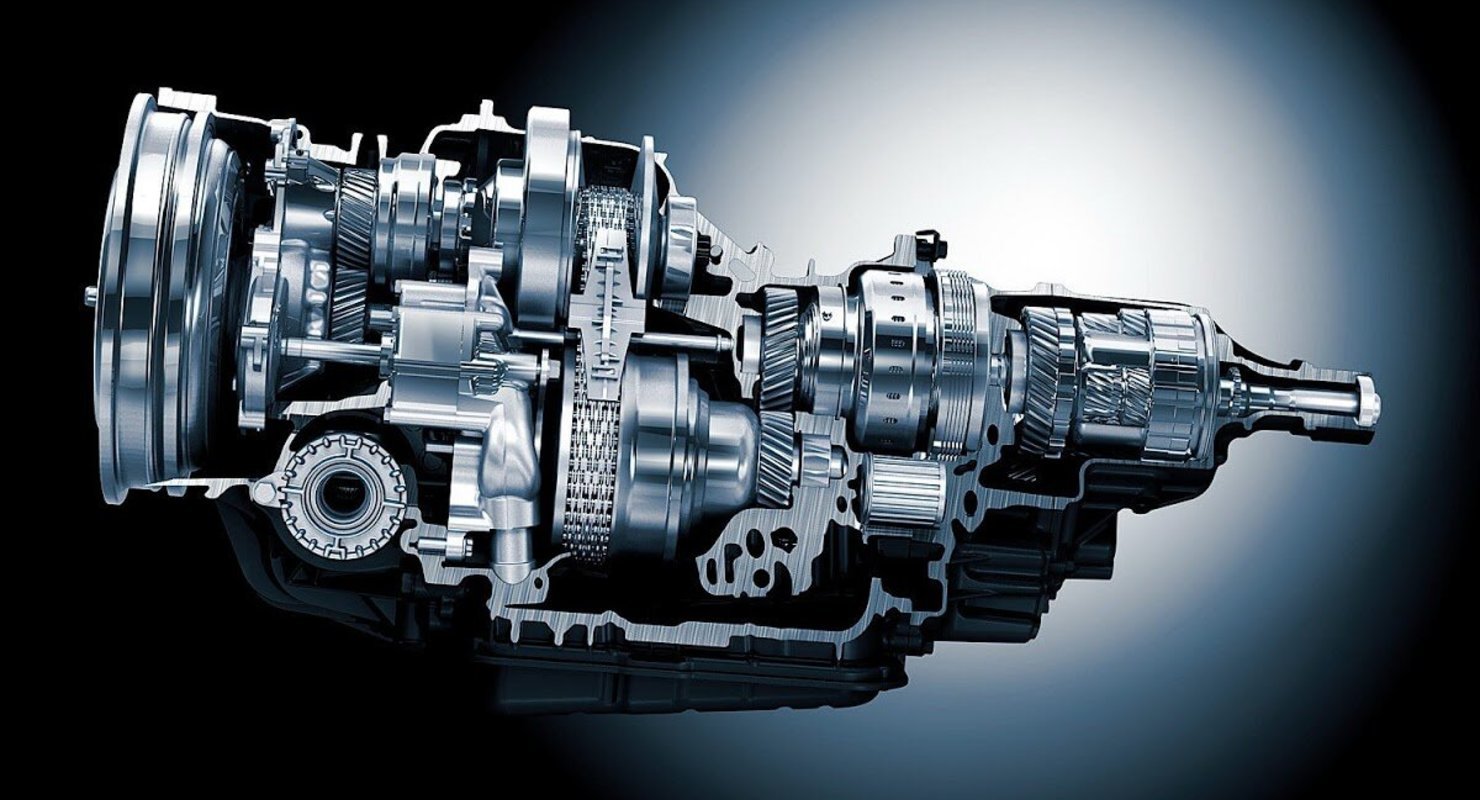

Сам вариатор является основной движущей частью бесступенчатой ​​трансмиссии (CVT). Там, где коробка передач имеет шестерни, каждая из которых имеет фиксированную передачу, вариатор плавно переходит через свой диапазон передач.

Вариаторы используются в скутерах и даже в некоторых современных автомобилях по нескольким причинам.Во-первых, они полностью механические. Никаких компьютеров, электронных контроллеров или других сложных деталей, подверженных сбоям. Они просты, просты в обслуживании и дешевы в ремонте. Вторая причина заключается в том, что они очень эффективны, особенно в двигателях малой мощности.

В отличие от обычных коробок передач, трансмиссии CVT управляют своей передачей в зависимости от оборотов двигателя, а не двигатель меняет обороты вокруг передачи. В обычной коробке передач двигатель будет набирать обороты до или до максимального крутящего момента на каждой передаче, при этом двигатель всегда догоняет свой максимальный крутящий момент и эффективность на передаче, на которой он находится.В трансмиссии CVT двигатель может набирать обороты до максимальной производительности и эффективности и оставаться на этом уровне, в то время как вариатор плавно и непрерывно меняет передачу в зависимости от скорости автомобиля и оборотов двигателя.

Вариатор – это передняя или ведомая часть вариатора. Это часть, которая управляет работой вариатора (заставляя понижать передаточное число, что означает более высокую скорость).

Задняя часть этой системы называется динамометрическим приводом. Он имеет две угловые поверхности, в которые вклинивается ремень.Принцип работы динамометра немного отличается. По мере того, как ролики в вариаторе выбрасываются в концы корзины вариатора, а ремень выталкивается вверх по лицевой стороне вариатора, большая часть ремня подтягивается к передней части системы. Чтобы это произошло, привод крутящего момента сжимается с помощью пружины крутящего момента. Эта пружина поддерживает постоянное натяжение ремня относительно поверхностей приводного механизма.

Пружина Torque (или contra) является уравновешивающей силой, она сжимается при ускорении, позволяя ремню натягиваться вверх по вариатору, и, наоборот, тянет ремень обратно вверх по приводу крутящего момента при замедлении, чтобы предотвратить застревание велосипеда. высокая передача.

Поначалу может быть немного сложно разобраться, но на практике это начинает обретать смысл.

Так что же делает вариатор производительности по-другому?

Вариатор производительности обычно делает несколько вещей. Первое, что вам нужно понять о вариаторах производительности, это то, что они не все достигают одной и той же цели. На некоторых скутерах они не добавляют дополнительного ускорения, но дают скутеру дополнительные 10 км/ч максимальной скорости. На других скутерах они не добавляют максимальной скорости, но дают большой прирост ускорения.На других они делают и то, и другое — это просто зависит от мотоцикла.

Производители вариаторов производительности, по сути, пытаются получить любую дополнительную производительность, которая была возможна, которую производитель скутера не использовал. Они могут сделать это несколькими способами, такими как изменение угла поверхности вариатора, изменение длины прокладки, изменение формы внутренней части корзины, размера роликов, размера и угла опорной пластины. , вес роликов и т. д.

Некоторые производители, такие как Malossi и Stage 6, предлагают так называемые комплекты трансмиссии «Overrange» или «Oversize».Эти комплекты обычно ориентированы на гонки. Идея, лежащая в основе этого, заключается в увеличении диаметра поверхности вариатора и торцевого привода, поэтому у вас больше площадь зубчатой ​​​​передачи и, следовательно, больший диапазон передачи. Malossi также предлагает для некоторых моделей вариатор MHR, который немного увеличен в размерах по сравнению со стандартным вариатором и имеет внутри проставку большего диаметра. Обычно мы не рекомендуем их для уличных самокатов, так как их правильная настройка требует МНОГО работы.

Вариаторы, такие как Malossi Multivar 2000, идеально подходят практически для всех скутеров.В комплекте они очень легко крепятся болтами и специально разработаны для велосипеда, для которого они продаются. Часто они намного мягче, чем стандартный вариатор, и жестче.

И последнее замечание. Неплохая идея установить новый ремень вместе с вариатором Performance.

Важность вариатора распредвала вашего Porsche в Темпе

от администратора 14 мая, 2019

Когда вы являетесь владельцем Porsche , вы ожидаете превосходства в производительности и мощности — двух вещах, которыми славится Porsche.Тем не менее, у этих автомобилей все еще есть детали, которые со временем ломаются, как и у любого другого бренда. Когда одна часть перестает работать, вскоре за ней последуют другие, поэтому важно обслуживать их все. Одной из наиболее важных частей вашего Porsche, с которой могут возникнуть проблемы, является вариатор распределительного вала . Мы рассмотрим, что такое вариатор распределительного вала, что он делает, почему он важен, признаки неисправности, почему он выходит из строя и что вы можете сделать, когда он выходит из строя.

Что такое вариатор распределительного вала и для чего он нужен?

Вариатор распределительного вала является частью системы изменения фаз газораспределения ( VVTS .) Эта система изменяет синхронизацию подъема клапана , чтобы улучшить расход бензина, снизить вредные выбросы и обеспечить высокую производительность во время вождения. Сам вариатор присоединяется к распределительному валу и запускает изменение синхронизации между впуском и выпуском.

Почему важен вариатор распределительного вала

Без функционирующего вариатора распределительного вала в вашем Porsche ваша производительность во время вождения будет со временем снижаться все больше и больше, а другие детали в конечном итоге будут повреждены.Если эта проблема не будет устранена в течение разумного периода времени, весь ваш автомобиль может сломаться.

Признаки неисправности вариатора распределительного вала

Когда ваш вариатор распределительного вала начинает выходить из строя, вы можете заметить несколько странных вещей, происходящих с вашим автомобилем. Если эти симптомы возникают чаще, как можно скорее отнесите свой Porsche в профессиональную ремонтную мастерскую.

  • Загорится индикатор проверки двигателя . Это может быть по нескольким причинам. Однако, если это происходит наряду с другими симптомами, ваш вариатор распределительного вала может быть неисправен.Независимо от того, почему загорается индикатор, вы должны немедленно решить проблему.
  • Когда двигатель работает на холостом ходу, он будет издавать грубый звук. Кроме того, двигатель может дать осечку при попытке его запустить.
  • Ваш расход бензина уменьшится. Если вы проезжаете одно и то же расстояние каждый день, то больше поездок на заправку определенно вызывает беспокойство.

Почему выходит из строя вариатор распределительного вала

Вот несколько причин, по которым может выйти из строя вариатор распредвала в Порше:

  • Датчики вышли из строя и не могут передать информацию на вариатор системы ВВТС.Без этой важной информации система не может точно выполнять свою работу.
  • Клапан ВВТС застрял либо в открытом, либо в закрытом положении.
  • Сломался вариатор и вообще не крутит распредвал.
  • Нормальный износ с течением времени повреждает вариатор, что является нормальным явлением и не является серьезной причиной для беспокойства, если проблема будет устранена как можно скорее.

Что вы можете сделать

Когда вариатор распределительного вала вашего Porsche выходит из строя, в настоящее время вы можете сделать только одну вещь, чтобы решить эту проблему.Вам нужно отнести его к механику , который имеет квалификацию и готов выполнить ремонт, чтобы он мог диагностировать и починить ваш автомобиль. Нетренированные глаза не справятся с работой с первого раза и могут в конечном итоге стоить вам больше.

В будущем всегда выполняйте профилактическое обслуживание и отдавайте свой Porsche на проверку квалифицированному механику. Этот человек может обнаружить почти любую неисправность до того, как она выйдет из-под контроля, что может сэкономить вам много денег в долгосрочной перспективе.

Куда обратиться для ремонта вариатора распределительного вала

Если вам нужно снова отремонтировать вариатор распределительного вала или любую другую часть вашего Porsche как новую, вам следует обратиться к опытному, надежному и квалифицированному специалисту, специально предназначенному для работы с европейскими автомобилями .Другие механики работают в основном на отечественных автомобилях и могут быть не в состоянии своевременно сделать то, что нужно сделать с вашим Порше. Вы можете пойти в дилерский центр , но они часто берут непомерную сумму.

Если вы ищете человека, который может помочь и действительно заботится как о вас, так и о вашем Porsche, приходите в Mcilvain Motors. У нас есть многолетний опыт и множество довольных клиентов, чтобы показать наше внимание к деталям. Все наши специалисты хорошо обучены, поэтому вы знаете, что находитесь в надежных руках и можете доверить нам свой роскошный автомобиль.

Если вы находитесь в районах Tempe , Chandler, Mesa, Phoenix или Scottsdale, Arizona , тогда приходите и позвольте нам доказать вам, что мы являемся правильным выбором сейчас и для любого будущего ремонта, который вам может понадобиться.

* Автор изображения Porsche Cayman: SusanaValera.

Вариатор

Вариатор — это устройство, которое может изменять свои параметры, или может изменять параметры других устройств. Часто вариатор представляет собой механическое устройство передачи мощности, которое может изменять передаточное число непрерывно (а не ступенчато).

«См. также:» бесступенчатая трансмиссия

Вариатор Alfa Romeo/FIAT

Вариатор — это название устройства регулирования фаз газораспределения Alfa Romeo и FIAT. Это цилиндрическая камера, которая содержит камеру давления и поршень вместе с косозубыми шестернями. Он расположен на впускном распределительном валу двигателей поколения TwinSpark. Давление моторного масла перемещает внутренний поршень, который слегка вращается благодаря косозубым шестерням и опережает синхронизацию впускных клапанов на 25 градусов.Поток масла к вариатору контролируется соленоидом. Когда скорость двигателя достигает определенной скорости, обычно 1500-200 об/мин в приложении AlfaTwinspark, соленоид активизируется, в результате чего масло под давлением направляется через впускной распределительный вал в вариатор. Положение впускного распределительного вала смещено на 25 градусов вперед, что увеличивает перекрытие клапанов. Он остается в таком расширенном состоянии примерно до 5000 об/мин, когда соленоид выключается, и поршень вариатора возвращает фазы газораспределения в естественное состояние.Это повышает гибкость двигателя в среднем диапазоне и снижает выбросы. Точные точки переключения зависят от версии. Fiat Stilo с двигателями 1,8 л или 2,4 л и Alfa Romeo 1,6 л, 1,8 л и 2,0 л используют вариатор, за исключением Alfa147 Junior. У него двигатель мощностью 105 л.с., а не версия на 120 л.с.

Если после запуска бензиновый двигатель на короткое время звучит как дизель, это означает, что вариатор изношен и подлежит замене. При значительном износе шум сохраняется примерно до 1500 об/мин.Вариаторы лучше заменять одновременно с ремнем ГРМ. Они будут только вызывать шум, а не выходить из строя полностью.

Система изменения фаз газораспределения была впервые коммерчески использована в Alfa RomeoAlfetta Gold Cloverleaf в 1985 году. Следующим двигателем, в котором использовался вариатор, был 75Twinspark 1988 года. Эти двигатели имели 8 головок клапанов на классическом цельнолитом блоке, а не Fiat/ 1990-х годов. Чугунный блок двигателя Alfa, о котором здесь идет речь.

Фонд Викимедиа.2010.

Как работает вариатор вашего скутера?

Если у вас дома есть скутер, вы наверняка слышали термин «вариатор». В этой статье мы объясним, как работает вариатор скорости вашего скутера и как получить максимальную отдачу от этого компонента.

Что такое вариатор?

Вариатор скутера является одной из самых важных деталей этого типа мотоцикла, так как без механической коробки передач он отвечает за изменение передаточных чисел или передач нашего скутера.

Чтобы понять это проще, мы должны рассматривать вариатор нашего скутера как звездочки велосипеда. Если у нас будет большая передняя звезда, нам придется приложить большее усилие, но мы будем больше двигаться с меньшим ходом педали, а с маленькой мы будем двигаться с меньшим усилием, но нам придется больше крутить педали.

Мы найдем вариатор нашего мотоцикла в самом начале трансмиссии скутера, соединенный с коленчатым валом двигателя для передачи всей мощности, которую он генерирует, на колеса.

Части вариатора:

Вариатор скорости скутера состоит из разных частей, хотя в зависимости от типа вариатора, как мы объясним ниже, они могут меняться. Состав вариатора следующий:

  • Ползун: Это металлический цилиндр, на который опирается вариатор и который фиксирует его для правильной работы.

  • Шкив: Деталь, соприкасающаяся с приводным ремнем скутера.

  • Массы или ролики: Противовесы, отвечающие за работу и открывание вариатора.Чем легче вес, тем позднее открытие и выше ускорение. Чем тяжелее вес, тем раньше открытие и выше максимальная скорость.

  • Рампа или колокол: Внутренняя часть привода, по которой скользят грузы или ролики, в зависимости от типа привода.

  • Смазка только на некоторых моделях: только в обычных приводах используется смазка для смазки и уменьшения трения между штифтом и приводом.

В любом типе вариатора мы обнаружим, что шкив находится в непосредственном контакте с ремнем, и он ограничен полушкивом, который направляет его.

Типы вариаторов

На рынке есть разные производители, которые производят этот тип компонентов для скутеров не только как запасную часть на случай поломки оригинального, но и для повышения производительности нашего мотоцикла.

Оба типа вариаторов работают благодаря центробежной силе, создаваемой коленчатым валом скутера, но мы можем выделить 2 типа вариаторов в зависимости от их внутреннего движения:

Обычный или роликовый вариатор

Наиболее широко используемый и самый один, используемый производителями серий и некоторыми производителями производительности, где пандусы, направляющие и веса роликов модифицируются для получения других функций.

В этом типе вариатора ролики перемещаются в продольном направлении (качение), чтобы открыть или закрыть вариатор и передать мощность двигателя на систему привода.

Ролики перемещаются по пандусам, расположенным внутри вариатора. В зависимости от наклона или наклона пандусов характеристики и результат на нашем мотоцикле будут разными.

Схема вариатора обычного скутера и его частей.

Поперечный вариатор

Менее известный, но более эффективный из двух, так как он упрощает работу и улучшает функции или преимущества, которые может предложить обычный вариатор.

В отличие от обычного вариатора, в поперечном вариаторе (также известном как осевая передача или осевой вариатор) не ролики, а массы. Массы представляют собой противовесы, изготовленные из кевлара и пластика, которые выполняют ту же функцию, что и ролики.

В этом случае вместо роликов, перемещающихся в продольном направлении, массы перемещаются в поперечном направлении, прикладывая усилие к раструбу вариатора и заставляя его перемещаться для открытия или закрытия вариатора.

Колокол в поперечном вариаторе является ключевым элементом, так как он заменяет функцию, которую выполняют аппарели.Для правильной работы вариатора необходим правильно откалиброванный колокол.

Схема поперечного вариатора скутера и его частей s

Преимущества поперечного вариатора

Установив поперечный вариатор на наш скутер, мы не только улучшим характеристики нашего мотоцикла, но и выиграем в удобстве и комфорте в 4-тактных двигателях. С поперечным вариатором мы компенсируем мелкие неровности 4-тактного двигателя внутреннего сгорания, потому что уменьшаем внутреннее трение внутри трансмиссионной группы.

Поперечный вариатор JCosta и его части

Если обратить внимание на производительность, которую мы можем получить с поперечным вариатором, мы увидим, что мы будем набирать скорость как на низкой скорости, так и на высокой скорости. Это позволит нам иметь большее ускорение с закрытым вариатором и большую максимальную скорость с открытым вариатором.

Во многих случаях в результате установки поперечного вариатора также получается, что наш двигатель работает более расслабленно. Как следствие, двигатель не пострадает и сможет проехать больше км, чем со штатным вариатором.

Если вы хотите улучшить характеристики своего мотоцикла или просто провести техническое обслуживание своего скутера, посетите наш магазин и найдите свой вариатор JCosta по лучшей цене.

Что влечет за собой обслуживание вариатора распредвала в Maserati?

Вождение Maserati — настоящая привилегия, поскольку это один из самых уважаемых брендов в автомобильной промышленности. Если вы автолюбитель, то, вероятно, вы более глубоко цените такой бренд; однако даже самым преданным автолюбителям трудно понять механику автомобиля, когда что-то идет не так.За последние несколько десятилетий автомобильная промышленность, в том числе производители Maserati, усердно работали над разработкой стандартов производительности автомобилей высшего класса, увеличив мощность двигателя и крутящий момент . Одним из способов достижения этого было усовершенствование фаз газораспределения двигателя .

Система изменения фаз газораспределения опирается на сложную систему взаимодействующих частей, которая передает индикаторы в систему зажигания . В большинстве автомобилей на рынке используется система изменения фаз газораспределения, поскольку использование передовых технологий в автомобильных двигателях стало обыденным и обыденным.У Maserati есть еще одна уникальная система изменения фаз газораспределения , которая требует специальных знаний и осторожности для обслуживания и ремонта. Если детали в системе не работают должным образом, это обычно связано с отказом вариатора. Если это произойдет, вариатор распределительного вала необходимо будет снять и заменить, чтобы детали снова начали правильно работать с большим успехом. Вариатор распределительного вала в вашем Maserati играет важную роль в системе изменения фаз газораспределения, и необходимо отслеживать симптомы, чтобы предотвратить серьезное повреждение двигателя.

Симптомы неисправности вариатора распределительного вала

Существует несколько симптомов, указывающих на проблему с системой изменения фаз газораспределения, и, к сожалению, поскольку части системы взаимосвязаны, трудно точно определить, откуда возникла проблема, пока обученный механик Maserati не изучит проблему более тщательно. Однако пристальное внимание к симптомам, которые вы испытываете, и, возможно, даже снятие их на видео, может помочь вашему специалисту по автомобильной технике определить источник проблемы за более короткий период времени.

Лампа Check-Engine с подсветкой

Почти все проблемы с двигателем, особенно связанные с синхронизацией, приводят к тому, что на приборной панели загорается индикатор проверки двигателя. Это один из наиболее неприятных симптомов для водителя Maserati; сначала проблема может быть связана с любым количеством вопросов. Однако, как только это произойдет, ваш специалист Maserati должен прочитать конкретные коды фаз газораспределения , которые выдает ЭБУ вашего автомобиля, чтобы точно определить проблему. Эта процедура выполняется с помощью специальных диагностических инструментов, и специалист Maserati лучше всего интерпретирует коды, поскольку каждый производитель отличается кодами, которые они используют для различных проблемных областей системы изменения фаз газораспределения.

Проблемы с холостым ходом и пропуски зажигания двигателя

Проблемы с изменяемыми фазами газораспределения, включая отказ вариатора распределительного вала, могут привести к пропуску зажигания или неровной работе двигателя на холостом ходу. Если вы водите Maserati, этот симптом настораживает; мы привыкли ожидать отличной производительности от таких автомобилей, и такое снижение производительности может обескураживать. Кроме того, поскольку система включается на более высоких оборотах , вы также можете заметить непостоянные обороты, когда двигатель подвергается большей нагрузке.

Более низкий расход бензина

Хотя автомобили Maserati не отличаются особенно высоким расходом топлива, все же важно отметить, что на расход топлива почти всегда дополнительно влияет неисправный вариатор распределительного вала, и иногда мы не сразу замечаем этот симптом, так как это нормально для топлива . Эффективность колебаться в зависимости от наших привычек и условий вождения. Система изменения фаз газораспределения играет огромную роль в эффективности использования топлива, поскольку она позволяет клапанам двигателя работать для оптимального использования топлива.

Важность дифференциальной диагностики

При оценке проблемы, связанной с изменением фаз газораспределения, такой как вариатор распределительного вала, важно учитывать другие потенциальные причины возникновения. Например, вышеупомянутые симптомы могут быть просто связаны с неисправным датчиком . Снятие и замена вариатора распределительного вала часто включает снятие и замену нескольких других деталей, в том числе соленоида фаз газораспределения . Другими словами, важно, чтобы ваш специалист Maserati провел тщательную дифференциальную диагностику, чтобы исключить потенциальные причины проблемы и устранить другие повреждения, которые ваш двигатель получил из-за проблемы.

Как мы можем помочь

Mark Douglas Motorworks является одним из специализированных магазинов Maserati с самым высоким рейтингом в районе Orange County , включая следующие города: Mission Viejo , Lake Forest , Costa Mesa , Costa Mesa , , , Costa Mesa , , Хантингтон-Бич , Лагуна-Хиллз и Лагуна-Найджел, Калифорния . В качестве независимой альтернативы дилерского центра мы предлагаем высококачественные услуги и ремонт Maserati за часть стоимости.Проблемы с изменением фаз газораспределения, включая отказ вариатора распределительного вала, могут вызвать значительную нагрузку на двигатель вашего Maserati. Пожалуйста, , свяжитесь с нами прямо сейчас, чтобы запланировать осмотр, если вы заметили какой-либо из вышеупомянутых симптомов в вашем автомобиле.

* Изображение предоставлено компанией Maserati Gran Turismo.

это что? Давайте посмотрим

Существует бесконечное количество допустимых режимов при вождении автомобиля. Оптимальная работа двигателя может быть обеспечена только в том случае, если число ступеней коробки передач также бесконечно.В этом случае уместно использовать вариатор. Что это? Это единственный тип коробки передач на данный момент, который позволяет осуществлять бесступенчатую трансформацию передаточного отношения между трансмиссией и двигателем. Это означает, что каждый режим работы автомобиля может работать с наиболее эффективным значением передаточного числа, а не средним, как в других вариантах трансмиссий.

Вариатор: что это?

За счет постоянной работы двигателя в зоне оптимальных оборотов достигается повышение экономичности, улучшение показателей динамики, снижение уровня токсичных выбросов.Здесь передаточное число меняется плавно, а не ступенчато, поэтому эти автомобили отличаются плавностью хода. Срок службы агрегатов трансмиссии увеличивается за счет отсутствия рывков при переключении передач, этим и характеризуется вариатор. Что это такое и для чего предназначено? Это устройство имеет малый вес, простоту конструкции, а также достаточную надежность. Как и автоматические коробки передач, она призвана избавить водителя от необходимости переключаться.

недостатки

Теперь, когда понятно, чем хорош вариатор (что это такое, вы уже знаете), возникает вопрос, идеальна ли это коробка передач.Нет. Главный недостаток этого варианта в том, что он фрикционный, то есть работает не за счет зубчатой ​​муфты, а за счет трения, поэтому способен передавать ограниченный крутящий момент. При его превышении рабочие поверхности будут проскальзывать, что приводит к интенсивному износу. Это говорит о том, что его нельзя использовать вместе с мощным двигателем.

Вариатор не терпит длительной работы в режиме наибольшей нагрузки. Быстро изнашивается при резких рывках и торможениях, характерных для спортивного стиля вождения. Элемент этого варианта – плавное спокойное движение.

Каков его принцип работы?

На данный момент в автомобилях используется два типа: торовый и клиновой ремень. Второй состоит из пары скользящих шкивов, между которыми натянут ремень. Один из шкивов связан с двигателем, являясь ведущим, а второй с колесами — ведомым. Шкивы скользящие, то есть состоят из половинок. При их сближении лента выбрасывается наружу, а при их расширении лента выходит из строя. Радиусы, по которым движется лента, изменяются синхронно.Результатом этого является плавное преобразование передаточного отношения: если радиус ведущего шкива меньше ведомого, то передача будет уменьшена, в противном случае — увеличена.

Торовый вариатор предполагает использование конусообразных дисков вместо скользящих шкивов, а ремень заменен роликами. Привод соединен с коленчатым валом двигателя, а ведомый — с трансмиссией. Ролики прижимаются к дискам и передают крутящий момент. Ремонт вариаторов в том или ином случае предполагает замену изношенных деталей на новые.

р>

HSV Гидростатический вариатор скорости | ТБ Вуда

Особенности продукта

  • Доступны регулируемые рампы ускорения и замедления
  • Управление скоростью в обоих направлениях вращения выходного вала
  • Системы, доступные для использования в управлении технологическими процессами
  • Высокий пусковой момент, 250 %
  • Широкий диапазон скоростей, до 42:1
  • Встроенное или регулируемое ограничение крутящего момента
  • Применяется в грязных, моющихся и взрывозащищенных средах
  • Динамическое торможение
  • Техническое обслуживание и ремонт легко выполняются
  • Изменение скорости может производиться при отключении питания
  • Большой выбор элементов управления для удовлетворения любых потребностей
Нажмите на изображение ниже, чтобы скачать pdf.Чтобы заказать бумажные копии литературы, нажмите здесь.

Каталог продукции

Связанная литература

.
Добавить комментарий

Ваш адрес email не будет опубликован.
