Замена рулевой рейки своими руками, пошагово, в каких случаях меняется рулевая рейка. Как самостоятельно заменить рулевую рейку. Самостоятельная замена рулевой рейки.

Рулевая рейка считается достаточно надежным узлом, который очень редко выходит из строя, но существуют и исключения, когда данный узел доставляет автовладельцам множество неудобств. О проблемах с рулевым управлением свидетельствуют характерные стуки, сопровождаемые неприятным подергиванием рулевого колеса на неровной дороге. В таком случае необходимо или заменить рулевую рейку, или отремонтировать ее. При этом первый вариант является более надежным. Об этом далее в статье.

Рулевая рейка — что это такое

Конструкция реечного механизма достаточно проста. Рулевая рейка является частью механизма, которая контролирует заданное движение автомобиля и движение колес. Ее работа основана на перемещении ведущей шестерни, связанной с рулевым колесом. Что касается принципа действия механизма, то он тоже несложен. При вращении рулевого колеса рейка перемещается в заданном направлении — вправо либо влево, что приводит в действие тяги рулевого привода — и колеса поворачиваются.

Функции рулевой рейки

Основная функция рулевой рейки — преобразование вращения рулевого колеса в согласованные движения колес.

Помимо того, рулевой механизм выполняет такие функции:

  • Передает усилие рулевому приводу.
  • Увеличивает усилие, приложенное к рулевому колесу.
  • При снятии нагрузки возвращает руль в нейтральное положение.

Рулевые рейки бывают электрическими, гидравлическими и механическими. По сути два первых типа отличаются от механических только наличием усилителя (электрического либо гидравлического), которое облегчает автомобилисту управление автомобилем.

Повреждения рулевой рейки

  • Неисправность внутренней части рулевой рейки. Поломка самой шестерни либо зубчатого механизма.
  • Деформация корпуса рейки.
    Это приводит к полному обездвиживанию автомобиля.
  • Нарушение целостности наконечников, рулевых тяг (искривление, трещина и так далее) из-за механического воздействия (коррозия, повреждение, удар и так далее).
  • Разгерметизация рулевой рейки. После нарушения герметичности внутрь проникают частицы песка и пыли, после чего рулевая рейка полностью выходит из строя.
  • Критический износ внутренних механизмов. В таком случае езда на автомобиле становится невозможной.

В каких случаях производится замена рулевой рейки

Ремонт рейки возможен, когда не нарушена внутренность механизма. Если же во время осмотра вы обнаружили серьезный износ внутренней части рулевой рейки и ее элементов, наличие внутри рейки грязи, повреждение пыльников, то выход только один — замена рейки. Только так можно решить проблему с данным узлом. Множество мастерских предлагают свои услуги по восстановлению и ремонту рулевых реек, но все восстановительные работы, как правило, ненадолго решают вопрос.

Замена рулевой рейки своими руками, поэтапно

В первую очередь подготовьте инструменты и материалы, которые потребуются в ходе выполнения замены рулевой рейки, а также выполните все подготовительные работы.

инструменты, расходные материалы, приспособления

  1. Новая рулевая рейка.
  2. Съемник наконечников.
  3. Деревянные подпорки.
  4. Ветошь.
  5. Жидкий ключ.
  6. Тонкая отвертка.
  7. Молоток.
  8. Головки с трещоткой.
  9. Набор гаечных и торцевых ключей.

подготовительные работы

  • Перед началом работы установите машину на ровное место и заблокируйте стояночный тормоз. Под задние колеса подложите кирпичи. Зафиксировав машину, перейдите к передней части.
  • Выставите рулевое колесо в нейтральное положение.
  • Ослабьте по очереди колесные гайки.

После проведения всех подготовительных работ поддомкратьте одну сторону автомобиля, снимите колесо и опустите машину, установив опоры.

То же самое проделайте с другой стороны. Так вам удастся освободить доступ к рулевым наконечникам, что упростит демонтаж рулевой рейки.

Перед откручиванием рулевых наконечников очистите крепежные болты от грязи с помощью металлической щетки, после чего облейте раствором WD (так называемым жидким ключом).

Пока жидкость разъедает ржавчину, освободите доступ к рейке. Снятию будет мешать сирена сигнализации (при наличии) и адсорбер газов. Аккуратно открутите клеммы и уберите их в сторону.

демонтируем наконечники

Если вместе с рулевой рейкой вы будете менять и наконечники, при снятии старых выбейте их молотком либо воспользуйтесь специальным съемником.

С помощью пассатижей выньте шпонку из крепежной гайки и открутите ее. Вставьте под резиновый уплотнитель вилкообразное крепление, а верхнюю часть пальца заведите на болт наконечника. Закрутите до упора гайку съемника и ударом молотка выбейте из крепления стойки наконечник.

снятие рейки

  1. Ослабьте крепления крестовины. Данное соединение расположено в салоне под педалью тормоза. Убираем резиновый коврик и поднимаем обшивку, чтобы ничего не мешало. Стоит отметить, что внутреннее крепление сделано в виде хомута с маленькими шлицами. Для освобождения понадобится открутить только одну гайку.
  2. Далее вернитесь под капот и открутите крепежные гайки хомутов рулевой рейки.
  3. Теперь рейка свободна и осталось только ее снять. Возьмите за корпус двумя руками и, расшатывая, тяните ее на себя. Если не получается снять, значит шлицевое соединение прикипело. Вооружитесь молотком и не очень сильно постучите по нему.
  4. Когда все крепления отсоединены, вытаскиваем рейку посредством отверстия в арочном пространстве колеса. Проверните ее влево либо вправо, чтобы шлицевой вал вошел в выемку.

Рулевую рейку необходимо извлекать очень аккуратно, во избежание повреждения топливного шланга или электропроводки. Желательно проводить все работы с помощником.

установка рулевой рейки

  1. Очищаем все посадочные места с помощью щетки и наждачной бумаги. Обрабатываем посадочные шпильки графитовой смазкой либо солидолом.
  2. Перед монтажом новой рейки откройте заглушки и заполните отверстия литолом.
  3. Заводим рейку под капот. Это делается в последовательности, обратной снятию. Необходимо аккуратно проворачивать ее вокруг оси, во избежание повреждения механизмов и проводки.
  4. Оденьте рейку на шпильки, накиньте хомуты и наживите гайки.
  5. На последнем этапе закрутите гайки шпилек.
  6. Когда рейка установлена, накиньте наконечники, закрутите их и установите колеса.

Советы бывалого автолюбителя

После замены рулевой рейки в обязательном порядке сделайте регулировку развал-схождения.

Рулевая рейка — типичные неисправности и способы ремонта — журнал За рулем

Есть ли альтернатива дорогостоящей замене узла из-за его течи или стуков? Разбираемся в основных неисправностях и оригинальных приемах ремонта рулевых механизмов.

00

Еще не так давно автопроизводители допускали ремонт механизмов, продавали оригинальные запчасти и разрабатывали технологии восстановления. Однако позже лавочку прикрыли, мотивируя это угрозой безопасности. Хотя в конструкцию и технологии изготовления рулевых реек никаких принципиальных изменений не внесли. Благо, альтернатива дорогостоящей замене узла из-за его течи или стуков всё еще есть. При квалифицированном подходе рейки успешно ремонтируют без какой-либо угрозы безопасности.

ПАЛКИ В КОЛЕСА

01

Сальники в рулевом механизме бывают двух типов. Силовые манжеты уплотняют рейку — они рассчитаны на работу под высоким давлением: до 150–200 бар. Уплотнитель рулевого вала — обычный сальник, выдерживающий давление раз в десять меньше.

Сальники в рулевом механизме бывают двух типов. Силовые манжеты уплотняют рейку — они рассчитаны на работу под высоким давлением: до 150–200 бар. Уплотнитель рулевого вала — обычный сальник, выдерживающий давление раз в десять меньше.

Примерно в 2005 году почти все автопроизводители резко изменили свою политику — рулевые рейки были объявлены неремонтопригодными. Продажу оригинальных запчастей и доступ к информации о технологии восстановления узлов прикрыли. Однако это не поставило крест на индустрии ремонта. Для большинства автомобилей рулевые механизмы делают крупные сторонние производители, например ZF. Поэтому остались доступными оригинальные запчасти и техническая информация. Кроме того, никто не отменял унификацию. Зачастую на свежие модели одного автопроизводителя подходят запчасти от других машин начала 2000‑х годов. Кроме того, есть производители, специализирующиеся на тех же сальниках и втулках. По их каталогам нетрудно подобрать запчасть необходимого типа и размера — номинального или ремонтного. Так что пока можно починить практически любую рейку.

Скрытая угроза

Настоящий бич всех рулевых реечных механизмов — коррозия. Причиной ее становится в основном неквалифицированное обслуживание. Часто при замене рулевых тяг сервисмены фиксируют их пыльники универсальными пластиковыми хомутами — это гораздо проще, чем мучиться с установкой штатных, металлических. Но пластиковый хомут, как его ни затягивай, не обеспечивает полной герметичности пыльника, которая имеет решающее значение для здоровья механизма.

При работе рейки пыльники рулевых тяг поочередно сжимаются и разжимаются, благодаря чему возникает движение воздуха внутри узла. Без такой вентиляции каждый пыльник чрезмерно деформируется, а это чревато их повреждением. Для циркуляции воздуха большинство производителей делают проточки различных типов на зубчатой рейке. Если установлены пластиковые хомуты, один из пыльников подсасывает теплый воздух из подкапотного пространства, а другой выпускает его обратно. При прохождении через рулевой механизм воздух активно остывает (ведь узел стоит на подрамнике близко к земле) — образуется конденсат. Достаточно полугода, чтобы рейка начала ржаветь.

111–1

Вот такие глубокие борозды в алюминиевом картере вытачивают фторопластовые кольца распределителя. Тот случай, когда теория мягкого взаимодействия материалов в корне противоречит жесткой практике.

Вот такие глубокие борозды в алюминиевом картере вытачивают фторопластовые кольца распределителя. Тот случай, когда теория мягкого взаимодействия материалов в корне противоречит жесткой практике.

Коррозия рулевого вала дает знать о себе раньше на рулевых механизмах с гидроусилителем. Из-за работы по шероховатой поверхности начинают быстро изнашиваться и течь сальники. На рулевых рейках с электромеханическим усилителем распознать начало болезни сложнее. Когда дело дойдет до ощутимых неисправностей — стуков и люфтов, коррозия уже успеет нанести зубчатой рейке непоправимый вред. В запущенных случаях она поражает зубья, которые не подлежат ремонту. Зубья имеют сложный профиль и высокую поверхностную закалку, и правильно восстановить их после любой механической обработки практически невозможно.

С коррозией остальных поверхностей рейки борются тремя методами: шлифовкой, стачиванием под ремонтный диаметр и завтуливанием. Шлифовку делают, когда ржавчина поверхностная и суммарное уменьшение диаметра рейки не превышает 0,1 мм. При этом используют запчасти (сальники и опорную втулку) номинального размера. С таким увеличением зазора течей и стуков не будет.

При более глубокой коррозии допустимо безболезненно стачивать зубчатую рейку не более чем на 0,5 мм. Такова рекомендация большинства производителей. Эти детали обычно закалены на глубину около 1,5 мм. Ведь они должны надежно работать под давлением масла до 150 бар. При столь значительном уменьшении диаметра используют запчасти ремонтного размера. Сальники подбирают по каталогам, а втулки иногда приходится изготавливать.

12

Иногда насос гидроусилителя неожиданно отказывает — без видимых причин и посторонних звуков. Вероятная причина — залипание расходного клапана в крайнем положении из-за попадания частиц грязи. Его можно растормошить, причем не вынимая из корпуса, и насос будет исправно служить дальше.

Иногда насос гидроусилителя неожиданно отказывает — без видимых причин и посторонних звуков. Вероятная причина — залипание расходного клапана в крайнем положении из-за попадания частиц грязи. Его можно растормошить, причем не вынимая из корпуса, и насос будет исправно служить дальше.

А вот любопытная технология для искоренения более суровой ржавчины. Зубчатую рейку протачивают и, используя специальный компаунд, напрессовывают трубу из нержавейки — этот материал обладает достаточной прочностью. Затем рейку вновь протачивают и полируют под номинальный диаметр. Технология сложна и имеет много подводных камней.

Бывает, из-за конструктивных особенностей корродирует входной рулевой вал рейки. Обычно вал расположен под углом около 45º, и в месте, где он проходит через моторный щит, образуется подобие чашки. На многих машинах в нее постоянно попадает вода с улицы, из-за чего вал начинает ржаветь. Коррозия доходит до сальника, вызывая его преждевременный износ. Гидравлические рейки возвестят об этом течью, а электромеханические опять-таки молчат до последнего. Лечение аналогичное: вал протачивают и под новый диаметр подбирают ремонтный сальник. Глубина обработки не имеет принципиального значения, ведь для изготовления этой детали не применяют металл с особыми механическими свойствами. Впрочем, редко когда снимают больше 1 мм.

Замена рулевой рейки своими руками

О неисправности рулевого управления говорят характерные стуки, которые сопровождаются неприятным подёргиванием руля на неровной дороге. Выхода есть два – замена рулевой рейки своими руками или ремонт старой рейки.

Первый вариант – более надёжный, ниже мы поговорим, как это сделать.

Что нужно для работ

WD40

  1. Набор ключей, торцевых и головки с трещоткой.
  2. Съёмник наконечников.
  3. Молоток и тонкая отвёртка.
  4. Жидкий ключ.
  5. Ветошь.
  6. Деревянные подпорки.

Порядок проведения подготовительных работ

Рулевая рейка и наконечники

  1. Перед тем как начать работу, устанавливаем автомобиль на ровное место и блокируем стояночный тормоз.
    Для надёжности подложите под задние колёса кирпичи. Зафиксировав автомобиль, переходим к передней части.
  2. Выставляем руль в нейтральное положение.
  3. По очереди ослабляем колёсные гайки.

Ослабляем колесные гайки

Когда все работы проведены, поддомкрачиваем одну сторону машины, снимаем колесо и, установив опоры, опускаем автомобиль. То же самое проделываем с другой стороны. Таким образом, вы освободите доступ к рулевым наконечникам, что более упростит снятие рулевой рейки.

Перед тем как откручивать рулевые наконечники, очистите болты крепления от грязи металлической щёткой, и облейте раствором WD (жидкий ключ).

Пока жидкость все еще разъедает ржавчину, перемещаемся в подкапотное пространство и освобождаем доступ к рулевой рейке.

Откручиваем абсорбер

Свободному снятию будет мешать адсорбер газов и сирена сигнализации (если таковая имеется). Аккуратно откручиваем клеммы и убираем их в сторону.

Снимаем наконечники

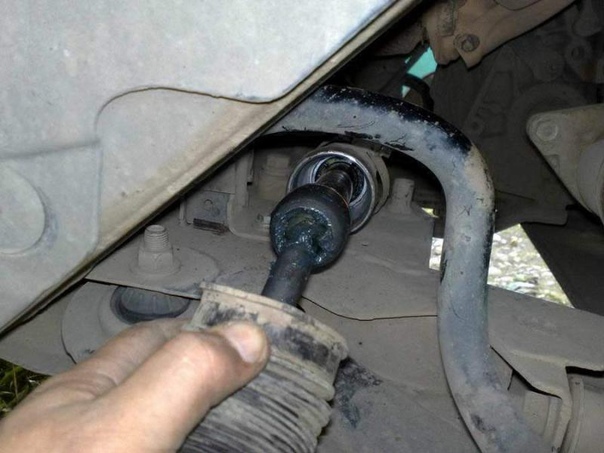

Если вы будете вместе с рулевой менять и наконечники, то при демонтаже старых можно выбить их молотком, если нет, то лучше использовать съёмник.

Съемник рулевых наконечников

Пассатижами вынимаем шпонку из гайки крепления и откручиваем её. Вставляем вилкообразное крепление под резиновый уплотнитель, а верхнюю часть пальца заводим на болт наконечника. Закручиваем гайку съёмника до упора и ударом молотка выбиваем наконечник из крепления стойки.

Демонтаж наконечников

Последовательность работ по снятию рейки

Стопорный болт рулевого кардана

  • Ослабляем крепления крестовины. Это соединение располагается внутри салона под педалью тормоза. Уберите резиновый коврик и поднимите обшивку, чтобы вам ничего не мешало. Внутреннее крепление выполнено в виде хомута с мелкими шлицами и для освобождения потребуется открутить только одну гайку.
  • Возвращаемся под капот и отворачиваем гайки крепления хомутов рулевой.
  • Рейка свободна, остаётся только снять её. Взяв двумя руками за корпус, начинайте, расшатывая, тянуть её на себя. Если снять не получается, значит, шлицевое соединение в салоне прикипело. Возьмите молоток и несильно постучите по нему.
  • Когда вы полностью отсоединили все крепления, осторожно вытащите рулевую рейку через отверстие в арочном пространстве колеса. Чтобы беспрепятственно извлечь её, вам придётся провернуть её вправо или влево, чтобы шлицевой вал прошёл в выемку. В какую сторону поворачивать, ориентируйтесь по месту.

Демонтаж рейки

Извлекайте рулевую очень аккуратно, чтобы не повредить топливный шланг или электропроводку. Лучше, если вы все работы будете проводить с помощником

.

Рейка снята – убираем её в сторону и начинаем подготовку к установке новой.

Инструкция по установке

Установка новой рулевой рейки

  • Очистите все посадочные места щёткой и наждачной бумагой. Обработайте посадочные шпильки солидолом или графитовой смазкой.
  • Перед установкой новой рейки надо открыть заглушки и заполнить отверстия литолом.
  • Теперь заводим рейку в подкапотное пространство. Делается это в обратной снятию последовательности. Осторожно проворачивайте её вокруг оси, чтобы не повредить механизмы и проводку.
  • Одеваем рейку на шпильки, накидываем хомуты и наживляем гайки.

При соединении шлицевой части с рулевым «червяком» вам понадобится помощник. Один направляет снаружи, второй соединяет с хомутом в салоне. Главное – чтобы выемка на шлицах совпала с отверстием хомута. В противном случае вам не удастся вставить крепёжный болт.

  • На последнем этапе нужно закрутить гайки шпилек. Делать это нужно последовательно, сначала немного закрутив их и после затянув до предела.
  • Рейка установлена, накидываем наконечники, заворачиваем их и устанавливаем колёса.

Обязательно после установки нужно провести регулировку развала схождения.

Видео

Перед началом работ посмотрите видео, как самостоятельно снять рулевую рейку:

Устройство рулевой рейки ВАЗ 2110

Рулевая рейка без Г/У LADA 110 95-,111 95-,112 95-,PRIORA седан (2170) 08- …

Рулевая рейка ваз 2109 фото.

подтянуть рулевую рейку ВАЗ 2110.

Перетяжка торпеды ваз 2107 своими руками видео.

Рулевая рейка ВАЗ 2110.

Механизм рулевой в сборе (2108/2109/21099/2113/2114/2115) АвтоВАЗ.

Вну — регулировочная тяга; 5 и 7. Ваз рулевое управление.

Ремонт рулевой рейки своими руками ваз 2115.

В разделе собраны материалы по ремонту и эксплуатации рулевого управления В. ..

Каталог учебных плакатов по устройству ВАЗ 2110.

Схема устройства рулевого.

Рулевая рейка ВАЗ-2109.

Замена рулевой рейки ВАЗ 2114 своими руками.

Снятие и разборка рулевого механизма.

Снятие рулевого механизма Лада Гранта.

Картер рулевого механизма ваз 2114 842738525.

Рулевое управление ВАЗ 2109.

Проверка рулевого управления Ваз 2114, Ваз 2115, Ваз 2113. рулевой механизм…

Разбираем рулевой механизм ВАЗ 2110.

Рулевая рейка ваз 2110 фото.

рулевой механизм в сборе с приводом.

Рулевой механизм LADA 2110-3400012.

Смазка рулевой рейки ваз 2114.

ВАЗ 2115 1997+ Сборка.

У меня нету в этом месте зазора, рулевой вал к кронштейну крепления почти в…

Разбираем рулевой механизм ВАЗ 2110.

Рулевая рейка…

Ремонт рулевой рейки ВАЗ 2113, 2114, 2115 своими руками. Как отремонтировать рулевую рейку на ваз 2113, 2114, 2115. Самостоятельно ремонтируем рулевую рейку ваз 2113-2115.

Рулевая рейка неотъемлемая и очень важная вещь в автомобиле, но со временем она способна изнашиваться и издавать неприятный стук, особенно слышный при поворотах и ​​езде по неровной дороге. И если этот стук не убрать, рейку может просто заклинить, из-за чего руль будет глохнуть в одном положении, что может повлечь за собой аварийную ситуацию.Поэтому очень важно сразу обращать внимание на такие симптомы и устранить проблему можно в кратчайшие сроки. Об этом далее в статье.

Рейка рулевая ВАЗ 2113-2115, устройство и принцип

В конструкцию рулевой рейки входят следующие узлы: втулка-кольцо — 1; Опорная втулка — 2; картер рулевого механизма — 3; игольчатый подшипник — 4; Шестерня привода — 5; шарикоподшипник — 6; Кольцо возвратное — 7; Шайба защитная — 8; Кольцо уплотнительное — 9; Гайка подшипника — 10; стопорная шайба — 11; багажник -12; Колпачок защитный — 13; рулевая рейка — 14; упор рулевой рейки — 15; Кольцо уплотнительное — 16; Кольцо возвратное — 17; Гайка упора — 18; Зажим — 19; Защитный чехол — 20; распорное кольцо — 21; наконечник рулевой тяги (внутренний) — 22; соединительная пластина — 23; стопорная пластина — 24; Болт крепления рулевой тяги к рейке — 25; И в — теги.

Рулевая рейка работает очень просто: вращательное движение передается от руля посредством эластичной муфты с валом на шестерню, перемещающую рейку через зубчатое соединение. А рулевые тяги, которые расположены на шарнирном креплении, вращают ступицы колес.

Признаки неисправности рулевой рейки ВАЗ

Одним из основных симптомов поломки рулевой рейки является возникновение стука в переднем мосту.Сначала он малозаметен и проявляется только на неровностях дороги. Но потом стук усиливается, появляется отдача в руле. Если ничего не делать, машина станет неуправляемой через два месяца эксплуатации. Выход будет один – полная замена узла.

Причины износа и варить Правило Рейка ВАЗ

Основная причина стука — износ рулевой тяги, шарнира или коренного зуба. Прежде чем делать окончательные выводы, следует проанализировать стук в этом узле.Что же касается причин износа рейки, то их две — объективная и субъективная. С первого ничего не поделаешь — это наши дороги. Об их качестве даже анекдоты рассказывать скучно. Тряска на ямах и биения – главный враг рулевой рейки. Этот фактор дополняется неизбежной пылью, которая забивает механизм.

Вторая причина — поведение самого драйвера. Автолюбители, предпочитающие быстро проехать по ухабам, способствуют быстрому выходу из строя рулевого механизма.Водители, передвигающиеся по трамвайным путям, либо не сбавляют скорость перед лежащими милиционерами, тоже рыдают в руль. Кроме того, не стоит оставлять машину на стоянке с вывернутыми колесами или эксплуатировать ее на морозе с вялым двигателем и резкими поворотами руля.

Диагностика рулевой рейки ВАЗ, зачем рулевая рейка

Для диагностики рулевой рейки необходимо ее демонтировать и зажать в тиски.Оговорки сняты на защитном колпачке, прокладочном кольце, правой опоре и пади. Механизм полностью разобран, подшипники выданы. Все составляющие стойки предварительно протирают тряпкой или очищают щеткой. Далее детали промывают в керосине. Затем оценивается степень износа всех элементов рулевой рейки. Когда они будут чистыми, на них будут видны даже самые мелкие повреждения, трещины и зазубрины.

Ремкомплект рулевой рейки ВАЗ 2113-2115

Если вы решили отремонтировать рулевую рейку самостоятельно, вам потребуется приобрести специальный Ремкомплект, который включает в базовый состав такие компоненты:

  • Фторопластовые втулки.
  • Шайбы.
  • Гайка.
  • Подшипники.

Инструменты, приспособления, расходные материалы

Кроме Ремкомплекта вам потребуются следующие инструменты и материалы:

  1. Ключи.
  2. Отвертки.
  3. Смазка.
  4. Подшипники.
  5. Шестигранник на «17».

Разборка рулевой рейки ВАЗ 2114 (пошагово)

Заказ работ:

  1. В первую очередь необходимо снять рулевую рейку.
  2. Далее при помощи шестигранника на «17» откручиваем стопорную гайку.
  3. Затем снимите упорную гайку, стопор, стопорное кольцо и пружину.
  4. Дайте пыль валу ведущей шестерни, затем снимите стопорное кольцо.
  5. Откручиваем гайку, которая держит подшипник рулевого механизма. Обычно она идет достаточно туго.
  6. Далее пишем вал ведущей шестерни.
  7. Выньте саму стойку из корпуса.
  8. Снимите опорную втулку, смажьте ее и вставьте с усилием.
  9. Меняем все подшипники. Некоторые будет очень сложно достать, поэтому их можно разрушить долотом, затем вытащить щипцами.
  10. Осматриваем все элементы на предмет дефектов, сломанных меняя новые из Ремкомплекта, смазываем все подвижные части.

Как собрать рулевую рейку ваз

Рейк собирается в обратной последовательности. Если вы все сделаете правильно, рейка будет работать нормально. Осталось только поставить его на место.Для этого вам нужен партнер. Без него вы не сделаете все быстро и аккуратно.

Советы проф.

Когда рейка будет установлена, установите колеса, затяните гайки и снимите автомобиль с домкрата. Это все. Удачи.

Рулевая рейка ВАЗ-2114. Как снять, подтянуть или отрегулировать рулевую рейку на ВАЗ-2114

Как известно, работоспособность любого транспортного средства зависит от исправности каждой составляющей его частей. Если один элемент неисправен, то вскоре следующий не будет функционировать по цепной реакции, и так до тех пор, пока неисправность не будет устранена.Если вовремя не решить проблему, это не только повлечет за собой дополнительные расходы на запчасти, но и существенно повлияет на безопасность движения, от которой зависит ваша жизнь и здоровье. Поэтому не пренебрегайте заменой деталей, особенно если это рулевая рейка. ВАЗ-2114 не исключение: здесь детали выходят из строя так же, как и на любой другой машине.

Как разбирается этот элемент и как его регулировать? Ответы на все эти вопросы рассмотрим в нашей сегодняшней статье.

Инструменты

Вообще, на автомобиле ВАЗ-2114 ремонт Рулевой Рейки — занятие не очень сложное, однако одним комплектом ключей тут не обойтись. Для успешного демонтажа нам понадобится специальный съемник для рулевых тяг, шестигранник на 17, зубило, набор замков и ключей, а также смазка «Литол» и WD-40. Последним средством является обработка поверхности рейки примерно за сутки до предполагаемых работ – это обеспечит быстрое и удобное снятие всех креплений. А наносить WD-40 нужно на следующие детали: 4 гайки крепления устройства, механизм затяжки упора и резьбу наконечников.Через пару часов нужно снова пройти все эти элементы.

Рулевая рейка ВАЗ-2114 SS20: как правильно разобрать?

Для начала нужно поставить машину на ручной тормоз и для безопасности поставить под задние колеса какие-нибудь упоры. Далее блокируется руль и обесточивается бортовая сеть машины (снимается минусовая клемма с аккумулятора).

После этого домкрат поднимается перед автомобилем, колеса снимаются. Далее с наконечников снимаются гайки и вытягиваются «пальцы» из плеч стоек.Для этого нужно иметь съемник – с его помощью винт закручивается до упора. Далее упомянутые выше элементы удаляются молотком с молотка. Придерживаем винт съемника ключом.

Затем откручиваем гайки хомутов (те что предварительно обработали WD-40). Затем болт откручивается внутри салона на рулевом валу. Саму грабли нужно немного потянуть на себя колебательными движениями. В результате хвостовая часть шестерни отсоединится от вала.Как только это произойдет, тянем устройство через отверстие вправо.

Работы по ремонту рейки

Пока вагон в разобранном состоянии,работаем по самой части. Сначала рейку зажимают в тисках и тщательно зачищают металлической щеткой. Далее его поверхность обрабатывается крепким растворителем «Уайт-спирит» и протирается тряпкой. После этого ослабляются так называемые усовые болты. В это время рекомендуется проверить сайлентблоки – если есть люфт или их состояние очень неудовлетворительное (есть микротрещины), меняем детали на новые.

Зубилом пластину сгибают, откручивают болты и удаляют «усы». С торца детали стягиваются заглушки, крышка и снимаются с резинового вала. Все, кроме чехла, подвергается тщательной стирке с последующей сушкой (только не под солнечными лучами). С помощью минусовой отвертки снимается стопорная шайба подшипника. Гайка откручивается тем же ключом.

Замена рулевой рейки ВАЗ-2114: основные моменты

Под шлицевой вал подкладывается кусок резины, затем устройство хорошо затягивается в тисках. Чтобы добиться выхода подшипников, можно использовать молоток, но не проверять детали на прочность. Без фанатизма. После все ингредиенты промывают в уайт-спирите. Для достижения наилучшего результата можно использовать не тряпку, а щетку. При нарушении работы подшипника заменить его новым (извлекается съемником).

Разбираем элементы

Стойка так же вытаскивается из кожуха. Его также необходимо обработать уайт-спиритом. После того, как поверхность высохнет, снова покройте деталь смазкой.Через прорезь в корпусе вытаскивается пластиковая вставка и откручивается прижимная гайка. Обычно очень туго, но это не страшно — в ремкомплекте есть новая запчасть. Вытаскиваем упор, меняем уплотнительное кольцо и смотрим на «усы» рейки. В идеале наконечники должны быть в хорошем состоянии, без люфтов. «Пальчики» должны двигаться с нормальным усилием. То же самое касается и корпусов – они не должны иметь никаких дефектов. Если одна из перечисленных деталей (или несколько) не соответствует этим параметрам, ситуацию спасет только замена. В ходе выполнения такого рода работ специалисты рекомендуют обрабатывать резьбу «Мовилем» с целью защиты от ржавчины.

Петли и другие элементы

Теперь петли. С ними обращаемся, как и с предыдущими деталями, и если что-то не работает, меняем их в комплекте. В выступы корпуса в отверстия устанавливается новая втулка. Ластики обрезаны. Рейка вставляется со стороны шестерни. Примерное расстояние от корпуса до конца устройства равно 2.8 сантиметров. Помните, что рулевая рейка ВАЗ-2114 не должна выступать наружу.

Заключительные шаги

Далее до упора запрессовывается шестерня и подшипник (вал с корпусом зажимается в тисках). После этого вставляют упор, пружину и гайку. Отверстие в последнем заделывают глиной. Резиновое кольцо из ремкомплекта устанавливается со стороны вала и затягивается еще одной гайкой. Затем наденьте крышку и контршайбу.

После этого устанавливаются «усы» рейки.При хорошем усилии стопорная пластина затягивается и отгибается. Затем устанавливаются резиновые заглушки. Он должен лежать на левой стороне крышки.

Все, наш комплект собран. Теперь рулевая рейка (ВАЗ-2114 скоро будет готова к эксплуатации) установлена ​​обратно в машину. Деталь устанавливается на штатное место, а вал должен попасть в отверстие корпуса. Затем надеваются хомуты и наживляются гайки с шайбами.

Муфта

Теперь самый сложный и трудоемкий момент.Со стороны салона концы рулевого вала с валом-шестерней совмещены. Лучше всего делать это вдвоем, ведь в одиночку вы потратите на такое мероприятие много времени. Не забываем про специальный щиток вала — на него должен «лезть» болт сцепления.

Последний имплантируется молотком (удары наносятся ровно и очень аккуратно). Определить правильность порядка работы очень просто – для этого подсоедините снятую клемму аккумулятора и нажмите на клаксон.Если элемент не издает звук, значит, нужная нам часть вставлена ​​не до конца. В этом случае продолжайте постукивать по нему молотком.

Как установить рулевую рейку(ВАЗ-2114)? В «уши» муфты вставляется болт и плотно зажимается карабинным ключом. На хомуты затягиваются самоконтрящиеся гайки, а шпильки обрабатываются «Мовиллем». Теперь дело за малым — нужно соединить рычажные рычаги с наконечниками и затянуть все крепления. Все, замена рулевой рейки ВАЗ-2114 успешно завершена.Осталось поставить минусовую клемму, прикрутить колеса, проверить тормоза и сделать развал. Обычно на демонтаж и установку этой детали уходит до 3-4 часов свободного времени. Да, надо повозиться. Но после этого стука рулевой рейки ВАЗ-2114 вас точно не будет беспокоить. По пробегу это около 100-150 тысяч километров.

Итак, мы выяснили, как подтянуть рулевую рейку ВАЗ-2114 своими руками. Удачи!

р>>

Задние пружины на ваз 2114 какие лучше

Тюнинг ходовой ваз 2114, тюнинг передней подвески ваз 2115, доработка ходовой части ваз 2113, тюнинг задней подвески ваз 2113, ваз 2115, ваз 2114.Доработка передней подвески Доработка подвески, тюнинг подвески ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, Лада Самара 2

Доработка передней подвески фото, тюнинг подвески ВАЗ 2114, ВАЗ 2115, ВАЗ 2113 своими руками

Тюнинг речь идет об улучшении работы завода. Несмотря на то, что автомобили Лада Самара 2 пользуются успехом, недостатки у этих машин все же есть, поэтому автовладельцы очень часто прибегают к тюнингу ваз своими руками. В наших разделах вы можете самостоятельно ознакомиться с некоторыми улучшениями.Все материалы разбиты по категориям и содержат подробные инструкции по доработке основных узлов автомобиля ВАЗ 2115: тюнинг двигателя, тюнинг кузова, тюнинг салона, тюнинг коробки передач, тюнинг подвески и тормозов, также вы найдете разделы по тюнингу ВАЗ с фотографиями. Добро пожаловать в разделы тюнинга и доработок ВАЗ 2113.

Замена пружин (и амортизаторов лада 2115) только попарно (на передней и/или задней оси).

Работы выполняем на смотровой канаве или эстакаде, но можно и на ровной горизонтальной площадке.

Для замены пружин и амортизаторов передней подвески снимите и разберите направляющую стойки рессоры.

Есть два варианта снятия направляющей стойки рессоры ВАЗ 2113. В первом варианте ее можно демонтировать в сборе с поворотным кулаком и тормозным диском, не откручивая гайки нижнего и верхнего (регулировочного) болтов крепления стойки к поворотный кулак. Этот вариант удобен, если после завершения работ вы не планируете регулировать углы передних колес.

Но так как после замены амортизаторов и пружин необходимо отрегулировать углы установки колес, то рассмотрим второй вариант.

Вывешиваем и снимаем колесо со стороны снятой стойки. Крутим колесо в обратном направлении до упора.

Вынимаем шплинт…

… И ключом на 19 откручиваем гайку, которая крепит палец наконечника рулевой тяги к рычагу стойки.

Съемником выдавливаем палец из рычага.

При отсутствии съемника гайку полностью не откручиваем, вставляем монтажную лопатку в проставку между рулевой тягой и рычагом рейки и ударяем по торцу рычага рейки молотком.

Снимаем муфту переднего тормозного шланга с держателя стойки.


Для откручивания гайки штока амортизатора используем специальный ключ, чтобы шток не проворачивался.

Снимите пластиковую заглушку верхней опоры направляющей стойки.

Ослабляем затяжку гайки штока амортизатора ВАЗ 2114.

Перед откручиванием верхнего болта крепления стойки к поворотному кулаку…

… Нанесите установочные метки на болт и кронштейн стойки.

ВНИМАНИЕ

При последующей установке направляющей рессоры совмещение меток не гарантирует точной установки заданного угла развала, но позволяет добиться незначительного отклонения от исходного значения.

Головкой «на 19» ключом того же размера
открутить гайку верхнего болта, удерживая болт от проворачивания.

Сняв шайбу с болта регулировки угла развала, выбиваем болт пробойником из мягкого металла.

Болт регулировки развала и шайба.

Аналогично откручиваем гайку нижнего болта крепления стойки к поворотному кулаку и выбиваем болт.

Снять закругленный кулак со стойки, не натягивая тормозной шланг.

Ключом «на 13» отвернуть три гайки крепления верхней опоры направляющей стойки рессоры к кузову. ..

… и снимите стойку.

Две пружинные стяжки устанавливаем диаметрально друг напротив друга так, чтобы они захватили пять витков пружины.

Поочередно вращая винты стяжек, сжать пружину.

После ослабления давления пружины на опорные чашки отверните гайку штока.

Снимаем со стойки верхнюю опору ВАЗ 2115, верхнюю опорную чашку, пружину со стяжками, буфер такта сжатия и защитный кожух.

Зубилом сбиваем опору буфера сжатия…

… и стрелять.

Со специальным ключом …

… Открутить гайку корпуса стойки.

При отсутствии специального ключа гайку можно открутить зубилом, не опасаясь ее повредить, так как новая гайка входит в комплект установки амортизатора.

Снимите гайку.

Вынимаем шток с рабочим цилиндром из корпуса стойки и сливаем амортизирующую жидкость в емкость.

Промываем полость корпуса стойки уайт-спиритом.

Устанавливаем картридж (картридж) в корпус стойки.

Амортизаторы известных производителей, как правило, имеют в комплекте специальный ключ для затяжки гайки корпуса стойки.

Вращая специальный ключ динамометрическим ключом, затяните гайку моментом, указанным производителем амортизатора лада 2113.

На шток надеваем защитный кожух.

Установите стяжки на новую пружину.

Сожмите пружину, поочередно вращая стяжные винты.

Устанавливаем пружину со стяжками на нижнюю опорную чашку стойки.

Устанавливаем чашку пружины верхней опоры, верхнюю опору, наживку и специальным ключом затягиваем гайку штока.Снимите пружинные стяжки.

Установить направляющую рессоры лада 2114 на автомобиль в обратном порядке.

Аналогично заменяем амортизатор и пружину другой стойки подвески.

Регулировку углов установки управляемых колес рекомендуем производить на СТО.

Примечание: на заднем приводе иногда стучит кардан, причем стук часто слышен из задней подвески — их владельцам сюда — ремонт карданных валов.

При выборе пружин обратите внимание на цветовую маркировку — она ​​указывает на жесткость. Жесткость передних и задних пружин должна быть одинаковой.
Кроме амортизатора и пружины целесообразно приобрести резиновые и пластмассовые детали (подушки амортизатора, прокладки пружины, корпус амортизатора, демпфер сжатия), а также крепежные детали.
Но нельзя купить все сразу, а только необходимое, после разборки и осмотра.

Поддомкратьте одну сторону и поддержите машину.Не работайте с автомобилем, стоящим на домкрате, тем более не лезьте под него. При откручивании гаек потребуется приложение силы, а домкрат не является устойчивой опорой.

Снимите колесо. Очистите болт и гайку крепления амортизатора от грязи. Смажьте резьбовое соединение водой wd40 или другой проникающей смазкой. Пока гайка замачивается, открутите верхнюю гайку.


Для этого вынимаем заднюю полку и откидываем заднее сиденье. Находим и вынимаем заглушку.Перед нами конец штока с 6 лысками.
Шток фиксируется гайкой М10. Несмотря на то, что гайка защищена от пыли, перед откручиванием можно побрызгать смазкой wd40 — хуже точно не будет.
Руководство по ремонту ВАЗ 2114 рекомендует удерживать шток специальным ключом. Скорее всего, у вас его нет. Используйте рожковое дерево.
Для ослабления гайки используйте накидную гайку (причем с большим вылетом, для работы в нише). Если такого ключа нет, даже не пытайтесь, не портите понапрасну края гайки.


Специальный ключ можно купить в автомагазине, стоит недорого.

Переходим к нижней проушине амортизатора. Используйте два ключа на 19.
Удерживайте болт (или гайку) одним. Повернуться к другим.
Ключ можно взять с насадкой или головкой. Используйте трубу для увеличения крутящего момента. Открутив гайку, вынимаем болт, а затем амортизатор с пружиной. Застрявшая пружинная прокладка остается высоко в нише кузова.
Оторвите его.Выньте и осмотрите. Если прокладка деформирована, лучше заменить ее.

Внимательно осмотрите крышку амортизатора. В нем не должно быть трещин, потёртых дыр и других повреждений. Если вы их нашли, но кожух не купили, придется снова идти в магазин.
Негерметичный кожух ставить не стоит, но можно оставить стальную крышку кожуха. Также осмотрите остальные детали, которые менять не собирались. Деформированные и смятые придется заменить.

Перед установкой проверьте, легко ли накручивается гайка на шток нового амортизатора. Можно ли вручную вставить болт и навернуть на него гайку. При необходимости заменить гайки и дополнительно откалибровать втулку амортизатора разверткой.
Большого зазора быть не должно, но если при установке болт приходится забивать молотком, то при следующей замене его можно только выбить.

С новым амортизатором вытяните шток на полную длину.Поместите буфер такта сжатия на шток. Соедините корпус амортизатора с крышкой и также наденьте амортизатор.
Потом одна подушка и распорная втулка. Убедитесь, что шток максимально выдвинут.

Поместите новую прокладку на верхний край пружины, сориентируйте ее и закрепите лентой или тонкой проволокой. Поместите пружину на амортизатор и сориентируйте ее на чашке амортизатора.

Чтобы установить амортизатор с несжатой пружиной, максимально отогните рычаг поперечины с помощью лома.
А теперь верхняя кромка пружины упирается в корпус (через прокладку), а в нижнюю втулку амортизатора вставляется болт. Затяните гайку, но не торопитесь затягивать. Теперь необходимо под весом машины сжать пружину, а через отверстие в корпусе освободить шток амортизатора.

Для этого можно использовать два метода: прикрутить колесо и поставить автомобиль на землю или поднять рычаг поперечной балки домкратом, не снимая автомобиль с опоры.Выбирайте, что вам удобнее.

Не торопитесь поднимать рычаг (или опускать автомобиль). Подайте команду помощнику и направьте шток, но не сжимайте его. Используйте кусок шланга или металлическую трубку для направления штока. Также попробуйте соломенный ключ.
Когда шток вышел в отверстие в корпусе, наденьте верхнюю подушку, опорную шайбу и затяните гайку (достаточно от руки). И только опустив машину на колеса, протягиваем как следует гайки.
И верх, и низ. Таким же образом замените пружину и амортизатор с другой стороны автомобиля.

Проехав 50…100 км, осмотрите и протяните подвеску.

Передние стойки на автомобилях ВАЗ 2114-2115 изнашиваются значительно быстрее задних и это связано с тем, что на переднюю часть автомобиля приходится большая нагрузка, так как там расположены основные агрегаты. Если амортизаторы потекли, или начали сильно пробивать на ямах, то в этом случае лучше всего будет их использовать. полная замена . Многие привыкли справляться с такими проблемами в СТО, хотя если немного постараться, то можно все сделать своими силами.Главное, чтобы у каждого были под рукой необходимые инструменты и приспособления. Ниже подробный список всего:

  • пружинные стяжки
  • Съемник шарового шарнира или рулевого наконечника
  • плоскогубцы
  • молоток
  • ключи на 13 и 19 и аналогичные головки
  • ключ и трещотка
  • поломка

Видео по замене передних стоек на автомобилях Лада Самара — ВАЗ 2114, 2113 и 2115

Если видео не удалось посмотреть по какой-либо причине, то вы можете ознакомиться с пошаговой инструкцией с фото материалами.Там тоже все четко и понятно описано, так что разберется даже новичок.

Мануал по самостоятельной замене стоек передней подвески на ВАЗ 2114 — 2115

Первым делом ставим автомобиль на ручной тормоз, срываем болты крепления переднего колеса и поддомкрачиваем машину. Затем окончательно снимите колесо и можно приступать к выполнению настоящего ремонта ходовой на ВАЗ 2114-2115.

Сначала нужно освободить рейку от крепления с рулевым наконечником.Подробнее об этом читайте в статье про . После того, как мы справились с этой задачей, откручиваем две гайки крепления стойки к рычагу снизу, как это наглядно показано на фото ниже:


И пробуем руками вытащить болты с обратной стороны. Если это невозможно сделать из-за ржавых соединений, то можно использовать поломку или деревянный брусок, выбив молотком болты:


Когда выскочили болты, то стойку можно отвести в сторону, тем самым отсоединив ее от рычага:


Теперь открываем капот и откручиваем три гайки крепления передней опоры к стеклу кузова ВАЗ 2114-2115.Это хорошо видно на картинке ниже:


При откручивании последней гайки придерживайте подставку снизу, чтобы она не упала. Тогда можно без проблем вывести:


Итак, весь модуль передней подвески снят. Для его разборки нам понадобятся пружинные стяжки и специальный ключ для откручивания центральной гайки сверху опоры. Первым делом нужно ослабить верхнюю гайку, чтобы шток не проворачивался:


Не отпускай до конца, а то можешь получить пружину по лбу, или еще что.Затяните пружины с помощью специального инструмента

.


И только после этого отвернуть гайку до конца, и снять верхнюю опорную чашку:


Затем можно приступить к снятию самой опоры:


А потом пружины:


Теперь осталось снять резиновый пыльник, компрессионные буфера и можно приступать к замене всех необходимых деталей передней подвески: опорных подшипников, опор, стоек или пружин.Весь процесс сборки осуществляется в строго обратном порядке и не занимает много времени. При установке модуля на автомобиль, возможно, придется немного повозиться, чтобы снизу совпали отверстия в корпусе стойки и рычаге. Но если у вас есть крепление, вы можете сделать это сами!

Цены на комплектующие примерно такие (для примера назову от производителя SS20):

  1. Опоры продаются по цене 2000 рублей за пару
  2. Передние стойки можно приобрести по цене около 4500 за две
  3. .
  4. Пружины можно приобрести по цене 2000 рублей

Что касается остальных деталей, таких как компрессионные буфера и пыльники, то в сумме потратите еще около 1000 руб.Конечно, эффект после установки не заводской подвески просто радует. В общем, как-нибудь отпишусь в следующих статьях об этом.

Можно ли отрегулировать рулевую рейку своими руками — технология затяжки. Регулировка рулевой рейки

Для обеспечения нормальной работы рулевого управления периодически производится регулировка рулевой рейки. Что это за деталь? Это силовой агрегат в механизме управления, с помощью которого усилие передается от рулевой колонки непосредственно на колеса.То есть рулевая рейка управляет автомобилем за счет поворота направляющих передних или задних колес.

Какова функция рулевой рейки?

Рулевые рейки по способу привода могут быть гидравлическими, электрическими или механическими. Большинство автомобилей оснащены гидравлическими стойками. Такая конструкция обеспечивает быструю и точную передачу поворотов руля на высокие скорости, оптимальный въезд и выезд с парковки, а также позволяет совершать развороты в условиях ограниченного пространства. Для снижения усилий, прилагаемых к ведущему колесу, механизм снабжен гидроусилителем.

Как уже становится понятно из приведенных примеров, за удобство, и даже за безопасность вождения, наряду с другими системами автомобиля, отвечает в том числе и рулевое управление… В наших интересах сохранить это в рабочем состоянии и слушать проблемы. Все ремонтные работы по рулевым рейкам выполняются с использованием специального оборудования, позволяющего произвести оптимальную реставрацию и подгонку. Давайте разберемся, чего ожидать?


Как подтянуть рулевую рейку и можно ли предотвратить люфт?

Чаще всего неисправности рулевой рейки возникают в результате регулярной езды по пыльным и неровным дорогам…Особенно острой проблемой в городских условиях стали лежачие полицейские, которые не всегда установлены по технологии, то подъезд к ним резкий, то высота большая, и машина страдает. Чем дольше будет продолжаться такой режим работы, тем быстрее будут стучать грабли. Это наиболее ярко выраженный симптом, указывающий на его неисправность.

Чтобы как можно реже ремонтировать рулевое управление, необходимо снижать скорость, если на дороге хорошо видны неровности.Их следует вести с очень низкой скоростью.

Другими причинами неисправностей являются частые наезды на бордюры, резкий набор скорости при крайнем положении руля. В связи с этим возрастает нагрузка на коробку передач и другие узлы рулевой рейки. В таких условиях он может даже выйти из строя. Неисправности рейки очень похожи на другие поломки, поэтому в некоторых случаях для точной диагностики требуется ее полная разборка.


Регулировка рулевой рейки — как сделать в своем гараже?

Очень часто возникает вопрос, как самому подтянуть и сделать другие регулировки.При этом следует помнить, что обычная его подтяжка может не решить полностью проблему люфта или не решить ее вовсе. Это связано с тем, что трансмиссионная пара, в состав которой входит рейка и шестерня, имеет заранее никому неизвестную степень износа. Сами по себе наладочные работы не представляют особой сложности и под силу любому водителю, умеющему обращаться с инструментом.

Неизвестная степень износа не позволяет провести точную диагностику без вскрытия рулевой рейки.В этом случае придется обращаться к специалистам. Для нормальной регулировки и затяжки понадобится напарник, гараж с ямой и ключ для регулировки рулевой рейки. После подготовки необходимо выполнить следующие действия с соблюдением определенных правил:

  • Перед началом затяжки автомобиль должен быть надежно закреплен, а колеса выровнены. С помощью люфтомера (специального механического прибора для определения зазора) необходимо измерить люфт переднего колеса (если оно отвечает за рулевое управление), который не должен быть более 10 градусов.
  • Для затяжки есть регулировочный винт, расположенный в торцевой крышке рулевого механизма, находим его. Если вам предстоит искать его впервые, то вооружитесь паспортом автомобиля, ведь расположение винта у каждой модели разное. Он должен медленно подтягиваться. Необходимо постоянно проверять ход руля, величину люфта и наличие стука в колонке.

После регулировки необходимо провести ходовые испытания. Если ход ведущего колеса большой, необходимо немного ослабить регулировочный винт. Таким образом, работа по регулировке рулевой рейки будет считаться успешной, когда стук или люфт полностью исчезли и колесо свободно вернется в нормальное центральное положение.

О важности системы рулевого управления автомобиля не стоит лишний раз упоминать, так как уже всем ясно, что она играет ключевую роль в безопасности вождения. Именно поэтому не следует пренебрегать регулярным обслуживанием и ремонтом всех частей этой системы, ведь частая эксплуатация приводит к износу даже самых надежных узлов и агрегатов.Наиболее частым признаком неисправности является люфт в рулевом колесе. Любой мало-мальски грамотный и ориентированный на движение автомобилист должен быть знаком с этим термином, чтобы иметь возможность при желании вовремя диагностировать и устранить проблему.

Для того, чтобы понять, как работает полный люфт в рулевом управлении, нужно немного разобраться в устройстве рулевого управления. С технической точки зрения это можно описать примерно так: в передаче рулевых тяг есть тяга, которая закреплена неплотно, с зазором в 1-2 миллиметра.Если бы не это расстояние, то все детали зацепления изнашивались бы намного быстрее, в результате сильного трения. Зазор позволяет удерживать крючок, при этом не соприкасаясь со стенками зубьев шестерни — отсюда и люфт.

С точки зрения водителя люфт определяется как свободный ход колеса, необходимый для получения отклика от элемента системы, которым вы управляете (в данном случае передних колес). Говоря простым языком, это расстояние, которое проходит руль, прежде чем автомобиль совершит определенный маневр.Это явление нельзя назвать негативным, так как минимальный люфт присутствует в управлении любого автомобиля и увеличивается пропорционально размеру транспортного средства.

Однако после длительной эксплуатации люфт возрастает до опасного уровня, когда автомобиль перестает слушаться и с опозданием реагирует на «команды» водителя.

Если вовремя не среагировать и не устроить проверку, в лучшем случае вас ждет дорогостоящий ремонт, в худшем — согласно ПДД ваш автомобиль становится потенциальным источником опасности на дороге.

Причины люфта

Причину люфта, конечно, надо искать в конструкции рулевой системы:


Вообще люфт практически всегда провоцирует какую-либо неисправность в рулевой рейке -цепь тягового колеса. Для того, чтобы выявить причину, нужно пройтись по каждому звену, внимательно проверить детали и выявить, где и что было недотянуто — так как именно этот элемент останавливает работу контроля.Но чтобы не спутать люфт с какими-либо другими неисправностями, нужно изучить его практические симптомы.

Признаки

Если ходовая часть автомобиля становится все менее чувствительной к вашим воздействиям, значит, пора анализировать возникающие проблемы с управлением. Максимально допустимое значение свободного хода руля равно 30 миллиметрам, или 10 градусам, согласно ПДД. Любые отклонения от нормы считаются неисправностями.

Для того, чтобы определить, вписывается ли люфт в этот параметр, нужно устроить небольшую проверку:


Хотя на самом деле не важно, что именно помогло вам диагностировать проблему — люфтометр 524, какая-то другая модель этого устройство или простые измерительные приборы.Если проблема выявлена, нужно приступать к ее устранению.

Как снять

Чтобы отрегулировать рулевое управление, вам понадобится несколько простых инструментов для регулировки креплений.

Если измеритель люфта К 524 М показал нежелательный результат, следует попробовать отрегулировать винты для усиления карданных шарниров. Эти элементы расположены на рулевом валу. Для этого находим регулировочный винт петель и выставляем допустимое значение. Затем проверка повторяется, и если свободный ход все же превышен, то причина в другом.

При завышенных показаниях люфта рекомендуется также отрегулировать шарниры рулевых тяг. Но сделать это будет сложнее, так как понадобится подъемник или помещение со смотровой ямой. Скорее всего, вы обнаружите, что петли «сломаны», а значит, их крепления нужно подтянуть. Также можно подтянуть рулевые тяги.

Иногда состояние деталей не оставляет иного выхода, кроме как полностью разобрать рулевой механизм и заменить изношенные элементы.В этом случае лучше обратиться к услугам профессиональной автомастерской, чтобы не повредить систему по неопытности.

В процессе эксплуатации изнашиваются рабочие поверхности червяка, ролика, подшипников, а также вала сошки, бронзовые втулки, головка регулировочного винта, шайбы и Т-образный паз вала сошки. В результате в рулевом механизме появляются люфты, которые могут быть причинами стука при движении, вибрации передних колес, потери устойчивости автомобиля и других вредных явлений.Показателем появления люфта является увеличенный свободный ход руля. Увеличение зазора происходит прежде всего в зацеплении червяка и ролика, а затем увеличивается осевое перемещение червяка (вместе с рулевым валом). Указанные зазоры по мере их возникновения следует устранять регулировкой.

Помимо износа перечисленных деталей, причинами повышенного люфта рулевого колеса могут быть ослабление крепления сошки на рулевом валу или крепления корпуса рулевого управления к раме, а также увеличенные зазоры в местах соединения рулевых тяг и передней подвески.Поэтому перед регулировкой рулевого механизма следует проверить состояние рулевых тяг передней подвески, устранить зазоры в шарнирах и подтянуть ослабленные крепления.

Рулевой механизм не нуждается в регулировке, если свободный ход рулевого колеса при движении по прямой не превышает 25 мм (около 8°) при измерении на ободе.

Больший свободный ход, остающийся после подтяжки ослабленных соединений и устранения зазоров в соединениях, свидетельствует о необходимости регулировки рулевого механизма.

Осевое перемещение червяка и боковой зазор в зацеплении можно регулировать, не снимая рулевой механизм с автомобиля.

Рулевой механизм необходимо регулировать в следующей последовательности:

  • Проверить осевое перемещение червяка. Для этого положите палец на ступицу рулевого колеса и на корпус переключателя указателей поворота, несколько раз поверните рулевое колесо на небольшой угол вправо и влево. При осевом перемещении червяка палец будет ощущать осевое перемещение ступицы рулевого колеса относительно корпуса переключателя.
  • Для устранения осевого перемещения червяка необходимо провернуть червяк вправо или влево примерно на один-полтора оборота и затем повернуть на определенный угол в противоположную сторону так, чтобы гребни ролика не касаться нарезной резьбы и имеется достаточно большой боковой зазор в зацеплении червяка и ролика. После этого необходимо отвернуть контргайку 1 на два-три витка и затянуть регулировочную гайку 2 так, чтобы червяк легко вращался и не имел осевого перемещения.Затем, удерживая регулировочную гайку ключом от проворачивания, необходимо затянуть контргайку и убедиться в отсутствии осевого перемещения червяка и легкости его вращения.
  • Если после регулировки осевого перемещения червяка по резьбе регулировочной гайки течет масло, то под контргайку необходимо подложить картонную или алюминиевую прокладку толщиной 0,1-1 мм. Затем вам нужно проверить значение бокового люфта зацепления. Для этого установите колеса прямо и отделите левый шаровой палец средней рулевой тяги от сошки.
  • Во избежание повреждения резьбы на пальце необходимо предварительно ударить молотком по боковой поверхности головки сошки или сдвинуть палец со своего места специальным съемником. После этого, сохраняя положение сошки, соответствующее движению по прямой, и покачивая сошку головкой, определяют величину бокового зазора в зацеплении. В пределах поворота червяка на угол около 60° от среднего положения (3°32′ поворота сошки) вправо и влево люфта зацепления быть не должно.
  • При отсутствии беззазорного зацепления, или беззазорное зацепление ощущается на участках больше 60° поворота руля от центрального положения, необходимо отрегулировать боковой зазор в зацеплении червяка и ролика . Для этого, отвернув на 1-2 оборота гайку 27 регулировочного винта 30 вала сошки и вставив отвертку в паз винта, установить беззазорное зацепление при вращении червяка под углом 60° от среднее положение вправо и влево.Затем, удерживая регулировочный винт от проворачивания отверткой, затяните контргайку и проверьте выполненную регулировку.
  • Убедившись в правильности произведенной регулировки, необходимо повернуть руль из одного крайнего положения в другое и убедиться в отсутствии заедания или тугого вращения во всем диапазоне поворота рулевого механизма.
  • При регулировке осевого перемещения червяка и бокового зазора в зацеплении ни в коем случае нельзя производить чрезмерную затяжку, так как это приведет при чрезмерной затяжке подшипников червяка к их преждевременному износу, а также чрезмерной затяжке зацепления (червяк и ролик) может привести к износу ролика и червяка или даже разрушению их рабочих поверхностей.Кроме того, при слишком сильном вращении рулевого механизма передние колеса не будут стремиться вернуться в положение, соответствующее движению по прямой, при выходе автомобиля из поворота под действием веса передней части автомобиля, что значительно ухудшит устойчивость автомобиля.
  • По окончании регулировки необходимо соединить шаровую опору рулевых тяг с сошкой и проверить правильность регулировки рулевого механизма при движении автомобиля.
  • Регулировку можно считать законченной, если свободный ход рулевого колеса при неподвижно установленных передних колесах при движении по прямой (при отсутствии зазоров в соединениях рулевых тяг и передней подвески и надежном креплении рулевого механизма к рамы) будет не более 10-15 мм при измерении по ободу рулевого колеса. Прежде чем снимать рулевой механизм с автомобиля, учтите; что снять его можно только через моторный отсек вниз, при снятом руле 58, рычаге 52 механизма управления коробкой передач и рукоятке 79 переключателя указателей поворота.

После разборки и регулировки рулевой механизм устанавливается в обратной последовательности и в той же комплектации. Следует отметить, что при соединении сошки с рулевым механизмом ее необходимо устанавливать по меткам на конце большой головки сошки и конце резьбового конца вала сошки. Сошку следует надевать так, чтобы риск на конце ее большой головки совпадал с меткой (стержнем) на конце резьбового конца вала сошки.

Несовпадение меток приведет при крайнем положении руля к упору ролика в корпус рулевого механизма, что очень опасно, так как повлечет за собой недостаточный поворот передних колес в одну сторону и, возможно, поломка рулевого механизма.

При наличии 36 шлицов ошибка хотя бы одного шлица при установке сошки уменьшит возможный поворот сошки в сторону на 10°.

Продольная ось правильно установленной сошки в среднем положении должна быть параллельна оси рулевой колонки и располагаться впереди автомобиля, а сошка должна свободно поворачиваться из среднего положения вправо и влево на угол 45° в каждую сторону (чуть больше двух оборотов руля).Размеры сошки маятникового рычага и рычагов рулевой трапеции, а также их взаимное расположение выбраны так, что для поворота колес вправо и влево сошка должна поворачиваться на угол около 37°.

Это оставляет запас мощности в рулевом механизме, когда передние колеса полностью повернуты.

Рулевой механизм должен быть установлен на автомобиль так, чтобы при полностью затянутых болтах 15 крепления картера к лонжерону и рулевой колонке с надетой на нее прокладкой 50, прижать к опоре стойки 45 отверстия в кронштейне 49 крепления рулевой колонки совпадают с отверстиями фланцевых гаек, приваренных к подвижной штанге 47, размещенной внутри опоры.Возможны случаи, когда из-за деформации кузова при аварии или длительной езде по плохим дорогам при перемещении штанги не удается добиться совпадения отверстий и требуется усилие для установки рулевой колонки на место . В этом случае необходимо отпилить внутренние концы одной или двух втулок 13 и 14, приваренных к лонжерону, к которому крепится рулевая колонка, и проверить правильность положения стойки.

При деформациях кузова и подмоторной рамы автомобиля также возможно, что при поднятой вверх рулевой колонке и затянутых болтах крепления рулевого механизма колонка не будет касаться опоры 45.толщину между опорой и рулевой колонкой и вставьте удлиненные болты.

Неправильная установка рулевого механизма на транспортное средство, при котором вал и рулевая колонка могут погнуться, вызовет повышенные усилия на рулевом колесе и в механизме управления коробкой передач, а также ослабление крепления рулевой колонки к картеру. Кроме того, это вызовет повышенный износ верхнего подшипника вала руля. При большом смещении изгиб рулевого вала может вызвать поломку рулевого вала в районе червяка.

При снятии рулевого колеса с вала необходимо предварительно сделать метки на ступице и валу, позволяющие установить рулевое колесо при сборке в среднее положение.

Не следует ставить руль на вал в среднее положение, определяемое его поворотами вправо и влево, так как в этом случае спицы руля не будут находиться в горизонтальном положении при движении по прямой.

Для того, чтобы снять руль с автомобиля, необходимо сначала снять крышку 61 переключателя сигналов 59.Сделать это нужно тонкой отверткой или, еще лучше, лезвием ножа, вставив их в горизонтальный зазор между крышкой и переключателем у одного из торцов крышки со стороны большего сектора руля, а затем поднимите конец крышки. В этом случае одна из пружин 60, удерживающих крышку, будет утоплена внутрь переключателя, и крышку можно будет легко снять. Затем, отвернув два винта 65, снимите переключатель сигналов и основание 66 переключателя сигналов, для чего отверните три винта 70 и извлеките пружины 73 из выемок ступицы рулевого колеса.После этого, отвернув гайку на рулевом валу, с помощью специального съемника снимаем рулевое колесо.

При отсутствии съемника рулевое колесо можно снять, ударяя молотком, обязательно только через медную или алюминиевую прокладку, по торцу рулевого вала, навинчивая гайку 69, во избежание повреждения резьбы, предварительно промыть с концом вала.

Рулевое колесо устанавливается в обратном порядке. Однако крышки сигнального выключателя необходимо устанавливать в следующем порядке, чтобы избежать деформации или поломки пружин.Необходимо надеть выемку на торце крышки на одну из пружин 60, расположив при этом крышку так, чтобы ее нижний конец был прижат к переключателю сигнала, а другой конец не входил в паз переключателя. Вторую пружину утопить пальцем в паз переключателя и, прижимая другой рукой крышку к плоскости переключателя и не отпуская пружины, задвиньте крышку на место.

После этого, нажимая на крышку, слегка сдвинуть ее в сторону меньшего сектора руля и вставить зубец на торце крышки в паз переключателя сигналов со стороны большего сектора руля.

Замена крышки в другой последовательности или другим способом, например сверху, приведет к деформации или даже поломке листовых рессор, в связи с чем необходимо строго соблюдать указанный выше порядок установки крышки в выключатель сигнала .

Сошка рулевая соединяется с валом сошки с помощью малых конических шлицов с малым углом конусности на валу и стягивается гайкой с пружинной шайбой. Поэтому для снятия сошки необходимо использовать специальный съемник.Не снимать сошки ударами молотка, так как это приведет к появлению вмятин на ролике вала сошек, что в дальнейшем приведет к преждевременному износу рабочей пары рулевого механизма.

Одной из причин возникновения посторонних шумов или стуков в приводе управления автомобилем является возникающий люфт в рулевой рейке. Если применить этот термин к рулевому управлению, то под ним будет подразумеваться угол поворота рулевого колеса, не изменяющий направление движения автомобиля.В узлах рулевой рейки люфт представляет собой технологический зазор, предусмотренный для обеспечения правильного зацепления. Так чем же грозит люфт в рулевой рейке и не будет ли хуже, если его устранить?

Признаки и причины люфта

Для устранения неисправности ее необходимо правильно диагностировать. Появление люфта в приводном механизме не определяется «на глаз». Но первые признаки заметит только сам водитель автомобиля, а именно:

  • Стук в рулевом механизме при проезде неровностей;
  • Хруст при повороте колес;
  • При отпускании руля машина не держит заданного направления;
  • Появление вибраций при езде;
  • Щелчки в руле при смене направления;
  • Произвольные маневры автомобиля вне зависимости от положения руля.

В ходе диагностики детально исследуется весь механизм и выявляются самые слабые узлы. Причин возникновения много, но сводятся они к одному — это появление неисправности во взаимодействии элементов привода управления, например:

  • Изношенные зубья шестерни или рейки;
  • Неисправности элементов подвески — рулевые тяги, наконечники, ступичные подшипники;
  • Рельс сильно растянутый;
  • Несвоевременная замена жидкости в гидравлике;
  • Износ зацепления зубчатой ​​балки и «червяка» и др.

Нормально или опасно?

Иногда для диагностики люфта используют специальный прибор-люфтометр. Это может помочь определить проблему еще до появления симптомов. Если параметры, показанные на приборе, превышают норму, то ее необходимо устранить. В правилах дорожного движения приведены нормы люфта для всех типов транспортных средств.

Чаще всего проблема обнаруживается слишком поздно, а это грозит полной заменой всего механизма. Слишком низкое значение клиренса отрицательно сказывается на комфорте вождения.И самая главная опасность – это потеря контроля над автомобилем. При сильном клиренсе приходится постоянно крутить руль, чтобы направить машину в нужное положение, т.е. «поймать» ее.

Небольшие отклонения от нормы можно скорректировать самостоятельно, но особенности конструкции некоторых автомобилей требуют только качественного обслуживания в специализированном автосервисе. Одной из таких услуг в Москве является компания «Волтаж-Ремонт рельсов».

Диагностика и ремонт

Для точной диагностики потребуются специальные стенды и опытный мастер.Стоимость ремонта или цена новой детали достаточно высока, поэтому при диагностике важно не перепутать банальные проблемы ходовой части автомобиля с неисправностью рулевого механизма. Сколько стоит диагностика и ремонт рулевой рейки, вам скажут консультанты нашего автосервиса уже после одного звонка к нам.

Никто не будет отрицать тот факт, что хорошее рулевое управление в любом автомобиле гарантирует не только безопасность водителя и пассажиров, но и принципиально безотказную работу.Независимо от типа рулевого механизма, будь то червячная передача, зубчатая рейка с гидроусилителем или без него, все они требуют периодического обслуживания. ВАЗ-2114 и все Самары второго поколения получили достаточно надежный и простой в ремонте и регулировке рулевой механизм. У него нет гидроусилителя, тем проще он в обслуживании и регулировке.

Зачем подтягивать рейку на ВАЗ-2114

Диагностика рулевой рейки и рулевого механизма

Прежде чем подтягивать рулевую рейку ВАЗ-2114, стоит учесть предпосылки, которые подскажут, что пора приступать к ее ремонту или подтяжке.

Люфт

В первую очередь это люфт.

В основном, АвтоВАЗ гарантирует достаточно длительный срок эксплуатации рулевого механизма, а именно десять лет … Однако надо понимать, что речь идет об идеальных условиях эксплуатации. Это предполагает ровные асфальтированные дороги, постоянное наличие качественной смазки в корпусе рейки и щадящий стиль вождения.

В нормальных условиях эксплуатации этот срок практически недостижим. Неважные дороги, неважное качество запчастей и часто жестковатая эксплуатация автомобиля приводят к тому, что механизм дает о себе знать гораздо раньше.

Первые симптомы неисправности рулевого механизма на ВАЗ-2114

Первые признаки неисправности рельса или необходимость подтяжки очевидны:


Последнее может рассматриваться как явный сигнал неисправности и может привести к серьезным проблемам во время вождения.

В этом случае, скорее всего, ситуацию уже не исправить подтяжкой, тем не менее выводы делать рано, можно попробовать отрегулировать. Это можно сделать двумя способами — как на автомобиле, так и со снятой рейкой.

Полная разборка рулевой рейки и замена ремкомплекта

Во втором случае настройка уже выполнена. Попробуем обойтись малой кровью и просто отрегулировать зазор в зацеплении зубчатой ​​рейки , устранив тем самым люфты и стуки.

Подтягиваем рейку ВАЗ-2114 своими руками

Чаще всего у всех работа по затяжке рейки сводится только к выбору люфта в зацеплении и регулировке люфта рулевого колеса … В случае износа деталей механизма (втулок, шестерни сама стойка, редуктор, сальники и пыльники) критично, без ремонта и установки ремкомплекта не обойтись. Тем не менее, проще всего это проверить, затянув рейку прямо на автомобиле.

Для регулировки рейки нужен специальный ключ, который вставляется в регулировочную гайку в рулевом механизме. Этот ключ можно сделать самому, но он продается в любом магазине, стоит копейки, и никогда не помешает иметь его в своем арсенале инструментов. Кроме того, это значительно облегчит работу не только при регулировке, но и при разборке рейки, если это необходимо.

Рейка ВАЗ-2114 регулируется следующим образом:


Видео регулировки рулевой рейки

Выбрав люфт, инструмент не прячем, а делаем тест-драйв, в ходе которого оцениваем работу рулевого механизма. Если руль вращается свободно и нет люфта, регулировку можно считать выполненной. Если руль крутится слишком туго, лучше немного ослабить регулировочную гайку, повернув ее на несколько градусов против часовой стрелки.

Заключение

Рулевая рейка требует не меньше ухода, чем

Желаю всем удачной настройки и хороших дорог!

Замена рулевой рейки

Прохладное утро, когда вы осторожно едете задним ходом по подъездной дорожке.Быстрый поворот руля, когда переднее колесо преодолевает бордюр, заставляет вашу машину двигаться вверх по улице. Но руль странно тугой. Вместо того, чтобы развернуть машину носом, вы бежите прямо назад, опрокидывая мусорное ведро через улицу. К счастью, ущерб невелик: потрескавшаяся бочка для мусора за 14,95 долларов и скользкое месиво, которое можно подобрать в своем втором лучшем костюме.

«Что случилось?» — удивляешься ты, открывая капот. «Ремень все еще на месте, и жидкость залита, хотя выглядит черной.Может быть, ремень просто проскальзывает, пока не прогреется». Приведя себя в порядок на другой стороне улицы и приведя себя в порядок, вы снова пытаетесь дать задний ход — обеими руками на руле. Рулевое управление теперь чувствует себя хорошо — никаких стонов и сильного усилителя руля.

Если ремню 4 года или больше, замените его, потому что он в любом случае должен быть. Но не удивляйтесь, если проблема вернется на следующее холодное утро. Усилитель руля, который медленно пробуждается в прохладные дни, имеет так называемую «утреннюю тошноту». Это не исчезнет.

Это вызвано износом внутри узла рулевого управления (также известного как «рейка»). Черный металлический вид жидкости является результатом износа металла внутри корпуса. Жидкость является абразивной, и износ со временем усугубляется. Стойка снята — замени ее и пользуйся случаем промыть хлам из помпы и магистралей.

Могу ли я это сделать?

Замена стойки в одних автомобилях проста, в других – неприятна. Например, стойка заднеприводного автомобиля, если она прикручена болтами перед передней поперечиной, обычно легко меняется.Но это более сложно для переднего водителя, когда стойка прикручена к подрамнику за силовым агрегатом или к брандмауэру.

Стоит ли делать это самому? Руководство по ремонту может сказать вам, насколько сложной будет работа, но не всегда. В одном руководстве General Motors говорится, что вы должны опустить передний подрамник на 3 дюйма, чтобы получить достаточный зазор, чтобы выскользнуть из стойки. Может быть, а может и нет. Легионы техников просто крутят и раскачивают его в существующем пространстве без проблем.

Но вы все равно должны проверить руководство по обслуживанию.Во-первых, он сообщит вам, есть ли гайки и болты, которые необходимо заменить новыми в целях безопасности при замене стойки. Вы также захотите узнать значения крутящего момента для всех крепежных деталей. Присутствуют ли уплотнительные кольца? Они будут нуждаться в замене. Мануал подскажет.

Прежде чем струсить, посмотрите на новую стойку. Вы увидите расположение отверстий под болты, а также порты линии давления и возврата жидкости — единственные линии жидкости, которые вам нужно будет отсоединить и снова присоединить к стойке.Надежно поддерживайте автомобиль и проверяйте зазоры. Если вы обнаружите, что не можете взять все, что вам нужно для работы, из-под машины или из-под двигателя, вы можете отправить работу. Наконец, прежде чем принять решение, поговорите с людьми, которые разбираются в этой работе, например, с профессионалом, который выровняет автомобиль после того, как вы поменяли багажник, или с разборщиком на местной свалке. Они могут знать законные короткие пути.

Делаю это

Готовы к работе? Это поможет, если вы снимите передние колеса для лучшего доступа к колесным нишам.Перед использованием домкрата открутите все зажимные гайки. Поднимите автомобиль и надежно установите его на подставки. Затем открутите хомут, соединяющий рулевую колонку с валом-шестерней.

Отсоедините внешние наконечники поперечной рулевой тяги. Возможно, вам придется использовать специальный съемник наконечника рулевой тяги, чтобы конический болт освободился от сцепления с рулевой колонкой. Если вы повторно используете старые внешние наконечники поперечной рулевой тяги, не снимайте их с поворотных кулаков с помощью съемника вилочного типа — это разрушит сальники. Используйте съемник съемного типа.А еще лучше, вы, вероятно, можете оставить их в стойках. Просто ослабьте контргайки и поверните стяжные стержни трубным ключом. Стержни будут отвинчиваться от концов по часовой стрелке с одной стороны, против часовой стрелки с другой. Отсоедините стойку от шасси. Теперь вы можете отсоединить гидравлические линии и забрать гидравлическую жидкость гидроусилителя рулевого управления по мере ее слива.

Уплотнительные кольца могут изнашивать канавки в корпусе рейки, минуя гидравлическую жидкость.

Отсоедините вал-шестерню рейки от рулевой колонки.

Промывка

Несмотря на переваривание значительного количества мусора, многие насосы гидроусилителя руля выдерживают утреннюю тошноту. Тем не менее, вам нужно будет удалить загрязнения, чтобы сохранить новую стойку. Вот как вымыть большую часть мусора из насоса и линий.

Отсоедините возвратную линию к баку для жидкости и дайте ей стечь в небольшую емкость через обратный шланг.Это сторона низкого давления, обычно закрепленная хомутом. Затем заблокируйте отверстие. Виниловые вакуумные колпачки работают хорошо.

Затем отсоедините напорную магистраль от стойки и направьте ее в ведро. Залейте свежую жидкость и коснитесь стартера — он будет быстро качать, и для очистки линии может потребоваться литр или больше. Закройте или заглушите любые свободные концы.

Теперь пришло время скрутить, покачать и вытащить старую стойку из автомобиля. Выгоните несовершеннолетних из гаража, так как они могут счесть неприемлемыми формулировки, необходимые для того, чтобы убедить багажник убраться с автомобиля.Возможно, вам придется открутить и немного сдвинуть некоторые другие компоненты, чтобы вытащить стойку из туннеля. Поднимите, поверните и покачивайте новую стойку и снова подключите линии жидкости.

Может быть проще заставить гаечный ключ вращаться на насадке для жидкостной линии после того, как вы отвинтите стойку и немного переместите ее. Кроме того, повторное присоединение линий может быть проще до того, как новая стойка будет закреплена болтами.

С помощью рулетки проверьте общую длину стойки и рулевой тяги в сборе. Установите общую длину нового узла на этот же размер, закрутив концы рулевых тяг на их резьбе.Держите рейку по центру и разделите разницу в перекрытии между левым и правым концами тяги, когда вы это сделаете, иначе рулевое колесо будет смещено от центра, когда вы закончите. Подсоедините все линии, рулевой вал и крепеж для крепления рейки. Используйте новые шплинты в корончатых гайках наконечников рулевых тяг. Закрепите передние колеса.

После установки новой стойки снова подсоедините все шланги, кроме линии возврата резервуара. Направьте его в ведро, затем снова наполните. Заведите машину и прокачивайте жидкость до тех пор, пока она не станет чистой.Подсоедините напорную линию. Примечание. Возможно, вы сможете установить встроенный фильтр вторичного рынка, чтобы любая грязь, которую вы пропустите, не повредила новую стойку.

Обратитесь в мастерскую для сброса регулировки схождения, иначе автомобиль может вести себя странно и быстро изнашивать шины.

Последним шагом является выпуск всего захваченного воздуха. Пока автомобиль стоит на подставках, заполните бачок, заглушите двигатель и поворачивайте из стороны в сторону, от упора до упора, 10-12 раз. Будьте осторожны, чтобы не задеть упоры.Желтовато-коричневая или пенистая жидкость содержит воздух. Выключите, дайте постоять 15 минут, затем долейте и начните снова. Повторяйте, пока жидкость не станет нормальной. (Эта процедура более подробно описана в Auto Clinic, декабрь 2001 г.)

Не забудьте правильно затянуть гайки на передних колесах после того, как сняли автомобиль с домкрата. И было бы неплохо заменить жидкость гидроусилителя руля через несколько сотен миль, чтобы избавиться от любой дряни, которую вы пропустили.

С помощью специального съемника снимите наконечник поперечной рулевой тяги с рулевой стойки.

КАК ЭТО РАБОТАЕТ: рулевое управление с реечным приводом

При повороте рулевого колеса золотниковый клапан на валу-шестерне перемещается относительно отверстий в корпусе. Порты соединяются с камерами по обе стороны от поршня на валу стойки. Поверните влево, и порт, соединенный с камерой с правой стороны поршня, откроется, а другой порт закроется. Это позволяет жидкости оказывать давление на правую сторону поршня, помогая толкать вал рейки влево и направлять колеса в этом направлении.(В этом описании предполагается, что рейка в сборе находится перед осью. Если бы она была позади нее, перемещение вала вправо привело бы к повороту колес влево.)

Износ позволяет жидкости обходить поршень, тратя усилие рулевого управления. «Утренняя тошнота» возникает в результате легкого износа, который закрывается, когда тепло расширяет детали. По мере износа расширение больше не компенсирует слабину.

Интенсивная конкуренция привела к снижению цен на восстановленные стойки. Лучше всего подойдет «реставрированный» блок, поскольку многие оригинальные изнашиваются из-за того, что их валы просверлены непосредственно внутри их алюминиевых корпусов.При восстановлении корпуса растачивают, затем в местах, подверженных износу, устанавливают вставки из закаленной стали. Вы можете получить недавно установленную новую или восстановленную стойку на свалке.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Почему скрипит руль при повороте в машине?

Когда скрипит руль при вращении, водитель сразу воспринимает этот звук как сигнал к устранению неисправности.Это логично, ведь чаще всего шум возникает из-за неисправности каких-либо систем или быстроизнашивающихся деталей. Кроме того, если руль скрипит при вращении, то это создает риск аварии, которая может привести к печальным последствиям.

Возможные причины скрипа

Сразу отметим, что причин может быть много, и выявить большинство из них самостоятельно достаточно сложно. Даже специалисты не смогут диагностировать характер неисправности без диагностики, однако желательно в мастерской подробно объяснить мастеру ситуацию, когда впервые появился этот звук:

  1. Езда по неровной дороге.
  2. Направление вращения (левое или правое).
  3. Другие возможные «симптомы» в виде стуков из-под капота и т.п.

Возможно, это поможет делу. Подводя итог, следующие системы автомобиля могут быть источниками скрипа:

  1. Рулевой элемент (скорее всего). Чаще всего при неисправностях скрипят рулевые наконечники, колонка и ГУР.
  2. Подвеска. На отечественных автомобилях и иномарках типа «Ниссан» скрипит руль при вращении из-за неисправного элемента подвески, воспринимающего нагрузки при повороте.Есть ощущение, что скрипит руль, хотя на самом деле это не так.
  3. Тормозная система. Если тормозная колодка ослабла, то при повороте диска, например, он может тереться о нее, вызывая скрип или стук. Но обычно расшатанные тормозные колодки стучат не только на поворотах.
  4. Шасси.

Колесо

Иногда некачественная обработка материалов в дешевых автомобилях может вызывать характерные скрипы. Такое шарканье хорошо слышно в салоне, а на улице почти незаметно.К проблемам с рулевым это не имеет никакого отношения. Редко бывает, что руль трется о пластик, отошедший от своего посадочного места из-за неплотных креплений. Устранение этой неисправности не займет много усилий, а на любом СТО с этой проблемой справятся в течение часа. Потребуется снять руль, подтянуть крепления съехавшей со своего места системы и установить руль обратно.

Рулевая колонка

Этот элемент рулевого управления оснащен муфтой, которая может скрипеть из-за недостатка смазки.Решить проблему самостоятельно не получится. Мастера в мастерской должны снять рулевую колонку, смазать ее, поставить обратно. Скрип в этом случае уйдет. Также причина может крыться в крестовине колонки, когда кардан трется о стенки пыльника. Проблема решается при помощи смазки, некоторые автовладельцы утверждают, что им помогла WD-40.

Как минимум, причиной того, что скрипит руль при вращении на ВАЗ-2114, может быть перекос рулевой колонки.Это может вызвать вибрации на руле, удары. Если уровень шума низкий, значит, проблема незначительна, но рано или поздно рулевую колонку придется заменить полностью. Самому сделать это очень сложно.

Рулевая рейка

Стойка сопрягается с рулевой колонкой. Есть вероятность, что скрип будет слышен из этого места сопряжения. Если скрипит руль при вращении на ВАЗ-2114 из-за рулевой рейки, то можно проверить место сопряжения самостоятельно.Однако в иномарках чаще всего эта зона отсутствует, поэтому приходится ехать на СТО. Причиной скрипа является износ деталей или их неправильная регулировка. Также может быть:

  1. Износ рулевой рейки.
  2. Ослабление давления.
  3. Наименьший изгиб.

В этих случаях потребуется диагностика, а практика показывает, что чаще всего рейку не ремонтируют, а заменяют новой.

Прочие элементы рулевого управления

При скрипе руля при вращении нельзя исключать износ других деталей рулевой системы.В частности, причины могут быть следующие:

  • Повреждение пыльников шарнира рулевой тяги. Если из-за негерметичного пыльника внутрь попадает песок или грязь, это может вызвать дребезжание или характерный скрип. Целостность этих деталей можно проверить вручную. Если они дырявые, то необходима их замена. Также стоит проверить пыльники рулевых наконечников. Песок также может стать причиной того, что рулевое колесо будет скрипеть при вращении. Это касается и других импортных или российских автомобилей.
  • Износ рулевых шарниров. Эта проблема вызывает не только скрип, но и стук на начальном участке поворота руля. Изношенные петли никогда не восстанавливают, а сразу меняют.

  • Отсутствие смазки или наличие песка в подшипниках поворотных кулаков. Это сопровождается сильным нагревом подшипников, что приводит к появлению скрипа и свиста. Проблема решается добавлением смазки.

Усилитель руля

Отметим, что этот узел самый шумный, и даже в стоящей машине при повороте руля издает гул, который отчетливо слышен в салоне.Для устранения проблемы необходимо долить жидкость в специальный бачок под капотом автомобиля.

Однако не всегда недостаток жидкости вызывает скрип. Руль может издавать звуки при вращении из-за износа ремня ГУР, неисправности помпы системы или попадания воздуха в систему. Поставить правильный «диагноз» могут на СТО.

Подвеска и шасси

Неудивительно, если скрипит руль при вращении ВАЗ 2107, ведь эти автомобили старые, у них изношена подвеска и ходовая часть.В случае появления неприятного скрипа при повороте руля стоящей машины стоит провести развал-схождение. Возможно, причина в неправильной регулировке угла установки колес. Эту процедуру делают на СТО, где есть специальный стенд.

Еще одна возможная неисправность ходовой части — износ шаровых опор. При этом также может наблюдаться люфт колес. Опоры заменяются на СТО, не ремонтируются. Аналогичные симптомы возникают при сильно изношенных подшипниках рейки.Часто такие детали размазываются, и скрип на время пропадает. В идеале подшипники нужно менять, а их дополнительная смазка — лишь временная мера.

В полноприводных и переднеприводных автомобилях может пробуксовывать ШРУСы при повороте руля. Скрип становится громче и интенсивнее с увеличением скорости. Если диагностировано, что причина в ШРУСах, то их нужно срочно менять, так как выход из строя этих элементов сильно снижает уровень безопасности водителя и пассажиров при движении.

В автомобилях ВАЗ 2110 руль может поскрипывать при вращении из-за старых отслуживших свой век амортизаторов. Дело в том, что при повороте нагрузка на один из них увеличивается, и если он изношен, то будет скрипеть. У водителя создается впечатление, что скрипит руль. Кроме того, амортизатор будет стучать при движении по неровной поверхности.

Наконец

Определить конкретную причину неисправности невозможно без полной диагностики всех систем, которые могут вызывать скрип руля.Самостоятельно водитель может только проверить пыльники на наличие повреждений, и при обнаружении дырок в пыльниках их необходимо заменить.

Что касается остальных вероятных причин скрипа, то их можно выявить на СТО (и то не всегда), поэтому при наличии посторонних звуков при повороте руля желательно следить за диагностикой, т.к. что на большой скорости рулевое управление выйдет из строя, и это может привести к аварии.

Как поменять главный тормозной цилиндр на ВАЗ

Сердцем тормозной системы является главный цилиндр.Он приводит в движение колодки всех колес автомобиля. Но иногда случаются неприятности в виде течи жидкости. Ремонт бесполезен, гораздо эффективнее полная замена в сборе.

Основой любого автомобиля является тормозная система. На автомобилях ВАЗ он двухконтурный. Проще говоря, главный тормозной цилиндр содержит два поршня. Один создает давление жидкости в трубках, идущих к передним колесам, а второй – к задним. При такой схеме работы обеспечивается эффективность торможения и безопасность.Если в одном из контуров образуется течь, то торможение будет осуществляться другим контуром. Для улучшения управляемости между педалью и штоком тормозного цилиндра установлен усилитель (вакуум). С его помощью значительно снижается усилие, оказываемое на педаль. Но стабильная работа системы зависит и от состояния главного цилиндра. Иногда он дает течь, из-за чего эффективность системы резко снижается.

Замена главного цилиндра

Для выполнения работ необходим небольшой набор инструментов:

• специальный ключ для тормозных трубок;

• шприц;

• тормозная жидкость;

• новый главный цилиндр;

• Ключи на 10 и 13 (кольцевые и рожковые).

Первое с чего нужно начать, это откачать жидкость из системы. Работа производится с помощью шприца, которым откачивается вся жидкость из расширительного бачка. Старайтесь не выливать его на землю, даже если вы собираетесь впоследствии заправляться свежим. Во-первых, вы навредите грунту или бетону. Во-вторых, пригодится даже отработанная жидкость. Например, чтобы избавиться от ржавчины и почистить резьбовые соединения. В-третьих, при попадании на кузов автомобиля он может просто разъесть краску и лак.

Как самостоятельно поменять главный тормозной цилиндр на ВАЗ и не ошибиться? Все просто, после слива с помощью специального ключа откручиваем все четыре металлические трубки от тормозного цилиндра.Простым роговым ключом этого делать не рекомендуется, так как велика вероятность слизывания граней. И тогда спасет только полная замена всех трубопроводов. Также отсоедините два шланга, идущие от расширительного бачка. Ключом на 13 откручиваем две гайки крепления цилиндра к корпусу вакуумного усилителя.

Добавить комментарий

Ваш адрес email не будет опубликован.
