Содержание

какие должны быть и на что влияют?

Если двигатель начинает работать с перебоями, заметны подергивания при наборе скорости и наблюдаются проблемы с холостым ходом, многие автомобилисты склонны винить в этом электронный блок управления (ЭБУ), карбюратор, прерыватель – распределитель и любые другие узлы системы зажигания. Между тем, причиной всех перечисленных проблем могут быть свечи – простейшие с виду приборы для воспламенения рабочей смеси.

В полностью рабочих свечах зажигания имеется только один изменяемый параметр: величина зазора между электродами. Как реагирует автомобиль, если свечи отрегулированы неправильно?

Первым делом – проверить свечи зажигания

Двигатель внутреннего сгорания (ДВС) – сложный агрегат, стабильная работа которого зависит от состояния всех его узлов. Если он функционирует с перебоями, то водитель с опытом обязательно начнет поиск причин с проверки и оценки состояния свечей зажигания.

Можно назвать всего четыре типа вероятных случаев неисправности свечей зажигания (не считая возможные механические дефекты), а именно:

  1. Электрический пробой керамического изолятора.
  2. Обрыв цепи по причине разрушения центрального электрода.
  3. Недостаточный или слишком большой зазор между электродами.
  4. Наличие шлаковых отложений, затрудняющих прохождение искры.

Например, когда одна из свечей полностью вышла из строя, четырехцилиндровый двигатель троит. На слух такую неполадку способен распознать почти любой автомобилист. Если проблема носит несколько иной – несистематический характер, то определить причину сложнее. Однако в качестве первого шага в рамках диагностики мотора должна быть именно проверка величины зазоров между электродами свечей зажигания. Поводом для этого могут служить:

  • Заметная потеря мощности.
  • Автомобиль при наборе скорости движется рывками.
  • При работе мотора слышны перебои.
  • Плавает и не регулируется холостой ход.

Для проверки величины зазора между электродами применяется простейший инструмент – портативный набор измерительных щупов. Такое приспособление должно быть в инструментарии каждого автовладельца.

Какова нормальная величина зазора

Расстояние между электродами свечей оказывает влияние на формирование и прохождение искры, воспламеняющей подготовленную системой питания двигателя рабочую смесь. Зависимость качества искры от величины зазоров в свечах возникает от того, что прохождение разряда является результатом электрического пробоя находящейся между электродами прослойки воздуха.

При слишком близком расположении электродов, для формирования искры нужна меньшая разность потенциалов. В случае чрезмерной величины зазора может вообще не произойти пробоя диэлектрика (воздуха). Пределы нормы, которых нужно придерживаться при регулировке свечей, зависят от типа моторов и устройства системы зажигания:

  • Для карбюраторных движков с прерывателем-распределителем: 0,5-0,6 мм.
  • Карбюраторных с электронным управлением зажигания: 0,7-0,8 мм.
  • Двигателей с инжекторным впрыском: 1,0-1,3 мм.

Недостаточным и завышенным расстояниями между электродами считаются любые отклонения от указанной нормы. Чем больше это несоответствие, тем больше проблем возникнет в работе двигателя.

Виды моторов, на которые влияет неверно выставленный зазор

Самые критичные последствия недостаточного или чрезмерного большого расстояния между электродами свечей проявляются на карбюраторных двигателях. В отличие от систем электронного зажигания, которые способны в какой-то мере реагировать на работу свечей и компенсировать возникшие проблемы изменением качества рабочей смеси. карбюратор такими возможностями практически не обладает.

Кроме того, электрические цепи простейших моторов с карбюратором рассчитаны на меньшее напряжение, чем, к примеру, системы с инжектором. Поэтому на карбюраторах любые отклонения зазора свечей от нормы проявляются ярче.

Как ошибки влияют на работу карбюраторного двигателя

Нарастание разности потенциалов между центральным электродом, на который подается высокое напряжение, и боковым, связанным с массой автомобиля, происходит быстро, но не мгновенно. При слишком малой величине (0,1 – 0,4 мм) зазора искра пробьет воздушную среду слишком рано, когда разница потенциалов еще не достигла максимального уровня. В результате вспышка будет слабой.

При этом в цилиндр еще не до конца поступила рабочая смесь, а поршень не вышел в точку, гарантирующую необходимое сжатие. Как результат – неритмичная работа, общая потеря мощности двигателя и проблемы с регулировкой холостого хода.

Завышенный зазор тоже ухудшает образование искры, так как для этого нужно преодолеть сопротивление большей прослойки воздуха. Смесь в цилиндрах может поджигаться не на каждом рабочем цикле. Отсюда подергивания в разгоне и общие проблемы в работе мотора. При неблагоприятных условиях, особенно в мороз, двигатель плохо заводится и долго прогревается. Эта проблема может быть полностью снята простой регулировкой зазоров в свечах зажигания.

На что обратить внимание при покупке и регулировке свечей зажигания

Как правило, новые свечи из автомагазина отрегулированы производителем. Но возможны исключения, поэтому перед установкой свечей на автомобиль зазоры нужно измерить. Увеличение расстояния между электродами происходит из-за постепенной «искровой» выработки металла, а критично малый зазор может стать причиной неудачного падения свечи на пол. Отсюда и четкая рекомендация – регулярно проверять состояние свечей в двигателе автомобиля, чтобы заручиться стабильной и надежной работой последнего.

Этапы замены свечи зажигания: Газель 405, 406, 4216

Двигателями ЗМЗ-405 и 406, а также агрегатом УМЗ-4216 укомплектованы автомобили «Газель». Эти моторы хорошо себя показали в составе коммерческих автомобилей. Но при всех достоинствах с данными установками случаются досадные поломки, такие как неисправности свечей. Очень важно знать, как диагностировать проблемы с ними и как проводится замена свечи зажигания («Газель»). Еще немаловажно знать, какие марки и бренды изделий применяются для этих автомобилей.

Конструкция

Эти детали могут быть самых разнообразных производителей, причем могут иметь разную конструкцию. Также свечи различаются между собой по материалам. По конструкции эти элементы делятся на двухэлектродные и многоэлектродные.

Так, в детали, которая оснащена двумя электродами – один центральный и один боковой электрод. Во втором случае боковых больше, чем один. Большее количество электродов позволяет обеспечить более высокие характеристики надежности, прочности и эффективность. Все это отразится на сроке службы.

В отличии от многоэлектродного решения, на классическом изделии лишь один электрод, который в процессе эксплуатации выгорает либо ломается. В этом случае поможет только замена свечи зажигания. «Газель», на которой стоит многоэлектродный элемент, более устойчива к воздействию температур.

Материалы для производства

В более доступных изделиях электроды изготовлены из медных или иттриевых сплавов. При всех своих достоинствах и цене эти детали слабо выдерживают высокие температуры и неустойчивы перед выгоранием.

Более дорогие свечи изготовлены из платины. Из таких сплавов делаются и центральные, и боковые электроды. Этот металл имеет очень высокую устойчивость к коррозионным процессам. У них значительно выше показатели надежности и эффективности.

Также, кроме материалов, при выборе очень важен такой параметр, как калильное число. Различают холодные и горячие детали. Что это такое? Это стандартная характеристика, по которой судят о времени достижения деталью калильного зажигания. Чем цифра выше, тем меньше будет элемент нагреваться.

На что влияет свеча?

Некоторые автолюбители уверены, что это не самый важный и отнюдь не значительный элемент в автомобиле. Однако это совсем не так. Так может показаться оттого, что свеча просто перерабатывает напряжение в искру.

От того, насколько качественной будет искра, которая создается между электродами, зависят такие показатели, как качество, а также скорость, с которой будет сгорать рабочая смесь. Нужно ли говорить, что от этого зависят мощность и расход топлива автомобиля.

Если искра будет недостаточной, а это может быть из-за неправильного зазора между двумя электродами, то часть горючего вылетит, что называется, в трубу и работы выполнять не будет. Еще по вине данной детали случаются пропуски зажигания. Это происходит из-за повреждений изоляционного слоя или же утери герметичности.

Замена свечей зажигания («Газель 405» в том числе) для любого двигателя ЗМЗ поможет решить проблему с отсутствующей искрой. Однако разные производители выпускают модели, которые рассчитываются под конкретные условия эксплуатации. На одном моторе комплект новых деталей соответствующей модели может работать хорошо. А вот на другом искра может быть слабой, что повлияет на качество сгорания топлива.

Когда требуется замена свечи зажигания («Газель Бизнес»)

Итак, неисправность определяют по симптомам. Так, если силовой агрегат плохо запускается, а процесс пуска проходит с затруднениями, то это сигнал о необходимости замены.

Еще один симптом, который часто случается на агрегатах ЗМЗ-405, 406 и УМЗ-4216 – троение. Машина может дергаться, а тяга и мощность двигателя существенно снижаются. Повышенный в значительной мере расход топлива, выхлопные газы с большим содержанием углекислого газа, слабая динамика – все это также сигналы к замене.

Если владелец своевременно обратит внимание на эти симптомы, то проблему можно решить простой заменой свечи. Если же ничего не делать, то итог будет печальным. В цилиндрах может случиться детонация. Она будет сопровождаться ударной волной, которая может спровоцировать детонацию заряда, что остался в цилиндре. Двигатель в результате сильно потеряет мощность, сильно пострадает коленчатый вал, а также шатуны и поршни. Мелкие детали просто сгорят.

Когда менять?

Производитель данных коммерческих грузовиков в технической документации указывает, что свечи зажигания на «Газель» (406 двигатель, 405 или любой другой на этих авто) должны быть заменены через 30-50 тыс. км.

Время работы элементов зависит от множества различных факторов. Это и качество горючего, правильность регулировки зажигания, целостность и состояние электропроводки, а также отсутствие пробоев на корпус.

Проверка состояния свечей: цвет расскажет обо всем

Чтобы эта деталь не сыграла с водителем злую шутку, необходимо регулярно осматривать состояние. Так, цвет цоколя поможет выявить неисправности в работе двигателя. Если зажигание в автомобиле установлено верно, а двигатель эксплуатировался на качественном бензине, цвет цоколя будет светло-коричневым.

Если он черный, то могут наблюдаться пропуски искры из-за некоторых проблем в проводке или системе зажигания. Но еще это может свидетельствовать о проблемах в системе питания. Если наблюдается оранжевый пояс на изоляционном элементе, то деталь потеряла свою герметичность, поэтому требуется немедленная замена.

Как тестировать свечи?

В процессе визуального осмотра деталей также рекомендуется проверять их работоспособность. Удобно и эффективно контролировать их работу, используя специальные стенды, которые позволяют проверить искрообразование под различным давлением. Если такого стенда нет, можно выкрутить свечу, затем подключить ее к наконечнику высоковольтного провода и коснуться элемента, соединенного с массой. Затем запускается зажигание. Здесь нужно дать стартеру несколько раз провернуть коленвал. В результате должна проскочить сильная искра яркого фиолетового цвета. Если она слабая, а цвет ее блеклый, то это указывает на проблему с самой деталью и может требоваться замена свечи зажигания.

«Газель» и штатные свечи

Итак, на «Газели» применяются свечи с длинной резьбой. В конструкции – центральный электрод, керамический изолятор, юбка и боковой электрод. Современная деталь может включать в себя и другие элементы. Замена свечи зажигания на «Газель» 405 (двигатель Евро-2) возможна на аналоги с маркировкой A14ВР. Это отечественный вариант. Также можно использовать модели А14ДВР.

Особенности свечей для «Газели»

Главная особенность – зазор между двумя электродами. Он должен составлять 0,8 мм. Еще важно калильное число. Так, свеча зажигания («Газель» 406 или 405 в том числе) A14 рекомендуется для использования на слабофорсированных двигателях, где степень сажания небольшая. Свечи от ВАЗа на «Газель» просто не подойдут. В них увеличенный зазор. Он составляет 1 мм. Калильное число – 17. С ними будут пропуски зажигания и нестабильная работа.

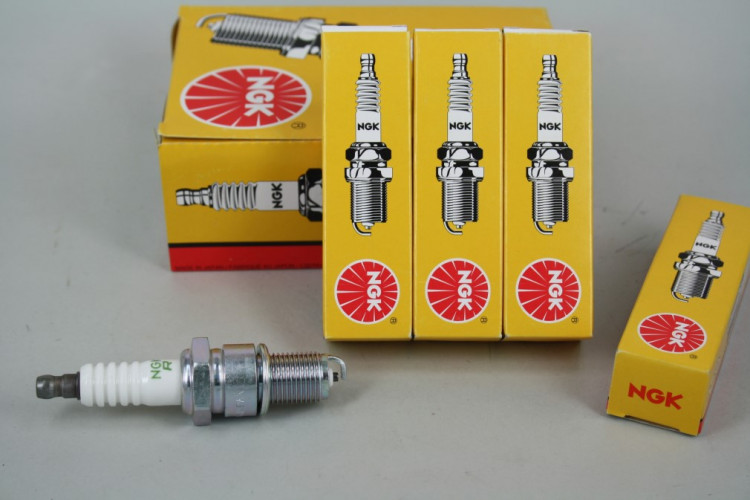

Популярные зарубежные аналоги

Немецкие свечи зажигания «Газель» (405 двигатель) «переваривает» хорошо. Также они подходят и на 406 агрегат. Среди популярных брендов — продукция Bosch с моделями W8D и WR8D, изделия от Brisk LR17Y или LR17YC. Также свечи для «Газели» выпускает Champion – это модели NR11Y и NR11YC. Еще один популярный бренд – NGK. У этого производителя для данных моторов подойдут модели BPR5E и BPR5ES. Компания Denso также предлагает две модели – W16EXP и W16EXP-U.

Если необходима свеча зажигания («Газель» 4216), то все представленные бренды и модели также подойдут и в этот двигатель. Главное, чтобы модель имела длинную резьбу.

Замена деталей для ЗМЗ-405 и 406

Это простая операция, которая не потребует каких-либо серьезных инструментов или навыков. Будет использоваться свечной ключ. Не помешает и отвертка. Первым делом от наконечников каждой свечи отсоединяют высоковольтные провода. Не рекомендуется снимать, потянув за провод, тем более с большим усилием. Извлекаются только уплотнители. В противном случае вы порвете бронепровода. А их стоимость гораздо выше самих свечей.

В посадочном месте наконечник держится на специальных заглушках. Для того чтобы демонтировать его, заглушка поддевается при помощи отвертки. Затем следует потянуть и сам наконечник.

Прежде чем выкрутить свечу, следует осмотреть окружающее ее пространство. Там может быть различный мусор или грязь – поверхность рекомендуется тщательно очистить. После этого можно приступать к выкручиванию элементов.

Осталось только вкрутить новые детали на место демонтированных. Если не удалось найти подходящие свечи зажигания, подбор по автомобилю «Газель» облегчит выбор. Перед установкой свечу проверяют на предмет наличия уплотнительного кольца. Также смотрят на наличие контактной гайки. Если ее нет, ее снимают со старой. Процесс замены обязательно нужно проводить последовательно. Порядок работ по замене свечей на двигателях УМЗ-4216 такой же и ничем не отличается от двигателей ЗМЗ.

Итак, мы выяснили, как производится замена данных элементов на коммерческих автомобилях «Газель».

Зазоры на свечах зажигания уаз 409 двигатель. Замена и обслуживание свечей зажигания уаз патриот

Свечи зажигания оказывают значительное влияние на устойчивость и стабильность работы двигателя УАЗ. Именно поэтому важно знать, какие свечи зажигания подходят для двигателя ЗМЗ-409 и его модификаций.

От исправности свечей зажигания и соответственно бесперебойности искрообразования напрямую зависят мощность, топливная экономичность и пусковые свойства двигателей, а также степень токсичности отработавших газов и некоторые другие параметры.

Д — длина резьбы L — в данном случае обозначает длину резьбовой части в 19 мм.

В — выступание теплового конуса изолятора — тепловой конус свечи выступает из корпуса внутрь камеры сгорания. Выступание теплового конуса за торец корпуса ускоряет прогрев свечи зажигания после пуска двигателя, что увеличивает ее стойкость к нагарообразованию.

Р — наличие в свече встроенного резистора

— определяет наличие резистора (электрического сопротивления) в цепи центрального электрода свечи. Резистор снижает уровень помех для радиоаппаратуры и электронного блока управления двигателем. Наличие или отсутствие резистора в свече никак не отражается на качестве искрообразования.

Искровой зазор свечи зажигания.

Еще одна характеристика свечи зажигания, которую производитель иногда не обозначает в маркировке — это зазор между ее центральным и боковым электродами. Для двигателя ЗМЗ-409 он должен быть в пределах 0,7-0,85 миллиметра. Перед установкой свечи надо проверить величину зазора и при необходимости отрегулировать его подгибанием бокового электрода.

Величина зазора между электродами свечи зажигания непосредственно влияет на процесс поджига воздушно-топливной смеси в камере сгорания. Поэтому при неправильно выставленном зазоре, например слишком большом, увеличивается нагрузка на высоковольтную часть системы зажигания, что в большинстве случаев приводит к потере мощности двигателя и увеличению расхода топлива .

Какие свечи зажигания подходят для двигателя ЗМЗ-409 на УАЗ.

Основываясь на указанной выше расшифровке для свечи А14ДВР, делаем вывод, что для работы в двигателе ЗМЗ-409 подходят все свечи зажигания любого производителя, которые соответствуют следующим требованиям:

— резьба М14х1,25 длиной 19 мм. и с шестигранником свечи под ключ 16 или 21 мм.
— калильное число соответствует цифре «14» свечи А14ДВР, это легко определяется по таблицам соответствия и взаимозаменяемости свечей зажигания разных производителей
— тепловой конус должен выступать из корпуса свечи
— в свече зажигания должен присутствовать встроенный резистор
— искровой зазор должен быть в пределах 0,7-0,85 мм.

Свечи зажигания для УАЗ с двигателем ЗМЗ-409 в каталогах некоторых производителей.

На примере Denso находим в каталоге какие свечи зажигания подходят для двигателя ЗМЗ-409 на Уаз Хантер и Уаз Патриот:


Расшифровав цифры и буквы в названии свечей зажигания W16EPR-U и Q16PR-U мы и получим как раз те значения, которые соответствуют требованиям Заволжского моторного завода для двигателей ЗМЗ-409.

Что касается зазора между центральным и боковым электродами свечей Denso, то определить его очень просто. В стандартных, платиновых и иридиевых свечах зажигания Denso величина зазора свечи обозначается в конце ее маркировки после литеры — U. Например, U 5 — соответствует 0.5 мм, U 10 — 1.1 мм, U 11 — 1.1 мм, и так далее.

Если в маркировке классической свечи зажигания Denso на конце отсутствует расширение с буквой «U», то по умолчанию подразумевается, что выставленный зазор свечи равен 0.8 мм, что как раз подходит для двигателя ЗМЗ-409 Уаз Патриот и Уаз Хантер. Однако есть и исключения, у свечей Denso с маркировкой P16R, PQ16R, PQ20R выставлен зазор в 1.1 мм.

Таким же образом и по каталогам других производителей можно найти какие свечи зажигания подходят для двигателя ЗМЗ-409.

Свечи зажигания BRISK для Уаз Патриот, Уаз Пикап, Уаз Карго и Уаз Хантер.

На рисунке ниже приведена нумерация свечей из каталога фирмы BRISK, именно эти свечи устанавливаются на автомобили УАЗ непосредственно на конвейере завода.

По каталогу находим какие свечи зажигания подходят для двигателя ЗМЗ-409. На Уаз Патриот, Уаз Пикап, Уаз Карго и Уаз Хантер с двигателем ЗМЗ-409.10 Евро-2 подходит свеча зажигания LR17YC с шестигранником под свечную головку на 21 мм, а с двигателем ЗМЗ-40904 Евро-3 — свеча зажигания DR17YC с шестигранником под свечную головку в 16 мм.

На рисунке ниже приведена нумерация свечей из завода Энгельс. Опять же, легко находим какие свечи зажигания подходят для двигателя ЗМЗ-409. На Уаз Патриот, Уаз Пикап, Уаз Карго и Уаз Хантер с двигателем ЗМЗ-409 Евро-2 подходит свеча зажигания А14ДВРМ или WR8DC+ с шестигранником под свечную головку на 21 мм, а с двигателем ЗМЗ-40904 Евро-3 — свеча зажигания АУ14ДВРМ или FR8DC+ с шестигранником под свечную головку в 16 мм.


Влияние искрового зазора свечей зажигания на исправность и работоспособность катушек зажигания.

На двигателях ЗМЗ-409, в системе зажигания которых используются двухвыводные 3012.3705 или 406. 3705, наиболее частая причина выхода из строя этих катушек — перегрев или межвитковое замыкание их обмоток. Эти неисправности чаще всего возникают по причине чрезмерно больших искровых зазоров свечей зажигания или при наличии зазоров в соединениях высоковольтных проводов.

Для соединения катушки зажигания со свечами зажигания должны использоваться высоковольтные провода с распределенным помехоподавляющим сопротивлением. Общее сопротивление высоковольтного провода с учетом помехоподавляющего резистора в наконечнике должно быть в пределах 6 кОм.

Установка и момент затяжки свечей зажигания, вид свечи зажигания при превышении предписанного момента затяжки.

Интервал замены свечей зажигания на двигателе ЗМЗ-409.

Ульяновский автозавод рекомендует менять свечи зажигания через каждые 30 000 километров или каждые два года, смотря что наступит раньше. Учитывая, что срок службы свечей величина не постоянная и во многом зависит от различных составляющих: качества их изготовления, режимов эксплуатации двигателя, качества топлива и тому подобное, будет целесообразно заменять их каждые 10 000 — 15 000, а еще лучше раз в год, перед эксплуатации.

Менять свечи надо сразу комплектом и даже в том случае если внешне они выглядят вполне нормально. Цена комплекта из четырех свечей Denso Q16PR-U, которые как раз подходят для двигателя ЗМЗ-409, по состоянию на июль 2015 года составляет около 9-10 долларов. Эта не та сумма, которую жалко потратить ради какой то призрачной экономии.

Известно, что каждый бензиновый двигатель работает за счет такого важного элемента, как свечи. Каждый автомобиль и в том числе УАЗ Патриот спускается с конвейера уже с установленными заводскими свечами. Ресурс таких изделий составляет около 20 тысяч км пробега, но при условии, что владелец будет заправлять своего стального коня только качественным топливом. Качественное топливо в наше время — это редкость, поэтому не избежать процедуры замены свечей в указанный пробег. О том, как производится замена свечей на автомобиле УАЗ Патриот, какие модели лучше устанавливать, что нужно учесть перед монтажом и каким должен быть зазор, все это можно узнать из данного материала.

Выбираем свечи для двигателя УАЗ Патриот

В нынешние дни известно множество видов свечей зажигания и столько их производителей. После того как заводские свечи изживают себя, приходит необходимость их замены на новые. Но здесь каждый автовладелец начинает теряться, придя в автомагазин. Конечно, продавец вам посоветует и подберет свечи зажигания для вашего авто. Но будет нелишним, если вы будете владеть информацией об этих элементах и сможете сами подобрать для мотора своего авто нужные свечи.

Начнем с рассмотрения того, какой же двигатель установлен на УАЗ Патриот. А двигатель этот называется ЗМЗ-409, который характеризуется следующими параметрами:

  • 4 цилиндра;
  • бензин;
  • микропроцессорный впрыск.

В документации транспортного средства указывается, что рекомендуемым видом топлива для двигателя ЗМЗ-409 является бензин марки Евро-4. Такой вид топлива позволяет достичь максимальных результатов. Мотор ЗМЗ-409 работает на топливе Евро-4 лучше всего, но это не означает, что если залить бензин низшей ступени, то авто не поедет. Вовсе нет, ничего подобного, но разницу вы заметите с первой же минуты:

  • Автомобиль УАЗ Патриот станет медленнее набирать обороты;
  • Свечи начнут быстрее загрязняться и выгорать;
  • Будет слышен стук клапанов во время набирания скорости.


Варианты подходящие на УАЗ Патриот

Таким образом, зайдя в автомагазин, вы обнаружите максимальный выбор свечей зажигания. Там имеются иридиевые, платиновые, серебряные и иттриевые изделия, которые отличаются по стоимости. Зная о том, что двигатель марки ЗМЗ-409 рекомендуется заправлять топливом Евро-4, тогда можно отсюда и отталкиваться. Следует выяснить, какие модели свечей зажигания предназначаются для мотора ЗМЗ-409 и топлива Евро-4.


Свеча BOSCH Platinum

Не будем ходить по кругу и сразу заметим, что для внедорожника УАЗ Патриот, который оснащен мотором ЗМЗ-409, рекомендуется использовать свечи зажигания, предназначенные для бензина Евро-4. Но какие именно должны быть свечи? Длительный срок службы имеют свечи, которые изготавливаются из сплавов иридия и платины. Такие свечи имеют немалую стоимость, но они себя окупят, ведь минимальный срок службы изделия составляет 60-70 тысяч км пробега.

Но это еще не все, если вы решились ставить хорошие свечи зажигания, то можно выбрать из плазменно-форкамерных. Положительными свойствами таких изделия являются следующие моменты:

  1. улучшен процесс самоочистки;
  2. повышенный срок эксплуатации;
  3. нестандартное исполнение: в плазменно-форкамерных элементах роль бокового электрода выполняет корпус изделия. За счет этого нет необходимости регулировать зазор. Поэтому если ставить хорошие изделия, то только иридиевые, платиновые или плазменно-форкамерные.

Помимо производителя и материала изготовления данных изделий, стоит также обратить внимание и на такие факторы, как резьбы, зазор, длина изделия. Поэтому для двигателя ЗМЗ-409 внедорожника УАЗ Патриот нужно приобретать свечи зажигания следующих параметров:

  • Резьба изделия должна быть М14х1,25. Длина элемента не менее 19 мм, под которую предназначается ключ-шестигранник на 16 или 21 мм.
  • В устройстве должен присутствовать встроенный резистор.
  • Зазор для искры должен быть в пределах 0,7-0,85 мм. Такие зазоры являются оптимальными для всех моделей авто.

На фоне данных параметров вы всегда сможете правильно подобрать свечи для внедорожника.

Замена

Рассмотрим, как же осуществляется замена свечей зажигания и что представляет собой данный процесс. Где находятся эти элементы, известно всем, поэтому приступим к непосредственному извлечению всех 4-х свечей:


  1. Первоначально извлекается наконечник с уплотнителем.
  2. Используя свечной ключ, осуществляем вывинчивание изделия до полного извлечения из цилиндра.
  3. В случае обнаружения повреждений данного элемента, наличия на нем сколов, трещин и загрязнений, потребуется замена изделия.

Перед тем как осуществляется замена изделия на новое, следует проверить наличие нагара на рабочей области. Если нагар черного цвета, то — это говорит, что двигатель работает на переобогащенной смеси, а слишком светлый цвет свидетельствует о переобедненной смеси. Нормальным рабочим цветом является светло-коричневый нагар, что свидетельствует о правильном функционировании мотора. Зазор при этом может быть нарушенным.

Если из четырех изделий имеет повреждение только одна, то рекомендуется заменить эти элементы комплексно. Любые сбои негативно влияют на работу двигателя, поэтому следите за работой свечей зажигания и периодически осуществляйте их замену, даже если на то нет повода. Оптимальным сроком эксплуатации заводских изделий считается 15-20 тыс. км.

Как часто ломается ваш Патриот?

Poll Options are limited because JavaScript is disabled in your browser.

На двигателе установлены свечи типа А14ДВР или LR17YC.
Вам потребуются: специальный свечной ключ «на 21» с резиновым кольцом внутри, круглые проволочные щупы.

Свечным ключом выверните свечу и выньте ее из колодца крышки (свеча остается зажатой в резиновом кольце ключа).

Если на изоляторе свечи заметны трещины, повреждена резьба или электроды свечи, замените свечу.

Обратите внимание на нагар, которым покрыта нижняя часть свечи. Если нагар светло-коричневого цвета равномерно покрывает свечу тонким слоем, его можно не очищать, так как он не влияет на работу системы зажигания. Если нагара совсем нет, значит, двигатель работает на переобедненной смеси или с увеличенным углом опережения зажигания. Если свеча покрыта матовым черным нагаром, который легко стирается, это указывает на то, что двигатель работает на переобогащенной смеси. Блестящий черный нагар свидетельствует о попадании чрезмерного количества масла в цилиндр двигателя. Нагар черного цвета нужно счистить пескоструйным аппаратом, а затем продуть свечу сжатым воздухом. Можно счистить нагар со свечи жесткой волосяной щеткой, предварительно опустив свечу на 20-30 мин в бензин. Не рекомендуется счищать нагар острыми металлическими предметами: они оставят на свече царапины, которые ускорят процесс нагарообразования. Если элементы системы управления двигателем исправны, расход масла в норме, а свечи постоянно покрываются черным налетом, то свечи неисправны независимо от срока службы.

После очистки от нагара проверьте зазор между электродами свечи. Зазор проверяйте только круглым щупом, так как при проверке плоским щупом не будет учитываться глубина выемки на боковом электроде, которая образуется при работе свечи. Зазор должен быть 0,85 мм. Если зазор отличается от указанного значения, отрегулируйте его, подгибая боковой электрод.
Подгибать центральный электрод запрещается — это приведет к появлению трещин в изоляторе и выходу свечи из строя.
Вверните свечу в гнездо от руки до упора и затяните ключом. Не затягивайте свечу слишком сильно. Момент затяжки свечи 31-38 Нм (3,1-3,8 кг/см).
Наденьте на свечу наконечник и установите его уплотнитель так, чтобы нижний край уплотнителя был надет на отбортовку отверстия в крышке головки блока цилиндров.

Рекомендуется заменять все свечи через 10-15 тыс, км пробега независимо от их состояния. При выходе из строя одной свечи рекомендуется заменить весь комплект независимо от эксплуатационного пробега.
Не рекомендуется использовать на двигателе свечи разных марок одновременно.
Канули в прошлое времена, когда вопрос о том, какие свечи купить, был неактуален и можно было приобрести только отечественные и только той модели, что и на автомобиле. Сейчас на прилавках огромный выбор свечей почти всех зарубежных производителей. И естественно, «самопальщики» тут же начали их подделывать. чтобы не купить подделку, прежде всего обратите внимание на упаковку:
качество полиграфии у настоящих производителей безупречно, а у поддельных — контуры рисунков часто не совпадают. Если же упаковки нет вообще, дальнейший осмотр свечей не имеет смысла — фирменных свечей без нее не бывает. Затем осмотрите свечи. Центральный электрод должен быть четкой цилиндрической формы, а его поверхность должна быть абсолютно гладкой. Если на электроде есть дефекты и к тому же он сам криво установлен, перед вами подделка. Боковой электрод у поддельной свечи часто тоже приварен криво, а его грани косые. У фирменных свечей резьбу изготовляют накаткой, поэтому она абсолютно гладкая. У поддельных свечей она нарезана и имеет мелкие сколы. Уплотнительное кольцо настоящей свечи снять невозможно. У подлельной оно или свинчивается по резьбе, или легко снимается. Изолятор настоящей свечи абсолютно гладкий и блестящий. У поддельной свечи часто видны продольные швы от неточно состыкованной пресс-формы, И наконец, надпись на изоляторе должна быть четкой, ровной и аккуратной. Еще отметим, что настоящие фирменные свечи не могут быть дешевыми. Слишком низкая цена должна вас насторожить.
Иногда при интенсивном разгоне с «раскруткой» двигателя почти до максимальных оборотов появляются резкие рывки, воспринимаемые как удары. Виноваты свечи зажигания, хотя проверка пьезотестером «пистолетом») свидетельствует об их исправности. Причина в том, что со временем свечи теряют герметичность и нормально работающая при малых и средних нагрузках свеча при высоком давлении в камерах сгорания дает пропуски зажигания. Именно по этой причине не рекомендуется эксплуатировать свечи без замены более 15 тыс, км.

когда следует менять свечи зажигания :: Autonews

Замена свечей зажигания в бензиновом двигателе — несложная процедура, которую можно провести самостоятельно или за небольшую сумму на любом сервисе. Гораздо сложнее определить, когда именно следует менять свечи и какие лучше выбрать. Откладывая замену, автовладельцы рискуют столкнуться с серьезными поломками и дорогостоящим ремонтом.

Зачем нужны свечи и какие они бывают

Свечи зажигания необходимы для воспламенения топливной смеси в камере сгорания двигателя. Воспламенение происходит при помощи высоковольтного электроразряда между электродами свечи. Важным показателем является величина зазора между электродами, от которого зависит сила разряда и начальные условия для воспламенения. Для каждого двигателя тип свечей и зазор между электродами регламентируется отдельно. У дизельных двигателей другой способ подачи и поджога топливовоздушной смеси, поэтому свечей зажигания в таких моторах нет.

Помимо свечей со стандартными стальными электродами в продаже имеются устройства с платиновым напылением контактов, что способствуют снижению электрического сопротивления. Другой вариант — свечи с иридиевыми наконечниками, которые помогают уменьшить расход топливной смеси и работают дольше. Такие свечи стоят дороже обычных аналогов. В любом случае при выборе свечей необходимо ознакомиться с рекомендациями производителей и инструкцией по эксплуатации машины. Также на сайте производителей есть таблицы совместимости определенных моделей свечей с конкретными двигателями.

Когда стоит менять свечи

Проверку свечей рекомендуется проводить при каждом плановом техобслуживании. Обычно срок годности свечей рассчитывается по пробегу автомобиля. Чаще всего средний срок службы для обычных свечей варьируется от 30 до 50–60 тыс. км пробега. В свою очередь, платиновые и иридиевые свечи рассчитаны на большие пробеги. Некоторые производители утверждают, что их свечи могут прослужить 100–120 тыс. км пробега.

Фото: Depositphotos / PhotoXPress.ru

Даже если свечи работают без нареканий после прохождения указанного срока, рекомендуется выполнить их замену в профилактических целях, чтобы не столкнуться с неуверенным пуском двигателя или пропусками зажигания. Также следует помнить, что на износ свечей влияет ряд факторов, например фактическое состояние двигателя и качество заливаемого бензина.

Что говорит об износе свечей

В большинстве случаев признаки износа или неисправности свечей заметны даже для малоопытного водителя. Например, автомобиль может подергиваться во время езды, динамика становится хуже, а двигатель начинает «троить» и не развивает максимальных оборотов. Насторожить должны и повышенный расход топлива, и слишком вонючий выхлоп. Нередко при старых или неисправных свечах на приборной панели может включиться символ неисправности двигателя (Check engine).

Перед поездкой в сервис можно самостоятельно осмотреть свечи, чтобы по внешнему виду предварительно определить их состояние. Если на деталях обнаружен излишний черный или цветной нагар, на керамической части видны трещины, а зазор визуально не соответствует указанному на маркировке, следует как можно быстрей произвести замену.

Если на свечах обнаружены отложения светло-коричневого цвета, волноваться не стоит. А вот светло-серый, белесый или черный налет может говорить о проблемах с системой зажигания. Красный налет свидетельствует об использовании контрафактного этилированного бензина, который очень быстро выводит из строя каталитический нейтрализатор.

Что нужно делать в холодное время года

Перед зимой рекомендуется поставить новые свечи зажигания, даже если старые еще не отработали свой ресурс. Позже их можно будет вновь использовать при более благоприятных погодных условиях. Если свечи совсем новые, их можно почистить перед наступлением холодов. Очистить нагар на обычных свечах зажигания можно с помощью металлической щетки или наждачной бумаги, а вот для иридиевых и платиновых свечей такой метод не рекомендуется, чтобы не испортить напыление из драгметалла.

Налет, или нагар, на свечах особенно часто образуется в ходе недолгих поездок в холодное время года, когда двигатель не успевает прогреваться, а свечи — самоочищаться в процессе работы. Очистить их от отложений можно, если прогреть двигатель до обычной рабочей температуры и проехать некоторое время с оборотами выше холостых. Менять или чистить свечи можно только при заглушенном и остывшем двигателе.

Какие проблемы сулят изношенные свечи

При неисправных свечах зажигания происходят перебои зажигания, а несгоревшая смесь попадает на соты каталитического нейтрализатора. Двигатель не развивает паспортную мощность, динамика падает, ресурс навесного оборудования и самого агрегата уменьшается. В самых запущенных случаях неисправные свечи могут привести к дорогостоящим поломкам двигателя и топливной системы.

Основная рекомендация — соблюдать установленные сроки замены свечей, регулярно следить за их состоянием, заправлять автомобиль качественным топливом на проверенных заправках известных брендов, использовать хорошее масло и вовремя менять фильтры.

Фото: Depositphotos / PhotoXPress.ru

Зазорно или нет? — журнал За рулем

Так «горит» искра в обычной свече Champion RN9YC с номинальным зазором.

Так «горит» искра в обычной свече Champion RN9YC с номинальным зазором.

На первый взгляд никакой проблемы нет. Берем комплект свечей одного из «гигантов» свечного бизнеса — скажем, Bosch, Denso или NGK — и убеждаемся, что рекомендаций выставить зазоры «согласно рекомендациям фирм-производителей двигателя» там не видать, значит, покупай, ставь и езжай себе спокойно… А применяемость свечек расписана в толстенных фирменных каталогах. Но именно оттуда следует, что одна и та же свеча без всяких доделок и переделок может быть установлена на десятки самых разных моторов, что само по себе несколько странно.

А вот фирмы с менее громким именем порой дают на упаковках рекомендации выставить зазор в расчете на конкретный мотор. Дескать, сначала бери щуп и пассатижи, а только потом — свечной ключ. Кому верить?

Увеличение зазора меняет положение и цвет искры. Она начинает «метаться» по зазору, появляются красные оттенки. Мотору это не нравится.

Увеличение зазора меняет положение и цвет искры. Она начинает «метаться» по зазору, появляются красные оттенки. Мотору это не нравится.

Верить, казалось бы, следует изготовителю автомобиля — читай, его мотора. К примеру, инструкции по карбюраторному ВАЗ-21083 требуют 0,7…0,8 мм, а для впрыскового ВАЗ-2111 — 1,0…1,13 мм. Опять странности: это, что — для любых свечей? И «обычных», и многоэлектродных, и «драгоценных» — платиновых, иридиевых, серебряных? Но ведь теория (см. «Нашу справку») говорит: «Так, да не совсем!»

При уменьшении зазора «чемпионская» искра «скукоживается».

При уменьшении зазора «чемпионская» искра «скукоживается».

Странностей слишком много — пора разбираться. И если верно, что разные свечи в разных моторах требуют разного зазора, то доказать или опровергнуть это можно, анализируя работу свечей с существенно различающейся геометрией электродов. Попробуем в ходе натурного эксперимента определить оптимальный зазор для «драгоценных» свечей, у которых центральный электрод значительно тоньше, чем у обычных, и сопоставить с тем, что получится для обычных свечей. А результаты сравним с рекомендациями завода-производителя двигателя!

Красивый стабильный конус разряда — отличительная особенность свечей с тонким центральным электродом.

Кстати, четко видно, как в Iridium IW20 разряд «лижет» поверхность центрального электрода.

Красивый стабильный конус разряда — отличительная особенность свечей с тонким центральным электродом. Кстати, четко видно, как в Iridium IW20 разряд «лижет» поверхность центрального электрода.

ТОЛСТЫЕ И ТОНКИЕ

Стремясь максимально полно перекрыть диапазон изменения диаметра центрального электрода, мы испытали следующие комплекты свечей. Японские «иридиевые» свечи Denso Iridium Power IW20 и NGK Iridium IX BPR6EIX-11 — «рекордсмены» по части размеров: диаметры центрального электрода — 0,4 мм и 0,6 мм соответственно. Компанию им составили «платиновые» свечи Brisk Platin LR15YPP с диаметром наконечника центрального электрода 0,8 мм. Для сравнения взяли комплект обычных одноэлектродных свечей Champion RN9YC с диаметром электрода 2,5 мм. Испытания решили провести на двух моторах — карбюраторном ВАЗ-21083 и впрысковом ВАЗ-2111.

Увеличение зазора до 1,3 мм также не сказалось на стабильности разряда.

Увеличение зазора до 1,3 мм также не сказалось на стабильности разряда.

Вы спросите, корректно ли ставить одни и те же свечи и на «карбюратор», и на «впрыск»? Отвечаем: да, корректно! Ведь у свечей одного типа все различие, позволяющее ориентировать ее на тот или иной тип мотора, заключается именно в величине искрового зазора. А мы ее так и так собрались изменять!

Уменьшение зазора в Denso изменило размер искры, но не снизило ее стабильности и интенсивности.

Уменьшение зазора в Denso изменило размер искры, но не снизило ее стабильности и интенсивности.

БЕЗ МОТОРА…

Сначала посмотрим, насколько величина искрового зазора повлияет на давление прекращения искрообразования. Именно его обычно проверяют на безмоторных установках, оценивая работоспособность свечи. Мы использовали простенький прибор Э203. Предельное давление, на которое рассчитана его барокамера, — 16 атм.

Рис.1. Так меняется давление прекращения искро-образования в зависимости от величины искрового зазора.

Рис.1. Так меняется давление прекращения искро-образования в зависимости от величины искрового зазора.

Результат, в общем, не удивил. При штатных зазорах давление прекращения искрообразования у свечей с самыми тонкими центральными электродами Denso и NGK превысило этот порог, у свечей Brisk приблизилось к нему, а вот у обычной свечи Champion недотянуло, хотя и перекрыло с большим запасом требуемые пределы, определяющие работоспособность свечей.

Рис. 2. Зависимость расхода топлива карбюраторной «восьмеркой» при изменении искрового зазора. Знак «-» говорит об ухудшении параметра.

Рис. 2. Зависимость расхода топлива карбюраторной «восьмеркой» при изменении искрового зазора. Знак «-» говорит об ухудшении параметра.

Попытка уменьшить исходные зазоры привела, конечно же, к росту верхнего предела давления у «отстающих» (лидеры и так находились за пределами возможностей приборчика). Стоило увеличить зазоры, граница возможного тут же поехала вниз. Это понятно: в барокамере — не топливовоздушная смесь, а чистый воздух, поэтому увеличение зазора при любом давлении дает рост сопротивления. Но уже ясно: степень зависимости этого параметра от величины зазора для обычных свечей куда более существенна, чем для свечей с тонкими электродами.

Рис. 3. Изменение расхода топлива в зависимости от искрового зазора для впрыскового «одиннадцатого» мотора. Те же «горбы», что и у карбюраторного движка, только немного съехавшие вправо… Знак «-» говорит об ухудшении параметра.

Рис. 3. Изменение расхода топлива в зависимости от искрового зазора для впрыскового «одиннадцатого» мотора. Те же «горбы», что и у карбюраторного движка, только немного съехавшие вправо… Знак «-» говорит об ухудшении параметра.

ВЗГЛЯД СО СТОРОНЫ

Еще интереснее посмотреть на саму искру… Оценим искрообразование при работе свечи в штатной системе зажигания ВАЗ-21083. Наши предыдущие исследования неоднократно подтверждали корреляцию картинок, характеризующих качество образования искры «на воздухе», с теми показателями, которые дает на этих же свечах сам мотор — под влиянием давления, температуры и т. д. Поэтому все фото выполнены «на воздухе», с одинаковой выдержкой.

Результат первого теста вполне подтвердился: в обычной свече искровой разряд не любит ни уменьшения, ни увеличения зазора относительно рекомендованного! При малых зазорах искра теряет интенсивность, а зона искрообразования сужается. А при больших зазорах искра меняет цвет, переходя из голубых тонов в красные, свидетельствующие о возможных пропусках вспышек в двигателе. Зато тонкие центральные электроды на изменение зазоров реагируют спокойнее.

Отметим забавный момент. На свечах с тонкими электродами искра не «сидит» в самом зазоре, а «облизывает» верхушку центрального электрода — так реализуется самоочистка! Это очень важно, особенно в свете качества некоторых бензинов.

Рис. 4. Подводя итог, на всех комплектах выставили оптимальные зазоры и сняли «моментные» характеристики двигателя ВАЗ-2111. Преимущества «драгоценных» свечей — стабильность искрообразования и способность сработать при больших давлениях — сразу дали резул

Рис. 4. Подводя итог, на всех комплектах выставили оптимальные зазоры и сняли «моментные» характеристики двигателя ВАЗ-2111. Преимущества «драгоценных» свечей — стабильность искрообразования и способность сработать при больших давлениях — сразу дали резул

ЗАЗОР И МОТОР

Как всегда, окончательный ответ на вопрос об оптимальном искровом зазоре призван дать реальный двигатель. Точнее — двигатели, карбюраторный и впрысковый. Отличие в системе зажигания у них одно — напряжение во вторичной цепи: для карбюраторного ВАЗ-2108 — около 17 кВ, для впрыскового ВАЗ-2111 — 24 кВ.

Для всех свечей приняли один и тот же диапазон изменения искрового зазора — от 0,4 мм до 1,3 мм для карбюраторного двигателя и от 0,6 до 1,4 мм для впрыскового. Для каждого варианта провели идентичные серии стендовых испытаний, в ходе которых оценили влияние величины искрового зазора на мощность и расход топлива. Естественно, не меняя каких-либо регулировок моторов. При таком раскладе разницу в поведении моторов могли внести только свечи.

За базу взяли параметры, полученные при зазорах, рекомендованных самим ВАЗом: на карбюраторном моторе 0,8 мм, на впрысковом — 1,1 мм.

Результат вновь оказался вполне ожидаемым. Четко видны оптимумы величин искровых зазоров, отклонение от которых ухудшает работу двигателя. Но — внимание! Для обычных, «толстоэлектродных» свечей (в тесте — Champion) оптимумы легли очень близко к «вазовским» рекомендациям. А вот для свечей Denso и NGK с самыми тонкими центральными электродами оптимумы ушли в сторону увеличения зазоров — около 1 мм для карбюраторного двигателя и 1,2 мм — для впрыскового. И это тоже понятно. Ведь тонкий электрод создает более высокую интенсивность электрического поля в искровом зазоре, поэтому допускает увеличение пробивного напряжения.

Что это дает, ответил последний эксперимент. На всех комплектах выставили оптимальный зазор, полученный как итог предыдущих исследований. На впрысковом моторе с каждым комплектом были сняты «моментные» характеристики — педаль в пол, и меняем обороты от холостого хода до номинала. Результат — на очередном графике. А много или мало 3…5% различия в мощности, решать вам!

Снова подтвердился сделанный ранее вывод — чувствительность свечей с тонким электродом к изменению искрового зазора гораздо меньше, чем для обычных вариантов свечей. По крайней мере, в исследованном диапазоне их изменения. И в этом — тоже большой плюс «драгоценных» (и по материалам, и по цене) свечек! Ведь в процессе износа любых электродов зазор растет, и следовательно, характеристики мотора ухудшаются. А тут пойманы сразу два зайца: снижены как скорость тепловой эрозии электродов, так и зависимость параметров мотора от величины зазора! Да и упомянутый выше фактор самоочистки электродов тоже срабатывает. Поэтому вполне возможно, что заявленные огромные ресурсы «тоненьких» свечей могут подтвердиться. А если еще само-очистку добавить?

О ПОЛЬЗЕ ВЗАИМНОСТИ

Так кто же должен ручаться за величину искрового зазора — производитель двигателя или изготовитель свечи? Наше мнение — инициатива должна исходить от «свечного мастера», но все свечи должны быть рекомендованы к применению заводом-изготовителем мотора. Как говорится, рассчитываем на взаимность!

И последнее: считаем, что проверять перед установкой искровой зазор, хотя бы визуально, все-таки надо! В первую очередь, это касается «дешевых» образцов, происхождение которых не всегда понятно. Бывает, брак проскочит, бывает, случайно кто-нибудь уронит свечку или, или ударит боковой электрод и подогнется. Да и допуск по зазору для изделий некоторых фирм — чуть не 0,15 мм — очень много! Так что, прежде чем хвататься за свечной ключ, посмотрите на свечку.

ГЕОМЕТРИЯ ИСКРОВОГО ЗАЗОРА И ПОКАЗАТЕЛИ ДВИГАТЕЛЯ

Интенсивность поджога топливовоздушной смеси влияет и на пусковые характеристики, и на мощность, и на расход топлива (ЗР, 2005, № 10; ЗР, 2006, № 1). Чем больше зазор, тем больше напряжение, при котором произойдет пробой — и тем выше будет мощность искрового разряда. Важно только, чтобы напряжение пробоя не превысило вторичного напряжения в контуре зажигания, причем в самых сложных условиях работы (при низкой температуре, при пуске при разряженном аккумуляторе и пр. ).

Напряжение пробоя зависит от размера и геометрии искрового зазора. А кроме того — от давления и температуры в цилиндре, состава топливовоздушной смеси, температуры электродов, формы камеры сгорания. И условия меняются не только от мотора к мотору, но и для одного и того же мотора для разных режимов работы.

От зазора — к размерам электродов. У обычных свечей с электродами из хромоникелевого сплава центральный электрод довольно толстый — около 2,5 мм. Меньше не получается — тепловая эрозия лихо «съедает» более тонкие электроды, уменьшая ресурс свечей. Уже давно спортсмены заметили: изменив геометрию зазора (уменьшив тем самым зону искрообразования), можно получить прибавку мощности. Для этого затачивали на конус центральный электрод и заостряли кромку бокового. Естественно, это резко уменьшало ресурс свечей. Сегодня этот принцип реализуется на новом уровне — применением тугоплавких металлов (платины, иттрия, иридия). Из такого металла выполняется напайка на электрод, чтобы защитить его от тепловой эрозии. Это позволило резко уменьшить диаметр центрального электрода. В рекордсмены вышла фирма Denso, применив центральный электрод диаметром 0,4 мм! (Кстати, заявленный ресурс при этом раз в пять больше, нежели у обычных свечей: около 100 тыс. км пробега.)

Эффект понятен — с уменьшением зоны искрообразования напряженность электрического поля в зазоре возрастает. И это, очевидно, меняет требования к размеру искрового зазора. А значит, на выбор оптимального зазора влияют как особенности двигателя, так и конструкция конкретной свечи.

Микропроцессорное зажигание (мпсз) вместо трамблера. Ремонт и техническое обслуживание автомобилей, двигателей и автоматических коробок передач Регулировка зажигания на двигателе 406

Поршень 1-го цилиндра устанавливается в положение верхней мертвой точки (ВМТ) такта сжатия, чтобы при проведении работ, связанных со снятием цепей привода ГРМ, не нарушались фазы газораспределения.

При нарушении фаз газораспределения двигатель не будет нормально работать.

Снимите крышку заливной горловины 1.

Снимите торцевые крышки 2 свечей зажигания с прокладками 3 высоковольтных проводов и проводов.

Отсоединить шланг 5 и патрубок 7 вентиляции картера от штуцеров на крышке 6 головки блока.

Отвернуть восемь болтов 4 и снять крышку 6 головки блока с прокладкой крышки.

Отвернуть четыре болта 1 и снять переднюю крышку 2 головки блока, стараясь не повредить прокладку.

Отвернуть болты 3 и снять пластиковый успокоитель цепи 4.

Установить поршень 1-го цилиндра в верхнюю мертвую точку (ВМТ) такта сжатия.

Для этого проверните коленчатый вал за храповик 1 так, чтобы метка 2 на шкиве коленчатого вала совпала с выступом 3 на крышке.

При этом метки 1 на звездочках распределительных валов должны быть расположены горизонтально на уровне верхней плоскости головки блока и направлены в противоположные стороны.

После установки поршня 1-го цилиндра в вм. т. не проворачивать распредвалы, коленвал и промежуточный вал.

5. Если метки на шестернях коленчатого вала и на шестернях распредвала не совпадают, то нарушены фазы газораспределения (поршень первого цилиндра не установлен в ВМТ).

Что для иностранца смерть, то для русского находка. В любом ремонте есть определенные стандарты, которых придерживаются многие, но для тех, кто много делает своими руками, эти стандарты не писаны. Все дело в высокой стоимости соответствия этим стандартам.Покажу как можно подогнать подушки распредвала головки двигателя ЗМЗ 406 от другой головки. Хотя по правилам стандартов нельзя ставить подушки распредвала с одной головки на другую, так как они либо будут зажимать распредвал, либо распредвал будет в них болтаться. Этот метод можно применить к любой головке блока, где есть подушки распредвала, например, в двигателях ВАЗ.

Вот и пришлось немного повыпендриваться подгоняя подушки 406 головки под другую головку 406 двигателя.Хозяин ездил на Газели и попросил заменить головку блока, на другую, которую купил на разборке за копейки но без подушек распредвала. Но для нас это не проблема, все можно настроить, нужно только знать, как это сделать. В родной головке 406 двигателя была микротрещина из-за которой газы утекали в систему охлаждения.

Установка подушек распредвала

В первую очередь, перед установкой головки на двигатель, нужно проверить, как распредвалы прилегают к головке.Распредвал может защемить подушку, а может и ослабнуть, что приведет к ударам и стуку распредвала.

Уложите распредвалы как показано на фото ниже в головку, для удобства вращения распредвала и проверки на затяжку или люфт удобно закручивать болты звездочки. Только распределительные валы должны быть установлены без манжет клапанов (компенсаторов). Встаньте на подушки распредвала, попробуйте провернуть распредвал. Крутится уже хорошо, потом крутите подушки одну за другой, крутите подушку, проверяйте на вращение.

Таким способом можно узнать какая подушка прижимная а какая нет, если подушка заклинила распредвал, ослабьте ее, проверьте остальные. После этой процедуры вы знаете, какая подушка зажимает, а какая нет. Осталось поднять прижимную площадку распредвала и опустить ослабленную. Мне повезло, зажата была только одна подушка, самая первая и с одной стороны.

Фото. Ставим распредвалы в головку

Для того, чтобы высвободить застрявшую подушку, нужна обычная бумага или металлический лист, с бумагой меньше проблем, так как она легко режется.

Фото. Распределительные валы прикручены болтами к головке со вставленной шпонкой для проверки вращения.

Ослабляем прижимную подушку, готовим бумажную подложку, кладем под подушку. Подтягиваем подушку и проверяем на герметичность, если распредвал начал вращаться, то все в порядке, но если опять зажимает, добавляем еще слой бумаги. Так до тех пор, пока распредвал не начнет вращаться.

Фото. Лист бумаги, подготовленный для размещения под подушкой.

После этой процедуры вы знаете, что под эту подушку нужно три листа бумажной подложки, и их кладете, когда будете ставить голову на двигатель, лишнюю бумагу легко обрезать ножом.

Фото. Лист бумаги, вставленный под накладку распределительного вала.

Итак, с прижимными подушками разобрались, теперь надо проверить на люфт. Здесь также поможет бумага, но не толще листа тетради, вырежьте тонкую полоску, как показано на фото ниже, ослабьте подушку, положите эту полоску, скрутите подушку.Если распредвал зажат, зазор отличный, если он легко вращается или бумага легко двигается вперед-назад, то придется опустить подушку до нужного зазора.

Фото. Проверьте люфт распределительного вала с помощью бумажной полоски.

Осталось опустить площадку распредвала, это можно сделать точильным камнем или разложив на ровной поверхности наждачную бумагу. На фото ниже показано, как опустить подушку ниже. Круговыми движениями в разные стороны можно шлифовать подушку о камень или наждачную бумагу, тем самым опуская ее.Натерли подушку, проверили и так до нужного зазора.

Фото. Опускаем подушку на точильный камень.

После установки головки на двигатель обязательно проверьте распредвалы на проворачивание, на всякий случай, как показано на фото ниже. Также данную процедуру регулировки распредвалов можно производить не снимая головку с двигателя, такая необходимость бывает если в колодках распредвалов большой выход, распредвалы болтаются и стучат.Подушки придется подкладывать сюда.

Фото. Головка двигателя 406 снабжена ключом для проверки вращения распредвала, подложенным под подушку бумагой.

После проверки обрежьте лишнюю бумагу ножом.

Как видите, даже из таких несоответствий можно сделать хорошую головку, чтобы распредвалы работали как новые тихо и приятно.

Как установить установочные метки 406 двигателя

Метки ГРМ на 406 двигателе можно выставить двумя способами, первый по заводской инструкции, но у него сложнее и можно легко ошибиться.Так как метки на звездах нужно расположить по внешнему радиусу звезд.

Мой способ проще, показан на картинке ниже. Расположите метки на звездочках по внутреннему радиусу также напротив друг друга. Когда метки находятся рядом, хорошо видна точность их совпадения.

В этот момент по направлению вращения коленвала цепь должна быть натянута, проверить можно так, после установки цепи по меткам провернуть коленвал против часовой стрелки на десять градусов.Распредвалы также поворачиваются против часовой стрелки до тех пор, пока цепь не будет натянута. Теперь верните коленвал на метку, проверьте совпадение меток звездочек.

Изображение. Метки ГРМ 406 двигатель

Что делать сорвана резьба под болт подушки?

Что делать, плакать можно, но слезами не исправишь, можно нить нарезать покрупнее, а можно углубить нить и поглубже обрезать, этот вариант мне нравится больше, но тоже надо возьмите более длинный болт.Болт можно взять длиннее и обрезать до нужного размера.

Фото. Углубите отверстие под болт.

В головке 406 есть особенность, что отверстие ближе к центру можно просверлить насквозь, а по краям глубже на десять-одиннадцать миллиметров, так как если просверлить глубже, то можно повредить маслонапорный канал. Или обрежьте резьбу в крайних отверстиях. Штатная резьба стандартная М8.

Фото. Похлопывания по голове.

Сборка 406 ЗМЗ, ремонт головки.Видео.

Горобинский С.В.

Чтобы двигатель работал в штатном режиме на автомобиле Волга или Газель, необходимо правильно выставить метки ГРМ на ЗМЗ-406. На автомобилях в качестве привода может использоваться цепь или ремень. Достоинств и недостатков у каждого вида много, некоторые утверждают, что цепь не способна разорваться. Надо огорчить — способен, да еще как! Кроме того, для его нормальной работы требуется смазка, поэтому при замене цепи действительно нужно разобрать половину мотора и даже слить масло.

Особенности конструкции

Перед установкой меток ГРМ на ЗМЗ-406 необходимо учитывать особенности этого двигателя.

Всего выделяют четыре фазы, в которых функционирует система газораспределения:

  1. Поступление топливной смеси в камеру сгорания.
  2. Цикл сжатия.
  3. Рабочий ход поршня — движение от верхней мертвой точки вниз.
  4. Выпуск выхлопных газов.

Для обеспечения максимальной эффективности и предотвращения повреждения клапана необходимо использовать привод.Металлическая цепь применяется на моторах ЗМЗ-406 и им подобных.

Но обязательно, чтобы распредвалы и коленвалы устанавливались по меткам — это обеспечивает синхронность работы всех механизмов. позволяет своевременно открывать и закрывать отверстия с клапанами, подающими топливную смесь и выбрасывающими продукты сгорания в атмосферу.

Где находится цепь?

На двигателях ЗМЗ-406 метки есть на коленчатом и распределительном валах… Вращение от шкива коленчатого вала передается на шкивы распределительных валов. В конструкции привода есть специальный демпфер, с его помощью регулируется натяжение цепи. Если этот демпфер выйдет из строя, натяжение изменится, и это может привести к перескакиванию цепи на один или несколько зубьев.

В результате нарушается работа двигателя, сдвигаются фазы. В этом случае износ механизмов происходит гораздо быстрее. Цепь приводит в движение насос жидкости, насос гидроусилителя (если есть), промежуточный вал зажигания.От состояния цепи привода зависит функционирование сразу нескольких систем.

Признаки поломки газораспределительного механизма

К основным признакам неисправностей газораспределительного механизма относятся:

  • значительное падение мощности двигателя;
  • появление хлопков во впускном и выпускном коллекторах;
  • снижение компрессии в цилиндрах (нормальное значение выше 10 кг/кв.см).

Если неисправна цепь, то она начнет издавать характерный шум.Причиной поломки может быть неплотное прилегание тарелок клапанов к седлам. При этом провоцируется образование нагара, ломаются пружины. Если вовремя заменить цепь, то всех этих неприятностей можно избежать.

Типичные неисправности

При несоответствии тепловых зазоров норме в определенной фазе открытие и закрытие клапанов будет происходить неправильно, что становится причиной поломки гидрокомпенсаторов. При этом происходит сильный износ шестерни на коленвале и распредвалах.В итоге придется ремонтировать мотор, заменять большинство элементов.

При установке меток ГРМ на двигатель ЗМЗ-406 важно соблюдать все правила. Только в этом случае работа будет проходить в штатном режиме, клапаны будут открываться и закрываться синхронно, своевременно впрыскивая топливо и выпуская продукты сгорания. Старайтесь производить своевременно, следите за его состоянием. Периодичность технического обслуживания не реже одного раза в 80 тыс. км.пробег.

Чем дольше используется транспортное средство, тем больше растягивается цепь. У ЗМЗ-406 его ресурс не более 20 тыс. км. пробег. Если вдруг появились симптомы поломок, нужно отремонтировать систему газораспределения, заменить изношенную цепь и успокоитель.

Инструменты для замены цепи ГРМ

Перед установкой меток ГРМ на двигатель ЗМЗ-406 необходимо подготовить необходимый набор инструментов:

  1. Головки и трещотка.
  2. Накидные и рожковые ключи.
  3. Шестиугольники.
  4. Динамометрический ключ.
  5. Зубило и молоток.
  6. Съемники с двумя или тремя захватами.

Обязательно все резьбовые соединения, которые покрыты пылью, ржавчиной, грязью, должны быть обработаны проникающей смазкой — это позволит намного быстрее разобрать узлы.

Слив антифриза из системы

Сначала подготовьте емкости для слива жидкости. В первую очередь опорожняем систему охлаждения – антифриза должно быть достаточно много, около 10 литров.Чтобы слить антифриз, нужно открутить пробку, расположенную в нижней половине радиатора охлаждения.

Как только вы открутите пробку, давление будет очень сильным, по мере снижения уровня оно будет снижаться. Желательно использовать широкую емкость, чтобы не потерять жидкость. Для того, чтобы антифриз слился быстрее, нужно открутить пробку расширительного бачка, повысив давление в системе.

Начальная стадия разборки

  1. Снимите передний фартук и решетку радиатора.В том случае, если работы проводятся на Газель-Бизнес, необходимо открутить крепления по бокам и по центру.
  2. Демонтируйте все трубы, ослабив крепежные хомуты.
  3. При наличии гидравлического усилителя рулевого управления снимите ремень привода насоса.
  4. Снимите ремень привода генератора, жидкостного насоса. Перед этим нужно снять его напряжение.
  5. Снимите клапанную крышку, отвернув все крепежные болты. Обязательно складывайте их отдельно, чтобы не потерять при сборке.Обязательно держите крышку в чистом месте – недопустимо попадание посторонних предметов на ее внутреннюю поверхность.
  6. Отвернуть крепления муфты привода крыльчатки вентилятора.
  7. Снимите рабочее колесо и муфту.
  8. Снимите жидкостный насос.
  9. Отсоедините и демонтируйте датчик на коленчатом валу.
  10. Также снимите поддон.

Подготовительные работы займут больше времени, чем замена цепи и установка меток ГРМ ЗМЗ-406. Фото их приведено в статье.

Окончательный демонтаж приводной цепи

Дальнейшие действия по снятию цепного привода ГРМ на двигателе Газель выглядят так:

  1. Откручиваем крепления гидронатяжителя. Вам нужно получить два элемента – верхний и нижний. Они снимаются одинаково.
  2. Снимите корпус натяжителя.
  3. Снимите крышку, закрывающую цепь. Для этого откручиваем 7 болтов крепления. Будьте осторожны, чтобы не повредить сальник на коленчатом валу и прокладку головки блока цилиндров.
  4. Открутив болт верхнего гидронатяжителя, нужно снять рычаг и звездочку.
  5. Снимите демпфер цепи.
  6. Отвернуть болты крепления шестерни к фланцу распредвала (на двигателе ЗМЗ-406 их два).
  7. Отогнуть стопорную пластину, при этом необходимо удерживать от проворачивания промежуточный вал системы зажигания.
  8. Установите отвертку, с ее помощью снимите шестерни и нижний край цепи.

При возникновении затруднений нужно снять резиновый уплотнитель, который находится между втулкой и шестерней.Демонтаж второй шестерни производится только двухстоечным съемником.

После снятия привода

После снятия цепи и вынимания ее нужно промыть. Лучше всего для этого использовать бензин. После избавления от загрязнения необходимо провести визуальный осмотр. Если он растянулся более чем на 1-2 см, лучше установить новый. Этого увеличения длины более чем достаточно, чтобы нарушить синхронизацию клапанов.

Также необходимо обратить внимание на:

  1. Состояние втулки — при наличии износа, трещин и задиров необходимо заменить.
  2. Шестерни — если есть механические повреждения, сколы, то их тоже необходимо менять.
  3. Демпферы цепей — устанавливайте новые элементы при малейших повреждениях.
  4. Звездочки натяжителя — необходимо, чтобы они вращались свободно, недопустимо наличие сколов и повреждений.

Если выполняется ЗМЗ-406, необходимо установить метки ГРМ. Это обеспечит нормальную работу всех систем, увеличит ресурс мотора и его мощность.

Сборка

Перед началом сборки нужно правильно выставить фазы.Для этого потребуется выполнить следующие манипуляции:

  1. Провернуть коленчатый вал, пока он не окажется в верхнем положении первой насечки.
  2. Убедитесь, что поршень первого цилиндра находится в верхней мертвой точке.
  3. Установите демпфер, но не спешите затягивать болты его крепления.
  4. Смажьте чистым моторным маслом нижнюю часть цепи.
  5. Наденьте цепь на шестерни — коленвала и ведомой.
  6. Штифт шестерни коленчатого вала должен войти в отверстие промежуточного вала.
  7. Убедитесь, что метка на шестерне совпадает с меткой на блоке двигателя. Часть цепи рядом с демпфером должна быть натянута.
  8. Теперь можно затянуть болты шестерни на промежуточном валу. Обязательно установите стопорные пластины.

При ремонте обязательно используйте динамометрический ключ. Предельное усилие затяжки болтов 22/2,5 Н*м.

Обязательно согните стопорную пластину, чтобы предотвратить ослабление болтов. Затем нужно нажать на рычаг гидронатяжителя и проверить совпадение меток на блоке двигателя и шестерне.После этого нужно затянуть все болты крепления демпфера и смазать верхнюю часть цепного привода.

Установочные метки и затяжка

Для вращения распределительного вала необходимо использовать квадратный ключ. Вращая его по часовой стрелке, натяните цепь. При этом обязательно зафиксируйте положение коленвала и промежуточного вала – их вращение невозможно. Убедитесь, что метки на шкиве совмещены. Затем проделайте следующие манипуляции:

  1. Снимите шестерню с выпускного распредвала.
  2. Наденьте на него цепь.
  3. Установите на место шестерню, осторожно повернув распределительный вал по часовой стрелке.
  4. Убедитесь, что штифты вошли в отверстие на шестерне.
  5. Поверните распределительный вал по часовой стрелке, чтобы сохранить правильное натяжение цепи.
  6. Установите крышку на цепь и насос для жидкости. Сверху на крышку желательно нанести немного силиконового герметика.
  7. Установить шкив коленчатого вала и гидронатяжители . Момент затяжки резьбового соединения шкива коленчатого вала 105..129 Н*м. Чтобы облегчить затяжку, потребуется поставить автомобиль на ручник и включить пятую передачу.
  8. Затяните храповик.
  9. Установите крышку головки. На него также желательно нанести слой силиконового герметика. Затяжку резьбовых соединений производят с моментом 12 Н*м.
  10. Подсоедините выпуск картерных газов.

Затем нужно подключить все бронепровода и залить антифриз в систему охлаждения. В том случае, если все работы выполнены правильно, правильно выставлены метки ГРМ ЗМЗ-406, вы избавитесь от проблем с двигателем.Улучшится его приемистость, увеличится мощность, исчезнут посторонние звуки при работе.

Поршень 1-го цилиндра устанавливается в положение верхней мертвой точки (ВМТ) такта сжатия, чтобы при проведении работ, связанных со снятием цепей привода ГРМ, не нарушались фазы газораспределения.

При нарушении фаз газораспределения двигатель не будет нормально работать.

Снять крышку маслозаливной горловины 1. Снять торцевые крышки свечей зажигания 2 с прокладками 3 высоковольтных проводов и проводов.Отсоедините шланг 5 и патрубок 7 вентиляции картера от штуцеров на крышке 6 головки блока. Отвернуть восемь болтов 4 и снять крышку 6 головки блока с прокладкой крышки.

Отвернуть четыре болта 1 и снять переднюю крышку 2 головки блока, стараясь не повредить прокладку. Отвернуть болты 3 и снять пластиковый успокоитель цепи 4.

Установить поршень 1-го цилиндра в верхнюю мертвую точку (ВМТ) такта сжатия.Для этого поверните коленчатый вал за храповик 1 так, чтобы метка 2 на шкиве коленчатого вала совпала с выступом 3 на крышке. При этом…

Метки 1 на звездочках распределительных валов должны быть расположены горизонтально на уровне верхней плоскости головки блока и направлены в противоположные стороны. После установки поршня 1-го цилиндра в вм.т. не проворачивайте распределительные валы, коленвал и промежуточный вал.

Если метки на шестернях коленчатого вала и на шестернях распредвала не совпадают, то нарушены фазы газораспределения (поршень первого цилиндра не установлен в ВМТ).

(голосов: 63, среднее: 4,29 из 5)

Мечта наших отцов и дедов — Волга. Недавно мой старый знакомый на своей любимой ГАЗ 31105. посторонние шумы со стороны ГРМ, а так же повышенный расход и плохая приемистость, ругает цепь ГРМ. Итак, ГАЗ 31105, двигатель 406 — замена цепи ГРМ.

Сразу оговоримся, что нам понадобится: масло в двигатель с фильтром и прокладка поддона картера, лучше пробка, высокотемпературный герметик, серый 999 от ABRO, керосин и металлическая щетка для мытья деталей.Я видел чистый двигатель только на новой Волге. Недаром говорят: «Если Волга не течет маслом, то ее нет». Еще набор ключей и головок с усиленными на 36, шестигранник на 6, много тряпок, растворимый кофе и несколько бутербродов с колбасой. А также терпение и большое желание провести эту процедуру самостоятельно, так как очень велик соблазн доверить ее кому-то другому. Прочитав статью до конца, вы поймете, почему.

Самое главное, это полный комплект для ремонта привода газораспределения двигателей ЗМЗ-405,406,409 — это его официальное название.Он должен включать следующие ингредиенты:

  1. Два натяжителя цепи.
  2. Два гидравлических натяжителя цепи.
  3. Две приводные цепи, малая и большая. Для ЗМЗ-406 70 и 90 звеньев, для ЗМЗ-405 72 и 92 звена.
  4. Три направляющие цепи.
  5. Прокладки верхней и нижней крышки цепи, крышки насоса и гидронатяжителя, а также две шумоизоляционные.
  6. Звездочки коленчатого и распределительного валов, промежуточного вала, ведомые и ведомые с фиксирующей пластиной.

Выглядит так.

А вот и сам пациент.

Под капотом действительно стоит двигатель ЗМЗ-406.

Закончили осмотр, приступаем к силовым упражнениям

Сначала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло с двигателя. Снимите верхнюю трубку радиатора.

Отсоедините все мешающие трубы.

Убираем жгут проводов в сторону.Запомните или зарисуйте расположение разъемов на катушках зажигания.

Головкой на 12 откручиваем по кругу восемь болтов крепления клапанной крышки и снимаем последний.

Пока сервисный ремень натянут, ослабьте три болта на 10 шкивах помпы.

Ослабляем болт на 13, натяжной ролик и откручиваем болт на 10, ослабляем натяжение ремня вспомогательных агрегатов.

Снимите сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

Откручиваем четыре винта верхней крышки ГРМ и снимаем последний.

Снимаем генератор вместе с треугольной пластиной.

Откручиваем болт 10 датчика положения коленвала.

Датчик убираем в сторону, чтобы не мешал.

Головкой на 36 под болт шкива проворачиваем коленвал по часовой стрелке до тех пор, пока метки на распредвалах не укажут на верхнюю мертвую точку.

Метка распредвала впускных клапанов должна быть заподлицо с верхней кромкой головки блока цилиндров.

Аналогично для распределительного вала выпускных клапанов.

Откручиваем болт шкива коленвала, предварительно заблокировав коленвал. Для этого помощник в салоне включает пятую передачу и изо всех сил давит на тормоз, а мы в это время легким движением руки откручиваем болт с помощью метровой трубы и 36-дюймовой головки.Снимаем шкив коленвала, придется помучиться, так как он плотно сидит на валу.

Ослабляем хомуты патрубков насоса.

Шестигранником на 6 открутить четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снять насос охлаждающей жидкости.

Откручиваем два болта верхней крышки гидронатяжителя. Так как натяжитель в разряженном состоянии, он будет давить на крышку, держим его, чтобы не выскочило.

Снимаем кожух и сам гидронатяжитель.

То же самое и с нижним.

Откручиваем шесть болтов на 14 усилителе и снимаем его. Под ним находятся гайки крепления масляного поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а также все, что держит масляный поддон (11 винтов и 4 гайки).

Поддон опускается примерно на два сантиметра, дальше балка не поддается.Но этого достаточно, чтобы вытащить старую прокладку и не забыв добрым словом инженеров из Горького очистить прилегающие поверхности перед установкой новой прокладки.

Вот такая страшная картина предстает перед нашими глазами.

Теперь снимите нижнюю крышку ГРМ.

Шестигранником открутить винты верхнего демпфера и снять его.

Аналогично со вторым. Он будет удален вместе с цепью.

На распредвалах есть специальный угольник под ключ на 30, чтобы можно было придерживать валы при откручивании болта звездочки.Придерживаем валы ключом на 30 и откручиваем звездочки распредвалов на 17.

Снимаем звездочки распредвалов и цепь с демпфером.

Шестигранником открутить крепление натяжителя цепи и снять его. Так же и с днищем.

Загибаем края стопорной пластины и ключом на 12 откручиваем болты крепления звездочки промежуточного вала. Снимаем ее вместе с цепочкой. После этого откручиваем два болта нижнего демпфера шестигранником и снимаем его.

Снимите стопорное кольцо и звездочку коленчатого вала. На фото кольцо немного смещено для наглядности.

Лучше всего для этого подходит двулапый съемник.

А вот и секрет, почему мы меняем комплект. Если посмотреть на звездочки, то сразу видно разницу, так старая цепь не подойдет к новым звездочкам и наоборот.

Теперь, когда все, что нам мешало, разобрано, можно промыть все снятые детали и блок цилиндров, хотя бы спереди.

Приступаем к сборке

Ставим новую звездочку коленвала и сразу ставим метку.

Затем прикручиваем нижний демпфер, натяжитель и одеваем новую цепь.

Ставим звездочку на промежуточный вал, ставим метку. Согните края стопорной пластины. Надеваем на него цепь и смазываем все новым моторным маслом. Правая сторона цепи должна быть натянута.

Проверяем еще раз совпадение меток.

Надеваем верхнюю цепь на звездочку промежуточного вала и ставим демпфер. Смазываем все чистым маслом.

Ставим натяжитель.

Звездочка выпускного распределительного вала так, чтобы правая ветвь была натянута, а метка звездочки находилась на уровне верхней кромки головки блока цилиндров. То же самое со вторым распредвалом.

Ставим гидронатяжитель и прикручиваем крышку. Откручиваем пробку и резким нажатием на гидронатяжитель отверткой убеждаемся, что он разряжен.После разряда он вытолкнет отвертку и затянет цепь.

Ставим верхний демпфер и еще раз проверяем все метки.

Аккуратно наденьте переднюю крышку, предварительно смазав прокладки и все прилегающие поверхности герметиком. Надеть чехол непросто, так как нужно держать натяжитель и следить, чтобы метки не сбились. Проворачиваем коленвал на два оборота и, если клапана не встречаются с поршнями и все метки на месте, ставим все остальное в порядке, обратном снятию.Залейте масло, антифриз и запустите двигатель.

Видео установки и проверки меток ГРМ ЗМЗ-406

Хорошее видео много интересных моментов показано. Удачи на дороге. Не гвоздь, не палка.

autogrm.ru

Диагностика системы управления зажиганием и двигателя автомобиля Газель

Автомобили Газель — самый популярный и доступный грузовой автомобиль в России, предназначенный для перевозки малогабаритных грузов. Поскольку количество таких автомобилей становится все больше, следует рассмотреть некоторые нюансы различных систем Газелей, например, микропроцессорную систему зажигания, которая устанавливается на 406 модификацию.В данном случае мы будем рассматривать диагностику автомобиля, владелец которого жалуется на рывки, хлопки и потерю мощности.

Будет проверена система питания, двигатель и зажигание. С помощью газоанализатора проверили карбюратор, но в работе первой и второй камеры, отсечки, холостого хода, а также обогащения для режима холостого хода проблем не обнаружено. Дальше двигатель. Проверка компрессии нарушений не выявила, показатели 9,6 кг/см2 для двигателя 406 совпали с нормой, однако при второй проверке было выявлено незначительное отклонение в 10%, поэтому следующей проверке подверглись фазы газораспределения. чек об оплате.Оказалось, что хлопки и рывки были из-за того, что верхняя цепь перескочила на два зубца.

Газораспределительная система.

В 406-й модификации двигатель выглядит так: на каждый из двух выпускных и двух впускных цилиндров установлено по четыре клапана, правый распредвал (вид спереди) приводит в движение выпускные клапаны, а левый распредвал — впускные. Гидрокомпенсаторы зазоров привода клапанов от кулачков распределительных валов позволяют не заниматься обслуживанием и регулировкой.Распределительные валы приводятся в движение коленчатым валом с помощью двух втулочных цепей.

Вид на правильную сборку в ВМТ такта сжатия с положением поршня первого цилиндра привода распредвала:

1. Выступ на крышке цепи (М1) должен совпадать с линией на звездочке коленчатого вала (2 ), горизонтально расположенные метки (9) на звездочках распределительных валов (10, 12) должны совпадать с верхней плоскостью головки блока цилиндров.

2. Метка установки (M2) на блоке цилиндров должна совпадать с меткой на звездочке промежуточного вала.

Центр двадцатого зуба синхронизирующего диска (3) должен находиться при этом положении валов точно напротив центра сердечника датчика положения коленчатого вала (4). Диск синхронизации (1) представляет собой зубчатое колесо, на котором на расстоянии 6 градусов друг от друга расположены 58 полостей, две из которых отсутствуют для синхронизации. Два недостающих углубления являются источником номеров зубов (15), причем нумерация идет в обратном направлении по часовой стрелке. Однако регулировка системы газораспределения не привела к возвращению былой мощности двигателя.

Теперь приступим к диагностике системы зажигания. Управление клапаном экономайзера принудительного холостого хода в шестнадцатиклапанном карбюраторном двигателе ЗМЗ-4063 и зажигание обеспечивает микропроцессорная система МИКАС 5.4. Эта система, позволяющая в зависимости от условий эксплуатации и работы двигателя реализовать наиболее оптимальный УОЗ, состоит из проводов с разъемами, блока управления, набора исполнительных блоков и датчиков. Высокие удельные показатели двигателя без опасения случаев калильного зажигания и детонации обеспечиваются эффективной идентификацией блока управления детонационным сгоранием каждого из цилиндров и датчика детонации.При повреждении датчиков блок моментально реализует аварийный режим управления. Исключением является датчик положения коленчатого вала, так как без него работа двигателя невозможна.


Электронный блок управления (ЭБУ) Микас 5.4

МАР устанавливается на панели двигателя автомобиля — датчик абсолютного давления воздуха на впускном коллекторе (модель 0261230004 от Bosch), и подключается к дроссельному пространству во впуске коллектор двигателя. Количество воздуха, поступающего в цилиндры двигателя, рассчитывается блоком управления по измеренному значению.Этот датчик выглядит как электронное дистанционное интегральное устройство с рабочей камерой из кремния и специального порошка, внутри которого находится образцовое давление. Электропроводность чувствительных полупроводниковых элементов, расположенных внутри рабочей камеры, изменяется прямо пропорционально их механическому расположению. Датчик питается стабилизированным напряжением 5 В, а выходное напряжение составляет 0,4….4,65 В и линейно зависит от измеряемого давления в пределах от 0,2 до 1,05 атмосфер и подключается с помощью трехштырьковой вилки к жгуту проводов.Изменение баланса тензометрического моста обусловлено смещением мембраны (т. е. рабочей камеры), так как резисторы включены по мостовой схеме. К этим резисторам подключена электронная схема обработки сигналов, расположенная на одной плате с чувствительным элементом.

Датчик абсолютного давления (МАР)

Для определения температуры двигателя на автомобиле устанавливается ДТохл (датчик температуры охлаждающей жидкости) моделей 19.328, или 40.5226, пр-во Россия. Блок управляет клапаном экономайзера принудительного холостого хода, а также регулирует (РОС) в соответствии с измеренным значением температуры.Система управления состоит из катушки зажигания, электромагнитного клапана экономайзера принудительного холостого хода и датчика детонации. ДТохл, установленный на наружной оболочке термостата системы охлаждения, подключается к жгуту с помощью двухконтактного разъема.


Датчик температуры охлаждающей жидкости (ДТохл)

Напротив венца зубчатого диска шкива коленчатого вала в приливе крышки цепи механизма газораспределения установлен датчик положения коленчатого вала индукционного типа (ДПКВ) модели 23.3847 производства России или модель 0261210113 немецкой фирмы Bosch, которая подключается гибким кабелем к трехконтактной электрической вилке. Этот датчик имеет вид катушки с магнитопроводом, сопротивление обмотки которого составляет от 880 до 900 Ом. Для обеспечения оптимальной работы системы управления зазор между зубьями диска и датчиком составляет от 0,5 до 1 миллиметра. Во избежание повреждения кабеля датчика вращающимися частями генератора или двигателя его необходимо закрепить максимально надежно, так как неисправность ДПКВ приводит к остановке двигателя.

Принципы работы.

По сигналу датчика положения коленчатого вала блок управления рассчитывает частоту вращения, а количество циклового наполнения воздухом каждого из четырех цилиндров двигателя определяется путем измерения абсолютного давления. В памяти блока сохраняются значения угла опережения зажигания, зависящие от циклового заполнения и частоты вращения и соответствующие частоте вращения двигателя. Эти угловые значения имеют дополнительную поправку в зависимости от температуры теплоносителя.Обеспечение хороших тяговых свойств в этих условиях достигается увеличением угловых значений опережения зажигания на холодном двигателе. Также при обнаружении детонационного возгорания из-за каких-либо факторов, например, изменения условий окружающей среды или использования низкооктанового топлива, блок управления произведет коррекцию SPE. При повреждении датчиков абсолютного давления или температуры окружающей среды блок управления активирует аварийные программы и включает диагностические лампы. Снижение мощности, ухудшение динамических свойств, увеличение расхода топлива – все это результаты эксплуатации двигателя автомобиля с данными неисправностями.Кроме того, помимо управления зажиганием, в функции блока входит управление электромагнитным клапаном экономайзера принудительно-холостого хода, который при торможении автомобиля двигателем отключает подачу топлива. Величина оборотов коленчатого вала для выключения подачи топлива составляет 1860 об/мин, а для возобновления подачи — 1560 об/мин.

В первую очередь необходимо проверить работу диагностической цепи и бортовой системы диагностики, так как при включении режима отображения хода должен выдаваться код неисправности 12.Для начала чтения кодов необходимо замкнуть десятый и двенадцатый контакты диагностической колодки.

Во-вторых, с помощью диагностического тестера измерьте параметры датчиков двигателя, чтобы сравнить их с типовыми значениями, установленными для «среднего» двигателя.

При наличии у мастера определенного опыта и точных параметров сигналов в вольтах для измерений может хватить обычного осциллографа и мультиметра, но тем не менее, диагностическим тестером можно будет выставить коррекцию УЗИП и проверить приводы.

Двигатель ЗМЗ 406

Проверка испытуемой «Газели» на абсолютное давление дала значение 50 мбар при норме 400-480, а увеличение оборотов не вызывало повышения давления и его показания практически не менялись.

Двигатель 405 Евро 2 Технические характеристики

Часто в наш автосервис стали заезжать коммерческие автомобили, а именно автомобили ГАЗель, и сегодняшний день не исключение. На диагностическом посту остановилась рабочая лошадка бортового типа с двигателем ЗМЗ 405.22 Евро-2.Хозяин машины (точнее, третий владелец) после ее покупки заметил, что машина как-то не так едет. Повороты танцуют как хотят: поднимаются или опускаются. Лампа чек моргает как сумасшедшая, машина дергается и троит. В общем, машина живет своей жизнью, и с этим нужно что-то делать 🙂

В первую очередь, как обычно, подключаем диагностическое оборудование для проверки ошибок. И что мы видим? О, как их много. И больше всего нас интересовали следующие ошибки:

P0171 — Топливно-воздушная смесь слишком бедная.
  P0301 — Пропуски зажигания в 1-м цилиндре.

Чтобы понять, что происходит с двигателем, запустите его и посмотрите параметры (рис. 3). Нас интересует показатель ADC_LAMUP(V) — напряжение лямбда-зонда на каталитический нейтрализатор.

В нашей стране этот параметр колеблется в районе 0,15….0,30 вольта, что говорит о бедной смеси. При перестановках газа она начинает оживать, и двигатель явно подрывает. Подозрение сразу падает на подсос воздуха.Но сначала начинаем проверку с высоковольтной части, и в первую очередь проверяем высоковольтные провода. Измеряем сопротивление проводов (рис. 4). Сопротивление в норме, тогда вместо свечи подключаем разрядник (рис. 5) и запускаем тест актуаторов, чтобы проверить, насколько хороша наша искра.

В нашем случае модуль зажигания, высоковольтные провода, свечи — все оказалось в порядке, так что приступаем к поиску подсоса воздуха. Скорее всего подсос идет либо через впускной коллектор, либо через уплотнительные кольца форсунок, ведь такая проблема встречается часто.Как это проверить, а что делать, если кислородный датчик только что отработал свой ресурс и начинает показывать разную ерунду?

Для проверки нам понадобится баллончик обычного очистителя карбюратора. Сначала распыляем его на стык впускного коллектора и наблюдаем за работой двигателя и показаниями кислородного датчика. Ничего не меняется. Далее распылите очиститель на каждую из форсунок и также посмотрите на показания датчика кислорода. Проверив все форсунки, оказывается, что воздух подсасывает через уплотнительное кольцо первой форсунки.Он пропускал воздух и после того, как мы слегка распылили форсунку, часть очистителя через негерметичное уплотнительное кольцо попала во впускной коллектор, тем самым обогащая смесь, и показания кислородного датчика стали выравниваться (рис. 7)

Решаем снять рампу форсунки и проверить состояние уплотнительных колец (рис. 8).

По фото не совсем понятно, но кольца на форсунках буквально развалились. Только третье кольцо было более-менее в хорошем состоянии.Ну что делать, менять кольца на новые. Так как форсунки мы уже сняли, то не поленились и проверили их на стенде. Форсунки были в хорошем состоянии, в отличие от колец. Судя по всему, предыдущий хозяин уже снимал форсунки и чистил, но кольца не менял и при установке рампы форсунки кольцо на первой форсунке было повреждено. Отсюда и подсос воздуха. В общем, ставим форсунки с новыми кольцами на место и запускаем двигатель. И о чудо, машина ожила, поездка ушла.Подключаем сканер и смотрим параметры двигателя (рис. 9). С параметром ADC_LAMUP(B) опять что-то не так. Теперь кислородный датчик показывает нам богатую смесь.

Что за бред? (Рис. 10)

Получается, что в начале было много воздуха, и кислородный датчик показывал бедную смесь, а сейчас наоборот. Дополнительный воздух мы исключили, и датчик кислорода по идее должен корректировать состав смеси, но он почему-то не может этого сделать, потому что сейчас ему не хватает этого воздуха или он получает много топлива? Решаем измерить давление топлива на рампе (рис.10).

Указатель уровня топлива показывает давление почти 4 бар. Все в порядке? Да правильно, если бы у нас был мотор ЗМЗ 405.24 Евро-3, у которого нет регулятора давления на рампе форсунки (ибо он находится в самом топливном баке). А у нас мотор ЗМЗ 405.22 Евро-2. в котором регулятор давления расположен на рампе. Вот как это выглядит (рис. 11).

Рабочее давление регулятора 300 кПа (3 бар). Это давление должно быть в рампе при отсоединенном вакуумном шланге.На холостом ходу давление в топливной рампе будет примерно 2,5 бар. Получается, что при снятом шланге, что при включенном давлении всегда четко 4 бара. Контроллер неисправен? Проверьте это. Давим на регулятор, а он явно держит 3 бара, а лишнее стравливается. То есть регулятор исправен. Головоломим дальше. Получается, что на рампу поступает давление от топливного насоса, который развивает давление до 6 бар. Затем регулятор на топливной рампе снижает давление до 3 бар, а излишки бензина сбрасываются в обратку и стекают в бак.Значит что-то блокирует сброс избыточного давления в бак. Возможно пережал шланг или еще что. Решаем скинуть шланг обратки прямо в горловину топливного бака и посмотреть, что из этого получится (рис. 12).

Давление топлива достигло требуемых значений 2,5 бар на холостом ходу (рис. 13).

Что из этого можно сделать? Оказывается, предыдущий владелец автомобиля менял всю станцию ​​в сборе с бензонасосом с другой модификации газели, а именно с 405.мотор 24 евро-3 у которого как раз есть клапан на 4 бара в баке, и он мешал сбросу давления.

Получаем станцию ​​и убеждаемся в своих догадках (рис. 14).

Мы не стали менять сборочную станцию, а просто убрали этот клапан с топливопровода, чтобы лишнее топливо самотеком утекало в бак. Но мало просто снять вентиль, на его место нужно установить кусок трубочки (рис. 15) так, чтобы топливо шло прямо на дно бака, а не лилось сверху, создавая тем самым избыточное пары бензина.

После всех манипуляций установить все обратно и запустить двигатель. Заработало как часы, все четко ровно. Проверьте показания кислородного датчика (рис. 16).

Ну вот и все, наша цель достигнута, датчик кислорода заработал как положено, показывая синусоиду. Какой вывод можно сделать? Если машину ремонтируют неквалифицированные специалисты, даже если это даже не иномарка, а обычная газель, то тут можно наворотить столько, что потом неисправности придется долго разбирать.

Продукция Заволжского моторного завода известна на автомобильном рынке нашего региона. Компания выпускает двигатель «ЗМЗ 405», объемом 2,2 – 4,6 литра. Моторы устанавливаются на ГАЗ, ПАЗ, Фиат и другие автомобили. Сегодня на заводе запущено производство автокомпонентов по заказу мировых производителей Ford и ZF-Kama.

Продукция семейства двигателей ЗМЗ 405 — бензиновые силовые установки, с четырьмя цилиндрами в ряд, по 16 клапанов на цилиндр.Модификация популярна, используется на автомобилях Волга, Соболь, Газель. Двигатель считается надежным, с повышенным ресурсом.

Описание двигателя ЗМЗ 405

До появления двигателя ЗМЗ 405 предприятие выпускало силовые установки 402 и 406 серии. Эти двигатели устарели, что послужило поводом для разработки нового поколения бензиновых агрегатов, превосходящих своих предшественников.

Модификация 406 силовой установки, в отличие от агрегата 405, оснащена поршнями с большим размером поперечного сечения (95.5 мм против 92 мм), прочные перемычки, разделяющие цилиндры, специальные пустоты, отводящие лишнее тепло от мотора. Шатуны и другие элементы конструкции не изменились. Мощность с увеличением объема также увеличилась на семь лошадиных сил, и увеличилась. Остальные механизмы и узлы аналогичны предшественнику. Силовая установка впоследствии послужила основой для создания версии 409.

Сегодня двигатель 405 обслуживает автомобили ГАЗ и УАЗ, это тот агрегат на который он устанавливается, за счет чего снизился расход топлива.По сравнению с базовым мотором, использовавшимся до появления модели, установка отличается шестнадцатиклапанной головкой, кроме того, на четыреста шестой устанавливался карбюратор. Сегодня силовые установки ЗМЗ модели 405 соответствуют требованиям «Евро», что позволило довести продукцию до уровня реализации при использовании механизмов для эксплуатации на зарубежном оборудовании. Первый импортный автомобиль, на который в 2011 году начали ставить двигатель, Fiat Ducato.

Разрабатываемая установка предназначена для эксплуатации в умеренных климатических условиях.Температура, при которой эксплуатируется мотор, варьируется: от -45°С до +40°С. Если температура не превышает 25°С, то 100% влажности воздуха двигателю не страшна. По ГОСТ 15150 эта конструкция относится к категории «У2».

Что касается базового узла: бензиновый двигатель с четырьмя цилиндрами совершает в процессе работы четыре такта, цилиндры расположены в ряд, по четыре клапана на цилиндр. Клапан приводится в движение распределительными валами, расположение последних верхнее, одно изделие отвечает за впускные клапаны, второе изделие – за выпускные.В автомобилях ГАЗ-3302, Газель, Соболь установка размещается продольно в подкапотном пространстве, и крепится резиновыми опорами, которых в комплекте три. Питание мотора осуществляется инжектором, распределенным впрыском.

Двигатель ЗМЗ 405 Евро3:

405 моделей двигателей

На базе силовой установки выпущены десятки модификаций. Моторы оснащены микропроцессорным контроллером механизма управления двигателем и.Разница в моделях элементов. Модели 405 инжекторный двигатель Евро 2 с тринадцатого года переоборудовали под третье требование «Евро».

Модификации:

Изменения Описание блока Автомобили
4052.10 Базовый блок. ГАЗ
40522.10 Соответствует базе, соответствует Евро-2. ГАЗ
40524.10 ГАЗ
40525.10 Соответствует базе, соответствует Евро-3. ГАЗ
Модифицированная модель с турбиной и компрессором. УАЗ
405220 Аналог базы, электронный блок управления Микас 7.1 в комплекте ГАЗ
40522P В комплекте электронный блок управления Микас 11, быстросъемное соединение топливных проводов и герметичная заглушка катушки зажигания. ГАЗ

Двигатель ЗМЗ, модель 4054.10:

Модификации Двигатель Газель 405 с улучшенными характеристиками получил улучшенную клапанную крышку, продувочное устройство, подающее остатки сгоревшего топлива в ресивер, катализатор. Кроме того, работа газораспределительного механизма обеспечивается цепным устройством.

ГАЗ 3302 «ГАЗель» с двигателем ЗМЗ 405:


405 Технические характеристики двигателя

Двигатели серий ЗМЗ 405, 406 и 409 получили аналогичные технические характеристики.Это неудивительно, так как основой установок стала модификация 406. Высота сердечника не изменилась, шатуны модификаций остались прежними, в 409 модели использовали коленвал с увеличенным ходом (вместо 86мм 94мм), поршни были смещены на четыре миллиметра.

Технические данные 405:

Пояснение Индекс
Назначение устройства ГАЗ, УАЗ
Топливо Бензин
Сколько мер «4»
Монтажный блок из сплава Чугун
Объемная вытесняющая камера (шт.) «4»
Размещение камеры встроенный, вертикальный
Клапан, всего (шт.) «шестнадцать»
Объем 405 (л.) 2,46
Порядок выполнения «1» + «3» + «4» + «2»
95,5
86
9,3
Мощность (л.с.) 152
211
Масса, кг.) 192,2
Срок службы (км.) 250000
Система смазки давление + пар
405 Объем моторного масла (л) 6
Агрегатное масло 5W-30 (40), 10W-30 (40)
Жидкостное охлаждение закрытая вентиляция
Охлаждающая жидкость, количество (л) 10

Отличия агрегатов ЗМЗ: модели 405, 406, 409:

Пояснение 4062 4052 409
Том 406, 405, 409 (л.) 2,28 2,46 2,69
Камера объемного вытеснения, диаметр (мм) 92 95,5
Расстояние между крайними положениями поршня (мм.) 86 94
Соотношение пространства над поршнем в ВМТ/НМТ 9,3 9
Питание карбюратор впрыск
Мощность (л.с.) 145 152 142
Мощность вращения коленчатого вала (Нм) 206 211 230
Расход топлива (г/кВт*ч) 252 265
Вес (кг) 187 190

Особенности

ЗМЗ 405, двигатель, неоднократно дорабатывался и обновлялся, вариант где установлен инжектор соответствующий стандарту Евро 3 получил широкое распространение и спрос.Решения, оснащенные устройством, следующие:

Головка блока агрегатов потеряла механизм холостого хода.
  • Это позволило уменьшить вес и закрепить блок болтами длинной конструкции.

Головка блока цилиндров ЗМЗ 405:


  • Заменено уплотнение головки блока агрегатов на двухслойную прокладку. Использование металлического уплотнения повысило способность удерживать повышенное давление газа и предотвратить утечку масла и жидкости из агрегата.

Прокладка головки блока цилиндров:


  • Двигатель 405 «Евро 3», устойчивый к силам, вызывающим деформацию. Жесткость каркасной конструкции достигается за счет необходимости стягивания узла болтами.
  • Управление осуществляется электроникой акселератора. Устранение большинства конструктивных элементов агрегата, например, холостого хода, воздуховодов, ускорительных патрубков, датчиков положения и т.д.

Дроссель ЗМЗ 405 в сборе:

  • Добавлен подшипник, который может автоматически натягивать приводной ремень.

Ролик натяжной ЗМЗ 405:


  • Устранение отливов в пространстве агрегата. Позволили сделать агрегат еще прочнее, кроме того, были использованы поперечные прорези, увеличившие охлаждение агрегата. Автомобиль Газель, работающий с двигателем 405, получил повышенную надежность и долговечность. Снижение норм токсичности сделало прорыв для использования установки на международном рынке.

Неисправности двигателя

В процессе эксплуатации силовой установки выявлены следующие конструктивные недостатки, возникающие при неправильном уходе и эксплуатации агрегата:

  • Проблемы в механизме гидравлического натяжения цепи ГРМ.Часто происходит заедание, что приводит к разрушению колодки и перескакиванию цепи. Первым признаком является наличие шума.
  • Устройство часто перегревается. Причиной перегрева является забитый радиатор, неисправный перепускной клапан или неправильный уровень охлаждающей жидкости в блоке охлаждения.
  • Повышенный расход смазки в машине. Причина неисправности, маслосъемные кольца и маслосъемные колпачки. Также может быть неисправность в маслоотражателях и трубках слива жидкости. Снимите крышку клапана и нанесите смазку для ее герметизации.
  • Перебои в работе на холостом ходу, потеря мощности агрегатом. Причина неисправностей в электрической цепи автомобиля. Выход из строя катушки зажигания.

Катушка зажигания ЗМЗ 405:


  • Стук в районе силового агрегата. Причина кроется в гидрокомпенсаторах клапанов. Как правило, ресурс деталей составляет 50 000 км, после чего необходима замена.
  • Агрегат троит. Причины: свечи, катушка зажигания и возможно компрессия в двигателе.
  • Устройство глохнет. Электрическая схема Газель 3302 двигатель 405 инжектор имеет ряд недостатков, в данном случае уделяется столько же внимания. Поломка кроется в механизме управления агрегатом. Если поступающие в мотор импульсы не обрабатываются, электроника не передает команду узлам и механизмам, автомобиль глохнет. К тому же часто встречаются проблемы: датчики и провода.

Тюнинг двигателя 405

Для тех, кому не хватает динамики и мощности штатного силового агрегата, улучшают установочные характеристики за счет доработки двигателя.

Существует три сценария воздействия на этот объект:

Форсирование
  • Простая модернизация, доработка мотора, без изменения атмосферного состояния. Для этого установку доукомплектовывают валами. Тюнинг впуска: установить холодный впуск, ресивер. Модифицировать рабочую камеру, увеличить диаметр каналов, установить облегченные клапаны, пружины, валы. Штатная поршневая группа для модернизации не подходит, поэтому покупают кованые поршни, облегченные шатуны, коленчатый вал.Эти работы агрегат выдает до двухсот лошадиных сил.

Доработка ЗМЗ 405, усиленные рессоры 21083:


Единичное оборудование с турбокомпрессором.
  • Для этого метода тюнинг можно производить только с блоком Евро 3, так как блок Евро 2 для этих целей не подходит, так как он ослаблен полостями для охлаждения. Для успешной передачи нагрузок и давления агрегат оснащен кованой поршневой группой. Устанавливается турбина, к ней подбирается коллектор, монтируются трубы, устанавливается кулер.После такой доработки мощность составляет 300 лошадиных сил.

Доработка ЗМЗ 405, турбина Garett 28:


Улучшение характеристик всасывания агрегата.
  • Работы такого рода требуют сноровки, учитываются тонкости и особенности мотора. Выполнение процесса сильно влияет на срок службы и характеристики установки.

Доработка ЗМЗ 405, компрессор Eaton M90:


Характеристики двигателя ЗМЗ-405

Производство ЗМЗ
Марка двигателя ЗМЗ-405
Годы выпуска 2000 сегодня
Материал блока цилиндров чугун
Система подачи инжектор
Тип А рядный
Количество цилиндров 4
Клапанов на цилиндр 4
Ход поршня мм 86
Диаметр цилиндра мм 95.5
Степень сжатия 9.3
Объем двигателя, куб.см 2464
Мощность двигателя, л.с./об/мин 152/5200
Крутящий момент, Нм/об/мин 211/4200
Топливо 92
Экологические стандарты Евро 3
Вес двигателя кг 193
Расход топлива, л/100 км
— город
— трасса
— смешанный.

13,5
8,8
11,0
Расход масла, гр. / 1000 км   до 100
Моторное масло 5W-30
  5W-40
  10W-30
  10W-40
  15W-40
  20W-40
Сколько масла в двигателе 6
При замене залив, л 5,4
Проведена замена масла, км 7000
Рабочая температура двигателя, град. ~90
Ресурс двигателя, тыс. км
  — по данным завода
  — по практике

150
300+
Тюнинг
 — потенциал
 — без потери ресурса

  н.д.
  до 200
Двигатель установлен ГАЗ 3102
ГАЗ 31105
ГАЗ Газель
ГАЗ Соболь

Неисправности и ремонт двигателя Волга/Газель ЗМЗ-405

Двигатель ЗМЗ-405, разработанный на базе 406-го мотора и отличающийся диаметром поршня (увеличен с 92 до 95.5 мм), высота блока цилиндров та же, межцилиндровые перемычки стали тоньше, появились прорези для охлаждения (на блоке Евро-3 их нет), шатуны остались прежними, в остальном двигатель остался прежним, за счет увеличенного объема мощность возросла на 7 л.с., увеличился крутящий момент, последние двигатели стали соответствовать экологическим нормам Евро-3 и не более того, все тот же ЗМЗ406.
На этом же блоке создан еще один мотор большого объема — ЗМЗ-409.

Модификации двигателя ЗМЗ 405

1. ЗМЗ 4052.10 — главный двигатель. Используется на автомобилях Волга и Газель.
2. ЗМЗ 40522.10 — аналог 4052.10, соответствует экологическим нормам Евро-2. Используется на автомобилях Газель и Волга.
3. ЗМЗ 40524.10 — аналог 40522.10, соответствует экологическим нормам Евро-3. Используется на автомобилях Волга.
  4. ЗМЗ 40525.10 — аналог 40522.10, соответствует экологическим нормам Евро-3. Используется на грузовиках Газель.
  5. ЗМЗ 4054.10 — турбо версия 405, стальной коленвал, кованый поршень, интеркулер, охлаждающая жидкость 7.4, мощность 195 л.с./4500 об/мин, крутящий момент 343 Нм/об/мин. Выпускался мелкосерийно, стоил неоправданно дорого, поэтому тюнеры предпочитали ставить проверенные Toyota 1JZ/2JZ.

Неисправности двигателей ЗМЗ 405

Неисправности 405-го волговского двигателя абсолютно повторяют проблемы ЗМЗ-406, те же проблемы с маслом под клапанной крышкой, потому их отличия минимальны. Читаем о плюсах и минусах ЗМЗ-406.

Тюнинг двигателя Волга/Газель ЗМЗ-405

Форсировка ЗМЗ 405.Турбина. Компрессор

Варианты увеличения мощности ЗМЗ-405 ничем не отличаются от ЗМЗ-406, о них можно прочитать во вкладке «Тюнинг» здесь. Стоит отметить, что не стоит строить мощные атмосферники на Волговский/Газельный двигатель, на злые распредвалы, 4 дросселя, это пустая трата денег и времени. Самый правильный тюнинг ЗМЗ это турбо. Хорошо собранный 405 турбо даст больше (а иногда и намного больше) 300 л.с., которые атмосферник не выдаст ни при каких настройках.
 Стоит отметить, что для конструкции турбо корча блок Евро-2 не подходит, он ослаблен прорезями между цилиндрами, ваш выбор более свежие блоки, под Евро-3 (40524.10 и 40525.10).

Двигатель 405 относится к семейству ЗМЗ, которое выпускается ОАО «Заволжский моторный завод». Эти двигатели стали бензиновыми легендами отечественного автопрома, поскольку устанавливались не только на автомобиль ГАЗ, но и на некоторые модели Fiat, а это показатель того, что они получили признание всемирно известных автопроизводителей.

История

После того, как завод решил отказаться от использования 402-го двигателя на Газели, конструкторам было поручено разработать бензиновые двигатели нового поколения, которые будут становиться все более и более мощными. Так родился двигатель ЗМЗ-405. Теперь им оснащаются «Газели» и «Волги».

Двигатель 405 получил инжекторную систему впрыска, что позволило более эффективно потреблять и распределять топливо по системе. Конструкция отличалась от предшественника, поскольку головку блока цилиндров было решено установить 16-клапанную.

Общие сведения

Двигатель карбюраторный ЗМЗ-406, модифицированный под инжекторную систему впрыска. В современном мире используется двигатель 405 Евро-3. Это позволило выйти на новый уровень продаж, так как мотор разрешили устанавливать на иномарки. Первыми, кто испытал это на себе, были автомобили Fiat. Производитель остался доволен, что позволило ОАО «ЗМЗ» заключить новый контракт на поставку двигателей и запасных частей к ним.

Также есть двигатель 405 («Газель»), который устанавливается только на грузовые и легковые автомобили.Модель имеет каталожный номер 405.020. Этот мотор будет больше настраиваться на развитие тяговой мощности, чем на скоростные характеристики.

Технические характеристики

Двигатель 405 («Газель», «Соболь») технические характеристики имеют следующие:

  • Объем — 2484 л.
  • Мощность — 115-140 л. с участием.
  • Диаметр поршня 95,5.
  • Ход поршня 86.
  • Количество клапанов 16 (по 4 на каждый цилиндр).
  • Количество цилиндров 4.
  • Вес — 184 кг.
  • Экологические стандарты — Евро 0-4.
  • Средний расход топлива — 9,5 л/100 км (город — 11 л, трасса — 8 л).

Одной из конструктивных особенностей 405-го двигателя является то, что он прекрасно приспособлен для эксплуатации в любом климате и выдерживает температуру от -40 до +40. При этом система жидкостного охлаждения справляется со всеми нагрузками, и мотор не перегревается.

Сервис

Как и везде, обслуживание двигателей легковых автомобилей проводится каждые 12 тыс. км по рекомендации производителя.К основным операциям относится замена масла и масляного фильтра. А вот 405 двигатель для увеличения ресурса использования следует обслуживать каждые 10 000-11 000 км на бензине. А вот если установлено газовое оборудование, то делать это придется каждые 8500-10 000 км.

Следует отметить, что каждые 15 000 км необходимо регулировать клапана и устанавливать регулировочные шайбы соответствующего размера. Также следует следить за состоянием газораспределительного механизма. Несвоевременная замена ремня и ролика может привести к обрыву и деформации (загибу) клапанов, что повлечет за собой не только дорогостоящий ремонт, но и замену ГБЦ.

Другим элементом, на который следует обратить внимание, является прокладка клапанной крышки. Его рекомендуется заменять каждые 20 000 км пробега. Думаем, что напоминать о замене воздушного фильтра через 25 тыс. км не стоит, так как это знает и сам каждый автолюбитель.

Ремонт

Ремонт двигателя 405 довольно прост. Его конструкция проста, а замена запасных частей проста. Так же можно создать проблему, которую нужно надоесть.

Опишем основные манипуляции, которые следует проводить при капитальном ремонте 405-го мотора:

  1. Разборка.
  2. Диагностика состояния силовых агрегатов и деталей. Определение необходимых операций и запасных частей.
  3. Закупка всех необходимых деталей и запчастей.
  4. Проточка и подгонка коленчатого вала под размер новых вкладышей.
  5. Растачивание-хонингование блока цилиндров.
  6. Замена деталей в ГБЦ, шлифовка плоскостей и опрессовка трещин.
  7. Мойка всех деталей.
  8. Первоначальная сборка и идентификация дополнительных деталей и материалов.
  9. Окончательная сборка.

Часто при установке коленвала его следует отбалансировать, для этого покупается новое сцепление, так как на старом нет смысла проделывать эту операцию.

Так как двигатель 405 оснащен гидрокомпенсаторами, то при изготовлении их необходимо менять

Тюнинг

Многие автолюбители хотели воспользоваться случаем для тюнинга. Так, двигатель 405 подвергся доработкам. Рассмотрим, что можно сделать для модернизации:

Все эти улучшения снижены на 30%, что соответственно приведет к быстрому капитальному ремонту.Профессиональные гонщики советуют проводить такие операции в тюнинг-ателье, где специалисты сделают все расчеты и улучшат характеристики мотора без ухудшения состояния и потери ресурса.

Двигатель ЗМЗ-405 и его модификации предназначены для установки на автомобили производства ОАО «ГАЗ», в частности на коммерческие автомобили семейства «Бизнес». Этот двигатель является частью семейства двигателей.
В двигателе ЗМЗ-40524.10/ЗМЗ-40525.10 (Евро-3) применены оптимизированная клапанная крышка, система вентиляции с подачей картерных газов в ресивер, газораспределительный механизм с зубчатыми цепями, двухслойная металлическая прокладка ГБЦ 0.Толщина 5 мм против 1,5 мм у такой же мягкой прокладки.

Характеристики двигателя ЗМЗ-405 2.5 16v Газель, Соболь

Параметр Значение
Конфигурация л
Количество цилиндров 4
Объем л 2 464
Диаметр цилиндра мм 95,5
Ход поршня мм 86
Степень сжатия 9,4
Количество клапанов на цилиндр 4 (2-вход; 2-вход)
Газораспределительный механизм Док
Номинальная мощность двигателя/при частоте вращения коленчатого вала 103.1 кВт — (140,5 л.с.) / 5000 об/мин
Максимальный крутящий момент/при частоте вращения коленчатого вала 214 Н·м / 4000 об/мин
Система подачи впрыск с микропроцессорным управлением
Рекомендуемое минимальное октановое число Бензин 92
Экологические стандарты Евро 3
Масса, кг 184

Конструкция

Четырехтактный двигатель с электронной системой управления впрыском топлива и зажиганием, внешним смесеобразованием и впрыском топлива во впускные каналы головки блока цилиндров, с рядным расположением цилиндров и поршней, вращающих один общий коленчатый вал , с верхним расположением двух распределительных валов.Двигатель имеет замкнутую систему жидкостного охлаждения с принудительной циркуляцией. Комбинированная система смазки: под давлением и распылением.

Блок цилиндров

Блок цилиндров ЗМЗ-405 изготовлен из высококачественной чугунной заготовки с повышенной точностью обработки. Двигатели ЗМЗ-405 и ЗМЗ-409 идентичны.

Старый блок имеет поперечные прорези шириной 2 мм в системе охлаждения между цилиндрами. Блок двигателя ЗМЗ-40524.10/ЗМЗ-40525.10, соответствующий нормам Евро-3, не имеет шлицов, отверстия системы охлаждения между цилиндрами не круглые, а треугольные с галтелями.В новом блоке цилиндров увеличена длина резьбовых колодцев под болты ГБЦ. К заднему торцу блока крепится крышка с резиновой манжетой, уплотняющей шейку коленчатого вала.

Коленчатый вал

На двигателе ЗМЗ-405 используется коленчатый вал ЗМЗ-406. Коленчатый вал отлит из ковкого чугуна ВЧ60 (более прочного по отношению к ВЧ50), имеет цельнонесущую конструкцию и восемь противовесов (по два противовеса на каждый кривошип для лучшей разгрузки от центробежных сил и изгибающих моментов).

Поршень

Параметр Значение
Диаметр мм 95,5
Высота сжатия, мм 38,0
Объем внутренней выемки, сс 10,8
Вес г 465

На дне 405-го поршня образец глубиной 1,3 мм. Компрессионная высота по нормам Евро III у ЗМЗ-40524/ЗМЗ-40525 с учетом более тонких прокладок ГБЦ стала 0.на 5 мм меньше, 37,5 мм соответственно. Поршни по внешнему диаметру юбки и цилиндры по внутреннему диаметру сортируются на четыре размерные группы. Поршневой палец имеет наружный диаметр 22 мм, длину 67 мм, не взаимозаменяем с пальцем ЗМЗ-406. Весь палец 119 г.

Свечи зажигания 101: все, что вам нужно знать

Для такой маленькой детали изношенная свеча зажигания может вызвать довольно большие проблемы. Плохой расход топлива, пропуски зажигания, затрудненный запуск и детонация двигателя — скромная свеча зажигания может быть причиной всех этих проблем и многого другого.

Для чего нужна свеча зажигания? Каковы симптомы неисправных свечей зажигания? Как часто нужно менять свечи зажигания? Понимая роль своих свечей зажигания и распознавая признаки износа свечей зажигания, вы будете вознаграждены повышением топливной экономичности и плавностью хода.

Что делают свечи зажигания?

Прежде чем мы углубимся в то, что делают свечи зажигания, нам нужно кратко объяснить, как работает двигатель, чтобы вы могли понять важную роль, которую играют ваши свечи зажигания.

Назначение двигателя — преобразовывать бензин в движение. Во многом это происходит из-за процесса, происходящего внутри двигателя под названием внутреннее сгорание .

Внутри двигателя клапаны заполняют цилиндры топливно-воздушной смесью, которая взрывоопасна при контакте с источником воспламенения. Поршни сжимают воздушно-топливную смесь, увеличивая количество потенциальной энергии. На пике сжатия свеча зажигания создает электрическую дугу длительностью примерно 1/1000 секунды, воспламеняя воздушно-топливную смесь внутри камеры сгорания.Это создает взрыв, который заставляет поршень вернуться в исходное положение. Коленчатый вал превращает эту энергию во вращательное движение, и ваш автомобиль движется вперед.

Свечи зажигания являются частью системы зажигания вашего автомобиля, которая также состоит из электрического и синхронизирующего оборудования. Они сделаны из материала, достаточно прочного, чтобы воспламеняться миллионы раз, прежде чем изнашиваться. Напряжение на конце свечи зажигания может быть от 20 000 до более чем 100 000 вольт.

Следует отметить, что вы не найдете свечи зажигания в дизельном двигателе, поскольку они используют более высокие степени сжатия для создания сгорания, а не полагаются на воспламенение от свечи зажигания.

Характеристики свечей зажигания

Внутри свечи зажигания находится центральный внутренний электрод, изолированный от тепла своей белой фарфоровой оболочкой. Он получает электричество для создания искры через центральный электрод, который соединен с катушкой зажигания автомобиля проводом с хорошей изоляцией.

Нижняя часть заглушки имеет резьбу, что позволяет ввинтить ее в головку блока цилиндров вашего двигателя. Нижний наконечник продолжается дальше в камеру сгорания, где происходит воспламенение воздушно-топливной смеси.

Объяснение температурного диапазона

Помимо действия в качестве источника воспламенения, другая важная роль свечи зажигания заключается в передаче тепла из камеры сгорания в систему охлаждения . Эта способность рассеивать тепло определяется тепловым диапазоном свечи зажигания.Диапазон нагрева должен соответствовать вашему применению, иначе предварительное зажигание и загрязнение (электрическая утечка, вызывающая пропуски зажигания) свечи зажигания могут произойти.

Вы можете услышать, что свечи зажигания называют «холодными» или «горячими». Это относится к тепловому диапазону свечей зажигания. Замена свечи зажигания на более горячую или более холодную должна производиться с особой осторожностью, так как использование свечи зажигания, которая слишком горячая для ваших нужд, может повредить двигатель.

Что вызывает износ свечей зажигания?

Каждый раз, когда свеча зажигания создает электрическую дугу, она минимально укорачивает электроды.Со временем зазор между электродами увеличивается. По мере увеличения этого зазора требуется больше электроэнергии для воспламенения воздушно-топливной смеси. Когда это происходит, характеристики воспламенения ухудшаются, что приводит к нестабильному воспламенению. В конце концов, зазор станет настолько большим, что свеча зажигания вообще не будет искрить.

Другие причины износа свечей зажигания включают:

  • Перегрев, вызванный предварительным зажиганием
  • Загрязнение масла
  • Нагар/отложения

Все это может привести к преждевременному износу, но по своей конструкции свечи зажигания рассчитаны на изнашивание.Продолжение вождения с изношенными свечами зажигания сократит срок службы катушки зажигания вашего автомобиля.

Каковы признаки износа свечей зажигания?

Если свеча зажигания достаточно изношена, это повлияет на работу вашего двигателя. Замена свечей зажигания с рекомендуемыми интервалами, указанными в расписании руководства по эксплуатации вашего автомобиля, практически устранит эти проблемы, но загрязненная или неисправная свеча может вызвать проблемы.

Это признаки износа свечей зажигания:

  • Пропуски зажигания/грубый холостой ход: Когда ваши свечи зажигания изношены, вы можете заметить необычные вибрации и шумы, такие как дребезжание или стук, исходящие от вашего двигателя на холостом ходу.
  • Пропуски зажигания/медленное ускорение: Еще одним признаком того, что ваш двигатель дает пропуски зажигания из-за изношенных свечей зажигания, является медленное ускорение. Когда свеча зажигания не работает оптимально из-за того, что она загрязнена или загрязнена, она не обеспечивает эффективного искрообразования, из-за чего ваш автомобиль чувствует себя вялым. Вы можете почувствовать, как ваш двигатель останавливается, глохнет, а затем снова начинает спотыкаться.
  • Высокий расход топлива: Изношенные свечи зажигания могут привести к неэффективной работе двигателя, что в конечном итоге приведет к повышенному расходу топлива и выбросам.
  • Затрудненный запуск: Автомобиль с трудом заводится? Севшая батарея не всегда виновата. Чтобы двигатель завелся, свечи зажигания должны давать достаточную искру. Если ваш автомобиль особенно трудно завести, причиной могут быть изношенные свечи зажигания.

Если вы заметили какой-либо из этих признаков, лучше всего обратиться к профессионалу для проверки свечей зажигания, чтобы определить, не нужно ли их заменить. Вы должны сделать это как можно скорее, чтобы предотвратить дальнейшее повреждение вашего автомобиля.

Что такое зазор свечи зажигания?

Все свечи зажигания должны иметь соответствующий «зазор» для оптимальной работы. Зазор – это расстояние между центральным и заземляющим электродами. Его необходимо установить точно, чтобы обеспечить дугу свечи зажигания при правильном напряжении.

Как проверить зазор свечи зажигания

Современные свечи зажигания продаются с зазором. Тем не менее, зазор всегда проверяется перед установкой нового комплекта свечей зажигания, поскольку неправильный зазор вызовет проблемы с двигателем, такие как потеря мощности, пропуски зажигания и плохой расход бензина.

В вашем руководстве по эксплуатации будет указан правильный зазор для комплекта свечей зажигания, рекомендованного для использования с вашим автомобилем, и ваш механик проверит его перед установкой нового комплекта свечей зажигания.

Вы узнаете, правильно ли установлен зазор свечи зажигания, осмотрев их. На свече с неправильным зазором могут быть обгоревшие или грязные электроды, а также знакомые признаки изношенных свечей зажигания, такие как двигатель, который отсутствует или колеблется, или издает стук или звон.

Вы также можете проверить зазор свечи зажигания с помощью щупа или щупа. Пропустите любой из этих инструментов через электроды свечи зажигания, чтобы измерить зазор. Затем сравните это измерение с рекомендуемым значением зазора в руководстве пользователя. Если измерения не равны, свеча зажигания имеет неправильный зазор.

Диагностика изношенных свечей зажигания

Снятие и осмотр свечи зажигания даст вам представление о том, как она работает и как работает ваш двигатель.Если у вас нет опыта снятия и установки свечей зажигания, мы настоятельно рекомендуем записаться на прием , чтобы получить профессиональную помощь.

  • Нормальный износ: Признаком нормального износа являются коричневые/серые отложения на боковом электроде.
  • Нагар: Черная сажа на электродах и наконечнике изолятора указывает на загрязнение свечи нагаром, но также может указывать на грязный воздушный фильтр, богатую топливно-воздушную смесь или слишком холодную свечу для вашего применения. .
  • Масляные отложения: Черные маслянистые отложения на электродах и наконечнике изолятора указывают на загрязнение свечи маслом. Источник утечки должен быть отслежен, так как он может указывать на более серьезную проблему с двигателем.
  • Влажная: Влажная свеча зажигания является признаком залитого двигателя и может быть очищена или просто оставлена ​​сохнуть.
  • Сгорел: Очевидные признаки теплового повреждения, такие как расплавленные электроды или белые отложения, указывают на перегрев свечи зажигания.
  • Изношенные электроды: Изношенные электроды являются признаком того, что срок службы свечи зажигания подошел к концу и ее необходимо заменить.
  • Сломанные электроды: Сломанные или сплющенные электроды могут появиться, если установлена ​​свеча зажигания неправильного типа.

Описание различных типов свечей зажигания

Такие производители, как NGK, Bosch и Denso, придают своим свечам зажигания разные характеристики, изготавливая их из разных материалов.Хотя все они выполняют одну и ту же функцию, они были разработаны с учетом различных приложений и двигателей. Это наиболее распространенные типы свечей зажигания, которые вы увидите в современных автомобилях.

Медь

Долгое время медные свечи зажигания были отраслевым стандартом и наиболее распространенным и доступным типом используемых свечей зажигания. Они получили свое название из-за внутреннего сердечника из меди с никелевым покрытием. Мягкая природа меди и никеля означает, что медные свечи зажигания имеют короткий срок службы и не подходят для автомобилей, в которых используются системы зажигания на основе распределителя высокой энергии.В настоящее время они обычно встречаются в старых двигателях.

Платина

Как следует из названия, платиновые свечи зажигания имеют платиновый центральный электрод. Платина является более твердым металлом, чем медь, что обеспечивает большую долговечность свечи зажигания. Они могут эффективно работать в более широком диапазоне температур и генерировать больше тепла, чем медные свечи зажигания, что снижает образование нагара.

Двойная платина

Одинарные платиновые свечи зажигания имеют платиновый центральный электрод, но двойные платиновые свечи зажигания также используют платину на боковом электроде.Они дороже, но предлагают еще один шаг вперед как в производительности, так и в долговечности.

Иридий

Свечи зажигания

Iridium считаются лучшими свечами на рынке. Центр «тонкой проволоки» очень эффективно проводит электричество, а небольшой центральный электрод означает, что для зажигания требуется меньшее напряжение. Иридиевые свечи зажигания обычно используются в высокопроизводительных двигателях.

Серебро

Серебряные свечи зажигания

довольно редки, если только вы не владеете старым европейским автомобилем или мотоциклом.Электроды покрыты серебром, что придает вилке характеристики лучшей теплопроводности, но плохой срок службы.

Какие свечи зажигания лучше всего подходят для моего автомобиля?

Установка неподходящей свечи зажигания для вашего автомобиля приведет к ухудшению работы двигателя и может привести к его серьезному повреждению. Почти во всех случаях лучше всего максимально точно соответствовать рекомендациям производителей автомобилей.

Скорее всего, вам никогда не придется переходить на свечу зажигания другого типа, если только вы не модифицировали свой двигатель, не установили систему зажигания вторичного рынка или ваши текущие свечи зажигания не имеют признаков ненормального износа.Ваш механик или местный магазин автомобильных запчастей сможет посоветовать вам лучший вариант, если вы хотите перейти на другой тип свечи зажигания.

Как часто следует менять свечи зажигания?

Срок службы свечи зажигания до замены зависит от типа свечи зажигания, так как разные типы свечей зажигания изнашиваются с разной скоростью. В руководстве по эксплуатации вашего автомобиля будет указана рекомендуемая частота замены, которая в среднем составляет около 30 000 миль.

Однако на частоту замены изношенных свечей зажигания может повлиять ряд факторов, в том числе:

  • Тип свечи зажигания: Как упоминалось ранее, существует несколько различных типов свечей зажигания. Некоторые из этих свечей зажигания более долговечны, чем другие, поэтому тип, который вы выберете для своего автомобиля, может повлиять на то, как часто вам нужно их менять.
  • Привычка вождения: То, как вы едете, также может повлиять на частоту замены свечей зажигания.Агрессивное вождение на высоких скоростях приведет к более быстрому износу свечей зажигания.
  • Состояние двигателя: Общее состояние двигателя может повлиять на скорость износа свечей зажигания. Если вы содержите двигатель в хорошем состоянии, ваши свечи зажигания могут прослужить дольше.

Вот некоторые из многих факторов, которые могут повлиять на частоту замены свечей зажигания. Из-за этого важно помнить, что вам может потребоваться проверять свечи зажигания чаще, чем каждые 30 000 миль.

Могу ли я самостоятельно менять свечи зажигания?

Если вы склонны к механике, вы, безусловно, можете сами заменить свечи зажигания. Тем не менее, есть несколько вещей, на которые следует обратить внимание, если вы никогда раньше не меняли комплект вилок. Даже незначительная ошибка при самостоятельной замене свечей зажигания может привести к серьезному повреждению двигателя .

Насадки для замены свечей зажигания

Во-первых, важно спросить себя: «Какие свечи зажигания мне нужны для моей машины?» Не стоит просто выбирать самый дешевый вариант.Обратитесь к руководству пользователя, чтобы узнать, какой тип свечи зажигания следует установить.

Использование правильных инструментов может значительно облегчить задачу замены свечей зажигания. Для выполнения этой работы вам может понадобиться ряд различных инструментов, в том числе храповик, головка свечи зажигания, удлинитель храповика, удлинитель универсального шарнира и инструмент для зазоров. Держите эти инструменты поблизости, чтобы вы могли легко получить к ним доступ при замене свечей зажигания.

Будьте осторожны, чтобы грязь или мусор не попали в свечной колодец.Если грязь или мусор попадут в свечной колодец, они могут попасть в двигатель и нанести серьезный ущерб.

Вам следует осмотреть свои старые свечи зажигания на предмет необычного износа и убедиться, что вы устанавливаете свечи зажигания подходящего размера для вашего автомобиля. Если вы установите неправильный размер, кончики каждой свечи зажигания могут соприкоснуться с поршнями внутри двигателя, что может привести к серьезным повреждениям.

Кроме того, необходимо соблюдать осторожность, чтобы не перекрутить свечи зажигания, и всегда следует использовать динамометрический ключ, чтобы ваш новый комплект свечей зажигания затягивался в соответствии с инструкциями в руководстве пользователя.

Перед снятием и заменой изношенных свечей зажигания убедитесь, что двигатель остыл. Теплый или горячий двигатель может повредить резьбу.

Вам также необходимо будет проверить зазор свечи зажигания, если в свечах зажигания еще нет зазора. Используйте инструмент для измерения зазоров или щуп, чтобы измерить зазор свечи зажигания и при необходимости отрегулировать его.

Замена свечей зажигания — это выполнимый проект своими руками для многих автомобилей, но легко совершить дорогостоящую ошибку, если вы не уверены на 100% в том, что делаете.

Сколько стоит замена свечей зажигания?

Многое может пойти не так во время замены свечей зажигания своими руками, поэтому рекомендуется доверить замену свечей зажигания профессионалу, а не пытаться справиться с задачей самостоятельно.

Стоимость замены свечи зажигания зависит от нескольких факторов, в том числе от типа автомобиля, которым вы управляете. Некоторым автомобилям требуются более дорогие свечи зажигания, чем другим, а некоторые автомобили могут иметь свечи зажигания, доступ к которым затруднен.Это некоторые из факторов, которые могут увеличить общую стоимость ремонта.

%PDF-1.7 % 1298 0 объект > эндообъект внешняя ссылка 1298 242 0000000016 00000 н 0000010195 00000 н 0000010365 00000 н 0000010411 00000 н 0000011312 00000 н 0000011540 00000 н 0000011622 00000 н 0000011703 00000 н 0000011782 00000 н 0000012077 00000 н 0000012489 00000 н 0000013019 00000 н 0000018095 00000 н 0000018224 00000 н 0000018388 00000 н 0000019113 00000 н 0000019152 00000 н 0000019208 00000 н 0000019258 00000 н 0000019308 00000 н 0000033311 00000 н 0000045246 00000 н 0000045329 00000 н 0000057280 00000 н 0000070170 00000 н 0000081983 00000 н 0000092125 00000 н 0000092188 00000 н 0000092244 00000 н 0000103407 00000 н 0000114073 00000 н 0000114504 00000 н 0000118590 00000 н 0000118673 00000 н 0000118902 00000 н 0000119372 00000 н 0000120329 00000 н 0000123000 00000 н 0000128802 00000 н 0000134365 00000 н 0000135597 00000 н 0000136720 00000 н 0000137778 00000 н 0000138837 00000 н 0000139903 00000 н 0000140794 00000 н 0000142214 00000 н 0000142358 00000 н 0000145613 00000 н 0000146564 00000 н 0000159217 00000 н 0000161612 00000 н 0000161874 00000 н 0000162676 00000 н 0000162843 00000 н 0000163804 00000 н 0000165671 00000 н 0000167541 00000 н 0000170420 00000 н 0000171327 00000 н 0000172077 00000 н 0000173348 00000 н 0000174686 00000 н 0000176048 00000 н 0000177327 00000 н 0000178477 00000 н 0000179344 00000 н 0000180494 00000 н 0000181488 00000 н 0000181707 00000 н 0000181876 00000 н 0000182495 00000 н 0000182651 00000 н 0000182882 00000 н 0000183029 00000 н 0000183104 00000 н 0000183193 00000 н 0000183273 00000 н 0000183319 00000 н 0000183417 00000 н 0000183462 00000 н 0000183563 00000 н 0000183608 00000 н 0000183696 00000 н 0000183741 00000 н 0000183832 00000 н 0000183877 00000 н 0000183971 00000 н 0000184016 00000 н 0000184105 00000 н 0000184150 00000 н 0000184243 00000 н 0000184288 00000 н 0000184380 00000 н 0000184425 00000 н 0000184517 00000 н 0000184562 00000 н 0000184654 00000 н 0000184699 00000 н 0000184794 00000 н 0000184839 00000 н 0000184930 00000 н 0000184975 00000 н 0000185066 00000 н 0000185111 00000 н 0000185201 00000 н 0000185246 00000 н 0000185336 00000 н 0000185381 00000 н 0000185472 00000 н 0000185517 00000 н 0000185614 00000 н 0000185659 00000 н 0000185752 00000 н 0000185797 00000 н 0000185889 00000 н 0000185934 00000 н 0000186027 00000 н 0000186072 00000 н 0000186165 00000 н 0000186210 00000 н 0000186302 00000 н 0000186347 00000 н 0000186439 00000 н 0000186484 00000 н 0000186576 00000 н 0000186621 00000 н 0000186717 00000 н 0000186762 00000 н 0000186852 00000 н 0000186897 00000 н 0000186985 00000 н 0000187030 00000 н 0000187129 00000 н 0000187174 00000 н 0000187265 00000 н 0000187310 00000 н 0000187403 00000 н 0000187448 00000 н 0000187539 00000 н 0000187584 00000 н 0000187675 00000 н 0000187720 00000 н 0000187822 00000 н 0000187867 00000 н 0000187959 00000 н 0000188004 00000 н 0000188101 00000 н 0000188146 00000 н 0000188236 00000 н 0000188281 00000 н 0000188370 00000 н 0000188415 00000 н 0000188507 00000 н 0000188552 00000 н 0000188642 00000 н 0000188687 00000 н 0000188779 00000 н 0000188824 00000 н 0000188915 00000 н 0000188960 00000 н 0000189053 00000 н 0000189098 00000 н 0000189187 00000 н 0000189232 00000 н 0000189324 00000 н 0000189369 00000 н 0000189462 00000 н 0000189507 00000 н 0000189597 00000 н 0000189642 00000 н 0000189732 00000 н 0000189777 00000 н 0000189870 00000 н 0000189915 00000 н 00001

00000 н 00001

00000 н 00001 00000 н 00001

00000 н 00001

00000 н 00001 00000 н 00001

00000 н 00001

00000 н 00001

00000 н 00001

00000 н 00001

00000 н 00001 00000 н 00001 00000 н 00001 00000 н 00001 00000 н 00001 00000 н 00001 00000 н 00001 00000 н 00001 00000 н 00001 00000 н 00001
  • 00000 н 00001
  • 00000 н 00001 00000 н 00001 00000 н 00001 00000 н 00001

    00000 н 00001

    00000 н 00001

  • 00000 н 0000191967 00000 н 0000192012 00000 н 0000192126 00000 н 0000192171 00000 н 0000192285 00000 н 0000192330 00000 н 0000192434 00000 н 0000192479 00000 н 0000192608 00000 н 0000192653 00000 н 0000192770 00000 н 0000192815 00000 н 0000192927 00000 н 0000192972 00000 н 0000193074 00000 н 0000193119 00000 н 0000193226 00000 н 0000193271 00000 н 0000193381 00000 н 0000193426 00000 н 0000193533 00000 н 0000193578 00000 н 0000193685 00000 н 0000193730 00000 н 0000193845 00000 н 0000193890 00000 н 0000193991 00000 н 0000194036 00000 н 0000194132 00000 н 0000194177 00000 н 0000194276 00000 н 0000194320 00000 н 0000194426 00000 н 0000194470 00000 н 0000194582 00000 н 0000194626 00000 н 0000194729 00000 н 0000194773 00000 н 0000005136 00000 н трейлер ]>> startxref 0 %%EOF 1539 0 объект >поток Икс[ \S Q1`:|lWIAцNɦ|Iv»$4_*QkVe9,dYjV(wս

    Руководство пользователя Jeep Compass 2014

    %PDF-1.6 % 3873 0 объект > эндообъект 3001 0 объект > эндообъект 4057 0 объект >поток приложение/pdf

  • Jeep Compass 2014 Руководство по эксплуатации
  • 3-е издание
  • 14МК49-126-АК
  • 1503657
  • Руководство пользователя 28 августа 2013 г. 1503657 Acrobat Distiller 8.0.0 (Windows) bzhang Owners_Manual/1503657-en-2014_COMPASS_USA+14MK49-126-AC/Owners_Manual_v5 Да en 15036572013-09-30T14:30:30T14:30:30Z2:30:30Z 04: 00xP2013-09-30T14: 35: 32-04: 00 Владельцы_manual / 1503657-EN-2014_Compass_USA + 14MK49-126-AC / VALLERS_MANUAL_V5 VERIES_MANUAL 1503657 BZHANG EN YESE августа 2013 г. UUID: 7F1A5965-69F0-4084-B90F-3F0245669A2DUUID :ef3a4e11-01b6-4cba-94fd-17577fc конечный поток эндообъект 3932 0 объект >/Кодировка>>>>> эндообъект 3807 0 объект > эндообъект 4056 0 объект > эндообъект 3805 0 объект > эндообъект 3806 0 объект > эндообъект 3922 0 объект > эндообъект 3809 0 объект > эндообъект 3931 0 объект >поток ч, Vn7+x\»

    Zc#+2vh3d/ɩ&9*s հh6ټQN_i5Lp=A;*VOH^O7%gQfbZutLT귛Q.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
