Битурбо и твинтурбо. В чем разница, какие отличия?
Твинтурбо и битурбо в чем разница и какие отличия
Вы не раз слышали названия твинтурбо (twinturbo) и битурбо (biturbo), но в чем же разница? А разницы на самом деле никакой! Твин-турбо и Би-Турбо – это все маркетинговые уловки и различные названия для одной и той же системы турбонаддува. Кстати, почитайте полезную статью Кости Неклюдина о плюсах и минусах различных систем турбонаддува
Вопреки убеждениям некоторых «экспертов» название системы битурбо или твинтурбо не отображают схему работы турбины – параллельную или последовательную (секвентальную).

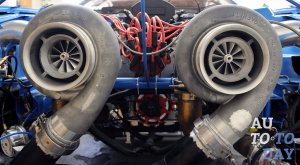

Например, у автомобиля Mitsubishi 3000 VR-4 система турбонаддува носит название TwinTurbo (твинтурбо). В автомобиле стоит двигатель V6 и у него две турбины, каждая из которых использует энергию выхлопных газов из своих трех цилиндров, но задувают они в один общий впускной коллектор. У, например, немецких автомобилей есть схожие по рабочему принципу системы, но называются они не твинтурбо (twinturbo), а БиТурбо (BiTurbo).
На автомобиле Subaru B4 тоже стоят две турбины, но работают они последовательно: на низких оборотах дует маленькая турбина, а на высоких, когда та не справляется, подключается вторая турбина большего размера.
Давайте теперь по порядку разберем обе системы би-турбо (biturbo) и твинтурбо (twinturbo), а точнее, что о них пишут в «этих ваших интернетах»:
Би-турбо (biturbo) – система турбонаддува, представляющая собой две последовательно включаемых в работу турбин. В системе битурбо используют две турбины, одну малого размера, а вторую большего размера. Маленькая турбина раскручивается быстрее, но на высоких оборотах двигателя маленькая турбина не может справиться с компрессией воздуха и созданием нужного давления. Тогда подключается большая турбина, добавляющая мощный заряд сжатого воздуха. Следовательно, минимизируется задержка (или турболаг), образуется ровная разгонная динамика. Системы битурбо весьма не дешевое удовольствие и обычно устанавливаются на автомобили высокого класса.
Система битурбо (bitrubo) может быть установлена как на двигатель V6, где каждая турбина будет установлена со своей стороны, но с общим впуском. Либо на рядном моторе, где установка турбины осуществляется по цилиндрам (напр, 2 для малой и 2 для больщой турбины), так и секвентально, когда на выпускном коллекторе сначала устанавливается большая трубина, а потом маленькая.
А вообще для еще большего веселья никто вам не мешает воткнуть сразу 3 (!) турбины или более. Цель преследуется такая же, как и для твинтурбо. Должен заметить, что такое зачастую применяется в драг рейсинге и никогда на серийных автомобилях.
Кстати, почитайте полезную статью Кости Неклюдина о плюсах и минусах различных систем турбонаддува
Любите турбо или у вас автомобиль с турбонаддувом? Тогда вступайте в нашу группу!
Как работают двигатели Biturbo и Twin Turbo в автомобилях? — Рамблер/новости
В дословном переводе с английского языка словосочетание twin-turbo обозначает «двойное турбо» или «удвоенное турбо». Правильными являются оба варианта перевода. Теперь давайте оставим лингвистический аспект и изучим подробно техническую сторону данного вида турбонаддува.
Что такое Twin-Turbo (Tвин турбо) Виды систем турбонаддува и их принцип работыПараллельныйПоследовательныйСтупенчатыйКакие преимущества использования Twin-Turbo и есть ли недостатки
Что такое Twin-Turbo (Tвин турбо)
Для того, чтобы добиться заметного увеличения мощности двигателя в его конструкцию устанавливают турбину. Twin-Turbo является одним из видов турбосистемы автомобиля и именно на нем мы и остановим наше внимание. Твин турбо подразумевает установку сразу двух одинаковых турбин, которые многократно увеличивают производительность всей системы турбонаддува. Подобная компоновка намного эффективней турбосистемы, в работе которой используется только одна турбина.
Изначально битурбо было спроектировано для решения главной проблемы всех надувных двигателей — устранение так называемой «турбоямы». Это явление проявляется в снижении эластичности и резком падении мощности двигателя на низких оборотах. Все это происходит в момент, когда турбина двигателя под давлением выхлопных газов не успевает раскрутиться до оптимальных оборотов.
Впоследствии было замечено, что сдвоенные турбины позволяют существенным образом расширить диапазон оборотов номинального крутящего момента, повысив тем самым максимальную мощность, одновременно сократив общий расход топлива.
Знаете ли Вы? Эксклюзивный суперкар Bugatti Veyron оснащен сразу четырьмя турбинами, а такая система турбонаддува получила соответствующее название — Quad-Turbo.Виды систем турбонаддува и их принцип работы
Существует несколько основных видов системы Twin-Turbo: параллельная, последовательная и ступенчатая. Каждый вид турбонаддува характеризуется собственной геометрией, принципом работы и выдаваемыми динамическими характеристиками.
Параллельный
Это относительно простой тип турбосистемы, конструкция которого включает симметричную пару одновременно работающих компрессоров. Благодаря такой синхронизации достигается равномерное распределение входящего воздуха.
Зачастую данная схема применяется в дизельных V-образных двигателях, где каждый компрессор отвечает за подачу воздуха во впускной коллектор своей группы цилиндров.
Уменьшение инертности достигается путем снижения массы ротора турбины, поскольку 2 небольших компрессора создают большее давление, раскручиваясь при этом значительно быстрее, чем один большой и более производительный компрессор. В итоге значительно уменьшается та турбояма, о которой говорилось выше, а двигатель выдает лучшие характеристики во всем диапазоне оборотов.
Последовательный
Данный тип подразумевает компоновку, состоящую из двух соизмеримых компрессоров, которые при этом могут иметь разные характеристики и работать в дополняющем режиме. Более легкий и быстрый нагнетатель работает в непрерывном режиме, устраняя тем самым глубокую и широкую турбояму. Второй нагнетатель по специальным сигналам электроники контролирует обороты двигателя и включается при более тяжелых режимах работы двигателя, обеспечивая таким образом максимальный показатель мощности и топливной эффективности.
На пиковых режимах работы двигателя включаются сразу 2 турбины, работая в паре. Подобная схема может применяться на двигателях с любым топливным циклом.
Ступенчатый
Самый сложный и прогрессивный тип турбонаддува, обеспечивающий самый широкий диапазон мощности. Создание необходимого наддува становится возможным благодаря установке двух разновеликих компрессоров, соединенных между собой особой системой bypass-клапанов и патрубков.
Данный тип турбонаддува называется ступенчатым из-за того, что выхлопные газы в минимальных режимах раскручивают малую турбину, а это позволяет двигателю легко набирать обороты и работать с большей эффективностью. При увеличении оборотов происходит открытие клапана, что в свою очередь приводит в движение большую турбину. Но давление, которое она создает необходимо увеличить, что и делает малая турбина.
После достижения максимальных оборотов большая турбина выдает огромное давление, которое превращает малый нагнетатель в аэродинамическое сопротивление. В этот самый момент автоматика открывает перепускной клапан, и сжатый воздух поступает в двигатель, минуя на своем пути малую турбину.
Но вся сложность данной системы в полной мере компенсируется гибкостью работы двигателя и его высочайшими характеристиками.
Какие преимущества использования Twin-Turbo и есть ли недостатки
Несомненным преимуществом системы Twin Turbo является большая мощность при сравнительно небольшом рабочем объеме двигателя. Сюда же относится высокий крутящий момент и отличная динамика автомобиля, оснащенным Twin-Turbo. Двигатель с двумя турбинами намного экологичнее, чем обычный, поскольку турбонаддув позволяет топливу намного эффективнее сгорать в системе цилиндров.
Из недостатков битурбо можно выделить сложность эксплуатации такой системы. Силовая установка становится более чувствительной к качеству топлива и моторного масла. Турбированные двигатели нуждаются в специальном масле, так как без него заметно уменьшается срок службы масляного фильтра. Высокие температуры, в которых работают турбины негативно сказываются на всем двигателе автомобиля.
Главный недостаток системы Twin-Turbo — это большой расход топлива. Для создания топливовоздушной смеси в цилиндрах необходим большой объем воздуха, что влечет увеличение подачи горючего.
Турбины довольно быстро изнашиваются, если при остановке авто сразу же глушить двигатель. Чтобы продлить срок эксплуатации Twin-Turbo следует давать двигателю поработать некоторое время на холостых оборотах, охладив таким образом турбины, а только после этого можно смело доставать ключ зажигания.
Помните! Twin-Turbo — это сложная и весьма чувствительная система турбонаддува, которая нуждается в бережном отношении и качественных комплектующих. Соблюдение этих простых правил позволяет максимально насладиться скоростью и динамикой автомобиля.
Как работают двигатели Biturbo и Twin Turbo в автомобилях?
В дословном переводе с английского языка словосочетание twin-turbo обозначает «двойное турбо» или «удвоенное турбо». Правильными являются оба варианта перевода. Теперь давайте оставим лингвистический аспект и изучим подробно техническую сторону данного вида турбонаддува.
Что такое Twin-Turbo (Tвин турбо)
Для того, чтобы добиться заметного увеличения мощности двигателя в его конструкцию устанавливают турбину. Twin-Turbo является одним из видов турбосистемы автомобиля и именно на нем мы и остановим наше внимание. Твин турбо подразумевает установку сразу двух одинаковых турбин, которые многократно увеличивают производительность всей системы турбонаддува. Подобная компоновка намного эффективней турбосистемы, в работе которой используется только одна турбина.
Изначально битурбо было спроектировано для решения главной проблемы всех надувных двигателей – устранение так называемой «турбоямы». Это явление проявляется в снижении эластичности и резком падении мощности двигателя на низких оборотах. Все это происходит в момент, когда турбина двигателя под давлением выхлопных газов не успевает раскрутиться до оптимальных оборотов.
Впоследствии было замечено, что сдвоенные турбины позволяют существенным образом расширить диапазон оборотов номинального крутящего момента, повысив тем самым максимальную мощность, одновременно сократив общий расход топлива.
Знаете ли Вы? Эксклюзивный суперкар Bugatti Veyron оснащен сразу четырьмя турбинами, а такая система турбонаддува получила соответствующее название — Quad-Turbo.
Виды систем турбонаддува и их принцип работы
Существует несколько основных видов системы Twin-Turbo: параллельная, последовательная и ступенчатая. Каждый вид турбонаддува характеризуется собственной геометрией, принципом работы и выдаваемыми динамическими характеристиками.
Параллельный
Это относительно простой тип турбосистемы, конструкция которого включает симметричную пару одновременно работающих компрессоров. Благодаря такой синхронизации достигается равномерное распределение входящего воздуха.
Зачастую данная схема применяется в дизельных V-образных двигателях, где каждый компрессор отвечает за подачу воздуха во впускной коллектор своей группы цилиндров.
Уменьшение инертности достигается путем снижения массы ротора турбины, поскольку 2 небольших компрессора создают большее давление, раскручиваясь при этом значительно быстрее, чем один большой и более производительный компрессор. В итоге значительно уменьшается та турбояма, о которой говорилось выше, а двигатель выдает лучшие характеристики во всем диапазоне оборотов.
Последовательный
Данный тип подразумевает компоновку, состоящую из двух соизмеримых компрессоров, которые при этом могут иметь разные характеристики и работать в дополняющем режиме. Более легкий и быстрый нагнетатель работает в непрерывном режиме, устраняя тем самым глубокую и широкую турбояму. Второй нагнетатель по специальным сигналам электроники контролирует обороты двигателя и включается при более тяжелых режимах работы двигателя, обеспечивая таким образом максимальный показатель мощности и топливной эффективности.
На пиковых режимах работы двигателя включаются сразу 2 турбины, работая в паре. Подобная схема может применяться на двигателях с любым топливным циклом.
Ступенчатый
Самый сложный и прогрессивный тип турбонаддува, обеспечивающий самый широкий диапазон мощности. Создание необходимого наддува становится возможным благодаря установке двух разновеликих компрессоров, соединенных между собой особой системой bypass-клапанов и патрубков.
Данный тип турбонаддува называется ступенчатым из-за того, что выхлопные газы в минимальных режимах раскручивают малую турбину, а это позволяет двигателю легко набирать обороты и работать с большей эффективностью. При увеличении оборотов происходит открытие клапана, что в свою очередь приводит в движение большую турбину. Но давление, которое она создает необходимо увеличить, что и делает малая турбина.
После достижения максимальных оборотов большая турбина выдает огромное давление, которое превращает малый нагнетатель в аэродинамическое сопротивление. В этот самый момент автоматика открывает перепускной клапан, и сжатый воздух поступает в двигатель, минуя на своем пути малую турбину.
Но вся сложность данной системы в полной мере компенсируется гибкостью работы двигателя и его высочайшими характеристиками.
Какие преимущества использования Twin-Turbo и есть ли недостатки
Несомненным преимуществом системы Twin Turbo является большая мощность при сравнительно небольшом рабочем объеме двигателя. Сюда же относится высокий крутящий момент и отличная динамика автомобиля, оснащенным Twin-Turbo. Двигатель с двумя турбинами намного экологичнее, чем обычный, поскольку турбонаддув позволяет топливу намного эффективнее сгорать в системе цилиндров.
Из недостатков битурбо можно выделить сложность эксплуатации такой системы. Силовая установка становится более чувствительной к качеству топлива и моторного масла. Турбированные двигатели нуждаются в специальном масле, так как без него заметно уменьшается срок службы масляного фильтра. Высокие температуры, в которых работают турбины негативно сказываются на всем двигателе автомобиля.
Главный недостаток системы Twin-Turbo – это большой расход топлива. Для создания топливовоздушной смеси в цилиндрах необходим большой объем воздуха, что влечет увеличение подачи горючего.
Турбины довольно быстро изнашиваются, если при остановке авто сразу же глушить двигатель. Чтобы продлить срок эксплуатации Twin-Turbo следует давать двигателю поработать некоторое время на холостых оборотах, охладив таким образом турбины, а только после этого можно смело доставать ключ зажигания.
Помните! Twin-Turbo – это сложная и весьма чувствительная система турбонаддува, которая нуждается в бережном отношении и качественных комплектующих. Соблюдение этих простых правил позволяет максимально насладиться скоростью и динамикой автомобиля.
Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
Разбираемся в плюсах и минусах различных систем турбонаддува
В современном мире можно выделить шесть различных видов турбосистем:
1.Одиночная турбина
2.Твин-турбо
3.Твинскролл
4.Турбина с изменяемой геометрией
5.Изменяемый твинскролл
6.Электрическая турбина
Сегодня мы с вами попробуем разобраться в каждой из них, выделить их достоинства и недостатки.
Одиночная турбина
Одиночная турбина имеет массу вариаций. Измените размер колеса компрессора, и вы получите совершенно другие характеристики. Крупные турбины добавят больше мощность, турбины поменьше, соответственно – поменьше. Кроме того, одиночные турбины могут быть как на шарикоподшипниках, так и на подшипниках скольжения. Первые имеют гораздо меньший коэффициент трения, соответственно турбина быстрее разгоняется, однако, при этом она и стоит подороже.
Достоинства:
— Относительно недорогой метод увеличения эффективности и мощности двигателя
— Самая простая из всех турбосистем
— Позволяет использовать небольшие двигатели, при этом выдавая мощность крупных атмосферников, соответственно позволяет снизить вес автомобиля
Недостатки:
— Низкий диапазон об/мин.
— Работает не так быстро и стабильно, как другие турбосистемы.
Твин-турбо
Как и одиночные турбины, эта система имеет множество различных опций. Например, может быть установлено по одной турбине на каждый блок цилиндров (для V6 или V8). Кроме того, одна из турбин может быть направлена специально на работу при низких оборотах, а затем в дело может подключаться более крупная, для работы на высоких оборотах двигателя. Кстати, у нас уже писали о сравнении Твинтурбо и Битурбо, почитайте.
Достоинства:
— Для параллельных систем твин-турбо на двигателях с компоновкой типа V, достоинства и недостатки совпадают с теми, которыми обладает одиночная турбина
— Использование двух турбин на разных оборотах дает более широкий диапазон крутящего момента.
Недостатки:
— Стоимость и сложность
— Есть более простые и эффективные способы достижения того же эффекта (см. ниже)
Твинскролл
Практически в любом плане, твинскролл является гораздо более удачной альтернативой одиночной турбины. Благодаря наличию двух камер, выхлоп разделен на два потока. Например, на четырехцилиндровом двигателе (порядок зажигания 1-3-4-2), цилиндры 1 и 4 работают с одной камерой турбины, в то время, как цилиндры 3 и 2 работают с отдельной. В чем же выгода? Представим, что цилиндр 1 заканчивает свой цикл и достигает нижней точки, открывается выхлопной клапан. В то же время, цилиндр 2 заканчивает выхлопной цикл, закрывая выхлопной клапан и открывая впускной клапан. При наличии обычной одиночной турбины, давление выхлопа от цилиндра 1 будет препятствовать забору воздуха цилиндра 2, поскольку оба выхлопных клапана открыты. Так вот, если камеры разделить, проблема разрешится.
Достоинства:
— Больше мощности
— Более широкий диапазон оборотов
— Больше возможностей для тюнинга
Недостатки:
— Требует специальной компоновки двигателя и конструкции выхлопа
— Дороже и сложнее стандартной одиночной турбины
Турбина с изменяемой геометрией
Пожалуй, одна из самых интересных турбосистем. На данный момент производят их довольно мало, поскольку они являются значительно дороже и требуют применения нестандартных материалов. Такие системы ценятся благодаря хорошему диапазону крутящего момента и отсутствию провалов тяги на низких оборотах.
Достоинства:
— Широкая, плавная кривая крутящего момента. Эффективность на высоком диапазоне оборотов.
— Требует всего лишь одну турбину, упрощая тем самым всю систему.
Недостатки:
— Обычно используется только на дизельных двигателях с меньшим количеством выхлопных газов
— Для бензиновых движков такая система обойдется в копеечку.
Изменяемый твинскролл
Может быть, это и есть идеальный вариант, который мы искали? Среди всех новинок, участвовавших в выставке SEMA 2015, эта турбина привлекла особо пристальное, всеобщее внимание.
Достоинства:
— Значительно дешевле (в теории), чем предыдущий вариант, и подходит для бензиновых двигателей
— Обеспечивает плавную кривую крутящего момента
— Проще в производстве
Недостатки:
— Цена и сложность в сравнении с одиночной турбиной или твинскроллом
— Это не новая технология, испытанная в прошлом, которой прижиться так и не удалось. Вероятно, на то есть свои причины.
Электрическая турбина
Установка мощной электрической турбины исключает все возможные проблемы. Провалы тяги? Их больше нет. Мало выхлопных газов? Не проблема. Турбина не добавляет крутящего момента на низких оборотах? Теперь добавляет! Возможно, за этим будущее турбированных двигателей, однако, и у этой системы есть свои недостатки.
Достоинства:
— Исключение провала тяги и недостатка выхлопа, компенсируя их электроэнергией
— Лишняя энергия пускается обратно в дело (как в Формуле 1)
— Огромный диапазон оборотов с плавной кривой крутящего момента
Недостатки:
— Стоимость и сложность. Нуждается в охлаждении.
— Вес и комплект также являются проблемой, поскольку для работы необходим дополнительный аккумулятор
— Турбины с изменяемой геометрией и твинскроллы могут выдавать ту же мощность при значительно меньшей цене.
В чем отличие между Битурбо и Твинтурбо у БМВ?
Би-турбо (biturbo) – система турбонаддува, представляющая собой две последовательно включаемых в работу турбин. В системе битурбо используют две турбины, одну малого размера, а вторую большего размера. Маленькая турбина раскручивается быстрее, но на высоких оборотах двигателя маленькая турбина не может справиться с компрессией воздуха и созданием нужного давления. Тогда подключается большая турбина, добавляющая мощный заряд сжатого воздуха. Следовательно, минимизируется задержка (или турболаг), образуется ровная разгонная динамика. Системы битурбо весьма не дешевое удовольствие и обычно устанавливаются на автомобили высокого класса. Система битурбо (bitrubo) может быть установлена как на двигатель V6, где каждая турбина будет установлена со своей стороны, но с общим впуском. Либо на рядном моторе, где установка турбины осуществляется по цилиндрам (напр, 2 для малой и 2 для больщой турбины), так и секвентально, когда на выпускном коллекторе сначала устанавливается большая трубина, а потом маленькая. Твин-турбо (twinturbo) – данная система отличается от би-турбо тем, что нацелена не на снижения турбо-лага или выравнивание разгонной динамики, а на увеличение производительности. В системах твинтурбо (twinturbo) применяются две одинаковые турбины, соответственно производительность такой системы турбонаддува эффективней, чем системы с одной турбиной. К тому же, если применить 2 небольших турбины, схожих по производительности с одной большой, то можно снизить нежелаемый турболаг. Но это не значит, что никто не использует две больших турбины. Например, в серьезном драге могут использоваться две больших турбины для еще большей производительности. Система твин-турбо может работать как на V-образных моторах, так и на рядных. Последовательность включения турбин может варьироваться, как и на битурбо системах. А БЕЭМВЕ-это гавно
Твин турбо — это название у японо автопрома, а битурбо в европе. Понятие одикавовые.
Есть куча конфигураций установки нескольких турбин/компрессоров, все это придумывается чтобы компенсировать недостатки применения одной турбины/компрессора.
