Диагностика ВАЗ Самому?! – Это просто!

Категория: Инструкции   /   154 комментариев

В этой статье мы расскажем как просто проводить самостоятельную компьютерную диагностику, а также сопутствующий ремонт автомобилей ВАЗ (2105, 2107, 2108, 2109, 2110, 2112, 2114, 2115, Приора, Калина).

Если на вашем автомобиле загорелся ошибка двигателя чек (check engine) или же вас беспокоит расход топлива читайте статью, мы научим выявлять подобные неявные проблемы.

Если у вас не тянет двигатель, появились провалы, или автомобиль дергается, проблема также может быть в электронике автомобиля или датчиках. Также не стоит рубить с плеча и бежать в автосервис, возможно проблема решается очень просто, с минимальными материальными затратами. Читаем нашу статью.

Итак, начнем…

Никакой автомобиль, тем более автомобиль русского производства не застрахован от неисправностей. Самое неприятное в этой ситуации это то – если проблема носит не явный характер , такой как неисправная электроника или датчик. Первая мысль в такой ситуации – сразу бежать к автоэлектрику , пусть он решает эти сверх сложные, казалось бы, проблемы. Но! … Стоит ли переплачивать такие деньги за работу, с которой любой автолюбитель может справиться в домашних условиях, с помощью ноутбука или даже с помощью мобильного телефона!?
У каждого инжекторного автомобиля без исключения имеется разъем для диагностики , у автомобилей ВАЗ после 2004 года выпуска он выглядит вот так (см. фото). Чаще всего разъем расположен под рулевой колонкой автомобиля.

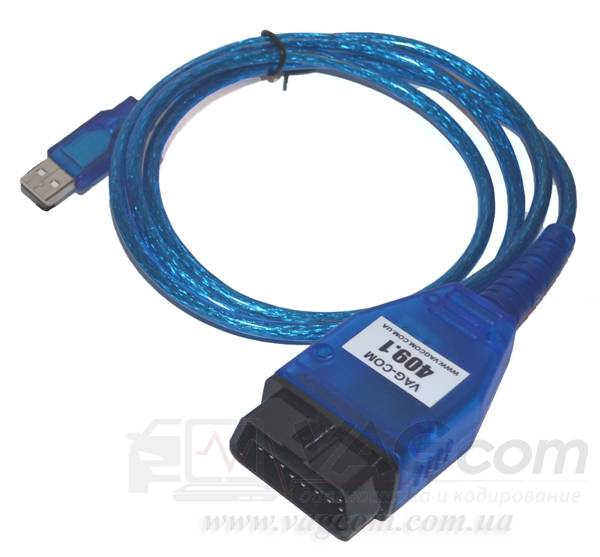

Для того чтобы подключить автомобиль к ноутбуку нужен специальный адаптер (см. фото).

Данные адаптер стоит недорого , если сопоставлять со стоимостью компьютерной диагностики двигателя в автосервисе. Заказать данный адаптер можно на сайте www.diagnost7.ru.

Адаптер подходит ко всем русским автомобилям без исключения и даже некоторым авто иностранного производства.
В комплекте с адаптером , поставляется программы для диагностики автомобилей.

Каковы возможности программ? Что можно сделать с помощь данного адаптера?
Диагностика :
• Система управления двигателем
Bosch M1.5.4 (R83), Ителма VS5.1 (R83), Январь 5.1 (R83),
Bosch M1.5.4 (Euro 2), Ителма VS5.1 (Euro 2), Январь 5.1 (Euro 2), Январь 7.2 (Euro 2),
Bosch M7.9.7 (Euro 2), Bosch M7.9.7 (Euro 3/4), Ителма/Автел М73,
Bosch MP7.0 (Euro 2), Bosch MP7.0 (Euro 3), Bosch ME17.9.7 (Euro 3), Ителма М74,
Ителма М75, Ителма М74CAN, Ителма М74CAN MAP
• Автомобильная противоугонная система
АПС6, АПС6.1
• Модуль электропакета


ЭП Приора, ЭП Калина НОРМА, ЭП Калина ЛЮКС, ЭП Гранта, комбинация приборов Гранта/Приора
• Электроусилитель руля
Mando (Корея), КЭМЗ, Автоэлектроника, Авиаагрегат, Север/ДААЗ
• Подушки безопасности
Autoliv ACU3 (Калина, Приора), Таката (Гранта)
• Антиблокировочная система
Bosch 5.3, Bosch 8.0, Bosch 8.1, Bosch 9.0, Bosch 9.0 CAN
Отопитель/климат (Приора, Калина, Гранта)
• Блок управления стеклоочистителем (Приора)
• АКПП Jatco AY-K3

Подключившись к блоку управления (к мозгам) вашей Лады. Вы можете оценить исправность важных датчиков автомобиля, лямда-зонд (датчик кислорода), ДМРВ (Датчик массового расхода воздуха) и т.д.
Видеообзор работы k-line VAG адаптера на примере ваз 2110 2005 г.в. сделанный для сайта www.diagnost7.ru (здесь вы можете подобрать адаптер для своего авто):

Задавайте вопросы о совместимости данного адаптера с вашим авто  в комментариях ниже,  будем рады помочь Вам.

mass-group.ru

Диагностика ВАЗ 2110 своими руками, что для это нужно (подробная инструкция)

Содержание:

  1. Зачем нужна диагностика
  2. Что необходимо для работы
  3. ELM327

Современные автомобили обильно наполнены всевозможной электроникой. Потому проведение компьютерной диагностики стало вполне обыденным явлением при ремонте автомобиля.

Не исключением являются автомобили ВАЗ 2110 с инжекторными моторами, провести проверку которых с помощью компьютеров, специальных адаптеров и программного обеспечения можно даже своими руками.

Колодка проверки

Зачем нужна диагностика

Давайте для начала разберемся, зачем проводить диагностику неисправностей и требуется ли это конкретно для вашего автомобиля.

Главным преимуществом диагностики является возможность сэкономить деньги, время и современные нервы. Если автомобиль начинает себя неадекватно вести, появляются какие-то посторонние звуки, нарушается стабильная работа двигателя, тогда есть два вариант:

  1. Изучить все системы вручную методом демонтажа и тестирования, потратить кучу времени и нервов. Вероятность отыскать причину поломки далеко не 100%.
  2. Провести компьютерную диагностику своими руками путем подключения специального адаптера, кабеля к компьютеру. Программа просканирует автомобиль и сможет выдать соответствующие коды ошибок. Изучив наш материал с кодами ошибок, вы легко найдете причину, по которой машина начала себя ненормально вести.

Стоит ли обращаться на СТО?

Качество проведения диагностики на СТО зачастую мало чем отличается от самостоятельной проверки. Наличие у вас адаптера и кабеля для подключения устройства позволяет без постороннего вмешательства разобраться с неполадками собственного авто.

Обратившись на СТО, вам могут провести диагностику тем же самым оборудованием, только при этом запросят у вас приличную сумму денег. Если самому не контролировать ход проверки, мастера могут заявить об обнаружении других ошибок, которых в действительности не существует.

Результатом обращения на сомнительное СТО с целью диагностики могут стать серьезные финансовые затраты и длительное отсутствие автомобиля в вашем распоряжении.

Пример адаптера с кабелем

Единственный вариант, когда стоит обращаться в автосервис — это отсутствие оборудование для диагностики и наличие хороших знакомых среди автомехаников.

Что необходимо для работы

Если вы решили проводить диагностику неисправностей своего ВАЗ 2110 самостоятельно, то вам потребуется несколько основных вещей для этой работы.

Устройство

Особенности

Адаптер

Это своего рода микросхема, заключенная в корпус. Она позволяет соединить «мозги» вашего автомобиля с компьютером и выдать соответствующую информацию на экран ноутбука или планшета

Кабель

Служит для соединения адаптера с автомобилем и компьютером. Обычно идет в комплекте с адаптером

Компьютер

При выборе компьютера опирайтесь на то, что у вас есть — стационарный ПК, планшет, ноутбук. Лучше переносной компьютер, поскольку соединять авто со стационарным ПК сложно. Не подойдут для диагностики кабели длиной более 5 м, так что учтите это при подключении к ПК

Софт

Необходимое программное обеспечение можно найти на просторах Интернета, либо взять софт, предоставляемый в комплекте с адаптером. Проблем с поиском ПО нет сегодня никаких.

Выбирая адаптер и кабель, принимайте во внимание особенности вашего автомобиля. Не все адаптеры универсальные. Для ВАЗ 2110 примером отличного адаптера служит ELM327. О нем поговорим позже.

Как это работает?

Теперь разберемся, как все это вместе функционирует и как можно своими руками продиагностировать автомобиль.

  1. Программа диагностики отправляет по средствам COM-порта сигналы через адаптер на контроллер автомобиля.
  2. Контроллер отправляет в ответ информацию.
  3. Программа проводит обработку полученных данных, выдавая соответствующий результат на экран вашего компьютера.
  4. Обмен данными осуществляется по соответствующему протоколу. В зависимости от производителя автомобиля, протокол может быть разным, иметь свои особенности.
  5. Для упрощения диагностики, многие производители используют универсальный протокол ODB II. Его возможности ограничены и адаптирован не под все автомобили. Он подходит для модели ВАЗ 2110 идеально, поскольку десятка не отличается повышенным количеством электроники в отличие от более современных автомобилей.
  6. В случае с ВАЗ 2110, программа на экране компьютера выдаст результат в виде кодов ошибок. Достаточно открыть материал, где мы описывали коды ошибок для ВАЗ 2110, чтобы понять, какая именно поломка настигла вашу машину. Далее предпринимаются соответствующие действия по их устранению.

Существенным достоинством диагностики является тот факт, что после нее вы точно знаете, с неисправностью какого характера вы имеете дело. Вам не придется перебирать половину автомобиля, чтобы отыскать источник проблем.

Виды диагностики

Компьютерную диагностику автомобиля можно разделить на три основных вида, один из которых непосредственно к ВАЗ 2110 отношения не имеет.

  1. Проверка подвески. Ее необходимо проводить в том случае, если резина начала неравномерно изнашиваться или при движении слышатся посторонние звуки. Диагностика позволит определить причины сноса задней и передней оси, что вы можете заметить при вхождении в повороты на скорости.
  2. Проверка двигателя. Основная доля диагностических мероприятий приходится на силовые агрегаты. Компьютер и адаптер помогут вам, если наблюдается нестабильность холостых оборотов, машина с трудом заводится, увеличивается расход топлива, падает мощность и пр.
  3. Проверка АКПП. Поскольку ВАЗ 2110 не оснащается автоматической коробкой передач, смысла в проведении ее диагностики нет.

Разъемы

Вы решили провести диагностику. Но что и куда подключать?

На ВАЗ 2110 разъем для компьютерной диагностики (КД) располагается снизу рулевой колонки справа от водителя. Разъем носит название OBD. Эта информация существенно упрощает поиск подходящего адаптера.

Чтобы провести проверку, вам следует выполнить следующую последовательность операций:

  • В разъем возле рулевой колонки OBD вставляется адаптер;
  • Компьютер при этом нужно уже включить;
  • Когда колодка будет соединена с адаптером, нужно включить зажигание. Без питания программа работать и считывать данные не сможет;
  • Далее подключаем программу, с помощью которой осуществляется тестирование;
  • Если все элементы работоспособны, на мониторе компьютера отобразится электроника авто;
  • Приступайте к проверке.

Распиновка

Поскольку для проверки нам требуется колодка диагностики, то есть OBD, не лишним будет узнать об особенностях ее распиновки. Так вы легко разберетесь, как выполнять подключение:

  • Контакт А — несет ответственность за подключение массы;
  • Контакт В — требуется, чтобы подключить L-Line. Учтите, не все автомобили имеют этот контакт;
  • Контакт М — служит для подключения K-Line;
  • Контакт Н — питание +12В;
  • Контакт G — контролирует работу бензонасоса.

ELM327

Отдельно познакомим вас с адаптером ELM327, с помощью которого многие владельцы ВАЗ 2110 выполняют самостоятельно полноценную диагностику.

ELM327 представляет собой одну из последних разработок OBD. Данный сканер применяется проверки авто с помощью компьютера. Ключевое преимущество заключается в том, что устройство поддерживает все известные протоколы OBD и взаимодействует со много программами диагностики. Для связи устройства с компьютером используется кабель USB.

ELM327

Программное обеспечение для ELM327 преимущественно бесплатное, хотя определенный софт доступен только за оплату.

Работа адаптера возможна на компьютерах с различной ОС. А именно:

  • DOS;
  • Windows;
  • MacOS;
  • Linux;
  • PalmOS;

Полноценно раскрыть возможности сканера можно только за счет правильно подобранного программного обеспечения. Для самостоятельной диагностики бесплатно доступен софт для сканирования КПП и двигателя. Коммерческие версии программ позволяют дополнительно проверять другие узлы автомобиля.

Основные возможности

Давайте познакомимся с возможностями, которые предоставляет микросхема ELM327:

  • Считывает коды ошибок, неисправностей автомобиля;
  • Отображает коды и их описание;
  • Экспортирует данные на распечатку, если необходимо;
  • Удаляет коды ошибок;
  • Выводит данные в метрической системе измерения и системе, используемой в США;
  • Записывает, сохраняет данные, строит графики;
  • Имеет счетчик разгона с 0 до 100 км/час, что позволяет проводить диагностику на ходу.

Проверка многих параметров работы автомобиля должна осуществляться на ходу. Не все адаптеры для этого приспособлены, потому важно выбирать соответствующее вашим требованиям оборудование.

Комплектация

Приобретая такой адаптер, вы получаете:

  • Высокоточный адаптер, основанный на процессоре ELM327;
  • Кабель OBDII;
  • Кабель для соединения с компьютером;
  • Диск с бесплатным программным обеспечением.

Для работы адаптера и получения информации вовсе не обязательно наличие мощного компьютера. Параметров простейших ноутбуков вполне достаточно, чтобы осуществить диагностику ВАЗ 2110.

Самостоятельная КД позволяет серьезно сэкономить, получить объективную информацию о состоянии своего автомобиля, а также избавить себя от ненужных финансовых затрат, которые при обращении на СТО обязательно появятся.

 Загрузка …

luxvaz.ru

А. Пахомов. Пособие начинающим — с чего начать?

С чего начать?

© А.Пахомов (aka IS_18)

Этот сакраментальный вопрос возникает перед всяким, кто решил посвятить себя авторемонту, автомобильной диагностике и чип тюнингу. Вопрос достаточно сложный. Попробуем рассказать, что для этого нужно.

Диагност

Основные требования к кандидату в автодиагносты – желание, возможность и способность к самообучению, достаточные (в идеале – глубокие) знания теории ДВС, умение разбираться в электрооборудовании, свободно читать электросхемы, умение пользоваться компьютером, электронными базами и другой справочной литературой, диагностическими приборами, оборудованием, приборами. Приветствуются знания электроники и «умение паять».

Вы должны четко представлять себе специфику данной «отрасли»: в автомобиле, где все взаимосвязано, нельзя ограничить себя чем-то одним, подчас многие неисправности напрямую не связаны с системой впрыска. Диагност должен на «отлично» знать мотор изнутри, быть хорошим автоэлектриком, знать системы впрыска как современные, так и более ранних версий. В этой профессии, как и во многих других, знаний не бывает много. Не последнее место занимает умение аккумулировать и применять полученный опыт.

Предположим, все это у Вас есть (фантастика!), теперь нужно составить необходимый набор оборудования. Конечно, все и сразу приобрести довольно тяжело, но постепенно Вы сами придете к выводу, что без хорошего инструмента – не жизнь 🙂

Обучение

Где можно освоить профессию автодианоста? К сожалению, практически нигде. Многочисленные курсы, как правило, организуются для получения прибыли, а не для реального обучения. Результат практически такой же, как обучение вождению автомобиля в автошколе, цель – получить права, а дальше – естественный отбор. Наш сайт может предложить Вам «заочное» обучение азам автодиагностики – уникальные, не имеющие аналогов, видеокурcы для начинающих «Обучение диагностике автомобиля». Подробнее.

Оборудование

Какое оборудование необходимо на диагностическом участке? Попробуем ответить на этот вопрос.

Сразу оговорюсь, что методы диагностики на слух и на глаз не считаю приемлемыми в современных условиях. Отнюдь не умаляя роли человека в диагностическом процессе, напротив, считая специалиста ключевым звеном, без которого в принципе невозможно добиться сколько-нибудь заметного результата, я все-таки продолжаю считать качественное оснащение участка оборудованием совершенно необходимым.

Причин для этого три. Во-первых, на дворе 21 век. Век электроники, компьютеров и других умных систем. И диагностика двигателя внутреннего сгорания дедовскими методами, основанными на органах чувств и интуиции человека, выглядят сегодня попросту курьезно.
Во-вторых, разборчивость потребителей услуг автосервиса стала в последнее время значительно выше. Появляется все больше людей, готовых платить деньги за качественный профессиональный ремонт. И это справедливое требование времени и экономической ситуации. В‑третьих. Успешность работы участка диагностики не может и не должна зависеть от субъективного восприятия ситуации диагностом. Человек – одновременно самое сильное и самое слабое звено любого процесса. Он может быть утомленным или с похмелья, может болеть или попросту быть в отпуске. На место отсутствующего должен встать другой и продолжить эту же работу. И если первый чувствует состав смеси на нюх, то что делать второму, если нет газоанализатора?! Еще раз оговорюсь: я считаю специалиста с его знаниями и интуицией важнейшим звеном, но роли диагностического оборудования в производственном процессе тоже придаю должное значение.

Итак, комплектуем участок диагностики. Прежде всего следует знать, что из всех типов диагностических приборов можно выделить три основные группы. Эти группы – основа основ, это то, без чего грамотный поиск неисправности превращается в тупой процесс, основанный на методе подмены. И если на отечественных автомобилях этот метод еще прокатывает, то при работе с иномарками он невозможен по определению. На участке диагностики совершенно необходимо иметь хотя бы по одному представителю этих трех групп. Назовем их:

1. Сканеры
2. Мотортестеры.
3. Газоанализаторы.

Рассмотрим каждую подробнее.

Сканеры

Система управления современного двигателя, отвечающего строгим нормам токсичности, в качестве главного своего элемента содержит электронный блок управления (ЭБУ). Так вот сканер предназначен именно для работы с ЭБУ, для его «сканирования». Вспомним, по какой схеме функционирует блок. Он получает информацию о текущем состоянии двигателя с установленных на последнем датчиков, обрабатывает ее в соответствии с заложенной программой и выдает управляющие сигналы на так называемые исполнительные механизмы (ИМ). Кроме того, ЭБУ наделен способностью обнаруживать сбои в работе системы управления. А так как сканер работает с блоком, то он позволяет нам:

1. Наблюдать сигналы с датчиков системы, следить за их изменением во времени.
2. Проверять работу исполнительных механизмов путем приведения их в действие и визуального или другого контроля.
3. Считывать сохраненные системой коды неисправностей.
4. Посмотреть идентификационные данные ЭБУ, системы и т. п.

Следует совершенно четко понимать, что показания сканера – это то, что «видит» ЭБУ.
Это отнюдь не истинные значения напряжений или других параметров. Если по какой-либо причине (например, плохая «масса») датчик врет, то на экране сканера мы увидим это самое вранье. Кстати, про массы полезно почитать здесь. Другими словами, сканер не является измерительным прибором. Он всего лишь отображает данные с ЭБУ, нужно это понимать и относиться к получаемой информации соответствующим образом. Точно так же осторожно следует относиться к считанным кодам неисправностей. Эти коды – не руководство к замене, а лишь пища для дальнейших размышлений и поиска. Пример: ошибка датчика кислорода, богатая смесь. Менять? Ни в коем разе. Надо искать причину богатой (бедной) смеси. А ошибка «Обрыв датчика детонации» на системах Бош уже вошла в легенды. Что касается разновидностей сканеров, то их по большому счету две: портативные и программные, работающие совместно с персональным компьютером. И тот и другой тип имеют как свои преимущества, так и недостатки. Выбирать Вам. Подробную информацию о конкретном приборе можно найти на сайте компании-разработчика. Для работы программного сканера вам понадобятся:

  • Компьютер. Лучше не особо мощный, но ноутбук (РIII-600 и выше). Обязательным условием является наличие на ноутбуке COM – порта или переходника PCMCI-COM (На данном этапе это основной разъем сопряжения с диагностическим оборудованием). В свете развития программных продуктов от SMS-Software, скоро наличие на компьютере будет желательно, но необязательно.
  • Адаптер

chiptuner.ru

Самостоятельная компьютерная диагностика автомобилей ВАЗ: что может быть проще?

Автомобили ВАЗ пользуются большой популярностью благодаря доступной цене, надежности и наличию запчастей на авторынке. Многие водители знакомы с конструкцией автомобиля, поэтому могут выполнить ремонт самостоятельно. В статье рассказывается о самодиагностике, рассматривается диагностическое оборудование, в том числе адаптер для диагностики на автомобиле ВАЗ.

Содержание

[ Раскрыть]

[ Скрыть]

Преимущества диагностики своими руками

Автомобиль – это сложная конструкция, состоящая из различных механизмов, датчиков и других устройств. Раньше диагностика автомобилей ВАЗ и других транспортных средств проводилась путем визуального осмотра узлов и деталей. На современных автомобилях установлено большое количество электроники, всевозможных датчиков, которые контролируют соответствие текущих значений заданным параметрам.

Самостоятельная диагностика автоСамостоятельная диагностика автоСамостоятельная диагностика авто

Полный контроль приводит к тому, что стабильная работа автомобиля полностью зависит от электронных систем. Иногда отказ одной из систем может привести к тому, что исправное авто может не завестись. Для предупреждения подобных ситуаций делается компьютерная диагностика. Она предназначена обнаружить неисправности в электронной системе для их последующего устранения.

Вся информация поступает на электронный блок управления, где она хранится и обрабатывается. Для проведения диагностики необходимо подключить специальное диагностическое оборудование. Для его подключения на автомобилях устанавливается диагностический разъем.

Желательно диагностировать свой автомобиль в профилактических целях несколько раз в год.

Кроме того, диагностика выполняется, если загорается индикатор ошибки двигателя (check engine) на приборной доске или возникают какие-то проблемы с двигателем. Причина может быть в датчиках или электронике (автор видео – Павел Мастер).

Диагностическое оборудование

Перед покупкой сканера для диагностики следует уточнить, какой ЭБУ установлен на автомобиле.

Существующие диагностические адаптеры можно разделить на следующие группы:

  1. USB- сканеры. В их основе лежит преобразователь COM-USB (RS232). Основной их недостаток – что они работают только с программным обеспечением для ПК. Кроме того, они больших размеров и ограничены длиной кабеля.

    USB-сканер с дискомUSB-сканер с дискомUSB-сканер с диском

  2. Bluetooth-сканеры. В их основе используется микрочип ELM327. Они небольших размеров, для подключения не нужен шнур. Могут быть оборудованы кнопкой включения. К ним можно подключить большое количество устройств: планшет, ноутбук, смартфон, компьютер и др. устройства. Если в компьютере отсутствует bluetooth-модуль, можно купить USB-Bluetooth адаптер. Преимущество этих сканеров, что они не требуют установки драйверов.

    Bluetooth-адаптер для автоBluetooth-адаптер для автоBluetooth-адаптер для авто

  3. Wi-Fi-сканеры предназначены для подключения устройств на базе iOS. К ним относятся iPhone, iPad или iPod. При этом они могут работать с устройствами, имеющими другую платформу: PC, Windows mobile/CE, Android, Windows mobile/CE. Они могут иметь разные размеры, кнопку включения. Кроме того, у них больше радиус действия, чем у bluetooth-сканеров.

    Автомобильный Wi-Fi-сканерАвтомобильный Wi-Fi-сканерАвтомобильный Wi-Fi-сканер

Большинство моделей ВАЗ оснащены блоками управления с К-линией. Поэтому лучшим выбором является диагностический адаптер VAG-COM или диагностический адаптер K-Line.

Руководство по компьютерной диагностике

Буквально несколько лет назад компьютерную диагностику можно было провести только в автосервисе. В настоящее время самодиагностика ВАЗ доступна любому водителю. Для ее проведения на ВАЗ необходим компьютер, планшет или ноутбук, диагностический адаптер.

Для подключения адаптера необходимо наличие диагностического разъема (колодки). Он в обязательном порядке присутствует в автомобилях ВАЗ 2109 инжектор, а также других моделях с инжекторным двигателем. K-Line адаптеры VAGCOM напрямую подключаются к электронному блоку управления через 16-типинтовый диагностический разъем (колодку) OBD-II. На некоторых моделях установлен разъем 12 pin, который несовместим с адаптером. В этом случае необходимо приобрести дополнительно переходник или K-Line сканер с корпусом OBD1 (GM12).

Главное при проведении компьютерной диагностики – правильно подключить сканер к диагностическому разъему машины. Для этого необходима распиновка колодки.

Распиновка разъема на ВАЗ, УАЗ и ГАЗРаспиновка разъема на ВАЗ, УАЗ и ГАЗРаспиновка разъема на ВАЗ, УАЗ и ГАЗ

После подключения считываются основные сигналы и информацию об узлах и системах автомобиля можно прочитать. Для считывания информации необходимо специальное программное обеспечение, которое можно скачать в интернет ресурсах либо оно прилагается к адаптеру.

Для проверки необходимо вставить адаптер в диагностический разъем ВАЗ. В основном диагностические разъемы на автомобилях ВАЗ расположена под торпедой.

Но для разных моделей месторасположение отличается:

  • на ВАЗ 2109, 2108 с инжектором – под вещевой полкой;
  • на ВАЗ 2115 – под прикуривателем;
  • на Лада Приора – за бардачком;
  • на Лада Калина – над прикуривателем;
  • на ВАЗ 2110, 2111, 2112 – с правой стороны от рулевой колонки.
Разъем справа от рулевой колонкиРазъем справа от рулевой колонкиРазъем справа от рулевой колонки

По времени проверка не занимает много времени. С одной стороны адаптер подключается к ЭБУ машины, с другого конца провода находится вход USB, к которому подключается персональный компьютер или ноутбук. Программа, предлагающаяся к сканеру, обычно записана на CD-диск. Она без проблем устанавливается на компьютер.

Интерфейс русифицирован, поэтому настройки выполнить может даже неопытный пользователь. Расшифровку кодов можно найти в приложении к диагностическому оборудованию. Расшифровав коды ошибок, можно самостоятельно выполнить диагностику.

K-Line адаптер позволяет:

  • получить данные датчиков в цифровом и графическом виде;
  • считывает коды ошибок, хранящиеся в контроллере, и дает возможность удалить ненужную информацию;
  • адаптировать работу некоторых механизмов;
  • кодировать блоки управления с возможностью активировать и отключать ряд функций;
  • устанавливать сервисные интервалы;
  • проверять работу некоторых узлов и систем.

Заключение

Умение проводить компьютерную диагностику своими руками дает уверенность в исправности собственного автомобиля и позволяет сэкономить значительную сумму денег на посещении СТО. Правда, для этого необходимо знать устройство механизмов и узлов автомобиля, чтобы обнаружив неисправность, уметь ее устранить.

Загрузка ...Загрузка ... Загрузка …

Видео «Самодиагностика автомобиля ВАЗ»

В этом видео демонстрируется, как выполнить диагностику авто своими руками.

avtozam.com

Диагностика ВАЗ – Это просто!

Не только владельцам импортных автомобилей доступна возможность самостоятельной диагностики. Многие модели автомобилей ВАЗ, в том числе и «классические» 2105, 2107, не говоря о более современных моделях 2108, 2109, 2110, 2112, 2114, 2115, Приора, Калина оснащаются блоками электронного управления, а, следовательно, у нас есть возможность выполнить их диагностику своими руками.

Для чего необходима диагностика автомобиля ВАЗ.

Частый случай, который вызывает беспокойство автолюбителя, это сигнал «check engine» который оповещает о сбое в работе системы автомобиля. Это обычно повод для посещения СТО, но сегодня у нас есть возможность выявить причину срабатывания сигнализатора самостоятельно для этого потребуется купить диагностический адаптер. С его помощью можно достаточно просто выполнить диагностические мероприятия – выявить сбои в работе определить неисправности своего автомобиля, изменить настройки, получить информацию с датчиков. И все это с минимальными финансовыми вложениями.

Какой выбрать адаптер для ВАЗ

Прежде чем купить сканер для диагностики, необходимо выяснить, какой блок управления установлен на вашем транспортном средстве. Большинство моделей оборудовано блоками управления с К-линией для обмена данными. Поэтому лучший выбор – это диагностический кабель VAGCOM или улучшенный вариант адаптер диагностический K-Line. Эти адаптеры подходит для диагностики автомобилей ВАЗ и обеспечивают корректное согласование системы диагностики автомобиля и компьютера. Обратите внимание, вы сможете выполнять полноценную компьютерную диагностику, так же как и специалисты на СТО.

адаптер Vagcom

Сложности подключения адаптера к ЭБУ ВАЗ

Адаптеры VAGCOM, K-Line предназначены для прямого подключения к ЭБУ через 16-ти контактный разъем OBD-II. Его стали устанавливать на Вазовские автомобили после 2002 года. Некоторые модели оснащены разъемом 12 pin. Он не совместим с разъемом адаптера. Выход простой купить шнур переходник или адаптер K-Line в корпусе OBD1 (GM12).

Адаптер K-Line в корпусе OBD1 (GM12)

Где расположен диагностический разъем

Типичное расположение разъема для диагностики на автомобилях ВАЗ – в салоне под торпедой. Но при этом место его размещения на разных моделях отличается:

  • На ВАЗ 21099i, ВАЗ 2108i – ниже полки, со стороны пассажира;

  • На ВАЗ 2115 – ниже прикуривателя;

  • ВАЗ 2112, ВАЗ 2111, ВАЗ 2110 – справа от рулевой колонки;

Расположение диагностического разъема ВАЗ.png

  • Калина — выше прикуривателя;

Диагностический разъем Калина.png

  • Приора — разъем расположен за перчаточным ящиком.

Диагностический разъем Лада Приора.png

Какой компьютер можно использовать для диагностики

Программное обеспечение для диагностики не требовательное к ресурсам ПК, по этой причине можно использовать любой компьютер с ОС не ниже Windows XP. Очень удобно использовать для диагностики ноутбук или нетбук, так как длина кабеля ограничена.

Сканер для ВАЗ — это такой же необходимый инструмент в арсенале автолюбителя, как и обычный гаечный ключ. Преимущества его использования – очевидны, вы можете оперативно оценить состояние систем своего автомобиля, выявить причину неисправности, многие из них можно устранить самостоятельно, не обращаясь на СТО. Это выгодно и экономически. Цена диагностического k-line адаптера не больше затрат на однократное посещение сервисного центра или СТО.

vagcom.com.ua

Диагностика ВАЗ-2110 своими руками: инструкция пошаговая

Проведение диагностики ВАЗ-2110Для проведения компьютерной диагностики автомобиля ВАЗ-2110 рекомендуется обращаться в специализированные автосервисы, имеющие в своем распоряжении все необходимое оборудование. Однако такой подход имеет несколько существенных недостатков. Во-первых, процедура выявления неисправностей в СТО может обойтись довольно дорого. Во-вторых, недобросовестные мастера имеют нехорошую привычку приукрашивать полученные результаты, заявлять о тех неисправностях, которые на самом деле отсутствуют.

Именно поэтому в данной статье мы рассмотрим, как выполняется компьютерная диагностика ВАЗ-2110 своими руками, приведем подробную пошаговую инструкцию и поможем вам свести к минимуму затраты.

Читайте также: Как поменять помпу на ВАЗ-2110 8 клапанов

Что необходимо для проведения диагностики ВАЗ-2110

Итак, чтобы проверить свой автомобиль на наличие неисправностей, выявить поломки инжектора и ошибки бортового компьютера, потребуется следующее:

  • адаптер, предназначенный для соединения ЭБУ (электронного блока управления авто) с ПК, а также вывода всех полученных результатов на дисплей планшета, смартфона или лэптопа. Приобретая адаптер, следует обязательно учитывать все особенности авто, так как данные устройства не являются универсальными. Для машин ВАЗ-2110 отличным выбором будет модель ELM327;
  • кабель, обеспечивающий подключение адаптера к персональному компьютеру и диагностическому разъему автомобиля. Его длина должна составлять не более 5 метров, поэтому обязательно учитывайте это требование при выборе оборудования для проведения диагностики;
  • ноутбук или планшет. Многие эксперты настоятельно рекомендуют использовать именно переносной портативный компьютер, который обеспечит вам полную свободу действий в процессе проведения диагностических работ;
  • программное обеспечение. Самую актуальную его версию можно легко найти на сайте производителя адаптера или на специализированных сайтах, посвященных диагностике и ремонту ВАЗ-2110.

Особенности проведения компьютерной диагностики автомобиля

Проведение диагностики ВАЗ-2110Каким образом осуществляется диагностика с применением всего перечисленного выше оборудования и программного обеспечения? Ответить на этот вопрос вам поможет подробное описание данной процедуры:

  • диагностический софт передает через адаптер запрос на контроллер авто;
  • контроллер, в свою очередь, предоставляет всю необходимую информацию о состоянии основных бортовых систем вашей машины;
  • программное обеспечение анализирует данные и выдает на дисплей результат в максимально читаемом виде;
  • воспользовавшись информацией в Сети, вы расшифровываете коды ошибок, полученные в результате диагностики, и выявляете проблемы с теми или иными узлами и механизмами авто.

Данные передаются на компьютер по протоколу ODB II. Он имеет ряд недостатков, однако для диагностики автомобиля ВАЗ-2110 вполне подходит, так как отечественные машины оснащаются значительно меньшим количеством электронного оборудования, чем современная импортная техника.

Основные виды компьютерной диагностики

Адаптер, подключаемый к бортовой компьютерной системе и вашему ноутбуку (или планшету), позволяет проводить следующие виды диагностических работ:

  • оценка технического состояния двигателя. Она позволит выяснить, по какой причине силовой агрегат вдруг теряет исходную мощность, а также поможет разобраться, почему увеличивается расход топлива, возникают проблемы с запуском мотора;
  • диагностика подвески, которая просто необходима, если возникают проблемы с маневренностью авто, неравномерно изнашивается резина, появляются посторонние звуки в процессе езды;
  • проверка состояния автоматической коробки передач. Данная функция вам не потребуется, так как ВАЗ-2110 оснащается «механикой». Однако для диагностики других машин она имеет огромное значение.

Читайте также: Замена форсунок омывателя лобового стекла ВАЗ-2110

Как самостоятельно сделать диагностику ВАЗ-2110

Проведение диагностики ВАЗ-2110Последний вопрос, который осталось раскрыть в нашей статье, – это последовательность проведения диагностики ВАЗ-2110. Выглядит она следующим образом:

  • подключаем адаптер к диагностическому разъему ODB, который располагается под рулевой колонкой;
  • включаем планшет или ноутбук, на экран которого будут выводиться результаты диагностики;
  • включаем зажигание авто. Для проведения проверки двигателя и подвески, а также для вывода на дисплей нужной информации требуется обязательная подача питания на бортовую сеть машины;
  • запускаем программное обеспечение и получаем результаты диагностических процедур;
  • расшифровываем коды ошибок и определяем неисправности тех или иных узлов и механизмов авто.

Читайте также: Ремонт стартера на ВАЗ-2110

Как видите, ничего сложного в самостоятельной диагностике ВАЗ-2110 нет. Вы легко сориентируетесь во всех ее тонкостях, не имея соответствующих знаний и навыков, сможете определить имеющиеся проблемы, не обращаясь в автосервисы, и сумеете значительно снизить финансовые затраты на обслуживание своего автомобиля.

ladaautos.ru

🚘 Диагностика инжектора ВАЗ | ▼ О Ладе ▼

Что такое инжектор?

Инжектор – это система подачи топлива автомобиля, включающая в себя форсунки, свечи, рампу, топливные каналы, ряд датчиков и многое другое. Это бо́льшая часть топливной системы, требующая особого внимания и ухода. Долговечность данного узла зависит от различных факторов. В их числе: качество топлива, состояние топливных фильтров, работоспособность некоторых датчиков, стиль езды и качество обслуживания авто в целом.

К сожалению, чтобы определить неисправность описываемого узла, вряд ли будет достаточно взглянуть под капот или послушать работу двигателя. Для начала нужно исключить прочие поломки других деталей двигателя, так как работа инжектора напрямую от них зависит. В числе таких деталей могут быть различные датчики, блок управления, электропроводка и тому подобное. Чтобы точно диагностировать все неисправности, нужно правильно понимать принципы работы системы подачи и воспламенения топлива.

Принцип работы инжектора

Работа инжектора осуществляется следующим образом:

  • Топливный насос закачивает топливо из бака и «проталкивает» его через топливные каналы и фильтры в рампу, которая расположена на двигателе.
  • Рампа – это трубка с клапанами, удерживающими топливо под нужным давлением для впрыска в цилиндры. Клапаны многих рамп оснащены вакуумной системой регулировки давления в зависимости от нажатия на педаль газа. Но такой вариант уходит в прошлое, и не касается автомобилей линейки Лада Веста.
  • Впрыск в цилиндры осуществляется с помощью форсунок. Форсунки открываются на определённое время, которое посредственно задаётся педалью газа.
  • Топливо перемешивается с воздухом, после чего воспламеняется в нужный момент с помощью искры.

Эта система является наиболее популярной на сегодняшний день и устанавливается на большинство автомобилей в мире. Ниже рассмотрим симптомы, которые свидетельствуют о неисправности данной системы.

Симптомы неисправности инжектора

Существует ряд признаков, которые указывают на неисправность описываемого узла. В большинстве случаев, точно определить поломку по симптомам не возможно, поэтому при любом раскладе требуется диагностика инжектора ВАЗ. Но, к тому, как проводить диагностику, мы вернёмся в следующем разделе, а пока перечислим основные симптомы неисправности:

  • Двигатель работает неустойчиво («троит»). Это, как правило, вызвано тем, что один или несколько цилиндров не работает – это может быть связано как с качеством топлива (требуется чистка, промывка), так и с отсутствием воспламенения (замена форсунок, свечей).
  • Потеря мощности двигателя. Вероятнее всего, это связано с потерей давления в рампе или с низким качеством топлива.
  • Затруднённый запуск. Вероятно, клапан рампы не удерживает нужное давление.
  • Повышенная задымлённость и запах из выхлопной трубы. Топливо не сгорает до конца по причине плохого распыления топлива форсунками.

Диагностика инжектора ВАЗ своими руками

Если так случилось, что симптомы всё-таки проявились, необходимо произвести диагностику и проверить состояние системы. Если у вас нет возможности считать коды ошибок, то единственным верным вариантом будет снятие рампы вместе с форсунками и проверка качества распыления. Для этого нужно крутить стартером и наблюдать за каждой форсункой. Далее аналогичным образом проверить свечи. Если и то, и другое работает исправно, значит проблема, скорее всего не в инжекторе. Так выглядит диагностика инжектора в домашних условиях.

Но есть более простой и надёжный метод – считывание кодов ошибок. Для этого в первую очередь нужно подключить ноутбук с установленной программой к диагностическому разъёму. Это может значительно упростить и ускорить такой процесс, как диагностика инжектора на ВАЗ. Чтобы определить причину неисправности более детально, важно знать коды ошибок ЭСУД Лада Веста. Рассмотрим эти ошибки в следующем разделе.

Спасибо за подписку!

Коды ошибок  Лада Веста

Самыми популярными ошибками, свидетельствующими о неисправности системы подачи топлива, являются ошибки в работе цилиндров. Перечислим некоторые из них:

  • Р0171 Смесь, подаваемая в цилиндр, очень богатая
  • Р0172 Смесь, подаваемая в цилиндр, очень бедная
  • Р0201 Форсунка первого цилиндра неисправна
  • Р0202 Форсунка второго цилиндра неисправна
  • Р0203 Форсунка третьего цилиндра неисправна
  • Р0204 Форсунка четвёртого цилиндра неисправна
  • Р0300 Пропуски воспламенения
  • Р0301 Пропуски воспламенения в первом цилиндре
  • Р0302 Пропуски воспламенения во втором цилиндре
  • Р0303 Пропуски воспламенения в третьем цилиндре
  • Р0304 Пропуски воспламенения в четвёртом цилиндре

Определив неисправность по ошибке, считанной персональным компьютером или смартфоном, можно сразу приступать к ремонту или замене неисправной детали или узла.

olade.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
