Проверка подшипника ступицы — занятие несложное, однако требующее определенных знаний и навыков от автовладельца. Диагностику состояния подшипника можно выполнить в гаражных условиях и даже просто в дороге. Другое дело, что гул, исходящий от ступичного узла, не всегда может сигнализировать о том, что вышел из строя именно ступичный подшипник.

Содержание:

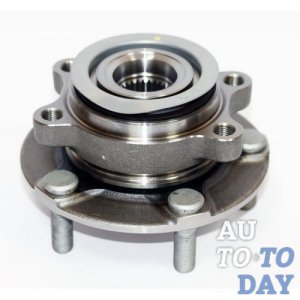

Почему гудит ступица

Причин, по которым возникает гул или стук в районе ступичного подшипника на самом деле несколько. Так, неприятные скрипящие звуки могут быть признаком частичного выхода из строя рулевой тяги, наконечника, шаровой опоры, изношенных сайлентблоков, а также непосредственно от ступичного подшипника. И именно подшипник чаще всего и становится причиной возникновения гула.

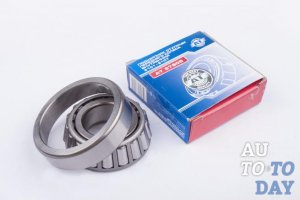

В качестве ступичного подшипника используют закрытый тип подшипников. Это связано с тем, что при движении авто нельзя допустить попадание в корпус подшипника песка, грязи, пыли и других абразивных элементов. В общем, существует шесть основных причин, по которым возможно возникновение ситуации, когда ступичный подшипник частично выходит из строя и начинает скрипеть.

1. Значительный пробег. Это естественная причина, из-за которой внутренняя поверхность корпуса подшипника изнашивается, в ней канавки для шариков в нем расширяются и подшипник начинает стучать. Обычно это происходит после 100 тысячах километров пробега (зависит от конкретного автомобиля, марки подшипника, характера езды на машине).
2. Потеря герметичности. Корпус подшипника закрытого типа имеет резиновые и/или пластмассовые вставки-кожухи, которые закрывают шарики подшипника от внешней среды. Дело в том, что внутри подшипника имеется небольшое количество смазки, обеспечивающей его нормальную работу. Соответственно, при повреждении таких вставок смазка вытекает, и подшипник начинает работать «на сухую», а соответственно, происходит резкий износ.
3. Неаккуратная езда. Если автомобиль часто на высокой скорости влетает в ямы, выбоины, наезжает на кочки, то все это разбивает не только подвеску, но и саму ступицу.
4. Неправильная запрессовка. Это довольно редкая причина, однако если при прошлом ремонте установку подшипника делал неопытный (или неквалифицированный) человек, то вполне возможно что подшипник был установлен наискосок. В таких условиях узел будет работать всего несколько тысяч километров пробега.
5. Неправильный момент затяжки ступичной гайки. В технической документации к автомобилю всегда четко указывается, с каким крутящим моментом необходимо затягивать гайку ступицы а иногда как закручивать чтобы отрегулировать ступицу. Если значение момента превысить, то он начнет перегреваться во время езды, что естественным образом снизит его ресурс.
6. Езда по лужам (воде). Это достаточно интересный случай, который заключается в том, что при езде всякий, даже исправный подшипник, разогревается, и это нормально. Но при заезде в холодную воду воздух внутри него сжимается и он через не очень плотные резиновые уплотнения сам засасывает влагу внутрь корпуса подшипника. Особенно это актуально, если резинки уже старые или просто трухлые. Причем сам хруст обычно появляется не сразу, а может появиться через один-два дня, когда непосредственно в подшипнике образуется пусть и малая, но коррозия.

Кроме перечисленных выше, существует еще ряд менее распространенных причин того, что подшипник ступицы начинает хрустеть при движении:

• Заводской брак. Эта причина актуальная для недорогих подшипников китайского или российского производства. Выражаться это может по-разному. Например, неточное соблюдение размеров и допусков, некачественная герметизация (уплотнителя), мало специальной смазки.
• Неправильный вылет колесных дисков. Это естественным образом приводит к увеличению нагрузки на ступичный подшипник, что сокращает срок его эксплуатации и может привести к появлению хруста в нем.
• Частая эксплуатация перегруженной машины. Даже если автомобиль ездит по хорошим дорогам, то значительно и/или часто перегружать его нельзя. Это аналогично приводит к увеличению нагрузки на подшипники с указанными выше последствиями.
• Слишком большой радиус покрышки. Особенно это актуально для джипов и коммерческого транспорта. Если диаметр покрышки будет большим, то при боковом ускорении на подшипник будет действовать дополнительная разрушающая сила. В частности, на передние ступицы.
• Неисправные амортизаторы. Когда элементы подвески автомобиля не справляются должным образом со своими задачами, то при езде по плохим дорогам на подшипники ступицы возрастает нагрузка в вертикальной плоскости, что снижает их общий ресурс. Поэтому нужно следить, чтобы подвеска машины работала в штатном режиме. Особенно, если машина часто эксплуатируется по плохим дорогам и/или часто значительно нагружают.
• Неисправности в тормозной системе. Зачастую при этом температура тормозной жидкости и/или температура тормозного диска (барабана) будет высокой, и тепловая энергия будет передаваться на ступичный подшипник. А перегрев снижает его ресурс.
• Неправильное развал/схождение колес. Если колеса установлены под неправильными углами, то на подшипники будет неверно распределены усилия нагрузки. Соответственно, на одной из сторон подшипник будет испытывать перегрузку.

Признаки поломки подшипника ступицы

Поводом к тому, чтобы выполнить проверку ступичного подшипника автомобиля может быть один или несколько из перечисленных ниже признаков:

• Появление гула (похоже на «сухой» хруст) из колеса. Как правило, гул возникает при превышении машиной определенной скорости (обычно это значение составляет около 60…70 км/ч). Гул усиливается при вхождении машины в повороты, особенно на большой скорости.
• Зачастую вместе с гулом возникает и вибрация не только на руле, а всей машины (вследствие биения подшипника), которая ощущается при езде, особенно по гладкой дороге.
• Перегрев колесного диска во время продолжительного движения автомобиля. В некоторых случаях перегревается тормозной суппорт вплоть до того, что может закипеть тормозная жидкость.
• Подклинивание колеса. Для водителя это выражается таким образом, что при езде по прямой машину как бы «тянет» в сторону. Вызвано это тем, что проблемный подшипник немного затормаживает связанное с ним колесо. Симптомы похожи на те, которые возникают при неправильно настроенном развале-схождении. Такое поведение уже очень опасно, так как если заклинит ступичный подшипник, то он может разбить ШРУС, и на скорости диском разрежет покрышку!

Как проверить подшипник ступицы

Существует четыре основных метода, с помощью которых любой автовладелец может проверить состояние ступицы.

Проверка плоскостей

Видео как проверить подшипник ступицы

Это наиболее простой метод, и с его помощью можно проверить подшипник ступицы прямо возле гаража или подъезда. Так, для этого надо загнать машину на ровную асфальтированную (бетонированную) площадку. Далее берем рукой за проблемное колесо в его верхней точке и изо всех сил пытаемся раскачать его движениями от себя и на себя. Если при этом имеют место металлические щелчки — значит подшипнику пришел конец, и его нужно менять!

Когда явных щелчков при выполнении подобной операции не слышно, но подозрения остались — нужно поддомкратить машину со стороны исследуемого колеса. После этого нужно вручную придать колесу вращательные движения (если это приводное колесо, то нужно предварительно снять машину с передачи). Если в процессе вращения имеется посторонний шум, подшипник гудит или хрустит — это дополнительное подтверждение того, что ступица вышла из строя. При неисправном подшипнике в процессе вращения складывается впечатление, что колесо как бы не надежно сидит на своем месте.

Также при поддомкрачивании можно расшатать колесо не только в вертикальной плоскости, но и в горизонтальной и в диагональной. Это даст больше информации. В процессе раскачивания соблюдайте осторожность, чтобы машина не упала с домкрата! Так, нужно взять рукой за верхнюю и нижнюю точку колеса и попытаться раскачать его. Если люфт есть — он будет ощутим.

Описанный метод подходит для диагностики как передних, так и задних подшипников ступицы.

Проверка ступицы на биение

Косвенным признаком деформированных ступиц будет биение в педаль при торможении. Это может быть вызвано как биением тормозного диска, так и биением ступицы. А в некоторых случаях тормозной диск под воздействием температуры сам деформируется вслед за ступицей. Отклонения от вертикальной плоскости даже на 0,2 мм уже вызывает вибрации и биение на скорости.

Максимально допустимый показатель биения не должен превышать отметку 0,1 мм, а в некоторых случаях такое значение может быть и меньше — от 0,05 мм до 0,07 мм.

На СТО биение ступицы проверяют манометром часового типа. Такой манометр прислоняется к плоскости ступицы и показывает точное значение биения. В гаражных условиях, когда нет такого устройства, — пользуются отверткой (позволяет сделать вывод бьет ступица или сам диск).

Алгоритм проверки ступицы на биение своими руками будет следующим:

1. Снимает нужное колесо.
2. Берем головку с воротком, с их помощью будем вращать колесо за ступичную гайку.
3. Берем плоскую отвертку, опираем ее на скобу суппорта и подводим жалом к рабочей поверхности вращающегося тормозного диска (ближе к его краю). Необходимо удерживать так неподвижно в процессе вращения.
4. Если тормозной диск имеет биение, то отвертка будет оставлять на его поверхности царапины. И не по всей окружности, а только на дуге, которая выпирает в горизонтальной плоскости.
5. Каждый диск нужно проверить с обеих сторон.
6. Если на диске было найдено «кривое» место, то необходимо отсоединить его от ступицы, развернуть на 180 градусов и вновь установить на ступицу. При этом надежно закрепив с помощью монтажных болтов.
7. Далее повторяем процедуру по поиску выпуклостей на испытуемом диске.
8. В случае, если вновь образованная дуга-царапина располагается поверх уже начерченной — значит, кривой тормозной диск.
9. В случае же, когда в результате эксперимента было образовано две дуги, расположенные на диске противоположно друг другу (на 180 градусов) — значит кривая ступица.

Проверка на подъемнике

Данный метод лучше всего подходит для переднеприводных автомобилей, так как у них конструкция передних ступичных подшипников сложнее, чем у заднеприводных. Однако его также можно использовать и для диагностики задне- и полноприводных машин.

Чтобы проверить подшипники ступиц колес, машину необходимо загнать на подъемник, запустить двигатель, включить передачу и разогнать колеса. После этого заглушить двигатель и слушать, как работают подшипники в процессе остановки колес. Если какой-либо из подшипников неисправен, то явно будет слышно по хрусту и вибрации на конкретном колесе.

Как проверить ступицу на домкрате (передняя и задняя)

Гудит или нет, ступичный подшипник, можно проверить и на домкрате. Причем работать желательно в закрытом гараже или в боксе, поскольку так звуки будут ощущаются гораздо лучше, чем на улице. Машину поддомкрачиваем поочередно под рычаг одного из колес. Когда не знаете ступица какого колеса шумит, то рекомендуется начать с задних колес, а потом спереди. Делать это нужно последовательно с колесами одной оси. Порядок действий такой:

Как проверить ступичный подшипник на домкрате

1. Вывесить проверяемое колесо на домкрате.
2. Задние колеса крутим вручную (на переднем приводе) и слушаем.
3. Для проверки передних колес нужно выжать сцепление (для механической коробки передач), запустить двигатель, включить 5-ю передачу и плавно отпустить сцепление.
4. При этом вывешенное колесо будет вращаться со скоростью, соответствующей приблизительно 30…40 км/ч.
5. Если подшипник ступицы поврежден — то это будет прекрасно слышно на слух для человека, стоящего в непосредственной близости к нему.
6. После разгона можно установить нейтральную передачу и заглушить двигатель с тем, чтобы дать колесу самостоятельно остановиться. Это исключит дополнительный шум двигателя.

В процессе проверки соблюдайте осторожность! Ставьте машину на ручной тормоз и желательно на противооткатные упоры!

Обратите внимание, что долго в таком режиме машину оставлять нельзя, процедура проверки должна занимать считанные минуты! В полноприводной машине нужно обязательно отключить привод второй оси. Если такой возможности нет — то проверять нужно только на подъемнике, вывешивая всю машину целиком.

Как проверить в движении (проверка передней ступицы)

Косвенно диагностировать выход из строя ступичного подшипника можно и в пути. Для этого нужно найти ровную, желательно асфальтированную, площадку. И на ней поездить на машине со скоростью 40…50 км/ч, входя при этом в повороты.

Суть проверки заключается в том, что при повороте влево центр тяжести машины смещается вправо, и соответственно, на правый ступичный подшипник приходится дополнительная нагрузка. При этом он начинает издавать дополнительную шум. При выходе из поворота этот гул пропадает. Аналогично при правом повороте должен шелестеть (если неисправен) левый ступичный подшипник.

При езде по прямой гладкой дороге частично вышедший из строя ступичный подшипник начинает шуметь при наборе машиной определенной скорости (обычно звук начинает ощущаться на скорости около 60 км/ч). И по мере разгона гул возрастает. Однако если имеют место такие звуки, то желательно сильно не разгоняться. Во-первых, это небезопасно, а во-вторых, это приводит к еще большему износу подшипника.

Особенно четко гул слышен при езде по гладкому асфальту. Это обусловлено тем, что при езде по крупнозернистому асфальту шум от езды сам по себе достаточно ощутимый, поэтому он попросту приглушает гул подшипника. А вот при езде по хорошему покрытию звук ощущается «во всей красе».

Температура колесного диска

Это весьма косвенный признак, однако на него тоже можно обратить внимание. Так, изношенный ступичный подшипник в процессе своей работы (вращения) сильно греется. Излучаемое им тепло передается на прилегающие к нему металлические детали, в том числе, на колесный диск. Поэтому в процессе езды, не нажимая на педаль тормоза (чтобы не нагреть тормозной диск) необходимо остановиться просто накатом. Если диск будет теплый — это косвенный признак вышедшего из строя ступичного подшипника. Однако тут нужно учитывать, что покрышки в процессе езды также греются, поэтому этот метод лучше выполнять в умеренную по температуре погоду (весной или осенью).

Что будет если не менять подшипник когда он гудит

При появлении неприятного подозрительного гула при наборе определенной скорости и/или вхождении в повороты необходимо как можно скорее выполнить проверку ступицы. Использование машины с поломанным ступичным подшипником не только вредно для машины, но и опасно!

Что будет если заклинит ступичный подшипник. Наглядно

Так, если вовремя не поменять вышедший из строя подшипник ступицы, то это может грозить (или одновременно несколькими) аварийными ситуациями:

• Дополнительная нагрузка (вибрация) на ходовую часть машины ее рулевое управление. Это приводит к снижению ресурса их отдельных частей и узлов.
• Снижается тяга двигателя, его КПД, что может привести в том числе к увеличению расхода топлива.
• Из-за перегрева тормозного узла может закипеть тормозная жидкость. Это приведет к частичному и даже полному выходу системы торможения из строя!
• При повороте колесо может попросту «лечь», что приведет к потере контроля над автомобилем. На скорости это может быть фатальным!
• При критическом износе подшипник может заклинить, что приведет к остановке колеса. И если такая ситуация произойдет в движении — это может стать причиной значительного ДТП!

Если по каким-либо причинам на данный момент у вас нет возможности срочно поменять подшипник ступицы — то когда ступица загудит можно ездить на небольших скоростях, приблизительно до 40…50 км/ч, причем проехать не более 1000 км. Быстрее разгоняться и дольше кататься крайне не рекомендуется!

Спрашивайте в комментариях. Ответим обязательно!
