РазноеГенератор автомобиль – устройство и принцип работы, напряжение и мощность

Генератор автомобиль – устройство и принцип работы, напряжение и мощность

Содержание

принцип работы, устройство, схема подключения, назначение

Для питания бортовой сети транспортного средства предусмотрено два источника тока. И водителю очень важно разбираться в принципах работы автомобильного генератора, который наряду с аккумуляторной батареей, предназначен для обеспечения энергией электрооборудования машины.

К надёжности и стабильности устройств такого рода предъявляются жесткие требования.

В Российской Федерации производимое и используемое электрооборудование должно соответствовать ГОСТ Р 52230-2004. Документ устанавливает общие технические условия, которые распространяются и на стартерные аккумуляторы автомобилей. Упомянутый национальный стандарт полностью соответствует международным нормативам, что позволяет использовать на отечественных машинах компоненты иностранного производства.

На заре автомобилестроения и вплоть до 60-х годов прошлого века в бортовых сетях использовались генераторы постоянного тока — капризные и маломощные. С появлением полупроводниковых (селеновых и кремниевых) выпрямителей на машины стали ставить агрегаты переменного тока. Они втрое меньше по массе и при той же нагрузке обеспечивают более высокую стабильность выходного тока.

Для чего в автомобиле нужен генератор?

Генератор используется для поддержания в бортовой сети определенных напряжения и тока. Основное назначение генератора автомобиля состоит в обеспечении устойчивого питания электрооборудования при работающем двигателе – в частности, для:

  • Заряда аккумулятора.
  • Питания всех потребителей электрического тока в нормальных условиях.
  • Питания потребителей совместно с АКБ при экстремальной эксплуатации.

Применение автомобильного генератора позволяет восстанавливать заряд аккумулятора, который расходуется на запуск двигателя при помощи стартера. При этом напряжение в бортовой сети пребывает в строго установленных пределах, превышающих электрохимический потенциал пластин батареи.

Разобравшись в вопросе, для чего нужен генератор в автомобиле, необходимо понять, что в случае отказа агрегата двигатель проработает еще какое-то время за счет аккумулятора. Продлить этот период можно, отключив все второстепенные потребители: вентилятор отопителя, кондиционер, аудиосистему. По исчерпании заряда батареи двигатель заглохнет.

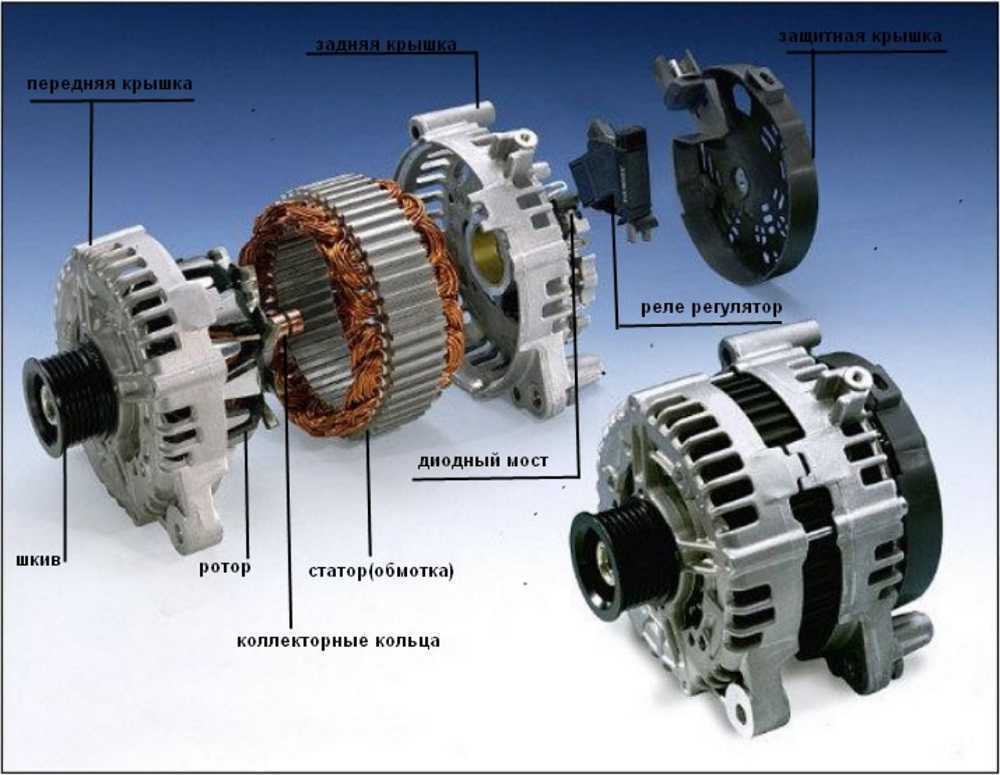

Устройство и конструкция автомобильного генератора

Трехфазные электроагрегаты переменного тока, устанавливаемые на современных машинах, могут быть 2-х видов: стандартный и компактный. Общее устройство автомобильных генераторов 2-х видов одинаково — они состоят из следующих элементов:

  • Шкива с валом и подшипниками.
  • Ротора с контактными кольцами.
  • Обмоток статора.
  • Корпуса генератора.
  • Регулятора напряжения.
  • Выпрямительного устройства.
  • Щеточного узла.

Конструкции автомобильных генераторов различаются только особенностями компоновки. При одинаковых электрических параметрах стандартные агрегаты значительно крупнее малоразмерных. Компактность обеспечивается за счет использования современных материалов и технологий.

Вот из чего состоит электрогенератор и какие функции выполняют его компоненты:

  • Шкив обеспечивает передачу вращения от коленвала на ротор с помощью ремня.
  • Корпус генератора имеет две крышки (переднюю, заднюю) и нужен для соединения элементов в единую конструкцию. На наружной поверхности размещены кронштейны, с помощью которых устройство крепится на двигателе.
  • Ротор представляет собой вал, на котором установлены обмотки возбуждения и контактные кольца из электротехнической меди.
  • Статор включает в себя магнитопровод из пакета стальных пластин, в которых вырезаны фигурные пазы. В них уложены трехфазные обмотки из одножильного медного провода, где и генерируется ток.
  • Регулятор напряжения изготавливается в виде отдельного блока или комбинируется со щеточным узлом. Основное назначение — управление работой генератора путем изменения тока в обмотке возбуждения.
  • Выпрямительное устройство по схеме Ларионова состоит из двух частей: алюминиевых теплоотводов, в каждый из которых запрессовано по три силовых диода. Вентили обеспечивают преобразование переменного напряжения в постоянное, что используется в бортовой сети для питания электрооборудования.
  • Передача напряжения на обмотку возбуждения производится через специальный узел и цилиндрические контактные кольца. Щетки делаются из специальных сортов графита и устанавливаются в держателе с направляющими, изготовленными из диэлектриков. Для обеспечения плотного контакта они подпружинены, а напряжение на них подается по проводу, запрессованному в основание.

Разбираясь с устройством генератора совр

ddcar.ru

Автомобильный генератор. Виды и устройство. Работа и особенности

Любой автомобиль имеет свою электрическую сеть, выполняющую несколько функций: запуск двигателя стартером, обеспечение стабильного образования разряда искр для воспламенения бензиновой смеси, звуковой и световой сигнализации, а также освещения и создания комфортных условий в салоне.

Для обеспечения электрической энергией потребителей автомобильной электрической сети предусмотрены два источника питания: генератор и аккумуляторная батарея, которая питает энергией бортовую сеть до момента запуска двигателя. Ее особенностью является неспособность выработки электрического тока, а только его удержания внутри себя, и отдачи потребителям при необходимости. Поэтому аккумуляторная батарея не сможет одна долго обеспечивать электроэнергией сеть автомобиля, так как быстро разрядится, отдав всю энергию. Чем чаще запускается двигатель, и используются мощные потребители тока, тем быстрее произойдет ее разряд.

Для восстановления заряда батареи и обеспечения электричеством остальных потребителей автомобиля применяется автомобильный генератор, который постоянно вырабатывает электроэнергию во время работы двигателя.

Виды автогенераторов
Существует два вида генераторов, применяемых на автомобилях:
  1. Генератор постоянного тока на современных автомобилях не используется. Для его работы не требуется выпрямление тока. Ранее применялся на автомобилях Победа, ГАЗ-51 и некоторых других марках, выпущенных до 1960 года.
  2. Генератор переменного тока широко применяется на автомобилях в настоящее время. Первые такие генераторы были разработаны в Америке в 1946 году. Это более надежная и современная конструкция. На выходе генератора встроен полупроводниковый выпрямитель.
Устройство и работа

Оба вида генераторов служат для выработки электрического тока, необходимого для эксплуатации автомобиля. Их устройство и принцип работы имеют отличительные особенности, так как они вырабатывают разные виды тока. Рассмотрим конструктивные особенности и принцип действия, которые имеет автомобильный генератор каждого вида.

Автомобильный генератор постоянного тока



Такой автомобильный генератор имеет много недостатков:
  • Малая эффективность работы.
  • Недостаточная мощность.
  • Несовершенная схема подключения.
  • Необходим постоянный контроль.
  • Частое техническое обслуживание.
  • Малый срок службы.

Аналогичные конструкции, включающие в себя коллектор, могут одновременно функционировать в режиме генератора или двигателя. В гибридных автомобилях они нашли широкое применение.

Их отличием от автогенераторов переменного тока является то, что создающие магнитное поле электромагниты абсолютно неподвижны. Электродвижущая сила находится во вращающихся обмотках ротора. Электрический ток снимается с полуколец, изолированных между собой. На каждой щетке имеется напряжение одной полярности.

Автомобильный генератор переменного тока

Это популярная модель современных автогенераторов. Любая конструкция автогенератора включает в себя обмотку, расположенную в неподвижном статоре, который зафиксирован между двумя крышками: задней и передней. Со стороны задней крышки находятся контактные кольца ротора. Со стороны передней крышки находится привод со шкивом. Автомобильный генератор расположен впереди двигателя и крепится с помощью болтового соединения на специальные кронштейны. Натяжная проушина и крепежные лапы расположены на крышках генератора.

Крышки генератора изготовлены литьем из алюминиевых сплавов. Они имеют окна для вентиляции корпуса генератора. В разных конструкциях такие окна могут выполняться как в торцевой части генератора, так и на цилиндрической части над обмотками статора.

На задней крышке закреплен щеточный узел, объединенный с регулятором напряжения, а также блок выпрямителя. Крышки генератора стягиваются длинными винтами, зажимая между собой корпус статора с обмотками.

Статор автогенератора состоит:

Статор изготавливается из листовой стали толщиной 1 мм. Для экономии металла конструкторы создали статор, состоящий из отдельных сегментов в виде подковы. Листы статора скреплены между собой в одну конструкцию с помощью заклепок или сварки. Все основные виды конструкций статора содержат 36 пазов, в которых находится обмотка. Пазы статора изолированы эпоксидным компаундом или специальной пленкой.

Ротор генератора состоит:

Автомобильный генератор имеет особенный вид системы полюсов ротора, состоящей из двух половин, имеющих выступы в виде клюва. На каждой половине имеется шесть полюсов, которые изготавливаются методом штамповки. Полюсные половины напрессовываются на вал. Между ними устанавливается втулка, на которой расположена обмотка возбуждения.

Вал ротора обычно изготавливается из автоматной стали низкой твердости. Но при использовании роликового подшипника, который работает на конце вала со стороны задней крышки, вал изготавливают из твердой легированной стали, при этом цапфу вала подвергают закалке. Конец вала имеет резьбу, шпоночный паз для фиксации шкива.

В современных генераторах шпонка не применяется. Шкив фиксируется на валу усилием затяжки гайки. Для облегчения разборки на валу имеется шестигранный выступ для ключа, или углубление.

Щетки автогенератора расположены в щеточном узле и прижимаются к кольцам с помощью пружин.

Автомобильный генератор может оснащаться двумя типами щеток:
  1. Меднографитовые.
  2. Электрографитовые.

Второй тип обладает значительной потерей напряжения при контакте с кольцом. Это отрицательно влияет на выходные параметры генератора. Положительным моментом является длительный срок службы колец и щеток.

Узел выпрямления используется двух типов:
  1. Теплоотводящие пластины, в которые запрессованы силовые диоды выпрямителя.
  2. Конструкция с большими ребрами охлаждения, на которые припаиваются таблеточные диоды.

Вспомогательный выпрямитель включает в себя диоды в пластиковом корпусе формой в виде горошины или цилиндра, а также могут изготавливаться отдельным герметичным блоком, подключаемым к схеме специальными шинами.

Большую опасность для автогенератора может вызвать короткое замыкание теплоотводящих пластин положительного и отрицательного полюса. Это может произойти из-за случайного попадания металлического предмета или токопроводящей грязи. При этом в цепи аккумулятора возникает замыкание, которое может привести к пожару. Чтобы этого не произошло, многие токопроводящие элементы выпрямителя покрывают слоем изоляции.

В генераторе используются шариковые радиальные подшипники с заложенной в них разовой смазкой и уплотнением. Роликовые подшипники иногда применяются на импортных генераторах.

Охлаждение автогенератора происходит за счет закрепленных на валу лопастей вентилятора. Воздух засасывается в отверстия задней крышки. Существуют и другие способы охлаждения.

На автомобилях, у которых подкапотное пространство слишком плотное, и имеющее большую температуру, используют генераторы с особым кожухом, по которому отдельно поступает прохладный воздух для охлаждения.

Регулятор напряжения

Служит для поддержания напряжения автогенератора в необходимом диапазоне для нормальной работы электрооборудования автомобиля.

Такие регуляторы работают на основе полупроводниковых элементов. Их конструктивное исполнение может быть различным, но принцип их действия не отличается.

Регуляторы напряжения имеют свойство термокомпенсации. Это способность изменять величину напряжения в зависимости от температуры рабочего пространства для наилучшей зарядки аккумулятора. Чем прохладнее воздух, тем выше должно быть подводимое к аккумулятору напряжение.

Работа генератора

При запуске двигателя автомобиля главным потребителем электричества является стартер. При этом сила тока может достичь нескольких сотен ампер. В таком режиме электрооборудование работает только от аккумулятора, который подвержен сильному разряду. После запуска мотора автомобильный генератор является основным источником питания.

Во время работы двигателя происходит непрерывная дозарядка аккумулятора и обеспечивается работа электрических потребителей, подключенных к бортовой сети автомобиля. Если генератор выйдет из строя, то аккумуляторная батарея быстро разрядится. После зарядки напряжение аккумулятора и генератора отличается незначительно, поэтому зарядный ток уменьшается.

При работе мощных электроприборов автомобиля и низких оборотах двигателя, общий ток потребления становится выше способности генератора, поэтому реле напряжения переключает питание на аккумулятор.

Крепление и привод

Генератор приводится в действие с помощью шкива двигателя через ременную передачу. Обороты вращения генератора зависят от диаметра шкива генератора и шкива коленвала двигателя.

Современные автомобили оснащены поликлиновым ремнем, так как он обладает большей гибкостью и может приводить в действие шкивы небольшого диаметра. Это позволяет получить большие обороты генератора. Ремень может натягиваться разными способами, в зависимости от марки автомобиля и конструкции натяжителя. Чаще всего в качестве натяжителя используют специальные ролики.

Неисправности
Автогенераторы представляют собой надежное устройство, однако у них также случаются некоторые неисправности, которые делятся на два вида:
  1. Механические неисправности чаще всего возникают вследствие износа деталей: шкива, приводного ремня, подшипников качения, меднографитных щеток. Такие неисправности легко обнаруживаются, так как возникают посторонние шумы, стуки со стороны генератора. Эти поломки устраняют путем замены изношенных деталей, так как восстановлению они не подлежат.
  2. Электрические неисправности возникают гораздо чаще. Они могут выражаться в замыкании обмоток статора или ротора, поломке регулятора напряжения, пробое выпрямителя и т.д. До выявления неисправностей такие поломки могут отрицательно повлиять на аккумуляторную батарею. Например, пробитый регулятор напряжения будет постоянно перезаряжать батарею. При этом нет особых внешних признаков. Это выявляется только с помощью замеров напряжения выхода генератора.

Электрические неисправности также устраняются путем замены неисправных деталей новыми. Замыкание в обмотках требует их перемотки, что значительно повышает стоимость ремонта. В торговой сети можно найти запчасти к генераторам, в том числе и корпус статора с обмотками.

Похожие темы:

electrosam.ru

Автомобильный генератор. Как работает и его устройство?

Генератор — основной источник электроэнергии машины. Расскажем как он работает, из чего состоит и его устройство.

Как он работает?
При пуске двигателя основным потребителем электроэнергии является стартер, сила тока достигает сотен ампер, что вызывает значительное падение напряжения аккумулятора. В этом режиме потребители питаются только от аккумулятора, который интенсивно разряжается. Сразу после пуска двигателя генератор становится основным источником электроснабжения. Генератор является источником постоянной подзарядки аккумуляторной батареи во время работы двигателя. Если он не будет работать, аккумулятор быстро разрядиться. Он обеспечивает требуемый ток для заряда АКБ и работы электроприборов. После подзарядки аккумулятора, генератор снижает зарядный ток и работает в штатном режиме.

При включении мощных потребителей (например, обогревателя заднего стекла, фар) и малых оборотов двигателя суммарный потребляемый ток может быть больше, чем способен отдать генератор. В этом случае нагрузка ляжет на аккумулятор и он начнет разряжаться.

Привод и крепление
Привод осуществляется от шкива коленчатого вала ременной передачей. Чем больше диаметр шкива на коленчатом валу и меньше диаметр шкива, тем выше обороты генератора, соответственно, он способен отдать потребителям больший ток.

На современных машинах привод осуществляется поликлиновым ремнем. Благодаря большей гибкости он позволяет устанавливать на генераторе шкив малого диаметра и, следовательно, получать высокие передаточные отношения. Натяжение поликлинового ремня осуществляется натяжными роликами при неподвижном генераторе.

Устройство и из чего состоит?
Любой генератор содержит статор с обмоткой, зажатый между двумя крышками — передней, со стороны привода, и задней, со стороны контактных колец. Генераторы крепятся в передней части двигателя болтами на специальных кронштейнах. Крепежные лапы и натяжная проушина находятся на крышках. Крышки, отлитые из алюминиевых сплавов, имеют вентиляционные окна, через которые воздух продувается вентилятором. Генераторы традиционной конструкции снабжены вентиляционными окнами только в торцевой части, а «компактной» конструкции — еще на цилиндрической части над лобовыми сторонами обмотки статора. На крышке со стороны контактных колец крепятся щеточный узел, который объединен с регулятором напряжения, и выпрямительный узел. Крышки обычно стянуты между собой тремя или четырьмя винтами, причем статор оказывается зажат между крышками, посадочные поверхности которых охватывают статор по наружной поверхности.

Статор генератора: 1 — сердечник, 2 — обмотка, 3 — пазовый клин, 4 — паз, 5 — вывод для соединения с выпрямителем

Статор набирается из стальных листов толщиной 0.8…1 мм, но чаще выполняется навивкой «на ребро». При выполнении пакета статора навивкой ярмо статора над пазами обычно имеет выступы, по которым при навивке фиксируется положение слоев друг относительно друга. Эти выступы улучшают охлаждение статора за счет более развитой наружной поверхности.

Необходимость экономии металла привела к созданию конструкции пакета статора, набранного из отдельных подковообразных сегментов. Скрепление между собой отдельных листов пакета статора в монолитную конструкцию осуществляется сваркой или заклепками. Практически все генераторы автомобилей массовых выпусков имеют 36 пазов, в которых располагается обмотка статора. Пазы изолированы пленочной изоляцией или напылением эпоксидного компаунда.

Ротор автомобильного генератора: а — в сборе; б — полюсная система в разобранном виде; 1,3- полюсные половины; 2 — обмотка возбуждения; 4 — контактные кольца; 5 — вал

Особенностью автомобильных генераторов является вид полюсной системы ротора. Она содержит две полюсные половины с выступами — полюсами клювообразной формы по шесть на каждой половине. Полюсные половины выполняются штамповкой и могут иметь выступы. В случае отсутствия выступов при напрессовке на вал между полюсными половинами устанавливается втулка с обмоткой возбуждения, намотанной на каркас, при этом намотка осуществляется после установки втулки внутрь каркаса.

Валы роторов выполняются из мягкой автоматной стали. Но при применении роликового подшипника, ролики которого работают непосредственно по концу вала со стороны контактных колец, вал выполняется из легированной стали, а цапфа вала закаливается. На конце вала, снабженном резьбой, прорезается паз под шпонку для крепления шкива.

Во многих современных конструкциях шпонка отсутствует. В этом случае торцевая часть вала имеет углубление или выступ под ключ в виде шестигранника. Это позволяет удерживать вал от поворота при затяжке гайки крепления шкива, или при разборке генератора, когда необходимо снять шкив и вентилятор.

Щеточный узел — это конструкция, в которой размещаются щетки т.е. скользящие контакты. В автомобильных генераторах применяются щетки двух типов — меднографитные и электрографитные. Последние имеют повышенное падение напряжения в контакте с кольцом по сравнению с меднографитными. Они обеспечивают значительно меньший износ контактных колец. Щетки прижимаются к кольцам усилием пружин.

Выпрямительные узлы применяются двух типов. Это либо пластины-теплоотводы, в которые запрессовываются диоды силового выпрямителя, либо конструкции с сильно развитым оребрением и диоды припаиваются к теплоотводам. Диоды дополнительного выпрямителя имеют обычно пластмассовый корпус цилиндрической формы или в виде горошины или выполняются в виде отдельного герметизированного блока, включение в схему которого осуществляется шинками.

Наиболее опасным является замыкание пластин теплоотводов, соединенных с «массой» и выводом «+» генератора случайно попавшими между ними металлическими предметами или проводящими мостиками, образованными загрязнением, т.к. при этом происходит короткое замыкание по цепи аккумуляторной батареи и возможен пожар. Во избежание этого пластины и другие части выпрямителя генераторов частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.


Подшипниковые узлы генераторов это, как правило, радиальные шариковые подшипники с одноразовой закладкой пластичной смазки на весь срок службы и одно или двухсторонними уплотнениями, встроенными в подшипник. Роликовые подшипники применяются только со стороны контактных колец и достаточно редко, в основном, американскими фирмами. Посадка шариковых подшипников на вал со стороны контактных колец — обычно плотная, со стороны привода — скользящая, в посадочное место крышки наоборот — со стороны контактных колец — скользящая, со стороны привода — плотная.

Охлаждение генератора осуществляется одним или двумя вентиляторами, закрепленными на его валу. При этом у традиционной конструкции генераторов воздух засасывается центробежным вентилятором в крышку со стороны контактных колец. У генераторов, имеющих щеточный узел, регулятор напряжения и выпрямитель вне внутренней полости и защищенных кожухом, воздух засасывается через прорези этого кожуха, направляющие воздух в наиболее нагретые места — к выпрямителю и регулятору напряжения.


Система охлаждения: а — устройства обычной конструкции; б — для повышенной температуры в подкапотном пространстве; в — устройства компактной конструкции. Стрелками показано направление воздушных потоков
На автомобилях с плотной компоновкой подкапотного пространства применяют генераторы со специальным кожухом, через который в него поступает холодный забортный воздух. У генераторов «компактной» конструкции охлаждающий воздух забирается со стороны как задней, так и передней крышек.
Для чего нужен регулятор напряжения?
показан генератор машины в разборе и из чего состоитРегуляторы поддерживают напряжение генератора в определенных пределах для оптимальной работы электроприборов, включенных в бортовую сеть автомобиля. Генераторы оснащаются полупроводниковыми электронными регуляторами напряжения, встроенными внутрь корпуса. Схемы их исполнения и конструктивное оформление могут различаться, но принцип работы одинаков.

Регуляторы напряжения обладают свойством термокомпенсации — изменения напряжения, подводимого к аккумуляторной батарее, в зависимости от температуры воздуха в подкапотном пространстве для оптимального заряда АКБ. Чем ниже температура воздуха, тем большее напряжение должно подводиться к батарее и наоборот. Величина термокомпенсации достигает до 0,01 В на 1°С. Некоторые модели выносных регуляторов имеют ручные переключатели уровня напряжения (зима/лето).

amastercar.ru

Из чего состоит генератор автомобиля: неисправности, диагностика

У каждого автомобиля есть электрическая сеть, предназначенная для выполнения ряда функций. Так, посредством подобной сети удается выполнить запуск двигателя, поджечь топливо созданием необходимого количества искр, вовремя включить сигнальные огни и фары, а также создать благоприятные условия для пассажиров, находящихся внутри.

Обеспечением электричества занимаются:

  • генератор
  • аккумулятор

Второй начинает работать еще до подачи топлива в двигатель. Поэтому батарея не может долго одна вырабатывать энергию, иначе ее заряд быстро придет в негодность, и автомобиль отключится. Чтобы этого не произошло, после запуска мотора приходит на помощь генератор, вырабатывающий необходимое количество электроэнергии на протяжении эксплуатации мотора транспортного средства.

Генератор автомобиля

Генератор автомобиля

Виды генераторов

Известно два вида агрегатов, устанавливаемых на машины. Среди них:

  1. Устройство постоянного тока. Чаще всего встречается на старых моделях транспортных средств. В последнее время популярность таких агрегатов заметно снизилась.
  2. Устройство переменного тока. Установлено практически на все автомобили современного поколения. Впервые был разработан и выпущен на заводе Америки в 1946 году.

Второй тип электрогенераторов представляет собой надежную конструкцию, отличительной особенностью которой является наличие узлов, выпрямляющих ток.

Как устроен

Вне зависимости от вида, каждый генератор предназначен для образования и подачи электрического тока, с помощью которого удается ввести в эксплуатацию систему приборов внутри автомобиля. Устройство и принцип работы генераторов отличаются, так как каждый из видов агрегатов вырабатывает разный ток. В связи с этим стоит рассмотреть оба электрогенератора отдельно.

Автогенератор постоянного тока

Уже было отмечено, что данный агрегат встречается все реже, и связано это с рядом недостатков. Среди наиболее распространенных из них:

  • небольшая эффективность работы;
  • недостаточная мощность;
  • необходимость проведения частого ремонта и осмотра;
  • недолгий срок службы.

В состав конструкции входит коллектор, благодаря которому подобные устройства способны работать в двух режимах. Поэтому часто использовался в гибридных автомобилях.

Устройство генератора постоянного тока

Устройство генератора постоянного тока

Отличительная особенность заключается в том, что электромагниты, закрепленные на устройстве, не двигаются. Это обеспечивает определенное положение электродвижущей силы и особый принцип работы.

Автогенератор переменного тока

Считается популярным устройством среди современных моделей. Содержит в конструкции:

  • обмотку, статор и ротор;
  • крышки по обеим сторонам;
  • привод со шкивом.

Располагают данный тип генератора рядом с двигателем, обычно впереди. Крепление осуществляют с помощью надежных болтов посредством заранее рассчитанного соединения. Крышки устройства выполняются из алюминиевых сплавов. В каждой крышке встроено окно для вентиляции корпуса, предотвращая перегрев конструкции. Отсутствие или засорение вентиляции объясняет, почему греется генератор на холостом или обычном ходу.

Устройство генератора переменного тока

Устройство генератора переменного тока

Дополнительно стоит отметить, что на задней крышке имеет особый узел, называемый щеточным. Обе крышки стягивают между собой, фиксируя специальными винтами увеличенной длины.

Конструкция

Стоит подробнее рассмотреть, из чего состоит генератор, встроенный в автомобиль. Далее представлены основные детали конструкции столь важного в машине устройства.

Конструкция генератора автомобиля

Конструкция генератора автомобиля

Статор

Статор генератора — это деталь, изготовленная из стали, толщина которой не превышает 10-11 мм. Добиваясь экономии металла, разработчики современного генератора изготовили данную деталь из отдельных элементов и придали ей форму подковы. Все листы конструкции скреплены между собой сварочным или заклепочным методами. В статоре более 30 пазов, предусмотренных для крепления обмотки. Изоляция статора обеспечивается специальным покрытием из эпоксидного компаунда или пленки.

Ротор

Система полюсов ротора отличается от системы в стандартных агрегатах. В ней две половины, каждый из которых имеет отдельный выступ, по форме напоминающий клюв. На каждом выступе — по шесть полюсов, напрессованных на вал.

Втулка устанавливается между полюсами, а обмотка закрепляется на ней. Вращающийся вал ротора изготавливают из стали низкой твердости, но это не мешает ему быть прочным и эффективно справляться с поставленной задачей. На конце вала резьба, а также шпоночный паз, фиксирующий шкив.

Узел выпрямления

Главным отличительным элементом современных автогенераторов переменного тока является узел выпрямления. Существует два типа используемых узлов:

  1. Пластины, отводящие тепло. В них установлены силовые диоды, выпрямляющие ток.
  2. Элементы со специальными ребрами для охлаждения. На них также установлены диоды, но они таблеточные.

Дополнительно к классификации можно отнести вспомогательный выпрямитель. В нем диоды содержатся в пластиковом корпусе, имеющем цилиндрическую форму. К схеме такой корпус подключают специальными шинами.

Регулятор напряжения

Данная деталь способствует поддержке необходимого напряжения внутри автогенератора. Благодаря этому достигается нормальная работа электрических систем, датчиков и других элементов, находящихся в системе транспортного средства.

Основа регуляторов напряжения — полупроводниковый элемент. Конструктивное исполнение подобных деталей может быть различным, но у всех одинаковая задача и один и тот же принцип действия.

Главное свойство регулятора — термокомпенсация. Оно представляет собой способность элемента менять показатель напряжения, поднимая или опуская его, если в процессе работы генератора были обнаружены изменения температуры за пределами рабочего пространства. Подобные махинации позволяют улучшить зарядку аккумулятора и снизить потребление ресурса.

Принцип работы генератора

Главный потребитель электроэнергии еще на запуске машины — стартер. При этом стоит заметить, что при впрыске топлива в мотор сила тока способна вырасти сразу до сотни ампер, если не больше. В таком режиме оборудование транспортного средства получает электроэнергию только от аккумулятора, который, как уже было отмечено ранее, быстро разряжается.

Как только двигатель начинает работать, на смену батарее приходит генератор, который тут же направляет электроэнергию для работы электрических систем, датчиков и других устройств.

При работе двигателя внутри машины происходит непрерывная зарядка аккумулятора, а также обеспечивается работоспособность электрооборудования, и со всем этим справляется автогенератор. Если он неожиданно выйдет из строя, то батарея машины, проработав небольшое количество времени, быстро сядет, и железному коню потребуется ремонт.

Крепление и привод

За работу генератора отвечает шкив двигателя посредством работы ременной передачи. Количество оборотов агрегата зависит от диаметров различных шкивов, входящих в состав конструкции основного устройства.

В современных моделях транспортных средств встречается поликлиновый ремень, обладающий большой гибкостью. С его помощью удается привести в действие шкивы минимального диаметра, благодаря чему увеличиваются обороты автогенератора. Существует несколько способов натяжения такого ремня, что очень удобно. Выбор способа зависит от модели транспортного средства, а также от конструкции натяжителя. Обычно предпочитают натягивать ремень специальными шариковыми роликами.

Неполадки

Несмотря на то, что вырабатывающие электричество устройства считаются надежными, в процессе их эксплуатации могут возникнуть различные проблемы. Эти проблемы можно поделить на два вида:

  1. Механические. В основном связаны с износом деталей конструкции генератора. Например, из строя неожиданно может выйти ремень, подшипник или шкив. Обнаружить подобную неисправность легко, достаточно обратить внимание на посторонний звук или стук от двигателя, рядом с которым находится автогенератор. Проблема решается ремонтом или заменой.
  2. Электрические. Удивительно, но возникают чаще. Выражаются в виде замыкания обмоток. Обнаружить невооруженным взглядом проблему не получится. Выявляется поломка только посредством незамедлительной проверки напряжения мультиметром.

Многие не знают, как проверить генератор автомобиля или как проверить его работу. Поэтому при возникновении подозрений на наличие неполадок в устройстве стоит провести диагностику генератора автомобиля или сразу же обратиться в сервисный центр для устранения проблемы.

Также читайте:

8 самых распространенных проблем Mercedes-Benz

Типичные неисправности и ремонт АКПП Мерседес-Бенц

Что такое Турбонаддув: Принцип работы, Конструктивные особенности

Система выхлопа автомобиля: Из чего состоит , частые неисправности и их устранения

Устройство автомобильного кондиционера

promercedes.ru

Автомобильный генератор: устройство, назначение и неисправности

Генератор предназначен для питания электрическим током всех потребителей и для подзарядки аккумуляторной батареи при работе двигателя на средних и больших оборотах. На современные автомобили устанавливается генератор переменного тока. Он включен в электрическую цепь автомобиля параллельно аккумуляторной батарее. Однако питать потребителей и заряжать батарею генератор будет только в том случае, если вырабатываемое им напряжение превысит напряжение аккумуляторной батареи.

А произойдет это тогда, когда двигатель автомобиля начнет работать на оборотах выше холостых, так как напряжение, вырабатываемое генератором, зависит от скорости вращения его ротора. При этом, по мере увеличения частоты вращения ротора генератора, вырабатываемое им напряжение может превысить требуемое. Поэтому генератор работает в паре с регулятором напряжения. Регулятор напряжения является электронным прибором, который ограничивает вырабатываемое генератором напряжение и поддерживает его в пределах 13,6 – 14,2 вольта.

Содержание статьи

Устройство автомобильного генератора

Основные части генератораОсновные части генератораГенератор в разрезеГенератор в разрезеСтатор и роторСтатор и ротор

Статор (неподвижная часть генератора) представляет собой обмотки с магнитопроводом, в которых образуется электрический ток. Ротор – вращающаяся часть генератора. Ротор состоит из обмоток возбуждения с полюсной системой, вала и контактных колец. Кольца выполняются чаще всего из меди, с опрессовкой их пластмассой. Для снижения износа и предотвращения окисления они могут изготавливатья из латуни или нержавеющей стали. К кольцам присоединяются выводы обмотки возбуждения. Питание к обмоткам подается через щетки (скользящие контакты), которые прижимаются к кольцам с помощью пружин. Щетки бывают двух типов — меднографитные и электрографитные. Последние имеют более высокое электрическое сопротивление, что снижает выходные характеристики генератора, зато они обеспечивают значительно меньший износ контактных колец. Существуют и бесщеточные генераторы, у которых на роторе расположены постоянные магниты, а обмотки возбуждения – на статоре. Отсутствие щеток и контактных колец повышает надежность генератора, но увеличивает массу и шумность при работе.

При вращении ротора напротив катушек обмотки статора появляются попеременно разнополярные полюсы, т. е. направление и величина магнитного потока, пронизывающего катушку, меняется, что и приводит к появлению в ней переменного напряжения. Так как потребители электрической сети автомобиля работают на постоянном напряжении, в схему генератора вводится диодный выпрямитель.

Диодный мост и регулятор напряженияДиодный мост и регулятор напряженияКонструкция и привод генераторовКонструкция и привод генераторов

Электронные регуляторы напряжения, как правило, встроены в генератор (“таблетка”) и объединены со щеточным узлом. Иногда они располагаются отдельно в подкапотном пространстве. Регуляторы изменяют ток возбуждения путем изменения времени включения обмотки ротора в питающую сеть. Устройства необслуживаемые, необходимо лишь контролировать надежность контактов. Существуют регуляторы напряжения, наделенные функцией термокомпенсации, – они измененяют напряжение зарядки в зависимости от температуры воздуха в подкапотном пространстве для обеспечения оптимального заряда АКБ. Чем ниже температура воздуха, тем большее напряжение подводится к батарее, и наоборот.

Генераторы выпускаются в двух конструктивных исполнениях – “классическом”, с вентилятором у приводного шкива, и компактном, с двумя вентиляторами внутри генератора. Так как “компактные” генераторы имеют привод с более высоким передаточным отношением, их называют еще высокоскоростными генераторами.

Генератор устанавливается на специальном кронштейне двигателя и приводится в действие от шкива коленчатого вала через ременную передачу. Чем больше диаметр шкива на коленчатом валу и меньше диаметр шкива генератора, тем выше обороты генератора, соответственно, он способен отдать потребителям больший ток. На современных моделях, как правило, привод осуществляется поликлиновым ремнем. Благодаря большей гибкости он позволяет устанавливать на генераторе шкив малого диаметра. Привод генератора может осуществляться как отдельно, так и одним ремнем вместе с насосом охлаждающей жидкости (“помпой”). Натяжение ремня регулируется либо отклонением корпуса генератора, либо (в случае применения поликлинового ремня) натяжными роликами при неподвижном генераторе.

Возможна ли замена генератора одной марки на другой? Вполне, если выполняются следующие условия:

  • энергетические характеристики заменяющего генератора не ниже, чем у заменяемого;
  • передаточное число от двигателя к генератору одинаково;
  • габаритные и крепежные размеры заменяющего генератора позволяют установить его на двигатель. Большинство генераторов зарубежного производства имеют однолапное крепление, а отечественные крепятся за две лапы, поэтому замена “иномарочного” генератора отечественным потребует замены кронштейна;
  • электрические схемы генераторных установок аналогичны.

Неисправности автомобильного генератора

ВИДИМАЯ НЕПОЛАДКА ПРИЧИНА СПОСОБ УСТРАНЕНИЯ
Контрольная лампа заряда не горит при включении зажигания Разряжен либо неисправен аккумулятор Зарядить или заменить аккумулятор
Перегорела лампа на приборной панели Заменить
Нет контакта провода массы с задней частью генератора Проверить надежность контакта массы, очистить и подтянуть болты крепления провода массы
Нарушение целостности провода между выводом подключения лампы на генераторе и приборной панелью Проверить вольтметром или омметром по электрической схеме
Не подсоединены разъемы между генератором и приборной панелью Проверить и, если требуется, заменить разъемы
Щетки неплотно прилегают к контактным кольцам (“зависли” либо износились) Проверить длину (min=5 мм) и свободу перемещения щеток в щеткодержателе
Дефект регулятора напряжения Заменить регулятор напряжения
Сильный износ роторных колец Проверить и, если требуется, заменить роторные кольца
Обрыв обмоток ротора генератора Проверить ротор, при необходимости заменить.
Контрольная лампа заряда гаснет при увеличении оборотов двигателя, но на аккумуляторе зарядки нет Ослабло натяжение клинового ремня Натянуть клиновой ремень
Обрыв диодов диодного моста Проверить и заменить диодный мост
Дефект регулятора напряжения Проверить и, если требуется, заменить реле регулятор напряжения
Провод между генератором и аккумулятором имеет плохой контакт Проверить и заменить провод, после чего проверить диодный мост в генераторе.
Контрольная лампа заряда не гаснет при увеличении оборотов двигателя Ослабло натяжение клинового ремня Натянуть клиновой ремень
Неисправность диодного моста или обмотки статора Проверить и заменить диодный мост или обмотку
Дефект регулятора напряжения Проверить и, если требуется, заменить реле регулятор напряжения
Провод между генератором и контрольной лампой имеет контакт с массой Найти и устранить замыкание или заменить жгут проводов, после чего проверить диодный мост в генераторе
Контрольная лампа заряда горит при выключенном зажигании Короткое замыкание диода Проверить диоды, и заменить диодный мост
Аккумулятор выкипает Неисправность реле регулятора напряжения Заменить реле регулятор и проверить диоды, при необходимости заменить диодный мост

Правила эксплуатации генератора (по Остеру)

И напоследок несколько “вредных” советов, как быстро и без проблем “сжечь” генератор:

  1. Самый лучший и быстрый способ – “Переплюсовка”. Поменяйте местами провода от клемм аккумуляторной батареи, при этом возможен не только оптический эффект (яркая вспышка внутри генератора, легкое дымовое облако), но также звуковой (от щелчка до хлопка и шипения), обонятельный (почувствуете непередаваемый аромат горящих проводов!), и, наконец, тактильный (ожог 1-3 степени – подбирается экспериментально!) После применения этого способа диодный мост выгорает с вероятностью 99%, статор – 60%, реле-регулятор – 20%, провода – 10%, автомобиль целиком – 0,01%! Способ очень эффективен при “прикуривании”. Возможны побочные эффекты – выгорание бортовых компьютеров, сигнализации, музыки и т.д. Большой плюс – не требует специальных навыков и знаний, легко осваивается начинающими.
  2. Способ “Мойка”. Помойте двигатель своей машины. Особенно тщательно помойте генератор, проследите, чтобы потоки воды прополоскали все внутренности агрегата. Ни в коем случае не продувайте генератор после мойки! Сразу же заводите машину и включите побольше нагрузок – весь свет, обогрев, музыку. Если эффект не произошел – повторите попытку. Эффект появится, поверьте!!! Плюс – сгоревший генератор будет чистым.
  3. “Дедовский” метод – сдёргивание плюсовой клеммы аккумулятора на работающем двигателе вроде бы для проверки зарядной системы. Процент сгоревших релюшек увеличивается до 50-70%. Способ требует определенной сноровки – главное, чтобы было побольше искр! Возникающие в цепях высоковольтные коммутационные процессы рано или поздно должны будут сжечь хоть что-нибудь в Вашем генераторе, или, в крайнем случае, в машине! Как всегда, рекомендуется включить побольше всяких там нагрузок – свет, печки, подогрев. Способ не очень эффективен на старых машинах, но главное – верить, что так и будет!
  4. “Лужа” – способ, которым пользуется множество автолюбителей, даже не подозревая об этом. При этом многие искренне уверены, что автомобиль и его агрегаты, включая генератор, по водонепроницаемости должен быть сродни подводной лодке. Дерзайте! Как много неисследованных глубин ждут своих первооткрывателей! И еще простой совет – лужу надо проезжать на возможно максимальной скорости, тщательно следя, чтобы брызги равномерно захлестывали подкапотное пространство. Отсутствие защитных кожухов и поддонов во многом облегчит Вашу непростую задачу. Очень большой плюс – способом можно пользоваться практически ежедневно, не выходя из машины!
  5. Способ “Меломан”. Для очень крутых! Поставьте в Вашу машинку супер магнитолку, парочку CD чейнджеров, пару-тройку ламповых усилителей ватт по 200-300, сабвуфер ватт на 500, ну колонок с десяток, лучше полтора. Вообще, чем больше – тем лучше! Баксов на 12-25 тысяч! (Это не враки – случай зафиксирован!) Включайте! Если через пару минут генератор все ещё работает, а характерного дыма и запаха все еще нет – значит Вы поставили слишком дешёвую аппаратуру!
  6. “Аккумуляторный” способ – наиболее коварный и таинственный из всех, поскольку его осознание требует понимания химических и физических процессов (ну хотя бы закон Ома, что уже не всем дано!) А если по-простому – используйте давно просроченный аккумулятор, не моложе трех-пяти лет. Чем старше – тем больше вероятность, что в аккумуляторе окажется короткозамкнутая банка. При этом аккумулятор может подавать признаки жизни – заводить машину, подзаряжаться от зарядного устройства и т.д., но при этом он становится мощной паразитной нагрузкой в цепи генератора. Возможно, что силы тока будет хватать на работу инжектора, но при включении дальнего света и обогрева генератор будет греться так, что его можно использовать для приготовления яичницы в походных условиях! Главное – не обращать на это внимания, и способ когда-нибудь сработает!

avtonov.info

переменный или постоянный, и видео о том, как работает устройство

Познакомимся с важным узлом автомобиля, узнаем как происходит работа генератора автомобиля по производству и обеспечению его электричеством.

Вы, конечно же, знаете, что для полноценной работы автомобиля нужно не только топливо, но и электричество.

Где взять горючее, мы с вами прекрасно знаем, а вот обеспечение многочисленных потребителей током возложено на устройства самой машины, которые скрываются, как правило, под её капотом.

Таких источников два – это аккумуляторная батарея, подающая напряжение в бортовую сеть пока мотор заглушён, и генератор, являющийся настоящим энергетическим сердцем авто. О нём и пойдёт речь в этой статье.

Устройство автомобильного генератора

Автогенератор включает в себя несколько составляющих:

  • Ротор.
  • Статор.
  • Блок щеток.
  • Регулятор напряжения.
  • Выпрямительный блок (диодный мост).

1 — задний подшипник; 2 — выпрямительный блок; 3 — контактные кольца; 4 — щетка; 5 — щеткодержатель; 6 — кожух; 7 — диод; 8 — втулка подшипника; 9 — винт; 10 — задняя крышка; 11 — крыльчатка; 12 — винт; 13 — ротор; 14 — обмотка ротора; 15 — передняя крышка; 16 — вал ротора; 17 — шайба; 18 — гайка; 19 — шкив; 20 — передний подшипник; 21 — обмотка ротора; 22 — статор.

Ротор

Ротором (от англ. rotation — вращение) называется подвижная часть автогенератора. Она представляет собой вал с расположенной на ней обмоткой возбуждения, находящейся между двумя полюсными половинками. Последние изготавливаются штамповкой, на каждой из них имеется шесть выступов в форме клюва, расположенных сверху обмотки. Эти половинки образуют систему полюсов и контактные кольца. Задача колец заключается в подаче электротока на обмотку через ее выводы.

Обмотка возбуждения предназначена для создания магнитного поля. Для решения этой задачи на нее должен быть подан слабый электроток. До запуска силового агрегата подачу тока для образования магнитного поля осуществляет АКБ. Когда ДВС заработает, и число оборотов достигнет нужной величины, подача тока на обмотку возбу

scart-avto.ru

Назначение автомобильного генератора | AUTO-GL.ru

Поскольку для работы двигателя необходимо электричество, а запаса аккумулятора хватает лишь на его запуск, его постоянной выработкой занимается генератор автомобиля на холостом ходу и больших оборотах. Кроме подачи напряжения всем потребителям бортовой сети, электроэнергия расходуется на подзарядку АКБ и самовозбуждение якоря генератора.

Назначение автомобильного генератораРис. 1 Генератор авто

Кроме питания бортовой сети генератор автомобиля обеспечивает восполнение запаса электроэнергии, которую потратил аккумулятор при запуске ДВС. Первоначальное возбуждение обмотки так же производится за счет постоянного тока аккумулятора. Затем генератор начинает вырабатывать электричество самостоятельно при передаче вращения ремнем на шкив с коленвала двигателя.

Другими словами – без генератора машина заведется стартером от аккумулятора, но проедет недалеко, и не заведется в следующий раз, так как АКБ не получит подзарядки. На эксплуатационный ресурс генератора влияют факторы:

  • емкость и апмераж аккумулятора;
  • стиль и режим вождения;
  • количество потребителей бортовой сети;
  • сезонность эксплуатации транспортного средства;
  • качество изготовления и сборки узлов генератора.

Простая конструкция позволяет диагностировать и устранить самостоятельно большинство поломок.

Содержание статьи

Особенности конструкции

Основан принцип работы генератора автомобиля на эффекте индукции электромагнитной, позволяющем получать электроток при наведении, а затем изменении магнитного поля вокруг проводника. Для этого в генераторе имеются необходимые детали:

  • ротор – катушка внутри двух пар разнонаправленных магнитов, получающая вращение через шкив, и постоянный ток на обмотки возбуждения через щетки и коллекторные кольца
  • статор – обмотки внутри магнитопровода, в которых наводится переменный электрический ток
  • диодный мост – выпрямляет переменный ток в постоянный
  • реле напряжения – регулирует эту характеристику в пределах 13,8 – 14,8 В

Назначение автомобильного генератораРис. 2 Конструкция генератора

При неработающем двигателе в момент его запуска ток возбуждения подается на якорь с аккумулятора. Затем генератор начинает выработку электричества самостоятельно, переходит на самовозбуждение, полностью восстанавливает заряд аккумулятора при движении машины.

На холостых оборотах подзарядки не происходит, но бортовая сеть и все ее потребители (фары, музыка, кондиционер) обеспечиваются в полном объеме.

Статор

В генераторе самым сложным является устройство статора:

  • из трансформаторного железа 0,8 – 1 мм толщины вырубаются штампом пластины;
  • из них набирают пакеты (сварка или крепление заклепками), 36 пазов по периметру изолируются эпоксидной смолой или полимерной пленкой;
  • затем в пакеты укладываются 3 обмотки, фиксируемые в пазах специальными клиньями.

Назначение автомобильного генератораРис. 3 Статор генератора

Именно в статоре вырабатывается переменное напряжение, которое позже автомобильный генератор выпрямляет в постоянный ток для бортовой сети и АКБ.

Ротор

При использовании подшипников качения цапфа закаливается, а сам вал создается из легированной стали. На вал намотана катушка, залитая специальным диэлектрическим лаком. Сверху на нее надеты и закреплены на валу магнитные полюсные половинки:

  • имеют вид короны;
  • содержат по 6 лепестков;
  • изготавливаются штамповкой или литьем.

Назначение автомобильного генератораРис. 4 Ротор генератора

Шкив фиксируется на валу шпонкой либо гайкой с головой под шестигранный ключ. Зависит мощность генератора от толщины провода катушки возбуждения и качества изоляции лаком обмоток.

При подаче напряжения на обмотки возбуждения вокруг них возникает магнитное поле, взаимодействующее с аналогичным полем постоянных полюсных половинок магнитов. Именно вращение ротора обеспечивает выработку электротока в обмотках статора.

Токосъемный узел

В щеточном генераторе устройство токосъемного узла следующее:

  • щетки скользят по коллекторным кольцам;
  • по ним передается постоянный ток на обмотку возбуждения.

Электрографитные щетки изнашиваются меньше меднографитных модификаций, но на коллекторных полукольцах наблюдается падение напряжения. Для снижения электрохимического окисления колец их могут изготавливать из нержавейки и латуни.

Назначение автомобильного генератораРис. 5 Токосъемный узел генератора

Поскольку работа токосъемного узла сопровождается интенсивным трением, щетки и кольца коллекторные изнашиваются чаще прочих деталей, считаются расходниками. Поэтому к ним обеспечивается быстрый доступ для периодической замены.

Выпрямитель

Поскольку в статоре электроприбора вырабатывается переменное напряжение, а для бортовой сети нужен постоянный ток, в конструкцию добавлен выпрямитель, к которому и подключаются обмотки статора. В зависимости от характеристики генератора выпрямительный узел имеет различную конструкцию:

  • диодный мостик распаян или впрессован в подковообразные пластины-теплоотводы;
  • выпрямитель собран на плате, теплоотводы с мощным оребрением припаиваются к диодам.

Назначение автомобильного генератораРис. 6 Выпрямитель генератораНазначение автомобильного генератораРис. 7 Вариант диодного мостика с независимыми радиаторами

Основной выпрямитель может дублироваться дополнительным диодным мостиком:

  • герметичный компактный блок;
  • диды-горошины или цилиндрической формы;
  • включение в общую схему небольшими шинами.

Выпрямитель является «слабым звеном» генератора, так как любое инородное тело, проводящее ток, попавшее случайно между теплоотводами диодов, автоматически приводит к короткому замыканию.

Регулятор напряжения

После того, как переменная амплитуда преобразована выпрямителем в постоянный ток, электроэнергия генератора подается на реле регулятора напряжения по следующим причинам:

  • коленвал ДВС вращается с разной скоростью в зависимости от типа вождения, дальностью поездки и циклом движения авто;
  • поэтому автомобильный генератор по умолчанию не способен вырабатывать одинаковое напряжение в разные промежутки времени физически;
  • устройство реле регулятора и отвечает за термокомпенсацию – отслеживает значение температуры воздуха, при его снижении повышает напряжение подзарядки и наоборот.

Стандартной величиной термокомпенсации принято значение 0,01 В/1градус. В некоторых генераторах имеются переключатели ручные лето/зима, выносимые в салон или пространство под капотом авто.

Назначение автомобильного генератораРис. 8 Регулятор напряжения

Существуют реле регуляторов напряжения, в которых бортовая сеть подключается к обмотке возбуждения генератора «–» проводом или «+» кабелем. Эти конструкции являются не взаимозаменяемыми, путать их нельзя, чаще всего в легковых машинах установлены «минусовые» регуляторы напряжения.

Подшипники

Передним считается подшипник со стороны шкива, его корпус впрессовывается в крышку, а на валу используется скользящая посадка. Задний подшипник расположен возле коллекторных колец, его, наоборот, сажают на вал с натягом, в корпусе использована скользящая посадка.

В последнем случае могут применяться подшипники роликовые, передний подшипник всегда радиальный шариковый с одноразовой смазкой, закладываемой на заводе, которой хватает на весь эксплуатационный ресурс.

Назначение автомобильного генератораРис. 9 Комплект подшипников генератора

Чем выше мощность генератора, тем большие нагрузки испытывает обойма подшипника, чаще требуется замена обоих расходных деталей.

Крыльчатка

Детали трения внутри генератора охлаждаются принудительным воздушным способом. Для этого на вал надевается одна или две крыльчатки, засасывающих воздух через специальные щели/отверстия в корпусе изделия.

Назначение автомобильного генератораРис. 10 Крыльчатка генератора

Существует три типа воздушного охлаждения автомобильных генераторов:

  • при наличии узла щетки/коллекторные кольца и вынесения выпрямителя, регулятора напряжения из корпуса наружу эти узлы защищаются кожухом, поэтому воздухозаборные отверстия создаются в нем (позиция а) нижней схемы;
  • если компоновка механизмов под капотом плотная, а окружающий их воздух слишком нагрет, чтобы нормально охладить внутреннее пространство генератора, используется защитный кожух специальной конструкции (позиция б) нижнего рисунка;
  • в генераторах малогабаритных щели для забора воздуха создаются в обеих крышках корпуса (позиция в) на нижнем рисунке).

Рис. 11 Варианты схем воздушного охлаждения генератора

Перегрев обмоток и подшипников резко снижает характеристики генератора, и может привести к заклиниванию, короткому замыканию и, даже пожару.

Корпус

Традиционно для большинства электроприборов корпус генератора имеет защитную функцию для всех расположенных внутри него узлов. В отличие от стартера машины, генератор не имеет натяжного устройства, провисание ремня передачи регулируется за счет смещения корпуса самого генератора. Для этого кроме монтажных лапок на корпусе имеется регулировочная проушина.

Корпус изготавливается из алюминиевого сплава, состоит из двух крышек:

  • внутри передней крышки спрятан статор и якорь;
  • внутри задней крышки размещен выпрямитель и реле регулятора напряжения.

Назначение автомобильного генератораРис. 12 Корпус генератора состоит из двух крышек

От этой детали зависит корректная работа генератора, так как внутрь одной крышки впрессован подшипник ротора, а ремень натягивается в проушине корпуса.

Режимы работы

При эксплуатации генератора машины существует 2 режима:

  • запуск ДВС – в этот момент стартер авто и катушка ротора генератора являются единственными потребителями, расходуется энергия аккумулятора, пусковые токи значительно выше рабочих, поэтому от качества подзарядки аккумулятора зависит, заведется машина, или нет;
  • рабочий режим – стартер в этот момент отключен, обмотка ротора генератора переходит в режим самовозбуждения, зато появляются прочие потребители (кондиционер, обогреватели стекол, зеркал, фары, автозвук), необходимо восстановить зарядку АКБ.

Внимание: При резком повышении суммарной нагрузки (аудиосистема с усилителем, сабвуфер) ток генератора становится недостаточным для удовлетворения потребностей бортовой системы, начинается расходоваться заряд АКБ.

Поэтому для снижения просадок напряжения владельцы автозвука часто ставят второй аккумулятор, увеличивают мощность генератора или дублируют его еще одним устройством.

Назначение автомобильного генератораРис. 13 Два генератора на одном авто

Привод генератора

Обороты для выработки электричества генератор переменного тока получает клиноременной передачей от коленчатого вала двигателя. Поэтому натяжение ремня должно контролироваться регулярно, желательно перед каждой поездкой. Основными нюансами привода генератора являются:

  • проверка натяжения производится усилием 3 – 4 кг, прогиб в этом случае не может превышать 12 мм;
  • диагностика осуществляется линейкой, усилие к одному краю которой обеспечивается бытовым безменом;
  • проскальзывать ремень может при попадании на него масла из-за негерметичности прокладок и сальников в соседних узлах под капотом;
  • чересчур жесткий ремень вызывает повышенный износ подшипников;
  • отсутствии соосности шкивов коленвала и генератора приводит к возникновению свиста и неравномерной выработке ремня в поперечном разрезе.

Назначение автомобильного генератораРис. 14 Привод генератора

Средний ресурс шкивов 150 – 200 тысяч километров пробега авто. У ремня эта характеристика слишком отличается у разных производителей, модели авто и стиля вождения владельца.

Электрическая схема

Производители учитывают конкретное количество потребителей в модели авто, поэтому в каждом случае применяется индивидуальная электрическая схема генератора. Наиболее востребованы 8 схем «мобильных электроустановок» под капотом машины с одинаковым обозначением элементов:

  1. генераторный блок;
  2. обмотка ротора;
  3. магнитопровод статора;
  4. мост диодный;
  5. переключатель;
  6. реле лампы;
  7. реле регулятора;
  8. лампа;
  9. конденсатор;
  10. блок трансформатора и выпрямителя;
  11. АКБ;
  12. стабилитрон;
  13. сопротивление.

Назначение автомобильного генератораРис. 15 Схема 1

В схемах 1 и 2 возбуждающая обмотка получает напряжение через замок зажигания, чтобы АКБ не разряжалась на стоянке. Недостатком является коммутация 5 А тока, снижающего эксплуатационный срок.

Назначение автомобильного генератораРис. 16 Схема 2

Поэтому на схеме 3 контакты разгружены промежуточным реле, а потребление тока снижено до десятых долей ампера. Минусом в этом варианте является сложный монтаж генератора, понижение надежности конструкции, возрастает частота переключения транзистора. Фары могут моргать, а стрелки приборов подрагивать.

Назначение автомобильного генератораРис. 17 Схема 3

В схеме 5 из трех диодов изготовлен дополнительный выпрямитель на пути к обмотке возбуждения. Однако при длительной парковке рекомендуется снимать «+» с клеммы аккумулятора, так как возможен разряд батареи. Зато при первичном возбуждении обмотки в момент запуска ДВС расход тока АКБ минимальный. Опасное для электроники машины повышение напряжения гаси стабилитрон.

Назначение автомобильного генератораРис. 18 Схема 5

Для дизельных моторов применяются генераторы, использующие 6 схему. Они рассчитаны на напряжение 28 В, возбуждающая обмотка получает вдвое меньший заряд за счет подключения в «нулевую» точку статора.

Назначение автомобильного генератораРис 19 Схема 6

На схеме 7 ликвидирован разряд АКБ при длительной парковке за счет снижения разницы потенциалов на «Д» и «+» клеммах. Из стабилитронов создано дополнительное крыло диодного мостика выпрямителя для ликвидации всплесков напряжения.

Назначение автомобильного генератораРис. 20 Схема 7

Схема 8 обычно применяется в генераторах производителя Бош. Здесь усложнен регулятор напряжения, зато упрощена схема самого генератора.

Назначение автомобильного генератораРис. 21 Схема 8

Маркировка клемм на корпусе

При самостоятельной диагностике мультиметром для владельца актуальна информация, как маркируются клеммы, выведенные на корпус генератора. Единого обозначения не существует, но общие принципы соблюдаются всеми производителями:

  • с выпрямителя выходит «плюс», маркирующийся «+», 30, В, В+ и ВАТ, «минус», обозначенный «–», 31, D-, B-, E, M или GRD;
  • от возбуждающей обмотки отходит клемма 67, Ш, F, DF, E, EXC, FLD;
  • «плюсовой» провод от дополнительного выпрямителя на контрольную лампу обозначен D+, D, WL, L, 61, IND;
  • фазу можно узнать по волнистой линии, буквам R, W или STA;
  • нулевая точка статорной обмотки обозначена «0» или МР;
  • клемма реле регулятора для подключения к «плюсу» бортовой сети (обычно АКБ) обозначена 15, Б либо S;
  • кабель от замка зажигания должен подключаться к клемме регулятора напряжения, маркированной IG;
  • бортовой компьютер подсоединяется к выводу реле регулятора с обозначением F или FR.

Назначение автомобильного генератораРис. 22 Расположение клемм на корпусе генератора

Других обозначений не существует, а вышеуказанные присутствуют на корпусе генератора не в полном объеме, поскольку встречаются на всех существующих модификациях электроприборов.

Основные неисправности

Поломки «бортовой электростанции» вызваны неправильной эксплуатацией транспортного средства, выработкой ресурса деталей трения либо выходом из строя электрики. Вначале производится визуальная диагностика и выявление посторонних звуков, затем проверяется электрическая часть мультиметром (тестером). Основные неисправности сведены в таблицу:

Поломка Причина Ремонт
свист, потеря мощности на высоких оборотах недостаточная натяжка ремня, поломка подшипника/втулки регулировка натяжения, замена втулки/подшипника
недозаряд неисправно реле регулятора замена реле
перезарядка неисправно реле регулятора замена реле
люфт вала отказ подшипника или выработка втулки замена расходника
утечка тока, снижение напряжения пробой диода замена диодов выпрямителя
отказ генератора подгорание или износ коллектора, обрыв обмотки возбуждения, зависание щеток, заклинивание ротора в статоре, обрыв ведущего от АКБ провода устранить указанные поломки

При диагностике тестером измеряется напряжение генератора на разных оборотах двигателя – в режиме холостого хода, под нагрузкой. Проверяется целостность обмоток и соединительных проводов, диодного мостика и регулятора напряжения.

Выбор генератора для легкового авто

За счет разного диаметра шкивов клиноременной передачи генератору придается большая угловая скорость в сравнении с оборотами коленвала. Частота вращения ротора достигает 12 – 14 тысяч оборотов ежеминутно. Поэтому ресурс генератора минимум вдвое меньше, чем у ДВС авто.

Генератором машина комплектуется на заводе, поэтому при замене подбирается модификация с аналогичными характеристиками и крепежными отверстиями. Однако при тюнинге авто мощность генератора может не устроить владельца. Например, после увеличения количества потребителей (подогрев сидений, зеркал, стекол), установки сабвуфера, аудиосистемы с усилителем требуется именно выбор нового, более мощного генератора или монтаж второго электроприбора в комплекте с дополнительным аккумулятором.

В первом случае следует выбрать мощность, достаточную для подзарядки аккумулятора с 15% запасом. При установке второго генератора начальный и эксплуатационный бюджет резко увеличиваются:

  • для дополнительного генератора придется установить дополнительный шкив на коленвал;
  • найти место для крепления корпуса электроприбора таким образом, чтобы его шкив размещался в одной плоскости со шкивом коленвала;
  • обслуживать и менять расходники сразу двух «мобильных электростанций».

С возникновением бесщеточных моделей генератора некоторые владельцы производят замену штатного прибора этим девайсом.

Бесщеточные модификации

Основным достоинством бесщеточного генератора является сверхдолгий эксплуатационный ресурс. Несмотря на сложную конструкцию и цену, ломаться здесь в принципе нечему, а окупаемость, все равно, выше за счет отсутствия расходников щетки/коллекторные кольца.

Компактные размеры и отсутствие коротких замыканий при попадании воды на залитые лаком или композитным составом обмотки позволяет монтировать его практически на любые транспортные средства.

На малых оборотах работа генератора обеспечивает электричеством только бортовую сеть, зарядка АКБ начинается при увеличении оборотов от 3000 ежеминутно.

Генераторы постоянного тока исчезли с легкового транспорта в 70-е годы прошлого столетья, так как имели сложную схему и более крупные размеры.

Таким образом, работа автомобильного генератора обеспечивает электроэнергией всех потребителей, подзаряжает АКБ и создает искру в камерах сгорания. Своевременное обслуживание и диагностика позволяет сократить эксплуатационные расходы и повысить ресурс электрического устройства.

auto-gl.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
