Для чего нужен генератор в системе электрообеспечения авто

Каждый автомобиль оснащается бортовой электрической сетью, которая выполняет многие функции – запуск силовой установки при помощи электростартера, создание искрового разряда для воспламенения горючей смеси (бензиновые моторы), обеспечение светозвуковой сигнализацией и освещением, повышение комфортабельности в салоне и еще ряд других. Но тот же стартер, лампы и приводные двигатели являются потребителями электричества и для того, чтобы их обеспечить электроэнергией в авто имеется два источника электрического тока – аккумулятор и генератор.

АКБ обеспечивает бортовую сеть авто энергией до того момента, пока силовая установка не запуститься. Особенностью аккумуляторной батареи является то, что она электрический ток не вырабатывает, а всего лишь удерживает его в себе и при надобности отдает. Поэтому использовать только аккумулятор невозможно, поскольку он попросту со временем разрядится, то есть отдаст всю накопленную энергию. И произойдет это быстро, если часто запускать мотор, поскольку стартер является одним из самых сильных потребителей в бортовой сети.

Назначение

Содержание статьи

Чтобы после запуска силовой установки восстановить заряд аккумулятора, а также обеспечить энергией все остальные электроприборы, используется генератор. Этот электрический элемент, в отличие от аккумулятора вырабатывает электричество, при этом делать он это может постоянно. Но для выработки электротока необходима механическая работа – вращение одной из составляющих частей генератора – ротора.

Поэтому пока мотор не запущен, генератор не способен выработать энергию, и бортовая сеть запитывается только от аккумулятора.

Генератор – этот тот же электродвигатель, но работа его выполняется с точностью до наоборот. Если в эл. двигатель подается энергия, чтобы получить механическое действие – вращение ротора, то у генератора – вращение обеспечивает выработку электрической энергии.

Если по-простому, то принцип действия генератора таков: при вращении ротора он образует магнитное поле, воздействующее на обмотку статора, из-за чего в ней появляется электрический ток, который и используется для питания бортовой сети.

Но имеются и определенные нюансы в работе данного элемента бортовой сети. Современный автомобильный генератор является трехфазным и обеспечивает на выходе переменный ток, который не подходит для электрообеспечения бортовой сети авто, поскольку в ней используется постоянный ток. К тому же, генератор должен вырабатывать электроэнергию с определенными показателями, чтобы не нанести вред потребителям. Поэтому в данный прибор включен ряд элементов дополнительного оснащения.

Устройство генератора для автомобиля

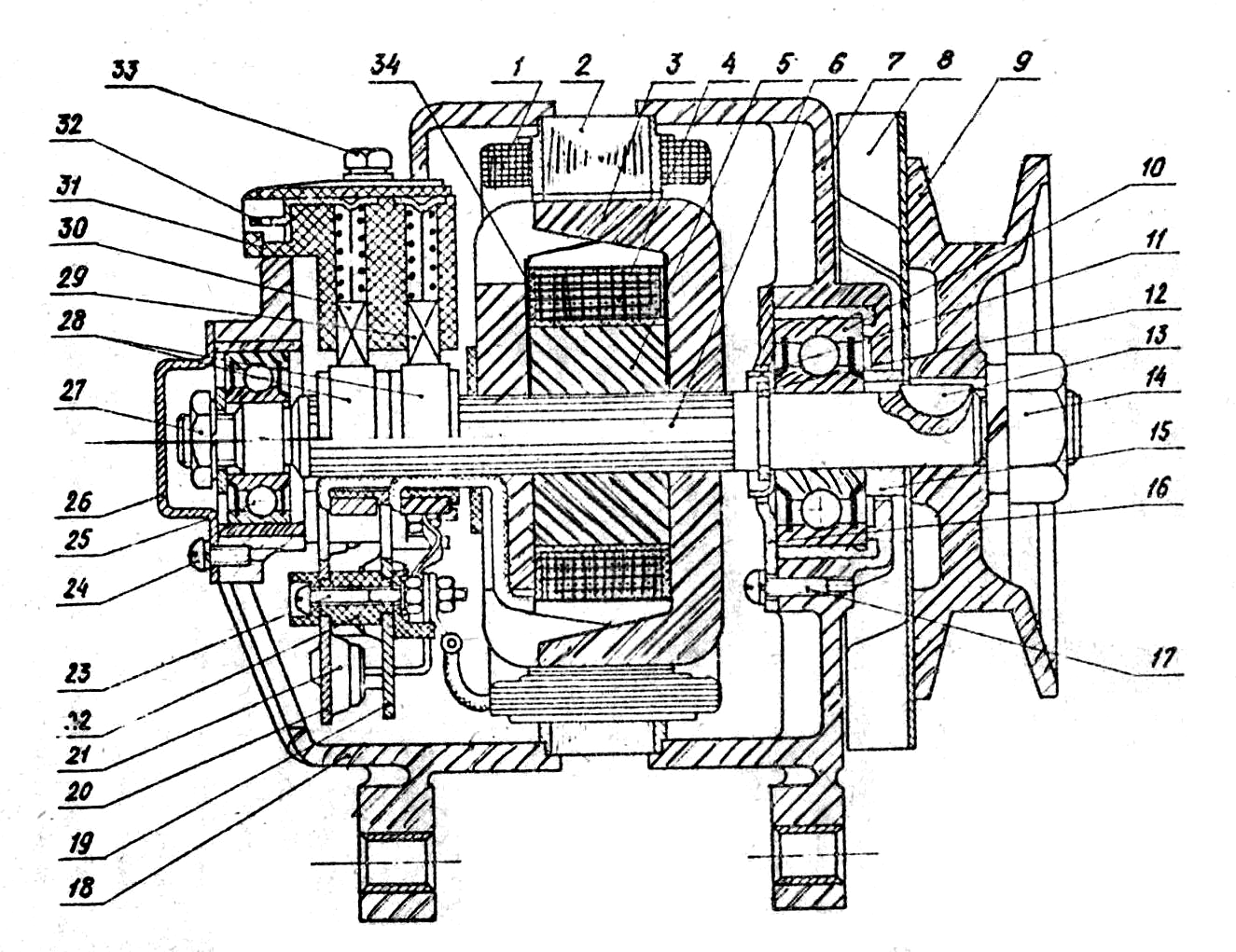

Генератор в разрезе

Итак, основными элементами генератора являются:

1. ротор – подвижная составляющая
2.  статор – неподвижная.

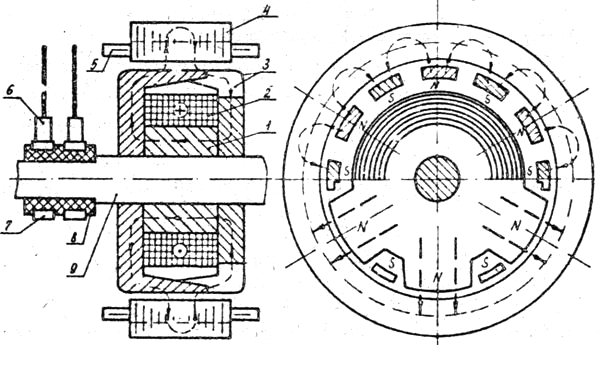

Ротор – это вал, на котором располагается обмотка возбуждения, две полюсные половины, образующие полюсную систему и контактные кольца. Основная задача обмотки возбуждения – создание магнитного поля. Но для достижения данного эффекта на нее нужна подача электрического тока небольшого значения. Пока двигатель не запущен ток для возбуждения поля берется от аккумулятора. После запуска  и достижения определенных оборотов, на обмотку начинает уже подаваться ток, выработанный генератором, то есть прибор переходит в режим самостоятельного возбуждения.

Обмотка возбуждения помещена между двух полюсных половинок. Эти половинки изготовлены методом штамповки, что позволило сформировать на них по 6 клювообразных выступов, которые размещены поверх обмотки.

Контактные кольца нужны для подачи электрического тока на обмотку. К этим кольцам подходят выводы обмотки возбуждения.

Дополнительно на роторе располагаются шкив привода, вентилятор охлаждения и подшипники качения.

Статор предназначен для получения переменного тока, который образуется из-за воздействия магнитного поля ротора. Состоит он из двух частей – сердечника и обмоток. Сердечник представляет собой пакет, собранный из листовой стали. В нем сделаны пазы, в которые укладываются обмотки — три штуки (три фазы). Укладка их производится петлевым или волновым методом. При этом они объединены между собой по одной из таких схем – «звезда» или «треугольник».

Схема «звезда» сводится к тому, что одни концы каждой из обмоток соединены в одной точке, а другие концы являются выводами. В «треугольнике» же соединение обмоток выполнено по кольцу – первая обмотка подсоединена ко второй, вторая – к третьей, третья – к первой. Точки соединения обмоток и являются выводами.

Ротор помещается внутрь статора, а тот в свою очередь зажимается между двумя крышками корпуса. В этих же крышках имеются и посадочные места под подшипники ротора. В передней крышке (та, что со стороны шкива) проделаны вентиляционные отверстия.

В задней же крышке размещены остальные необходимые элементы:

• блок щеток;
• диодный мост, он же выпрямительный блок;
• регулятор напряжения.

Блок щеток предназначен для передачи электрического тока на обмотку возбуждения. Для этого данный блок включает в свою конструкцию две подпружиненные графитные щетки, размещенные в корпусе. Пружины поджимают эти щетки к контактным кольцам, но жесткого соединения между ними нет.

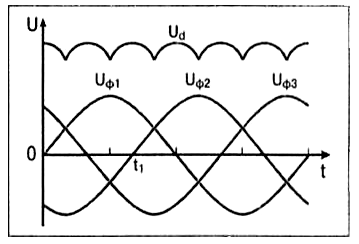

Диодный мост обеспечивает преобразование переменного тока в постоянный. Конструкция его включает шесть диодов, установленных в теплоотводящие пластины. На каждую из обмоток статора приходится по два диода – «плюс» и «минус».

Регулятор напряжения – элемент, обеспечивающий поддержание выходного напряжения в строго заданном диапазоне. Дело в том, что от оборотов мотора зависит количество и параметры вырабатываемой энергии. АКБ же очень «чувствительна» к подаваемому на нее напряжению. Если оно будет недостаточным, то у аккумулятора будет недозаряд, а при избытке его – перезаряд. И то, и другое приводит к значительному снижению ресурса АКБ. На современных авто используются полупроводниковые электронные регуляторы, которые зачастую выполнены заодно с блоком щеток.

Как работает автомобильный генератор

Теперь о том, как все функционирует. При включении зажигания на обмотку возбуждения подается напряжения через блок щеток и контактные кольца, из-за чего вокруг нее появляется магнитное поле. Поскольку ротор после запуска мотора постоянно вращается, и магнитное поле его обмотки вместе с ним. Это поле воздействует на обмотки статора, из-за чего на их выводах появляется электрический переменный ток, который подается на выпрямительный блок. На выходе из него идет уже постоянный ток, который поступает на регулятор напряжения. Часть его подается на щетки для обеспечения режима самовозбуждения, остальное же идет на подзарядку АКБ и запитку потребителей.

Регулировка выходного напряжения регулятором организована достаточно просто. Поскольку он связан с блоком щеток, то он просто меняет напряжение, подаваемое на обмотку возбуждения, что в свою очередь сказывается на магнитном поле и на количестве вырабатываемой энергии. Еще одна особенность работы регулятора – термокомпенсация. Она сводится к тому, напряжение, подаваемое на аккумулятор, меняется от температуры. При низкой температуре напряжение – повышенное, но по мере возрастания температурного показателя напряжение будет снижаться.

Видео: Быстрая проверка ГЕНЕРАТОРА не устанавливая на авто

Основные неисправности

Генератор имеет вполне надежную конструкцию, но и у него бывают неисправности. Их можно поделить на механические и электрические.

Экспертный обзор почему генератор не дает зарядку в этой статье https://topmekhanik.ru/generator-ne-daet-zaryadku/

1. Механические неисправности обычно появляются из-за износа, которому подвержены подшипники, щетки, приводной ремень и шкив. Обычно эти поломки выявить несложно, поскольку все они сопровождаются появлением сторонних шумов или писка со стороны генератора. Устраняются эти неисправности обычно заменой изношенного элемента.
2. Электрических неисправностей больше – обрыв или замыкание обмоток ротора или статора, пробой диодов, выход из строя регулятора. Эти неисправности как выявить, так и устранить более сложно. При этом электрические неисправности до момента выявления могут негативно повлиять на АКБ. К примеру, неисправный регулятор обеспечивает постоянный перезаряд батареи. Признаков при этом никаких особенных не будет, а выявить неисправность можно только путем замера выходного напряжения из генератора. Но до момента выявления поломки регулятора он может уже нанести непоправимый вред аккумулятору.

Все электрические неисправности, помимо обрыва и замыкания, обычно устраняются заменой неисправного элемента. Что же касается проблем с обмотками, то они исправляются перемоткой.

Чтобы избежать проблем с генератором, необходимо периодически оценивать состояние его привода, подшипников, щеток, а также проводить замеры выходного напряжения.

avtomotoprof.ru

Характеристики, типы и принцип работы автомобильных генераторов

Поскольку для работы двигателя необходимо электричество, а запаса аккумулятора хватает лишь на его запуск, его постоянной выработкой занимается генератор автомобиля на холостом ходу и больших оборотах. Кроме подачи напряжения всем потребителям бортовой сети, электроэнергия расходуется на подзарядку АКБ и самовозбуждение якоря генератора.

Рис. 1 Генератор авто

Назначение автомобильного генератора

Кроме питания бортовой сети генератор автомобиля обеспечивает восполнение запаса электроэнергии, которую потратил аккумулятор при запуске ДВС. Первоначальное возбуждение обмотки так же производится за счет постоянного тока аккумулятора. Затем генератор начинает вырабатывать электричество самостоятельно при передаче вращения ремнем на шкив с коленвала двигателя.

Другими словами – без генератора машина заведется стартером от аккумулятора, но проедет недалеко, и не заведется в следующий раз, так как АКБ не получит подзарядки. На эксплуатационный ресурс генератора влияют факторы:

• емкость и апмераж аккумулятора;
• стиль и режим вождения;
• количество потребителей бортовой сети;
• сезонность эксплуатации транспортного средства;
• качество изготовления и сборки узлов генератора.

Простая конструкция позволяет диагностировать и устранить самостоятельно большинство поломок.

Особенности конструкции

Основан принцип работы генератора автомобиля на эффекте индукции электромагнитной, позволяющем получать электроток при наведении, а затем изменении магнитного поля вокруг проводника. Для этого в генераторе имеются необходимые детали:

• ротор – катушка внутри двух пар разнонаправленных магнитов, получающая вращение через шкив, и постоянный ток на обмотки возбуждения через щетки и коллекторные кольца
• статор – обмотки внутри магнитопровода, в которых наводится переменный электрический ток
• диодный мост – выпрямляет переменный ток в постоянный
• реле напряжения – регулирует эту характеристику в пределах 13,8 – 14,8 В

Рис. 2 Конструкция генератора

При неработающем двигателе в момент его запуска ток возбуждения подается на якорь с аккумулятора. Затем генератор начинает выработку электричества самостоятельно, переходит на самовозбуждение, полностью восстанавливает заряд аккумулятора при движении машины.

На холостых оборотах подзарядки не происходит, но бортовая сеть и все ее потребители (фары, музыка, кондиционер) обеспечиваются в полном объеме.

Статор

В генераторе самым сложным является устройство статора:

• из трансформаторного железа 0,8 – 1 мм толщины вырубаются штампом пластины;
• из них набирают пакеты (сварка или крепление заклепками), 36 пазов по периметру изолируются эпоксидной смолой или полимерной пленкой;
• затем в пакеты укладываются 3 обмотки, фиксируемые в пазах специальными клиньями.

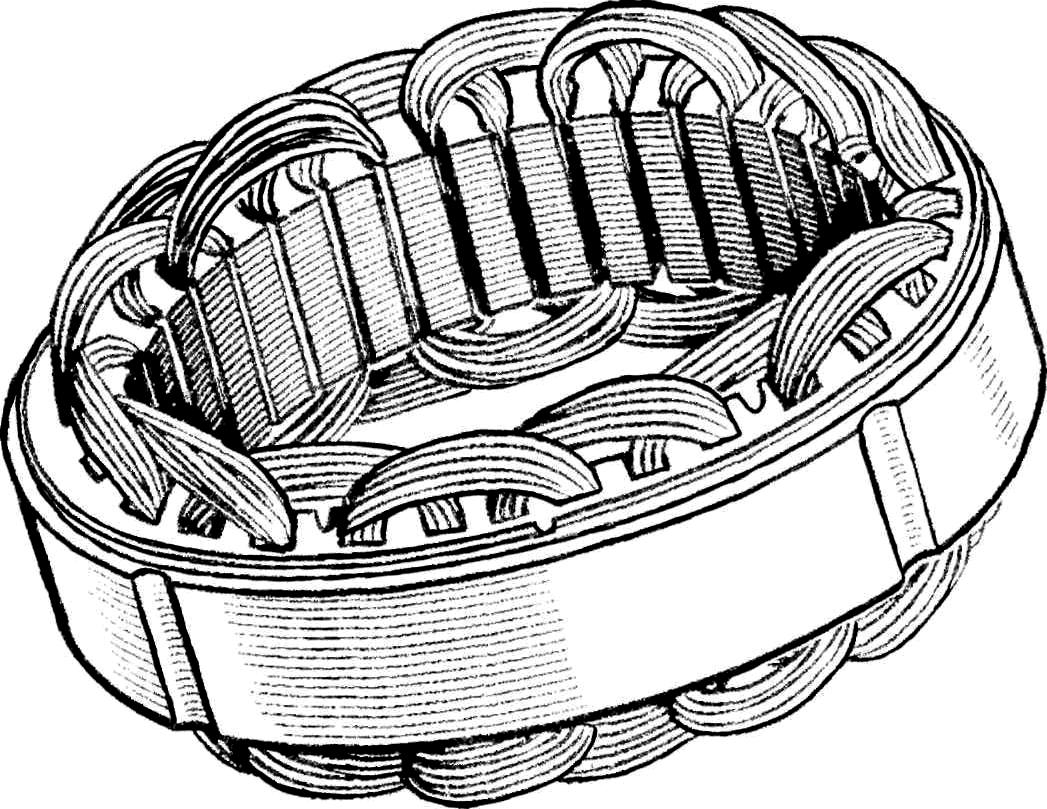

Рис. 3 Статор генератора

Именно в статоре вырабатывается переменное напряжение, которое позже автомобильный генератор выпрямляет в постоянный ток для бортовой сети и АКБ.

Ротор

При использовании подшипников качения цапфа закаливается, а сам вал создается из легированной стали. На вал намотана катушка, залитая специальным диэлектрическим лаком. Сверху на нее надеты и закреплены на валу магнитные полюсные половинки:

• имеют вид короны;
• содержат по 6 лепестков;
• изготавливаются штамповкой или литьем.

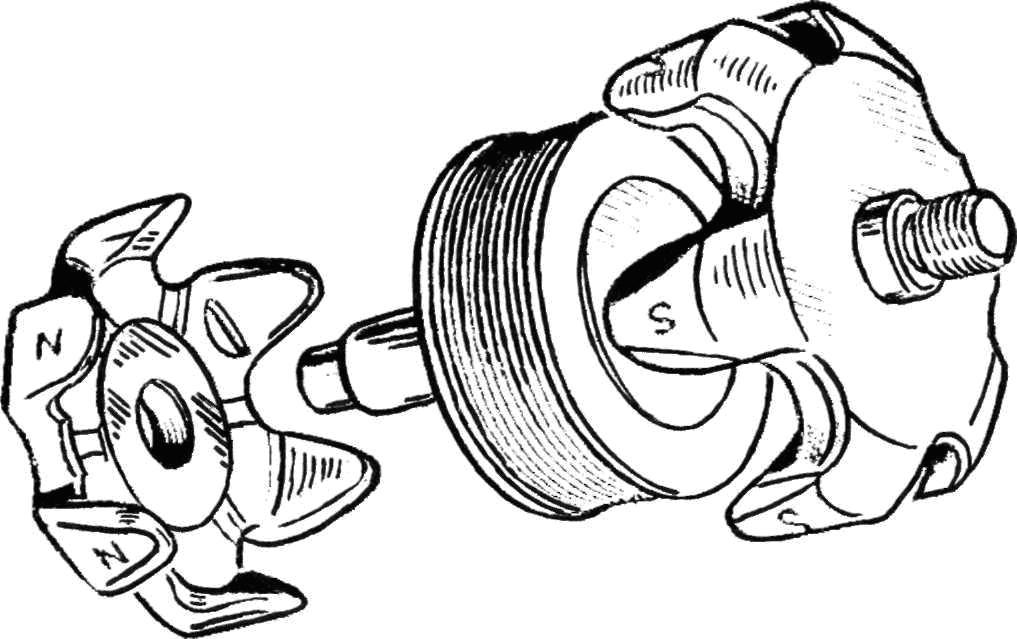

Рис. 4 Ротор генератора

Шкив фиксируется на валу шпонкой либо гайкой с головой под шестигранный ключ. Зависит мощность генератора от толщины провода катушки возбуждения и качества изоляции лаком обмоток.

При подаче напряжения на обмотки возбуждения вокруг них возникает магнитное поле, взаимодействующее с аналогичным полем постоянных полюсных половинок магнитов. Именно вращение ротора обеспечивает выработку электротока в обмотках статора.

Токосъемный узел

В щеточном генераторе устройство токосъемного узла следующее:

• щетки скользят по коллекторным кольцам;
• по ним передается постоянный ток на обмотку возбуждения.

Электрографитные щетки изнашиваются меньше меднографитных модификаций, но на коллекторных полукольцах наблюдается падение напряжения. Для снижения электрохимического окисления колец их могут изготавливать из нержавейки и латуни.

Рис. 5 Токосъемный узел генератора

Поскольку работа токосъемного узла сопровождается интенсивным трением, щетки и кольца коллекторные изнашиваются чаще прочих деталей, считаются расходниками. Поэтому к ним обеспечивается быстрый доступ для периодической замены.

Выпрямитель

Поскольку в статоре электроприбора вырабатывается переменное напряжение, а для бортовой сети нужен постоянный ток, в конструкцию добавлен выпрямитель, к которому и подключаются обмотки статора. В зависимости от характеристики генератора выпрямительный узел имеет различную конструкцию:

• диодный мостик распаян или впрессован в подковообразные пластины-теплоотводы;
• выпрямитель собран на плате, теплоотводы с мощным оребрением припаиваются к диодам.

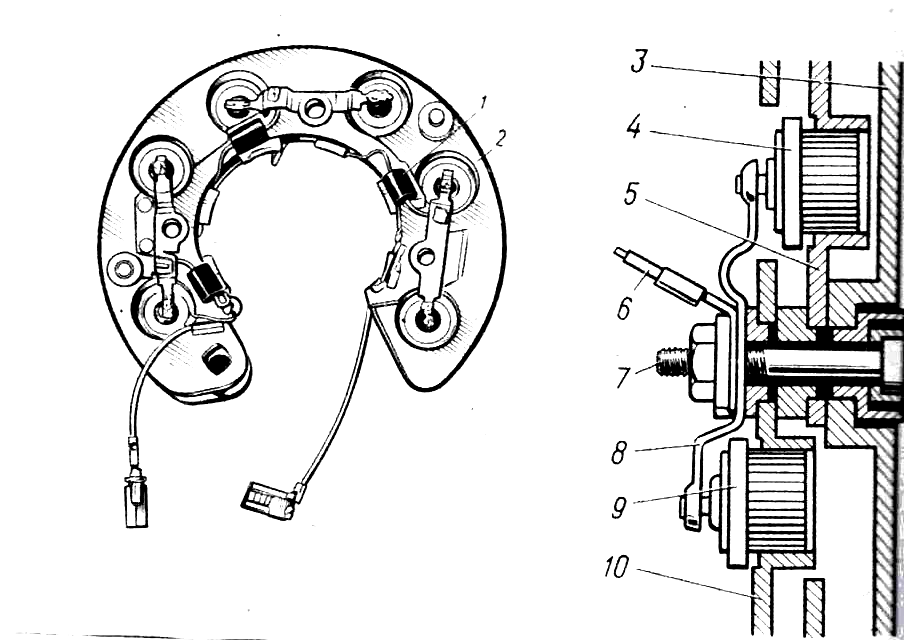

Рис. 6 Выпрямитель генератора

Рис. 7 Вариант диодного мостика с независимыми радиаторами

Основной выпрямитель может дублироваться дополнительным диодным мостиком:

• герметичный компактный блок;
• диды-горошины или цилиндрической формы;
• включение в общую схему небольшими шинами.

Выпрямитель является «слабым звеном» генератора, так как любое инородное тело, проводящее ток, попавшее случайно между теплоотводами диодов, автоматически приводит к короткому замыканию.

Регулятор напряжения

После того, как переменная амплитуда преобразована выпрямителем в постоянный ток, электроэнергия генератора подается на реле регулятора напряжения по следующим причинам:

• коленвал ДВС вращается с разной скоростью в зависимости от типа вождения, дальностью поездки и циклом движения авто;
• поэтому автомобильный генератор по умолчанию не способен вырабатывать одинаковое напряжение в разные промежутки времени физически;
• устройство реле регулятора и отвечает за термокомпенсацию – отслеживает значение температуры воздуха, при его снижении повышает напряжение подзарядки и наоборот.

Стандартной величиной термокомпенсации принято значение 0,01 В/1градус. В некоторых генераторах имеются переключатели ручные лето/зима, выносимые в салон или пространство под капотом авто.

Рис. 8 Регулятор напряжения

Существуют реле регуляторов напряжения, в которых бортовая сеть подключается к обмотке возбуждения генератора «–» проводом или «+» кабелем. Эти конструкции являются не взаимозаменяемыми, путать их нельзя, чаще всего в легковых машинах установлены «минусовые» регуляторы напряжения.

Подшипники

Передним считается подшипник со стороны шкива, его корпус впрессовывается в крышку, а на валу используется скользящая посадка. Задний подшипник расположен возле коллекторных колец, его, наоборот, сажают на вал с натягом, в корпусе использована скользящая посадка.

В последнем случае могут применяться подшипники роликовые, передний подшипник всегда радиальный шариковый с одноразовой смазкой, закладываемой на заводе, которой хватает на весь эксплуатационный ресурс.

Рис. 9 Комплект подшипников генератора

Чем выше мощность генератора, тем большие нагрузки испытывает обойма подшипника, чаще требуется замена обоих расходных деталей.

Крыльчатка

Детали трения внутри генератора охлаждаются принудительным воздушным способом. Для этого на вал надевается одна или две крыльчатки, засасывающих воздух через специальные щели/отверстия в корпусе изделия.

Рис. 10 Крыльчатка генератора

Существует три типа воздушного охлаждения автомобильных генераторов:

• при наличии узла щетки/коллекторные кольца и вынесения выпрямителя, регулятора напряжения из корпуса наружу эти узлы защищаются кожухом, поэтому воздухозаборные отверстия создаются в нем (позиция а) нижней схемы;
• если компоновка механизмов под капотом плотная, а окружающий их воздух слишком нагрет, чтобы нормально охладить внутреннее пространство генератора, используется защитный кожух специальной конструкции (позиция б) нижнего рисунка;
• в генераторах малогабаритных щели для забора воздуха создаются в обеих крышках корпуса (позиция в) на нижнем рисунке).

Рис. 11 Варианты схем воздушного охлаждения генератора

Перегрев обмоток и подшипников резко снижает характеристики генератора, и может привести к заклиниванию, короткому замыканию и, даже пожару.

Корпус

Традиционно для большинства электроприборов корпус генератора имеет защитную функцию для всех расположенных внутри него узлов. В отличие от стартера машины, генератор не имеет натяжного устройства, провисание ремня передачи регулируется за счет смещения корпуса самого генератора. Для этого кроме монтажных лапок на корпусе имеется регулировочная проушина.

Корпус изготавливается из алюминиевого сплава, состоит из двух крышек:

• внутри передней крышки спрятан статор и якорь;
• внутри задней крышки размещен выпрямитель и реле регулятора напряжения.

Рис. 12 Корпус генератора состоит из двух крышек

От этой детали зависит корректная работа генератора, так как внутрь одной крышки впрессован подшипник ротора, а ремень натягивается в проушине корпуса.

Режимы работы

При эксплуатации генератора машины существует 2 режима:

• запуск ДВС – в этот момент стартер авто и катушка ротора генератора являются единственными потребителями, расходуется энергия аккумулятора, пусковые токи значительно выше рабочих, поэтому от качества подзарядки аккумулятора зависит, заведется машина, или нет;
• рабочий режим – стартер в этот момент отключен, обмотка ротора генератора переходит в режим самовозбуждения, зато появляются прочие потребители (кондиционер, обогреватели стекол, зеркал, фары, автозвук), необходимо восстановить зарядку АКБ.

Внимание: При резком повышении суммарной нагрузки (аудиосистема с усилителем, сабвуфер) ток генератора становится недостаточным для удовлетворения потребностей бортовой системы, начинается расходоваться заряд АКБ.

Поэтому для снижения просадок напряжения владельцы автозвука часто ставят второй аккумулятор, увеличивают мощность генератора или дублируют его еще одним устройством.

Рис. 13 Два генератора на одном авто

Привод генератора

Обороты для выработки электричества генератор переменного тока получает клиноременной передачей от коленчатого вала двигателя. Поэтому натяжение ремня должно контролироваться регулярно, желательно перед каждой поездкой. Основными нюансами привода генератора являются:

• проверка натяжения производится усилием 3 – 4 кг, прогиб в этом случае не может превышать 12 мм;
• диагностика осуществляется линейкой, усилие к одному краю которой обеспечивается бытовым безменом;
• проскальзывать ремень может при попадании на него масла из-за негерметичности прокладок и сальников в соседних узлах под капотом;
• чересчур жесткий ремень вызывает повышенный износ подшипников;
• отсутствии соосности шкивов коленвала и генератора приводит к возникновению свиста и неравномерной выработке ремня в поперечном разрезе.

Рис. 14 Привод генератора

Средний ресурс шкивов 150 – 200 тысяч километров пробега авто. У ремня эта характеристика слишком отличается у разных производителей, модели авто и стиля вождения владельца.

Электрическая схема

Производители учитывают конкретное количество потребителей в модели авто, поэтому в каждом случае применяется индивидуальная электрическая схема генератора. Наиболее востребованы 8 схем «мобильных электроустановок» под капотом машины с одинаковым обозначением элементов:

1. генераторный блок;
2. обмотка ротора;
3. магнитопровод статора;
4. мост диодный;
5. переключатель;
6. реле лампы;
7. реле регулятора;
8. лампа;
9. конденсатор;
10. блок трансформатора и выпрямителя;
11. АКБ;
12. стабилитрон;
13. сопротивление.

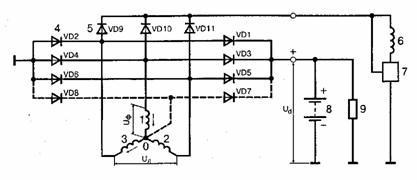

Рис. 15 Схема 1

В схемах 1 и 2 возбуждающая обмотка получает напряжение через замок зажигания, чтобы АКБ не разряжалась на стоянке. Недостатком является коммутация 5 А тока, снижающего эксплуатационный срок.

Рис. 16 Схема 2

Поэтому на схеме 3 контакты разгружены промежуточным реле, а потребление тока снижено до десятых долей ампера. Минусом в этом варианте является сложный монтаж генератора, понижение надежности конструкции, возрастает частота переключения транзистора. Фары могут моргать, а стрелки приборов подрагивать.

Рис. 17 Схема 3

В схеме 5 из трех диодов изготовлен дополнительный выпрямитель на пути к обмотке возбуждения. Однако при длительной парковке рекомендуется снимать «+» с клеммы аккумулятора, так как возможен разряд батареи. Зато при первичном возбуждении обмотки в момент запуска ДВС расход тока АКБ минимальный. Опасное для электроники машины повышение напряжения гаси стабилитрон.

Рис. 18 Схема 5

Для дизельных моторов применяются генераторы, использующие 6 схему. Они рассчитаны на напряжение 28 В, возбуждающая обмотка получает вдвое меньший заряд за счет подключения в «нулевую» точку статора.

Рис 19 Схема 6

На схеме 7 ликвидирован разряд АКБ при длительной парковке за счет снижения разницы потенциалов на «Д» и «+» клеммах. Из стабилитронов создано дополнительное крыло диодного мостика выпрямителя для ликвидации всплесков напряжения.

Рис. 20 Схема 7

Схема 8 обычно применяется в генераторах производителя Бош. Здесь усложнен регулятор напряжения, зато упрощена схема самого генератора.

Рис. 21 Схема 8

Маркировка клемм на корпусе

При самостоятельной диагностике мультиметром для владельца актуальна информация, как маркируются клеммы, выведенные на корпус генератора. Единого обозначения не существует, но общие принципы соблюдаются всеми производителями:

• с выпрямителя выходит «плюс», маркирующийся «+», 30, В, В+ и ВАТ, «минус», обозначенный «–», 31, D-, B-, E, M или GRD;
• от возбуждающей обмотки отходит клемма 67, Ш, F, DF, E, EXC, FLD;
• «плюсовой» провод от дополнительного выпрямителя на контрольную лампу обозначен D+, D, WL, L, 61, IND;
• фазу можно узнать по волнистой линии, буквам R, W или STA;
• нулевая точка статорной обмотки обозначена «0» или МР;
• клемма реле регулятора для подключения к «плюсу» бортовой сети (обычно АКБ) обозначена 15, Б либо S;
• кабель от замка зажигания должен подключаться к клемме регулятора напряжения, маркированной IG;
• бортовой компьютер подсоединяется к выводу реле регулятора с обозначением F или FR.

Рис. 22 Расположение клемм на корпусе генератора

Других обозначений не существует, а вышеуказанные присутствуют на корпусе генератора не в полном объеме, поскольку встречаются на всех существующих модификациях электроприборов.

Основные неисправности

Поломки «бортовой электростанции» вызваны неправильной эксплуатацией транспортного средства, выработкой ресурса деталей трения либо выходом из строя электрики. Вначале производится визуальная диагностика и выявление посторонних звуков, затем проверяется электрическая часть мультиметром (тестером). Основные неисправности сведены в таблицу:

При диагностике тестером измеряется напряжение генератора на разных оборотах двигателя – в режиме холостого хода, под нагрузкой. Проверяется целостность обмоток и соединительных проводов, диодного мостика и регулятора напряжения.

Выбор генератора для легкового авто

За счет разного диаметра шкивов клиноременной передачи генератору придается большая угловая скорость в сравнении с оборотами коленвала. Частота вращения ротора достигает 12 – 14 тысяч оборотов ежеминутно. Поэтому ресурс генератора минимум вдвое меньше, чем у ДВС авто.

Генератором машина комплектуется на заводе, поэтому при замене подбирается модификация с аналогичными характеристиками и крепежными отверстиями. Однако при тюнинге авто мощность генератора может не устроить владельца. Например, после увеличения количества потребителей (подогрев сидений, зеркал, стекол), установки сабвуфера, аудиосистемы с усилителем требуется именно выбор нового, более мощного генератора или монтаж второго электроприбора в комплекте с дополнительным аккумулятором.

В первом случае следует выбрать мощность, достаточную для подзарядки аккумулятора с 15% запасом. При установке второго генератора начальный и эксплуатационный бюджет резко увеличиваются:

• для дополнительного генератора придется установить дополнительный шкив на коленвал;
• найти место для крепления корпуса электроприбора таким образом, чтобы его шкив размещался в одной плоскости со шкивом коленвала;
• обслуживать и менять расходники сразу двух «мобильных электростанций».

С возникновением бесщеточных моделей генератора некоторые владельцы производят замену штатного прибора этим девайсом.

Бесщеточные модификации

Основным достоинством бесщеточного генератора является сверхдолгий эксплуатационный ресурс. Несмотря на сложную конструкцию и цену, ломаться здесь в принципе нечему, а окупаемость, все равно, выше за счет отсутствия расходников щетки/коллекторные кольца.

Компактные размеры и отсутствие коротких замыканий при попадании воды на залитые лаком или композитным составом обмотки позволяет монтировать его практически на любые транспортные средства.

На малых оборотах работа генератора обеспечивает электричеством только бортовую сеть, зарядка АКБ начинается при увеличении оборотов от 3000 ежеминутно.

Генераторы постоянного тока исчезли с легкового транспорта в 70-е годы прошлого столетья, так как имели сложную схему и более крупные размеры.

Таким образом, работа автомобильного генератора обеспечивает электроэнергией всех потребителей, подзаряжает АКБ и создает искру в камерах сгорания. Своевременное обслуживание и диагностика позволяет сократить эксплуатационные расходы и повысить ресурс электрического устройства.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Автомобильные генераторы.

Генераторные установки

Генераторная установка, или, как ее обычно называют – генератор, является основным источником электрического тока на автомобиле. Следует отметить, что генераторная установка включает не только генератор, как таковой, но и его привод, а также устройства для регулирования и преобразования вырабатываемого напряжения.

Генераторами называют электрические машины, преобразующие механическую энергию в электрическую. В принципе генераторами электрической энергии являются машины, преобразующие любой вид энергии – тепловую, ядерную, химическую, световую и т. д. в электрическую. Но традиционно сложилось так, что генераторами обычно называют машины, преобразующие механическую энергию движения в электроэнергию.
Чаще всего для такого преобразования в генераторах используют механическую энергию вращения одного из элементов конструкции, называемого якорем или ротором.
Принципиально возможно преобразование механической энергии поступательного движения какого-либо тела в электрическую энергию, но такой тип генераторов на практике не используется из-за сложности конструкции и малой эффективности.

Автомобильный генератор получает механическую энергию от коленчатого вала двигателя, с которым связан приводом, чаще всего — клиноременным или плоскоременным. Полученная в результате работы генератора электрическая энергия используется для питания электропотребителей автомобиля — системы зажигания, освещения и сигнализации, электрических приводов и контрольно измерительных приборов, компьютерных устройств и т. п., а также для зарядки аккумуляторной батареи.
Поскольку количество и суммарная мощность потребителей электроэнергии в современных автомобилях прогрессивно растет, используемые для получения электрической энергии генераторы обладают высокой мощностью, которая может достигать 1 кВт и даже более. Эту мощность генератор «отнимает» у двигателя, снижая его динамические и экономические показатели. Тем не менее, с такими потерями приходится мириться, поскольку современный автомобиль, даже дизельный, без электрической энергии далеко не уедет.

На автомобилях могут применяться генераторы постоянного или переменного тока.

***

История изобретения генератора

Работа генератора, преобразующего механическую энергию в электроэнергию, основана на явлении магнитоэлектрической индукции, которое обычно (и не совсем правильно) называют явлением электромагнитной индукции.
Электромагнитная индукция — явление возникновения электрического тока в замкнутом контуре при изменении магнитного потока, проходящего через него. Практически это может быть достигнуто, например, перемещением металлической рамки в магнитном поле, создаваемом постоянным магнитом.
Явление было открыто и описано английским физиком Майклом Фарадеем (Michael Faraday, 1791–1867) в 1831 году.
Изучением природы электрических явлений при воздействии на проводник постоянным магнитом занимались многие ученые, однако Фарадей первым опубликовал свои опыты и сделал надлежащие выводы.

Анализируя результаты опытов по изучению электромагнитной индукции Фарадей обнаружил, что электродвижущая сила, возникающая в замкнутом проводящем контуре, пропорциональна скорости изменения магнитного потока через поверхность, ограниченную этим контуром. Величина электродвижущей силы (ЭДС) не зависит от того, что является причиной изменения потока — изменение самого магнитного поля или движение контура (или его части) в магнитном поле.
Электрический ток, вызванный этой ЭДС, называется индукционным током.

Возникновение ЭДС объясняется действием сил магнитного поля на находящиеся в проводниках свободные электроны, которые начинают направленно перемещаться, скапливаясь на одном из концов проводника. В итоге этого движения электронов на одном конце проводника возникнет отрицательный электрический заряд, а на другом конце — положительный.

Разность потенциалов на концах проводника численно равна индуцированной в проводнике ЭДС. Индуцирование ЭДС в проводнике происходит независимо от того, включен ли он в какую-либо электрическую цепь либо нет. Если присоединить концы этого проводника к какому-либо приемнику электрической энергии, то под воздействием разности потенциалов по замкнутой цепи потечет электрический ток.

Считается, что первый генератор электрического тока, основанный на явлении электромагнитной индукции, был построен в 1832 г. парижским изобретателем Ипполитом Пикси (Hippolyte Pixii, 1808–1835). Этот генератор годился лишь для демонстрационных целей, а не для практического использования, поскольку приходилось вручную вращать тяжёлый постоянный магнит, благодаря чему в двух проволочных катушках, укрепленных неподвижно вблизи его полюсов, возникал переменный электрический ток.
В дальнейшем генератор Пикси был усовершенствован, и стал применяться в различных областях машиностроения.

***

Генераторы постоянного тока

До 60-х годов основным источником энергии автомобилей являлись генераторы постоянного тока, в которых, как и следует из названия, механическая энергия преобразуется в электрическую энергию постоянного тока.

Генератор постоянного тока состоит из статора — неподвижного корпуса с размещенными в нем электромагнитными элементами, вращающегося якоря с обмотками, и коллектора со щеточным узлом.
Якорь снабжен несколькими обмотками из токопроводящих катушек, которые при вращении якоря пересекают магнитное поле неподвижного статора, в результате чего в обмотках индуцируется электродвижущая сила — ЭДС.
Величина ЭДС в обмотках при вращении якоря постоянно изменяется по величине и по направлению в зависимости от положения катушек относительно магнитного поля статора.
Посредством коллекторного узла индуцируемая в обмотках статора ЭДС снимается в электрическую цепь для дальнейшей обработки и приведения к требуемым параметрам.

Принцип работы генератора постоянного тока основан на том, что если в постоянном магнитном поле вращать токопроводящую рамку с разомкнутыми концами, в ней индуцируется ЭДС, а на ее концах рамки появляется разность потенциалов.

Упрощенная схема генератора постоянного тока приведена на рис. 1.
В магнитном поле постоянного магнита вращается стальной цилиндрический сердечник, в продольных пазах которого размещен диаметральный виток abcd. Начало d и конец a этого витка присоединены к двум взаимно изолированным медным полукольцам, образующим коллектор, который вращается вместе со стальным сердечником.
По коллектору скользят неподвижные контактные щетки А и В, от которых отходят провода к потребителю энергии R. Стальной сердечник с витком (обмоткой) и коллектором образует вращающуюся часть генератора постоянного тока – якорь.

Если с помощью какой-либо внешней силы вращать якорь, то стороны витка будут пересекать магнитное поле, и в обмотках якоря будет возникать ЭДС, величина которой определяется по формуле:

e = 2Blv,

где B – индукция; l – длина стороны витка; v – скорость перемещения пазовых сторон витка.

Так как длина и скорость перемещения пазовых сторон обмотки якоря неизменны, то ЭДС обмотки якоря прямо пропорциональна B, а форма графика ЭДС определяется законом распределения магнитной индукции B, размещенной в воздушном зазоре между поверхностью якоря и полюсом самого магнита. Так, например, магнитная индукция в точках зазора, лежащих на оси полюсов, имеет максимальные значения (рис. 2, а): под северным полюсом (N) – положительное значение и под южным полюсом (S) – отрицательное. В точках n и n’, лежащих на линии, проходящей через середину межполюсного пространства, магнитная индукция равна нулю.

Допустим, что магнитная индукция в воздушном зазоре рассматриваемой схемы распределяется синусоидально:

B = B_max×sinα.

Тогда ЭДС витка при вращении якоря будет также изменяться по синусоидальному закону. Угол α определяет изменение положения якоря относительно исходного положения.

На рис. 2, а показан ряд положений витка abcd (обмотки) в различные моменты времени за один оборот якоря.
При α = 360˚ ЭДС якоря равна нулю, а при α = 270˚ — имеет максимальное значение, причем отрицательное.
Таким образом, в обмотке якоря генератора постоянного тока наводится переменная ЭДС, и, следовательно, при подключении нагрузки в обмотке будет действовать переменный ток (рис. 2, б – линия 1).

За время второго полуоборота якоря, когда ЭДС и ток в обмотке якоря отрицательны, ЭДС и ток во внешней цепи генератора (в нагрузке) не меняют своего направления, т. е. остаются положительными, как и в течение первой половины оборота якоря.

Действительно, при α = 90˚ щетка А соприкасается с коллекторной пластиной проводника d, расположенного под полюсом N, и имеет положительный потенциал, а щетка В – отрицательный, так как она соприкасается с пластиной коллектора, соединенной со стороной a витка, находящейся под полюсом S.

При α = 270˚, когда стороны a и d поменялись местами, щетки А и В сохраняют неизменной свою полярность, так как полукольца коллектора также поменялись местами и щетка А по-прежнему имеет контакт с коллекторной пластиной, связанной со стороной, находящейся под полюсом N, а щетка В – с коллекторной пластиной, связанно со стороной, находящейся под полюсом S.
В результате ток во внешней цепи не изменяет своего направления (рис. 2, б – линия 2), т. е. переменный ток обмотки якоря с помощью коллектора и щеток преобразуется в постоянный ток.
Ток во внешней цепи постоянен лишь по направлению, а его величина изменяется, т. е. он пульсирует, как показано на графике рис. 2, б.

Пульсация тока и ЭДС значительно ослабляются, если обмотку якоря выполнить из большого числа равномерно расположенных и распределенных по поверхности сердечника витков и увеличить соответственно число коллекторных пластин.
Например, в двух витках на сердечнике якоря (четырех пазовых сторонах), оси которых смещены относительно друг друга на угол 90˚, и четырех пластинах в коллекторе (рис. 3, а).
В этом случае ток во внешней цепи генератора пульсирует с удвоенной частотой, но глубина пульсации значительно меньше (рис. 3, б). Если витков в обмотке якоря от 12 до 16, то ток на выходе из генератора практически постоянен.

На рис. 4 приведена конструкция генератора постоянного тока.

***

Генераторы переменного тока

k-a-t.ru

Техническая информация о стартере и генераторе. О ремонте стартера и ремонте генератора.

Генератор предназначен для обеспечения питанием электропотребителей, входящих в систему электрооборудования, и зарядки аккумулятора при работающем двигателе автомобиля. Выходные параметры генератора должны быть таковы, чтобы в любых режимах движения автомобиля не происходил прогрессивный разряд аккумулятора. Кроме того, напряжение в бортовой сети автомобиля, питаемой генератором, должно быть стабильно в широком диапазоне частот вращения и нагрузок. Последнее требование вызвано тем, что аккумуляторная батарея весьма чувствительна к степени стабильности напряжения. Слишком низкое напряжение вызывает недозаряд батареи и, как следствие, затруднения с пуском двигателя, слишком высокое напряжение приводит к перезаряду батареи, и ее ускоренному выходу из строя. Не менее чувствительны к величине напряжения лампы освещения и сигнализация, акустическое оборудование.

Генератор – достаточно надежное устройство, способное выдержать повышенные вибрации двигателя, высокую подкапотную температуру, воздействие влажной среды, грязи и других факторов. Принцип работы электрогенератора и его принципиальное конструктивное устройство одинаковы у всех автомобильных генераторов, независимо от того, где они выпускаются.

Принцип действия генератора

В основе работы генератора лежит эффект электромагнитной индукции. Если катушку, например, из медного провода, пронизывает магнитный поток, то при его изменении на выводах катушки появляется переменное электрическое напряжение. И наоборот, для образования магнитного потока достаточно пропустить через катушку электрический ток. Таким образом, для получения переменного электрического тока требуются катушка, по которой протекает постоянный электрический ток, образуя магнитный поток, называемая обмоткой возбуждения и стальная полюсная система, назначение которой – подвести магнитный поток к катушкам, называемым обмоткой статора, в которых наводится переменное напряжение. Эти катушки помещены в пазы стальной конструкции, магнитопровода (пакета железа) статора. Обмотка статора с его магнитопроводом образует собственно статор генератора, его важнейшую неподвижную часть, в которой образуется электрический ток, а обмотка возбуждения с полюсной системой и некоторыми другими деталями (валом, контактными кольцами) ротор, его важнейшую вращающуюся часть. Питание обмотки возбуждения может осуществляться от самого генератора. В этом случае генератор работает на самовозбуждении. При этом остаточный магнитный поток в генераторе, т.е. поток, который образуют стальные части магнитопровода при отсутствии тока в обмотке возбуждения, невелик и обеспечивает самовозбуждение генератора только на слишком высоких частотах вращения. Поэтому в схему генератора, там где обмотки возбуждения не соединены с аккумуляторной батареей, вводят такое внешнее соединение (обычно через контрольную лампу  состояния генераторной установки). Ток, поступающий через эту лампу в обмотку возбуждения после включения выключателя зажигания и обеспечивает первоначальное возбуждение генератора. Сила этого тока не должна быть слишком большой, чтобы не разряжать аккумуляторную батарею, но и не слишком малой, т.к. в этом случае генератор возбуждается при слишком высоких частотах вращения, поэтому фирмы-изготовители оговаривают необходимую мощность контрольной лампы — обычно 2…3 Вт.

При вращении ротора напротив катушек обмотки статора появляются попеременно «северный», и «южный» полюсы ротора, т.е. направление магнитного потока, пронизывающего катушку, меняется, что и вызывает появление в ней переменного напряжения.

За редким исключением генераторы зарубежных фирм, также как и отечественные, имеют шесть «южных» и шесть «северных» полюсов в магнитной системе ротора. В этом случае частота f в 10 раз меньше частоты вращения  ротора генератора. Поскольку свое вращение ротор генератора получает от коленчатого вала двигателя, то по частоте переменного напряжения генератора можно измерять частоту вращения коленчатого вала двигателя. Для этого у генератора делается вывод обмотки статора, к которому и подключается тахометр. При этом напряжение на входе тахометра имеет пульсирующий характер, т.к. он оказывается включенным параллельно диоду силового выпрямителя генератора.

Обмотка статора генераторов зарубежных и отечественных фирм – трехфазная. Она состоит из трех 3 частей, называемых обмотками фаз или просто фазами, напряжение и токи в которых смещены друг относительно друга на треть периода, т.е. на 120 электрических градусов. Фазы могут соединяться в «звезду» или «треугольник». При этом различают фазные и линейные напряжения и токи. Фазные напряжения  действуют между концами обмоток фаз, а токи  протекают в этих обмотках, линейные же напряжения  действуют между проводами, соединяющими обмотку статора с выпрямителем. В этих проводах протекают линейные токи . Естественно, выпрямитель выпрямляет те величины, которые к нему подводятся, т. е. линейные. При соединении в «треугольник» фазные токи меньше линейных, в то время как у «звезды» линейные и фазные токи равны. Это значит, что при том же отдаваемом генератором токе, ток в обмотках фаз, при соединении в «треугольник», значительно меньше, чем у «звезды». Поэтому в генераторах большой мощности довольно часто применяют соединение в «треугольник», т.к. при меньших токах обмотки можно наматывать более тонким проводом, что технологичнее. Однако линейные напряжения у «звезды» больше фазного, в то время как у «треугольника» они равны и для получения такого же выходного напряжения, при тех же частотах вращения «треугольник» требует соответствующего увеличения числа витков его фаз по сравнению со «звездой».

Более тонкий провод можно применять и при соединении типа «звезда». В этом случае обмотку выполняют из двух параллельных обмоток, каждая из которых соединена в «звезду», т.е. получается «двойная звезда». Выпрямитель для трехфазной системы содержит шесть силовых полупроводниковых диодов, три из которых соединены с выводом «+» генератора, а другие три с выводом «—» («массой»). При необходимости форсирования мощности генератора применяется дополнительное плечо выпрямителя. Такая схема выпрямителя может иметь место только при соединении обмоток статора в «звезду», т. к. дополнительное плечо запитывается от «нулевой» точки «звезды».

У многих  генераторов зарубежных фирм обмотка возбуждения подключается к собственному выпрямителю. Такое подключение обмотки возбуждения препятствует протеканию через нее тока разряда аккумуляторной батареи при неработающем двигателе автомобиля. Полупроводниковые диоды находятся в открытом состоянии и не оказывают существенного сопротивления прохождению тока при приложении к ним напряжения в прямом направлении и практически не пропускают ток при обратном напряжении.  Следует обратить внимание на то, что под термином «выпрямительный диод», не всегда скрывается привычная конструкция, имеющая корпус, выводы и т.д. Иногда это просто полупроводниковый кремниевый переход, герметизированный на теплоотводе

Применение в регуляторе напряжения электроники и особенно, микроэлектроники, т.е. применение полевых транзисторов или выполнение всей схемы регулятора напряжения на монокристалле кремния, потребовало введения в генератор элементов ее защиты от скачков высокого напряжения, возникающих, например, при внезапном отключении аккумуляторной батареи, сбросе нагрузки. Такая защита обеспечивается тем, что диоды силового моста заменены стабилитронами. Отличие стабилитрона от выпрямительного диода состоит в том, что при воздействии на него напряжения в обратном направлении, он не пропускает ток лишь до определенной величины этого напряжения (напряжением стабилизации).

Обычно в силовых стабилитронах напряжение стабилизации составляет 25… 30 В. При достижении этого напряжения стабилитроны «пробиваются «, т.е. начинают пропускать ток в обратном направлении, причем в определенных пределах изменения силы этого тока напряжение на стабилитроне, а, следовательно, и на выводе «+» генератора остается неизменным, не достигающем опасных для электронных узлов значений. Свойство стабилитрона поддерживать на своих выводах постоянство напряжения после «пробоя» используется и в регуляторах напряжения.

Принцип действия регулятора напряжения (реле регулятора)

В настоящее время все генераторы оснащаются полупроводниковыми электронными регуляторами напряжения, как правило, встроенными внутрь генератора. Схемы их исполнения и конструктивное оформление могут быть различны, но принцип работы у всех регуляторов одинаков. Напряжение генератора без регулятора зависит от частоты вращения его ротора, магнитного потока, создаваемого обмоткой возбуждения, а, следовательно, от силы тока в этой обмотке и величины тока, отдаваемого генератором потребителям. Чем больше частота вращения и сила тока возбуждения, тем больше напряжение генератора, чем больше сила тока его нагрузки – тем меньше это напряжение.

Функцией регулятора напряжения является стабилизация напряжения при изменении частоты вращения и нагрузки за счет воздействия на ток возбуждения. Конечно, можно изменять ток в цепи возбуждения введением в эту цепь дополнительного резистора, как это делалось в прежних вибрационных регуляторах напряжения, но этот способ связан с потерей мощности в этом резисторе и в электронных регуляторах не применяется. Электронные регуляторы изменяют ток возбуждения путем включения и отключения обмотки возбуждения от питающей сети, при этом меняется относительная продолжительность времени включения обмотки возбуждения.

Если для стабилизации напряжения требуется уменьшить силу тока возбуждения, время включения обмотки возбуждения уменьшается, если нужно увеличить – увеличивается.

Конструктивное исполнение генераторов

По своему конструктивному исполнению генераторные установки можно разделить на две группы – генераторы традиционной конструкции с вентилятором у приводного шкива и генераторы так называемой «компактной» конструкции с двумя вентиляторами во внутренней полости генератора. Обычно «компактные» генераторы оснащаются приводом с повышенным передаточным отношением через поликлиновый ремень и поэтому, по принятой у некоторых фирм терминологии, называются высокоскоростными генераторами. При этом внутри этих групп можно выделить генераторы, у которых щеточный узел расположен во внутренней полости генератора между полюсной системой ротора и задней крышкой (Mitsubishi, Hitachi), и генераторы, где контактные кольца и щетки расположены вне внутренней полости (Bosch, Valeo). В этом случае генератор имеет кожух, под которым располагается щеточный узел, выпрямитель и, как правило, регулятор напряжения.

Любой генератор содержит статор с обмоткой, зажатый между двумя крышками –передней, со стороны привода, и задней, со стороны контактных колец. Крышки, отлитые из алюминиевых сплавов, имеют вентиляционные окна, через которые воздух продувается вентилятором сквозь генератор.

Генераторы традиционной конструкции снабжены вентиляционными окнами только в торцевой части, генераторы «компактной» конструкции еще и на цилиндрической части –  над лобовыми сторонами обмотки статора. «Компактную» конструкцию отличает также сильно развитое оребрение, особенно в цилиндрической части крышек. На крышке со стороны контактных колец крепятся щеточный узел, который часто объединен с регулятором напряжения, и выпрямительный узел. Крышки обычно стянуты между собой тремя или четырьмя винтами, причем статор оказывается зажат между крышками, посадочные поверхности которых охватывают статор по наружной поверхности. Иногда статор полностью утоплен в передней крышке и не упирается в заднюю крышку (Denso). Существуют конструкции, у которых средние листы пакета статора выступают над остальными, и они являются посадочным местом для крышек. Крепежные лапы и натяжное ухо генератора отливаются заодно с крышками, причем, если крепление двухлапное, то лапы имеют обе крышки, если однолапное — только передняя. Впрочем, встречаются конструкции, у которых однолапное крепление осуществляется стыковкой приливов задней и передней крышек, а также двухлапные крепления, при котором одна из лап, выполненная штамповкой из стали, привертывается к задней крышке, как, например, у некоторых генераторов фирмы Paris-Rhone прежних выпусков. При двухлапном креплении в отверстии задней лапы обычно располагается дистанционная втулка, позволяющая при установке генератора выбирать зазор между кронштейном двигателя и посадочным местом лап. Отверстие в натяжном ухе может быть одно с резьбой или без, но встречается и несколько отверстий, чем достигается возможность установки этого генератора на разные марки двигателей. Для этой же цели применяют два натяжных уха на одном генераторе.

Особенностью автомобильных генераторов является вид полюсной системы ротора. Она содержит две полюсные половины с выступами – полюсами клювообразной формы по шесть на каждой половине. Полюсные половины выполняются штамповкой и могут иметь выступы — полувтулки. В случае отсутствия выступов при напрессовке на вал между полюсными половинами устанавливается втулка с обмоткой возбуждения, намотанной на каркас, при этом намотка осуществляется после установки втулки внутрь каркаса. Обмотка возбуждения в сборе с ротором пропитывается лаком. Клювы полюсов по краям обычно имеют скосы с одной или двух сторон для уменьшения магнитного шума генераторов. В некоторых конструкциях для той же цели под острыми конусами клювов размещается антишумовое немагнитное кольцо, расположенное над обмоткой возбуждения. Это кольцо предотвращает возможность колебания клювов при изменении магнитного потока и, следовательно, излучения ими магнитного шума. После сборки производится динамическая балансировка ротора, которая осуществляется высверливанием излишка материала у полюсных половин. На валу ротора располагаются также контактные кольца, выполняемые чаще всего из меди, с опрессовкой их пластмассой. К кольцам припаиваются или привариваются выводы обмотки возбуждения. Иногда кольца выполняются из латуни или нержавеющей стали, что снижает их износ и окисление, особенно при работе во влажной среде. Диаметр колец при расположении щеточно-контактного узла вне внутренней полости генератора не может превышать внутренний диаметр подшипника, устанавливаемого в крышку со стороны контактных колец, т.к. при сборке подшипник проходит над кольцами. Малый диаметр колец способствует кроме того уменьшению износа щеток. Именно по условиям монтажа некоторые фирмы применяют в качестве задней опоры ротора роликовые подшипники, т.к. шариковые того же диаметра имеют меньший ресурс.

Валы роторов выполняются, как правило, из мягкой автоматной стали, однако, при применении роликового подшипника, ролики которого работают непосредственно по концу вала со стороны контактных колец, вал выполняется из легированной стали, а цапфа вала цементируется и закаливается. На конце вала, снабженном резьбой, прорезается паз под шпонку для крепления шкива. Однако, во многих современных конструкциях шпонка отсутствует. В этом случае торцевая часть вала имеет углубление или выступ под ключ в виде шестигранника. Это позволяет удерживать вал от проворота при затяжке гайки крепления шкива, или при разборке, когда необходимо снять шкив и вентилятор.

Щеточный узел – это пластмассовая конструкция, в которой размещаются щетки т.е. скользящие контакты.

В автомобильных генераторах применяются щетки двух типов – меднографитные и электрографитные. Последние имеют повышенное падение напряжения в контакте с кольцом по сравнению с меднографитными, что неблагоприятно сказывается на выходных характеристиках генератора, однако они обеспечивают значительно меньший износ контактных колец. Щетки прижимаются к кольцам усилием пружин. Обычно щетки устанавливаются по радиусу контактных колец, но встречаются и так называемые реактивные щеткодержатели, где ось щеток образует угол с радиусом кольца в месте контакта щетки. Это уменьшает трение щетки в направляющих щеткодержателя, и тем обеспечивается более надежный контакт щетки с кольцом. Часто щеткодержатель и регулятор напряжения образуют неразборный единый узел.

Выпрямительные узлы применяются двух типов – либо это пластины-теплоотводы, в которые запрессовываются (или припаиваются) диоды силового выпрямителя или на которых распаиваются и герметизируются кремниевые переходы этих диодов, либо это конструкции с сильно развитым оребрением, в которых диоды, обычно таблеточного типа, припаиваются к теплоотводам. Диоды дополнительного выпрямителя имеют обычно пластмассовый корпус цилиндрической формы, либо в виде горошины или выполняются в виде отдельного герметизированного блока, включение в схему которого осуществляется шинками. Включение выпрямительных блоков в схему генератора осуществляется распайкой или сваркой выводов фаз на специальных монтажных площадках выпрямителя или винтами. Наиболее опасным для генератора и особенно для проводки автомобильной бортовой сети является перемыкание пластин-теплоотводов, соединенных с «массой» и выводом «+» генератора, случайно попавшими между ними металлическими предметами или проводящими мостиками, образованными загрязнением, т.к. при этом происходит короткое замыкание по цепи аккумуляторной батареи, что может привести к возгоранию. Во избежание этого пластины и другие части выпрямителя генераторов некоторых фирм частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.

Подшипниковые узлы генераторов это, как правило, радиальные шариковые подшипники с одноразовой закладкой пластичной смазки на весь срок службы и одно или двухсторонними уплотнениями, встроенными в подшипник. Роликовые подшипники применяются только со стороны контактных колец и достаточно редко, в основном, американскими фирмами (Delco Remy, Motorcraft). Посадка шариковых подшипников на вал со стороны контактных колец обычно плотная, со стороны привода — скользящая, в посадочное место крышки наоборот — со стороны контактных колеи — скользящая, со стороны привода — плотная. Так как наружная обойма подшипника со стороны контактных колец имеет возможность проворачиваться в посадочном месте крышки, то подшипник и крышка могут вскоре выйти из строя, возникнет задевание ротора за статор. Для предотвращения проворачивания подшипника в посадочное место крышки помещают различные устройства — резиновые кольца, пластмассовые проставки, гофрированные стальные пружины и т.п. Конструкцию регуляторов напряжения в значительной мере определяет технология их изготовления. При изготовлении схемы на дискретных элементах, регулятор обычно имеет печатную плату, на которой располагаются эти элементы. При этом некоторые элементы, например, настроечные резисторы могут выполняться по толстопленочной технологии. Гибридная технология предполагает, что резисторы выполняются на керамической пластине и соединяются с полупроводниковыми элементами – диодами, стабилитронами, транзисторами, которые в бескорпусном или корпусном исполнении распаиваются на металлической подложке. В регуляторе, выполненном на монокристалле кремния, вся схема регулятора размещена в этом кристалле.

Охлаждение генератора осуществляется одним или двумя вентиляторами, закрепленными на его валу. При этом у традиционной конструкции генераторов (воздух засасывается центробежным вентилятором в крышку со стороны контактных колец.
У генераторов, имеющих щеточный узел, регулятор напряжения и выпрямитель вне внутренней полости и защищенных кожухом, воздух засасывается через прорези этого кожуха, направляющие воздух в наиболее нагретые места — к выпрямителю и регулятору напряжения. На автомобилях с плотной компоновкой подкапотного пространства, в котором температура воздуха слишком велика, применяют генераторы со специальным кожухом закрепленным на задней крышке и снабженным патрубком со шлангом, через который в генератор поступает холодный и чистый забортный воздух. Такие конструкции применяются, например, на автомобилях BMW. У генераторов «компактной» конструкции охлаждающий воздух забирается со стороны как задней, так и передней крышек.

Генераторы большой мощности, устанавливаемые на спецавтомобили, грузовики и автобусы имеют некоторые отличия. В частности, в них встречаются две полюсные системы ротора, насаженные на один вал и, следовательно, две обмотки возбуждения, 72 паза на статоре и т. п. Однако принципиальных отличий в конструктивном исполнении этих генераторов от рассмотренных конструкций нет.

Привод генераторов и крепление их на двигателе

Привод генераторов всех типов автомобилей осуществляется от коленчатого вала ременной или зубчатой передачей. При этом возможны два варианта — клиновым или поликлиновым ремнем. Приводной шкив генератора выполняется с одним или двумя ручьями для клинового ремня и с профилированной рабочей дорожкой для поликлинового. Вентилятор, выполненный, как правило, штамповкой из листовой стали, в традиционной конструкции генератора крепится на валу рядом со шкивом. Шкив может выполняться сборным из двух штампованных дисков, литым из чугуна или стали, а также полученным методом штамповки или точеным из стали.

Качество обеспечения питанием потребителей электроэнергии, в том числе зарядка аккумуляторной батареи, зависит от передаточного числа ременной передачи, равного отношению диаметров ручьев приводного шкива генератора к шкиву коленчатого вала. Для повышения качества питания электропотребителей это число должно быть как можно больше, т.к. при этом частота вращения генератора повышается, и он способен отдать потребителям больший ток. Однако при слишком больших передаточных числах происходит ускоренный износ приводного ремня, поэтому передаточные числа передачи двигатель-генератор для клиновых ремней лежат в пределах 1,8…2,5, для поликлиновых до 3. Более высокое передаточное число возможно потому, что поликлиновые ремни допускают применение на генераторах приводных шкивов малых диаметров и меньший угол охвата шкива ремнем. Наилучшей конструкцией для генератора является индивидуальный привод. При таком приводе подшипники генератора оказываются менее нагруженными, чем в «коллективном» приводе, при котором обычно генератор приводится во вращение одним ремнем с другими агрегатами, чаще всего водяным насосом, и где шкив генератора служит натяжным роликом. Поликлиновым ремнем обычно приводится во вращение сразу несколько агрегатов. Например, на автомобилях Mercedes один поликлиновой ремень приводит во вращение одновременно генератор, водяной насос, насос гидроусилителя руля, гидромуфту вентилятора и компрессор кондиционера. В этом случае натяжение ремня осуществляется и регулируется одним или несколькими натяжными роликами при фиксированном положении генератора. Крепление генераторов на двигателе выполнено на одной или двух крепежных лапах, сочленяемых с кронштейном двигателя. Натяжение ремня производится поворотом генератора на кронштейне, при этом натяжная планка, соединяющая двигатель с натяжным ухом, может быть выполнена в виде винта, по которому перемещается резьбовая муфта, сочленяемая с ухом.

Встречаются конструкции, у которых прорезь в натяжной планке имеет зубчатую нарезку, по которой перемещается натяжное устройство, соединенное с натяжным ухом. Такие конструкции позволяют обеспечивать натяжение ремня очень точно и надежно.

К сожалению, на данный момент не существует международных нормативных документов, определяющих габаритные и присоединительные размеры генераторов легковых автомобилей, поэтому генераторы различных фирм существенно отличаются друг от друга, разумеется, кроме изделий, специально предназначенных в качестве запчастей для замены генераторов других фирм.

Бесщеточные генераторы

Бесщеточные генераторы применяются там, где возникают требования повышенной надежности и долговечности, главным образом на магистральных тягачах, междугородных автобусах и т.п. Повышенная надежность этих генераторов обеспечивается тем, что у них отсутствует щеточно-контактный узел, подверженный износу и загрязнению, а обмотка возбуждения неподвижна. Недостатком генераторов этого типа являются увеличенные габариты и масса. Бесщеточные генераторы выполняются с максимальным использованием конструктивной преемственности со щеточными. На выпуске генераторов такого типа специализируется американская фирма Delco-Remy, являющаяся отделением General Motors. Отличие этой конструкции состоит в том, что одна клювообразная полюсная половина посажена на вал, как у обычного щеточного генератора, а другая в урезанном виде приваривается к ней по клювам немагнитным материалом.

eksin-retail.ru
