Как проверить вакумник на ваз 2110 – Проверка вакуумного усилителя тормозов: 4 простых теста

Содержание

Как проверить вакуумный усилитель тормозов

Вакуумный усилитель тормозной системы (аббревиатура — ВУТ) по праву считается одним из главных механизмов современных авто. Это не удивительно, ведь от правильности работы устройства зависит эффективность торможения и, следовательно, уровень безопасности водителя и пассажиров.

Вакуумный усилитель тормозов

Вот почему важна периодическая проверка вакуумного усилителя тормозов и устранение неисправностей. По каким признакам проще всего диагностировать неисправность? Реально ли отремонтировать или поменять устройство в гараже? Эти и другие моменты рассмотрим ниже.

Конструктивные особенности и принцип работы

Первое, с чем стоит разобраться — конструктивные особенности вакуумного усилителя тормозов и тонкости его функционирования в системе. Как правило, устройство находится в общем блоке с главным цилиндром. В исходном состоянии канал, объединяющий систему с окружающим воздухом, закрыт.

В свою очередь, второй канал остается открытым. На этом этапе диафрагма, которая находится внутри, получает идентичное давление с одной и другой стороны. Кроме того, благодаря действию возвратной пружинки, она всегда расположена в первоначальной позиции.

Когда водитель жмет на тормоз, специальный шток перемещается, немного отклоняется и закрывает вход в канал. Одновременно с этим открывается другой канал, связывающий ВУТ с окружающим воздухом.

После этого атмосферные потоки сходятся с двух сторон и давят каждый со своим усилием. Благодаря разности давления, происходит сдавливание возвратной пружины, а сам шток движется с поршнем цилиндра.

После уменьшения усилия (при этом нога остается на педали) происходит открытие каналов настолько, что движение поршневого узла совсем блокируется, а сам ВУТ находится в режиме ожидания и готов к работе. В такой ситуации любое изменение позиции педали приводит к корректировке разности давлений в устройстве. В итоге машина останавливается, если водитель давит на педаль, или продолжает движение, когда нога отпущена.

Устройство вакуумного усилителя

При сильном нажатии на педаль происходит резкое изменение давления, из-за чего тормоза срабатывают на пределе возможностей. При этом считается, что благодаря ВУТ эффективность тормозной системы машины возрастает в 5-7 раз. Как только педаль отпускается, диафрагма возвращается на исходную позицию.

Если же система вакуумного усилителя тормозов не работает, требуется диагностика, выявление причины и оперативное устранение дефекта. Как это сделать, будет рассмотрено ниже.

Как проверить работоспособность устройства?

Одна из главных проблем для многих автовладельцев — неумение своевременно распознать поломку и проверить систему ВУТ. В реальности все легко.

Алгоритм проверки вакуумного усилителя следующий:

1. Способ первый. Пускайте мотор и дайте ему 3-5 минут поработать. После отключайте зажигание и жмите на тормоз с привычным для повседневной езды давлением. Если устройство исправно, то первый раз педаль срабатывает в обычном режиме (углубляется до пола).

ВУТ срабатывает, а появившийся вакуум затягивает диафрагму. Устройство, в свою очередь, подталкивает поршень основного цилиндра, и происходит выравнивание давления. Как следствие, все дальнейшие срабатывания тормоза будут «укорачиваться».

Причина в том, что разряжения уже нет. Такое поведение системы нормально и свидетельствует о ее работоспособности. В ситуации, когда между первым, вторым и последующими срабатываниями разницы нет (педаль утапливается до пола), это сигнал поломки системы и необходимости ее ремонта.

2. Способ второй. Чтобы подтвердить или опровергнуть предположения о неисправности узла, проведите еще один опыт. Заглушите мотор, выжмите тормоз, а теперь пускайте двигатель. В этот момент нога должна оставаться на педали и создавать определенное давление.

Если устройство исправно, то в камере ВУТ формируется разряжение, благодаря которому происходит давление мембраны на шток. В итоге система притягивает толкатель, а педаль опускается к полу. Если рычаг остался на прежней позиции, то делаем выводы о неисправности вакуумного усилителя тормозов.

Принцип работы вакуумного усилителя

3. Способ третий. Следующая проверка позволяет выявить факты утечки воздуха в системе. Для этого выжимайте тормоз и, не отпуская педаль, глушите мотор. После удерживайте рычаг в такой же позиции еще 30-40 секунд. При нарушении герметичности появляется усилие, которое будет выталкивать рычаг вверх. Если такая проблема не диагностируется, устройство исправно, и утечка в системе отсутствует.

Особенности визуального осмотра вакуумного усилителя

Хороший автовладелец должен знать, как проверить вакуумный усилитель тормозов визуально. Такие навыки помогают вовремя определить неисправность, а в случае чего и подтвердить установленный ранее диагноз.

При визуальном осмотре ВУТ автомобиля действуйте так:

  • Проверяйте место стыка обратного клапана и патрубка (шланга) на качество соединения.
  • Осматривайте фланец и убедитесь в отсутствии дефектов.
  • Оцените состояние изгибов шланга. При наличии трещин или влажных следов масла поменяйте неисправные узлы.
  • Доставайте коврик и под рулевой, осмотрите защитный колпак (пыльник).  Он должен быть целым и без потеков жидкости.
  • После обнаружения неисправности поменяйте узел. Стоимость устройства невелика, да и можно дополнительно сэкономить, сделав все самостоятельно.

Как поменять вакуумный усилитель?

Если проверка работоспособности вакуумного усилителя тормозов показала явную поломку, лучшее решение — установить новый узел.

Чтобы заменить ВУТ на ВАЗ, действуйте так:

  • Подготовьте инструмент. Вам потребуется новая деталь, а также наборы ключей (торцевых и рожковых).
  • Отсоедините шток от педали.
  • Отверните тормозной цилиндр и демонтируйте его от ВУТ, тормозные трубки отсоединять не надо, если нет желания после завершения работы прокачивать тормоза, можно обойтись и без этого.
  • Снимайте шланг, который подключен к коллектору впуска и направляется к клапану ВУТ.
  • Откручивайте от кузова крепежный кронштейн, для чего требуется иметь под рукой специальный кардан.
  • Фиксируйте вакуумник к кузову на две пары гаек ключом на «тринадцать».
  • Ставьте кронштейн на новую деталь, для чего с помощью ключа на «семнадцать» откручивайте гайки.
  • Собирайте узел по обратному алгоритму.

Теперь вы знаете, как обнаружить, проверить и устранить неисправность усилителя тормозов. Главное — своевременно диагностировать поломку. Удачи на дорогах и конечно же без поломок.

remontavtovaz.ru

Вакуумный усилитель тормозов ВАЗ 2110





Он представляет собой устройство, обеспечивающее нормальный процесс торможения автомашины посредством создания добавочного усилия на тормозную педаль путем разряжения. Этот механизм способствует слаженному функционированию системы торможения, одновременно облегчая управление ею. При этом уменьшается износ машины и усталость водителя.





Устройства от разных производителей могут различаться по характеристикам и качеству, также может варьироваться и цена вакуумного усилителя ВАЗ 2110. Поскольку функционирование его механизма отражается на работе других деталей и узлов, и прежде всего двигателя автомобиля, стоит не экономить и внимательно следить за его исправностью.



Если из-под капота раздается шипение, в салоне ощущается горелый запах масла, а тормоз срабатывает, как у заглушенной машины, лишь после многократных качков ногой тормозной педали, то стоит немедленно обратиться в автосервис для проведения диагностики и в случае необходимости замены этого устройства.

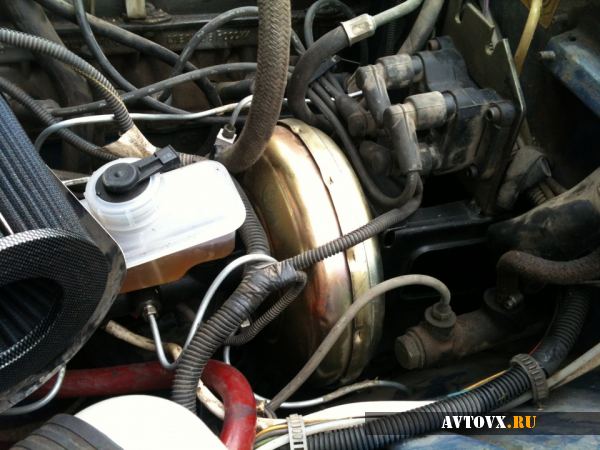

вакуумный усилитель тормозов ваз 2110



Протестировать вакуумный усилитель тормозов «десятки» на предмет исправности работы можно и самостоятельно. Для этого нужно при выключенном двигателе многократно нажать на тормозную педаль. Этим способом проверяется равномерность давления в полостях. Все нормально тогда, когда корпус клапана не заедает.



Далее при удерживании ноги на тормозной педали запускается двигатель. В случае, если педаль при этом подается вперед одновременно с ногой, то усилитель работоспособен. В противном случае необходимо удостовериться, что неисправность заключается именно в нем, а не в проблеме с фланцем наконечника или его креплением.



Еще неслаженное функционирование педали возможно из-за неисправного присоединения штуцера на выпускной трубе двигателя к шлангу. Это все также оказывает вредной воздействие на работоспособность тормозной системы и ее эффективность.





Когда выявленные признаки указывают на неисправность вакуумного усилителя тормозов ВАЗ 2110, можно попробовать оказать первую помощь своему автомобилю самостоятельно. В нормальном состоянии система торможения должна удерживать его на месте при наклоне в 25º к горизонтальной поверхности. Если же она плохо справляется, стоит, ослабив контргайку, натянуть трос.



Затем требуется проверить полный рычажный ход, необходимо, чтобы он составлял примерно 2-4 зубца. Затянув туго контргайку, стоит выполнить ряд страховочных торможений с одновременным контролем хода рычага. Причем вращение колес при опущенном до конца рычаге должно быть свободным, без усилия. Если такая проверка выявила неспособность усилителя справиться с торможением, это указывает на необходимость его замены.



Многие автосервисы предоставляют такую актуальную на сегодня услугу, как тюнинг тормозной системы ВАЗ 2110, цена агрегата в случае замены все-таки выше, чем его усовершенствование. Оно затрагивает еще и задние диски тормозов, помимо усилителя, модернизацией которого служит установка специальной шайбы. Эта, казалось бы, малозначительная деталь способна существенно влиять на работу усилителя и процесс торможения в целом.



При нажиме водителем на тормозную педаль шток, проходящий через шайбу, начинает оказывать давление на главный цилиндр тормоза. Из-за этого работа пропускных клапанов начинается чуть позже. Таким образом, установка шайбы делает торможение более плавным, педаль мягче, а ее реакция в случае резкой остановки при этом не меняется.



Но если уже появилось шипение, двигатель глохнет от нажатия тормозной педали или она сделалась очень тугой, необходимо заменить механизм. В противном случае вождение такого автомобиля становится небезопасным для себя и окружающих. При подготовке к замене этого узла требуется разборка задней части моторного отсека, удаление эластичного уплотнения, обивки и жабо.



снятие вакуумного усилителя



Процесс начинают с отсоединения проводки колодки от датчика, показывающего уровень тормозной жидкости. Поддерживая обратный клапан, отсоединяют от усилителя шланг. Далее отворачивают обе крепежные гайки главного цилиндра системы торможения. Его плавно отворачивают от усилителя на требующееся для извлечения последнего расстояние, причем осуществляют это, не удаляя тормозных трубок.



Под находящейся в салоне автомашины панелью приборов следует открутить все четыре крепежные гайки кронштейна тормозной педали, что довольно затруднительно из-за их неудобного расположения. Затем снимаются в подкапотном отсеке провода, кронштейн и сам усилитель одновременно с узлом педали тормоза.



Отсоединив две крепежный гайки, отверткой удаляют стопорную пластину пальца крепления и, вытолкнув его, отделяют толкатель усилителя от педали. Открутив от узла педали испорченный усилитель, на его место помещают новый. Причем необходимо проследить за верностью его расположения: педаль должна быть внизу, а шланговый штуцер – вверху. После этого производят все выполненные ранее операции в последовательности, противоположной снятию.

avtovx.ru

Вакуумный усилитель тормозов ВАЗ 2110. Диагностика и ремонт

Не верьте тем, кто говорит, что тормоза придумали трусы. Их придумали очень умные и долгоживущие люди, а вакуумный усилитель тормозов придумали к тому же и очень ленивые. Для того чтобы проверить необходимость наличия ВУТ на автомобиле, попробуйте остановить его нажатием на педаль тормоза с выключенным двигателем на небольшой скорости. Скорее всего, для полной остановки придётся так сильно жать на тормозную педаль, что вам потребуется даже немного привставать на сиденье. А представляете, если вас будет ожидать такой сюрприз во время интенсивного движения в потоке автомобилей, да и ещё и на спуске? Поэтому к данному вопросу просто необходимо отнестись со всей серьёзностью и полнотой ответственности за свою и чужую безопасность. Итак, разберёмся, как делается ремонт ВУТа и замена его составных частей.

Общее устройство тормозной системы ВАЗ 2110

Вакуумный усилитель тормозов ВАЗ-2110 находится в подкапотном пространстве автомобиля между главным тормозным цилиндром и педалью тормоза.

Тормозная система ВАЗ-2110Тормозная система ВАЗ-2110

Схема расположения ВУТ

Принцип работы вакуумного усилителя тормозов вкратце рассмотрим на следующем рисунке:

Вакуумный усилитель тормозовВакуумный усилитель тормозов

Принцип работы

В исходном состоянии обе полости посредством следящего клапана (на рисунке отсутствует) соединены с атмосферой. При нажатии на педаль тормоза шток перемещает диафрагму влево, следящий клапан разъединяет полости и в полости «А» создаётся разряжение. А так как полость «Б» всё так же находится под атмосферным давлением, то оба эти условия (разряжение + атмосферное давление) в совокупности придают торможению дополнительное усилие.

Подробно рассмотреть работу всей тормозной системы автомобиля в совокупности вы можете в следующем видеоуроке.

Как работает (на видео)

Диагностика вакуумного усилителя своими руками

Прежде всего необходимо сказать, что неполадки в работе и выход из строя вакуумного усилителя не носит фатального характера. Происходит лишь характерное затруднение при торможении автомобиля и в ряде случаев нарушение стабильной работы двигателя. В любом случае перед поездкой вы можете самостоятельно провести достаточно эффективную и не требующую специальных навыков проверку работы вакуумного усилителя тормозов, для этого:

  1. При не заведённом двигателе нажимаем несколько раз на полный ход тормозную педаль;
  2. Удерживаем её в нажатом состоянии;
  3. Заводим двигатель.

Если же при этом педаль немного «ушла» в пол, значит, с вашим вакуумным усилителем всё в порядке, если же нет, то продолжаем дальнейшую диагностику системы.

Основные признаки неисправностей ВУТ (таблица)

Как отремонтировать или заменить детали

Шипит при торможении (с видеопримером)

На следующем видео можно услышать этот характерный звук:

К слову, штатный «вакуумник» ВАЗ-2110 по инструкции не подлежит ремонту, только замене, но мы и «сами с руками». Да и судя по количеству различных инструкций по самостоятельному ремонту автомобилей, выложенных в сети, можно утверждать, что любому отечественному автолюбителю со стажем более пяти лет можно смело присваивать звание инженера-конструктора заочно. Поэтому рассмотрим процедуру ремонта, тем более что разница в стоимости между ремкомплектом и самим вакуумным усилителем несоизмерима высока.

В любом случае вначале нам придётся демонтировать ВУТ, для этого нам понадобится минимум подручных средств.

Инструменты
  • Рожковые и торцевые ключи размерами «10», «13», «17»;
  • Мощная плоская отвёртка;
  • Ремкомплект или ВУТ в сборе;
  • Герметик и немного желания всё сделать своими руками.
Демонтаж

На данном этапе у нас есть выбор: или сделать всё так, как гласит инструкция завода-изготовителя (отсоединить главный тормозной цилиндр от ВУТ, откручивая от него все тормозные трубки, с последующей его прокачкой) или же чуть проще и малой кровью (просто отодвинув его в сторону).

В любом случае выбор за вами, я же пойду по лёгкому пути:

  1. Отсоединяем от тормозной педали шток-толкатель:Соединение штока-толкателя и тормозной педалиСоединение штока-толкателя и тормозной педали

    Снимаем защёлку, вытаскиваем палец

  2. Отсоединяем от датчика уровня тормозной жидкости колодку с проводами:Датчик уровня тормозной жидкостиДатчик уровня тормозной жидкости

    Отсоединяем колодку

  3. В моторном отсеке откручиваем две гайки, крепящие главный тормозной цилиндр к «вакуумнику»:

    Главный тормозной цилиндрГлавный тормозной цилиндр

    Две гайки на «17»

  4. Удерживая обратный клапан, снимаем с него вакуумный патрубок:Обратный клапан ВУТОбратный клапан ВУТ

    Демонтаж вакуумного патрубка

  5. Как раз в этом месте все «мануалы» требуют отсоединения тормозных трубок от ГТЦ, я же предлагаю открутить всего одну гайку крепления тормозных магистралей к салону и просто убрать ГТЦ в сторону:

    Крепление тормозных магистралейКрепление тормозных магистралей

    Гайка на «10»

  6. В салоне, под панелью приборов открутите четыре гайки, крепящие кронштейн педали тормоза:

    Кронштейн тормозной педалиКронштейн тормозной педали

    Гайки на «13»

  7. Демонтируем вакуумный усилитель вместе с кронштейном:Подкапотное пространствоПодкапотное пространство

    Демонтаж ВУТ

  8. Открутив две гайки крепления кронштейна педали и поддев его отвёрткой, отсоединяем его от «вакуумника»:Крепление кронштейна к ВУТКрепление кронштейна к ВУТ

    Гайки на «17»Ремонт

  9. Приобретаем в магазине ремкомплект ВАЗ — 2108/2109:

    Ремкоплект ВУТРемкоплект ВУТ

    Содержимое ремкомплекта

  10. Аккуратно развальцовываем мощной отвёрткой и молоточком корпус вакуумного усилителя:Корпус ВУТКорпус ВУТ

    Развальцовка

  11. Так как внутри находится возвратная пружина, для предотвращения «выстрела» свободной половинки закручиваем на шпильки открученные ранее гайки. Вот такая картина нам открылась:Виновница «торжества»Виновница «торжества»

    Деффект диафрагмы

  12. Далее разобрать диафрагму не получится, так как шпильки, крепящие её к корпусу, заклёпаны. Просто снимаем её манжету с корпуса относительно лёгким движением руки:Замена манжеты диафрагмыЗамена манжеты диафрагмы

    Демонтаж

  13. Можете убедиться сами, каталожный номер «родной» и приобретённой манжеты совпадает!Манжета диафрагмыМанжета диафрагмы

    Каталожный номер

  14. Устанавливаем манжету в корпус диафрагмы, при этом аккуратно помогаем отвёрткой попасть её краю во внутренний паз:Монтаж манжетыМонтаж манжеты

    Внутренний паз диафрагмы

  15. Далее смазываем герметиком посадочное место шайбы на шпильке с гофрой…Шпилька с гофройШпилька с гофрой

    Смазка герметиком

  16. …и место стыка кронштейна педали с корпусом вакуумного усилителя:Место установки ВУТ на кронштейнМесто установки ВУТ на кронштейн

    Герметизация

  17. На этом ремонт вакуумного усилителя можно считать законченным, остаётся лишь аккуратно завальцевать места крепления ранее развальцованных половинок. Установка «вакуумника» происходит строго в обратной последовательности.

Шипение при работающем двигателе+ видео по диагностике и замене

Данная неполадка возникает при подсосе воздуха в вакуумном патрубке усилителя тормозов. Необходимо проверить на наличие подсосов как сам патрубок, так и места его соединений со впускным коллектором и ВУТ. Так как при данной неисправности происходит разгерметизация впускной системы двигателя, то в третьем и четвёртом цилиндре происходит обеднение воздушной смеси и двигатель начинает «троить». Более подробно о диагностике данной неисправности можете узнать в этой видеоинструкции.

Мягкая, «ватная» педаль тормоза

Как правило, в этом случае происходит подсос воздуха в гидравлическую часть тормозной системы вследствие её разгерметизации. Выявляется визуальным осмотром и контролем за уровнем тормозной жидкости в расширительном бачке. Если же утечки не выявлены, а уровень жидкости в бачке продолжает убывать, то необходимо проверить целостность внутренней манжеты главного тормозного цилиндра со стороны ВУТ.

Корпус ВУТКорпус ВУТ

Последствия утечки через внутреннюю манжету ГТЦ

После того как утечка найдена, тормоза необходимо прокачать.

Автомобиль не «дотормаживает»

Эта неисправность встречается крайне редко и проявляет себя обычно после снятия/установки вакуумного усилителя с последующим его ремонтом. Для предотвращения этого «конфуза» необходимо проверять длину выходящего из корпуса ВУТ штока, в противном случае его может просто не хватить для полного хода поршней в главном тормозном цилиндре.

Шток-толкатель ВУТШток-толкатель ВУТ

Регулировочный болт находится по номером 4

С помощью регулировочного болта (№4) необходимо сделать так, чтобы шток-толкатель был выше плоскости корпуса вакуумного усилителя на 1,25 миллиметров. Как правило, данную регулировку производит завод-изготовитель и каких-либо нареканий к вновь приобретённым ВУТ не возникает.

Рассмотренные в данной статье вопросы устройства, работы и ремонта вакуумного усилителя тормозов ВАЗ 2110 актуальны для всех типов отечественных автомобилей, могут лишь иметь место незначительные различия во внешнем виде ВУТ и его монтажных креплений.

Как вы сами смогли убедиться, несмотря на то, что вакуумный усилитель тормозов играет очень значимую роль в тормозной системе автомобиля, выявление его неисправностей и ремонт не требуют от вас каких-то необычайных навыков и знаний. Как говорится, «не боги горшки обжигают». Удачи!

pol-z.ru

🚘 Как проверить вакуумный усилитель тормозов своими руками: фото

Если вы заметили, что для замедления движения или остановки автомобиля приходится прикладывать значительное усилие, а ход педали тормоза при заведенном двигателе уменьшился и стал более жестким – необходимо диагностировать вакуумный усилитель тормозов(ВУТ). Замена ВУТ в случае необходимости может быть легко выполнена своими руками.

Перед проверкой вакуумного усилителя тормозов необходимо убедиться в герметичности шланга, соединяющего его клапан с впускным коллектором. Сделать это можно при помощи визуальной проверки его целостности или же попытки нагнетания воздуха при помощи компрессора с манометром в снятый и заглушенный с одной стороны шланг или же резиновую грушу.

Устройство вакуумного усилителя тормозов

Вакуумный усилитель тормозов  предназначен для повышения удобства использования системы торможения. Автомобиль без ВУТ тормозил бы очень тяжело –  усилие, передаваемое на педаль, в этом случае было весьма существенным, что отражалось бы на безопасности вождения в худшую сторону.

Расположен ВУТ, как правило, прямо за моторным щитом. Конструктивно этот элемент выполнен в виде неразборного металлического блока, соединенного с главным тормозным цилиндром и бачком тормозной жидкости.

В состав вакуумника входят следующие элементы:

  • Корпус.
  • Разделительная мембрана (производится из гибкого материала).
  • Обратный клапан.
  • Толкатель педали тормоза.
  • Шток гидроцилиндра.
  • Пружина возвратного действия.
  • Следящий клапан.

Принципа работы вакуумника основан на разнице атмосферного давления, вследствие чего создается разрежение, обеспечивающее формирование давление (а вместе с тем и передаваемое усилие) в тормозной системе.

Внутри ВУТ расположена диафрагма в виде перегородки. Каждая из разделяемых диафрагмой камер (полостей) герметична. Притом камеры равны друг другу по объему.

Одна из камер свободно сообщается с атмосферой (она так и называется – атмосферная часть), вторая связана со шлангом, ведущим из выпускной трубы двигателя. С этой стороны формируется пониженное, по сравнению с атмосферным, давление. Эта полость называется вакуумной, она расположена со стороны ГТЦ.

Атмосферная камера, находящаяся ближе с тормозной педали, содержит клапан обратного действия. Он призван препятствовать снижению давления во впускном коллекторе мотора. Благодаря этому, топливо не может попадать в механизм ВУТ.

Величина разрежения в этой полости контролируется следящим клапаном. Вакуумная же камера благодаря клапану обратного действия поддерживает давление на одном уровне. Иными словами, мембрана испытывает одинаковые значения давления со стороны обеих камер. Передвижение следящего клапана осуществляется через толкатель, который связан с тормозной педалью. Назначение пружины – обеспечение возврата диафрагмы в обычное состояние после прекращения торможения.

В некоторых ситуациях, когда автомобиль оснащается механизмом экстренного торможения, шток оборудуется специализированным электромагнитным приводом.

Как вы можете видеть, конструкция вакуумника не так сложна – в ряде случаев устранение некоторых неисправностей ВУТ может быть выполнено своими силами.

Проверка мембраны и герметичности камер

Проверить исправность вакуумного усилителя тормозов (ВУТ) можно несколькими способами, но чтобы убедиться в его работоспособности на 100%, лучше использовать их все. Прежде всего, несколько раз нажмите на педаль тормоза при заглушенном двигателе. При первом нажатии педаль опустится от довольно незначительного усилия примерно на 1/3 от полного хода, с каждым последующим нажатием она должна становиться более тугой, а ход уменьшаться. Если этого не происходит – ВУТ, скорее всего, неисправен, и требуется диагностика вакуумного усилителя тормозов. Далее мы расскажем Вам, как проверить вакуумный усилитель тормозов на Калине.

Спасибо за подписку!

Если диагностика ВУТ показала неоднозначные результаты и определить разницу в ходе педали и ее жесткости сложно, можно попробовать другой способ. Два-три раза нажав на педаль тормоза, заведите двигатель, не убирая с нее ногу. Тут есть несколько вариантов развития событий:

  • Если педаль уйдет глубже на несколько сантиметров – вакуумный усилитель тормозов исправен. Окончательно удостовериться в этом можно, заглушив двигатель и не отпуская педали тормоза в течение 30 секунд.
  • Если педаль начнет подниматься – это свидетельствует о нарушении герметичности вакуумной камеры.

Вакуумный усилитель тормозов Калина

Проверка обратного клапана ВУТ

Причиной плохой работы вакуумного усилителя тормозов может быть неисправность обратного клапана, к которому подсоединен шланг от впускного коллектора. Для диагностики последнего необходимо снять шланг, извлечь клапан из корпуса ВУТ и надеть на него с наружной стороны (с которой соединяется шланг) резиновую грушу от спринцовки или ареометра и сжать ее. Если после отпускания груши она останется сжатой – обратный клапан исправен.

Обратный клапан Лада Калина

В противном случае его необходимо заменить. Аналогичным образом можно проверить на герметичность впускной шланг при отсутствии компрессора.

Диагностика вакуумного усилителя тормозов может быть без труда проведена всего за несколько минут путем простейших манипуляций без применения каких-либо измерительных приборов и инструмента. Для более объективной проверки попробуйте различные способы, предложенные в статье. Перед этим не забудьте проверить состояние шланга, ведущего к ВУТ от впускного коллектора.

olade.ru

Как проверить вакумник на ВАЗ 2110

ГТЦ и вакумник приоро/калина на 2110.

Замена вакуумного усилителя на ваз 2115.

Вакуумный усилитель Ваз 2115 Лада.

Замена вакуумного усилителя ВАЗ 2110.

Объявление о продаже Продаю вакумник ВАЗ 2110 в Курганской области на Avito…

как заменить лампочки ближнего света на ваз 2107.

Ваз 2110 глохнет при торможении.

R-a-m Ja-m B-la-ck B-e-tt-y O—ST с-ер-иа-л М-е-ня з-о-вут Э-р-л 1×03

Усилитель тормозов вакуумный ВАЗ 2108 в сборе с ГТЦ (пр-во ВИС) фото, цена.

ГТЦ и вакумник приоро/калина на 2110.

вакуумного усилителя тормозов ваз 2115.

Электрооборудование ВАЗ 2110 (Лада).

шумка ДВС ВАЗ 2110.

Объявление о продаже Вакумник на ВАЗ газ в Московской области на Avito. вак…

Какой вут лучше поставить на ваз 2109.

8.3 Привод тормозных механизмов ВАЗ 2108.

Mitsubishi Pajero Sport » Бортжурнал » Ставим насос омывателя лоб…

Разборка вакуумного усилителя тормозов ВАЗ.

Замена вакуумного усилителя ВАЗ 2110.

vaz-2110.net

ВАЗ 2110 | Проверка исправности функционирования вакуумного усилителя тормозов

Проверка исправности функционирования вакуумного усилителя тормозов

Проверки, выполняемые без применения специального оборудования

Шаг 1

  1. При заглушенном двигателе несколько раз выжмите педаль ножного тормоза.
  2. Выжмите педаль и, удерживая ее нажатой, запустите двигатель, при исправном вакуумном усилителе педаль должна слегка «провалиться» сразу после осуществления запуска.

Шаг 2

  1. На одну-две минуты запустит двигатель, затем вновь его заглушите.
  2. Несколько раз выжмите педаль ножного тормоза с обычным усилием, — если с каждым нажатием ход педали будет сокращаться, следовательно, вакуумный усилитель функционирует исправно.
  3. В случае выявления проблемы проверьте состояние контрольного клапана и соединительного вакуумного шланга, произведите необходимые исправления, затем повторите проверку.

Шаг 3

  1. Запустите двигатель, выжмите педаль ножного тормоза с обычным усилием и, удерживая ее нажатой, заглушите двигатель.
  2. Продолжайте удерживать педаль нажатой в течение еще порядка 30 секунд, — если высота положения педали не будет изменяться, следовательно, вакуумный усилитель функционирует исправно.
  3. В случае выявления проблемы проверьте состояние контрольного клапана и соединительного вакуумного шланга, произведите необходимые исправления, затем повторите проверку.

Проверки, выполняемые с применением измерителей

  1. Подсоедините к тормозному усилителю измерители.

Проверка герметичности без нагрузки

  1. Запустите двигатель и не глушите его до тех пор, пока глубина разрежения в тормозном усилителе не достигнет точки А = 66.7 кПа (500 мм рт. ст.), — педаль ножного тормоза не выжимайте.
  1. Заглушите двигатель и проследите за показаниями вакуумметра, — скорость снижения глубины разрежения в исправном усилителе составляет не более 3.3 кПа за 15 секунд. При выявлении признаков нарушения герметичности следует проверить состояние контрольного клапана, вакуумного шланга, оценить качество сварного шва корпуса, удостовериться в отсутствии повреждений диафрагмы и признаков развития утечек через пластину, уплотнитель и тарельчатый клапан. В случае необходимости замените сборку вакуумного усилителя.

Проверка герметичности под нагрузкой

  1. Запустите двигатель, выжмите педаль ножного тормоза с усилием 20 кГс и, не отпуская ее, дождитесь опускания глубины разрежения в тормозном усилителе до точки В = 66.7 кПа (500 мм рт. ст.).
  1. Заглушите двигатель и проследите за показаниями вакуумметра, — скорость падения разрежения опять-таки не должна превышать 3.3 кПа за 15 с. В случае необходимости произведите соответствующий восстановительный ремонт, либо замените усилитель.

Проверка гидравлического давления

  1. При заглушенном двигателе (глубина разрежения 0 мм рт. ст.) выжимание педали ножного тормоза с усилием 20 кГс должно поднимать давление в гидравлическом тракте до значения 1177 кПа (12 кГс/см2), — считайте показание манометра.
  2. Запустите двигатель и дождитесь опускания глубины разрежения до значения 66.7 кПа (500 мм рт. ст.), затем считайте показание манометра, — требуемое значение составляет 6867 кПа (70 кГс/см2). Неисправный вакуумный усилитель замените.

Проверка состояния контрольного клапана

  1. Отсоедините от сборки тормозного усилителя вакуумный шланг.
  1. Контрольный клапан запрессован в шланг и направление его установки внутри последнего показано нанесенной на поверхность шланга стрелкой.
  2. Подуйте в шланг, — воздух должен свободно проходить в направлении двигателя, подсасывание же его в направлении тормозного усилителя не должно представляться возможным. Неисправный клапан подлежит замене.

automn.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
