РазноеКак сделать из 220 вольт 12: Как получить напряжение 12 Вольт: описание 8 простых способов

Как сделать из 220 вольт 12: Как получить напряжение 12 Вольт: описание 8 простых способов

Содержание

Как своими руками получить из 220 - 12 вольт без трансформатора | Андрей Швадронов

Очень часто пользователей световых электроприборов и СБТ интересует: «Как без трансформатора из 220 вольт получить 12в или другое низкое напряжение?». Обычно этим вопросом задаются владельцы электронной техники и аппаратуры, работающей от источников питания на понижающем сетевом трансформаторе. Это тем более актуально, поскольку весогабаритные показатели блока питания (БП) нередко превосходят аналогичные параметры запитываемого гаджета или стационарного устройства.

1.Основные способы понижения

Например, «ходовой» трансформатор частоты 50 Гц с относительно небольшой мощностью 200 Вт, выполненный на трансформаторном железе, весит более 1 килограмма и стоит от 9–18 $. Это не только делает блок питания громоздким, но и значительно удорожает стоимость девайса.

На трансформаторах реализована классическая схема понижения и последующего преобразования переменного напряжения (АС) в постоянное (DС) по цепи «трансформатор → выпрямитель → стабилизатор».

Существует более сложная схема построения «выпрямитель → импульсный генератор → трансформатор → выпрямитель → стабилизатор» импульсного блока питания, обладающая меньшими габаритами.

Преимуществом приведенных схем является гальваническая развязка. При замыкании цепи нагрузки на «ноль» она предотвращает выход из строя аппаратуры и снижает опасность поражения человека электрическим током.

Однако самыми миниатюрными источниками питания 12 В являются бестрансформаторные блоки питания, в которых производится:

1. С помощью балластного конденсатора понижение напряжения.

2. При помощи балластного резистора гасится избыточное напряжение.

3. Нерегулируемым автотрансформатором снимается требуемое напряжение и сглаживается дросселем.

1.1 Балластный конденсатор

Сегодня весьма популярным среди радиолюбителей средством снижения напряжения стала установка гасящего конденсатора. Этот универсальный способ повсеместно используется для питания светодиодных ламп и в зарядных устройствах маломощных аккумуляторных батарей. Установка радиоэлемента в разрыв сети питания диодного моста позволяет получить требуемый ток в электрической цепи без рассеивания значительной мощности на тепло.

Схема простого конденсаторного (бестрансформаторного) блока питания с минимальным количеством радиоэлементов и напряжением 12 В мощностью 0,18 Вт выглядит следующим образом:

В качестве Р1 используется любое устройство, рассчитанное на постоянное напряжение 12 В с рабочим амперажом ≤ 0,15А. Конденсатор С1 – балластный, зашунтирован резистором R1. Он предназначен для предотвращения поражения электрическим током от накопленного на пластинах конденсатора С1 заряда. Со своим большим сопротивлением в сотни кОм резистор R1 не влияет на прохождение тока через емкость во время рабочей сессии. Однако после завершения работы блока питания в течение времени , измеряемого несколькими секундами, через резистор проходит ток разряда обкладок конденсатора. Электролитический конденсатор С2, включенный параллельно нагрузке после диодного моста, сглаживает пульсации выпрямленного тока.

Заметно снизит зависимость выходного напряжения от сопротивления нагрузки БП симбиоз выпрямителя и параметрического стабилизатора с регулирующим элементом. Осуществляется такая доработка впаиванием параллельно P1 стабилитрона на 12 вольт.

1.2 При помощи резистора

Способ подходит для запитки слаботочной нагрузки, например, светодиода или маломощного LED-светильника. Основной недостаток резистивной схемы – низкий КПД по причине рассеивания большого количества активной мощности, затрачиваемой на нагрев резистора. В самом простом варианте БП представляет собой делитель напряжения на резисторах, установленный после диодного выпрямителя, с нижнего плеча которого снимается напряжение. Стабилизация осуществляется посредством изменения сопротивления одного из плеч делителя: номиналы резисторов подбираются таким образом, чтобы понизить выходное напряжение до приемлемых значений.

1.3 Автотрансформатор или дроссель с подобной логикой намотки

В автотрансформаторе отсутствует вторичная обмотка: выходное напряжение снимается с одной единственной обмотки на тороидальном магнитопроводе, которая одновременно используется для подачи сетевого напряжения 220 В, 50 Гц. Принцип действия аналогичен ЛАТР, только снимаемое с витков напряжение имеет определенную фиксированную величину. Поэтому замена силового трансформатора на автотрансформатор повышает КПД блока питания, заметно снижает размеры и вес девайса (при прочих равных условиях весогабаритные характеристики трансформатора в 1,5 раза больше заменяющего изделия).


Схема автотрансформатора с фиксированным напряжением U2.

Однако нерегулируемый автотрансформатор имеет существенный недостаток: он не защищает от бросков напряжения и наведенных в сети импульсов. Низкочастотные (НЧ) и высокочастотные (ВЧ) пульсации, сетевые помехи и паразитные гармоники значительно снизятся, если в выходную цепь установить дроссель. В тандеме с автотрансформатором используют дроссель с высокой индуктивностью ≤ 0,5–1,0 ГН, устанавливаемый последовательно с нагрузкой.

Индуктивный элемент накапливает в магнитном поле катушки энергию питающей сети, а затем отдает в нагрузку. Дроссель в электрической цепи противодействует изменению тока в электрической цепи. При резком падении катушка поддерживает протекающий ток, а при резком повышении ограничивает, не давая быстро возрасти. Компактные дроссели переменного тока применяются в бустерах энергосберегающих ламп и LED-драйверах, питающих светодиодные светильники.

2. Технические требования к конденсатору

Для бестрансформаторного БП подойдет конденсатор, рассчитанный на амплитудное (или большее) значение переменного напряжения. Если действующее значение напряжения равно 220 В, то амплитудное рассчитывается по формуле 220 * = 311 В (номинальное 400 В). Конденсаторы лучше выбрать плёночные, оптимально подходят емкостные элементы серии К73-17.

3. Бестрансформаторное электропитание: возможные схематические решения

1. Можно своими руками собрать простой драйвер (источник стабилизированного тока) на недорогой (0,3 $) микросхеме линейного стабилизатора LM317АMDT. На вход преобразователя DС-AC подается напряжение сети 220 В, 50 Гц. Стабилизированное напряжение 12 В получается на ИМС с минимальным набором элементов в обвязке (в самом простом варианте используется только R1 и R2). Подбирая номинал резисторов, можно регулировать ток в нагрузке, при суммарном токе светодиодов до 0,3 А микросхема отлично работает без радиатора. Ниже приведена типовая схема устройства на микросхеме LM317:

2. Самым бюджетным вариантом, безусловно, считается использование зарядного устройства (ЗУ) от сотового телефона. Плата зарядника имеет совсем небольшие габариты и подойдет для питания 12 В гаджета с мощностью ≤ P ном. блока питания. Необходимо только заменить в ней однополупериодный выпрямитель на выпрямитель с удвоенным напряжением (добавляется по одному диоду и конденсатору). После модернизации получаем искомые 12 вольт с током 0.5А и полноценной развязкой от сети. В качестве альтернативы, не требующей вмешательства в конструкцию, можно к выходу ЗУ через переходник подключается повышающий DС-DС преобразователь напряжения (например, 2-х амперный, размером 30мм х 17мм х 14мм, стоимостью 1$) с USB-разъемом. Требуется только выставить подстроечным резистором требуемое напряжение 12 В и подключить преобразователь к гаджету или стационарному электроприемному устройству.

4. Для чего может использоваться напряжение 12 или 24 вольт в быту

В бытовых условиях зачастую используются источники электропитания низкого напряжения. От напряжения 12 или 24В постоянного тока DС запитываются переносные/стационарные электротехнические и электронные устройства, а также некоторые осветительные приборы:

· аккумуляторные электродрели, шуруповерты и электропилы;

· стационарные насосы для полива огородов;

· аудио-видеотехника и радиоэлектронная аппаратура;

· системы видеонаблюдения и сигнализации;

· батареечные радиоприемники и плееры;

· ноутбуки (нетбуки) и планшеты;

· галогенные и LED-лампы, светодиодные ленты;

· портативные ультрафиолетовые облучатели и портативное медицинское оборудование;

· паяльные станции и электропаяльники;

· зарядные устройства мобильных телефонов и повербанков;

· слаботочные сети электропитания в местах с повышенной влажностью и системы ландшафтного освещения;

· детские игрушки, елочные гирлянды, помпы аквариумов;

· различные самодельные радиоэлектронные устройства, в том числе на популярной платформе Arduino.

Большинство устройств работает от батареек и Li-ion аккумуляторов, но использование товарных позиций не всегда оправдано с точки зрения эксплуатационных затрат. Заряжать аккумуляторные батареи можно 300–1500 раз, но гальванические элементы с большой энергоемкостью и низким током саморазряда стоят дорого. Заметно дешевле обойдется приобретение батареек, особенно солевых и щелочных, но такие элементы придётся часто менять. Тем более, что для обеспечения подающего напряжения 12 В понадобится 8 последовательно соединенных пальчиковых батареек (типа АА или ААА) или 1,5-вольтовых «таблеток» в корпусе типа 27А.

Поэтому в местах с доступом к бытовой сети 220 В 50 Гц для питания электроприемников с амперажом больше 0,1 А рациональнее использовать блок питания.

Из 12 В делаем 220 вольт в авто, или как заряжать ноутбук в автомобиле (и не только)

Лето – пора отпусков, путешествий и вылазок в лес или на море. Кто из нас не мечтает в погожий летний денек выбраться из душного офиса, запрыгнуть в автомобиль и отправиться навстречу приключениям?

В поездках нередко возникает необходимость зарядить различные гаджеты, без которых многие уже не представляют свою жизнь.

В таких случаях весьма пригодится розетка (автомобильный инвертор) в машине, установить которую совсем несложно.

Трудно найти второй настолько же полезный аксессуар для автомобиля, как преобразователь напряжения (инвертор). Вкратце, он добавляет розетку 220 В к любому автомобилю, позволяя подключать что угодно — от ноутбука до телевизора с плоским экраном.

Представьте себе телевизор (до 30 дюймов), который транслирует в прямом эфире матч прямо в салоне вашей машины. Либо подключите к розетке микроволновку и подогрейте себе что-нибудь вкусное.

♥ ПО ТЕМЕ: 7 аксессуаров для iPhone и iPad, которые нужно иметь в каждом автомобиле.



Что такое автомобильный инвертор?

Современные автомобили оснащены огромным количеством приборов, работающих от аккумулятора. Все они рассчитаны на напряжение 12 В, но что делать в ситуациях, когда требуется 220 В? На помощь придет автомобильный инвертор – преобразователь напряжения с 12 В до 220 В.

Это настоящая палочка-выручалочка для автомобилистов, которая позволит использовать в автомобиле бытовые приборы, такие как домашняя аудиосистема, телевизор или холодильник. Качественный преобразователь оснащен защитными механизмами, предохраняющими устройство от возгорания в случае его перегрева. На рынке также представлены модели, в которых предусмотрено активное охлаждение воздушного типа.

Внешне инверторы представляют собой боксы небольшого размера, подключаемые к прикуривателю или к электрической системе автомобиля. Они оснащены несколькими розетками для бытовых приборов, а некоторые устройства даже включают порты USB для подсоединения мобильных гаджетов.

♥ ПО ТЕМЕ: Автомобильная зарядка для iPhone и гаджетов на Android: как выбрать + 10 лучших вариантов.



Автомобильный инвертор, или как сделать розетку 220 вольт в автомобиле?

Практически все современные автомобильные преобразователи тока оснащены двумя USB-портами и розеткой переменного тока.

Через двойные USB-порты можно заряжать большинство моделей телефонов и планшетов одновременно, а розетки переменного тока отлично подходят для гирлянд, ноутбуков, молокоотсосов, аппаратов для вентиляции легких, ингаляторов, игровых консолей, телевизоров, холодильников, DVD-плееров, «болгарок», дрелей, микроволновок, фонариков, iPad и многих других электронных устройств.

Запитать инвертер можно через прикуриватель в салоне авто при помощи соответствующего кабеля или напрямую от аккумулятора.

Автомобильный инвертер идеально подходит для путешествий: зачастую это небольшое устройство длиной около 20 см, а шириной около 10 см, компактное и удобное. Чрезвычайно портативное и легкое. Вес – около 1 кг.

Хороший инвертер всегда имеет систему защиты — встроенный предохранитель для защиты вашего устройства. Безопасная конструкция зарядки обеспечивает защиту от перегрева, перепадов напряжения, короткого замыкания и перегрузки.

Прочный металлический корпус обеспечивает улучшенную защиту от намокания и ударов. Встроенный очень тихий охлаждающий вентилятор помогает предотвратить перегрев.

В зависимости от планируемых задач, при покупке обязательно обратите внимание на значение выходной мощности, которой обладает преобразователь.

♥ ПО ТЕМЕ: Как правильно выбрать внешний аккумулятор (повербанк).



Чем дорогие инверторы отличаются от дешевых?

В отличие от большинства устройств и гаджетов стоимость преобразователя зависит не от популярности торговой марки, а от его мощности и других функций. Эксперты разделяют инверторы на три категории:

До 300 Вт – наименее мощные модели, которые, чаще всего, подключаются через прикуриватель. Некоторые устройства из этой категории можно подключать напрямую к электросети авто, но для этого придется потратить немало усилий. В основном автомобилисты покупают такие девайсы для зарядки мобильных устройств и некоторых моделей ноутбуков, хотя чаще всего проще просто подключить зарядку к прикуривателю.

300 Вт — 1500 Вт – стандартные инверторы, которые подсоединяются к электросети машины. Их можно использовать для подключения телевизора, микроволновой печи, ноутбуков и прочих приборов.

Свыше 1500 Вт – особо мощные преобразователи, подключаемые только к аккумулятору машины. Они могут применяться для работ на дикой местности (например, если речь идет о строительстве).

При выборе инвертора убедитесь, что он превосходит ваши гаджеты по мощности примерно на 20-30%. Подключение слишком мощного устройства может быть чревато выходом из строя инвертора и повреждением проводки в автомобиле (по крайней мере, в теории).

Если вы намерены использовать приборы, которым требуется не меньше 220В, выбирайте инверторы мощностью более 1500 Вт, так как модели на 300 Вт вряд ли обеспечат напряжение свыше 200В.

Купить усовершенствованный инвертор UKC 2000 Вт с бесплатной доставкой

Купить усовершенствованный инвертор повышенной мощности UKC 4000 Вт с бесплатной доставкой

♥ ПО ТЕМЕ: Какой телевизор лучше выбрать в 2020 году для дома: 11 практических советов.



Три режима работы автомобильных инверторов

Режим запуска — в данном режиме устройство быстро отдает максимальную мощность, чтобы «завести» что-то требовательное. В данном режиме преобразователь не сможет работать длительное время.

Обычный режим — в данном режиме инвертор поддерживает свою обычную мощность сколько потребуется.

Режим перегрузки — особо мощный режим. В данном режиме устройство может работать до получаса и выдавать мощность, превышающую заявленную в 1,5 раза.

Любой квалифицированный специалист подтвердит, что ни одно устройство не сможет долго функционировать на пределе возможностей. То же касается и инверторов – если вы не хотите, чтобы устройство вышло из строя, старайтесь использовать его в обычном режиме и не перегружайте слишком часто.

♥ ПО ТЕМЕ: Xiaomi 70mai Air Compressor Lite: качественный тихий автомобильный компрессор (насос).



Как правильно выбрать автомобильный инвертор

При выборе преобразователя следует учитывать, какие устройства будут к нему подключаться, а также ряд прочих аспектов:

1. Мощность генератора автомобиля. Покупая инвертор, стоит помнить, что его мощность не должна превышать 50% мощности генератора, чтобы преобразователь не разряжал аккумулятор (по крайней мере в случае, если к нему подключены бытовые приборы). Примерно половина его мощности будет затрачена на обеспечение нужд систем машины, а остальное пойдет на подключенные устройства. Если не соблюдать это правило, вы рискуете остаться с разряженным аккумулятором.

2. Устройства. Преобразователь следует выбирать, исходя из предполагаемой мощности используемой техники, в том числе с учетом данных о том, сколько мощности требуется гаджетам при запуске, в нормальном режиме и на пике. Как уже указывалось выше, только самые мощные преобразователи могут обеспечивать напряжение в 220 В.

3. Модель использования инвертора. Как правило, прикуриватель в машине выдает не более 100 Вт, поэтому стоит учитывать этот аспект, если вы присматриваетесь к инвертору, который подключается через гнездо прикуривателя. На выбор устройства также может повлиять место, где должна располагаться розетка (внутри салона или нет), а также желаемая мощность.

4. Торговая марка. Качественные инверторы от известных брендов обладают защитой от короткого замыкания и возгорания, чего не скажешь о китайских устройствах сомнительного происхождения. При покупке инверторов лучше обращаться в крупные сетевые магазины, чтобы не попасть на откровенно некачественную модель.

5. Тип розетки. При покупке инвертора нужно уточнить тип розетки, поскольку не все из них являются универсальными и подходят под все типы вилок.

6. Дополнительные функции. Инверторы с высоким ценником предлагают широкий ассортимент дополнительных возможностей, например, информационные экраны, изменение напряжения или поддержку USB. Если функционал для вас бесполезен, лучше не тратить лишние деньги и обратить внимание на что-нибудь попроще.

♥ ПО ТЕМЕ: Чехол-зарядка для iPhone: подборка лучших вариантов в соотношении цена / качество.



Как правильно использовать инвертор

Как и любое другое устройство инвертор не терпит небрежного отношения, поэтому во избежание проблем, связанных с электросистемой автомобиля, стоит придерживаться нескольких простых правил:

1. При запуске двигателя автомобиля инвертор должен быть выключен.

2. После включения инвертора следует подождать 10-15 секунд.

3. Только при соблюдении вышеуказанных условий можно подключать все устройства и приборы.

Прежде чем бежать в магазин за инвертором подумайте, а действительно ли он вам нужен? К примеру, для мобильных устройств и ноутбуков можно приобрести зарядные банки, которые помогут гаджетам продержаться несколько дней. Однако, если речь идет об устаревших моделях ноутбуков, зарядных устройствах для батареек от фотоаппарата и других бытовых приборах, инвертор в поездке окажется весьма полезной вещью.

Смотрите также:

ПРЕОБРАЗОВАТЕЛЬ 12 ВОЛЬТ В 220

   Понадобился мне для некоторых целей повышающий преобразователь с 12В на стандартное сетевое напряжение 220 вольт. Поискав на форуме решил сделать из запчастей блока питания компьютера. Сразу замечу, что трансформатор лучше брать побольше — маленький может своеобразно мигать и обычно тянет в нормальном режиме порядка 20 ватт, а то и меньше. Радиаторы ставятся при нагрузке более 50 ватт, когда транзисторы нагреваются выше нормы.


Схема электрическая преобразователя 12-220 вольт

   Конструктивно плата устройства может крепится в любом корпусе, обеспечивающим защиту от прикосновения человеком. Рисунок смотрите на фото или ищите файл на форуме.

   Если питать будем телевизор или лампочку, то можно вообще не использовать выпрямитель Кстати, компактную люминисцентную лампу КЛЛ, этот преобразователь также запускает — пробовал с лампой на 15 Вт. Все детали, кроме трансформатора, брались новыми — поэтому особых проблем не наблюдалось. В будущем планируется сделать еще два экземпляра, с учетом выявленных осбенностей по деталям и схематически.


   Небольшое описание схемы и ее работы от уважаемого пользователя форума ear: Схема представляет собой двухтактный импульсный преобразователь, собранный на ШИМ-контроллере TL494 (и ее аналогов), что позволяет сделать её довольно простой. На выходе стоят высокоэффективные выпрямительные диоды удваивающие напряжение. Также можно использовать его и без диодов, получая переменное напряжение. Для электронных балластов постоянное напряжение и полярность включения не актуальна, так как в схеме балласта на входе стоит диодный мост (правда диоды там не такие "шустрые" как в нашем преобразователе).


   В преобразователе 12 вольт в 220 используется готовый высокочастотный понижающий трансформатор из блока питания (БП) компьютера, но в нашем преобразователе он станет наоборот повышающим. Понижающий трансформатор можно взять как из AT так и из ATX БП. Из практики трансформаторы отличаются только габаритами, а расположение выводов идентично. Убитый БП (или трансформатор из него) можно найти в любой мастерской по ремонту компьютеров.

 C1 – это 1 нанофарад, на корпусе кодировка 102;
 R1 – задает ширину импульсов на выходе.
 R2 (совместно с C1) задаёт рабочую частоту.

   Уменьшаем сопротивление R1 – увеличиваем частоту. Увеличиваем емкость C1 – уменьшаем частоту. И наоборот.


   Транзисторы – мощные МОП (металл-окисел-полупроводник) полевые транзисторы, которые характеризуются меньшим временем срабатывания и более простыми схемами управления. Одинаково хорошо работают IRFZ44N, IRFZ46N, IRFZ48N. Радиатор не нужен, так как продолжительная работа не вызывает ощутимый нагрев транзисторов. А если возникнет желание поставить на радиатор, то, внимание, фланцы корпусов транзисторов не закорачивать через радиатор! Используйте изоляционные прокладки и шайбы втулки от компьютерного БП.


   Тем не менее, для первого запуска радиатор не помешает; по крайней мере транзисторы сразу не сгорят от перегрева в случае ошибок монтажа или КЗ на выходе. Защиту схемы от перегрузки и переполюсовки можно реализовать через предохранитель и диод на входе.


   У меня в качестве ключей например были применены популярные полевые irf540n. В конференции ведется обсуждение схемы преобразователя и там вы можете задавать возникающие по ходу сборки вопросы. Сборка и испытания: redmoon.

   Форум по инверторным источникам питания

   Форум по обсуждению материала ПРЕОБРАЗОВАТЕЛЬ 12 ВОЛЬТ В 220

Как сделать блок питания 12В своими руками

Блок питания постоянного напряжения 12 вольт состоит из трех основных частей:

  • Понижающий трансформатор с обычного входного переменного напряжения 220 В. На его выходе будет такое же синусоидальное напряжение, только пониженное до примерно 16 вольт по холостому ходу – без нагрузки.
  • Выпрямитель в виде диодного моста. Он «срезает» нижние полусинусоиды и кладет их вверх, то есть получается напряжение, меняющееся от 0 до тех же 16 вольт, но в положительной области.
  • Электролитический конденсатор большой емкости, который сглаживает полусинусоиды напряжения, делая их приближающимися к прямой линии на уровне в 16 вольт. Это сглаживание тем лучше, чем больше емкость конденсатора.

Самое простое, что нужно для получения постоянного напряжения, способного питать приборы, рассчитанные на 12 вольт – лампочки, светодиодные ленты и другое низковольтное оборудование.

Понижающий трансформатор можно взять из старого блока питания компьютера или просто купить в магазине, чтобы не заморачиваться с обмотками и перемотками. Однако чтобы выйти в конечном счете на искомые 12 вольт напряжения при работающей нагрузке, нужно взять трансформатор, понижающий вольт до 16.

Для моста можно взять четыре выпрямительных диода 1N4001, рассчитанных на нужный нам диапазон напряжений или аналогичные.

Конденсатор должен быть емкостью не менее 480 мкФ. Для хорошего качества выходного напряжения можно и больше, 1 000 мкФ или выше, но для питания осветительных приборов это совсем не обязательно. Диапазон рабочих напряжений конденсатора нужен, скажем, вольт до 25.

Компоновка прибора

Если мы хотим сделать приличный прибор, который не стыдно будет потом приделать в качестве постоянного блока питания, допустим, для цепочки светодиодов, нужно начать с трансформатора, платы для монтажа электронных компонентов и коробки, где все это будет закреплено и подключено. При выборе коробки важно учесть, что электрические схемы при работе разогреваются. Поэтому коробку хорошо найти подходящую по размерам и с отверстиями для вентиляции. Можно купить в магазине или взять корпус от блока питания компьютера. Последний вариант может оказаться громоздким, но в нем как упрощение можно оставить уже имеющийся трансформатор, даже вместе с вентилятором охлаждения.

Корпус блока питанияКорпус блока питания

На трансформаторе нас интересует низковольтная обмотка. Если она дает понижение напряжения с 220 В до 16 В – это идеальный случай. Если нет, придется ее перемотать. После перемотки и проверки напряжения на выходе трансформатора его можно закрепить на монтажной плате. И сразу продумать, как монтажная плата будет крепиться внутри коробки. У нее для этого имеются посадочные отверстия.

Низковольтная обмоткаМонтажная плата

Дальнейшие действия по монтажу будут проходить на этой монтажной плате, значит, она должна быть достаточной по площади, длине и допускать возможную установку радиаторов на диоды, транзисторы или микросхему, которые должны еще поместиться в выбранную коробку.

Диодный мост

Диодный мост собираем на монтажной плате, должен получиться такой ромбик из четырех диодов. Причем левая и правая пары состоят одинаково из диодов, подключенных последовательно, а обе пары параллельны друг другу. Один конец каждого диода маркирован полоской – это обозначен плюс. Сначала паяем диоды в парах друг к другу. Последовательно – это значит плюс первого соединен с минусом второго. Свободные концы пары тоже получатся – плюс и минус. Параллельно соединить пары – значит спаять оба плюса пар и оба минуса. Вот теперь имеем выходные контакты моста – плюс и минус. Или их можно назвать полюсами – верхним и нижним.

Схема диодного моста

Остальные два полюса – левый и правый – используются как входные контакты, на них подается переменное напряжение с вторичной обмотки понижающего трансформатора. А на выходы моста диоды подадут пульсирующее знакопостоянное напряжение.

Если теперь подключить параллельно с выходом моста конденсатор, соблюдая полярность – к плюсу моста – плюс конденсатора, он напряжение начнет сглаживать, причем настолько хорошо, насколько велика у него емкость. 1 000 мкФ будет достаточно, и даже ставят 470 мкФ.

Внимание! Электролитический конденсатор – прибор небезопасный. При неверном подключении, при подаче на него напряжения вне рабочего диапазона или при большом перегреве он может взорваться. При этом разлетается по округе все его внутреннее содержимое – лохмотья корпуса, металлической фольги и брызги электролита. Что весьма опасно.

Ну вот и получился у нас самый простой (если не сказать, примитивный) блок питания для приборов напряжением 12 V DC, то есть постоянного тока.

Проблемы простого блока питания с нагрузкой

Сопротивление, нарисованное на схеме – это эквивалент нагрузки. Нагрузка должна быть такова, чтобы ток, ее питающий, при подаваемом напряжении в 12 В не превысил 1 А. Можно рассчитать мощность нагрузки и сопротивление по формулам.

Откуда сопротивление R = 12 Ом, а мощность P = 12 ватт. Это значит, что если мощность будет больше 12 ватт, а сопротивление меньше 12 Ом, то наша схема начнет работать с перегрузкой, будет сильно греться и быстро сгорит. Решить проблему можно несколькими способами:

  1. Стабилизировать выходное напряжение так, чтобы при изменяющемся сопротивлении нагрузки ток не превышал максимально допустимого значения или при внезапных скачках тока в сети нагрузки – например, в момент включения некоторых приборов – пиковые значения тока срезались до номинала. Такие явления бывают, когда блок питания запитывает радиоэлектронные устройства – радиоприемники, и пр.
  2. Использовать специальные схемы защиты, которые бы отключали блок питания при превышении тока на нагрузке.
  3. Использовать более мощные блоки питания или блоки питания с большим запасом мощности.

Блок питания со стабилизатором на микросхеме

На рисунке ниже представлено развитие предыдущей простой схемы включением на выходе микросхемы 12-вольтового стабилизатора LM7812.

Блок питания со стабилизатором на микросхеме

Это уже лучше, но максимальный ток в нагрузке такого блока стабилизированного питания по-прежнему не должен превышать 1 А.

Блок питания повышенной мощности

Более мощным блок питания можно сделать, добавив в схему несколько мощных каскадов на транзисторах Дарлингтона типа TIP2955. Один каскад даст прибавку нагрузочного тока в 5 А, шесть составных транзисторов, подключенных параллельно, обеспечат нагрузочный ток в 30 А.

Транзисторы Дарлингтона типа TIP2955

Схема, обладающая такой выходной мощностью, требует соответствующего охлаждения. Транзисторы должны быть обеспечены радиаторами. Возможно, понадобится и дополнительный вентилятор охлаждения. Кроме того, можно защититься еще плавкими предохранителями (на схеме не показано).

На рисунке показано подключение одного составного транзистора Дарлингтона, дающего возможность увеличения выходного тока до 5 ампер. Можно увеличивать и дальше, подключая новые каскады параллельно с указанным.

Подключение одного составного транзистора Дарлингтона

Внимание! Одним из главных бедствий в электрических цепях является внезапное короткое замыкание в нагрузке. При этом, как правило, возникает ток гигантской силы, который сжигает все на своем пути. В этом случае сложно придумать такой мощный блок питания, который способен это выдержать. Тогда применяют схемы защиты, начиная от плавких предохранителей и кончая сложными схемами с автоматическим отключением на интегральных микросхемах.

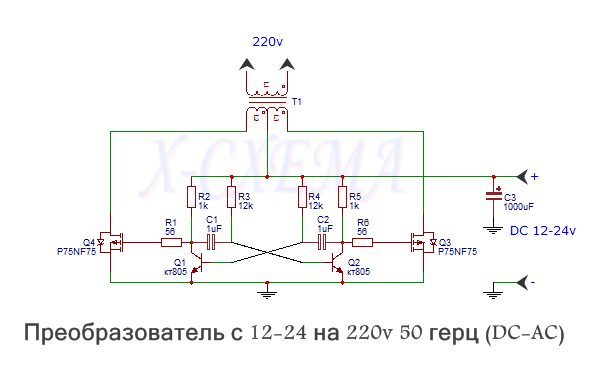

Преобразователь напряжения 12-220 сделать самому своими руками: простая схема

Изготовить своими руками преобразователь напряжения 12/220 вольт можно буквально из подручных материалов. За основу можно взять даже блоки от простого источника бесперебойного питания – он, по сути, является двойным преобразователем – сначала происходит снижение напряжения до 12 В, чтобы обеспечить зарядку аккумулятора.

А после производится повышение напряжения до 220 В, преобразование тока из постоянного в переменный. Использоваться подобные устройства могут для питания бытовой аппаратуры вне дома – дрели, болгарки, телевизоры и т. д. Изготовить самостоятельно такое устройство несложно, да и выйдет себестоимость его меньше, чем у аналогичных приборов, которые продаются в магазинах.

Принцип работы инвертора

Второе название преобразователя – инвертор. По сути, это генератор сигнала с модуляцией широтно-импульсного типа. Питание производится от источника постоянного напряжения 12 вольт (в данном случае – от аккумулятора). На выходе устройства появляются импульсы, у которых изменяется скважность. Зависит от соотношения времени, в течение которого имеется или отсутствует напряжение. При скважности, равной единице, на выходе максимальное значение тока. При уменьшении скважности ток снижается.

Напряжение в любой момент времени на выходе составляет 220 В. Даже самый простой преобразователь 12В в 220В может работать в широком диапазоне частот – 50 кГц…5 МГц. Все зависит от конкретной схемы и применяемых в ней элементов. Частота напряжения очень высокая, для питания бытовой аппаратуры она окажется губительной. Чтобы снизить ее до стандартных 50 Гц, необходимо использовать специальной конструкции трансформаторы. ШИМ-модулятор позволяет создать из постоянного напряжения переменное с необходимой частотой.

Система обратной связи

При отсутствии нагрузки у ШИМ-модулятора скважность импульсов на минимальном уровне, значение напряжения 220 В. Как только к устройству будет подключена нагрузка, то резко увеличится ток и напряжение упадет, оно окажется меньше 220 В. Если вы решили сделать преобразователь напряжения с 12 на 220 вольт своими руками, то обязательно учитывайте наличие обратной связи. Она позволяет сравнивать напряжение на выходе с эталонным значением.

Если есть разница в напряжениях, то на генератор подается сигнал, который позволяет увеличить скважность импульсов. С помощью этой системы получается добиться максимальной мощности на выходе и более стабильного напряжения. Как только нагрузка будет отключена, напряжение снова подпрыгивает выше 220 В – система обратной связи это фиксирует и уменьшает значение скважности импульсов. И так до того момента, пока не выровняется напряжение.

Работа с севшим АКБ

При изменении скважности и значения выходного тока происходит увеличение нагрузки на источник питания. Это приводит к его разряду и снижению напряжения. И если применяется система обратной связи, она как можно сильнее увеличивает скважность сигналов, порой до максимума – единицы. Изготовленные своими руками преобразователи напряжения 12/220 вольт без обратной связи очень сильно реагируют на севшие аккумуляторы. При работе обязательно снижается значение выходного напряжения.

Если планируется подключать такую технику, как болгарки, электролампы, кипятильники или чайники, то на их работу снижение напряжения не повлияет. Но в том случае, если преобразователь нужен для подключения телевизионной техники, ноутбуков, компьютеров, серверов, усилителей, обратная связь просто необходима. Она позволяет компенсировать все скачки напряжения, что обеспечит стабильную работу устройств.

Выбор схемы

Чтобы изготовить своими руками преобразователь напряжения 12/220 В, нужно выбрать конкретную схему. Причем обязательно учитывайте мощность приборов, которые планируете подключать к нему. Прикиньте примерно, какая нагрузка будет питаться от инвертора. Обязательно прибавьте к полученной мощности еще 25% про запас, лишней не будет. Исходя из полученных данных, можно выбирать конкретную схему. И, конечно, один из важных моментов – это элементная база.

Оцените свои финансовые возможности, если планируете приобретать все компоненты. А вам потребуется немало дорогостоящих элементов. К счастью, они почти все встречаются в современной технике – в источниках бесперебойного питания, БП компьютеров и ноутбуков. Кстати, стандартный ИБП вполне можно использовать в качестве преобразователя напряжения, даже переделок не нужно. Подключаете более мощный аккумулятор к нему и все. Но придется АКБ заряжать от дополнительного источника питания – стандартный не сможет выработать нужное значение тока.

Элементы схемы преобразователя

Стандартная конструкция инвертора для преобразования постоянного тока напряжением 12 В в переменный 220 состоит из таких элементов, которые можно найти в любой современной технике:

  1. ШИМ-модулятор – специальной конструкции микроконтроллер.
  2. Ферритовые кольца для изготовления ВЧ-транформаторов.
  3. Силовые полевые транзисторы IGBT.
  4. Электролитические конденсаторы.
  5. Постоянные сопротивления различной мощности.
  6. Дроссели для фильтрации тока.

В том случае, если вы не уверены в собственных силах, можно самостоятельно собрать преобразователь по схеме мультивибратора. Трансформатор для такого устройства подойдет от ИБП или блока питания транзисторных телевизоров. У такого устройства один недостаток – внушительные габариты. Но настроить его оказывается намного проще, нежели сложные конструкции, работающие с высокочастотным током.

Эксплуатация инверторов

Если вы изготовить решили своими руками преобразователь напряжения 12/220 по простой схеме, то мощность у него может быть невысокой. Но ее вполне хватит для питания бытовой аппаратуры. Но если мощность выше 120 Вт, то ток потребления возрастает до 10 ампер как минимум. Следовательно, при использовании в автомобиле его включать в гнездо прикуривателя нельзя – все провода расплавятся и выйдут из строя предохранители.

Поэтому автомобильные инверторы, мощность которых свыше 120 Вт, обязательно нужно подключать к аккумуляторной батарее при помощи дополнительного предохранителя и реле. Обязательно проложите провод от АКБ к месту установки автомобильного инвертора. Для включения преобразователя можно использовать клавишный выключатель или кнопку в паре с электромагнитным реле – оно позволяет убрать высокий ток от органов управления.

Гармоники паразитного типа

При изготовлении своими руками преобразователей напряжения 12/220 В главное – максимально подавить все паразитные гармоники. В любой конструкции, даже самой дорогой, вырабатывается не только напряжение с частотой 50 Гц, но и гармоники. Они появляются при работе ШИМ-модулятора, частоты у них кратны.

Чтобы немного снизить действие паразитных гармоник, корпус закрывается экраном из жести и подключается он к минусовой клемме. Можно еще добиться уменьшения уровня гармоник при помощи увеличения частоты непосредственно ШИМ-модулятора и установкой фильтрующих дросселей на выходе.

Механический преобразователь 12 - 220 В


Всем привет! Речь пойдет о том, как сделать полностью механический преобразователь с 12 В постоянного до 220 В переменного напряжения. Мощность преобразователя 50 Вт, форма выходного сигнала - чистый синус. Фактически вся установка состоит из электродвигателя и мини генератора.

Понадобится


  • Электродвигатель 775 серии - Али Экспресс.
  • Трехфазный бесщеточный мини генератор - Али Экспресс.
  • Два шкива и ремень - Али Экспресс.
  • Аккумуляторная батарея 12 В.
  • Розетка.

Изготовление преобразователя своими руками


Берем двигатель 775 серии. Он имеет питание 12 В и потребляет до 7,5 А

Берем шкив.

Одеваем шкив на двигатель и затягиваем специализированным ключом, идущим в комплекте.

Одеваем шкив на мини электрогенератор.


В качестве основания преобразователя будет использоваться деревянная дощечка.

Располагаем на ней двигатель и генератор параллельно друг другу.

Одеваем ремень и замечаем расстояние, которое нужно соблюсти между генератором и мотором, чтобы ремень был натянут.

Металлическими скобами фиксируем двигатель. Предварительно в доске были сделаны отверстия под саморезы.

Фиксируем генератор и одеваем ремень на шкивы.

Прикручиваем розетку. Из генератора выходит три провода. К колодке подключаем любые два, один будет не задействован.


Устанавливаем аккумуляторную батарею.

Подключаем к двигателю через выключатель.

Сам выключатель приклеим к батарее горячим клеем.

Вид готового преобразователя напряжения.

Испытания


Включаем устройство. Слышен шум работы мотора.
Хоть бесщеточный генератор выдает общую мощность 50 Вт, этого хватает чтобы зажечь лампу 40 Вт одной фазой.

Со светодиодной лампой справляется на раз-два.

Заряжать телефон возможно без труда.

Большим плюсом данной конструкции является то, что преобразователь выдает трехфазное напряжение частотой примерно 50 Гц с абсолютно чистым синусом. Возномно это вам где-нибудь может пригодится.

Смотрите видео


Работу преобразователя смотрите в видеоролике.

Как сделать 220 вольт от аккумулятора на 3,7 В

Чаще всего мы приобретаем и используем блоки, которые понижают напряжение с больших величин до нескольких вольт. Они есть в составе большинства гаджетов – это устройства, через которые происходит подзарядка последних.

Иногда требуется обратное. Например, нужно запитать в лесу электропилу, работающую от 220 В, а рядом нет соответствующей ЛЭП – в распоряжении только аккумулятор, выдающий 3,7 В. Или в период частых отключений электроэнергии в доме.

Сделать такой преобразователь напряжения несложно. Чтобы собрать необходимую схему нужно:

  • Трансформатор, которым снабжается устройство для зарядки телефона;
  • Транзистор 882Р, если достать сложно, можно применить КТ815, КТ817 отечественного производства;
  • Диод IN5398, вместо которого подходит КД226 или аналогичный по обратному току – не больше 10 В;
  • Сопротивление 1 кОм;
  • Макетная плата небольшого размера.

При изготовлении схемы не обойтись без паяльника, припоя с флюсом. Понадобятся также кусачки, которыми откусывают лишние выводы, провода и тестер (мультиметр).

Можно не пользоваться готовой макетной платой, а изготовить печатную. Но это не эффективно, так как в схеме всего несколько деталей и тратить время, чтобы разработать разводки дорожек, выполнять травление – просто расточительно.

Вначале проверяют трансформатор, выявляя при этом выводы от его обмоток. Их несколько, каждый прозванивают мультиметром и записывают сопротивление. Самое большое указывает, что это обмотка первичная, на которую подавалось 220 В. В нашем устройстве она будет играть роль вторичной обмотки или выходом, остальные – входом.

Собирают преобразователь. Устанавливают на макетную плату трансформатор. Рядом располагают резистор, загибают его выводы и соединяют пайкой с контактами трансформатора с меньшими сопротивлениями.

Устанавливают транзистор на плату рядом с трансформатором, но с другой, по отношению к резистору, стороны. Изгибают выводы и припаивают их к другим контактам трансформатора, которые показали меньшее сопротивление.
Параллельно транзистору располагают на плате диод. Соединяют пайкой с транзистором с направлением тока на последний. Второй контакт диода служит для подсоединения к источнику тока 3,7 В.



Осталось припаять провода, к которым будет подключаться постоянное низкое напряжение и сниматься высокое пульсирующее.

Остается протестировать преобразователь. Для этого к соответствующим выводам подсоединяют 3…4-вольтовый аккумулятор. Затем замеряют выходное напряжение – оно должно быть примерно равным 220 В.

Трансформатор от 12 В до 220 В | Продукты и поставщики

  • CR4 - Резьба: TRASNSFORMER GAUGE

    ЕСЛИ У МЕНЯ ЕСТЬ СТУПЕНЧАТЫЙ ТРАНСФОРМАТОР С 220 В НА 12 В, ЕСЛИ Я ПОДКЛЮЧАЮ 12 В НА ЕГО ВЫХОДНОЙ ТЕРМИНАЛ, МОГУ ЛИ Я ПОЛУЧИТЬ 220 В ОТ ЕГО ВХОДНЫХ ТЕРМИНАЛОВ?

  • Автоматическое управление пуском трехфазного электродвигателя с помощью инфракрасных датчиков.

    В этой части линия питания (трехфазная 220 В переменного тока) используется в качестве источника питания и преобразуется в уровень напряжения TTL. (5 В постоянного тока), используя трансформатор (220 В / 24 В - 12 В), диодный мост, пару конденсаторов и положительный…

  • Технология обработки материалов II

    схема генератора сигналов, показанная на рис.2, в схеме мощность трансформатора 10Вт, первичная 220 В переменного тока, затем вторичная обмотка 15 В * 2, после… LM7912, напряжение было интегрировано в стабильный ± 12 В постоянного тока. .... знак аварии на дороге, HL1 погаснет, подача напряжения ± 12 В постоянного тока на усилитель TL082.

  • CR4 - Тема: Обсуждение холодного электричества

    … Вы увеличиваете напряжение, всегда нужно учитывать соотношение.например, для того, чтобы у вас был выход 1000 Вт 220 В переменного тока, поступающий от входа 12 В, вам понадобится ... переходите с постоянного тока на переменный, и есть .... Возьмем, к примеру, линии электропередач, некоторые из которых имеют 13800 В и обычно несут ток 15 ампер и вы получаете напряжение на вторичной обмотке трансформаторов на полюсах 240/120 В с трансформатором, способным выдерживать напряжение . ..

  • Электропроводка в бассейне / Вопросы по субпанели - Форумы самопомощи

    2) Я хотел бы провести две цепи к субпанели, одну на 110 В и одну на 220 В..... 110 предназначен для управления освещением бассейна, розетками, трансформатором 12 В для ландшафтного освещения.

  • Электропроводка в бассейне / Вопросы по субпанели - Форумы самопомощи

    2) Я хотел бы провести две цепи к субпанели, одну на 110 В и одну на 220 В. .... 110 предназначен для управления освещением бассейна, розетками, трансформатором 12 В для ландшафтного освещения.

  • Оптические, электронные материалы и приложения IV

    Схема источника питания преобразует 220 В переменного тока в постоянный через трансформатор, мостовой выпрямитель, конденсаторный фильтр и регулятор, наконец, система получает питание постоянного тока [4]. .... Потому что операционные усилители U1 и U2 цепи источника постоянного тока выше- Упомянутое использование источника питания +12 В, а необходимое напряжение батареи - 24 В постоянного тока, при… рассчитано на 36 В (это значение напряжения можно регулировать в соответствии с конкретными требованиями. ).

  • Моделирование монолитной интеграции выпрямителей для твердотельных систем освещения.

    Для низкого архитектура выпрямителя мощности моделирование шоттки на базе выпрямителя с требуемой спецификацией преобразование входного источника питания 12-24 В переменного тока в постоянный напряжение определяется COMSOL Multiphysics 4.3b. .... 220 В понижающий вход Электрический / Магнитный..... трансформаторы.

  • CR4 - Резьба: Характеристики обмотки трансформатора для 220/12 В

    В ответ на №4. .... Re: Характеристики обмоток трансформатора 220/12 В. .... Case491 - Я не перепутал кВА и ВА - по моей вине я ясно дал понять, что мне нужны спецификации, чтобы сделать ИБП 1,2 кВА, т.е. аккумулятор 12 В - инвертор - трансформатор - 220 В переменного тока.

  • Комбинированный входной преобразователь постоянного тока в постоянный

    Распределенный блок питания 600 Вт (12 В / 50 А) предназначен для проверить предложенный подход. .... как следует: Нормальное выходное напряжение преобразователя PFC составляет 400 В с навалом… D4 на рис.1): SUP75N06 (3 дюйма параллельно соответственно) Магнитный сердечник трансформатора: PQ3230 Частота переключения.... Рис.9 показывает, что измеренное время задержки при полном нагрузка составляет примерно 28 мс, в то время как V2 поддерживается на уровне 375 В. во время снижения V1 с 400 В до 220 В (гистерезис компаратор предназначен для отключения работы FE DC / DC преобразователь, когда…

  • Источник питания переменного тока от 220 В до 12 В постоянного тока Шаг за шагом Проект

    Блок питания от 220 В до 12 В постоянного тока является наиболее часто используемой и распространенной схемой. Существует так много применений проекта преобразователя переменного тока в постоянный.Источник питания постоянного тока от 220 В до 12 В предназначен для преобразования входного переменного тока в выходное напряжение 12 В постоянного тока. Проект преобразователя переменного тока в постоянный полезен для фиксированных приложений постоянного тока, таких как двигатели постоянного тока, насосы, зарядные устройства и многие другие приложения. Здесь мы собираемся обсудить, что такое источник питания постоянного тока и схема для питания на выходе 12 вольт.

    Сильноточный источник питания постоянного тока довольно просто протестировать и собрать. Этот преобразователь переменного тока в постоянный ток проекта источника питания представляет собой схему уровня новичка для основных проектов электроники.Мы собираемся определить, как сделать блок питания на 12 В. Схема может использоваться во многих полезных приложениях, поскольку она потребляет ток 2 А. Проект преобразователя переменного тока в постоянный - лучший способ сделать этот легкий и простой проект источника питания. Это схема адаптера на 12 В постоянного тока.

    Источник питания от 220 В до 12 В постоянного тока

    1. Источник питания 220В переменного тока - 12В постоянного тока Объектив
    2. Необходимые компоненты для проекта источника питания
    3. Принципиальная схема блока питания постоянного тока
    4. Проектная рабочая
    5. Результаты вывода

    01.Цель:


    Что такое источник питания постоянного тока и как мы можем определить нашу цель - как сделать источник питания на 12 В. Преобразование 220 В переменного тока на выход 12 В постоянного тока. Фиксированный выход постоянного тока на 12 вольт полезен для многих приложений с постоянным током, таких как двигатели постоянного тока, цепи постоянного тока, насосы, зарядные устройства и многие другие полезные приложения.


    02. Необходимые компоненты:


    S.No

    Список компонентов

    Кол-во

    1

    2-амперный трансформатор (12В-0-12В) CT

    1

    2

    Diod (1N5402) - 3 усилителя

    2

    3

    Конденсатор (2200 мкФ)

    1

    4

    Резистор (1.2 кОм) -0,5 Вт

    1

    5

    светодиод (КРАСНЫЙ)

    1

    6

    Переключатель (SPST)

    1

    7

    Предохранитель (1 ампер)

    1


    03. Цепь питания:

    .

    Блок питания от 220 В переменного тока до 12 В постоянного тока прост и довольно прост.Входное напряжение - 220 вольт переменного тока. Это также проект преобразователя переменного тока в постоянный. Подключите вилку провода переменного тока к входу, а затем выключатель и предохранитель. Схема построена на трансформаторе. Трансформатор снижает напряжение переменного тока с 220 до 12 вольт. Как мы знаем, всякий раз, когда мы преобразуем переменный ток в постоянный, нам нужна выпрямительная схема. Диоды используются для выпрямления выхода. Выходной сигнал - 12 В постоянного тока.


    04. Принцип работы преобразователя переменного тока в постоянный. Проект:

    .
    • Основная цель проекта источника питания переменного тока от 220 В до 12 В постоянного тока состоит в создании выходного напряжения 12 В постоянного тока для работы приложений постоянного тока
    • Предохранитель используется для защиты цепи.
    • Подключите вход цепи к сети 220 В переменного тока 50/60 Гц.
    • Трансформатор переменного тока с 220 вольт на 12 вольт постоянного тока используется для преобразования переменного напряжения в постоянный. Номинальный ток трансформатора составляет 2 ампера.
    • Диодный выпрямитель используется для преобразования входного переменного тока в 12 В постоянного тока. Диод 1N5402 используется для создания выпрямительной цепи.
    • Здесь конденсатор используется для фильтрации выходного сигнала.
    • Светодиод показывает выпрямленное отфильтрованное выходное напряжение 12 В постоянного тока.
    • Теперь вы можете подключить любую схему с постоянным током к выходу 12 В постоянного тока.

    05. Результат:


    Генерируется отфильтрованный выходной сигнал 12 В постоянного тока. Выходной сигнал схемы источника питания на основе простого трансформатора составляет 12 В постоянного тока. Выход не переменный. Это фиксированное напряжение постоянного тока 12 вольт. Эти напряжения постоянного тока можно использовать в любом проекте преобразователя 12 В постоянного тока в постоянный. Как двигатель на 12 В, любая схема, которая требует 12 В постоянного тока, вентилятор постоянного тока, зарядное устройство и т. Д. Это можно использовать как адаптер постоянного тока. Проект электроснабжения от 220В переменного тока до 12В постоянного тока.Так много


    06. Применение источников питания постоянного тока.


    Вы также можете получить этот проект в формате PDF. Это самый простой и легкий источник питания постоянного тока от 220В до 12В. Краткое учебное пособие о том, что такое источник питания постоянного тока. Это может быть лучше семестровый проект в качестве проекта преобразователя переменного тока в постоянный ток базовой электроники. Проект блока питания - лучшая демонстрация основных компонентов электроники.

    Мы обсудим проект схемы переменного постоянного тока в следующих постах.Подпишитесь на наш канал YouTube, чтобы получить больше уроков и идей. Сохраняйте мотивацию и всегда верьте в себя….

    Преобразователь 12–220 В

    Преобразователь 12–220 В

    Цепи инвертора

    очень полезны для выработки высокого напряжения с использованием низковольтного источника постоянного тока или батареи.Здесь схема инвертора от 12 до 220 вольт разработана с использованием нескольких легко доступных компонентов, а также может быть легко построена на печатной плате общего назначения.

    Основная работа инвертора этого типа - это импульсный импульсный и повышающий трансформатор, следовательно, IC CD4047 действует как импульсное генераторное устройство, а n-канальный силовой МОП-транзистор IRFZ44n действует как переключатель, а вторичный трансформатор 12-0-12 В инверсно используется как повышающий трансформатор .

    Схема подключения

    Необходимые компоненты

    1. IC CD4047
    2. силовой полевой МОП-транзистор IRFZ44 = 2.
    3. Вторичный трансформатор 12–0–12 В 1 ампер
    4. Переменный резистор 22 кОм
    5. Резисторы 100 Ом / 10 Вт = 2
    6. конденсатор 0,22 мкФ
    7. 12-вольтная аккумуляторная батарея

    Строительство и работа

    Эта простая инверторная схема от 12 до 220 вольт состоит из переключающего устройства и повышающего трансформатора. Поскольку мы знаем, что импульс высокой частоты переключения достигает повышающего трансформатора, выходное напряжение достигает высокого значения из-за взаимной индуктивности.

    IC CD 4047 настроена в режиме нестабильного мультивибратора с помощью переменного резистора RV1 и конденсатора C1, изменяя значение переменного резистора, мы можем получить различный диапазон выходного импульса на выводах Q и Q ', что приводит к изменению выходного напряжения на трансформатор.

    Силовые МОП-транзисторы канала

    N IRFZ44 Дренажные контакты подключены к контактам вторичной обмотки трансформатора, а общий контакт вторичной обмотки подключен к положительному смещению батареи, оба контакта источника МОП-транзистора подключены к отрицательному смещению батареи, и эти МОП-транзисторы управляются Q и Q 'вывод микросхемы CD4047.Когда чередующиеся прямоугольные импульсы приводят в действие полевой МОП-транзистор, тогда вторичная обмотка вынуждена индуцировать переменное магнитное поле, и это магнитное поле индуцирует большую (первичную) обмотку трансформатора и создает высокое переменное напряжение. (Здесь обычный трансформатор на 1 ампер 12-0-12В используется как повышающий трансформатор).

    Примечание. Эта схема используется при обращении с рукояткой высокого напряжения переменного тока с особой осторожностью.

    Вт Дешевле на 110 или 220 Вольт?

    Ватт Дешевле на 110 или 220 Вольт?

    Сколько я сэкономлю на счете за электроэнергию, если включу свет в 220 вольт?
    Быстрый ответ: Наверное, ничего.

    Это распространенное заблуждение о том, как работает электричество и как компании взимают с вас плату. Часто упоминаемый аргумент в пользу экономии денег в том, что сила тока вдвое меньше, когда на ходу горит 220 вольт. 110 вольт. Это правда, но коммунальная компания не взимает плату за силу тока, они берут с вас плату за мощность. Они выставляют вам счет в киловатт-часах. Киловатт-час составляет 1000 ватт использования в течение одного часа или примерно соответствует 1000 ватт света при работе на один час.Для этого есть хорошая формула: мощность / напряжение = сила тока. Если мы подставляем цифры для натриевой лампы для выращивания на 1000 ватт, вы можете видеть, что, хотя напряжение и сила тока могут изменяться, мощность всегда остается неизменной.

    1000 Sodium Grow Light
    На 110 В: 1100 Вт / 110 В = 10 А - На 220 В: 1100 Вт / 220 В = 5 А
    Обратите внимание, что натриевый балласт мощностью 1000 Вт потребляет 1100 Вт.

    Прямо сейчас, когда я получаю вопрос "а почему они заставляют вещи работать на 220 вольт? »Обычно большие машины и приборы, потребляющие много энергии работать от 220 вольт (или больше) в основном из-за размера провода, который вам понадобится запустить их на 110 вольт было бы очень большим.Калибр и длина провода будут определите максимальную силу тока, которую он выдержит, прежде чем он расплавится! По цепи 220 вольт, нагрузка разделена между двумя проводами на 110 вольт. Это позволяет использовать провод меньшего размера. Это подводит нас к «вероятно» части ответа. Есть еще один фактор, это падение напряжения или потеря напряжения, когда мощность проходит по проводу. Нижний сопротивление на проводе, тем меньше падение напряжения. Если вы используете один или два фонаря в типичном доме с автоматическим выключателем на небольшом расстоянии, эффективность потери из-за падения напряжения могут быть недостаточно значительными, чтобы оправдать замену проводки. комната для выращивания на 220 вольт.

    Связанная информация:

    Рассчитайте затраты на электроэнергию для запуска растут свет.

    Как построить четырехколесный светильник для выращивания растений Контроллер менее чем за 80 долларов

    Этот предмет слишком тяжелый, слишком большой, опасный или слишком хрупкий для отправки с помощью UPS или USPS, и его необходимо отправить на поддоне. Такой товар выгоднее заказывать крупным заказом.

    Закрыть

    Как преобразовать 12 В постоянного тока в 220 В переменного тока

    В статье объясняется очень простой метод получения 220 В переменного тока от источника 12 В постоянного тока.В этой идее используется топология повышения на основе индуктора / генератора с помощью IC 555.

    Мы хорошо знакомы с инверторами, которые преобразуют потенциал постоянного тока в более высокие потенциалы переменного тока на уровнях сети.
    Однако эти устройства включают сложные и дорогие конфигурации для получения требуемых выходов.

    Гораздо более простой подход к достижению вышеуказанных результатов заключается в использовании схемы повышающего преобразователя MOSFET.

    Если формы сигналов не критичны для ваших приложений, этот метод может быть намного проще и дешевле в реализации.

    Работа схемы

    Обращаясь к схеме ниже, мы видим, что вся идея основана на универсальной вечнозеленой IC 555.

    Здесь он настроен в своем стандартном нестабильном режиме мультивибратора для генерации необходимых импульсов с частотой, определяемой резисторы 4к7, 1к и конденсатор 680пФ.

    Рабочий цикл можно соответствующим образом отрегулировать, экспериментируя с резистором 1 кОм.

    Выходной сигнал поступает на вывод № 3 ИС, который подается на затвор N-канального МОП-транзистора.

    При включении питания положительные импульсы, исходящие от контакта № 3, включают МОП-транзистор на полную проводимость.

    В течение вышеуказанных периодов высокий потенциал 12 В через катушку подтягивается к земле через МОП-транзистор.

    Как мы все знаем, индукторы всегда пытаются противодействовать мгновенным изменениям полярности тока через них, поэтому во время отрицательных импульсов, когда МОП-транзистор остается выключенным, заставляет катушку сбросить накопленный в ней потенциал в виде импульса ЭДС высокого напряжения в выход.

    Это напряжение может быть равным 220 В и дает необходимый потенциал на показанном выходе схемы.

    Вышеупомянутая простая операция непрерывно повторяется на заданной частоте, обеспечивая на выходе постоянное напряжение 220 В переменного тока.

    BC547 и его базовая сеть предназначены для ограничения выходного напряжения до необходимой степени.

    Например, если требуемый выход составляет 220 В, предустановку 47 К можно отрегулировать так, чтобы отметка 220 В никогда не превышала, независимо от скорости обратной ЭДС катушки или колебаний входного напряжения.

    МОП-транзистор может быть любого типа на 30 В, 50 А, например, можно использовать NTD4302.

    Провод катушки должен быть достаточно толстым, чтобы выдерживать ток до 30 и более ампер.

    Принципиальная схема

    Распиновка IC 555
    Распиновка Mosfet IRF 540

    Как сделать схему преобразователя / инвертора с 12 В постоянного тока в 220 В переменного тока?

    Инверторы часто необходимы в местах, где невозможно получить питание переменного тока от сети. Схема инвертора используется для преобразования мощности постоянного тока в мощность переменного тока.Инверторы могут быть двух типов: инверторы истинной / чистой синусоидальной волны и квази или модифицированные инверторы. Эти инверторы истинной / чистой синусоидальной волны дороги, в то время как модифицированные или квазиинверторы недороги.

    Эти модифицированные инверторы генерируют прямоугольную волну и не используются для питания чувствительного электронного оборудования. Здесь построена простая схема инвертора, управляемая напряжением, использующая силовые транзисторы в качестве переключающих устройств, которая преобразует сигнал 12 В постоянного тока в однофазный 220 В переменного тока.

    Принцип, лежащий в основе этой схемы

    Основная идея, лежащая в основе каждой схемы инвертора, состоит в том, чтобы создавать колебания с использованием заданного постоянного тока и передавать эти колебания через первичную обмотку трансформатора путем усиления тока.Это первичное напряжение затем повышается до более высокого напряжения в зависимости от количества витков в первичной и вторичной катушках.

    Также получите представление о схеме преобразователя постоянного тока 12 В в 24 В

    Схема преобразователя с использованием транзисторов

    Преобразователь 12 В постоянного тока в 220 В переменного тока также может быть разработан с использованием простых транзисторов. Его можно использовать для питания ламп мощностью до 35 Вт , но его можно использовать для управления более мощными нагрузками, добавив больше полевых МОП-транзисторов.

    Инвертор, реализованный в этой схеме, представляет собой преобразователь прямоугольной формы и работает с устройствами, которым не требуется чистый синусоидальный переменный ток.

    Принципиальная схема

    Необходимые компоненты
    • Батарея 12 В
    • МОП-транзистор IRF 630-2
    • 2N2222 Транзисторы
    • 2,2 мкФ конденсаторы-2
    • повышающий резистор 12 В-преобразователь напряжения
    • 9000 2205 .
    Рабочий

    Схему можно разделить на три части: генератор, усилитель и трансформатор. Требуется генератор на 50 Гц, так как частота переменного тока составляет 50 Гц.

    Этого можно достичь, сконструировав нестабильный мультивибратор, который генерирует прямоугольную волну с частотой 50 Гц. В цепи R1, R2, R3, R4, C1, C2, T2 и T3 образуют генератор.

    Каждый транзистор генерирует инвертирующие прямоугольные волны. Значения R1, R2 и C1 (R4, R3 и C2 идентичны) будут определять частоту. Формула для частоты прямоугольной волны, генерируемой нестабильным мультивибратором:

    F = 1 / (1,38 * R2 * C1)

    Инвертирующие сигналы генератора усиливаются силовыми полевыми МОП-транзисторами T1 и T4.Эти усиленные сигналы подаются на повышающий трансформатор, центральный отвод которого подключен к 12 В постоянного тока.

    Выходное видео
    Коэффициент трансформации трансформатора должен быть 1:19, чтобы преобразовать 12 В в 220 В. Трансформатор объединяет оба инвертирующих сигнала для генерации переменного выходного сигнала прямоугольной формы 220 В.

    К с использованием батареи 24 В , нагрузки до 85 Вт могут питаться , но конструкция неэффективна. Чтобы увеличить мощность инвертора, необходимо увеличить количество полевых МОП-транзисторов.

    Чтобы спроектировать инвертор на 100 Вт, прочтите Простой инвертор на 100 Вт

    Схема преобразователя 12 В постоянного тока в 220 В переменного тока с использованием нестабильного мультивибратора

    В схемах инвертора можно использовать тиристоры в качестве переключающих устройств или транзисторов. Обычно для приложений малой и средней мощности используются силовые транзисторы. Причина использования силовых транзисторов заключается в том, что они имеют очень низкий выходной импеданс, позволяющий протекать на выходе максимальному току.

    Одно из важных применений транзистора - это переключение.В этом случае транзистор смещен в области насыщения и отсечки.

    Когда транзистор смещен в области насыщения, переходы коллектор-эмиттер и коллектор-база смещены в прямом направлении. Здесь напряжение коллектор-эмиттер минимально, а коллекторный ток максимален.

    Еще одним важным аспектом этой схемы является генератор. Важное применение 555 Timer IC - это использование в качестве нестабильного мультивибратора.

    Нестабильный мультивибратор вырабатывает выходной сигнал, который переключается между двумя состояниями и, следовательно, может использоваться в качестве генератора.Частота колебаний определяется номиналами конденсатора и резисторов.

    [Также прочтите: Как сделать регулируемый таймер]

    Принципиальная схема

    Принципиальная схема преобразователя 12 В постоянного тока в 220 В переменного тока - ElectronicsHub.Org

    Компоненты цепи

    • V1 = 12 В
    • R1 = 10 кОм
    • R2 = 150 кОм
    • R3 = 10 Ом
    • R4 = 10 Ом
    • Q1 = TIP41
    • Q2 = TIP42
    • D1 = D2 = 1N4007
    • C3 = 2200 мкФ
    • повышающий трансформатор T1 = 12 В
    Описание схемы

    Конструкция осциллятора: В качестве генератора можно использовать нестабильный мультивибратор.Здесь сконструирован нестабильный мультивибратор с таймером 555. Мы знаем, что частота колебаний таймера 555 в нестабильном режиме определяется выражением:

    f = 1,44 / (R1 + 2 * R2) * C

    , где R1 - сопротивление между выводом разряда и Vcc, R2 - это сопротивление. сопротивление между разрядным выводом и пороговым выводом, а C - это емкость между пороговым выводом и землей. Также рабочий цикл выходного сигнала определяется следующим образом:

    D = (R1 + R2) / (R1 + 2 * R2)

    Так как наше требование составляет f = 50 Гц и D = 50% и предполагается, что C равно 0.1 мкФ, мы можем рассчитать, что значения R1 и R2 составляют 10 кОм и 140 кОм соответственно. Здесь мы предпочитаем использовать потенциометр 150K для точной настройки выходного сигнала.

    Также между выводом управления и землей используется керамический конденсатор емкостью 0,01 мкФ.

    Схема коммутации: Наша основная цель - разработать сигнал переменного тока напряжением 220 В. Это требует использования мощных транзисторов, чтобы обеспечить прохождение максимального количества тока к нагрузке. По этой причине мы используем силовой транзистор TIP41 с максимальным током коллектора 6А, где ток базы равен току коллектора, деленному на коэффициент усиления постоянного тока.Это дает ток смещения около 0,4 А * 10, то есть 4 А. Однако, поскольку этот ток больше максимального тока базы транзистора, мы предпочитаем значение меньше максимального тока базы. Предположим, что ток смещения равен 1А. Тогда резистор смещения равен

    R b = (V cc - V BE (ON) ) / I bias

    Для каждого транзистора V BE (ON) равен около 2В. Таким образом, R b для каждого рассчитывается как 10 Ом.Поскольку диоды используются для смещения, прямое падение напряжения на диодах должно быть равно прямому падению напряжения на транзисторах. По этой причине используются диоды 1N4007.

    Конструкция транзисторов PNP и NPN одинакова. Мы используем силовой транзистор PNP TIP42.

    Конструкция выходной нагрузки: Поскольку выход схемы переключения является выходом с широтно-импульсной модуляцией, он может содержать гармонические частоты, отличные от основной частоты переменного тока.По этой причине необходимо использовать электролитический конденсатор, чтобы пропускать через него только основную частоту. Здесь мы используем электролитный конденсатор емкостью 2200 мкФ, достаточно большой, чтобы отфильтровать гармоники. Поскольку требуется выходное напряжение 220 В, предпочтительно использовать повышающий трансформатор. Здесь используется повышающий трансформатор 12 В / 220 В.

    Работа цепи преобразователя постоянного тока 12 В в переменный 220 В
    • Когда это устройство питается от батареи 12 В, таймер 555, подключенный в нестабильном режиме, выдает прямоугольный сигнал с частотой 50 Гц.
    • Когда на выходе высокий логический уровень, диод D2 будет проводить, и ток пройдет через диоды D1, R3 на базу транзистора Q1.
    • При этом транзистор Q1 будет включен. Когда выход находится на низком логическом уровне, диод D1 будет проводить, и ток будет течь через D1 и R4 к базе Q2, вызывая его включение.
    • Это позволяет создавать постоянное напряжение через первичную обмотку трансформатора с чередующимися интервалами. Конденсатор обеспечивает требуемую основную частоту сигнала.
    • Этот сигнал 12 В переменного тока на первичной обмотке трансформатора затем повышается до сигнала 220 В переменного тока на вторичной обмотке трансформатора.
    Применение схемы преобразователя 12 В постоянного тока в 220 В переменного тока
    1. Эта схема может использоваться в автомобилях и других транспортных средствах для зарядки небольших аккумуляторов.
    2. Эта схема может использоваться для управления двигателями переменного тока малой мощности.
    3. Может использоваться в солнечной энергетической системе.
    Ограничения
    1. Поскольку используется таймер 555, выходной сигнал может незначительно изменяться в пределах требуемого рабочего цикла 50%, т.е.е. Трудно достичь точного сигнала 50% рабочего цикла.
    2. Использование транзисторов снижает эффективность схемы.
    3. Использование переключающих транзисторов может вызвать перекрестные искажения выходного сигнала. Однако это ограничение было до некоторой степени уменьшено за счет использования смещающих диодов.

    Примечание

    Вместо таймера 555 можно использовать любой нестабильный мультивибратор. Например, эти схемы также могут быть построены с использованием нестабильного мультивибратора 4047, выходной ток которого усиливается и подается на трансформатор.

    [Читать: Солнечный инвертор для дома ]

    Сделайте схему инвертора от 1,5 до 220 В

    In в этом посте мы собираемся сконструировать простейший возможный инвертор мощности, чей размер не больше спичечного коробка. Эта миниатюрная инверторная схема может работать от 1,5 В до 9 В постоянного тока и может использоваться для питания небольших нагрузок, например, от 0,5 до 6 Вт (120/220 В) Светодиодные лампы. Этот инвертор состоит всего из 3 компонентов, и даже новичок сможет выполнить этот проект с легкостью. Это может быть хороший проект для школьной науки ярмарка или как аварийный свет для вашей комнаты.

    Мы увидим:

    • Принципиальная схема инвертора от 1,5 до 220 В.
    • Описание схемы.
    • Где получить трансформатор с ферритовым сердечником и его контактная диаграмма.
    • Изображения рабочих прототипов.
    • Проверка цепи инвертора при различных напряжения.
    • Как работает эта схема?

    ПРИМЕЧАНИЕ: В Интернете есть много поддельных проектов инверторов, в которых они утверждают, что конвертируют 1.5 В от батареи AA до 220 В переменного тока, и есть реальные проекты инверторов, в которых светодиодная лампа 220 В загорается от батареи 1,5 В, но, к сожалению, нет четкого объяснения ее практичности и надежности в реальных условиях, и нет никаких объяснений, как схема работает. Итак, мы здесь, чтобы объяснить все аспекты одного такого инвертора, так что продолжайте читать….

    Принципиальная схема: ИСПЫТАНА

    Описание схемы:

    Предлагаемая схема инвертора очень проста и нужно собрать всего 3 компонента для сборки: резистор 470 Ом, средний силовой NPN-транзистор (BD139 / BD137 / BD135 / D882) и трансформатор с ферритовым сердечником, который может быть восстановлен от адаптера постоянного тока .Два других компонента являются источником и нагрузку, т.е. аккумулятор и светодиодную лампу (от 0,5 до 6 Вт).

    Вышеупомянутая схема представляет собой инвертор на основе трансформатора с ферритовым сердечником. Если вы не знаете, что такое инвертор на основе трансформатора с ферритовым сердечником, пожалуйста, дайте нам объяснить …… ..

    As название предполагает, что в нем используется трансформатор с ферритовым сердечником вместо железа. трансформатор с сердечником, традиционно повышающие трансформаторы инверторов изготавливаются с использованием железный сердечник, где он работает на частоте 50/60 Гц.Трансформаторы с железным сердечником громоздки, дорого и производят больше потерь энергии.

    Феррит С другой стороны, инверторы на основе трансформатора с сердечником очень легкие, когда по сравнению с железным сердечником, компактный по размеру, обеспечивает превосходную эффективность и стоимость меньше производить.

    трансформаторы с ферритовым сердечником работают на высоких частотах, таких как десятки кГц диапазон, который не может напрямую использоваться всеми приборами переменного тока, поэтому высокое напряжение Частотный выход трансформатора с ферритовым сердечником выпрямляется и преобразуется в стандартный Выход переменного тока 50/60 Гц.

    Мы разработали инвертор с ферритовым сердечником 12 В, который может выдавать мощность 500 Вт; Вы можете найти схему и подробное описание этого инвертора здесь.

    По теперь у вас должно быть представление, что мы в основном строим неочищенный феррит Инвертор на основе трансформатора с сердечником, работающий при более низком входном напряжении.

    Где найти ферритовый сердечник трансформатор?

    Трансформаторы с ферритовым сердечником НЕДОСТАТОЧНО доступны в розничных магазинах или на сайтах электронной коммерции, но вместо мы можем спасти один из адаптера постоянного тока , и, что удивительно, мы можем легко найти трансформатор с ферритовым сердечником на большинстве распространенных адаптеров постоянного тока.

    Здесь Это трансформатор с ферритовым сердечником, который мы спасли от адаптера USB 5V / 0.5A. Этот это понижающий трансформатор но мы собираюсь использовать его в качестве повышающего трансформатора, используя его первичную как высокое напряжение выход и вторичный как вход низкого напряжения .

    Вы может также спасти трансформатор с ферритовым сердечником от любого адаптера постоянного тока, который лежит на ваш ящик для мусора, и он вам больше не нужен. Рекомендуем спасти от адаптера, выходное напряжение постоянного тока которого менее 15 В, а его ток рейтинги не имеют значения.

    Схема выводов трансформатора с ферритовым сердечником:

    На большинстве адаптеров постоянного тока его ферритовый сердечник Клеммы трансформатора, скорее всего, такие же, как показано выше .

    Вы может определить его правильные клеммы, удерживая четыре клеммы трансформатора в направлении вы и два терминала на противоположной стороне от вас, как показано на изображение выше.

    Мост вероятно пара клемм на правой стороне - это первичная обмотка которые состоят из большого количества витков.Вы можете подтвердить это , измерив сопротивление его обмотки с помощью мультиметра , оно будет порядка нескольких Ом, мы измерили его сопротивление, и оно было приблизительно 8 Ом, что было самым высоким из трех обмоток.

    пара клемм слева - это вспомогательная обмотка, и она будет использоваться как обратная связь.

    два вывода на другой стороне - это вторичная обмотка, через которую мы собираюсь подать низкое напряжение.

    Примечание. На некоторых трансформаторах первичная и вспомогательная клеммы могут переключаться между сторонами.Вы всегда можете найти нужные клеммы, измерив сопротивление ее обмотки. Всегда первичная обмотка будет иметь самое высокое сопротивление из трех, а вторичная обмотка находится на противоположной стороне.

    Схема выводов транзистора:

    Какую светодиодную лампу выбрать для этого инвертор?

    Это инвертор имеет очень ограниченное применение из-за его ограниченной выходной мощности и богатый высокочастотным шумом, единственное жизнеспособное применение - включение светодиода на 120/220 В лампа мощностью менее 6 Вт.

    Следует отметить очень важный момент: фирменные светодиодные лампы не работают с этим инвертором.

    Фирменный Светодиодные лампы имеют хорошо продуманный светодиодный драйвер, который отфильтровывает входные шумы. Мы приобрела известный надежный бренд для тестирования и не смогла загораться. Позже мы приобрели не очень известный бренд (тоже был намного дешевле известного бренда) и он сразу загорелся.

    Итак, уважаемые читатели, если вы собираете этот инвертор, приобретите дешевую светодиодную лампу мощностью менее 6 Вт; также не подключайте светодиодные лампы с регулируемой яркостью.

    Прототип:

    Здесь это наш прототип, мы протестировали эту схему на BD139 и D882, которые транзисторы средней мощности, и вы также можете использовать BD137 или BD135, и он должен работать просто хорошо.

    ср на момент тестирования этой схемы не было резистора 470 Ом, поэтому вместо этого мы подключили два резистора 1 кОм параллельно, что дало нам эффективный сопротивление 500 Ом, что близко к 470 Ом.

    транзистор прикручен с радиатором подходящего размера; это потому что транзистор нагревается, и этот инвертор потребляет около 500 мА, когда светодиодная лампа мощностью 3 Вт подключается как нагрузка.

    Тестирование на разных уровнях напряжения:

    • Вход 1,5 В: При 1,5 В наш инвертор не загорался лампочка; это могло быть потому, что наш трансформатор не подходит для работы на 1,5 В, или нагрузка 3 Вт - это слишком много для входа 1,5 В . Но это может сработать для трансформатора, который вы спасли.
    • 2,5 В на входе: при При напряжении 2.5V мы увидели тусклое свечение светодиодной лампы.
    • Вход от 3,5 В до 4 В: При входе от 3,5 В до 4 В с использованием литий-ионного аккумулятора 18650 в камере, лампа была достаточно яркой, чтобы осветить небольшой участок в темной комнате.

    Вход 8 В / 9 В: При входном напряжении около 8 В (при использовании двух последовательно соединенных литий-ионных элементов) 3-ваттная светодиодная лампа была достаточно яркой, чтобы читать книгу в темной комнате, если вы повесите лампу над головой.

    Мы даже можем зажечь пару светодиодных ламп мощностью 3 Вт параллельно при ~ 8 В постоянного тока:

    • Выше 9 В: Интенсивность освещения не превышала 9В. Рекомендуем не увеличивать входное напряжение свыше 9 В . Мы действительно пробовали повышение входного напряжения, но транзистор был поврежден после 10В - 12В и это могло быть потому, что клемма базы была чрезмерно смещена / транзистор получил очень жарко, слишком жарко.

    Сейчас вы знаете, как сделать этот инвертор и заставить его работать должным образом, теперь давайте посмотрим, как этот инвертор работает.

    Совет: используйте аккумуляторные батареи для питания этого инвертора, неперезаряжаемые батареи разряжаются за несколько минут. С двумя литий-ионными элементами мы смогли зажечь лампочку мощностью 3 Вт более чем на 90 минут.

    Как работает этот инвертор?

    Вы может ссылаться на принципиальную схему вместе с приведенным ниже объяснением лучше понять его работу.

    • При подключении аккумулятор, питание + Ve протекает через резистор 470 Ом и через вспомогательная обмотка и достигает базы транзистора. Резистор предотвращает чрезмерное смещение транзистора.
    • Теперь транзистор включается частично, что приводит к слабому возбуждению вторичной обмотки и возникновению небольшое магнитное поле на вспомогательной обмотке.
    • Магнитный наведенное на вспомогательную обмотку поле генерирует ток (более сильный, чем начальный ток), который снова будет проходить через базу транзистора, что будет включите транзистор больше и еще больше запитайте вторичную обмотку.
    • Это высшее магнитное поле напряженности от вторичной обмотки вызовет еще больший ток на вспомогательная обмотка, которая еще больше включит транзистор.
    • В то время как магнитное поле усиливается в сердечнике, а не только во вспомогательной обмотке получает магнитное поле вторичной обмотки, но также первичная обмотка получение магнитного поля.
    • В какой-то момент магнитное поле становится достаточно сильным, чтобы первичная обмотка могла генерировать достаточного напряжения для включения 3-ваттной светодиодной лампы.
    • Сила магнитное поле не может расти вечно, как только транзистор полностью включен и больше не происходит изменения (возрастания) магнитного поля. На данный момент магнитный поле схлопывается, транзистор выключается, и цикл повторяется с начало объяснения.
    • Восходящая и коллапс магнитного поля происходит на частоте в десятки кГц.

    Если у вас есть какие-либо вопросы по этому проекту, не стесняйтесь спрашивать нас в разделе комментариев, вы гарантированно получите от нас ответ.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
