Как вывести AUX выход на любой магнитоле своими руками?

Магнитола Современные автомобили полностью адаптированы под современного потребителя – начиная от автопилота, заканчивая цифровыми выходами для подключения навигатора или смартфона. Но что можно сделать из магнитолы, если там нет линейного выхода – разъема AUX? Ответ прост – сделать его самостоятельно.

Для чего нужен AUX выход

AUX выход нужен для подключения к системе смартфона или планшета, чтобы вы могли слушать музыку через автомобильные динамики. На вход идет сигнал с амплитудой 0,5 – 1 В, который под действием усилителя передается на динамики акустической системы и начинает звучать более громко.

Многие автовладельцы до сих пор не знают что такое аукс в магнитоле и есть ли он у них вообще. Такая штука очень удобная, так как с ее помощью можно не только слушать музыку. В некоторых автомобилях установлены такие системы, подключив телефон к которым, можно спокойно разговаривать с собеседником, не занимая руки. Это очень удобно, а главное – безопасно!

Что понадобиться для модернизации магнитолы

Демонтаж

Перед тем, как сделать AUX выход на магнитоле, нужно приобрести все необходимое, а именно провод и штекер. Если у вас есть старые наушники, то можно использовать и их. Самое важное – на проводе не должно быть повреждений. Проверить целостность можно посредством «прозвона» мультиметра.

У штекера любых наушников есть полоски, которые делят его на 3 части. Та часть, которая расположена у основания, она самая широкая и относится к общему проводу, которая отличается от проводников каналов (у левого канала – зеленый проводник, у правого — красный). Остальные две части штекера относятся к этим самым каналам. Также вам понадобится паяльник, припои, мультиметр и несколько часов свободного времени.

Знаете ли вы? Французская компания Parrot изобрела первую автомагнитолу на базе ОС Android — Asteroid. Это автомагнитола только по своему формату. Устройство можно считать портативным компьютером с трехдюймовым экраном, с помощью которого можно играть в игры или следить за маршрутом, открыв навигатор. Также на этом устройстве можно открыть справочник по заправкам, можно отследить расположение камер фиксации скорости и многое другое.

Как припаять AUX к магнитоле

Получив все детали и инструменты, можно переходить к припайке. Процесс монтажа рассмотрен на примере Toyota Avensis.

Демонтаж магнитолы и ее разборка

Перед тем, как вывести аукс на магнитоле, ее нужно снять и разобрать. Последовательность действий следующая:

    Разборка
  1. Подденьте декоративную планку с правого торца, после чего снимите ее.
  2. Аккуратно подцепите ее и потяните по всей длине, чтобы она вышла вместе с пистонами. Зачастую эта планка идет прямо к замку зажигания.
  3. Снимите разъем с кнопки включения обогрева заднего стекла.
  4. Штатная магнитола закреплена на двух болтах. Их нужно выкрутить отверткой с магнитом, чтобы они не упали за панель.
  5. Чтобы доступ был свободным, поднимите ручник.
  6. Переведите селектор в центральное положение. Зажигание должно быть выключенное. Нажмите на кнопку Shift Lock. В углу подденьте панель селектора и отщелкните ее и пистоны.
  7. Отключите разъем от пепельницы и уберите панель.
  8. Внизу вы увидите еще пару крепежных болтов. Их тоже нужно максимально аккуратно выкрутить и не потерять.
  9. Достаньте магнитолу так, чтобы вам были доступны разъемы на задней панели.
  10. Снимите все разъемы (нижние – от блока климата, верхние – от магнитолы, также антенна).
На этом демонтаж закончен.

Важно!

Разбирать устройство нужно на чистой рабочей поверхности, а не «на коленках». Иначе вовнутрь может попасть пыль и грязь, в следствии чего магнитола может перестать работать.

Разборка такова:

    Разборка
  1. Снимите пару кронштейнов (на левом будет написана буква L, а на правом — R). При их снятии вам может понадобится ключ под размер болтов.
  2. Подденьте шлицевой отверткой все пластиковые замки по периметру лицевой панели магнитолы, после чего снимите саму панель.
  3. Под панелью будет находится прокладка для изоляции, ее нужно убрать.
  4. Открутите болты, которые скрепляют переднюю панель с боковыми стенками и CD-проигрывателем. Уберите боковые стенки.
  5. Снимите заднюю крышку магнитолы и верхнюю крышку проигрывателя.
  6. Аккуратно приподнимите проигрыватель, после чего вы увидите два шлейфа, которые нужно вынуть из разъемов, после чего убрать проигрыватель.
На этом процесс демонтажа и разборки закончен.

Диагностика платы

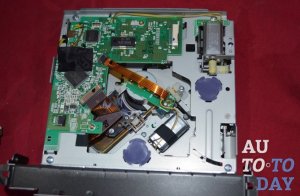

Плата Когда вы разберете магнитолу, то получите полный доступ к плате. Ее нужно внимательно осмотреть. Проверьте печатную дорожку, нет ли на ней следов обугливания. Если следы есть, то нужно проверить также предохранители. Восстановление печатной дорожки – процесс средней степени сложности, в Интернете много информации об этом.

Важно! Обязательно проверьте плану на предмет исправности. Особенно, если магнитолу вы использовали давно. Можно провести диагностику и с помощью компьютера, но лучше это дело доверить профессионалам.

Процесс пайки

Как припаять aux к магнитоле? Да легко! После разборки магнитолы, нужно на ее плате найти две точки с отметками RCH и LCH. Эти точки являются каналами стерео-выхода из проигрывателя на головное устройство. Далее действуйте так:

    Места пайки
  1. Возьмите 3 провода разного цвета с малым сечением и длиной 40-50 см (идеальный вариант – коаксиальный провод с парой экранированных жил).
  2. Первый провод нужно припаять к GND (земля).
  3. Второй и третий провода припаяйте к вышеуказанным каналам (используйте паяльник низкой мощности, примерно 25-30 Вт, так как детали достаточно мелкие, жало паяльника должно быть острым, пригодится и лупа).
  4. После припайки запишите какой провод к какому каналу присоединен.
  5. Наденьте на провода термоусадку.
Если вы думаете о том, как сделать aux на кассетной магнитоле, то здесь все так же просто, но процесс пайки немного другой. На кассетной магнитоле спереди есть регулятор громкости, у которого есть 3 расположенных в ряд вывода. К крайним нужно припаять по проводу 20-25 см в длину. Также в идеале будет экранированный провод, который не даст помех, но можно взять и обычный многожильный провод (диаметр 0,2 – 0,8 мм).

Монтаж После припайки магнитолу нужно собрать. В случае кассетного устройства провода нужно просто вывести наружу. Или же можно в боковой стенке сделать отверстие, которое не будет перекрываться кронштейном и из которого выйдут провода. В принципе, можно и в кронштейне сделать несколько отверстий, которые потом нужно зафиксировать стяжками. После найдите гнездо для аудио-разъема с 3-мя контактами.

Важно! При подключении гнезда к контактам, нужно не запутаться с каналами. Здесь пригодится ваша запись о том, провод какого цвета припаян к какому контакту. Иначе все придется переделать!

После соединения нужно закрепить в удобном месте гнездо. После монтажа нудно проверить работу устройства – включите радио и проверьте, все ли динамики работают. Чтобы воспроизвести музыку с телефона или планшета, нужно включить компакт-диск, чтобы активировались каналы проигрывателя, потом подключить планшет или смартфон. Сигнал проигрывателя будет заглушен системой, наружу будет выведен сигнал с внешнего устройства.

Можно ли подключить флешку через AUX

Поключить флешку прямо через AUX невозможно. В продаже есть много разных переходников, с помощью которых вы сможете прослушивать музыку с данного цифрового носителя.

Знаете ли вы? Если у вас есть планшет Google Nexus 7, то вы сами можете сделать себе в машину и бортовой компьютер, и автомагнитолу. В Сети есть видео установки этого планшета в Dodge RAM. С помощью такого планшета вы сможете и проигрывать музыку, и ехать по навигатору, и даже подключаться к интернету, но только в случае наличия смартфона для раздачи. Если включить Bluetooth-адаптер, то планшет будет выполнять роль бортового компьютера.

Пользуйтесь благами современной электроники. Не нужно отказываться от этих маленьких привилегий.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Как вывести AUX выход на любой магнитоле своими руками? — Рамблер/новости

Современные автомобили полностью адаптированы под современного потребителя — начиная от автопилота, заканчивая цифровыми выходами для подключения навигатора или смартфона. Но что можно сделать из магнитолы, если там нет линейного выхода — разъема AUX? Ответ прост — сделать его самостоятельно.

Для чего нужен AUX выходЧто понадобиться для модернизации магнитолыКак припаять AUX к магнитолеДемонтаж магнитолы и ее разборкаДиагностика платыПроцесс пайкиМожно ли подключить флешку через AUX Для чего нужен AUX выход

AUX выход нужен для подключения к системе смартфона или планшета, чтобы вы могли слушать музыку через автомобильные динамики. На вход идет сигнал с амплитудой 0,5 — 1 В, который под действием усилителя передается на динамики акустической системы и начинает звучать более громко.

Многие автовладельцы до сих пор не знают что такое аукс в магнитоле и есть ли он у них вообще. Такая штука очень удобная, так как с ее помощью можно не только слушать музыку. В некоторых автомобилях установлены такие системы, подключив телефон к которым, можно спокойно разговаривать с собеседником, не занимая руки. Это очень удобно, а главное — безопасно!

Что понадобиться для модернизации магнитолы

Перед тем, как сделать AUX выход на магнитоле, нужно приобрести все необходимое, а именно провод и штекер. Если у вас есть старые наушники, то можно использовать и их. Самое важное — на проводе не должно быть повреждений. Проверить целостность можно посредством «прозвона» мультиметра.

У штекера любых наушников есть полоски, которые делят его на 3 части. Та часть, которая расположена у основания, она самая широкая и относится к общему проводу, которая отличается от проводников каналов (у левого канала — зеленый проводник, у правого — красный). Остальные две части штекера относятся к этим самым каналам. Также вам понадобится паяльник, припои, мультиметр и несколько часов свободного времени.

Знаете ли вы? Французская компания Parrot изобрела первую автомагнитолу на базе ОС Android — Asteroid. Это автомагнитола только по своему формату. Устройство можно считать портативным компьютером с трехдюймовым экраном, с помощью которого можно играть в игры или следить за маршрутом, открыв навигатор. Также на этом устройстве можно открыть справочник по заправкам, можно отследить расположение камер фиксации скорости и многое другое.

Как припаять AUX к магнитоле

Получив все детали и инструменты, можно переходить к припайке. Процесс монтажа рассмотрен на примере Toyota Avensis.

Демонтаж магнитолы и ее разборка

Перед тем, как вывести аукс на магнитоле, ее нужно снять и разобрать. Последовательность действий следующая:

Подденьте декоративную планку с правого торца, после чего снимите ее. Аккуратно подцепите ее и потяните по всей длине, чтобы она вышла вместе с пистонами. Зачастую эта планка идет прямо к замку зажигания. Снимите разъем с кнопки включения обогрева заднего стекла. Штатная магнитола закреплена на двух болтах. Их нужно выкрутить отверткой с магнитом, чтобы они не упали за панель. Чтобы доступ был свободным, поднимите ручник. Переведите селектор в центральное положение. Зажигание должно быть выключенное. Нажмите на кнопку Shift Lock. В углу подденьте панель селектора и отщелкните ее и пистоны. Отключите разъем от пепельницы и уберите панель. Внизу вы увидите еще пару крепежных болтов. Их тоже нужно максимально аккуратно выкрутить и не потерять. Достаньте магнитолу так, чтобы вам были доступны разъемы на задней панели. Снимите все разъемы (нижние — от блока климата, верхние — от магнитолы, также антенна).

На этом демонтаж закончен.

Важно! Разбирать устройство нужно на чистой рабочей поверхности, а не «на коленках». Иначе вовнутрь может попасть пыль и грязь, в следствии чего магнитола может перестать работать.

Разборка такова:

Снимите пару кронштейнов (на левом будет написана буква L, а на правом — R). При их снятии вам может понадобится ключ под размер болтов. Подденьте шлицевой отверткой все пластиковые замки по периметру лицевой панели магнитолы, после чего снимите саму панель. Под панелью будет находится прокладка для изоляции, ее нужно убрать. Открутите болты, которые скрепляют переднюю панель с боковыми стенками и CD-проигрывателем. Уберите боковые стенки. Снимите заднюю крышку магнитолы и верхнюю крышку проигрывателя. Аккуратно приподнимите проигрыватель, после чего вы увидите два шлейфа, которые нужно вынуть из разъемов, после чего убрать проигрыватель. На этом процесс демонтажа и разборки закончен.

Диагностика платы

Когда вы разберете магнитолу, то получите полный доступ к плате. Ее нужно внимательно осмотреть. Проверьте печатную дорожку, нет ли на ней следов обугливания. Если следы есть, то нужно проверить также предохранители. Восстановление печатной дорожки — процесс средней степени сложности, в Интернете много информации об этом.

Важно! Обязательно проверьте плану на предмет исправности. Особенно, если магнитолу вы использовали давно. Можно провести диагностику и с помощью компьютера, но лучше это дело доверить профессионалам.

Процесс пайки

Как припаять aux к магнитоле? Да легко! После разборки магнитолы, нужно на ее плате найти две точки с отметками RCH и LCH. Эти точки являются каналами стерео-выхода из проигрывателя на головное устройство. Далее действуйте так:

Возьмите 3 провода разного цвета с малым сечением и длиной 40-50 см (идеальный вариант — коаксиальный провод с парой экранированных жил). Первый провод нужно припаять к GND (земля). Второй и третий провода припаяйте к вышеуказанным каналам (используйте паяльник низкой мощности, примерно 25-30 Вт, так как детали достаточно мелкие, жало паяльника должно быть острым, пригодится и лупа). После припайки запишите какой провод к какому каналу присоединен. Наденьте на провода термоусадку. Если вы думаете о том, как сделать aux на кассетной магнитоле, то здесь все так же просто, но процесс пайки немного другой. На кассетной магнитоле спереди есть регулятор громкости, у которого есть 3 расположенных в ряд вывода. К крайним нужно припаять по проводу 20-25 см в длину. Также в идеале будет экранированный провод, который не даст помех, но можно взять и обычный многожильный провод (диаметр 0,2 — 0,8 мм).

После припайки магнитолу нужно собрать. В случае кассетного устройства провода нужно просто вывести наружу. Или же можно в боковой стенке сделать отверстие, которое не будет перекрываться кронштейном и из которого выйдут провода. В принципе, можно и в кронштейне сделать несколько отверстий, которые потом нужно зафиксировать стяжками. После найдите гнездо для аудио-разъема с 3-мя контактами.

Важно! При подключении гнезда к контактам, нужно не запутаться с каналами. Здесь пригодится ваша запись о том, провод какого цвета припаян к какому контакту. Иначе все придется переделать!

После соединения нужно закрепить в удобном месте гнездо. После монтажа нудно проверить работу устройства — включите радио и проверьте, все ли динамики работают. Чтобы воспроизвести музыку с телефона или планшета, нужно включить компакт-диск, чтобы активировались каналы проигрывателя, потом подключить планшет или смартфон. Сигнал проигрывателя будет заглушен системой, наружу будет выведен сигнал с внешнего устройства.

Можно ли подключить флешку через AUX Поключить флешку прямо через AUX невозможно. В продаже есть много разных переходников, с помощью которых вы сможете прослушивать музыку с данного цифрового носителя.

Знаете ли вы? Если у вас есть планшет Google Nexus 7, то вы сами можете сделать себе в машину и бортовой компьютер, и автомагнитолу. В Сети есть видео установки этого планшета в Dodge RAM. С помощью такого планшета вы сможете и проигрывать музыку, и ехать по навигатору, и даже подключаться к интернету, но только в случае наличия смартфона для раздачи. Если включить Bluetooth-адаптер, то планшет будет выполнять роль бортового компьютера.

Пользуйтесь благами современной электроники. Не нужно отказываться от этих маленьких привилегий.

news.rambler.ru

Как сделать вход и выход aux на штатной магнитоле

Автолюбителям хорошо известно, что штатные магнитолы, даже в таких серийных автомобилях как Форд Фокус 2 и Шевроле Лачетти, всегда отличались скудным функционалом. С использованием в современном мире всевозможных смартфонов, планшетов, мп3 плееров мы привыкли слушать музыку в любом месте где бы мы не находились. Но как быть в ситуации, когда хочется послушать музыку в машине, а подключить гаджет через aux на CD магнитоле нет возможности. Точнее его просто нет заводской версии. И как быть в данной ситуации? Существует ли инструкция как сделать aux на любой магнитоле? Будем разбираться.

Что представляют собой aux входы и выходы

В России и некоторых странах СНГ их называют линейные выходы. Они представляют собой небольшого размера разъёмы, на которые можно подать напряжение от 0.4 — 1.9 вольт. В западных странах такой разъём имеет маркировку aux out или cd out.

Если на вашем устройстве имеются такие разъёмы как aux вход или aux выход, то в большинстве случаях такой проигрыватель снабжён усилителем аудио сигнала и способен работать с другими внешними устройствами. Подключив через такой разъём смартфон или мп3 плеер можно будет прослушивать аудио файлы через динамики автомобиля.

Но самое печальное то, что не на всех магнитолах старого образца такие выходы имеются. И при желании послушать любимую музыку со своего носителя владельцу придётся покупать магнитолу с установленным aux входом или же сделать aux на штатной магнитоле заплатив в первом и втором варианте немалые деньги.

После некоторых размышлений не редко появляется мысль, может существует вероятность сделать такой разъём самостоятельно. Рассмотрим варианты.

Устанавливаем aux вход на магнитоле CD

На самом деле большинство магнитол снабжено aux разъёмами, но на лицевую панель производитель по каким-то причинам выводить их не посчитал необходимым для решения задачи по выводу aux выхода на магнитоле CD автолюбителю понадобится некоторый ряд расходных материалов и инструменты:

  • средняя крестовая отвёртка;
  • нож;
  • изолирующая лента;
  • специальные ключи, что бы достать магнитолу;
  • USB кабель от компьютерного контроллера;
  • перемычка от компьютерного жёсткого диска;
  • небольшой кусок кабеля со штекером 3.5 мм.

Ножом аккуратно снимаем декоративную пластину, поддев её за край. С помощью отвёртки выкручиваем два самореза которые крепят решётку и поднимаем её вверх. С помощью специальных ключей извлекаем магнитолу.

Подключение AUX

Вытащив магнитолу, мы видим на задней планке корпуса белый прямоугольный разъём. К нему необходимо подключить USB штекер с кабелем и перемычку. Кабель компьютерного контроллера состоит из трёх жил левый канал, правый канал и экран. К двужильному кабелю со штекером 3.5 подсоединяем провода левого и правого каналов и хорошо изолируем с помощью изолирующего материала. Устанавливаем автомагнитолу на место. Кабель со штекером выводим в салон автомобиля.

Как сделать aux на штатной магнитоле

К сожалению, не на всех магнитолах, установленных штатно имеются внешние aux разъёмы. Так что с большей долей вероятности магнитолу придётся разбирать, что бы добраться до главной платы проигрывателя. Для этого нам будут нужны следующие материалы и инструменты:

  • изолированные провода сечением 0.5 см и длиной 40 — 50 см;
  • штекер 3.5 мм;
  • термоусадочные трубки;
  • паяльник;
  • средняя крестовая отвёртка;
  • нож.

Ножом аккуратно снимаем декоративную пластину над магнитолой, поддев её за край. Так же с помощью ножа поддеваем и далее снимаем руками декоративную панель возле рычага передач. Откручиваем крепёжные саморезы крепления магнитолы. Снимаем магнитолу и отключаем все провода на задней стенке корпуса. Снимаем крышку проигрывателя выкрутив удерживающие её болты и извлекаем его из корпуса.

Разобранная автомагнитола

Получив доступ к плате внимательно осмотрите её. Необходимо найти три точки с маркировкой LCH, RCH (левый и правый каналы) и GND («земля»). К найденным трём точкам с помощью паяльника крепим три провода и убираем их в термоусадочный канал. Собираем проигрыватель в обратной последовательности, а сделанный нами кабель выводим в удобное для вас место в салоне автомобиля. На конец кабеля припаиваем штекер 3.5 мм.

Делаем aux на кассетный проигрыватель

Многие скажут, что таких автомагнитол в природе не осталось. Но это не правда. Конечно, такие раритеты не сравнимы с качеством проигрывателей таких брендов как Bose, тем не менее ещё остались ценители таких устаревших устройств. И поверьте, им так же хочется слушать любимые мелодии со своего смартфона или мп3 плеера через старенький кассетный проигрыватель в своём автомобиле. А для счастья им нужно:

  • провода, экранированные 40 см, сечением 0.5 см;
  • термоусадочные трубки;
  • штекер 3.5 мм;
  • средняя крестовая отвёртка.

Вытаскиваем магнитолу из ниши открутив болты крепления. Выкручиваем болты, удерживающие крышку устройства. Сняв крышку магнитолы, мы получим доступ к лентопротяжному механизму который крепится с помощью металлических защёлок. Отогнув защёлки извлекаем механизм получив тем самым доступ к регулятору громкости.

Плата автомагнитолы

Извлекаем его и припаиваем к нему три провода общий, для левого стерео канала и для правого стерео канала. Убираем провода в термоусадочный канал и собираем автомагнитолу. Установив проигрыватель на своё место выводим провод в салон или в бардачок и присоединяем к нему с помощью пайки штекер 3.5 мм.

Как мы видим установить aux выход можно на любой магнитоле. Многое конечно зависит от производителя изделия и конечно же от конструктивных составляющих. В современных моделях таких фирм как Bose нет необходимости задумываться о том, как подключить через aux любое мобильное устройство. Но к сожалению, на рынке радиоэлектроники ещё очень много устройств требующих серьёзных доработок.

1avtozvuk.ru

Как сделать и подключить AUX выход на штатной магнитоле своими руками

Магнитолы в машинах, особенно штатные, никогда не отличались богатым функционалом. Сейчас налицо следующая тенденция: у всех есть смартфоны и планшеты, но подключить эти гаджеты к магнитоле удаётся далеко не всегда, потому что она была выпущена давно, но при этом продолжает исправно работать. И что же делать автовладельцу в такой ситуации? Об этом и пойдёт речь в сегодняшней статье.

Что такое AUX-выход

Это небольшой разъём, на который можно подать напряжение в диапазоне от 0.4 до 1.9 вольта. У нас его называют линейным выходом, однако в западных машинах его обозначают как «AUX-OUT» (а чуть раньше его обозначали как «CD-OUT»). Если устройство снабжено таким выходом, это почти наверняка означает, что оно оборудовано и усилителем аудиосигнала. Следовательно, подключив к этому разъёму планшет или смартфон, можно слушать музыкальные коллекции непосредственно через динамики машины.

Проблема заключается в том, что на старых магнитолах такой выход есть далеко не всегда. И если автовладелец хочет послушать в машине какой-то файл со своего смартфона, то у него будет 2 варианта:

  • Купить новую магнитолу с AUX-выходом (что является весьма дорогим удовольствием).
  • Попробовать установить AUX-выход самостоятельно.

В этой статье мы сосредоточимся на втором варианте.

Установка AUX-выхода на CD-магнитолу

Сразу следует отметить, что подавляющее большинство таких автомагнитол уже оборудованы AUX-разъёмами, но по каким-то причинам производители не считают нужным выводить их на приборную панель. Эту проблему автовладельцу придётся решать самостоятельно.

Инструменты и расходные материалы

  1. Отвёртка крестовая (средних размеров).
  2. Нож.
  3. Изолента.
  4. Набор штатных ключей для извлечения CD-магнитолы.
  5. Провод от компьютерного контроллера USB.
  6. Перемычка от жёсткого диска компьютера.
  7. Кабель от наушников со штекером на 3.5 мм.

Последовательность действий при установке AUX-выхода на CD-магнитолу

  1. С магнитолы снимается декоративная пластина (её лучше всего аккуратно поддеть ножом). Затем крестовой отвёрткой откручиваются 2 самореза, на которых крепится решётка. После выкручивания саморезов она поднимается вверх:Вентиляционная решётка поднятаВентиляционная решётка поднята

    Вентиляционная решётка над магнитолой освобождена от саморезов и отодвинута

  2. Сейчас доступ к магнитоле открыт, и она извлекается из ниши с помощью штатных ключей.Автомагнитола извлечена из нишиАвтомагнитола извлечена из ниши

    Извлечение магнитолы из ниши производится с помощью штатных ключей

  3. На задней стенке корпуса находится белый разъём, на котором и будет установлен AUX-выход:Разъём на задней стенке магнитолыРазъём на задней стенке магнитолы

    Разъём для последующего подключения AUX-кабеля

  4. Для этого к разъёму подключается USB-штекер и перемычка от жёсткого диска компьютера, которые выглядят вот так:USB-шлейф, перемычка и штекерUSB-шлейф, перемычка и штекер

    Слева направо: USB-шлейф, перемычка от жёсткого диска и 3.5 мм штекер от обычных наушников

  5. Контакты разъёма на магнитоле замыкаются перемычкой в соответствии со схемой, представленной ниже:Схема замыкания контактов разъёмаСхема замыкания контактов разъёма

    Перемычка и USB-шлейф должны быть установлены так, как показано на этой схеме

  6. Подключаемый к разъёму USB-кабель состоит из трёх жил: провод левого канала, провод правого канала и экранировка. Провода левый и правый каналы соединяются с двухжильным кабелем со штекером, после чего место соединения изолируется:AUX-кабельAUX-кабель

    Готовый изолированный AUX-кабель

  7. Полученный кабель и перемычка вставляются в разъём магнитолы:Подключение кабеля к разъёмуПодключение кабеля к разъёму

    Кабель и перемычка, подключенные к разъёму магнитолы

  8. После этого она устанавливается на место, а кабель с AUX-штекером выводится в пепельницу:AUX-выходAUX-выход

    Готовый AUX-выход для подключения смартфона или планшета

Видео: самостоятельное подключение AUX-выхода к автомагнитоле

Установка AUX-выхода на штатную автомагнитолу

Основная проблема со штатными магнитолами в том, что их очень непросто снимать. Есть и вторая проблема: далеко не на всех штатных магнитолах есть внешние AUX-разъёмы, так что почти наверняка придётся разбирать и саму магнитолу.

Инструменты и расходные материалы

  1. 3 изолированных провода сечением 0.5 см и длиной 30 см.
  2. Штекер от наушников на 3.5 мм.
  3. Термоусадка.
  4. Паяльник.
  5. Отвёртка крестовая (средних размеров).
  6. Нож.

Последовательность действий при установке AUX-выхода на штатную магнитолу

  1. Декоративная планка, находящаяся над магнитолой, аккуратно поддевается ножом и снимается.Извлечение планки над магнитолойИзвлечение планки над магнитолой

    Декоративная планка над магнитолой поддевается ножом и извлекается вручную

  2. Тем же ножом поддевается декоративная панель возле рычага переключения передач, после чего панель снимается вручную.Снятие панели возле рычага скоростейСнятие панели возле рычага скоростей

    Панель под рычагом переключения скоростей снимается вручную

  3. Открывается доступ к двум крепёжным саморезам, на которых держится магнитола. Они откручиваются крестовой отвёрткой.Откручивание крепежа магнитолыОткручивание крепежа магнитолы

    2 крепежных болта магнитолы откручиваются крестовой отвёрткой

  4. Магнитола снимается, сзади отключаются все провода и разъёмы:Извлечение магнитолыИзвлечение магнитолы

    Автомагнитола извлекается из ниши

  5. Крестовой отвёрткой выкручиваются все болты, удерживающие крышку CD-проигрывателя. После чего он извлекается из корпуса магнитолы:Крепежные болты на проигрывателеКрепежные болты на проигрывателе

    Все крепежные болты на корпусе CD-проигрывателя откручиваются крестовой отвёрткой

  6. На плате проигрывателя необходимо найти три точки, отмеченные как «LCH», «RCH» и «GND» (это левый стереоканал, правый канал и «земля»).
  7. К этим точкам припаивается 3 провода, которые затем собираются и помещаются в термоусадку для безопасности.Точки припаивания проводовТочки припаивания проводов

    Провода припаиваются к левому каналу, правому и земле

  8. Магнитола собирается в обратной последовательности, полученный трёхжильный кабель выводится в салон (лучше всего в бардачок или пепельницу) после чего к нему припаивается штекер на 3.5 мм.Смартфон подключен к магнитолеСмартфон подключен к магнитоле

    Смартфон, подключённый к автомагнитоле через новый AUX-выход

Установка AUX-выхода на старую кассетную автомагнитолу

В настоящее время увидеть такое устройство в машине почти невозможно. Тем не менее среди автолюбителей изредка встречаются те, кому жаль выбрасывать хоть и морально устаревшую, но вполне рабочую магнитолу, а послушать музыку с карманного MP3-плеера тоже хочется. Рецепт, который приводится ниже — для них.

Инструменты и расходные материалы

  1. 3 экранированных провода (длина 30 см, диаметр 0.5 см).
  2. Термоусадка.
  3. Штекер от наушников 3.5 мм.
  4. Крестовая отвёртка (средних размеров).

Последовательность действий при установке AUX-выхода на кассетную магнитолу

  1. С помощью крестовой отвёртки выкручиваются крепёжные болты, после чего магнитола извлекается из ниши.
  2. Всё той же отвёрткой выкручиваются болты, удерживающие крышку магнитолы. Она снимается, открывается доступ к лентопротяжному механизму.
  3. Как правило, механизм крепится на металлических защёлках. Они отгибаются вручную, механизм извлекается (хотя можно и не извлекать, это зависит от того, мешает ли он добраться до регулятора громкости, или нет).Кассетная автомагнитола без механизмаКассетная автомагнитола без механизма

    С кассетной магнитолы снят лентопротяжный механизм для облегчения доступа к регулятору громкости

  4. Далее из магнитолы извлекается 3-контактный регулятор громкости, к которому с помощью паяльника припаивается 3 дополнительных провода. Общий, для левого стереоканала и для правого стереоканала. Схема подключения выглядит так:Подключение проводов к регулятору громкостиПодключение проводов к регулятору громкости

    К регулятору припаивается 3 провода — левый канал, правый и общий

  5. Эти 3 провода помещаются в термоусадку, после чего производится сборка магнитолы и её установка на штатное место.
  6. Провод выводится в бардачок, к нему припаивается штекер на 3.5 мм.

Итак, сложно ли подключить AUX-выход? Как показывает практика, всё зависит от конструкции магнитолы. Легче всего этот выход делается на относительно современных CD-магнитолах, которые приобретались отдельно от машины. Во всех остальных случаях автовладельцу придётся повозиться с паяльником. Без этого, увы, не обойтись.

pol-z.ru

AUX кабель для автомагнитолы своими руками: на заметку современному автовладельцу

В результате того, что мобильные устройства плотно вошли в жизнь многих автолюбителей, часто пользователи в Сети интересуются, что такое AUX-выход и как его сделать. Эта статья будет посвящена данному вопросу. Как подключается AUX-кабель для автомагнитолы, как сделать соответствующий выход и что для этого потребуется — узнайте ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Что такое AUX-выход на магнитоле?

Итак, что такое AUX, как его сделать и подключить? Для начала разберемся в понятии. AUX представляет собой вход, предназначенный для подключения источника аудиосигнала. Это может быть обычный МП3-плеер, мобильный телефон, планшет, подключенный через соответствующий кабель. По сути, при подключении плеера водитель сможет прослушивать аудиозаписи через автомагнитолу, как через усилитель.

Подключение МП3-плеера к автомагнитоле через AUX-входПодключение МП3-плеера к автомагнитоле через AUX-входПодключение МП3-плеера к автомагнитоле через AUX-вход

В этом случае на линейный вход будет поступать импульс с амплитудой, которая находится в рамках параметров от 0.5 до 1 вольта. Любые девайсы для воспроизведения аудио, которые оборудованы соответствующим выходом, могут выдавать подобный импульс. Что касается именно выхода, то он обычно маркируется как AUX OUT или CD OUТ (что встречается значительно реже).

На сегодняшний день многие автолюбители используют специальные тюнеры, которые подключаются через прикуриватель, и позволяющие слушать музыку через flash-накопитель. При этом эти люди утверждают, что тюнер, подключенный через прикуриватель, является отличной альтернативой подключению плеера через AUX. Мы хотим сразу же сказать, что качество воспроизведения аудиофайлов принципиально отличается — подключите сами и вы это поймете. При правильном подключении AUX-выход будет выдавать намного более качественный звук, чем обычный китайский тюнер.

Подключенный носитель информации к автомагнитолеПодключенный носитель информации к автомагнитолеПодключенный носитель информации к автомагнитоле

Руководство по изготовлению

С тем, что такое AUX, мы разобрались, теперь перейдем к вопросу изготовления устройства. Чтобы сделать AUX в штатную магнитолу, вам потребуется выполнить определенные действия, заранее подготовив все необходимые материалы. В принципе, процедура подключения данного выхода не особо сложная, но чтобы правильно осуществить все действия, необходимо соблюдать определенные нюансы, о которых вы узнаете далее. Если у вас есть сомнения касательно того, что вы все сделаете правильно, рекомендуем обратиться за помощью к специалисту-электрику.

Основные рекомендации, а также приблизительная схема подключения проводов к плате магнитолы приведены на видео от канала SRV ниже.

Инструменты и материалы

Итак, если вы хотите, чтобы у вас всегда была возможность подключить МП3-плеер по кабелю через автомагнитолу, вам потребуется оборудовать соответствующий вход. Чтобы правильно выполнить все действия, заранее подготовьте необходимый штекер для входа, а также кабель. В принципе, это все можно взять от старых наушников, очень важно в данном случае то, чтобы их кабель для входа был целым. Удостовериться в том, что кабель для входа целый, можно путем его «прозвона», для этого используется мультиметр.

Что касается штекера для входа, то здесь необходимо учитывать определенные моменты. К примеру, обычный стандартный штекер от любых аудио-наушников условно разделяется на несколько частей. Наиболее по габаритам широкая часть штекера, расположенная у пластикового основания, относится к общему кабелю. Этот кабель окрашен в общий цвет, а зеленым и красным цветами отмечены проводники двух каналов — левого и правого. Это значит, что две части, которые остались, относятся именно к каналам воспроизведения.

В принципе, чтобы своими руками соорудить AUX-вход, нет ничего сложного. Вам потребуется только приготовить определенный набор устройств:

  • сам штекер наушников с кабелем;
  • паяльник с расходными материалами;
  • мультиметр.

Этапы

Итак, когда все необходимые инструменты и материалы будут собраны, можно приступать к изготовлению входа, предназначенного для подключения плеера через автомагнитолу.

Чтобы все сделать правильно и чтобы вы могли без проблем подключить любое мобильное устройство, в том числе плеер, через кабель к автомагнитоле, выполните следующие действия:

  1. Для начала извлеките все носители из своей автомагнитолы. Когда все будет извлечено, вам необходимо будет демонтировать аудиосистему. Чтобы сделать это, понадобится снять декоративную пластиковую накладку, которая, как правило, фиксируется с помощью нескольких пластмассовых фиксаторов. Как правило, на этом шаге у автолюбителей не возникает проблем. Но в том случае, если ваша автомагнитола морально устаревшая (вернее сказать, «древняя»), есть вероятность, чтоб также вам потребуется выкрутить несколько болтов. Так или иначе, но этот этап обычно не вызывает трудностей, поэтому ориентируйтесь по ситуации.
  2. После того, как автомагнитола будет демонтирована, вам потребуется выкрутить несколько винтов, расположенных на панели вентиляции. Эту панель впоследствии необходимо будет немного приподнять вверх — такое действие позволит в будущем избавиться от помех.
  3. Можно сказать, что подготовительный этап производства входа для подключения плеера к магнитоле через кабель завершен. Теперь вам необходимо все кабеля, которые вы взяли от старых наушников вместе со штекером, подсоединить к РСА-выходу, то есть тюльпану.
  4. Чтобы правильно припаять все кабеля, необходимо соблюдать определенный порядок. В частности, общий кабель следует припаять к металлическому основанию разъема. Проводники, которые используются в качестве каналов, следует припаять к средним выводам.
  5. После того, как вы с помощью паяльника припаяете все необходимые провода, их необходимо прозвонить, для этого, как сказано ранее, применяется мультиметр. При наличии проблем процедуру нужно произвести заново.
  6. Когда вы убедитесь в том, что все сделано правильно, припаянные провода вместе со штекером необходимо будет вывести наружу. Таким образом, чтобы они находились в салоне и к ним можно было подключить плеер или другое устройство. В этом случае вам необходимо основываться на свои предпочтения, а также конструктивные особенности центральной консоли вашего транспортного средства. Ведь нужно сделать так, чтобы подключение и использование плеера или мобильного гаджета через кабель не вызывало дискомфорт или сложности. Как показывает практика, наиболее оптимальным в этом случае будет вывод кабеля в пепельницу, разумеется, если она не эксплуатируется по назначению. Заранее необходимо позаботиться о том, чтобы кабель, через который вы будете подключать мобильные гаджеты или плееры, был достаточно длинным. В противном случае подключаемое устройство будет просто висеть под магнитолой, а это, согласитесь, не очень эстетично. Более подробная инструкция по подключению данного выхода приведена на видео ниже (автор видео — comPlushki Ремонты и Arduino).

После того, как вы смогли подключить AUX-выход для плеера или телефона, необходимо проверить, все ли вы сделали правильно. Для диагностики результата в первую очередь следует максимально снизить уровень звука на головном устройстве, то есть аудиосистеме. Это делается потому, что большинство мобильных гаджетов после подключения к головному устройству начинают шуметь, издавая неприятный звук. Итак, к AUX-выходу, выведенному в салон транспортного средства, необходимо подключить мобильное устройство или плеер, после чего включается любая аудиозапись.

Заранее на головном устройстве нужно произвести регулировку звука. В том случае, если вы смогли все подключить и припаять правильно, аудиозаписи из плеера или мобильного устройства будут играть в динамиках транспортного средства. Если качество аудио вас не устраивает, попробуйте изменить настройки воспроизведения на головном устройстве, а также мобильном телефоне. Иногда достаточно только изменить настройки эквалайзера, чтобы звучание было оптимальным.

Приведенная выше инструкция актуальна для тех автомобилистов, кто решил сделать все своими силами и умеет держать в руках паяльник. Если с необходимостью пайки вы сталкиваетесь впервые, то вполне возможно, что добиться желаемого результата у вас не получится. В том случае, если такой вариант вам не подходит, вы можете просто пойти в магазин авто-акустики, приобрести соответствующий переходник и подключить его. Такой вариант менее трудозатратный в отличие от вышеописанного, однако он требует больших финансовых вложений.

Загрузка ...Загрузка ... Загрузка …

Видео «Как своими руками подключить AUX-выход в автомобильную магнитолу»

Более подробная и наглядная инструкция о подключении AUX-выхода в автомобильную магнитолу с CD-приводом приведена на видео ниже (автор видео — SoftMan).

avtozam.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
