Углы установки колес автомобиля

От правильной регулировки колес автомобиля зависят многие факторы: управляемость автомобиля, срок службы покрышек, расход топлива. Так давайте разберемся в углах установки колес автомобиля — на что влияют и для чего нужны.

Для чего нужны углы установки колес?

К рекомендациям фирм-производителей автомобилей по установке колес следует относиться с полной ответственностью. Для каждой модели авто эти рекомендации различны. Эти углы обеспечивают наилучшие показатели устойчивости и управляемости, а также минимальный износ шин конкретной модели автомобиля.

Периодически при эксплуатации авто (через 30 000 км пробега) их полезно контролировать, а если на машине были заменены отдельные элементы подвески и тем более после серьезных ударов по ходовой это просто необходимо делать сразу. В любом случае следует помнить, что регулировка углов развала и схождения управляемых колес является заключительной операцией ремонта подвески, деталей ходовой части и рулевого управления автомобиля.
Максимальный угол поворота колес

Он характеризует максимальный угол, при котором повернется колесо автомобиля при полностью вывернутом руле. И чем меньше этот угол, тем больше точность и плавность управления. Ведь для поворота даже на небольшой угол потребуется лишь малое движение рулем.

Но не стоит забывать, что чем меньше максимальный угол поворота, тем меньше радиус поворота автомобиля. Т.е. развернутся в ограниченном пространстве будет очень тяжело.

РАЗВАЛ СХОЖДЕНИЕ КОЛЕС СВОИМИ РУКАМИ

Вот и приходится производителям искать некую «золотую середину», маневрируя между большим радиусом поворота и точность управления.

Плечо обката

Плечо обката — кратчайшее расстояние между серединой покрышки и осью поворота колеса. Если ось вращения колеса и середина колеса совпадает, то значение считается нулевым. При отрицательном значении — ось вращения будет смещаться наружу колеса, а при положительном значении — внутрь.

Для автомобилей с задним приводом рекомендуется плечо обката с нулевым или отрицательным значением. Но в практике, из-за конструкции автомобиля, сделать это очень сложно, т.к. механизм не помещается внутрь колеса. Вот и получается в итоге автомобиль с положительным плечом обката, который ведет себя непредсказуемо: руль при проезде по неровностям может вырывать из рук, при проезде поворотов создается ощутимый момент, препятствующий равномерному движению.

Для борьбы с положительным плечом оката, специалисты наклоняли ось поворота в поперечном направлении и делали положительный развал колес. Это хоть и уменьшало плечо обката автомобиля, но плохо сказывалось на управлении автомобилем в повороте.

Угол кастера

Кастер отвечает за динамическую стабилизацию управляемых колес. Если говорить просто, то

кастер заставляет автомобиля ехать прямо при отпущенном руле. Т.е. если вы убрали руки с руля, то автомобиль в идеале должен ехать прямо и не куда не отклоняться. Если же на автомобиль действует боковая сила (например, ветер), то кастер должен обеспечивать очень плавный поворот автомобиля в сторону действия силы при отпущенном руле. К тому же, кастер не дает машине опрокинуться.

Главная функция кастера — это наклон колес в сторону поворота руля автомобиля. Наклон колеса влияет на сцепление с дорогой, а значит и на управляемость автомобиля. Если автомобиль двигается прямо, то колеса имеются наибольшее сцепление с дорогой, что обеспечивает для водителя быстрый старт и позднее торможение. А вот в повороте все иначе.

При повороте колеса, покрышка деформируется под действием боковых сил. И чтобы сохранить максимальное пятно контакта с дорогой, колесо автомобиля тоже наклоняется в сторону поворота. Но везде нужно знать меру, ведь при очень большом кастере, колесо автомобиля будет сильно наклоняться, и утратит тогда сцепление с дорогой.

Поперечный наклон оси поворота

Отвечает за весовую стабилизацию управляемых колес. Суть в том, что в момент отклонения колеса от «нейтрали» передок начинает подниматься. А так как весит он немало, то при отпускании руля под действием силы тяжести система стремится занять исходное положение, соответствующее движению по прямой. Правда, чтобы эта стабилизация работала, нужно сохранить (хоть и небольшое, но нежелательное) положительное плечо обката.

Изначально, поперечный угол наклона оси поворота был применен инженерами для устранения недостатков подвески автомобиля. Он избавлял от таких «недугов» автомобиля как положительный развал колес и положительное плечо обката.

Во многих автомобилях применяется подвеска типа «Мак-Ферсон». Она дает возможность получить отрицательное или нулевое плечо обката. Ведь ось поворота колеса состоит из опоры одного единственного рычага, которой легко можно поместить внутрь колеса. Но и эта подвеска не совершенна, ведь из-за его конструкции сделать угол наклона оси поворота маленьким практически невозможно. В повороте он наклоняет внешнее колесо под невыгодным углом (как у положительного развала), а внутреннее колесо одновременно наклоняется в противоположную сторону.

В результате пятно контакта у внешнего колеса сильно уменьшается. А так как на внешнее колесо в повороте приходится основная нагрузка, вся ось сильно теряет в сцеплении. Это, конечно, можно частично компенсировать кастером и развалом. Тогда сцепление внешнего колеса будет хорошим, а у внутреннего — практически исчезнет.

Схождение колес автомобиля

Существует два вида схождения автомобиля: положительное и отрицательное. Определить тип схождения очень просто: нужно провести две прямые линии вдоль колес автомобиля. Если эти линии пересекутся спереди автомобиля, то схождение положительное, а если сзади — отрицательное. Если будет положительное схождение передних колес, то автомобиль будет легче заходить в поворот, а также приобретет дополнительную поворачиваемость.

На задней оси при положительном схождении колес, автомобиль при прямолинейном движении будет более устойчивым, а если будет отрицательное схождение — то автомобиль будет вести себя неадекватно, и рыскать из стороны в сторону.

Но следует помнить, что чрезмерное отклонение схождения автомобиля от нулевого значения увеличит сопротивление качению при прямолинейном движении, в поворотах это будет заметно в меньшей степени.

Развал колес

Развал колес, как и схождение, может быть как отрицательным, так и положительным.

Если смотреть спереди автомобиля, и колеса будут наклоняться вовнутрь, то это отрицательный развал, а если будут отклоняться наружу автомобиля — то это уже положительный развал. Развал колеса необходим для сохранения сцепления колеса с дорожным полотном.

Изменение угла развала колес сказывается на поведении автомобиля на прямой, ведь колеса стоят не перпендикулярно дороге, а значит имеют не максимальное сцепление. Но это сказывается только на заднеприводных автомобилях при трогании с места с пробуксовкой.

stroyvolga.ru

Развал схождение переднеприводного автомобиля — Автомобильный портал AutoMotoGid

Углы развала-схождения колес автомобиля можно отрегулировать своими руками, используя подручные средства и простые приспособления. В этом материале мы расскажем о том, как сделать развал-схождение самостоятельно в домашних условиях, и с какими трудностями чаще всего сталкиваются при регулировке углов установки колес.

Неправильная регулировка развала-схождения может являться причиной, например, быстрого износа покрышек, или того, что при движении по прямой машину будет уводить влево или вправо.

В конце этой статьи вы найдете видео, в котором подробно рассказано и показано все, что нужно знать о развале-схождении.

Для начала давайте разберемся с теорией: развал-схождение – что это? Какими бывают углы установки колёс и как от них зависит поведение машины на дороге?

Развал-схождение – что это такое?

Развал – это угол между вертикалью и плоскостью колеса. Он обеспечивает надежный контакт покрышки с дорогой (смотрите на рисунке выше).

Схождение – это угол между направлением движения и плоскостью вращения колеса. От него зависит устойчивость автомобиля в поворотах и износ шин.

У заднеприводных автомобилей колеса должны быть слегка повернуты друг к другу – это называется положительное схождение. В движении они разъезжаются и становятся параллельно.

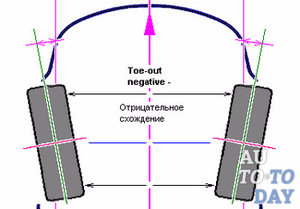

У переднеприводных – наоборот, схождение должно быть отрицательным (смотрите на схеме ниже).
Кастер – это угол продольного наклона шкворня. Данный параметр очень редко нуждается в корректировке, лишь на заново собранной передней подвеске из новых деталей, поэтому его регулировку мы рассматривать не будем.

Ремонт подвески или рулевого управления (замена тех же амортизаторов или рулевого шарнира) ведет к значительному изменению установочных углов колёс. Ежедневная эксплуатация автомобиля также со временем вносит свои коррективы в эти параметры, поэтому периодически возникает необходимость в регулировке развала-схождения.

Регулировать развал-схождение лучше всего два раза в год, при сезонной смене покрышек. За это время не раз угодишь в яму или наедешь на бордюр, от чего ходовая расшатывается и углы изменяются. Своевременная регулировка развала-схождения обойдется намного дешевле, чем комплект новой резины.

В 1955 году американский инженер Ли Хантер разработал первый стенд для регулировки развала-схождения. Датчики, установленные на колесах, посылали сфокусированные световые лучи и точно измеряли углы. Поэтому стенд назывался оптическим. Но уже в 1969-ом его подключили к компьютеру, а в 1995 году для измерения и регулировки углов стали впервые применять 3D технологии.

Правда советские автолюбители справлялись безо всяких стендов и компьютеров – при помощи гаечных ключей, штангенциркуля, нити и отвеса они регулировали углы развала и схождения своими руками.

Инструкция по регулировке развала-схождения своими руками

Обратите внимание на три момента, от которых очень сильно зависят углы установки колёс на автомобиле:

Исправность ходовой (подробнее о диагностике подвески автомобиля).

Давление в шинах.
Загрузка машины.
Обязательно перед регулировкой развала-схождения проверяйте давление в покрышках и убедитесь в том, что случано не забыли в багажнике пару мешков картошки или цемента 🙂

В качестве примера, мы опишем, как сделать развал-схождение своими руками на автомобиле ВАЗ 2109.

Чтобы избежать лишних регулировок развала и схождения после ремонта ходовой, перед разборкой подвески следует метить все разъединяемые соединения относительно друг друга. Лучше всего это делать зубилом, керном или краской. Необходимо также считать число оборотов при выворачивании наконечников из рулевых тяг.

Перед началом регулировки развала машина должна стоять на ровной площадке.
Ставим на ободе колеса мелом по диаметру две вертикальные метки – одну сверху, другую снизу.
Шнур с отвесом прикладываем к крылу, и вдоль меток линейкой или штангенциркулем измеряем расстояние от обода до шнура у верхней метки, а затем у нижней. Разница должна составлять ±3 мм.

Обод может быть не идеальным, поэтому желательно прокатить машину, повернув колесо на 90°, и сделав еще 2 вертикальные метки. Снова производим замер.
Проделайте тоже самое на втором колесе и запишите результат.
После этого разверните машину на 180° и снова произведите замеры, запишите их и сравните.
Затем снимите колесо и двумя ключами на 19 отпустите два болта крепления кронштейна стойки амортизатора к поворотному кулаку.
Сдвиньте поворотный кулак ключом на 19 за счет эксцентриситета головки болта внутрь или наружу на необходимое расстояние, таким образом добиваясь необходимого угла развала.
Подтяните болты, поставьте колесо на место, опустите автомобиль и качните несколько раз, нажав на крыло. Проведите замеры.
Отойдите от машины на некоторое расстояние и посмотрите на положение передних колес, сравнивая их с плоскостью задних.
На заднеприводных автомобилях угол развала должен быть в пределах +1/+3мм, а на переднеприводных машинах нормальным считается развал в диапазоне от -1 до +1мм.

Регулировка угла схождения колес

Перед регулировкой схождения, с внутренней стороны колёс мелом нанесите по одной метке на левой и правой покрышке как можно ближе дискам.
Создав в линейке предварительный натяг, установите ее, уперев концами в намеченные точки так, чтобы ее корпус не касался деталей кузова и подвески.
Слегка встряхните линейку, на подвижной шкале совместите «ноль» с неподвижным указателем. Зафиксируйте шкалу.
Осторожно прокатите автомобиль вперед, чтобы линейка вместе с колесами переместилась назад, но не коснулась деталей подвески и кузова.
Проверьте показания.
Если на ВАЗ 2109 расстояние между колесами сзади меньше чем спереди, то рулевые тяги надо укорачивать, а если больше, то – удлинять.

Ключом на 27 ослабьте контргайки на рулевых тягах. Гайки с рисками на гранях имеют левую резьбу.
Ключом на 24 вращайте муфту для изменения длины тяги.
Не забывайте следить за горизонтальным положением спицы руля.
Поставьте подвижную шкалу на линейке для регулировки схождения на «ноль» и прокатите машину назад.
При показаниях от -1 до +1мм можно закончить регулировку угла схождения. Для дополнительно контроля прокатите автомобиль вперед.
Посмотрите по очереди со стороны каждого переднего колеса в створ каждого заднего. При горизонтально стоящей спице руля вы легко увидите есть или нет смещения обоих колес влево или вправо. Если смещение заметно явно, то, выкрутив одну тягу и закрутив другую на одинаковое количество оборотов, исправьте смещение.

После регулировки развала-схождения своими руками, стоит задуматься о том, какие выбрать колесные диски: штампованные или литые? Считается, что литые диски значительно снижают нагрузку на подвеску, а штампованные – более практичны.

Во время движения каждого автомобиля особо значительные нагрузки испытывает его ходовая часть, включающая в себя подвеску и колеса. Чтобы хоть частично снизить нагрузки, а также обеспечить прямолинейное движение машины, колеса устанавливаются под определенными углами. Помимо того имеющиеся углы колес оказывают влияние на устойчивость авто и износ шин.

Углов, под которыми устанавливаются колеса, несколько, одним и них является так называемый развал колес, вторым – схождение.

Развал-схождение колес. Что это и для чего?

Развал – это угол отклонения оси колеса от вертикального положения. Развал бывает положительным, когда верх колеса отклонен наружу от центра автомобиля, и отрицательный – когда верх направлен в сторону к центру авто.

Данный угол нужен для снижения передачи на рулевое управление колебательных движений колеса при движении по неровностям. Также в задачу данного угла входит обеспечение как можно большего пятна контакта протектора ската с поверхностью трассы. Наличие данного угла еще влияет на устойчивость авто при прохождении поворотов.

На авто, у которых не используется подвеска МакФерсона, развал имеет небольшое положительное значение, то есть верх колес отклонен от центра авто. Обычно значение завала маленькое, около 2 градусов.

У подвески МакФерсона данный угол имеет либо нулевое значение, то есть ось колеса имеет строго перпендикулярное положение относительно поверхности дороги, либо же, в некоторых случаях, развал колес у подвески МакФерсона имеет отрицательное значение.

Отрицательные значения угла завала используются также на авто, которые участвуют в соревнованиях по круговому треку.

Следует сказать, что значительной точности при установке данного угла добиться сложно, часто его регулировка производится довольно грубо. В итоге установка угла развала приводит только к тому, что отсутствует повышенный износ шин. Также регулировка развала должна проводиться сразу на обеих колесах, иначе в дальнейшем авто будет уносить в сторону, где установлен меньший угол. Ну и с одной стороны будет значительно быстрее изнашиваться покрышка.

Перейдем к углу установки колеса, который называется «схождение». Это угол, который устанавливается между плоскостью колеса и продольной осью самого авто. Данный угол нужен для снижения увода авто. Также этот угол значительно влияет на скорость износа шин. Данный угол может измеряться либо градусами, либо миллиметрами. Измерение схождения в миллиметрах довольно простое. Авто ставится на площадку, сначала измеряется расстояние между внутренними краями передних колес в задней их части, а затем в передней. Далее от значения, полученного при измерении в задней части отнимается значение, полученное при замере расстояния между колесами в передней их части. Данное значение должно иметь либо нулевое значение для подвески МакФерсона, либо положительное значение – для других видов подвески. Если значение отрицательное, данный угол имеет неправильную установку.

Кастор – это угол продольного отклонения стойки подвески от перпендикулярного ее положения относительно поверхности дороги. Данный угол обеспечивает дополнительную стабилизацию колес в условиях их прямолинейного движения. Также он обеспечивает самостоятельное выравнивание положения колес во время езды, обеспечивая прямолинейность движения. Данный угол должен иметь одинаковое значение на обеих стойках, иначе разность данных углов может приводить к сносу авто в одну из сторон.

Как настроить развал-схождение своими руками

В большинстве случаев регулировка развал-схождения колес производится на специальных стендах с компьютерным вычислением данных углов. Однако выполнить развал-схождение можно и в гаражных условиях, но для этого потребуется знать, как правильно выполнить установку, а также иметь оснащение для выполнения данной процедуры. Чтобы отрегулировать углы, понадобится:

  • Набор ключей;
  • Специальная измерительная линейка;
  • Мел;
  • Шнур с грузиком;
  • Линейка (обычная):

Регулировка развала колес

При регулировке развала-схождения своими руками первым производится замер развала колес. Данный угол хоть и измеряется в градусах, но его можно перевести в миллиметровое значение. Последовательность действий для вычисления развала следующая:

  1. Авто ставится на ровную поверхность. Желательно выполнять проверку в гараже с имеющееся в нем смотровой ямой. При этом должно иметься пространство для перемещения авто, которое нужно будет при замерах.
  2. После установки авто на площадку, нужно выставить колеса, чтобы они «смотрели» ровно. После выравнивания колес, нужно нанести на колесо мелом небольшие метки. Метки ставятся вверху и внизу колеса.
  3. Далее берется шнур с грузиком. Его нужно приложить к крылу авто так, чтобы шнур имел строго параллельное положение относительно нанесенных меток. Для удобства шнур можно приклеить к крылу скотчем.
  4. Обычной линейкой с миллиметровыми делениями замеряется расстояние от колеса к шнуру в верхней и нижней части. Чтобы не было погрешности, данное расстояние измеряется не от шины, а от обода колеса.
  5. После автомобиль нужно прокатить вперед, чтобы нанесенные метки повернулись на 90 градусов. На колесо снова вверху и внизу параллельно шнуру наносится еще две метки и снова замеряется расстояние между шнуром и ободом в верхней и нижней его частях.
  6. Затем еще раз авто прокатывается, но теперь уже так, чтобы колеса провернулись на 180 град. То есть, последние две метки должны поменяться местоположением. Верхняя переместится вниз, а нижняя – вверх и снова производятся замеры.
  7. Разница в трех замерах не должна значительно отличаться. Также при нормальном угле развала разница между расстояниями в верхней и нижней частях колеса при всех трех замерах должна составлять 1 мм – у авто с передним приводом, и 1-3 мм – у заднеприводной модели.
  8. Если показатели отличаются, нужно провести регулировку. Для этого авто поддомкрачивается, и снимается колесо.
  9. После снятия колеса потребуется отсоединение кронштейна стойки от поворотного кулака. Для этого потребуется воспользоваться подготовленным набором ключей.
  10. Путем проворота эксцентрикового болта, имеющегося на поворотном кулаке, он смещается в ту или иную сторону, тем самым производится регулировка. Насколько потребуется сдвигать поворотный кулак, подскажут раннее проведенные замеры.
  11. После этого кронштейн стойки соединяется с кулаком и колесо авто ставится на место. После установки развала колес нужно будет еще раз провести замеры, чтобы убедиться в правильности регулировки.

Регулируем угол схождения колес

Закончив с развалом, можно переходить к проверке и регулировке второго угла — схождения.

Последовательность проверки и регулировки данного угла такова:

  1. Авто становится на площадку, колеса выравниваются.
  2. С внутренней стороны колес в передней части наносятся две метки, наносить их нужно ближе к ободу.
  3. Телескопическую линейку для замера схождения подготавливают, создав у нее предварительный натяг. Концы линейки нужно упереть в имеющиеся метки. Подвижную шкалу линейки нужно переместить так, чтобы отметка «0» совпала с неподвижным указателем.
  4. После установки линейки авто нужно прокатить вперед, так чтобы линейка оказалась в задней части колеса. Важно при прокатывании проследить, чтобы линейка ни обо что не зацепилась.
  5. Далее нужно посмотреть, имеется ли отклонение на шкале и насколько. У переднеприводных авто значение схождения должно составлять «0/+-1». Если показания линейки такие, то регулировки не нужна.
  6. Если показания больше, то производится установка схождения. Данная операция производится изменением длины рулевых тяг. На тяге нужно послабить контргайку и в зависимости от того, удлинять ее нужно или укорачивать, тягу нужно либо немного выкрутить, либо вкрутить. После чего снова затянуть контргайку.
  7. Закончив с регулировкой, нужно еще раз провести замеры.

Регулировка кастора обычно не проводится. Важно учитывать, что перед началом проверок и регулировок развала/схождения своими руками, следует проверить состояние резиновых элементов подвески на износ, а также проверить состояние наконечников рулевых тяг. При сильном их износе показания при замерах будут отличаться и правильно отрегулировать углы будет невозможно.

После регулировки правильность установки развал-схождения колес можно проверить на дороге. Автомобиль не должно уводить в сторону, биение в руль должно отсутствовать.

К чему может привести некачественная регулировка развал-схождения?

Приводим несколько дефектов, которые могут появиться после неправильной регулировки развал-схождения колёс и способы их устранения.

Быстрый износ резины при неправильной настройке развала-схождения колес

1. Положение рулевого колеса при прямолинейном движении автомобиля отклонено от среднего положения.

Причин появления такого дефекта может быть несколько:

  • повышенный люфт руля, который не был учтён при регулировке схождения;
  • задний мост несколько повёрнут относительно продольной оси автомобиля. Этот дефект может быть пропущен, если работы проводились на оптическом стенде, а также в том случае, когда на компьютерном стенде отключён режим измерения угла установки мостов;
  • разница давлений в шинах правых и левых колёс, которая не была устранена перед регулировкой;
  • наличие иных скрытых дефектов в подвесной системе, которые были пропущены при осмотре и проверке ходовой части автомобиля перед регулировкой;
  • известны случаи, когда среднее положение руля изменяется, если колёса на передней подвеске поменять между собой.

В случаях, когда присутствует самопроизвольное уклонение от прямолинейного движения (увод в сторону), следует выявить и устранить причину уклонения, а только потом проверять среднее положение руля.

2. Автомобиль самопроизвольно отклоняется в сторону от направления движения.

Причин также может быть несколько:

  • разница в качестве изготовления покрышек передних колёс, выражаемая в неоднородности силовых характеристик их металлического каркаса. Такое встречается нередко. Чтобы проверить, нужно поменять передние колёса – увод должен поменять своё направление. Чтобы устранить его, следует менять между собой колёса, подбирая такую пару, при которой самопроизвольный увод прекратится;
  • дефекты заднего моста, диагностику которого пропустили. Следует выполнить осмотр и проверку положения заднего моста;
  • наличие скрытых дефектов в подвесных системах, не выявленных во время их диагностики, проведённых не в полном объёме или некачественно;
  • некачественно выполненная регулировка или не откалиброванный проверочный стенд.

3. Односторонний увод машины появился только после выполненной регулировки, до этого уклонения не было, но был характерный неравномерный износ резины.

Причиной может быть разница в качестве покрышек, о которой упоминается выше, приводящей к самопроизвольному уклонению машины от прямолинейного движения. Однако до этого увод компенсировался неправильным схождением, устранение которого привело к появлению уклонения. В этом случае следует поменять резину.

Ходовая часть авто — это сложный компонент с множеством параметров. Любое вмешательство в неё приведёт к изменению углов установки колёс. В результате поведение машины на дороге меняется в худшую сторону: затрудняется прохождение поворотов, авто может вилять при торможении и разгоне, становится трудно направлять его в определённую сторону, возникают заносы. Чтобы исправить проблему, прибегают к развал-схождению. Можно ли сделать его своими руками и что для этого нужно?

Что такое развал-схождение

Развалом колеса именуют угол между его центральной плоскостью и поверхностью дороги. Он напрямую влияет на качество сцепления и точность контроля авто. Если всё настроено правильно, колёса будут поворачивать именно туда, куда вы его направите.

Схождение — разница в расстояниях между крайними передними и задними точками колёсных дисков. Она измеряется в миллиметрах или градусах. Схождение влияет на срок службы покрышек. Если оно неправильное, шины быстро придут в негодность.

Ещё одним важным параметром колеса является кастер, т. е. продольный наклон шкворня. Он влияет на точность контроля авто и способность колёс к самобалансировке. Если кастер отрегулировать неправильно, возникнут трудности с рулевым управлением.

Развал-схождение — это регулировка перечисленных параметров для обеспечения управляемости и снижения износа покрышек.

Регулирование развал-схождения на стенде в автосервисе

Когда и зачем это вам нужно

Производители рекомендуют владельцам иномарок проводить процедуру каждые 30 000 км пробега, а обладателям отечественных авто — каждые 15 000 км. Срок может уменьшаться, если машина эксплуатируется в сложных условиях и часто ездит по плохим дорогам. В ряде случаев может потребоваться внеплановая процедура:

  • если диск смялся при въезде в яму на высокой скорости;
  • если проводился ремонт ходовой;
  • если на машину поставили укороченные пружины или клиренс менялся по другим причинам, были установлены автобаферы;
  • если при езде ясно чувствуется «увод» авто в сторону;
  • если покрышки начали изнашиваться гораздо быстрее;
  • если руль плохо возвращается после преодоления поворота.

Что вы получите по результатам развал-схождения?

  1. Улучшится курсовая устойчивость машины. При езде по прямой транспорт будет двигаться только вперёд, без смещения в сторону.
  2. Автомобиль станет более манёвренным, пропадут сильные заносы, упростится управление.
  3. Снизится расход топлива, возрастёт срок эксплуатации покрышек.

В зависимости от назначения может быть выбран тот или иной вид развала колёс

Признаки необходимости проведения таких работ на автомобиле

Есть несколько признаков и симптомов, по которым можно понять, что клёса пора регулировать.

  • При езде руль находится в центральном положении, а автомобиль отклоняется в сторону.
  • Руль повернут в одну из сторон, но машина всё равно едет по прямой.
  • Если вы только что купили автомобиль, обязательно обратитесь в автосервис за развал-схождением. Мастера на внутренней СТО магазина должны проводить процедуру перед продажей, но на практике так бывает не всегда. В идеале лучше спросить об этом перед покупкой.
  • При смене резины загляните на станцию технического обслуживания чтобы проверить развал-схождение. Возможно, делать его не придётся, но вероятность имеется.
  • Кроме того, обратите внимание на расход топлива и скорость износа покрышек. Если эти параметры увеличились, возможно, проблема именно в состоянии колёс.

Неравномерный износ покрышек — один из признаков необходимости развал-схождения

Развал-схождение задних колёс

Нужно ли выполнять развал-схождение задних колёс в переднеприводном автомобиле? Да, но надо иметь в виду небольшой нюанс. Если заднее колесо вывернуто наружу, задняя ось будет уводиться на обочину, что приведёт к появлению сильных заносов на поворотах. Если же колесо развёрнуто к центру поворота, машина будет с трудом поворачивать. Однако незначительное сведение этих частей авто одно к другому идёт только на пользу водителю, поскольку можно будет проще двигаться по прямой, а подвеска сможет лучше «подруливать» в определённую сторону даже при сильных порывах бокового ветра, что является несмоненной помощью водителю-новчику.

Итак, если нижние стороны задних колёс слегка повёрнуты друг к другу — это нормально. А вот их расхождение нуждается в устранении.

Проблемы ходовой и настройка параметров колёс

Обязательно выполняйте развал-схождение, если ходовая часть транспорта подвергалась ремонту. Особенно важно сделать это при замене следующих деталей:

  • сайлентблоков;
  • наконечников рулевых тяг;
  • рычагов подвески.

Теоретически при замене верхних и нижних шаровых, пружин и амортизаторов прибегать к процедуре не надо, но некоторые специалисты рекомендуют выполнять её при работах с абсолютно любым компонентом ходовой. На всякий случай.

Какими должны быть углы установки: отрицательные и положиельные величины

Оптимальное значение для легкового автомобиля — либо нулевое, либо слегка отрицательное (т. е. колёса должны быть немного направлены наружу нижней частью). Возможна установка положительного значения — от 0 до 4,5 градусов. В спортивных автомобилях используется отрицательное значение от -0,5 до -5,5 градусов. Благодаря этому достигается высокий уровень сцепления, повышается стабильность на поворотах.

У отрицательных углов есть минусы. Так, при езде по прямой внутренняя кромка покрышки будет быстрее изнашиваться, возможна нестабильность при разгоне и торможении на прямом пути. Оптимальным вариантом является установка показателя на уровне в -0,5 градусов.

Положительный и отрицательный развал

Регулировка развала и схождения без визита в автосервис

Подготовка

Приготовьте следующие предметы:

  • телескопическую линейку для проверки сход-развала;
  • мел;
  • шнур с отвесом;
  • стандартный набор ключей автомобилиста.

Линейка для измерения схождения. Когда-то ей комплектовался каждый автомобиль

Работы следует выполнять на площадке без неровностей. Желательно, чтобы на ней располагался подъёмник, но подойдёт и яма.

Сначала надо определить, насколько точен имеющийся показатель развал-схождения. Для этого ставим машину на ровную площадку, поворачиваем руль в одну сторону, пока он не упрётся в преграду, и делаем метку мелом на его середине. Затем вращаем рулевое колесо в обратную сторону (тоже максимально), считая количество понадобившихся для этого оборотов и окружностей. Результат делим на 2 и поворачиваем руль обратно на полученное число оборотов. Если в результате руль установлен в привычное вам положение, всё в порядке. Если нет — придётся заняться настройкой рейки.

Регулирование рулевой рейки своими руками

  1. Снимите руль, отвинтив гайку.
  2. Зафиксируйте управляющий элемент в определённом ранее оптимальном положении.
  3. Найдите гайки на наконечниках рулевых тяг и ослабьте их. Немного выкрутите одну из них, подсчитав количество нужных для этого оборотов. Затем закрутите вторую гайку на такое же количество оборотов.

Всё, автомобиль готов к настройке развал-схождения.

Схождение (со схемой)

  1. Авто должно стоять на ровной площадке. Колёса направлены вперёд. Лучше всего выполнять работу в яме.
  2. Нанесите на внутреннюю часть левого и правого колеса по метке — они должны располагаться рядом с дисками.
  3. Создайте в линейке предварительное натяжение. Поставьте её между колёсами так, чтобы измерительный прибор упирался в метки, но не касался других деталей автомобиля.
  4. Встряхните линейку. Совместите указатель с делением «0» (ноль).
  5. Оставив линейку на колёсах, немного прокатите автомобиль вперёд. Измерительный прибор должен повернуться вместе с колёсами без соприкосновения с элементами кузова и подвески.
  6. Посмотрите на линейку. Изменились ли показания? Если нет или изменились незначительно (до 1 деления), то со схождением всё в порядке. Если разница больше — нужна регулировка.
  7. Ослабьте контргайки на рулевых тягах. Поверните муфту, чтобы изменить длину тяги.
  8. Затяните контргайку и снова измерьте показания. Повторяйте, пока не получите нужный результат (т.е. от нуля до ± 1).

Вращаем контргайку для установки оптимального схождения

Развал: советы по самостоятельному проведению

Этот процесс труднее, чем регулировка схождения.

  1. Поднимите автомобиль, чтобы его колёса не касались земли.
  2. Установите колёса в положение для езды по прямой.
  3. Мелом сделайте пометки в максимально верхней и самой нижней частях обода колеса.
  4. Разместите на крыле шнур с грузом — таким образом, чтобы он и ваши пометки располагались в одной плоскости. Измерьте расстояние от шнура до каждой метки (мерить надо расстояние от шнура до диска, т.е. ориентируйтесь по нижней части метки). Запишите результат.
  5. Немного прокатите машину вперёд, чтобы колёса провернулись на 90 градусов. Сделайте новые метки в верхней и нижней частях, повторите процедуру с грузом и линейкой. Опять запишите результат.

Так надо мерить расстояние от колеса до шнура с отвесом

Разница в расстояниях между шнуром каждой из меток должна составлять ± 1 мм для машин с передним приводом и ± 3 мм в авто с задними ведущими колёсами. Если это так — с развалом всё в порядке. Если нет — выполните следующие действия.

  1. Домкратом приподнимите авто. Снимите колесо. Открутите 2 болта, которые присоединяют кронштейн амортизаторной стойки к поворотному кулаку.
  2. На поворотном кулаке расположен специальный болт. При его повороте деталь будет двигаться внутрь или наружу. Ваша задача на этом этапе — разместить кулак таким образом, чтобы колёса заняли правильное положение.
  3. Подтяните болты и поставьте колесо на место. Прокатите автомобиль вперёд на пару метров. Опять подвесьте шнур и измерьте расстояние от него до меток. Если расстояние нормализовалось, вы справились с регулировкой развала. Если нет — снимите колесо и повторяйте действия с поворотным кулаком до победного.

Видео: Как можно сделать проверку и отрегулировать развал-схождение на ВАЗ 2110

Главное, что требуется для самостоятельного развала-схождения — это точность и аккуратность. Внимательно следите за каждым показателем, от правильности замеров зависит успех всей работы.

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

Здесь имеются неточности, которые требуют пояснения и исправления. Например, в основной части, в определении развала-схождения указано что схождение влияет только на срок службы покрышек. На самом деле схождение больше влияет на управляемость автомобиля, чем развал. Кастер это угол продольного наклона оси поворота передних колёс, а не только шкворня(подвески бывают разных типов). При неправильной регулировке кастера будут не просто трудности с рулевым управлением, а вполне конкретные последствия — изменение усилия возврата колёс в прямолинейное положение. Считаю необходимым обязательно указать читателям, что у половины легковых автомобилей (если не большей части) развал и кастер устанавливается производителем сразу и навсегда и регулировке не подлежат. В «развал-схождение задних колес» написанное может вообще навредить автомобилистам. В многорычажной задней подвеске (а именно в ней предусмотрены регулировки углов установки колёс) категорически нельзя устанавливать свои, не рекомендованные производителем углы развала и схождения, во избежание не только нештатной управляемости, но и выхода из строя деталей подвески, т.к. это не спортивный болид, предусматривающий подобные эксперименты, и уж тем более рекомендовать это новичкам. Всё что описано как самостоятельная регулировка развала и схождения совершенно неприемлемо по точности, в сравнении с результатами работ на стенде углов установки колёс и может рекомендоваться лишь как временная мера, при внезапной необходимости замены детали влияющей на регулировку развала и схождения, когда необходимо как-то доехать до сервиса со стендом. Об этом необходимо сразу предупредить читателя. Танатаров Рашид

automotogid.ru

Углы установки передних колес

Поведение автомобиля на дороге определяется многими факторами, основными среди которых можно назвать конструкцию его подвески, тип и размерность шин, а также углы установки передних колес. От последних, к слову, зависит не только то, как машина поведет себя на дороге, но и износ шин и элементов подвески.

Чтобы сопротивление качению было минимальным, передние колеса авто должны вращаться в вертикальных плоскостях, параллельно продольной оси машины. Однако для того, чтобы повысить устойчивость автомобиля, улучшить управляемость и обеспечить после поворота самостоятельный возврат управляемых колес в положение, которое соответствует прямолинейному движению, передние колеса устанавливают под определенными углами относительно друг друга и кузова автомобиля.

Углы установки колес

Углы установки колесПо мере эксплуатации автомобиля, значения углов меняются и выходят за допустимые пределы, установленные заводом-изготовителем. Если регулировки сбиты не сильно, водитель долгое время может этого не замечать. По мере усугубления проблемы машину постоянно будет уводить в сторону при прямолинейном движении, начнется неравномерный износ резины и т.п.

Во избежание подобных проблем требуется периодическая проверка и регулировка углов установки передних колес. Желательно проводить эти процедуры не реже, чем раз в 30 тысяч км, а также после сильных ударов по ходовой (например, после попадания колесом в яму на высокой скорости).

Какие углы нужно регулировать

Проверка и регулировка углов установки колес проводится по трем параметрам, описанным ниже.

Кастор

Это угол продольного наклона оси поворота колеса относительно вертикали. Его значение может быть как положительным, так и отрицательным. Благодаря кастору, передние колеса стремятся самостоятельно вернуться в нейтральное положение. От него зависит изменение развала колес при повороте руля и стабилизация автомобиля при движении по дуге. Чем больше его значение, тем сильнее выражен стабилизирующий эффект.Угол кастора

Угол кастора

При вывернутом руле колеса наклоняются в сторону поворота, обеспечивая вышеупомянутый стабилизирующий эффект. Значение кастора на современных заднеприводных машинах может достигать 10-12 градусов, на автомобилях с передним приводом кастор выставляют меньше, порядка 5-8 градусов.

Схождение колес

Эта величина также может быть как положительной, если линии, проведенные вдоль управляемых колес пересекутся перед автомобилем, так и отрицательной, если точка пересечения окажется позади. Следует отметить, что чем ближе к нулю угол схождения, тем меньшее сопротивление качению испытывает машина.

Отрицательное схождение – явление крайне нежелательное. Оно вызывает ухудшение управляемости, худший отклик на работу рулем приводит к рысканию автомобиля по дороге и повышает опасность возникновения неуправляемого заноса.

Схождение колес

Схождение колес

При положительном схождении управляемых колес машина лучше отзывается на работу рулем, легче входит в повороты, а, кроме того, обретает дополнительную поворачиваемость. Колеса задней оси также устанавливаются с положительным схождением, в результате машина становится более устойчивой при прямолинейном движении.

При сильном отклонении углов схождения от нормы, возникает повышенный пилообразный износ протектора шин:

  • при положительном – его внешней части;
  • при отрицательном – внутренней.

Развал колес

Развалом называется угол между вертикалью и плоскостью вращения колеса. Если колеса наклонены к центру автомобиля, угол развала отрицательный, при наклоне наружу угол положительный. Отклонение углов развала от нормы ведет к усиленному износу протектора, кроме этого, машину будет постоянно уводить в сторону колеса, имеющего больший угол развала.

Развал колес

Развал колес

Как выполняется проверка и регулировка углов установки колес

Многие недобросовестные автомастера сразу, как только автомобиль заехал на стенд, принимаются регулировать углы установки колес. В этом случае лучше сразу отказаться от услуг таких «специалистов». Первое, с чего начинается комплекс процедур – проверка технического состояния автомобиля, а именно:

  1. наличие люфта в рулевом колесе и ступичных подшипниках;
  2. наличие радиального и осевого биения колесных дисков;
  3. исправность узлов подвески;
  4. давление воздуха в шинах.

Кроме того, проверка и последующая регулировка должна выполняться только когда автомобиль полностью разгружен, т.е. ни в салоне, ни в багажнике не должно быть ничего лишнего, и если мастер не поинтересовался, полностью ли автомобиль разгружен, это серьезный повод усомниться в его квалификации.

Последний подготовительный этап – установка рулевой рейки в нейтральное положение. Вычисляется требуемое положение вручную путем вращения руля от упора до упора. Половина общего числа оборотов и будет серединой рулевой рейки. Если эту процедуру пропустить, радиусы поворота автомобиля влево и вправо будут различаться, что не добавит комфорта управлению.

После выполнения всех необходимых приготовлений можно приступать к регулировке углов установки управляемых колес. Процедура выполняется в три этапа со строгим соблюдением последовательности: установка кастора – установка развала – установка схождения.

В зависимости от типа подвески установка углов кастора и развала выполняется различными способами: добавлением или удалением регулировочных шайб, ползунковыми механизмами, эксцентриковыми болтами. Многие автомобили конструктивно лишены возможности регулировать развал и угол продольного наклона оси поворота колес, в их числе BMW, некоторые модели Mercedes и Daewoo. Схождение управляемых колес на всех машинах регулируется единственным способом: изменением длины рулевых тяг.регулировка углов установки колес

регулировка углов установки колес

Как влияют углы установки передних колес на управляемость

Для наглядной демонстрации влияния углов установки управляемых колес на поведение машины были проведены практические испытания на автомобиле ВАЗ-2114. Автомобиль новый, после предпродажной подготовки. Поездка со штатными регулировками выявила «легкий» руль и «ватные» отклики на его работу. Проверка казала, что все углы, за исключением кастора находятся в пределах заводских допусков.

Вариант первый: отрицательный кастор

Угол продольного наклона стоек был выставлен максимально отрицательным. Передние колеса при этом максимально смещаются назад. Подобное можно наблюдать на старых «ушатанных» автомобилях, либо на машинах с сильно задранной задней частью.

Тестовая «Самара» после регулировки стала четко реагировать на малейшие движения рулем, руль стал очень «легким», однако машина начала проявлять склонность к рысканию, поведение стало нестабильным, управление стало требовать от водителя максимальной концентрации. В поворотах необходимо постоянно подруливать, выполнить «переставку» на высокой скорости практически невозможно.

Вариант второй: правильные настройки

Кастор выставлен нормально-положительным, развал и схождение выставлены «в ноль». Характер ВАЗ-2114 резко изменился: руль стал упругим и информативным, для его вращения требуется больше усилий. Автомобиль сохраняет траекторию при движении по прямой, его поведение на дороге стало предсказуемым, и правильным.

Вариант третий: излишне положительный кастор

Продольный наклон стоек выставлен на максимально положительный угол. Поскольку такой угол без коррекции схождения выставлять опасно, угол схождения также выставляется «в плюс». На первый взгляд, в сравнении с предыдущим вариантом изменения не сильные: руль стал легче, кузов стал немного сильнее раскачиваться в поворотах, машина стала «ленивее» отзываться на работу рулем. Однако в быстрых поворотах переднюю ось начинает сносить, а скорость, на которой можно безопасно выполнить «переставку», снижается.

Вариант четвертый: спортивный

Кастор остается положительным, все остальные углы выставляются на отрицательные значения. В результате руль стал значительно «тяжелее», управление при этом четкое. Автомобиль входит в повороты и выполняет «переставку» на существенно больших скоростях, чем при всех предыдущих настройках.

Какие настройки лучше?

Предпочтительнее выбирать углы установки управляемых колес, рекомендованные заводом-изготовителем, поэтому для большинства автовладельцев самым приемлемым будет второй вариант. «Спортивные» параметры в повседневной жизни себя вряд ли оправдают, поэтому их можно рекомендовать только околоспортивной публике, любящей ставить эксперименты над автомобилями.

znanieavto.ru

Выставляем отрицательное схождение колес

Схождение Когда Вы передвигаетесь по дороге на автомобиле, то наибольшую нагрузку получает ходовая часть. В целом, ходовая автомобиля состоит из подвески и колес. Дабы частично уменьшить нагрузку и сделать движение машины прямолинейным, колеса нужно устанавливать под определенными углами. Эти углы влияют не только на положение машины на дороге, но и на ее устойчивость, а также на состояние шин. Углов, под которыми должны находиться колеса, несколько. Один из них называется развалом, а другой – схождением. Уделим внимание схождению.

Схождением называется угол между плоскостью вращения колеса и направлением движения. Схождение нужно для того, чтобы скомпенсировать динамическую дестабилизацию, которая возникает из-за положительного развала колес. Благодаря этому шины изнашиваются в гораздо меньшей степени. Углы между собой взаимосвязаны, поэтому и регулировать их нужно одновременно.

Как определить отрицательное схождение

Общим и самым первым признаком того, что схождение Вашего автомобиля неправильное, является сильный визг покрышек при повороте во время движения на небольших скоростях. Если схождение больше 5 мм (а этот параметр может измеряться не только в градусах, но и в мм), то покрышку нужно будет менять через 1000 км. Если динамическим изменением схождения передних колес можно слегка пренебречь, так как оно компенсируется за счет управляющего воздействия водителя, то это никак нельзя допускать в случае с задними колесами. Неправильное схождение задних колес сильно влияет на управляемость и устойчивость автомобиля.

Отрицательное схождение

Схождение бывает положительным и отрицательным. В случае направленности верхней части колеса к центру машины схождение можно считать отрицательным, а в противоположном случае – положительным. Рассмотрим первый вариант. Если у передних колес автомобиля отрицательное схождение, то машина более остро реагирует на Ваши манипуляции с рулем, а само рулевое колесо становится более легким на поворотах. Если скорость автомобиля выше 80 км/ч, то передняя часть машины начинает «рыскать» по дорожному полотну, и чем выше скорость, тем заметнее будет это явление. Еще при отрицательном схождении гораздо сильнее и быстрее изнашивается внешняя часть протектора шины.

Как исправить отрицательное схождение

Зачастую, развал-схождение регулируется на специальном стенде с использованием компьютерного обеспечения, вычисляющего данные углы. Но выполнить такую процедуру можно и самостоятельно, в условиях собственного гаража. Для этого необходимо понять, как именно сделать развал-схождение, чтобы управляемость автомобиля была наилучшей. Для регулировки Вам потребуются следующие инструменты:

— набор гаечных ключей;

— специальная линейка для измерения;

— мел;

— шнур и грузик;

— обычная линейка.

Регулировать схождение нужно после того, как будет закончена регулировка развала. Делать нужно следующее:

1) Поставьте машину на площадку и выровняйте колеса.

2) На внутреннюю плоскость колеса спереди нанесите две метки, наносите их ближе к ободу.

Развал-схождение 3) Подготовьте телескопическую линейку для измерения угла схождения посредством создания предварительного натяга. Уприте концы линейки в метки. Разметьте подвижную шкалу линейки так, чтобы нулевая отметка совпадала с неподвижным указателем.

4) После того, как Вы установите линейку, прокатите машину вперед до такой степени, чтобы линейка оказалась в задней области колеса. Проследите, чтобы линейку ничего не зацепило.

5) Посмотрите, каковы отклонения на шкале. Если авто переднеприводное, то схождение должно быть «0/+-1». Если на линейке другие показания, то нужно провести регулировку.

6) Регулировка производится посредством изменения длины рулевых тяг. Ослабьте контргайку на тяге, укоротите тягу или вкрутите. После этого нужно затянуть контргайку.

7) По окончанию регулировки повторно произведите замер.

Что нужно знать про отрицательное схождение

Помните, что за неправильную регулировку колес машины можно очень дорого заплатить. Конечно, Вы можете установить отрицательное схождение колес для того, чтобы машина было более отзывчивой. Но все это будет в ущерб резине, которую нужно будет менять гораздо чаще обычного. Из-за неправильной регулировки может произойти следующее:

1) Руль при движении по прямой отклоняется от среднего положения.

Положительный и отрицательный развал Причиной такого явления может быть увеличенный люфт руля, который был пропущен при регулировке схождения из-за разницы давления в колесах, а также по причине наличия других скрытых изъянов в подвеске, которые Вы пропустили во время регулировки.

2) Машина сама отклоняется в ту сторону, куда движется машина.

Причинами этого дефекта являются:

— покрышки передних колес изготовлены по-разному, то есть у металлического каркаса неоднородные силовые характеристики. Подобное явление встречается достаточно часто. Дабы проверить, поменяйте передние колеса, после чего увод машины должен сменить направление. Если это так, то подберите такую пару колес, чтобы увод пропал вовсе;

— задний мост дефективный, причем изъян был пропущен;

— у подвески есть скрытые дефекты, которые не были обнаружены при регулировке;

— регулировка была выполнена некачественно.

3) Машину стало уводить в одну сторону после регулировки, до работ увода не было, резина изнашивалась неравномерно.

Это может происходить из-за разного качества покрышек в совокупности с неправильно выполненным схождением. Чтобы решить эту проблему, нужно сменить резину.

Регулировка развала — схождения является достаточно важной процедурой, так как от этого зависит устойчивость машины, а также ее управляемость.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Как сделать развал-схождение колёс своими руками

Многие автолюбители знают, что регулировать развал-схождение на своём автомобиле нужно, но не все представляют, что это такое вообще, и для чего нужно. Между тем это очень простые понятия, но при этом очень важные. Разобраться с этим и даже самостоятельно выполнить эти регулировки не так уж и трудно. Это может пригодиться, если поблизости нет никакого СТО – именно там обычно и производятся эти регулировки.

Как сделать развал-схождение колёс своими рукамиСамостоятельное создание углов наклона передних колес.

Что такое развал-схождение

Если говорить коротко, то это углы наклона передних колес в вертикальной и горизонтальной плоскости. Они вовсе не параллельны, как считают многие, а расположены под углом. Это позволяет решить сразу несколько проблем при эксплуатации автомобиля:

  • Повышается устойчивость автомобиля при движении на большой скорости.
  • Улучшается управляемость и самостоятельное выравнивание машины.
  • Износ резины происходит равномернее, значительно повышается срок службы покрышек.
  • Уменьшается расход топлива.

Все эти неприятности происходят именно по причине неправильно настроенного схода и развала колёс. Поэтому любой автолюбитель должен не только знать, что это такое и зачем нужно, но и как это делается.

Что такое развал-схождение

Что такое угол развала

Развал – это всего лишь угол, под которым расположены колёса по вертикали. Они не стоят совершенно ровно, а должны наклоняться верхним краем внутрь или наружу. Это обеспечивает более равномерный износ резины. Если верхний край колёс выдвинут наружу, то это называется положительным развалом. Когда, наоборот, верхний край завален к центру машины, то это отрицательный развал.

Что такое схождение

Схождением – угол, под которым расположены колеса относительно продольной линии автомобиля. Если посмотреть сверху, то можно увидеть, что они не параллельны, а их передние края как бы сведены немного ближе, чем задние. Это также обеспечивает равномерный износ резины и более устойчивую динамику машины в движении, особенно в поворотах. Схождение у разных авто должно быть разным:

  • У заднеприводных передние колёса поворачиваются друг к другу – это считается положительным схождением.
  • У переднеприводных колеса разведены наружу – это отрицательное схождение.

На ходу колеса выпрямляются и становятся параллельно. Но при правильной регулировке автомобиль более устойчив, может выравниваться и двигаться ровно самостоятельно. Также он гораздо легче проходит повороты.

Что такое схождение

Что такое кастер

Кастером называется угол наклона шкворня. Его можно увидеть, если взглянуть на передние амортизаторы – они не стоят строго вертикально, а ось вынесена несколько вперед. Этот параметр не регулируется, а устанавливается производителем. Роль кастера тоже важна – этот угол обеспечивает большую устойчивость в динамике и облегчает управление. Поэтому даже на велосипедах вилка переднего колеса имеет изгиб или наклон, и ось вынесена несколько вперед.

Как часто и для чего надо делать развал-схождение

На что влияет развал-схождение, мы перечислили выше, и понятна вся важность этого для управляемости автомобиля и безопасности в целом. Да и экономное расходование топлива и резины немало значит. Делают эту процедуру практически на каждом СТО, и стоит это совсем немного. Чуть дороже стоимость, если имеется компьютерная диагностика, которая обеспечивает очень высокую точность, но и это недорого. Через какое время нужно это проверять и регулировать? Рекомендуется каждый раз, когда происходит замена резины с зимней на летнюю и наоборот. Если вы ездите много, то желательно делать это через каждые 5-10 тысяч километров, так как дороги далеки от идеала, и езда по выбоинам неизбежно приводит к изменению углов. Но СТО не всегда оказывается доступным, а сделать регулировку иногда нужно срочно. Поэтому вам будет полезно узнать, как самому проверить развал-схождение, тем более, ничего сложного в этом нет.

Как делают развал-схождение

В автосервисах для этих регулировок обычно есть особые стенды, на которых работа выполняется быстро и качественно. Более продвинутые в этом плане компьютерные стенды, на которых достигается более высокая точность, но такие есть не везде. Можно отрегулировать развал-схождение и своими руками, без сложных технологий – нужно ровное место со смотровой ямой и некоторые простейшие инструменты, которые есть у любого автолюбителя.

Как делают развал-схождение

Инструменты и необходимые условия

Место для работы должно быть ровным, без наклонов. Нужна смотровая яма. Машину нужно поставить так, чтобы колёса выровнялись. Из инструментов понадобится:

  • Шнур с отвесом.
  • Мел.
  • Линейка, а лучше штангенциркуль.
  • Телескопическая линейка.
  • Ключи и отвертки – для снятия колеса.

Учтите, что эта работа делается при совершенно исправной ходовой части – чтобы не было разбитых подшипников, амортизаторов и т.п. Иначе люфт колес не даст провести регулировку, и после ремонта её все-равно придется повторять.

Развал

Регулировку развала и схождения своими руками лучше начать с первого, тем более, это просто:

  1. Поставить на ободе диска колеса мелом две отметки – сверху и снизу.
  2. Подвесить к крылу отвес напротив отметок.
  3. Измерить линейкой расстояния между метками на диске и шнуром.

Разница расстояний и есть показатель развала. Для заднеприводного автомобиля она должна быть в пределах 1-3 мм., а для переднеприводного от -1 до +1 мм. Для большей точности измерений нужно машину прокатить, чтобы колеса повернулись на 90 градусов и измерить ещё раз. Если цифры отличаются, то приступайте к работе:

  • Снимите колесо.
  • Регулируйте положение поворотного кулака в нужную сторону.

Затем снова установите колесо и проделайте эту же операцию для другого. Как показывает практика, правильно сделать развал и схождение таким ручным методом вполне реально, и точность получается не хуже, чем на компьютерном стенде. Когда не было этой техники, каждый автолюбитель знал, как отрегулировать развал-схождение в домашних условиях.

Установка углов схождения

Эту работу удобнее производить на смотровой яме. Колёса нужно поставить как можно ровнее, а руль зафиксировать. Для большей точности на уровне порогов лучше натянуть шнур по всему периметру автомобиля – это поможет лучше выровнять колеса. Теперь понадобится телескопическая линейка:

  1. Спуститесь в яму и на покрышках обеих колес вблизи дисков поставьте отметки. Они должны быть снизу.
  2. Поставьте телескопическую линейку так, чтобы она упиралась концами в отметки и зафиксируйте шкалу – это нулевое положение.
  3. Сдвиньте автомобиль вперед, чтобы колеса с линейкой провернулись на 90 градусов назад. Линейка не должна касаться никаких деталей.
  4. Измерьте расстояние между отметками в заднем положении – оно должно отличаться на 1 мм.
  5. Теперь прокатите автомобиль назад, чтобы колеса с линейкой провернулись в переднее положение. Здесь тоже измерьте расстояние.

Теперь вы можете оценить – разница в промежутке в переднем и заднем положении должна быть в пределах от -1 до +1 мм. относительно нулевого. Это нормальные показатели. Если они отличаются, надо регулировать длину рулевой тяги в нужном направлении. Учитывайте, что у заднеприводных и переднеприводных автомобилей схождение разное. Такими несложными методами можно отрегулировать сход-развал своими руками. Для этого не требуется никаких особых инструментов. В домашних условиях при должной аккуратности результат получается не хуже, чем на СТО, и теперь вы знаете, как выставить правильные развал и схождение самому.

Возможные нюансы

Надо ли регулировать схождение для заднего моста? Надо, если у автомобиля независимая задняя подвеска. Угол обычно выставляется в 0-0.5 градусов, то есть колёса должны стоять практически параллельно. Только у некоторых моделей этот угол должен быть в пределах до 1.5 градусов. Постарайтесь провести измерения как можно точнее, при этом машина должна стоять на совершенно ровной поверхности. Резина должна быть в хорошем состоянии на всех колёсах, проверьте давление в шинах. И не забудьте предварительно выгрузить из машины всё лишнее – если в багажнике завалялись пара мешков цемента, то точность измерений будет плохой, и хорошего результата не получится.

drivertip.ru

Как сделать развал-схождения колес своими руками

Во время движения каждого автомобиля особо значительные нагрузки испытывает его ходовая часть, включающая в себя подвеску и колеса. Чтобы хоть частично снизить нагрузки, а также обеспечить прямолинейное движение машины, колеса устанавливаются под определенными углами. Помимо того имеющиеся углы колес оказывают влияние на устойчивость авто и износ шин.

Развал-схождение колес

Углов, под которыми устанавливаются колеса, несколько, одним и них является так называемый развал колес, вторым – схождение.

Развал-схождение колес. Что это и для чего?

Содержание статьи

Развал – это угол отклонения оси колеса от вертикального положения. Развал бывает положительным, когда верх колеса отклонен наружу от центра автомобиля, и отрицательный – когда верх направлен в сторону к центру авто.

Данный угол  нужен для снижения передачи на рулевое управление колебательных движений колеса при движении по неровностям. Также в задачу данного угла входит обеспечение как можно большего пятна контакта протектора ската с поверхностью трассы. Наличие данного угла еще влияет на устойчивость авто при прохождении поворотов.

Развал колес

На авто, у которых не используется подвеска МакФерсона, развал имеет небольшое положительное значение, то есть верх колес отклонен от центра авто. Обычно значение завала маленькое, около 2 градусов.

У подвески МакФерсона данный угол имеет либо нулевое значение, то есть ось колеса имеет строго перпендикулярное положение относительно поверхности дороги, либо же, в некоторых случаях, развал колес у подвески МакФерсона имеет отрицательное значение.

Отрицательные значения угла завала используются также на авто, которые участвуют в соревнованиях по круговому треку.

Следует сказать, что значительной точности при установке данного угла добиться сложно, часто его регулировка производится довольно грубо. В итоге установка угла развала приводит только к тому, что отсутствует повышенный износ шин. Также регулировка развала должна проводиться сразу на обеих колесах, иначе в дальнейшем авто будет уносить в сторону, где установлен меньший угол. Ну и с одной стороны будет значительно быстрее изнашиваться покрышка.

Схождение колес

Перейдем к углу установки колеса, который называется «схождение». Это угол, который устанавливается между плоскостью колеса и продольной осью самого авто. Данный угол нужен для снижения увода авто. Также этот угол значительно влияет на скорость износа шин. Данный угол может измеряться либо градусами, либо миллиметрами. Измерение схождения в миллиметрах довольно простое. Авто ставится на площадку, сначала измеряется расстояние между внутренними краями передних колес в задней их части, а затем в передней. Далее от значения, полученного при измерении в задней части отнимается значение, полученное при замере расстояния между колесами в передней их части. Данное значение должно иметь либо нулевое значение для подвески МакФерсона, либо положительное значение – для других видов подвески. Если значение отрицательное, данный угол имеет неправильную установку.

Кастер

Кастор – это угол продольного отклонения стойки подвески от перпендикулярного ее положения относительно поверхности дороги. Данный угол обеспечивает дополнительную стабилизацию колес в условиях их прямолинейного движения. Также он обеспечивает самостоятельное выравнивание положения колес во время езды, обеспечивая прямолинейность движения. Данный угол должен иметь одинаковое значение на обеих стойках, иначе разность данных углов может приводить к сносу авто в одну из сторон.

Как настроить развал-схождение своими руками

В большинстве случаев регулировка развал-схождения колес производится на специальных стендах с компьютерным вычислением данных углов. Однако выполнить  развал-схождение можно и в гаражных условиях, но для этого потребуется знать, как правильно выполнить установку, а также иметь оснащение для выполнения данной процедуры. Чтобы отрегулировать углы, понадобится:

  • Набор ключей;
  • Специальная измерительная линейка;
  • Мел;
  • Шнур с грузиком;
  • Линейка (обычная):

Регулировка развала колес

При регулировке развала-схождения своими руками первым производится замер развала колес. Данный угол хоть и измеряется в градусах, но его можно перевести в миллиметровое значение. Последовательность действий для вычисления развала следующая:

  1. Авто ставится на ровную поверхность. Желательно выполнять проверку в гараже с имеющееся в нем смотровой ямой. При этом должно иметься пространство для перемещения авто, которое нужно будет при замерах.
  2. После установки авто на площадку, нужно выставить колеса, чтобы они «смотрели» ровно. После выравнивания колес, нужно нанести на колесо мелом небольшие метки. Метки ставятся вверху и внизу колеса.
  3. Далее берется шнур с грузиком. Его нужно приложить к крылу авто так, чтобы шнур имел строго параллельное положение относительно нанесенных меток. Для удобства шнур можно приклеить к крылу скотчем.
  4. Обычной линейкой с миллиметровыми делениями замеряется расстояние от колеса к шнуру в верхней и нижней части. Чтобы не было погрешности, данное расстояние измеряется не от шины, а от обода колеса.
  5. После автомобиль нужно прокатить вперед, чтобы нанесенные метки повернулись на 90 градусов. На колесо снова вверху и внизу параллельно шнуру наносится еще две метки и снова замеряется расстояние между шнуром и ободом в верхней и нижней его частях.
  6. Затем еще раз авто прокатывается, но теперь уже так, чтобы колеса провернулись на 180 град. То есть, последние две метки должны поменяться местоположением. Верхняя переместится вниз, а нижняя – вверх и снова производятся замеры.
  7. Разница в трех замерах не должна значительно отличаться. Также при нормальном угле развала разница между расстояниями в верхней и нижней частях колеса при всех трех замерах должна составлять 1 мм – у авто с передним приводом, и 1-3 мм – у заднеприводной модели.
  8. Если показатели отличаются, нужно провести регулировку. Для этого авто поддомкрачивается, и снимается колесо.
  9. После снятия колеса потребуется отсоединение кронштейна стойки от поворотного кулака. Для этого потребуется воспользоваться подготовленным набором ключей.
  10. Путем проворота эксцентрикового болта, имеющегося на поворотном кулаке, он смещается в ту или иную сторону, тем самым производится регулировка. Насколько потребуется сдвигать поворотный кулак, подскажут раннее проведенные замеры.
  11. После этого кронштейн стойки соединяется с кулаком и колесо авто ставится на место. После установки развала колес нужно будет еще раз провести замеры, чтобы убедиться в правильности регулировки.

Регулируем угол схождения колес

Закончив с развалом, можно переходить к проверке и регулировке второго угла — схождения.

Последовательность проверки и регулировки данного угла такова:

  1. Авто становится на площадку, колеса выравниваются.
  2. С внутренней стороны колес в передней части наносятся две метки, наносить их нужно ближе к ободу.
  3. Телескопическую линейку для замера схождения подготавливают, создав у нее предварительный натяг. Концы линейки нужно упереть в имеющиеся метки. Подвижную шкалу линейки нужно переместить так, чтобы отметка «0» совпала с неподвижным указателем.
  4. После установки линейки авто нужно прокатить вперед, так чтобы линейка оказалась в задней части колеса. Важно при прокатывании проследить, чтобы линейка ни обо что не зацепилась.
  5. Далее нужно посмотреть, имеется ли отклонение на шкале и насколько. У переднеприводных авто значение схождения должно составлять «0/+-1». Если показания линейки такие, то регулировки не нужна.
  6. Если показания больше, то производится установка схождения. Данная операция производится изменением длины рулевых тяг. На тяге нужно послабить контргайку и в зависимости от того, удлинять ее нужно или укорачивать, тягу нужно либо немного выкрутить, либо вкрутить. После чего снова затянуть контргайку.
  7. Закончив с регулировкой, нужно еще раз провести замеры.

Регулировка кастора обычно не проводится. Важно учитывать, что перед началом проверок и регулировок развала/схождения своими руками, следует проверить состояние резиновых элементов подвески на износ, а также проверить состояние наконечников рулевых тяг. При сильном их износе показания при замерах будут отличаться и правильно отрегулировать углы будет невозможно.

После регулировки правильность установки развал-схождения колес можно проверить на дороге. Автомобиль не должно уводить в сторону, биение в руль должно отсутствовать.

К чему может привести некачественная регулировка развал-схождения?

Приводим несколько дефектов, которые могут появиться после неправильной регулировки развал-схождения колёс и способы их устранения.

Быстрый износ резины при неправильной настройке развала-схождения колес

1. Положение рулевого колеса при прямолинейном движении автомобиля отклонено от среднего положения.

Причин появления такого дефекта может быть несколько:

  • повышенный люфт руля, который не был учтён при регулировке схождения;
  • задний мост несколько повёрнут относительно продольной оси автомобиля. Этот дефект может быть пропущен, если работы проводились на оптическом стенде, а также в том случае, когда на компьютерном стенде отключён режим измерения угла установки мостов;
  • разница давлений в шинах правых и левых колёс, которая не была устранена перед регулировкой;
  • наличие иных скрытых дефектов в подвесной системе, которые были пропущены при осмотре и проверке ходовой части автомобиля перед регулировкой;
  • известны случаи, когда среднее положение руля изменяется, если колёса на передней подвеске поменять между собой.

В случаях, когда присутствует самопроизвольное уклонение от прямолинейного движения (увод в сторону), следует выявить и устранить причину уклонения, а только потом проверять среднее положение руля.

2. Автомобиль самопроизвольно отклоняется в сторону от направления движения.

Причин также может быть несколько:

  • разница в качестве изготовления покрышек передних колёс, выражаемая в неоднородности силовых характеристик их металлического каркаса. Такое встречается нередко. Чтобы проверить, нужно поменять передние колёса – увод должен поменять своё направление. Чтобы устранить его, следует менять между собой колёса, подбирая такую пару, при которой самопроизвольный увод прекратится;
  • дефекты заднего моста, диагностику которого пропустили. Следует выполнить осмотр и проверку положения заднего моста;
  • наличие скрытых дефектов в подвесных системах, не выявленных во время их диагностики, проведённых не в полном объёме или некачественно;
  • некачественно выполненная регулировка или не откалиброванный проверочный стенд.

3. Односторонний увод машины появился только после выполненной регулировки, до этого уклонения не было, но был характерный неравномерный износ резины.

Причиной может быть разница в качестве покрышек, о которой упоминается выше, приводящей к самопроизвольному уклонению машины от прямолинейного движения. Однако до этого увод компенсировался неправильным схождением, устранение которого привело к появлению уклонения. В этом случае следует поменять резину.

avtomotoprof.ru

Схождение и развал колес — Энциклопедия журнала «За рулем»

Регулировки кастора, схождения и развала колес
О регулировках кастора, схождения и развала колес заднеприводного ВАЗ подручными средствами
Схождение и развал колес подробно
Для повышения устойчивости автомобиля при движении, легкости управления и снижения износа шин служат углы установки передних управляемых колес. К таким углам относятся: схождение и развал колес, продольный и поперечный наклон геометрической оси поворота (кастер, или, устаревшее, кастор) управляемого колеса.

Схождение (а) и развал (б) колес

Передние колеса автомобиля (а иногда и задние) устанавливают не параллельно, а под определенными углами друг к другу. Положение колеса относительно вертикальной плоскости называется развалом колеса, а относительно горизонтальной — схождением. Схождение и развал бывают как положительными, так и отрицательными.
Несмотря на то что наименьшее сопротивление движению и меньший износ шин будут в случае, когда колеса катятся в вертикальных плоскостях, параллельных продольной оси автомобиля, их все же устанавливают с развалом и схождением. Дело в том, что при движении автомобиля его колеса нагружены силами взаимодействия с дорогой. Например, на передние колеса автомобиля с задним приводом большую часть времени действуют силы, направленные против движения и стремящиеся развернуть колеса наружу. В подвеске автомобиля имеются упругие элементы, которые имеют определенную эластичность и дают возможность колесам повернуться наружу. Для того чтобы при движении колеса катились параллельно продольной плоскости автомобиля, их предварительно устанавливают с небольшим положительным схождением. У автомобилей с передними ведущими колесами, у которых большую часть времени на эти колеса действует сила тяги, совпадающая с направлением движения, колеса устанавливаются с отрицательным схождением. Установка колес с развалом обусловлена более сложными причинами. Колеса при движении автомобиля по возможности должны находиться в положении, когда они перпендикулярны дорожной поверхности (нулевой угол развала). Если колесо катится под углом к вертикали, сцепление шины с дорогой уменьшается, а пятно контакта шины с дорогой изменяет свою форму, что приводит к появлению боковой силы, которая стремится дестабилизировать движение автомобиля.
Можно создать такую независимую подвеску, в которой колесо будет перемещаться в вертикальной плоскости без наклона при движении по любой прямолинейной дороге. Гораздо труднее сохранить вертикальность колеса, когда кузов автомобиля, к которому присоединен направляющий элемент, накреняется при прохождении автомобилем поворота. Поэтому конструкторы современных подвесок выяснили, что лучше позволить изменяться развалу, но сделать его направленным противоположно крену кузова, поскольку это сохраняет вертикальное положение колес при поворотах. Такой подход обеспечивает улучшение сцепных свойств при прохождении поворотов и, как следствие, улучшение устойчивости и управляемости.
Для самовозврата колес к прямолинейному движению после поворота служит угол поперечного наклона шкворня (кастер). Наличие такого наклона приводит к возникновению стабилизирующего момента на управляемых колесах, который зависит от величины этого угла наклона и силы тяжести, приходящихся на управляемые колеса, но не зависит от скорости движения. Эти углы лежат в пределах 6–10°.
Наклон геометрической оси в продольной плоскости заключается в смещении нижнего конца этой оси относительно вертикали. Данный угол наклона служит для сохранения прямолинейного движения колес при движении с большими скоростями. Создаваемые реактивные усилия на плечах, представляющих собой расстояния от точек касания с дорогой, стремятся вернуть колеса в положение прямолинейного движения. Этот угол обычно равен 1–3,5° и зависит от боковой упругости шин.
О регулировках кастора, схождения и развала колес
О регулировках кастора, схождения и развала колес заднеприводного ВАЗ
Схождение и развал колес подробно

wiki.zr.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
