Изготовление катушки для шланга своими руками пошагово

Установив барабан со шлангом на подставку, последний удобно тащить к месту полива. При намотке на барабан нужно отсоединить его от водопроводной трубы, чтобы стекла вода, оставшаяся в шланге. Его свободный конец его вставить между распорками барабана и крутить тот одной рукой, а второй рукой удалять ветошью грязь со шланга.

Для торцевых стенок барабана вырезал из фанеры толщиной 7-8 мм два круга d 430 мм. В центре каждого проделал отверстие d 10-12 мм под будущую ось.

Изготовил 8 распорок из реек 25х 10 мм и расположил их равномерно по окружности d 220 мм (рис. 1). Рейки закрепил между торцевыми стенками барабана металлическими уголками 25x25x1 мм (по 2 шт. на каждую рейку) при помощи шурупов (можно винтов).

Для крепления толкателя барабана (поз. А рис. 1) изготовил квадратную накладку (подойдет фанера или доска толщиной 12-15 мм). В центре квадрата просверлил отверстие d 12 мм и распилил его пополам. Половинки закрепил с внешней стороны барабана, на некотором расстоянии друг от друга. Толкатель изготовил из 2-х полосок листовой стали толщиной 1-1,5 мм, шириной 10 мм, длиной 100 мм. Изогнул их на оси барабана, скрепил с помощью винтов d 3-4 мм по 2 с каждой стороны. Для фиксации толкателя также использовал винт d 3-4 мм, который пустил сквозь ось. Толкатель установил так, чтобы он располагался между половинками накладки, а ось свободным концом выходила из противоположной стенки барабана приблизительно на 40 мм.

Катушка для шланга чертежи

Идеи по созданию катушки для шланга: фото

Дмитрий Пивоваров, г. Гомель. Фото автора

Удобная катушка для поливочного шланга своими руками

Удобная катушка для поливочного шланга своими руками

Пока не пришла весна — пора бы подготовиться к поливочному сезону. В связи, с чем и была приобретена шланга длиной 30м. Но учитывая, что место полива находится вдали от дома, и шлангу оставлять на участке нельзя (ибо сопрут), а каждый раз разматывать и сматывать не интересно, то придется самому сделать катушку для шланга (мысль приобрести катушку у меня отпала, как только узнал цену на них!).

Было желание сделать катушку, которая была бы такой-же функциональной, как и заводская, прослужила бы много лет и не уступала бы по эстетичности.

Для изготовления катушки своими руками, первым делом занялся поиском материалов. Если с рамой и сердцевиной все было более-менее понятно — отрезок канализационной трубы и полоса 20х4мм (то, что имелось в наличии), то для боковин ничего подходящего не нашлось.

Фанеру отбросил сразу, поскольку постоянно будет контактировать с влагой (конденсат от шланги), поэтому рассчитывать на то, что катушка прослужит долго, не стоит. Более долговечные варианты и при этом имеющие привлекательный внешний вид, которые мне пришли в голову, это применение крышек от большой кастрюли (выварки) или применение днища от пластикового тазика.

Поскольку крышки отдельно не продавались, были приобретены два тазика (явно не для пищевых продуктов), по довольно низкой цене.

Отступив пару сантиметров от края дна, отчертил линию и ножовкой отрезал днище.

Диаметр боковин составил 30см. Длина сердцевины катушки 33 см. Поскольку диаметр канализационной трубы довольно мал для навивки шланги, я ее разрезал вдоль и в дальнейшем расширил.

Из полосы 20х4мм был сварен каркас. По центру каркаса приварены отрезки тонкостенной трубы ¾» (чтобы в нее свободно входила ось – труба ½»).

Поскольку тазик оказался не особо жестким, то для увеличения жесткости, решил приклеить вставки из ПВХ пластика. Спросите, почему бы сразу не сделать боковины из ПВХ пластика? Дело в том, что ПВХ пластик довольно мягок и легко царапается. Через 1-2 года внешний вид у такой катушки будет не ахти. Для жесткости, можно было бы использовать и фанеру (установив ее с внешней стороны, чтобы не контактировала с влагой), но у меня ее просто напросто не оказалось.

Относительно центра очертил окружность диаметром 140мм и просверлил четыре отверстия для шпилек, и центральное отверстие для ½» трубы.

Чтобы было меньше перегибов шланга при подключении к оси, поначалу хотел использовать в качестве тройника фильтр грубой очистки, где вместо фильтра вкручивался штуцер для подключения коннектора поливочного шланга. Но не тут, то было, высота от центра оси до края коннектора оказалась больше диаметра сердцевины.

Пришлось искать другой вариант, который оказался на много проще, используя обычный тройник и уголок, можно получить какой угодно угол.

Трубу, которая не задействована в водоснабжении я попросту залил силиконовым герметиком, дабы не мучиться потом с его герметизацией на выходе, при чем на выходе будет установлена рукоятка для намотки.

Шпильки были изготовлены из 10мм прутка

Поскольку шпильки были установлены по радиусу большему чем радиус канализационной трубы, то чтобы надеть канализационную трубу на шпильки, ее пришлось нагреть строительным феном.

Для соединения рамы использовались те же шпильки из 10 мм прутка, а в качестве ручек, на шпильки были одеты отрезки полипропиленовой трубы.

С рамой я немного не угадал, и отрезки труб, в которые заводится ось катушки, оказались короткими.

Чтобы при намотке катушку не телепало из стороны в стороны на ось поставил шайбы (из полипропиленовой трубы).

Теперь остается надеть коннектор на шланг, подключить к оси катушки и намотать шлангу. Первоначальную намотку лучше производить вдвоем, чтобы один разматывал шлангу, а другой наматывал на катушку, таким образом, вы избежите перекручивания шланги.

Я думаю, что катушка для шланга изготовленная своими руками получилась ничуть не хуже заводской. Напоследок хочу отметить, что если сделать верхнюю часть каркаса более длинной, то для удобства передвижения можно установить колесики от ручной тележки.

Вместимость данной катушки ориентировочно на 40м шланги диаметром ½».

Источник: www.sense-life.com

как сделать настенную катушку для садового поливочного шланга своими руками? Тележка Gardena, инерционная катушка и другие модели

Катушка – это функциональное устройство, которое намного облегчает работу со шлангом. Пользователи не могут не оценить удобство и преимущество этого приспособления во время уборки грязных шлангов с пола в производственном цеху или с грядок в саду на даче.

Разновидности

Диаметр катушек может заметно различаться, на них могут умещаться шланги следующей длины (м):

Катушки могут быть также мобильными и стационарными с инерционными автоматическими узлами, на тележках с роликами.

• моют транспорт;
• поливают приусадебный участок;
• чистят оборудование на производстве.

Окружающая среда активно действует на материал шланга, она бывает нередко агрессивна, способствуя быстрому его износу. Металлический барабан для шланга из нержавейки – это устройство, которое действенно позволяет продлить срок службы. Особенно это актуально для химического, мебельного, машиностроительного и пищевого производства.

Если требуется шланг более длинный, то это автоматически ведет к удорожанию барабана-бобины. Самый распространенный диаметр шланга – это 19 мм. Чаще всего такого «калибра» вполне хватает, чтобы решать даже комплексные задачи. Сама катушка неизбежно немного снижает динамику движения жидкости, проходящей через шланг.

Также следует учитывать, что скорость протекания воды уменьшает патрубок (крепеж, который соединяет насос со шлангом).

В качестве иллюстрации можно привести такой пример: насос генерирует объем воды 92 литра в минуту. Если расположить шланг на однодюймовой катушке, то это приведет к потере поступления жидкости процентов на 15%. Существует множество разновидностей различных катушек, наиболее популярные из них – это самоскручивающаяся бобина, функционируют подобные устройства обычно от электрического привода. Катушка-автомат, которая питается от сети 220 вольт, это оборудование, с которым несложно работать, его недостаток:

• стоит достаточно дорого;
• при монтаже требуется тщательная подгонка;
• нуждается в стабильном питании от сети.

Барабаны с электрическим приводом работают также от дизельного генератора. Управление происходит с помощью пульта дистанционного управления. Также весьма популярны напольные стационарные барабаны, которые снабжены специальными подставками-ножками, которые надежно фиксируют устройство, не позволяя его перемещать по территории цеха.

Востребованы также настенные устройства, которые могут крепиться с помощью надежного фиксатора в любой точке вертикальной плоскости. Пружинные «смотки» также получили большое распространение во всем мире, в них присутствует механизм возврата, при этом существует специальная фиксирующая пружина, которая дает возможность возвращать бобину в первоначальное положение.

Выгода от приобретения барабана:

• сводится к нулю трение шланга об пол, что увеличивает срок службы;
• снижается риск падения и получения травмы;
• рабочее место становится более функциональным;
• увеличивается производительность труда.

При эксплуатации катушки следует учитывать следующие моменты.

• Катушка может быстро портиться, если она «имеет дело» с некондиционным шлангом.
• Если шланг слишком длинный, то появляется больше вероятностей его разрыва. Скорость движения воды в шланге немаленькая, чем она больше, тем больше шансов, что в каком-то месте может случиться разрыв.
• Длинный шланг всегда рекомендуется оставлять на катушке, располагаться на ней он должен равномерно.
• Перед приобретением устройства рекомендуется проконсультироваться у специалиста, который имеет практический опыт работы.
• Покупать барабан следует на торговых площадках, которые имеют хорошее реноме.
• Покупать следует товар производителей, предоставляющих гарантийные сроки.

Производители и модели

Существует несколько торговых марок, которые зарекомендовали себя с самой лучшей стороны. Цены на продукцию довольно высокие, но катушки имеют длительный срок службы, они надежны и работают безотказно. К ним относятся торговые марки Gardena и Hozelock.

Катушки Gardena обладают автоматическим сматыванием, шланг не перекручивается, не «ломается». Опора у катушки надежная, конструкция устойчивая. Система имеет компактные параметры, обладает эргономичной ручкой шланга. Изделие можно брать, например, в туристический поход, использовать в дачных работах, применять в производственном цеху малого предприятия.

В комплектах к катушкам Gardena всегда присутствует адаптер.

Барабан Hozelock предназначен для шлангов, которые способны выдержать повышенное давление. Катушка сделана из современных инновационных материалов, которые могут работать в агрессивных средах. Модели могут иметь как инерционную смотку, так и автоматическую. Барабаны могут перемещаться на тележках-платформах, также есть стационарные конструкции. Перед покупкой рекомендуется внимательно познакомиться с ТТХ, посмотреть, как устройство работает в различных средах. Например, в химической пищевой индустрии используется материал:

• прочный ПВХ;
• нержавейка.

Барабаны Hozelock по критерию цена/качество, такие устройства весьма приемлемы.

Очень хорошо зарекомендовали себя модели Ramex AV (от 1000 до 5000), вот уже не один год они являются лидерами продаж, стоят недорого и сделаны на высоком уровне.

Советы по выбору

При покупке бобины следует акцентировать внимание на том, какой шланг будет применяться в работе. Рациональнее использовать для поливочных работ шланги профессиональные, они обладают хорошим запасом прочности (срок эксплуатации до 12 лет). Подобные изделия имеют преимущества:

• они пластичны, легко складываются;
• огибают различные препятствия под острыми углами;
• не «застывают» от ледяной воды.

Выбирая катушку для сматывания, следует уделять внимание таким параметрам шланга:

• сечение;
• протяженность;
• из какого материала сделана вещь.

В качестве аграрного инвентаря шланг и катушка должны быть одной торговой марки, подобная совместимость гарантирует, что не будут происходить утечки. При выборе рекомендуется использовать такие критерии:

• Тип фиксации шланга на стену.
• Какие колеса присутствуют у мобильной модели.
• Какое крепление у стационарных версий. Они должны быть прочны и выдерживать большие нагрузки.
• Если рукава имеют большую длину, то имеет смысл использовать основание, в котором есть большие диаметры и ширина.
• Из какого материала изделие изготовлено.
• Какой грунтовкой и эмалью окрашено устройство.
• Из какого металла катушка изготовлена. Дольше служат модели, сделанные из нержавейки, они выдерживают большие нагрузки и не подвержены коррозии.

Опорная рама «тележки» должна быть широкой и сделанной из прочного металла, в этом случае она будет устойчива, не будет переворачиваться от различных нагрузок при натяжении шланга. Колесики «тележки» должны быть широкие, это обеспечит комфортное и плавное передвижение.

Ровное наматывание шланга можно делается с использованием ручки, которая должна быть удобной.

Как сделать своими руками?

Для владельцев садовых участков шланг для полива жизненно необходим, катушка для его сматывания также нужна. Необязательно ее покупать в магазине, сделать подобный узел можно самостоятельно, стоить это будет немного. Чтобы сделать самодельную катушку для шланга, следует продумать, какой материал лучше использовать. Для сердцевины может подойти обрезок трубы, стальная полоса, крепление 22х5 мм. С боковинами дела обстоят несколько сложнее. Материал должен быть прочный, который не боялся бы влаги и перепада температур.

Некоторые умельцы монтируют крышки от больших тазов или кастрюли, это не кажется плохой идеей, металл там вполне крепкий. Перед началом монтажа следует сделать чертежи (их можно найти в интернете), в них рекомендуется проставить точные размеры будущего устройства. У старых металлических емкостей срезают днище, отступ делается от края пару сантиметров. Такой вариант тоже кажется вполне допустимым.

Чаще всего для этих целей используются:

• старые тазы;
• емкости от стиральных машин;
• большие кастрюли.

Всего для боковины катушки требуется металлическая окружность диаметром 35 см. Из металлической полосы создается каркас, по центру привариваются обрезки тонкостенной трубы. Иногда для большей жесткости вставляются фрагменты из труб ПВХ. В центре чертится окружность диаметром 142 мм, сверлится 4 отверстия. Чтобы исключить перегибы шланга при крепеже к оси используется штуцер, к нему крепится поливочный шланг. Еще лучше монтировать тройник, в этом случае появляется «свобода маневра», можно согнуть шланг по любым острым углом. Лишние отверстия можно залить пеной или силиконом.

На выходе можно прикрепить рукоятку, чтобы делать оперативную намотку.

Шпильки лучше всего вырезать из арматуры «8». Чтобы прикрепить раму, можно применить те же шпильки, в качестве ручек на них надеваются фрагменты ПВХ трубы. На шланг натягивается коннектор, подключается к оси и наматывается. Во время намотки следует отслеживать, чтобы шланг не перекручивался. Если все сделать правильно, то изделие по прочности не будет уступать фирменному экземпляру. Также можно поставить колесики от стиральной машины, чтобы можно было перемещать агрегат по помещению мастерской. На такую катушку вполне подойдет шланг диаметром 4 см. В чем заключается выгода:

• барабан расчищает рабочее пространство;
• повышается мобильность, если барабан прикреплен к колесам;
• сокращается время на размотку и монтаж;
• не возникает заломов;
• удобно хранить в любом хозяйственном помещении.

Второй вариант – бюджетный, используется фанера, которую можно покрыть специальным праймером, затем покрасить масляной краской. Подобная обработка продлит срок службы фанеры раза в 3-4. Боковые стенки будущего барабана вырезаются в виде окружностей из фанеры (10 мм), диаметр 435 мм. В центре просверливаются отверстия (14 мм), они будут использоваться для инсталляции в них барабана.

Ось можно изготовить, взяв металлический прут или штырь диаметром 10 мм. Следует учитывать некоторый запас по длине, он должен быть больше, чем расстояние между боковинами. Важно правильно распределить поперечные фиксаторы. Делаются они из реек (размер 26х11 мм, всего 8 штук). Располагаются рейки равномерно по всей окружности.

Саморезами фиксируются рейки с использованием уголков (две штуки на одну рейку). Фиксатор толкателя делается с использованием особой накладки. Это доска (20 мм), в которой просверливается отверстие 12 мм, затем прямоугольный участок перепиливается пополам. Полученные половинки крепятся с внешних сторон боковин. Толкатель изготавливается из стальной пластины (толщина 2 мм), размер 12х110 мм.

Толкатель закрепляется с помощью винта, который проходит через ось, ставится таким способом, чтобы ось выходила наружу на 45 мм. Проще всего прикрепить подставку, для этого нужны будут обрезки доски (14 мм ширина), промежуток между опорами 45 мм. Фиксируются они поперечными деревянными плашками. Подставка закрепляется на вертикальной плоскости с использованием фиксаторов, кронштейнов, уголков и т. п.

В основании опор следует создать «посадочный» паз, чтобы узел не соскакивал, делается специальный замок, который вырезается из стальной полосы (толщина 2 мм, ширина 20 мм). После изготовления барабан следует протестировать в полевых условиях. Перед началом работы рекомендуется тщательно проверить все стыки и узлы, не должно быть какого-либо люфта или плохого крепежа. Если все нормально, то тогда можно присоединять шланг. Барабан также можно сделать из ПВХ труб, для этого только в хозяйстве нужен специальный сварочных агрегат для ПВХ изделий. Обычно применяются трубы 30 мм. Преимущество такого изделия:

• не подвержено коррозии;
• имеет хорошую прочность;
• весит мало, легко транспортировать.

Чтобы создать нормальную катушку надо всего 3,5 метра трубы. Также потребуется 1,2 метра ПВХ трубы с добавками стекловолокна (для формирования оси).

Рекомендации по хранению

Чтобы правильно хранить шланг и катушки на даче, рекомендуется выполнять несколько правил. Не рекомендуется соединять шланг с трубой входа в катушку, несмотря на то, что катушка обладает шлангом. В жаркое время года не следует держать шланг и катушку под прямыми лучами ультрафиолета, это продлит срок их службы. Особенно данная рекомендация актуальна для шлангов, которые сделаны из ПВХ и силикона.

Наматывая шланг на барабан, следует отсоединить его от водопровода, дать стечь воде. Между фиксаторами следует поместить катушку, методично ее вращать, очищая при этом шланг от грязи с помощью хлопчатобумажной тряпки. Катушка и шланг могут служить не один десяток лет, если правильно их хранить. Резиновые шланги имеют срок службы до двух десятков лет, шланги из ПВХ стоят дешевле и выдерживают они срок эксплуатации до 10 лет. В холодное время года шланги хранят в свернутом состоянии на стенах, вдали от грызунов.

В течение весны-лета шланги и катушки хранятся под навесом. На земле шланг также можно оставлять. Следует следить, чтобы у шлангов не образовывались скручивания или сгибы. В фирменных магазинах можно найти кованые «держалки» или фиксаторы, которые удобно укреплять на вертикальных плоскостях. Нередко они выполнены в декоративном стиле, что может также нести и эстетические функции и надежно позволяют хранить катушки и шланги. Удобно использовать для хранения катушек и шлангов старую покрышку, она способна защитить от грязи и пыли.

О том, как сделать катушку для садового шланга своими руками, смотрите в видео ниже.

Мобильная катушка для поливного шланга своими руками

Катушка для поливного шланга — вещь незаменимая на каждом дачном участке. А все почему?

Многие дачники, как представят, что им придется разматывать десятки метров шланга, а после полива еще и сматывать обратно, так за голову и хватаются.

А с катушкой этот процесс занимает намного меньше времени. Да и хранить шланг, намотанный на катушку, намного удобнее.

Покупать катушку в магазине — особого смысла нет, так как цены на них «кусаются». А вот сделать своими руками — самое то. Тем более что материалы для катушки без проблем можно достать.

Итак, для изготовления самоделки нам потребуется:

• стальной пруток диаметром 10 мм;
• профильная труба 15х15 мм с толщиной стенки 2 мм;
• фитинги с быстросъемными разъемами;
• обрезки пластиковой трубы и стальные сгоны.

Основные этапы работ

Сначала отрезаем два прутка подходящей длины и делаем из них два обруча (диаметр 50-60 см).

Потом вооружаемся болгаркой и из прутка нарезаем 16 штук заготовок длиной примерно 30-35 см. Из них делаем скобы.

На следующем этапе отрезаем еще небольшое количество прутков, чтобы сделать спицы. Затем собираем намоточный барабан, сварив все детали вместе.

Из профильных труб делаем ручку. Привариваем к основной конструкции.

Для удобства перемещения катушки к профильным трубам в нижней части можно приварить колесики. Если же катушка будет установлена стационарно, то в колесах необходимости никакой нет.

На последнем этапе устанавливаем фитинги. При желании, чтобы соседи обзавидовались, самоделку можно покрасить.

Подробно о том, как своими руками изготовить мобильную катушку для поливного шланга, смотрите на видео. Спасибо за внимание!

Оцените запись

Катушка для садового шланга своими руками – фото | Своими руками

В своё время, чтобы облегчить работу на участке, я приобрел катушку для сматывания шланга. Но при её эксплуатации столкнулся с рядом недостатков заводской конструкции. Например, передвигать катушку по моему небольшому участку не было смысла, её приходилось жёстко фиксировать к столбу рядом с краном. Ручка для намотки у катушки была расположена низко, и с моей спиной это было не совсем удобно. Кроме того, продаваемые переносные катушки рассчитаны на небольшую длину шланга — мне требовалось немного удлинить шланг, но на катушку дополнительный кусок не помещался.

В итоге, когда на 4-й год эксплуатации потекли пластиковые соединения, я решил самостоятельно изготовить новую катушку, в которой по возможности устранить недостатки заводской.

Ссылка по теме: Садовая пергола своими руками

Конструкция катушки для шланга

Катушку я решил установить стационарно на металлической стойке на удобной для наматывания высоте. Вода из водопровода в шланг подаётся через металлическую трубу, которая является осью вращения катушки. Чтобы шланг наматывался на барабан, нужно было сделать так, чтобы ось вращалась вместе с катушкой, в то время как водопроводная труба была бы жёстко закреплена на стойке. Для этого я использовал, как и на заводской катушке, быстросъёмное соединение для шлангов. Оно позволяет штуцеру и коннектору вращаться относительно друг друга, сохраняя герметичность.

Ширину и диаметр барабана я рассчитывал, исходя из размеров имеющейся водопроводной фасонины, а размеры катушки взял немного больше заводских. У меня получились: внешний диаметр катушки — 38 см; диаметр барабана для намотки шланга — 20 см; ширина барабана — 25 см. Этого достаточно для намотки 15 м шланга.

В качестве подводящих сначала использовал пластиковые трубы, но потом заменил их на металлические, поэтому на разных фотографиях трубы разные. Все соединения, пока не сложилась общая картина, собирал без ФУМа, так как в процессе подготовки пришлось не один раз разбирать всё.

Барабан для катушки

Внутренние диски барабана сделал 12-уголыными — к таким проще крепить рейки. С одной стороны поставил более толстую и широкую рейку, под которую пришлось дополнительно обрезать диск. Она выполняет функцию фиксатора барабана на оси вращения. Барабан собрал на саморезы и влагостойкий клей.

Читайте также: Летний душ своими руками

Кронштейн для катушки

Для его изготовления использовал доску толщиной 20 мм из лиственницы. Заготовки из неё склеил в 3 слоя с перехлёстом в углах. После высыхания клея закрыл стыки деталей дополнительными накладками толщиной 10 мм, которые также увеличивают жёсткость конструкции.

Затеи обрезал выступающие части кронштейна, ошкурил и просверлил отверстия под ось. Перед окончательной сборкой покрыл его акриловым лаком в два слоя.

С двух сторон каждого отверстия прикрутил шайбы. Они будут играть роль подшипников. Диаметр отверстия в дереве сделал больше внутреннего диаметра шайб, чтобы не заклинило при разбухании дерева. Также сразу прикрепил два несущих уголка — для крепления к металлическому столбу.

Подвод воды к садовой катушке для шланга

После этого окончательно соединил трубы и фасонину внутри барабана. Теперь все трубы уже сажал на ФУМ. Чтобы в процессе эксплуатации соединения не раскручивались, предусмотрел, чтобы при наматывании шланга катушка крутилась по часовой стрелке и таким образом все резьбовые соединения работали на закручивание. Раскручивается же шланг, когда за него тянут, поэтому нагрузка на соединения отсутствует, и они не могут раскрутиться.

Чтобы при полной размотке шланга не было нагрузки на излом в месте его подключения внутри барабана, с помощью саморезз прикрутил ПВХ-муфту и просунул шланг сквозь неё. Теперь она принимает рывки шланга на себя.

Читайте также: Схема автополива

Штурвал для катушки

Мне захотелось сделать ручку для вращения катушки в виде корабельного штурвала; хорошо смотрится, да и сыну игрушка. Конструкция штурвала — та же, что и у колеса телеги, которое мне уже приходилось делать, только с рукоятками.

Колесо имеет 8 спиц и, соответственно, обод его состоит из 8 элементов-» косяков». Для изготовления ступицы нужен был материал из твёрдых лиственных пород дерева, так как вся нагрузка при вращении ложится на неё. У меня была подходящая ветка ореха, древесина которого имеет нужную плотность. Спицы выточил из сосны. Их общий диаметр по концам сделал меньше длины окружности ступицы, чтобы не пришлось мучиться при сборке колеса. У меня этот диаметр равен 18 мм.

Самым сложным было правильно рассчитать части обода колеса — «косяки». Я использовал для этого собственные формулы, и в результате получил следующие значения (при диаметре обода 48 см и толщине его 6 см):

• длина внутренней стороны — 15 см;
• длина внешней стороны — 20 см;
• угол между большим основанием и боковыми гранями — 67,5 градуса.

После подготовки сегментов просверлил в них глухие отверстия под спицы и рукоятки. Подобрал диаметр так, чтобы спицы входили плотно, но чтобы их не нужно было забивать, иначе было бы тяжело склеить ровное колесо. Когда всё было готово, собрал штурвал всухую и пронумеровал детали. Для дополнительной жёсткости решил усилить клеевое соединение с помощью шкантов 8 мм.

Дальше собрал всё на клей (взял густой, чтобы он не очень быстро впитывался в древесину). Торцы сегментов смазывал клеем с обеих сторон, иначе, пока все детали колеса встанут на свои места, клей может высохнуть. После высыхания клея начертил окружность на наружной стороне и обрезал на самодельном приспособлении для ручного лобзика. После обрезки зашлифовал стыки сегментов и неровности окружности, вклеил рукоятки.

Теперь предстояло насадить штурвал на ось катушки с той стороны, с которой была установлена муфта с заглушкой. Решено было вклеить заглушку е ступицу штурвала. Сделал это на клей «Холодная сварка». Так как отверстия под оси делал пером, внутри отверстия под заглушку появились боковые отверстия. Они послужили дополнительным креплением, а быстрое схватывание и консистенция «Холодной сварки» позволили вклеить и выровнять всё по месту.

После схватывания клея зачистил неровности и покрыл штурвал в два слоя лаком. Затем вставил внутрь заглушки резиновую прокладку и закрутил штурвал на место, дополнительно ещё и намотав ФУМ.

Катушка для шланга готова — можно открывать воду и пользоваться. Плюсов в моей конструкции много: катушка легко вращается, её размеры позволили нарастить шланг, не надо нагибаться при сматывании шланга, конструкция жёстко закреплена и не прыгает при использовании. Результатом я доволен.

Есть и неудобства. Например, при разматывании можно зацепиться шлангом за рукоятку штурвала — если тянуть сильно вбок. Можно было бы закрепить внизу столба направляющий поворотный ролик, но у меня катушка закреплена в таком месте, что в эту сторону шланг тянуть невозможно, поэтому я обошёлся без ролика.

Ссылка по теме: Опора для подвязки кустов своими руками

Изготовление катушки для шланга своими руками- фото

1. Трубы внутри барабана подают воду в шланг и являются осью вращения катушки.

2.При выборе ширины и диаметра барабана исходил из необходимости доступа к трубам во время монтажа и эксплуатации.

3.Размеры катушки взял немного больше заводских, чтобы можно было нарастить длину шланга.

4.Размеры заготовок для кронштейна вымерял по месту с учётом зазоров и толщины шайб.

5.При склеивании кронштейна в дело пошли все имеющиеся струбцины.

6. После высыхания клея обрезал выступающие части, обработал шкуркой и просверлил отверстия под ось.

7.Перед окончательной сборкой покрыл кронштейн акриловым лаком.

8.Металлический соединитель при подключении к подводящей трубе позволяет катушке вращаться, не нарушая герметичности.

9.Фитинг для подключения шланга собрал под углом, чтобы он не перегибался. Дополнительным заглушённым отводом, вставленным в отверстие в толстой рейке барабана, зафиксировал катушку на оси.

10. Подключены внешние трубы для подачи воды.

11.Для облегчения отпиливания элементов колеса-штурвала я оснастил пилу маленькой «кроваткой» с боковым упором.

12.Колесо состоит из 8 элементов, ступицу выточил из ветки орешника, а спицы — из сосны.

13.Отверстия под шканты делал ближе к внутренней стороне элементов колеса. После скругления наружного периметра восьмигранника они окажутся в центре.

15.Для стяжки колеса при склеивании использовал ремённую стяжку для рамок, из которой вынул вставки для углов, и струбцины.

16.Штурвал с вклеенной заглушкой.

© Сергей Головное, г. Новочеркасск

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Катушка для шланга: как сделать своими руками?

На первый взгляд такое приспособления как катушка для шланга – ерунда и напрасная трата денег. Но вспомните беспорядок на приусадебном участке во время поливного сезона.

Представьте, что ваши трубы больше не будут разбросаны по участку, а будут аккуратно собраны в одном месте, без риска деформации и перегрева. Хорошо, правда?

В чем польза катушек для поливочного шланга?

В результате мониторинга отзывов, вы можете видеть ряд причин, по которым дачники рекомендуют пользоваться шлангом на катушке:

1. Появление такого приспособления у вас на участке положит конец спутанным трубкам и риску споткнуться об них.
2. Катушка со шлангом на тележке позволит вам быть мобильным на своем участке – просто докатите ее до места полива и наслаждайтесь.
3. Если тащить огромную трубу по участку тяжело, то прокатить намотку не составит труда.
4. Раскладывать и складывать трубы быстрее и удобнее.
5. Риск возникновения заломов минимальный.
6. Удобно хранить даже в небольших помещениях.
7. Просто транспортировать.

Катушка для шланга Gardena 10 Classic со шлангом

С появлением намотки вы сможете спокойно взять весь свой трубопровод одной рукой и перенести его в нужно место.

Шланг на катушке не передавится, если вы будете регулярно сворачивать его на катушку, таким образом, срок эксплуатации трубы значительно продлится.
к меню ↑

Виды катушек для шланга

Есть несколько видов поливочных аксессуаров:

• настенный кронштейн. Кронштейн монтируется на подходящую стену, а шланг наматывается вокруг него. Всегда под рукой для полива;
• катушка на вращающейся оси. Удобная катушка с автостопом и защитой от перекручивания. Смотать трубку можно быстро, благодаря удобной ручке;
• автоматическая настенная катушка. Также монтируется на стену, но имеет функцию автоматического сматывания;
• тележка для трубок. Самый маневренный вариант. Его можно без труда возить за собой по всему участку.

Самодельная катушка для шланга

Как сделать катушку для шланга своими руками?

Пожалуй, единственным недостатком этого устройства является его дороговизна. Но не стоит впадать в отчаяние – все можно сделать самому! Такой полезный агрегат, сделанный своими руками, будет долго вас радовать и заставит гордиться за свой труд.

Вы вполне можете изготовить приспособление не хуже заводских, если подойдете к делу грамотно.

Удобнее всего делать стационарную намотку для монтажа ее на стене, на подходящей для сматывания шлангов высоте.

Обратите внимание: ось намотки должна вращаться, иначе вся работа пойдет насмарку!

Желательно использовать быстросъемное соединение для трубок, аналог заводских.

Самодельная катушка для садового шланга

Как сделать катушку для шланга своими руками подробно:

1. Барабан. Для того, чтобы проще было монтировать рейки, барабан должен быть двенадцатиугольным. С одной стороны устанавливается дополнительная рейка, которая фиксирует барабан на оси. Для сборки используются саморезы и влагостойкий клей.
2. Кронштейн. Для изготовления кронштейна необходима доска из твердых пород дерева, толщиной 2 см. Склеиваются заготовки, устанавливается дополнительные накладки (1см) для увеличения жесткости. Затем, просверливается отверстие для оси. Вместо подшипников используются две шайбы, прикрученные с обеих сторон оси. Необходимо также вмонтировать несущие уголки, для прикрепления к стене. Нужно делать надежно для поливочного шланга.
3. Подвод воды. Соедените трубы с фасониной.
4. Ручка наматывания. Возьмите подходящую вам ручку. Установите ее на ось катушки с той стороны, где вмонтирована муфта с заглушкой.
5. Пройдитесь по конструкции. Посмотрите, чтобы нигде не было нестыковок, чтобы все было надежно закреплено и посажено на клей или на саморезы. Присоедените шланг для полива.
6. Включайте воду и наслаждайтесь.

Такая катушка для садового шланга имеет много плюсов: легко вращается, можно наращивать трубу, конструкция закрепляется очень жестко и не вибрирует при использовании.

Катушка для садового шланга своими руками очень мобильна, необходимо приварить ее к тележке и немного видоизменить систему подачи воды.

Такая катушка для шланга своими руками станет отличным подспорьем в хозяйстве, сэкономит вам время и деньги.

Как сделать катушку для шланга своими руками? (видео)

Катушка для шланга своими руками

Катушка для шланга своими руками

Дачникам, владельцам участков знакомы те неудобства, которые возникают при разматывании и сматывании поливочного шланга. Упростить данную задачу и решить вопрос хранения поможет изготовленная своими руками катушка для шланга с подставкой под нее.

Барабан, представленный на рисунке, изготовлен под шланг длиной до 30 м и диаметром поперечного сечения 21 мм. Подставка же значительно облегчит транспортировку катушки к месту полива.

При наматывании шланга на барабан необходимо отсоединить его от водопроводной системы, дать стечь излишкам воды. Затем одним концом вставить между распорками катушки и вращать барабан, одновременно очищая шланг от грязи свободной рукой с ветошью.

Торцевые стенки катушки вырезаются из фанеры толщиной до 8 мм в виде двух кругов 430 мм. В центре каждого из них проделывается отверстие под ось 10-12 мм, которая впоследствии будет и ручкой, служащей для вращения барабана. Ось изготавливается из металлической арматуры или прута с диаметром соответствующим проделанному отверстию 10-12 мм, но с запасом длины, превышающим габариты барабана.

Распорки изготавливаются из реек размером 25×10 мм в количестве 8 шт. Их располагают равномерно по окружности 220 мм, как показано на рис.1. Прикрепление к торцевым стенкам барабана выполняется при помощи металлических уголков (2 шт. на каждую рейку), которые закрепляются шурупами.

Крепление толкателя барабана выполняется при помощи специальной накладки — квадратная фанерная доска, толщиной до 15 мм (рис. 1А). Размечается ее центр, в нем выполняется отверстие 12 мм, после этого квадрат перепиливается пополам. Половинки доски прикрепляются с внешней стороны катушки с небольшим промежутком между ними. Сам толкатель можно выполнить из листа стали параметрами 10×100 мм и толщиной 1,5 мм. Они изгибаются на оси катушки и закрепляются винтами (3-4 мм) с каждой стороны. Толкатель фиксируется винтом, проходящим сквозь ось (3-4 мм) и устанавливается между частями накладки таким образом, чтобы ось свободным концом на 40 мм выступала за стенки катушки.

Прикрепить подставку под катушку можно где угодно на стену хозяйственного помещения, сарая, подсобки (рис. 2). Для опоры используются доски нужной ширины 12-15 мм. Расстояние между опорами — 46 см. Они стабилизируются двумя поперечными планками. Подставка вешается на стену при помощи 4-х кронштейнов, в которых предварительно подготовлены отверстия под шуруп или гвоздь на стене. В опорах необходимо сделать посадочные пазы под барабанную ось, как на рис. 3. Для того, чтобы при наматывании шланга она не соскакивала, возле ручки делается специальный замок (рис. 3Б). Он выполняется из стальной полосы (толщина 1,5 мм, ширина — 15 мм). Один конец соединяется неподвижным соединением на оси (1) шурупом (3×15), а второй конец делается с пазом для захода замка под упор (3).

Катушка для шланга готова. Для защиты от гниения ее рекомендуется окрасить.

Мой мир

Facebook

Вконтакте

Twitter

Одноклассники

Diy — Garden Hose Mart

Тектон 3 8 50 катушка для шланга. Шаг 1 разрежьте деревянную доску пополам, чтобы у вас получилось две доски размером 1 фут на 6 дюймов.

Катушка для воздушного шланга Дешевые Деревообработка Планы деревообработки Бесплатные проекты из дерева

Используйте демпфирующий шланг для подсоединения и отсоединения компрессора от воздухопровода.

Катушка для воздушного шланга своими руками . Катушка для воздушного шланга своими руками. Он включает в себя деревянный держатель катушки, прикрепленный к деревянной стойке. Посетите компании в вашем районе, которые используют большие шпиндели для различных типов проводов, которые они могут использовать или продавать.

Ремесленник рекомендует купить кедровую стойку и плотно приклеить ее к земле для достижения наилучших результатов. Инновационный подход, который вы могли бы использовать при установке катушки для воздушного шланга, — это покупка роликовой тележки и установка на нее воздушного шланга. Короткий держатель для садового шланга своими руками.

Если вам нужна катушка для садового шланга для безопасного хранения садового шланга, вы можете купить ее или создать свою собственную. Мне нужна была катушка для воздушного шланга, поэтому я сделал ее из обрезков фанеры и фитингов на 15 штук.Эта простая катушка для шланга своими руками стоит дешево и может быть изготовлена ​​за час, если у вас есть подходящие инструменты.

Бесплатная доставка по амазонке. 4 6 из 5 звезд 73. Установите убирающийся барабан для шланга.

Катушка для воздушного шланга своими руками. Используйте пилу для прокрутки, чтобы вырезать через центр каждого кружка диаметром 2 дюйма. Компрессор будет располагаться на нижней полке, а катушка будет прикреплена к верхней полке.

Быстрый и простой способ установки барабана для воздушного шланга.Получите его как можно скорее в пятницу 9 октября. Шаг 1 найдите шпиндель из деревянной проволоки.

Катушка для шланга портовых грузов 3 8 50. Короткий держатель для садового шланга своими руками полностью изготовлен из дерева. Уровень сложности от легкого до среднего.

Я как и многие другие домашние плотники и любители купили воздушный компрессор. Я, как и многие другие домашние плотники, и любители, купившие воздушный компрессор. Используйте фитинги под углом 45 градусов на поворотах, а не на углах 90 градусов, чтобы уменьшить перепады давления.

Купите все, что вам нужно.Приобретите припой для переходников с наружной резьбой для соединения с барабаном воздушного шланга и масляным фильтром. Выполните следующие действия, чтобы создать уникальное устройство всего за несколько часов.

Таким образом, у вас будет изобилие свободы, так как вы сможете катить тележку и воздушный шланг именно туда, куда вам нужно. Это действие дает вам два конца для вашего барабана. У меня есть компрессор для блинов с кабелем для носильщиков, и к нему прилагалось 3 пистолета для гвоздей и шланг. Когда я учился использовать свои новые пистолеты для ногтей, я решил, что действительно ненавижу шланг, с которым он шел.

У меня есть компрессор для блинов с кабелем для носильщиков, и к нему прилагалось 3 пистолета для гвоздей и шланг. Когда я учился пользоваться своими новыми пистолетами для гвоздей, я решил, что действительно ненавижу шланг, который прилагался к нему. Катушка для воздушного шланга Goodyear выдвижная. Коммерческий гибкий полимерный шланг премиум-класса 8 дюймов x 65 футов, макс. Давление 300 фунтов на квадратный дюйм, сверхмощная конструкция из полипропилена с пружинным приводом, провод в шланге и ручка из ПВХ.

катушки хранения воздушного шланга в воздушном шланге

Схема трубопроводов воздушного компрессора в магазине Катушка для воздушного шланга Гаражное оборудование

Воздушные шланги Установка выдвижного барабана для воздушного шланга Катушка для шланга Выдвижной шланг для компрессора

Diy Катушка для воздушного шланга Катушка для воздушного шланга Деревообрабатывающая лампа Катушка для шланга

Катушка для воздушного шланга Дешевая от Barecycles Lumberjocks Com Деревообработка Сообщество Катушка Мебель Дерево Diy Деревообработка Проекты

Сделай сам, воздушный шланг Катушка для шланга Катушка для деревообрабатывающего шланга

Катушка для воздушного шланга компрессора получила идею от Lumberjocks Com On Pinterest, модифицированная для установки непосредственно на катушку для воздушного шланга компрессора Планы на верстаке в гараже Воздушный шланг

Идеи для хранения деревянных шлангов для садовой техники и длинного синего шланга 014 Хранилища для садовых шлангов, полезные для хранения шлангов в саду Катушка для садовых шлангов Катушка для шлангов

Хранение воздушного шланга Катушка для хранения шланга Хранение воздушного инструмента

Катушка для шланга Carpenter S Катушка для шланга Катушка для садового шланга Катушка для воздушного шланга

Воздушные инструменты компрессора воздуха хранения мастерской тележки воздушного компрессора

Результат изображения для Diy Катушка для воздушного шланга Деревообрабатывающие инструменты Плотницкие проекты Работа Diy Cool Wood Projects

Мастерская

2114 Портативный барабан для шланга Решения для мастерских Катушка для воздушного шланга Катушка для шланга Деревообрабатывающий цех Проекты

Планы катушки для воздушного шланга Bing Катушка для шланга для воздуха

Самодельная катушка для воздушного шланга, изготовленная из стального листа с использованием латунного шарнирного соединения Катушка для воздушного шланга Катушка для шланга для воздуха

Diy Катушка для воздушного шланга Деревянная проволока Катушка Идеи для переработки Сад Деревообрабатывающий верстак Катушка Мебель Diy Деревянный ящик Кабельная Катушка Мебель

Катушка воздушного компрессора и резервный бак

Garageverkstad Garage Ideer Tra

Катушка для воздушного шланга, изготовленная из кабельной катушки 1 Катушка для воздушного шланга из ПВХ и лома Самодельные инструменты Деревообрабатывающие ремесла

Больше с моего сайта

• Самодельная катушка для воздушного шланга своими руками
• Садовый шланг застрял в кране
• Инструмент для снятия зажима для шланга Bmw
• Снятие вакуумного выключателя для садового шланга
• Гибкий садовый шланг Walmart
• Лучший эластичный садовый шланг

DIY — Как установить барабан для шланга для воздуха в гараже

Одна важная часть того, чтобы выйти в гараж, — это облегчить выполнение работы.Одна из вещей, которые я действительно ненавижу в гараже, — это выкатывать и снова наматывать воздушные шланги. Катушки с воздушными шлангами значительно упрощают жизнь, но их установка требует некоторых предварительных работ. Узнайте больше, чтобы увидеть, как я установил свой!

У меня есть катушка для шланга Lincoln 83754 1/2 ″ x 50 футов, которую я снял из моего последнего гаража. Это «недорогая» серия катушек для шланга Lincoln, но когда вы поднимете их, чтобы установить, вы обнаружите, что они очень хорошо сконструированы и довольно тяжелые. Пользуюсь годами без проблем.

В моем последнем гараже была открытая балка, проходящая через потолок гаража, к которой я приварил выступы и выступы на монтажной пластине барабана для шланга, чтобы он мог поворачиваться.Вероятно, это перебор, поскольку у катушки есть собственный кабельный ввод, чтобы направлять шланг обратно. На самом деле вы можете просто прикрутить его к доске 2 × 10 и прикрепить доску на нескольких шпильках или на верстак (в руководстве говорится, что катушка весит 41 фунт) .

Катушка воздушного шланга и шланг сняты из моего последнего гаража. Теперь занимаю место на полу в моем новом гараже.

В моей новой установке я хотел сохранить возможность поворота, но у меня не было открытых балок для сварки. В своем последнем посте я установил два стеллажа Menards Xtreme.После некоторых измерений я обнаружил, что один дополнительный блок шириной 8 футов идеально подойдет для

Добавлена ​​стойка и верхняя полка.

Отрежьте две пластины 2 × 4 достаточной длины, чтобы покрыть две стойки. Прикрутил один к стойкам стены, а другой к первому. Затем лаг, прикрепленный болтами к ножке полки, в 2 × 4. Это никуда не денется. Также добавлена ​​вторая полка.

Теперь собственно подвешиваем барабан для шланга. У меня не было особого желания сваривать стеллажи, поэтому я порылся в своих стальных припасах и нашел две универсальные пластины размером 3 дюйма на 3 дюйма, которые подошли бы.

Помечены центры скользящим угольником и тальком.

Бросил их в свой листогибочный пресс своими руками.

… и согнул их под углом 90 градусов is

Следующим шагом было просверлить несколько отверстий в центре. Два для крепления к ножке стеллажа и один с другой стороны для болта шлангового барабана.

Прикрутил к ножке полки болтами и подвесил на них катушку для шланга. Мне пришлось немного подрезать угол на верхнем кронштейне, чтобы он поворачивался до упора, не задевая.

Красные язычки на катушке на картинке выше я приварил себе давным-давно.Вам нужно будет сделать то же самое, чтобы использовать эту настройку. Обычно задняя сторона монтажной пластины плоская с 4 отверстиями для болтов.

Ура! Все смонтировано, теперь мне просто нужно было запустить линию питания.

Я срезал линию подачи и просто использовал резиновую леску 50 футов 1/2 дюйма. Что мне действительно следовало сделать, так это использовать медь или один из имеющихся комплектов для подачи воздуха. У меня не хватило времени сделать постоянно установленный комплект линии подачи воздуха. Преимущество комплектов для подачи воздуха заключается в том, что они помогают охлаждать воздух (это алюминиевая трубка, зажатая полиэтиленом), добавлять капли воздуха и точки слива.

Я подсоединил воздушный шланг к катушке и провел им по задней части стеллажа. Благодаря огромным завязкам на молнии все прошло очень быстро. Я использовал поролоновую прокладку для лапши / рулонного каркаса, чтобы протянуть воздушный шланг от некоторых потенциальных мест износа на стеллаже.

Я опустился на заднюю часть стеллажа и с помощью лопаты прошел сквозь стену в подвал. Видимая здесь распределительная коробка — это то место, где источник питания для моего сварщика также проходит через стену в подвал. (Я обмотал шланг пенопластом для защиты шланга от сквозняков)

Шланг спускается по стене прямо к компрессору в подвале.

Эта установка потребовала больше работы, но, поскольку катушка имеет ход на 90 *, я могу наматывать / выкатывать из любой точки магазина

Готовый продукт! Это, наверное, самый чистый и организованный из всех моих гаражей.

В качестве побочного проекта во время этого проекта я установил некоторое ограждение для стен позади сварочного стола. Это всего лишь лист алюминия размером ~ 5 футов x ~ 5 футов. Пара шайб и винтов в шпильки для простой установки. В моем последнем доме я этого не делал, и к тому времени, как мы переехали, гипсокартон был изрядно потрепан за столом.

Защита стен от выступов на сварочном столе.

Я в восторге от этой новой установки, потому что сварочный стол находится не в углу, и у меня есть доступ к 3 сторонам, когда я выкатываю сварочные аппараты.

Надеюсь, это поможет вашему проекту или даст вам несколько идей. Дело здесь сегодня в том, что, немного поработав заранее, вы можете упростить работу в своем магазине в будущем.

Катушки для шлангов и их организация устраняют препятствия для начала работы над проектами, они ничем не отличаются от фанатов фитнеса, которые советуют вам положить кроссовки рядом с кроватью.Теперь у вас может быть достаточно мотивации, чтобы заправить шины дома, вместо того, чтобы идти на местную заправку и ВСЕГДА ждать, пока дерьмовый насос долит ваши шины.

А теперь ВЫ выходите на улицу и поработайте над чем-нибудь.

Катушка для шланга плотника — Fine Homebuilding

Недорогое решение для транспортировки и хранения воздушного шланга на работе или в магазине. Все материалы, за исключением воздушного шланга и муфт, были утилизированы с моей последней работы.

Буровая установка состоит из двух основных частей: рамы и шпули. Основание и стороны рамы состоят из трех частей по 3/4 дюйма. пиломатериал из фанеры. 16-дюйм. диам. стороны катушки сделаны из 1/2 дюйма. Фанера из балтийской березы, оставшаяся от изготовления ящиков шкафов. Фанерные прокладки на внешней стороне каждой катушки предотвращают заедание сторон катушки относительно рамы.

Катушка удерживается вместе с шестью частями диаметром 1-1 / 4 дюйма. деревянный шкаф ввинчивается с боков. Длина кусочков может быть любой ширины, которую вы хотите, чтобы сделать катушку.Мои 14 дюймов в длину. Верхняя ручка и кривошипная рукоятка также являются тягой шкафа. Между прочим, кривошипная часть ручки прикреплена к рычагу ручки винтом. Я помещаю шайбу между кривошипом и ручкой, чтобы уменьшить трение при повороте ручки, и винт проходит через отверстие в рычаге, достаточно большое, чтобы винт мог свободно вращаться.

Ось катушки также является коллектором, по которому воздух подается в шланг. Как показано на чертеже, две части размером 1/2 дюйма. Черная трубка ID ввинчивается в Т-образный фитинг рядом с внутренней поверхностью одной из сторон катушки.Муфта с заглушкой закрывает трубу с одного конца, захватывая катушку. Именно к этой муфте крепится кривошипная рукоятка. На другом конце труба заканчивается раструбным переходником с 1/4 дюйма. в него ввинчивается штекерная муфта. Эта муфта — та, к которой я прикрепляю золотник к компрессору с 6-футовой муфтой. гибкий шланг. Когда шланг разматывается или наматывается, охватываемая муфта на оси катушки просто поворачивается внутри охватывающей муфты гибкого шланга. Таким образом, гибкий шланг не перекручивается и не спутывается при повороте мотовила.

Эта катушка вмещает 150 футов 1/4 дюйма. воздушный шланг. Обычно я оставляю компрессор в грузовике и наматываю столько шланга, сколько нужно. В конце дня на то, чтобы намотать шланг без каких-либо перегибов или узлов, потребуется всего пара минут. До сих пор 150 футов дали мне достаточно шланга, чтобы отделать дом с большим количеством оставшегося шланга.

Франк Маглин, Абилин, Техас

Подпишитесь на «Хороший совет дня по строительству дома» и получайте ежедневные советы и специальные предложения, которые будут приходить на ваш почтовый ящик.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

Лучшие катушки для воздушных шлангов 2020 (Обзор) — 10 лучших рекомендаций и руководство

Сделай сам — лучший способ стать более устойчивым и самодостаточным. В качестве окончательного решения для этого образа жизни домашний воздушный компрессор, возможно, является одним из лучших вариантов.

Имея это в виду, конечно же, вам понадобится катушка для воздушного шланга.Но выбрать правильный вариант, обеспечивающий определенный уровень комфорта, хранения и функциональности, который вы хотите, — непростая задача.
Не волнуйтесь; Я здесь, чтобы помочь вам сделать это проще.

Зачем нужны катушки с лучшими воздушными шлангами

Нетрудно выбрать лучшее, и только самое лучшее является обязательным при выборе катушки с воздушным шлангом. Это связано с тем, что шланги хрупкие, и для их равномерного хранения требуется только правильное усилие и давление.

Меньше всего вам нужно, чтобы аппарат втянулся, и ваш шланг сломался или повредился.К счастью, за годы проб, ошибок и плодотворных инноваций катушки для воздушных шлангов прошли долгий путь.

А сегодня я вам их всех представлю!

Сравнительная таблица 10 лучших катушек для воздушных шлангов

Наши 10 лучших катушек для воздушных шлангов

Я кратко рассмотрел и рассмотрел десять лучших моделей, которые в настоящее время доступны в 2020 году. В качестве примечания я также упомянул некоторые плюсы и минусы, которые помогут вам окончательно принять решение.

Без лишних слов, вот 10 лучших катушек для воздушного шланга 2020 года!

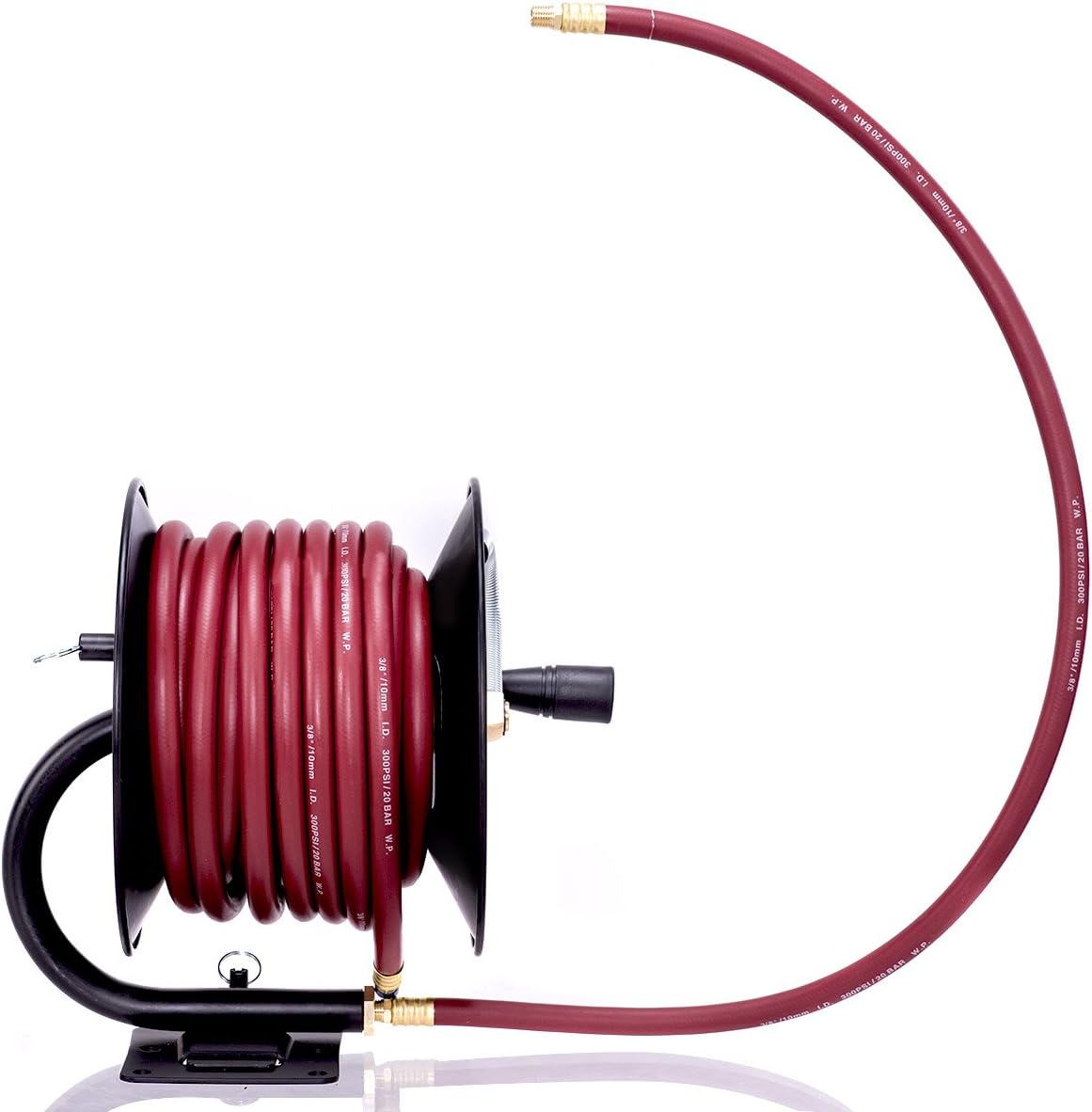

1.Стальная катушка для пневматического шланга GOODYEAR для тяжелых условий эксплуатации с пружинным приводом

С моей личной рекомендацией и лучшим выбором для вас всех, катушка для воздушного шланга GOODYEAR, возможно, является одной из лучших моделей в этом списке. . Вот что мне в нем нравится!

Катушка для пневмошланга GOODYEAR изготовлена ​​для высокопрочной промышленной стали и усилена фланцевыми краями и аналогичными атрибутами. Это делает каркас в целом достаточно прочным и прочным и с меньшей вероятностью поддается давлению.

В дополнение к тяжелой конструкции Goodyear славится своими возможностями и эффективным дизайном. Пружина храпового механизма с двойной регулировкой мне показалась очень полезной, поскольку она облегчила мне обращение с ней.

Plus, это одна из отличительных черт этой модели. Тот факт, что он спроектирован и изготовлен так, чтобы обеспечить именно тот уровень производительности, который вам нужен, и вам не о чем беспокоиться.

Еще я очень ценю то, что катушку для воздушного шланга GOODYEAR можно переустанавливать на любой тип кислоты, воды / масла или вообще любое вещество, которое может повредить модель.Это означает, что мне действительно не нужно следить за комфортными погодными условиями, чтобы разогнать эту модель до максимальной мощности.

Однако есть несколько вещей, о которых следует помнить.

Нет шаблона, который поможет вам выполнить настройку, а весь процесс установки требует времени. Лучше получить помощь в этом, чемпион!

Плюсы и особенности

• Имеет прочную и тяжелую раму
• Внешний вид устойчив к любым воздействиям окружающей среды (нагревание и т. Д.))
• Легко скатывается с основной рамы
• Регулируемый стопор шланга обеспечивает простую фиксацию и использует простую фиксацию

Минусы и возможные недостатки

• Нет направляющей для шаблона
• Установка немного сложна из-за веса

Проверить последнюю цену на Amazon

Итог

Катушка для воздушного шланга GOODYEAR настолько хороша, насколько это возможно, и я рекомендую ее всем пользователям, которые ищут что-то сверхмощное и функциональное!

2.MaxWorks 80720 50-футовая выдвижная катушка с автоматической перемоткой
