Что такое многорычажная подвеска, и как она работает?

Почему многорычажные подвески в будущем будут ставиться на все автомобили без исключения

Что такое многорычажная подвеска, и как она работает?

Многорычажная подвеска – сложный, но эффективный способ дать автомобилю максимально возможное сцепление с дорогой. Но как она работает и почему становится все более распространенной?



Смотрите также: Три технологии, которые делают подвеску вашего автомобиля идеальной



Некоторые части автомобиля были названы таким образом, что не каждый новичок поймет сложные термины. Что такое расширительный бачок, планетарные редукторы и фитинги банджо, знают не все. В этом списке «тайных элементов» нет одного звена – многорычажной подвески. О ней слышали все и знают почти что все. Это подвеска… сделана из нескольких составляющих звеньев – рычагов.



Что такое многорычажная подвеска, и как она работает?



В то время как стойкам МакФерсон технически нужно лишь два рычага подвески для нормальной работы собранной схемы, многорычажная подвеска нуждается минимум в трех боковых рычагах и одном вертикальном или продольном элементе. Цель каждого звена – ограничить и/или предотвратить хождение оси в шести степенях свободы: вверх и вниз, влево и вправо, вперед и назад. Иногда некоторые рычаги оборудуются шарнирными соединениями, необходимыми им для достижения нужного зазора (клиренса) вокруг оси при соблюдении заданного угла атаки крепления к ступице.



Вместе составляющие конструкции устанавливают колесо в нужной точке и образуют жесткую, но подвижную раму, прикрепленную к ступице, которая предотвращает не только свободное перемещение последней, но также создает необходимую кинематику подвижных частей подвески автомобиля.



Что такое многорычажная подвеска, и как она работает?



Каждый рычаг установлен на специальных соединениях (шарниры расположены на обоих концах рычага) и могут двигаться только вертикально в ходе перемещения подвески. Это единственно свободный ход для них, если только не произошла поломка: сломало рычаг, расшатало шарнирное сочленение или оторвало крепежи от кузова.



Конструкция «мультилинк» обычно оснащается 4 или 5 рычагами (различные конструкции требуют разного количества звеньев), позволяя независимо подвешенному колесу совмещать воедино два важных свойства: качество езды и управляемость. Поскольку подвеска закреплена жестко относительно бокового и горизонтального (в продольном направлении) перемещения, автомобиль, оборудованный такой подвеской, не будет излишне тянуть в сторону на поворотах, как это бывает в других конструкциях, но он также получит плавное, независимое движение колес даже на больших неровностях.



Что такое многорычажная подвеска, и как она работает?



Примечательно, что многорычажный тип подвески, стандартно ассоциируемый с независимой подвеской, применяется не только вкупе с ней. Ведущие мосты также часто используют многорычажные элементы, усиленные стабилизатором поперечной устойчивости, поперечной рулевой штангой или поперечной реактивной панар-штангой и, конечно же, пружинами и амортизаторами. Неразрезные оси на многорычажной подвеске дешевы, конструктивно просты – вот почему они так долго были популярны в США. Любят американцы простые и надежные конструкции.



Что такое многорычажная подвеска, и как она работает?

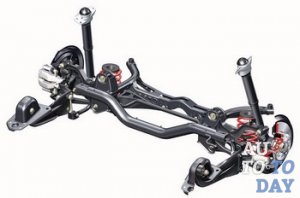

Мост «подвешен» на многорычажной подвеске



Но одно из основных преимуществ мультилинк-соединения заключается в том, что инженеры могут изменить один из параметров подвески без глобального вмешательства в конструкцию и ухудшения работы всей системы. Например, в конструкции с двойными поперечными рычагами вы всегда должны вносить изменения в оба элемента подвески, в два рычага и их крепежные элементы, нравится вам это или нет. И, наконец, многорычажная подвеска также способна удерживать колесо более или менее перпендикулярно дороге, увеличивая контактную поверхность и сцепление шины.



В прошлом многорычажные упругие элементы были слишком дорогостоящими для установки на обычные автомобили (отголосок тех времен прекрасно виден на премиальных автомобилях вроде Audi, BMW, Mercedes-Benz), но в последние годы затраты снизились, и различные интерпретации этого решения нашли применение даже в переднеприводных хэтчбеках. Обычно четыре рычага устанавливаются сзади, спереди по-прежнему ставят менее дорогой МакФерсон.



Что такое многорычажная подвеска, и как она работает?



По большей части эти многорычажные элементы заменили более дешевые продольные рычаги. Последние также имели прогрессивный потенциал в работе и увеличивали полезный объем багажного отделения, но не могли похвастаться высоким комфортом езды.



Многорычажные подвески также используются в передней части автомобилей по схеме, где один из рычагов присоединен к рулевой рейке. Редкий инженерный изыск, но все же встречается. Некоторые BMW используют многорычажные элементы подвески спереди, Hyundai также попробовал проделать аналогичный эксперимент со своим Genesis.



Смотрите также: Что такое радиус плеча обкатки, и почему он важен?



Благодаря всем преимуществам, которые он предлагает, ожидайте увидеть его в еще большем количестве мест в будущем.

Виды и типы подвесок автомобилей

Типы подвесок автомобилей

Подвеска, наряду с двигателем и кузовом, – это одна из важнейших составляющих автомобиля. Именно к ней приковано внимание множества конструкторов и инженеров. Типы подвесок автомобилей бывают разными, что зависит от вида авто (легковое или грузовик), привода (передний, задний, полный), сегмента, который занимает модель, и, конечно же, цены на машину.

Существует множество типов подвесок. Некоторые использовались ранее, другие применяются и сейчас, так что необходимо рассмотреть те типы, которые получили наибольшее распространение в современном автомобилестроении:

  1. Подвеска McPherson;
  2. Двухрычажная подвеска;
  3. Многорычажная подвеска;
  4. Адаптивная подвеска;
  5. Подвеска типа «Де Дион»;
  6. Задняя зависимая схема подвески;
  7. Полузависимая задняя подвеска;
  8. Подвески пикапов и внедорожников;
  9. Подвески грузовиков.

Подвеска типа McPherson

Подвеска Мак Ферсон

Данный тип подвески был разработан еще в 1960 году инженером Эрлом Макферсоном, в честь которого и получила свое название. Она имеет несколько основных частей:

  1. Стабилизатор поперечной устойчивости;
  2. Рычаг;
  3. Блок (состоит из телескопического амортизатора и пружинного элемента).

Телескопический амортизатор называют еще «качающаяся свеча», потому как к кузову он крепится посредством шарнира и может качаться, когда колесо двигается вниз и вверх. Если интересно, можете почитать, как проверить амортизаторы.

Данный тип подвески имеет свои недостатки (значительное изменение угла развала колес), но он чрезвычайно популярен благодаря демократичной цене, невысокой сложности и надежности.

Двухрычажная подвеска

Двухрычажная подвеска

Это одна из самых совершенных схем. Она представляет собой подвеску с 2-мя рычагами разной длины (длинный нижний и короткий верхний), что гарантирует автомобилю прекрасную поперечную устойчивость на дороге и минимальный износ покрышек (поперечные перемещения всего колеса незначительны).

Это значит, что каждое отдельное колесо воспринимает ямы и бугры независимо от остальных, что позволяет сохранять максимально вертикальное отношение к дорожному покрытию и оптимальное сцепление покрышки с поверхностью дороги.

Многорычажная подвеска

Многорычажная подвеска

Данный тип подвески немного похож на двухрычажную схему, но он гораздо сложнее и совершеннее. Неудивительно, что к ней перекочевали и все достоинства предыдущего вида. Это набор из рычагов, сайлент-блоков и шарниров, которые крепятся на специальный подрамник. Большое количество шаровых опор и «сайлентов» обеспечивают не только завидную плавность хода, но и отлично гасят удары в случае резкого наезда на какое-либо препятствие, а еще они уменьшают уровень шума в салоне от колес.

При такой схеме достигается наилучшее сцепление покрышки с дорогой (любой тип покрытия), отточенная управляемость и плавность хода.

Достоинства «многорычажки»:

  • малые неподрессоренные массы;
  • оптимальная поворачиваемость колес;
  • независимость каждого отдельного колеса от остальных;
  • отдельные поперечные и продольные регулировки;
  • хороший потенциал при условии полного привода.

Однако у многорычажной подвески есть один существенный недостаток – высокая стоимость. Хотя в последнее время наметился перелом: если раньше данный тип подвески применяли только на представительских авто, то сейчас ею оснащают даже машины гольф-класса.

Адаптивная подвеска

Адаптивная подвеска

Такая подвеска в корне отличается от остальных типов. Строго говоря, создание адаптивной схемы не было настоящей революцией, так как за основу была принята гидропневматическая подвеска, реализованная на автомобилях Citroen и Mercedes-Benz.

Но в те времена она была довольно примитивной, тяжелой и занимала слишком много места. На сегодняшний день от всех этих недостатков конструкторы смогли избавиться. Единственный минус подобного подхода заключается в его сложности.

Что касается достоинств, то их масса:

  • адаптация под конкретного водителя;
  • минимальные крены кузова и волновая раскачка на высоких скоростях;
  • высокая безопасность;
  • отличная устойчивость на прямой;
  • принудительно изменяемое демпфирование;
  • адаптация под любое дорожное покрытие в автоматическом режиме.

Различные концерны используют свои схемы такой подвески, но общие черты у них одинаковы. Это потому, что любая адаптивная конструкция имеет в своем составе следующие компоненты:

  1. Стабилизаторы поперечной устойчивости с возможностью регулировки;
  2. Активные стойки амортизаторов;
  3. Блок управления ходовой частью;
  4. Электронные датчики (неровной дороги, клиренса и других параметров).

Блок управления анализирует ситуацию на основе данных, полученных от датчиков, и посылает команды на стабилизатор и амортизаторы (зависит от дорожных условий). Все это происходит практически моментально. Кроме этого, варианты работы подвески можно настраивать и самому.

Подвеска типа «Де Дион»

Подвеска Де Дион

Этот тип, равно как и подвеска McPherson, был назван в честь изобретателя. Им стал француз Альберт Де Дион. Цель данного типа подвески – максимально снизить нагрузку на задний мост автомобиля, путем отделения картера главной передачи. Если раньше он крепился к самой балке моста, то в данном случае картер держится непосредственно на кузове.

Это позволяет передавать крутящий момент посредством полуосей, закрепленных на ШРУСах, и сделать подвеску как независимой, так и зависимой.

Но от главных недостатков всех зависимых вариантов подвески, типу «Де Дион» избавиться не удалось. К примеру, затормозить без «клевков» практически невозможно, а при резком старте машина просто «приседает» на задние колеса.

Несмотря на попытки ликвидации этих недостатков путем установки дополнительных элементов (направляющих), несбалансированное поведение авто остается главной проблемой.

Задняя зависимая подвеска

Задняя зависимая подвеска

Данный тип – характерная черта «классики» Жигулей. Особенностью сей конструкции являются цилиндрические винтовые пружины, играющие роль упругих элементов. По сути, балка заднего моста не только «висит» на этих 2-х пружинах, но и фиксируется к кузову посредством 4-х продольных рычагов. Дополняет этот набор реактивная поперечная штанга, которая обязана гасить крены кузова и улучшать показатели управляемости.

Комфорт и плавность хода оставляют желать лучшего, по причине большого веса самого заднего моста и неподрессоренных масс. Это особенно актуально в тех случаях, когда задний мост оказывается ведущим, так как к балке крепят редуктор, картер главной передачи и другие компоненты.

Полузависимая задняя подвеска

Полузависимая задняя подвеска

Данная схема получила широкое распространение и используется в конструкции большинства современных полноприводных машин. Она представляет из себя два продольных рычага, которые в центре крепятся к поперечине. У такого типа подвески много преимуществ:

  • Небольшие размеры;
  • Малый вес;
  • Простота в обслуживании и ремонте;
  • Наилучшая кинематика колес;
  • Значительное уменьшение неподрессоренных масс.

Минус этой конструкции только один – невозможность применения на заднеприводных автомобилях.

Подвески пикапов и внедорожников

Подвеска джипа

В различных моделях джипов конструкторы идут разными путями. Это зависит от веса и назначения внедорожника. Возможны три варианта используемых подвесок:

  1. Зависимая задняя и независимая передняя схемы;
  2. Полностью зависимая подвеска;
  3. Полностью независимая подвеска.

Как правило, задняя ось оснащается либо рессорной, либо пружинной подвеской, которые сочетаются с жесткими неразрезными мостами. Рессоры идут в ход при создании пикапов или тяжелых джипов, так как они надежны, неприхотливы и в состоянии выдержать нешуточную нагрузку. Кроме того, такая схема довольно дешева, что стало причиной оснащения рессорами некоторых бюджетных авто. Подробная информация о достоинствах и недостатках рессорной подвески.

Пружинная схема отличается мягкостью и длинноходностью. Она более ориентирована на комфорт и ставится на легкие джипы. Относительно сложности конструкции – она лишь немного сложнее рессорной.

Что касается передней оси, то здесь, в большинстве случаев, используются торсионные или зависимые пружинные схемы. Встречается, конечно, и оснащение джипов жесткими неразрезными мостами, но такое решение в наши дни наблюдается довольно редко.

Подвески грузовиков

Подвеска грузовика

Как правило, в грузовиках применяется зависимая конструкция подвески с поперечными или продольными рессорами, а также амортизаторами гидравлического типа. Благодаря своей простоте такая подвеска до настоящего времени широко используется в производстве.

Кроме того, данный вариант является и наиболее простым. Это значит, что продольные рессоры фиксируются в кронштейнах кузова, а к ним подвешивается мост. Что касается амортизаторов, то они крепятся прямиком к балке заднего моста. При такой конструкции главная роль отводится рессорам, которые не только выдерживают мост, но и связывают кузов и колесо, а также выступают в качестве направляющих элементов.

Однако такая простота является определяющей лишь в производстве, тогда как водителю приходится бороться с плохой управляемостью автомобиля на высоких скоростях. Дело в том, что рессоры далеко не идеальны в роли направляющих элементов. Следовательно, сцепление колес с дорогой значительно ухудшается.

Подводя итог отметим, что рассмотренные типы подвесок автомобилей не являются исчерпывающим списком, но в наши дни они наиболее популярны, как в отечественном, так и в мировом автомобилестроении.

Многорычажная подвеска — как она работает

Подвеска Multilink или многорычажная подвеска является самым распространенным способом оборудовать крепление колес автомобиля без жесткой связи между ними. Данный вид подвески устанавливается практически на все автомобили и превосходит по своим характеристикам обычный способ крепления задней оси.

Многорычажная подвеска – что это?

Современные автомобили отличаются от отечественных и от своих предшественников более высоким уровнем безопасности, устойчивостью и надежностью. Эти критерии были достигнуты за счет исследований и усовершенствований различных деталей, узлов и механизмов, устанавливаемых на современные автомобили. Это коснулось и многорычажной подвески. Ее изменения и трансформации дали возможность сделать автомобиль более устойчивым и послушным на дороге.

Многорычажная подвеска Многорычажная подвеска – это комплекс деталей и узлов, которые связывают корпус автомобиля с колесами. Она предназначена для минимизации динамических нагрузок, а также способствует равномерному распределению таких нагрузок на все опорные элементы во время движения автомобиля. Многорычажная подвеска дает желаемую плавность во время движения, дарит превосходную управляемость, а также способствует снижению шума в салоне.

Данный узел представляет собой совокупность деталей, которые дают возможность осуществлять регулировку в разных плоскостях. Высокий уровень управляемости и плавность достигается с помощью следующего набора деталей:

— продольные и поперечные рычаги;

— подрамник;

— опора ступицы;

— амортизаторы

— и пружины.

Подрамник является основой, несущей конструкцией, к нему крепятся поперечные рычаги, которые в свою очередь соединяются с опорой ступицы колеса. Такая конструкция обеспечивает поперечное положение ступицы. С другой стороны все рычаги надежно прикреплены к лонжерону или подрамнику. Сегодня автомобили комплектуются трех или пятирычажной подвеской. Многорычажная подвеска может устанавливаться, как на переднюю ось, так и на заднюю. Если это передняя подвеска, то рычаги могут быть заменены на реактивные тяги. Они способны выполнять одновременно функцию стабилизатора устойчивости и рычага.

Как работает многорычажная задняя подвеска?

На первый взгляд может показаться, что механизм это достаточно сложный, но при ближайшем рассмотрении оказывается все совсем наоборот. Далее мы расскажем о том, как работает многорычажная задняя подвеска и о многом другом.

ПодвескаКак известно в конструкцию данного механизма входят рычаги, амортизатор, пружины, ступичные опоры, стабилизатор устойчивости и подрамник. Рычаги крепятся в подрамнику и раме автомобиля. Поперечные рычаги фиксируются со ступицей колеса, в поперечной плоскости обеспечивают ее устойчивое положение. Задачей верхнего рычага является передача поперечных нагрузок и надежное крепление подрамника к колесу. Передний нижний рычаг несет ответственность за схождение колес автомобиля. Задний нижний рычаг принимает на себя груз кузова автомобиля. Продольный рычаг фиксирует колеса в направлении продольной оси. Крепление к кузову в данном случае осуществляется с помощью опоры. Другой край рычага крепиться к ступице. В данном узле находятся подшипники, крепления колес и другие необходимые детали. Как правило, амортизаторы и пружины устанавливаются отдельно друг от друга. Для того чтобы снизить угол наклона автомобиля во время прохождения поворотов и виражей используется стабилизатор поперечной устойчивости. Крепление стабилизатора осуществляется с помощью резиновых опор, тяги соединяют штанги и опоры ступиц.

Данная конструкция подвески является результатом долгих лет усовершенствований и исследований. Она позволила избежать аварийных ситуаций, пробоев, удержать автомобиль в вертикальном положении на поворотах. Она представляет собой более громоздкий узел, чем предыдущие модификации, а также стоит дороже. Однако от этого не теряет своей популярности отчасти благодаря возможностям, которые получае автовладелец.

Независимая подвеска – своими руками приводим ее в порядок

ПодвескаНесмотря на кажущуюся надежность и мощь независимая подвеска или ее усовершенствованная версия многорычажная конструкция, является механизмом, который подвержен повреждениям. Это приводит к необходимости проводить регулярные осмотры и ремонты.

Большинство неисправностей независимой многорычажной подвески можно исправить своими руками. Главным принципом успешного ремонта является вовремя замеченная неисправность. Первые признаки износа узла можно заметить после прохождения автомобилем 40-80 тыс. км. Может появиться стук, скрип. Звуки усиливаются в момент пересечения препятствий, ям на дороге или «лежачих полицейских». Причины могут быть различные от необходимости заменить небольшую деталь, защищающую то или иное сочленение с последующей чисткой этого узла до проведения комплексного ремонта. В этом случае может понадобиться квалифицированная помощь и специализированное оборудование. На СТО специалисты проведут все необходимые процедуры, в том числе будет осуществлена диагностика и ремонт задней подвески.

Диагностика неисправностей может проводиться в условиях гаража. В первую очередь необходимо провести визуальных осмотр всех частей. Передняя часть подвески:

— нужно снять амортизаторы и осмотреть их на наличие трещин, сколов и других повреждений;

— затем необходимо внимательно провести осмотр шаровых опор, сайлентблоков, рычаг и штангу.

Задняя подвескаОсобое внимание в данной области необходимо уделить резиновым сочленениям, уплотнителям и креплениям. Если Вы заметили повреждение, трещины, то необходимо заменить данную деталь на новую. На днище автомобиля есть резиновая прокладка, она также должна быть целой.

При диагностике была обнаружена неисправность? Перед тем, как ее ликвидировать оцените технические возможности. Если нет уверенности, лучше всего обратиться к специалистам в автосервис. После можно переходить к диагностике задней подвески. Здесь также осмотр начинается с амортизаторов. Далее необходимо уделить время тягам и уплотнителям. В процессе осмотра задней подвески особое внимание уделить осмотру выхлопной трубы. Звуки и скрипы могут исходить от повреждений в ней.

В процессе осмотра необходимо подтянуть все резьбовые элементы и смазать все сочленения, где это необходимо. Если же повреждения не обнаружены, а звуки продолжают усиливаться во время движения, необходимо обратиться к специалистам. Все дело в том, что неумелые или неправильные действия могут привести к повреждению или разрушению важного элемента трансмиссии автомобиля, а это уже может вылиться в дорогостоящий ремонт.

Диагностика и ремонт задней подвески

Подвеска Для того чтобы каждый выезд на железном коне дарил комфорт и удовольствие необходимо регулярно осуществлять осмотр и диагностику ходовой части машины. Если самостоятельно Вам не удалось обнаружить и устранить характерные звуки, необходимо обратиться в автосервис. Специалисты проведут все необходимые процедуры в том числе это будет:

— комплексная диагностика и ремонт задней подвески, комплексная диагностика всех составляющих подвески;

— восстановительные и ремонтные работы;

— ремонт или полная замена отдельных деталей или узлов подвесок;

— регулировка схода-развала колес и настройка передней и задней подвески.

При проведении всех этапов работ автослесари используют специальное оборудование, которое невозможно установить в гараже или заменить чем-либо. Профессиональную диагностику и ремонт задней подвески можно сравнить с лечением в дорогостоящей клинике или оперативным вмешательством. Подвеска и ходовая часть автомобиля являются не просто механизмом, обеспечивающим движение и управление процессом движения, но и обеспечивающим безопасность на дороге. Поэтому халатное отношение к скрипам, стукам или необычным кренам автомобиля в дороге может привести к плачевным последствиям.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Многорычажная подвеска

История создания многорычажной подвески

Пионерами создания серийного автомобиля с многорычажной подвеской были инженеры компании Porsche. В 1979 году на модели 928 впервые появляется многорычажная задняя подвеска. Решение было простым, как все гениальное: чтобы предотвратить нежелательное перемещение колеса в продольном направлении, они добавили к уже существовавшей конструкции два вспомогательных рычага.

В 1982 году подобная схема была реализована на Mercedes-Benz 190. По сравнению с подвеской Porsche 928, она была серьезным шагом вперед. Инженеры «научили» заднее нагруженное колесо отклоняться внутрь поворота, то есть подруливать передним колесам. Благодаря этому автомобиль проходил виражи «как по рельсам».

Конструкция многорычажной подвески

Каждый рычаг многорычажной подвески одним концом прикреплен к ступице колеса через шаровую опору или цилиндрический сайлентблок, а другим к подрамнику или лонжерону через тот же цилиндрический сайлентблок. В некоторых конструкциях используются раздвоенные рычаги, как в двухрычажной подвеске, прикрепленные к кузову или подрамнику в двух точках. В подавляющем большинстве для крепления рычагов задней оси используется подрамник, для придания всей конструкции жесткости.

Многорычажная подвеска может быть установлена на переднюю ось автомобиля, но чаще всего используется на задней оси

В передней  подвеске продольные рычаги часто заменяют реактивными тягами, которые выполняют одновременно функцию рычага и отчасти стабилизатора устойчивости.

Многорычажная подвеска может быть установлена на переднюю ось автомобиля, но чаще всего используется на задней оси.

В основе многорычажной подвески лежит проверенная временем схема подвески на двух поперечных рычагах. Основную несущую функцию выполняет нижний рычаг. При работе подвески он нагружен больше всего. Верхний рычаг при двухрычажной конструкции, как правило, раздвоенный. У двухрычажной подвески есть один существенный недостаток. Если начать торможение в повороте, рычаги работают на изгиб. При этом колесо на наружной стороне отклоняется на несколько градусов. Это вызывает избыточную поворачиваемость, что может привести к резкому срыву автомобиля в занос.

Именно этот недостаток побудил инженеров спроектировать конструкцию с двумя рычагами вместо одного, обеспечив, тем самым, большую эластичность общей конструкции. При этом, в общепринятой многорычажной системе двумя рычагами заменен нижний рычаг, а не верхний, и крепятся они к ступице, обеспечивая ее устойчивость в горизонтальном положении. К ступице рычаги присоединены на разной высоте, а один из них, вспомогательный (передний), выполняет также функцию регулировочного.

Продольные рычаги обеспечивают устойчивое положение ступицы в продольном направлении, не позволяя ей отклоняться ни вперед, ни назад.

Дальнейшее развитие многорычажной подвески

Подруливание задних колес, описанное на примере Mercedes-Benz 190, было пассивным, то есть зависящим от степени нагрузки на колесо. В дальнейшем инженеры, трудившиеся над созданием автомобилей премиум-брендов, пошли дальше. Например, специалисты BMW первыми применили активную подруливающую заднюю подвеску. Кроме пяти рычагов к ступицам присоединены рулевые тяги, которые по команде компьютера задействуются электромоторами. В зависимости от выбранных настроек — от комфортных до спортивных — подруливание может быть избыточным, нейтральным или недостаточным.

Плюсы и минусы многорычажной подвески

Положительные стороны многорычажной подвески трудно переоценить. Благодаря использованию сайлентблоков во всех рычагах и выверенной кинематики подвески, мы получаем отличную плавность хода. Но самое главное достоинство такой подвески, конечно же, управляемость.

Многорычажная подвеска требовательна к качеству дорог и на российских просторах изнашивается довольно быстро

Но за удовольствие от поездок приходится платить. Такая подвеска требовательна к качеству дорог и на российских просторах изнашивается довольно быстро.

В соответствии с концепцией модульной замены узлов, большинство производителей позиционируют примененные в подвеске их автомобиелей рычаги как неразборные. Стоимость рычагов, при этом, как правило, высока. Соответственно, переборка всей подвески обходится в круглую сумму. Возможность сэкономить часть денег есть, однако для этого придется провести некоторые изыскания.

Как правило, производители универсальных деталей подвески, таких как сайлентблоки и шаровые опоры, делают запчасти всех возможных калибров и размеров. Однако, чтобы подобрать подходящие сайлентблоки для всех рычагов задней подвески того же Mercedes-Benz, придется внимательно проштудировать не один каталог.

Эксплуатация многорычажной подвески

Продиагностировать состояние многорычажной подвески самостоятельно, несмотря на сложность конструкции, не составит труда. Для этого достаточно поддомкратить нужное колесо и при помощи монтировки, засунув ее плоский конец в щель между проушиной подрамника и краем сайлентблока (или между ступицей и рычагом, в случае с шаровой опорой), покачать каждый рычаг. «Живой» сайлентблок не должен иметь люфта. Если обнаружился изношенный рычаг, тянуть с заменой не стоит, ведь из-за этого изменяется угол установки колеса, что приводит к преждевременному и неравномерному износу шины и ухудшению управляемости.

По причине сложности конструкции важно помнить, что задняя многорычажная подвеска, как и передняя, чаще требует проверки развала и схождения. Оба эти параметра, кстати, регулируются как на передней, так и на задней оси автомобилей, оснащенных подвеской этого типа.

Устройство многорычажной подвески и ее регулировка

Многорычажная или как ее называют независимая, подвеска на сегодняшний день в качестве крепления задней оси установлена на большинстве автомобилей. Впервые этот элемент трансмиссии с более чем полувековой историей, появился в 60 годах прошлого столетия. Устанавливали его исключительно на гоночные автомобили.

Сегодня, такое устройство, как многорычажная подвеска используется повсеместно, причем на некоторых моделях авто даже для передней оси. Ее главным достоинством является тот факт, что независимая подвеска обеспечивает идеальную управляемость автомобилем, снижается шум в салоне, а ход становится удивительно плавным.

Конструкция многорычажной подвескиКонструкция многорычажной подвески

Конструкция многорычажной подвески

Независимую подвеску можно регулировать как продольной, так и в поперечной плоскости. Все это благодаря уникальной конструкции механизма, давайте разберемся из чего он состоит:

  1. Амортизаторы и пружины
  2. Подрамник.
  3. Опора ступицы
  4. Продольные и поперечные рычаги.

Подрамник в конструкции выполняет функцию основного несущего элемента, к нему уже крепятся поперечные рычаги, которые, в свою очередь, соединены с опорой ступицы. На современных машинах независимая подвеска состоит либо из 5, либо из 3 поперечных рычагов.

Принцип действия

Для механизма, который был изобретен еще в середине прошлого века – конструкция многорычажной подвески имеет ряд весьма интересных особенностей. В стандартной комплектации подвески есть несколько рычагов. Верхний осуществляет передачу поперечных усилий, он же необходим и для присоединения колесной пары к подрамнику. Задний рычаг же выдерживает значительную часть веса машины, которая передается через пружину.

Продольный рычаг отвечает за то, чтобы удерживать колеса в направлении продольной оси, их крепление к кузову производится с помощью специальной опоры. Стабилизатор в независимой подвеске отвечает за то, чтобы автомобиль не накренялся при прохождении поворота. Крепится изделие при помощи резиновых опор, а специальными тягами он соединяется с опорами ступиц.

В целом же многорычажная подвеска несмотря на высокую надежность, является механизмом весьма деликатным и требует внимания и своевременного ремонта.

Ремонт независимой подвескиРемонт независимой подвески

Ремонт независимой подвески своими руками

Практически все проблемы с многорычажной подвеской, если вы опытный водитель и обладаете минимальными навыками автомеханика решаются без особых сложностей. Главное, заметить неисправность вовремя.

Признаки неисправности многорычажной подвески

Обычно проблемы появляются после того, как автомобиль пройдет от 40 до 80 тысяч километров. Появляются отчетливый стук и скрип, которые хорошо слышны даже внутри автомобиля. Звуки усиливаются при движении по плохим дорогам или пересечении препятствий в виде лежачих полицейских. Причины могут быть самыми разнообразными. Возможно, нужно заменить мелкую деталь или протянуть резьбовые соединения, однако, бывает и так, что устройство изношено очень сильно, и без помощи квалифицированных автомехаников не обойтись.

Диагностика неисправностей

Начинать в любом случае нужно с диагностики многорычажной подвески. Первым делом произведите визуальный осмотр. Загоняйте автомобиль на яму или и приступайте к осмотру. Если вы сомневаетесь в собственных знаниях можно заручиться помощью более квалифицированного в этих вопросах товарища. Итак, сначала передняя часть подвески:

  • Первым делом снимайте амортизаторы и осматривайте их на наличие трещин или иных дефектов.
  • Далее, внимательно осмотрите шаровые, сайлентблоки, рычаг и штангу. Особое внимание уделяйте крепежу и уплотнителям из резины. Трещин разрывов или иных повреждений не должно быть.
  • Осмотрите днище в тех местах где его касаются детали подвески – резиновая прокладка в этих местах должна быть в порядке.

Если обнаружили неисправность, сперва оцените уровень своих знаний. Дабы в итоге не получилось так, что вы демонтируете поврежденную деталь, а поставить новую не сумеете. Неуверены в себе или не сумели обнаружить проблему, отправляйтесь в автосервис.

Передняя и задняя части независимой подвескиПередняя и задняя части независимой подвески

Итак, переходим к диагностике задней повестки. Здесь все на порядок проще, деталей меньше, а возможные неисправности заметны гораздо лучше:

  • Как и в первом случае осмотр начинайте с амортизаторов.
  • Если все в порядке переходите к тягам и уплотнителям.
  • Обратите внимание на выхлопную трубу и глушитель, в случае неисправности посторонние звуки могут исходить именно отсюда. Возможно, расшаталась одна из частей этих деталей, вот и причине стука. Покачайте глушитель в разные стороны, если стук исчезнет, значит, причина именно в этом и никаких проблем с подвеской нет.

Естественно, во время осмотра, устройство необходимо смазать и обязательно протянуть все резьбовые элементы подвески. Возможно, именно это решит вашу проблему. На этом «первая помощь» для вашего железного коня окончена.

Если неисправность сохраняется, и вы не понимаете ее причины лучше не лезть в устройство самому, а доверить его ремонт опытным автомеханикам.

К примеру, в случае неудачной замены той или иной детали, это, может, закончиться разрушением важного и весьма дорогостоящего элемента трансмиссии. Бывали случаи, когда водители ,желая, сэкономить небольшую сумму сами меняли копеечную запасть. Через месяц обеспокоенные тем, что автомобиль стал вести себя очень странно такие механики-любители, приезжали на СТО и узнавали о необходимости неприлично дорогостоящего ремонта уже всей подвески.

Правильная эксплуатация подвески

Наверняка у вас есть хоть один знакомый, который никогда не сталкивался с необходимости ремонта подвески своего автомобиля. Не стоит подозревать этого человека в колдовстве. На самом деле существует несколько простых способов использовать автомобиль так, что он никогда не потребует ремонта. Итак в первую очередь никогда и ни при каких обстоятельствах не заводите машину, а уж тем более не выезжайте на ней из гаража. Конечно же, это шутка, но в ней, как говорится, есть и доля истины. Как было сказано выше многорычажная подвеска, механизм, чрезвычайно нежный и плохо реагирует на наши дороги. Поэтому вот несколько советов, которые помогут вам как можно дольше обходиться без ремонта подвески:

  • Выбирайте автодороги, только с хорошим и твердым покрытием. Лучше сделать небольшой крюк и объехать грунтовку, за это подвеска вам скажет спасибо.
  • Обязательно каждые 10 тысяч километров пробега проверяйте состояние механизма. Лучше своевременно выполнить недорогой ремонт, чем потом капитально вкладываться в автомобиль.

На этом, пожалуй, все, и запомните главное правило любите и берегите свой автомобиль и он долго будет служить вам верой и правдой.

Независимая многорычажная подвеска — устройство и ремонт

Многорычажная подвеска

Многорычажная подвеска устанавливается как на переднеприводных, так и заднеприводных автомобилях. Ее предназначение заключается в создании достаточно упругой связи кузова и колес автомобиля. Такой род подвески отличается повышенной устойчивостью на поворотах и плавным ходом, так как она имеет свойство гасить самую большую часть колебаний, создаваемых в процессе передвижения по неровному дорожному покрытию.

Такая подвеска, изначально, устанавливалась на заднюю ось автомобиля. В настоящее время, появилось множество вариантов установки ее на переднюю ось, независимо от привода автомобиля, будь то полный, передний или задний. Она не имеет определенной конструкции и представляет собой комбинацию двухрычажной подвески с продольно-поперечными рычагами. Таким образом, достигается низкий шум на больших дорожных неровностях, плавность хода, улучшенная управляемость и большой диапазон регулировок.

Устройство независимой подвески

Особенностью конструкции начинаются с того, что колесные ступицы монтируются на четырех рычагах, в связи с чем, появляются дополнительные регулировки положения ступицы. Рычаги, в свою очередь, крепятся на подрамнике.

Количество рычагов может варьироваться от 3 до 5. В самой элементарной компоновке применяется два нижний: передний и задний и один верхний. Передний, как правило, несет ответственность за схождение колеса, задний принимает на себя большую часть массы автомобиля, передающейся посредством пружины, а верхний передает поперечные усилия и осуществляет связь опоры колеса и подрамника.

Также, в многорычажной подвеске нашли активное применение стабилизаторы поперечной устойчивости, которые используются для уменьшения крена автомобиля при прохождении крутых поворотов. Стабилизаторы крепятся на опорах ступицы с помощью дополнительных рычагов, а в верхней части с помощью резиновых опор. Чаще всего, такой стабилизатор тесно связан с пружиной.

Видео — Независимая подвеска на ВАЗ в работе

Преимущества многорычажной системы

1. Полная независимость колес друг от друга.

2. По сравнению с любым другим видом подвески, масса независимой значительно меньше. Это связано с использованием алюминия в процессе изготовления.

3. Возможность применения в компоновках 4х4.

4. Независимая многорычажная подвеска обеспечивает повышенное сцепление с дорожным покрытием.

5. Высокая устойчивость на поворотах и плавность хода.

Недостатки

1. Тонкая чувствительность к качеству дорожного покрытия. Использование такой подвески на некачественном дорожном покрытии очень быстро приводит к износу узлов.

2. Рычаги данной подвески являются неразборным элементом, поэтому, в процессе ремонта, часто приходится менять весь узел целиком, что стоит весьма немалые деньги.

Ремонт многорычажной подвески

Как и всякий другой род подвески, многорычажная система требует повышенного ухода. Своевременная замена износившихся частей избавит от последующей поломки еще нормальных деталей и ДТП, связанного с неисправным состоянием подвески.

Диагностику неисправностей независимой подвески можно провести самостоятельно. Для этого необходимо поставить автомобиль на смотровую яму, поднять домкратом нужное колесо и с помощью любого монтажного инструмента пошатать рычаги, просунув его в щель между двумя рычагами или любыми другими частями (например, между рычагом и подрамником). Обнаруженные, при этом, люфты сайлентблоков должны быть устранены, как можно скорее, так как это очень сильно влияет на угол постановки колес и способствует неравномерному износу резины.

В диагностику неисправностей, также, входит проверка состояния амортизаторов, шаровых опор, резиновых уплотнителей и втулок, рычагов и штанг. Обнаруженные неисправные детали немедленно подлежат замене. При этом, покупая новые детали, обратите внимание на их качество. Экономия на качестве деталей подвески может, в последствие, сыграть с вами злую шутку на дороге. Отнеситесь очень внимательно к этому делу.

При устранении неисправностей пользуйтесь технической литературой по ремонту именно вашей модели автомобиля, так как компоновка и способы крепления подвески на моделях других машин очень сильно различаются.

Стоит обратить внимание, что если слышны стуки в задней части автомобиля, то источником шума может служить не только система подвески, но и плохое крепление глушителя, который может задевать рычаги или тяги.

Не забывайте, что исправное состояние независимой подвески сохранит хорошую управляемость автомобиля, избавит от преждевременного износа шин и является отличной профилактикой дорожно-транспортных происшествий.

Независимая подвеска автомобиля

Существует два варианта подрессоривания кузова автомобиля – зависимая и независимая подвеска. В современных легковых автомобилях применяется, как правило, независимая подвеска. Это подразумевает, что колеса на одной оси не имеют жесткой связки друг с другом, а изменение положения относительно кузова машины одного никак или почти никак не влияет на положение второго. При этом углы развала и схождения колес способны меняться в довольно значительных пределах.

Подвеска с качающимися полуосями

Это один из наиболее простых и дешевых видов подвески. Основным ее элементом являются полуоси, имеющие шарниры на внутренних концах, посредством которых они соединяются с дифференциалом. Внешние концы жестко соединяются со ступицей. В роли упругих элементов выступают пружины или листовые рессоры. Особенность конструкции заключается в том, что при наезде на какое-либо препятствие положение колеса относительно полуоси остается неизменно перпендикулярным.
подвеска с качающимися полуосями

подвеска с качающимися полуосями
Дополнительно в конструкции могут присутствовать продольные или поперечные рычаги, предназначенные для гашения сил реакции дороги. Такое устройство имела задняя подвеска многих заднеприводных машин, выпускавшихся в середине прошлого века. В СССР в качестве примера можно привести подвеску автомобиля ЗАЗ-965.

Недостаток такой независимой подвески в ее кинематическом несовершенстве. Это значит, что при движении по неровным дорогам развал колес и ширина колеи меняются в больших пределах, что негативно сказывается на управляемости. Особенно это становится заметным на скоростях более 60 км/ч. Среди достоинств можно назвать простое устройство, дешевое обслуживание и ремонт.

Подвеска на продольных рычагах

Существует две разновидности независимой подвески на продольных рычагах. В первой в качестве упругих элементов используются пружины, а во второй – торсионы. Колеса автомобиля крепятся к продольным рычагам, которые, в свою очередь, подвижно сочленяются с рамой или кузовом. Свое применение такая подвеска нашла во многих французских переднеприводных авто, выпускавшихся в 70-80-е годы, а также мотороллерах и мотоциклах.
подвеска на продольных рычагах

подвеска на продольных рычагах
Среди достоинств такой конструкции также можно назвать простое устройство, дешевое изготовление, обслуживание и ремонт, а также возможность сделать пол автомобиля абсолютно ровным. Недостатков она имеет куда больше: во время движения в значительных пределах меняется колесная база, а в поворотах автомобиль сильно кренится, а значит, и управляемость далека от идеала.

Подвеска на косых рычагах

Устройство такой подвески во многом сходно с предыдущей, различие состоит только в том, что оси качания рычагов располагаются под косым углом. Благодаря этому сводится к минимуму изменение колесной базы машины, а крены кузова почти не влияют на угол наклона колес автомобиля, однако на неровностях, изменяется ширина колеи, и меняются углы схождения и развала, а значит, ухудшается управляемость. В роли упругих элементов использовались витые пружины, торсионы или пневмобаллоны. Данный вариант независимой подвески чаще применялся для задней оси автомобилей, исключение составлял лишь чешский Trabant, передняя подвеска которого была выполнена по такой схеме.
подвеска на косых рычагах

подвеска на косых рычагах
Существует две разновидности подвесок на косых рычагах:
  1. одношарнирные;
  2. двухшарнирные.

В первом случае полуось имеет один шарнир, а ось качания рычага проходит через шарнир и располагается под углом 45 градусов к продольной оси машины. Такая конструкция дешевле, но и кинематически не совершенна, поэтому применялась только на легких и медленных машинах (ЗАЗ-965, Fiat-133).

Во втором случае полуоси имеют по два шарнира, внешний и внутренний, а сама ось качания рычага не проходит через внутренний шарнир. К продольной оси авто она располагается под углом 10-25 градусов, это предпочтительнее для кинематики подвески поскольку отклонения величин колеи, колесной базы и развала остаются в пределах нормы. Такое устройство имела задняя подвеска автомобилей ЗАЗ-968, Ford Sierra, Opel Senator и многих других.

Подвеска на продольных и поперечных рычагах

Очень сложная, а потому и редко встречающаяся конструкция. Ее можно считать разновидностью подвески МакФерсон, но с целью разгрузить брызговик крыла пружины располагались горизонтально вдоль автомобиля. Задний торец пружины упирается в перегородку между моторным отсеком и салоном. Для того чтобы передать усилие от амортизатора пружине, потребовалось ввести дополнительный рычаг, качающийся в вертикальной продольной плоскости вдоль каждого борта. Один конец рычага шарнирно соединяется с верхом амортизационной стойки, а второй также шарнирно с перегородкой. Посередине рычаг имеет упор для пружины.
на продольных и поперечных рычагах

на продольных и поперечных рычагах
По такой схеме выполнена передняя подвеска некоторых моделей Rover. Особых преимуществ перед «МакФерсоном» она не имеет, и сохранила все кинематические недостатки, зато утратила главные достоинства, такие как компактность, технологическая простота, малое количество шарнирных соединений.

Подвеска на двойных продольных рычагах

Ее второе название «система Порше», по фамилии изобретателя. В такой подвеске с каждой стороны автомобиля присутствуют по два продольных рычага, а роль упругих элементов выполняют торсионные валы, расположенные друг над другом. Такое устройство имела передняя подвеска автомобилей, мотор которых расположен сзади (модели ранних спортивных машин Порше, Фольксваген Жук и Фольксваген Транспортер первого поколения).
на двойных продольных рычагах

на двойных продольных рычагах
Независимая подвеска на продольных рычагах отличается компактностью, кроме того, она позволяет вынести салон вперед, а ноги переднего пассажира и водителя разместить между колесными арками, а значит, сократить длину машины. Из минусов можно отметить изменения колесной базы при наезде на препятствия и изменение развала колес при кренах кузова. Также, вследствие того, что рычаги подвергаются постоянным сильным нагрузкам на изгиб и кручение, приходится усиливать их, увеличивая размер и массу.

Подвеска на двойных поперечных рычагах

Устройство данного вида независимой подвески следующее: по обеим сторонам автомобиля поперечно расположены два рычага, которые одной стороной подвижно соединены с кузовом, поперечиной или рамой, а вторым – с амортизационной стойкой. Если это передняя подвеска, то стойка поворотная, с шаровыми шарнирами, имеющими две степени свободы, если задняя – то стойка неповоротная, с цилиндрическими шарнирами, имеющими одну степень свободы.
двойные поперечные рычаги

двойные поперечные рычаги
Упругие элементы применяются различные:
  • витые пружины;
  • торсионы;
  • рессоры;
  • гидропневматические элементы;
  • пневматические баллоны.

На многих автомобилях элементы подвески крепятся к поперечине, которая жестко соединена с кузовом. Это значит, что можно снять всю конструкцию целиком, как отдельный узел, и проводить ремонт в более удобных условиях. Кроме того, у производителя есть возможность выбрать наиболее оптимальный способ размещения рычагов, жестко задав тем самым требуемые параметры. Тем самым обеспечивается хорошая управляемость. По этой причине подвеска на двойных поперечных рычагах применяется в гоночных автомобилях. С точки зрения кинематики эта подвеска не имеет недостатков.

Многорычажная подвеска

Наиболее сложное устройство имеет многорычажная подвеска. Она сходна по своему строению с подвеской на двойных поперечных рычагах и применяется в основном на задней оси автомобилей класса D и выше, хотя иногда встречается и на машинах класса C. Каждый из рычагов отвечает за определенный параметр поведения колеса на дороге.
вариант многорычажной подвески

вариант многорычажной подвески
Многорычажная подвеска обеспечивает машине наилучшую управляемость. Благодаря ей можно добиться эффекта подруливания задних колес, который позволяет уменьшить радиус разворота автомобиля, и лучшепозволяет держать траекторию в поворотах.

Многорычажная подвеска имеет и недостатки, правда, они не носят эксплуатационного характера – велика стоимость конструкции, сложность проектирования и ремонта.

Подвеска типа МакФерсон

Передняя подвеска большинства современных автомобилей класса А – С выполнена по типу «МакФерсон». Основные элементы конструкции – амортизационные стойки и витая пружина в роли упругого элемента. Более подробно устройство подвески МакФерсон, ее достоинства и недостатки рассмотрены в отдельной статье.
подвеска типа макферсон

подвеска типа макферсон

Вместо послесловия

В современном автомобилестроении применяется зависимая и независимая подвеска. Не следует считать, что одна из них лучше другой, поскольку их предназначение и область применения различны. Под цельным мостом дорожный просвет всегда остается неизменным, и это ценное качество для машины, которая ездит преимущественно по бездорожью. Именно поэтому у внедорожников применяется пружинная или рессорная задняя подвеска с неразрезным мостом. Независимая подвеска автомобиля не может обеспечить этого, и реальный клиренс может оказаться меньше заявленного, однако ее стихия – асфальтовые дороги, на которых она, бесспорно, выигрывает у моста в управляемости и комфорте.

Отправить ответ

avatar
  Подписаться
Уведомление о
