Содержание

Синхронизатор — Энциклопедия журнала «За рулем»

Синхронизатор механической коробки передач — механизм, обеспечивающий плавное переключение передач за счет выравнивания частоты вращения включаемой шестерни и вторичного вала. Снижает износ зубчатых венцов муфты переключения и шестерни за счет снижения ударных нагрузок на зубья. Снижает акустический шум (скрежет) при переключении передач. Увеличивает срок службы КП.

Устройство синхронизатора

Конструкция синхронизатора:
1 — шестерня II передачи;
2 — блокирующие кольца;
3 — скользящая муфта включения II и III передач;
4 — ступица;
5 — стопорное кольцо;
6 — пружина;
7 — сухарь;
8 — шарик;
9 — шестерня III передачи

Синхронизатор состоит из ступицы, которая установлена через шлицевое соединение на вторичный вал КП и может перемещаться по валу продольно вместе с муфтой переключения передач. Ступица соединена с муфтой также через шлицы — внешние для ступицы, внутренние для муфты переключения. На наружной поверхности ступицы под углом 120 градусов прорезаны три паза, в которых располагаются сухари синхронизатора. Выступы сухарей совпадают с кольцевой проточкой внутренней шлицевой поверхности муфты. Сухари прижимаются к внутренней поверхности муфты кольцевыми пружинами.

Шестерни вторичного вала КП имеют боковые конические поверхности, на которые насажены свободно вращающиеся бронзовые блокирующие кольца, находящиеся в зацеплении с кончиками сухарей. Пазы блокирующих колец, в которые входят концы сухарей, на 50 процентов больше ширины сухарей. На внешней стороне блокирующих колец находятся зубья, которые входят в зацепление с зубьями ступицы и зубьями шестерни переключаемой передачи вторичного вала.

Работа синхронизатора

При включении передачи вилка перемещает муфту по вторичному валу в сторону шестерни включаемой передачи. Конус блокирующего кольца синхронизатора соприкасается с конусной поверхностью шестерни. Частота вращения шестерни, которая свободно вращается на вторичном валу КП, и конусной поверхности блокирующего кольца, которое вращается с частотой вращения вторичного вала КП, не совпадают. За счет сил трения в зоне соприкосновения двух конусных поверхностей блокирующее кольцо проворачивается на величину зазора между сухарем и пазом (который больше размеров сухаря наполовину). Зубчатый венец муфты переключения устанавливается напротив зубьев поверхности кольца, между ними происходит механический контакт, за счет сил трения скорости вращения выравниваются. В этот момент блокирующее кольцо проворачивается против направления вращения, сухари занимают центральное положение относительно пазов и утапливаются в них. Зубья муфты входят в зацепление с зубьями блокирующего кольца и включаемой шестерни. Для облегчения процесса зацепления торцевые скосы зубьев зубчатых венцов выполнены скошенными. В конечной фазе включения передачи шестерня блокируется на вторичном валу передач, что и приводит к изменению частоты вращения вторичного вала и передаточного числа трансмиссии в целом.

Практика управления автомобилем с синхронизированной МКП

При управлении несинхронизированной КП (в частности, на антикварных отечественных автомобилях довоенного производства) водитель вынужден применять особые приемы переключения передач, чтобы не допустить пломки двигателя и быстрого износа шестерен коробки передач.
Быстрое переключение передач с низшей на высшую на таких автомобилях невозможно из-за разницы частоты вращения шестерни вторичного вала и муфты включения. Чтобы выровнять скорости вращения водитель вынужден пользоваться приемом двойного выжима сцепления. Он заключается в том, что водитель выжимает сцепление, переводит рычаг КП в нейтральное положение, на короткое время отпускает сцепление, затем снова выжимает педаль и включает высшую передачу. В момент выбора «нейтрали» скорости вращения шестерен выравниваются. Переключение передач происходит без скрежета и больших ударных нагрузок на зубья шестерен.
Для перехода с высшей на низшую передачу на автомобилях с несинхронизированной КП применяют прием двойного выжима сцепления «с перегазовкой». Выжав сцепление, водитель переводит рычаг переключения передач в нейтральное положение, нажимает педаль газа, затем снова выжимает сцепление и включает низшую передачу. За счет раскрутки шестерен промежуточного вала скорость вращения подключаемой шестерни и муфты включения выравнивается. Передача, опять же, включается без скрежета.
Эти же приемы переключения передач до сих пор используются в строительных и специализированных машинах (грейдерах, тракторах, тихоходных тягачах) с многоступенчатыми МКП, в которых применение синхронизаторов невозможно.
В синхронизированных коробках описанные приемы лишены смысла, поскольку зацепление шестерен с большой разницей скоростей вращения будет блокировано синхронизатором. Большой ударной нагрузки на зубья шестерен (зубчатых венцов) не произойдет, поскольку шестерни просто не войдут в зацепление до момента выравнивания частоты вращения. По сути, синхронизатор МКП выполняет функции полуавтомата переключения передач, устраняя саму возможность грубого зацепления шестерен коробки, которая способна вывести механизм КП из строя.
На автомобилях с частично синхронизированными МКП (например, ГАЗ-21, водители для перехода со второй на первую передачу, которая не имела синхронизатора, переводили подрулевой рычаг переключения на короткое время в положение включения третьей передачи, а потом быстро — в положение первой передачи. Это позволяло частично синхронизировать вращение муфты переключения и шестерни первой передачи единственным синхронизатором КП этого автомобиля. Такой же прием использовался и для включения заднего хода.

Синхронизаторы заднего хода

В большинстве современных легковых автомобилей с трехвальными и двухвальными МКП передача заднего хода так же оснащается синхронизатором (но это не касается отечественных легковых автомобилей, в которых передача заднего хода синхронизатора не имеет). Это облегчает включение задней передачи, но не избавляет водителя от строгого выполнения правила — включать передачу заднего хода только после полной остановки автомобиля. Для предотвращения этой ошибки МКП оснащается блокираторами, которые делают невозможной включение заднего хода при движении автомобиля вперед, либо рычаг КП оснащается специальным пружинным механизмом, который предотвращает случайный выбор передачи заднего хода. Обычно для включения заднего хода рычаг переключения КП нужно нажать вниз, а затем перевести в нужное положение. Либо сектор включения задней передачи снабжен тугой пружиной, чтобы водитель чувствовал повышенное сопротивление. Либо для включения заднего хода нужно нажать манетку, расположенную на рычаге переключения (это решение можно встретить и сегодня, повсеместно оно применялось на послевоенных грузовых автомобилях отечественного производства).

Синхронизатор МКП один из самых нагруженных узлов этого механизма. При выходе коробки передач из строя специалисты по ремонту прежде всего сталкиваются с фактом разрушения синхронизаторов (особенно шестерен низших передач) и уже потом — с неисправностями уплотнений первичного и вторичного валов, разрушением подшипников и выкрашиванием зубьев шестерен.

Синхронизатор (автомобиль) — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 30 апреля 2016; проверки требуют 2 правки. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 30 апреля 2016; проверки требуют 2 правки.

Синхронизатор — составная часть коробок передач транспортных средств, предназначенная для безударного зацепления скользящей муфты с закреплённым (обычно — через игольчатый подшипник) зубчатым колесом.

Типовая механическая коробка передач содержит в себе набор пар зубчатых колёс, из которых некоторые расположены на одном промежуточном валу, и находясь в постоянном зацеплении с парными им зубчатыми колёсами, жёстко закреплёнными на первичном валу, способны свободно вращаться на игольчатых подшипниках в своих ступицах.

Состоящее из трёх частей кольцо синхронизатора МКПП Suzuki Wagon R.

Поскольку пары колёс имеют разное число зубьев и передаточное отношение, оператор может произвольно менять общее передаточное число коробки, но этот же фактор приводит к тому, что ведомые зубчатые колёса вращаются с разной скоростью.

Для механического соединения промежуточного вала коробки с тем или иным вторичным зубчатым колесом применяются скользящие по шлицам на промежуточном валу муфты. Но поскольку в каждый конкретный момент перехода из нейтрали в зацепленное состояние угловая скорость муфты и зубчатого колеса различны, встал вопрос предварительного их уравнивания — либо разгона зубчатого колеса до скорости вращения муфты, либо его притормаживания до неё же.

В современных механических коробках передач, как правило, эта задача решается следующим образом. Торец зацепляемого зубчатого колеса имеет конусную поверхность, а между муфтой и этой шестернёй размещается промежуточное бронзовое кольцо синхронизатора с зубчатым венцом.

При движении муфты к зубчатому колесу муфта сначала захватывает бронзовое кольцо синхронизатора и прижимает его к конической поверхности зубчатого колеса. За счёт возникающей в этом месте силы трения, зубчатое колесо начинает притормаживаться (или наоборот, разгоняться, если оно вращалось медленнее муфты), и в конце концов их угловые скорости уравниваются — теперь в подвижной системе координат зубчатое колесо, кольцо синхронизатора и муфта представляют из себя единое целое, неподвижное друг относительно друга. Условие для безударного соединения муфты и зубчатого колеса выполнены, они вращаются с одинаковой скоростью. Далее муфта имеет возможность движения вперёд, и осуществляет уже жёсткое силовое сцепление с зубчатым колесом с помощью зубчатых венцов — на ней и на колесе. Через это зацепление и осуществляется передача силового вращающего момента при движении автомобиля (бронзовое кольцо синхронизатора в передаче рабочего усилия никакого участия не принимает.)

Описанная схема применяется в большинстве современных механических коробок передач; её слабым местом является значительная сила трения на сравнительно малой площади конусной поверхности бронзового кольца, что вызывает его износ. Для увеличения срока службы колец их часто делают состоящими из двух или трёх бронзовых конусов.

Размещение синхронизаторов в современных коробках передач[править | править код]

Описанная выше схема является классической, но с точки зрения кинематики — не имеет значения, на ведущем или же на промежуточном валу расположены синхронизатор и синхронизируемое зубчатое колесо. Поэтому в современных коробках передач синхронизаторы могут располагаться на любом из этих валов, а также попарно на обоих валах, скажем, синхронизатор I и II передачи на первичном валу, а синхронизатор III и IV — на промежуточном.

В коробках передач массовых автомобилей в настоящее время, как правило, задняя передача синхронизатора не имеет.

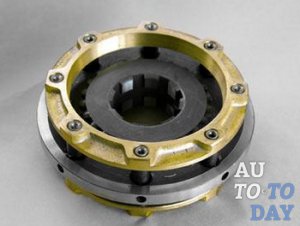

Синхронизатор коробки передач — что это такое?

Синхронизатор КПП В современном мире практически все роботизированные коробки передач, а также механические коробки передач являются синхронизированными. В коробках такого типа для того, чтобы произвести включение передачи, необходимым условием является процесс выравнивания частоты вращения шестерни в вала. Уже из названия процесса синхронизации можно узнать, что устройством, посредством которого совершается данное действие является синхронизатор.

Помимо того, что он обеспечивает плавное переключение передач синхронизатор способствует снижению износа механического соединения. Также, данное устройство значительно уменьшает шум при непосредственном переключении передач. Это, в свою очередь, может послужить увеличителем срока службы самой коробки переменных передач.

В современном легковом автомобиле устройствами синхронизаторов оборудуются все передачи коробки переменных передач. К этому же разряду «необремененных» относится и передача заднего хода. Принцип действия устройства синхронизатора является достаточно простым, а его базисную основу составляет сила трения при выравнивании скорости. Чем разница в частотах вращение шестерни и вала выше, тем больше величина силы трения для их синхронизации должна быть. Важно знать, что данное условие выполняется посредством увеличения площади соприкасающихся поверхностей. Так, данная процедура модернизируется с помощью установки дополнительных фрикционных колец.

1. Как устроен синхронизатор коробки передач?

Синхронизатор

Основными элементами синхронизатора являются: ступицы с сухарями, муфта включения устройства, блокирующее кольцо, а также шестерни, которые имеют фрикционный конус. Важно заметить, что в конструкционной составной коробки переменных передач за две передачи (в данном случае – шестерни) будет отвечать и обслуживать их один синхронизатор. По своей сути синхронизатор имеет в своем арсенале определенную конструктивную основу – ступицу. Данное устройство имеет как наружные, так и внутренние шлицы. При помощи такого рода внутренних шлицев все устройство ступицы имеет непосредственное соединение с вторичным валом коробки переключения передач. В таком случае данное устройство – ступица – имеет возможность перемещения по оси, то есть, перемещается по вторичному валу в разные стороны. Наружное устройство шлиц отвечает за соединение ступицы с муфтой включения.

Под углом в 120 градусов по периметру всей окружности ступицы выполнены три паза, которые, в свою очередь, включают в себя подпружиненные сухари. В самом устройстве синхронизатора сухари имеют непосредственное нажатие на блокирующие кольца при переключении и включении передач. Так происходит блокировка муфты в процессе синхронизации.

Муфта синхронизатора, или, как называют данное устройство в просторечии, муфта синхронизатора производит обеспечение жестокого соединения шестерни и самого вала. Так, сама муфта насажена на ступицу, при этом, имеет в своем арсенале шлицы внутренние. На шлицах же существует определенная кольцевая проточка, которая служит для расположения выступов сухарей. Снаружи синхронизаторная муфта имеет прямое соединение с вилкой коробки переключения передач. Обеспечение синхронизации происходит посредством обеспечения блокирующего кольца. Помимо этого данное устройство препятствует замыканию муфты непосредственно до момента выравнивания шестерни и скоростей вала. Со стороны внутренней блокирующее кольцо сделано с конической поверхностью. Это связано с тем, что данная деталь имеет прямое взаимодействие с фрикционным конусом шестерни. Извне шлицы присущи и блокирующему кольцу. С помощью такого рода шлицов производится скоропостижная блокировка включения муфты.

Синхронизатор коробки передач На поверхности торцевой у блокирующего кольца, со стороны, где расположена тупица существуют, как уже упоминалось, три паза с сухарями ступицы. Данные детали системы препятствуют тому, чтобы кольцо прокручивалось при соприкосновении с конусом фрикционным. Именно в данные детали упираются сухари. Размер такого рода пазов составляет значение, которое выше размера сухарей в полтора раза. В отдельных конструкционных моделях синхронизаторов происходит наоборот, так как выступы выполнены на самом блокирующем кольце, а уже в ступице находятся пазы.

Для того чтобы производить увеличение соприкасающейся поверхности, а также чтобы снизить усилие при переключении передач следует применять многоконусные синхронизаторы. Так, такие устройства имеют два и три конуса. Например, в синхронизаторе, который имеет три конуса, кроме того, что существует наружное блокирующее кольцо, существуют еще и промежуточные кольца, а также внутренние кольца. Для того, чтобы произвести предотвращение проворачивания непосредственно на самих кольцах сделаны определенные выступы, которые производят фиксацию в пазах шестерни, а также блокирующего кольца.

Исходя из вышеуказанного можно разобраться, что в синхронизаторе, который имеет три конуса существует и три поверхности трения: между внутренним кольцом и конусом шестерни, а также между промежуточным кольцом и внутренним кольцом, и между блокирующим кольцом и промежуточным кольцом. Напрямую в зависимости от конструктивной составной в одной коробке переключения передач могут сосуществовать синхронизаторы, которые имеют разное количество конусов.

2. Принцип работы синхронизатора КПП – что же происходит под капотом?

Синхронизатор В том положении, когда рычаг коробки переменных передач нейтрален, сами муфты устройства синхронизатора располагаются в положении среднем, поток мощности не передается вообще, а шестерни, которые находятся на валу ведомом вращаются свободно. При непосредственном переключении и включении передач вилка производите перемещение муфты синхронизатора из положения среднего в положение за направлением шестерни.

Помимо того, что сдвигается муфта, происходит сдвиг сухарей, который имеют прямое воздействие на блокирующее кольцо. Само кольцо прижимается к конусу шестерни. На самой же поверхности возникает сила трения, вследствие которой происходит проворачивание кольца аж до упора сухарей в пазах кольца. Важно знать, что в таком случае происходит ступор кольца именно от проворачивания. В данном положении блокирующее кольцо выполняет свою основную функцию – оно препятствует дальнейшему продвижению по оси вала муфты синхронизатора. Вследствие этого все торцы шлицев, которые располагаются на блокирующем кольце напрямую становятся против всех торцов шлицев муфты.

После всего этого, под определенным воздействием сил трения, собственно говоря, и происходит синхронизация скоростей ведомого вала и шестерни. После того как все скорости были уровнены, из-за нажима шлицев муфты происходит проворачивание блокирующего кольца в противоположную сторону. Посредством данной процедуры происходит снятие блокировки муфты, вследствие чего все шлицы муфты производят свободный проход для зацепление с шестерным венцом. После чего и происходит очень жесткое соединение вала вторичного коробки переменных передач и самой шестерни.

Несмотря на то, что процесс включения и переключения передачи, процесс синхронизации включает в себя огромное количество небольших процедур, проходят доли секунды, после чего устройство приводится в действие (включается скорость).

3. Синхронизатор КПП – поломки и замена.

Работа синхронизатора Важно заметить, что большинство неполадок, которые возникают в коробке переключения передач, вызваны проблемами с устройством сцепления. Основными отличительными характеристиками являются: работа системы с неточностью, запозданием, упрямством. Конечно же, само устройство синхронизатора не имеет и доли вины в этом. Так, первым делом необходимо обратиться в проверенную мастерскую. Помимо этого, можно произвести самостоятельную регулировку сцепления.

Но что же предпринять, если устройство сцепления находится в полном порядке? Нужно попробовать заострить внимание на следующих составных. При хрусте или непонятном для автомобилиста шуме происходит деформация блокирующего кольца. При тех же особенностях может произойти износ конической поверхности. Если выключение передач производится самопроизвольно, то скорее всего причина неисправности заключается в износе устройства шестерни. Помимо этого проблемы могут касаться муфты выключения. Если же происходит затрудненное переключение передач, значит произошел износ устройства синхронизатора.

Замена устройства синхронизатора в коробках переключения передач может выполнятся в несколько этапов. Первым делом следует снять саму коробку передач, после чего произвести ее полную очистку от грязевых волокон. После этого нужно снять кронштейн троса сцепления. Это производится в два хода: сначала нужно открутить 4 гайки, посредством которого закреплена крышка, и произвести снятие крышки. После этого необходимым действием будет снятие болта крепления вилки у пятой передачи. Необходимо включить ее, то есть муфту синхронизатора переместить вместе с вилкой вниз.

Важно делать это так, чтобы у муфты шлицы были в сцепке с шестерней. Вследствие проделанной процедуры возникает необходимость во включении третьей или четвертой передачи. После этого нужно снять гайку, которая крепит вал первичный. Чтобы произвести хотя бы минимальный сдвиг с места данной детали, нужно будет приложить огромное количество усилий, так как сама гайка была затянута с огромным моментом. Такую же процедуру нужно произвести с той гайкой, на которой крепится вторичный вал.

Блокирующие кольца В заключение всего необходимо приподнять шестерню ведомую у пятой передачи, вместе с вилкой вала вторичного и синхронизатором снять ее. Важно отметить, что процедуру нужно проводить под определенным контролем муфты, чтобы она не сошла со ступицы. Новый синхронизатор устанавливается в полностью обратном порядке, хотя может потребовать определенной внимательности и точной последовательности всех вышеуказанных рекомендованных действий.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Устройство синхронизаторов | Трансмиссия

Устройство синхронизатора включения третьей и четвертой передач автомобиля «Москвич-408» показано на рисунке.

Ступица 3 синхронизатора своими внутренними шлицами надета на шлицы вторичного вала и удерживается на нем стопорным кольцом 7. На наружной поверхности ступицы нарезаны низкие прямые шлицы, по которым может перемещаться вдоль ступицы муфта 4 синхронизатора. Кроме шлицев, на ступице вырезаны на равных расстояниях один от другого три продольных паза, в которых помещены три штампованных сухаря 2 с выступами в середине. Сухари прижаты к шлицам муфты 4 двумя пружинными кольцами 5, причем выступы сухарей входят в кольцевую проточку, имеющуюся на шлицах муфты.

Устройство синхронизатора

Рис. Устройство синхронизатора:
1 — блокирующее кольцо; 2 — сухарь; 3 — ступица; 4 — муфта включении третьей и четвертой передач; 5 — пружинные кольца сухарей

С обеих сторон ступицы установлены латунные блокирующие кольца 1. На торцах этих колец, обращенных к ступице, сделано по три паза. В них входят концы сухарей 2.

Блокирующие кольца имеют внутреннюю коническую поверхность, которая соответствует конусам на первичном валу и на шестерне третьей передачи. На этой конической поверхности нарезана мелкая резьба, которая разрывает масляную пленку между блокирующим кольцом и конусом включаемой передачи при их соприкосновении. Благодаря этому между кольцом и конусом возникает повышенное трение. Снаружи на кольцах имеются короткие прямые зубья, такие же как и на соседних с ними венцах первичного вала и шестерни третьей передачи. Эти зубья соответствуют впадинам между шлицами муфты синхронизатора, вследствие чего муфта может входить в зацепление своими шлицами с кольцами и с зубчатыми венцами первичного вала и шестерни третьей передачи.

Муфту и ступицу синхронизатора подбирают друг к другу так, чтобы было обеспечено плавное и легкое скольжение муфты по шлицам ступицы с минимальным зазором.

В цилиндрическую проточку на внешней поверхности муфты синхронизатора входит вилка включения передач. На рисунке показаны детали синхронизатора в нейтральном положении. При этом между блокирующим кольцом и конусом первичного вала имеется достаточный слой масла, и кольцо может свободно проворачиваться на конусе. На рисунке ниже показано начало включения прямой, четвертой передачи.

Схема работы синхронизатора

Рис. Схема работы синхронизатора:
а — Нейтральное положение; б — начало синхронизации; в — передача включена; 1 — венец первичного вала; 2 — блокирующее кольцо; 3 — муфта синхронизатора; 4 — сухарь; 5 — ступица синхронизатора

Вилка включения передач (не показанная на рисунке), перемещаясь влево (вперед по ходу автомобиля), передвигает муфту синхронизатора по шлицам ступицы. Вместе с муфтой передвигаются и сухари, так как выступами они входят в проточку на внутренней поверхности муфты и прижаты к ней пружинными кольцами. Переместившись, торцы сухарей прижимают блокирующее кольцо к конусу первичного вала. Острая мелкая резьба на конусе кольца при этом быстро удаляет масло с поверхности конуса вала, и между конусом вала и кольцом появляется повышенное трение. Вследствие этого первичный вал, который в этот момент вращается быстрее, чем синхронизатор, связанный с вторичным валом, увлекает за собой блокирующее кольцо и поворачивает его относительно муфты синхронизатора. Кольцо поворачивается до тех пор, пока позволяет боковой зазор между сухарями и краями пазов кольца. При таком положении кольца относительно сухарей и муфты синхронизатора зубья кольца располагаются напротив выступов шлицев муфты и упираются своими скошенными концами в скошенные торцы выступов шлицев муфты. Вследствие этого муфта не может передвигаться дальше в осевом направлении. Но водитель, желая включить передачу, продолжает давить вилкой на муфту и далее, через сухари, на блокирующее кольцо, прижимая его к конусу первичного вала, и тем все больше и больше тормозит первичный вал. Наконец, наступает момент, когда скорости вращения первичного и вторичного валов сравняются. Инерционный момент первичного вала (и вращающегося вместе с ним блока шестерен промежуточного вала) относительно вторичного вала исчезает, и муфта 3, которая продолжает нажимать шлицами на скошенные выступы блокирующего кольца, легко поворачивает это кольцо, а затем и первичный вал на небольшой угол, достаточный для того, чтобы шлицы муфты смогли свободно пойти сначала в промежутки между зубьями кольца, а потом в шлицы первичного вала. В результате вторичный вал будет жестко связан с первичным, и четвертая передача окажется включенной.

Для включении третьей передачи муфту 3 нужно сместить вправо (т. е. назад). Синхронизатор при этом будет работать аналогичным образом. Разница в этом случае будет лишь в том, что синхронизатор будет уравнивать скорость вращения вторичного вала и ведомой шестерни третьей передачи.

При переходе с высшей передачи на низшую, например, с четвертой на третью, чтобы сравнить скорость первичного вала со скоростью вторичного, необходимо с помощью синхронизатора ускорить вращение первичного вала. В остальном скорости включаются так же, как описано выше.

Скорости вращения валов уравниваются, и передачи включаются с помощью синхронизатора плавно (без удара) и бесшумно.

Благодаря пружинным кольцам 5 усилие, прилагаемое к блокирующему кольцу, не может быть больше определенной величины, так как если слишком сильно и резко нажать вилкой включения передач на муфту, выступы сухарей при сжатии колец 5 выйдут из канавки на муфте, и муфта не сможет более давить на сухари и на блокирующее кольцо. Этим исключается слишком резкое включение синхронизатора при неосторожном или неумелом включении передач.

В синхронизаторе второй передачи муфта составляет одно целое с ведомой шестерней первой передачи. Синхронизатор действует только при включении второй передачи, для чего шестерню первой передачи сдвигают влево (вперед по ходу автомобиля).

Включая первую передачу, перемещают шестерню вправо (т. е. назад) и сцепляют ее с зубчатым венцом первой передачи на блоке шестерен промежуточного вала.

Блокирующие кольца должны плотно садиться на конусы шестерен. Для проверки посадки кольца нужно на конус шестерни нанести мягким карандашом несколько рисок по образующим конуса, расположив их равномерно по окружности. Затем надеть на конус блокирующее кольцо и, прижимая его рукой, повернуть на конусе несколько раз. Бели после этого риски окажутся стертыми не менее чем на 60% своей длины, посадку кольца можно считать удовлетворительной.

Зазор между торцом каждого блокирующего кольца, надетым на конус, и соответствующим зубчатым венцом (z = 27) шестерни для новых деталей должен быть равен 1,15—1,73 мм. Для колец, бывших в употреблении, этот зазор должен быть не менее 0,5 мм. Если зазор меньше, следовательно, конус блокирующего кольца очень сильно изношен. При износе притупляется резьба на внутренней конической поверхности, удельное давление на резьбе уменьшается и масляная пленка перестает срезаться. Трение между кольцом и конусом шестерни будет недостаточно велико, чтобы эффективно уравнивать угловые скорости валов. У нового блокирующего кольца толщина резьбы на ее вершине равна 0,08—0,15 мм. Если толщина резьбы на ее вершине вследствие износа доходит до 0,8 мм, кольцо перестает синхронизировать.

Понятие. Принцип работы. Устройство… MOTORAN

Синхронизатор КПП – устройство, выравнивающее частоту вращения вала и шестерни КПП. Данный механизм необходимо особенно на высоких скоростях, так как нагрузка на шестерни уменьшается, а также снижается сила трения между деталями.

Устройство механизма

Устройство и описание элементов синхронизатора механической КПП:

  • Ступица. Посредством шлицов соединена с муфтой, обеспечивающей включение второй и третьей передачи.
  • Сухари. Расположены в специальных пазах ступицы, которые проточены под углом. Для того, чтобы сухари плотно сидели в пазах, на муфте предусмотрены пружины, фиксирующие их в пазах.
  • Кольца. Выполнены из бронзы и свободно вращаются при переключении, но при этом соединены с сухарями.
  • Шестерня второй передачи.
  • Шестерня третьей передачи.

Синхронизаторы коробки передач срабатывают при переключении на вторую или третью передачу (на которой расход топлива самый большой). Сцепка ступицы и шестерни достигается за счёт зубьев, расположенных на внешней стороне медных колец.

Медные кольца необходимы, так как они позволяют блокироваться муфте до полной синхронизации скоростей вращения вала и шестерни. Кольца выполнены в форме конуса, это способствует более надёжной сцепке с шестерней.

схема

Синхронизаторы КПП могут быть следующих типов:

  • Двухконусные. Применяются наиболее часто, имеют стандартные конструктивные особенности, описанные выше.
  • Трёхконусные. Дополнительные элементы обеспечивают больше площадей для трения, достигается данный эффект установкой промежуточного кольца, работа которого в правильном распределении скоростей между валом и шестерней.

Принцип работы устройства

Для лучшего понимания работы механизма в сборе, следует подробно ознакомиться с последовательностью работы КПП, оснащённой синхронизатором.

Работа синхронизатора КПП:

  1. Нейтральное положение. Зацепления не происходит, так как муфта синхронизатора не взаимодействует с шестернями, которые вращаются на валу без каких-либо препятствий.
  2. Данное положение элементов соответствует и стандартным механическим коробкам передач.Происходит включение передачи. При этом муфта скользит в направлении шестерни, под действием силы от вилки КПП. Все элементы синхронизатора взаимосвязаны, поэтому одновременно с муфтой приводятся в движение сухари, пока не прижмутся к медному кольцу блокировки.
  3. Блокирующее кольцо не даст муфте двигаться дальше, так как его шлицы упираются в зубья муфты. Оно будет находиться в фиксирующем положении пока не произойдёт окончательная синхронизация обеих частот вращения – шестерни и вала.
  4. Достигнута синхронизация. Зубья муфты блокируют кольцо, заставляя его двигаться в обратную сторону. Препятствие пропадает, и муфта входит в зацепление с шестерней, это процесс является полным включением передачи.

Принцип работы синхронизатора механической КПП может показаться тяжёлым для понимания, но весь процесс происходит очень быстро, включение передачи занимает меньше одной секунды.

ремонт передачи

Основные неисправности синхронизатора КПП

Основной причиной снижения долговечности синхронизатора КПП является неправильная эксплуатация пользователем автомобиля. Слишком резкое или раннее переключение передач приводит к быстрому износу механизма и необходимости проведения досрочного ремонта или технического обслуживания.

Шестерни и валы КПП обычно изготавливаются из высокопрочной стали, обладающей низким порогом чувствительности к высоким температурным режимам. Именно поэтому данные элементы выходят из строя редко, проводить их замену следует одновременно с капитальным ремонтом двигателя.

Мелкие детали в синхронизаторе обладают не таким длительным сроком эксплуатации, например, медное блокирующее кольцо или сухари.

При переключении передач раздаётся шум или хруст

Проблема встречается очень часта, причиной подобного хруста является износ кольца блокировки, которое предотвращает движение муфты. Также подобный шум может вызвать основание, на котором находится блокирующее медное кольцо синхронизатора – коническая поверхность шестерни. Чтобы определить неисправность, достаточно добраться до синхронизатора, на поверхностях деталей будет выработка, а кольцо блокировки меняет свою форму.

Для переключения передач необходимо прилагать силу
При данной проблеме внимание следует уделить синхронизатору в сборе. При поломке синхронизатора переключение передач затруднительно, или не происходит вообще.

Последовательность замены:

  1. Снять КПП и очистить от грязи. 4 гайки крепят крышку, под которой болт, фиксирующий вилку пятой передачи. Вилку переместить вниз и добиться сцепки муфты и шестерни.
  2. Включить третью передачу и открутить гайки первичного и вторичного валов. Сдвинуть вверх ведомую шестерню пятой передачи, а также вилку вторичного вала.
  3. Снять синхронизатор и заменить на новый.При замене износившейся детали следует контролировать каждое движение, так как появление зазора между муфтой и шестернёй станет причиной повторной разборки МКПП.

фото ремонта

Передача выключается самостоятельно

Причиной является износ муфты. Проблема серьёзная, многие автолюбители говорят, что передачу «выбивает». Обусловлено это тем, что при выработке зубцов на муфте, не происходит её качественного зацепления с шестерней передачи. Проверить муфту можно только сняв её.

Причиной такой неисправности становится банальная недостача масла в трансмиссии, или необходимость его замены. Если не уделять внимание замене масла в КПП, то трение между деталями становится более сильным, что приводит к их преждевременному износу. Поломки начнутся с блокирующих колец, что может привести к выходу из строя синхронизатора.

устройство, назначение и принцип работы

Как МКПП (механические коробки), так и РКПП (АМТ, роботизированные коробки) представляют собой синхронизированные КПП. Если просто, чтобы добиться максимально плавного и «мягкого» включения передачи, происходит выравнивание частоты вращения вала и соответствующей шестерни в коробке передач.

Такое выравнивание становится возможным благодаря наличию синхронизатора. Синхронизатор также уменьшает общий износ механического соединения, снижается уровень шума при переключении, увеличивается срок службы КПП.

Читайте в этой статье

 Как устроен синхронизатор коробки передач

Начнем с того, что синхронизаторы зачастую устанавливаются  на все передачи на современных легковых авто. Также синхронизированной выполняется и передача заднего хода.

Исключением можно считать только бюджетные машины, в которых первая передача может быть без синхронизатора, а также некоторые грузовики, старые модели легковых автомобилей и т.д.

Сам синхронизатор КПП работает за счет использования силы трения в момент выравнивания скоростей. В зависимости от разницы в частоте вращения вала и шестерни, изменяется сила трения для синхронизации.

Другими словами, эффективная синхронизация достигается за счет увеличения площади поверхности соприкосновения. Для решения задачи в конструкцию КПП интегрируются специальные фрикционные кольца.

Устройство синхронизатора предполагает наличие таких элементов:

  • ступица и «сухари»
  • муфты включения
  • блокировочные кольца
  • шестерни, которые имеют фрикционный конус

Как правило, один синхронизатор в КПП синхронизирует 2 передачи, то есть работает с двумя шестернями. Основой синхронизатора является ступица, которая имеет шлицы (внутренние и наружные).

Посредством внутренних шлицев реализовано соединение с вторичным валом коробки, а также имеется возможность осевого перемещения по валу. Наружные шлицы отвечают за то, чтобы добиться соединения ступицы с муфтой включения.

Также по окружности ступицы сделаны пазы (три паза). В эти пазы ставятся «сухари», которые дополнительно подпружинены. Указанные сухари синхронизатора осуществляют нажатие на блокирующее кольцо при включении передачи и блокируют муфту во время синхронизации.

Муфта синхронизатора (муфта включения) позволяет добиться жесткого соединения шестерни и вала. Данная муфта закреплена на ступице и имеет внутренние шлицы, при этом шлицы получают кольцевую проточку. В этой проточке находятся выступы сухарей. Также к муфте синхронизатора присоединена вилка КПП.

Блокировочное кольцо (блокирующее кольцо синхронизатора)  отвечает за синхронизацию, предотвращая замыкание муфты до  того момента, пока не произойдет выравнивание скорости вала и шестерни.

Такое кольцо имеет коническую поверхность с внутренней стороны. Данная поверхность контактирует с фрикционным конусом шестерни. Наружная сторона кольца также имеет шлицы, которые блокируют муфту включения.

Торцевая поверхность кольца (со стороны ступицы) имеет 3 паза. В эти пазы заходят сухари ступицы. Сами пазы не позволяют кольцу прокручиваться в результате контакта с  фрикционным конусом, так как пазы фактически являются упором для сухарей.

Также некоторые КПП могут иметь синхронизаторы, когда выступы сделаны на блокирующем кольце, а пазы выполнены в самой ступице. Чтобы увеличить поверхность соприкосновения, используются синхронизаторы с несколькими конусами: 2 или 3 конуса (двухконусный и трехконусный синхронизатор).

В качестве примера, 3-х конусный синхронизатор кроме наружного блокировочного кольца еще имеет внутреннее, а также промежуточное кольцо. Чтобы эти кольца не проворачивались, на самих кольцах есть выступы. Такие выступы позволяют зафиксировать кольцо в соответствующих пазах шестерни и блокировочного кольца.

Получается, 3-х конусный синхронизатор имеет целых три поверхности трения. Первая поверхность между конусом шестерни и внутренним кольцом, вторая — между внутренним и промежуточным кольцом, тогда как третья между промежуточным и блокирующим кольцом. Еще добавим, что в КПП могут одновременно устанавливаться как двухконусные, так и трехконусные синхронизаторы.

Принцип работы синхронизатора КПП

Если рычаг коробки передач находится в положении «нейтраль», мощность от ДВС на КПП не передается. При этом муфты синхронизаторов занимают среднее положение, а шестерни, закрепленные на ведомом валу, свободно вращаются.

Однако при включении передачи вилка осуществляет перемещение муфты синхронизатора, смещая муфту из среднего положения по направлению к шестерне. Параллельно вместе с самой муфтой сдвигаются и сухари, которые воздействуют на кольцо блокировки.

Указанное блокирующее кольцо прижимается к конусу шестерни, в результате возникает сила трения. Под воздействием этой силы кольцо проворачивается до упора сухарей в пазах кольца. Происходит стопорение кольца, то есть дальше оно не проворачивается.

Также блокирующее кольцо не позволяет муфте синхронизатора сдвигаться по оси вала. Это становится возможным благодаря тому, что торцы шлицев блокирующего кольца находятся как раз напротив торцов шлицев самой муфты.

Затем под действием силы трения осуществляется синхронизация скоростей шестерни и ведомого вала. После того, как скорости выравниваются, от нажима шлицев муфты кольцо блокировки  осуществляет поворот в противоположную сторону.

Это значит, что муфта перестает блокироваться, а ее шлицы без ограничений зацепляются с венцом шестерни. В результате обеспечивается жесткое соединение вторичного вала КПП и шестерни.

Как видно, синхронизация передач в КПП предполагает несколько процессов, хотя на практике механизм работает достаточно быстро. В результате водитель получает возможность практически моментально включить нужную передач.

При этом включение происходит плавно, нет необходимости выполнять двойной выжим сцепления на МКПП, что значительно облегчает вождение автомобиля с синхронизированной коробкой передач и увеличивает ресурс КПП.

Читайте также

Устройство и принцип работы синхронизатора КПП

Множество современных автомобилей оснащаются коробками передач, в конструкции которых предусмотрено использование устройства под названием синхронизатор. Это специальный механизм, главной задачей которого является эффект выравнивания частоты осуществляемого валом и коробочными шестернями текущего вращения.

Синхронизатор коробки передач

Практически все актуальные роботизированные и механические автомобильные коробки, устанавливаемые на новые авто, синхронизированы. То есть в них применяются синхронизаторы. Это полезный и важный компонент конструкции, позволяющий ускорять процесс переключения скоростей, а также делать это плавно.

Потому автомобилистам и автолюбителям интересно узнать, что же собой представляет этот механизм, их чего он состоит и как работает. Также не лишним будет разобраться в его ресурсе и продолжительности срока службы.

Назначение

Первым делом разберём основное назначение специального синхронизатора, который устанавливается на КПП указанных типов.

Синхронизатор присутствует на всех передачах (скоростях) в КПП на современных легковых автотранспортных средствах, включая ту скорость, которая непосредственно отвечает за движение автомашины задним ходом. Не трудно догадаться, для чего в КПП нужен этот самый синхронизатор. Именно он обеспечивает необходимое коробке текущее выравнивание частоты осуществляемого вращения вала и рабочих шестерней, что требуется для последовательного и плавного включения и дальнейшего переключения необходимых водителю передач при управлении ТС. Устройство такого типа позволяет безударно осуществлять переключения, создавая нужную скорость вращения компонентов. То есть рассматриваемый синхронизатор выполняет действительно важную функцию, которая положительно сказывается на комфорте водителя и состоянии самой коробки.

Устройство коробочного синхронизатора

Помимо обеспечения плавного процесса переключения, механизм также способен снижать уровень шума, издаваемого коробкой. Наличие такого компонента в конструкции КПП способствует заметному снижению уровня эксплуатационного износа компонентов коробки, тем самым продлевается общий срок службы всего узла.

Появление синхронизаторов позволило существенно упростить сам принцип осуществляемого переключения скоростей. Он теперь значительно удобнее и комфортнее, поскольку ранее водителям приходилось тщательно выжимать дважды сцепление и переводить коробку в так называемое нейтральное положение.

Автомобилисты справедливо интересуются, сколько именно синхронизаторов инженерами было предусмотрено в конструкции КПП. Количество этих механизмов соответствует зачастую количеству скоростей на коробке конкретного автомобиля. Преимущественно на современных коробках предусматривается использование синхронизирующих устройств на каждую из имеющихся передач, включая заднюю.

Но бывают и исключения, что предусмотрено скорее на некоторых бюджетных легковых транспортных средствах. Здесь может отсутствовать синхронизатор на первой рабочей, используемой как стартовая, передаче. Дополнительно механизм на первой скорости отсутствует на грузовых машинах, старых легковых авто и пр.

Устройство и конструкция

Само устройство коробочного синхронизатора, применяемого в конструкции КПП, использует в работе силу трения в непосредственно того момент, когда происходит необходимое условие в виде выравнивания двух скоростей. В непосредственной зависимости от того, какая разница между имеющимися частотами осуществляемого вращения элементов, соответствующим образом происходят изменения в силе присутствующего трения для самого синхронизатора.

То есть эффективность работы механизма обеспечивается путём увеличения текущей площади контакта или поверхности создаваемого соприкосновения. Чтобы решить такую задачу, инженеры предусмотрели использование специальных фрикционных колец, которые интегрированы в конструкцию МКПП и РКПП.

Если говорить про конструктивные особенности синхронизатора, используемого для коробки передач, то это устройство предусматривает обязательное включение таких компонентов как:

  • рабочие ступицы;
  • сухари;
  • муфты;
  • блокировочные (стопорные) кольца;
  • шестерни со специальными фрикционными конусами.

В РКПП и МКПП зачастую один механизм установленного синхронизатора создаёт и обеспечивает синхронную работу сразу 2 скоростей, то есть одновременно задействован в работе пары шестерней.

  • Основным и ключевым конструктивным элементом считается ступица, на которой разработчиками предусмотрено наличие наружных и внутренних специальных шлицев;
  • Внутренние рабочие шлицы элемента необходимы в конструкции для того, чтобы создавать надёжное соединение со вторичным валом коробки. Дополнительно предусмотрена возможность совершения осевых перемещений по самому рабочему валу;
  • Наружные шлицы необходимы для создания соединения между ступицей и муфтой коробочного синхронизатора;
  • По всей имеющейся окружности используемой ступицы заранее предусмотрены специальные пазы в количестве 3 штук. В них вставляются так называемые сухари, имеющие дополнительное подпружинивание;
  • Эти сухари отвечают за нажатие или воздействие на блоккольцо (кольцо блокировки) в именно тот момент, когда происходит включение скорости на КПП, а также за эффективную и необходимую блокировку рабочей муфты при непосредственно самой синхронизации;
  • С помощью специальной муфты создаётся жёсткое соединение между валом и рабочей шестерёнкой КПП. Она монтируется на самой ступице и имеет в арсенале соответствующие внутренние шлицы. На них предусмотрена кольцевая специальная проточка, необходимая как выступы для используемых в узле сухарей. Ещё к муфте подключается вилка коробки;
  • Кольцо непосредственно отвечает здесь за саму синхронизацию, не даёт рабочей муфте замкнуться прямо до наступления момента, когда текущие скорости элементов (вал и шестерни) не станут равными;
  • У блокировочного синхронизаторного кольца конструкцией заранее на этапе производства предусмотрено наличие специальной поверхности, обладающей конической формой с его внутренней части (стороны). Эта поверхность создаёт контакт с самими фрикционными используемыми конусами шестерёнок. С наружной стороны без шлицев также не обошлось. Они уже необходимы для блокирования муфты, отвечающей за включение;
  • На торцевой рабочей поверхности блокировочного кольца, если смотреть со стороны рабочей ступицы механизма, есть сразу 3 паза. В них входят сухари от ступицы. За счёт пазов блоккольцо не прокручивается, когда контактирует непосредственно с фрикционным рабочим конусом, поскольку эти выточенные пазы по своей сути выступают как упоры под сухари.

Существуют некоторые разновидности КПП с установленными на них синхронизаторами, где выступы в узле разработчиками выполнены непосредственно на самом блоккольце, в то время как пазы присутствуют уже в самой рабочей ступице. С целью увеличения поверхности контакта или соприкосновения, применяются специальные синхронизаторы, имеющие сразу несколько конусов одновременно. Обычно их 2 или 3. Их называют двухконусными и трёхконусными синхронизаторами соответственно.

Как пример можно привести вариант, где в трёхконусном механизме, помимо самого наружного кольца блокировки, есть также внутреннее и специальное дополнительное блоккольцо, так называемое промежуточное. Чтобы не допустить их проворачивание, на самих рассмотренных блоккольцах предусмотрено наличие собственных выступов. С их помощью рабочие кольца фиксируются в определённых пазах рабочих коробочных шестерней.

В результате всего этого получается, что у трёхконусных синхронизаторов присутствует одновременно 3 поверхности создаваемого трения:

  • первая идёт между внутренним блоккольцом и самим конусом рабочей шестерни;
  • вторая поверхность соединяет два кольца, а именно внутреннее и промежуточное;
  • третья заключена между наружным блоккольцом и непосредственно промежуточным.

Напоследок стоит добавить, что в основе конструкции некоторых механических и более современных роботизированных автомобильных коробок предусматривается возможность одновременного использования двухконусных и трёхконусных типов синхронизаторов.

Принцип работы

Чтобы лучше понять суть и назначение механизма, следует разобраться в том, как на практике работают синхронизаторы в коробках передач того или иного типа.

Всю работу узла можно описать примерно следующим образом:

  • Когда рычаг автомобильной коробки находится в так называемом нейтральном положении, двигатель не передаёт на КПП свою мощность;
  • В этот момент муфта коробочного синхронизатора располагается в своём среднем положении. Параллельно шестерни, зафиксированные на валу, осуществляют свободное вращение;
  • Когда водитель переключается на передачу, вилка осуществляет заданное перемещение рабочей муфты используемого в конструкции КПП синхронизатора, смещая её из текущего среднего положения в направлении к рабочим шестерням;
  • Параллельно, когда сдвигается сама муфта, также происходит смещение сухарей. Они, в свою очередь, оказывают воздействие синхронизаторное на блокировочное кольцо;
  • Это кольцо начинает прижиматься к шестерёночному конусу, что способствует образованию силы трения;
  • Под воздействием возникшей силы трения кольцо начинает проворачиваться до полного упора так называемых сухарей в пазах блоккольца;
  • Кольца стопорятся, и дальше смещаться и проворачиваться они не могут;
  • Также кольцо блокировки не позволяет синхронизаторной муфте смещаться по оси ведомого вала;
  • Это достигается за счёт того, что торцевые части шлицев блоккольца располагаются непосредственно напротив относительно шлицев самой муфты;
  • Далее, находясь под прямым действием возникшей силы трения, синхронизируются скорости вращения ведомого вала и рабочих шестерней;
  • Когда выравнивание скоростей произойдёт, за счёт нажима шлицев муфты, блоккольцо начнёт поворачиваться уже в противоположное направление;
  • Тем самым прекращается блокировка муфты, а шлицы этой муфты начинают без ограничений цепляться за венец шестерни. В результате создаётся достаточно жёсткое соединение между шестерней и вторичным валом установленной на авто коробки.

Исходя из всего сказанного, процесс так называемой синхронизации скоростей на коробке передач подразумевает протекание одновременно нескольких различных процессов. Хотя если проверять работу на практике, все эти действия осуществляются очень быстро. Это позволяет водителю практически моментально переключаться между разными передачами, не ощущая дискомфорт, задержки или удары при этом процессе. Как показали испытания и эксперименты, на синхронизацию уходят доли секунды.

Важной особенностью и главным преимуществом применения синхронизаторов является способность обеспечивать плавное переключение скоростей. Отсутствует необходимость осуществлять двойной выжим педали сцепления в случае с механическими трансмиссиями.

Комплект колец синхронизатора

Тем самым синхронизаторы позволили упростить процесс управления автотранспортным средством за счёт применения синхронизированных коробок передач. Они работают быстро, плавно, без ударов и рывков. Использование такого узла позволяет рассчитывать на более продолжительный срок службы всей трансмиссии.

То есть наличие синхронизатора пошло на пользу не только в плане комфорта и эффективности работа КПП. Такая модернизация крайне положительно повлияла на ресурс коробки.

Неисправности и вопрос замены

Когда речь идёт о неисправностях в работе коробки передач, бывалые автомобилисты и специалисты в области ремонта КПП рекомендуют начинать проверку и диагностику с состояния узла сцепления. Если там всё оказалось в порядке, и никаких проблем нет, можно уже проверить синхронизаторы, непосредственно связанные с переключением передач на автомобиле.

Вопрос лишь в том, как это сделать и что даёт возможность убедиться в неисправностях КПП, связанных непосредственно с синхронизаторами.

Для проверки работоспособности синхронизатора следует опираться на несколько характерных признаков, указывающих на возникновение проблем с этим узлом.

  • Шум, появляющийся в процессе функционирования коробки передач. Нехарактерный шум и неприятный звук может быть обусловлен тем, что блокирующие кольца деформировались и искривились. Такое происходит достаточно часто, если обнаруживаются проблемы в КПП. Но также нельзя исключать, что причиной шума стал изношенный конус;
  • Передачи выключаются самопроизвольно, и водитель не имеет к этому никакого отношения. Самопроизвольное выключение скорости на коробке говорит наверняка о том, что проблемы связаны с муфтой. Альтернативным вариантом считается износ ресурса шестерни. Она уже не справляется с возложенными на неё задачами, и нуждается в скорейшей замене;
  • Передачи включаются с определённым усилием. Иногда приходится приложить достаточно большую силу, что нехарактерно для коробки передач, для включения другой скорости. Это прямой признак полного износа синхронизатора, который уже не годится для дальнейшей работы.

Важно учитывать, что ремонт такого узла как синхронизатор коробки является очень трудоёмким процессом. Зачастую проведение подобных ремонтно-восстановительных мероприятий совершенно себя не оправдывает. В редких случаях прибегают к ремонту. Объективно самым простым и финансово оправданным решением является замена узла. Требуется лишь демонтировать старый синхронизатор, предварительно убедившись, что все проблемы именно из-за него, а затем установить новый механизм.

Весь процесс замены выглядит следующим образом:

  • Для начала снимается сама коробка передач с автомобиля. При этом её обязательно рекомендуется полностью очистить, удалить все загрязнения и подготовить к дальнейшим работам;
  • Затем демонтируется кронштейн троса узла сцепления коробки. Тут сначала придётся открутить крепёжные гайки, на которых удерживается крышка, а затем снять уже саму крышку;
  • Следующим этапом является снятие крепёжного болта от вилки у пятой передачи. Требуется включить её. Для этого муфта синхронизатора вместе с вилкой перемещаются вниз;
  • Делается такая процедура последовательно и аккуратно. Тут важно, чтобы шлицы муфты оказались в зацеплении с шестернёй;
  • Проделав такую процедуру, потребуется включить 3 или 4 передачу на коробке;
  • Потом снимается крепёжная гайка, удерживающая первичный вал;
  • Чтобы хоть немного сдвинуть гайку с мёртвой точки, потребуется внушительное усилие. Это обусловлено тем, что эта гайка изначально затягивается с большим моментом;
  • Аналогичная процедура проделывается с крепёжной гайкой, которая удерживает уже вторичный вал;
  • В результате остаётся только немного приподнять ведомую шестерню у 5 передач, прихватив при этом вилку вторичного вала и синхронизатор, и снять узел.

Все работы проводятся при пристальном контроле муфты. Нельзя допускать, чтобы в процессе замены эта сходила со ступицы.

Установка нового механизма осуществляется строго в обратной последовательности процедуры демонтажа. Если у вас возникли сложности или сомнения относительно самостоятельной замены синхронизатора, лучше не рисковать, и доверить работу специалистам. Мероприятие ответственное и достаточно сложное. Местами лучше пользоваться специальными инструментами. Ту же крепёжную гайку, затянутую с огромным моментом, раскрутить могут не все. Плюс её потребуется с таким же моментом затягивать заново. А здесь без динамометрического ключа хорошего качества и достаточной мощности не обойтись.

Профилактические мероприятия

Синхронизаторы не относятся к категории механизмов, которые с завидной регулярностью выходят из строя и требуют постоянного внимания, ремонта или замены.

Но если учитывать тот факт, что процедура замены достаточно трудоёмкая, требует определённых навыков от автовладельца, либо же дополнительных финансовых затрат на оплату услуг специалистов автосервиса, более правильным решением будет продление срока службы узла.

Принцип работы синхронизатора

Чтобы синхронизатор работал долго, качественно и эффективно, требуется соблюдать буквально несколько простых правил.

  1. Минимальная эксплуатация в агрессивных условиях. Постарайтесь отказаться от агрессивной манеры вождения. Не пытайтесь постоянно резко стартовать, тормозить и опять разгоняться, буквально разрывая при этом коробку передач. Плавное и умеренное управление КПП позволит значительно увеличить и без того достаточно внушительный ресурс синхронизаторов.
  2. Не забывайте о правильном соответствии между скоростью движения автотранспортного средства и выбранной передачей на селекторе КПП. Для каждой передачи есть свой определённый и оптимальный диапазон скорости перемещения машины. Этому учат ещё на первых уроках в автошколе. И такую информацию следует запоминать очень внимательно. Если скорость будет соответствовать передаче, а передача скорости, тогда на синхронизаторы начнёт воздействовать оптимальная нагрузка. Это положительно скажется на ресурсе механизма, и заметно отсрочит замену синхронизатора на вашем автомобиле.
  3. В соответствии с регламентом и требованиями автопроизводителя проводите техническое обслуживание коробки. Зачастую рекомендации в инструкциях к иномаркам не совсем совпадают с реальными пробегами и сроками применительно к нашим условиям эксплуатации. Потому от указанного в руководстве пробега до замены того же трансмиссионного масла или иных расходников обычно советуют отнимать 15-25%. То есть проводить техобслуживание нужно немного раньше. Всё зависит от того, в каких условиях эксплуатируется машина и коробка в частности.
  4. Используйте подходящие масла для коробки. Тут опять же нужно смотреть в руководство по эксплуатации. Производители чётко прописывают, какие трансмиссионные масла следует использовать для вашей конкретной коробки передач. От этих рекомендаций лучше не отходить. Если не удаётся найти или приобрести масла указанной марки с рекомендуемыми характеристиками, ищите среди других изготовителей рабочих жидкостей составы, максимально приближенные к свойствам оригинального масла.
  5. Прежде чем переключить передачу, не забывайте до конца выжимать педаль сцепления. Некоторые водители несколько не додавливают педаль до упора, в результате чего на синхронизатор начинает воздействовать большая нагрузка, ускоряется износ. Регулярная подобная работа педалью сцепления приведёт к поломкам и неисправностям. Соблюдая это простое правило, удастся избежать лишних проблем.

Синхронизатор действительно является полезным и эффективным дополнением в конструкции современных механических и роботизированных коробок передач.

Подавляющее большинство КПП, устанавливаемых на современные автомобили, являются синхронизированными. Это вполне оправданный и правильный ход со стороны производителей. Узел обладает широкими функциональными возможностями, параллельно продлевая срок службы всей коробки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
