Постоянно горят задние противотуманные фонари,кнопка их включения,с фиксацией, в утопленном и выключенном состоянии постоянно светится тоже,включаешь габариты,бл. Свет-птф включается сам))))

Вопросы о LADA (ВАЗ) 21099

  • Замена январь 4 на январь 5.1.1 Ваз 21099 LADA (ВАЗ) 21099
  • Блок управления ВАЗ 21099 LADA (ВАЗ) 21099 1990-2004
  • Недавно загорелся чек поинт,но машина и заводится с полпинка,и работает нормально,не понятно из-за чего.вчера погас,некоторое время его не было,но потом опять появился LADA (ВАЗ) 21099
  • Потухла проводка на ваз 21099 инжектор LADA (ВАЗ) 21099 1990-2004
  • Не работает приборная панель ВАЗ 21099 LADA (ВАЗ) 21099 1990-2004

Схема включения противотуманного света в задних фонарях 2108, 2109, 21099

Конструктивно, на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях в стандартном исполнении лампы противотуманного света (21Вт) имеются только в задних фонарях. Они используются как дополнительное освещение в ненастную погоду к габаритным огням.

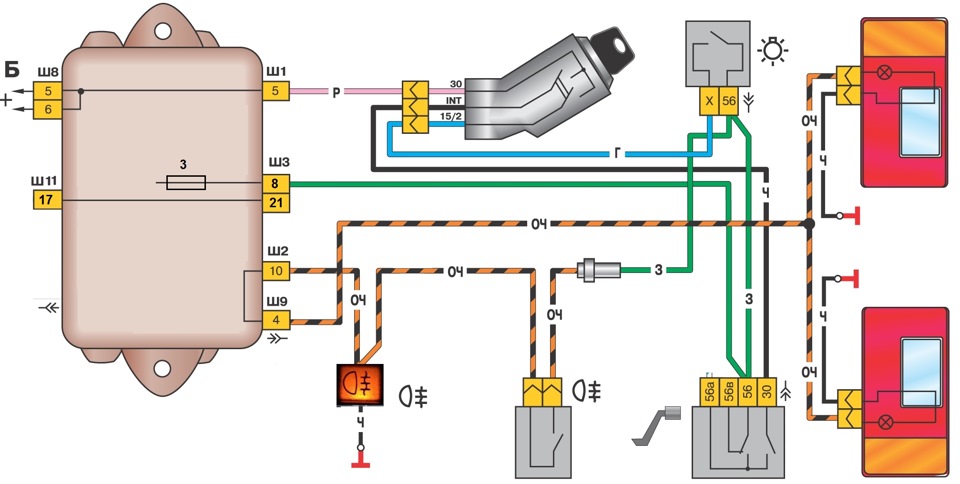

Схема включения противотуманного света в задних фонарях автомобилей ВАЗ 2108, 2109, 21099 с монтажным блоком 17.3722, до 1998 г.в., «низкая» панель приборов

Схема включения противотуманного света в задних фонарях автомобилей ВАЗ 2108, 2109, 21099 с монтажным блоком 2114, после 1998 г.в., «высокая» панель приборов

Особенности схемы включения противотуманного света

— Напряжение к лампам противотуманного света поступает с вывода «30» генератора после поворота ключа в замке зажигания в положение «│» (зажигание) – замыкаются его контакты «30» и 15/2. Далее через выключатель наружного освещения (второе положение клавиши, включающее ближний свет фар), предохранитель, выключатель противотуманного света на панели приборов, контрольную лампу на щитке приборов, монтажный блок к лампам противотуманного света в задних фонарях автомобиля.

— О включении противотуманного света сигнализирует контрольная лампа на щитке приборов («низкая панель») или лампа на клавише выключателя противотуманного света («высокая» панель).

— На автомобилях до 1986 года выпуска электрическая цепь противотуманного света защищалась предохранителем «15» монтажного блока. После 1986 года применяется отдельно вынесенный предохранитель (8А), расположенный в пластмассовом корпусе в жгуте проводов около выключетеля противотуманного света.

Примечания и дополнения

— На автомобилях ВАЗ 2108, 2109, 21099 предусмотрена возможность установки дополнительных противотуманных фар (в некоторых комплектациях ПТФ установлены на заводе). Напряжение к противотуманным фарам будет подаваться через реле (типа 113.3747) в монтажном блоке реле и предохранителей. Включаются дополнительно установленные противотуманные фары после включения клавиши наружного освещения специальной отдельной клавишей установленной на панели приборов. Подробнее: «Схема включения противотуманных фар на автомобили ВАЗ 2108, 2109, 21099».

— Если противотуманный свет в задних фонарях не включается, см. «Не работает противотуманный свет в задних фонарях автомобилей ВАЗ 2108, 2109, 21099».

Еще электрические схемы для задних фонарей автомобилей ВАЗ 2108, 2109, 21099

— Схема включения габаритных огней на автомобилях ВАЗ 2108, 2109, 21099

— Схема включения стоп-сигналов в задних фонарях автомобилей ВАЗ 2108, 2109, 21099

— Схема включения света заднего хода в задних фонарях автомобилей ВАЗ 2108, 2109, 21099

— Схема включения указателей поворота на автомобилях ВАЗ 2108, 2109, 21099

ПДД – противотуманные фары: какие и когда можно использовать?

Давайте разберемся, что говорит ПДД о противотуманных фарах? Каких видов они бывают? Куда устанавливать такие фары? Как правильно пользоваться, чтобы не нарушать правила и никому не доставлять неудобств?

Противотуманные фары и фонари

Подобный тип источника света входит в общую систему освещения автомобиля. Светотехника предназначена для более интенсивного освещения автодороги ночью, а также в непогоду, когда видимая дистанция недостаточна для безопасного передвижения. К этой системе относятся:
  • Приборы головного света, задние огни и стоп-сигналы.
  • Освещение автосалона, подсветка бардачка, багажного отделения.
  • Передние противотуманные фары и задние противотуманные фонари.
  • Подсветка регистрационных знаков и приборов информационной панели управления.

Виды противотуманок

По ПДД применение противотуманных фар разрешено официально, многие производители оснащают противотуманками выпускаемые авто на заводе. Но также выпускается множество универсальных видов сторонними компаниями. По типу бывают:
  • Передние противотуманные фары;
  • Задние противотуманные фонари.
По конструктивным особенностям различаются по источнику применяемого света. Распространенные виды противотуманных фар:
  • Галогенные. Относительно недорогие источники света, востребованные среди автолюбителей. К недостаткам можно отнести короткий срок службы ламп. При интенсивной эксплуатации требуют частой замены;
  • Ксеноновые. Характеристики светового спектра лучше, чем у галогенных ламп. Достаточно долго работают. Цена довольно высокая;
  • Светодиодные противотуманки. Самая высокая ценовая категория. Лампы с отличным световым лучом. Имеют продолжительный срок службы. Лампы склонны к перегреву. Требуют достаточно хорошей вентиляции.

Как определить предел видимости?

Использование противотуманных фар ПДД строго регламентировано. Плохая видимость дорожного полотна — это когда обзор до впереди идущей машины менее 300 метров в обстановке сумерек, а также в ситуации, когда льет дождь, стоит туман или интенсивно идет снегопад. Как определить на глаз в непогоду, что видимость ограничена? Необходимо сосчитать опоры линии электропередач, которые установлены вдоль автодороги. Если видно менее 6 штук, то обзор затруднен и составляет менее 300 метров. Расстояние между столбами равно пятидесяти метрам. В таких условиях необходимо снизить скорость автомобиля и быть предельно внимательным.

Когда используются противотуманки?

Согласно норме № 19.4 ПДД, противотуманные фары передние предназначены для дополнительной подсветки проезжей части ночью или когда наступают сумерки совместно с устройствами головного света. Использование разрешено на неосвещенных участках или в условиях ограниченной видимости вызванной погодными явлениями. А также как ходовые огни, взамен ближнего света, согласно пункту № 19.5, днем. Подробное разъяснение ПДД и ГОСТ можно прочесть в этой статье: https://businessman.ru/new-dnevnoj-xodovoj-ogon-razyasnenie-gost-i-pdd.html.

В отношении работы фонарей, находящихся сзади, действуют отдельные нормы. Когда включать по ПДД противотуманные фары, установленные в корме автомобиля? Задние противотуманки предназначены только для дополнительного обозначения автомобиля в обстановке плохой видимости: тумана, снегопада, сильного ливня и прочего. Включение в обычной ситуации запрещается.

Установка

Стоит уделить внимание правильному монтажу дополнительных источников освещения. Установка противотуманных фар по ПДД в России имеет некоторые особенности и ограничения:
  • Излучаемый свет должен быть молочно-белого спектра или иметь ярко-желтый цвет.
  • Разрешается монтаж только парных источников направленного света. Используемый вид лампы должен быть однотипным.
  • Установка дополнительного устройства возможна не выше уровня стационарных фар автомобиля. Нижняя точка должна быть выше 25 сантиметров от поверхности дорожного полотна.
  • По габаритам транспортного средства разнос не может превышать 40 см (при ширине машины 1.3 м) и 60 см (для остальных).
  • Подключение противотуманных фар необходимо вывести на отдельный тумблер.
  • Угол излучаемого светового луча должен быть в пределах от -10 до +15 градусов по вертикали.
  • Горизонтальный угол должен быть в пределах от -10 до +45 градусов.
Точное место установки правила не регламентируют.

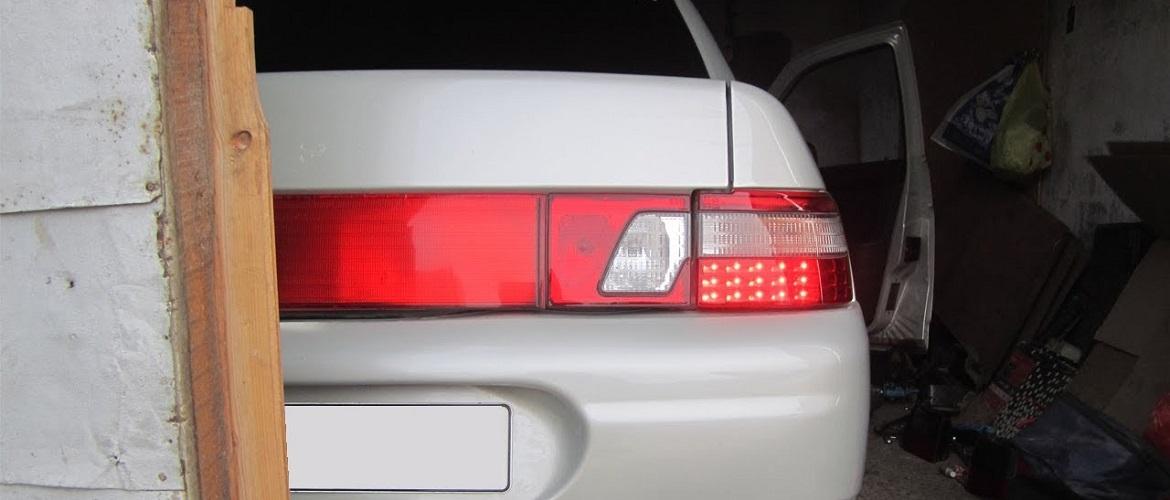

Задние противотуманные фонари


Запрещается подключение задних противотуманных фонарей совместно со стоп-сигналами. Также не разрешено включать задние противотуманки, если общая видимость равна или выше 300 метров. Такие ограничения имеют объективные причины. Яркость, которую имеют задние противотуманные источники света, максимальная из всех огней, присутствующих в кормовой части автомашины. Они даже ярче стоп-сигналов. При достаточной видимости в нормальных погодных условиях вызывают ослепление водителей позади идущих авто. Также категорически недопустимо совмещать кнопки включения, отключения передних и задних противотуманных фар.

Дополнительные светодиодные фонари

Что говорят правила об установке противотуманных светодиодных фар? Чтобы ответить на этот вопрос, давайте начнем с главных приборов головного света. Можно ли менять лампы головного света, которые рекомендует производитель, на ксенон или светодиоды? ПДД дают точный ответ, если производитель рекомендует или мог устанавливать не галогеновые рассеиватели света на конвейере для конкретной модели авто, то «модернизация» допустима.
Если сказать проще, все что предусмотрено в комплектации автомашины — допустимо, все что не предусмотрено — запрещено.

Если просто взять и заменить галогеновые лампы на светодиодные противотуманные фары, то из-за конструктивных особенностей фары (линза рассеивателя работает правильно только с предназначенной для нее лампой) хорошего эффекта почти не получится. Фары, конечно, будут излучать больше света, но формирование пучка будет неправильным. Желаемого результата без замены самих фар достичь не удастся, кроме ослепления встречных водителей авто.


Все те же правила распространяются и на противотуманки со светодиодами. Установка не предусмотренных заводом-изготовителем противотуманных фар по ПДД (статья № 12 пункт № 5) предусматривает наказание. Эксплуатация автомобиля со световыми приборами, не предназначенными для конкретной модели, незаконна. Приведет к лишению водительского удостоверения на срок от 6 до 12 месяцев с конфискацией источников света.

Фотографии предоставлены интернет-агентством «ДримТрейд»

Почему не горят туманки на ваз 2110

В случае возникновения любых проблем с автомобильной электрикой, многие владельцы пасуют и доверяют ремонт мастерам. В некоторых случаях, действительно, это может быть единственным выходом. Но только не тогда, когда не работают противотуманки на ВАЗ-2110. Эту проблему постараемся решить прямо сейчас.

Неожиданные причины нерабочих ПТФ на ВАЗ-2110

Самая банальная причина — это перегоревший предохранитель.

Но к ней мы вернёмся позже. В конструкции противотуманок, реле, выключателей и ламп существует ещё много до сих пор неизведанного. К примеру, возможной причиной отказа противотуманок может стать совершенно неожиданная поломка.

В первую очередь проверяем сами лампочки, добраться до левой можно через капот.

На некоторых версиях ВАЗ-2110 устанавливали ПТФ завода Автосвет (Киржач) с цоколем под лампу Н1. Стоковые лампы не самого лучшего качества и они не любят резких перепадов температуры.

Подобраться через капот к правой противотуманке довольно сложно, проще снять саму фару, вывернув саморезы.

Во время резкого охлаждения, при выезде из гаража зимой, к примеру, или после выключения фар, контактная ножка колбы лампы попросту отваливалась от проводника. При этом визуально галогенка выглядела абсолютно целой. Достаточно было подать плюс непосредственно на саму ножку, как лампа загоралась. Виной всему была некачественная контактная сварка, а обнаружить причину без детального осмотра самой лампы и её демонтажа практически невозможно.

Конечно, предусмотреть все варианты отказа невозможно, но самые распространённые мы рассмотрим.

Не горит одна противотуманка на ВАЗ-2110

Здесь вариантов может быть предостаточно. Если не считать повреждения самой лампы или её спирали, то картина такая:

    Предохранитель . При грамотной установке ПТФ на десятку, как правило, используют схему, представленную выше. Как видно из схемы, за работу каждой из ламп отвечает отдельный предохранитель, F4 или F14. Они находятся в монтажном блоке, который расположен в нише передней панели слева от водителя. При замене предохранителя не используем жучков и перемычек, а только новые предохранители.

За переднюю правую противотуманку отвечает предохранитель F4, за левую – F14, оба на 10А.

Находим идущие от фар провода с колодками и проверяет их состояние.

Не горят сразу две противотуманки

Если такое произошло, допустить перегорания сразу двух ламп или двух предохранителей невозможно. Скорее всего, причину стоит искать в другом:

    Окисление контактов на разъёме Ш1 в монтажном блоке. Снимаем разъем и оцениваем состояние контактов. На всякий случай проверяем предохранители F1, F14, F4.

Разъемы расположены с обратной стороны монтажного блока.

Блок предохранителей и реле ВАЗ 2110 — 2112

Категория: Техническая помощь Опубликовано 08.04.2014 16:02

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей. Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители, реле и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

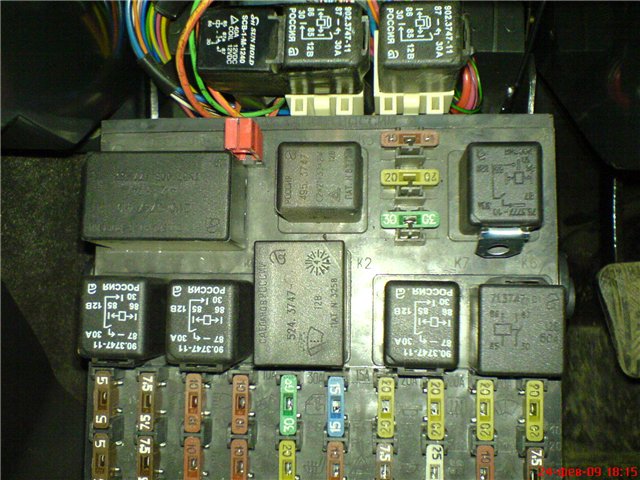

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света .
Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света .
Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп .

4 — токонепроводящий пинцет для снятия предохранителей .

5 — реле стеклоподъемников .
Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации .
Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера .
Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители .

9 — реле противотуманных фар .
Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя .
Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла .
Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания .
Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни .
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре .
Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре .
Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны .
Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников .
Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы .
Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал .
Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент) .
Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла .
Если не работает обогрев, аналогично предыдущему.
Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

F10 (20 A) — резервный предохранитель .

F11 (5 A) — габариты правой стороны .
Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

F12 (7,5 A) — ближний свет в правой фаре .
Аналогично предохранителю F2 для левой фары.

F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели .
Аналогично предохранителю F3 для правой фары.
Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней.

F14 (10 A) — передняя противотуманная фара с левой стороны .
Аналогично предохранителю F4 для правой «противотуманки».

F15 (20 A) — обогрев сидений, блокировка замка багажника .
Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.

F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки» .
Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».

F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер .
Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.

F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель .
Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого замыкания в нём, особенно на шайбе и контактах. Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.

F19 (10 A) — блокировка дверных замков, контрольное реле стоп-сигналов и габаритов, поворотники и лампы их включения на панели, лампа заднего хода, обмотка генератора, контрольная индикация бортовой системы, приборная панель, часы, бортовой компьютер .

F20 (7,5 A) — задние противотуманные огни .
Если не работают задние «противотуманки», проверьте этот предохранитель и реле 9. Также проверьте сами лампы, проводку, разъёмы и выключатель на панели.

Никогда не заменяйте перегоревшие предохранители на предохранители большего номинала (тока), это может вызвать перегорание дорожек на монтажном блоке, выход из строя приборов и т.п. В этом случае ремонт обойдётся дороже, поэтому лучше разобраться с проблемой сразу и устранить неисправность. Если вы не можете самостоятельно найти в чём дело, обратитесь в автосервис. обычно подобными проблемами занимаются электрики, которым не составит труда определить неисправность и устранить её.

Как подключить противотуманки на ВАЗ 2110 своими руками (почему могут не гореть)

Если установить противотуманные фары на ВАЗ 2110, вы сможете убить двух зайцев одним выстрелом. А именно — преобразить внешний вид автомобиля, и повысить уровень собственной безопасности, добавить комфорта езде в ночное время суток.

Киржач с лампой h2

Потому сегодня мы расскажем о том, как подключить противотуманные фары на ВАЗ 2110, что для этого потребуется и какого результата вы в итоге сумеете достичь.

Зачем нужны противотуманки

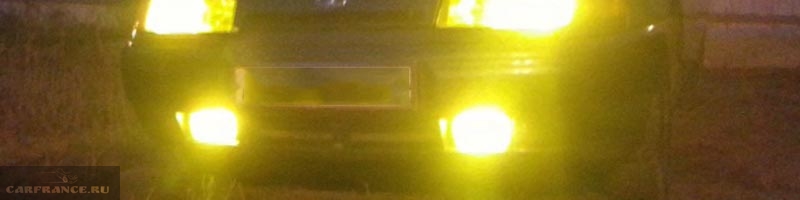

Само название «противотуманные» фары уже говорит об их сути. Их свет проникает через туман, стену дождя, способствует более эффективному освещению дороги.

Наличие ПТФ дает три важных плюса.

  1. ПТФ или противотуманки, характеризуются более плоским световым потоком, который буквально стелится над землей, распространяется в большей степени в ширину, нежели в высоту. Это сделано специально, поскольку температура дорожного полотна выше температуры воздуха, тумана, потому он не опускается на саму землю. Следовательно, противотуманки обеспечивают определенную дальность свечения по сравнению с обычными фарами. Вы будете видеть примерно на 10 метров дальше, чем при работе ближнего света.
  2. Ширина светового луча ПТФ позволяет видеть разметку, обочину, что позволит вовремя совершить манёвр, не оказаться за пределами дорожного полотна. Увы, в условиях тумана это распространенное явление. Причем намного чаще страдают те, у кого противотуманок нет. Это факт.
  3. ПТФ не слепят встречные машины, но позволяет им видеть вас. Только при условии грамотно выполненной регулировки фар, конечно же. Следовательно, противотуманные фары на машине оказывают большое влияние на безопасность, сигнализируя встречным машинам о вашем приближении.

Вопрос цвета стекла для противотуманных фар

На старых автомобилях стекло противотуманных фар имело желтый цвет. потому многие считают, что так должно быть и сейчас, это правильнее и эффективнее.

На самом деле все обстоит иначе. Сегодня лидеры автопроизводства используют исключительно прозрачные стекла для противотуманных фар, которые во многих компонентах лучше желтых.

Нынешние противотуманки на ВАЗ 2110 доступны в двух исполнениях — прозрачные и рифленые. Большинство выбирает прозрачные стекла, хотя по факту рифленые лучше. Они обеспечивают четкий направленный луч, способный с самой лучшей стороны себя показать во время тумана или дождя.

Материалы и инструменты

Вы легко можете купить готовый комплект ПТФ со всеми проводами, и тогда не придется разбираться, где находится реле противотуманных фар на ВАЗ 2110. Однако если приобрести запчасти отдельно, это разнообразит варианты установки, плюс позволит финансово сэкономить.

Комплект для подключения

Потому закупить нужно следующее:

  • Два комплекта фар;
  • Колодки из пластика;
  • Рамки для фар;

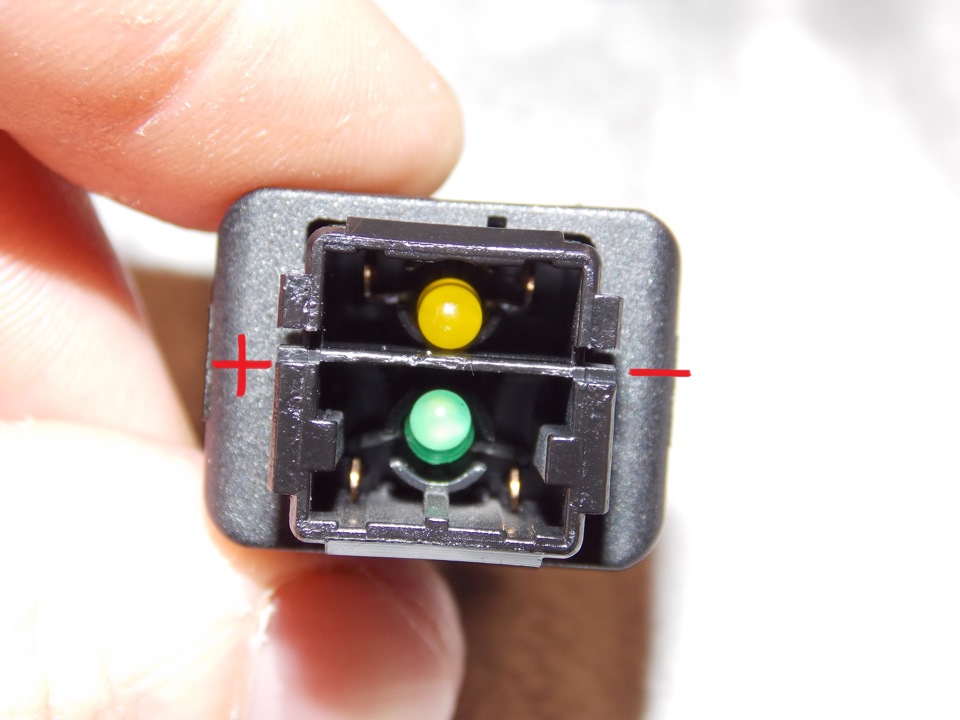

  • Клавишу с желтым индикатором для нее;
  • Реле;
  • Проводку. Выбирайте вариант с двумя медными жилами и двойной изоляцией, к примеру ШВВП2. Подойдет сечение 0,5 мм, но если лампы будут мощными, лучше 0,75мм;
  • Клеммы на массу;
  • Клеммы мама/папа — широкие и узкие клеммы.

Маму-папу брать в комплекте с проводами не стоит. Их лучше обжать с помощью пассатижей, когда проводка уже будет соединена.

Обратите внимание на то, какая у вас торпедо. Если она старого образца, покупайте комплект противотуманок для ВАЗ 2110, а если евро торпедо, тогда лучше использовать ПТФ для ВАЗ 2115.

Что касается лампочки, то мощности в 55В более чем достаточно. Брать дешевые противотуманки настоятельно не рекомендуем, поскольку срок их службы очень непродолжительный.

К приобретенному комплекту предлагается всегда схема подключения противотуманных фар на ВАЗ 2110, потому особых проблем возникнуть не должно. Но учтите, возможно что-то придется подкорректировать, отрегулировать для обеспечения эффективной работы.

Перед тем как установить противотуманные фары на ВАЗ 2110, нужно определиться с местом их расположения. Если конструкцией авто не предусмотрено место для них, тогда монтировать будет под передний бампер.

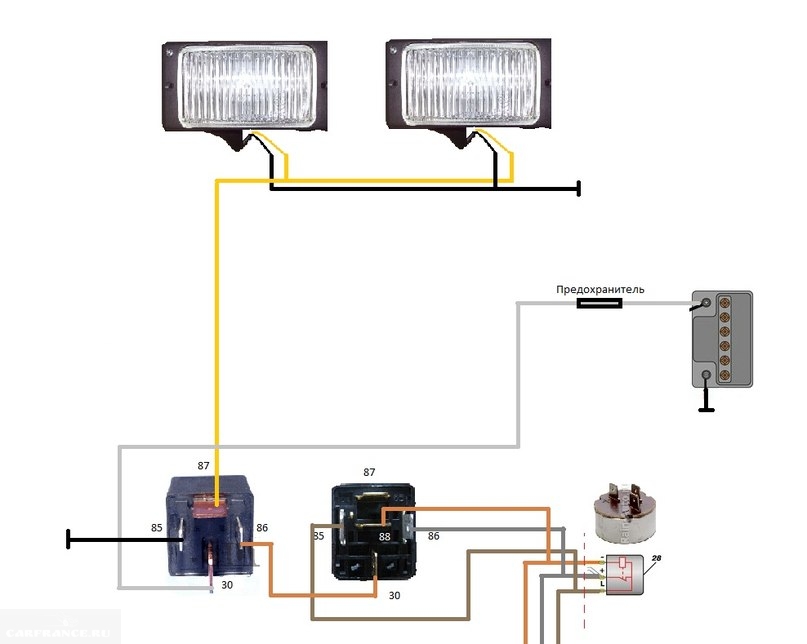

Схема подключения ПТФ выглядит следующим образом.

  1. Прокладываем проводку противотуманных фар на ваш автомобиль. Делается это через левую часть под капотом по крылу. Примерно так же проходит основная проводка.
  2. Теперь нужно подключить питание на кнопку, которая расположится на приборной панели. Согласно заводской схеме, питание устанавливается от предохранителя на правых габаритах. Но можете воспользоваться кнопкой включения света или выводом от замка зажигания к включению головной оптики. То есть в такой ситуации противотуманки будут включаться при включенном зажигании. Некоторые берут питание от вывода на габариты. Это делать можно, но не рекомендуется. Если вы забудете отключить ПТФ, аккумулятор вскоре сядет.
  3. Соединяем штекеры с фарами. Если после этого не горят противотуманки на ВАЗ 2110, в схеме была допущена ошибка. Проверьте каждый элемент цепи. Определить где находится реле противотуманных фар на ВАЗ 2110 не сложно, потому убедитесь в наличии щелчка реле. Если он присутствует, тогда катушка его активирует. Не редко приходится менять реле.

Последний этап установки начинается уже после того, как все провода были подключены, питание заведено, и свет противотуманок пролился наружу. Речь идет о регулировке.

Проверить, правильно ли светят ПТФ, достаточно просто. Выезжайте на дорогу и смотрите, как работают противотуманные фары. Если свет направлен немного вниз, световой поток задевает как дорожное полотно, так и обочину, значит все работает идеально, и можно не опасаться гнева встречных водителей, которых вы будете слепить.

Если же имеются отклонения от нормы, обязательно выполните регулировку. Эту работу можно выполнить самостоятельно, но потребуются идеальные условия помещения. Потому лучше доверьтесь специалистам с автосервиса, у которых имеется специальный стенд, ровная площадка, оборудование для регулировки.

Почему не работают противотуманки (ПТФ)

Как я думаю, Вы уже убедились, что на ВАЗ 2114 и на других «Самарах» головной свет фар оставляет желать лучшего, а в пасмурную и дождливую погоду чувствуешь себя как ежик в тумане. Поэтому, противотуманные фары значительно улучшают ситуацию, освещают обочину.

Но случается, что в определенный момент ПТФ перестают работать, и нужно срочно искать причину неисправности. В данной статье мы рассмотрим основные возможные причины неисправности противотуманных фар (ПТФ) и методы их устранения.

Самая основная и частая причина неисправности – это окисление и коррозия, которые появляются в условиях длительной эксплуатации и в условиях российского климата. Но все же мы коснемся конкретных проблем, и начнем от самого простого к сложному.

Предохранитель

Плавкие предохранители ВАЗ 2114

Каждая ПТФ имеет отдельный предохранитель F8 и F9 в блоке предохранителя номиналом в 7,5 А. Проверьте его целостность – замените. Если же вы не нашли предохранитель в монтажном блоке, то скорее всего, в вашем случае ПТФ установлены предыдущим хозяином, а предохранители на них находятся либо рядом с самими противотуманками, либо рядом с реле. Если же у вас не работают обе ПТФ, то скорее всего проблема с предохранителями отпадает – т.к. чтобы одновременно перегорели оба предохранителя не представляется возможным, хотя все бывает в нашей жизни.

Перегорели Лампы в ПТФ

В данном случае остается только проверить и заменить. Когда будите снимать лампу и смотреть – нить накаливания лампы визуально может остаться целой, поэтому лучше проверить заведомо рабочей лампой. Опять же – если же у вас отказали обе противотуманные фары, то скорее всего это не ваш случай.

Реле находится либо в монтажном блоке, либо установлено в другом месте, если ПТФ устанавливалось не заводом. Самый простой вариант – заменить и проверить на заведомо рабочее реле, так же можно попробовать постучать по нему. Когда вы включаете кнопку ПТФ – должен происходить щелчок реле. Если реле не щелкает – либо заменить реле, либо на него попросту не идут питание.

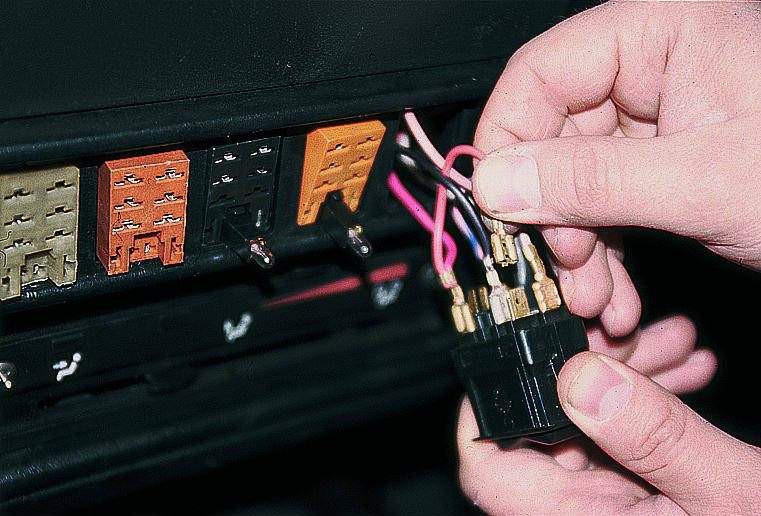

Кнопка включения ПТФ

Так же может выйти из строя, меняется за 1 минуту.

Плохая масса на кузов либо самих ПТФ, либо от реле. Зачистить и надежно закрепить на кузов.

Нет питания

  1. Проверяем, идет ли питание на кнопку ПТФ (если горит лампочка включения ПТФ, то здесь все нормально).
  2. Проверяем питание реле на контакты 30 и 87 (смотрите схему). Провода от этого реле идут на колодки ш7 ш8 монтажного блока (они обозначены).

Если же питание отсутствует – его нужно искать, искать обрыв провода. Скорее всего проблема в данном случае банальная – отвалился или заржавел провод.

Полезные статьи: Какие ПТФ выбрать? – выбираем противотуманки на рынке.

Как установить ПТФ? – устанавливаем ПТФ своими руками на норму.

Предохранители и реле ВАЗ 2110 — 2112, электрические схемы

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света.
Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света.
Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников.
Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации.
Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера.
Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар.
Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя.
Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла.
Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания.
Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

Предохранители

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре.
Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре.
Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны.
Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников.
Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.
Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент).
Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла.
Если не работает обогрев, аналогично предыдущему.
Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

F10 (20 A) — резервный предохранитель.

F11 (5 A) — габариты правой стороны.
Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

F12 (7,5 A) — ближний свет в правой фаре.
Аналогично предохранителю F2 для левой фары.

F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели.
Аналогично предохранителю F3 для правой фары.
Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней.

F14 (10 A) — передняя противотуманная фара с левой стороны.

Аналогично предохранителю F4 для правой «противотуманки».

F15 (20 A) — обогрев сидений, блокировка замка багажника.
Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.

F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки».
Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».

F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер.
Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.

F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель.
Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого замыкания в нём, особенно на шайбе и контактах. Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.

F19 (10 A) — блокировка дверных замков, контрольное реле стоп-сигналов и габаритов, поворотники и лампы их включения на панели, лампа заднего хода, обмотка генератора, контрольная индикация бортовой системы, приборная панель, часы, бортовой компьютер.

F20 (7,5 A) — задние противотуманные огни.

Если не работают задние «противотуманки», проверьте этот предохранитель и реле 9. Также проверьте сами лампы, проводку, разъёмы и выключатель на панели.

Никогда не заменяйте перегоревшие предохранители на предохранители большего номинала (тока), это может вызвать перегорание дорожек на монтажном блоке, выход из строя приборов и т.п. В этом случае ремонт обойдётся дороже, поэтому лучше разобраться с проблемой сразу и устранить неисправность. Если вы не можете самостоятельно найти в чём дело, обратитесь в автосервис, обычно подобными проблемами занимаются электрики, которым не составит труда определить неисправность и устранить её.

схема подключения, какие лампочки стоят

Любой водитель знает, сколько неудобств создает впередиидущий автомобиль с нерабочими задними фонарями. В этой статье мы научимся менять лампы в задних фонарях ВАЗ 2114, а также рассмотрим основные неисправности этих световых приборов и попробуем их самостоятельно устранить.

Какие лампы стоят в задних фонарях ВАЗ 2114

Пятидверный хэтчбек ВАЗ-2114 (LADA Samara) является рестайлинговой моделью ВАЗ 2109, а потому задние световые приборы и лампы в них практически не отличаются друг от друга. И в той, и в другой модификации ВАЗ в задних фонарях используются всего два типа лампочек – P21W (А12-21-3) и T5W (А12-5). Первая имеет мощность 21, вторая 5 Вт.

Лампы P21W и T5W, используемые в задних фонарях ВАЗ 2114

Лампочки P21W сигнализируют указатели поворота, стоп-сигналы, сигналы заднего хода и задний противотуманный свет. T5W лампы стоят в габаритах. Расположение же этих световых приборов и их назначение увидите на фото.

Местоположение ламп в заднем фонаре ВАЗ 2114 (на фото плата левого фонаря)

Цифрами на фото отмечены:

  1. стоп-сигнал;
  2. указатель заднего хода;
  3. противотуманный свет;
  4. габаритный огонь;
  5. указатель поворота.
к содержанию ↑

Замена лампочек

Теперь сделаем замену ламп заднего фонаря. Поднимаем багажник и ищем в обивке клапан, расположенный напротив этого прибора.

Со стороны багажника фонарь прикрыт клапаном на липучке

Открываем клапан (он на “липучке”) и наблюдаем заднюю часть фонаря с надетой на него колодкой питания.

Задняя часть фонаря ВАЗ 2114

Выдергиваем колодку, потянув ее по направлению к центральной оси машины.

Важно! Ответная часть колодки представляет собой металлизацию, нанесенную на гибкую плату. Снимаем колодку аккуратно, поскольку в случае неудачного сдергивания придется менять всю плату.

Отжимаем защелку, расположенную на той стороне фонаря, которая расположена ближе к центру машины, и снимаем плату вместе с лампами.

Снятие платы с лампами

Разворачиваем плату лампочками вверх и наблюдаем картину, изображенную на фото в первом разделе статьи. Все лампы снимаются одинаково – поворотом против часовой стрелки. Находим сгоревшую лампу, меняем на новую.

Замена лампы указателя заднего ходак содержанию ↑

Схема подключения

Задние фонари на ВАЗ 2114 подключаются к бортовой сети автомобиля посредством колодок, распиновка которых приведена ниже.

Распиновка колодки заднего фонаря ВАЗ 2114 и расцветка проводов

Цифрами на фото обозначены:

  1. указатель поворота – синий (правый), сине-черный.
  2. габаритный огонь – желтый (правый), желто-черный.
  3. сигнал торможения – красный.
  4. противотуманный свет – красно-черный.
  5. указатель заднего хода – зеленый.

Оба фонаря подключаются к одному жгуту, который идет по задней части кузова от правого светового прибора к левому, затем по левому борту к монтажному блоку, расположенному в моторном отсеке сразу за лобовым стеклом напротив водителя. Полная же монтажная схема электрооборудования ВАЗ 2114 (инжектор) будет выглядеть так:

Полная схема электрооборудования ВАЗ 2114

В этой схеме нас занимают отмеченные позиции:

  • 20 — выключатель фонарей заднего хода;
  • 26 — монтажный блок предохранителей и реле;
  • 27 — выключатель сигнала торможения;
  • 29 — выключатель (замок) зажигания;
  • 33 — выключатель заднего противотуманного света;
  • 35 — комбинированный выключатель габаритного света и света фар;
  • 36 — выключатель аварийной сигнализации;
  • 58 — задний фонарь;
  • 60 — дополнительный фонарь сигнала торможения.
к содержанию ↑

Ремонт заднего фонаря

Самая распространенная причина отказа заднего фонаря ВАЗ 2114 – выход из строя гибкой печатной платы или разъема, выполненного прямо на ней обычной металлизацией. Можно, конечно, просто купить новую печатную плату и заменить ею неисправную, но, во-первых, надолго ли?

А во-вторых, мы не ищем легких путей. Так что постараемся устранить эту неисправность своими силами, с минимальными затратами и так, чтобы на века. Начнем с разъема подключения фонаря к бортовой сети. Выглядит он примерно так:

Разъем подключения заднего фонаря к бортовой сети является частью гибкой платы и его невозможно заменить отдельно

Причин выхода из строя этого разъема много. К примеру, мы слишком часто снимали с фонаря колодку питания и просто частично стерли дорожки, которые имеют очень малую толщину напыления меди на пластике. Еще одна причина – от постоянной вибрации переломились токопроводящие дорожки рядом с разъемом. Ну и самое банальное – от перегрузки или замыкания дорожки отгорели.

Из-за отгорания токопроводящих дорожек гибкой платы не горят задние противотуманки

На фото изображен разъем фонаря другой модификации, но смысл проблемы тот же. Все эти вопросы можно решить при помощи паяльника, монтажного провода и обычного шестиконтактного (можно больше) разъема с ответной частью.

Для ремонта понадобится вот такая колодка с ответной частью

Зачищаем контакты разъема на плате при помощи ученической стирательной резинки (не наждачной бумаги – толщина фольги очень небольшая!) – и облуживаем их.

Лудить дорожки нужно хорошо прогретым паяльником очень быстро. Иначе дорожки просто отвалятся от подложки.

Напаиваем на дорожки провода от колодки, не забыв их отмаркировать, место пайки заливаем герметиком или клеевым термопистолетом.

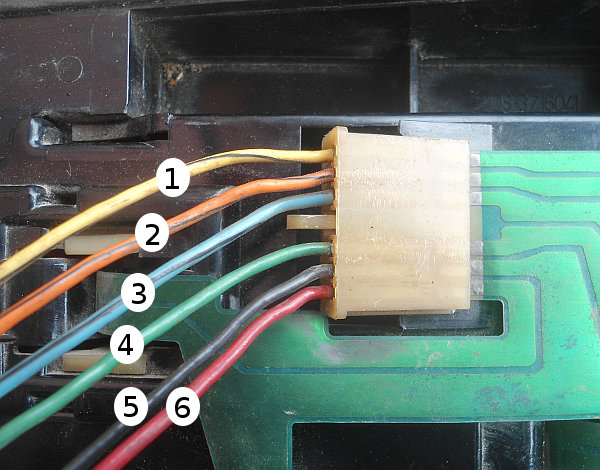

Подпаянная к плате заднего фонаря навесная колодка

Обрезаем штатную колодку жгута питания, а на ее место припаиваем ответную часть новой. Собираем фонарь, подключаем его к бортовой сети – и проверяем. Если мы не напутали с разводкой колодок, то все заработает сразу на ура.

Что делать, если дорожки отгорели или переломились? Выйти из положения можно следующим образом. Сразу после перелома счищаем с дорожек защитный лак, лудим, подпаиваем колодку. Выглядеть это будет так:

Подпаять колодку можно в любом месте гибкой платы

Можно, конечно, этим ограничиться (до следующего раза), но если потратить немного больше времени и сил, то можно сделать более серьезный ремонт. Доработанные таким образом фонари будут служить верой и правдой многие годы. Такой ремонт избавит вас от вечной проблемы в контактах хлипких штатных патронов – это тоже весьма распространенная неисправность фонарей ВАЗ 2114.

Для реализации этой идеи, кроме шестиконтактной колодки с ответной частью (см. выше), понадобятся пять патронов от указателей поворотов ВАЗ 2106 и десяток клемм к ним.

Понадобятся 5 таких патронов и 10 клемм к ним

Снимаем с панели лампы, штатные патроны и гибкую печатную плату. Расставляем купленные патроны на нужные места панели и размечаем их центры. Особой точности тут не требуется, главное, чтобы каждая лампа светила в свое «окно». Высверливаем отверстия по диаметру цокольных частей патронов.

Отверстия под будущие патроны

Вставляем в отверстия патроны, размечаем крепежные отверстия, высверливаем их, вворачиваем саморезы. Теперь патроны закреплены в панели намертво.

Закрепляем каждый патрон двумя саморезами

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Полезно. Использование саморезов – слишком «намертво». Если отверстия точно подогнаны под диаметр патронов, достаточно клеевого термопистолета или герметика.

При помощи монтажного провода с опрессованными на него клеммами (можно обжать обычными пассатижами и пропаять для верности) собираем схему, повторяющую разводку штатной гибкой печатной платы. Для верности клеммы можно заизолировать термоусадочной трубкой, но в принципе это не обязательно – панель, на которой крепятся патроны, пластмассовая. На концы проводов припаиваем нашу колодку.

Эта колодка будет соединять задний фонарь с бортовой сетью

Ответную часть колодки подпаиваем к жгуту питания фонарей, предварительно отрезав старую. Именно подпаиваем, а не соединяем скруткой. Скрутка через неделю окислится, и снова начнутся проблемы – то горит, то не горит. Спайку изолируем термоусадкой или хлопчатобумажной (черная тряпичная) изолентой. ПВХ изолента – крайне неудачный вариант. Она может со временем разворачиваться. Такая изоляция никуда не годится.

Все готово, можно подключать и проверять

Пару минут любуемся своей работой, вставляем лампы, подключаем, проверяем. Все работает как положено? Собираем фонарь, подключаем.

Фонарь на месте, все проблемы решены надолго

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно. После такой доработки штатная лампа указателя поворотов будет слишком торчать, а плата просто не встанет на место. Выйти из положения можно при помощи светодиодного аналога либо найти все ту же P21W (артикул 00000002008) или аналогичную. Такая лампа, на 15 мм ниже стандартной, отлично подойдет.

Светодиодный аналог P21W к содержанию ↑

На что и как можно поменять штатные фонари

Самый простой способ – изменить внешний вид своего автомобиля – заменить световые приборы на более оригинальные. Ассортимент фонарей на ВАЗ 2114, конечно, не особо широк, но выбрать есть из чего. А простой способ – потому, что весь тюнинг сводится к «снял штатные, поставил купленные». Побродим по магазинам, посмотрим, что можно найти для нашей ВАЗ 2114.

Фонари “Освар” – самый популярный вариант среди автолюбителей. Стоят относительно недорого, и найти их не проблема. Единственно, производитель использует в нём обычные лампочки, но при желании их можно заменить на светодиодные самостоятельно. Хотя для большинства автовладельцев это не актуально.

Задний фонарь “Освар” на ВАЗ 2114

Skyline style. Тоже «ламповый» вариант, но смотрится абсолютно по-другому.

Задний фонарь Skyline style для ВАЗ 2114

ProSport RS-02020. Это уже светодиодный вариант. Правда, лампочки, отвечающие за разные сигналы в них, явно не на своих местах, что может очень не понравиться другим участникам движения, а уж инспектор ГИБДД вас точно не поймет.

Задний фонарь ProSport RS-02020

ProSport RS-02020-Т. Все тот же “ПроСпорт” с перепутанными сигналами, но с тонированными стеклами. Настоящий подарок дорожной полиции!

Задний фонарь ProSport RS-02020 с тонированным стеклом

ProSport RS-07490. Вариант с лампочками. Тот же производитель, такое же недоразумение – сигнал поворота находится между габаритом и стоп-сигналом. Нарочно не придумаешь.

Задний фонарь ProSport RS-07490

«Зигзаг» 0013L. Вот такое светодиодное чудо предлагают производители из Тольятти – родины автомобиля ВАЗ. Здесь хотя бы сигналы более-менее на своих местах.

Задний фонарь «Зигзаг» 0013L

На этом поход по магазинам закончим, хотя чудес там еще много. Просто посмотрим небольшое видео о фонаре с красными “поворотниками” и перейдем к следующему пункту.

Как снять задние фонари

Пора выяснить, как снять штатные фонари, чтобы поставить новые. Для работы понадобится торцевой ключ на 8 с удлинителем и крестообразная отвертка. Открываем дверь багажника, крестовой отверткой демонтируем часть обивки так, чтобы, отогнув ее, можно было получить доступ ко всей задней части фонаря.

Обивка крепится к кузову при помощи саморезов

Находим по периметру светового прибора 4 гайки и отворачиваем их ключом

Фонарь крепится четырьмя гайками

Аккуратно снимаем разъем, потянув его к центральной осевой автомобиля. Не раскачиваем, а просто тянем, стараясь не перекашивать!

Снятие колодки питания

Тянем фонарь снаружи автомобиля на себя и снимаем.

Теперь фонарь можно снять

Устанавливаем новый световой прибор в обратной последовательности.

к содержанию ↑

Идеи для тюнинга или доработки

И напоследок несколько идей тюнинга. Одна из них – включение обычных сверхъярких светодиодов в цилиндрический корпус. Приведенные ниже фотографии достаточно хорошо раскрывают идею и особых пояснений не требуют. Прелесть такой модернизации – полная свобода действий и абсолютно новые решения, не имеющие на дороге «двойников».

Алгоритм тюнинга задних фонарей при помощи светодиодов

Возможный результат работы

Вместо отдельных светодиодов можно использовать многоцветную светодиодную ленту.

В магазине можно найти ленту любых цветов

Из нее, конечно, не «вылепишь» что угодно, но зато не придется собирать сложную схему с гасящими резисторами и возиться с соединением светодиодиков. Отрезал нужный кусочек, и он готов для подключения к бортовой сети.

Важно! Светодиодную ленту можно резать только по местам, отмеченным на самой ленте пиктограммками ножниц!

Тюнинг фонарей светодиодной лентой

Ну и конечно, светодидные модули.

Тюнинг светодиодными модулями

Теперь тонировка. Проще всего это сделать при помощи тонировочной краски. Заклеиваем “зад” автомобиля газетой и малярным скотчем. Тонируем, соблюдая инструкцию, нанесенную на баллон.

Тонирование задних фонарей ВАЗ 2114

Ждем, пока краска высохнет, при необходимости наносим еще слой (без фанатизма – фонари должны светить!). Снимаем газету и получаем результат. Очевидно, что тонировать не обязательно красным (красным как раз нежелательно) цветом. Стекла можно просто затемнить.

Результат тонировки

Вот вы и познакомились с задними фонарями автомобиля ВАЗ 2114, научились их ремонтировать, менять лампочки и даже рассмотрели несколько идей тюнинга этих световых приборов.

Предыдущая

Замена автолампКак поменять лампы и улучшить задние фонари ВАЗ 2112

Следующая

Замена автолампНе горят задние фонари ВАЗ 2109 — ремонт и доработка

почему не работают противотуманки и как снять ПТФ по схеме

Безопасность движения при плохой видимости во время дождя или тумана обеспечивают противотуманки. Поэтому важно, чтобы они находились в рабочем состоянии. В статье рассматриваются ПТФ, особенности работы, дается инструкция, как выполняется замена противотуманной фары.

Содержание

[ Раскрыть]

[ Скрыть]

Особенности работы ПТФ

Эти осветительные приборы отличаются излучаемым светом. Они могут гореть желтым или белым светом, главная их особенность в том, что они не освещают туман впереди, упираясь в него лучом, а создают плоский, широкий луч, который стелется вдоль дороги.

Освещение дорожного полотна

Для обеспечения хорошей видимости при плохих погодных условиях, нужно соблюдать следующие два правила:

  1. Отрегулировать точно границу пучка света, излучаемого оптикой. Луч не должен светить выше указанной горизонтальной плоскости.
  2. Фонарь должен находиться на минимальном расстоянии от дорожного полотна. При таких условиях легче настроить точно границу пучка света.
Регулировка противотуманок на авто

Становится ясно, что данные источники освещения необходимы, чтобы обеспечить хорошую видимость на дороге при сложных метеорологических условиях.

Для обеспечения качественного света луча необходимо следить за состоянием поверхности плафона: полировать, устранять царапины, которые уменьшают пропускную способность стекла.

Распространенные неисправности туманок и способы их устранения

Основной причиной неисправности противотуманок являются окислительные и коррозийные процессы.

Причины, по которым не горят противотуманки, могут быть следующие:

  • перегорел предохранитель;
  • перегорели лампочки;
  • нет контакта в реле;
  • неисправна кнопка выключения;
  • плохой контакт на массу кузова или самих ПТФ;
  • неверное подключение;
  • окисление контактов.

Для диагностики и устранения неполадок понадобится тестер и набор инструментов. Самой распространенной неисправностью электрооборудования является перегоревшие предохранители. Если они сгорели, их нужно поменять.

Если с предохранителями все в порядке, то нужно проверить лампочки в фарах. Они могут перегореть в результате короткого замыкания, или по причине естественного износа. Проверить исправность лампы можно с помощью заведомо рабочего источника света. Важно, чтобы цоколь у исправной лампы был такой, какой цоколь у нерабочего элемента. Заменить лампочку можно не снимая ПТф (автор видео – MegaMeyhem).

Если после устранения перечисленных причин не работают противотуманки, то, возможно, неисправна кнопка включения, которую легко заменить. Могут окислиться контакты, тогда их следует зачистить. Если не горят противотуманные фары после самостоятельного подключения возможно неверное соединение проводов.

Схема подключения туманок

Если необходим ремонт противотуманных фар, то в него может входить замена стекла противотуманной фары, или ее лампы. Возможно, что повреждена облицовка противотуманной фары, тогда понадобится снятие противотуманной фары и меняется рамка противотуманной фары, крепящиеся с помощью кронштейна. В любом случае, перед тем как разобрать противотуманную фару для ремонта или замены стеклянного плафона, необходимо демонтировать противотуманку, открутив винты крепления к кронштейну.

Инструкция по демонтажу и замене противотуманной фары

Замена противотуманной фары может понадобиться, если не работает весь узел или значительно ухудшилось качество светового луча. При замене чаще всего необходим демонтаж бампера. Именно на нем находится заглушка противотуманной фары.

После того, как откроются крепления оптики к кронштейну, нужно соответствующим инструментом открутить крепеж от кронштейна. Далее нужно отсоединить штекер и можно снимать противотуманку. Если нужно заменить полностью узел, то устанавливается новая деталь.

Фотогалерея «Замена противотуманок»

Если меняется рамка противотуманной фары, отражатель или стекло, то необходимо разобрать противотуманку. Для этого ее нужно хорошо прогреть, например, феном, чтобы расплавился герметик, а затем можно разбирать ПТФ.

Установка заменяемой или отремонтированной оптики выполняется в обратном порядке: присоединяется штекер, устанавливается противотуманка на штатное место, закручиваются болты крепления к кронштейну. На последнем этапе возвращаются на место либо подкрылки, либо бампер.

 Загрузка …

Видео «Замена ПТФ»

В этом видео демонстрируется, как снять противотуманки, и как заменить их (автор ролика — Сергей Глазырев).

Отзыв владельца автомобиля LADA (ВАЗ) 2114 2010 года ( ): 1.5 MT (77 л.с.)

Машина имеет кучу плюсов, ровно как и такую же кучу минусов. Но минусы не так сирашны.
 Плюсы:
Цена автозапчастей - копеечная. Кузовня самая дешевая на них. Тюнинга также море

Что и делает эту машину популярней всех лад. (Приора не в счет)

Ремонтопригодность:  одна из простейших, все можно слепить самому посмотрев пару роликов в ютубе.

Малый расход топлива, при относительно быстрой езде.

В версии двигателя 1.5  обрыв ремня Грм не страшен, так что для новичка, лодыря или забывчивоо человека это панацея. В случае обрыва отделаетесь только эвакуацией машины и самой замены ремня.

Внешний вид приятный.

Минусы:
Постоянные ремонты - если делать ремонт у "армян"-сервис (не хочу обидеть национальность,но таковы реалии) то тогда ломаться будет часто и уйдет денег много. Так как делают они очень плохо и по началу кажется, что дешево, а на деле выходит все на отвались.

Поэтому если нет возможности делать самому, найдите хороших мастеров. Которые не будут задирать ценник.

Также минус это ржавчина. Гниет все что только может. Самые больные места это рамка лобового, арки крыльев,задние стаканы и дно.

Переварить не дорого, покрасить тоже. Но цена машины от этого не взлетит вверх - поэтому почти никто таких вещей с этими машинами не делает.

Также отдельный косяк этой машины это  блок предохранителей в водосточном сливе. При мойке машины может окислиться предохранитель, что может повлечь за собой приличные неприятности или же как у меня самопроизвольное срабатывание дворников.

Также минусом я считаю это снабжения этой машины 10шным рулем.  Инженером дизайнером он не предполагался и в 2114  евросалон сопоставлялся своим рулем.  2114/3402010   а минус в том что с 10шным рулем включение аварийки сверх неудобное! (Находится за рулем на рулевой колонке)

Оптика:

Проблема с задними фонарями и противотуманками это детская болячка этих машин.
У фонарей задних вечно отходят платы от колодки проводов и стопы не горят.

Противотуманки быстро выходят из строя так как слабо защищены и внешняя среда (влага,снег,реагент) выводит их из строя.

Решается проблема с фонарями задними заменой их на тюнинг версии или люксовые.

Проблема с Птф решается заменой птф и последующей хорошей изоляцией при помощи изоленты.


Как работают задние противотуманные фары? | Новости

Cars.com, фото Анджелы Коннерс

CARS.COM — Однажды ночью, возвращаясь домой, я выехал на шоссе темным, но ясным вечером за старым седаном Jaguar XJ и был ослеплен противотуманными фарами водителя, хотя в тот вечер тумана не было. .Как я мог сказать, что его противотуманные фары были включены из-за машины? Потому что, как и многие американцы, этот водитель, похоже, не понимал, что делает выключатель противотуманных фар в его модном европейском роскошном автомобиле: иногда выключатель противотуманных фар включает задний фонарь.

Связано: Что делает моя машина? Разъяснение техники безопасности

В ряде европейских автомобилей высокого класса кнопка противотуманных фар не только включает дополнительные огни дальнего света в переднем бампере, но также увеличивает яркость части задних фонарей, чтобы ваш автомобиль был более заметен для автомобилей позади вас в тумане.Эти противотуманные фары особенно полезны на высокоскоростных автомагистралях Европы, а также в любой ситуации с ограниченной видимостью, например, в метели, густой туман, сильный дождь и т. Д. Их внешний вид варьируется от модели к модели. В некоторых автомобилях создается впечатление, что водитель нажал на педаль тормоза. В других случаях это может быть просто маленькая, но ярко освещенная лампочка в большом заднем фонаре. Задние противотуманные фары не распространены в США, но, поскольку они присутствуют на некоторых автомобилях высокого класса, важно понимать их.

Cars.com, фото Анджелы Коннерс

Задние противотуманные фары

Хотя это не распространено в США, задние противотуманные фары являются обязательными в Европе. Как правило, задний противотуманный фонарь представляет собой ярко-красный свет такой же яркости, что и ваши стоп-сигналы.Задняя противотуманная фара предназначена для определения положения вашего автомобиля при движении в тумане, снегу или других условиях, ограничивающих видимость. Ваши обычные задние фонари довольно тусклые, поэтому их вряд ли можно будет увидеть в туманную погоду. Задние противотуманные фары часто размещают с левой стороны автомобиля. Это позволяет другим водителям приблизительно знать, где находится автомобиль на полосе движения. Однако некоторые новые модели имеют задние противотуманные фары с обеих сторон для дальнейшего улучшения видимости. Подобно тому, как противотуманные фары в передней части вашего автомобиля помогают сделать вас более заметными для встречных машин, задние противотуманные фары делают вас более заметными для людей позади вас.Есть несколько типов задних противотуманных фар. Некоторые используют ксеноновые или галогенные лампы для фар, но другие задние противотуманные фары состоят из светодиодных фонарей. Светодиодные фонари яркие, долговечные и распространены на новых автомобилях с задними фонарями.

В случае Volvo S60 2016 года (на фото) пара задних фонарей загорается при нажатии кнопки, что значительно упрощает обнаружение Volvo на шоссе в тумане и других плохих условиях. Фары Volvo — один из самых распространенных примеров задних противотуманных фар.Задний противотуманный фонарь — полезная функция безопасности, но проблемы возникают, когда водители не знают об этой функции и включают противотуманные фары в нормальных условиях движения. Конечно, вы можете получить немного дополнительное освещение дороги вперед, но вы также неосознанно ослепляете водителей позади себя и иногда даже заставляете их думать, что вы тормозите. Следовательно, эти дополнительные противотуманные фары не следует использовать в качестве обычных фар дальнего света. Если у вашего автомобиля есть задние противотуманные фары, включайте их только тогда, когда вы едете в тумане, снегу или в других условиях, которые могут помешать другому водителю увидеть ваш автомобиль.

Есть ли в вашей машине противотуманные фары сзади?

Посмотрите, есть ли в вашей машине задние противотуманные фары. Поставьте машину на стоянку, включите двигатель, а затем включите фары. Пройдитесь вокруг и посмотрите, как выглядит ваша машина с включенными сзади фарами. Видите узор задних фонарей? Если у вас есть кто-то, кто может вам помочь, попросите его нажать на педаль тормоза, чтобы вы могли увидеть, как выглядят ваши стоп-сигналы. Теперь нажмите кнопку противотуманной фары и вернитесь в заднюю часть автомобиля.Заметили какие-нибудь более яркие огни, которые по яркости похожи на ваши стоп-сигналы? Тогда у вас также есть задние противотуманные фары. Теперь, когда вы знаете об этом, их следует использовать только в условиях плохой видимости, а не для того, чтобы раздражать беднягу позади вас. Не стесняйтесь включать фары, фары дальнего света и даже передние противотуманные фары (если их можно включить независимо от задних противотуманных фар), но сохраните задние противотуманные фары для туманной погоды.

Редакционный отдел Cars.com — ваш источник автомобильных новостей и обзоров.В соответствии с давней политикой этики Cars.com редакторы и рецензенты не принимают подарки или бесплатные поездки от автопроизводителей. Редакционный отдел не зависит от отделов рекламы, продаж и спонсируемого контента Cars.com.

доля

Глава Детройтского бюро Аарон Брэгман вырос в районе Детройта, вырос в семье автомобилестроителей и живет в Анн-Арборе, штат Мичиган.Написать Аарону

Задние противотуманные фары — Правда и вымысел — Atlantic Motorcar

Выключатель заднего противотуманного света — Volvo

Назначение и дизайн
Для нового владельца европейского автомобиля задняя противотуманная фара часто является источником большой загадки, скорее всего, они никогда раньше не видели ее на своем отечественном автомобиле или грузовике. Часто нам задают вопрос: «Почему в моей европейской машине только одна противотуманная фара».
Или не менее распространенный вопрос: «Мне кажется, у меня не работает задняя противотуманная фара, кажется, работает только сторона водителя.”

Хотя это не распространено в США, задние противотуманные фары являются обязательными в Европе и особенно распространены на немецких и шведских автомобилях. Как правило, задний противотуманный фонарь представляет собой ярко-красный свет такой же яркости, что и ваши стоп-сигналы. В Европе распространены два задних противотуманных фонаря, но в США это в настоящее время запрещено. Почему в США не разрешены двойные задние противотуманные фары? Я слышал несколько причин, и самый распространенный ответ — чтобы водители не путали ваши два задних противотуманных фонаря с стоп-сигналами.Причина, по-видимому, заключается в том, что в условиях тумана обгоняющий водитель может принять двойные задние противотуманные фары за автомобиль впереди него как стоп-сигналы, а затем нажать на собственные тормоза, создавая вероятность заднего столкновения.

Задний противотуманный фонарь при обгоне / обгоне

Назначение
Задняя противотуманная фара определяет положение вашего автомобиля при движении в тумане, снегу или других условиях, ограничивающих видимость. Ваши обычные задние фонари довольно тусклые, поэтому их вряд ли можно будет увидеть в туманную погоду.Задние противотуманные фары часто размещают с левой стороны автомобиля, чтобы помочь обозначить угол автомобиля, когда находящиеся сзади автомобили обгоняют (обгоняют) его. Этот световой сигнал (выглядит как включенный стоп-сигнал) позволяет другим водителям приблизительно знать, где находится автомобиль на полосе движения. Подобно тому, как противотуманные фары в передней части вашего автомобиля помогают сделать вас более заметными для встречных машин, задние противотуманные фары делают вас более заметными для людей позади вас. Есть несколько типов задних противотуманных фар. Некоторые используют ксеноновые или галогенные лампы для фар, но другие задние противотуманные фары состоят из светодиодных фонарей.Светодиодные фонари яркие, долговечные и распространены на новых автомобилях с задними фонарями.

Задний противотуманный фонарь — Volvo

Пример
В случае с Volvo S60 2016 года, изображенном здесь, при нажатии кнопки загорается пара задних фонарей, что значительно упрощает обнаружение Volvo на шоссе в тумане и других плохих условиях. Фары Volvo — один из самых распространенных примеров задних противотуманных фар. Задний противотуманный фонарь — полезная функция безопасности, но проблемы возникают, когда водители не знают об этой функции и включают противотуманные фары в нормальных условиях движения. Конечно, вы можете получить немного дополнительное освещение дороги вперед, но вы также неосознанно ослепляете водителей позади себя и иногда даже заставляете их думать, что вы тормозите. Следовательно, эти дополнительные противотуманные фары не следует использовать в качестве обычных фар дальнего света. Если у вашего автомобиля есть задние противотуманные фары, включайте их только тогда, когда вы едете в тумане, снегу или в других условиях, которые могут помешать другому водителю увидеть ваш автомобиль.

2114 какие значки на панели что означают. Кнопки, лампочки, значки, индикаторы.Тюнинг в свое удовольствие

ВАЗ 2114 — один из первых отечественных автомобилей, на котором была применена электронная комбинация приборов. «Первопроходцем» в этой области была, конечно же, «дюжина», после которой электроника стала применяться на всех последующих моделях ВАЗ. А сегодняшнюю статью мы посвятим устройству панели приборов

Устройство и характеристики

Панель приборов ВАЗ 2114, помимо электронной комбинации, отличается еще и расположением подсветки.И если в первом поколении «Самары» это было организовано снаружи, что затрудняло доступ к приборной панели при разборке, то на 14-й «Жигуле» показания освещались лампами изнутри. Но это далеко не все особенности данной части.

На автомобилях ВАЗ 2114 он включает до 19 обозначений, основными из которых, конечно же, являются тахометр, спидометр, датчики охлаждающей жидкости и уровня топлива.

Датчик температуры охлаждающей жидкости

А обзор обозначений начнем с левой стороны.Здесь на панели приборов ВАЗ 2114 есть указатель. Красная шкала начинается с 105 градусов Цельсия и заканчивается на 130. Обратите внимание, что если стрелка этого датчика находится в этом диапазоне, вы должны немедленно остановить двигатель и подождать, пока он остынет. В противном случае закипание мотора неминуемо.

Тахометр

Далее у нас есть тахометр. Это самая большая стрелочная шкала на приборной панели после спидометра. По его обозначениям видим, что норма должна быть в районе от 2 до 5.5 тыс об / мин (холостой ход не в счет). Далее идет красная шкала. Попадание стрелки в этот диапазон не так опасно, как в случае с датчиком температуры охлаждающей жидкости. Однако не следует забывать, что непомерно высокая частота вращения влечет за собой не только, но и значительную нагрузку на все остальные детали двигателя.

Спидометр

Приборная панель ВАЗ 2114 непременно оснащена спидометром. Это самая важная деталь щитка. Именно от его показаний зависит контроль водителя за скоростью, а, соответственно, и безопасность.Следовательно, он должен отображать показания с максимальной точностью 0,1 километра в час. На панели приборов ВАЗ 2114 имеется шкала спидометра со значением измерения от 0 до 200 километров в час. Интересно, что почти все отечественные автомобили имеют спидометры, измеряющие показания выше 170 км / ч. Например, на ГАЗелях максимальная скорость составляет порядка 180-200 километров в час (в зависимости от года выпуска). Странно, конечно, что до этих значений разгоняется малотоннажный фургон, тут хоть «сотку» с горы набрать…

Датчик уровня топлива

Последний игольчатый датчик измеряет уровень топлива в бензобаке автомобиля. Он расположен по стандартной схеме — в правой части панели приборов. На шкале всего 3 символа: 0, ½ и 1. Конечно, он не измеряет данные с такой же точностью, как спидометр, но узнать примерный уровень топлива вполне возможно.

Итак, мы изучили особенности, отличающие приборную панель ВАЗ 2114, и выяснили ее устройство.

— основной информационный блок, в котором отображаются данные о текущем функциональном состоянии автомобиля. Он расположен на торпеде, прямо перед сиденьем водителя.

Приборка ВАЗ 2114, 2113, 2115

Сама панель содержит три типа элементов:

  • Контрольные лампы количества расходников, масла, тормозной жидкости и т.д;
  • Спидометр и тахометр;
  • Элемент управления для переключения режима работы спидометра.

Кроме того, понятие «комбинация приборов» принято обозначать как рычаги указателей поворота, кнопки и другие средства связи машины.

Схема приборной панели ВАЗ 2114 выглядит так:


Из этой статьи вы узнаете обозначение значков на приборной панели ВАЗ 2114, причины включения лампочек, а также меры, которые необходимо предпринять для устранения возникших проблем.

ЭЛЕМЕНТЫ ГЛАВНОЙ ПАНЕЛИ

Основное место на панели приборов отведено тахометру и спидометру, датчику количества топлива и текущей температуре жидкости в системе охлаждения.Разберем основные обозначения на панели ВАЗ 2114 подробнее.

— это стрелочное устройство, сигнал на который подается бортовым компьютером четырнадцатого. Тахометр отображает данные о количестве оборотов коленчатого вала в текущий момент времени. Тахометр разделен шкалами на 5 единиц, каждая секунда которых оцифрована. Максимальное числовое значение оборотов — 80.

Чтобы узнать реальные обороты двигателя при движении автомобиля, показатель тахометра необходимо умножить на 100.Например, если стрелка расположена на 40, значит коленчатый вал совершает 4000 об / мин.

Производитель указал критическое значение частоты вращения, при достижении которого двигатель четырнадцатого может выйти из строя из-за чрезмерной нагрузки. На приборе он выделен красной штриховкой, это значение колеблется от 6000 до 8000 оборотов.

Под тахометром расположено электронное окошко, на котором отображаются данные о текущем времени и температуре окружающего воздуха.

У четырнадцатого есть спидометр с индукционной шкалой, который расположен с правой стороны приборной панели.Спидометр тоже разделен на сектора, деление 10 километров. Максимальная отметка — 200 км.

Управление спидометром находится внутри коробки передач. При этом следует учитывать, что все индукционные спидометры, в том числе и установленный на четырнадцатом, имеют допустимый уровень погрешности 5 км / ч.

Внизу стрелки спидометра находится электронный экран, на котором можно увидеть данные об общем пробеге автомобиля и пробеге с момента последней точки старта.Ориентир может быть установлен самим водителем; для этого под цифрой 200 на спидометре есть ручной переключатель, сбивающий текущий отсчет пробега до нуля.

Справа на панели приборов ВАЗ 2114 и обозначение индикаторов на панели приборов ВАЗ 2113 полностью аналогичны четырнадцатой модели) — стрелочный индикатор текущего количества топлива в бензобаке.

Шкала датчика разделена на три отметки: 1 — полный бак, ½ — бак наполовину полный, 0 — пустой бак.

Рядом с датчиком цветной индикатор — лампа, которая загорается оранжевым светом при приближении уровня топлива к критическому минимуму. Когда загорается лампочка, необходимо заправить машину в пределах 20-30 километров.

  • жидкость в системе охлаждения

Датчик температуры охлаждающей жидкости разделен по градациям на 20 единиц. Минимальная температура 50, максимальная 130 градусов. Критическая температурная зона начинается от 105 градусов, она отмечена красной штриховкой.

Если закипает охлаждающая жидкость четырнадцатого, то необходимо немедленно остановить машину и заглушить двигатель, так как движение в этом режиме чревато серьезными неприятностями, вплоть до полной поломки двигателя.

Если не работает датчик температуры на панели приборов ВАЗ 2114, необходимо проверить проводку, через которую датчик подключается к емкости с охлаждающей жидкостью. Также возможно окисление контактов датчика, их необходимо либо протереть растворителем, либо заменить новым датчиком.

НОЖКИ ИНДИКАТОРА

Также на панели приборов на ВАЗ 2114 есть блок световых индикаторов, в который входят следующие значки:


Разберем подробнее обозначение значков на панели приборов:

  1. Индикатор, отображающий информацию о текущем уровне масла в двигателе. Когда количество смазочной жидкости критически мало, лампа становится оранжевой. Масло необходимо долить сразу после того, как этот индикатор станет активным;
  2. Этот индикатор свидетельствует о низком количестве рабочей жидкости в бачке омывателя.Бак рассчитан на 5 литров жидкости, индикатор загорается при ее количестве ниже 1 литра;
  3. Датчик количества жидкости в системе охлаждения двигателя. Один из наиболее важных показателей, за которым следует внимательно следить;
  4. Указывает на наличие открытых дверей. Горит красным;
  5. Индикатор, загорающийся при выходе из строя габаритов или стоп-сигналов. Цвет активного индикатора — красный;
  6. Лампочка, загорающаяся при критическом износе тормозных колодок (1.5 мм). Загорается с момента первого нажатия на тормоза до момента выключения автомобиля;
  7. Индикатор, указывающий на то, что водитель не пристегнут ремнями безопасности.

Восклицательный знак на панели приборов в двух случаях: при включенном стартере автомобиля и при низком уровне тормозной жидкости. Как правило, причина во втором варианте.

Для устранения проблемы полностью залейте емкость и проверьте контакты датчика уровня ТК, которые находятся на крышке емкости, на предмет окисления.

Если на панели горит иконка двигателя, то с силовым агрегатом четырнадцатого что-то не так. Причин, по которым загорается лампочка «Check Engine» очень много, часто она горит даже при отсутствии видимых неисправностей. Лучше всего отправиться на СТО для диагностики, чтобы обезопасить от возможных проблем.

КНОПКИ ПРИБОРНОЙ ПАНЕЛИ

В центре приборной панели находится ряд из пяти кнопок:

Описание кнопок на панели приборов ВАЗ 2114 следующее:

Первый блок:

  1. Включение / выключение габаритных огней.Когда габариты включены, горит зеленый свет;
  2. Кнопка включения и выключения фар;

Второй блок:

  1. Включение / выключение передних противотуманных фар. Для включения противотуманных фар необходимо сначала включить габаритные огни;
  2. Включение / выключение задних противотуманных фар;
  3. Включение / выключение обогрева стекла на четырнадцатой двери багажного отделения.

Приветствую вас друзья на сайте автосервиса своими руками. В силу различных ситуаций возникает момент, когда необходимо поменять дашборд.

А в сегодняшней статье мы рассмотрим на примере российского автопрома, как поменять приборную панель на ВАЗ 2114, ВАЗ 2115.

Хотя замена панели не такая уж и сложная процедура, многие автовладельцы все же предпочитают обращаться к услугам мастеров, то есть в СТО.

Но многие автолюбители по разным причинам предпочитают ремонтировать ВАЗ своими силами, поэтому в данной статье будет описана подробная инструкция по снятию и установке панели приборов ВАЗ 2114.

Как известно, приборная панель сообщает водителю полезную информацию во время движения или стоянки с работающим двигателем.

Следовательно, нужно серьезно отнестись к этому процессу, чтобы при установке не забыть подключить какое-то важное устройство.

Также стоит отметить, что она в пределах 15 тысяч рублей, поэтому здесь каждый решает сам, стоит делать замену или нет.

Хотя бывают ситуации, когда без замены просто невозможно обойтись, например, машина попала в аварию или на ней есть какие-то большие трещины.

Как снять панель приборов ВАЗ 2114, инструкция.

Первым делом откручиваем с левой стороны, именно там находятся водительские педали, три винта на боковой панели консоли, как показано на фото.

Внимание! Во избежание различных замыканий в электрической цепи отключите массу от аккумулятора.

Снимаем вилку или магнитолу если она установлена ​​и отсоединяем провода. Также вытаскиваем фишки на прикуриватель и на подсветку пепельницы.

Далее нужно снять ручку включения вентилятора отопителя и рычаги открытия и закрытия крана печки и других заслонок, поддев их отверткой и потянув на себя.

Откручиваем саморезы панели приборов сверху и снизу фигурной отверткой.

Еще нужно открутить саморез, который находится под заглушкой рядом с кнопкой обогрева заднего стекла . .. Затем вытаскиваем из корпуса панели приборов все фишки, которые желательно пометить, чтобы потом не запутаться.

Рулевая колонка также должна быть откручена от крепления, после чего она упадет, предварительно сняв рулевое колесо. Затем нужно открутить все винты, как показано на рисунке. И утопить блок управления отопителем внутри.

Также справа и слева откручиваем саморезы от кронштейна крепления, идущего от пола к панели приборов.И два самореза из поперечного крепления кронштейна.

Поддев ручку гидрокорректора фары и ручку регулятора освещенности приборов, снимите их. Вынимаем декоративную крышку и отключаем светодиодную вставку. Затем откручиваем гайки торцевым ключом.

Отсоединить оставшиеся фишки иммобилайзера, освещения бардачка и др. Откручиваем верхний и нижний саморезы панели приборов с левой и правой стороны.

Если вы все отсоединили, вынимаем панель на себя, установку новой проводим в обратном порядке.

Конечно, кто-то скажет, что все сложно и ничего не понятно, но это до тех пор, пока вы сами не начнете разбирать и потом устанавливать обратно, но наверняка придется немного повозиться.

Хоть отечественные ВАЗ и не дотягивают до современных иномарок по сложности конструкции узлов и агрегатов, но и у них есть свои индикаторы, которые могут сигнализировать о той или иной неисправности.Разберем по порядку, что они означают и как расшифровывать значки на панели приборов автомобиля ВАЗ 2114.

Стрелочные указатели

Для начала разберем индикаторы со стрелками, так как мы видим их на дашборде их четыре.
Индикатор №1 показывает температуру охлаждающей жидкости в двигателе автомобиля. Если стрелка находится в красном секторе, рекомендуется проверить уровень или другие элементы системы охлаждения (радиатор, помпа, термостат).
Индикатор № 2 является тахометром и показывает частоту вращения коленчатого вала силового агрегата.. . Не проворачивайте двигатель на максимальную мощность, когда стрелка уходит в красный сектор, это может отрицательно сказаться на его долговечности.
Индикатор №5 — спидометр. Показывает текущую скорость автомобиля, с которым он движется. Также в этой шкале есть электронный дисплей под цифрой 12 — счетчик пробега, где верхние цифры — общий пробег, нижние — суточные.
Ну и последний циферблатный индикатор номер 6 показывает количество топлива в баке. При нем есть индикатор резерва номер 7 с изображением заправки, он загорается, когда заканчивается бензин.

Световые индикаторы на панели приборов ВАЗ 2114

Пиктограммы № 3 и № 4 на приборной панели указывают на то, что левый и правый указатели поворота включены соответственно.
Пиктограмма № 8 сообщает водителю, что габаритные и / или внешние фонари включены.
Если загорелся значок под номером 9, на котором нарисован восклицательный знак, значит, проблема в работе тормозной системы автомобиля. В большинстве случаев это может быть низкий уровень тормозной жидкости, долейте жидкость в бачок.
Пиктограмма № 10, на которой нарисована фара, сигнализирует о включении дальнего света фар.
Кнопка № 11 рядом с жидкокристаллическим дисплеем используется для сброса суточного расхода и установки часов.
Значок № 13 загорается при включении будильника.
Индикатор № 14 «» при работающем двигателе информирует водителя о неисправности двигателя автомобиля.
Жидкокристаллический дисплей №15 — показывает текущее время и температуру вне автомобиля.
Индикатор № 16, показывающий аккумуляторную батарею, загорается при включении зажигания и гаснет после запуска двигателя.Если есть проблема, генератор не работает — он может загореться или мигнуть.
Значок № 17 П в красном кружке, сигнализирует о включении стояночного тормоза (ручника).
Индикатор № 18, который показывает красный кран, сигнализирует о недостаточном давлении масла в системе смазки двигателя. Следствием низкого давления также может быть низкий уровень масла.
Индикатор №19, указывает положение воздушной заслонки, если установлен на ВАЗ 2114

Поиск возможных причин, по которым может периодически не работать панель приборов ВАЗ 2114, беспокоит того или другого владельца автомобилей данной модели.Понятное дело, что если на торпеде не видно ни одного параметра, ездить можно, как говорится, только наощупь. Правда, известны некоторые специалисты, которым все же удалось как-то без всяких доказательств доползти до базы, но как-то не хочу следовать их примеру.

А нужно ли создавать себе возможные неприятности и повышать риск попадания в аварию? Думаю нет ! В сегодняшней статье я хочу рассказать вам о возможных причинах возникновения неисправности приборной панели ВАЗ 2114, и дать некоторые способы ее ремонта самостоятельно. .

Ваз 2114 — почему не работает приборная панель?

Почему не работает приборная панель ВАЗ 2114? На самом деле причин может быть много, вот некоторые из них:

  1. Перегорел предохранитель
  2. Прогоревшие дорожки на плате не подлежат ремонту. В этой ситуации все решает установка новой схемы … Бояться этого не стоит, стоимость ее не велика, а замену можно произвести самостоятельно.
  3. Обрыв проводки можно назвать самым сложным, неприятным и трудно определяемым вариантом поломки. При этом не подается питание на приборную панель или один из индикаторов, и он перестает работать. Обнаружение неисправности происходит с помощью мультиметра. Требуемый провод отзывается, определяется место обрыва или плохого контакта и при необходимости заменяется или зачищается.

Если подсветка приборной панели внезапно пропадает, проверьте ручку регулировки яркости лампы.Вполне возможно, что ребенок, который до этого сидел в вашей машине, открутил ее, поставив на минимум.

Неисправна панель приборов ВАЗ 2114, что делать?

Если на автомобиле ВАЗ-2114 ни один из установленных на нем индикаторов (спидометр, одометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости) не работает на панели приборов, то первое, что необходимо сделать водителю — это проверить целостность предохранителя F3, который находится в монтажном блоке. Если он перегорел, то перед заменой нужно найти причину, из-за которой он перегорел, иначе только что установленный новый предохранитель постигнет судьба предыдущего. Чаще всего загораются предохранители в результате короткого замыкания.

Даже если предохранитель исправен, то не поленитесь достать его и проверить состояние контактов. Бывают случаи, когда контакты окисляются, и электрическая цепь в этом месте прерывается. Убедившись, что предохранитель исправен, следующим шагом будет проверка реле зажигания, которое находится в салоне автомобиля слева от рулевой колонки.Он закреплен на шпильке «вверх ногами». В колодке, куда вставлено это реле, при помощи перемычки можно попробовать замкнуть провода питания. Если при этом оживает панель приборов, то реле зажигания придется заменить.

Если реле зажигания исправно, то возможны только две причины неработоспособности панели приборов: замок зажигания и монтажный блок … Перед установкой на автомобиль ВАЗ-2109 реле зажигания, контакты замка, сгорали довольно часто, и их приходилось чистить, отсоединив контактную группу от самого замка.После внесения изменений в принцип подачи напряжения на выключатель зажигания его контакты стали гореть очень редко, но вероятность этого явления все же осталась. На монтажном блоке, в его плате, могут выгореть гусеницы, чтобы в этом убедиться, монтажный блок придется снять с автомобиля.

Помимо вышеперечисленных причин, которые могут привести к сбою в работе панели приборов, также необходимо проверить надежность крепления массового провода.

Снятие инструментальный панелей ВАЗ 2114 — видео


Панель приборов ВАЗ 2114 — автотест

В некоторых автомобилях ВАЗ есть функция «проверка приборной панели», позволяющая стрелкам совершать полный оборот от начала до конца. Такой приборка автотест при включении зажигания имеется на некоторых иномарках (ниссан, субару).В этой статье мы расскажем, как сделать автоматический тест панели приборов на ВАЗе. Начнем с того, что не в каждой модели удастся реализовать функцию проверки приборки при включении зажигания. Если включить зажигание, удерживая кнопку сброса пробега, а стрелки описывают дугу, то подойдет и эта панель. Как правило, такая калибровка стрелок прибора доступна на моделях AutoPribor с одним окном (однострочным), но опять же не на всех версиях. Для доработки панели приборов вам потребуются:

  1. Реле электромагнитное, малогабаритное (12В).Например, Tianbo HJR 1-2C.
  2. Транзистор КТ 503. Может быть заменен практически любой структурой npn.
  3. Конденсатор 100 мкФ, электролитический (16 В).
  4. Резисторы на 1 кОм, 6,8 кОм, 22 кОм.

Принцип работы схемы: реле своими нормально замкнутыми контактами замыкает кнопку приборки. При включении зажигания схема начинает работать через полсекунды, а затем включает реле, размыкающее кнопку.

Этот тест стрелок и индикаторов приборной панели есть уже на всех современных моделях.Единственное, на разных образцах, действует по разному. Например, может быть 1 проход стрелок, или три, или пока вы не нажмете кнопку, или даже пройти только до половины шкалы. Скорость стрелки приборной панели также зависит от производителя и версии устройства. Другими словами, автотест — это кнопка теста, которая автоматически кеширует деньги при включении устройства. Если в стандартной проверке есть тест, то он будет и в автотесте. Поэтому сделать автоматический тест приборной панели ВАЗ 2114 — не проблема.

Как разобрать приборную панель ВАЗ 2114

Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и расположением панели приборов на своем автомобиле. В разобранном на винты виде он выглядит так:

Если внимательно изучить эту схему, становится понятно, как снимать панель на ВАЗ 2114. Определив для себя порядок, можно приступать к процессу.

  1. С помощью отвертки Phillips необходимо открутить три самореза, удерживающие экран левой консоли.Для удобства при этой работе лучше использовать отвертку с короткой ручкой и наконечником.
  2. Снимая щиток, осторожно выдвиньте нижний край облицовки из кронштейна кузова.
  3. Правый экран консоли крепится пятью саморезами. Используя отвертку Phillips, осторожно открутите все винты, удерживая крышку рукой.
  4. Снимите экран, не позволяя ему зацепиться за спрятанный за ним жгут проводов.
  5. Отсоедините «массу» от АКБ, отсоединив колодки.Если в машине есть магнитола, отключите ее от основного жгута проводов, вытащив колодку разъемов. Если магнитола на машину не установлена, то просто вытащите провода из панели, их нужно закрыть заглушкой. Обязательно выключите прикуриватель и вытащите патрон с лампочкой пепельницы.
  6. Снимите ручки с рычагов управления заслонкой отопителя. Чтобы облегчить процесс, подденьте их плоской отверткой.
  7. Несмотря на кажущуюся простоту этого пункта, снимая ручки с рычагов, можно потратить много времени.Для этого дается наглядный пример того, как это сделать на удаленном агрегате.
  8. Снимите ручку вентилятора электронагревателя, просто потянув ее на себя.
  9. Саморезы с крестообразной головкой, которыми панель приборов крепится к кронштейнам справа и слева, откручиваем отверткой
  10. В окошке на панели приборов, где расположен блок приборов, есть два самореза -саморезы сверху и два снизу — под окном.Их необходимо вывернуть, разобрав накладку (2) и щиток (8).
  11. Вытащите заглушку и открутите расположенный за ней саморез.
  12. Выкрутите два самореза снизу, удерживающих колодку, и снимите ее.
  13. Отметив провода, подходящие для выключателей, отсоедините их.
  14. Выкрутите болты крепления кронштейна рулевого колеса.
  15. Выкрутите саморезы нижнего кронштейна ключом на «8».
  16. Выкрутите винт для отвертки и снимите световод.
  17. Снимите крепления блока управления обогревом и снимите картриджи с задней части блока.
  18. снимаем декоративную вставку, удаляя все внешние детали.
  19. Откручиваем гайки ключом на «21».
  20. Убрать подсветку гидрокорректора.
  21. Откручиваем верхний и нижний крепления панели, с левой стороны снимаем крепление к поперечине.
  22. Теперь можно снимать торпеду ВАЗ 2114.
  23. Установка производится в обратной последовательности.

Для того, чтобы наглядно увидеть весь процесс в движении, вы можете посмотреть видео, как снять приборную панель на ВАЗ 2114.

Видео: Как снять приборную панель на ВАЗ 2114 своими руками

Задние противотуманные фары для вождения в США? Кто они такие?

Обратите внимание: все фотографии здесь и в других статьях на этом веб-сайте сделаны с пассажирского сиденья и с помощью телеобъективов с гораздо большего расстояния, чем кажется на изображении.Безопасность фотографий никогда не ставится под угрозу.

К сожалению, в США пары задних противотуманных фар высокой интенсивности не разрешены. На самом деле, если я спрашиваю об этом американских водителей — что я делаю часто, — они даже не понимают, что такое задние противотуманные фары. Итак, давайте разберемся: задние противотуманные фары красные, они очень яркие, и их следует использовать (для защиты вашей шестерки) только в условиях плохой видимости.

Автомобиль рядом с центром этой фотографии, у которого есть согласованная пара задних высокоинтенсивных противотуманных фар, а не стоп-сигналы, будет явно оставаться более заметным, чем даже автомобили ближе к камере, у которых есть только свои обычные задние фонари, на которые можно полагаться.Посмотрите на две машины сразу за хорошо освещенной машиной и слева от нее: у обеих есть свои обычные задние фонари, но они исчезают из поля зрения. Разница в безопасности очень очевидна. Авторское изображение.

Сказать, что отсутствие парных задних противотуманных фар — жаль, значит ничего не сказать, потому что эти штуки спасают жизни. По общему признанию, автомобили из Европы могут быть импортированы в США только с одним задним противотуманным светом, а не двумя, которые у них есть на европейских дорогах, но, как я покажу ниже, это неадекватно и менее безопасно.

Здесь автомобиль с сильными брызгами и только с одним задним противотуманным фонарем дает понять, что при плохой видимости или на большем расстоянии виден только один огонь. В таких обстоятельствах водителю, который следует за вашим транспортным средством, гораздо труднее правильно оценить, насколько велик зазор между транспортными средствами, и это делает ситуацию значительно менее безопасной. (Вы заметили высокий грузовик, видимый между двумя машинами, за которыми следует машина с камерой?) Авторское право.

Около 15 лет назад, на мероприятии в Манхэттене, я спросил некоторых высокопоставленных европейских автомобильных инженеров об этой глупой ситуации, и мне сказали, что парные задние противотуманные фары запрещены в Америке » на случай, если люди принимают их за стоп-сигналы. ! ”Эта причина была бы забавной, если бы не была такой глупой.Пары этих очень ярких дополнительных задних красных фонарей использовались в Европе в течение 3-4 десятилетий, и ни разу — даже когда я был офицером дорожной полиции, расследующим аварии, — люди когда-либо даже намекнули мне, что они путают задний туман фонари с стоп-сигналами. Узнав об этом, даже ребенок сразу же узнает разницу между ними.

Давайте представим сценарий: вы едете на своем седане или внедорожнике в полумраке рассвета или в сумерках в очень густом тумане, но до следующего съезда 20 миль, так что у вас нет выбора, кроме как продолжить движение, двигаясь так медленно, как условия. диктовать.(Остановка на обочине при плохой видимости может быть даже более опасной, чем продолжать движение, если только вы не должны перейти прямо через обочину и ехать по траве, как можно дальше от асфальта.) Подъезжая сзади, двигайтесь слишком быстро для условия, допустим, есть полностью загруженный 18-колесный полуприцеп; водитель опаздывает и очень торопится. Что произойдет дальше? Вы хотите, чтобы он сказал: « Эти огни впереди очень яркие. Интересно, это стоп-сигналы? <<шутка>> Или вместо этого, вы хотите, чтобы он задавался вопросом, что он только что протаранил сзади, потому что он ничего не видел, пока не стало слишком поздно, и он врезался в вашу машину и разбил ее … и, возможно, вы и ваша семья!

Вся цель наличия задних противотуманных фар (множественное число) состоит в том, чтобы не только мог видеть ваш автомобиль сзади, с гораздо большего расстояния в тумане, сильном снегу, густом дыме, сильных дорожных брызгах или даже песчаных бурях. , но также — когда фонарей два, а не один — они позволяют водителям, находящимся позади вас, достаточно точно измерить расстояние между их транспортным средством и вашим автомобилем. .Одинарный яркий задний фонарь часто не позволяет достичь такой же степени осведомленности.

Опять же, более далекий автомобиль с включенными задними противотуманными фарами, очевидно, является наиболее заметным. Авторские права.Крупный план далеких транспортных средств на фотографии выше. Вы заметили третью машину? Его почти невидимость могла быть смертельной. Авторское изображение.

Есть ответ на опасения по поводу того, что такие яркие огни используются ненадлежащим образом, когда есть хорошая видимость, и яркость света становится помехой.Это, конечно, называется законом — в частности, тем, который запрещает использование задних противотуманных фар, если только атмосферная видимость (в отличие от ночной темноты) не является плохой. Аналогичный закон должен уже существовать, чтобы люди не могли включать передние противотуманные фары, за исключением описанных условий, но в большинстве, если не во всех штатах, такого закона еще нет. Очень низкая монтажная высота передних противотуманных фар означает, что они создают серьезное количество бликов в ясную ночь, хотя на самом деле они не ослепляют, но в таких условиях они не служат никакой пользы. Это, однако, тема для другой статьи, ссылка на которую будет связана со временем.

Итак, вот оно. Задние красные противотуманные фары высокой интенсивности используются уже как минимум треть века. Они используются, возможно, во всех странах, где показатели безопасности дорожного движения намного лучше, чем в США. Тем не менее, кто-то в каком-то маленьком офисе взял на себя ответственность издать указ « не в Америке! Неосведомленное решение этого человека или комитета, скорее всего, стоило многим американцам их жизней или их конечностей в тысячах аварий с плохой видимостью за годы.

Как насчет этого, NHTSA ? Пришло время переосмыслить (желательно со ссылкой на лучшие зарубежные практики). Было бы так просто использовать это недорогое дополнительное оборудование, чтобы сделать вождение в плохую погоду значительно безопаснее.

О, и, пожалуйста, не позволяйте Детройту навязывать вам свои скупые отказы по таким темам. Вопреки их кажущемуся убеждению, их прибыль категорически не важнее, чем жизни людей этой великой нации.

Эдди Рен, генеральный директор и главный инструктор — опытные водители Северной Америки

________________

Связанные

Автор: EddieWren

Эдди Рен — генеральный директор и главный инструктор Advanced Drivers в Северной Америке.Его опыт в области безопасности водителя можно найти по адресу: http://www.advanceddrivers.com/ceochief-instructors-resumecvbio/. Просмотреть все сообщения EddieWren

Как правильно отрегулировать и отрегулировать противотуманные фары. Установка и подключение противотуманных фар от а до я инструкция по подключению ПТФ

Оснащение автомобиля играет огромную роль в безопасности передвижения вне зависимости от погодных условий. Плотный туман — одно из самых неприятных проявлений погоды, которое может спровоцировать не только остановку автомобиля, но и аварию из-за плохой видимости трассы.Установка противотуманных фар позволяет путешествовать в любых климатических условиях. Подключить «противотуманки» к ВАЗу можно в мастерской, но гораздо дешевле поставить их самостоятельно.

Для чего нужны «противотуманки»?

Основная задача ПТФ — освещение пространства перед автомобилем. Правильно настроенные «противотуманки» способны осветить участок дороги длиной 10-15 метров. Этого расстояния достаточно для безопасного передвижения на машине в условиях плохой видимости. Включение и выключение таких осветительных приборов должно полностью контролироваться водителем.

Регулировка противотуманных фар производится при установке. Процедура не занимает много времени, но требует внимательности и аккуратности. Можно самостоятельно установить задние и передние ПТФ.

Как установить ПТФ на ВАЗ 2113, 2114, 2115

Установить противотуманные фары на автомобиль можно разными способами. Конкретный вариант выбирает владелец автомобиля, исходя из собственных возможностей, предпочтений и пожеланий. Есть три основных способа установки ПТФ:

  1. Покупка бампера с предустановленными противотуманными фарами.Подобные детали в большом количестве представлены в тюнинг-ателье, где их можно сразу приобрести и установить. Наладку и подключение проводят специалисты сервисной службы. Недостатком способа является слишком высокая стоимость работ.
  2. Покупка бампера с дырками под фары. Приобретается модель бампера с отверстиями под «противотуманки» и комплект фар. В этом случае устанавливается только ПТФ и установлен бампер.
  3. Приобретение комплекта «противотуманки» и облицовочных элементов.Самый популярный и простой способ — установка выполняется быстро и легко, не требует больших затрат как материальных, так и трудозатратных.

Схема установки противотуманных фар

Противотуманные фары подключаются по определенным правилам. В первую очередь они касаются размещения ПТФ в автомобиле. Места для установки фар строго определены.

Схема расположения дневных ходовых огней

Производители современных моделей автомобилей предварительно размечают места установки ПТФ на бамперах.Как правило, такие осветительные элементы чаще всего доступны в люксовой комплектации машины. Если сами фары отсутствуют, то места их установки закрывают специальными заглушками.

Как ставить ПТФ: необходимые материалы и инструмент

Установка противотуманных фар, независимо от выбранного способа установки, требует наличия определенных деталей и инструментов, без которых невозможна.

Для чего нужны кнопка и реле?

Обязательно наличие специальной кнопки и реле — «противотуманки» — очень мощное оборудование для электропроводки автомобиля.Отсутствие таких деталей может спровоцировать сильноточные нагрузки на выводах и замке зажигания, что приведет к перегоранию контактов, повреждению и перегреву защиты изоляции и короткому замыканию с выходом из строя электросети.

Чтобы установить противотуманные фары на ВАЗ, необходимо заранее собрать определенные детали или приобрести готовый комплект. Стоимость такого набора редко превышает тысячу рублей.

В комплект ПТФ входят:

  • проводов с колодками и клеммами на конкретную модель ВАЗ.В стандартной комплектации их три: один подключает фары, второй идет к реле от переключателя и третий — от реле к блоку предохранителей;
  • реле противотуманных фар;
  • кнопка включения;
  • зажимы и стяжки, фиксирующие провода;
  • противотуманные фары.

Какие ПТФ предпочесть? Сами фары водитель выбирает на свой вкус, но главное при выборе — не ошибиться с мощностью, чтобы не перегружать генератор и проводку автомобиля.Фары с ксеноном лучше не покупать: генератор имеет определенный запас мощности, но он не рассчитан на слишком высокие нагрузки. Обычных лампочек будет достаточно.

Как подключить «противотуманки» своими руками

Перед установкой фар напрямую определяется их расположение. В случае с автомобилем ВАЗ 2115 в бампере уже есть штатные отверстия для установки дополнительных осветительных приборов. Подобное можно вырезать в бамперах ВАЗ 2113 и ВАЗ 2114.

Не стоит портить внешний вид бампера — противотуманные фары легко устанавливаются на специальные кронштейны.Многие комплекты ПТФ содержат специальные декоративные заглушки, которые добавляют привлекательности и аккуратности установленным фарам и облегчают процесс установки.

Алгоритм установки и подключения

  1. Установка кнопки включения в салоне. В случае с ВАЗ-2114 место для ключа находится с левой стороны от водителя на передней панели. Однако его размещение может быть произвольным — главное, чтобы водителю было комфортно за рулем.Часто вместо заглушек на панели управления устанавливаются кнопки включения ПТФ.
  2. Убрана решетка с динамиком со штатной передней панели. Сзади расположены два разъема — один для включения фар, второй — для индикации работы осветительных приборов и подсветки самой кнопки.
  3. Кнопка размещена в удобном месте, к ней подключаются микросхемы. Решётку динамика можно вернуть на место.
  4. Под капотом должен быть монтажный блок, объединяющий предохранители и реле.Реле ПТФ будет монтироваться там же, поэтому блок необходимо снять: для этого ослабляют гайки, которые его крепят, и он поднимается.
  5. На нижней панели монтажного блока две площадки — 7 и 8. Каждая из площадок подписана на заводе-изготовителе, поэтому ошибки на данном этапе сделать нельзя.
  6. Комплект ПТФ имеет четырехконтактный жгут проводов. Вышеупомянутые провода протянуты к блоку предохранителей от реле противотуманной защиты.
  7. Реле установлено в моторном отсеке автомобиля.
  8. Провода, идущие от реле ПТФ, подключаются к 7 и 8 гнездам монтажного блока: в 7 разъеме на 8 выводе 30 вывод подключается к реле, 87 вывод на 1 разъеме, 85-я клемма находится на 17-м разъеме 7-го блока, 86-я клемма подключена к массе. С 8 колодок 2 и 3 вывода направляются на левую и правую противотуманные фары соответственно.

Противотуманные фары на автомобиле бывают двух типов: передние ПТФ и задние ПТФ.Что касается ПТФ, расположенных в задней части салона, то по закону они должны присутствовать во всех автомобилях, поэтому в этой статье мы их касаться не будем. Практически все современные автомобили имеют передние ПТФ или места для их установки. С развитием автомобильного рынка, на первый взгляд, такой «дешевый» вариант должен быть в базовой комплектации автомобиля, но именно этот элемент часто свидетельствует о более высоком оснащении автомобиля, чем безупречно используют маркетологи, добавляя дополнительные варианты штатных противотуманных фар, которые увеличивают стоимость автомобиля и делают его классом выше.Что касается автомобилей, не оборудованных заводом ПТФ, то в этом случае их можно установить самостоятельно. В этой статье речь пойдет о том, как установить передние ПТФ, имея минимальные навыки автомеханика и электрика, а также правила установки и какие лампы использовать.

Легкий туман ночью с туманом


Противотуманные фары предназначены для освещения дороги в условиях плохой видимости.

Название подразумевает, что такой элемент предназначен для освещения дороги с ограниченной видимостью в тумане, т.е.е. применяется за городом, однако на практике ПТФ дополняют фарами, освещая пространство в нижней части перед машинами, а также освещая бордюр.
При движении автомобиля по прямой участок от земли до фары не освещен, поэтому световой луч от головного света не равномерно падает на проезжую часть, т.е. его нижняя часть достаточно размыта, что напрягает зрение . Если включить туман, световая граница становится яркой и четкой, что облегчает управление автомобилем.Кроме того, когда фара горит, существует концепция основного фокуса, а если фокус объединен от двух фар, это только увеличивает яркость света. Заказать опцию подключения противотуманных фар можно у официального дилера, продавшего машину, но стоимость комплекта для установки противотуманных фар будет очень существенной: порядка 2-5% от стоимости автомобиля.
Водителю следует определиться, какие лампы он хочет установить в фары, ведь помимо стандартных существуют более современные разновидности систем освещения:

  • В противотуманки можно установить «ксенон» — яркость света на 10-15% эффективнее галогенных;
  • Можно поставить светодиодные лампы — на 10% эффективнее «ксенона»;
  • Установка линз в противотуманки — имеет более четкую и собранную световую границу, потому что луч света преломляется и «собирается» под определенным углом;
  • Установка желтых фонарей в противотуманки — значительно облегчает передвижение в условиях сильного дождя или тумана.Корпус лампы покрыт слоем термостойкого желтого лака.

Процесс подключения противотуманок своими руками

Установка противотуманных фар своими руками

Есть разница в подготовительных работах по установке ПТФ на европейских и японских автомобилях, ведь японцы обычно кладут всю необходимую проводку с разъемами на бампер, а вам нужно только купить фары и ручку кпп, но у многих европейцев проводка только в том случае, если противотуманки устанавливаются на заводе.
Стоимость установки противотуманных фар зависит от модели автомобиля и комплекта, который будет установлен. Судя по рыночным предложениям, стоимость элементов начинается от 5000 руб. для самой простой системы.
Что нужно для установки противотуманных фар:

Стоимость установки противотуманных фар зависит от модели автомобиля и комплекта, который будет установлен.

  • Отвертки «+» и «-»;
  • Провода с гофрированной оплеткой;
  • Разъемы (микросхемы) для подключения противотуманок;
  • Реле;
  • Комплект предохранителей противотуманных фар;
  • Выключатель или штекер включения противотуманных фар.

Схема подключения противотуманных фар

Последовательность установки противотуманных фар состоит из следующих этапов:
ВАЖНО: Вот общая последовательность действий без привязки к определенным маркам автомобилей и пожеланиям владельца (где чтобы получить питание от фар, где установить кнопку включения противотуманных фар и т. д.), поэтому схемы электропроводки следует поискать в Интернете для вашего автомобиля.

Схемы подключения противотуманных фар следует поискать в Интернете для вашей модели автомобиля.

  1. Необходимо снять бампер с автомобиля и вынуть свечи противотуманных фар. Обычно они прикручиваются парой шурупов или фиксируются на месте. Проверить нормальную посадку корпусов противотуманных фар в штатные патроны.
  2. Надо протянуть проводку от противотуманок до подкапотного пространства. А перед этим вставьте провода в гофру и прикините, куда пойдет провод, чтобы он не касался других элементов разводки. На многих автомобилях для проводки необходимо снимать дворники, пластиковую оборку, а возможно и трапецию.Обычно проводка прокладывается со стороны водителя, ведь в салоне блок предохранителей и электрические реле расположены в нише, расположенной ниже левой стороны руля. На некоторых автомобилях имеется диагностический разъем, а блок находится под капотом.
  3. Необходимо определить, каким образом будут включаться противотуманки (где они будут запитываться), а для этого необходимо выбрать элементы, которые работают постоянно при включении зажигания или брать «плюс» прямо из батарея.
  4. При подключении ПТФ через реле (не менее 30А) его необходимо закрепить на любом жгуте проводов или в любом удобном месте. Далее подключаем к нему ранее выбранный «плюс» и устанавливаем предохранитель не менее 15 А. в обрыв провода.
  5. Следующим этапом является установка тумблера включения реле противотуманных фар, а для этого их необходимо соединить проводом питания.
  6. Далее нужно вставить цоколи противотуманных фар в штатные места в корпусах фар и закрепить их. Подсоедините разъемы и установите бампер на место.
  7. Каждая противотуманная фара имеет регулировочный винт, который позволяет регулировать основной фокус лампы. Этому процессу нужно уделить достаточно времени, чтобы не слепить глаза при движении встречных водителей.
  8. Стоит отметить, что некоторые водители в хорошую и ясную погоду прикрывают стекла ПТФ заглушками, чтобы они не повредились камнями, но это не очень удобно. Хорошим решением будет выбрать противотуманные фары из оргстекла, тем более, что этот материал не боится тепла от лампы, достаточно прочен и прочен.

Как подключить ксенон к противотуманкам

Комплект противотуманных фар для установки


При установке ксенона в противотуманки необходимо дополнительно установить блок зажигания.

Использование этого типа освещения, безусловно, улучшает видимость в ночное время. Схема подключения не отличается от приведенной выше, только между ксеноновыми лампами и реле включения установлена ​​противотуманная фара, которая отвечает за нагрев такой лампы. Конечно, стоимость установки такого комплекта выше обычного.

Подключение светодиодной лампы

В настоящее время эффективность диодного света проверена на практике многими автолюбителями и получает все большее распространение по сравнению с заводскими лампами. Хотя многие производители автомобилей также начали использовать светодиодные лампы в своих фарах вместе со светодиодными противотуманными фарами. Такой свет более равномерный и четкий, а также эти лампы отличаются пониженным энергопотреблением и есть возможность выбора другой цветовой палитры ламп. Устанавливаются в штатные места в корпусе противотуманных фар.

Правила установки противотуманных фар

Правила установки ПТФ

Важно помнить, что противотуманные фары необходимо включать совместно с фарами ближнего света или с ними. Отдельное включение ПТФ не допускается.
Если в автомобиле нет сидений в переднем бампере для размещения противотуманных фар, это не значит, что их нельзя установить, только для этого нужно знать правила установки. Согласно ПДД (ПДД) и ГОСТ Р41.48-2004 (п.6.3) противотуманные фары могут быть установлены в количестве двух штук. А правила таковы:

Противотуманные фары должны включаться в сочетании с габаритами или с ближним светом фар. Отдельное включение ПТФ не допускается.

  • Расстояние от внешней стороны бампера до начала кожуха противотуманной фары не более 400 мм;
  • От проезжей части и нижней части противотуманной фары не более 250 мм;
  • Фары должны быть над противотуманными фарами;
  • Углы освещения должны быть достаточными для видимости другими участниками движения и в вертикальной плоскости быть + 15 °… –10 °, а по горизонтали + 45 ° … –10 °.

Аналогичные правила применяются при установке дневных ходовых огней:

  • Расстояние от проезжей части до нижнего края противотуманной фары не менее 250 мм;
  • Расстояние от проезжей части до верхнего края противотуманной фары не более 1500 мм;
  • Расстояние между противотуманными фарами не менее 600 мм;
  • Расстояние от внешнего края противотуманной фары до внешнего края бампера не более 400 мм.

Плохие погодные условия отрицательно сказываются на безопасности дорожного движения. Они ухудшают видимость и ограничивают видимость водителя, не позволяя ему правильно и своевременно оценить дорожную обстановку. Важную роль в обеспечении безопасности в условиях плохой видимости играет система оптического освещения автомобиля.

Ксенон установлен на противотуманные фары этого автомобиля.

Зачем автомобилю противотуманные фары?

Осветительные огни, габаритные огни и предупреждающие стоп-сигналы, входящие в оптическую систему, выполняют свои особые функции по обнаружению автомобилей на дороге и вождению в темноте.Помимо них на многие автомобили устанавливают противотуманные фары. Правильный выбор и установка позволят использовать их не только в тумане, но и в других ситуациях. Не все знают, какими должны быть эти фары, как использовать их по прямому назначению, чем они отличаются от обычных осветительных приборов.

Большинство водителей убеждены, что в этих фарах должно быть только желтое стекло или светофильтры, хотя Правила предусматривают, что фильтры противотуманных фар могут быть окрашены в белый или желтый цвет. Они считают, что желтый свет распространяется дальше в тумане, чем обычно.На самом деле цвет мало влияет на дальность света в тумане.

В противотуманных фарах основную роль играет правильное направление светового потока. Фара образует широкий в горизонтальной плоскости и узкий в вертикальной плоскости световой поток, который расположен низко над дорожным покрытием и направлен вдоль него. Известно, что туман редко достигает земли. Следовательно, получается, что туман как бы освещается фарами снизу.

При этом дорога освещена, а остальное пространство скрыто в тени тумана.Таким образом, борьба с туманом происходит за счет особого распределения светового потока. Желтый и белый свет имеют в своем спектре максимальную интенсивность световой энергии, по сравнению с которой плотность энергии в красном, зеленом, синем, фиолетовом свете намного меньше.

Даже самые правильно поставленные противотуманные фары создают впечатление дороги в тумане не дальше десяти метров. Но этого вполне достаточно, ведь в тумане машины движутся на сверхмалых скоростях. Преимущество этих фар по сравнению с обычными в том, что они также освещают обочину дороги, позволяя видеть линию боковой разметки на дороге.

Их можно включать во время движения вместе с габаритными огнями. Некоторые водители устанавливают сзади красный свет, который горит ярче, чем стоп-сигнал и габаритные огни, и позволяет водителю, находящемуся позади транспортного средства, раньше заметить автомобиль в тумане. Эта лампа, как и дальний свет обычных фар, должна быть включена независимо от времени суток, если на дороге выпал туман.

Задние красные противотуманные фары

Противотуманные фары могут использоваться с пользой для безопасности движения не только в тумане, но и в нормальных условиях в темноте.Например, они чрезвычайно полезны в темноте на узких горных серпантинах и извилистых лесных дорогах, когда нужно постоянно следить за бордюром. На таких дорогах рекомендуется включать «противотуманки» в паре с ближним светом фар. Это улучшает видимость дороги и бордюра. Правильное использование имеющихся на автомобиле фонарей позволит уверенно ориентироваться в сложных погодных условиях.

Установка противотуманных фар

Правильная установка фар оказывает решающее влияние на эффективность их использования по назначению.Они устанавливаются в нижней части переднего бампера на высоте не менее 25 см от проезжей части. Количество фар должно быть две — по одной с каждой стороны на одинаковом расстоянии от краев автомобиля (не далее 40 см от расширения внешней стороны рассеивателя). Оптимальное расстояние между противотуманными фарами — 120 см.

Благодаря тому, что световой поток противотуманных фар четко ограничен по верхнему краю, свет от них не попадает на микроскопические капельки тумана перед глазами водителя и не отражается от них, создавая непроницаемый белая стена света, как это получается при включении основных фар.

Еще кое-что вам пригодится:

Как выбрать «туман»

  1. По цвету. Стекло на противотуманных фарах должно быть молочного или желтого цвета. Оптические лучи этого спектра хорошо рассеиваются в условиях тумана. Приобретая фары с красными или синими стеклами, вы рискуете получить штраф от инспекторов ГИБДД, так как их нельзя установить перед автомобилем. Следует иметь в виду одну особенность использования ламп — в фарах с желтым светофильтром лучше использовать лампы белого света, а в фарах с белым светофильтром — желтые.
  2. По маркировке. Выбирая фару, обратите внимание на ее маркировку, в которой наличие буквы «Е» с одной или двумя цифрами в круге означает, что она сертифицирована одной из европейских стран (цифры обозначают код европейского государства. ). После этого символа идет буква латинского алфавита, обозначающая тип и назначение фары. Для противотуманных фар выбрана буква «В». В качестве источника света в основном используются галогенные лампы категорий h2, h4 с одной нитью накала и потребляемой мощностью не более 60 Вт, которые образуют световой поток с широким спектром излучения.
Видео: Противотуманные фары + Дневные ходовые огни Ангельские глазки на Chevrolet Sonic

Типы противотуманных фар

В настоящее время среди автомобилистов популярны три типа фар, применяемых в тумане:

  1. Светодиодные противотуманные фары — самый популярный и экономичный вид фар с низким энергопотреблением и длительным сроком службы. Преимуществом светодиодных фар является также широкий выбор цветов излучения, высокий световой поток и низкий нагрев фар.
  2. Ксеноновые фары — самый популярный вид среди владельцев дорогих марок автомобилей.Излучаемый свет этих фар максимально приближен к солнечному свету, что обеспечивает хорошее проникновение тумана и снижает физическую нагрузку на глаза водителя. По сравнению с обычными фарами они обладают повышенным ресурсом, более высоким КПД, меньше потребляют электроэнергии.
  3. Галогенные противотуманные фары — по многим техническим параметрам уступают своим конкурентам, но продолжают пользоваться высоким спросом у автолюбителей из-за их невысокой стоимости по сравнению с более модными типами «противотуманных фар».

Светодиодные противотуманные фары

Российские производители ламп спешат отказаться от производства обычных ламп и перейти на энергосберегающие. И это логично — они значительно экономят электроэнергию, имеют более длительный срок службы, обладают низким нагревом и разнообразием цветов свечения. А как насчет машин? Странно, но здесь процесс перехода на светодиодные лампы происходит медленнее, хотя плюсов от использования таких ламп можно получить целую массу.

Преимущества светодиодных противотуманных фар

Во-первых, светодиодные противотуманные фары очень надежны.Во-вторых, свет от них имеет четкую границу и во время тумана луч распространяется прямо над дорогой, подсвечивая туман внизу. В-третьих, противотуманные фары помогают не только во время тумана, но и во время снегопада, сильного дождя и т. Д. Обратите внимание, что противотуманные фары (ПТФ) и задние противотуманные фары можно включить одновременно только в трех случаях: в тумане, в условиях недостаточной видимости и ограниченной условия видимости. В-четвертых, светодиодные фары пожаробезопасны, потому что не нагреваются. В-пятых, ПТФ выигрывают не только перед обычными лампами, но и перед ксеноном.Так, светодиодные лампы практически не слепят проезжающие машины и, напротив, не запрещены в европейских странах, а яркость светодиодных ламп по последним исследованиям сопоставима с ксеноновыми 40 Вт.

Корпус светодиодных ламп выполнен из металла, что способствует охлаждению ламп.

Установка противотуманных фар

Сегодня многие автовладельцы не совсем правы насчет установки противотуманок, ставя на первое место желание преобразить машину.Но правильнее в дороге обратиться за помощью к светодиодным лампам.

Здесь важно будет вспомнить правила, предусмотренные ПДД относительно установки ПТФ. На легковых автомобилях можно использовать только две противотуманные фары с белыми или желтыми диффузорами. Они должны располагаться симметрично относительно продольной оси не далее 400 мм от плоскости бокового маркера (по внешнему краю фары) и не ниже 250 мм от уровня поверхности дороги (по нижнему краю). край фары).Для легковых автомобилей ограничения по высоте накладываются требованием размещать дополнительные фары не выше фар ближнего света. Установленные на автомобиль фары не должны загораживать штатную оптику.

Кроме того, схема подключения противотуманных фар к бортовой сети должна предусматривать их совместное включение с габаритными огнями и освещением номерного знака. Очень важно правильно выставить угол наклона фар, если он уменьшится всего на пару градусов, то вряд ли удастся оценить достоинства ПТФ — такой свет будет светить в глаза встречным драйверы и создать светлую стену.

Таким образом, правильно установить противотуманные фары сможет только профессионал, чтобы можно было ощутить максимальное удобство от их использования и не нарушить правила дорожного движения. Специалисты автосервиса «Планета Железяк» имеют большой опыт установки ПТФ и дают гарантию на свою работу.

Правильное оснащение транспортного средства — гарантия безопасности как водителя, так и пассажиров. Частые поездки и путешествия на машине становятся прямым доказательством того, насколько сложно автовладельцу обходиться без противотуманных фар.Даже небольшие изменения погоды могут нарушить привычное движение, если автомобиль эксплуатируется без противотуманных фар.

Для их установки не нужно так много: противотуманные фары, необходимый инструмент и схема подключения противотуманных фар, что на самом деле довольно просто. Лучше покупать качественные противотуманные фары на авторынке, так как именно там специалисты посоветуют не только желаемую модель, но и расскажут, как ее подключить.

Основная задача противотуманных фар — обеспечение хорошего света.Точная регулировка фар позволяет осветить путь на расстоянии до десяти метров. И этого достаточно при движении на небольшой скорости даже в очень ненастную погоду. Регулируемый туман прямо во время установки. Правильная регулировка угла падения света — залог качественного дорожного освещения.

Подключить противотуманные фары несложно, главное иметь хотя бы базовые навыки работы с автомобильным инструментом и знать где и что находится.

Инструкции по подключению

Для выполнения задания вам необходимо:

  • противотуманки
  • реле и накладка противотуманных фар,
  • кнопка включения,
  • Предохранитель 15 А
  • провода, изолента.

Если у вас есть опыт подключения автомагнитолы, будет еще проще, несмотря на некоторые отличия.

Для начала нужно снять клеммы с АКБ и снять основную панель, под которой находится пара лампочек от подсветки управления топкой. Сами лампочки не понадобятся, а вот провода с точностью до наоборот. Дойдя до самого конца провода, можно нащупать двухконтактный разъем. Именно к нему нужно закрепить первый контакт реле.Итак, первый провод нужно подключить к разъему подсветки печки, второй — к кнопке.

Затем провод нужно подвести к реле, чтобы получить схему 12 вольт от габаритов авто и контакта реле 85. Процесс подключения нельзя назвать сверхсложным, поэтому его могут сделать даже новички. Кстати, реле можно спрятать где угодно, как удобно водителю, например, за приборной панелью.

И, наконец, самое главное — это противотуманные фары.У каждого из них по два провода: плюс и минус. Плюсы от одной и другой фар нужно соединить между собой и направить на аккумулятор. После этого приподнимите их на реле, чтобы провода не было видно, а затем подключите к разъему под 30-м номером. Минус отправляется в тело. А теперь вы можете проверить исправность тумана. Необязательно сразу собирать конструкцию, важно убедиться, что все работает и подключено достаточно надежно, никуда не денется.Защитите оголенные провода изолентой. И все это!

Если не работают противотуманные фары, возможно, разъемы реле подключены неправильно, что при правильной установке должно давать щелчки. Исправление проблем в этом случае спасет положение.

На сегодняшний день существуют некоторые правила, касающиеся установки противотуманок. Они прописаны в Своде правил дорожного движения. Вот и схема подключения этих фар, призванная помочь неопытному водителю.

Установка и требования

Четкость границ светового луча вверху гарантирует отличное освещение пути, другими словами, распространение света должно происходить над горизонтальной плоскостью. Установку фар нужно проводить прямо в днище автомобиля, потому что за счет этого между противотуманками и светом получается некая прослойка, обеспечивающая хорошее освещение.

В том случае, если схема подключения предполагает оборудование фарами нижней части автомобиля, потребуются розетки.Это защитные решетки, которые защищают фары от ударов камней, палок и других неприятностей, угрожающих безопасности фар во время движения. Кепка защитит детали при любых обстоятельствах.

Важно постоянно следить за чистотой установленных фар путем полировки. Это увеличивает срок службы оборудования и делает рассеивание света более четким.

Таким образом, правильное соблюдение описанных правил позволит установить противотуманки самостоятельно, не тратя деньги и не ожидая очереди на СТО.

Видео

Как установить ПТФ на ВАЗ 2109 можно увидеть в следующем видео:

Понравилась статья? Поделись с друзьями:

Facebook

Твиттер

Мой мир

В контакте с

Google+

Насколько важны задние противотуманные фары


В зависимости от того, где вы живете, местные власти могут потребовать, чтобы задние противотуманные фары были установлены на всех автомобилях в стандартной комплектации.Также могут существовать законы, регулирующие их использование водителями. В Европе, например, по закону автомобили не должны иметь задние противотуманные фары. В США же они разрешены, но не обязательны.

Ознакомьтесь с нашими следующими главными советами по эффективному использованию задних противотуманных фар, чтобы обезопасить себя и окружающих на дороге.


Что такое задние противотуманные фары?

Мы часто не обращаем внимания на задние противотуманные фары, но они играют решающую роль в безопасном вождении в условиях плохой видимости.Задние противотуманные фары обеспечивают мощный и концентрированный луч красного света, который может проникать сквозь туман и проливной дождь, что сделает ваш автомобиль видимым для водителей позади вас. Некоторые автомобили разработаны с одной или двумя задними противотуманными фарами. Однако включается только свет со стороны водителя, чтобы избежать путаницы с стоп-сигналами.

Если видимость на дороге очень плохая и у вашего автомобиля нет задних противотуманных фар, водитель, находящийся позади вас, может не увидеть вашу машину, пока не станет слишком поздно.Вам также будет сложно увидеть перед собой машины, если их тоже нет. Без этих задних противотуманных фар ваши шансы попасть в аварию значительно возрастут в периоды плохой видимости.

Совет по безопасности №1 — Знайте, когда включать и выключать задний противотуманный свет

Эти фонари излучают очень мощный луч, предназначенный для преодоления препятствий в условиях плохой видимости. Однако, если дорога свободна и вы используете противотуманные фары, вы можете создать угрозу безопасности, потенциально ослепляя других водителей.

Помните: задний противотуманный фонарь — это не лампочка для укладки, и ее нельзя включать просто для того, чтобы показать ее. Это защитное устройство, которое следует использовать ТОЛЬКО в периоды плохой видимости, например, сильного дождя или тумана. Если вы изо всех сил пытаетесь увидеть впереди себя на несколько футов, другие водители тоже не смогут вас видеть, и для вашей безопасности следует использовать задние противотуманные фары.

Кроме того, не забывайте, что при вождении в темное время суток вам достаточно обычных фар и задних фонарей, чтобы вы могли видеть и быть заметными.Используйте задний противотуманный фонарь только в особенно суровую погоду.

Совет по безопасности №2 — Держите подключенным только боковой фонарь водителя.

Некоторые автомобили поставляются с двумя задними противотуманными фарами, но только одна из них будет подключена на заводе. Итак, если подключен только один, почему в машине их двое? Что ж, может быть несколько возможных причин. Два могут сохранить симметрию автомобиля или упростить производственный процесс, используя одно и то же шасси в любой стране. Например:

  • В США левый задний противотуманный фонарь будет подключен к кабелю
  • .
Добавить комментарий

Ваш адрес email не будет опубликован.
