Не работает обогрев заднего стекла ваз: Устранение неисправности обогрева заднего стекла ВАЗ – Не работает обогрев заднего стекла ваз 2115: что делать и как отремонтировать?

Содержание

Не работает обогрев заднего стекла ВАЗ 2110: причины, что делать?

Обогрев заднего стекла на ВАЗ-2110Все современные автомобили имеют систему обогрева заднего стекла, которая помогает улучшить контроль за дорожной ситуацией через зеркало заднего вида. Эта опция бывает очень полезна в сложных погодных условиях, так как при запотевании или обморожении стекол у водителя снижается зона, за которой он имеет возможность наблюдать через оптические приборы, а это может приводить к аварийным ситуациям и серьезным трагедиям на дороге.

Стоит отметить, что, в зависимости от комплектации и года выпуска, не каждый автомобиль данной модели обладает заводским оснащением обогрева заднего стекла. Поэтому многие автовладельцы за дополнительные средства дополняют свою машину такой полезной функцией. В данной статье мы рассмотрим, как самостоятельно диагностировать и отремонтировать поломку «грелки» стекла и сделать так, чтобы на своем авто был всегда работающий этот агрегат.

Устройство системы обогрева

Принцип работы подогрева заднего стекла машины одинаков для всех машин, так как он прост и практически не отличается на различных моделях как отечественного, так и иностранного производства. На внутреннюю поверхность стекла наносится тонкая металлическая проводящая нить, которая в процессе нагревания позволяет удалить с наружной стороны снег и лед. А изнутри препятствует запотеванию, улучшая обзор водителю.

На данном семействе автомобилей ВАЗ-2110 система обогрева может отличаться лишь размерами (количеством нитей) в зависимости от габаритов и конфигурации заднего стекла. Она состоит из следующих компонентов:

  • проводник, который обеспечивает подогрев системы;
  • реле, контролирующее подогрев;
  • проводка для работы системы;
  • выключатель с сигнальной лампой;
  • предохранитель.

Читайте также: Признаки неисправности датчика коленвала ВАЗ-2110

Учитывая размеры поверхности стекла (у ВАЗ-2110 они составляют 121,3 на 67,6 см), проводники обогрева имеют площадь укладки на 2-3 см меньше с каждой стороны его поверхности.

Этого достаточно для полноценного прогрева и обеспечения хорошей видимости дорожной ситуации позади авто через зеркала. Специалисты автосервисов предостерегают автолюбителей от установки систем меньшего размера, так как разница в цене будет незначительная, а вот просмотр дороги значительно сократится.

Поиск неисправностей и их устранение

СхемаОбычными проявлениями неисправностей обогрева, который должен начинать работать одновременно с включением зажигания, могут быть следующие признаки:

  1. При наличии светового сигнала работы системы, стекло не подогревается.
  2. То же самое происходит при нажатой кнопке, но уже без светового сигнала.
  3. Не все стекло оттаивает (обычно это проявляется в виде оттаявших и замерзших полосок).
  4. Поверхность оттаивает не полностью – при сильном замерзании или попытках механической очистки ото льда.

Поиск причин неисправности стоит начать с замены соответствующего предохранителя, который отвечает за работу данного устройства в ВАЗ-2110. В нашем случае это предохранитель с маркировкой F8 в соответствующем блоке, который защищает обогрев для заднего стекла. Этот блок располагается слева и несколько ниже от руля. Для правильной диагностики предохранитель, даже если он выглядит с виду целым, нужно поменять на новый и проверить работу обогрева.

Если предыдущая манипуляция не принесла результата, необходимо проверить проводку автомобиля от кнопки включения подогрева заднего стекла. Обгоревшие провода или обрывы на трассе их следования однозначно покажут причину неисправности. Стоит отметить, что полностью неработающая система встречается довольно редко – гораздо чаще выходит из строя лишь ее какая-то часть. В таком случае обычно проверяются все нити обогревателя на обрыв, так как очевидно, что они не нагреваются из-за того, что по ним перестал проходить ток.

Обогрев заднего стекла на ВАЗ-2110Самой распространенной причиной такого явления является механическое повреждение проводников. Несмотря на полнофункциональную систему, которая за короткий срок поможет растопить лед на заднем стекле машины, многие нетерпеливые водители спешат освободить эту поверхность из «ледяного плена» снаружи или от запотевания изнутри при помощи различных подручных средств, при этом нанося вред работоспособности профильного устройства за счет вибрации или физического контакта.

Читайте также: Как прокачать тормоза на ВАЗ-2110

При некорректной работе системы автолюбитель проверяет, какие именно нити обогрева перестали работать. Для этого нужно всего лишь включить устройство и визуально наблюдать, на каких участках стекло не греется. Далее те места, где система не работает, аккуратно очищаются и осматриваются с помощью лупы – так находится место обрыва проводника. При этом имеет смысл проверить все проводящие нити. Во-первых, обрыв даже на одной полоске может произойти не единожды, а во-вторых, можно случайно обнаружить места будущих обрывов, которые могут быть выражены в виде, заусениц, наплывов, надрывов и царапин.

После выявления всех аварийных и ненадежных мест необходимо их обработать специальной пастой (смазкой, спреем), которая при высыхании образует токопроводящую субстанцию и полностью восстанавливает работоспособность системы подогрева заднего стекла.

Обогрев стекла ВАЗ. Что делать если не работает обогрев заднего стекла

С наступлением холодов, когда температура окружающего воздуха опустится ниже отметки “0” градусов, актуальным будет использование функции обогрева заднего стекла, с помощью которой происходит удаление обледенения на поверхности заднего стекла автомобиля и тем самым улучшает обзор через зеркало заднего вида. Обогрев заднего стекла состоит из специальной токопроводящей дорожки, которая в процессе эксплуатации авто, может разрушаться, что приводит к полному или частичному выходу из его строя. В том случае, если вы обнаружили, что не работает обогрев заднего стекла ВАЗ, совсем не обязательно обращается в сервис, ведь ремонт его можно выполнить самостоятельно в домашних условиях.


Как обнаружить повреждение обогрева заднего стекла автомобилей ВАЗ

Если вы обнаружили, что лед на заднем стекле не тает или тает частично, следовательно, нужно восстановить те участки токопроводящей дорожки, которые разрушились. Для начала, проведите визуальный осмотр заднего стекла автомобиля, чтобы выявить повреждения, если обнаружить их не удалось необходимо прибегнуть к помощи портативного вольтметра.

Что делать если не работает обогрев заднего стекла ВАЗ

Для этого следует:

Обернуть щупы прибора оловянной фольгой, чтобы не повредить токопровядщие дорожки.

  1. Включить зажигание, затем убедитесь, что кнопка обогрева стекла включена.
  2. Теперь необходимо один контакт подсоединить к плюсовой части нити обогрева стекла, а вторым щупом касаемся средины дорожки и производим измерение.
  3. Показание вольтметра 6В, говорит о том, что на этом участке повреждений не найдено.
  4. Показание 12 В говорит о том, что повреждение находится между точками прикосновения средины нити и плюсовой точкой.
  5. Что делать если не работает обогрев заднего стекла ВАЗ

  6. Если прибор показывает -10 В, в таком случае повреждение находится между центром и минусовой клеммой обогрева заднего стекла. Чтобы более точно определить место повреждения подключите один щуп к минусовой клемме, а второй щуп перемещайте от плюсовой клеммы в сторону минуса. Увеличение напряжения от 0В до 1 -5 вольт говорит о том, что в этом месте находится повреждения нити обогрева заднего стекла.

Ремонтируем обогрев заднего стекла

Чтобы выполнить самостоятельный ремонт обогрева заднего стекла автомобиля ВАЗ необходимо приобрести ремкомплект. Перед началом работ внимательно ознакомитесь с инструкцией.

Инструкция по восстановлению нити обогрева заднего стекла автомобиля

  1. Тщательно очистите место повреждения нити на заднем стекле спиртом
  2. С двух сторон нити, где обнаружен разрыв, клеим полоски скотча впритык к краям токопроводящей дорожки, таким образом, чтобы между ними не было зазора.
  3. Теперь, используя кисточку или шприц (которые идут в комплекте) наносим клей, перекрывая обрыв и по одному сантиметру в одну и другу сторону от места повреждения.
  4. Теперь остается удалить скотч и подождать пока клей полностью высохнет, на это, как правило уходит примерно 24 часа. После этого можно включать обогрев заднего стекла и проверять его работу.

Ремонт обогрева заднего стекла своими руками ( Видео)

Не работает обогрев заднего стекла ваз 2109

Не работает обогрев заднего стекла Ваз 2109

Обогрев заднего стекла вещь очень нужная — она защищает заднее стекло от запотевания и обледенения. Однако, очень часто он либо не работает совсем, либо работает только часть дорожек. Я думаю, что многие владельцы Ваз 2109 при движении задним ходом смотрят на дорогу через заднее стекло. По крайне мере сам я именно так — это очень удобно. Если это стекло запотевшее или в снегу, то ничего не будет видно. А ездить по зеркалам, тем более когда привык ездить глядя в заднее стекло, очень неудобно, да и страшно. А безопасность при вождении автомобиля важна. Не сильно приятно ехать задним ходом по зеркалам и гадать, ударишь кого или нет.

Не работает подогрев заднего стекла Ваз 2109

Принцип работы обогрева заднего стекла автомобиля Ваз 2109 следующий: на заднее стекло изнутри салона нанесена токопроводящая сеточка. Электрический ток, протекая по этой сеточке вызывает её нагрев, как следствие греется и заднее стекло автомобиля. Включается обогрев нажатием кнопки на панели приборов Ваз 2109.
Если обогрев Ваз 2109 не работает вообще, то необходимо искать причину, почему напряжение не подается на сеточку заднего стекла. Проверяется наличие напряжения на обогрев заднего стекла Ваз 2109 просто: откидываете два провода, заведенные на подогрев и меряете напряжение между ними с помощью мультиметра.

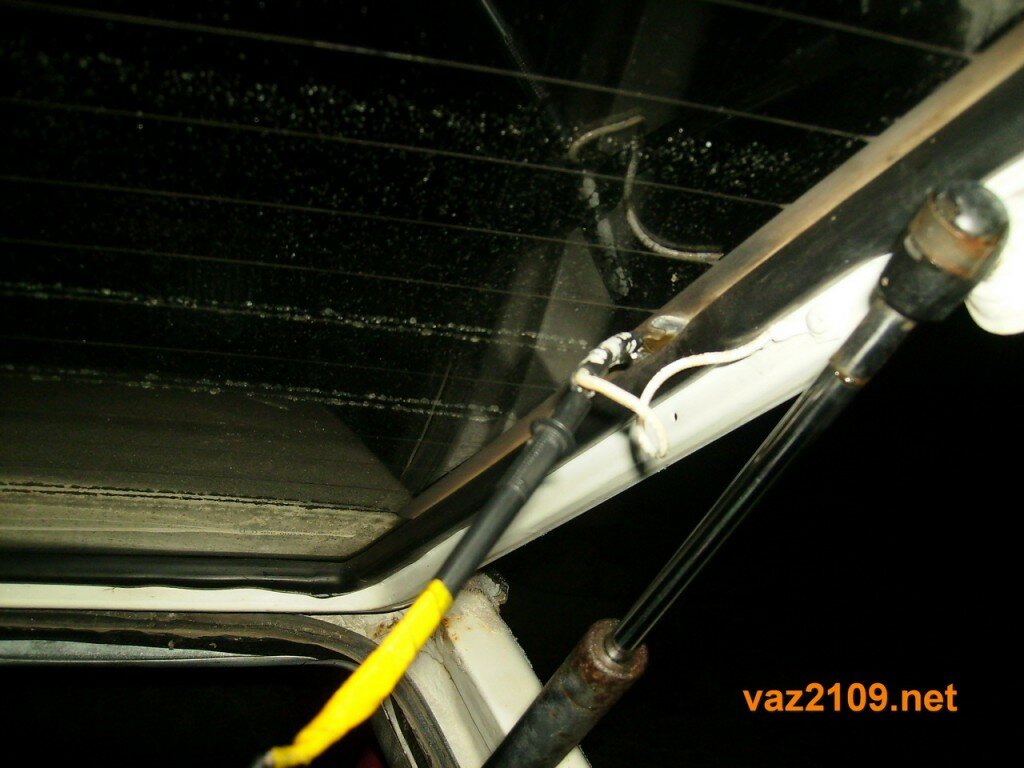

Меряем напряжение обогрева заднего стекла Ваз 2109 Меряем напряжение обогрева заднего стекла Ваз 2109

Естественно перед этим не забываем нажать кнопку включения обогрева на панели приборов.

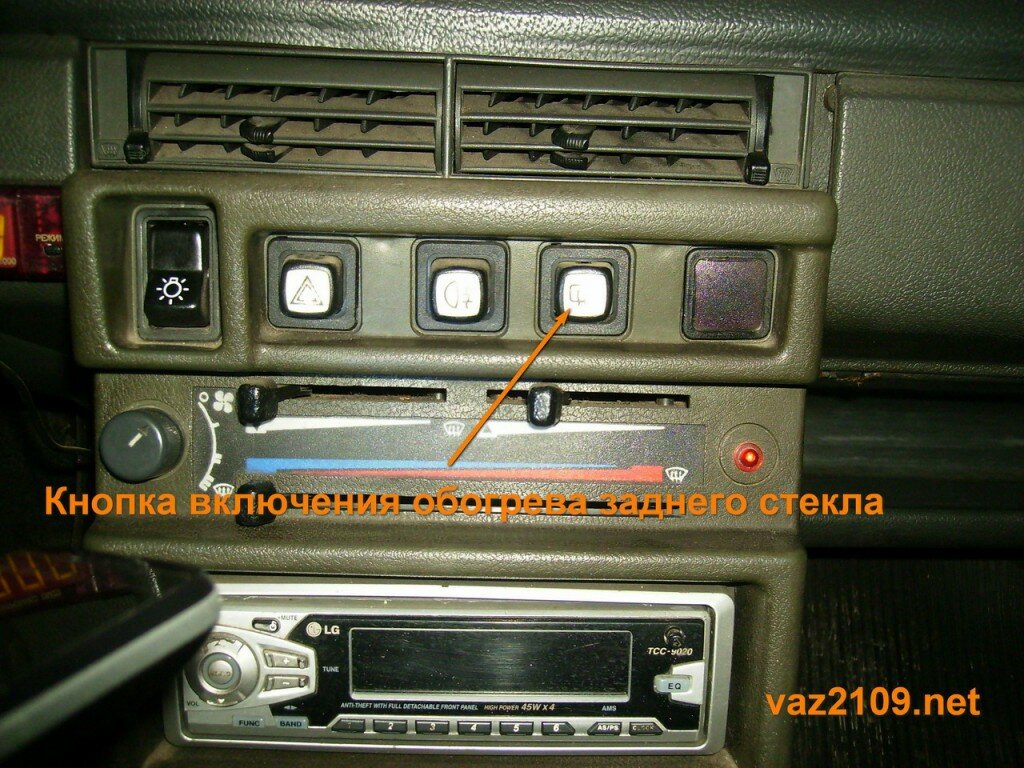

Включение обогрева заднего стекла Ваз 2109
Включение обогрева заднего стекла Ваз 2109

Если напряжения нет, то необходимо проверить реле включения обогрева в монтажном блоке, кнопку включения обогрева, состояние дорожек в монтажном блоке, целостность предохранителя, а также целостность проводов к заднему стеклу. Если напряжение на обогрев приходит, но стекло все равно обмерзает, значит работает только часть дорожек, а может вообще ни одна не работает. Чтобы выяснить какие дорожки работают, а какие нет, необходимо включить обогрев, когда заднее стекло немного запотело. Вокруг дорожек, которые работают испарение пропадет. Запоминаем эти дорожки, или помечаем где-нибудь чтобы не забыть. Остальные дорожки, вокруг которых не произошло высыхание испарений неисправны. Неисправность у дороже обогрева заднего стекла только одна — они разорваны. Разрыв дорожки может быть самопроизвольным с течением времени, также дорожку можно поцарапать, если чем то острым или твердым
тереть по заднему стеклу из салона. Разрыв дорожки можно обнаружить при внимательном осмотре каждой дорожки обогрева заднего стекла в отдельности.

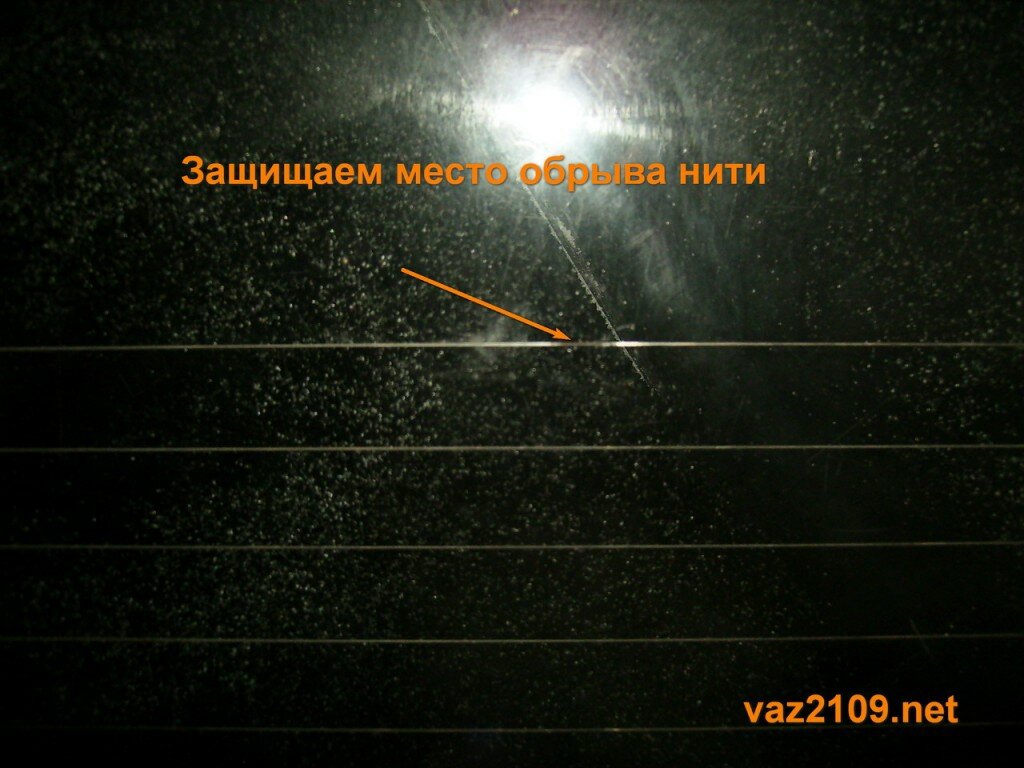

Обрыв нитей обогрева ваз 2109

Ремонт обогрева будет заключаться в восстановлении поврежденных мест дорожек. То есть необходимо устранить разрыв электрической цепи и обеспечить протекание электрического тока по всем дорожкам на заднем стекле.

Продается специальный токопроводящий клей, который прекрасно подходит для таких целей. Используется он следующим образом: с двух сторон от разрыва дорожки приклеиваем клейкую ленту так чтобы щель между ними была не тоньше дорожки.

Обрыв нити. Вид снутри салона Ваз 2109

Затем тонким слоем наносим токопроводящий клей в месте разрыва соединяя дорожку не дожидаясь высыхания клея удаляем клейкую ленту с заднего стекла.
Помните, что если после нанесения токопроводящего клея дорожка все равно не работает, значит где-то на этой дорожке есть еще один разрыв.

Вот таким простым и понятным способом можно восстановить обогрев стекла задка. Теперь и в снег и в дождь заднее стекло будет чистое и прозрачное, обеспечивая водителю превосходный обзор.

Обогрев заднего окна Ваз 2109 восстановлен

Если Вы живете где-то в глухомани и никто в ваших местах не слышал про токопроводящий клей, то вариантов восстановления обогрева заднего стекла довольно много: начиная от самодельных клеев с медными опилками и графитом, и заканчивая вентиляторами для обдува заднего стекла. Можно поискать в интернете и найти то, что подойдет именно Вам.

Не включается обогрев заднего стекла

#1 faik

  • Users
  • 41 сообщений
    • Марка авто: VAZ 21093
    • Откуда: Москва,область

    #2 AnDmitrAl

  • Moderators
  • 7 463 сообщений
    • Марка авто: HYUNDAI CRETA + LADA 21102
    • Откуда: г. Орск Оренбургской обл
    Просмотр Гаража

    Похожей темы не нашел.Если есть -киньте ссылку.
    ВАЗ 21099
    Пробема возникла неожидано. В одно прекрасное зимнее утро обнаружил, что обогрев ЗС(только он) не желает работать. Причем где может быть обрыв — не представляю. И где искать штекера — тоже не имею понятия. При нажатии на кнопку происходит щелчок где-то под торпедой.
    Подумал что в МБ на релюхе контакты окислялись, вытащил — с виду как новая.Могут ли быть какие -либо проблемы в ней самой?
    Читал о «порванных» нитях. но не могут они все разом оборваться?!Раньше при включении обороты падали на 100-200,щас вообще ничего не происходит.
    Выручайте,мужики. Погода не айс.
    Куда копать?где искать штекера?проводка где идёт? я в панике=)

    • faik это нравится

    #3 faik

  • Users
  • 41 сообщений
    • Марка авто: VAZ 21093
    • Откуда: Москва,область

    начни поиск на заднем стекле. на клеммах обогревателя. проверь массовый провод и напряжение на плюсовом при включенной кнопке обогревателя.
    а то что реле щелкает это уже хорошо.
    вобшем смотри приходит ли питание на стекло.
    ps обороты не падают потому что назгрузки на гену нет. потому что обогревательный элемент ток не потребляет.

    #4 AnDmitrAl

  • Moderators
  • 7 463 сообщений
    • Марка авто: HYUNDAI CRETA + LADA 21102
    • Откуда: г. Орск Оренбургской обл
    Просмотр Гаража

    т.е. реле в порядке? это уже хоть что-то)
    где найти клеммы обогрева? за уплотнителем стекла? у меня в уплотнитель провода уходят.
    в багажнике смотрел..но никакой проводки со стекла невидно.
    да,не опытный я ещё,знаю!)))

    не моей 99 тоже както преставал работать обогрев, дело было в плохом контакте массового провода к кузову (ржавчина), от чего начали плавиться провода.
    в багажнике ничего нет, даже не ищи.

    клеммы на стекле по бокам. провода идут под уплотнителем, минус прикручен гайкой к кузову под пластиковой накладкой задней стойки (там где верхняя точка крепления ремня безопасности задних пассажиров, вот ее точно нужно снимать, что бы массу почистить.

    для начала включи обогрев и померий напругу на плюсовой клемме рядом с задним стеклом, можно лампочкой.

    • faik это нравится

    #5 faik

  • Users
  • 41 сообщений
    • Марка авто: VAZ 21093
    • Откуда: Москва,область

    Не работает обогрев заднего стекла: причины и варианты решения. Ремонт обогрева заднего стекла

    Обогрев заднего стекла — полезная и весьма удобная опция, которая позволяет избежать запотевания и обмерзания заднего стекла и в то же время обеспечивает прекрасный обзор в любое время года.

    Обогрев заднего стекла спасает не только зимой, но и осенью, когда повышается влажность и все стекла в салоне начинают запотевать. Буквально за несколько минут подогрев заднего стекла растапливает наледь и легкий снег, а также подсушивает конденсат, который скапливается на стеклах в сырую погоду.

    Все это хорошо, но, что делать, когда при нажатии на кнопку ничего не происходит, другими словами, что делать если не работает обогрев заднего стекла? В этом мы как раз сегодня и попробуем разобраться. Вы узнаете, как устроен подогрев, почему выходит из строя, а также как найти неисправность и выполнить ремонт обогрева заднего стекла ВАЗ.

    Как работает обогрев заднего стекла?

    Принцип работы подогрева заключается в следующем. На токопроводящую нить, именуемую нагревательным элементом, подается напряжение, в результате чего нить разогревается, растопляя тем самым снег и подсушивая влагу. Система обогрева состоит из сети токопроводящих нитей, нескольких предохранителей и кнопки. Когда водитель включает подогрев заднего стекла на панели зажигается контрольная лампа, а на один из контактов реле осуществляется подача питания. Второй контакт подсоединен к кузову автомобиля, который представляет собой «минус». Таким образом происходит циркуляция тока по системе обогрева.

    Схема обогрева заднего стекла автомобилей ВАЗ

    Причины неисправности подогрева заднего стекла

    • Предохранители. Если обогрев не работает полностью, то вероятнее всего перегорел предохранитель, который следует заменить.
    • Обрыв. Также часто случается так, что токопроводящие нити перегорают или переламываются, в результате чего ток не поступает дальше места разрыва. Обрыв нити может произойти по причине перетирания или обрыва, например, во время неаккуратного ремонта.
    • Неисправная кнопка или реле. В случае неисправности кнопки включения обогрева заднего стекла или реле ток не будет поступать.
    • Контакты. Окисление, нарушение или ухудшение контактов приводит к нестабильной подаче тока и как результат — плохому прогреву нитей.

    Поиск обрыва обогрева заднего стекла

    Поиск заключается в обнаружении места разрыва цепи. Проверяем реле и предохранители (F8 (20А) и F8 (20А) монтажный блок), а также кнопку, если все в порядке, то искать следует обрывы нити накаливания. Для этого сначала производим визуальный осмотр. Включаем обогрев и наблюдаем где нити нагреваются, а где нет.

    Если визуальный поиск не дал никаких результатов, можно использовать вольтметр или мультиметр. Для поиска обрыва вольтметром включаем зажигание и обогрев, затем один щуп прибора соединяем с массой машины, а второй оборачиваем в фольгу и перемещаем к середине токопроводящей нити. При этом прибор должен показывать результат в диапазоне 5 В. В точке где прибор покажет 0 В или, наоборот поднимется больше 10 В – можно сделать предположение, что именно в этом месте есть обрыв.

    Если не работает обогрев заднего стекла, то найти обрыв поможет вольтметр. Прибор подключается к плюсовой клемме обогрева, а второй щуп плавно перемещаем по нити накаливания только со стороны минусовой клеммы. В точке падения напряжения до 0 В, вероятнее всего и будет разрыв цепи. Именно здесь и потребуется ремонт обогрева стекла.

    Ремонт обогрева заднего стекла — как и чем?

    1. Для ремонта нитей существует немало вариантов, одним из которых является ремонтный набор нитей обогрева заднего стекла. На рынке данную категорию представляют: Permatex и Quick. Такие ремкомплекты позволяют эффективно восстанавливать большие участки разрывов, вплоть до десяти сантиметров. Комплект состоит из трафаретов, баллончика с полимерной смолой, и собственно самих нитей обогрева. Ремонт происходит следующим образом: находим поврежденный участок, подготавливаем необходимый кусок нити, снимаем защитную пленку и приклеиваем нить к участку, используя полимерную смолу. Когда все подсохнет процедуру можно повторить. После 1-2 суток включаем обогрев и проверяем результат.
    1. Второй способ починить подогрев нитей заднего стекла — использование токопроводящей пасты, типа «Контактол». Специальная паста или клей, которая способна проводить ток, наносится тонким аккуратным слоем на поврежденный участок. Для более точного нанесения пасты рабочую область можно оклеить скотчем. Сохнет паста примерно сутки, но, если у вас есть эффективные источники тепла такие как фен или специальный обогреватель, время высыхания можно существенно сократить.
    2. Также существуют альтернативные «кустарные» методы ремонта обогрева заднего стекла. Так некоторые используют краску, в которую добавляют медно-латунную стружку. Краска подбирается в цвет нитей, а стружка добывается путем строгания материала. Вместо краски можно использовать клей. Как вариант можно попытаться соединить места разрыва при помощи паяльника. Хочу отметить, что в данном случае результат будет, однако выглядеть это будет не совсем эстетично.

    На этом буду заканчивать. Надеюсь, теперь вы знаете, что такое обогрев заднего стекла, как найти его неисправность, а также выполнить ремонт подогрева стекла разными способами. У меня все, спасибо, что дочитали до конца. Буду признателен, если поделитесь данной статьей в социальных сетях, этим вы поможете нам в развитии данного проекта. Кроме того, больше людей узнают о нашем существовании. Также не забывайте оставлять свои комментарии и дополнять данную статью своими советами. Всем добра и до новых встреч на ВАЗ Ремонт.

    Не работает обогрев заднего стекла ваз 2109

    Обогрев заднего стекла ВАЗ 2109

    Механизм обогрева заднего стекла

    С помощью реле типа 113.3747 нагревательный элемент заднего стекла включается. При этом загорается контрольная лампа 5, которая находится рядом с выключателем. Она подсвечивает клавишу выключателя оранжевым светом. Только при включенном зажигании можно включить обогрев заднего стекла, потому как напряжение подается к выключателю через дополнительное реле, которое срабатывает при включении зажигания.

    Через контакты реле от предохранителя, напрямую подключенного к источнику питания, подается питание к нагревательному элементу. Если когда включается обогрев заднего стекла ваз 2109 и стекло не обогревается, то следует проверить предохранитель, провода и соединения, выключатель , реле.

    Если из строя выходит нагревательный элемент, то желательно заменить стекло, однако, значительно удобнее приобрести набор для восстановления поврежденных нитей.

    Обогрев заднего стекла ваз 2109 производит размораживание заднего стекла. Состоит из параллельных проводников, напыленных на стекло. Через них пропускается электрический ток, проводники нагреваются и размораживают заднее стекло, также отчищая его от влаги. От реле, размещенного в блоке предохранителей моторного отсека, подается ток. Если через пятнадцать минут стекло все еще не очистилось, то нужно включить обогреватель на второй цикл.

    Как проверить обогрев?

    Для этого нужно обернуть щуп вольтметра алюминиевой фольгой и прижать пальцем фольгу и перемещать вдоль токопроводящих нитей. Так можно обнаружить место обрыва нитей.

    Первоначально вольметр будет показывать напряжение 6В. Если он отображает 12 В, значит в этом месте и есть обрыв нити со стороны между точкой подсоединения вольметра и стороны обогревателя. Если напряжение ниже 0 В, то токопроводящая полоска имеет обрыв со стороны между точкой подсоединения вольт метра и стороны обогревателя.

    Омметром рекомендуется измерить сопротивление токопроводящей полоски между боковой клеммой обогревателя и центром полоски. Секция полоски с разрывом будет иметь в два раза более высокое сопротивление, чем сопротивление остальных полосок.

    Отремонтировать токопроводящую полоску можно с помощью токопроводящей массы: клей, смешанный с металлической стружкой, специальный материал. Также потребуется изолента, растворитель, щетка. Растворителем нужно очистить область стекла в месте разрыва токопроводящей полоски обогревателя. Изолента потребуется в качестве трафарета. Нанесите токопроводящую массу, снимите липкую ленту. Через сутки можно удалить излишки.

    Обогрев заднего стекла ваз 2108, ваз 2109, ваз 21099

    Схема системы обогрева заднего стекла на автомобиле ваз 2108, ваз 2109, ваз 21099 представлена на рис. 9.24.

    Нагревательный элемент заднего стекла включается с помощью реле типа 113.3747, установленного в монтажном блоке. При включении на автомобиле ваз 2108, ваз 2109, ваз 21099 обогрева заднего стекла загорается контрольная лампа 5 (см. рис. 9.24), расположенная рядом с выключателем и подсвечивающая клавишу выключателя оранжевым светом. Обогрев заднего стекла можно включить только при включенном зажигании, так как напряжение к выключателю 4 подается через дополнительное реле 2, срабатывающее при включении зажигания.

    Питание к нагревательному элементу подается через контакты реле 2 от предохранителя Р4, который напрямую подключен к источнику питания.

    Если при включении обогрева заднее стекло не обогревается, необходимо проверить предохранитель Р4, провода и их соединения, а также выключатель и реле 2.

    ПОЛЕЗНЫЙ СОВЕТ
    При выходе из строя нагревательного элемента заднего стекла, завод-изготовитель рекомендует заменять стекло, однако сейчас в продаже есть специальные наборы для восстановления поврежденных нитей нагревательного элемента, включающие в себя все необходимые для этого компоненты, инструмент и инструкцию по применению.

    Рис. 9.24. Схема системы обогрева заднего стекла на автомобиле ваз 2108, ваз 2109, ваз 21099:

    1 — монтажный блок; 2 — реле включения обогрева заднего стекла; 3 — замок зажигания; 4 — выключатель обогрева заднего стекла; 5 — контрольная лампа включения обогрева заднего стекла; 6 — элемент обогрева заднего стекла.

    Как починить обогрев заднего стекла на ВАЗ 2108, 2109, 21099

    Если одна из нитей, ответственных за обогрев заднего стекла, перестала работать — не беда. Существует простой способ исправить эту ситуацию.

    Вам понадобятся серная кислота и медный купорос (сульфат меди). Первую можно приобрести на авторынке, последний — в магазине, где продаются удобрения для цветов.

    Прежде всего вам нужно будет смастерить этакую «кисточку». В центре ее будет находиться отрезок медной трубки или проволоки, который нужно обмотать по краю полоской ткани. Снаружи ткань фиксируется бандажом из нескольких витков нитки.

    Чтобы приготовить раствор для восстановления нити обогрева, размешайте в 100 мл воды две чайных ложки сульфата меди. В полученный раствор добавьте около половины чайной ложки электролита для аккумуляторов (он представляет собой разбавленную серную кислоту).

    Теперь подсоедините обе клеммы стекла к «массе», а к медной кисточке — «+» аккумулятора. Намочите кисточку в приготовленном растворе и аккуратно протирайте место, где оборвана нить нагрева.

    Принцип работы этого метода прост. При подключении тока возникает электролитическая диссоциация и в месте обрыва нити осаживаются ионы меди. Достаточно нескольких минут, чтобы поврежденное место полностью «затянулось» металлом.

    Соблюдайте осторожность при работе с серной кислотой. Даже будучи разбавленной до 40% (обычная концентрация для зимнего электролита), она может вызывать на коже ожоги и портить одежду.

    Ваз 2109 не работает обогрев заднего стекла

    Обогрев заднего стекла и зеркал заднего вида — общая информация, проверка исправности функционирования компонентов, восстановительный ремонт термоэлектрического нагревательного элемента

    Обогрев наружных зеркал заднего вида включается одновременно с обогревом заднего стекла автомобиля.
    При переводе выключателя обогрева заднего стекла/зеркал заднего вида происходит замыкание на массу электромагнитного реле цепи подачи питания к соответствующим термоэлектрическим нагревательным элементам. Индикаторная лампа включения обогрева обычно вмонтирована в кнопку выключателя, но может располагаться и на приборном щитке. Реле системы обогрева находится в салонном монтажном блоке предохранителей/реле.

    Рабочий элемент обогревателя заднего стекла представляет собой горизонтальную решетку из токопроводящих нитей, наклеенных на внутреннюю поверхность стекла.

    Проверьте исправность функционирования выключателя обогрева, для чего снимите панель управления функционированием систем отопления/кондиционирования воздуха. Отсоедините электропроводку и проверьте правильность распределения проводимости между клеммами соответствующих контактных разъемов с задней стороны панели в обоих положениях выключателя (см. таблицу 28).

    Табл. 28 Проверка исправности состояния выключателя обогрева заднего стекла/зеркал заднего вида

    Термоэлектрический нагревательный элемент обогрева заднего стекла

    Поверните ключ зажигания в положение ON и включите обогрев заднего стекла.

    Во избежание повреждения токопроводных нитей нагревательного элемента оберните щупы вольтметра алюминиевой фольгой.

    Вольтметр следует перевести в режим постоянного тока (DC).
    Прижмите положительный щуп вольтметра к положительной клемме решетки нагревательного элемента, отрицательный щуп прижмите к клемме заземления. Прибор должен зарегистрировать напряжение батареи, в противном случае проверьте состояние предохранителя, выключателя и соединительной электропроводки. Если напряжение в норме, однако, часть нагревателя не работает, переходите к следующему этапу проверки.

    Измерьте напряжение в центральной части каждой из нитей решетки. Показание в 5 ÷ 6 В свидетельствует об исправности состояния нити. Нулевое показание говорит о наличии обрыва между центром нити и положительной стороной элемента. Завышение показания вдвое (10 ÷ 12 В) происходит при наличии обрыва между центром нити и отрицательной стороной элемента. Поочередно проверьте каждую из нитей решетки.
    При отсутствии обрывов подсоедините отрицательный щуп к массе шасси и повторите проверку, — показания не должны измениться, в противном случае имеет место нарушение качества заземления решетки.

    Для локализации обрыва прижмите отрицательный щуп вольтметра к отрицательной клемме решетки нагревательного элемента. Обернутым фольгой положительным щупом начинайте зондировать токопроводные нити решетки, двигаясь со стороны подачи питания к массе. В точке обрыва показание прибора должно упасть от нескольких вольт до нуля.

    Восстановление целостности токопроводных нитей производится при помощи специальной двухкомпонентной электропроводной пасты типа Dupont № 4817.

    Прежде чем приступать к восстановительному ремонту решетки рабочего элемента выключите обогреватель и дайте элементу остыть в течение нескольких минут.
    Легонько зачистите поврежденный участок нити войлоком, затем тщательно протрите его спиртом.

    Обогрев заднего стекла на ВАЗ 2108, 2109 необходим для обеспечения комфортной и безопасной эксплуатации автомобиля. Обогреватель заднего стекла представляет собой сетку из токопроводящего материала высокого сопротивления, нанесенную на внутреннюю часть заднего стекла. Один ее вывод это «масса» на второй подается напряжение от генератора, через предохранитель и реле в монтажном блоке, после нажатия кнопки включения обогрева на панели приборов. При подаче электрического тока на нагревательный элемент, тот начинает греться и выделять тепло.

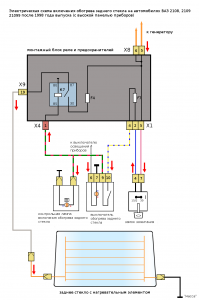

    Электрические схемы обогрева заднего стекла автомобилей ВАЗ 2108, 2109, 21099 с высокой и низкой панелью приборов

    «Низкая» панель

    «Высокая» панель

    Примечания и дополнения

    — Включить обогрев заднего стекла можно только при включенном зажигании.

    — При включения обогрева заднего стекла на щитке приборов включается лампочка-сигнализатор (низкая панель).

    — В электрической цепи включения обогрева заднего стекла автомобилей ВАЗ 2108, 2109, 21099 применяется четырех контактное реле 113.3747 идентичное реле ближнего света, дальнего света, звукового сигнала.

    — «Минус» элемента обогрева заднего стекла крепится к кузову автомобиля под пластиковой накладкой задней стойки справа.

    Еще статьи по электрике автомобилей ВАЗ 2108, 2109, 21099

    › Бортжурнал › Прикуриватель и обогрев заднего стекла.

    Короче суть проблемы была такова, не работал прикуриватель и обогрев заднего стела, пересмотрел всю проводку, так и не смог найти причину до вчерашнего дня, в ходе изучения электросхемы авто (наконецто я ее понял у этого авто), понял что причина может крыться только в блоке предохранителей, разобрав его выявил неисправность, выгорела дорожка, видимо предыдущий хозяин машины поставил слишком большой предохр. на обогрев с прикуривателем, вот она и сгорела просто…запаял саму дорожку и еще усилил ее проводком(видел сей ремонт у кого то на сайте), теперь на вечно! хорошо хоть проводка осталась целой)) теперь все работает как и положено!
    вот предоставляю фотосет ремонта блока пред., наслаждайтесь просмотром, может кому пригодится))
    надеюсь по фото все будет понятно, если что обращайтесь, объясню подробнее)

    Электрическая схема соединений обогрева заднего стекла автомобилей ВАЗ 2108, 2109, 21099

    Обогрев заднего стекла на ВАЗ 2108, 2109 необходим для обеспечения комфортной и безопасной эксплуатации автомобиля. Обогреватель заднего стекла представляет собой сетку из токопроводящего материала высокого сопротивления, нанесенную на внутреннюю часть заднего стекла. Один ее вывод это «масса» на второй подается напряжение от генератора, через предохранитель и реле в монтажном блоке, после нажатия кнопки включения обогрева на панели приборов. При подаче электрического тока на нагревательный элемент, тот начинает греться и выделять тепло.

    Электрические схемы обогрева заднего стекла автомобилей ВАЗ 2108, 2109, 21099 с высокой и низкой панелью приборов

    «Низкая» панель

    «Высокая» панель

    Примечания и дополнения

    — Включить обогрев заднего стекла можно только при включенном зажигании.

    — При включения обогрева заднего стекла на щитке приборов включается лампочка-сигнализатор (низкая панель).

    — В электрической цепи включения обогрева заднего стекла автомобилей ВАЗ 2108, 2109, 21099 применяется четырех контактное реле 113.3747 идентичное реле ближнего света, дальнего света, звукового сигнала.

    — «Минус» элемента обогрева заднего стекла крепится к кузову автомобиля под пластиковой накладкой задней стойки справа.

    Еще статьи по электрике автомобилей ВАЗ 2108, 2109, 21099

    причины и ремонт обогрева заднего стекла автомобиля

    Обогрев заднего стекла является фактически обязательной опцией, так как позволяет получить качественный обзор, что необходимо для максимально безопасной эксплуатации авто. Обогрев необходим как в летний период (удаление влаги с запотевших стекол), так и зимой (появляется возможность быстро растопить лед и снег на стекле).

    Сам обогрев представляет собой специальные токопроводящие дорожки (нити обогрева заднего стекла), нанесенные на стекло со стороны салона. На первый взгляд, решение простое и надежное, однако это не совсем так. К сожалению, в процессе эксплуатации автомобиля по тем или иным причинам может потребоваться ремонт обогрева заднего стекла. Далее мы рассмотрим, как найти причину неисправности и устранить неполадки.

    Содержание статьи

    Принцип работы и схема обогрева заднего стекла

    Как уже было сказано выше, обогрев может выйти из строя на любом авто, независимо от класса, марки и модели. При этом все типы обогрева задних стекол похожи друг на друга. Это значит, что обогрев заднего стекла ВАЗ не будет особо отличаться от аналогичного решения на какой-либо иномарке.

    Если просто, на поверхности стекла крепятся тонкие нити из металла с высоким сопротивлением. Когда ток проходит через нити, выделяется тепло. Нити нанесены так, чтобы прогревать стекло равномерно по всей поверхности обогреваемой поверхности. Это позволяет избежать растрескивания в условиях сильного перепада температур.

    Общая схема обогрева заднего стекла включает в себя следующие основные элементы:

    • выключатель обогрева;
    • предохранитель и реле обогревателя;
    • нити обогрева;

    Принцип работы сводится к тому, что напряжение с плюсовой клеммы АКБ через замок зажигания и предохранители подается на выключатель обогрева, а также  на силовой контакт реле. Минусовая клемма АКБ соединяется с кузовом авто, при этом один из выводов обогрева также запитан на корпус.

    Когда водитель нажимает на кнопку включения обогрева, напряжение идет на обмотку реле, далее происходит срабатывание реле и его контакты замыкаются. После соединения выводов реле, электрический ток идет на обогреватель, проходит через нити обогрева (соединены параллельно), после чего через кузов авто ток возвращается на минусовую клемму АКБ.

    Обогрев заднего стекла: диагностика

    Как показывает практика, неисправности обогревателя заднего стекла зачастую связаны с механическими повреждениями или выходом из строя отдельных элементов. Например, может «залипать» реле или выключатель, перегорают предохранители обогрева.

    Также бывает, что сами нити обогрева повреждают  при перевозке грузов (особенно это актуально для кузова типа хэтчбек или универсал). Еще часто обогрев заднего стекла  выходит из строя после непрофессиональной тонировки заднего стекла или попыток растонировать заднее стекло.

    В любом случае, при неисправности обогревателя обогрев может не работать полностью или частично (не прогревается отдельная зона стекла). Обратит внимание, обогрев работает только тогда, когда ключ вставлен в замок зажигания.

    Более того, на некоторых авто обогреватель заднего стекла будет работать только при условии запуска ДВС, чтобы не допустить разряда АКБ. Дело в том, что обогрев является мощным потребителем (ток от 10  до 25 А) и производители авто это учитывают.

    • Теперь о неисправностях. Как правило, если после нажатия на кнопку включения световой индикатор в кнопке не загорается, это обычно указывает на то, что сгорел предохранитель обогрева заднего стекла или же вышел из строя сам выключатель. Если же индикатор горит, но нити не греют, тогда нужно проверить реле или разъемы подключения обогревателя к сети. В подобной ситуации нужно изучить схему по мануалу для конкретного авто, после чего обнаружить проблемный элемент и выполнить его замену.

    Еще бывает так, что обогрев работает, но очень слабо, стекло медленно прогревается. Это указывает на то, что где-то плохой контакт на разъемах, сопротивление контакта становится больше и падает мощность на нитях обогрева.

    Чтобы это проверить, необходим мультиметр, который переводят в режим вольтметра для замера постоянного тока. Прибором измеряют величину напряжения на входных клеммах обогрева и аккумулятора. Разница напряжения не должна быть больше 1 Вольта.

    Следующей неисправностью является обрыв нитей обогрева заднего стекла (перебитой может быть одна нить или сращу несколько). Увидеть проблемные нити можно путем осмотра стекла снаружи после включения обогрева. Если после включения обогревателя видны запотевшие полосы, это точно указывает на проблему с нитями.

    Важно понимать, что токопроводящие дорожки на заднем стекле легко повредить, протирать стекло изнутри можно только мягкой тканью. Однако если нити уже повреждены, есть три способа решения проблемы:

    • замена заднего стекла;
    • установка отдельного обогревателя;
    • ремонт обогрева заднего стекла;

    Естественно, первый способ  дорогой и наименее предпочтителен. Второе решение можно считать скорее «костылем», нежели полноценным решением. Фактически, речь идет об установке маленького переносного тепловентилятора в области заднего стекла. Кстати, в сильные морозы такой подогрев может стать причиной появления трещин.

    Что касается ремонта, если заднее стекло не затонировано, тогда можно попробовать решить проблему относительно недорого. Основная задача — найти поврежденный участок и восстановить токопроводимость. Давайте разбираться.

    Как найти поврежденный участок обогрева заднего стекла



    Ремонт заднего стекла (точнее, его подогрева при условии поврежденных нитей), обычно начинается с вопроса, как найти место обрыва нити обогрева стекла. На деле, определить поврежденный участок не трудно, зная схему и устройство самого обогрева. Также нужно знать способы проверки.

    Первое, достаточно включить обогрев, после чего можно увидеть, какая нить не работает. Запомнив, какая нить обогрева стекла перебита, нужно также найти само место обрыва. Часто визуально разрыв не определить. По этой причине необходим вольтметр для замера постоянного тока или омметр. Также подойдет индикатор напряжения.

    • Итак, если не работает одна нить обогрева стекла или несколько нитей, а остальные работают, следует принимать во внимание особенности конструкции обогрева в рамках поиска неисправности.

    Начнем с того, что нагреватель заднего стекла автомобиля устроен следующим образом:

    • по бокам стекла наклеены две токопроводящие шины;
    • к шинам присоединены нити обогрева (сопротивление около 10 Ом).

    Получается, каждая нить является отдельным нагревательным элементом, то есть не зависит от других. За счет такой схемы параллельного соединения обрыв одной или нескольких нитей не выведет обогрев из строя полностью.

    Как уже было сказано, для определения поврежденного участка следует подготовить вольтметр с пределом измерения 15 В, затем включить обогреватель. Кстати, есть и другие способы определения (например, при помощи мультиметра, омметра или тестера со светодиодом), но использование вольтметра делает процесс наиболее удобным.

    С учетом того, что одна шина нагревателя  соединена с кузовом, отрицательный вывод вольтметра соединяют с кузовом (лучше всего использовать крепление в виде зажима).  Для соединения можно использовать любые болты или винты, вкрученные в кузов авто, скобы на крышке багажника и т.д.

    Чтобы проверить, греет ли обогреватель заднего стекла, достаточно «плюсовым» щупом коснуться «положительной» шины обогрева, затем «отрицательной». На первой шине напряжение в норме +12 В,  на второй  – 0 В.

    На многих авто шина слева это масса, тогда как шина справа это питание. Кстати, если до шин трудно добраться, щупом можно касаться любых нитей в точках, где они соединены с шинами и выходят из уплотнителя. Вольтметр позволит определить, где скрывается неисправность.

    Когда обогрев включен, индикатор на кнопке горит, а на шине питания обогрева 12 В, при этом обогрев не греет, тогда проводка до шины питания в норме. Если же нет питания на шине, это говорит о том, что имеет место плохой контакт на клемме подачи питания шины или же есть проблемы с реле. Если же 12 В есть на шине массы, возможно, плохой контакт в клемме подсоединения провода к шине «минус» или в цепи подсоединения провода к массе авто.

    • После первого этапа проверки, который позволяет определить качество подачи питания на обогрев, можно переходить к поиску места обрыва нити. Фактически, нить представляет собой ленточное сопротивление около 10 Ом. Это значит, что в разных участках нити сопротивление тоже разное (например, 12 В, 3 – 6 В и затем 5 – 0 В).

    Получается, даже если неизвестно, какая именно нить не работает, достаточно замерить напряжение на всех нитях в середине каждой. Нити с обрывом будут иметь напряжение или 12, или 0 В.  Если показатель 12 В,  обрыв слева, если же 0 В, тогда обрыв справа. Затем щуп медленно сдвигают в сторону обрыва. Там, где напряжение резко изменилось, это и есть проблемный участок.

    Ремонт обогрева заднего стекла своими руками: клей и пайка

    Сразу отметим, что есть несколько способов ремонта нити обогрева своими руками. Некоторые из них мы рассматривать не будем по причине  малой вероятности получения желаемого результата в домашних условиях (например, гальванизация).

    • Что касается доступных решений, самый простой и распространенный метод ремонта обогрева заднего стекла при разрывах нити не больше 1 или 2 мм – использовать специальный токопроводящий клей для ремонта обогрева стекла или особую пасту (например, Done Deal DD6590).

    Если коротко, необходимо изучить инструкцию, после чего на место разрыва нити наносят небольшое количество токопроводящей пасты или клея. Заем следует выждать, пока паста высохнет.

    Отметим, что в случае с клеем лучше наносить средство с «нахлестом» на целые части нити по 10 мм с каждой из сторон (до разрыва и после).  Клей наносят в два слоя, еще можно положить между слоями тонкую (диаметр не более 0.5 мм) проволоку из меди. Чтобы нить после ремонта выглядела аккуратно, можно использовать трафарет в процессе нанесения клея.

    • Следующий способ – пайка нити мягким припоем для восстановления целостности нитей при разрывах больше 1 мм. Данный способ надежен и эффективен, однако требует аккуратности и учета некоторых особенностей.

    Обратите внимание, не следует пытаться зачистить нить мелкой наждачной бумагой, так как можно еще больше повредить ленту. Причина — толщина нити всего несколько десятков микрон и попросту стирается при механическом воздействии. Оптимально место, которое необходимо пропаять, просто обезжирить. Для этого мягкую ветошь смачивают в спирте и аккуратно без нажима протирают нить.

    Далее, с учетом того, что разрыв больше 1 мм, следует заготовить отрезок медной проволоки. Этот отрезок будет выполнять функцию перемычки. Так как по нити проходит ток 1 А, для перемычки нужен проводок с сечением 0.17 мм2 (диаметр 0.45 мм).  По длине перемычка должна быть на 2см длиннее, чем сам обрыв.

    Сначала перемычку следует лудить толстым слоем оловянно-свинцового припоя ПОС-61, при этом саму нить лудить не требуется. Для того чтобы припой лег и держался, перед припайкой  нить в области пайки кисточкой следует намазать небольшим слоем хлористо-цинкового флюса.

    Закончив подготовку, перемычку прижимают к нити обогрева, после чего прогревают паяльником мощностью 12Вт не больше 1 секунды. Если перемычка держится, не следует  проверять надежность фиксации, так как есть риск оторвать только что восстановленную нить.

    Напаяв один конец перемычки, аналогичным образом припаивается и другой, после чего стекло следует промыть водой, чтобы убрать остатки флюса.  Также можно для дополнительной защиты перемычку сверху  покрыть прозрачным суперклеем. Такой клей относительно термостойкий, а сам обогрев не дает нагрева больше 70 градусов.

    Что в итоге

    Как видно, если обогрев заднего стекла перестал работать, важно правильно определить неисправность путем диагностики методами, рассмотренными выше. Бывает так, что достаточно заменить реле или предохранитель, восстановить контакт на шине и т.д.

    Если же оборваны или перебиты нити обогрева,  при обрыве нитей обогрева заднего стекла хорошо зарекомендовал себя клей для обогрева заднего стекла. При помощи такого ремонта, как уже было сказано выше, можно быстро восстановить поврежденные участки.

    Рекомендуем также прочитать статью о том, что делать, если потеют стекла в автомобиле. Из этой статьи вы узнаете о том, по каким причинам начинают потеть стекла в машине, а также как устранить запотевание стекол в авто доступными способами.

    Единственный недостаток – готовый клей может стоить около 20 у.е. и выше, а возможность изготовления качественного аналога в домашних условиях в целях экономии многими опытными специалистами ставится под сомнение.

    В случае, когда нет желания или возможности приобретать клей или пасту для ремонта обогрева, можно попробовать решить проблему при помощи пайки нитей методом, который мы рассмотрели выше в соответствующем разделе данной статьи.

    В качестве итога добавим, что если не повреждать нити, обогрев исправно работает на протяжении многих лет. При этом основную опасность для нитей обогрева представляют механические повреждения, а также распространенные ошибки при снятии тонировочной пленки (при условии нанесения тонировки).

    Если по той или иной причине необходимо растонировать заднее стекло с подогревом, необходимо обращаться исключительно к специалистам, которые гарантируют работоспособность обогрева после снятия тонировочной пленки. При этом следует быть готовым к дополнительным расходам.

    Причина — сложно снять тонировку, не повредив обогрев. Также процедура однозначно потребует больше времени, чем обычная растонировка стекол без обогрева. В любом случае, за дополнительную плату с такой задачей вполне успешно справляются опытные тонировщики и профильные специалисты, в результате чего даже после снятия тонировки с заднего стекла обогрев остается полностью работоспособным.



    Отправить ответ

    avatar
      Подписаться
    Уведомление о
