РазноеПаяльная лампа своими руками – Самодельная паяльная лампа. Подробная фото и видео инструкция по изготовлению горелки на отработке из паяльной лампы. Чертежи и пошаговая инструкция по изготовлению горелки

Паяльная лампа своими руками – Самодельная паяльная лампа. Подробная фото и видео инструкция по изготовлению горелки на отработке из паяльной лампы. Чертежи и пошаговая инструкция по изготовлению горелки

Содержание

Примус из паяльной лампы своими руками

Спиртовая горелка своими руками


Сложность изготовления: ★★☆☆☆

Время изготовления: Около получаса

Подручные материалы: ██████░░░░ 60%

Предисловие

Иногда на рабочем столе в домашней мастерской не хватает компактного источника открытого пламени.

Раскалить нож или гвоздь, чтобы работать с пластиком, подогреть водяную баню, часто оплавлять термоусадку, даже вскипятить воду под чай, этот список можно продолжать и продолжать.

Все эти проблемы может решить дешёвая и практичная самодельная горелка, как сделать которую вы узнаете дальше.

Материалы

  • Трубка медная, диаметр 8-10 мм. Продается на строительном рынке в отделе вентиляции
  • Цилиндр диаметром 30-40 мм, например маленький аэрозольный баллончик
  • Маленькая стеклянная банка с железной крышкой
  • Песок
  • Х/б ткань или пучок ниток
  • Спирт

Инструменты

  • Ножовка
  • Дрель
  • Паяльник или горелка, припой
  • Тиски пригодятся
  • Шило и молоток

    Как сделать горелку

  • Шаг 1Для начала нужно сделать основу горелки — спиралевидный элемент. Нам понадобится отрезок медной трубки диаметром 8-10 миллиметров и чуть меньше 40 см длиной. Не забудьте обработать напильником острые края
  • Шаг 2Трубку нужно будет загнуть в спираль. Чтобы она не помялась, заполним её песком. Затыкаем один конец палкой, засыпаем песок и затыкаем второй конец. Теперь нам нужен цилиндр диаметром 30-40 мм, вокруг которого будем загибать. Лучше всего подойдут аэрозольные баллоны, так как уже у себя дома вы найдёте их с разными диаметрами (освежители воздуха, дезодоранты..) Далее загибаем медную трубку на полтора оборота.Витки должны быть на расстоянии нескольких миллиметров, это зависит от размера пламени получившейся у вас самодельной горелки и настраивается в самом конце. Пламя должно проходить между витками и касаться их.
  • Фитиль горелки

  • Шаг 3Теперь нужно вставить фитили. Подойдёт любая х/б ткань, вязальные нитки… Вставляем в оба конца трубок на такую глубину, чтобы верхний конец фитиля находился около начала изгиба спирали. Из нижних краёв трубок фитиль должен торчать на пару сантиметров. Толщина фитиля подбирается экспериментально. Если ваша самодельная горелка будет «плеваться» огнём, нужно сделать отверстие (следующий шаг) чуть больше, либо уменьшить толщину фитиля
  • Шаг 4. СоплоТеперь сделаем отверстие, через которое будет выходить пламя. Его размер тоже выбирается экспериментально, так что начнём с отверстия чуть меньше миллиметра и будем увеличивать по мере необходимости. Отверстие можно пробить шилом и молотком, так как медь очень мягкая.
  • Шаг 5. Топливный бакТеперь самодельной горелке нужен бак. Подойдёт практически любая герметичная ёмкость: стеклянная банка с крышкой. Сверлим в крышке два отверстия, чтобы вставить спираль.Можно использовать самодельную ёмкость, сделанную из частей металлического баллончика или банки
  • Шаг 6. Крепление спиралиЧтобы сделать горелку эффективной, нужно обеспечить герметичность соединения между спиралью и крышкой, например припаять обычным припоем с помощью паяльника или горелки.Не забудьте зашкурить или просто расцарапать острым предметом поверхность крышки под пайкуСоединение крышки с банкой тоже должно быть герметичным, пары спирта должны выходить только через сопло!Наливаем спирт или бензин. Всё, самодельная горелка готова!
  • Принцип работыНагреваем трубку с отверстием зажигалкой или спичками. Трубка нагревается и нагревает горючее в фитиле. Горючее начинает испаряться (спирт очень летучий), давление растёт и пары начинают выходить через отверстие, где загораются (так как мы греем это место открытым пламенем). Горелка загорается и начинает нагревать сама себя, дальнейшее наше вмешательство уже не нужно. На этом всё, спасибо за внимание! favn

Если вам холодно даже при отоплении парой десятков самодельных горелок, то нужна вещь посерьёзнее: многоствольный круговой огнемёт!

Смотрите видео, это ПОЛНОЕ БЕЗУМИЕ!!!

Итоги работы и советы

  • Размеры свободные, не бойтесь экспериментировать
  • Расход спирта очень мал, так как горят только его пары
  • Вместо спирта можно использовать любую летучую горючую жидкость (бензин, керосин), но спирт меньше всего коптит
  • Также читайте статью про еще одну крутую самодельную горелку

Смотреть все проекты по тегу: горелка

Источник: http://diyworkplace.ru/4-diy-alcohol-stove.html

Горелка на отработке из паяльной лампы: видео инструкция по изготовлению своими руками

Печи и котлы, работающие на отработанном масле, давно заняли достойное место среди отопительных приборов.

Отработка — дешевый, а иногда и бесплатный вид топлива, часто ее используют для этой цели в автосервисах и гаражах.

Многие мастера при выборе конструкции задаются вопросом: можно ли переделать бензиновую паяльную лампу в горелку на отработке?

Можно ли заставить паяльную лампу работать на отработке?

Принцип действия обычной паяльной лампы заключается в воспламенении паров бензина, выталкиваемого под действием сжатого воздуха наружу. Этот эффект достигается за счет нагнетания воздуха в топливный бак горелки.

Что произойдет, если залить в паяльную лампу отработанное масло?

Само по себе масло, даже под давлением, испаряется плохо — его нужно нагревать. Из-за плохого распыления пламя будет неравномерным, и разжечь горелку будет сложно.

Горит масло с образованием большого количества нагара и копоти, поэтому жиклер быстро закоксуется, уменьшится его сечение, и лампа выйдет из строя.

Увеличение сечения жиклера тоже не даст ожидаемого эффекта — масло будет распыляться крупными каплями, что не позволит получить равномерное пламя факела.

Кроме того, отработанное масло часто содержит примеси: солярку, бензин, антифризы и даже воду, что может привести к вспышкам внутри лампы. Для использования отработки в качестве топлива для паяльной лампы придется устраивать систему фильтрации, что еще больше усложнит задачу.

Учитывая все сложности, использовать бензиновую паяльную лампу как горелку на отработке сложно и небезопасно. Поэтому необходимо доработать или полностью изменить ее конструкцию.

Как изготовить горелку на отработке самостоятельно

Для успешного горения масла нужно либо предварительно нагреть его до температуры испарения — примерно 300 градусов Цельсия, или мелко распылить и обогатить масляные пары воздухом.

Подогреть масло до таких температур можно с помощью мощных ТЭНов, но это увеличит затраты на электроэнергию.
Добиться создания масляного аэрозоля можно, подавая струю сжатого воздуха через слой масла.

Этот эффект реализован в горелке Бабингтона — устройстве, аналог которого можно собрать своими руками из подручных комплектующих.

Горелка Бабингтона — альтернатива паяльной лампе

Изначально горелка Бабингтона была запатентована для работы на дизельном топливе.

Позже, внеся незначительные изменения в конструкцию, мастера своими руками изменили конструкцию и приспособили горелку для сжигания отработанных машинных и пищевых масел.

Степень загрязненности масла при этом особого значения не имеет, так как топливные каналы агрегата лишены узких мест, склонных к засорам.

В отличие от паяльной лампы, где топливно-воздушная смесь распыляется под давлением через форсунки, в горелке Бабингтона масло нагнетается из резервуара с помощью маломощного насоса и стекает тонкой пленкой по наклонной или сферической поверхности, а масляно-воздушная смесь образуется в результате продувания тонкой струи сжатого воздуха сквозь эту пленку.

Эффект распыления наглядно представлен в видео:

    Горелка Бабингтона состоит из нескольких функциональных блоков:
  • Топливный — резервуар, насос и трубы для подачи топлива.
  • Воздушный, он состоит из компрессора и воздушной трубки.
  • Полусфера с отверстием малого диаметра, где происходит смешивание воздушной струи с маслом.
  • Сопло, направляющее факел пламени в нужном направлении.

Стандартную конструкцию можно доработать своими руками, повысив ее эффективность.

Для этого топливный бак оснащают нагревателем, подогревающим масло до начала работы горелки, что позволяет повысить его текучесть.

Кроме того, топливный канал, выполненный из металлической трубки, можно обмотать вокруг сопла — таким образом масло будет нагреваться во время работы горелки.

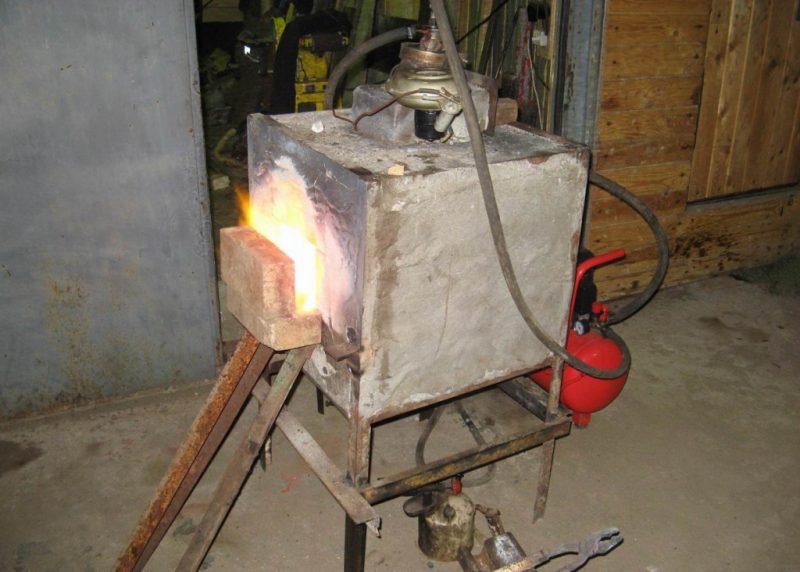

Сопло горелки направляют в котел, где происходит нагрев топливной камеры и водяной рубашки. Также можно использовать устройство для плавки и нагрева металлов.

Достоинства горелки Бабингтона, сделанной своими руками:

  • широкий выбор топлива — отработанные машинные масла, смазки любой вязкости, дизельное топливо, мазут, любые растительные масла, в том числе отходы пищевых производств;
  • наличие примесей в топливе;
  • простота конструкции — ее можно сделать своими руками.

Недостатки:

  • сложность настройки горелки, особенно часто проявляющаяся при смене вида топлива;
  • запах и грязь — горелку нельзя устанавливать в жилых помещениях, требуется устройство котельной;
  • использование горелки связано с открытым пламенем, поэтому необходимо соблюдать противопожарные меры.

В помещении котельной обязательно должен быть порошковый или солевой химический огнетушитель!

Горелка Бабингтона своими руками

Собрать горелку своими руками можно из простых комплектующих, для этого потребуются:

    • Полый шар или полусфера с такой толщиной стенок, чтобы можно было просверлить отверстие диаметром не более 0,3 мм.Можно использовать любые металлические предметы похожей конфигурации, например, латунную дверную ручку сферической формы, гайки с заглушками. Главное условие — возможность надежного крепления воздуховода.
  • Металлическая трубка для подачи сжатого воздуха от компрессора, диаметр — 10-15 мм.
  • Компрессор, например, от холодильника, с рабочим давлением 2 атм, максимальным — 4 атм.
  • Топливный бак со встроенным ТЭНом на 0,5-1 кВт из металла, не подверженного коррозии.
  • Топливный отстойник и трубу для слива излишков масла обратно в бак.
  • Медная трубка, диаметр — 10 мм, толщина стенки — 1-1,5 мм для топливного канала.
  • Маслонасос от автомобиля или мотоцикла с электродвигателем, чтобы привести насос в действие. Насос желательно оснастить на входе фильтром с крупной сеткой.
  • Сопло — сгон длиной 200-400 мм с внешней резьбой в 2 дюйма.
  • Крестовина для двухдюймовой металлической трубы с внутренней резьбой.
  • Сгон с резьбой на 1 дюйм и переходник 2/1 дюйм для слива излишка топлива в отстойник.
  • Переходники и фитинги для подсоединения топливного тракта, воздуховода и сопла.

Подготовка узлов горелки к сборке

    1. Основная и самая ответственная задача — сделать отверстие заданного диаметра в сферической форсунке. От его размера зависит мощность горелки.

      Например, котел тепловой мощностью 10-15 кВт требует горящего факела, получаемого при работе горелки с одним отверстием диаметром 0,2-0,25 мм.

      Для получения большей мощности не нужно расширять отверстие — это приведет к получению более крупных капель. Лучше сделать 2-4 отверстия диаметром 0,1-0,3 мм с расстоянием между ними 8-10 мм, иначе факелы будут взаимно гаситься.

      Расход топлива можно рассчитать так: через одно отверстие 0,25 мм распыляется 2 литра отработки в час.

о том, как можно сделать отверстия малого диаметра в металлической полусфере:

    1. Бак делают из коррозионно-стойкого металла. В него встраивают ТЭН с терморегулятором, установленным на отключение ТЭНа при температуре 70 градусов Цельсия.
    2. Из того же материала необходимо сделать отстойник топлива, оснащенный трубой с переливом. По этой трубе масло из отстойника будет стекать обратно в бак. Для слива грязи из отстойника можно предусмотреть заглушку в его дне.
  • Собирают корпус горелки: к крестовине 2 дюйма в передней части подсоединяют сопло из сгона, затем переходники: сверху для подачи масла, с задней стороны — для воздуха. Снизу к крестовине подсоединяют переходник 2/1 дюйм и сгон, по которому будет стекать излишек масла в отстойник. Переходники выполняют из заглушек с просверленными отверстиями, в которые вставляют трубки топливного и воздушного канала.

Можно изготовить корпус также из тройника, при этом воздуховод заводят в верхнюю часть, предварительно просверлив отверстие нужного диаметра.

  • Топливный тракт делают из медной трубки, один конец которой трижды обматывают вокруг сопла, а затем через переходник-заглушку выводят в корпус в верхней части. Топливную трубу подключают к насосу, устанавливают сетчатый фильтр грубой очистки и заводят другой конец тракта в бак. Топливный тракт можно оснастить вентилем. Насос подключают к электродвигателю, работающему от сети 220 В.
  • Воздуховод из металлической трубки с одного конца крепят к полусфере с отверстием, предварительно установив переходник-заглушку на нужном расстоянии. Полусфера должна располагаться так, чтобы масло из топливной трубки равномерно стекало на округлую часть форсунки, а потом — в нижнюю часть корпуса и в отстойник. Другую часть воздуховода подводят к компрессору, который также подключают к сети 220 В.
  • Поскольку в установке будет целых три потребителя электроэнергии, включение которых производится не одновременно, желательно оснастить горелку пультом управления: установить отдельный тумблер или кнопку для включения ТЭНа и отдельный тумблер для включения компрессора и насоса. При желании можно оснастить пульт световой сигнализацией из диодных ламп.
  • Можно оснастить горелку контролёром, автоматически включающим агрегаты в соответствии с выбранным режимом. Электророзжиг реализуют с помощью свечей зажигания, а для гашения горелки достаточно перекрыть подачу масла.

— схема сборки горелки:

Подготовка топлива для горелки

В горелке Бабингтона можно использовать практически любое отработанное масло. Автомобильную отработку с большим количеством посторонних включений фильтруют перед заливкой в бак через сетку и смешивают с более чистым маслом. Масла с незначительным количеством примесей допустимо заливать без подготовки.

При использовании пищевых растительных масел, например, фритюра, рекомендуется отстоять его в течение нескольких часов и аккуратно слить с остатка.

Эти масла достаточно текучи при нормальной температуре, поэтому их можно подогревать в баке только в момент запуска горелки.

При использовании мазута и других густых материалов их нужно подогревать до температуры от 70 до 90 градусов, иначе насос будет работать с перегрузкой.

Меры безопасности

    Горелка на маслах и других ГСП может быть опасна при неправильной установке и эксплуатации, чтобы избежать пожара, нужно соблюдать ряд мероприятий:
  • полы и стены из горючих материалов обшивают металлом или асбестовыми листами;
  • запас топлива хранят на безопасном расстоянии;
  • потеки масла необходимо своевременно удалять;
  • электрические элементы установки необходимо тщательно изолировать, чтобы избежать искрения в зоне распыления масла;
  • горелку нужно располагать вне досягаемости воздушных потоков и сквозняков.

Горелку с открытым соплом нельзя оставлять без присмотра в работающем состоянии!

Горелка Бабингтона, в отличие от паяльной лампы, переделанной для работы на отработке — надежный и долговечный агрегат, не требующий сложного обслуживания. Достаточно периодически очищать топливную систему, бак и отстойник, продувать воздуховод в холостом режиме, а также следить за исправностью компрессора и масляного насоса. Исправная горелка — надежный и экономичный агрегат с длительным сроком службы.

Источник: http://gidpopechkam.ru/pechki/gorelka-na-otrabotke-iz-payalnoj-lampy.html

Устройство и применение паяльной лампы

Паяльная лампа является одним из востребованных инструментов в арсенале любого мастера. И это не удивительно.

С ее помощью может производиться множество видов работ, связанных с пайкой и разогревом. Пользоваться паяльной лампой очень просто, но нельзя забывать о мерах безопасности.

Как применяют

Прежде чем говорить о том, как пользоваться, надо вспомнить, где вообще паяльную лампу применяют. Среди сфер применения выделяют такие:

  • пайка металлических деталей с использованием расплавленного припоя;
  • подогрев элементов, которые предстоит соединять при помощи сварки;
  • разогрев труб с замерзшей жидкостью при возникновении неисправностей и аварий на трубопроводах;
  • удаление старых лакокрасочных покрытий с металлических, а иногда и с деревянных конструкций;
  • разогрев заржавевших соединений для облегчения их разборки;
  • подогрев и приготовление пищи в походных условиях;
  • с особой осторожностью используют паяльную лампу для подогрева двигателей внутреннего сгорания перед их запуском в очень холодное время.

Практически во все случаях пользоваться лампой надо одинаково. Ее заправляют горючей жидкостью и разжигают. Отличия связаны со временем воздействия пламени, регулировкой его интенсивности и с тем, как его правильно направлять.

Устройство и принцип действия

Паяльная лампа состоит из резервуара для топлива, насоса и горелки. В резервуаре хранится топливо из жидких углеводородов. Это может быть бензин, керосин, спирт.

Чаще всего используется бензин, как наиболее доступный и дешевый вид топлива. Для заполнения топливом предусмотрена герметично закрывающаяся заливная горловина.

Насос служит для создания давления воздуха в резервуаре. Именно под его воздействием топливо поступает в горелку, в которой и происходит сгорание с выделением большого количества теплоты.

Горелка имеет достаточно сложную конструкцию. Топливо, до того, как достигнуть форсунки, проходит через небольшой резервуар, кольцом опоясывающий пламя. В это время оно подогревается, чтобы на выходе из форсунки переходить в состояние, близкое к парообразному.

Величина пламени зависит от количества топлива, поступающего в форсунку, и регулируется специальным краном с иглой, перекрывающей выходное отверстие. От величины пламени зависит и расход топлива.

Подготовка к розжигу

Начинать пользоваться паяльной лампой надо с проверки ее исправности и работоспособности.

При осмотре необходимо убедиться, что все резьбовые соединения на заливной горловине и насосе чистые и хорошо функционируют, обеспечивая при этом герметичность внутреннего объема топливного резервуара.

На герметичность влияет и состояние резиновых прокладок. Необходимо также обратить внимание на легкость вращения регулировочного винта. Пользоваться неисправной паяльной лампой запрещено, так как пары топлива, вырывающиеся из резервуара, могут воспламениться.

Корпус должен быть чистым, не замасленным. Не рекомендуется пользоваться грязным инструментом, так как некоторые масла при нагреве также могут воспламеняться.

Чтобы заправить паяльную лампу и не пролить бензин, необходимо пользоваться воронкой подходящего размера. Резервуар наполняется не более чем на три четверти, чтобы внутри остался воздух, который и будет сжиматься насосом, создавая давление.

Необходимо применять только чистое топливо без примесей и с минимальным количеством присадок.

Регулировочный винт перед заправкой закрывают. Далее создают небольшое давление в резервуаре, сделав 10-15 качков насосом. Теперь паяльной лампой можно пользоваться!

Розжиг и прогрев

Чтобы разжечь лампу, необходимо в металлическую чашку, которая предусмотрена конструкцией в нижней части горелки, налить небольшое количество бензина.

Оно поджигается при помощи спичек или зажигалки и, сгорая, разогревает «рубашку» горелки, внутри которой впоследствии будет подогреваться топливо.

По мере сгорания бензина в чашке, нужно медленно открывать регулировочный кран, направив горелку в кирпичную стену или лист несгораемого материала, чтобы ускорить прогрев горелки.

Кран нужно открывать крайне осторожно, потому что топливо, не разогретое до необходимой температуры, будет выбрызгиваться воспламеняясь. Необходимо, чтобы оно попадало в чашку.

Когда горелка паяльной лампы разогреется, и топливо из форсунки начнет гореть устойчивым пламенем, нужно, воспользовавшись насосом, увеличить давление в резервуаре. При работе паяльной лампой нужно следить, чтобы корпус ее не переворачивался, иначе топливо не будет поступать в горелку.

Для приготовления пищи

Паяльной лампой можно пользоваться для разогрева или приготовления пищи. Для этого надо, чтобы пламя горело снизу сосуда, в котором происходит приготовление.

Иногда, конечно, можно разогреть и даже вскипятить воду, просто направив пламя сбоку на стенку чайника, но этого явно будет недостаточно, чтобы изготовить хоть какое-нибудь стоящее блюдо.

Чтобы пользоваться инструментом для кулинарии в походных условиях, понадобится таганок для паяльной лампы. Нехитрое устройство позволит отклонить вверх пламя, не изменяя при этом положение корпуса.

Сделать таганок несложно. Понадобится лист железа по размеру посуды, которая будет подогреваться.

Последовательность работ такая:

  1. Из листа необходимо вырезать круг с отверстием меньшего диаметра в центре. Это будет подставка для кастрюли, чайника или прочей походной посуды.
  2. Чтобы подставка была выше уровня пламени, необходима тренога. Ее также можно сделать самостоятельно, применив металлические стержни, которые нужно специально согнуть и приварить к подставке.
  3. В отверстие в подставке необходимо вварить стальной отвод (его еще называют колено) из трубы с диаметром большим, чем размер горелки. Этот отвод и будет отклонять пламя паяльной лампы, и направлять его к подставке.

Пользоваться таганком достаточно удобно, его применяют на дачах, в походных условиях, в тех местах, где отсутствует электричество, и нет печки.

видео инструкция по изготовлению своими руками

Печи и котлы, работающие на отработанном масле, давно заняли достойное место среди отопительных приборов. Отработка — дешевый, а иногда и бесплатный вид топлива, часто ее используют для этой цели в автосервисах и гаражах. Многие мастера при выборе конструкции задаются вопросом: можно ли переделать бензиновую паяльную лампу в горелку на отработке?

Можно ли заставить паяльную лампу работать на отработке?

Паяльная лампа в разрезеПринцип действия обычной паяльной лампы заключается в воспламенении паров бензина, выталкиваемого под действием сжатого воздуха наружу. Этот эффект достигается за счет нагнетания воздуха в топливный бак горелки.

Что произойдет, если залить в паяльную лампу отработанное масло?

Само по себе масло, даже под давлением, испаряется плохо — его нужно нагревать. Из-за плохого распыления пламя будет неравномерным, и разжечь горелку будет сложно. Горит масло с образованием большого количества нагара и копоти, поэтому жиклер быстро закоксуется, уменьшится его сечение, и лампа выйдет из строя. Увеличение сечения жиклера тоже не даст ожидаемого эффекта — масло будет распыляться крупными каплями, что не позволит получить равномерное пламя факела.

Кроме того, отработанное масло часто содержит примеси: солярку, бензин, антифризы и даже воду, что может привести к вспышкам внутри лампы. Для использования отработки в качестве топлива для паяльной лампы придется устраивать систему фильтрации, что еще больше усложнит задачу.

Учитывая все сложности, использовать бензиновую паяльную лампу как горелку на отработке сложно и небезопасно. Поэтому необходимо доработать или полностью изменить ее конструкцию.

Как изготовить горелку на отработке самостоятельно

Для успешного горения масла нужно либо предварительно нагреть его до температуры испарения — примерно 300 градусов Цельсия, или мелко распылить и обогатить масляные пары воздухом. Подогреть масло до таких температур можно с помощью мощных ТЭНов, но это увеличит затраты на электроэнергию.
Добиться создания масляного аэрозоля можно, подавая струю сжатого воздуха через слой масла. Этот эффект реализован в горелке Бабингтона — устройстве, аналог которого можно собрать своими руками из подручных комплектующих.

Горелка Бабингтона — альтернатива паяльной лампе

Изначально горелка Бабингтона была запатентована для работы на дизельном топливе. Позже, внеся незначительные изменения в конструкцию, мастера своими руками изменили конструкцию и приспособили горелку для сжигания отработанных машинных и пищевых масел. Степень загрязненности масла при этом особого значения не имеет, так как топливные каналы агрегата лишены узких мест, склонных к засорам.

В отличие от паяльной лампы, где топливно-воздушная смесь распыляется под давлением через форсунки, в горелке Бабингтона масло нагнетается из резервуара с помощью маломощного насоса и стекает тонкой пленкой по наклонной или сферической поверхности, а масляно-воздушная смесь образуется в результате продувания тонкой струи сжатого воздуха сквозь эту пленку.

Эффект распыления наглядно представлен в видео:

Схема работы горелки Бабингтона

    Горелка Бабингтона состоит из нескольких функциональных блоков:
  • Топливный — резервуар, насос и трубы для подачи топлива.
  • Воздушный, он состоит из компрессора и воздушной трубки.
  • Полусфера с отверстием малого диаметра, где происходит смешивание воздушной струи с маслом.
  • Сопло, направляющее факел пламени в нужном направлении.

Основная часть горелки БабингтонаСтандартную конструкцию можно доработать своими руками, повысив ее эффективность. Для этого топливный бак оснащают нагревателем, подогревающим масло до начала работы горелки, что позволяет повысить его текучесть. Кроме того, топливный канал, выполненный из металлической трубки, можно обмотать вокруг сопла — таким образом масло будет нагреваться во время работы горелки.

Сопло горелки направляют в котел, где происходит нагрев топливной камеры и водяной рубашки. Также можно использовать устройство для плавки и нагрева металлов.

Достоинства горелки Бабингтона, сделанной своими руками:

  • широкий выбор топлива — отработанные машинные масла, смазки любой вязкости, дизельное топливо, мазут, любые растительные масла, в том числе отходы пищевых производств;
  • наличие примесей в топливе;
  • простота конструкции — ее можно сделать своими руками.

Недостатки:

  • сложность настройки горелки, особенно часто проявляющаяся при смене вида топлива;
  • запах и грязь — горелку нельзя устанавливать в жилых помещениях, требуется устройство котельной;
  • использование горелки связано с открытым пламенем, поэтому необходимо соблюдать противопожарные меры.
В помещении котельной обязательно должен быть порошковый или солевой химический огнетушитель!

Горелка Бабингтона своими руками

Собрать горелку своими руками можно из простых комплектующих, для этого потребуются:

    • Полый шар или полусфера с такой толщиной стенок, чтобы можно было просверлить отверстие диаметром не более 0,3 мм.Можно использовать любые металлические предметы похожей конфигурации, например, латунную дверную ручку сферической формы, гайки с заглушками. Главное условие — возможность надежного крепления воздуховода.

Важные составные части горелки Бабингтона

  • Металлическая трубка для подачи сжатого воздуха от компрессора, диаметр — 10-15 мм.
  • Компрессор, например, от холодильника, с рабочим давлением 2 атм, максимальным — 4 атм.
  • Топливный бак со встроенным ТЭНом на 0,5-1 кВт из металла, не подверженного коррозии.
  • Топливный отстойник и трубу для слива излишков масла обратно в бак.
  • Медная трубка, диаметр — 10 мм, толщина стенки — 1-1,5 мм для топливного канала.
  • Маслонасос от автомобиля или мотоцикла с электродвигателем, чтобы привести насос в действие. Насос желательно оснастить на входе фильтром с крупной сеткой.
  • Сопло — сгон длиной 200-400 мм с внешней резьбой в 2 дюйма.
  • Крестовина для двухдюймовой металлической трубы с внутренней резьбой.
  • Сгон с резьбой на 1 дюйм и переходник 2/1 дюйм для слива излишка топлива в отстойник.
  • Переходники и фитинги для подсоединения топливного тракта, воздуховода и сопла.

Переходники и фитинги для подсоединения топливного тракта

Подготовка узлов горелки к сборке

Сферическая форсунка для горелки Бабингтона

    1. Основная и самая ответственная задача — сделать отверстие заданного диаметра в сферической форсунке. От его размера зависит мощность горелки. Например, котел тепловой мощностью 10-15 кВт требует горящего факела, получаемого при работе горелки с одним отверстием диаметром 0,2-0,25 мм.Для получения большей мощности не нужно расширять отверстие — это приведет к получению более крупных капель. Лучше сделать 2-4 отверстия диаметром 0,1-0,3 мм с расстоянием между ними 8-10 мм, иначе факелы будут взаимно гаситься.Расход топлива можно рассчитать так: через одно отверстие 0,25 мм распыляется 2 литра отработки в час.

Видео о том, как можно сделать отверстия малого диаметра в металлической полусфере:

    1. Бак делают из коррозионно-стойкого металла. В него встраивают ТЭН с терморегулятором, установленным на отключение ТЭНа при температуре 70 градусов Цельсия.
    2. Из того же материала необходимо сделать отстойник топлива, оснащенный трубой с переливом. По этой трубе масло из отстойника будет стекать обратно в бак. Для слива грязи из отстойника можно предусмотреть заглушку в его дне.

Составные части горелки Бабингтона

  • Собирают корпус горелки: к крестовине 2 дюйма в передней части подсоединяют сопло из сгона, затем переходники: сверху для подачи масла, с задней стороны — для воздуха. Снизу к крестовине подсоединяют переходник 2/1 дюйм и сгон, по которому будет стекать излишек масла в отстойник. Переходники выполняют из заглушек с просверленными отверстиями, в которые вставляют трубки топливного и воздушного канала.



Можно изготовить корпус также из тройника, при этом воздуховод заводят в верхнюю часть, предварительно просверлив отверстие нужного диаметра.

  • Топливный тракт делают из медной трубки, один конец которой трижды обматывают вокруг сопла, а затем через переходник-заглушку выводят в корпус в верхней части. Топливную трубу подключают к насосу, устанавливают сетчатый фильтр грубой очистки и заводят другой конец тракта в бак. Топливный тракт можно оснастить вентилем. Насос подключают к электродвигателю, работающему от сети 220 В.



Электророзжиг

  • Воздуховод из металлической трубки с одного конца крепят к полусфере с отверстием, предварительно установив переходник-заглушку на нужном расстоянии. Полусфера должна располагаться так, чтобы масло из топливной трубки равномерно стекало на округлую часть форсунки, а потом — в нижнюю часть корпуса и в отстойник. Другую часть воздуховода подводят к компрессору, который также подключают к сети 220 В.
  • Поскольку в установке будет целых три потребителя электроэнергии, включение которых производится не одновременно, желательно оснастить горелку пультом управления: установить отдельный тумблер или кнопку для включения ТЭНа и отдельный тумблер для включения компрессора и насоса. При желании можно оснастить пульт световой сигнализацией из диодных ламп.
  • Можно оснастить горелку контролёром, автоматически включающим агрегаты в соответствии с выбранным режимом. Электророзжиг реализуют с помощью свечей зажигания, а для гашения горелки достаточно перекрыть подачу масла.



Видео — схема сборки горелки:

Подготовка топлива для горелки

В горелке Бабингтона можно использовать практически любое отработанное масло. Автомобильную отработку с большим количеством посторонних включений фильтруют перед заливкой в бак через сетку и смешивают с более чистым маслом. Масла с незначительным количеством примесей допустимо заливать без подготовки.

При использовании пищевых растительных масел, например, фритюра, рекомендуется отстоять его в течение нескольких часов и аккуратно слить с остатка. Эти масла достаточно текучи при нормальной температуре, поэтому их можно подогревать в баке только в момент запуска горелки. При использовании мазута и других густых материалов их нужно подогревать до температуры от 70 до 90 градусов, иначе насос будет работать с перегрузкой.

Простая и эффективная печь длительного горенияВ данной статье подробно рассматриваем весь процесс изготовления буржуйки длительного горения: от обустройства фундамента до изготовления дымохода.
Технологию безопасного разбора газового баллона и последующего изготовления из него буржуйки, работающей на дровах, можно посмотреть здесь
О плюсах и минусах печи длительного горения на дровах, сделанной своими руками, читайте: https://gidpopechkam.ru/pechki/dlitelnogo-goreniya-na-drovax.html

Меры безопасности

    Горелка на маслах и других ГСП может быть опасна при неправильной установке и эксплуатации, чтобы избежать пожара, нужно соблюдать ряд мероприятий:
  • полы и стены из горючих материалов обшивают металлом или асбестовыми листами;
  • запас топлива хранят на безопасном расстоянии;
  • потеки масла необходимо своевременно удалять;
  • электрические элементы установки необходимо тщательно изолировать, чтобы избежать искрения в зоне распыления масла;
  • горелку нужно располагать вне досягаемости воздушных потоков и сквозняков.
Горелку с открытым соплом нельзя оставлять без присмотра в работающем состоянии!

Горелка Бабингтона, в отличие от паяльной лампы, переделанной для работы на отработке — надежный и долговечный агрегат, не требующий сложного обслуживания. Достаточно периодически очищать топливную систему, бак и отстойник, продувать воздуховод в холостом режиме, а также следить за исправностью компрессора и масляного насоса. Исправная горелка — надежный и экономичный агрегат с длительным сроком службы.

Светильник из старой паяльной лампы


У вас завалялась старая паяльная лампа? не спешите её выбрасывать, из нее можно сделать винтажный светильник. Правда паяльная лампа у мастер медная, но лампу из черного металла можно покрыть медной краской.

Инструменты и материалы:
-Старая паяльная лампа;
-Патрон Е14;
-Лампочка;
-Электрический шнур с вилкой и выключателем;
-Джутовый шнур;
-Изолента;
-УШМ;
-Войлочный круг;
-Паста ГОИ;


Шаг первый: полировка
Первым делом мастер полирует медный корпус и детали лампы. Для этого он использует УШМ с войлочным кругом и пасту ГОИ.

Шаг второй: джут
Дальше мастер обматывает джутовым шнуром ручку паяльной лампы.

На обмотку понадобилось около 3 метров шнура.

Шаг третий: электромонтаж
Дальше нужно смонтировать электрочасть.


Мастер отрезает часть патрона.

Протягивает шнур к горелке и прикручивает к контактам патрона.

Вкручивает лампочку.


Можно не устанавливать патрон, а припаять провод к контактам лампочки, а затем заизолировать цоколь.

Шаг четвертый: ручка
Ручка выполняет декоративные функции, а сделана она из медной пластины. В качестве оправки мастер использовал черенок.


Все готово, спасибо мастеру за интересную идею.

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Горн из паяльной лампы своими руками

Горн из паяльной лампы своими руками

Кузнечный горн — это оборудование, позволяющее разогреть металл до температуры 1200 градусов. Его размеры имеют большой разбег. Некоторые габаритные, стационарные, иные маленькие, переносные.

Изготовить кузнечный горн своими руками можно любой конструкции, который будет работать как на твердом топливе, так и на газообразном.

Устройство и принцип действия

Для того чтобы понять, как сделать горн своими руками, нужно разобраться в его конструкции. В основе физических процессов лежит соединение углерода с кислородом. Иными словами, идет процесс горения углерода с высвобождением тепла.

Чтобы не произошло полного сгорания металла, количество кислорода подается не в полном количестве. Это регулируется дутьем воздуха. Передерживать заготовку в горне тоже не следует. Металл пересушится и станет твердым, но хрупким. Классический пример — чугун.

Горн из паяльной лампы своими руками

Самодельный горн для ковки состоит из деталей:

  1. Стол, изготовленный из огнеупоров.
  2. Топливник или очаг, имеющий колосниковую решетку.
  3. Камера воздушная.
  4. Дренаж воздушный.
  5. Воздуховод подающий.
  6. Вентиль воздушный.
  7. Камера.
  8. Окно, через которые подаются заготовки.
  9. Зонт.
  10. Дымоход.
  11. Горнило.
  12. Ванна для закалки.
  13. Газовоздушная камера.

Горн из паяльной лампы своими руками Рисунок 1: Чертеж кузнечного горна

Для футеровки стола своими руками используется огнеупорный кирпич. Основу горна составляет форма, которая включает в себя топливник, колосники и воздушную камеру.
При помощи воздушного дренажа идет регулировка дутья. Дымоход предназначен для отвода скопившихся газов.
Не всегда необходима закалочная камера. Она требуется в случае ковки булатной стали, чтобы изделие прошло необходимую термическую обработку.
Горнило — место, где выдерживается максимальная температура. В домашних условиях сложено оно из шамотных кирпичей.

Топливо

В качестве топлива может использоваться:

  • Мелкий кокс. Предварительно растопку ведут дровами, на которые накладывается уголь. Температура воспламенения кокса до 600 градусов, поэтому он укладывается в последнюю очередь.
  • Древесный уголь горит лучше, потому что имеет микропористую структуру.
  • Каменный уголь. При горении он должен дойти до стадии карбона. Горит хуже, чем кокс, поэтому используется при ковке менее ответственные изделия.
  • Дровами. Их сжигают в обечайке, чтобы вредные примеси не попадали на металл.
  • Работа на отработанном масле.

Твердотопливные горны

Горн из паяльной лампы своими руками

Чтобы разобраться, как сделать кузнечный горн, работающий на твердом топливе, нужно изучить инструкцию и определиться с видом. Кузнечная печь закрытого типа лучше приспособлена для работы на угле или дровах. Изготовление ее проходит в домашних условиях из подручных материалов. Горн на древесном угле не требует специального оборудования.

  • Наличие огнеупорного кирпича.
  • Горелка инжекционная.
  • Вытяжка.
  • На подготовительном этапе разрабатываются чертежи для горна.
  • Из кирпича идет изготовление куба. Внутри остается полость с отверстием.
  • Используя арматуру, каркас закрепляется.
  • В одном из боковых кирпичей устанавливается горелка.
  • Сверху располагается вытяжка, которая создает условия безопасности работы.

Горн из паяльной лампы своими руками Рисунок 2: Чертеж горна на твердом топливе

Изготовление кузнечного горна для разогрева металла своими руками, дает возможность подстроить его под необходимые условия. Применяемый материал должен быть только качественным, чтобы соблюдалась противопожарная безопасность.

Газовый горн

Газовый горн, сделанный своими руками, должен отличаться практичностью. Стенки его складываются из шамотного кирпича.

Порядок изготовления следующий:

  • Ведется подготовка огнеупорного кирпича.
  • Складываются стенки горна. Количество материала различное, в зависимости от сложности и размера корпуса.
  • При помощи ножовки идет обработка поверхностей.
  • Все элементы плотно подгоняются. Наличие щелей не допускается.
  • В передней части устанавливается порог.
  • Сзади прорезается прямоугольной формы отверстие. Оно служит как для вентиляции, так и для работы с длинными заготовками.
  • Сбоку, под газовую горелку, вырезается отверстие соответствующего диаметра.
  • Газовая горелка изготавливается из нержавейки. Это труба, заваренная с одного конца и с металлической сеткой на другом.

Такой горн имеет свои преимущества:

  • Печь конструктивно проще, чем угольный горн.
  • Простая подача топлива и несложная регулировка температуры.
  • Небольшой вес.
  • Невысокая себестоимость.

Существуют и другие разновидности газовых горнов, изготовленных из металла. Принципиальных различий между ними нет.

Горн из паяльной лампы своими руками Рисунок 3: Чертеж горелки для газового горна

Горн на отработанном масле

Учитывая, что нефтепродукты дорогие, выгодно использовать горн на отработанном масле. Чтобы изготовить горн на отработке используются детали, отслужившие свой срок. После переработки печей, проявился существенный недостаток — отработанная смесь плохо зажигалась. Чтобы устранить эту проблему, в горн на отработке был встроен дополнительный отсек. Здесь происходит предварительный подогрев масла углем или дровами. Для улучшения горения, топливная отработка проходит через фильтры, в нее добавляется солярка или бензин.

Горн из паяльной лампы своими руками

Как результат, горн на отработке имеет преимущества в виде желтого огня и стабильной температуры.

Изготовить его можно своими руками:

  • Изготовление идет из шамотного кирпича, габаритами: 85×48×40 см.
  • Свод выполняется в виде арки, для удержания температуры.
  • Корпус полностью оббит листами железа. На боковые стороны используется толщина 1,5 мм, а верх и низ подбиваются листами 2 мм.
  • Опоры изготавливаются из уголков исходя из веса конструкции.

В камеру, вентилятором, ведется нагнетание воздуха. На возвышении установлен резервуар с отработкой. Из него масло по трубопроводу попадает в камеру, где подхватывается воздухом, который движется под давлением 2 атм. Отработка разбивается и подается в форсунку.

Для сокращения времени розжига, в горн на отработке ставится ТЕН. Время на разжигание может занять до 30 мин. Зато горячая смесь горит хорошо. Теперь нужно следить, чтобы не произошло расплавления шамота.

Схема печи на отработке:

Горн из паяльной лампы своими руками
Горн из паяльной лампы своими руками
Горн из паяльной лампы своими руками

Плавка алюминия

Алюминий, обладающий высокой степенью пластичности, является легкоплавким цветным металлом. Горн для плавки алюминия легко изготовить своими руками. Существует множество конструкций, в которых применяется печная выплавка. Они не имеют между собой принципиальных отличий.

Горн из паяльной лампы своими руками

Пошаговая инструкция создания горна для плавки алюминия:

  • Корпус изготавливается из кирпича. Материал подбирается без трещин, чтобы не происходило потерь тепла.
  • Подбирая обрезки стальных труб, изготавливают из них полки для колосников. Легкоплавкий материал здесь применять нельзя.
  • Подбираются стальные полосы толщиной до 6 мм и используют их в качестве колосников.
  • Прикручиваются колосники винтами.
  • В качестве топлива может применяться как кокс, так и уголь.
  • При помощи паяльной лампы или газовой горелки проводится розжиг.

Такой самодельный кузнечный горн можно использовать только на открытом пространстве, ввиду отсутствия дымохода. В процессе работы выделяется много газов, которые не должны скапливаться в замкнутом пространстве.

Мини-горн

Небольшой, переносной горн, часто бывает, полезен в хозяйстве. Использовать его можно не только в кузнице, но и в гараже или на даче.

Чтобы изготовить мини-горн своими руками, нужно иметь в наличие 2 огнеупорных кирпича, ножовку, сверло диаметра 8 см и длиной 15 см. Желательно чтобы на конце был победитовый наконечник. Для скрепления конструкции готовятся 2 шпильки, диаметром 8 см и длинно 21 см. В процессе работы понадобятся 2 кольцевые пилы, 63 и 26 мм в диаметре.

Порядок работы следующий:

  • 2 кирпича, длиной 250 мм распиливаются пополам.
  • Две половинки одного кирпича укладываются друг на друга и с помощью кольцевой пилы сверлятся 2 сквозных отверстия диаметром 63 мм.
  • Подкладывая под них третью половинку, в двух углах, по диагонали, сверлятся сквозные отверстия под шпильки.
  • При помощи шпилек собирается и стягивается блок из трех кирпичей. Предварительно, на концы шпилек надеваются шайбы и накручиваются гайки.
  • Между первыми двумя кирпичами кольцевым сверлом на 26 мм сверлится отверстие для горелки. Оно соединяется с основным проходом, но вторую стенку не задевает.

В это отверстия вставляется горелка и зажигается. В основной проход подается любой металл, который попадает под пламя и нагревается за несколько секунд.

Изготовление горна из буржуйки

По сути, эта та же буржуйка, только без колосников. Внешний вид кузнецы может быть в виде куба, параллелепипеда и цилиндра. После уборки колосников, воздух не поступает из пространства снизу, а вдувается через боковой канал, который поддается регулировке. Как результат, печь лучше прогревается. В ней дольше задерживаются газы, что тоже увеличивает жар.

Порядок изготовления следующий:

  • Из трубы диаметром до 300 мм, отрезается кольцо, шириной 100 мм. Эта деталь называется воротник.
  • Берется лист толщиной 4 мм и из него вырезается круг равный диаметру воротника. Это будет дверца.
  • Отрезается кусок трубы для подачи воздуха. Он может быть от 76, до 102 мм.
  • В него вставляется заслонка, при помощи ручки, пружины и гайки.
  • Из листа 3 мм вырезается полоска шириной 30 мм и длиной равной периметру дверцы.
  • Полоска облегает дверцу и обваривается.
  • Сбоку, в дверце сверлится отверстие и туда приваривается труба для подачи воздуха.
  • При помощи запорного устройства, дверца крепится к воротнику.
  • Это узел устанавливает на топку с отступом от дна на 100 мм.
  • В задней части, вверху, прорезается отверстие и устанавливается дымоход.

К недостаткам такой печи относится отсутствие зольника. Однако более продолжительное горение приводит к улучшенному сгоранию твердых отходов. Уборку золы можно проводить реже.

Изготовление горна из ведра

Горн из ведра также предназначен для плавки алюминия. Для этого необходимо ведро, емкостью от 10 до 20 литров. Кроме того, гипс и песок. Такая смесь укладывается на дно ведра.

Пошаговая инструкция горна, сделанного из ведра своими руками:

  • Выбранное ведро должно быть не оцинкованным. Связанно это с тем, что цинк, нагреваясь, выделяет вредные газы. Емкость берется изготовленная из обычного металла.
  • На дно укладывается смесь, гипса с песком, толщиной 5 см. Соотношение 1:2. Сначала формируется такая смесь на дне. После просыхания ею же обрабатываются внутренние стенки ведра. Продолжительность высыхания составляет 15–20 мин.
  • Снизу устанавливается водопроводный сгон, через который феном подается воздух.
  • В ведро вставляется тигель.
  • Начинается процесс розжига.
  • Алюминий закладывается в тигель и под нагревом плавится.

Таким путем можно отливать мелкие изделия.

Горн из паяльной лампы своими руками

Кузнечный горн, изготовленный своими руками, нужное в хозяйстве приспособление. Однако предварительно, нужно ознакомиться с инструкцией по его эксплуатации. Приобрести необходимые чертежи. Должен быть полностью исключен риск пожара. Выбрано под него правильное место. Работа с раскаленным металлом принесет не только удовольствие, но и пользу.

Горн из паяльной лампы своими руками

Дубликаты не найдены

Норм видео, даже на этого чувака подписан. Речь у него в современном мире забавно выглядит, есть еще несколько интересных видеороликов

НО, НИКОМУ НЕ СОВЕТУЮ ИСПОЛЬЗОВАТЬ БАЛЛОН С АЭРОЗОЛЕМ! Особенно неиспользованный. Гипс — один из немногих материалов, который после высыхания расширяется(около 1 процента) и этого вполне может хватить, что бы у вас бомбануло. Пусть даже не во время высыхания, так во время доставания. Используйте смываемые втулки от туалетной бумаги

Соединение получилось избыточно прочным, но красивым.

Если вы из тех людей, у которых металл плавится в руках, и вы мечтаете о своей кузне, то вам необходим кузнечный горн. Предлагаем вам воспользоваться нашим примером, и вы сможете своими руками для себя изготовить кузнечный горн, который поможет вам овладеть искусством кузнечного мастерства.

Горн из паяльной лампы своими руками

Плотничать или столярничать — это, конечно, хорошо. Обработка дерева традиционна для Руси. Но мы хотим поговорить о металле. Точнее, о кузнечной обработке металла. Что нужно, чтобы заняться ковкой? Первое — это кузнечный горн.

Возможно, вы удивитесь, но горн — это самое простое в организации кузницы.

Задача горна нагреть кусок металла до температуры, которая позволит его мять без разрушения.

Горн — это конечно огонь. Жечь можно газ, жидкое топливо, мазут или сырую нефть, уголь и дрова. Только вот дрова жару дают мало, пока не превратятся в уголь. Дрова можно рассматривать только как сырье для получения древесного угля, а вот уже древесный уголь отличное топливо для горна. Пожалуй, самое лучшее, но и самое дорогое, хотя и самое доступное. Уголь для мангалов и барбекю продается в любом супермаркете. Так что на угольном варианте и остановимся.

Если говорить о горне, работающем на угле, то тут есть два варианта: с боковым дутьем и с нижним. Боковое дутье как нельзя лучше подходит для древесного угля, к тому же проще всего в реализации. Простейший вариант — ямка в земле, куда по трубе подается воздух. Также можно выложить горн из кирпича и обваловать его землей.

Горн из паяльной лампы своими руками

С помощью такого горна пробуют свои силы начинающие кузнецы. В трубу вставляется шланг, подключенный к выдувающему отверстию пылесоса.

Минус этого горна в том, что приходится работать, сидя на корточках, а это не очень удобно. Впрочем, можно сколотить ящик необходимой высоты, набить его землей и сделать горн в нем. Но раз уж идти этим путем, то стоит делать что-то более капитальное. Есть еще один момент. Горн с боковым дутьем не очень подходит для каменного угля, тогда как горн с нижним дутьем, через колосник, более универсален в этом плане. То есть горн с нижним дутьем может работать и на древесном угле и на каменном. Но и конструкция будет сложнее.

  • стальной лист толщиной пять миллиметров около 100х100 см;
  • листовая сталь толщиной 2 мм;
  • уголок 30х30;
  • шесть шамотных кирпичей ШБ-8;
  • УШМ, называемая в народе «болгарка»;
  • зачистной круг;
  • отрезные круги для резки стали и камня;
  • сварочный аппарат и электроды;
  • два винта с барашками (рым-гайка).

Горн состоит из стола с горновым гнездом. Снизу, под горновым гнездом, зольная камера, куда подается воздух. Стол делается из стального листа толщиной пять миллиметров. Размер стола произвольный, но удобней, когда на нем можно свободно разместить рабочие клещи, кочергу и совочек, чтобы они были под рукой. Отрезаем от пятимиллиметрового листа полосу шириной 125 мм, она нам еще пригодится, а из оставшегося куска делаем стол.

Горн из паяльной лампы своими рукамиСхема горна с горневым гнездом

В середине вырезаем квадратное отверстие под будущее горновое гнездо. Вот с размерами гнезда необходимо определиться. Большое гнездо потребует много угля. Маленькое не позволит нагревать большие заготовки. Имеет значение и глубина гнезда до колосника. Не вдаваясь в подробности, скажем, что глубина в десять сантиметров будет оптимальной, не зависимо от размеров гнезда в плане.

Чтобы предотвратить прогорание металла, его необходимо футеровать (обложить) шамотным кирпичом. Используем кирпич ШБ-8. Его размеры 250х124х65 мм. Эти размеры и определят размер горнового гнезда — 12,5 см у колосника, 25 по верху, 10 см глубина. Учитывая толщину кирпича, размер отверстия в столе составит 38х38 см.

Из вырезанного куска вырезаем квадрат со стороной 25 см. В центре квадрата вырезаем квадратное отверстие со стороной 12 см. Еще нам понадобится четыре пластины в форме равнобедренной трапеции с длинами оснований 38 и 25 см, высотой 12,5 см. Вот и пригодилась отрезанная ранее полоса. Теперь нужно все это сварить.

Горн из паяльной лампы своими руками

Из двух миллиметровой стали сворачиваем квадратную трубу со стороной 12 и длиной 20–25 см. Это будет золоприемник. В середине одной из стенок делаем отверстие под воздуховод. В отверстие ввариваем патрубок. Используем кусок обычной водопроводной трубы на 40.

Горн из паяльной лампы своими руками

Золоприемник снизу закрывается крышкой. Делаем ее на винтах с барашками.

Стол готов. Осталось поместить его на основание или приварить к нему ножки из уголка. Можно сделать основание из пенобетонных блоков.

Горн из паяльной лампы своими руками

Обращаем внимание на проем. Через него пройдет воздуховод.

При помощи болгарки с отрезным диском по камню вырезаем из кирпича футеровку. Обязательно использовать респиратор и защитные очки. И соблюдайте технику безопасности при работе с УШМ.

Горн из паяльной лампы своими руками

Можно подключать пылесос и попробовать разжечь горн.

Горн из паяльной лампы своими руками

Сначала укладываем щепки и мелко колотые дрова. Поджигаем их при слабом дутье, а когда дрова хорошо разгорятся, засыпаем уголь. Теперь можно увеличить дутье.

Пылесос можно подключить не напрямую в воздуховод горна, а через самодельный регулятор подачи воздуха. Это устройство позволяет регулировать количество воздуха, подаваемого в горн, то есть уменьшать или увеличивать дутье.

Горн из паяльной лампы своими руками

Обычно для регулировки подачи воздуха в воздуховод ставится заслонка. Но перекрытие потока увеличивает нагрузку на двигатель пылесоса. Пылесос обычно используют старый, и чтобы его не перегружать, сооружают регулятор подачи воздуха. Поток воздуха не перекрывается, а отводится в другой воздуховод. Для этого сделана коробка с тремя патрубками. Два напротив друг друга — вход от насоса и выход в горн. Третий патрубок, на верхней стенке — сброс излишков воздуха. Третий патрубок сдвинут относительно двух первых на величину диаметра отверстий.

Горн из паяльной лампы своими руками

Внутри изогнутая под прямым углом пластина шириной в половину длины коробки. Пластину с помощью проволочной тяги можно двигать из одного крайнего положения в другое. Насколько перекроется отверстие подачи воздуха в горн, настолько же откроется отверстие сброса.

Горн из паяльной лампы своими руками

Коробка закрывается крышкой с отверстием для тяги.

Горн из паяльной лампы своими руками

Теперь у нас рабочий горн, пригодный для использования под открытым небом. Для защиты от дождя нужен навес, который должен быть не горючим. А горну нужен зонт и труба для сбора и отвода дыма.

Зонт делаем из листового железа толщиной два миллиметра. Во первых, такой зонт дольше прослужит, а во вторых — варить более тонкое железо ручной дуговой сваркой сложнее.

Чтобы зонт был максимально эффективным, наклон его стенок должен быть не меньше шестидесяти градусов к горизонту. Располагаться зонт над очагом должен так, чтобы воображаемый луч, направленный от ближней к краю точки очага, наклоненный наружу под углом шестьдесят градусов к плоскости стола, попадал внутрь зонта. Это означает, что чем выше зонт над очагом, тем он должен быть больше. С другой стороны, чем ниже зонт над столом, тем неудобнее работать. Тут надо исходить из имеющегося в наличии материала и своих антропометрических данных.

Горн из паяльной лампы своими руками

Зонт поддерживается стойками из стального уголка. Сверху на зонт ставим трубу, которую также свариваем из стального листа двойки. Трубу необходимо прикрыть искрогасителем, который делаем из металлической сетки.

Горн из паяльной лампы своими руками

Если направить сбрасываемый из дросселя воздух по воздуховоду (пойдет водопроводная труба на 1 дюйм) в начало дымовой трубы, то получится эжектор, увеличивающий эффективность отвода дымовых газов.

Вот и все. Ваш горн готов. Куйте на здоровье, куйте как мы, куйте лучше нас!

Самодельная паяльная лампа пулевизатор » Полезные самоделки

Сосуд с жидкостью, резиновая груша, форсунка… Но, если поднести к ней зажженную спичку, вспыхнет ярко-синее пламя, как у газовой горелки. В сосуд залит бензин, он испаряется, и его пары в смеси с воздухом дают пламя температурой около 1100°С. Стало быть, пульверизатор-горелка может плавить не только олово, но и твердые латунные и серебряные припои. Подобными устройствами широко пользуются ювелиры, зубные техники, часовщики, файнмеханики и, конечно, домашние мастера.
Сосуд емкостью около 250 см3 вытачивается из оргстекла или из металла.

Корпус паяльной лампы- из латуни, запорный вентиль (краник) притирается пастой ГОИ. Качество притирки проверяется опусканием корпуса с краником в сосуд с водой: заткнув пальцем, отверстие для горелки, подкачайте резиновой грушей воздух и посмотрите, не будут ли выходить из-под краника воздушные пузырьки. Соединение корпуса с сосудом также должно быть герметичным. Для этой цели ставится прокладка.

Горелка паяльной лампы вытачивается из латуни и ввертывается в корпус. При сверлении отверстий следует очень точно выдержать указанные размеры — в противном случае горелка будет работать неудовлетворительно.


Собрав горелку, надо проверить, держит ли она давление, и только после этого заливать бензин. (Если есть возможность, следует применять бензин высших сортов, например авиационный, аптекарский очищенный или промышленный, известный под названием «галоша»). Залив сосуд на 3/4 бензином, открываем краник и подкачиваем воздух. Одновременно к носику горелки подносим зажженную спичку. Регулируя краником подачу газа, можно получить пламя различной интенсивности и разной температуры.
При пайке необходимо учитывать, что толстые и массивные детали маленькой бензиновой горелкой трудно (а иногда просто невозможно) разогреть до необходимой температуры. В таком случае следует предварительно подержать детали над газовой плитой или паяльной лампой, а саму пайку выполнить бензиновой горелкой, как было описано выше.

В пожарном отношении бензиновая горелка безопасна, но для предосторожности желательно иметь на рабочем месте кусок плотной тряпки или кошмы, которой можно легко погасить пламя в случае какой-либо непредвиденной вспышки.

Бензиновая горелка для паяльной лампы может оказаться неудобной, если нужно выполнить пайку в каком-либо труднодоступном месте: мешает сосуд. Предлагаем сделать выносную горелочку на длинном резиновом шланге, которую можно применять на большом расстоянии от сосуда с бензином. К горелке целесообразно прикрепить небольшую ручку-держатель, чтобы не обжигать паль\цы при продолжительной работе.

Г.С. Малиновский

Отправить ответ

avatar
  Подписаться
Уведомление о
