Подогрев топливного фильтра своими руками

   У многих дизелистов зимой возникают проблемы с топливной. В большинстве случаев  главная проблема — завоздушивание, но если система все-таки герметична, а морозы лютуют, то может появиться еще одна — непроходимость топливного фильтра. Да, можно покупать так называемую Арктику. Можно лить антигель (кстати сказать, я им не доверяю). Можно понадеяться и на штатную систему, но они, зачастую, не справляются. Можно выложить кругленькую сумму за подогрев бандажного типа. Но все эти варианты не для нас: мы будем делать свой подогрев!

   Сразу скажу, что подогрев мы будем делать для стандартного топливного фильтра в герметичном завальцованном (запаянном) металлическом корпусе. Штатно у меня в Вектре стоял фильтр-вставка в пластиковом корпусе, но в разгаре борьбы против воздуха я заменил всю топливную магистраль вместе с фильтром и ни сколько об этом не жалею.

   Итак, приступим! Ингридиенты:

  • Медная проволока в лаковой изоляции. Или что-либо идентичное. Но, главное, покрытое чем-нибудь изолирующим и, желательно, термостойким, длиной около пяти — десяти метров. Чем чаще будет намотано — тем равномерней будет прогрев и лучше теплоотдача. Сечение брать такое, чтобы при 12 вольтах этот кусок жрал около 5-ти ампер. У меня, например, жрет 6. Нихром использовать будет не рационально, т.к. у него для таких дел слишком большое сопротивление.
  • Изолента. (Ну как же без нее, родимой?:)) Причем, термостойкая.
  • Паяльник, олово, канифоль — соединения желательно будет пропаять, все-таки наружное применение.
  • Хороший, толстый провод — чтобы всю эту систему подключить.
  • Предохранитель на 10 ампер.
  • Реле на 12 вольт, 20 ампер (можно и 40, хуже не станет). И, опционально, тумблер — для включения устройства.
  • Штекеры — для подключения проводов к релюхе. Опять же опционально, можно и тупо припаять, но ведь со штекерами поэстетичней будет.
  • Термостойкая, теплоизоляционная, огнеупорная (желательно) ткань — ей мы будем обматывать фильтр снаружи, чтобы наш подогрев подогревал солярку, а не улицу.

   Сперва делаем два изоляционных кольца изолентой сверху и снизу фильтра. Сверху к одному из колец мы прилепляем начало проволоки и начинаем оттуда постепенно жестко и крепко обматывать ей корпус фильтра. Так, чтобы равномерно распределить всю подготовленную под нужный ток проволоку по поверхности фильтра между нашими кольцами. Сделали? Хорошо! На уровне колец припаиваем к проволоке с обеих сторон куски нашего толстого провода и выводим один вверх, а второй, соответственно, вниз. Получится что-то вроде этого:

Пол дела сделано!

   Проверяем. Убедившись, что все нормально греется — продолжаем. Кстати, греться должно прилично, ведь солярка там течёт холодная и густая. Течёт она быстро, и надо успеть ее разогреть. Т.к. места спайки у нас не заизолированы — дополнительно изолируем их и приматываем к сделанным ранее изоляционным кольцам изолентой.  По желанию заматываем все это дело сверху чем-нибудь липким и термостойким, например, хорошей изолентой, чтобы зафиксировать все витки на своих местах. Сверху, опять же, плотно и жёстко, заматываем теплоизоляционной тканью и закрепляем все это дело на своем законном месте.

   Как подключать? Варианты есть разные: от зажигания / от штатного разъёма / от тумблера. В любом случае тянем от аккумулятора +12 вольт (а если нужно, и -12 вольт), подключаем через предохранитель к релюхе. Так, чтобы релюха активировалась плюсом с зажигания / штатного разъёма подогрева / тумблера соответственно, и пускала «+» с аккума на фильтр. Сам корпус фильтра, благодаря тому, что он у нас замотан в ткань, к бортовой системе электрооборудования не подключен.

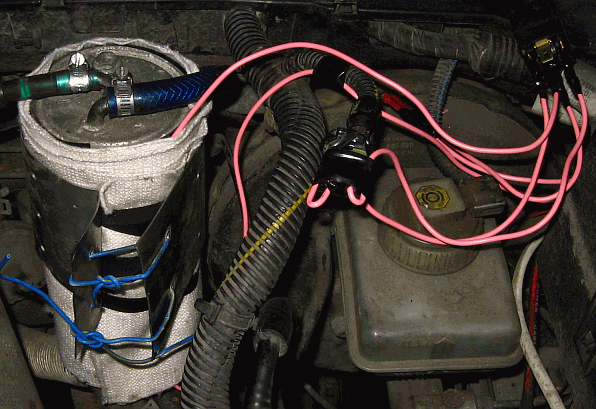

Конечный результат

   Зима уже закончилась, и я могу сказать, что благодаря этой системе я всю зиму каждый день заводился и ездил на работу на машине. Причем ездил я в основном на старых запасах летней солярки. Только когда были самые сильные морозы (ниже -20) я заправлялся на заправке (не Арктикой, а обычной зимней). И ни разу мой подогрев меня не подвел. Короче говоря, советую всем!

   P.S. Продолжение этой статьи читайте здесь!

   P.P.S. По заявкам трудящихся нарисовал две схемы подключения подогревателя:

Схема подключения подогревателя топливного фильтра для автомобилей со штатной системой подогрева топлива.

Схема 1 (для автомобилей со штатной системой подогрева топлива)

   Тут мы видим, что контакты катушки реле Rel подключены к разъёму штатного подогрева топливного фильтра. Провод от полюсовой клеммы аккумулятора Bat1 идёт через предохранитель F к одному из нормально разомкнутых контактов реле Rel. Провода от намотанного на корпус фильтра самодельного нагревательного элемента V идут к минусовой клемме аккумулятора Bat1 и ко второму нормально разомкнутому контакту реле Rel.

Схема подключения подогревателя топливного фильтра для автомобилей без штатной системы подогрева топлива.

Схема 2 (для автомобилей без штатной системы подогрева топливного фильтра)

   Отличие этой схемы от первой в том, что тут подогрев включается переключателем S, который можно, например, вывести в салон (не открывать же каждый раз капот, верно?). Здесь мы видим, что на переключатель приходит +12 вольт через предохранитель F2 в полампера. Не обязательно эти +12 вольт для него брать именно от аккумулятора: при установке его в салоне гораздо проще найти 12 вольт где-нибудь поблизости места его установки. Но вот провод с выхода переключателя как не крути, а придётся тянуть к катушке реле Rel. Остальная часть схемы осталась без изменений, за исключением опционального пунктирного блока со светодиодом HL1 для индикации состояния подогревателя (включён или выключен). Резистор R для него подобран из рассчёта напряжения в бортовой сети 14.5 вольт, падении напряжения на диоде 3.3 вольта и его рабочем токе в 20 миллиампер. Если светодиод будет светить слишком ярко (а с таким резистором он, поверьте, будет) — просто поставьте резистор с большим номиналом, например 1-2 кОм. Подробнее о подключении светодиодов вы всегда можете прочесть в соответствующей статье моего блога.

(adsbygoogle = window.adsbygoogle || []).push({});

   Предохранитель F1 подбирается в зависимости от того, сколько в итоге будет жрать ваша система, но не больше 10 А, ведь куда уж больше, это опасно! Совсем в притык ставить не надо, а то он будет греться; например, если ваш подогрев будет кушать 3 ампера — предохранитель на 5 будет в самый раз. А вот предохранитель F2 можно было бы поставить и на 200 мА, ведь катушка в реле жрёт совсем немного. И, пожалуйста, не забывайте, что силовые цепи должны быть подключены хорошим проводом соответствующего сечения! После сборки обязательно проверьте, что ни провода, ни контакты у вас не греются!

   Теперь насчёт релюх. Как видно по схемам, нужно обычное реле с четырьмя выводами, но можно и с пятью, где есть и нормально разомкнутые, и нормально замкнутые контакты, просто один контакт не будет использоваться. Обычно контакты на реле обозначены числами (иногда с буквами). Для этого проекта нам нужны контакты 85 и 86 — это контакты катушки и контакты 30 и 87 — это нормально разомкнутые контакты. Если будет ещё и контакт 87а, то в паре с тридцатым они будут нормально замкнутыми, как я уже и говорил. Проверить соответствие номеров контактов их реальному назначению можно тестером. Также при покупке можно проконсультироваться у продавца.

Успехов вам в этом нелёгком, но увлекательном и полезном деле!

Понравился материал?

Похожие записи:

Подогрев топливного фильтра (дизель) своими руками

Самодельный подогрев топливного фильтра (дизель) своими руками: фото и описание изготовления самодельного приспособления.

В зимний период при замерзании топливного фильтра, его приходиться отогревать горячей водой. Случайно наткнулся на интересную идею самодельного обогревателя топливного фильтра сделанного из двойной диодной ленты. Светодиодная лента потребляет минимум электричества и при это очень сильно выделяет тепло.

Готовые обогреватели есть в продаже, но стоят они не дешево, а потребление у них около 100 Вт, а вот эта самоделка потребляет всего — 20 ват и это большая разница особенно зимой.

Итак, процесс изготовления самоделки следующий:

Понадобится двойная многоцветная RBG лента, длиной около 1 метра. Корпус подогревателя сделал из банки от кофе.

К корпусу приклеиваем ленту, к контактам ленты припаиваем провода.

Решил провести эксперимент и проверить работоспособность подогревателя, для этого взял емкость для топлива — банка из под кофе.

Закрепил обогреватель на банке, приклеил пару полосок двустороннего скотча и для теплоизоляции сверху укрыл изолоном одел бандаж и обернул как и советовали фольгой в внутрь для сохранения тепла и вот что получилось.

Дизельное топливо залил в ёмкость, дождался когда оно замёрзнет.

Включал обогрев на 15 минут, вот результат:

Включил опять на 15 минут:

Результат порадовал, в общей сложности грел 30 минут.
Решил повторить опыт при температуре -32 градуса.

Греем 15 минут, результат:

Греем еще 15 минут, результат:

За 30 минут солярка полностью оттаивает.

И вот готовый вариант подогревателя для фильтра выглядит вот так.

Здесь использована многоцветная лента, она имеет на выходе один плюсовый контакт, а цветами управляется через минус (их там три на каждой полоске). По сути можно подключать не все сразу светодиоды, тем самым регулировать мощность подогревателя.

Сделал два режима подогрева:

  • Мощность 33 %.
  • Мощность 66 %.

Также их можно комбинировать.

Автор самоделки: Станислав Лямин.

Подогрев топливного фильтра своими руками: зима 2012-2013

   Ну вот, минул уже почти год с той прекрасной поры, как я написал первую запись на тему подогрева солярки в зимний период. Способ, описанный в той статье, отлично себя зарекомендовал, и, благодаря ему, мне ни разу за всю зиму не пришлось ехать на работу на автобусе. Правда, летом, когда я менял фильтр, всю эту систему я решил установить по времени ближе к морозам, ведь у меня банально не было на это времени. И вот, пришла зима, вдарили первые морозы… Пора! И мы с моим другом Пашкой направились прямиком к нему в гараж.

   Сначала об установке моего подогрева. В этом году корпус фильтра перед установкой был чистенький, блестящий, а, следовательно, отлично проводил электрический ток. А медная проволока, то бишь, нагревательный элемент, напротив, могла слегка подизноситься, в следствии чего начать коротить на металл, так как лаковое изоляционное покрытие на ней отнюдь не вечно. Поэтому между проволокой и корпусом фильтра я проложил слой бумажного скотча. Он термостойкий (до 100 градусов по Цельсию), так что ничего ему не будет.

Топливный фильтр перед наматыванием нагревательного элемента

Топливный фильтр перед наматыванием нагревательного элемента

   Снаружи проволоку я также замотал этим скотчем, чтобы зафиксировать ее на стакане. Получилось все вот так:

Топливный фильтр после наматывания нагревательного элемента

Топливный фильтр после наматывания нагревательного элемента

В остальном же, мой текущий вариант подогрева ничем не отличался от прошлогоднего:

Готовый вариант моего подогрева фильтра

Готовый вариант моего подогрева фильтра

   Паша же, в свою очередь, подошел к этому вопросу более капитально. Он изготовил своеобразную жестяную «рубашку» для фильтра с вырезанными на ней сверху и снизу зубцами для наматывания на них провода, вот такую:

Жестяная

Жестяная «рубашка» — основа для альтернативного подогрева фильтра

   Да, для обогрева он использовал провод в изоляции (предположительно, стальной), взяв такое его количество, чтобы вся его система жрала 2 Ампера. Я считаю, что маловато, но он хотел именно так. Этот провод он начал постепенно наматывать на зубцы:

Первая стадия наматывания нагревательного элемента

Первая стадия наматывания нагревательного элемента

   Так как у провода было слишком большое сопротивление, он разделил его на 3 куска, которые, в последствии, подключил параллельно друг другу. В результате наматывания у него получилась такая картина:

Нагревательный элемент успешно намотан

Нагревательный элемент успешно намотан

   Когда провод был намотан и все выглядело красиво — пришло время позагибать зубцы, чтобы он уже не размотался и был надежно зафиксирован на жестяной рубашке.

Загибание зубцов на жестяном основании

Загибание зубцов на жестяном основании

   Далее, он подпаял провода к трем кускам: «плюсовой» и «минусовой», также закрепив их на зубцах. Разумеется, где «плюс», а где «минус»  — никакой разницы нет, тут  все как у лампочки. После подпайки проводов и укладки их в кембрик, Павел замотал всю конструкцию сначала стеклотканью, а потом и бумажным скотчем:

Заматывание бумажным скотчем

Заматывание бумажным скотчем

   В результате получился такой вот нагревательный «зверь»:

Уже почти готово...

Уже почти готово…

   Последний этап — для дополнительной надежности и износостойкости обогревающий элемент был замотан черной изолентой. Почему черной? Потому что Паштет состоит в банде черной изоленты smile Последняя примерка и проверка с замером электрических параметров:

Примерка...

Примерка…



... и проверка!

… и проверка!

   Как видно по показаниям тестера, Пашин подогрев жрёт 2270 миллиампер. И да, он действительно греется smile Вот он, уже установленный на свое почетное место на пару с новым топливным фильтром:

Подогрев топливного фильтра Audi A4 B5 готов!

Подогрев топливного фильтра Audi A4 B5 готов!

   Куда же Паша подключил свой обогрев? Для него он решил протянуть свою проводку от аккумулятора и поставить в салон переключатель. Вот и все!

   От себя лишь добавлю, что, минус получившегося варианта состоит в том, что полученная «рубашка» греется как внутри, так и снаружи из-за ее металлического основания. Можно было бы проложить какой-нибудь теплоизоляционный материал между проводом и жестянкой — тогда бы внутрь уходило больше тепла. Кто знает, может быть, в следующем году кто-то из нас так и сделает? Об этом я обязательно напишу, поэтому не переключайтесь: вас ждет еще много-много интересного!

Понравился материал?

Похожие записи:

Делаем подогрев топливного фильтра своими руками

При замерзании топливного фильтра зимой, его либо снимать и менять, либо горячей водой поливать надо, чтоб он оттаял, на это надо время, а я решил сделать подогрев топливного фильтра.

Много читал, смотрел видео пока не наткнулся на интересную мне идею. Заключалась она в том чтоб обогреть топливный фильтр при помощи двойной диодной ленты, которая мало потребляет электричества и при это очень сильно выделяет тепло.

Есть конечно готовые изделия в продаже но стоят они не дешево и потребление около 100 ватт, а моя самоделка около 20 ватт и это большая разница особенно зимой.

Сам автор этого изделия за основу брал корпус пластиковый отрезок, я решил сделать из металла. В магазинах нужной мне ленты не нашел и пришлось заказать с Китая. Нужна двойная много цветная RBG лента, хватает 1 метра.Делаем подогрев топливного фильтра своими рукамидалее применил в качестве металла обычную банку из под кофе, обрезал ее как мне надоДелаем подогрев топливного фильтра своими руками Делаем подогрев топливного фильтра своими рукамиширина вышла примерно 52 мм, именно такая, потому что такой ширины сам фильтрующий элемент, который будем обогревать.фильтра своими рукамидалее приклеиваем саму ленту и припаиваем провода ( был так увлечен процессом, что забыл сделать фото). по верх клеим вибропласт (такова задумка того парня что сделал, ну и я решил что сделаю так же).фильтра своими рукамии загибаем края пластин, чтоб края ленты не замкнули с корпусом там я приклеил кусочки изоленты а сами контакты промазал герметиком, чтоб уж навернякафильтра своими рукамидалее клеим пару полосок двустороннего скотча и для теплоизоляции сверху укрываем изолономфильтра своими руками фильтра своими руками
натягиваем на фильтр, прижимаем как можно плотнее и для фиксации обматываем скотчем обычным, прозрачным. И вот готовый вариант выглядит вот такфильтра своими руками  своими рукамитак как лента многоцветная, то имеет один + а цветами управляется через — (их там три на каждой полоске). Идея была такова, что в салоне подогрев включать смогу только после завода авто и было бы два режима
1) мощность 33 %
2) мощность 66 %
и при этом их можно комбинировать. своими руками

Вот такую идею я воплотил в жизнь и скажу я вам она прекрасно работает.

Автор; Станислав Лямин        Костанай, Казахстан

Как работает подогрев топливного фильтра

Редкий владелец авто с дизельным двигателем не сталкивался с ситуацией, когда зимой топливо замерзало.

Для борьбы с этой популярной проблемой используют разные методы, но один из самых эффективных – применение подогрева топливного фильтра.

Система подогрева используется в автомобилях, работающих на «дизеле». Он требуется для нагрева топливного фильтра до температуры, не дающей образовываться парафинам.

Для предохранения фильтра от охлаждения и ускорения разогрева применяют теплоизоляционный слой. Прибор дает возможность запустить двигатель даже при высоких отрицательных температурах.

Как работает подогрев топливного фильтраКак работает подогрев топливного фильтра

Использовать подогрев стоит тогда, когда температура опускается ниже +3С. Для подогрева фильтра обычно требуется 5-10 минут. Дополняться подогреватель может таймером для регулировки времени.

Преимущества системы :

  • возможность установки в любой автомобиль, работающий на «дизеле»,
  • простота конструкции, водители не понаслышке знают о том, как сделать подогрев топливного фильтра своими руками,
  • экономичный расход электроэнергии,
  • экономия на зимнем дизеле,
  • защита двигателя, так как без подогрева его ресурс существенно снижается.

Чаще всего подогреватели устанавливают на автомобили следующих марок:

  • российские ГАЗ, ЗИЛ, ПАЗ, ЗАЗ.
  • зарубежные БМВ, Ауди, Фиат, Ситроен, Мазда, Шкода, Мерседес, Пежо, Опель.

Типы подогревателей для топливных фильтров


Выделяют несколько видов подогревателей исходя из их функционального назначения:

  1. накладной бандажный,
  2. проточный,
  3. ленточный гибкий,
  4. стержневой, работает вместе с фильтрами-сепараторами,
  5. насадки для подогрева стационарных топливозаборников,
  6. подогреваемые топливозаборники, используются как альтернатива штатным.

Типы подогревателей для топливных фильтровТипы подогревателей для топливных фильтров

  • Накладной бандажный

Имеет форму накладной обоймы, его монтируют поверх корпуса фильтра. Он выполняет нагрев топлива, прежде чем выполняется запуск двигателя. Подпитывается от аккумулятора машины.

Используется как дополнительный компонент в топливной системе. Монтируется перед фильтром очистки топлива и нагревает его, пока двигатель работает.

  • Ленточный гибкий

Необходимо для внешней теплоизоляции, а также подогрева частей топливной системы. Подогрев выполняется и перед запуском двигателя и в процессе его работы.

Проточный подогреватель и подогреваемые насадки на топливный фильтрПроточный подогреватель и подогреваемые насадки на топливный фильтр

  • Подогреваемые насадки

Монтируются на топливозаборник. Необходим для бесперебойного забора топлива в морозную погоду, когда штатные топливозаборники не справляются.

Схема подогрева топливного фильтра — принцип работы


Подогреватель – один из самых эффективных способов предотвращения кристаллизации при любой, даже самой холодной погоде. Конечно, можно использовать различные присадки и добавки, однако это не всегда дает нужный эффект, а некачественные материалы могут значительно навредить системе двигателя.

Устанавливают устройство на топливных фильтрах грубой и тонкой очистки.

Системы состоят из:

  • подогревателя (одного из вышеперечисленных видов),
  • температурного датчика и контрольного блока,
  • пульта управления, монтируется в салоне около места водителя.
  1. Нагревание обеспечивает электрический подогреватель, который монтируют на фильтр грубой очистки.
  2. Система запускается из салона автомобиля. При этом плавление кристаллов осуществляется в течение всего 3-5 минут, даже при условии мороза на улице в -40С градусов.
  3. В случае установки комбинированного варианта системы, после нагревания охлаждающей жидкости и обратки до 40С электроподогрев рекомендуется отключить.

Таким образом, подогрев фильтра дизельного топлива позволяет сэкономить на:

  • дорогих присадках,
  • энергоресурсе аккумулятора машины,
  • ремонте двигателя после холодных пусков.

Как установить обогреватель топливного фильтра своими руками


Монтаж системы подогрева производится по следующим шагам:

ВИДЕО ИНСТРУКЦИЯ

  1. Обернуть фильтр греющей пленкой любой ее стороной. Пленка работает и от переменного, и от постоянного тока. Зафиксировать конструкцию скотчем, чтобы пленка не расходилась.
  2. Поверх конструкции намотать слой утеплителя, а затем дополнительного материала, который будет выполнять функцию чехла.
  3. Поверх надеть обрезок от пластиковой бутылки (если подойдет по диаметру конструкции).
  4. Если вы приобретаете готовый комплект для подключения, в него может входить отдельно обложка, которую также наматывают сверху.
  5. Для закрепления всех слоев используют пластиковые стяжки или автомобильный хомут соответствующего диаметра.
  6. Подсоединить провода обогревателя к электросети. Провода подключаются к корпусу машины, а также к переключателю в салоне машины через систему предохранителей.
  7. Вырезать небольшое отверстие в салоне машины рядом с местом водителя и установить сам выключатель системы.

Схема подогрева топливного фильтраСхема подогрева топливного фильтра

Как установить обогреватель топливного фильтра своими рукамиКак установить обогреватель топливного фильтра своими рукамиКак самостоятельно установить обогреватель на дизельный топливный фильтр

В готовые комплекты для подключения подогрева входят:

  1. схема,
  2. две стяжки,
  3. два провода,
  4. предохранители,
  5. разъемы,
  6. выключатель,
  7. обложка.

С готовым комплектом выполнить подключение будет легче, поэтому если сомневаетесь в своих силах, можете приобрести его.

Чтобы аккумулятор автомобиля не разрядился, не оставляйте его надолго во включенном состоянии. Процедуру можно проводить только с включенным генератором. Чтобы предотвратить выход обогревателя из строя, не запускайте его при работающем моторе и не подсоединяйте без предохранителя.

Подогрев топливного фильтра. Как работает подогрев топливного фильтра

О том, что запуск дизельного двигателя в зимний период очень затруднительный, знает практически каждый владелец транспорта с дизельным мотором. В данной статье указаны основные причины плохого пуска мотора и способы, как избавится от этой проблемы: установив на двигатель дизельный топливный фильтр с подогревом или же воспользоваться народными методами прогрева.

Причины затруднительного пуска

Главной проблемой является изменение структуры дизельного топлива. При понижении температуры наружного воздуха в сезоны холодов в масле происходит процесс кристаллизации парафина, который способствует загустению топлива.

подогрев топливного фильтра В результате этих физико-химических процессов снижается текучесть соляры, а частицы парафина закупоривают топливный фильтр. Пропускная способность его значительно снижается. В результате этого двигатель плохо заводится или же вообще не запускается.

Уменьшить фактор загустения топлива можно народным методом, добавив в него немного керосина или бензина, а также путем применения различных присадок для облегчения пуска. Но такой способ не всегда может помочь и имеет ряд существенных противопоказаний и ограничений. Применение недорогих и некачественных присадок может быть причиной поломки топливной аппаратуры, фильтра и выхода из строя двигателя. Обладатели дизельных агрегатов отлично знают, что ремонт топливной системы может обойтись в кругленькую сумму. Причем неважно, отечественный это автомобиль или иномарка.

Эффективный способ облегчения пуска

Самым эффективным способом облегчения старта мотора является подогрев топливного фильтра, в корпусе которого происходит накопление парафиновых отложений. Кристаллизованный парафин забивает микроскопические отверстия фильтрующего элемента, что препятствует нормальному току топлива через него. Подача солярового масла частично или полностью прекращается, что приводит к различным проблемам. При этом, как уже было сказано, двигатель плохо заводится, происходит существенное снижение мощности, перебои нормального рабочего режима.

Подогрев топливного фильтра своими руками

Ранее наши соотечественники боролись с проблемой замерзания горючего в довольно примитивной форме. Разогрев топливной системы и ее элементов осуществлялся при помощи паяльной лампы или самодельного факела, горячей воды и бытовых электрических обогревателей. Данные мероприятия проводились с большим риском воспламенения двигателя и возникновения множества иных негативных последствий.

ремонт топливной системы На данный момент кустарные способы подогрева отошли на второй план, так как появилась возможность установки специальных автомобильных электроподогревателей, которые осуществляют подогрев топливного фильтра и солярки без различного рода последствий.

Предпусковые подогреватели

Являются очень эффективным методом устранения момента кристаллизации практически при любых суровых погодных условиях. Как правило, эти приспособления устанавливаются на узлах топливной системы, которые более подвержены «замерзанию».

фильтр с подогревом К таковым можно отнести фильтрующие элементы грубой и тонкой очистки. Подогреватель, что расположен на фильтре грубой очистки, отвечает за прогрев топлива, которое необходимо для запуска дизельного агрегата. В момент использования автомобиля, обогрев механизма осуществляется при помощи обратного тока охлаждающей жидкости.

В работу электроподогреватель включается из салона авто шофером, и питается от аккумуляторной батареи. Мощность обогревателя зависит от потребляемого количества дизельного топлива, и может составлять 15-150 Вт, при бортовой сети авто в 12 В, и 25-250 Вт при сети в 24 В. Данный вид обогрева способствует нагреванию фильтра до необходимой рабочей температуры, в результате чего кристаллы парафиновых соединений расплавляются в очень короткий промежуток времени, примерно до пяти минут. При использовании комбинированного подогревателя процесс нагрева продолжают до момента, когда охлаждающая жидкость двигателя не достигнет температуры сорок градусов, после чего электрический подогрев выключают.

Преимущества использования устройства

Используя на автомобиле фильтр с подогревом, можно в значительной мере увеличить рабочий ресурс двигателя.

подогрев топливного фильтра дизеляТакже отпадает необходимость в приобретении различных пусковых присадок, аккумулятор сберегает свой ресурс. Запуск двигателя в холодный период способствует чрезмерному износу его деталей, а в случае легкого запуска и быстрого прогрева, фактор износа значительно снижается. Также при этом исключается частый ремонт топливной системы и ее связующих элементов.

Типы подогревателей

Различаются по форме, способу изготовления и установки, а также по производственным показателям.

Учитывая функциональные особенности подогревателей, их делят на несколько типов, которые разными способами осуществляют подогрев топливного фильтра дизеля:

  • Стержневые подогреватели.
  • Ленточные.
  • Бандажного типа.
  • Проточного типа.
  • Насадки-подогреватели.
  • Топливозаборные.

Назначение бандажного подогревателя

Самой уязвимой деталью топливной системы можно назвать фильтр для тонкой очистки. Для прогрева солярки в таком механизме устанавливается бандажный обогреватель, выполненный в форме обоймы. Обогреватель размещается на наружной поверхности элемента. Подогрев топливного фильтра происходит за счет потребления обогревателем электроэнергии от АКБ. Как правило, он включается за пять минут до возможного запуска двигателя.

Ленточные

Применяются в основном для прогрева топливопроводов как перед запуском мотора, так и во время его эксплуатации.

подогрев топливного фильтра своими руками Также их можно применять для прогрева фильтров и механизмов системы. Ввиду особой конструкции (выполнены в форме ленточного провода), ими можно обматывать любые детали. Подогрев топливного фильтра дизеля таким устройством обеспечивает нормальную и надежную работу фильтрующего элемента, с высокой пропускной способностью.

Насадки

Насадки–подогреватели устанавливаются на стандартные топливозаборные участки и способствуют обеспечению подачи солярового масла из топливного бака при очень низких температурных показателях. Подогретое топливо в баке имеет более жидкую структуру, в нем нет кристаллов парафина, поэтому легче вбирается заборником. Питается данный подогреватель непосредственно от бортовой сети транспортного средства.

Проточного типа

Может выступать в качестве дополнительного оснащения системы питания мотора.

как работает подогрев топливного фильтра Как правило, такие подогреватели устанавливаются непосредственно перед тонкой фильтрацией топлива. Для этого в топливопроводе делают разрез и в него монтируют устройство. При этом подогрев топливного фильтра осуществляется за счет поступления в него уже прогретого дизельного топлива. Обеспечивать прогрев таким образом можно на протяжении всего периода использования автомобиля.

О том, как работает подогрев топливного фильтра, подробно указывается в инструкциях по применению того или иного нагревательного устройства.

Для обеспечения нормальной работы и запуска дизеля зимой важно определиться, как будет проделан процесс нагрева. Осуществить подогрев топливного фильтра своими руками или же с помощью специального оборудования – это сугубо личное дело каждого владельца автотранспортного средства.

дизельный топливный фильтр с подогревом Но при этом важно учитывать опасность прогрева вручную, а также невозможность выполнения данной операции вне домашних условий. Намного дешевле обойдется приобретение нагревающего устройства, которое в дальнейшем сэкономит время на прогревах и избавит от различных трудностей во время пуска двигателя.

Отправить ответ

avatar
  Подписаться
Уведомление о
