Содержание

Подвеска Нива Шевроле: передняя, задняя, устройство и тюнинг

Фото 1Подвеска Нивы Шевроле обеспечивает плавный ход и управляемость автомобиля независимо от качества дорожного покрытия.

От ее состояния зависит безопасность и комфорт водителя и пассажиров.

Износ элементов подвески приводят к увеличению тормозного пути. Они могут стать причиной потери управления.

Поэтому владельцам надо следить за состоянием элементов и менять или ремонтировать их при первых признаках неисправности.

Назначение и устройство передней и задней

Шевроле Нива предназначена для движения по асфальту и бездорожью. Поэтому машина, кроме полного привода, имеет увеличенный клиренс. Последнее выполняет три функции:

  • Снижение ударных нагрузок на кузов, колеса, подшипники.
  • Обеспечение сцепления с дорогой.
  • Уменьшение колебаний кузова во время движения по неровностям.

Подвеска делится на две части:

  • Передняя представлена на схеме ниже. Включает четыре рычага (по два с каждой стороны), шаровые опоры, телескопические амортизаторы, витые пружины и стабилизатор поперечной устойчивости. Передняя подвеска независимая — колебания одного из рычагов не влияют на положение другого.Фото 2
  • Задняя представлена на схеме ниже. Включает балку заднего моста, реактивные тяги, телескопические амортизаторы и витые пружины. Балка жестко связывает колеса. Они не могут независимо колебаться. Соответственно, задняя подвеска — зависимая. Это немного уменьшает комфорт и проходимость. Зато балка увеличивает жесткость и надежность конструкции.Фото 3

Кроме перечисленных деталей, подвеска включает и другие элементы: резиновые отбойники, сайлентблоки, болты, гайки, крепления, прокладки, кронштейны. Все они подвергаются большим динамическим и статическим нагрузкам. Кроме этого, резиновые части сайлентблоков и пыльники шаровых опор со временем рассыхаются и нуждаются в замене даже после длительного гаражного хранения автомобиля.

Достоинства и недостатки

Машина демонстрирует неплохие внедорожные качества. Они ярко проявляются после лифтинга для установки резины с увеличенным внешним диаметром.

Фото 4

Комфорт в салоне сохраняется не только на асфальте. Этому способствует независимая передняя подвеска вместе с достаточно мягкими пружинами.

Однако многие владельцы Нивы Шевроле отмечают недостаточную прочность реактивных тяг, удерживающих задний мост.

Тем, кто планирует активные поездки по бездорожью, стоит позаботиться об усилении деталей. Для этого продаются комплекты усиленных реактивных тяг.

Также нуждаются во внимании шаровые опоры с сайлентблоками, которые не отличаются долговечностью. Чтобы продлить срок службы шарниров, необходимо контролировать состояние пыльников, чтобы вовремя менять их.

Основные неисправности

Фото 5

Детали подвески Нивы Шевроле рассчитаны на разный срок службы.

Рычаги, балку и стабилизатор поперечной устойчивости не нужно менять даже через 100-200 тысяч километров пробега.

Зато резинометаллические шарниры, пыльники и втулки постепенно теряют свои свойства даже во время стоянки.

Владельцам ВАЗ-2123 приходится сталкиваться со следующими неисправностями:

  • Износ сайлентблоков, шаровых опор.
  • Повреждение или растрескивание пыльников.
  • Снижение эффективности работы амортизаторов.
  • Обрыв реактивных тяг.

Кроме замены неисправных деталей, необходимо регулярно проверять и регулировать углы установки передних колес.

Иначе управляемость автомобиля ухудшается, а покрышки начинают интенсивно изнашиваться. Развал-схождение проверяют через каждые 10-15 тысяч километров пробега и после очень сильных ударов при попадании в дорожные ямы.

Признаки неисправностей

Фото 6Часть проблем можно определить на слух во время движения. Изношенные шаровые опоры или сайлентблоки, неисправные амортизаторы или оборванные тяги стучат, скрипят или звенят при движении по неровной дороге.

Кроме посторонних звуков, неисправности подвески проявляются следующим образом:

  • Раскачивание либо прыжки кузова при проезде неровностей.
  • Увод автомобиля в сторону.
  • Увеличение тормозного пути.
  • Ухудшение управляемости.
  • Ускоренный или неравномерный износ покрышек.

Важно: повреждение пыльников можно заметить лишь при осмотре. Если вовремя не заменить их, грязь попадет в шарниры и станет причиной их поломки.

Стоит ли делать ремонт своими руками

Любой ремонт требует не только опыта, слесарных навыков и наличия стандартного набора инструмента. Большинство операций выполняется на смотровой яме или эстакаде.

Фото 7Для замены шаровых опор и сайлентблоков требуются съемники, а проверка и регулировка углов установки передних колес выполняется только на специальных стендах.

Ремонтировать автомобиль своими руками стоит лишь при наличии необходимого оборудования и инструментов. Часто дешевле обратиться на СТО, чем покупать съемники или ключи для разовой работы.

Ремонт подвески — серьезный процесс, от которого зависит ваша безопасность на дороге. Если вы не уверены в своих силах или не располагаете нужными инструментами, лучше обратиться к профессионалам.

Тюнинг

Фото 8В магазинах имеются готовые комплекты для модификации подвески. Популярны три вида тюнинга:

  • Лифтинг — увеличение клиренса за счет установки прокладок под пружины и установки амортизаторов с увеличенным ходом.
  • Усиление — замена реактивных тяг и других деталей на более прочные.
  • Установка пневмоподвески, которая позволяет регулировать клиренс и жесткость в соответствии с состоянием дороги

Последний вариант — наиболее сложный и дорогой. Зато он позволяет быстро настроить поведение в соответствии с условиями эксплуатации.

Важно: некоторые варианты тюнинга законодательство расценивает как переоборудование автомобиля. В таких случаях нужно пройти процедуру сертификации и внести изменения в техпаспорт.

Полезное видео о проверке подвески Шнивы после 38 тысяч пробега

Проект ХМ-01: как на ВАЗе хотели сделать Ниву лучше, и почему тогда это не получилось

Улучшить хорошее

Вместе с тем, многие советские автомобилисты отказывались от Нивы из-за того, что в сравнении с Жигулями она была не слишком практичной – маленький багажник, тесный салон, да и залезать на заднее сиденье через небольшие боковые двери было не очень-то удобно. Возможно, именно поэтому уже в конце восьмидесятых на ВАЗе начали работать над модернизированным вариантом автомобиля, в котором особенности Нивы проявлялись бы не так ярко.

Первый важнейший параметр, который решили изменить конструкторы – колесная база. Её увеличение на 150 мм должно было как облегчить посадку-высадку задних пассажиров, так и увеличить пространство для ног. Кроме того, увеличение габаритной длины кузова должно было благоприятно отразиться и на объеме багажного отделения.

Уже в 1979 году был изготовлен опытный образец ВАЗ-2121У. Колесную базу удлинили интересным способом: разрезав кузов, в центральную часть вварили более широкую стойку, а длина передних дверей при этом осталась прежней. Конечно, машина выглядела немного непропорционально, но для «поисковых» работ и выявления отличий в поведении удлиненной Нивы такой вариант вполне подходил.

XM-1
Эскизы, по которым конструкторы удлиняли ВАЗ-2121 Один из первых прототипов

Второе важное нововведение, которое должна была получить модернизированная машина – иная трансмиссия. Предполагалось, что вместо отдельной «раздатки» на обновленной Ниве появится КП, где и раздаточная коробка, и обычная будут совмещены в один агрегат. Это должно было благоприятно сказаться на комфорте – ведь чего греха таить, уровень вибраций и шумов у полноприводной Нивы был заметно выше, чем у обычных Жигулей.

На ВАЗе внимательно следили и за достижениями мирового автопрома. Ведь в то время на раллийных трассах как раз начала победоносно блистать Audi со своей полноприводной моделью Quattro.

росс

«Кваттра» отличалась от Нивы компоновкой, а также типами подвесок, выполненными по схеме McPherson как спереди, так и сзади. Именно МакФерсон должен был появиться на серийной «восьмерке», поэтому решение это принципиально вазовцам было отнюдь не в диковинку. Единственная сложность, которую предстояло решить – правильное совмещение постоянного полного привода Нивы с макферсоновскими стойками, которые, как известно, требуют наличия на кузове характерных «чашек».

В ходе работ по модернизации Нивы в Тольятти в заводских условиях решили проверить и жизнеспособность модификации 4х2, то есть заднеприводной Нивы, лишенной «раздатки», переднего моста и одного из карданов. Ведь как только ВАЗ-2121 появился в продаже, многие советские автомобилисты недоумевали по поводу того, что привод на передние колеса у этой машины выполнен неотключаемым. Некоторые умельцы пошли еще дальше и в гаражных условиях демонтировали детали полного привода, превращая таким образом Ниву в автомобиль классической компоновки.

XM-3 lada_niva__limited_edition__3
После модернизации в Ниве должны были появиться независимые подвески со стойками типа МакФерсон Полный привод – в случае с Нивой он не только полный, но и постоянный

Разумеется, большинство конструкторов было против подобного «тюнинга», поскольку из-за короткой базы и развесовки лишенная ведущего «передка» машина становилась слишком «вертлявой» и неустойчивой. Да, снаряженная масса снижалась на несколько десятков килограммов, расход топлива уменьшался на 10-15%, но… при этом катастрофически ухудшалась проходимость, а еще на скользкой дороге заднеприводная Нива могла резко сорваться в неконтролируемый занос. В ходе испытаний на заводе возникло несколько аварийных ситуаций, которые дали однозначный ответ: серийная Нива может быть только полноприводной. Правда, не так давно на ВАЗе вновь возвращались к этой теме и даже озвучивали возможность выпуска заднеприводной Нивы – но дело вновь ограничилось словами. И по всей видимости, к лучшему.

Работам по модернизации Нивы в тот период несколько мешала «восьмерка», на которую на заводе были брошены практически все силы, а со стороны министерства именно на эту модель выделялось финансирование, в то время как относительно доработок Нивы никаких официальных директив «сверху» не поступало.

Однако на заводе по итогам доработок планировали разработать и представить в Министерство техническое задание на обновленную Ниву уже в 1985 году, а годом позже по нему собирались изготовить опытные образцы. Таким образом, уже к концу восьмидесятых вторая версия Нивы теоретически могла встать на конвейер, что было бы весьма кстати с учетом того, что базовый ВАЗ-2121 выпускался с 1977 года.

Однако в ходе дальнейших работ был сделан довольно неутешительный вывод: основные недостатки модели 2121 за счет модернизации «малой кровью» победить не получится, поэтому необходима разработка нового автомобиля (с индексом 2123).

В этот момент, по сути, на ВАЗе и определились с тем, что наработки Нивы лягут в основу полноприводника следующего поколения, которым в начале двухтысячных и стала Нива с фамилией Chevrolet.

Ходовые макеты

Но в 1988 году никто на заводе и предположить не мог, что на решетке Нивы когда-то появится золотой крест. В то время там занимались испытаниями ходовых макетов с незатейливыми названиями ХМ-01 и ХМ-02, в ходе которых конструкторы занимались оценкой и доводкой шасси и рулевого управления. Сравнивали прототипы, разумеется, с обычной старушкой-Нивой.

Кроме широкой средней стойки, прототипы отличались бамперами и задней оптикой от ВАЗ-2107Кроме широкой средней стойки, прототипы отличались бамперами и задней оптикой от ВАЗ-2107
Результаты оказались обнадеживающими: не сильно уступая ВАЗ-2121 в проходимости, ходовые макеты «улучшенной Нивы» по ездовым качествам и уровню комфорта были сравнимы даже с «восьмеркой», не говоря уже о Жигулях!

При этом улучшились не только устойчивость и управляемость, но и динамические качества – обгоны на загородном шоссе машине с 1,8-литровым двигателем давались значительно легче, чем обычной Ниве с мотором ВАЗ-2106 объемом 1,6 литра. Стало очевидно, что в любом случае рабочий объем двигателя новой модели необходимо будет увеличить.

Еще одно важное преимущество прототипов над серийной Нивой – «лёгкий руль», реализованный благодаря использованию реечного механизма оригинальной конструкции, усилия на котором были снижены на 60%. Фактически, по этому параметру прототипы были сравнимы с переднеприводной Самарой!

Правда, испытатели отмечали, что улучшение устойчивости, управляемости и плавности хода не прошло даром – крены по сравнению с «двадцать первой» увеличились, а на рулевое управление при движении в колее приходили ощутимые удары.

Передние и задняя независимые подвески ХМ-01 обеспечивали лучшую проходимость, ведь у машины просто не было характерного «чулка» заднего моста.

Удивительно, но практические испытания прототипов на тяжелом бездорожье (включая зимники) показали, что ХМ-01 по проходимости превосходит не только «старшую сестру» модели 2121, но и тяжелые внедорожники вроде отечественного УАЗа и американского Chevrolet Blazer, который также принимал участие в сравнительных заездах.

Испытания на дорогах с твердым покрытием позволили конструкторам понять, что необходимо изменить в настройках подвески и реечного рулевого управления, чтобы улучшить ходовые качества новой модели в сравнении с Нивой. Практически сразу специалисты ВАЗа пришли к выводу, что снизить уровень вибраций и ударов на рулевом колесе поможет установка демпфера и рулевого управления с гидравлическим усилителем.

Проверка внедорожного потенциала помогла и ответить на вопрос, какими должны быть лучшие универсальные шины для Нивы. Интересно, что на прототипах использовались очень необычные колеса – обточенные ступицы обычного диска Нивы с ободьями от УАЗа, на которые были установлены шины Я-288 размерности 185/80 R15 от микроавтобуса РАФ-2203.

XM-6 XM-4
ХМ-01 отличался великолепной проходимостью – пожалуй, даже лучше обычной Нивы! Колесо прототипа: ступица Нивы, обод УАЗа и рафовская резина

Оказалось, что проходимость прототипов сильно зависит от давления в шинах: только при снижении параметра до 1,0 атмосферы с «обычных» 1,5-1,8 атмосфер шины переставали зарываться в сыпучий песок.

Прямая зависимость проходимости от рисунка протектора и состава смеси заставили конструкторов активизировать сотрудничество с НИИШП. Их результатом стали опытные шины Макет-4 размерности 195/70 R15. Именно «пятнадцатый диаметр» был утверждён для новой модели, поскольку узкие и высокие 16-дюймовые шины ВлИ-10 (не говоря уже о зубастых ВлИ-5) не обеспечивали требуемых параметров курсовой устойчивости и плавности хода. Ну а поскольку на 15-дюймовых колесах в СССР в то время ездили лишь РАФы и УАЗы, это и объясняет использование ободьев и шин от этих автомобилей на ходовых макетах.

Впрочем, в период с 1988 по 1991 годы на ВАЗе совместно с НИИШП работали над разными размерностями шин для будущей модели 2123. В частности, рассматривался даже вариант колес 185/65 R15 – то есть, такой же размерности, как у современного Логана. Разумеется, на таких низкопрофильных шинах ХМ-01 сразу сильно потерял в дорожном просвете и смотрелся довольно несуразно.

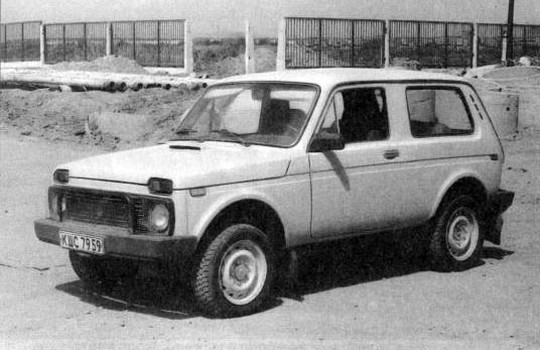

XM-8 XM-711 XM-722
На низком профиле прототип напоминал вариант с установкой волговских колес. Такое решение во времена СССР нередко практиковали доморощенные тюнеры

В ходе работы над прототипами конструкторы пытались найти новое место для запасного колеса, которое сначала хотели разместить снаружи кузова под полом багажника (как на Renault Duster). Однако в итоге «запаска» переехала на дверь задка, хотя это очень не нравилось некоторым тольяттинским дизайнерам. Конечно, висящее на корме пятое колесо здорово утяжеляло дверь и требовало изготовления специфических кронштейнов крепления, но из всех зол пришлось выбрать наименьшее – то есть, именно такой вариант.

Запасное колесо на прототипе установили под багажником. Обратите внимание на задние фонари – они от семёрки.Запасное колесо на прототипе установили под багажником. Обратите внимание на задние фонари – они от семёрки

В ходе практических испытаний было выявлено, что применение схемы МакФерсон в задней подвеске является не слишком целесообразным, а размерность передних стоек требовала увеличения.

Свою работу выполнили

Ходовые макеты позволили ответить на важный вопрос – что же делать с обычной Нивой? Было решено, что наработки по прототипам ХМ-01/02 будут реализованы в рамках работы над моделью 2123, ну а в случае с ВАЗ-2121 решили ограничиться малой кровью – удлинить заднюю дверь до бампера, несколько осовременить интерьер и увеличить рабочий объем двигателя до 1,7-1,8 литра. Именно такая машина с индексом 21213 и должна была заменить на конвейере модель 2121, ставшую к концу восьмидесятых уже настоящей долгожительницей ВАЗа.

Перипетии девяностых годов, связанные с распадом СССР, не лучшим образом сказались на судьбе новых моделей. Если «двести тринадцатую», пусть и с задержками и осложнениями, все же в несколько этапов удалось запустить в серийное производство, то модель 2123 удалось полноценно освоить уже лишь в рамках СП с General Motors. Что, конечно, отнюдь не умаляет труда и заслуг тольяттинских конструкторов, создавших новую Ниву, а также довольно удачно осовременивших ВАЗ-2121, которая, пусть и в изрядно модернизированном виде, вот уже почти четыре десятилетия выпускается на АвтоВАЗе.

Принципиальные отличия прототипов от ВАЗ-2121:

  • двигатель объемом 1,8 л
  • реечный рулевой механизм
  • независимые подвески
  • схема тормозной системы
  • расположение запасного колеса
  • 15-дюймовые колеса

В статье использованы данные и изображения книг «Высокой мысли пламень» (тома 2 и 3, Тольятти, 2004-2008 гг.)

Задняя независимая подвеска в ниву-шниву. — Сообщество «ВАЗ: Ремонт и Доработка» на DRIVE2

Конструкция «Нивы» Т1 Superproduction. Подвеска.


Наличие стабилизатора повышает комфорт при езде по ровным дорогам, однако любители преодолевать неровности на пересеченной местности зачастую снимают данный узел, увеличивая ход подвески.

Устройство передней подвески Нива Шевроле. Передняя подвеска Нива Шевроле независимая, на двух поперечных рычагах с…

Они не должны иметь видимых механических повреждений, трещин и других следов старения. Вы получите консультацию по решению наиболее проблемных вопросов и сможете надолго забыть о проблемах с подвеской. Осмотрите беговые дорожки внутренних и наружных колец подшипников, а также рабочие поверхности роликов.

Но данная проверка может быть произведена только при наличии специального оборудования, поэтому необходимо сперва исключить возможные повреждения резиновых втулок, уплотнителей и сайлентблоков, поскольку они являются наиболее уязвимыми компонентами системы, подвергающимися частым нагрузкам.

Снимите колесо с автомобиля.

Подставьте под нижний рычаг опору, нагрузите подвеску опустив автомобиль или подняв нижний рычаг домкратом так, чтобы положение рычагов примерно соответствовало их положению под нагрузкой. Очистите шаровой шарнир от грязи Выньте держатель тормозного шланга из кронштейна Ослабьте затяжку гайки пальца шарнира и отверните ее.

Замена нижней шаровой опоры Нива Шевроле передней подвески Если проверка шаровой опоры выявила необходимость ее замены, замените ее.

Подставьте под нижний рычаг опору, нагрузите подвеску опустив автомобиль или подняв нижний рычаг домкратом так, чтобы положение рычагов примерно соответствовало их положению под нагрузкой Снимите колпак ступицы и отверните гайку ступицы. Гайка ступицы затянута большим моментом. Поэтому рекомендуем пользоваться головкой с прочным воротком Отверните гайку пальца шаровой опоры и выпрессуйте палец опоры из бобышки поворотного кулака Отверните три гайки болтов крепления опоры к рычагу, извлеките болты и отведите в сторону поворотный кулак, сняв ступицу колеса со шлицев хвостовика наружного шарнира привода переднего колеса Снимите шаровую опору.

При необходимости замените подушки и втулки нижнего шарнира новыми. Перед установкой амортизатора на автомобиль вытяните шток на полный его ход.

Если вы работаете на подъемнике, опустите автомобиль перед сборкой верхнего крепления так, чтобы подвеска была нагружена массой автомобиля. Снятие и установка нижнего рычага Нива Шевроле передней подвески Снимайте нижний рычаг Шеви Нива для замены при наличии у него механических повреждений или для замены изношенных сайлентблоков.

Снимите пружину передней подвески с автомобиля. Установите снятый нижний рычаг Нива Шевроле в порядке, обратном снятию. Снятие и установка верхнего рычага передней подвески Нива Шевроле Снимайте верхний рычаг Шеви Нива для замены при наличии у него механических повреждений или для замены изношенных сайлентблоков.

Отверните три гайки болтов крепления шарового шарнира к верхнему рычагу Отверните две гайки болтов крепления оси верхнего рычага к кронштейну поперечины передней подвески. Замена сайлентблоков Нива Шевроле нижнего рычага передней подвески Сайлентблоки нижнего рычага Шеви Нива заменяйте при их износе или повреждении. Снимите нижний рычаг в сборе с сайлентблоками с автомобиля.

При помощи специального съемника выпрессуйте из проушин рычага сайлентблоки и запрессуйте новые. После замены сайлентблоков нижнего рычага Шевроле Нива проверьте и при необходимости отрегулируйте развал схождение колес.

Воспользуйтесь услугами мастерских, имеющих специальное оборудование. Снимите верхний рычаг в сборе с сайлентблоками и осью с автомобиля.

Особое внимание следует уделить подушкам, которые расположены между шарниров и резиновым втулкам амортизаторов. После этого осматриваются передние рычаги Нива Шевроле. Они удерживаются при помощи втулок, которые со временем сильно изнашиваются.

Проверка зазора в ступичных подшипников. Если есть износ в данном узле, то при движении или наборе определенной ск

Плюсы и минусы подвески автомобиля Шевроле Нива

Если смотреть с практической стороны, ходовая Шевроле Нива отвечает всем стандартам, которые предъявляют к внедорожнику – удобная конструкция подвески позволяет преодолевать грязь, сугробы и уверенно передвигаться по трассе. Но для комплексной оценки нужно знать сильные и слабые стороны ходовой, которые есть у каждого автомобиля.

подвеска нива шевроле

Устройство и принцип работы передней подвески

При создании отечественного внедорожника инженеры планировали автомобиль для комфортной езды, который каждый владелец сможет обслуживать самостоятельно. В то же время хотелось создать что-то новое, чтобы не уступать конкурентам.

В 2002 году с конвейера сошел первый внедорожник, оснащенный передней пружинной подвеской независимого типа. Такая конструкция обеспечивает комфортную езду:

  1. Верхний и нижний рычаги подвески Нива Шевроле – крепятся на сайлентблоки и соединяются с поворотным кулаком шаровыми опорами. Они обеспечивают перемещение правого и левого колес в вертикальной плоскости независимо друг от друга. Такая конструкция позволяет уверенно управлять автомобилем на неровной дороге.

  2. Амортизаторы с пружинами – работают вместе, сглаживают неровности и предупреждают раскачивание автомобиля. Для меньшего вертикального биения стоит буфер хода отбоя и сжатия.

  3. Стабилизатор поперечной устойчивости – состоит из поперечной балки и резиновых уплотнителей. Он обеспечивает плотное сцепление с дорогой при высокой скорости на резких поворотах – при наклоне одного бока автомобиля вторая сторона также прижимается к земле.

Передняя подвеска очень эргономичная и хорошо продумана – она позволяет уверенно чувствовать дорогу в любую погоду. При постоянной эксплуатации нужно не забывать проверять сход-развал, который регулируется шайбами между осью рычага и кронштейном, а также уделять внимание подшипнику передней ступицы.

Задняя подвеска

А вот задняя подвеска шевроле нива зависимая и создавалась с упором на надежность – конструкторы пожертвовали комфортом взамен практичности.

задняя подвеска — нива шевроле

Правое и левое задние колеса перемещаются синхронно, что снижает эргономику и комфорт во время езды.

Особенности конструкции задней подвески:

  1. Пружины – фиксированы на площадках заднего моста и кузова автомобиля. Они гасят вертикальные колебания при езде по ямам или неровным дорогам. В отличие от передней подвески, здесь колеса перемещаются синхронно в противоположных направлениях и меняют угол наклона автомобиля.

  2. Амортизаторы – как и спереди, гидравлического типа, работают на отбой, предупреждая раскачивание автомобиля. Они располагаются отдельно от пружины, что значительно упрощает замену.

  3. Реактивные тяги – удерживают задний мост, соединяются с кузовом при помощи специальных креплений. Поперечная штанга предупреждает боковое раскачивание автомобиля, а продольные тяги гасят колебания при резком торможении или страте.

С 2006 года были внесены доработки, что повысило надежность и комфорт подвески. Конструкция ходовой не изменилась, были усилены амортизаторы и сайлентблоки.

Слабые места подвески

Как и у любых автомобилей, у отечественного внедорожника есть слабые места, на которые нужно обращать внимание. В основном распространены неисправности передней подвески Нива Шевроле:

  1. Подшипники передней ступицы – унаследованы от «классики», это настоящая болезнь отечественного внедорожника. Но для предотвращения проблем достаточно проверять зазор через каждые 5 тыс. км и при необходимости подтягивать контргайку.

  2. Шаровые опоры – по мануалу ходят от 20 до 40 тыс. км, но при суровой эксплуатации могут начать люфтить раньше. Если вовремя не заметить неисправность, предстоит замена на дороге или вызов эвакуатора.

  3. Сайлентблоки – обнаружить их износ можно по люфту в верхнем или нижнем рычаге, но это уж крайняя стадия. Лучше проводить замену после того, как резиновые вкладыши потрескаются.

  4. Амортизаторы – при постоянной езде по бездорожью на средних и высоких скоростях могут потечь. Игнорирование замены грозит аварией, поскольку автомобиль теряет устойчивость на неровной дороге.

В задней подвеске нужно обращать внимание на резинки реактивных тяг, которые со временем изнашиваются, в результате штанги начинают люфтить и издавать на кочках характерный «металлический» звон. Иногда начинают течь амортизаторы, из-за чего автомобиль начинает раскачивать на неровной дороге. В обоих случаях вопрос решается заменой деталей.

Важно: осмотр подвески всегда проводится при вывешенных колесах и только в сухую походу! В идеале воспользоваться подъемником, чтобы оценить все сразу.

Достоинства и недостатки подвески Нива Шевроле

Комплексная оценка подвески учитывает изучение конструкции, ее влияние на управляемость и проходимость. Также нужно брать во внимание несколько факторов.

Плюсы подвески автомобиля

  • отличная проходимость – благодаря высокой эргономике и адаптивной конструкции;

  • ремонтопригодность – заменить изношенные детали можно самостоятельно по инструкции;

  • доступность запчастей – есть всегда в наличии в любом магазине.

По затратам ремонт передней или задней подвески Нива Шевроле дешевле, чем иномарки – цена запчастей ниже в 2-3 раза. У деталей меньший ресурс, но даже при плановом обслуживании содержать отечественный внедорожник выгоднее.

Недостатки подвески Шевроле Нива

  • вибрации – в основном за счет задней зависимой подвески или из-за «дубовых» резинок при пропуске их замены;

  • низкое качество запчастей – если покупать более дешевые аналоги вместо оригинальных;

  • повышенный расход топлива – в основном из-за тяжелого заднего редуктора.

Некоторые отмечают и другие недостатки, такие как люфт в передней ступице из-за изношенного конического подшипника, шаровых опор или сайлентблоков. Но причиной этих неисправностей является плохое обслуживание автомобиля и пропуск планового ТО.

Выводы

Как любят повторять автолюбители: «если вы покупаете Шевроле Ниву как Chevrolet, вы будете расстроены, а если как Ниву – приятно удивлены». Ходовая на отечественном внедорожнике удобная и неприхотливая в обслуживании, ремонтируется в гараже без особых изысков. Стоит отметить отличную проходимость автомобиля, а вот комфорт от управления и ресурс запчастей уступает конкурентам.

Плюсы и минусы независимой подвески и рамной конструкции

Автомобиль разнообразен настолько, что порой его трудно с чем-то сравнивать. Условия современного мегаполиса и разбитые просёлки, заброшенные лесные просеки и залитая водой грунтовка или участки пустыни – везде он выполняет свою основную задачу – перевозит людей и грузы. Автомобили должны, как минимум, быть приспособлены для разных условий эксплуатации. Наверно поэтому будет достаточно интересно обратить внимание на те конструктивные особенности, которые позволяют автомобилю работать в настолько различающихся условиях. Одним из таких элементов конструкции является подвеска.

О подвеске в целом

Подвеска в машине:

  • соединяет кузов или раму с колесами;
  • обеспечивает нужное движение колес по отношению к раме или кузову и передаёт на них возникающие при движении силы;
  • определяет управляемость, а также плавность хода машины, демпфирует часть воспринимаемой нагрузки.

За всю историю автомобиля разработчики создали самые разнообразные виды подвесок, но они могут быть разделены в основном на два больших класса, рассмотренные ниже.

Зависимая

Такой тип подвески достался автомобилю исторически, в наследство от телег и карет. Именно такой она была на первых машинах, такой же оставалась достаточно долгое время. Что она собой представляет, можно видеть на приведённом ниже рисунке:

Как из него видно – это два колеса, соединенные сплошной осью. Другим названием такой конструкции будет мост (передний или задний), и зачастую он включает в себя элементы трансмиссии. Характерная особенность – положение одного колеса оказывает влияние на другое. В случае перемещения одного колеса по вертикали, как показано на рисунке, это приводит к изменению площади контакта другого колеса с поверхностью, что влияет на управляемость, особенно на высокой скорости.

Зависимая подвеска может быть выполнена различным образом. В качестве узлов и деталей в ней могут использоваться разнообразные упругие элементы, рессоры (продольные или поперечные), пружины и т.д.

Из фотографии видно – зависимая подвеска отличается достаточно высокой прочностью, что является преимуществом при движении по бездорожью. Для обеспечения нормальной эксплуатации такая конструкция предусматривает значительный клиренс, а это также считается достоинством при передвижении вне дорог. Раз уж мы говорим об использовании автомобиля в подобных условиях, нельзя обойти молчанием факт, что зависимая подвеска допускает большие хода, значительно повышающие возможности машины в случае движения по пересеченной местности.

Таким образом, не вдаваясь в варианты построения зависимой подвески, можно сформулировать ее положительные характеристики:

— простота конструкции;
— прочность;
— дешевизна;
— устойчивость к повреждениям;
— проходимость.

Однако ради объективности необходимо отметить недостатки:

— недостаточная управляемость, особенно при высокой скорости движения;
— незначительный уровень комфорта;
— неинформативное рулевое управление.

Независимая

Что она собой представляет, понятно из рисунка ниже:

Из него ясно видно, что перемещение в вертикальной плоскости одного колеса никоим образом не отражается на положении другого. Это положительно сказывается на контакте колеса с поверхностью и, соответственно, управляемости автомобиля.

В конструкции независимой подвески используются разные элементы – пружины, разнообразные рычаги, торсионы. Существует множество различных вариантов, как может быть выполнена независимая подвеска. Так, один из распространённых ее видов – подвеска Макферсона, а также торсионная.

Тем не менее, несмотря на значительное разнообразие, нельзя не отметить ее особенности. К ним относится меньшее значение неподрессоренной массы.

Это понятие включает в себя суммарную массу всех элементов конструкции, через упругие элементы воздействующую на дорогу. Если у зависимой подвески они достаточно велики, что ухудшает управляемость, то для независимой эта величина значительно меньше.

Длительная ее эксплуатация позволила выявить положительные свойства, к которым относятся:

— хорошая управляемость автомобилем, особенно на высокой скорости;
— высокая информативность при управлении;
— возможность настройки параметров подвески под конкретные условия движения;
— повышенный комфорт при движении

Несомненно, что это все отражается положительно на автомобилях, эксплуатируемых в условиях города и на твердом (асфальтовом) покрытии. Однако не бывает все только хорошо, всегда есть недостатки, и они делают такую подвеску малопригодной для условия бездорожья.

Среди ее недостатков надо отметить:

— короткие ходы подвески;
— достаточно большое число деталей и, как следствие, повышенная вероятность их повреждения в сложных дорожных условиях:
— трудности в полевых условиях ремонта поврежденной подвески;
— высокая стоимость обслуживания и трудность регулировки.

Что и как используется на современных автомобилях

Здесь надо сразу отметить, что разработчики автомобилей в зависимости от их назначения используют самые разные варианты, в том числе комбинируя разнообразные типы подвесок. Так, УАЗ имеет обе зависимые подвески, но его назначение – преодоление бездорожья, при этом уровень комфорта в нем несравним с предоставляемым обычными паркетниками. Если в условиях бездорожья он король, то при движении в городе резко теряет все свои преимущества.

Нива имеет переднюю независимую подвеску и зависимую заднюю. Это позволяет ей быть более динамичной в городе и на трассе, обеспечивает достаточную проходимость при движении на легком бездорожье. В то же время наличие дополнительных устройств, таких как межосевая блокировка дифференциала и пониженная передача, позволяет ей хоть и ограниченно, но достаточно свободно передвигаться в сложных дорожных условиях.

Что касается многочисленных кроссоверов и паркетных джипов, то их место обитания – город и асфальтовое покрытие, ну может быть, пикник на опушке в ближайшем пригородном лесу или дорога на дачу. Для преодоления мало-мальски серьезного бездорожья они не пригодны. В этом случае требуется особый вид автомобиля, который раньше назывался вездеход, и УАЗ один из них.

Одним из факторов, ограничивающих использование кроссоверов на бездорожье, является подвеска. Во многом она и определяет, насколько автомобиль пригоден к движению в сложных дорожных условиях.

Созданы и применяются самые различные варианты подвесок, но конструкция каждой из них предполагает использование автомобиля в определенных условиях. Выбирая себе автомобиль, нужно понимать, что нет универсального варианта, способного двигаться, как болид формулы 1, и преодолевать бездорожье, как БТР.

Другие обзоры шин и дисков:

Отправить ответ

avatar
  Подписаться
Уведомление о
