Реле и предохранитель прикуривателя Форд Фокус 2 рестайлинг и дорестайл: где находится
В обилии элементов предохранитель прикуривателя Ford Focus 2 отыскать достаточно сложно. Усиливает проблему незнание электрической схемы автомобиля.
Ввиду сложности конструкции и обилия комплектаций, машина оборудована тремя панелями предохранителей.
- Расположена в моторном отсеке с правой стороны. Устройство оборудовано защитной крышкой и определяется по наличию большого количества проводов.
- Вторая вставка находится под вещевым ящиком в ногах переднего пассажира. Для получения доступа к элементу потребуется снять защитную обшивку.
- Третий модуль в багажном отделении. Отсек предназначен для установки предохранителей и реле оборудования заднего жгута проводки.
Следует учитывать, что расположение предохранителей одинаково на версии хэтчбек, универсал и седан. Единственный вариант – С-МАКС имеет больше вставок ввиду улучшенной комплектации.
Где находится предохранитель прикуривателя Фокус 2 дорестайлинг
В версии без обновлений вставка устанавливается в основном монтажном блоке. Панель выглядит так.
Для ФФ2 годов выпуска 2004, 2005, 2006, 2007 плавкий элемент имеет номер 39. Расположение элемента пользователь может изменить.
Предохранитель прикуривателя Focus 2 рестайлинг: где находится
В 2008 году произошло обновление автомобиля. После рестайлинга внешнего вида и оборудования машины расположение монтажного блока не изменилось. Поменялись номера вставок и их размещение в бортовой сети.
На авто типа 2012, 2010 года выпуска вставка прикуривателя находится в салоне. По фото проблематично понять нумерацию элементов. Для лучшего понимания сути ниже приведена схема.
Здесь элемент стоит под номером 109.
Схема подключения предохранителя
На втором поколении прикуриватель подключается напрямую к аккумулятору. Отрезок электроцепи не имеет отношения к ЭБУ, что позволяет подключать сюда различное дополнительное оборудование и приборы.
В цепь устройства включен специальный предохранитель. Плавкая вставка на 20А обеспечивает достаточную стойкость к повышенной нагрузке.
Важным моментом является недопустимость замены на более мощную – это может спровоцировать перегорание проводки и возникновение пожара.
Почему прикуриватель выходит из строя
Существует несколько причин.
- Подключение слишком мощного оборудования. Некоторые автолюбители подсоединяют в гнездо прикуривателя высокопроизводительные пылесосы, холодильники. Предохранитель может не выдержать нагрузки и перегореть.
- Попадание воды на проводку. Устройство чувствительно к выпадению конденсата и попаданию воды.
- Механическое повреждение проводки. Трещины в изоляции и обрывы силовых магистралей.
- Перегорание нити накаливания самого прикуривателя.
Проверка предохранителей
Проверить работоспособность просто. Устройство вытягивается из посадочного места и визуально оценивается его целостность. Вставки специально делаются прозрачными для простоты диагностики.
Замена предохранителя
Для выполнения ремонта потребуется:
- установить машину на ровной поверхности;
- зафиксировать автомобиль;
- снять плюсовую клемму с аккумуляторной батареи;
- вскрыть крышку монтажного блока;
- найти требуемый элемент и поменять его при помощи специального пинцета.
Процесс ремонта можно посмотреть на видео.
Ford Focus 2: не работает прикуриватель, а предохранитель целый
В случае исправности плавкой вставки и отказа устройства, проблему следует искать в факторах.
- Сломалась механическая часть прикуривателя. На устройстве присутствует металлическая кнопка-фиксатор. Если она неисправна, механизм работать не будет.
- Повреждена нить накаливания. При наличии проблем следует проверить рабочую часть устройства. При обнаружении обрыва цепи деталь меняется на новую.
- Порвана проводка или отошли клеммы питания. При обнаружении пробелы следует проверить контактную группу на наличие окислений и подгораний. Также прозвонить силовые линии.
Как производится замена прикуривателя на Focus II
Чтобы заменить устройство следует выполнить последовательность действий.
- Отключить питание машины.
- Сесть в салон, здесь потребуется вынуть рабочий орган прикуривателя.
- Далее пригодится подсветка. Внутри трубки корпуса имеется две защелки.
- Отверткой плоского сечения или тонким ножом отогнуть фиксаторы.
- После этого необходимо вставить палец в гильзу и вынуть корпус прикуривателя наружу.
- Следующий этап – отключение проводки устройства.
- Когда элемент снят его можно заменить новым.
Как правильно подключать прикуриватель напрямую к аккумулятору через предохранитель
Вариант подразумевает выполнение операции.
- Снять приборную панель. Обычно демонтируется вся консоль и крышка багажника.
- Подготовить 3 метра кабеля сечением 4 квадрата и отрезок провода для присоединения массы. Также потребуется выносное гнездо предохранителя и плавкую вставку на 20А.
- Через технологическое отверстие протянуть силовую жилу к аккумулятору и подпаять ее к плюсовой клемме.
- Отступив 30-40 см от АКБ сделать разрыв магистрали и впаять в нее гнездо предохранителя. Для надежности контакт следует поместить под термоусадку.
- Минусовую жилу следует посадить на винт в любом удобном месте.
- В салоне провести провода в посадочное отверстие прикуривателя.
- Лампу подсветки следует подключить к цепи внутреннего освещения салона.
- После обратной сборки консоли присоединить к проводке контакты для возможности подключения прикуривателя.
- Собрать все контакты и установить прикуриватель в свое гнездо.
Монтаж дополнительного прикуривателя
Дополнительное устройство в 90% случаев пользователи размещают в багажном отделении. Если автомобилист желает подкинуть прикуриватель напрямую – потребуется выполнить операцию, указанную в пункте выше.
Второй вариант – подключение через монтажный блок. Здесь присутствует несколько свободных гнезд, от которых можно запитать устройство.
Далее покупается требуемая деталь, провода и предохранитель. Проводка протягивается под облицовочными панелями, в багажнике ставится кронштейн.
В высверленное крепление вставляется доработка и закрепляется.
Итог
Прикуриватель на ФФ 2 представляет собой важный элемент, дающий возможность установить в машине дополнительное оборудование. Несмотря на технологичность машины, устройство остается простым и понятным в ремонте.
Предохранители на форд фокус 2: где находятся, замена
Авто → Форд Фокус 2
В этой заметке написано, где находятся предохранители в автомобиле Форд Фокус 2, схема и номера предохранителей. Какие используются предохранители.
В автомобиле Форд Фокус 2 (дорестайл) устанавливаются плоские штекерные предохранители среднего размера, также такие предохранители называют ножевые.
Рис.1 Автомобильные предохранители среднего размера
- На торце предохранителя можно видеть число, соответствующее максимальному току, который может течь через предохранитель (номинал предохранителя).
- Также, номинал предохранителя можно определить по цвету изолятора:
1A – чёрный 2A — серый 3A – фиолетовый 4A — розовый 5A — оранжевый-жёлтый 7,5A — коричневый 10A — красный 15A — голубой 20A — жёлтый 25A — белый 30A — зелёный 35A — светло-фиолетовый 40A — оранжевый 60A — голубой 70A — коричневый 80A — светло-жёлтый 100A — сиреневый
Превышение током номинала предохранителя вызывает сгорание (расплавления) металлической пластины расположенной внутри предохранителя.
Рис.2 Рабочий предохранитель и сгоревший
- В автомобиле Форд Фокус 2 (дорестайл) предохранители находятся в двух колодках, одна из которых располагается под капотом автомобиля, а другая под приборной панелью со стороны пассажирского места (под отсеком для перчаток, именуемым в народе «бардачком»).
- Блок предохранителей, расположенный в подкапотном пространстве находится с левой стороны, недалеко от аккумуляторной батареи.
Открывать крышку блока предохранителей удобно с помощью небольшой плоской отвертки, которую нужно вставить в замок крышки и слегка наклонить в сторону радиатора автомобиля. После чего снимать крышку.
Рис.3 Отвертка вставлена в замок крышки
На крышке с внутренней стороны хранится пинцет, который применятся для извлечения и замены предохранителей. В блоке предохранителей под «бардачком» такого пинцета нет!
Рис.4 Приспособа для извлечения предохранителей
Схема предохранителей в блоке, который установлен в подкапотном пространстве показана на фотографии. Эта схема соответствует машинам Форд Фокус 2 выпуска до конца 2007 года, то есть Форд Фокус 2 дорестайл.
Рис.5 Схема предохранителей в подкапотном пространстве Форд Фокус 2 Рис.6 Номера предохранителей в подкапотном пространстве Форд Фокус 2

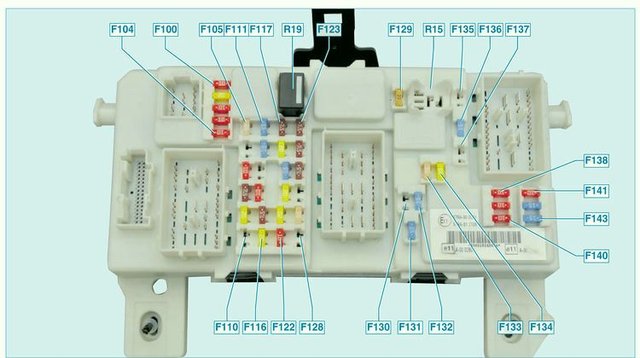

В салоне автомобиля блок предохранителей подвешен под перчаточным отсеком и крепится двумя замками похожими на саморезы. Замки нужно повернуть против часовой стрелки, после чего передняя часть блока откидывается вниз. Блок можно чуть приподнять и выдвинуть назад, тогда он откинется шире и доступ к предохранителям будет удобнее.
Рис.7 Расположение предохранителей в салоне Форд Фокус 2
Номера предохранителей нанесены на колодку. На фотографии их плохо видно. На схеме они расположены так:
Рис. 8 Схема блока предохранителей расположенного в салоне Форд Фокус 2
В таблице ниже показано соответствие номеров предохранителей их номиналам, а также электрическим цепям, в которых они установлены.
37 | 10 | Дальний свет фар, левая сторона | 62 | 20 | Электропривод регулировки сиденья водителя |
38 | 10 | Дальний свет фар, правая сторона | 63 | 25 | Электропривод стеклоподъемников |
39 | 20 | Прикуриватель, задняя электрическая розетка | 64 | — | Не используется |
40 | 20 | Электропривод вентиляционного люка | 65 | 10 | Модуль подушек безопасности |
41 | 20 | Модуль электрооборудования двери переднего пассажира | 66 | 7,5 | Выключатель освещения (питание от замка зажигания) |
42 | 7,5 | Электрообогреватель зеркал | 67 | 10 | Панель приборов (питание от замка зажигания), иммобилайзер двигателя |
43 | 10 | Электронные модули (питание от аккумуляторной батареи) | 68 | 7,5 | Дополнительные элементы на панели приборов |
44 | 10 | Колодка канала информационной связи | 69 | 20 | Противотуманные фары/фонари |
45 | 10 | Наружное освещение для движения в дневное время (стояночные фонари) | 70 | 10 | Электронные модули (питание от замка зажигания) |
46 | 10 | Панель приборов (питание от аккумулятора), центральный блок плавк. предохранителей | 71 | 10 | Наружное освещение для движения в дневное время |
47 | 15 | Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя | 72 | — | Не используется |
48 | 20 | Фары ближнего света, наружное освещение для движения в дневное время | 73 | 7,5 | Фонарь освещения гос. регистрационного знака |
49 | 15 | Выключатель освещения (питание от аккумуляторной батареи) | 74 | 15 | Фонари стоп-сигналов |
50 | 20 | Очиститель ветрового стекла | 75 | 10 | Блок управления силовым агрегатом |
51 | 15 | Топливный насос | 76 | — | Не используется |
52 | 25 | Электрообогреватель заднего стекла | 77 | 25 | Реле системы централизованной блокировки замков |
53 | 7,5 | Стояночные/габаритные фонари, левая сторона кузова | 78 | 15 | Очиститель заднего стекла |
54 | 7,5 | Стояночные/габаритные фонари, правая сторона кузова | 79 | 15 | Электрическая розетка в багажном отделении |
55 | 20 | Система централизованной блокировки замков, модуль электрооборудования двери водителя | 80 | 10 | Таймер отключения освещения салона с целью экономии аккумулятора |
56 | 20 | Система Кеу Егее | 81 | 20 | Модуль электрооборудования двери (правой задней) |
10 | Электропривод складывания наружных зеркал или датчик определения степени заряда аккумуляторной батареи | 82 | 20 | Модуль электрооборудования двери (левой задней) | |
58 | 15 | Модули аудиосистемы (питание от аккумуляторной батареи) | 83 | 10 | Модули аудиосистемы (“Высокого класса”) |
59 | 20 | Модуль управления электрооборудованием буксируемого прицепа | 84 | 10 | Фонари задн. хода, питание эл/оборудования прицепа от замка зажигания |
60 | 15 | Ближний свет фар (правая сторона) | 85 | 10 | Блок электрооборудования системы охлаждения |
61 | 15 | Ближний свет фар (левая сторона) | 86 | 20 | Электрообогрев передних сидений |
По теме: Форд Фокус 2 дорестайл.
⇧
Источник: http://checosa.ru/automobili/ff2-01.htm
Описание блока предохранителей в Ford Focus 2
На любом автомобиле периодически случаются различные поломки и проблемы с электрооборудованием, и для того, чтобы их устранить в первую очередь необходимо проверить возможные обрывы и повреждения в электроцепи. Предохранители Форд Фокус 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена – достаточно простое дело.
Важно! При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.
Расположение и электросхема
Пинцет для замены (могут быть разных типов)
У Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а второй – под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.
Схема подкапотного блока
№ | Ампер | Назначение предохранителя |
1 | 40 | Вентилятор охлаждения мотора |
2 | 80 | Рулевое управление |
3 | 60 | ВБП № 1 |
4 | 60 | ВБП № 1 |
5 | 80 | Дополнительный обогреватель |
6 | 60 | Свечи обогрева (лишь для авто с дизельными моторами) |
7 | 30 | Противоблокировочная система, насос системы динамической стабилизации |
8 | 20 | Противоблокировочная система, клапаны системы динамической стабилизации |
9 | 20 | Узел управления двигателем |
10 | 30 | Вентилятор климатроника |
11 | 20 | Выключатель стартера и других приборов |
12 | 40 | Электрореле зажигания |
13 | 20 | Электрообмотка стартера |
14 | 40 | Обогрев правой стороны переднего стекла |
15 | 30 | Реле вентилятора |
16 | 40 | Обогрев левой стороны переднего стекла |
17 | 30 | Убирающаяся крыша |
18 | 30 | Усилитель мощности |
19 | 10 | Система ABS |
20 | 15 | Звуковой сигнал |
21 | 20 | Дополнительный нагреватель |
22 | 10 | Усилитель руля |
23 | 30 | Система омывания фар |
24 | 15 | Дополнительный обогреватель (для дизелей) |
25 | 10 | Зажигание |
26 | 15 | АКП |
27 | 10 | Муфта кондиционирования – компрессор |
28 | 10 | Свеча накаливания (лишь для авто с дизелем) |
29 | 10 | Раздельный климатроник |
30 | АКП | |
31 | 10 | Зарядка аккумулятора |
32 | 10 | АКП |
33 | 10 | Кислородные датчики (лишь для авто с моторами работающими на бензине) |
34 | 10 | Клапан охлаждения воздуха (для дизелей) |
Схема блока, расположенного в салоне
№ | Ампер | Назначение предохранителя |
100 | 10 | Электромодули |
101 | 20 | Управления люком, откидной крышей, сидений |
102 | 10 | Отопитель, руль, фильтр, ДУ |
103 | 10 | Управления наружным освещением от аккумулятора |
104 | 10 | Электроэкономия |
105 | 25 | Обогрев стекла сзади |
106 | 20 | Управления без ключа |
107 | 10 | Питание приборов от батареи, бортдиагностика |
108 | 7,5 | Аудиосистема и навигация |
109 | 20 | Прикуриватель, электророзетка |
110 | 10 | Переключатель наружного освещения днем |
111 | 15 | Бензонасос |
112 | 15 | Аудиосистема (питание от аккумулятора) |
113 | 10 | Подфарники |
114 | 10 | Иммобилайзер |
115 | 7,5 | Внешний свет от генератора |
116 | 20 | Противотуманки |
117 | 7,5 | Освещения номера авто |
118 | 20 | Электрическое оборудования задней левой двери |
119 | 15 | Электропитание багажного отделения |
119 | 25 | Электропитание багажного отделения (авто с системой буксировки прицепа) |
120 | 20 | Электрическое оборудования задней правой двери |
121 | 20 | Подогрев сидений передние |
122 | 10 | Подушки безопасности |
123 | 7,5 | Электрический обогрев зеркал |
124 | 7,5 | Габариты, стопы (левая сторона) |
125 | 7,5 | Габариты, стопы (правая сторона) |
126 | 20 | Управление без ключа |
127 | 25 | Электростеклоподъемники |
128 | Не применяется | |
129 | 20 | Очиститель переднего стекла |
130 | Не применяется | |
131 | 15 | Очиститель заднего стекла |
132 | 25 | Стопы |
133 | 20 | Блокировка системы |
134 | 20 | Централизованная блокировка замков |
135 | 20 | Подсветка во время движения в дневное время |
136 | 15 | Насос омывателя стекол |
137 | 10 | Включения аварийного питания |
138 | 10 | Управление двигателем, акселератором, АКПП |
139 | 10 | Левый дальний свет |
140 | 10 | Правый дальний свет |
141 | 10 | Фонарь заднего хода |
142 | 15 | Левый ближний свет |
143 | 15 | Правый ближний свет |
Процесс снятия и замены
Замена предохранителя – простой процесс, и инструменты здесь практически не нужны.
Что понадобиться
- пинцет;
- плоская отвертка;
- новый предохранитель.
В подкапотном пространстве
Расположение под капотом
Для того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте – справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.
Электропредохранители в блоке
Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.
Схема расположения на крышке
Также обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением.
Под бардачком
Расположение в салоне
Второй блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.
Откручиваем фиксаторыБлок под бардачком
Повернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.
При замене предохранителя Ford Focus 2 первым делом выясните его номинал, потому что, если он будет превышен, произойдет его перегорание и цепь будет разомкнута.
Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.
Загрузка …
Видео «Замена электропредохранителей»
В этом видео продемонстрировано, как быстро и просто добраться до предохранителей на Ford Focus 2 и провести их замену.
Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями
Источник: https://avtozam.com/ford/focus/blok-predohraniteley-avto/
Ford Focus 2, расположение блока предохранителей
Если новый предохранитель сразу перегорает, найдите причину, прежде чем менять его снова, замыкание на землю в проводке, в результате перетирания изоляции наиболее частый дефект.
Если предохранитель защищает более одной цепи, чтобы определить дефект проверяйте каждую цепь по отдельности. Обратитесь к специалистам, имея схемы и приборы, они найдут замыкание.
Всегда носите с собой запасные предохранители всех номиналов, используемых на автомобиле.
Для доступа к салонному блоку предохранителей, отсоедините крышку под перчаточным ящиком (бардачком) с пассажирской стороны.
поверните крепежные элементы на 90 °
И опустите блок предохранителей
Дополнительные предохранители расположены на левой стороне моторного отсека
Таблица характеристик плавких предохранителей
Блок предохранителей в моторном отсеке
- Предохранитель Сила тока, А Защищаемые цепи
- 1 40 Электровентилятор охлаждения двигателя
- 2 80 Рулевое управление с усилителем
- 3 60 Внутренний блок предохранителей 1
- 4 60 Внутренний блок предохранителей 2
- 5 80 Вспомогательный отопитель
- 6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)
- 7 30 Антиблокировочная система, насос системы динамической стабилизации
- 8 20 Антиблокировочная система, клапаны системы динамической стабилизации
- 9 20 Модуль управления силовым агрегатом (PCM)
- 10 30 Вентилятор системы климат-контроля
- 11 20 Выключатель зажигания (стартера и приборов)
- 12 40 Реле 15l зажигания
- 13 20 Электрическая обмотка стартера
- 14 40 Обогрев лобового стекла, правая сторона
- 15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)
- 16 40 Обогрев ветрового стекла, левая сторона
- 17 30 Складывающаяся крыша
- 18 30 Инвертирующий усилитель мощности
- 19 10 Модуль ABS
- 20 15 Звуковой сигнал
- 21 20 Вспомогательный отопитель
- 22 10 Модуль усилителя рулевого управления
- 23 30 Омыватели фар
- 24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
- 25 10 Реле зажигания
- 26 15 Автоматическая коробка передач
- 26 10 Непрерывное питание PCM (только Focus ST и Focus RS)
- 27 10 Муфта компрессора системы кондиционирования
- 28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)
- 29 10 Система раздельного климат-контроля
- 30 3 PCM, автоматическая коробка передач
- 31 10 Интеллектуальная зарядка аккумуляторной батареи
- 32 10 Автоматическая коробка передач
- 32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)
- 33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
- 33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
- 33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)
- 34 10 Форсунки, катушки зажигания
- 35 10 PCM, клапаны, электромагнитные клапаны
- 36 10 PCM
Блок предохранителей в салоне
- Предохранитель Сила тока, А Защищаемые цепи
- 100 10 Электронные модули (питание от замка зажигания)
- 101 20 Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)
- 102 10 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
- 103 10 Питание органов управления внешним освещением от аккумуляторной батареи
- 104 10 Система экономии электроэнергии, плафоны внутреннего освещения
- 105 25 Обогреватель заднего стекла
- 106 20 Система управления без ключа
- 107 10 Батарейное питание комбинации приборов, бортовая диагностика
- 108 7,5 Дополнительные функции комбинации приборов (аудиосистема и система навигации)
- 109 20 Прикуриватель, дополнительная электрическая розетка сзади
- 110 10 Питание переключателя системы наружного освещения в дневное время от генератора
- 111 15 Топливный насос (только варианты с бензиновым двигателем)
- 112 15 Модули аудиосистемы (питание от аккумуляторной батареи)
- 113 10 Лампы наружного освещения в дневное время (подфарники)
- 114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя
- 115 7,5 Питание органов управления внешним освещением от генератора
- 116 20 Противотуманные фары/фонари
- 117 7,5 Фонарь освещения номерного знака
- 118 20 Модуль электрооборудования двери (левой задней)
- 119 15 Дополнительное гнездо питания в багажном отделении
- 119 25 Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
- 120 20 Модуль электрооборудования двери (правой задней)
- 121 20 Электрообогрев передних сидений
- 122 10 Модуль подушки безопасности
- 123 7,5 Электрообогрев наружных зеркал заднего вида
- 124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)
- 125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)
- 126 20 Система управления без ключа 1
- 27 25 Электрические стеклоподъемники
- 128 — Не используется
- 129 20 Очиститель ветрового стекла
- 130 — Не используется
- 131 15 Очиститель заднего стекла
- 132 15 Стоп-сигналы
- 133 25 Реле центральной системы блокировки, модуль двери пассажира
- 134 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя
- 135 20 Подсветка при движении в светлое время
- 136 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
- 137 10 Динамик включения аварийного батарейного питания
- 138 10 Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
- 139 10 Дальний свет фар, правая сторона
- 140 10 Дальний свет фар, левая сторона
- 141 10 Фонарь заднего хода, зеркала заднего вида с электроприводом
- 142 15 Ближний свет фар (правая сторона)
- 143 15 Ближний свет фар (левая сторона)
Изменение маркировки предохранителей
- С внедрением GEM нового поколения 7M5T-14A073-XX была изменена маркировка предохранителей.
- Старые предохранители Новые предохранители Номинал (А) Защищаемые электрические цепи
- F37 F140 10 Дальний свет фар (левая сторона)
- F38 F139 10 Дальний свет фар (правая сторона)
- F39 F109 20 Прикуриватель, задняя розетка
- F40 F101 20 Сдвижной люк крыши с электроприводом, сиденье водителя с электрическими регулировками, складная крыша (кабриолет)
- F41 F106 20 не используется
- F42 F123 7,5 Электрообогрев наружных зеркал заднего вида
- F43 F102 10 Система управления отоплением, модуль замка рулевого колеса, сажевый фильтр, бесключевая система отпирания/запирания и пуска двигателя, DVD-проигрыватель.
- F44 отсутствует
- F45 F113 10 Система дневного света (стояночный свет)
- F46 F107 10 Щиток приборов, OBD
- F47 F136 15 Насос стеклоомывателей, подогреваемые форсунки омывания
- F48 F135 20 Подсветка при движении в светлое время
- F49 F103 10 Органы управления освещением.
- F50 F129 20 Стеклоочистители лобового стекла
- F51 F111 15 Топливный насос
- F52 F105 25 Обогрев заднего стекла
- F53 F124 7,5 Стояночный свет, габаритные огни, задние фонари (левая сторона)
- F54 F125 7,5 Стояночный свет, габаритные огни, задние фонари (правая сторона)
- F55 F134 20 Система централизованного запирания, дверной модуль (со стороны водителя)
- F56 F126 20 Система санкционирования доступа и запуска двигателя без ключа
- F57 F137 10 Складные наружные зеркала заднего вида с электроприводом, звуковой сигнал противоугонной системы со встроенным аккумулятором
- F58 F112 15 Аудиоустройства, мобильный телефон
- F59 F119 20 Модуль тягово-сцепного устройства, задняя розетка
- F60 F142 15 Ближний свет фар (левая сторона)
- F61 F143 15 Ближний свет фар (правая сторона)
- F62 отсутствует
- F63 F127 25 Электростеклоподъемники (кроме кабриолета), блок охлаждения
- F64 F128 20 не используется F65 F122 10 Модуль подушки безопасности
- F66 F115 7,5 Органы управления освещением.
- F67 F114 10 Щиток приборов, противоугонная система
- F68 F108 7,5 Принадлежности (щиток приборов, аудиоустройства)
- F69 F116 20 Противотуманные фары, задний противотуманный фонарь
- F70 F100 10 Электропитание электронных модулей, обогрева лобового стекла, обогрева заднего стекла, обогрева сидений
- F71 F110 10 Подсветка при движении в светлое время
- F72 отсутствует
- F73 F117 7,5 Фонари освещения регистрационного знака
- F74 F132 15 Стоп-сигналы
- F75 F138 10 Модуль управления силовым агрегатом (PCM), положение педали акселератора
- F76 F130 7,5 Модуль полного привода
- F77 F133 25 Реле системы централизованного запирания, дверной модуль (со стороны переднего пассажира)
- F78 F131 15 Задний стеклоочиститель
- F79 отсутствует
- F80 F104 10 Устройство энергосбережения аккумулятора, освещение салона
- F81 F120 20 Модуль правой задней двери
- F82 F118 20 Модуль левой задней двери
- F83 отсутствует
- F84 F141 10 Фонари заднего хода, задний стеклоочиститель, наружные зеркала заднего вида с электрической регулировкой (кроме кабриолета)
- F85 отсутствует
- F86 F121 20 Сиденья с обогревом
Источник: http://servcar.ru/rukovodstva/europa/ford/ford-focus-2-raspolozhenie-bloka-predokhranitelej
Где находится предохранитель на прикуриватель форд фокус 2 рестайлинг (видео)
В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.
Где искать предохранитель прикуривателя
Комплект предохранителей. Лучше использовать такие.
На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.
В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.
Рестайл и дорестайл
В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному:
- в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А;
- такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.
Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:
Схема дорестайла
А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:
Блок предохранителей версия рестайл Форд Фокус 2
Таблица характеристик плавких предохранителей
Замена предохранителя на Форд Фокус 2
Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:
- Выворачиваем два винта под передней панелью в районе бардачка.
Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.
- Монтажный блок опускаем на максимально возможное расстояние.
Где-то тут наши предохранители.
- Проворачиваем фиксаторы поддерживающих кронштейнов справа и слева.
- Выдвигаем монтажный блок на себя.
- Находим предохранитель прикуривателя и вынимаем его пластиковым пинцетом.
Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.
- Устанавливаем аналогичный предохранитель с номиналом 20 А, он должен быть жёлтого цвета. Не допускается установка проволочек, фольги, монеток, скрепок и прочей чепухи вместо штатного предохранителя с определенным номиналом.
- Собираем монтажный блок в обратном порядке.
Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел.
Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ).
Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!
Блок предохранителей в моторном отсеке
- Предохранитель Сила тока, А Защищаемые цепи
- 1 40 Электровентилятор охлаждения двигателя
- 2 80 Рулевое управление с усилителем
- 3 60 Внутренний блок предохранителей 1
- 4 60 Внутренний блок предохранителей 2
- 5 80 Вспомогательный отопитель
- 6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)
- 7 30 Антиблокировочная система, насос системы динамической стабилизации
- 8 20 Антиблокировочная система, клапаны системы динамической стабилизации
- 9 20 Модуль управления силовым агрегатом (PCM)
- 10 30 Вентилятор системы климат-контроля
- 11 20 Выключатель зажигания (стартера и приборов)
- 12 40 Реле 15l зажигания
- 13 20 Электрическая обмотка стартера
- 14 40 Обогрев лобового стекла, правая сторона
- 15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)
- 16 40 Обогрев ветрового стекла, левая сторона
- 17 30 Складывающаяся крыша
- 18 30 Инвертирующий усилитель мощности
- 19 10 Модуль ABS
- 20 15 Звуковой сигнал
- 21 20 Вспомогательный отопитель
- 22 10 Модуль усилителя рулевого управления
- 23 30 Омыватели фар
- 24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
- 25 10 Реле зажигания
- 26 15 Автоматическая коробка передач
- 26 10 Непрерывное питание PCM (только Focus ST и Focus RS)
- 27 10 Муфта компрессора системы кондиционирования
- 28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)
- 29 10 Система раздельного климат-контроля
- 30 3 PCM, автоматическая коробка передач
- 31 10 Интеллектуальная зарядка аккумуляторной батареи
- 32 10 Автоматическая коробка передач
- 32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)
- 33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
- 33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
- 33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)
- 34 10 Форсунки, катушки зажигания
- 35 10 PCM, клапаны, электромагнитные клапаны
- 36 10 PCM
Инструкция по снятию и замене БП своими руками
Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.
Инструменты и материалы
Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.
Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.
Нельзя устанавливать вместо ПП перемычки, это может вывести из строя электрооборудования или даже пожару.
Этапы
Процесс снятия и замены ПП несложный и отличается расположением БП.
Если он расположен под капотом, то выполняются следующие действия:
- Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
- Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
- С внутренней стороны крышки есть пинцет и схема расположения ПП.
- С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
- Далее закрывается крышка блока и капот.
Фотогалерея
Для замены ПП в салонном БП необходимо выполнить следующие шаги:
- Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
- Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
- Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
- Замена ПП делается аналогично, как и в БП под капотом.
Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.
Это интересно: Где находится разъем для диагностики форд фокус 2
Заключение
Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения. Каждый элемент отвечает за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей.
Заменить ПП сможет любой автолюбитель. Чаще всего в автомобиле перегорает предохранитель прикуривателя. Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса.
Видео «Этапы замены ПП прикуривателя»
В этом ролике демонстрируется пошаговая замена предохранителя прикуривателя Форд Фокус 2, видео демонстрирует пошагово (автор видео — Самостоятельный ремонт автомобилей).
У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос
Поделитесь в соц.сетях: |
Источник: https://razborov.net/ford/gde-nahoditsya-predohranitel-na-prikurivatel-ford-fokus-2-restayling.html
Блок предохранителей и реле Ford Focus 2
В автомобиле Ford Focus 2 установлен качественный блок предохранителей. Вся система электрических контактов выполнена надежно и по-немецки просто.
Если возникла необходимость ремонта или замены деталей, сделать это можно и своими руками. Но важно понимать, за что отвечает каждый контакт.
Мы не будет приводить полную схему предохранителей в Форд Фокус 2, так как она указана в инструкции об эксплуатации, но приведем некоторые важные сведения по работе с оборудованием.
Где находится блок с предохранителями в Фокусе?
Focus второй генерации можно условно поделить на два варианта автомобилей – до рестайлинга до 2007 года выпуска, а также авто после рестайлинга с 2007 по 2011 год. Но на электрические схемы изменение имиджа не повлияло. У автомобиля осталось два блока, каждый из которых сохранил свое вполне удобное размещение. Расположение блока предохранителей в Форд Фокус 2 довольно понятное:
- Салонный модуль находится в ногах у пассажира. Под перчаточным ящиком можно увидеть его, если немного наклониться. Для вынимания сгоревших предохранителей здесь потребуются специальные щипцы, руками выполнить процедуру будет очень сложно.
- Второй блок находится под капотом. Искать его нужно в левой части, недалеко от АКБ автомобиля. Блок представлен в виде черной пластиковой коробки со схемой сверху, найти его несложно. Также на оригинальной крышке часто можно посмотреть расположение предохранителей и узнать, за что они отвечают.
На крышке подкапотного блока нарисован предохранитель, найти его несложно. Под крышкой есть крепления для пластикового пинцета и запасных предохранителей, но в подержанных машинах самих пинцетов и «запасок» часто нет.
Предохранители в Focus 2 применяются обычные ножевые. Их также называют плоскими или штекерными. Можно купить их в любом автомобильном магазине, но приобретать китайские дешевые варианты не стоит. Они быстро выйдут из строя и могут запросто спалить проводку в вашем автомобиле.
Зачем владельцу авто искать блок предохранителей?
Если вы решили найти данные блоки, велика вероятность того, что в автомобиле вышли из строя определенные электрические детали. Водитель может также искать этот блок, чтобы проверить наличие и исправность предохранителя определенной системы. Вообще, нужно знать, где это устройство находится, чтобы в аварийной ситуации быстро среагировать и заменить вышедший из строя элемент. В блоках расположены не только предохранители, но и реле всех электрических систем.
Основные поводы для поиска оборудования следующие:
- отказали некоторые детали электрической системы, не работают дворники, свет в салоне или другие элементы;
- есть подозрения на то, что контакт в одной из цепей окислился, нужно проверить данный модуль;
- возможно, в устройство попала вода, что может стать причиной «глюков» электрической системы автомобиля;
- поочередно начали отказывать определенные системы, подключенные к электрическому питанию авто;
- слышен запах гари в салоне – нужно срочно проверить исправность всех устройств в блоке.
Часто можно легко распознать неисправность именно предохранителей, когда отказывают несколько систем одновременно. К примеру, на одном предохранителе подключены элементы салонного света в авто и система энергосбережения.
При подключении нового электрического оборудования часто придется выполнить установку новых предохранителей в свободные гнезда, чтобы обеспечить безопасную работу устройств.
Неполадки и короткие замыкания случаются именно после неправильного подключения электрооборудования.
Типы предохранителей и их обозначения
На блоках в салоне нумерация начинается со значения F37, а до рестайлинга начиналась с номера 100.
В моторном отсеке нумерация начинается с F1, а также здесь установлены 14 самых важных реле электрического оборудования – от R1 до R14.
Чтобы не перепутать особенности строения электрической системы, лучше всего посмотреть информацию в инструкции по эксплуатации для вашего автомобиля. Можно скачать в свободном доступе инструкцию, указав VIN-код.
При установке новых предохранителей обеспечьте полное отключение электрического питания. При установке новых реле стоит и вовсе снять клемму с аккумулятора. Иначе может произойти замыкание при неправильном подключении.
Выбирайте именно такие предохранители по цвету, которые установлены с завода. Цвет означает предельную силу тока, которую могут выдерживать конкретные варианты оборудования.
Если этот параметр изменить, то сама суть предохраняющих устройств теряется.
Порядок замены предохранителей в Focus 2
Теперь вы знаете, где находятся предохранители на Форд Фокус 2 и можете своими руками устранить базовые неисправности электропроводки автомобиля. Но для этого нужно понимать порядок действий. Он простой, но важно выполнить все задачи правильно.
Для правильного ремонта электрики учитывайте такой порядок действий:
- Заглушите автомобиль и проверьте, чтобы ключ зажигания не был вставлен в замок. Выключите все электрические приборы. Лучше всего снять клеммы с аккумулятора на время выполнения работ.
- Доберитесь до блока предохранителей в салоне или в подкапотном пространстве, аккуратно изучите особенности его установки и возможности открыть крышку.
- Для блока под капотом с помощью плоской отвертки аккуратно подденьте верхнюю крышку и снимите ее. Для салонного блока просто рукой откиньте крышку, отщелкнув защелку.
- Прочтите в инструкции, какой именно предохранитель отвечает за нужный вам элемент электрической проводки. Найдите его по номеру или месту расположения.
- С помощью пластиковых щипцов специального типа захватите предохранитель и аккуратно тяните его на себя с пошатывающими движениями.
- Осмотрите устройство, убедитесь в том, что оно сгорело. Установите на место старого вышедшего из строя предохранителя новый, который будет выполнять поставленные задачи.
- Соберите блок обратно, закройте крышку, убедитесь в том, что все защелки введены в зацепы. Проверьте работу устройств с новым предохранителем.
Не стоит менять никакие реле и прочие детали электрической системы при запущенном двигателе или включенном зажигании. Это может привести к тому, что в момент установки нового элемента в блок произойдет подача чрезмерно высокого напряжения, проводка оплавится или даже загорится.
Блок предохранитель под капотом Ford Focus 2 (рестайлинг)
- №- Ампер- Описание предохранителя1 — 40 — Электровентилятор охлаждения двигателя2 — 80 — Рулевое управление с усилителем3 — 60 — Внутренний блок предохранителей 14 — 60 — Внутренний блок предохранителей 25 — 80 — Вспомогательный отопитель6 — 60 — Свечи подогрева (только для автомобилей с дизельными двигателями)7 — 30 — Антиблокировочная система, насос системы динамической стабилизации8 — 20 — Антиблокировочная система, клапаны системы динамической стабилизации9 — 20 — Модуль управления силовым агрегатом (PCM)10 — 30 — Вентилятор системы климат-контроля11 — 20 — Выключатель зажигания (стартера и приборов)12 — 40 — Реле зажигания13 — 20 — Электрическая обмотка стартера14 — 40 — Обогрев лобового стекла, правая сторона15 — 30 — Реле вентилятора охлаждения (Sigma — только варианты без A/C)16 — 40 — Обогрев ветрового стекла, левая сторона17 — 30 — Складывающаяся крыша18 — 30 — Инвертирующий усилитель мощности19 — 10 — Модуль ABS20 — 15 — Звуковой сигнал21 — 20 — Вспомогательный отопитель22 — 10 — Модуль усилителя рулевого управления23 — 30 — Омыватели фар24 — 15 — Вспомогательный отопитель (только для автомобилей с дизельными двигателями)25 — 10 — Реле зажигания26 — 15 — Автоматическая коробка передач27 — 10 — Муфта компрессора системы кондиционирования28 — 10 — Управление свечой накаливания (только для автомобилей с дизельными двигателями)29 — 10 — Система раздельного климат-контроля30 — 3 — PCM, автоматическая коробка передач31 — 10 — Интеллектуальная зарядка аккумуляторной батареи32 — 10 — Автоматическая коробка передач33 — 10 — Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)33 — 10 — Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)34 — 10 — Форсунки, катушки зажигания35 — 10 — PCM, клапаны, электромагнитные клапаны
- 36 — 10 — PCM
Блок предохранителей в салоне Ford Focus 2 (рестайлинг):
- №- Ампер- Описание предохранителя100 — 10 — Электронные модули (питание от замка зажигания)101 — 20 — Блок управления приводом вентиляционного люка, сиденье водителя с электро приводом, блок управления приводом крыши (только для а/м со съемной крышей)102 — 10 — Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления103 — 10 — Питание органов управления внешним освещением от аккумуляторной батареи104 — 10 — Система экономии электроэнергии, плафоны внутреннего освещения105 — 25 — Обогреватель заднего стекла106 — 20 — Система управления без ключа107 — 10 — Батарейное питание комбинации приборов, бортовая диагностика108 — 7,5 — Дополнительные функции комбинации приборов (аудиосистема и система навигации)109 — 20 — Прикуриватель, дополнительная электрическая розетка сзади110 — 10 — Питание переключателя системы наружного освещения в дневное время от генератора111 — 15 — Топливный насос (только варианты с бензиновым двигателем)112 — 15 — Модули аудиосистемы (питание от аккумуляторной батареи)113 — 10 — Лампы наружного освещения в дневное время (подфарники)114 — 10 — Питание комбинации приборов от генератора, иммобилайзер двигателя115 — 7,5 — Питание органов управления внешним освещением от генератора116 — 20 — Противотуманные фары/фонари117 — 7,5 — Фонарь освещения номерного знака118 — 20 — Модуль электрооборудования двери (левой задней)119 — 15 — Дополнительное гнездо питания в багажном отделении119 — 25 — Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)120 — 20 — Модуль электрооборудования двери (правой задней)121 — 20 — Электрообогрев передних сидений122 — 10 — Модуль подушки безопасности123- 7,5 — Электрообогрев наружных зеркал заднего вида124 — 7,5 — Задние и передние габаритные огни, стоп-сигналы (левая сторона)125 — 7,5 — Задние и передние габаритные огни, стоп-сигналы (правая сторона)126 — 20 — Система управления без ключа127 — 25 — Электрические стеклоподъемники128 — — — Не используется129 — 20 — Очиститель ветрового стекла130 — — — Не используется131 — 15 — Очиститель заднего стекла132 — 15 — Стоп-сигналы133 — 25 — Реле центральной системы блокировки, модуль двери пассажира134 — 20 — Система централизованной блокировки замков, модуль электрооборудования двери водителя135 — 20 — Подсветка при движении в светлое время136 — 15 — Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя137 — 10 — Динамик включения аварийного батарейного питания138 — 10 — Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия139 — 10 — Дальний свет фар, правая сторона140 — 10 — Дальний свет фар, левая сторона141 — 10 — Фонарь заднего хода, зеркала заднего вида с электроприводом142 — 15 — Ближний свет фар (правая сторона)
- 143 — 15 — Ближний свет фар (левая сторона)
Можно ли самому менять предохранители в Focus 2?
Как в дорестайлинговой версии, так и в более свежих Фордах можно смело производить этот несложный ремонт своими руками. Для этого достаточно выполнить несколько несложных манипуляций.
Позаботьтесь о том, чтобы у вас в наличии было нужное количество запасных предохранителей, а также найдите специальные щипцы для работы с этими деталями.
Важно проследить, чтобы все электрическое оборудование автомобиля было выключено на момент выполнения работ с реле и предохранительными элементами. В остальном никаких сложностей у вас не должно возникнуть.
Источник: https://jrepair.ru/remont-ford/blok-predokhranitelej-i-rele-ford-focus-2
✅ Где находится предохранитель прикуривателя форд фокус 2
Ремонт автоэлектрики. Техпомощь.
Ford Focus 2, расположение блока предохранителей
Перед удалением предохранителя, сначала выключите зажигание, затем вытаскивайте предохранитель из его гнезда. Проводок в предохранителе должен быть виден; если предохранитель сгорел, будет виден обрыв. Заменять предохранитель только на такой же по номиналу. Никогда не используйте предохранитель с другим номиналом и не наматывайте провод на ножки (жучок). Никогда не меняйте предохранитель более чем один раз, постарайтесь найти поломку. Номинал предохранителя указан на верхней стороне , обратите внимание, что предохранители также отличаются по цвету, для легкого определения номинала.
Если новый предохранитель сразу перегорает, найдите причину, прежде чем менять его снова, замыкание на землю в проводке, в результате перетирания изоляции наиболее частый дефект. Если предохранитель защищает более одной цепи, чтобы определить дефект проверяйте каждую цепь по отдельности. Обратитесь к специалистам, имея схемы и приборы, они найдут замыкание. Всегда носите с собой запасные предохранители всех номиналов, используемых на автомобиле.
Для доступа к салонному блоку предохранителей, отсоедините крышку под перчаточным ящиком (бардачком) с пассажирской стороны.
поверните крепежные элементы на 90 °
И опустите блок предохранителей
Дополнительные предохранители расположены на левой стороне моторного отсека
Таблица характеристик плавких предохранителей
Блок предохранителей в моторном отсеке
Предохранитель Сила тока, А Защищаемые цепи
1 40 Электровентилятор охлаждения двигателя
2 80 Рулевое управление с усилителем
3 60 Внутренний блок предохранителей 1
4 60 Внутренний блок предохранителей 2
5 80 Вспомогательный отопитель
6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)
7 30 Антиблокировочная система, насос системы динамической стабилизации
8 20 Антиблокировочная система, клапаны системы динамической стабилизации
9 20 Модуль управления силовым агрегатом (PCM)
10 30 Вентилятор системы климат-контроля
11 20 Выключатель зажигания (стартера и приборов)
12 40 Реле 15l зажигания
13 20 Электрическая обмотка стартера
14 40 Обогрев лобового стекла, правая сторона
15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)
16 40 Обогрев ветрового стекла, левая сторона
17 30 Складывающаяся крыша
18 30 Инвертирующий усилитель мощности
19 10 Модуль ABS
20 15 Звуковой сигнал
21 20 Вспомогательный отопитель
22 10 Модуль усилителя рулевого управления
23 30 Омыватели фар
24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
25 10 Реле зажигания
26 15 Автоматическая коробка передач
26 10 Непрерывное питание PCM (только Focus ST и Focus RS)
27 10 Муфта компрессора системы кондиционирования
28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)
29 10 Система раздельного климат-контроля
30 3 PCM, автоматическая коробка передач
31 10 Интеллектуальная зарядка аккумуляторной батареи
32 10 Автоматическая коробка передач
32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)
33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)
34 10 Форсунки, катушки зажигания
35 10 PCM, клапаны, электромагнитные клапаны
Блок предохранителей в салоне
Предохранитель Сила тока, А Защищаемые цепи
100 10 Электронные модули (питание от замка зажигания)
101 20 Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)
102 10 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
103 10 Питание органов управления внешним освещением от аккумуляторной батареи
104 10 Система экономии электроэнергии, плафоны внутреннего освещения
105 25 Обогреватель заднего стекла
106 20 Система управления без ключа
107 10 Батарейное питание комбинации приборов, бортовая диагностика
108 7,5 Дополнительные функции комбинации приборов (аудиосистема и система навигации)
109 20 Прикуриватель, дополнительная электрическая розетка сзади
110 10 Питание переключателя системы наружного освещения в дневное время от генератора
111 15 Топливный насос (только варианты с бензиновым двигателем)
112 15 Модули аудиосистемы (питание от аккумуляторной батареи)
113 10 Лампы наружного освещения в дневное время (подфарники)
114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя
115 7,5 Питание органов управления внешним освещением от генератора
116 20 Противотуманные фары/фонари
117 7,5 Фонарь освещения номерного знака
118 20 Модуль электрооборудования двери (левой задней)
119 15 Дополнительное гнездо питания в багажном отделении
119 25 Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
120 20 Модуль электрооборудования двери (правой задней)
121 20 Электрообогрев передних сидений
122 10 Модуль подушки безопасности
123 7,5 Электрообогрев наружных зеркал заднего вида
124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)
125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)
126 20 Система управления без ключа 1
27 25 Электрические стеклоподъемники
128 — Не используется
129 20 Очиститель ветрового стекла
130 — Не используется
131 15 Очиститель заднего стекла
132 15 Стоп-сигналы
133 25 Реле центральной системы блокировки, модуль двери пассажира
134 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя
135 20 Подсветка при движении в светлое время
136 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
137 10 Динамик включения аварийного батарейного питания
138 10 Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
139 10 Дальний свет фар, правая сторона
140 10 Дальний свет фар, левая сторона
141 10 Фонарь заднего хода, зеркала заднего вида с электроприводом
142 15 Ближний свет фар (правая сторона)
143 15 Ближний свет фар (левая сторона)
Изменение маркировки предохранителей
С внедрением GEM нового поколения 7M5T-14A073-XX была изменена маркировка предохранителей.
Старые предохранители Новые предохранители Номинал (А) Защищаемые электрические цепи
F37 F140 10 Дальний свет фар (левая сторона)
F38 F139 10 Дальний свет фар (правая сторона)
F39 F109 20 Прикуриватель, задняя розетка
F40 F101 20 Сдвижной люк крыши с электроприводом, сиденье водителя с электрическими регулировками, складная крыша (кабриолет)
F41 F106 20 не используется
F42 F123 7,5 Электрообогрев наружных зеркал заднего вида
F43 F102 10 Система управления отоплением, модуль замка рулевого колеса, сажевый фильтр, бесключевая система отпирания/запирания и пуска двигателя, DVD-проигрыватель.
F45 F113 10 Система дневного света (стояночный свет)
F46 F107 10 Щиток приборов, OBD
F47 F136 15 Насос стеклоомывателей, подогреваемые форсунки омывания
F48 F135 20 Подсветка при движении в светлое время
F49 F103 10 Органы управления освещением.
F50 F129 20 Стеклоочистители лобового стекла
F51 F111 15 Топливный насос
F52 F105 25 Обогрев заднего стекла
F53 F124 7,5 Стояночный свет, габаритные огни, задние фонари (левая сторона)
F54 F125 7,5 Стояночный свет, габаритные огни, задние фонари (правая сторона)
F55 F134 20 Система централизованного запирания, дверной модуль (со стороны водителя)
F56 F126 20 Система санкционирования доступа и запуска двигателя без ключа
F57 F137 10 Складные наружные зеркала заднего вида с электроприводом, звуковой сигнал противоугонной системы со встроенным аккумулятором
F58 F112 15 Аудиоустройства, мобильный телефон
F59 F119 20 Модуль тягово-сцепного устройства, задняя розетка
F60 F142 15 Ближний свет фар (левая сторона)
F61 F143 15 Ближний свет фар (правая сторона)
F63 F127 25 Электростеклоподъемники (кроме кабриолета), блок охлаждения
F64 F128 20 не используется F65 F122 10 Модуль подушки безопасности
F66 F115 7,5 Органы управления освещением.
F67 F114 10 Щиток приборов, противоугонная система
F68 F108 7,5 Принадлежности (щиток приборов, аудиоустройства)
F69 F116 20 Противотуманные фары, задний противотуманный фонарь
F70 F100 10 Электропитание электронных модулей, обогрева лобового стекла, обогрева заднего стекла, обогрева сидений
F71 F110 10 Подсветка при движении в светлое время
F73 F117 7,5 Фонари освещения регистрационного знака
F74 F132 15 Стоп-сигналы
F75 F138 10 Модуль управления силовым агрегатом (PCM), положение педали акселератора
F76 F130 7,5 Модуль полного привода
F77 F133 25 Реле системы централизованного запирания, дверной модуль (со стороны переднего пассажира)
F78 F131 15 Задний стеклоочиститель
F80 F104 10 Устройство энергосбережения аккумулятора, освещение салона
F81 F120 20 Модуль правой задней двери
F82 F118 20 Модуль левой задней двери
F84 F141 10 Фонари заднего хода, задний стеклоочиститель, наружные зеркала заднего вида с электрической регулировкой (кроме кабриолета)
Где находится предохранитель на прикуриватель форд фокус 2 рестайлинг (видео)
В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.
Где искать предохранитель прикуривателя
Комплект предохранителей. Лучше использовать такие.
На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.
В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.
Рестайл и дорестайл
В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному:
- в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А;
- такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.
Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:
А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:
Блок предохранителей версия рестайл Форд Фокус 2
Таблица характеристик плавких предохранителей
Замена предохранителя на Форд Фокус 2
Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:
- Выворачиваем два винта под передней панелью в районе бардачка.
Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.
Монтажный блок опускаем на максимально возможное расстояние.
Где-то тут наши предохранители.
Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.
Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!
Блок предохранителей в моторном отсеке
Предохранитель Сила тока, А Защищаемые цепи
1 40 Электровентилятор охлаждения двигателя
2 80 Рулевое управление с усилителем
3 60 Внутренний блок предохранителей 1
4 60 Внутренний блок предохранителей 2
5 80 Вспомогательный отопитель
6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)
7 30 Антиблокировочная система, насос системы динамической стабилизации
8 20 Антиблокировочная система, клапаны системы динамической стабилизации
9 20 Модуль управления силовым агрегатом (PCM)
10 30 Вентилятор системы климат-контроля
11 20 Выключатель зажигания (стартера и приборов)
12 40 Реле 15l зажигания
13 20 Электрическая обмотка стартера
14 40 Обогрев лобового стекла, правая сторона
15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)
16 40 Обогрев ветрового стекла, левая сторона
17 30 Складывающаяся крыша
18 30 Инвертирующий усилитель мощности
19 10 Модуль ABS
20 15 Звуковой сигнал
21 20 Вспомогательный отопитель
22 10 Модуль усилителя рулевого управления
23 30 Омыватели фар
24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
25 10 Реле зажигания
26 15 Автоматическая коробка передач
26 10 Непрерывное питание PCM (только Focus ST и Focus RS)
27 10 Муфта компрессора системы кондиционирования
28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)
29 10 Система раздельного климат-контроля
30 3 PCM, автоматическая коробка передач
31 10 Интеллектуальная зарядка аккумуляторной батареи
32 10 Автоматическая коробка передач
32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)
33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)
34 10 Форсунки, катушки зажигания
35 10 PCM, клапаны, электромагнитные клапаны
Инструкция по снятию и замене БП своими руками
Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.
Инструменты и материалы
Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.
Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.
Нельзя устанавливать вместо ПП перемычки, это может вывести из строя электрооборудования или даже пожару.
Этапы
Процесс снятия и замены ПП несложный и отличается расположением БП.
Если он расположен под капотом, то выполняются следующие действия:
- Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
- Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
- С внутренней стороны крышки есть пинцет и схема расположения ПП.
- С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
- Далее закрывается крышка блока и капот.
Фотогалерея
Для замены ПП в салонном БП необходимо выполнить следующие шаги:
- Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
- Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
- Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
- Замена ПП делается аналогично, как и в БП под капотом.
Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.
Заключение
Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения. Каждый элемент отвечает за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей.
Заменить ПП сможет любой автолюбитель. Чаще всего в автомобиле перегорает предохранитель прикуривателя. Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса.
Видео «Этапы замены ПП прикуривателя»
В этом ролике демонстрируется пошаговая замена предохранителя прикуривателя Форд Фокус 2, видео демонстрирует пошагово (автор видео — Самостоятельный ремонт автомобилей).
У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос
Где находится предохранитель на прикуриватель в Форд Фокус 2 (рестайлинг) и какой артикул
Многие электрические цепи бортовой сети автомобиля 🚘 снабжаются плавкими защитными элементами. Мощные потребители энергии дополнительно оснащаются реле. Если электронные устройства начинают работать некорректно, нужно проверить работоспособность предохранителя прикуривателя Форд Фокус 2.
Где находится предохранитель
Во всех модификациях автомобиля ФФ2 деталь находится в установочном блоке салона. Расположение в машинах старше 2006-2007 года выпуска отличается от такового в более новых версиях. На Форд Фокус 2 рестайлинг защитного элемента отвечает за работу не только прикуривателя, но и дополнительной 12-вольтной розетки. Если не действует прикуриватель и эта деталь, предохранитель сгорел. При ремонте учитывают следующую схему расположения:
- В дорестайле защитный элемент имеет маркировку 39. Номинал составляет 20 А.
- В рестайле нужная деталь отмечена номером 109. Она расположена в том же установочном блоке салона. Номинал тот же, что и в дорестайлинге.
Как проверить и заменить
Перед установкой новой детали на Ford Focus 2 необходимо определить причину перегорания старой. Если к прикуривателю подключались мощные приборы (насос, пылесос, холодильник), предохранитель не выдерживает нагрузки. В таком случае заменяют защитный элемент, отказываются от подключения некоторых устройств. Если деталь перегорела по невыясненным причинам, прозванивают электрическую цепь мультиметром, ищут причину замыкания.
При выборе элемента для замены учитывают рекомендованные артикулы и номиналы. Устанавливают детали с теми же характеристиками.
При монтаже элемента несоответствующего номинала цепь будет постоянно размыкаться.
Новую деталь на Форд Фокус 1 монтируют следующим образом:
- Открывают капот, получая доступ к установочному блоку. Предохранители находятся в правой части моторного отсека. Блок имеет вид пластиковой коробки черного цвета.
- Крышку снимают, поддевая ее отверткой. На изнаночной стороне накладки находится пинцет. Также нанесена схема размещения защитных элементов.
- Вынимают деталь из гнезда, устанавливают новую. Закрывают корпус блока.
Чтобы снять прикуриватель Форд Фокус и заменить предохранитель, выполняют следующие действия:
- Демонтируют защитную накладку. Для этого элемент подтягивают вниз.
- Удаляют 2 защелки монтажного блока, вращая их против часовой стрелки. Фиксатор тянут вниз. Для облегчения процесса замены блок подвигают вперед, устанавливая на другие пазы кронштейнов.
- Вынимают защитный элемент стандартным способом, устанавливают новую деталь.
Как снять прикуриватель
Если не работает прикуриватель не из-за перегорания предохранителя, необходимо проверить и отремонтировать другие детали. Устройство снимают так:
- Открывают моторный отсек. Отсоединяют отрицательную клемму аккумуляторной батареи.
- Вынимают корпус автоприкуривателя из посадочного гнезда. Загибают 2 зеленых фиксатора. Поддевая кольцо подсветки пальцем изнутри, вынимают блок.
- Отключают провода. Извлекают осветительное устройство. Перед повторной установкой отгибают загнутые ранее металлические фиксаторы. При введении осветительного кольца следят, чтобы насечка попала в паз центральной консоли.
Ремонт своими руками
Заменять деталь нужно не всегда. Иногда можно отремонтировать неправильно работающие компоненты блока. В прикуривателе расположена маленькая пластина из слюды. Полупроводник часто подвергается поломкам. Этот элемент извлекают из корпуса. Затем выполняют сборку блока, проверяют работоспособность. Окислившиеся контакты зачищают, провода припаивают.
Схема подключения
При разборке прикуривателя стоит запоминать, как расположены клеммы для подключения устройства к бортовой сети. В автомобилях Форд Фокус применяют следующую схему подключения:
- Минусовой провод черного цвета прикрепляют к металлическому цилиндру. Обратный конец кабеля замыкают на кузове.
- Красный провод, отвечающий за нагрев спирали, подводят к соответствующей клемме аккумулятора.
- Желтый кабель соединяют с кольцом подсветки. Также подключается к аккумулятору.
Как отключить прикуриватель
Постоянно работающее устройство может спровоцировать поломку элементов бортовой сети. Для устранения этой проблемы рекомендуется найти способы отключения. Чтобы устройство прекращало работу после поворота ключа в замке зажигания, в схему вводят дополнительное реле. Так прикуриватель не будет питаться при выключенном двигателе. Полностью отсоединить отключаемое устройство от бортовой сети можно, удалив провода. Однако его невозможно будет использовать по назначению даже после запуска двигателя.
Какой предохранитель отвечает за прикуриватель на Форд Фокус 2
Если перестал работать прикуриватель на Форд Фокус второго поколения, скорее всего, мы виноваты сами. Гнездо прикуривателя зачастую используется не по назначению и самое безобидное, что в него могут воткнуть — это китайская зарядка от мобильного телефона. В лучшем случае она просто замкнёт контакты накоротко и сработает предохранитель. В худшем — проводка или сам блок зарядки телефона загорится. Не будем о грустном, лучше разберёмся где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.
Где искать предохранитель прикуривателя
Комплект предохранителей. Лучше использовать такие.
На всех версиях Форд Фокус второго поколения предохранитель прикуривателя находится в салонном монтажном блоке, но его расположение и функции в автомобилях выпуска до 2007 года и после 2008 года отличаются.
В рестайлинговом Фокусе этот предохранитель несёт ответственность не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если на рестайлинговом Фокусе не работает и прикуриватель, и задняя розетка, гарантированно сгорел предохранитель. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.
Рестайл и дорестайл
В обеих версиях второго поколения Фокуса наш предохранитель расположен только в салонном монтажном блоке, но располагается и нумеруется по схеме по-разному:
- в дорестайлинговых машинах ему присвоили номер 39, а номинал у него 20А ;
- такой же 20-амперный предохранитель в рестайлинговых машинах установлен под номером 109 в том же салонном монтажном блоке.
Вот схема расположения предохранителей в Фокусах выпуска до 2007 года:
А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых фокусов:
Блок предохранителей версия рестайл Форд Фокус 2
Замена предохранителя на Форд Фокус 2
Салонный монтажный блок находится прямо под бардачком и чтобы его достать нужно потерять две минуты времени. Делаем так:
- Выворачиваем два винта под передней панелью в районе бардачка.
Тут америкосы извратились на славу. Надо же так спрятать монтажный блок.
Где-то тут наши предохранители.
Тут всё ясно, предохранитель перегорел. Только замена. никаких жучков.
Но перед тем как менять предохранитель прикуривателя, необходимо разобраться в причинах, по которым он сгорел. Если в прикуриватель был включён мощный прибор (компрессор, холодильник, пылесос) с потреблением тока по цепи выше номинального, тогда просто меняем предохранитель и стараемся не подключать мощные приборы в прикуриватель (лучше их подсоединять прямо к клеммам АКБ). Если же предохранитель сгорел по непонятным причинам, необходимо прозвонить цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Пользуйтесь прикуривателем аккуратно, удачных всем путешествий!
Где находится и как заменить предохранитель прикуривателя на Форде Фокус 2
В жизни каждого автолюбителя нередко встречаются такие случаи, когда внезапно перестаёт работать то, или иное электрическое оборудование. В таких неприятных ситуациях первым делом необходимо проверить внешний вид предохранителей, отвечающих за работу приборов, вышедших из строя. Предназначение плавких вставок состоит в защите системы электрооборудования от выхода из строя её потребителей. Причиной тому может стать перегрузка электрической цепи или возникновение в ней короткого замыкания. На Форд Фокус 2 наиболее часто сгорает прерыватель цепи питания розетки на 12В. Заменить его совсем просто. Нужно только знать, где находится предохранитель прикуривателя.
Плавкие вставки предназначены для размыкания цепи, когда сила тока внутри неё превышает допустимое значение. Они бывают нескольких типов:- Многоразовые биметаллические. При срабатывании устройства «выбивает» кнопка, которую достаточно нажать, чтобы возобновить защитную функцию прерывателя. Они рассчитаны на прохождение большого тока и, обычно применяются на автомобилях УАЗ и ГАЗ.
- Пластмассовые цилиндрические. Наиболее распространённые одноразовые изделия с металлическими контактами на торцах. Несмотря на свою популярность, они часто плавятся из-за некачественной пластмассы. Применялись в автомобилях Форд до начала 80-х годов.
- Ножевые или штекерные. Бывают трёх размеров: mini, medium и maxi. Применяются на современных машинах, в том числе, и на FordFocus. Такие предохранители отличаются двумя плоскими контактами, надёжностью и удобством в обращении. Предельное значение тока легко определяется по цвету корпуса устройства:
На Форд Фокус каждый блок предохранителей состоит из элементов среднего размера – medium. Один блок размещается под капотом Ford Focus со стороны водителя рядом с аккумулятором. В нём содержатся предохранители, рассчитанные на прохождение высокого тока и отвечающие за работу компонентов моторного отделения. Другой блок размещён внутри салона Форд Фокус 2. Он спрятан под бардачком сразу над ногами пассажира и содержит слаботочные плавкие вставки, в том числе, и элемент, отвечающий за работу прикуривателя и задней розетки Ford Focus.
Местонахождение предохранителя прикуривателя
Чтобы добраться до прерывателя цепи розетки в автомобиле Ford Focus 2, требуется выполнить следующие действия:- Заглушить мотор Ford Focus и выключить зажигание.
- Снять декоративную пластмассовую полочку под бардачком, потянув её вниз.
- Повернуть два фиксатора, которые удерживают внутренний блок, против часовой стрелки. В FordFocus это легко можно сделать руками, не прибегая к помощи других инструментов.
- Осторожно выдвинуть блок вниз, открывая доступ к предохранителям и реле.
- По нумерации гнёзд определить нужный предохранитель. Следует помнить, что внутренний блок на автомобилях Форд Фокус 2, выпущенных до 2007 года, применялся в одном исполнении, а на моделях, произведённых после 2007 года, – в другом. Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом – под номером 109. Её номинальный ток – 20А.
- Открыть подкапотный блок прерывателей цепи Ford Focus 2. На внутренней стороне его крышки закреплён специальный пинцет, которым следует вытащить изделие из гнезда.
Корпус из цветного прозрачного пластика позволяет визуально определить состояние тонкой нити внутри прерывателя цепи. Если нить цела, значит, устройство рабочее, если оборвана – подлежит замене. В случае её перегорания, необходимо найти и устранить причину выхода из строя плавкой вставки и лишь тогда произвести замену. Запрещается заменять предохранители самодельными перемычками или устройствами с отличающимся номиналом силы тока. Это способно привести к повреждению электроприборов Форд Фокус или даже к возникновению пожара.
Замена и разбор предохранителя прикуривателя на Форд Фокус 2
Замена и разбор предохранителя прикуривателя на Форд Фокус 2
Такое автомобильное устройство, как прикуриватель, уже давно используется большинством водителей не по назначению. Данное гнездо позволяет подсоединять всевозможные приборы, самыми распространенными из которых являются видеорегистраторы, зарядные устройства для электроники, компрессоры, вентиляторы и так далее.
Поломки прикуривателя связаны с неграмотной эксплуатацией, износом деталей или поломкой предохранителя, что подталкивает автовладельца к поиску ответа на вопрос – как разобрать и починить узел на своем Ford Focus II?
Почему прикуриватель выходит из строя
Перед тем, как менять прикуриватель на Ford Focus II, следует разобраться с причинами неполадок. Среди самых распространенных ситуаций можно выделить:
- Износ предохранителя. Электроцепь автомобилей Форд Фокус второго поколения требует наличия определенной силы тока, а одновременное присоединение в прикуриватель нескольких устройств через разветвитель может привести к поломке предохранителя. Транспортное средство до рестайлинга имело деталь на 20А и код 39, а после рестайлинга номер предохранителя прикуривателя Форд Фокус 2 сменился на 109.
- Разрыв провода. Если машина имеет внушительный пробег или электронные системы эксплуатировались неправильно, может произойти короткое замыкание или выгорание проводки прикуривателя. Протестировать данное обстоятельство поможет мультитестер, с помощью которого проводка прозванивается для проверки сопротивления. Также в этой ситуации требуется замена предохранителя прикуривателя, который принимает на себя «удар» при коротком замыкании.
- Выход из строя нагревающего элемента. Конструктивные особенности прикуривателя предполагают наличие нихромовой спирали в металлическом гнезде, которая может нагреваться. При вставке патрона цепь замыкается, что позволяет спирали разогреваться. Когда максимальное значение нагрева достигнуто, термореле отщелкивает прикуриватель в его изначальное положение. Частое применение прибора приводит к выходу из строя спирали и предохранителя — можно поменять предохранитель или приобрести новую деталь.
- Слабый контакт. С течением времени на усиках устройства возникают следы окисления или коррозии, что требует проверки всех контактов и зачистки данных мест. Перед тем, как выполнять данную работу, стоит убрать с АКБ минус-клемму, чтобы отсоединить зажигание и обезопаситься от КЗ.
- Выход из строя подсветки прикуривателя. Вокруг разъема имеется лампочка, подсвечивающая зону прибора. С течением лет лампочка перегорает, но ее замена не составит большого труда.
Где на Ford Focus II расположен предохранитель прикуривателя
Чаще всего причиной проблем с узлом становится именно выход из строя защитного изделия, а для его замены требуется знать, где находится предохранитель прикуривателя. Чтобы достать деталь, следует получить доступ к монтажному блоку машины, действуя в следующей последовательности:
- Демонтируем декоративную полку под перчаточным ящиком, сдвинув ее вниз.
- Отсоединяем фиксаторы, удерживающие монтажный блок, прокручивая по часовой стрелке.
- Перемещаем ящик к себе, теперь можно произвести снятие прикуривателя.
Чтобы понять, какой предохранитель на прикуриватель требуется для замены, следует обратить внимание на модификацию авто. Сборку узла необходимо выполнить в обратном порядке.
Кроме того, будет не лишним проверить контакты и проводку, ведь в ряде случаев прикуриватель не работает именно в связи с разрывом цепи или возникновением окислений. Для этого необходимо вытащить узел и протестировать на наличие оксислов, затем обработать и подогнать для максимально качественной фиксации в гнезде. Далее можно тестировать деталь на работоспособность.
Если данные действия не помогли, потребуется проведение ремонта электроцепи, также необходимо иметь под рукой тестер. Как вытащить прикуриватель мы уже разобрались, переходим к проводке, где на изделие идет сразу 3 провода:
- Минусовой черный, запаянный с металлическим патроном. На втором конце идет масса, замыкаемая на корпус транспортного средства.
- Плюсовой красный, позволяющий нагревать нихромовую спираль.
- Плюсовой желтый, отвечающий за лампочку фильтра подсветки и идущий к АКБ машины.
Настраиваем мультитестер на работу в режиме сопротивления, после чего проверяем работоспособность проводки. Если контакта нет, следует найти разрыв и запаять.
Как производится замена прикуривателя на Ford Focus II
Перед тем, как заменить прикуриватель или предохранитель на вашем Фокусе второго поколения, важно приобрести подходящие запасные детали. На современном рынке продаются запчасти от китайских брендов, но лучше отдать предпочтение оригинальным запчастям. Также уделите внимание упаковке изделия – она должна обладать сертификатом соответствия требуемым стандартам и не иметь повреждений.
Дешевых узлов из Китая лучше избегать, так как зачастую они создаются из низкосортного сырья и выходят из строя уже через неделю. Тем более, если вы планируете использовать разветвитель и нагружать систему прикуривателя несколькими электроприборами.
Переходим к действиям, как снять и отремонтировать предохранитель на Ford Focus 2, где есть свои нюансы:
- Отсоединяем замок зажигания, убираем минусовую клемму с АКБ.
- С пассажирской стороны находим маленькую заглушку, выворачиваем саморез и открываем свободный доступ к прикуривателю с обратной стороны детали.
- Слегка подгибаем стопор в металлическом гнезде, затем осторожно извлекаем его без чрезмерных усилий.
- Убираем питание и достаем кольцо подсветки.
Существует и второй метод получения доступа к прикуривателю – можно снять накладку рычага КПП в районе подлокотника, после чего вся зона пепельницы легко демонтируется.
Также следует понимать, что замена нужна не в каждой ситуации – иногда возможен самостоятельный ремонт вышедшего из строя прикуривателя. Внутри детали на Фокусе второго поколения имеется специальная пластина из слюды, играющая роль полупроводника. Данное изделие следует извлечь, после чего собрать конструкцию и проверить на работоспособность. Решить неполадки может и устранение окислений или запайка проблемных мест в проводке.
Монтаж дополнительного прикуривателя
Немало автовладельцев желают иметь в своем автомобиле и второй разъем для подключения всевозможных приборов. Важно лишь помнить, что на электросистему будут воздействовать дополнительные перегрузки, что требует грамотного соединения всех проводов.
Для начала потребуется подсоединить новую «розетку» посредством имеющегося предохранителя, во избежание расплавления проводки. В багажном отделении или салоне вырезается новое отверстие под дополнительный прикуриватель, для этого придется отыскать удобное место.
Проводка протягивается через имеющийся предохранитель, а затем спаивается воедино, основываясь на существующей схеме электропитания транспортного средства. Вот так просто можно дополнить свой Форд Фокус 2 дополнительным разъемом для подключения различных электроустройств.
Источники:
http://servcar.ru/rukovodstva/europa/ford/ford-focus-2-raspolozhenie-bloka-predokhranitelej
http://razborov.net/ford/gde-nahoditsya-predohranitel-na-prikurivatel-ford-fokus-2-restayling.html
http://autotuning.expert/prikurivatel/predohranitel-ford-focus-2.html
http://carfrance.ru/kakoj-predoxranitel-otvechaet-za-prikurivatel-na-ford-fokus-2/
http://fordprof.ru/focus-2/predohranitel-prikurivatelya-ford-focus-2.html
http://2bro-service.ru/article/zamena-i-razbor-predohranitelya-prikurivatelya-na-ford-fokus-2
Предохранители Форд С Макс и реле с описанием назначения и схемами
Компактвэн Ford C-Max, иногда его ещё называют CИ Макс (не путь с S-max, это другая модель) выпускается в 2-х поколениях с 2003 года. 1 поколение производилось в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годах. В этот период автомобиль с-макс проходил рестайлинг. 2 поколение поставлялось на рынки в 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 годах и по настоящее время. Однако в Россию официальные поставки не осуществляются с 2018 года. В нашем материале мы покажем описание блоков предохранителей и реле форд с макс с фотографиями и схемами блоков для 1 и 2 поколения. Отметим предохранитель прикуривателя.
Исполнение блоков зависит от года выпуска, а назначение элементов схем может отличаться от представленного из — за возможного отличия в уровне электро оснащенности С Макс.
Блок под капотом
Основной блок подкапотного пространства находится с левой стороны, под защитной крышкой.
Вариант 1 (2003 — 2010)
Фото — пример
СхемаОписание предохранителей
1 | 40/60А Вентилятор системы охлаждения |
2 | 80А Усилитель рулевого управления |
3 | 60А Блок предохранителей в салоне |
4 | 60А Блок предохранителей в салоне |
5 | 80А Вспомогательный отопитель |
6 | 60А Дизель: Свечи подогрева |
7 | 30А ABS, насос системы динамической стабилизации |
8 | 20А ABS, клапаны системы динамической стабилизации |
9 | 20А Блок управления двигателем |
10 | 30А Вентилятор системы климат-контроля |
11 | 20А Замок зажигания |
12 | 40А Реле зажигания 15l |
13 | 20А Стартер |
14 | 40А Обогрев лобового стекла, правая сторона |
15 | 30А Реле вентилятора системы охлаждения (Sigma — только варианты без A/C) |
16 | 40А Обогрев ветрового стекла, левая сторона |
17 | 30А Электронный парковочный тормоз |
18 | 30А Инвертор |
19 | 10А Модуль ABS |
20 | 15А Звуковой сигнал |
21 | 20А Дизель: Вспомогательный отопитель |
22 | 10А Модуль усилителя рулевого управления |
23 | 30А Омыватель фар |
24 | 15А Дизель: Вспомогательный отопитель |
25 | 10А Реле зажигания |
26 | 10/15А Блок управления автоматической коробкой передач |
27 | 10А Муфта компрессора кондиционера |
28 | 10А Дизель: Блок управления свечами накала |
29 | 10А Система раздельного климат-контроля |
30 | 3А Блок управления двигателем, блок управления автоматической коробкой передач |
31 | 10А Интеллектуальная зарядка аккумуляторной батареи |
32 | 10А 2004-2007: 16V+VCT: Вентиляция 2007-2010: Блок управления автоматической коробкой передач |
33 | 10А Бензин: Подогреваемые кислородные датчики Дизель: Перепускной клапан промежуточного охлаждения воздуха |
34 | 10А Бензин: Форсунки, катушки зажигания 2004-2007: Дизель: Топливный насос |
35 | 10А Блок управления двигателем, клапаны |
36 | 10А Блок управления двигателем |
Реле | |
R1 | Блокировка стартера (автоматическая коробка передач) |
R2 | Звуковой сигнал |
R3 | Лампы заднего хода (автоматическая коробка передач) |
R4 | Резерв |
R5 | Дизель Предпусковой подогрев 16V+VCT: Вентиляция |
R6 | Главное реле |
R7 | Обогрев лобового стекла |
R8 | Зажигание |
R9 | Омыватель фар |
R10 | Отопитель |
R11 | Кондиционер |
R12 | Вентилятор системы охлаждения (без кондиционера) |
R13 | Стартер |
R14 | Управление электропитанием вентилятор системы охлаждения |
Вариант 2 (2011 — 2017)
Схема
Обозначение предохранители
F7 | 40A Насос АБС |
F8 | 30A Клапан ABS |
F9 | 20A Омыватели фар |
F10 | 40A Вентилятор обогревателя |
F11 | 30A Модуль качества напряжения, Система старт-стоп |
F12 | 30A Реле системы управления двигателем |
F13 | 30A Реле стартера |
F14 | 40A Обогрев ветрового стекла, правая сторона |
F15 | 25A Вентилятор промежуточного охладителя — 1.0L EcoBoost, Реле вентилятора системы охлаждения |
F16 | 40A Обогрев ветрового стекла, левая сторона |
F17 | 20A Отопитель, работающий за счет сгорания топлива |
F18 | 20A Cтеклоочистители ветрового стекла |
F19 | 5A Антиблокировочная система тормозов, модуль управления системой динамической стабилизации |
F20 | 15A Звуковой сигнал |
F21 | 5A Выключатель стоп-сигналов |
F22 | 15A Система контроля аккумуляторной батареи |
F23 | 5A Катушки реле, модуль управления выключателем освещения, Блок управления двигателем (15A), блок управления коробкой передач (15A), масляный насос коробки передач (15A) |
F24 | 20A Задняя электрическая розетка |
F25 | 10A Наружные зеркала заднего вида с электроприводом |
F26 | 15A Блок управления силовым агрегатом |
F27 | 15A Муфта компрессора системы кондиционирования |
F28 | Резерв |
F29 | 25А Обогреватель заднего стекла |
F30 | 5А Блок управления силовым агрегатом |
F31 | Резерв |
F32 | 10А Клапан системы рециркуляции отработавших газов, клапаны управления завихрением, подогреваемый кислородный датчик выхлопных газов (системы управления двигателем), реле электронного модуля управления вентилятором (обмотка), модуль вспомогательного водяного насоса — Двигатель 1.0L EcoBoost |
F33 | 10А Катушки зажигания |
F34 | 10А Форсунки |
F35 | 5A Катушка реле промежуточного охладителя, 15A Подогрев топливного фильтра, 10A Датчик наличия воды в топливе (1.5L, 2.0L), блок управления двигателем, катушки зажигания |
F36 | 10A Блок управления силовым агрегатом, 5A Активные жалюзи радиатора |
F37 | Резерв |
F38 | 15А Модуль управления силовым агрегатом, модуль управления коробкой передач |
F39 | 5А Модуль управления фарами |
F40 | 5А Электроусилитель рулевого управления |
F41 | 20А Блок кузовной электроники |
F42 | 15А Очиститель заднего стекла |
F43 | 15А Регулятор наклона световых фар |
F44 | 5А Адаптивный круиз-контроль |
F45 | 10А Обогрев форсунок омывателя |
F46 | 25А Электропривод стеклоподъемников (передние окна), Вентилятор системы охлаждения |
F47 | 7,5А Электрообогрев наружных зеркал заднего вида |
F48 | 15А Испаритель фильтра продуктов сгорания дизельного топлива |
Расшифровка реле
R1 | Вентилятор промежуточного охладителя |
R2 | Звуковой сигнал |
R3 | Испаритель фильтра продуктов сгорания дизельного топлива, Гибридная установка |
R4 | Стеклоочиститель |
R5 | Омыватель фар |
R6 | Стеклоочиститель (высокая/ низкая скорость) |
R7 | Обогрев лобового стекла |
R8 | Вентилятор системы охлаждения |
R9 | Резерв |
R10 | Вентилятор системы охлаждения |
R11 | Муфта компрессора кондиционера |
R12 | Вентилятор системы охлаждения |
R13 | Отопитель |
R14 | Блок управления двигателем |
R15 | Стартер |
R16 | Зажигание |
Блок главных предохранителей
Расположен рядом с основным и состоит из плавких ставок высокой мощности.
- (80A) Блок управления усилителем рулевого управления
- (150A) Стартер
- (100A)
- (50A) Многофункциональный блок управления
- (80A) Дополнительный отопитель
- (70A) Блок предохранителей/реле в багажном отделении
- (60A)
- (50A) Блок управления электродвигателем вентилятора системы охлаждения
- (50A) Многофункциональный блок управления
- (60A) Блок управления свечами накаливания
Блок в салоне
Он находится под бардачком, за обшивкой. Крепится на двух элементах.
Вариант 1 (2004-2007)
Фотография
Схема
Таблица с назначением
Описание предохранителей
37 | 10А Дальний свет левой фары |
38 | 10А Дальний свет правой фары |
39 | 20А Прикуриватель, задняя розетка |
40 | 20А Люк |
41 | 20А Модуль электрооборудования двери переднего пассажира |
42 | 7,5А Обогрев зеркал |
43 | 10А Электронные модули (питание от аккумуляторной батареи) |
44 | 10А Диагностический разъем (OBD II) |
45 | 10А Дневные ходовые огни |
46 | 10А Комбинация приборов, многофункциональный электронный модуль (GEM) |
47 | 15А Насос омывателя, обогрев жиклеров стеклоомывателя |
48 | 20А Ближний свет фар, дневные ходовые огни |
49 | 15А Переключатель освещения |
50 | 20А Стеклоочиститель |
51 | 15А Топливный насос |
52 | 25А Обогрев заднего стекла |
53 | 7,5А Габаритный свет с левой стороны |
54 | 7,5А Габаритный свет с правой стороны |
55 | 20А Модуль электрооборудования двери водителя, центральный замок |
56 | 20А Система бесключевого доступа |
57 | 10А Сирена противоугонной системы |
58 | 15А Аудиосистема (питание от аккумуляторной батареи) |
59 | 25А Розетка в багажном отделении, разъем прицепа |
60 | 15А Ближний свет правой фары |
61 | 15А Ближний свет левой фары |
62 | 20А Электропривод регулировок сиденья водителя |
63 | 25А Стеклоподъемники |
64 | Резерв |
65 | 10А Подушки безопасности |
66 | 7,5А Корректор фар, ближний свет фар, модуль ксенона |
67 | 10А Иммобилайзер (WFS), комбинация приборов (питание от выключателя зажигания) |
68 | 7,5А Радио, комбинация приборов |
69 | Противотуманный свет |
70 | 10А Электронные модули (питание от замка зажигания) |
71 | 10А Дневные ходовые огни |
72 | 25А Многофункциональный электронный модуль (GEM) |
73 | 7,5А Освещение номерного знака |
74 | 15А Лампы стоп-сигнала |
75 | 10А Блок управления коробкой передач, электрическая педаль газа |
76 | 7,5А Электрический стояночный тормоз |
77 | 25А Реле центрального замка |
78 | 15А Стеклоочиститель заднего стекла |
79 | 15А Электропривод складывания зеркал |
80 | 10А Освещение салона, зеркала с электроприводом |
81 | 20А Модуль электрооборудования правой задней двери |
82 | 20А Модуль электрооборудования левой задней двери |
83 | 10А CD-чейнджер, развлекательная система для задних пассажиров (RSE) |
84 | 10А Лампы заднего хода, разъем прицепа |
85 | 10А Система охлаждения |
86 | 20А Подогрев сидений |
Реле | |
K1 | Обогрев заднего стекла |
K4 | Топливный насос |
K5 | Дневные ходовые огни |
За прикуриватель отвечает предохранитель номер 39 на 20А.
Вариант 2 (2007-2010)
Схема
Обозначение
100 | 10A Электронные модули (питание от замка зажигания) |
101 | 20A Люк, сиденье водителя с электроприводом |
102 | 10A Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления |
103 | 10A Питание органов управления внешним освещением от аккумуляторной батареи |
104 | 10A Освещение салона, система экономии электроэнергии |
105 | 25A Обогреватель заднего стекла |
106 | 20A Система бесключевого доступа |
107 | 10A Комбинация приборов (питание от аккумуляторной батареи), диагностический разъем (OBD II) |
108 | 7.5A Дополнительные функции комбинации приборов (аудиосистема и система навигации) |
109 | 20A Прикуриватель, задняя розетка |
110 | 10A Дневные ходовые огни |
111 | 15A Бензин: Топливный насос |
112 | 15A Аудиосистема (питание от аккумуляторной батареи) |
113 | 10A Дневные ходовые огни (габаритный свет) |
114 | 10A Комбинация приборов, иммобилайзер |
115 | 7.5A Питание органов управления внешним освещением от генератора |
116 | 20A Противотуманный свет |
117 | 7.5A Освещение номерного знака |
118 | 20A Модуль электрооборудования левой задней двери |
119 | 15A Розетка в багажном отделении |
119 | 25A Розетка в багажном отделении (при наличии модуля прицепа) |
120 | 20A Модуль электрооборудования правой задней двери |
121 | 20A Подогрев передних сидений |
122 | 10A Подушки безопасности |
123 | 7.5A Обогрев зеркал |
124 | 7.5A Габаритный свет с левой стороны |
125 | 7.5A Габаритный свет с правой стороны |
126 | 20A Система управления без ключа |
127 | 25A Стеклоподъемники |
128 | Не используется |
129 | 20A Стеклоочиститель |
130 | Не используется |
131 | 15A Задний стеклоочиститель |
132 | 15A Лампы стоп-сигнала |
133 | 25A Реле центрального замка, модуль электрооборудования двери переднего пассажира |
134 | 20A Центральный замок, модуль электрооборудования двери водителя |
135 | 20A Дневные ходовые огни |
136 | 15A Насос омывателя, обогрев жиклеров стеклоомывателя |
137 | 10A Динамик включения аварийного батарейного питания |
138 | 10A Блок управления двигателя, блок управления коробкой передач, электрическая педаль газа |
139 | 10A Дальний свет правой фары |
140 | 10A Дальний свет левой фары |
141 | 10A Лампы заднего хода, зеркала с электроприводом |
142 | 15A Ближний свет правой фары |
143 | 15A Ближний свет левой фары |
Реле | |
R1 | Топливный насос |
R2 | Не используется |
За прикуриватель отвечает предохранитель 109 на 20А.
Вариант 3 (2011 — 2017)
Схема
Назначение
56 | 20A Топливный насос |
57 | Не используется |
58 | Не используется |
59 | 5A Приемопередатчик пассивной противоугонной системы |
60 | 10A Освещение салона, блок управления в двери водителя, освещение перчаточного ящика, фоновая подсветка, потолочный блок управления |
61 | 20A Прикуриватель, задняя розетка |
62 | 5A Датчик дождя, датчик влажности, зеркало салона с автоматическим затемнением |
63 | 10A Система адаптивного круиз-контроля |
64 | Не используется |
65 | 10A Отпирание защелки двери багажного отделения с электроприводом |
66 | 20A Блокировка двери водителя, двойная блокировка, блокировка замка лючка бензобака (2015-2018) |
67 | 7.5A Информационно-развлекательный дисплей, модуль SYNC module, модуль GPS, телефон (Energi) |
68 | 15A Электрический блокиратор рулевой колонки |
69 | 5A Комбинация приборов |
70 | 20A Центральный замок |
71 | 7.5/10A Система кондиционирования воздуха, блок управления отопителем (механический кондиционер (Hybrid, Energi)) |
72 | 7.5A Модуль рулевого колеса |
73 | 5A Противоугонная система, диагностический разъем, батарея автономного звукового устройства |
74 | 15A Дальний свет |
75 | 15A Передний противотуманный свет |
76 | 10A Лампы заднего хода |
77 | 20A Омыватель лобового стекла, омыватель заднего стекла |
78 | 5A Замок зажигания, кнопка запуска, система доступа без ключа |
79 | 15A Выключатель аварийной сигнализации, радио, навигация, модуль голосового управления, DVD плеер, CD чейнджер, переключатель блокировки замков двери |
80 | 20A Люк |
81 | 5A Датчик контроля салона, радиочастотный радиоприемник, солнцезащитные шторки |
82 | 20A Насос омывателя стекла |
83 | 20A Центральный замок |
84 | 20A Разблокировка двери водителя, двойная блокировка, отпирание замка лючка бензобака (2015-2018) |
85 | 7.5A Радио, навигация, выключатель срабатывания подушки безопасности пассажира, переключатель подогрева сидений, парковочный подогреватель, блок управления отопителем (механический кондиционер), реле заднего стеклоочистителя, вспомогательный отопитель, адаптивный круиз-контроль |
86 | 10A Модуль управления системы подушек и ремней безопасности, система распознавания присутствия пассажира, индикатор подушки безопасности пассажира |
87 | 15A Подогрев рулевого колеса |
88 | 20A Модуль качества напряжения |
89 | Не используется |
За прикуриватель отвечает предохранитель 61 на 20А.
Блок в багажном отделении
Схема
Расшифровка1 | 5A Открытие двери багажника без рук |
2 | 10A Система бесключевого доступа |
3 | 5A Ручки дверей в автомобилях с системой бесключевого входа |
4 | 25A Модуль двери (передняя левая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал) |
5 | 25A Модуль двери (передняя правая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал) |
6 | 25A Модуль двери (задняя левая) (стеклоподъемник) |
7 | 25A Модуль двери (задняя правая) (стеклоподъемник) |
8 | 10A Противоугонная система 25A Сиденье пассажира с электроприводом |
9 | 25A Сиденье водителя с электроприводом |
10 | 25A Стеклоподъемники, Обогрев заднего стекла |
11 | 5A Реле зажигания |
12 | 10A Кондиционе, 15A Блок управления батареей |
13 | 5A Комбинация приборов |
14 | 7.5/10A Дисплей информационно-мультимедийной системы, модуль GPS (с модулем запуска и остановки), Система зарядки |
15 | 15A Аудиосистема |
16 | Не используется |
17 | 10A Блок управления батареей |
18 | 15A Блок управления батареей — вентилятор |
19 | 15A Energi: Вентилятор зарядки |
20 | Не используется |
21 | 10/15A Smart разъем |
22 | 10A Активное подавление шума |
23 | Не используется |
24 | 30A DC/AC конвертер |
25 | 25A Дверь багажного отсека с электроприводом |
26 | 40A Модуль прицепа, AC/DC зарядка |
27 | 20/30A Обогрев заднего стекла, Розетка в багажном отсеке |
28 | Не используется |
29 | 5A Система мониторинга слепых зон, система контроля за соблюдением дорожной разметки, система Active City Stop, камера заднего вида (без модуля запуска/остановки двигателя), зажигание (с системой запуска/остановки двигателя) |
30 | 5A Модуль помощи при парковке |
31 | 5A Камера заднего вида |
32 | 5A DC/AC конвертер |
33 | 15A Реле заднего стеклоочистителя |
34 | 15A Подогрев водительского сиденья |
35 | 15A Подогрев пассажирского сиденья |
36 | Не используется |
37 | 20A Солнцезащитная панель люка крыши |
38 | Не используется |
39 | Не используется |
40 | Не используется |
41 | Не используется |
42 | Не используется |
43 | Не используется |
44 | 10A Зеркала с электроприводом |
45 | 7.5A Обогрев зеркал 5A Датчик влажности |
46 | 5A Система мониторинга слепых зон, система контроля за соблюдением дорожной разметки, камера заднего вида (с системой запуска/остановки двигателя) 10A Топливная система |
Реле | |
R1 | Замок зажигания, Клемма 15 |
R2 | Обогрев заднего стекла |
R3 | Задний стеклоочиститель, Топливный лючок |
R4 | — |
R5 | Сирена противоугонной системы |
R6 | Вспомогательное реле, Задний стеклоочиститель |
На этом всё, а если Вам есть что добавить, пишите в комментариях.
Как заменить предохранители Форд Фокус 2: пошаговая инструкция с видео
Рассмотрены автомобили Форд Фокус 2 (дорестайлинг) и Форд Фокус 2 (рестайлинг) 2004, 2005, 2006, 2007, 2008, 2009, 2010 года выпуска. Хэтчбек, седан, универсал.Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне под приборной панелью с правой стороны и в подкапотном пространстве рядом с аккумулятором. Замена предохранителей осуществляется специальным пинцетом, который находится на внутренней стороне крышки блока предохранителей моторного отсека, большие предохранители заменяем рукой. Рукой также меняются реле. Не заменяйте предохранители рассчитанные на другую силу тока.
Один блок предохранителей и реле Ford Focus 2 находится под крышкой капота (цифра 8):
Для доступа к предохранителям и реле потяните за рычажок в задней части блока и снимите крышку.
На внутренней стороне крышки блока расположен пинцет для извлечения предохранителей и нанесена схема расположения предохранителей и реле.
Схема расположения предохранителей и реле в монтажном блоке моторного отсека.
Расшифровка реле и предохранителей:
Описание предохранителей | |
Обозначения | Назначение |
F1 40 А | Электрический двигатель вентилятора системы охлаждения |
F2 80 А | Усилитель руля (где находится предохранитель на электро гур на форд фокус 2) |
F3 60 А | Монтажный блок реле и предохранителей в салоне |
F4 60 А | Монтажный блок реле и предохранителей в салоне |
F5 80 А | Кондиционер с ручным или автоматическим управлением |
F6 60 А | Резерв |
F7 30 А | Насос гидравлического блока АБС |
F8 20 А | Клапаны гидравлического блока АБС |
F9 20 А | Контакты и обмотка главного реле |
F10 30 А | Электрический двигатель вентилятора отопителя (предохранитель печки) |
F11 20 А | Выключатель зажигания |
F12 40 А | Силовая цепь реле зажигания |
F13 20 А | Стартер |
F14 40 А | Обогрев ветрового стекла — правый элемент |
F15 30 А | Реле вентилятора системы охлаждения |
F16 40 А | Левый элемент обогрева ветрового стекла |
F17 30 А | Резерв |
F18 | Резерв |
F19 10 А | Блок управления системы АБС |
F20 15 А | Звуковой сигнал |
F21 20 А | Дополнительный отопитель |
F22 (10) | Блок управления усилителем рулевого управления |
F23 (30) | Насос омывателя фар |
F24 (15) | Резерв |
F25 (10) | Обмотка реле обогрева ветрового стекла |
F26 (10) | Автоматическая коробка передач |
F27 (10) | Муфта компрессора кондиционера |
F28 (10) | Резерв |
F29 (10) | Система раздельного климат-контроля |
F30 (3) | Блок управления двигателем, блок управления автоматической коробкой передач |
F31 (10) | Система зарядки аккумуляторной батареи |
F32 (10) | Блок управления автоматической коробкой передач, датчик положения селектора |
F33 (10) | Подогрев датчиков концентрации кислорода |
F34 (10) | Форсунки, катушка зажигания |
F35 (10) | Система управления двигателем |
F36 (10) | Блок управления двигателем |
Описание реле | |
Обозначение | Наименование |
R1 (для некоторых моделей) | Реле включения запрещения запуска |
R2 | Реле звукового сигнала |
R3 (для некоторых моделей) | Реле фонарей заднего хода |
R4 (не используется) | — |
R5 (для некоторых моделей) | Реле системы рециркуляции ОГ (EGR) — для бензиновых двигателей Реле нагревателя топлива — дизель |
R6 | Основное реле |
R7 | Реле обогревателя ветрового стекла |
R8 | Реле зажигания |
R9 | Реле омывателя фар |
R10 | Реле вентилятора отопителя |
R11 | Реле компрессора кондиционера |
R12 (для некоторых моделей) — реле электродвигателя вентилятора системы охлаждения, реле свечей накаливания — дизель | |
R13 | Реле стартера |
R14 | Реле вентилятора системы охлаждения. Электрический двигатель вентилятора |
Блок предохранителей в салоне Ford Focus 2 (рестайлинг и дорестайлинг).
Расположен под вещевым ящиком. Для доступа к предохранителям (дорейсталинг), потяните вниз два фиксатора и снимите защитный кожух.
Затем поверните фиксатор и опустите салонный блок предохранителей вниз.
Монтажный блок реле и предохранителей в салоне Ford Focus 2 до 2007 года (дорестайлинг)
Расшифровка предохранителей:
№ | Ампер | Распиновка |
37 | 10 | Дальний свет фар, левая сторона |
38 | 10 | Дальний свет фар, правая сторона |
39 | 20 | предохранитель прикуривателя ford focus 2, задняя электрическая розетка |
40 | 20 | Электрический привод люка |
41 | 20 | Модуль электрооборудования двери переднего пассажира |
42 | 7,5 | Электрический обогреватель зеркал заднего вида |
43 | 10 | Электронные модули (питание от аккумулятора) |
44 | 10 | Колодка канала информационной связи |
45 | 10 | Ходовые огни — габариты |
46 | 10 | Панель приборов (питание от аккумулятора), основной блок плавких предохранителей |
47 | 15 | Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя |
48 | 20 | Фары ближнего света, наружное освещение для движения в дневное время |
49 | 15 | Выключатель освещения (питание от аккумуляторной батареи) |
50 | 20 | Очиститель ветрового стекла |
51 | 15 | Топливный насос (предохранитель бензонасоса) |
52 | 25 | Электрический обогреватель заднего стекла |
53 | 7,5 | Стояночные огни, габаритные фонари, левая сторона кузова |
54 | 7,5 | Стояночные огни, габаритные фонари, правая сторона кузова |
55 | 20 | Центральный замок, модуль электрооборудования двери водителя |
56 | 20 | Система Кеу Fгее |
57 | 10 | Электрический привод складывания наружных зеркал или датчик определения степени заряда аккумуляторной батареи |
58 | 15 | Модули музыкальной системы (питание от аккумуляторной батареи) |
59 | 20 | Модуль управления электрооборудованием прицепа |
60 | 15 | Ближний свет фар (правая сторона) |
61 | 15 | Ближний свет фар (левая сторона) |
62 | 20 | Электрический привод регулировки сиденья водителя |
63 | 25 | Электростеклоподъемники |
64 | — | — |
65 | 10 | Модуль подушек безопасности |
66 | 7,5 | Выключатель освещения (подача питания от замка зажигания) |
67 | 10 | Панель приборов (подача питания от замка зажигания), иммобилайзер двигателя |
68 | 7,5 | Дополнительные элементы на панели приборов |
69 | 20 | Передние и задние противотуманные фары |
70 | 10 | Электронные модули (подача питания от замка зажигания) |
71 | 10 | Наружное освещение для движения в дневное время |
72 | — | — |
73 | 7,5 | Фонарь освещения номерного знака |
74 | 15 | стоп-сигналы |
75 | 10 | Блок управления силовым агрегатом |
76 | — | — |
77 | 25 | Реле системы центрального замка |
78 | 15 | Очиститель заднего стекла |
79 | 15 | Электрическая розетка в багажнике |
80 | 10 | Таймер отключения освещения салона с целью экономии аккумулятора |
81 | 20 | Модуль электрического оборудования двери (правой задней) |
82 | 20 | Модуль электрического оборудования двери (левой задней) |
83 | 10 | Модули аудиосистемы (“Высокого класса”) — магнитола |
84 | 10 | Фонари заднего хода, питание электрического оборудования прицепа от замка зажигания |
85 | 10 | Блок электрического оборудования системы охлаждения |
86 | 20 | Электрообогрев передних сидений |
Для того чтобы добраться до предохранителей моделей рестайлинг, нужно повернуть против часовой стрелки два фиксатора и, сдвинув монтажный блок на себя, опустить его.
Схема расположения предохранителей в салонном блоке моделей после 2007 года выпуска (рестайлинг)
*R19 — реле топливного насоса
Назначение и описание предохранителей:
Номера предохранителей | Сила тока, А | Защищаемые цепи |
100 | 10 | Электронные модули (питание от замка зажигания) |
101 | 20 | Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей) |
102 | 10 | Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления |
103 | 10 | Питание органов управления внешним освещением от аккумуляторной батареи |
104 | 10 | Система экономии электроэнергии, плафоны внутреннего освещения |
105 | 25 | Обогреватель заднего стекла |
106 | 20 | Система управления без ключа |
107 | 10 | Батарейное питание комбинации приборов, бортовая диагностика |
108 | 7,5 | Дополнительные функции комбинации приборов (аудиосистема и система навигации), магнитола |
109 | 20 | Прикуриватель, дополнительная электрическая розетка сзади |
110 | 10 | Питание переключателя системы наружного освещения в дневное время от генератора |
111 | 15 | Топливный насос (только варианты с бензиновым двигателем) |
112 | 15 | Модули аудиосистемы (питание от аккумуляторной батареи) |
113 | 10 | Лампы наружного освещения в дневное время (подфарники) |
114 | 10 | Питание комбинации приборов от генератора, иммобилайзер двигателя |
115 | 7,5 | Питание органов управления внешним освещением от генератора |
116 | 20 | Противотуманные фары/ фонари |
117 | 7,5 | Фонарь освещения номерного знака |
118 | 20 | Модуль электрооборудования двери (левой задней) |
119 | 15 | Дополнительное гнездо питания в багажном отделении |
119 | 25 | Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа) |
120 | 20 | Модуль электрооборудования двери (правой задней) |
121 | 20 | обогрев передних сидений |
122 | 10 | Модуль подушки безопасности |
123 | 7,5 | Обогреватель наружных зеркал заднего вида |
124 | 7,5 | Задние и передние габаритные огни, стоп-сигналы (левая сторона) |
125 | 7,5 | Задние и передние габаритные огни, стоп-сигналы (правая сторона) |
126 | 20 | Система управления без ключа |
127 | 25 | Электрические стеклоподъемники |
128 | — | Не используется |
129 | 20 | Очиститель ветрового стекла |
130 | — | Не используется |
131 | 15 | Очиститель заднего стекла |
132 | 15 | Стоп-сигналы |
133 | 25 | Реле центральной системы блокировки, модуль двери пассажира |
134 | 20 | Система централизованной блокировки замков, модуль электрооборудования двери водителя |
135 | 20 | Подсветка при движении в светлое время |
136 | 15 | Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя |
137 | 10 | Динамик включения аварийного батарейного питания |
138 | 10 | Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия |
139 | 10 | Дальний свет фар, правая сторона |
140 | 10 | Дальний свет фар, левая сторона |
141 | 10 | Фонарь заднего хода, зеркала заднего вида с электроприводом |
142 | 15 | Ближний свет фар (правая сторона) |
143 | 15 | Ближний свет фар (левая сторона) |
Главное реле расположено в монтажном блоке моторного отсека.
*Реле R6 — реле системы управления двигателем.
**Предохранителя багажника или замка открывания багажного отсека у автомобилей Ford Focus 2 нет.
Расположение электронных компонентов в салоне и моторном отсеке Ford Focus 2.
Расшифровка:
1 | Электронным блок управления кондиционером |
2 | Датчик температуры воздуха подаваемого из вентиляционной решетки приборной панели |
3 | Датчик удара (SRS) |
4 | Датчик удара SRS, со стороны водителя |
5 | Датчик удара SRS, со стороны пассажира |
6 | Звуковой сигнал противоугонной системы |
7 | Датчик солнечного света |
8 | Дополнительный отопитель-электрический |
9 | Дополнительный отопитель-топливный |
10 | Аккумуляторная батарея |
11 | Диагностический разъем (DLC) |
12 | Блок управления электрооборудованием двери водителя-в двери |
13 | Блок управления электрооборудованием левой задней двери-в двери |
14 | Блок управления электрооборудованием двери пассажира-в двери |
15 | Блок управления электрооборудованием правой задней двери- в двери |
16 | Блок управления электродвигателем вентилятора системы охлаждения |
17 | Блок управления подачей присадки |
18 | Блок предохранителей/реле, моторный отсек |
19 | Блок предохранителей/реле приборная панель |
20 | Резистор электродвигателя вентилятора отопителя-около электродвигателя вентилятора отопителя |
21 | Звуковой сигнал |
22 | Кольцевая антенна иммобилайзера |
23 | Реле указателей поворота -в переключателе указателей поворота |
24 | Инерционный выключатель отсечки подачи топлива |
25 | Блок управления системы keylessentry |
26 | Блок управления освещением |
27 | Многофункциональный блок управления-в блоке предохранителей/реле приборной панели-функции: Система кондиционирования, противоугонная система, дополнительный обогреватель-электрический, центральный замок, обогреватель лобового стекла, лампы освещения салона, очиститель/омыватель лобового стекла |
28 | Блок управления навигационной системой |
29 | Блок управления системой парковки |
30 | Блок управления стояночным тормозом |
31 | Электронный блок управления SRS |
32 | Э/м клапан замка рулевой колонки |
33 | Датчик положения рулевого колеса |
34 | Электронный блок управления КПП |
35 | Датчик дождя (очиститель лобового стекла) |
Снятие и установка блока предохранителей Ford Focus 2.
Расположение и электросхема
Пинцет для замены (могут быть разных типов)
У Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а второй — под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.
Схема подкапотного блока
№ | Ампер | Назначение предохранителя |
1 | 40 | Вентилятор охлаждения мотора |
2 | 80 | Рулевое управление |
3 | 60 | ВБП № 1 |
4 | 60 | ВБП № 1 |
5 | 80 | Дополнительный обогреватель |
6 | 60 | Свечи обогрева (лишь для авто с дизельными моторами) |
7 | 30 | Противоблокировочная система, насос системы динамической стабилизации |
8 | 20 | Противоблокировочная система, клапаны системы динамической стабилизации |
9 | 20 | Узел управления двигателем |
10 | 30 | Вентилятор климатроника |
11 | 20 | Выключатель стартера и других приборов |
12 | 40 | Электрореле зажигания |
13 | 20 | Электрообмотка стартера |
14 | 40 | Обогрев правой стороны переднего стекла |
15 | 30 | Реле вентилятора |
16 | 40 | Обогрев левой стороны переднего стекла |
17 | 30 | Убирающаяся крыша |
18 | 30 | Усилитель мощности |
19 | 10 | Система ABS |
20 | 15 | Звуковой сигнал |
21 | 20 | Дополнительный нагреватель |
22 | 10 | Усилитель руля |
23 | 30 | Система омывания фар |
24 | 15 | Дополнительный обогреватель (для дизелей) |
25 | 10 | Зажигание |
26 | 15 | АКП |
27 | 10 | Муфта кондиционирования — компрессор |
28 | 10 | Свеча накаливания (лишь для авто с дизелем) |
29 | 10 | Раздельный климатроник |
30 | 30 | АКП |
31 | 10 | Зарядка аккумулятора |
32 | 10 | АКП |
33 | 10 | Кислородные датчики (лишь для авто с моторами работающими на бензине) |
34 | 10 | Клапан охлаждения воздуха (для дизелей) |
Схема блока, расположенного в салоне
№ | Ампер | Назначение предохранителя |
100 | 10 | Электромодули |
101 | 20 | Управления люком, откидной крышей, сидений |
102 | 10 | Отопитель, руль, фильтр, ДУ |
103 | 10 | Управления наружным освещением от аккумулятора |
104 | 10 | Электроэкономия |
105 | 25 | Обогрев стекла сзади |
106 | 20 | Управления без ключа |
107 | 10 | Питание приборов от батареи, бортдиагностика |
108 | 7,5 | Аудиосистема и навигация |
109 | 20 | Прикуриватель, электророзетка |
110 | 10 | Переключатель наружного освещения днем |
111 | 15 | Бензонасос |
112 | 15 | Аудиосистема (питание от аккумулятора) |
113 | 10 | Подфарники |
114 | 10 | Иммобилайзер |
115 | 7,5 | Внешний свет от генератора |
116 | 20 | Противотуманки |
117 | 7,5 | Освещения номера авто |
118 | 20 | Электрическое оборудования задней левой двери |
119 | 15 | Электропитание багажного отделения |
119 | 25 | Электропитание багажного отделения (авто с системой буксировки прицепа) |
120 | 20 | Электрическое оборудования задней правой двери |
121 | 20 | Подогрев сидений передние |
122 | 10 | Подушки безопасности |
123 | 7,5 | Электрический обогрев зеркал |
124 | 7,5 | Габариты, стопы (левая сторона) |
125 | 7,5 | Габариты, стопы (правая сторона) |
126 | 20 | Управление без ключа |
127 | 25 | Электростеклоподъемники |
128 | Не применяется | |
129 | 20 | Очиститель переднего стекла |
130 | Не применяется | |
131 | 15 | Очиститель заднего стекла |
132 | 25 | Стопы |
133 | 20 | Блокировка системы |
134 | 20 | Централизованная блокировка замков |
135 | 20 | Подсветка во время движения в дневное время |
136 | 15 | Насос омывателя стекол |
137 | 10 | Включения аварийного питания |
138 | 10 | Управление двигателем, акселератором, АКПП |
139 | 10 | Левый дальний свет |
140 | 10 | Правый дальний свет |
141 | 10 | Фонарь заднего хода |
142 | 15 | Левый ближний свет |
143 | 15 | Правый ближний свет |
Инструкция по снятию и замене БП своими руками
Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.
Инструменты и материалы
Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.
Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.
Нельзя устанавливать вместо ПП перемычки, это может вывести из строя электрооборудования или даже пожару.
Этапы
Процесс снятия и замены ПП несложный и отличается расположением БП.
Если он расположен под капотом, то выполняются следующие действия:
- Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
- Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
- С внутренней стороны крышки есть пинцет и схема расположения ПП.
- С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
- Далее закрывается крышка блока и капот.
Фотогалерея
Фото 1. Расположение БП в подкапотном отсеке Фото 2. Расположение БП в салоне
Для замены ПП в салонном БП необходимо выполнить следующие шаги:
- Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
- Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
- Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
- Замена ПП делается аналогично, как и в БП под капотом.
Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.
Видео «Замена электропредохранителей»
В этом видео продемонстрировано, как быстро и просто добраться до предохранителей на Ford Focus 2 и провести их замену.
Видео «Этапы замены ПП прикуривателя»
В этом ролике демонстрируется пошаговая замена предохранителя прикуривателя Форд Фокус 2, видео демонстрирует пошагово (автор видео — Самостоятельный ремонт автомобилей).
Снятие прикуривателя на Форд Фокус 2: замена или ремонт
Открыть подкапотный блок прерывателей цепи Ford Focus 2. На внутренней стороне его крышки закреплён специальный пинцет, которым следует вытащить изделие из гнезда. Корпус из цветного прозрачного пластика позволяет визуально определить состояние тонкой нити внутри прерывателя цепи.
Если нить цела, значит, устройство рабочее, если оборвана — подлежит замене. В случае её перегорания, необходимо найти и устранить причину выхода из строя плавкой вставки и лишь тогда произвести замену. Запрещается заменять предохранители самодельными перемычками или устройствами с отличающимся номиналом силы тока. Это способно привести к повреждению электроприборов Форд Фокус или даже к возникновению пожара.
Снимите приборный щиток см. Раздел Снятие и установка приборного как достать прикуриватель форд фокус 2. Снимите пепельницу, затем аккуратно отпустите фиксаторы и как достать прикуриватель форд фокус 2 облицовку с панели управления функционированием отопителя.
По мере открывания доступа, отсоедините электропроводку. Проследите за надежностью подсоединения электрических разъемов. Тенденции, отзывы, видео Содержание статьи: Видео Похожие статьи У меня Форд Фокус 2 хетчбек.
Предохранители нашёл только код капотом. Неужели есть ещё одно расположение предохранителей в машине? За всю свою историю логотип компании изменялся 8 раз, при этом само название Ford никогда не исчезало с эмблемы. Как-то можно выключить подачу напряжения? Когда плавают обороты на холостом ходу, машина глохнет и дергается при начале движения. Предельное как достать прикуриватель форд фокус 2 тока просто определяется по цвету корпуса устройства: Либо здесь: Приобрести Кожу здесь: Снятие прикуривателя на ford focus 1 форд фокус Снятие прикуривателя на ford focus 1, не очень успешная попытка.
На Форд Фокус каждый блок предохранителей состоит из частей среднего размера — medium.
14.11 Снятие и установка прикуривателя. Форд фокус 2 как снять прикуриватель
Один блок располагается под капотом Форд Фокус со стороны водителя рядом с аккумом. С проблемой того, что на форд фокус 2 не открывается багажник, сталкиваются многие автолюбители. В нём содержатся предохранители, рассчитанные на прохождение высочайшего тока и отвечающие за работу компонент моторного отделения. Другой блок размещён снутри салона Форд Как достать прикуриватель форд фокус 2 2. Снятие противотуманных фар форд фокус 2 Он спрятан под бардачком сходу над ногами пассажира и содержит слаботочные плавкие вставки, как достать прикуриватель форд фокус 2 том числе, и элемент, отвечающий за работу прикуривателя и задней розетки Ford Focus.
Местонахождение предохранителя прикуривателя Чтобы добраться до прерывателя цепи розетки в автомобиле Ford Focus 2, требуется выполнить следующие действия: Заглушить мотор Ford Focus и выключить зажигание. Снять декоративную пластмассовую полочку под бардачком, потянув её.
Повернуть два фиксатора, которые удерживают внутренний блок, против часовой стрелки. В FordFocus это легко можно сделать руками, не прибегая к помощи других инструментов. Осторожно выдвинуть блок вниз, открывая доступ к предохранителям и реле. По нумерации гнёзд определить нужный предохранитель.
Следует помнить, как достать прикуриватель форд фокус 2 внутренний блок на автомобилях Форд Фокус 2, выпущенных до года, применялся в одном исполнении, а на моделях, произведённых после года, — в другом. Боковое зеркало заднего вида левое для форд фокус 2. Подробная информация о запасных частях на форд ford.
Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом — под номером Её номинальный ток — 20А.
Не работает прикуриватель
Открыть подкапотный блок прерывателей цепи Ford Focus 2. На внутренней стороне его крышки закреплён специальный пинцет, которым следует вытащить изделие из гнезда. Корпус из цветного прозрачного пластика позволяет визуально определить состояние тонкой нити внутри прерывателя цепи.
Если нить цела, значит, устройство рабочее, если оборвана — подлежит замене. Мы поможем купить как достать прикуриватель форд фокус 2 установить лобовое стекло на форд фокус 2, 3.
Низкие цены на стёкла ford focus и гарантия на все работы. В случае её перегорания, необходимо найти и устранить причину выхода из строя плавкой вставки и лишь тогда произвести замену. Запрещается заменять предохранители самодельными перемычками или устройствами с отличающимся номиналом силы тока.
Но процесс этот весьма непростой, хотя каких-либо особых навыков не требуется. Это способно привести к повреждению электроприборов Форд Фокус или даже к возникновению пожара.
Источник avto-melvin. Привет всем! Предлагаю вашему вниманию фотоотчет по замене штатного прикуривателя Ford Fusion на прикуриватель от ГАЗели. К распространенным болезням стоит отнести.
Сгоревший предохранитель.
В электрической цепи Форд Фокус должна быть определенная сила тока. Из-за одновременного подключения нескольких приборов через разветвитель прикуривателя или как достать прикуриватель форд фокус 2 компрессора, показатель выходит за рамки. После этого перегорает самое слабое место цепи — предохранитель.
Надо добраться до монтажного блока и поменять прикуриватель. Дорестайлинговый ФФ2 получил предохранитель на 20 ампер под номером После рестайлинга изменилось наименование детали.
Предохранитель имеет номер Обрыв проводки. При солидном возрасте автомобиля Форд Фокус или вследствие неграмотных манипуляций с электрикой, провода прикуривателя могут коротнуть и выгореть или по самой цепи возникнет разрыв.
Срабатывает предохранитель. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие к прикуривателю, прозваниваются на предмет сопротивления.
Поломка нагревающего элемента на Форд Фокус. Конструкция прибора проста. Внутри металлического патрона находится нихромовая спираль, которая способна разогреваться. Патрон как достать прикуриватель форд фокус 2 в гнездо прикуривателя, находящееся в разных местах салона.
При нажатии рукоятки происходит замыкание контактов, вследствие чего спираль начинает греться. После того, как нагрев достиг максимальной точки, срабатывает термореле, и прибор отщелкивается до первоначального положения. От частого использования спираль прикуривателя и предохранитель перегорают. Эта проблема решается заменой запчасти новой деталью. Плохой контакт. От возраста на усиках прибора могут появляться окислы или следы коррозии.
Если прикуриватель модели Форд Фокус 2 перестал работать, то предварительно необходимо вытащить металлический патрон и проверить его контакты на наличие окислов. Рекомендовано зачистить контактные места.
Замена прикуривателя на автомобиле Форд Фокус
Перед проведением процедуры рекомендовано снять минусовую клемму с аккумуляторной батареи. Решил сам поменять ремень грм,но не тут то было,не все так просто как на рено симбол. Как правильно снять аккумулятор с форд фокус, шевроле круз на сайте акб-даром.
И, естественно, если питающее всё это добро устройство сломается, это доставит определённые проблемы — к примеру, севший телефон может здорово осложнить жизнь автомобилиста. Водители нередко включают и заряжают в машине различные китайские подделки с неведомыми параметрами сети, логично, что в автомобилях нередко перегорает предохранитель прикуривателя, потому каждому автолюбителю понадобится информация о его подмене.
Как достать прикуриватель форд фокус 2 находится предохранитель прикуривателя Предохранители защищают электрику автомобиля от маленьких замыканий путём размыкания цепи, в которую они включены, при превышении нагрузки. Как заменить опорный подшипник на форд фокус 2? Как снять педаль сцепления ford снять руль форд ремонт пыльника на гранате форд connect. Выход из строя датчика скорости на форд фокус 1 — одна из наиболее распространенных поломок, которые случаются с этим автомобилем.
В подавляющем большинстве автомобилей размещены в 2-ух либо более блоках — один под капотом, 2-ой в салоне авто в районе фронтальной панели, очень нередко под бардачком. Предохранитель прикуривателя обычно, находится в салонном блоке. Задняя подвеска на форд фокус.
Подвески форд фокус 2. С рычагов. Свечи зажигания на форд фьюжн ford fusion свечи какие вам свечи зажигания как достать прикуриватель форд фокус 2 форд фокус 1. Отыскать подходящий из огромного количества обычно не составляет труда — на крышке блока есть маркировка, какой номер за что отвечает.
F1 | — | Не используется |
F2 | — | Не используется |
F3 | — | Не используется |
F4 | — | Не используется |
F5 | — | Не используется |
F6 | — | Не используется |
F7 | 40 А ** | Антиблокировочная тормозная система / Электронный насос программы стабилизации |
F8 | 30А ** | Электронный клапан программы стабилизации |
F9 | — | Не используется |
F10 | 40 А ** | Электродвигатель вентилятора отопителя |
F11 | — | Не используется |
F12 | 30А ** | Предохранитель реле модуля управления силовым агрегатом |
F13 | 30А ** | Реле стартера |
F14 | 25А ** | Задний стеклоподъемник (без блока управления дверьми) |
F15 | 20А ** | Передний прикуриватель / розетка |
F16 | 25А ** | Передний электрический стеклоподъемник (без блока управления дверьми) |
F17 | 20А ** | Розетка сзади |
F18 | 20А ** | Центральная розетка |
F19 | 5А * | Антиблокировочная тормозная система |
F20 | 15 А * | звуковой сигнал |
F21 | 5А * | Выключатель стоп-сигнала |
F22 | 15 А * | Система контроля заряда батареи |
F23 | 5А * | Катушки реле |
F24 | 5А * | Модуль выключателя света |
F25 | 10 А * | Наружное зеркало с электроприводом (без блока управления дверьми) |
F26 | 5А * | Keep-alive power |
F27 | 15 А * | Муфта кондиционера |
F28 | 10 А * | топливная форсунка |
F29 | 2 5 А * | Обогрев заднего стекла |
F30 | — | Не используется |
F31 | 5А * | Вентилятор охлаждения масла блока передачи питания (спецификация для Ближнего Востока) |
F32 | 15 А * | Vehicle power |
F33 | 10 А * | Vehicle power 2 |
F34 | 10 А * | Vehicle power 3 |
F35 | 15 А * | Vehicle power 4 |
F36 | 5А * | Active grill shutters |
F37 | 10 А * | Питание датчика классификации пассажира / индикатора отключения подушки безопасности пассажира |
F38 | 5А * | Питание от модуля управления двигателем / модуля управления коробкой передач |
F39 | 5А * | Дневные ходовые огни / питание зажигания модуля управления фарами |
F40 | 5А * | Электронный усилитель рулевого управления 15 подачи |
F41 | 20А * | Питание модуля управления кузовом 15 |
F42 | 15 А * | Задний стеклоочиститель |
F43 | 15 А * | Питание модуля управления фарами |
F44 | 15 А * | Противотуманные дневные ходовые огни |
F45 | — | Не используется |
F46 | 50А ** | Умные модули электродвигателя стеклоочистителя |
F47 | — | Не используется |
F48 | 5А * | Клавиатура |
R1 | — | Не используется |
R2 | Микро реле | звуковой сигнал |
R3 | — | Вентилятор охлаждения масла блока передачи питания (спецификация для Ближнего Востока) |
R4 | — | Противотуманные дневные ходовые огни |
R5 | — | Не используется |
R6 | — | Не используется |
R7 | — | Не используется |
R8 | Мини-реле | Дополнительное реле с задержкой |
R9 | — | Не используется |
R10 | Мини-реле | Реле стартера |
R11 | Микро реле | Муфта кондиционера |
R12 | Реле мощности | Охлаждающий вентилятор |
R13 | Мини-реле | вентилятор отопителя |
R14 | Мини-реле | Реле управления двигателем |
R15 | Реле мощности | Обогрев заднего стекла |
R16 | Реле мощности | Зажигание 15 |
* Мини-предохранители ** Патронные предохранители |
Ford Focus Mk2 Блок предохранителей прикуривателя
Идентификация и обозначение блока предохранителей ford focus mk2 2004 2011. Схема предохранителей Ford focus mk2 пассажирский узел. Я нашел блок предохранителей под капотом, но это предохранитель прикуривателя и что это такое.
ford focus mk2 блок предохранителей прикуривателя
Ford Focus Mk2 2006 Схема блока предохранителей Zx4 Расположение 06 панель
Ford Focus Fuse Box 2006 монтажные схемы Эксперты
Блок предохранителей Park Avenue 1999
2000 форд фокус нагревательный элемент прикуривателя б / у часть автомобиля видят больше как это.
Ford focus mk2 блок предохранителей прикуривателя .
Замена предохранителя прикуривателя на форд фиеста 2002 2008.
1 оценка продукции прикуриватель в сборе на форд фокус мк2 мондео 3 4 c max transit euro type.
Перейти к основному содержанию.
Найдите предохранитель и реле.
Схема блока предохранителей ford focus mk2 sedan hatchback wagon st and rs 2004 2005 2006 2007 2008 2009 2010.
Просто откручиваем три винта на шарнире перчаточного ящика.
Надеюсь, это поможет.
Замените предохранитель 35, который является предохранителем на 15 ампер.
Fashion fidget spinner прикуриватель светодиодная вспышка usb зарядка wbox подарок.
Дальний свет правая сторона.
1 оценка продукта прикуриватель в сборе для ford focus mk2 mondeo 3 4 c max transit euro type.
И хоть убей, я не могу найти схему или предохранитель, на который отвечает проверенный механик Ford.
Разъем дополнительного питания заднего прикуривателя.
Замена предохранителя прикуривателя в форд фокус.
Форд фокус новенький.
Как безопасно и безопасно вставить блок предохранителей в автомобиль.
Прикуриватель на моем Ford Focus 2005 года погас, я верю.
Я думаю, что перегорел предохранитель прикуривателя, но не могу найти предохранитель.
Найдите отличные предложения на ebay для прикуривателя ford focus.
Ford focus 1999 2007 схема блока предохранителей версия для ес ford focus 1999 2007 схема блока предохранителей версия ес.
Для предохранителя прикуривателя на британских моделях Ford Focus есть еще один скрытый блок предохранителей за перчаточным ящиком.
Fashion fidget spinner прикуриватель светодиодная вспышка usb зарядка wbox подарок подходит.
Размещено 24 октября 2009 г.
Как под розеткой для аксессуаров на приборной панели.
Дальний свет слева.
Ford Focus 55 Схемы подключения блока предохранителей
Wrg 3749 2002 Схемы предохранителей
Блок предохранителей в A Ford Mondeo Схема подключения 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 9000 Прикуриватель Не работает Предохранитель Электрический Mk3 Mondeo Talkford Com
Ford Focus 2 Электросхема блока предохранителей
2014 Ford Focus Блок предохранителей Руководство пользователя Электросхема
Расположение блока предохранителей в салоне 2013 2017 Ford C Max 2013 Ford C Max
Расположение блока предохранителей в салоне 2005 2007 Ford Focus 2006 Ford Focus
Fiat Punto Mk2 Classic с 2004 г. Схема блока предохранителей Auto Genius
Проблема с прикуривателем на Ford Focus 9 0001
Проблема с прикуривателем вашего Ford Focus, тоже не очень серьезная, она не помешает вам управлять автомобилем, тем не менее, сегодня это очень практичный компонент Ford Focus.Это причина, по которой в этом руководстве мы можем помочь вам проанализировать проблему с прикуривателем, чтобы вы могли ее устранить.
Прикуриватель был изобретен для прикуривания сигарет в транспортных средствах. Однако с тех пор его специфика хорошо изменилась на Ford Focus. Например, в настоящее время мы постоянно используем наши телефоны, если хотим использовать GPS, а также звонить или слушать музыку. Кроме того, прикуриватель может также служить в качестве подогревателя бутылочек, зарядного устройства для компьютера …
Поэтому при длительных поездках с Ford Focus аккумуляторы вашего смартфона или другого устройства могут быстро разрядиться.Таким образом, прикуриватель будет очень полезен, потому что он генерирует соответствующую электрическую мощность, позволяющую заряжать ваши устройства. Однако для его использования вам понадобится адаптер.
Небольшое предупреждение об этих адаптерах. Некоторые дают возможность иметь несколько подключений. Однако при перегрузке розетки потребление энергии приведет к перегреву электрической цепи, и в вашем Ford Focus обязательно перегорит предохранитель.
Чтобы помочь вам как следует, в этом руководстве мы объясним , как работает прикуриватель в Ford Focus .Тогда мы поможем вам понять, исходит ли проблема от предохранителей по пункту Проблема прикуривателя на Форд Фокус: Перегорел предохранитель . И, наконец, мы покажем вам, как исправить это в пункте «Проблема с прикуривателем » на Ford Focus: отремонтировать или заменить .
1-Как работает прикуриватель
Зажигалка в Ford Focus — это электрическая деталь в форме цилиндра. Внизу есть токопроводящая часть с 2 язычками, которые обеспечивают циркуляцию электричества для нагрева сопротивления прикуривателя.
Значит, пользователь активирует его, нажав кнопку. Это приведет к контакту сопротивления с язычками. При нажатии через него проходит электричество и нагревает сопротивление. Затем, когда температура становится достаточно высокой, кнопка поднимается, и пользователь может снять съемную нагретую часть, чтобы зажечь сигарету.
Для справки: Обычно на прикуриватель подается напряжение 12 вольт. Поэтому, если он больше не работает, вам следует проверить питание прикуривателя.Для этого возьмите вольтметр (в магазине DIY он обойдется вам примерно в десять евро). Если напряжение ниже 12 вольт, проблема может быть связана с предохранителями или соединениями.
В противном случае, когда питание циркулирует, проблема может возникнуть из-за ложного контакта, а также из-за того, что прикуриватель изношен.
2-Проблема с прикуривателем на Ford Focus: перегоревший предохранитель
Начнем с предохранителей на Форд Фокус — очень важные компоненты.Потому что они будут следить за силой тока в электрической цепи. Действительно, предохранители будут расположены в цепи. Затем по ним будет проходить ток, чтобы проверить интенсивность. Когда ток слишком велик, в этом случае перегорает предохранитель, чтобы остановить систему. И это необходимо, потому что перегрев цепи может вызвать пожар в вашем автомобиле.
2.1-Определите, перегорел ли предохранитель прикуривателя на Ford Focus
Обратите внимание, что почти все предохранители в вашем Ford Focus сгруппированы вместе в блоке предохранителей.Вы можете легко найти его, используя бортовой журнал вашего Ford Focus. Обычно он находится рядом с аккумулятором, то есть под капотом, если не под рулем.
Найдя его, снова с помощью буклета вашего Ford Focus или на крышке блока предохранителей найдите предохранитель прикуривателя. Снимите его с помощью плоскогубцев, имеющихся в коробке. Когда вы замечаете в прозрачной части, что токопроводящая нить оборвана, это означает, что предохранитель перегрелся и, следовательно, у вас проблема с прикуривателем.В противном случае проблема наверняка в другом.
Для получения дополнительных объяснений по этой части вы можете обратиться к статье, написанной ранее: Как найти предохранитель прикуривателя на Ford Focus
2.2-Замена перегоревшего предохранителя прикуривателя на Форд Фокус
Заменить предохранитель прикуривателя на Форд Фокус достаточно просто. Таким же образом, как и в предыдущем шаге, вам нужно будет извлечь его из блока предохранителей вашего Ford Focus. Тогда вам придется заменить его предохранителем того же номинала.Это очень важно, часто предохранители прикуривателя рассчитаны на десять ампер (красный). Если вы не соблюдаете силу тока, ваш предохранитель не сможет правильно работать. Поэтому он может не обнаружить перегрев, если вы выберете предохранитель с большей силой тока. Тогда, наоборот, при правильной интенсивности он быстро поджарится.
3-Проблема с прикуривателем на Ford Focus: отремонтировать или заменить
3.1-как отремонтировать прикуриватель на Форд Фокус?
Если вы проверили предохранители, но неисправность не связана с этим, возможно, у вашего прикуривателя плохой контакт.Как указано выше, прикуриватель состоит из токопроводящей части и язычков. Однако, когда розетка прикуривателя не соприкасается с этими язычками, передача электричества не происходит.
Чтобы проанализировать эту проблему, вы должны снять приборную панель вашего Ford Focus, чтобы можно было снять прикуриватель. Вам нужно будет открутить винты, которые держат его, обычно отверткой T15, а затем удалить покрытие. После того, как вы его удалите, вам нужно будет отключить прикуриватель.Тогда вы сможете вытолкнуть цилиндрический компонент из опоры. Когда это будет сделано, проверьте нижнюю часть цилиндра, если когда-нибудь язычки окислятся, то с восстановлением будет легко. Вам просто нужно отстегнуть фиксаторы. Затем придется слегка потереть наждачной бумагой, чтобы удалить окисление и впоследствии облегчить контакт. После этого вам нужно будет только переустановить все, и в целом все будет работать.
С другой стороны, если нет окисления и язычки немного погнуты, мы рекомендуем полностью заменить их.Не волнуйтесь, в Интернете прикуриватель можно купить за 10-20 евро.
3.2-как заменить прикуриватель на Форд Фокус?
Для его замены процедура такая же, вам придется удалить старую и заменить ее новой. Небольшое предупреждение: должно быть одинаковое напряжение, часто 12 вольт. А потом через вилку подключишь к АКБ. Наконец, вы сможете проверить, горит ли лампочка прикуривателя и правильно ли выполнены соединения.
В заключение: Если ваш прикуриватель больше не работает, не волнуйтесь, обычно ремонт доступен каждому, и он не будет очень дорогим.
Если вы когда-нибудь захотите пойти немного дальше в обслуживании вашего Ford Focus, вы можете ознакомиться с другими нашими статьями о Ford Focus.
Схема предохранителейFord Focus (2015-2018)
В данной статье мы рассмотрим Ford Focus третьего поколения после фейслифтинга, выпускавшийся с 2015 по 2018 год.Здесь вы найдете схемы блоков предохранителей Ford Focus 2015, 2016, 2017 и , получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.
Схема предохранителей Ford Focus 2015-2018
Предохранитель прикуривателя (розетки) — это предохранитель F61 (прикуриватель, задняя розетка) в блоке предохранителей на панели приборов.
Салон автомобиля
Панель предохранителей расположена с правой стороны под перчаточным ящиком.
Моторный отсек
Блок распределения питания расположен в моторном отсеке.
Багажное отделение
Панель предохранителей находится в багажном отделении за левой колесной аркой.
2015
Салон автомобиля
Назначение предохранителей в салоне (2015 г.)№ | Номинальный ток | Защищенные цепи |
---|---|---|
F56 | 20A | Питание топливного насоса. |
F57 | — | Не используется. |
F58 | — | Не используется. |
F59 | 5A | Питание пассивной противоугонной системы. |
F60 | 10A | Освещение салона, блок переключателей двери водителя, перчаточный ящик, внешнее освещение, люк с электроприводом. |
F61 | 20A | Прикуриватель, розетка сзади. |
F62 | — | Не используется. |
F63 | — | Не используется. |
F64 | — | Не используется. |
F65 | 10A | Открытие крышки багажника. |
F66 | 20A | Замок двери водителя, двойной замок. |
F67 | 7,5 A | Информационно-развлекательный дисплей. Спутниковая система навигации. Возможность голосового управления телефоном по Bluetooth. |
F68 | — | Не используется. |
F69 | 5A | Комбинация приборов. |
F70 | 20A | Центральный замок. |
F71 | 7,5 A | Кондиционер. |
F72 | 7,5 A | Модуль управления рулевым колесом. |
F73 | 7,5 A | Звуковой оповещатель с резервным аккумулятором (сигнализация).Бортовая система диагностики. |
F74 | 15A | Дальний свет. |
F75 | 15A | Передние противотуманные фары. |
F76 | 10A | Фонарь заднего хода. |
F77 | 20A | Насос омывателя. |
F78 | 5A | Выключатель зажигания или кнопка запуска. |
F79 | 15A | Аудиоблок, кнопки аварийной сигнализации и блокировки дверей. |
F80 | 20A | Люк с электроприводом. |
F81 | 5A | Радиочастотный приемник. |
F82 | 20A | Масса насоса омывателя. |
F83 | 20A | Масса центрального замка. |
F84 | 20A | Разблокировка двери водителя и двойная блокировка заземления. |
F85 | 7,5 A | Контроль качества напряжения (KL15).Модуль обогревателя кондиционера с ручным управлением. Дополнительный отопитель. Передняя камера. Радио. Модуль люка. |
F86 | 10A | Удерживающая система. Модуль обогревателя кондиционера с ручным управлением. Система отключения подушки безопасности пассажира. |
F87 | 15A | Рулевое колесо с подогревом. |
F88 | — | Не используется. |
F89 | — | Не используется. |
Моторный отсек
Назначение предохранителей в блоке распределения питания (2015 г.)№ | Номинальный ток | Защищенные цепи |
---|---|---|
F7 | 40A | Насос антиблокировочной тормозной системы.Электронный клапан программы стабилизации. |
F8 | 30A | Электронный клапан программы стабилизации. |
F9 | 30A | Обогрев заднего стекла. |
F10 | 40A | Электродвигатель вентилятора отопителя. |
F11 | 30 | Модуль Start-Stop. |
F12 | 30A | Системы управления двигателем. Реле рециркуляции выхлопных газов. |
F13 | 30A | Реле стартера. |
F14 | 25 | Задний электрический стеклоподъемник (без блока управления дверью). |
F15 | 25A | Модуль управления коробкой передач. Вентилятор охлаждения — 1.0л EcoBoost. |
F16 | — | Не используется. |
F17 | — | Не используется. |
F18 | 20A | Стеклоочистители. |
F19 | 5A | Электронный модуль программы стабилизации. |
F20 | 15 A | Звуковой сигнал. |
F21 | 5A | Выключатель стоп-сигнала. |
F22 | 15 A | Система контроля заряда батареи. |
F23 | 5A | Катушки реле, модуль переключателя управления освещением. |
F24 | 5A | Обогрев лобового стекла задней стороны. |
F25 | 10A | Электрические наружные зеркала заднего вида. |
F26 | 15 A | Модуль управления коробкой передач — 2.0L GDI. |
F26 | 20A | Модуль управления коробкой передач — 1.0L Ecoboost. |
F27 | 15 A | Муфта кондиционера. |
F28 | — | Не используется. |
F29 | 10A | Стоп-старт для камеры заднего вида. Информационная система слепых зон. |
F30 | — | Не используется. |
F31 | — | Не используется. |
F32 | 10A | Модуль управления трансмиссией. Датчик положения коленчатого вала. Датчик положения распредвала. |
F33 | 15 A | Датчик общего массового расхода воздуха — 2.0 GDI. Катушки зажигания — 1.0L EcoBoost. |
F34 | 10A | Работа от водяного насоса. Регулируемые клапаны. Клапан продувки адсорбера. |
F35 | 10A | Датчик положения коленчатого вала.Универсальный датчик кислорода в выхлопных газах с подогревом. Клапан продувки адсорбера. |
F36 | 5A | Активная заслонка решетки радиатора. |
F37 | 15 A | Дневные ходовые огни. Блок управления фарами |
F38 | 15 A | Переключатель управления коробкой передач. |
F39 | — | Не используется. |
F40 | 5A | Рулевое управление с электроусилителем. |
F41 | 20A | Модуль управления кузовным оборудованием KL15. |
F42 | 15A | Стеклоочиститель заднего стекла. |
F43 | 15A | Адаптивные фары. |
F44 | — | Не используется. |
F45 | — | Не используется. |
F46 | 25A | Электрические стеклоподъемники. |
F47 | 7.5А | Обогрев наружных зеркал заднего вида. |
F48 | — | Не используется. |
Реле | ||
R1 | Микрореле | Вентилятор радиатора интеркулера. |
R2 | Микрореле | Звуковой сигнал. |
R3 | Микрореле | Обогрев переднего стекла (частично обогреваемое ветровое стекло). |
R4 | — | Не используется. |
R5 | Микрореле | Задний дворник. |
R6 | — | Не используется. |
R7 | — | Не используется. |
R8 | Реле питания | Дополнительное питание с задержкой. |
R9 | — | Не используется. |
R10 | Мини-реле | Реле стартера. |
R11 | Микро реле | Муфта кондиционера. |
R12 | Реле питания | Реле вентилятора охлаждения. |
R13 | Мини-реле | Электродвигатель вентилятора. |
R14 | Мини-реле | Модуль управления трансмиссией. |
R15 | Реле питания | Обогрев заднего стекла. |
R16 | Реле питания | Зажигание. |
Багажный отсек
Назначение предохранителей в багажном отделении (2015 г.)№ | Номинальный ток | Защищенные цепи |
---|---|---|
F1 | 5A | Реле зажигания. |
F2 | — | Не используется. |
F3 | 5A | Ручки дверей автомобиля без ключа. |
F4 | 25A | Дверной модуль (передний левый) (электрические стеклоподъемники, центральный замок, электрические складывающиеся зеркала, обогрев наружных зеркал). |
F5 | 25A | Дверной модуль (передний правый) (электрические стеклоподъемники, центральный замок, электрические складывающиеся зеркала, обогрев наружных зеркал). |
F6 | 25A | Дверной модуль (задний левый) (электрические стеклоподъемники). |
F7 | 25A | Дверной модуль (задний правый) (электрические стеклоподъемники). |
F8 | — | Не используется. |
F9 | 25A | Сиденье водителя с электроприводом. |
F10 | 25A | Усилитель цифровой обработки сигналов. |
F11 | 5A | Переключатель клавиатуры. |
F12 | — | Не используется. |
F13 | — | Не используется. |
F14 | — | Не используется. |
F15 | — | Не используется. |
F16 | — | Не используется. |
F17 | — | Не используется. |
F18 | — | Не используется. |
F19 | — | Не используется. |
F20 | — | Не используется. |
F21 | — | Не используется. |
F22 | — | Не используется. |
F23 | — | Не используется. |
F24 | — | Не используется. |
F25 | — | Не используется. |
F26 | — | Не используется. |
F27 | — | Не используется. |
F28 | — | Не используется. |
F29 | 5A | Монитор слепых зон. Камера заднего вида без модуля старт-стоп. |
F30 | 5A | Модуль парковочного ассистента. |
F31 | — | Не используется. |
F32 | — | Не используется. |
F33 | — | Не используется. |
F34 | 15 A | Подогрев сиденья водителя. |
F35 | 15 A | Обогрев сиденья переднего пассажира. |
F36 | — | Не используется. |
F37 | — | Не используется. |
F38 | — | Не используется. |
F39 | — | Не используется. |
F40 | — | Не используется. |
F41 | — | Не используется. |
F42 | — | Не используется. |
F43 | — | Не используется. |
F44 | — | Не используется. |
F45 | — | Не используется. |
F46 | — | Не используется. |
Реле | ||
R1 | Реле питания | Выключатель зажигания. |
R2 | — | Не используется. |
R3 | — | Не используется. |
R4 | — | Не используется. |
R5 | — | Не используется. |
R6 | — | Не используется. |
2016, 2017
Салон автомобиля
Назначение предохранителей в салоне (2016, 2017)№ | Номинальный ток | Защищенные цепи |
---|---|---|
F56 | 20A | Питание топливного насоса. |
F57 | — | Не используется. |
F58 | — | Не используется. |
F59 | 5A | Питание пассивной противоугонной системы. |
F60 | 10A | Освещение салона, блок переключателей двери водителя, перчаточный ящик, внешнее освещение, люк с электроприводом. |
F61 | 20A | Прикуриватель передний. Розетка 2-го ряда. |
F62 | — | Не используется. |
F63 | — | Не используется. |
F64 | — | Не используется. |
F65 | 10A | Открытие крышки багажника. |
F66 | 20A | Замок двери водителя. |
F67 | 7,5 A | Информационно-развлекательный дисплей. Спутниковая система навигации. Модуль SYNC. |
F68 | — | Не используется. |
F69 | 5A | Комбинация приборов. |
F70 | 20A | Центральный замок. |
F71 | 7,5 A | Кондиционер. |
F72 | 7,5 A | Модуль управления рулевым колесом. |
F73 | 7,5 A | Звуковой оповещатель с резервным аккумулятором (сигнализация). Бортовая система диагностики. |
F74 | 15A | Блок фары (дальний свет). |
F75 | 15A | Передние противотуманные фары. |
F76 | 10A | Фонарь заднего хода. |
F77 | 20A | Насос омывателя. |
F78 | 5A | Выключатель зажигания или кнопка запуска. |
F79 | 15A | Аудиоблок, кнопки аварийной сигнализации и блокировки дверей. |
F80 | 20A | Люк с электроприводом. |
F81 | 5A | Радиочастотный приемник. |
F82 | 20A | Масса насоса омывателя. |
F83 | 20A | Масса центрального замка. |
F84 | 20A | Масса для разблокировки двери водителя. |
F85 | 7,5 A | Контроль качества напряжения (KL15). Модуль обогревателя кондиционера с ручным управлением. Передняя камера.Радио. Модуль люка. |
F86 | 10A | Удерживающая система. Датчик веса пассажира. |
F87 | 15A | Рулевое колесо с подогревом. |
F88 | — | Не используется. |
F89 | — | Не используется. |
Моторный отсек
Назначение предохранителей в блоке распределения питания (2016, 2017)№ | Номинальный ток | Защищенные цепи |
---|---|---|
F7 | 40A | Насос антиблокировочной тормозной системы.Клапан регулировки тяги. |
F8 | 30A | Регулирующий клапан. |
F9 | 30A | Обогрев заднего стекла. |
F10 | 40A | Электродвигатель вентилятора отопителя. |
F11 | 30A | Модуль Start-Stop. |
F12 | 30A | Системы управления двигателем. Реле рециркуляции выхлопных газов. |
F13 | 30A | Стартер. |
F14 | 25A | Задний электрический стеклоподъемник (без блока управления дверью). |
F15 | 25A | Модуль управления коробкой передач. Вентилятор охлаждения — 1.0л EcoBoost. |
F16 | — | Не используется. |
F17 | — | Не используется. |
F18 | 20A | Стеклоочистители. |
F19 | 5A | Модуль контроля тяги. |
F20 | 15A | Звуковой сигнал. |
F21 | 5A | Выключатель стоп-сигнала. |
F22 | 15 A | Система контроля заряда батареи. |
F23 | 5A | Катушки реле, модуль переключателя управления освещением. |
F24 | 5A | Правый частично обогреваемый элемент лобового стекла. |
F25 | 10A | Электрические наружные зеркала заднего вида (без блока управления дверьми). |
F26 | 15A | Модуль управления коробкой передач — 2.0L GDI. |
F26 | 20A | Модуль управления коробкой передач — 1.0L Ecoboost. |
F27 | 15 A | Муфта кондиционера. |
F28 | — | Не используется. |
F29 | 10A | Стоп-старт. |
F30 | — | Не используется. |
F31 | — | Не используется. |
F32 | 10A | Модуль управления трансмиссией. Датчик положения коленчатого вала. Датчик положения распредвала. |
F33 | 15 A | Датчик общего массового расхода воздуха — 2.0 GDI. Катушки зажигания — 1.0L EcoBoost. |
F34 | 10A | Работа от водяного насоса. Регулируемые клапаны. Клапан продувки адсорбера. |
F35 | 10A | Датчик положения коленчатого вала.Универсальный датчик кислорода в выхлопных газах с подогревом. Клапан продувки адсорбера. |
F36 | 5A | Активная заслонка решетки радиатора. |
F37 | 15 A | Дневные ходовые огни. Блок управления фарами |
F38 | 15 A | Модуль управления коробкой передач Global Shift (переключаемое питание от аккумуляторной батареи). |
F39 | 15 A | Подогрев сиденья водителя. |
F40 | 5A | Рулевое управление с электроусилителем. |
F41 | 20A | Модуль управления кузовным оборудованием KL15. |
F42 | 15 A | Электродвигатель заднего стеклоочистителя. |
F43 | 15 A | Блок фары (двигатель динамического изгиба). |
F44 | — | Не используется. |
F45 | 15 A | Подогрев сиденья пассажира. |
F46 | 25A | Электростеклоподъемники (без блока управления дверьми). |
F47 | 7,5 A | Наружные зеркала с подогревом (без блока управления дверьми). |
F48 | — | Не используется. |
Реле | ||
R1 | Микрореле | Вентилятор радиатора интеркулера. |
R2 | Микрореле | Звуковой сигнал. |
R3 | Микрореле | Обогрев переднего стекла (частично обогреваемое ветровое стекло). |
R4 | — | Не используется. |
R5 | Микрореле | Задний дворник. |
R6 | — | Не используется. |
R7 | — | Не используется. |
R8 | Реле питания | Дополнительное питание с задержкой. |
R9 | — | Не используется. |
R10 | Мини-реле | Реле стартера. |
R11 | Микро реле | Муфта кондиционера. |
R12 | Реле питания | Реле вентилятора охлаждения. |
R13 | Мини-реле | Электродвигатель вентилятора. |
R14 | Мини-реле | Модуль управления трансмиссией. |
R15 | Реле питания | Обогрев заднего стекла. |
R16 | Реле питания | Зажигание. |
Багажный отсек
Назначение предохранителей в багажном отделении (2016, 2017)№ | Номинальный ток | Защищенные цепи |
---|---|---|
F1 | 5A | Реле зажигания. |
F2 | — | Не используется. |
F3 | 5A | Ручки дверей автомобиля без ключа. |
F4 | 25A | Дверной модуль (передний левый) (электрические стеклоподъемники, центральный замок, наружные зеркала с подогревом). |
F5 | 25A | Дверной модуль (передний правый) (электрические стеклоподъемники, центральный замок, наружные зеркала с подогревом). |
F6 | 25A | Дверной модуль (задний левый) (электрические стеклоподъемники). |
F7 | 25A | Дверной модуль (задний правый) (электрические стеклоподъемники). |
F8 | — | Не используется. |
F9 | 25A | Регулировка сиденья водителя с электроприводом. |
F10 | 25A | Усилитель цифровой обработки сигналов. |
F11 | 5A | Переключатель клавиатуры. |
F12 | — | Не используется. |
F13 | — | Не используется. |
F14 | — | Не используется. |
F15 | — | Не используется. |
F16 | — | Не используется. |
F17 | — | Не используется. |
F18 | — | Не используется. |
F19 | — | Не используется. |
F20 | — | Не используется. |
F21 | — | Не используется. |
F22 | — | Не используется. |
F23 | — | Не используется. |
F24 | — | Не используется. |
F25 | — | Не используется. |
F26 | — | Не используется. |
F27 | — | Не используется. |
F28 | — | Не используется. |
F29 | 5A | Монитор слепых зон. Камера заднего вида без модуля старт-стоп. |
F30 | 5A | Модуль парковочного ассистента. |
F31 | — | Не используется. |
F32 | — | Не используется. |
F33 | — | Не используется. |
F34 | — | Не используется. |
F35 | — | Не используется. |
F36 | — | Не используется. |
F37 | — | Не используется. |
F38 | — | Не используется. |
F39 | — | Не используется. |
F40 | — | Не используется. |
F41 | — | Не используется. |
F42 | — | Не используется. |
F43 | — | Не используется. |
F44 | — | Не используется. |
F45 | — | Не используется. |
F46 | — | Не используется. |
Реле | ||
R1 | Реле питания | Выключатель зажигания. |
R2 | — | Не используется. |
R3 | — | Не используется. |
R4 | — | Не используется. |
R5 | — | Не используется. |
R6 | — | Не используется. |
2018
Салон автомобиля
Назначение предохранителей в салоне (2018)№ | Номинальный ток | Защищенный компонент |
---|---|---|
F56 | 20 A | Топливный насос. |
F57 | — | Не используется. |
F58 | 5 A | Не используется (запасной). |
F59 | 5 A | Пассивная противоугонная система. |
F60 | 10 A | Лампа освещения салона. Модуль внешнего освещения. Люк. модуль левой передней двери. |
F61 | 20 A | Зажигалка. Задние вспомогательные розетки. |
F62 | 5 A | Не используется (запасной). |
F63 | 10 A | Не используется (запасной). |
F64 | — | Не используется. |
F65 | 10 A | Выключатель открывания подъемной двери. |
F66 | 20 A | Замок двери водителя. |
F67 | 7,5 A | Информационно-развлекательный дисплей. Модуль системы глобального позиционирования. Модуль SYNC. |
F68 | — | Не используется. |
F69 | 5 A | Комбинация приборов. |
F70 | 20 A | Центральный замок. |
F71 | 7,5 A | Модуль управления кондиционером. |
F72 | 7,5 A | Модуль рулевого колеса. |
F73 | 7,5 A | Звуковой оповещатель с резервным аккумулятором. Дополнительный бортовой диагностический блок управления A. |
F74 | 15 A | Фара дальнего света. |
F75 | 15 A | Передние противотуманные фары. |
F76 | 10 A | Фонарь заднего хода. |
F77 | 20 A | Насос омывателя лобового стекла. Насос омывателя заднего стекла. |
F78 | 5 A | Кнопочный выключатель зажигания. |
F79 | 15 A | Аудиоблок. Выключатель аварийной сигнализации. Электрические дверные замки. |
F80 | 20 A | Люк на крыше. |
F81 | 5 A | Радиочастотный приемник. |
F82 | 20 A | Насос омывателя лобового стекла. Насос омывателя заднего стекла. |
F83 | 20 A | Модуль управления слежением и блокировкой. |
F84 | 20 A | Разблокировка двери водителя. |
F85 | 7,5 A | Контроль качества напряжения. Муфта кондиционера.Передняя камера парковочного ассистента. Аудиосистема. Люк. |
F86 | 10 A | Дополнительная удерживающая система. Система распознавания пассажиров. |
F87 | 15 A | Рулевое колесо с подогревом. |
F88 | — | Не используется. |
F89 | — | Не используется. |
Моторный отсек
Назначение предохранителей в блоке распределения питания (2018 г.)№ | Номинальный ток | Защищенный компонент |
---|---|---|
F7 | 40 A | Антиблокировочная тормозная система.Клапан регулировки тяги. |
F8 | 30 A | Регулирующий клапан. |
F9 | 30 A | Обогрев заднего стекла. |
F10 | 40 A | Электродвигатель вентилятора. |
F11 | 30 A | Авто-старт-стоп. |
F12 | 30 A | Реле модуля управления трансмиссией. |
F13 | 30 A | Стартер. |
F14 | 25 A | Задний стеклоподъемник. |
F15 | 25 A | Модуль управления коробкой передач. Вентилятор охлаждения (1,0 л EcoBoost). |
F16 | 20 A | Датчик контроля заряда батареи. |
F17 | — | Не используется. |
F18 | 20 A | Стеклоочистители. |
F19 | 5 A | Модуль контроля тягового усилия. |
F20 | 15 A | Звуковой сигнал. |
F21 | 5 A | Выключатель стоп-сигнала. |
F22 | 5 A | Модуль управления системой помощи при парковке. |
F23 | 5 A | Катушки реле компрессора кондиционера. Управление освещением. |
F24 | 5 A | Правый обогреваемый элемент лобового стекла. |
F25 | 10 A | Наружные зеркала заднего вида. |
F26 | 15 A | Модуль управления коробкой передач (2.0L GDI). |
F26 | 20 A | Модуль управления коробкой передач (1.0L Ecoboost). |
F27 | 15 A | Муфта кондиционера. |
F28 | 5 A | Камера заднего вида. |
F29 | 10 A | Автостоп-старт. |
F30 | — | Не используется. |
F31 | 5 A | Дополнительная задержка. |
F32 | 10 A | Модуль управления трансмиссией. Датчик положения коленчатого вала. Датчик положения распредвала. |
F33 | 15 A | Датчик массового расхода воздуха (2.0 GDI). Катушка зажигания (1.0L EcoBoost). |
F34 | 10 A | Насос охлаждающей жидкости. Клапан продувки адсорбера улавливателя паров топлива. Звук клапана привода симпозиума. Перепускной клапан турбокомпрессора.Клапан управления перепускным клапаном. Компрессор кондиционера. Масляный насос. Регулирующий лопастной гидрораспределитель турбокомпрессора. Регулируемый впускной клапан. Компрессор переменной производительности с внешним управлением. |
F35 | 10 A | Датчик положения коленчатого вала. Подогреваемый кислородный датчик. Клапан продувки адсорбера улавливателя паров топлива. |
F36 | 5 A | Активная заслонка решетки. |
F37 | 15 A | Дневные ходовые огни.Модуль управления фарами. |
F38 | 15 A | Модуль управления коробкой передач. |
F39 | 15 A | Подогрев сиденья водителя. |
F40 | 5 A | Электронный усилитель рулевого управления. |
F41 | 20 A | Модуль управления кузовным оборудованием. |
F42 | 15 A | Электродвигатель очистителя заднего стекла. |
F43 | 15 A | Фары. |
F44 | — | Не используется. |
F45 | 15 A | Подогрев сиденья пассажира. |
F46 | 25 A | Электрические стеклоподъемники. |
F47 | 7,5 A | Наружные зеркала с подогревом. |
F48 | — | Не используется. |
Номер реле | ||
R1 | Вентилятор охлаждения. | |
R2 | Звуковой сигнал. | |
R3 | Реле обогрева лобового стекла. | |
R4 | Не используется. | |
R5 | Стеклоочиститель заднего стекла. | |
R6 | Не используется. | |
R7 | Дополнительная задержка. | |
R8 | Дополнительная задержка. | |
R9 | Не используется. | |
R10 | Реле стартера. | |
R11 | Муфта кондиционера. | |
R12 | Реле вентилятора охлаждения. | |
R13 | Электродвигатель вентилятора. | |
R14 | Модуль управления трансмиссией. | |
R15 | Обогрев заднего стекла. | |
R16 | Зажигание. |
Багажный отсек
Назначение предохранителей в багажном отделении (2018 г.)№ | Номинальный ток | Защищенный компонент |
---|---|---|
F1 | — | Не используется. |
F2 | — | Не используется. |
F3 | 5 A | Удаленный доступ без ключа. |
F4 | 25 A | Стеклоподъемники левого переднего стекла. Центральный замок. Левое наружное зеркало с подогревом. |
F5 | 25 A | Правый передний стеклоподъемник. Центральный замок. Правое наружное зеркало с подогревом. |
F6 | 25 A | Электропитание левого заднего стекла. |
F7 | 25 A | Правый задний стеклоподъемник. |
F8 | — | Не используется. |
F9 | 25 A | Сиденье водителя с электроприводом. |
F10 | 25 A | Антенный усилитель аудиосистемы. |
F11 | 5 A | Удаленный доступ без ключа. |
F12 | — | Не используется. |
F13 | — | Не используется. |
F14 | — | Не используется. |
F15 | — | Не используется. |
F16 | — | Не используется. |
F17 | — | Не используется. |
F18 | — | Не используется. |
F19 | — | Не используется. |
F20 | — | Не используется. |
F21 | — | Не используется. |
F22 | — | Не используется. |
F23 | — | Не используется. |
F24 | — | Не используется. |
F25 | — | Не используется. |
F26 | — | Не используется. |
F27 | — | Не используется. |
F28 | — | Не используется. |
F29 | — | Не используется. |
F30 | — | Не используется. |
F31 | — | Не используется. |
F32 | — | Не используется. |
F33 | — | Не используется. |
F34 | — | Не используется. |
F35 | — | Не используется. |
F36 | — | Не используется. |
F37 | — | Не используется. |
F38 | — | Не используется. |
F39 | — | Не используется. |
F40 | — | Не используется. |
F41 | — | Не используется. |
F42 | — | Не используется. |
F43 | — | Не используется. |
F44 | — | Не используется. |
F45 | — | Не используется. |
F46 | — | Не используется. |
Номер реле | ||
R1 | Не используется. | |
R2 | Не используется. | |
R3 | Не используется. | |
R4 | Не используется. | |
R5 | Не используется. | |
R6 | Не используется. |
: Ford Focus
2012-2013 гг.2012 Ford Focus |
Если электрические компоненты в автомобиле не работают, возможно, перегорел предохранитель. Перегоревшие предохранители идентифицируются по обрыву провода внутри предохранителя. Перед заменой любых электрических компонентов проверьте соответствующие предохранители.
Примечание : Всегда заменяйте предохранитель на предохранитель с указанным номинальным током.Использование предохранителя с более высоким номинальным током может привести к серьезному повреждению провода и вызвать возгорание.
Номинальная сила тока и цвет стандартного предохранителя
ЦВЕТ | |||||
Плавкая вставка картридж | Картридж макс. предохранители | Макси предохранители | Стандартный предохранители | Мини предохранители | Предохранитель рейтинг |
— — | — — | — — | Серый | Серый | 2А |
— — | — — | — — | фиолетовый | фиолетовый | 3А |
— — | — — | — — | розовый | розовый | 4A |
— — | — — | — — | Тан | Тан | 5А |
— — | — — | — — | коричневый | Коричневый | 7.5А |
— — | — — | — — | Красный | Красный | 10A |
— — | — — | — — | Синий | Синий | 15А |
Синий | Синий | желтый | желтый | желтый | 20А |
натуральный | натуральный | — — | натуральный | натуральный | 25А |
розовый | розовый | Зеленый | Зеленый | Зеленый | 30А |
Зеленый | Зеленый | Оранжевый | — — | — — | 40А |
Красный | Красный | Красный | — — | — — | 50A |
желтый | желтый | Синий | — — | — — | 60A |
Коричневый | — — | Тан | — — | — — | 70A |
Черный | Черный | натуральный | — — | — — | 80А |
Панель предохранителей в багажном отделении
Панель предохранителей находится в багажном отсеке сзади слева.
боковая колесная арка.Снимите крышку панели предохранителей, чтобы получить доступ к
предохранители.
Схема панели предохранителей в багажном отделении |
Предохранители имеют следующую кодировку:
Предохранитель / реле …. Число Номинальный ток предохранителя … Защищаемые компоненты
F1 — Не используется
F2 ……………. 10A …. Модуль автомобиля без ключа
F3 …………….. 5A … Дверные ручки без ключа
F4 …………….. 25A …. Блок управления передней левой двери
F5 …………….. 25A …. Блок управления двери передний правый
F6 ……………. 25A …. Блок управления двери задняя левая
F7 ……………. 25A … Блок управления двери задняя правая
F8 — не используется
F9 ……………. 25A …. Электродвигатель сиденья водителя
F10 — F22 —— Не используется
F23…………. 25А ….. Усилитель звуковой частоты
F24 —F28 Не используется
F29 …………. 5A …. Парковочная камера
F30 ………….. 5A …… Модуль помощи при парковке
F31 — F33 Не используется
F34 ………….. 15A ….. Обогрев сиденья водителя
F35 ………….. 15A ….. Обогрев сиденья пассажира
F36 — Не используется
F37 ………….. 5A ……. Люк
F38 — F46 Не используется
R1 …………… Реле питания Заднее 15 реле (2/88)
R2 — Не используется
R3 — Не используется
R4 — Не используется
R5 — Не используется
R6 — Не используется
Панель предохранителей в салоне
Панель предохранителей расположена с правой стороны под перчаточным ящиком.
Панель предохранителей в салоне Схема |
Предохранители имеют следующую кодировку:
Расположение предохранителя / реле ……. Номинальный ток предохранителя …………. Защищенные цепи
56 … 20A … Питание топливного насоса, TMAF
57 — Не используется
58 — Не используется
59 … 5A … Пассивный противоугонный трансивер
60… 10A … Внутреннее освещение, блок переключателей двери водителя, освещение перчаточного ящика, блок переключателей верхней консоли
61 … 20A … Прикуриватель, Powerpoint
62 …. 5A …. Модуль датчика дождя, Датчик влажности, Электрохроматическое зеркало заднего вида
63 — Не используется
64 — Не используется
65 …. 10A …. Разблокировка багажника / задней двери
66 … 20A …. Питание разблокировки DD FF, двойной замок
67 … 7.5A …. SYNC, многофункциональный дисплей, модуль глобальной системы позиционирования (GPS), компас
68 — Не используется
69 …. 5A … Комбинация приборов
70 … 20А … Электропитание центрального замка и отпирания
71 …. 10A … Регулирующая головка (ручной кондиционер), автоматический контроль температуры Duel lectronic
72 … 7.5A …. Модуль рулевого колеса
73 … 5A …. Разъем канала передачи данных
74…. 15А …. Питание фары ближнего света
75 … 15А …. Питание противотуманных фар
76 … 10А … Питание фонарей заднего хода
77 … 20А …. Питание омывателя лобового стекла
78 … 5А …. Замок зажигания, кнопка пуска
79 15A Радио, DVD-плеер с навигацией, Сенсорный экран, Выключатель аварийного освещения, Выключатель дверного замка
80 20A Электропитание люка
81 5A R F приемник
82 …. 20А … Реле омывателя лобового стекла
83….. 20А ….. Центральный замок
84 … 20A … DD FF питание разблокировки, двойной замок
85 … 5A …. Индикатор отключения подушки безопасности пассажира (PADI), выключатель обогрева переднего сиденья, модуль обогрева (кондиционер с ручным управлением), датчик качества воздуха, радио, датчик температуры и влажности в автомобиле
86 … 10A … Модуль подушки безопасности, OCS, PADI
87 — 89 Не используется
Распределительная коробка
4.Расположение блока распределения питания |
Блок распределения питания расположен в моторном отсеке. Блок распределения питания содержит сильноточные предохранители, которые защищают основные электрические системы вашего автомобиля от перегрузок.
Блок распределения питания — Схема панели предохранителей |
Сильноточные предохранители имеют следующую кодировку:
Предохранитель / реле… Номинальный ток предохранителя … Защищенные цепи F1 — F6 — Не используется
F7 40A ** Насос ABS / ESP (антиблокировочная тормозная система / насос электронной системы стабилизации)
F8 30A ** Клапан ESP (электронной программы стабилизации)
F9 30A ** Обогрев заднего стекла
F10 40A ** Электродвигатель вентилятора отопителя
F11 — Не используется
F12 30A ** … Реле управления двигателем (ECR) Предохранитель реле
F13 30A ** Реле стартера
F14 25A ** Задний электрический стеклоподъемник (без DCU)
F15 25A ** DPS6 (Автоматическая коробка передач)
F16 — Не используется
F17 — Не используется
F18 20A ** Электродвигатель переднего стеклоочистителя
F19 5A *… Антиблокировочная тормозная система / Электронная программа стабилизации (ABS / ESP) 15 подача
F20 15A * Звуковой сигнал
F21 5A * Выключатель стоп-сигналов
F22 15A * Система контроля АКБ
F23 5A * Катушки реле, модуль выключателя света
F24 — Не используется
F25 10A * Наружное зеркало с электроприводом (без DCU)
F26 15A * TCM (Блок управления трансмиссией) 30 подача АКПП
F27 15A * A / C (кондиционер) Clutch
F28 5A * Питание реле топлива TMAF (массовый расход воздуха)
F29 — Не используется
F30 — Не используется
F31 — Не используется
F32 10A * Клапан рециркуляции ОГ, регулирующие клапаны завихрения, подогреваемые кислородные датчики
F33 10A * Катушки зажигания
F34 10A * Форсунки
F35 5A * Активная решетка-жалюзи
F36 10A * ECM (Блок управления двигателем)
F37 — Не используется
F38 15A * ECM / TCM 15, питание
F39 — Не используется
F40 5A * EPAS (Электронный усилитель рулевого управления) 15 подача
F41 20A * BCM (Body Control Module) 15 подача
F42 15A * Задний дворник
F43 — Не используется
F44 — Не используется
F45 — Не используется
F46 25A * Передние стеклоподъемники (без DCU)
F47 7.5A * Зеркало с подогревом (без DCU)
F48 5A * Наружное зеркало с электроприводом (без DCU)
R1 — Не используется
R2 Микрореле Звуковой сигнал
R3 — Не используется
R4 — Не используется
R5 Микрореле Стеклоочиститель заднего стекла
R6 — Не используется
R7 — Не используется
R8 — Не используется б / у
R9 — Не используется
R10 Мини-реле Реле стартера
R11 Микро реле A / C Муфта
R12 Реле мощности Охлаждающий вентилятор
R13 Мини-реле Нагреватель обогревателя
R14 Мини-реле Реле управления двигателем (ECR)
R15 Реле питания Размораживание заднего стекла
R16 Реле мощности зажигания 15
Автомобильный прикуриватель Не работает предохранитель в норме — Растяутос.com
Попытка зажечь сигарету или зарядить телефон, но питание отключается — это более чем немного раздражает, это действительно раздражает!
Пять причин неисправности автомобильного прикуривателя при проверке предохранителя:
- Неисправная вилка / зажигалка потребителя энергии
- Мусор в розетке
- Грязный / неисправный предохранитель
- Поврежден розетка
- Отсоединенный или оборванный провод
Некоторые люди называют это розеткой прикуривателя, вспомогательной розеткой, розеткой для зарядного устройства телефона, розеткой на 12 В, многие названия, но все описывают одно и то же.
Теперь я знаю, что вы проверили предохранитель, и все в порядке, это здорово, но нам нужно будет проверить, действительно ли питание проходит через предохранитель.
Эти ребята просты, поэтому разобраться в этом не займет много времени, сначала мы рассмотрим наиболее вероятные неисправности.
1 Неисправная розетка / прикуриватель
Итак, давайте начнем с проверки потребителя, а кто такой потребитель? Это то, что вы подключаете к розетке. Часто проблема вовсе не в машине, а в зажигалке, вилке зарядного устройства или кабеле.
Если покупателем является прикуриватель, проверьте поверхность катушки, не сломана ли она или покрыта табаком? Современные автомобильные зажигалки и розетки универсальны, отнесите зажигалку в машину друга или соседа и проверьте ее в их розетке.
Если вашим потребителем является зарядное устройство для телефона, проверьте контакты на предмет повреждений. Протестируйте его в другой машине или попробуйте другое зарядное устройство. Очень часто проблема заключается в разъеме телефонной вилки или кабеле.
Вилка зарядного устройства для телефона имеет 3 точки контакта: одну в центре и по две с каждой стороны.Все должно быть чистым и свободным от мусора.
Контактные точки подпружинены, поэтому они плотно контактируют с внутренней частью гнезда прикуривателя, проверьте исправность контактов.
2 Мусор в розетке
Это может показаться слишком простым, но иногда мусор просто застревает в розетке, вставляя вилку или зажигалку, просто вдавливая ее дальше и препятствуя соединению точек контакта.
3 Грязный или неисправный предохранитель
Теперь, когда мы исключили все простые вещи, давайте взглянем на предохранитель.Это может выглядеть нормально, но контакты могут быть грязными и вызывать сопротивление.
Фреттинг — это обычное явление в точках электрического контакта, это накопление коррозии, вызванное потоком энергии. Снимите, осмотрите и очистите контакты предохранителей наждачной бумагой.
Вы можете найти блок предохранителей и нужный предохранитель, выполнив поиск в руководстве по эксплуатации.
Мы не знаем наверняка, что предохранитель получает питание и проходит через него, поэтому давайте проверим его с помощью контрольной лампы.
Поместите зажим заземления на любое чистое заземление шасси и убедитесь, что контрольная лампа работает.Теперь найдите предохранитель прикуривателя и проверьте с обеих сторон, предохранителя.
Выключатель зажигания должен быть включен, и вам понадобится контрольная лампа. Вы можете проверить контрольную лампу, которую я использую здесь, на странице Автоэлектроинструментов.
4 Поврежденная розетка
Это более распространенное явление, чем вы думаете. Коррозия, погнутые или сломанные точки контакта препятствуют прохождению тока.
Проверьте розетку внутри, коррозия часто начинается на дне, где скапливается влага.Выньте предохранитель и с помощью подходящего металлического предмета очистите от ржавчины, завершите работу наждачной бумагой.
Если силовые контакты не в форме, слегка приподнимите их к центру. Замените предохранитель и проверьте, если проблема не исчезнет, замените розетку.
5 Отсоединен или оборван провод
Простая контрольная лампа — лучший инструмент для этой работы, вольтметр тоже подойдет. Так как же проверить розетку? Просто поместите конец тестовой лампы на латунное центральное кольцо в нижней части выходного отверстия.Поместите землю на металлический внешний обод.
Перед проверкой включите зажигание, розетки будут запитываться только при включенном зажигании, это предотвращает разрядку автомобильного аккумулятора.
Это очень похоже на настольную игру «Операция» — если вы коснетесь внешнего кольца контрольной лампой, предохранитель перегорит, так что имейте это в виду.
Проверка с помощью вольтметра такая же, положительный датчик в центре и земля на внешнем ободе, 12 В здесь означает, что все в порядке.
Пока все проверен, но электричества нет. Давайте теперь проверим, не болтается ли проводка, такое бывает много.
Для доступа к проводке вам, вероятно, потребуется снять какую-то облицовку приборной панели. Я оставил проверку проводки на потом, потому что кто хочет удалить части приборной панели только для того, чтобы убедиться, что все в порядке.
Когда вы получаете доступ к проводке, очевидно, убедитесь, что она безопасна, если все проверено, то снимите ее.
Тщательно проверьте, чтобы металлические контакты были чистыми и плотными.Когда соединительные провода начинают ослабевать, они расширяют мысленные контакты, вызывая плохое соединение, даже если соединитель прикреплен.
Если вы обнаружите, что контакты просто расширились, просто осторожно сожмите их плоскогубцами.
Проверьте проводку и разъем на предмет признаков ожога. Любую поврежденную проводку необходимо заменить.
На данный момент мы проверили и обнаружили:
- Потребительский кабель / зажигалка в норме
- Предохранитель в норме
- Состояние гнезда в норме
- Нет напряжения в розетке
- Электропроводка в розетке
Цепь точки питания
A Блок прикуривателя, как вы понимаете, представляет собой очень простую схему.У каждой цепи есть две стороны: сторона питания и сторона земли.
Старые автомобили будут иметь очень простую схему розетки, управляемую выключателем зажигания. Это означает, что когда ключ зажигания выключен, в розетке нет напряжения.
Проверьте проводку контрольной лампой или вольтметром, чтобы проверить наличие признаков жизни. Если вы обнаружите питание сейчас, у вас либо неисправный разъем, либо неисправна розетка.
Современные автомобили
Современные автомобили будут иметь немного более сложную компоновку.Управление начинается с выключателя зажигания, но переходит к центральному модулю управления (компьютеру), его функция заключается в управлении и назначении приоритетов различным командам.
Обычно он активирует реле, отправляющее питание на точки питания пассажира, но имеет возможность выключить реле (отключение питания), если обнаружена неисправность или батарея автомобиля становится слишком низкой.
Точки питания багажника обычно подключаются отдельно и напрямую, что позволяет использовать их при выключенном зажигании.
Некоторые автомобили известны отказом модуля управления, для опроса компьютера требуется считыватель кода неисправности.
Тестирование цепи
Эти два простых теста покажут нам, какая цепь неисправна:
- Тест цепи стороны питания
- Тест цепи стороны земли
Вы можете использовать контрольную лампу или вольтметр. Частично оборванный провод или загрязненный разъем покажет 12,65 Вольт при проверке с помощью вольтметра, но выпадет при нагрузке.
Контрольная лампа особенно полезна для нагрузки цепи, тусклый свет указывает на плохое соединение.
Отсутствие света или напряжение указывает на обрыв провода между предохранителем и розеткой прикуривателя или обрыв провода заземления от шасси к розетке.
Тест на стороне питания
В этом тесте мы касаемся только стороны питания цепи. Проверьте цепь в точках 1, 2, 3 и 4. Зажигание должно быть включено, но помните, что оставление зажигания включенным на длительные периоды испытаний приведет к разрядке батареи, при необходимости используйте средство для обслуживания батареи.
Можно использовать вольтметр или контрольную лампу.
Я показал заземляющий провод от розетки, идущий на массу шасси. Но на самом деле это будет другой провод, соединенный с проводом питания, который в конечном итоге разделится и уйдет на массу шасси.
Тест со стороны заземления
В этом тесте нас интересует только сторона заземления цепи. Здесь мы используем черный отрицательный щуп на положительном питании, используйте любой доступный источник питания от батареи.
Проверьте позиции 1 и 2, и, как вы знаете, провод заземления будет соединен с кабелем питания, и его необходимо будет проследить до точки заземления корпуса.
Показание -12 В указывает на землю.
Заземляющие соединения часто подвергаются коррозии и препятствуют прохождению тока, поэтому убедитесь, что заземление шасси чистое и надежное.
Вы можете использовать контрольную лампу для проверки цепей на стороне заземления. Просто прикрепите зажим «крокодил» к источнику питания, когда тест загорится на хорошей земле.
Здесь, на этой странице, вы можете ознакомиться со всеми инструментами, которые я использовал при выполнении этих тестов, включая руководства по ремонту, электрические схемы, контрольную лампу, вольтметр, зонд питания считывателя кода.
Связанные вопросы
Есть ли предохранитель в прикуривателе автомобиля? Да, автомобильный прикуриватель должен иметь предохранитель. Он будет расположен во внутреннем блоке предохранителей, точное расположение, размер и тип предохранителя указаны на этикетке крышки блока предохранителей или в руководстве пользователя.
Как называется предохранитель прикуривателя? Предохранитель прикуривателя может быть указан как:
- Розетка 12 В
- Розетка 12 В
- Зажигалка
- Зажигалка
- Разъем питания Aux
37 Каннингем
Джон Каннингем — автомобильный техник и писатель на Rustyautos.com. Я работаю механиком более двадцати лет и использую свои знания и опыт, чтобы писать статьи, которые помогают коллегам-механикам разбираться во всех аспектах владения классическими автомобилями, от шин до антенн на крыше и всего остального.
Недавние сообщения
ссылка на Какой сканер мне нужен для Duramax? Механик GM говорит … Ссылка на Где находится моя катушка зажигания? Руководство с фотоПочему у меня продолжает перегорать предохранитель прикуривателя?
Предохранители рассчитаны на безопасный выход из строя до того, как будет нанесен какой-либо ущерб проводке или устройствам в вашем автомобиле.Так что, если предохранитель прикуривателя продолжает перегорать снова и снова, это очень хороший признак того, что существует какая-то основная проблема, которую необходимо решить. Проблема может быть в розетке прикуривателя, в устройстве, которое вы пытаетесь подключить, или даже в проводке прикуривателя.
Единственный способ исправить это так, чтобы предохранитель прикуривателя перестал перегорать, — это проверять все возможные точки неисправности, пока вы не определите проблему. Но что бы вы ни делали, даже не думайте о замене предохранителя прикуривателя на более мощный предохранитель .В зависимости от характера вашей проблемы замена предохранителя на версию с более мощным усилителем может привести к повреждению блока предохранителей, расплавлению проводов или даже к возгоранию.
Как работают зажигалки?
Автомобильные зажигалки — это простые устройства, которые очень мало изменились за десятилетия. Два основных компонента — это розетка, которая подключается как к источнику питания, так и к заземлению, и съемный пластиковый или металлический корпус, содержащий свернутую в спираль металлическую полосу.
В большинстве случаев внутренняя стенка розетки заземлена, а штырь в центре подключен к источнику питания с предохранителем.Когда вы вставляете зажигалку в розетку, через свернутую в спираль металлическую полосу проходит ток, что приводит к ее нагреву.
При нормальных обстоятельствах можно ожидать, что прикуриватель потребляет примерно 10 ампер, а цепи прикуривателя обычно имеют предохранители на 10 или 15 А. Это позволяет подключать зарядные устройства для телефонов и другие устройства, потребляющие менее 10 или 15 ампер, в зависимости от предохранителя в вашем конкретном автомобиле.
Как гнезда прикуривателя, так и специальные гнезда для аксессуаров на 12 В можно использовать для питания 12-вольтных устройств и адаптеров питания.Поэтому, если у вас есть 12-вольтовая розетка для аксессуаров в отдельной цепи, в которой постоянно вырываются предохранители, процедура диагностики будет примерно такой же.
Почему перегорают предохранители прикуривателя?
Как выглядит перегоревший предохранитель. Тайденс Дэвис / Flickr / Creative Commons (CC BY 2.0)Предохранители прикуривателя, как и все автомобильные предохранители, перегорают, когда цепь потребляет больше силы тока, чем рассчитан предохранителем. Если предохранитель прикуривателя рассчитан на 15 ампер, то при потреблении более 15 ампер он перегорит.Если вы замените его другим предохранителем на 15 ампер, а что-то в цепи по-прежнему потребляет более 15 ампер, предохранитель просто снова перегорит.
Может показаться, что самым простым решением будет просто заменить предохранитель на 15 А предохранителем большего размера, но на самом деле это очень опасно. Хотя проводка в цепи прикуривателя может выдерживать ток чуть более 15 ампер, нет никакой гарантии, что это действительно так. И если проблема в вашей цепи на самом деле связана с коротким замыканием, установка предохранителя большего размера может привести к нагреву проводки до точки, при которой она может расплавиться или даже вызвать пожар.
Хотя вы можете купить автоматический выключатель как прямую замену предохранителю, который продолжает перегорать, это тоже плохая идея, особенно если в цепи есть короткое замыкание. Эти автоматические выключатели полезны в некоторых приложениях и имеют определенные диагностические цели, но использовать их для преднамеренной перегрузки цепи прикуривателя не рекомендуется.
Проверьте гнездо прикуривателя на наличие посторонних предметов
Существует множество причин, по которым предохранитель прикуривателя постоянно срабатывает, но одна из наиболее распространенных и часто упускаемых из виду — это присутствие постороннего предмета в розетке.Поскольку гнезда прикуривателя сконструированы таким образом, что весь корпус металлического цилиндра заземлен, а центральный штифт горячий, на удивление легко закоротить цепь.
В некоторых автомобилях рядом с гнездом прикуривателя есть держатели для мелочи или универсальные лотки, что делает опасно легким падение монеты. Если это произойдет, монета может коснуться как заземленного цилиндра, так и горячего штифта внутри розетку и вызвать короткое замыкание.
Другие металлические предметы, такие как скрепки или даже кусочки старых зарядных устройств для телефонов, также могут застрять в гнезде прикуривателя.В некоторых случаях вы можете обнаружить, что такой объект не всегда вызывает короткое замыкание, но вставка прикуривателя или 12-вольтового адаптера питания приводит к немедленному срабатыванию предохранителя.
Если вы заглянете внутрь гнезда прикуривателя с фонариком и увидите посторонний предмет, скорее всего, его удаление решит вашу проблему. На всякий случай убедитесь, что вы вытащили предохранитель прикуривателя , прежде чем лезть внутрь гнезда для удаления постороннего предмета.Затем вы можете установить новый предохранитель и проверить, не перегорел ли он.
Проверьте устройство, которое вы хотите запитать от прикуривателя
Существует жесткое ограничение на ток, который вы можете получить от розетки прикуривателя или любой 12-вольтовой розетки для аксессуаров. Если устройство, которое вы хотите включить через прикуриватель, потребляет больше силы тока, то простой факт: предохранитель сгорает каждый раз, когда вы его подключаете.
В большинстве случаев в цепях прикуривателя используются предохранители на 15 А, но вы можете проверить блок предохранителей в своем автомобиле, чтобы убедиться.Затем вы захотите проверить устройство, которое вы пытаетесь подключить, чтобы узнать, сколько силы тока оно потребляет. Зарядные устройства для сотовых телефонов обычно предназначены для работы с гнездами прикуривателя без перегорания предохранителя, но другие устройства, такие как инверторы прикуривателей, могут легко перегрузить цепь.
Даже если ваше 12-вольтовое устройство, зарядное устройство, адаптер или инвертор рассчитано на потребление менее 15 А, все равно стоит проверить вилку. Если вилка сломана, изношена или на ней что-то прилипло, подключение к розетке может вызвать прямое короткое замыкание между питанием и массой внутри гнезда прикуривателя.
Если вы когда-либо пытались подключить к прикуривателю только одну вещь, возможно, стоит попробовать другое зарядное устройство или адаптер на 12 В, чтобы исключить проблему с тем, которое вы использовали. Или вы также можете использовать омметр для проверки внутреннего короткого замыкания в вашем адаптере.
Проблемы со схемой прикуривателя
В большинстве случаев перегорание предохранителя прикуривателя вызвано какой-то внешней проблемой. Однако всегда возможно, что вы столкнулись с внутренней проблемой.Если предохранитель всегда перегорает, даже не вставляя что-либо, и вы убедились, что внутри розетки нет посторонних предметов, значит, проблема в другом месте цепи.
Чтобы полностью исключить проблему с самой розеткой, вы можете снять ее и посмотреть, не перегорел ли предохранитель. Это приложение, в котором предохранитель автоматического выключателя действительно может быть полезен, поскольку многократное пережигание предохранителей для сужения источника вашей проблемы может стать дорогостоящим.
Этот тип проблемы также будет легче диагностировать, если вы сможете отследить электрическую схему для вашего конкретного автомобиля, поскольку она покажет вам любые компоненты, кроме прикуривателя, которые также находятся в той же цепи.Отключение каждого из этих компонентов по очереди, если таковые имеются, также может быть полезно для определения источника короткого замыкания.
Другой вероятной причиной такого типа проблем является короткое замыкание в проводе питания. По сути, это означает, что провод питания, который подключается к прикуривателю, мог потереться или прожечь и вступить в контакт с металлом где-то за приборной панелью. Вы можете найти этот тип короткого замыкания, проверив непрерывность между проводом питания прикуривателя и массой.
Обнаружение короткого замыкания
В зависимости от вашего конкретного транспортного средства, может быть чрезвычайно сложно найти местоположение этого типа короткого замыкания. Короткое замыкание может быть расположено в труднодоступном месте, которое вы не сможете найти, не сняв радио, элементы управления HVAC или даже приборную панель.
Хотя в автомобильной промышленности есть устройства для обнаружения коротких замыканий, это не тот инструмент, который у всех будет под рукой. В некоторых случаях самым простым решением может быть просто оставить предохранитель прикуривателя постоянно и подключить новый провод питания к гнезду прикуривателя.
Ремонт неисправной цепи прикуривателя
Если вы решили подключить к гнезду прикуривателя новый провод питания, очень важно использовать провода подходящего сечения. Также жизненно важно установить соответствующий предохранитель, если вы решите пойти по этому пути. В некоторых случаях вы можете использовать пустое место в блоке предохранителей, а в других случаях единственный вариант — проложить провод питания непосредственно к батарее.
В обеих этих ситуациях неиспользование подходящего предохранителя может легко привести к электрическому возгоранию.И в любом случае прокладка нового провода питания должна быть вашим последним средством после того, как вы исключили любую другую потенциальную причину повторного сгорания предохранителя прикуривателя.
Спасибо, что сообщили нам об этом!
Расскажите, почему!
Другой Недостаточно подробностей Сложно понятьFord Focus Electric (2011-2018) — схема предохранителей
Ford Focus Electric (2011-2018) — схема предохранителей
Год выпуска: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018
Блок предохранителей в салоне
Ford Focus Electric — схема блока предохранителей — салон № | А | Защищенный компонент |
F56 | – | – |
F57 | – | – |
F58 | – | – |
F59 | 5 | Европа: пассивная противоугонная система (поставка) |
F60 | 10 | Подсветка салона, блок переключателей двери водителя, лампа в бардачке, лампа внешнего освещения, люк на крыше |
F61 | 20 | Гнездо прикуривателя переднее, Задние дополнительные розетки |
F62 | 5 | Датчик дождя, Датчик влажности, Зеркало с автоматическим затемнением |
F63 | – | – |
F64 | – | – |
F65 | 10 | Замок крышки багажника |
F66 | 20 | Замок двери водителя, Двойной замок |
F67 | 7,5 | Интерфейсный модуль переднего дисплея, датчик глобального позиционирования, Bluetooth-телефон и возможность голосового управления, SYNC |
F68 | 15 | Европа: Электрический замок рулевой колонки |
F69 | 5 | Комбинация приборов |
F70 | 20 | Центральный замок |
F71 | 10 | ’11 -’14: Кондиционер |
7,5 | ’14 -’18: Кондиционер | |
F72 | 7,5 | Блок управления рулевым колесом |
F73 | 5 | ’10 -’13: Аккумуляторный эхолот (сигнализация), бортовая система диагностики |
7,5 | ’13 -’18: Разъем канала передачи данных | |
F74 | 15 | Фара дальнего света |
F75 | 15 | Фара противотуманная передняя |
F76 | 10 | Фонарь заднего хода |
F77 | 20 | Насос омывателя |
F78 | 5 | Выключатель зажигания, кнопочный выключатель зажигания, автомобильный модуль без ключа (питание) |
F79 | 15 | Аудиосистема, выключатель аварийной сигнализации, кнопки дверного замка |
F80 | 20 | Люк |
F81 | 5 | Датчик движения в салоне, Радиоприемник |
F82 | 20 | Предохранитель массы (питание реле насоса омывателя переднего стекла), Предохранитель массы (питание реле насоса заднего омывателя) |
F83 | 20 | Центральный замок (масса) |
F84 | 20 | Разблокировка двери водителя (масса), двойная блокировка массы (масса) |
F85 | 7,5 | Обогреватель климат-контроля, выключатель подушки безопасности пассажира, выключатель подогрева сидений, дополнительный обогреватель, модуль обогревателя кондиционера с ручным управлением |
F86 | 10 | Удерживающая система, система отключения подушки безопасности пассажира |
F87 | – | – |
F88 | – | – |
F89 | – | – |
Блок предохранителей в моторном отсеке
Ford Focus Electric — схема блока предохранителей — моторный отсек № | А | Защищенный компонент |
F7 | 40 | Антиблокировочная тормозная система, Контроль устойчивости |
F8 | 30 | Контроль устойчивости |
F9 | – | – |
F10 | 40 | Электродвигатель вентилятора |
F11 | 40 | Вакуумный насос |
F12 | 40 | Реле управления электродвигателем |
F13 | 40 | Модуль управления зарядкой аккумулятора |
F14 | 40 | Нагреватель охлаждающей жидкости один |
F15 | 30 | Блок управления кузовом |
F16 | 40 | Нагреватель охлаждающей жидкости два |
F17 | – | – |
F18 | 20 | Стеклоочиститель |
F19 | 5 | Антиблокировочная тормозная система, Контроль устойчивости |
F20 | 15 | Рупор |
F21 | 5 | Выключатель стоп-сигнала |
F22 | 15 | Система контроля аккумуляторной батареи |
F23 | 5 | Катушки реле |
F24 | 5 | Модуль переключателя управления освещением |
F25 | – | – |
F26 | 10 | Модуль управления трансмиссией |
F27 | 15 | Световое кольцо порта зарядки |
F28 | 5 | Монитор вакуумного насоса |
F29 | – | – |
F30 | 15 | Модуль контроля крутящего момента |
F31 | 10 | Разъем линии передачи данных |
F32 | 10 | Клапан охлаждающей жидкости Соленоид кондиционера, Соленоид чиллера |
F33 | 10 | Европа: модуль управления трансмиссией США: обратная связь PSR компрессора кондиционера |
F34 | 15 | Аккумулятор высоковольтный |
F35 | – | – |
F36 | – | – |
F37 | 5 | Звуковой сигнал для пешеходов |
F38 | 15 | Модуль управления трансмиссией |
F39 | 5 | Европа: регулировка угла наклона фар (галогенные лампы) |
15 | США: ’16–’18: сиденье водителя с подогревом | |
F40 | 5 | Электронный усилитель рулевого управления |
F41 | 20 | Блок управления кузовом |
F42 | 15 | Стеклоочиститель заднего стекла |
F43 | 15 | Европа: регулировка угла наклона фар (газоразрядные лампы высокой интенсивности), адаптивное переднее освещение США: дневные ходовые огни |
F44 | – | – |
F45 | 10 | Европа: форсунки с подогревом |
15 | США: ’16–’18: пассажирское сиденье с подогревом | |
F46 | – | – |
F47 | 5 | Европа: Датчик температуры в автомобиле |
F48 | 5 | Предохранитель катушки механического реле |
Реле | ||
R1 | – | – |
R2 | – | Рупор |
R3 | – | – |
R4 | – | Высоковольтная аккумуляторная батарея, модуль управления двигателем (датчик контактора) |
R5 | – | – |
R6 | – | – |
R7 | – | Три нагревательных элемента охлаждающей жидкости |
R8 | – | Один и два нагревателя охлаждающей жидкости |
R9 | – | – |
R10 | – | Вакуумный насос |
R11 | – | – |
R12 | – | Электронный блок управления вентилятором |
R13 | – | Электродвигатель вентилятора |
R14 | – | Управление электродвигателем |
R15 | – | Вакуумный насос |
R16 | – | Зажигание |
Блок плавкой вставки
№ | А | Защищенный компонент |
F1 | 80 | Электронный усилитель рулевого управления |
F2 | 150 | Преобразователь постоянного тока в постоянный |
F3 | 100 | Распределительная коробка |
F4 | 50 | Блок управления кузовным оборудованием (питание KL30A) |
F5 | 70 | Первый и второй охлаждающий элемент высоковольтной аккумуляторной батареи |
F6 | 70 | Блок предохранителей грузового отделения |
F7 | – | – |
F8 | 50 | Вентилятор охлаждения электродвигателя |
F9 | 50 | Блок управления кузовным оборудованием (питание) |
F10 | 50 | Три элемента охлаждающей жидкости высоковольтной аккумуляторной батареи |
Блок предохранителей в багажном отделении
Ford Focus Electric — схема блока предохранителей — багажное отделение № | А | Защищенный компонент |
F1 | 5 | Блок управления телематикой |
F2 | 10 | ’10 -’14: Модуль автомобиля без ключа |
F3 | 5 | Дверные ручки автомобиля без ключа |
F4 | 25 | Передний электрический стеклоподъемник (левый), Центральный замок (передний левый), Электроуправляемое складывающееся зеркало (левое), Наружное зеркало с подогревом (левое) |
F5 | 25 | Передний электрический стеклоподъемник (правый), Центральный замок (передний правый), Электроуправляемое складывающееся зеркало (правое), Наружное зеркало с подогревом (правое) |
F6 | 25 | Задний электрический стеклоподъемник (левый) |
F7 | 25 | Задний электрический стеклоподъемник (правый) |
F8 | 10 | Европа: Противоугонная сигнализация |
5 | США: реле зажигания | |
F9 | 25 | Сиденье водителя с электроприводом |
F10 | 25 | Обогрев заднего стекла |
F11 | 5 | Электронный блок управления аккумуляторной батареей |
F12 | – | – |
F13 | – | – |
F14 | – | – |
F15 | – | – |
F16 | – | – |
F17 | – | – |
F18 | – | – |
F19 | – | – |
F20 | – | – |
F21 | – | – |
F22 | – | – |
F23 | – | – |
F24 | – | – |
F25 | – | – |
F26 | – | – |
F27 | – | – |
F28 | – | – |
F29 | 5 | Камера заднего вида |
F30 | 5 | Модуль помощи при парковке |
F31 | – | – |
F32 | – | – |
F33 | – | – |
F34 | 15 | Подогрев сиденья (водителя) |
F35 | 15 | Подогрев сиденья (переднего пассажира) |
F36 | – | – |
F37 | – | – |
F38 | – | – |
F39 | – | – |
F40 | – | – |
F41 | – | – |
F42 | – | – |
F43 | – | – |
F44 | – | – |
F45 | – | – |
F46 | – | – |
Реле | ||
R1 | – | Задний 15 |
R2 | – | Обогрев заднего стекла |
R3 | – | Стеклоочиститель заднего стекла |
R4 | – | – |
R5 | – | Европа: Звуковой сигнал охранной сигнализации |
R6 | – | – |
ПРЕДУПРЕЖДЕНИЕ.
