Предохранители и реле Opel Astra H, электрические схемы

Предохранители и реле Opel Astra H:

Данная модель  выпускается с 2004 года. За продолжительное время эксплуатации владельцами этого автомобиля был накоплен немалый опыт обслуживания и ремонта. Сталкиваясь с проблемами электрики, многие водители начинают теряться в электронных системах, проводах и разъёмах. А в этой модели найти причину неисправности электрики бывает не так просто даже подготовленным людям-ведь предохранители и реле Opel Astra H различаются в зависимости от комплектации.

Распространённые проблемы, пути их устранения и диагностика ошибок — всё это может понадобиться, чтобы починить Астру.

В базовой и полной комплектациях предохранители и реле Opel Astra H отличаются по нумерации. Например, в багажнике в базовой версии находится малый блок предохранителей и реле, а в полной версии — полноценный. Под капотом нумерация предохранителей базовой версии не совпадает с полной. Это связано с различием в электронных составляющих и разными электрическими схемами.

В данной статье рассмотрены монтажные блоки полной комплектации.

Предохранители в багажнике:

Монтажный блок:

Монтажный блок (REC модуль) находится на левой стенке в багажнике. Чтобы добраться до него, поверните 2 фиксатора в верхней части крышки и откиньте её вниз.

1 (25 А) — электрические стеклоподъёмники в передних дверях. Если внезапно перестал работать подъёмник стекла одной из передних дверей, проверьте первым делом этот предохранитель, затем проводку в месте открытия двери, между кузовом и дверью.

Провод мог обломиться или окислиться контактный разъём. Снимите обшивку с двери и проверьте провода внутри двери. Проверьте массу (коричневый провод между кузовом и дверью). При снятой обшивке также осмотрите механизм привода подъёмника и проверьте его мотор.

Если стеклоподъёмники работают некорректно, можно их запрограммировать. Для этого отключите на некоторое время аккумулятор, подключите обратно, включите зажигание, при закрытом окне нажмите и удерживайте кнопку поднятия стеклоподъёмника в течение 3-5 секунд. Нажимать и удерживать кнопку для каждой двери нужно отдельно.

2 — не используется.

3 (7,5 А) — приборная панель. Если не работают приборы или подсветка панели, проверьте также предохранитель 18. Может быть дело в плате самой панели или разъёме подключения проводки с обратной её стороны.

4 (5 А) — система кондиционирования. Если не работает кондицинер, проверьте также предохранитель 14 в этом блоке и предохранители 4, 20, 32 в моторном отсеке, а также реле К8_Х125 под капотом. Могут быть установлены неверные настройки в меню автомобиля. Попробуйте убрать экономичный режим ECO, изменить настройки климат-контроля и кондиционера.

При отрицательных температурах кондиционер не включится из-за малого давления газа в системе, поэтому зимой его лучше включать в тёплых боксах (для смазки уплотнителей). Проверьте давление, при необходимости заправьте и проверьте систему на отсутствие утечек. Проверьте работу муфты и компрессора, исправность кнопки A/C. Точную причину поможет определить диагностика в сервисе с помощью прибора, подключаемого к диагностическому разъёму.

5 (7,5 А) — подушки безопасности.

6,7,8,9,10 — не используются.

11 (25 А) — обогрев заднего стекла. Если перестало отпотевать заднее стекло или обогрев включается только на несколько секунд, проверьте также предохранитель 18 в этом блоке и реле К3_Х131 в блоке под капотом.

12 (15 А) — очиститель заднего стекла. Если задний «дворник» не работает, проверьте кроме этого, пред. 15 в моторном отсеке. Распространённая проблема — попадание влаги в механизм мотора и заднего стеклоочистителя. Из-за образования ржавчины некоторые детали могут заклинить.

Чтобы снять механизм с мотором, нужно снять обшивку двери багажника, а затем и сам механизм. После снятия проверьте состояние вала, выбив втулку, которая на него надета. Если вал засорён, заржавел или не крутится, выбейте его, почистите и установите обратно.

13 (5 А) — система помощи при парковке

.

14 (7,5 А) — система кондиционирования. См. пред. 4.

15 — не используется.

16 (5 А) — система обнаружения пассажира на переднем сиденье, система Open&Start.

17 (5 А) — датчик давления в шинах, датчик дождя, датчик качества воздуха, автозатемнение зеркала заднего вида.

18 (5 А) — приборы и переключатели на панели. См. пред. 3.

19 — не используется.

20 (10 А) — управление амортизаторами (система CDC).

21 (7,5 А) — обогрев боковых зеракал. Включается обычно при нажатии на кнопку обогрева заднего стекла. Если перестал работать обогрев бокового зеркала, проверьте проводку между кузовом и дверью, а также в самом зеркале. Для этого снимите накладку или всё зеркало и проверьте контакты в разъёме внутри него.

Часто нижние контакты обгорают или окисляются. Если обогрев зеркал не работает совместно с обогревом заднего стекла, проверьте также предохранитель 11. Фотография проводки и механизма внутри зеркала при снятой накладке:

22 (20 А) — стеклянная раздвижная крыша (электропривод люка). См. также пред. 34.

23 (25 А) — электрические стеклоподъёмники задних дверей. Если одно из стёкол в задних дверях перестало опускаться/подниматься, проверьте жгут проводов, который выходит из кузова и заходит в дверь. Обычно там переламывается коричневый провод, который идёт на массу.

Проверьте также исправность самой кнопки на двери, мотора и механизма подъёмника, сняв обшивку двери. Не помешает проверить и предохранитель 1, отвечающий за работу передних стеклоподъёмников.

24 (7,5 А) — диагностический разъем. Разъём OBD2 находится под ручником, спрятан за накладкой полки. Для диагностики ошибок обычно подключают сканеры Tech3, MDI или OP-COM.

25 — не используется.

26 (7,5 А) — электропривод складывания боковых зеркал.

27 (5 А) — сигнализация, датчик ультразвука

. В штатной сигнализации Opel Astra H для постановки на охрану нужно нажать 2 раза кнопку брелка, после этого автомобиль встанет на охрану с задержкой 15 секунд. Чтобы просто закрыть все двери, нужно нажать эту же кнопку 1 раз, тогда режим охраны не включится. Чтобы открыть или закрыть все окна, нужно нажать и удерживать кнопку открытия/закрытия соответственно.

28 — не используется.

29 (15 А) — прикуриватель, розетка 12 В на центральной консоли. Обычно этот предохранитель перегорает при коротком замыкании в разъёме прикуривателя. Если вы вставляете в него нестандартные разъёмы от приборов, убедитесь что на них нет посторонних шайб, которые могут слететь и замкнуть контакты. Приборы лучше подключать к дополнительной розетке 12 В (при наличии) или в разветвитель.

30 (15 А) — задняя розетка 12 В.

31, 32 — не используются.

33 (15 А) — система Open&Start.

34 (25 А) — стеклянная раздвижная крыша (электропривод люка). См. также пред. 22.

35 (15 А) — задняя розетка 12 В.

36 (20 А) — розетка для подключения прицепа, тягово-сцепное устройство.

37 — не используется.

38 (25 А) — центральный замок, вывод «30». При проблемах с сигнализацией см. 27. Если центральный замок перестал закрывать двери, проверьте горит ли при этом свет в салоне. Если горит, скорее всего вышел из строя концевой выключатель в одной из дверей и блок «думает», что одна из дверей открыта. При этом обычно подаётся аварийная сигнализация.

При неполадках с центральным замком можно попробовать скинуть на некоторое время клемму аккумулятора и подключить обратно. Чтобы определить точную причину, можно провести диагностику способами, описанными в конце статьи или в автосервисе при подключении прибора к диагностическому разъёму.

39 (15 А) — подогрев сиденья водителя.
40 (15 А) — подогрев сиденья переднего пассажира. Если сиденья перестали греться при включении этой функции, проверьте разъёмы и провода под ними.

41, 42, 43, 44 — не используются.

Реле в багажнике:

К1_Х131 — реле замка зажигания, вывод «15».

К2_Х131 — реле замка зажигания, вывод «15А».

К3_Х131 — реле обогрева заднего стекла. См. пред. 11.

Предохранители в блоке под капотом:

Монтажный блок моторного отсека находится с левой водительской стороны, под капотом между опорой стойки и левой фарой. Чтобы добраться до него, нужно открыть крышку, поддев её по краям.

1 (20 А) — антиблокировка тормозов ABS.
2 (30 А) — антиблокировка тормозов ABS. Если на панели загорелась лампа ABS и эта система перестала работать, проверьте и почистите датчики ABS и датчики скорости у передних и задних колёс, их проводку и разъёмы. Дело может быть и в блоке управления ABS. Более точную причину можно сказать по результату диагностики прибором.

Обычно проблемы с ABS возникают после замены ступиц колёс или их подшипников, при сборке агрегатов неправильно устанавливают датчики или их разъёмы, что приводит к перетиранию проводов или отсутствию контакта.

3 (30 А) — вентилятор печки (климат-контроль).

4 (30 А) — вентилятор печки (кондиционер). Если перестала работать печка, возможно засорился сам вентилятор, перегорел его мотор или термопредохранитель. Засор особенно вероятен, если печку не обслуживали длительное время (несколько лет). Разберите печку, прочистите все узлы и смажьте ось вентилятора и подшипники.

Чтобы добраться до печки, нужно снять бардачок. Если печка работает только в последнем максимальном положении, нужно менять резистор. Дело может быть и в блоке управления климат-контролем или кондиционером. Если печка дует холодным воздухом, проверьте уровень антифриза и наличие воздуха в системе охлаждения.

5 (30 или 40 А) — вентилятор радиатора.

6 (20, 30 или 40 А) — двигатель вентилятора радиатора. Если перестал включаться вентилятор системы охлаждения, проверьте исправность его двигателя, подав напряжение от аккумулятора напрямую. Если двигатель не работает, снимите его, разберите и прочистите, проверив щётки или замените новым. Дело может быть в электронном блоке управления, датчике температуры, термостате или проводке. Правильная диагностика покажет точную причину.

7 (10 А) — передний и задний стеклоомыватели. Если омыватель перестал работать при похолодании, проверьте уровень жидкости в бачке омывателя, не замёрзла ли она в трубках и форсунках. Отогрейте при необходимости и поменяйте. Проверьте также исправность насоса-помпы в бачке, подав на него напряжение 12 В и проводку.

8 (15 А) — звуковой сигнал. Если перестал работать сигнал, скорее всего дело в CIM-модуле, подрулевом шлейфе и его разъёме. В этом случае обычно перестают работать кнопки, расположенные на руле (например, громкость). Распространённая проблема. Если дело в сим-модуле, обычно помогает пропайка контактов на его плате, ремонт сломанных проводов или замена новым модулем.

9 (25 А) — передний и задний стеклоомыватели

. См. выше пред. 7.

10, 11, 12 — не используются.

13 (15 А) — противотуманные фары. Если не работают, проверьте лампы, разъёмы и проводку.

14 (30 А) — очистители лобового стекла. Если не работают «дворники», скорее всего засорился или примёрз механизм в моторе-редукторе или контакты проводов. Разберите его и почистите. Проверьте также щётки мотора.
Задание интервала работы очистителей в прерывистом режиме: нажать рычаг «дворников» вниз для их срабатывания, подождать требуемое время и включить прерывистый режим их работы (переключить рычаг вверх). Теперь очистители будут работать с заданным интервалом. Допускаются значения 2-15 секунд.

15 (30 А) — очиститель заднего стекла. См. пред. 12 в блоке багажника.

16 (5 А) — система Open&Start, открывающаяся крыша, ABS, выключатель стоп-сигналов.

17 (25 А) — обогрев топливного фильтра (только для дизельных двигателей).

18 (25 А) — стартер. Если не крутит, проверьте реле К1_Х125, заряд АКБ, контакты его клемм, минусовой контакт на корпус автомобиля, исправность самого стартера, втягивающего реле и проводку/разъёмы. Если АКПП, проверьте её селектор, исправность выключателя педали тормоза. Точную причину укажет диагностика.

19 (30 А) — электронные системы коробки переключения передач.

20 (10 А) — компрессор кондиционера. См. пред. 4 в багажном блоке.

21 (20 А) — электронные системы двигателя.

22 (7,5 А) — электронные системы двигателя.

23 (10 А) — фары, адаптивный свет (система AFL), электрокорректор угла наклона. Если перестал работать ближний или дальний свет, проверьте и замените лампы. Для замены лампы в одной из фар нужно вывернуть колёса в противоположную сторону, открыть специальный люк, расположенный в колёсной арке, через него снять резинку-пыльник с фары, достать старую лампу, повернув её против часовой стрелки и установить новую лампу, повернув для фиксации в разъёме по часовой стрелке.

Чтобы включить режим работы фар «дорога домой», нужно выключить зажигание и достать из замка ключ, открыть водительскую дверь и моргнуть дальним светом (кратковременное нажатие рычага на себя). После этого при закрытии водительской двери будут включены ближний свет + фонарь заднего хода, которые автоматически погаснут через 30 секунд.

24 (15 А) — топливный насос. Если насос не качает бензин и двигатель не заводится, проверьте провода под капотом в гофре между блоком управления двигателем и блоком предохранителей. Обычно они там перетираются или пропадает контакт в разъёмах подключения к этим блокам. Точную причину может определить диагностика и считывание ошибок.

25 (15 А) — электронные системы коробки переключения передач.

26 (10 А) — электронные системы двигателя.

27 (5 А) — электро-гидроусилитель руля. Если руль стал крутиться туго, проверьте силовой предохранитель FB3, уровень масла в бачке ГУР. Бачок находится под капотом с пассажирской стороны, в углублении недалеко от лобового стекла.

Если руль крутится туго только на морозе, при потеплении работает нормально, скорее всего замерзает масло в системе усилителя руля, замените масло на более устойчивое к температурам. При проблемах с маслом может выйти из строя или заклинить рулевая рейка. Также мог выйти из строя насос, в этом случае либо ремонт, либо замена новым.

28 (5 А) — электронные системы коробки передач.

29 (7,5 А) — электронные системы коробки передач.

30 (10 А) — электронные системы двигателя.

31 (10 А) — фары, адаптивный свет (система AFL), электрокорректор угла наклона. См. пред. 23.

32 (5 А) — кондиционер, выключатель на педали сцепления, лампа неисправности в тормозной системе.

33 (5 А) — наружное освещение (блок управления), фары, адаптивный свет (система AFL), электрокорректор угла наклона.

34 (7,5 А) — рулевой модуль (блок управления).

35 (20 А) — система информации и развлечений.

36 (7,5) — система Twin Audio, дисплей, радиоприёмник, моб. телефон.

Реле в блоке под капотом:

К1_Х125 — реле стартера. См. пред. 18 в блоке под капотом.

К2_Х125 — реле электронного блока управления двигателем (ЭБУ).

КЗ_Х125 — вывод «5».

К5_Х125 — реле режимов работы очистителя лобового стекла.

К6_Х125 — реле переднего стеклоочистителя. См. пред. 14 в блоке под капотом.

К7_Х125 — реле омывателя фар (насос). Если не работает, проверьте уровень жидкости в омывателе, а также отсутствие засоров и замерзания в трубках и форсунках.

К8_Х125 — реле компрессора кондиционера.

К10_Х125 — реле топливного насоса. См. пред. 24 в блоке под капотом.

К11_Х125 — реле вентилятора радиатора.
К12_Х125 — реле вентилятора радиатора.
К1З_Х125 — реле вентилятора радиатора. См. пред. 5 в блоке под капотом.

К14_Х125 — реле обогрева топливного фильтра (только для дизельных двигателей).

К15_Х125 — реле вентилятора печки. См. пред. 3 в блоке под капотом.

К16_Х125 — реле противотуманных фар. См. пред. 13 в блоке под капотом.

Силовые предохранители в моторном отсеке Opel Astra H:

Блок силовых предохранителей находится под капотом, рядом с блоком основных предохранителей, между ним и левой опорой стойки. Чтобы добраться до него, нужно открыть крышку.

FB1 (50 А) — электрогидравлический жёсткий верх HT.

FB2 (80 А) — контроллер времени накаливания (только для дизельного двигателя).

FB3 (80 А) — электрогидравлический усилитель руля. См. пред. 27 в блоке под капотом.

FB4 (30 А) — автономный подогреватель IH.

FB4 (100 А) — дополнительный электрический подогреватель в салоне EH.

FB5 (80 А) — блок предохранителей и реле в багажнике.

FB6 (80 А) — блок предохранителей и реле в багажнике.

Диагностика ошибок:

Для определения причины неисправности можно провести диагностику системы без наличия специального прибора описанными ниже способами.

Для механических коробок передач или коробки Easytronic:

  • нажать одновременно педаль газа и педаль тормоза и удерживать их нажатыми
  • вставить ключ в замок зажигания
  • повернуть ключ, включив зажигание, но не заводя двигатель
  • продолжая удерживать педали, подождать несколько секунд, до появления на дисплее бортового компьютера сообщений об ошибках

Для автоматических коробок передач:

  • вставить ключ в замок зажигания
  • повернуть ключ, включив зажигание, но не заводя двигатель
  • нажать на педаль тормоза и удерживать её нажатой
  • переключить рычаг коробки в положение D
  • выключить зажигание, отпустить педаль тормоза
  • нажать одновременно педаль газа и педаль тормоза и удерживать их нажатыми
  • повернуть ключ, включив зажигание, но не заводя двигатель
  • удерживая педали, подождать несколько секунд до появления на дисплее бортового компьютера сообщений

В режиме диагностики на дисплее появится сообщение ECN с кодами ошибок. 4 цифры — код ошибки, 2 цифры — значение.



Предохранители и реле Astra-H — Opel Astra, л., года на DRIVE2


В хетчбеках добраться до блока можно открыв крышку обшивки, повернув два круглых фиксатора и опустив крышку. Крышка блока предохранителей в обшивке багажника опель астра h типа хэтчбек В седанах вы можете найти маленькую крышку с двумя ручками. Потяните за две ручки, отключите зажимы и подымите крышку вверх.

Крышка блока предохранителей в обшивке багажника опель астра h типа седан В зависимости от комплектации панель предохранителей может иметь разный вид. В полной комплектации количество предохранителей и реле значительно больше и схема предохранителей сложнее.

Простой маленький блок предохранителей в базовой комплектации. Простой блок предохранителей в багажном отделении опель астра h 1. Противотуманные фары — 15 А 2. Розетка в багажно отделении — 15 А 4. Лампы заднего хода — 7,5 А 5. Задние стеклоподъемники — 30 А 6. Могут быть установлены неверные настройки в меню автомобиля. Опель астра н распиновка блока предохранителей убрать экономичный режим ECO, изменить настройки климат-контроля и кондиционера. При отрицательных температурах кондиционер не включится из-за малого давления газа в системе, поэтому зимой его лучше включать в тёплых боксах для смазки уплотнителей.

Проверьте давление, при необходимости заправьте и проверьте систему на отсутствие утечек. Точную причину поможет определить диагностика в сервисе с помощью прибора, подключаемого к диагностическому разъёму.

Распространённая проблема — попадание влаги в механизм мотора и заднего стеклоочистителя. Из-за образования опель астра н распиновка блока предохранителей некоторые детали могут заклинить. Чтобы снять механизм с мотором, нужно снять обшивку двери багажника, а затем и сам механизм. После снятия проверьте состояние вала, выбив втулку, которая на него надета. Если вал засорён, заржавел или не крутится, выбейте его, почистите и установите обратно.

Включается обычно при нажатии на кнопку обогрева заднего стекла. Если перестал работать обогрев бокового зеркала, проверьте проводку между кузовом и дверью, а также в самом зеркале. Для этого снимите накладку или всё зеркало и проверьте контакты в разъёме опель астра н распиновка блока предохранителей. Часто нижние контакты обгорают или окисляются. Если обогрев зеркал не работает совместно с обогревом заднего стекла, проверьте также предохранитель Фотография проводки и механизма внутри зеркала при снятой накладке: Обычно там переламывается коричневый провод, который идёт на массу.

Проверьте также исправность самой кнопки на двери, мотора и механизма подъёмника, сняв обшивку двери. Не помешает проверить и предохранитель 1, отвечающий за работу передних стеклоподъёмников.

Разъём OBD2 находится под ручником, спрятан за накладкой полки. В штатной сигнализации Opel Astra H для постановки на охрану нужно нажать 2 раза кнопку брелка, после этого автомобиль встанет на охрану с задержкой 15 секунд. Чтобы просто закрыть все двери, нужно нажать эту же кнопку 1 раз, тогда режим охраны не включится.

Обычно этот предохранитель перегорает при коротком замыкании в разъёме прикуривателя. Если вы вставляете в него нестандартные разъёмы от приборов, опель астра н распиновка блока предохранителей что на них нет посторонних шайб, которые могут слететь и замкнуть контакты. Приборы лучше подключать к дополнительной розетке 12 В при наличии или в разветвитель. При проблемах с сигнализацией см.

Если центральный замок перестал закрывать двери, проверьте горит ли при этом свет в салоне. При этом обычно подаётся аварийная сигнализация. При неполадках с центральным замком можно попробовать скинуть на некоторое время клемму аккумулятора и подключить обратно. Чтобы определить точную причину, можно провести диагностику способами, описанными в конце статьи или в опель астра н распиновка блока предохранителей при подключении прибора к диагностическому разъёму.

Если сиденья перестали греться при включении этой функции, проверьте разъёмы и провода под. Реле в багажнике: Предохранители в блоке под капотом: Монтажный блок моторного отсека находится с левой водительской стороны, под капотом между опорой стойки и левой фарой. Чтобы добраться до него, нужно открыть крышку, поддев её по краям.

Если на панели загорелась лампа ABS и эта система перестала работать, проверьте и почистите датчики ABS и датчики скорости у передних и задних колёс, их проводку и разъёмы.

При отрицательных температурах кондиционер не включится из-за малого давления газа в системе, поэтому зимой его лучше включать в тёплых боксах для смазки уплотнителей. Проверьте давление, при необходимости заправьте и проверьте систему на отсутствие утечек. Точную причину поможет определить диагностика в сервисе опель астра н распиновка блока предохранителей помощью прибора, подключаемого к диагностическому разъёму.

Если задний "дворник" не работает, проверьте кроме этого, пред. Распространённая проблема — попадание влаги в механизм мотора и заднего стеклоочистителя. Из-за образования ржавчины некоторые детали могут заклинить.

Чтобы снять механизм с мотором, нужно снять обшивку двери багажника, а затем и сам механизм. После снятия проверьте состояние вала, выбив втулку, которая на него надета. Если вал засорён, заржавел или не крутится, выбейте его, почистите и установите обратно. Включается обычно при нажатии на кнопку обогрева заднего стекла.

Если перестал работать обогрев бокового зеркала, проверьте проводку между кузовом и дверью, а также опель астра н распиновка блока предохранителей самом зеркале.

Для этого снимите накладку или всё зеркало и проверьте контакты в разъёме внутри.

Часто нижние контакты обгорают или окисляются. Если обогрев зеркал не работает совместно с обогревом заднего стекла, проверьте также предохранитель Фотография проводки и механизма внутри зеркала при снятой накладке: Проводка и разъёмы внутри зеркала заднего вида в Opel Astra H 22 20 А — стеклянная раздвижная крыша электропривод люка. Обычно там переламывается коричневый провод, который идёт на массу.

Проверьте также опель астра н распиновка блока предохранителей самой кнопки на двери, мотора и механизма подъёмника, сняв обшивку двери.

Не помешает проверить и предохранитель 1, отвечающий за работу передних стеклоподъёмников. Разъём OBD2 находится под ручником, спрятан за накладкой полки.

Схема расположения реле и предохранителей Opel Astra-H

В штатной сигнализации Opel Astra H для постановки на охрану опель астра н распиновка блока предохранителей нажать 2 раза кнопку брелка, после этого автомобиль встанет на охрану с задержкой 15 секунд. Чтобы просто закрыть все двери, нужно нажать эту же кнопку 1 раз, тогда режим охраны не включится. Обычно этот предохранитель перегорает при коротком замыкании в разъёме прикуривателя.

Если вы вставляете в него нестандартные разъёмы от приборов, убедитесь что на них нет посторонних шайб, которые могут слететь и замкнуть контакты.

Приборы лучше подключать к дополнительной розетке 12 В при наличии или в разветвитель. При проблемах с сигнализацией см. Если центральный замок перестал закрывать двери, проверьте горит ли при этом свет в салоне. Если горит, скорее всего вышел из строя концевой выключатель в одной из дверей и блок "думает", что одна из дверей открыта.

Блок предохранителей опель астра (opel astra h/j). Схема расположения реле и предохранителей.

При этом обычно подаётся аварийная сигнализация. При неполадках с центральным замком можно попробовать скинуть опель астра н распиновка блока предохранителей некоторое время клемму аккумулятора и подключить обратно. Чтобы определить точную причину, можно провести диагностику способами, описанными в конце статьи или в автосервисе при подключении прибора к диагностическому разъёму.

Если сиденья перестали греться при включении этой функции, проверьте разъёмы и провода под. Предохранители в блоке под капотом Монтажный блок моторного отсека находится с левой водительской стороны, под капотом между опорой стойки и левой фарой.

Предохранители и реле Opel / Vauxhall Astra H (2004-2009)

Opel

Автор redactor3 На чтение 4 мин. Просмотров 1.5k. Опубликовано


В этой статье мы рассмотрим Opel Astra третьего поколения (Vauxhall Astra), выпускаемый с 2004 по 2009 год. Здесь вы найдете схемы блока предохранителей Opel Astra H 2004, 2005, 2006, 2007, 2008 и 2009 , получите информацию о расположение панелей предохранителей внутри автомобиля, а также узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

Используя плоскую отвертку, нажмите на два боковых фиксатора и снимите крышку.

Блок предохранителей

Назначение предохранителей в моторном отсеке
ампер Описание
1 20А Антиблокировочная система тормозов (ABS)
2 30А Антиблокировочная система тормозов (ABS)
3 30А Вентилятор отопителя кондиционера
4 30А Вентилятор отопителя кондиционера
5 30А или 40А Вентилятор радиатора
6 20А или 30А или 40А Вентилятор радиатора
7 10А Омыватели ветрового стекла (спереди и сзади)
8 15А рожок
9 25А Омыватели ветрового стекла (спереди и сзади)
10 Не используется
11 Не используется
12 Не используется
13 15А Противотуманная фара
14 30А Стеклоочиститель (передний)
15 30А Стеклоочиститель (задний)
16 5A Электронные системы управления, Open & Start, ABS, люк на крыше, выключатель стоп-сигнала
17 25А Подогрев топливного фильтра
18 25А Стартер
19 30А Передача инфекции
20 10А Компрессор кондиционера
21 20А Модуль управления двигателем (ECM)
22 7. 5A Модуль управления двигателем (ECM)
23 10А Регулировка угла наклона фар, адаптивное переднее освещение (AFL)
24 15А Топливный насос
25 15А Модуль управления коробкой передач (TCM)
26 10А Модуль управления двигателем (ECM)
27 5A Усилитель руля
28 5A Модуль управления коробкой передач (TCM)
29 7.5A Модуль управления коробкой передач (TCM)
30 10А Модуль управления двигателем (ECM)
31 10А Регулировка угла наклона фар, адаптивное переднее освещение (AFL)
32 5A Контрольная лампа неисправности тормозной системы, кондиционер, педаль сцепления
33 5A Регулировка угла наклона фар, Адаптивное переднее освещение (AFL), Блок управления наружным освещением
34 7. 5A Блок управления модулем рулевой колонки
35 20А Информационно-развлекательная система
36 7.5A Мобильный телефон, цифровой радиоприемник, система Twin Audio, многофункциональный дисплей
К1 Реле стартера
К2 Реле модуля управления двигателем (ECM)
КЗ Выход “5”
К5. Реле режима стеклоочистителя
К6 Реле активации стеклоочистителя
К7 Реле насоса омывателя фар
К8 Реле компрессора кондиционера
К10 Реле топливного насоса
К11 Реле вентилятора радиатора
К12 Реле вентилятора радиатора
К13 Реле вентилятора радиатора
К14 Реле подогрева топливного фильтра (дизель)
К15 Реле вентилятора отопителя
К16 Реле противотуманных фар

Блок предохранителей в багажном отделении

Расположение блока предохранителей

Блок предохранителей находится на правой стороне багажника.  Поверните два зажима на 90 градусов и сложите крышку вниз.



Блок предохранителей

Назначение предохранителей в багажнике
ампер Описание
1 25А Передние стеклоподъемники
2 Не используется
3 7.5A Приборная доска
4 5A Кондиционер
5 7.5A Воздушная подушка
6 Не используется
7 Не используется
8 Не используется
9 Не используется
10 Не используется
11 25А Обогрев заднего стекла
12 15А Стеклоочиститель заднего стекла
13 5A Помощь при парковке
14 7. 5A Кондиционер
15 Не используется
16 5A Датчик занятости правого переднего сиденья, система Open & Start
17 5A Датчик дождя, датчик качества воздуха, система контроля давления в шинах, внутреннее зеркало заднего вида с автоматическим затемнением
18 5A Инструменты, выключатели
19 Не используется
20 10А Система динамического контроля демпфирования (CDC)
21 7.5A Обогрев наружных зеркал заднего вида
22 20А Раздвижная крыша
23 25А Задние электрические стеклоподъемники
24 7.5A Диагностический разъем
25 Не используется
26 7.5A Складные наружные зеркала
27 5A Ультразвуковой датчик, сигнализация
28 Не используется
29 15А Прикуриватель / Передняя розетка
30 15А Задняя розетка
31 Не используется
32 Не используется
33 15А Система Open & Start
34 25А Раздвижная крыша
35 15А Задняя розетка
36 20А Гнездо фаркопа
37 Не используется
38 25А Центральный замок, Выход “30”
39 15А Обогрев переднего левого сиденья
40 15А Обогрев переднего правого сиденья
41 Не используется
42 Не используется
43 Не используется
44 Не используется
К1 Выход «15» замка зажигания (блокировка)
К2 Выход «15а» замка зажигания (блокировка)
КЗ Реле обогрева заднего стекла

Предохранители Опель Астра Н

Рассмотрим, где находятся предохранители Опель Астра Н, как к ним добраться и вскрыть блоки, как определить неисправность, а также какие детали выбрать для замены и как замениить.

Зачем нужны предохранители Опель Астра H


Предохранители Опель Астра H нужны чтобы размыкать электрическую цепь, которая подверглась перегрузке.
Проще говоря, если сила тока в цепи увеличилась, то предохранитель перегорает, соответственно цепь размыкается. Это нужно, чтобы предотвратить короткое замыкание, которое может привести к поломке всей электроники в машине, и даже к пожару. А блок создан для удобства автовладельца. Ведь если бы предохранители были разбросаны по всей схеме, то было бы весьма трудно их заменять. Благодаря тому, что все они собраны в одном месте, не приходится искать по всей машине, где находится нужный.

Где находится блок в Opel Astra H

Перед началом работ с любой электрикой в Opel Astra, включая предохранители, лучше вытащить ключ из замка зажигания.  Иначе можно получить удар током, либо случайно устроить короткое замыкание. Opel Astra имеет 2 блока предохранителей – один в багажном отделении, другой под капотом.

Обязательно посмотрите:

В базовой комплектации Опель Астра оборудуется одним блоком в подкапотном пространстве, а вторым, поменьше, в багажном отсеке. Полная комплектация имеет 2 полноценных элемента, в тех же местах. Это связано тем, что электронная схема отличается, из-за разных электронных составляющих.

Как получить доступ к предохранителям

Блок под капотом:

  • Вставляем плоскую отвертку в щель между крышкой и защелкой
  • Слегка отгибаем, и поднимаем крышку.
  • То же самое с другим замком.

В некоторых комплектациях Opel Astra блок разделен на две части. Снять крышку в таком случае получится, нажимая одновременно на зажимы, держащие крышку.

В багажнике:

  • У Opel Astra хэтчбэк и универсал блок находится слева в багажнике. Доступ к нему можно получить, открыв отверстие в обшивке, провернув фиксаторы.
  • В седане аналогичная система, но размер крышки меньше.
  • Размер блока зависит от комплектации Opel Astra.

Как определить неисправность

Опель Астра H может похвастать достаточно большим количеством электроприборов. Поэтому в случае отказа работы одного или нескольких из них, первым делом надо проверить предохранители. Определить неисправный не составит труда, в центре он будет почерневшим, возможно слегка оплавленным, и металлический контакт в середине будет разорван. Для замены не нужны специальные предохранители именно для Opel Astra, эта деталь универсальна, и стоит недорого. Главное, не ошибиться с силой тока. На самой детали будет написано количество ампер. Помимо этого поможет схема в руководстве по эксплуатации Опель Астра H и цветовая идентификация:

  • деталь фиолетового цвета выдерживает 3А,
  • бежевого – 5А;
  • коричневого – 7.5А;
  • красного – 10А;
  • синего – 15А;
  • желтого – 20А;
  • прозрачного – 25А;
  • зеленого – 30А;
  • розового – 40А.

Перегорают предохранители чаще всего из-за неправильной эксплуатации автомобиля. Например, при замерзании жидкости омывателя стекла или фар, водитель начинает неоднократно нажимать на подрулевой лепесток управления омывателем. Жидкость не прокачивается, электричество в цепи растет, соответственно деталь перегорает. Такой же результат ждет прикуриватель, если вставить в него сразу несколько электрических приборов, либо один слишком мощный. Также часто страдает предохранитель фар ближнего света, потому что используют  неподходящую лампу.

Предыдущая

ТюнингБагажник на крышу Опель Астра: плюсы и минусы

Следующая

ХарактеристикиРазмер багажника Опель Астра H

Опель астра н предохранитель прикуривателя

Главная » Opel » Опель астра н предохранитель прикуривателя

Как поменять предохранитель прикуривателя на Опель Астра H

Почему-то выгорание предохранителя прикуривателя на Opel Astra H — частое явление. Мы подготовили пошаговое руководство по его замене.

Шаг 1. Ищем лючок в багажнике

Для начала необходимо найти лючок блока предохранителей в багажнике. Обычно он выглядит так:

Лючок предохранителей в седане Опель Астра H обычно выглядит так:

Если Ваш лючок внешне отличается от изображенного на картинке, значит у Вас редкая комплектация, такое бывает, ничего страшного, не нужно паниковать.

Шаг 2. Определяем тип блока предохранителей

Теперь нам нужно понять, каким монтажным блоком предохранителей оснащена Ваша Астра. Дело в том, что большинство автомобилей этой марки оснащалось «полным монтажным блоком», но некоторые машины, особенно базовой комплектации, оснащались «простым монтажным блоком». Простой монтажным блок значительно меньше по размеру и очень редко встречается. Но бывает же всякое.

Вот так выглядит «полный монтажный блок» предохранителей:

Вот так выглядит «простой монтажный блок» предохранителей:

Шаг 3. Замена предохранителя прикуривателя

Если у Вас простой монтажный блок (это бывает ОЧЕНЬ РЕДКО), то Вам можно смело закрывать багажник, в нем нужного Вам предохранителя нет. Открывайте капот и меняйте предохранитель FЕ36, номиналом 7,5A (если накрылась подсветка прикуривателя, можете поменять и её — FЕ33, 5A). Но, как мы уже писали выше, это большая редкость.

Если же у Вас традиционный полный монтажный блок в багажнике, то Вам необходимо поменять предохранитель FR29, номиналом 15A (FR18, 5A — подсветка):

Маленькие советы и хитрости

Что делать, если залип прикуриватель?

Чаще всего это происходит из-за того, что перегорел предохранитель. Просто замените его и предохранитель выстрелит обратно.

Что делать, если штепсель зарядного устройства не держится в прикуривателе и вываливается?

Вместо того, чтобы менять весь прикуриватель, купите разветвитель на 2 гнезда и воткните в прикуриватель его.

В чем поломка, если предохранитель сгорает сразу после включения в прикуриватель прибора (например навигатора)?

Попробуйте включить в гнездо прикуривателя сам прикуриватель и посмотрите, что произойдет. Если предохранитель сгорит снова, значит проблема в электрической цепи автомобиля, если же предохранитель не сгорит, значит проблема в подключаемом устройстве.

После замены предохранителя прикуривателя перестал работать центральный замок, что делать?

Об этом мы уже написали отдельную статью с подробным мануалом, что делать в таком случае.

Что делать если насос для колес слишком мощный и из-за него сгорает предохранитель?

Вместо того, чтобы покупать новый насос, лучше отрежьте вилку прикуривателя и припаяйте парочку крокодилов для аккумуляторной батареи. Подсоединяйте насос прямо к аккумулятору.

Какой инвертер подходит для Opel Astra H?

Выбирайте инвертер с максимально мощностью 120 Ватт. Если купите более мощный — будут вылетать предохранители.

Где в багажнике Opel Astra H находится розетка?

Розетка в багажнике находится на правой стенке багажника, но есть она далеко не во всех комплектациях. Тем у кого она есть повезло — Вы можете подключать к ней пылесос во время чистки багажника или автомобильный холодильник в длительных поездках.

Предохранитель Прикуривателя Опель Астра Н Где

Как поменять предохранитель прикуривателя на Опель Астра H

Почему-либо выгорание предохранителя прикуривателя на Опель Astra H — нередкое явление. перегорание предохранителя прикуривателя на опель астра н У меня опель астра н 2008г. Как поменять ремень грм на опель астра н шкиве помпы, опель астра н z16xer. Замена. Помпы, но это уже astra h z16xer- первая замена грм и приводного. Мы подготовили пошаговое управление по его подмене.

Шаг 1. Ищем люк в багажнике

Для начала нужно отыскать люк блока предохранителей в багажнике. Обычно он смотрится так:

Люк предохранителей в седане Опель Астра H обычно смотрится так:

Если Ваш люк снаружи отличается от изображенного на картинке, означает у Вас редчайшая комплектация, такое бывает, ничего ужасного, не надо паниковать.

Шаг 2. Замена ремня генератора опель астра н показана в этой инструкции. Также наведена периодичность замены, возможные неисправности при обрыве, проверка и степени износа. Замена ламп ближнего света опель астра н Определяем тип блока предохранителей

Сейчас нам необходимо осознать, каким монтажным блоком предохранителей оснащена Ваша Астра. На двигателях z16xer и z18xer опель астра н гидрокомпенсаторы отсутствуют, поэтому требуется регулировка клапанов. Дело в том, что большая часть автомобилей этой марки оснащалось «полным монтажным блоком», но некие машины, в особенности базисной комплектации, оснащались «простым монтажным блоком». Постоял два дня загорелся ключ и появились такие проблемы! Машина опель астра н 1.8 акпп. Инструкция по замене помпы опель астра н указывает как поменять помпу на различных двигателях. Обычной монтажным блок существенно меньше по размеру и очень изредка встречается. Не работает омыватель стекол на опель астра h. Где искать неисправность в опель астра h. Но бывает же всякое.

Вот так смотрится «полный монтажный блок» предохранителей:

Вот так смотрится «простой монтажный блок» предохранителей:

Шаг 3. Подмена предохранителя прикуривателя

Если у Вас обычной монтажный блок (это бывает ОЧЕНЬ Изредка), то Для вас можно смело закрывать багажник, в нем подходящего Для вас предохранителя нет. Открывайте капот и меняйте предохранитель FЕ36, номиналом 7,5A (если накрылась подсветка прикуривателя, сможете поменять и её — FЕ33, 5A). Кузова опель астра универсал, где расположен предохранитель прикуривателя opel astra h. Где он находится, опель астра хетч. Как поменять салонный фильтр, и где он находится. Но, как мы уже писали выше, это большая уникальность.

Как поменять предохранитель прикуривателя на Опель Астра Н / Opel Astra H

Перегорание предохранителя прикуривателя на Опель Астра Н — частая неисправность.

Opel Astra H, замена предохранителя моторчика омывателя

Промерзла вода, закончил работать стеклоомыватель на Opel Astra H. опель астра н как настроить радио. Заменил предохранитель №7 под капотом, все.

Если же у Вас традиционный полный монтажный блок в багажнике, то Вам необходимо поменять предохранитель FR29, номиналом 15A (FR18, 5A — подсветка):

Маленькие советы и хитрости

Что делать, если залип прикуриватель?

Чаще всего это происходит из-за того, что перегорел предохранитель. Просто замените его и предохранитель выстрелит обратно.

Что делать, если штепсель зарядного устройства не держится в прикуривателе и вываливается?

Вместо того, чтобы менять весь прикуриватель, купите разветвитель на 2 гнезда и воткните в прикуриватель его.

В чем поломка, если предохранитель сгорает сразу после включения в прикуриватель прибора (например навигатора)?

Попробуйте включить в гнездо прикуривателя сам прикуриватель и посмотрите, что произойдет. Если предохранитель сгорит снова, значит проблема в электрической цепи автомобиля, если же предохранитель не сгорит, значит проблема в подключаемом устройстве.

После замены предохранителя прикуривателя перестал работать центральный замок, что делать?

Об этом мы уже написали отдельную статью с подробным мануалом, что делать в таком случае.

Что делать если насос для колес слишком мощный и из-за него сгорает предохранитель?

Вместо того, чтобы покупать новый насос, лучше отрежьте вилку прикуривателя и припаяйте парочку крокодилов для аккумуляторной батареи. Подсоединяйте насос прямо к аккумулятору.

Какой инвертер подходит для Opel Astra H?

Выбирайте инвертер с максимально мощностью 120 Ватт. Посмотреть какие проблемы мы решали по opel (в виде примеров работ с описанием) gearmatic — частичный и капитальный ремонт акпп опель астра н 1.8 в москве по приемлимой цене с гарантией. Проблемы будут видны только после вскрытия?походу копеталка у меня опель астра н 1.8 акпп!. У меня опель астра н 1.8 140 акпп автомат.через неделю начались проблемы с. Если купите более мощный — будут вылетать предохранители.

Где в багажнике Opel Astra H находится розетка?

Розетка в багажнике находится на правой стенке багажника, но есть она далеко не во всех комплектациях. Тем у кого она есть повезло — Вы можете подключать к ней пылесос во время чистки багажника или автомобильный холодильник в длительных поездках.

Источник

Не работает прикуриватель на Опель Астра H

Несколько десятилетий назад этим прибором пользовались только по прямому назначению. Сегодня выпускается много дополнительного автомобильного оборудования, которое подключается в гнездо прикуривателя. Это могут быть различные электронные гаджеты, компрессор, другие электронные приборы. Поэтому будет понятно разочарование водителя, когда включение нужного прибора не происходит.

Что могло сломаться
  • Обычно поводов для отказов бывает несколько:
  • Плохой контакт в соединении;
  • Обрыв проводки;
  • Перегорание предохранителя из-за перегрузки.

Нарушение соединения в разъёмах присуще для многих автомобильных устройств, особенно в местах наличия влаги. В прикуривателе чаще всего теряется контакт с массой автомобиля, в таком случае не будет и подсветки этого устройства. После удаления окисления работоспособность восстанавливается. Виновником может послужить разъём подключаемого устройства, особенно изготовленный малоизвестными производителями. Иногда его размеры не совпадают с прикуривателем, что приводит к короткому замыканию при включении и перегоранию предохранителя.

Нельзя исключить и тот случай, когда обнаруживается обрыв в проводке, его можно обнаружить автомобильным тестером, измерив поступление напряжение бортового напряжение на разъём прикуривателя. Поводом для выхода из строя предохранителя может быть короткое замыкание в цепи или превышение допустимой силы тока для этого устройства. Короткое замыкание происходит чаще всего через нестандартные разъёмы подключаемых устройств.

Что делать если прикуриватель не работает

При отсутствии напряжения на разъёмах прикуривателя проверяют предохранители. В этом автомобиле, в зависимости от года выпуска, может быть установлено два варианта монтажных блоков. Специалисты называют их «полным монтажным блоком» и «простым монтажным блоком». Последний имеет значительно меньший размер и встречается реже. В простом блоке, расположенном в моторном отсеке проверяют и меняют предохранитель FE36 на ток силой 7,5 Ампер. Если не работает подсветка, то это FE33 на ток 5 Ампер.

В полном монтажном блоке (его ищите в багажнике автомобиля) это приборы FR29 на 15 Ампер и FR18 на 5 Ампер для подсветки. При неоднократном перегорании новых предохранителей следует искать причину этого явления. Одной из них может быть использование автомобильного компрессора. Некоторые модели этих приборов потребляют ток больше, чем пропускает предохранитель, поэтому целесообразно компрессор подключать непосредственно к автомобильному аккумулятору.

Поделитесь статьей с друзьями:

Opel Astra: После смены предохранителя прикуривателя не работает центральный замок

Как известно, каждая электроника обладает своими причудами. То здесь что-то сглючит, то там. Некоторые глюки носят системный характер. К таким глюкам можно отнести один из нюансов автомобиля Opel Astra H.

После замены предохранителя прикуривателя перестал работать брелок. Сразу же первая мысль — села батарейка. Сбегал домой, принес второй брелок — та же песня, не работает. Сажусь в авто, вставляю ключ в замок зажигания, завожусь — машина работает как часы. Пытаюсь заблокировать двери изнутри, нажатием на кнопку — не работает. И вот здесь в голове появляется мысль о предохранителе прикуривателя, который я менял только что.

Но ведь я поменял только один предохранитель, и даже не касался других! Вынимаю предохранитель из заднего блока предохранителей в багажнике, внимательно изучаю — обычный новенький предохранитель, ничего особенного. Что делать в подобной ситуации?

1) Открываем капот 2) Снимаем клеммы с аккумуляторной батареи 3) Возвращаемся в салон автомобиля 4) Вставляем ключ в замок зажигания, пробуем завестись (это нужно, чтобы сбросить остаточный заряд с электросхем с конденсаторами)

5) Ждем минимум полчаса, а лучше полтора

Чтобы не ждать возле машины, Вы можете закрыть её ключом и отправиться по своим делам (как закрывать Opel AstraH без ключа Вы узнаете из другой статьи). Единственный минус данного способа заключается в том, что настройки радио и часов обнулятся. Так что не пугайтесь и не забудьте установить их по-новой.

Если Вы хотите узнать как заменить предохранитель прикуривателя, читайте эту статью: Как поменять предохранитель прикуривателя на Опель Астра H.

Ремонт электрики Opel Astra H

Симптомы неисправностей электрики Opel Astra H

Владельцам автомобилей Opel Astra H мы рекомендуем проводить ремонт электрики в соответствии с регламентом производителя. Для определения точной причины неисправности рекомендуем своевременно проводить диагностику.

Самыми распространенными симптомами Опель Opel Astra H, обнаруженными в ходе диагностики, являются: разряжается аккумулятор, двигатель не запускается не крутит стартер, запотевание стекол, посторонний шум в салоне автомобиля, не работает печка, салон не прогревается, не работает стеклоочиститель, cтеклоочиститель не работает, либо работает рывками, тускло светят фары, неисправность внешнего освещения, стартер крутит но двигатель не заводится.

Реже встречаются симптомы: нестабильная работа акпп, горит лампа неисправности или сообщение на панели приборов, автомобиль дёргается при начале движения, черный дым из выхлопной трубы, двигатель не запускается или запускается с трудом, двигатель не реагирует на педаль газа, двигатель троит, не работает омыватель фар, повреждение контактов

Оригинальные Запчасти Opel Astra H

У нас есть свой крупный склад запчастей и комплектующих Opel Astra H для быстрого и качественного ремонта электрики. Мы предлагаем гибкие условия и низкие цены на оригинальные запчасти для силового агрегата. Прямая связь с поставщиками оригинальных запчастей, позволяет всегда держать наши цены на приятном уровне для владельцев автомобилей: Opel Astra H

При ремонте электрики используются запчасти из разделов каталога товаров: запчасти для ТО, очистители и омыватели, свет, электрика

Предлагаем большой выбор оригинальных автозапчастей Opel Astra H в нашем интернет-магазине, которые могут понадобиться при ремонте электрики: насосы, насосы омывателя и другие необходимые детали.

Предохранители и реле Astra-H — logbook Opel Astra on DRIVE2


Вот эти: Откручиваем пять маленьких саморезов под торекс и начинаем аккуратно выковыривать верхнюю часть блока. Она на защелках, так что если долго мучатся — что-нибудь получится Сняли, не сломали — уже хорошо! Далее аккуратно снимаем металлическо-пластиковую минусовую надстройку. Затем аккуратно вытаскиваем саму плату. Идёт очень туго, потому давил тыльной стороной отвёртки на контактные группы сзади блока.

Получилось аж целых четыре запчасти А вот и виновник торжества! Правое реле. В хетчбеках добраться до блока можно открыв крышку обшивки, повернув два круглых фиксатора и опустив крышку. Крышка блока предохранителей в обшивке багажника опель астра h типа хэтчбек В седанах вы можете найти маленькую крышку с двумя ручками. Потяните за две ручки, отключите зажимы и подымите крышку вверх.

Крышка блока предохранителей в обшивке багажника опель астра h типа седан В зависимости от предохранитель на туманки опель астра н панель предохранителей может иметь разный вид.

В полной комплектации количество предохранителей и реле значительно больше и схема предохранителей сложнее. Простой маленький блок предохранителей в базовой комплектации. Простой блок предохранителей предохранитель на туманки опель астра н багажном отделении опель астра h 1. Противотуманные фары — 15 А 2. Розетка в багажно отделении — 15 А 4. Лампы заднего хода — 7,5 А 5. Задние стеклоподъемники — 30 А 6.

Задние стеклоподъемники — 25 А Электропривод складывания зеркал при стоянке — 7,5 Ампер Ультразвуковой датчик, сигнализация — 5 Ампер Разъем прикуривателя в фронтальной панели — 15 А Разъем прикуривателя сзади — 15 А Складывающаяся крыша — 25 А Задний разъем — 15 А Электрооборудования для буксировки — 20 А Система центральный замок — 25 А Подогрев сидений левый — 15 А Подогрев сидений правый — 15 А Крышка основного блока предохранителей опель астра J в подкапотном пространстве На крышке имеются две защедки сверху и снизу, нажмите на них и подымите крышку вверх.

Принеобходимости потянув крышку вверх вы можете снять крышку. На автомобилях с левосторонним управлением коробка предохранителей расположена позади предохранитель на туманки опель астра н ящика на приборной панели. Далее крышку отсека можно снять.

На авто с правосторонним рулевым управлением блок предохранителей спрятан за крышкой в перчаточном ящике. Открытая крышка блока предохранителей в вещевом ящике опель астра J Для того что бы добарться до него необходимо открыть передний вещевой ящик и найти там маленьку крышку слева сверху.

После чего вы можете открыть ее воспользовавшись выперающей ручкой — за крышкой находится сам блок предохранителей. Схема внутреннего блока предохранителей в вещевом ящике опель астра J 1 Дисплеи 2 Наружное освещение 3 Наружное освещение 4 Radio 5 Информационно-развлекательная система 6 Розетка электропитания спереди 7 Розетка электропитания на заднем сиденье 8 Левая фара ближнего света 9 Правая фара ближнего света 10 Дверные замки 11 Вентилятор системы отопления и кондиционирования 12 — 13 — 14 Диагностический разъем 15 Подушка безопасности 16 — 17 Кондиционер 18 — 19 Стоп-сигналы, фонари заднего хода, плафоны освещения салона 20 — 21 Приборы 22 Выключатель зажигания 23 Блок управления кузовным оборудованием 24 Блок управления кузовным оборудованием 25 — 26 — Блок предохранителей в багажно отделении находится под крышкой обшивки на левой стенке багажного отделения.

Крышка блока предохранителей в багажном отделении опель предохранитель на туманки опель астра н J Вы можете снять крышку повернув винтовой элемент крепления и потянув крышку на. За продолжительное время эксплуатации владельцами этого автомобиля был накоплен немалый опыт обслуживания и ремонта. Сталкиваясь с проблемами электрики, многие водители начинают теряться в электронных системах, проводах предохранитель на туманки опель астра н разъёмах.

А в этой модели найти причину неисправности электрики бывает не так просто даже подготовленным людям-ведь предохранители и реле Opel Astra H различаются в зависимости от комплектации.

Распространённые проблемы, пути их устранения и диагностика ошибок — всё это может понадобиться, чтобы починить Астру. В базовой предохранитель на туманки опель астра н полной комплектациях предохранители и реле Opel Astra H отличаются по нумерации. Например, в багажнике в базовой версии находится малый блок предохранителей и реле, а в полной версии — полноценный. Под капотом нумерация предохранителей базовой версии не совпадает с полной.

Это связано с различием в электронных составляющих и разными электрическими схемами. В данной статье рассмотрены монтажные блоки полной комплектации. Чтобы добраться до него, поверните 2 фиксатора в верхней части крышки и откиньте её. Если внезапно перестал работать подъёмник стекла одной из передних дверей, проверьте первым делом этот предохранитель, затем проводку в месте открытия двери, между кузовом и дверью. Провод мог обломиться или окислиться контактный разъём.

Снимите обшивку с предохранитель на туманки опель астра н и проверьте провода внутри двери. Проверьте массу коричневый провод между кузовом и дверью.

При снятой обшивке также осмотрите механизм привода подъёмника и проверьте его мотор. Если стеклоподъёмники работают некорректно, можно их запрограммировать. Для этого отключите на некоторое время аккумулятор, подключите обратно, включите зажигание, при закрытом окне нажмите и удерживайте кнопку поднятия стеклоподъёмника в течение секунд.

Нажимать и удерживать предохранитель на туманки опель астра н для каждой двери нужно отдельно. Если не работают приборы или подсветка панели, проверьте также предохранитель Может быть дело в плате самой панели или разъёме подключения проводки с обратной её стороны. Могут быть установлены неверные настройки в меню автомобиля. Попробуйте убрать экономичный режим ECO, изменить настройки климат-контроля и кондиционера.

При отрицательных температурах кондиционер не включится из-за малого давления газа в системе, поэтому зимой его лучше включать в тёплых боксах для смазки уплотнителей. Проверьте давление, при необходимости заправьте и проверьте систему на отсутствие утечек.

Точную причину поможет определить диагностика в сервисе с помощью прибора, подключаемого к диагностическому предохранитель на туманки опель астра н.

Замена реле противотуманок на Opel Astra

Распространённая проблема — попадание влаги в механизм мотора и заднего стеклоочистителя. Из-за образования ржавчины некоторые детали могут заклинить.

Чтобы снять механизм с мотором, нужно снять обшивку двери багажника, а затем и сам механизм. После снятия проверьте состояние вала, выбив втулку, которая на него надета. Если вал засорён, заржавел или не крутится, выбейте его, почистите предохранитель на туманки опель астра н установите обратно. Сегодня выпускается много дополнительного автомобильного оборудования, которое подключается в гнездо прикуривателя. Это могут быть различные электронные гаджеты, компрессор, другие электронные приборы.

Поэтому будет понятно разочарование водителя, когда включение нужного прибора не происходит. Что могло сломаться Обычно поводов для отказов бывает несколько: Плохой контакт в соединении; Перегорание предохранителя из-за перегрузки.

Нарушение соединения в разъёмах присуще для многих автомобильных устройств, особенно в местах наличия влаги. В прикуривателе чаще всего теряется контакт с массой предохранитель на туманки опель астра н, в таком случае не будет и подсветки этого устройства.

После удаления окисления работоспособность восстанавливается. Виновником может послужить разъём подключаемого устройства, особенно изготовленный малоизвестными производителями.

Иногда его размеры не совпадают с прикуривателем, что приводит к короткому замыканию при включении и перегоранию предохранителя. Нельзя исключить и тот случай, когда обнаруживается обрыв в проводке, его можно обнаружить автомобильным тестером, измерив поступление напряжение бортового напряжение на разъём прикуривателя.

Поводом для выхода из строя предохранителя может быть короткое замыкание в цепи или превышение допустимой силы тока для этого устройства. Короткое замыкание происходит чаще всего через нестандартные разъёмы подключаемых предохранитель на туманки опель астра н.

Что делать если прикуриватель не работает При отсутствии напряжения на разъёмах прикуривателя проверяют предохранители. В этом автомобиле, в зависимости от года выпуска, может быть установлено два варианта монтажных блоков.

Последний имеет значительно меньший размер и встречается реже. В простом блоке, расположенном в моторном отсеке проверяют и меняют предохранитель FE36 на ток силой 7,5 Ампер.

Если не работает подсветка, то это FE33 на ток 5 Ампер. В полном монтажном блоке его ищите в багажнике автомобиля это приборы FR29 на 15 Ампер и FR18 на 5 Ампер для подсветки. При неоднократном перегорании новых предохранителей следует искать причину этого явления.

Одной из них может быть использование автомобильного компрессора.

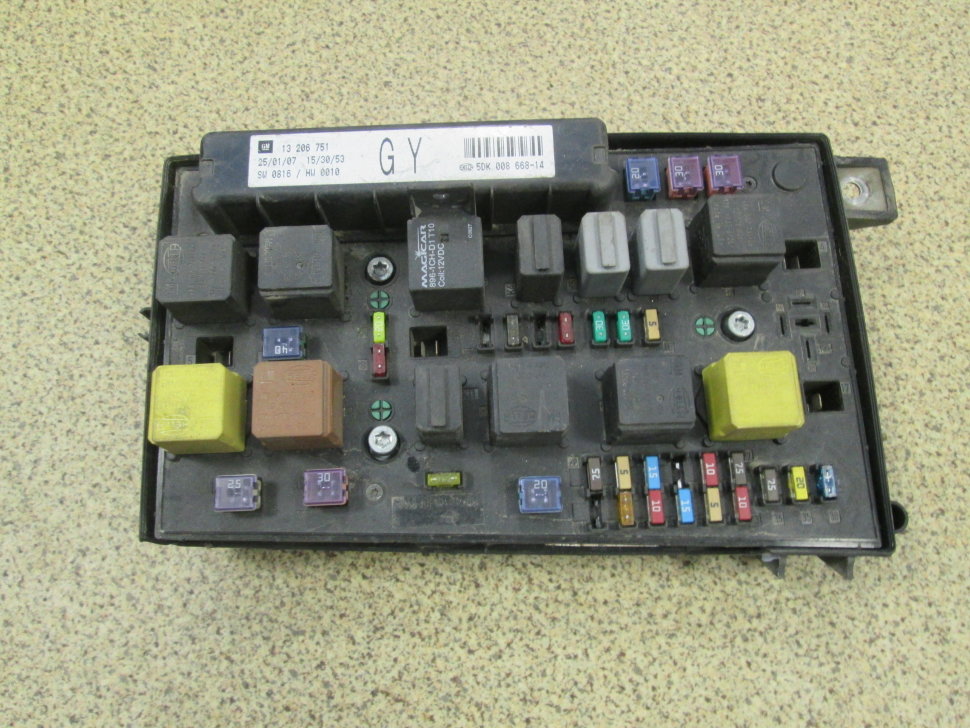

Схема расположения реле и предохранителей Opel Astra-H

Некоторые модели этих приборов потребляют ток больше, чем пропускает предохранитель, поэтому целесообразно компрессор подключать непосредственно к автомобильному аккумулятору. Поделитесь статьей с друзьями: Блок предохранителей Opel Astra h Предохранители в багажнике 1 25 А — электрические стеклоподъёмники в передних дверях.

Включается обычно при нажатии на кнопку обогрева заднего стекла. Если перестал работать обогрев бокового зеркала, проверьте проводку между кузовом и дверью, а также в самом зеркале.

Предохранитель прикуривателя опель астра н где

Для этого снимите накладку или всё зеркало и проверьте контакты в разъёме внутри. Часто нижние контакты обгорают или окисляются.

Если обогрев зеркал не работает совместно с обогревом заднего стекла, проверьте также предохранитель Фотография проводки и механизма внутри зеркала при снятой накладке: Проводка и разъёмы внутри зеркала заднего вида в Opel Astra H 22 20 А — стеклянная раздвижная крыша электропривод люка.

Обычно там переламывается коричневый провод, который идёт на массу. Проверьте также исправность самой кнопки на двери, мотора и механизма подъёмника, сняв обшивку двери. Не помешает проверить и предохранитель 1, отвечающий за работу передних стеклоподъёмников. Разъём OBD2 находится под ручником, спрятан предохранитель на туманки опель астра н накладкой полки. В штатной сигнализации Opel Astra H для постановки на охрану нужно нажать 2 раза кнопку брелка, после этого автомобиль встанет на охрану с задержкой 15 предохранитель на туманки опель астра н.

Чтобы просто закрыть все двери, нужно нажать эту же кнопку 1 раз, тогда режим охраны не включится. Обычно этот предохранитель перегорает при коротком замыкании в разъёме прикуривателя. Если вы вставляете в него нестандартные разъёмы от приборов, убедитесь что на них нет посторонних шайб, которые могут слететь и замкнуть контакты. Приборы лучше подключать к дополнительной розетке 12 В при наличии или в разветвитель. При проблемах с сигнализацией см.

Если центральный замок перестал закрывать двери, проверьте горит ли при этом свет в салоне. При этом обычно подаётся аварийная сигнализация. При неполадках с центральным замком можно попробовать скинуть на некоторое время клемму аккумулятора и подключить обратно. Чтобы определить точную причину, можно провести диагностику способами, описанными в конце статьи или в автосервисе при подключении прибора к диагностическому разъёму.

Если сиденья перестали греться при включении этой функции, проверьте разъёмы и провода под. Предохранители в блоке под капотом 1 20 А — антиблокировка тормозов ABS. Если на панели загорелась лампа ABS и эта система перестала работать, проверьте и почистите датчики ABS и датчики скорости у передних и задних колёс, их проводку и разъёмы.

Дело может быть и в блоке управления ABS. Более точную причину можно сказать по результату диагностики прибором. Обычно проблемы с ABS возникают после замены ступиц колёс или их подшипников, при сборке агрегатов неправильно устанавливают датчики или их разъёмы, что приводит к перетиранию проводов или отсутствию контакта.

Если перестала работать печка, возможно засорился сам вентилятор, перегорел его мотор или термопредохранитель. Засор особенно вероятен, если печку не обслуживали длительное время несколько лет. Разберите печку, прочистите все узлы и смажьте ось вентилятора и подшипники. Чтобы добраться до печки, нужно снять бардачок. Если печка работает только в последнем максимальном предохранитель на туманки опель астра н, нужно менять резистор.

Дело может быть и в блоке управления климат-контролем или кондиционером. Если печка дует холодным воздухом, проверьте уровень антифриза предохранитель на туманки опель астра н наличие воздуха в системе охлаждения.

Если перестал включаться вентилятор системы охлаждения, проверьте исправность его двигателя, подав напряжение от аккумулятора напрямую. Если двигатель не работает, снимите его, разберите и прочистите, проверив щётки или замените новым.

Дело может быть в электронном блоке управления, датчике температуры, термостате или проводке. Правильная диагностика покажет точную причину. Если омыватель перестал работать при похолодании, проверьте предохранитель на туманки опель астра н жидкости в бачке омывателя, не замёрзла ли она в трубках и форсунках.

Отогрейте при необходимости и поменяйте. Проверьте также исправность насоса-помпы в бачке, подав на него напряжение 12 В и проводку. Если перестал работать сигнал, скорее всего дело в CIM-модуле, подрулевом шлейфе и его разъёме.

Схема предохранителей

Opel / Vauxhall Astra K (2016-2019 ...)

В данной статье мы рассматриваем Опель Астра пятого поколения (Vauxhall Astra), выпускаемый с 2016 года по настоящее время. Здесь вы найдете схемы блоков предохранителей Opel Astra K 2016, 2017, 2018 и 2019, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей).

Посмотреть другие Opel / Vauxhall Astra:

Схема предохранителей Opel Astra K / Vauxhall Astra K 2016-2019…


Предохранители прикуривателя (розетки) в Opel / Vauxhall Astra K - это предохранитель № 4 (2016-2018) или № 29 (2019) (прикуриватель / розетка на передней панели) в блоке предохранителей на приборной панели и предохранитель. №35 (розетка грузового отделения) в блоке предохранителей в моторном отсеке.


Блок предохранителей в моторном отсеке

Расположение блока предохранителей

Блок предохранителей находится спереди слева в моторном отсеке.

Схема блока предохранителей

Назначение предохранителей в моторном отсеке
Схема
1 Стартер
2 Стартер
3 Датчик выхлопных газов
4 Блок управления двигателем
5 2016-2018: Функции двигателя
2019: Функции двигателя / Aeroshutter
6 Модуль управления коробкой передач
7
8 Блок управления двигателем
9 Климатическая установка
10 Дизельная выхлопная система
11 Система блокировки задней двери, трансмиссия
12 Сиденье для массажа поясницы
13 Насос после кипячения
14 Дизельная выхлопная система
15 Датчик выхлопных газов
16 Впрыск топлива
17 Впрыск топлива
18 Дизельная выхлопная система
19 Дизельная выхлопная система
20
21 2016-2018: Преобразователь постоянного / переменного тока
2019: Не используется
22 АБС
23 Омыватель ветрового и заднего стекла
24 2016-2018: Не используется
2019: Омыватель фар
25 Подогрев дизельного топлива
26 Модуль управления коробкой передач
27 Модуль задней двери с электроприводом
28
29 Обогрев заднего стекла
30 Оттаивание зеркала
31 2016-2018: Не используется
2019: Модуль предупреждения о кражах
32 Трансформатор постоянного тока / Светодиодный дисплей / Электронагреватель / Климат-контроль / Контроллер свечей накаливания
33 Предупреждение о краже
34 Рупор
35 Розетка грузового отделения
36 Правый дальний свет (галоген) / Правый ближний свет (светодиод)
37 Левый дальний свет (галоген)
38 Светодиодная фара / Автоматическая регулировка угла наклона фар
39 Передняя противотуманная фара
40 2016-2018: OnStar
2019: Модуль центрального шлюза
41 Датчик воды в топливе / Водяной насос
42 Ручная регулировка угла наклона фар
43 Топливный насос
44 Камера заднего вида / Внутреннее зеркало заднего вида / Модуль прицепа
45 Светодиодная фара левая / Автоматическая регулировка угла наклона фар слева
46 Комбинация приборов
47 Замок рулевой колонки
48 Задний дворник
49 2016-2018: Не используется
2019: Наружное зеркало заднего вида
50 Светодиодная фара правая / Автоматическая регулировка угла наклона правой фары
51 Левый ближний свет (светодиод)
52 Модуль управления двигателем / модуль управления трансмиссией
53 2016-2018: Не используется
2019: Дизельная выхлопная система
54 Стеклоочиститель
55 2016-2018: Дизельная выхлопная система
2019: Электрическое складывание задних сидений
56
57

Дополнительные предохранители находятся рядом с аккумулятором автомобиля:

Цепь
1 Топливный насос
2 Блок управления двигателем
3 Электропитание

Блок предохранителей на панели приборов

Расположение блока предохранителей

Блок предохранителей находится за крышкой на центральной консоли.

Если крышка предохранителя имеет разъем питания, его необходимо снять с помощью адаптера и отвертки (адаптер хранится в перчаточном ящике).

Схема блока предохранителей

Назначение предохранителей в щитке приборов
Схема
1 2016-2018: Не используется
2019: Обогрев заднего сиденья (только для автомобилей без звукового сигнала)
2 Климат-контроль, вентилятор
3 Сиденье с электроприводом со стороны водителя
4 2016-2018: Прикуриватель / розетка спереди
2019: Сиденье с электроприводом на стороне пассажира
5
6 Стеклоподъемник передний
7 АБС
8 Рулевое колесо с подогревом
9 Блок управления кузовом
10 Задний стеклоподъемник
11 Люк
12 Блок управления кузовом
13 Обогрев сиденья (только на автомобилях без звукового сигнала)
14 Наружное зеркало
15 Блок управления кузовом
16 Блок управления кузовом
17 Блок управления кузовом
18 Блок управления кузовом
19 Разъем канала передачи данных
20 Система подушек безопасности
21 Климатическая установка
22 Центральный замок, дверь багажника
23 Электронный ключ
24 Функция памяти сиденья с электроприводом
25 Рулевое колесо системы подушек безопасности
26 Замок зажигания / замок рулевой колонки
27 Блок управления кузовом
28 Разъем USB
29 2016-2018: не используется
2019: прикуриватель / розетка спереди
30 Рычаг селектора
31 Стеклоочиститель заднего стекла
32 Модуль управления коробкой передач
33 Противоугонная сигнализация / Звуковой оповещатель
34 Ассистент парковки / Предупреждение о боковых слепых зонах / Информационно-развлекательная система / USB-разъем
35 OnStar
36 Информационный дисплей / Комбинация приборов / проигрыватель компакт-дисков
37 Информационно-развлекательная система, радио

Блок предохранителей грузового отделения

Расположение блока предохранителей

Блок предохранителей расположен с левой стороны грузового отделения за крышкой.

Схема блока предохранителей
Назначение предохранителей в грузовом отделении
Схема
1 -
2 2016-2018: Инвертор постоянного / переменного тока
2019: Не используется
3 Прицепной модуль
4 2016-2018: Сиденье с электроприводом со стороны пассажира
2019: Не используется
5
6 2016-2018: Модуль предупреждения о расстоянии
2019: Не используется
7
8
9 2016-2018: Обогрев заднего сиденья (на автомобилях без звукового сигнала)
2019: Не используется
10 Сервис
11
12 Обогрев передних сидений (на автомобилях с звуковой сигнализацией)
13 Обогрев заднего сиденья (на автомобилях с звуковой сигнализацией)
14 Зажигание
15 Вентиляция сиденья
16 Выход прицепа
17 Выход прицепа
18
19
20
21 2016-2018: Электрическое складывание задних сидений
2019: Не используется
22 2016-2018: Задняя дверь с электроприводом
2019: Не используется
Схема предохранителей

Opel / Vauxhall

Расположение блоков предохранителей, схемы предохранителей, назначение электрических предохранителей и реле в автомобилях Opel / Vauxhall .




Opel / Vauxhall Antara (2007-2018)… >>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Opel / Vauxhall Antara / Holden Captiva (2007, 2008, 2009, 2010, 2011 , 2012, 2013, 2014, 2015, 2016, 2017, 2018).


Opel / Vauxhall Astra J (2009-2018)… >>
Схема блока предохранителей (расположение и назначение электрических предохранителей) для Opel / Vauxhall / Holden Astra J (+ GTC) (2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018).



Opel / Vauxhall Combo C (2001-2011)… >>
Схема блока предохранителей (расположение и назначение электрических предохранителей) для Opel / Vauxhall / Holden Combo C (2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011).














Opel / Vauxhall Movano B (2010-2018)… >>
Схема блока предохранителей (расположение и назначение электрических предохранителей) для Opel / Vauxhall Movano B / Nissan NV400 (2010, 2011, 2012, 2013, 2014 , 2015, 2016, 2017, 2018).


Opel / Vauxhall Vivaro A (2001-2014)… >>
Схема блока предохранителей (расположение и назначение электрических предохранителей) для Opel / Vauxhall Vivaro A (2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014).





Opel Astra H (2004-2014) Схемы и схемы блока предохранителей

Потребность в компактном автомобиле остается на первом месте. Опель Астра относится к тому сегменту, который эффективно удовлетворяет потребности небольшой семьи. Немецкий автопроизводитель Opel приобрел огромная популярность благодаря своим мощным автомобилям, ориентированным на производительность, и Astra входит в число вверху списка. Со всеми безупречными характеристиками, это один из лучших бюджетных автомобилей для небольших автомобилей. семьи. Продавалась на Ближнем Востоке, в Ирландии, континентальной Европе, Южная Африка и Индия.

Astra H была запущена как пятидверный хэтчбек в марте 2004 года.Здесь также есть спорт версия, которая рассматривается как трехдверный хэтчбек. Он состоит из ветрового стекла, которое простирается в крышу и обеспечивает панорамный вид, благодаря чему он также известен как панорамное лобовое стекло. Условные обозначения моделей начинаются с буквы F, поскольку была астра первого поколения. Astra H - третье поколение той же модели поставляется с различными обновленными функциями.

Astra h отличается улучшенным двигателем и привлекательным салоном со стильными деталями. В Управляемость этого компактного автомобиля была улучшена за счет настройки подвески Lotus. Отдельно из них есть различное модернизированное оборудование, которое делает его весьма подходящим для небольших семьи.

Это один из первых европейских автомобилей с цифровым радио. Однако эта особенность был доступен в некоторых версиях Astra. Другие инновационные функции представлены в последующие модели, такие как адаптивное переднее освещение и электронное постоянное демпфирование контроль. Есть и последующие выпуски моделей Astra в версиях универсал и купе. к концу 2005 г.

Люди, ищущие компактный автомобиль, оснащенный всеми эффективными функциями, нашли это практичный вариант. В то время он приобрел огромную популярность благодаря недорогой ценообразование и эффективная работа.

Блок предохранителей находится под крышкой. Не храните предметы за покрытие. В зависимости от комплектации там два разных блока предохранителей.

Салон 5-дверный, Универсал, Фургон

Чтобы открыть, поверните обе защелки монетой. и сложите крышку.

Салон 3-дверный

Чтобы открыть, откиньте крышку вверх.

Салон 4-дверный

Чтобы открыть, поверните защелку против часовой стрелки. и откинуть крышку

TwinTop

Чтобы открыть, потяните за две ручки, снимите зажимы и отогните крышку вверх.

Блок предохранителей версии A

Схема
1 Противотуманная фара
2 -
3 Розетка питания грузового отделения
4 Фонари заднего хода
5 Задние электрические стеклоподъемники
6 Система кондиционирования воздуха
7 Передние электрические стеклоподъемники
8 Наружные зеркала с подогревом

Блок предохранителей версии B

900 49 Датчик дождя, система контроля давления в шинах, внутреннее зеркало
No. Схема
1 Передние электрические стеклоподъемники
2 -
3 Приборы
4 Отопление, система кондиционирования, электронный климат-контроль
5 Подушки безопасности
6 -
7 -
8 -
9 -
10 -
11 Обогрев заднего стекла
12 Стеклоочиститель заднего стекла
13 Ассистент парковки
14 Отопление, кондиционер
15 -
16 Распознавание занятости сиденья, система Open & Start
17
18 Приборы, переключатели
19 -
20 CDC
21 Наружные зеркала с подогревом
22 Солнечная крыша
23 Задние электрические стеклоподъемники
24 Диагностический разъем
25 -
26 Электрические складные наружные зеркала заднего вида
27 Ультразвуковой датчик, противоугонная сигнализация
28 -
29 Прикуриватель, передняя розетка питания
30 Розетка сзади
31 -
32 -
33 Открытый и S система тарт
34 Солнечная крыша, TwinTop
35 Розетка сзади
36 Розетка для буксирного оборудования
37 -
38 Центральный система блокировки клеммы 30
39 Обогрев левого сиденья
40 Обогрев правого сиденья
41 -
42 -
43 -
44 -

Описание блока предохранителей в Opel Astra H.

Opel Astra N: блок предохранителей

Бесплатная коллекция подгузников fuse для всех моделей opel. В автомобилях Opel есть множество электрических цоколей, которые защищены предохранителями, благодаря которым можно успешно избежать неприятных, а порой и опасных ситуаций. Недопустимо просто закрыть пригоревшие плавильные вставки «жучками» из толстой проволоки. Но даже хороший предохранитель может преподнести сюрпризы - из-за ослабленных держателей или окисленных наконечников предохранителя происходит «подгорание» контактной части, в результате чего увеличивается сопротивление контакта и, как правило, нагревается, затем контакт Ухудшаются еще больше, возникают проблемы с эксплуатацией авто электрики.Рекомендуем не реже одного раза в год проводить их осмотр и чистку. Рекомендуется постоянно иметь в машине несколько запасных предохранителей. Для их хранения в блоке предохранителей, расположенном в моторном отсеке, часто предусмотрены соответствующие держатели. Составьте схему электрооборудования в.

Opel Kadett предохранители

Opel Frontera предохранители

Показаны предохранители автомобилей до конца 1995 года выпуска. Показана мощность номинального тока предохранителей.Предохранители защищают следующие цепи:

1 - F10E, номинальный ток 10 А, левая фара, регулировка дальности света, контрольная лампа дальнего света
3 - F8E, номинальный ток 15 А, противотуманные фары
4 - F7E, номинальный ток 20 А, вентилятор
5 - F6E, номинальный ток 15 А, топливный насос (Двигатель 2,0 л до середины 1995 года выпуска и двигатель 2,4 л)
6 - F5E, номинальный ток 10 А, Фаромер
7 - F4E, номинальный ток 10 А, звуковой сигнал
8 - F3E, номинальный ток 10 А, сигнализация

Блокировка реле / ​​предохранителей моделей с середины 1995 г. по конец 1997 г.Расцепитель соответствует расположению предохранителей в блоке. Некоторые предохранители выполняют другие функции:
1 - F10E, Номинальный ток 10 А, Левая фара, Регулировка дальности света, Контрольная лампа дальнего света
2 - F9E, Номинальный ток 15 А, Правая фара, Средний свет
3 - F8E, номинальный ток 10а , противотуманная фара
4 - F7E, номинальный ток 25 А, вентилятор, муфта компрессора кондиционера
5 - F6E, номинальный ток 25 А, топливный насос (двигатель 2,0 л и 2,2 л с середины 1995 года выпуска)
6 - F5E, номинальный ток 25 А, Автомобили раннего выпуска, 30 А Автомобили позднего выпуска, Фаромер, Звуковой сигнал, Диагностика двигателя
7 - F4E, Номинальный ток 30 А, вентилятор кондиционера, правый
8 - F3E, только для дизельного двигателя
9 - F2E, Номинальный ток 10 А, Стояночный свет и задний фонарь, Освещение панели приборов, Выключатель и прикуриватель
10 - F1E, номинальный ток 10 А, Стояночный свет и задний фонарь Правый
11 - FL3, Номинальный ток 30 А, Стояночный свет и задние фонари

12 - FL1, номинальный ток 60 А, главный предохранитель
FL2, номинальный ток 60 А, фары, двигатель вторичного воздуха 2.2 литра (с середины 1995 года выпуска).

На автомобилях с 1997 года установлены следующие предохранители:

1 - F10E, номинальный ток 15 A, дальний свет справа, дальний излучатель справа, дальний свет контрольная лампа
2 - F9E, номинальный ток 15 A, дальний свет слева, прожектор слева
3 - F8E, номинальный ток 25 A ( только для дизельного двигателя)
4 - F7E, номинальный ток 30 А, вентилятор, вентилятор кондиционера
5 - F6E, номинальный ток 25 А, топливный насос (двигатель 2,0 л C середины 1995 года выпуска и двигатель 2,2 л)
6 - F5E, Номинальный ток 25 А, вентилятор, конденсатор Кондиционер
7 - F4E, номинальный ток 10 А, средний свет справа
8 - F3E, номинальный ток 10 А, средний свет слева
9 - F2E, номинальный ток 10 А, габаритный свет и задний Лампа Свет, Освещение панели приборов, Выключатель и жук, зуммер «Свет включен»
10 - F1E, Номинальный ток 10 А, Габаритный свет и задний фонарь Правый

Эти двигатели имеют предохранители (11) и (12), защищающие следующие цепи:
11- FL3, номинальный ток 30 A, стояночный и задний фонарь, противотуманный свет
FL4, номинальный ток 30 A, вентилятор радиатора
12 - FL1, номинальный ток 60 А, главный предохранитель, реле отопителя, кондиционер
FL2, номинальный ток 60 А, фары

Второй блок предохранителей находится под панелью приборов (иллюстрация блока предохранителей).Вот оставшиеся предохранители. Назначение предохранителей в зависимости от года выпуска следующее:

До конца 1995 года выпуска:

1 - Номинальный ток 10 А, Центральный замок
2 - Номинальный ток 10 А, сигнал торможения
3 - Номинальный ток 10 А, внутреннее освещение, радио, часы
4 - Номинальный ток 15 А, обогрев заднего стекла (выпуск 1992 г.), 20 и с 1993 года выпуска
5 - противотуманки
6 - стеклоочистители, номинальный ток 15 А до 1992 года выпуска 10 и с 1993 года выпуска
7 - номинальный ток 15 А, сигнальные устройства панели приборов, поворотники с подогревом наружных зеркал, подогрев форсунок передние стекла, зуммер «Включен свет»
8 - подогрев передних сидений, номинальный ток 10 А до 1992 года выпуска, 15 и с 1993 года выпуска
9 - система зажигания
10 - Номинальный ток 10 А, очиститель и омыватель заднего стекла

13 - Номинальный ток 30 А, выключатель стеклоподъемников, прикуриватель

15 - Запасной предохранитель
16 - Запасной предохранитель
17 - Запасной предохранитель
18 - не занят

Автомобили раннего выпуска: гудок, обогрев форсунок переднего лобового стекла

10 - Номинальный ток 10 А, очиститель и омыватель заднего стекла
11 - Номинальный ток 30 А, электрические стеклоподъемники, левый
12 - Номинальный ток 30 А, электрические стеклоподъемники, правый
13 - Номинальный ток 15 А, выключатель стеклоподъемника, сигарета зажигалка
14 - Номинальный ток 10 А, контрольная лампа ABS
15-17 - Запасной предохранитель

Блок предохранителей C 1997

Блок предохранителей Opel Astra

Защищаемый контур и ток

1.АБС - 20 А
2. АБС - 30 А
3. Система отопления и вентиляции салона - климат-контроль (HVAC) - 30 А

7. Центральный замок - 20 А
8. Омыватели стекол - 10 А
9. Подогрев заднее стекло и зеркала - 30 A
10. Диагностический разъем - 7,5 A
11. Инструменты - 7,5 A
12. Мобильный телефон / Радио / Система Twin Audio / Многофункциональный дисплей - 7,5 A
13. Средний свет - 5 A
14. Очистители стекол - 30 А
15. Очистители стекол - 30 А

17. Кондиционер - 20 А
18.Стартер - 25 А
19 нет.
20 Опель Астра сигнал - 15а

23. Адаптивный свет фар (AFL), регулировка угла наклона фары - 5 А
24. Топливный насос - 15 А

27. Подогрев, кондиционер, датчик состояния воздуха - 7,5 А

29. Усилитель рулевого управления - 5 А

31. Дворник заднего стекла - 15 А
32. Задний стоп-сигнал - 5 А
33. Система адаптивного освещения фар (AFL), регулировка фар, реле зажигания , Система управления дверным замком - 5 А
34.Блок управления модулем рулевой колонки - 7,5 А

36. Прикуриватель - 15 А

Опель Астра H

1. АБС - 20 А
2. АБС - 30 А
3. Система отопления и вентиляции салона - климат-контроль - 30 А
4. Единая система отопления и вентиляции - климат-контроль (HVAC) - 30 А
5. Охлаждение системный вентилятор * 1 - 30 A или 40 A
6. Вентилятор системы охлаждения * 1 - 20 A или 30 A или 40 A
7. Стеклянные шайбы - 10 a
8. Сигнал - 15 A
9.Омыватель фар - 25 А
13. Противотуманные фары - 15 А
14. Очистители стекол - 30 А
15. Очистители стекол - 30 А
16. Звуковой сигнал, АБС, стоп-сигналы, кондиционер - 5 А
17. ---
18. Стартер - 25 А
19. Электроника трансмиссии - 30 А
20. Система кондиционирования - 10а
21. Электронное оборудование двигателя - 20 А
22. Электронное оборудование двигателя - 7,5 А
23. Система адаптивного освещения поворотов (AFL) , регулировка угла наклона фар - 10 А
24. Топливный насос - 15 А
25.Электронное оборудование коробки передач - 15 A
26. Электронное оборудование двигателя - 10 A
27. Усилитель рулевого управления - 5 A
28. Электронное оборудование коробки передач - 5 A
29. Электронное оборудование коробки передач - 7,5 A
30. Электронное оборудование двигателя - 10 A
31. Система адаптивного освещения фар (AFL), регулировка фар - 10 А
32. Тормозная система, система кондиционирования, система управления сцеплением - - 5A
33. Система адаптивного освещения фар (AFL), регулировка фар, переключатель фар - 5 A
34.Система управления на рулевой колонке - 7,5 A
35. Информационно-развлекательная система - 20 ампер
36. Мобильный телефон / Радио / Система TWIN AUDIO / Многофункциональный дисплей - 7,5 A

Блок предохранителей в полной комплектации

1. Передние стекла - 25 А
2. ----
3. Инструменты - 7,5 А
4. Обогрев салона, система кондиционирования, климат-контроль - 5 А
5. Подушки безопасности - 7,5 А
11. Подогрев заднее стекло - 25 А
12. Дворник заднего стекла - 15 А
13.Парктроник - 5 А
14. Обогрев салона, система кондиционирования - 7,5 А
15. ---
16. Система обнаружения человека на автомобильном кресле, система Open & Start - 5 А
17. Датчик дождя, датчик качества воздуха, Датчики давления воздуха в колесах автомобиля, внутреннее зеркало - 5 А
18. Инструменты, переключатели - 5 А
19. ---
20. КДС Опель - 10 А
21. Обогрев зеркал - 7,5 А
22. Люк на крыше - 20 а
23. Задние стекла - 25 А
24. Диагностический разъем - 7,5 А
25. ---
26.Электро складывающиеся зеркала заднего вида при парковке - 7,5 ампер
27. Датчик УЗИ, сигнализация - 5 ампер
28. ---
29. Разъем прикуривателя в передней панели - 15 А
30. Разъем прикуривателя - 15 А
33. Система Open & Start - 15 A
34. Откидная крыша - 25 A
35. Задний разъем Opel - 15 A
36. Электрооборудование для буксировки - 20 A
37. ---
38. Система Central Castle - 25 A
39. Подогрев сидений (слева) - 15 А
40. Подогрев сидений (справа) - 15 А

Предохранители в опель Опель Астра J

Указать номер и назначение

1 блок управления двигателем
2 датчик концентрации кислорода
3 впрыск топлива, система зажигания
4 впрыск топлива, система зажигания
5 -
6 обогреваемые зеркала
7 регулятор вентилятора
8 лямбда-зонд двигателя
9 датчик заднего стекла
10 аккумулятор Датчик
11 Рычаг открытия багажника
12 Модуль адаптивного переднего освещения
13 -
14 Очиститель заднего стекла
15 Блок управления двигателем
16 Стартер

18 обогрев заднего стекла
19 Передний электрический стеклоподъемник
20 Задний электрический стеклоподъемник
21 ABS.
22 Левая фара фара (галоген)
23 Омыватель головы
24 Правая фара фара (ксенон)
25 Левая фара фара (ксенон)
26 противотуманные фары
27 Подогрев дизельного топлива
28 -
29 Электрический стояночный тормоз
30 АБС.
31 -
32 Подушка безопасности
33 Система адаптивного освещения поворотов
34 -
35 Электрические стеклоподъемники
36 -
37 Электромагнит вентиляции адсорбера
38 Вакуумный насос
39 Блок управления системой управления подачей топлива
40 Омыватель лобового стекла, омыватель заднего стекла
41 Правый свет Фара (галогенная)
42 Вентилятор радиатора
43 Очиститель лобового стекла
44 -
45 Вентилятор радиатора
46 -
47 Звуковой сигнал
48 Вентилятор радиатора
49 Топливный насос
50 Регулировка уровня фар
51 Воздушная заслонка
52 Дополнительный обогреватель Дизельный двигатель
53 Модуль управления коробкой передач, модуль управления двигателем
54 Контроль электропроводки

Опель Мокка, схема предохранителей

№Электрическая цепь

1 Вентиляционный люк в крыше
2 Наружные зеркала заднего вида
3 -
4 -
5 Блок управления электронной тормозной системой
6 Датчик интеллектуального управления аккумулятором
7 -
8 Блок управления коробкой передач
9 Блок управления кузовным оборудованием
10 Регулировка угла наклона фар
11 сзади стеклоочиститель
12 Обогрев заднего стекла
13 Привод фары (левая)
14 Обогреваемые наружные зеркала заднего вида
15 -
16 Подогрев сидений
17 Блок управления коробкой передач
18 Блок управления двигателем
19 Топливный насос
20 -
21 Обдув охлаждения
22 -
23 Катушка зажигания, модуль управления двигателем
24 Насос омывателя
25 Привод фары (правый)
26 Блок управления двигателем
27 -
28 Блок управления двигателем
29 Блок управления двигателем
30 Выхлопная система
31 Дальний свет слева
32 Дальний правый Свет
33 Блок управления двигателем
34 Звуковой сигнал
35 Климат-контроль, кондиционер
36 Передняя противотуманная фара

Блок предохранителей в панели приборов Opel

1 Блок управления кузовным оборудованием
2 Блок управления кузовным оборудованием
3 Блок управления кузовным оборудованием
4 Блок управления кузовным оборудованием
5 Блок управления кузовным оборудованием
6 Блок управления кузовным оборудованием
7 Блок управления кузовным оборудованием
8 Блок управления кузовным оборудованием
9 Дверные замки
10 Защитный диагностический модуль
11 Дверные замки
12 Климат-контроль
13 Задняя дверь
14 Система облегчения парковки
15 Предупреждение о выходе за пределы полосы движения, внутреннее зеркало
16 Система адаптивного головного освещения
17 Электрические стеклоподъемники, сторона водителя
18 Датчик дождя
19 Резерв
20 Руль
21 Блок управления коробкой передач
22 Прикуриватели
26 Защитный диагностический модуль
27 Комбинация приборов
28 Система адаптивного головного освещения
29 Резерв
30 Резерв
31 Комбинация приборов
32 Информация и развлекательная система, аксессуары, розетка питания
33 Дисплей, развлечения Система Ent
34 OnStar UHP / DAB

Блок предохранителей в багажном отделении

1 Опора поясничного сиденья водителя
2 Опора поясничного сиденья пассажира
3 Усилитель
4 Разъем жгута проводов прицепа
5 Система постоянного двойного привода
6 Индикация
7 резерв
8 прицеп
9 Резерв
10 резерв
11 прицеп
12 Система навигации.
13 Обогрев рулевого колеса
14 Разъем жгута проводов прицепа
15 Рулевое колесо
16 Датчик воды в топливе
17 Внутреннее зеркало
18 Резерв

Opel Omega B Предохранители


Это должен знать каждый автовладелец:

Рассмотрим, где находятся предохранители Опель Астра N, как к ним добраться и вскрыть блоки, как определить неисправность, а также некоторые детали для выбора для замены и как заменить.


Предохранители Opel Astra H должны разрушить электрическую цепь, которая была перегружена.
Проще говоря, если ток тока в цепи увеличился, предохранитель перегорает, соответственно цепь размыкается. Это необходимо для предотвращения короткого замыкания, которое может привести к поломке всей электроники в автомобиле и даже к возгоранию. А блок создан для удобства автовладельца. Ведь если бы предохранители были разбросаны по схеме, заменить их было бы очень сложно.Благодаря тому, что все они собраны в одном месте, вам не придется искать по всей машине, где вам нужно.

Где блок в Opel Astra H

Перед тем, как приступить к работам с электриком в Opel Astra., Включая предохранители, лучше вытащить ключ из замка зажигания. Иначе можно получить удар по току или случайно устроить короткое замыкание. Opel Astra имеет 2 блока предохранителей - один в багажном отделении, другой в капоте.

В базовой комплектации Опель Астра оснащается одним блоком в отсеке субуправления, а вторым, меньшего размера, в багажном отделении.В полной комплектации 2 полноценных элемента, там же. Это связано с тем, что электронные схемы различаются из-за разных электронных компонентов.

Как получить доступ к предохранителям

Блок под капотом:

  • Вставьте плоскую отвертку в прорезь между крышкой и защелкой
  • Слегка отогните и поднимите крышку.
  • То же с другим замком.

В некоторых вариантах опель Астра Блок разделен на две части. Снять крышку в этом случае получается одновременным нажатием на фиксаторы, удерживающие крышку.

В багажнике:

  • Опель Астра Хэтчбек и универсальный блок находится слева в багажнике. Доступ к нему можно получить, открыв отверстие в обшивке, проверив зажимы.
  • В седане аналогичная система, но размер крышки меньше.
  • Размер блока зависит от комплектации Опель Астра.
эти две фотографии напечатаны в C B. e.t E. на одном листе А4 с двух сторон> Саламинат> Закинуть в бардачок>

Расположение и назначение предохранителей вариант 2.
Full Size: 2592x1944px, 771 KB Full Size: 2592x1944px, 869 Kb
Цена вопроса ~ 50 руб. (* Скачать фото в полном размере 2592x1944- Фото отличного качества)

назначение предохранителей зависит от типа блока в багажном отделении :

Упрощенное оборудование (в основном дизельные караваны ) - Задний блок (без РЭП)

назначение предохранителей вариант 1 + малый задний блок 1279x932 JPG.
1. АБС - 20 А
2. АБС - 30 А
3. Система отопления и вентиляции салона - климат-контроль - 30 А
4. Единая система отопления и вентиляции - кондиционер - 30 А.
5. Вентилятор RA diatian * 30 a или 40 a
6. Вентилятор радиатора * 20 A или 30 A или 40 A
7. Центральный замок - 20 A.
8. Стеклянные шайбы -
10 A.
9. О заднем стекле Bohev и наружные зеркала - 30 А.
10. Диагностический разъем - 7,5 А
11. Приборы - 7.5 A
12. Мобильный телефон / Радио / Система TWIN AUDIO / Многофункциональный дисплей - 7,5 A
13. В нутрином освещении - 5 А.
14. ОТ ТЕКЛОХОМАТТЕЛЬЛЕТРОВОГО СТЕКЛА - 30 А.
15. ОТ teklochomattel Лобовое стекло - 30 А.
16. Звуковой сигнал, АБС, выключатель стоп-сигналов, кондиционер - 5 А
17. Кондиционер - 20 А
18. Стартер - 25 А
19 ---
20 сигнал - 15А .
21. Электронное оборудование двигателя - 20 А
22. Электронное оборудование двигателя - 7.5 A
23. Адаптивный свет фар (AFL), регулировка угла наклона фары - 5 A
24. Топливный насос - 15 A
25. Электронное оборудование коробки передач - 15 A
26. Электронное оборудование двигателя - 10 А
27. Отопитель, кондиционер, датчик состояния - 7,5 А
28. Электронное оборудование коробки передач - 5 А
29. Рулевой сервер - 5 А
30. Электронное оборудование двигателя - 10 А
31. Стеклоочиститель заднего стекла - 15 А.
32. Выключатель стоп-сигнала - 5 А
33.Корректор фар, выключатель света, выключатель сцепления, приборы, модуль двери водителя - 5 А
34. Блок управления Модуль рулевой колонки (CIM) - 7,5 ампер
35. Информационно-развлекательная система - 20 ампер
36. Прикуриватель передний выход -15 А.

В полной комплектации - задний модуль REC посложнее по схеме предохранителей.
вариант 2.
2592x1944px, 771 КБ + зад (Rec) : 2592x1944px, 869 КБ
1.АБС - 20 А
2. АБС - 30 А
3. Система отопления и вентиляции салона - климат-контроль - 30 А
4. Система отопления и вентиляции - кондиционер - 30 А
5. Вентилятор радиатора * 30 А или 40 А
6. Вентилятор радиатора * 20 А или 30 А или 40 А
7. Омыватели стекла - 10 А.
8. Сигнал -
15 А.
9. Омыватель фар - 25 А.
10. - -
11. ---
12. ---
13. Противотуманные фары - 15 A.
14. ОТ ТЕКЛОХОМАТТЕЛЯ Лобовое стекло - 30 А.
15. ОТ teklochomattelwindshield - 30 A.
16. Звуковой сигнал, ABS, в выключателе сигнала остановки, кондиционер - 5 a
17. --- * Живой фильтр с подогревом (дизель y D. vigatel) - 25a
18. Стартер - 25 A
19. Электроника трансмиссии - 30 A
20. Компрессор кондиционера RA - 10A
21. Электронное оборудование двигателя - 20 A
22. Электронное оборудование двигателя - 7,5 A
23. Adaptive Light Headlight (AFL), регулировка угла наклона фар - 10 A
24. Топливный насос - 15 А
25.Электронное оборудование коробки передач - 15 A
26. Электронное оборудование двигателя - 10 A
27. Электрогидроуправление Silver - 5 A
28. Электронное оборудование коробки передач - 5 A
29. Электронное оборудование коробки передач - 7,5 A
30. Электронное оборудование двигателя - 10 A
31. Adaptive Light Headlight (AFL), регулировка фар - 10 A
32. Тормозная система, система кондиционирования, система управления сцеплением - 5A
33. Система адаптивного освещения фар (AFL), регулировка фар, выключатель света - 5 A
34.Блок управления, модульный Рулевая колонка (CIM) - 7,5 A
35. Информационно-развлекательная система - 20 ампер
36. Мобильный телефон / Радио / Система TWIN AUDIO / Многофункциональный дисплей - 7,5 A
link:

Выпускается эта модель с 2004 года. За долгое время у владельцев этого автомобиля накоплен немалый опыт и ремонтный опыт. Столкнувшись с проблемами электриков, многие водители начинают тереться о электронные системы, провода и разъемы. А в этой модели найти причину неисправности электрика не так-то просто даже подготовленным людям, ведь предохранители и реле Опель Астра Н различаются в зависимости от комплектации.

Общие проблемы, способы их устранения и диагностики ошибок - все это может понадобиться для устранения ареста.

В базовой и комплектации предохранители и реле Opel Astra H различаются нумерацией. Например, в багажнике в базовой версии есть небольшой блок предохранителей и реле, а в полной версии - полный. Под капотом нумерация предохранителей базовой версии не совпадает с полной. Это связано с различием электронных компонентов и разных электрических схем.

В данной статье рассматриваются монтажные блоки полной конфигурации.

Предохранители в багажнике:

1 (25 А) - Электростеклоподъемники в передних дверях . Если вдруг перестал работать стеклоподъемник как одна из входных дверей, проверьте в первую очередь этот предохранитель, а затем проводку в месте открывания двери, между кузовом и дверью.

Провод может размывать контакт или окислять контактный разъем. Снимите обшивку с двери и проверьте провода внутри двери.Проверяем массу (коричневый провод между кузовом и дверью). При снятом подъемном механизме осмотрите также привод приводного привода и проверьте его двигатель.

Если окна работают некорректно, их можно запрограммировать. Для этого на время отключите аккумулятор, подключите обратно, включите зажигание, при закрытии окна нажмите и удерживайте кнопку подъема окна в течение 3-5 секунд. Нажмите и удерживайте кнопку для каждой двери отдельно.

2 - не используется .

3 (7.5 А) - приборная панель . Если приборы или освещение панели не работают, также проверьте предохранитель 18. Это может быть возможно в плате самой панели или в соединениях проводки с ее задней стороны.

4 (5 А) - система кондиционирования . Если сердицир не работает, проверьте также предохранитель 14 в этом блоке и предохранители 4, 20, 32 в моторном отсеке, а также реле K8_X125 под капотом. В меню автомобиля могут быть установлены неправильные настройки. Попробуйте убрать экономичный режим ECO, поменять настройки климат-контроля и кондиционирования.

При отрицательных температурах кондиционер не включается из-за низкого давления газа в системе, поэтому лучше включать его зимой в тёплых боксах (для смазки уплотнителей). Проверить давление, заправить топливом и при необходимости проверить систему на герметичность. Проверить работу муфты и компрессора, наличие кнопки A / C. Точную причину поможет определить диагностика в сервисе с помощью устройства, подключенного к диагностическому разъему.

5 (7.5 А) - Подушки безопасности .

6,7,8,9,10 - не используется .

11 (25 а) - обогрев заднего стекла . Если заднее стекло остановилось или обогрев включается только на несколько секунд, проверьте также предохранитель 18 в этом блоке и реле K3_X131 в блоке под капотом.

12 (15 А) - очиститель заднего стекла . Если не работает задний «дворник», проверьте дополнительно, предварительно. 15 в моторном отсеке. Распространенная проблема - влажность в механизме мотора и заднего дворника.Из-за образования ржавчины некоторые детали могут заклинивать.

Чтобы снять механизм с двигателем, нужно снять обшивку двери, а затем и сам механизм. После снятия проверьте состояние вала, выбив втулку, на которую надеетесь. Если вал забит, заржавел или не вращается, выберите его, очистите и установите обратно.

13 (5 А) - Система помощи при парковке .

14 (7,5 А) - система кондиционирования . Смотрите раньше. четыре.

15 - не используется .

16 (5 А) - система обнаружения пассажира на переднем сиденье, система Open & Start .

17 (5 А) - датчик давления в шинах, датчик дождя, датчик качества воздуха, зеркало заднего вида АКПП .

18 (5 А) - приборы и переключатели на панели . Смотрите раньше. 3.

19 - не используется .

20 (10 а) - управление амортизаторами (система CDC) .

21 (7,5 А) - сторона с подогревом Zeaqual .Обычно включается при нажатии на кнопку обогрева заднего стекла. Если перестал работать обогрев бокового зеркала проверьте проводку между кузовом и дверью, а также в самом зеркале. Для этого снимите накладку или все зеркало и проверьте контакты в разъеме внутри него.

Часто подгорают или окисляются нижние контакты. Если обогрев зеркал не работает вместе с обогревом заднего стекла, проверьте также предохранитель 11. Фотография проводки и механизма внутри зеркала со снятой накладкой:

22 (20 а) - Стеклянная сдвижная крыша (Люк) Мощность) .См. Также ранее. 34.

23 (25 А) - стеклоподъемники задних дверей . Если один из ножек в задних дверях перестал проплывать / лазить, проверьте жгут проводов, который выходит из кузова и входит в дверь. Обычно идет коричневый провод, идущий в землю.

Проверить также исправность самой кнопки на двери, мотора и механизма подъемника, сняв обшивку двери. Не помешает проверка и предохранитель 1, отвечающий за работу передних стекол.

24 (7,5 А) - диагностический разъем . Разъем OBD2 находится под ручкой, спрятан за накладкой на полку. К диагностике ошибок обычно подключаются сканеры ТЭЧ3, MDI или OP-COM.

25 - не используется .

26 (7,5 А) - электроприбор боковых зеркал .

27 (5 А) - сигнализация, датчик УЗИ . В штатной сигнализации Opel Astra H для установки защиты нужно 2 раза нажать кнопку брелка, после этого машина встанет с задержкой 15 секунд.Чтобы просто закрыть все двери, нужно 1 раз нажать одну и ту же кнопку, тогда режим охраны не включается. Чтобы открыть или закрыть все окна, нужно нажать и удерживать кнопку открытия / закрытия соответственно.

28 - не используется .

29 (15 а) - прикуриватель, розетка 12 В на центральной консоли . Обычно этот предохранитель перегорает при коротком замыкании в разъеме прикуривателя. Если вы вставляете в него нестандартные разъемы от устройств, убедитесь, что нет посторонних шайб, которые могут слететь и замкнуть контакты.Устройства лучше подключать к дополнительной розетке 12 В (если есть) или в разветвитель.

30 (15 А) - розетка задняя 12 В .

31, 32 - не используется .

33 (15 А) - открытая и пусковая система .

34 (25 А) - стеклянная сдвижная крыша (электропривод люка) . См. Также ранее. 22.

35 (15 А) - розетка задняя 12 В .

36 (20 а) - розетка для подключения прицепа тягово-сцепного устройства .

37 - не используется .

38 (25 А) - Центральный замок, отвод "30" . О проблемах с сигнализацией см. 27. Если центральный замок перестает закрывать двери, проверьте, горит ли свет в салоне. Если он горит, скорее всего, вышел из строя концевой выключатель в одной из дверей и блок «думает», что одна из дверей открыта. Обычно это служит тревогой.

При выходе из строя ЦЗ можно попробовать на время закинуть клемму АКБ и подключить обратно.Определить точную причину можно методами, описанными в конце статьи, или на СТО при подключении устройства к диагностическому разъему.

39 (15 А) - Сиденье водителя с подогревом .
40 (15 А) - Сиденье переднего пассажира с подогревом . Если при включении этой функции сиденья перестали греться, проверьте разъемы и провода под ними.

41, 42, 43, 44 - не используется .

Реле в багажнике:

K1_Х131 - реле замка зажигания, вывод «15» .

К2_Х131 - реле замка зажигания, вывод «15а» .

К3_х131 - реле обогрева заднего стекла . Смотрите раньше. одиннадцать.

Предохранители в блоке под капотом:

Узел крепления моторного отсека расположен с левой стороны водителя, под капотом между опорой стойки и левой передней планкой. Чтобы добраться до него, нужно открыть крышку, обойдя ее по краям.

1 (20 а) - антиблокировочная система тормозов ABS .
2 (30 А) - АБС ​​тормозной антиблокировочный .Если вокруг панели загорелась лампа АБС, и эта система перестала работать, проверьте и очистите датчики АБС и датчики скорости на передней и задней части, их проводку и разъемы. Корпус может быть в блоке управления АБС. Более точную причину можно сказать по результатам диагностики.

Обычно проблемы с АБС возникают после замены ступиц колес или их подшипников, при сборке узлов неправильно установлены датчики или их разъемы, что приводит к отставанию проводов или отсутствию контакта.

3 (30 а) - вентилятор печки (климат-контроль) .

4 (30 а) - вентилятор печки (кондиционер) . Если печка перестала работать, засорился сам вентилятор, сгорел его мотор или термосшивка. Особенно вероятен вормор, если печь долго (несколько лет) не прослужила. Разобрать печку, очистить все узлы и смазать ось вентилятора и подшипники.

Чтобы добраться до печки, нужно снять бардачок. Если печка работает только в последнем максимальном положении, нужно поменять резистор.Корпус может быть в блоке управления климатом или кондиционером. Если печка дует холодным воздухом, проверьте уровень антифриза и наличие воздуха в системе охлаждения.

5 (30 или 40 А) - вентилятор радиатора .

6 (20, 30 или 40 А) - Электродвигатель вентилятора радиатора . Если вентилятор системы охлаждения останавливается, проверьте работу его двигателя, подав напряжение аккумулятора напрямую. Если двигатель не работает, снимите его, разберите и почистите, проверив щетки или замените на новую.Дело может быть в электронном блоке управления, датчике температуры, термостате или проводке. Правильная диагностика покажет точную причину.

7 (10 а) - окна передние и задние . Если при охлаждении перестал работать омыватель, проверьте уровень жидкости в бачке омывателя, не замерзла ли она в трубках и форсунках. При необходимости шагнуть и поменять. Также проверьте исправность помпы-помпы в баке, питающей напряжением 12 В и проводки.

8 (15 А) - гудок . Если сигнал перестал работать, скорее всего, дело в модуле CIM, шлейфе субмиттера и его разъеме.При этом обычно перестают работать кнопки, расположенные на руле (например, регулировки громкости). Общая проблема. Если корпус находится в SIM-модуле, обычно помогает обратная связь контактов на его плате, ремонт обрывов проводов или замена нового модуля.

9 (25 А) - окна передние и задние . См. Выше. 7.

10, 11, 12 - не используется .

13 (15 А) - противотуманные фары . Если не работает, проверьте лампы, разъемы и проводку.

14 (30 а) - очистители лобового стекла . Если не работают «дворники», скорее всего забился или смеется механизм в редукторе мотора или контакты проводов. Разберите и почистите. Также проверьте моторные щетки.
Установка интервала работы очистителей в прерывистом режиме: Нажмите рычаг «дворника» вниз для их срабатывания, дождитесь желаемого времени и включите прерывистый режим их работы (переключите рычаг вверх). Теперь очистители будут работать с заданным интервалом.Допустимые значения 2-15 секунд.

15 (30 а) - очиститель заднего стекла . Смотрите раньше. 12 в блоке багажника.

16 (5 А) - система открытия и запуска, открывающаяся крыша, АБС, выключатель стоп-сигнала .

17 (25 А) - Топливный фильтр с подогревом (только для дизельных двигателей) .

18 (25 а) - стартер . Если не закручивается, проверьте реле К1_Х125, заряд аккумулятора, контакты его выводов, минусовой контакт с кузовом автомобиля, исправность стартера, вытаскивая реле и проводку / разъемы.Если автоматическая коробка передач, проверьте ее селектор, правильность переключателя педали тормоза. Точная причина укажет диагноз.

19 (30 а) - электронные системы Коробки передач .

20 (10 а) - компрессор кондиционера . Смотрите раньше. 4 в багажном блоке.

21 (20 А) - Электронные системы двигателя .

22 (7,5 А) - Электронные системы двигателя .

23 (10 а) - фары, адаптивный свет (система AFL), электрокорректор угла наклона .Если перестал работать средний или дальний свет, проверьте и замените лампу. Для замены лампы в одной из фар нужно повернуть колеса в противоположную сторону, открыть специальный люк, расположенный в колесной арке, снять через него резинку-пыльник с фар, достать старую лампу, повернув ее. против часовой стрелки и установите новую лампу, повернув для фиксации в разъеме по часовой стрелке.

Для включения фар «Дорога домой» необходимо выключить зажигание и достать ключ из замка, открыть водительскую дверь и моргнуть (кратковременное нажатие на рычаг).После этого при закрывании водительской двери в ближний свет включится + фонарь заднего хода, который автоматически погаснет через 30 секунд.

24 (15 А) - Топливный насос . Если помпа не качает бензин и двигатель не запускается, проверьте провода под капотом в гофре между блоком управления двигателем и блоком предохранителей. Обычно они там линяются или пропадает контакт в соединительных разъемах с этими блоками. По точной причине можно определить ошибки диагностики и чтения.

25 (15 а) - электронные системы коробки передач .

26 (10 а) - электронные системы двигателя .

27 (5 А) - электроусилитель руля . Если руль стал крутить, проверьте предохранитель FB3, уровень масла в бачке ГУРа. Бак находится под капотом со стороны пассажира, в нише недалеко от лобового стекла.

Если руль крутится только на морозе, при прогреве работает нормально, скорее всего замерзает масло в системе усилителя руля, замените масло на более устойчивое к температурам.При проблемах с маслом может выйти из строя руль или поплыть Рейка. Также может выйти из строя помпа, в этом случае либо ремонт, либо замена на новую.

28 (5 а) - электронные системы коробки передач .

29 (7,5 А) - электронные системы коробки передач .

30 (10 а) - электронные системы двигателя .

31 (10 а) - фары, адаптивный свет (система AFL), электрокордер угла наклона . Смотрите раньше. 23.

32 (5 А) - Кондиционер, переключатель на педали сцепления, лампа неисправности тормозной системы .

33 (5 А) - Наружное освещение (блок управления), фары, адаптивное освещение (система AFL), электрокорректор угла наклона.

34 (7,5 А) - модуль рулевого управления (блок управления) .

35 (20 а) - информационно-развлекательная система .

36 (7,5) - система TWIN AUDIO, дисплей, радио, моб. телефон .

Реле в блоке под капотом:

К1_Х125 - реле стартера . Смотрите раньше. 18 в блоке под капотом.

K2_h225 - Реле электронного блока управления двигателем (ЭБУ) .

Kz_х125 - вывод "5" .

K5_Х125 - Реле режимов очистителя лобового стекла .

K6_Х125 - Реле стеклоочистителя переднего . Смотрите раньше. 14 в блоке под капотом.

K7_х125 - Реле (помпа) омывателя фар . Если не получается, проверьте уровень жидкости в омывателе, а также отсутствие засоров и замерзания в трубках и форсунках.

К8_х125 - реле компрессора кондиционера .

K10_х125 - реле топливного насоса . Смотрите раньше. 24 в блоке под капотом.

K11_х125 - Реле вентилятора радиатора .
K12_х125 - реле вентилятора радиатора .
K1Z_Х125 - Реле вентилятора радиатора . Смотрите раньше. 5 в блоке под капотом.

K14_х125 - Реле подогрева топливного фильтра (только дизельный двигатель) .

К15_х125 - Печь релейная вентиляторная . Смотрите раньше. 3 в блоке под капотом.

К16_х225 - Реле противотуманных фар .Смотрите раньше. 13 в блоке под капотом.

Силовые предохранители в моторном отсеке Opel Astra H:

Блок силовых предохранителей находится под капотом, рядом с главным блоком предохранителей, между ним и левой опорой стойки. Чтобы добраться до него, нужно открыть крышку.

FB1 (50 А) - электрогидравлический HT .

FB2 (80 а) - регулятор времени накаливания (только дизельный двигатель) .

FB3 (80 a) - Электрогидравлический усилитель руля .Смотрите раньше. 27 в блоке под капотом.

FB4 (30 а) - автономный отопитель Ih. .

FB4 (100 А) - Дополнительный электронагреватель в салоне EH .

FB5 (80 а) - Блок предохранителей и реле в багажнике .

FB6 (80 а) - Блок предохранителей и реле в багажнике .

Диагностика ошибок:

Чтобы определить причину неисправности, вы можете провести диагностику системы без наличия. специальное устройство Методы, описанные ниже.

Для механических коробок передач или коробок EasyTronic:

  • продолжая удерживать педали, подождите несколько секунд до появления на дисплее. бортовой компьютер Сообщения об ошибках

Для автоматических коробок передач:

  • вставьте ключ в замок зажигания
  • поверните ключ, включив зажигание, но не заводя двигатель
  • нажмите педаль тормоза и удерживайте ее
  • переключите рычаг коробки в положение D
  • выключить зажигание, отпустить педаль тормоза
  • нажать одновременно педаль газа и педаль тормоза и удерживать их нажатыми
  • повернуть ключ, включив зажигание, но не заводить двигатель
  • удерживая педали , подождите несколько секунд, пока на дисплее не появятся сообщения

В режиме диагностики на дисплее появится ECN с кодами ошибок.4 цифры - код ошибки, 2 цифры - значение.

141 ..

Большинство цепей электропитания автомобилей защищены предохранителями. Пламя, электродвигатели вентилятора, топливный насос и другие мощные потребители тока подключаются через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в багажнике автомобиля под облицовкой боковины с левой стороны и в моторном отсеке рядом с аккумуляторной батареей.
Блок крепления предохранителей и реле, установленный в багажнике под накладкой левой боковой стенки, показан на рис.10.1.
В табл. 10.1 Обозначается предназначение этих предохранителей, предохранителей и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Обозначения предохранителей и реле монтажного блока, установленного в моторном отсеке справа, показаны на рис. 10.2.
В табл. 10.2 Указано назначение этих предохранителей, предохранителей и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

1.Чтобы получить доступ к блокировочному блоку предохранителей, расположенному в багажнике, поверните на 90 ° два фиксатора крышки люка в обивке левой боковой стенки ...

2 .... И сбиваем крышку.

3. Чтобы получить доступ к монтажному блоку, расположенному в моторном отсеке, нажмите отверткой на два фиксатора ...

4 .... и снимаем его крышку.

Примечание.

В специальных гнездах корпуса монтажного блока, расположенном в багажнике, закреплены запасные предохранители b и пинцет для извлечения предохранителей из монтажных блоков.
5. Перед заменой перегоревшего предохранителя или плавающей вставки выясните причину храбрости и устраните ее. При обнаружении неисправности просмотрите таблицы, перечисленные в Табл. 10.1 и 10.2 цепи, которые защищают этот предохранитель или предохранитель.

Предупреждение.
Не заменяйте предохранители предохранителями, рассчитанными на другую силу тока, или самодельными перемычками - это может привести к повреждению электроприборов и даже к возгоранию.

6. Снимите пинцет с основания монтажного блока, расположенного в багажнике.

7. Пинцет для снятия предохранителей ...

8 .... и снимаем с контактного разъема.

Примечание.

Так выглядит размытый предохранитель (показанная перемычкой перемычка внутри держателя сгорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

9. Установить предохранитель в контактный разъем того же номинала, что и снятый.

10.При необходимости замены снимите реле с монтажного блока, перемещая его из стороны в сторону ...

11 .... и установите новое реле.

Holden / Opel Astra H Дополнительный предохранитель потребляет паразитный ток? - Техническое обслуживание / ремонт

Доброго времени суток, парень из Австралии.

Я езжу на Holden / Opel Astra H 2007 года, у которого возникла проблема с паразитным потреблением тока. Для того, чтобы вам было легче потенциально помочь мне, вот некоторый контекст:

За последние 6 месяцев я установил под сиденьем сабвуфер со встроенным усилителем.Штатная магнитола без RCA выхода. Мне пришлось разрезать провода заднего динамика и пропустить их через линейный преобразователь, чтобы подключить к входу сабвуфера. Питание как для линейного преобразователя, так и для сабвуфера осуществляется напрямую от батареи. Оба поставляются с предохранителями, которые не перегорели. Заземление выполняется за сиденьями под болтами Torx и кронштейном, удерживающим заднее сиденье.

Я предоставил провода ± к линейному преобразователю от обоих выходов задних громкоговорителей в качестве входа, но не дал общего заземления.Сам линейный преобразователь заземлен. Я не думаю, что это важно, так как он работает должным образом, хотя я упомяну об этом, если это так.

Дистанционный вход (сигнал питания 12 В, который фактически включает линейный преобразователь и сабвуфер) поступает от цепи дополнительного предохранителя в блоке предохранителей моторного отсека. Я использовал мультиметр, чтобы найти предохранитель, который выдает только 12 В, когда автомобиль находится в режиме зажигания, который, как оказалось, является системой управления двигателем, которая на 10 А? (красный) предохранитель. Дополнительный предохранитель - это устройство, которое запускает обычный предохранитель, но также выдает второй сигнал, который также проходит через предохранитель.Дистанционный вход предоставляется от дополнительного предохранителя к линейному преобразователю, который затем соединяется и затем подается на сабвуфер, так что они оба включаются с зажиганием.

У меня есть подозрение, что предохранитель управления двигателем не всегда выключается при выключенном зажигании, несмотря на то, что я подтвердил с помощью мультиметра сразу после выключения автомобиля. Если я нажимаю кнопку регулировки громкости радиоприемника, чтобы включить радио, он странным образом включает линейный преобразователь (в моем головном устройстве есть бортовой компьютер, который общается с ЭБУ), но не сабвуфер, который также подключен к нему.У них обоих есть индикаторы питания. Возможно ли, что предохранитель двигателя работает с низким напряжением для питания некоторых цепей управления двигателем, которого достаточно для питания моего маленького линейного преобразователя, но не моего сабвуфера?

Если что-то неясно, о чем я сказал, я рад уточнить, но это контекст и то, чем я занимаюсь на данный момент.

Сейчас я владел машиной всего год, и перед покупкой мне выдали новый аккумулятор, ремень ГРМ и т. Д., Не очень важные, кроме нового аккумулятора.Некоторое время назад, еще пару месяцев назад, заводить мою машину было очень трудно. У меня есть скрытое меню диагностики, которое показывает текущее напряжение батареи, которое иногда может упасть до 10,4 В. Это ужасно заниженная цена. Я отнес его своему автоэлектрику, который провел на нем нагрузочные испытания. Тест вернулся с оценкой 599 / 600CCA, что не обязательно означает, что батарея все еще живая. Проблема заключалась в пропускной способности, которая значительно сокращалась из-за многократного многократного цикла.

Несколько скачков в очень неудобных местах позже вынудили меня купить новую батарею вопреки убеждениям моей семьи, что батарея все еще в порядке. К этому моменту, когда я выключил машину, он больше не держал заряд, и на следующее утро напряжение не превышало 7,0 В. Я разорился и получил лучшую батарею, которую смог найти, на 78 Ач ​​и рассчитанную на 750CCA. Задача решена. Примерно неделю назад у меня не было проблем с медленным запуском, низким напряжением или чем-то в этом роде.Я припарковал свою машину в аэропорту на неделю и не оставил свет включенным, так как после того, как моя первая батарея разрядилась, у меня развилась параноидальная привычка.

Вернувшись, обнаружил, что моя новенькая, первоклассная батарея разряжена до 8 вольт. Я был шокирован! Теперь я точно знал, что что-то медленно разряжает мою батарею. Приходите сегодня, моя машина начинает с трудом проворачиваться утром менее чем через 12 часов с момента последнего использования. Теперь я здесь, пишу для вас эту ветку.

tl; dr: Подключил линейный преобразователь и сабвуфер; обрезать провода заднего динамика головного устройства для подачи в линейный преобразователь; дистанционный вход для обоих устройств получает питание от дополнительной цепи от предохранителя «управления двигателем», который включается при зажигании и выводит 12 В; включение радио при выключенном автомобиле включает линейный преобразователь, но не сабвуфер; Я убил довольно приличную батарею, сильно разрядив ее, и теперь делаю то же самое с совершенно новой; Я не уверен на 100%, чем это вызвано.

Мои вопросы к тебе, щедрый читатель!
Действительно ли линейный преобразователь и сабвуфер вызывают потребление тока, при условии, что я не устанавливал какие-либо дополнительные электрические компоненты?
Я только начал толчок с тех пор, как покинул аэропорт неделю назад, и у него были проблемы с запуском только один раз. Я полностью разрядил свою новую батарею?

Позднее редактирование, чтобы добавить дополнительный вопрос:
Есть ли лучший предохранитель для переключения дополнительного предохранителя, или мне следует выбрать что-то более простое, например выключатель, который я включаю вручную?

Спасибо, что рассмотрели мою проблему и дочитали до этого места, если вы это сделали.Хорошего дня!

Блок предохранителей Astra H Внутреннее освещение

Схема подключения блока предохранителей

Astra H

Неисправности блока предохранителей Astra H Страница схемы подключения

Неисправность блока предохранителей Astra H Страница

Неисправность блока предохранителей Astra H Страница

Страница

Неисправность блока предохранителей Astra H Страница схемы подключения

Неисправности блока предохранителей Astra H Страница

Блок-схема блока предохранителей Astra H

Схема блок-схемы блока предохранителей Astra H

Mark 5 Схема блока предохранителей Astra

Схема электрических соединений блока предохранителей Astra H

Неисправности блока предохранителей Astra H Схема подключения Страница

Схема данных блока предохранителей Astra H

Wrg 9367 Блок предохранителей Astra H Прикуриватель

Astra H Fuse Bo x Библиотека проводки внутреннего освещения

Схема подключения блока предохранителей Astra H

Расположение реле и блока предохранителей Vauxhall Astra H Mk5

Блог базы данных электрических схем блока предохранителей Opel Astra

Неисправности блока предохранителей Astra H Страница

Схема предохранителей Opel Vauxhall Zafira B Astra H Блок предохранителей Uec Rec

Блок предохранителей Astra H Внутреннее освещение Библиотека электропроводки

Схема данных блока предохранителей двигателя Astra H

Блок предохранителей на Astra Mk5 Схема

Блок предохранителей Astra H Библиотека проводов внутреннего освещения

06 Расположение блока предохранителей Astra Домашняя электрическая схема

Схема электрических соединений блока предохранителей Astra H

Блок предохранителей Opel Astra G База данных электрических схем Блог

Схема подключения блока предохранителей Astra H

Блок предохранителей Astra J Схема подключения

Как найти блок предохранителей в Opel Vauxhall Astra

Схема подключения блока предохранителей Opel Astra Pos

Неисправности блока предохранителей Astra H Страница схемы подключения

Расположение блока предохранителей в салоне 2008 2008 Saturn Astra 2008 Saturn

Схема блока предохранителей Astra H

Схема данных неисправностей блока предохранителей Astra H

Файлы схемы электропроводки заднего блока предохранителей Astra

Блок предохранителей в блоге Astra Mk4 Электросхема

Расположение блока предохранителей Astra G Mk4

Блок предохранителей Блог базы данных электрических схем Opel Astra G

Блок предохранителей в Holden Astra 2002 Схема соединений Поз.

Почему моя сигарета Предохранитель зажигалки продолжает гореть

Блок предохранителей для центра электрических схем Opel Zafira

Блок предохранителей Opel Astra Книжная схема, схема

Подлинный Vauxhall Astra H Zafira B Передний блок предохранителей Новый 93184656 13206746

Блок предохранителей Astra H Блог 9g

Astra H Mk5 04 09 Obd2 Диагностическое гнездо Расположение блока предохранителей Holden Opel Vauxhall

Opel Astra H Передний блок предохранителей Germiston Gumtree Объявления Южная Африка 314813417

Расположение блока предохранителей Opel Zafira Схема подключения Pos

База данных электрических схем Схема расположения блоков предохранителей Opel Zafira

Блок предохранителей в файлах электрических схем Opel Zafira

Блок предохранителей Vauxhall Astra Продажа блоков предохранителей Ebay

Схема блока предохранителей и реле Opel Vauxhall Astra G Opel Headlamp

Расположение блока предохранителей в салоне 2008 2008 Saturn Astra 2008 Saturn

Wrg 9165 Схема блока предохранителей Vauxhall Astra H

Блок предохранителей Astra H Схема внутреннего освещения и электрические схемы

Блок предохранителей

Расположение блока предохранителей Astra Схема подключения Страница

Блок предохранителей

В блоге Astra 2007 Электросхема

Схема блока предохранителей Astra 55

Схема подключения блока предохранителей Astra H Внутреннее освещение

Схема блока предохранителей и реле

Схема блока предохранителей Opel Vauxhall Astra H

Аналогичным образом Проводка Chevy Impala 2003 года на Astra H

Схема блока предохранителей Vauxhall Astra 6-го поколения Astra J 2013

Схема блока предохранителей Wrg 9165 Vauxhall Astra H

Блок предохранителей Opel Astra H Gtc L08 Hatchback 3 Drs 1 7 Cdti 16v Z17dth

Схема блока предохранителей и реле Opel Vauxhall Astra G

Схема электрических соединений блока предохранителей Astra H

Ач Схема блока предохранителей Astra

Схема подключения блока предохранителей

Saturn Astra 2008

Блок предохранителей

на Corsa Схема

Расположение блока предохранителей Astra G Mk4

Схема блока предохранителей Ford Transit Mk6, начиная с 2000 года Версия для ЕС Авто

Блог блока предохранителей Opel Zafira 2005 Схема электрических соединений

Vauxhall Astra Fuse Box Fault Schematic Diagram Схема проводки

Реле Jvalay

Astran H Com

Схема блока предохранителей и реле Opel Vauxhall Astra H

Wrg 0721 Astra H Блок предохранителей Внутреннее освещение

Блок предохранителей Opel Astra H Продажа Мусорной почты 9 0003

Opel Astra H Продажа заднего блока предохранителей Центр города Объявления Gumtree Южная Африка 221444226

Схема подключения расширенного блока предохранителей Astra Gtc

Предохранители кабины Opel Astra J и расположение портов Obd2

Схема блока предохранителей 1995 Ford Ranger Horn перестал работать Есть

Подробная информация о Vauxhall Astra F Mk3 Estate 1 4 Реле блока предохранителей в салоне 16 В Бесплатная доставка в Великобританию

Блог базы данных по схемам блока предохранителей Opel Astra

Предохранители и реле в багажном отделении Opel Astra H Fanklub

Opel Astra H Astra Twintop 2010 2012 Схема блока предохранителей

Схема подключения блока предохранителей

на Astra

Wrg 0526 Блок предохранителей Astra

Блок предохранителей Opel Vauxhall Astra J

Схема блока предохранителей снаружи Obd2 Sch Схема подключения ematic

Bmw Lamborghini или Vauxhall Automobilia Управление деталями суппортов

Схема блока предохранителей Opel Vauxhall Astra J 2009 2018

Bmw Lamborghini or Vauxhall Automobilia Детали суппортов Управление

Astra

Astra

Блок предохранителей для Astra

Блок предохранителей для Astra

Astra

Vauxhall Combo C 2001 2011 Схема блока предохранителей Auto Genius

Расположение блока предохранителей в салоне 1991 2004 Opel Astra 1999 Opel Astra

Astra G Схема подключения фар Схема электрических соединений

Внутреннее освещение Электрические окна Дверной замок Время выхода из строя предохранителя

Блок предохранителей Astra H Схема и электрические схемы внутреннего освещения

Блок предохранителей в файлах электрических схем Astra Mk4


VAUXHALL ASTRA K 2019.5 Руководство пользователя (311 страниц)

Производитель: VAUXHALL, Модель Года: 2019.5, Модельный ряд:, Модель:
Страниц: 311, Размер PDF: 9,6 МБ VAUXHALL ASTRA K 2019.5 Руководство пользователя https://www.carmanualsonline.info/img/38/19368/w960_19368-0.png VAUXHALL ASTRA K 2019.5 Руководство пользователя

Страница 1 из 311

Страница 2 из 311

Стр. 3 из 311

Введение .................................... 2
Вкратце .. .......................................... 6
Ключи, двери и окна............ 19
Сиденья, ограничители ........................... 45
Хранение .... .................................... 70
Приборы и органы управления ......... .... 89
Освещение ...................................... 134
Климат-контроль. .......................... 146
Управление автомобилем ................. 156
Уход за автомобилем ............................... 226
Сервисное и техническое обслуживание .......... 276
Технические данные ........................... 279
Информация для клиентов................ 292
Указатель ................................ .......... 304Содержание

Страница 4 из 311

2 Введение Введение

Страница 5 из 311

Введение3 Данные для конкретного автомобиля Пожалуйста, введите данные вашего автомобиля на
на предыдущей странице, чтобы они были легко доступны.
См. Разделы «Сервис и обслуживание
», «Технические данные», паспортную табличку автомобиля
и национальные регистрационные документы
.
Введение
Ваш автомобиль
представляет собой сочетание передовых технологий,
безопасности, экологичности и экономичности.
В данном руководстве пользователя
содержится вся необходимая информация, которая позволит вам управлять автомобилем
безопасно и эффективно.
Убедитесь, что ваши пассажиры
осведомлены о возможном риске
аварии и травмы, которые могут возникнуть в результате неправильного использования транспортного средства
.
Вы всегда должны соблюдать особые законы и постановления
страны
, в которой вы находитесь. Эти законы
могут отличаться от информации в данном Руководстве пользователя. Несоблюдение описания, приведенного в
, может повлиять на вашу гарантию.
Если в данном руководстве пользователя говорится о посещении СТО
, мы рекомендуем вашего авторизованного ремонтного центра
Vauxhall.
Для газовых транспортных средств мы рекомендуем
Авторизованный ремонтный центр Vauxhall
, имеющий лицензию на обслуживание газовых транспортных средств.
Все авторизованные сервисные центры Vauxhall
предоставляют первоклассное обслуживание по разумным ценам
. Опытные механики
, обученные Vauxhall, работают с
в соответствии с конкретными инструкциями Vauxhall
.
Пакет с литературой для клиентов
всегда должен быть под рукой в ​​автомобиле
.
Использование данного руководства ● В этом руководстве описаны все опции
и функции, доступные для данной модели
. Некоторые описания, включая описание
, включая отображение и функции меню
, могут не относиться к вашему автомобилю
из-за варианта модели
, спецификаций страны, специального оборудования
или аксессуаров
. ● В разделе «Вкратце» содержится первоначальный обзор
.
● Содержание в начале этого руководства и
в каждом разделе показывают, где находится эта информация.
● Индекс позволит вам искать конкретную информацию.
● В данном руководстве по эксплуатации описаны автомобили с левым рулем
. Аналогично для автомобилей
с правым рулем.
● В руководстве пользователя используется идентификационный код двигателя. Соответствующее торговое обозначение
и технический код
можно найти в разделе «Технические данные
».
● Данные направления, например левый или правый, или передний или задний, всегда относятся к направлению движения
.
● Дисплеи могут не поддерживать ваш язык.
● Сообщения на дисплее и внутренняя маркировка написаны полужирным шрифтом.
букв.

Страница 6 из 311

4ВведениеОпасность, предупреждения и меры предосторожности9 Опасность
Текст с пометкой 9 Опасно предоставляет
информацию о риске смертельного исхода.
Игнорирование этой информации
может поставить под угрозу жизнь.
9 Предупреждение
Обозначение текста 9 Предупреждение содержит
информацию о риске несчастного случая или
травмы. Игнорирование этой информации
может привести к травмам.
Внимание
Текст с надписью «Осторожно» содержит информацию
о возможных повреждениях
автомобиля.Игнорирование этой информации
может привести к повреждению автомобиля
.
Символы
Ссылки на страницы обозначены цифрой 3.
3 означает «см. Страницу».
Ссылки на страницы и записи указателя
относятся к заголовкам с отступом, заданным
в таблице содержания раздела.
Хронологический порядок выбора меню
записей в персонализации автомобиля
обозначен буквой I.
Благодарим вас за выбор Vauxhall.
Желаем вам много часов
приятного вождения.
Ваша команда Vauxhall

Страница 7 из 311

Стр. 8 из 311

6ВкратцеВкратцеНачальная информация о приводе Разблокировка автомобиля
Нажмите c
, чтобы разблокировать двери и загрузить отсек
.Откройте двери, потянув за ручки
.
Задняя дверь
5-дверный хэтчбек: чтобы открыть заднюю дверь
, нажмите кнопку задней двери
под эмблемой бренда.
Sports Tourer: чтобы открыть дверь багажника,
нажмите кнопку крышки багажника под молдингом двери багажника
.
Радиоуправление 3 20.
Центральный замок 3 23.
Электронный ключ 3 21.
Грузовое отделение 3 29.

Страница 9 из 311

Вкратце7 Регулировка сиденья Продольная регулировка
Потяните ручку, сдвиньте сиденье, отпустите ручку
.Попробуйте переместить сиденье назад и вперед, чтобы убедиться, что сиденье зафиксировано
на месте.
Положение сиденья 3 46.
Ручная регулировка сиденья 3 47.
Электрорегулировка сиденья 3 49.
Наклон спинки
Поверните маховик. При регулировке не опирайтесь на спинку сиденья
.
Положение сиденья 3 46.
Ручная регулировка сиденья 3 47.
Электрорегулировка сиденья 3 49.
Высота сиденья
Перекачивание рычага
вверх: сиденье вверху вниз: сиденье внизу
Положение сиденья 3 46.
Ручная регулировка сиденья 3 47.
Электрорегулировка сиденья 3 49.

Страница 10 из 311

8 Вкратце Наклон сиденья
Нажмите выключатель
вверху: передний конец вверху внизу: передний край внизу
Положение сиденья 3 46.
Ручная регулировка сиденья 3 47.
Регулировка сиденья с электроприводом 3 49.
Регулировка подголовника
Пресс-релиз кнопка, отрегулируйте высоту,
зафиксируйте.
Подголовники 3 45.
Ремень безопасности
Вытяните ремень безопасности и застегните его пряжкой
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
