Предохранители и реле Нива Шевроле, электрические схемы

Предохранители и реле Нива Шевроле, электрические схемы

Если вы владелец внедорожника Chevrolet Niva, то рано или поздно могут появиться проблемы с электрикой, как и на любом другом автомобиле. Когда выходит из строя какой-либо прибор, нужно правильно определить причину неисправности.

Первым делом при превышении тока или коротком замыкании выходят из строя предохранители и реле Нива Шевроле. Поэтому нужно знать, какие из них за что отвечают и возить с собой набор из запасных. В этой статье написаны основные причины неисправностей электрики, поможет в диагностике и устранении неполадок.

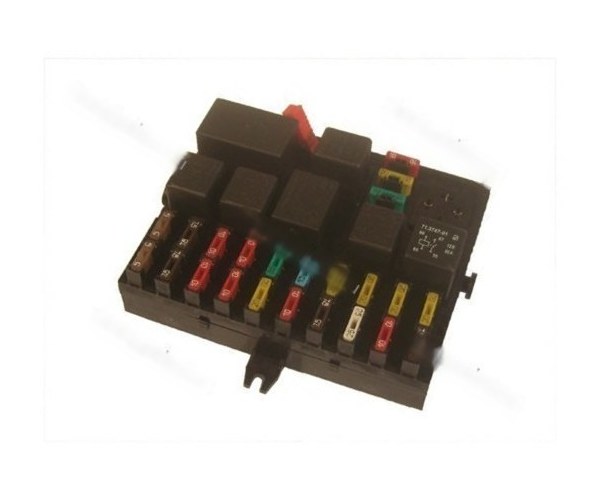

Блок реле и предохранителей находится под приборной панелью, слева от руля. Чтобы добраться до предохранителей, нужно открыть крышку. Для этого надо открутить 2 самореза отвёрткой.

Блок реле и предохранителей:

Учтите, что на схематичном изображении блока два ряда предохранителей расположены снизу, а реле сверху. Под крышкой панели предохранители будут располагаться наоборот сверху, поэтому не перепутайте нумерацию. Если заметите несоответствие нумерации предохранителей или реле, значит у вас другая модель Нивы Шевроле, более новая или более старая, в этом случае найдите соответствующую схему и выполняйте поиск неисправностей по ней.

K1 — Реле для контроля исправности ламп.

K2 — Реле стеклоочистителя лобового стекла.
Если не работают «дворники», проверьте это реле и предохранитель F9. Если они исправные, дело может быть в двигателе очистителя, его щётках, механизме и шестерёнках, а также в салонном переключателе и его контактах.

K3 — Реле-прерыватель указателей поворота и аварийной сигнализации.
Если не работают поворотники, проверьте предохранители F16, F19 и это реле. Также проверьте контакт провода, идущего на массу. Расположен слева от блока предохранителей, в глубине (для доступа нужно снять панель монтажного блока).

Ещё дело может быть в подрулевом переключателе, его контактах и разъёме.
Если не работает «аварийка», проверьте кнопку её включения, её контакты, а также сами лампы в поворотниках, где-то может быть короткое замыкание или лампы перегорели.

K4 — Реле ближнего света фар.
Если не работает ближний свет в одной из фар, проверьте предохранители F2 и F12, а также сами лампы в фарах.
Если не работают обе фары ближнего света, проверьте это реле, а также кнопку включения света и её контакты. Также учтите, что ближний свет фар работает только при включенном зажигании.

K5 — Реле дальнего света фар.
Если не работает дальний свет в одной из фар, проверьте предохранители F3 и F13, а также сами лампы.
Если не работают обе фары дальнего света, проверьте это реле, а также подрулевой переключатель и его контакты.

K6 — Дополнительное реле.

Если возникают проблемы с включением зажигания, проверьте это реле, а также контакты в замке зажигания и контактную группу.

K7 — Реле обогрева заднего стекла.
Если заднее стекло запотевает и не работает его обогрев, проверьте это реле и передохранители F8 и F9, кнопку включения и её контакты, а также контакты на клеммах к элементам на заднем стекле (чтобы добраться до них скорее всего придётся снять обшивку двери багажника).

Ещё бывает, что плавится сама плата монтажного блока под указанными предохранителями, потому как нагрузка при включении обогрева боковых зеркал и заднего стекла большая. В этом случае нужно осмотреть повреждения платы, и возможно заменить весь блок предохранителей в сборе. Чтобы не допускать выхода из строя платы и предохранителей, не забывайте выключать обогрев заднего стекла, когда он не нужен.
Также мог перетереться провод под левым порогом.

K8 — Резервное реле.

Предохранители:

F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней.

Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку.

F2 (7,5 А) — ближний свет в левой фаре.
Аналогично реле К4.

F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели.
Аналогично реле К5.

F4 (10 А) — резервный предохранитель.

F5 (30 А) — электрические стеклоподъемники передних дверей и их реле.
Если при управлении стеклоподъёмником стекло опускается, но не поднимается (или наоборот), проверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника.

Чтобы добраться до него, нужно снять обшивку двери. Проверьте, чтобы механизм нигде не закусывало и шестерёнки были целые, без сломанных зубьев. При наличии проблем можно заменить весь привод электростеклоподъёмника на новый.

F6 (15 А) — блок управления блокировкой дверных замков.
Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей. Если нет опыта, лучше обратиться в автосервис.

F7 (20 А) — звуковой сигнал и его реле, прикуриватель.
Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться. Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги.

Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя.

Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда.

F8 (20 А) — элемент и реле обогрева заднего стекла (контакты).

Аналогично реле К7.

F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.

F10 (20 А) — резервный предохранитель.

F11 (5 А) — лампы правых габаритных огней.

F12 (7,5 А) — ближний свет в правой фаре, моторедукторы корректоров света фар.
Аналогично реле К4.

F13 (10 А) — дальний свет в правой фаре.
Аналогично реле К5.

F14 (10 А) — резервный предохранитель.

F15 (20 А) — резервный предохранитель.

F16 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме «аварийки»).
Аналогично реле К3.

F17 (7,5 А) — освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем.
Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, их разъёмы, обычно дело в плохих или окислившихся контактах. Также посмотрите работоспособность выключателя стоп-сигналов, расположенного около педали тормоза.

F18 (25 А) — электродвигатель печки и его переключатель.
Если печка дует холодным воздухом, проблема может быть в заслонке горячего воздуха, тросик к которой идёт от регулятора под обшивкой недалеко от педали газа. Уровень охлаждающей жидкости должен быть в допустимых пределах.

Если печка вообще не работает и не дует, дело может быть в двигателе отопителя. Проверьте также выключатель печки и его контакты.

F19 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме поворотов), контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала.
Если не работают поворотники или «аварийка», читайте информацию про реле К3.

F20 (7,5 А) — резервный.

Схема монтажного блока:

При поиске и устранении неисправностей электрики вам также может пригодиться схема монтажного блока, по которой можно без труда найти нужный контакт или определить как прозванивать тот или иной предохранитель.

Предохранители лучше проверять тестером, потому как внешне они могут выглядеть целыми, но на самом деле внутри может иметься обрыв. Чтобы не было лишних проблем, всегда нужно иметь под рукой заведомо рабочие предохранители разных номиналов.

А вы часто сталкиваетесь с проблемами электрики в Ниве Шевроле? Как обычно поступаете при поиске неисправностей? Какие решения вам приходилось применять для восстановления работоспособности приборов?



Предохранитель подогрева сидений шевроле нива

Шевроле Нива (Chevrolet Niva) – пятидверный компактный внедорожник (класс SUV) с постоянным полным приводом. Выпускается с 2002 года по настоящее время. В 1998 году компания АвтоВАЗ представила на Московском автосалоне концепт автомобиля, который должен был прийти на смену привычной Ниве. Концепт получил индекс ВАЗ-2123. В 2006 году права на марку «Нива» перешли к компании General Motors. Chevrolet Niva имеет постоянный полный привод – в отличие от основного «соперника» − Renault Duster. Главные недостатки Chevrolet Niva – слабый 80-сильный мотор, который обеспечивает очень скромную динамику, отсутствие АБС и высокий уровень шума в салоне. В 2009 году произошел рестайлинг автомобиля. Хочется добавить, что в рестайлинговом варианте авто механических изменений не имеет, обновился только экстерьер и интерьер.

  • Навигация по странице
  • Монтажный блок – рестайл
  • Монтажный блок – дорестайл
  • Предохранители и реле КСУД

Блок предохранителей – находится слева от рулевой колонки под панелью приборов. Для доступа к блоку необходимо вывернуть два винта и отжать вниз декоративную крышку(держится в резиновых втулках). На данном автомобиле устанавливается два типа монтажного блока, соответственно дорейстайл и рестайл версии(см. информацию ниже).

Монтажный блок Chevrolet Niva (Рестайл – образец с 2009 года)

Расположение предохранителей и реле

F1(5A) Фонари освещения номерного знака, габариты – левый борт, подкапотная лампа, контрольная лампа включения габаритного света. Доп. сигнал торможения.
F2(7.5A) Ближний свет (левая блок-фара).
F3(10A) Дальний свет (левая блок-фара), контрольная лампа включения дальнего света фар.
F4(10A) Левая противотуманная фара.
F5(30A) Реле электростеклоподъемников, электростеклоподъемники передних дверей.
F6(15A) Предохранитель прикуривателя.
F7(20A) Реле звукового сигнала, звуковой сигнал, плафон освещения багажника.
F8(25A) Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида.
F9(20A) Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода.
F10(20A) Блок дистанционного управления электропакетом (блокировка дверей)
F11(5А) Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов.
F12(7.5A) Ближний свет(правая блок-фара), мотор-редукторы регулятора пучков света блок-фар(электрокорректоры фар).
F13(10А) Дальний свет (правая блок-фара).
F14(10А) Правая противотуманная фара.
F15(20А) Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений.
F16(10А) Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации).
F17(7.5А) Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения.
F18(25А) Вентилятор отопителя, предохранитель печки.
F19(10А) Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера, выключатель кондиционера.
F20(7.5А) Задние противотуманки, иммобилайзер, зуммер.
К1 не используется
К2 Реле электродвигателя очистителя ветрового стекла
К3 Реле-прерыватель указателей поворотов и аварийной сигнализации
К4 Реле ближнего света фар
К5 Реле дальнего света фар
К6 Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
К7 Реле обогрева стекла двери багажника
К8 Резерв

Выносные реле(под монтажным блоком)

К1 Реле противотуманок
К2 Реле стеклоподъемников
К3 Реле обогрева сидений
К4 Реле звукового сигнала
К5 Реле стартера

Монтажный блок Chevrolet Niva (Дорестайл – выпуск до 2009 года. Блок от Ваз 2110)

F1(5A) Освещение номерного знака. Подсветка приборов. Контрольная лампа наружного освещения в комбинации приборов. Подкапотная лампа. Лампа дополнительного сигнала торможения. Габариты передние.
F2(7.5A) Ближний свет(левая фара). Электрокорректор фар(левая сторона).
F3(10A) Дальний свет(левая фара).
F4(10A) Левая противотуманка.
F5(30A) Реле стеклоподъемников и стеклоподъемники передних дверей.
F6(15A) Блок управления блокировкой замков дверей.
F7(20A) Реле звукового сигнала. Звуковой сигнал. Прикуриватель.
F8(20A) Реле обогрева стекла двери задка(силовая цепь).
F9(20A) Выключатель обогрева стекла двери задка. Реле очистителя ветрового стекла. Электродвигатель очистителя ветрового стекла. Выключатель очистителей и омывателей ветрового стекла и двери задка.
F10(20A) Резерв.
F11(5А) Задние габариты. Регулятор освещения приборов.
F12(7.5A) Ближний свет(правая фара). Электрокорректор фар(правая сторона).
F13(10А) Дальний свет(правая фара).
F14(10А) Противотуманка правая.
F15(20А) Блок управления наружними зеркалами. Моторедукторы зеркал. Подогрев сидений.
F16(10А) Реле прерыватель указателей поворота и аварийной сигнализации(в режиме аварийки).
F17(7.5А) Стопсигналы. Доп. стопсигналы. Лампа Check Engine. Освещение салона и индивидуальная подсветка.
F18(25А) Лампы заднего хода. Реле обогрева стекла двери задка(обмотка). Омыватель ветрового стекла и двери задка. Очиститель стекла двери задка. Электродвигатель отопителя.
F19(10А) Реле прерыватель указателей поворота и аварийной сигнализации(в режиме поворотов). Указатели поворотов в щитке приборов. Указатели поворотов. Комбинация приборов. Контрольная лампа вкл. блокировки межосевого дифференциала.
F20(7.5А) Резерв.
К1 не используется
К2
Реле электродвигателя очистителя ветрового стекла
К3 Реле-прерыватель указателей поворотов и аварийной сигнализации
К4 Реле ближнего света фар
К5 Реле дальнего света фар
К6 Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
К7 Реле обогрева стекла двери багажника
К8 Резерв

К1 Реле стеклоподъемников
К2 Реле противотуманок
К3 Реле звукового сигналаобогрева сидений
К4 Реле привода наружных зеркал

Блок предохранителей и реле системы управления двигателем(КСУД) Шевроле нива.

Планка с реле и предохранителями находится на кронштейне ЭБУ. Вся эта конструкция расположена за вещевым ящиком. Для доступа к предохранителям необходимо снять вещевой ящик.

При отказе любой электрической цепи в первую очередь необходимо проверить состояние плавких вставок и реле. Это несложная операция может проводиться самостоятельно. Водителю необходимо знать, где находится блок предохранителей Нива Шевроле и предназначение плавких вставок, установленных в нем.

Расположение и электросхема

Для автомобилей выпущенных до 2009 года

Для автомобилей выпущенных с 2009 года

Блок предохранителей системы управления двигателем

Как сменить предохранители?

Процесс снятия и замены блока

Снятие блока предохранителей для систем управления двигателем

Особенности машин с кондиционером

Видео «Как поменять предохранители Chevrolet Niva»

Комментарии и Отзывы

Расположение и электросхема

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке.

На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки. Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком. Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции. На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения. На крышке основного блока маркировка предохранителей отсутствует.

Для автомобилей выпущенных до 2009 года

На машинах первых лет выпуска применялся монтажный блок от легкового автомобиля ВАЗ 2110 (2110-3722010-01), рассчитанный на 8 реле и 20 предохранителей. Дополнительно в устройстве предусмотрено три штатных места для запасных плавких вставок.

Блок Шеви Нивы 2006 года (схема перевернута)

Расшифровка предохранителей

В блоке располагаются предохранители для малонагруженных цепей автомобиля. Например, именно там установлен 25-амперный предохранитель вентилятора печки (позиция F18) и 20-амперная вставка моторов для привода щеток дворников (номер F9).

Назначение предохранителей на Нива Шевроле 2007 года

Описание реле

В основном блоке установлены реле, отвечающие за функционирование следующего электрооборудования:

Номер Назначение
К1

Опциональное реле для контроля целостности ламп машины. На большинстве машин вместо него с завода установлены перемычки

К2 Предназначено для запуска системы очистки ветрового стекла К3 Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля К4 и К5 Активация ближнего и дальнего света соответственно К6 Вспомогательные цепи (система вентиляции, очистка заднего стекла) К7 Обогрев поверхности стекла на задней двери К8 Резерв

К нижней части основного блока устанавливаются еще несколько реле.

В машинах 2008 года выпуска это реле:

  • включения противотуманных фар спереди и сзади;
  • запуска моторов стеклоподъемников;
  • активации предупредительного сигнала;
  • запуска стартера.

В зависимости от комплектации, их может быть больше или меньше.

Для автомобилей выпущенных с 2009 года

На машинах Нива Шевроле после рестайлинга 2009 года применяется блок несколько иной конфигурации (2123-3722010).

Блок Шевроле Нива 2010 года

Описание предохранителей

На новых блоках изменилось назначение предохранителей.

Назначение предохранителей на Нива Шевроле 2012 года

Расшифровка реле
Номер Назначение
К1 Предназначено для запуска системы очистки ветрового стекла.
К2 Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля.
К3 и К4 Активация ближнего и дальнего света соответственно.
К5 Вспомогательные цепи (система вентиляции, очистка заднего стекла).
К6 и К7 Обогрев поверхности стекла на задней двери.
К8 Резерв.

В блоке дополнительных реле добавлена деталь для включения системы обогрева сидений.

Блок предохранителей системы управления двигателем

В разъемах данного блока КСУД могут располагаться пять реле и пять предохранителей, в том числе 15-амперная защитная вставка топливного насоса. Само управление насосом подачи топлива осуществляется отдельным реле, установленным в этом же устройстве. В блоке размещены многие важные элементы защиты электроцепей автомобиля. Например, при выходе из строя реле вентиляторов, система охлаждения не сможет полноценно охлаждать двигатель.

Как сменить предохранители?

Чтобы поменять плавкие вставки в блоке предохранителей Нива Шевроле, необходимо разбираться в электрической схеме машины. Вышедший из строя предохранитель можно определить визуально или с помощью тестера. Для этого прибор включают в режим звуковой проверки замкнутой цепи и устанавливают наконечники щупов на контакты предохранителя.

Процедура проверки и пинцет

Сама замена, например, предохранителя стеклоочистителя с номиналом 20 А (позиция F9 на обоих блоках), производится так:

  1. Открыть крышку блока.
  2. Найти вышедшую из строя вставку.
  3. Взять ее пинцетом и вытащить из гнезда.
  4. Взамен должен устанавливаться предохранитель такого же номинала. Применение вставок большего номинала может привести к выгоранию блока и электропроводки, а также к возгоранию автомобиля. Использование деталей с более низким номиналом также не позволит защищать цепь, поскольку такая вставка сразу перегорит.
  5. Включить цепь, в которой была произведена замена вставки. Если происходит повторное перегорание, то проблема находится в элементах этой цепи.
  6. Уложить пинцет на штатное место и закрыть крышку.

Процесс замены одного из предохранителей показан на видео от канала Remgar.

Процесс снятия и замены блока

В процессе эксплуатации машины блок предохранителей Нивы Шевроле может получить повреждения, для исправления которых его необходимо снять для ремонта. Если блок восстановить невозможно, то его следует заменить новым. Если деталь пришла в негодность на машине, например, 2004 года, на нее можно поставить узел только старого образца. При установке нового устройства необходимо убедиться в соответствии маркировки предохранителей электрической схеме.

Подготовка

Снятие и разборка основного блока не является сложной задачей и для ее выполнения понадобятся только две отвертки (с крестовым и плоским жалом) и 10–15 минут. Для снятия второго блока потребуется немного больше времени.

Этапы работы

Последовательность демонтажа блока с Нивы 2007 года выпуска для обслуживания и ремонта:

  1. Открыть декоративную крышку блока.
  2. Выкрутить отверткой с крестовым жалом саморез в верхней части, служащий для фиксации блока в панели.
  3. Вынуть боковые фиксаторы элемента из направляющих металлического кронштейна.
  4. Разобрать дополнительные реле с колодками и основной узел. Для этого их аккуратно поддевают плоской отверткой и снимают с направляющих.
  5. Отключить колодки электропроводки от блока.
  6. Установку детали производят в обратной последовательности.

Снятие блока предохранителей для систем управления двигателем

Эта операция более трудоемкая, поскольку для этого необходимо снять часть элементов интерьера автомобиля. Для этого потребуется отвертка с крестообразным жалом и ключ 10 мм.

Процесс снятия блока с машины 2013 года:

  1. Открыть крышку перчаточного ящика и отстегнуть два ограничительных шнура.
  2. Отвернуть винты крепления облицовки перчаточного ящика сбоку справа и два самореза для ее крепления внутри ящика.
  3. Выкрутить два самореза внизу (указаны на фото синими стрелками) и еще семь внутри ящика (красные стрелки).
  4. Вынуть ящик и отключить колодку с лампы подсветки.
  5. В глубине панели приборов будет виден блок управления и блок предохранителей, закрытый защитным кожухом. Выкрутить 10 мм гайку фиксации кожуха (на нем указан тип и назначение элементов).
  6. Отвернуть три 10 мм гайки крепления блока предохранителей.
  7. Заменить вставки или сам блок (при замене предохранителей следует применять аналогичные по номиналу детали).
  8. Произвести обратную сборку.

Общий вид перчаточного ящика с открытой крышкой (следует выкручивать только винты, указанные синими и красными стрелками, отмеченные желтыми стрелками винты следует оставить на месте)

Особенности машин с кондиционером

На таких Нива Шевроле применяется отдельное реле и предохранитель с номиналом 10 А, который защищают питание муфты компрессора. Сам компрессор обеспечивают работу системы охлаждения воздуха в салоне.

Замена таких деталей на машине 2014 года выглядит следующим образом:

  1. Открутить крестовой отверткой два винта крепления левой крышки консоли.
  2. Отвернуть гайку 10 мм, служащую для крепления модуля реле и предохранителя.
  3. Заменить предохранитель на аналогичный.
  4. Собрать детали в обратном порядке.

Фотогалерея

Видео «Как поменять предохранители Chevrolet Niva»

Еще один видеоролик замены предохранителей и реле на Шевроле Нива снят Igor Pokhabov.

Предохранители и реле Нива Шевроле, электрические схемы

Если вы владелец внедорожника Chevrolet Niva, то рано или поздно могут появиться проблемы с электрикой, как и на любом другом автомобиле. Когда выходит из строя какой-либо прибор, нужно правильно определить причину неисправности.

Первым делом при превышении тока или коротком замыкании выходят из строя предохранители и реле Нива Шевроле. Поэтому нужно знать, какие из них за что отвечают и возить с собой набор из запасных. В этой статье написаны основные причины неисправностей электрики, поможет в диагностике и устранении неполадок.

Блок реле и предохранителей находится под приборной панелью, слева от руля. Чтобы добраться до предохранителей, нужно открыть крышку. Для этого надо открутить 2 самореза отвёрткой.

Блок реле и предохранителей:

Учтите, что на схематичном изображении блока два ряда предохранителей расположены снизу, а реле сверху. Под крышкой панели предохранители будут располагаться наоборот сверху, поэтому не перепутайте нумерацию. Если заметите несоответствие нумерации предохранителей или реле, значит у вас другая модель Нивы Шевроле, более новая или более старая, в этом случае найдите соответствующую схему и выполняйте поиск неисправностей по ней.

K1 — Реле для контроля исправности ламп.

K2 — Реле стеклоочистителя лобового стекла.
Если не работают «дворники», проверьте это реле и предохранитель F9. Если они исправные, дело может быть в двигателе очистителя, его щётках, механизме и шестерёнках, а также в салонном переключателе и его контактах.

K3 — Реле-прерыватель указателей поворота и аварийной сигнализации.
Если не работают поворотники, проверьте предохранители F16, F19 и это реле. Также проверьте контакт провода, идущего на массу. Расположен слева от блока предохранителей, в глубине (для доступа нужно снять панель монтажного блока).

Ещё дело может быть в подрулевом переключателе, его контактах и разъёме.
Если не работает «аварийка», проверьте кнопку её включения, её контакты, а также сами лампы в поворотниках, где-то может быть короткое замыкание или лампы перегорели.

K4 — Реле ближнего света фар.
Если не работает ближний свет в одной из фар, проверьте предохранители F2 и F12, а также сами лампы в фарах.
Если не работают обе фары ближнего света, проверьте это реле, а также кнопку включения света и её контакты. Также учтите, что ближний свет фар работает только при включенном зажигании.

K5 — Реле дальнего света фар.
Если не работает дальний свет в одной из фар, проверьте предохранители F3 и F13, а также сами лампы.
Если не работают обе фары дальнего света, проверьте это реле, а также подрулевой переключатель и его контакты.

K6 — Дополнительное реле.

Если возникают проблемы с включением зажигания, проверьте это реле, а также контакты в замке зажигания и контактную группу.

K7 — Реле обогрева заднего стекла.
Если заднее стекло запотевает и не работает его обогрев, проверьте это реле и передохранители F8 и F9, кнопку включения и её контакты, а также контакты на клеммах к элементам на заднем стекле (чтобы добраться до них скорее всего придётся снять обшивку двери багажника).

Ещё бывает, что плавится сама плата монтажного блока под указанными предохранителями, потому как нагрузка при включении обогрева боковых зеркал и заднего стекла большая. В этом случае нужно осмотреть повреждения платы, и возможно заменить весь блок предохранителей в сборе. Чтобы не допускать выхода из строя платы и предохранителей, не забывайте выключать обогрев заднего стекла, когда он не нужен.
Также мог перетереться провод под левым порогом.

K8 — Резервное реле.

Предохранители:

F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней.

Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку.

F2 (7,5 А) — ближний свет в левой фаре.
Аналогично реле К4.

F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели.
Аналогично реле К5.

F4 (10 А) — резервный предохранитель.

F5 (30 А) — электрические стеклоподъемники передних дверей и их реле.
Если при управлении стеклоподъёмником стекло опускается, но не поднимается (или наоборот), проверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника.

Чтобы добраться до него, нужно снять обшивку двери. Проверьте, чтобы механизм нигде не закусывало и шестерёнки были целые, без сломанных зубьев. При наличии проблем можно заменить весь привод электростеклоподъёмника на новый.

F6 (15 А) — блок управления блокировкой дверных замков.
Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей. Если нет опыта, лучше обратиться в автосервис.

F7 (20 А) — звуковой сигнал и его реле, прикуриватель.
Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться. Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги.

Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя.

Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда.

F8 (20 А) — элемент и реле обогрева заднего стекла (контакты).

Аналогично реле К7.

F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.

F10 (20 А) — резервный предохранитель.

F11 (5 А) — лампы правых габаритных огней.

F12 (7,5 А) — ближний свет в правой фаре, моторедукторы корректоров света фар.
Аналогично реле К4.

F13 (10 А) — дальний свет в правой фаре.
Аналогично реле К5.

F14 (10 А) — резервный предохранитель.

F15 (20 А) — резервный предохранитель.

F16 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме «аварийки»).
Аналогично реле К3.

F17 (7,5 А) — освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем.
Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, их разъёмы, обычно дело в плохих или окислившихся контактах. Также посмотрите работоспособность выключателя стоп-сигналов, расположенного около педали тормоза.

F18 (25 А) — электродвигатель печки и его переключатель.
Если печка дует холодным воздухом, проблема может быть в заслонке горячего воздуха, тросик к которой идёт от регулятора под обшивкой недалеко от педали газа. Уровень охлаждающей жидкости должен быть в допустимых пределах.

Если печка вообще не работает и не дует, дело может быть в двигателе отопителя. Проверьте также выключатель печки и его контакты.

F19 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме поворотов), контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала.
Если не работают поворотники или «аварийка», читайте информацию про реле К3.

F20 (7,5 А) — резервный.

Схема монтажного блока:

При поиске и устранении неисправностей электрики вам также может пригодиться схема монтажного блока, по которой можно без труда найти нужный контакт или определить как прозванивать тот или иной предохранитель.

Предохранители лучше проверять тестером, потому как внешне они могут выглядеть целыми, но на самом деле внутри может иметься обрыв. Чтобы не было лишних проблем, всегда нужно иметь под рукой заведомо рабочие предохранители разных номиналов.

А вы часто сталкиваетесь с проблемами электрики в Ниве Шевроле? Как обычно поступаете при поиске неисправностей? Какие решения вам приходилось применять для восстановления работоспособности приборов?

Замена плавких предохранителей Chevrolet Niva » Шевроле Нива блог

Монтажный блок с предохранителями 1, рис. 50, и реле 2 крепится на специальных кронштейнах слева от рулевой колонки и закрывается снизу крышкой 3. Для доступа к монтажному блоку снимите его крышку, для чего отверните саморезы. Неисправный предохранитель определяется по вышедшим из строя цепям, защищаемым этим предохранителем, в соответствии с таблицей 3. Сила тока, на которую рассчитан предохранитель, указана на его лицевой части, а номер предохранителя нанесен на корпусе монтажного блока. Новый предохранитель должен иметь ту же маркировку по току, что и заменяемый.
Схема размещения реле и предохранителей приведена на рисунке 50. Компоновка блока, установленного на Вашем автомобиле, может отличаться от показанной на рисунке 50.

Внимание
Категорически запрещается установка самодельной перемычки или предохранителя другого номинала взамен перегоревшего.
В случае повторного выхода из строя предохранителя для выяснения и устранения причин, вызвавших его оплавление, Вам необходимо обратиться к дилеру ЗАО «Джи Эм– АВТОВАЗ».
Дополнительно под панелью приборов располагаются блоки реле с предохранителями, которые защищают элементы систем впрыска. Предохранители имеют номинал по току 15 А. Дополнительный предохранитель на 30 А защищает цепи электровентиляторов системы охлаждения.
Плавкими предохранителями не защищаются электрические цепи зажигания, пуска двигателя, генератора, реле ближнего света фар, реле дальнего света фар.

Таблица 3. Цепи, защищаемые плавкими предохранителями

№ предохранителя (сила тока, А) Защищаемые цепи

F1 (5 A)
Лампы подсветки
Плафон освещения багажника
Подкапотная лампа
Лампы освещения номерного знака
Лампы передних габаритных огней

F2 (7,5 A)
Лампа ближнего света (левая фара)
Электрокорректор света фар
Моторедуктор корректора

F3 (10 A)
Лампа дальнего света (левая фара)

F4 (10 A)
Левая противотуманная фара

F5 (30 A)
Реле электростеклоподъемников Электростеклоподъемники

F6 (15 A)
Прикуриватель

F7 (20 A)
Реле звукового сигнала Звуковой сигнал

F8 (20 A)
Реле обогрева заднего стекла (контакты) Элемент обогрева заднего стекла

F9 (20 A)
Лампа освещения вещевого ящика
Реле очистителя ветрового стекла Переключатель очистителя ветрового стекла Электродвигатель очистителя ветрового стекла
Реле фароочистителя (контакты) Электродвигатели фароочистителей
Электродвигатель фароомывателя

F10 (20 A)
Блок управления электроблокировкой дверей

F11 (5 A)
Лампы задних габаритных огней Регулятор освещения приборов

F12 (7,5 A)
Лампа ближнего света (правая Моторедуктор корректора (правая фара) ара)

F13 (10 A)
Лампа дальнего света (правая фара)

F14 (10 A)
Правая противотуманная фара

F15 (20 A)
Блок управления наружными зеркаламиМоторедукторы управлениянаружными зеркалами

F16 (10 A)
Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)

F17 (7,5 A)
Плафон индивидуальной подсветки Контрольная лампа иммобилизатораЛампы стоп-сигналаДополнительный сигнал торможенияПлафон освещения салона

F18 (25 A)
Лампы света заднего ходаЭлектровентилятор отопителяЭлектродвигатель омывателя ветрового стеклаРеле обогрева заднего стекла (обмотка)Реле очистителя заднего стеклаЭлектродвигатель очистителя заднего стеклаЭлектродвигатель омывателя заднего стеклаБлок управления блокировкой дверей

F19 (10 A)
Реле-прерыватель указателей поворота и аварийнойсигнализации(в режиме указания поворота)Комбинация приборовКонтрольная лампа включения блокировкидифференциалаРеле стартера

F20 (7,5 A)
Задние противотуманные фонари Иммобилизатор

Схема предохранителей нива шевроле 2006

Шевроле Нива (Chevrolet Niva) – пятидверный компактный внедорожник (класс SUV) с постоянным полным приводом. Выпускается с 2002 года по настоящее время. В 1998 году компания АвтоВАЗ представила на Московском автосалоне концепт автомобиля, который должен был прийти на смену привычной Ниве. Концепт получил индекс ВАЗ-2123. В 2006 году права на марку «Нива» перешли к компании General Motors. Chevrolet Niva имеет постоянный полный привод – в отличие от основного «соперника» − Renault Duster. Главные недостатки Chevrolet Niva – слабый 80-сильный мотор, который обеспечивает очень скромную динамику, отсутствие АБС и высокий уровень шума в салоне. В 2009 году произошел рестайлинг автомобиля. Хочется добавить, что в рестайлинговом варианте авто механических изменений не имеет, обновился только экстерьер и интерьер.

  • Навигация по странице
  • Монтажный блок — рестайл
  • Монтажный блок — дорестайл
  • Предохранители и реле КСУД

Блок предохранителей — находится слева от рулевой колонки под панелью приборов. Для доступа к блоку необходимо вывернуть два винта и отжать вниз декоративную крышку(держится в резиновых втулках). На данном автомобиле устанавливается два типа монтажного блока, соответственно дорейстайл и рестайл версии(см. информацию ниже).

Монтажный блок Chevrolet Niva (Рестайл — образец с 2009 года)

Расположение предохранителей и реле

F1(5A) Фонари освещения номерного знака, габариты — левый борт, подкапотная лампа, контрольная лампа включения габаритного света. Доп. сигнал торможения.
F2(7.5A) Ближний свет (левая блок-фара).
F3(10A) Дальний свет (левая блок-фара), контрольная лампа включения дальнего света фар.
F4(10A) Левая противотуманная фара.
F5(30A) Реле электростеклоподъемников, электростеклоподъемники передних дверей.
F6(15A) Предохранитель прикуривателя.
F7(20A) Реле звукового сигнала, звуковой сигнал, плафон освещения багажника.
F8(25A) Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида.
F9(20A) Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода.
F10(20A) Блок дистанционного управления электропакетом (блокировка дверей)
F11(5А) Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов.
F12(7.5A) Ближний свет(правая блок-фара), мотор-редукторы регулятора пучков света блок-фар(электрокорректоры фар).
F13(10А) Дальний свет (правая блок-фара).
F14(10А) Правая противотуманная фара.
F15(20А) Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений.
F16(10А) Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации).
F17(7.5А) Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения.
F18(25А) Вентилятор отопителя, предохранитель печки.
F19(10А) Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера, выключатель кондиционера.
F20(7.5А) Задние противотуманки, иммобилайзер, зуммер.
К1 не используется
К2 Реле электродвигателя очистителя ветрового стекла
К3 Реле-прерыватель указателей поворотов и аварийной сигнализации
К4 Реле ближнего света фар
К5 Реле дальнего света фар
К6 Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
К7 Реле обогрева стекла двери багажника
К8 Резерв

Выносные реле(под монтажным блоком)

К1 Реле противотуманок
К2 Реле стеклоподъемников
К3 Реле обогрева сидений
К4 Реле звукового сигнала
К5 Реле стартера

Монтажный блок Chevrolet Niva (Дорестайл — выпуск до 2009 года. Блок от Ваз 2110)

F1(5A) Освещение номерного знака. Подсветка приборов. Контрольная лампа наружного освещения в комбинации приборов. Подкапотная лампа. Лампа дополнительного сигнала торможения. Габариты передние.
F2(7.5A) Ближний свет(левая фара). Электрокорректор фар(левая сторона).
F3(10A) Дальний свет(левая фара).
F4(10A) Левая противотуманка.
F5(30A) Реле стеклоподъемников и стеклоподъемники передних дверей.
F6(15A) Блок управления блокировкой замков дверей.
F7(20A) Реле звукового сигнала. Звуковой сигнал. Прикуриватель.
F8(20A) Реле обогрева стекла двери задка(силовая цепь).
F9(20A) Выключатель обогрева стекла двери задка. Реле очистителя ветрового стекла. Электродвигатель очистителя ветрового стекла. Выключатель очистителей и омывателей ветрового стекла и двери задка.
F10(20A) Резерв.
F11(5А) Задние габариты. Регулятор освещения приборов.
F12(7.5A) Ближний свет(правая фара). Электрокорректор фар(правая сторона).
F13(10А) Дальний свет(правая фара).
F14(10А) Противотуманка правая.
F15(20А) Блок управления наружними зеркалами. Моторедукторы зеркал. Подогрев сидений.
F16(10А) Реле прерыватель указателей поворота и аварийной сигнализации(в режиме аварийки).
F17(7.5А) Стопсигналы. Доп. стопсигналы. Лампа Check Engine. Освещение салона и индивидуальная подсветка.
F18(25А) Лампы заднего хода. Реле обогрева стекла двери задка(обмотка). Омыватель ветрового стекла и двери задка. Очиститель стекла двери задка. Электродвигатель отопителя.
F19(10А) Реле прерыватель указателей поворота и аварийной сигнализации(в режиме поворотов). Указатели поворотов в щитке приборов. Указатели поворотов. Комбинация приборов. Контрольная лампа вкл. блокировки межосевого дифференциала.
F20(7.5А) Резерв.
К1 не используется
К2 Реле электродвигателя очистителя ветрового стекла
К3 Реле-прерыватель указателей поворотов и аварийной сигнализации
К4 Реле ближнего света фар
К5 Реле дальнего света фар
К6 Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
К7 Реле обогрева стекла двери багажника
К8 Резерв

К1 Реле стеклоподъемников
К2 Реле противотуманок
К3 Реле звукового сигналаобогрева сидений
К4 Реле привода наружных зеркал

Блок предохранителей и реле системы управления двигателем(КСУД) Шевроле нива.

Планка с реле и предохранителями находится на кронштейне ЭБУ. Вся эта конструкция расположена за вещевым ящиком. Для доступа к предохранителям необходимо снять вещевой ящик.

Каждый автомобиль имеет в конструкции электрические цепи, которые питают те или иные электроустройства. Шевроле Нива не является исключением и также напичкана электроникой. Периодически электрические устройства дают сбои, которые требуют устранения. Первыми элементами, подлежащие осмотру и ремонту, являются предохранители. Помимо предохранителей также стоит произвести осмотр исправности реле. Таким образом, сегодняшняя статья посвящена таким важным элементам электрической цепи Шевроле Нива как блок предохранителей и реле.

Если же возникает неисправность того или иного устройства в автомобиле, то в первую очередь стоит искать причину поломки именно в блоке защитных предозранителей. Эти элементы для того и предназначены, чтобы защищать важные устройства от различных факторов: коротких замыканий, повышение тока. Рассмотрим, какие защитные механизмы имеются в Шевике и за что они отвечают, но прежде стоит разобраться, где же найти этот блок предохранителей и реле.

Местонахождение блока реле и предохранителей

Предохранители и реле располагаются на одном блоке в авто Нива Шевроле. Многие владельцы внедорожника Нива Шевроле при возникновении неисправности того или иного электрического узла задаются вопросом: «Где же находятся предохранители в автомобиле Шевроле Нива?» Искать его необходимо в салоне, под приборной панелью. Если говорить точнее, то он находится со стороны водительского сидения. Но чтобы к нему подобраться, необходимо открыть крышку под панелью, которая завинчена двумя саморезами.

Отвинтив их и сняв крышку можно увидеть собственно наш блок реле с защищающими изделиями. Он представляет собой пластиковое основание, на котором и находятся наши коммутационные и защитные устройства. Теперь возникает еще более важный вопрос: «А за что же отвечает каждый из этих устройств?». Для этого необходимо рассмотреть блок и описать назначение каждого из них, чем и займемся.

Схема блока и описание реле

Для возможности визуального рассмотрения используем схему автомобиля Нива Шевроле 2010 года выпуска, которая имеет вид:

Схема представлена в развернутом виде, в действительности она установлена в обратном положении, поэтому осуществляя снятие деталей, не забывайте об этом. На схеме пронумеровано каждое изделие, поэтому начнем с реле.

  • К1 – Основное реле, которое отвечает за состоянием работоспособности ламп автомобиля.
  • К2 – Элемент коммутации, которое контролирует за работу такого механизма автомобиля, как дворники.
  • К3 – Прерывательное реле, посредством которого осуществляется работа поворотов и аварийки. При включении аварийки или поворота в салоне слышатся характерные щелчки. Щелкает это наше реле.
  • К4 – Устройство коммутирования тока, питающего лампы ближнего света.
  • К5 – Аналогично с К4, только для дальнего света.
  • К6 – Реле дополнения. Это не запасное изделие, оно отвечает за работу зажигания автомобиля.
  • К7 – Реле коммутирования тока, которое отвечает за работу обогревателя заднего стекла.
  • К8 – Является запасным или резервным устройством.

Предохранителей в автомобиле Нива Шевроле гораздо больше, поэтому стоит уделить каждому особое внимание.

Защитные элементы

Собственно таковым элементом называется контакт с плавкой вставкой, которая и выполняет защитную функцию. При прохождении тока по цепи выше допустимого происходит перегорание вставки, тем самым защищая основную деталь от перегорания.

Возможен и такой вариант монтажного блока

Блок состоит из 20 предохранителей, которые отвечают за те или иные устройства. Что это за устройства, рассмотрим подробнее:

  • F1 – отвечает за функционирование следующих ламп освещения в конструкции автомобиля: левые габаритные огни, приборной панели, номера, контрольная лампа на приборной панели, подкапотное освещение и дополнительный STOP-сигнал.
  • F2 – обуславливает защиту левой лампы ближнего света.
  • F3 – тоже, только для дальнего света. Подсветка на приборной панельке.
  • F4 – запасной элемент или резервное место.
  • F5 – устройство, которое защищает цепь питания стеклоподъемников передних дверей Шевроле Нивы.
  • F6 – защита цепи управления блокировочного блока дверных замков. В случае невозможности открытия дверей с помощью пульта, стоит проверить этот элемент.
  • F7 – защита цепи звукового сигнала и прикуривателя. Прикуриватель потребляет большой ток, поэтому необходимо устанавливать изделие с плавкой вставкой на 20А и не меньше.
  • F8 – обогреватель заднего стекла.
  • F9 – элемент, который отвечает за защиту цепи питания следующих устройств:
    1. – мотора стеклоочистителя заднего стекла;
    2. – переключателя очиститель/омыватель стекла;
    3. – дополнительное реле.
    4. F10 – резерв.
    5. F11 – защитный элемент ламп правых габаритов.
    6. F12 – отвечает за исправность ближнего света в правой фаре. Также защищает цепь питания моторедуктора гидрокорректоров света фар.
    7. F13- обуславливает защиту цепи питания лампы дальнего света в правой фаре.
    8. F14 и F15 – резервные изделия, которые рассчитаны для коммутации цепи токами не более 10 и 20 А, соответственно.
    9. F16 – предохранитель, отвечающий за исправность аварийной сигнализации и поворотников.
    10. F17 – предохранитель, обеспечивающий защиту цепи следующих устройств:
      1. – лампы STOP-сигнала;
      2. – салонной осветительной лампы;
      3. – индивидуальная подсветка;
      4. – лампа контроля исправности системы, расположенная на приборной панели, и называется «Chek».
      5. F18 – исправность питания цепи электромотора печки и переключателя режимов работы.
      6. F19 – предохранитель, который также берет на себя защиту следующих электрических цепей автомобиля Нива Шевроле:
        1. – контрольная лампа включения габаритных огней;
        2. – прерыватель указателей поворотов и аварийной сигнализации;
        3. – лампы поворотных огней;
        4. – лампа контроля дифференциала.
        5. F20 – резервный предохранитель, к которому можно подключить новое устройство.

Обнаружение неисправности предохранителей

Если выходит из строя какое-либо электрическое устройство, то прежде необходимо проверить предохранитель, отвечающий за цепь питания этого устройства. Для этого находим нужный предохранитель, опираясь на выше приведенную информацию, и извлекаем его из посадочного места.

Первоначально визуально осматриваем внешний вид, если дефектов не обнаружено, то стоит воспользоваться тестером. Тестер устанавливается в режим «прозвонки», а щупы накидываем на выводы предохранителя. Исправный элемент – тестер начнет пищать, а неисправный – будет молчать. Все просто, после нахождения неисправных предохранителей, необходимо их заменить на новые, которые рассчитаны на соответствующие величины тока. Спасибо за внимание, удачи.

Схема соединения электрических потребителей автомобиля Шевроле Нива представляет собой набор параллельно соединенных цепей, каждая из которых защищена плавким предохранителем. Такое распределение позволяет создать цепи, рассчитанные на свое номинальное значение силы тока. Для удобства все предохранители и реле выведены на единую панель. Блок предохранителей Шевроле Нива находится под центральной консолью с водительской стороны.

Назначение монтажного блока

Монтажный блок Шевроле Нива объединяет в себе панель предохранителей и реле. Чтобы добраться до него, необходимо под рулевой колонкой отвернуть саморезы крепления крышки, а затем эту крышку потянуть на себя. Назначение элементов монтажного блока зависит от года выпуска конкретной модели. В 2009 году Шевроле Нива претерпела рестайлинг, поэтому, наряду с другими изменениями, поменялись и функции защитных устройств.

Блок предохранителей до 2009 года

Изменения 2009 года претерпел не столько внешний вид панели, сколько назначение предохранителей. В моделях, выпускаемых до рестайлинга взаимное расположение всех электрических элементов имело вид:

Каждое защитное устройство обеспечивает целостность отдельной цепи, состоящей из одного или нескольких потребителей.

Предохранитель

(сила тока, А)

Защищаемые цепи F1 (5 A) Лампы подсветки. Плафон освещения багажника. Подкапотная лампа. Лампы освещения номерного знака. Лампы передних габаритных огней F2 (7,5 A) Лампа ближнего света (левая фара). Электрокорректор света фар. Моторедуктор корректора F3 (10 A) Лампа дальнего света (левая фара) F4 (10 A) Левая противотуманная фара F5 (30 A) Реле электростеклоподъемников. Электростеклоподъемники F6 (15 A) Блок управления электроблокировкой дверей F7 (20 A) Прикуриватель. Реле звукового сигнала. Звуковой сигнал F8 ( 20 A) Реле обогрева заднего стекла (контакты). Элемент обогрева заднего стекла F9 (20 A) Лампа освещения вещевого ящика. Реле очистителя ветрового стекла. Переключатель очистителя ветрового стекла. Электродвигатель очистителя ветрового стекла. Реле фароочистителя (контакты). Электродвигатели фароочистителей. Электродвигатель фаросмывателя F10 Резерв F11 (5 A) Лампа задних габаритных огней. Регулятор освещения приборов F12 (7,5 A) Лампа ближнего света (правая фара). Моторедуктор корректора (правая фара) F13 (10 A) Лампа дальнего света (правая фара) F14 (10 A) Правая противотуманная фара F15 (20 A) Блок управления наружными зеркалами. Моторедукторы управления наружными зеркалами F16 (10 A) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) F17 (7,5 A) Плафон индивидуальной подсветки. Контрольная лампа иммобилизатора. Лампы стоп-сигнала. Дополнительный сигнал торможения. Плафон освещения салона F18 (25 A) Лампы света заднего хода. Электровентилятор отопителя. Электродвигатель омывателя ветрового стекла. Реле обогрева заднего стекла (обмотка). Реле очистителя заднего стекла. Электродвигатель очистителя заднего стекла. Электродвигатель омывателя заднего стекла. Блок управления блокировкой дверей F19 (10 A) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Приборы. Контрольная лампа включения блокировки дифференциала F20 Задние противотуманные фонари

Блок предохранителей после 2009 года

С 2009 года изменился внешний вид монтажного блока и взаимного расположения на нем всех его составляющих. Изменился внешний вид реле и их назначение.

Изменилось и назначение защитных элементов, которые установленных на одной и той же позиции.

Предохранитель
(сила тока, А)
Защищаемые цепи
F1 (5 A) Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света
F2 (7,5 A) Лампа ближнего света (левая блок-фара)
F3 (10 A) Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар
F4 (10 A) Левая противотуманная фара
F5 (30 A) Реле электростеклоподъемников, электростеклоподъемники передних дверей
F6 (15 A) Прикуриватель
F7 (20 A) Реле звукового сигнала, звуковой сигнал, плафон освещения багажника
F8 ( 25 A) Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида
F9 (20 A) Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода
F10 (20 A) Блок дистанционного управления электропакетом (блокировка дверей)
F11 (5 A) Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов
F12 (7,5 A) Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар
F13 (10 A) Лампа дальнего света (правая блок-фара)
F14 (10 A) Правая противотуманная фара
F15 (20 A) Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений
F16 (10 A) Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)
F17 (7,5 A) Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения
F18 (25 A) Вентилятор отопителя
F19 (10 A) Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера
F20 (7,5 A) Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер

Причины выхода из строя предохранителей

Каждый элемент рассчитан на определенную силу тока. Его значение написано на корпусе, но для удобства цвета корпуса соответствуют определенным значениям.

  • Коричневый – 7,5 А
  • Красный – 10 А;
  • Синий – 15 А
  • Желтый – 20 А;
  • Белый – 25 А.

При превышении допустимого значения силы тока плавкий предохранитель перегорает, и цепь размыкается. Таким образом, предотвращается выход из строя потребителя. Причиной увеличения силы тока может служить повышение нагрузки цепи или короткое замыкание. При этом общее сопротивление цепи уменьшается, а сила тока увеличивается.

Замена предохранителей

Перед тем, как производить замену элемента, необходимо устранить причину его выхода из строя. Запрещается использовать предохранители другого номинала. Расчетная сила тока для каждой цепи можно посмотреть в таблице назначения, расположенной выше в статье.

Защитное устройство может выйти из строя из-за длительного времени эксплуатации, поэтому если какой-либо потребитель перестает работать, первым делом следует проверить его предохранитель.

Они держатся в своих гнездах на скользящих контактах. Для того, чтобы извлечь элемент, достаточно просто потянуть его из гнезда. Чтобы это было удобнее выполнить, современные монтажные блоки оснащены пластиковым пинцетом.

Неисправность предохранителя можно определить визуальным осмотром или с помощью омметра. Так как корпуса изготавливаются из прозрачного пластика, то целостность проводника легко определить невооруженным глазом. К тому же перегорание проводника сопровождается повышением температуры. На пластиковом корпусе остаются следы теплового воздействия. Подобрав подходящий по номиналу элемент, его вставляют в гнездо на место вышедшего из строя.

Ни в коем случае нельзя вместо предохранителя использовать жучки, так как они могут не перегореть при повышении силы тока, что приведет к перегреву и возгоранию проводки.

Если предохранитель сгорел в дороге, то заменить его можно идентичным, защищающим цепь того потребителя, который в данное время не используется.

Больше информации об электронике Шевроле Нива можно найти здесь.

1962-1979 Блок предохранителей Chevy Nova, включая шины, указать приложение

Сделать модель Шевроле Нова Ряд Тело Заметки Год 1963, 1964, 1965, 1966, 1967, 1968, 1969, 1970, 1971, 1972, 1973, 1974, 1975, 1976, 1977, 1978, 1979
Сделать модель Шевроле Нова Ряд Тело Заметки Chevy II 100, Седан, Четыре двери Год 1962, 1963, 1964, 1965, 1966, 1967
Сделать модель Шевроле Нова Ряд Тело Заметки Chevy II 100, Седан, Две двери Год 1962, 1963, 1964, 1965, 1966, 1967
Сделать модель Шевроле Нова Ряд Тело Заметки Chevy II 100, универсал, четыре двери Год 1962, 1963, 1964, 1966, 1967
Сделать модель Шевроле Нова Ряд Тело Заметки Chevy II 300, Седан, Четыре двери Год 1962, 1963
Сделать модель Шевроле Нова Ряд Тело Заметки Chevy II 300, Седан, Две двери Год 1962, 1963
Сделать модель Шевроле Нова Ряд Тело Заметки Chevy II 300, универсал, четыре двери Год 1962, 1963
Сделать модель Шевроле Нова Ряд Тело Заметки Chevy II, спортивное купе, двухдверное Год 1968
Сделать модель Шевроле Нова Ряд Тело Заметки Chevy II, Super Sport (SS) Coupe, двухдверный Год 1968
Сделать модель Шевроле Нова Ряд Тело Заметки Chevy II, универсал, четыре двери Год 1965
Сделать модель Шевроле Нова Ряд Тело Заметки Nova 400, Кабриолет Год 1962, 1963
Сделать модель Шевроле Нова Ряд Тело Заметки Nova 400, Седан, Четыре двери Год 1962, 1963
Сделать модель Шевроле Нова Ряд Тело Заметки Nova 400, Седан, Две двери Год 1962
Сделать модель Шевроле Нова Ряд Тело Заметки Nova 400, Спортивное купе, 2 двери Год 1962, 1963
Сделать модель Шевроле Нова Ряд Тело Заметки Nova 400, Super Sport (SS) Кабриолет Год 1963
Сделать модель Шевроле Нова Ряд Тело Заметки Nova 400, Super Sport (SS) Coupe, 2 двери Год 1963
Сделать модель Шевроле Нова Ряд Тело Заметки Nova 400, универсал, четыре двери Год 1962, 1963
Сделать модель Шевроле Нова Ряд Тело Заметки Nova, Concours Hatchback Coupe, Две двери Год 1977
Сделать модель Шевроле Нова Ряд Тело Заметки Nova, Concours Sedan, четыре двери Год 1977
Сделать модель Шевроле Нова Ряд Тело Заметки Nova, Concours Sports Coupe, 2 двери Год 1977
Сделать модель Шевроле Нова Ряд Тело Заметки Nova, Custom Coupe, 2-дверный Год 1978, 1979
Сделать модель Шевроле Нова Ряд Тело Заметки Nova, Custom хэтчбек-купе, двухдверный Год 1973, 1974, 1975, 1976
Сделать модель Шевроле Нова Ряд Тело Заметки Nova, Custom Sedan, Четыре двери Год 1974, 1975, 1976, 1978, 1979
Сделать модель Шевроле Нова Ряд Тело Заметки Nova, кастомный седан, две двери Год 1974
Сделать модель Шевроле Нова Ряд Тело Заметки Nova, Хэтчбек-купе, Две двери Год 1977, 1978, 1979
Сделать модель Шевроле Нова Ряд Тело Заметки Nova, Хэтчбек, Две двери Год 1973, 1974, 1975, 1976
Сделать модель Шевроле Нова Ряд Тело Заметки Нова, Седан, Четыре двери Год 1964, 1965, 1966, 1967, 1968, 1969, 1970, 1971, 1972, 1973, 1974, 1975, 1976, 1977, 1978, 1979
Сделать модель Шевроле Нова Ряд Тело Заметки Нова, Седан, Две двери Год 1964
Сделать модель Шевроле Нова Ряд Тело Заметки Nova, Спортивное купе, 2 двери Год 1964, 1965, 1966, 1967, 1969, 1970, 1971, 1972, 1973, 1974, 1975, 1976, 1977, 1978, 1979
Сделать модель Шевроле Нова Ряд Тело Заметки Nova, Super Sport (SS) Coupe, двухдверный Год 1964, 1965, 1966, 1967, 1969, 1970, 1971, 1972, 1973, 1974, 1975, 1976
Сделать модель Шевроле Нова Ряд Тело Заметки Нова, вагон, четыре двери Год 1964, 1965, 1966, 1967

Запчасти для Шевроле Нова 1973 | Электрооборудование и электромонтаж

Обновление COVID-19: в настоящее время мы наблюдаем большой объем заказов.Пожалуйста, ожидайте задержек с доставкой и обслуживанием клиентов.
Благодарим вас за терпение и постоянную поддержку. Закрыть уведомление

Добро пожаловать в Classic Industries ® v6.3


Первый выбор Америки в области восстановления
и Рабочие части и аксессуары

Выберите год Все Years19281929193019311932193319341935193619371938193919401941194219431944194519461947194819491950195119521953195419551956195719581959196019611962196319641965196619671968196919701971197219731974197519761977197819791980198119821983198419851986198719881989191199219931994199519961997199819992000200120022003200420052006200720082009201020112012201320142015201620172018

Выберите Make Все марки

Выбрать модель Все модели

ОБНОВИТЬ

Classic Industries предлагает широкий выбор переключателей и предохранителей для вашего Chevrolet Nova 1973 года выпуска.Classic Industries предлагает электрические переключатели Chevrolet Nova 1973 года, мигалки Chevrolet Nova 1973 года, блоки предохранителей Chevrolet Nova 1973 года, предохранители Chevrolet Nova 1973 года, распределительные коробки Chevrolet Nova 1973 года и реле Chevrolet Nova 1973 года.


  • Этот набор для отключения охлаждающего вентилятора от Ron Francis Wiring отключает ваш электрический охлаждающий вентилятор на скорости выше 50-60 миль в час, чтобы улучшить охлаждение двигателя, не позволяя электрическому вентилятору бороться с потоком воздуха через радиатор на скоростях шоссе….

  • Этот дополнительный блок электрических предохранителей из восьми блоков является универсальным. Блок предохранителей и клеммы составляют комплект. Он весит четыре унции и отправляется через UPS.

  • Вы хотите использовать переключатель для другой цели? Этот переключатель «Hot-Dot» является переключателем с функцией «щелкнуть / щелкнуть выключить».Используется либо для положительного (+), либо для заземления (-) переключения при максимальной нагрузке 1 А. Устанавливается в 5/8 «…

  • Превратите отдельный выключатель зажигания и кнопку пуска в одно удобное устройство с помощью универсального переключателя зажигания «Hot-Dot» и стартера.Этот красивый хромированный утопленный переключатель имеет диаметр 3/4 дюйма и имеет цветное светодиодное кольцо для …

  • Превратите отдельный выключатель зажигания и кнопку пуска в одно удобное устройство с помощью универсального переключателя зажигания «Hot-Dot» и стартера.Этот красивый хромированный утопленный переключатель имеет диаметр 3/4 дюйма и имеет цветное светодиодное кольцо для …

  • Реле автоматического выключения фар автоматически выключает фары, ходовые огни и освещение приборной панели, когда вы выключаете ключ зажигания.Больше не нужно беспокоиться о разряженной батарее, если вы забыли выключить фары. Подходит для большинства …

  • Этот комплект Fan-Thom II поставляется с термостатом с резьбой, который ввинчивается в блок двигателя или впускной коллектор для профессиональной установки.Это недорогая защита электровентилятора и автомобильного провода …

  • Эта система отключения системы охлаждения по времени от Ron Francis Wiring имеет регулируемые реле, которые удерживают питание охлаждающего вентилятора и электрического водяного насоса (при наличии), когда ключ выключен.Это снижает температуру блока как …

  • Модуль изменения полярности для электрических стеклоподъемников, дверных замков или приводов. Этот модуль предназначен для изменения полярности на современных электродвигателях стеклоподъемников, дверных замках или линейных приводах.Это позволит использовать ложу типа …

  • Это регулируемый переключатель температуры для электрических вентиляторов серии Champion или Challenger. Отрегулируйте от 32 ° F до 240 ° F. Отключение вентилятора при температуре на 20 ° ниже заданной.Включает монтажный кронштейн и винты.

  • Датчик температуры привинчивается к боковой стороне головки блока цилиндров или на впускном коллекторе для управления вентиляторами серии Champion или Challenger.

  • Вы хотите использовать переключатель для другой цели? Этот переключатель «Hot-Dot» является переключателем «мгновенного включения».Используется либо для положительного (+), либо для заземления (-) переключения при максимальной нагрузке 1 А. Устанавливается в отверстие 5/8 дюйма.

  • Вы хотите использовать переключатель для другой цели? Этот переключатель «Hot-Dot» является переключателем «мгновенного включения».Используется либо для положительного (+), либо для заземления (-) переключения при максимальной нагрузке 1 А. Устанавливается в отверстие 5/8 дюйма.

  • Универсальный выключатель фар для самых разных применений в автомобилях 1940-х годов и позже.Каждый переключатель имеет трехпозиционную функцию нажатия / вытягивания с ручкой и валом. Требуется отверстие диаметром 3/8 мм для монтажа, и …

  • Эта система управления охлаждающим вентилятором Ice Box ™ от Ron Francis Wiring представляет собой систему управления двумя вентиляторами, которая может управлять двумя вентиляторами при разных температурах или одним двухскоростным вентилятором при разных температурах.Регулируемый рабочий диапазон …

  • Вы хотите использовать переключатель для другой цели? Этот переключатель «Hot-Dot» является переключателем с функцией «щелкнуть / щелкнуть выключить». Используется либо для положительного (+), либо для заземления (-) переключения при максимальной нагрузке 1 А.Устанавливается в 5/8 «…

  • Вы хотите использовать переключатель для другой цели? Этот переключатель «Hot-Dot» является переключателем с функцией «щелкнуть / щелкнуть выключить». Используется либо для положительного (+), либо для заземления (-) переключения при максимальной нагрузке 1 А.Устанавливается в 5/8 «…

  • Репродукция труднодоступного переключателя для замены оригинального неработающего переключателя фар на Chevette 1976-78 гг. Этот переключатель воспроизведения будет точно соответствовать оригиналу и разработан в качестве сервисной замены оригинальной детали GM…



Узнайте, что говорят клиенты о Classic Industries
Первый выбор Америки в области восстановления и повышения производительности Запасные части и аксессуары

The Part Guy — Диаграммы Chevy II / Nova

Схемы Chevy II / Nova
ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ — Мы не гарантируем точность этих диаграмм.Пожалуйста, используйте с осторожностью.


Chevy II / Nova Кондиционер и отопление Схемы
1967 Chevy II / Nova
1968-74 Chevy II / Nova
1968-74 Chevy II / Nova
1968 Chevy II / Nova
1969-70 / Новая
1971-74 / Nova
1971-74 Новая
Конец 1974 года
Конец 1974 года
Конец 1974-76
A / C Отопление Электросхема
Узел камеры отсечки свежего воздуха кожуха кондиционера (с номерами деталей)
Узел камеры отсечки свежего воздуха откидной панели кондиционера (с номер детали)
Проводка обогрева кондиционера и вакуум (заводской кондиционер)
Электропроводка обогрева кондиционера и вакуум (заводской кондиционер)
Нагревание кондиционера WIring & Vacuum (заводской кондиционер)
Воздуховод и вентиляционные отверстия для кондиционера и отопления (заводской кондиционер) — включает деталь # ‘s
Испаритель со схемой VIR в разобранном виде — включает в себя разобранную схему шлангов
детали № — включает в себя разобранную схему клапанов в приемнике (VIR) детали №
— включает деталь #

Кузов и заднее освещение Chevy II / Nova Диаграммы
1967 Chevy II / Nova
1968 Chevy II / Nova
1970-72 Нова
Кузов и задние фонари
Кузов и зад Фары
Кузов и зад Фары

Chevy II / Nova Фронт Освещение и двигатель Схемы
1967 Chevy II / Nova
1968 Chevy II / Nova
1969 Нова
1970-72 Нова
Передние фары и двигатель
Передние фары и двигатель
Передние фары и двигатель
Передние фары и двигатель
Chevy II / Nova предохранитель Панель Схемы
1967 Chevy II / Nova
1968 Chevy II / Nova
1969 Нова
Панель предохранителей
Панель предохранителей
Панель предохранителей

Chevy II / Nova Панель приборов и комбинация приборов Диаграммы
1967 Chevy II / Nova
1968 Chevy II / Nova
1969 Нова
1970-72 Нова
Панель приборов и комбинация приборов
Панель приборов и комбинация приборов
Панель приборов и комбинация приборов
Панель приборов и комбинация

Chevy II / Nova электрические стеклоподъемники Схемы
1967 Нова Окно задней двери с электроприводом

Блок предохранителей Chevy Nova | данные принципиальной схемы соединений

Блок предохранителей Chevy Nova Whats New

Блок предохранителей Chevy nova — 1962 1979 Блок предохранителей Chevy nova, включая шины, указывает врожденный дефект рака, связанный с приложением катионов. В штате Калифорния известно, что он вызывает рак при врожденных дефектах или других нарушениях репродуктивной системы. el psis class txt fz 13 lh 16 fc 2nd notes th th class thmain th2 last style class el psis class txt fz 13 lh 16 fc 2nd year th tr thead tbody class tbody 0 main tr class tr0 td class tdmain td0 fc 1st class el psis class txt fz 13 lh 16 notes td td class tdmain td1 fc 1st last class el psis class txt fz 13 lh 16 год 1963 1964 1965 1966 1967 1968 1969 1970 1971 1972 1973 1974 1975 1976 1977 1978 1979 td tr tr class tr1 td class tdmain td0 fc 1 класс el psis.

Блок предохранителей Chevy nova — class txt fz 13 lh 16 notes chevy ii 100 седан четырехдверный td td class tdmain td1 fc 1st last class el psis class txt fz 13 lh 16 год 1962 1963 1964 1965 1966 1967 td tr tr class tr2 td class tdmain td0 fc 1st class el psis class txt fz 13 lh 16 notes chevy ii 100 двухдверный седан td td class tdmain td1 fc 1st last class el psis class txt fz 13 lh 16 год 1962 1963 1964 1965 1966 1967 td tr tr class tr3 td class tdmain td0 fc 1st class el psis class txt fz 13 lh 16 notes chevy ii 100 универсал четырехдверный td td class tdmain td1 fc 1st last class el psis class txt fz 13 lh 16 год 1962 1963 1964 1966 1967 td tr tbody таблица class ptext mt 10 p class a class fz 13 lh 16 href https r search yahoo ylt a0gejanef0rfvouauhtxnyoa ylu x3odmtbyohzyb21tbgnvbg8dymyxbhbvcwmxbhz0awqdbhnlywnzcg rv2199, включая шину 2, ruvyvcwmxbhz0awqdbhnlywnzcg, rv 2, 2, 4, 2, 2, 4, 2, 4, 2, 4, 2, 4, 2, 4, 2, 4, 2, 98

Блок предохранителей Chevy nova -85 294036 1 html rk 2 rs 1rlygr4at6nhudo7loizpnye 50 referrerpo cy origin target blank см. Полный текст ecklers ap class grp grp talgo Факты ul class pinfo mt 10 bxz bb d ib classa top style max width 50 tc bxz bb pr 24 lh 18 label class fw b ценник 129 99 ul ul class pinfo mt 10 bxz bb d ib va ​​top style max width 50 class tc bxz bb pr 24 lh 18 label class fw b торговая марка американская автомобильная проводка заводская установка ul класс дд Бинг дд FST LST IMG данные 413 Названия 5f447f44cdc52 класса ptitle h4 класса стиля п высота 1 3 класса тд Hu HREF HTTPS изображение поиск Yahoo поиск изображение уг a0gejanef0rfvouauxtxnyoa ylu x3odmtbymjb0ag5zbgnvbg8dymyxbhbvcwmxbhz0awqdbhnlywnzyw р Чеви Нов предохранители referrerpo су небезопасным URL целевых пустого данные 413 5f447f44cdd4c Chevy nova fuse box image приводит к h4 ul class pimage st pimage stdefault style margin внизу 10px margin вверх 10px a class thmb href https images search.

Схема подключения — это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к блоку CB, который охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, которые требуют схемы подключения, используемой для обнаружения помех. , Новое вспомогательное оборудование и т. Д. Блок предохранителей chevy nova Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. Блок предохранителей chevy nova На этой принципиальной схеме показано общее функционирование электрической цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

1962 1979 Chevy nova блок предохранителей, включая шины, укажите 1975 1979 схема блока предохранителей chevy nova 1974 электрическая схема блока предохранителей nova g2 1970 nova повреждение дымом от scared shiftss 1 youtube 25c 1974 chevy nova библиотека электропроводки блока предохранителей Chevrolet nova twin cam Блок предохранителей 1988, автоматический выключатель 8d2 chevy nova, схема подключения блока предохранителей, электрическая схема блока предохранителей camaro 1973,

Classic Update Kit — 1969-72 Chevy Nova

Полный комплект проводки — 1969-72 Nova Для

  • Chevrolet Nova 1969
  • Шевроле Нова 1970
  • Шевроле Нова 1971
  • Шевроле Нова 1972

1.Сменный выключатель фар с внутренним автоматическим выключателем на 30 А. В комплект также входят стопорная гайка с буртиком, вал с регулируемой длиной и ручка на заказ.

2. Стандартный указатель поворота, аварийный сигнал и реле звукового сигнала, установленные на панели предохранителей.

3. Блок предохранителей рассчитан на то, чтобы соответствовать исходному положению. Поставляется все необходимое оборудование. Новый предохранитель ATO обеспечивает легкий доступ к предохранителю и автоматическому выключателю. Ремешок спроектирован и сформирован так, чтобы можно было использовать почти все аксессуары для вторичного рынка, такие как; датчики, системы стеклоочистителей, системы отопления и кондиционирования воздуха и т. д.

4. Оригинальные корпуса разъема выключателя! (Только для American Autowire)

5. Разъемы рулевой колонки подключаются непосредственно к большинству вторичных рулевых колонок, а также к колонкам GM 1969 и более поздних версий, в которых используются стандартные переключатели указателей поворота GM. Оригинальная колонка также может быть подключена с помощью входящего в комплект ответного разъема и клемм.

6. Оригинальный разъем комбинации приборов на приборной панели.

7. Наряду с проводкой для вашего оригинального купольного / внутреннего освещения мы включили отдельные розетки для подсветки под приборной панелью.

8. В электропроводке комбинации приборов предусмотрена система «отсоединения жгута проводов», облегчающая обслуживание и сборку. Все оригинальные клеммы, разъемы (исключительно от American Autowire) и розетки также поставляются для оригинальных датчиков кластера. Однако лучшим аспектом системы отключения является то, что любой пакет измерительного кластера можно легко и аккуратно подключить. Это включает в себя АВТОМЕТР, КЛАССИЧЕСКИЕ ПРИБОРЫ, COVAN CLASSICS, DAKOTA DIGITAL, STEWART WARNER и VDO и это лишь некоторые из них.

9. Задний жгут проводов в сборе предназначен для подключения к основному жгуту проводов в оригинальных корпусах разъемов. Гибкость конструкции подвески позволяет использовать как оригинальные, так и нестандартные маршруты. Задняя проводка кузова включает провода резервного света и ответные разъемы для проводов резервного света. Провод номерного знака, разъемы и клеммы в комплекте. Провод датчика топливного бака и клемма включены.

10. ЭКСКЛЮЗИВНО! Вы найдете все оригинальные косички для розеток, упакованные во все аспекты этой системы, что делает ее самой полной системой такого типа в отрасли!

11.Предусмотрен новый напольный диммер. Длина провода и соединение подходят для оригинального диммерного переключателя, устанавливаемого на полу.

12. Оригинальный разъем перегородки для двигателя и проводки передних фонарей прилагается и готов к установке. Оригинальная маршрутизация новой подвески без каких-либо доработок кузова!

13. Электропроводка двигателя включает разъемы для оригинального типа точек, а также разъемы H.E.I. дистрибьюторы. Разъемы питания и тахометра поставляются для GM H.E.I. дистрибьюторы. Разъемы для генераторов поставляются для генераторов с внутренней регулировкой серии GM «SI».Адаптер генератора GM серии «CS» приобретается отдельно.

14. Переднее освещение включает удлиненные провода для специальной прокладки, когда требуется индивидуальный внешний вид под капотом. Предусмотрены все разъемы и клеммы для фар, габаритных огней и направленного света, а также переключаемый пусковой провод для реле электрического вентилятора (обычно рекомендуется для переменного тока).

American Autowire 1962-67 Chevy II / Nova Classic Обновленный комплект проводки

.

ОСОБЕННОСТИ:

Новые выключатель фар с внутренним выключателем 30Amp, удерживающей накидной гайкой, регулируемой длиной вал, и пользовательскими ручками.
Стандартный указатель поворота, сигнализатор аварийной сигнализации и реле звукового сигнала, установленные на жгуте проводов.
НОВАЯ компактная панель предохранителей в стиле ATO, полностью заключенная в закрытый блок с двумя монтажными площадками. Крышка предохранителя снабжена этикеткой, обозначающей все цепи по описанию и соответствующим номиналам предохранителей. Все выходные цепи с высоким током включают те же клеммы, усиленные пружинной сталью, которые используются в наших наборах серии Highway. В этом комплекте также используется сборка выносной переборки, которая устанавливается на складе.Поставляется все необходимое оборудование. Ремешок спроектирован и сформирован таким образом, чтобы можно было использовать почти все аксессуары после продажи, такие как; датчики, системы стеклоочистителей, системы отопления и кондиционирования воздуха и т. д.
Оригинальные корпуса разъемов переключателей — эксклюзивная особенность American Autowire. Разъемы рулевой колонки
можно подключать напрямую к большинству вторичных рулевых колонок или штатных колонках GM 1962-67 годов, в которых используются стандартные переключатели указателей поворота GM.
Отдельные лампы под панелью приборов для использования вместе с оригинальным внутренним / купольным освещением.В проводке комбинации приборов
предусмотрена система отсоединения жгута проводов, что упрощает обслуживание и сборку. Оригинальные клеммы, разъемы (еще один эксклюзив от American Autowire) и розетки для ламп поставляются для подключения штатных кластеров. Система также будет подключаться к наиболее популярным послепродажным приборам, таким как AUTOMETER, CLASSIC INSTRUMENTS, DAKOTA DIGITAL, STEWART WARNER, VDO и другим.
Задний жгут проводов в сборе подключается к основному ремню на складе, а наши более длинные провода позволяют использовать запас или индивидуальную прокладку проводов.Задняя проводка кузова включает провода фонаря заднего хода, стоп-сигнала, поворота и заднего фонаря, а также соответствующие гнезда для освещения, провод подключения лампы номерного знака, провод датчика топливного бака и соединение вместе с соответствующей прокладкой пола багажника.
Предусмотрен новый переключатель освещения пола. Длина провода и соединение подходят для оригинального диммерного переключателя, устанавливаемого на полу.
В комплект входят новый выключатель зажигания, тумблер и ключ. Разъемы перегородки
GM для двигателя и проводки передних фонарей включены в комплект (еще один эксклюзив American Autowire) и позволяют легко установить с оригинальной или нестандартной разводкой.
Электропроводка двигателя включает разъемы для оригинального типа точек, а также разъемы H.E.I. дистрибьюторы. Разъемы питания и тахометра поставляются для GM H.E.I. дистрибьюторы. Разъемы генератора поставляются для генераторов переменного тока с внутренней регулировкой серии GM SI. Адаптер генератора серии GM CS приобретается отдельно.
Переднее освещение включает в себя удлиненные провода, которые можно проложить на складе или по желанию заказчика. Все разъемы и клеммы фар, габаритных огней и направленного света снабжены переключаемым пусковым проводом для реле электровентилятора (обычно рекомендуется для переменного тока).
Световые розетки, разъемы, клеммы и т. Д. Оригинального стиля, упакованные во все аспекты этого жгута, делают его самой полной системой такого типа в отрасли!

67 Блок предохранителей Nova | Attack-speed Wiring Diagram union

67 Блок предохранителей Nova Whats New

Блок предохранителей 67 nova — 67 Схема соединений панели предохранителей Перейти к последнему подписке на форуме, посвященном всем владельцам и энтузиастам Chevy nova Chevy II acadian ul класс частицы st fz 13 mt 10 класс ov a fst lst dfh 36 ai c bxz bb bt 1 mt 0 noimg h5 class flx 1 0 tc a href https r поиск yahoo ylt a0gekllbg4fgcoaaqdpxnyoa ylu y29sbwnizjeecg3zameedn 2 rusbwnizjeecg3zameedn 2 ru9zameedn 2 2f stevesnovasite Схема подключения 2fthreads 2fall поколения 91875 2f rk 2 rs llnwk4mpqbaedb tufzgin7q0aw referrerpo cy origin target blank Схема подключения всех поколений chevy nova forum a h5 class ov adfh 36 ai c bxz flb bb bt 1 mt class 0 noimg 0 https r search yahoo ylt a0gekllbg4fgcoaaqtpxnyoa ylu y29sbwnizjeecg9zazeednrpzamec2vja3ny rv 2 re 1619129308 ro 10 ru https 3a 2f 2f stevesnovasite 2fthreads 2f66 67 подключение переключателя зажигания 2f rk 594065 2 RS r0yiq0qkfxskbhryobtuhunlt9y.

67 nova блок предохранителей — referrerpo cy origin target blank 66 67 соединительная проводка переключателя зажигания a h5 class ov adfh 36 ai c bxz bb bt 1 mt 0 noimg h5 class flx 1 0 tc a href https r search yahoo ylt a0gekllbg4fgcolua yahoo ylt a0gekllbg4fgcoaaa y29sbwnizjeecg9zazeednrpzamec2vja3ny rv 2 re 1619129308 ro 10 ru https 3a 2f 2f stevesnovasite 2fthreads 2ffuse block hot wire 281849 2f rk 2 rs duofhwoh6fdaunf4t9p1v66cixy.com noimg класс h5 Flx 1 0 дц A HREF HTTPS г поиск Yahoo YLT a0gekllbg4fgcoaarnpxnyoa ylu y29sbwnizjeecg9zazeednrpzamec2vja3ny с.в. 2 Re 1619129308 ро 10 ру HTTPS 3a 2f 2f stevesnovasite 2fthreads 2f1966 предохранитель подачи коробки 122421 2f гк 2 RS e6ofwnb57uow2hsab ggzo3fqhc referrerpo су целевого происхождения пустой 1966 предохранитель канал коробки chevy nova forum a h5 ul класс ptext fz 13 dfh 36 ai c bxz bb.

67 nova блок предохранителей — bt 1 p class a href https search yahoo search ylt a0gekllbg4fgcoaardpxnyoa ylu y29sbwnizjeecg9zazeednrpzamec2vja3ny ei utfite 8 q 5bp 5ddrefrefrefrefur 12 urp. Закажите блок предохранителей chevy nova 1962 1979 года, включая шины, укажите приложение всего за 129 99 в нашем огромном ассортименте магазина запчастей реставрация автомобильных запчастей и аксессуаров в ecklers p class grp grp talgo table grp talgo ext class c 2131922938 ptableadvancev2 mt 0 class ov h mt 10 table class ptableadvancev2 table thead tr th class thmain th0 style class el psis class txt fz 13 lh 16 fc 2nd notes th th class thmain th2 last style class el psis class txt fz 13 lh 16 fc 2nd year th tr thead tbody class tbody 0 main tr class tr0 td class tdmain td0 fc 1st class el psis class txt fz 13 lh 16 notes td td class tdmain td1 fc 1st last class el psis class txt fz 13 lh 16 год 1963.

Схема подключения — это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к блоку CB, который охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, которые требуют схемы подключения, используемой для обнаружения помех. , Новое вспомогательное оборудование и т. Д. 67 Блок предохранителей nova Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. 67 Блок предохранителей nova Эта принципиальная схема показывает общее функционирование цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

1973 chevy nova блок предохранителей блок предохранителей и схема подключения устройство nap устройство nap sirtarghe it Нет питания на клемме аккумуляторной лопатки в блоке предохранителей 67 пожалуйста, помогите! форум chevy nova блок предохранителей Chevy nova соотносить remuner столбец схемы подключения относить remuner echomanagement eu 1966 nova fuse box mark edition электрическая схема data mark edition adi mer it 1966 nova fuse box mark edition электрическая схема data mark edition adi mer it Блок предохранителей Chevy nova связан с ремюнером столбец схемы подключения относится к remuner echomanagement eu 1962 67 chevy ii nova жгут проводов блок предохранителей перегородка из пенопласта уплотнение сша ebay блок предохранителей Chevy nova относится к remuner монтажная схема столбец относится к remuner echomanagement eu

.
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
