Принцип работы дизельного двигателя — фото и видео процесса

Дизельным двигателям удалось пройти длительный и успешный путь развития от неэффективных и загрязняющих экологию агрегатов начала двадцатого века, до супер экономных и абсолютно беззвучных, которые сегодня устанавливаются на добрую половину всех выпускаемых автомобилей. Но, несмотря на такие удачные модификации, общий принцип их действия, отличающий дизельные моторы от бензиновых, остался все тем же. Постараемся рассмотреть данную тему подробнее.

В чем основные отличия дизельных двигателей от бензиновых?

Уже видно из самого названия, что дизельные двигатели работают не на бензине, а на дизельном топливе, которое также называют соляркой, ДТ или просто дизелем. Вникать во все подробности химических процессов перегонки нефти мы не будем, скажем только, что и бензин и дизель производят из нефти. Во время перегонки нефть делится на различные фракции:

  • газообразные — пропан, бутан, метан;
  • нарты (короткие цепочки углеводов) — используются для производства растворителей;
  • бензин — взрывоопасная и быстро испаряющая прозрачная жидкость;
  • керосин и дизель — жидкости с желтоватым оттенком и более вязкой структурой, чем у бензина.

То есть солярка производится из более тяжелых фракций нефти, ее важнейшим показателем является воспламеняемость, определяемая цетановым числом. Также ДТ характеризуется большим содержанием серы, которое, однако, стараются всеми силами уменьшать, чтобы топливо соответствовало экологическим стандартам.

Как и бензин, дизель делится на разные виды в зависимости от температурных режимов:

  • летний;
  • зимний;
  • арктический.

Стоит также заметить, что дизельное топливо производят не только из нефти, но и из различных растительных масел — пальмового, соевого, рапсового и др., смешанных с техническим спиртом — метанолом.

Однако, заливаемое топливо — это не главное отличие. Если мы посмотрим на бензиновый и дизельный двигатели «в разрезе», то разницы никакой визуально не заметим — те же поршни, шатуны, коленчатый вал, маховик и так дальше. Но разница есть и она очень существенная.

Принцип работы дизельного двигателя

В отличие от бензиновых, в дизеле совсем по другому принципу происходит зажигание воздушно-топливной смеси. Если в бензиновых — как в карбюраторных, так и инжекторных — движках сначала происходит приготовление смеси, а затем ее воспламенение с помощью искры от свечи зажигания, то в дизеле в камеру сгорания поршня нагнетается воздух, затем воздух сжимается, разогреваясь до температур 700 градусов, и вот в этот момент в камеру попадает топливо, которое тут же взрывается и толкает поршень вниз.

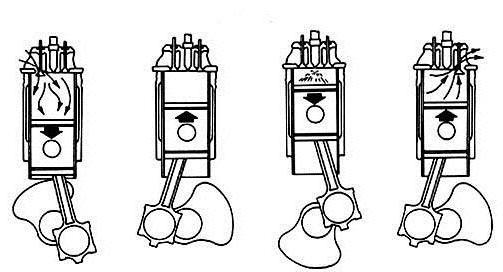

Дизельные двигатели — четырехтактные. Рассмотрим каждый такт:

  1. Такт первый — поршень движется вниз, открывается впускной клапан, тем самым в камеру сгорания попадает воздух;
  2. Такт второй — поршень начинает подниматься, воздух начинает под давлением сжиматься и разогреваться, именно в этот момент через форсунку впрыскивается солярка, происходит ее возгорание;
  3. Такт третий — рабочий, происходит взрыв, поршень начинает двигаться вниз;
  4. Такт четвертый — открывается выпускной клапан и все отработанные газы выходят в выпускной коллектор или в патрубки турбины.

Конечно, все это происходит очень быстро — несколько тысяч оборотов в минуту, требуется очень слаженная работа и подгонка всех узлов — поршней, цилиндров, распределительного вала, шатунов коленвала, а самое главное датчиков — которые в секунду должны передавать на CPU сотни импульсов для мгновенной обработки и вычисления необходимых объемов воздуха и солярки.

Дизельные двигатели выдают больший коэффициент полезного действия, именно поэтому их используют на грузовых авто, комбайнах, тракторах, военной технике и так далее. ДТ более дешевое, но нужно отметить, что сам двигатель обходится дороже в эксплуатации, потому что уровень компрессии здесь почти в два раза выше, чем в бензиновом, соответственно нужны поршни особой конструкции, а все используемые узлы, детали и материалы усиленные, то есть стоят дороже.

Также очень строгие требования предъявляются к системам подачи топлива и отвода отработанных газов. Ни один дизель не сможет работать без качественного и надежного ТНВД — топливного насоса высокого давления. Он обеспечивает корректную подачу топлива на каждую форсунку. Кроме того на дизелях используются турбины — с их помощью отработанные газы используются повторно, тем самым повышая мощность двигателя.

Есть у дизеля и некоторый ряд проблем:

  • повышенный шум;
  • больше отходов — топливо более маслянистое, поэтому нужно регулярно проводить замену фильтров, следить за выхлопом;
  • проблемы со стартом, особенно холодным, используется более мощный стартер, топливо быстро густеет при понижении температуры;
  • дорого обходится ремонт, особенно топливной аппаратуры.

Одним словом — каждому свое, дизельные двигатели характеризуются большей мощностью, ассоциируются с мощными внедорожниками и грузовиками. Для простого же горожанина, который ездит на работу — с работы и по выходным выезжает за город, хватит и маломощного бензинового движка.

Видео, на котором показан весь принцип работы дизельного двигателя внутреннего сгорания

Загрузка…

Поделиться в социальных сетях

vodi.su

Принцип работы дизельного двигателя | Мой внедорожник

Стоимость бензина сегодня постоянно растет, несмотря на то, что стоимость нефти падает. Поэтому многие автомобилисты рассматривают варианты приобретения машин с дизельным мотором. Дизельный двигатель – это хорошая альтернатива бензиновому мотору, в особенности с учетом того, что дизельные технологии далеко ушли вперед за последнее десятилетие, а стоимость топлива ниже.

Принцип работы дизельного двигателя

Сегодня 50% новых машин в европейских странах работают именно на дизеле. Вызвано это тем, что современный двигатель автомобиля, работающего на дизеле, стал более экологичным и тихим. В то же время черный дым, а также громкий звук «трактора» ушли в прошлое. А преимуществами такого двигателя стали значительная мощность, экономия и отличная динамика автомобиля. В чем же причина подобного успеха этого мотора?

Особенности дизеля

Принцип работы дизельного двигателя несколько отличается от бензинового, что кроется в схеме создания рабочей смеси, а также последующего воспламенения. В движке, работающем на бензине, смесь в большинстве случаев готовится во впускном тракте. Лишь в части моделей смесь создается прямо в цилиндрах. В то же время смесь воспламеняется в определенный момент от искры вследствие электрического пробоя. Дизельный мотор же создает воспламенение посредством создания значительной температуры воздушных масс в цилиндре.

Работа дизельного двигателя будет выглядеть так:

  1. во время движения поршня в нижнее положение осуществляется приток чистых воздушных масс в цилиндры;
  2. при движении поршня вверх происходит нагрев этого воздуха;
  3. в высочайшей точке создается большая степень сжатия, вследствие чего температура может доходить до 800-900 градусов Цельсия;
  4. при прохождении самой верхней точки осуществляется впрыск топлива в камеры под сильнейшим давлением. В итоге оно соприкасается с раскаленными воздушными массами и происходит воспламенение.
  5. под действием горения происходит рост давления в цилиндре, передающего момент, что и создает шум такого двигателя.

Работа дизельного двигателя

Благодаря указанной схеме дизельному мотору вполне достаточно небогатой смеси топлива. Стоимость подобного топлива невероятно низка, что объясняет его неприхотливость, а также экономичность. К тому же коэффициент полезного действия, а также крутящий момент выше, чем у мотора на бензине. Но у дизеля есть и определенные минусы:

  1. вибрация и определенная шумность;
  2. определенные затруднения при холодном пуске;
  3. относительно невысокая мощность, но это вряд ли можно отнести к современным моделям.

Устройство дизеля

Дизельный мотор имеет степень сжатия практически в два раза больше бензинового. Поэтому это требует усиления его элементов, так как они требую больших нагрузок. Устройство дизельного двигателя предполагает отсутствие стандартной системы зажигания, так как используется принцип самовоспламенения от сжатия. При этом есть модели, где также применяются свечи. Они используются, чтобы прогревать воздух, что особенно важно зимой, когда пуск затруднителен.

Устройство дизельного двигателя

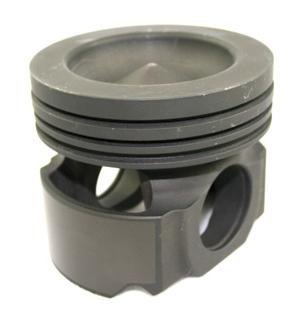

Поршень дизельного двигателя имеет форму, которая зависит во многом от типа камеры сгорания. При этом его днище выступает за блоки цилиндров в момент нахождения в верхней точке. Поэтому экологичность и технические параметры зависят в большей степени от системы впрыска, а также типа камеры сгорания.

Как работает камера сгорания, типы

Камеры сгорания бывают следующих типов:

  1. разделенные;
  2. неразделенные.

Топливо при раздельном типе направляется в камеру, которая находится в головке блока цилиндров. К тому же у такого варианта разные конструкции, зависящие от создания смеси: вихрекамерный либо предкамерный.

Предкамерный впрыск выполняется в предварительную камеру, которая с цилиндром соединяется с помощью небольших отверстий либо каналов. После воспламенения смесь с высокой скоростью перемещается по отверстиям, создавая значительный перепад давления и отправляясь в главную камеру, где и сгорает.

Вихрекамерный вариант демонстрирует начало горения смеси в камере, в целом она похожа на полую сферу. При такте сжатия туда направляются воздушные массы, которые вихревым потоком закручиваются там, вследствие чего топливо хорошо перемешивается с воздухом.

Преимущества разделенной камеры заключается в том, что топливо сгорает за пару этапов, что обеспечивает стабильное и мягкое функционирование мотора.

Минусы разделенной камеры: значительный расход топлива вследствие определенных потерь из-за значительной поверхности подобной камеры, в том числе возникающих потерь при перетекании воздушных масс.

В случае неразделенного варианта камера сгорания выполняется в днище поршня, непосредственный впрыск топлива осуществляется в цилиндр. Благодаря такому подходу обеспечивалась значительная экономия. Однако на легковых автомобилях эта схема применялась редко, так как были конструктивные проблемы, вибрационные и шумовые недостатки. Тем не менее, благодаря новым электронным системам управления по дозировке топлива, удалось провести оптимизацию сгорания рабочей смеси и устранению недостатков.

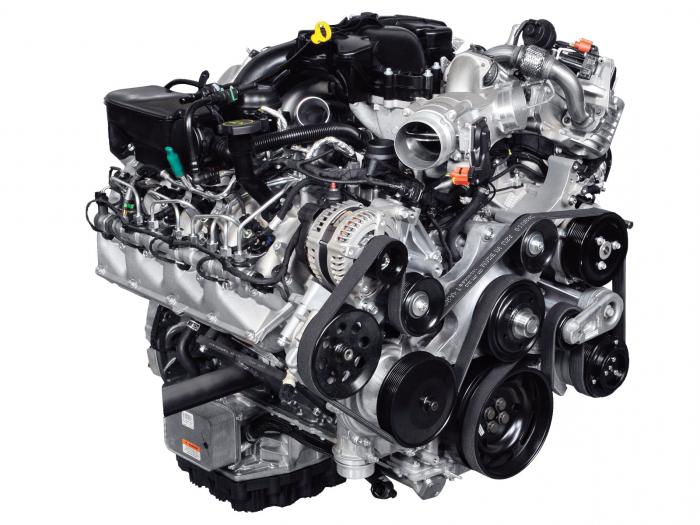

Дизельный двигатель

Топливоподающие системы

Указанные системы обеспечивают подачу необходимых объемов топлива в определенное время с необходимым давлением. Главнейшим элементом такой системы можно назвать ТНВД, то есть топливный насос высокого давления.

Насосы могут быть двух видов:

  1. рядные многоплунжерные;
  2. распределительного типа.

Следующим элементом можно назвать насос-форсунку, ее устанавливают на цилиндр с целью впрыска топлива. Необходимую дозировку вычисляет специальный электронный блок, который отправляет команды на запорные клапаны. Использование перечисленных устройств обеспечивает мягкую работу мотора, в том числе понижает токсичность выхлопа.

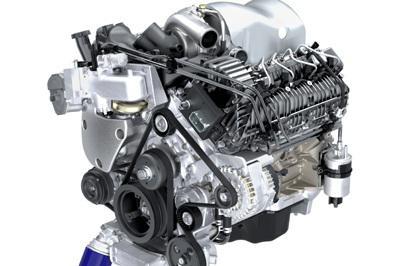

Дизельный двигатель

Турбонаддув

Использования турбонаддува дает возможность повысить мощность дизеля. Это достигается подачей дополнительной топливной смеси в цилиндры. Турбонаддув оптимизирует работу мотора там, где мало воздуха (в горах), сохраняя необходимую мощность.

Основные недостатки турбодизеля вызваны надежной работой турбокомпрессора, который демонстрирует меньший ресурс мотора вследствие существенных требований к моторным маслам.

История создания дизельного двигателя

moj-vnedorozhnik.ru

Как работает дизельный двигатель? Принцип работы дизельного двигателя :: SYL.ru

За последние десять лет дизельные технологии стремительно развивались. Большая часть современных автомобилей, которые производятся в Европе, выпускаются именно с дизельными двигателями. Конечно, принцип работы данного устройства не изменился. Однако работает современный дизельный мотор намного тише. Он стал экологически чище. В далеком прошлом остались сильное тарахтение, густой черный дым и неприятный запах при работе прибора. Итак, каков принцип работы дизельного двигателя?

Как работает дизельный двигатель?

Заключается принцип действия дизельного двигателя в следующим: в цилиндр

принцип работы дизельного двигателявсасывается чистый воздух при движении поршня вниз. А при перемещении клапана вверх он нагревается. Стоит отметить, что температура при работе дизельного двигателя может быть от 700 до 900°. Это достигается при сильном сжатии. Когда поршень перемещается в мертвую верхнюю точку, происходит впрыскивание дизельного топлива в камеру сгорания под достаточно высоким давлением. При соприкосновении с горячим воздухом происходит воспламенение горючего. В результате этого давление в цилиндре возрастает, так как самовоспламенившееся топливо расширяется. Именно это и вызывает сильный шум при работе агрегата.

Преимущества и недостатки

Такой принцип работы дизельного двигателя позволяет использовать бедную смесь. Топливо для таких устройств относительно недорогое. Это делает дизельные моторы неприхотливыми и экономичными. Стоит отметить, что в отличие от бензиновых такие агрегаты обладают большим крутящим моментом, а КПД выше на 10%. К минусам

принцип действия дизельного двигателядизельного двигателя стоит отнести повышенный уровень шума, вибрацию, малую мощность на одну единицу объема, сложность холодного пуска. Более современные модели практически лишены таких недостатков.

Устройство и особенности некоторых узлов

Учитывая принцип работы дизельного двигателя, детали к таким агрегатам значительно усиливаются, так как они должны выдерживать высокие нагрузки. Среди основных частей агрегата стоит выделить поршень. Форма его днища зависит от типа камеры сгорания, которая может быть встроена в дно клапана. В поршне для дизельного двигателя днище обычно выступает за верхнюю часть блока цилиндра. Привычной системы зажигания в агрегатах такого типа нет. Хотя в них тоже применяются свечи.

Турбина

Мощность, которую способен развить мотор, зависит от количества топлива и воздуха, которые в него поступают. Чтобы повысить возможности агрегата, необходимо увеличить содержание перечисленных компонентов. Для поступления в камеру сгорания большего количества топлива, следует поднять уровень воздуха, который

принцип работы турбины дизельного двигателяпопадает в цилиндр. Для этого применяется дополнительное оборудование. Принцип работы турбины дизельного двигателя достаточно прост. Деталь позволяет нагнетать больше воздуха. Благодаря этому увеличиваются объемы сжигаемого топлива, что значительно повышает количество выделяемой энергии.

Камеры сгорания

В дизельных двигателях могут использоваться камеры сгорания нескольких типов: разделенные и неразделенные. Первый тип применялся в легковом машиностроении, но с недавних пор его заменили на более простой. Ведь при использовании разделенных отсеков топливо впрыскивалось в ту камеру сгорания, которая располагалась в головке цилиндра, а не в полость поршня. Выполнялись подобные детали также по-разному и зависело это от процессов образования смеси: вихрекамерные либо предкамерные.

В последнем случае топливо впрыскивается в предварительный отсек, который

принцип работы дизельного двигателясообщается маленькими клапанами или же отверстиями с цилиндром. При этом горючее смешивается с воздухом, ударяясь о стенки. Самовоспламенившись топливо попадает в основную камеру, где уже полностью сгорает. Что касается вихрекамернного процесса сгорания, то он, как и в первом случае, начинается в отдельном отсеке, который представляет собой полую сферу. Через соединительные каналы воздух попадает во время такта сжатия в камеру. Закручивается в ней и образует вихрь. В результате этого горючая смесь, впрыснутая в отсек, хорошо перемешивается с воздухом. Такое строение камер сгорания имеет несколько недостатков. Во-первых, затрачивается больше топлива, так как происходят большие потери из-за объема отсеков. Во-вторых, значительные потери при перетекании в дополнительную камеру из цилиндра воздуха, а также на обратный процесс: перемещение горючего в цилиндр. Стоит отметить, что подобный принцип работы дизельного двигателя применяется редко, так как происходит ухудшение пусковых характеристик агрегата.

Неразделенные камеры сгорания

В двигателе с непосредственным впрыском отсек сгорания имеет определенную форму и является полостью. Встраивается такая камера сгорания непосредственно в днище

принцип действия дизельного двигателяпоршня. При этом топливо впрыскивается сразу в цилиндр. Несмотря на простоту конструкции, имеются у такой системы и недостатки. Дизельные моторы такого плана практически невозможно использовать, если автомобиль обладает малым литражом. При наборе скорости в таком транспортном средстве наблюдается повышение уровня шума, а также увеличивается вибрация.

Новые разработки

Сегодня чаще используются электронные системы, которые контролируют количество поступившего в камеру сгорания топлива. Это позволило уменьшить уровень шума, а также вибрацию агрегата во время работы. Сегодня же разрабатываются совершенно новые дизельные двигатели, в конструкциях которых применяется непосредственный впрыск горючей смеси.

www.syl.ru

Принцип работы дизельного двигателя – чтобы смог понять каждый!

Принцип работы дизельного двигателя выглядит как самовоспламенение подающегося распыленного топлива при взаимодействии с разогретым при сжатии воздухом. В двух словах не совсем понятно, о чем идет речь, поэтому данную статью посвятим полностью дизельному двигателю.

Устройство дизельного двигателя – основные детали

Такие движки обладают как рядом преимуществ, так и рядом недостатков. К первым можно отнести: принцип его работы идеально подходит для тяжелых грузовиков; он более экономичен по сравнению с бензиновым силовым агрегатом. Недостатки: сам процесс сгорания топлива равносилен взрыву, что уже само по себе не может быть достоинством; топливная аппаратура имеет достаточно сложную конструкцию, поэтому, если она выйдет из строя, вам хорошенько придется повозиться; развиваемая скорость будет меньше, чем при работе на бензиновых моторах.

На фото - устройство дизельного двигателя, rusauto.netНа фото - устройство дизельного двигателя, rusauto.net

Устройство дизельного двигателя представлено следующим образом. Начинается все с впускного клапана, посредством которого воздух может попасть в рабочие цилиндры. Поршень создает необходимое давление, чтобы попадаемый воздух нагрелся до требуемой температуры, а коленчатый вал воспринимает усилие, поступающее от поршня, и преобразует его в крутящий момент. Вот вкратце так и выглядит работа дизельного двигателя.

На фото - устройство дизельного двигателя, rusauto.netНа фото - устройство дизельного двигателя, rusauto.net

Принцип работы дизельного двигателя – выбираем тип камеры сгорания

Области для воспламенения топлива бывают двух типов, в зависимости от вида самого дизельного агрегата. Неразделенная камера сгорания находится в поршне, топливо же в этом случае впрыскивается в надпоршневое пространство. В этом случае вы можете рассчитывать на экономичность, так как расход горючей смеси будет минимальным, однако отрицательным моментом послужит повышенный шум, особенно во время холостого хода.

Фото принципа работы дизельного двигателя, tehno-komplekt.comФото принципа работы дизельного двигателя, tehno-komplekt.com

В разделенных камерах сгорания подача топлива осуществляется в отдельную камеру, которая посредством специального канала связана с цилиндром. Обеспечивается отличное перемешивание топлива с воздухом, только после этого оно уже подается в рабочее пространство, что способствует более качественному сгоранию смеси. Это повышает чистоту выбросов, долговечность мотора и мощность авто.

На фото - схема дизельного двигателя, ms-el.comНа фото - схема дизельного двигателя, ms-el.com

Как работает дизельный двигатель – тактность мотора

Схема работы дизельного двигателя бывает двухтактной и четырехтактной. В первом случае работа происходит следующим образом: во время рабочего хода поршень передвигается вниз, при этом открываются выпускные отверстия в цилиндре и из него выходят выхлопные газы. В это же время (иногда чуть позже) открывают ход впускные окна, осуществляется продувка воздухом. Далее поршень начинает движение вверх, все окна закрываются, и происходит процесс сжатия воздуха. Перед тем, как поршень достиг ВМТ (высшая мертвая точка), топливо распыляется из форсунки, происходит взрыв, и весь процесс повторяется заново.

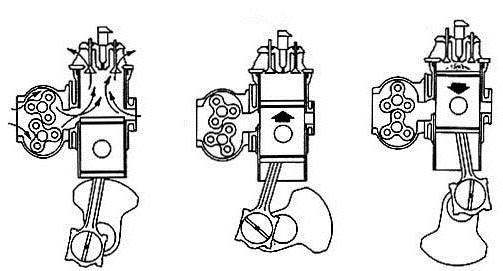

Фото схемы работы двухтактного дизельного двигателя, tool-land.ruФото схемы работы двухтактного дизельного двигателя, tool-land.ru

Важно знать, как работает дизельный двигатель и по четырехтактной схеме. В первый такт делается впуск воздуха, в это же время открыт и выхлопной клапан. Второй такт соответствует сжатию воздуха, чтобы он достиг необходимой температуры. На третьем такте впрыскивается горючая смесь в камеру сгорании, и в результате взаимодействия с разогретым воздухом происходит взрыв. Во время четвертого такта осуществляется вывод выхлопных газов из тела цилиндра.

На фото - схема работы четырехтактного дизельного двигателя, patlah.ruНа фото - схема работы четырехтактного дизельного двигателя, patlah.ru

Четырехтактный мотор при прочих равных параметрах имеет меньшую мощность, чем двухтактный, но обладает большим КПД и более эффективной степенью сжигания топлива.

Как устроен дизельный двигатель – современные реалии

Устройство современного дизельного двигателя оснащено компьютерным управлением подачи топлива. Эта система позволяет осуществлять впрыскивание горючей смеси в цилиндры дозированными порциями. Данный момент является весьма важным для дизельных силовых агрегатов, так как при такой подаче давление, возникающее в камере сгорания, нарастает плавно без возникновения разного рода «рывков», а это как нельзя лучше способствует мягкой и бесшумной работе силового агрегата.

Фото схемы дизельного двигателя, autoportal.ruФото схемы дизельного двигателя, autoportal.ru

Кроме того, благодаря регулируемому впрыску расход топлива сокращается почти на 20 %, при этом возрастает крутящий момент коленчатого вала. Очень важно каждому автолюбителю знать, как устроен дизельный двигатель, а также тенденции его развития. Например, такой популярный в последних моделях дизелей турбонаддув также эффективно повышает качество езды, мощность мотора увеличивается без насилования коленвала, его обороты остаются прежними.

На фото - турбонаддув двигателя, drive.ruНа фото - турбонаддув двигателя, drive.ru

carnovato.ru

Какие существуют системы подачи топлива в дизельном ДВС

Категория: Полезная информация.

Как мы знаем, в дизельном ДВС топливо воспламеняется не от внешнего источника (искра зажигания в бензиновом моторе), а в результате сильного сжатия и нагрева. При этом топливно-воздушная смесь подается и распыляется в цилиндрах под высоким давлением. С этой целью в дизелях используются разные типы систем подачи топлива.

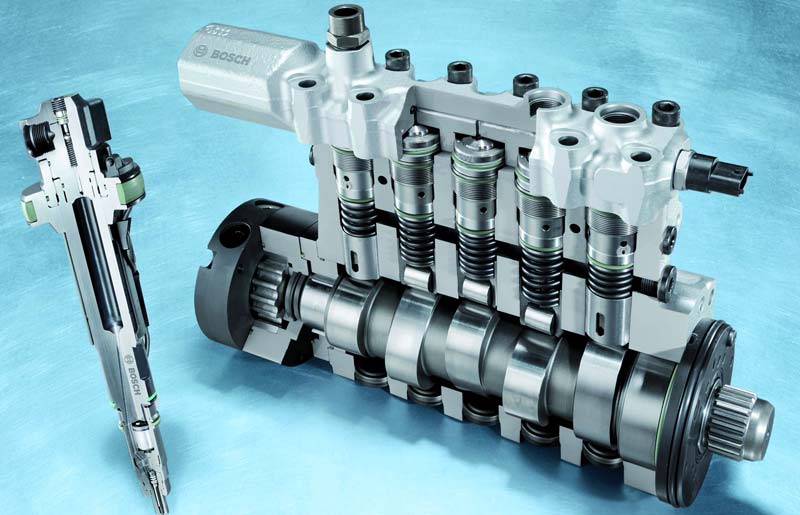

common rail5

Топливная система дизельных ДВС: основные принципы

Сначала воздух подается в цилиндр, затем сжимается, нагреваясь в процессе до экстремальных температур, и лишь к концу такта сжатия в цилиндр подается дизельное топливо. Подается таким образом: впрыскивается в камеру сгонария под высоким давлением (от 100 до 2000 атмосфер) и распыляется. Поэтому, вне зависимости от типа топливной системы дизеля, в ней всегда есть два компонента:

  • тот, что создает высокое давление – топливный насос высокого давления (ТНВД)
  • и тот, что впрыскивает и разбрызгивает горючее по камере – форсунка.

В зависимости от типа топливной системы дизельного ДВС, отличается конструкция ТНВД и устройство форсунок. Также отличаются схемы управления этими элементами и место их расположения.

Основные типы топливных систем дизеля

Наибольшее распространение получили 4 типа топливных систем дизельных моторов:

  • рядный ТНВД
  • ТНВД распределительного типа
  • насос-форсунки
  • система Common Rail

Рядный ТНВД – проверенное десятилетиями решение, которое активно применяется на грузовой и специальной технике с дизельными моторами. В основе этой системы подачи топлива находится работа плунжерной пары. Цилиндр движется в гильзе, создавая давление и сжимая топливо до необходимых показателей. Как только они достигнуты, открывается специальный клапан, подающий топливо на форсунку, которая впрыскивает его в цилиндр. Плунжер в это время движется вниз, открывает канал для впуска горючего в пространство гильзы с помощью топливоподкачивающего насоса, и цикл повторяется.

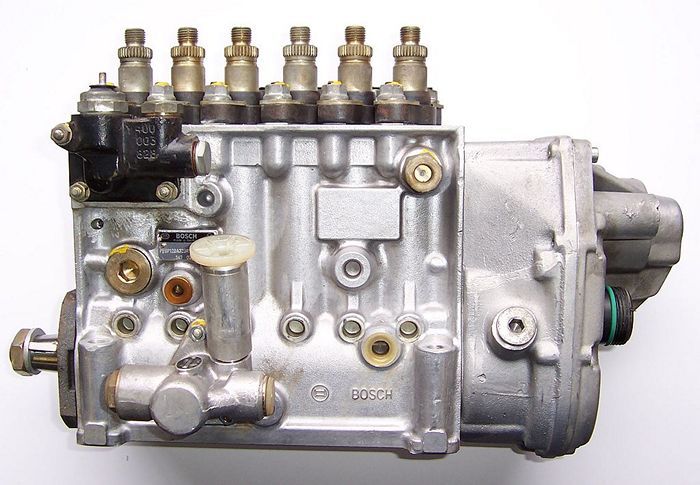

ryadnii tnvd

Работа самого плунжера становится возможна благодаря кулачковому валу, который приводится от мотора. Кулачки «толкают» клапана, а мкфта опережения впрыска, соединяющая ТНВД и двигатель, корректирует работу топливной системы.

Неоспоримые достоинства системы подачи топлива с рядными ТНВД – их ремонтопригодность и доступность обслуживания.

ТНВД распределительного типа конструктивно напоминает рядный топливный насос. Отличие заключается в количестве плунжерных пар. Если в рядном ТНВД одна пара идет на один цилиндр, то в распределительном работы одной плунжерной пары достаточно, чтобы обслуживать два, три, и даже шесть цилиндров. Это достигается через опцию вращения плунжера вокруг оси. Вращаясь, плунжер поочередно открывает выпускные клапана, подавая горючее на форсунки нескольких цилиндров.

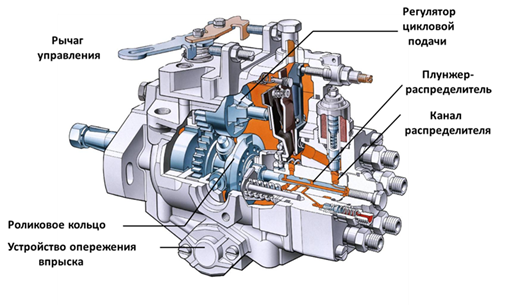

raspred tnvd009

Эволюция распределительных ТНВД привела к тому, что появились уже роторные топливные насосы: в них плунжеры помещаются в ротор и в процессе работы движутся навстречу двуг другу, пока ротор вращает их, распределяя тем самым топливо по камере сгорания.

Преимущество системы подачи топлива с распределительным ТНВД – компактность самого устройства. Недостатки – сложность настройки, применение схем электронного управления и корректировки работы.

Система подачи топлива в цилиндр с помощью насос-форсунок вообще исключает необходимость ТНВД как отдельного элемента. В этом случае, форсунка и насосная секция – это один узел в общем корпусе.

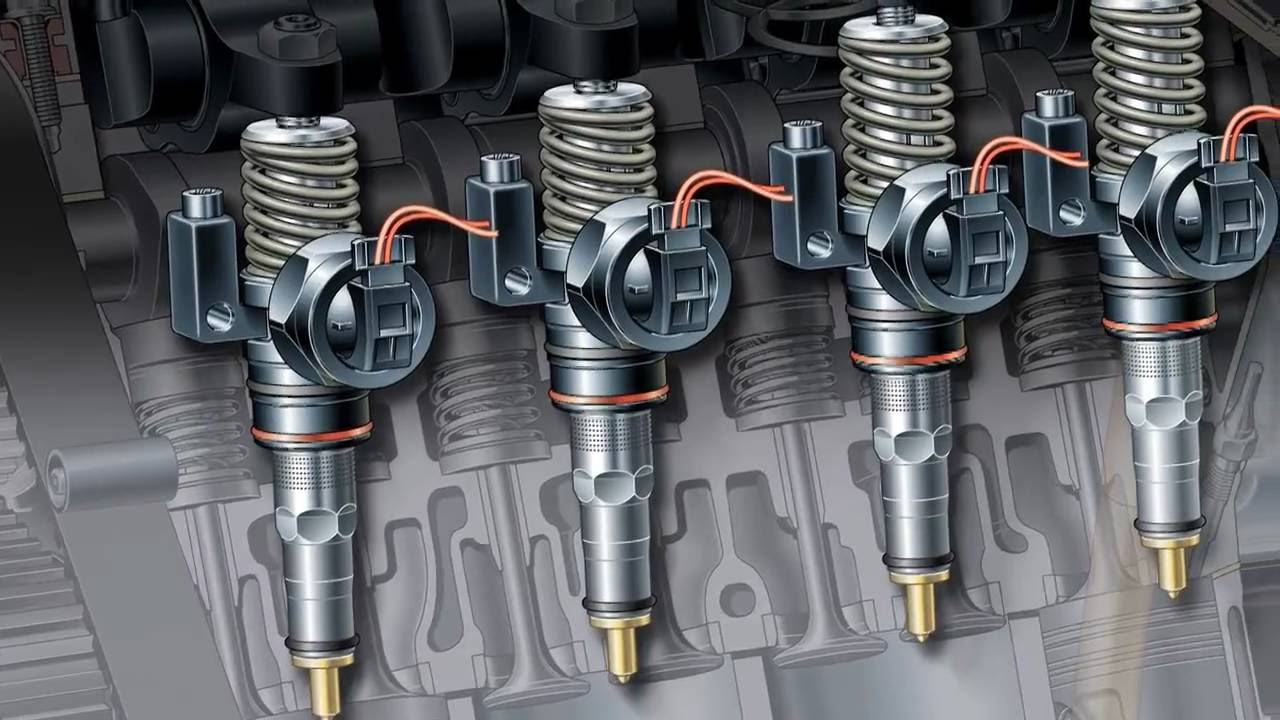

maxresdefault



В результате достигается легкость регулировки подачи топлива в конкретный цилиндр, а при выходе из строя одной насос-форсунки, остальные продолжают работать, что облегчает ремонт. Конструктивно, насос-форсунки приводят в действие плунжеры распредвал ГРМ в головке блока цилиндров.

Система подачи топлива насос-форсунками распространена не только на грузовых, но и на легковых автомобилях. К недостаткам ее можно отнести высокую стоимость запчастей, а также крайнюю чувствительность к качеству дизельного топлива. Мельчайшие примеси в горючем могут легко вывести из строя насос-форсунку, что отражается на стоимости эксплуатации такого решения в личном автомобиле.

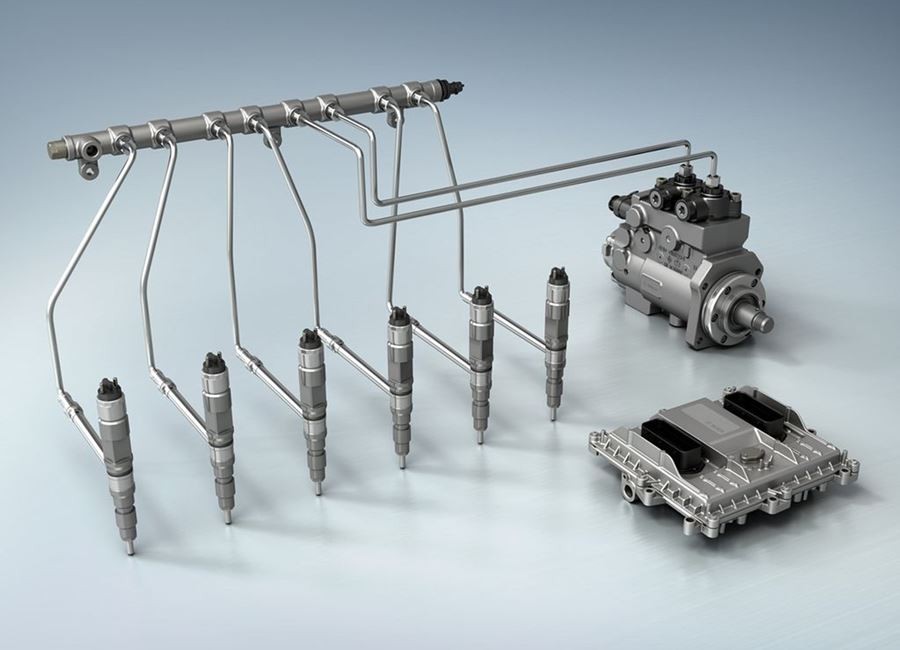

Система Common Rail стала своего рода прорывом в части решения механизма подачи топлива в дизельных ДВС. Эта система позволяет экономить топливо при высоком КПД дизеля, что и сделало ее такой популярной. Common Rail придумали инженеры Bosch еще в 90-х годах. Сегодня большинство дизельного транспорта оснащается именно Коммон Реил.

Stiri Noutati Bosch 10 milioane de sisteme common rail pentru autovehiculele comerciale 125 large

Главное отличие этой системы – наличие аккумулятора высокого давления в общей магистрали. Туда топливо нагнетается отдельным ТНВД, чтобы затем под постоянным давлением подаваться на форсунки. Именно постоянство давления дает возможность быстро и эффективно впрыскивать горючее в цилиндр. Как результат – производительная, мягкая и комфортная работа дизельного двигателя. Бонусом – упрощение конструкции самого ТНВД в системе Common Rail.

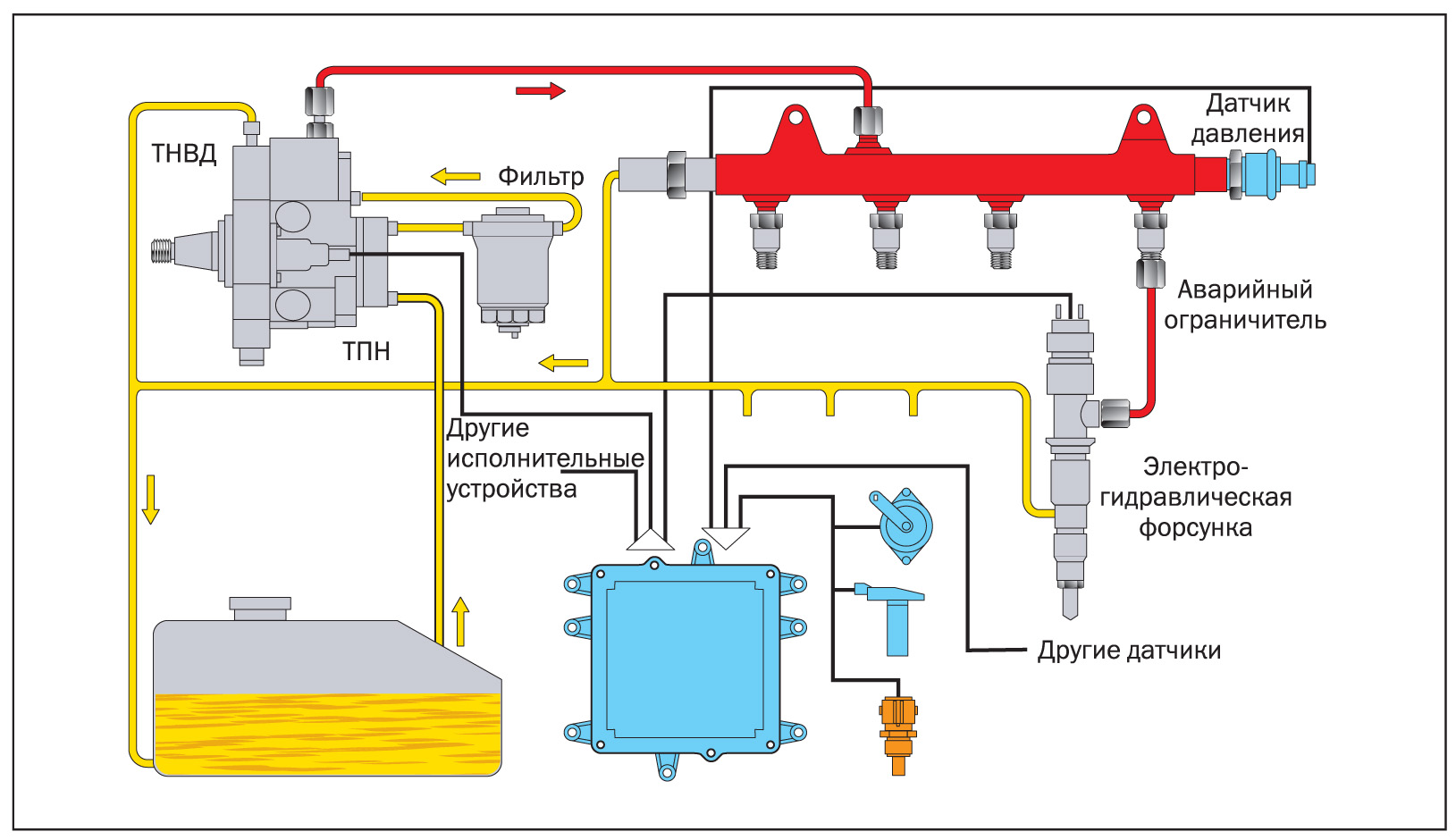

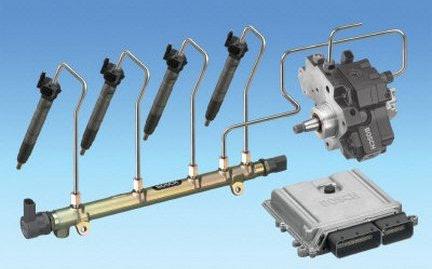

Common Rail 95



Управляется работа системы отдельным ЭБУ: группа датчиков сообщает контроллеру, сколько и как скоро нужно подать дизельное топливо в цилиндры. С другой стороны, сложность и недостаток Коммон Реил обусловлена как раз умной электроникой и принципом работы системы. Поэтому владельцам таких решений стоит выбирать качественное топливо и своевременно менять топливные фильтры.

О том, как еще продлить жизнь вашего дизельного двигателя, мы писали здесь.

Если вы в поиске качественных запчастей для своего дизельного двигателя, проверьте наш каталог

ПЕРЕЙТИ В КАТАЛОГ

www.dieselkraft.by

Что такое дизель? Принцип работы, устройство и технические характеристики дизельного двигателя

Дизельные двигатели весьма распространены на легковых автомобилях. Многие модели имеют хотя бы один вариант в моторной гамме. И это без учета грузовиков, автобусов и строительной техники, где их применяют повсеместно. Далее рассмотрено, что такое дизель, конструкция, принцип работы, особенности.

Определение

Данный агрегат представляет собой поршневой двигатель внутреннего сгорания, функционирование которого основано на самовоспламенении распыленного топлива от нагрева либо сжатия.

Что такое дизель

Особенности конструкции

Бензиновый двигатель имеет те же конструктивные элементы, что и дизель. Схема функционирования в целом также аналогична. Отличие состоит в процессах формирования топливовоздушной смеси и ее сгорания. К тому же дизельные моторы отличаются более прочными деталями. Это обусловлено примерно вдвое более высокой степенью сжатия, чем у бензиновых двигателей (19-24 против 9-11).

Классификация

По конструкции камеры сгорания дизели подразделяют на варианты с раздельной камерой сгорания и с непосредственным впрыском.

В первом случае камера сгорания отделена от цилиндра и соединена с ним каналом. При сжатии поступающий в камеру вихревого типа воздух закручивается, что улучшает смесеобразование и самовоспламенение, которое начинается там и продолжается в основной камере. Дизельные двигатели данного типа ранее были распространены на легковых автомобилях в связи с тем, что они отличались пониженным уровнем шума и большим диапазоном оборотов от рассмотренных далее вариантов.

Не заводится дизель

В дизельных двигателях с непосредственным впрыском камера сгорания находится в поршне, а топливо подается в надпоршневое пространство. Такая конструкция изначально использовалась на низкооборотных моторах большого объема. Они отличались высоким уровнем шума и вибраций и низким расходом топлива. Позднее, с появлением топливных насосов высокого давления с электронным управлением и оптимизацией процесса сгорания, конструкторы достигли стабильной работы при диапазоне до 4500 об./мин. К тому же возросла экономичность, снизилась шумность и уровень вибраций. Среди мер по уменьшению жесткости работы – многостадийный предвпрыск. Благодаря этому двигатели данного типа получили в последние два десятилетия обширное распространение.

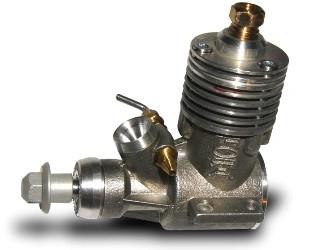

Дизель мотор

По принципу функционирования дизели подразделяют на четырехтактные и двухтактные, как и бензиновые моторы. Их особенности рассмотрены далее.

Принцип функционирования

Чтобы понимать, что такое дизель и чем обусловлены его функциональные особенности, необходимо рассмотреть принцип работы. Приведенная выше классификация поршневых ДВС основана на количестве тактов, входящих в рабочий цикл, которые выделяют по величине угла поворота коленчатого вала.

Следовательно, рабочий цикл четырехтактных двигателей включает 4 фазы.

  • Впуск. Происходит при повороте коленвала от 0 до 180°. При этом воздух проходит в цилиндр через открытый на 345-355° впускной клапан. Одновременно с ним во время поворота коленвала на 10-15° открыт выпускной клапан, что называют перекрытием.
  • Сжатие. Поршень, двигаясь вверх при 180-360°, сжимает воздух в 16-25 раз (степень сжатия), а впускной клапан закрывается в начале такта (при 190-210°).
  • Рабочий ход, расширение. Происходит при 360-540°. В начале такта до достижения поршнем верхней мертвой точки топливо подается в горячий воздух и воспламеняется. Это особенность дизельных двигателей, отличающая их от бензиновых, где происходит опережение зажигания. Выделяющиеся при этом продукты горения толкают поршень вниз. При этом время сгорания топлива равно времени его подачи форсункой и длится не дольше продолжительности рабочего хода. То есть при рабочем процессе давление газов постоянно, вследствие чего дизели развивают больший крутящий момент. Также важной особенностью таких моторов является необходимость обеспечения избытка воздуха в цилиндре, так как пламя занимает небольшую часть камеры сгорания. То есть отличается пропорция топливовоздушной смеси.
  • Выпуск. При 540-720° поворота коленвала открытый выпускной клапан поршень, двигаясь вверх, вытесняет выхлопные газы.
Характеристики дизеля

Двухтактный цикл отличается укороченными фазами и единым процессом газообмена в цилиндре (продувкой), происходящей между концом рабочего хода и началом сжатия. При движении поршня вниз продукты горения удаляются через выпускные клапаны или окна (в стенке цилиндра). Позже открываются впускные окна для поступления свежего воздуха. Когда поршень поднимается, все окна закрываются, и начинается сжатие. Чуть ранее достижения ВМТ впрыскивается и воспламеняется топливо, начинается расширение.

Расход топлива дизель

Из-за сложности обеспечения продувки вихревой камеры двухтактные моторы бывают только с непосредственным впрыском.

Производительность таких двигателей выше в 1,6-1,7 раз, чем характеристики дизеля четырехтактного типа. Ее прирост обеспечивается вдвое более частым осуществлением рабочих ходов, но частично сокращается из-за их меньшей величины и продувки. Вследствие удвоенного количества рабочих ходов двухтактный цикл особо актуален в случае невозможности увеличения частоты вращения.

Основной проблемой таких двигателей является продувка из-за ее непродолжительности, что невозможно компенсировать без снижения эффективности за счет укорочения рабочего хода. К тому же невозможно разделить выхлоп и свежий воздух, из-за чего часть последнего удаляется с отработанными газами. Данную проблему можно решить путем обеспечения опережения выпускных окон. В таком случае газы начинают удаляться до продувки, и после закрытия выпуска цилиндр дополняется свежим воздухом.

К тому же при использовании одного цилиндра возникают сложности с синхронностью открытия/закрытия окон, поэтому существуют двигатели (ПДП), в которых каждый цилиндр имеет два поршня, движущихся в одной плоскости. Один из них контролирует впуск, другой – выпуск.

По механизму осуществления продувку подразделяют на щелевую (оконную) и клапанно-щелевую. В первом случае окна служат и впускными и выпускными отверстиями. Второй вариант предполагает их использование в качестве впускных отверстий, а для выпуска служит клапан в головке цилиндра.

Обычно двухтактные дизели применяют на тяжелых транспортных средствах вроде кораблей, тепловозов, танков.

Топливная система

Топливная аппаратура дизельных двигателей существенно сложнее, чем у бензиновых. Это объясняется высокими требованиями к точности подачи топлива по времени, количеству и давлению. Основные компоненты топливной системы – ТНВД, форсунки, фильтр.

Тест-драйвы дизелей

Широко применяется система подачи топлива с компьютерным управлением (Common-Rail). Она впрыскивает его двумя порциями. Первая из них маленькая, служащая для повышения температуры в камере сгорания (предвпрыск), что позволяет снизить шум и вибрации. К тому же данная система повышает на малых оборотах крутящий момент на 25%, снижает расход топлива на 20% и содержание сажи в выхлопных газах.

Топливо для дизеля

Турбонаддув

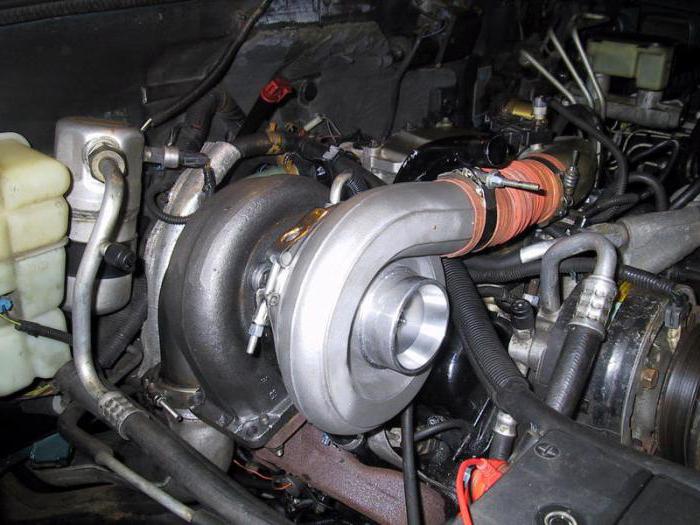

На дизельных двигателях очень широко применяют турбины. Это объясняется более высоким (в 1,5-2) раза давлением выхлопных газов, которые раскручивают турбину, что позволяет избежать турбоямы, обеспечив наддув с более низких оборотов.

Дизель схема

Холодный запуск

Можно найти множество отзывов о том, что при отрицательных температурах не заводится дизель. Сложность запуска таких моторов в холодных условиях обусловлена тем, что для этого требуется больше энергии. Для облегчения процесса их оснащают предпусковым подогревателем. Данное устройство представлено свечами накаливания, размещенными в камерах сгорания, которые при включении зажигания подогревают воздух в них и работают еще в течение 15-25 секунд после запуска для обеспечения стабильности работы непрогретого мотора. Благодаря этому дизели заводятся при температурах -30…-25 °С.

Особенности обслуживания

Для обеспечения долговечности при эксплуатации необходимо знать, что такое дизель и как его обслуживать. Относительно невысокая распространенность рассматриваемых двигателей в сравнении с бензиновыми объясняется в том числе более сложным обслуживанием.

Прежде всего это касается топливной системы высокой сложности. Из-за этого дизели крайне чувствительны к содержанию в топливе воды и механических частиц, а ее ремонт дороже, как и двигателя в целом в сравнении с бензиновым того же уровня.

В случае наличия турбины также высоки требования к качеству моторного масла. Ее ресурс обычно составляет 150 тыс. км, а стоимость высока.

В любом случае на дизельных двигателях менять масло следует чаще, чем на бензиновых (в 2 раза по европейским нормам).

Как было отмечено, у данных моторов встречаются проблемы холодного запуска, когда при низких температурах не заводится дизель. В некоторых случаях это вызвано использованием неподходящего топлива (в зависимости от сезона на таких двигателях применяют различные сорта, так как летнее топливо при низких температурах застывает).

Эксплуатационные качества

К тому же многим не по душе такие качества дизельных моторов, как меньшие мощность и диапазон рабочих оборотов, более высокий уровень шума и вибраций.

Бензиновый двигатель действительно обычно превосходит в производительности, в том числе и литровой мощности, аналогичный дизель. Мотор рассматриваемого типа при этом имеет более высокий и ровный график крутящего момента. Повышенная степень сжатия, обеспечивающая больший крутящий момент, вынуждает применять более прочные детали. Так как они тяжелее, снижается мощность. К тому же это сказывается на массе двигателя, а следовательно, и автомобиля.

Небольшой диапазон рабочих оборотов объясняется более длительным возгоранием топлива, вследствие чего на высоких оборотах оно не успевает догореть.

Повышенный уровень шума и вибраций вызывает резкое нарастание давления в цилиндре при воспламенении.

Основными достоинствами дизелей считают более высокую тяговитость, экономичность и экологичность.

Тяговитость, то есть высокий крутящий момент на малых оборотах, объясняется сгоранием топлива по мере впрыска. Это обеспечивает большую отзывчивость и облегчает эффективное использование мощности.

Экономичность обусловлена как низким расходом, так и тем, что топливо для дизеля дешевле. К тому же возможно использовать в качестве него низкосортные тяжелые масла благодаря отсутствию строгих требований к испаряемости. А чем топливо тяжелее, тем выше эффективность мотора. Наконец, дизели работают на бедных смесях в сравнении с бензиновыми моторами и при высокой степени сжатия. Последнее обеспечивает меньшие потери тепла с отработанными газами, то есть большую эффективность. Все данные меры снижают расход топлива. Дизель, благодаря этому, тратит его на 30-40% меньше.

Экологичность дизелей объясняется тем, что в их выхлопных газах ниже содержание окиси углерода. Это достигается применением сложных систем очистки, благодаря чему сейчас бензиновый двигатель соответствует тем же экологическим нормам, что и дизель. Мотор такого типа ранее значительно уступал бензиновому в данном отношении.

Применение

Как понятно из того, что такое дизель и каковы его характеристики, такие моторы наиболее подходят для тех случаев, когда необходима высокая тяга на низких оборотах. Поэтому ими оснащают почти все автобусы, грузовики и строительную технику. Что касается частных транспортных средств, среди них такие параметры наиболее важны для внедорожников. Благодаря высокой экономичности данными моторами оснащают и городские модели. К тому же они удобнее в управлении в таких условиях. Тест-драйвы дизелей свидетельствуют об этом.

fb.ru

Устройство топливной системы дизельного двигателя

Дизельные двигатели изначально имели ярко выраженное «тракторное происхождение», и до сих пор поэтому ассоциируются у многих с шумностью, «львиным рычанием», повышенными показателями вибрации и детонации. Но это явно устаревшее представление. Современные дизели, благодаря применению новых автоматических систем управления и подкорректированным принципам работы топливной системы, в значительной степени избавились от пресловутых дрожи и звука. Сохранив при этом свои лучшие качества – мощную тягу и экономичность. Как эволюционировала, вместе с дизельным мотором, его топливная система, и что она из себя представляет на данный момент, рассмотрим в этой статье.

О конструктивных особенностях дизелей, в сравнении с бензомоторами

И дизель, и бензиновый мотор являются двигателями внутреннего сгорания. В глобальном смысле, по своей конструкции дизель не отличается от бензомотора: и там, и здесь – цилиндры, поршни и шатуны в них. Однако в дизелях степень сжатия гораздо выше (19-24 единицы, а у бензинового – 9-11). Потому и все детали, и клапаны в значительной степени усилены (чтобы противостоять намного более высоким нагрузкам). Потому и вес, и габариты дизельного мотора гораздо более внушительны, чем бензинового.

Главное же различие состоит в способах формирования топливно/воздушной смеси, её воспламенения и сгорания.  В бензиновых моторах смесь топлива с воздухом формируется во впускной системе, а воспламеняется она от искры свечи зажигания. В дизельных же моторах горючее и воздух подаются в рабочие полости цилиндров по отдельности. Сначала воздух. Он накаляется до семи-восьми сотен градусов и сжимается. Когда затем в камеру сгорания под большим давлением впрыскивается топливо, то оно самовоспламеняется, практически мгновенно.
О конструктивных особенностях дизелей, в сравнении с бензомоторами

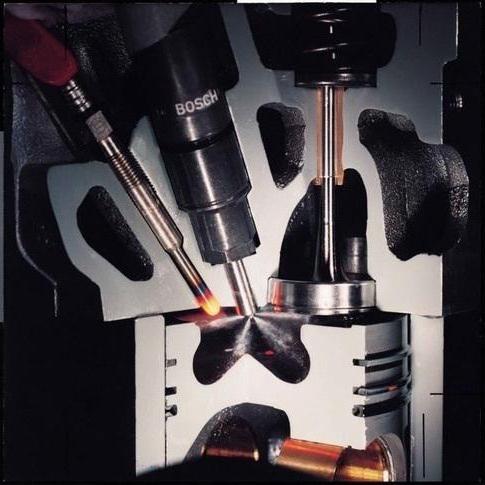

Таким образом, искры никакой не требуется. А свечи накаливания, которые установлены в цилиндрической головке представляют собой нагревательные элементы, типа паяльника, и предназначены они для быстрого обогрева воздуха в камере сгорания, покуда мотор ещё не прогрелся. Это называется системой предпускового подогрева.

Когда включается зажигание, свечи накаливания за несколько мгновений разогреваются до 800-900 градусов, прогревая воздух и обеспечивая процесс самовоспламенения. Сигналы о работе данной системы подаёт водителю контрольная лампа. Электропитание снимается со свечей в автоматическом режиме, спустя 15-20 секунд после запуска непрогретого двигателя, когда его устойчивая и стабильная работа уже вполне обеспечена. Решающая же роль в обеспечении подобных показателей работы мотора принадлежит его топливной системе, об устройстве которой и пойдёт речь.

Принцип и общая схема работы топливной системы

Последовательность работы топливной системы дизельного двигателя следующая. Солярка закачивается из топливного бака при помощи топливоподкачивающего насоса (шестерёнчатого, либо помпового типа), а после фильтрации она подаётся топливным насосом высокого давления (ТНВД) на форсунки. Топливо после закачки из бака проходит сначала через фильтр грубой очистки, избавляясь от крупных включений. Далее, уже непосредственно перед топливным насосом высокого давления – сквозь фильтр тонкой очистки. В связке с ТНВД работают форсунки, через которые солярка в распылённом состоянии и впрыскивается в цилиндры.

Принцип и общая схема работы топливной системы

Схему топливной системы дизельного двигателя двигателя можно не условно, а вполне чётко разделить на два отсека: высокого давления и низкого. На участке низкого давления осуществляется предварительная подготовка, фильтрация топливной смеси, перед его отправкой в отдел высокого давления. Отсек высокого давления, в свою очередь, дорабатывает смесь до конца и переводит её в рабочую камеру.

Основная функция топливной системы, описание её работы

Предназначение топливной системы дизельного двигателя состоит в том, чтобы  подавать в цилиндры чётко отмеренный объём дизтоплива, в конкретный момент времени и под определённым давлением. Поэтому, из-за необходимости обеспечения постоянно высокого давления, а также за счёт высоких требований к точности работы, топливная система дизельного двигателя будет посложнее в конструкции, чем у бензинового, и достаточно дорого стоит.

Теперь попробуем представить себе бесперебойную работу топливной системы в поэтапном режиме, а для этого разберём по порядку отдельные её составные части. Итак, топливный бак служит для размещения солярки и обеспечения бесперебойной её подачи в систему. Эту функцию выполняют трубопроводы. Вначале топливоподкачивающий насос высасывает из бака горючее и через фильтры подаёт его в распределительную магистраль низкого давления. При этом в системе поддерживается стабильное давление в три атмосферы. Топливо дважды проходит  фильтрацию, проходя через фильтры грубой и тонкой очистки.

Основная функция топливной системы, описание её работы

В задачу топливных фильтров входит контроль за чистотой горючего и избавлением его от возможных посторонних примесей – от частичек грязи, воды, песчинок. Прошли те времена, когда дизели были весьма непритязательными к качеству топлива. Современные дизельные моторы требуют очень чистой солярки для сохранения достойных показателей своей работы. Чистота горючего сейчас – одно из основных и непременных условий эффективной работы двигателя. Топливо подаётся только в том случае, если в системе нет воздуха.

После фильтрации солярка попадает в магистраль высокого давления. Эта часть топливной системы обеспечивает подачу и впрыскивание необходимого количества топлива в цилиндры двигателя в определённые моменты. Топливный насос высокого давления, в соответствии с порядком работы цилиндров, по топливопроводам высокого давления подаёт солярку к форсункам.

Форсунки, размещённые в головках цилиндров, впрыскивают и распыляют горючее в камеры сгорания двигателя. Так как топливоподкачиваюший насос постоянно подаёт топливному насосу высокого давления топлива «с запасом», то есть несколько больше, чем нужно, то его избыток, а с ним – и попавший в систему воздух, по специальным дренажным трубопроводам, отводится обратно в бак.

Основная функция топливной системы, описание её работы01

Для обеспечения синхронного впрыска горючего устроена специальная топливная рамка, к которой и подсоединяются форсунки. Они своими головками находятся во впускной трубе и распыляют топливо, сразу же в момент его подачи.

ТНВД создаёт необходимый для впрыска показатель давления, и топливо распределяется по всем цилиндрам мотора. Количество впрыскиваемого топлива, а вместе с ним – и мощностной режим работы двигателя, варьируются нажатиями на педаль акселератора. В современных дизельных двигателях просто нажатием педали «газа» объём подаваемого топлива не увеличивается, а меняется лишь программа, по которой работают регуляторы.

Да, нажимая на педаль, водитель или механизатор уже не увеличивает этим непосредственную подачу топлива, как это было в карбюраторных движках прошлых лет. А только изменяет тем самым программы работы регуляторов, которые уже сами варьируют объём единовременной подачи горючего, по строго определённым зависимостям от числа оборотов, давления наддува, от положения рычага регулятора и т.п.

Главные составные части топливной системы дизельного двигателя

Итак, помимо топливного бака и магистральных топливопроводов, с которыми всё более или менее ясно, основными составными частями топливной системы дизельного мотора являются: топливоподкачивающий насос, фильтры грубой и тонкой очистки горючего, топливный насос высокого давления (ТНВД) и форсунки.

Топливоподкачивающий насос

Топливоподкачивающий насос

Устройство подкачивающего насоса дизельного топлива довольно несложное. Оно представляет собою две находящиеся в постоянном зацеплении шестерни. Когда происходит процесс вращения, зубья этих шестерней выполняют функцию лопастей, создавая и поддерживая ток горючего по направлению к ТНВД. Главным же действующим элементом подкачивающего насоса, который и непосредственно нагнетает топливо, является поршень. Как уже было отмечено, производительность топливоподкачивающего насоса устроена превышающей производительность насоса высокого давления, поэтому и оборудованы специальные топливопроводы для слива излишков обратно в топливный бак.

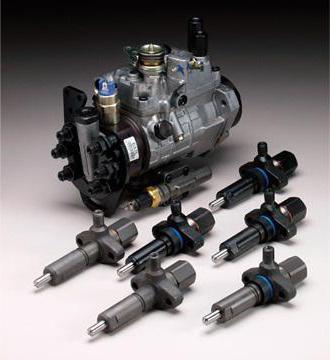

Топливный насос высокого давления

ТНВД предназначается для подачи топлива к форсункам под давлением, в соответствии со строго определенной программой, в зависимости от заданных режимов работы двигателя и от управляющих действий водителя. По своей сути, современный всережимный ТНВД совмещает в себе функции сложной системы автоматического управления работой двигателя и, в то же время, главного исполнительного механизма, реагирующего на команды шофера.

Благодаря внедрению в производство топливных насосов высокого давления с электронными системами управлением, а также 2-хступенчатого впрыска топлива и оптимизации процесса сгорания, получилось добиться достаточно устойчивой работы дизеля с неразделённой камерой сгорания на оборотах до 4500 в минуту, оптимизировать его экономичность, снизить показатели шума и вибрации.

Далее: по всей длине насоса, во внутренней его полости, расположен вращающийся вал, снабжённый специальными кулачками. Этот вал ТНВД получает энергию вращения от распределительного вала двигателя. Его кулачки при движении воздействуют на толкатели, которые, в свою очередь, и стимулируют нагнетающую работу поршня-плунжера. При своём продвижении вверх этот плунжер создаёт высокое давление топлива внутри цилиндра. Сила этого давления и выталкивает горючее, которое направляется по топливной магистрали к форсункам.

Для сравнения: на участке топливной системы низкого давления, где топливоподкачивающий насос гонит солярку через фильтры к ТНВД, давление составляет 3 атмосферы. А топливный насос высокого давления толкает горючее к форсункам с силой давления до 2000 атмосфер! Это нужно для того, чтобы обеспечить качественные впрыск и распыление топливной смеси в камеры сгорания цилиндров мотора.

Внутри корпуса, или гильзы, топливного насоса высокого давления расположен плунжер, иначе – специальный поршень, обладающий диаметром, значительно меньшим, чем его длина. Это называется плунжерной парой. Её детали притёрты друг к другу таким образом, что зазор не превышает 4-х мкм.

Топливный насос высокого давления

Поскольку работа дизеля в разных режимах и на разных оборотах требует, соответственно, и разного количества горючего, устройство плунжера было немного изменено: по его поверхности «пустили» специальную спиральную выточку, позволяющую менять величину активного хода при помощи механизма поворота плунжеров.

Это сделано было для того, чтобы плунжер мог не только нагнетать топливо под давлением по направлению к форсункам, но и регулировать количество, объём этой подачи. Для этого служит подвижная часть плунжера, которая, в зависимости от изменения параметров, может открывать или закрывать канавки внутри него. Данная подвижная часть соединена с педалью «газа» в кабине механизатора.

Топливный насос высокого давления01

В зависимости от того, каков угол поворота плунжера, устанавливается и соответствующая степень открытия каналов прохождения топлива, и его непосредственное количество, подаваемое на форсунки.

Форсунки

Другой важнейший элемент топливной системы дизельного двигателя – это форсунки, на каждом из его цилиндров. Они, совместно с ТНВД, обеспечивают подачу строго дозированного количества топлива в камеры сгорания. Регулировки давления открытия форсунки формируют рабочее давление в топливной системе, а типы распылителей определяют форму факела топлива, которая имеет важное значение для активизации процессов самовоспламенения и сгорания. В современных дизельных моторах обычно применяются форсунки двух типов: со шрифтовым, или с многодырчатым распределителем.

Форсунки

Форсункам на двигателе приходится работать в очень тяжёлых условиях: игла распылителя совершает возвратно/поступательные движения с частотою в половину меньшей, чем обороты двигателя, и при этом распылитель всё время непосредственно контактирует с камерой сгорания. Поэтому распылитель форсунки изготавливается из специальных, высоко-жаропрочных сплавов, делается с особой точностью и является прецизионным элементом.

Распределитель форсунок выполняет функцию равномерного поступления топлива в камеры сгорания и наиболее эффективное его воспламенение. Чем более мелко распыляется топливная смесь, тем устойчивее, в целом, получается работа силового агрегата. Не менее важный фактор – это равномерность распыления горючего, во всех возможных направлениях. Современные форсунки производятся с многочисленными мельчайшими отверстиями, как раз для того, чтобы распыление топливной смеси происходило во всех направлениях, и в равномерном режиме.

Кроме того, работа форсунок поддерживает следующие процессы, с которыми напрямую связана эффективная работа двигателя:

  • Обеспечение высокого давления и температуры в камерах сгорания;
  • Смешивание солярки с воздухом в оптимальном объёме;
  • Соответствие угла опережения впрыска частоте вращения коленчатого вала мотора.

Форсунки01

Форсунки бывают с механическим, либо с электромагнитным управлением. В обычных форсунках открытие отверстия распылителя связано с тем давлением, которое имеется на тот момент в топливной магистрали. Отверстие форсунки перекрывается иглой, соединённой со специальным поршнем вверху форсунки. Пока давления нет, игла перекрывает выход топлива через отверстие распылителя. Когда происходит поступление топлива под давлением, поршень перемещается вверх и тянет за собою иглу. Отверстие раскрывается, и распыление начинается.

В современных дизельных двигателях используются форсунки с электромагнитной системой управления. Их работа регулируется уже не по механическому принципу, а с помощью электромагнитных импульсов, поступающих от блока управления. Каждая из форсунок снабжена электромагнитным клапаном, открывающим либо закрывающим распыление топлива.

На эти электромагнитные элементы форсунок поступают сигналы от электронного бока управления (ЭБУ), который, в соответствии с информацией от целого ряда датчиков, подаёт ту или иную команду на установку нужной степени распыления.

Несколько слов о системе «КоммонРэйл»

Говоря о топливной системе современных дизельных двигателей, нельзя не упомянуть такую её модификацию, как «Аккумуляторная топливная система CommonRail» («Общая рамка», или «Общая магистраль» в переводе с английского). Она проявляет очень хорошие показатели экономичности и эффективности, и вполне заслуженно завоёвывает всё большую популярность. В первую очередь – на дизельных двигателях коммерческого автотранспорта, разумеется.

В ней также используется ТНВД, подающий горючее в напорную магистраль, которая играет роль аккумулятора давления. Электронный блок управления регулирует производительность насоса, для поддержания необходимого давления в магистрали по мере расхода топлива.

Несколько слов о системе «КоммонРэйл»

В «КоммонРэйл» управляемые электроникой электрогидравлические форсунки с электромагнитным или пьезоэлектрическим приводом управляющих клапанов впрыскивают выверенные дозы дизельного топлива под высоким давлением в рабочие полости цилиндров.

Компьютерная система управления подачей горючего позволяет впрыскивать его в камеры сгорания цилиндров максимально точно дозированными дозами. Сначала впрыскивается микроскопическая, всего лишь в районе миллиграмма, порция, которая своим сгоранием накаляет температуру в камере, а за ней следует основной «заряд». Как результат – дизельные двигатели, оснащённые системой «КоммонРэйл», показывают лучшую экономичность (до 20 процентов). Доля новых дизельных двигателей, оснащённых системой «CommonRail», год от года неуклонно растёт.

Заключение

В целом, именно усовершенствованиям, которым подверглась топливная система дизельных двигателей в наше время, значительно укрепили позиции дизельных двигателей на рынке и в экономике. Дизели стали более экономичными и менее шумными, чем были прежде, а потому завоёвывают всё больше сегментов своего непосредственного применения на рынке.

tractorreview.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
