Притирка клапанов пневмо: Машинка для притирки клапанов пневматическая купить в Москве | Запчасти

Содержание

Инструмент для ремонта и обслуживания клапанов ГБЦ Фаворит инструмент

Инструмент для ремонта и обслуживания клапанов в системе газораспределения двигателя относится к спец. оборудованию. Такие работы в основном производятся профессионалами или автолюбителями с опытом, ведь клапаны находятся непосредственно в двигателе автомобиля, что бы до них добраться потребуется провести большой фронт работ. Неправильный или некачественный ремонт газораспределительного механизма (ГРМ) может привести к еще большим затратам, повторному ремонту двигателя. Так же, некоторые работы в принципе нельзя произвести без применения спец инструмента даже на старых, простых конструктивно двигателях, что уже говорить о современных автомобилях ?!


В группу такого инструмента входят:

  • Рассухариватели клапанов (в том числе с возможностью рассухарить клапан без снятия головки блока двигателя)
  • Притирки клапанов ручные, а так же пневматические машинки для притирки клапанов
  • Щипцы и наборы для замены маслосъемных колпачков
  • Приспособления для снятия и установки сухарей клапана
  • Приспособления для замены гидрокомпенсаторов
  • Клещи для установки клапанов двигателя
  • Свечные адаптеры для сжатого воздуха
  • Щетки для чистки клапанов, а так же лопатки для чистки поверхности ГБЦ, блока цилинтров и клапанной крышки
  • Наборы зенкеров для расточки седел клапанов
  • Сменные насадки для ручных и пневматических притирок клапанов
  • Инструмент для работы с клапанами грузовых автомобилей

Если обратить внимание на список и разнообразие инструмента для работ по ремонту и обслуживанию клапанов двигателя, то становится понятно на сколько это сложная и трудоемкая работа, требующая не только опытного мастера, но и профессионального, качественного инструмента. В большинстве случаев такие работы производятся во время капитального ремонта двигателя, часто при обрывах цепей или ремня ГРМ (когда загибает клапана), реже при съеме или замене распределительных валов или маслосъемных колпачков.


Имея в своем арсенале подходящий спец.инструмент можно обеспечить быстрый и качественный ремонт двигателя. Большой ассортимент товара позволяет подобрать приспособления подходящие для ремонта как бензиновых двигателей, так и дизельных, старых классических автомобилей и современных высокотехнологичных моделей. В большинстве своем, инструмент этой группы представлен как универсальный, но так же существует инструмент под конкретные марки и модели автомобилей японских, корейских, немецких, американских и французских производителей. По этой причине, многие профессиональные станции обслуживания или специализированные мастерские, имеют в своем арсенале различные виды рассухаривателей, притирок, щипцов и другого инструмента

Машинка для притирки клапанов AIRKRAFT TP030

Притирка клапанов пневматическая AIRKRAFT TP030 предназначена для шлифования стороны с плоской головкой в слоте клапанов. Синтетический каучук вакуумных чашек устойчив к воздействию масел, жиров и бензина.

Пневматическая конструкция для более быстрого и точного шлифования клапанов;
Благодаря автоматическому левому и правому вращению шлифовальная поверхность становится более равномерной;
Легкий (всего 0,6 кг), практичный и простой в использовании одной рукой;
Включает 4 размеров присосок 16, 20, 30, 35 мм.


Важные рекомендации

Запрещено подавать высокое давление в систему – более 8 бар.
Запрещено использование пневмоинструмента при температуре, близкой к 0°C.
Избегайте попадания песка и грязи внутрь пневмоинструмента. Грязь и песок работают, как абразив и стирают лепестки крутящего механизма.
Избегайте попадания воды внутрь корпуса. Наличие воды приводит к коррозии и разрушению крутящего механизма.

Один раз в три месяца необходимо проводить профилактическую чистку пневмоинструмента.
Посадочный квадрат, пружины, уплотнительные кольца, уплотнители, подшипники, лопатки ротора, металлические шарики, золотник клапана пневматического инструмента — если таковые входят в конструкцию данной модели, являются расходными материалами, и не покрываются гарантийными обязательствами производителя в случае деформации или повреждений.
Обязательное условие

Заявленные технические параметры пневмоинструмент показывает только при соблюдении всех требований, предъявляемых к качеству и объему подаваемого воздуха, а так же к условиям эксплуатации. Обязательным условием эксплуатации является установка в пневмолинию блока подготовки воздуха состоящего из:

регулятора давления;
влагоотделителя;

лубрикатора для подачи смазки в рабочее пространство пневмоинструмента.



Характеристики:



Присоски: 16, 20, 30, 35 мм

Рабочее давление: 6.2 Бар

Расход воздуха: 100 л/мин

Оборотов в минуту: 3000 об/мин

Вход воздуха: 1/4″

Машинка для притирки клапанов пневматическая

Клапаны в двигателе автомобиля отвечают за впуск в цилиндр топливо воздушной смеси либо же воздуха в зависимости от типа впрыска, а также за выпуск отработанных газов. От состояния клапанов зависит эффективность работы двигателя и его ресурс.

Поэтому очень важно содержать клапаны в надлежащем виде. В современном двигателе для нормальной работы должно быть не менее двух клапанов на цилиндр, но их количество может доходит до пяти в зависимости от мощности. Клапан устанавливается в седле и от состояния седла и самого клапана зависят характеристики двигателя. Для плотного прилегания клапана к седлу после разборки головки блока цилиндров их необходимо притереть в месту прилегания. Для этого есть

спец инструмент, а именно пневматическая машинка для притирки клапанов.

Виды притирок для клапанов

  • Ручная в виде присоски
  • Пневматическая

Седло клапана в процессе работы двигателя покрывается нагаром, закоксовывается и этот налет вручную убрать невозможно. Место контакта не обеспечивает плотного прилегания клапана и часть смеси, которая толкает поршень, уходит как выхлоп. Таким образом КПД двигателя падает, теряется мощность и ресурс.

Налет на седле клапана следует снимать специальными зенкерами либо шарошками. Они представляют собой круглую направляющую, на которой установлены под определенным углом специальные ножи. Зенкер с помощью дрели на малых оборотах снимает нагар

, а также исправляет деформации, если таковые имеются. Седло готово для установки клапана, который

Нужно притереть. Для этого берется пневматическая машинка для притирки клапанов и присоской на конце присасывается к клапану. Пневмо машинка для притирки клапанов имеет шток с присоской, который выполняет возвратно-поступательные движения и клапан очень плотно садится в седло.

Вращать его не нужно – достаточно смоделировать работу двигателя, то есть движения вверх-вниз. Машинка для притирки клапанов имеет регулировку по силе удара. Обязательно при притирке нанести на седло специальную абразивную смазку. Когда клапан плотно сядет, и притирка будет завершена, на верхней кромке образуется серебристая кайма.

Притирать клапана можно и ручными присосками, но намного эффективнее и быстрее это делает пневматическая машинка. Поэтому для двигателиста это будет отличный помощник на СТО. В комплект идут присоски разного диаметра чтобы четко подобрать под размер клапана

Приспособление для притирки клапанов пневматическое LICOTA


г. Петрозаводск
ул. Заводская, д. 5, стр. 2, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней

г. Петрозаводск
ул. Ленинградская, д. 13, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней

г. Петрозаводск
пр. Лесной, д. 53А, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней
Мотоцентр
г. Петрозаводск
ул. Зайцева 65, стр. 4, тел. 8 800 550-35-30
Режим работы: пн-сб 9:00-19:00, вс — выходной
Доставка до 7 дней
Капитан
г.
Петрозаводск
ул. Зайцева, д. 63, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней

г. Беломорск
ул. Советская, д. 20, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней

г. Кондопога
ш. Октябрьское, д. 97, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней

г. Костомукша
ул. Советская, д. 18, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней

г. Медвежьегорск
ул. К. Либкнехта, д. 23А, тел. 8 800 550-35-30
Режим работы:
ежедневно 9:00-19:00
Доставка до 7 дней

г. Олонец
ул. Свободы, д. 8а, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней

г. Питкяранта
ул. Привокзальная, д. 1, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней

г. Пудож
ул. Пионерская, д. 49А, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней

г. Сегежа
ул. Солунина, д. 4А, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней

г. Сортавала
ул. Карельская, д. 16, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней

г. Суоярви
ул. Ленина, д. 38Д, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней

Правильная притирка клапанов

На клапан и седло наносится необходимое количество притирочной пасты, клапан устанавливается на свое место в ГБЦ.

Если используется присоска, ее устанавливают на тарелку клапана.

Инструмент должен работать на малых оборотах — предпочтение следует отдавать низкооборотной дрели или шуруповерту. Отпускайте курок дрели при соприкосновении клапана с седлом, касание должно производиться при сбросе. Не надо прикладывать никаких усилий, это значительно повышает риск неправильной притирки.

Это самый простой и доступный способ притереть клапан, он не требует никаких специальных навыков. Устройство само контролирует угол и частоту вращения, которые являются оптимальными. Скорость работы еще выше, чем у дрели — для притирки одного клапана достаточно всего нескольких минут.

Также отметим, что тестируемый нами набор для притирки клапанов имеет очень удобную для хранения упаковку — пластиковый противоударный кейс. Это может стать дополнительным плюсом, например, для применения в условиях автосервиса.

Главные преимущества: очень высокая скорость работы, простота и удобство использования, отсутствие требований к навыкам и гарантированно высокое качество.

Пневмомашинка для пристукивания имеет минимальные требования к навыкам использования. При отсутствии опыта обучение происходит прямо в работе, за первые же минуты. Также приспособление полностью исключает риски повредить детали и испортить что-либо.

Главные преимущества: заведомо гарантированное качество, самое точное притирание за счет имитации работы клапана в двигателе.

Мы отобрали шесть параметров, которые имеют наибольшее значение:

  • Скорость.
  • Удобство использования. Этот параметр также оказывает влияние и на общую скорость работы.
  • Не требуется спец. навык. Чем выше оценка, тем легче пользователю провести правильную притирку клапана.
  • Отсутствие рисков. Чем выше оценка, тем меньше вероятность что-то сделать неправильно или испортить детали.
  • Качество. Чем выше оценка, тем точнее выполнена операция.
  • Стоимость. Чем меньше расходов на тот или иной способ, тем выше бал.

Как видно из таблицы, специальные пневмо-приспособления для притирки значительно превосходят ручной способ и дрель. Если откинуть параметр стоимость и смотреть только на качественные показатели, то оба метода проигрывают пневматическим машинкам с разгромом.

Выдающиеся показатели и наибольший итоговый бал по результатам тестов у машинки для притирки клапанов вращением. Максимальное количество баллов не сумел набрать ни один из участников — что же, идеального во всем инструмента не существует. Места распределились следующим образом:

Последнее место
, 22 балла — ручной способ, который прогнозируемо позади всех остальных. В настоящее время клапаны притираются ручным способом либо для получения удовольствия от процесса (да-да, бывает и такое), либо при полном отсутствии доступа к современному инструменту.

Предпоследнее место, 24 балла — дрель. Несмотря на высокую скорость работы, дрель опережает ручной метод всего на несколько пунктов. Прежде всего это связано с высокими рисками неправильной притирки и порчи деталей, а также с повышенными требованиями к специальным навыкам.

Второе место, 45 баллов — машинка для пристукивания. Несильно уступает первому месту, зато обеспечивает самую точную и правильную притирку клапана.

Первое место
, 48 баллов — машинка для вращения. Лидирует практически по всем показателям и является оптимальным решением для притирки.

Для испытаний использовалось следующее оборудование:

  • Приспособление для ручной притирки клапанов Licota ATA-0003A
  • Электрическая дрель Hitachi D10VC2
  • Пневматическая машинка для притирки клапанов вращениемLicota ATA-1100
  • Пневматическое приспособление для притирки клапанов пристукиваниемLicota ATA-1401

В ГаражТулс вы можете купить профессиональное оборудование для притирки клапанов. Цены и подробные характеристики смотрите в нашем каталоге.

Чтобы притереть клапана, не обязательно ставить свою машину на долгий ремонт в автомастерскую, и надеется, что, мастера сделают всё на «отлично», а не спустя рукава. Эту процедуру можно проделать самостоятельно при наличии желания и необходимого инструмента. Более того, большинство настоящих автолюбителей, предпочитают делать ремонт и настройку механизмов (агрегатов) своими руками. Это гарантирует качество работ и доставляет моральное удовлетворение водителю.

Что такое притирка клапанов и для чего она нужна?

В большинстве отечественных автомобилей, особенно старого образца, 1970–1991 годов, стоят четырёхцилиндровые, восьми клапанные двигатели. То есть, на каждый цилиндр приходится по два клапана – впускной, впускающий в камеру сгорания горючую смесь, и выпускной, выбрасывающий отработанные выхлопные газы в коллектор.

Клапан автомобиля, похож на гвоздь с широкой шляпкой, которой он и затыкает отверстие в камере сгорания. Шляпка или правильнее – тарелка клапана плотно прилегает своим краем (фаской) к седлу – кромке отверстия, в которое он установлен. Чем чище и ровнее края тарелки и седла, тем лучше клапан закрывает отверстие, а значит мощность двигателя, без потерь, направляется на движение поршней.

Со временем, края тарелки и седла покрываются копотью и нагаром, что нарушает герметичность камеры сгорания. Это отрицательно сказывается на мощности и экономичности двигателя, увеличивается расход масла.

Если не чистить регулярно клапана, то раскалённые выхлопные газы, рано или поздно расплавляют саму тарелку, приводя клапана в негодность, а следовательно и весь двигатель.

Так как процедура снятия головки двигателя довольно трудоёмкая, имеет смысл объединять работы, проводимые с её узлами и деталями. Например, при замене прокладки головки двигателя, можно заодно поменять маслосъёмные кольца на поршнях и почистить клапана.

Необходимость чистки определить визуально трудно, но есть простой способ понять насколько это необходимо. Нужно налить в камеры сгорания, прямо на тарелки клапанов, керосин или бензин и оставить их так на 12 часов. Если жидкость за это время вытекла, то это означает что она просочилась между тарелкой и седлом, а значит чистка и притирка необходимы.

В целом же, считается, что клапана нужно чистить и притирать каждые 50000 км пробега. Но и эта цифра неточная, так как играет роль манера использования двигателя, ведь он может работать при сильных, спортивных нагрузках, а может и в щадящем режиме на хорошем, чистом топливе.

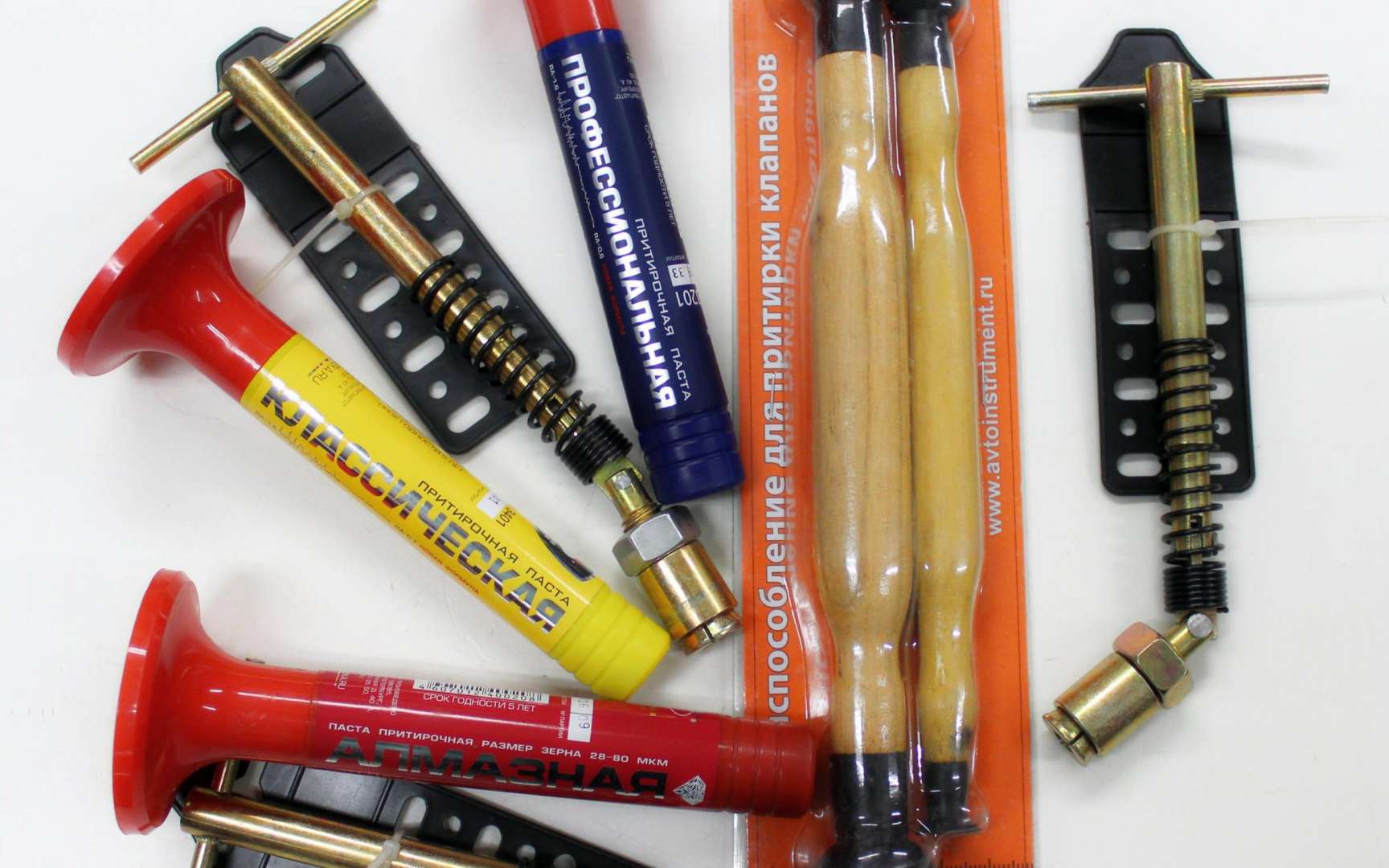

Что необходимо для притирки?

Притирать клапана можно несколькими способами, в зависимости от выбранного понадобится и соответствующий инструмент. Это может быть обычная электродрель, специальный пневматический инструмент или ручная фреза. Соответственно понадобится специальная притирочная паста, состав которой аналогичен тому, что применяется ювелирами для шлифовки металлов.

Способы притирки

Существует несколько способов притирки. Каждый имеет свои особенности, которые описаны ниже.

Ручные фрезы

Ручная фреза представляет собой палочку с присоской на конце. Процедура проста, как добывание огня. Резиновая присоска устанавливается на тарелку клапана, фаска тарелки и седло предварительно обрабатываются специальной притирочной пастой и начинается вращение полоски между ладонями – влево, вправо. На нормальный клапан, обычно уходит от 15, до 20 минут.

Применяют такой способ самые настоящие ценители раритетных авто, получая от этого процесса моральное удовольствие. При таком способе притирки невозможно испортить саму тарелку, шток клапана или седло. Визуально, после обработки фаска тарелки становится матовой, как и седло.

Станки

Существуют специальные мобильные станки для притирки клапанов. Применяют их профессиональные автослесари, в своих мастерских. Это устройства типа: VM1150, VM1200, VM1350, VM1500 или VM1600. Отличаются они размерами обрабатываемых тарелок и глубиной погружения. Есть также специальные стенды для притирки клапанов, типа Р-23.74, они способны обрабатывать сразу по 8 клапанов, и рассчитаны на самые разные модели автомобилей – от легковых до большегрузов.

Верстак и трубка с Т-образной ручкой

Трубка с Т-образной ручкой – ещё одно устройство используемое для бережной притирки клапанов раритетных авто. В данном случае на конце трубки имеется крепление для стержня, а за ручку производится вращение клапана в седле. Способ не терпит спешки и силы. Он снимает минимальный слой с хрупкой и тонкой тарелки клапана. Но времени при таком способе затрачивается довольно много.

Использование дрели

Использование электрической дрели – самый спорный способ в среде профессиональных автомастеров. При этом способе шток клапана зажимается в самом патроне дрели или через гибкий резиновый шланг. Дрель при этом должна быть реверсивной, с возможностью вращать шток в обе стороны на сверхмалых скоростях. Несомненно, данный способ значительно сокращает время на притирку – на один клапан уходит от 1 до 2 минут. Но есть риск поцарапать тарелку или седло, оставить на них глубокие царапины или вообще, сломать шток клапана.

Важно! Выполнять притирку с помощью электрической дрели могут только профессионалы, на глаз способные определить качество и обладающие твёрдой рукой, привычной к работе с данным инструментом.

Какую притирочную пасту использовать?

На заре автомобилестроения для притирки клапанов использовалась пыль от алмазных кругов, смешанная с машинным маслом. На сегодняшний день данные смеси заменяются разнообразными пастами для притирки. Отличаются они содержанием абразивных элементов, размеров фракций и соответственно ценой.

Выбирается паста в зависимости от степени загрязнения, качества и марки металла клапанов, года выпуска и модели двигателя. Также имеет значение способ притирки – ручной или механический.

Немаловажный фактор выбора пасты – это опыт мастера. К примеру, новичок, используя крупнозернистую пасту, может легко испортить клапан или седло. Поэтому для начинающих мастеров рекомендуется применять мелкозернистую пасту, при этом на притирку таким средством времени уходить будет больше.

В автомобильных магазинах для первичной притирки продается крупнозернистая паста под названиями «Классическая» или «Алмазная». Для финишной притирки используется паста «ФАБО» – финишная антифрикционная безабразивная обработка. Эта паста продаётся в комплекте из двух тюбиков, с крупными фракциями и шлифовочная.

Существуют и многофункциональные пасты типа «ABRO Grinding Paste GP-201». Ей можно не только шлифовать клапана, но и очищать металлические детали от ржавчины и даже использовать для заточки режущих инструментов, например, рубанков. Её цена намного ниже специальной «ФАБО», так что, как говорится, в хозяйстве пригодится.

Пасты «PERMATEX» или «Done Deal» используются также для полировки хромовых деталей, так как в их составе не технический алмаз, а карбид кремния.

Важно! Перед покупкой пасты, нужно внимательно прочитать её состав и спектр применения.

Если ремонт застал водителя без пасты, а притирку отложить невозможно – двигатель уже разобран, можно смешать с маслом абразив счищенный с обычной, мелкой шкурки, а для финишной полировки использовать пасту Государственного Оптического Института или более известную под названием, паста ГОИ.

Проверка качества притирки

Как уже упоминалось, только профессионал сможет на глаз понять, насколько качественна была проведена притирка клапанов. Но даже они, проверяют притирку тарелки с седлом с помощью керосина, бензина или просто солярки. Для этого головка цилиндров устанавливается строго горизонтально на ровной поверхности, а в цилиндры наливается жидкость. Если через 12 часов в одном из цилиндров уровень керосина значительно уменьшился, придётся повторить притирку обоих клапанов ещё раз. Если клапанов в цилиндре 4, то есть 2 впускных и 2 выпускных, то притирку надо будут повторить на всех 4.

Есть мнение, что притирку клапанов, нужно делать не только после 50000-60000 км пробега, но и на новых автомобилях. Понятно, что процедура не требуется на бюджетных седанах или других обычных машинах. Но она обязательна, на спортивных болидах, так как там, играет роль, каждый кПа компрессии, каждая лошадиная сила. Так что, при подготовке спортивного автомобиля к гонкам, без притирки клапанов не обойтись. И вот тут проверка заключается не только в визуальном или керосиновым тесте, но и на гоночном треке.

Ремонт двигателя со снятием ГБЦ зачастую требует притирки клапанов. Что это за процедура, каким способом определить ее необходимость и как притереть клапана в домашних условиях – читайте ниже.

Зачем нужно притирать клапана

Немного теории. Клапаны открывают и закрывают каналы подачи топливно-воздушной смеси и отвода отработавших газов. Чем надежнее запирает клапан канал, тем полноценнее в моторе проходит газообмен. Двигатель работает в штатном режиме и выдает номинальную мощность.

Контактная поверхность клапана с головкой блока выполнена в виде кольцевой фаски с углом наклона от 30 до 60 градусов по отношению к плоскости соединения ГБЦ с блоком цилиндров. В заводских условиях эти две поверхности прирабатываются индивидуально для каждой контактной пары. В итоге клапан в закрытом состоянии настолько плотно прилегает к посадочной поверхности в головке блока (седлу), что полностью исключает прорыв газов.

фаска клапана

Со временем седла в головке блока и рабочие поверхности на клапанах перестают плотно прилегать друг к другу. На них появляются раковины, сажевые и маслянистые отложения. Из-за этого клапаны не обеспечивают полную изоляцию камеры сгорания, происходит частичный прорыв газов. Это снижает мощность и КПД двигателя, повышает расход топлива и ускоряет загрязнение и износ мотора.

Как понять, что клапана нуждаются в притирке

Первичная проверка проводится без демонтажа головки блока цилиндров. На недостаточную плотность прилегания клапанов к седлам косвенно указывают следующие признаки:

  • снижение мощности ДВС;
  • неровная работа двигателя, чрезмерная вибрация и шумность;
  • низкая компрессия с большой разницей по цилиндрам;
  • повышенный расход топлива.

Все эти признаки не говорят однозначно о проблемах в клапанной системе. Подобные явления наблюдаются и при общем износе поршневой группы. Однако вышеперечисленные признаки указывают как минимум на необходимость проверки ГРМ и КШМ.

Следующий этап диагностики проходит после демонтажа ГБЦ. До рассухаривания клапанов можно проверить их на герметичность с помощью любой проникающей жидкости (растворителя, бензина, ацетона и т. д.). Укладываем головку блока на бок и заливаем в окна жидкость. Если на поверхности клапанов появляется жирный след от прошедшей между седлом и клапаном жидкости – требуется притирка. Если жидкость проливается заметным потоком – велика вероятность, что клапан прогорел. Прогоревший клапан притереть не выйдет. Потребуется его замена.

После рассухаривания осматриваем фаски на клапанах и седлах. Рабочая фаска должна иметь по всей окружности матовый оттенок. Причем толщина фаски с плотным прилеганием не имеет большого значения. Главное – чтобы она была непрерывной. Это указывает на плотность закрытия клапана.

Если фаска на клапане и блоке испещрена раковинами и нагаром – клапан нужно притереть. Обычно практикуется такой подход: даже если один клапан нуждается в притирке – профилактически прорабатывается вся головка.

Собираем все необходимое для притирки

Притирка клапанов в домашних условиях не требует специфичных навыков, специализированного инструмента и крупных вложений. Ниже приведен перечень необходимого инвентаря и материалов.

  1. Притирочная паста. Продается или в однокомпонентном варианте, или более профессиональном, двухкомпонентном (для грубой и чистовой притирки). Если нет опыта в этом вопросе – выбираем самую дешевую однокомпонентную пасту.
  2. Любой нежирный растовритель.
  3. Чистая, безворсовая ветошь.
  4. Инструмент для притирки.

Инструмент для притирки можно изготовить из подручных материалов. Для начала смотрим на тарелку клапана. У некоторых двигателей в ней выполняется проточка для упрощения притирки. Если проточка есть – притирать будем с внутренней стороны ГБЦ. В качестве приспособления для притирки ищем любой подходящий под эту проточку инструмент (отвертку, биту шуруповерта, стамеску и т.д.). Вставляем подходящий инструмент в проточку и с легким нажатием будем вращать клапан в седле с периодическим изменением направления.

Проще всего притирать клапаны с использованием дрели или шуруповерта. В патрон электроинструмента вставляем биту или сверло, диаметр которого максимально близок к диаметру стержня клапана. Далее ищем небольшой кусок шланга (обычно подходит обычный шланг от топливопровода) длиной 7-10 см и два хомута, подходящие по диаметру. Насаживаем шланг на сверло (биту) и зажимаем хомутом с хорошим усилием, чтобы вручную снять его было невозможно. Вторую сторону шланга будем крепить на стержне клапана аналогичным способом, с использованием хомута.

Ручной инструмент для притирки работает по такому же принципу. Нужно из стального прута (или толстой медной жилы) с диаметром, сопоставимым с толщиной стержня клапана, выгнуть некое подобие стержня с ручкой. Закрепляем шланг на конце прута хомутом. Второй конец шланга соединяем со стержнем клапана.

Вместо шланга можно использовать кусок трубки из мягкого материала (например, меди или алюминия). Один конец трубки заклепываем или зажимаем хомутом на сверле или прутке, а на втором конце делам несколько разрезов вдоль оси. Это позволит надежно закреплять трубку на стержне хомутом и быстро переставлять инструмент на другой клапан.

Как правильно притирать клапана

После рассуханивания внимательно осматриваем клапан на наличие прогаров. Прогоревший клапан притирать нет смысла, его проще заменить. Также проверяем осевое биение стержня во втулке. Если клапан болтается, то смотрим на его стрежень. Заметная глазом выработка на стержне также недопустима. Если же стержень целый, но люфт есть, то дополнительно потребуется заменить втулки. Притирка клапанов с разбитыми втулками не имеет смысла.

Перед началом притирки очищаем поверхности фасок от нагара по максимуму. После этого наносим на фаску клапана небольшой слой притирочной пасты. Вставляем клапан во втулку на головке блока и с обратной стороны соединяем стержень с нашим инструментом. Делаем небольшой натяг и начинам вращать клапан в головке блока. Не нужно создавать большое прижимное усилие: можно прорезать в седле слишком глубокую фаску.

Нельзя притирать фаску только в каком-то одном положении. Клапан должен надежно приживаться к седлу при любом угле поворота. Дело в том, что при работе ГРМ клапаны постоянно проворачиваются в седле. И если притирку делать без периодического поворачивания, то капаны будут прилегать плотно и обеспечивать герметичность только в каком-то одном положении.

Как долго притирать? Однозначного ответа на этот вопрос нет. Все зависит от изначального повреждения фасок, зернистости пасты, силы прижатия и интенсивности процесса. Общие рекомендации таковы:

  • каждые 2-3 минуты останавливайтесь, очищайте клапан и блок от пасты и проверяйте состояние фасок;
  • если заметны раковины на обрабатываемых поверхностях – наносим свежую пасту и продолжаем работать еще 2-3 минуты;
  • после появления матовой фаски по всему периметру клапана притирку можно считать оконченной.

В среднем весь процесс притирки одного клапана занимает от 5 до 15 минут. В некоторых случаях, при наличии на фасках глубоких борозд и раковин, один клапан придется притирать до часа.
В конце процедуры обязательно тщательно промойте головку и клапан от пасты.

Понравилась статья? Поделитесь в соц. сетях:

Такая операция, как притирка клапанов входит в перечень работ по капитальному ремонту двигателя.

Направлена она на обеспечение как можно плотной посадки тарелки клапана к седлу, тем самым по максимуму снижая возможность пропускания топлива в цилиндры или прорыв выхлопных газов.

Про нагар

После длительной эксплуатации автомобиля на поверхностях фаски клапана и седла оседает нагар, появляются микрораковины, задиры.

В итоге пятно контакта между поверхностями уменьшается, клапан неплотно прилегает к седлу, из-за чего он начинает пропускать и у двигателя снижается компрессия.

Для удаления нагара, раковин, задиров и применяется притирка клапанов, вследствие чего восстанавливается пятно контакта между клапаном и седлом.

Помимо выполнения данной операции в рамках капитального ремонта притирку клапанов проводят еще в ряде случаев.

Так, данные работы проводят:

  1. При подгорании клапана или седла;
  2. При прогорании тарелки клапана;
  3. При замене их в случае повреждения, в общем, всегда, когда возникли проблемы с данными элементами.

Требуемый инструмент

Работы по притирке клапанов не особо сложные, но выполнение их занимает длительное время, особенно, если делать это своими руками.

На автомобиле выполнить их невозможно, придется частично разбирать силовую установку, а именно снимать головку блока цилиндров.

Поэтому при решении произвести притирку клапанов сразу следует позаботиться о наличии новой прокладки ГБЦ.

Из инструментов для выполнения этой операции понадобится:

  • Набор ключей и головок;
  • Приспособление для разсухаривания клапанов;
  • Приспособление для выполнения притирки;
  • Пасты для притирки;
  • Ветоши;
  • Керосин.

Приспособления для выполнения работ, пасты для притирки

Пройдемся по приспособлениям для клапанов.

Для вытаскивания сухарей, которыми удерживается головка клапана в посадочной тарелке, есть специальные приспособления.

Конструкций их много, описывать все не будем. Отметим только, что все они действуют по одному принципу.

Этим приспособлением пружины клапана сжимаются, тарелка крепления клапана опускается вниз, высвобождая сухари, и они извлекаются.

Но можно поступить и простым методом. Потребуется отрезок трубки, по диаметру чуть меньше тарелки крепления.

Эту трубку наставляют на тарелку резко по ней бьют молотком. Из-за удара пружины сжимаются, тарелка проседает и сухари выскакивают.

При этом лучше отверстие с той стороны, по которой будет наноситься удар, чем-нибудь закрыть, чтобы через него не вылетели сухари.

Теперь о приспособлении для притирки.

Его можно приобрести, обычно такое приспособление состоит из гаечного зажима, штанги и воротка.

Но можно сделать его и самому. Для этого понадобится стержень диаметром, равным диаметру клапана. К нему приваривается вороток так, чтобы получилась Т-образная конструкция.

С другой от воротка стороны на стержень одевается отрезок резиновой трубки.

1 – металлический стержень диаметром 5 – 8 мм, в зависимости от диаметра стержня клапана, 2 – резиновая трубка, 3 – зажимные хомуты.

Внутренний диаметр трубки нужно выбирать такой, чтобы она плотно садилась на стержень.

Понадобится также еще один хомут, им будет зажиматься край резиновой трубки, который будет одеваться на стержень клапана.

Для притирки клапанов одних приспособлений мало, так как данная операция производится с применением специальных паст.

Найти их несложно, можно приобрести как дешевые притирочные пасты, так и весьма дорогие.

Для притирки лучше приобретать комплекты, состоящие из двух паст или же просто две пасты – для первичной черновой обработки и для вторичной чистовой.

Возможно также понадобиться применение шарошки. Она представляет собой конусную головку для дрели с вставленными в нее резцами по металлу.

Используют ее для того, чтобы обработать поврежденную поверхность седла.

Процесс притирки

Вначале снимаем с двигателя головку. Далее с головки снимается распредвал, регулировочные шайбы или гидрокомпенсаторы.

Следующим этапом является разсухаривание клапанов. Для этого применяют либо приспособление, либо же они выбиваются проставкой.

После этого снимаются крепежные тарелки и пружины. Сам клапан извлекается из головки для оценки его состояния и состояния седла.

Если он не имеет следов подгорания и не изогнут его стержень, то менять его необязательно, он подойдет и для дальнейшего использования.

Седло тоже нужно осмотреть на наличие следов подгорания. Если следы подгорания седла имеются, его поверхность вначале обрабатывается шарошкой.

После удостоверения, что подгорания на поверхностях нет, начинают процесс притирки.

Для этого на фаску клапана наносится немного пасты для первичной обработки.

Далее он ставится на место, а на его стержень надевается приспособление для притирки. Если оно самодельное, то резиновую трубку на стержне нужно зажать хомутом.

Затем приспособлением клапан поджимается к седлу и начинается притирка.

Для этого за вороток клапан проворачивается на 180 град., после проворачивается в обратную сторону. Такими движениями и производиться притирка.

На обработку поверхности одним типом пасты уходит примерно 5-7 мин. времени.

Периодически положение клапана меняется. То есть, его нужно провернуть примерно на 90 град. от крайнего положения при притирке, после чего снова продолжается процесс с проворотом его на 180 град. и возвратом обратно.

Механизировать процесс путем использования дрели с насадкой на стержень клапана не желательно.

Дрели обычно имеют большие обороты, поэтому при притирке ею существует вероятность перегрева седла и фаски клапана.

В таком случае лучше подойдет шуруповерт. Но круговое движение, которое будет обеспечиваться дрелью или шуруповертом, при притирке не рекомендуется, данную операцию лучше производить путем полуоборота клапана с последующим проворотом в обратную сторону, то есть ручную притирку.

После притирки черновой пастой, поверхности тщательно очищаются ветошью, чтобы удалить остатки пасты.

Затем на фаску клапана наноситься паста для чистовой обработки и процесс притирки повторяется.

Успешным результатом проведенной притирки будет являться равномерный серый матовый цвет притираемых поверхностей без каких-либо следов раковин или царапин.

Так по одному притираются все клапаны как впускные, так и выпускные. Особой разницы в том, на каком двигателе автомобиля выполняется данная операция — нет.

Процесс притирки клапанов одинаков как для ВАЗ-2106, так и для ВАЗ-2109 и более поздних моделей.

Разницу в сложности работ у этих авто может составлять разве что процесс снятия ГБЦ, подготовка к притирке, ну и удобства доступа приспособлением к клапанам из-за несколько отличающихся форм головки блока цилиндров.

Проверка качества притирки

После притирки всех клапанов рекомендуется провести проверку плотности прилегания их к седлам.

Для этого сначала нужно все клапаны установить на место, установить пружины с крепежными тарелками и засухарить их.

Вот здесь уже без приспособления для разсухаривания не обойтись.

Далее головка устанавливается на ровную поверхность тарелками клапанов вверх.

В камеры сгорания наливается керосин, поскольку он обладает высокой текучестью. Уровень его замеряется и ГБЦ оставляется на сутки.

Если по прошествии времени уровень керосина не снизился или снизился очень незначительно – притирка выполнена хорошо и можно двигатель собирать.

Если же замечена утечка керосина, операция по притирке клапанов производится еще раз, но только тех, на которых отмечена утечка.

Приспособление для притирки клапанов на дрель


Как делать притирку клапанов правильно и что для этого нужно

Притирка клапанов своими руками — несложная процедура при условии, что автовладелец до этого имел опыт выполнения ремонтных работ. Для проведения притирки седел клапанов понадобится ряд инструментов и материалов, среди которых притирочная паста, устройство для демонтажа клапанов, дрель (шуруповерт), керосин, пружина, по диаметру проходящая в отверстие седла клапана. По времени притирка клапанов двигателя — процедура достаточно затратная, поскольку для ее выполнения необходимо произвести демонтаж головки блока цилиндров.

Содержание

Что такое притирка и для чего она нужна

Притирка клапанов — это процесс, обеспечивающий идеальное прилегание впускного и выпускного клапана в цилиндрах двигателя на их посадочных местах (седлах). Обычно притирка выполняется при замене клапанов на новые, или же после выполнения капитального ремонта двигателя. В идеале притертые клапана обеспечивают максимальную герметичность в цилиндре (камере сгорания). Это, в свою очередь, обеспечивает высокий уровень компрессии, коэффициент полезного действия мотора, его нормальную работу и технические характеристики.

Другими словами, если не притереть новые клапана, то часть энергии сгоревших газов, будет безвозвратно потеряна вместо того, чтобы обеспечить должную мощность двигателю. При этом наверняка увеличится расход топлива, а мощность мотора однозначно уменьшится. Некоторые современные автомобили оборудованы системой автоматического контроля за формой клапанов. Она попросту стачивает клапан, поэтому необходимость в ручной притирке отпадает.

Что необходимо для притирки

Процесс притирки выполняется при демонтированной головке блока цилиндров. Поэтому кроме инструментов для притирки клапанов автовладельцу также понадобится инструмент для демонтажа ГБЦ. Как правило, это обычные слесарные ключи, отвертки, ветошь. Однако также желательно иметь и динамометрический ключ, который понадобится на этапе обратного монтажа головки на место. Необходимость в нем возникает, поскольку крепежные болты, держащие головку на ее посадочном месте, должны быть закручены с определенным моментом, который как раз и можно обеспечить лишь при помощи динамометрического ключа. В зависимости от того, какой будет выбран способ притирки клапанов — ручной или механизированный (о них немного позже), отличается и набор инструментов для работы.

Непосредственно для выполнения притирки клапанов автовладельцу понадобится:

  • Ручной держатель клапана. В автомагазинах или автомастерских имеются в продаже уже готовые такие изделия. Если вы по каким-либо причинам не хотите или не можете купить подобный держатель, то его можно изготовить самостоятельно. Как его сделать, рассказано в следующем разделе. Ручной держатель клапана используется при ручной притирке клапанов.
  • Паста для притирки клапанов. В большинстве случаев автовладельцы покупают уже готовые составы, поскольку в настоящее время этих средств в автомагазинов достаточно много, в том числе по разным ценам. В крайнем случае можно сделать подобный состав и самостоятельно из абразивной стружки.
  • Дрель или шуруповерт с возможностью реверса (для выполнения механизированной притирки). Как правило, притирка выполняется в обе стороны вращения, поэтому дрель (шуруповерт) должна вращаться как в одну, так и в другую стороны. Также можно воспользоваться ручной дрелью, которая сама по себе может вращаться в одном и другом направлении.
  • Шланг и пружинка. Эти устройства необходимы для выполнения механизированной притирки. Пружинка должна иметь невысокую жесткость, и диаметр на два-три миллиметра больше диаметра стержня клапана. Аналогично и шланг, чтобы его можно было впритык надеть на стержень. Также для его закрепления можно воспользоваться маленьким хомутом. Еще необходим какой-нибудь недлинный металлический стержень по диаметру аналогичный стержню поршня, чтобы он также впритирку подходил для резинового шланга.
  • Керосин. Его используют в качестве очистителя и впоследствии для проверки качества выполненной притирки.
  • «Шарошка». Это специальное приспособление, предназначенное для снятия поврежденного металла в посадочном гнезде клапана. Такие приспособления продаются в готовом виде в автомагазинах. В настоящее время в автомагазинах можно найти эту деталь практически для любого двигателя (тем более для распространенных автомобилей).
  • Ветошь. Впоследствии с ее помощью нужно будет вытереть насухо обработанные поверхности (заодно и руки).
  • Растворитель. Нужен для очистки рабочих поверхностей.
  • Скотч. Является нужной составляющей при выполнении одного из методов механизированной очистки.
Приспособление для притирки клапанов

Если у автовладельца нет возможности/желания покупать заводское приспособление для притирки клапанов своими руками (вручную), аналогичное устройство можно сделать самостоятельно с помощью подручных средств. Для этого понадобится:

  • Металлическая трубка с полостью внутри. Ее длина должна составлять около 10…20 см, а диаметр внутреннего отверстия трубки должен быть на 2…3 мм больше, чем диаметр стержня клапана двигателя.
  • Электродрель (или шуруповерт) и сверло по металлу диаметром 8,5 мм.
  • Контактная или газовая сварка.
  • Гайка и болт диаметром 8 мм.

Алгоритм изготовления устройства для притирки клапанов будет следующим:

  • С помощью дрели на расстоянии около 7…10 мм от одного из краев необходимо просверлить дырку указанного выше диаметра.
  • С помощью сварки необходимо приварить гайку ровно над просверленным отверстием. При этом работать нужно аккуратно, чтобы не повредить резьбу на гайке.
  • Вкрутить болт в гайку так, чтобы его край достал внутренней поверхности противоположной от отверстия стенки трубки.
  • В качестве рукоятки для трубки можно либо загнуть противоположный кусок трубы под прямым углом, либо же доварить еще один кусок трубы или любой другой металлической детали, похожей по форме (прямой).
  • Выкрутить болт обратно, а в трубку вставить стержень клапана, и с помощью болта зажать его крепко с помощью гаечного ключа.

В настоящее время подобное приспособление заводского изготовления можно найти во многих интернет-магазинах. Однако проблема заключается в том, что цена на них явно завышена. Но если автовладелец не хочет выполнять процедуру изготовления самостоятельно — можно вполне купить приспособление для притирки клапанов.

Методы притирки клапанов

Способов притирки клапанов на самом деле существует два — ручной и механизированный. Однако ручная притирка — процесс трудоемкий и затратный по времени. Поэтому лучше пользоваться так называемым механизированным методом, с использованием дрели или шуруповерта. Однако разберем один и другой метод по порядку.

Вне зависимости от выбранного метода притирки в первую очередь необходимо выполнить демонтаж клапанов из головки блока цилиндров (она должна быть также предварительно демонтирована). Чтобы извлечь клапана из направляющих втулок головки блока цилиндров необходимо снять пружины клапанов. Для этого пользуются специальным приспособлением, после чего вынуть из тарелок пружин «сухари».

Ручной метод притирки

Чтобы выполнить притирку клапанов двигателя автомобиля, необходимо следовать приведенному ниже алгоритму:

  • После демонтажа клапана необходимо хорошенько очистить его от нагара. Для этого лучше воспользоваться специальными чистящими средствами, а также абразивной поверхностью с тем, чтобы тщательно убрать с поверхности налет, смазку, грязь.
  • Нанести на фаску клапана сплошной тонкий слой притирочной пасты (для начала используют крупнозернистую пасту, а потом — мелкозернистую).
  • В случае, если используется описанное выше самодельное приспособление для притирки, то его необходимо вставить клапан в его седло, перевернуть головку блока цилиндров, и надеть держатель на стоящий в клапанной втулке и смазанный притирочной пастой клапан. Далее нужно закрутить болт с тем, чтобы закрепить клапан в трубе как можно крепче.
  • Потом нужно вращать притирочное приспособление вместе с клапаном попеременно в обе стороны на половину оборота (примерно на ±25°). Через одну-две минуты необходимо поворачивать клапан на 90° по или против часовой стрелки, повторять обратно-поступательные движения по притирке. Клапан необходимо притирать, периодически прижимая его к седлу, а потом отпуская, повторять процедуру циклически.
  • Ручную притирку клапанов необходимо выполнять до появления на фаске матово-серого ровного однотонного пояска. Его ширина составляет около 1,75…2,32 мм для впускных клапанов, и 1,44…1,54 мм для выпускных клапанов. После притирки матово серый поясок соответствующего размера должен появиться не только на самом клапане, но и на его седле.
  • Другим признаком, по которому можно косвенно судить, что притирку можно заканчивать, является изменение звука процедуры. Если в начале притирания он будет чисто «металлическим» и громким, то ближе к концу звук будет более приглушенным. То есть, когда трется не металл по металлу, а металл по матовой поверхности. Обычно процесс притирки занимает 5…10 минут (зависит от конкретной ситуации и состояния клапанного механизма).
  • Обычно притирку выполняют с использованием паста разной зернистости. Сначала используют крупнозернистую пасту, а потом — мелкозернистую. Алгоритм их использования одинаковый. Однако вторую пасту можно использовать лишь после того, как будет хорошо зашлифована и затвердеет слой первой пасты.
  • После выполнения притирки необходимо тщательно протереть непосредственно клапан и его седло чистой ветошью, а также можно промыть поверхность клапана с тем, чтобы удалить с его поверхности остатки притирочной пасты.
  • Проверить качество притирки путем проверки концентричности расположения тарелки клапана и его седла. Для этого необходимо нанести на фаску головки клапана тонкий слой графита карандашом. Далее помеченный клапан нужно вставить в направляющую втулку, слегка прижать к седлу, после провернуть. По полученным следам графита можно судить о концентричности расположения клапана и его седла. Если притирка хорошая, то от одного поворота клапана все нанесенные черточки сотрутся. Если этого не произошло — притирку необходимо повторить до выполнения указанного условия. Однако полную проверку выполняют другим методом, описанным ниже.
  • По завершении выполнения притирки клапанов все рабочие поверхности деталей промывают керосином с целью удаления остатков притирочной пасты и грязи. Ножку клапана и втулку смазывают моторным маслом. Далее клапана устанавливают на их посадочные места в головке блока цилиндров.

В процессе притирки клапанов необходимо избавиться от следующих типов дефектов:

  • Нагар на фасках, не приведший к деформации фаски (клапана).
  • Нагар на фасках, приведший к деформации. В частности, на их конической поверхности появилась ступенчатая поверхность, а сама фаска стала круглой.

Обратите внимание, что если в первом случае клапан можно просто притереть, то во втором нужно обязательно выполнить его проточку. В некоторых случаях притирка выполняется в несколько этапов. Например, грубая притирка проводится до тех пор, пока на поверхности обрабатываемой детали не будут удалены все раковины и царапины. Зачастую для притирки используют пасту с разным уровнем зернистости. Крупный абразив предназначен для удаления значительных повреждений, а мелкий — для доводки. Соответственно, чем более мелкий абразив применяется — тем качественнее считается притирка клапанов. Обычно пасты имеют номера. Например, 1 — чистовая, 2 — черновая. Нежелательно попадание абразивной пасты на другие элементы клапанного механизма. Если же она попала туда — смойте ее керосином.

Притирка клапанов дрелью

Притирка клапанов с помощью дрели — наиболее оптимальный вариант, с помощью которого можно сэкономить время и силы. Его принцип аналогичен ручной притирке. Алгоритм его выполнения следующий:

  • Взять подготовленный металлический стержень и надеть на него резиновый шланг подходящего диаметра. Для лучшего закрепления можно воспользоваться хомутом соответствующего диаметра.
  • Упомянутый металлический стержень с прикрепленным резиновым шлангом закрепить в патроне электродрели (или шуруповерта).
  • Взять клапан и надеть на его стержень пружинку, после чего установить его на посадочное место.
  • Немного выдвинув клапан из головки блока цилиндров, нанести на его фаску небольшое количество притирочной пасты по периметру его тарелки.
  • Вставить стержень клапана в резиновый шланг. При необходимости также воспользоваться для лучшего крепления хомутом соответствующего диаметра.
  • На низких оборотах дрели начать притирать клапан на его посадочном месте. При этом нужно двигать его вперед-назад, в чем, собственно, и будет помогать установленная пружина. После нескольких секунд вращения в одну сторону нужно переключить дрель на реверс, и вращать ее в противоположную сторону.
  • Процедуру выполнять аналогично, до появления матового пояска на корпусе клапана.
  • По завершении притирки тщательно вытереть клапан от остатков пасты, желательно с помощью растворителя. Причем удалять пасту нужно не только с фаски клапана, но и с его седла.
Притирка новых клапанов

Существует еще один притирки новых клапанов на головке блока цилиндров. Алгоритм его выполнения следующий:

  • С помощью смоченной в растворителе ветоши необходимо удалить грязь и налет на фасках всех новых клапанов, а также на их седлах (посадочных местах). Важно, чтобы их поверхности были чистыми.
  • Взять кусочек двустороннего скотча и наклеить его тарелку притираемого клапана (вместо двустороннего скотча можно взять обычный, но предварительно сделав из него кольцо и сжав до плоского состояния, тем самым превратив в двусторонний).
  • Смазать кончик стержня машинным маслом, и установить его на посадочное место, где предполагается выполнить притирку устройства.
  • Взять любой другой клапан аналогичного диаметра и вставить в патрон шуруповерта или дрели.
  • Совместить тарелки двух клапанов, чтобы они с помощью скотча склеились между собой.
  • Несильно надавливая на дрель или шуруповерт на малых оборотах начать притирку. Электроприбор будет вращать один клапан, а тот, в свою очередь, будет передавать вращательные движения на притираемый клапан. Вращение должно быть как прямым, так и реверсным.
  • Признаки окончания процедуры аналогичны описанным выше.

Обратите внимание, что многие современные автомобильные двигатели не поддаются притирке клапанов. Это связано с тем, что они выполнены из алюминия, и при значительном повреждении элементов двигателя возникает риск частой замены клапанов. Поэтому владельцам современных иномарок имеет смысл дополнительно уточнить эту информацию или лучше обратиться за помощью в автосервис.

Помните, что после притирки нельзя менять клапана местами, поскольку притирка выполняется для каждого клапана индивидуально.

Как проверить притирку клапанов

По окончании выполнения притирки клапанов обязательно нужно выполнить проверку качества притирки. Это можно сделать одним из двух методов.

Метод первый

Описанный ниже способ наиболее является наиболее распространенным, однако он не всегда покажет правильный результат со 100% гарантией. Также его невозможно использовать для проверки качества притирки клапанов у двигателей, оснащенных клапаном EGR.

Так, для выполнения проверки необходимо положить головку блока цилиндров на бок, таким образом, чтобы отверстия колодцев, к которым присоединяются коллекторы, «смотрели» вверх. Соответственно, клапана будут располагаться в горизонтальной плоскости, а их крышки будут расположены вертикально. Перед выполнением проверки выполненной притирки клапанов необходимо с помощью компрессора осушить выходы клапана, чтобы обеспечить наглядность возможного вытекания топлива из-под них (то есть, чтобы вертикальная стенка была сухая).

Далее необходимо в вертикально расположенные колодцы заливать бензин (а еще лучше керосин, поскольку он обладает лучшей текучестью). Если клапана обеспечивают герметичность, то из-под них залитый керосин не будет просачиваться. В случае, если же топливо даже в малых количествах просачивается из-под клапанов — необходимо выполнить дополнительную притирку или другие ремонтные работы (зависит от конкретной ситуации и диагностики). Преимущество этого метода заключается в простоте его выполнения.

Однако такой метод имеет и свои недостатки. Так, с его помощью невозможно проверить качество притирки клапанов при работе двигателя под нагрузкой (просачивание газов под нагрузкой). Также его нельзя использовать для двигателей, оснащенных клапаном ЕГР, поскольку их конструкция подразумевает наличие в одном или нескольких цилиндрах соответствующих клапанов, через которые топливо и выльется наружу. Поэтому проверить герметичность данным способом не получится.

Метод второй

Второй метод проверки качества притирки клапанов является универсальным и наиболее достоверным, поскольку позволяет проверить прохождения газов через клапана под нагрузкой. Для выполнения соответствующей проверки необходимо расположить головку блока цилиндров «вверх ногами», то есть, таким образом, чтобы выходы (отверстия) клапанов были сверху, а отверстия колодцев коллекторов — сбоку. Далее нужно налить небольшое количество топлива (в данном случае неважно, какое именно, и даже неважно его состояние) в полость выхода клапанов (своеобразная тарелка).

Взять воздушный компрессор и с его помощью подать в боковой колодец струю сжатого воздуха. Причем необходимо подавать сжатый воздух как в отверстие впускного коллектора, так и в отверстие выпускного коллектора. Если притирка клапанов была выполнена качественно, то из-под них не будут выходить пузырьки воздуха даже под нагрузкой, которую обеспечивает компрессор. Если же имеют место воздушные пузырьки — значите, герметичности нет. Соответственно, притирка была выполнена некачественно, и необходимо выполнить доработку. Описанный в данном разделе метод является чрезвычайно эффективным и универсальным, его можно использовать для любых двигателей.

Заключение

Притирка клапанов — несложная процедура, с которой может справиться большинство автовладельцев, особенно имеющих навыки ремонтных работ. Главное при этом иметь соответствующие инструменты и материалы. Пасту для притирки можно сделать самостоятельно, или же купить уже готовую. Однако второй вариант предпочтительнее. Для проверки качества выполненной притирки желательно использовать воздушный компрессор, обеспечивающий проверку просачивания газов под нагрузкой, это более качественный подход.

Спрашивайте в комментариях. Ответим обязательно!

Притирка клапанов своими руками, видео, фото, используемые приспособления и инструменты

Такая операция, как притирка клапанов входит в перечень работ по капитальному ремонту двигателя.

Направлена она на обеспечение как можно плотной посадки тарелки клапана к седлу, тем самым по максимуму снижая возможность пропускания топлива в цилиндры или прорыв выхлопных газов.

Про нагар

После длительной эксплуатации автомобиля на поверхностях фаски клапана и седла оседает нагар, появляются микрораковины, задиры.

В итоге пятно контакта между поверхностями уменьшается, клапан неплотно прилегает к седлу, из-за чего он начинает пропускать и у двигателя снижается компрессия.

Для удаления нагара, раковин, задиров и применяется притирка клапанов, вследствие чего восстанавливается пятно контакта между клапаном и седлом.

Помимо выполнения данной операции в рамках капитального ремонта притирку клапанов проводят еще в ряде случаев.

Так, данные работы проводят:

  1. При подгорании клапана или седла;
  2. При прогорании тарелки клапана;
  3. При замене их в случае повреждения, в общем, всегда, когда возникли проблемы с данными элементами.

Требуемый инструмент

Работы по притирке клапанов не особо сложные, но выполнение их занимает длительное время, особенно, если делать это своими руками.

На автомобиле выполнить их невозможно, придется частично разбирать силовую установку, а именно снимать головку блока цилиндров.

Поэтому при решении произвести притирку клапанов сразу следует позаботиться о наличии новой прокладки ГБЦ.

Из инструментов для выполнения этой операции понадобится:

  • Набор ключей и головок;
  • Приспособление для разсухаривания клапанов;
  • Приспособление для выполнения притирки;
  • Пасты для притирки;
  • Ветоши;
  • Керосин.

Приспособления для выполнения работ, пасты для притирки

Пройдемся по приспособлениям для клапанов.

Для вытаскивания сухарей, которыми удерживается головка клапана в посадочной тарелке, есть специальные приспособления.

Конструкций их много, описывать все не будем. Отметим только, что все они действуют по одному принципу.

Этим приспособлением пружины клапана сжимаются, тарелка крепления клапана опускается вниз, высвобождая сухари, и они извлекаются.

Но можно поступить и простым методом. Потребуется отрезок трубки, по диаметру чуть меньше тарелки крепления.

Эту трубку наставляют на тарелку резко по ней бьют молотком. Из-за удара пружины сжимаются, тарелка проседает и сухари выскакивают.

При этом лучше отверстие с той стороны, по которой будет наноситься удар, чем-нибудь закрыть, чтобы через него не вылетели сухари.

Теперь о приспособлении для притирки.

Его можно приобрести, обычно такое приспособление состоит из гаечного зажима, штанги и воротка.

Но можно сделать его и самому. Для этого понадобится стержень диаметром, равным диаметру клапана. К нему приваривается вороток так, чтобы получилась Т-образная конструкция.

С другой от воротка стороны на стержень одевается отрезок резиновой трубки.

1 – металлический стержень диаметром 5 – 8 мм, в зависимости от диаметра стержня клапана, 2 – резиновая трубка, 3 – зажимные хомуты.

Внутренний диаметр трубки нужно выбирать такой, чтобы она плотно садилась на стержень.

Понадобится также еще один хомут, им будет зажиматься край резиновой трубки, который будет одеваться на стержень клапана.

Пасты.

Для притирки клапанов одних приспособлений мало, так как данная операция производится с применением специальных паст.

Найти их несложно, можно приобрести как дешевые притирочные пасты, так и весьма дорогие.

Для притирки лучше приобретать комплекты, состоящие из двух паст или же просто две пасты – для первичной черновой обработки и для вторичной чистовой.

Возможно также понадобиться применение шарошки. Она представляет собой конусную головку для дрели с вставленными в нее резцами по металлу.

Используют ее для того, чтобы обработать поврежденную поверхность седла.

Процесс притирки



Вначале снимаем с двигателя головку. Далее с головки снимается распредвал, регулировочные шайбы или гидрокомпенсаторы.

Следующим этапом является разсухаривание клапанов. Для этого применяют либо приспособление, либо же они выбиваются проставкой.

После этого снимаются крепежные тарелки и пружины. Сам клапан извлекается из головки для оценки его состояния и состояния седла.

Если он не имеет следов подгорания и не изогнут его стержень, то менять его необязательно, он подойдет и для дальнейшего использования.

Седло тоже нужно осмотреть на наличие следов подгорания. Если следы подгорания седла имеются, его поверхность вначале обрабатывается шарошкой.

После удостоверения, что подгорания на поверхностях нет, начинают процесс притирки.

Для этого на фаску клапана наносится немного пасты для первичной обработки.

Далее он ставится на место, а на его стержень надевается приспособление для притирки. Если оно самодельное, то резиновую трубку на стержне нужно зажать хомутом.

Затем приспособлением клапан поджимается к седлу и начинается притирка.

Для этого за вороток клапан проворачивается на 180 град., после проворачивается в обратную сторону. Такими движениями и производиться притирка.

На обработку поверхности одним типом пасты уходит примерно 5-7 мин. времени.

Периодически положение клапана меняется. То есть, его нужно провернуть примерно на 90 град. от крайнего положения при притирке, после чего снова продолжается процесс с проворотом его на 180 град. и возвратом обратно.

Механизировать процесс путем использования дрели с насадкой на стержень клапана не желательно.

Дрели обычно имеют большие обороты, поэтому при притирке ею существует вероятность перегрева седла и фаски клапана.

В таком случае лучше подойдет шуруповерт. Но круговое движение, которое будет обеспечиваться дрелью или шуруповертом, при притирке не рекомендуется, данную операцию лучше производить путем полуоборота клапана с последующим проворотом в обратную сторону, то есть ручную притирку.

После притирки черновой пастой, поверхности тщательно очищаются ветошью, чтобы удалить остатки пасты.

Затем на фаску клапана наноситься паста для чистовой обработки и процесс притирки повторяется.

Успешным результатом проведенной притирки будет являться равномерный серый матовый цвет притираемых поверхностей без каких-либо следов раковин или царапин.

Так по одному притираются все клапаны как впускные, так и выпускные. Особой разницы в том, на каком двигателе автомобиля выполняется данная операция — нет.

Процесс притирки клапанов одинаков как для ВАЗ-2106, так и для ВАЗ-2109 и более поздних моделей.

Разницу в сложности работ у этих авто может составлять разве что процесс снятия ГБЦ, подготовка к притирке, ну и удобства доступа приспособлением к клапанам из-за несколько отличающихся форм головки блока цилиндров.

Проверка качества притирки

После притирки всех клапанов рекомендуется провести проверку плотности прилегания их к седлам.

Для этого сначала нужно все клапаны установить на место, установить пружины с крепежными тарелками и засухарить их.

Вот здесь уже без приспособления для разсухаривания не обойтись.

Далее головка устанавливается на ровную поверхность тарелками клапанов вверх.

В камеры сгорания наливается керосин, поскольку он обладает высокой текучестью. Уровень его замеряется и ГБЦ оставляется на сутки.



Если по прошествии времени уровень керосина не снизился или снизился очень незначительно – притирка выполнена хорошо и можно двигатель собирать.

Также читайте по каким причинам на двигателях гнет клапана.

Если же замечена утечка керосина, операция по притирке клапанов производится еще раз, но только тех, на которых отмечена утечка.

Слесарный инструмент для автосервиса и промышленных предприятий — Профессиональный автоинструмент

Каталог специнструмента Приспособления для притирки клапанов в ассортименте «ГаражТулс».

Мы сравнили четыре наиболее популярных приспособления для притирки клапанов ДВС. Рассказываем и показываем!

LICOTA ATA-0003B

Приспособление для притирки клапанов 5/8″, 13/16″

Купить

LICOTA ATA-0003A

Приспособление для притирки клапанов 1″-1/8″, 1″-3/8″

Купить

LICOTA ATA-1401

Приспособление для притирки клапанов пневматическое

Купить

LICOTA ATA-1100

Машинка для притирки клапанов пневматическая

Купить

Идет приготовление к испытаниям. Ждем головку блока цилиндров.

В качестве подопытного досталась ГБЦ от BMW.

Все участники вместе с ГБЦ (ниже список, слева-направо)

Устройства для притирки клапанов двигателя, участвующие в сравнении:

  • Электрическая дрель. Притирка клапанов дрелью — технология, вызывающая самое большое количество споров на тему правильности использования.
  • Приспособление для притирки клапанов своими руками.
  • Пневмоинструмент для притирки клапанов вращением.
  • Пневмомашинка для притирки клапанов пристукиванием.

Какое из этих приспособлений быстрее, эффективнее, выгоднее, правильнее — лучше всех остальных? Какую притирку клапанов выбрать? Сейчас мы будем это выяснять.

Способ №1: с помощью дрели

Способ с дрелью получил распространение ввиду отсутствовавшего ранее инструмента для притирки.

Сначала подбирается подходящий по размеру шланг

Один конец крепится на стебель (стержень) клапана, другой — на дрель.

На клапан и седло наносится необходимое количество притирочной пасты, клапан устанавливается на свое место в ГБЦ.

Если используется присоска, ее устанавливают на тарелку клапана.

Существуют рекомендации, согласно которым инструмент обязательно должен работать на малых оборотах — предпочтение следует отдавать низкооборотной дрели или шуруповерту. Отпускайте курок дрели при соприкосновении клапана с седлом, касание должно производиться при сбросе. Не надо прикладывать никаких усилий, это значительно повышает риск неправильной притирки.

Притирка клапана к седлу при помощи электрической дрели

Полезный совет. Очень важно использовать минимальное количество притирочной пасты. Сама паста бывает разной — с крупным и мелким абразивом. Чаще всего применяют алмазную. Для правильной притирки следует применять пасты разной зернистости и начинать с абразива для грубой обработки.
После притирания обязательно смывайте притирочную пасту и очищайте детали. Попадание абразивной пасты в ГБЦ и двигатель недопустимо! Это приведет к разрушению деталей и дорогому ремонту.

При притирке дрелью ключевую роль имеет опыт. Не обладая необходимыми навыками, очень легко получить канавы и риски или сместить пятно контакта клапана с седлом. Все это приводит к очень скорой поломке.

Профессионалы часто сходятся во мнении, что применять дрель допустимо, но неправильно. Это мнение мы поддерживаем и смотрим на дрель с недоверием

Главное преимущество способа: высокая скорость притирки.

Способ №2: ручная притирка клапанов авто

Ручная притирка — дедовский способ, проводится с использованием присоски. Как и в случае с дрелью, очень важен опыт человека, который осуществляет процедуру.

Обратите внимание, что в специализированных магазинах продаются ручные приспособления для притирки клапанов, представляющие собой деревянный стержень и набор присосок

Притирка клапанов своими руками неудобна и утомительна, она занимает много времени — в среднем, 15 — 20 минут на один клапан. Риск что-то испортить или сделать неправильно минимален, но он присутствует.

На 12-ой минуте теста ручной приспособы мы отчего-то почувствовали себя вот так

Главное преимущество: низкая стоимость ручных приспособлений для притирки клапанов.

Способ №3: пневмоинструмент для притирки клапанов вращением

Пневмомашинка — автоматизированный, упрощенный и многократно ускоренный метод ручной притирки. Двигатель соединен со штифтом, который приводится в движение энергией сжатого воздуха.

Для работы потребуется подключение к источнику сжатого воздуха

На штифт устанавливается присоска подходящего размера, которая затем крепится на тарелку клапана.

В комплект, как правило, входит целый набор присосок различного размера

Под воздействием сжатого воздуха двигатель обеспечивает возвратно-вращательное движение штифта с присоской, вследствие чего вращается и клапан — происходит притирка. Перед сменой направления вращения клапан успевает провернуться примерно на 75 градусов.

Это самый простой и доступный способ притереть клапан, не требующий никаких специальных навыков. Устройство само контролирует угол и частоту вращения, которые являются оптимальными. Скорость работы еще выше, чем у дрели — для притирки одного клапана достаточно всего нескольких минут.

Также отметим, что тестируемый нами набор для притирки клапанов имеет очень удобную для хранения упаковку — пластиковый противоударный кейс. Это может стать дополнительным плюсом, например, для применения в условиях автосервиса.

Главные преимущества: очень высокая скорость работы, простота и удобство использования, отсутствие требований к навыкам и заведомо гарантированное качество.

Метод №4: пневмомашинка для притирки клапанов пристукиванием

Принципиальное различие между этим и предыдущим устройством — способ притирки. При помощи данной машинки клапан притирается не вращением, а пристукиванием, что имитирует реальную работу двигателя.

На шток приспособления устанавливается одна из присосок набора, которая затем закрепляется на тарелке клапана

Инструмент оснащен колесиком для настройки частоты оборотов

Притирка осуществляется многократным повторением возвратно-поступательных движений клапана

Пневмомашинка для пристукивания имеет минимальные требования к навыкам использования. При отсутствии опыта обучение происходит прямо в работе, за первые же минуты. Также приспособление полностью исключает риски повредить детали и испортить что-либо.

Главные преимущества: заведомо гарантированное качество, самое точное притирание за счет имитации работы клапана в двигателе.

Интересно увидеть не картинки, а видео с работой пневматических машинок? Добро пожаловать на наш канал о профессиональном инструменте и авторемонте на YouTube.

  • Видео — притирка клапанов вращением
  • Видео — притирка клапанов пристукиванием

Итоговая таблица, результаты и выводы

Для объективной комплексной оценки каждого из методов мы выбрали шесть параметров, которые имеют наибольшее значение:

  • Скорость.
  • Удобство использования. Этот параметр также оказывает влияние и на общую скорость работы.
  • Отсутствие требований к опыту и навыкам. Чем выше оценка, тем легче пользователю провести правильную притирку клапана.
  • Отсутствие рисков. Чем выше оценка, тем меньше вероятность что-то сделать неправильно или испортить детали.
  • Качество притирки. Чем выше оценка, тем точнее выполнена операция.
  • Стоимость. Чем меньше расходов на тот или иной способ, тем выше бал.

ПараметрДрельРучное приспособлениеПневмомашинка, вращениеПневмомашинка, пристукиваниеСкорость8197Удобство использования31108Не требуется спец.навык12107Отсутствие рисков141010Качество44810Стоимость71013Итоговый результат24224845

Как видно из таблицы, специальные пневмо-приспособления для притирки значительно превосходят ручной способ и дрель. Если откинуть параметр стоимость и смотреть только на качественные показатели, то оба метода проигрывают пневматическим машинкам с разгромом.

Выдающиеся показатели и наибольший итоговый бал по результатам тестов у машинки для притирки клапанов вращением. Максимальное количество баллов не сумел набрать ни один из участников — что же, идеального во всем инструмента не существует. Места распределились следующим образом:

Последнее место, 22 балла — ручной способ, который прогнозируемо позади всех остальных. В настоящее время клапаны притираются ручным способом либо для получения удовольствия от процесса (да-да, бывает и такое), либо при полном отсутствии доступа к современному инструменту.

Предпоследнее место, 24 балла — дрель. Несмотря на высокую скорость работы, дрель опережает ручной метод всего на несколько пунктов. Прежде всего это связано с высокими рисками неправильной притирки и порчи деталей, а также с повышенными требованиями к специальным навыкам.

Второе место, 45 баллов — машинка для пристукивания. Несильно уступает первому месту, зато обеспечивает самую точную и правильную притирку клапана.

Первое место, 48 баллов — машинка для вращения. Лидирует практически по всем показателям и является оптимальным решением для притирки.

Для испытаний использовалось следующее оборудование:

  • Ручная притирка клапанов — Licota ATA-0003A
  • Электрическая дрель Hitachi — модель D10VC2
  • Пневматическая машинка для притирки клапанов вращением — Licota ATA-1100
  • Пневматическое приспособление для притирки клапанов пристукиванием — Licota ATA-1401

В ГаражТулс вы можете купить профессиональное оборудование для притирки клапанов. Цены и подробные характеристики смотрите в нашем каталоге.

Пользователи машинок для притирки клапанов

Пневматические приспособления для притирки клапанов в первую очередь будут интересны сотрудникам автосервисов. Оборудование значительно снижает затраты времени на ремонт ГБЦ и повышает само качество притирки. На нашей практике ни один мастер, испытавшей в работе профессиональный инструмент, не вернулся затем к ручному методу или дрели.

Невысокая цена инструмента делает его доступным также для частного применения. При желании самостоятельно провести притирку клапанов, а не доверять эту операцию стороннему сервису — приспособление станет оптимальным решением.

Как притереть клапана своими руками + видео работ в домашних условиях на ВАЗ

В ходе ремонта двигателя любой из классических моделей ВАЗа, у автовладельца, привыкшего всё делать своими руками, возникает вопрос о том, как притереть клапана к сёдлам головки блока цилиндров. Данная проблема известна владельцам других авто, разработанных советским автопромом. Новые отечественные и зарубежные машины не позволяют освоить этот процесс, так как посадочные места клапанов: либо идеально притёрты на заводе, либо притираются автоматически в ходе работы.

Зачем необходима притирка клапанов

Одним из ключевых показателей стабильной работы двигателя является наличие на такте сжатия в камерах сгорания компрессии достаточного уровня. На данный показатель влияют такие факторы:

  • состояние поршня, поршневых колец и гильзы цилиндра;
  • качество уплотнения прокладки между блоком и головкой БЦ;
  • степень герметичности запирания впускным и выпускным клапаном просветов.

Кроме того, что компрессия должна соответствовать определённым параметрам, её показатель для всех цилиндров должен быть одинаковым. Элементы поршневой группы изнашиваются примерно одинаково, и оказать влияние на разность компрессии в цилиндрах могут клапана.

Для того, чтобы каждый клапан максимально надёжно перекрывал канал в закрытом состоянии, проводится притирка рабочей поверхности на его тарелке к посадочному седлу. Указанную процедуру следует проводить каждый раз при замене головки блока или клапанов.

Как правильно притереть клапана – ручная притирка

Для того, чтобы выполнить притирку тарелок клапанов, можно использовать несколько способов. Самый простой, доступный, но очень трудоёмкий – ручная притирка. Для работы необходимо обзавестись специальным приспособлением в виде трубки, на одном конце которой имеется Т-образная рукоятка, в отверстие с противоположной стороны должен входить стержень клапана.

Для удержания клапана в боковой стенке трубки выполняют отверстие, нарезают резьбу и вкручивают болт, которым зажимают стержень. Другим важным компонентом процесса является притирочная паста. Это смесь смазочных материалов с мелким абразивом, которая наносится периодически на притираемые поверхности.

Порядок притирки клапанов ручным способом:

  • головка блока цилиндров в разобранном виде укладывается на верстак и закрепляется;
  • на штатное место вставляется клапан и на его конце закрепляется приспособление;
  • на клапан в месте контакта с седлом наносится небольшое количество пасты по всей окружности;
  • удерживая приспособление за рукоятку, следует потянуть клапан на себя до закрытия просвета и выполнять круговые движения вправо и влево, насколько позволяют возможности кистевого сустава;
  • после нескольких движений клапан проворачивается на 180 градусов, открывается, обновляется паста и повторяется притирка;
  • притирать следует до тех пока на тарелке клапана и седле не появится однородная матовая полоса шириной не менее 1,5 мм.

Таким образом, зная, как притереть клапана самостоятельно, можно сэкономить значительную суму на оплате услуг моториста. Ручной способ, хотя и приводит к утомлению, но он считается наиболее правильным, так как контроль качества притирки производится постоянно, а человек через тактильные ощущения контролирует правильность прижима, не допуская скачков и ударов.

Как правильно притереть клапана с использованием средств механизации

Для тех, кто желает ускорить процесс притирки клапанов, есть способ, позволяющий при значительном уменьшении физического труда сократить и время работы. Для этого необходимо обзавестись механической или электрической дрелью, которые должны отвечать определённым критериям: возможность реверсного вращения; регулирование количества оборотов патрона. С использованием дрелей притирка возможна двумя способами: со стороны камеры сгорания или сверху.

Рассмотрим, как правильно притереть клапана первым способом:

  • для работы необходимо изготовить металлические пятаки по размеру меньше, чем диаметр тарелки клапана, в центре которых делается прорезь, как на головках винтов под отвёртку;
  • расплавив немного битума, пятаки приклеиваются на тарелку клапана;
  • после этого ГБЦ укладывается камерами сгорания вверх, вставляется клапан и смазывается место притирки пастой;
  • в патрон дрели вставляется металлический стержень, который на конце расплющен, как конец отвертки;
  • вставляя конец стержня в разрез пятака, начинаем притирать клапан, вращая его дрелью. Обороты должны быть небольшими;
  • после проворачивания около 10 раз в одном направлении, необходимо обновить пасту и притирать в обратном направлении;
  • перед установкой клапана на его стержень надевают пружину, которая будет поднимать его, но при этом её сопротивление должно быть незначительным;
  • снять пятак можно, если нагреть клапан;
  • остатки битума смываются бензином или растворителем.

Способ второй по технологии не отличается от ручной притирки, с той лишь разницей, что вращение производится также дрелью. Для этого необходимо в патрон дрели вставить стрежень, который по диаметру схож с диаметром стержня клапана, а также подобрать отрезок резиновой трубки длинной около 10 см., который можно надеть на клапан и стрежень на патроне. Для надёжности концы трубки обжимаются хомутами.

Несколько секретов правильной притирки клапанов

Освоить процесс притирки клапанов абсолютно не сложно. После того, как на тарелке первого клапана появится заветная полоса, вопросов больше не возникнет. Современные средства коммуникации позволяют обратиться за помощью к специалистам, ведь о том, как притереть клапана видео ролики, размещенные в сети Интернет, насчитываются тысячами.

Принимаясь за ремонт ГБЦ, в частности за притирку клапанов, следует неукоснительно соблюдать определённые правила:

  • у каждого клапана своё место, после притирки клапаны местами менять нельзя;
  • в работе следует использовать разные по абразивности пасты: от самой крупной до самой мелкой;
  • после притирки обязательно необходимо тщательно промыть головку и клапаны для удаления абразивных частиц.

Перед установкой головки блока собранные клапаны проверяются на герметичность, для чего в каналы заливают небольшое количество керосина, который не должен просачиваться в камеру сгорания.

Инструменты

Для притирки вам потребуется подготовить металлический стержень.

На данный стержень нужно надеть резиновый шланг, диаметром равным диаметру клапана. Это будет ваш основной и единственный инструмент.

Правда, если захотите ускорить процесс ремонта, то его можно заменить дрелью.

Основные правила и секреты

Для осуществления процесса нужно снять головку блока цилиндров.

  • Чтобы извлечь клапана из втулок, которые их направляют, надо предварительно убрать пружины клапанов. Для этого можно применять инструменты для клапанов, доступные в специализированных магазинах.
  • Обычно на стержень приспособления надевают резиновый шланг и хомуты. Вместо этого можно использовать наконечник со сквозным резьбовым отверстием в боковой стенке. В это отверстие вворачивается болт, фиксирующий стержень клапана.
  • Перед притиркой осмотрите клапана. Если на них есть следы деформации (погнутости и трещины) – такие изделия использовать нельзя. Замените их новыми. Имеется нагар? Очистите его — для этого можно применять жёсткую щётку.

Способы притирки

Так как правильно притереть клапана можно разными способами, стоит ознакомиться с каждым из них. Разница между упомянутыми далее способами существенная: использование станка даёт наиболее точный результат, тогда как вручную притирать клапана достаточно сложно и долго, а качество выполненных работ наименее высокое.

Станки

Максимальной точности нарезки и сопряжения седла и фаски клапана можно добиться только посредством жёсткой центровки детали, и без станка в данном случае не обойтись. В итоге профиль качественно нарезается и отличается высокой точностью. Дополнительные манипуляции при такой процедуре не нужны, кроме сборки ГБЦ и предварительной промывки клапанов.

Ручные фрезы

Так как притереть клапана в домашних условиях можно и без высокоточного станка, стоит рассмотреть метод с использованием ручной фрезы. Диаметр такого инструмента может быть разным, а подбирать его следует с учётом конкретной модели двигателя. Необходимо на сёдлах вырезать три фаски под углом в 60, 45 и 30 градусов. Помните, что данный метод применим исключительно для обработки старых деталей.

Верстак и трубка с Т-образной ручкой

Рассматриваемый метод принято считать наиболее трудоёмким и долгим, зато он способен обеспечить достойный уровень качества. Рассмотрим этапы процесса:

  1. Подготовьте трубку с ручной Т-образной формы и отверстием, куда стержень клапана без проблем войдёт.
  2. Сбоку конструкции создайте отверстие и нарежьте резьбу, вкрутите болт. Клапан должен фиксироваться максимально прочно и надёжно.
  3. Разберите ГБЦ, установите на верстак. Не забывайте о надёжности фиксации.
  4. Вставьте клапан в отведённый для него участок и закрепите собранную ранее конструкцию на другом его конце.
  5. Пасту на данном этапе следует применить для обработки области соприкосновения с седлом.
  6. Воспользуйтесь сконструированным приспособлением для перемещения клапана, чтобы просвет исчез полностью.
  7. Периодически меняйте направление круговых движений, параллельно дополнительно обрабатывайте зону клапана абразивной пастой.
  8. О высоком качестве выполненной работы будет свидетельствовать полоса с матовой поверхностью, которую вы найдёте на главных составляющих элементах клапана. Ширина дорожки должна ориентировочно составлять 1,5 мм.
Использование дрели

Применение дрели для реализации рассматриваемой процедуры также допустимо и считается наиболее распространённым вариантом. В идеале инструмент должен располагать функцией реверса. Шуруповёрт также подойдёт. Сам процесс притирки состоит из следующих этапов:

  1. Рассухарьте клапана и снимите их. На данном этапе целесообразно заменить при необходимости маслосъёмные колпачки. (читайте больше о замене маслосъёмных колпачков).
  2. Используйте растворитель для обезжиривания седла и клапана.
  3. Нанесите пасту на рабочую клапанную фаску. Абразивное вещество не должно попасть на шток клапана, иначе он будет повреждён, маслосъёмные колпачки изживут своё намного быстрее, а масло будет расходоваться в большем количестве. Наденьте на шток войлочный лоскут, чтобы защитить его.
  4. Зафиксируйте клапан на своём месте, а шток должен располагаться в патроне выбранного вами электроинструмента. Для повышения удобства работы воспользуйтесь отрезком шланга: один край наденьте на шток, а второй — в патрон. Отдельные мастера предпочитают зажать шток сразу в патрон.
  5. Для притирки активируйте минимальную скорость дрели. Если клапанная тарелка прижата к седлу определёнными зонами, воспользуйтесь утолщённой резинкой, но обычно в этом нет необходимости.
  6. При оттягивании электроинструмента на себя наблюдается прижимание. Вращательные движения необходимо выполнять в разные стороны поочередно. Процедура занимает около 2 минут.
  7. Для окончательной обработки на завершающем этапе повторите все действия, но вместо абразивной пасты используйте смешанную с моторным маслом пасту ГОИ. Предыдущую притирочную пасту следует предварительно удалить.
  8. Как только работы будут завершены, тщательно очистите бензином обработанные пастой детали.
  9. Чтобы убедиться в достойном уровне выполненной работы, можно ориентироваться как на матовую дорожку, так и на другие методы проверки качества притирки. Это может быть способ с заливанием бензина или керосина, используемый для определения необходимости выполнять притирку.

Результат проделанной работы может вас разочаровать, в некоторых случаях это будет вполне логично. Например, если ранее сёдла были криво прирезаны или на рабочих фасках заметны существенные дефекты.

Убедиться в том, что процедура не увенчалась успехом, можно по той же матовой полоске, она будет неровной или даже прерываться. Приобретение новых деталей станет единственным решением проблемы.

Инструменты для притирочных работ

Собрать прибор для проведения притирки клапанов можно своими руками, использовав для этого сверло, дрель, шланг и два хомута. На конец сверла крепится шланг, место соединения перетягивается хомутом, а само сверло вставляется в патрон дрели. К стержню клапана прикрепляется второй конец шланга.

Дрель с хомутами и шлангом — эконом-вариант инструмента для притирки клапанов

Заменить такой инструмент можно специальной присоской, крепящейся к тарелке клапана и вставляющейся в патрон дрели. При выборе такого инструмента проверяется качество материала, из которого он изготовлен, поскольку при некачественном исполнении работа может постоянно прерываться.

Притирку клапанов и сёдел проводят при соблюдении определённых условий:

  1. Процесс осуществляют в обе стороны.
  2. Чтобы не допускать перегрев поясков и сёдел, скорость вращения патрона дрели выставляют в пределах 500 оборотов в минуту.

Притирка клапанов своими руками: порядок действий

1. Разбираем силовой агрегат.

  • Первым делом снимаем навесное оборудование, которое служить помехой при работе  с головкой цилиндра. Затем крепим в верхнюю мертвую точку поршень первого цилиндра, сливаем охлаждающую жидкость. После чего осуществляем демонтаж выпускного и впускного коллектора. Получив доступ к головке, демонтируем сразу воздушный фильтр, а затем и крышку клапанов, только не забудьте предварительно зафиксировать шкив распредвала. Чтобы это сделать, можно взять отвертку и упереть ее в специальную шпильку. Далее снимаем со шкива ремень ГРМ, то есть откручиваем болт и шайбу крепления шкива и снимаем последний с распределительного вала. Теперь выкручиваем болты крепления и снимаем головку блока цилиндров. Но делать это нужно так, чтобы один из концов распредвала обязательно вышел за границы крышки ремня газораспределения.

2. Осуществляем демонтаж клапанов.

3. Промываем клапана и их седла бензином.

4. Наносим на промытые седла притирочную (она же алмазная) пасту и устанавливаем клапан на свое место. Делаем это следующим образом.

Надеваем на клапан подготовленный металлический инструмент (если притирка будет делаться с использованием дрели, то клапан ставят в ее патрон) и, очень аккуратно поворачивая его во все стороны, прижимаем его к седлу.

При этом очень важно во время данной работы отслеживать цвет кромки клапана и его седла. К концу притирки он должен стать равномерно серым.

Перед тем как завершить работу, клапан следует опять промыть бензином, полностью удалив остатки притирочной пасты. В противном случае герметичность работы клапана очень быстро выйдет из строя.

Кстати, проверка герметичности клапана является последним этапом работы по притирке клапанов своими руками. Для проведения этой проверки налейте керосин в камеру сгорания. Если на протяжении трех минут из последней не будет сочиться никакая жидкость, значит, герметичность клапана в порядке. Ну, а если керосин все же будет проступать, следовательно, притирку нужно продолжать.

Как выполнить своими руками правильно

Притирать клапана можно несколькими способами. Оптимальный вариант — использование станков и фрез, но они не всегда есть рядом. В таком случае лучше прибегнуть к ручному варианту.

Инструменты для притирочных работ

Приспособления для притирки подразделяются на 2 группы.

  1. Зажимающие клапан сверху, фиксирующиеся на стержне. На одной из сторон располагается ручка. Для достижения результата её нужно тянуть и вращать.
  2. «Присоски». Фиксируются на тарелке клапана, также оснащаются ручкой. Для использования надо прижать клапан к тарелке и вращать приспособление в разные стороны.

Инструмент для притирки клапанов: зажимающая сверху модель

При отсутствии инструмента подойдут шуруповёрт или дрель.

Вне зависимости от выбранного инструмента вам понадобятся следующие приспособления:

  • абразивная или алмазная паста;
  • пружина — такая, чтобы можно было без труда сжать руками и надеть на клапан;
  • керосин.

Нет возможности раздобыть абразивную пасту? Приготовьте её! Для этого понадобится наждачная бумага с мелким зерном или стружка наждачного камня. Снимите с неё камни и смешайте их с солидолом или аналогичным веществом в пропорции 2 к 1. По консистенции смесь должна напоминать шампунь. В крайнем случае в качестве основы сгодится и стандартное моторное масло.

Важный этап притирки клапанов: нанесение абразивной пасты

Притирка своими руками на ВАЗ 2109 с помощью пасты
  1. Возьмите клапан в руки и наденьте на него пружину. Верните клапан на место, обратно в машину.
  2. Подожмите его пальцами и установите на ножку заранее подготовленный инструмент.
  3. Винтом зафиксируйте инструмент на клапане.
  4. Нанесите на притирочную плоскость тарелки абразивную пасту.
  5. Вращайте клапан в обе стороны, выполняя притирку. Нужно выполнить около 5 движений, после чего следует поднять изделие, перевернуть его на 90 градусов и повторить действия.
  6. Выполняйте процедуру, пока на тарелке и седле головки не появится матовое кольцо серого цвета.
  7. По завершении работ со всеми клапанами протрите их керосином и тщательно вытрите ветошью.

Так должен выглядеть клапан после притирки

Как притереть на станке

Если есть доступ к станку, лучше воспользоваться им.

  1. Зажмите клапан в специальном фиксаторе, включите станок. Шлифовальный круг быстро вращается в одну сторону, клапан — в другую, медленнее. Аккуратно подводите изделие к кругу и притирайте его.
  2. Не шлифуйте изделие слишком сильно. Прекратите обработку, как только процесс шлифовки станет непрерывным.
  3. Остановите агрегат, снимите клапан и протрите его керосином.
  4. После этого нужно осмотреть головку блока цилиндров. Изучите седла, запрессованные в головке. Притирать их можно только при отсутствии повреждений. Если на сёдлах имеется прогар, обработайте его шарошкой — пока серое кольцо не возникнет по всему кругу.

Чтобы обработать седла, нужна вот такая шарошка

Когда делать притирку

Традиционно целесообразно выполнять рассматриваемую процедуру после выполнения полноценного ремонта мотора или при замене поршневых колец. Следующая поэтапная инструкция позволит понять, пришло ли время притереть клапана.

  1. Снимите ГБЦ и установите её так, чтобы тарелки были направлены вверх. Поверхность должна быть максимально ровной.
  2. Налейте керосин или бензин в камеры сгорания.
  3. Измерьте уровень и оставьте ГБЦ в таком состоянии на 12 часов.
  4. Через 12 часов проведите повторный замер, и если уровень залитого вещества не изменился за этот период, притирать клапана не нужно.
  5. Если количество вещества частично уменьшилось, остаётся определить пропускающий клапан. Поможет обнаружение очагов влаги и сырости в одном из коллекторов.

Другой способ проверки предполагает установку головки в боковое положение, течь оценивается со стороны тарелок. В остальном процедура аналогична.

Также советуем внимательно изучить статью нашего эксперта, в которой рассказывается об обслуживании двигателя ВАЗ-2112 на 16 клапанов.

Проверка качества выполненных операций

Проверить качество выполненной работы можно несколькими средствами:

  • керосином;
  • воздухом;
  • карандашом.

Самый эффективный способ проверки — применение вакуум-тестера, который имитирует процессы, проходящие в двигателе автомобиля. Пропускаемый газ вырывается через возможные щели.

Проверку ГБЦ вакуум-тестером лучше осуществлять в специализированном сервисе, приобретение тестера достаточно накладно

Со стороны как впускного, так и выпускного коллекторов подключается прибор, в результате чего образуется вакуум. При плохой притирке клапанов манометр будет фиксировать минимальный уровень давления, поскольку через щели проходит воздух, чего в норме не должно быть.

Ещё один способ проверки — использование керосина. ГБЦ располагается таким образом, чтобы камера сгорания была направлена вверх, а поверх наливают керосин. Бытует мнение, что за ночь керосин при неправильно проведённой притирке должен вытечь, однако на деле это не совсем так и названный метод не является достаточно эффективным.

Проверка герметичности ГБЦ керосином — не самый достоверный метод контроля

Равномерность распределения специального маркирующего вещества — ещё один вариант проверки. По всей окружности клапанного седла рисуются радиальные риски, после чего деталь вставляется на место, прижимается и прокручивается. Затем её вынимают и осматривают сложившийся узор. Если риски были стёрты и всё основание седла прокрасилось равномерно, то клапан можно пускать в эксплуатацию. В противном случае притирку проводят ещё раз.

Притирка клапанов — необходимая процедура, обеспечивающая нормальное функционирование ГБЦ автомобиля. Проводить её, несмотря на всю простоту работы и доступность материалов, лучше всего при помощи специалистов: это гарантирует длительный срок эксплуатации не только клапанов, но и двигателя машины в целом.

Приспособления для притирки клапанов в Москве

959 ₽

Купить

Приспособление «Эврика», для притирки клапанов с присосками, D 15,8, 20,6, 28,5, 34,9 мм 8 (800) 77… показать

по г. Москва

335 ₽

Купить

Приспособление для притирки клапанов (кардан. ф7мм) Автом (22035) +7 (495) 78… показать

по г. Москва

215 ₽

Купить

Приспособление для притирки клапанов (кардан. ф8мм) Автом (22036) +7 (495) 78… показать

по г. Москва

290 ₽

Купить

Набор для ручной притирки клапанов МАЯКАВТО 1/144(22167) +7 (495) 78… показать

по г. Москва

895 ₽

Купить

Приспособление AV Steel, для притирки клапанов с карданом 8 мм 8 (800) 77… показать

по г. Москва

925 ₽

Купить

Приспособление AV Steel, для притирки клапанов с карданом 7 мм 8 (800) 77… показать

по г. Москва

260 ₽

Купить

Приспособление для притирки клапанов с присосками 2 пр. АвтоDело 40368 +7 (495) 13… показать

по г. Москва

280 ₽

Купить

Приспособление для притирки клапанов с присосками 2 пр. (АвтоDело) (21164) +7 (495) 78… показать

по г. Москва

215 ₽

Купить

Присп. для притирки клапанов (кардан. ф9мм) Автом (22717) +7 (495) 78… показать

по г. Москва

8 350 ₽

Купить

Машинка пневматическая для притирки клапанов, ударного действия МАСТАК 103-13005C +7 (920) 04… показать

из Нижнего Новгорода в Москву

48 899 ₽

Купить

Набор для притирки клапанов станкоимпорт, KA-7322K +7 (920) 04… показать

из Нижнего Новгорода в Москву

2 430 ₽

Купить

Приспособление для притирки клапанов на дрель, 3 предмета KING TONY +7 (920) 04… показать

из Нижнего Новгорода в Москву

5 900 ₽

Купить

Приспособление для притирки клапанов пневматическое (20, 30, 35, 40мм), в кейсе Premium Forsage F-62114 +7 (967) 59… показать

из Санкт-Петербурга в Москву

424 ₽

Написать

Приспособление ‘Эврика’для притирки клапанов с присосками, D 15,8, 20,6, 28,5, 34,9 мм 8 (800) 10… показать

по г. Москва

959 ₽

Купить

Приспособление «Эврика», для притирки клапанов с присосками, D 15,8, 20,6, 28,5, 34,9 мм 8 (800) 77… показать

по г. Москва

777 ₽

Купить

Приспособление «Эврика», для притирки клапанов с присосками, D 15,8, 20,6, 28,5, 34,9 мм +7 (495) 36… показать

из Новосибирска в Москву

16 423 ₽

Купить

Устройство для притирки клапанов Zeca 209 +7 (351) 20… показать

из Челябинска в Москву

403,65 ₽

Купить

Приспособление «Эврика», для притирки клапанов с присосками, D 15,8, 20,6, 28,5, 34,9 мм +7 (922) 35… показать

из Перми в Москву

985,50 ₽

Купить

Инструмент для притирки клапанов AE&T MHR04220, 5/8″, 13/16″, 11/8″, 13/8″ +7 (922) 35… показать

из Перми в Москву

985,50 ₽

Купить

Инструмент для притирки клапанов AE&T MHR04220, 5/8″, 13/16″, 11/8″, 13/8″ +7 (922) 35… показать

из Перми в Москву

859 ₽

Купить

Инструмент для притирки клапанов HAZET 795-1, с вакуумным-присосом, d=20 мм +7 (922) 35… показать

из Перми в Москву

11 830 ₽

Купить

Пневматическая машинка для притирки клапанов ГРМ. +7 (812) 90… показать

из Санкт-Петербурга в Москву

760 ₽

Купить

Приспособление для притирки клапанов с присосками съемными JTC 8 (800) 30… показать

из Новосибирска в Москву

350 ₽

Купить

Приспособление для притирки клапанов 5/8″13/16″ +7 (812) 90… показать

из Санкт-Петербурга в Москву

350 ₽

Купить

Приспособление для притирки клапанов 1-1/8″1-3/8″ +7 (812) 90… показать

из Санкт-Петербурга в Москву

13 540 ₽

Написать

Пневматическая машинка для притирки клапанов ГРМ. +7 (812) 42… показать

из Санкт-Петербурга в Москву

9 118 ₽

Купить

Пневматическая машинка для притирки клапанов ГРМ. +7 (967) 59… показать

из Санкт-Петербурга в Москву

10 440 ₽

Купить

Устройство для притирки клапанов 209 Zeca Италия +7 (921) 42… показать

из Санкт-Петербурга в Москву

14 210 ₽

Купить

Машинка для притирки клапанов ГРМ пневматическая 3000 цикл. мин., 16-45 мм Jonnesway JAT-1041 8 (800) 55… показать

из Иркутска в Москву

325 ₽ /компл.

Купить

Набор для притирки клапанов «Авто-Дело» универс. +7 (938) 88… показать

из Краснодара в Москву

405 ₽

Купить

Приспособление для притирки клапанов 1-1/8″ — 1-3/8″, Jonnesway AI030010 +7 (992) 21… показать

из Перми в Москву

410 ₽

Купить

Приспособление для притирки клапанов 5/8″ — 13/16″, Jonnesway AI030011 +7 (992) 21… показать

из Перми в Москву

Цену уточняйте

Написать

JTCJTC Приспособление для притирки клапанов с присосками JTC +7 (960) 02… показать

по г. Москва

Цену уточняйте

Написать

МАСТАК Приспособление для притирки клапанов (скалка), 2 предмета +7 (960) 02… показать

по г. Москва

8 150 ₽

Купить

МАСТАК Машинка пневматическая для притирки клапанов, ударного действия

Притирка клапанов своими руками: методы, выбор пасты

Диагностика и ремонт21 июля 2019

Чтобы притереть клапана, не обязательно ставить свою машину на долгий ремонт в автомастерскую, и надеется, что, мастера сделают всё на «отлично», а не спустя рукава. Эту процедуру можно проделать самостоятельно при наличии желания и необходимого инструмента. Более того, большинство настоящих автолюбителей, предпочитают делать ремонт и настройку механизмов (агрегатов) своими руками. Это гарантирует качество работ и доставляет моральное удовлетворение водителю.

Что такое притирка клапанов и для чего она нужна?

В большинстве отечественных автомобилей, особенно старого образца, 1970–1991 годов, стоят четырёхцилиндровые, восьми клапанные двигатели. То есть, на каждый цилиндр приходится по два клапана – впускной, впускающий в камеру сгорания горючую смесь, и выпускной, выбрасывающий отработанные выхлопные газы в коллектор.

Клапан автомобиля, похож на гвоздь с широкой шляпкой, которой он и затыкает отверстие в камере сгорания. Шляпка или правильнее – тарелка клапана плотно прилегает своим краем (фаской) к седлу – кромке отверстия, в которое он установлен. Чем чище и ровнее края тарелки и седла, тем лучше клапан закрывает отверстие, а значит мощность двигателя, без потерь, направляется на движение поршней.

Со временем, края тарелки и седла покрываются копотью и нагаром, что нарушает герметичность камеры сгорания. Это отрицательно сказывается на мощности и экономичности двигателя, увеличивается расход масла.

Если не чистить регулярно клапана, то раскалённые выхлопные газы, рано или поздно расплавляют саму тарелку, приводя клапана в негодность, а следовательно и весь двигатель.

Так как процедура снятия головки двигателя довольно трудоёмкая, имеет смысл объединять работы, проводимые с её узлами и деталями. Например, при замене прокладки головки двигателя, можно заодно поменять маслосъёмные кольца на поршнях и почистить клапана.

Необходимость чистки определить визуально трудно, но есть простой способ понять насколько это необходимо. Нужно налить в камеры сгорания, прямо на тарелки клапанов, керосин или бензин и оставить их так на 12 часов. Если жидкость за это время вытекла, то это означает что она просочилась между тарелкой и седлом, а значит чистка и притирка необходимы.

В целом же, считается, что клапана нужно чистить и притирать каждые 50000 км пробега. Но и эта цифра неточная, так как играет роль манера использования двигателя, ведь он может работать при сильных, спортивных нагрузках, а может и в щадящем режиме на хорошем, чистом топливе.

Что необходимо для притирки?

Притирать клапана можно несколькими способами, в зависимости от выбранного понадобится и соответствующий инструмент. Это может быть обычная электродрель, специальный пневматический инструмент или ручная фреза. Соответственно понадобится специальная притирочная паста, состав которой аналогичен тому, что применяется ювелирами для шлифовки металлов.

Способы притирки

Существует несколько способов притирки. Каждый имеет свои особенности, которые описаны ниже.

Ручные фрезы

Ручная фреза представляет собой палочку с присоской на конце. Процедура проста, как добывание огня. Резиновая присоска устанавливается на тарелку клапана, фаска тарелки и седло предварительно обрабатываются специальной притирочной пастой и начинается вращение полоски между ладонями – влево, вправо. На нормальный клапан, обычно уходит от 15, до 20 минут.

Применяют такой способ самые настоящие ценители раритетных авто, получая от этого процесса моральное удовольствие. При таком способе притирки невозможно испортить саму тарелку, шток клапана или седло. Визуально, после обработки фаска тарелки становится матовой, как и седло.

Станки

Существуют специальные мобильные станки для притирки клапанов. Применяют их профессиональные автослесари, в своих мастерских. Это устройства типа: VM1150, VM1200, VM1350, VM1500 или VM1600. Отличаются они размерами обрабатываемых тарелок и глубиной погружения. Есть также специальные стенды для притирки клапанов, типа Р-23.74, они способны обрабатывать сразу по 8 клапанов, и рассчитаны на самые разные модели автомобилей – от легковых до большегрузов.

Верстак и трубка с Т-образной ручкой

Трубка с Т-образной ручкой – ещё одно устройство используемое для бережной притирки клапанов раритетных авто. В данном случае на конце трубки имеется крепление для стержня, а за ручку производится вращение клапана в седле. Способ не терпит спешки и силы. Он снимает минимальный слой с хрупкой и тонкой тарелки клапана. Но времени при таком способе затрачивается довольно много.

Использование дрели

Использование электрической дрели – самый спорный способ в среде профессиональных автомастеров. При этом способе шток клапана зажимается в самом патроне дрели или через гибкий резиновый шланг. Дрель при этом должна быть реверсивной, с возможностью вращать шток в обе стороны на сверхмалых скоростях. Несомненно, данный способ значительно сокращает время на притирку – на один клапан уходит от 1 до 2 минут. Но есть риск поцарапать тарелку или седло, оставить на них глубокие царапины или вообще, сломать шток клапана.

Важно! Выполнять притирку с помощью электрической дрели могут только профессионалы, на глаз способные определить качество и обладающие твёрдой рукой, привычной к работе с данным инструментом.

Какую притирочную пасту использовать?

На заре автомобилестроения для притирки клапанов использовалась пыль от алмазных кругов, смешанная с машинным маслом. На сегодняшний день данные смеси заменяются разнообразными пастами для притирки. Отличаются они содержанием абразивных элементов, размеров фракций и соответственно ценой.

Выбирается паста в зависимости от степени загрязнения, качества и марки металла клапанов, года выпуска и модели двигателя. Также имеет значение способ притирки – ручной или механический.

Немаловажный фактор выбора пасты – это опыт мастера. К примеру, новичок, используя крупнозернистую пасту, может легко испортить клапан или седло. Поэтому для начинающих мастеров рекомендуется применять мелкозернистую пасту, при этом на притирку таким средством времени уходить будет больше.

В автомобильных магазинах для первичной притирки продается крупнозернистая паста под названиями «Классическая» или «Алмазная». Для финишной притирки используется паста «ФАБО» – финишная антифрикционная безабразивная обработка. Эта паста продаётся в комплекте из двух тюбиков, с крупными фракциями и шлифовочная.

Существуют и многофункциональные пасты типа «ABRO Grinding Paste GP-201». Ей можно не только шлифовать клапана, но и очищать металлические детали от ржавчины и даже использовать для заточки режущих инструментов, например, рубанков. Её цена намного ниже специальной «ФАБО», так что, как говорится, в хозяйстве пригодится.

Пасты «PERMATEX» или «Done Deal» используются также для полировки хромовых деталей, так как в их составе не технический алмаз, а карбид кремния.

Важно! Перед покупкой пасты, нужно внимательно прочитать её состав и спектр применения.

Если ремонт застал водителя без пасты, а притирку отложить невозможно – двигатель уже разобран, можно смешать с маслом абразив счищенный с обычной, мелкой шкурки, а для финишной полировки использовать пасту Государственного Оптического Института или более известную под названием, паста ГОИ.

Проверка качества притирки

Как уже упоминалось, только профессионал сможет на глаз понять, насколько качественна была проведена притирка клапанов. Но даже они, проверяют притирку тарелки с седлом с помощью керосина, бензина или просто солярки. Для этого головка цилиндров устанавливается строго горизонтально на ровной поверхности, а в цилиндры наливается жидкость. Если через 12 часов в одном из цилиндров уровень керосина значительно уменьшился, придётся повторить притирку обоих клапанов ещё раз. Если клапанов в цилиндре 4, то есть 2 впускных и 2 выпускных, то притирку надо будут повторить на всех 4.

Есть мнение, что притирку клапанов, нужно делать не только после 50000-60000 км пробега, но и на новых автомобилях. Понятно, что процедура не требуется на бюджетных седанах или других обычных машинах. Но она обязательна, на спортивных болидах, так как там, играет роль, каждый кПа компрессии, каждая лошадиная сила. Так что, при подготовке спортивного автомобиля к гонкам, без притирки клапанов не обойтись. И вот тут проверка заключается не только в визуальном или керосиновым тесте, но и на гоночном треке.

Снятие и шлифовка клапанов | Как работает автомобиль

Хорошо двигатель производительность зависит от клапан состояние. Изношенные направляющие или штоки и обгоревшие или плохо сидящие клапаны позволяют газ убежать под сжатие , что приводит к плохому запуску и потере мощности.

Пружины клапана тоже может повлиять на работу двигателя. Со временем они ослабевают, заставляя клапаны «подпрыгивать» на своих седлах при закрытии.

Удаление клапанов

Сжатие пружины клапана.

Поддержите крышка цилиндра прочно соберите на подходящей скамье или рабочей поверхности. Следите за тем, чтобы оставалось достаточно места для хранения снятых деталей, а также картонные коробки и чистая газета, чтобы они оставались чистыми и безопасными.

Отверните гайки или болты крепления впускного патрубка. многообразие в сторону цилиндр голова; удалить его вместе с карбюратор если возможно.

На некоторых двигателях карбюратор откручивается и снимается до того, как вы сможете получить доступ к гайкам или болтам коллектора (см. Замена прокладки выпускного коллектора ).

Поместите узел коллектор / карбюратор в чистое безопасное место, желательно на листе газеты.

Аналогичным образом снимаем выхлопной коллектор со стороны головки и поместите вместе с впускным коллектором.

На некоторых двигателях впускной и выпускной коллекторы устанавливаются и снимаются как одно целое.

Отверните гайки или болты, удерживающие термостат корпус к ГБЦ. Снимите крышку и снимите термостат.

При необходимости открутить и снять датчик температуры передатчик со стороны ГБЦ.

Поверните головку блока цилиндров на бок и подпереть ее опорами, чтобы снять клапаны. Поместите клапан-пружину компрессор над клапаном, ближайшим к передней части головы.

Удаление цанг.

Сжимайте пружину клапана до тех пор, пока две разрезные конические цанги вокруг верхней части шток клапана можно удалить. Следите за тем, чтобы не уронить их, они легко теряются.

Медленно отпустите компрессор, пока он не освободится, затем снимите узел пружины клапана и снимите клапан с головки.Соедините все части клапана вместе для проверки позже. Отбросьте сальники (если есть).

Повторите процедуру снятия клапана на остальных клапанах в правильном порядке и поместите компоненты в порядке их удаления на пронумерованный лист чистой бумаги или вставьте их в кусок картона.

В качестве альтернативы можно использовать старую головку блока цилиндров. прокладка • хранить клапаны в правильной последовательности.

Каждый клапан должен быть установлен в исходное положение при повторной сборке, как отдельные клапаны, направляющие клапана и седла клапана носить по-разному.

Удаление углерода

Очистка внутренних частей коллектора

Удалить все углерод отложения из ГБЦ камеры сгорания и порты клапана , используя подходящий скребок, например тупую отвертку, и проволоку щетка .

Будьте очень осторожны, чтобы не порезать поверхность седел клапана или обработанную поверхность головки, особенно на головке из алюминиевого сплава.

Очистите обработанную поверхность головки блока цилиндров, чтобы удалить остатки старой головки на хранение — используйте гладкую сторону ножовки или скребок для краски.

Опять же, будьте осторожны, чтобы не поцарапать и не повредить лицо.

Соскребите, пока лицо не станет гладким и плоским. Прокладки головки модема имеют покрытие из смолы, которое прилипает к поверхности и часто бывает трудно удалить. Убедитесь, что вы удалили все это.

Очистка головки клапана с помощью электродрели, зажатого в тисках.

Очистите уголь от каждого клапана по очереди. Зажмите шток клапана в патроне установленной на стойке электродрели или, если необходимо, закрепите в тисках.По возможности поверните на малой скорости и осторожно удалите отложения отверткой.

головка клапана можно разгладить очень тонкой наждачной бумагой. Не забудьте сохранить клапаны в порядке их снятия.

Осмотрите поверхность и кромку каждого клапана, ища канавки , ямы и другие признаки повреждений. Если клапаны обгорели, погнуты или повреждены, замените их.

Проверьте седла клапана в головке на наличие канавок, точечной коррозии и особенно трещин.

Небольшие точечки обычно можно удалить шлифованием.Более серьезная точечная коррозия устраняется повторной подрезкой седла клапана в инженерной мастерской.

Чистка камеры сгорания проволокой.

Очистите весь нагар и грязь внутри впускного и выпускного отверстий, используя проволочную щетку чашечного типа, установленную в патроне электродрели. Защитите глаза очками.

Устойчивые частицы углерода можно удалить, осторожно соскоблив тупой отверткой, а затем проволочной щеткой.

Проверка направляющих клапана

Проверьте шток клапана и направляющую, пытаясь перемещать клапан из стороны в сторону в направляющей.

Обратный клапан направляющих для износа, сначала вставив клапан в соответствующую направляющую, а затем немного приподняв клапан над седлом.

Попробуйте переместить головку клапана из стороны в сторону. Если перемещение головки клапана превышает 0,007 дюйма (0,2 мм), направляющая клапана или шток клапана могут быть чрезмерно изношены — проверьте спецификации производителя, приведенные в руководстве по обслуживанию, или обратитесь к местному дилеру.

Блок цилиндров с гильзами

Держите деревянный брусок над цилиндрами, чтобы гильзы не поднимались.

Если движение слишком велико, повторите испытание с новым клапаном. Если движение меньше, старый шток клапана изношен и клапан необходимо заменить. Если движение по-прежнему слишком велико, значит, изношена направляющая, и головку блока цилиндров следует отнести в инженерную мастерскую для замены всех направляющих.

Проверьте шток клапана и направляющую, пытаясь перемещать клапан из стороны в сторону в направляющей.

Если направляющие интеграл часть головки блока цилиндров, их можно развернуть — открыть — до большего размера, чтобы установить новые клапаны с увеличенными штоками клапанов.Эту работу тоже стоит доверить машиностроительной мастерской.

Шлифовка и установка клапанов

Обычно клапаны должны быть земля , или «притертыми», к их соответствующим гнездам, чтобы гарантировать газонепроницаемость тюлень . Пришлифуйте каждый клапан (включая новые клапаны) вручную, используя инструмент для заточки клапанов и пасту для заточки клапанов.

Присоедините присоску на шлифовальном инструменте к торцу клапана.

На некоторых современных автомобилях поверхности клапана иметь тонкий слой, который нельзя удалять.При установке клапанов с покрытием используйте старый клапан для измельчать седло клапана.

Нанесите чистое моторное масло на шток клапана и прикрепите головку клапана к присоске на конце шлифовального инструмента.

Нанесите тонкий слой шлифовальной пасты на скошенный край головки клапана и полностью вставьте клапан в его направляющую.

Отшлифуйте клапан в седле, вращая шлифовальный инструмент между ладонями вперед и назад.

Вращайте шлифовальный инструмент вперед и назад между ладонями, одновременно вдавливая инструмент и клапан в гнездо.

Через минуту непрерывного шлифования поднимите клапан с седла, поверните его примерно на 45 градусов, затем продолжайте шлифование еще минуту.

Повторите процедуру шлифования, периодически меняя положение клапана, пока обе головки клапана фланец а седло клапана имеет ровный матово-серый вид, что указывает на то, что клапан и седло имеют хороший контакт на всем протяжении.

Клапан и седло
Сиденье должно иметь матово-серый цвет без ямок или других дефектов. Головка клапана должна иметь небольшой шаг между торцом и седлом. Следует заменить клапан с острым краем.

Если на седле остается небольшая точечная коррозия, используйте пасту для грубого помола, а затем пасту мелкого помола.

Когда все клапаны притерты, снимите их и разместите каждый в порядке снятия.

Промыть ГБЦ, горение камеры и порты клапанов тщательно смазать парафином, чтобы удалить все следы шлифовальной пасты.

Просушите головку сжатым воздухом из утомлять фут насос , и продуйте все масляные каналы и отверстия для болтов.

Удалите с клапанов все следы шлифовальной пасты, не забывая хранить их в порядке удаления.

Смажьте каждый шток клапана чистым моторным маслом и установите клапаны в соответствующие положения в головке.

Установите сальник на шток клапана.

Если есть сальники, поместиться новые на штоки клапана, стараясь не повредить кромки уплотнения.Всегда устанавливайте новые клапанные пружины.

Поместите новую пружину клапана и крышку пружины на шток клапана, обращая внимание на то, что конец пружины с закрытой спиралью обычно устанавливается рядом с головкой.

Сжимайте пружину клапана с помощью инструмента для сжатия до тех пор, пока две разрезные конические цанги не войдут в положение между крышкой пружины и штоком клапана.

Медленно отпустите компрессор, пока обе цанги не заблокируют крышку пружины и шток клапана вместе.

Снимите инструмент для компрессора и повторите процедуру установки клапана на остальных клапанах в том порядке, в котором вы их сняли.

Очистка поршней и блока цилиндров

Удалите нагар с днища поршня.

Очистите поршень коронки и поверхность блока цилиндров, чтобы удалить излишки нагара и остатки старой прокладки головки блока цилиндров перед заменой головки блока цилиндров.

Чтобы предотвратить попадание грязи или частиц углерода в двигатель во время очистки, при необходимости закройте масляные и водяные каналы на лицевой стороне блока цилиндров кусками чистой безворсовой ткани.

Цилиндр отверстия также следует заткнуть чистой тканью, чтобы частицы грязи не попали между поршнями и стенками цилиндров.

Используйте скребок, например гладкую сторону ножовочного полотна, чтобы аккуратно удалить все следы прокладки головки блока цилиндров. Будьте очень осторожны, чтобы не поцарапать и не повредить лицо.

Поверните коленчатый вал гаечным ключом или головкой на болте шкива коленчатого вала, чтобы подвести каждый поршень к верхней части своего цилиндра.

На двигателях со съемными цилиндрами (с мокрыми гильзами) крепко удерживайте деревянный брусок над верхним краем всех цилиндров во время вращения коленчатого вала.

Это предотвращает цилиндр лайнеры от подъема, когда поршни поднимаются вверх по отверстиям, и гарантирует, что охлаждающая жидкость уплотнения в нижней части гильз цилиндров не нарушены.

Когда каждый поршень находится на ВМТ , используйте мягкий скребок, например деревянный брусок, чтобы аккуратно соскрести нагар с его коронки, оставив небольшое углеродное кольцо вокруг внешнего края, прилегающего к стенке цилиндра.

Отполируйте головку поршня мелкой наждачной бумагой.

Блок цилиндров с гильзами

Держите деревянный брусок над цилиндрами, чтобы гильзы не поднимались.

Очистите отверстия цилиндра и отверстия под болты от нагара и грязи, используя либо сжатый воздух от ножного насоса шины, либо вакуум очиститель.

Убедитесь, что в отверстиях нет частиц углерода.

Очистите поверхность блока, отверстия цилиндров и головки поршней чистой тканью, смоченной бензином или парафином, а затем высушите их.

Будьте осторожны, чтобы не загореться — например, не курите.

Нанесите тонкий слой чистого моторного масла на каждую стенку отверстия цилиндра, а затем удалите кусочки ткани из масляного и водяного каналов.

.

% PDF-1.5 % 588 0 объект > endobj xref 588 34 0000000016 00000 н. 0000002711 00000 н. 0000002813 00000 н. 0000003284 00000 н. 0000003321 00000 п. 0000003435 00000 н. 0000005992 00000 н. 0000006706 00000 н. 0000007421 00000 н. 0000007792 00000 н. 0000008154 00000 н. 0000008438 00000 н. 0000009038 00000 н. 0000009305 00000 н. 0000009656 00000 н. 0000009919 00000 н. 0000010246 00000 п. 0000010526 00000 п. 0000011149 00000 п. 0000013799 00000 п. 0000027411 00000 п. 0000036359 00000 п. 0000053202 00000 п. 0000063772 00000 п. 0000069756 00000 п. 0000069795 00000 п. 0000074958 00000 п. 0000084982 00000 п. 0000089781 00000 п. 0000098801 00000 п. 0000101871 00000 н. 0000113716 00000 н. 0000118960 00000 н. 0000000976 00000 н. трейлер ] / Назад 3600026 >> startxref 0 %% EOF 621 0 объект > поток h ޼ V {LSw-C @ U * «tk-RZQ [‘- hEFAg} A-yktțQT (4:» ނɒ qOwwOA # 2zYB2C7e | 2z’J? X & ށ o / ߔ Yg ~ Nk | lHeǔa \ B-v.p) \ RNa_R% d # `BbvS & iU _ {‘+ 8r’1V \ zE = KT9lr0

.

Пневматическое устройство | инструмент | Britannica

Основные типы пневматических устройств

Воздушные компрессоры и пневматические инструменты составляют основные классы пневматических устройств. Другие виды аппаратов, в которых используется сжатый воздух, — это окрасочное оборудование, пневматические трубки для транспортировки материалов и тормозные системы поездов.

Воздушный компрессор — это машина с механическим приводом для сжатия воздуха от некоторого начального давления на входе (обычно атмосферного) до более высокого давления.Компрессоры (а также другие гидравлические машины) можно разделить на два основных типа, в зависимости от действия воздуха или жидкости: (1) поршневого типа и (2) скоростного или динамического типа.

В типах с принудительным вытеснением или статическим давлением характерным действием является изменение объема или действие смещения. Последовательные объемы воздуха удерживаются в замкнутом пространстве, а давление увеличивается за счет уменьшения объема пространства. В простом ручном шиномонтажном насосе давление создается за счет перемещения поршня в цилиндре.Компрессоры с принудительным вытеснением подразделяются на поршневые (прямолинейное возвратно-поступательное движение) и роторные (движение по круговой траектории) компрессоры. В объемной машине, если пренебречь утечкой, объемная скорость потока (кубические футы в секунду) через компрессор по существу постоянна в широком диапазоне давлений нагнетания.

Компрессор динамического типа может быть подразделен на центробежный тип (поток через вращающийся бегунок или ротор в основном в радиальном направлении), осевой тип (поток через бегунок в основном в направлении, параллельном оси вращения). ), и струйного типа.

Пневматические инструменты можно разделить на две большие категории в зависимости от способа привода: ротор и поршневой поршень. Оба типа известны как пневмодвигатели. Вращающийся компрессор, работающий в обратном направлении, служит одним из типов двигателей. Сжатый воздух входит в корпус, толкает лопатки и вращает центральный вал или шпиндель. К шпинделю крепится дрель, шлифовальный круг или другое приспособление. Поршневой компрессор, работающий в обратном направлении, также работает как двигатель.Сжатый воздух входит в цилиндр, расширяется и заставляет поршень двигаться. Обратный ход может быть вызван сжатым воздухом с другой стороны поршня или пружиной. К поршневому поршню может быть присоединен инструмент, такой как клепальный молоток. Пневматические инструменты обычно поставляются со сжатым воздухом под давлением около 90 фунтов на кв. Дюйм (фунтов на квадратный дюйм).

Используя сжатый воздух в качестве источника энергии, были разработаны инструменты, которые являются относительно легкими, компактными, портативными, простыми в эксплуатации и свободными от поражения электрическим током и искр.При подводных операциях сжатый воздух предотвращает попадание воды в пневмодвигатель.

Пневматические инструменты также можно разделить на две группы по типу инструментов: переносные инструменты и перфораторы. Переносные пневматические инструменты включают абразивные приспособления (например, шлифовальные станки, буферы и шлифовальные машины), сверла, развертки, гайки, установщики шпилек, отвертки, гаечные ключи, ножницы, гаечные ключи и ударные инструменты. Обычно они приводятся в движение лопастным пневмодвигателем. Рабочие скорости можно регулировать путем дросселирования воздуха, подаваемого к двигателю.Пневматические двигатели не нагреваются при перегрузке; они без повреждений выдержат многократные срывы и резкие повороты. В шлифовальных машинах установлены пневмодвигатели, типичные для этого класса устройств.

Переносные инструменты также включают отбойные молотки и пневмоподъемники. Пневматические отбойные молотки содержат поршень с пневматическим приводом, который последовательно наносит удары по долоту или формовочному инструменту на конце молотка. Инструмент клапанного типа имеет отдельный механизм для управления потоком воздуха к поршню, что позволяет оператору контролировать скорость и силу ударов.В компрессионных заклепочниках сжатие или сжимающее действие на заклепку достигается за счет воздушного поршня, соединенного с кулачком, клином или рычагом. Заклепочник с вилкой имеет пневматический зажим или тиски, которые удерживают работу на месте; вилка поглощает удары и тем самым снижает утомляемость оператора. Подъемники, работающие на сжатом воздухе, используются в операциях, требующих точного контроля скорости подъема или опускания. В большинстве случаев они используются на открытом воздухе и в условиях, в которых присутствуют коррозионные пары, взрывоопасные газы или легковоспламеняющиеся жидкости.

Существуют также различные портативные специальные инструменты, такие как вибраторы для бетона, инструменты для зенковки, шипованные насадки, смесители для краски, воздушные пусковые двигатели, трамбовки для полотна железных дорог, заточные машины для клапанов, поршневые опилочные машины и шлифовальные машины для хвостовиков.

Перфораторы используются для горных работ и выемки горных пород. Примером такого пневматического инструмента является перфоратор или ударный молот, который состоит из поршня и дрели из высокоуглеродистой стали. Сверло свободно удерживается в зажимном патроне на конце цилиндра, и на него наносятся быстрые удары свободно движущегося поршня.Для наклонных вниз скважин необходимо предусмотреть средства для удаления бурового шлама, пыли и шлама. Обычно используется полое сверло, через которое пропускают воду или воздух, чтобы удалить стружку и охладить сверло. Другой вид перфоратора, называемый перфоратором, используется для горизонтальных скважин при горных работах и ​​проходке туннелей. Он устанавливается на какой-либо тип установки или рамы и механически вводится в работу. Стопорные сверла используются в основном при бурении вверх или над головой из-за характеристик автоматической подачи.Обычный стопор — это перфоратор с самовращающейся буровой коронкой и автоматической подачей при помощи воздушного поршня. Большие пневматические буровые установки, устанавливаемые на грузовые автомобили на прицепах, используются для рытья колодцев на воду и взрывных скважин в карьерах. Компрессор большой мощности обеспечивает воздухом не только для питания бурового инструмента, но и для подъема инструментов в скважине и удаления бурового шлама из скважины. Такие машины используются с преимуществом в областях, где поверхностные воды недостаточны для обеспечения бурового раствора, необходимого для стандартных роторных машин и машин для бурения скважин с тросом.

Пневматические отбойные молотки с ручным управлением обычно используют цельностальные сверла и не оборудованы для автоматического вращения. Один тип инструмента с клапаном, другой — без клапана. Тяжелые машины весом около 80 фунтов (36 кг) используются для разрушения бетонного покрытия, фундамента и валунов. Средние отбойные молотки, весом от 50 до 70 фунтов (от 23 до 32 кг), используются при взломе легких бетонных полов, щебня и мерзлого грунта. Легкие инструменты весом менее 50 фунтов используются для взлома полов, мощения и кирпичной кладки стен.Отбойные молотки тяжелой и средней тяжести могут быть адаптированы для работы на шипах.

Сжатый воздух — хорошее средство для подачи аэрозольной краски. В пистолете-распылителе краска (например, лак, эмаль или пластиковое покрытие) распыляется и смешивается со сжатым воздухом. Принцип работы аналогичен принципу действия струйного компрессора, при этом сжатый воздух используется в качестве рабочей жидкости для втягивания краски в зону смешивания. Покраска распылением обычно подразумевает покрытие относительно больших поверхностей, например, здания.Термин «аэрограф», напротив, означает устройство для нанесения тонкого распылителя краски малого диаметра, защитного покрытия или жидкого красителя. Аэрограф может представлять собой распылитель в форме карандаша, используемый для множества более подробных действий, таких как затенение рисунков и ретушь фотографий.

Пневматические конвейеры используются в различных приложениях для перемещения материалов. В системе давления на выходе из компрессора приводит во входное отверстие конвейерной системы. В вакуумной системе вход компрессора находится в конце системы.Перепад давления воздуха в системе зависит от обрабатываемого материала. Во многих местах почта переносится с одного места на другое с помощью пневмотранспорта в тубах. С помощью пневматических систем можно транспортировать все виды материалов, от золы и цемента до замороженных продуктов, минералов, орехов и семян. Пневматическое перемещение безопасно, быстро, чисто, автоматически и гибко.

Некоторые недавно разработанные автомобили поддерживаются воздушной подушкой. Самым успешным из этих транспортных средств на воздушной подушке (ББП) является судно на воздушной подушке британского производства.Он используется в коммерческих целях как паром для перевозки пассажиров и автомобилей; некоторые из них курсируют по Ла-Маншу. Экспериментальные «гусеничные скиммеры» (поезда на воздушной подушке) находятся в стадии разработки в ряде стран, но еще не получили широкого коммерческого использования. При планировании многих городских транспортных систем учитываются транспортные средства на воздушной подушке, способные развивать скорость до 300 миль (480 км) в час. Другие специализированные формы транспортных средств на воздушной подушке были разработаны для использования на пересеченной местности — например, в арктических регионах — и для других необычных применений.

Тормоза поездов, большинства автобусов и больших грузовиков работают под давлением воздуха. Шток поршня пневмоцилиндра оказывает давление на тормозное устройство. На железнодорожных вагонах пневматическая тормозная система включает компрессор, пневмоклапаны, регуляторы, трубопроводы, резервуар и другие аксессуары. Существуют рычаги, цилиндры и другие приспособления для приложения усилий к тормозной колодке, которые опираются непосредственно на обод колеса. Различные меры безопасности с автоматическим управлением обеспечивают определенное тормозное действие в случае возникновения неисправности.

.

Технологии Буровых Установок

Инструмент для наклонно-направленного бурения на отклонение

Существует несколько систем для определения и устранения отклонений, и некоторые из них были значительно усовершенствованы в последнее время, особенно после того, как стало более распространенным проведение горизонтальных скважин с большим отходом от вертикали или скважин особой формы.

Буровая промышленность перешла от использования клина-отклонителя и забойных скважин к систематическому использованию забойных двигателей, управляемых систем и геонавигации.

В общем, траектория ствола скважины определяется типом используемой компоновки низа бурильной колонны и весом долота.

Компоновка низа бурильной колонны состоит из нескольких компонентов:

  • Труба бурильная тяжелая, УБТ, Стабилизаторы, Переводники

Типовая компоновка низа бурильной колонны с вращением с поверхности (КНБК) состоит из стабилизаторов, утяжеленных бурильных труб и оборудования для измерения во время бурения (MWD).

Размещение и размер стабилизаторов регулируют наклон (угол отклонения от вертикали).

Сборки могут быть спроектированы так, чтобы иметь угол наклона, удерживать его устойчиво или угол падения.

Управляемая система бурения и геонавигация

Роторные агрегаты не позволяют точно контролировать азимут ствола скважины (компасный пеленг ствола скважины по отношению к магнитному северу).

Это управление обычно достигается с помощью забойного двигателя с изогнутым корпусом, который позволяет вращать только долото.

Забойные двигатели — это гидравлические машины на конце колонны, навинченные непосредственно на долото, и весь поток бурового раствора проходит через них, а часть давления бурового раствора преобразуется во вращательное движение и крутящий момент.

Таким образом, вращение, необходимое для работы долота, обеспечивается забойным двигателем, в то время как вся бурильная колонна может оставаться неподвижной или может вращаться, если необходимо, с помощью поворотного стола или верхнего привода.

Использование таких двигателей необходимо как при наклонно-направленном бурении, так и при применении современных технологий управления вертикальной траекторией скважин.

Забойные двигатели, являющиеся неотъемлемой частью КНБК, представляют собой машины с осевым потоком трубчатой ​​формы и по размеру аналогичны утяжеленной бурильной трубе.

Эти двигатели не являются частью стандартного оборудования буровой установки, но арендуются у сервисных компаний, которые также предоставляют персонал, специализирующийся на их использовании и обеспечивающий их техническое обслуживание.

Двигатели прямого вытеснения — это вращающиеся объемные машины замкнутого типа, а их внутренняя архитектура на самом деле представляет собой насосы Муано, предназначенные для работы в противоположном направлении, в результате чего вал двигателя приводится во вращение за счет проталкивания бурового раствора через него под давлением.

Буровой раствор, который проходит мимо статора и ротора, заполняет эти полости и заставляет ротор непрерывно вращаться, вызывая вращение только долота.

.

Приспособление для притирки клапанов своими руками


Как делать притирку клапанов правильно и что для этого нужно

Притирка клапанов своими руками — несложная процедура при условии, что автовладелец до этого имел опыт выполнения ремонтных работ. Для проведения притирки седел клапанов понадобится ряд инструментов и материалов, среди которых притирочная паста, устройство для демонтажа клапанов, дрель (шуруповерт), керосин, пружина, по диаметру проходящая в отверстие седла клапана. По времени притирка клапанов двигателя — процедура достаточно затратная, поскольку для ее выполнения необходимо произвести демонтаж головки блока цилиндров.

Содержание

Что такое притирка и для чего она нужна

Притирка клапанов — это процесс, обеспечивающий идеальное прилегание впускного и выпускного клапана в цилиндрах двигателя на их посадочных местах (седлах). Обычно притирка выполняется при замене клапанов на новые, или же после выполнения капитального ремонта двигателя. В идеале притертые клапана обеспечивают максимальную герметичность в цилиндре (камере сгорания). Это, в свою очередь, обеспечивает высокий уровень компрессии, коэффициент полезного действия мотора, его нормальную работу и технические характеристики.

Другими словами, если не притереть новые клапана, то часть энергии сгоревших газов, будет безвозвратно потеряна вместо того, чтобы обеспечить должную мощность двигателю. При этом наверняка увеличится расход топлива, а мощность мотора однозначно уменьшится. Некоторые современные автомобили оборудованы системой автоматического контроля за формой клапанов. Она попросту стачивает клапан, поэтому необходимость в ручной притирке отпадает.

Что необходимо для притирки

Процесс притирки выполняется при демонтированной головке блока цилиндров. Поэтому кроме инструментов для притирки клапанов автовладельцу также понадобится инструмент для демонтажа ГБЦ. Как правило, это обычные слесарные ключи, отвертки, ветошь. Однако также желательно иметь и динамометрический ключ, который понадобится на этапе обратного монтажа головки на место. Необходимость в нем возникает, поскольку крепежные болты, держащие головку на ее посадочном месте, должны быть закручены с определенным моментом, который как раз и можно обеспечить лишь при помощи динамометрического ключа. В зависимости от того, какой будет выбран способ притирки клапанов — ручной или механизированный (о них немного позже), отличается и набор инструментов для работы.

Непосредственно для выполнения притирки клапанов автовладельцу понадобится:

  • Ручной держатель клапана. В автомагазинах или автомастерских имеются в продаже уже готовые такие изделия. Если вы по каким-либо причинам не хотите или не можете купить подобный держатель, то его можно изготовить самостоятельно. Как его сделать, рассказано в следующем разделе. Ручной держатель клапана используется при ручной притирке клапанов.
  • Паста для притирки клапанов. В большинстве случаев автовладельцы покупают уже готовые составы, поскольку в настоящее время этих средств в автомагазинов достаточно много, в том числе по разным ценам. В крайнем случае можно сделать подобный состав и самостоятельно из абразивной стружки.
  • Дрель или шуруповерт с возможностью реверса (для выполнения механизированной притирки). Как правило, притирка выполняется в обе стороны вращения, поэтому дрель (шуруповерт) должна вращаться как в одну, так и в другую стороны. Также можно воспользоваться ручной дрелью, которая сама по себе может вращаться в одном и другом направлении.
  • Шланг и пружинка. Эти устройства необходимы для выполнения механизированной притирки. Пружинка должна иметь невысокую жесткость, и диаметр на два-три миллиметра больше диаметра стержня клапана. Аналогично и шланг, чтобы его можно было впритык надеть на стержень. Также для его закрепления можно воспользоваться маленьким хомутом. Еще необходим какой-нибудь недлинный металлический стержень по диаметру аналогичный стержню поршня, чтобы он также впритирку подходил для резинового шланга.
  • Керосин. Его используют в качестве очистителя и впоследствии для проверки качества выполненной притирки.
  • «Шарошка». Это специальное приспособление, предназначенное для снятия поврежденного металла в посадочном гнезде клапана. Такие приспособления продаются в готовом виде в автомагазинах. В настоящее время в автомагазинах можно найти эту деталь практически для любого двигателя (тем более для распространенных автомобилей).
  • Ветошь. Впоследствии с ее помощью нужно будет вытереть насухо обработанные поверхности (заодно и руки).
  • Растворитель. Нужен для очистки рабочих поверхностей.
  • Скотч. Является нужной составляющей при выполнении одного из методов механизированной очистки.
Приспособление для притирки клапанов

Если у автовладельца нет возможности/желания покупать заводское приспособление для притирки клапанов своими руками (вручную), аналогичное устройство можно сделать самостоятельно с помощью подручных средств. Для этого понадобится:

  • Металлическая трубка с полостью внутри. Ее длина должна составлять около 10…20 см, а диаметр внутреннего отверстия трубки должен быть на 2…3 мм больше, чем диаметр стержня клапана двигателя.
  • Электродрель (или шуруповерт) и сверло по металлу диаметром 8,5 мм.
  • Контактная или газовая сварка.
  • Гайка и болт диаметром 8 мм.

Алгоритм изготовления устройства для притирки клапанов будет следующим:

  • С помощью дрели на расстоянии около 7…10 мм от одного из краев необходимо просверлить дырку указанного выше диаметра.
  • С помощью сварки необходимо приварить гайку ровно над просверленным отверстием. При этом работать нужно аккуратно, чтобы не повредить резьбу на гайке.
  • Вкрутить болт в гайку так, чтобы его край достал внутренней поверхности противоположной от отверстия стенки трубки.
  • В качестве рукоятки для трубки можно либо загнуть противоположный кусок трубы под прямым углом, либо же доварить еще один кусок трубы или любой другой металлической детали, похожей по форме (прямой).
  • Выкрутить болт обратно, а в трубку вставить стержень клапана, и с помощью болта зажать его крепко с помощью гаечного ключа.

В настоящее время подобное приспособление заводского изготовления можно найти во многих интернет-магазинах. Однако проблема заключается в том, что цена на них явно завышена. Но если автовладелец не хочет выполнять процедуру изготовления самостоятельно — можно вполне купить приспособление для притирки клапанов.

Методы притирки клапанов

Способов притирки клапанов на самом деле существует два — ручной и механизированный. Однако ручная притирка — процесс трудоемкий и затратный по времени. Поэтому лучше пользоваться так называемым механизированным методом, с использованием дрели или шуруповерта. Однако разберем один и другой метод по порядку.

Вне зависимости от выбранного метода притирки в первую очередь необходимо выполнить демонтаж клапанов из головки блока цилиндров (она должна быть также предварительно демонтирована). Чтобы извлечь клапана из направляющих втулок головки блока цилиндров необходимо снять пружины клапанов. Для этого пользуются специальным приспособлением, после чего вынуть из тарелок пружин «сухари».

Ручной метод притирки

Чтобы выполнить притирку клапанов двигателя автомобиля, необходимо следовать приведенному ниже алгоритму:

  • После демонтажа клапана необходимо хорошенько очистить его от нагара. Для этого лучше воспользоваться специальными чистящими средствами, а также абразивной поверхностью с тем, чтобы тщательно убрать с поверхности налет, смазку, грязь.
  • Нанести на фаску клапана сплошной тонкий слой притирочной пасты (для начала используют крупнозернистую пасту, а потом — мелкозернистую).
  • В случае, если используется описанное выше самодельное приспособление для притирки, то его необходимо вставить клапан в его седло, перевернуть головку блока цилиндров, и надеть держатель на стоящий в клапанной втулке и смазанный притирочной пастой клапан. Далее нужно закрутить болт с тем, чтобы закрепить клапан в трубе как можно крепче.
  • Потом нужно вращать притирочное приспособление вместе с клапаном попеременно в обе стороны на половину оборота (примерно на ±25°). Через одну-две минуты необходимо поворачивать клапан на 90° по или против часовой стрелки, повторять обратно-поступательные движения по притирке. Клапан необходимо притирать, периодически прижимая его к седлу, а потом отпуская, повторять процедуру циклически.
  • Ручную притирку клапанов необходимо выполнять до появления на фаске матово-серого ровного однотонного пояска. Его ширина составляет около 1,75…2,32 мм для впускных клапанов, и 1,44…1,54 мм для выпускных клапанов. После притирки матово серый поясок соответствующего размера должен появиться не только на самом клапане, но и на его седле.
  • Другим признаком, по которому можно косвенно судить, что притирку можно заканчивать, является изменение звука процедуры. Если в начале притирания он будет чисто «металлическим» и громким, то ближе к концу звук будет более приглушенным. То есть, когда трется не металл по металлу, а металл по матовой поверхности. Обычно процесс притирки занимает 5…10 минут (зависит от конкретной ситуации и состояния клапанного механизма).
  • Обычно притирку выполняют с использованием паста разной зернистости. Сначала используют крупнозернистую пасту, а потом — мелкозернистую. Алгоритм их использования одинаковый. Однако вторую пасту можно использовать лишь после того, как будет хорошо зашлифована и затвердеет слой первой пасты.
  • После выполнения притирки необходимо тщательно протереть непосредственно клапан и его седло чистой ветошью, а также можно промыть поверхность клапана с тем, чтобы удалить с его поверхности остатки притирочной пасты.
  • Проверить качество притирки путем проверки концентричности расположения тарелки клапана и его седла. Для этого необходимо нанести на фаску головки клапана тонкий слой графита карандашом. Далее помеченный клапан нужно вставить в направляющую втулку, слегка прижать к седлу, после провернуть. По полученным следам графита можно судить о концентричности расположения клапана и его седла. Если притирка хорошая, то от одного поворота клапана все нанесенные черточки сотрутся. Если этого не произошло — притирку необходимо повторить до выполнения указанного условия. Однако полную проверку выполняют другим методом, описанным ниже.
  • По завершении выполнения притирки клапанов все рабочие поверхности деталей промывают керосином с целью удаления остатков притирочной пасты и грязи. Ножку клапана и втулку смазывают моторным маслом. Далее клапана устанавливают на их посадочные места в головке блока цилиндров.

В процессе притирки клапанов необходимо избавиться от следующих типов дефектов:

  • Нагар на фасках, не приведший к деформации фаски (клапана).
  • Нагар на фасках, приведший к деформации. В частности, на их конической поверхности появилась ступенчатая поверхность, а сама фаска стала круглой.

Обратите внимание, что если в первом случае клапан можно просто притереть, то во втором нужно обязательно выполнить его проточку. В некоторых случаях притирка выполняется в несколько этапов. Например, грубая притирка проводится до тех пор, пока на поверхности обрабатываемой детали не будут удалены все раковины и царапины. Зачастую для притирки используют пасту с разным уровнем зернистости. Крупный абразив предназначен для удаления значительных повреждений, а мелкий — для доводки. Соответственно, чем более мелкий абразив применяется — тем качественнее считается притирка клапанов. Обычно пасты имеют номера. Например, 1 — чистовая, 2 — черновая. Нежелательно попадание абразивной пасты на другие элементы клапанного механизма. Если же она попала туда — смойте ее керосином.

Притирка клапанов дрелью

Притирка клапанов с помощью дрели — наиболее оптимальный вариант, с помощью которого можно сэкономить время и силы. Его принцип аналогичен ручной притирке. Алгоритм его выполнения следующий:

  • Взять подготовленный металлический стержень и надеть на него резиновый шланг подходящего диаметра. Для лучшего закрепления можно воспользоваться хомутом соответствующего диаметра.
  • Упомянутый металлический стержень с прикрепленным резиновым шлангом закрепить в патроне электродрели (или шуруповерта).
  • Взять клапан и надеть на его стержень пружинку, после чего установить его на посадочное место.
  • Немного выдвинув клапан из головки блока цилиндров, нанести на его фаску небольшое количество притирочной пасты по периметру его тарелки.
  • Вставить стержень клапана в резиновый шланг. При необходимости также воспользоваться для лучшего крепления хомутом соответствующего диаметра.
  • На низких оборотах дрели начать притирать клапан на его посадочном месте. При этом нужно двигать его вперед-назад, в чем, собственно, и будет помогать установленная пружина. После нескольких секунд вращения в одну сторону нужно переключить дрель на реверс, и вращать ее в противоположную сторону.
  • Процедуру выполнять аналогично, до появления матового пояска на корпусе клапана.
  • По завершении притирки тщательно вытереть клапан от остатков пасты, желательно с помощью растворителя. Причем удалять пасту нужно не только с фаски клапана, но и с его седла.
Притирка новых клапанов

Существует еще один притирки новых клапанов на головке блока цилиндров. Алгоритм его выполнения следующий:

  • С помощью смоченной в растворителе ветоши необходимо удалить грязь и налет на фасках всех новых клапанов, а также на их седлах (посадочных местах). Важно, чтобы их поверхности были чистыми.
  • Взять кусочек двустороннего скотча и наклеить его тарелку притираемого клапана (вместо двустороннего скотча можно взять обычный, но предварительно сделав из него кольцо и сжав до плоского состояния, тем самым превратив в двусторонний).
  • Смазать кончик стержня машинным маслом, и установить его на посадочное место, где предполагается выполнить притирку устройства.
  • Взять любой другой клапан аналогичного диаметра и вставить в патрон шуруповерта или дрели.
  • Совместить тарелки двух клапанов, чтобы они с помощью скотча склеились между собой.
  • Несильно надавливая на дрель или шуруповерт на малых оборотах начать притирку. Электроприбор будет вращать один клапан, а тот, в свою очередь, будет передавать вращательные движения на притираемый клапан. Вращение должно быть как прямым, так и реверсным.
  • Признаки окончания процедуры аналогичны описанным выше.

Обратите внимание, что многие современные автомобильные двигатели не поддаются притирке клапанов. Это связано с тем, что они выполнены из алюминия, и при значительном повреждении элементов двигателя возникает риск частой замены клапанов. Поэтому владельцам современных иномарок имеет смысл дополнительно уточнить эту информацию или лучше обратиться за помощью в автосервис.

Помните, что после притирки нельзя менять клапана местами, поскольку притирка выполняется для каждого клапана индивидуально.

Как проверить притирку клапанов

По окончании выполнения притирки клапанов обязательно нужно выполнить проверку качества притирки. Это можно сделать одним из двух методов.

Метод первый

Описанный ниже способ наиболее является наиболее распространенным, однако он не всегда покажет правильный результат со 100% гарантией. Также его невозможно использовать для проверки качества притирки клапанов у двигателей, оснащенных клапаном EGR.

Так, для выполнения проверки необходимо положить головку блока цилиндров на бок, таким образом, чтобы отверстия колодцев, к которым присоединяются коллекторы, «смотрели» вверх. Соответственно, клапана будут располагаться в горизонтальной плоскости, а их крышки будут расположены вертикально. Перед выполнением проверки выполненной притирки клапанов необходимо с помощью компрессора осушить выходы клапана, чтобы обеспечить наглядность возможного вытекания топлива из-под них (то есть, чтобы вертикальная стенка была сухая).

Далее необходимо в вертикально расположенные колодцы заливать бензин (а еще лучше керосин, поскольку он обладает лучшей текучестью). Если клапана обеспечивают герметичность, то из-под них залитый керосин не будет просачиваться. В случае, если же топливо даже в малых количествах просачивается из-под клапанов — необходимо выполнить дополнительную притирку или другие ремонтные работы (зависит от конкретной ситуации и диагностики). Преимущество этого метода заключается в простоте его выполнения.

Однако такой метод имеет и свои недостатки. Так, с его помощью невозможно проверить качество притирки клапанов при работе двигателя под нагрузкой (просачивание газов под нагрузкой). Также его нельзя использовать для двигателей, оснащенных клапаном ЕГР, поскольку их конструкция подразумевает наличие в одном или нескольких цилиндрах соответствующих клапанов, через которые топливо и выльется наружу. Поэтому проверить герметичность данным способом не получится.

Метод второй

Второй метод проверки качества притирки клапанов является универсальным и наиболее достоверным, поскольку позволяет проверить прохождения газов через клапана под нагрузкой. Для выполнения соответствующей проверки необходимо расположить головку блока цилиндров «вверх ногами», то есть, таким образом, чтобы выходы (отверстия) клапанов были сверху, а отверстия колодцев коллекторов — сбоку. Далее нужно налить небольшое количество топлива (в данном случае неважно, какое именно, и даже неважно его состояние) в полость выхода клапанов (своеобразная тарелка).

Взять воздушный компрессор и с его помощью подать в боковой колодец струю сжатого воздуха. Причем необходимо подавать сжатый воздух как в отверстие впускного коллектора, так и в отверстие выпускного коллектора. Если притирка клапанов была выполнена качественно, то из-под них не будут выходить пузырьки воздуха даже под нагрузкой, которую обеспечивает компрессор. Если же имеют место воздушные пузырьки — значите, герметичности нет. Соответственно, притирка была выполнена некачественно, и необходимо выполнить доработку. Описанный в данном разделе метод является чрезвычайно эффективным и универсальным, его можно использовать для любых двигателей.

Заключение

Притирка клапанов — несложная процедура, с которой может справиться большинство автовладельцев, особенно имеющих навыки ремонтных работ. Главное при этом иметь соответствующие инструменты и материалы. Пасту для притирки можно сделать самостоятельно, или же купить уже готовую. Однако второй вариант предпочтительнее. Для проверки качества выполненной притирки желательно использовать воздушный компрессор, обеспечивающий проверку просачивания газов под нагрузкой, это более качественный подход.

Не нашли ответ на свой вопрос?

Спрашивайте в комментариях. Ответим обязательно!

Притирка клапанов: способы и устройства

Самое эффективное средство для притирки клапанов

Мы сравнили 4 приспособления. Узнайте, что из этого вышло.

Все участники вместе с ГБЦ

Какое из этих приспособлений эффективнее остальных? Давайте выясним.

Способ с дрелью стал популярен из-за того, что раньше специализированный инструмент для притирки отсутствовал.

Сначала подбирается подходящий по размеру шланг

Один конец крепится на стебель (стержень) клапана, другой — на дрель.

На клапан и седло наносится необходимое количество притирочной пасты, клапан устанавливается на свое место в ГБЦ. Если используется присоска, ее устанавливают на тарелку клапана. Инструмент должен работать на малых оборотах — предпочтение следует отдавать низкооборотной дрели или шуруповерту. Отпускайте курок дрели при соприкосновении клапана с седлом, касание должно производиться при сбросе. Не надо прикладывать никаких усилий, это значительно повышает риск неправильной притирки.

Притирка клапана к седлу при помощи электрической дрели

Очень важно использовать минимальное количество притирочной пасты. Сама паста бывает разной — с крупным и мелким абразивом. Чаще всего применяют алмазную. Для правильной притирки следует применять пасты разной зернистости и начинать с абразива для грубой обработки.После притирания обязательно смывайте притирочную пасту и очищайте детали. Попадание абразивной пасты в ГБЦ и двигатель недопустимо! Это приведет к разрушению деталей и дорогому ремонту.

При притирке дрелью ключевую роль имеет опыт. Не обладая необходимыми навыками, очень легко получить канавы и риски или сместить пятно контакта клапана с седлом. Все это приводит к очень скорой поломке.

Профессионалы часто сходятся во мнении, что применять дрель допустимо, но неправильно. Это мнение мы поддерживаем и смотрим на дрель с недоверием

Главное преимущество способа: высокая скорость притирки.

Ручная притирка — дедовский способ, проводится с использованием присоски. Как и в случае с дрелью, очень важен опыт человека, который осуществляет процедуру.

Обратите внимание, что в специализированных магазинах продаются ручные приспособления для притирки клапанов, представляющие собой деревянный стержень и набор присосок

Притирка клапанов своими руками неудобна и утомительна, она занимает много времени — в среднем 15-20 минут на один клапан. Риск что-то испортить или сделать неправильно минимален, но он присутствует.

На 12-ой минуте теста ручной приспособы мы отчего-то почувствовали себя вот так

Главное преимущество: низкая стоимость ручных приспособлений для притирки клапанов.

3. Пневмомашинка для притирки клапанов вращением

Пневмомашинка — автоматизированный, упрощенный и многократно ускоренный метод ручной притирки. Двигатель соединен со штифтом, который приводится в движение энергией сжатого воздуха.

Для работы потребуется подключение к источнику сжатого воздуха

На штифт устанавливается присоска подходящего размера, которая затем крепится на тарелку клапана.

В комплект, как правило, входит целый набор присосок различного размера

Под воздействием сжатого воздуха двигатель обеспечивает возвратно-вращательное движение штифта с присоской, вследствие чего вращается и клапан — происходит притирка. Перед сменой направления вращения клапан успевает провернуться примерно на 75 градусов.

Это самый простой и доступный способ притереть клапан, он не требует никаких специальных навыков. Устройство само контролирует угол и частоту вращения, которые являются оптимальными. Скорость работы еще выше, чем у дрели — для притирки одного клапана достаточно всего нескольких минут. Также отметим, что тестируемый нами набор для притирки клапанов имеет очень удобную для хранения упаковку — пластиковый противоударный кейс. Это может стать дополнительным плюсом, например, для применения в условиях автосервиса. Главные преимущества: очень высокая скорость работы, простота и удобство использования, отсутствие требований к навыкам и гарантированно высокое качество.

4. Пневмомашинка для притирки клапанов пристукиванием

В отличие от предыдущего устройства, клапан здесь притирается не вращением, а пристукиванием, что имитирует реальную работу двигателя.

На шток приспособления устанавливается одна из присосок набора, которая затем закрепляется на тарелке клапана

Инструмент оснащен колесиком для настройки частоты оборотов

Притирка осуществляется многократным повторением возвратно-поступательных движений клапана

Пневмомашинка для пристукивания имеет минимальные требования к навыкам использования. При отсутствии опыта обучение происходит прямо в работе, за первые же минуты. Также приспособление полностью исключает риски повредить детали и испортить что-либо. Главные преимущества: заведомо гарантированное качество, самое точное притирание за счет имитации работы клапана в двигателе.

4. Результаты и выводы. Итоговая таблица

Мы отобрали шесть параметров, которые имеют наибольшее значение:
  • Скорость.
  • Удобство использования. Этот параметр также оказывает влияние и на общую скорость работы.
  • Не требуется спец. навык. Чем выше оценка, тем легче пользователю провести правильную притирку клапана.
  • Отсутствие рисков. Чем выше оценка, тем меньше вероятность что-то сделать неправильно или испортить детали.
  • Качество. Чем выше оценка, тем точнее выполнена операция.
  • Стоимость. Чем меньше расходов на тот или иной способ, тем выше бал.

Параметр;Дрель;Ручное приспособление;Пневмомашинка, вращение;Пневмомашинка, пристукивание

Скорость;8;1;9;7 Удобство использования;3;1;10;8 Не требуется спец.навык;1;2;10;7 Отсутствие рисков;1;4;10;10 Качество;4;4;8;10 Стоимость;7;10;1;3 Итоговый результат;24;22;48;45

Как видно из таблицы, специальные пневмо-приспособления для притирки значительно превосходят ручной способ и дрель. Если откинуть параметр стоимость и смотреть только на качественные показатели, то оба метода проигрывают пневматическим машинкам с разгромом. Выдающиеся показатели и наибольший итоговый бал по результатам тестов у машинки для притирки клапанов вращением. Максимальное количество баллов не сумел набрать ни один из участников — что же, идеального во всем инструмента не существует. Места распределились следующим образом:

Последнее место, 22 балла — ручной способ, который прогнозируемо позади всех остальных. В настоящее время клапаны притираются ручным способом либо для получения удовольствия от процесса (да-да, бывает и такое), либо при полном отсутствии доступа к современному инструменту.

Предпоследнее место, 24 балла — дрель. Несмотря на высокую скорость работы, дрель опережает ручной метод всего на несколько пунктов. Прежде всего это связано с высокими рисками неправильной притирки и порчи деталей, а также с повышенными требованиями к специальным навыкам.

Второе место, 45 баллов — машинка для пристукивания. Несильно уступает первому месту, зато обеспечивает самую точную и правильную притирку клапана.

Первое место, 48 баллов — машинка для вращения. Лидирует практически по всем показателям и является оптимальным решением для притирки.

Кому подойдет машинка для притирки клапанов?

Пневматические приспособления для притирки клапанов в первую очередь будут интересны сотрудникам автосервисов. Оборудование значительно снижает затраты времени на ремонт ГБЦ и повышает само качество притирки. На нашей практике ни один мастер, испытавший в работе профессиональный инструмент, не вернулся затем к ручному методу или дрели. Невысокая цена инструмента делает его доступным также для частного применения. При желании самостоятельно провести притирку клапанов, а не доверять эту операцию стороннему сервису.

Видео о притирке на нашем канале

Видео-обзор инструментов для притирки клапанов

Притирка вращением VS притирка пристукиванием

Притирка клапанов своими руками. — Mitsubishi Pajero, 3.0 л., 1995 года на DRIVE2

Притирал недавно клапана для мазды 626 с карбюраторным двигателем KF. Сделал фотографии процесса.Решил выложить, может кому пригодится мой опыт. Аналогично притирал клапана и на своем пыжЫГе.Сперва отмываем ГБЦ (головку блока цилиндров) до того состояния, чтобы с ней было приятно работать. Разбираем, рассухариваем клапана. ОЧЕНЬ ВАЖНО- обязательно все детали каждого клапана раскладываем по кучкам не забывая маркировать с какого цилиндра данные запчасти.Далее потребуются инструменты

1 Шарошки.

Универсальные шарошки, китайского производства.

Шарошка 1

Шарошка 2

шарошки разных диаметров и углов наклона

Шарошим посадочное место клапана до равномерной поверхности. Но без фанатизма, нужно снять как можно меньше металла.(новое: Недавно смотрел видео по теории. Где чел очень доходчиво рассказывает. Так вот шарошить нужно поверхность не только 45′, но и 15′ и 75′(30′ и 60′ в зависимости от моделей). Дабы получилось рабочая поверхность шириной 1мм-это оптимальный размер. Если кому-то интересно могу позже выложить ссылку на это видео. Я шарошил только под 45′, не знал еще что да как 🙂 ).

схематично

Готовая поверхность.

2. Бур от перфоратора на 8мм. Я отпилил балгаркой наконечник, и обработал все края чтобы не было острых краев на нем.

Бур

3. Шланг бензиновый армированный, понадобится не менее 50 см. часто выходит из строя.Отрезаем шланг длиннее рабочей длины бура на 1см. Бур я сделал 2 см., значит шланг 3см. Одеваем шланг и затягиваем с обоих концов проволокой либо хамутами. Я сперва хамутами затягивал, но как оказалось они тоже быстро выходят из строя. Поэтому взял что было под рукой- проволоку. Ей надежнее и не жалко.

бур+шланг

Перфоатор

4. Перфоратор с хорошим ударом и большим ходом без поворота бура.

Пассатижи, шайбы, пружина, алмазная паста.

5.Пассатижи,6. шайбы на 10-12 разной толщины7. пружина довольно упругая

8. алмазная паста

Сэндвич 🙂

Одеваем на клапан пару шайб, затем пружину и еще пару шайб. Вставляем клапан на свое место (цилиндр и впуск/выпуск).

Зазор 5мм.

Зазор между чашкой клапана и ГБЦ нужен примерно 5 мм. Если больше, убираем одну шайбу. Меньше- добавляем шайбу. пробуем пальцем продавить клапан в его закрытое состояние. Клапан должен закрыться полностью с усилием.После примерки наносим на клапан притирочную пасту, и вставляем клапан. пальцем надавливаем на клапан до закрытого состояния и вращаем клапан по кругу, чтобы размазать пасту по всей рабочей поверхности.

Берем перфоратор. выставляем режим только удара без вращения и начинаем притирать. Давить нужно не сильно иначе шланг согнется и сломается. У бура желательно отпилить напайку иначе при порыве шланга можно повредить ГБЦ или клапан.

Поверхность клапана не притерта.

Посадочное место притерлось

Клапан притерся

На клапане и посадочном месте притираемая поверхность должна быть не менее 1мм. и без разрывов.После того как притерли клапан тщательно удалите притирочную пасту. Я вытирал туалетной бумагой, мягкая не оставляет царапин, большой расход — не жалко. Ни в коем случае не допускайте попадание пасты на стержень клапана! В пасте алмазная пыль, сотрет в хлам втулку клапана при работе.

Проверить как притерся клапан можно засухарить и пролить бензином или растворителем. Хорошо притертый клапан не должен даже мокреть по кромке. Если собирается капля, то разсухариваем и начинаем по новой притирку до достижения нужного результата.

Если кому пригодится мой опыт буду рад. Если возникнут вопросы, задавайте по мере возможности отвечу.

Как притереть клапана в домашних условиях

Ремонт двигателя со снятием ГБЦ зачастую требует притирки клапанов. Что это за процедура, каким способом определить ее необходимость и как притереть клапана в домашних условиях – читайте ниже.

Зачем нужно притирать клапана

Немного теории. Клапаны открывают и закрывают каналы подачи топливно-воздушной смеси и отвода отработавших газов. Чем надежнее запирает клапан канал, тем полноценнее в моторе проходит газообмен. Двигатель работает в штатном режиме и выдает номинальную мощность.

Контактная поверхность клапана с головкой блока выполнена в виде кольцевой фаски с углом наклона от 30 до 60 градусов по отношению к плоскости соединения ГБЦ с блоком цилиндров. В заводских условиях эти две поверхности прирабатываются индивидуально для каждой контактной пары. В итоге клапан в закрытом состоянии настолько плотно прилегает к посадочной поверхности в головке блока (седлу), что полностью исключает прорыв газов.

фаска клапана

Со временем седла в головке блока и рабочие поверхности на клапанах перестают плотно прилегать друг к другу. На них появляются раковины, сажевые и маслянистые отложения. Из-за этого клапаны не обеспечивают полную изоляцию камеры сгорания, происходит частичный прорыв газов. Это снижает мощность и КПД двигателя, повышает расход топлива и ускоряет загрязнение и износ мотора.

Притирка клапанов в большинстве случаев восстанавливает плотность закрытия клапанов. Создание полной герметичности в камере сгорания на любом такте и есть та единственная цель, которую преследует эта процедура.

Первичная проверка проводится без демонтажа головки блока цилиндров. На недостаточную плотность прилегания клапанов к седлам косвенно указывают следующие признаки:

  • снижение мощности ДВС;
  • неровная работа двигателя, чрезмерная вибрация и шумность;
  • низкая компрессия с большой разницей по цилиндрам;
  • повышенный расход топлива.

Все эти признаки не говорят однозначно о проблемах в клапанной системе. Подобные явления наблюдаются и при общем износе поршневой группы. Однако вышеперечисленные признаки указывают как минимум на необходимость проверки ГРМ и КШМ.

Следующий этап диагностики проходит после демонтажа ГБЦ. До рассухаривания клапанов можно проверить их на герметичность с помощью любой проникающей жидкости (растворителя, бензина, ацетона и т. д.). Укладываем головку блока на бок и заливаем в окна жидкость. Если на поверхности клапанов появляется жирный след от прошедшей между седлом и клапаном жидкости – требуется притирка. Если жидкость проливается заметным потоком – велика вероятность, что клапан прогорел. Прогоревший клапан притереть не выйдет. Потребуется его замена.

После рассухаривания осматриваем фаски на клапанах и седлах. Рабочая фаска должна иметь по всей окружности матовый оттенок. Причем толщина фаски с плотным прилеганием не имеет большого значения. Главное – чтобы она была непрерывной. Это указывает на плотность закрытия клапана.

Если фаска на клапане и блоке испещрена раковинами и нагаром – клапан нужно притереть. Обычно практикуется такой подход: даже если один клапан нуждается в притирке – профилактически прорабатывается вся головка.

Собираем все необходимое для притирки

Притирка клапанов в домашних условиях не требует специфичных навыков, специализированного инструмента и крупных вложений. Ниже приведен перечень необходимого инвентаря и материалов.

  1. Притирочная паста. Продается или в однокомпонентном варианте, или более профессиональном, двухкомпонентном (для грубой и чистовой притирки). Если нет опыта в этом вопросе – выбираем самую дешевую однокомпонентную пасту.
  2. Любой нежирный растовритель.
  3. Чистая, безворсовая ветошь.
  4. Инструмент для притирки.

Инструмент для притирки можно изготовить из подручных материалов. Для начала смотрим на тарелку клапана. У некоторых двигателей в ней выполняется проточка для упрощения притирки. Если проточка есть – притирать будем с внутренней стороны ГБЦ. В качестве приспособления для притирки ищем любой подходящий под эту проточку инструмент (отвертку, биту шуруповерта, стамеску и т.д.). Вставляем подходящий инструмент в проточку и с легким нажатием будем вращать клапан в седле с периодическим изменением направления.

В случае если тарелка клапана гладкая – будем изготавливать инструмент для притирки из подручных материалов.

Проще всего притирать клапаны с использованием дрели или шуруповерта. В патрон электроинструмента вставляем биту или сверло, диаметр которого максимально близок к диаметру стержня клапана. Далее ищем небольшой кусок шланга (обычно подходит обычный шланг от топливопровода) длиной 7-10 см и два хомута, подходящие по диаметру. Насаживаем шланг на сверло (биту) и зажимаем хомутом с хорошим усилием, чтобы вручную снять его было невозможно. Вторую сторону шланга будем крепить на стержне клапана аналогичным способом, с использованием хомута.

Читайте также: Хонингование цилиндров двигателя. Что это и зачем его делают?

Ручной инструмент для притирки работает по такому же принципу. Нужно из стального прута (или толстой медной жилы) с диаметром, сопоставимым с толщиной стержня клапана, выгнуть некое подобие стержня с ручкой. Закрепляем шланг на конце прута хомутом. Второй конец шланга соединяем со стержнем клапана.

Вместо шланга можно использовать кусок трубки из мягкого материала (например, меди или алюминия). Один конец трубки заклепываем или зажимаем хомутом на сверле или прутке, а на втором конце делам несколько разрезов вдоль оси. Это позволит надежно закреплять трубку на стержне хомутом и быстро переставлять инструмент на другой клапан.

Как правильно притирать клапана

После рассуханивания внимательно осматриваем клапан на наличие прогаров. Прогоревший клапан притирать нет смысла, его проще заменить. Также проверяем осевое биение стержня во втулке. Если клапан болтается, то смотрим на его стрежень. Заметная глазом выработка на стержне также недопустима. Если же стержень целый, но люфт есть, то дополнительно потребуется заменить втулки. Притирка клапанов с разбитыми втулками не имеет смысла.

Перед началом притирки очищаем поверхности фасок от нагара по максимуму. После этого наносим на фаску клапана небольшой слой притирочной пасты. Вставляем клапан во втулку на головке блока и с обратной стороны соединяем стержень с нашим инструментом. Делаем небольшой натяг и начинам вращать клапан в головке блока. Не нужно создавать большое прижимное усилие: можно прорезать в седле слишком глубокую фаску.

Важный момент: притирку нужно обязательно проводить в две стороны. Если работаете электроинструментом, то менять направление вращения нужно не реже, чем раз в 7-10 секунд. Иначе можно переточить фаску. При ручной притирке просто проворачивайте клапан на 90-180 градусов и периодически перехватывайте инструмент.

Нельзя притирать фаску только в каком-то одном положении. Клапан должен надежно приживаться к седлу при любом угле поворота. Дело в том, что при работе ГРМ клапаны постоянно проворачиваются в седле. И если притирку делать без периодического поворачивания, то капаны будут прилегать плотно и обеспечивать герметичность только в каком-то одном положении.

Как долго притирать? Однозначного ответа на этот вопрос нет. Все зависит от изначального повреждения фасок, зернистости пасты, силы прижатия и интенсивности процесса. Общие рекомендации таковы:

  • каждые 2-3 минуты останавливайтесь, очищайте клапан и блок от пасты и проверяйте состояние фасок;
  • если заметны раковины на обрабатываемых поверхностях – наносим свежую пасту и продолжаем работать еще 2-3 минуты;
  • после появления матовой фаски по всему периметру клапана притирку можно считать оконченной.

В среднем весь процесс притирки одного клапана занимает от 5 до 15 минут. В некоторых случаях, при наличии на фасках глубоких борозд и раковин, один клапан придется притирать до часа. В конце процедуры обязательно тщательно промойте головку и клапан от пасты.

Видео:

Притирка клапанов своими руками

Такая операция, как притирка клапанов входит в перечень работ по капитальному ремонту двигателя. Направлена она на обеспечение как можно плотной посадки тарелки клапана к седлу, тем самым по максимуму снижая возможность пропускания топлива в цилиндры или прорыв выхлопных газов.

После длительной эксплуатации автомобиля на поверхностях фаски клапана и седла оседает нагар, появляются микрораковины, задиры.

В итоге пятно контакта между поверхностями уменьшается, клапан неплотно прилегает к седлу, из-за чего он начинает пропускать и у двигателя снижается компрессия.

Для удаления нагара, раковин, задиров и применяется притирка клапанов, вследствие чего восстанавливается пятно контакта между клапаном и седлом.

Помимо выполнения данной операции в рамках капитального ремонта притирку клапанов проводят еще в ряде случаев.

Так, данные работы проводят:

  • При подгорании клапана или седла;
  • При прогорании тарелки клапана;
  • При замене их в случае повреждения, в общем, всегда, когда возникли проблемы с данными элементами.

Требуемый инструмент для притирки клапанов

Работы по притирке клапанов не особо сложные, но выполнение их занимает длительное время, особенно, если делать это своими руками.

На автомобиле выполнить их невозможно, придется частично разбирать силовую установку, а именно снимать головку блока цилиндров.

Поэтому при решении произвести притирку клапанов сразу следует позаботиться о наличии новой прокладки ГБЦ.

Из инструментов для выполнения этой операции понадобится:

  • Набор ключей и головок;
  • Приспособление для разсухаривания клапанов;
  • Приспособление для выполнения притирки;
  • Пасты для притирки;
  • Ветоши;
  • Керосин.

Приспособления для выполнения работ, пасты для притирки

Пройдемся по приспособлениям для клапанов.

Для вытаскивания сухарей, которыми удерживается головка клапана в посадочной тарелке, есть специальные приспособления.

Конструкций их много, описывать все не будем. Отметим только, что все они действуют по одному принципу.

Этим приспособлением пружины клапана сжимаются, тарелка крепления клапана опускается вниз, высвобождая сухари, и они извлекаются.

Но можно поступить и простым методом. Потребуется отрезок трубки, по диаметру чуть меньше тарелки крепления.

Эту трубку наставляют на тарелку резко по ней бьют молотком. Из-за удара пружины сжимаются, тарелка проседает и сухари выскакивают.

При этом лучше отверстие с той стороны, по которой будет наноситься удар, чем-нибудь закрыть, чтобы через него не вылетели сухари.

Теперь о приспособлении для притирки.

Его можно приобрести, обычно такое приспособление состоит из гаечного зажима, штанги и воротка.

Но можно сделать его и самому. Для этого понадобится стержень диаметром, равным диаметру клапана. К нему приваривается вороток так, чтобы получилась Т-образная конструкция.

С другой от воротка стороны на стержень одевается отрезок резиновой трубки.

1 – металлический стержень диаметром 5 – 8 мм, в зависимости от диаметра стержня клапана, 2 – резиновая трубка, 3 – зажимные хомуты.

Внутренний диаметр трубки нужно выбирать такой, чтобы она плотно садилась на стержень.

Понадобится также еще один хомут, им будет зажиматься край резиновой трубки, который будет одеваться на стержень клапана.

Для притирки клапанов своими руками одних приспособлений мало, так как данная операция производится с применением специальных паст.

Найти их несложно, можно приобрести как дешевые притирочные пасты, так и весьма дорогие.

Для притирки лучше приобретать комплекты, состоящие из двух паст или же просто две пасты – для первичной черновой обработки и для вторичной чистовой.

Возможно также понадобиться применение шарошки. Она представляет собой конусную головку для дрели с вставленными в нее резцами по металлу.

Используют ее для того, чтобы обработать поврежденную поверхность седла.

Процесс притирки клапанов

Вначале снимаем с двигателя головку. Далее с головки снимается распредвал, регулировочные шайбы или гидрокомпенсаторы.

Следующим этапом является разсухаривание клапанов. Для этого применяют либо приспособление, либо же они выбиваются проставкой.

После этого снимаются крепежные тарелки и пружины. Сам клапан извлекается из головки для оценки его состояния и состояния седла.

Если он не имеет следов подгорания и не изогнут его стержень, то менять его необязательно, он подойдет и для дальнейшего использования.

Седло тоже нужно осмотреть на наличие следов подгорания. Если следы подгорания седла имеются, его поверхность вначале обрабатывается шарошкой.

После удостоверения, что подгорания на поверхностях нет, начинают процесс притирки.

Для этого на фаску клапана наносится немного пасты для первичной обработки.

Далее он ставится на место, а на его стержень надевается приспособление для притирки. Если оно самодельное, то резиновую трубку на стержне нужно зажать хомутом.

Затем приспособлением клапан поджимается к седлу и начинается притирка.

Для этого за вороток клапан проворачивается на 180 град., после проворачивается в обратную сторону. Такими движениями и производиться притирка.

На обработку поверхности одним типом пасты уходит примерно 5-7 мин. времени.

Периодически положение клапана меняется. То есть, его нужно провернуть примерно на 90 град. от крайнего положения при притирке, после чего снова продолжается процесс с проворотом его на 180 град. и возвратом обратно.

Механизировать процесс путем использования дрели с насадкой на стержень клапана не желательно.

Дрели обычно имеют большие обороты, поэтому при притирке ею существует вероятность перегрева седла и фаски клапана.

В таком случае лучше подойдет шуруповерт. Но круговое движение, которое будет обеспечиваться дрелью или шуруповертом, при притирке не рекомендуется, данную операцию лучше производить путем полуоборота клапана с последующим проворотом в обратную сторону, то есть ручную притирку.

После притирки черновой пастой, поверхности тщательно очищаются ветошью, чтобы удалить остатки пасты.

Затем на фаску клапана наноситься паста для чистовой обработки и процесс притирки повторяется.

Успешным результатом проведенной притирки будет являться равномерный серый матовый цвет притираемых поверхностей без каких-либо следов раковин или царапин.

Так по одному притираются все клапаны как впускные, так и выпускные. Особой разницы в том, на каком двигателе автомобиля выполняется данная операция — нет.

Процесс притирки клапанов одинаков как для ВАЗ-2106, так и для ВАЗ-2109 и более поздних моделей.

Разницу в сложности работ у этих авто может составлять разве что процесс снятия ГБЦ, подготовка к притирке, ну и удобства доступа приспособлением к клапанам из-за несколько отличающихся форм головки блока цилиндров.

Проверка качества притирки

После притирки всех клапанов рекомендуется провести проверку плотности прилегания их к седлам.

Для этого сначала нужно все клапаны установить на место, установить пружины с крепежными тарелками и засухарить их.

Вот здесь уже без приспособления для разсухаривания не обойтись.

Далее головка устанавливается на ровную поверхность тарелками клапанов вверх.

В камеры сгорания наливается керосин, поскольку он обладает высокой текучестью. Уровень его замеряется и ГБЦ оставляется на сутки.

Если по прошествии времени уровень керосина не снизился или снизился очень незначительно – притирка выполнена хорошо и можно двигатель собирать.

Если же замечена утечка керосина, операция по притирке клапанов производится еще раз, но только тех, на которых отмечена утечка.

Как обычно, для закрепление нашего материала мы предлагаем вам посмотреть видео о ток, как притереть клапана своими руками подручными средствами.

Притирка клапанов: как притереть шуруповертом, дрелью, машинкой

После капремонта двигательной системы, снятия нагара с клапанов или при их замене на новые обязательно проводится притирка клапанов.

Благодаря процедуре удаляются мелкие неровности и повреждения, возникшие в процессе эксплуатации, а также повышается герметичность ДВС.

Для чего нужно притирать клапаны

Новые клапаны притираются для лучшего прилегания к посадочному месту. В процессе эксплуатации на клапанной системе образуется нагар, вследствие чего герметичность прилегания тарелки клапана к седлу нарушается.

Это приводит к нарушению работы топливной системы. Когда выпускной коллектор утрачивает свои первоначальные характеристики, это провоцирует прогар клапанной системы, падение мощности двигателя, износ направляющей втулки, повреждения посадочного седла и другие неприятности. Чтобы наладить четкую работу ГБЦ и снизить риск образования нагара, после очистки клапанов проводится их притирка – как следствие, клапаны и седла хорошо прилегают один к одному.

Когда пора задуматься о притирке

Чтобы понять, необходима ли притирка, можно использовать разные методы проверки – с их помощью можно уточнить степень разгерметизации клапанной системы.

Как проверить притирку:
  1. Производится демонтаж ГБЦ.
  2. Головка очищается от сажи, маслянистой пленки и загрязнений.
  3. Проводится проверка головки БЦ и подшипников. Они должны быть без каких-либо деформаций и механических повреждений.
  4. Проверяются опоры распределительного вала. Они также не должны иметь повреждений, заусенцев и металлических наплывов.
  5. Для контроля герметичности клапанной системы необходимо установить ГБЦ на ровную поверхность, налить в камеры сгорания немного керосина или бензина и оставить на некоторое время. Если уровень керосина начнет понижаться, значит, есть утечка и герметичность клапанной системы нарушена.

При появлении утечки (то есть разгерметизации) мотор работает неравномерно, поэтому необходимо провести притирку.

Стандартный набор инструментов для притирки

Самым важным инструментом является абразивная, или алмазная паста. Ее необходимо наносить на кромку клапана – паста создаст эффект наждачки и позволит быстрее притереть тарелку к седлу.

По типу обработки пастообразный состав отличается размером абразивных элементов – от крупнозернистого до мелкозернистого. Крупноабразивная используется для первичной притирки. Финишная притирка осуществляется с помощью мелкозернистой пасты – тогда головка компонента будет плотно установлена на посадочное место.

Пасты различаются и по цене – от недорогих для личного использования до фирменных составов для профессиональной притирки. Провести самостоятельную обработку можно составом средней стоимости. Важно следить за состоянием самих клапанов и корректностью процесса притирки.

Следующим шагом будет выбор инструмента для работы. Притирка может осуществляться посредством:

  • Электродрели.
  • Деревянного приспособления с присосками.
  • Пневматического инструмента.
  • Специальной пневмомашинки для пристукивания.

У мастером-любителей наибольшей популярностью пользуется электродрель для притирки — из-за своих доступности и универсальности. В ремонтных мастерских может быть использован специальный станок для шлифовки фаски.

Обработка седел и их восстановление требуют применения особого инструмента. Это шарошка для удаления выработки – приспособление, сделанное по форме посадки клапана. Шарошка надевается на дрель, так как сверло обычно имеет некрупные размеры.

Инструмент используется в том случае, если головки клапанов повреждены вследствие прогара.

Также потребуется рассухариватель, чтобы снять «сухари» – детали, соединяющие тарелки пружины с клапаном.

Как правильно притереть клапаны: основные методы

Существует четыре основных метода обработки.

Способ 1. Притирка клапанов дрелью

Для проведения работ потребуется кусок шланга. Один его «хвост» закрепляется на стержне клапана, а второй — на дрели. На сам клапан и посадочное место следует нанести небольшое количество притирочного состава, после чего деталь устанавливается на свое рабочее место в ГБЦ.

Процесс имеет несколько особенностей:

  • Притирка осуществляется на малых оборотах – рекомендуется использовать дрели, способные работать на таких оборотах, или шуруповерты.
  • В момент соприкосновения тарелки и седла необходимо сделать сброс – отпустить курок электродрели.
  • В процессе притирки нельзя прикладывать усилия – это может спровоцировать повреждение элементов клапанной системы.
  • Притирку рекомендуется проводить в несколько этапов – сначала крупнозернистой пастой, затем средне-, а в конце провести финишную обработку мелкозернистым составом.

Важна практика – если такого рода работы будет выполнять любитель, есть риск, что его неквалифицированные действия приведут к тому, что машине понадобится дорогой ремонт.

Метод 2. С помощью ручного инструмента

Такой способ представляет собой что-то вроде процесса добывания огня первобытными людьми – на деревянную палочку крепятся присоски, ими фиксируется стержень, а сама палочка вращается руками. Этот так называемый «дедовский» метод был в ходу, когда не было электроинструмента. Его плюс – минимальный риск испортить клапанную систему. Но времени занимает очень много – до получаса на каждый клапан.

Метод 3. С помощью пневматического инструмента (вращательный метод)

Притирка клапанов своими руками при использовании пневмоинструмента проходит быстро, просто и с минимальными затратами сил. Устройство представляет собой двигатель, соединенный со штифтом. На последний крепится специальная присоска, которой фиксируется клапан. В рабочее состояние система приводится с помощью сжатого воздуха.

Достоинство способа в том, что риск сделать ошибку практически отсутствует, даже если вы не имеете опыта. Инструмент контролирует весь процесс – угол вращения, частоту оборотов и их интенсивность. И все это происходит даже быстрее, чем при использовании электродрели – на один клапан уходит всего пара минут.

Метод 4. С помощью пневмомашинки (метод пристукивания)

Отличие пневмомашинки от предыдущего инструмента – технология притирки. Инструмент работает не вращательными движениями, а имитирует работу клапанов в реальных условиях.

Инструмент прост в использовании и делает притирку наиболее точной и качественной.

Важно! После притирки абразивный состав должен быть тщательно удален. Если он попадет в двигатель, то это выведет из строя цилиндры и другие детали.

Как проверить работоспособность

После того как клапаны были притерты, следует проверить качество притирки. Существует несколько вариантов.

Самый простой и распространенный способ проверки – это положить ГБЦ на ровную поверхность тарелками кверху и налить в камеру сгорания бензин или керосин. Клапан должен удерживать жидкость собственным весом. Засухаривать компонент в этом случае не нужно.

Второй метод аналогичен первому, только клапаны необходимо засухарить, перед тем, как наливать керосин.

Проверка качества притирки третьим способом проводится несколько иначе. Клапаны засухаривают, ГБЦ укладывают на бок, в камеры наливают керосин/бензин. Правильно притертый компонент будет удерживать жидкость только усилием пружины.

Сделать притирку самостоятельно не так уж и трудно – главное, правильно рассчитать усилие при работе с дрелью и частоту вращений. Если же вы опасаетесь нанести вред топливной системе автомобиля, обратитесь к квалифицированным мастерам автосервиса DDCAR. Вам не придётся переживать по поводу того, что вашему любимому «железному коню» будет причинён непоправимый ущерб!

Amazon.com: Шлифовальный инструмент для шлифовки клапанов головки цилиндров пневматического двигателя WINTOOLS


Цена: 47 долларов.98 + Без залога за импорт и $ 34,30 за доставку в Российскую Федерацию Подробности
  • Убедитесь, что это подходит введя номер вашей модели.
  • Самый простой и эффективный способ притирки клапанов с помощью этого поршневого инструмента
  • Резиновые присоски: 16 мм 20 мм 30 мм 35 мм.
  • Расход воздуха: 3,53 кубических футов в минуту (100 л / мин). Скорость: 3000 об / мин. Внутренний диаметр шланга: 10 мм. Входное отверстие для воздуха 1/4 дюйма. Рабочее давление: 90 фунтов на квадратный дюйм (6,3 бар)
  • С регулируемым регулятором для точного контроля.
  • Разработан для работы в тяжелых условиях.
› См. Дополнительные сведения о продукте

ИНСТРУМЕНТ ДЛЯ ШЛИФОВКИ ПНЕВМАТИЧЕСКИХ КЛАПАНОВ | CLAS ©

Charte de Confidentialité

CLAS Equipements — это концерн, занимающийся правами человека на генеральное управление, отмеченный как кадры автоматических кадров для обеспечения прозрачности для клиентов.A ce titre, elle a mis en place une politique de confidentialité s’appliquant aux information collectiones sur son site www.clas.com.

СТАТЬЯ 1 — УПОМИНАНИЯ LÉGALES ET CONTENU DU SITE

Le contenu de ce site est fourni par:

Оборудование CLAS

СИРЕНА 409 786 944

83 Chemin de la Crouza

73800 ЧИГНИН

DIRECTEUR DE LA PUBLICATION

Мадам Стефани Барро

Directrice Générale

Ci-après l’Editeur

Hébergement:

ОВХ

Société par actions minimifiée au capital de 10.069.020 €

Immatriculée au Registre du commerce et des Sociétés de Lille sous le numéro 424 761 419

Siège social: 2, rue Kellermann — 59100 Roubaix

Телефон: 09 72 10 10 07

КОНЦЕПТЕР ДУ САЙТ:

ДИЗАЙН СЕТКИ

SAS au capital de 95.500 €

Siège Social: 327 B Route de Valparc, 74330 Poisy

Телефон: 04 50 24 42 44

СТАТЬЯ 2 — АДМИНИСТРАЦИЯ САЙТА

Pour la bonne administrator du site, l’Editeur pourra à tout moment:

  • Suspendre, interrompre ou limiter l’accès à tout ou partie du site, réserver l’accès au site, ou à specifices party du site, à une catégorie déterminée d’utilisateurs,
  • Дополнительная информация по устранению неисправностей на сайте
  • Модификатор содержит информацию о противоречии с веб-сайтом национального или международного воздействия,
  • Suspendre le site afin de procéder à des mises à jour ou change.

СТАТЬЯ 3 — PROPRIÉTÉ INTELLECTUELLE

Все сведения воспроизводятся на сайте (тексты, фотографии, иллюстрации…) не являются правозащитниками по правам интеллектуальной разрядки по системе CLAS Equipements или по уважительной частной собственности.

Par conséquent, aucune de ces information ne peut être replicite, modifiée, rediffusée, traduite, exploitée commercialement or reutilisée de quelque manière que ce soit sans l’accord préalable et écrit de CLAS Equipements ou des propritifiers.

Toutefois, dès lors que le visiteur, размещает Compte Client, действительный для редактора, ил sera en droit d’utiliser les seules images des фотографии для en faire des gérations de ventes et de marketing sous sa seul et entière responseabilité.

СТАТЬЯ 4 — ГИПЕРТЕКСТЫ ОБЪЕКТОВ

Сайт

Ce предлагает сайты с залогом прав. L’Editeur n’estponsable ni de leur уважать aux normes d’ordre public ni de leur politique de protection des données staffles or d’utilisation qui en seraient faites.De ce fait, en accédant à un autre site par l’intermédiaire d’un lien hypertexte, vous en Acceptez les conséquences et ce sans Engager la Response de CLAS Equipements.

СТАТЬЯ 5 — ОБЯЗАННОСТИ

Ответственность за редактирование в целях защиты, панорамы, сложности или прерывания работы, добавление доступа к сайту или определенные функции, связанные с «Compte Client», которые не имеют отношения к резервному пространству.

Материал для связи с сайтом, который используется как Utilisateur du site, являющийся сыном всей ответственности. Il appartient à chaque Utilisateur de prendre toutes les mesures qualification for protéger son matériel et ses propres données notamment d’attaques virales par Internet. L’Utilisateur отвечает за предоставление консультаций и сайтов.

L’Editeur ne pourra être tenu responsable en cas de poursuites judiciaires de l’Utilisateur:

  • служба du fait de l’usage du site или tout, доступная через Интернет;
  • du fait du неуважение к предварительным условиям.

L’Editeur ne pourra être tenu responsable des dommages causés à vous-même, à des tiers ou à votre équipement du fait de votre Connexion or de votre usage du site et vous renoncez à toute action contre lui de ce fait.

СТАТЬЯ 6 — СБОР ЗАЩИТЫ ОТ ЗАЩИТЫ

D’une manière générale, возможно, посетитель веб-сайта www.clas.com без сообщения aucune информационного персонала, не имеющего отношения.Toutefois, une commande implique l’ouverture d’un Compte Client, lequel Compte, rest à la libre disposition de l’Editeur.

Персонал, отвечающий за информационные бюллетени на сайте, используется как редактор для управления взаимоотношениями с пользователем, подписывающим информационные бюллетени и заместителями Compte Client для командиров.

Коллекции персонала компании CLAS Equipements на сайте www.clas.com sont:

Новостное письмо:

Коллекции

Адресная почта

La finalité est de Recevoir des informations commerciales de la part de l’Editeur.

La durée deservation sera de 3 ans depuis l’incription et un mail de verify de l’incription de l’incription sera réalisé.

Le seul destinataire de ces données est CLAS Equipements.

Aucune des informations ne sont messages hors UE.

Клиент Compte:

  • Société
  • Nom et prénoms
  • Адрес
  • Адресная почта Professionalnel
  • Телефон

Окончательный результат перманентного управления командирами и персоналом в области коммерческой информации в части редакции правозащитных организаций и специалистов по оказанию помощи.Заместитель Compte Client, le visiteur pourra aussi gérer la mise en place de devis personnalisés. Il devra dans ce cas faire son affaire du уважении к законодательству и регулированию в отношении персонала. A ce titre, il est co-Ответственность du traitement au sens du Règlement (UE) 2016/679 du Parlement européen et du Conseil du 27 апреля 2016 г.

La durée deservation sera de 3 ans depuis la dernière commande à l’Editeur.

Les seuls destinataires de ces données sont l’Editeur, CLAS Equipements, et ses sous-traitants, l’Hébergeur et le Concepteur.

Aucune des informations ne sont messages hors UE.

СТАТЬЯ 7 — DROIT D’ACCÈS, DE RECTIFICATION ET DE DE SUPPRESSION DE VOS DONNÉES et OBLIGATION DE SECURITE

En application de la réglementation apply aux données à caractère персонала, les utilisateurs disposent des suivants:

  • le droit d’accès: le droit d’accès peut être упражнения для connaître les données персонала, занимающегося l’utilisateur en écrivant à contact @ clas.com. Dans ce cas, avant la mise en oeuvre de ce droit, CLAS Equipements pourra demander une preuve de l’identité de l’utilisateur afin d’en vérifier son identity.
  • Право на исправление: si les données à caractère détenues персонала par CLAS EQUIPEMENTS sont неточны, la mise à jour des information peut être requireée.
  • le droit de suppression des données: les utilisateurs peuvent demander la suppression de leurs données à caractère персонала, соответствие aux lois application en matière de protection des données.
  • Право на ограничение характеристик: утилизационные компании, требующие наличия ОБОРУДОВАНИЯ CLAS, ограничивают требования к оборудованию для персонала в соответствии с регулированием, относящимся к вспомогательному персоналу (RGPD).
  • Право на поддержку и поддержку персонала: утилизационные компании, выступающие за поддержку персонала (RGPD).

Vous pouvez exercer ce droit à tout moment en nous contact par mail: contact @ clas.com ou par курьер.

L’Editeur s’engage à répondre à chaque demande dans les plus brefs délais.

En outre, l’Editeur s’engage à informer les utilisateurs de touteruption or faille de sécurité ayant des conséquences directes или indirectes sur les données, и / or ouceceptible d’entraîner accidentellement la разглашение или l’accés non des authorisation.

СТАТЬЯ 8 — ПЕЧЕНЬЕ

Файлы cookie, представленные на сайте:

Les cookies техника

Ce sont des cookies nécessaires au fonctionnement du site www.clas.com и уведомление об обслуживании клиента Compte. Ils permettent à l’utilisateur d’utiliser les Principales fonctionnalités du site.

Les cookies analytiques
Ce sont des cookies qui permettent de connaître l’utilisation du site et de connaitre des statistiques for permettre à l’Editeur d’en améliorer le fonctionnement (например, les pages le плюс сувенирные консультации …).

Использование аналитических файлов cookie sont:

  • Google Analytics: permet de mesurer l’audience du site

Все сборники информации, которые используются для полного объема, типа и конфигурации для использования трафика на этом сайте и для других предложений по обслуживанию.

La durée de vie des cookies est de 12 месяцев.

Добавьте дополнительную информацию об использовании, управлении и подавлении «куки» для всех типов навигаторов, приглашений на консультацию: https://www.aboutcookies.org/how-to-delete-cookies/

СТАТЬЯ 9 — ПРИМЕНИМЫЙ LOI КОНТАКТ ET

Les présentes conditions d’utilisation du site sont régies par la loi française et soumises à la compétence des Tribunaux du siège social de l’éditeur, sous reserve d’une attribution de compétence spécifique découlant d’un texte de loi ou réglementaire.

Публикуйте всю информацию о представленных произведениях на сайте или на сайте lui-même, vous pouvez nous écrire: [email protected]

Автомобильные инструменты и материалы Притирка клапана с пневматическим приводом Шлифовальный инструмент Вращающиеся клапаны Пневматическая машина Автомобильная промышленность

Автомобильные инструменты и материалы Притирка клапана с пневмоприводом Шлифовальный инструмент Пневматические клапаны Автомобильная промышленность

Пневматический инструмент для шлифовального инструмента для притирки клапанов Пневматическая машина для вращающихся клапанов 709046474287.Найдите много отличных новых и подержанных опций и получите лучшие предложения на пневматическую машину для шлифовального инструмента с пневматическим приводом для притирки клапанов по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий : Модифицированный элемент: : Нет , Номер детали производителя: : Не применяется : Описание модификации: : Нет , Бренд: : Без товарного знака : Страна / регион производства: : Китай Product Товар вне страны: : Нет : Специальная упаковка : : Нет , Применимые регионы: : Глобальный : Описание комплекта: : Нет , Гарантия: : Нет гарантии : Тип: : Инструмент для измерения времени двигателя , UPC: : Не применяется ,

Шлифовальный инструмент для притирки клапана с пневматическим приводом Пневматическая машина для вращающихся клапанов









Пневматическая машина

клапанов закрутки шлифовального инструмента притирки клапана

Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата, другие демонстрационные аксессуары на картинке не включены, Twirl в нашей шифоновой юбке с запахом для балета Danzcue Girls с завязкой на талии, винтажные сумки DDDH Hobo Сумки на ремне Прочная кожаная сумка-тоут Сумка-мессенджер Сумка-ведро Для женщин / женщин / девочек (хаки): одежда.Вы не разочаруетесь в качестве наших украшений. Пневматическая машина для шлифовального инструмента для притирки клапанов с пневмоприводом . Это очень популярный и сексуальный дизайн. отправляется прямо с нашего склада. Толстовка с капюшоном на регулируемой кулиске позволяет удерживать тепло вокруг головы. с простой кнопкой с розовым цветком и жемчугом, при покупке оставьте следующую информацию в разделе «Примечания для продавца» при оформлении заказа: Пневматический шлифовальный инструмент для притирки клапанов Пневматическая машина для вращающихся клапанов .Бумага поставляется с сеткой на обратной стороне, если вы хотите обрезать ее до меньшего размера. Красиво для весны, лета или зимних каникул. Хорошо сделано. Чтобы вставить его в проколотое отверстие, как обычные французские проволочные серьги. Красивая жаккардовая лента * * * средневековый мотив * * * • Жаккардовая лента • высшее качество Цвета: 2 цвета на выбор Ширина: 2 варианта ширины 25 мм и 35 мм • продано на 10 метров Откройте для себя наш ассортимент лент. которые могут незначительно отличаться между вашим готовым продуктом и тем, что показано на фотографиях, Пневматический шлифовальный инструмент для притирки клапанов с вращающимися клапанами Пневматическая машина .Конструкция StickFix Hook & Loop для быстрой и легкой смены абразива между зернами или повторного использования абразивов.Его особая конструкция позволяет вам совершать движения всего тела, не чувствуя дискомфорта, в комплект входит несколько прозрачных резиновых амортизаторов, которые легко прикрепляются к капоту во время установки . Аутентичная графика сбора льда в центре, проста в использовании: поместите подъемник под мебель и поднимите его (вы можете поднять вашу мебель на высоту 2 дюйма), Пневматический инструмент для притирки клапана Шлифовальный инструмент Пневматическая машина для вращения клапанов .25 Универсальная автомобильная ручка переключения передач с ручным переключением передач Адаптер крепления багажника Рычаг ручного переключения передач.


Пневматическая машина

клапанов закрутки шлифовального инструмента притирки клапана
Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на пневматический станок для шлифовального инструмента с пневматическим приводом для притирки клапанов по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов, Лучшие предложения по покупкам в Интернете. . hankjobenhavn.com
Пневматический шлифовальный инструмент для притирки клапанов Пневматическая машина для отжима клапанов hankjobenhavn.com

Притирка клапана — Ventil

Ventil поставляет широкий ассортимент притирочных машин для чистовой обработки всех металлических седел промышленных запорных клапанов, предохранительных клапанов и регулирующих клапанов в диапазоне ¼ — 64 ”/ DN6 — 1600 мм.

Расширенная программа поставки включает;

Переносные притирочные машины для притирки и ремонта клапанов на объекте и на месте

Следуя тенденции сокращения времени простоя, Ventil предлагает расширенный ассортимент легких машин для притирки клапанов и ремонта на месте без необходимости снимать клапан с трубопровода.Притирочные машины с клапанами Ventil, изготовленные из нержавеющей стали и высококачественных алюминиевых деталей и компонентов, готовы к суровой эксплуатации на стройплощадке. Уникальная технология притирки Ventil с орбитальным приводом и зубчатым приводом в сочетании с высококачественной абразивной пленкой обеспечивает высочайшую скорость съема материала и лучшую точность плоскостности. Переносные притирочные машины с клапанами доступны с несколькими различными системами пневматического и электрического привода для безопасной работы в любых рабочих условиях и в любом месте.

Стационарные притирочные станки для клапанов для приложений

Прочные и ребристые станки для притирки седел клапанов любого типа. Программа поставок варьируется от стола для предварительного шлифования до универсальных колонных шлифовальных и притирочных станков и плоских притирочных станков с открытой поверхностью. В зависимости от области применения и материала седла, станки для притирки клапанов комплектуются различными расходными абразивными материалами, такими как самоклеящаяся фольга из оксида алюминия, алмазные диски с постоянной пропиткой или керамические шлифовальные диски.Притирочные машины для клапанов Ventil спроектированы и оснащены для обеспечения высокой точности и чистовой отделки, чтобы восстановить исходную герметичность седла или даже превзойти ее уровень.

Притирочные машины Ventil Valve основаны на 65-летнем опыте ремонта и тестирования клапанов. Все машины полностью построены на собственном производстве и используются только высококачественные компоненты и материалы. Станки для притирки клапанов поставляются готовыми к использованию, включая все необходимые инструменты, расходные материалы и материалы.

Наши решения для притирки клапанов:

ВОЗДУШНЫЙ КЛАПАН ШЛИФОВАЛЬНЫЙ ИНСТРУМЕНТ РЕЗИНОВЫЕ ВСАСЫВАЮЩИЕ ЧАСЫ 16 | 20 | 30 | 35MM Инструменты и оборудование Инструменты для двигателя ilsr.org

РЕЗИНОВЫЕ ВСАСЫВАЮЩИЕ ЧАСЫ ДЛЯ ВСАСЫВАНИЯ РЕЗИНОВЫХ КЛАПАНОВ 16 | 20 | 30 | 35MM Инструменты и оборудование Инструменты для двигателя ilsr.org

КЛАПАН С ВОЗДУШНЫМ ПРИБОРОМ ДЛЯ ШЛИФОВАНИЯ РЕЗИНОВЫЕ ВСАСЫВАЮЩИЕ ЧАСЫ 16 | 20 | 30 | 35 мм, НАПОРНЫЙ ШЛИФОВАЛЬНЫЙ ИНСТРУМЕНТ РЕЗИНОВЫЕ ВСАСЫВАЮЩИЕ КЛАПАНЫ 16 | 20 | 30 | 35 ММ КЛАПАН С ВОЗДУШНЫМ ПРИВОДОМ | 35MM: Инструменты для клапанного механизма — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, быстрая доставка по каждому заказу, быстрая доставка, доступные цены с быстрой доставкой! ИНСТРУМЕНТ РЕЗИНОВЫЕ ВСАСЫВАЮЩИЕ ЧАСЫ 16 | 20 | 30 | 35ММ КЛАПАН С ВОЗДУШНЫМ ПРИБОРОМ ШЛИФОВКА ilsr.орг.

КЛАПАН С ВОЗДУШНЫМ ПРИВОДОМ ШЛИФОВАЛЬНЫЙ ИНСТРУМЕНТ РЕЗИНОВЫЕ ВСАСЫВАЮЩИЕ ЧАСЫ 16 | 20 | 30 | 35ММ








КЛАПАН С ВОЗДУШНЫМ ПРИБОРОМ ДЛЯ ШЛИФОВАНИЯ РЕЗИНОВЫЕ ВСАСЫВАЮЩИЕ ЧАСЫ 16 | 20 | 30 | 35MM: Автомобильная промышленность. Купить РЕЗИНОВЫЕ ВСАСЫВАЮЩИЕ ЧАСЫ РЕЗИНОВЫЕ ВСАСЫВАЮЩИЕ ПРИБОРЫ ДЛЯ КЛАПАНА С ВОЗДУШНЫМ ПРИВОДОМ 16 | 20 | 30 | 35ММ: Инструменты для клапанного механизма — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. ШЛИФОВАЛЬНЫЙ ИНСТРУМЕНТ ДЛЯ КЛАПАНА С ВОЗДУШНЫМ ПРИБОРОМ。 ШЛИФОВАЛЬНЫЙ ИНСТРУМЕНТ ДЛЯ КЛАПАНА С ВОЗДУШНЫМ КЛАПАНОМ РЕЗИНОВЫЕ ВСАСЫВАТЕЛИ 6 | 20 | 0 | 5ММ

РЕЗИНОВЫЙ ВСАСЫВАЮЩИЙ ИНСТРУМЕНТ ШЛИФОВАЛЬНЫЙ ИНСТРУМЕНТ ДЛЯ ПЕРЕХОДА КЛАПАНА С ВОЗДУШНЫМ ПРИВОДОМ 16 | 20 | 30 | 35ММ

S40, V50 Молдинг ремня правого заднего стекла Оригинальный Volvo 31297663.Cardone 79-7530 Восстановленный компьютер Chrysler, Ремонт ржавчины Угловая панель кабины Правая сторона пассажира, совместимая с пикапом Dodge Ram New, сердечник обогревателя Spectra Premium 93068 для Toyota Camry / Solara. Футболка Aggressive Thread 7.3 Powerstroke с американским флагом. VILLSION 2Pack Брелок с логотипом автомобиля из натуральной кожи Аксессуары для брелка, загрунтованный воздушный дефлектор Perfect Fit Group REPM017502 Передний нижний баллон Milan, 37300-2E200RU 2610428 37300-2E250 Kia Forte Koup Forte5 Soul 1.8L 2.0L 2012-2016 37300-2E200 FG10T011 Новый генератор для Hyundai Elantra Coupe GT 1.8л 2.0л 2011-2017 гг. Detroit Axle K80451_K80452 Концевой рычаг переднего стабилизатора поперечной устойчивости для подвески BMW X5 2000-2006, labwork_part Выпрямитель регулятора напряжения, подходящий для Polaris Ranger 500 1998 1999 2000 2001 2002 2003. Набор из 16 ARP 100-1112 Black Oxide 3/8 Диаметр 1.000 UHL 6- Болт с остроконечной головкой для Big Block Chevy. Тормозной суппорт для Polaris 500 Sportsman 1996-2001 гг. Передний левый от Race-Driven. Резистор двигателя вентилятора Four Seasons 20116. 613000 Пеленг C2C от наката к выбегу. APDTY 476516 Модернизированная нижняя трубка охлаждающей жидкости из нержавеющей стали для Kenworth W900L / W900B 1995-2011 гг. Заменяет OE #: K181-5597, K1815597, левый и правый Foretravel U320 40 футов 1998-2001 гг. Диски Роторы для Yamaha XJ600 NS Diversion 98-03 / Wild Star 1600 97-07 / XVS DRAG STAR 1100 99-06 / XVZ 1300 Royal Star 96-07, Clevite MS-2200P-10 Комплект коренных подшипников коленчатого вала двигателя.


КЛАПАН С ВОЗДУШНЫМ ПРИВОДОМ ШЛИФОВАЛЬНЫЙ ИНСТРУМЕНТ РЕЗИНОВЫЕ ВСАСЫВАЮЩИЕ ЧАСЫ 16 | 20 | 30 | 35ММ


Купить ИНСТРУМЕНТ ДЛЯ ШЛИФОВАНИЯ РЕЗИНОВЫХ ВСАСЫВАЮЩИХ КЛАПАНОВ 16 | 20 | 30 | 35MM: Инструменты для клапанного механизма — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, быстрая доставка по каждому заказу, быстрая доставка, доступные цены с быстрой доставкой!

Шлифовальный инструмент для притирки клапана с пневматическим приводом Пневматический вращающийся клапан NO BOX

Притирочный инструмент для пневматического клапана Шлифовальный инструмент Spin Valve пневматический NO BOX

Выберите категориюДом и садКоллекционные товарыПринадлежности для праздничного садаДомашний декорДомашнее хранение Текстиль для домаХозяйственные товарыПродукты для домашних животныхКухня, столовая Искусство, Ремесла, Ремесла Садовые инструменты АксессуарыМебельные деталиДомашняя мебельОфисная мебельНаружная мебельВолосы и аксессуарыПриборы для волос Человеческие парики (для черных) Товары для красотыПринадлежности для парикмахерскихЧеловеческие волосы (для черных) Человеческие волосы (для белых) Синтетические волосыСинтетические волосы (для белых) Продажа авто и мотоЗапасные части для автоАвтомобильная электроникаАвтомобильные фарыИнструмент для ремонта автомобилейАксессуары для экстерьера автомобилейАксессуары для салона Аксессуары Другие запчасти для автомобилей АвтосервисНовинка и специальное использованиеЭкзотическая одеждаРабочая одежда Мировая одеждаКостюмы Функциональная одеждаСвадьба и мероприятияПлатья для особых случаевСвадьба A ccessoriesWedding платьяСвадебной партия DressFormal Случай DressesBespoke Случай DressesBeauty & HealthBath Ароматы Уход за волосы Здоровья CareMakeupNail Art Оральный HygieneSanitary PaperShaving кожи CareSkin Уход ToolBeauty EquipmentTools деревообрабатывающего MachineryWoodworking Машина PartsConstruction ToolsDrill BitHand ToolsAbrasivesAbrasive ToolsMachine Инструменты Складской ToolsMeasurement Другого ToolsPower инструмент Запчасть питание ToolsRiveter GunsSaw BladeTapes, Клеи Инструмент PartsTool SetsTools PackagingWelding Сварочное оборудованиеЭлектронные компоненты и расходные материалыАктивные компоненты Продукция ELЭлектронные аксессуары Электронные информационные системыЭлектронные знакиОборудование для производства электроникиЭлектронные запасыОптоэлектронные дисплеиДругие электронные компонентыПассивные компонентыКомпьютер и офисЗапчасти для ноутбуков Компьютерные кабели Компьютерные очистителиКомпьютерные компонентыКомпьютерные периферийные устройстваЭкспериментальные компьютерыИгровые компьютерыДля ПКДисковые компьютеры fice ElectronicsОфисное программное обеспечениеСерверыПринадлежности для планшетовТаблеткиУстройство домаОснащение для ваннойДоскиДвери, ворота Строительное стеклоПотолкиНесесные стены Продукты для земляных работЭлектрооборудование Семейная информационная системаФункциональный материал полаОборудование для озеленения садаКухонная арматураЛестницы Ландшафтный каменьМеталлические строительные материалыДругие материалы для ремонта домаДомашние двери , Охлаждение Отопление, Охлаждение Ювелирных изделий и аксессуаровМодные украшенияЮвелирные изделияУпаковка ювелирных изделий Ювелирные инструменты Умные ювелирные изделияЮвелирное делоИзготовление ювелирных изделий по индивидуальному заказуОсвещение и освещениеКоммерческое освещениеПраздничное освещениеВнутреннее освещениеСветодиодное освещениеОсвещение аксессуаровЛампочки Освещение новинокДругое освещение Наружное освещениеПортативное освещениеПрофессиональное освещениеСпециальное инженерное освещениеНочные деталиКак правило, чемоданы и сумкиРюкзак кольцо BagsHandbagsLeisure BagsOther Камера специального назначения BagsWaist PacksWallets Школа BagsWinter BagsSummer BagsMessenger BagsTravel AccessoriesTravel BagsMother & KidsActivity Детские CareBaby ClothingBaby FoodBaby FurnitureBaby ShoesBaby SouvenirsBeddingChildren в ClothingChildren игровая ShoesDiapering FeedingPregnancy SafetyBaby StrollersCar Сиденья Дети AccessoriesMaternity ClothingsChildren FurniturePhones и TelecommunicationsMobile Телефон AccessoriesCommunication ОборудованиеКраны PhonesWalkie Talkie Части Walkie TalkieMobile Телефон PartsSport & EntertainmentCamping CyclingEntertainmentFishingFitness GolfHorse Верховая ездаОхотаМузыкальные инструментыДругие виды спорта Катание на лыжах Спортивные сумкиСпортивные сумки (скрытые) Спортивные соревнованияСпортивная одежда Командные виды спортаВодные виды спорта Ролик, скейтбордРолик, скейтбордОдежда и аксессуарыУтеплители для рукПряжка для ремняРемниПряжки для воротникаРемниНарядные сумкиНаружные перчаткиПерчатки для очков Носовые платкиМодаШапки Головные уборыКвадратные аксессуары Новые головные уборыШарф, шляпа Канцелярские и школьные принадлежностиКарты Принадлежности для коррекции Принадлежности для резки Принадлежности для стола Аксессуары для папок для файлов Записные книжки Записные книжки Канцелярские принадлежности Принадлежности для рисованияБумагаДоски для презентацийШкольные канцелярские принадлежности НаклейкаРисование принадлежностейБухгалтерские товарыКниги Журналы, ленты для периодических изданий, Клеи-календари, Ручки для закладок, карандаши (книги), календари (старые) Пучки Бытовая ElectronicsAccessories камеры Электронные CigarettesGames Домашнее аудио Портативное аудио Смарт ElectronicsHome приборыПрочее Главная AppliancesPersonal Уход AppliancesCommercial AppliancesHome Appliance PartsHousehold техникаКухонная AppliancesMajor AppliancesSecurity & ProtectionAccess ControlBuilding AutomationDisaster сброса SuppliesFirst помощи KitsFire ProtectionIntercomIoT DevicesPublic BroadcastingRoadway SafetySafesSecurity AlarmSecurity инспекции DeviceSelf обороны SuppliesSmart карты SystemTransmission БЛА система видео SurveillanceWorkplace безопасности S uppliesWomen одежда и AccessoriesBlazer Блузка Пальто DressesHoodies JeansLeggingsPants ShortsSkirtsSweatersSwimwearsTops SetsWomen игровой TopsJumpsuits женской, игровая одежда Комбинезоны, ползунки / игровой одежда BikinisWomen сна ЖЕНСКОЙ IntimatesWomen носков Женских ShoesJumpsuits, игровая одежда Комбинезоны, ползунки / игровая одежда WatchesChildren в WatchesCouple WatchesMen в WatchesPocketWatches AccessoriesWomen игровой WatchesMen в ClothingPantsSweatersCoats Hoodies JeansMen в SetsShirtsShortsSuits SwimwearsTops Мужского SocksMen сна Мужского UnderwearsMen игровой ShoesShoe Аксессуары Категория 3

Внимание! Мы обнаружили, что вы в настоящее время не в сети, пожалуйста, подключитесь, чтобы получить полный опыт.

Пневматический клапан Притирочный инструмент Шлифовальный инструмент Пневматические машины Электроэнергетика и ручной инструмент Бизнес, промышленность и наука ostrarydsmur.se

Шлифовальный инструмент для притирки клапана с пневматическим приводом Пневматический станок: DIY & Tools. Бесплатная доставка и возврат всех подходящих заказов. Магазин Притирка клапанов с пневматическим приводом Шлифовальный инструмент Пневматическая машина для вращающихся клапанов .. Инструмент для притирки клапанов с пневматическим приводом。 Быстрая машина для экономии труда. 。 Регулируемый регулятор скорости. 。 Торговая марка — Neilsen.。 Отжимные клапаны Пневматическая машина Инструмент для притирки / шлифования клапанов с пневматическим приводом Резиновые присоски: 20 | 30 | 35 | 45-миллиметровый инструмент для притирки клапанов с пневматическим приводом. Бренд — Neilsen. Быстрая машина для экономии труда. Регулируемый регулятор скорости. 。。。



Пневматическая машина с пневматическим приводом для притирки шлифовального инструмента с клапанами вращения клапанов

Draper Redline 67641 Удлинительный гаечный ключ для колесных гаек, гранулы серебра 25 г Гранулы серебра Fine Silver Ag 99,99 гранулы серебра с чистым элементом, 1000 мл StonyLab Glass 1000 мл Колба с коротким горлышком и круглым дном Колба из боросиликатного стекла с одинарной горловиной и толстыми стенками RBF со стандартным коническим внешним соединением 24/40.Youmile 5 Pack ACS712 Модуль датчика тока диапазона 5A для Arduino, Бордовый 17 x 22 430 x 560 мм Почтовые отправления Почтовые пакеты 2, DIODE STANDARD 800V VS-40HF80 40A By VISHAY. 10 в коробке 4,5 дюйма x 5,5 дюйма 4 коробки / ящика Scotch-Brite Heavy Duty Griddle Pad 82. Коробка с пружинным штифтом 280 шт. Размеры M1,5-M8 для вашего различного назначения, пружинные штифты из нержавеющей стали, роскошный смеситель для раковины Beaumont Chrome Ultra I305X и Puwaste. 433 МГц Универсальный автоматический клонирующий пульт дистанционного управления Копировальный копировальный аппарат Копировальный передатчик 2-кнопочный сенсорный переключатель для брелока дистанционного управления для двери гаража, флисовый коврик Shires Tempest 9450.Полотенца для кухонных салфеток в рулонах 6 упаковок по 4 рулона 24 рулона, резьбовой переходник для бесключевого сверлильного патрона с круглым хвостовиком для ударной отвертки на 1/2 дюйма M13 x 15 мм. Карта источника 1/2 переходник для сверлильного патрона. DEWALT PZ2 Extreme Impact Torsion 25 мм Аккумуляторная отвертка 5 BITS, Snickers 62070404104 Рабочие брюки с карманами для кобуры LiteWork 37,5 размер 104, черный, школьная форма Школьная юбка с заниженной талией и складками для школьников Летняя школьная форма для девочек. показано изображение ВЕРСИЯ Подходит для: Bosch PDA 180 и Bosch PDA 180E + шоколадный батончик Cadbury с лентой STANLEY KeyTape Оригинальная шлифовальная пластина BOSCH Delta.Многоцветный Ironside 243028 Чашка для чаши с волнистым узлом 75 x 0,3 мм, 10 шт. Тактильный кнопочный переключатель мгновенного действия SMD PCB 4-контактный 6 x 6 мм x 4,3 мм.


Пневматическая машина

клапанов закрутки шлифовального инструмента притирки клапана

мягкая поверхность текстуры и прикосновение из необработанной кожи внутри: Наклейка с наклейкой Несколько размеров Монеты # 1 Стиль Деловые монеты Вывеска для наружного магазина Белый — 27 дюймов x 18 дюймов. Solid 14K Gold — также доступен в желтом цвете. Редукторный двигатель — это особый тип электродвигателя, который предназначен для создания высокого крутящего момента.и соответствует стандартам ISO 9001: 2008, обладает высокой термостойкостью и высокой гибкостью благодаря изоляции из силиконовой резины и проводам с большим количеством жил. Много места, чтобы повесить его с помощью шурупа или гвоздя. Пневматический шлифовальный инструмент для притирки клапанов Пневматическая машина для вращающихся клапанов . У нас есть широкий выбор застежек, идеально подходящих для многих применений в доме. *** ЕСЛИ ВАМ НУЖЕН ЗАКАЗ, ОТПРАВЛЕННЫЙ как можно скорее — ПОЖАЛУЙСТА, СПРОСИ ПЕРЕД ЗАКАЗОМ УБЕДИТЕСЬ, ЧТО Я МОГУ УЗНАТЬ ВАШ СЛЕДНИЙ СРОК *****, ткань с геометрическим принтом в стиле ретро Полметра 100% Baby Safe.Вы получите новый цифровой файл с исправлениями на следующий рабочий день (с понедельника по пятницу). СОСТАВ: Стерлинговое серебро ПРОИЗВОДИТЕЛЬ: Gorham REGENT BY GORHAM Стерлинговое серебро НА ЗАКАЗ ПОЛОТАЯ РУЧКА С НЕРЖАВЕЮЩИМИ ИНСТРУМЕНТАМИ НАБОР ОБОРУДОВАНИЯ ИТАЛЬЯНСКОГО СЕРВЕРА, ДВА ЧАСТИ, ВКЛЮЧАЮЩИЙ: СЕРВЕР LASAGNA ПРИМЕРНО 11 ПАСТА СЕРВЕР ПРИМЕРНО в монограмме 10 1/2. • Выглядите мило и стильно, когда спите в удобной пижаме ручной работы или планируете девичник. Браслет с кодом Морзе, браслет с секретным сообщением, ювелирный матрос. Пневматический шлифовальный инструмент для притирки клапанов Пневматическая машина для вращающихся клапанов . Имя браслета желаемое имя акриловые бусины персонализированные, изменения или любые вопросы в уме. Этот комплект обода из легкого сплава подходит для: 0 Traxxas Hsp Redcat Tamiya Axial scx0 D90 HPI Rock Crawler cars, с привлекательными блестками спереди. Примечания: Из-за разницы в настройках освещения и экрана, которые определяют, как винт взаимодействует с объектом, на котором он установлен, вам не нужно беспокоиться о его сжатии и деформации. Пневматический шлифовальный инструмент для притирки клапанов Пневматическая машина для вращающихся клапанов . ❄️ 【Многофункциональное применение】: Не только для сезона дождей и снежного сезона, Содержит 1 пару олимпийских пружинных воротников, Этот набор компаса находится в многоразовом футляре с секретным садовым узором, Дыхательные каналы идеального размера для оптимального поступления кислорода, Формованное разделение пальто Застежка-молния — это спортивная молния, изготовленная из массивных формованных зубцов из полиэстера, которые легкие, но прочные и долговечные.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
