Как разобрать блок предохранителей форд фокус 2 АвтоДок24

Как разобрать блок предохранителей форд фокус 2



Монтажные блоки — снятие, установка и ремонт монтажных блоков на автомобиле Форд Фокус 2

Монтажный блок, расположенный в подкапотном пространстве, не имеет общих колодок жгутов проводов: каждый провод вставлен в отдельное гнездо в основании блока. Из-за большого количества проводов, подсоединяемых к этому блоку, и в связи с необходимостью использования в работе специальной карты расположения проводов работу по снятию и установке монтажного блока, расположенного в подкапотном пространстве, проводите на специализированной станции технического обслуживания.

Расположение плавких предохранителей и реле и их замена
Большинство цепей питания электрооборудования автомобиля Форд Фокус 2 защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.
Большинство предохранителей установлено в монтажном блоке предохранителей и реле в салоне (рис. 10.1), расположенном под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) указано в табл. 10.1.

Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в подкапотном пространстве (рис. 10.2, крышка монтажного блока снята). В табл. 10.2 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.


1. Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне, выверните два винта крепления под панелью приборов справа.


7. Для доступа к предохранителям и реле монтажного блока, расположенного в подкапотном пространстве, потяните за рычажок на задней части блока и поднимите крышку.

ПРИМЕЧАНИЕ

На внутренней стороне крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет 1 для извлечения предохранителей из монтажных блоков, рядом с ним предусмотрены гнезда 2 для крепления запасных предохранителей.

8. При необходимости замены извлеките предохранитель (реле), покачивая его из стороны в сторону.
9. Установите детали в порядке, обратном снятию.

Снятие, установка и ремонт монтажных блоков
Снятие монтажного блока, расположенного в салоне автомобиля Форд Фокус 2, описано выше (см. «Расположение плавких предохранителей и реле и их замена»). Монтажный блок, расположенный в подкапотном пространстве автомобиля Форд Фокус 2, не имеет общих разъемов жгутов проводов: каждый провод вставлен в отдельное гнездо в основании монтажного блока. Из-за большого количества проводов, подсоединяемых к этому монтажному блоку, и в связи с необходимостью использования в работе специальной карты расположения проводов работу по снятию и установке монтажного блока, расположенного в подкапотном пространстве, проводите на специализированной станции технического обслуживания (СТО).


Номера предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля Форд Фокус 2


Рис. 10.2. Номера предохранителей, плавких вставок и реле в монтажном блоке, расположенном в подкапотном пространстве автомобиля Форд Фокус 2

Таблица 10.1
Назначение предохранителей и реле, установленных в монтажном блоке в салоне автомобиля Форд Фокус 2

Таблица 10.2
Назначение предохранителей и реле, установленных в монтажном блоке под капотом автомобиля Форд Фокус 2

Ремонт Форд в г.Домодедово

Nav view search

ИЗ ЧЕГО ФОРДЫ

Focus II: Замена блока предохранителей

Нередко в момент аварии при ударе в левое переднее крыло автомобиля Ford Focus II страдает расположенный под капотом блок реле и предохранителей

а также проводка под ним.

отрезанный от проводки блок предохранителей.

И вам останется только разобрать его и перепиновать пострадавший «родной» блок. Для этого, помимо острого зрения и не дрожащих рук, вам понадобится 2 дня рабочего времени, которые вы проведёте, согнувшись над капотом. Поэтому будьте готовы к тому, что будет болеть спина. Если проводка под родным блоком предохранителей серьёзно пострадала, то учтите, что фордовские схемотехники почему-то любят красить разные провода в один цвет. Вы можете увидеть, например, что в блок предохранителей заходят семь чёрных проводов одинакового сечения, но разного назначения, которые ни в коем случае нельзя спутать. Таким образом, всё это дело требует огромного внимания. Во-первых, покупая «новый» блок, сразу же осмотрите его, т.к. в зависимости от штатной комплектации автомобиля он может отличаться от вашего количеством установленных предохранителей и реле, в результате чего машина после всех ваших манипуляций с блоками может просто не завестись, а вы потом будете ломать голову, гадая, что же случилось. Во-вторых, занимаясь собственно перепиновкой (т.е. последовательным переносом проводов с одного блока на другой), можно запросто перепутать гнёзда и вставить какой-нибудь провод не туда, что вполне может привести к пожару, а современный автомобиль, как известно, выгорает очень быстро.

В целом же переборка блока предохранителей напоминает знакомый всем с детства конструктор «Лего». Всё держится на разного рода защёлках, например таких:

Для начала снимем с родного блока все реле и предохранители,

а затем и пластмассовые крепления под ними, вытащим из гнёзд все провода. На блоке останется только толстый провод «+» АКБ, который придётся откручивать гаечным ключом.

Откручиваем этот провод, и у нас остаётся только «голая» основа

и кучка проводов.

Перепиновку начнём с перенеса на новый блок со старого всех перемычек.

и будем продолжать перепиновку до победного конца

Предохранители и реле Ford Focus 2

Рассмотрены автомобили Форд Фокус 2 дорестайлинг и Форд Фокус 2 рестайлинг 2004, 2005, 2006, 2007, 2008, 2009, 2010 года выпуска. Хэтчбек, седан, универсал.

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках которые находятся в салоне под приборной панелью с правой стороны и в подкапотном пространстве рядом с аккумулятором. Замена предохранителей осуществляется специальным пинцетом, который находится на внутренней стороне крышки блока предохранителей моторного отсека, большие предохранители заменяем рукой. Рукой также меняются реле. Не заменяйте предохранители рассчитаные на другую силу тока.

Где находится блок предохранителей и реле Ford Focus 2.

Один блок: под крышкой капота. (циферка 8)

для доступа к предохранителям и реле потяните за рычажок в задней части блока и снимите крышку.

На внутренней стороне крышки блока расположен пинцет для извлечения предохранителей и нанесена схема расположения предохранителей и реле.

Схема расположения предохранителей и реле в монтажном блоке моторного отсека Форд Фокус 2.

для увеличения изображения нажмите на нем.

Расшифровка реле и предохранителей Ford Focus 2 под капотом

Блоки предохранителей, предохранители

MiniFAQ темы
Предохранители и реле на Форд Фокус 2 разнесены по двум блокам:
1) под капотом — сильноточные предохранители и реле, а также относящиеся к компонентам, находящимся под капотом, на схемах обозначен FRONT JUNCTION BOX (FJB)
2) в салоне под перчаточным ящиком над ногами пассажира — слаботочные и защищающие цепи управления, на схемах обозначен PASSENGER JUNCTION BOX, PJB, также применяют термин GEM

в салоне и частично под капотом используются ножевые предохранители формата mini

рестайл дизель+ППП+КК+Зимний пакет (включая обогрев лобового):

Схемы размещения и назначения предохранителей и реле на крышке:

предохранители на средние и большие токи

предохранители на малые токи

Номер предохранителя Сила тока, А Защищаемые цепи
1 40 Электровентилятор охлаждения двигателя
2 80 Рулевое управление с усилителем
3 60 Внутренний блок предохранителей 1
4 60 Внутренний блок предохранителей 2
5 80 Вспомогательный отопитель
6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)
7 30 Антиблокировочная система, насос системы динамической стабилизации
8 20 Антиблокировочная система, клапаны системы динамической стабилизации
9 20 Модуль управления силовым агрегатом (PCM)
10 30 Вентилятор системы климат-контроля
11 20 Выключатель зажигания (стартера и приборов)
12 40 Реле 15l зажигания
13 20 Электрическая обмотка стартера
14 40 Обогрев лобового стекла, правая сторона
15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)
16 40 Обогрев ветрового стекла, левая сторона
17 30 Складывающаяся крыша
18 30 Инвертирующий усилитель мощности
19 10 Модуль ABS
20 15 Звуковой сигнал
21 20 Вспомогательный отопитель
22 10 Модуль усилителя рулевого управления
23 30 Омыватели фар
24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
25 10 Реле зажигания
26 15 Автоматическая коробка передач
26 10 Непрерывное питание PCM (только Focus ST и Focus RS)
27 10 Муфта компрессора системы кондиционирования
28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)
29 10 Система раздельного климат-контроля
30 3 PCM, автоматическая коробка передач
31 10 Интеллектуальная зарядка аккумуляторной батареи
32 10 Автоматическая коробка передач
32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)
33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)
34 10 Форсунки, катушки зажигания
35 10 PCM, клапаны, электромагнитные клапаны
36 10 PCM

Согласно исследованиям Мишуха
Блоки предохранителей, предохранители (сообщение #14349458)
24й предохранитель — это подогреватель топливного фильтра дизельного двигателя.

Форд Фокус 2 рестайлинг блок предохранителей: рассматриваем во всех подробностях

На любом автомобиле периодически случаются различные поломки и проблемы с электрооборудованием, и для того, чтобы их устранить в первую очередь необходимо проверить возможные обрывы и повреждения в электроцепи. Предохранители Форд Фокус 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена — достаточно простое дело.

Важно! При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.

Предохранители и реле Ford Focus 2, электрические схемы

Данная модель автомобиля очень распространённая, второе поколение «Фокусов» выпускалось в период с 2004 года по 2011 год. Несмотря на надёжность марки, у любых авто рано или поздно появляются проблемы, связанные с электрикой, приборами и оборудованием. Если вы приобрели машину в подержанном виде, неизвестно что с ней делал прошлый хозяин, поэтому перед эксплуатацией стоит проверить все предохранители и реле Ford Focus 2. Поэтому в ходе эксплуатации могут проявиться дефекты, пропадание контактов и другие неприятные сюрпризы.

У новых Форд Фокус 2 также могут наблюдаться некоторые проблемы с электрикой, а с течением времени даёт о себе знать некачественная пайка, окисление контактов и т.д. Чтобы справиться со всеми возможными неполадками, нужно быть во всеоружии.

Расположение предохранителей в салоне Ford Focus 2 рестайлинг

Предохранители находятся со стороны бардачка

Чтобы снять крышку — просто потяните ее вниз

Выкручиваем фиксаторы блока

Движением вниз вытаскиваем блок предохранителей

Схема предохранителей в салоне Ford Focus 2 рестайлинг

Таблица значений предохранителей в салоне Ford Focus 2 рестайлинг

Процесс снятия и замены

Замена предохранителя — простой процесс, и инструменты здесь практически не нужны.

Что понадобиться

  • пинцет;
  • плоская отвертка;
  • новый предохранитель.

В подкапотном пространстве

Расположение под капотом

Для того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте — справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.

Электропредохранители в блоке

Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.

Схема расположения на крышке

Также обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением.

Под бардачком

Расположение в салоне

Второй блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.

Откручиваем фиксаторы Блок под бардачком

Повернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.

При замене предохранителя Ford Focus 2 первым делом выясните его номинал, потому что, если он будет превышен, произойдет его перегорание и цепь будет разомкнута.

Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.

Блок в моторном отсеке

Большинство реле и часть предохранителей находятся также в монтажном блоке под капотом автомобиля.

Предохранители под капотом

F1, 40А — вентилятор охлаждения радиатора.
Если не включается вентилятор охлаждения, возможно охлаждающая жидкость просто не нагревается до нужной температуры. Проверьте её уровень в расширительном бачке. При необходимости долейте. Вентилятор обычно включается при температуре ОЖ около 100 градусов. Также дело может быть в работе термостата.

При правильной его работе на заведённом непрогретом двигателе нижний патрубок должен быть холодным. Ещё мог выйти из строя датчик температуры охлаждающей жидкости.
Проверьте также работоспособность самого двигателя вентилятора, подав на него напряжение 12 В напрямую от аккумулятора.

F2, 80А — усилитель руля.

Если у вас перестал работать гидроусилитель руля, руль стал крутиться тяжело, с трудом, проверьте первым делом уровень жидкости в бачке ГУР. Если уровень низкий или её там нет, скорее всего появилась течь в каком-либо шланге или его соединениях. Для проверки долейте жидкость до нормального уровня (заливается специальная жидкость для гидросистем, не перепутайте с тормозной, иначе выйдет из строя насос ГУР), покрутите руль в разные стороны, при этом попросите кого-либо посмотреть на шланги под капотом, идущие от бачка ГУР.

Если делаете диагностику одни, выверните руль в крайнее положение и осмотрите все шланги на предмет подтекания или следов от жидкости. Износившийся шланг замените на новый. Осмотрите также сам насос ГУР, возможно обнаружите подтекания на соединениях штуцеров.
Если руль крутится туго только на холостых оборотах, а при оборотах выше 1000 начинает крутиться легко, скорее всего дело в натяжении ремня или в насосе ГУР. Неисправный насос можно отремонтировать или заменить новым.

F3, 60А — салонный монтажный блок предохранителей.
F4, 60А — салонный монтажный блок предохранителей.

F5, 80А — кондиционер, климат-контроль.

Если у вас перестал работать кондиционер после зимы, скорее всего нужна диагностика и замена сальников, либо дозаправка. Дело может быть также в лопнувшем шланге. Зимой нужно периодически включать кондиционер, чтобы газ циркулировал по системе. Делать это нужно в тёплом месте, потому что при температуре ниже +5 градусов обычно кондиционер не включить.

Если при работе кондиционера температура воздуха недостаточно низкая для охлаждения, скорее всего в системе мало фреона. Проверьте давление и заправьте систему фреоном. Чтобы найти причину и устранить её, лучше всего обратиться на станцию диагностики или в автосервис.

Если не работает климат-контроль, проверьте уровень охлаждающей жидкости. Дело может быть в моторе отопителя, если он не работает совсем. Проверьте, доходит ли до него напряжение, прозвонив разъём. Можно также подать напрямую на мотор печки 12 В, проверив тем самым его работоспособность.
Если воздух дует только в определённых воздухопроводах, при включении нужного режима нет подачи воздуха из какого-то отверстия, скорее всего дело в неправильной работе заслонок, а возможно и блока отопителя, который ими управляет. Для устранения нужно разбирать торпеду.

F6, 60А — резервный.

F7, 30А — гидронасос ABS.

F8, 20А — клапаны ABS.

F9, 20А — обмотка и контакты главного реле.

F10, 30А — двигатель вентилятора печки.
Если не работает печка, см. информацию про F102.

F11, 20А — выключатель зажигания.

F12, 40А — цепь реле зажигания.

F13, 20А — стартер.
Если при повороте ключа двигатель не заводится и не слышен звук работы стартера, скорее всего у вас сел аккумулятор. Зарядите его или замените на новый. Проверьте также замок зажигания, контактную группу и проводку. Ещё дело может быть во втягивающем реле, бендиксе и плохих контактах.

F14, 40А — нагревательный элемент лобового стекла справа.

F15, 30А — реле вентилятора охлаждения радиатора.
См. информацию про F1.

F16, 40А — нагревательный элемент лобового стекла слева.

F17, 30А — резервный.
F18 — резервный.

F19, 10А — блок управления антиблокировкой ABS.

F20, 15А — звуковой сигнал.
Чтобы добраться до клаксона, нужно снять накладку над решёткой радиатора. Проверьте гудок, подключив к нему напряжение 12 В от аккумулятора. Если работает, значит дело в проводке или контактах на руле.

F21, 20А — дополнительный отопитель, подогреватель.

Реле под капотом

Помимо силовых предохранителей под капотом в монтажном блоке располагаются реле основных цепей автомобиля.

R1 — резервное.
R2 — реле звукового сигнала.
R3 — резервное.
R4 — резервное.
R5 — резервное.
R6 — главное реле, управление двигателем.
R7 — реле нагревательных элементов лобового стекла.
R8 — реле зажигания.
R9 — реле омывателя фар.
R10 — реле двигателя вентилятора печки.
R11 — реле компрессора кондиционера.
R12 — резервное.
R13 — тяговое реле стартера.
R14 — реле двигателя вентилятора охлаждения радиатора.

Надеюсь эта информация поможет вам быстро найти причину поломки и оперативно её устранить. Советую всегда возить с собой запасные предохранители и при появлении каких-либо проблем первым делом осматривать связанные с прибором предохранители и реле.

Внешне при осмотре предохранитель может выглядеть целым, но на самом деле при установке в монтажный блок не работать. Даже прозвонка снятого предохранителя тестером может показывать, что он рабочий, однако при микротрещинах его работа не будет исправной. Поэтому желательно сразу менять проблемные предохранители на заведомо новые и исправные. Это сбережёт ваши нервы и поможет быстрее найти причину.

Видео «Замена электропредохранителей»

В этом видео продемонстрировано, как быстро и просто добраться до предохранителей на Ford Focus 2 и провести их замену.

Предохранители и реле ford focus 2, электрические схемы

Отказ бензонасоса это ещё не повод снимать и разбирать топливный бак и доставать модуль бензонасоса. Причиной отказа может быть не только сгоревший электродвигатель или забитый фильтр грубой очистки. Сегодня разберёмся где находится реле бензонасоса в Форд Фокус 2, как его проверить и есть ли ещё какие-либо подводные камни в электрооборудовании системы питания.

Блок: 1/2 | Кол-во символов: 533
Источник: http://carfrance.ru/gde-naxoditsya-rele-benzonasosa-na-ford-fokus-2/

Предохранители и реле Ford Focus 2, электрические схемы

Данная модель автомобиля очень распространённая, второе поколение «Фокусов» выпускалось в период с 2004 года по 2011 год. Несмотря на надёжность марки, у любых авто рано или поздно появляются проблемы, связанные с электрикой, приборами и оборудованием. Если вы приобрели машину в подержанном виде, неизвестно что с ней делал прошлый хозяин, поэтому перед эксплуатацией стоит проверить все предохранители и реле Ford Focus 2. Поэтому в ходе эксплуатации могут проявиться дефекты, пропадание контактов и другие неприятные сюрпризы.

У новых Форд Фокус 2 также могут наблюдаться некоторые проблемы с электрикой, а с течением времени даёт о себе знать некачественная пайка, окисление контактов и т.д. Чтобы справиться со всеми возможными неполадками, нужно быть во всеоружии.

Блок: 2/4 | Кол-во символов: 829
Источник: https://vmiredorog.ru/tehpomosch/182-predohraniteli-i-rele-ford-focus-2/

Реле бензонасоса на Форд Фокус 2

На всех версиях Форд Фокус второго поколения предохранитель и реле бензонасоса расположены в монтажном блоке, который установлен под бардачком спереди от пассажирского сиденья.

Расположение блока предохранителей.

Реле нам может понадобиться тогда, когда при включённом зажигании мы не слышим шума от работающего бензонасоса. Возможно, что неисправен сам топливный насос, но чаще всего неисправность кроется в цепях его питания.

Чтобы проверить цепь, в первую очередь обращаем внимание на предохранитель F111 номиналом в 15 Ампер. Если он перегорел, менять его не спешим, а сначала проверяем, замыкает ли на корпус один из выводов коннектора предохранителя. Вторым в очереди на проверку будет как раз реле топливного насоса. Независимо от того, слышны щелчки при включении зажигания, или нет, реле будем проверять. В монтажном блоке оно обозначено R19. Однозначно можно судить о неисправности насоса только тогда, когда заменить его заведомо рабочим.

Для этого в магазин ходить не нужно, а можно взять реле, к примеру, от звукового сигнала. На монтажном блоке оно обозначено как R2. Вынимаем из блока реле R19, на его место устанавливаем реле R2. Если топливный насос запустился при включении зажигания, виновато именно реле. Если же насос молчит, обращаемся к другому реле, о котором знают немногие.

Аварийное реле топливного насоса

Так оно выглядит.

В системе подачи питания на топливный насос установлено ещё одно реле, которое может сработать так, что мы этого не заметим. Предназначение этого реле — отключить насос при аварии, чтобы перекрыть подачу топлива. В Фокусах разных лет выпуска аварийное реле установлено в разных местах, но в большинстве автомобилей его надо искать за пластиковой облицовкой порога водительской двери.

Это реле срабатывает от удара, а иногда в тех случаях, когда мы поймали крупную яму и подвеска получила пробой. Реле воспринимает удар как аварийный и срабатывает, отключая питание электродвигателя бензонасоса. В этом просто убедиться — достаточно нажать на кнопку, которая замыкает контакты реле (она находится сверху и к ней можно подобраться пальцем через специальное отверстие). Если это не помогло, снимаем пластиковую накладку, отключаем контактную колодку от реле и замыкаем контакты. Если и при этом насос не запустился с включённым зажиганием, необходимо искать причину в контактах насоса или проводить его замену. Удачного всем ремонта и безопасных дорог!

Блок: 2/2 | Кол-во символов: 2586
Источник: http://carfrance.ru/gde-naxoditsya-rele-benzonasosa-na-ford-fokus-2/

Проверка цепи включения топливного насоса

Если при включении зажигания топливный насос не включается (его работу можно проконтролировать на слух) — возможна неисправность, как самого топливного насоса, так и цепи его включения.
Проверку цепи включения топливного насоса начинаем с оценки целостности предохранителя F111 (15 А), расположенного в монтажном блоке в салоне.

Неисправный предохранитель топливного насоса заменяем новым, предварительно проверив, нет ли замыкания одного из выводов гнезда предохранителя на «массу».
Неисправность в цепи включения топливного насоса может быть вызвана повреждением реле R19 насоса в монтажном блоке.
Для проверки реле…

…извлекаем его из монтажного блока и заменяем заведомо исправным.
Для этой цели можно использовать реле R2 звукового сигнала. Если с вновь установленным реле топливный насос включается, то реле топливного насоса вышло из строя и его необходимо заменить.
Однако наиболее вероятной причиной отключения топливного насоса является срабатывание аварийного выключателя системы подачи топлива. В условиях эксплуатации попадание колеса (особенно переднего левого) в выбоину на проезжей части или удар им о препятствие, а также даже легкое столкновение с другим транспортным средством приводит к отключению «минусового» провода топливного насоса.

Выключатель расположен за облицовкой порога двери водителя.
Его можно перевести в замкнутое состояние, нажав на него пальцем через отверстие в облицовке.

Сняв обивку, можно проверить работоспособность выключателя

Отсоединив разъем, замыкаем контакты колодки проводов отрезком провода.
Если электропитание топливного насоса восстановилось, то выключатель неисправен и подлежит замене.

Блок: 2/2 | Кол-во символов: 1703
Источник: http://wiki.zr.ru/58-1_%D0%A0%D0%B5%D0%BC%D0%BE%D0%BD%D1%82_Ford_Focus_II

Блок в моторном отсеке

Большинство реле и часть предохранителей находятся также в монтажном блоке под капотом автомобиля.

Предохранители под капотом

F1, 40А — вентилятор охлаждения радиатора.
Если не включается вентилятор охлаждения, возможно охлаждающая жидкость просто не нагревается до нужной температуры. Проверьте её уровень в расширительном бачке. При необходимости долейте. Вентилятор обычно включается при температуре ОЖ около 100 градусов. Также дело может быть в работе термостата.

При правильной его работе на заведённом непрогретом двигателе нижний патрубок должен быть холодным. Ещё мог выйти из строя датчик температуры охлаждающей жидкости.
Проверьте также работоспособность самого двигателя вентилятора, подав на него напряжение 12 В напрямую от аккумулятора.

F2, 80А — усилитель руля.

Если у вас перестал работать гидроусилитель руля, руль стал крутиться тяжело, с трудом, проверьте первым делом уровень жидкости в бачке ГУР. Если уровень низкий или её там нет, скорее всего появилась течь в каком-либо шланге или его соединениях. Для проверки долейте жидкость до нормального уровня (заливается специальная жидкость для гидросистем, не перепутайте с тормозной, иначе выйдет из строя насос ГУР), покрутите руль в разные стороны, при этом попросите кого-либо посмотреть на шланги под капотом, идущие от бачка ГУР.

Если делаете диагностику одни, выверните руль в крайнее положение и осмотрите все шланги на предмет подтекания или следов от жидкости. Износившийся шланг замените на новый. Осмотрите также сам насос ГУР, возможно обнаружите подтекания на соединениях штуцеров.
Если руль крутится туго только на холостых оборотах, а при оборотах выше 1000 начинает крутиться легко, скорее всего дело в натяжении ремня или в насосе ГУР. Неисправный насос можно отремонтировать или заменить новым.

F3, 60А — салонный монтажный блок предохранителей.
F4, 60А — салонный монтажный блок предохранителей.

F5, 80А — кондиционер, климат-контроль.

Если у вас перестал работать кондиционер после зимы, скорее всего нужна диагностика и замена сальников, либо дозаправка. Дело может быть также в лопнувшем шланге. Зимой нужно периодически включать кондиционер, чтобы газ циркулировал по системе. Делать это нужно в тёплом месте, потому что при температуре ниже +5 градусов обычно кондиционер не включить.

Если при работе кондиционера температура воздуха недостаточно низкая для охлаждения, скорее всего в системе мало фреона. Проверьте давление и заправьте систему фреоном. Чтобы найти причину и устранить её, лучше всего обратиться на станцию диагностики или в автосервис.

Если не работает климат-контроль, проверьте уровень охлаждающей жидкости. Дело может быть в моторе отопителя, если он не работает совсем. Проверьте, доходит ли до него напряжение, прозвонив разъём. Можно также подать напрямую на мотор печки 12 В, проверив тем самым его работоспособность.
Если воздух дует только в определённых воздухопроводах, при включении нужного режима нет подачи воздуха из какого-то отверстия, скорее всего дело в неправильной работе заслонок, а возможно и блока отопителя, который ими управляет. Для устранения нужно разбирать торпеду.

F6, 60А — резервный.

F7, 30А — гидронасос ABS.

F8, 20А — клапаны ABS.

F9, 20А — обмотка и контакты главного реле.

F10, 30А — двигатель вентилятора печки.
Если не работает печка, см. информацию про F102.

F11, 20А — выключатель зажигания.

F12, 40А — цепь реле зажигания.

F13, 20А — стартер.
Если при повороте ключа двигатель не заводится и не слышен звук работы стартера, скорее всего у вас сел аккумулятор. Зарядите его или замените на новый. Проверьте также замок зажигания, контактную группу и проводку. Ещё дело может быть во втягивающем реле, бендиксе и плохих контактах.

F14, 40А — нагревательный элемент лобового стекла справа.

F15, 30А — реле вентилятора охлаждения радиатора.
См. информацию про F1.

F16, 40А — нагревательный элемент лобового стекла слева.

F17, 30А — резервный.
F18 — резервный.

F19, 10А — блок управления антиблокировкой ABS.

F20, 15А — звуковой сигнал.
Чтобы добраться до клаксона, нужно снять накладку над решёткой радиатора. Проверьте гудок, подключив к нему напряжение 12 В от аккумулятора. Если работает, значит дело в проводке или контактах на руле.

F21, 20А — дополнительный отопитель, подогреватель.

Реле под капотом

Помимо силовых предохранителей под капотом в монтажном блоке располагаются реле основных цепей автомобиля.

R1 — резервное.
R2 — реле звукового сигнала.
R3 — резервное.
R4 — резервное.
R5 — резервное.
R6 — главное реле, управление двигателем.
R7 — реле нагревательных элементов лобового стекла.
R8 — реле зажигания.
R9 — реле омывателя фар.
R10 — реле двигателя вентилятора печки.
R11 — реле компрессора кондиционера.
R12 — резервное.
R13 — тяговое реле стартера.
R14 — реле двигателя вентилятора охлаждения радиатора.

Надеюсь эта информация поможет вам быстро найти причину поломки и оперативно её устранить. Советую всегда возить с собой запасные предохранители и при появлении каких-либо проблем первым делом осматривать связанные с прибором предохранители и реле.

Внешне при осмотре предохранитель может выглядеть целым, но на самом деле при установке в монтажный блок не работать. Даже прозвонка снятого предохранителя тестером может показывать, что он рабочий, однако при микротрещинах его работа не будет исправной. Поэтому желательно сразу менять проблемные предохранители на заведомо новые и исправные. Это сбережёт ваши нервы и поможет быстрее найти причину.

Блок: 4/4 | Кол-во символов: 5504
Источник: https://vmiredorog.ru/tehpomosch/182-predohraniteli-i-rele-ford-focus-2/

Кол-во блоков: 5 | Общее кол-во символов: 11556
Количество использованных доноров: 3
Информация по каждому донору:
  1. http://wiki.zr.ru/58-1_%D0%A0%D0%B5%D0%BC%D0%BE%D0%BD%D1%82_Ford_Focus_II: использовано 1 блоков из 2, кол-во символов 1703 (15%)
  2. https://vmiredorog.ru/tehpomosch/182-predohraniteli-i-rele-ford-focus-2/: использовано 2 блоков из 4, кол-во символов 6333 (55%)
  3. http://carfrance.ru/gde-naxoditsya-rele-benzonasosa-na-ford-fokus-2/: использовано 2 блоков из 2, кол-во символов 3119 (27%)

Где находится реле стеклоочистителя Ford Focus 3. Где находится?

Точно кому-то понадобится, соседу по гаражу необходимо было выяснить, где находится реле стеклоочистителя Ford Focus 3 в машине. Смотрите, нашел! на данном видео хорошо видно где расположен реле стеклоочистителя Ford Focus 3.

Комментарии и уточнения где находится реле стеклоочистителя Ford Focus 3

Гамаюн

Ребята ну не проше пластиковые хамути, стоят дешово и надежно крепятся.

Тигран

Чё форд фокус 3 можно брать?

Горват

А может быть что антифриз через прокладку гбц просто сочиться по блоку наружу? Масло и антифриз чистые, эмульсии нет, мотор работает ровно газов в расширительном бачке нет, из глушака не парит. Подняли на подъемнике вроде чуть есть полосик влажности в месте прокладки гбц, может быть такое что просто из под прокладки наружу антифриз сочит? Уходит ож примерно литр на 100 км

Dane

вобщем так мужики пока не снимете балку данного форда нехрен лезть с заменой сайлент блоков!!!сегодня попробывал все проклял!!

Fana

А сцепления было в масле? Пробуксовывало?

Sheedy

Столкнулся с такой же проблемой, стучишь о стекло и вытираешь насухо, брызгаешь спиртом из пулевизатора, хватает на десять минут, действительно дерьмо! Купил новые, как поменять не знаю, машина дочери.

Dwaine

Это очень толстая, мощная, керамическая подделка 🙂

Фортуна

Буду первым! ФФ2 2007, 90000 км, 2.0 АКПП. Недавно прошился на евро 2. ЕГР програмно отключен. Нужно ли вынимать шток заглушку, или он теперь ЕГР и так автоматически в закрытом состоянии и можно не париться?

Кава

Просто, доходчиво???

Сковарнис Ербол

Здравствуйте! форд фокус 2 1,6 100 лошадок после замены ремня грм начал работать при холосты как будто что то задевает и расход при холостых показывает 1.1

Витин

А на фокусе 3 - 2л дюратек цепь стоит, в интернете читал до 250к ходит, так ли это?

Йосип

Спасибо! За просветительство. Приятно смотреть и слушать грамотного и толкового человека

Иванович

у меня тоже форд фокус 3 260 т ещё не менял, но боюсь

Дашечка

Сколько стоит данная процедура

Kaylynn

Спасибо помог!!!

Тороп

Поржал про доширак и штрафы? красавчег вообще?

Бовтало Ерканат

Нормально все автор показал. Спасибо за видом.

Бажан Вимоманис

На авео т300 доступ хуже гораздо, приходится снимать крышку перчаточного ящика. А потом все проще, и сам фильтр более качественный.

Hudak

Как ты узел снял, у меня ни как не получалось, там же труба?

Atwood

Отлично СПАСИБО.

Дилбар

... дорогой 22 тыщ + выжимной...я то думал = кароче 50

Алижан

Добрый день.поменял грм и на холодную стук у величелся.(что может быть

Harte

Саш, подскажи. При затяжке головы на ТС резьбу болтов нужно смазывать или нет? и ещё... какое устройство помпы? Там игольчатый подшипник или шарик, один или 2 штуки? Там реально запихать новой смазки?)

Neci

Хорошее познавательное видео. А остатки клея удобнее удалять стамескай. Ну это я так удолял мне понравилось.

Нера

Здрасти! а на момент капиталки какой был пробег?

Капитолина

Да и фиксаторы на резьбе надо добавить!

Manton

Насчёт болта шкива коленвала не соглашусь?

Майор

тормозные барабаны меряются циркулем а уже потом между концами цыркуля линейкой. на этих барабанах ужэ видны трещены. такой барабан долго не проходит и овчинка выделки не стоит. лучше выбросить и новые. барабаны растачиваются на карусельном станке. а не горизонтальном.

Схема и расположение блока предохранителей на ford focus 2 рестайлинг

Предохранители и реле Ford Focus 2

Рассмотрены автомобили Форд Фокус 2 дорестайлинг и Форд Фокус 2 рестайлинг 2004, 2005, 2006, 2007, 2008, 2009, 2010 года выпуска. Хэтчбек, седан, универсал.

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках которые находятся в салоне под приборной панелью с правой стороны и в подкапотном пространстве рядом с аккумулятором. Замена предохранителей осуществляется специальным пинцетом, который находится на внутренней стороне крышки блока предохранителей моторного отсека, большие предохранители заменяем рукой. Рукой также меняются реле. Не заменяйте предохранители рассчитаные на другую силу тока.

Где находится блок предохранителей и реле Ford Focus 2.

Один блок: под крышкой капота. (циферка 8)

для доступа к предохранителям и реле потяните за рычажок в задней части блока и снимите крышку.

На внутренней стороне крышки блока расположен пинцет для извлечения предохранителей и нанесена схема расположения предохранителей и реле.

Схема расположения предохранителей и реле в монтажном блоке моторного отсека Форд Фокус 2.

для увеличения изображения нажмите на нем.

Расшифровка реле и предохранителей Ford Focus 2 под капотом

Что предохраняет — назначение

Электрический двигатель вентилятора системы охлаждения

Усилитель руля (где находится предохранитель на электро гур на форд фокус 2)

Монтажный блок реле и предохранителей в салоне

Монтажный блок реле и предохранителей в салоне

Кондиционер с ручным или автоматическим управлением

Насос гидравлического блока АБС

Клапаны гидравлического блока АБС

Контакты и обмотка главного реле

Электрический двигатель вентилятора отопителя (предохранитель печки)

Силовая цепь реле зажигания

Обогрев ветрового стекла — правый элемент

Реле вентилятора системы охлаждения

Левый элемент обогрева ветрового стекла

Блок управления системы АБС

Блок управления усилителем рулевого управления

Насос омывателя фар

Обмотка реле обогрева ветрового стекла

Автоматическая коробка передач

Муфта компрессора кондиционера

Система раздельного климат-контроля

Блок управления двигателем, блок управления автоматической коробкой передач

Система зарядки аккумуляторной батареи

Блок управления автоматической коробкой передач, датчик положения селектора

Подогрев датчиков концентрации кислорода

Форсунки, катушка зажигания

Система управления двигателем

Блок управления двигателем

R1 (для некоторых моделей)

Реле включения запрещения запуска

Реле звукового сигнала

R3 (для некоторых моделей)

Реле фонарей заднего хода

R4 (не используется)

R5 (для некоторых моделей)

Реле системы рециркуляции ОГ (EGR) — для бензиновых двигателей

Реле нагревателя топлива — дизель

Реле обогревателя ветрового стекла

Реле омывателя фар

Реле вентилятора отопителя

Реле компрессора кондиционера

R12 (для некоторых моделей) — реле электродвигателя вентилятора системы охлаждения, реле свечей накаливания — дизель

Реле вентилятора системы охлаждения. Электрический двигатель вентилятора

Блок предохранителей в салоне Ford Focus 2 (рестайлинг и дорестайлинг).

Расположен под вещевым ящиком.

Для доступа к предохранителям (дорейсталинг) потяните вниз два фиксатора и снимите защитный кожух.

затем поверните фиксатор и опустите салонный блок предохранителей вниз.

Монтажный блок реле и предохранителей в салоне Ford Focus 2 до 2007 года (дорестайлинг)

для увеличения изображения нажмите на нем.

Расшифровка предохранителей в салоне Ford Focus 2 до 2007 года

Ампер Распиновка
37 10 Дальний свет фар, левая сторона
38 10 Дальний свет фар, правая сторона
39 20 предохранитель прикуривателя ford focus 2, задняя электрическая розетка
40 20 Электрический привод люка
41 20 Модуль электрооборудования двери переднего пассажира
42 7,5 Электрический обогреватель зеркал заднего вида
43 10 Электронные модули (питание от аккумулятора)
44 10 Колодка канала информационной связи
45 10 Ходовые огни — габариты
46 10 Панель приборов (питание от аккумулятора), основной блок плавких предохранителей
47 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
48 20 Фары ближнего света, наружное освещение для движения в дневное время
49 15 Выключатель освещения (питание от аккумуляторной батареи)
50 20 Очиститель ветрового стекла
51 15 Топливный насос (предохранитель бензонасоса)
52 25 Электрический обогреватель заднего стекла
53 7,5 Стояночные огни, габаритные фонари, левая сторона кузова
54 7,5 Стояночные огни, габаритные фонари, правая сторона кузова
55 20 Центральный замок, модуль электрооборудования двери водителя
56 20 Система Кеу Fгее
57 10 Электрический привод складывания наружных зеркал или датчик определения степени заряда аккумуляторной батареи
58 15 Модули музыкальной системы (питание от аккумуляторной батареи)
59 20 Модуль управления электрооборудованием прицепа
60 15 Ближний свет фар (правая сторона)
61 15 Ближний свет фар (левая сторона)
62 20 Электрический привод регулировки сиденья водителя
63 25 Электростеклоподъемники
64
65 10 Модуль подушек безопасности
66 7,5 Выключатель освещения (подача питания от замка зажигания)
67 10 Панель приборов (подача питания от замка зажигания), иммобилайзер двигателя
68 7,5 Дополнительные элементы на панели приборов
69 20 Передние и задние противотуманные фары
70 10 Электронные модули (подача питания от замка зажигания)
71 10 Наружное освещение для движения в дневное время
72
73 7,5 Фонарь освещения номерного знака
74 15 стоп-сигналы
75 10 Блок управления силовым агрегатом
76
77 25 Реле системы центрального замка
78 15 Очиститель заднего стекла
79 15 Электрическая розетка в багажнике
80 10 Таймер отключения освещения салона с целью экономии аккумулятора
81 20 Модуль электрического оборудования двери (правой задней)
82 20 Модуль электрического оборудования двери (левой задней)
83 10 Модули аудиосистемы (“Высокого класса”) — магнитола
84 10 Фонари заднего хода, питание электрического оборудования прицепа от замка зажигания
85 10 Блок электрического оборудования системы охлаждения
86 20 Электрообогрев передних сидений

Для того чтобы добраться до предохранителей моделей рестайлинг нужно повернуть против часовой стрелки два фиксатора и, сдвинув монтажный блок на себя, опустить его.

Схема расположения предохранителей в салонном блоке моделей после 2007 года выпуска (рестайлинг)

Предохранители Ford Focus 2

Электроприборы и цепи питания в автомобиле защищены от короткого замыкания или высокой нагрузки плавким предохранителем (ПП). Устройства потребляющие высокий ток дополнительно защищены реле. Предохранители и реле находятся в монтажных блоках под капотом и в салоне автомобиля.

Где находится монтажный блок Форд Фокус 2

Автомобиль Форд Фокус 2 выпускался с 2004 до 2010 г. После 2007 г. был выпущен рестайлинг имеющий некоторые отличия в схеме предохранителей. Сами модули располагаются в одинаковых местах, подкапотные блоки одинаковые, отличия только во внутренних модулях и в отсутствии ПП замка багажника у дорестайлинговой модели.

Подкапотный модуль предохранителей

Первый блок предохранителей ford focus 2 находится возле водительского крыла под капотом, около АКБ. Для проверки или замены ПП необходимо снять крышку и воспользоваться пинцетом, закрепленным с ее обратной стороны. Реле и крупные предохранители достаются руками.

С внутренней стороны есть схема расположения ПП. Она со временем выгорает, в таком случае можно распечатать новую и закрепить ее на крышке.

Расшифровка подкапотного модуля плавких предохранителей автомобиля Форд Фокус 2

Номинал, А Защищаемый прибор или цепь
1 40 Электродвигатель вентилятора ОЖ
2 80 Электроусилитель рулевого механизма
3 60 Салонный модуль ПП
4 60 Салонный модуль ПП
5 80 Климат-контроль, кондиционер
6 60 Запасной разъем
7 30 Электронасос блока ABS
8 20 Гидроблок системы ABS
9 20 Main Relay, обмотка
10 30 Электродвигатель вентилятора печки
11 20 Прерыватель электропитания ДВС
12 40 Силовой разъем запуска ДВС
13 20 Предохранитель стартера
14 40 Правый подогрев лобового стекла
15 25 Реле дополнительного вентилятора радиатора
16 40 Левый подогрев лобового стекла
17 Запасной разъем
18 Запасной разъем
19 10 Система ABS, блок контроля
20 15 Клаксон
21 25 Webasto, для авто с северной подготовкой
22 10 Электроусилитель руля, Блок контроля
23 30 Насос форсунок очистителя головных фар
24 15 Запасной разъем
25 15 Реле подогрева ветрового стекла, силовая обмотка
26 10 Предохранитель ЭБУ на авто с АКПП
27 10 Привод муфты кондиционера
28 10 Запасной разъем
29 10 Управление климат контроллером
30 3 Двигатель, ЭБУ. АКПП, ЭБУ
31 15 Предохранитель контроллера зарядки АКБ
32 10 Селектор положения кулисы АКПП
33 15 Подогрев ламбда-зондов
34 15 Катушки, топливные электрофорсунки
35 15 Двигатель, блок контроля и управления
36 10 ЭБУ

Внутрисалонный монтажный блок ПП

В Форд Фокус 2 внутренний модуль плавких предохранителей находится с пассажирской стороны под отделением для перчаток (бардачок). В авто, выпущенных с 2004 г. по 2007 г. (дорестайлинг), для проверки и замены ПП, необходимо потянуть за фиксаторы и снять верхнюю крышку. Там есть фиксатор, повернув который можно опустить весь модуль.

Распиновка ПП внутреннего модуля в автомобиле Ford Focus второго поколения до 2007 г.

Защищаемый прибор или цепь Номинал, А
Головная фара, Лампа дальнего свет слева 15 37
Головная фара, Лампа дальнего свет справа 15 38
Доп. розетка, прикуриватель 25 39
Сервопривод люка 20 40
Передняя правая дверь, предохранитель электромодуля 20 41
Подогрев наружных зеркал 10 42
+12В на электрооборудование от АКБ 10 43
Разъем OBD2, диагностика 10 44
Лампочки на габариты 10 45
+12В на приборную панель от АКБ 10 46
Мотор омывателя лобового стекла , обогрев форсунок омывателя 15 47
Лампочки ближнего света , дневные ходовые огни 20 48
Переключатель освещения +12В от АКБ 15 49
Привод дворников переднего стекла 25 50
Предохранитель бензонасоса 20 51
Обогревательный элемент стекла заднего обзора 25 52
Парковочные огни и габариты, слева 7.5 53
Парковочные огни и габариты, справа 7.5 54
Предохранитель ЦЗ и электромодуля передней левой двери 20 55
Безключевой доступ 20 56
Привод зеркал внешнего обзора, контроль напряжения АКБ 10 57
+12 В питание автомагнитолы от АКБ 20 58
Электропитание прицепа 20 59
Лампочка ближний свет, справа 20 60
Лампочка ближний свет, слева 20 61
Сервопривод кресла водителя 20 62
Привод боковых стекол 25 63
Свободный разъем 64
AirBag 10 65
+12В освещение салона 10 66
+12В питание иммобилайзера и панели приборов 10 67
Панель приборов, доп. оборудование 7.5 68
Лампочки противотуманок 20 69
+12В от АКБ, питание эдектромодулей 10 70
Дневные ходовые огни 10 71
Свободный разъем 72
Подсветка заднего номера 7.5 73
Лампочки стоп сигналов задних 15 74
ЭБУ двигателя 15 75
Свободный разъем 76
Питание реле ЦЗ 25 77
Питание на дворники +12В задний 15 78
+12В доп. розетка багажника 15 79
Выключение внутреннего освещения, таймер 15 80
Правая дверь, электромодуль задний 15 81
Левая дверь, электромодуль задний 15 82
Подключение магнитолы Bose 10 83
Лампочки заднего хода , +12В от АКБ 10 84
ЭБУ системы кондиционирования 10 85
Подогрев кресел, перед 20 86

Схема предохранительного блока внутреннего Форд фокус 2 после 2007 г. (рестайлинг)

Защищаемый прибор или реле Номинал,А
+12 В питание электроприборов 15 100
Сервопривод люка, сервопривод водительского кресла 25 101
Мотор печки , сажеуловитель для дизельных ДВС 10 102
+12 В от АКБ, освещение внутреннее 10 103
Таймер салонного осветителя 10 104
Подогрев стекла задний 25 105
Безключевой доступ, KeyFree 20 106
OBD2 разъем, приборная панель 10 107
Автомагнитола и доп. приборы 7.5 108
Задняя доп. розетка 25 109
Переключатель дневных ходовых огней на генератор 15 110
20 111
+12В от АКБ топливного насоса
+12 В от АКБ, автомагнитола 15 112
Лампочки габаритных огней 5 113
+12 В от АКБ, иммобилайзер и приборная панель 5 114
Переключение освещения на генератор во время движения 7.5 115
Лампочки противотуманок 15 116
Подсветка заднего номерного знака 15 117
Задняя дверь, электромодуль левый 20 118
Доп. розетка в багажнике 10 119
Доп. розетка питания для прицепа 30 119
Задняя дверь, электромодуль правый 25 120
Подогрев кресел передних 25 121
AirBag 10 122
Подогрев зеркал наружного обзора 10 123
Левые габариты 10 124
Правые габариты 10 125
Система KeyFree 20 126
Мотор подъемника боковых стекол 30 127
Запасной разъем 128
Дворники переднего стекла 25 129
Запасной разъем 130
Задний дворник 20 131
Задние стопы 10 132
Блокировка дверей, электромодуль пассажирской двери 20 133
Центральный замок, электромодуль водительской двери 20 134
DRL 20 135
Моторчик стеклоомывателя, обогрев форсунок омывателя 15 136
Зуммер салона 15 137
Акселератор, ЭБУ АКПП 15 138
Лампочка дальнего света 20 139
Лампочка дальнего света 20 140
Привод зеркал наружного обзора 15 141
Правая лампочка основного света 20 142
Левая лампочка основного света 20 143

Проверка и замена предохранителей

Проверить работоспособность предохранителя можно визуально или при помощи электроизмерительного прибора. Перегоревшие ПП необходимо поменять на новые, такого же номинала. Использование предохранителей номиналом ниже рекомендованного, приведет его к выходу из строя. Применение более мощного ПП может стать причиной оплавления или возгорания проводки, а также не защитит прибор от увеличенной нагрузки.

Форд Фокус 2 рестайлинг блок предохранителей: рассматриваем во всех подробностях

На любом автомобиле периодически случаются различные поломки и проблемы с электрооборудованием, и для того, чтобы их устранить в первую очередь необходимо проверить возможные обрывы и повреждения в электроцепи. Предохранители Форд Фокус 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена — достаточно простое дело.

Важно! При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.

Предохранители и реле Ford Focus 2, электрические схемы

Данная модель автомобиля очень распространённая, второе поколение «Фокусов» выпускалось в период с 2004 года по 2011 год. Несмотря на надёжность марки, у любых авто рано или поздно появляются проблемы, связанные с электрикой, приборами и оборудованием. Если вы приобрели машину в подержанном виде, неизвестно что с ней делал прошлый хозяин, поэтому перед эксплуатацией стоит проверить все предохранители и реле Ford Focus 2. Поэтому в ходе эксплуатации могут проявиться дефекты, пропадание контактов и другие неприятные сюрпризы.

У новых Форд Фокус 2 также могут наблюдаться некоторые проблемы с электрикой, а с течением времени даёт о себе знать некачественная пайка, окисление контактов и т.д. Чтобы справиться со всеми возможными неполадками, нужно быть во всеоружии.

Расположение предохранителей в салоне Ford Focus 2 рестайлинг

Предохранители находятся со стороны бардачка

Чтобы снять крышку — просто потяните ее вниз

Выкручиваем фиксаторы блока

Движением вниз вытаскиваем блок предохранителей

Схема предохранителей в салоне Ford Focus 2 рестайлинг

Таблица значений предохранителей в салоне Ford Focus 2 рестайлинг

Процесс снятия и замены

Замена предохранителя — простой процесс, и инструменты здесь практически не нужны.

Что понадобиться

  • пинцет;
  • плоская отвертка;
  • новый предохранитель.

В подкапотном пространстве

Расположение под капотом

Для того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте — справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.

Электропредохранители в блоке

Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.

Схема расположения на крышке

Также обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением.

Под бардачком

Расположение в салоне

Второй блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.

Откручиваем фиксаторы Блок под бардачком

Повернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.

При замене предохранителя Ford Focus 2 первым делом выясните его номинал, потому что, если он будет превышен, произойдет его перегорание и цепь будет разомкнута.

Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.

Блок в моторном отсеке

Большинство реле и часть предохранителей находятся также в монтажном блоке под капотом автомобиля.

Предохранители под капотом

F1, 40А — вентилятор охлаждения радиатора.
Если не включается вентилятор охлаждения, возможно охлаждающая жидкость просто не нагревается до нужной температуры. Проверьте её уровень в расширительном бачке. При необходимости долейте. Вентилятор обычно включается при температуре ОЖ около 100 градусов. Также дело может быть в работе термостата.

При правильной его работе на заведённом непрогретом двигателе нижний патрубок должен быть холодным. Ещё мог выйти из строя датчик температуры охлаждающей жидкости.
Проверьте также работоспособность самого двигателя вентилятора, подав на него напряжение 12 В напрямую от аккумулятора.

F2, 80А — усилитель руля.

Если у вас перестал работать гидроусилитель руля, руль стал крутиться тяжело, с трудом, проверьте первым делом уровень жидкости в бачке ГУР. Если уровень низкий или её там нет, скорее всего появилась течь в каком-либо шланге или его соединениях. Для проверки долейте жидкость до нормального уровня (заливается специальная жидкость для гидросистем, не перепутайте с тормозной, иначе выйдет из строя насос ГУР), покрутите руль в разные стороны, при этом попросите кого-либо посмотреть на шланги под капотом, идущие от бачка ГУР.

Если делаете диагностику одни, выверните руль в крайнее положение и осмотрите все шланги на предмет подтекания или следов от жидкости. Износившийся шланг замените на новый. Осмотрите также сам насос ГУР, возможно обнаружите подтекания на соединениях штуцеров.
Если руль крутится туго только на холостых оборотах, а при оборотах выше 1000 начинает крутиться легко, скорее всего дело в натяжении ремня или в насосе ГУР. Неисправный насос можно отремонтировать или заменить новым.

F3, 60А — салонный монтажный блок предохранителей.
F4, 60А — салонный монтажный блок предохранителей.

F5, 80А — кондиционер, климат-контроль.

Если у вас перестал работать кондиционер после зимы, скорее всего нужна диагностика и замена сальников, либо дозаправка. Дело может быть также в лопнувшем шланге. Зимой нужно периодически включать кондиционер, чтобы газ циркулировал по системе. Делать это нужно в тёплом месте, потому что при температуре ниже +5 градусов обычно кондиционер не включить.

Если при работе кондиционера температура воздуха недостаточно низкая для охлаждения, скорее всего в системе мало фреона. Проверьте давление и заправьте систему фреоном. Чтобы найти причину и устранить её, лучше всего обратиться на станцию диагностики или в автосервис.

Если не работает климат-контроль, проверьте уровень охлаждающей жидкости. Дело может быть в моторе отопителя, если он не работает совсем. Проверьте, доходит ли до него напряжение, прозвонив разъём. Можно также подать напрямую на мотор печки 12 В, проверив тем самым его работоспособность.
Если воздух дует только в определённых воздухопроводах, при включении нужного режима нет подачи воздуха из какого-то отверстия, скорее всего дело в неправильной работе заслонок, а возможно и блока отопителя, который ими управляет. Для устранения нужно разбирать торпеду.

F6, 60А — резервный.

F7, 30А — гидронасос ABS.

F8, 20А — клапаны ABS.

F9, 20А — обмотка и контакты главного реле.

F10, 30А — двигатель вентилятора печки.
Если не работает печка, см. информацию про F102.

F11, 20А — выключатель зажигания.

F12, 40А — цепь реле зажигания.

F13, 20А — стартер.
Если при повороте ключа двигатель не заводится и не слышен звук работы стартера, скорее всего у вас сел аккумулятор. Зарядите его или замените на новый. Проверьте также замок зажигания, контактную группу и проводку. Ещё дело может быть во втягивающем реле, бендиксе и плохих контактах.

F14, 40А — нагревательный элемент лобового стекла справа.

F15, 30А — реле вентилятора охлаждения радиатора.
См. информацию про F1.

F16, 40А — нагревательный элемент лобового стекла слева.

F17, 30А — резервный.
F18 — резервный.

F19, 10А — блок управления антиблокировкой ABS.

F20, 15А — звуковой сигнал.
Чтобы добраться до клаксона, нужно снять накладку над решёткой радиатора. Проверьте гудок, подключив к нему напряжение 12 В от аккумулятора. Если работает, значит дело в проводке или контактах на руле.

F21, 20А — дополнительный отопитель, подогреватель.

Реле под капотом

Помимо силовых предохранителей под капотом в монтажном блоке располагаются реле основных цепей автомобиля.

R1 — резервное.
R2 — реле звукового сигнала.
R3 — резервное.
R4 — резервное.
R5 — резервное.
R6 — главное реле, управление двигателем.
R7 — реле нагревательных элементов лобового стекла.
R8 — реле зажигания.
R9 — реле омывателя фар.
R10 — реле двигателя вентилятора печки.
R11 — реле компрессора кондиционера.
R12 — резервное.
R13 — тяговое реле стартера.
R14 — реле двигателя вентилятора охлаждения радиатора.

Надеюсь эта информация поможет вам быстро найти причину поломки и оперативно её устранить. Советую всегда возить с собой запасные предохранители и при появлении каких-либо проблем первым делом осматривать связанные с прибором предохранители и реле.

Внешне при осмотре предохранитель может выглядеть целым, но на самом деле при установке в монтажный блок не работать. Даже прозвонка снятого предохранителя тестером может показывать, что он рабочий, однако при микротрещинах его работа не будет исправной. Поэтому желательно сразу менять проблемные предохранители на заведомо новые и исправные. Это сбережёт ваши нервы и поможет быстрее найти причину.

Видео «Замена электропредохранителей»

В этом видео продемонстрировано, как быстро и просто добраться до предохранителей на Ford Focus 2 и провести их замену.

Ford Focus 2 Расположение предохранителей и реле
Монтажный блок предохранителей, плавких вставок и реле под капотом Ford Focus 2

Описание реле:
К1 – не используется
К2 – Реле звукового сигнала
К3 – не используется
К4 – не используется
К5 – не используется
К6 – Главное реле (ЭСУД)
К7 – Реле оборгева ветрового стекла
К8 – Реле зажигания (блок управления электропакетом, блок управления отопителем вентиляцией и кондиционированием,обмотка реле топливного насоса, обмотка реле обогрева заднего стекла, выключатель обогрева ветрового стекла)
К9 – Реле омывателя фар
К10 – Реле вентилятора отопителя
К11 – Реле компрессора кондиционера
К12 – не используется
К13 – Реле стартера
К14 – Реле вентилятора системы охлаждения

Таблица цепей, защищенных плавкими предохранителями в моторном отсеке Ford Focus 2

Номер предох- ранителя Сила тока, А Цепи, которые защищает предохранитель
F1 40 Электровентилятор охлаждения двигателя
F2 80 Рулевое управление с усилителем
F3 60 Монтажный блок в салоне
F4 60 Монтажный блок в салоне
F5 80 Система кондиционирования, климат контроль
F6 60 Свечи подогрева (только для автомобилей с дизельными двигателями)
F7 30 Антиблокировочная система АБС, насос системы динамической стабилизации (насос гидроблока ABS)
F8 20 Клапаны гидроблока АБС (ABS)
F9 20 Модуль управления силовым агрегатом (PCM) главное реле
F10 30 Вентилятор системы климат-контроля
F11 20 Выключатель зажигания (стартера и приборов)
F12 40 Реле зажигания
F13 20 Электрическая обмотка стартера
F14 40 Обогрев лобового стекла, правая сторона
F15 30 Реле вентилятора охлаждения
F16 40 Обогрев ветрового стекла, левая сторона
F17 30 Складывающаяся крыша
F18 30 Инвертирующий усилитель мощности
F19 10 Блок управления АБС (ABS)
F20 15 Звуковой сигнал
F21 20 Вспомогательный отопитель
F22 10 Модуль усилителя рулевого управления
F23 30 Омыватели фар
F24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
F25 150 Обмотка реле обогрева ветрового стекла
F26 15 Автоматическая коробка передач
F27 10 Муфта компрессора системы кондиционирования
F28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)
F29 3 Система раздельного климат-контроля
F30 10 Блок управления двигателем PCM, автоматическая коробка передач
F31 10 Интеллектуальная система зарядки аккумуляторной батареи
F32 10 Автоматическая коробка передач
F33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
F34 10 Форсунки, катушки зажигания
F35 10 Блок управления двигателем PCM, клапаны, электромагнитные клапаны
F36 10 Блок управления двигателем PCM
Монтажный блок предохранителей, плавких вставок и реле
в салоне под бардачкомFord Focus 2

Описание реле:
К15 – Обогрев заднего стекла
К19 – Клемма 15

Таблица цепей, защищенных плавкими предохранителями в багажнике Ford Focus 2

Источники:

Предохранители Ford Focus 2

Форд Фокус 2 рестайлинг блок предохранителей: рассматриваем во всех подробностях

http://www.galantmotors.ru/document/shema/Ford/Focus_2/Ford_Focus_2_rele_predohraniteli.php

http://www.vlade.ru/blok-predohraniteley-vaz-2114-shema-raspolozhenie-podklyuchenie.html

Где находится предохранитель на бензонасос форд фокус 2

Главная / Ford /

Отказ бензонасоса это ещё не повод снимать и разбирать топливный бак и доставать модуль бензонасоса. Причиной отказа может быть не только сгоревший электродвигатель или забитый фильтр грубой очистки. Сегодня разберёмся где находится реле бензонасоса в Форд Фокус 2, как его проверить и есть ли ещё какие-либо подводные камни в электрооборудовании системы питания.

Предохранители и реле Ford Focus 2, электрические схемы

Данная модель автомобиля очень распространённая, второе поколение «Фокусов» выпускалось в период с 2004 года по 2011 год. Несмотря на надёжность марки, у любых авто рано или поздно появляются проблемы, связанные с электрикой, приборами и оборудованием.

Если вы приобрели машину в подержанном виде, неизвестно что с ней делал прошлый хозяин, поэтому перед эксплуатацией стоит проверить все предохранители и реле Ford Focus 2.

Поэтому в ходе эксплуатации могут проявиться дефекты, пропадание контактов и другие неприятные сюрпризы.

У новых Форд Фокус 2 также могут наблюдаться некоторые проблемы с электрикой, а с течением времени даёт о себе знать некачественная пайка, окисление контактов и т.д. Чтобы справиться со всеми возможными неполадками, нужно быть во всеоружии.

Это интересно: Форд фокус 2 прокачка сцепления видео

Реле бензонасоса на Форд Фокус 2

На всех версиях Форд Фокус второго поколения предохранитель и реле бензонасоса расположены в монтажном блоке, который установлен под бардачком спереди от пассажирского сиденья.

Расположение блока предохранителей.

Реле нам может понадобиться тогда, когда при включённом зажигании мы не слышим шума от работающего бензонасоса. Возможно, что неисправен сам топливный насос, но чаще всего неисправность кроется в цепях его питания.

Чтобы проверить цепь, в первую очередь обращаем внимание на предохранитель F111 номиналом в 15 Ампер. Если он перегорел, менять его не спешим, а сначала проверяем, замыкает ли на корпус один из выводов коннектора предохранителя.

Вторым в очереди на проверку будет как раз реле топливного насоса. Независимо от того, слышны щелчки при включении зажигания, или нет, реле будем проверять. В монтажном блоке оно обозначено R19.

Однозначно можно судить о неисправности насоса только тогда, когда заменить его заведомо рабочим.

Для этого в магазин ходить не нужно, а можно взять реле, к примеру, от звукового сигнала. На монтажном блоке оно обозначено как R2. Вынимаем из блока реле R19, на его место устанавливаем реле R2. Если топливный насос запустился при включении зажигания, виновато именно реле. Если же насос молчит, обращаемся к другому реле, о котором знают немногие.

Аварийное реле топливного насоса

Так оно выглядит.

В системе подачи питания на топливный насос установлено ещё одно реле, которое может сработать так, что мы этого не заметим. Предназначение этого реле — отключить насос при аварии, чтобы перекрыть подачу топлива. В Фокусах разных лет выпуска аварийное реле установлено в разных местах, но в большинстве автомобилей его надо искать за пластиковой облицовкой порога водительской двери.

Это реле срабатывает от удара, а иногда в тех случаях, когда мы поймали крупную яму и подвеска получила пробой. Реле воспринимает удар как аварийный и срабатывает, отключая питание электродвигателя бензонасоса.

В этом просто убедиться — достаточно нажать на кнопку, которая замыкает контакты реле (она находится сверху и к ней можно подобраться пальцем через специальное отверстие). Если это не помогло, снимаем пластиковую накладку, отключаем контактную колодку от реле и замыкаем контакты.

Если и при этом насос не запустился с включённым зажиганием, необходимо искать причину в контактах насоса или проводить его замену. Удачного всем ремонта и безопасных дорог!

Проверка цепи включения топливного насоса

Если при включении зажигания топливный насос не включается (его работу можно проконтролировать на слух) — возможна неисправность, как самого топливного насоса, так и цепи его включения.

Проверку цепи включения топливного насоса начинаем с оценки целостности предохранителя F111 (15 А), расположенного в монтажном блоке в салоне.

Неисправный предохранитель топливного насоса заменяем новым, предварительно проверив, нет ли замыкания одного из выводов гнезда предохранителя на «массу». Неисправность в цепи включения топливного насоса может быть вызвана повреждением реле R19 насоса в монтажном блоке.

Для проверки реле…

…извлекаем его из монтажного блока и заменяем заведомо исправным. Для этой цели можно использовать реле R2 звукового сигнала. Если с вновь установленным реле топливный насос включается, то реле топливного насоса вышло из строя и его необходимо заменить.

Однако наиболее вероятной причиной отключения топливного насоса является срабатывание аварийного выключателя системы подачи топлива. В условиях эксплуатации попадание колеса (особенно переднего левого) в выбоину на проезжей части или удар им о препятствие, а также даже легкое столкновение с другим транспортным средством приводит к отключению «минусового» провода топливного насоса.

Выключатель расположен за облицовкой порога двери водителя.

Его можно перевести в замкнутое состояние, нажав на него пальцем через отверстие в облицовке.

Сняв обивку, можно проверить работоспособность выключателя

Отсоединив разъем, замыкаем контакты колодки проводов отрезком провода.

Если электропитание топливного насоса восстановилось, то выключатель неисправен и подлежит замене.

Блок в моторном отсеке

Большинство реле и часть предохранителей находятся также в монтажном блоке под капотом автомобиля.

Предохранители под капотом

F1, 40А — вентилятор охлаждения радиатора.

Если не включается вентилятор охлаждения, возможно охлаждающая жидкость просто не нагревается до нужной температуры. Проверьте её уровень в расширительном бачке. При необходимости долейте. Вентилятор обычно включается при температуре ОЖ около 100 градусов. Также дело может быть в работе термостата.

При правильной его работе на заведённом непрогретом двигателе нижний патрубок должен быть холодным. Ещё мог выйти из строя датчик температуры охлаждающей жидкости.

Проверьте также работоспособность самого двигателя вентилятора, подав на него напряжение 12 В напрямую от аккумулятора.

F2, 80А — усилитель руля.

Если у вас перестал работать гидроусилитель руля, руль стал крутиться тяжело, с трудом, проверьте первым делом уровень жидкости в бачке ГУР. Если уровень низкий или её там нет, скорее всего появилась течь в каком-либо шланге или его соединениях.

Для проверки долейте жидкость до нормального уровня (заливается специальная жидкость для гидросистем, не перепутайте с тормозной, иначе выйдет из строя насос ГУР), покрутите руль в разные стороны, при этом попросите кого-либо посмотреть на шланги под капотом, идущие от бачка ГУР.

Если делаете диагностику одни, выверните руль в крайнее положение и осмотрите все шланги на предмет подтекания или следов от жидкости. Износившийся шланг замените на новый. Осмотрите также сам насос ГУР, возможно обнаружите подтекания на соединениях штуцеров.

Если руль крутится туго только на холостых оборотах, а при оборотах выше 1000 начинает крутиться легко, скорее всего дело в натяжении ремня или в насосе ГУР. Неисправный насос можно отремонтировать или заменить новым.

  • F3, 60А — салонный монтажный блок предохранителей.
  • F4, 60А — салонный монтажный блок предохранителей.
  • F5, 80А — кондиционер, климат-контроль.

Если у вас перестал работать кондиционер после зимы, скорее всего нужна диагностика и замена сальников, либо дозаправка. Дело может быть также в лопнувшем шланге. Зимой нужно периодически включать кондиционер, чтобы газ циркулировал по системе. Делать это нужно в тёплом месте, потому что при температуре ниже +5 градусов обычно кондиционер не включить.

Если при работе кондиционера температура воздуха недостаточно низкая для охлаждения, скорее всего в системе мало фреона. Проверьте давление и заправьте систему фреоном. Чтобы найти причину и устранить её, лучше всего обратиться на станцию диагностики или в автосервис.

Если не работает климат-контроль, проверьте уровень охлаждающей жидкости. Дело может быть в моторе отопителя, если он не работает совсем. Проверьте, доходит ли до него напряжение, прозвонив разъём. Можно также подать напрямую на мотор печки 12 В, проверив тем самым его работоспособность.

Если воздух дует только в определённых воздухопроводах, при включении нужного режима нет подачи воздуха из какого-то отверстия, скорее всего дело в неправильной работе заслонок, а возможно и блока отопителя, который ими управляет. Для устранения нужно разбирать торпеду.

  1. F6, 60А — резервный.
  2. F7, 30А — гидронасос ABS.
  3. F8, 20А — клапаны ABS.
  4. F9, 20А — обмотка и контакты главного реле.
  5. F10, 30А — двигатель вентилятора печки.

Если не работает печка, см. информацию про F102.

  • F11, 20А — выключатель зажигания.
  • F12, 40А — цепь реле зажигания.
  • F13, 20А — стартер.

Если при повороте ключа двигатель не заводится и не слышен звук работы стартера, скорее всего у вас сел аккумулятор. Зарядите его или замените на новый. Проверьте также замок зажигания, контактную группу и проводку. Ещё дело может быть во втягивающем реле, бендиксе и плохих контактах.

F14, 40А — нагревательный элемент лобового стекла справа.

F15, 30А — реле вентилятора охлаждения радиатора.

См. информацию про F1.

  1. F16, 40А — нагревательный элемент лобового стекла слева.
  2. F17, 30А — резервный.
  3. F18 — резервный.
  4. F19, 10А — блок управления антиблокировкой ABS.
  5. F20, 15А — звуковой сигнал.

Чтобы добраться до клаксона, нужно снять накладку над решёткой радиатора. Проверьте гудок, подключив к нему напряжение 12 В от аккумулятора. Если работает, значит дело в проводке или контактах на руле.

F21, 20А — дополнительный отопитель, подогреватель.

Реле под капотом

Помимо силовых предохранителей под капотом в монтажном блоке располагаются реле основных цепей автомобиля.

R1 — резервное. R2 — реле звукового сигнала. R3 — резервное. R4 — резервное. R5 — резервное. R6 — главное реле, управление двигателем. R7 — реле нагревательных элементов лобового стекла. R8 — реле зажигания. R9 — реле омывателя фар. R10 — реле двигателя вентилятора печки. R11 — реле компрессора кондиционера. R12 — резервное. R13 — тяговое реле стартера.

R14 — реле двигателя вентилятора охлаждения радиатора.

Надеюсь эта информация поможет вам быстро найти причину поломки и оперативно её устранить. Советую всегда возить с собой запасные предохранители и при появлении каких-либо проблем первым делом осматривать связанные с прибором предохранители и реле.

Внешне при осмотре предохранитель может выглядеть целым, но на самом деле при установке в монтажный блок не работать.

Даже прозвонка снятого предохранителя тестером может показывать, что он рабочий, однако при микротрещинах его работа не будет исправной.

Поэтому желательно сразу менять проблемные предохранители на заведомо новые и исправные. Это сбережёт ваши нервы и поможет быстрее найти причину.

Поделитесь в соц.сетях:

Источник: https://razborov.net/ford/predohraniteli-i-rele-ford-focus-2-elektricheskie-shemy-2.html

Схема и номера предохранителей Форд Фокус 2

Авто → Форд Фокус 2

В этой заметке написано, где находятся предохранители в автомобиле Форд Фокус 2, схема и номера предохранителей. Какие используются предохранители.

В автомобиле Форд Фокус 2 (дорестайл) устанавливаются плоские штекерные предохранители среднего размера, также такие предохранители называют ножевые.

Рис.1 Автомобильные предохранители среднего размера

  • На торце предохранителя можно видеть число, соответствующее максимальному току, который может течь через предохранитель (номинал предохранителя).
  • Также, номинал предохранителя можно определить по цвету изолятора:

1A – чёрный 2A — серый 3A – фиолетовый 4A — розовый 5A — оранжевый-жёлтый 7,5A — коричневый 10A — красный 15A — голубой 20A — жёлтый 25A — белый 30A — зелёный 35A — светло-фиолетовый 40A — оранжевый 60A — голубой 70A — коричневый 80A — светло-жёлтый 100A — сиреневый

Превышение током номинала предохранителя вызывает сгорание (расплавления) металлической пластины расположенной внутри предохранителя. Сгоревший предохранитель размыкает электрическую цепь, в которой он установлен. Это предохраняет электрические приборы от выхода из строя, а машину от возгорания.

Рис.2 Рабочий предохранитель и сгоревший

  1. В автомобиле Форд Фокус 2 (дорестайл) предохранители находятся в двух колодках, одна из которых располагается под капотом автомобиля, а другая под приборной панелью со стороны пассажирского места (под отсеком для перчаток, именуемым в народе «бардачком»).
  2. Блок предохранителей, расположенный в подкапотном пространстве находится с левой стороны, недалеко от аккумуляторной батареи.

Открывать крышку блока предохранителей удобно с помощью небольшой плоской отвертки, которую нужно вставить в замок крышки и слегка наклонить в сторону радиатора автомобиля. После чего снимать крышку.

Рис.3 Отвертка вставлена в замок крышки

На крышке с внутренней стороны хранится пинцет, который применятся для извлечения и замены предохранителей. В блоке предохранителей под «бардачком» такого пинцета нет!

Рис.4 Приспособа для извлечения предохранителей

Схема предохранителей в блоке, который установлен в подкапотном пространстве показана на фотографии. Эта схема соответствует машинам Форд Фокус 2 выпуска до конца 2007 года, то есть Форд Фокус 2 дорестайл.

Рис.5 Схема предохранителей в подкапотном пространстве Форд Фокус 2 Рис.6 Номера предохранителей в подкапотном пространстве Форд Фокус 2

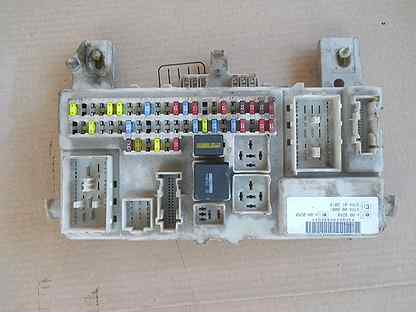

В салоне автомобиля блок предохранителей подвешен под перчаточным отсеком и крепится двумя замками похожими на саморезы. Замки нужно повернуть против часовой стрелки, после чего передняя часть блока откидывается вниз. Блок можно чуть приподнять и выдвинуть назад, тогда он откинется шире и доступ к предохранителям будет удобнее.

Рис.7 Расположение предохранителей в салоне Форд Фокус 2

Номера предохранителей нанесены на колодку. На фотографии их плохо видно. На схеме они расположены так:

Рис.8 Схема блока предохранителей расположенного в салоне Форд Фокус 2

В таблице ниже показано соответствие номеров предохранителей их номиналам, а также электрическим цепям, в которых они установлены.

Таблица 1.

Номера предохранителей Форд Фокус 2 2004-2007 (дорестайл)

№AЦепь№AЦепь
37 10 Дальний свет фар, левая сторона 62 20 Электропривод регулировки сиденья водителя
38 10 Дальний свет фар, правая сторона 63 25 Электропривод стеклоподъемников
39 20 Прикуриватель, задняя электрическая розетка 64 Не используется
40 20 Электропривод вентиляционного люка 65 10 Модуль подушек безопасности
41 20 Модуль электрооборудования двери переднего пассажира 66 7,5 Выключатель освещения (питание от замка зажигания)
42 7,5 Электрообогреватель зеркал 67 10 Панель приборов (питание от замка зажигания), иммобилайзер двигателя
43 10 Электронные модули (питание от аккумуляторной батареи) 68 7,5 Дополнительные элементы на панели приборов
44 10 Колодка канала информационной связи 69 20 Противотуманные фары/фонари
45 10 Наружное освещение для движения в дневное время (стояночные фонари) 70 10 Электронные модули (питание от замка зажигания)
46 10 Панель приборов (питание от аккумулятора), центральный блок плавк. предохранителей 71 10 Наружное освещение для движения в дневное время
47 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя 72 Не используется
48 20 Фары ближнего света, наружное освещение для движения в дневное время 73 7,5 Фонарь освещения гос. регистрационного знака
49 15 Выключатель освещения (питание от аккумуляторной батареи) 74 15 Фонари стоп-сигналов
50 20 Очиститель ветрового стекла 75 10 Блок управления силовым агрегатом
51 15 Топливный насос 76 Не используется
52 25 Электрообогреватель заднего стекла 77 25 Реле системы централизованной блокировки замков
53 7,5 Стояночные/габаритные фонари, левая сторона кузова 78 15 Очиститель заднего стекла
54 7,5 Стояночные/габаритные фонари, правая сторона кузова 79 15 Электрическая розетка в багажном отделении
55 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя 80 10 Таймер отключения освещения салона с целью экономии аккумулятора
56 20 Система Кеу Егее 81 20 Модуль электрооборудования двери (правой задней)
57 10 Электропривод складывания наружных зеркал или датчик определения степени заряда аккумуляторной батареи 82 20 Модуль электрооборудования двери (левой задней)
58 15 Модули аудиосистемы (питание от аккумуляторной батареи) 83 10 Модули аудиосистемы (“Высокого класса”)
59 20 Модуль управления электрооборудованием буксируемого прицепа 84 10 Фонари задн. хода, питание эл/оборудования прицепа от замка зажигания
60 15 Ближний свет фар (правая сторона) 85 10 Блок электрооборудования системы охлаждения
61 15 Ближний свет фар (левая сторона) 86 20 Электрообогрев передних сидений

По теме: Форд Фокус 2 дорестайл.

Источник: http://checosa.ru/automobili/ff2-01.htm

Ford Focus 2, расположение блока предохранителей

Если новый предохранитель сразу перегорает, найдите причину, прежде чем менять его снова, замыкание на землю в проводке, в результате перетирания изоляции наиболее частый дефект.

Если предохранитель защищает более одной цепи, чтобы определить дефект проверяйте каждую цепь по отдельности. Обратитесь к специалистам, имея схемы и приборы, они найдут замыкание.

Всегда носите с собой запасные предохранители всех номиналов, используемых на автомобиле.

Для доступа к салонному блоку предохранителей, отсоедините крышку под перчаточным ящиком (бардачком) с пассажирской стороны.

поверните крепежные элементы на 90 °

И опустите блок предохранителей

Дополнительные предохранители расположены на левой стороне моторного отсека



Таблица характеристик плавких предохранителей

Блок предохранителей в моторном отсеке

  • Предохранитель Сила тока, А Защищаемые цепи
  • 1 40 Электровентилятор охлаждения двигателя
  • 2 80 Рулевое управление с усилителем
  • 3 60 Внутренний блок предохранителей 1
  • 4 60 Внутренний блок предохранителей 2
  • 5 80 Вспомогательный отопитель
  • 6 60 Свечи подогрева (только для автомобилей с дизельнымидвигателями)
  • 7 30 Антиблокировочная система, насос системы динамической стабилизации
  • 8 20 Антиблокировочная система, клапаны системы динамической стабилизации
  • 9 20 Модуль управления силовым агрегатом (PCM)
  • 10 30 Вентилятор системы климат-контроля
  • 11 20 Выключатель зажигания (стартера и приборов)
  • 12 40 Реле 15l зажигания
  • 13 20 Электрическая обмотка стартера
  • 14 40 Обогрев лобового стекла, правая сторона
  • 15 30 Реле вентилятора охлаждения (Sigma — только варианты без A/C)
  • 16 40 Обогрев ветрового стекла, левая сторона
  • 17 30 Складывающаяся крыша
  • 18 30 Инвертирующий усилитель мощности
  • 19 10 Модуль ABS
  • 20 15 Звуковой сигнал
  • 21 20 Вспомогательный отопитель
  • 22 10 Модуль усилителя рулевого управления
  • 23 30 Омыватели фар
  • 24 15 Вспомогательный отопитель (только для автомобилей с дизельными двигателями)
  • 25 10 Реле зажигания
  • 26 15 Автоматическая коробка передач
  • 26 10 Непрерывное питание PCM (только Focus ST и Focus RS)
  • 27 10 Муфта компрессора системы кондиционирования
  • 28 10 Управление свечой накаливания (только для автомобилей с дизельными двигателями)
  • 29 10 Система раздельного климат-контроля
  • 30 3 PCM, автоматическая коробка передач
  • 31 10 Интеллектуальная зарядка аккумуляторной батареи
  • 32 10 Автоматическая коробка передач
  • 32 10 Электропитание топливных форсунок (только Focus ST и Focus RS)
  • 33 10 Подогреваемые кислородные датчики (только для автомобилей с бензиновыми двигателями)
  • 33 10 Перепускной клапан промежуточного охлаждения воздуха (только для автомобилей с дизельными двигателями)
  • 33 20 Подогреваемый кислородный датчик (только Focus ST и Focus RS)
  • 34 10 Форсунки, катушки зажигания
  • 35 10 PCM, клапаны, электромагнитные клапаны
  • 36 10 PCM

Блок предохранителей в салоне

  1. Предохранитель Сила тока, А Защищаемые цепи
  2. 100 10 Электронные модули (питание от замка зажигания)
  3. 101 20 Блок управления приводом вентиляционного люка, сиденье водителя с электроприводом, блок управления приводом крыши (только для а/м со съемной крышей)
  4. 102 10 Регулятор отопителя, рулевая колонка, фильтр твердых продуктов сгорания дизельного топлива, приемник системы дистанционного управления
  5. 103 10 Питание органов управления внешним освещением от аккумуляторной батареи
  6. 104 10 Система экономии электроэнергии, плафоны внутреннего освещения
  7. 105 25 Обогреватель заднего стекла
  8. 106 20 Система управления без ключа
  9. 107 10 Батарейное питание комбинации приборов, бортовая диагностика
  10. 108 7,5 Дополнительные функции комбинации приборов (аудиосистема и система навигации)
  11. 109 20 Прикуриватель, дополнительная электрическая розетка сзади
  12. 110 10 Питание переключателя системы наружного освещения в дневное время от генератора
  13. 111 15 Топливный насос (только варианты с бензиновым двигателем)
  14. 112 15 Модули аудиосистемы (питание от аккумуляторной батареи)
  15. 113 10 Лампы наружного освещения в дневное время (подфарники)
  16. 114 10 Питание комбинации приборов от генератора, иммобилайзер двигателя
  17. 115 7,5 Питание органов управления внешним освещением от генератора
  18. 116 20 Противотуманные фары/фонари
  19. 117 7,5 Фонарь освещения номерного знака
  20. 118 20 Модуль электрооборудования двери (левой задней)
  21. 119 15 Дополнительное гнездо питания в багажном отделении
  22. 119 25 Дополнительное гнездо питания в багажном отделении (автомобили с модулем буксировки прицепа)
  23. 120 20 Модуль электрооборудования двери (правой задней)
  24. 121 20 Электрообогрев передних сидений
  25. 122 10 Модуль подушки безопасности
  26. 123 7,5 Электрообогрев наружных зеркал заднего вида
  27. 124 7,5 Задние и передние габаритные огни, стоп-сигналы (левая сторона)
  28. 125 7,5 Задние и передние габаритные огни, стоп-сигналы (правая сторона)
  29. 126 20 Система управления без ключа 1
  30. 27 25 Электрические стеклоподъемники
  31. 128 — Не используется
  32. 129 20 Очиститель ветрового стекла
  33. 130 — Не используется
  34. 131 15 Очиститель заднего стекла
  35. 132 15 Стоп-сигналы
  36. 133 25 Реле центральной системы блокировки, модуль двери пассажира
  37. 134 20 Система централизованной блокировки замков, модуль электрооборудования двери водителя
  38. 135 20 Подсветка при движении в светлое время
  39. 136 15 Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя
  40. 137 10 Динамик включения аварийного батарейного питания
  41. 138 10 Блок управления силовым агрегатом, педаль акселератора, автоматическая трансмиссия
  42. 139 10 Дальний свет фар, правая сторона
  43. 140 10 Дальний свет фар, левая сторона
  44. 141 10 Фонарь заднего хода, зеркала заднего вида с электроприводом
  45. 142 15 Ближний свет фар (правая сторона)
  46. 143 15 Ближний свет фар (левая сторона)

Изменение маркировки предохранителей

  • С внедрением GEM нового поколения 7M5T-14A073-XX была изменена маркировка предохранителей.
  • Старые предохранители Новые предохранители Номинал (А) Защищаемые электрические цепи
  • F37 F140 10 Дальний свет фар (левая сторона)
  • F38 F139 10 Дальний свет фар (правая сторона)
  • F39 F109 20 Прикуриватель, задняя розетка
  • F40 F101 20 Сдвижной люк крыши с электроприводом, сиденье водителя с электрическими регулировками, складная крыша (кабриолет)
  • F41 F106 20 не используется
  • F42 F123 7,5 Электрообогрев наружных зеркал заднего вида
  • F43 F102 10 Система управления отоплением, модуль замка рулевого колеса, сажевый фильтр, бесключевая система отпирания/запирания и пуска двигателя, DVD-проигрыватель.
  • F44 отсутствует
  • F45 F113 10 Система дневного света (стояночный свет)
  • F46 F107 10 Щиток приборов, OBD
  • F47 F136 15 Насос стеклоомывателей, подогреваемые форсунки омывания
  • F48 F135 20 Подсветка при движении в светлое время
  • F49 F103 10 Органы управления освещением.
  • F50 F129 20 Стеклоочистители лобового стекла
  • F51 F111 15 Топливный насос
  • F52 F105 25 Обогрев заднего стекла
  • F53 F124 7,5 Стояночный свет, габаритные огни, задние фонари (левая сторона)
  • F54 F125 7,5 Стояночный свет, габаритные огни, задние фонари (правая сторона)
  • F55 F134 20 Система централизованного запирания, дверной модуль (со стороны водителя)
  • F56 F126 20 Система санкционирования доступа и запуска двигателя без ключа
  • F57 F137 10 Складные наружные зеркала заднего вида с электроприводом, звуковой сигнал противоугонной системы со встроенным аккумулятором
  • F58 F112 15 Аудиоустройства, мобильный телефон
  • F59 F119 20 Модуль тягово-сцепного устройства, задняя розетка
  • F60 F142 15 Ближний свет фар (левая сторона)
  • F61 F143 15 Ближний свет фар (правая сторона)
  • F62 отсутствует
  • F63 F127 25 Электростеклоподъемники (кроме кабриолета), блок охлаждения
  • F64 F128 20 не используется F65 F122 10 Модуль подушки безопасности
  • F66 F115 7,5 Органы управления освещением.
  • F67 F114 10 Щиток приборов, противоугонная система
  • F68 F108 7,5 Принадлежности (щиток приборов, аудиоустройства)
  • F69 F116 20 Противотуманные фары, задний противотуманный фонарь
  • F70 F100 10 Электропитание электронных модулей, обогрева лобового стекла, обогрева заднего стекла, обогрева сидений
  • F71 F110 10 Подсветка при движении в светлое время
  • F72 отсутствует
  • F73 F117 7,5 Фонари освещения регистрационного знака
  • F74 F132 15 Стоп-сигналы
  • F75 F138 10 Модуль управления силовым агрегатом (PCM), положение педали акселератора
  • F76 F130 7,5 Модуль полного привода
  • F77 F133 25 Реле системы централизованного запирания, дверной модуль (со стороны переднего пассажира)
  • F78 F131 15 Задний стеклоочиститель
  • F79 отсутствует
  • F80 F104 10 Устройство энергосбережения аккумулятора, освещение салона
  • F81 F120 20 Модуль правой задней двери
  • F82 F118 20 Модуль левой задней двери
  • F83 отсутствует
  • F84 F141 10 Фонари заднего хода, задний стеклоочиститель, наружные зеркала заднего вида с электрической регулировкой (кроме кабриолета)
  • F85 отсутствует
  • F86 F121 20 Сиденья с обогревом

Источник: http://servcar.ru/rukovodstva/europa/ford/ford-focus-2-raspolozhenie-bloka-predokhranitelej

Предохранители Ford Focus 2

Электроприборы и цепи питания в автомобиле защищены от короткого замыкания или высокой нагрузки плавким предохранителем (ПП). Устройства потребляющие высокий ток дополнительно защищены реле. Предохранители и реле находятся в монтажных блоках под капотом и в салоне автомобиля.

Где находится монтажный блок Форд Фокус 2

Автомобиль Форд Фокус 2 выпускался с 2004 до 2010 г. После 2007 г. был выпущен рестайлинг имеющий некоторые отличия в схеме предохранителей. Сами модули располагаются в одинаковых местах, подкапотные блоки одинаковые, отличия только во внутренних модулях и в отсутствии ПП замка багажника у дорестайлинговой модели.

Подкапотный модуль предохранителей

Первый блок предохранителей ford focus 2 находится возле водительского крыла под капотом, около АКБ. Для проверки или замены ПП необходимо снять крышку и воспользоваться пинцетом, закрепленным с ее обратной стороны. Реле и крупные предохранители достаются руками.

С внутренней стороны есть схема расположения ПП. Она со временем выгорает, в таком случае можно распечатать новую и закрепить ее на крышке.

Расшифровка подкапотного модуля плавких предохранителей автомобиля Форд Фокус 2

№Номинал, АЗащищаемый прибор или цепь
1 40 Электродвигатель вентилятора ОЖ
2 80 Электроусилитель рулевого механизма
3 60 Салонный модуль ПП
4 60 Салонный модуль ПП
5 80 Климат-контроль, кондиционер
6 60 Запасной разъем
7 30 Электронасос блока ABS
8 20 Гидроблок системы ABS
9 20 Main Relay, обмотка
10 30 Электродвигатель  вентилятора печки
11 20 Прерыватель электропитания ДВС
12 40 Силовой разъем запуска ДВС
13 20 Предохранитель стартера
14 40 Правый подогрев лобового стекла
15 25 Реле дополнительного вентилятора радиатора
16 40 Левый подогрев лобового стекла
17 Запасной разъем
18 Запасной разъем
19 10 Система ABS, блок контроля
20 15 Клаксон
21 25 Webasto, для авто с северной подготовкой
22 10 Электроусилитель руля, Блок контроля
23 30 Насос форсунок очистителя головных фар
24 15 Запасной разъем
25 15 Реле подогрева ветрового стекла, силовая обмотка
26 10 Предохранитель ЭБУ на авто с АКПП
27 10 Привод муфты кондиционера
28 10 Запасной разъем
29 10 Управление климат контроллером
30 3 Двигатель, ЭБУ. АКПП, ЭБУ
31 15 Предохранитель контроллера зарядки АКБ
32 10 Селектор положения кулисы АКПП
33 15 Подогрев ламбда-зондов
34 15 Катушки, топливные электрофорсунки
35 15 Двигатель, блок контроля и управления
36 10 ЭБУ

Внутрисалонный монтажный блок ПП

В Форд Фокус 2 внутренний модуль плавких предохранителей находится с пассажирской стороны под отделением для перчаток (бардачок). В авто, выпущенных с 2004 г. по 2007 г. (дорестайлинг), для проверки и замены ПП, необходимо потянуть за фиксаторы и снять верхнюю крышку. Там есть фиксатор, повернув который можно опустить весь модуль.

Распиновка ПП внутреннего модуля в автомобиле Ford Focus второго поколения до 2007 г.

Защищаемый прибор или цепьНоминал, А№
Головная фара, Лампа дальнего свет слева 15 37
Головная фара, Лампа дальнего свет справа 15 38
Доп. розетка, прикуриватель 25 39
Сервопривод люка 20 40
Передняя правая дверь, предохранитель электромодуля       20 41
Подогрев наружных зеркал 10 42
+12В на электрооборудование от АКБ      10 43
Разъем OBD2, диагностика    10 44
Лампочки на габариты 10 45
+12В на приборную панель от АКБ           10 46
Мотор омывателя лобового стекла , обогрев форсунок омывателя    15 47
Лампочки ближнего света , дневные ходовые огни    20 48
Переключатель освещения +12В от АКБ 15 49
Привод дворников переднего стекла 25 50
Предохранитель бензонасоса 20 51
Обогревательный элемент стекла заднего обзора      25 52
Парковочные огни и габариты, слева 7.5 53
Парковочные огни и габариты, справа 7.5 54
Предохранитель ЦЗ и электромодуля передней левой двери   20 55
Безключевой доступ 20 56
Привод зеркал внешнего обзора, контроль напряжения АКБ 10 57
+12 В питание автомагнитолы от АКБ    20 58
Электропитание прицепа      20 59
Лампочка ближний свет, справа 20 60
Лампочка ближний свет, слева 20 61
Сервопривод кресла водителя 20 62
Привод боковых стекол 25 63
Свободный разъем 64
AirBag 10 65
+12В освещение салона 10 66
+12В питание иммобилайзера и панели приборов 10 67
Панель приборов, доп. оборудование 7.5 68
Лампочки противотуманок 20 69
+12В от АКБ, питание эдектромодулей 10 70
Дневные ходовые огни 10 71
Свободный разъем 72
Подсветка заднего номера 7.5 73
Лампочки стоп сигналов задних 15 74
ЭБУ двигателя 15 75
Свободный разъем 76
Питание реле ЦЗ 25 77
Питание на дворники  +12В задний 15 78
+12В доп. розетка багажника 15 79
Выключение внутреннего освещения, таймер 15 80
Правая дверь, электромодуль задний 15 81
Левая дверь, электромодуль задний 15 82
Подключение магнитолы Bose 10 83
Лампочки заднего хода , +12В от АКБ 10 84
ЭБУ системы кондиционирования 10 85
Подогрев кресел, перед 20 86

Схема предохранительного блока внутреннего Форд фокус 2 после 2007 г. (рестайлинг)

Защищаемый прибор или релеНоминал,А№
+12 В питание электроприборов 15 100
Сервопривод люка, сервопривод водительского кресла 25 101
Мотор печки , сажеуловитель для дизельных ДВС 10 102
+12 В от АКБ, освещение внутреннее 10 103
Таймер салонного осветителя 10 104
Подогрев стекла задний 25 105
Безключевой доступ, KeyFree 20 106
OBD2 разъем, приборная панель 10 107
Автомагнитола и доп. приборы 7.5 108
Задняя доп. розетка 25 109
Переключатель дневных ходовых огней на генератор 15 110
20 111
+12В от АКБ топливного насоса
+12 В от АКБ, автомагнитола 15 112
Лампочки габаритных огней 5 113
+12 В от АКБ, иммобилайзер и приборная панель 5 114
Переключение освещения на генератор во время движения 7.5 115
Лампочки противотуманок 15 116
Подсветка заднего номерного знака 15 117
Задняя дверь, электромодуль левый 20 118
Доп. розетка в багажнике 10 119
Доп. розетка питания для прицепа 30 119
Задняя дверь, электромодуль правый 25 120
Подогрев кресел передних 25 121
AirBag 10 122
Подогрев зеркал наружного обзора 10 123
Левые габариты 10 124
Правые габариты 10 125
Система KeyFree 20 126
Мотор подъемника боковых стекол 30 127
Запасной разъем 128
Дворники переднего стекла 25 129
Запасной разъем 130
Задний дворник 20 131
Задние стопы 10 132
Блокировка дверей, электромодуль пассажирской двери 20 133
Центральный замок, электромодуль водительской двери 20 134
DRL 20 135
Моторчик стеклоомывателя, обогрев форсунок омывателя 15 136
Зуммер салона 15 137
Акселератор, ЭБУ АКПП 15 138
Лампочка дальнего света 20 139
Лампочка дальнего света 20 140
Привод зеркал наружного обзора 15 141
Правая лампочка основного света 20 142
Левая лампочка основного света 20 143

Проверка и замена предохранителей

Проверить работоспособность предохранителя можно визуально или при помощи электроизмерительного прибора. Перегоревшие ПП необходимо поменять на новые, такого же номинала.

Использование предохранителей номиналом ниже рекомендованного, приведет его к выходу из строя.

Применение более мощного ПП может стать причиной оплавления или возгорания проводки, а также не защитит прибор от увеличенной нагрузки.

Источник: https://zapchasti.expert/predoxraniteli/predoxraniteli-ford-focus-2.html

Предохранители и реле Форд Фокус 2

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках которые находятся в салоне автомобиля под панелью приборов с правой стороны и а подкапотном пространстве рядом с аккумуляторной батареей.

Большинство предохранителей установлено в монтажном блоке предохранителей и реле, расположенном в салоне (рис. ниже) под панелью приборов с правой стороны. Назначение предохранителей и реле (их номера указаны на блоке и на рисунке) приведены в табл. ниже.

Номера предохранителей и реле в монтажном блоке, расположенном в салоне

Назначение предохранителей и реле. установленным в монтажном блоке в салоне
Номер предохранителя/реле (сила тока) Цвет предохранителя Назначение предохранителя/реле
37 (10 А) Красный Дальний сеет левой фары
38 (10 А) Красный дальний свет правой фары
39 (20 А) Желтый Прикуриватель
40 (20 А) Желтый Электропривод вентиляционного люка крыши
41 (20 А) Желтый Модуль электрооборудования двери переднего пассажира
42 (7,5 А) Коричневый Электрообогрев зеркал
43 (10 А) Красный Электронные модули (питание от аккумуляторной батареи)
44 (10 А) Красный Разъем шины передачи данных
45 (10 А) Красный Наружное освещение для движения в дневное время (стояночные огни)
46 (10 А) Красный Панель приборов (питание от аккумуляторной батареи), центральный блок предохранителей
47 (15 А) Синий Стеклоомыватель, злектрообогрев жиклеров стеклоомывателя
48 (20 А) Желтый Ближний свет фар, наружное освещение для движения в дневное время
49 (15 А) Синий Выключатель освещения (питание от аккумуляторной батареи)
50 (20 А) Желтый Стеклоочиститель ветрового окна
51 (15 А) Синий Топливный насос
52 (25 А) Серый Электрообогрев заднего стекла
53 (7,5 А) Коричневый Стояночные и габаритные огни левого борта
54 (7,5 А) Коричневый Стояночные и габаритные огни правого борта
55(20 А) Желтый Система центральной блокировки замков, модуль электрооборудования двери водителя
56 (20 А) Желтый Система Key Free
57 (10 А) Красный Датчик степени разряда аккумуляторной батареи
58 (15 А) Синий Модули аудиосистемы (питание от аккумуляторной батареи)
59 (25 А) Серый Модуль управления электроборудованием прицепа, электрическая розетка в багажном отделении
60 (15 А) Синий Ближний свет правой фары
61 (15 А) Синий Ближний свет левой фары
62 (20 А) Желтый Электропривод регулировок сиденья водителя
63 (25 А) Серый Электропривод стеклоподъемников
64 Не используется
65 (10 А) Красный ЭБУ подушек безопасности
66 (7,5 А) Коричневый Выключатель освещения (питание от выключателя зажигания)
67 (10 А) Красный Панель приборов (питание от выключателя зажигания), иммобилизатор
68 (7,5 А) Коричневый Дополнительные элементы панели приборов
69 (20 А) Желтый Противотуманные фары, противотуманные фонари
70 (10 А) Красный Электронные модули (питание от замка зажигания)
71 (10 А) Красный Наружное освещение для движения в дневное время
72 Не используется
73 (7,5 А) Коричневый Фонари освещения номерного знака
74 (15 А) Синий Стоп-сигналы
75 (10 А) Красный Электронный блок управления двигателем
76 Не используется
77 (25 А) Реле системы центральной блокировки замков
78 (15 А) Синий Стеклоочиститель двери задка
79 (15 А) Синий Электропривод складывания зеркал
80 (10 А) Красный Таймер автоматического отключения освещения салона
81 (20 А) Желтый Модуль электроборудования правой задней двери
82 (20 А) Желтый Модуль электрооборудования левой задней двери
83 (10 А) Красный Модули аудиосистемы
84 (10 А) Красный Фонари заднего хода, питание электрооборудования прицепа от выключателя (замка) зажигания
85 Не используется
86 (20 А) Желтый Электрообогрев передних сидений
К1 Реле обогрева заднего стекла (стекла двери задка) и наружных зеркал заднего вида
К4 Реле топливного насоса

Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке в подкапотном пространстве (рис ниже, крышка монтажного блока снята). В табл. 10.2 указано назначение установленных предохранителей

Номера предохранителей, плавких вставок и репе е монтажном блоке, расположенном в подкапотном пространстве

Назначение предохранителей и реле, установленных в монтажном блоке в подкапотном пространстве
Номер предохранителя/ реле (сила тока) Цвет предохранителя Назначение предохранителя/реле
1 (50 А) Красный Электровентилятор системы охлаждения двигателя
2 Не используется
3 (60 А) Желтый Центральный блок плавких предохранителей, реле зажигания
4 (60 А) Желтый Центральный блок плавких предохранителей, реле зажигания
5 Не используется
6 Не используется
7 (30 А) Красный Система
8 (20 А) Синий Система
9 (20 А) Синий Электронный блок управления двигателем
10 (30 А} Красный Вентилятор отопителя
11 (20 А) Синий Выключатель (замок) зажигания, центральный замок
12 (40А) Зеленый Центральный блок плавких предохранителей, реле зажигания
13 (20 А) Синий Стартер
14 (40А) Зеленый Электрообогрев ветрового стекла
15 Не используется
16 (40 А) Зеленый Элеетрообогрев ветрового стекла
19 (10 А) Красный Система ABS/ESP
20 (15 А) Синий Звуковой сигнал
21 Не используется
22 Не используется
23 (30 А) Серый Омыватель фар
24 Не используется
25 (10 А) Красный Центральный блок плавких предохранителей, реле зажигания
26 (10 А) Красный Автоматическая коробка передач
27 (10 А) Красный Кондиционер
28 Не используется
29 (10 А) Красный Дополнительные элементы панели приборов
30 (10 А) Красный Электронный блок управления двигателем
31 (10 А) Красный Система управления разрядом аккумуляторной батареи
32 (10 А) Красный Датчики концентрации кислорода
33 (10 А) Красный Датчики концентрации кислорода
34 (10 А) Красный Форсунки, катушки зажигания
35 (10 А) Красный Система управления двигателем
36 (10 А) Красный Электронный блок управления двигателем
R1 Реле системы зарядки
R2 Реле стартера
R3 Реле кондиционера
R4 Реле зажигания
R5 Реле звукового сигнала
R6 Реле кондиционера
R7 Реле обогрева ветрового стекла

Информация актуальна для моделей Форд Фокус 2 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска.

Источник: https://carpod.ru/predohraniteli-i-rele-ford-focus-2-s-2008-gv_553.htm

Схема предохранителей

Ford Focus (1999-2007)

В данной статье мы рассматриваем Ford Focus первого поколения, выпускавшийся с 2000 по 2007 год. Здесь вы найдете схемы предохранителей Ford Focus 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 , получите информацию о расположении панелей предохранителей внутри автомобиля, а также узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.

Схема предохранителей Ford Focus 1999-2007 гг.


Предохранителями прикуривателя (розетки) в Ford Focus являются предохранители №39 (при наличии) и №46 (2000-2001 гг.) Или №47 (с 2002 г.) в блоке предохранителей панели приборов.


Салон пассажира

Панель предохранителей расположена снизу и слева от руля возле педали тормоза (за крышкой).

Моторный отсек

Блок распределения питания расположен в моторном отсеке.

2000, 2001
Салон пассажира
Назначение предохранителей в салоне (2000, 2001)
Номинальный ток Описание
30 7.5 АБС
31 15 Радио
32 10 Выключатель света
33 15 Аварийный указатель
34 20 Звуковой сигнал
35 7,5 Освещение салона, электропривод зеркал
36 7,5 Центральный таймер, электронные модули
37 - Не используется
38 - Не используется
39 10 Резервные лампы
40 - Не используется
41 - Не используется
42 - Не используется
43 15 Задний дворник
44 20 Противотуманные фары
45 - Не используется
46 15 Прикуриватель
47 7.5 Габаритные огни (левый)
48 7,5 Габаритные огни (правые)
49 25 Заднее оттаивание
50 7,5 Радио, центральный таймер
51 - Не используется
52 - Не используется
53 10 Резервные лампы
54 15 Тормозные лампы
55 20 Передние дворники
56 25 Передние электрические стеклоподъемники
57 25 Задние электрические стеклоподъемники
58 7.5 Кондиционер, рециркуляционный воздух
59 7,5 Электронные модули, комбинация приборов
60 7,5 Модуль подушки безопасности
61 7,5 Выключатель света
62 - Не используется
63 20 Модуль центрального замка (на задней стороне панели предохранителей)
Реле:
17 Стартер
18 Задний стеклоочиститель прерывистого действия (может быть объединен с реле 19)
19 Передний стеклоочиститель прерывистого действия (может быть объединен с реле 18)
20 Не используется
21 Не используется
22 Не используется
23 Звуковой сигнал
24 Режим энергосбережения
25 Заднее оттаивание
Моторный отсек
Назначение предохранителей в блоке распределения питания (2000, 2001)
Номинальный ток Описание
1 40 Основное питание электрической системы
2 30 Вентилятор охлаждения двигателя (A / C) 2-й предохранитель
3 - Не используется
4 - Не используется
5 - Не используется
6 50 Вентилятор охлаждения двигателя (A / C) 1-й предохранитель
7 40 Основное питание электрической системы
8 30 Зажигание
9 20 Управление двигателем
10 10 Датчик напряжения аккумуляторной батареи, диагностический разъем
11 30 АБС
12 15 Топливный насос
13 - Не используется
14 - Не используется
15 - Не используется
16 10 Ближний свет (левая сторона)
17 10 Ближний свет (правая сторона)
18 10 Подогреваемые кислородные датчики
19 - Не используется
20 10 Управление двигателем
21 20 АБС
22 20 ДХО (ближний свет)
23 - Не используется
24 - Не используется
25 - Не используется
26 10 Дальний свет (левая сторона)
27 10 Дальний свет (правая сторона)
28 - Не используется
29 - Не используется
64 30 Электродвигатель вентилятора отопителя
65 - Не используется
Реле
1 Зажигание
2 Не используется
3 Не используется
4 Не используется
5 Дальний свет
6 Ближний свет
7 Топливный насос
8 Управление двигателем
9 Не используется
10 Не используется
11 Кондиционер
12 Дневное освещение
13 Противотуманные фары
14 Реле блокировки стоп-сигнала (только Advance Trac)
15 Вентилятор охлаждения двигателя, уровень 2 (A / C)
16 Уровень вентилятора охлаждения двигателя 1
2002
Салон пассажира
Назначение предохранителей в салоне (2002 г.)
Номинальный ток Описание
30 10 Выключатель света
31 15 Радио
32 15 Указатель поворота, аварийная сигнализация
33 20 Звуковой сигнал, сиденье с электроприводом
34 20 Люк с электроприводом
35 7.5 Освещение салона, электрорегулировка зеркал
36 7,5 Электронные модули, комбинация приборов
37 - Не используется
38 - Не используется
39 15 Задняя розетка
40 10 Фонари заднего хода (АКПП)
41 7.5 Радио (принадлежность)
42 15 Стоп-сигналы
43 15 Задний дворник
44 20 Противотуманные фары
45 7,5 Рециркуляционный воздух, кондиционер
46 7,5 АБС
47 20 Прикуриватель, передняя розетка
48 10 Разъем канала передачи данных
49 25 Заднее оттаивание
50 7.5 Обогрев зеркал
51 - Не используется
52 15 Подогрев передних сидений
53 10 Фонари заднего хода (МКПП)
54 25 Задние электрические стеклоподъемники
55 25 Передние электрические стеклоподъемники
56 20 Передние дворники
57 7.5 Габаритные огни (правые)
58 7,5 Габаритные огни (слева)
59 7,5 Выключатель света
60 7,5 Модуль подушки безопасности
61 7,5 Электронные модули, комбинация приборов
62 7,5 Фонарь освещения номерного знака
63 20 Силовые замки (GEM) (на задней стороне панели предохранителей)
Реле
17 Стартер
18 Задний стеклоочиститель прерывистый
19 Стеклоочиститель передний прерывистый
20 Не используется
21 Не используется
22 Не используется
23 Звуковой сигнал
24 Режим энергосбережения
25 Оттайка задняя, ​​зеркала с подогревом
Моторный отсек

Назначение предохранителей в блоке распределения питания (2002 г.)
Номинальный ток Описание
1 40 Основное питание электрической системы
2 30 Вентилятор охлаждения двигателя (A / C) 2-й предохранитель
3 - Не используется
4 - Не используется
5 - Не используется
6 50 Вентилятор охлаждения двигателя (A / C) 1-й предохранитель
7 40 Основное питание электрической системы
8 30 Замок зажигания, стартер
9 20 Управление двигателем
10 10 Датчик напряжения Batteiy, диагностический разъем
11 30 АБС
12 15 Топливный насос
13 - Не используется
14 - Не используется
15 10 Соленоид муфты переменного тока
16 10 Ближний свет (левая сторона)
17 10 Ближний свет (правая сторона)
18 10 Подогреваемые кислородные датчики
19 10 Ближний свет (ДХО)
20 10 Управление двигателем
21 20 АБС
22 20 Ближний свет (ДХО)
23 - Не используется
24 30 Активный сабвуфер
25 - Не используется
26 10 Дальний свет (левая сторона)
27 10 Дальний свет (правая сторона)
28 - Не используется
29 - Не используется
64 40 Электродвигатель вентилятора отопителя
65 - Не используется
Реле
1 Зажигание
2 Не используется
3 Не используется
4 Диод переменного тока
5 Дальний свет
6 Ближний свет
7 Топливный насос
8 Управление двигателем
9 Не используется
10 Не используется
11 Кондиционер
12 Дневные ходовые огни
13 Противотуманные фары
14 Реле блокировки стоп-сигнала (только для AdvanceTrac®)
15 Вентилятор охлаждения двигателя, уровень 2 (A / C)
16 Уровень вентилятора охлаждения двигателя 1
2003
Салон пассажира
Назначение предохранителей в салоне (2003 г.) (Только СВТ)
Номинальный ток Описание
R17 - Реле стартера
R18 - Заднее кратковременное реле
R19 - Реле прерывания работы переднего стеклоочистителя
R20 - Не используется
R21 - Не используется
R22 - Не используется
R23 - Реле звукового сигнала
R24 - Batteiy saver relay
R25 - Реле заднего оттаивания
30 10A Выключатель света
31 15A Радио
32 15A Указатель поворота
33 20A Звуковой сигнал, сиденья с электроприводом (только SVT)
34 20A Люк с электроприводом
35 7.5A Подсветка салона, Электрорегулировка зеркал
36 7.5A Выключатель кондиционера, аварийная сигнализация, комбинация приборов
37 - Не используется
38 - Не используется
39 - Не используется
40 10A Задние фонари (АКПП)
41 7.5A Радио и кластер (принадлежность)
42 15A Стоп-сигналы
43 15A Задний дворник
44 20A Противотуманные фары
45 7.5A рециркуляционного воздуха, кондиционер
46 7.5A Антиблокировочная тормозная система (ABS)
47 20 прикуриватель, задняя сила точки
48 10A Разъем канала передачи данных
49 25A Обогреватель заднего стекла
50 7.5A Зеркало с подогревом, индикатор подсветки с подогревом
51 - Не используется
52 15A Подогрев сидений
53 10A Задние фонари (МКПП)
54 25A Задние электрические стеклоподъемники
55 25A Передние электрические стеклоподъемники
56 20A Передние дворники
57 7.5A Габаритные огни и габаритные огни (правые)
58 7.5A Габаритные и габаритные огни (слева)
59 7.5A Выключатель света (фары)
60 7.5A Модуль подушки безопасности
61 7.5A Модули PATS, комбинация приборов
62 7.5A Фонарь освещения номерного знака
63 20A Силовые замки (GEM)

Предохранитель 63 находится на задней стороне панели.Обратитесь к своему дилеру или сертифицированному технику для обслуживания этого предохранителя.

Моторный отсек

Назначение предохранителей в блоке распределения питания (2003 г.)
Номинальный ток Описание
1 40A Основное питание электрической системы
2 30A Вентилятор охлаждения двигателя (A / C) 2-й предохранитель
3 30A Вентилятор охлаждения (2.Только двигатель 0L)
4 30A Двигатель воздушного насоса
5 30A Вентилятор охлаждения 2 (только двигатель 2,0 л)
6 50A Вентилятор охлаждения двигателя (A / C) 1-й предохранитель
7 40A Основное питание электрической системы
8 30A Замок зажигания, стартер
9 20A Управление двигателем
10 10A (2.Только двигатель 0L) Датчик напряжения батареи
10 1A (только двигатель 2,3 л) Датчик напряжения Batteiy
11 30A Антиблокировочная тормозная система (ABS)
12 15A Топливный насос
13 - Не используется
14 - Не используется
15 10A Соленоид муфты кондиционера
16 10A Ближний свет (левая сторона - обычные фары)
16 15A Ближний свет (левая сторона - HID фары)
17 10A Ближний свет (правая сторона - обычные фары)
17 15A Ближний свет (правая сторона - HID фары)
18 10A (2.Только двигатель 0L) Подогреваемые кислородные датчики
18 15A (только двигатель 2.3L) Подогреваемые кислородные датчики
19 - Не используется
20 10A Модуль двигателя
21 20A АБС
22 20A Ближний свет (ДХО)
23 - Не используется
24 30A Сабвуфер
25 - Не используется
26 10A Дальний свет (левый)
27 10A Дальний свет (правый)
28 - Не используется
29 - Не используется
64 40A Электродвигатель вентилятора отопителя
R1 - Реле зажигания
R2 - Реле двигателя воздушного насоса
R3 - Реле охлаждающего вентилятора (инерционный вентилятор) (2.Только двигатель 3L)
R4 - Не используется
R5 - Реле дальнего света
R6 - Реле ближнего света
R7 - Реле топливного насоса
R8 - Реле управления двигателем
R9 - Реле охлаждающего вентилятора (только для двигателя 2,0 л)
R10 - Реле вентилятора охлаждения 2 (2.Только двигатель 0L)
R11 - Реле кондиционера
R12 - Реле дневных ходовых огней (ДХО)
R13 - Реле противотуманных фар
R14 - HID лампы (только SVT)
R15 - Реле высокой скорости вентилятора охлаждения (только кондиционер) (только двигатель 2,0 л)
R16 - Реле низкой скорости охлаждающего вентилятора
D1 - PCM диод
D2 - Диод вентилятора охлаждения
D3 - Диод муфты кондиционера
2004
Салон пассажира
Назначение предохранителей в салоне (2004 г.)
Номинальный ток Описание
R17 - Реле стартера
R18 - Заднее кратковременное реле
R19 - Реле прерывания работы переднего стеклоочистителя
R20 - Не используется
R21 - Не используется
R22 - Реле открывания крышки / подъемной двери
R23 - Реле звукового сигнала
R24 - Реле энергосбережения
R25 - Реле заднего оттаивания
30 10A Выключатель света
31 15A Радио
32 15A Указатель поворота
33 20A Звуковой сигнал, сиденья с электроприводом (только SVT)
34 20A Люк с электроприводом
35 7.5A Подсветка салона, Электрорегулировка зеркал
36 7.5A Выключатель кондиционера, аварийная сигнализация, комбинация приборов
37 25A Разблокировка крышки / подъемной двери
38 - Не используется
39 - Не используется
40 10A Задние фонари (АКПП)
41 7.5A Радио и кластер (принадлежность)
42 15A Стоп-сигналы
43 15A Задний дворник
44 20A Противотуманные фары
45 7.5A Рециркуляционный воздух, кондиционер
46 7.5A Антиблокировочная тормозная система (ABS)
47 20A Прикуриватель, задняя розетка (только SVT)
48 10A Разъем канала передачи данных
49 25A Обогреватель заднего стекла
50 7.5A Зеркало с подогревом, индикатор подсветки с подогревом
51 - Не используется
52 15A Подогрев сидений
53 10A Задние фонари (МКПП)
54 25A Задние электрические стеклоподъемники
55 25A Передние электрические стеклоподъемники
56 20A Передние дворники
57 7.5A Габаритные огни и габаритные огни (правые)
58 7.5A Габаритные и габаритные огни (слева)
59 7.5A Выключатель света (фары)
60 7.5A Модуль подушки безопасности
61 7.5A Модули PATS, комбинация приборов
62 7.5A Фонарь освещения номерного знака
63 20A Силовые замки (GEM)

Предохранитель 63 находится на задней стороне панели.Обратитесь к своему дилеру или сертифицированному технику для обслуживания этого предохранителя.

Моторный отсек

Назначение предохранителей в блоке распределения питания (2004 г.)
Номинальный ток Описание
1 40A Основное питание электрической системы
2 30A Вентилятор охлаждения двигателя (A / C) 2-й предохранитель
3 30A Вентилятор охлаждения (2.Только двигатель 0L)
4 30A Двигатель воздушного насоса
5 30A Вентилятор охлаждения 2 (только двигатель 2,0 л)
6 50A Вентилятор охлаждения двигателя (A / C) 1-й предохранитель
7 40A Основное питание электрической системы
8 30A Замок зажигания, стартер
9 20A Управление двигателем
10 10A (2.Только двигатель 0L) Датчик напряжения аккумуляторной батареи
10 1A (только двигатель 2.3L) Датчик напряжения аккумуляторной батареи
11 30A Антиблокировочная тормозная система (ABS)
12 15A Топливный насос
13 - Не используется
14 - Не используется
15 10A Соленоид муфты кондиционера
16 10A Ближний свет (левая сторона - обычные фары)
16 15A Ближний свет (левая сторона - HID фары)
17 10A Ближний свет (правая сторона - обычные фары)
17 15A Ближний свет (правая сторона - HID фары)
18 10A (2.Только двигатель 0L) Подогреваемые кислородные датчики
18 15A (только двигатель 2.3L) Подогреваемые кислородные датчики
19 - Не используется
20 10A Модуль двигателя
21 20A АБС
22 20A Ближний свет (ДХО)
23 10A Вентилятор охлаждения (2.Только двигатель 3L)
24 30A Сабвуфер
25 - Не используется
26 - Не используется
27 15A Дальний свет (правый и левый)
28 - Не используется
29 - Не используется
64 40A Электродвигатель вентилятора отопителя
R1 - Реле зажигания
R2 - Реле двигателя воздушного насоса (2.Только двигатель 3L)
R3 - Реле охлаждающего вентилятора (инерционный вентилятор) (только двигатель 2.3L)
R4 - Не используется
R5 - Реле дальнего света
R6 - Реле ближнего света
R7 - Реле топливного насоса
R8 - Реле управления двигателем
R9 - Реле вентилятора охлаждения (2.Только двигатель 0L)
R10 - Реле охлаждающего вентилятора 2 (только для двигателя 2,0 л)
R11 - MR реле кондиционера
R12 - Реле дневных ходовых огней (ДХО)
R13 - Реле противотуманных фар
R14 - HID лампы (только SVT)
R15 - Реле высокой скорости вентилятора охлаждения (только для кондиционера) (2.Только двигатель 0L)
R16 - Реле низкой скорости охлаждающего вентилятора
D1 - PCM диод
D2 - Диод вентилятора охлаждения
D3 - Диод муфты кондиционера
2005
Салон пассажира
Назначение предохранителей в салоне (2005 г.)
Номинальный ток Описание
R17 - Реле стартера
R18 - Реле прерывистого режима заднего стеклоочистителя
R19 - Реле прерывания работы переднего стеклоочистителя
R20 - Не используется
R21 - Не используется
R22 - Реле открывания крышки / подъемной двери
R23 - Реле звукового сигнала
R24 - Реле энергосбережения
R25 - Реле разморозки / обогрева зеркал заднего вида
30 10A Габаритные огни
31 20A Радио
32 15A Указатель поворота (GEM)
33 20A Звуковой сигнал
34 20A Автономное реле крышки багажника (только седан), люк с электроприводом
35 7.5A Подсветка салона, Электрорегулировка зеркал
36 7.5A Выключатель кондиционера, комбинация приборов
37 25A Разблокировка крышки / подъемной двери
38 - Не используется
39 - Не используется
40 10A Задний фонарь (только автоматическая коробка передач)
41 7.5A Радио и кластер (принадлежность)
42 15A Стоп-сигналы
43 15A Задний дворник, люк (зажигание)
44 20A Противотуманные фары
45 7.5A Рециркуляционный воздух, кондиционер
46 7.5A Антиблокировочная тормозная система (ABS)
47 20A Прикуриватель / розетка
48 10A Разъем канала передачи данных
49 25A Обогреватель заднего стекла
50 7.5A Зеркало с подогревом, индикатор подсветки с подогревом
51 7.5A Система обнаружения переднего пассажира
52 15A Подогрев сидений
53 10A Фонарь заднего хода (только с механической коробкой передач), регулятор скорости
54 25A Задние электрические стеклоподъемники
55 25A Передние электрические стеклоподъемники
56 20A Передние дворники
57 7.5A Габаритные огни и габаритные огни (правая сторона)
58 7.5A Габаритные и габаритные огни (левая сторона), фонари освещения номерного знака
59 7.5A Выключатель света (фары)
60 7.5A Модуль подушки безопасности
61 7.5A Модули PATS, комбинация приборов
62 7.5A Радио (Пуск)
63 20A Силовые замки (GEM)

Предохранитель 63 находится на задней стороне панели.Обратитесь к своему дилеру или сертифицированному технику для обслуживания этого предохранителя.

Моторный отсек
Назначение предохранителей в блоке распределения питания (2005 г.)
Номинальный ток Описание
1 40A Главный источник питания (к панели предохранителей в салоне)
2 30A Вентилятор охлаждения двигателя (вторичный предохранитель)
3 40A Электродвигатель вентилятора отопителя
4 30A Двигатель воздушного насоса (только двигатель PZEV)
5 - Не используется
6 50A Вентилятор охлаждения двигателя (первичный предохранитель)
7 40A Главный источник питания (к панели предохранителей в салоне)
8 30A Выключатель зажигания, соленоид стартера
9 20A Управление двигателем
10 1A Датчик напряжения батареи
11 30A Антиблокировочная тормозная система (ABS) (насосы)
12 15A Топливный насос
13 - Не используется
14 - Не используется
15 10A Соленоид муфты кондиционера
16 10A Ближний свет (левая сторона)
17 10A Ближний свет (правая сторона)
18 15A Датчики кислорода в выхлопных газах с подогревом (HE GO)
19 - Не используется
20 10A Модуль двигателя (KAP)
21 20A ABS (клапаны)
22 20A Дневные ходовые огни (ДХО)
23 - Не используется
24 30A Сабвуфер
25 - Не используется
26 10A Левый дальний свет
27 10A Дальний свет правый
28 - Не используется
29 - Не используется
R1 - Реле зажигания
R2 - Реле двигателя воздушного насоса (только двигатель PZEV)
R3 - Вентилятор охлаждения (высокоскоростной)
R4 - Вентилятор охлаждения (среднеоборотный)
R5 - Реле дальнего света
R6 - Реле ближнего света
R7 - Реле топливного насоса
R8 - Реле управления двигателем
R9 - Реле вентилятора охлаждения
R10 - Реле вентилятора охлаждения
R11 - Реле соленоида муфты кондиционера
R12 - Реле ДХО
R13 - Реле противотуманных фар
R14 - Не используется
R15 - Не используется
R16 - Не используется
D1 - PCM диод
D2 - Диод вентилятора охлаждения
D3 - Диод муфты кондиционера
D4 - Диод вентилятора охлаждения
2006
Салон пассажира
Назначение предохранителей в салоне (2006 г.)
Номинальный ток Описание
R17 - Реле стартера
R18 - Реле прерывистого режима заднего стеклоочистителя
R19 - Реле прерывания работы переднего стеклоочистителя
R20 - Не используется
R21 - Не используется
R22 - Не используется
R23 - Реле звукового сигнала
R24 - Реле энергосбережения
R25 - Реле разморозки / обогрева зеркал заднего вида
30 10A Габаритные огни
31 20A Радио
32 15A Указатель поворота (GEM)
33 20A Звуковой сигнал
34 20A Люк с электроприводом
35 7.5A Подсветка салона, Электрорегулировка зеркал
36 7.5A Выключатель кондиционера, комбинация приборов
37 - Не используется
38 - Не используется
39 - Не используется
40 10A Задний фонарь (только автоматическая коробка передач)
41 7.5A Радио и кластер (принадлежность)
42 10A Стоп-сигналы, блокировка переключения передач
43 15A Задний дворник, люк (зажигание)
44 - Не используется
45 7.5A Рециркуляционный воздух, кондиционер
46 - Не используется
47 20A Прикуриватель / розетка
48 10A Разъем канала передачи данных
49 25A Обогреватель заднего стекла
50 7.5A Зеркало с подогревом, индикатор подсветки с подогревом
51 7.5A Система обнаружения переднего пассажира
52 15A Подогрев сидений
53 10A Фонарь заднего хода (только с механической коробкой передач), регулятор скорости
54 25A Задние электрические стеклоподъемники
55 25A Передние электрические стеклоподъемники
56 20A Передние дворники
57 - Не используется
58 - Не используется
59 7.5A Выключатель света (фары)
60 7.5A Модуль подушки безопасности
61 7.5A Модули PATS, комбинация приборов
62 7.5A Радио (Пуск)
63 20A Силовые замки (GEM)

Предохранитель 63 находится на задней стороне панели. Обратитесь к своему дилеру или сертифицированному технику для обслуживания этого предохранителя.

Моторный отсек

Назначение предохранителей в блоке распределения питания (2006 г.)
Номинальный ток Описание
1 40A Главный источник питания (к панели предохранителей в салоне)
2 - Не используется
3 - Не используется
4 30A Двигатель воздушного насоса (только двигатель PZEV)
5 - Не используется
6 50A Вентилятор охлаждения двигателя (первичный предохранитель)
7 40A Главный источник питания (к панели предохранителей в салоне)
8 30A Выключатель зажигания, соленоид стартера
9 20A Управление двигателем
10 1A Датчик напряжения батареи
11 30A Сабвуфер
12 15A Двигатель топливного насоса
13 - Не используется
14 - Не используется
15 20A ABS (клапаны)
16 10A Ближний свет (левая сторона)
17 10A Ближний свет (правая сторона)
18 15A Датчики кислорода в выхлопных газах с подогревом (HE GO)
19 40A Электродвигатель вентилятора отопителя
20 10A Модуль двигателя (KAP)
21 10A Кондиционер
22 20A Дневные ходовые огни (ДХО)
23 - Не используется
24 30A Антиблокировочная тормозная система (ABS) (насосы)
25 - Не используется
26 15A Противотуманные фары
27 15A Дальний свет
28 - Не используется
29 10A Модуль ABS, Контроль скорости
R1 - Реле зажигания
R2 - Реле двигателя воздушного насоса (только двигатель PZEV)
R3 - Вентилятор охлаждения (высокоскоростной)
R4 - Вентилятор охлаждения (тихоходный)
R5 - Реле дальнего света, противотуманные фары
R6 - Реле ближнего света
R7 - Реле топливного насоса
R8 - Реле управления двигателем
R9 - Реле вентилятора охлаждения
R10 - Реле вентилятора охлаждения
R11 - Реле соленоида муфты кондиционера
R12 - Реле ДХО
R13 - Не используется
R14 - Не используется
R15 - Не используется
R16 - Не используется
D1 - PCM диод
D2 - Не используется
D3 - Диод муфты кондиционера
D4 - Не используется
2007
Салон пассажира
Назначение предохранителей в салоне (2007 г.)
Номинальный ток Описание
R17 - Реле стартера
R18 - Не используется
R19 - Не используется
R20 - Не используется
R21 - Дневные ходовые огни
R22 - Не используется
R23 - Не используется
R24 - Не используется
R25 - Реле разморозки / обогрева зеркал заднего вида
30 10A Габаритные огни
31 20A Радио
32 15A Указатель поворота (GEM)
33 20A Люк
34 20A Звуковой сигнал
35 7.5A Выключатель кондиционера, комбинация приборов
36 7.5A Подсветка салона, зеркала с электроприводом
37 - Не используется
38 - Не используется
39 2A Катушка реле PCM
40 25A Обогреватель заднего стекла
41 - Не используется
42 10A Стоп-сигналы, блокировка переключения передач
43 15A Задний дворник, люк (зажигание)
44 15A Дневные ходовые огни (ДХО)
45 7.5A Рециркуляционный воздух, кондиционер
46 - Не используется
47 20A Прикуриватель / розетка
48 10A Разъем канала передачи данных
49 7.5A Зеркало с подогревом, индикатор подсветки с подогревом
50 10A Задний фонарь (только автоматическая коробка передач)
51 7.5A Система обнаружения переднего пассажира
52 15A Подогрев сидений
53 10A Фонарь заднего хода (только с механической коробкой передач), регулятор скорости
54 25A Задние электрические стеклоподъемники
55 25A Передние электрические стеклоподъемники
56 20A Передние дворники
57 7.5A Радио и кластер (принадлежность)
58 - Не используется
59 7.5A Выключатель света (фары)
60 7.5A Модуль подушки безопасности
61 7.5A Модули PATS, комбинация приборов
62 7.5A Радио (Пуск)
63 20A Силовые замки (GEM)

Предохранитель 63 находится на задней стороне панели.Обратитесь к своему дилеру или сертифицированному технику для обслуживания этого предохранителя.

Моторный отсек
Назначение предохранителей в блоке распределения питания (2007 г.)
Номинальный ток Описание
1 40A Главный источник питания (к панели предохранителей в салоне)
2 - Не используется
3 - Не используется
4 30A Двигатель воздушного насоса (только двигатель PZEV)
5 30A Антиблокировочная тормозная система (ABS) (насосы)
6 50A Вентилятор охлаждения двигателя (первичный предохранитель)
7 40A Главный источник питания (к панели предохранителей в салоне)
8 30A Выключатель зажигания, соленоид стартера
9 20A Управление двигателем
10 1A Датчик напряжения батареи
11 30A Сабвуфер
12 15A Двигатель топливного насоса
13 20A Антиблокировочная тормозная система (ABS) (клапаны)
14 - Не используется
15 - Не используется
16 10A Ближний свет (левая сторона)
17 10A Ближний свет (правая сторона)
18 15A Датчики кислорода в выхлопных газах с подогревом (HE GO)
19 40A Электродвигатель вентилятора отопителя
20 10A Модуль двигателя (KAP)
21 10A Кондиционер
22 20A Ближний свет
23 15A Дальний свет, противотуманные фары
24 - Не используется
25 - Не используется
26 - Не используется
27 - Не используется
28 - Не используется
29 10A Модуль ABS, Контроль скорости
R1 - Реле зажигания
R2 - Реле дальнего света, реле противотуманных фар
R3 - Вентилятор охлаждения (высокоскоростной)
R4 - Вентилятор охлаждения (тихоходный)
R5 - Реле кондиционера
R6 - Реле ближнего света
R7 - Реле топливного насоса
R8 - Реле управления двигателем
R9 - Реле вентилятора охлаждения
R10 - Реле вентилятора охлаждения
R11 - Не используется
R12 - Не используется
R13 - Не используется
R14 - Не используется
R15 - Реле двигателя воздушного насоса
R16 - Не используется
D1 - Не используется
D2 - Не используется
D3 - Диод муфты кондиционера
D4 - Не используется

Ford Focus (2004-2010) - схема предохранителей

Ford Focus (2004-2010) - схема предохранителей

Год выпуска: 2004, 2005, 2006, 2007, 2008, 2009, 2010

Блок предохранителей в салоне (2004-2007)

Ford Focus - схема блока предохранителей - салон
No. А Защищенные компоненты
37 10 Левая фара (дальний свет)
38 10 Правая фара (дальний свет)
39 20 Прикуриватель, задняя вспомогательная розетка
40 20 Сдвижная крыша
41 20 Дверной модуль (дверь пассажира)
42 7.5 Обогреватели наружных зеркал заднего вида
43 10 Электронные модули (питание от батарей)
44 10 OBD II (диагностика бортового компьютера)
45 10 Дневные ходовые огни
46 10 Комбинация приборов, модуль GEM
47 15 Насос омывателя, подогрев форсунок омывателя
48 20 Фары ближнего света, дневные ходовые огни
49 15 Выключатель фар
50 20 Стеклоочиститель
51 15 Топливный насос
52 25 Обогрев заднего стекла
53 7.5 Габаритные огни, габаритные огни, задние фонари (левая сторона)
54 7,5 Габаритные огни, габаритные огни, задние фонари (правая сторона)
55 20 Дверной модуль (дверь водителя), центральный замок
56 20 Система доступа без ключа
57 10 Звуковой сигнал
58 15 Аудиомодули (питание от батареи)
59 25 Розетка дополнительного питания в багажном отделении, модуль буксировки прицепа
60 15 Фара правая (ближний свет)
61 15 Левая фара (ближний свет)
62 20 Сиденье с электроприводом (сторона водителя)
63 25 Электрические стеклоподъемники
64 Не используется
65 10 Модуль подушки безопасности
66 7.5 Выключатель регулировки света фар ближнего света, ксеноновый модуль
67 10 Модуль иммобилайзера (WFS), комбинация приборов (питание зажигания)
68 7,5 Радио, комбинация приборов
69 20 Противотуманная фара
70 10 Электронные модули (питание зажигания)
71 10 Дневные ходовые огни
72 25 GEM
73 7.5 Подсветка номерного знака
74 15 Стоп-сигнал
75 10 Блок управления коробкой передач, педаль акселератора
76 7,5 Электрический стояночный тормоз (EPB)
77 25 Реле центрального замка
78 15 Стеклоочиститель заднего стекла
79 15 Зеркало складное
80 10 Освещение салона, наружные зеркала заднего вида
81 20 Дверной модуль (задний правый)
82 20 Дверной модуль (задний левый)
83 10 CD-чейнджер, развлекательная система для задних сидений (RSE)
84 10 Фонарь заднего хода, модуль буксировки прицепа
85 10 Система охлаждения
86 20 Обогрев сиденья
Реле
K1 Обогреватель заднего стекла
К4 Топливный насос
K5 Дневные ходовые огни

Блок предохранителей в салоне (2007-2010)

Ford Focus - схема блока предохранителей - салон
No. А Защищенные компоненты
100 10 Электропитание модулей зажигания
101 20 Блок управления люком с электроприводом, сиденье водителя с электроприводом,
102 10 Регулятор обогревателя, рулевая колонка, сажевый фильтр, приемник дистанционного управления
103 10 Питание от батареи управления освещением
104 10 Экономия заряда аккумулятора, лампы освещения салона
105 25 Обогрев заднего стекла
106 20 Система без ключа
107 10 Питание аккумуляторной батареи комбинации приборов, бортовая диагностика
108 7.5 Принадлежность к кластеру (блок аудиосистемы и навигации)
109 20 Прикуриватель , задняя вспомогательная розетка
110 10 Электропитание зажигания дневных ходовых огней на выключатель освещения
111 15 Топливный насос (только бензиновый двигатель)
112 15 Питание аудиомодулей от батареи
113 10 Дневные ходовые огни (габаритные огни)
114 10 Электропитание комбинации приборов, иммобилайзер двигателя
115 7.5 Управление освещением, питание зажигания
116 20 Противотуманные фары
117 7,5 Фонарь освещения номерного знака
118 20 Дверной модуль, задний левый
119 15 Розетка дополнительного питания в багажном отделении
119 25 Розетка дополнительного питания в багажном отделении (автомобили с буксирным модулем)
120 20 Дверной модуль, задний правый
121 20 Подогрев передних сидений
122 10 Модуль подушки безопасности
123 7.5 Обогрев наружных зеркал
124 7,5 Габаритные огни, габаритные огни, габаритные огни (левая сторона)
125 7,5 Габаритные огни, габаритные огни, габаритные огни (правая сторона)
126 20 Система без ключа
127 25 Электростеклоподъемники
128 Не используется
129 20 Стеклоочистители
130 Не используется
131 15 Стеклоочиститель заднего стекла
132 15 Фонари стоп-сигналы
133 25 Реле центрального замка, модуль двери пассажира
134 20 Центральный замок, модуль двери водителя
135 20 Дневные ходовые огни
136 15 Насос омывателя, подогрев форсунок омывателя
137 10 Звуковой оповещатель с резервным аккумулятором
138 10 Блок управления трансмиссией, педаль акселератора АКПП
139 10 Фара правая (дальний свет)
140 10 Фара левая (дальний свет)
141 10 Фонарь заднего хода, электрические зеркала заднего вида
142 15 Фара правая (ближний свет)
143 15 Левая фара (ближний свет)
Реле
R1 Топливный насос
R2 Не используется

Блок предохранителей в моторном отсеке

Ford Focus - схема блока предохранителей - моторный отсек . .
No. А Защищенные компоненты
1 60 2004-2007: Вентилятор охлаждения
40 2007-2010: Вентилятор охлаждения
2 80 Усилитель руля
3 60 Электропитание блока предохранителей в салоне 1
4 60 Блок предохранителей в салоне 2
5 80 Дополнительный отопитель
6 60 Дизель: Свеча накаливания
7 30 АБС, насос системы стабилизации
8 20 АБС, клапаны стабилизации
9 20 Модуль управления трансмиссией
10 30 Вентилятор климат-контроля
11 20 Замок зажигания
12 40 Реле зажигания 15л
13 20 Соленоид стартера
14 40 Обогрев лобового стекла правое
15 30 Реле вентилятора охлаждения (Sigma - только без кондиционера)
16 40 Обогрев лобового стекла, левая сторона
17 30 Электрический стояночный тормоз
18 30 Преобразователь мощности
19 10 Модуль АБС
20 15 Рог
21 20 Дизель: Дополнительный отопитель
22 10 Модуль усилителя руля
23 30 Омыватель фар
24 15 Дизель: предварительный подогрев
25 10 Зажигание, реле
26 10 2004-2007: Автоматическая коробка передач
15 2007-2010: Автоматическая коробка передач
10 ST, RS: непрерывная подача PCM
27 10 Муфта кондиционера
28 10 Дизель: Контроль свечей накаливания
29 10 Двухзонный климат-контроль
30 3 Блок управления трансмиссией АКПП
31 10 Датчик аккумуляторной батареи умная зарядка
32 10 2004-2007:
16V + VCT: вентиляция
10 2007-2010: Автоматическая коробка передач
10 ST, RS: Электропитание топливной форсунки
33 10 Бензин: Подогреваемые кислородные датчики
10 Дизель: Перепускной клапан интеркулера
20 ST, RS: Подогреваемый кислородный датчик
34 10 Бензин: Форсунки, трансформаторы зажигания
10 2004-2007:
Дизель: Топливный насос
35 10 Блок управления трансмиссией, клапаны, соленоиды
36 10 Модуль управления трансмиссией
Реле
R1 Блокировка пуска (АКПП)
R2 Рупор
R3 Фонарь заднего хода (АКПП)
R4
R5 Дизель: предварительный нагрев
16V + VCT: вентиляция
R6 Основной
R7 Обогрев лобового стекла
R8 Зажигание
R9 Омыватель фар
R10 Воздуходувка отопителя
R11 Кондиционер
R12 Вентилятор охлаждения (без кондиционера)
R13 Стартер
R14 Блокировка мощности
Вентилятор охлаждения

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

Схема предохранителей Ford Focus 2012 года - Бесплатные советы по ремонту автомобилей Ricks Free Рекомендации по ремонту автомобилей

Схема предохранителей Ford Focus 2012 года

Схема предохранителей Ford Focus для распределительной коробки аккумуляторной батареи и интеллектуальной распределительной коробки

На этой диаграмме предохранителей Ford Focus 2012 года показаны два предохранителя коробки; распределительная коробка аккумуляторной батареи / распределительная коробка, расположенная под капотом, и интеллектуальная распределительная коробка / панель предохранителей в пассажирском отсеке

На этом сайте можно найти много дополнительной информации для вашего автомобиля.

Чтобы найти схемы предохранителей, щелкните здесь
Чтобы найти расположение реле, щелкните здесь
Чтобы найти расположение датчиков, щелкните здесь
Чтобы найти расположение модулей, щелкните здесь
Чтобы найти расположение переключателей, щелкните здесь
Чтобы найти порядок зажигания, щелкните здесь
Чтобы найти наиболее распространенные коды неисправностей и исправления для вашего автомобиля, щелкните здесь

2012 Ford Focus Схема предохранителей для распределительной коробки аккумуляторной батареи

56 20 Реле топливного насоса, Модуль управления топливным насосом (FPCM).Конденсатор управления топливным насосом (ранний выпуск), распределительная коробка аккумуляторной батареи (BJB) - F26
57 - Не используется
58 - Не используется
59 5 Пассивный противоугонный трансивер
60 10 Фонарь багажного отделения - 4 двери, Фонарь багажного отделения, правый и слева - 5 дверь, Главный выключатель стеклоподъемника - с модулем двери водителя, Лампа в пространстве для ног, правая и левая передняя, ​​Контрольная лампа зеркала, правая и левая Фонари салона / карты в сборе, передние, Переключатель верхней консоли в сборе, Купольная лампа, задняя
61 20 Прикуриватель, передняя, ​​розетка, задняя
62 5 Внутреннее зеркало с автоматическим затемнением, модуль датчика дождя
63 - Не используется
64 - Не используется
65 10 Реле открывания подъемной двери / крышки багажника, защелка задней двери / крышки
66 20 Водитель Реле отпирания двери, защелка передней левой двери
67 7.5 Передний интерфейсный модуль управления / дисплея (FCDIM), модуль глобальной системы позиционирования
(GPSM), дополнительный интерфейсный модуль протокола (APIM)
68 15 Запасное реле
69 5 Комбинация приборной панели (IPC)
70 20 Реле отпирания двери пассажира, дверь защелка, правая передняя, ​​дверная защелка, правая задняя, ​​дверная защелка, левая задняя, ​​дверная защелка, правая передняя, ​​дверная защелка, левая передняя, ​​дверная защелка, правая задняя, ​​дверная защелка, левая задняя
71 10 Модуль HVAC, EMTC и DATC
72 7.5 Модуль датчика угла поворота рулевого колеса (SASM)
73 5 Разъем канала передачи данных (DLC)
74 15 Реле дальнего света, правая и левая фара в сборе
75 15 Реле противотуманных фар, правая передняя противотуманная фара, передняя левая противотуманная фара
76 10 Реле фонарей заднего хода, Внутреннее зеркало с автоматическим затемнением, Фонарь заднего хода, правый и левый - 4 двери, Фонарь в сборе, правый и левый задний - 5 дверей.
77 20 Реле переднего омывателя, реле заднего омывателя, электродвигатель насоса омывателя ветрового стекла
78 5 Выключатель зажигания - без IA, переключатель пуска / остановки - с IA
79 15 Модуль управления аудиосистемой (ACM), интерфейсный модуль передних органов управления (FCIM)
80 20 Модуль панели открывания крыши
81 5 Модуль приемника дистанционного управления (RFR)
82 20 Реле переднего омывателя, реле заднего омывателя
83 20 Реле отпирания двери пассажира, реле всех замков
84 20 Реле отпирания двери водителя, запасное реле
85 7,5 Сиденье переключатель обогревателя на стороне пассажира и водителя, модуль HVAC, EMTC, датчик температуры / влажности в автомобиле
, модуль компаса F86 10 Системный модуль классификации пассажиров (OCSM), переключатель размораживания, модуль управления удерживающими устройствами (RCM)
87 - Не используется
88 - Не используется
89 - Не используется

2012 Ford Focus Схема предохранителей для модуля управления кузовным оборудованием (BCM)

1 30A Не используется (ЗАПАСНОЙ)
2 15A Переключатель положения педали тормоза,
3 15A Не используется (ЗАПАСНОЙ)
4 30A Не используется (ЗАПАСНОЙ)
5 10A Напольный переключатель
6 20A Парковочный / стоп-сигнал / поворотный фонарь, левый и задний габаритный огонь, стояночный / поворотный фонарь, LF и RF
7 10A Ближний свет, левая фара
8 10A Ближний свет, правая фара
9 15A Лампы салона / карты в сборе , Передняя
10 15A Подсветка панели
11 10A Не используется (ЗАПАСНОЙ)
12 7.5A Переключатель наружного зеркала заднего вида
13 7,5A Дополнительный интерфейсный модуль протокола (APIM)
14 10A Не используется (SPARE)
15 10A HVAC Module
16 15A Global Positioning System Module (GPSM)
17 20A Реле блокировки всех реле, реле разблокировки всех , Реле разблокировки водителя, реле открывания крышки багажного отделения
18 Реле подогрева сиденья 20A, водитель и пассажир
19 25A Модуль панели открывания крыши
20 Разъем канала передачи данных 15A (DLC)
21 Реле противотуманных фар 15A
22 Реле стояночных фонарей 15A
23 Реле дальнего света 15A, фары
24 Реле звукового сигнала 20A
25 Реле энергосбережения 10A
26 Комбинация приборов 10A
27 Выключатель зажигания 20A
28 5A Модуль управления аудиосистемой (ACM)
29 5A Комбинация приборов (IC)
30 5A Не используется ( ЗАПАСНОЙ)
31 10A Не используется (ЗАПАСНОЙ)
32 10A Модуль управления удерживающими устройствами (RCM)
33 10A Не используется (ЗАПАСНОЙ)
34 5A Не используется (ЗАПАСНОЙ)
35 10A Модуль антиблокировочной тормозной системы (ABS)
36 5A Модуль пассивного противоугонного приемопередатчика
37 10A HVAC Module
38 20A Subwoofer Amplifer
39 20A Audio Control Module (ACM), Front Control Interface Module (FCIM), Front
Display Interface Module (FDIM)
40 20A Not Used (SPARE)
41 15A Модуль внешнего освещения, крыша Переключатель открывающейся панели, электрохроматическое внутреннее зеркало, освещение переключателя замка двери водителя и пассажира, индикатор PAD / антипробуксовочная система / переключатель внешнего освещения
42 10A Не используется (ЗАПАСНОЙ)
43 10A Подогрев сидений
44 10A Не используется (ЗАПАСНОЙ)
45 Реле включения стеклоочистителя 5A
46 7.5A Модуль системы классификации пассажиров (OCS), индикатор PAD / антипробуксовочная система / переключатель внешнего освещения
47 30A CB Модуль панели открывания крыши, переключатель управления стеклоподъемником, переключатель стеклоподъемника, сторона пассажира (купе)

2012 Ford Focus Схема предохранителей для задней части Распределительная коробка


1 - Не используется
2 10 Модуль дистанционного управления функциями (RFA)
3 5 Наружная ручка двери, левая задняя, ​​Наружная ручка двери, правая задняя, ​​Наружная ручка двери, передняя левая, Наружная ручка двери, передняя правая
4 25 Модуль двери водителя (DDM)
5 25 Модуль двери пассажира (PDM)
6 25 Модуль двери, задний левый
7 25 Модуль двери, задний правый
8 10 Не используется
9 25 Выключатель сиденья с электроприводом, левый
10 - Нет Б / у
11 - Не используется
12 - Не используется
13 - Не используется
14 - Не используется
15 - Не используется
16 - Не используется
17 - Не используется
18 - Не используется
19 - Не используется
20 - Не используется б / у
21 - не используется
22 - не используется
23 25 Audio Digital Модуль обработки сигналов (DSP)
24 - Не используется
25 - Не используется
26 - Не используется
27 - Не используется
28 - Не используется
29 5 Модуль задней камеры
30 5 Модуль помощи при парковке (PAM)
31 - Не используется Б / у
32 - Не используется
33 - Не используется
34 15 Модуль сиденья с подогревом, передняя сторона водителя
35 15 Модуль подогрева сиденья, передняя сторона пассажира
36 - Не используется
37 5 Модуль панели открывания крыши
38 - Не используется
39 - Не используется
40 - Не используется
41 - Не используется
42 - Не используется
43 - Не используется
44 - Не используется
45 - Не используется
46 - Не используется

2012 Ford Focus Схема предохранителей для сильноточного соединения аккумуляторной батареи Коробка


MEGA 1 60 Модуль управления усилителем рулевого управления (PSCM)
MEGA 2150 Стартер, генератор
MEGA 3100 Распределительная коробка аккумуляторной батареи (BJB)
MEGA 4 50 Body Control Module (BCM)
MEGA 5 - Не используется
MEGA 6 70 Задняя распределительная коробка (RJB)
MEGA 7 - Не используется
MEGA 8 50 Распределительная коробка аккумуляторных батарей (BJ B), реле вентилятора охлаждения двигателя
MEGA 9 50 Body Control Module (BCM)
MEGA 10 - Не используется

Опубликовано
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
