Почему стучит рулевая рейка и как убрать стук?

Стучит рулевая рейка – что делать?

При эксплуатации транспортного средства на неровных дорогах или в условиях бездорожья автолюбители рано или поздно начинают слышать стук в рулевой рейке. Проблема может возникнуть и из-за того, что водитель предпочитает агрессивный стиль вождения.

Независимо от причины возникновения стук нужно немедленно устранить. Если рейка издают тревожные звуки, это первый «симптом». Если не отреагировать на него своевременно, снизится управляемость авто – а это уже риск аварии.

Конструкция рулевой рейки

Рулевые рейки разных видов имеют и конструкцию различную. Выделают рейки таких типов:

механическая;
гидравлическая;
электрическая.

Важно учитывать вид соединения стойки с колесной базой (переднеприводный, заднеприводный).

Механическая конструкция состоит из:

зубчатой рейки;
шестерни;
вала;
рулевого механизма;

наконечников.

Во время вращения «баранки» на шестерню от вала передается усилие, приводящее в движение рейку. Зубчатая рейка преобразовывает вращательное движение в поступательное и передает его на колеса.

В механической конструкции зубчики меняют свой шаг от центра к краям, в результате чего управлять рулем на высокой скорости становится тяжелее, маневренность автомобиля снижается. На современные авто, которые отличаются безопасностью даже при высоких скоростях, ставят гидравлические и электрические механизмы.

Гидравлическая рейка крепится к кузову или к двигателю – если расположена в верхней части. Если рейка находится в нижней части, она может крепиться на подрамник, балку или кузов. Отличает ее от механической конструкции наличие гидроусилителя, облегчающего повороты руля при маневрах на высокой скорости.

Электрическая рейка отличается наличием электромотора, расположенного в левой части узла рулевого управления автомобилем. Электрическая модель отличается более высоким коэффициентом полезного действия по сравнению с гидравлическим аналогом. Ее функциональность не зависит от условий внешней среды. В ей конструкции нет сальников, прокладок и шлангов, требующих постоянной замены из-за износа. Не нужно постоянно обновлять смазку, как у механики, которая то и дело ломается из-за нехватки смазочных материалов.

Стук рейки: причины

Самая распространённая причина — постоянная езда по бездорожью. Под воздействием сильных нагрузок происходит ускоренный износ деталей и трущихся элементов. Внутрь рейки попадают грязь и влага — начинается коррозия металлических деталей. Ржавчина ухудшает качество сцепления — потому рулевая рейка и стучит во время движения.

Стук могут издавать рулевые тяги и наконечники. Причину неисправности этих деталей сложно обнаружить самостоятельно, без проведения диагностики. Проблема наверняка заключается в следующем:

Течь, появившаяся в результате коррозии на вторичном валу или износа сальников рейки.
Увеличенный зазор между зубьями валов, приводящий к образованию люфта. Из-за него при преодолении препятствий на дороге зубья издают глухой стук.
Износ центрирующей втулки вторичного вала.
Люфт в подшипниках первичного вала.

Устранение стука в рулевой рейке

Самым простым способом избавиться от стуков в рулевой рейке является подтягивание регулировочного винта. Простое решение позволит еще некоторое время ездить на машине без особых проблем.

Только не затягивайте винт слишком сильно. Иначе нарушится точность управления, ухудшится отклик руля. Вам придётся прилагать большие усилии для поворотов руля. Вы будете уставать больше обычного во время поездок.

Есть ли другие способы избавиться от стука? Эксперты рекомендуют провести демонтаж вала. Разборка производится в зависимости от того, какого типа рулевая колонка установлена на автомобиле. При механической реечной конструкции потребуется выкрутить крепления рулевых наконечников, потом можно будет снять зацепление.

Для демонтажа рулевого управления с гидроусилителем нужно сначала слить жидкость и открутить трубки высокого давления. Самостоятельный ремонт системы сложен — требуются определённые знания и опыт проведения аналогичных работ. Также нужен надёжный помощник. Ремонтные работы проводятся по такому порядку:

По завершении демонтажа проточите снятый вал. Это позволит убрать с него следы коррозии и выработки.
Изношенные элементы восстановите и обработайте тонким слоем хрома.
После восстановления выполните полировку всех деталей.

Если износ узла слишком велик из-за коррозии, потребуется замена деталей.

Даже если вы уверены, будто знаете, в чем проблема, проведите диагностику на специальном оборудовании. Лучше сделать это в автосервисе.

Как избежать стука в дальнейшем?

Во избежание повторной поломки соблюдайте ряд правил:

Избегайте резких торможений и стартов, а также агрессивной манеры езды. Ведь это приводит к быстрому износу механизма.
Не используйте бордюр в качестве от

ddcar.ru

Стук в рулевой рейке, как определить и устранить стук в рулевой рейке

Несколько слов о рулевой рейке

В современных реечных механизмах используются два основных компонента: стойка и шестерня. Деталь, благодаря такой простой конструкции, отличается продолжительным сроком службы, при этом способна исправно выполнять свои функции на протяжение более 100 тысяч километров. Тем не менее, выход из строя возможен, и тогда вам придется осуществлять ремонт.

Принцип работы этого устройства также довольно прост. При повороте руля рейка начинает перемещаться в заданную сторону, что приводит в движение тяги, а также обеспечивает поворот колес. Рекомендуется сразу же при обнаружении стука произвести диагностику, так как этот компонент отвечает за управление транспортным средством.

Причины появления стука

Несмотря на свою надежность, конструкция рейки имеет несколько недостатков. Сюда относится чувствительность к ударным нагрузкам, сложность установки и склонность к постоянным вибрациям. Под воздействием внешних нагрузок какой-либо компонент, конечно же, приходит в негодность, поэтому появляется характерный стук.

К главным причинам этого явления относится:

Сильный износ пластмассовой втулки, установленной на правой или левой стороне рейки. В конструкции появляется сильный люфт, из-за которого водители слышат посторонние шумы. Особенно проявляется при езде по плохой дороге.
Некачественная затяжка соединений в конструкции рулевого механизма. Устраняется достаточно просто (необходимо хорошо затянуть все крепежи).
Появление коррозии, которая разрушает металл и способствует образованию люфта.
Повреждения пыльников. В конструкцию попадает пыль, песок и грязь, повышающие износ детали.
Деформация картера, что приводит к неправильному углу между винтом и зубьями.
Выработка ресурса центрального зуба.

Нередкой проблемой является течь в машинах с ГУР (гидроусилителям руля). В конструкции ГУРа используется специальный насос, который создает дополнительное усилие при повороте руля, облегчая процесс водителю. Когда сальники выходят из строя, давление в системе падает, рабочая жидкость просачивается, соответственно, руль вращается с затруднениями. В результате, это приведет к ускоренному износу и появлению стука.

Длительный простой может стать причиной ржавления вала и появления трудностей при повороте руля, сопровождающихся стуком. Если вместе со стуком появляется еще и гул, это говорит о поломке насоса ГУР. Он не нагнетает нужного давления. Выход из ситуации – замена данного компонента.

Большинство реек изготовлено из мягкого металла, который со временем сминается, поэтому необходимо регулярно проводить осмотр этой детали. Теперь вы знаете, почему стучит рулевая рейка, а значит, сможете устранить проблему.

Проверка рулевой рейки

Стук в автомобиле может возникать по нескольким причинам. Многие автомобилисты спрашивают, как определить стук в рулевой рейке. Сделать это можно следующими способами:

Визуально на слух. Вы можете услышать поверхностный и внутренний стук. Первый происходит из-за разрыва пыльника. В этом случае наконечник никак не защищен, поэтому быстро выходит из строя. Внутренний стук говорит об более серьезной поломке, диагностировать которую лучше в автосервисе.

Проверить, есть ли зазоры в шарнирах рулевых тяг.
Отсоединить поперченные тяги. Если стук остался, то проблема именно в рулевой рейке.

Рекомендуется поставить автомобиль на подъемник или яму, а затем попросить кого-то покрутить руль. Находясь непосредственно под машиной, вы с большой вероятностью сможете определить источник звука.

При покупке подержанного автомобиля диагностика может усложниться. Повреждение будет трудно определить, так как предыдущий владелец мог полностью заменить пыльники на новые, оставив основную проблему без решения. В таких ситуациях лучше полностью произвести демонтаж всей конструкции.

Ремонт или полная замена

Если денежные средства позволяют, то стоит приобрести новые детали, так как они гарантируют максимальный срок эксплуатации. Однако стоимость редуктора достаточно велика. Всегда появляется искушение купить неоригинальные детали. Иногда по качеству они не будут уступать изделиям от официального производителя, но шанс наткнуться на низкокачественный продукт всегда есть.

Альтернативный вариант – сделать качественный ремонт. Для этого покупается специальный ремкомплект, а затем осуществляется замена сальников, пыльников и других компонентов. Если у вас имеется определенный опыт ремонта автомобилей, то вы можете сделать это самостоятельно. В ином случае, естественно, рекомендуется обратиться в специализированную автомастерскую. Ремонт системы с ГУР представляет сложности, поэтому делать его должны высококвалифицированные мастера.

Процедура ремонта

Купив необходимый ремкомплект, можно приступить к демонтажу. Здесь необходимо соблюдать определенный алгоритм, состоящий из следующих шагов:

Выполните полный демонтаж рулевой рейки.
Снимите рулевые тяги.
Очистите конструкцию от грязи, накопившейся в ходе эксплуатации.
Произведите замену изношенных деталей.
Проведите осмотр вала, а при необходимости установите новый.

Зачем снимать рулевые тяги? Это существенно упростит процесс установки новых пыльников. Натягивая их на соответствующие выступы на тяге, можно добиться максимальной герметичности. Перед сборкой рейки обязательно смажьте внутренний сальник.

Если в вашем автомобиле установлен гидроусилитель, тогда предварительно необходимо будет отключить трубки высокого давления, а затем слить рабочую жидкость в подготовленную тару. Снимать редуктор самостоятельно с гидроэлектроусилителем не рекомендуется. Процедура предусматривает демонтаж подрамника, а выполнить его в одиночку невозможно.

Описанная методика позволит устранить стук в рулевой рейке. Для выполнения процедуры вам понадобится набор ключей и отверток, гараж с ямой. Также всегда можно обратиться в автосервис, где все вышеописанные операции сделают автомеханики. Но будьте осторожны, так как они могут накрутить стоимость ремонта или поставить низкокачественные расходные детали.

Если стучит рулевая рейка, можно ли ездить?

Конечно, со стуком ваш автомобиль проедет определенное количество километров, но рисковать и продолжать ездить дальше с этим не стоит. В самом худшем случае рулевой механизм может просто заклинить. Если это произойдет на большой скорости, последствия будут самыми плачевными.

Обезопасьте себя и других участников дорожного движения. При появлении стука или гула в конструкции обязательно выполните диагностику или обратитесь в СТО. На некоторых автомобилях из-за особенностей подвески небольшой стук в рейке может быть вполне нормальным. Получить подробную информацию о проблеме для вашей марки и модели авто можно на тематических форумах в Интернете.

Меры профилактики

Избежать появления стука в рулевой рейке можно, выполняя несколько мер, среди которых стоит отметить:

Сведение до нуля резких торможений и стартов (если этого не требуют обстоятельства). Агрессивный стиль вождения сильно влияет на износ компонентов рейки.
Не используйте во время парковки бордюры в качестве отсечки. Как было ранее сказано, рулевая рейка крайне восприимчива к ударным нагрузкам.
Проезжайте лежачие полицейские, ямы, ухабы и другие неровности на минимальной скорости. При скоростной езде по таким препятствиям рулевая рейка будет испытывать колоссальные нагрузки.
Проводите регулярный осмотр сальников, пыльников и других компонентов конструкции. Вовремя обнаружив их разрушение, вы предотвратите ускоренный износ деталей.
Как только появились какие-либо признаки неисправности, выполните диагностику.
Не удерживайте колеса на максимальном углу поворота больше 5 секунд, так как это отрицательно сказывается на редукторе.

Все это поможет исключить появление посторонних шумов в рейке, а также продлит срок ее службы.

Итог

В большинстве случаев устранить стук можно чисткой или заменой расходных компонентов (сальников, пыльников). Стоимость качественного ремкомплекта относительно невелика. Покупка новых деталей существенно ударит по кошельку, но в некоторых ситуациях это является единственно правильным вариантом, поэтому не стоит экономить на своей безопасности.

rulikoleso.ru

Стучит рулевая рейка. Почему и что делать?

После езды по нашим дорогам, подвеска автомобиля начинает рассыпаться, у кого-то быстрее, у кого-то медленнее. Но это факт! Проявляется очень много стуков, которые могут быть вызваны десятками причин. Но пожалуй, самый неприятный, это когда стучит рулевая рейка. Проявляется на мелких и крупных кочках, а также при движении по щебню (мелкой гальке).

При езде по ровной дороге, сутки отсутствуют. ТО есть если подвести итог — могут проявляться почти всегда. Но важно отметить, что при поворотах могут быть слышны, особенно сильно. Сегодня будем разбираться — почему такое происходит и что собственно делать …

Многие пугаются при одном только слове рулевая рейка, хотя строение последней не такое сложное, как кажется на самом деле. Для понимания нам нужно вспомнить строение.

Строение рулевой рейки

Постараюсь рассказать простым и доступным языком, что говорится для общего понимания, поэтому немного утрирую.

Корпус рулевой рейки, если можно выразиться — это длинная труба.
Основной вал с нарезанными зубьями
Вал с червячной шестерней
Две рулевых тяги с наконечниками по бокам
Направляющие втулки
Сальники
Пыльники

Сейчас небольшая схема.

Специально взял упрощенное изображение, чтобы вам понять, что и где находится.

Принцип работы простой – вы крутите руль, через червячный вал, переходит усилие на основной вал, он начинает ходить вправо или влево в зависимости от того куда вы крутите рулевое колесо. Для того чтобы основной вал не «люфтил» внутри, он прижимается специальными направляющими, которые делаются из прочного полимера.

Почему появляется стук?

Здесь есть несколько причин, я бы сказал всего три, теперь более подробно:

Износ полимерных направляющих. Это самая распространенная причина. Простыми словами, изнашиваются втулки, по которым ходит основной вал. Он начинает вибрировать и появляется стук. Кстати с валом могут изнашиваться и сальники, которые держат давление внутри рейки. Поэтому «рулевая» может течь.

Износ шаровых наконечников. Иногда стучат наконечники, а не сама рейка, для начала нужно проверить их. Поэтому если нет подтеков, то возможно стук проявляется от шаровых наконечников.

Износ зубьев валов, как основного, так и червячного. Происходит это крайне редко, потому как износ происходит только от попадания грязи, песка, пыли внутрь. А если такое произошло, это говорит о том — что сальники, втулки и т.д. — имеют просто огромную выработку. Однако в моей практике было такое, когда заменили весь ремкомплект, а стуки остались, особенно сильно происходило при повороте руля. После разбора выяснилось, что изношены оба вала. Но стоит отметить, что скорее всего, по неровностям, стучать не будет, либо очень не сильно.

Можно ли подтянуть?

Про это у меня уже есть подробная статья, да при стуках — можно подтянуть. Все дело в том, что у средней втулки, есть специальная гайка. Которая, позволяет немного подтянуть вал. Берем специальный ключ и подтягиваем. Таким образом, изношенная втулка плотнее прижмется к валу и уберет «люфт». Однако тут стоит ловить грань, нельзя очень сильно затягивать эту гайку, иначе руль будет очень сложно вращать, либо он может вообще заблокироваться.

Однако даже при максимальной «подтяжке», через какое время рейка все равно может стучать. Тут уже ничего не сделать, нужен ремонт.

Почему рейка выходит из строя, основные причины

Конечно же здесь, есть также два основных пункта. Однако один банальный, а вот второй вполне себе серьезный:

Это механическое воздействие. На наших дорогах легко залететь в яму, конечно большую часть удара на себя возьмут стойки. Но некоторая часть энергии пройдет до «рулевой». Гасят такие удары именно полимерные втулки, именно от ударов они могут немного деформироваться. Вот вам и стук.
Износ пыльников. Это самая частая причина выхода из строя. Что делают пыльники — они сохраняют герметичное пространство внутри. Не давая попадать внутрь – грязи, пыли, влаги. Если он рвется, все это легко проникает на основной вал. Начинается коррозия, ржавчина, поверхность ставится шероховатой. Она работает как наждачная бумага, стирая сальники и втулки. Скажу так, уже после небольшого пробега в 500 – 700 километров, после прорыва пыльника, рейка может застучать.

Поэтому основная задача, всегда наблюдать за состоянием резиновых защитных чехлов – «пыльников», именно они залог долгой работы рулевой рейки, если порвались – нужно сразу же менять.

Что делать?

Можно поменять агрегат полностью, то есть купить новый. Однако стоимость зачастую просто зашкаливает, купить аналог не всегда выгодно, он может оказаться китайского качества – а это просто выброшенные деньги на ветер. Через год рейка опять потечет или застучит.

Можно попробовать ее отремонтировать. Это реальный выход, если обратиться к нормальному мастеру, то после ремонта она может прослужить долгие тысячи километров, можете почитать вот этот полезный материал.

В любом случае если рейка застучала, ее нужно либо менять, либо ремонтировать. Ведь в совсем запущенных случаях ее просто может заклинить, что не безопасно.

Сейчас полезное видео, смотрим.

Источник

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

zabarankoi.mirtesen.ru

почему стучит, как определить и устранить, что надо сделать, если гремит, как убрать

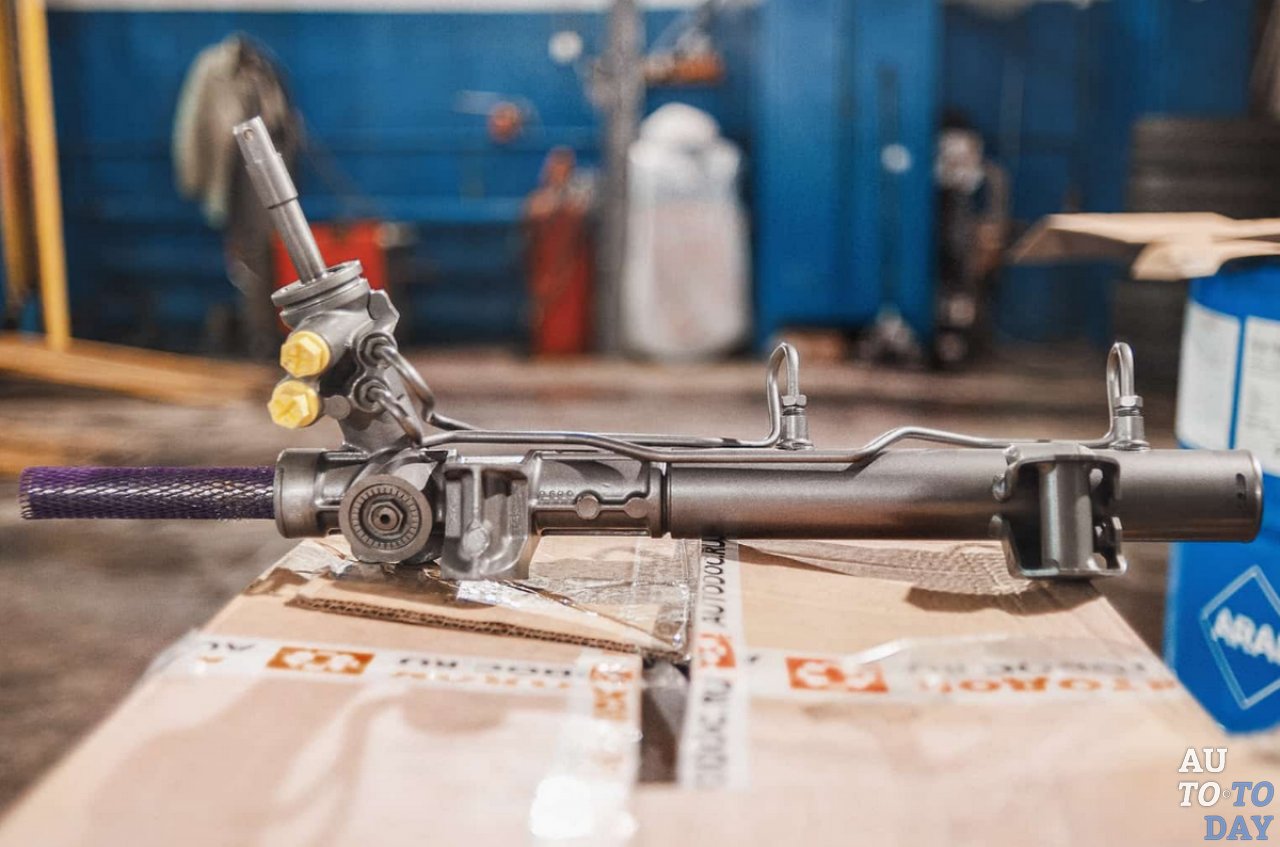

Рейка — основополагающая деталь рулевого механизма. Её задачей является осуществление поворота колёс. Крутящий момент проходит через вал руля и карданную передачу, а затем передаётся к шестерне, которая приводит в движение рейку. Рейка, двигаясь вправо-влево, через тяговую систему заставляет колёса поворачиваться. Таким образом выглядит схема работы рулевого механизма.

Может ли стучать рулевая рейка

Посторонние звуки во время движения должны настораживать. Причин глухих стуков, которые издаёт автомобиль, может быть множество. Среди них — сбой в работе рулевого механизма, проявляющийся в нарушении функций рейки. Повреждённая рейка может стучать либо «стрелять» при езде по ровной поверхности и усиливаться при наезде на кочки. Если были замечены шумы, не характерные для нормальной работы автомобиля, необходимо обязательно определить точную причину нарушений, ведь любое повреждение чревато опасными последствиями.

Знаете ли вы? Рулевое колесо изначально устанавливалось только на гоночных автомобилях, популярных во второй половине XIX века. В начале ХХ века руль стали устанавливать на серийные негоночные автомобили.

Почему стучит рулевая рейка

Рулевой механизм начинает «греметь», когда между его деталями образуются люфты (зазоры). Шум возникает в результате столкновения частей механизма в этом свободном пространстве.

Допустимые показатели люфтов:

грузовые автомобили — до 25°;
автобусы — до 20°;
микроавтобусы и легковые автомобили — до 10°.

Определить самостоятельно степень образовавшихся трещин невозможно. Провести качественную проверку могут только квалифицированные специалисты автосервиса.

Важно! Необходимость замены рейки может подтвердить только качественная диагностика. В противном случае проблема не решится, а замена дорогостоящей детали окажется бессмысленной.

Причины возникновения зазоров в рулевой системе:

Превышение скорости при вождении на дорогах, усеянных рытвинами и кочками.
Износ, приводящий в процессе эксплуатации к расширению допустимого уровня люфтов.
Узел наполняется частичками пыли и грязи в результате износа ремней защитных чехлов и образовавшихся дыр в пыльниках.

Прежде чем полностью менять рейку, нужно убедится, что проблема заключается именно в ней, а не в тяге или изношенных вкладышах, например.

Какие могут быть последствия стука

Игнорирование посторонних шумов в системе управления рулевым механизмом грозит потерей контроля во время движения. Устранять причины стука нужно при проявлении первых признаков нарушений, так как зазоры в процессе дальнейшей эксплуатации будут увеличиваться и в итоге могут вывести из строя элементы системы управления колёсами.

Дело в том, что рулевой механизм — сложный комплекс взаимосвязанных компонентов, и повреждение одного из них неизбежно повлечёт сбой в работе других элементов (от руля до наконечника тяги). Крайне опасно водить автомобиль, рулевая система которого нарушена, так как в любой момент можно не справиться с управлением.

Как определить, что стучит — рейка или тяга

Нарушения в работе рулевой системы происходят комплексно. В первую очередь повреждениям подвергаются те детали, на которые приходится основная нагрузка, то есть наконечники правой и левой тяги. Причина заключается в том, что именно колёса контактируют с рытвинами на дороге, в результате чего вибрация расширяет люфты. Далее нагрузка идёт на опоры, причём в большей степени на левую.

Рекомендуем для прочтения:

Затем нарушения затрагивают тяги, втулки стабилизаторов, стабилизаторы и только в последнюю очередь рейки. Проверить наличие нарушений в работе рулевой рейки можно только в специализированном автосервисе в подходящих для диагностики условиях. Однако на повреждения именно этой детали могут указывать косвенные признаки. Среди таковых наблюдаются шумы, напоминающие стук, во время поворотов руля и при тряске на ухабистых дорогах.

Что надо сделать, когда стучит

При появлении подозрительных стуков необходимо прекратить эксплуатацию транспортного средства, так как посторонние шумы указывают на нарушения в работе рулевого механизма и могут угрожать безопасности. Затем сделать диагностику автомобиля и установить причину стука. После того как будут выявлены нарушения, требуется начинать ремонт. Категорически не рекомендуется доверять ремонт автомобиля неквалифицированным специалистам, так как велика вероятность того, что диагностика будет проведена некорректно и, как следствие, причина стука не будет устранена, а проблема в дальнейшем усугубится.

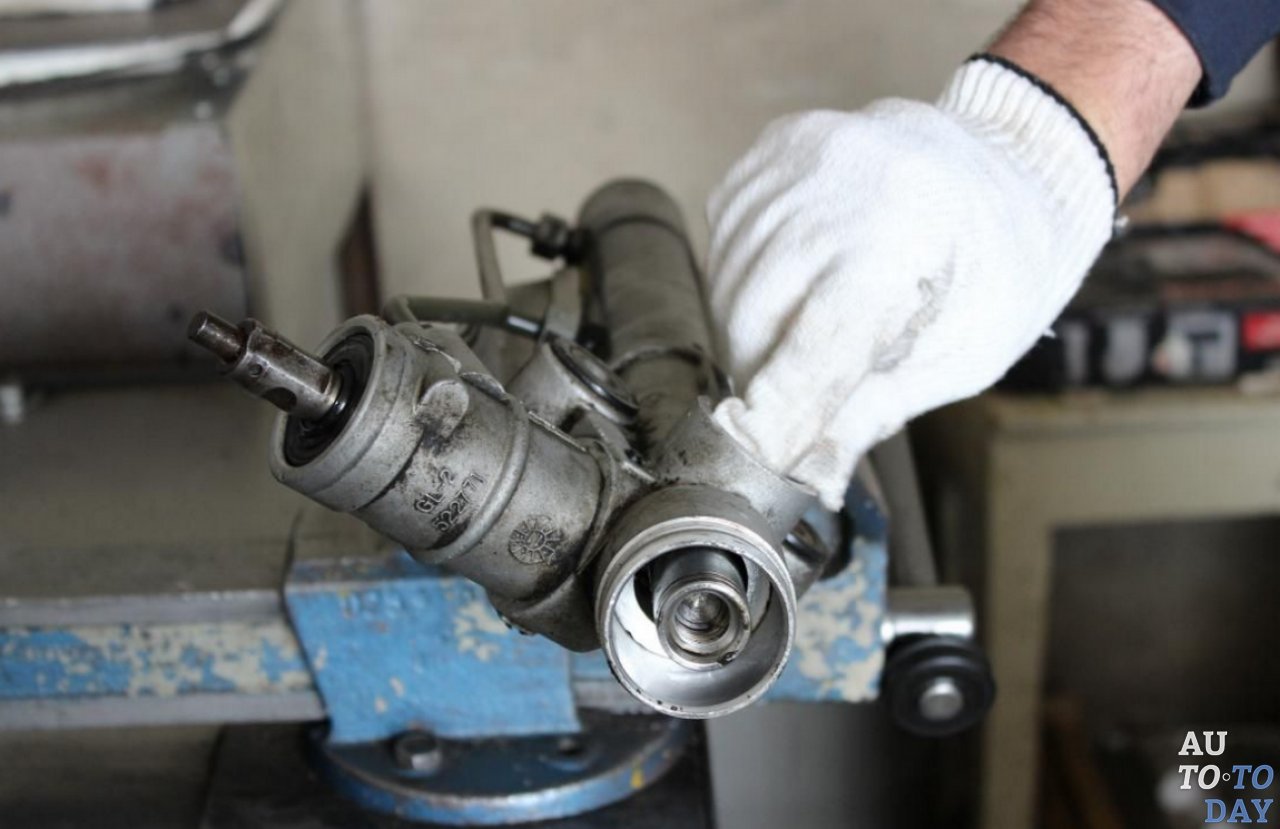

Как устранить стук рейки

Устранить стук, который издаёт рейка, можно, обратившись в специализированный сервис. Специалисты проведут качественную проверку, определят и уберут причину шума. Некоторые автолюбители предпочитают ремонтировать рулевой механизм своими силами, не прибегая к помощи квалифицированных механиков. В таком случае превышающий норму люфт определяется избирательно, «на глаз», и зажимается.

Важно! Крайне нежелательно делать ремонт рулевого механизма самостоятельно, так как неквалифицированное вмешательство может привести к опасным последствиям.

Подобные меры являются крайне неэффективными, так как зазоры устраняются путём прижатия друг к другу элементов, например, шестерни и рейки. В результате между зажатыми частями системы начинает происходить интенсивное трение, что ведёт к их быстрому износу. Кроме того, управление рулём в таком случае требует больше усилий. Но самая большая опасность состоит в том, что изношенные детали могут выйти из строя в неопределённый момент, что угрожает жизни и безопасности.

Что сделать, чтобы не стучала в будущем

Учитывая причины возникновения шума, продлить срок службы рейки и рулевой системы в целом можно, принимая меры профилактики.

Замедлить процесс износа деталей помогут следующие простые правила:

Повороты руля должны совершаться плавно, не нужно резко выкручивать руль.
Тормозить и трогаться с места нужно постепенно.
На неровных дорогах рекомендуется аккуратно объезжать ямы, кочки и прочие препятствия.
Парковаться стоит, не доезжая до края бордюра, и стараться на соприкасаться с ним. Удар, даже лёгкий, может создать вибрацию, которая пройдёт от руля по всей системе и расшатает люфты.
Обязательно проводить регулярный техосмотр рулевого механизма.
Важно контролировать состояние защитных деталей (пыльники, сальники) и своевременно менять их.

Профилактика всегда обходится дешевле, чем ремонт.

Если стучит ещё с завода

Автозаводом предусмотрен допустимый уровень люфта (см. выше), необходимый для того, чтобы между частями механизма оставалось достаточно свободного пространства для избежания трения. Однако бывают ситуации, когда буквально сразу после покупки автомобиля во время движения появляется характерный стук. Это говорит о том, что уровень зазора превышен и в системе начинается цепочка нарушений. В таком случае можно сделать вывод о наличии в авто заводского брака.

Знаете ли вы? Первый руль круглой формы был изобретён Альфредом Ващероном и установлен на автомобиле Panhard 4hp, принадлежащем изобретателю. С 1910 года изобретение полностью заменило систему рычагов, устанавливающихся на автомобилях для управления колёсами.

Как правило, при покупке машины оформляется гарантия. Ею можно воспользоваться для устранения причин поломки. Для этого нужно обратиться в сервисный центр, указанный в гарантийном талоне. Специалисты обязаны провести диагностику рулевой системы и устранить проблему. Рулевой механизм является активной частью системы безопасности автомобиля.

От корректной работы всех его компонентов, включая рейку, зависит жизнь, поэтому нужно внимательно относиться к шумам подозрительного происхождения. Если таковые были замечены, необходимо прекратить эксплуатацию автомобиля и отправить его на диагностику в сервисный центр. Специалисты после подтверждения наличия нарушений качественно отремонтируют повреждённую рейку и устранят зазоры.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Почему стучит рулевая рейка. — e-fee.ru

Почему стучит рулевая рейка.
Многих водителей интересует устройство своего автомобиля: принцип работы, сопряженность узлов и агрегатов. Один из аспектов – за счет чего поворачивает авто, как рулевое колесо связано с поворотными колесами. Для поворота используется специальный реечный механизм, с помощью которого и происходит управление.

Реечный рулевой механизм — самая популярная система для управления движением автомобиля. Данная система имеет ряд достоинств, которые выделяют ее среди остальных систем.
К ним относятся:
Очень высокий уровень точности управления;
Наличие минимального количества деталей, которые могут изнашиваться, вследствие чего и приходить в негодность.
В большинстве случаев специальный реечный механизм практически всех транспортных средств основан на работе всего лишь двух составных частей — шестерни и стойки. Именно это обеспечивает долгий срок службы механизма. В случае правильного монтажа механизма, он сможет работать без перебоев больше 100 тыс. км. Но, все же, рано или поздно потребуется и его ремонт. Ряд проблем, возникающих с механизмом рулевой рейки можно решить самостоятельно. И одна из этих проблем — стук в рулевой рейке. Посмотрим, как работает этот нехитрый механизм.
Конструкция.
Конструкция этого механизма проста. Рулевая рейка — это часть специальной системы автомобиля, которая предназначена для осуществления контроля за движением колес. При помощи этой системы осуществляется движение транспортного средства по заданной траектории. Работа рулевой рейки заключается в том, чтобы осуществить перемещение ведущей шестерни, которая связана с колесами.
Принцип действия поворотного механизма несложно объяснить: при произведении вращения рулевого колеса, рулевая рейка осуществляет перемещение в необходимом направлении, что в свою очередь приводит в движение специальные тяги рулевого привода. В результате таких манипуляций колеса и поворачиваются.
Недостатки реечного управления.
Несмотря на уровень надежности реечного управления, оно обладает рядом недостатков:
Повышенная чувствительность к различным ударным нагрузкам, которые появляются вследствие движения по дорогам с покрытием очень низкого качества.
Механизм склонен к небольшой виброактивности.
Довольно высокая нагрузка на работающие детали.
Процесс монтажа намного сложнее, чем сама конструкция.
Определение технического состояния.
Если в рулевой рейке появился стук для начала необходимо провести полную проверку механизма. Определение технического состояния рулевой рейки осуществляется при неработающем двигателе на смотровой яме. Благодаря такой диагностике можно окончательно установить сложность требующегося ремонта и решить осуществлять ли его самому или обратиться в автосервис для полной замены узла.
Попеременное поворачивание рулевого колеса до упора в одну и другую сторону поможет сделать ряд выводов:
Визуально, а также на слух произвести оценку положения всех креплений данного механизма;
Осуществить проверку шарниров рулевых тяг на наличие в них различных зазоров.
Выявить наличие стука, а также заедания рейки. В случае, если стук остается после того, как было произведено откручивание поворотных рычагов и поперечных тяг, необходимо осуществить ремонт рулевой рейки или же ее замену.
Узнав причину, можно попробовать самостоятельно сделать ремонт данного узла или обратиться за помощью к специалисту. В любом случае потребуется либо замена отдельной детали, либо всего механизма. Что дальше делать с узлом, который был сломан, решать только водителю. Повод для раздумий в том, что проведение полной замены рулевой рейки процедура не из дешевых. Новый механизм прослужит намного дольше, чем тот, который был отремонтирован.
Обратите внимание! Были замечены случаи появления стука даже в новых автомобилях. При этом независимо, в какой стране был произведен автомобиль.
Причины появления стука.
Причины стука могут быть самыми разными. Самые распространенные из них:
• Были плохо затянуты все крепежные соединения механизма. Для устранения такого стука, нужно всего лишь подтянуть сильнее все гайки и болты данного соединения.
• Возможный износ опорной втулки, с какой либо стороны. При движении автомобиля, особенно по дороге с неровным покрытием, может образоваться люфт. Именно из-за этого и возможно появление в рулевой колонке различных шумов.
• Появившаяся на втулке коррозия также может привести к появлению люфта. В этом случае решение только одно — замена рейки рулевого механизма.
• Возможное повреждение или же истирание различных защитных резиновых чехлов. Данное повреждение приводит к тому, что в середину механизма может попадать различная грязь, которая в свою очередь способна привести к критическому износу рейки, а также опор скольжения.
Причиной, которая привела к износу втулки, может быть очень мягкий материал, который использован при производстве. В этом случае происходит сминание втулки при езде по дорогам низкого качества. Для решения этой проблемы можно самому выточить новую втулку из более прочного материала, например из капролона. В этом случае нет необходимости покупать новую и оригинальную деталь, это позволит существенно сэкономить на ремонте.
Осуществление ремонта.
Перед началом ремонта нужно купить ремонтный комплект. Данный комплект включает в себя новые детали зубчатой рулевой рейки, а также сальники, втулки и различные уплотнители и тюбик смазки Литол. Для проведения ремонта вам потребуется ключ-восьмигранник на 17, съемник для работы с подшипником и щипцы для монтажа стопорного кольца, ну и набор гаечных ключей.
Ремонт производится в несколько этапов:
• Сначала необходимо снять гайки с рулевых пальцев и произвести выпрессовку пальцев из отверстий поворотных рычагов стоек подвески.
• Затем обратите внимание на стопорный болт на шлицевом соединении. Он находится у педального узла, его необходимо выкрутить.
• Теперь возьмите головку на 13 и открутите гайки, которые фиксируют рулевой механизм. Удалите скобы крепления механизма.
• Потом разъедините рулевой вал и приводную шестерню. На этом этапе надо поддомкратить машину с правой стороны.
• С помощью молотка и зубила отогните кроя стопорной пластины. Возьмите головку на 22 и выверните болты на рулевых тягах.
•Теперь можно снять соединительную и стопорную пластины и отсоединить рулевые тяги.
• Снимите резиновую опору и защитный чехол.
•Демонтируйте рейку.
• Потом промойте картер и установите новый подшипник.
• Остается только смазать шестеренки Литолом и собрать узел. Сборка осуществляется в обратной последовательности.
Обратите внимание! После завершения процедуры сборки необходимо отрегулировать зазор между гайкой и упором до 0,12 мм.
Процесс осуществления замены рулевой рейки на всех автомобилях практически одинаков. Перед началом работы стоит узнать тип рулевого механизма, и была ли произведена установка различного типа усилителей.

e-fee.ru

Стучит рулевая рейка. Причины, диагностика, предотвращение, возможная стоимость

Стук в рулевой рейке заставит понервничать любого водителя, поскольку это может не только ударить по кошельку, но и ударить буквально – ездить с возможно неисправным рулевым не самое безопасное занятие. Следовательно, надо разобраться, почему стучит рулевая рейка.

Причины стука рулевой рейки

Если стучит рулевая рейка, на то может быть несколько причин:

Слабо затянуты крепежные соединения рулевого.
Износилась пластмассовая опорная втулка, и образовался люфт.
Люфт в подшипниках первичного вала.
Из-за выработки увеличился зазор между зубьями рулевой рейки, что привело к люфту и глухому стуку.
Болтается поджимной сухарь, который стучит по корпусу рулевой рейки из-за выработки и износа антифрикционной накладки.

Наведите мышку на интересующую деталь на интерактивном изображении

Важно определить, откуда идет стук. В движении может показаться, что стучит рулевая рейка, но дело может быть и в рулевых тягах или рулевом наконечнике. К слову, определить, что виноват наконечник, можно по порванному пыльнику.

Как диагностировать стук рулевой рейки

Если решили выяснить причину стука рулевой рейки без поездок не СТО, то пригодится помощник. Что надо делать:

заглушить двигатель, поставить авто на ручник, усадить напарника за руль;
залезть под машину в районе рулевой рейки, скомандовать другу повращать руль;
постараться понять откуда слышен стук;
осмотреть пыльник, нет ли где повреждений или потеков (если есть, скорей всего, причина стука в том месте).

Как уберечь рейку от стука

Чтобы избежать неисправностей рулевой рейки и продлить ей жизнь стоит отказаться от лихой езды по ямам на виражах, если такова практикуется. Привычка резко ускоряться и тормозить в последний момент тоже весьма вредит рулевой рейке. Это происходит потому, что если передние ведущие колеса нагружены тяговым или тормозным моментом, то удары от неровностей, приходящее, на рулевое, становятся гораздо чувствительнее.

Еще часто рулевая рейка приходит в негодность из-за небрежной парковки. Использование бордюра в качестве отбойника, приводит к высоким нагрузкам на колесо под углом 45 градусов. Убийственный толчок передается в механизм рулевого управления и провоцирует выкрашивание зацепления.

Регулярные профилактические осмотры, замены люфтящих деталей и поврежденных пыльников помогут продлить срок эксплуатации рулевой рейки. Именно поэтому некоторые водители регулярно сталкиваются с ремонтом рулевого механизма, а другие спокойно ездят годами.

Во сколько может обойтись стук в рулевой рейке

Если рулевую рейку не уберегли и ее надо менять, хорошо бы иметь представление, во сколько обойдется такое удовольствие. Естественно, что цены на запчасти для иномарок на порядок выше, чем для отечественных автомобилей. Но стоит отметить, что ценовой разброс на детали рулевого механизма среди зарубежных авто весьма существенный.

Так, если средняя цена рулевой рейки на ВАЗ составляет порядка 130 долларов, то для иномарок цена может колебаться от 200 до 500 баксов. Это если покупать рулевую рейку без ГУРа, тяг и наконечников. Цена рулевой рейки в сборе существенно выше – для ВАЗа начиная с 230 долларов, а покупка рулевой рейки в сборе для зарубежного автомобиля может колебаться от 1000-1500 долларов и выше.

Разумеется, если менять рейку не самостоятельно, а с помощью специалистов, то их услуги тоже не бесплатные и расплачиваться за стук рулевой рейки придется дороже.

Автор: Иван Матиешин

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

как определить и устранить последствия

Как часто во время движения Вам мешал стук в рулевой рейке, наверное, мало кто задумывался над этим. Одни владельцы транспортных средств обращают на это внимание, иные вовсе нет. А ведь это главный фактор для безопасности водителя и пассажиров.

От общего технического состояния автомобиля зависит длительность срока его эксплуатации. Чем своевременнее и полнее проводится обслуживание, тем срок эксплуатации дольше, и наоборот. Многие владельцы сетуют на автомобиль, мол, мало выхаживает до капитального ремонта. Но ведь причина кроется не в автомобиле, а в его владельце.

Как определить стук рулевой рейки

Необходимо четко выяснить, имеет ли владелец авто элементарные понятия о строении машины. Хорошо, если да, в противном случае, водитель может спутать одни «симптомы» с иными. Стук образовывается из-за:

недостаточного крепления механизмов в области рулевого управления;
сильной изношенности опорной втулки;
образования люфта превышаемого допустимые нормы в подшипнике направляющей втулки;
сильного износа зубьев рулевой рейки из-за длительного срока эксплуатации без замены;
поджимного сухаря, который сильно изношен, и как следствие не выполняет свои функции;
заводского брака при изготовлении деталей и комплектующих.

Вышеуказанный перечень поломок далеко не полный, но его достаточно, чтобы владелец автомобиля обратил внимание на техническую неисправность и приступил к устранению стука в рулевой рейке.

Процесс проведения диагностики

Рассмотрение данного вопроса необходимо проводить в двух позициях:

Самостоятельный осмотр.
Проведение квалифицированными специалистами сервисного центра.

В зависимости от того, какой вариант выберет владелец транспортного средства, зависит срок, стоимость, построение алгоритма действий.

Самостоятельное «исследование» хорошо в том случае, когда владелец имеет представление о строении и принципе работы узла. Немаловажный момент: марка автомобиля и тип рулевого механизма. Например, отечественные марки имеют относительно простую систему управления. Чего нельзя сказать о зарубежных марках. Малейшая ошибка со стороны неопытного «механика» способна привести к нежелательным последствиям.

Толи дело, когда все работы по профилактике и замене проводятся в условиях СТО с применением современного цифрового оборудования под чутким руководством опытных мотористов. На каждый вид работ предоставляется гарантия, выдается полный отчет о состоянии технического средства, указываются следующие интервалы замены расходного материала.

Самостоятельная диагностика стука

Для проведения полноценного «исследования» Вам понадобится напарник.

заезжаете на смотровую яму или эстакаду у дороги;
глушите мотор, выжимаете ручник, усаживаете напарника за руль, просите его вращать рулевое колесо в стороны;
сами в это время залезаете под днище машины, переходите в область передней оси, идентифицируете источник стука.

На основании полученных предварительных данных принимаете решение о дальнейших действиях. Первым делом обратите внимание на состояние пыльников, целостность контргайки, наличие видимых дефектов.

Как устранить стук в рулевой рейке

Стук в рулевой рейке убирается только одним путем – проведением ремонтных или профилактических работ. Дальнейшие шаги будут актуальны только после полной и точной идентификации источника стука, в противном случае труды будут напрасны.

Итак, наиболее уязвимыми зонами рулевого колеса являются: подшипник, сухарь, втулка, пыльник, зубчатый механизм рейки. При проведении визуальной диагностики многих дефектов, предпосылок, поломок можно не увидеть, в силу их скрытности. Необходим полный разбор механизма.

Для проведения полного демонтажа Вам понадобится, независимо от марки автомобиля:

набор инструментов;
переносная лампа освещения, если работы будут проходить в условиях недостаточной освещенности;
ремкомплекты прокладок на корпусную часть рейки;
сухари, втулки, уплотнители;
смазка, герметик;
новые подшипники, при условии, что прежние вышли со строя.

Может понадобиться иное оборудование или оснастка.

Независимо от модели, алгоритм строиться так:

демонтируется рулевой механизм, отвинчиваются крепежные соединения;
отдаются патрубки гидравлики или электрическая плата для разных типов рулевой;
с салона машины снимается фиксатор – соединитель направляющего штока и самого руля;
изымается изделие, устанавливается в тиски, проводится визуальная диагностика, полный разбор.

На основании полученных в ходе разбора данных, принимается решение о необходимости замены той или иной детали. В конце разборки все детали подлежат мойке, сушке. Только после этого приступайте к сборке и установке нового оборудования. Обязательно соблюдайте последовательность действий. Это очень важно для обеспечения работоспособности детали во время будущей эксплуатации. Не забывайте смазывать графитной смазкой каждый установленный механизм, если он того требует.

Последствия стука в рулевой рейке

Степень критичности последствий будут напрямую зависеть от того, как скоро водитель обратит внимание и приступит к починке. Каждый километр промедления приводит к негативным последствиям и чрезмерному износу смежных деталей. Частые случаи, когда владельцы обращаются в автомастерскую с просьбой провести капитальный ремонт агрегата, хотя начальной причиной был обычный стук в области передней оси. Проигнорировав сигналы машины о поломке, собственнику придется выложить финансовых средств на починку в 2 – 3 раза больше, нежели могло быть.

Критические фазы стуков перерастают в дорожные аварии, съезду в кюветы, обочины, столкновение со встречным авто, летальными исходами для участников движения.

Стоимость починки

Однозначного ответа нет, так как окончательная цена ремонта будет ясна в ходе осмотра. На финальную цену влияет также марка, модель, срок эксплуатации, тип рулевой рейки, сложность строения механизма, место ремонта.
