Блок предохранителей ваз 2110 инжектор 8 клапанов

Схема блока предохранителей на 8 и 16 клапанных ВАЗ-2110: какой и за что отвечает

Любая электрическая цепь в любом современном и не очень современном автомобиле обязана быть предохранена от короткого замыкания. ВАЗ-2110 не самая технологичная машина, но прогресс в компоновке элементов электрооборудования всё-таки есть. По сравнению с классическими моделями ВАЗ. Одним из положительных сдвигов в компоновке элементов стало применение комбинированных блоков, в которых сгруппированы плавкие предохранители и реле. На классике все это было разбросано по всему салону и по всей передней панели. Обслуживать и выявлять неисправности реле и предохранителей стало удобнее, чем мы сейчас и займёмся.

Где и какие монтажные блоки находятся в ВАЗ-2110

Впервые такая схема компоновки была реализована в 70-х годах прошлого века на первом переднеприводном тольяттинском автомобиле ВАЗ 2108 . Немного видоизменившись, она перекочевала в ВАЗ-2110. Теперь остаётся узнать, в каком именно из трёх блоков находится нужный нам предохранитель или реле. Все три блока установлены в салоне и это хорошо, поскольку на них не влияет влага и высокая температура (как это было в ВАЗ 2107).

Основной блок открывается нажатием на кнопку. Очень удобно, ничего снимать не надо, как на многих иномарках. Ваз-2110 8 клапанов.

Кроме этого, к каждому из монтажных блоков инженеры обеспечили простой доступ.

Чтобы заменить вышедший из строя элемент, достаточно знать его расположение.

Основной монтажный блок

Схема монтажного блока.

Он установлен слева от водителя в нише передней панели и прикрыт пластиковой крышкой с затвором.

Кнопка открытия блока с предохранителями обозначена стрелочкой. Ручки управления гидрокорректором нет на фото, видимо что-то чинили.

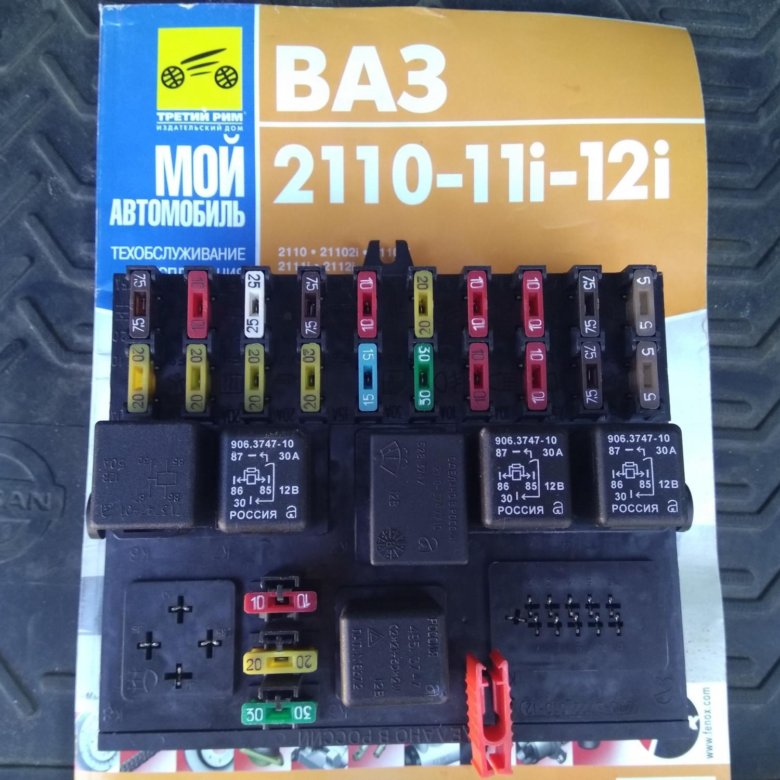

Открываем крышку и видим плату, на которой установлены предохранители F1-F20 . Эти плавкие элементы защищают практически все цепи, кроме цепей генератора, зажигания, заряда АКБ и пуска двигателя. Таблица номиналов предохранителей и защищаемых цепей приведена ниже.

Расшифровка основного монтажного блока на ВАЗ-2110

Кроме предохранителей в основном монтажном блоке мы найдём семь или восемь реле. Их количество зависит от модификации автомобиля. Чаще всего на месте реле К8 бывает пусто, поскольку там устанавливают реле задних противотуманных фонарей.

В остальном каждый из предохранителей выполняет такие функции:

К1 — реле включения передней оптики;
К2 — реле стеклоочистителей;
К3 — прерыватель указателя поворотов, оно же отвечает за работу аварийки;
К4 — реле ламп ближнего света;
К5 — реле ламп дальнего света;
К6 — резервное реле;
К7 — реле включения нити подогрева заднего стекла.

При попытках обнаружения неисправности можно столкнуться с несоответствием цветов проводов на схеме и на автомобиле.

Это связано с тем, что завод вносил определённые коррективы в систему электрооборудования, не считая нужным предупреждать об этом владельцев. Кроме того, таблица предохранителей указывает все возможные цепи, применяемые в максимальной комплектации. Следовательно, предохранители электрического стеклоподъемника и центрального замка есть не во всех десятках.

Консольный дополнительный монтажный блок

Расположение дополнительного блока предохранителей

Второй блок предохранителей и реле находится внутри центральной консоли и прикрыт пластиковой крышкой. Крышка крепится саморезами и находится слева от переднего пассажира.

Схема дополнительного блока предохранителей.

Откручиваем крышку и видим весь дополнительный блок, в котором расположены три 15-Амперных предохранителя и три реле:

Предохранитель модуля зажигания и электронного блока управления двигателем.
Предохранитель, защищающий цепь расходомера воздуха, датчика кислорода, датчика скорости и клапана продувки адсорбера.
Последний предохранитель отвечает за работу электрической части системы питания двигателя — бензонасос, форсунки.
Реле электродвигателя вентилятора.
Реле включения электродвигателя топливного насоса.
Реле системы зажигания.

Изменения в коммутации и компоновке монтажных блоков

Как мы уже говорили, в разное время завод модернизировал систему электрооборудования автомобиля и, естественно, вносил изменения в компоновку монтажных блоков.

Так, в десятках первых лет выпуска предохранитель противотуманок располагался сразу за основным блоком, безо всякой платы, просто болтался на жгуте проводов. Позже его переместили сначала на отдельную плату с левой стороны центральной консоли, а потом в основной монтажный блок.

Как следствие, компоновка блока изменилась. Монтажный блок на 7 реле имеет каталожный номер

2110-3722010-08 , блок на 6 реле маркируется 2110-3722010, а самый новый блок получил артикул 2110-3722010-01 . Кроме этого, встречаются блоки без ножек реле включения передней оптики К1 ( 2110-3722010-12 ), есть блок с ножками, но без реле (ножки соединяются перемычками и чтобы самостоятельно установить реле головного света, перемычки нужно обрезать), в основном же попадаются блоки с ножками под реле без перемычек. Они предполагают либо установку реле К1, либо съёмных перемычек.

В любом случае, приступая к поиску неисправности реле или сгоревшего предохранителя, стоит внимательно ознакомиться со схемой и таблицей соответствия номиналов вставок цепям. Пусть предохранители и реле никогда вас не тревожат, стабильных двенадцати вольт вашим системам и приятных путешествий!

Предохранители и реле ВАЗ 2110 — 2112

Предохранители и реле ВАЗ 2110 — 2112, электрические схемы

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле.

По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света.
Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света.
Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников.
Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери.

Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации.
Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера.
Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар.
Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя.
Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла.
Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания.
Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

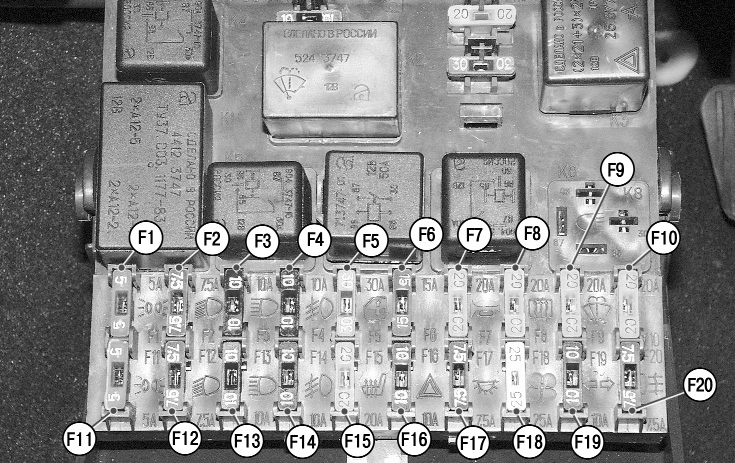

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

Предохранители

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре.
Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре.
Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны

.
Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников.
Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.
Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент).
Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла.
Если не работает обогрев, аналогично предыдущему.
Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

F10 (20 A) — резервный предохранитель.

F11 (5 A) — габариты правой стороны.
Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

F12 (7,5 A) — ближний свет в правой фаре.
Аналогично предохранителю F2 для левой фары.

F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели.
Аналогично предохранителю F3 для правой фары.
Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней.

F14 (10 A) — передняя противотуманная фара с левой стороны.

Аналогично предохранителю F4 для правой «противотуманки».

F15 (20 A) — обогрев сидений, блокировка замка багажника.
Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.

F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки».
Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».

F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер.
Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.

F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель.
Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого замыкания в нём, особенно на шайбе и контактах. Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.

F19 (10 A) — блокировка дверных замков, контрольное реле стоп-сигналов и габаритов, поворотники и лампы их включения на панели, лампа заднего хода, обмотка генератора, контрольная индикация бортовой системы, приборная панель, часы, бортовой компьютер.

F20 (7,5 A) — задние противотуманные огни.

Если не работают задние «противотуманки», проверьте этот предохранитель и реле 9. Также проверьте сами лампы, проводку, разъёмы и выключатель на панели.

Никогда не заменяйте перегоревшие предохранители на предохранители большего номинала (тока), это может вызвать перегорание дорожек на монтажном блоке, выход из строя приборов и т.п. В этом случае ремонт обойдётся дороже, поэтому лучше разобраться с проблемой сразу и устранить неисправность. Если вы не можете самостоятельно найти в чём дело, обратитесь в автосервис, обычно подобными проблемами занимаются электрики, которым не составит труда определить неисправность и устранить её.

Блок предохранителей Ваз 2110 — инжектор, 8 клапанов

Безопасность в автомобиле — прежде всего. Это касается не только безопасности движения, но и безопасности эксплуатации. Электрооборудование ВАЗ 2110 — не самое заковыристое в мире, но даже самый простой автомобиль требует средств защиты электрических цепей от короткого замыкания. Сегодня мы разберемся в предохранителях десятки с разными двигателями и коснемся особенностей электрической схемы.

Содержание:

Принцип работы предохранителей

Принцип работы электрооборудования ВАЗ 2110 далеко не ушел от прадедовских ВАЗ 2101 — все та же однопроводная схема, где роль минусового провода играет кузов автомобиля. Схема выгодна тем, что позволяет уменьшить количество проводников, однако имеет и свои недостатки. Основной из них в том, что при отсутствии контакта с основной массой на кузов, практически все электрооборудование автомобиля тухнет.

Как бы там ни было, а законы электротехники никто не отменял и при соприкосновении положительно заряженного проводника и отрицательного, без нагрузки, неминуемо возникает короткое замыкание. Оно приводит к выходу из строя электроприборов на борту, перегреву проводников, оплавлению изоляции и может служить причиной пожара. Поэтому и приходится усложнять себе жизнь плавкими предохранителями.

За что отвечают предохранители

Предохранитель в любой электрической цепи необходим для того, чтобы противостоять замыканию. Он в состоянии разомкнуть цепь, при этом его плавкая вставка от температуры нагрева разрушается и такой предохранитель не пригоден к использованию. В электрической схеме ВАЗ 2110 масса электрических цепей, которые разделены на группы в соответствии с рабочей нагрузкой. Каждой труппе цепей соответствует свой номинальный рабочий ток, при превышении которого, предохранитель разрушается и принудительно размыкает цепь.

Также все цепи в электросхеме ВАЗ 2110 условно разделены на основные и вспомогательные. К основным, постоянно действующим, независимо от количества включенных приборов, относят только несколько:

цепь системы зажигания;
цепь системы питания;
звуковой сигнал;
габаритные огни, дальний и ближний свет фар;
стоп-сигнал.

Практически, все эти цепи постоянно находятся под нагрузкой и, учитывая их жизненную важность, они также разделены на более мелкие цепи, за которые отвечает каждый отдельный предохранитель.

Особенности 8 и 16-клапанных двигателей ВАЗ 2110

Предохранители скомпонованы в блок предохранителей ВАЗ 2110 Инжектор 8 клапанов и инжектор 16 клапанов — фактически идентичные схемы. Блок предохранителей ВАЗ 2110 инжектор 16 клапанов, отличия которого заключаются только в применении иного управляющего модуля (Январь или Bosch), ничем не отличается с виду и цепи, по которым распределены предохранители, идентичны. Отличия только в схеме управления двигателем.

Вместе с предохранителями конструкторам удалось скомпоновать, правда, в нескольких блоках, управляющие реле блока предохранителей для основных потребителей электричества на борту.

Чтобы долго не расписывать предназначение каждого из предохранителей отдельно и нумерацию штекеров, мы представили красноречивую таблицу, в которой обозначены абсолютно все предохранители электрической схемы ВАЗ 2110.

Цепи, не защищенные предохранителями

Однако без защиты остаются некоторые цепи, которые считаются наиболее нагруженными:

цепь, проводящая ток от зарядного реле до АКБ;
силовой провод пусковой;
локальные цепи в самих электроприборах.

Все остальные цепи защищены предохранителями определенного номинала, которому необходимо строго следовать при замене. Предохранители не являются взаимозаменяемыми — для наглядности они имеют разные цвета и каждому из цветов соответствует свой ампераж.

Как менять предохранители

Замена предохранителей необходима в том случае, когда какой-либо прибор теряет работоспособность. В большинстве случаев причину поломки ищут, начиная с предохранителя, а только потом, убедившись, что предохранитель сгорел, занимаются ремонтом цепи или прибора. Менять предохранитель без выяснения причин выхода его из строя запрещается, тем более запрещено заменять предохранитель более высоким по номиналу. Это может привести к выходу из строя всей цепи, прибора или ряда приборов, а также может привести к возгоранию проводки. Тем более недопустимо применение жучков и самодельных устройств, заменяющих предохранитель.

Проверить предохранитель на работоспособность проще простого. Достаточно при помощи бытового мультиметра определить, есть ли напряжение на обеих ножках предохранителя. Если ток не проходит через него, предохранитель сгорел. Также можно проверить предохранитель, вынув его из монтажного блока пластиковым предметом и прозвонив мультиметром.

Таким образом можно быстро выявить неисправность и быстро ее устранить, зная, какой предохранитель за работу какого прибора отвечает. Удачного ремонта и не путайте предохранители!

Схема предохранителей на ВАЗ 2110

Всего на автомобилях ВАЗ 2110 — 3 блока с предохранителями и реле. Их расположение в кузове обозначено на схеме.

Такое расположение схоже с моделями — ВАЗ 21102, ВАЗ 21103 и ВАЗ 2112.

Расположение всех блоков с предохранителями в кузове машины

Основной блок был вынесен в наиболее удобное место к водителю — с левой стороны от руля. Он легко открывается через кнопку под регулятором фар.

Другие два блока — расположены в центральной консоли приборной панели. Один из предохранителей находится отдельно от всех остальных (в нише за основным, монтажным блоком).

Рассмотрим каждый блок в отдельности и изучим его.

1. Основной монтажный блок с предохранителями и реле

Схема основного монтажного блока предохранителей и реле

Обозначения предохранителей и реле монтажного блока

Открытая крышка монтажного блока

Расположение монтажного блока в машине

№ реле.

Артикул

Назначение

реле контроля исправности ламп

реле очистителя ветрового стекла

реле-прерыватель указателей поворота и аварийной сигнализации
